Как изготовить обходчик иммобилайзера своими руками

В этой статье хочу рассмотреть как можно самому сделать обходчик штатного иммобилайзера, а для этого нам понадобиться;

Кусок пенополиуретана толщиной 10 мм, обмоточный провод в лаковой изоляции диаметром 0,3 мм, малогабаритное слаботочное герконовое реле РЭС-55А, двухжильный телефонный провод с разъёмами, телефонная розетка с одним разъёмом, разъём типа тюльпан (мамочка и папочка), паяльник, флюс и припой, изолента, тонкая термоусадочная трубочка, клей «Момент», прибор.Для начала необходимо определиться в диаметрах каркасов катушек, которые предстоит намотать, для расчёта необходимого количества витков (индуктивность катушек должна быть примерно 25-27 мкГн) можно использовать бесплатную программу «Coil32».

Диаметр каркаса катушки для чипа примерно — 10мм, длина намотки — 10 мм, диаметр провода – 0,3мм, индуктивность катушки – 25мкГн, тип катушки — многослойная = примерно 60 витков.

Диаметр каркаса катушки для монтажа на приёмную антенну штатного иммобилайзера примерно — 60 мм, длина намотки – 3мм, диаметр провода – 0,3мм, индуктивность катушки – 25мкГн, тип катушки — многослойная = примерно 15 витков.

Конструкция и способ установки приёмной антенны штатного иммобилайзера, не позволяет намотать катушку обходчика прямо на неё (в идеале это должно быть так). Поэтому делаем универсальную петлю диаметром 60 мм.

На каркасе подходящего диаметра мотаем катушку для монтажа наприёмную антенну штатного иммобилайзера:Скрепляем витки каплями клея «Момент» (чтобы не расползались) и снимаем катушку с каркаса.Обматываем катушку ПВХ изолентой (для удобства обмотки режем изоленту — вдоль пополам).

К концам катушки припаиваем кусок телефонного провода с разъёмом и изолируем оголённые части проводов.

Демонтируем чип иммобилайзера из запасного штатного ключа зажигания.От куска пенополиуретана отрезаем кусок размером 20 х 10 х 10 мм. По центру (вдоль) протыкаем отверстие для чипа. И вставляем его внутрь.Сверху мотаем катушку, припаиваем кусочки проводов и изолируем.

Собираем обходчик по схеме и помещаем его в корпусе телефонной розетки.Обходчик готов.В автомобиле: установливаем катушку обходчика над антенной штатного иммобилайзера, корпус обходчика за панелью приборов, подключаем к цепям согласно схеме.

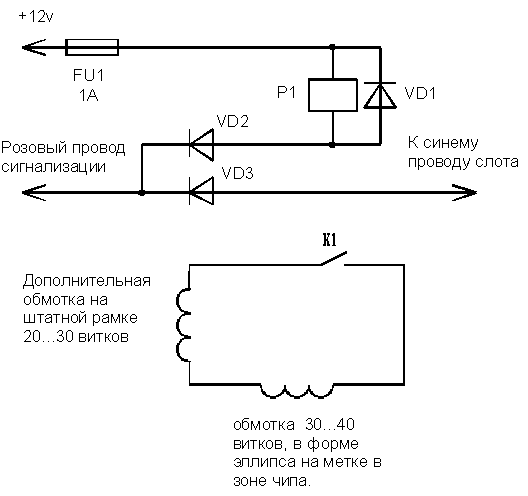

Опробуем автозапуск.Схема подключения обходчика.

Автор; Вячеслав  г.Самара

Обходчик иммобилайзера - что это и как работает

С появлением новых противоугонных систем, появились новые способы их обойти. В этой статье мы подробно рассмотрим, что такое иммобилайзер, для чего обходят и как сделать обходчик иммобилайзера?

Что такое иммобилайзер?

Иммобилайзер – это новая противоугонная система, которая предотвращает несанкционированный запуск двигателя на электронном уровне. В современном виде, он подключается к электронному блоку управления двигателем и блокирует сигналы на электрические цепи системы зажигания или стартера. Для разблокировки системы необходим специальный электронный ключ, который сканируется определенным устройством, дающее разрешение на запуск двигателя. Сканер электронного ключа может устанавливаться как внутри замка зажигания (сканирует сам ключ), так и снаружи (сканирует специальный кодовый брелок). В автомобилях отечественного производства, в основном, применяется именно второй способ.

Любой иммобилайзер состоит из двух частей, первая из которых представляет собой специальный блок управления. Это устройство отправляет необходимую информацию к бортовой сети автомобиля на замыкание или размыкание цепи запуска двигателя. Вторая часть – это сам кодовый ключ, с помощью которого можно разблокировать противоугонную систему.

При разрушении или отключении иммобилайзера – блокируются цепи стартера или зажигания, и запуск автомобиля становится не возможным. Кроме того, некоторые системы предусматривают не только блокировку цепей запуска, но и самого электронного блока управления.

Зачем нужно "обходить" иммобилайзер

Иммобилайзер – это штатное устройство, которое заранее устанавливается заводом – изготовителем. Некоторой массе водителей данное устройство либо не нужно, либо достает некоторые неудобства при эксплуатации автомобиля. Решением данной проблемы становится – обходчик иммобилайзера. Зачем же его устанавливают?

  • Штатный иммобилайзер неправильно работает, и часто блокирует систему запуска, не давая ее разблокировать.
    Таким образом, возникают трудности при эксплуатации автомобиля.
  • Владелец автомобиля изъявил желание поставить сигнализацию с автозапуском. Иммобилайзер в этом случае может не дать запустить двигатель с помощью кнопки на пульте.
  • Был утерян специальный кодовый ключ. Как известно, без этого ключа запустить двигатель невозможно.
  • Водителя попросту нервирует постоянное сканирование ключа.

Именно в этих случаях необходим обходчик иммобилайзера.

Видео - Как работает обходник иммобилайзера StarLine

Как сделать обходчик своими руками?

Наверное, самым первым, что приходит на ум – это отключение противоугонной системы. Однако, как было сказано ранее, отключение иммобилайзера приводит к блокировке системы запуска двигателя, поэтому данный вариант стоит рассматривать немного иначе. Самым разумным решением в этой ситуации становится перепрограммирование блока управления. Блок перепрошивают и он начинает работать независимо от того, есть ли иммобилайзер или нет. Другой вариант предусматривает подключение к сети специального эмулятора, который постоянно будет давать сигнал о том, что ключ уже просканирован. Таким образом, проблему иммобилайзера можно решить без серьезного вмешательства в электрическую проводку автомобиля.

Для обхода иммобилайзера можно применять специальные модули, которые подключаются блоку управления системы запуска. Существует два типа, это RFID и VATS. Первый тип применим к автомобилям азиатской и европейской сборки, а второй – для американской сборки.

Обходчик предложенного типа представляет собой удлинитель с точно таким же ключом, который передает информацию от ключа к антенне иммобилайзера. Главной особенностью этой системы является то, что она имеет возможность включения и отключения, что не позволит злоумышленнику завладеть вашим автомобилем, используя самый обычный ключ.

В блок обходчика встраивается кольцевая антенна, внутрь которой помещается кодовый ключ. Оба конца антенны идут к модулю иммобилайзера в замке зажигания и образуют второе кольцо антенны. Расстояние между двумя антеннами должно быть как можно меньшим, иначе сигнал получится слишком слабый и иммобилайзер не сможет считать информацию с кодового ключа. Между выводами присоединяется выключатель, который необходимо разместить в секретном месте. Получается, что сигнал, полученный с кодового ключа, будет передаваться на модуль зажигания, где установлен иммобилайзер, но его будет достаточно, чтобы сканировать информацию. Для управления включением и отключением в схеме должно присутствовать реле 12 Вольт.

Принцип действия будет следующий. Вы нажимаете спрятанную кнопку – это означает, что сканирование ключа уже произошло. Затем вставляете в замок зажигания свой ключ и запускаете двигатель. При желании можно исключить из схемы выключатель и сделать считывание кодовой информации постоянно.

Данная система имеет более простое исполнение. Ключ, который применяется для запуска двигателя, имеет специальный резистор, сопротивление которого и является информацией к запуску двигателя. Величина сопротивления подбирается для каждого автомобиля индивидуально и при изменении этой величины будет невозможен.

Чтобы обойти эту противоугонную систему, вместо ключа необходимо к проводам иммобилайзера подключить резистор с требуемым сопротивлением. Для этого разбирают рулевую колонку автомобиля и находят провода, которые подключаются к системе VATS. Цвет проводов может заметно различаться, поэтому, прежде чем приступать к работе уточните эту информацию в технической литературе автомобиля.

Порядок действий:

  • Как только вы нашли те самые провода, разрежьте один из них и приготовьте омметр. Омметром замерьте сопротивление металла ключа зажигания.
  • Включите зажигание и установите один контакт омметра на конец разрезанного провода, а второй контакт на конец неразрезанного. Замерьте сопротивление и запишите показания приборов с высокой точностью (до двух знаков после запятой).
  •  Если значение совпадает, начните подбор необходимого резистора. Лучше всего установить переменный резистор, чтобы избежать ненужных погрешностей постоянного.
  • Оба конца разорванного провода подключите к реле НЗ, а резистор присоедините одним концом к реле, а другим к концу нетронутого провода. Обмотка реле подключается «плюсом» напрямую, а «минусом» к сигнализации автомобиля. Таким образом, после включения сигнализации обходчик отключается, а после выключения, наоборот, включается и дает возможность запустить двигатель обычным ключом.

Вот так можно обойти штатный иммобилайзер, применяя несложные электротехнические приемы

Обходчик иммобилайзера своими руками - Отключить иммобилайзер

Обходчик иммобилайзера своими руками

Ниже описание пошаговое если вдруг кто-то не понял видео!







Так… Схема есть, переходим к изготовлению самого обходчика.

Монтаж.

— Для начала разрезаем один из проводом штатной антенны, какой значения не имеет…
— Питание «+» берём с ЗЗ -> на 86 контакт реле; «-» от АС -> на 85 контакт реле. Между ними контачим диод, именно такой полярностью — катодом к «+»(86), анодом к «-«(85)

Диод нужен для того, чтобы обратным напряжением не спалить транзистор в блоке сигнализации.

— На контакт, который нормально замкнут с 30-ым, в данном случае это 87А, паяем провод антенны, который мы разрезали прежде, находящийся ближе к блоку имм-ра. И туда же паяем 1 конец антенны обходчика.
— На контакт, который нормально разомкнут (87) паяем 2-ой конец антенны !ОБХОДЧИКА!
— Ну и на 30 контакт паяем провод ШТАТНОЙ антенны имм-ра, который ближе к ЗЗ.


Для простоты изначально можно припаять свободные концы к релюшке, и уже их контачить к нужным проводам, так проще. Как видно я тоже так сделал, но потом всё же поизвращался над собой и провода припаял напрямую к релюшке:) Посчитал ненужным лишние соединения… Я умею себя насиловать 😀

Разберём «рабочую» схему.

Итак «-» у нас поступает с АС только при автозапуске, следовательно и реле активируется лишь при автозапуске. При запуске с ключа на реле питание не подаётся, 30-ый и 87А контакты замкнуты и понятно, что работает штатная антенна имм-ра, блок имм-ра считывает информацию с ключа. При автозапуске, подаётся питание на реле, 30-ый и 87А контакты размыкаются, и замыкаются 30-ый с 87, при таком раскладе штатная антенна у нас разрывается и сигнал на блок имм-ра поступает уже с антенны обходчика.

В голове было лишь 1 сомнение работоспособности схемы, при переходе управления автомобиля с АС на ключ, питанию на реле поступать прекращает, оно перемыкается и думалось, что авто возможно будет глохнуть в этот момент, но нет, всё в порядке!

Поделиться новостью с друзьями:

Похожее

Обход иммобилайзера: специальные модули и датчики

Эксплуатация9 октября 2019

Чтобы уберечь транспортное средство от угона, многие современные автомобили комплектуются устройством, которое называется иммобилайзер. Защита от несанкционированного запуска напрямую зависит от чипа, находящегося в ключе зажигания. Если он утерян, а запасной комплект отсутствует, двигатель не заведется. Обход иммобилайзера предполагает наличие специального устройства, которое поможет завести силовой агрегат.

Что такое обходчик иммобилайзера и зачем он нужен?

Прибор состоит из 2 петлевых антенн, соединенных с помощью реле. Одна антенная петля принимает информацию от транспондера, расположенного в считывающем модуле, а другая – направляет ее на замок зажигания (ЗЗ). Если машина заводится от ключа, реле переключается, и иммобилайзер (ИММО) включается напрямую. В случае подачи команды от блока автосигнализаци, цепи коммутируются таким образом, что информация от транспондера поступает через петлю ЗЗ в ИММО, который дает команду на пуск двигателя.

Где находится?

Штатный ИММО у всех машин одной марки устанавливается в одном и том же месте. Это связано с конвейерным производством. В российских авто он располагается:

  1. Лада Калина. Находится за приборной панелью, автомагнитолой и приводами управления вентиляцией.
  2. Лада Гранта. Установлен за приборной доской там, куда ведут провода антенны замка зажигания.
  3. Нива Шевроле. Расположен в центральной консоли возле правой ноги водителя.

Почти у всех машин иммобилайзер находится за приборной панелью. Надежным местом для установки устройства является моторный отсек с запирающимся капотом автомобиля.

Виды устройств

Чтобы обойти штатный ИММО, применяют 2 типа устройств: ключевые и бесключевые. Первый предполагает использование штатного ключа либо транспондера, размещенного в специальном устройстве модуля. По сигналу от брелока или по команде охранной системы данные передаются от обходчика к штатному ИММО. У бесключевого устройства порядок передачи импульса проходит на программном уровне и не зависит от чипа.

Устройства передают информацию через CAN/Lin-шину или специальные приборы. 1-й вариант наиболее простой и не требует дополнительных вложений. Однако не все авто оборудованы такой шиной. Во втором случае перечень моделей авто гораздо шире, а сами обходчики оснащены дополнительными функциями.

Машины европейских и азиатских производителей применяют ИММО с радиочастотной идентификацией (RFID). Здесь посредством радиосигналов считываются либо записываются данные, хранящиеся в транспондере.

Устройства, использующие принцип VATS и установленные на американских авто, применяют ключи с резистором. Декодер получает сигнал в виде сопротивления установленной величины и разблокирует пуск двигателя.

Схема работы обходчика

Модуль обхода штатного иммобилайзера имеет вид небольшой коробочки со считывателем и антенной, в петле которой размещают ключ с транпондером. Работу обходчика обеспечивает реле, переключающее петли. Это устройство применяют те автолюбители, которые будут устанавливать охранный комплекс с функцией автозапуска. В этом случае включение двигателя происходит без ключа в ЗЗ.

В нормальном режиме водитель заводит двигатель ключом с чипом. Во время этого происходит обмен информацией между меткой и штатным ИММО. Данные считывает антенна, установленная на ЗЗ. Иммобилайзер получает информацию, анализирует и дает разрешение ЭБУ на снятие блокировки.

Для пуска двигателя без ключа антенную петлю обходчика располагают на ЗЗ. Принимающая и излучающая петли должны располагаться как можно ближе друг к другу.

Получив сигнал от брелока или команду блока автозапуска, обходчик передает импульс от дубликата чипа на приемную антенну ИММО, который воспринимает информацию так, будто она транслируется от штатного транспондера, и дает команду ЭБУ на запуск.

Подключение обходчика

Перед началом монтажа обходчика ИММО нужно определить тип установленного штатного комплекта. У европейских и азиатских автомобилей применяются устройства с радиочастотной идентификацией (RFID), а у американских – с встроенным резистором (VATS). Можно вскрыть головку ключа и проверить наличие транспондера.

Для подключения обходчика рекомендуется пользоваться следующими правилами:

  • управление модулем должно проводиться от системы сигнализации;
  • обходчик должен быть совместим с максимальным количеством моделей авто;
  • штатный ИММО обязан всегда оставаться в работе и использоваться при пуске двигателя в штатном режиме;
  • необходимо использовать только комплектные ключи с транспондерами.

Не следует изготавливать дополнительные болванки ключа, а чип помечать рядом с антенной. В этом случае ИММО блокируется, а транспортное средство становится доступным угонщикам.

Для системы VATS

Принцип действия системы основан на передаче величины сопротивления от ключа штатному иммобилайзеру. Чтобы его обойти, нужно знать номинал резистора и подключить его в цепь. В большинстве случаев эта величина составляет 980-11800 Ом. Чтобы не заниматься подбором величины резистора, нужно разрезать 1 провод, идущий от модуля замера, и в разрыв подключить омметр. При повороте штатного ключа зафиксировать показания. После этого подобрать радиодеталь с отклонением от номинала не более чем на 5%

Элемент подключается в цепь через реле блока сигнализации. Для этого контакт 87 соединяют с одной ножкой резистора, а другой – с целым проводом от считывателя. Контакты 30 и 87а подсоединяются к проводу до и после разрыва. Такая схема позволяет дать старт двигателю в штатном режиме и с обходом иммобилайзера при автозапуске.

Для системы RFID

Чтобы подключить модуль обхода ИММО, необходимо выполнить ряд действий:

  1. Поместить дубликат транспондера в считывающее устройство.
  2. Установить передающую петлю обходчика на корпусе замка зажигания как можно ближе к RF-антенне.
  3. Провод в красной изоляции подключить к +12 В блока сигнализации или модуля запуска. Черный провод соединить с «массой» так, чтобы до момента дистанционного пуска там не было цепи.
  4. Проверить работоспособность схемы.

Если запуск без ключа прошел благополучно, нужно спрятать устройство в труднодоступном месте.

Бесчиповый обходчик

Эти устройства работают на программном уровне. Перед стартом ему необходимо считать данные с транспондера ключа. Для этого его подключают к системе в соответствии с инструкцией. Ключ поворачивают в 3 положение на 5-10 секунд, затем запускают двигатель. После непродолжительной работы его останавливают. В это время происходит запись информации. Далее отключают минусовой провод, который необходим при обучении устройства, после чего оно готово к использованию.

Некоторые приборы требуют дополнительного программирования, которое проводят после записи данных. При установке охранных систем в блоках сигнализации может быть предусмотрен эмулятор для блокировки штатного ИММО.

Обход иммобилайзера, если у вас один ключ с чипом

Одним из вариантов обхода ИММО является размещение чипа в петле антенны штатного устройства. Машина будет заводиться любым ключом. В этом случае блокируется штатный иммобилайзер, что снижает защищенность транспортного средства. Но есть вариант с сохранением функции штатного устройства.

Для этого транспондер нужно поместить в считыватель обходчика, а к проводу управления модулем подключить розовый кабель и 1 из свободных каналов охранной системы, имеющий маркировку «Гибкое программирование». В этом случае можно запустить двигатель в течение 60 секунд с момента снятия авто с охраны. Если сделать это не удалось, то попытку повторяют: ставят на сигнализацию, снимают и заводят.

Многие водители считают, что лучше установить охранный комплекс с радиореле и с замком на капот, а ИММО отключить. Такой вариант более действенный, т.к. в этом случае повышается уровень защиты автомобиля.

Как сделать обходичик своими руками?

При желании устройство можно собрать самостоятельно. Из компьютерной шины изготавливают антенну и обматывают вокруг ключа или транспондера. Число витков должно быть не более 50. В схеме используется реле с напряжением питания 12 В и нормально разомкнутыми контактами. Монтаж устройства выполняется в такой последовательности:

  1. Разрезать любой провод штатной антенны.
  2. Провод питания (+) катушки подвести от клеммы 33 блока на 86, а (-) – от датчика сигнализации на 85 контакт реле. Между ними впаять диод, анодом к выводу 85.
  3. К клемме 87а припаять 1 часть разрезанного провода и вывод петли обходчика.
  4. К выводу нормально разомкнутого контакта 87 подсоединить 2 часть изготовленной антенны.
  5. На клемму 30 припаять вторую часть разрезанного провода.

При дистанционном или автоматическом запуске катушка реле получает питание от блока охранной сигнализации, и разрешается пуск двигателя. При запуске от ключа реле не активируется, и работает штатная схема.

Популярные модели обходчиков иммобилайзера

Среди автолюбителей популярными моделями устройств являются:

  • StarLine BP-05;
  • iDatalink ADS-AL-CA;
  • Fortin EVO All

Эти обходчики можно устанавливать на большинство марок машин.

StarLine BP-05

Обходчик ВР-05 предназначен для временного отключения штатного устройства системы RFID при дистанционном запуске двигателя. Блок передает код штатного транспондера на антенну ИММО. Для монтажа и работы модуля требуется запасной ключ с чипом. Для машин, оборудованных системой Smart Key, предусмотрен встроенный источник питания с напряжением 3 В.

IDatalink ADS-AL-CA

Бесключевой обходчик штатного ИММО предназначен для запуска двигателя с брелока. Он стабильно функционирует с авто со стандартным зажиганием и с имеющим кнопочный старт. Для установки не требует специальных навыков. Модуль легко демонтируется для использования на другой машине.

Fortin EVO ALL

Устройство all-in-one, которое включает в себя функции модуля обходчика и CAN-интерфейса с большим числом дополнительных выводов. Модуль не требует наличия транспондера – все управление проходит автоматически. Имеется возможность обновления прошивки для увеличения числа поддерживаемых автомобилей.

Как обойти иммобилайзер? Делаем обходчик иммобилайзера своими руками

В настоящее время часто можно встретить автомобили, оснащенные иммобилайзерами. В основном это система VATS (Vehicle Anti-Theft System) или RFID (Radio Frequency Identification). Суть работы устройства заключена в том, что транспорт может заводиться лишь специальным ключом (для системы RFID такой ключ прописывается в бортовом компьютере машины) при наличии одноименного устройства RFID. Если машины оборудованы системой VATS, требуется ключ с параметрами, которые нужны для запуска двигателя.
Иммобилайзеры типа RFID можно встретить во многих европейских и азиатских автомобилях. Устройства VATS представлены в машинах американского производства.
Что нужно будет сделать, если понадобится установка автосигнализации с автозапуском в автомобиль при наличии встроенного оборудования?

Обход иммобилайзера типа RFID

Характеристикой таких устройств является размещение внутри ключа зажигания небольшого «чипа» (трансподера). Он выполняет передачу RF-сигнала низкой мощности, который считывает антенна штатного иммобилайзера, расположенная на замке зажигания. Но можно изъять из ключа «чип», прикрепив его на антенну замка зажигания, из-за чего произойдет автоматическая деактивация автомобиля. В таком случае пригодится модуль обхода иммобилайзера. Все виды обходчиков схожи подключением и комплектацией.
Для примера можно рассмотреть конструкцию прибора Scher-Khan BP-2. Его конструкция представлена коробочкой, которая оснащена дополнительным ключом, реле и считывающей антенной. Подключить и собрать обходчик иммобилайзера своими руками несложно. Внешняя антенна оборудования может монтироваться на цилиндре замка зажигания. Важно, чтобы расстояние между двумя антенками (обходчика и RFID) было наименьшим. В ВР-2 один провод является красным, который подключается к направлению +12 Вольт, а второй — черный провод — подсоединяется к минусу. Суть способа заключена в том, чтобы не получилось одновременно «минуса» и «плюса» на двух проводах до того момента, пока автомобиль не будет заводиться дистанционно. Если необходим дистанционный или автоматический запуск машины — тогда нужно, чтобы на двух проводах были сигналы.

Тип цепей, на которые будет подсоединяться прибор, зависит от машины.
Установив обход иммобилайзера без ключа, нужно проверить работу дистанционного автозапуска. Если система работает исправно, то можно спрятать прибор в любое удобное место.
При монтаже кожуха рулевой колонки важно не сдвинуть антенну обходчика (иначе придется разбирать кожух, перемещать антенну на замке зажигания и др.).
Может произойти и такая ситуация, что автозапук не выполняется, несмотря на правильное подключение устройства и близкое расположение антенн. В этом случае может потребоваться ремонт иммобилайзера своими руками или замена на другое устройство. Это связано с тем, что не все приборы могут подходить к любым автомобилям. К примеру, производители обходчиков считают, что устройства Scher-Khan BP-3 подойдут для европейских автомобилей, а Scher-Khan BP-2 желательно применять в машинах азиатского происхождения.
Если вы сомневаетесь с выбором прибора, то можете подобрать «универсальный» модуль — например, марки 556U. У такого обходчика иммобилайзера существует несколько методов подключения. Он имеет 9 проводов для подсоединения (3 антенных и 6 питающих), у внутренней перемычки две позиции. Лишь с использованием такого устройства удалось сделать обход иммобилайзера своими руками для Skoda Octavia и BMW. Также он подходит и для других автомобилей, но стоимость такого прибора больше в несколько раз, чем Scher-Khan.
Иногда петля антенны может быть меньше чем необходимо для ее надевания на замок зажигания или место, где расположена антенка штатного иммобилайзера. Для этого рекомендуется пользоваться обходчиком AME. Его преимущество состоит в том, что антенна представлена в виде большой петли, которой можно обмотать штатную, повышая вероятность обхода штатного устройства. К тому же, используя прибор AME, можно победить автомобиль Toyota Prius.
Мы рассмотрели вопрос, как обойти иммобилайзер. В процессе дистанционного запуска мотора срабатывает реле, которое находится в модуле устройства. Через разомкнутые контакты реле производится передача сигнала, считанного антенной в обходчике с дополнительного ключа, на внешнюю антенку устройства. С внешней антенки сигнал считывается антенкой штатного иммобилайзера, которая находится на замке зажигания, и переходит по штатной проводке бортового компьютера машины.
Другой метод, как обойти иммобилайзер без ключа, заключается в использовании рукодельного устройства, где потребуется родной ключ или «чип», проволока и реле. Теперь нужно будет угадать количество витков.

Обход иммобилайзеров типа VATS

Машины с системой VATS имеют ключ зажигания со встроенным резистором. Если при запуске мотора декодером системы VATS нужное сопротивление не будет выявлено, то цепи топливного насоса и стартера могут заблокироваться.
Следует определиться с номиналом резистора ключа. В основном сопротивление резистора равно 390-11800 Ом. Погрешность резистора не должна превышать 5%.
Подберите провода VATS. Это два провода с малым сечением, которые выходят из области рулевой колонки. Они могут иметь разные оттенки, но часто они заключены в черный, белый или оранжевый кембрик. Это может быть пара белых проводов или один белый (черный), а другой пурпурный (белый). Затем нужно использовать схему обхода VATS при дистанционном запуске.
При подсоединении к проводам VATS не имеет значения, какой из них будет перерезан.

3 способа изготовления обходчика иммобилайзера в домашних условиях

Иммобилайзер представляет собой один из вариантов противоугонных систем. Иногда происходят ситуации, когда отключить такую установку не получается, причины для этого могут быть совершенно разными. В этой статье мы дадим подробные рекомендации по этому вопросу. Что представляет собой обходчик штатного иммобилайзера, какие существуют типы и каковы их особенности — читайте ниже.

На базе встроенного транспондера

Как показывает практика, при монтаже сигналки специалисты сами определяют, какой обходчик штатного иммобилайзера лучше использовать. Если вы являетесь владельцем автомобиля китайского производства, то в этом случае оптимальнее всего использовать модуль обхода штатного иммобилайзера от производителя Starline — моделей bp02 либо bp03 для RFID установок. Что касается системой реализации, то оба варианта в целом идентичные. По факту такое устройство представляет собой антенный удлинитель, благодаря которому у автовладельца есть возможность дотянуться до самого ключа либо корпуса транспондера. Для этого используется специальная кольцевая антенна, монтирующаяся на место монтажа катушки системы.

Схема подключения устройства обхода иммо

Такие простые действия дают возможность установить модуль обхода иммобилайзера подальше от глаз потенциального взломщика. Но стоит ли объяснять, что обычно злоумышленники знают в десятки раз больше об этих устройства, чем водители? Для «прошаренного» вора найти такую деталь будет несложно.

Идентичным образом устроены практически все недорогие устройства на базе ключа с траспондером. К примеру, если взять модель от компании Шерхан, то единственное различие между ней и Starline заключается исключительно в организации активации и деактивации системы. В случае со Starline, для управления системой применяется кабель с отрицательным выходом. Кабель красного цвета соединяется с 12-вольтным питанием, а когда на черный провода начинает поступать напряжение, управляющий кабель считывает и копирует код из чипа.

Такой простой подход позволяет обеспечить надежность, однако это может позволит преступнику получить доступ к детали. Выйти на блок обхода иммобилайзера можно по цепи кабелей, в результате чего устройство вполне можно будет обойти. Если рассматривать более дорогие варианты систем, то в зависимости от производителя, управление производится благодаря короткому импульсу. Как можно понять, использование сигнала для управления позволяет значительно увеличить устойчивость системы к возможному взлому.

Следует отметить, что производители устройств обычно не информируют потребителей об изменениях, которые были внесены в работу узла. Это делается для того, чтобы исключить возможность передачи важных данных злоумышленникам. Как показывает практика, зачастую все данные о ключах изначально вносятся в блок управления и в некоторые ячейки памяти, а об их расположении также известно только производителю. Так что если вы вдруг решите использовать один из своих ключей для того, чтобы сделать обходчик иммобилайзера своими руками, можно столкнуться с проблемой, когда блок управления просто откажется воспринимать дубликат (автор видео — xilvlik).

Бесключевой модуль обхода

Если вы хотите защитить свой автомобиль, никогда не оставляйте в его салоне ключ с паролем. Даже если автомобиль стоит в гараже, закрытом на три замка. Это значительно снизит устойчивость к взлому системы запуска мотора. Как показывает практика, наиболее эффективными считаются бесключевые варианты систем, к примеру, производством таковых занимаются компании Fortin и Starline (речь идет об устройстве f1).

Такой бесключевой обходчик иммобилайзера представляет собой достаточно сложный цифровой девайс, необходимый для функционирования, в первую очередь, с контроллером. А этот контроллер, в свою очередь, получает команды в специфическом формате об управлении именно от устройства. Данный тип девайсов позволяет автолюбителю фактически включиться в цепь между самой противоугонной системой, а также прибором управления регулятора. Соответственно, с помощью отправления сигналов это даст возможность подменить команды иммо.

Чтобы сделать это, обходчик противоугонной системы активируется два раза. Первый раз производится сбор всех необходимых данных, которые передаются от регулятора к транспондеру. Затем он анализирует эти данные, настраивается и синхронизируется с транспондером для применения штатного ключа. Далее, устройство должно вернуться на место и произвести обмен данными и с самой противоугонной установкой, и с контроллером. Приблизительно так выглядит цикл работы устройства f1 от производителя Starline. Как показывает практика, такое решение позволяет значительно повысить надежность и безопасность транспортного средства.

На системе VATS

Схема для изготовления и подключения девайса к VATS системе

Обход иммобилайзера возможен с использованием VATS системы, которой в большинстве случаев оборудуются транспортные средства производства США. В данном случае ключи для устройства выполняются по типу подключения к клеммам устройства специального сопротивления, находящегося внутри самого ключа. Такая сложная схема практически не позволяет обойти систему. Для того, чтобы сделать подобное устройство в домашних условиях, нужно только собрать схему, которая расположена выше. Но при этом важно наиболее точно произвести замер сопротивления установленного резисторного устройства.

Как правило, провода, необходимые для считывания схемы VATS, располагаются под рулем, но здесь все зависит от конкретного производителя. В основном они окрашиваются в контрастные тона, что позволяет определить их принадлежность к определенной схеме. Чтобы произвести замер, понадобится омметр — его следует подключить к одному из проводов, но заранее нужно сделать разрыв в цепи. Один щуп омметра соединяется с проводом, который идет к замку, в месте разрыва, а второй необходимо соединить с целым кабелем. В конечном итоге вы сможете замерить сопротивление с наибольшей точностью, но помните о том, что все замеры производятся при включенном зажигании.

Чтобы соорудить эмулятор ключа, потребуется с помощью резисторного устройства подобрать наиболее точный показатель, после чего добавить его в электросхему таким образом, как это видно на рисунке. Причем подключение должно осуществляться строго с использованием реле. Контакт на разорванной цепи необходимо соединить с выходом реле. Полученное в итоге сопротивление нужно закоммутировать с неразрезанным кабелем.

Видео «Краткий обзор устройств фирмы Starline»

На видео ниже представлен краткий обзор устройств для обхода иммо от производителя Starline (автор ролика — Кирилл Коломна).

Понравилась статья? Поделиться с друзьями:

что такое обходчик, его схема подключения и инструкция по обходу штатного устройства

В результате неисправностей иммо или его конфликта с установленной сигнализацией двигатель автомобиля может блокироваться. Чтобы обойти иммобилайзер в этом случае, можно воспользоваться готовым обходчиком блокиратора или же сделать его самостоятельно.

Содержание

Открытьполное содержание

[ Скрыть]

Устройство и принцип работы

Обходчик блокиратора выполнен в виде двух антенных адаптеров, которые функционируют через специальный переключатель. В роли последнего используется реле. Одна антенна предназначена для считывания импульса с ключа, что обеспечивает возможность бесключевого доступа, а вторая — передает сигнал на замок зажигания. Реле используется для обеспечения связи с выключателем напрямую. При таком подключении импульсный сигнал от чипа ключа подается на антенну в замке, после чего на блок иммо, в результате обеспечивается пуск силовой установки.

Пользователь Xilvlik на примере устройства от производителя Старлайн рассказал о принципе действия.

Виды

Чтобы обеспечить обход электроцепи блокиратора и заставить работать двигатель, может использоваться четыре варианта:

  1. Применение модуля с оригинальным ключом-меткой. Элемент устанавливается в специальный пластиковый или металлический корпус, предназначенный для считывания импульса и передачи его на выключатель зажигания. Данный блок должен подключаться к блокиратору и устанавливаться в недоступном для преступника месте. К примеру, за контрольным щитком. Этот вариант повлияет на безопасность транспортного средства, поскольку угонщик может выявить запасной ключ и похитить авто.
  2. Подсоединение управляющего модуля с применением только чипа. Данный вариант более безопасен для транспортного средства, так как копия метки от ключа не оснащается бородковой частью. Однако, двигатель машины все равно будет разблокирован, поэтому ее угон возможен.
  3. Специалисты рекомендуют отдать предпочтение способу, который требует устанавливать программируемый блок обхода. Этот модуль может эмулировать пакетные данные, передающиеся оригинальным ключом на иммо.
  4. Можно полностью отключить блокировку ДВС. Реализация такого варианта проще в случае с моделями транспортных средств, на которых иммобилайзеры только начали устанавливаться. В современных автомобилях полностью отключить блокиратор невозможно.

Пользователь Кирилл Коломна рассказал о разновидностях фирменных устройств от производителя Старлайн.

Как подключить обходчик?

Перед тем как обойти иммобилайзер, надо определиться со схемой. Независимо от типа запуска силового агрегата, допускается применение как ключевого, так и бесключевого доступа. Необходимо точно знать тип блокиратора, который установлен на машине, для этого следует ознакомиться с бородками ключа. Если на этой части есть контактный элемент сопротивления, то транспортное средство оснащено системой VATS.

Если автомобиль оборудован кнопкой Старт/Стоп, то при установке обходчика иммо обязательно надо найти антенну блокиратора, она монтируется внутри рулевой колонки.

При выборе и подключении обходчика надо учесть нюансы:

  • управление модулем обхода осуществляется противоугонной установкой;
  • штатный блокиратор силового агрегата остается активным и применяется при старте двигателя, отключать его нельзя;
  • управляющий модуль системы обхода должен быть универсальным или поддерживать максимальное число моделей машин для установки;
  • для пуска мотора используются только штатные ключи.

RFID

Для реализации задачи потребуется блок, внутри которого устанавливается метка либо ключ. В нем располагается передатчик импульсного сигнала, выполняющий основную роль при обходе. Комплектация устройства включает приемопередатчик, монтирующийся рядом с выключателем зажигания. Процедура подключения выполняется по схеме, а расстояние между антенным адаптером и модулем блокиратора будет минимальным. При активации системы обхода импульс подается через охранную установку на замок, что способствует распознаванию метки и пуску ДВС.

Схема установки и подключения устройства RFID
Подробная электросхема подсоединения контактов на этой модели

VATS

При использовании обходчика VATS требуется произвести измерение характеристик резисторного устройства, процедура выполняется так:

  1. Производится поиск проводников, которые идут от контактных элементов в блоке замера выключателя.
  2. Один из кабелей разрезается, к этому месту подключаются контакты тестера. Потребуется мультиметр, настроенный в режим работы омметра.
  3. Устанавливается оригинальный ключ в замок, производится активация зажигания.
  4. Полученный параметр сопротивления, который отобразится на дисплее, надо записать с точностью до второго символа после точки.

В соответствии с полученным значением выполняется подбор отдельного резисторного устройства. При выборе допускается использование деталей, погрешность которых по номиналу составляет не больше 5%. Резистор надо подключать к электроцепи противоугонной системы через реле. Контактный элемент под номером 30 соединяется с выходами 87 и 87А. Это обеспечивает возможность установки резисторного компонента в цепь системы обхода или в ключ.

Схема подсоединения устройства VATS

Бесчиповый обходчик

Чтобы выполнить такое соединение, потребуется управляющий модуль небольших размеров. Он будет встраиваться в штатную электросеть машины. Небольшие габариты нужны для того, чтобы устройство было проблематично обнаружить.

Принцип действия при монтаже такой:

  1. Управляющий модуль монтируется на машину. Для подключения и установки используется инструкция, которая входит в комплектацию. В зависимости от модели процедура монтажа и соединения проводов может отличаться.
  2. Производится активация зажигания на десять секунд. На протяжении этого времени модуль должен определить модель транспортного средства.
  3. Силовой агрегат машины заводится на несколько секунд, затем зажигание отключается. При выполнении этой задачи модуль обхода должен считать код метки, установленной в ключе, и сохранить его в памяти.
  4. Затем отсоединяется отрицательный контакт обходчика, применяющийся при обучении устройства.

Бесчиповый обходчик иммо с одной машины можно установить на другую, потребуется очистить память — для этого минусовой кабель при включенном зажигании подключается два раза.

Усовершенствованные модели обходчиков для транспортных средств премиум-класса требуют двойного монтажа. При первичной установке устройство производит запись информации в память, после чего демонтируется с машины и программируется. Затем модуль монтируется обратно и применяется по назначению.

Канал «Autopulse» рассказал об устройствах Fortin для обхода штатных блокираторов ДВС.

Как сделать обходчик самому?

Для самостоятельного изготовления модуля потребуется:

  1. Медный кабель. Диаметр его сечения должен составить до 0,25 мм, но не менее 0,2 мм. Внешняя оболочка проводника выполнена из прозрачного лака.
  2. Реле, функционирующее от 12 вольтной сети. Потребуется устройство с нормально разомкнутыми контактными элементами.
  3. Запасной ключ с меткой. Можно использовать чип, запрограммированный под конкретную модель авто.

Непосредственно на метку производится намотка кабеля, так изготовляется катушка. Число витков выбирается с учетом модели иммобилайзера, оно составит до 50. Сверху намотку следует заизолировать изолентой.

Дальнейшие действия по сборке обходчика:

  1. Кабель, идущий на штатную антенну иммо, разрезается.
  2. Плюсовой контакт подается на элемент под номером 86 на реле. А отрицательный соединяется с выходом 85.
  3. Между элементами 85 и 86 вставляется предохранительное диодное устройство. Его анодный контакт надо припаять к выходу 85. Монтаж диодного элемента требуется для защиты управляющего модуля противоугонной системы от подачи обратного напряжения.
  4. Затем к контактному компоненту 87 А реле подсоединяется один из кабелей разрезанной электроцепи антенны, выполняется пайка. К этому же контакту подключается провод от самодельного модуля обхода.
  5. На разомкнутый выход 87 устанавливается второй кабель обходчика. Производится его пайка.
  6. К 30 контакту подсоединяется второй провод от электроцепи антенного адаптера.

Видео «Разработка модуля обхода своими руками»

Канал «Отключить иммобилайзер» рассказал об особенностях создания блока и показал процедуру реализации этой задачи.

 Загрузка ...

Блок сигнализации. Как сделать иммобилайзер на гусеничном ходу непобедимый. Принцип обхода иммобилайзеров системы безопасности RFID

Сегодня большинство машин комплектуются штатным иммобилайзером. Это устройство позволяет предотвратить угон. автотранспортное средство, даже если злоумышленнику удалось отключить автосигнализацию. В этом случае устройство работает по другому принципу, нежели «сигнализация». Иммо до тех пор, пока последний не останется невидимым и не подаст никаких сигналов, чтобы привлечь других или напугать грабителя.Принцип действия этого устройства заключается в том, что как только угонщик вставляет ключ в замок зажигания, двигатель автоматически выключается и с автомобилем ничего не поделать. Есть и иммобилайзеры, к которым вообще разрешено трогать, но как только угонщик отойдёт на несколько сотен метров, все системы машины отключатся и грабителю ничего не останется, кроме как немедленно выйти из машины и спрятаться с места преступления.

Конечно в теории все звучит отлично, на практике иммо часто начинают сцепляться, доставляя автовладельцам массу неудобств.Самая частая проблема - отключение двигателя, даже если машина сидит за рулем. Это происходит, как обычно, в самый неудобный момент и водителю приходится либо пользоваться аварийной системой моторного завода, и вовсе вызывать эвакуатор.

Вторая частая проблема - потеря «родного» ключа.

Несложно, что наряду с современными «анти-робами» стали появляться специальные устройства, позволяющие обход иммобилайзера своими руками. Самыми популярными переходами на сегодняшний день являются устройства Starline, способные обходить различную систему работы штатных устройств.

Какие рабочие системы штатных иммо

Все штатные "антиквариаты" работают по одной из двух систем, а именно:

  1. RFID (Radio Frequency Identification). Такие системы заключаются в том, что внутри ключа находится специальная микросхема, которая связана с иммобилайзером. В случае, если устройство не определяет этот ключ, двигатель не запускается. Системы этого типа относятся к европейским и азиатским машинам.

  1. VATS (Автомобильная противоугонная система).Система, ориентированная на «американцев», отличается повышенными требованиями (резистивное сопротивление и другие характеристики). Только при выполнении всех условий блок управления позволяет запустить двигатель.

Система VATS считается самой сложной для обхода, так как при производстве таких устройств постоянно совершенствуются технологии. Например, шифрование в таких устройствах уже не 40-битное, а 80-битное, в результате чего обойти такое imimo будет чрезвычайно сложно.

Полезно! Чтобы отключить штатный иммобилайзер, работающий по системе ВАТС, достаточно определить показатель сопротивления сопротивления. Обычно она колеблется в пределах 400-11800 Ом. Если его определить, то все останется - это деталь с таким же индикатором.

Сегодня самые популярные устройства комплектуются именно такими блоками (ВАТС), например, Иммобилайзер Starline I95. Но не стоит отчаиваться, так как та же компания, которая производит лучшие иммо, сегодня занимается изготовлением траверсов высочайшего качества.

Стоит сразу сказать, что младший брат этой фирмы - StarLine BP 02 не универсален и его комплектация не позволяет установить устройство ни на один автомобиль. Позже недостатки разработчиков были учтены и появилось более современное и «всеядное» устройство - StarLine BP 03.

Это устройство предназначено для стандартных устройств RFID. Обычно такие устройства не позволяют управлять двигателем удаленно, что, в свою очередь, неудобно по нескольким причинам.Во-первых, нельзя заводить машину из дома, чтобы прогреть ее в зимнюю ступу. Во-вторых, более надежным считается удаленный запуск двигателя, так как в этот момент вы не увидите потенциального угонщика.

Для решения этих проблем достаточно установить модуль обхода иммобилайзера Starline, который стоит порядка 500-600 рублей.

Это полезное устройство от:

  • центральный блок;
  • рамочная антенна с разъемом и кабелем для подключения;
  • антенны в виде проводной петли;
  • инструкция.

Важно! Для штатного модуля обхода иммобилайзера БП 03 потребуется запасной ключ с транспондером. Вы можете заказать его в дилерском центре Вашей марки автомобиля.

Для установки БП 03 не требуется специальных знаний, достаточно разбираться в электронике и иметь руки, растущие из плеч.

Как подключить столяр STARLINE

Для подключения кроссовера иммобилайзера Starline необходимо будет открыть корпус центрального блока управления и прикрепить запасной ключ с чипом (транспондером).При этом плоская антенна расположена внутри. Обязательно заблокируйте устройство, чтобы оно не двигалось. После этого закройте центральный блок и установите его в труднодоступном месте (обычно устройство устанавливается на приборную панель). После этого необходимо подключить блок обхода иммобилайзера StarLine по одной из схем.

Маркировка проводов:

  • Красный - плюс питание. Подключается к цепи с напряжением + 12В (зажигание при этом должно быть включено).
  • Черный - минус.Управляющий вход (70 мА). Когда на этот вход подается отрицательный заряд, считывается стандартный код клавиши. Черный провод необходимо подключить к выходу системы дистанционного запуска.
  • Серый (несколько проводов). В зависимости от особенностей автомобиля схема их подключения отличается.

Схемы подключения Их несколько, опять же в зависимости от характеристик элементов:

  • Согласно первой схеме внешняя рамочная антенна крепится на цилиндр замка зажигания, после чего подключается к разъему на конце серая проводка.Важно выдерживать минимальное расстояние между набожной антенной RFID и самим антенным модулем.

  • Вторая схема пригодится, если установка рамочной антенны невозможна из-за конструктивных особенностей автомобиля. В этой ситуации антенна наматывается из нескольких витков серого провода и ставится поверх штатной антенны на цилиндре зажигания. При этом расстояние также должно быть минимальным.

Если вы хотите подключить начальную боковую часть иммобилайзера Starline, то схема будет посложнее.В этом случае выполняется комбинированное подключение. Командир подключается к линиям передачи данных и одновременно подключается к шине. (Можно сразу двое, салон и мотор). Такие непобедимые методы чаще всего подходят для автомобилей марки Nissan и Kia.

На хранении

Иммобилайзер Starline Commander позволит решить проблемы, связанные с «несовершенством» работы штатного Immo. Стоит аппарат копейки, а радости автолюбителям приносит немало.Главное, придерживаться схемы подключения, которую найдете в инструкции к устройству.

Сейчас все больше и больше машин со встроенными иммобилайзерами. Чаще всего встречаются автомобили, оснащенные RFID и VATS (Vehicle Anti-Theft System). Смысл иммобилайзеров в том, что автомобиль можно назвать только «родным» ключом. То есть ключ, зарегистрированный в «мозгу» автомобиля (если автомобиль оборудован иммобилайзером RFID) или ключ, обладающий характеристиками, необходимыми для запуска двигателя (для автомобилей, оборудованных ВАТС).Проще говоря, простая машина-заготовка не подойдет.

Иммобилайзеры первого типа (RFID) используются в большинстве азиатских и европейских автомобилей. Второй тип иммобилайзеров (VATS) - это практически все автомобили американского производства.

Как быть, если хочешь поставить автосигнализацию с автозапуском, а на машине есть встроенный иммобилайзер !? Установку жидкостных отопителей «Вебасто» или «Гидроник» рассматривать не будем - 40-55 тысяч рублей у нас нет. Хотя собственно установка этих обогревателей, я бы порекомендовал в первую очередь владельцам дорогих новых автомобилей.

Значит, надо как-то ужиться штатный иммобилайзер .

Обход иммобилайзера RFID

Иммобилайзеры этого типа отличаются тем, что внутри ключа зажигания находится небольшая «микросхема», называемая трансподером., Которая передает радиочастотный сигнал малой мощности. Этот сигнал считывает штатный иммобилайзер антенны, который находится на замке зажигания. Можно, конечно, вытащить «фишку» из ключа и залезть на антенну на замке зажигания.Но тут иммобилайзер автоматически деактивируется и машина уже может заводиться с простой заготовки. На помощь приходят модули Clailing , иммобилайзеры . Все командиры очень похожи как по составу, так и по составу. Рассмотрим кроссовер Schera-Khan BP-2 Case-Khan BP-2.

Модуль представляет собой ящик, в котором лежит дополнительный ключ (на рисунке 3) (если у вас нет второго ключа, то вам необходимо это сделать, изготовление такого ключа в Красноярске составляет 1500-10500 в зависимости от машины) .В той же коробке все еще находятся реле (на рисунке 1) и считывающая антенна (на рисунке 2).

Подключить ползучий модуль иммобилайзера просто.

Вставьте дополнительный ключ с чипом внутрь считывающей антенны в кроссоверном модуле иммобилайзера.

Внешняя антенна ползучего модуля иммобилайзера должна быть закреплена на личинке замка зажигания. Очень важно, чтобы расстояние между стандартной антенной RFID и звездочкой антенны было минимальным.Буквально несколько миллиметров разницы - и автозапуск не работает! Кстати, штатная антенна RFID может быть и не на замке зажигания. Пример тому - Toyota Prius.

Один провод, в БП-2 красный, подключить к +12 вольт. Второй черный, в какой-то «минус». Смысл в том, что на этих двух проводах одновременно нет «плюса» и «минуса», пока машина не заводится дистанционно. При попытке автоматического или удаленного запуска двигателя необходимо, чтобы сигналы появлялись на обоих указанных выше проводах.К каким цепям вас потянут - это уже зависит от машины и вашего запаха. Например, красный - «плюс» постоянный, черный - «массовый», появляющийся на выходе из дополнительного канала автосигнализации при попытке автозапуска. Или черный - «Масса» появляется на выходе дополнительного канала автосигнализации при попытке автозапуска, красный - «плюс» появляется на выходе стартера (зажигания) автосигнализации при попытке удаленного запуска. Короче вариантов много. Чаще, конечно, используют первый вариант подключения.

Теперь проверьте работу удаленного автозапуска, и если все работает - двигатель запускается без ключа в замке зажигания с картелингом автосигнализации, то можно спрятать ороситель иммобилайзера подальше от глаз. При сборке покрытия рулевой колонки не передвигайте оросительную антенну! Умеете огорчить, когда все собрано, переоделось, собралось домой, начинаешь делать чек, а машина не заводится! И снова переодеваемся, разбираем кожух, двигая туда и сюда антенну бенгальского огня на замке зажигания... Плохо, короче.

Может случиться так, что кажется, что все правильно подключено и антенна бенгальского огня находится близко к антенне штатного иммобилайзера, и автозапуск не происходит. В этом случае, скорее всего (если вы уверены, что с модулем кроссовера иммобилайзера все в порядке) необходимо заменить командирский на другой.

Дело в том, что далеко не все держатели иммобилайзеров подходят ко всем автомобилям. Например, производители кроссоверов с иммобилайзером Scher-Khan советуют использовать Scher-Khan BP-2 для азиатских автомобилей, а Scher-Khan BP-3 - для автомобилей европейской сборки.

Если вы не уверены, какой именно иммобилайзер собирается в машину, возьмите так называемый «универсальный» модуль обхода иммобилайзера. Например, 556U. Этот командир иммобилайзера имеет несколько способов подключения. Имеет 9 проводов для подключения (6 силовых и 3 антенных) и внутри перемычки на два положения. Только с помощью такого кроссовера удалось как-то победить Шкоду (не помню какую), БМВ. Вполне простые тачки Орехи получится. Стоимость, правда, в 2-3 раза выше, чем у Щер-хана.

Бывает, что петля кроссовера слишком мала для того, чтобы носить ее на замке зажигания или там, где расположена антенна штатного иммобилайзера. Тогда вам снова придется выбрать другой модуль обхода иммобилайзера. Для таких случаев рекомендую командира AME. Его плюс в том, что у него антенна просто огромная петля. Этот шлейф можно хоть куда надеть. Еще один плюс этого кроссовера иммобилайзера в том, что его шлейф может несколько раз наматываться на штатную антенну, тем самым увеличивая вероятность обхода штатного иммобилайзера.Кстати, с помощью динамика AME удалось победить Toyota Prius. Понадобилась его огромная петля и возможность намотать ее на штатную антенну RFID.

Надеюсь, вы понимаете принцип работы иммобилайзера. При дистанционном запуске двигателя срабатывает реле (вспомните черно-красный провод Scher-Khan BP-2 - это не что иное, как провода, питающие обмотку), находящееся в модуле обхода иммобилайзера. Через нормально разомкнутые контакты сигнал, который в обход иммобилайзера считался антенной от дополнительного ключа, передается на антенну внешних пружин.С внешней антенны кроссовера иммобилайзера сигнал считывает антенна штатного иммобилайзера, расположенная на замке зажигания. И там на штатной проводке сигнал пошел на "мозги" автомобильные и т.д.

Еще один способ обойти штатный иммобилайзер - Сделать что-то вроде динамика. Все что вам нужно - это «фишка» или родной второй ключ, реле, провод и терпение. Терпение Потому что угадайте количество поворотов, они просты, особенно если у вас раньше не было навыков в таком виде деятельности.В Интернете полно таких советов, поэтому я не буду на этом останавливаться.

В заключение хочу сказать, что упомянутые выше модули обхода иммобилайзеров не панацея. Это как раз те ловушки, с которыми мне приходилось чаще всего работать.

Обход иммобилайзеров система ВАТС

Автомобили с системой ВАТС комплектуются ключом зажигания с установленным резистором. Если при запуске двигателя декодер системы ВАТС не определяет необходимое сопротивление, цепь стартера и топливный насос могут быть заблокированы.

Определите номинальный ключевой резистор. Обычно резистор имеет сопротивление 390-11800 Ом. Выбирайте резистор с погрешностью не более 5%.

Найдите провода Чана. Провода VATS - это два провода небольшого поперечного сечения, выходящие из области рулевой колонки. Цвет у них может быть разным, но они часто заключены в оранжевые, белые или черные ячейки, это либо два белых провода, либо один пурпурный / белый, а другой белый / черный.

При подключении к проводам ВАТС неважно, какой из них режет.

Как видите, ничего сложного.

Наконец, Совет.

Желательно если установить сайдпортер, поставить хоть как-нибудь. Я советую своим клиентам сделать свой автомобиль с иммобилайзером, который позволяет двигателю работать удаленно, но блокирует его работу при движении автомобиля.

П.С. Конечно, здесь учитываются не все типы иммобилайзеров. Но я не ставил его для того, чтобы рассказывать о типах иммобилайзеров. Более того, большинство машин оснащено иммобилайзерами или иммобилайзерами, похожими на меня.

Иммобилайзер - один из вариантов противоугонных систем. Иногда возникают ситуации, когда отключить такую ​​установку невозможно, причины этого могут быть совершенно разными. В этой статье мы дадим подробные рекомендации по этому поводу. Что представляет собой носитель штатного иммобилайзера, какие бывают виды и в чем их особенности - читайте ниже.

[Скрыть]

На основе встроенного транспондера

Как показывает практика, при установке сигнализации специалисты сами определяют, какой обход лучше использовать.Если вы являетесь владельцем автомобиля китайского производства, то в этом случае наиболее оптимально использовать модуль для обхода штатного иммобилайзера от производителя Starline - модели BP02 или BP03 для настройки RFID. Что касается системы реализации, то оба варианта в целом идентичны. По сути, такое устройство представляет собой антенный удлинитель, благодаря которому у автовладельца появляется возможность дотянуться до ключа или корпуса транспондера. Для этого используют специальную кольцевую антенну, устанавливаемую на месте установки катушечной системы.

Такие простые действия позволяют установить ползучий модуль иммобилайзера подальше от глаз потенциального хакера. Но стоит ли объяснять, что обычно злоумышленники знают об этих устройствах в десять раз больше, чем о драйверах? Для «политого» вора найти такую ​​деталь будет несложно.

Практически все недорогие устройства на базе ключа с фиксатором идентичны. Например, если вы берете модель от компании Sherchan, то единственная разница между ней и Starline заключается исключительно в организации активации и деактивации системы.В случае STARLINE для управления системой используется кабель с отрицательным выходом. Красный кабель подключается к 12-вольтовому питанию, а при подаче напряжения на черный провод контрольный кабель считывает и копирует код с микросхемы.

Такой простой подход позволяет нам гарантировать надежность, но может позволить преступнику получить доступ к детали. Можно пройти по блоку обхода иммобилайзера по кабельной цепочке, в результате чего устройство можно полностью обойти. Если рассматривать более дорогие системы систем, то в зависимости от производителя управление осуществляется за счет короткого импульса.Как вы понимаете, использование управляющего сигнала может значительно повысить устойчивость системы к возможному взлому.

Следует отметить, что производители устройств обычно не информируют потребителей об изменениях, которые были внесены в работу узла. Это сделано для того, чтобы исключить возможность передачи злоумышленникам важных данных. Как показывает практика, часто все ключевые данные изначально заносятся в блок управления и в какие-то ячейки памяти, и об их местонахождении также известен только производитель.Так что если вы вдруг решите использовать один из своих ключей, чтобы сделать своими руками командир иммобилайзера, вы можете столкнуться с проблемой, когда блок управления просто откажется воспринимать дубликат (автор видео - Xilvlik).

Модуль обходного обхода

Если вы хотите защитить свой автомобиль, никогда не оставляйте ключ с паролем в его салоне. Даже если машина стоит в гараже, закрыта на три замка. Это значительно снизит устойчивость системы взлома двигателя.Как показывает практика, наиболее эффективными считаются непобедимые варианты систем, например, производством таких Fortin и Starline занимаются производством F1).

Такой непобедимый кроссовер иммобилайзера представляет собой довольно сложное цифровое устройство, необходимое для работы, прежде всего, с контроллером. А этот контроллер, в свою очередь, получает команды в определенном формате управления именно от устройства. Такой тип устройств позволяет автомобилисту фактически включить цепь между самой противоугонной системой, а также устройством управления регулятором.Соответственно, посылая сигналы, можно будет заменить команды IMMO.

Для этого дважды активируется кроссовер противоугонной системы. В первый раз производится сбор всех необходимых данных, которые передаются от регулятора на транспондер. Затем он анализирует эти данные, настраивает и синхронизирует их с транспондером для применения обычного ключа. Далее устройство должно вернуться на место и произвести обмен данными и с самой противоугонной установкой, и с контроллером.Примерно таков цикл работы устройства F1 от производителя StarLine. Как показывает практика, такое решение позволяет значительно повысить надежность и безопасность автомобиля.

По системе VATS

Обход иммобилайзера возможен с помощью системы VATS, которой в большинстве случаев оснащены автомобили американского производства. В этом случае ключи для устройства выполняются по типу подключения к клеммам специального резистивного устройства, расположенного внутри самого ключа.Такая сложная схема практически не позволяет обойти систему. Для того, чтобы изготовить подобное устройство в домашних условиях, достаточно собрать схему, которая расположена выше. Но важно максимально точно сделать сопротивление установленного резисторного устройства.

Как правило, провода, необходимые для считывания схемы ВАТС, располагаются на стреле, но все зависит от конкретного производителя. В основном они окрашены в контрастные тона, что позволяет определить их принадлежность к определенной схеме.Для замера замера вам понадобится омметр - он должен быть подключен к одному из проводов, но нужно заранее сделать разрыв цепи. Один щуп омемметра подключается к проводу, идущему к замку, в точке обрыва, а второй необходимо подсоединить к целому кабелю. В конечном итоге вы можете измерить сопротивление с максимальной точностью, но помните, что все измерения производятся при включенном зажигании.

Для создания эмулятора ключа необходимо с помощью резистивного устройства выбрать наиболее точный индикатор, после чего добавить его в блок питания, как показано на рисунке.Причем подключение должно осуществляться строго с помощью реле. Контакт на разорванной цепи необходимо подключить к релейному выходу. Результирующее сопротивление необходимо снизить с помощью неразрезанного кабеля.

Видео "Краткий обзор устройств Starline"

Ниже представлен небольшой обзор устройств для лазания Immo от производителя StarLine (автор ролика - Кирилл Коломенский).

Иммобилайзер - штатное средство системы защиты автомобиля или часть установленного альтернативного противоугонного комплекса.Несмотря на свои положительные качества, часто возникает необходимость обойти этот охранный блок. Сделать это можно, установив заводскую модель, либо сделать фирменный иммобилайзер своими руками.

Описание Системы RFID и VATS

Принцип работы противоугонной системы заключается в блокировании возможности запуска двигателя при несоблюдении определенных условий. Это может понадобиться в случае потери ключа, несовместимости штатной сигнализации и установленной дополнительно, для удаленного или автоматического запуска Engine.Заводские устройства обхода иммобилайзера не только подходят непосредственно, но также имеют шину CAN для увеличения функциональности.

а можно ли и как накрутить иммобилайзер не покупая заводской? Эта задача решается несколькими способами. Главное условие - сохранение исходных функций автосигнализации. Установка дополнительных компонентов или модернизация системы не должны влиять на ее работоспособность и надежность.

Чтобы подобрать оптимальную схему самодельной акустики, необходимо знать типы иммобилайзеров.Они различаются по принципу действия, в зависимости от того, какие методы временного или постоянного отключения разрабатываются:

  • RFID. Чаще всего их устанавливают на автомобили европейского и азиатского производства. Внутри ключа зажигания находится трапп (передатчик), который при активации посылает сигнальный сигнал и активирует его. Приемная часть - в конструкции замка зажигания;
  • НДС. Характерен для моделей американского производства. Внутри ключа зажигания находится резистор, имеющий определенный показатель сопротивления.Чтобы включить двигатель, необходимо вставить ключ в замок. Если значение сопротивления отличается от нормированного - запуск двигателя не происходит.

Для каждой из систем необходимо разработать универсальную модель кроссовера иммобилайзера, которую несложно сделать своими руками. Важно знать принципы проектирования и выбора комплектующих.

Методы обхода иммобилайзеров системы RFID

Наличие штатного иммобилайзера является основной причиной использования дополнительных средств для его обхода.Удалить его невозможно и поэтому необходимо правильно продумать схему будущего сайдпорта.

При составлении схемы необходимы следующие условия:

  • Универсальность подключения и отсутствие негативного влияния на работу автосигнализации;
  • Адаптация под конкретную модель Иммобилайзера. Обязательно предварительно изучил его устройство;
  • Сохранение действия штатных ключей на запуск зажигания.

Стандартные модели иммобилайзеров могут быть установлены в замке зажигания или на ключи запуска двигателя.Именно там обновляется система.

RFID Кейс для иммобилайзера Производство

Самым распространенным способом обхода иммобилайзера с помощью устройства, сделанного своими руками, является установка дополнительной цепи на замок зажигания. В этом случае удаленные функции иммобилайзера будут сохранены. Его действие будет отключено при установке ключа в замок зажигания.

Для изготовления петли на катушку необходимо подготовить тонкий футляр, который в дальнейшем будет установлен на замок.Чаще всего это картон. Затем выполните следующие действия.

  1. Проверить диаметр внутреннего контура. Его должно быть немного больше основного ядра.
  2. На внешнюю часть оправки устанавливается скотч или лента. Ее липкая часть находится снаружи.
  3. Затем следует разобрать одну катушку автомобильного реле. Провод оттуда наматывается на обмотку. Количество витков обычно 20-30 шт.
  4. Полученная конструкция устанавливается поверх замка зажигания.

Аналогичную конструкцию необходимо изготовить и для запасного ключа. Впоследствии он прячется в машине. Подключение компонентов в системе происходит по следующей схеме:

В некоторых случаях этот способ не применим из-за небольшого пространства для сборки кроссовера иммобилайзера. Тогда необходимо воспользоваться альтернативными методами.

Модернизация обхода иммобилайзера RFID

Для начала изготавливается реле, состоящее из пяти контактов.Это необходимо для правильной работы конструкции.

В показанном состоянии контакт «30» замкнут на «87a». Когда на реле напряжение 12 В (контакты «86» и «85»), «30» с «87a» на «87» переключается. Таким образом, работа кроссовера будет происходить по описанной выше технологии.

Но если нет возможности установить шлейф на замок зажигания - стоит модернизировать схему.

В этом случае нет необходимости устанавливать петлю на корпус замка.Подключение осуществляется к установленному иммобилайзеру. Сборка такой конструкции осуществляется по следующей схеме.

  1. Вырезаем один из контактов штатной антенны.
  2. Подача напряжения осуществляется от «+» замка зажигания, подключается к выводу «86». Подключение «-» осуществляется от автосигнализации Контакт «85».
  3. Между полученными подключениями стоит диод: анод на «86» и катод на «85». Таким образом, вероятность выхода из строя транзистора в системе охранной сигнализации сводится к минимуму из-за воздействия обратного напряжения.
  4. Провод от антенны припаян к контакту "87а". К этому же месту подключается один из концов командира с ключом.
  5. На контакт "87" припаиваем второй конец звездочки антенны.
  6. Провод от штатной антенны крепим на "30".

Таким образом, подача «-» на автосигнализацию происходит только при автозапуске.

При запуске с помощью ключа реле мощности не обслуживается. Значит - Работа штатного иммобилайзера не нарушена.

Помимо описанного выше принципа построения корпоративного, можно применить более сложные.

Практически полностью исключают вероятность самопроизвольного отключения двигателя при переходе от автозапуска автомобиля к ключу зажигания.

Способы обхода иммобилайзера Ват

Сделать командир иммобилайзера своими руками для моделей НДС несколько проще. Для этого потребуется точно измерить значение сопротивления встроенного резистора.Если ключ от каких-либо обстоятельств был утерян - необходимо его восстановить.

В среднем значение сопротивления резистора может составлять от 400 до 11800 Ом. Определив точный результат, выберите аналогичный компонент с таким же параметром.

Суть модернизации системы заключается в том, что функция сопротивления ключа будет встроена в иммобилайзер. Перед установкой изучается автомобильная сигнализация. Для определения точного расположения сопротивления можно воспользоваться общей схемой подключения.

После несложных манипуляций при автозапуске машины или включении с помощью клавиши функция иммобилайзера не будет использоваться. Однако стоит помнить, что подобный прием может негативно сказаться на работе охранной сигнализации.

В качестве альтернативы специалисты предлагают установку дополнительного иммобилайзера, который позволит осуществить дистанционный запуск. При этом устройство заблокирует эту функцию во время движения автомобиля.

Основное требование к конструкции корруптора - сохранение функций охранной сигнализации. Поэтому ключ зажигания, необходимый для реализации схемы RFID, должен быть тщательно спрятан в салоне автомобиля. Повышение удобства эксплуатации не может негативно сказаться на безопасности.

При использовании противоугонного комплекса автовладельцы могут столкнуться с некорректной работой штатного блока двигателя. В этом случае вы можете использовать Starline. Устройство может быть интегрировано в систему зажигания любого современного автомобиля.

[Скрыть]

Общие сведения о модуле сопряжения

По описанию невидимая сигнализация аварийных сигналов STARLINE с автозапуском - это функциональный блок в небольшом корпусе. Устройство интегрировано в систему безопасности сооружения как один из элементов управления. Назначение этого оборудования в автомобиле - имитировать ключ, необходимый для отключения штатного мотоблока.

Командир создан для работы со штатными блоками, работающими по системе RFID.Такие устройства обычно не позволяют запустить двигатель машины удаленно, что может доставить неудобства автовладельцу.

Если вы решили установить и подключить кросс-ап, следует помнить, что устройство может работать только с охранными комплексами своей марки. Чип, который установлен на ключ, полностью уникален, его использование не допускается с аналогичными системами, используемыми на других машинах. Даже если на машине установлена ​​такая же фирменная колонка, применить этот ключ не получится, для ее разблокировки.

Модуль, позволяющий обойти штатную блокировку, конструктивно состоит из:

  • процессорного устройства;
  • антенный модуль, снабженный вилкой с проводом, который подключается к источнику питания станка;
  • дополнительный приемопередатчик, выполненный в виде проводной петли;
  • Инструкции по настройке и эксплуатации.

Артем Касьяненко подробно рассмотрел особенности и возможности бортовой части Staline F1.

Заблокировать блок блокировки автосигнализации Starline.Может Линь сработала, понадобится дополнительный ключ с внутренним транспондером. Вы можете приобрести такое устройство у официального дилера Вашей торговой марки. Стоимость корпоративной колонки от Starline составляет порядка 3200-5000 рублей.

Особенности работы

Фактически микросхема, установленная в небольшой транспондер, используется для захвата импульсов штатного ключа. В любом блокировщике, независимо от марки автомобиля, есть функция идентификации ключа, по которой система определяет владельца автомобиля. Следовательно, если ключ подходит к замку по геометрическим характеристикам, но находящаяся внутри микросхема окажется несовместимой или ее не будет вовсе, блокиратор не выключится.Также запрет на запуск силового агрегата Сработает при применении функции удаленного запуска ДВС, так как пусковой иммобилайзер не сможет идентифицировать ключ.

Установка непобедимого динамика даст возможность заменить чип, установленный в штатном транспондере, что позволяет отключить блокировку. Когда вы включаете опцию дистанционного запуска, устройство автоматически отправляет сигнал на чип ключа через трансивер. На самом деле называть это устройство некорректно, ведь он работает по другому принципу получения доступа к блоку питания.

Подробный обзор модели ВР-03 от Starline и принципа ее действия представлен на видео автостуденческого центра.

Модификации планок Starline

Курсы для "Сигналов" Starline A91, A93 и другие варианты, которые можно приобрести:

  1. BP-03. Использование устройства позволит обеспечить обход штатного блокировщика RFID, производя дистанционный запуск двигателя. Командир автоматически передает информацию в виде кода от штатного ключа, что делает управление машиной более удобным и комфортным.В комплекте процессорное устройство, кабели для подключения, антенный переходник с полуметровым проводом. Также в комплекте специальная петля, диаметр которой составляет 6 см. В сервис-мануале указаны характеристики и рекомендации по подключению.
  2. БП-06. Более продвинутая версия несущего блока. В нем управление и передача импульсов осуществляется по цифровому кодированному каналу. Это позволяет удаленно обеспечить более надежный запуск dwA. Модель ВР-06 разработана специально для совместного использования с противоугонными комплексами Starline.Питание ключей формата smart Key осуществляется от напряжения величиной 3,3 вольта, в результате чего у потребителя отпадает необходимость в периодической замене аккумуляторов. Одна из особенностей устройства - универсальность, так как устройство может работать как со смарт-ключами, так и с традиционными ключами зажигания. Перекрестное соединение разрешено для любого типа считывателей. .
  3. F1 - Продукт совместной разработки производителей Starline и Fortin. Главная особенность системы - сочетание опций байпаса, а также кошачьего интерфейса с огромным количеством вспомогательных управляющих выходов.Для использования устройства потребуется чип или ключ, так как процедура контроля реализуется автоматически. Данная модель поддерживает обновление прошивки по сети, что позволит расширить список потенциально поддерживаемых моделей машин. В этом устройстве удачно сочетаются опции и возможности других рундуков, его подключение возможно более чем в трех тысячах моделей. современные автомобили. Полный список можно найти на официальном сайте компании.
  4. Фортин Эво Кей.Производитель позиционирует данный товар как незаметное дополнение к аппарату, делающее его эксплуатацию более комфортной и комфортной. За счет использования уникального алгоритма производитель добился того, что командир разблокирует силовой агрегат силового агрегата для его запуска, но оставляет заблокированный руль. Это обеспечивает дополнительную защиту машины. По размерам модуль не будет больше спичечного коробка, что позволяет закрепить его установку в автомобиле. Одна из особенностей заключается в том, что в данном окружности блока ДВС нет строго установленных точек для установки, поэтому потребитель может определить их самостоятельно.Из достоинств следует выделить универсальность - установка устройства разрешена на все современные автомобили вне зависимости от типа используемой системы зажигания.

Обзор популярных моделей блоков блоков от Starline представлен на видео Кирилла Коломенского.

Плюсы и минусы

Преимущества Immo Star Layers:

  • низкая цена на устройства такого качества, позволяющие защитить электрические колпачки блокировки двигателя от взлома;
  • эффективная работа устройства и его производительность;
  • после установки устройство автоматически синхронизируется с системами станка и интегрируется под свой тип;
  • наличие устройства позволяет упростить возможность использования функции дистанционного запуска двигателя;
  • Блокировка драйвера блока не влияет на работу систем безопасности и других электронных устройств, конечно, если установка сделана правильно;
  • простота установки и эксплуатации; Кроссовер
  • immo хорошо работает с комплексами, оснащенными опцией удаленного набора номера;
  • Блокирующий модуль блока может функционировать без постоянного использования обычного иммо-ключа.

К недостаткам можно отнести только трудности, с которыми могут столкнуться потребители при подключении. Если у вас нет опыта в реализации подобных задач, лучше обратиться за помощью к электрикам.

Установка модуля

Перед установкой иммобилайзера Starline обязательно изучите схему подключения.

Инструкция по установке кросса и его интеграции в охранную систему STARLINE A91, A93 и другие «сигнальные» модели:

  1. Выберите место для крепления устройства.Благодаря небольшим размерам процессорного модуля можно установить трекер в любом месте салона. Крепление осуществляется при помощи саморезов, которые входят в комплект системы. Возможна установка пульта управления, для этого необходимо будет демонтировать часть обшивки в салоне и снять приборку.
  2. Затем открывается корпус процессорного блока, в него устанавливается запасной ключ с меткой. Внутри должен быть установлен плоский трансивер.Следите за тем, чтобы устройство было максимально надежно закреплено, важно не допускать зазоров и перемещать устройство во время движения. Затем устройство подключено.

Для подключения необходимо знать маркировку электрических цоколей:

  1. Красный вывод - это плюсовой контакт питания, его необходимо подключить к электрочанкам, где есть напряжение при активированном зажигании. Таким образом, контакт соединяется с замком.
  2. Черный вывод отрицательный, используется как контрольный вход. При получении отрицательного импульса на нем считывается ключевой тег.Этот контакт необходимо подключить к выходу системы дистанционного запуска DVS.
  3. Есть еще несколько серых кабелей. Схема подключения этих контактов будет отличаться в зависимости от особенностей машины.

1. Вариант подключения первой цепи 2. Вторая схема подключения шкафчика

  1. Если подключение осуществляется по первой схеме, то внешняя рамка трансивера должна быть закреплена на цилиндрическом корпусе замка зажигания.Затем этот элемент подключается к выходу, расположенному на конце серых проводов. Учтите, что этот контакт должен работать в условиях минимального расстояния между штатным антенным адаптером, установленным в машине, и приемопередатчиком блочного трактора.
  2. Использование второй схемы актуально, если по каким-либо причинам нельзя установить фрейм-трансивер. Затем антенну нужно обмазывать серым кабелем и сверху установить штатный трансивер. Установка осуществляется на цилиндр системы зажигания.Расстояние между страничной антенной и кроссовер-трансивером будет минимальным, это обеспечит качественную передачу сигнала.

Как пользоваться сканированием?

После установки модуля обхода иммобилайзера важно выполнить процедуру его обучения, чтобы кроссовер мог работать без сбоев.

Процедура обучения Процедура:

  1. Отключите зажигание в машине. Найдите служебный ключ, его можно установить в секретном месте.Если установка охранного комплекса производилась своими руками, то необходимо помнить, где установлена ​​кнопка. Если установкой занимались специалисты, обратитесь к ним за поиском. На большинстве моделей Startine для входа в режим входа нужно четырнадцать раз нажать, но в зависимости от «сигнализации» этот нюанс может отличаться. Укажите сервисную книжку на сигнализацию.
  2. Через пять секунд после нажатия необходимо успеть включить зажигание, это активирует функцию обучения.Блок обработки обходной системы перейдет в режим обработки информации, для этого устройства может потребоваться около пяти минут. В процессе обучения периодически срабатывает сирена противоугонного комплекса, интервал сигнала составит три секунды.
  3. Если процедура обучения прошла успешно, биппер сирен подтвердит это двумя сигналами.
  4. В случае, если система отказала и обучение ловца не завершено, будут слышны четыре сигнала.

О том, как запустить двигатель без ключа, рассказал Олег Легазоид.

Как самому сделать командира?

В состав блочно-тракторного модуля входят действующие вещества, но корпус устройства всегда изготавливается из пластика, даже если это корпоративное устройство. Это важно, потому что если корпус стальной, то в результате потребитель получит эффект короткозамкнутого витка в основной катушке, которая намотана на ключ. При установке устройства этот момент необходимо учитывать, поэтому не рекомендуется устанавливать корпус рядом с металлическими поверхностями.

Для самостоятельного изготовления Модуль должен быть в пластиковом корпусе, желательно, чтобы его габариты были минимальными. Тогда вам понадобится штатное реле на четыре контакта, рассчитанное на работу в бортовой сети автомобиля 12-14 вольт. Фиксация этого элемента осуществляется внутри корпуса корпулета. При обходе штатного блокиратора переключается ток, величина которого меньше одного ампер. Из-за этого разрешено использовать любое реле, важно, чтобы оно выдерживало большое количество срабатываний.Возьмите диодный элемент 1N4001 (можно приобрести на магнитоле) и припаяйте его контакты к выводу реле, но учтите, что активация этой детали осуществляется с обратной полярностью.

Четыре контакта выйдут из самодельного корпуса

  1. Для подключения внешней катушки используется кабель на две жилы. Установка этого компонента обычно проводится рядом с замком зажигания, для этого необходимо будет снять с него облицовку.
  2. Силовой контакт необходимо подключить к минусовому выходу, то есть он подключен к противоугонному комплексу.
  3. Провод с выводом +12 вольт, на него необходимо подать питание. Мы рекомендуем подключаться напрямую к аккумулятору или другим электрочайникам, где всегда присутствует напряжение, даже при отключенном зажигании.

Установка «мошеннической» катушки осуществляется рядом с замком. Этот элемент должен включать около пятидесяти витков кабеля намотки. Можно использовать провода любых производителей, однако тонкие витые кабели будут периодически порваться.

1. Пластиковый корпус самодельный 2.Наружная обмотка залита эпоксидной смолой

Возможны несколько вариантов установки прибора:

  • изготовить катушку отдельно и закрепить ее на пластиковой обшивке замка зажигания, где вынесен цветок цепи;
  • Снимите защитную облицовку замка, предварительно отключив электрическую вилку, и провод можно сразу же покрыть кожухом.

Если вы решили выбрать первый вариант, для его реализации удобнее использовать обычное граненое стекло, обмотанное скотчем.На завершающем этапе крепится обмотка, для этого потребуется эпоксидная смола.

Если вы решите выбрать второй вариант, результат будет более эстетичным. В пластиковой облицовке закручиваются саморезы, их нужно заранее прогреть на плите или зажигалкой. А их колпачки будут использоваться как контактные зажимы. К поверхности этих контактных элементов припаивается более тонкий кабель, предварительно их нужно очистить от остатков пластика.

Сделайте своими руками обход иммобилайзера при установке сигнализации.Как обойти иммобилайзер при установке сигнализации с автозапуском Как выглядит краулер

При использовании противоугонной системы автовладельцы могут столкнуться с некорректной работой штатного блокиратора двигателя. В этом случае вы можете использовать Starline. Устройство может быть интегрировано в систему зажигания любого современного автомобиля.

[Скрыть]

Обзор модуля байпаса

Согласно описанию, бесключевой поисковый робот с автозапуском Starline является функциональным блоком в малогабаритном корпусе.Устройство интегрировано в структуру системы безопасности как один из элементов управления. Назначение этого оборудования в автомобиле - имитация ключа, необходимого для отключения штатной блокировки двигателя.

Сканер был создан для работы с обычными блокировщиками, работающими в системе RFID. Такие устройства обычно не дают возможности запустить двигатель автомобиля дистанционно, что может причинить неудобства автовладельцу.

Если вы решили установить и подключить краулер, следует помнить, что устройство может работать только с охранными комплексами собственной марки.Чип, который установлен в ключе, полностью уникален, его использование не допускается с аналогичными системами, используемыми на других машинах. Даже если на автомобиле установлен такой же сканер IMMO, вы не сможете использовать этот ключ для его разблокировки.

Модуль, позволяющий обойти стандартный блокировщик, конструктивно состоит из:

  • процессорного устройства;
  • антенный модуль, снабженный вилкой с проводом, который подключается к электрической сети станка;
  • дополнительный приемопередатчик выполнен в виде проволочной петли;
  • Руководства по установке и использованию.

Артем Касьяненко подробно рассмотрел особенности и возможности краулера Starline F1.

Для того, чтобы сработала блокировка обхода блокировки автосигнализации Starline Can Lin, вам понадобится дополнительный ключ с установленным внутри транспондером. Приобрести такое устройство можно у официального дилера вашей марки автомобиля. Стоимость иммо-гусеницы от Starline составляет порядка 3200-5000 рублей.

Особенности работы

Фактически микросхема, установленная в небольшой транспондер, используется для захвата импульсов стандартного ключа.В любом замке, независимо от марки автомобиля, есть функция идентификации ключа, по которой система определяет владельца автомобиля. Следовательно, если ключ подходит к замку по геометрическим характеристикам, но находящаяся внутри микросхема несовместима или вообще не будет существовать, то замок не отключится. Также запрет на запуск силового агрегата сработает при использовании дистанционного запуска двигателя, так как штатный иммобилайзер не сможет определить ключ.

Установка бесключевого обходчика позволит вам заменить чип, установленный в стандартном транспондере, что позволяет отключить блокировку.Когда включена опция удаленного запуска, устройство автоматически отправляет сигнал на чип ключа через трансивер. На самом деле называть это устройство краулером некорректно, так как оно работает по другому принципу получения доступа к силовому агрегату.

Подробный обзор модели VR-03 от Starline и принципа ее работы представлен на видео AutoAudioCenter.

Модификации гусеничных машин StarLine

Модели гусеничных машин для «сигнальных» Starline A91, A93 и других вариаций, которые можно приобрести:

  1. BP-03.Использование устройства позволит обойти штатный блокировщик RFID, что даст возможность запускать двигатель удаленно. Краулер автоматически передает информацию в виде кода от стандартного ключа, что делает работу с машиной более удобной и комфортной. В комплекте процессорное устройство, кабели для подключения, антенный переходник с полутораметровым проводом. Также в комплекте есть специальная петля, диаметр которой составляет 6 см. В сервис-мануале указаны технические характеристики и рекомендации по подключению.
  2. БП-06. Более продвинутая версия встроенного краулера-блокировщика. В нем управление и передача импульсов осуществляется по каналу с цифровым кодированием. Это позволяет удаленно запускать двигатель более надежно. Модель ВР-06 разработана специально для совместной работы с противоугонными системами Starline. Ключи формата Smart Key питаются от напряжения 3,3 вольта, в результате чего потребителю не нужно периодически заменять батарейки. Одной из особенностей устройства является его универсальность, поскольку устройство может работать как с ключами Smart Key, так и с традиционными ключами зажигания.Разрешено подключать краулер к читателям любого типа. .
  3. F1 - продукт совместной разработки компаний Starline и Fortin. Главная особенность системы - сочетание опций краулера, а также CAN-интерфейса с огромным количеством вспомогательных управляющих выходов. Для использования устройства не требуется ни чипа, ни ключа, так как процедура контроля автоматическая. Эта модель поддерживает обновления прошивки по сети, что расширит список потенциально поддерживаемых моделей машин.Это устройство удачно совмещает в себе возможности и возможности других сканеров-блокировщиков, его подключение возможно более чем в трех тысячах моделей современных автомобилей. Полный список можно найти на официальном сайте компании.
  4. Фортин Эво Кей. Производитель позиционирует данный товар как незаметное дополнение к аппарату, делающее его эксплуатацию более комфортной и удобной. Благодаря использованию уникального алгоритма производитель гарантирует, что линейный монтер разблокирует электрические цепи силового агрегата, чтобы запустить его, но оставит рулевое колесо заблокированным.Это обеспечивает дополнительную защиту машины. По размерам модуль будет не больше спичечного коробка, что позволяет скрытую установку в автомобилях. Одна из особенностей заключается в том, что данный байпасер блокировки двигателя не имеет строго установленных точек для установки, поэтому потребитель может определить их самостоятельно. Одно из преимуществ - универсальность - устройство можно устанавливать на все современные автомобили, независимо от типа используемой системы зажигания.

Обзор популярных моделей обходчиков блокировщиков Starline представлен в видео Кирилла Коломенского.

Плюсы и минусы

Достоинства гусеничных машин immo Starline:

  • низкая цена на устройства такого качества, позволяющие защитить цепи блокировки двигателя от обрыва;
  • эффективная работа устройства и его производительность;
  • после установки устройство автоматически синхронизируется с системами станка и интегрируется под свой тип;
  • Устройство позволяет упростить возможность использования дистанционного запуска двигателя;
  • установка краулера-блокиратора не повлияет на работу систем безопасности и других электронных устройств, конечно, если установка выполнена правильно;
  • простота установки и эксплуатации;
  • гусеницы iMMO хорошо работают с комплексами, оснащенными опцией дистанционного запуска ДВС;
  • Модуль обхода блокиратора может работать без постоянного использования стандартного иммо-ключа.

К недостаткам следует отнести только трудности, с которыми могут столкнуться потребители при подключении. Если у вас нет опыта реализации подобных задач, то лучше обратиться за помощью к электрикам.

Установка модуля

Перед установкой модуля обхода иммобилайзера Starline обязательно изучите схему подключения.

Инструкция по установке краулера и его интеграции в охранную систему Starline A91, A93 и другие сигнальные модели:

  1. Найдите место для установки устройства.Благодаря небольшим размерам процессорного модуля вы можете установить гусеницу в любом месте кабины. Крепление осуществляется саморезами, входящими в комплект системы. Установка может производиться за панелью управления, для этого потребуется демонтировать часть обшивки в салоне и снять приборку.
  2. Затем открывается корпус процессорного блока, в него устанавливается запасной ключ с отметкой. Плоский трансивер необходимо установить внутри. Убедитесь, что устройство закреплено максимально прочно, важно не допускать зазоров и перемещения устройства во время движения.Затем устройство подключено.

Для подключения необходимо знать маркировку электрических цепей:

  1. Красный вывод - это положительный силовой контакт, он должен быть подключен к электрической цепи, где есть напряжение при включении зажигания. Следовательно, контакт подключен к замку.
  2. Черный выход - отрицательный, используется как управляющий вход. Когда на него приходит отрицательный импульс, считывается метка ключа. Этот контакт необходимо подключить к выходу дистанционного запуска двигателя.
  3. Есть еще несколько серых кабелей. Схема подключения этих контактов будет отличаться в зависимости от характеристик машины.

1. Первый вариант подключения цепи 2. Второй вариант подключения гусеничного блокиратора

  1. Если подключение производится по первой схеме, то внешний рамный приемопередатчик необходимо закрепить на цилиндрическом корпусе зажигания. выключатель. Затем этот элемент подключается к выходу, расположенному на конце серых проводов.Обратите внимание, что этот контакт должен работать в условиях минимального расстояния между штатным антенным адаптером, установленным в машине, и трансивером обхода блокиратора.
  2. Использование второй схемы актуально, если по каким-либо причинам не получается установить фрейм-трансивер. Затем антенну нужно намотать на серый кабель и установить поверх штатного трансивера. Установка осуществляется на цилиндр системы зажигания. Расстояние между стандартной антенной и гусеничным трансивером будет минимальным, это обеспечит качественную передачу сигнала.

Как правильно пользоваться краулером?

После установки модуля обхода иммобилайзера важно выполнить его процедуру обучения, чтобы краулер мог работать без сбоев.

Процедура обучения гусеничных машин:

  1. Выключите зажигание в автомобиле. Найдите служебный ключ, его можно установить в потайном месте. Если установка охранного комплекса производилась своими руками, то необходимо помнить, где вы установили кнопку.Если установка производилась специалистами, обратитесь к ним за помощью для поиска. На большинстве моделей Starline для входа в режим обучения кнопку нужно нажать четырнадцать раз, но этот нюанс может отличаться в зависимости от «сигнализации». Проверьте сервисную книжку на наличие сигнала тревоги.
  2. Через пять секунд после нажатия нужно успеть включить зажигание, это приведет к активации функции обучения. Процессорный блок обходной системы перейдет в режим обработки информации, устройству может потребоваться около пяти минут.Во время тренировки периодически будет звучать сирена противоугонной сигнализации, интервал сигнала составит три секунды.
  3. Если процедура обучения прошла успешно, то сигнализатор сирены подтвердит это двумя сигналами.
  4. В случае отказа системы и не завершения обучения краулера прозвучат четыре сигнала.

Олег легазоид рассказал, как запустить двигатель автомобиля без ключа.

Как сделать лайнмена самому?

В состав модуля обходчика-блокировщика входят активные компоненты, однако корпус устройства всегда пластиковый, даже если это фирменное устройство.Это важно, ведь если корпус стальной, то в конечном итоге у потребителя появится эффект короткозамкнутой катушки в основной катушке, которая намотана на ключ. При установке устройства этот момент необходимо учитывать, поэтому не рекомендуется устанавливать корпус вблизи металлических поверхностей.

Для самостоятельного изготовления модуля необходимо найти пластиковый корпус, желательно, чтобы его габариты были минимальными. Тогда вам понадобится обычное четырехконтактное реле, рассчитанное на работу от бортовой сети 12-14 вольт.Крепление этого элемента осуществляется внутри тела линейного. При обходе штатного блокиратора происходит переключение тока, величина которого меньше одного Ампера. Из-за этого можно использовать любое реле, важно, чтобы оно выдержало большое количество срабатываний. Возьмите диодный элемент 1N4001 (есть на радиорынке) и припаяйте его контакты к выводам реле, но учтите, что эта часть активируется с обратной полярностью.

Из футляра самодельного линейщика будут выходить четыре контакта:

  1. Для подключения внешней катушки используется двухжильный кабель.Установка этого компонента обычно проводится рядом с замком зажигания, для этого потребуется снять с него накладку.
  2. Силовой контакт должен быть подключен к отрицательному выводу, то есть подключен к противоугонной системе.
  3. Провод с выходом +12 вольт, на него должно подаваться питание. Мы рекомендуем подключаться напрямую к аккумуляторной батарее или другой электрической цепи, где всегда присутствует напряжение, даже когда зажигание выключено.

Установка «лживой» катушки осуществляется рядом с замком.Этот элемент должен включать около пятидесяти витков намоточного кабеля. Можно использовать провода любого производителя, но кабели с тонкой намоткой будут периодически порваться.

1. Пластиковый корпус самодельного линейника 2. Наружная обмотка залита эпоксидной смолой

Возможны несколько вариантов установки прибора:

  • Изготовить катушку отдельно и закрепить ее на пластиковой накладке замка зажигания, где монтируется обходчик;
  • Снимите защитную крышку замка, предварительно отключив электрическую вилку, и провод можно намотать прямо на кожух.

Если вы решили выбрать первый вариант, то для его реализации удобнее использовать обычный граненый стакан, обмотанный изолентой. На завершающем этапе крепится обмотка, для этого потребуется эпоксидная смола.

Если вы решите выбрать второй вариант, результат будет более эстетичным. В пластиковую накладку вкручиваются саморезы, их нужно заранее прогреть на плите или при помощи зажигалки. А их шляпы будут использоваться в качестве клеммных контактов.К поверхности этих контактных элементов припаивается более тонкий кабель, предварительно их нужно очистить от остатков пластика.

Сегодня практически все иномарки, продаваемые в России, комплектуются системой - иммобилайзером штатный , . Суть этой системы в том, что завести машину можно только «родным» ключом, который прописан в «мозгах» машины. Это своеобразная система распознавания «друг - незнакомец». И сделано это для того, чтобы исключить запуск двигателя автомобиля простой заготовкой или напрямую - путем замыкания проводов.

Как это работает?

Во всех ключах, независимо от наличия на них кнопок управления замком, есть небольшая фишка, она называется транспондером. Он постоянно излучает РЧ-сигнал малой мощности. На замке зажигания расположена антенна иммобилайзера, которая считывает этот сигнал и, в случае распознавания «своей» микросхемы, автомобиль заводится. В автомобилях с бесключевым доступом и кнопкой старт / стоп принцип работы точно такой же, только в ключе, помимо чипа, есть специальный передатчик, увеличивающий радиус считывания ключа.

Настройка удаленного запуска.

В настоящее время все большей популярностью пользуется у автомобилистов. Что делать, если вы хотите установить сигнализацию с автозапуском, а машина оборудована иммобилайзером? Ведь вы не оставите ключ в замке зажигания! Выход есть!

Стандартный обход стандартного иммобилайзера.

Для реализации функции автоматического или дистанционного запуска двигателя используется специальное устройство, называемое. В это устройство помещается чип, извлеченный из запасного ключа, или весь ключ.Также вы можете изготовить ключ (около 3000 рублей) или заказать дополнительный ключ у официального дилера.
Ходунок иммобилайзера прячется глубоко в недрах автомобиля и определенным образом подключается к автосигнализации и к системе иммобилайзера автомобиля. Чип читается только в момент автозапуска, с разрешения автосигнализации. При нормальной работе невозможно завести автомобиль , так как не нарушаются функции штатного иммобилайзера.

Линейщик иммобилайзера без ключа.

Этот тип устройств появился сравнительно недавно, в 2012 - 2013 годах.Суть их работы в том, что для обхода штатного иммобилайзера и успешного запуска двигателя физическое наличие ключа или чипа в автомобиле не требуется . работает с автомобильной электроникой на программном уровне. Координация с современными сигналами тревоги происходит через безопасный зашифрованный интерфейс, что делает реализацию автозапуска полностью безопасной.

Помимо своего основного назначения, с помощью этих устройств на некоторых автомобилях можно реализовать «штатный» удаленный запуск, или как говорят - «Автостарт с штатного ключа» .Список поддерживаемых автомобилей постоянно расширяется.

Основной темой данной статьи будет обход иммобилайзера своими руками. Иммобилайзер считается одним из самых распространенных и проверенных временем устройств защиты автомобилей. Итак, в представленной статье размещены ответы на такие довольно частые вопросы:

  • Как обойти штатный иммобилайзер?
  • Что такое обходной иммобилайзер?
  • Основные типы иммо гусеничных машин;
  • Каким должен быть идеальный лайнсмен?
  • Можно ли сделать иммо лайнман своими руками?
  • Как самому сделать иммо лайнмена?
  • Как установить обходчик иммобилайзера?

основная информация

Иммобилайзер - это электрическое устройство, которое не дает автомобилю запустить двигатель.Благодаря этому комплексу не только защищен автомобиль от угона, но и удобство его использования. Но бывают случаи, когда иммо нужно обойти. Следовательно, возникает вопрос, когда может возникнуть такая необходимость. Ответ прост, иногда нужно обходить иммо и чаще всего такая необходимость возникает в таких случаях:

  • При угоне ТС;
  • Если вы потеряете ключи или сломаете стандартный иммо;
  • При установке автосигнализации с автозапуском.

Если на ТС установлена ​​сигнализация с автозапуском, необходимо на некоторое время обойти штатную иммо, чтобы машина запустилась, а после этого, сохранив все функции штатной автозащиты, улучшить уровень защиты от кражи и нормальное функционирование непосредственно связанных с ней систем. Обычно автомобилисты используют несколько способов установления, и вот основные из них:

  • Обход системы иммобилайзера VATS;
  • Модуль обхода помехоустойчивости RFID.

На сегодняшний день существует пара видов обходных путей для штатного иммобилайзера. При установке гусеницы обязательно учитывайте тип установленной системы запуска транспортного средства. Различают следующие типы запуска автомобиля:

  • Система автозапуска с помощью ключа. В этом случае необходимо исключить наличие ключа в замке зажигания.
  • Система автоматического запуска с помощью клавиш запуска и остановки. В этом случае необходимо аккуратно подключить ключ.

На обе системы запуска автомобиля можно установить бесключевой обход стандартного иммобилайзера.В целом идеальный обход штатного иммобилайзера должен отвечать определенным требованиям. Итак, байпас должен соответствовать следующим требованиям:

  • Инструкция должна выполняться автосигнализациями и иметь универсальную схему подключения;
  • Bypass должен поддерживать максимальное количество моделей автомобилей и марок производителей автомобилей;
  • Обход не должен отменять стандартный иммо. То есть функции иммо должны остаться прежними, чтобы защитить от кражи или незаконного проникновения в салон автомобиля.
  • Поддержание стандартного иммо не должно мешать использованию обычных ключей;
  • Прогулка требует небольших затрат. Лучше всего, если его стоимость будет меньше стоимости ключа с микросхемой.

Если на вашем автомобиле установлена ​​RFID-система, то считывание происходит с помощью микросхемы антенны, которая находится в ключе зажигания. Такая микросхема обеспечивает передачу сигнала малой мощности. обходной иммобилайзер с представленной системой имеет простейшую схему подключения.Это стандартный кабель-удлинитель для микросхем с функцией включения / выключения. За аналогичную функцию отвечает гусеничный ИММО или оборудование, с помощью которого запускается двигатель автомобиля. Подключение обходной блокировки иммобилайзера дает возможность управлять включением и выключением.

Как иммобилайзер отключен? Отключение иммобилайзера - более эффективный метод, так как после этого владелец транспортного средства больше не будет сталкиваться с подобными проблемами. Иммо-ходунок представляет собой небольшую коробку, в которой расположены считывающая антенна и реле.Запасной ключ находится в модуле байпаса. Красная проводка должна быть подключена к +12 Вольт, а черная - к минусу. Далее нужно проверить исправность запуска двигателя автомобиля.

Если на вашем автомобиле установлена ​​RFID-система, то обнаруживается сопротивление, которое питает резистор, встроенный в ключ зажигания. Как иммобилайзер отключен? Для этого вам потребуется подключить краулер к проводке системы VATS. Отрежьте одну проводку и определите сопротивление резистора.Для этого вам необходимо:

  • Установить мультиметр и омметр;
  • Установите ключ зажигания в место зажигания;
  • Подключите мультиметр и омметр.

Обратите внимание, что точность показаний должна быть округлена до двух десятичных знаков. Далее нужно правильно выбрать резистор. Для включения байпаса подключите первый конец отрезанного провода к замкнутому контакту реле, а второй - к общему контакту реле. Подключите резистор с одной стороны к разомкнутому контакту, а с другой - к неразрезанному проводу.Подключите катушку реле одним концом к +12 В, а другим к сигналу тревоги. Таким образом, вы включаете обходчик иммобилайзера.

Производственник своими руками

Если у вас нет возможности приобрести модуль обхода иммобилайзера, то вы можете сделать это самостоятельно. Для изготовления своими руками вам понадобится всего три предмета, а именно:

  • Вторая микросхема ключа;
  • Проволока;
  • Реле;

Также потребуется терпение при изготовлении ходунка своими руками, чтобы угадать количество поворотов.С самого начала нужно сделать катушку для замка зажигания и ключа с микросхемой, а затем подключить их к реле. При изготовлении катушки для замка зажигания нужно наматывать провод на штатную катушку. Количество витков может составлять от десяти до пятидесяти. Для изготовления катушки понадобится предмет цилиндрической формы, диаметр которого немного больше размера ключа зажигания. Можно использовать скотч как предмет цилиндрической формы. Итак, чтобы сделать катушку своими руками, вам потребуется:

  • Скотч;
  • Изолента;
  • Трансформаторный провод.

Теперь рассмотрим алгоритм изготовления катушки своими руками:

  1. Отрежьте кусок изоленты, размер которого должен быть примерно 15 сантиметров;
  2. Намотайте ленту на ленту липкой стороной вверх;
  3. Намотайте провода на изоленту, сделав около десяти витков;
  4. Слегка разрежьте изоленту и заверните ее;
  5. Удалите изоленту и обрежьте излишки;
  6. Припаиваем провода к проводам и обклеиваем изолентой.

Далее нужно установить получившуюся катушку на зажигание. Чтобы сделать катушку для ключа, нужно намотать проволоку на ключ, а количество витков должно быть в пределах от семи до двадцати. После этого обмотайте катушку изолентой и соберите всю конструкцию вместе.

Скважина №

Под красивым и непонятным рядовому автомобилисту названием устройства - «иммобилайзер гусеничный», скрывается сложный технический термин. В быту его мало используют.Но это становится значимым в тот самый момент, когда при установке автосигнализации с функциями автозапуска возникает необходимость пожертвовать одним из 2-х чип-ключей.

Причина кроется в противоречии охранных функций вновь установленной автосигнализации и штатной, адаптированной с момента создания машины - иммобилайзера (иммо). Сигнализация автозапуска, выполняющая команду на запуск двигателя, встречает сопротивление иммобилайзера. Последний воспринимает этот процесс как несанкционированное вмешательство злоумышленников.Ему нужно подтверждение законных действий со стороны родного ключа с чип-замком.

Возникает техническая проблема обмана защиты локальной системы с помощью специального устройства - обхода иммобилайзера. Здесь требуется один из ключей или его чип (транспондер), который распознает иммо. Как выбрать обходчик иммобилайзера, чтобы не остаться без ключа и воспользоваться функцией автозапуска только что установленной сигнализации.

Для чего это нужно?

Обмануть (обойти) локальную систему безопасности будет реально, если можно пожертвовать одним из своих ключей.В этом случае сам ключ или его транспондер помещается в контейнер (ящик) устройства и убирается в потайном месте в автомобиле.

Когда срабатывает сигнализация, обходчик иммобилайзера отправляет IMMO сообщение о том, что ключ находится в машине. Он в свою очередь подтверждает команду пуска, а блок управления двигателем выполняет возложенную на него функцию.

К сожалению, использование дополнительного ключа не всегда возможно. Причин может быть несколько:

  • Автомобиль с сигнализацией сдан в аренду;
  • по договору лизинга второй ключ должен находиться у законного владельца машины;
  • машин приобретено в кредит;
  • договор займа обязывает должника передать один из ключей кредитору до погашения долга;
  • аналогичная ситуация возникает при заключении договора страхования;
  • в этом случае при наступлении страхового случая страхователю необходимо предъявить оба ключа;
  • Аналогичная ситуация с ключами может возникнуть, когда обе копии находятся в руках семьи или в сервисе.

В данном случае установлена ​​бесключевая версия краулера иммобилайзера, что позволяет сохранить ее от владельца сигнализации. Правда, установка оборудования и сигнализации усложняется, так как потребуется процесс обучения устройства (модуля обхода иммобилайзера).

Сорта

Приняв окончательное решение о необходимости корректной активации функции автозапуска сигнализации, необходимо решить проблему выбора обходчика иммобилайзера.Лишить его возможности противодействовать рабочим функциям установленной сигнализации можно несколькими способами:

  • полностью отключить иммобилайзер от электронной схемы автомобиля и забыть о его наличии, доверившись сигнализации;
  • правильный выбор для машин, которые позволяют это делать;
  • нужно забыть о гарантии производителя;
  • упрощен процесс угона, так как функции иммобилайзера отключены из-за постоянного наличия ключа зажигания на борту автомобиля;
  • от угонщиков требуется только правильное техническое знание установленной автосигнализации;
  • установка ключевого варианта иммобилайзера на обходчик;
  • сохранены все функции сигнализации с возможностью автозапуска;
  • иммобилайзер остается способным предотвратить несанкционированный запуск двигателя;
  • у автовладельца сигнализации остался только один ключ;
  • проблемы наличия одного ключа уже описаны в предыдущем разделе статьи;
  • правильный выбор монтажа бесключевого варианта обхода иммобилайзера;
  • устраняет все описанные ранее недостатки модулей обхода иммобилайзера;
  • оба ключа находятся в руках автовладельца или законного владельца техники;
  • значительно увеличивает стоимость как устройства с сигнализацией, так и его установки;

При выборе подходящего обходчика иммобилайзера необходимо согласовать возможность его адаптации с моделью установленной сигнализации.

Принцип действия

Если вам удалось сделать правильный выбор в пользу ключевого варианта иммобилайзера на обходчике. Согласуйте с производителем (продавцом) возможность его совместной работы с установленной сигнализацией. Разобраться с принципами его работы не составит труда:

  • правильно установить сигнализацию;
  • установить гусеницу иммобилайзера с чип-ключом и реле антенн;
  • установить антенну модуля обхода иммобилайзера непосредственно на замок зажигания;
  • передать сигнал дистанционного запуска двигателя автомобиля с пульта ДУ автосигнализации на установленный блок процессора сигнализации;
  • принятый сигнал ретранслируется на гусеничные антенны;
  • , который, в свою очередь, передает его антенне замка зажигания;
  • оттуда отправляется на согласование в иммо-блок;
  • блок управления двигателем подтверждает согласованный сигнал;
  • сигнализация осуществляет дистанционный запуск двигателя;
  • Высокочастотные сигналы
  • между антеннами могут снизить их эффективность в случае экстремальных температур.

В случае утери единственного ключа зажигания сразу же последуют значительные затраты на вызов сервисного электрика и изготовление правильно подобранного дубликата микросхемы.

Подобных недостатков лишены модели устройств с бесключевым принципом работы. Принцип их работы заключается в предварительном программировании собственных транспондеров перед их установкой на автомобиль:

  • предыдущая версия краулера передает данные по высокочастотному каналу, транслируя их с тщательно скрытого транспондера;
  • в этом случае используется другая линия связи - между иммобилайзером и контроллером автомобиля;
  • для передачи сигнала по этой линии необходимо правильно расшифровать протокол обмена и вовремя передать полученный код;
  • такая расшифровка напоминает сканирование кодграббером с диалоговым принципом работы автосигнализации;
  • в связи с этим процесс обучения линейного монтера является обязательным;
  • , получив необходимые данные во время такого обучения, устройство продолжит диалог со стандартным контроллером самостоятельно.

Обладая множеством положительных качеств, следует признать, что такие гусеницы намного дороже классических образцов. Причем нужно быть предельно осторожным при установке их на автомобили с различными системами пуска и типами сигнализаций. Установка на автомобиль с запуском от ключа зажигания будет отличаться от установки на автомобили с запуском кнопки.

Существует 2 вида такого оборудования:

1. соло вариант


2. многофункциональный;

  • программирование осуществляется на серии моделей различных марок;
  • Возможна установка
  • на большинство популярных моделей автомобилей и типов сигнализаций;
  • самая дорогая из всех существующих конструкций линейного мастера.

Установка байпасеров иммобилайзера обычно проводится одновременно с установкой автосигнализации. Такое творчество довольно трудоемко и требует не только актуальных знаний, но и определенного опыта. При недостаточном опыте может прийти в негодность и сам иммобилайзер, и сигнализация.

Как сделать самому

Сейчас сложно встретить автомобиль без иммобилайзера. Чаще всего они используют принцип RFID, что является сокращением от термина «радиочастотная идентификация».В автомобилях американского производства используется несколько иной принцип - VATS или полноценная автомобильная противоугонная система. В первом случае авто заводится исключительно с родным чип-ключом. Во втором - ключ со встроенным резистором с определенными характеристиками.

Процесс изготовления линейного мастера не столько трудоемкий, сколько требует определенных навыков электромонтажных работ, так как необходимо реализовать аналогичную схему:

За основу взято 5-ти контактное реле. При подаче бортового напряжения на отводы 85 и 86 контакт между отводом 87а и 30-м разрывается.Последнее замыкается на 87. Другими словами, это реле с нормально замкнутым (87a) и нормально разомкнутым (87) контактами.

Само изготовление довольно простое:

  • возьмите телефонную будку;
  • получить чип от дополнительного ключа;
  • сделать антенну из провода компьютерной шины;
  • заизолируйте микросхему и антенну;
  • Из получившихся дисков торчит 2 провода;
  • можно собрать схему, разрезав проводку родной антенны.

Правда, стоит заметить, что полезность такого творчества весьма сомнительна. С точки зрения экономической целесообразности по сравнению со стоимостью сигнализации и автомобиля.

Лучшие модели

Краткий обзор популярных сканеров поможет вам ориентироваться на разнообразном рынке автомобильных гаджетов. представлены в нашем рейтинге, а лучшие модели перечислены ниже. Топ-3 рейтинга лучших сканеров иммобилайзеров выглядит следующим образом:

Познакомьтесь с более подробной информацией ниже.

Потратив около 5500 руб. или вместе с установкой 9500 руб. Вы можете стать счастливым обладателем гусеничного иммобилайзера без ключа модели Fortin Evo-All. Подходит для различных моделей сигнализаций. В пакет включено:

  • гусеничный блок без ключа;
  • комплект жгутов проводов (20-контактная микросхема; 6-контактный релейный разъем; 5-контактная микросхема CAN-Bus; 4-контактный блок интерфейса передачи данных).

iDatalink ADS-AL-CA

Аналогичный представитель аналогичного оборудования iDatalink ADS-AL-CA стоимостью около 5000 рублей.Подходит для большинства популярных моделей автомобилей и сигнализаций. Он одинаково надежно работает как со стандартной клавишей запуска, так и со стандартной кнопкой запуска. В экстренных случаях эту модель легко снять и установить на другой автомобиль.

Всего 1300 руб. а ключевой обходчик иммобилайзера StarLine BP-05 комфортно поместится в недрах большинства автомобилей;

  • , особенно если они оснащены сигнализацией марки StarLine;
  • элементарный монтаж не требует много времени;
  • правда придется расстаться с дополнительным ключом;
  • отлично подходит для автомобилей с любой системой запуска.

Вопрос о модели или функциональности обходчиков иммобилайзера чаще всего возникает при установке выбранной автосигнализации, когда вдруг становится ясно, что с дополнительным ключом придется расстаться. И даже тогда - не всегда и вовсе. Только когда этот ключ необходим. Самостоятельное изготовление и установка обходчика представляется небезопасным и нецелесообразным с точки зрения экономической выгоды. Это скорее удел творческих энтузиастов и фанатичных изобретателей.

Подключив сигнализацию по схеме, предложенной производителем оборудования, владельцы часто сталкиваются с проблемой - работают все функции, кроме автозапуска. На стартере появляется напряжение, вал мотора начинает вращаться, но через определенное время останавливается. По сути, так работает штатный иммобилайзер, защищающий машину от угона. Поэтому к основному блоку сигнализации необходимо подключить не только провода зажигания, но и модуль обхода иммобилайзера. Тогда автозапуск можно будет проводить в установленном режиме, не опасаясь остановки стартера.Далее рассматривается как самому сделать обход иммобилайзера.

Что именно будет реализовано

Конструкция любого краулера штатного иммобилайзера, как покупного, так и самодельного, проста:

На микросхему электронного ключа намотана катушка, состоящая из 50-100 витков.
Другой индуктор, также содержащий 50-100 витков, находится рядом с замком зажигания.
Во время запуска катушки объединены в замкнутый контур. За счет этого иммобилайзер ведет себя так же, как если бы рядом со штатным замком стоит ключ.
Все краулеры, кроме Fortin, не работают без ключевого модуля, постоянно находящегося в машине. Из-за чего страховщики увеличивают стоимость КАСКО. Ниже представлена ​​типичная диаграмма гусеничного робота.

Принципиальная схема самодельного обходчика

Заводские устройства повторяют в своей схеме то, что показано на первом рисунке.

Устройство заводского изготовления

Всем сомневающимся даем вид платы снизу.

Заводская монтажная плата

Установка и подключение гусеничного робота, независимо от его модели, всегда выглядит одинаково.

Подключение обходчика к зазору штатной катушки

Особенности практической реализации схемы

Допустим, вы планируете сделать байпассер иммобилайзера. Тогда без прописанного в блоке штатного ключа ничего работать не будет.Берем чип разобранного ключа, снимаем аккумулятор.

Печатная плата

Показанная конструкция может быть размещена внутри термоусадочной трубки. А сверху нужно намотать провод (ровно 50 витков).

Провод намотан на микросхему

Рассмотрим, как сделать модуль обхода иммобилайзера из легко покупаемых деталей: реле 4 пин, диода 1N4001, обмоточного провода (d = 0,35-0,5 мм ).

При установке модуля в автомобиле позаботьтесь о следующем: сам модуль должен быть спрятан, шнур питания (1-2 А) должен доходить до него.Сборка линейного мастера и его установка производятся по двум схемам, показанным в начале.

Изготовление гусеничного модуля

Модуль обхода штатного иммобилайзера, если он изготовлен на заводе, может даже содержать активные элементы (транзисторы и т. Д.). Однако корпус таких модулей всегда пластиковый. Это не случайно. Если корпус сделан из металла, вы получите эквивалент короткозамкнутой катушки в основной катушке - той, которая намотана вокруг ключа.

Пластиковый ящик и реле

При установке модуля необходимо учитывать и это обстоятельство. Не ставьте корпус рядом с металлическими поверхностями (это желательно).

Допустим, вам удалось сделать коробку. Теперь возьмите 4-контактное реле на 12-14 вольт и закрепите его внутри корпуса. В обход иммобилайзера вы переключаете ток меньше ампера. Поэтому реле может быть любым, лишь бы выдержало значительное количество срабатываний.

Гусеничный переключающий элемент

Диод «1N4001» лучше припаять к ответвлениям реле. При этом помните, что включение диода происходит с обратной полярностью («стрелка» направлена ​​«от минуса»).

Из корпуса выйдет 4 провода:

Двухжильный кабель для подключения внешней катушки. Его установка обычно осуществляется «на место», сняв кожух с замка.
Провод питания отрицательной полярности (подает сигнал тревоги).
Шнур «+12 Вольт» (питание будет подаваться постоянно).
Еще раз проверьте схему, показанную в начале. Сам ходок иммобилайзера не содержит только «круглую» катушку. Получается, что из модуля выходит четыре шнура. Они перечислены.

Тонкости изготовления «читерской катушки»

Дроссель, расположенный рядом с замком, должен содержать 50 витков обмоточного провода. Марка его может быть любой, но тонкая намотка кабеля будет постоянно порваться.Возможны два варианта:

1. Деталь под названием «змеевик» изготавливается отдельно и фиксируется на корпусе замка при установке системы;
2. Сам кожух замка демонтируется, предварительно отключив электрический разъем, и шнур наматывается непосредственно на кожух.

В первом случае можно использовать стеклянный стакан, покрытый изоляционной лентой. Обмотка крепится на последнем этапе, для чего используется эпоксидная смола.

Катушка отдельно от замка

Результат всех усилий будет выглядеть так, как показано на фото.

Если говорить о «случае 2», результат может выглядеть еще лучше.

Две катушки - «наша» и «штатная»

Закрутив саморезы с подогревом в черный пластик, их крышки затем используются в качестве клемм. К поверхности выводов припаивают тонкий провод, предварительно зачищая его. Желаем успехов.

Самодельный обходчик - вопросы и ответы

Распространенный вопрос: если был установлен самодельный обходчик иммобилайзера, можно ли его со временем заменить заводским? Грубо говоря, спрашивают, допустимо ли подключение импровизированной антенны к серийному оборудованию.

Например, в цепи последовательного ходунка антенная цепь содержит только реле. Тогда ответ будет положительным. В остальных случаях нужно смотреть на схему. И если есть хоть малейшие сомнения, не подключайтесь.

Стандартный модуль обхода иммобилайзера может содержать большой набор элементов, но они часто относятся не к цепи антенны, а к цепи питания. Например, это делается в приборах ВР-05 (компания Starline):

Возможно, не будет работать электроника ключа, если ее отключить от источника питания.Именно для таких безделушек предусмотрен стабилизатор, который включается в момент работы обходчика.

Остается вопрос, можно ли вообще пользоваться ключом при отсутствии аккума. Ответ найти будет несложно: попробуйте завести двигатель, сняв аккумулятор с брелока.

Обзор был бы неполным, если бы здесь не было сказано следующее. Обойти стандартный иммобилайзер можно, просто отправив коды по шине CAN. Эти коды позволяют на время отключить защиту.Установка гусениц по этому принципу подразумевает подключение к двум проводам - ​​проводам CAN-шины.

Наличие ключа, как вы понимаете, в таких случаях не требуется. И они не рекомендуют устанавливать краулеры «без ключа» по следующей причине: устройство может выдавать коды ошибок, которые записываются в ЭБУ двигателя, а затем их приходится удалять.


Установка автосигнализации StarLine A93 своими руками - 130.com.ua

Автосигнализация Starline A93 - это современная модель с различными функциями.Стоимость его установки обычно достигает половины стоимости самого устройства, если не больше. Однако, если вы умеете держать паяльник в руках и имеете минимальные знания в области электрики, вы можете установить систему безопасности самостоятельно.

Помимо экономии, вы получаете еще одно преимущество: в дальнейшем вам не нужно будет обращаться к услугам мастера в случае возможной поломки. StarLine A93 поставляется с инструкциями: по эксплуатации и по установке, где весь процесс подробно и понятно описан.Но здесь также необходимо учитывать особенности работы электриков вашего автомобиля и уметь читать схемы. Рассмотрим подробнее каждый этап.

Общие требования

Для начала нужно составить схему подключения с указанием точек примыкания проводов и жгутов для доступа к оборудованию. Проверьте, правильно ли работает вся электрика вашей машины. Наиболее достоверные результаты показывает компьютерная диагностика.

Полезный совет: перед отключением аккумулятора убедитесь, что ключ зажигания вынут.Если он включен в этот момент, то иммобилайзер может выйти из строя.

В качестве крепежа лучше выбирать саморезы для болтов, ведь использование пластиковых хомутов - вариант ненадежный. Прокладывайте провода автосигнализации как можно ближе к обычным жгутам проводов и подальше от движущихся механизмов.

Рекомендация производителя - устанавливать диодные шунты параллельно дополнительному управляющему реле:

Распределение сигналов тревоги

Стандартно можно разместить элементы охранного устройства, как на рисунке.Однако водитель может выбрать другие места для большей секретности, и возможности электроники вашего автомобиля также влияют на это.

Номер 1 - центральный блок. Он находится под панелью приборов, потому что до блока питания будет легче добраться. Также рекомендуем этот механизм устанавливать подальше от воздуховодов, так как в агрегате есть датчик температуры в салоне.

Номер 2 - трансивер. Лучше всего устанавливать его в верхней части салона на расстоянии 5 см от другой автоэлектроники и металлических конструкций.

Номер 3 - индикатор работы. Монтировать его нужно под лобовым стеклом.

Номер 4 - это сирена. Устанавливается под капотом и вдали от нагревательных механизмов.

Номер 5 - датчик температуры. Устанавливается на термостат.

Это рекомендуемые места для установки сигнализаций. Если у вас достаточно знаний, вы можете изменить расположение некоторых элементов.

Расположение контактов на центральном блоке StarLine

Схема контактов следующая:

Распиновка главных разъемов:

Подключение главных цепей

Проводку монтировать нужно только при отключенных разъемах.Для начала найдите штатную площадку для болтов. В большинстве случаев он находится под ковриками в переднем углу пола. Если вы не можете найти стандартные болты заземления, их можно установить, но только с помощью хорошего самореза.

Мы рекомендуем подключаться к плюсовой шине питания от аккумулятора с помощью предохранителя. В этом случае лучше использовать провод сечением 6 кв. мм. Подключение методом «скрутка + пайка» с последующей изоляцией.

Подключение к CAN-шине (LIN)

Этот процесс следует производить по следующей схеме:

Если шина не поддерживает центральный замок, то следующим образом:

Вы можете установить слаботочный контроль следующим образом:

Управление питанием включает следующую схему:

В автосигнализации Starline A93 предусмотрена схема блокировки двигателя:

Обычно напряжение питания, которое идет на топливный насос, форсунки и катушку зажигания, попадает под блокировку.Однако есть одна проблема - все мошенники как минимум продвинуты, знают об этом и могут легко обойти такую ​​блокировку.

Следовательно, в этой охранной системе дополнительно есть слаботочные каналы блокировки. Их можно подключить, например, к датчику коленвала, без которого машина не запустится.

Подключение обходчика иммобилайзера и GSM модуля

За автозапуск отвечает краулер БП-03:

Модуль GSM устанавливается на плату автосигнализации, поэтому вам придется разбирать охранное устройство.

Starline A93 Alarm Setting

После выполнения монтажных работ потребуется проверить правильность и надежность соединений, отсутствие замыканий. Если все в порядке, можно подключать клеммы аккумулятора. Учтите, что будильник может заработать сразу - волноваться не о чем, просто выключите.

Если все хорошо, то теперь дело за малым - запрограммировать функции автосигнализации.

Купить автосигнализации Starline A93 можно в Одессе, Харькове и Киеве на 130.com.ua с доставкой по Украине.

Материалы по теме

Лучшие краулеры с иммобилайзером - кого мне предпочесть? Принцип работы гусеничного иммобилайзера Starline Как обойти иммобилайзер.

В результате неисправности иммо или его конфликта с установленной сигнализацией двигатель автомобиля может быть заблокирован. Чтобы обойти иммобилайзер в этом случае, можно воспользоваться готовым краулером-блокировщиком или сделать его самостоятельно.

[Скрыть]

Устройство и принцип работы

Обход блокиратора выполнен в виде двух антенных переходников, которые работают через специальный переключатель. В роли последнего используется реле. Одна антенна предназначена для считывания импульсов с ключа, что обеспечивает доступ без ключа, а вторая передает сигнал на замок зажигания. Реле используется для прямой связи с автоматическим выключателем. При таком подключении импульсный сигнал с микросхемы ключа подается на антенну в замке, после чего отправляется на иммо-блок, в результате запускается силовая установка.

Пользователь Xilvlik на примере устройства от производителя Starline рассказал о принципе действия.

Виды

Для того, чтобы обойти схему блокировки и заставить двигатель работать, можно использовать четыре варианта:

  1. Применение модуля с оригинальным брелком. Элемент устанавливается в специальный пластиковый или металлический корпус, предназначенный для считывания импульса и передачи его на ключ зажигания. Этот блок необходимо подключить к блокировщику и установить в недоступном для преступника месте.Например, за панелью управления. Эта опция повлияет на безопасность автомобиля, так как угонщик может идентифицировать запасной ключ и угнать машину.
  2. Подключение модуля управления с помощью только микросхемы. Этот вариант более безопасен для автомобиля, так как копия ярлыка ключа не имеет зазубренной части. Однако двигатель автомобиля все равно будет разблокирован, поэтому возможна его кража.
  3. Специалисты рекомендуют отдавать предпочтение способу, требующему установки блока программируемого байпаса.Этот модуль может эмулировать пакетные данные, передаваемые иммо по оригинальному ключу.
  4. Можно полностью отключить блокировку двигателя. Реализовать эту опцию проще в случае моделей автомобилей, на которых иммобилайзеры только начали устанавливаться. В современных автомобилях полностью отключить блокировку невозможно.

Пользователь Кирилл Коломна рассказал о разновидностях брендовых устройств от производителя Starline.

Как подключить краулер?

Перед тем как обойти иммобилайзер, нужно определиться со схемой.Вне зависимости от типа запуска силового агрегата допускается использование как ключевого, так и бесключевого доступа. Вам необходимо точно знать тип замка, который установлен на машине, для этого следует ознакомиться с зазубринами ключа. Если на этой детали есть контактный резистивный элемент, значит, автомобиль оборудован системой VATS.

Если автомобиль оборудован кнопкой Start / Stop, то при установке гусеницы обязательно нужно найти антенну глушилки, она установлена ​​внутри рулевой колонки.

При выборе и подключении краулера нужно учитывать нюансы:

  • Обходной модуль управляется противоугонной установкой;
  • Штатная блокировка силового агрегата остается активной и используется при запуске двигателя, ее нельзя выключить;
  • Модуль управления байпасом должен быть универсальным или поддерживать максимальное количество моделей машин для установки;
  • Для запуска двигателя используются только обычные ключи.

Rfid

Для реализации задачи необходим блок, внутри которого ставится метка или ключ.В нем находится передатчик импульсного сигнала, который играет главную роль в байпасе. В состав устройства входит приемопередатчик, установленный рядом с замком зажигания. Процедура подключения выполняется по схеме, при этом расстояние между антенным адаптером и модулем блокиратора будет минимальным. При срабатывании байпасной системы через систему безопасности на замок передается импульс, который помогает распознать метку и запустить двигатель внутреннего сгорания.

Схема установки и подключения устройства RFID Подробная схема подключения контактов на этой модели

VATS

При использовании сканера VATS необходимо измерить характеристики резисторного устройства, процедура следующая:

  1. A производится поиск проводников, которые выходят из контактных элементов в узле учета выключателя.
  2. Обрезан один из кабелей, в это место подключаются контакты тестера. Вам понадобится мультиметр, настроенный на режим работы омметра.
  3. В замок установлен оригинальный ключ, зажигание включено.
  4. Результирующий параметр сопротивления, который появляется на дисплее, необходимо записать до второго символа после точки.

В соответствии с полученным значением подбирается отдельное резисторное устройство. При выборе допускается использование деталей, погрешность которых по номиналу не более 5%.Резистор необходимо подключить к цепи противоугонной системы через реле. Контактный элемент под номером 30 подключен к выходам 87 и 87A. Это дает возможность установить резисторную составляющую в цепи байпасной системы или в ключе.


Схема подключения устройства VATS

Chipless Crawler

Для выполнения такого подключения требуется небольшой модуль управления. Он будет встроен в штатную электрическую сеть машины.Нужны небольшие размеры, чтобы устройство было трудно обнаружить.

Принцип работы при установке следующий:

  1. Модуль управления монтируется на станке. Для подключения и установки используется инструкция, которая входит в комплект. В зависимости от модели порядок установки и подключения может отличаться.
  2. Зажигание включается на десять секунд. За это время модуль должен определить модель автомобиля.
  3. Силовой агрегат машины запускается на несколько секунд, затем выключается зажигание.При выполнении этой задачи модуль обхода должен прочитать код метки, установленной в ключе, и сохранить его в памяти.
  4. Затем отключается отрицательный контакт гусеницы, который используется при обучении устройства.

Бесчиповый иммобилайзер с одной машины можно установить на другую, нужно очистить память - для этого минусовой провод при включенном зажигании подключается дважды.

Усовершенствованные модели гусеничных тележек для автомобилей премиум-класса требуют двойного крепления.При первоначальной установке устройство записывает информацию в память, после чего снимается с машины и программируется. Затем модуль монтируется обратно и применяется по назначению.

Канал «Автопульс» рассказал об устройствах Fortin для обхода стандартных блокираторов ICE.

Как сделать лайнмена самому?

Самостоятельно изготовить модуль:

  1. Медный кабель. Диаметр его поперечного сечения должен быть до 0,25 мм, но не менее 0,2 мм. Наружная оболочка кондуктора покрыта прозрачным лаком.
  2. Реле, работающее от сети 12 В. Требуется устройство с нормально разомкнутыми контактными элементами.
  3. Запасной ключ с этикеткой. Вы можете использовать чип, запрограммированный на конкретную модель автомобиля.

Кабель наматывается прямо на метку, поэтому катушка сделана. Количество витков подбирается с учетом модели иммобилайзера, их будет до 50. Сверху обмотку следует заизолировать изолентой.

Дальнейшие шаги по сборке краулера:

  1. Кабель, идущий к стандартной антенне IMMO, обрезан.
  2. Положительный контакт приложен к элементу номер 86 ​​реле. К выводу 85 подключается минус.
  3. Между элементами 85 и 86 вставлен диодный предохранитель. Его анодный контакт должен быть припаян к выводу 85. Для защиты модуля противоугонной защиты от обратного напряжения требуется установка диодного элемента.
  4. Затем один из проводов отрезанной антенной схемы подключается к контактному элементу 87 А реле и выполняется пайка. К этому же контакту подключается провод от самодельного модуля байпаса.
  5. На открытый вывод 87 установлен второй трос гусеницы. Запаян.
  6. Второй провод из электрической цепи антенного адаптера подключается к клемме 30.

Видео «Разработка модуля обходного пути своими руками»

Канал «Отключить иммобилайзер» рассказал об особенностях создания блока и показал порядок реализации этой задачи.

При использовании противоугонной системы автовладельцы могут столкнуться с некорректной работой штатного блокиратора двигателя.В этом случае вы можете использовать Starline. Устройство может быть интегрировано в систему зажигания любого современного автомобиля.

[Скрыть]

Обзор модуля байпаса

Согласно описанию, бесключевой поисковый робот с автозапуском Starline является функциональным блоком в малогабаритном корпусе. Устройство интегрировано в структуру системы безопасности как один из элементов управления. Назначение этого оборудования в автомобиле - имитация ключа, необходимого для отключения штатной блокировки двигателя.

Сканер был создан для работы с обычными блокировщиками, работающими в системе RFID. Такие устройства обычно не дают возможности запустить двигатель автомобиля дистанционно, что может причинить неудобства автовладельцу.

Если вы решили установить и подключить краулер, следует помнить, что устройство может работать только с охранными комплексами собственной марки. Чип, который установлен в ключе, полностью уникален, его использование не допускается с аналогичными системами, используемыми на других машинах.Даже если на автомобиле установлен такой же сканер IMMO, вы не сможете использовать этот ключ для его разблокировки.

Модуль, позволяющий обойти стандартный блокировщик, конструктивно состоит из:

  • процессорного устройства;
  • антенный модуль, снабженный вилкой с проводом, который подключается к электрической сети станка;
  • дополнительный приемопередатчик выполнен в виде проволочной петли;
  • Руководства по установке и использованию.

Артем Касьяненко подробно рассмотрел особенности и возможности краулера Starline F1.

Для того, чтобы сработала блокировка обхода блокировки автосигнализации Starline Can Lin, вам понадобится дополнительный ключ с установленным внутри транспондером. Приобрести такое устройство можно у официального дилера вашей марки автомобиля. Стоимость иммо-гусеницы от Starline составляет порядка 3200-5000 рублей.

Особенности работы

Фактически микросхема, установленная в небольшой транспондер, используется для захвата импульсов стандартного ключа. В любом замке, независимо от марки автомобиля, есть функция идентификации ключа, по которой система определяет владельца автомобиля.Следовательно, если ключ подходит к замку по геометрическим характеристикам, но находящаяся внутри микросхема несовместима или вообще не будет существовать, то замок не отключится. Также запрет на запуск силового агрегата сработает при использовании дистанционного запуска двигателя, так как штатный иммобилайзер не сможет определить ключ.

Установка бесключевого обходчика позволит вам заменить чип, установленный в стандартном транспондере, что позволяет отключить блокировку. Когда включена опция удаленного запуска, устройство автоматически отправляет сигнал на чип ключа через трансивер.На самом деле называть это устройство краулером некорректно, так как оно работает по другому принципу получения доступа к силовому агрегату.

Подробный обзор модели VR-03 от Starline и принципа ее работы представлен на видео AutoAudioCenter.

Модификации гусеничных машин StarLine

Модели гусеничных машин для «сигнальных» Starline A91, A93 и других вариаций, которые можно приобрести:

  1. BP-03. Использование устройства позволит обойти штатный блокировщик RFID, что даст возможность запускать двигатель удаленно.Краулер автоматически передает информацию в виде кода от стандартного ключа, что делает работу с машиной более удобной и комфортной. В комплекте процессорное устройство, кабели для подключения, антенный переходник с полутораметровым проводом. Также в комплекте есть специальная петля, диаметр которой составляет 6 см. В сервис-мануале указаны технические характеристики и рекомендации по подключению.
  2. БП-06. Более продвинутая версия встроенного краулера-блокировщика.В нем управление и передача импульсов осуществляется по каналу с цифровым кодированием. Это позволяет удаленно запускать двигатель более надежно. Модель ВР-06 разработана специально для совместной работы с противоугонными системами Starline. Ключи формата Smart Key питаются от напряжения 3,3 вольта, в результате чего потребителю не нужно периодически заменять батарейки. Одной из особенностей устройства является его универсальность, поскольку устройство может работать как с ключами Smart Key, так и с традиционными ключами зажигания.Разрешено подключать краулер к читателям любого типа. .
  3. F1 - продукт совместной разработки компаний Starline и Fortin. Главная особенность системы - сочетание опций краулера, а также CAN-интерфейса с огромным количеством вспомогательных управляющих выходов. Для использования устройства не требуется ни чипа, ни ключа, так как процедура контроля автоматическая. Эта модель поддерживает обновления прошивки по сети, что расширит список потенциально поддерживаемых моделей машин.Это устройство удачно совмещает в себе возможности и возможности других сканеров-блокировщиков, его подключение возможно более чем в трех тысячах моделей современных автомобилей. Полный список можно найти на официальном сайте компании.
  4. Фортин Эво Кей. Производитель позиционирует данный товар как незаметное дополнение к аппарату, делающее его эксплуатацию более комфортной и удобной. Благодаря использованию уникального алгоритма производитель гарантирует, что линейный монтер разблокирует электрические цепи силового агрегата, чтобы запустить его, но оставит рулевое колесо заблокированным.Это обеспечивает дополнительную защиту машины. По размерам модуль будет не больше спичечного коробка, что позволяет скрытую установку в автомобилях. Одна из особенностей заключается в том, что данный байпасер блокировки двигателя не имеет строго установленных точек для установки, поэтому потребитель может определить их самостоятельно. Одно из преимуществ - универсальность - устройство можно устанавливать на все современные автомобили, независимо от типа используемой системы зажигания.

Обзор популярных моделей обходчиков блокировщиков Starline представлен в видео Кирилла Коломенского.

Достоинства и недостатки

Достоинства гусеничных машин immo Starline:

  • низкая цена на устройства такого качества, позволяющие защитить цепи блокировки двигателя от обрыва;
  • эффективная работа устройства и его производительность;
  • после установки устройство автоматически синхронизируется с системами станка и интегрируется под свой тип;
  • Устройство позволяет упростить возможность использования дистанционного запуска двигателя;
  • установка краулера-блокиратора не повлияет на работу систем безопасности и других электронных устройств, конечно, если установка выполнена правильно;
  • простота установки и эксплуатации;
  • гусеницы iMMO хорошо работают с комплексами, оснащенными опцией дистанционного запуска ДВС;
  • Модуль обхода блокиратора может работать без постоянного использования стандартного иммо-ключа.

К недостаткам следует отнести только трудности, с которыми могут столкнуться потребители при подключении. Если у вас нет опыта реализации подобных задач, то лучше обратиться за помощью к электрикам.

Установка модуля

Перед установкой модуля обхода иммобилайзера Starline обязательно изучите схему подключения.

Инструкция по установке краулера и его интеграции в охранную систему Starline A91, A93 и другие сигнальные модели:

  1. Найдите место для установки устройства.Благодаря небольшим размерам процессорного модуля вы можете установить гусеницу в любом месте кабины. Крепление осуществляется саморезами, входящими в комплект системы. Установка может производиться за панелью управления, для этого потребуется демонтировать часть обшивки в салоне и снять приборку.
  2. Затем открывается корпус процессорного блока, в него устанавливается запасной ключ с отметкой. Плоский трансивер необходимо установить внутрь. Убедитесь, что устройство закреплено максимально прочно, важно не допускать зазоров и перемещения устройства во время движения.Затем устройство подключено.

Для подключения необходимо знать маркировку электрических цепей:

  1. Красный вывод - это положительный силовой контакт, он должен быть подключен к электрической цепи, где есть напряжение при включении зажигания. Следовательно, контакт подключен к замку.
  2. Черный выход - отрицательный, используется как управляющий вход. Когда на него приходит отрицательный импульс, считывается метка ключа. Этот контакт необходимо подключить к выходу дистанционного запуска двигателя.
  3. Есть еще несколько серых кабелей. Схема подключения этих контактов будет отличаться в зависимости от характеристик машины.

1. Первый вариант подключения цепи 2. Второй вариант подключения гусеничного блокиратора

  1. Если подключение производится по первой схеме, то внешний рамный приемопередатчик необходимо закрепить на цилиндрическом корпусе зажигания. выключатель. Затем этот элемент подключается к выходу, расположенному на конце серых проводов.Обратите внимание, что этот контакт должен работать в условиях минимального расстояния между штатным антенным адаптером, установленным в машине, и трансивером обхода блокиратора.
  2. Использование второй схемы актуально, если по каким-либо причинам не получается установить фрейм-трансивер. Затем антенну нужно намотать на серый кабель и установить поверх штатного трансивера. Установка осуществляется на цилиндр системы зажигания. Расстояние между стандартной антенной и гусеничным трансивером будет минимальным, это обеспечит качественную передачу сигнала.

Как пользоваться краулером?

После установки модуля обхода иммобилайзера важно выполнить его процедуру обучения, чтобы краулер мог работать без сбоев.

Процедура обучения гусеничных машин:

  1. Выключите зажигание в автомобиле. Найдите служебный ключ, его можно установить в потайном месте. Если установка охранного комплекса производилась своими руками, то необходимо помнить, где вы установили кнопку. Если установка производилась специалистами, обратитесь к ним за помощью для поиска.На большинстве моделей Starline вы должны нажать кнопку четырнадцать раз, чтобы войти в режим обучения, но этот нюанс может варьироваться в зависимости от «сигнализации». Проверьте сервисную книжку на наличие сигнала тревоги.
  2. Через пять секунд после нажатия нужно успеть включить зажигание, это приведет к активации функции обучения. Процессорный блок обходной системы перейдет в режим обработки информации, устройству может потребоваться около пяти минут. Во время тренировки периодически будет звучать сирена противоугонной сигнализации, интервал сигнала составит три секунды.
  3. Если процедура обучения прошла успешно, то сигнализатор сирены подтвердит это двумя сигналами.
  4. В случае отказа системы и не завершения обучения краулера прозвучат четыре сигнала.

Олег легазоид рассказал, как запустить двигатель автомобиля без ключа.

Как сделать лайнмена самому?

В состав модуля обходчика-блокиратора входят активные компоненты, однако корпус устройства всегда выполнен из пластика, даже если это фирменное устройство.Это важно, ведь если корпус стальной, то в конечном итоге у потребителя появится эффект короткозамкнутой катушки в основной катушке, которая намотана на ключ. При установке устройства этот момент необходимо учитывать, поэтому не рекомендуется устанавливать корпус вблизи металлических поверхностей.

Для самостоятельного изготовления модуля необходимо найти пластиковый корпус, желательно, чтобы его габариты были минимальными. Тогда вам понадобится обычное четырехконтактное реле, рассчитанное на работу от бортовой сети 12-14 вольт.Крепление этого элемента осуществляется внутри тела линейного. При обходе штатного блокиратора происходит переключение тока, величина которого меньше одного Ампера. Из-за этого можно использовать любое реле, важно, чтобы оно выдержало большое количество срабатываний. Возьмите диодный элемент 1N4001 (есть на радиорынке) и припаяйте его контакты к выводам реле, но учтите, что эта часть активируется с обратной полярностью.

Из футляра самодельного линейщика будут выходить четыре контакта:

  1. Для подключения внешней катушки используется двухжильный кабель.Установка этого компонента обычно проводится рядом с замком зажигания, для этого потребуется снять с него накладку.
  2. Силовой контакт должен быть подключен к отрицательному выводу, то есть подключен к противоугонной системе.
  3. Провод с выходом +12 вольт, на него должно подаваться питание. Мы рекомендуем подключаться напрямую к аккумуляторной батарее или другой электрической цепи, где всегда присутствует напряжение, даже когда зажигание выключено.

Установка «лживой» катушки осуществляется рядом с замком.Этот элемент должен включать около пятидесяти витков намоточного кабеля. Можно использовать провода любого производителя, но кабели с тонкой намоткой будут периодически порваться.

1. Пластиковый корпус самодельного линейника 2. Наружная обмотка залита эпоксидной смолой

Возможны несколько вариантов установки прибора:

  • Изготовить катушку отдельно и закрепить ее на пластиковой накладке замка зажигания, где монтируется обходчик;
  • Снимите защитную крышку замка, предварительно отключив электрическую вилку, и провод можно намотать прямо на кожух.

Если вы решили выбрать первый вариант, то для его реализации удобнее использовать обычный граненый стакан, обмотанный изолентой. На завершающем этапе крепится обмотка, для этого потребуется эпоксидная смола.

Если вы решите выбрать второй вариант, результат будет более эстетичным. В пластиковую накладку вкручиваются саморезы, их нужно заранее прогреть на плите или при помощи зажигалки. А их шляпы будут использоваться в качестве клеммных контактов.К поверхности этих контактных элементов припаивается более тонкий кабель, предварительно их нужно очистить от остатков пластика.

Современные технологии позволяют по-разному защитить автомобиль от взлома и угона. Как ни странно, многие из нас по старинке используют обычный замок. Более продвинутые автовладельцы устанавливают на своих «железных коней» мощные противоугонные системы, а другие вообще не беспокоятся о своей машине, поскольку она защищена иммобилайзером.

К сожалению, многие автовладельцы даже не слышали о таком устройстве, хотя специалисты называют его будущим автомобильной безопасности.Нравится вам это или нет, но мы просто попробуем разобраться в этой статье. Также особое внимание уделим вопросу о том, как отключиться, если автовладелец потерял ключ.

Как работает иммобилайзер, или что это за устройство?

Если дословно перевести название этого устройства с английского, то получится термин «иммобилайзер». Это слово максимально точно передает всю суть работы иммобилайзера - исключить даже малейшую возможность завести двигатель автомобиля без участия владельца ключа.

По сути, это целый комплекс различных электронных датчиков, которые блокируют определенные автомобильные системы, не позволяя угонщикам завести и переместить вашу машину. Часто с помощью иммобилайзера перекрывается вся система подачи топлива к двигателю или система зажигания. Таким образом, даже если угонщик пробрался в салон автомобиля, он не уедет.

Принцип работы иммобилайзера довольно прост. Когда посторонний пытается завести автомобиль, устройство разрывает электрическую цепь, чтобы предотвратить генерацию сигнала зажигания. Возможен и обратный процесс, когда иммобилайзер подает питание на специально установленные механизмы, благодаря чему двигатель и его система питания блокируются. В результате двигатель вообще не запускается или может заглохнуть через определенное время, когда угонщик выезжает со стоянки и преодолевает несколько метров.

Большим преимуществом этого устройства является то, что даже после обрыва провода или попытки его «нейтрализовать» автомобиль все равно заблокирован. То есть, если система устройства обнаруживает попытку взлома, она немедленно реагирует, как описано выше, блокируя себя и все системы автомобиля.

В этом случае активация иммобилайзера происходит автоматически. Это означает, что если вы оставили машину без присмотра на какое-то время, то иммобилайзер вскоре среагирует и заблокирует ее. По этой причине категорически не рекомендуется оставлять машину без ключей, так как вы сами не сможете попасть в салон.

Компоненты иммобилайзера автомобиля

Конфигурация этого устройства стандартная. Однако в последнее время производители стали уделять ему все больше внимания, поэтому встречаются все более дорогие и «изощренные» устройства.Тем не менее, несмотря на нововведения, в основу любого иммобилайзера входят:

Блок управления устройством. Фактически, это центр всей системы защиты автомобиля. Именно здесь проходят обработку все сигналы, которые поступают к нему от датчиков. Соответственно, именно блок управления отправляет команду блокировки, если он определяет какие-либо внешние действия как несанкционированные.

Микроиммобилайзер или электромагнитное реле , из-за которого электрическая цепь автомобиля нарушается.То есть этот блок выполняет команды блока управления иммобилайзером.

Ключ от машины. Именно для него система способна распознать вас как владельца и дать доступ к машине. Процесс «идентификации» происходит благодаря специальной микросхеме, которая установлена ​​в самом ключе. На микросхеме предварительно закодирован определенный сигнал или шифр, который блок управления может распознать.

В целом все иммобилайзеры делятся на два основных типа - это контактные устройства и бесконтактные. К первому типу обычно относят иммобилайзеры, активация которых происходит при помощи ключа. Но для второго типа вместо ключа может использоваться транспондер (приемопередатчик, который может посылать собственный сигнал в ответ на только что полученный от другого устройства) или специальная карта-метка.

Есть еще кодовые иммобилайзеры, но они используются гораздо реже. Их суть заключается в том, что для активации или деактивации такого устройства водителю постоянно приходится набирать определенную кодовую комбинацию на специальной панели.В последнее время стали применяться иммобилайзеры, распознающие владельца автомобиля по отпечатку пальца.

Важные аспекты функционирования типового иммобилайзера

По принципу действия иммобилайзеры мало чем отличаются от обычных автосигнализаций, хотя по многим параметрам уступают ей. В частности, последние разработки «сигнализации» для автомобилей позволяют отслеживать угонщика даже по спутнику и сразу же сообщать владельцу о проникновении.С иммобилайзерами все намного проще - они просто не дают угонщику возможности завести машину. То есть о том, что вы хотели украсть машину, вы узнаете только позже. Но и в этом есть свои достоинства: не нужно долго отслеживать и искать по городу или даже стране.

Не менее усложняет задачу для воров и внешний вид устройства, а также его местонахождение. На попытку найти иммобилайзер в автомобиле угонщик может потратить несколько часов, но его работа все равно не увенчается успехом.Добраться до него даже по проводам не всегда возможно, потому что устройство работает через обычную сеть и принимает только высокочастотные волны. А по внешнему виду любой иммобилайзер очень легко спутать с другой автомобильной техникой.

То же самое и с микроиммобилайзерами, которые очень легко спутать с одним из устройств автомобиля - например, с предохранителем. Поскольку на одной машине может быть установлено несколько таких реле, для их обнаружения и обезвреживания придется потратить не только часы, но даже несколько дней.

Особого внимания заслуживают иммобилайзеры

, которые обладают способностью немного задерживать блокировку двигателя. Суть работы такого устройства заключается в следующем: когда угонщик садится в машину, ему все же удается своими методами завести двигатель и двигаться. Однако, не преодолев даже нескольких сотен метров, машина внезапно глохнет. Остановившись посреди дороги, угонщику ничего не остается, как выйти из машины. Ведь если он начнет возиться с ним в дороге, он рискует привлечь внимание окружающих и «засветить» свое лицо.

Транспондерная система иммобилайзера: в чем особенности и отличия?

На современных автомобилях вам, скорее всего, придется встретить именно такую ​​систему. Его преимущество в том, что он сводит к минимуму риск возможной кражи. В чем его особенность? Чтобы активировать транспондерный иммобилайзер, даже профессиональному автомеханику придется потратить много времени и перебрать практически всю машину. И суть такой системы - бесконтактное реагирование.

Иммобилайзер транспондера блокируется или разблокируется с помощью специального брелка или карты, в которой зашифрован специальный код или шифр.Когда ключ находится в зоне действия приемника иммобилайзера, автомобиль отпирается, и владелец может легко запустить двигатель и ехать в любом направлении. Когда он удаляется от машины, его уже никак нельзя получить другим способом, так как иммобилайзер просто заблокирован.

Такой трансивер тоже можно спрятать где угодно. Для этого подойдет приборная панель, моторный отсек, обивка сидений. Самое главное - сделать маскировку максимально надежной. Обнаружить его с помощью специального оборудования также невозможно.

Самостоятельная установка иммобилайзеров практически не проводится, так как для этого требуется высокий профессионализм и большой опыт работы с таким устройством. Поэтому, если вы хотите установить на свой автомобиль иммобилайзер - лучше по этому поводу обратиться к специалистам.

Отключение иммобилайзера: это можно сделать без посторонней помощи.

Если в любом случае для установки иммобилайзера придется обращаться к специалистам, то вы сможете разобраться самостоятельно, отключив его.Более того, очень часто бывает, что отключение иммобилайзера - это не прихоть автовладельца, а очень острая необходимость. Причин может быть несколько, и мы назовем только самые частые:

1) Владелец автомобиля потерял ключ. Это означает, что ни запуск, ни какая-либо другая работа автомобиля становится невозможной.

2) Отказ в электронном блоке управления или других важных элементах управления иммобилайзером, из-за которого невозможно завести автомобиль.

3) Невозможность совмещать дистанционное управление автомобилем и иммобилайзер. Обычно автовладельцам приходится выбирать между этими двумя устройствами.

4) Желание установить нормальную сигнализацию. При этом следует понимать, что установка «сигнализации» только помогает сдерживать злоумышленников, но они все равно могут угнать машину практически беспрепятственно.

Если автовладелец не боится угона его машины, и иммобилайзер мешает ему, когда он хочет завести машину без ключа.

Посмотрим, какие есть способы отключить иммобилайзер. Однако сразу стоит отметить, что к этому вопросу нужно подойти со всей серьезностью. Ведь каждое устройство работает по-своему, поэтому его отключение будет иметь свои особенности.

Многие модели иммобилайзеров предусматривают отключение этого устройства по коду. То есть, если вы случайно потеряли от него ключ, вы можете завести машину, просто набрав на специальной панели определенную комбинацию цифр. Это позволит устройству распознать вас как владельца автомобиля.

Однако после такого отключения иммобилайзера автомобиль остается незащищенным, и если вы решите изготовить новый ключ, вам нужно будет прошить его вместе с иммобилайзером, чтобы он стал совместимым. А это, конечно, займет много времени и потребует вмешательства специалиста.

Ситуация будет менее печальной, если у вас будет запасной ключ. Тогда можно будет обойти иммобилайзер, соединив его антенну с микросхемой от запасного ключа. Сам чип нужно будет очень аккуратно снять с ключа и буквально обмотать антенну изолентой. Однако на современных автомобилях чип чаще всего не устанавливается. В этом случае придется прибегнуть к помощи специального бесчипового обходчика. Такие устройства способны считывать сигналы иммобилайзера и расшифровывать их, тем самым нейтрализуя их действие и открывая доступ к автомобилю.

Если есть время и деньги, можно обратиться к специалистам для отключения иммобилайзера. Для профессиональной реализации этого процесса используются специальные программы, которые могут напрямую воздействовать на блок управления иммобилайзером.Этот вариант подходит для любого типа иммобилайзера, однако без специальной подготовки и опыта справиться с этой задачей просто невозможно.

Также, обратившись к официальному дилеру вашей модели автомобиля, вы можете получить у них специальный прибор, способный отключить ваш штатный иммобилайзер, блокирующий двигатель. По своей сути это устройство является универсальным ключом к любому иммобилайзеру, но в профессиональной среде его называют «убийцей».

Для перевода заблокированного иммобилайзера в неактивное состояние «киллер» подключается к блоку управления в тот момент, когда водитель включает зажигание.Благодаря этому активируется пароль доступа, после чего существующая программа заменяется стандартной. Для дальнейшего использования иммобилайзера перепрошивается под новый ключ.

Как отключить иммобилайзер: познакомьтесь с устройством под названием «эмулятор».

Хотя описанные выше методы «борьбы» с заблокированным иммобилайзером эффективны, они не решат вашу проблему, если вам нужна машина каждый день и вы даже не можете покинуть парковку. Чтобы связаться с официальными дилерами вашего производителя автомобилей или найти автосервис, который занимается этими устройствами, вам придется потратить много времени.И плюс прямая работа с иммобилайзером ... Чтобы избежать всех этих хлопот, находчивые автомобилисты используют специальный ходунок иммобилайзера, называемый.

Что дает эмулятор? Он полностью отключает иммобилайзер, даже если он находится в заблокированном состоянии, и позволяет автовладельцу завести машину. Эмулятор как бы «обходит» программу иммобилайзера, в результате чего последняя теряет влияние на автомобиль. Но используя эмулятор, не забывайте, что с его помощью вы снимаете защиту с автомобиля.А если на нем нет сигнализации - любой может завести и угнать вашу машину.

Кстати наличие эмулятора не помешает установке сигнализации. Подойдут как простейшие системы, так и новейшая «сигнализация» с функцией дистанционного запуска двигателя автомобиля. При этом с помощью эмулятора можно довольно удачно совместить иммобилайзер и сигнализацию. Тогда благодаря последнему можно заводить двигатель даже без ключа. Однако в случае взлома сигнальной системы иммобилайзер не позволит неавторизованному лицу запустить двигатель.

Но эмулятор иммобилайзера пригодится еще и тем, что, благодаря наличию в нем специального диагностического светодиода, автовладелец может узнать о наличии некоторых неисправностей автомобиля:

- устройство подключилось неправильно;

Устройство несовместимо с электронным блоком управления станка;

Последовательная шина работает неправильно.

Кроме того, под конкретный тип иммобилайзера подбирать эмулятор не нужно, так как это устройство универсальное.Программа, установленная производителем, автоматически подстраивается под скорость шины и позволяет всем автомобильным компонентам работать плавно и плавно. Единственное, что нужно учитывать при покупке эмулятора, - это поколение иммобилайзера, используемого на вашем автомобиле. Поэтому устройство сначала нужно проверить, а потом уже покупать.

Установка эмулятора иммобилайзера осуществляется без помощи специалистов. К устройству необходимо прикрепить инструкцию, которая укажет вам все необходимые действия.Единственный нюанс: если вы не силен в автомобильной электротехнике, не стоит браться за это дело самостоятельно.

Надеемся, что теперь вы убедились, что описываемое нами устройство не такое уж и сложное дело, тем более, что вы уже знаете, как отключить иммобилайзер. Итак, если вы потеряли ключ от машины - не паникуйте и сразу отправляйтесь в автомагазин за эмулятором.

Сегодня практически все иномарки, продаваемые в России, комплектуются системой - иммобилайзером штатный , .Суть этой системы в том, что завести машину можно только «родным» ключом, который прописан в «мозгах» машины. Это своеобразная система распознавания «друг - незнакомец». И сделано это для того, чтобы исключить запуск двигателя автомобиля простой заготовкой или напрямую - путем замыкания проводов.

Как это работает?

Во всех ключах, независимо от наличия на них кнопок управления замком, есть небольшая фишка, она называется транспондером. Он постоянно излучает РЧ-сигнал малой мощности.На замке зажигания расположена антенна иммобилайзера, которая считывает этот сигнал и, в случае распознавания «своей» микросхемы, автомобиль заводится. В автомобилях с бесключевым доступом и кнопкой старт / стоп принцип работы точно такой же, только в ключе, помимо чипа, есть специальный передатчик, увеличивающий радиус считывания ключа.

Настройка удаленного запуска.

В настоящее время все большей популярностью пользуется у автомобилистов. Что делать, если вы хотите установить сигнализацию с автозапуском, а машина оборудована иммобилайзером? Ведь вы не оставите ключ в замке зажигания! Выход есть!

Стандартный обход стандартного иммобилайзера.

Для реализации функции автоматического или дистанционного запуска двигателя используется специальное устройство, называемое. В это устройство помещается чип, извлеченный из запасного ключа, или весь ключ. Также вы можете изготовить ключ (около 3000 рублей) или заказать дополнительный ключ у официального дилера.
Ходунок иммобилайзера прячется глубоко в недрах автомобиля и определенным образом подключается к автосигнализации и к системе иммобилайзера автомобиля. Чип читается только в момент автозапуска, с разрешения автосигнализации.При нормальной работе невозможно завести автомобиль , так как не нарушаются функции штатного иммобилайзера.

Линейщик иммобилайзера без ключа.

Этот тип устройства появился сравнительно недавно, в 2012 - 2013 годах. Суть их работы заключается в том, что для обхода штатного иммобилайзера и успешного запуска двигателя физическое наличие ключа или чипа в автомобиле не требуется . работает с автомобильной электроникой на программном уровне. Координация с современными сигналами тревоги происходит через безопасный зашифрованный интерфейс, что делает реализацию автозапуска полностью безопасной.

Помимо своего основного назначения, с помощью этих устройств на некоторых автомобилях можно реализовать «штатный» удаленный запуск, или как говорят - «Автостарт с штатного ключа» . Список поддерживаемых автомобилей постоянно расширяется.

Подключив сигнализацию по схеме, предложенной производителем оборудования, владельцы часто сталкиваются с проблемой - работают все функции, кроме автозапуска. На стартере появляется напряжение, вал мотора начинает вращаться, но через определенное время останавливается.По сути, так работает штатный иммобилайзер, защищающий машину от угона. Поэтому к основному блоку сигнализации необходимо подключить не только провода зажигания, но и модуль обхода иммобилайзера. Тогда автозапуск можно будет проводить в установленном режиме, не опасаясь остановки стартера. Далее рассматривается как самому сделать обход иммобилайзера.

Что именно будет реализовано

Конструкция любого краулера штатного иммобилайзера, как покупного, так и самодельного, проста:

На микросхему электронного ключа намотана катушка, состоящая из 50-100 витков.
Другой индуктор, также содержащий 50-100 витков, находится рядом с замком зажигания.
Во время запуска катушки объединены в замкнутый контур. За счет этого иммобилайзер ведет себя так же, как если бы рядом со штатным замком стоит ключ.
Все краулеры, кроме Fortin, не работают без ключевого модуля, постоянно находящегося в машине. Из-за чего страховщики увеличивают стоимость КАСКО. Ниже представлена ​​типичная диаграмма гусеничного робота.

Принципиальная схема самодельного обходчика

Заводские устройства повторяют в своей схеме то, что показано на первом рисунке.

Устройство заводского изготовления

Всем сомневающимся даем вид платы снизу.

Заводская монтажная плата

Установка и подключение гусеничного робота, независимо от его модели, всегда выглядит одинаково.

Подключение обходчика к зазору штатной катушки

Особенности практической реализации схемы

Допустим, вы планируете сделать байпассер иммобилайзера.Тогда без прописанного в блоке штатного ключа ничего работать не будет. Берем чип разобранного ключа, снимаем аккумулятор.

Печатная плата

Показанная конструкция может быть размещена внутри термоусадочной трубки. А сверху нужно намотать провод (ровно 50 витков).

Провод намотан на микросхему

Рассмотрим, как сделать модуль обхода иммобилайзера из легко покупаемых деталей: реле 4 пин, диода 1N4001, обмоточного провода (d = 0.35-0,5 мм).

Устанавливая модуль в автомобиле, позаботьтесь о следующем: сам модуль должен быть скрыт, шнур питания (1-2 А) должен доходить до него. Сборка линейного мастера и его установка производятся по двум схемам, показанным в начале.

Изготовление гусеничного модуля

Модуль обхода штатного иммобилайзера, если он изготовлен на заводе, может даже содержать активные элементы (транзисторы и т. Д.)). Однако корпус таких модулей всегда пластиковый. Это не случайно. Если корпус сделан из металла, вы получите эквивалент короткозамкнутой катушки в основной катушке - той, которая намотана вокруг ключа.

Пластиковый ящик и реле

При установке модуля необходимо учитывать и это обстоятельство. Не ставьте корпус рядом с металлическими поверхностями (это желательно).

Допустим, вам удалось сделать коробку.Теперь возьмите 4-контактное реле на 12-14 вольт и закрепите его внутри корпуса. В обход иммобилайзера вы переключаете ток меньше ампера. Поэтому реле может быть любым, лишь бы выдержало значительное количество срабатываний.

Гусеничный переключающий элемент

Диод «1N4001» лучше припаять к ответвлениям реле. При этом помните, что включение диода происходит с обратной полярностью («стрелка» направлена ​​«от минуса»).

Из корпуса выйдет 4 провода:

Двухжильный кабель для подключения внешней катушки. Его установка обычно осуществляется «на место», сняв кожух с замка.
Провод питания отрицательной полярности (подает сигнал тревоги).
Шнур «+12 Вольт» (питание будет подаваться постоянно).
Еще раз проверьте схему, показанную в начале. Сам ходунок иммобилайзера не содержит только «круглую» катушку. Получается, что из модуля выходит четыре шнура. Они перечислены.

Тонкости изготовления «читерской катушки»

Дроссель, расположенный рядом с замком, должен содержать 50 витков обмоточного провода. Марка его может быть любой, но тонкая намотка кабеля будет постоянно порваться. Возможны два варианта:

1. Деталь под названием «змеевик» изготавливается отдельно и фиксируется на корпусе замка при установке системы;
2. Сам кожух замка демонтируется, предварительно отключив электрический разъем, и шнур наматывается непосредственно на кожух.

В первом случае можно использовать стеклянный стакан, покрытый изоляционной лентой. Обмотка крепится на последнем этапе, для чего используется эпоксидная смола.

Катушка отдельно от замка

Результат всех усилий будет выглядеть так, как показано на фото.

Если говорить о «случае 2», результат может выглядеть еще лучше.

Две катушки - «наша» и «штатная»

Закрутив саморезы с подогревом в черный пластик, их крышки затем используются в качестве клемм.К поверхности выводов припаивается тонкий провод, предварительно зачищая его. Желаем успехов.

Самодельный обходчик - вопросы и ответы

Распространенный вопрос: если был установлен самодельный обходчик иммобилайзера, можно ли его со временем заменить заводским? Грубо говоря, спрашивают, допустимо ли подключение импровизированной антенны к серийному оборудованию.

Например, в цепи последовательного ходунка антенная цепь содержит только реле.Тогда ответ будет положительным. В остальных случаях нужно смотреть на схему. И если есть хоть малейшие сомнения, не подключайтесь.

Стандартный модуль обхода иммобилайзера может содержать большой набор элементов, но они часто относятся не к цепи антенны, а к цепи питания. Например, это делается в приборах ВР-05 (компания Starline):

Возможно, не будет работать электроника ключа, если ее отключить от источника питания. Именно для таких безделушек предусмотрен стабилизатор, который включается в момент работы обходчика.

Остается вопрос, можно ли вообще пользоваться ключом при отсутствии аккума. Ответ найти будет несложно: попробуйте завести двигатель, сняв аккумулятор с брелока.

Обзор был бы неполным, если бы здесь не было сказано следующее. Обойти стандартный иммобилайзер можно, просто отправив коды по шине CAN. Эти коды позволяют на время отключить защиту. Установка гусениц по этому принципу подразумевает подключение к двум проводам - ​​проводам CAN-шины.

Наличие ключа, как вы понимаете, в таких случаях не требуется. И они не рекомендуют устанавливать краулеры «без ключа» по следующей причине: устройство может выдавать коды ошибок, которые записываются в ЭБУ двигателя, а затем их нужно удалять.

Как сделать непобедимый гусеничный иммобилайзер. Изготовление иммобилайзера кроссовера своими руками где установлен кроссовер иммобилайзер

Иммобилайзеры - это устройства, которые устанавливаются в большинстве современных автомобилей.Основная задача - прочитать код. Таким образом, устройство защищает систему от взлома. Однако при установке сигнализации водители сталкиваются с проблемами при запуске автомобиля.

Для решения этой проблемы существуют толпы людей. Производящих их компаний не так уж и много. Большинство моделей универсальны и подходят для многих марок автомобилей. Чтобы разобраться более подробно, необходимо рассмотреть их устройство.

Схема простого бокового динамика

В штатную схему кроссовера иммобилайзера входит шина серии Sa.Подключается в устройстве к модулю. Контроллеры в устройствах часто применяются аналогового типа. Также схема разнесения включает антенну. В некоторых случаях их два. Провод используется для подключения устройства. Во многих модификациях устанавливаются разъемы различных расширений для программного обеспечения. Сразу в модуле есть ТВ порт. По системе защиты стороны терапевтов совершенно разные. Блоки питания чаще всего бывают встроенного типа.

Как сделать самому?

Сделать самому довольно просто.Покрышки в этом случае целесообразнее использовать серию СА. Для модели потребуется модуль двухканального типа. Контроллеры для сообществ подходят аналог. Однако в некоторых конфигурациях используется рабочий. Далее, чтобы сделать командирский иммобилайзер своими руками, потребуется антенна для передачи сигнала.

Для подключения устройства к колодке провод припаян. В некоторых случаях устанавливается система индикации. Для этого потребуется три светодиода. Они обязаны модулю.Реле на коммандере используется серией RT. ТВ-порт в свою очередь выделен маркировкой А25.

Модификация с шиной SA

Spach с шиной SA подходит для большинства современных автомобилей. Модули для устройств этого типа используются двухканальные. Непосредственно контроллеры чаще встречаются с аналоговыми. Минимально допустимая температура для моделей колеблется в районе -30 градусов. Указанные устройства морозов не боятся. Подключение кроссовера иммобилайзера осуществляется кабелями.Как правило, они имеют длину 1,5 метра. Таким образом, можно установить устройства под капотом или в салоне автомобиля.

Для цепи предусмотрены некоторые модификации. Система защиты от повышенной влажности предусмотрена практически на всех дорожках. Купить в наше время модель с автобусом SA в магазине можно за 3500 рублей.

Курсы с шиной RAT

Округлитель из шины RAT производится только с оперативными контроллерами. Для некоторых моделей отсутствуют системы индикации.Модули стандартно используются двухканального типа. Модификации с двумя антеннами на рынке есть. Выход в представленных конфигурациях чаще используется трехконтактный. Программные разъемы устанавливаются редко.

ТВ-портов используются серией A25. У моделей с двумя реле есть производители. Также важно отметить, что эти люди несовместимы со всеми системами безопасности. В этом плане предпочтительнее выглядят модификации с шинами sa. Купить устройство этого типа автовладелец может по цене от 2500 руб.

Гусеничный "Старлайн БП-02"

Предусмотренный иммобилайзер кроссовер без ключа Старлайн Установлен с шиной SA. В этом случае модуль применяется в устройстве двухканального типа. Система отображения не имеет индикации. Установка командирского иммобилайзера происходит только через сигнализацию. Антенны в данном случае две. Используется непосредственно реле сбоку серии RT. Блок питания в модели предусмотрен встроенным типом на 3 В. Максимально допустимая температура 40 градусов.Предоставляется система защиты от претензий Производитель. Приобрести указанное устройство в автомагазине можно по цене 3200 руб.

Модель "Starline BP-03"

Указанный взломщик иммобилайзера без ключа STARLINE от предыдущей модели отличается наличием двух реле. Также в представленной модификации установлен разъем для подключения. Таким образом, можно обновить модуль. Антенна в приборе используется петлевого типа. Управление моделью осуществляется от автосигнализации.

Максимально допустимая температура динамика составляет 40 градусов. В мороз указанный прибор можно использовать. Кабель к стандартному комплекту составляет ровно 1,5 метра. Благодаря компактным размерам этот гусеничный иммобилайзер без ключа STARLINE может остаться незамеченным в салоне автомобиля. Стоит сегодня в автоматах не дороже 3500 рублей.

Автокран "Starline BP-05"

Указанный взломщик иммобилайзера Starline подходит для большинства марок автомобилей.При этом обеспечивается совместимость с популярными системами охранной сигнализации. В данном случае используется серия SA, а модуль монтируется двухканальным. Система отображения не имеет индикации. Антенна всего одна. Контроллер применяется в байпасе аналогового типа. Считывание кода микросхемы осуществляется в автоматическом режиме. Отдельно отметим качественную систему защиты. Купить обходной иммобилайзер «Старлайн» можно за 3500 руб.

Модификация "Старлайн Пандора"

Указанный кроссовер иммобилайзера без ключа производителя изготовлен из покрышки RAT.В свою очередь, двухканальный модуль. Контроллер в корпусе кроссовера предусмотрен. Также есть две антенны для приема сигнала. Провод используется довольно долго, поэтому подключать прибор к системе охранной сигнализации очень удобно. Для удаленного запуска автомобиля может использоваться указанный кроссовер. Защиту от взлома обеспечивает стандартная. Реле в этом случае использует встроенный тип.

Разъем для подключения модели на корпусе отсутствует. Также следует отметить, что представленный путь лишен системы индикации.Закрепить эту модель можно на стяжке или саморезами. В целом корпус компактный и не страшны перепады температур. Возможность обновления модели в этом случае отсутствует. Выход получившегося трекера трехконтактный. Максимально допустимая температура устройства 45 градусов. Питание оборудования доступно на 3 В. Режим бесперебойного автозапуска в этом случае есть. Также важно отметить, что этот круговой датчик имеет систему защиты от импульсных помех. Однако следует учитывать большую стоимость товара.Это будет стоить указанное устройство на рынке около 4000 рублей.

Характеристики «Старлайн ДИ-3»

Эта окружность легко подключается к любой системе охранной сигнализации. В первую очередь важно отметить наличие разъема для обновления модуля. Шина в данном случае используется серией RAT. Непосредственно рядом установлен Котроллер, одноканального типа. Проблемы с приемом сигнала в аппарате возникают очень редко. Для этого производитель предоставляет рамочную антенну.Рядом с реле устанавливается центральный округлитель.

ТВ порт имеет серию А25. Установлена ​​система защиты от взлома. Может использоваться для удаленного запуска автомобильного устройства. Отдельно стоит отметить, что питание предусмотрено на 3 В. Минимально допустимая температура устройства составляет -35 градусов. Система защиты от перегрузки работает автоматически. Вы можете купить этого партнера в автомагазине за 3500 рублей.

Параметры "Старлайн ДИ-4"

Указанная начальная боковая часть Иммобилайзера работает на шинах серии RAT.Система поддерживает многие марки автомобилей, и нет необходимости обновлять модуль. Реле в этом случае используется обычное. Рамочная антенна стандартно устанавливается рядом с автобусом. Система индикации в приборе не предусмотрена. Указанный трекер крепится на винты. Некоторые устанавливают его в салоне. Однако следует отметить, что устройство не боится перепадов температуры. Для удаленного управления автомобилем подходит идеально. ТВ-порт в представленной конфигурации используется серией A25.

Максимально допустимая температура 40 градусов. Предусмотрена поддержка устройства параллельного подключения. Непосредственное управление моделью происходит через автомобильную сигнализацию. Минимально допустимая температура динамика -30 градусов. Система защиты от импульсных помех в этом случае отсутствует. На стяжках представленное устройство под капотом закрепить не удастся. Стоит указанная модель в автоматах около 4 тысяч рублей.

Craneman "Starline Sherry"

Этот невидимый командир иммобилайзера изготовлен на базе шины SA.Модуль для него двухканальный. Реле стандартно устанавливается серией RT, и проблемы с передачей сигнала возникают редко. В устройстве предусмотрена функция временного отключения.

Минимально допустимая температура динамика -30 градусов. Также внимания заслуживает хорошая система защиты. Импульсные помехи представленной модели не страшны. Поддерживает указанный обход всех известных систем сигнализации. Антенна в корпусе петлевого типа. Трехконтактный выход.

ТВ порт в представленном устройстве есть. Доступен режим бесперебойного автозапуска спринклерной системой. Прикрепляли эту модель, как правило, под капот к сигнализации автомобиля. Чаще всего для этого используют галстуки. Найти в автомагазине данный циркумферор можно по цене от 3200 руб.

Под красивым и непонятным рядовому автомобилисту под названием устройства «иммобилайзер командир» скрывается сложный технический термин. В быту он мало используется. Но это становится существенным именно в тот момент, когда при установке автосигнализации с функциями автозапуска возникает необходимость пожертвовать одной из 2-х чипированных клавиш.

Причина кроется в противоречии охранных функций вновь установленной системы автосигнализации и штатной, адаптированной с момента создания машины - иммобилайзера (ИММО). Автомобильная сигнализация, подающая команду на запуск двигателя, сталкивается со счетчиком антииммобилайзера. Последний воспринимает этот процесс как несанкционированное вмешательство злоумышленников. Требуется подтверждение законных действий от родного, чипированного ключа.

Техническое задание возникает по обману в защите локальной системы с помощью специального устройства - иммобилайзера командира.Здесь требуется один из ключей или его чип (транспондер), который распознает иммо. Как выбрать кроссовер иммобилайзера, чтобы не остаться без ключа и воспользоваться функцией автозапуска только что установленной сигнализации.

Что это нужно для чего

Cheat (bypass) Локальная система безопасности будет реальной, если есть возможность пожертвовать одним из своих ключей. В этом случае сам ключ или его транспондер помещается в контейнер (ящик) устройства и убирается в потайное место автомобиля.

При автобретировании тревоги, командир иммобилайзера передает иммобилайзером сообщение о том, что ключ находится в машине. Он в свою очередь подтверждает команду запуска, а блок управления двигателем выполняет возложенную на него функцию.

К сожалению, не всегда можно использовать дополнительный ключ. Причин может быть несколько:

  • Автомобиль с сигнализацией сдан в аренду;
  • по договору лизинга второй ключ должен быть у законного владельца автомобиля;
  • машин приобретено в кредит;
  • кредитный договор обязывает должника передать один из ключей кредитору до погашения долга;
  • аналогичная ситуация возникает при заключении договора страхования;
  • в этом случае при наступлении страхового случая оба ключа необходимо предъявить застрахованному;
  • Аналогичная ситуация с ключами может возникнуть, когда оба экземпляра должны находиться в семье или в службе в руках.

В данном случае установлена ​​непобедимая версия иммобилайзера, позволяющая сохранить его с хоста сигнализации. Правда, путь установки оборудования и сигнализации усложнен, так как процесс обучения устройства (модуля иммобилайзера).

Сорта

Получив окончательное решение о необходимости правильной активации функции автозапуска сигнализации, требуется решить вопрос выбора кроссовера иммобилайзера. Можно лишить его возможности противодействовать рабочим функциям установленной сигнализации:

  • полностью отключить иммобилайзер от электронной схемы автомобиля и забыть о его существовании, доверившись сигнализации;
  • правильный выбор Для машин, которые позволяют это делать;
  • надо забыть О.гарантийные обязательства производителя;
  • упрощен процесс угона, так как функции иммобилайзера отключены из-за постоянного положения на борту ключа автоматического зажигания;
  • от угонщиков, требуются только правильные технические знания по авторизации авторизации;
  • установить ключевой вариант бокового иммобилайзера;
  • все сигнальные функции сохранены с возможностью автозапуска;
  • сохранены возможности иммобилайзера по предотвращению несанкционированного запуска двигателя;
  • сигнализирующий владелец сигнализации доступен только один ключ остается;
  • проблемы наличия одного ключа уже описаны в предыдущем разделе статьи;
  • правильно подобранный вариант установки непобедимого варианта иммобилайзера;
  • устраняет все описанные ранее недостатки модулей обхода иммобилайзеров;
  • оба ключа находятся на руках у владельца автомобиля или законного владельца техники;
  • значительно увеличивают стоимость как самого устройства с сигнализацией, так и его установки;

При выборе правильного иммобилайзера необходимо согласовать возможность адаптации его к модели, заданной сигнализацией.

Принцип действия

Если вам удалось сделать правильный выбор в пользу ключевой версии иммобилайзера. Согласовать с производителем (продавцом) возможность его взаимодействия с установленной сигнализацией. Разобраться с принципами его работы не составит труда:

  • правильно выполнить установку сигнализации;
  • установка иммобилайзера командирского с отколотым ключом и антеннами реле;
  • установить антенну ползучего модуля иммобилайзера непосредственно на замок зажигания;
  • для подачи сигнала о дистанционном запуске двигателя машины с таймингом автосигнализации на процессорный блок установленной сигнализации;
  • результирующий сигнальный сигнал ретранслируется на запасные антенны;
  • он в свою очередь передает его на антенну замка зажигания;
  • оттуда он направляется на согласование в блок ИММО;
  • блок управления двигателем подтверждает согласованный сигнал;
  • сигнализация - дистанционный запуск двигателя;
  • Высокочастотные сигналы
  • между антеннами могут снизить их эффективность в случае экстремальных температур.

при потере единственного ключа зажигания немедленно повлекут значительные затраты на вызов сервисного электрика и изготовление правильно подобранного сколотого дубликата.

Аналогичных недостатков лишены приборы с приключенческим принципом работы. Принцип их работы заключен в предварительном программировании собственных транспондеров перед их установкой на автомобиль:

  • предыдущий вариант динамика выполняет передачу данных в высокочастотный канал, транслируя их с тщательно скрытого транспондера;
  • в этом случае используется другая линия связи - между иммобилайзером и автоматом;
  • для передачи сигнала по этой линии необходимо правильно расшифровать протокол обмена и вовремя передать полученный код;
  • аналогичная расшифровка напоминает сканирование Codegrating с диалогом срабатывания автосигнализации;
  • в связи с этим процесс обучения трейдингу является обязательным;
  • , получив необходимые данные при таком обучении, устройство продолжит самостоятельно вести диалог с штатным контроллером.

Обладая множеством положительных качеств, следует признать, что такой командир намного дороже классических образцов. Кроме того, необходимо соблюдать особую осторожность при изготовлении автомобилей с различными системами запуска и сигнализации. Установка на машину с запуском от ключа зажигания будет отличаться от установки на машину с кнопкой запуска.

Различают 2 типа аналогичного оборудования:

1. Соло-опция


2. Многофункциональный;

  • программирование выполняется на целой серии моделей различных марок;
  • Установка
  • возможна на большинство популярных моделей автомобилей и типов сигнализации;
  • самая дорогая из всех существующих траверсов.

Установка кроссовера иммобилайзера обычно выполняется одновременно с установкой автосигнализации. Такое творчество достаточно трудоемко и требует не только актуальных знаний, но и определенного опыта. В случае недостаточного эксперимента необходимо вывести в негодность как сам иммобилайзер, так и сигнализацию.

Как сделать самому

Сейчас сложно встретить автомобиль без иммобилайзера. Чаще всего они используют принцип RFID, который является сокращением термина «радиочастотная идентификация».В машинах американского производства есть несколько других принципов - чан или полностью автомобильная противоугонная система. В первом случае заводится машина исключительно родным чиповым ключом. Во втором - ключ со вставленным резистором с заданными характеристиками.

Процесс изготовления корпоративной колонки не столько трудоемкий, сколько требует определенных навыков электромонтажа, так как необходимо реализовать такую ​​схему:

За основу взято 5-ти контактное реле.При подаче бортового напряжения на 85 и 86 контакт прерывается между 87А и 30-м отводом. Последний будет замкнут на 87. Другими словами, это реле с нормально замкнутым (87a) и нормально разомкнутым (87) контактами.

Само изготовление достаточно простое:

  • возьмите телефонную будку;
  • получить фишку от дополнительного ключа;
  • из провода шины компьютера сделать антенну;
  • оберните изоляционный чип и антенну;
  • Из получившихся заготовок
  • склеиваем 2-ю проводку;
  • можно собрать схему, разрезав родную антенную проводку.

Правда, стоит заметить, что целесообразность такого творчества весьма сомнительна. С точки зрения экономической целесообразности по сравнению со стоимостью сигнализации и авто.

Лучшие модели

Небольшой обзор популярного командира позволит вам сориентироваться в разнообразном грузовом рынке. представлены в нашем рейтинге, а лучшие модели перечислены ниже. Топ-3 Рейтинг лучших взломщиков Иммобилайзеры выглядят так:

Ознакомиться с множеством подробностей можно ниже.

Стоимость около 5500 руб. Или с установкой 9500 руб. Вы можете стать счастливым обладателем непобедимого фирменного иммобилайзера модели Fortin Evo-all. Подходит для разных моделей сигнализации. В пакет включено:

  • блок накладной;
  • комплект жгутов проводов (20 и контактные микросхемы; 6-контактные релейные разъемы; 5-контактная контактная микросхема CAN-BUS; 4-контактный интерфейсный блок Data-Link).

iDATALINK ADS-AL-CA

Стоимость аналогичного представителя этой техники IDATALINK ADS-AL-CA приближается к 5000 руб.Подходит для большинства популярных моделей автомобилей и сигнализаций. Одинаково надежно работает как при штатном пуске с ключа, так и с кнопки пуска. В случае крайней необходимости эту модель легко снять и установить на другой автомобиль.

Всего 1300 руб. А основная подделка иммобилайзера Starline BP-05 может комфортно находиться в глубине большинства автомобилей;

  • , особенно если они оснащены сигнализацией марки Starline;
  • элементарный монтаж не потребует большого количества времени;
  • правда, с дополнительным ключом придется расстаться;
  • идеально подходит для автотранспорта С любыми пусковыми установками.

Вопрос о модели или функциональности кроссовера иммобилайзера чаще всего возникает при установке выбранной автосигнализации, когда вдруг становится ясно, что придется расстаться с дополнительным ключом. Да и то - не всегда и не всем. Только когда этот ключ необходим. Самостоятельное производство и установка байпассеров небезопасны и нецелесообразны с точки зрения экономической выгоды. Творческих энтузиастов и фанатичных изобретателей достаточно много.

Не давать для запуска двигателя паять личинку замка зажигания, давно уже норма. Однако при этом автоматически и невозможен автозапуск: не «увидев» ключ зажигания в замке, ЭБУ впрыска не даст запустить мотор. Поэтому необходимо использовать траверсы иммобилайзера - устройства, имитирующие ключ или чип-карту.

На сайте есть автоэлектродиагностика, сертифицированный специалист Starline. Если у вас есть вопросы по автосигнализации, задавайте их в конце статьи в комментариях или ВКонтакте.

Как работает крестовина иммобилайзера?

Ключ штатный иммобилайзер пассажира

Самый распространенный принцип считывания ключей в современных иммобилайзерах прост: вмонтирована микросхема, которая представляет собой RFID-метку с записанным на ней уникальным кодом. Бесконтактные ключи от домофона, карты метро и многое другое. Вокруг замка зажигания установлена ​​катушечная антенна, которая улавливает сигнал с метки в момент включения зажигания.

Простейший командир иммобилайзера - это, по сути, две антенны одного типа, разомкнутые через реле.Одна антенна наматывается на стандарт, внутрь второй вставляется второй чип или сам ключ. Так как цепь разомкнута, микросхема иммобилайзера не видит микросхему в толпе. Только в то время, когда сигнализация замыкает реле циркулятора, импульс запроса от стандартной антенны передается на более округлую антенну, достигая микросхемы, и микросхема передает ответный сигнал.

Этот способ нельзя назвать идеальным по следующим причинам:

  1. Один из штатных ключей перестает работать, от машины не работает.Если на одной машине работают несколько человек - неудобно. Придется заказывать дополнительный ключ: либо в официальном (новый, с уникальным кодом, который придется прописать в памяти иммобилайзера), либо у «умельцев» для клонирования оригинального. К тому же этот метод недолюбливает страховщиков, при установке сигнализации с автозапуском цена каско повысится, если у владельца нет двух рабочих ключей.
  2. Могут быть проблемы с чтением микросхемы. Устройство из двух дополнительных антенн чувствительно к местоположению и чипу и штатному транспондеру относительно обмотки.На некоторых машинах несущей антенны недостаточно для эффективной работы - антенну придется наматывать самостоятельно.
    Если в обычных ключах используется пассивная метка (активируется сигналом от считывателя), и активная (с его источником), то неудобства и недостатки все же добавляются. Приходится использовать боковой порт вроде Pandora Di-03 и регулярно (хотя и не так часто) менять в нем аккумулятор.

Первый перекресток

Принцип действия непобедимого трактора

Решение проблемы бесконечно байпаса.Чтобы штатный иммобилайзер дал команду на запуск, ему достаточно получить определенный сигнал от его антенны. Для этого не обязательно рядом с антенной микросхемой, если к ней подключить устройство, способное генерировать нужный сигнал, распознавание будет успешным, а все ключи останутся работоспособными.

Несущий держатель иммобилайзера Fortin Evo-Key

По такому принципу это, пожалуй, самый известный впускной модуль кожуха иммобилайзера - канадский Fortin F1 и его более новые модели вплоть до Fortin Evo-all.При установке подключается к сигнализации и проводам, что связано с соединением блока иммобилайзера со считывателем. Затем выполняется процедура обучения: сначала блок округления, «прослушивая» сигнал от антенны, запоминает чип-код, расположенный в ключе зажигания, а затем имитирует его.

Причем такие модули успешно работают не только на простейших иммобилайзерах с постоянным кодом, но и на системах с динамически изменяемым кодом - главное, чтобы производитель поддерживал поддержку той или иной модели автомобиля.Используя ноутбук с программным обеспечением, предоставленным разработчиком, вы можете провести распаковку ключа дешифрования, после чего счетный блок сможет имитировать как динамический код, так и обычный чип иммобилайзера.

Для популярности модулей Fortin в России были привлечены в первую очередь инженеры Starline. Эти блоки не просто продавались с рядом сигналов, но их программное обеспечение было настроено в соответствии с потребностями рынка. Таким образом, модули Fortin (опрошенные как Starline F1) работают с автомобилями премиум-класса, а также с «бюджетами» от Kia / Hyundai, GM, Renault и так далее.

В модулях Fortin изначально заложена максимальная универсальность. Но их конкуренты из IdataLink предпочли пойти по пути создания более специализированных моделей: например, модуль START-BM1 предназначен исключительно для BMW / Mini, start-BZ1 - для Mercedes-Benz, Start-VW2 - для концерна VAG. машины и тд. Такие системы более удобны в установке. Их жгут проводов подключается к стандартной проводке «коннектор в коннектор» (аналог Fortin, но «узкоспециализированный» жгут, скорее всего, купишь на том же eBay), сами алгоритмы лучше «заточены» под конкретные приложения.К тому же нет привязки к конкретному маркеру тревог. Тот же STARLINE F1 с сигнализацией других производителей далек от того, что будет работать так, как указано в паспорте. Системы IdataLink - это законченные устройства автозапуска - мотор можно установить с штатной автомагнитолой.

Существуют также другие специализированные невидимые переходы. Например, модуль BPIMMO TL-1 стал популярным благодаря преобладанию праворульного «Тойота». Это единственный непобедимый командир, официально поддерживающий внутренний авиалайнер Corolla Fielder, Mark X и так далее.

Интересно, что разработчики тоже не стали «изобретать байк», как их питерские коллеги. Предлагаемый модуль автозапуска Pandora RMD-7 не имеет обхода приключений, но интегрируется с универсальной ловушкой от IdataLink, работающей на Can-bus, реализуя так называемый «умный» обход.

«Умный» обход иммобилайзера

Интеграция бортовых электронных блоков в общую сеть на цифровой шине дает широчайшие возможности, в том числе «умный» обход иммобилайзера.При этом дополнительных подключений не требуется - достаточно подключить к шине точку пересечения или сигнализацию с «умным» байпасом и провести обучение, если того требует инструкция.

Видео: Обзор случаев иммобилайзера Starline

Подключив сигнализацию по схеме, предложенной производителем оборудования, владельцы часто сталкиваются с проблемой - все функции, кроме автозапуска. Появляется напряжение на стартере, вал мотора начинает вращаться, но через определенное время останавливается.На самом деле так работает штатный иммобилайзер, защищающий машину от угона. Поэтому к главному блоку сигнализации необходимо подключать не только провода зажигания, но и обходной модуль иммобилайзера. Тогда автозапуск можно проводить в установленном режиме, не опасаясь остановки стартера. Дальнейшее считается, как иммобилайзер сделать самому командиру. Приятного чтения.

Что именно будет реализовано

Любое скопление штатного иммобилайзера и покупка, причем самодельная, проста:

  1. Вокруг катушки электронного чипа, состоящей из 50-100 витков.
  2. Еще одна катушка индуктивности, содержащая также 50-100 витков, находится возле замка зажигания.
  3. На момент автозапуска катушки объединены в замкнутый контур. Благодаря чему иммобилайзер ведет себя так же, как если бы рядом со штатным замком стоит ключ.

Все байпасы, кроме Fortin, не работают без ключевого модуля, постоянно установленного в автомобиле. Из-за чего страховщики увеличивают стоимость КАСКО. Типовая схема кроссовера представлена ​​ниже.

Схема самодельной колонки

Устройства заводского изготовления по своей схеме повторяют то, что изображено на первом рисунке.

Заводское устройство

Всем сомневающимся даем тип платы снизу.

Заводская печатная плата

Установка и подключение кроссупа, вне зависимости от модели, всегда выглядит одинаково.

Подключение трекера в разрыв штатной катушки

Особенности практической реализации схемы

Допустим, вы планируете сделать иммобилайзер командирский.Тогда без штатного ключа, прописанного в блоке управления, ничего не произойдет. Берем чип разобранного ключа, снимаем аккумулятор.

Печатная плата

Показанная конструкция может быть помещена внутрь термоусадочной трубки. А сверху необходимо намотать провод (ровно 50 витков).

Проволочные волки вокруг микросхемы

Рассмотрим, как сделать ползущий модуль иммобилайзера из легкодоступных деталей: 4-х контактного реле, диода 1N4001, обмоточного провода (d = 0.35-0,5 мм).

Устанавливая модуль в автомобиле, позаботьтесь о следующем: сам модуль должен быть скрыт, должен быть доступ к шнуру питания (1-2 А). Сборка командира и его установка производится по двум схемам, приведенным в начале «Главы 1».

Производство коммодентального модуля

Модуль обхода штатного иммобилайзера при заводском изготовлении может содержать даже активные элементы (транзисторы и т. Д.).). Однако корпус таких модулей всегда пластиковый. Это не случайно. Если корпус сделан из металла, вы получите эквивалент короткозамкнутого витка основной катушки - того, который навит вокруг ключа.

Пластиковый ящик и реле

При установке модуля необходимо учитывать это обстоятельство. Не ставьте корпус рядом с металлическими поверхностями (это желательно).

Допустим, вам удалось сделать коробку. Теперь возьмите 4-контактное реле, рассчитанное на 12-14 вольт, и закрепите его внутри корпуса.Обходя иммобилайзер, вы переключаете ток на меньше ампер. Следовательно, реле может быть любым, лишь бы на нем выросло значительное количество откликов.

Коммутационный элемент бокового динамика

Диод «1N4001» лучше припаять к снятию реле. При этом помните, что включение диода идет с обратной полярностью («стрелка» направлена ​​«от минуса»).

Из корпуса выйдет 4 провода:

  • Петля из двух тканей для подключения внешней катушки.Его установку обычно проводят «на месте», сняв кожух с замка.
  • Провод питания отрицательной полярности (пойдет на тревогу).
  • Шнур «+12 Вольт» (питание на него будет постоянно).

Еще раз сверьтесь со схемой, которая представлена ​​в начале. Сам командир иммобилайзера не содержит только "круглую" катушку. Получается, что из модуля выходит четыре шнура. Они перечислены в списке.

Тонкости изготовления «мошеннической катушки»

Катушка индуктивности, размещенная рядом с замком, должна содержать 50 витков обмоточного провода.Его марка может быть любой, но тонкая намотка кабеля будет постоянно рваться. Возможны два варианта:

  • Деталь, называемая «змеевик», изготавливается отдельно и фиксируется на кожухе замка при установке (установке) системы;
  • Сам замок демонтируется, отключив электрический разъем, и шнур наматывается прямо на кожух.

В первом случае можно использовать стеклянный стакан, обтянутый изолентой. На последнем этапе закрепляется обмотка, для чего используется «эпоксидная» смола.

Катушка отдельно от замка

Результат всех усилий будет таким, как показано на фото.

Если говорить о «случае 2», результат может выглядеть даже лучше.

Две катушки - «наша» и «обычная»

Раскалывая нагретые винты на черный пластик, их крышки используются в качестве клемм. Тонкий провод припаивается к поверхности клемм, предварительно прочитав его. Желаем успехов.

Самодельный проход - Вопросы и ответы

Распространенный вопрос звучит так: если был установлен самодельный круговой иммобилайзер, можно ли его заменить заводским? Грубо говоря, спросите, подключать ли самодельную антенну к серийному оборудованию.

Предположим, что контур антенны содержит в цепи только реле. Тогда ответ будет положительным. В остальных случаях необходимо соблюдать схему. И если есть хоть малейшие сомнения, не подключайтесь.

Модуль обхода переносного иммобилайзера может содержать большой набор элементов, но они часто относятся к контуру антенны, а не к схеме питания. Например, в аппаратах БП-05 (Старлайн):

Возможно, ключевая электроника не заработает, если ее отключить от питания.Именно для таких брелоков предусмотрено наличие стабилизатора на момент перегородки.

Остается вопрос, возможно ли вообще использование ключа при отсутствии элемента питания. Найти ответ будет несложно: попробуйте запустить двигатель, выбрав аккумулятор с брелока.

Обзор был бы неполным, если бы здесь не было сказано следующее. Обойти штатный иммобилайзер можно, просто отправив коды CAN-шины. Эти коды позволяют на время отключить защиту.Установка коммунистов по этому принципу подразумевает подключение к двум проводам - ​​разводка CAN-шины.

Наличие ключа, как вы понимаете, в таких случаях не требуется. И не рекомендую установку «непобедимого» командира по следующей причине: устройство может выдавать коды ошибок, которые записываются в ЭБУ двигателя, после чего их приходится удалять.

Схемы доработки

На сегодняшний день практически все продаваемые в России иномарки оснащены системой - пусковой иммобилайзер , .Суть этой системы в том, что машину можно завести только «родным» ключом, который прописан в мозгу. Это своего рода идентификационная система «своего». И сделано это для того, чтобы исключить запуск двигателя автомобиля простой заглушкой или напрямую - замыканием проводов.

Как это работает?

Во всех ключах, независимо от наличия на них кнопок управления, есть небольшая фишка, она называется транспондером. Он постоянно излучает радиочастотный сигнал - сигнал малой мощности. На замке зажигания расположена антенна иммобилайзера, которая считывает этот сигнал и в случае идентификации «своего» чипа запускает машину.В машинах с непобедимым доступом и кнопкой старт / стоп принцип работы точно такой же, только в ключе, помимо чипа, есть специальный передатчик, увеличивающий радиус считывания ключа.

Установка удаленного запуска.

В настоящее время все большую популярность приобретают автомобилисты. Как поставить сигнализацию с автозапуском, а машина оборудована иммобилайзером? Ведь ключ в замке зажигания не выйдет! Выход есть!

Командир штатного бокового иммобилайзера.

Для реализации функции автоматического или дистанционного запуска двигателя используется специальное устройство, называемое. В это устройство закладывается микросхема извлекаемого из запасного ключа или всего ключа. Также вы можете изготовить ключ (примерно 3000 рублей) или заказать дополнительный ключ у официального дилера.
Командир иммобилайзера прячется глубоко в глубине автомобиля и определенным образом связывает его с автосигнализацией и с системой иммобилайзера автомобиля. Чтение чипа происходит только во время автозапуска, с разрешением автосигнализации.В обычном режиме эксплуатации сделать автомобиль «Карлик» невозможно, т.к. функции штатного иммобилайзера не нарушены.

Incinual иммобилайзер фирменный.

Этот тип устройств появился сравнительно недавно, в 2012 - 2013 годах. Суть их работы такова, что для обхода штатного иммобилайзера и успешного запуска двигателя физическое наличие ключа или чипа в салоне не требуется . Работает с автомобильной электроникой на программном уровне.Согласование с современными сигналами тревоги происходит через безопасный закодированный интерфейс, что делает реализацию автозапуска полностью безопасной.

Кроме своего основного назначения, с помощью этих устройств на некоторых автомобилях можно реализовать «штатный» удаленный запуск, или как говорят - «Автозагрузка с штатным ключом» . Список поддерживаемых автомобилей постоянно расширяется.

Кран иммобилайзер как рабочий. Как работает кроссовер с иммобилайзером без ключа. Подключение трекера в разрыв штатной катушки

Рано или поздно у многих владельцев автомобиля возникает желание установить автосигнализацию.Казалось бы, трудно это назвать. Однако большинство новых моделей автомобилей оснащены иммобилайзерами, которые не допускают сигнализацию с автоматическим запуском. Решить эту проблему можно, установив штатный модуль обхода иммобилайзера. К счастью, в домашних условиях эта процедура вполне реальна.

1 Функции и принцип иммобилайзера

Иммобилайзер называется специальным устройством, функция которого заключается в защите автомобиля от угона. Принцип работы детали заключается в искусственном нарушении работы одной или нескольких систем автомобиля.Другими словами, если грабитель намеревается заманить автомобиль, то после запуска двигателя «не ключом» иммобилайзер разрывает электрическую цепь в системе зажигания машины. Благодаря этому угонщик не прорвется дальше 10-20 метров.

Само устройство иммобилайзера скрыто от глаз человека. И если грабитель все же обнаружит деталь и попытается ее разрушить или разобрать - защитный элемент полностью блокирует все системы машины. Большинство иммобилайзеров активируются автоматически.Если автомобиль не используется какое-то время, он автоматически становится защищенным.

В стандартную конструкцию иммобилайзера входят такие детали:

  • блок управления, обрабатывающий сигналы и подающий команды системе безопасности;
  • Реле электромагнитное. Этот пункт отвечает за несоответствие электрической температуры при угоне;
  • обычный ключ или кодовая карта, распознающая систему безопасности.

Специалисты различают 2 типа иммобилайзеров: контактные и бесконтактные.К первому типу относятся элементы, которые можно активировать обычным ключом. Устройства другого типа работают с транспондером или картой меток. Некоторые производители оснащают автомобили иммобилайзерами, которые активируются при считывании отпечатков пальцев их владельцев или после ввода секретного кода на специальной панели.

Иммобилайзер часто сравнивают с автосигнализацией. Сходство между этими устройствами действительно есть, однако отличается более широким функционалом. Иммобилайзеры не способны выполнять столько функций, что иногда заставляет владельцев задумываться об установке на автомобиль автоматической сигнализации.

Стоит помнить, что приобретенная сигнализация и пусковой иммобилайзер - вещи несовместимые друг с другом. Следовательно, чтобы выполнить установку первого устройства, необходимо схитрить и как-то обойти второе. Для этого есть штатный модуль обхода иммобилайзера.

Перед тем, как приступить к установке модуля, необходимо определиться с типом охранной системы вашего автомобиля. Сделать это просто: если ваша машина американского производства, значит, она оборудована системой VATS.Если ваш автомобиль азиатского или европейского производителя защищен системой RFID.

Для того, чтобы иметь представление о принципах работы и устройстве этих типов систем безопасности, рассмотрим каждую из них в отдельности.

2 Принцип работы Иммобилайзеры RFID

Для системы безопасности RFID характерно наличие небольшого чипа, называемого транспондером. Он находится внутри обычного ключа зажигания. Во время работы автомобиля чип передает сигнал, считывающий антенну штатного иммобилайзера.Чтобы обойти такую ​​систему, многие умельцы вытаскивают микросхему и устанавливают ее возле антенны. Но в таких случаях система безопасности автомобиля автоматически отключается, после чего машина уже никому не будет частью труда. Лучший способ преодолеть систему безопасности - установка модуля обхода иммобилайзера. Все байпасные модули очень похожи как по способам подключения, так и по составу.

В большинстве случаев в конструкцию модуля входит корпус, внутри которого находятся дополнительный ключ, реле и антенна, принимающая сигнал.Подключить такое устройство своими руками очень просто. Для этого вставляем ключ с микросхемой перед антенной в корпус модуля. Внешняя антенна модуля должна быть закреплена на поверхности газового баллона. При этом 2 антенны необходимо установить таким образом, чтобы расстояние между ними было минимальным. Провода сигнализации необходимо подключать так, чтобы они одновременно не были плюсом и минусом. При запуске автомобиля необходимо следить за появлением сигналов на этих проводах. Подключайте лучше всего так, чтобы черный провод был подключен к «массе», а красный - постоянно был подключен к плюсу.

Далее проверьте работу удаленного запуска. В идеале двигатель вашего двигателя должен запускаться от брелока сигнализации. Если это произошло, значит, соединение успешно. На завершающем этапе выбираем место подальше от человеческого глаза и аккуратно прячем устройство в обход.

3 Способы обхода иммобилайзера системы VATS

Для активации системы безопасности VATS производители оснащают ключом резистор. Если при запуске мотора декодер охранной системы не обнаруживает нужного сопротивления, то сразу блокируются цепи бензонасоса и стартера.Значит, для обхода иммобилайзера в системе ВАТС нам потребуется определить показатель сопротивления. Обычно резистор работает с показателями в диапазоне 400-11800 Ом . Нам нужно выбрать предмет с таким же сопротивлением.

После выбора резистора ищем провода системы ВАТС. Для этого воспользуемся схемой электроприборов автомобиля. Обычно нужные нам провода находятся возле рулевой колонки машины. Затем подключите сигнализацию согласно инструкции.После этого возвращаемся к проводам охранной системы и перерезаем канал, соединяющий замок зажигания. Таким образом, мы получим схему, в которой замок зажигания будет работать напрямую с сигнализатором и обходить иммобилайзер.

Еще один действенный метод обхода системы безопасности чанов - установка дополнительного иммобилайзера, который позволит удаленно запустить двигатель, но заблокирует его при движении автомобиля.

Иммобилайзер - один из вариантов противоугонных систем.Иногда возникают ситуации, когда отключить такую ​​установку невозможно, причины этого могут быть совершенно разными. В этой статье мы дадим подробные рекомендации по этому поводу. Что представляет собой носитель штатного иммобилайзера, какие бывают виды и в чем их особенности - читайте ниже.

[Скрыть]

На основе встроенного транспондера

Как показывает практика, при установке сигнализации специалисты сами определяют, какой обход лучше использовать.Если вы являетесь владельцем автомобиля китайского производства, то в этом случае наиболее оптимально использовать штатный модуль обхода иммобилайзера от производителя Starline - модели BP02 или BP03 для RFID-установок. Что касается системы реализации, то оба варианта в целом идентичны. По сути, такое устройство представляет собой антенный удлинитель, благодаря которому у автовладельца появляется возможность дотянуться до ключа или корпуса транспондера. Для этого используют специальную кольцевую антенну, устанавливаемую на месте установки катушечной системы.

Такие простые действия позволяют установить ползучий модуль иммобилайзера подальше от глаз потенциального хакера. Но стоит ли объяснять, что обычно злоумышленники знают об этих устройствах в десять раз больше, чем о драйверах? Для «политого» вора найти такую ​​деталь будет несложно.

Практически все недорогие устройства на базе ключа с фиксатором идентичны. Например, если вы берете модель от компании Sherchan, то единственная разница между ней и Starline заключается исключительно в организации активации и деактивации системы.В случае STARLINE для управления системой используется кабель с отрицательным выходом. Красный кабель подключается к 12-вольтовому питанию, а при подаче напряжения на черный провод контрольный кабель считывает и копирует код с микросхемы.

Такой простой подход позволяет нам гарантировать надежность, но может позволить преступнику получить доступ к детали. Можно пройти по блоку обхода иммобилайзера по кабельной цепочке, в результате чего устройство можно полностью обойти. Если рассматривать более дорогие варианты систем, то в зависимости от производителя управление осуществляется за счет короткого импульса.Как вы понимаете, использование управляющего сигнала может значительно повысить устойчивость системы к возможному взлому.

Следует отметить, что производители устройств обычно не информируют потребителей об изменениях, которые были внесены в работу узла. Это сделано для того, чтобы исключить возможность передачи злоумышленникам важных данных. Как показывает практика, часто все ключевые данные изначально заносятся в блок управления и в какие-то ячейки памяти, и об их местонахождении также известен только производитель.Так что если вы вдруг решите использовать один из своих ключей, чтобы сделать своими руками командир иммобилайзера, вы можете столкнуться с проблемой, когда блок управления просто откажется воспринимать дубликат (автор видео - Xilvlik).

Модуль обходного обхода

Если вы хотите защитить свой автомобиль, никогда не оставляйте ключ с паролем в его салоне. Даже если машина стоит в гараже, закрыта на три замка. Это значительно снизит устойчивость системы взлома двигателя.Как показывает практика, наиболее эффективными считаются непобедимые варианты систем, например, производством таких Fortin и Starline занимаются производством F1).

Такой непобедимый кроссовер иммобилайзера представляет собой довольно сложное цифровое устройство, необходимое для работы, прежде всего, с контроллером. А этот контроллер, в свою очередь, получает команды в определенном формате управления именно от устройства. Такой тип устройств позволяет автомобилисту фактически включить цепь между самой противоугонной системой, а также устройством управления регулятором.Соответственно, посылая сигналы, можно будет заменить команды IMMO.

Для этого дважды активируется кроссовер противоугонной системы. В первый раз производится сбор всех необходимых данных, которые передаются от регулятора на транспондер. Затем он анализирует эти данные, настраивает и синхронизирует их с транспондером для применения обычного ключа. Далее устройство должно вернуться на место и произвести обмен данными и с самой противоугонной установкой, и с контроллером.Примерно таков цикл работы устройства F1 от производителя StarLine. Как показывает практика, такое решение позволяет значительно повысить надежность и безопасность автомобиля.

По системе VATS

Обойти иммобилайзер можно с помощью системы VATS, которой в большинстве случаев оборудованы автомобили США. В этом случае ключи для устройства выполняются по типу подключения к выводам устройства специального сопротивления, расположенного внутри самого ключа.Такая сложная схема практически не позволяет обойти систему. Для того, чтобы изготовить подобное устройство в домашних условиях, достаточно собрать схему, которая расположена выше. Но важно максимально точно сделать сопротивление установленного резисторного устройства.

Как правило, провода, необходимые для считывания схемы ВАТС, располагаются на стреле, но все зависит от конкретного производителя. В основном они окрашены в контрастные тона, что позволяет определить их принадлежность к определенной схеме.Для замера замера вам понадобится омметр - он должен быть подключен к одному из проводов, но нужно заранее сделать разрыв цепи. Один щуп омемметра подключается к проводу, идущему к замку, в точке обрыва, а второй необходимо подсоединить к целому кабелю. В конечном итоге вы можете измерить сопротивление с максимальной точностью, но помните, что все измерения производятся при включенном зажигании.

Для создания эмулятора ключа необходимо с помощью резистивного устройства выбрать наиболее точный индикатор, после чего добавить его в блок питания, как показано на рисунке.Причем подключение должно осуществляться строго с помощью реле. Контакт на разорванной цепи необходимо подключить к релейному выходу. Результирующее сопротивление необходимо снизить с помощью неразрезанного кабеля.

Видео "Краткий обзор устройств Starline"

Ниже представлен небольшой обзор устройств для лазания Immo от производителя StarLine (автор ролика - Кирилл Коломенский).

В результате неисправности ИММО или ее конфликта с установленной сигнализацией двигатель автомобиля может быть заблокирован.Чтобы обойти иммобилайзер в этом случае, можно использовать готовый корпоративный корпоратр или сделать его самостоятельно.

[Скрыть]

Устройство и принцип работы

Командир рундука выполнен в виде двух антенных переходников, которые работают через специальный переключатель. В роли последнего используется реле. Одна антенна предназначена для считывания импульса с ключа, что обеспечивает возможность непобедимого доступа, а вторая - передает сигнал на замок зажигания.Реле используется для прямой связи с переключателем. При таком подключении импульсный сигнал с микросхемы ключа подается на антенну в замке, после чего блок ИММО, как следствие, обеспечивается силовой установкой.

Пользователь Xilvlik на примере устройства от производителя Starline рассказал о принципе действия.

Просмотры

Чтобы обеспечить полет блокировки блокиратора и заставить двигатель работать, можно использовать четыре варианта:

  1. Применить модуль с оригинальной клавиатурой-лейблом.Элемент устанавливается в специальный пластиковый или металлический корпус, предназначенный для считывания импульса и передачи его на ключ зажигания. Этот блок следует подключить к блокировщику и установить в недоступном для преступника месте. Например, за панелью управления. Эта опция повлияет на безопасность автомобиля, так как угонщик может идентифицировать запасной ключ и похитить автомобиль.
  2. Подключение модуля управления с помощью только микросхемы. Такой вариант более безопасен для автомобиля, так как копия ключевой метки не комплектуется бортовой частью.Однако двигатель двигатель все равно будет разблокирован, поэтому возможен его захват.
  3. Специалисты рекомендуют отдавать предпочтение способу, требующему установки программируемых часов. Этот модуль может эмулировать пакетные данные, передаваемые оригинальным ключом IMMO.
  4. Можно полностью отключить блокировку двигателя. Реализовать эту опцию проще в случае моделей автомобилей, на которых иммобилайзеры только начали устанавливаться. В современных автомобилях полностью отключить блок невозможно.

Пользователь Кирилл Коломенский рассказал о разновидностях брендовых устройств от производителя Starline.

Как подключить ригель?

Прежде чем обойти иммобилайзер, нужно определиться со схемой. Независимо от типа пускового силового агрегата допускается использование как ключевого, так и непобедимого доступа. Необходимо точно знать тип блока, который установлен на машине, следует знать основные борода. Если на этой детали есть контактный элемент, автомобиль оборудован системой VATS.

Если автомобиль оборудован кнопкой старт / стоп, то при установке корпоративной колонки необходимо найти блок-антенну, она крепится внутри рулевой колонки.

При выборе и подключении кросса нужно учитывать нюансы:

  • Управление байпасным модулем осуществляется противоугонной установкой;
  • блок штатный силовой агрегат остается активным и применяется при запуске двигателя, отключить его невозможно;
  • Управляющий модуль байпасной системы должен быть универсальным или выдерживать максимальное количество моделей для установки;
  • Для запуска двигателя используются только обычные ключи.

RFID

Для реализации задачи потребуется блок, внутри которого ставится метка или ключ. Он содержит передатчик импульсного сигнала, который выполняет основную роль во время байпаса. Установка устройства включает трансивер, установленный рядом с замком зажигания. Процедура подключения выполняется по схеме, при этом расстояние между антенным адаптером и блочным модулем будет минимальным. При активации системы подъема импульс подается через охранную установку на замке, что способствует распознаванию метки и запуску двигателя.

Схема установки и подключения RFID-устройства Подробный электроскоп Соединительные контакты на этой модели

Чан.

Использование спринклерных чанов. Требуется измерить характеристики резисторного устройства, процедура выполняется следующим образом:

  1. Поиск проводников, которые выходят из контактных элементов в блоке измерения переключателя.
  2. Обрезан один из кабелей, в это место подключаются контакты тестера. Вам понадобится мультиметр, настроенный для работы в рабочем режиме.
  3. В замок установлен оригинальный ключ, зажигание включено.
  4. Результирующий параметр сопротивления, который появляется на дисплее, необходимо записывать с точностью до второго символа после точки.

В соответствии с полученным значением выбирается подбор отдельного резисторного устройства. При выборе допускается использование деталей, погрешность которых по случайному выбору составляет не более 5%. Резистор необходимо подключить к электрочашкам противоугонной системы через реле.Контактный элемент под номером 30 подключен к выходам 87 и 87a. Это дает возможность установить резисторную составляющую в цепь байпасной системы или ключа.


Схема подключения устройства VATS

Обход Painchard

Для выполнения такого подключения вам потребуется модуль управления. небольшие размеры. Он будет интегрирован в кадры машины. Небольшие габариты нужны для того, чтобы прибор было проблематично обнаружить.

Принцип работы при установке такой:

  1. Модуль управления монтируется на станке.Для подключения и установки используется инструкция, которая входит в комплект. В зависимости от модели процедура установки и подключения проводов может отличаться.
  2. Зажигание включается на десять секунд. В течение этого времени модуль должен определять модель автомобиля.
  3. На несколько секунд заводится силовой агрегат станка, затем выключается зажигание. При выполнении этой задачи модуль обхода должен прочитать код тега, установленный в ключе, и сохранить его в памяти.
  4. Затем отключает отрицательный контакт, используемый при обучении устройства.

Bespinous Craffer с ИММО с одной машины можно установить на другую, потребуется очистить память - для этого минусовой провод при двойном включении зажигания.

Продвинутые трейзеры для автомобилей премиум-класса требуют двойного редактирования. При первичной установке устройство записывает информацию в память, после чего снимается с машины и программируется. Затем модуль устанавливается обратно и применяется по назначению.

Канал AUTOPULSE рассказал об устройствах Fortin для обхода стандартных блоков двигателя.

Как сделать самому командира?

Для самостоятельного изготовления Для модуля потребуется:

  1. Медный кабель. Диаметр его поперечного сечения должен быть до 0,25 мм, но не менее 0,2 мм. Наружная оболочка кондуктора покрыта прозрачным лаком.
  2. Реле, работающее от сети 12 Вольт. Потребуется устройство с нормально разомкнутыми контактными элементами.
  3. Запасной ключ с биркой. Вы можете использовать микросхему, запрограммированную на конкретную модель автомобиля.

Прямо на этикетке кабель намотан, поэтому катушка изготовлена. Количество витков выбирается исходя из модели иммобилайзера, оно будет до 50. Сверху обмотку следует заизолировать лентой.

Дополнительная сборка прицела:

  1. Кабель, идущий от стандартной антенны immo, обрезан.
  2. Плюс контакт подается на элемент под номером 86 на реле.А минус соединяется с выходом 85.
  3. Между элементами 85 и 86 вставлено предохранительное диодное устройство. Его анодный контакт должен быть припаян к выходу 85. Установка диодного элемента требуется для защиты модуля управления анти- система кражи от обратного напряжения.
  4. Затем к контактному элементу 87 и реле одним из проводов антенны антенны производится пайка. Провод подключается к такому же контакту с самодельным байпасным модулем.
  5. На втором огибающем тросе установлен открытый вывод 87. Продано.
  6. К 30 контакту подключен второй провод антенного адаптера гальваники.

Видео «Разработка обхода модуля своими руками»

Канал «Отключить иммобилайзер» рассказал об особенностях создания блока и показал порядок реализации этой задачи.

Количество автомобилей, оборудованных всевозможной электронной защитой, на наших улицах растет в геометрической прогрессии.Несколько систем сигнализации, включая спутниковую систему с GPS, иммобилайзер, физическую блокировку руля и педалей - это далеко не полный перечень служб безопасности.

Однако в нашем климате хочется еще и дистанционно запустить двигатель, чтобы в машине создавалась комфортная атмосфера, по сезону: зимой стало прохладно, а летом в салоне стало прохладно. Поможет в такой ситуации, например, непобедимый кроссовер иммобилайзера.Водитель нажмет кнопку на брелке, и при помощи устройства подключатся нужные контакты, двигатель заведется.

Первые устройства этого типа отличались существенным минусом. Запуску силовой установки помешало отсутствие близкого к автомобильному ключу приемника. Обводной раствор оказался вмонтирован под подстроечный ключ. При такой конструктивной схеме машина стала более уязвимой с точки зрения безопасности. Дополнительно некоторые драйверы выложили выступающие из ключа пластиковые элементы.

Ситуация на рынке изменилась после того, как он был разработан и установлен в новый автомобильный модуль для обхода штатного иммобилайзера. Избавился от необходимости искать схемы обхода дополнительным ключом. Хотя в последнем случае вмонтированы электронные микросхемы, без которых автомат не должен заводиться, но наличие байпасной электроники позволяет запустить мотор, не «взламывая» службу безопасности.

Необходимо знать, что микросхемы разрабатываются индивидуально для модели автомобиля.Взаимозаменяемость между разными марками автомобиля отсутствует.

Данная функция подразумевает индивидуальное программирование каждой микросхемы для каждой машины. При попытке завести машину сигнал от кольцевой антенны, расположенной возле замка зажигания, пойдет на фишку в ключе. Если есть ответ от него, сигнал даст "хорошо" запустить двигатель. При неисправности микросхемы, антенны или искажении зашифрованного сигнала двигатель не запускается.

Жесткий способ обхода

Самый популярный метод обмана иммобилайзера - это извлечение из микросхемы второго ключа и закрепление его в радиусе действия сигнальной антенны.После этого машину легко заметит либо система автозапуска, либо любой дубликат ключа. Недостатком этого варианта является снижение безопасности, поскольку остается полагаться только на сигнализацию. А в утеплённую зиму машину может уехать напрочь водитель, запустивший мотор дистанционно.

Вариант «Бесперебойный»

Дорогой вариант - взломщик иммобилайзера без ключа, который работает без привязки сигналов к микросхемам и мешает электронному вызову с антенны.Расшифровать сложный кодированный сигнал сложно, однако в случае успеха никакого программного или физического вмешательства в работу иммобилайзера производить не придется.

Современные автопроизводители жестко относятся к изготовлению дополнительных ключей с чипами. Иногда стоимость третьего экземпляра может исчисляться пятизначными суммами в рублях. Часто даже программно ставят блокировки на дополнительные переиздания. В такой ситуации остается только обход иммобилайзера без ключа, который уже можно установить почти на 1000 различных моделей автомобилей.

Канадская компания Fortin - известный производитель этого продукта. Устройство работает на нескольких стандартных частотных каналах. Положительным моментом является то, что будет включен только мотор. Никаких манипуляций с разблокировкой руля или ручкой «автомат» описываемое устройство не производит. Все будет в заблокированном состоянии.

Это качество - главное преимущество перед методами, в которых участвует второй ключ. При этом для страховой компании водитель всегда предъявляет полный комплект ключей, и автомобиль будет защищен.Отрицательным моментом является то, что такую ​​технику можно установить не на все автомобили.

Современные технологии позволяют по-разному защитить автомобиль от взлома и угона. Как бы то ни было, многие из нас используют обычный замок. Более продвинутые автовладельцы ставят на своих «железных коней» мощные противоугонные системы, а другие вообще не переживают за свою машину, ведь она находится под защитой иммобилайзера.

К сожалению, многие автовладельцы даже не слышали о подобном устройстве, хотя специалисты называют его автомобильной безопасностью будущего.Так это или нет, мы просто попробуем разобраться в этой статье. Особое внимание Также дайте вопрос, как выключить, если автовладелец потерял ключ.

Принцип работы иммобилайзера, или что это за устройство?

Если дословно перевести название этого устройства с английского языка, то получится термин «иммобилайзер». Это слово максимально точно измеряет всю суть работы Иммобилайзера - чтобы исключить даже малейшую возможность завести Двигатель автомобиля без участия владельца ключа.

По сути, это целый комплекс различных электронных датчиков, которые блокируют определенные системы автомобиля, не позволяя угонщикам завести машину и сдвинуть ее с места. Часто с помощью иммобилайзера блокируется вся система подачи топлива в двигатель или система зажигания. Таким образом, даже если угонщик и зарылся в салон автомобиля, он не оставит его.

Принцип работы иммобилайзера довольно прост.Когда автомобиль пытается завести посторонний человек, устройство разрывает электрическую цепь, чтобы предотвратить подачу сигнала от зажигания. Возможен обратный процесс, когда иммобилайзер питается от специально установленных механизмов, благодаря которым блокируется двигатель и его система питания. В результате двигатель вообще не запускается или может споткнуться через определенное время, когда угонщик покидает парковку и преодолевает несколько метров.

Большим преимуществом этого устройства является то, что даже после обрыва проводов или попытки «нейтрализовать» автомобиль все равно заблокирован.То есть, если система устройства фиксирует попытку взлома - она ​​немедленно реагирует описанным выше способом, блокируя себя и все системы автомобиля.

В этом случае активация иммобилайзера происходит автоматически. Подразумевается, что если вы оставили автомобиль без присмотра на определенный период времени, то вскоре иммобилайзер сам среагирует и заблокирует его. По этой причине оставлять машину без ключа категорически не рекомендуется, так как самому попасть в салон нельзя.

Компоненты элементов иммобилайзера автомобиля

Конфигурация этого устройства стандартная. Однако в последнее время производители стали уделять ему больше внимания, поэтому можно встретить даже более дорогие и «проверенные» устройства. Тем не менее, несмотря на нововведения, в основу любого иммобилайзера входят:

Блок управления устройством. По сути, это центр всей системы защиты автомобиля. Именно здесь проходят все сигналы от датчиков.Соответственно, именно блок управления отправляет команду блокировки, если идентифицирует какие-либо внешние действия как несанкционированные.

Микронмобилайзер или электромагнитное реле , благодаря которому осуществляется разрыв электрической цепи автомобиля. То есть этот блок выполняет команду на управление иммобилайзером.

Ключ от машины. Именно на нем система может распознать вас как владельца и дать доступ к машине. Процесс «идентификации» происходит благодаря специальной микросхеме, которая установлена ​​в самом ключе.Определенный сигнал или шифр предварительно закодированы на микросхеме, которая способна распознать блок управления.

В целом все иммобилайзеры делятся на два основных типа - это контактные устройства и бесконтактные. К первому типу принято относить иммобилайзеры, активация которых происходит за счет использования ключа. Но для второго типа транспондер может использоваться вместо ключа (приемопередатчика, который может посылать собственный сигнал в ответ на только что полученный от другого устройства) или специальной метки-метки.

Есть еще кодовые иммобилайзеры, которые, правда, применяются гораздо реже. Их суть заключается в том, что для включения или выключения такого устройства водителю постоянно приходится набирать определенную кодовую комбинацию на специальной панели. В последние годы стали применяться иммобилайзеры, распознающие владельца автомобиля по отпечатку пальца.

Важные аспекты функционирования типового иммобилайзера

По принципу действия иммобилайзеры мало чем отличаются от обычной автомобильной сигнализации, хотя по многим параметрам и уступают ей. В частности, последние разработки «сигнализации» для автомобилей позволяют отслеживать угонщика даже по спутнику и сразу же сообщать о проникновении хозяину. С иммобилайзерами все намного проще - они просто не дают угонщику возможности завести машину. То есть о том, что машина хотела повредить, можно узнать только потом. Но есть и в этом свои плюсы: не нужно долго отслеживать и искать по городу или даже стране.

Не менее усложняет задачу для воров и внешний вид устройства, а также его местонахождение. В попытках найти на машине иммобилайзер угонщик может потратить несколько часов, но его работа все равно не увенчалась успехом. К нему не всегда будут попадать даже провода, ведь устройство работает через штатную сеть и принимает только высокочастотные волны. Внешний вид ПО Любой иммобилайзер очень легко спутать с другой автомобильной техникой.

То же самое и с микромобилайзерами, которые очень легко спутать с одним из приборов автомобиля - например, с предохранителем.Поскольку на одну машину можно установить несколько таких реле для их обнаружения и обезвреживания, вам придется потратить не то что часы, а даже несколько дней.

Иммобилайзеры, которые имеют способность немного задерживать блокировку двигателя, особое внимание. Суть такого устройства в следующем: Когда угонщик проникает в машину, ему все же удается своими методами завести мотор и уехать. Однако, не преодолев и нескольких сотен метров, машина внезапно глохнет.Остановившись посреди дороги, угонщику не остается ничего другого, как бросить машину. Ведь если он начнет с ним возиться, то рискует привлечь внимание окружающих и «засветить» его лицо.

Транспондерная система иммобилайзера: в чем особенности и отличия?

На современных автомобилях вам, скорее всего, придется встретить именно такую ​​систему. Его преимущество в том, что он снижает риск возможного угона. В чем ее особенность? Чтобы активировать транспондерный иммобилайзер, даже профессиональному автомеханику придется потратить много времени и пройти практически всю машину.И суть такой системы заключается в проактивности реагирования.

Блокировка или разблокировка иммобилайзера транспондера происходит из-за специального keyfire или карты, которая зашифровывает специальный код или код. Когда ключ находится в районе приемника иммобилайзера, автомобиль отпирается и владелец может спокойно запустить двигатель и ехать в любом направлении. Когда его отличят от машины, по-другому сделать уже нельзя, так как иммобилайзер просто заблокирован.

Такой трансивер тоже можно спрятать где угодно.Для этого подойдет и панель приборов, и подкастовое пространство, и обивка сидений. Самое главное - сделать маскировку максимально надежной. Найти его с помощью специального оборудования тоже невозможно.

Самостоятельная установка иммобилайзеров практически не проводится, так как требует высокого профессионализма и большой практики работы с подобным устройством. Поэтому, если вы хотите установить на свой автомобиль иммобилайзер - лучше обратиться по этой причине к специалистам в данной области техники.

Отключить иммобилайзер: можно ли это сделать без посторонней помощи.

Если для установки иммобилайзера в любом случае придется обращаться к специалистам, то с его отключением можно разобраться. При этом часто бывает так, что отключение иммобилайзера - это вовсе не приставка автовладельца, а очень острая необходимость. Причин может быть несколько, и мы называем только самые частые:

1) Владелец автомобиля потерял ключ.Это означает, что ни запуск, ни другие операции с автомобилем не становятся невозможными.

2) Поломка электронного блока управления или других важных элементов управления иммобилайзером, повлекшая невозможность работы машины.

3) Невозможность совмещать дистанционное управление автомобилем и иммобилайзер. Обычно владельцам автомобиля приходится выбирать между этими двумя устройствами.

4) Желание установить обычный будильник. При этом следует понимать, что установка «сигнализации» помогает только напугать злоумышленников, но они все равно практически беспрепятственно поймают машину.

Если автовладелец не боится, что его машина может утонуть, а сам иммобилайзер не дает ему завести машину без ключа.

Разберемся, какие есть способы отключить иммобилайзер. Однако следует сразу отметить, что к этому вопросу нужно подойти со всей серьезностью. В конце концов, каждое устройство работает по-своему, поэтому свои функции оно отключит.

Многие модели иммобилайзеров предусматривают кодовое отключение этого устройства.То есть, если вы случайно потеряли от него ключ, вы можете завести машину, просто набрав определенную комбинацию цифр на специальной панели. Это позволит устройству распознать вас как автовладельца.

Однако после такого отключения иммобилайзера автомобиль остается незащищенным, и в том случае, если вы решите изготовить новый ключ, необходимо будет его прошить вместе с иммобилайзером для обеспечения совместимости. И это понятно, это займет много времени и потребует вмешательства специалиста.

Меньше грусти будет выглядеть ситуация в том случае, если у вас есть запасной ключ. Тогда иммобилайзер можно будет обойти, соединив его антенну с микросхемой от запасного ключа. Саму микросхему нужно будет очень аккуратно вытащить из ключа и буквально залезть лентой к антенне. Однако на современных автомобилях чаще всего устанавливается микросхема. В этом случае придется прибегнуть к специальным переездам. Такие устройства могут считывать сигналы иммобилайзера и расшифровывать их, тем самым нейтрализуя их действие и открывая доступ к автомобилю.

Если есть время и деньги, можно обратиться к специалистам для отключения иммобилайзера. Для профессиональной реализации этого процесса используются специальные программы, которые могут напрямую воздействовать на блок управления иммобилайзером. Такой вариант подходит для любого типа иммобилайзера, но без специальной подготовки и опыта справиться с этой задачей просто невозможно.

Также, обратившись к официальному дилеру вашей модели автомобиля, вы можете получить у них специальное устройство, способное вывести из строя ваш штатный иммобилайзер, блокирующий двигатель.По сути, это устройство является универсальным ключом к любому иммобилайзеру, но в профессиональной среде его называют «убийцей».

Для того, чтобы перевести заблокированный иммобилайзер в неактивный, «киллерский» статус подключается к блоку управления в тот момент, когда водитель включает зажигание. Благодаря этому активируется пароль доступа, после чего существующая программа заменяется стандартной. Для дальнейшего использования иммобилайзера перепрошивается под новый ключ.

Как отключить иммобилайзер: Знакомьтесь, устройство под названием «Эмулятор».

Описанные выше методы «борьбы» с заблокированным иммобилайзером хоть и действенны, но не решат вашу проблему, если вам нужна машина каждый день, и вы даже не можете покинуть парковку. Чтобы связаться с официальными дилерами S. Производителю вашего автомобиля или найти автосервис, который занимается этими устройствами, вам придется потратить много времени. Плюс еще прямая работа с иммобилайзером ... Во избежание всех этих наворотов находчивые автолюбители используют специальный иммобилайзер-командир, который называется.

Какой результат позволяет получить эмулятор? Он полностью отключает иммобилайзер, даже если он находится в заблокированном состоянии, и позволяет автовладельцу завести машину. Эмулятор как бы «обходит» программы иммобилайзера, в результате чего последний теряет свое влияние на автомобиль. Но используя эмулятор, не стоит забывать, что с его помощью вы снимаете защиту с автомобиля. А если на нем нет сигнализации - кто-нибудь может завести и протравить вашу машину.

Кстати, установке сигнализации наличие эмулятора не помешает. Подходит как в самой простой системе, так и в самой последней «сигнализации» с функцией дистанционного запуска автомобильного мотора. В этом случае с помощью эмулятора вполне можно совместить иммобилайзер и сигнализацию. Тогда за счет последнего можно запустить двигатель даже без ключа. Однако, если система сигнализации взламывает - иммобилайзер не допустит попадания в двигатель постороннего лица.

Но эмулятор иммобилайзера пригодится еще и тем, что, благодаря наличию в нем специального диагностического светодиода, автовладелец может узнать о наличии некоторых неисправностей автомобиля:

- устройство было подключено неправильно;

Устройство несовместимо C.электронный блок управления автомобилем;

Неправильно работает секвентальная шина.

Кроме того, не обязательно подбирать эмулятор под конкретный тип иммобилайзера, так как это устройство универсальное. Программа, установленная производителем, автоматически настраивается под скорость движения автобуса и позволяет всем автомобильным узлам работать плавно и просто. Единственное, что нужно учитывать при покупке эмулятора, - это поколение, используемое на вашем автоматическом иммобилайзере. Поэтому устройство нужно сначала проверить, а потом уже покупать.

Установка эмулятора иммобилайзера осуществляется без помощи специалистов. К устройству необходимо прикрепить инструкцию, в которой будет указано все необходимое для выполнения действия. Единственный нюанс: если в автоэлектрике не силен - для бизнеса не стоит.

Надеемся, что теперь вы убедились, что описываемое нами устройство не такое уж и сложное дело, тем более, что способы отключения иммобилайзера вам уже известны. Итак, если вы потеряли ключ от машины - не паникуйте и сразу отправляйтесь в автомагазин за эмулятором.

Схема подключения обходного иммобилайзера

Starline BP 03. Способы подключения гусеницы для иммобилайзера своими руками

На рынке дополнительного оборудования для работы с иммобилайзерами очень много дорогих и качественных байпасеров, облегчающих процесс запуска двигателя на транспортном средстве. Но однотипные устройства можно изготовить самостоятельно, прямо в домашних условиях. Для человека, достаточно хорошо разбирающегося в механике и электрике, этот процесс не составит труда.Как сделать обходчика в домашних условиях, более подробно каждый автомобилист сможет узнать прямо сейчас.

Оборудование для иммобилайзеров - гусеничный своими руками

ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Не верю? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь на газе экономит 35000 рублей в год!

Ключевой или бесключевой обход иммобилайзера имеет форму прямоугольника, достаточно компактен и стоит довольно недорого.Многие покупают такие устройства в магазине именно потому, что считают самостоятельное изготовление этой системы практически невозможным процессом. На самом деле не все так сложно и сделать из штатного иммобилайзера обходчика штатного автолюбителя каждый опытный автомобилист сможет самостоятельно.
Для этого потребуется минимум оборудования и немного свободного времени. Каждый водитель сможет ознакомиться с принципом конструирования краулеров для штатных иммобилайзеров и даже сделать это устройство своими руками.

Что такое обходчик иммобилайзера и как он собирается

Для каждого штатного иммобилайзера обходчик - это устройство. Которая имеет возможность транслировать код транспондера и тем самым облегчить автоматический запуск двигателя. Основной системный блок краулера представляет собой своеобразный ящик, в котором спрятана микросхема для доступа к системе иммобилайзера.

Это выглядит так:

  • специальный чип помещен в герметичный пластиковый ящик небольших размеров;
  • он там прочно закреплен;
  • коробка полностью закрыта и к ней добавлен разъем для подключения проводов;
  • провода в комплекте идут отдельно, а коробку нужно крепить в салоне автомобиля с помощью саморезов - они тоже есть в комплекте.

Устройство обхода иммобилайзера не представляет собой ничего сложного, и собрать такое устройство самостоятельно довольно просто. Чтобы выполнить этот процесс в домашних условиях, автомобилисту необходимо запастись всеми необходимыми деталями для установки и инструментами.

Изготовление обходчика - какие инструменты можно сделать для

Современное оборудование для обхода штатного иммобилайзера стоит недорого, потому что на самом деле это очень просто. Для того, чтобы самостоятельно создать такой обходчик иммобилайзера, необходимо взять следующее:


Все это понадобится автомобилисту для того, чтобы он смог своими руками сделать линейный монстр и без проблем запустить его.

Кроме того, автовладельцу для работы могут потребоваться следующие инструменты и приспособления:

  • ножницы и нож - для зачистки проводов и для обрезки скотча, изоленты;
  • Вольтметр
  • - для измерения напряжения при подключении проводов;
  • приспособлений, с помощью которых можно вкручивать саморезы.

Для самостоятельного изготовления обходчика штатного иммобилайзера этого вполне достаточно. Для более продуктивной и быстрой работы можно использовать в качестве примера стандартную схему подключения, которую можно найти в Интернете.

Процесс изготовления линейного мастера - все, что нужно знать дизайнерам

Изготовление ключа или обходчика для штатного иммобилайзера - процесс не очень сложный и под силу каждому опытному автомобилисту. Для проектирования и установки вам понадобится минимум деталей и инструментов. С указанными выше деталями автомобилист должен произвести следующие манипуляции:

Это все, что нужно сделать, чтобы самостоятельно спроектировать гусеницу иммобилайзера. Бесключевой сканер будет работать так же продуктивно, как и более стандартная версия этого устройства.

Дополнительные советы для начинающих дизайнеров - как правильно создать краулер

Автомобилистам, которые собираются сделать обходчика без ключа для штатного иммобилайзера, следует знать, какая система защиты работает на их автомобиле. Если на автомобиле - это актуально для большинства современных автомобилей, установлены системы защиты RFID и VATS, то для изготовления иммобилайзера вам потребуются следующие комплектующие:

Все процессы, которые выполняет автолюбитель, должны выполняться максимально точно и аккуратно.Стоит соблюдать типовой план изготовления такого оборудования.

Краулер иммобилайзера, который человек сконструировал своими руками, не будет иметь такого аккуратного вида, как наблюдается у магазинных вариантов, но при этом по производительности не уступит покупному устройству. Один конец провода гусеницы нужно подключить к проводу штатной антенны - это необходимо для передачи данных на иммобилайзер. Судя по тому, что изображено на схеме установки, другой конец провода нужно подключить к реле блокировки.

Простота конструкции и продуктивность его работы заинтересуют многих водителей. Конструкция и схема установки будут понятны каждому, кто хоть немного знаком с электрикой и механикой. Такое простое устройство без проблем будет работать со всеми стандартными иммобилайзерами и предоставит автовладельцу возможность обеспечить бесключевой доступ к системе движения транспортного средства. Установка выполняется очень быстро, но в процессе монтажа нужно четко запоминать расположение микросхемы, чтобы не повредить ее.

Стандартная схема подключения поможет быстро разобраться, что к чему. Если автовладелец еще не успел заняться самостоятельным построением обходчика, он просто может накрутить микросхему к антенне с помощью изоленты и это будет самый простой вариант устройства такого плана. Такого обходчика тоже можно использовать, но это не очень удобно, зато полноценная конструкция с охранным оборудованием будет работать долго. Самодельный обходчик - реальная возможность получить продуктивное средство защиты при экономии средств.

Сигнализация с автоматическим запуском вряд ли вас удивит - чтобы завести машину и прогреть зимой, вам больше не нужно вставать с дивана. Но развитие техники не всегда приносит дополнительный комфорт - иногда модернизация становится источником проблем. Не запускайте двигатель, если на машине установлен иммобилайзер.

Что такое обходчик иммобилайзера в автомобиле?

Чтобы завести машину, нужен ключ. Поворот ключа включает питание различных компонентов автомобиля.Замыкается цепь стартера, мотор запускается - именно так и было раньше. Теперь автомобили оснащены специальной защитой - иммобилайзером. Это устройство предотвращает запуск двигателя без оригинального ключа с чипом. Работает это так - при включении зажигания компьютер автомобиля считывает код с электронного ключа с чипом. Авто запускается только в том случае, если код на ключе и в машине совпадают.

Для накрутки такой системы предназначен обходчик иммобилайзера.Они имитируют ключ, чтобы система могла сопоставить коды запуска.

Для чего нужен обходчик с иммобилайзером?

Обход иммобилайзера - это серия действий, позволяющих завести автомобиль с помощью ключа. На иномарки установлена ​​система «штатный иммобилайзер». Завести двигатель автомобиля можно только штатным ключом, код которого «запоминает» электроника. Назначение системы - не дать недоброжелателям завести машину отмычкой или элементарным замыканием контактов.Но иногда обходчик нужен самому автовладельцу.

Обход устройства безопасности необходим, если драйвер потерял чип. К тому же клавиши могут банально сломаться или могут не совмещаться с автозагрузкой.

Иммобилайзер не гарантирует, что угонщик не сможет реализовать свои мысли. Злоумышленник может прибегнуть к системе обхода.

Как работает обходчик иммобилайзера?

У всех лайнманов мелкие фишки. Чип излучает слабый радиочастотный сигнал.Его считывает антенна, расположенная в замке зажигания. Она определяет «родной» ключ. Даже если ключ легко вставить в замок, он все равно будет бесполезен - заводить машину не получится, чип выдаст неправильный шифр.

Запрет запуска сработает при использовании удаленного автоматического запуска - ключ и транспондер также не будут распознаны. Но сканер без ключа может заменить чип, связанный с системой безопасности. При срабатывании автоматического запуска система будет передавать сигнал на микросхему через антенну.

Поэтому такие гаджеты можно назвать обходными только условно. Вернее, у них совершенно другой принцип доступа к мотору.

В России обход намного проще, чем на Западе - мы используем упрощенные системы иммобилайзера. В Европе и Америке практикуют стандарт VATS, в котором дополнительная информация передается через идентификатор. Из-за этого процедура обхода во много раз усложняется.

Как обойти иммобилайзер без ключа?

Бесключевой путь - самый эффективный.Нет необходимости хранить блок с зашифрованным кодом в салоне автомобиля. Следующие товары считаются самыми качественными:

  • Starline FL;
  • Starline
  • Fortin.

Эти оригинальные электронные устройства взаимодействуют с контроллером, который получает команду регулирования в определенном формате от устройства безопасности. Байпассеры подключаются к линии между системой управления контроллером и охранным устройством. Он заменяет команды от последнего своими собственными импульсами.

Подключение обходчика без ключа - сложная работа, которая выполняется в 2 этапа. Первый раз подключается для сбора информации. Затем он разбирается и программируется на основе собранной информации. После программирования устройство снова устанавливается и передает информацию контроллеру и устройству безопасности.

Так работает Starline FL. Но Starline - это уже более современный аппарат, в основе которого лежит принципиально новое решение. Но все же безусловным лидером остается канадский прибор Fortin.Подходит для автомобилей любой марки и разными способами может обойти систему безопасности без использования ключа.

Как подключить обходчик иммобилайзера?

Откройте корпус микропроцессора, управляющего системой охранной сигнализации. Вставьте в него запасной ключ - внутри корпуса есть крепление для этого. Затем собираем корпус, устанавливаем модуль. Установите устройство на место установки микропроцессора противоугонной системы. Как правило, он находится за панелью управления. Закрепите байпасный модуль саморезами.

Модуль установлен - теперь нужно его подключить. Схема довольно простая. Подключение осуществляется 3-мя разноцветными проводами - черным, красным и серым. Красный провод подключается к электрической цепи с напряжением 12 вольт. Минусовый сигнал будет проходить по черному кабелю. Когда на модуль передается отрицательный потенциал, распознается зашифрованный пароль. Этот провод подключается к выходному штекеру моторного блока дистанционного запуска. Серый провод нужен для подключения антенного модуля.Крепим к корпусу замка зажигания электрический переходник антенны и подводим к вилке на конце провода.

Лайнер иммобилайзера можно сделать самостоятельно. Сделайте катушку и вставьте ее в замок. Затем подключите устройство к реле. Оберните проволокой любой цилиндрический предмет, диаметр которого должен быть немного больше замка. Здесь надо попробовать, потому что нужно угадать количество витков - их может быть 20, а может быть и 50.

Далее от рулона изоляционной ленты отрезаем кусок 15 см, наматываем на скотч липкой частью вверх.Оберните 10 витков провода поверх изоленты. Теперь разрежьте изоленту и заверните. Припаяйте кабель к разным концам намотанного провода и изолируйте его. Сделав катушку, вставьте ее в замок зажигания.

Также можно отключить иммобилайзер, отправив коды по шине CAN - они отключаются на короткое время. Установка гусениц, работающих по этому принципу, предполагает подключение к CAN-шине проводов. Конечно, тогда чип не нужен. Недостатком такого решения является то, что система может выдавать неверные коды - они будут записаны в ЭБУ двигателя, а значит, потом их придется стереть.

Основной темой данной статьи будет обход иммобилайзера своими руками. Иммобилайзер считается одним из самых распространенных и проверенных временем устройств защиты автомобилей. Итак, в представленной статье размещены ответы на такие довольно частые вопросы:

  • Как обойти штатный иммобилайзер?
  • Что такое обходной иммобилайзер?
  • Основные типы иммо гусеничных машин;
  • Каким должен быть идеальный лайнсмен?
  • Можно ли сделать иммо лайнман своими руками?
  • Как самому сделать иммо лайнмена?
  • Как установить обходчик иммобилайзера?

основная информация

Иммобилайзер - это электрическое устройство, которое не дает автомобилю запустить двигатель.Благодаря этому комплексу не только защищен автомобиль от угона, но и удобство его использования. Но бывают случаи, когда иммо нужно обойти. Следовательно, возникает вопрос, когда может возникнуть такая необходимость. Ответ прост, иногда нужно обходить иммо и чаще всего такая необходимость возникает в таких случаях:

  • При угоне ТС;
  • Если вы потеряете ключи или сломаете стандартный иммо;
  • При установке автосигнализации с автозапуском.

Если на ТС установлена ​​сигнализация с автозапуском, необходимо на некоторое время обойти штатную иммо, чтобы машина запустилась, а после этого, сохранив все функции штатной автозащиты, улучшить уровень защиты от кражи и нормальное функционирование непосредственно связанных с ней систем. Обычно автомобилисты используют несколько способов установления, и вот основные из них:

  • Обход системы иммобилайзера VATS;
  • Модуль обхода помехоустойчивости RFID.

На сегодняшний день существует пара видов обходных путей для штатного иммобилайзера. При установке гусеницы обязательно учитывайте тип установленной системы запуска транспортного средства. Различают следующие типы запуска автомобиля:

  • Система автозапуска с помощью ключа. В этом случае необходимо исключить наличие ключа в замке зажигания.
  • Система автоматического запуска с помощью клавиш запуска и остановки. В этом случае необходимо аккуратно подключить ключ.

На обе системы запуска автомобиля можно установить бесключевой обход стандартного иммобилайзера.В целом идеальный обход штатного иммобилайзера должен отвечать определенным требованиям. Итак, байпас должен соответствовать следующим требованиям:

  • Инструкция должна выполняться автосигнализациями и иметь универсальную схему подключения;
  • Bypass должен поддерживать максимальное количество моделей автомобилей и марок производителей автомобилей;
  • Обход не должен отменять стандартный иммо. То есть функции иммо должны остаться прежними, чтобы защитить от кражи или незаконного проникновения в салон автомобиля.
  • Поддержание стандартного иммо не должно мешать использованию обычных ключей;
  • Прогулка требует небольших затрат. Лучше всего, если его стоимость будет меньше стоимости ключа с микросхемой.

Если на вашем автомобиле установлена ​​RFID-система, то считывание происходит с помощью микросхемы антенны, которая находится в ключе зажигания. Такая микросхема обеспечивает передачу сигнала малой мощности. обходной иммобилайзер с представленной системой имеет простейшую схему подключения.Это стандартный кабель-удлинитель для микросхем с функцией включения / выключения. За аналогичную функцию отвечает гусеничный ИММО или оборудование, с помощью которого запускается двигатель автомобиля. Подключение обходной блокировки иммобилайзера дает возможность управлять включением и выключением.

Как иммобилайзер отключен? Отключение иммобилайзера - более эффективный метод, так как после этого владелец транспортного средства больше не будет сталкиваться с подобными проблемами. Иммо-ходунок представляет собой небольшую коробку, в которой расположены считывающая антенна и реле.Запасной ключ находится в модуле байпаса. Красная проводка должна быть подключена к +12 Вольт, а черная - к минусу. Далее нужно проверить исправность запуска двигателя автомобиля.

Если на вашем автомобиле установлена ​​RFID-система, то обнаруживается сопротивление, которое питает резистор, встроенный в ключ зажигания. Как иммобилайзер отключен? Для этого вам потребуется подключить краулер к проводке системы VATS. Отрежьте одну проводку и определите сопротивление резистора.Для этого вам необходимо:

  • Установить мультиметр и омметр;
  • Установите ключ зажигания в место зажигания;
  • Подключите мультиметр и омметр.

Обратите внимание, что точность показаний должна быть округлена до двух десятичных знаков. Далее нужно правильно выбрать резистор. Для включения байпаса подключите первый конец отрезанного провода к замкнутому контакту реле, а второй - к общему контакту реле. Подключите резистор с одной стороны к разомкнутому контакту, а с другой - к неразрезанному проводу.Подключите катушку реле одним концом к +12 В, а другим к сигналу тревоги. Таким образом, вы включаете обходчик иммобилайзера.

Производственник своими руками

Если у вас нет возможности приобрести модуль обхода иммобилайзера, то вы можете сделать это самостоятельно. Для изготовления своими руками вам понадобится всего три предмета, а именно:

  • Вторая микросхема ключа;
  • Проволока;
  • Реле;

Также потребуется терпение при изготовлении ходунка своими руками, чтобы угадать количество поворотов.С самого начала нужно сделать катушку для замка зажигания и ключа с микросхемой, а затем подключить их к реле. При изготовлении катушки для замка зажигания нужно наматывать провод на штатную катушку. Количество витков может составлять от десяти до пятидесяти. Для изготовления катушки понадобится предмет цилиндрической формы, диаметр которого немного больше размера ключа зажигания. Можно использовать скотч как предмет цилиндрической формы. Итак, чтобы сделать катушку своими руками, вам потребуется:

  • Скотч;
  • Изолента;
  • Трансформаторный провод.

Теперь рассмотрим алгоритм изготовления катушки своими руками:

  1. Отрежьте кусок изоленты, размер которого должен быть примерно 15 сантиметров;
  2. Намотайте ленту на ленту липкой стороной вверх;
  3. Намотайте провода на изоленту, сделав около десяти витков;
  4. Слегка разрежьте изоленту и заверните ее;
  5. Удалите изоленту и обрежьте излишки;
  6. Припаиваем провода к проводам и обклеиваем изолентой.

Далее нужно установить получившуюся катушку на зажигание. Чтобы сделать катушку для ключа, нужно намотать проволоку на ключ, а количество витков должно быть в пределах от семи до двадцати. После этого обмотайте катушку изолентой и соберите всю конструкцию вместе.

Скважина №

В этой статье мы расскажем немного о гусеничных блоках иммобилайзера.
ВНИМАНИЕ! ИНТЕРЕСНО! ТОП 6 способов , включая Экзотику! в нашей статье
ссылка = =>>
Для установки автосигнализации с функцией автозапуска необходимо решить проблему запуска двигателя без ключа в замке зажигания.
Но в современной машине есть противоугонная система - иммобилайзер, а двигатель без чип-ключа не заводится. Существуют как обходчики иммобилайзера без ключа, так и обычные, о них сегодня и пойдет речь.
Как работает обходчик иммобилайзера и как заводится автомобиль без ключа в замке?
Замок зажигания имеет антенну иммобилайзера, которая при включении зажигания начинает опрашивать чип ключа. Радиус антенны иммобилайзера составляет всего несколько миллиметров, поэтому просто вставить чип-ключ в салон автомобиля недостаточно - двигатель не заводится.Необходимо, чтобы чип-ключ читался при запуске. Для этого расположите готовую или самодельную антенну параллельно штатной антенне иммобилайзера, которая заблокирована. Вот фото с примером неудачных самодельных антенн, которые тонким проводом намотаны прямо на штатную антенну и схвачены черной изолентой, все это не эстетично, очень хлипко и главное - ненадежно:

Следующая задача - повторить работу штатной антенны иммобилайзера на выносной и скрытой параллельной антенне.Гусеничный блок иммобилайзера имеет встроенную антенну. Есть чип или ключ для автозапуска.
Общий вид обходчика иммобилайзера представляет собой небольшую пластиковую коробку с разъемами:

Внутри модуля обходчика иммобилайзера находится плата, пара диодов, реле и антенна для считывания ключа.
Именно в блоке краулера помещается чип или весь ключ. И, кстати, не всегда даже это делается правильно. Мы постоянно предупреждаем, что не нужно прятать ключ целиком, а правильнее сделать отдельную, дополнительную микросхему иммобилайзера.
Но это полдела, теперь нужно правильно разместить его в антенне.
Антенна в гусеничном модуле петлевая; именно в него помещается микросхема или чип-ключ. Для наиболее стабильного считывания микросхемы она должна располагаться внутри антенны от кабеля и поперек витков антенны.

Но есть одна важная тонкость: в идеале антенная катушка должна быть цилиндрической, иначе микросхема может быть нестабильной.
Нежелательно использовать антенну в гусеничном шасси, конечно, в идеальных условиях чип будет читаемым, но при низких температурах характеристики чипов ухудшаются, а неправильная форма антенны может сделать автозапуск невозможным:

Правильно будет при размещении микросхемы в рамочной антенне гусеничного блока придать ей форму отличную от плоской и близкую к цилиндрической.Для этого удобно поместить чип в материал, имеющий форму, например пенополистирол, поролон и т. Д., В некоторых радиопроницаемых радиоволнах.

Вот пример правильной формы гусеничной рамочной антенны иммобилайзера:

А вот еще один пример «экономии»: вместо обходчика просто используют ключ, на который наматывается провод и крепится с помощью электрического Лента.

Качество и надежность такого заменителя иммобилайзера вызывает сомнения, да и выглядит он ужасно.

При использовании качественного иммобилайзера, без сколов аккумулятора в блоке иммобилайзера, а также их правильного расположения, автомобиль запускается в любых условиях. А изготовление дополнительных ключей и микросхем, а не принесение в жертву одного из исправных ключей зажигания избавит вас от случаев и проблем, связанных с вскрытием авто.

Сам модуль обхода иммобилайзера, подключенный проводкой к основному блоку сигнализации и параллельной антенне, снимается и спрятан внутри автомобиля, желательно в секретном, недоступном месте.
Дополнение: следующая информация неверна!
Только не думайте ошибочно, что если в краулере есть чип или ключ, то теперь можно заводить машину простым ключом - простой заготовкой без чипа. Нет! Модуль обхода иммобилайзера включается и опрашивает помещенную в него микросхему только в момент дистанционного запуска с брелока сигнализации. Для этого внутри лайнера есть реле. И даже если машина заведена с автозапуском, то без действующего ключа с чипом машина никуда не поедет.Так как сижу в машине, завелась с автозапуском, необходимо повернуть правильный чип ключа в замке и вывести сигнализацию из режима автозапуска. В этот момент опрашивается ключ в замке зажигания. И только при наличии нужного ключа двигатель продолжит работать. В противном случае он вымрет.
Конец неверной информации.

Иммобилайзер - это стандартный инструмент системы безопасности автомобиля или часть уже существующего альтернативного противоугонного комплекса. Несмотря на свои положительные качества, обходить этот охранный блок приходится часто.Сделать это можно, установив заводскую модель, либо сделать гильзу иммобилайзера самостоятельно.

Описание систем RFID и VATS

Принцип работы противоугонной системы заключается в блокировании возможности запуска двигателя при невыполнении определенных условий. Это может понадобиться в случае потери ключа, несовместимости штатной сигнализации и установки отдельно для дистанционного или автоматического запуска двигателя. Заводские устройства обхода иммобилайзера не только выполняют прямое назначение, но и имеют шину CAN для увеличения функциональности.

А можно ли и как обмануть иммобилайзер, не покупая заводского обходчика? Эта проблема решается несколькими способами. Главное условие - это сохранение первоначальных функций автосигнализации. Установка дополнительных компонентов или обновление системы не должны влиять на ее работоспособность и надежность.

Для подбора оптимальной схемы самодельного обходчика необходимо знать виды иммобилайзеров. Они различаются принципом действия, на основе которого разрабатываются методы временного или постоянного отключения:

  • RFID. Чаще всего их устанавливают на автомобили европейского и азиатского производства.Внутри ключа зажигания находится транспондер (передатчик), который при активации посылает сигнал в систему и активирует ее. Приемная часть находится в конструкции выключателя зажигания;
  • НДС. Характерно для моделей американского производства. Внутри ключа зажигания находится резистор, имеющий определенный показатель сопротивления. Чтобы включить двигатель, необходимо вставить ключ в замок. Если значение сопротивления отличается от нормированного, двигатель не запустится.

Для каждой из систем необходимо разработать универсальную модель обходчика иммобилайзера, что несложно сделать своими руками.Важно знать принципы проектирования и подбора комплектующих.

Методы обхода иммобилайзера RFID

Наличие штатного иммобилайзера является основной причиной использования дополнительных средств для его обхода. Его нельзя удалить, поэтому необходимо правильно продумать схему будущего краулера.

При составлении схемы должны быть выполнены следующие условия:

  • Универсальность подключения и отсутствие негативного влияния на работу автосигнализации;
  • Адаптация под конкретную модель иммобилайзера.Обязательно предварительно изучите его устройство;
  • Сохранение действия штатных ключей для запуска зажигания.

Стандартные модели иммобилайзера могут быть установлены в замке зажигания или на ключах запуска двигателя. Здесь обновляется система.

Производство RFID-иммобилайзера Crawler

Самым распространенным способом обхода иммобилайзера с помощью самодельного устройства является установка дополнительной цепи на выключатель зажигания. При этом сохранятся дистанционные функции иммобилайзера.Его действие будет отключено во время установки ключа в замок зажигания.

Чтобы сделать петлю на катушке, необходимо подготовить тонкий футляр, который в дальнейшем будет крепиться на замок. Чаще всего это картон. Тогда вам следует выполнить такие действия.

  1. Проверить внутренний диаметр линейного монтера. Он должен быть немного больше, чем ядро ​​замка.
  2. С внешней стороны оправки наклеивается клейкая лента или изолента. Его клеящаяся часть находится снаружи.
  3. Затем следует разобрать одну катушку автомобильного реле. Провод оттуда наматывается на обмотку. Количество витков обычно 20-30 шт.
  4. Получившаяся конструкция устанавливается поверх зажигания.

Аналогичную конструкцию необходимо изготовить и для запасного ключа. Впоследствии он прячется в машине. Подключение компонентов в системе выглядит следующим образом:

В некоторых случаях этот способ не применим из-за небольшого пространства для установки гусеницы иммобилайзера.Тогда нужно использовать альтернативные методы.

Обновление обхода иммобилайзера RFID

Начнем с того, что реле состоит из пяти контактов. Это необходимо для правильной работы конструкции.

В показанном состоянии контакт «30» замкнут на «87A». Когда на реле подается напряжение 12 В (контакты «86» и «85»), «30» переключается с «87A» на «87». Таким образом, краулер будет работать по указанной выше технологии.

Но если невозможно установить шлейф на замке зажигания, следует модернизировать цепь.

В этом случае нет необходимости устанавливать петлю на корпус замка. Подключение производится к установленному иммобилайзеру. Сборка подобной конструкции осуществляется по следующей схеме.

  1. Вырезаем один из контактов штатной антенны.
  2. Напряжение поступает от замка зажигания «+», подключенного к контакту «86». Подключение «-» осуществляется от автосигнализации к контакту «85».
  3. Между полученными подключениями устанавливаем диод: анод на «86» и катод на «85» контактах.Это сводит к минимуму вероятность отказа транзистора в системе сигнализации из-за обратного напряжения.
  4. К контакту «87А» припаян провод от антенны. К этому же месту подключается один из концов краулера с ключом.
  5. На «87» контакт припаян ко второму концу гусеничной антенны.
  6. К «30» прикреплен провод от штатной антенны.

Таким образом, поток «-» на автосигнализации происходит только во время автозапуска.

При запуске ключом питание на самодельное реле не подается.Значит - работа штатного иммобилайзера не нарушается.

Помимо описанного выше принципа построения гусеницы, могут применяться и более сложные.

Практически полностью исключают вероятность самопроизвольного отключения двигателя при переходе от запуска автомобиля к ключу зажигания.

Способы обхода иммобилайзера с НДС

Сделать обходчики иммобилайзера своими руками для моделей с НДС немного проще. Для этого нужно точно измерить значение сопротивления резистора, встроенного в ключ.Если по какой-то причине ключ был утерян, необходимо его восстановить.

В среднем значение сопротивления резистора может составлять от 400 до 11800 Ом. После определения точного результата следует выбрать аналогичный компонент с таким же параметром.

Суть модернизации системы в том, что функция сопротивления ключа будет встроена в иммобилайзер. Перед установкой изучается штатная схема автосигнализации. Для определения точного места установки сопротивления можно воспользоваться общей схемой подключения.

После несложных манипуляций при автозапуске машины или включении ключом функции иммобилайзера будут неактивны. Однако стоит помнить, что подобный прием может негативно сказаться на работе охранной сигнализации.

В качестве альтернативы специалисты предлагают установить дополнительный иммобилайзер, который позволит осуществить дистанционный запуск. При этом устройство заблокирует эту функцию во время движения автомобиля.

Основным требованием к конструкции краулера является сохранение охранных функций системы охранной сигнализации.Поэтому дубликат ключа зажигания, необходимый для реализации схемы RFID, должен быть тщательно спрятан в салоне автомобиля. Повышенное удобство использования не может отрицательно сказаться на безопасности.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
