Принцип работы антиблокировочной системы (ABS).

Принцип работы антиблокировочной системы (ABS).

В тех случаях, когда вам приходится прибегнуть к экстренному и резкому торможению, возникает вероятность блокировки колёс автомобиля, что может привести к заносу, потере управляемости и увеличенному тормозному пути. Чтобы такого не происходило, была разработана и внедрена антиблокировочная система (ABS).

Первые системы ABS начали устанавливаться на автомобили в 70-х годах XX-го века. Её неоспоримая эффективность, повышающая безопасность на дорогах в любое время года, сначала была оценена производителями автомобилей, а уже потом конечными автовладельцами.

Какими преимуществами обладает система ABS?

Главным и неоспоримым преимуществом использования антиблокировочной системы является, конечно же, повышение безопасности водителя, пассажиров, пешеходов и иных участников дорожного движения. Благодаря ей уменьшается тормозной путь автомобиля и устраняется возможность заноса из-за блокировки колёс.

Особой эффективностью система ABS обладает в зимнее время года. На скользких дорогах любое неосторожное торможение может привести к блокировке колёс и неуправляемому скольжению вперёд. В данном случае система определяет блокировку и уменьшает систему торможения, что позволяет вернуть управление над автомобилем.

Также антиблокировочная система создаёт отличные условия для эксплуатации покрышек. Они равномерно изнашиваются, сокращая траты водителя на покупку новых покрышек. Получается, что система ABS хоть и не напрямую, но позволяет снизить ваши расходы на обслуживание колёс автомобиля.

Вдобавок, устраняя резкие блокировки колёс и уменьшая тормозной путь, система ABS позволяет уберечь покрышки от быстрого и необратимого повреждения. Любое экстренное торможение, выполненное буквально пару-тройку раз, может привести ваши покрышки в негодность.

Главным недостатком антиблокировочной системы, как и у многих подобных сложных систем, является частая поломка и выход из строя её датчиков.

 Это накладывает на владельца определённые траты на восстановление и ремонт системы, однако, это стоит того, ведь безопасность превыше всего.

Заметим, что система ABS является одним из основных элементов для обеспечения безопасности любого современного авто. Данные датчика ABS используются многими другими активными и пассивными системами безопасности, например, системой стабилизации курса. Без правильной работы всех этих систем, безопасная эксплуатация автомобиля становится невозможной.

Системы ABS постоянно совершенствуются, обрастают функциями и возможностями, чтобы отслеживать больше параметров и более активно помогать водителю чувствовать себя уверенно на дороге.

Из чего состоит антиблокировочная система?

Система ABS состоит из:

1. Датчиков;
2. Гидрораспределителей;
3. Электроклапанов;
4. Откачивающего насоса;
5. Блока, управляющего работой тормозной системы.

Автоматика ABS постоянно совершенствуется, поэтому они становятся проще и одновременно эффективнее. Раньше основную часть работы в антиблокировочной системе выполняли гидравлические системы. Сейчас это полностью возложено на автоматику. Качество и скорость работы системы соответственно повышается.

Блок управления, считывая и обрабатывая информацию с датчиков, оперативно принимает решение для регулировки давления в тормозной системе. Как и в других системах, связь между блоком управления и датчиками осуществляется по особой шине. Отметим, что каждое из четырёх колёс может иметь несколько датчиков, для контроля массы параметров.  Так корректируется работа многих систем автомобиля.

Принцип работы системы ABS.

За многие годы развития и совершенствования, принцип работы системы ABS остался неизменным. Во время торможения, блок управления рассылает сигналы к тормозным цилиндрам. Создаваемое давление через клапаны передаётся на каждое колесо, что приводит к эффективному торможению.

 Если же определяется вероятность блокировки колёс, то электромагнитный клапан закрывается, предупреждая излишнее усилие торможения и блокировку колёс.

Автоматика полностью контролирует любое, даже самое лёгкое торможение. Электромагнитные клапаны открываются и закрываются в зависимости от силы нажатия на педаль тормоза и положения колёс автомобиля. Такая система отличается простой конструкцией и долговечностью. Единственным слабым звеном являются датчики, которые могут быть повреждены противолёдным реагентом.

Работу системы ABS можно явно почувствовать. Когда происходит её активация, водитель может почувствовать биение тормозной педали. Это связано с быстрым открытием и закрытием клапанов, которые создают необходимое давление, для правильного торможения и предотвращения блокировки.

Как правильно эксплуатировать антиблокировочную систему?

Сама по себе антиблокировочная система долговечна, надёжна и не требует особого ухода, однако, её слабым местом являются датчики, за работоспособностью которых нужно следить. Это позволит вам своевременно приступить к ремонту.

Запомните, что ремонт такой системы ни в коем случае не следует производить самостоятельно. Вы запросто можете повредить и привести в негодность дорогостоящую электронику вашего автомобиля и сделать дальнейшее его использование невозможным.

Стоит придерживаться определённых правил, чтобы продлить жизнь системе ABS:

1. Не перегревайте блоки управления и не заливайте их водой;
2. Отключайте проводку , если у вас планируются сварочные работы в автомобиле или требуется подключение к его бортовой системе;
3. Отслеживайте состояние контактов на генераторе. Это позволит исключить короткие замыкания и поломку датчиков;
4. Не разделяйте электроразъёмы датчиков если у вас включено зажигание и работает двигатель.

О неисправности системы ABS вам просигнализирует специальный индикатор на приборной панели. Отмечается, что в данном случае будет обеспечено эффективное торможение, но при сильном нажатии на педаль тормоза может произойти блокировка колёс с последующим заносом.

Если вы уверены в неисправности системы, лучшим выходом станет её ремонт, ведь вождение в таком случае становится опасным для вас и окружающих.

В нашем автосервисе работают автоэлектрики-диагносты с десятилетним опытом, которые быстро выявят и устранят проблему, вернув вам уверенность в вашем транспортном средстве.

Для чего тормозам антиблокировочная система (ABS) — ДРАЙВ

Приходилось ли вам объезжать внезапно возникшее препятствие и одновременно тормозить? Наверняка да. Казалось бы, что в этом сложного — нажал на тормоз, повернул руль и скорректировал траекторию. Однако всё относительно просто до определённого момента. Если при экстренном торможении нажать на педаль тормоза сильнее, чем необходимо, колёса могут заблокироваться и…

Дальше возможны два варианта развития событий. Оба обусловлены наличием или отсутствием антиблокировочной системы тормозов АБС (ABS — Anti-lock Brake System). Если машина архаичная, ведёт свою родословную из середины семидесятых прошлого столетия или сошла с конвейера одного из отечественных автозаводов, то, как бы усердно вы ни крутили «баранку», транспортное средство траектории не изменит. Дело в том, что заблокированные колёса, скользя, лишают водителя возможности маневрировать — сорвавшись на юз, автомобиль будет тупо ехать по прямой, будто у него отрубили руль. Лишь опытный пилот сумеет хладнокровно разблокировать колёса, на мгновение отпустив педаль тормоза. А затем, используя импульсное торможение, вернуть контроль и погасить скорость. Второй вариант — для машины, оснащённой АБС. От водителя требуется лишь посильнее нажать на педаль тормоза и спокойно работать рулём. Чувствуете разницу?

За 30 лет система претерпела сильные изменения. В десятки раз увеличились быстродействие и количество циклов срабатывания за единицу времени. Так, например, первые блоки управления для легковых автомобилей весили более 7 кг. Современные же гораздо компактнее и тянут килограмма на полтора.

Блокировка опасна ещё и тем, что способна стать причиной заноса или увода автомобиля в сторону. Произойти это может, когда под колёсами разнородное покрытие, сильно изменена загрузка по осям в ходе предыдущего манёвра или стоят разные шины (последнее звучит дико, но в России, увы, не редкость). Кроме того, при заблокированных колёсах машина может изменить траекторию под действием любой боковой силы (уклон дороги или столкновение). Скорректировать траекторию в этом случае практически невозможно.

В АБС для определения скорости вращения используются индукционные датчики частоты и датчики, работающие на эффекте Холла. Каждое новое поколение колёсных датчиков частоты вращения становится меньше, точнее и надёжнее. Сначала устанавливался только один сенсор, который монтировался на редукторе заднего моста или КПП. Позже к нему добавились ещё два — на передних колёсах. И лишь в последних версиях АБС предусматривается установка датчиков на каждое колесо, соответственно, с индивидуальными модуляторами. Кстати, самые древние и примитивные одноканальные ABS воздействовали сразу на все тормозные механизмы.

Ещё один негативный эффект блокировки — увеличение тормозного пути. Здесь всё дело в том, что сила трения покоя обычно больше силы трения скольжения. Следовательно, для максимально быстрой остановки автомобиля нужно генерировать такую величину давления в тормозных магистралях, чтобы колёса при торможении вращались на грани блокировки. Есть такой немаловажный показатель, как относительное проскальзывание. Он в зависимости от степени заторможенности колеса может меняться от нуля (колесо катится без проскальзываний) до 100% (колесо полностью заблокировано). Экспериментально установлено, что максимальная эффективность торможения достигается при 15–20-процентном проскальзывании — то есть в том случае, когда скорость вращения заторможенного колеса на 15–20% ниже скорости свободновращающегося колеса при постоянной скорости движения машины.

Забегая вперёд, скажем, что электроника при торможении поддерживает именно эту величину, периодически блокируя и разблокируя колёса.

В состав практически любой современной системы АБС входят: электронный блок управления (1), модулятор (2), изменяющий давление в гидравлических магистралях, датчики угловых скоростей вращения колёс (3), установленные на внутренней части ступицы колеса.

Прогрессивное человечество окончательно осознало вред заблокированных колёс лишь в 70-х прошлого века. Пионером в данной области стал Mercedes-Benz, совместно с компанией Bosch разработавший систему, которая в 1979 году стала устанавливаться на Мерседесы S-класса. Основной принцип работы АБС был сформирован именно тогда, и потом только совершенствовался.

Современная электроника (ABS, противобуксовочная система, ESP), чтобы держать под контролем поперечную и продольную динамику автомобиля, учитывает не только частоту вращения колёс. Подконтрольными являются угол поворота руля, степень крена кузова, ускорение… Давление в тормозных контурах генерируется по совокупности полученных данных, плюс в некоторых случаях принудительно изменяется тяга двигателя.

Задача ABS — регулировать скорость вращения колёс путём изменения давления в магистралях тормозной системы. Чтобы контролировать угловую скорость, надо знать её величину и то, как она меняется со временем. Каждое колёсо снабжено датчиком, который выдаёт электрические импульсы с частотой, пропорциональной скорости вращения колеса. Эта информация поступает в блок управления АБС.

Если во время торможения угловая скорость колеса приблизилась к нулю, электронный мозг тут же примет решение его «растормозить». Гидравлический модулятор при помощи электроклапана стравит давление из магистрали и перенаправит «лишнюю» порцию тормозной жидкости в гидроаккумулятор. Давление будет снижаться до тех пор, пока колесо, снова «ухватившись» за покрытие, не раскрутится до определённой скорости. Далее ABS опять резко увеличит давление в магистрали и притормозит колесо. Цикл продолжится до тех пор, пока машина не остановится или водитель не ослабит давление на педаль до положения, когда ABS не нужна.

Существующие на рынке системы отличаются весьма точной настройкой и обеспечивают максимальную эффективность торможения.

Многие скажут: «Невелика премудрость!» Прерывисто тормозить можно и самому. И правда: во многих случаях такой способ замедления на автомобилях, не оборудованных АБС, позволяет во время экстренного торможения объехать внезапно возникшее препятствие. Когда колёса блокируются — вы тормозите, как только «отпускаются» — получаете возможность корректировать направление движения. Естественно, при таком раскладе тормозной путь значительно увеличится, зато водитель получит возможность объехать препятствие и упреждающим действием руля погасить занос.

Но, к сожалению, ни один титулованный гонщик не способен обеспечить «порционное» торможение с частотой, с которой это делает ABS. Система (в зависимости от варианта исполнения) за секунду успевает заблокировать-разблокировать колёса около 15 раз. К тому же водитель одновременно воздействует на все тормозные механизмы (так работали первые системы ABS), в то время как современные 4-канальные антиблокировочные системы следят за скоростью вращения и регулируют тормозное усилие для каждого колеса отдельно.

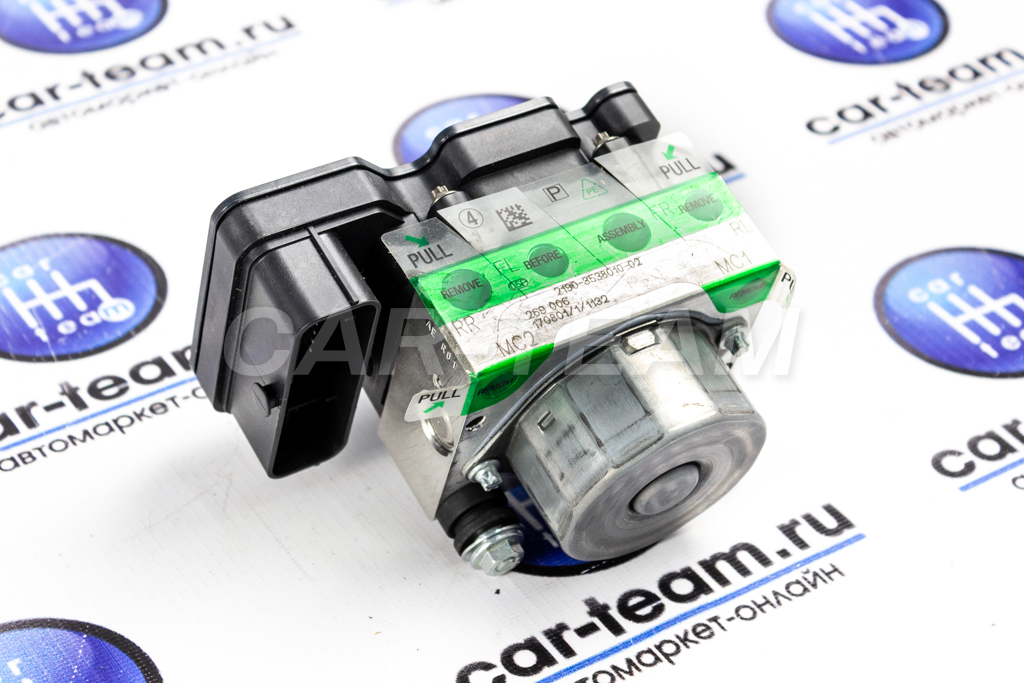

Гидравлический модулятор, совмещённый с блоком управления (чёрный).

В большинстве современных автомобилей ABS работает вместе с EBD (Electronic Brake Distribution) — системой распределения тормозных усилий, которая дозирует интенсивность торможения для каждого колеса. C EBD можно смело тормозить в повороте и на «миксте». Электроника по разности частот вращения поймёт, что колёса попали на участки с разнородным покрытием, и уменьшит тормозные силы на колёсах, которые имеют лучшее сцепление с дорогой. Кстати, интенсивность замедления в этом случае снизится и будет определяться силой трения колеса (колёс), имеющего наихудшее сцепление с дорогой.

Нелишне заметить, что для максимальной эффективности замедления педаль тормоза на автомобилях с ABS надо вдавливать в пол что есть силы. Впрочем, последнее делать не обязательно тем водителям, чьи машины оснащены системой Brake Assist, которая сама создаёт избыточное давление в тормозной магистрали, «дотормаживая» за слабого или нерешительного человека. При штатных замедлениях она не вмешивается. Однако резкое нажатие (удар) на педаль Brake Assist расценивает как сигнал к экстренному торможению и вступает в действие.

При торможении на разнородных покрытиях электроника сделает всё, чтобы противостоять заносу. Но иногда автомобиль, оснащённый ABS и EBD, может довольно сильно развернуть. Здесь всё зависит от того, как настроена система.

Но не всё так гладко. ABS, как и любая другая система, обладает недостатками. Например, простой «антиблок» может проиграть обычным тормозам на снегу, льду или песке, свести на нет преимущества шипованной резины. Ведь на льду шипы обеспечивают наибольшее замедление только при максимальном относительном проскальзывании, когда они словно когти впиваются в лёд и бороздят его. Каверза в том, что ABS, стремясь растормозить колёса, не даёт шипам работать и тем самым увеличивает тормозной путь. То же происходит на грунтовых дорогах (песок, щебень, глина) и покрытиях, занесённых снегом.

Наличие ABS не повод отказа от шипованной резины. Во время блокировки шипы всё равно будут цепляться за лёд и обеспечивать более надёжное замедление, нежели нешипованные покрышки.

Автомобили с ABS в этом случае имеют более длинный тормозной путь, потому что постоянно разблокирующиеся колёса не создают «эффекта плуга». А ведь именно на таких покрытиях заблокированные колёса имеют максимальную эффективность торможения — из-за того что нагребают перед собой «валики» из грунта или снега. Вот почему нужно помнить: на обледеневшей, заснеженной или грунтовой поверхности тормозной путь автомобиля, не оснащённого АБС, может быть короче.

Автомобили с ABS при экстренном торможении остаются управляемыми.

Подложить небольшую свинью АБС может и на неровной дороге. Если при торможении одно колесо на мгновение зависнет в воздухе и заблокируется, обманутая электроника начнёт спасать вас от заноса и тут же снизит давление в остальных магистралях. В повороте автомобиль неприятно вильнёт «хвостом», а тормозной путь увеличится. От таких случайных отрывов, в принципе, не застрахован никто, но нужно помнить, что залогом адекватной работы АБС является исправная подвеска.

При любой неисправности в системе на приборной панели загорается контрольная лампа. В этом случае совет один — бегом в сервис.

Прогресс рождает на свет всё более продвинутые системы. Оперирующие большим количеством показаний, они способны адаптироваться под тип дорожного покрытия и тормозить по одному из заранее заложенных эффективных алгоритмов. Конечно же, электронику нельзя воспринимать как панацею от всех бед, но статистика вещь упрямая: грамотно настроенная ABS при всех исправных системах автомобиля на сухом и мокром покрытии в среднем помогает экономить до 20% тормозного пути и оставляет водителю шанс маневрировать. Стоит ли говорить, что от этих драгоценных метров могут зависеть жизнь и здоровье?

Изучаем ABS: последний шанс — журнал За рулем

Всего должно быть в меру — это хорошо знают создатели антиблокировочной системы тормозов (ABS). Ее устройство и принцип работы изучал автор.

1

Интересующая нас система прижилась на автомобилях еще в конце 1970-х годов, так что проверку временем она прошла. В настоящее время отсутствие ABS в штатной комплектации — большая редкость. Она существенно повышает безопасность на дорогах и отчасти снижает требования к навыкам водителя. Во всяком случае, под контролем ABS даже у неопытного больше шансов избежать аварийной ситуации.

ВО ВЛАСТИ ПРОЦЕНТОВ

Задача ABS — сохранение управляемости при экстренном торможении. Известно, что у блокированного колеса сцепление с покрытием дороги ниже, чем у катящегося, — создаваемые им тормозные силы меньше, а управляющие вовсе отсутствуют. В лучшем случае автомобиль скользит прямо, в худшем — по неконтролируемой траектории с непредсказуемым результатом. ABS же контролирует работу колеса на границе между максимально возможным (в конкретных условиях) сцеплением и срывом в блокировку, не позволяя ей развиться. Разумеется, сам коэффициент сцепления шин с дорогой от ABS не зависит. На льду он может оказаться раз в десять ниже, чем на сухом асфальте, — значит, и управляемость автомобиля будет разная. Но в обоих случаях ABS обеспечивает максимум возможного. При достаточно точной настройке она способна действовать даже более эффективно, чем водитель-ас.

1 no copyright

Все схемы, таблицы и графики открываются в полный размер по клику мышки.

Работа ABS опирается на коэффициент проскальзывания колес — отношение разности скорости автомобиля и окружной скорости колеса к скорости автомобиля. В различных режимах езды скорость поступательного движения автомобиля и окружная скорость колеса могут не совпадать. При интенсивном разгоне окружная скорость ведущего колеса выше скорости машины, при замедлении — наоборот. Естественно, 100-процентному проскальзыванию соответствуют два режима — блокировка колеса при торможении или буксование на месте. Между тем наилучшее сцепление шины с покрытием и, следовательно, максимальная передача тормозных усилий достигаются при степени проскальзывании колес около 20%. Вот ABS и поддерживает эту величину на уровне 15–20%.

АНАТОМИЯ

Гидравлический контур модуля ABS включает электромагнитные клапаны и насос. При обычном торможении клапаны не задействованы, нужное давление контролирует нога водителя. Но при появлении проскальзывания с риском блокировки колесá включается ABS.

3 no copyright

Современная ABS четырехканальная: такая компоновка дает возможность управлять давлением в тормозной системе отдельно для каждого колеса. Все контуры системы работают сходным образом в трех режимах — удержания давления, его снижения и повышения. При близости колеса к блокировке система переходит в режим удержания давления. Клапаны отсекают суппорт колеса от главного тормозного цилиндра — теперь давление жидкости на поршни постоянное независимо от силы нажима на педаль. Но при проскальзывании выше 20% система снижает давление с помощью насоса, сбрасывая часть жидкости от суппорта к главному тормозному цилиндру. Когда проскальзывание становится ниже определенного порога, система переходит к повышению давления: клапаны открываются — и при нажатой педали давление растет. Эти режимы чередуются, пока не изменится ситуация: торможение прервано или существенно ослаблено и проскальзывания нет либо скорость автомобиля упала ниже 5–15 км/ч (в зависимости от настроек системы). Эта поочередная смена режимов работы и вызывает зуд на педали тормоза. Частота высокая — нога даже лучшего водителя-профи не может соперничать в быстроте с ABS! При торможении ABS поддерживает проскальзывание всех колес на одном уровне для сохранения курсовой устойчивости. На миксте (например, левые колеса автомобиля на асфальте, а правые на льду) система будет поддерживать прямолинейное движение, регулируя давление в контуре каждого колеса в зависимости от сцепления этого колеса с покрытием. Торможение без ABS приведет к уводу автомобиля в сторону покрытия с лучшим сцеплением, а при блокировке колес дело дойдет до разворота.

Едва ли не важнейшие элементы ABS — датчики скорости колес. По их импульсам рассчитывается скорость каждого колеса и сравнивается со скоростью автомобиля. На основании этой информации модуль ABS вычисляет и удерживает проскальзывание каждого колеса на требуемом уровне.

2 no copyright

По выбору конструктора используются пассивные или активные датчики. Пассивный легко опознать по зубчатому кольцу (гребенка) на приводе колеса. Он очень прост: при вращении гребенки датчик выдает аналоговый сигнал напряжения. Но, увы, при низкой скорости вращения колеса такой датчик не выдает четкого сигнала, может ошибаться.

Активный датчик считывает метки магнитного кольца на ступичном подшипнике. Для него характерен четкий цифровой сигнал в виде последовательных импульсов напряжения, величина которых не зависит от скорости вращения колеса. А вот частота импульсов отражает эту скорость.

У полноприводных автомобилей в ABS включен дополнительный G-датчик с акселерометром продольных ускорений. Он отсылает в модуль ABS сигнал ускорения или замедления, учитываемый при вычислении коэффициента коррекции скорости автомобиля. Ведь при определенных обстоятельствах нельзя измерить скорость с нужной точностью.

4 no copyright

ФОРС-МАЖОР

В мире нет ничего идеального, и ABS не исключение. Сохранение управляемости порой оплачивается увеличением тормозного пути. Если ABS эффективна при хорошем сцеплении всех четырех колес с дорогой, то на проблемном покрытии возможны нештатные ситуации. Неровности дорожного полотна (гребенка, трамвайные пути и т. п.) вызывают отскок колес, а при неисправности подвески возможен даже временный отрыв колеса от покрытия. В такие моменты колёса сильно разгружаются, что приводит к их ранней блокировке при вынужденном торможении и, соответственно, к раннему срабатыванию ABS. Такой же эффект раннего срабатывания наблюдается на участках асфальта, покрытых песком, грязью, гравием или на голом льду. Наихудший сценарий — вылет с дороги. Без ABS заблокированные колеса могли бы вгрызаться в покрытие, хоть как-то гася скорость. С ABS же сильно увеличивается тормозной путь, и в случае торможения в заносе автомобиль сильно уводит по дуге. В декабрьском номере ЗР за 2012 год описан спецтест, в котором сравнивались показатели торможения со скорости 60 км/ч на ровном асфальте и на гребенке. У двух тестируемых машин из трех тормозной путь на гребенке увеличивался на 40 %!

ЛУЧШЕ НЕ РИСКОВАТЬ

2

Отключение ABS не предусмотрено. Но можно избавиться от нее, вынув предохранитель. Чаще всего так поступают, когда едут потренироваться на ледовую трассу. Однако следует помнить, что современная ABS отвечает также за распределение тормозных сил по осям при обычном торможении (ранее этим заведовали самостоятельные механические регуляторы). В случае отключения ABS любое обычное торможение может привести к блокированию задних колес со всеми вытекающими отсюда последствиями.

КАБИНЕТ ТЕРАПЕВТА

У ABS есть лампа-индикатор отказа. Предусмотрено и считывание кодов неисправностей. Можно также отслеживать параметры элементов и управлять некоторыми из них — например, клапанами и насосом модуля ABS. Лучше всего использовать дилерское диагностическое оборудование. Система достаточно надежна и включает в себя не слишком много элементов. Большая часть неисправностей ABS связана с внешними воздействиями.

Ошибки модуля управления.

Чаще всего это внутренние электронные неисправности модуля. Иногда такие ошибки носят случайный характер, то есть после удаления больше не возникают. Если же ошибки не удаляются или возникают повторно, модуль управления подлежит замене: ремонт не предусмотрен.

Ошибки датчиков скорости колес.

Возможные причины — от неисправности проводки до отказа самого датчика. Если использован активный датчик, то неисправность может быть обусловлена повышенным люфтом ступичного подшипника (слишком большой воздушный зазор между датчиком и магнитным кольцом на подшипнике) или тем, что при замене подшипника его просто поставили не той стороной. При использовании пассивного датчика проблему может создать гребенка на приводе: в ходе замены ступичного подшипника или при снятии-установке привода ее могли немного сместить с посадочного места. Сигнал этого датчика порой слабеет из-за накопившейся грязи или металлических частиц на гребенке. Оба датчика боятся сильных вибраций, но особенно — активный. Из-за этого датчик порой невозможно снять без повреждения, ведь удары молотком — даже не по нему, а рядом! — способны его разрушить.

Другие типы ошибок.

Модуль ABS связан по CAN-шине с другими модулями управления. Часть ошибок может иметь отношение к самой цепи связи. К ABS относится и датчик педали тормоза. Иногда лампу ошибки зажигают другие модули. Либо она реагирует на неисправности, даже не связанные напрямую с ABS.

описание, принцип работы, плюсы и минусы

Антиблокировочная система – одна из систем автомобиля, которая без особых условий автомобилисту даже не заметна. Однако данный факт отнюдь не говорит о ее малозначимости – в критической ситуации именно она нередко спасает жизни пешеходов, водителя и его пассажиров.

Что такое антиблокировочная система?

Антиблокировочная система или, как ее сокращенно называют, АБС (Antilock Brake System, ABS) – система датчиков, контролирующая угловую скорость вращения колес путем изменения давления в магистралях тормозной системы и тем самым не допускающая блокировки первых. Благодаря чему авто имеет меньший тормозной путь на дорогах с низким коэффициентом сцепления и хорошую управляемость, даже при выжатой до конца педали тормоза.

Принцип работы и общее устройство АБС

При движении любого транспортного средства по дорожному полотну на его колеса действует сила трения покоя, то есть относительно дороги точка контакта колес является неподвижной. Эта сила гораздо мощнее силы трения скольжения. Отсюда следует вполне логичный вывод: торможение при неподвижных (скользящих) колесах менее эффективно, чем замедление вращающимися со скоростью движения авто колесами, и, кстати, более опасно, ведь автомобиль, у которого колесо (одно или несколько) находится в скольжении, малоуправляем.

Нужное же вращение колес в критических ситуациях как раз и обеспечивает АБС.  Как все происходит?

Как только машина начинает движение, антиблокировочная система тормозов включается и при помощи одной из своих главных составляющих – датчиков скорости, установленных  в колесных узлах, отслеживает наличие/отсутствие вращений колес. В первом случае система будет находиться в состоянии покоя и никак на данный факт не отреагирует, во втором – начнет уменьшать давление в топливной магистрали заблокированного колеса до тех пор, пока то не начнет вращение и не установит нужного сцепления с дорогой. Когда это произошло, «электронный мозг» АБС посылает команду гидравлическому блоку, состоящему из насоса и n-го количества клапанов, зафиксировать  данный уровень давления, что тот и делает до тех пор, пока вновь не возникнет необходимость корректировки скорости вращения покрышек. И так может повторяться много раз.

Резюмируя можно сказать, что суть всей работы ABS сводится к циклу «торможение-анализ-растормаживание».

Виды

Как уже отмечалось ранее, всю главную работу в АБС тормозов, выполняют насос и клапана, непосредственно воздействующие на давление в топливных магистралях. Эти клапана могут контролироваться отдельно, а могут группами. И в зависимости от того, как именно это происходит и где расположены датчики скорости, выделяют 3 основных вида антиблокировочных систем.

1 вид – 4-канальная с 4 датчиками движения

На сегодняшний день является самой эффективной: каждое из колес имеет свой клапан и датчик движения, позволяющие системе контролировать и управлять ими в отдельности.

2 вид – 3-канальная с 3 датчиками

Наиболее характерен для пикапов и небольших грузовиков. Здесь передние колеса, как и в предыдущем варианте, каждое имеет сой датчик и клапан давления, а вот в отношении задней оси они едины. Следовательно, передние колеса отслеживаются и настраиваются в случае чего по отдельности, задние – в паре.

3 вид – 1-канальная с 1 датчиком

Также наиболее часто встречается на пикапах и небольших грузовиках. Только в отличие от предыдущего вида, вообще не имеет датчиков/клапанов на передних колесах, есть только один на заднем мосте.

Плюсы АБС

1. Гарантирует водителю более эффективное торможение – автомобиль останавливается на 15 процентов быстрее.
2. Уменьшает износ покрышек – в среднем, на 7 процентов.

Минусы.

1. Не для всех покрытий антиблокировочная система тормозов одинаково полезна, к примеру, в снегу, на рыхлом грунте, сухом асфальте/ бетоне, она, скорее, больше мешает, чем помогает, увеличивая своим присутствием тормозной путь.
2. Опасная разблокировка колем при подъеме авто в гору.

Возможные неполадки, особенности эксплуатации

Antilock Brake System – одна из немногих систем автомобиля, которая ломается крайне редко. Если такое и происходит, то в большинстве своем обуславливается некоторыми упущениями со стороны автовладельца.

Что это могут быть за упущения?

1. Наличие значительных колебаний или падение напряжения бортовой сети авто, поэтому не забывайте регулярно контролировать исправность, генератора, проводки, клемм и всего электрического оборудования.
2. Неправильная замена тормозной жидкости в системе: на машинах с ABS такая замена, как правило, имеет некоторую свою специфику. Отсюда вывод: если не уверены в своих силах или недостаточно осведомлены – не лезьте, куда не следует, доверьте всю работу профессионалам.
3. Слишком большой люфт в подшипниках ступицы – может провоцировать выход из строя колесных датчиков, входящих в состав антиблокировочной системы. Будьте внимательны к каждому узлу своего авто, особенно к колесам.

Антиблокировочная система Видео

Рекомендую прочитать:

Антиблокировочная система (АБС, ABS): торможение без юза

Антиблокировочная система (АБС, ABS): торможение без юза

В современных автомобилях широко используются не только пассивные, но и активные системы безопасности, которые помогают водителю выйти из критической ситуации, не допустив аварии. Одна из наиболее распространенных и эффективных систем — антиблокировочная (АБС), препятствующая блокировке и скольжению колес при торможении. Об этой системе, ее устройстве, работе и особенностях читайте в данной статье.

Назначение антиблокировочной системы

Казалось бы, что может быть проще торможения автомобиля — достаточно остановить вращение колес, и машина остановится. Однако здесь все не так однозначно и просто, как кажется, и иногда простое торможение может привести к совершенно неожиданным результатам. Наверняка, каждый водитель попадал в ситуацию, когда при резком нажатии на тормоз автомобиль не спешил остановиться, напротив — заблокированные колеса просто скользили по дороге, увеличивая тормозной путь, машина шла юзом, и сильно возрастала вероятность аварии. В чем причина?

А причина проста и кроется в блокировке колес при сильном нажатии педали тормоза. Вращающееся колесо имеет постоянное по площади пятно контакта с дорожным покрытием, и, несмотря на вращение колеса, в каждый момент времени в этом пятне контакта наблюдается сила трения покоя — она-то и обеспечивает хорошее сцепление колеса с дорогой и управляемость автомобиля.

Но при сильном нажатии на педаль тормозные колодки полностью блокируют колеса, и они идут юзом, то есть — просто скользят по дороге. В этом случае тоже сила трения покоя в пятне контакта сменяется силой трения скольжения, и это коренным образом меняет дело. Действующая сила трения скольжения меньше силы трения покоя, а значит, колесо теряет контакт с дорогой, автомобиль скользит и становится практически неуправляемым. Любая боковая сила (а это может быть неровность дороги, неравномерность во вращении ведущих колес и т.д.), возникшая при скольжении, заставляет автомобиль отклониться от прямолинейной траектории — так возникают заносы, боковое скольжение и, как следствие, аварийные ситуации.

Предотвратить неконтролируемое скольжение можно правильным торможением, при котором не возникает блокировки колес. Опытные водители для этого используют специальную методику торможения — они резко и быстро нажимают и отпускают педаль тормоза, на короткое время блокируя колеса и тут же их отпуская. При таком торможении колеса не блокируются полностью, не идут юзом, и автомобиль не срывается в занос.

В современных автомобилях проблему блокировки колес при торможении решает специальная активная система безопасности — антиблокировочная система (АБС). Эта система в автоматическом режиме препятствует блокировке колес, обеспечивая наиболее эффективное торможение, сохраняя управляемость автомобиля, и препятствуя возникновению аварийной ситуации. Также АБС обеспечивает возможность маневрирования автомобиля при экстренном торможении, что вносит большой вклад в повышение безопасности автомобиля.

Интересно, что первые попытки создать подобную систему были предприняты всем известной компанией Bosch (которая вообще преуспела в деле создания автомобильных систем безопасности) в 1930-х годах, однако технологии того времени не позволяли создать нормально работающую систему. В 1960-е годы на эту тему вновь обратили внимание, что было связано с развитием электроники, однако первые успехи были достигнуты десятилетием позже — уже в 1970-х годах АБС стала в качестве опции предлагаться в представительских автомобилях, а с 1978 года система стала штатной для некоторых моделей BMW и Mercedes-Benz. И относительно недавно — в 2004 году — было принято законодательное решение об обязательной установке антиблокировочной системы на всех новых автомобилях, продаваемых на территории Евросоюза.

В заключении нужно заметить, что аббревиатура ABS имеет немецкое происхождение, она означает Antiblockiersystem. Однако она с одинаковым успехом подходит как под английское название системы (Antilock Brake System), так и под русское (АБС — антиблокировочная система).

1. гидронасос
2. аккумулятор давления
3. ЭБУ
4. колесные датчики
5. блок электромагнитных гидроклапанов

Устройство АБС

Антиблокировочная система имеет довольно простое устройство, она включает в себя несколько основных элементов:

— Датчики частоты вращения колес;
— Электронный блок управления;
— Исполнительные устройства — гидромодуляторы АБС.

Датчики вращения колес. Эти датчики измеряют угловую скорость вращения колес, и на основе получаемой информации электронный блок управления принимает решение о включении АБС. Сегодня наиболее часто используются датчики, основанные на эффекте Холла, распространение получили и простые индукционные датчики.

Электронный блок управления. Это компьютер, «мозг» всей системы, он обрабатывает информацию с датчиков, и при возникновении критической ситуации включает в работу исполнительные устройства. Сегодня очень часто используется единый электронный блок для управления АБС, антипробуксовочной ситсемы, системы курсовой устойчивости и других активных систем безопасности.

Исполнительные устройства. Обычно в АБС входит гидравлический блок, в котором объединены различные компоненты — клапаны, насос, аккумуляторы давления и т.д. Часто этот блок называют гидромодулятором, так как он создает переменное давление в системе с частотой 15-20 раз в секунду.

Интересно отметить, что АБС может быть легко интегрирована даже не в самый новый автомобиль — современные антиблокировочные системы представляют собой компактный и легкий набор компонентов, который несложно подключить к штатной тормозной системе. Наиболее совершенные образцы АБС от компании Bosch весят не более килограмма и могут устанавливаться практически на любые автомобили, в том числе и грузовые.

Принцип работы АБС

Работу антиблокировочной системы можно разделить на три этапа:

— Возникновение критической ситуации (риск блокировки колес) — электронный блок принимает решение о включении гидравлического блока;
— Работа гидравлического блока — периодическое повышение и понижение давления в тормозной системе;
— Выключение системы при разблокировке колеса.

Здесь нужно отметить, что современные АБС работают на основе алгоритмов, заложенных в электронном блоке управления, и срабатывание системы происходит не в момент блокировки колес, а заблаговременно. Конечно, наиболее просто было бы сделать систему, в которой датчики отслеживали бы скорость колес, и при остановке колеса запускали бы механизм его разблокировки. Однако на деле такая система неэффективна, так как она включается тогда, когда колесо уже заблокировано, а значит, она не решает проблему.

Алгоритмы работы АБС составляются на основе измерения скорости и углового ускорения колес, и действуют «на опережение» — водитель резко нажал на газ, а систему уже «знает», что при текущей скорости это с большой вероятностью приведет к блокировке колес, и начинает действовать. Собственно, развитие современных антиблокировочных систем и направлено на повышение эффективности ее работы на всех режимах и скоростях.

Работа АБС выглядит следующим образом. При возникновении критической ситуации (угловая скорость колеса резко снижается) электронный блок включает гидромодулятор, который сначала стабилизирует давление в тормозном цилиндре колеса (закрывает впускной и выпускной клапаны), а затем обеспечивает пульсацию давления тормозной жидкости. При падении давления (открывается выпускной клапан, и тормозная жидкость подается в аккумулятор давления) колесо перестает блокироваться и проворачивается на некоторый угол, при повышении давления (тормозная жидкость нагнетается в цилиндр через впускной клапан) колесо подтормаживается. В итоге колесо не тормозится полностью, а медленно проворачивается, находясь на грани блокировки.

Пульсация давления тормозной жидкости происходит с частотой 15-20 раз в секунду, и это отчетливо чувствуется ногой — педаль тормоза при включении АБС также начинает пульсировать. При достаточном снижении скорости и устранения риска блокировки система отключается. Работа системы обычно отображается соответствующим индикатором на приборной панели автомобиля.

Выше мы сказали, что колеса при срабатывании АБС находятся на грани блокировки, а где лежит эта грань? Для определения часто используется такое понятие, как степень заторможенности колеса, которая изменяется от 0% (колесо полностью расторможено) до 100% (колесо заблокировано). Наиболее эффективное торможение производится при степени заторможенности колеса на уровне 15-20% — именно до такой степени затормаживает колеса антиблокировочная система.

В целом, работа АБС имитирует тот стиль торможения, который издавна используется опытными водителями для предотвращения юза — резкие и частые нажатия и отпускания педали тормоза. Только электронная система работает надежнее, качественнее и эффективнее, чем самый опытный шофер.

Типы антиблокировочных систем

На сегодняшний день существует четыре основных типа АБС, которые отличаются количеством управляющих каналов. Каналов может быть от одного до четырех, и каждый тип системы имеет соответствующее название.

Одноканальная АБС. Система управляет сразу всеми колесами одновременно, в такой системе предусмотрено по одному впускному и выпускному клапану, и давление жидкости изменяется сразу во всей тормозной системе. Обычно одноканальная АБС управляет только колесами ведущей оси, при этом используется один датчик. Такая система не отличается эффективностью, и часто может давать сбой.

Двухканальная АБС. В такой системе отдельно управляются колеса каждого борта. АБС этого типа неплохо работает, так как очень часто автомобиль в экстренных ситуациях съезжает на обочину, и в момент включения АБС колеса правого и левого бортов находятся на поверхностях с различными характеристиками, поэтому для их эффективного торможения необходимо использовать разные алгоритмы АБС.

Трехканальная АБС. В данной системе колеса задней оси управляются одним каналом (как в одноканальной системе), а передние колеса имеют индивидуальное управление.

Четырехканальная АБС. Это наиболее совершенная АБС, в ней на каждом колесе имеется датчик и клапаны, чем достигается максимальный контроль и возможность управления каждым колесом независимо от других.

Разные типы АБС неодинаково работают на различных типах транспортных средств, поэтому все они сегодня получили то или иное распространение. Важную роль играет и цена систем — четырехканальная стоит дороже других, поэтому устанавливается на дорогих автомобилях, трехканальные системы широко применяются на легковых машинах, двухканальные — на небольших грузовиках, и т.д.

Особенности управления автомобилем с АБС

Работа антиблокировочной системы имеет свои особенности, которые нужно учитывать при вождении автомобиля.

Сила нажатия на педаль тормоза. При экстренном торможении нужно жать педаль тормоза, что называется, в пол — АБС сработает только в этом случае. Сегодня многие автомобили оснащены дополнительной системой Brake Assist (системой помощи при экстренном торможении) — эта система определяет начало экстренного торможения, и если педаль тормоза нажата недостаточно сильно, она сама поднимает давление в тормозной системе, запуская действие АБС.

Обратная связь педали тормоза. При срабатывании АБС педаль тормоза начинает заметно пульсировать, что иногда пугает неопытных водителей. К этой особенности системы нужно просто привыкнуть.

Торможение на скользкой дороге на шипованной резине. Один из недостатков АБС кроется в невысокой эффективности торможения автомобиля, на котором установлены покрышки с шипами. Для такой машины лучшим торможением как раз будет блокировка колес — в этом случае шипы «вопьются» в лед и эффективно затормозят. Плавное качение шипованных колес несколько удлиняет тормозной путь.

Торможение на снегу, гравии и на дорогах с другим рыхлым покрытием. В этих случаях антиблокировочная система тоже не всегда оказывается эффективной, и часто, особенно на свежевыпавшем снеге, тормозной путь оказывается более длинным. Связано это с тем, что при блокировке колес на дороге с рыхлым покрытием срабатывает так называемый «эффект плуга» — перед скользящим колесом нагребается валик из рыхлого материала, который препятствует движению автомобиля и быстрее приводит к торможению.

Торможение на дороге с неровным покрытием. Если дорога изобилует ямами и кочками, то АБС может некорректно сработать из-за краткосрочного отрыва колеса от неровного дорожного полотна. Такое случается крайне редко, но плохих дорог в России много, поэтому лучше проявлять осторожность.

Маневрирование на тормозах. Большое преимущество наличия антиблокировочной системы — возможность уверенного управления и маневрирования автомобиля при экстренном торможении. Блокировка колес почти всегда приводит к срыву в занос и потере управляемости машины, но АБС обеспечивает уверенное сцепление колес с дорожным покрытием, поэтому автомобиль слушается руля. Это еще одна возможность избежать столкновения или сваливания в кювет в экстренной ситуации.

В остальном же эксплуатация автомобиля с АБС не имеет особенностей и сложностей, и напротив — такие машины лучше всего подходят водителям с малым стажем. Как показывает статистика, наличие АБС сокращает риск ДТП, что делает автомобили и дороги более безопасными.

Другие статьи

#Бачок ГЦС

Бачок ГЦС: надежная работа гидропривода сцепления

14.10.2020 | Статьи о запасных частях

Многие современные автомобили, особенно грузовые, оснащаются гидравлическим приводом выключения сцепления. Достаточный запас жидкости для работы главного цилиндра сцепления хранится в специальном бачке. Все о бачках ГЦС, их типах и конструкции, а также о выборе и замене этих деталей читайте в статье.

принцип работы abs и её типы

Впервые на серийных автомобилях система ABS (Antiblockiersystem) появилась в конце 70-х годов. Тогда она была доступна в качестве дорогой опции для представительских седанов Mercedes-Benz W116. Сегодня антиблокировочная система тормозов входит в базовое оснащение всех современных моделей авто, в том числе и линейки Mercedes-Benz!

Что такое ABS (АБС)?

ABS – электронная система, борющаяся с блокировкой колёс тормозными механизмами. Она работает при интенсивном замедлении или недостаточном сцеплении с дорогой, когда тормозные колодки «закусывают» диск и колёса начинают идти юзом.

На автомобиле без системы АБС резкое нажатие на тормоз блокирует колёса. Возникает скольжение, при котором машина неуправляема. Поворот руля может только усугубить ситуацию, вызвав раскручивание. Главная цель АБС – сохранить возможность контроля автомобилем при экстренном торможении.

Принцип работы ABS

Датчики ABS считывают информацию с каждого колеса. Эти данные поступают на блок управления и обновляются десятки раз в секунду. Когда система определяет, что какое-либо из колёс блокируется, она ослабляет сжатие тормозного механизма на нём, а затем снова усиливает. Этот цикл может многократно повторяться до тех пор, пока автомобиль не остановится, или водитель не отпустит педаль тормоза.

Только профессиональные гонщики имеют достаточный опыт, чтобы чувствовать точку блокировки колёс. Но даже им это не всегда удаётся, потому как распределение массы при движении и поверхность дороги часто меняется. АБС же заставляет тормоза работать на пределе в каждой отдельной ситуации. Кроме этого, автомобиль сохраняет возможность управляться. Водитель может объехать препятствие на дороге, не отпуская педаль тормоза.

Сам принцип работы АБС делает систему уязвимой в сложных условиях. В глубоком снегу, на гравийной дороге или совсем скользком льду временное разблокирование колёс неэффективно, из-за того, что система не может найти правильное тормозное усилие. В таких случаях лучше замедляться юзом, заблокировав колёса и дав им зарыться.

Типы ABS

В зависимости от схемы работы системы АБС их можно разделить на несколько типов.

• Одноканальные. Единый канал управляет тормозными механизмами на задней оси. Этот вариант встречается в основном на заднеприводных пикапах и фургонах.
• Двухканальные. Это наиболее популярный тип ABS на автомобилях с 1980 по 2000 год выпуска. Система отдельно регулирует тормозное усилие на передней и задней оси.
• Трёхканальные. Более совершенный вид двухканальной системы, где передние колёса управляются независимо друг от друга.
• Четырёхканальные. Лучшая схема. Электронный блок контролирует каждое колесо индивидуально, что позволяет добиться максимальной эффективности замедления.

Ранние версии антиблокировочной системы тормозов ABS не управляли каждым колесом отдельно, что иногда ухудшало производительность тормозов в сравнении с обычными. Но современные системы превосходят «человеческое» торможение почти всегда.

БГАК — Учебные материалы — Д.В.Фокин — Современные автомобильные технологии — Теория — Тормозное управление

Системы управления тормозами

Антиблокировочная система (ABS)

Если рассматривать ESC как систему более высокого уровня, «центральную систему», то антиблокировочная система ABS является первоисточником, из которого развились все остальные системы контроля сцепления с дорогой. Первые электронные системы ABS были представлены в 1969 году.

Принцип работы системы ABS заключается в ограничении давления в тормозной системе настолько, чтобы через пятно контакта всё ещё могли передаваться боковые направляющие усилия.

При экстренном торможении одно из колёс (или несколько колёс) будут начинать блокироваться раньше, чем остальные, поскольку трение между шиной и дорожным покрытием зависит от множества причин и постоянно изменяется. При блокировании одного из колёс говорят также о 100% проскальзывании. При этом заблокированное колесо скользит по дорожному покрытию, примерно как ластик при стирании скользит по поверхности бумаги. С исчезновением между шиной и дорогой трения сцепления (трения покоя) колёса теряют возможность передавать боковые усилия, удерживающие автомобиль на курсе его движения. Автомобиль теряет управляемость, и малейшее случайное боковое усилие приводит к его заносу (рис.5.2.27).

Рисунок 5.2.27 – Экстренное торможение автомобиля без ABS

Только появление первых практически применимых систем ABS дало возможность эффективно предотвращать такое развитие опасных ситуаций. ABS повышает курсовую устойчивость автомобиля тем, что не допускает блокировки колёс. Она уменьшает давление в тормозах соответствующих колёс до тех пор, пока между шиной и покрытием не восстановится трение покоя, при котором возможна передача максимального тормозящего усилия. При этом восстанавливается возможность колеса воспринимать боковые усилия, т.е. сохраняется управляемость автомобиля (рис.5.2.28).

Рисунок 5.2.28 – Экстренное торможение автомобиля с ABS

Поскольку свойства дорожного покрытия в пределах тормозного пути могут меняться, система должна быть в состоянии не только удерживать заданное давление, но и при необходимости довольно быстро уменьшать или увеличивать его (см. пример далее, рис.5.2.29).

Рисунок 5.2.29 – График изменения давления в тормозной системе в зависимости от коэффициента сцепления колес с дорогой

Водитель начинает торможение на мокром дорожном покрытии (отрезок 1). Заданное им тормозное давление (степень нажатия педали тормоза) привело бы в этих условиях к блокированию колёс. ABS ограничивает тормозное давление до необходимого значения и поддерживает его на этом уровне, пока свойства дорожного покрытия не изменятся (отрезок 2). Затем мокрый участок дороги сменяется сухим, в результате чего тормозное давление снова можно начать повышать (отрезок 3). После увеличения значение давления снова ограничивается на новом, более высоком уровне (отрезок 4). Когда колёса снова попадают на мокрый участок, давление должно быть снижено до уровня, при котором они не будут блокироваться (отрезок 5).

Цель такого алгоритма регулирования — обеспечить минимальный тормозной путь, который возможен только при безусловном сохранении управляемости автомобиля.

На примере автомобиля Audi Q5 будут коротко описаны все основные компоненты системы, которые требуются для реализации функций различных систем, рассматриваемых далее.

Компоненты, необходимые для реализации самой функции ABS, выделены синим цветом (рис.5.2.30).

Рисунок 5.2.30 – Расположение компонентов ABS на автомобиле

Реализация необходимого тормозного давления осуществляется с помощью трёх следующих основных функций:

• поддержания тормозного давления постоянным на текущем уровне;

• уменьшения текущего тормозного давления;

• увеличения текущего тормозного давления.

Для повышения безопасности автомобиля гидропривод тормозов выполняется двухконтурным. Неисправность одного из компонентов приводит к отказу только одного из контуров, автомобиль при этом может быть остановлен с помощью другого контура.

Тормозные механизмы можно разделить на контуры по осям (контур передних и контур задних колёс) или по диагонали (контур левого переднего/правого заднего колеса и контур правого переднего/левого заднего колеса). Как правило, применяется диагональная схема разделения контуров.

В гидравлическом блоке объединены все гидравлические компоненты, требующиеся для реализации функций увеличения давления, поддержания давления и уменьшения давления. Это, прежде всего, электромагнитные клапаны, а также насос обратной подачи с его электрическим приводом.

Помимо этого, в гидравлическом блоке имеются аккумуляторы давления, различные внутренние каналы и обратные клапаны. Для регистрации фактического тормозного давления внутри блока устанавливается также как минимум один (больше в зависимости от комплектации) датчик давления в тормозной системе.

Каждому тормозному цилиндру в пределах его контура соответствует один впускной и один выпускной клапан ABS. Тем самым тормозной механизм каждого колеса может управляться независимо от остальных.

Схема гидравлических контуров ABS представлена на рисунке 5.2.31.

Рисунок 5.2.31 – Схема гидравлических контуров ABS

В отличие от системы ESP, для включения системы ABS необходимо, чтобы водитель нажал на педаль тормоза. Система не приводится в действие самостоятельно.

При торможении (рис.5.2.32) блок управления ABS на основании частот вращения колес вычисляет скорость автомобиля. Затем он сравнивает частоты вращения отдельных колес со скоростью автомобиля и вычисляет значения тормозного проскальзывания.

Рисунок 5.2.32 – Работа ABS при нажатии педали тормоза водителем

При возникновении опасности блокирования одного или нескольких колёс ABS предотвращает дальнейшее увеличение давления в соответствующих тормозных цилиндрах.

Субъективно водитель воспринимает срабатывание ABS как лёгкое пульсирование педали тормоза. Эти пульсации возникают вследствие изменения давления в гидравлическом контуре при работе ABS. Автомобиль сохраняет управляемость, поскольку ABS предотвращает блокирование отдельных колёс. Отключить функцию ABS вручную нельзя.

Когда блок управления ABS распознаёт опасность блокирования одного из колёс, он отдаёт команду закрыть впускной клапан ABS этого колеса, оставляя при этом выпускной клапан ABS закрытым. Тем самым давление в соответствующем тормозном цилиндре удерживается на достигнутом уровне и не увеличивается при дальнейшем усилении нажатия на педаль тормоза (рис.5.2.33).

Рисунок 5.2.33 – Работа ABS в режиме удержания

Если колесо продолжает демонстрировать склонность к блокированию, блок управления открывает соответствующий выпускной клапан ABS, оставляя при этом впускной клапан закрытым (рис. 5.2.34).

Рисунок 5.2.34 – Работа ABS в режиме сброса давления

Тормозная жидкость перетекает в аккумулятор давления, и давление в тормозном цилиндре падает. Тем самым вращение колеса может снова ускориться.

Если объём аккумулятора оказывается недостаточным для того, чтобы устранить склонность колеса к блокированию, блок управления ABS включает насос обратной подачи, который, преодолевая давление, созданное нажатием педали водителем, перекачивает тормозную жидкость в компенсационный бачок. При этом водитель ощущает пульсацию педали тормоза.

Как только угловая скорость колеса превышает определённое значение, блок управления закрывает выпускной клапан ABS и открывает впускной (рис.5.2.35). Насос обратной подачи при необходимости продолжает работать.

Рисунок 5.2.35 – Работа ABS в режиме увеличения давления

Как только вновь будет достигнуто давление, при котором возникнет опасность блокирования колеса, цикл «удержание давления» — «сброс давления» — «увеличение давления» повторяется снова, и так до тех пор, пока торможение не будет завершено, или пока сравнение угловых скоростей колёс не покажет, что опасности блокирования больше нет.

Эти функции включаются короткими импульсами, продолжительность которых измеряется в миллисекундах. На графике (рис.5.2.37) показан пример возможной последовательности таких импульсов.

Рисунок 5.2.37 – График работы системы ABS

Рассчитанное блоком управления ABS значение мгновенной скорости автомобиля предоставляется другим пользователям/системам автомобиля в виде выходного сигнала. Система ABS рассчитывает скорость автомобиля с высокой точностью, поэтому на основании этого сигнала отображается также скорость на спидометре в комбинации приборов.

В соответствующих случаях блок управления ABS передаёт в блок управления двигателя сигнал «плохой» дороги.

Блок управления использует сигналы датчиков детонации для регистрации пропусков воспламенения и вызванной этими пропусками неравномерной работы двигателя. На плохих дорогах неравномерности в работе двигателя могут быть вызваны также передачей импульсов (сил) с неровностей дорожного полотна на ведущие колеса. Блок управления ABS распознаёт участки дороги с плохим покрытием, анализируя сигналы датчиков частоты вращения колёс, и передаёт эту информацию в блок управления двигателя. Таким образом, блок управления двигателя «знает», что неравномерности работы вызваны внешними факторами, и не предпринимает попыток отрегулировать работу двигателя для их устранения.

Антиблокировочная тормозная система | Как устранить проблемы с антиблокировочной системой тормозов

Переход через реку и лес был более опасным в те времена, когда у машин были вшивые диагональные шины, задний привод и менее эффективные барабанные тормоза. В современном мире вы можете чувствовать себя уверенно, едя домой через несколько дюймов свежего снега после роскошного праздничного ужина. Ваш переднеприводный автомобиль оснащен отличными сезонными шинами и антиблокировочной тормозной системой , обычно называемой ABS.

Вы знаете, что есть проблема, когда индикатор ABS загорается прямо перед тем, как съесть берму в конце проезжей части. Вы также замечаете странное поведение, когда вы замедляете движение на повороте. Когда вы пытаетесь сделать поворот под гору, вы проноситесь мимо него, колеса буксуют прямо, а рулевое колесо выкручивается до упора в поворот.

ABS стала обязательным оборудованием для каждой новой машины в Соединенных Штатах в 2013 году, но автопроизводители начали включать ее в качестве стандартного оборудования в конце 1980-х годов.Если у вас есть машина, построенная за последние пару десятилетий, вероятно, она оснащена АБС.

Датчики

ABS сообщают компьютеру (называемому контроллером), когда колесо перестает вращаться во время движения автомобиля, что указывает на то, что тормоза заблокированы на этом конкретном колесе. Затем контроллер направляет гидравлический клапан, чтобы сбросить некоторое давление тормозной жидкости на колесо, чтобы оно снова вращалось. Этот процесс повторяется много раз в секунду, пока автомобиль не остановится или вы не снимете ногу с педали тормоза.Контроллер ABS включается для самопроверки каждый раз, когда вы включаете зажигание. Если этот контроллер получает недостаточно данных или гидравлический насос или клапан не реагируют, он включает контрольную лампу ABS на приборной панели.

ABS полагается на нормально работающую обычную тормозную систему. Если остальная часть вашей тормозной системы находится в рабочем состоянии, обычно у вас должно быть нормальное торможение без АБС. В таком случае можно безопасно продолжить путешествие. Помните, что ваш учитель водителей говорил вам о накачке тормозов, когда ваша машина начинает заносить? Вот где это знание пригодится.

Но теперь у нас есть для этого технология! ABS может накачать эти тормоза быстрее, чем может даже гонщик, и может направить это пульсирующее тормозное давление на конкретные заблокированные колеса. Если у вас возникли проблемы с АБС вашего автомобиля, постарайтесь решить их как можно скорее. Неисправная система может иметь худшие последствия, чем просто блокировка. Он может включить ваши тормоза, когда они вам не нужны, или отключить другие функции безопасности в автомобиле.

Отключение света

HumoniaGetty Images

Ваш индикатор ABS горит.Что теперь? Во-первых, убедитесь, что это действительно индикатор ABS, а не индикатор, указывающий на проблему с вашими обычными тормозами. Чтобы исключить это, сначала проверьте свою обычную тормозную систему.

Педаль низкого давления или скрежет могут указывать на то, что пришло время заменить тормозные колодки или роторы. Еще раз проверьте, чтобы ни один из тормозов не застыл в одном месте, чтобы они постоянно тянули или не тормозили вообще. Менее резкое ощущение пульсации при торможении может быть у деформированных роторов вместо , особенно если вы не меняли их какое-то время. Чрезмерно мягкая педаль тормоза обычно означает, что в тормозных магистралях есть воздух, и вам может потребоваться прокачать тормозную систему или вообще заменить тормозную жидкость.

Кстати, если вам когда-нибудь понадобится заменить тормозную жидкость, постарайтесь изо всех сил избегать попадания воздуха в контроллер ABS. Кровотечение затруднено, и часто требуется использование специального считывателя кода ABS, чтобы прокачать его вообще. Этот инструмент считывания кода имеет функцию, которая включает насос контроллера и клапаны, чтобы вывести воздух из внутренних каналов, которые иначе не могли бы быть стравлены должным образом.

Если свет действительно указывает на предупреждение АБС, первое, что нужно попробовать, это выключить и снова включить ключ зажигания. Это как перезагрузить компьютер. Может быть, какая-то временная проблема, которая смущала контроллер АБС, прошла, и все в порядке. Если условие повторяется, вам нужно проделать еще несколько шагов.

У вас есть два варианта, когда горит индикатор ABS. Первый — найти магазин со считывателем кода ABS, который будет разговаривать с вашим контроллером ABS. Он будет в вашем представительстве, как и в некоторых магазинах послепродажного обслуживания.За скромную плату за обслуживание (от 50 до 100 долларов) технический специалист подключит считыватель кода к вашему контроллеру ABS и будет искать код неисправности, хранящийся в памяти контроллера. Этот код по крайней мере даст вам представление о том, где искать.

Если вы предпочитаете диагностировать это самостоятельно, вам понадобится руководство по обслуживанию, предназначенное для вашего автомобиля, и несколько основных инструментов, включая высокоомный мультиметр . Руководство по обслуживанию чрезвычайно важно, поэтому, если вы не можете получить руководство в бумажном виде, попробуйте подписаться на alldatadiy.com для служебных данных, которые вы можете скачать. Если вы впервые используете мультиметр для считывания электрических данных, у Popular Mechanics есть удобное практическое руководство здесь .

На некоторых автомобилях вы можете получить доступ к диагностическим кодам неисправностей, хранящимся в компьютере, без использования считывателя кодов ABS. Обычно это означает вытягивание соединителя и соединение двух контактов короткой проволокой или скрепкой. Тем не менее, вы можете надеть более толстые рабочие перчатки , если вы используете незапечатанный провод или скрепку без покрытия.Если на том, что вы используете, есть покрытие, убедитесь, что на обоих концах есть оголенный металл. Контрольная лампа АБС будет мигать и гаснуть в соответствии с кодом неисправности или его отсутствием. Чтобы расшифровать эти мигания, вам понадобится инструкция по эксплуатации.

Допустим, у вас нет мигающего кода неисправности и никакой информации, кроме горящей лампочки ABS. Вы ведь проверили предохранитель блока АБС? Этот предохранитель может находиться в панели предохранителей внутри салона или под капотом.Проверьте свое руководство, чтобы узнать, где находится этот предохранитель, а также как должен выглядеть исправный предохранитель для вашего автомобиля.

В порядке ли предохранитель? Затем проверьте руководство по обслуживанию, чтобы узнать значения напряжения и сопротивления на контактах и ​​датчиках, связанных с АБС. Отсоедините основной жгут проводов от контроллера АБС. Пока он отключен, очистите контакты на разъемах на концах этих проводов с помощью аэрозольного очистителя контактов. Внимательно осмотрите эти контакты на предмет признаков коррозии. Помните, что сигналы, идущие по некоторым из этих проводов, составляют всего милливольты, и почти любое сопротивление в этих проводах является серьезным препятствием для работы этих проводов.Проверьте сопротивление мультиметром на датчиках скорости вращения колес.

Если контроллер АБС выглядит нормально, а отключение и повторная установка основного ремня безопасности не помогли, пора проверить датчики скорости вращения колес, особенно если проблема с АБС возникла сразу после поездки по сугробу или грязной поездки вниз. гравийная дорога. Возможно, вы повредили проводку датчиков ABS или даже сами звуковые кольца или датчики.

Что такое тональный звонок , спросите вы? Контроллер ABS должен знать, с какой скоростью вращается каждое колесо.Где-то на каждом колесном подшипнике или оси находится зубчатое колесо, а рядом с ним расположен магнитный датчик. Поскольку этот блок звукового кольца часто находится на открытом воздухе, он подвержен повреждению посторонними предметами.

⚠️Некоторые автомобили с задним приводом используют трехканальную систему со звуковым кольцом, встроенным в задний дифференциал.

Ослабьте стопорные гайки или болты, заблокируйте противоположное колесо и поднимите автомобиль домкратом. Владельцы грузовиков могут пролезть под свои автомобили, не поднимая их и не проверяя.Осмотрите жгут проводов датчика скорости вращения колеса и сам датчик. Некоторые датчики довольно хорошо интегрированы в концентратор и не подвержены повреждениям. Остальные просто прикручиваются к штампованным кронштейнам.

Если датчик не закреплен или отсутствует, или провода повреждены, вы нашли свою проблему. Проверьте зазор между датчиком и звуковым кольцом, если он регулируется. В руководстве по эксплуатации будет указано конкретное расстояние, на котором датчик должен располагаться от звукового кольца, и даны инструкции по его правильной настройке.В редких случаях на самом звуковом кольце будут видны повреждения, например отсутствие зубов или другие повреждения от дорожного мусора. В автомобилях с передним приводом это обычно означает замену поворотной оси, так как звуковое кольцо обрабатывается непосредственно на указанной оси.

Если жгут проводов датчика имеет разъем в колесной арке, разорвите его и проверьте датчик на целостность, установив на мультиметре (сюрприз!) Режим непрерывности. Для датчиков скорости вращения колес это значение обычно составляет от 1000 до 2500 Ом.Это значение сопротивления можно найти в инструкции по эксплуатации. Также проверьте наличие короткого замыкания на массу .

Заземление должно представлять собой металлическую поверхность, к которой идет один конец провода. Прикрепите щупы мультиметра к тому концу провода, который касается металла, а к другому концу провода идет. Если это значение помимо бесконечного сопротивления, скорее всего, у вас короткая позиция. Отремонтируйте любую плохую проводку, чтобы защитить ее от грязи, снега и соли, попадающей в колесную арку.

Когда заменять контроллер

кофейня Getty Images

Если вы проверили все датчики и проводку, а индикатор ABS все еще светится, пора бросить полотенце и начать серьезно смотреть на контроллер ABS.К сожалению, контроллер представляет собой смесь гидравлики и электроники, внутри которой нет деталей, обслуживаемых пользователем. Это предсказуемо дорого. В крайнем случае замените его.

Обратитесь к руководству по обслуживанию за таблицей конкретных значений и распиновкой, которые необходимо проверить, что должно помочь вам сузить проблему до определенного провода или датчика. Они могут сказать вам, что именно происходит с вашей АБС и почему вам может не повезти.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Что такое АБС и как она работает?

Антиблокировочная тормозная система (ABS) входит в стандартную комплектацию всех современных автомобилей. Но как это работает?

АБС в действии

Посмотреть изображение в полноэкранном режиме

Даже если вы опытный водитель, иногда могут помешать неожиданные неприятности. Пытаясь избежать неминуемого столкновения или опасности на дороге впереди, вы можете резко нажать на педаль тормоза.

Здесь на помощь приходит антиблокировочная тормозная система (ABS). Она предотвращает блокировку колес и помогает им сохранять сцепление с дорогой.

ABS была впервые представлена ​​как система противоскольжения для использования в самолетах в 1950-х годах. А в 1970-х годах Ford и Chrysler доказали, что его также можно использовать в автомобилях.

Антиблокировочная тормозная система теперь присутствует во всех современных автомобилях, продаваемых в Европе.

Как это работает?

ABS является частью общей системы устойчивости, широко известной как электронный контроль устойчивости, которая контролирует колеса при резком торможении.К каждому колесу прикреплен датчик.

Если интеллектуальные датчики обнаруживают, что колесо вот-вот заблокируется и перестает двигаться, система отпускает тормоз. Релиз только на мгновение.

ABS затем непрерывно и многократно применяет оптимальное тормозное давление к каждому колесу, что означает, что система будет тормозить ровно настолько, чтобы колеса не блокировались.

Когда АБС активна, вы можете почувствовать пульсацию педали тормоза, когда вы нажимаете на нее. Антиблокировочная система помогает водителю сохранять контроль над автомобилем, а не останавливать его.

Снижает риск заноса даже при выполнении чрезмерных маневров уклонения. Вот почему важно помнить, что тормозной путь автомобиля может увеличиться.

Итак, если вы продолжите движение вперед прямо на препятствие, машина может не остановиться вовремя, даже если ваши инстинкты подсказывают иное. Распространенное заблуждение, что ABS помогает сократить тормозной путь.

Насколько это эффективно?

Некоторые старые модели можно купить без АБС, но некоторые люди предпочитают не иметь ее.Но это очень эффективная функция безопасности:

• Автомобили, оснащенные АБС, с меньшей вероятностью попадут в аварию со смертельным исходом.

• ABS снижает вероятность лобового столкновения на мокрой и сухой дороге.

• Автомобили с АБС редко сходят с дороги впереди.

Следует иметь в виду, что ABS лучше всего работает на твердых устойчивых поверхностях, и ваши впечатления от льда, снега или гравия могут отличаться.

Что делать, если в моей машине нет АБС?

Если вы управляете старым автомобилем или в вашем двигателе возникает неисправность и АБС перестает работать, вы можете смоделировать систему, нажав на тормоз и несколько раз отпуская его.

Ни один водитель не может тормозить так быстро и с такой же частотой вращения педалей, как система, но это все равно поможет вам сохранить контроль.

Впервые опубликовано 27 апреля 2016 г.

Как это работает: ABS | Вождение

Может показаться, что все работает не так, но когда вы сильно нажимаете на тормоз — особенно при панической остановке — иногда не хочет, чтобы хотели, чтобы они сильно схватились и держались. И здесь на помощь приходят антиблокировочные тормоза (АБС) вашего автомобиля.

АБС существует уже давно: еще в 1930-х годах на автомобилях было несколько экспериментальных версий.Он был доступен на нескольких моделях примерно в 1970 году, но стал более распространенным только в 1980-х годах. Начиная с 2012 модельного года, он требуется на каждом новом легковом автомобиле в Канаде. Электронный контроль устойчивости (ESC), который основан на ABS и помогает корректировать боковые заносы, также является обязательным.

Антиблокировочная система тормозов помогает шинам сохранять сцепление с дорогой. Это позволяет вам управлять автомобилем при резком торможении, что может иметь большое значение между уклонением от препятствия или врезанием в него.

Ваши колеса перестают поворачиваться, когда вы нажимаете на тормоз, но на самом деле ваши колеса, цепляющиеся за тротуар, останавливают ваш автомобиль. Если у вас нет АБС, и шины не сцепляются, колеса блокируются, но шины скользят. Даже если вы попытаетесь управлять рулем, автомобиль все равно выскользнет из-под вашего контроля.

До появления ABS водителей учили нажимать на педаль тормоза, когда это происходило. Каждый раз, когда отпускаются тормоза, шины немного поворачиваются и цепляются за асфальт. Это быстрое попеременное включение и выключение приводит к управляемой остановке автомобиля.Антиблокировочная тормозная система делает то же самое, быстро нажимая и отпуская тормоза, но намного быстрее, чем кто-либо мог бы сделать это — до нескольких раз в секунду, когда это необходимо. Поскольку шины сохраняют сцепление с дорогой, вы можете управлять автомобилем при торможении.

ABS помогает предотвратить скольжение шин по заснеженной дороге. FCA

Важно помнить, что АБС не срабатывает каждый раз, когда вы тормозите перед остановкой (конечно, если это происходит, ваши привычки вождения требуют серьезной работы!), И когда она активируется, это может быть страшно, если вы ‘ я никогда не испытывал этого раньше.Педаль тормоза будет пульсировать, и вы, вероятно, услышите громкий скрежет или стон. Важно твердо держать ногу на педали, пока автомобиль не остановится полностью. Если вы отпустите тормоз, это отключит АБС, и вы не получите преимущества.

Если вы никогда не сталкивались с ABS своего автомобиля, зайдите на пустую парковку и попробуйте несколько панических остановок, чтобы знать, чего ожидать. Также неплохо попрактиковаться в старомодном методе накачивания и отпускания тормоза, если вы когда-либо были в автомобиле, в котором нет АБС, или если в вашей системе когда-либо возникает проблема и она не работает.(В этом случае вы увидите предупреждающую лампочку на черточке круга с надписью ABS.)

СВЯЗАННЫЙ

Принцип работы АБС включает датчики скорости, которые определяют скорость вращения каждого колеса. Эти датчики жизненно важны для функций автомобиля, поскольку от скорости вашего движения зависит работа всего, от двигателя и трансмиссии до круиз-контроля. Для АБС система сравнивает скорости вращения колес, чтобы определить, может ли одно или несколько колес заблокироваться или вращаться на скользкой поверхности.Системы контроля тяги и электронного контроля устойчивости также используют эту информацию, чтобы определить, нужны ли они.

Тормоза останавливают ваш автомобиль, используя гидравлическое давление для прижатия колодок к вращающемуся тормозному диску (или, на автомобилях с задними барабанными тормозами, к вращающемуся барабану), и возникающее трение останавливает вращение колеса. Если колесо блокируется, специальные клапаны быстро открываются и закрываются для регулирования гидравлического давления для накачки тормозов.

Используйте канадскую монету, чтобы быстро проверить, сколько протектора осталось на ваших шинах.Джил МакИнтош

Вы не почувствуете, как ваша АБС срабатывает на более низких скоростях, так как обычно она начинает работать только на скорости около 25 км / ч или более (именно поэтому вы не активируете ее при резервном копировании, поскольку обычно вы едете медленнее ). В основном это происходит потому, что ваши колеса часто вращаются с разной скоростью, но это не значит, что вы теряете контроль. Например, когда вы поворачиваете за угол, внешние колеса поворачиваются немного быстрее, чем внутренние, что позволяет вам сделать поворот — АБС ​​не требуется.

Конечно, хотя АБС является важным элементом безопасности, вы никогда не должны водить машину так, как будто вам придется от нее зависеть.Это не всегда останавливает вас раньше, а в некоторых случаях может немного увеличить тормозной путь. Его основная функция — дать вам рулевое управление при торможении, чтобы помочь вам оставаться под контролем, когда вы иначе можете столкнуться с чем-то на своем пути или соскользнуть во время движения по кривой.

Так как все дело в том, чтобы шины получили сцепление во время торможения, а не скользили, как на тобоггане, ABS наиболее эффективна, когда шины имеют достаточный протектор. Легкий тест, чтобы определить, достаточно ли протектора у ваших шин, — это положить канадскую монету между блоками протектора, перевернув корабль Bluenose.Если вы видите все паруса корабля, вам нужны новые шины. В зимние месяцы следует оборудовать автомобиль зимними или всесезонными (не всесезонными) шинами, которые обеспечат максимальное сцепление с дорогой. А когда скользко, снизьте скорость и уменьшите потребность в антиблокировочной системе тормозов.

Антиблокировочная тормозная система (ABS) — функции активной безопасности

Видео любезно предоставлено Toyota Canada

Загрузки

---

Что такое антиблокировочная тормозная система (ABS)?
Когда будет полезна АБС?
Как работает АБС?
Насколько эффективна АБС в снижении аварийности?
Есть ли у АБС ограничения?
Как теперь автомобили могут иметь АБС?

---

Что такое антиблокировочная тормозная система (ABS)?

Антиблокировочная тормозная система (ABS) — это активная система безопасности, призванная помочь водителю сохранить управляемость, предотвращая блокировку колес во время резкого торможения.Блокировка колес означает, что колеса автомобиля перестали вращаться, и в результате автомобиль начинает скользить. На мокрой или сухой дороге резкое торможение автомобиля без АБС может привести к блокировке колес.

Одним из наиболее опасных аспектов блокировки колес является соответствующая потеря управления рулем. Как только колеса перестают вращаться, водители больше не могут контролировать направление движения автомобиля. Следовательно, хотя транспортное средство все еще может скользить, водители не могут управлять, чтобы избежать всего, к чему их транспортное средство может скользить.Прежде всего, предотвращая блокировку колес, ABS гарантирует, что водители смогут управлять автомобилем после резкого торможения.

Начало страницы

---

Когда будет полезна АБС?

ABS предназначена для использования всякий раз, когда водитель нажимает на педаль тормоза и поворачивает, особенно на скользкой или мокрой дороге. В этих условиях повышается вероятность скольжения или заноса автомобиля, если колеса заблокируются. АБС принесет пользу водителям в самых разных довольно распространенных ситуациях, в том числе в следующих:

• Автомобиль внезапно поворачивает перед вами, вынуждая вас тормозить и свернуть.
• Животное выскакивает на дорогу, и вы должны затормозить и повернуть, чтобы избежать столкновения.
• Плохая погода делает дороги скользкими, что увеличивает вероятность блокировки колес, когда вы должны тормозить, чтобы остановиться.

Начало страницы

---

Как работает АБС?

Не все настройки АБС одинаковы. Некоторые предотвращают блокировку колес на всех четырех колесах, в то время как другие предотвращают блокировку только задних колес. Однако вся АБС работает, отслеживая скорость вращения колес, а затем, если обнаружена потенциальная блокировка колеса, быстро задействует и отпускает тормоз проблемного колеса.ABS действует, эффективно « накачивает тормоз », используя технику, которой водители учили до разработки ABS, чтобы предотвратить блокировку колес. Разница в том, что системы ABS способны определять потенциальную блокировку колес и решать проблему быстрее и эффективнее, чем водители. Все АБС состоят из трех основных компонентов:

• датчики скорости вращения колеса , контролирующие скорость вращения колеса;
• гидроагрегаты , качающие тормоза, и;
• : электронный блок управления (ЭБУ), , который получает информацию от датчиков скорости вращения колес и, при необходимости, направляет гидравлические блоки для накачивания тормозов на одном или нескольких колесах.

В современных установках АБС электронный блок управления и гидравлические блоки соединены вместе, поэтому, хотя они выполняют разные функции, они физически представляют собой единое целое. Блок управления двигателем постоянно проверяет наличие признаков быстрого замедления скорости вращения колес, индикатора того, что колесо вот-вот заблокируется. Если колесо вот-вот заблокируется, ЭБУ дает команду гидравлическому блоку накачать тормозом это колесо до тех пор, пока оно не возобновит нормальное вращение.

Начало страницы

---

Насколько эффективна АБС в снижении аварийности?

Основная цель ABS — дать водителям возможность управлять своим автомобилем после резкого торможения.В подтверждение эффективности ABS он был связан с:

• снижение лобовых столкновений на мокрой дороге на 35%, и;
• снижение лобовых ударов на сухих дорогах на 9%.

Уменьшение количества лобовых столкновений говорит о том, что АБС позволяет водителям управлять автомобилем, чтобы избежать столкновения.

Кроме того, в контролируемых условиях испытаний:

• 58% водителей без АБС отклонились от намеченного пути после торможения;
• только 24% водителей с АБС сделали то же самое.


Одно из заблуждений об АБС состоит в том, что ее цель — помочь сократить тормозной путь. Однако сокращение тормозного пути не гарантируется и является лишь второстепенным преимуществом ABS.

Слишком агрессивное рулевое управление может иметь серьезные последствия. Если на автомобиле без АБС водитель в панике резко поворачивает руль, инстинктивно пытаясь избежать столкновения, это ничего не дает, поскольку рулевое управление теряется при блокировке колес. Однако добавление АБС означает, что те же самые преувеличенные команды рулевого управления будут иметь эффект и могут привести к другим опасным ситуациям, таким как съезд с дороги, столкновения или опрокидывание.Водители с АБС должны продолжать управлять как можно более спокойно.

Начало страницы

---

Есть ли у АБС ограничения?

Да. Как и многие другие функции безопасности, реализация всех преимуществ ABS во многом зависит от того, правильно ли с ней взаимодействуют водители. Правильное взаимодействие с такими функциями безопасности, как АБС, означает, что вы будете продолжать ездить осторожно и осторожно. Поведение водителя, такое как превышение скорости, замедление или вождение в утомленном состоянии, может свести на нет полезные аспекты ABS.Например, движение сзади может сделать невозможным управление автомобилем и избежать движения впереди идущего автомобиля, который внезапно нажмет на тормоза. Даже если в этом случае сработает АБС, просто не хватит времени, чтобы избежать столкновения из-за недостаточного расстояния между двумя автомобилями. Точно так же, увеличивая время реакции водителя, усталость или сонливость могут привести к тому, что водители затормозят слишком поздно, чтобы безопасно избежать столкновения.

ABS не компенсирует небезопасное вождение или плохие дорожные условия.Чтобы обеспечить идеальную работу АБС, водители должны продолжать проявлять осторожность и рассудительность за рулем. Доказано, что в сочетании с безопасным вождением такие функции безопасности, как ABS, смягчают и предотвращают дорожно-транспортные происшествия.

Начало страницы

---

Как теперь автомобили могут иметь АБС?

Несмотря на то, что АБС не требуется на всех новых автомобилях в Канаде, она по-прежнему является обычным явлением на сегодняшних дорогах. С момента его производства в 1985 году количество автомобилей с АБС неуклонно росло.Страховой институт дорожной безопасности США прогнозирует, что к 2015 году АБС будет установлена ​​на всех зарегистрированных транспортных средствах (IIHS 2012).

Начало страницы

---

Как работают антиблокировочные тормоза | HowStuffWorks

Теория антиблокировочной системы тормозов проста. Скользящее колесо (где пятно контакта шины скользит относительно дороги) имеет меньшее тяговое усилие , чем противоскользящее колесо. Если вы застряли на льду, вы знаете, что если ваши колеса крутятся, у вас нет тяги.Это связано с тем, что пятно контакта скользит относительно льда (подробнее см. «Тормоза: как работает трение»). Не позволяя колесам буксовать при замедлении, антиблокировочная система тормозов приносит вам два преимущества: вы будете останавливаться быстрее и сможете управлять автомобилем, пока останавливаетесь.

Система ABS состоит из четырех основных компонентов:

• Датчики скорости
• Насос
• Клапаны
• Контроллер

Датчики скорости

Антиблокировочная тормозная система должна каким-то образом знать, когда колесо собирается запереть.Датчики скорости, которые расположены на каждом колесе или, в некоторых случаях, в дифференциале, предоставляют эту информацию.

Клапаны

В тормозной магистрали каждого тормоза есть клапан, управляемый АБС. В некоторых системах клапан имеет три положения:

• В первом положении клапан открыт ; давление из главного цилиндра передается прямо на тормоз.
• Во второй позиции клапан блокирует линию, изолируя этот тормоз от главного цилиндра.Это предотвращает дальнейшее повышение давления, если водитель сильнее нажимает на педаль тормоза.
• В третьем положении клапан сбрасывает часть давления из тормоза.

Насос

Поскольку клапан может сбрасывать давление в тормозах, должен быть какой-то способ вернуть это давление. Вот что делает насос; когда клапан снижает давление в линии, насос поддерживает давление.

Контроллер

Контроллер — это компьютер в автомобиле.Он следит за датчиками скорости и управляет клапанами.

АБС в действии

Существует множество различных вариантов и алгоритмов управления для систем АБС. Мы обсудим, как работает одна из более простых систем.

Контроллер постоянно контролирует датчики скорости. Он ищет в колесе замедлений , которые являются необычными. Непосредственно перед тем, как колесо заблокируется, оно резко замедлится. Если его не остановить, колесо остановится гораздо быстрее, чем любой автомобиль.В идеальных условиях автомобилю может потребоваться пять секунд для остановки на скорости 96,6 км / ч, но заблокированное колесо может перестать вращаться менее чем за секунду.

Контроллер ABS знает, что такое быстрое замедление невозможно, поэтому он снижает давление на этот тормоз, пока не увидит ускорение, а затем увеличивает давление до тех пор, пока снова не увидит замедление. Он может сделать это очень быстро, прежде чем шина действительно сможет существенно изменить скорость. В результате шина замедляется с той же скоростью, что и автомобиль, при этом тормоза удерживают шины очень близко к точке, в которой они начнут блокироваться.Это дает системе максимальную тормозную мощность.

Когда работает система ABS, вы почувствуете, как пульсирует в педали тормоза; это происходит из-за быстрого открытия и закрытия клапанов. Некоторые системы ABS могут работать до 15 раз в секунду.

Вождение с АБС — SafetyServe

Просмотреть все статьи NSC

АБС для четырех колес — безопасная и эффективная тормозная система при правильном использовании. Он предлагает важное преимущество в безопасности, предотвращая блокировку колес при экстренном торможении, позволяя водителям сохранять контроль над рулевым управлением и управлять транспортными средствами более эффективно.Чтобы в полной мере воспользоваться преимуществами максимальной безопасности, водители должны научиться правильно использовать свои антиблокировочные тормозные системы. Совет национальной безопасности разделяет следующие рекомендации.

Do
… держите ногу на тормозе. Во время рулевого управления удерживайте устойчивое и постоянное давление на тормоз, чтобы система ABS на всех колесах работала правильно. Избегайте накачивания тормоза, даже если педаль тормоза пульсирует. Однако в легких грузовиках, оснащенных антиблокировочной тормозной системой задних колес, передние колеса могут блокироваться так же, как и обычные тормоза. Если это произойдет, водитель должен ослабить педаль тормоза с достаточным давлением, чтобы позволить передним колесам снова катиться, чтобы вы могли управлять.

… оставьте достаточное расстояние для остановки. При движении в хороших условиях следуйте за автомобилем на три секунды или более. Если условия опасные, дайте больше времени.

… потренироваться в вождении с АБС. Привыкайте к пульсации педали тормоза при срабатывании АБС. Пустые автостоянки или другие открытые площадки — отличные места для отработки аварийных остановок.

… дополнительные инструкции по вождению с антиблокировочной тормозной системой см. В руководстве по эксплуатации автомобиля.

… знаю разницу между АБС для четырех и задних колес. Четырехколесная АБС обычно используется в легковых автомобилях и предназначена для сохранения управляемости в ситуациях экстренного торможения. АБС задних колес, применяемая исключительно на легких грузовиках, предназначена для поддержания курсовой устойчивости и предотвращения заноса автомобиля вбок.

Не
… управляйте автомобилем с ABS более агрессивно, чем транспортным средством без ABS.Быстрое движение по поворотам, резкая смена полосы движения или выполнение других агрессивных маневров рулевым управлением неприемлемо и не безопасно для любого транспортного средства.

… качать тормоза. В четырехколесных автомобилях, оборудованных АБС, накачка тормоза включает и выключает систему. ABS автоматически накачивает тормоза с гораздо большей скоростью и позволяет лучше контролировать рулевое управление.

… забываю рулить. Четырехколесная АБС позволяет водителям управлять автомобилем в ситуациях экстренного торможения, но сама система не управляет.

… будьте осторожны из-за механических шумов и / или небольшой пульсации педали при включении тормоза в автомобиле, оборудованном АБС. Эти условия являются нормальными и позволяют водителю знать, что АБС работает.

Советы по вождению с АБС
При использовании антиблокировочной тормозной системы всех четырех колес всегда «тормозите и рулите». С ABS все, что вам нужно делать, это «тормозить и рулить». При использовании четырехколесной АБС нажмите педаль тормоза при обычном рулевом управлении и твердо держите ногу на педали тормоза, пока автомобиль не остановится полностью.Не снимайте ногу с педали тормоза и не нажимайте на педаль тормоза, потому что это приведет к отключению антиблокировочной системы.

Помните, что вы можете управлять автомобилем во время торможения с помощью антиблокировочной тормозной системы всех колес. Держитесь подальше от опасностей, твердо удерживая ногу на педали тормоза. Помните, что ваш автомобиль не будет поворачивать на скользкой дороге так быстро, как на сухом асфальте.

Управляйте безопасно, потому что ваши антиблокировочные тормоза хороши ровно настолько, насколько хорошо ими пользуется водитель. Антиблокировочная система тормозов не может компенсировать более быстрое, агрессивное движение или сохранение небезопасного следования дистанциям.Они не могут гарантировать выход из пробуксовки или заноса до экстренного торможения. Избегайте резких маневров рулевого управления при включенной антиблокировочной тормозной системе.

Ожидайте шума и вибрации педали тормоза при использовании антиблокировочной системы тормозов. Эти ощущения говорят о том, что система ABS работает нормально.

Антиблокировочная тормозная система может останавливаться быстрее, чем обычные тормоза, на мокрой асфальтированной поверхности, а также на обледенелых или покрытых снегом дорогах. Тормозной путь может быть больше на рыхлом гравии или свежевыпавшем снегу, хотя водители не испытывают блокировки колес, обычно связанной с обычным резким торможением.Таким образом, у водителей по-прежнему будет возможность объезжать объекты перед ними, например другую машину.

Знайте, что есть разница между АБС для четырех и задних колес. Четырехколесная АБС предотвращает блокировку всех четырех колес, давая водителю улучшенный контроль над рулевым управлением. Водители четырехколесных автомобилей с АБС должны резко нажать на тормоз в ситуации аварийной остановки и держать ногу на педали.

В легких грузовиках, оборудованных АБС на задних колесах, передние колеса могут заблокироваться так же, как и при использовании обычных тормозов.Если это произойдет, водитель должен ослабить педаль тормоза с достаточным давлением, чтобы позволить передним колесам снова катиться, чтобы водитель мог управлять.

Узнать, есть ли в вашем автомобиле антиблокировочная система тормозов, несложно. Чтобы определить, есть ли в вашем автомобиле антиблокировочная система тормозов, сразу после запуска двигателя обратите внимание на светящийся символ АБС на приборной панели, обратитесь к руководству по эксплуатации или обратитесь к дилеру.

---

Информация и рекомендации собраны из источников, которые считаются надежными.Национальный совет безопасности не дает никаких гарантий и не несет ответственности за правильность, достаточность или полноту такой информации или рекомендаций. При определенных обстоятельствах могут потребоваться другие или дополнительные меры безопасности.

Что-то не так | AA

Телефон доверия в Великобритании 24/7

0800 88 77 66

Член или нет, мы можем помочь — убедитесь, что вы в безопасном месте, прежде чем звонить.

Сообщайте онлайн и следите за своим спасением

Или скачайте наше приложение

Это самый быстрый способ обратиться к нам за помощью и отследить наше прибытие.

Потеряли ключи от машины?

Вызов помощника по клавишам AA

0800 048 2800

пн – вс с 7 до 22

Неправильное топливо в вашей машине?

Позвоните в службу помощи топливом AA

0800 072 7420

Линии открыты круглосуточно

Телефон доверия для Европы 24/7

00 800 88 77 66 55

Или со стационарных телефонов Франции:
08 25 09 88 76
04 72 17 12 00

Или из других стран ЕС и мобильных телефонов Великобритании:
00 338 25 09 88 76
00 334 72 17 12 00

Заявления по страхованию автомобилей

0800 269 622

Линии открыты круглосуточно

Заявления по страхованию жилья

Чтобы сообщить о любых потерях или повреждениях, вам необходимо позвонить в службу страховой защиты и иметь под рукой номер полиса. Оба они указаны в вашем страховом свидетельстве. Консультант по претензиям поможет с вашей претензией.

Защитная крышка UK

0800 085 2721 Пн – пт с 9 до 18, сб с 9 до 17

Европейская пробойная крышка

0800 072 3279 Пн – пт с 8 до 18, сб с 9 до 17

Страхование автомобиля

0800 316 2456 Пн – пт с 9 до 18, сб с 9 до 17

Страхование жилья

0800 197 6169 Пн – пт с 9 до 18, сб с 9 до 17

Уроки вождения

0800 587 0087 Пн – Пт с 8:30 до 20:00, сб с 9:00 до 17:00
Уроки для новых учеников Вход для существующих учеников

Купить крышку пробоя UK

0800 085 2721

пн – пт 9–18, сб 9–17

Купить европейскую пробойную крышку

0800 072 3279

пн – пт 8–18, сб 9–17

Претензии на запчасти и гараж

0344 579 0042

пн – пт 9–17, сб 9–13

Смените аварийное покрытие

0343 316 4444

пн – пт 8–18, сб 9–17

Купить автострахование

0800 316 2456

пн – пт 9–18, сб 9–17

Заявления по страхованию автомобилей

0800 269 622

Линии открыты круглосуточно

Запросы политики

0370 533 2211

пн – пт 9–18, сб 9–17

---

Купить страховку мотоцикла

0344 335 2932

пн – пт с 9 до 18, сб с 9 до 16

---

Существующие клиенты по страхованию фургонов

0800 953 7537

пн – пятница с 9 до 19, сб с 9 до 13

Купить страхование жилья

0800 197 6169

пн – пт 9–18, сб 9–17

Запросы политики

0370 606 1617

пн – пт 9–18, сб 9–17

Прикрытие для экстренной помощи дома

— сообщить об экстренной ситуации

0800 316 3984

Линии открыты круглосуточно

Книга уроков вождения

Новый ученик

0800 587 0087 Пн – Пт с 8:30 до 20:00, сб с 9:00 до 17:00
Уроки для новых учеников Вход для существующих учеников

Обучение на инструктора по вождению

0800 316 0331

пн – чт с 9 до 20, пт с 9 до 17:30, сб с 9 до 16

Присоединяйтесь к нам в качестве инструктора по вождению

0800 587 0086

пн – чт с 9 до 20, пт с 9 до 17:30, сб с 9 до 16

AA Автошкола для справок

Отдел обслуживания клиентов, Автошкола AA, 17-й этаж Capital Tower, Greyfriars Road, Cardiff CF10 3AG

Чтобы защитить вашу личную информацию, нам нужно задать вам несколько вопросов безопасности по телефону, прежде чем мы сможем помочь. По этой причине мы не можем отвечать на финансовые запросы по электронной почте.

Семейные инвестиции ISA, открытая после октября 2015 года

0333 220 5069

пн – пт с 9 до 19, сб с 9 до 13

Счета участников Saver / Easy Saver, открытые после февраля 2017 г.

0800 917 8612

пн – пт 8–20, сб 9–17

Сберегательные счета, открытые до 2 сентября 2015 г.

0345 603 6302

пн – сб 8–20

Кредитные карты Банка Ирландии после июля 2015 г.

0345 600 5606

пн – пт 8–20, сб 9–17, праздничные дни 10–17

Кредитные карты

AA, выпущенные до июля 2015 года компанией MBNA

0345 603 6302

пн – сб 8–20, закрытые праздничные дни

Утерянные и украденные кредитные карты

0800 028 8997

Или, если вы находитесь за пределами

0044 800 028 8997

Линии открыты круглосуточно

Общие вопросы по кредитам AA, полученным с ноября 2015 г.

0345 266 0124

пн – сб 8–20, вс 9–17

Просроченная задолженность или запросы платежей по кредитам AA, взятым с ноября 2015 года

0800 032 8180

пн – сб 8–20, вс 9–1.30 вечера

Скачать приложение

Загрузка нашего приложения — это самый быстрый и простой способ получить доступ ко всем вашим преимуществам, включая скидки в ресторанах, уход за автомобилем, выходные и многое другое. Войдите в систему, указав свой номер участника и почтовый индекс, чтобы увидеть свои преимущества.

Ваша личная информация

Вы можете прочитать наше уведомление о конфиденциальности, политику использования файлов cookie и правила и условия веб-сайта, когда наш веб-сайт будет резервным.
