Как работает тормозной суппорт: Что такое и как работает тормозной суппорт. Разберем основной принцип. Должен знать каждый

Содержание

Как устроен тормозной суппорт. Что такое и как работает тормозной суппорт

Важнейшей составляющей тормоза автомашины принято считать суппорт тормозной. Несмотря на то что все элементы решают четко отведенные им задачи, именно на суппорт возлагается вся ответственность за эффективное торможение. Как известно, основное предназначение данного элемента – прижимать колодки тормоза к диску. Из статьи вы узнаете, как выглядит устройство суппорта, как проводится диагностика неисправностей элемента и ремонт этого компонента тормозной системы.

Одно только то, что тормозная система отвечает за безопасность людей, делает ее важнейшим комплексом в автомобильной конструкции. Этой системе крайне важно уделять внимание регулярно, а с ремонтом затягивать вообще опасно.

Как устроен суппорт

Как и было сказано выше, основной миссией данного элемента является подвод к дискам тормоза определенных усилий, приводящих к остановке транспортного средства. Многим это кажется вполне обычным и простым на первый взгляд делом, но все гораздо сложнее.

Сам суппорт представляет собою довольно хитрую систему. Да и что тут удивительного: сравнительно маленький по размерам компонент останавливает мчащийся на бешеной скорости автомобиль или мотоцикл. Вдумайтесь, какой функциональной должна быть система, чтобы исключить различные ошибки торможения и обеспечить безопасность водителя и пассажиров.

Рассмотрим ниже, как выглядит остановка транспортного средства в случае исправной и хорошо смазанной детали.

  • Водитель нажимает на педаль, создавая тем самым необходимое для передачи на поршневую систему тормоза давление.
  • Суппорт держит стопоры впритык к диску, четко и равномерно.

Важно понимать, что система стискивает диск с обеих сторон, обеспечивая эффективное удержание колодок.

На какой бы скорости не ехала машина, под действием трения замедляется вращение колес. Безусловно, это очень полезное свойство, только вот получается и негативный эффект, связанный с физикой и ее законами. Дело в том, что энергия никогда не уходит впустую. В данном случае она просто изменяется.

Примечание. Энергия, если речь заходит об этой системе, становится тепловой и нагревает тормозную жидкость, колодки и сам суппорт. Это априори говорит о том, что последний должен быть прочным (чтобы выдерживать тепловые нагрузки) и с другой стороны обладать достаточной теплоотдачей (чтобы передавать тепло эффективно и быстро).

Проблемы

Рассмотрим популярные виды неисправностей.

  1. В первую очередь, когда речь заходит о неисправностях суппорта, эксперты и опытные автомобилисты выделяют скрип. И действительно, скрип может свидетельствовать о наличии трения, разрушающего, пусть не сразу, весь механизм.
  2. Вторая неисправность связана с разрывом поршневого пыльника. В результате этого внутрь проникает грязь, ссаживающая изнутри цилиндро-поршневую группу, и способствующая возникновению коррозии и заклина.

Скрип может быть вызван наличием перекошенных либо поставленных неправильно колодок. Довольно часто колодки ставятся неумелыми руками наоборот, их просто путают местами.

Что касается разрыва пыльника, то причиной для этого становятся чисто механические вещи. К примеру, если диски изнашиваются из-за постоянных и чрезмерных нагрузок, а владелец автомобиля этого не замечает, или просто нет времени и средств поставить новые.

Продлить срок эксплуатации суппорта тормозного способна только хорошая . Речь идет не про обычные тормозные смазки направляющих, а про специальные. Последние рассчитаны на то, чтобы устранять не только последствия высоких температурных нагрузок, но и воздействия со стороны соле-грязевого состава.

Проверка суппортов

Крайне важно своевременно проводить диагностику нормального функционирования элементов. Ниже приведена инструкция, описывающая передний суппорт (его проверку и восстановление).

Задача стоит следующая:

  • Разобрать суппорт.
  • Очистить его, в том числе и от старой смазки.
  • Смазать новой особой смазкой.
  • Диагностировать резиновые манжеты (пыльники) на их целостность. Если что, заменить без промедления.

Чтобы получить доступ к тормозному механизму спереди, надо поставить машину на подъем.


В итоге на чистом и ровном рабочем столе будут находиться фюзеляж суппорта и хомут. Они тоже разбираются до последнего. Обеспечив доступ ко всем внутренним элементам деталей, надо их тщательно проверять.

Внимание. Частенько «закисают» направляющие суппорта, из-за чего при торможении автомобиль уводит в сторону.

На все это надо обращать внимание. Закисшие направляющие хорошо очищать до блеска с помощью различных жидкостей. В идеале на «внутренностях» системы суппорта не должно быть никаких царапин, грязи и задиров.

Схема смазывания универсальной смазкой

Еще правильнее заменить проблемные компоненты внутренней системы на новые. Более всего это касается пыльников, уплотнителей цилиндра и других мелких, но очень важных деталей.

Механизм задней оси

Разобрать задний суппорт будет гораздо сложнее. Объясняется данный факт тем, что задний элемент имеет многосложное строение, так как дополняется, в отличие от переднего, еще и механизмом стояночного тормоза.

В остальном характер функционирования элемента схож с передним. ТЖ способствует выталкиванию поршня, который прижимает колодки к колесному диску.

Пошаговый алгоритм по снятию заднего суппорта (подготовительные операции те же, что и у переднего).


Остальные манипуляции аналогичны вышеописанным. Надо все хорошенько проверить, зачистить или поменять. Рекомендуется поршень суппорта, который частенько со временем ржавеет, обработать специальной пастой на основе абразивов. Можно также пройтись шкуркой, но очень мелкой.

Не упустите

По направляющим тоже хотелось бы дать совет. Суппорт должен свободно перемещаться по ним, нигде не должно заклинивать. В данном случае важна правильная и регулярная смазка, чистка и диагностика на предмет механических дефектов направляющих.

Функцию тормозного суппорта невозможно недооценить только ввиду того, что он выполняет активную роль. А диски и колодки принято считать пассивными компонентами тормозной системы.

Тормозная система – важнейший комплекс в конструкции автомобиля, который отвечает за безопасность находящихся в нем пассажиров. Именно поэтому данной системе должно уделяться максимум внимания – диагностика должна проводиться регулярно, а с ремонтом затягивать и вовсе противопоказано.

Немного истории

Первым, кто создал такую модель тормозов (дисковый тип), стал Фредерик Ланчестер (Великобритания). Именно в его конструкции использовался суппорт, прижимающий колодки. Тем не менее, тогда технологии не позволяли создавать надежные дисковые тормозные системы.

Возродились дисковые тормоза в авиации, а в 50-х годах их начали ставить и на автомобили – сначала на спортивные модели, а потом и на серийные. Первой машиной с серийными передними дисковыми тормозами стала модель Chrysler Crown Imperial (в 1949 году).

Важность этого компонента сложно переоценить, ведь являются пассивными компонентами, тогда как суппорт выполняет активную роль. За счет него и происходит прижимание колодок. Следовательно, именно суппорт тормозной является важнейшим компонентом.

Суппорт тормозной передний – типы конструкции

Развитие данных механизмов отразилось в их разделении на 2 категории, в зависимости от компоновки:


Такая конструкция обычно встречается на машинах бюджетных сегментов, так как она дешевле в производстве и проще.

Принцип работы тормозного суппорта

Суппорт тормозной выполняет основную задачу – обеспечивает необходимое тормозное усилие, требуемое для замедления или остановки автомобиля.

Нажатие тормозной педали приводит к образованию давления в тормозной магистрали. Оно и передается на поршни суппорта, который в это время строго параллельно фиксирует колодки относительно диска. Во время торможения суппорта сжимают колодки с обеих сторон диска, что приводит к его замедлению. Но имеется и иной эффект. Он заключается в нагреве, так как энергия трения трансформируется в тепловую. Это существенно нагревает как диск, так и колодки с суппортами. Повышается и температура тормозной жидкости.

Подобный эффект ставит перед производителями определенные требования. Так суппорт тормозной передний обязан обладать следующими характеристиками:

  • высокие показатели теплоотдачи;
  • прочность;
  • высокие характеристики сопротивляемости нагреву (чтобы повышение температуры не деформировало компоненты суппорта).
Видео: Общий принцип работы заднего суппорта

Признаки неисправности

Имеется несколько наиболее распространенных свидетельств неисправности тормозного суппорта:

  1. увеличенное усилие – именно его требуется прикладывать для полной остановки машины;
  2. автомобиль тянет в сторону в процессе торможения;
  3. педаль становится «мягкой» – для нажатия на нее нужно достаточно слабого усилия;
  4. пульсация педали тормоза;
  5. небольшое сопротивление в перемещении педали до пола;
  6. прихватывание тормозов;
  7. блокировка задних тормозов при большом усилии и т. д.

Способы ремонта суппорта

Неисправности суппорта могут быть разными. Однако можно выделить наиболее частые случаи, а также рекомендации по их устранению.

Тормозные колодки подклинивают в суппорте

Это заметно, когда при демонтированном суппорте колодки не перемещаются в свободном ходе. Обычно причина в ржавчине на неподвижных колодках суппорта, которая и мешает перемещению колодок.

Для ликвидации проблемы стоит вооружиться наждачной бумагой, щеткой по металлу и напильником (но только мелким). Затем нужно счистить коррозию с металла, после чего смазать поверхность смазкой высокотемпературного типа. Однако на суппорте не должно быть выработки – ямок от коррозии. При их наличии зачистка не поможет – колодка будет недостаточно плотно прижиматься либо недостаточно быстро отходить от поверхности тормозного диска.

Иногда такой дефект можно устранить напильником (при условии незначительной выработки), но обычно приходится покупать новую часть суппорта (неподвижную).

Ещё кое-что полезное для Вас:

Видео: Переборка переднего суппорта Passat
Коррозия на поршне суппорта

Ее может спровоцировать либо дефектный пыльник, либо длительный простой машины.

Для устранения неисправности рекомендуется демонтировать и разобрать суппорт. Вынуть из него поврежденный ржавчиной поршень и отшлифовать его специальной пастой или мелкой ржавчиной. После этого тщательно промыть посадочное место поршня жидкостью и собрать суппорт заново. Не помешает и установка новых манжетов. Но лучшим вариантом станет покупка нового поршня или суппорта в сборе.

Клинят направляющие суппорта

Необходимо достичь свободного перемещения по направляющим. Для этого потребуется , после чего вновь собрать суппорт тормозной и попробовать двигать его по направляющим. При затрудненном скольжении рекомендуется принять меры – проинспектировать направляюще на предмет изгиба или излома, смазать их, почистить и т. д. Нужно добиться свободного перемещения.

Клинит поршень в суппорте

Для проверки нужно отпустить штуцер прокачки после того, как колодки заклинят. В случае неисправности, подклинивания после этого не наблюдается. А при демонтированном суппорте крайне сложно обратно вдавить поршень.

Для профилактики можно периодически заводить поршень до упора внутрь суппорта посредством винта, после чего выталкивать его педалью наружу. Но не целиком, дабы он не выпал.

Часть первая про то, какими бывают тормозные суппорта, чем они отличаются и как работают, поговорим про рабочий тормозной цилиндр и колодки, устроим небольшую автоугадайку и посмотрим много фотографий. Начнем с тормозного диска.

Тормозной диск


Тормозной диск с плавающим ротором Ferrari 430

Тормозной диск, выполненный из чугуна, жестко закреплен на ступице колеса, то есть вращается со скоростью колеса. Тормозные диски это то, что предстает перед нами, при снятом колесе.

Передний тормозной диск Ford Focus ST

Тормозной диск берет на себя почти всю тепловую энергию, выделяющуюся во время торможения. Поэтому его главной характеристикой является теплоемкость и теплопроводность. Последняя в свою очередь также нужна для того, чтобы быстро отдавать тепло окружающей среде - нагревать воздух. Диск должен обладать достаточной жесткостью, чтобы выдерживать давление колодок и должен переносить частые и сильные перепады температур. В гражданских автомобилях применяют диски из чугуна, который имеет очень низкий коэффициент трения, что повышает износостойкость. Казалось бы, что в тормозах коэффициент трения должен быть большим, но что все в конечном итоге упирается в коэффициент трения покрышек с асфальтом. И только там, где покрышки позволяют, имеет смысл использовать диски из керамики, карбона. Но такие диски будут заметно быстрее изнашиваться.
По конструкции различают цельные диски и вентилируемые (двойные). Цельные представляют из себя плоский цельный диск - такие обычно ставят на задние колеса бюджетных машин.

Цельный задний тормозной диск

Вентиллируемые диски это, по-сути, два цельных диска соединенные перегородками. Вентиллируемые диски гораздо лучше охлаждаются за счет воздуха, который циркулирует между дисками. На дорогих дисках перегородки спроектированы специально так, чтобы улучшить циркуляцию воздуха.

Вентиллируемый передний тормозной диск BMW

Для облегчения веса ступичную часть диска (колокол) изготавливают из более легких сплавов (алюминий), а сам ротор (рабочая поверхность) крепится болтами. Причем крепление может быть не жестким и допускать некоторое осевое смещение рабочей части диска - диски с плавающим ротором.

Составной тормозной диск Mitsubishi Evolution X

Диски с насечками помогают отводить горячие газы от трущихся поверхностей колодки и диска, и с одной стороны увеличивают площадь поверхности диска (для лучшего охлаждения), а с другой уменьшают площадь соприкосновения колодки с диском, соответственно меньше тепла выделяется в паре трения.

Вентиллируемый диск с насечками. В разрезе видно структуру перемычек, соединяющих две части диска

Перфорируемые диски имеют сквозные и глухие отверстия и способствуют лучшему охлаждению диска. Также с одной стороны они уменьшают жесткость всей конструкции, а с другой помогают диску легче переносить деформации связанные с постоянными и быстрыми нагреваниями и охлаждениями.

Тормозной диск с перфорацией Aston Martin в виде настенных часов

Сравнение разных видов дисков

Тормозной диск, а вернее его размер напрямую влияет на минимальный размер колесных дисков и косвенно на профиль резины. Чем больше требуется тормозной диск, тем больше будет колесо, ведь сам диск и суппорт должны поместиться в колесный диск и еще иметь зазор для доступа воздуха для охлаждения и не перегревать сами колеса.

Суппорт


Тормозной суппорт Brembo «Extrema» для Ferrari LaFerrari

Задача суппорта - прижимать колодки к тормозному диску с обеих сторон. На передних колесах суппорт крепится к поворотному кулаку и неподвижен относительно вращающегося тормозного диска. Колодки к диску прижимает рабочий цилиндр (от одного до шести-восьми), приводимый в действие высоким давлением тормозной жидкости. Рабочие цилиндры могут находиться как с одной стороны цилиндра, так и с обеих.

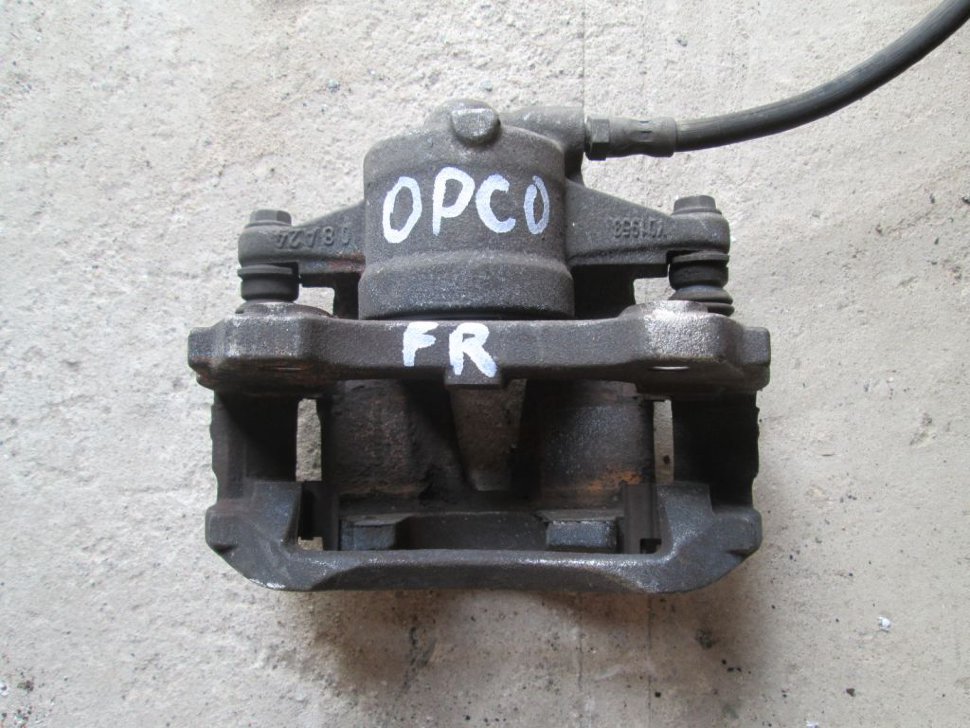

Однопоршневой плавающий суппорт BMW

В обычных машинах в суппорте находится один рабочий цилиндр, размещенный с внутренней стороны. Для гоночных машин хорошо подходят суппорта с несколькими рабочими цилиндрами (многопоршневые), но в гонках редко когда торможение происходит до полной остановки, обычно там необходимо быстро и эффективно сбросить скорость (ну, скажем, до 90 км/ч и пройти крутой поворот). Несколько рабочих цилиндров равномернее прижимают колодку к диску, и тепло распределяется равномернее. Но у таких конструкций меньше прижимной силы, из-за малого размера самих поршней и цилиндров. Один большой рабочий цилиндр развивает большее усилие, чем, например, два-три маленьких.

Однопоршневой плавающий суппорт с тормозными колодками

Распространены две конструкции - с плавающим и фиксированным суппортом. В гражданских автомобилях применяется первая. Состоит из двух частей - самого суппорта и направляющей колодок.

Колодки в направляющей (без суппорта)

Плавающий суппорт закреплен только по оси вращения тормозного диска (колеса) и может свободно перемещаться перпендикулярно ей по направляющим (пальцам), закрепленным в направляющей колодок. Это позволяет разместить один или несколько тормозных цилиндров только с одной стороны суппорта, но при этом иметь равномерное прижатие колодок к диску с двух сторон. Поршень рабочего цилиндра давит на колодку, прижимая ее к тормозному диску, при этом толкая суппорт от поршня, что приводит к прижиму колодки с противоположной стороны диска.
Двухпоршневой плавающий суппорт в сборе с направляющими и колодками

Фиксированные суппорта жестко закреплены относительно диска и имеют от двух до восьми рабочих цилиндров, расположенных с разных сторон относительно диска. Сами суппорта разрезные, либо отлиты одной частью.

Четырехпоршневой фиксированный монолитный суппорт в разрезе

Суппорт крепится к поворотному кулаку либо непосредстенно, либо через специальные скобы.

Крепление суппорта Honda Civic (фиксированный составной четырехпоршневой)

Суппорт имеет два отверстия - для подачи тормозной жидкости и для прокачки (обычно располагают сверху, чтобы воздух легче выходил).

Плавающий однопоршневой задний суппорт KIA Sorento. Стрелками отмечены входной порт и штуцер для прокачки (под резиновым колпачком)

Фиксированные суппорта могут быть составными (суппорт имеет продольный разрез и состоит из двух зеркальных половинок) и монолитными. Первые проще в изготовлении. В целом они имеют примерно одинаковую прочность, причем составным добавляют жесткость стальные болты, соединяющие две части алюминиевого суппорта. (Причем модуль упругости стали увеличивается с ростом температуры, в то время как для алюминия он падает, но для дорогих монолитных суппортов применяют особые сплавы аллюминия, которые не так сильно этому подвержены).

Монолитный фиксированный суппорт

Две половины фиксированных суппортов соедининены трубкой для подачи тормозной жидкости ко второй половине. Обычно она располагается снаружи, но может проходит каналом и внутри суппорта.

Составной шестипоршневой фиксированный суппорт. Снизу трубка для соединения двух половин

На разных машина расположение тормозных суппортов относительно диска носит, казалось бы, совершенно случайный характер. Каких только конфигураций нет (наиболее часто встречающаяся - передний суппорт смещен назад, задний - вперед, т. е. суппорта «смотрят» друг на друга). В целом, тормозной суппорт следует держать подальше от пыли, грязи и воды летящей с дороги, но это приводит к повышению центра тяжести (особенно на гоночных машинах с огромными и тяжелыми суппортами). Расположение переднего суппорта продиктовано расположением рулевой тяги и геометрией подвески. Расположением суппортов можно немного повлиять на продольную развесовку машины и длину тормозной магистрали, которая влияет на скорость срабатывания тормозов. Также следует принимать во внимание удобство обслуживания. Там где это важно, следует учитывать направления потоков воздуха для охлаждения тормозов - охлаждать ли сначала суппорт или диск.

Рабочий тормозной цилиндр


Разрез рабочего цилиндра с поршнем Chevrolet Corvette ZR1

Рабочий цилиндр представляет из себя поршень, который ходит в просверленном отверстии в суппорте. Поршень давит непосредственно на тормозную колодку под действием давления тормозной жидкости. Для уплотнения используется резиновое кольцо, вставленное в углубление в стенке поршня (суппорта). Сам поршень полый, обычно в виде стакана, часто покрыт хромом для защиты от коррозии. Для защиты от попадания в рабочий цилиндр пыли и грязи используется пыльник, фиксирующийся одной стороной на поршне, а другой на суппорте. Пыльник выполнен из жаропрочной резины.

Поршень рабочего цилиндра

В многопоршневых суппортах (6 и выше) принято использовать рабочие цилиндры разного диаметра, который увеличивается к задней части колодки/суппорта. То есть задняя часть колодки прижимается сильнее. Это позволяет добиться более равномерного износа колодки, помогая эффективнее распределять тепло. Кроме того при торможении колодка стачивается, образуя пыль, которая накапливается к задней части колодки.

Поршень рабочего цилиндра. Такая конструкция поршня позволяет меньше тепла передавать тормозной жидкости

Тормозные колодки


Колодка это металлическая пластина с нанесенным на нее фрикционным слоем, который должен быть устойчив к высоким температурам. Коэффициент трения фрикционного слоя у обычных (гражданских колодок) не превышает 0.4. Нужно учитывать что высокий коэффициент трения в паре колодка-диск приводит к визгу при торможении, из-за возникающих вибраций. Для термоизоляции тормозной колодки от поршня рабочего цилиндра и самое главное от тормозной жидкости изпользуют резиновые или медные составы, нанесенные между колодкой и поршнем. Это кроме того помогает снизить уровень вибраций и визга.

Из-за большой твердости (и хрупкости) фрикционного слоя на колодках применяют насечки. Обычно это вертикальный (один или несколько в зависимости от площади колодки) разрез по центру, который предотвращает растрескивание колодки (из-за постоянного термического расширения и сужения), а также помогает очищать трущиеся поверхности от ржавчины с тормозного диска, пыли, грязи и способствует отводу горячих газов.

Для своевременного оповещения об износе колодок на них устанавливают механический индикатор износа. Он представляет из себя тонкую металлическую пластинку, которая при износе колодки начинает касаться диска и издавать вигз при торможении.

На верхних колодках хорошо виден индикатор износа

В заключении рассмотрим пару фотографий и попробуем определить что там к чему.

Передние тормоза Ford Focus 2012

Это фотография тормозов одного из кадабровцев. Он любит играть в шашечки на МКАДе и у него очень крутые тормоза. Попробуйте отгадать авто и владельца.

Во второй части мы поговорим про тормозную магистраль, тормозную жидкость, поймем принцип работы главного тормозного цилиндра, регулятора и вакуумного усилителя тормозов. В третьей части рассмотрим конструкцию тормозных барабанов, стояночного тормоза, отличия задних суппортов и попробуем «вскрыть» блок ABS.

Тормозной суппорт – это одно из самых основных устройств в тормозной системе автомобиля. Суппорт преобразует энергию нажатия педали тормоза в тормозное усилие вашего автомобиля. От правильной и безотказной работы суппортов зависит ваша безопасность на дороге. Поэтому, нельзя недооценивать важность четкой и правильной работы тормозных суппортов. В этой статье мы поговорим с вами о принципе устройства суппортов, об их типичных неисправностях и способах их устранения, а также о ремонте суппорта при помощи ремкомлекта.

Устройство и принцип работы тормозных суппортов

Тормозной суппорт состоит из двух основных деталей – это гидравлический цилиндр с поршнем, который создает тормозное усилие вашего автомобиля, и скоба, удерживающая тормозные колодки.

Тормозной поршень вставлен в тормозной цилиндр через систему сальников, для предотвращения протечек. При нажатии на педаль тормоза создается избыточное давление тормозной жидкости в тормозной системе автомобиля. По системе трубопроводов это давление распределяется к каждому тормозному суппорту. Избыточное давление жидкости начинает выталкивать тормозной поршень из цилиндра. В свою очередь, поршень приводит в движение тормозные колодки, которые сжимая тормозной диск, создают тормозное усилие.

Тормозная скоба предназначена для удержания тормозных колодок от проворачивания во время торможения, а также для удержания их у поверхности тормозного диска.

Тормозной цилиндр крепится к скобе на направляющих тормозного суппорта. Тормозной цилиндр может свободно перемещаться на направляющих в поперечном направлении (по отношению к оси движения автомобиля). Это необходимо для того, чтобы создавать равномерное тормозное усилие на обе тормозные колодки и использовать для торможения обе стороны тормозного диска.

Как видите, в устройстве тормозного суппорта нет ничего сложного, но дьявол кроется в деталях.

Признаки неисправности тормозных суппортов

Неисправность тормозных суппортов определить очень легко, для этого не нужно никаких специальных инструментов, достаточно беглого взгляда на узел в сборе.

Львиная доля неисправностей тормозных суппортов связана с потерей подвижности сопрягающихся узлов, что в свою очередь может служить причиной следующих неисправностей:

  • Неравномерный износ тормозных дисков;
  • Неравномерный износ тормозных колодок;
  • Неравномерное прилегание тормозной колодки к тормозному диску;
  • Подклинивание тормозного диска между тормозными колодками.

Для устранения вышеперечисленных неисправностей необходимо разборка, смазка и разработка подвижных частей суппорта. После этого рекомендуется заменить тормозные колодки и диски.

Второй по распространенности неисправностью тормозного суппорта является его не герметичность. При отсутствии герметичности суппорта вы можете обнаружить потеки тормозной жидкости на внешней поверхности суппорта. Не герметичность проявляется в следующих местах:

  • Потеки жидкости из-под пыльника тормозного цилиндра;
  • Потеки жидкости из штуцера прокачки.

Для устранения не герметичности тормозного суппорта необходима полная разборка суппорта и замена всех резиновых уплотнений. После этого, необходимо произвести очистку тормозного диска и колодок от попавшей на них тормозной жидкости. Для этого необходимо использовать специальное обезжиривающее средство, которое продается в автомагазинах под названием «очиститель тормозов».

Смазка направляющих тормозного суппорта

При потере подвижности в узлах суппорта первое, на что необходимо обратить внимание – направляющие. Именно они, наиболее часто доставляют хлопоты владельцам автомобилей. Закисшие направляющие могу служить причиной для проявления всех неисправностей, связанных с потерей подвижности между узлами суппорта.

Направляющие должны свободно двигаться вдоль своей оси. Если этого не наблюдается, необходимо разобрать суппорт, вытащить из скобы направляющие, очистить их от старой смазки и оценить их состояние, также необходимо очистить посадочное место направляющей в скобе.

Рабочая поверхность направляющих должна быть без коррозии, без сильных следов износа. Если на поверхности направляющей появилась небольшая коррозия, то ее необходимо зачистить очень тонкой наждачной бумагой, после этого направляющую необходимо смазать специальной смазкой и установить назад в скобу суппорта. После этого необходимо проверить свободный ход направляющей вдоль своей оси. Вы не должны прилагать каких-либо больших усилий для перемещения направляющей. Направляющая должна свободно перемещаться в теле скобы при захвате двумя пальцами руки.

Если этого не происходит, то возможно, вы плохо очистили направляющую, либо она имеет большой износ и клинит в посадочном отверстии скобы, в этом случае направляющую необходимо заменить.

Важное замечание – для смазки направляющих необходимо использовать специальную смазку. Недопустимо использовать солидол, литол, графитную и прочие смазки.

Замена тормозных суппортов

Операция по замене тормозных суппортов является достаточно простой. Для этого необходимо демонтировать суппорт с автомобиля и после этого установить новый суппорт на прежнее место. Для этого вам будет необходимо открутить пару тройку болтов.

Самая сложная часть операции – это прокачка нового тормозного суппорта. В ходе этой операции необходимо заполнить новый суппорт тормозной жидкостью и выпустить из него весь воздух. Для проведения этой процедуры вам потребуется помощник или специальное устройство для прокачки суппортов. Более подробно операция по прокачке суппортов написана в соответствующей литературе.

Если вы не уверены в собственных силах, то лучше доверить операцию по прокачке суппортов специалистам СТО.

Замена ремкомплекта суппорта

Наиболее сложной и ответственной операцией при ремонте суппортов является замена ремкомплекта суппорта. В ходе этой операции меняются все уплотнения и резинотехнические изделия суппорта.

Для начала, вы должны приобрести ремкомлект для суппорта вашего автомобиля. Для этого в автомагазине вы должны будете сообщить продавцу марку и модель вашего автомобиля, год его выпуска и прочие данные, которые спросит продавец.

Для проведения ремонта при помощи ремкомплекта, для начала необходимо демонтировать суппорт. После этого перенести его на верстак и полностью разобрать. Очень важное замечание – место, в котором разбирается суппорт, должно быть максимально чистым. Попадание даже самой маленькой песчинки внутрь суппорта грозит скорым выходом его из строя.

В большинстве своем вам необходимо будет заменить следующие резиновые изделия:

  • Уплотнение тормозного цилиндра;
  • Пыльник тормозного поршня;
  • Пыльники направляющих;
  • Уплотнения направляющих;
  • Уплотнительное кольцо штуцера прокачки.

Если на рабочей поверхности тормозного поршня присутствует глубокая коррозия (с образованием каверн), то поршень также необходимо заменить.

Сборку суппорта производить в порядке обратном разборке. После этого суппорт необходимо установить на автомобиль, смазать направляющие и прокачать тормоза. Как вы уже знаете, для этого вам потребуется помощник или специальное устройство.

Заключение

Как видите, для ремонта и обслуживания суппортов не нужно каких-либо специальных знаний. В первую очередь здесь важна аккуратность и внимательность.

Абсолютно любой автомобиль имеет несколько основных функций: двигаться вперед и назад, поворачивать влево и вправо и останавливаться. Конечно, остановка автомобиля требует больше, чем просто отпустить педаль дроссельной заслонки, а попытка затормозить включением задней передачи может привести к разрушению КПП. Тормозная система автомобиля прошла долгий путь, так как Берта Бенц, жена Карла Бенца, изобрела тормозные колодки в 1886 году.
В этой статье мы рассмотрим и возможные неисправности тормозной системы.

Существуют два основных вида тормозных систем:

1. Барабанные тормоза - это более старая технология, не такая мощная и эффективная, но все еще используемая в некоторых автомобилях, потому что она дешевле в производстве и очень хорошо подходит для задних тормозов в большинстве автомобилей.

2. Дисковые тормоза - это более новая технология, лучше, чем барабанные тормоза во всех отношениях, но также более дорогие в производстве и обслуживании.

Что такое тормозной суппорт?

Диск тормозной системы состоит из нескольких основных частей, включая суппорт тормоза, тормозной ротор, тормозные колодки и различные прокладки, пружины и зажимы для удержания прокладок. Тормозной диск монтируется между колесом и осью ступицы, вращающийся с осью и колесом. Тормозной суппорт закреплен на ободе ступицы или подвеске. Захватывая тормозной диск, суппорт тормоза может снизить скорость вращения колеса до нуля за считаные секунды.

Тормозные суппорты имеют два основных типа:

1. Фиксированные тормозные суппорты

2. Суппорты с плавающим тормозом.

Тормозные суппорты фиксируются непосредственно на кулаке, и все движущиеся части являются внутренними. Внутри блока фиксированного суппорта тормоза две-четыре пары поршней сжимают тормозные колодки, которые скользят по штифтам с обеих сторон.

Плавающие тормозные суппорты не устанавливаются непосредственно на кулак, а на «клетку». В клетке установлены тормозные колодки, обычно на направляющих, а тормозной суппорт скользит по ним, установленный с помощью скользящих болтов. Внутри плавающего суппорта тормоза находятся один или два поршня на внутренней стороне.

Принцип работы суппорта .

В большинстве своем, тормозные суппорты являются устройствами для умножения силы. Нажим на педаль тормоза и небольшой поршень сжимает тормозную жидкость в главном цилиндре. Поскольку тормозная жидкость не сжимается, эта сила мгновенно передается тормозным суппортам. Внутри суппорта тормозного механизма, большие поршни умножают прилагаемое усилие, толкают тормозные колодки в тормозной диск.

Принцип работы суппорта фиксированного заключается в том, что поршни сжимаются с обеих сторон. В случае плавающих тормозных суппортов поршень сначала нажимает на внутреннюю тормозную колодку, отталкивая суппорт от диска, заставляя подвесную тормозную колодку контактировать с диском. Скольжение суппорта позволяет это движение.

Неисправности тормозной системы.

Стационарные тормозные суппорты являются более дорогими, но также более эффективными и надежными, в то время как плавающие тормозные суппорты достаточно надежны, чтобы компенсировать более дешевые издержки производства. Тем не менее тормозные суппорты могут подвергнуться поломкам. Вот некоторые общие неисправности тормозных суппортов и способы их устранения.

Застрявший суппорт скольжения: на плавающих суппортах ползунки скольжения являются самым слабым звеном и вызывают множество проблем. Ускоренный износ на внутренней подушке достаточно распространен, но прилипший слайдер усугубляет проблему.

Если ползунок суппорта не может свободно перемещаться, это может привести к большему износу на внутренней подушке, перетаскиванию подвесной подушки или снижению эффективности торможения, без торможения на подвесной подвеске.

Если один из слайдеров прилипает, это может привести к появлению «ватного» нажатия педали тормоза, поскольку тормозной суппорт сгибается, пытаясь полностью соприкоснуться с ротором.

Следует очистить суппорты с помощью сверла или проволочной щетки и смазать силиконовой смазкой. Замените сальники для предотвращения попадания воды и загрязнения.

Утечка тормозной жидкости из поршня суппорта: в фиксированных или плавающих суппортах каждый поршень имеет квадратное резиновое уплотнение, которое удерживает тормозное давление и слегка оттягивает поршень при отпускании.

Внешний резиновый сальник удерживает воду и пыль у отверстия поршня. Устаревшие или неправильно установленные сальники могут позволить воде и пыли попасть в отверстие поршня, ускоряя коррозию.

Нужно убедиться, что уплотнения герметичны, не повреждены. Силиконовую смазку не применяют в этой области, так как она несовместима с тормозной жидкостью.

Тормозная колодка: между тормозными колодками и удерживающим оборудованием имеются зазоры. Уменьшенные зазоры также обеспечивают более эффективное торможение. Со временем коррозия может уменьшить этот зазор, в результате чего тормозная колодка будет заклинивать. При сборке тормозов обязательно очищать всю коррозию и удалите пыль и грязь. Очистить нужно зажимы и пружины.

Хотя суппорт - это небольшая часть автомобиля, является одним из самых важных элементов, который позволяет контролировать торможение в различных ситуациях. Знание того, как он работает и как он движется также поможет принять обоснованные решения относительно технического обслуживания и ремонта.

Как разжать заклинившие тормозные колодки — простой способ от опытного механика

Как снять тормозной суппорт

Снятие тормозного суппорта автомобиля

Сделать ремонт суппорта своими руками вам вполне по силам.

  1. Срываем колесные болты (17, 19, 21 размеры под ключ).
  2. Ставим автомобиль на ручник, поднимаем и фиксируем дополнительно специальным деревянным «козликом» либо чем-то другим.
  3. Выкручиваем колесные болты или шпильки (что там у вас).
  4. Снимаем колесо.
  5. Далее отверткой пытаемся отжать суппорт в направлении от себя. Если его заклинило, стараемся продвинуть хотя бы чуть-чуть.
  6. За суппортом находятся два болта (обычно на 14). Выкручиваем их.
  7. Снимаем суппорт. Подготовьте заранее подставку для него, либо повесьте его на пружину амортизатора. Суппорт ни в коем случае не должен висеть на тормозном шланге.
  8. Выньте тормозные колодки из крепления.

Принцип работы

Это достаточно простая система, ничего сложного в ней нет. Используется практически на всех легковых автомобилях, то есть конструкция похожая, изменения минимальны. Основана на гидравлическом давлении.

После того как вы нажали на педаль тормоза, специальный поршень в главном тормозном цилиндре начинает давить тормозную жидкость. Она в свою очередь по трубкам и позже по шлангам начинает идти к тормозному суппорту.

В суппорте есть поршень, от давления, он начинает выходить вперед. С одной стороны поршня устанавливается одна тормозная колодка и давит на одну сторону диска, с другой стороны другая, она просто крепится на суппорт не подвижно. Таким образом, диск зажимается колодками, они трутся об него и останавливают. Диск же в свою очередь, жестко связан с колесом автомобиля, таким образом, «гасится» скорость всего авто. Нужно отметить, что при таком контакте выделяется достаточно много тепла, поэтому зачастую некачественные колодки скрипят, они просто не могут противостоять возросшей температуре.

Суппорта бывают как минимальной конструкции, так и достаточно большими, чтобы вместить широкие или длинные тормозные колодки. Как правило, устанавливается на ступицу именно такое строение применяется практически у всех современных автомобилей.

Ремонт тормозного суппорта своими руками

Ремонт тормозного суппорта автомобиля

Первое, что нужно сделать – осмотреть направляющие суппорта (в народе «солдатики»), они чаще всего дают сбой.

Первое, что нужно сделать – осмотреть направляющие суппорта (в народе «солдатики»), они чаще всего дают сбой. «Солдатики» должны легко ходить взад – вперед. Естественно, они должны быть целыми и полностью выниматься. Если ход их затруднен, либо они «закисли» на одном месте, то произведите простой ремонт направляющих суппорта.

  1. С помощью «ВД-40» (или другого) прочистите пыльники направляющих, их посадочные места. Как только вместо темной пены пойдет светлая – значит грязь вышла.
  2. Теперь нужно взять специальную смазку для направляющих тормозных суппортов (можно пользоваться литолом). Обильно смазать тело «солдатика», затем несколько раз пройтись им взад-вперед в посадочном месте.

Пожалуй, это все, что можно сделать своими руками при ремонте направляющих суппорта. Если поврежден пыльник – покупаем, ставим новый. Обломлена направляющая – также нужно приобрести новую (перед этим вынуть обломок), сваривать не рекомендуется. Есть в продаже ремкомплекты направляющих суппорта, в них входят четыре направляющих и пыльники (только на задние или только на передние тормоза).

Причины появления скрипа и заклинивания суппорта

первоначальным звоночком для автомобилиста о наличии неисправностей в работе автомобильного суппорта должно стать появление скрипа. Этот фактор может свидетельствовать о сильной изношенности автомобильного суппорта. Кроме того, среди основных причин возникновения скрипа могут выступать такие проблемы:

  • Неправильно установленные тормозные колодки;
  • Отсутствие смазочного материала или неправильно подобранная смазка;
  • Чрезмерный износ тормозных дисков.

Если колодки находятся не параллельно по отношению к тормозным дискам с большой вероятностью это приведет к появлению скрипа. Кроме того, появится неприятный звук может и по причине неправильно выбранного смазочного материала. Смазка обязательно должна соответствовать требованиям.

Что делать при появлении неполадки?

Если автомобилист уверен в хорошем состоянии суппорта, а скрип и заклинивание имеют место быть, то можно попробовать самостоятельно решить сложившуюся проблему. Сделать это можно следующим образом:

  1. Выкрутить тормозной суппорт;
  2. После выкрутить поршень ключом и вытащить его из цилиндра;
  3. Осмотреть демонтированную деталь на предмет наличия сколов и трещин, ржавчины и других повреждений;
  4. При необходимости очистить деталь от ржавчины подручными средствами;
  5. Слить из суппорта жидкость и вытащить уплотнительное кольцо;
  6. Просушить все детали, залить обратно жидкость и собрать деталь.

Поскольку описанные выше процедуры требуют от исполнителя больших затрат времени, лучшим выходом из ситуации могут стать профилактические мероприятия. Во избежание образования коррозии раз в пол года в обязательном порядке автомобильные суппорта нужно смазывать специальной смазкой и периодически производить визуальный осмотр детали на предмет наличия повреждений.

В этом видео будет рассказано о скрипе суппорта и его способах устранения:
Опубликовано: 18 июня 2020

Как поменять передний и задний поршент суппорта

Как было сказано ранее, совершенно не имеет разницы, с каким суппортом мы имеем дело, так как объем работ по ремонту будет у них один и тот же, а значит и комплектующие точно такие же. Перед тем, как провести замену поршня, необходимо приобрести новую деталь в соответствии с тормозной системой вашего автомобиля. Поршни с других суппортов абсолютно не взаимозаменяемы и могут привести к возникновению новых поломок. Чтобы этого не случилось, заранее приобретайте только качественные комплекты вашей марки автомобиля.

Устройство

Про суппорт будет отдельная статья, но сейчас я хочу показать на «пальцах», какие есть движущиеся части, которые в первую очередь страдают. Это достаточно простое устройство, в нем есть всего два рабочих элемента – направляющие и поршни.

Именно они виновники всего «торжества», если выходят из строя то работа нарушается. Однако строение поршня сейчас достаточно прочное, физическая течь, когда вы порвали, скажем тормозной шланг, явление сейчас редкое. А поэтому ломается суппорт из-за закисания поршней и направляющих, но про это чуть ниже.

Неисправности суппортов

Как вы понимаете ничто не вечно, вот и этот узел при постоянной работе изнашивается причем, он работает в постоянной агрессивной среде, да еще и нагревается немало. Вообще нагрев это еще один «враг» этой конструкции, зачастую поддельные запчасти (из Китая), могут просто разрушиться от перегрева. Так что важно выбирать именно нормальные запчасти, либо оригиналы. Запомните — на тормозах не экономят.

Зачастую все неисправности суппортов связаны как ни странно с его пыльниками. Как? — спросите вы. Да очень просто, пыльник защищает зеркальную поверхность поршня, а также сальники (которые герметизируют внутреннюю рабочую полость) от различных агрессивных сред. Попросту он не дает ему ржаветь, также не пускает внутрь пыль, грязь и прочие «прелести». Нужно отметить, что суппорт при исправном пыльнике будет работать очень долго. Но стоит этой «резинке» порваться, то сразу же на поверхности рабочего поршня начинают проявляться ржавчина, а внутрь суппорта проникает частички песка, пыли и грязи. Они банально разбивают сальники, проявляется течь. Таким образом, тормозная жидкость будет банально выходить из тормозной системы, а колодки не будут эффективно сжиматься (возможно, вообще не будут).

Да, течь можно назвать неисправностью номер «1».

Вторая – это банальное закисание поршня. Обычно бывает, когда колодка уже сильно изношена и поршень постоянно выдвинут на максимальную длину. Он вроде и прижимает колодку. Но не возвращается назад, потому как на его поверхности от слишком сильного «выдвижения» образуется закисшая кромка, которая мешает ему вернуться обратно.

Что это несет для водителя:

  • Повышенный износ тормозной колодки.
  • Повышенный износ диска.
  • Неравномерный износ колодок. Это знаете когда одна еще почти целая, а вторая полностью изношена.
  • Перегрев дисков, а это значит — будут хуже останавливать авто, будут чаще скрипеть особенно летом.
  • Биение руля. Поршень может постоянно давить на диск, от этого в руль может идти вибрации, особенно сильно, если нажимаете на педаль тормоза на высоких скоростях.

Третья проблема это громыхание самих суппортов. Некоторые конструкции сделаны так, что они через определенный срок начинают греметь, это говорит о неисправности либо направляющих, либо о неудачной конструкции самого узла. Нужна доработка. Зачастую ставят специальные пружины, которые устраняют это громыхание.

Также в этом пункте хочется отметить, что зачастую поршень может закисать (или даже ржаветь) как бы внутри, то есть частью, которая соприкасается с тормозной жидкостью. Но как такое может быть? ДА все просто – тормозная жидкость это гигроскопична, она со временем впитывает влагу, даже из окружающего воздуха. Уже через три года у вас «компот» в тормозной системе, поршни начинают ржаветь или закисать изнутри – ПОЭТОМУ НУЖНО ОБЯЗАТЕЛЬНО менять тормозную жидкость, хотя бы раз в три года.

Как избежать выхода суппорта из строя

Описанные выше процедуры по полной очистке суппорта весьма сложные и требуют большого количества времени. Чтобы их приходилось проводить как можно реже, обязательно каждые 6 месяцев смазывайте поверхность суппорта специальной смазкой или WD-40, чтобы избежать образования коррозии.

Также рекомендуется ежегодно осматривать суппорт на предмет наличия коррозии, повреждений, загрязнений и разрыва пыльника.
Рекомендуем прочитать: Стучат суппорта автомобиля: диагностика и устранение неисправности
(402 голос., средний: 4,56 из 5)

    Похожие записи
  • Система кругового обзора автомобиля
  • Почему трясет машину на скорости, при разгоне и на холостом ходу

Причины поломки

Суппорт как элемент дисковых тормозов подвергается значительным температурным нагрузкам, а также воздействию внешних неблагоприятных факторов: грязи, пыли, влаги, химических реагентов. Все это происходит из-за того, что его устройство не позволяет оградить его от данных негативных явлений. При значительном перегреве, как и при разрыве пыльника, может исчезнуть смазка направляющих.

Неправильное обслуживание направляющих, при котором в их пыльники некоторые умельцы умудряются забивать несоответствующую смазку: графитовую или аналогичную, влечет их набухание и закисание, после чего они подклинивают или стучат при внезапном срабатывании.

Разрыв пыльника поршня влечет попадание в него грязи и влаги. После чего он перестает работать – начинает подклинивать или, наоборот, стучать.

Деформация уплотнительного кольца способствует утечке тормозной жидкости и замасливанию колодок.

Ремонт поршней

Здесь задача посложнее, потому как они находятся внутри корпуса суппорта и ремонт не такой простой. Сразу хочу отметить – бывают случаи, когда поршень заклинивает в корпусе, и он вообще не двигается! Здесь действий может быть два:

1) Постараться оживить этот суппорт, положить его «отмокать» скажем, в бензин или силиконовую смазку. Затем аккуратно постараться вытащить поршень из корпуса.

2) Купить банально новый суппорт. Иногда заклинивает очень прочно, ломая корпус, тут уже ремонт не поможет.

Если поршни еще ходят — первая сложность касается в вытаскивании их из корпуса. Для этого на СТО используют сжатый воздух, который подается в отверстие для тормозной жидкости. Таким образом поршень, просто вылетает, если вы делаете ремонт в гараже – то вам нужно «выдавить» при помощи тормозной жидкости, просто не отключая их от общей системы. Не волнуйтесь что потечет «тормозуха», все равно ее менять после ремонта.

Теперь осматриваем корпус. Если есть следы перегиба, ржавчины, или механических повреждений, то его однозначно нужно менять, ремонт тут будет не обоснован. Для этого приобретаем ремонтный комплект, с резинками уплотнителями и новыми поршнями, важно заменить что в нем должна быть специальная смазка, обычно как для направляющих, так и для поршней! ЭТО ВАЖНО!

Без нее ремонтировать не будет смысла, потому как можно порвать новые уплотнители.

Теперь перечислю по пунктам:

1) Вытаскиваем старые резинки и уплотнители.

2) Убираем старые поршни.

3) Чистим корпус, как снаружи так и внутри.

4) Затем применяя новою смазку, обрабатываем все места креплений.

5) Устанавливаем резинки уплотнителей

6) Устанавливаем поршни, также предварительно смазав.

После этих манипуляций собираем суппорт. Ремонт на это закончен, можно устанавливать на автомобиль. Не забудьте поменять тормозную жидкость и прокачать затем систему.

Сейчас хочу вам предоставить подробное видео по ремонту, в описано все более подробно.

НА этом все, думаю моя статья была вам полезна, ставим лайки в соц. сетях!

(10 голосов, средний: 4,50 из 5)

При замене или простом обслуживании суппортов, рекомендуется смазывать трущиеся, подвижные детали специальными смазками, для обеспечения нормальной работы узла в целом. Суппорт один из основных компонентов в тормозной системе, почему требует к себе особого внимания. Здесь важно следить за состоянием направляющих для прижимных скоб, так называемых «пальцев», так как они самое уязвимое место. Причем важность периодического смазывания, указывается даже в «мануалах» производителей, почти для каждой модели.

Важно понимать, что если использовать не подходящие средства, то эффект может быть обратным, вплоть до заклинивания «пальцев», колодок, поршней. То же самое ждет водителей, у которых направляющие работают «на сухую». На них попадает грязь, влага, впоследствии забивая их и приводя к не правильной работе устройства, не до конца прижимается колодка, начинает клинить и тому подобное.

Какие смазки подходят?

В целом, предъявляют стандартные требования по типу воздействия смазки и её составу. Итак:

• В первую очередь это температурный режим, так как суппорт, в принципе работает в запредельных температурах, смазка должна быть соответствующая. Минимальный выдерживаемый нагрев от 160 градусов.

• Высокие эксплуатационные режимы даже при минусовых температурах.

• Важно, чтобы смазка не была агрессивной к резиновым изделиям, а также пластмассе. Так как на «пальцах» находятся пыльники. Если на них попадет агрессивный компонент, резина может разбухнуть, и просто не будет держаться на «пальце». Зачастую, к таким смазкам относят привычные — литолы, солидолы. Ничего из перечисленного не подходит, как многие бы не возражали. Их основное предназначение, убрать скрипы и скрежет.

• Стойкость к атмосферным воздействиям — снег, дождь.

До некоторых пор, ходило устойчивое представление, что классические солидолы, литолы подходят и для смазки направляющих, однако, как уже сказали, они агрессивны к резине, пластику. Поэтому выбор должен падать на специализированные смазки, на основе минеральных, синтетических масел и натуральных загустителей. Их свойства позволяют смазке не стекать с направляющих (хорошая адгезия), оставаться температуростойкой. Кроме того, «синтетика» не агрессивна к уплотнителям, устойчива к воде, кислотным жидкостям. Температурный порог, как правило, более 250 градусов.

Обнаружение поломки

Как и все остальные системы и механизмы машины, тормозная система время от времени приходит в негодность и требует замены некоторых деталей. Не стоит откладывать замену одного из элементов тормозной системы на потом, это может привести к серьезной аварии.

Чтобы заменить один из компонентов тормозной системы, нужно правильно определить, что пришло в негодность. Чаще всего в негодность приходят колодки и диски. Дело в том, что при торможении из-за силы трения эти устройства достигают высоких температур, поэтому быстро изнашиваются. При покупке новых агрегатов следует обратить внимание не только на прочность, но и на то, как они относятся к высоким температурам.

При соблюдении всех параметров температуры можно уберечь поршни и цилиндры от заклинивания или деформации, а ведь они могут привести к более дорогостоящему ремонту. Поршень доставляет много хлопот, например, может не возвращать колодки обратно.

Следует обращать внимание на все устройства этой системы, самые мелкие и незначительные на первый взгляд элементы выполняют важную роль во всем механизме. Например, пыльник направляющей втулки – на первый взгляд ненужная деталь, но именно пыльник направляющей втулки предохраняет суппорт от заклинивания. Манжета внутри корпуса играет главную роль в обеспечении герметичности всей системы.

Такой же на первый взгляд неважной частью является сальник тормозного цилиндра. Так же как и другие сальники, этот удерживает жидкость в корпусе. Во время износа сальника следует его немедленно заменить новым.

Скрип и звон в области передней или задней подвески, а еще плохое срабатывание тормозов – это признаки уже совсем не рабочей системы. Если было обнаружено, что следует заменить колодки или суппорты, то к этому процессу следует отнестись со всей серьезностью.

Чтобы полностью избавиться от лишнего шума в системе, нужно менять неисправные агрегаты как с левой, так и с правой стороны. Чаще всего на некоторых автомобилях заклинивает именно правый суппорт. Обуславливается это тем, что чаще всего водители меняют только левый суппорт, потому что он находится с водительской стороны, а правый остается в стороне.

Ремкомплект

Замена суппорта это кардинальная мера, часто можно ограничиться ремонтом и заменой его составляющих. В основном в стандартный ремкомплект входят резиновые элементы:

  • манжеты,
  • пыльники,
  • защитные резинки штуцера,
  • уплотнительные кольца поршня.

Но в зависимости от необходимого ремонта в них могут быть включены:

  • стопорные кольца,
  • прижимные скобы,
  • направляющие,
  • непосредственно сами поршни.

Благодаря ремкомплекту можно существенно сэкономить и улучшить работу данного узла системы тормозов.

Ремонт направляющих

Зачастую направляющие это своеобразные болты, которые вкручиваются в специальные ушки корпуса. Если на них видны очаги коррозии, которые уже не удается удалить, то их просто нужно заменить.

Выкручиваем из крепления (ушка) и вставляем новую направляющую, очень простая замена. После этого нужно использовать только правильную смазку (обычно идет в комплекте), а также важно не забыть одеть пыльники, сразу проверяем их на герметичность, не должно быть никаких прорывов и трещинок. Сейчас предлагаю перейти к поршням.

Из-за чего повреждаются пыльники на суппортах?

Пыльники на поршнях тормозных суппортов защищают от попадания грязи, солей в технологический зазор и последующего окисления. Об их повреждении может говорить характерный увод автомобиля в сторону или ухудшение наката авто из-за заклинивания тормозных поршней. Появляется оно быстро. В условиях российской зимы поршень успевает подкиснуть и заклинить за несколько дней.

Разрывы на пыльниках возникают не только от старости и потери эластичности, но и от неаккуратности или спешки при замене тормозных колодок. Именно поэтому сервисные центры Тойота Люберцы и Тойота Измайлово рекомендуют обслуживать автомобиль у официального дилера. Сертифицированные механики не допускают ошибок, которые имеют неприятные последствия.

Почему рвутся пыльники при неправильной замене колодок

Причина повреждения пыльников при замене колодок — их неполное или недостаточное утопление. Неровно сидящая и не задвинутая до конца резинка при опускании суппорта перекашивается и находит на поршень. Сначала она просто сминается им. В дальнейшем при работе тормозов поршень давит на колодку и рвет пыльник. Дыры образуются на обеих резинках суппортов и в характерных для этого случая местах.

Избежать повреждений поможет соблюдение технологии замены:

  • Снимаем старые изношенные колодки.
  • Чистим пластины, переставляем заводские индикаторы износа на новые колодки.
  • Аккуратно заводим поршни в цилиндры.
  • Приподнимаем плоской отверткой края пыльников, выпускаем воздух и полностью утапливаем резинки.
  • Смазываем колодки, чтобы пластины не гнили из-за попадающей воды, и посадочные места.
  • Ставим колодки обратно без усилий и ударов, фиксируем и опускаем суппорт

Противоскрипные пластины с индикатором износа переставляются обязательно, чтобы не пропустить критичное истирание. Он выступает на 2 мм с рабочей стороны тормозной колодки. Когда изнашивание достигает этого уровня, при торможении появляется неприятный писк или свист.

Преимущества обслуживания у дилера

Мастера наших технических центров знают требования к обслуживанию и уделяют внимание мелочам. При замене колодок пыльники задвигаются до конца, что исключает разрывы. Противоскрипные пластины смазываются одобренной производителем смазкой. Она не течет, не смывается дождевой или снеговой водой.

Как работает тормозной суппорт видео

Суппорт тормозной представляет собой устройство, прижимающее тормозные колодки к диску во время торможения автомобиля. Фактически суппорт является единственной подвижной частью автомобильной тормозной системы, поэтому ее работоспособность в наибольшей степени зависит от исправности данного элемента.

Принцип работы тормозного суппорта

Схема суппорта не является сложной и одинакова в большинстве моделей автомобилей. Нажатие на педаль тормоза приводит к появлению давления в тормозной магистрали, воздействующего на поршни суппортов. Данное давление приводит к сдвижению поршней суппортов, которые в свою очередь подталкивают тормозные колодки к закрепленному на колесе тормозному диску, прижимая их к нему с обеих сторон. Возникающее в результате этого трение и вызывает эффект торможения автомобиля. Кроме того задачей суппорта является постоянное удерживание колодок в строго параллельном положении относительно тормозного диска.

Устройство суппорта не отличается сложностью. Фактически он состоит из подключенных к гидравлической системе поршней, к которым крепятся тормозные колодки. Расположение и количество тормозных колодок, а также способ крепления суппорта к ступице могут различаться и зависят от модели автомобиля. Наиболее распространенная схема – две колодки на колесо и двухточечное крепление к ступице.

Устройство тормозного суппорта

Признаки неисправности суппортов

Суппорт колеса обязательно должен быть качественным. Под воздействием возникающего в процессе торможения трения тормозные колодки и сам суппорт нагреваются. Поэтому помимо механической прочности к ним предъявляются серьезные требования в части теплостойкости и высокой скорости теплоотдачи, чтобы избежать заклинивания поршней и деформации частей тормозной системы.

Пыльник направляющей неприметная на первый взгляд деталь, но ее дефект может привести к заклиниванию суппорта.

Помимо ситуаций, когда тормозная система уже явственно не работает о том, что суппорт тормозной в ближайшее время выйдет из строя могут свидетельствовать и другие признаки. В частности это скрип и стук в зоне расположения суппортов. Появление скрипа свидетельствует об усилении процессов трения в механизме, что постепенно разрушает его. Проблемы, которые приводят к такому, разнообразны. Это перекос тормозных колодок или их неправильная установка, а также чрезмерно изношенные тормозные диски (как результат может появится биение в руль).

Также замена суппорта может потребоваться в том случае, если на нем разорван пыльник поршня. Это чревато тем, что внутренности суппорта, в частности его цилиндр, становятся беззащитными перед проникновением внутрь грязи, повышающей трение между поршнем и цилиндром, а также провоцирующей образование ржавчины, что ведет к неизбежному заклиниванию поршня.

Ремонт суппортов

Поскольку суппорты можно считать условно доступными деталями, их ремонт некоторые автолюбители выполняют самостоятельно, в домашних условиях. В принципе, элементарная проверка и первичный ремонт не представляют собой ничего особо сложного.

Стандартный ремонт суппорта заключается в переборке, смазке направляющих и замене пыльников направляющих.

Для начала необходимо разобрать суппорт, полностью вычистить его от старой смазки и нанести новую. Также нужно проверить степень износа и старения резиновых уплотнителей и обратно собрать конструкцию. Если не возникает никаких экстренных ситуаций, процесс не занимает слишком много времени.

Сначала снимается колесо с установленного на подпорки автомобиля. Чтобы заменить тормозную колодку на суппорте чаще всего достаточно отвинтить всего один, расположенный в нижней части винт, крепящий суппорт к скобе. Очень важно вместо изношенных установить новые колодки в точно таком положении, в каком стояли старые. При таком ремонте суппорта не следует отключать от него канал с тормозной жидкостью, чтобы избежать образования протечки в дальнейшем. Если обнаружена проблема с поршнем или другими деталями суппорта, лучше отправиться для ее устранения на СТО.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Суппорт тормозной – это одна из наиважнейших деталей тормозной системы. От исправности данной детали зависит безопасность езды в машине. Суппорт представляет собой относительно небольшое устройство, которое прижимает тормозные колодки к диску во время торможения авто.

Фактически только эта деталь является подвижной частью тормозной системы авто, поэтому работоспособность системы в огромной степени зависит от исправности этого элемента.

В процессе улучшения дисковых тормозов были выявлены два отдельных пути развития тормозных суппортов: с фиксированной конструкции и с «плавающей скобой».

Тормозной суппорт – это узел, который прижимает тормозные колодки к диску во время торможения машины, когда вы нажимаете педаль тормоза. Это единственная часть, которая движется в тормозной системе. Она устанавливается именно на дисковые варианты тормозов, барабанная система работает по-другому.

Это очень важный узел, если честно, то суппорт нужно рассматривать вместе с тормозными колодками, именно они берут на себя основную нагрузку при торможении системы. Так стоит отметить, что 90% поломок передних «тормозов», связанны именно с суппортами

Тормозные суппорты бывают двух типов — фиксированные и плавающие.

В суппортах плавающего типа при торможении поршень, под действием давления жидкости, прижимает внутреннюю колодку к тормозному диску колеса. Суппорт перемещается на направляющих пальцах в обратную сторону, тем самым выравнивая силу прижатия внутренней и наружной колодок к диску. Направляющие пальцы суппорта смазаны консистентной смазкой и защищены от влаги и других источников воздействия резиновыми чехлами. В суппортах обоих типов поршни отводятся от тормозных колодок на небольшое расстояние за счет упругости уплотнительных колец, в результате чего между дисками и колодками образуется небольшой зазор.

Фиксированные суппорта – более ранняя разработка автопроизводителей. Чаще всего суппорт такого типа включает в себя металлический корпус с расположенными симметрично двумя рабочими цилиндрами. Корпус жестко закреплен на кронштейнах автомобиля (обычно на кулаке передней или задней подвески). В механизме используется гидравлическое давление для поджатия колодок к тормозным дискам одновременно с двух сторон обоими поршнями. За счет отсутствия потерь времени и сил на движение скобы и регулирование сил прижатия тормозных колодок, такой тип тормозного механизма скорее включается в работу и более информативен для водителя. Колодки удерживаются в системе специальными пружинами. Поршни в таких суппортах связаны между собой системой трубок или внутренними каналами тормозного суппорта. Жесткозакрепленные суппорта, в свою очередь, делятся на разделяемые и цельные. Для того чтобы извлечь поршни в неразделяемых суппортах достаточно подать давление воздуха через отверстие тормозного шланга и поршни выйдут из цилиндров. В разделяемом типе расстояния между стенками корпуса суппорта недостаточно чтобы вытащить одновременно оба поршня — поэтому корпус сделан разборным. Две половинки корпуса обычно стягиваются между собой болтами или винтами.

Принцип работы тормозного суппорта

Схема суппорта не является сложной и одинакова в большинстве моделей автомобилей. Нажатие на педаль тормоза приводит к появлению давления в тормозной магистрали, воздействующего на поршни суппортов. Данное давление приводит к сдвижению поршней суппортов, которые в свою очередь подталкивают тормозные колодки к закрепленному на колесе тормозному диску, прижимая их к нему с обеих сторон. Возникающее в результате этого трение и вызывает эффект торможения автомобиля. Кроме того задачей суппорта является постоянное удерживание колодок в строго параллельном положении относительно тормозного диска.

Устройство суппорта не отличается сложностью. Фактически он состоит из подключенных к гидравлической системе поршней, к которым крепятся тормозные колодки. Расположение и количество тормозных колодок, а также способ крепления суппорта к ступице могут различаться и зависят от модели автомобиля. Наиболее распространенная схема – две колодки на колесо и двухточечное крепление к ступице.

Устройство тормозного суппорта

ПРИЗНАКИ НЕИСПРАВНОСТИ ТОРМОЗНОГО СУППОРТА

Имеется несколько наиболее распространенных свидетельств:

  1. увеличенное усилие – именно его требуется прикладывать для полной остановки машины;
  2. автомобиль тянет в сторону в процессе торможения;
  3. педаль становится «мягкой» – для нажатия на нее нужно достаточно слабого усилия;
  4. пульсация педали тормоза;
  5. небольшое сопротивление в перемещении педали до пола;
  6. прихватывание тормозов;
  7. блокировка задних тормозов при большом усилии и т. д.

Как определить, что суппорт неисправен?

Обязательное условие для соблюдения безопасности – это исправность суппорта, поэтому он обязан быть качественным. Важно помнить, что из-за возникающего в процессе торможения трения колодки и суппорт нагреваются. Это является причиной серьезных требований к качеству детали: она должна быть не только механически прочной, но и теплостойкой, а также обладать достаточно высокой скоростью теплоотдачи.

Благодаря этому можно избежать заклинивания поршней и/или деформации частей тормозной системы. Для примера пыльник направляющей – очень неприметная и незначительная, на первый взгляд, деталь, но ее дефект может стать причиной заклинивания суппорта.

Кроме тех ситуаций, когда тормозная система авто уже не работает явственно, о том, что суппорт тормозной в скором времени перестанет работать могут «говорить» и другие признаки. Такими признаками могут быть и скрип, и стук в зоне суппортов.

Появление характерного скрипа говорит об значительном усилении процессов трения в механизме, что постепенно его разрушает. Проблемы, которые могут стать причиной этого, разнообразны. Это и перекос тормозных колодок и/или их неправильная установка, это и чрезмерно изношенные тормозные диски (может появиться даже биение в руль).

Замена суппорта может стать необходимой даже в том случае, если на нем разорван пыльник поршня. Явление чревато тем, что внутренности суппорта, а именно его цилиндр, становится беззащитными перед проникновением грязи, которая способна повышать трение между поршнем и цилиндром, и провоцирующей образование ржавчины. Ржавчина в ближайшем будущем приведет к неизбежному заклиниванию поршня.

СУППОРТ ТОРМОЗНОЙ – СПОСОБЫ РЕМОНТА

Неисправности суппорта могут быть разными. Однако можно выделить наиболее частые случаи, а также рекомендации по их устранению.

ТОРМОЗНЫЕ КОЛОДКИ ПОДКЛИНИВАЮТ В СУППОРТЕ

Это заметно, когда при демонтированном суппорте колодки не перемещаются в свободном ходе. Обычно причина в ржавчине на неподвижных колодках суппорта, которая и мешает перемещению колодок.

Для ликвидации проблемы стоит вооружиться наждачной бумагой, щеткой по металлу и напильником (но только мелким). Затем нужно счистить коррозию с металла, после чего смазать поверхность смазкой высокотемпературного типа. Однако на суппорте не должно быть выработки – ямок от коррозии. При их наличии зачистка не поможет – колодка будет недостаточно плотно прижиматься либо недостаточно быстро отходить от поверхности тормозного диска.

Иногда такой дефект можно устранить напильником (при условии незначительной выработки), но обычно приходится покупать новую часть суппорта (неподвижную).

МЕХАНИЗМ ЗАДНЕЙ ОСИ

Разобрать задний суппорт будет гораздо сложнее. Объясняется данный факт тем, что задний элемент имеет многосложное строение, так как дополняется, в отличие от переднего, еще и механизмом стояночного тормоза.

В остальном характер функционирования элемента схож с передним. ТЖ способствует выталкиванию поршня, который прижимает колодки к колесному диску.

Пошаговый алгоритм по снятию заднего суппорта (подготовительные операции те же, что и у переднего).

  1. Демонтируется защита элемента.
  2. Шплинт, который соединяет трос стояночного тормоза с суппортным механизмом, извлекается.
  3. Отсоединяется трубка жидкости, как и в случае выше, закупоривается.
  1. Извлекаются стопоры.
  2. Вытаскивается фюзеляж.

Остальные манипуляции аналогичны вышеописанным. Надо все хорошенько проверить, зачистить или поменять. Рекомендуется поршень суппорта, который частенько со временем ржавеет, обработать специальной пастой на основе абразивов. Можно также пройтись шкуркой, но очень мелкой.

Смазка направляющих тормозного суппорта

При потере подвижности в узлах суппорта первое, на что необходимо обратить внимание – направляющие. Именно они, наиболее часто доставляют хлопоты владельцам автомобилей. Закисшие направляющие могу служить причиной для проявления всех неисправностей, связанных с потерей подвижности между узлами суппорта.

Направляющие должны свободно двигаться вдоль своей оси. Если этого не наблюдается, необходимо разобрать суппорт, вытащить из скобы направляющие, очистить их от старой смазки и оценить их состояние, также необходимо очистить посадочное место направляющей в скобе.

Рабочая поверхность направляющих должна быть без коррозии, без сильных следов износа. Если на поверхности направляющей появилась небольшая коррозия, то ее необходимо зачистить очень тонкой наждачной бумагой, после этого направляющую необходимо смазать специальной смазкой и установить назад в скобу суппорта. После этого необходимо проверить свободный ход направляющей вдоль своей оси. Вы не должны прилагать каких-либо больших усилий для перемещения направляющей. Направляющая должна свободно перемещаться в теле скобы при захвате двумя пальцами руки.

Если этого не происходит, то возможно, вы плохо очистили направляющую, либо она имеет большой износ и клинит в посадочном отверстии скобы, в этом случае направляющую необходимо заменить.

Важное замечание – для смазки направляющих необходимо использовать специальную смазку. Недопустимо использовать солидол, литол, графитную и прочие смазки.

Замена ремкомплекта суппорта

Наиболее сложной и ответственной операцией при ремонте суппортов является замена ремкомплекта суппорта. В ходе этой операции меняются все уплотнения и резинотехнические изделия суппорта.

Для начала, вы должны приобрести ремкомлект для суппорта вашего автомобиля. Для этого в автомагазине вы должны будете сообщить продавцу марку и модель вашего автомобиля, год его выпуска и прочие данные, которые спросит продавец.

Для проведения ремонта при помощи ремкомплекта, для начала необходимо демонтировать суппорт. После этого перенести его на верстак и полностью разобрать. Очень важное замечание – место, в котором разбирается суппорт, должно быть максимально чистым. Попадание даже самой маленькой песчинки внутрь суппорта грозит скорым выходом его из строя.

При разборке суппорта, рекомендуется записывать или фотографировать места и способы установки тех или иных деталей.

В большинстве своем вам необходимо будет заменить следующие резиновые изделия:

  • Уплотнение тормозного цилиндра;
  • Пыльник тормозного поршня;
  • Пыльники направляющих;
  • Уплотнения направляющих;
  • Уплотнительное кольцо штуцера прокачки.

Если на рабочей поверхности тормозного поршня присутствует глубокая коррозия (с образованием каверн), то поршень также необходимо заменить.

Сборку суппорта производить в порядке обратном разборке. После этого суппорт необходимо установить на автомобиль, смазать направляющие и прокачать тормоза. Как вы уже знаете, для этого вам потребуется помощник или специальное устройство.

Суппорт один из ключевых механизмов тормозной системы автомобиля. Основная задача, прижимать колодки к тормозному диску и соответственно останавливать его при воздействии на педаль тормоза.

Конструктивно суппорт связан со всей тормозной системой. При нажатии на педаль, в главном тормозном цилиндре создается давление, которое направляется по магистралям к суппорту. За счет создаваемого давления, сдвигаются поршни суппорта. Последние в свою очередь сдвигают колодки к диску. За счет сжатия колодок возникает трение, которое и вызывает торможение колеса.

Кстати, суппорт отвечает не просто за сжатие колодок, но за их равномерное размещение (параллельно диску) и соответственно, равномерное прижатие.

Устройство, разновидности и принцип работы

В целом, если рассматривать устройство механизма, то независимо от вида, оно идентичное, за исключением некоторых нюансов. Различают всего две разновидности суппортов:

Чисто по техническим соображениям, вторая разновидность появилась раньше, она дешевле, конструктивно проще. Конструктивно суппорт представляет собой сам механизм, цилиндр с поршнями, крепление. В суппортах с плавающей скобой, цилиндры устанавливают с внутренней стороны. Таким образом, во время торможения поршень надавливает на ту колодку, которая размещается непосредственно за ним. То есть первая колодка начинает двигаться, прижимается к диску и в это же время, направляющая скоба двигается навстречу поршню по направляющим, тем самым прижимая уже вторую колодку.

За счет того, что в принципе система простая, не требует серьезных затрат, её применяют на бюджетных автомобилях Lada Priora, Kalina, Granta, Chevrolet Lanos, Aveo, Renault Logan, Opel Astra. Что интересно, но и на модели классов выше (к примеру, БМВ 7 Е38) раньше устанавливались также плавающие суппорта.

Суппорт с фиксированной системой представляет собой классический корпус, но с двумя симметричными рабочими цилиндрами, размещающимися по бокам от тормозного диска. Здесь аналогично сам суппорт крепится к поворотному кулаку или к задней подвеске (балка, рычаги и т.д. в зависимости от модификации).

Принцип действия аналогичен, при нажатии на педаль тормоза, в главном цилиндр создается давление, направляющиеся по магистрали в рабочие цилиндры суппорта. Давление «заставляет» поршни сдвигаться, а соответственно и двигаются колодки. Чем выше сила нажатия на педаль, тем выше давление, соответственно сильней прижимаются колодки. Разница фиксированной конструкции в том, что здесь прижатие колодок к диску происходит одновременно. Соответственно повышается эффективность торможения. В «неактивном» положении, колодки удерживаются с помощью пружин.

Такие конструкции зачастую используют для спортивных машин, для автомобилей с повышенной массой, да и просто моделей классом выше. К примеру, модели семейства BMW X6, Х5, Mercedes ML 163, Skoda Rapid, Toyota Cruiser Prado, Subaru Forester.

Устройство у обеих систем практически идентичное и состоит из:

• Цилиндров с поршнями. Причем поршней может быть сколько угодно, один и даже 12, в более мощных системах.

• Пыльников направляющих, поршней.

• Крепежных, уплотнительных колец поршня.

• Тормозных колодок (внешних, внутренних).

• Тормозных магистралей со штуцерами.

Кстати, специалистами уже давно изучена особенность, что количество поршней не всегда влияет на качество торможения. Основное здесь — это площадь прикосновения поршня к колодке, чем она больше, тем лучше. Исходя из того, можно сделать вывод, что один поршень лучше. Хотя системы, где несколько поршней лучше справляются с агрессивным торможением, менее подвластны перегреву.

Неисправности, признаки и ресурс суппортов

Признаков, которые могли бы указать на проблемы конкретно с суппортом, достаточно много. В тоже время они могут свидетельствовать и о других проблемах, связанных не только с тормозной системой. Можно выделить несколько групп признаков:

• Машину тянет в сторону.

• Необходимость повышать усилие для полной остановки.

• Блокировка тормозов при чрезмерном нажатии на педаль.

Исходя из перечисленных выше признаков, можно подготовить относительно небольшой список проблем:

• Подклинивание направляющих. Встречается на плавающих суппортах, когда направляющие забиваются грязью, ржавеют, появляется коррозия, гнутся. Можно предпринять попытку зачистить направляющие щеткой по металлу, напильником или купить новую деталь. Имейте виду, что если на направляющих отчетливо видна выработка (ямки от коррозии), то скорей всего проблема останется.

Кстати, не забывайте, что направляющим требуется специальная смазка, нельзя допускать работу «на сухую».

• Клинит поршень. Проблема встречается, если на внутренних стенках цилиндра, поверхности поршня, имеется выработка, задиры, царапины. Можно конечно отполировать выработку или царапины, только смысла в этом практически нет.

• Коррозия на поршне. Поможет полировка, если, конечно, ржавчина не проникла слишком глубоко. Зачастую, случается из-за поврежденного пыльника поршня, длительного простоя, когда попадает влага, грязь.

• Порванные уплотнители, пыльники продаются повсеместно, главное подобрать ремкомлект, конкретно под вашу модель автомобиля.

• Выход из строя, так называемых монтажных пластин, которые удерживают колодки в посадочном месте. Лучше менять при каждой замене колодок.

• Неравномерный износ колодок. Причина скрывается в тех же направляющих, поршнях и т.д.

• Еще одна неисправность достаточно редкая, но все же встречается — это утечка тормозной жидкости. Через штуцер или поврежденный шланг.

• Утечка жидкости через резиновые манжеты на поршне, если они изношены и повреждены. Выход покупка ремкомплекта.

Одними из самых слабых мест суппортов можно назвать:

Что касается ресурса, то в зависимости от модификации и модели суппорта, срок эксплуатации может значительно варьироваться. В среднем, при должном уходе, а это значит своевременной замене уплотнителей, пыльников, использовании хорошей смазки для направляющих, срок службы можно продлить до 150 – 200 000 км.

Заключение

В итоге хотелось бы очертить основные тезисы в статье, а именно:

• Постоянное наблюдение за узлом.

• Использование качественных запчастей, в том числе смазки.

В конечном счете, даже при регламентом обращении внимания на узел, в среднем каждые 10 – 15 000 км, можно уберечь себя от дорогостоящего ремонта, обходясь всего лишь покупкой ремкомплекта.

Почему скрипят и клинят тормозные суппорта: причины, диагностика, ремонт

Ситуация, когда клинит тормозной суппорт, не просто неприятная, а опасная для водителя и пассажиров в автомобиле. Суппорт является важнейшим элементом тормозной системы современного автомобиля. Его задача – прижимать тормозные колодки к тормозному диску при нажатии водителем на педаль тормоза. Суппорт является сложным механизмом, и за его исправностью необходимо следить. Нельзя допускать не только заклинивания суппорта, но и появление скрипов, а также стуков в нем.


Оглавление:
1. Как работает тормозной суппорт
2. Почему скрипит и клинит тормозной суппорт
3. Что делать, если суппорт скрипит или клинит
4. Как избежать выхода суппорта из строя

Как работает тормозной суппорт

В идеальном состоянии тормозной суппорт должен работать по следующей схеме:

  1. Водитель в салоне автомобиля нажимает на педаль тормоза;
  2. В этот момент внутри тормозной магистрали нагнетается давление, и оно передается на поршневую группу всех суппортов;
  3. Суппорта под действием давления подводят тормозные колодки к диску, закрепленному непосредственно на вращающемся колесе;
  4. Из-за возникающей силы трения вращение диска, а вместе с тем и колеса, замедляется.

Важно: для грамотной работы тормозной системы колодки должны располагаться строго параллельно к тормозному диску.

Поскольку при торможении автомобиля возникает трение, вместе с тем образуется тепло, которое нагревает тормозные колодки, жидкость и суппорта. Соответственно, исправный тормозной суппорт должен состоять из материала, свойства которого не изменяются при нагреве. Также материал суппортов должен быть крепким, чтобы выдерживать большие нагрузки.

Почему скрипит и клинит тормозной суппорт

Сигналом о том, что с автомобильным суппортом имеются проблемы, является скрип. Он может обозначать, что суппорт износился и ему требуется замена или о необходимости провести диагностическое обслуживание детали. Звук скрипа при работе суппортов чаще всего возникает по одной из следующих причин:

  • Неправильно установлены колодки. Если колодки находятся не параллельно тормозным дискам (или стоят не на своих местах, например, из-за ошибки во время ремонта), это можно приводить к скрипам;
  • Изношенные тормозные диски, которые также непосредственно участвуют в процессе торможения;
  • Отсутствует смазка или смазочный материал выбран неправильно. Зачастую водители (и частные сервисы) экономят на смазке для суппортов, что категорически нельзя делать. Дело в том, что необходимо для суппорта подбирать не только смазку со способностями по охлаждению и препятствию трению. Также смазка суппорта обязательно должна быть устойчива к внешним воздействиям, особенно в зимний период времени, когда на дороге много грязи и солей.

Критической является ситуация, когда тормозной суппорт не просто скрипит, а клинит в процессе работы. Иначе говоря, водитель нажимает на педаль тормоза, а когда ее отпускает, суппорт не отводит колодки от тормозных дисков, что приводит к неконтролируемому торможению автомобиля, излишнему износу и перегреву деталей в тормозном механизме.

Что делать, если суппорт скрипит или клинит

Если скрипит или клинит тормозной суппорт, при этом деталь в хорошем состоянии, можно самостоятельно постараться устранить возникшие проблемы. Для этого рекомендуется выполнить следующий набор действий:

  1. Первым делом требуется выкрутить тормозной суппорт, для этого нужно поставить автомобиль на домкрат и снять колесо. Стоит отметить, что в некоторых моделях автомобилей суппорт может откручиваться против часовой стрелки;
  2. Сняв суппорт, выкрутите поршень при помощи ключа, далее его необходимо вытащить из цилиндра;
  3. Снятые детали требуется внимательно осмотреть на наличие сколов, ржавчин, коррозии и различных повреждений. Если ржавчина найдена, ее требуется хорошо зачистить. Когда суппорта сильно изношены, могут возникнуть проблемы с очисткой ржавчины подручными средствами, в такой ситуации потребуется отшлифовать деталь;
  4. Очистив суппорт от ржавчины, слейте из него жидкость, вытащите уплотнительное кольцо и тщательно все прочистите, особое внимание нужно уделить месту крепления кольца;
  5. Далее все детали требуется просушить, залить жидкость и собрать суппорт обратно.

Важно: При обратной сборке суппорта обратите особое внимание на пыльник, чтобы его случайно не повредить. Если на пыльнике имеются трещины, обязательно замените его.

Как избежать выхода суппорта из строя

Описанные выше процедуры по полной очистке суппорта весьма сложные и требуют большого количества времени. Чтобы их приходилось проводить как можно реже, обязательно каждые 6 месяцев смазывайте поверхность суппорта специальной смазкой или WD-40, чтобы избежать образования коррозии.

Также рекомендуется ежегодно осматривать суппорт на предмет наличия коррозии, повреждений, загрязнений и разрыва пыльника.

Рекомендуем прочитать:
Стучат суппорта автомобиля: диагностика и устранение неисправности
Загрузка...

что такое суппорт, принцип работы, неисправности и ремонт

Тормозной суппорт – это устройство, которое прижимает тормозные колодки к тормозному диску. С учетом того, что колодки являются пассивным элементом, именно суппорты в устройстве тормозной системы автомобиля являются подвижными. От их состояния и работоспособности напрямую зависит эффективность тормозов, а также общая функциональность тормозной системы.

Как показывает практика, в процессе эксплуатации автомобиля сами суппорта, а также направляющие суппортов и некоторые другие элементы тормозной системы нуждаются в регулярной поверке, диагностике и обслуживании на каждом ТО.

Также важно обращать внимание на малейшие признаки неисправности суппортов. Далее мы рассмотрим, как устроены и работают суппорта тормозные, какие симптомы указывают на то, что суппорты неисправны, а также как выполняется ремонт суппортов.

Содержание статьи

Тормозной суппорт автомобиля: принцип работы и устройство

Как уже было сказано выше, суппорта – это элементы тормозной системы, прижимающие тормозные колодки к тормозному диску в момент торможения. В свою очередь, когда водитель отпускает педаль тормоза, колодки отводятся от диска и колесо свободно вращается. Если просто, при нажатии на педаль тормоза в тормозной магистрали увеличивается давления, которое воздействует на поршень суппорта.

В результате поршни суппортов сдвигаются и прижимают тормозные колодки к тормозному диску с двух сторон. Далее между колодкой и диском появляется трение, которое замедляет вращение колеса.

Если же водитель сильно жмет на педаль тормоза, колодки плотно прижимаются к диску, что приводит к полной блокировке колеса. Также добавим, что суппорта не только поджимают колодки, но и удерживают их в строго определенном положении по отношению к тормозному диску (параллельно).

  • Идем далее. Что касается устройства, конструкция не отличается сложностью. Более того, в большинстве моделей авто устройство суппорта и принцип его работы практически одинаковые. Итак,  сам суппорт крепится к ступице. Если на автомобиле все тормоза дисковые, тогда на каждом  колесе будут установлены тормозные суппорта. При этом выделяют суппорт тормозной передний и суппорт тормозной задний.

В любом случае, как передний тормозной суппорт, так и задний подключен к гидравлической тормозной системе. Если точнее, к тормозным магистралям подключены поршни, воздействующие на тормозные колодки. Еще следует отметить, что крепления суппорта к ступице автомобиля может отличаться (в зависимости от модели авто).

Как правило, на подавляющем большинстве транспортных средств используется решение, когда устанавливаются две тормозные колодки на каждом колесе (внутренняя тормозная колодка и внешняя тормозная колодка), а сам суппорт имеет двухточечное крепление к ступице. При этом такая конструкция используется как на передней, так и на задней оси (суппорт передний или задний суппорт).

В целом, выделяют два типа суппортов:

  • фиксированный суппорт;
  • плавающая скоба;

Первый тип представляет собой конструкцию, которая включает в себя стальной корпус, а также расположенные с двух сторон тормозного диска рабочие цилиндры, установленные строго симметрично. В качестве примера рассмотрим передний суппорт.

Корпус такого фиксированного суппорта надежно крепится к поворотному кулаку. Колодки держатся в корпусе за счет особых пружин. В момент торможения поршни поджимают колодки, которые, в свою очередь, прижимаются к поверхности тормозного диска.

Чтобы такая конструкция эффективно работала, важно реализовать подачу тормозной жидкости во все цилиндры одновременно и под одинаковым давлением. Само собой, для реализации такой задачи используется большое количество трубок, шланг и патрубков.

С одной стороны, сложная схема гидравлической системы является недостатком, однако с другой  данный тип тормозов является самым эффективным. Именно такая система стоит на мощных авто, спорткарах, на моделях класса «люкс» и т.д. Также всемирно известные бренды (например, легендарная компания Brembo), в первую очередь, выпускают тормозные суппорты данного типа.

  • Конструкция, где использована плавающая скоба, является массовым и относительно бюджетным решением для авто начального и среднего класса. Дело в том, что производить такие суппорты проще и дешевле.

Основным отличием от дорогого фиксированного суппорта является то, что в устройстве использован кронштейн и, как минимум, один цилиндр на внутренней стороне. В двух словах, одна колодка закреплена в определенном положении. Конструктивно такие тормоза бывают как однопоршневыми, так и двухпоршневыми.

Если просто, сначала поршень прижимает одну колодку к диску, после чего скоба плавающего типа начинает скользить по направляющим и сдвигаться в сторону поршня, тем самым поджимая вторую колодку.

Основные признаки неисправности суппортов, причины и ремонт

Сразу отметим, что суппорт должен быть выполнен из прочных и надежных материалов, также высокой надежностью должны отличаться его крепления и т.д. Повышенные требования к суппортам также выдвигаются и по причине того, что они испытывают сильные температурные нагрузки.

Причина — уже упомянутое выше трение, возникающее в результате контакта колодок и диска. Если просто, при торможении нагреваются диски, колодки, а также сами суппорта. Даже при легком торможении (с учетом особенностей работы тормозной системы и стандартной схемы распределения тормозных усилий) суппорта передние уже могут разогреваться до высоких температур.

Если же водитель резко тормозит или практикует экстренное и затяжное торможение, в этом случае активно используются и задние тормоза. В свою очередь, задние суппорта также будут нагреты. Важно, чтобы суппорта в таких условиях сохраняли прочность, быстро остывали, имели способность эффективно отводить тепло. Это позволяет избежать перегрева тормозов, заклинивания поршней и т.п.

  • Так или иначе, но в процессе эксплуатации автомобиля неизбежно возникают определенные дефекты. При этом водитель должен знать и сразу обращать внимание на признаки, указывающие на возможные неисправности тормозного суппорта.

Например, во время проверки, при замене тормозных колодок или во время эксплуатации стало заметно, что тормозные колодки подклинивают в суппорте. Данную проблему можно выявить, сняв суппорт. Если колодки не перемещаются свободно, это может говорить о наличии ржавчины на неподвижных частях суппорта. Именно коррозия часто становится причиной, которая не позволяет нормально перемещаться колодкам.

Чтобы решить проблему, потребуется использовать наждачную бумагу, щетку со стальной щетиной или мелкий напильник. После очистки поверхность необходимо смазать высокотемпературной смазкой  для суппортов и направляющих.

При этом важно, чтобы на суппорте не оказалось сильной выработки, так как при условии наличия ямок колодка не будет плотно прижиматься к диску, потеряет возможность отодвигаться от поверхности тормозного диска с нужной скоростью и т.д. Если есть серьезные дефекты, следует сразу покупать  новую неподвижную часть суппорта или весь суппорт в сборе (в зависимости от степени износа остальных деталей).

Что касается признаков, которые можно заметить при езде, на возможные проблемы с суппортами указывает возросшее усилие, которое нужно приложить для того, чтобы быстро остановить автомобиль.  Также в списке основных симптомов выделяют:

  • машину тянет в сторону при торможении;
  • педаль «проваливается»;
  • тормоза перегреваются;
  • ощущаются посторонние вибрации на педали тормоза,
  • заметно прихватывание тормозов;
  • происходит блокировка задних колес при усилии и т. д.

Причины проблем с тормозами  могут быть разными, при этом часто встречается коррозия поршня суппорта. Нередко к ее появлению приводит повреждение пыльника или длительные стоянки автомобиля. Чтобы решить проблему, суппорт нужно снимать и разбирать, после чего вынимается поршень.

Затем поршень шлифуют при помощи пасты или мелкой наждачки, промывают его посадочное место (для промывки подойдет WD-40). Параллельно ставятся новые манжеты.

Бывает и так, что начинают подклинивать направляющие суппорта. Важно, чтобы они перемещались свободно. Чтобы этого добиться, колодки снимаются, далее суппорт собирается, после чего его двигают по направляющим. Если движение затруднено, тогда следует осмотреть сами направляющие (не допускается изгибов, заломов). Если детали в норме, их нужно почистить и смазать (используется особая смазка для суппортов и направляющих).

Еще одной причиной является ситуация, когда поршень в суппорте клинит. Чтобы это проверить, следует отпустить штуцер прокачки уже после того, как заклинило колодки. Если имеет место неисправность, подклинивания не будет. Кстати, на снятом суппорте вдавить поршень обратно очень сложно.

Единственное, что можно сделать, это завести поршень до упора внутрь суппорта при  помощи винта. Затем, педалью выталкивать обратно наружу, причем важно следить, чтобы поршень не выпал полностью.

Подведем итоги

С учетом вышесказанного становится понятно, что тормозные суппорты (как задний тормозной суппорт, так и передний) в плане конструкции просты и надежны. Однако в процессе эксплуатации указанные детали нуждаются в обслуживании, а также могут выходить из строя по определенным причинам.

Как правило, водитель может столкнуться с тем, что появился скрип тормозных суппортов, стучат суппорта и т.д. Данные симптомы не следует игнорировать, так как проблема будет прогрессировать. Необходимо прекратить эксплуатацию и начать проверку тормозной системы автомобиля.

В одних случаях бывает достаточно провести ревизию, заменить колодки или устранить перекос тормозных колодок, а также смазать суппорта и направляющие. В других единственным выходом будет замена суппорта (особенно если выявлено, что разорван пыльник поршня, суппорт и его детали сильно повреждены коррозией и т.д.).

Рекомендуем также прочитать статью о том, почему педаль тормоза мягкая или твердая. Из этой статьи вы узнаете о причинах, по которым педаль тормоза стала мягкой или твердой, а также как найти и устранить неисправность.

Напоследок отметим, что комплексный ремонт суппорта своими руками в ряде случаев также вполне возможен. Однако на практике сильно изношенные суппорта без острой необходимости лучше не пытаться восстанавливать.

Дело в том, что не всегда удается подобрать качественные запчасти, а также затраты на чистку суппортов, замену пыльников, уплотнителей, направляющих и других составных элементов конструкции могут составлять около 50% от стоимости нового суппорта хорошего качества.

Саморегулирующийся задний тормозной суппорт с ручным тормозом (конструкция и работа) ?

 Эта статья для меня самого особенно интересная, так как столкнуться с этим чудом конструкторской мысли мне пришлось не только воочию, но и ощутить все его прелести и недостатки на себе. Такие саморегулирующиеся тормозные суппорта объединенные с тормозной системой ставятся на многих марках машин. Не буду перечислять модели, но что на счет марок, так это VW, Audi, Renault... На этих точно! Так вот, конструкция это заслуживает внимания по своему удобству, функциональности и обслуживанию. Начну обо все по порядку, рассказав о достоинствах, особенностях и неких проблемах.

Конструкция и работа саморегулирующийся заднего гидравлического тормозной суппорта с ручным тормозом

 Рассказывать тут что-то на пальцах практически бессмысленно, так как красноречия и точности языка просто не хватит дабы описать, а слушающему или читающему понять. По крайней мере визуализация данной конструкции приоткроет занавес на многие тайны, которые бы пришлось долго понимать, если ограничиться лишь писаниной. Так вот смотрим на рисунок.

 Так вот, непосредственно о работе суппорта. В нормальном рабочем режиме поршень под воздействием гидравлической жидкости выходит из корпуса и давит на одну из тормозных колодок. В итоге, за счет скользящих направляющих (не показаны) тормозной суппорт и его ответная часть с двух сторон равномерно базируются и зажимают тормозной диск с двух сторон. В общем-то это совсем не открытие, так и работает 100 % таких тормозных суппортов. Теперь то, что касается ситуации, когда колодки начинают истираться, то есть образовывается зазор между ними и диском.
 В этом случае поршень все также выходит "на полную", то есть до колодки, однако между поршнем и регулировочной втулкой появляется зазор, по конусной части. Так вот чтобы выбрать "холостой ход" у поршня, необходимо этот самый зазор ликвидировать, то есть сделать так, чтобы поршень уже стоял изначально чуть выдвинутым, по сравнению с тем, что было до износа. Делается это при помощи ручного тормоза, то есть как раз использование "ручника"! Каждый раз, когда мы взводим ручник, то если у регулировочной втулки есть возможность провернуться по резьбе толкателя, то она провернется. А вот чтобы обеспечить удержание от прокручивания регулировочной втулки, используется пружинная шайба. Нажимная пружина обеспечивает прилегание вала стояночного тормоза к толкателю. В принципе здесь все остальное уже лирика...

Плюсы и минусы саморегулирующегося заднего тормозного суппорта с ручным тормозом

 Плюсы очевидны. Так как холостой ход постоянно минимальный, тормоза будут эффективны. Это самое главное и важное. Что же касается минусов, то здесь большой количество деталей и самое главное уплотнений. Из-за этого возможны протечки, хотя конструкция сама по себе весьма надежна.
 Самым главным минусом является то, что при износе колодок необходимо вправлять, вернее вкручивать обратно регулировочную втулку на толкатель. Это отчасти не удобно, к тому же если это кто-то не знает, то может и вовсе поломать суппорт. Вот как раз о возврате в свое исходное рабочее состояние саморегулирующегося тормозного суппорта при замене колодок, я и хотел бы вам предложить следующее видео.

Все, что вам нужно знать о тормозных суппортах

Что такое штангенциркуль и для чего он нужен?

Вы знаете, что такое тормозная колодка и для чего нужны тормозные диски, но что такое тормозной суппорт? Это одна из наименее изученных частей тормозной системы, но она по-прежнему важна, по крайней мере, если вы хотите, чтобы ваша машина перестала двигаться, когда вы нажимаете на тормоз (что мы предполагаем, что вы это делаете). Вот все, что вам нужно знать о тормозных суппортах, чтобы обезопасить себя независимо от типа автомобиля.

Что такое тормозной суппорт?

Тормозной суппорт - это всего лишь одна часть дисковой тормозной системы, которая является частью передних тормозов большинства современных легковых и легких грузовиков. Все больше и больше автомобилей имеют дисковую тормозную систему в задней части. В суппорте находятся тормозные колодки и поршни. Поршень (ы) отвечает за прижимание колодки к ротору, что создает трение и останавливает колесо. Тормозные суппорты работают вместе с тормозными дисками, тормозными колодками и остальной частью вашей гидравлической системы, чтобы остановить ваш автомобиль, когда вы нажимаете на тормоза.

Для чего нужен тормозной суппорт?

Функция тормозного суппорта заключается в создании трения путем вдавливания тормозных колодок в роторы для замедления колес. Тормозной суппорт подходит как зажим (когда вы нажимаете педаль тормоза) на ротор каждого колеса. Тормозные колодки находятся внутри суппорта, и когда вы нажимаете на педаль тормоза, чтобы замедлить или остановить автомобиль, тормозная жидкость оказывает давление на поршни в суппорте тормоза. Это прижимает колодки к тормозному ротору и замедляет или останавливает ваш автомобиль.

Типы тормозных суппортов

Два основных типа суппортов - это плавающие (также называемые скользящими) суппорты и фиксированные суппорты. Плавающие суппорты могут входить и выходить относительно ротора. У них либо один, либо два поршня на внутренней стороне ротора. Когда вы нажимаете на тормоз, поршень (-ы) толкает суппорт, что создает трение от тормозных колодок, расположенных по обе стороны от ротора.

Фиксированные суппорты не двигаются.Вместо этого у них есть поршни, расположенные на противоположных сторонах ротора. Они дороже, чем плавающие суппорты, могут иметь больше поршней и в целом имеют лучшие характеристики.

Как узнать, сломался ли тормозной суппорт?

Со временем даже в самых хорошо обслуживаемых транспортных средствах потребуется ремонт тормозов. Тормозная система нагревается каждый раз, когда вы снижаете скорость. Таким образом, даже если вы едете только в нормальных условиях вождения и не делаете резких остановок, ваши суппорты в конечном итоге все равно ослабнут и выйдут из строя.

Ваши суппорты также подвержены риску, если вы не водите машину регулярно. Они могут заржаветь или испачкаться и даже начать вытекать тормозную жидкость, если вы не будете регулярно выезжать из машины. Уплотнения внутри суппорта могут высохнуть и выйти из строя при нерегулярном использовании. Это одна из причин, почему так важно не позволять классическим автомобилям годами сидеть в гараже и собирать пыль. Машины созданы для вождения!

Если вы заметили любой из следующих знаков, немедленно приведите свой автомобиль, чтобы мы могли проверить ваши тормоза и убедиться, что вы в безопасности на дороге:

● Автомобиль тянется в сторону, когда вы нажимаете педаль тормоза.
● Тормоза сработают, только если вы нажмете их несколько раз.
● Вы видите утечки тормозной жидкости вокруг колес
● Педаль тормоза кажется более мягкой, чем должна, когда вы нажимаете на нее
● Непрерывный визг, скрежет или скрип, исходящий от вашего тормоза

Если вы заметили какие-либо из этих признаков износа суппорта или у вас возникли другие проблемы с тормозами, назначьте встречу сегодня.Профессионал Spring Works будет рад осмотреть ваш автомобиль и сообщить, нужно ли отремонтировать или заменить тормоза, чтобы вы могли безопасно уехать.

Тормозные суппорты

Проблемы с тормозными суппортами включают утечки жидкости, вызванные изношенными уплотнениями поршней, неравномерное торможение (смещение в одну сторону при включении тормозов), которое может быть вызвано заеданием поршня суппорта или зависанием суппорта на его салазках / втулках , и перетаскивание (обычно из-за залипшего поршня, который не отпускает тормоз).Если у вас возникла проблема с тормозным суппортом, вам придется отремонтировать или заменить суппорты. Замена суппортов обычно является лучшим способом действий, потому что это быстрее, проще и надежнее, чем попытки восстановить старый суппорт. Суппорты с большим пробегом также должны быть восстановлены или заменены при обслуживании тормозов, чтобы они оставались безотказными на многие километры впереди.

Как работают тормозные суппорты

Суппорт - это часть дискового тормоза, которая прижимает колодки к обеим сторонам ротора при включении тормоза.Гидравлическое давление, создаваемое ногой водителя при нажатии на педаль тормоза, поступает от главного цилиндра к каждому тормозному суппорту. Давление жидкости внутри суппорта толкает один или несколько поршней наружу, чтобы задействовать тормоз.

Когда педаль тормоза отпущена, гидравлическое давление падает, и суппорты ослабляют сцепление. Уплотнения с квадратным вырезом вокруг поршней суппорта деформируются при движении поршней, поэтому при сбросе давления уплотнения хотят вернуться к своей первоначальной форме. Это помогает немного втянуть поршни, позволяя колодкам отталкиваться от роторов.Это устраняет необходимость в возвратных пружинах, которые необходимы в барабанных тормозах.


При нажатии на тормоз суппорты прижимают колодки к роторам.
Когда тормоза отпускаются, поршневые уплотнения втягивают поршни, позволяя биению ротора отталкивать колодки от роторов. Если поршень заедает, тормоза будут тормозить.

Два вида тормозных суппортов

Плавающие суппорты (также называемые суппортами скольжения) устанавливаются на салазках или втулках, которые позволяют суппорту перемещаться внутрь и наружу вбок при включении и отпускании тормозов.Плавающие суппорты обычно имеют единственный поршень, расположенный на внутренней стороне суппорта.

При торможении транспортного средства с плавающими суппортами поршни перемещаются наружу и прижимают внутренние колодки к ротору. Это заставляет суппорты немного скользить внутрь и подтягивать внешние колодки к ротору, чтобы задействовать тормоз. Когда педаль отпускается, суппорты слегка выдвигаются, поскольку колодки отталкиваются и втягиваются из роторов.

Неподвижные суппорты, для сравнения, жестко закреплены на роторе и не скользят и не перемещаются при включении тормозов.Этот тип конструкции требует наличия поршней с обеих сторон ротора для установки колодок.

В обоих типах суппортов поршни будут двигаться все дальше и дальше в своих отверстиях по мере износа колодок. Это вызовет соответствующее падение уровня жидкости в бачке главного цилиндра.

Поршни суппорта

Плавающие суппорты могут иметь один или несколько поршней, в то время как фиксированные суппорты обычно имеют несколько поршней. Поршни в плавающих суппортах расположены на внутренней стороне суппорта, в то время как поршни в неподвижных суппортах расположены с обеих сторон ротора (внутренней и внешней).

Однопоршневые суппорты обычно имеют поршни большого диаметра, в то время как многопоршневые суппорты имеют поршни меньшего диаметра. Одним из преимуществ использования более одного поршня является то, что в корпусе суппорта можно использовать более длинную тормозную колодку. Кроме того, несколько поршней распределяют усилие по задней части колодки, обеспечивая более равномерное торможение (меньшее искажение колодки). Недостатком многопоршневого суппорта является то, что если один поршень заедает, колодки не будут равномерно прижиматься к ротору при включении тормозов.Это может вызвать неравномерный износ колодок и снижение эффективности торможения (увеличение тормозного пути).

Поршни суппорта могут быть алюминиевыми, стальными или фенольными (пластиковыми). Каждый тип поршня имеет определенные преимущества и недостатки. Алюминиевые поршни легки, но подвержены коррозии. Алюминий также передает тепло от колодок тормозной жидкости внутри суппорта, что может увеличить риск закипания жидкости и выгорания тормозов, если тормоза станут слишком горячими. Стальные поршни - самый прочный тип поршней, но, как и алюминий, они уязвимы для коррозии (ржавчины).Стальные поршни обычно покрываются никелем или хромом для повышения их устойчивости к ржавчине. Стальные поршни также передают тепло от колодок тормозной жидкости в суппортах. Если алюминиевый или стальной поршень подвергается коррозии, он может застрять в своем отверстии, не позволяя суппорту задействовать тормоза или отпускать тормоз после того, как он был задействован. Фенольные поршни изготовлены из литой смолы и имеют небольшой вес. Фенольные поршни не подвержены коррозии, но они могут впитывать влагу и разбухать, что приводит к их застреванию в отверстии, если производственные зазоры не соответствуют требованиям.Фенольные поршни не проводят тепло, как металлические поршни, что снижает теплопередачу от колодок к жидкости в суппортах и ​​снижает риск закипания жидкости и выгорания тормозов при нагревании тормозов.

ПРЕДУПРЕЖДЕНИЕ: Если вы восстанавливаете суппорты со стальными или алюминиевыми поршнями, НЕ шлифуйте поршни для удаления ржавчины или коррозии. Шлифовка стальных поршней удалит защитное покрытие, предотвращающее ржавчину. Шлифовка алюминиевых поршней удалит анодированное покрытие, предотвращающее коррозию.Замените ржавые стальные поршни или корродированные алюминиевые поршни новыми.

Диагностика проблем тормозных суппортов

Утечки - наиболее распространенный тип проблем, с которыми вы сталкиваетесь с тормозными суппортами. Чтобы проверить герметичность, осмотрите область вокруг поршней суппорта. Наружное пылезащитное уплотнение может быть потрескавшимся или порванным, но если следов жидкости нет, поршневые уплотнения, вероятно, в порядке. Но если вы видите просачивание жидкости, уплотнения поршня протекают.

Также проверьте прокачные винты на каждом суппорте.Если спускной винт установлен неплотно, из него может вытекать жидкость.

Если в суппорте течет тормозная жидкость, его необходимо отремонтировать или заменить. Утечки опасны, и их нельзя игнорировать, потому что ЛЮБАЯ потеря жидкости может привести к отказу тормозов. Утечки часто возникают со временем по мере старения и затвердевания уплотнений. Коррозия в отверстиях поршня или на поршнях - это то, что обычно вызывает износ и утечку уплотнений. Резиновые уплотнения также теряют эластичность с возрастом, могут затвердеть и потрескаться, что приведет к утечке.

Как правило, суппорты с большим пробегом (более 100 000 миль) обычно следует ремонтировать или заменять при замене тормозных колодок - независимо от того, протекают ли суппорты.Оригинальные поршневые уплотнения не вечны, так зачем рисковать?

Также необходимо внимательно осмотреть отливки суппорта на предмет повреждений или трещин. Замените суппорт, если на нем есть трещины или повреждения.

Если внутренние и внешние тормозные колодки изношены неравномерно или суппорт заедает, проверьте состояние ползунов суппорта, штифтов и втулок. Ржавчина и износ могут привести к заеданию плавающего суппорта. Старые салазки суппорта, втулки и монтажное оборудование следует заменить новыми деталями для обеспечения правильной работы.Слайдеры и втулки плавающих суппортов также следует смазывать высокотемпературной тормозной смазкой на основе молибдена или синтетической высокотемпературной тормозной смазкой, чтобы суппорты могли свободно входить и выходить на своих ползунах / втулках.

Если салазки или втулки плавающего суппорта заржавели, изношены или повреждены, суппорт может заедать, вызывая волочение и неравномерный износ колодок. «Липкий» или «замороженный» суппорт также может вызвать затягивание тормоза, если суппорт не позволяет достаточно движения для отпускания тормоза.

Неподвижные суппорты не страдают от проблем этого типа, потому что положение суппорта фиксировано, и суппорт не перемещается внутрь или наружу.Но как фиксированные, так и плавающие суппорты иногда могут «замерзнуть» или заблокироваться, если поршень заклинивает или застревает в отверстии из-за коррозии или набухания. Когда поршень заедает, может произойти одно из двух: тормоз не срабатывает или, что более вероятно, он не отпускается. Неравномерное торможение, возникающее из-за заедания поршня, будет вызывать резкое тяговое усилие в сторону «хорошей» стороны при включении тормозов и / или тягу рулевого управления в сторону «плохой» стороны, если суппорт заедает и тянется.


Неравномерный износ колодок - верный признак плавающего суппорта, который не скользит по своим креплениям.
Монтажные болты / штифты / втулки могут быть корродированы или погнуты. Замените монтажное оборудование и смажьте тормозной смазкой на молибденовой или синтетической основе.

Задний стопорный суппорт

На автомобилях с четырехколесными дисковыми тормозами задние суппорты часто являются стопорными суппортами, которые включают стояночный тормоз. Механизм внутри суппорта толкает или перемещает поршень, чтобы задействовать тормоз при натяжении троса стояночного тормоза. Поршень может ввинчиваться и выкручиваться, и он саморегулируется, чтобы поддерживать надлежащий зазор между колодкой и ротором.Коррозия в регуляторе поршня или механизме стояночного тормоза может привести к складыванию поршня, что не позволит включить или выключить стояночный тормоз.

Задний стопорный суппорт сложно восстановить, поэтому, если суппорт изношен или заедает, лучше всего заменить его новым или восстановленным суппортом.


Восстановление тормозных суппортов

Восстановление суппорта тормоза требует разборки суппорта (извлечения поршня (ов) из отверстий), очистки и осмотра отверстий и поршней суппорта, а также замены старых поршневых уплотнений и пыльников новыми деталями.Если поршень имеет коррозию, шероховатость или изъязвления, его необходимо заменить, иначе он может застрять в отверстии и / или повредить новые уплотнения. Если поверхность отверстия поршня в суппорте шероховатая, изъеденная или покрытая коррозией, необходимо заменить суппорт.

Отверстия поршня в чугунных суппортах можно отшлифовать или отточить, чтобы они снова стали гладкими, но слишком большое количество шлифовки может увеличить внутренний диаметр отверстия или создать неровную поверхность, что может привести к утечке уплотнения поршня или невозможности втягивания поршня. поршень правильно, когда суппорт снова установлен на вашем автомобиле.Если суппорт алюминиевый, шлифование отверстия не рекомендуется, поскольку это приведет к удалению защитной твердой анодированной поверхности, предотвращающей износ и коррозию. В дальнейшем это может привести к утечкам.

При восстановлении бывшего в употреблении суппорта отверстие поршня можно расточить и наделить втулкой для восстановления гладкости поверхности. Втулка также восстанавливает надлежащий внутренний диаметр отверстия, поэтому уплотнение будет герметично закрывать и втягивать поршень должным образом. Если вы покупаете восстановленный суппорт для своего автомобиля, узнайте у поставщика запчастей, было ли это сделано с восстановленным суппортом.В противном случае это может быть дешевый ремонт, который не продлится долго.

Замена тормозных суппортов

Снятие суппортов - довольно простая работа для большинства автомобилей, но на некоторых последних моделях автомобилей, которые «предварительно активируют» тормоза для сокращения времени торможения, тормозную систему, возможно, придется отключить с помощью сканирования инструмент (или сняв предохранитель тормозной системы) перед работой с тормозами. Всегда обращайтесь к литературе по обслуживанию автомобиля, чтобы узнать, какие меры предосторожности и процедуры следует соблюдать при работе с тормозами.Если у вас нет инструкции по эксплуатации или подписки на онлайн-сервис для вашего автомобиля, перейдите на сайт AlldataDIY и купите подписку. Это стоит своих денег!

Большинство суппортов удерживаются на месте парой болтов или штифтов. После удаления болтов или штифтов суппорт можно поднять вверх и оторвать от ротора. Затем вы можете снять внутреннюю и внешнюю тормозные колодки и помешать суппорту.

Суппорт следует заменить, если он поврежден, треснут, сильно корродирован, изношен или протекает.Возможно, вам также придется заменить суппорт, если прокачной винт замерз или сломался. Сломанные винты для удаления воздуха иногда можно удалить с помощью специального инструмента, или можно высверлить старый винт для удаления воздуха и заменить отверстие для установки нового винта для удаления воздуха. После ремонта сломанного спускного винта убедитесь, что внутри отверстия поршня не осталось мусора.

Если поршень замерз или застрял в отверстии, замените суппорт. Не тратьте время на его восстановление.

ПРЕДУПРЕЖДЕНИЕ: Пытаться извлечь поршень из корпуса суппорта путем продувки сжатым воздухом через штуцер для удаления воздуха опасно! Поршень может внезапно выскочить из отверстия с большой силой и защемить пальцы, если они будут мешать!

Суппорты обычно ремонтируются или заменяются попарно в зависимости от их состояния и пробега.Но если только один суппорт нуждается в замене из-за утечки или проблемы, заменяемый суппорт должен иметь поршень того же типа (стальной или фенольный), что и поршень на противоположной стороне, а также такой же тип фрикционного материала (керамический или полуфабрикат). -металлический). Несоответствие фрикционных материалов или типа поршня из стороны в сторону может привести к неравномерному торможению.

ПРИМЕЧАНИЕ: Восстановленные суппорты могут иметь или не иметь поршней того же типа (стальные или фенольные), что и оригинальные суппорты. Тип поршня действительно не имеет значения, если поршни на правом и левом суппортах одинаковы.Поршни суппорта (или типы колодок) с разных сторон автомобиля могут вызвать неравномерное торможение. Если вы покупаете «загруженные» (предварительно собранные) суппорты, они поставляются в комплекте с новыми колодками и крепежными деталями. Штангенциркуль с грузом устанавливается быстрее и проще, чем штангенциркуль без нагрузки. Груженые суппорты следует заменять попарно (правый и левый).

Если вы самостоятельно восстанавливаете свои старые суппорты, используйте силиконовую тормозную смазку (никогда обычную смазку для шасси) для смазки поршней и уплотнений.Смазки на нефтяной основе загрязняют тормозную жидкость и могут вызвать проблемы с уплотнениями.

ПРЕДУПРЕЖДЕНИЕ : При работе с тормозами никогда не позволяйте суппорту висеть за шланг, так как это может повредить шланг. Поддержите вес суппорта куском проволоки или поставьте суппорт на подвеску.

Для замены суппорта необходимо открыть тормозные магистрали, поэтому вам также понадобится тормозная жидкость. После установки новых суппортов необходимо удалить воздух из тормозных магистралей и суппортов, чтобы удалить воздух из системы (воздух может привести к ослаблению педали и увеличению хода педали).Вам понадобится инструмент для прокачки тормозов, чтобы прокачать тормозные магистрали и суппорты.

Замените все поврежденные или протекающие резиновые тормозные шланги или стальные тормозные магистрали.

При установке суппорта обратно на автомобиль используйте динамометрический ключ, чтобы затянуть крепежные болты суппорта в соответствии со спецификациями.




Нужна базовая подготовка по обслуживанию тормозов?


Краткое справочное руководство по базовой диагностике и ремонту тормозов
Щелкните здесь, чтобы заказать руководство по тормозам в CarleySoftware


Другие статьи о тормозах:

Тормозные суппорты с нагрузкой

Устранение распространенных проблем с тормозами

Отказ тормозов: нет тормозов

Сигнальная лампа тормозной системы

Завершение работы тормозов

Советы по установке тормозных колодок

Отключение звука тормозов

Устранение шума тормозов

Подробнее о шумах тормозов

Асбест все еще представляет опасность

Дисковые тормоза

Ремонт дисковых тормозов

Тормозные колодки: выбор лучших материалов тормозных накладок

Керамические тормозные колодки

Тормозные роторы

Подробнее об обслуживании тормозных роторов

Обслуживание тормозной гидравлики

Тормозная жидкость: горячая тема

Прокачка тормозов

Прокачка тормозных систем

Поиск и устранение неисправностей с усилителем тормозов

Стояночный тормоз S ervice
Антиблокировочная система тормозов (ABS)

Проблема износа задних тормозов Honda Accord (модели 2008–2010 гг.)

Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive

Как работают тормозные диски?

дисковая тормозная система

Электрическая революция, возможно, все еще находится в зачаточном состоянии, но нельзя отрицать, что двигатели, работающие на ископаемом топливе, находятся в долгосрочном периоде.Тем не менее, будь то двигатели с батарейным питанием или на топливных элементах, будущие более экологичные автомобили по-прежнему должны будут уделять приоритетное внимание безопасности пассажиров для любых коммерческих или массовых автомобилей. Тогда мы можем с уверенностью предположить, что тормозная система не изменится в обозримом будущем, пока, конечно, не будет произведена более революционная система.

В большинстве выпускаемых сегодня автомобилей используется дисковая тормозная система; барабаны все еще используются некоторыми производителями, однако их эффективность меркнет по сравнению с дисковыми тормозами.

Дисковая тормозная система состоит из множества различных компонентов, но по своей основной функции система состоит из диска / ротора, тормозного суппорта и тормозных колодок. Когда педаль тормоза нажата, тормозная жидкость создает давление и прижимает тормозную колодку к ротору, создавая трение. Это трение замедляет вращение колес и самого автомобиля. Простой?

Очевидно, что здесь есть кое-что еще, поскольку каждый компонент спроектирован так, чтобы максимизировать тормозные характеристики.

Диск / ротор

Диск или ротор является самой большой частью дисковой тормозной системы и крепится к каждому колесу через отверстия в передней части ступицы (на рисунке). Диски обычно состоят из чугуна, но каждый из них будет иметь определенную смесь металлов в зависимости от типа автомобиля и требований к характеристикам. Диск является контактной поверхностью для создания трения в тормозной системе, поэтому он должен выдерживать огромное давление и высокую температуру.

Из-за сильного нагрева диска во время процесса, большая его часть вентилируется, оптимизируя поток холодного воздуха во время торможения.Это предотвращает перегрев диска, что может привести к повреждению диска или других частей системы. Конструкция вентиляционных отверстий зависит от требований производителей автомобилей и может принимать различные формы и типы. Другой метод, используемый для увеличения потока воздуха, - это обработка канавок на внешней стороне диска. Как и вентиляционные отверстия, они увеличивают площадь поверхности и оптимизируют поток воздуха непосредственно к диску и тормозной поверхности.

Здесь вы можете узнать больше о различных типах тормозных дисков, вентиляционных отверстиях и канавках.

Тормозной суппорт

Тормозные суппорты представляют собой зажимы, которые надеваются на диск. Их основная функция - прижимать тормозные колодки к диску, и они делают это с помощью поршней и гидравлической тормозной жидкости.

Внутри суппортов находятся поршни, к которым прикреплены тормозные колодки. Когда мы ставим ногу на тормоз, жидкость под давлением направляется к поршням, и они давят на колодки, которые контактируют с поверхностью диска.

Подробнее о тормозном суппорте можно прочитать здесь.

Колодки тормозные

Последним основным компонентом системы тормозных дисков является тормозная колодка - колодка представляет собой стальную опорную пластину с фрикционным материалом, прикрепленным к их поверхности. Обычно внутри суппорта тормоза размещаются два, прикрепленных к поршням так, чтобы поверхность трения была направлена ​​на диск.

Обязательно наличие достаточного фрикционного материала на колодке, так как диск может быть поврежден и изношен без правильного контакта во время процесса торможения.Тормозные колодки могут быть из самых разных материалов, в зависимости от типа транспортного средства, которое необходимо остановить.

Чтобы остановить транспортное средство весом более 1000 кг, колодки должны выдерживать сильное нагревание и трение. Удивительно, но для изготовления тормозных колодок используется большое количество различных материалов, и все они обладают значительной прочностью. Самый популярный материал, который, вероятно, будет использоваться в вашей машине, - это металлические тормозные колодки. Они представляют собой смесь разных металлов; обычно из железа, меди, стали и графита.

Металлические тормозные колодки тяжелые, и если главное - скорость, то нужен более легкий материал, например керамика. Вы можете узнать больше о различных типах и материалах тормозных колодок здесь.

Группа литейных матов

В MAT Foundry Group мы специализируемся на литье и механической обработке тормозных дисков и тормозных суппортов, двух основных компонентов дисковой тормозной системы. Наши высококвалифицированные инженеры-технологи и инженеры-разработчики поддерживают как производителей оригинального оборудования (OEM), так и заказчиков послепродажного обслуживания в области исследований и разработок по всему миру.

Наша дочерняя компания MAT Friction Group обслуживает рынки легковых, коммерческих и грузовых автомобилей с различными тормозными компонентами, включая колодки, прокладки и задние пластины, а также тормозные колодки и накладки.

MAT FOUNDRY GROUP ЯВЛЯЕТСЯ ВЕДУЩИМ ПРОИЗВОДИТЕЛЕМ СЕРЫХ И ЧУГУННЫХ КОМПОНЕНТОВ ДЛЯ АВТОМОБИЛЕЙ. ЧТОБЫ УЗНАТЬ БОЛЬШЕ О НАС ПРОСМОТРЕТЬ НАШИ ПРОДУКТЫ ИЛИ СВЯЗАТЬСЯ С НАМИ СЕГОДНЯ

Как определить неисправность тормозного суппорта

Тормозной суппорт - одна из многих важных частей тормозной системы.В сочетании с тормозными колодками они выполняют огромную задачу по преобразованию поступательного движения автомобиля на тепло, которое останавливает его. Если они не работают должным образом, остановить автомобиль может быть очень сложно. Как определить неисправный тормозной суппорт? Приведенные ниже шаги помогут вам определить, неисправен ли ваш тормозной суппорт.

Шаг 1. Визуальный осмотр суппорта тормоза снаружи и его работы
Осмотрите суппорт тормоза снаружи. Ищите трещины и утечки тормозной жидкости.Если вы видите трещины, блок необходимо заменить. Подтекающие участки будут влажными или с прожилками. Попросите помощника управлять тормозами, пока вы наблюдаете за их работой. Если суппорт не двигается или вы все еще можете вращать ротор при включенных тормозах, проверьте, доходит ли тормозная жидкость до суппорта.

Шаг 2. Проверьте, достигает ли тормозная жидкость суппорта
Найдите клапан стравливания воздуха на задней стороне суппорта. Присоедините к клапану небольшой шланг и поместите другой конец шланга в прозрачную стеклянную банку, наполовину заполненную чистой тормозной жидкостью.Убедитесь, что конец шланга погружен в тормозную жидкость. Это предотвращает попадание воздуха в систему. Откройте клапан и попросите помощника задействовать тормоза. Если жидкость попадает в контейнер, значит, жидкость достигает суппорта. Если вы видите пузыри, значит в системе есть воздух, который необходимо удалить. Если жидкость не поступает в банку, проверьте тормозные магистрали и главный цилиндр на наличие проблем. Если в стеклянную банку из емкости потечет дополнительная жидкость, значит, проблема в штангенциркуле.

Шаг 3. Проверьте, правильно ли плавает суппорт
Если суппорт перемещается при включении тормозов, обратите внимание на плавность движения.Одна из проблем может заключаться в том, что плавающие пальцы нуждаются в смазке. Если суппорт не двигается, посмотрите, нет ли на самой тормозной колодке каких-либо признаков попытки движения. Если колодка пытается двигаться, значит, поршень за колодкой работает, а суппорт не плавает должным образом. Штифты могут быть повреждены или их необходимо снять, очистить и смазать.

Шаг 4. Проверьте, правильно ли работает поршень.
При включении тормозов поршень должен нажимать на одну из тормозных колодок, в результате чего суппорт перемещается.Поскольку вторая тормозная колодка соединена с плавающей частью суппорта, две тормозные колодки сжимают ротор, заставляя его перестать вращаться. Если тормозная колодка перед поршнем не пытается двигаться при включении тормозов, проблема с поршнем. Лучше всего заменить суппорт целиком, если поршень неисправен.

Поддерживать тормозную систему в отличном состоянии может быть непросто. Выполнив указанные выше действия, у вас будет больше шансов найти проблему самостоятельно, что сэкономит вам много времени и денег.

← Предыдущий пост Следующее сообщение →

Что такое тормозной суппорт?

Тормозная система автомобиля состоит из множества движущихся частей. Одним из них является тормозной суппорт, который помогает замедлить скорость вашего автомобиля при движении по Майами, Голливуду или Майами-Бич.

Наша команда в Audi North Miami создала это руководство, чтобы точно объяснить, что такое тормозной суппорт. Мы также сообщим вам, когда вам следует их заменить, чтобы вы были в безопасности в дороге.

Прочтите информацию ниже и свяжитесь с нами, чтобы запланировать ремонт тормозов рядом с вами.

Плановый ремонт тормозов

Объяснение роли тормозного суппорта

Тормозной суппорт Audi является частью системы дискового тормоза (или тормозного ротора), и в нем размещаются тормозные колодки и поршни.Он устанавливается как зажим на тормозной ротор, чтобы колесо не вращалось.

Каждый раз, когда вы нажимаете на педаль тормоза, тормозная жидкость создает давление на поршни внутри суппорта. Это прижимает тормозные колодки к ротору, что замедляет ваш автомобиль.

Как часто нужно менять тормозные суппорты?

Тормозные суппорты обычно не нужно заменять, пока ваш автомобиль не достигнет отметки 75 000 миль (или от семи до 10 лет) . Но это общее практическое правило, так как вы захотите проверить руководство своего владельца, чтобы узнать точный интервал пробега.

Тем не менее, вы можете заметить некоторые предупреждающие знаки, указывающие на то, что замена необходима раньше.

Итак, каковы симптомы неисправного тормозного суппорта? Есть несколько вещей, на которые стоит обратить внимание, например ...

Скрипящие или визжащие тормоза

Если вы слышите скрип при нажатии на тормоза, возможно, суппорт ослаблен. Или это может быть прилипание или заедание ротора. В любом из этих случаев суппорт не может правильно выполнять свою работу, что может привести к преждевременному износу тормозов.

Автомобиль, буксирующий в сторону

Тормозные суппорты подвергаются сильному нагреву при каждом торможении. Иногда это может привести к заклиниванию суппорта, а не к автоматическому втягиванию, как следовало бы. Когда это происходит, может возникнуть постоянное сопротивление затронутому колесу, в результате чего автомобиль тянет в сторону.

Утечка тормозной жидкости

Как мы упоминали ранее, суппорт использует давление тормозной жидкости для выдвижения поршня и замедления вашего автомобиля.Резиновое уплотнение и пыльник удерживают жидкость внутри тормозной системы, поэтому они могут помочь суппорту выполнять свою работу.

Из-за постоянного воздействия тепла уплотнение со временем изнашивается и начинает течь тормозная жидкость. При утечке герметичность снижается, и вам может быть труднее остановить автомобиль.

Запланировать обслуживание тормозных суппортов сегодня

Если на вашем автомобиле есть какие-либо из вышеперечисленных предупреждающих знаков, вам необходимо немедленно отремонтировать или заменить суппорты.Наши специалисты по обслуживанию возьмутся за ваши тормозные суппорты и в кратчайшие сроки приведут ваш автомобиль в идеальную форму.

Если вы живете недалеко от Майами, Голливуда или Майами-Бич, не ждите. Запланировать обслуживание в Audi North Miami сегодня!

Как сбросить давление в тормозном суппорте? (5-шаговое руководство)

Если вы читаете это, вероятно, вы решили самостоятельно заменить тормозные колодки в автомобиле. Хороший выбор!

Однако у всех DIY-проектов будет пара сюрпризов.Например, вы наполовину заменили тормоза и внезапно понимаете…

Вы не знаете, как сбросить давление в тормозном суппорте!

Что ж, не волнуйтесь, мы подробно расскажем, как сбросить давление в тормозном суппорте и как избежать типичных ошибок.

В этом руководстве вы узнаете:

  • Почему вам необходимо сбросить давление в тормозном суппорте
  • Какие инструменты и оборудование вам понадобятся
  • Пошаговая процедура сброса давления в тормозном суппорте

Почему нужно сбросить давление в тормозном суппорте?

Тормозные суппорты нуждаются в сбросе давления, чтобы тормозные колодки могли поместиться в суппорт и скользить по тормозному ротору.

Но почему самого по себе не хватает места? Что ж, чтобы понять это, нам нужно немного узнать о том, как работают тормозные суппорты.

Как работают тормозные суппорты?

Тормозные суппорты работают от гидравлики. Это означает, что вся тормозная система герметизирована от педалей до колодок, а внутри находится гидравлическая тормозная жидкость.

Когда вы нажимаете педаль тормоза, тормозная жидкость перемещается по шлангам и трубкам в суппорт тормоза. Оттуда тормозная жидкость толкает поршни тормозного суппорта, заставляя их выдвигаться и давить на заднюю часть тормозных колодок, что сжимает тормозные диски и замедляет вас.

Чтобы понять, как именно работают тормоза и почему нужно снизить давление в тормозном суппорте, посмотрите это потрясающее видео, в котором показано, как именно это работает!

Так зачем же сбрасывать давление в тормозном суппорте?

Потому что тормозные колодки изнашиваются, а это значит, что они становятся заметно тоньше по мере того, как вы используете тормоза.

Ваш тормозной суппорт компенсирует этот потерянный материал, позволяя поршню свисать дальше от суппорта. Это удерживает ваши тормозные колодки достаточно близко, чтобы защемить роторы, даже если они становятся все меньше и меньше из-за износа.

НО , когда вы заменяете старые, изношенные колодки на новые, более толстые тормозные колодки, поршень суппорта находится слишком близко к ротору.

Это означает, что для того, чтобы ваши новые толстые тормозные колодки поместились на ротор, вы должны вдавить поршень обратно в суппорт, сбросив давление в суппорте.

Когда следует сбросить давление в тормозном суппорте?

Чаще всего давление в тормозном суппорте снижается при замене изношенных тормозных колодок, как в примере выше.Однако бывают и другие ситуации.

Например, однажды я снял тормозной суппорт для другой работы, а потом забыл, что он не на месте. Когда я нажал на педаль, чтобы проверить свои тормоза, поршень полностью выдвинулся.

Из-за этого мне пришлось сбросить давление в тормозном суппорте и вернуть тормозные колодки на место.

Точно так же в другой раз вы можете сбросить давление в тормозном суппорте, если ваш суппорт заедает. Конечно, вы должны заменить суппорт как можно скорее, если он заедает, но вы можете временно освободить , сбросив давление и нажав на поршень.

Каковы преимущества знания того, как сбросить давление в тормозном суппорте?

К сожалению, техническое обслуживание может быть дорогостоящим и должно выполняться регулярно. Тормозные колодки - это изнашиваемый элемент, который должен иметь , и хотя тормозные колодки не стоят руки и ноги, затраты вашего механика могут обойтись.

Знание того, как сбросить давление в тормозном суппорте, открывает возможность самостоятельно выполнять тормозные работы, что избавляет вас от длительного ожидания, дорогостоящих наценок и дорогостоящих затрат на рабочую силу.

Наряду с экономией денег, домашнее обслуживание делает вас более уверенным в своей машине, потому что вы знаете, , что ваши тормоза были заменены правильно. Кроме того, механики могут ошибаться, и понимание основ авторемонта поможет вам не стать жертвой распространенной дезинформации.

Что нужно знать о снижении давления в тормозном суппорте?

Сбросить давление в тормозном суппорте несложно, но с этой работой нужно быть осторожнее.Тормоза чувствительны, и небольшая ошибка может привести к тому, что вы отбуксируете свой автомобиль в дилерский центр для ремонта.

Самое важное, что нужно помнить, это то, что мы не хотим, чтобы воздух попадал в тормозную жидкость. Распространенной ошибкой, которой следует избегать, будет оставлять выпускной винт открытым или откручивать болт тормозного шланга.

Если это произойдет, в систему попадет воздух, и вам придется прокачать все тормоза. Это еще не конец света, поэтому не пугайтесь, но постарайтесь избежать этого, потому что это будет раздражать.

Подробнее >> Как использовать комплект для прокачки тормозов?

С учетом сказанного, сделать правильно не сложно! В нашем пошаговом руководстве подробно описано, что делать и как избежать ошибок.

Какие расходные материалы необходимы для сброса давления в тормозном суппорте?

Сбросить давление в тормозном суппорте довольно просто и не требует большого количества инструментов. Если у вас есть поршневой компрессор тормозов, это здорово, потому что он специально создан для этой работы.

Однако, если у вас нет компрессора, вы можете легко выполнить работу с помощью G-образного зажима, большого C-образного зажима или канальных замков. НЕ используйте отвертку для перемещения поршня. Использование отвертки - частая ошибка; Это не только неэффективно, но и очень опасно, если отвертка соскользнет.

  • Прозрачный пластиковый шланг для тормозной жидкости
  • Пустая бутылка
  • Инструмент для компрессора тормозного поршня (или зажим G или C, или канальные замки)
  • Основные головки и ключи
  • Автомобильные домкраты и стойки домкрата

Чем отличаются Способы сброса давления в тормозном суппорте?

Метод, который вы будете использовать для сброса давления в тормозном суппорте, будет зависеть от того, какой у вас поршень суппорта нажимного типа или поршень суппорта винтового типа.

Поршень суппорта нажимного типа

Это более простая версия и, к счастью, самая распространенная. Чтобы сбросить давление, откройте спускной винт, вдавите поршень обратно в суппорт, а затем закройте спускной винт.

Поскольку этот тип очень распространен, ниже я подробно опишу этот метод.

Поршень суппорта с винтовым креплением

Хотя этот тип не является обычным, вполне возможно, что в вашем автомобиле будет поршень суппорта такого типа, поэтому важно знать, как сбросить его давление.

Метод сброса давления этого суппорта аналогичен, но вместо того, чтобы толкать поршень обратно, поршень имеет резьбу, подобную винтовой, и предназначен для вращения по часовой стрелке для ввинчивания обратно в суппорт.

Однако, чтобы ввинтить поршень, вам понадобится специальный инструмент, называемый «приспособлением для отвода поршня суппорта». Инструмент прост в использовании: набор штифтов идеально подходит для отверстий на поршне суппорта винтового типа, затем поместите трещотку 3/8 дюйма в куб и затяните его, как любой болт или винт.Вы увидите, как поршень медленно вращается обратно в суппорт.

Вы узнаете, использует ли ваш суппорт поршень этого типа, если на торце поршня имеется несколько отверстий диаметром 1/8 дюйма. Если это так, вы захотите приобрести инструмент для обратного хода в местном магазине автозапчастей, чтобы правильно сбросить давление в тормозном суппорте.

Как сбросить давление в тормозном суппорте (5 шагов)

Шаг 1: Поднимите автомобиль и снимите колеса

Домкратом колеса удобно оторвать от земли, затем надежно установите автомобиль на домкратные опоры, подходящие для вашего автомобиля.Проконсультируйтесь с руководством по эксплуатации, если вы не уверены в точках поддомкрачивания вашего автомобиля.

Снимите гайки крепления колеса, затем снимите колесо, чтобы открыть суппорт тормоза.

Шаг 2: Снимите суппорт и тормозные колодки

При открытых тормозах отверните болты, удерживающие тормозной суппорт. Обычно их всего двое, и они смотрят в противоположную от вас сторону. НЕ ОТКРЫВАЙТЕ болт, удерживающий тормозной шланг, потому что это приведет к утечке тормозной жидкости и попаданию воздуха.

При снятии болтов суппорт должен соскользнуть без особого усилия. Используйте крючок, чтобы держать суппорт в удобном месте, где не будет тянуть тормозной шланг.

Снимите тормозные колодки с суппорта, но держите их под рукой. Вы должны увидеть большое кольцо внутри суппорта - это поршень, который вы будете сжимать позже.

Шаг 3. Подготовьте инструменты

На этом этапе мы подготовим все, чтобы сжать поршень, потому что вам не захочется в дальнейшем возиться с инструментами.

Сначала возьмите один из прозрачных пластиковых тормозных шлангов и наденьте его на штуцер для прокачки тормозного суппорта. Другой конец шланга поместите в стеклянную бутылку или банку. Он улавливает грязную тормозную жидкость, выталкиваемую при сжатии поршня.

У вас может возникнуть соблазн пропустить шланг и бутылку, но я настоятельно рекомендую вам этого не делать. Тормозная жидкость очень едкая, даже небольшое количество может испортить краску, вызвать раздражение кожи или отравить животных и детей.

Затем найдите торцевой ключ или гаечный ключ, который подходит к винту для прокачки суппорта. Пока не откручивайте , держите ключ под рукой.

Наконец, возьмите одну из своих старых тормозных колодок и вставьте ее обратно в суппорт, касаясь поршня. Он используется только как поверхность для толкания поршня, поэтому нет необходимости устанавливать его идеально.

Шаг 4: Сожмите поршень тормозного суппорта

Пришло время для самого важного шага: сжатия поршня тормозного суппорта!

Если вы используете компрессор, следуйте инструкциям для своей модели.Если вы используете зажим G или C, поместите фиксированную губку на заднюю часть калипера. Затяните подвижную губку до тех пор, пока она не коснется тормозной колодки, закрывающей поршень.

Теперь, когда все на месте, возьмите гаечный ключ и ослабьте прокачной винт суппорта. Не выкручивайте , а полностью, достаточно лишь слегка ослабить.

Держите суппорт так, чтобы спускной винт был направлен вверх, чтобы воздух не попадал в тормозную жидкость.

Теперь медленно затяните компрессионный инструмент - вы должны увидеть, как поршень скользит обратно внутрь суппорта, и тормозная жидкость потечет в вашу бутылку.

После полного сжатия поршня затяните спускной винт и снимите инструмент для сжатия. Поместите новые тормозные колодки в суппорт и проверьте, подходит ли он к тормозному ротору - теперь места должно быть более чем достаточно!

Шаг 5. Соберите

.

Вы сжали поршень и убедились, что тормозные колодки подходят, теперь пора собрать тормозной суппорт точно так же, как он был снят.

Сначала установите новые тормозные колодки в суппорт, затем установите его и затяните снятые болты суппорта.В качестве теста нажмите педаль тормоза, чтобы убедиться, что она плотная и в тормозной жидкости нет воздуха.

Наконец, соберите колесо и гайки, затем снимите домкраты и опустите автомобиль на землю. Медленно проверьте тормоза, прислушиваясь к странным шумам или вибрации.

Мои последние мысли о том, как сбросить давление в тормозном суппорте

Сбросить давление в тормозном суппорте несложно, любой, у кого есть базовые инструменты и ноу-хау в области механики, может научиться этому за считанные минуты.

Есть несколько типичных ошибок, которых следует избегать, например, откручивание болта тормозного шланга, оставление отверстия для выпуска воздуха или использование неправильных точек домкрата при подъеме автомобиля.

Однако, проявив немного терпения и осторожности, я уверен, что вы справитесь с работой без проблем. Следуя приведенным выше инструкциям, вы сэкономите деньги, расширите свои знания в области DIY и будете больше уверены в своих тормозах.

Будьте в поисках более выгодных проектов DIY для автомобилей и проверяйте их с помощью MyCarCulture.com для всех ваших практических нужд!

Лучше иметь больше поршней в тормозных суппортах?

Спортивные автомобили часто оснащены тормозами с четырех- или даже шестипоршневыми суппортами, но каковы их преимущества - и стоит ли этого апгрейда?

Шестипоршневые тормоза Nissan GT-R Тормозные суппорты

бывают разных размеров и стилей, но все они делают одно и то же.Они проталкивают фрикционный материал - это тормозные колодки для вас и меня - во вращающийся тормозной диск, снижая скорость вращения как диска, так и колеса, к которому он прикреплен.

Вот немного контекста. Самый распространенный тип тормозного суппорта использует только один поршень в так называемой «плавающей» установке. Педаль тормоза прижимает жидкость по резиновым или плетеным тормозным магистралям к цилиндру внутри суппорта, где она выталкивает тормозной поршень наружу и на диск.

Это одна сторона прикрыта, но плавающие суппорты могут немного сдвинуться внутрь, когда первая колодка ударяется о диск.Контакт первой пэда затем эффективно притягивает вторую пэд к противоположной стороне диска, создавая необходимое сцепление для снижения вашей скорости настолько, насколько это необходимо. Снимите тормоз, и все вернется в норму.

Однопоршневой плавающий суппорт - поршня явно нет на ближней стороне!

Такой тип установки отлично подходит для «обычных» автомобилей и прогретых хэтчбеков при условии, что они смазаны и обслуживаются должным образом.Для повседневного вождения нет реальной причины обновляться, кроме эстетики. Но существуют более совершенные системы там, где есть спрос. Более тяжелым и / или более быстрым автомобилям нужны тормоза, которые могут чаще выдерживать больше тепла и передавать еще большее усилие на диск с еще большим контролем на педали тормоза. Вот для чего нужны многоцилиндровые тормозные суппорты.

Помимо двухпоршневых плавающих суппортов, которые работают таким же образом, как указано выше, вы можете получить двухпоршневые фиксированные детали, которые имеют поршни с обеих сторон диска, сжимающие одинаково и - теоретически контроль в точке укуса.Вдобавок ко всему существует вероятность более сильного начального прикуса и более равномерного износа, поскольку обе колодки должны соприкасаться с диском одновременно. Установка с двумя оппозитными поршнями действительно хорошо работает для гоночных, но все же легких автомобилей.

С увеличением скорости или веса возникает потребность в еще лучших тормозах.Спортивные автомобили нуждаются в оптовой модернизации с увеличенными тормозными дисками, а также с большим количеством поршней тормозных суппортов. Первая причина - регулирование температуры. Вся эта дополнительная скорость и вес создают намного больше тепла на колодках, а избыточное тепло - это заклятый враг тормозной системы.

Более крупные суппорты с большим количеством поршней имеют более крупные тормозные колодки, которые лучше сопротивляются повышению температуры, чем более мелкие, сделанные из того же материала. Роторы большего размера также излучают больше тепла за счет большей площади поверхности.

Шестипоршневые и четырехпоршневые тормозные суппорты

Причина номер два заключается в том, что четырехпоршневой суппорт с двумя наборами противоположных поршней может быть настроен так, чтобы сжимать передние два поршня немного раньше, чем задняя пара, что дает больше модуляции и чувствительности для хорошего водителя; пригодится для мокрых дорог.Более постепенное приложение усилия в точке укуса также может быть менее дестабилизирующим, если вам нужно тормозить в середине поворота, хотя многое из этого зависит от конкретной настройки.

Причина номер три, по которой многопоршневые тормоза лучше, - самая простая. Больше поршней - больше силы. Вы уже знаете, что в колодке большего размера больше фрикционного материала, но больше его прижимается к диску с полной силой. Короче говоря, многопоршневые суппорты могут остановить вас быстрее на дороге и позволить вам тормозить позже на трассе - но только , если ваши шины обладают достаточным сцеплением.

Конечно, замена колодок большего размера намного дороже, а лучшие обновления тормозов могут стоить для начала руки и ноги, так что инвестиции следует тщательно продумать.

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
