Многие мастера стремятся выполнять большую часть ремонтных работ со своим автомобилем самостоятельно. Таким образом удастся проконтролировать состояние восстанавливаемого узла или системы и быть уверенным в длительности эксплуатационного ресурса. Нередко проводится развальцовка тормозных трубок своими руками. Однако для этой операции требуется определенный комплект инструментов и некоторые навыки.
При плохой передачи жидкости по трубкам торможение автомобиля происходит с опозданием, и тормозной путь увеличивается почти вдвое. Также в работе системы, особо заметно при нажатии педали тормоза, появляется посторонние звуки, а также некие пульсирующие движения. Движение педали, во время нажатия на нее, покажется вам немного свободным, это очень характерно при нарушении работы тормозной системы, а именно тормозных трубок и шлангов.
Также, одной из причин неисправной работы трубочек, является видимая утечка жидкости и тормозной системы. Эта утечка приведет к перегреванию тормозных барабанов и к неравномерному изнашиванию тормозных колодок. Еще одним признаком может быть не привычное поведение автомобиля во время нажатия на педаль, а именно, автомобиль немного уходит в сторону. Конечно, это косвенная причина, но, как утверждают специалисты, она может указывать на неисправность трубочек.
Самым явным симптомом того, что трубки начинают или уже износились и пора заниматься развальцовкой – увеличение тормозного пути.
Важно знать, что основными проблемами, из-за которых довольно часто происходит поломка трубочек, есть:
- разрушения структуры шестигранной головки;
- попадание сора и грязи в места резьбовых соединений или же попадание и закоксовывание жидкости в этих местах.
Выше указанные неприятности наносят очень большой вред не только элементам, но всей системе. Если владелец хочет уберечь машину от такого рода неприятностей ему следует помнить, что необходимо хотя бы один раз в год проходить тестирование тормозной системы автомобиля. Если приравнивать элементы и саму систему к километражу, то диагностика обязательно проводиться каждые 50000 километров, а детали, в частности резиновые трубки, меняются после 125 тысяч километров, не зависимо от того каком техническом они состоянии.
Инструкция для самостоятельной развальцовки
Не каждый автомобилист испытывает желание заниматься ремонтом. Для некоторых это слишком сложное занятие, у других же нет времени и желания. Если вы себя относите к перечисленным категориям, то всегда можете обратиться в автосервис, и доверить развальцовку профессионалам.
Есть еще один фактор, который может остановить вас – это отсутствие специального инструмента. Тем не менее, его всегда можно приобрести в автомобильном магазине, либо заказать в Интернете. Инструмент максимально бережно работает с металлом, при этом сохраняется равномерность толщины стенок и гладкость внутренней поверхности.
При желании, вы легко приобретете набор для развальцовки. Туда помимо «развальцовщика» входит:
- труборез;
- клещи;
- зажим;
- штуцер;
- штампы под разные диаметры трубок.
Важно! Не спешите приобретать самые дешевые наборы. В основном они некачественные. Лучше заплатить немного дороже, но срок службы инструментов будет дольше.
Если перечисленные препятствия вас не пугают, а под рукой есть все необходимое, займитесь ремонтом самостоятельно. Процесс развальцовки тормозных трубок не трудоемкий и не займет много времени. При этом, после успешно проделанной работы, вы однозначно почувствуете чувство гордости от собственных возможностей.
Четко следуйте инструкции:
- Загоните автомобиль на смотровую яму или эстакаду, обездвижьте.
- Приготовьте набор для развальцовки, а также вам понадобится дрель и немного бензина.
- Открутите тормозную трубку от суппорта или тормозного цилиндра. Оцените степень поломки и возможность ремонта.
- Если можно удалить испорченный кусок, при этом сохраняя нужную длину, обрежьте его труборезом и выбросьте. Свое он уже отработал.
- Исправный обрезанный край обработайте бензином.
- Клещами зажмите трубку для создания разъема под штуцер.
- Дрелью и сверлом нужного диаметра снимите фаску по краям трубки.
- Очистите трубку от стружки и вставьте штуцер.
- Возьмите инструмент для развальцовки и вставьте в нужное отверстие трубку. Необходимо, чтобы ее конец выступал на 5-6 мм за край.
- Зажмите инструмент. В это время механизмом обрабатывается нужная часть.
- Полюбуйтесь результатом работы. На конце трубки должно получиться аккуратное расширение, которое герметично соединит элементы системы.
- Установите все детали на место. Залейте тормозную жидкость и прокачайте систему, чтобы из нее вышел весь воздух. Протестируйте работу автомобиля.
Использование трубок в конструкции автотранспорта
В современных машинах используются несколько гидравлических систем с различными магистральными разводками. Одной из них является тормозная система. Двигающаяся по ней рабочая жидкость должна быть изолирована от внешней среды за счет герметичности.
Нужно знать, что благодаря хорошим соединениям на стыках патрубков удается добиться высокой степени герметичности для ТС машины.
Успех надежных соединений зависит от качества развальцовки. Данная операция равномерно увеличивает диаметр одного наконечника трубки. У встречной трубки диаметр наконечника уменьшается, чтобы обеспечить завальцовку (вход малого диаметра в увеличенный и удерживание пары в таком положении длительное время).
Если трубки на каком-либо из участков получают механическое повреждение, то из-за разгерметизации системы приходится заменять часть магистральной проводки. На автопредприятии развальцовку делают на спецоборудовании, в котором присутствуют гидравлические, электрические и механические приводы. В гаражных условиях приспособление для развальцовки тормозных трубок чаще всего обладает механическим приводом от мускульной силы исполнителя.
Предназначение тормозных труб
Что бы иметь ясную картину, для чего нужны и какую роль выполняют тормозные трубки, не нужно их рассматривать как отдельный элемент, необходимо ознакомиться со всей тормозной системой автомобиля. Таким образом, поняв работу системы в целом, будет ясна задача трубок. Система торможения, поверхностно, работает таким образом: при необходимости сбавить скорость или резком торможении, водитель выжимает соответственную педаль, и поршень, находящийся в главном цилиндре, под высоким давлением, начинает гнать жидкость по специальным путям.
Само же торможение или полная остановка авто происходит в момент, в момент преобразования усилий давления жидкости на цилиндры колес в сопротивление тормозных колодок. Так вот, пути, по которым поршень гонит жидкость к колесам состоят из тормозных трубок и шлангов. Выход из строя любой детали системы проводит в поломке всей системы торможения, и следовательно, ваш автомобиль становиться не пригодным для эксплуатации.
Профилактика поломки тормозных трубок
Естественно, чтобы не тратить в дальнейшем много времени на поиски поломок и ремонт, лучше всего с заботой относиться к своему транспортному средству. Не ленитесь, а следуйте простым советам:
- Периодически просматривайте тормозные трубки на наличие ржавчины и дефектов. Загрязнения, микротрещины, коррозия приводят к некорректной работе системы.
- По регламенту меняйте тормозную жидкость.
- Проверяйте герметичность креплений.
- Обрабатывайте поверхности антикоррозийными средствами.
- Не допускайте течи тормозной жидкости.
- Станьте сторонником аккуратной езды. Нередки случаи, когда разрывы трубок происходили при преодолении препятствий.
- Диагностируйте тормозной механизм не менее одного раза в два года. Автомобилистам, которые много времени проводят в дороге, это стоит делать после каждых пятидесяти тысяч пробега.
- Регулярно следите за износом деталей транспортного средства, и оно позаботится о вашей безопасности.
Мне предложили на обзор набор для резки/развальцовки медных/алюминиевых трубок, и так как я владею стареньким автомобилем с гидроподвеской у которой все подводы сделаны из медных трубок (до этого читал на форумах, про то как владельцы автомобилей с гидроподвеской самостоятельно меняют прогнившие трубки) я соответственно согласился. Сразу скажу, что до этого я ни разу не вальцевал трубки.
Схема правильной развальцовки и примеры неправильно произведенной операции:
Различают несколько основных вариантов воронки.
Евростандартный грибок (по центру). По форме напоминает шину колеса, широко применяется в большинстве авто, выпускаемых на заводах Евразийского континента. Получается самый прочный вариант соединения из приведенных, но считается одноразовым. При умелой постановке можно использовать до трех раз.
Воронка, полученная двойным сложением закраины трубки или простой воронки. Считается стандартом в американских авто. Получают такой тип развальцовки тормозной трубки из грибка, осаживая верхнюю его часть с помощью конусной оправки.
Одним из главных условий при вальцовке это высота выпуска трубки (в статьях и видеороликах мало кто говорит про высоту, а это одно из главных условий качественной вальцовки):
Комплектация:
Размеры посадочных отверстий:
Для начала попробуем обрезать трубку:
Резак на первый взгляд выглядит качественно, имеет запасной диск и способен резать трубки диаметром от 4мм. до 28мм.:

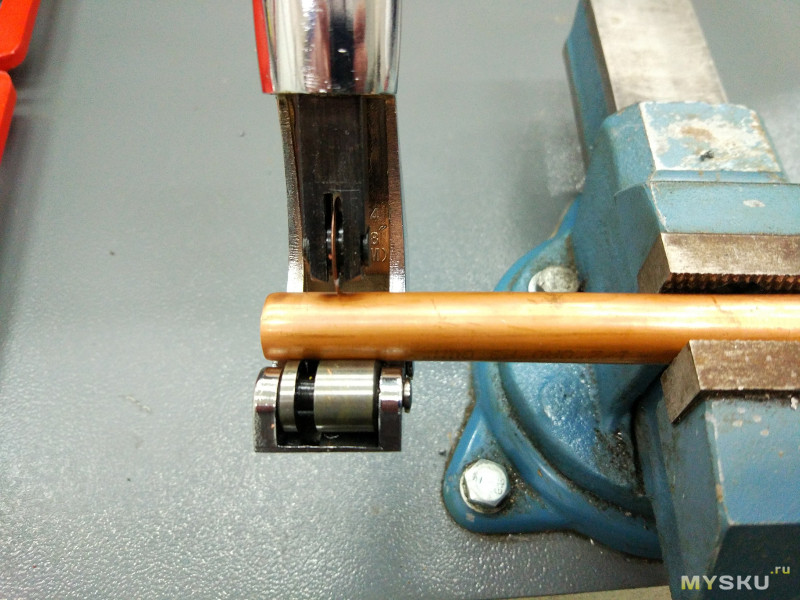

Подгоняем нож к трубке и начинаем вращать инструмент вокруг трубки, постепенно поджимая с небольшим усилием:
После обрезки необходимо убрать наклеп, для этого на труборезе есть необходимые наконечник:
Для начала попробуем сделать одинарную воронку:
Зажимаем трубку в форму таким образом, чтобы выпуск ее конца соответствовал высоте, указанной в таблице, в моем случае это от 0.5 до 0.8 мм.
Результат:
В целом для первого раза неплохо,
на трубке остаются насечки от формы, пробовал подкладывать бумагу, результат остался практически такой же:
Далее сделаем евростандартный грибок, для этого нам потребуется оправка соответствующего диаметра:
Это самый лучший результат, все таки необходим опыт.
Двойная воронка:
С этим видом вальцовки куда проще, чем с предыдущим, результат соответственный:
После двух часов возни, что-то стало получаться, это самые лучшие результаты:
торец идеально ровный:
Итог:
Изначально думал, что вальцовка трубок это легкой занятие, но как оказалось, чтобы качественно развальцевать трубку нужна практика, которой у меня не было. Я с вальцовкой провозился целый вечер и потратил метр медной трубки и после это только более-менее стало получаться (евростандартный грибок как на образце, так и не получился).К плюсам развальцовки своими руками можно отнести то, что вы отнесётесь к работе ответственно и серьёзно и будете уверены в качестве выполненной работы. Нет необходимости платить кому-то за работу, часто необоснованную цену.
Из минусов стоит отметить, что медные трубки не очень часто выходят из строя и ваш инструмент может понадобиться всего один раз. Делать ремонт своими руками по инструкции или доверить специалистам приходится решать каждому человеку индивидуально.
Для себя решил, что лучше обращусь к проверенному мастеру.
Если есть вопросы, обращайтесь, постараюсь на них ответить.
Всем спасибо за внимание!
Если обзор понравился, не забываем нажать «Обзор понравился»!) Всем добра!
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Тормозные трубки – это важная часть системы торможения автомобиля. От герметичности трубок зависит, насколько эффективно сработает вся тормозная система в случае надобности остановки автомобиля, особенно при экстренном его торможении. Неплотности этих элементов могут привести к отказу тормозов, в результате чего возникнет угроза жизни водителя и пассажиров.
Когда необходима?
В тормозной системе каждой машины присутствуют тормозные трубки, основными функциями которых можно назвать следующие:
- заполнение тормозной системы рабочей жидкостью и поддержание ее в постоянной готовности к действию;
- обеспечение силовой связи между рабочими элементами тормозов;
- приведение в функциональное состояние поршня основного цилиндра;
- передача усилия на поршни колес;
- воздействие на колодки, которые путем прижатия к дискам способствуют полной остановке колес.
При нажатии на педаль тормоза рабочая жидкость с повышенным давлением поступает к каждому из элементов системы по трубкам.
При ухудшении пропускной способности отдельных устройств либо потере герметичности системы эффективность тормозов резко ухудшается, увеличивается тормозной путь средства передвижения, что нередко приводит к серьезным авариям.
О необходимости диагностики тормозных трубок свидетельствуют такие моменты:
- наличие нехарактерного шума, звуков, пульсации при нажатии на педаль тормоза;
- ощущается свобода подвижности тормозной педали во время воздействия на нее;
- следы подтекания тормозной жидкости в местах неплотности;
- наблюдается снижение эффективности тормозов и появление изношенности колодок;
- при остановке автомобиль ведет в сторону.
Главным признаком необходимости ремонта и, возможно, вальцовки тормозных трубок является увеличенный тормозной путь.
Трубки могут плохо функционировать или протекать по нескольким причинам.
- Нарушена целостность 6-гранных содинительных головок, которыми оснащаются трубки.
- Снижение плотности резьбового соединения за счет попадания в него мусора или закоксовавшейся жидкости.
- Наличие трещин в трубке, закисленность резьбы, плохое качество крепежа.
Все вышеперечисленное оказывает негативное воздействие на состояние каждого прибора тормозной системы, поэтому эффективность тормозов становится заметно хуже. Профессионалы рекомендуют диагностировать неполадки тормозных трубок 1 раз в 6 месяцев.
Каждый автовладелец должен знать, что основная причина неисправности тормозной трубки – это потеря жидкости, что в ней присутствует. Протекание также влечет за собой гниение тормозного барабана, неравномерное изнашивание колодок. От таких неприятных моментов не может застраховаться практически никто, поэтому спциалисты считают, что ежегодно стоит тестировать тормозную систему целиком.
Владельцам собственного авто желательно ориентироваться в составных частях машины, а также знать, как проводятся элементарные ремонтные мероприятия, чтобы при надобности осуществить их своими руками.
Обзор видов
Развальцовкой тормозных трубок называют процесс, при котором меняют конфигурацию их концов, чтобы полое изделие здесь приобрело нужную форму за счёт уменьшения или увеличения диаметра. Процедура может потребоваться в любой момент тем людям, которые управляют личным автомобилем. Ее можно доверить профессионалам, а также сделать своими руками.
В любом случае мастеру потребуются определенные знания о ходе выполнения вальцовки, а также ее разновидностях.
«Одинарная воронка»
Этот вариант не применяют в автомобильной сфере. Процедура осуществляется конусом в ходе одной операции. Известны также случаи прикручивания одинарной воронки на замену двойной.
При условии плотного затягивания вытекания тормозной жидкости не происходит.
«Грибок»
Такой метод принято считать одноразовым соединением. Оно считается стандартом для автомобилей, произведенных в Азии и Европе. Развальцовку производят за одну операцию, что способствует демотивации ремонтных работ.
«Двойная воронка»
Это – американский стандарт осуществления развальцовки путем многоразового соединения.
Вальцовку проводят двумя операциями:
- заминанием корпуса;
- изготовлением воронки.
Этот же стандарт использовался в СССР при производстве автомобилей «Москвич», «Волга» и «УАЗ».
Необходимые инструменты и приспособления
Чтобы осуществить развальцовку тормозных трубок собственноручно, потребуется вальцовочный набор.
В устройстве профессионального комплекта должны присутствовать такие инструменты:
- труборез;
- штуцер;
- клещи;
- насадки;
- зажимы для труб разных диаметров.
С помощью данного набора, а также дрели и бензина можно осуществить самостоятельную развальцовку трубок без затраты лишних финансовых средств.
Кроме того, можно купить специальный станок для вальцовки, при приобретении которого обязательно нужно обратить внимание на стоимость и производителя. От покупки дешевых устройств следует отказаться, так как они обычно долго не работают.
Обязательными элементами профессионального приспособления для развальцовки является удерживающая планка, фиксирующая трубку, станок с рабочим углом в 45 градусов, набор сменных стальных штампов, резак, адаптер, оправка.
Экспандер способствует развальцовке труб до необходимого диаметра за короткое время путем одного подхода. Однако мастеру стоит помнить, что такая процедура не дает стопроцентного результата. Залогом успеха в этом случае считаются качественные характеристики трубок. Если они низкие и стенки не отличаются идеальной ровностью, то тонкие стенки могут растянуться больше допустимого предела, а толстые, наоборот, меньше нужного. Такое вальцевание будет некачественным, а это значит, что в скором времени можно ждать необходимости нового ремонта тормозной системы.
В классическом инструменте обычно присутствует набор валиков для развальцовки тормозных деталей, которые должны быть изготовлены из твердого металла. Валики необходимо прокатывать по поверхности трубки, что обрабатывается, но при этом с каждым разом добавляя усилий.
Данная процедура характеризуется высококачественным результатом, так как производится плавно.
Самостоятельная развальцовка подразумевает подготовку сверлильного станка, станка для заточки, болгарки, уголков в количестве 2 штук, оправки и нескольких болтов М8.
Проведение процедуры своими руками
Процесс вальцовки трубок тормозной системы может проводиться собственноручно владельцем автомобиля. Для этой цели желательно пользоваться чертежами.
Сначала нужно определиться со степенью неисправности и возможности проведения ремонтных работ. Трубки откручивают от суппорта либо тормозного цилиндра и осматривают. Если удастся ликвидировать поврежденный участок, сохраняя длину элемента в пределах возможного использования, то его стоит отрезать труборезом либо ножовкой по металлу.
Следующим шагом будет обработка места среза трубки бензином. Далее мастеру следует зажать клещами деталь и снять внутреннюю фаску дрелью.
Пошаговая инструкция последующих действий выражается несложным алгоритмом.
- Трубу стоит установить в приспособлении. При этом ее конец должно выступать за края на 5 мм.
- Конус стоит сменить штампом, соответствующим диаметру трубки.
- Штамп нужно закрутить.
- Вкрутить штамп, а также слегка расплющить торец медной трубки.
- Надеть штуцеры.
- Снять штамп и сменить на инструмент конусовидной формы.
- Осуществить аккуратное закручивание.
- Вытащить трубку и при необходимости зачистить ее.
В итоге вышеперечисленных мероприятий получается тормозная трубка под конус. Вальцовка труб возможно и иным методом, который называется «Грибок». Такой вариант процедуры подходит для автомобилей европейского изготовления. Для развальцовки «грибком» не требуется снимать нужный штамп.
Преимуществом самостоятельной развальцовки тормозных трубок можно считать то, что работа будет проведена аккуратно – на совесть. Кроме того, не потребуются дополнительные затраты на оплату работы мастеров. Минусом осуществления процедуры в домашних условиях можно назвать то, что набор инструментов или станок будет использоваться очень редко, так как в вальцовке трубки нуждаются редко.
После одноразового проведения процедуры можно получить опыт для дальнейшего осуществления развальцовок. Однако проводить ремонт трубок самостоятельно или доверить его специалистам – это личное дело каждого. Единственное, о чем не стоит забывать автомобилисту – это регулярное отслеживание состояния деталей тормозной системы личного транспорта.
В качестве вывода можно сказать, что развальцовка тормозных трубок не является сложным и трудоемким процессом. Ремонтные работы своего автомобиля можно делать своими руками, но при этом строго придерживаться инструкции.
Подробнее о развальцовке тормозных трубок смотрите далее.
Развальцовка тормозных трубок – это процедура, выполнение которой может в любой момент потребоваться тому, кто имеет собственный автомобиль. Конечно, осуществление этой и любой другой операции, связанной с техническим обслуживанием и ремонтом автотранспортного средства, всегда можно доверить квалифицированным специалистам станций технического обслуживания, но многие автолюбители идут другим путем и стараются сделать все своими руками. Каждый автовладелец вправе сам решать, кому доверять техническое обслуживание своего транспортного средства, но многие из таких вопросов вполне можно решить самостоятельно.
Научиться самостоятельной развальцовке трубок совсем несложно
Функции тормозных трубок
Тормозные трубки являются неотъемлемым элементом тормозной системы любого автомобиля, которая отвечает за его остановку в необходимый момент. Чтобы понять, какое значение имеют такие трубки для работы тормозной системы в целом, следует хотя бы поверхностно познакомиться с принципом ее действия.
Итак, процесс остановки автомобиля, для выполнения которой задействуется тормозная система, состоит из следующих этапов.
- При необходимости уменьшить скорость движения автомобиля или остановить его полностью водитель нажимает на тормозную педаль.
- Связанный с педалью поршень главного цилиндра приводится в действие и начинает воздействовать на тормозную жидкость.
- Под высоким давлением, сообщенным поршнем главного цилиндра, жидкость по трубкам и шлангам начинает поступать в цилиндры каждого колеса, воздействуя уже на их поршни.
- Под давлением жидкости поршни воздействуют на тормозные колодки, которые прижимаются к тормозным дискам, останавливая вращение колес.
Схема тормозной системы автомобиля
Очевидно, что тормозные трубки играют важнейшую роль в работе всей тормозной системы, и при их поломке она полностью выходит из строя. Именно поэтому к ремонту данных элементов, к которому относится и развальцовка тормозных трубок, следует подходить со всей ответственностью.
В каких случаях нужна развальцовка тормозных трубок
По тормозным трубкам, как уже говорилось выше, тормозная жидкость под высоким давлением подается ко всем элементам системы. Когда пропускная способность таких трубок ухудшается, вся система начинает работать неэффективно, что приводит, в частности, к значительному увеличению тормозного пути. О том, что элементам тормозной системы, в том числе и трубкам, требуется диагностика (и, возможно, ремонт), могут свидетельствовать следующие характерные признаки:
- появление посторонних звуков и пульсирующих движений при нажатии на педаль тормоза;
- свободное движение педали тормоза при нажатии на нее;
- утечка тормозной жидкости, что приводит к снижению давления и, соответственно, к неэффективному торможению и интенсивному износу тормозных колодок;
- ведение автомобиля в сторону при торможении (такая ситуация, хотя и является косвенным признаком, также может указывать на то, что тормозные трубки нуждаются в ремонте).
Старые тормозные трубки в ужасном состоянии следует срочно заменить даже при отсутствии протечек
Однако основным признаком того, что тормозные трубки полноценно не выполняют свои функции и требуют развальцовки, является увеличение тормозного пути. Наиболее частыми причинами ухудшения работоспособности тормозных трубок являются:
- нарушения в конструкции шестигранных головок, которыми снащены такие трубки;
- ухудшение качества и надежности резьбовых соединений, попадание в них сора или закоксованной жидкости.
Такие неисправности, негативно отражаясь на техническом состоянии отдельных элементов тормозной системы, значительно снижают эффективность ее работы. Именно поэтому специалисты и автопроизводители рекомендуют проводить ее диагностику раз в полгода. Если привязываться к километражу, то выполнять такую процедуру необходимо через каждые 50 000 км пробега, а осуществлять замену резиновых трубок вне зависимости от их технического состояния надо через каждые 125 тыс. км пробега транспортного средства.
Особенности технологии
Ремонт автомобиля, с чем бы он ни был связан, редко вызывает приятные эмоции у автолюбителя. Это объясняется еще и тем, что такое мероприятие, как правило, сопряжено с определенными финансовыми расходами. Между тем, если говорить о ситуации, при которой необходимо развальцевать тормозные трубки, расходы на такую процедуру можно минимизировать, если выполнить ее своими руками.
Итак, чтобы развальцевать тормозные трубки своими руками, требуется не только подробно изучить теоретическую информацию по данному вопросу и просмотреть соответствующее видео, но и приобрести специальное приспособление. В набор для развальцовки тормозных трубок, который можно достаточно недорого приобрести во многих автомобильных магазинах, входят следующие инструменты и приспособления:
- труборез;
- штуцер, применяемый в качестве соединителя;
- клещи.
В набор для развальцовки входит, как правило, зажим под различные размеры трубок
Используя такой несложный набор, к которому надо добавить дрель (чтобы снимать фаски на концах труб), а также бензин, необходимый в качестве смазывающего материала, можно не только качественно выполнить развальцовку своими руками, но и сэкономить приличную сумму денег, которые пришлось бы заплатить специалистам станции технического обслуживания.
При замене трубки на новую сначала делаем копию по образцу старой
Непосредственно перед процедурой развальцовки с тормозной трубкой необходимо выполнить следующие действия.
- Трубку при помощи инструмента или вручную откручивают от тормозного цилиндра или суппорта.
- При помощи визуального осмотра определяют наличие повреждений на поверхности трубки. Если они находятся близко к ее краю, то трубку можно восстановить, если нет, то ее надо заменить на новую.
- Используя такой инструмент, как труборез, от края трубки отрезают участок с повреждением и обрезанный край обрабатывают бензином.
- Обрезанный конец трубки зажимают клещами и в его внутренней части при помощи дрели со сверлом соответствующего диаметра снимают фаску.
- Участок внутренней поверхности трубки, где была снята фаска, очищают от стружки. После этого конец трубки вставляют в штуцер, выступающий в роли соединителя.
Аккуратно укорачиваем трубку с помощью специального резака
После того как все вышеописанные действия выполнены, трубку необходимо развальцевать, для чего лучше всего использовать специальный станок. Развальцовка, выполняемая при помощи такого станка, осуществляется по следующему алгоритму.
- Конец трубки, который требуется развальцевать, вставляют в зажимное отверстие станка. При этом часть трубки, выступающая из зажимного механизма станка, должна составлять примерно 5 мм.
- При помощи специального пуансона, которым оснащен такой станок, конец трубки развальцовывают.
- При необходимости развальцовки второго конца трубки вся вышеописанная процедура выполняется в такой же последовательности.
Сдавливаем плашку прессом, визуально следя за образованием грибка, и получаем качественно обжатую трубку
В результате выполнения развальцовки с помощью такого прибора, с правилами и тонкостями работы с которым лучше всего ознакомиться по видео, конец тормозной трубки становится аккуратно расширенным. Использование специального станка позволяет регулировать параметры такого расширения, ведь для тормозных систем, используемых на автомобилях разных марок, они могут серьезно разниться. Как правило, в специальных наборах, при помощи которых развальцевать тормозные трубки можно своими руками, есть и лекало, позволяющее осуществлять контроль за результатом выполнения технологической операции.
Разворачивание конца трубки посредством специального ножа, расположенного на задней стенке резака
Таким образом, развальцевать трубки, используемые в тормозной системе автомобиля, несложно, если использовать для этого специальные инструменты и приспособления. Выполняя такую развальцовку своими руками, вы не только экономите деньги, но и полностью контролируете процесс выполнения технологической операции, от результатов которой зависит работоспособность вашего транспортного средства. В таких случаях всегда следует помнить о том, что автомобильный слесарь выполняет работу не для себя, поэтому и относится к ней соответственно. Чтобы не переживать за результаты самостоятельного ремонта своего транспортного средства, необходимо придерживаться нескольких простых рекомендаций:
- четкое следование инструкциям, в качестве которых может выступать и видео;
- использование для развальцовки только качественных инструментов, приспособлений и расходных материалов;
- строгий контроль на всех этапах выполнения ремонтных мероприятий.
Следуя данным рекомендациям, вы сможете не только качественно развальцевать тормозные трубки, но и выполнить многие другие работы, связанные с техническим обслуживанием и ремонтом своего автомобиля, не переживая за результат этих мероприятий.
Оценка статьи:
Загрузка…Поделиться с друзьями:
Развальцовка тормозных трубок своими руками
Автор admin На чтение 4 мин. Просмотров 96
Каждый автолюбитель должен немного разбираться в конструкции своей машины, чтобы уметь в случае ремонта устранить неисправность своими руками, если есть такая возможность. Особенно это касается тормозной системы. Часто, при её поломках требуется развальцовка тормозных трубок, по которым жидкость передаётся, при нажатии на педаль, от цилиндра к колодкам.
Признаки замены
Определить неисправность трубок самостоятельно можно при следующих признаках:
- Вытекание тормозной жидкости из системы;
- Перегрев тормозных барабанов;
- Скрип при нажатии на педаль;
- Увеличение хода тормозной педали;
- Тормозной путь становится длиннее;
- Износ колодок происходит неравномерно.
Причины замены
- Возникновения коррозии;
- Образований трещин;
- Закисленность резьбы;
- Воздействия внешней среды;
- Плохое крепление.
Станок для развальцовки
Конечно, при неисправности трубок, можно отогнать машину на СТО и доверить ремонт специалистам. Но зачем тратить деньги на то, что можно сделать самому? Для этого необходимо приобрести инструмент для развальцовывания в специализированных магазинах или заказать по интернету. Он бывает для дюймовой или метрической резьбы. В набор входит труборез, приспособление, клещи, зажим, штампы под разные диаметры трубок для развальцовки грибком.
При покупке инструмента следует обращать внимание на производителя и стоимость. Самые дешёвые наборы лучше не покупать, так как их качество не способствует долгой эксплуатации. Этот способ ремонта является менее затратным чем в автомастерской, и сравнительно лёгким.
Самодельное приспособление для ремонта тормозных трубок
Ещё более дешёвым методом является изготовление самодельного устройства. При желании и минимальных навыках работать руками, ничего сложного в этом нет. Для начала необходимо изготовить основание (станину) для крепления трубок. Можно собрать её из двух стальных уголков. Уголки нарезать нужной длины шлифовальной машинкой, просверлить в них два отверстия для крепления болтами. Это делается за 15 минут.
Собрав станину нужно сделать отверстия под трубку, и снять фаски на сверлильном станке или дрелью. Самым сложным является изготовление пуансонов (оправок). Можно заказать их знакомому токарю.
Процесс развальцовки тормозных трубок своими руками
Сначала необходимо определить степень поломки трубки и возможность ремонта. Для этого откручиваем её от суппорта или тормозного цилиндра. Если можно удалить повреждённый участок, сохранив при этом нужную длину, обрезаем этот кусок труборезом. После этого обрабатываем бензином оставшуюся часть, зажимаем клещами и снимаем внутреннюю фаску дрелью. При невозможности провести ремонт, покупаем трубку в магазине.
Инструкция по ремонту трубки своими руками:
- Устанавливаем трубку в приспособлении (основании). Необходимо, чтобы конец выступал на 5 мм за край;
- Меняем конус на штамп, необходимый под диаметр трубки;
- Закручиваем штамп;
- Вкручиваем штамп и расплющиваем слегка торец медной трубки;
- Одеваем штуцеры. Обязательно не забыть, а то придётся все переделывать;
- Снимаем штамп и меняем на инструмент в форме конуса;
- Аккуратно не торопясь, закручиваем;
- Вытаскиваем трубку и если необходимо зачищаем.
На выходе имеем новую тормозную трубку под конус. Развальцевать трубку можно и другим способом, называемым «грибок». Обычно на автомобилях европейского производства применяют развальцовку «грибком», а на японских моделях и других азиатских используется «конус». Чтобы развальцевать под «грибок» нужно просто не снимать необходимый штамп.
Плюсы и минусы самостоятельной развальцовки
К плюсам развальцовки своими руками можно отнести то, что вы отнесётесь к работе ответственно и серьёзно и будете уверены в качестве выполненной работы. Нет необходимости платить кому-то за работу, часто необоснованную цену.
Из минусов стоит отметить, что тормозные трубки не очень часто выходят из строя и ваш инструмент может понадобиться всего один раз. Исключение если вы покупаете подержанные автомобили с большим пробегом, которые содержались в плохих, неблагоприятных условиях или были в авариях и довольно часто их меняете.
Делать ремонт своими руками по инструкции или доверить специалистам приходится решать каждому человеку индивидуально, но следить за состоянием тормозной системы и трубок, в том числе необходимо всегда!
Вальцовка для тормозных трубок своими руками
Привет всем любителям самоделок. В данной статье я расскажу о том, как сделать вальцовку для тормозных трубок своими руками. Данное приспособление будет полезно тем, кто обслуживает свой автомобиль самостоятельно и поможет в ремонте тормозной системы.
Перед тем, как прочитать статью, предлагаю посмотреть видеоролик, где наглядно показан процесс сборки данного приспособления, а также проверка в реальных условиях.
Для того, чтобы сделать вальцовку для тормозных трубок своими руками, понадобится:
* Слесарные тиски
* Углошлифовальная машинка, отрезной и шлифовальный круг
* Металлический уголок размером 100 мм
* Металлическая пластина толщиной 6 мм
* Сверло по металлу диаметром 4,5 мм, 6 мм, 10 мм
* Болт от ступицы автомобиля
* Сварочный аппарат, краги, сварочная маска
* Защитные очки, перчатки, наушники
* Медная трубка диаметром 5 мм
* Токарный станок по металлу, оснастка
* Метчик с резьбой М6 и М12
* Баллончик матовой краски
* Электродрель
Шаг первый.
Зажимает металлический уголок размером 100 мм в тисках и при помощи линейки и карандаша делаем разметку, по которой нужно будет отпилить заготовку.
Отмечаем от края уголка около 30 мм и отпиливаем при помощи углошлифовальной машинки с установленным в нее отрезным кругом. При работе с углошлифовальной машинкой соблюдайте меры безопасности, одевайте защитные очки, наушники и перчатки, а также не забывайте, что электроинструмент в любой момент может вырваться из рук, поэтому держать его нужно крепко.
Далее фиксируем уголок в тисках и выравниваем торцы при помощи УШМ с установленным наждачным кругом для шлифовки, также немного скругляем края, чтобы не пораниться при работе с инструментом.
После этого меняем положение заготовки в тисках и также шлифуем, удаляя ржавчину и другие внешние дефекты детали.
В итоге получается такая поверхность.
Шаг второй.
Устанавливаем деталь на наковальню или тиски и делаем кернение посередине легким ударом молотка по керну.
В этом месте капаем немного технического масла и просверливаем отверстие при помощи электродрели, в патроне которой установлено сверло по металлу диаметром 5 мм, после этого меняем сверло на 10 мм.
В процессе сверления не забываем добавлять техническое масло, так как это уменьшит степень износа режущей кромки сверла, что продлит срок его службы. В готовом отверстии нарезаем резьбу при помощи метчика, резьба в данном случае подбирается в зависимости от диаметра болта, здесь используется болт М12 от ступицы автомобиля. При нарезке резьбы также важно добавлять смазку.
Шаг третий.
Отмеряем нужный отрезок для крепления трубки и отпиливаем при помощи углошлифовальной машинки часть от уголка.
Далее зажимаем две металлических заготовки, которые нужно сделать из листа металла толщиной 6 мм, в них нужно сделать отверстие посередине так, чтобы половина диаметра пришлась на одну заготовку, а остальная-на другую. Сверло в данном случае берем диаметром 4,5 мм, в дальнейшем можно сделать различные пластины с необходимыми пазами под любой диаметр трубок.
После этого нужно просверлить отверстия в сразу двух заготовках под крепление на уголке, для этого зажимаем их друг с другом при помощи ручных тисков, а уже потом сверлим отверстия, сначала 4,5 мм, а затем 6 мм сверлом по металлу.
Шаг четвертый.
Чтобы можно было вальцевать трубки, нужно сделать обработку ступичного болта. Для этого сначала укорачиваем его при помощи углошлифовальной машинки, а затем зажимаем болт в трехкулачковом патроне токарного станка по металлу и делаем проточку до диаметра 2,5 мм, к слову он равен внутреннему диаметру медной трубки.
Для вальцевания вытачиваем небольшую выемку под шляпку. В итоге болт должен выглядеть так.
К нему нужно приварить пруток, для этого понадобится сварочный аппарат. При работе со сварочным аппаратом будьте осторожны, а также используйте средства индивидуальной защиты, сварочную маску и краги.
Для того, чтобы трубка в процессе вальцевания не гнулась и вальцевалась равномерно, нужно сделать центровку.
Берем тормозную трубку и одеваем на кончик болта, далее устанавливаем под нее заготовку с пазом под трубку, а затем фиксируем при помощи ручных тисков и начинаем намечать места сверления.
После этого разжимаем ручные тиски и просверливаем отверстия до конца сверлом диаметр которого 5 мм, а затем в этих отверстиях нарезаем резьбу М6 при помощи метчика.
Шаг пятый.
Теперь инструменту осталось придать красивый вид, для этого красим детали баллончиком молотковой краски, заранее защитив резьбу малярным скотчем.
Инструмент полностью готов, а значит пришло время проверить его в действии.
Зажимаем инструмент в тисках, берем медную трубку диаметром 5 мм и просовываем в паз, оставляя примерно 5 мм снаружи, затем затягиваем болты шестигранником.
Далее вращаем болт с штырем до упора в крепление трубки, после чего ослабляем натяжение болта и откручиваем обратно, крепежные болты тоже ослабляем и вытаскиваем трубку с развальцованным кругом.
После установки данной трубки тормозная жидкость уже протекать не будет.
На этом у меня все, всем спасибо за внимание и творческих успехов. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Особенности:
1.Входит в комплект 5 адаптеров: 3/16 дюйма, 1/4 дюйма, 5/16 дюйма, 3 / 8 дюймов и 1/2 дюйма (от 4,8 до 12,7 мм).
2.Reamer: изготовлен из высококачественного материала, прочный, чернеет и имеет длительный срок службы.
3.Chuck: фиксируется двумя шпильками, прочно закреплен, не легко упасть, прост в использовании.
4.Durable: сверхмощная конструкция для обеспечения долговечности и прочности.
5. Применимая сцена: широко используется в холодильной, нефтехимической, энергетической, судостроительной, металлургической промышленности, такой как конденсаторы, охладители, теплообменники, котлы и другие сосуды под давлением, а также при их обслуживании.
Описания:
1.Специальная конструкция для двойной или одинарной ракеты в медных, алюминиевых, мягких стальных тормозных магистралях и латунных трубах до 45 градусов
2.Полный комплект подходит для большинства легковых и грузовых автомобилей.
Комплект из 3,7 шт. Включает в себя расширяющую планку, вилку и 5 двойных плашечных матриц для размеров труб.
Характеристики:
Цвет: серебристый и черный
Материал: металл
Размер: 3/16 дюйма, 1/4 дюйма, 5/16 дюйма, 3/8 дюйма, 1/2 дюйма
Длина развертки: 100 мм / 3,94 дюйма
Размер коробки: 190x140mm / 7.48×5.51in
Информация о пакете:
Размер упаковки: 200x150x50mm / 7.87×5.91×1.97in
Вес упаковки: 900g / 31.5oz
Общий пакет
В пакет включено:
1 x Чак
1 x Reamer
5 х адаптеров
Примечания:
1.Из-за разницы между различными мониторами изображение может не отражать реальный цвет элемента.
2. Из-за различных методов измерения, может быть физическая ошибка 1-3 см. Спасибо!
Описание:
Этот высококачественный набор инструментов для развальцовки является инструментом для резки и развальцовки труб, и его можно использовать для изготовления одинарных или двойных вспышек на медных, латунных и тонкостенных алюминиевых трубах. Высококачественный стальной материал для обеспечения прочности и долговечности. Упаковано в чемодан для удобного хранения и транспортировки. Ты заслуживаешь это!
Особенности:
- Этот набор инструментов специально разработан для развальцовки труб и может использоваться для изготовления одинарных или двойных вспышек.
- Включает в себя полный труборез с инструментом для удаления заусенцев, шнековый 45-градусный распределитель, зажим и 7 двойных плашечных матриц, которые вам нужны, просты в использовании и эксплуатации
- Изготовлен из высококачественного стального материала, прочная конструкция гарантирует профессиональную работу.
- Все детали аккуратно упакованы в чемодан, удобный для ношения дома или на улице.
- Подходит для резки и сжигания медной, латунной или тонкостенной алюминиевой трубы.
Технические характеристики:
Материал: 45 # сталь
Цвет: как выставка изображения
Ширина трубореза: 6 см / 2.3″
Размер зажима: 14,5 х 8,4 см / 5,7 «х 3,3»
Размер разбрасывателя: 17,5 х 2,8 см / 6,9 «х 1,1»
Размер матрицы: 5/8 «, 3/16», 1/4 «, 5/16», 3/8 «, 7/16″, 1/2 »
Размер кейса для хранения: 33 х 13,5 см / 13 «х 5,3»
Вес упаковки: прибл. 1.25kg
В пакет включено:
1 х зажим
1 х труборез
1 х двухсекционный разбрасыватель 45 градусов
7 х двойных вспышек
1 х Чемодан
Примечание:
Пожалуйста, позвольте 1-3 мм погрешности из-за ручного измерения.Спасибо за понимание!
О ОБРАТНОЙ СВЯЗИ:
Если вы удовлетворены нашими продуктами, пожалуйста, дайте нам 5 звезд
Ваше удовлетворение и положительные отзывы очень важны для нас. Пожалуйста, оставьте положительный отзыв и 5 звезд, если вы удовлетворены нашими товарами и услугами. Если у вас возникли проблемы с нашими товарами или услугами, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзыв.Мы сделаем все возможное, чтобы решить любую проблему и предоставить вам лучшее обслуживание клиентов. Мы дадим вам положительный отзыв после получения оплаты. Если вы недовольны своими товарами, пожалуйста, свяжитесь с нашей службой поддержки.
Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, прежде чем вы дадите нам нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решать вопросы, если мы не знаем о них!
ОПЛАТА:
1.Мы принимаем Alipay, западное соединение, TT. Все основные кредитные карточки принимаются через безопасный платежный процессор ESCROW.
2. Оплата должна быть произведена в течение 3 дней с момента заказа.
3. Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.
О доставке:
1. Доставка по всему миру. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения платежа.
3. Мы отправляем по подтвержденным адресам заказа.Ваш заказ адрес должен совпадать с адресом доставки.
4. Показанные изображения не являются фактическим товаром и предназначены для ознакомления.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ, предоставляемых перевозчиком, исключая выходные и праздничные дни. Время в пути может меняться, особенно в праздничные дни.
6. Если вы не получили посылку в течение указанного периода, пожалуйста, свяжитесь с нами. Мы отследим посылку и свяжемся с вами как можно скорее с ответом. Наша цель — удовлетворение клиентов!
7.В связи с наличием на складе и разницей во времени мы выберем доставку вашего товара с нашего первого доступного склада для быстрой доставки.
8. Мы продавец не несем ответственность за импортные пошлины, покупатель несет ответственность за это. Любой спор, вызванный этим, является необоснованным.
9. BR покупатель, пожалуйста, предоставьте cpf или cnpj, для вас будет лучше получить его быстрее. Спасибо
ВОЗВРАТ И ВОЗВРАТ:
1. У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его со дня его получения.Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. Нет никаких исключений! Стоимость доставки несет продавец и покупатель пополам.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и ваш номер телефона.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ, после получения товара в его состоянии и упаковке со всеми включенными компонентами и аксессуарами ПОСЛЕ ОБОИХ Покупатель и Продавец отменяют транзакцию с Aliexpress.ИЛИ, вы можете выбрать замену.
4. Мы будем нести все расходы по доставке, если товар (ы) не так, как рекламируется.
Метрическая двойная развальцовка тормозного трубопровода Комплект инструментов для развальцовки труб Комплект тормозной трубки для ремонта топливной трубки для автомобильной тормозной трубки
Особенности:
1.Входит 5 адаптеров: 3/16 дюйма, 1/4 дюйма, 5/16 дюйма, 3 / 8 дюймов и 1/2 дюйма (от 4,8 до 12,7 мм).
2.Reamer: изготовлен из высококачественного материала, прочный, чернеет и имеет длительный срок службы.
3.Патрон: фиксируется двумя шпильками, прочно закреплен, не легко упасть, прост в использовании.
4.Durable: сверхмощная конструкция для обеспечения долговечности и прочности.
5. Применимая сцена: широко используется в холодильной, нефтехимической, энергетической, судостроительной, металлургической промышленности, такой как конденсаторы, охладители, теплообменники, котлы и другие сосуды под давлением, а также при их обслуживании.
Описания:
1.Специальная конструкция для двойной или одинарной ракеты в медных, алюминиевых, мягких стальных тормозных магистралях и латунных трубах до 45 градусов
2.Полный комплект подходит для большинства легковых и грузовых автомобилей.
Комплект из 3,7 шт. Включает в себя расширяющую планку, вилку и 5 двойных плашечных матриц для размеров труб.
Характеристики:
Цвет: серебристый и черный
Материал: металл
Размер: 3/16 дюйма, 1/4 дюйма, 5/16 дюйма, 3/8 дюйма, 1/2 дюйма
Длина развертки: 100 мм / 3,94 дюйма
Размер коробки: 190x140mm / 7.48×5.51in
Информация о пакете:
Размер упаковки: 200x150x50mm / 7.87×5.91×1.97in
Вес упаковки: 900g / 31.5oz
Общий пакет
В пакет включено:
1 x Чак
1 x Reamer
5 х адаптеров
Примечания:
1.Из-за разницы между различными мониторами изображение может не отражать реальный цвет элемента.
2. Из-за различных методов измерения, может быть физическая ошибка 1-3 см. Спасибо!
Метрическая двойная развальцовка тормозного трубопровода Комплект инструментов для развальцовки труб Комплект тормозной трубки для ремонта топливной трубки для автомобильных тормозных трубок
Особенности:
1.Входит 5 адаптеров: 3/16 дюйма, 1/4 дюйма, 5 / 16 дюймов, 3/8 дюйма и 1/2 дюйма (от 4,8 до 12,7 мм).
2.Reamer: Изготовлен из высококачественного материала, прочный, чернеет и имеет длительный срок службы.
3.Chuck: фиксируется двумя шпильками, прочно закреплен, не легко упасть, прост в использовании.
4.Durable: сверхмощная конструкция для обеспечения долговечности и прочности.
5. Применимая сцена: широко используется в холодильной, нефтехимической, энергетической, судостроительной, металлургической промышленности, такой как конденсаторы, охладители, теплообменники, котлы и другие сосуды под давлением, а также при их обслуживании.
Описания:
1.Специальная конструкция для двойной или одинарной ракеты в медных, алюминиевых, мягких стальных тормозных магистралях и латунных трубах до 45 градусов.
2.Полный комплект подходит для большинства легковых и грузовых автомобилей.
Комплект из 3,7 шт. Включает расширяющую планку, вилку и 5 двойных плашечных матриц для трубных размеров.
Характеристики:
Цвет: серебристый и черный
Материал: металл
Размер: 3/16 дюйма, 1/4 дюйма, 5/16 дюйма, 3/8 дюйма, 1/2 дюйма
Длина развертки: 100 мм / 3,94 в
Размеры коробки: 190×140 мм / 7,48×5,51in
Информация о пакете:
Размер упаковки: 200x150x50 мм / 7,87×5,91×1,97in
Вес упаковки: 900 г / 31,5 унции
Общий пакет
В пакет включено:
1 х
1 х Reamer
5 х адаптеров
Примечания:
1.Из-за разницы между различными мониторами изображение может не отражать реальный цвет элемента.
2. Из-за различных методов измерения, могут быть физические ошибки 1-3 см. Спасибо!
