Замена подушек двигателя ваз 2109, передней, боковой и коробки ♥ RtiIvaz.ru

Замена всех подушек двигателя…

Здравствуйте уважаемые, читатели блога RtiIvaz.ru. Сегодняшняя статья будет посвящена замене подушек двигателя ваз автомобиля 2109 передней, боковой и коробки КПП. Заводские подушки двигателя ваз 2109 достаточно надежны и служат довольно продолжительное время. Это связано с тем, что при их изготовлении применены качественные материалы, также соблюдена технология структурой производства РТИ резинотехнических изделий.

Однако все имеет свой срок при эксплуатации авто, материал резиновых опор стареет от естественного износа и тогда требуется обслуживание автомобиля, например замена подушек двигателя ваз 2109. Помимо естественного «возрастного» износа детали существует еще и аварийный выход резиновых опор двигателя из строя. Это может быть последствием аварии, наезда на препятствие, попадание в открытый канализационный люк и др.

Замена подушек резиновых необходима в случаях: появления вибрации, стука при трогании машины и торможении, а также и резком ускорении, плохом включении передач. Помимо этого при проседании подушек двигателя становится трудновыполнимой операция по замене ремня ГРМ, так как просевший двигатель практически вплотную «подходит» к правому брызговику, что затрудняет снятие крышки ремня ГРМ и обслуживание двигателя автомобиля.

При сильном проседании двигателя нагружаются шрусы так называемые гранаты полуосей, так как меняется геометрия их работы, что ведет к заметному сокращению их ресурса. На многих машинах появляется плохо уловимый стук в районе кулисы, что связано с проседанием двигателя и задевания ползуна КПП за тело стабилизатора поперечной устойчивости.

Как видим, отслужившие свое резиновые опоры способны принести массу неприятностей владельцам автомобилей и потому замена подушек двигателя ваз 2109 должна выполняться в кратчайшие сроки. Если вовремя не заменить неисправные подушки движка, то могут выйти из строя детали гораздо большей стоимости.

Для замены приобретайте опоры двигателя с эластичной резиной!…

Для выполнения работы потребуется смотровая яма или эстакада. Подъемник мы принципиально не рассматриваем, так как в гаражах наших автолюбителей он, как правило, отсутствуют. Также для выполнения работы потребуется: новая опора/подушки, таль или домкрат, набор торцовых головок и вороток, накидные ключи, трещотка, средство против ржавчины (при необходимости).

Сразу стоит оговориться при этом, что если требуется замена лишь передней подушки двигателя (балды), то эту работу можно выполнить без ямы на любой ровной площадке.

Схема работы по замене подушек двигателя автомобиля ваз 2109:

Автомобиль «загоняется» на яму и страхуется надежными упорами.
Снимается клемма с аккумуляторной батареи для безопасности выполнения работы.
На двигатель заводится трос тали или ставится домкрат под поддон через деревянную поставку. Если заводится трос, то капот отрывается на максимально возможную высоту и ставится самодельный упор из любых подручных средств.
Снимается защита двигателя.

Замена передней центральной опоры движка ваз 2109 (балды)…

Подушка двигателя ваз 2109 передняя «балда»

Перед началом работы надо обработать весь крепеж опор раствором против ржавчины, что облегчит сам процесс замены. При поднятии двигателя надо внимательно следить, чтобы не повредить элементы проводки или трубопроводов, выполняя эту работу не торопясь. Торцевой головкой «подрываются» все болты крепежа подушки и двигатель приподымается, далее работу удобнее всего выполнять воротком с трещоткой.

Начинать замену лучше всего с длинного болта, соединяющего кронштейн на поперечине кузова с опорой. Отдав гайку нужно попробовать вытащить болт, «поиграв» для этого туда-сюда, талью или домкратом. Как только будет «пойман» общий центр, болт выйдет от легкого усилия руки. Найдя это положение, оставляете болт в соединении и отдаете болты крепления подушки к блоку двигателя, после чего сняв все болты, снимаете старую опору.

Не забудьте пометить старую подушку (ее верх) любой отметкой, чтобы при установке новой резиновой опоры не «гадать» как ее правильно устанавливать.

Затем ставите новую резиновую опору, для начала лишь наживляя болты, чтобы везде все совпало, и затем затягиваете их, но не окончательно. После предварительной затяжки отпускаете натяжение троса тали или опускаете домкрат и производите окончательную затяжку болтов. Болты перед сборкой очищаете (если есть следы ржавчины, то щеткой по металлу) и слегка смазываете резьбу любой консистентной смазкой, например Литол-24 или графитной смазкой.

Замена левой (по ходу движения автомобиля) боковой подушки двигателя…

Боковая опора двигателя ваз 2109

В начале КПП коробка зацепляется тросом тали или поддомкрачивается для страховки.

При замене трех подушек двигателя ваз 2109 левая подушка расположена не совсем удобно для работы и при ее замене существует ряд трудностей. Демонтажу крепежа мешает корпус стартера, поэтому тут можно поступить двумя способами. Либо отпустить или снять стартер (несколько потраченных минут заметно облегчат замену левой боковой подушки двигателя), либо вывернуть шпильки крепления кронштейна резиновой опоры из «тела» КПП коробки.

Часто шпильки выходят сами при откручивании гаек, если же шпилька осталась на месте, то для ее выкручивания законтрив друг на друга две гайки, далее выкручивают за нижнюю гайку шпильку. С длинным болтом, крепящим подушку к кронштейну лонжерона, обычно нет сложностей и если задняя опора не просажена, то болт после откручивания гайки выходит свободно.

При установке новой левой подушки двигателя, для точного попадания шпилек по резьбе, КПП коробку нужно немного приподнять талью или домкратом. Затем вставить длинный болт, обжать весь крепеж, опустить домкрат и далее затянуть все уже окончательно. Если стартер отпускался или снимался, то все ставится на свои места.

Замена задней резиновой подушки КПП с металлической ручкой…

Подушка двигателя ваз 2109 задняя КПП

С помощью тали зацепляется КПП или ставится снизу домкрат. Затем «срываются» болты кронштейна подушки соединенного с КПП и сам корпус опоры в месте крепления его к кузову, далее силовой агрегат немного приподнимается. Теперь болты отдаются полностью, и опора коробки снимается.

При установке новой подушки нужно немного «поиграть» домкратом для точного совпадения отверстий, особенно это важно при установке вертикальных болтов крепления подушки. Часто из-за некоторого перекоса в этих соединениях при монтаже нарушается резьба. Когда наживляются эти болты, то нужно одно из отверстий центровать любым конусным предметом подходящего диаметра, а во второе отверстие вставить болт и «ловить» то положение, когда он свободно пойдет по резьбе. Затем уже поставить и второй вертикальный болт. Наживив все болты потом их равномерно затягивают, убирается домкрат и еще раз протягиваются все болты крепления задней подушки КПП.

Собственно, все. Ставится на место защита и на этом замена подушек двигателя ваз 2109 заканчивается. Весь процесс работы, с учетом предварительного снятия и последующей постановки защит занимает примерно 3 часа. Повезет, если ничего нигде не закисло, например шпильки, болты во втулках опор движка и так далее.
Видео:

Удачи Вам и до скорых встреч на страницах блога RtiIvaz.ru!

Вы так же можете ознакомиться с другими материалами:

Регулировка клапанных зазоров лады 2101-2107

Патрубки системы охлаждения автомобиля Калина и Приора

Самый лучший 2109 прошлого века

Патрубки радиаторов

Опоры двигателя Калина -1118

Самостоятельная замена задней подушки (опоры) двигателя на автомобиле Ваз-2109 | Школа авторемонта

Окт 29, 2019 ВАЗ 2108, ВАЗ 2109, ВАЗ 2110, ВАЗ 1117 Калина, ВАЗ 2170 Приора автором admin

В данной статье будет описан процесс замены задней подушки двигателя на автомобиле Ваз-2109. На автомобилях Ваз 2108, 2109, 2109 и Ваз 2113-2115 замена задней подушки проходит аналогично. Но, сначала, перечислю причины, по которым следует задуматься о замене подушек или подушки двигателя. Износ, обрыв и разрушение резиновой или металлической составляющей любой подушки двигателя влечёт за собой появление вибрации и зуда во время движения, и ударов при трогании с места и остановки автомобиля. Поэтому если в Вашем авто появились выше перечисленные симптомы, то обратите внимание на состояние подушек или как их ещё называют опор двигателя. При обнаружение крупных трещин, обрывов или отслоений резиновой части подушки (фото 1) – замените деталь. Если лопнула или надломилось металлическая часть подушки – меняйте деталь как можно скорей. Думаю, что в этой части проблем будет. А вот вопросы по работе связанные с заменой могу возникнуть! Верно? Поэтому продолжаем читать дальше и в конце этого материала ответы на вопросы будут найдены)))

Запчасти. Заднюю подушку двигателя для автомобилей Ваз 2108, 2109, 2109 и Ваз 2113-2115 можно найти в интернете и купить, используя каталожный номер – 2108-1001033-10. По фирме производителю всё просто – покупаем подушку от БРТ или СЭВИ. Другие варианты – не варианты…

Инструмент необходимый для работы по замене задней подушки двигателя: торцовый ключ на 17, пара накидных ключей на 19, домкрат трапеция для фиксации двигателя. Работу по замене выполняем на смотровой яме.

Порядок замены задней подушки (опоры) двигателя на автомобиле Ваз-2109:

Загоняем автомобиль на смотровую яму. Снимаем защиту двигателя, если она есть.

Ставим домкрат под коробку передач и немного приподнимаем КПП вверх (фото 2)

Откручиваем гайки крепежных болтов подушки к КПП (фото 3)

Торцовым ключом на 17 откручиваем гайки кузовных шпилек (фото 4)

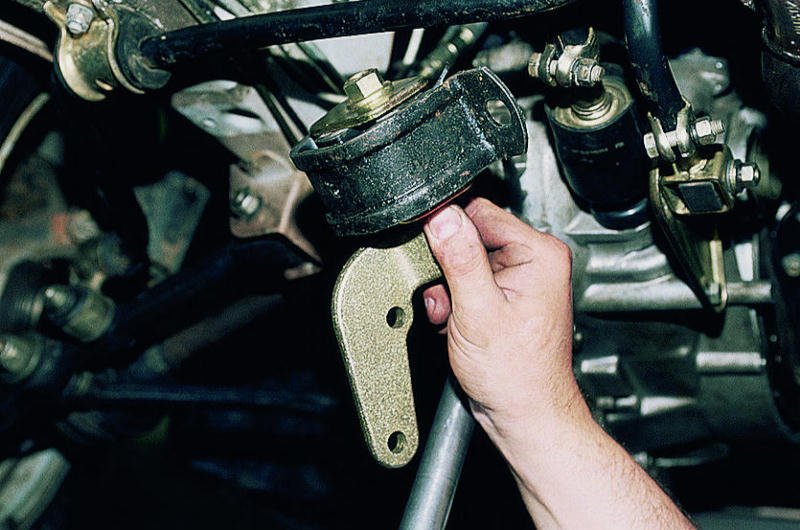

Вытаскиваем болты и снимаем подушку. И на её место ставим новую (фото 5)

Затягиваем все гайки и убираем домкрат. Всё! Замена задней подушки двигателя на автомобиле Ваз-2109 закончена! Всем спасибо за внимание;)

При использование статьи или фотографий активная прямая гиперссылка на сайт www. avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Замена подушек двигателя ВАЗ 2109

Ни для кого не секрет, что любую вышедшую из строя (или только планирующую это сделать) деталь автомобиля нужно менять своевременно. Подушек двигателя это касается в первую очередь, ведь сами по себе они стоят недорого, но если упустить момент, то менять придется не только их, но и более дорогостоящие элементы, например, весь движок. Вам оно надо?!..

Как понять, что замена подушек двигателя ВАЗ 2109 требуется и вашей «девятке»?

ШРУСы стали требовать частой замены.
Для снятия крышки ремня ГРМ приходится прилагать немало усилий.
Во время движения стали ощущаться вибрации кузова.
При старте, торможении, резком ускорении, затрудненном переключении передач в машине слышен стук.

Хотя бы на одной из подушек появились «визуальные проблемы»: трещины, проседания и др.

Сколько всего у движка «Девятки» опор?

Прежде, чем рассказывать вам о том, как осуществляется замена подушек двигателя «девятки», следует оговориться, сколько их всего в машине — в «девятке» их 3 (передняя, задняя и левая/боковая), ведь процесс замены каждой из них мы будем рассматривать отдельно.

Замена подушек двигателя ВАЗ 2109 — пошаговая инструкция.

Замена задней подушки двигателя.

1. Найдите удобное место для проведения ремонтных работ, оно должно иметь яму или эстакаду.

2. Загоните туда авто и зафиксируйте его положение упорами.

3. Отсоедините «минус» от АКБ.

4. Накидным ключом на 17 открутите гайку, фиксирующую подушку к кузову.

5. Головкой на 17 вывинтите все гайки крепления (3 шт) кронштейна опоры к КПП.

6. Извлеките болты и произведите замену подушки на новую. Сборку снятых деталей следует производить в строго обратной последовательности.

Замена боковой (левой) подушки двигателя.

Работы выполняются в тех же условиях, что и раньше: у вас есть свободный доступ к днищу автомобиля, сама машина тщательно зафиксирована и обесточена.

1. Демонтируйте левый брызговик движка.

2. Накидным ключом на 17 открутите гайку, фиксирующую подушку к кузову.

3. Головкой на 17 вывинтите все гайки крепления (3 шт) кронштейна опоры к КПП.

4. Извлеките болты и произведите замену подушки на новую. Сборку снятых деталей следует производить в строго обратной последовательности.

Замена передней подушки.

Условия ремонтных работ прежние: машина стоит на эстакаде (в гараже со смотровой ямой), под колесами лежат противооткатные упоры.

1. Накидным ключом на 17 открутите гайку, фиксирующую подушку к кузову.

2. Все тем же ключом на 17 демонтируйте 4 гайки крепления подушки к двигателю.

3. Вытащите резиновую опору из проушины и установите на ее место новую, произведя все выше описанные действия в обратном порядке.

Видео.

Правильная замена подушек двигателя ВАЗ 2109

Уменьшить силу вибрации или даже устранить данные нарушения, которые могут возникнуть на кузове ВАЗ 2109, помогут подушки под двигатель автомобиля. Материалом для их изготовления служит резина, а используют элементы еще и для уменьшения шума, причиной которого может быть работающий двигатель.
Для любого владельца машины хорошо уметь делать данные работы своими руками.

Особенности опор двигателя на автомобиль ВАЗ 2109

При разработке конструкций подушек для уменьшения вибраций силового агрегата производители руководствуются величинами нагрузок, которые воспринимают опоры. Эти устройства постоянно воспринимают нагрузки, которые периодически меняются.

Одна действует когда автомобиль стоит – вес агрегата, при старте – другая. При движении авто назад подушки воспринимают отрицательные силы.

Резкое ускорение, неожиданное торможение, встреча с препятствием или попадание в выбоину колеса вызывают действие отрицательных сил. Погасить их должны установленные задние, передние и боковые опоры.
Для изготовления элементов берут натуральный каучук, резина высокого сорта марки СКИ-3, высококачественная сталь и специальный клей. От (-45) до (+70) градусов по Цельсию могут выдержать подушки для двигателя.

Это указывает на то, что для ВАЗ 2109 подушка двигателя боковая левая и правая, передние и задние должны использоваться только выпускаемые заводом-изготовителем. В этом случае они будут соответствовать всем требованиям технологии изготовления, поставляются в специализированные магазины.
Владельцы автомобилей должны приобретать изделия у надежных поставщиков, хорошо зарекомендовавших себя и имеющих хорошие отзывы от покупателей.

Факторы, влияющие на замену подушек под двигатель ВАЗ 2109

Все, выпускаемые изделия имеют гарантийный срок, после которого они могут выйти со строя. Это касается и опор под силовой агрегат автомобиля ВАЗ 2109.
Идет естественное старение резины, она может потрескаться от долгого использования. Помимо этого бывают и механические поломки, связанные с последствиями аварии, неожиданным столкновением с препятствием, встречей на пути с канализационным люком и многими другими причинами.

Когда нужно менять подушки двигателя ВАЗ 2109?

— Вибрации кузова.
— Стука, возникающего при старте машины или ее торможении, затрудненном переключении передач или неожиданном ускорении.
— Замена ремня ГРМ сопровождается большими трудностями. Это связано с тем, что к правому брызговику почти вплотную «подходит» просевший двигатель, и он может помешать удалить крышку ремня ГРМ, а обслуживание мотора будет затруднено.

— От сильного проседания агрегата увеличиваются нагрузки на ШРУСы.

На них может измениться геометрия работы, что сократит ресурс конструкций.
— Появление в районе кулисы чуть уловимого стука. Это происходит из-за проседания двигателя.
— В этом случае ползун КПП может начать задевать за наружную поверхность стабилизатора поперечной устойчивости.
— В том случае, когда замена подушки двигателя на ВАЗ 2109 будет произведена не своевременно, то цена дальнейшего ремонта значительно повысится.

Правила замены опор двигателя ВАЗ 2109

В автомобиле ВАЗ 2109 мотор крепится на три опоры: правую, которая крепится на кронштейн двигателя, левую и заднюю, фиксирующиеся на кронштейнах картера коробки передач. Инструкция предусматривает замену боковой подушки выполнять при снятом брызговике.

Для работы понадобятся:

— Новая боковая подушка.
— Набор головок торцовых.
— Таль или домкрат.
— Накидные ключи.
— Вороток.
— Трещотка.
— Средство для удаления, при необходимости, ржавчины.

Порядок работ:

Совет: Разборку узла нужно начинать с удаления ржавчины со всех крепежных узлов, что поможет разобрать эти узлы.
Нужно удалить брызговик.
Откручивается накидным ключом на «17» гайка, фиксирующая опору к кузову.
Совет: При откручивании болта его нужно удерживать от проворачивания таким же ключом.
Вытаскивается болт.
Откручивается головкой «на 17» три гайки крепящие кронштейн опоры на коробке передач, как показано на фото.

Опора снимается.
После того как выполнена замена подушки на ВАЗ 2109 сборку нужно выполнять в обратной последовательности.
Как правильно выполняется замена подушки двигателя ВАЗ 2109 можно посмотреть на видео.

Способы увеличения жесткости фиксации двигателя на кузове ВАЗ 2109

Чтобы замена подушки ваз 2109 не производилась часто, а жесткость силового агрегата увеличилась, устанавливают вместо штатной опоры более совершенную деталь, имеющую жесткий корпус и резиновую деталь внутри.

Назначение элемента:

Максимально уменьшить перемещение мотора при торможении им, наезде на неровности на дорогах, резком старте автомобиля.
С его помощью можно избежать самовыключения передачи.
Увеличит ресурс в системе выпуска и приводе ведущих колес.
Улучшить дизайн подкапотного пространства.
Усилить жесткость мотора можно, установив дополнительно четвертую опору. Ее назначение соединить картер сцепления с поперечиной передней подвески ВАЗ 2109.
При монтаже устройства необходимо установить новый кронштейн и найти место для модуля зажигания.
Порядок работ включает в себя:
Демонтаж ВП для свечей зажигания.
Отсоединение разъемов проводов от модуля зажигания машины.
Отсоединяется картер сцепления этого модуля от блока цилиндров.
Отвинчиваются оставшиеся три гайки, фиксирующие модуль, который после этого удаляется.
Модуль зажигания занимает другое место и ставится новый крепеж.
На поперечину передней подвески крепится кронштейн для монтажа четвертой опоры.
В отверстие, имеющееся на клеммном зажиме, устанавливается болт, ставится и наворачивается гайка первоначально на два витка.
В проушину фиксации опоры вставляется нижняя головка штанги.
Устанавливается болт в проушину и опору, закручивается гайка.
Выполняется регулировка размера штанги до совпадения отверстий в картере сцепления и на верхней головке.
ставится еще один болт.

Посмотреть видео:

< Прямоточный глушитель: для чего?
Основные неисправности форсунок в дизельном двигателе >

сильный стук из под капота диагностика и ремонт

Комфорт в салоне — одна из главных задач, решением которой занимается каждый третий автовладелец. И дело не только в шумоизоляции автомобиля и ее качестве.

Источником посторонних звуков может быть вибрация силового узла. При этом причиной дополнительных шумов может быть детонация или нарушения в работе двигателя. Кроме того, нельзя исключать проблем, связанные с крепежом самого агрегата.

В последнем случае стуки и прочие звуки, доносящиеся из подкапотного пространства, появляются нерегулярно — при наборе скорости или при движении по неровным участкам дороги.

Так, если во время поездки вас донимает сильный стук из области двигателя, причины могут быть следующие:

• Выход из строя элементов подвески.

• Низкое качество дороги.

• Неисправные подушки двигателя ВАЗ-2110.

Последней причине уделим отдельное внимание.

Что такое подушки мотора, и какую функцию они несут?

По сути, опора двигателя — обычная прокладка, расположенная между кузовной частью и непосредственно мотором. Производители «классики» не особо тратили время на разработку и оптимизацию этой конструкции. Устройство имело вид куска резины со специальными креплениями по бокам. Ранее машины имели задний привод, а переднеприводный вариант появился только к середине 80-х годов прошлого века.

На современном этапе подушкам двигателя уделяется больше внимания. Они бывают двух типов — гидравлические и резинометаллические. Первый вид устройства отличается большей эффективностью, но из-за дороговизны производства и сложности конструкции он применяется только на дорогих машинах.

Чаще всего мотор автомобиля, оборудованного передним приводом, фиксируется с помощью 4-5 опор, две из которых расположены на КПП, а еще 2-3 — на силовом агрегате. При этом двигатель и КПП имеют жесткую связь.

Перед тем как поменять подушку двигателя, разберитесь с точным местоположением каждой опоры. Стандартное размещение имеет следующий вид:

• Сверху лонжерона (справа) установлена правая опора.
• Под низом балки спереди фиксируется передняя опора.
• К подрамнику или дну фиксируется задняя опора.

В некоторых моделях задней опорной части нет вовсе. Эту функцию берет на себя подушка коробки передач, расположенная в непосредственной близости к двигателю.

Форма резинометаллических подушек может различаться. Часто она имеет цилиндрическую форму с сайлентблоком изнутри. Второй вариант — опора из алюминия с мягкой проставкой из резины.

Основные поломки и методы их диагностики

На практике замена подушек двигателя ВАЗ-2110 производится только в случае неисправности устройства. Вопрос в том, как распознать поломку. К главным неисправностям стоит отнести:

• Обрыв резиновой части конструкции. Несмотря на высокую износоустойчивость и большой ресурс таких деталей, резина невечна и часто не выдерживает повышенных нагрузок. Разрыв, как правило, происходит при начале движения автомобиля с места или при резкой остановке.

Если вы — любитель экстремального вождения, подушки двигателя ВАЗ-2110 придется менять часто.

Так что обращайте внимание на резиновую часть опоры. Если на ней появились дефекты, или устройство потеряло эластичность, требуется замена.

• Разрушение алюминиевого кронштейна. Такое может произойти при резком наезде на какую-либо преграду.

• Появление течи из КПП или мотора. В этом случае на резиновую часть опоры попадает масло, из-за чего изделие повреждается, а сама подушка выходит из строя раньше срока.

Вне зависимости от причины неисправности учтите, что использовать автомобиль с вышедшими из строя опорами не рекомендуется.

Как распознать неисправности подушек двигателя? Стоит выделить следующие симптомы:

• Появление сильных вибраций при движении по ямам с периодическими механическими воздействиями.

• Возникновение странных звуков (к примеру, стуков), которые появляются в начале движения или после нажатия на тормоз.

• В процессе перемещения по неровным дорогам удары передаются на ручку КПП.

Чтобы диагностировать неисправность, подготовьте следующее оборудование и инструмент — домкрат (для подъема машины), деревянную опору, а также металлический прут (как альтернатива, подойдет брус). Далее действуйте так:

• Загоняйте машину на ровную поверхность.

• Поднимайте авто домкратом, а далее подставляйте под мотор подготовленную опору. После этого опускайте и убирайте домкрат.

• Залазьте под автомобиль и оцените состояние узла. Замена подушек двигателя ВАЗ-2110 требуется при наличии порывов, трещин или же в случае отслоения материла (металла от резины).

• Проверьте крепеж изделия на факт люфтов. Для полноты эксперимента берите металлический прут и с его помощью отклоняйте подушку в сторону. При наличии люфта в месте фиксации устройства сделайте ремонт или собирайте все на место для последующей поездки на СТО. Чтобы снять установленную опору, поднимайте машину домкратом. При этом убедитесь, что подушка хорошо прикручена к кузову. Если в этом имеется необходимость, производите протяжку с помощью специального инструмента.

Учтите, что осмотр лучше производить с помощником. При этом один участник должен перемещать подушку с помощью прута, а другой — осматривать изделие на факт разрывов и прочих повреждений. При такой диагностике можно рассчитывать на точное и быстрое выявление дефекта.
Если вы обнаружили проблему, поменять неисправный узел легко своими руками. Все, что для этого потребуется, так это домкрат, опора и набор инструмента. Снова-таки, работу желательно делать в паре.

Учтите, что неисправности подушек двигателя важно устранять как можно быстрее. Если этого не сделать, страдает уровень комфорта, повышается вибрация, а двигатель получает дополнительную нагрузку.

Замена подушек на «десятках» с 8-клапанным мотором

В первую очередь рассмотрим, как поменять подушку двигателя на автомобиле с 8-клапанным двигателем. Алгоритм действий такой:

• Поставьте ТС на ровной поверхности и зафиксируйте его, подложив под задние колеса упоры.

• Демонтируйте защиту с силового агрегата.

• Скручивайте болт, обеспечивающий натяжение ремня, а далее демонтируйте ремешок с помощью ключа на «тринадцать».

• Ставьте домкрат под мотор, проложив между ним и металлом деревянный предмет. Теперь поднимайте двигатель, чтобыразгрузить подушки.

• Выкручивайте крепежную гайку, удерживающую подушку справа. Здесь вам потребуется ключ на «пятнадцать».

• Скручивайте фиксирующие болты, которые удерживают узел на кронштейне (используйте ключ на «тринадцать»).

• С нижней части правой арки скручивайте три крепежных болта, удерживающих крепление на лонжероне.

• Убирайте кронштейн и ставьте новую подушку.

• Возвращайте все детали по обратному алгоритму.

После выполнения описанных выше работ перемещайте домкрат под коробку передач и поднимайте ее.

Скручивайте ключом на «пятнадцать» фиксирующую гайку опоры слева, а далее — откручивайте пару болтов фиксации опоры, после чегодемонтируйте подушку. Теперь поменяйте опору с левой стороны.

Замена задней подушки — подробно

• Берите ключ на «семнадцать», и выкручивайте пару гаек, удерживающих подушку на кузове.

• Скручивайте еще пару гаек фиксации к КПП.

• Демонтируйте заднюю опору.

• Выкручивайте гайку, которая удерживает опору на креплении (вам потребуется

ключ на «девятнадцать»). Меняйте узел новым.

• Возвращайте заднюю подушку на место.

Замена подушек двигателя ВАЗ-2110, оборудованных мотором на 16 клапанов, производится так:

• Скручивайте ключом на «пятнадцать» болт, который удерживает штангу подушки снизу к поперечине.

• Парой ключей на «пятнадцать» скручивайте гайку, удерживающую опору к креплению мотора. После этого доставайте болт.

• Демонтируйте опору, после чего меняйте подушку или весь механизм.

• Собирайте устройство по обратному алгоритму.

• Скручивайте крепежный болт, удерживающий верхнюю опору. Чтобы избежать прокручивания гайки, придерживайте ее вручную.

• Демонтируйте подушку и замените ее.

• Выкручивайте крепежи, удерживающие верхнюю подушку (используйте ключ на «пятнадцать»), после чего замените конструкцию.

Вот и все. Замена подушек двигателя ВАЗ-2110 завершена. При этом сделать работу своими руками несложно. Если же должный навык и опыт отсутствует, обращайтесь на СТО.

Замена передней опоры двигателя ваз 2109 своими руками

Опора двигателя передняя ВАЗ выполняет функцию предохранения автомобиля от излишней вибрации, которая является источником дискомфорта для водителя и пассажиров. Поэтому к таким деталям применяется и другое наименование — подушки двигателя ВАЗ, что обозначает смягчающий функционал таких деталей для ВАЗ-2108 и ВАЗ-2109.

Существует 3 смягчающих приспособления у двигателя ВАЗ-2108, двигателя ВАЗ-2109: задняя, передняя и боковая (левая), которая находится слева по ходу движения автомобиля. При столь важном предназначении опора двигателя переднеприводных автомобилей ВАЗ предусматривает периодическую замену по мере старения и естественного износа резины и деталей в комплекте при эксплуатации в условиях переменных разнонаправленных нагрузок.

Для чего нужно менять переднюю опору двигателя ВАЗ

Дату замены подушек двигателя ВАЗ-2109 не указывают в руководстве по эксплуатации, она наступает по истечении разного времени у разных автовладельцев.

Когда пора менять опоры двигателя? Опора двигателя, каждая в отдельности, будет заявлять об этом следующим образом:

вибрация двигателя при старте и резком ускорении досаждает больше обычного;
при резких разнонаправленных нагрузках слышен стук под капотом от шатающегося двигателя;
передачи переключаются с приложением сверхусилия, так как на кулису рычага переключения давит силовой агрегат, который провис вследствие износа опор;
замена ремня газораспределительного механизма происходит при приложении усилий по причине того, что требуется замена задней подушки двигателя.

По одной подушке меняют в случае выхода из строя при аварийном воздействии, при ДТП с участием другого автомобиля или наезде на препятствие в виде глубокой ямы или крутой выпуклости, когда при приложении резкой амплитудной нагрузки выходит из строя одна опора мотора ВАЗ и т.д. Опоры двигателя ВАЗ, расположенные по соседству, как правило, остаются полностью работоспособными.

Как осуществляется замена подушек двигателя ВАЗ

При полной замене подушек силового агрегата необходимо соблюдать очередность, которая установлена в следующем порядке: задняя, боковая и передняя.

Самое сложное делается сначала, наиболее легкое — к концу. Если в случаях с боковой и задней опорами мотора приходится иметь дело с естественным износом по прошествии определенного времени, то опора двигателя передняя ВАЗ может попадать под такую операцию чаще по причине своего расположения в аварийно-опасном месте.

При любом легком тычке удар может пройти неудачно для опоры, и замена передней подушки может потребоваться незамедлительно. Инструменты для замены передней опоры мотора требуются немногочисленные и нехитрые: домкрат для регулирования высоты положения силового агрегата, торцевой ключ, трещотка, щетка по металлу для снятия грязи и ржавчины, накидной ключ на 17, Литол или графитовая смазка для профилактики металлических деталей от износа и силовой разборки.

Замена подушек двигателя ВАЗ не требует наличия ямы или подъемника, которые крайне желательны при работах, проводимых на боковой опоре. Мотор необходимо немного поддомкратить для наличия устойчивой опоры, затем обработать все места крепления раствором против ржавчины, предварительно почистив металлической щеткой. Крепление сдвинуть с места накидным ключом и далее для простоты работы включиться в процесс с трещоткой.

Снятие болтов рекомендуется начать с длинного болта, расположенного в центре резиновой части, его необходимо вытащить не полностью и зафиксировать положение мотора для легкости центровки деталей при сборке.

После демонтажа необходимо отметить верх старой опоры для правильного расположения вновь устанавливаемой детали. Сборку нужно провести в обратной последовательности, все детали крепежа предварительно обработав Литолом или графитовой смазкой.

Ощущения от управления ВАЗ-2109 после замены подушек напомнят о первых днях владения новым автомобилем, комфорт и целостность машины перейдут на прежний уровень.

А возможность что-то сделать своими руками всегда приносит автовладельцу глубокое удовлетворение и поднимает самооценку.

Замена подушек двигателя ВАЗ 2199. Чиним и ремонтируем

Подушка двигателя ВАЗ 2108-09 передняя, ‘балда’, СЭВИ ЭКСПЕРТ
Как установить дополнительную переднюю опору двигателя ВАЗа 2110- 2112
Подушка двигателя передняя ВАЗ балда СЭВИ ЭКСПЕРТ
ВАЗ-2114: часть № 1- снятие защиты картера, замена опоры двигателя (ремонт своими руками)
ДХО на Skoda Felicia 1.3 со встроенными сигналами поворота
Peugeot 406 — Замена переднего ступичного подшипника
Выход на международный уровень!ТЕРМОСТАТ, симптомы. SsangYong Actyon New…
Что будет, если весь лед на Земле растает?
Устраняем Вибрация Volvo S40 Ford Focus Mazda 3 2 0 Замена опоры мотора
Ремонт двигателя k10a (suzuki) 2 ГРМ

Все по теме Замена подушек двигателя ВАЗ 2199

Бурда

А на впуске не те же самые углы остались? Но в этот раз запускается, в чем секрет?

Тейлов Сакен

Привет Андрей! Огромное спасибо за видос, сделал себе на машине, реально мой Lanos ожил, Всем рекомендую!!!

Коллинс

Не, не смотрятся. Надо в белый красить.

Расим

ку 7 лучше чем ку 8 ку8не красива с переди исзади торпедо еще хуже короче ку8 уродовали передный фары очень … как будьто 90е годы сейчас … 21век ну немцы обосрали

Аль

От души, помогло)

Эля

Ее легче сжечь!

Неко

Куда его подключать не показал какие фишки куда идут

Сибрук Кукленков

Насчет обслуживания соляриса и им подобных с интервалом в 15 тысяч. Поймите одну вещь, что ни одно моторное масло не сможет сохранить свои свойства на протяжении такого пробега (при нашем климате и качестве топлива). 10 тысяч — это разумный максимум. А то, что завод и диллерские центры завышают интервал ТО — это всего лишь маркетинговый ход и намеренное урезание ресурса автомобиля! Да, вы сэкономите на ТО, заезжая на него реже, но в итоге вам это в будущем выльется в дорогостоящий ремонт. Статья на тему:

Алексей

Вообще то датчики нужно ещё и чистить.

Marcel

Оставлю комментарий для рейтинга.

Прокоп

Оптиму, камри протестироаали. Плиз протестируй еще мазду 6 самая новая которая

Бахтовар

Колхоз если честно

Селина

Александр развевай канал приятно смотреть Ваши видео

Гурам

18:09 шевроле нива сказала пацаны

Patrice

Пневмотестер вам в помощь.

Рана Жейда

Движок расходник

Черюканова Иванина

парень, не париться,у других дилеров ничего не берет, а продвигает компанию эх, это подстава, а компания экзист, реклама получаеться

Atwell

Приветствую Андрей! Заменил подшипник, чувствую что пружина маленько щелкать стала через недельку… Что может быть?

Лейтон

У меня на октавии А5 1,8 TSI появились вибрации при скорости свыше 100 км На двигателе чек не загорается, в сервисе говорят естественный износ, компьютерная диагностика ничего не показала, расход топлива не увеличился. Может быть проблема в коленвале, шрус или подшипниках? Посоветуйте где можно найти нормальную диагностику в Москве? Подробнее об этом снял ролик, дополню его очередным роликом, тогда, когда данную проблему удастся решить.

Егорыч

да. блин. работёнка…

Yuma

вот мой номер если можно заказать звоните на номер

Площинский Алег

любой замок открывается) главное умение и желание)

Гульдана

нельзя так ремень перегибать

Фонда Менчинская

где такой датчик на VW Pasaaat b5 1.9 tdi

Августина

Спасибо за совет о воздушный свечи.

Харлитин Пампа

Рассказывая о СБ не упомянул о ШС. Многим было бы интересно

Пау

Огромное спасибо за видео точно также пробовал на Fiat Albea пока смотрел ваши видео сработал исчез чек Спасибо

Оуэн

Здравствуйте. Какие брали подушки новые и контрактные и сколько стоит

Аманбек

сколько стоит машина в сборе с електроникой?

Написать комментарий

Подушка двигателя ВАЗ-2109: описание, замена

На автомобилях ВАЗ-2109 подвеска двигателя только одна; два других установлены на коробке передач. С помощью этих простых устройств из металла и резины устраняются вибрации, а их уровень значительно снижается. Эти колебания исходят от двигателя и передаются на тело.

Своими руками произвести замену сможет любой автомобилист. Никаких сложностей в работе не возникает. Замена подушек позволяет значительно увеличить ресурс как самого автомобиля, так и отдельных его агрегатов.А главное, вы избавитесь от всевозможных шумов и вибраций, возникающих при работе двигателя.

Характеристики подушки

На автомобилях «Лада-2109» используются подушки, функционирование которых имеет следующие особенности:

Опорных конструкций много, они способны снижать уровень вибрации, следовательно, при производстве учитываются все значения воздействующих на них нагрузок.
Эти компоненты постоянно находятся под воздействием нагрузки, а их направление и величина многократно меняются.
Единственная постоянная нагрузка — это масса самого двигателя. Но в начале движения есть несколько других сил, действующих в разных направлениях.
При движении задним ходом на подушки действуют те же силы, что и при трогании с места, но они направлены в противоположную сторону.

При резком разгоне, при торможении, езде по неровностям обязательно действует большое количество сил на подушки двигателя. При изготовлении подушек для автомобилей «Лада-2109» используется только натуральный каучук, а также высококачественная резина.Помимо резиновых элементов, опоры состоят из стального каркаса и прочного клея. Работают при температуре -40 … + 70 градусов.

Факторы ресурса

Стоимость подушек двигателя ВАЗ-2109 около 500 руб. Большинство специалистов рекомендуют выбирать только те продукты, которые рекомендованы производителем автомобиля. Но есть несколько факторов, влияющих на ресурс этих элементов:

Натуральное производство. Все элементы, в том числе подушки, имеют максимальный срок службы.И вряд ли кто-то сможет превзойти его. Они не могут разработать полный ресурс по причинам, которые будут описаны ниже.
Автомобили ВАЗ-2109 испытывают очень высокие механические нагрузки при движении по неровной дороге, при столкновении с бордюрами и т. Д. А это значительно сокращает срок службы опор двигателя.

На что обращать внимание при покупке

Обязательно посмотрите на качество товара перед покупкой — на металлических деталях не должно быть повреждений — вмятин, трещин, повреждений лакокрасочного покрытия.Резиновые детали также не должны быть повреждены — порезы и трещины на них недопустимы.

Если вы планируете проводить тюнинг двигателя, то нужно покупать усиленные подушки — только они выдерживают повышенные нагрузки на подвеску. Также рекомендуется дополнить конструкцию хотя бы одной опорой — это значительно улучшит работу автомобиля.

Когда заменять

Перед ремонтом необходимо полностью осмотреть все подушки двигателя и определить те, которые необходимо заменить.Ремонту не подлежат — это элементы, которые не подлежат восстановлению. А если сломаются, то поможет только установка новых. Замена подушек двигателя ВАЗ-2109 проводится в следующих случаях:

При наличии сильных колебаний кузова. Если чувствуется вибрация, необходимо провести диагностику опор. Такое поведение автомобиля может быть вызвано разными причинами. Но вот выход из строя подушки — главный.
В случае, когда заменен ремень ГРМ и нет возможности снять крышку, защищающую отсек, необходимо полностью снять подушку, чтобы немного приподнять и сдвинуть двигатель в сторону.
Если масса мотора сильно воздействует на ШРУСы, при этом их геометрия существенно меняется, это приводит к тому, что ресурс подушек снижается.
Иногда почти незаметный стук возле крыльев. Это первый признак того, что мотор затонул. Другими словами, опоры двигателя работают некорректно.

В случае, если вы не замените подушки, это приведет к более серьезным последствиям и дорогостоящему ремонту. Поэтому заменять подушки необходимо, как только будут обнаружены первые признаки их выхода из строя.Затягивать с ремонтом нельзя, так как это приведет к разрушению элементов кузова, повреждению двигателя и ухудшению комфорта водителя и всех пассажиров.

Порядок замены

Кто-то может задаться вопросом, сколько подушек в двигателе на ВАЗ-2109. По сути, он всего один, а всего опор двигателя и коробки передач — три. Чтобы заменить заднюю подушку, выполните следующие действия:

Установите автомобиль в смотровую яму или эстакаду.
Зафиксируйте машину специальными противооткатными упорами; обязательно установите его на ручной тормоз.
Желательно отсоединить минусовую клемму от АКБ.
Гаечным ключом необходимо открутить гайку крепления подушки к корпусу.
Отвинтите гайки крепления кронштейна опоры к картеру коробки передач. Там всего три гайки.
Снимаем старую подушку, перед этим откручиваем все болты.
Установите новую колодку и затяните все резьбовые соединения.

Замена левой боковой подушки безопасности примерно такая же, но нужно демонтировать левое крыло на двигателе.Если есть защита, ее тоже нужно снять.

Вывод

Для замены передней подушки необходимо не только установить машину в яму, но и подложить под двигатель домкрат или несколько деревянных брусков. После демонтажа элемента нельзя допускать его падения. Заменить подушки двигателя ВАЗ-2109 достаточно просто, из инструментов вам понадобятся только ключи на «17» и домкрат.

Работа несложная, можно сделать самому, даже наличие ямы не обязательно.Передняя подушка, например, относительно доступна, поэтому ее даже можно демонтировать из-под капота. Главное, удержать двигатель и не допустить его падения после демонтажа элемента.

Как поменять кольцо на ВАЗ 🚩 как подобрать диаметр поршневых колец 🚩 Ремонт и сервис

Понадобится

ключей
— кольца новые
— моторное масло
— молоток
— щуп

Инструкция

Поставьте машину на стойку или смотровую яму.Снимите аккумулятор, распределитель, карбюратор, шланг сапуна, корпус воздушного фильтра. Слейте масло из поддона двигателя.

Отсоедините провод от датчика температуры охлаждающей жидкости, ключом снимите трубную заглушку с блока цилиндров. Слейте охлаждающую жидкость двигателя. Ослабьте хомут и снимите с насадки шланга «печка».

Арматура от впускного коллектора отсоединяет шланг усилителя тормозов и охлаждающей жидкости. Снимите шланги с патрубка на передней части головного устройства.

Внизу автомобиля снимаем болт крепления фиксатора трансмиссии с главной трубы, отсоединяем патрубок резонатора. Открутив 4 гайки, соединяющие выхлопную трубу с коллектором, отсоединяем патрубок от двигателя.

Верхняя гайка крепления воздушного коллектора снимается механическим ключом. Передняя часть заслонки фиксирует нижнюю гайку стартера двигателя, открутите ее ключом «на 13». Заднюю часть заслонки ослабьте вместе со шпилькой. В выпускном коллекторе появится сквозное отверстие.

Для облегчения снятия и установки экрана снимите нижнюю петлю крепления. Затем берем ключ «на 10» и снимаем крепления крышки головки. Чтобы уменьшить натяжение цепи, ослабьте накидную гайку натяжителя. Через цепь протолкните монтировку на башмак натяжителя. После того, как плунжер натяжителя утонул, затяните накидную гайку.

Отогните стопорные шайбы от антенны и отверните винт крепления звездочки распределительного вала. Снимите звездочку и обвяжите цепь, чтобы она не упала.Начиная с основных меток, которые наносят на звездочку, через 90 градусов еще три маркера. Это облегчит регулировку зазоров двигателя.

Снимите блок головки шпильки корпуса распределительного вала, отвернув крепежную гайку. Откручиваем болты крепления ГБЦ, затем снимаем болт с трамблера. Снимите прокладку ГБЦ. Ключом «на 13» откручиваем гайки, используемые для крепления подушек двигателя.

Поднимите двигатель над поперечиной, чтобы очистить поддон.Используя домкрат, поднимите автомобиль, пока он не покинет левое переднее колесо. Внутри головок болтов, удерживающих поддон, замените упоры и медленно опустите автомобиль. Левая опора двигателя отойдет от подушки. Вставьте в зазор сформированный брус подходящего размера и снимите упор.

Выверните винты из поддона и снимите его. Разобрать масляный насос, крышки шатунов с подшипниками. Легким постукиванием рукояткой молотка толкнуть поршень с верхней гильзой и шатун.Не меняйте вкладыши в некоторых местах, если не собираетесь менять их на новые. Очистите верхнюю часть цилиндра от угля.

Верхнее компрессионное кольцо вставить в цилиндр на глубину не более 5 мм и измерить щупом зазор в стыке кольца S1. Перемещая кольцо на 8-10 мм, измерьте зазор S2. Рассчитайте износ цилиндра по следующей формуле: (S2 — S1) / 3,14. Если зазор меньше 0,15 мм, замените изношенные кольца по пар.

Проверить, подходят ли новые кольца цилиндра. Для этого поместите их в неизношенную верхнюю часть цилиндра. Соединение на некоторых кольцах, если нужны надфили для препелита. Неизношенные кольца в стыках колец в цилиндрах должны находиться в следующих пределах: 0,30-0,45 мм на первое сжатие; 0,25-0,40 мм — для контроля масла и второго сжатия. При износе баллоны сосредотачиваются на меньших объектах.

Перед установкой выламываются кольцевые канавки поршней.Установите кольца на поршень. Будьте осторожны, чтобы не сломать довольно жесткое второе кольцо с канавкой на дне. Очистите сопрягаемую поверхность блока от угля и остатки полосы. Две шатунные шейки установлены в нижней мертвой точке. Смажьте поршень и цилиндр моторным маслом. Установите половину вкладыша в шатун и также смажьте его. Вставьте поршень в цилиндр.

3 вещи, которые нужно знать о креплениях двигателя в вашем автомобиле

Если вы не знакомы с автомобилями, термин «подвеска двигателя» может быть для вас чуждым.Эта загадочная деталь на самом деле играет жизненно важную роль в характеристиках вашего автомобиля, поэтому, если он начнет давать сбой, вы заметите ряд нежелательных симптомов в поведении вашего автомобиля. Вооружившись информацией о подвеске двигателя и признаками проблем, на которые следует обратить внимание, вы можете защитить себя и свой автомобиль от дальнейших несчастных случаев.

Что такое подвеска двигателя?

Подушка двигателя — это именно то, на что это похоже — часть вашего автомобиля, которая удерживает двигатель на месте.Поскольку ваша трансмиссия и двигатель скреплены болтами, вам понадобятся крепления, чтобы они не двигались. Обычно трансмиссия держится на одной, а на двигателе — на двух или трех.

Для обеспечения устойчивости одна из опор двигателя крепится к раме автомобиля, а другая физически удерживает двигатель на месте, поэтому он не слишком сильно вибрирует. Это помогает снизить вибрации, которые вы чувствуете во время вождения, делая вашу поездку более плавной.

Как правило, подушки двигателя изготавливаются из резины, чтобы они не ударялись о раму автомобиля и не издавали отвлекающие звуки.Они также могут быть заполнены жидкостью, чтобы еще больше снизить вибрацию. Некоторые даже используют возможности контроля вакуума для автоматического гашения вибрации и звука в зависимости от атмосферы.

Каковы признаки неисправной подвески двигателя?

Хорошая новость заключается в том, что опоры двигателя не требуют регулярного обслуживания. Плохая новость заключается в том, что они начинают проявлять износ через пять-семь лет, и, возможно, их придется заменить. Подушки двигателя не ремонтируют — придется покупать новую, если она начнет изнашиваться.

Самым заметным признаком неисправной опоры двигателя являются шумы, исходящие от двигателя. Это может быть лязг, хлопок или другие тревожные звуки. Они возникают в результате смещения двигателя и ударов о раму автомобиля и другие детали под капотом.

Вы также можете почувствовать вибрацию вашего автомобиля во время движения. Неисправная опора двигателя плохо поглощает вибрации, которые затем могут почувствовать водитель и другие пассажиры. Наконец, вы можете почувствовать, как двигатель вращается во время вождения автомобиля, или увидеть утечку масла из опоры.

Почему важна замена подвески двигателя

Если вы не замените опоры двигателя, когда они сломаются, весь ваш автомобиль может быть поврежден. Когда тяжелый двигатель переключается под капотом, он может столкнуться с другими компонентами автомобиля. Естественно, это также вызывает неоправданный износ двигателя и трансмиссии.

Первое, что вам следует сделать, если вы заметили потенциальную проблему с подвеской двигателя, — это назначить встречу с механиком.Здесь, в компании Honda в Сиэтле, наша команда технического обслуживания может легко заглянуть под капот, чтобы понять, в чем проблема. Если повреждение подвески двигателя слишком велико, вы можете даже просмотреть наш широкий выбор новых и подержанных автомобилей, чтобы найти тот, который больше не доставит вам проблем.

Опубликовано в Техническое обслуживание | Нет комментариев »

Какой двигатель внутреннего сгорания подходит на ВАЗ 2110. ВАЗ с двигателем от иномарки.Установка воздушного фильтра нулевого сопротивления

ВАЗ «Семерка» — люксовая версия модели LADA 2105, выпускается уже 30 лет. Одно из отличий базовой версии ВАЗ 2107 от прототипа — более мощный силовой агрегат на 1500 куб. см, развивая до 77 лошадиных сил. Машина не раз претерпевала модификации за свою историю, в том числе оснащалась разными двигателями. Возникает естественный вопрос, какой из вариантов лучше.

Всего было выпущено 14 модификаций ВАЗ 2107 с карбюраторным и инжекторным силовыми агрегатами. Их рабочий объем варьировался от 1,3 л до 1,7 л, а номинальная мощность — от 66 до 140 л.с. соответственно. Самый слабый двигатель модели 21034 на низкооктановом бензине был установлен на седан, который можно купить только в КНР.

Специальная версия 21079 выпускалась мелкими сериями для оперативных служб МВД и Комитета госбезопасности.Эта машина оснащалась двухсекционным РПД — роторно-поршневым двигателем. При скромном рабочем объеме 1300 куб. см силовой агрегат развивал мощность до 140 л.с., что делало невзрачный автомобиль очень динамичным и способным догнать многие иномарки.

ПЕРЕОБОРУДОВАНИЕ АВТОМОБИЛЯ СОБСТВЕННЫМИ СИЛАМИ: ВОЗМОЖНО ЛИ ЭТО?

Из приведенного выше описания понятно, что к ВАЗ 2107 может быть поставлен любой двигатель от 14 моделей ВАЗ. Это можно сделать без особых переделок, разве что с РПД могут возникнуть некоторые сложности.Однако этот силовой агрегат компактен и для него достаточно места в моторном отсеке. Другое дело, что найти довольно сложно и есть большие проблемы с запчастями.

Энтузиасты тюнинга не ограничиваются такими простыми вариантами и предпочитают более сложные задачи. Особым шиком для таких автовладельцев считается замена штатного двигателя на мощный двигатель от иномарки. Теоретически в этом нет ничего технически невозможного, и это можно сделать при определенных условиях.В вопросе выбора подходящего силового агрегата желательно проконсультироваться со специалистами и изучить успешный опыт.

КРИТЕРИИ ВЫБОРА

При принятии решения о модернизации транспортного средства следует учитывать ряд важных моментов. Перечень требований, которым должен соответствовать двигатель для ВАЗ 2107, следующий:

Соответствие штатному силовому агрегату по габаритным и массовым характеристикам.
Возможность стыковки с агрегатами трансмиссии автомобиля.
Совместимость силовой установки с другими системами автомобиля.

Наиболее близкими по техническим характеристикам к силовому агрегату «семерки» являются продукты таких компаний, как Nissan и Fiat. Их моторы можно использовать с минимальными переделками.

Вы можете купить подходящий двигатель для разборки за относительно небольшие деньги. Перед тем, как поставить на свой ВАЗ 2107, имеет смысл провести диагностику и при необходимости сделать капитальный ремонт. Практика показывает, что требуется замена некоторых деталей: сальников, ремней и других узлов.На машине это сделать сложнее и хлопотнее.

ДЕМОНТАЖ ДВИГАТЕЛЯ

По завершении диагностики и других подготовительных действий с двигателем, который планируется установить на автомобиль модели ВАЗ 2107, можно переходить к следующему этапу. Демонтаж штатного мотора требуется в следующем порядке:

Станок устанавливается в гаражном боксе на смотровой яме или на подъемнике.
Помещение должно быть оборудовано подъемником или другим подъемным механизмом.
Отсоединяем аккумулятор и снимаем с автомобиля, отсоединяем и демонтируем все навесное оборудование.
Отсоединяем силовой агрегат от трансмиссии и откручиваем болты крепления подушек.
Убедившись, что с помощью подъемника ничего не мешает процессу, можно аккуратно поднять силовой агрегат и вынуть его из моторного отсека. Если какой-либо из элементов мешает этому процессу, его следует удалить.

Разобранный двигатель желательно разместить на специальной подставке, в дальнейшем двигатель может быть продан.Это частично компенсирует затраты на переоборудование машины.

УСТАНОВКА ДВИГАТЕЛЯ НА АВТОМОБИЛЬ

Подготовленный силовой агрегат поднимается с помощью подъемника и перемещается в моторный отсек ВАЗ 2107 для предварительной сборки. Двигатель установлен в отведенном для этого месте и на подушках нанесены отметки. Установка опорных площадок потребует сварки квалифицированным специалистом.

На следующем этапе после регулировки всех элементов нового силового агрегата ВАЗ 2107 можно переходить к его закреплению и стыковке со всеми системами и механизмами.Монтажные работы следует проводить в строгом соответствии с инструкцией. После подключения аккумулятора и заправки проводится пробный запуск. Начальные ходовые испытания проводятся на малых скоростях.

На автомобили десятого семейства устанавливались двигатели:

ВАЗ 2110 (71HP, 1.5L, 8V, карбюратор).
(79л.с., 1.5л, 8В, инжектор).
ВАЗ 21114 (80л.с., 1.6л, 8В, инжектор).
(92л.с., 1.5л, 16В, инжектор).
ВАЗ 21124 (89HP, 1.6L, 16V, инжектор).
ВАЗ 21128 (98л.с., 1.8л, 16В, инжектор).
Opel C20XE (148, 2л, 16V, инжектор), устанавливаемый на ВАЗ 2110 купе.
Opel Ecotec X20XEV (136, 2л, 16В, инжектор), устанавливаемый на ВАЗ 2110 купе.

Подробнее о характеристиках двигателей ВАЗ 2110. У каждого двигателя есть свои преимущества и недостатки, короче:

Двигатель ВАЗ 2110 (ВАЗ 21083) требует регулировки клапанов, имеет быстрый износ деталей системы охлаждения, требуется частая замена масляного фильтра, проблемы с утечками масла через сальник клапанной крышки, топливный насос и датчик распределителя .Карбюраторы Солекс нельзя назвать надежными, особенно ЭПХХ. Частые поломки креплений выхлопной трубы из-за использования стальных гаек вместо латунных. При обрыве ремня ГРМ клапан не прогибается. Ресурс двигателя ВАЗ-21083 около 250 тыс. Км.
У двигателя ВАЗ 2111 похожие проблемы: требуется регулировка клапанов, быстрый износ деталей системы охлаждения, необходима частая замена масляного фильтра, проблемы с утечками масла через сальник клапанной крышки, топливный насос и датчик распределителя.Частые поломки креплений выхлопной трубы из-за использования стальных гаек вместо латунных. При обрыве ремня ГРМ клапан не прогибается. Ресурс двигателя ВАЗ-2111 около 250 тыс. Км.
Двигатель ВАЗ 21114 требует периодической регулировки клапанов, повышенный шум двигателя, напоминает дизельный двигатель. При обрыве ремня ГРМ клапан не прогибается. Ресурс двигателя ВАЗ-21114 около 250-300 тыс. Км.
Двигатель ВАЗ 2112 имеет следующие проблемы: периодические протечки помпы и сальников вала, в результате чего ремень окажется в охлаждающей жидкости.При износе валов ремень начинает соскальзывать в сторону и тереться о фланец ролика, появляется холодное шлифование. При обрыве ремня ГРМ клапан гнет. Ресурс двигателя ВАЗ-2112 около 250 тыс. Км.
Двигатель ВАЗ 21124. Ремень ГРМ необходимо подтягивать каждые 10-15 тысяч км. При обрыве ремня ГРМ клапан не прогибается. Двигатель 124 считается одним из лучших двигателей АвтоВАЗа. Ресурс двигателя около 200 тыс. Км.
Двигатель ВАЗ 21128.Самый мощный двигатель, но с массой недостатков. Например, нестабильная работа, пропадание мощности, при обрыве ремня ГРМ, прогибе клапана, двигателе кушает масло (0,7-3 л на 1000 км.), Малый ресурс двигателя. Этот мотор считается одним из самых отрицательных.

А какой двигатель посоветуете купить на ВАЗ 2110? Участвуйте в опросах и оставляйте отзывы о двигателях ВАЗ десятого семейства.

Двигатель

Приора для ВАЗ 2110

Наверное, все, кто проехал «десятку» с двигателем 16v и пересел на Priora, заметили, что новинка идет «не так».Заметно выделяется в лучшую сторону более тихий и тяговитый силовой агрегат. В чем еще отличия двигателя Приора и реально ли своими руками установить двигатель LADA Priora на ВАЗ 2110? На автомобили десятого семейства устанавливался двигатель 21124. Это шестнадцатиклапанный двигатель, который создавался на базе двигателей ВАЗ-2111 и ВАЗ-2112. Главное его отличие в рабочем объеме, который увеличился до 1,6 л. Увеличение рабочего объема достигнуто за счет увеличения высоты блока цилиндров в 2 раза.3 мм при тех же размерах шатунно-поршневой группы (высота от оси коленчатого вала до верхней плоскости блока увеличена до 197,0–197,1 мм). Конструктивные особенности двигателя 21124. Двигатель 21126 устанавливается на Лада Приора. Это модернизированный двигатель 21124, обладающий рядом особенностей. Разница между 21124 и 21126 представлена в документе «Конструктивные особенности двигателя 21126», который содержит:

Сравнение технических характеристик двигателей ВАЗ-21124 и ВАЗ-21126
Сравнение мощностных показателей двигателей 21124 и 21126
Таблица изменений узлов, деталей и узлов двигателя ВАЗ 21126 по сравнению с двигателем 21124
Отличие в шатунно-поршневой группе, поршневых пальцах и стопорных кольцах, прокладке блока цилиндров, приводе ГРМ, ремне ГРМ, опорных роликах и механизмах натяжения ремня ГРМ, шкивах коленчатого вала, водяном насосе, коллекторе и его прокладке.

Цена двигателя ВАЗ 21126 в сборе на данный момент составляет около 60 000 рублей. Чем двигатель Приора лучше ВАЗ 2112? Каждый видит в этом свои достоинства и недостатки, например, кто-то замечает больший КПД (мощность предшествующего двигателя), кто-то экологичность, а кто-то — экономичность. Ряд положительных отличий вынуждают заменить двигатель ВАЗ 2112 на приоровский:

Замена двигателя ВАЗ 21124 на ВАЗ 21126

Цель: Полная замена двигателя.Особенности замены:

Все подушки двигателя идентичны.
Отличия в разъемах датчика температуры охлаждающей жидкости и датчика давления масла, поэтому меняем их на штатные (если у вас есть проводка Приора, то менять их не нужно).
Надо перепрошить ЭБУ Январь 7.2 специально под приоровский двигатель. Заказать прошивку можно на сайте Ikin.
Необязательно устанавливать коллектор Приоры, главное программно отключить второй кислородный датчик, так как ДВС 21126 соответствует нормам Евро-3.

Как снять двигатель с ВАЗ 2110 — в этой инструкции. В заключение один из отзывов о двигателе 21126 по сравнению с 21124: Стал ли он шумнее от 21126 сказать сложно, но он точно не громче 21124. Характер двигателя более дерзкий, мощности заметно больше, по крайней мере в диапазоне от 1000 до 3000 об / мин. Динамический разгон до 3000 об / мин — провалов нет. Вы можете трогаться с места и ехать на 1-й и 2-й передачах без рывков.По герметичности заметно лучше. Двигатель очень послушен акселератору — мгновенная обратная связь. Например, если не двигаться быстро и резко вдавить педаль газа в пол, мы получим пробуксовку.

Расход 21126 в городе с большими пробками и прогревом утром (10мин) колеблется от 6 до 9л / 100км.
Расход по трассе (средняя скорость по БК 76 км / ч, скорость от 20 км / ч до 180 км / ч) расход 6,2 / 100 л.

Тюнинг двигателя ВАЗ 2110 — вопросы и ответы

Многие считают автомобиль ВАЗ 2110 просто отличным продуктом отечественного автопрома.Для некоторых эта машина была единственной возможностью поменять старые «Жигули» на новую машину или купить первую приличную машину за реальные деньги. В 1998 году это был настоящий прорыв на фоне тогдашней девятки. Ваз 2110 выглядел очень уверенно, имел определенные преимущества в техническом плане. Первый мотор 1.5 V8 оказался не самым мощным (73 лошади) и карбюраторным, что не особо его украшало даже в те далекие времена. Позже карбюраторные силовые агрегаты выросли в линейку инжекторных двигателей.1.5 был в двух вариантах — V8 и V16 и выдавал 78 и 93 лошадиных силы соответственно. Также был более объемный силовой агрегат 1.6, также с двумя версиями V8 и V16 с потенциалом 81 и 89 лошадиных сил.

Как видите, в двигателях ВАЗ 2110 не было ничего грандиозного и ничего излишне плохого. Чисто механическая трансмиссия со стандартной пятиступенчатой коробкой передач поставлялась для каждого двигателя и не была чрезмерно настроена для нужд агрегата. Это не очень хорошо сказалось на возможностях настройки, поэтому многие меняли коробку на более подходящую.Однако замена коробки передач оказалась одним из самых сложных этапов приведения автомобиля в отличное состояние. Сегодня мы рассмотрим возможности чип-тюнинга двигателя ВАЗ 2110. Этот процесс интересен каждому третьему владельцу «Десятки» и всему семейству этих автомобилей. Эти двигатели хорошо поддаются настройке и могут обеспечить вполне адекватную работу без использования каких-либо дорогостоящих методов.

Чип-тюнинг двигателя ВАЗ 2110 — все плюсы и минусы

Бытует мнение, что тюнинг двигателя может попросту убить силовой агрегат и помешать ему в поездке раскрыть необходимые особенности.Тем не менее мы убеждены и убедились на практике, что это не так. Многие владельцы автомобилей десятого семейства устанавливают на двигатели различное оборудование, но большинство из них просто проводят чип-тюнинг силового агрегата. Это перепрошивка бортового компьютера или замена компьютера на другую модель. Основные этапы качественного чип-тюнинга ВАЗ 2110 следующие:

идентификация текущего программного обеспечения и типа компьютерного оборудования, установленного на автомобиле;
прогнозирование результатов настройки при установке на бортовой компьютер той или иной дополнительной программы;
подключение автомобиля к компьютерной системе для диагностики и управления прошивкой мозга автомобиля;
загрузка новой прошивки и профессиональных настроек для работы всех систем автомобиля на стенде;
— тест-драйв, проводимый специалистом или проверка автомобиля на спецтехнике в пределах СТО;
вносит необходимые настройки и выполняет измерение мощности, полученное в результате настройки.

Это один из основных этапов превращения вашего ВАЗ 2110 в один из самых мощных автомобилей семейства ВАЗ. Этим действием вы можете поднять мощность силового агрегата с исходных 81 лошадиных сил до 115 лошадиных сил без использования аппаратных изменений. Тем не менее, вам необходимо позаботиться о некоторых периферийных средствах, которые сделают поездку на автомобиле безопасной не только для вас, но и для технических средств самого автомобиля.

Установка воздушного фильтра нулевого сопротивления

Штатный воздушный фильтр OEM не справляется нормально с проблемами, возникающими при увеличении мощности автомобиля на 30%.В этом случае нужно будет искать фильтр с нулевым сопротивлением, который не задерживает воздух, а сразу направляет его в нужные узлы. Это поможет агрегату не страдать от недостатка воздуха.

Многие владельцы ВАЗ 2110 обратили внимание, что установка фильтра с нулевым сопротивлением позволяет даже без тюнинга увеличить мощность на несколько лошадей, что заметно при нормальной эксплуатации. Но это изменение имеет особый эффект, если вы провели чип-тюнинг двигателя и увеличили его показатели мощности.

Турбины и компрессоры — потрясающий облик двигателя

Автомобиль ВАЗ 2110 — одно из самых удачных семейств АвтоВАЗа. Сегодня многие из этих автомобилей продолжают курсировать по дорогам России, успешно доставляя своих владельцев в нужные места. Но настоящее удовольствие от этого движения получают лишь единицы владельцев. Дело в том, что на прочный и качественный двигатель установили турбокомпрессоры или настоящие спортивные турбины. И кроме того, поменяли прошивку на компьютере, получив следующие результаты:

мощность автомобиля увеличивается почти вдвое, при этом ресурс двигателя практически не меняется;
турбина сильно меняет ощущение звука от работы автомобиля, особенно на высоких оборотах;
никаких внутренних переделок не потребовалось, только некоторые задумались о необходимости расширения поршневой системы;
подходит практически для любого автомобиля — нужно лишь правильно создать систему впрыска воздуха;
двигатель на удивление подходит для использования турбины, удивительно, что АвтоВАЗ этого не заметил;
по динамике вашей «Десятки» станет просто неузнаваемым — он превратится в настоящий спорткар.

Конечно, качественная турбина может полностью изменить восприятие автомобиля. В современных европейских двигателях турбокомпрессоры и турбины добавляют 100% или более мощности двигателя. Конечно, при этом немного сокращается ресурс самого агрегата и усложняется его работа. Однако вы не почувствуете этого в случае использования турбины на ВАЗ 2110. Двигатель практически вечный, и даже если он сломается, заменить будет очень дешево.

Поршневая система и внутренние модификации

Занимающиеся автоспортом люди не остановились на настройке двигателя в виде установки турбины и перепрошивки на новые параметры. Им нужна надежность, отзывчивость и невероятная динамика, поэтому дополнительно проводят изменения в поршневой системе, серьезно меняют саму систему существования силового агрегата. Расточка блока цилиндров на ВАЗ 2110 возможна, но на более поздних моделях Lada исключена. Сегодня завод экономит на двигателях, тратя меньше металла на их производство.Итак, еще один способ настройки «Десятки» заключается в следующих действиях:

поиск и покупка более широких поршней, которые могут быть далеко от ВАЗовского производства;
в комплекте с поршнями, вам придется заменить шатуны, клапанную систему и другие детали двигателя вашего автомобиля;
разборка двигателя, расточка блока цилиндров и установка новых купленных деталей в силовой агрегат;
Монтаж двигателя, установка новой системы подачи топлива, установка турбины и другого оборудования;
выполняет обязательную перепрошивку ЭБУ, так как все технические характеристики двигателя изменены;
пополнение автомобиля новыми техническими узлами и деталями для управления двигателем.

Есть много разных интересных вариантов изменения технической части двигателя ВАЗ 2110. Но многие автовладельцы, управляющие автомобилем в спорте, утверждают, что дешевле и проще установить на спорткар контрактный двигатель из Японии или Германии. Главное подобрать силовой агрегат по массе и получить необходимые технические параметры для согласования с электросистемой и подачей топлива. Но спроектировать этот метод будет довольно сложно. Предлагаем посмотреть небольшой ролик, как работает турбина на ВАЗ 2110:

Подводя итоги

Выполнение различных действий с техническими узлами вашего автомобиля может дать вам самые неожиданные результаты.Эти результаты могут быть как предсказуемо хорошими, так и неожиданно плохими. Достаточно отказаться от самостоятельной работы с перепрошивкой, чтобы не испортить различные неприятные последствия. Лучше обратиться к специалисту для проведения чип-тюнинга или любых других действий, связанных с переделкой двигателя ВАЗ 2110 в космический автомобиль. Однако следует понимать, что гоночную машину вы получите только при серьезных вложениях.

Сегодня самый дешевый вариант улучшения автомобиля — это установка новой программы в бортовой компьютер.Это прекрасная возможность получить определенные результаты при небольших затратах. Но после завершения увеличения мощности двигателя вашего автомобиля не забудьте установить новый воздушный фильтр, который может позволить большему количеству воздуха проходить через нужные секции смешивания топлива. При любых переделках лучше проконсультироваться с опытными специалистами. Вы настраивали двигатель на своем ВАЗ 2110?

Замена электродвигателя стеклоочистителя ВАЗ 2110 на более производительный

Вам понадобятся: моторчик дворника volkswagen transporter t4 (каталожный номер v10-07-0001), ориентировочная цена 1300 руб.Для подключения электродвигателя стеклоочистителя от Фольксвагена придется переделывать микросхему подключения. На трапециях «десятки» 2005 года отверстие для вала мотора слишком велико, поэтому придется менять рычаг на новый образец, который подходит к мотору «как родной». При установке электродвигателя стеклоочистителя на трапецию не ставьте граверы вместе с болтами, иначе «кривошип» будет задевать болты. Повороты на фото сделаны специально для наглядности. Провода лучше устанавливать сплошными, а при наличии дополнительных подключений они должны быть хорошо изолированы от влаги.Теперь про медленные дворники ВАЗ 2110 можно забыть, после доработки они стали без усилий двигаться даже по сухому стеклу: Кстати, а какие еще улучшения дворников есть?

Классификация двигателей ВАЗ десятого семейства

Технические характеристики двигателей ВАЗ

Двигатель

Модель	двигатель 2110	двигатель 2111	двигатель 21114	2112	двигатель 21124
Тип	Бензин четырехтактный
Количество и расположение цилиндров	Четыре, рядные
Система подачи топлива	Карбюратор	Распределенный впрыск с электронным управлением.
Количество клапанов	8	8	8	16	16
Рабочий объем, л	1,5	1,5	1,6	1,5	1,6
Мощность, л.с.	73	78	81	93	89
Диаметр цилиндров и ход поршня, мм	82×71	82×71	82 × 75.6	82×71	82 × 75,6
Степень сжатия	9,9		9,6	10,5	10,3
Мощность номинальная при частоте вращения коленчатого вала 5600 мин — 1, кВт (л.с.)	53,0 (72,0)	56,0 (76,0)	60 (81,6)	68,8 (93,5)	65,5 (89,1)
Максимальный крутящий момент Н * м (кг * м)	103,9 (10,4)	115,7 (11,6)	125	128,3 (12,8)	131
Порядок цилиндров	1–3–4–2
Клапан гнет или нет при обрыве ремня ГРМ	Не гнет	Не гнет	Не гнет	Угнетение	Не гнет

Двигатель ВАЗ 2110

Двигатель 2110 разработан на базе двигателя ВАЗ 21083.Поэтому компоновка этого двигателя, его основные размеры и многие узлы и детали такие же, как у двигателей 21083.

Замена карбюратора на инжектор.

Двигатель ВАЗ 2111

8-ми клапанный двигатель ВАЗ 2111 создан на базе двигателя 2110. Двигатели 2111 и 2110 имеют одинаковые детали корпуса, кривошипно-шатунный и газораспределительный механизмы, систему смазки и одинаковую подвеску силового агрегата. Отличия двигателя ВАЗ 2111 от 2110 в системе подачи топлива, вместо карбюратора используется система распределенного впрыска топлива.Поэтому есть небольшая разница в сборке и разборке, в плане снятия и установки блоков подачи воздуха и системы питания.

Двигатель ВАЗ 2112

Двигатель ВАЗ 2112 16 клапанный разрабатывался на базе двигателя 2110, но имеет множество отличий и оригинальных деталей, что в первую очередь связано с установкой на двигатель автомобиля 16-клапанной головки и двухвального привода, так как а также с другой системой подачи воздуха в цилиндры.

Двигатель ВАЗ

16 или 8 клапанов, в чем отличия?

В чем разница между 8- и 16-клапанными двигателями? Когда на цилиндр 4 клапана вместо 2, то можно более эффективно использовать большую площадь камеры сгорания для газообмена и заставить двигатель 2112 более интенсивно «дышать» — особенно на высоких оборотах, когда очень мало время уходит на процессы впрыска заряда свежей смеси и очистки цилиндров от выхлопных газов… В результате 16-клапанный двигатель более мощный и делает автомобиль из первой десятки более быстрым. А вот крутящий момент 16-клапанного двигателя 2112 на низких оборотах будет приемлемым только для спокойных водителей, предпочитающих экономную, неторопливую езду без интенсивных разгонов.

Лучший термостат для ВАЗ 2110, 2111 и 2112

Признаки неисправности термостата:

Двигатель сильно нагревается.
Двигатель не достигает рабочей температуры.

На автомобили ВАЗ десятого семейства с завода устанавливались разные термостаты.До 2003 года использовались термостаты старого образца (каталожный номер: 2110-1306010). Затем они были заменены новыми термостатами (каталожные номера: 21082-1306010-11 и 21082-1306010-14). Последние считаются «более теплыми» и рекомендуются к установке. Кроме того, есть возможность установить терморегулятор от Lada Grant. Купить термостат для ВАЗ 2110 можно в интернет-магазинах. Его примерная цена от 300-450 рублей. в зависимости от модели и производителя. Если не менять термостат в сборе, а заменить только его термоэлемент, то вы сможете сэкономить около 200 рублей.Еще один важный момент — определить качество термостата еще в магазине. Для этого подуйте на штуцер термостата. Таким образом проверим, насколько плотно замыкается малый контур в холодном состоянии. Смотрите также другие способы проверки и замены термостата. Итак, голосуем и оставляем отзыв о термостатах:

Как долго прослужил старый термостат?
Какой производитель термостатов лучший?
Что лучше: заменить термостат в сборе или только его термопару?

стр.с. Все комментарии не по теме будут удалены.

На что обратить внимание?

Какой двигатель можно поставить на ВАЗ 2109 и 21099? Прежде чем ответить на этот вопрос, вы должны разобраться в юридических и некоторых технических особенностях этой работы. В последнее время мотор считается обыкновенной деталью, поэтому никаких специальных документов на его замену не требуется. Но, покупая машину с помененным двигателем, лучше запросить документы у предыдущего владельца, иначе есть риск, что с угнанной машины сняли агрегат.В этом случае можно столкнуться с рядом проблем. Хотя случаев проверки двигателей (например, когда заканчивается место в ПТС) не так уж и много, поэтому на свой страх и риск можно не обращать внимание на этот фактор.

С другой стороны, вас могут отправить на обследование, которое не будет достаточно приятным.

Более сложный вопрос — это необходимость выбора двигателя, подходящего для 2109. В первую очередь следует посмотреть на размер мотора.Подкапотное пространство здесь не слишком велико, так что это одно из основных условий выбора агрегата. Также обратите внимание на возможность установки двигателя. Желательно выбирать варианты с поперечным расположением, это минимизирует работу по подгонке детали.

Какие двигатели вы можете поставить?

На самом деле количество моторов, подходящих для «девятки», достаточно велико, это позволяет сделать выбор с минимальными временными затратами. Давайте рассмотрим самые популярные варианты у наших автолюбителей:

Часто водители ограничиваются установкой 16-клапанного двигателя, который может использовать газ в качестве топлива.Это позволяет значительно снизить затраты на заправку автомобиля. Учтите, что установка такого двигателя, как и LPG, возможна только на специализированных станциях, иначе можно получить серьезный штраф;
Если у вас установлен простой карбюраторный двигатель, то можно просто поставить более продвинутый инжекторный вариант. Так вы избежите проблем при установке двигателя, единственное, что необходимо сделать, это установить блок управления и правильно подключить к нему датчики.Многие водители делают замену вместе с коробкой передач;
От Приоры или 2112. По сути, у этих машин такой же двигатель, но немного доработанный. Таким образом, сложностей с установкой возникнуть не должно. Эти двигатели более экономичны, что быстро окупает затраты на установку. Причем стоимость такой замены будет минимальной;
Honda Civic 1.5 литра модель 91-95. Эти двигатели идеально подходят под капот Nine. При этом сложностей с подгонкой креплений практически не возникает.В результате вы получите более качественный силовой агрегат;
Mitsubishi Lanser. Можно использовать мотор объемом 1,5 литра и мощностью 100 л.с. У этого силового агрегата отличная динамика. Для установки придется немного поменять крепления мотора, а также обратить внимание на тормозную систему;
Моторы Опель. Сюда можно взять практически любой двигатель, установленный на Вектре. Эти силовые агрегаты, конечно, довольно старые, но в то же время мощнее и надежнее ВАЗовских оригиналов.Качество сборки здесь достаточно высокое. При этом стоимость относительно невысока, что часто оказывается одним из основных факторов при выборе;
или Пассат, моторы этих машин, выпущенных в 90-х, как нельзя лучше подойдут к вашей «девятке». Переделки придется сделать, но они минимальные. В результате вы получите двигатель настоящего немецкого качества;
Hyundai Accent, да, от этого корейского автомобиля можно установить силовой агрегат. Обратите внимание, что это довольно мощный.Придется еще поставить от него ящик, так как семья не сможет справиться с повышенной нагрузкой;
Двигатели Fiat. Эти агрегаты отлично сочетаются с продукцией АвтоВАЗа. Для установки лучше использовать варианты объемом до 2 литров. Лучше использовать версии с 16 клапанами. К сожалению, современные моторы не подходят для установки на «девятку», поэтому придется искать подходящие варианты для разборки;
Ауди А80 и А4. Эти немецкие моторы тоже при желании можно установить на 2109.Двигатели достаточно качественные, но для большей надежности рекомендуется использовать детали с минимальным пробегом. Так вы гарантированно избежите проблем;
. Отличный двигатель, достаточно мощный. Он отлично выдерживает заправку некачественным топливом. Этот силовой агрегат отличается высокой надежностью. Это сведет к минимуму необходимость ремонта во время эксплуатации. Небольшой недостаток — относительно высокая стоимость.

Заключение. Отечественные автомобили никогда не могли похвастаться высокой надежностью, а также прекрасными техническими характеристиками.Поэтому многих водителей интересует, какой двигатель можно поставить на ВАЗ 2109 и 21099. Установка силового агрегата от иномарки или более современного отечественного автомобиля — самый действенный способ тюнинга. Выбирая модель, обратите внимание на габариты, а также на возможность установки креплений под двигатель.

Рождение «Шеснара»: как дожили до наших дней 16-клапанные моторы ВАЗ

04.07.2018 36108 1 10 Автомобили ВАЗ редко могли похвастаться особым авангардным дизайном, хотя старались не отставать от мировых тенденций.Были и определенные успехи — например, ВАЗ-2101 получил верхний двигатель именно из-за настойчивости и даже упорства советской стороны. А автомобиль десятого семейства, родившийся в непростой для страны период, уже на уровне разработки мог похвастаться еще одной технической новинкой — 16-клапанным двигателем, как у «горячих» модификаций европейских одноклассников. Сегодня мы вспоминаем историю разработки многоклапанного двигателя 2112, ставшего основой для многих других двигателей ВАЗ, в том числе самых современных.

Дух времени

Используя агрегатную базу и платформу «восьмерки» для новой модели, Тольятти понимали, что к моменту запуска серийного производства ВАЗ-2110 «восьмой» двигатель неминуемо устареет. Действительно, с начала восьмидесятых годов в мире ужесточились экологические требования, и объем литров постоянно увеличивался. «Заряженные» модификации Volkswagen Golf MKII и Opel Kadett E были почти вдвое мощнее базовых версий (и отечественной Самары!), Ведь их моторы выдавали 130-140 «лошадей»! Кроме того, стало понятно, что двигатель должен быть не только мощнее и экологичнее, но и экономичнее своего предшественника.

Статьи / История

Наши забрали: как и почему ВАЗ-2101 получил потолочный двигатель

В мае 1966 года в Турине министр автомобильной промышленности СССР Александр Тарасов и президент Fiat Витторио Валетта подписали протокол «О сотрудничестве в разработке конструкции автомобиля, проекта …

21709 3 0 11.02.2018

Этого можно добиться несколькими способами. Во-первых, ВАЗ безоговорочно принял переход на более современный распределенный впрыск, что теоретически позволяло выполнить любые нормы чистоты выхлопа, которые были актуальны на тот момент.

Во-вторых, нужно было увеличить литраж, чтобы поднять количество «лошадей» под капотом, оставаясь при этом в том же рабочем объеме. В конце концов, не все страны мира приветствовали «большие» двигатели из-за налогов. Да и НАМИ жестко определял «литровый диапазон» советской техники — ВАЗы должны были укладываться в диапазон 1,2–1,6 литра.

На тот момент в мире уже были опробованы на практике два способа «поднять настроение» — установка турбонагнетателя или переход на головку многоклапанного блока, где количество впускных и выпускных клапанов на каждый цилиндр увеличивалось вдвое.Взвесив все «за» и «против», ВАЗ остановился на втором варианте, так как наддува потребует гораздо больших затрат и технологических новшеств, а схема с четырьмя клапанами на цилиндр в остальном («вниз») мало чем отличалась от восьмиклапанной, а за счет лучшего наполнения цилиндров показатели мощности и крутящего момента при прочих равных должны были увеличиться на 10-15%. Это значит, что вместе с «инжектором» от 1,5-литрового мотора действительно удалось снять не менее 90 л.с.

снова Порше

Не имея собственного опыта проектирования подобных конструкций, ВАЗовцы «по старой памяти» обратились к специалистам Porsche. Кроме того, советской стороне потребовалась помощь немцев в аэродинамической доводке кузова «дюжины». Контракт, подписанный в 1987 году, включал как аэродинамические работы, так и разработку 16-клапанного двигателя с многоточечным впрыском. При этом рабочий объем остался прежним — 1,5 литра.

Однако и на ВАЗе не сидели сложа руки, переложив усилия по разработке нового двигателя на плечи и руки немецких «специалистов»! Под руководством А.Simulman был собран вариант головки многоклапанного блока с литыми свечными колодцами — то есть без вставных деталей.

Конструкция головки блока 16 клапанов родилась в тесном сотрудничестве с зарубежными специалистами и при этом оказалась полностью оригинальной

Вариант, предложенный Porsche, был менее технологичен — в частности, требовалась прокладка очень сложной формы для головки блока, для изготовления формы которой советские специалисты по РТИ просто не брались.Но немецкая фирма Elring, с которой связались специалисты ВАЗа, согласилась сделать все за четыре месяца и 400 000 немецких марок! И первое, и второе совершенно не устраивали ВАЗ, поэтому пришлось … разработать конструкцию силами ВАЗ РТИ НТЦ, на что хватило одного месяца и 1500 рублей.

Однако позже специалистам Porsche пришлось привлекать малоизвестные и узкоспециализированные компании из Австрии и Италии к технологической разработке и доводке литья головы.При этом свечные колодцы на ранних 16-клапанных двигателях были вставными, а начиная со 124-го двигателя стали литыми, как изначально задумано в Тольятти.

Головка блока цилиндров двигателя ВАЗ-2112

Шестнадцатиклапанная головка потребовала серьезной модернизации двигателя «восьмерки», который по требованию ВАЗа стал своеобразной заготовкой для «шестнара».

Помимо собственно шестнадцатиклапанной конструкции с двумя распредвалами, двигатель 2112 отличался еще и наличием гидротолкателей с автоматической регулировкой теплового зазора, ведь только компактная «гидравлика» позволяла разместить еще один вал и восемь дополнительных клапанов. в ГБЦ.Помимо газораспределительного механизма, «двенадцатый» двигатель получил еще и оригинальные впуск и выпуск.

Несмотря на схожесть компоновки с 8-клапанным двигателем ВАЗ-21083, «верх» нового двигателя получил два распредвала, 16 клапанов и ряд принципиальных отличий

Впускной коллектор на 16-клапанной разнесен вместе с выпуском. Изначально впуск был легкосплавным, а на 1.6-литровый двигатель стал пластиковый

Специалисты

Porsche сразу же засомневались, подойдет ли блок и коленчатый вал бывшей «восьмиклапанной» к новому двигателю — ведь нагрузки с учетом возросшей мощности и крутящего момента неминуемо возрастут. Специальные стендовые испытания двигателя ВАЗ-21083 в Германии подтвердили, что его конструкция и механическая прочность полностью допускают такую «настройку», но позже, для успокоения, противовесы на коленчатом валу для инжекторных двигателей были немного увеличены, а блок, когда двигатель, превратившийся в 16-клапанный, получил важную доработку: в опорах коренных подшипников появились дополнительные масляные каналы с запрессованными в них форсунками, благодаря которым головки поршней омываются маслом под давлением.

Немецкая сторона также разработала и оптимизировала форму камеры сгорания, благодаря чему даже с учетом высокой степени сжатия (10,5) двигатель ВАЗ-2112 работал без детонации на бензине с ОСН 91-95.

На ранних этапах доводки 16-клапанного двигателя использовались знакомые специалистам Porsche компоненты распределенного впрыска немецкой компании Bosch, но позже (с 1990 г.) советская сторона стала активно сотрудничать с Американская компания GM перешла на систему «Джем» не только на многоклапанных, но и на обычных восьмиклапанных двигателях как «восьмого», так и «классического» семейств.Ирония судьбы заключалась в том, что спустя пять лет ВАЗ вернулся к инжекторным компонентам «Bosch» на своих двигателях, прекратив сотрудничество с GM в этом направлении.

Долгая работа, короткая жизнь

Впервые «десятка» с новым двигателем была официально продемонстрирована в конце 1992 года на Московском Манеже, а в 1994 году АвтоВАЗ «засек» предсерийный образец ВАЗ-2110 на Парижском автосалоне. .

16 клапанов — так будет по русски

Как оказалось, под большой пластиковой крышкой с «чужой» надписью «16 VALVE» скрывался 16-клапанный двигатель ВАЗ-2112 мощностью 94 л.с.при 5600 об / мин. При этом мотор получился достаточно тяговитым — 130 Нм, выдавал уже при 3600 об / мин. Таким образом, литровая мощность нового двигателя составила 62 л.с. — не худший показатель по меркам начала девяностых. По крайней мере, европейские и японские аналоги с аналогичной конструкцией двигателя развивали порядка 65-70 л.с. на литр рабочего объема.

Спидометр не врет: с 16-ти клапанной новая модель ВАЗ вплотную подошла к отметке 200 — особенно по спидометру.Если быть точным, то «сто третья», по заявлению производителя, разогналась до

185 км / ч.

Двигатель ВАЗ-2112 совмещен с вентилируемыми передними тормозами и усиленной трансмиссией

Более мощный двигатель потребовал усиления и деталей трансмиссии — в частности, использования нового выходного вала повышенной жесткости, а также увеличения диаметра сцепления с 190 до 200 мм.

16-клапанный двигатель в десятке, в отличие от Самарского, был заложен уже на проектном уровне макета

Производство ВАЗ-2110 планировалось с 1995 года — первые «десятки» собрали на ОПП АвтоВАЗа 27 июня, но полноценное серийное производство началось только в 1996 году.При этом многие из первых «живых» автомобилей оснащались не новомодным «шеснаром», а банальным карбюраторным (!) Двигателем с индексом 2110.

Теоретически ВАЗ с 16 клапанами может заинтересовать иностранного покупателя продукцией из Тольятти. Однако на практике мощная «десятка» всерьез интересовалась только внутренним потребителем

Планировалось, что 16-клапанный также получит «зубило» — своеобразный запоздалый ответ АвтоВАЗа на Volkswagen Golf GTI.

Однако позже выяснилось, что установка этого двигателя под капот Самары требует доработок кузова, несовместимых с серийным производством, поэтому от этой идеи в дальнейшем отказались, и 16-клапанный двигатель ВАЗ-2112 остался прерогативой компании. «десятая» семья.

Однако 16-клапанные моторы под капотом Самара все же «просочились»: тольяттинское ЗАО «Супер-Авто» выпускало ВАЗ-2113 и ВАЗ-2114 в «улучшенной комплектации», в которую входили двигатели объемом 1,6 л (21124 и 21126) с четыре клапана на цилиндр.Почти 100 сил позволили «супер-зубилам» не только на равных соревноваться с остальными шестнадцатиклапанными ВАЗами, но и выходить на светофоры с бюджетными иномарками.

1/5 Вожделенная табличка «16V» указала количество клапанов под капотом «десятки» 2/5 Желанная табличка «16V» указала количество клапанов под капотом «десятки» 3/5 Вожделенная на паспортной табличке «16V» указано количество клапанов под капотом «десятки» 4/5 На желанной шильдике «16V» указано количество клапанов под капотом «десятки» 5/5 На заводской табличке «16V» указано количество клапанов под капот «десятки»

Полтора литровые шестнадцатиклапанные с индексом 2112 легко отличить по светлому цвету впускного коллектора, который выглядит из-под пластиковой крышки

Однако «чистый двенадцатый» двигатель на конвейере продержался недолго — менее пяти лет, что особенно удивительно для ВАЗа с его долговечными двигателями.Просто в дальнейшем конструкторы решили увеличить рабочий объем как восьми-, так и шестнадцатиклапанных двигателей «дюжины» до 1,6 л, что было достигнуто за счет установки более высокого блока цилиндров и увеличения хода поршня с 71 мм. до 75,6 мм. Новый 16-клапанный двигатель получил индекс 21124 — в народе он известен как «124-й двигатель». Его важное отличие от первого шестнадцатиклапанного ВАЗа — «поршень без пробок»: то есть при обрыве ремня ГРМ клапаны перестают встречаться с поршнями.Интересно, что разработанный немцами 1300-кубовый двигатель G8 тоже был «подключаемым», но с увеличением рабочего объема до 1,5 л удалось избавиться от этого недостатка на восьмиклапанных версиях ( 21083/2111).

124-й двигатель отличался от первого шестнадцатиклапанного увеличенным рабочим объемом. Визуально мотор легко отличить по пластиковому впускному модулю

Добавление 100 «кубиков» рабочего объема позволило не только исправить эту конструктивную особенность двигателя ВАЗ-2112, но и безболезненно перейти на стандарты Евро-3 без заметного ухудшения показателей максимальной мощности и крутящего момента.

Бессмертные «шеснари»

Впоследствии шестнадцатиклапанный мотор вместе с восьмиклапанным 21114 стал применяться и на Калине, поскольку все эти переднеприводные Лады создавались на общей платформе.

Как и «десятка», за десять конвейерных лет Калина успела примерить два «шеснара» разных размеров

Но и на этом история не закончилась! Для ВАЗ-2170 Приора, выпущенного в 2007 году, 16-клапанный двигатель в очередной раз был модернизирован с использованием новой облегченной шатунно-поршневой группы от Federal Mogul.

1/4 Priora — прямой наследник «десятки». В том числе по количеству клапанов под капотом 2/4 Priora — прямой наследник «десятки». В том числе по количеству клапанов под капотом 3/4 Priora — прямой наследник «десятки». В том числе по количеству клапанов под капотом 4/4 Priora является прямым наследником «десятки». В том числе клапанов под капотом

Реальная «максимальная скорость» 16-клапанной Приоры составляет 183 км / ч.

Из-за этого 124-й и 126-й двигатели различались как технологией обработки цилиндров, так и конструкцией самой головки, что было связано с применением нового натяжителя ремня ГРМ Gates.АвтоВАЗ заявлял о максимальной мощности для этого двигателя 98 л.с., хотя в ходе неофициальных стендовых испытаний «сто двадцать шестого» выяснилось, что на практике он выдает больше — 102-107 «лошадей». Кстати, именно на столько официально разработан 1,6-литровый 16-клапанный двигатель с индексом 21127, конструктивно отличающийся от предшественника с регулируемой системой впуска воздуха для Приоры, Калины и Грантс.

В том же 2007 году линейка шестнадцатиклапанных двигателей пополнилась еще одной опцией — 1.4-литровый двигатель 11194.

1,4-литровый 16-клапанный ВАЗ-11194

Конструктивно он имел много общего со 126-м двигателем — в частности, такая же облегченная поршневая группа, однако за счет уменьшения диаметра цилиндра до 76,5 мм рабочий объем уменьшился до 1,4 литра, а максимальная мощность — до 89. л. с. с участием. «Уменьшение габаритов» двигателя Kalina было произведено с целью повышения топливной экономичности автомобиля, который, несмотря на общую платформу с «десяткой» и Priora, формально относился к чуть более низкому классу, о чем свидетельствует модельный индекс: который начинался с цифры 1, а не 2, как у остальных переднеприводных машин.На практике оказалось, что 1,4-литровый мотор не имеет заметных потребительских преимуществ перед привычным «восьмиклапанным».

Восьмиклапанный вариант: наряду с 16-клапанным и Калина, и Приора оснащались обычными моторами с двумя клапанами на цилиндр

Увы, оба этих двигателя снова получили «подключаемую» поршневую группу — то есть конструктивную особенность, присущую первому 16-клапанному ВАЗ-2112.Однако надо признать, что по меркам своего времени этот двигатель оказался не менее удачным, чем восьмиклапанный семейства 2108, благодаря которому у последних моделей Lada, таких как Vesta, рабочий объем увеличен до 1,8 литра, привод с прямыми подкапотными наследниками того же «шеснара».

Какой двигатель лучше ?

Думаю ни для кого не секрет, что автомобили ВАЗ 2110 -2112 оснащались различными типами двигателей, от карбюраторных до современных 21124.Думаю, что о первом говорить не стоит, так как таких машин почти нет, а о инжекторных двигателях, о которых стоит поговорить и разобрать каждый из них более подробно.

Модель двигателя ВАЗ 2111

Этот тип двигателя самый распространенный на всех машинах десятого семейства 2000-х годов. Это очень надежный и неприхотливый двигатель объемом 1,5 литра и мощностью 76 лошадиных сил.

Благодаря тому, что блок питания не подавлен никакими нормами токсичности, он довольно быстро и практически мгновенно реагирует на педаль газа, чего нельзя сказать о более современных двигателях.

Кроме того, стоит отметить, что этот блок при поломке ремня ГРМ не гнет клапан, так как на поршнях есть специальные проточки.

Двигатель ВАЗ 2112

Пресловутая модификация 16-клапанного силового агрегата объемом 1,5 л. Мощностью 90 л.с. Несмотря на хорошие динамические характеристики, этот двигатель имеет ряд недостатков:

при натяжении ремня переключается клапан, что приводит к дорогостоящему ремонту ГБЦ.от 10000 руб в среднем
сложнее в обслуживании, чем 8-ми клапанный
плохая тяга внизу, т.е. высокая динамика двигателя требует высоких оборотов

Тюнинг ВАЗ 2112, OPEL 2.0, ЭБУ Январь 7.2, Панель Приора.

Моя партнерка Через пару дней выложу как у нее дела! Канал моего друга Вовы поддержите ребята

ВАЗ

2110 С МОТОРОМ SUBARU WRX-STI #

Моя партнерская программа РОЛИК С OPEL.

Могу отметить, что в личном пользовании были 2112 с таким двигателем и мне пришлось дважды менять клапаны после обрыва ремня, даже через 2000 км после установки (без дефектов, не перетянуты и т. Д.)). Для решения проблемы с погнутыми клапанами необходимо установить поршни с проточками от модификации 21124.

Модификация ВАЗ 21114

Этот тип устройства практически идентичен 2111 по конструкции, но имеет увеличенный объем до 1600 куб. см и 81 л.с. Двигатели очень хороши снизу, с хорошей тягой, но отклик дроссельной заслонки не такой резкий, как у 1,5-литровой версии. Это связано с «фрагментарной» нормой евро.

Этот тип двигателя внутреннего сгорания не изгибает клапан, поэтому вам не нужно беспокоиться об обрыве ремня, хотя и не нужно признавать это снова.Также следует отметить, что данный тип оборудован ступенчатым впрыском, соответственно с фазовыми датчиками, установленными в головке блока цилиндров .

21124-

двигатель

Это самый любимый тип трансмиссии для многих владельцев ВАЗ. 2110 -2112, так как имеет ряд преимуществ перед другими, например:

повышенная мощность до 92 л.с.
низкий расход топлива
нет проблем с «гнутыми клапанами», так как на обмотке поршня имеется выемка, предотвращающая » «плохая» поршневая встреча

Именно из-за всех этих преимуществ многие люди предпочитают покупать автомобили с такими двигателями.Но если посмотреть на сложность сервиса, это естественно. В этом отношении 8-клапанный будет проще.

Если вам нужна более простая и надежная конструкция, то это 8-клапанные машины. Если тебе важна сила и динамика. остановил свой выбор на 16-клапанной версии. Но опять же, помните о модификации, чтобы не было проблем в случае обрыва ленты.

Тюнинг — это не просто изменение внешнего вида автомобиля, как думают многие. На самом деле часто доработка касается технической составляющей.Кто-то вносит изменения в выхлопную систему, меняет элементы заводского двигателя.

Но есть более радикальный, дорогой и интересный вариант — поменять мотор. С новым двигателем вы получаете другие технические характеристики, увеличенную мощность, более высокую максимальную скорость, лучшее ускорение.

Замена мотора — довольно серьезный шаг, требующий обдумывания каждого этапа, от выбора нового мотора до последствий, к которым может привести такая работа.

Что ставить?

Действительно, самый главный вопрос владельцев ВАЗ 2109 — это гамма двигателей, которые могут находиться под капотом их машины.

Рассмотрим несколько популярных решений, которые чаще всего встречаются у тех, кто решил поменять двигатель на своем ВАЗ 2109.

Опция	Особенности
Головка блока цилиндров 16 клапанов	Газ — более дешевая альтернатива бензину, которая позволит в будущем неплохо сэкономить на АЗС. Это называется самой простой заменой.Но стоит учесть тот факт, что такая замена окупится только при частом использовании автомобиля, а в багажнике у вас будет баллон с газом. Эту работу могут выполнять только специалисты, имеющие соответствующую квалификацию и разрешения.
ВАЗ форсунка 1,5 литра	Неплохая альтернатива для увеличения мощности вашего модернизированного автомобиля. Инжектор более мощный, требует меньше топлива и обеспечивает лучшую динамику.Но на практике смена двигателей с ВАЗа на ВАЗ — не лучшее решение, так как среди более надежных, мощных импортных автомобилей вариантов очень много.
Двигатели от Приоры и ВАЗ 2112	Неплохие отечественные варианты, которые легко поместятся в место для мотора вашей девятки. Хорошая отдача, отличная возможность переключить не только двигатель, но и саму коробку передач .
Двигатель 1,5 л от Honda Civic	Здесь речь идет о 1.5-литровые двигатели мощностью 92 лошадиные силы от модели 1991-1995 годов. Инжекторные двигатели того поколения превосходны по габаритам подкапотного пространства ВАЗ 2109, обладают хорошими техническими характеристиками. Этакая улучшенная вариация предыдущей версии
Двигатели от Опель	Достаточно хорошо себя зарекомендовали двигатели от Vectra объемом 1,4, 1,6 и 1,8 литра. Двигатели хоть и старые, но быстрые, достаточно мощные и относительно экономичные.Их главное преимущество — доступная стоимость при хорошем качестве сборки. Если вы найдете достойный немецкий двигатель любого из представленных объемов, ваш ВАЗ 2109 будет работать значительно лучше заводского двигателя .
Моторы Mitsubishi Lancer	У многих популярны 1,5-литровые инжекторные двигатели мощностью до 100 лошадиных сил. Хорошая динамика, добротная сборка, приятная экономичность. Найти такой мотор не очень-то просто, но и больших проблем возникнуть не должно.
	Замечательный вариант замены, позволяющий получить резвый, интересный, надежный корейский двигатель. Единственный важный нюанс — коробка от девятки не соответствует особенностям двигателя от корейца, так что менять все вместе придется.
VW Passat или Golf	Превосходная надежность, потрясающий ресурс двигателя, несмотря на возраст. Устанавливать двигатели от последних версий этих немецких автомобилей нельзя, так как тогда переделывать придется буквально все.Зато моторы модели 90-х очень хорошо возьмут на борт вашу ВАЗ 2109 .
	Еще один пример отличного немецкого качества двигателя, который можно поставить на девятку. Во многом он похож на двигатели от Volkswagen и Opel по характеристикам, динамике, экономичности. Найти несложно, но постарайтесь выбрать мотор с наименьшим пробегом. Это обеспечит вашему автомобилю долгую и беззаботную жизнь.
Двигатели от FIAT	Двигатели объемом до 2 шт.Следует выбрать 0 литров. Оптимальный вариант — двигатель объемом 1,6 л с 16 клапанами и мощностью 90 лошадиных сил. Такие двигатели вы найдете на модели Добло. На авторазборщиках их очень много, так что с поисками проблем возникнуть не должно.
	Крутящий момент, достаточно мощный, динамичный мотор с хорошим запасом прочности. Хорошее решение для наших дорог. Японское качество не сильно уступает представленным аналогам из Германии. В свое время двигатели на модели 626 получили множество положительных отзывов, поэтому их установку на ВАЗ 2109 рекомендуют многие специалисты .

Замена мотора — сложная операция, требующая обязательного участия опытного специалиста.Самостоятельно менять двигатель в гараже категорически не рекомендуется.

Подводные камни

Есть несколько важных, интересных и просто полезных факторов, которые необходимо учитывать при принятии решения о замене двигателя на ВАЗ 2109.

Если подходить к вопросу с практической точки зрения и учитывать идеальную совместимость деталей, то лучшим решением будет установка альтернативного двигателя. Но часто замена проводится с целью увеличения производительности, увеличения мощности мотора.В этом случае придется искать альтернативы среди модельного ряда ВАЗ, Лада или импортных автомобилей.
Поменяв двигатель с девятки на двигатель более новой от той же модели, вы не сможете поставить кондиционер. Нет, установку выполнить вполне можно, только тогда мощность и без того не очень резвого штатного двигателя заметно упадет. Помимо пропадания мощности придется менять генератор на более мощный, так как заводской генератор также не сможет тянуть климатическое оборудование.
Двигатель ВАЗ 2112 хорош тем, что идеально сочетается со штатной коробкой передач от ВАЗ 2109. То же можно сказать и о Приору.
По мере увеличения мощности двигателя вам потребуется модифицировать тормозную систему. В противном случае тормозной путь значительно увеличится, вы не сможете вовремя остановить машину. Так что обязательной мерой является замена стандартных дисков и колодок на более прочные. По возможности замените задние барабанные тормоза на дисковые.
Придется вносить изменения в систему охлаждения. Радиатор необходимо поменять на такой, который соответствует характеристикам нового силового агрегата. Если его мощность будет выше, чем у двигателя от «девятки», параметров штатного радиатора, вероятно, будет недостаточно.
Документы. Не так давно в стране был принят закон, отменяющий необходимость указывать номер двигателя при регистрации. То есть отныне мотор — это просто запчасть, которая приравнивается к тому же генератору, воздушному фильтру или колесу, например.В связи с этим значительно возросла потребность в замене двигателя. Но для этого нужны документы на мотор. При покупке портативного двигателя убедитесь, что у владельца есть документы, подтверждающие право собственности.
Происхождение. Отсутствие документов делает мотор достаточно опасным для вас, так как его происхождение неизвестно. Нередко можно найти снятые с угнанных автомобилей двигатели.
Моторы контрактные. Самый оптимальный вариант для вашей безопасности — покупка нового двигателя.Контрактные двигатели предоставляют специализированные фирмы, где помимо самого агрегата вам предоставляется гарантия и все необходимые документы.
Перерегистрация. Будете ли вы регистрировать переоборудованный автомобиль в ГИБДД, решайте сами. Специалисты советуют обратиться в соответствующий орган, чтобы получить новый мотор. Так вы сможете избежать множества проблем и недоразумений на дороге, когда вас останавливает инспектор.

Что делает блок двигателя ВАЗ 2109.Описание и модификации

Одной из самых известных разработок советских автомобилей является двигатель ВАЗ 2109 и его различные модификации. Итак, мотор, который был разработан еще в 1982 году, служит верой и правдой по сей день. Это один из самых распространенных моторов на территории СНГ.

Надо сказать, что этот агрегат не считается одним из надежных, но он очень ремонтопригоден, что делает его довольно популярным среди автомобилистов.

Описание и модификации

Как такового «девятки» в природе не существует.По крайней мере, завод АвтоВАЗ его не производил. Все модели 2109 оснащались силовым агрегатом «восьмерка» и его модификациями. Конечно, во многих документах можно найти двигатель ВАЗ 2109, но это обман или незнание.

А вот в технической документации завода производителя информации о двигателе 2109 не найти, так как такого мотора не существует. На все «девятки» за весь период их производства устанавливались двигатели со следующей маркировкой: ВАЗ-21081 (1.1 8В), ВАЗ-2108 (1,3 8В), ВАЗ-21083 (1,5 8В), ВАЗ-2111-80 (1,5и 8В) и ВАЗ-11183-20 (1,6и 8В).

Технические характеристики

Все моторы, которые устанавливались на ВАЗ 2109, были небольшими по объему, но имели достаточные силовые характеристики и динамику. Но с тягой не сложилось. Мощность двигателя ВАЗ 2109 составляет от 54 до 81 лошадиных сил. Стоит рассмотреть каждый из вариантов двигателя и его технические характеристики отдельно.

2111-80 (1.5i 8V)

11183-20 (1.6i 8V)

Как видите, эволюция двигателей произошла от карбюраторного типа к инжекторному. Хотя с увеличением объема двигателя пропорционально увеличивался расход топлива.

Остается еще один важный факт: где номер двигателя на старых моделях моторов? Как известно, номер двигателя штамповался на блоке цилиндров только с 1984 года и на более ранних версиях, которые шли на экспорт. Поэтому не стоит даже искать этот идентификатор на блоке питания 1983 года, так как его просто не существует.

Ремонт и обслуживание

В среднем ремонт ДВС модификаций ВАЗ 2109 производится по пробегу. Это около 200 000 км пробега. Капитальный ремонт двигателя проводится так же, как и любого жигулевского силового агрегата. Так как по сравнению с Волговским мотором Вазовский довольно маленький, часто автолюбители делают переборку в гараже своими руками.

Двигатель 2109 хорошо ремонтопригоден, так как чугунный блок довольно сложно разрушить, а головная стоимость невысока, что позволяет отремонтировать ДВС самостоятельно дешево и без особых затрат.Еще одним положительным моментом при ремонте является то, что силовой агрегат прост по конструкции и даже неопытные автомобилисты могут провести мелкий ремонт двигателя ВАЗ 2109 своими руками.

К основным проблемам, с которыми сталкиваются многие, относятся: замена масла в двигателе ВАЗ 2109, замена свечей зажигания и высоковольтных проводов, а также капитальный ремонт и настройка карбюратора. Кстати, почти все двигатели оснащались отличным элементом впрыска, который всем известен как «Солекс».

Еще один вопрос, который часто задают автомобилисты, — сколько масла нужно заливать в двигатель? Этот показатель зависит от типа мотора. Например, для ВАЗ-21081 это будет один показатель, а для ВАЗ-11183-20 совсем другой. Поэтому, если автомобилист желает узнать, сколько масла в его силовом агрегате, нужно посмотреть техническую документацию.

Тюнинг

Тюнинг двигателя ВАЗ 2109 осуществляется достаточно просто и без особых сложностей.Итак, первое, что делают автомобилисты на своем двигателе, это меняют систему зажигания. Конечно, на более старых моделях устанавливается контактный вариант, который давно морально устарел, в связи с чем устанавливается бесконтактный вариант.

Вместе с этим меняются свечи и высоковольтные провода. Также не забываем про катушку зажигания. Все это даст улучшенное сгорание топлива в цилиндрах только при правильной настройке.

Далее идет расточка и переборка блока цилиндров.Так, многие автолюбители устанавливают спортивный поршневой вариант, предусматривающий облегченный коленвал, поршни и шатуны. Затем меняют направляющие втулки и клапаны. Все эти модификации дадут прибавку мощности примерно на 25-30 лошадей.

Последний этап — внешний тюнинг. К ним относятся: установка воздушного фильтра нулевого сопротивления, капитальный ремонт карбюратора, замена патрубков водяного охлаждения, установка улучшенного насоса и генератора.

Не стоит забывать и о таком важном элементе, как стартер, ассортимент разновидностей которого можно найти в тюнинговых магазинах.Также рекомендуется заменить радиатор на более легкий, то есть поставить — алюминиевый. Все это даст больше возможностей двигателю, а соответственно и автомобилисту.

Заключение

Двигатель ВАЗ 2109, а точнее его разновидности, которые устанавливались на автомобиль, вошли в легенды советского автопрома. Так что, обладая довольно небольшими размерами, он был мощным, что принесло ему большую популярность среди автомобилистов. Еще одним положительным фактором стало то, что ремонт двигателя ВАЗ 2109 достаточно легко осуществляется своими руками, что позволяет любому автолюбителю удешевить автосервис.

С популяризацией тюнинга большинство водителей, владеющих двигателями 2109, начали проводить доработки и, как показывает практика, довольно успешно.

Большинство «девяток», на которых сегодня ездит определенная часть автомобилистов, наделены карбюраторным двигателем. При этом мощность двигателя на ВАЗ 2109 многих не устраивает, и некоторые пытаются ее увеличить.
Автомобиль доставлен на СТО, где проводятся различные методы увеличения мощности. В этой статье мы узнаем, что можно сделать своими руками, если на ВАЗ 2109 двигатель не развивает полную мощность.

Способы увеличения мощности двигателя на ВАЗ 2109

Сегодня есть несколько способов увеличить мощность двигателя. Ниже представлены самые популярные.

Карбюратор

Если у ВАЗ 2109 с инжекторным двигателем проблем с мощностью нет, то про карбюраторную версию точно не скажешь.
Как известно, карбюратор ДААЗ 2108 устанавливается на автомобиль ВАЗ 2109, собранный на заводе в Димитровграде. Производителям этих самых карбюраторов вроде бы не хватает звезд с неба, и, честно говоря, продукция их заводов выходит другая.
Дело в том, что одни карбюраторы могут без проблем прослужить более 7-8 лет, а другие не могут прослужить и 3 года. Кроме того, как было сказано выше, мощность двигателя зависит от карбюратора.
Если в штатный карбюратор попадает некачественный бензин или грязь, либо стиль вождения начинающего автомобилиста не соответствует нормам, карбюратор (см.) Мешает нормальному функционированию двигателя. В этом случае мощность резко падает.

Примечание. Причиной неэффективной работы карбюратора могут быть неродные жиклеры.Увеличение мощности двигателя за счет доработки карбюратора

Стоит отметить, что замена штатного карбюратора ВАЗ 2109 на импортный не даст существенной разницы в плане увеличения мощности двигателя. Только доработка поможет.

Примечание. Сравнительный тест итальянского карбюратора Weber, который подходит к ВАЗ 2109 и ДААЗ, никакой разницы не дал. К тому же импортный карбюратор в процессе эксплуатации «съел» больше топлива, чем отечественный.

Зато некоторые любители использовали стандартный карбюратор Нива и разница в мощности чувствовалась. И это неудивительно, так как у карбюратора Нивова калибровочных данных больше.
Тюнинг штатного карбюратора ВАЗ 2109, если все сделать правильно, даст ощутимый прирост динамики автомобиля, значительно увеличит мощность двигателя.
Приступим:

Разбираем штатный ДААЗ и переходим к его второй камере.
Снимаем пружину, которая находится в вакуумном приводе.

Примечание. Удаление этой самой пружины поможет при небольшом увеличении расхода топлива гарантированно повысить динамические характеристики автомобиля. Просто, дешево, но сердито.

Другой способ — доработать тот же вакуумный привод. Самодельное проволочное кольцо проталкивается под гайку, фиксирующую рычаги привода заслонки во второй камере.
Получается своеобразный выступ между тросом и рычагом. Закручиваем гайку.

Примечание.Этот апгрейд обеспечивает прирост динамики при небольшом увеличении расхода топлива.

Меняем диффузор первичной камеры карбюратора. Если на стандартном диффузоре указано значение «3,5», смело устанавливайте его на «4,5» и наслаждайтесь увеличением мощности, хоть и в угоду экономии.
Поменять насос опрыскивателя, у которого значение «30». Разобрать и установить опрыскиватель номиналом «40».
Некоторым умельцам удается установить на автомобиль дополнительный карбюратор.Удачно синхронизировав открытие заслонок, обеспечивается прирост мощности двигателя с двумя карбюраторами.

Воздушный фильтр нулевого сопротивления

Так называемый «ноль» в народе может помочь в повышении динамики автомобиля ВАЗ 2109.
Легко приобрести на рынках автозапчастей по доступной цене и установить:

Демонтируем корпус старого фильтра и воздуховод.
Снимите выхлопные трубы картера.
Устанавливаем новый воздушный фильтр и получаем прибавку мощности 3-5%.

Глушитель

Некоторые советуют не «заморачиваться» с карбюратором и фильтром, а сразу приступить к установке проходного глушителя.
Итак:

Снимаем резонатор и старый глушитель.
Демонтируем выпускной коллектор, а «штаны» оставляем.
Устанавливаем новый глушитель (см.), Подбирая диаметр трубы, согласно нашим предпочтениям.

Примечание. Установка прямоточного глушителя хоть и дает ощутимый прирост, но имеет недостаток.Дело в том, что при разгоне и сбросе газа значительно увеличивается шум, что может не понравиться окружающим и инспекторам ГИБДД.

Повышение степени сжатия

Итак:

Демонтирована ГБЦ.
Головка блока цилиндров фрезеруется на специальном станке (изменения не должны превышать 0,5-1 мм).
Уменьшая таким образом объем камеры сгорания, мы увеличиваем степень сжатия.

Примечание. Прирост мощности в этом случае на 12-15% больше, что очень хорошо. Не забывайте, что после этой модернизации необходимо будет заправлять бак не обычным топливом, а чистым бензином с октановым числом АИ95-98.

Установка спортивного распределительного вала обеспечит максимальный поток топливовоздушной смеси в цилиндры, что увеличит подъем клапана.
Не забудьте в процессе модернизации установить доработанные кулачки, которые отличаются исключительно гладким профилем.Эти кулачки для настройки обеспечат надежное время.

Примечание. Отличительной особенностью спортивного распредвала является то, что граница детонации значительно отодвинута назад, что хорошо видно на низких оборотах коленчатого вала. Типы спортивных распредвалов

На сегодняшний день существует несколько видов спортивных распредвалов:

Распределительный вал с крутящим моментом ниже по потоку, предназначенный для езды по городу.
Универсальный распредвал, предназначенный для езды по городу и шоссе.
Распредвал Horse разработан для езды по шоссе.

Трансмиссия

Если вышеупомянутые методы дали только процент увеличения мощности двигателя, то улучшение коробки передач влияет на динамические характеристики, что является наиболее важным. Двигатель даже с самым мощным потенциалом может не проявить всей своей силы, если не будет строго сочетаться с внешними условиями.
Принцип доработки КПП заключается в том, что нужно дать мотору как можно дольше проработать в так называемой «правой» зоне шкалы тахометра.
Этого можно достичь, изменив передаточные числа так, чтобы они располагались ближе друг к другу:

В этом случае при переключении скоростей «вверх» обороты не упадут, как прежде, и двигатель не потеряет бодрость и будет показывать резкий разгон.
При переключении передач «вниз» даже на относительно высокой скорости можно безопасно добиться более интенсивного ускорения, потому что больше нет риска выскочить на красную зону тахометра.

Примечание.Заводской «дефект» моделей ВАЗ — синхронизатор второй передачи, на который возложена задача выравнивания угловых скоростей первичного и вторичного валов.
Водитель автомобиля для обеспечения некоторого запаса тяги после переключения на 2-ю передачу заранее, даже на 1-й передаче, должен хорошо провернуть двигатель, прислушиваясь к «реву» двигателя.

Типичное обновление трансмиссии выполняется следующим образом:

Изготовляются полностью оригинальные валы и шестерни.
Устанавливаются на КПП взамен старых.
Установлена завеса короткоходная.
Замена корзины и диска сцепления.

Таким образом, настроив трансмиссию, можно добиться изменений. Двигатель будет постоянно находиться в тонусе и после его «выкручивания» на начальных оборотах можно будет разогнаться так, что 4-я, 5-я и даже 6-я скорости станут подходящими (если такая была на ВАЗ 2109).
Приведенные выше инструкции и советы — это реальный и практичный способ обновить двигатель самостоятельно. В процессе работы рекомендуется использовать наглядные пособия: фото и видео материалы.
Как известно, цена на тюнинг двигателя на СТО довольно высока. Получается, что на самомодернизации можно будет очень сильно сэкономить.

ВАЗ-2109 когда-то был очень популярным автомобилем. Прочный двигатель, крепкий кузов, привлекательный внешний вид. А сам автомобиль создавался при участии дизайнеров известной автомобильной компании Porsche.Но сегодня, когда мощности не хватает, невольно задумываешься о тюнинге двигателя. Но зачем увеличивать мощность? Что нужно учитывать при замене двигателя?

С некоторых пор в России действует закон, согласно которому при регистрации автомобиля номер двигателя не требуется. Мотор теперь считается просто запчастью, которую можно заменить, как воздушный фильтр или сломанную шину. Именно этот закон подтолкнул любителей тюнинга к совершенствованию своих автомобилей.

Соображения при замене двигателя

Идеальный вариант для «девяток» — это, конечно, аналогичный двигатель.Но в случае, когда будет проведена полная модернизация машины, ее мощности будет недостаточно. Наиболее подходящим вариантом станет 16-клапанный двигатель ВАЗ-2112, у которого больше лошадей и более новая конструкция.

А на такой моторчик смело можно установить компрессор кондиционера, и в машине будет свежо и прохладно даже в жуткую жару. Также возможна установка кондиционера на стандартную «девятку», даже если он имеет объем 1,5 литра, только будет ощутимая нехватка лошадей.К тому же генератор все равно придется заменить, так как мощность потребителей возрастает.

Хорошо то, что двигатель ВАЗ-2112 отлично сочетается с коробкой девятки. Также хороший вариант тюнинга — установка двигателя от Приоры, более современной модели Лады. Что касается иномарок, то под капот девятки отлично установлен двигатель Hyundai Accent, коробку передач желательно брать только от Акцента. С «Опель Вектра» для тюнинга подходит и силовой агрегат.

Что еще нужно поменять и сделать

Вы увеличиваете мощность мотора. Следовательно, необходимо использовать больше колодок в тормозной системе. Идеальным вариантом также будет замена задних на дисковые. Также должны быть изменения в системе охлаждения. Установите радиатор, предназначенный для нового двигателя. Вполне возможно, что объема радиатора охлаждения ВАЗ-2109 не хватит.

Как бы то ни было, но документы на двигатель необходимо иметь.Если вы покупаете его с рук, то попросите у продавца документ, подтверждающий право собственности. Не стоит покупать мотор неизвестного происхождения, так как его можно снять с автомобиля, фигурирующего в списке угонщиков. При покупке продавец предоставит вам гарантию и полный пакет документов. Но регистрация переделки в ГИБДД — это зависит исключительно от вашего желания. Идеальный вариант — обратиться в ГАИ с просьбой поставить новый двигатель.

В последнее время стало популярным тюнинг старых автомобилей Lada.В частности, многие автолюбители особенно любят переделывать карбюраторный двигатель ВАЗ 2109. Это сделано для повышения силовых характеристик. Не многие знают, как осуществляется сам процесс.

Технические характеристики

Прежде чем приступить к описанию процесса доработки и увеличения мощности карбюраторного двигателя ВАЗ 2109, стоит разобраться, какие силовые агрегаты устанавливались на автомобиль, а также рассмотреть основные технические характеристики.

В процессе производства на «девятку» поставили три варианта карбюраторных двигателей:

21081 (1.1 8V)

2108 (1,3 8V)

21083 (1,5 8V)

Тюнинг: базовое описание

Настройка карбюраторного двигателя в первую очередь связана с растачиванием блока цилиндров. Это делается для того, чтобы увеличить камеру сгорания, а значит, и давление внутри нее.

Также установлены облегченные детали, позволяющие снизить вес мотора, что повысит динамику разгона.

Процесс тюнинга

Тюнинг двигателя ВАЗ 2109 своими руками начинается с демонтажа двигателя с автомобиля.Значит, вам придется отключить блок питания, систему зажигания и другие системы. Итак, рассмотрим все этапы доработки мотора самостоятельно. Полностью настроить его своими руками невозможно, так как на некоторых этапах все же придется обращаться в автосервис.

Разборка двигателя

Чтобы снять двигатель, вам придется пройти определенный процесс отключения и демонтажа вспомогательных систем. Итак, приступим непосредственно к процессу:

Снимаем аккумулятор и удерживающую полку.
Демонтируем воздушный фильтр и карбюратор.
Снимаем элементы зажигания, которые находятся в подкапотном пространстве.
Сливаем охлаждающую жидкость и моторное масло.
Откручиваем КПП от ДВС.
Демонтируем радиатор, чтобы было легче снять мотор.
Вытаскиваем шрус двигателя.
Откручиваем подушки двигателя.
Снимите капот и демонтируйте двигатель.

Запланированный процесс не завершен, есть только основные шаги, которые необходимо выполнить.

Разборка силового агрегата

Разборка силового агрегата занимает несколько часов. Итак, для начала нужно демонтировать крышку головки блока цилиндров и масляный поддон. Лучше всего проводить эту операцию на специальной подставке.

После этого приступаем к удалению основных узлов. Откручиваем болты крепления головки блока и блока цилиндров.Затем отложите головку и работайте непосредственно с блоком цилиндров. Итак, рассмотрим, что вам предстоит снять:

Откручиваем вилку и вынимаем коленвал. Сначала демонтируем шкив.
Демонтируем водяной и масляный насос.
Вытаскиваем поршневую группу. Демонтируем шатуны. Если есть, снимите рукава.
Теперь блок готов к дальнейшим манипуляциям.
Последний этап — мыть детали и блок.

Когда блок разобран, можно переходить к разборке ГБЦ.

Снимите крышку распределительного вала.
Снимите распределительный вал.
Сушка клапанов.
Снимаем пружины и сальники.
Вытаскиваем клапаны.
Выбить седловую головку и направляющие втулки.
Моем детали и основания головок.

Приоритетная доработка

Для увеличения мощности двигателя ВАЗ 2109 карбюратор потребуется приобрести поршневую группу, клапаны, распредвал, шатуны и коленчатый вал.Все эти детали должны быть легкими и производиться тюнинговыми производителями.

Итак, поршневая группа, клапаны и седла подходят для ATI. Направляющие втулки лучше всего устанавливать из бронзы производства американского производителя K-line. Коленвал и распредвал приобретены у немецкой компании TDR.

Работа с блоком цилиндров

Для начала необходимо расточить блок цилиндров под новые поршни соответственно размером 82 мм. Затем устанавливают коленчатый вал и новые вкладыши, которые идут в комплекте с основной деталью.

Для того, чтобы все работало как часы, необходимо установить легкое настраиваемое сцепление производства Sachs. После того, как муфта прикреплена к валу, необходимо провести балансировку. Желательно проводить операцию на специальном стенде.

Осуществляем сборку поршневого агрегата, а именно прикрепляем поршни к шатунам. Затем можно переходить к так называемому процессу «перевязки». Имеется в виду крепление шатунов с поршнями к коленчатому валу.Монтируем сальники и подшипники коленвала. Устанавливаем коромысло и можно закрепить поддон. Затем собираются остальные вспомогательные агрегаты, такие как шкив, водяной насос и ролик.

Тюнинг головки

Тюнинг головки блока цилиндров — это фактически сборка новых деталей для старых сидений. Итак, разобранная ГБЦ собирается из старого корпуса и новых тюнинговых элементов. В этом процессе нет ничего сложного.

Сборка в сборе

После того, как основные системы и компоненты собраны, можно переходить непосредственно к процессу сборки двигателя вместе.Итак, в обратном порядке они крепятся к блоку цилиндров — головка блока, клапанная крышка, шкивы, ремень ГРМ.

Доработка вспомогательных систем

После сборки основных компонентов силовой установки можно приступить к установке вспомогательных систем. Итак, в первую очередь, устанавливаем систему впрыска топлива. Старый карбюратор Solex устанавливать не стоит, так как он не будет подавать необходимое количество топлива в камеры сгорания. Поэтому необходимо найти улучшенный карбюратор Solex Mega-2 или чешский вариант — IKOV.

Стоит улучшить систему зажигания. Вместо стандартных свечей зажигания стоит установить свечи зажигания Brisk с маркировкой A2. Также стандартные высоковольтные провода заменены на тюнинговую версию производства Tesla.

Не стоит забывать и о системе охлаждения, так как увеличенное число оборотов коленчатого вала ускорит все процессы, и, соответственно, увеличится тепловыделение. Поэтому на ВАЗ 2109 устанавливается комплект системы охлаждения, в который входят: силиконовые патрубки, спортивная помпа и двухкамерный термостат.Также рекомендуется установить спортивный радиатор из алюминия. Это снизит вес автомобиля на несколько килограммов.

Финальная доработка — установка воздушного фильтра «нулевого» сопротивления. Сборка этого агрегата осуществляется довольно просто, на штатных креплениях старого «воздушного» корпуса. Воздухозаборник удален, чтобы была прямая подача воздуха.

Также, помимо стандартных модификаций, на двигатель может устанавливаться нагнетатель воздуха. Конечно, такая доработка быстрее изнашивает элементы мотора, поэтому рекомендуется установка «улитки».

После внесения всех доработок двигатель устанавливается на автомобиль, проводится обкатка и регулировка.

Заключение

Тюнинг карбюратора двигателя ВАЗ 2109 можно произвести самостоятельно в гараже. Описанная в статье доработка проводится через месяц и ее стоимость при покупке новых деталей будет стоить порядка 4000-5000 долларов. Конечно, такая доработка нецелесообразна с экономической точки зрения, но есть автомобилисты, которые проводят такой вид тюнинга.

Двигатель ВАЗ 2109 вид сверху:

1 — колодки с проводами карбюратора, 2 — шланг возврата топлива, 3 — шланги отопителя, 4 — шланг вакуумного усилителя, 5 — шланг подачи топлива, 6 — наконечник троса сцепления, 7 — провод катушки зажигания, 8 — шланги радиатора, 9 — тяга дроссельной заслонки, 10 — тяга воздушной заслонки, 11 — провод датчика контрольной лампы давления масла

Двигатель ВАЗ 2109 вид снизу:

1 — генератор, 2 — опора передняя правая, 3 — двигатель, 4 — коробка передач, 5 — стартер, 6 — выключатель фонарей заднего хода, 7 — растяжка, 8 — опора передняя левая, 9 — привод передний левый, 10 — коробка передач пробка маслосливного отверстия, 11 — задняя опора, 12 — тяга привода переключения передач, 13 — масляный поддон, 14 — передний правый привод, 15 — пробка маслосливного отверстия двигателя

Снятие двигателя ВАЗ 2109

Перед снятием двигателя отсоедините провод от минусовой клеммы аккумуляторной батареи.Слейте охлаждающую жидкость из системы охлаждения, моторное масло и масло коробки передач. Рекомендуется демонтировать двигатель ВАЗ 2109 в сборе с КПП и с помощью подъемника снять его вниз.

Порядок разборки двигателя

Выкрутите болты крепления и снимите защиту картера

Снять переднюю выхлопную трубу

Снять воздушный фильтр

Ослабьте зажим и отсоедините вакуумный шланг усилителя тормозов от впускной трубы двигателя

Выверните болт и отсоедините провод массы от картера сцепления

Ослабьте хомуты и отсоедините шланги от термостата

Отсоединить высоковольтный провод от центральной клеммы крышки распределителя зажигания

Отжать пружинный зажим отверткой и отсоединить колодку с низковольтными проводами от клеммы распределителя зажигания

Ослабьте хомут и отсоедините шланг подачи топлива от топливного насоса

Ослабьте гайки на конце троса сцепления

Снимите конец троса с рычага выключения сцепления

Отсоедините колодку с проводом от клеммы

тягового реле стартера.

Откручиваем гайку крепления и отсоединяем провод от контактного болта тягового реле стартера

Отсоедините колодку с проводом от клеммы генератора

Откручиваем гайку и отсоединяем провода от клеммы генератора

Отсоединить колодку с проводом от вывода запорного электромагнитного клапана карбюратора

Ослабьте хомут и отсоедините шланг возврата топлива от карбюратора

Ослабьте болт крепления звена воздушной заслонки к рычагу воздушной заслонки

Ослабьте болт крепления крышки тяги привода воздушной заслонки к кронштейну и отсоедините трос

Снимите пружинный зажим троса акселератора с сектора привода дроссельной заслонки

Снять возвратную пружину привода дроссельной заслонки

Снимите трос акселератора с сектора привода дроссельной заслонки

Отверните стопорную гайку и снимите кронштейн троса акселератора с клапанной крышки

Отсоедините колодку с проводом от концевого выключателя экономайзера принудительного холостого хода

Отсоединить провод от датчика температуры охлаждающей жидкости

Отсоединить провод от датчика давления масла

Ослабить хомут и отсоединить подающий шланг отопителя

Ослабить хомут и отсоединить выпускной шланг нагревателя

Ослабьте зажим и отсоедините тягу привода переключения от конца шарнира

Откручиваем гайку крепления и отсоединяем трос от привода спидометра

Отсоединить колодку с проводом от переключателя света фонарей заднего хода на коробке передач

Ослабьте гайки крепления левой и правой распорок к рычагам подвески

Выкрутите три болта крепления кронштейна распорки к кузову и переместите левую и правую распорки в такое положение, чтобы они не мешали снятию силового агрегата

Снимите гайку шплинта, крепящего шаровую опору рулевой тяги к поворотному рычагу

Открутите гайку крепления шарового шарнира рулевой тяги

Выдавить шкворень шарового шарнира рулевой тяги из поворотного рычага стойки с помощью специального съемника

Снимите два болта и отсоедините шаровую опору рычага подвески от поворотного кулака

С помощью монтировки выдавить хвостовик одного из внутренних ШРУСов приводных валов из коробки передач и отвести в сторону

Вставить технологическую оправку вместо шарнира (например, старый внутренний ШРУС), чтобы не вращалась боковая шестерня.После этого отсоедините второй ШРУС аналогично первому

Отверните три болта крепления и снимите крышку сцепления

Ослабьте три болта и гайки крепления картера сцепления к блоку цилиндров

Зацепите двигатель за рым-болты и затяните подъемные тросы.

Снимите две гайки крепления задней опоры силового агрегата к кузову

Открутите гайку, немного приподнимите двигатель и снимите болт правой передней опоры силового агрегата

Откручиваем гайку и снимаем болт левой передней опоры силового агрегата.Опустите двигатель на подставки, наклоните автомобиль и выньте двигатель из-под него. ВНИМАНИЕ: Перед тем, как опустить двигатель, убедитесь, что все провода и шланги отсоединены от двигателя

Установка двигателя на ВАЗ 2109

Установка двигателя ВАЗ 2109 проводится в порядке, обратном его снятию. При подсоединении приводов передних колес к трансмиссии замените стопорные кольца на шлицевых стойках внутренних шкворней. Не устанавливайте старые стопорные кольца на шлицевые оси шарниров — это может привести к отсоединению приводов передних колес от трансмиссии во время движения.После установки двигателя на автомобиль отрегулируйте пневмопривод карбюратора и приводы дроссельной заслонки, привод сцепления и углы установки передних колес.

Залить охлаждающую жидкость системы охлаждения, моторное масло и масло коробки передач.

Запустите двигатель и проверьте, нет ли утечек топлива, масла и охлаждающей жидкости. Проверить давление масла. Прислушайтесь к двигателю, он должен работать ровно, без посторонних шумов и стуков. Проверьте работу контрольных ламп в комбинации приборов.

Снятие производства ВАЗ 2114

Сейчас ВАЗ выпускает автомобили под своей основной маркой? Как известно, после мирового экономического кризиса компания перешла под контроль государства, так как задолжала инвесторам около 14.5 млрд руб. Чиновники решили субсидировать концерн и предоставить беспроцентную ссуду в размере 60 млрд (через Ростехнологии). На данный момент Renault владеет 50% акций (минус 1 акция). Остальное принадлежит российским инвесторам и Nissan.

История концерна ВАЗ

ВАЗ

был основан еще в 1966 году для производства легковых автомобилей, ориентированных исключительно на внутренний рынок СССР. Первый завод открылся в Тольятти, и процесс возглавили представители Fiat.По этой причине первые автомобили были практически точной копией ранее выпускавшихся итальянских легковых автомобилей с некоторыми техническими изменениями. До 1971 года было выпущено всего 100 тысяч автомобилей на базе Fiat-124. Это были так называемые «Копейки», ВАЗ-2101.

С 1971 года завод проходит серьезную реструктуризацию, непосредственно на территории СССР открывается несколько дополнительных предприятий. Тогда же началась разработка всех последующих моделей ВАЗ до 21099 («Спутник»). Новая реструктуризация была проведена после распада СССР.Завод нуждался в огромном финансировании, и продажи автомобилей упали почти до 12% от их предыдущего товарооборота.

До 1995 года завод выпускал только те модели автомобилей, которые ранее были разработаны советскими инженерами. Концерн в то время полностью принадлежал государству. Чиновники прекрасно понимали, что производимая техника априори не может конкурировать с западными, поэтому направили инвестиции на разработку новых моделей. Так появился ВАЗ-2110. Кстати, его разработали те же специалисты, что и предыдущий.ВАЗ-21099. По этой причине у них так много общего в схемах и механиках.

АвтоВАЗ в 2000-е годы и позже

С 2000-х годов резко сократились продажи автомобилей ВАЗ на фоне открытия зарубежных концернов, которые предлагали потребителю более надежные и современные автомобили по относительно доступным ценам. Менеджмент команды снова решает обновить состав. Все последующие автомобили не приобрели популярности у потенциальных потребителей. Единственное исключение — ВАЗ-2114, который до сих пор многими считается чуть ли не лучшим автомобилем за всю историю АвтоВАЗа.

В чем уникальность ВАЗ-2114? Полный упор на европейское качество. Всего в этой машине всего:

Установлена приборная панель европейского типа;
молдингов;
кардинально переработана конструкция, хотя основа осталась от Самары-2, внешний вид стал более агрессивным.

Потом ВАЗ-2114 сменили на 2115, но по сути они мало чем отличались друг от друга. В 2116 произошли кардинальные изменения, но в серийных продажах этот автомобиль так и не появился.На выставке он был продемонстрирован только в 2005 году, после чего разработанный концепт перекочевал на те автомобили, которые уже выпускались под эгидой Renault.

Можно с уверенностью сказать, что именно ВАЗ-2115 — последний автомобиль АвтоВАЗа, каким он был во времена Советского Союза.

После этого, в 2013 году Renault и Nissan выкупили акции концерна, и модельный ряд был кардинально переработан. В центре внимания были Калина и Приора, которые, несмотря на резкую критику, получили широкую популярность.Сейчас компания занимается разработкой и выпуском Kalina нового поколения, в том числе модификации Sport, а буквально год назад была представлена Lada Vesta. Стоит отметить: у этих автомобилей в названии больше нет приставки ВАЗ.

Пятидверный хэтчбек ВАЗ-2114 из семейства Лада Самара-2 представлял собой модернизированный вариант модели. От предыдущей модели он отличался дизайном (изменены фары, капот, бампера), регулируемой рулевой колонкой, другой передней панелью, новыми приборами и рулевым колесом.Задняя часть «четырнадцатой» модели осталась такой же, как и у «девятки». Изначально конструкторы планировали поменять задние фонари и увеличить проем багажника — как в седане, но такие переделки посчитали слишком дорогими.

Мелкосерийное производство хэтчбека в опытном производстве АвтоВАЗа началось в 2001 году, а модель перешла на главный конвейер в 2003 году.

Сначала на ВАЗ-2114 устанавливали инжекторный 1,5-литровый двигатель объемом 77 л.с., в 2007 году его сменил двигатель объемом 1,6 л, развивающий 82 л. из. При этом был немного модернизирован интерьер машины. Все версии оснащались пятиступенчатой «механикой».

С 2007 года тольяттинская фирма «Супер-Авто» в небольших количествах выпускала хэтчбеки, оснащенные шестнадцатиклапанным двигателем объемом 1,6 л и мощностью 89 или 98 сил. Также у таких автомобилей были доработаны подвеска, коробка передач и тормозная система.

Выпуск модели ВАЗ-2114, ставшей последней из «Самара», закончился в декабре 2013 года, всего было выпущено 929 930 пятидверных хэтчбеков.В последнее время машина продавалась по цене 300 тысяч рублей.

Таблица двигателей автомобиля ВАЗ-2114

Ваз 2114 — фаворит многих автомобилей концерна «Лада», входящего в семейство «Самара-2». История ВАЗ 2114 началась, когда публика увидела первые модели в 2001 году, тогда было выпущено 50 тестовых экземпляров. Полноценное производство ВАЗ 2114 стартовало в апреле 2003 года, а последний выпуск ВАЗ 2114 был зафиксирован 23 декабря 2013 года.

Четырнадцатая модель пришла на смену всем известному ВАЗ 2109, получившему название «девятка», просуществовала семнадцать. года на конвейере с 1987 по 2004 год, но до 2011 года собирался в Украине из комплектов.Мало что уцелело от нее в облике рестайлингового ВАЗ 2114.

Изменения автомобиля по сравнению с предшественником

В обновленной модели кардинально изменилась не только внешняя часть автомобиля, но и существенно обновился интерьер.

Внешние отличия от предшественника:

Бампер … Бампер стал выше и был окрашен в цвет кузова, как у иномарок, до того, как мог похвастаться 10, 11 и 12 моделями.
Фары … Фары стали меньше и закругленнее, а сама оптика на тот момент была вполне современной.
Задний спойлер … Некоторые комплектации оснащались с завода небольшим спойлером, не отличавшимся по цвету от автомобиля.
Решетка радиатора и капот … Капот также отличался от своего угловатого предшественника своей закругленной формой, которая сохранила достаточно свежий дизайн 2114.
Крылья … В крыльях появились прорези для поворотников и в целом их стало выгоднее интегрировать в общий вид автомобиля.
Обтекатели порогов … Накладки на пороги обшиты пластиком и окрашены в цвет кузова.
Молдинги … Молдинги проходят вдоль дверей и, в свою очередь, окрашены в цвет кузова автомобиля.

Все это делало ВАЗ 2114 достаточно привлекательным и современным, что вкупе с невысокой ценой сулило модели успех.Изменения, кстати, не коснулись задней части автомобиля, хотя изначально инженеры планировали изменить внешний вид задних фонарей. От идеи отказались из-за необоснованного увеличения себестоимости продукции.

Заглянув в салон, можно найти обновленный:

Торпеда … Новая торпеда была сделана по европейским стандартам и лишилась второго бардачка в комплектации люкс. Пластик стал менее скрипучим, чем в девятке.
Панель приборов … Хотя и не новая, так как приборная панель уже стояла на ВАЗ 2110, она перекочевала сюда, в отличие от старой, имела более современный вид.
Руль и рулевая колонка … Четырнадцатая модель была оснащена новым, на тот момент рулевым колесом от ВАЗ 2110, а на рулевой колонке появилась ручка для его регулировки.
Крепления ремня безопасности нашли верхние точки .

Сидеть в рестайлинговом салоне стало намного приятнее и комфортнее, кроме того, появилось много приятных дополнительных вкусностей, таких как:

электропривод на стеклоподъемники;
подогрев сидений;
кондиционер;
противотуманные фары;
центральный замок двери;
штатный бортовой компьютер;
и тонировка.

Доступны были только две конфигурации: базовая и люкс. Как по цене, так и по оснащению они не сильно отличались. Роскошный люкс имел пластиковую крышку на двигателе для отделки, пластиковую ствольную коробку и штатный бортовой компьютер.

Кроме того, инженеры позаботились о модернизации системы сцепления, рычага переключения передач, подвески, тормозной системы и в целом технического оснащения.

За всю историю производства на ВАЗ 2114 было установлено 4 типа двигателей:

Объемом 1.5 литров, мощность которых составляла 77 лошадиных сил, с 2003 по 2007 год.
С 2007 года до момента прекращения производства ВАЗ 2114 устанавливались два варианта двигателей такого же объема 1.6, мощностью 81 и 90 л.с.
В 2010 году стали появляться модели с обновленными двигателями того же объема, но уже они имели мощность до 98 л.с.

Цена ВАЗ-2114 и окончание выпуска

Последняя машина сошла с конвейера в 2013 году, они продавались по цене около 300 тысяч рублей.Еще можно найти автомобили с почти нулевым пробегом по сопоставимой цене.

Последний сошедший с конвейера ВАЗ 2114 был белого цвета.

Всего за всю историю ВАЗ 2114 за двери завода вышло 929 930 четырнадцатых пятидверных хэтчбеков. На смену ему пришла Lada Granta.

Любителей автомобилей Волжского автозавода интересует, когда прекратили выпуск ВАЗ 2115. Чтобы ответить на этот вопрос, нужно знать историю появления этого автомобиля и причины, по которым его сняли с производства.

История появления ВАЗ 2115

Первый прототип ВАЗ 2115 из семейства Lada Samara, получивший в народе название «Пятнашка», был продемонстрирован в 1997 году на Московском автосалоне. С этого же года было запущено его серийное производство. От своего предшественника ВАЗ 21099 из семейства Lada «Спутник» (1990 г.в.) «Пятнашка» выгодно отличалась дизайном передней части; крылья, капот и крышка багажника теперь закруглены. Металлический бампер заменен на пластиковый.Внешний вид стал более современным благодаря боковым декоративным планкам. Багажник стал удобнее, открывание которого начиналось с бампера. Длина тела увеличилась на 22,5 см. Автомобиль стал обтекаемым и успешно прошел испытания в аэродинамической трубе.

Однако в 1999 году конструкторы существенно изменили внешний вид автомобиля. Установлена новая передняя и задняя оптика, на спойлере багажника появился дополнительный стоп-сигнал, доработано электрооборудование. Интерьер изменился в лучшую сторону.

С 2007 года автомобиль оснащается двигателем 1,6 л. После этого усовершенствования седан стал соответствовать европейским стандартам.

По отношению к предшественникам эта модель оказалась самой дорогой, но и самой престижной. Объем продаж составил 30% от всех моделей ВАЗ. В среднем с конвейера ежемесячно сходило 2600 «Пятнашек».

Спрос и популярность нового седана росли. Поэтому с 2000 года его сборку перенесли на главный конвейер Волжского автозавода.

С какого года и почему было прекращено производство ВАЗ 2115

В 2012 году была выпущена Lada Granta. Обладая более привлекательным дизайном и лучшими техническими характеристиками, его стоимость была сопоставима с ВАЗ 2115. Это одна из причин прекращения производства популярной модели 2115.

Кроме того, на российский рынок хлынул поток иномарок, новых и подержанных.

Мнения потенциальных покупателей как в России, так и в странах экспорта ВАЗ 2115 разделились.При одинаковой стоимости машин многие автолюбители отдавали предпочтение более комфортным, оснащенным и надежным иномаркам с небольшим сроком службы. Другие считали, что новый новый, и хотя бы в течение гарантийного срока с автомобилем 2115 проблем не возникнет. А запчасти отечественного производства дешевле.

Спрос на популярную модель стал падать, ее ежемесячный объем продаж упал до 500 машин в месяц.

Для увеличения спроса на ВАЗ 2115 Волжский завод предпринял ряд мер.Одно из них — существенная скидка на эту модель. Мероприятие увенчалось временным успехом. Спрос на ВАЗ 2115 вырос более чем на 70%. Но это была удачная последняя попытка. В 2011 году продажи снизились на 44%, и руководство завода приняло решение прекратить производство этой модели с 1 января 2012 года. Но производство продолжалось до конца года.

За прошедшие годы выпущено более 10 миллионов автомобилей данной модели.

Но на этом производство автомобилей Lada Samara не закончилось.До конца 2013 года выпуск его модификаций 2113 и 2114 продолжался в Тольятти.

Дочерние предприятия Волжского автомобильного завода, выпускавшие автомобили на базе ВАЗ 2115, перешли на выпуск автомобилей на базе Lada Grant.

Точно ответить невозможно, с какого года полностью прекратились продажи «Пятнашек». На складах дилеров стояли машины, которые продавались давно.

Семейство « Самара-2 » появилось в 1997 году как дальнейшее развитие популярного переднеприводного семейства « Самара » (« Satellite »).Седан стал первенцем рестайлингового семейства ВАЗ-2115 , фактически представляя собой рестайлинговую версию модели ВАЗ-21099 … Его экстерьер был «омоложен» за счет новых крыльев, капота и бамперов, а также светотехники. комплектация иной формы, багажник получил новую крышку с отверстием на бампер, но центральная часть кузова (салон) с дверями осталась без изменений. Объем багажного отделения увеличился с 365 до 427 литров по сравнению с «девяносто девятой» моделью.По нижнему периметру кузова появился пластиковый защитный пояс, а пороги прикрыли пластиковыми аэродинамическими накладками. Передние колесные арки оснащены практичными надставками, предотвращающими разбрызгивание боковин кузова. На «15-й» установили новую приборную панель (в народе «европанель») из полипропилена с развернутой центральной частью в сторону водителя. Комплект контрольных ламп низкого уровня масла, охлаждающей и омывающей жидкости, износа тормозных колодок, замков дверей и ремней безопасности, левого ключа в замке зажигания и т. Д.появился на нем в люксовой версии. Также появился обогреватель улучшенной конструкции. В целом весь пакет доработок позволил переименовать модернизированное семейство в « Самара-2 ».

Начиная с ВАЗ-2110 , каждая новая модель на «» осваивается в несколько этапов: сначала собирается в опытное производство небольшими партиями (по байпасным технологиям), постепенно наращиваются объемы производства, а уже потом передается в серийное производство. главный заводской конвейер. Модель «15» прошла ту же процедуру.Лишь в 2000 году он вышел на главный конвейер, а летом 2004 года окончательно вытеснил своего предшественника «099», производство которого было передано украинскому ЛуАЗу. Интересно, что пока продолжалось сосуществование двух технически идентичных моделей (уникальных для западных производителей), у каждой из них были свои приверженцы.

Вторая модель семейства « Самара-2 » В 2000 году стал пятидверным хэтчбеком ВАЗ-2114 , созданным на базе комплекта оборудования, аналогичного седану.К сожалению, у завода не хватило средств на разработку новой крышки багажника, которая, как и крышка багажника на седане, должна доходить до бампера (фары были бы унифицированы), поэтому задняя часть «14-го» кузова практически осталась. без изменений. Это не мешает популярности модели, которая с весны 2004 года полностью вытеснила с производства «девятку». Трехдверная модель ВАЗ-2113 , созданная на замену «восьмерке», появилась в производстве только осенью 2004 года.

Главным двигателем для семейства « Самара-2 » Постепенно стал 8-клапанный 1,5-литровый двигатель ВАЗ-2111 с многоточечной системой впрыска, хотя первая партия ВАЗ-2115 оснащалась преимущественно карбюраторным двигателем. «21083», но 16-клапанный «2112» на « Самара-2 » никогда официально не ставился. Кроме того, в 1999-2002 гг. На ОПП под заказ, версия 2115-91 «Ротор» с Двухсекционный роторно-поршневой двигатель ВАЗ-415 собирался поштучно.

Возможные неисправности
Двигатель :

Неисправности и неисправности системы впрыска GM.

Слабая заводская затяжка гаек и болтов трансмиссии, двигателя и шасси. Износ ремня генератора (50 тыс. Км).

Износ деталей и узлов системы охлаждения. Частая замена масляного фильтра.

Неудачная конструкция подвески двигателя — разрушение нижней поперечины моторного отсека.Ненадежность карбюраторов Солекс, особенно ЭПХХ.

Коробка передач:

Поломка карданного вала КПП (модели выпуска конца 1999 — начала 2000 годов с пробегом до 50 тыс. Км)

Износ дисков сцепления на двигателе 21083 (20-30 тыс. Км). Повышенный шум и люфт рычага переключения передач.

Шасси:

Нарушение углов установки колес. Неравномерное тормозное усилие.

Износ сайлентблоков и ослабление подвески. Неисправности вакуумного усилителя тормозов.

Электрооборудование:

Неисправность электроники на панели управления.

Плохое подключение проводки к клеммам.

Неисправности электронных узлов (выключателя) системы зажигания карбюраторных двигателей. Неисправности звукового сигнала.

Неисправности тепловентилятора.

Кузов:

Шероховатая отделка и большие зазоры в панелях кузова и салоне.

Под накладными надставками арок и порогов скапливается грязь, приводящая к коррозии. Коррозия брызговиков возле стоек передней подвески.

Коррозия колесных арок.

Коррозия передних стоек в основании. Коррозия рамы радиатора

Засорение листвы системы вентиляции.Слабый каркас передних сидений.

Страна происхождения: Россия
Производитель: ОАО «АВТОВАЗ» (Тольятти)
Кузов: универсал
Тип кузова: хэтчбек / седан
Кол-во дверей: 3/4/5
Количество мест: 5
Тип привода: спереди, двигатель спереди поперечный
Конструкция подвески: стойка McPherson спереди, сзади полунезависимая на продольных рычагах
Габаритные размеры, мм 2113/2114: 4010x1650x1402
Габаритные размеры, мм 2115: 4330x1650x1420
Колесная база, мм: 2460
Клиренс, мм: 160
Объем багажного отделения, л 2115: 390
Объем багажного отделения, л 2113/2114: 340/950
Снаряженная масса, кг: 950-1095
Трансмиссия: механическая, 5-ступенчатая
Шины: 175/70 R13

Хронология производства
1997 — Начало производства ВАЗ-2115
2001 — Начало производства ВАЗ-2114 (мелкосерийный)
Октябрь 2004 — Серийное производство ВАЗ-2113

Модификация ВАЗ-2115

Рабочий объем, л 1499
Мощность, ч.п. 71

Максимальная скорость, км / ч 156
Разгон до 100 км / ч, с 12,2
Расход топлива 90 км / ч / Гц, л 6,2 / 9,7

Модификация ВАЗ-2114
Тип двигателя / кол-во клапанов * BV / 4R / 8
Рабочий объем, л 1499
Мощность, л.с. 71
Максимальный крутящий момент, Н м 118
Максимальная скорость, км / ч 158
Разгон до 100 км / ч, с 12,0
Расход топлива 90 км / ч / Гц, л 6,1 / 9,5

Модификация ВАЗ-2113
Тип двигателя / кол-во клапанов * BV / 4R / 8
Рабочий объем, л 1499
Мощность, л.с.п. 71
Максимальный крутящий момент, Н м 118
Максимальная скорость, км / ч 160
Разгон до 100 км / ч, с 11,8
Расход топлива 90 км / ч / Гц, л 6,0 / 9,5

* БВ — бензин, впрыск; БВТ — бензиновый, впрыск, турбонаддув; БК — бензин, карбюратор; Д —
дизель; ДНВ — дизель с непосредственным впрыском; ДТ — дизель, турбонаддув; ДНВТ — дизель с непосредственным впрыском, турбонаддувом; РПД — роторно-поршневой двигатель Ванкеля.

Как снимается коробка передач. Снятие и установка коробки передач.Подготовительные работы, которые необходимо снять в первую очередь, чтобы добраться до коробки передач, шаг за шагом

Для исправной работы любого автомобиля необходимо регулярно следить за его техническим состоянием. Иногда бывает необходимо снять коробку передач, например, при капитальном ремонте самой коробки передач, замене в ней сальников, или если это мешает добраться до каких-либо деталей при ремонте машины. В статье рассказывается, как снять коробку на ВАЗ 2109, а также прилагается видео, в котором можно увидеть все этапы процесса.

[Скрыть]

Пошаговая инструкция

Водители, которые не хотят возиться со своим автомобилем, пользуются услугами СТО. Процедуру снятия коробки передач можно произвести своими руками. Правда, для его проведения вам понадобится помощник.

Что вам нужно?

Для проведения работ с КПП автомобиль необходимо загнать в смотровую яму, поднять подъемником или установить на эстакаде. Перед тем, как начать процесс снятия коробки передач с ВАЗ 2109, необходимо слить с нее масло.

Для снятия коробки передач вам понадобятся:

набор ключей;
крепление;
емкость объемом около 5 литров для слива масла.

Этапы

Процедура снятия КПП на ВАЗ 2109 включает следующие этапы:

Перед проведением работ автомобиль необходимо обесточить — отсоединить минусовую клемму на АКБ.
Далее снимается защита с картера двигателя.Для этого откручиваются винты, с помощью которых он крепится к корпусу.
Провод заземления необходимо снять со шпильки, открутив болт, удерживающий его.
Затем освободите трос сцепления, ослабив гайки на конце троса сцепления. А затем снимите его с рычага сцепления.
Следующим этапом является отключение от стартера колодки, питающей провода питания.
Далее откручиваем гайку и снимаем кабель питания, идущий к АКБ, со шпильки.
Чтобы отсоединить стартер от корзины сцепления, отверните три стопорные гайки.
Аккуратно потянув стартер на себя, нужно вынуть его из-под капота.
Для проведения дальнейших работ необходимо переместиться под машину. Отсоедините тягу привода переключения от наконечника петли, ослабив зажим.
Затем отключается датчик заднего хода.
Отвернув гайку крепления, отсоединить трос от привода спидометра.
Следующий этап — работа с растяжками.Снимать их не нужно, достаточно ослабить гайки их крепления к рычагам подвески.
Затем откручиваются болты крепления кронштейна к кузову автомобиля или гайка, благодаря которой раскосы крепятся к кронштейну, раскосы нужно развести в стороны, чтобы они не мешали.
Далее снимается шплинт гайки, с помощью которого шар крепится к поворотному рычагу и откручивается гайка крепления шара.
Теперь, используя съемник, выдавите штифт шарового шарнира из поворотного рычага стойки.
Затем рулевые наконечники отсоединяются от поворотных кулачков.
На следующем этапе, используя небольшую монтировку в качестве рычага, нужно упереть один ее конец в шарнир привода и вытолкнуть гранату из коробки.
После снятия привода на его место нужно установить техническую заглушку, можно использовать старую гранату. Теперь можно приступить к удалению второго. Если не поставить заглушку и начать снимать второй привод, то внутри коробки могут сместиться шестерни дифференциала, что потом будет сложно установить из-за того, что хвостовики гранат не могут встать на место.
Далее откручиваются болты крепления и снимается щиток.
После этого ослабьте винты и гайку, благодаря которым картер сцепления и блок цилиндров удерживаются вместе.
Следующий шаг — исправить двигатель в приостановленном состоянии. Это необходимо сделать, так как при снятии коробки передач ВАЗ 2109 ослабляются болты крепления опор силового агрегата … Для этого на передние крылья устанавливается надежная деревянная планка, на которой двигатель будет висеть.Предварительно крылья следует покрыть материалом для защиты лакокрасочного покрытия, а под брус в районе опор передних стоек разместить опорные бруски из дерева.
Далее двигатель подвешивается на прочном тросе или тросе.
Подвешиваем двигатель Откручиваем крепеж левой опоры
Открутив гайку снимаем болт левой опоры двигателя.
Затем откручиваются гайки крепления мотора к коробке передач и снимается опора.
Далее нужно окончательно открутить все крепления с другой стороны КПП. Затем вы должны вынуть коробку из машины, потянув ее на себя. В этом случае нужно действовать осторожно, чтобы не сломать корзину сцепления.

Процедура снятия своими руками завершена. Дальнейшие ремонтные работы можно продолжить.

Описывается снятие и установка коробки передач.

Когда автомобиль находится на земле, ослабьте гайки переднего ведущего вала с обеих сторон.

Отсоедините провод массы от аккумуляторной батареи.

Снимите последовательно следующие детали: запасное колесо, воздушный фильтр и, если есть, вакуумный насос.

Выкрутите верхние болты крепления коробки передач к двигателю. Под один из болтов устанавливается подставка. ‘

Отвернуть заземляющий провод на стороне коробки передач.

Отсоединить разъем кабеля от переключателя фонарей заднего хода.

Отсоедините механизм переключения от коробки передач.

Выкрутить четыре болта крепления левой подвески КПП и вытащить подвеску.

Поднимите переднюю часть автомобиля и поставьте его на подставки. При следующей работе руководствуйтесь разделом «Подвеска передних колес».

Полностью отвинтите монтажный кронштейн левой реактивной распорки от кузова или освободите скобу, открутив гайки. Отверните же боковой поперечный рычаг либо от поворотного кулака, либо изнутри.

Отсоедините левый приводной вал от коробки передач, как описано в разделе 9.1.

Снимите опору коробки передач с той же стороны.Отсоедините трос сцепления от выжимного рычага и отсоедините от коробки.

Полностью отвинтить правую шаровую опору на нижней стороне поворотного кулака и прижать поперечный рычаг вниз.

Отсоедините правый приводной вал от коробки передач, как описано в разделе 9.1.

Снимите крышку стартера, отсоедините провода от стартера и снимите стартер.

Соответственно поднимите двигатель,

либо на тросах или цепях и блоке шкивов, либо подставив мощный гаражный домкрат под двигатель.Второй домкрат нужен для подъема коробки передач (здесь работает гидравлический домкрат).

Вытащить щуп из коробки передач (чтобы не повредить ее при снятии коробки передач).

Поддержите коробку передач домкратом, чтобы надежно удерживался весь силовой агрегат. Затем откручиваем последний болт на левой опоре коробки передач.

Опустите трансмиссию на домкрате так, чтобы двигатель поддерживался подъемным устройством.

На бензиновом двигателе снимите датчик верхней мертвой точки.

Снимите левую опору и открутите болты крепления коробки передач на двигателе с нижней стороны.

Потом можно вытащить коробку передач. При этом не утяжеляйте вал сцепления, чтобы не погнуть его и не повредить диск сцепления.

Коробка передач устанавливается в обратном порядке. Смажьте шлицевую часть вала сцепления, направляющий подшипник выключения сцепления и нажимные рычаги механизма выключения сцепления графитовой смазкой. Тщательно отцентрируйте опоры коробки передач, а также разложенный поперечный рычаг.

Если масло слито из коробки передач, залейте масло в коробку передач. Для заливки масла лучше всего выкрутить выключатель фонарей заднего хода, чтобы можно было установить воронку.

Полноприводные автомобили

Снятие коробки передач производится аналогично, с той разницей, что для того, чтобы вытащить коробку передач, необходимо снять приводные валы.

На ВАЗ 2114 и на другие модели семейства LADA серии SAMARA устанавливается пятиступенчатая коробка передач, совмещенная с дифференциалом и главной передачей.В принципе коробка от ВАЗ 2114 ничем не отличается от ВАЗ 2108. Единственное, на ВАЗ 2108 щупа нет, да и разгон на нем будет быстрее.

Снимать нужно будет для замены сцепления, подшипников сцепления, ремонта коробки.

Как снять коробку передач?

Для снятия коробки передач нам понадобится:

комплект ключей;
;
помощник;
WD-40;
или другое подвесное оборудование.

Первым делом снимаем клеммы с АКБ и вытаскиваем. Сливаем масло из КПП () и снимаем стартер (). В процессе работы, если у вас не получается открутить какой-либо крепеж или болт, то не забывайте использовать wd-40.

Ставим машину на эстакаду (яму) и снимаем защиту картера, открутив 3 крепления.
Далее нам нужно снять трос сцепления с вилки выключения сцепления. Затем достаем его из кронштейна на коробке.

Для полного понимания читателем слайды относятся к пунктам 3-19 по порядку, за исключением пункта 14, где нужно подвесить двигатель.

Далее нужно снять колодку проводов с датчика скорости (). Блок закреплен пружиной, поэтому для его снятия необходимо сжать пружину.
Откручиваем болт 1 крепления кронштейна к нашей коробке передач. И болты под номерами 2 и 3 показаны на картинке.
Лезем под машину и находим колодку проводки датчика заднего хода.Отключите его.
Затем откручиваем 2 болта крепления кронштейна реактивной тяги к коробке.
Ослабляем фиксатор тяги КПП. Вытаскиваем шток из шарнира штока переключения передач, отодвигая его назад.
Снимаем приводы колес. Свяжите заглушку, вставленную вместо одного из приводов, веревкой или проволокой, чтобы она не выпала при снятии коробки. Правый привод не нужно снимать полностью. Отсоединяем от коробки и вешаем в корпус, предварительно отведя в сторону.
Чтобы коробку можно было снять без дополнительных трудностей, откручиваем два болта левой шаровой опоры от поворотного кулака.
Откручиваем правое нижнее крепление КПП к двигателю (на рисунке под цифрой 1). Опорный кронштейн (под цифрой 2 на рисунке) нужен от шпильки.
При необходимости достаточно ослабить крепление кронштейна.
Откручиваем 3 болта крепления, снимаем крышку (под номером 1) картера (под номером 2) сцепления.
Откручиваем болт нижней левой подушки КПП.
Вешаем двигатель доской или другим приспособлением.
Откручиваем гайку крепления левой опоры силового агрегата (снизу авто).
Откручиваем 2 гайки крепления задней опоры силового агрегата к кузову.
Откручиваем 2 болта крепления задней опоры силового агрегата к коробке передач, удерживая гайки от проворачивания вторым ключом, и снимаем опору.
Снимите трансмиссию с направляющих втулок, вставив отвертку между картером сцепления и блоком цилиндров. В этом случае обязательно держите его.
Сдвиньте трансмиссию как можно дальше назад, пропустив заднюю крышку трансмиссии через скобу передней подвески (первичный вал должен выйти из сцепления). Если первичный вал не может быть отсоединен от сцепления, отодвиньте двигатель в сторону. Опустите переднюю часть коробки и выньте ее из-под автомобиля.

Как установить коробку передач?

Установить коробку передач в обратном порядке. После установки нужно отрегулировать привод сцепления () и рычаг КПП, залить трансмиссионное масло.

Когда моя машина была уже с большим пробегом Так как я работал в службе такси, коробка передач со временем стала плохо работать. В один прекрасный день трансмиссии вообще перестали включаться и было решено заменить старую коробку передач на новую. Сегодня я расскажу, как правильно снять коробку передач на ВАЗ 21099 своими руками.

Перед тем, как приступить к снятию КПП с автомобиля, рекомендую отсоединить провод от минусовой клеммы АКБ … Также не забудьте слить масло из КПП, посмотрите, как это сделать.

Чтобы вам было удобно, пригласите друга помочь вам с ремонтом.

Снятие КПП на ВАЗ 21099

1. Первым делом откручиваем болты крепления и снимаем защиту картера.

2. Выверните болт и отсоедините провод массы от картера сцепления.

3. Ослабьте гайки на конце троса сцепления.

4. Снимите конец троса с рычага сцепления.

5. Отсоединить колодку с проводом от клеммы тягового реле стартера.

6. Открутите гайку крепления и отсоедините провод от контактного болта тягового реле стартера.

7. Откручиваем три гайки (третья с другой стороны стартера) крепления и снимаем стартер.

8. Ослабьте зажим и отсоедините тягу привода переключения от конца шарнира.

9. Открутите гайку крепления и отсоедините трос от привода спидометра.

10. Отсоединить колодку с проводом от переключателя заднего хода.

11. Ослабьте гайку крепления скобы к рычагу подвески.

12. Открутите гайку крепления распорки к кронштейну или три болта крепления кронштейна к кузову и разведите левую и правую распорки в стороны.

13. Снимите гайку шплинта, крепящего шаровую опору рулевой тяги к поворотному рычагу.

14. Открутите гайку крепления шарового шарнира рулевой тяги.

15. С помощью съемника выдавите штифт шарового шарнира рулевой тяги из рычага шарнира стойки.

16. Отверните два болта и отсоедините шаровую опору рычага подвески от поворотного кулака.

17. Выдавите хвостовик одного из внутренних ШРУСов переднего привода монтировкой из коробки передач и отведите в сторону.

18. Вставить вместо нее технологическую заглушку (например, старый внутренний ШРУС). Затем отсоедините второй ШРУС.

19. Выкрутите три болта крепления и снимите щиток картера сцепления.

20. Ослабьте три болта и гайки, которыми картер сцепления крепится к блоку цилиндров.

21. Поместите подходящие деревянные опорные блоки на фланцы крыльев в районе опор передней стойки и поместите на них блок для поддержки двигателя.Штанга должна опираться только на фланцы крыльев!

22. Закрепите двигатель на подъемной проушине длинным болтом с крюком. Вы также можете использовать для этого прочную веревку или проволоку. (Для удобства фотосъемки капюшон снимается).

В статье описывается, как снять шестерню механической коробки передач (КПП) на автомобилях «Жигули» с передним и задним приводом.

Препарат

Выполнять работы через смотровую яму или эстакаду. Снимите автомобиль с ручного тормоза… Установите ручку переключения передач в нейтральное положение. Под задние колеса устанавливаем колодки.
Снимите защиту поддона.
Слить масло из коробки передач.

Передний привод

Чтобы снять МКПП , нужно сбросить клеммы с АКБ.

Под капотом

Снимите заземляющий провод.
Отсоединить магистраль сцепления. Снимите трос с рычага после ослабления гаек наконечника.
Отсоединить провода идущие к стартеру:

снимите с блока те, у которых есть разъем;
Снимите шнур питания после откручивания гайки.

Отверните гайки стартера. Потяните его к себе.

Под машину

Отсоедините тягу переключения от конца шарнира.
Отсоединить провод датчика передачи заднего хода от разъема.
Отсоедините трос спидометра после откручивания фиксирующей гайки.

Полуоси

Ослабьте гайки крепления распорок к рычагам подвески.
Выкрутите гайки (болты) крепления кронштейна к растяжкам или корпусу.
Растяжки убраны в стороны.
Отверните и отверните гайку, удерживающую поворотный рычаг вместе с шаровым шарниром. Выдавите шарнирный штифт из рычага.
Вытолкните обе гранаты из контрольно-пропускного пункта и заберите их обратно.

Вставить заглушки вместо снятых полуосей для фиксации дифференциалов. Если они уйдут со своего места, вставить полуоси обратно не получится. В качестве заглушек подходят старые валы или шланги подходящего диаметра.

Подушка двигателя

Снимите крышку картера сцепления.
Подпереть двигатель тросами. Для этого поместите перемычку в виде деревянной планки, опирающейся на крылья корпуса.
Также можно опереть двигатель домкратом.
Демонтируйте левую опору, открутите только заднюю.

Снятие КПП с двигателя

Выверните болты крепления картера сцепления к двигателю.
Вытащите коробку из пазов, покачивая. Отсоедините его от мотора и опустите на пол.
При ремонте коробки берите качественные запчасти.Проверенный поставщик — сайт ZAPCHASTI.RIA.COM.
Установка производится в обратной последовательности. Самый сложный этап — вставить вал КПП в шлицы маховика. После установки коробки передач регулируется ход педали сцепления.

Задний привод

Как снять коробку передач с заднеприводного автомобиля? Принцип такой же, как описано выше. Поэтому в дальнейшем мы будем уделять внимание только отличиям, основные из которых следующие:

Гранат нет, поэтому полуоси снимать не нужно.
Необходимо демонтировать кардан и выхлопную систему.

Начните работу с отсоединения аккумуляторной батареи.

В салоне

В районе КПП сдвиньте багажник вверх. Выдавите зубчатую шайбу. Снимите рычаг переключения передач со стержня, который находится на третьей передаче.
Снимите крышки следующих рычагов:

ручной тормоз;
ручки переключения передач.

В моторном отсеке

Откручиваем фиксатор и снимаем патрубок подачи нагретого воздуха к воздушному фильтру.
Отсоедините заземляющий провод.
Отсоединить трос сцепления, датчик скорости.
Снимите стартер.
Открутить крепления выхлопной трубы.

Под моторным отсеком

Снимите резонатор, глушитель и переднюю трубу.
Отсоедините стабилизатор от коробки, сняв предохранительный кронштейн.
Отсоединить трос спидометра и провод заднего хода.
Выкрутить и отвести цилиндр сцепления.
Снимите крышку картера.
Вывешивайте двигатель или поддерживайте его снизу.
Снимите опору коробки передач, которая будет опускаться. Будь осторожен!

Выверните болты крепления картера сцепления к двигателю.

Замена подушек двигателя ваз 2109, передней, боковой и коробки ♥ RtiIvaz.ru

Самостоятельная замена задней подушки (опоры) двигателя на автомобиле Ваз-2109 | Школа авторемонта

Читайте также:

Замена подушек двигателя ВАЗ 2109

Как понять, что замена подушек двигателя ВАЗ 2109 требуется и вашей «девятке»?

Сколько всего у движка «Девятки» опор?

Замена подушек двигателя ВАЗ 2109 — пошаговая инструкция.

Замена задней подушки двигателя.

Замена боковой (левой) подушки двигателя.

Замена передней подушки.

Видео.

Рекомендую прочитать:

Правильная замена подушек двигателя ВАЗ 2109

Когда нужно менять подушки двигателя ВАЗ 2109?

Правила замены опор двигателя ВАЗ 2109

Способы увеличения жесткости фиксации двигателя на кузове ВАЗ 2109

сильный стук из под капота диагностика и ремонт

Замена передней опоры двигателя ваз 2109 своими руками

Для чего нужно менять переднюю опору двигателя ВАЗ

Как осуществляется замена подушек двигателя ВАЗ

Замена подушек двигателя ВАЗ 2199. Чиним и ремонтируем

Все по теме Замена подушек двигателя ВАЗ 2199

Подушка двигателя ВАЗ-2109: описание, замена

Характеристики подушки

Факторы ресурса

На что обращать внимание при покупке

Когда заменять

Порядок замены

Вывод

Как поменять кольцо на ВАЗ 🚩 как подобрать диаметр поршневых колец 🚩 Ремонт и сервис

3 вещи, которые нужно знать о креплениях двигателя в вашем автомобиле

Что такое подвеска двигателя?

Каковы признаки неисправной подвески двигателя?

Почему важна замена подвески двигателя

Какой двигатель внутреннего сгорания подходит на ВАЗ 2110. ВАЗ с двигателем от иномарки.Установка воздушного фильтра нулевого сопротивления

ПЕРЕОБОРУДОВАНИЕ АВТОМОБИЛЯ СОБСТВЕННЫМИ СИЛАМИ: ВОЗМОЖНО ЛИ ЭТО?

ДЕМОНТАЖ ДВИГАТЕЛЯ

УСТАНОВКА ДВИГАТЕЛЯ НА АВТОМОБИЛЬ

Приора для ВАЗ 2110

Замена двигателя ВАЗ 21124 на ВАЗ 21126

Тюнинг двигателя ВАЗ 2110 — вопросы и ответы

Чип-тюнинг двигателя ВАЗ 2110 — все плюсы и минусы

Установка воздушного фильтра нулевого сопротивления

Турбины и компрессоры — потрясающий облик двигателя

Поршневая система и внутренние модификации

Подводя итоги

Замена электродвигателя стеклоочистителя ВАЗ 2110 на более производительный

Классификация двигателей ВАЗ десятого семейства

Технические характеристики двигателей ВАЗ

Двигатель ВАЗ 2110

Двигатель ВАЗ 2111

Двигатель ВАЗ 2112

16 или 8 клапанов, в чем отличия?

Лучший термостат для ВАЗ 2110, 2111 и 2112

На что обратить внимание?

Какие двигатели вы можете поставить?

Рождение «Шеснара»: как дожили до наших дней 16-клапанные моторы ВАЗ

Дух времени

Наши забрали: как и почему ВАЗ-2101 получил потолочный двигатель

снова Порше

Долгая работа, короткая жизнь

Бессмертные «шеснари»

Модель двигателя ВАЗ 2111

Тюнинг ВАЗ 2112, OPEL 2.0, ЭБУ Январь 7.2, Панель Приора.

ВАЗ

Модификация ВАЗ 21114

21124-

Что ставить?

Подводные камни

Что делает блок двигателя ВАЗ 2109.Описание и модификации

Описание и модификации

Технические характеристики

Ремонт и обслуживание

Тюнинг

Заключение

Способы увеличения мощности двигателя на ВАЗ 2109

Карбюратор

Воздушный фильтр нулевого сопротивления

Глушитель

Повышение степени сжатия
