Асинхронный электродвигатель: устройство и принцип работы

Самым эффективным устройством, превращающим электрическую энергию в механическую, является асинхронный двигатель, изобретенный инженером Доливо-Добровольским в конце 19 века. Учитывая возрастающий интерес современников к разработке и сборке станков, самодвижущихся аппаратов и прочих механизмов, мы постараемся объяснить, как работает асинхронный электродвигатель, чтобы вы могли понять принцип его действия и результативно его использовать.

Устройство асинхронного электродвигателя

В его конструкцию входят следующие элементы:

  • Статор цилиндрической формы, собранный из стальных листов. Сердечник статора имеет пазы, в которые уложены обмотки. Их оси сдвинуты на 120 градусов по отношению друг к другу.
  • Ротор (короткозамкнутый или фазный). Первый вариант представляет собой сердечник с алюминиевыми стержнями, накоротко замкнутыми торцевыми кольцами (беличья клетка).
    Второй вариант состоит из трехфазной обмотки, чаще всего соединенной «звездой».
  • Конструктивные детали – вал, подшипники, лапы, подшипниковые щиты, крыльчатка и кожух вентилятора, коробка выводов — обеспечивающие вращение, охлаждение и защиту механизма.

Схему асинхронного двигателя с указанием его деталей легко найти в интернете или в пособиях.

Принцип работы асинхронного двигателя

Принцип действия асинхронного электродвигателя заложен в его названии (не синхронный). То есть статор и ротор при включении создают вращающиеся с разной частотой магнитные поля. При этом частота вращения магнитного поля ротора всегда меньше частоты вращения магнитного поля статора.

Чтобы более наглядно представить себе этот процесс, возьмите постоянный магнит и покрутите его вокруг своей оси возле медного диска. Диск с небольшим отставанием начнет вращаться вслед за магнитом. Дело в том, что при вращении магнита в структуре диска возбуждаются токи Фуко (индукционные токи), движущиеся по замкнутому кругу.

По сути они являются токами короткого замыкания, разогревающими металл. В диске «зарождается» собственное магнитное поле, в дальнейшем взаимодействующее с полем магнита.

В асинхронном двигателе для получения вращающегося поля используются обмотки статора. Магнитный поток, образованный ими, создает ЭДС в проводниках ротора. При взаимодействии магнитного поля статора и индуцируемого тока в обмотке ротора создается электромагнитная сила, приводящая во вращение вал электродвигателя.

Пошагово процесс выглядит следующим образом:

  1. При запуске двигателя магнитное поле статора пересекается с контуром ротора и индуцирует электродвижущую силу.
  2. В накоротко замкнутом роторе возникает переменный ток.
  3. Два магнитных поля (статора и ротора) создают крутящий момент.
  4. Крутящийся ротор пытается «догнать» поле статора.
  5. В тот момент, когда частоты вращения магнитного поля статора и ротора совпадут, электромагнитные процессы в роторе затухают и крутящий момент становится равным нулю.
  6. Магнитное поле статора возбуждает контур ротора, который к этому моменту снова отстает.

То есть ротор всегда медленнее магнитного поля статора, что и обеспечивает асинхронность.

Поскольку ток в роторе индуцируется бесконтактно, отпадает необходимость установки скользящих контактов, что делает асинхронные двигатели более надежными и эффективными. Изменяя направление тока в одной из обмоток (для этого нужно поменять фазы на клеммах), вы можете «заставить» мотор вращаться в ту или другую сторону.

Направление электромагнитной силы легко определить, вспомнив школьный курс физики и воспользовавшись «правилом левой руки».

На частоту вращения магнитного поля статора влияет частота питающей сети и число пар полюсов. Поскольку число пар полюсов зависит от типа двигателя и остается неизменным, то, если вы хотите изменить частоту вращения поля, необходимо изменить частоту питающей сети с помощью преобразователя.

Преимущества асинхронных двигателей

Благодаря тому, что устройство и принцип работы асинхронного электродвигателя достаточно просты, он обладает массой преимуществ и широко применяется во всех сферах народного хозяйства и в быту. Двигатели этого типа характеризуются:

  • Надежностью и долговечностью. Отсутствие контакта между подвижными и неподвижными деталями сводит к минимуму возможность износа и поломок.
  • Низкой стоимостью. Они доступны (не зря 90% от всех выпускающихся в мире двигателей именно асинхронные).
  • Простотой эксплуатации. Для того чтобы использовать их, не обязательно иметь специальные знания и навыки.
  • Универсальностью. Их можно установить практически на любое оборудование.

Изобретение асинхронного электродвигателя было значимым вкладом в развитие науки, промышленности и сельского хозяйства. С ним наша жизнь стала более комфортной.


плюсы и минусы двигателей GDI, что это такое

Gasoline Direct Injection, или же более распространенная аббревиатура GDI, скрывает под собой инжекторную систему подачи топлива для бензиновых двигателей с непосредственным (прямым) впрыском топлива. Конструкция устройств у разных производителей идет под разными аббревиатурами. Mitsubishi (а также KIA и Hyndai) дали название GDI, Volkswagen – FSI, Ford – Ecoboost, Toyota – 4D, Mercedes, BMW и некоторые другие скрывают понятие «непосредственный впрыск» в индексе двигателя. При таких системах подачи топливные форсунки вставлены в головку блока цилиндров, и распыление происходит сразу в каждую камеру сгорания, минуя впускной коллектор и впускные клапана. Топливо подается под большим давлением в цилиндр, чему способствует топливный насос высокого давления (ТНВД).

Отличия и особенности работы двигателей GDI прямого впрыска топлива

По факту мы имеем некий симбиоз дизельного и бензинового двигателей в одном. От дизеля GDI унаследовал систему впрыска и ТНВД, от бензина – сам тип топлива и свечи зажигания. Родоначальником моторов GDI стала компания Mitsubishi, когда в 1995 году был представлен Mitsubishi Galant 1.8 GDI. Сегодняшний двигатель с непосредственным впрыском. Это сложная система механизмов и электронных блоков по характеру и звукам в работе, напоминающим дизель.

Двигатель с непосредственным впрыском топлива явился миру гораздо раньше. В 1950-х годах такие моторы использовал Daimler-Benz на своих гоночных машинах, позже в гражданских, а в авиации они присутствовали еще в начале 1940-х годов.

Различия (разновидности) двигателей GDI. Марки автомобилей, где используется GDI

Предпосылки создания и массового перехода большинства ведущих автопроизводителей на системы впрыска, аналогичных GDI, были достаточно предсказуемы. Экологические нормы, требующие усовершенствования систем выхлопа отработанных газов, а также глобальная задача по созданию экономичных двигателей.

В двигателях GDI реализованы несколько типов смесеобразования топливовоздушной смеси. Это позволило выполнить задачи по экономии топлива, более полному сгоранию смеси и дополнительно увеличить мощность.  В совокупности такой двигатель получился благодаря доработанной системе прямого впрыска, где немалую роль играет электронная начинка.   Блок управления через датчики, раскиданные по системе, оперативно реагирует на малейшие изменения поведения автомобиля и подстраивает работу топливной системы под необходимые требования водителя.

Преимущества (плюсы) двигателей GDI

  • Особенностью двигателей с непосредственным впрыском является возможность работы в нескольких видах смесеобразования. Это является неоспоримым плюсом, так как многообразие в данном виде процедуры дает максимальную эффективность использования топлива. При исправно работающей системе непосредственного впрыска мы получим экономию топлива за счет режима работы на сверхобедненной смеси, причем без потери мощности.
  • В двигателях GDI присутствует увеличенная степень сжатия топливовоздушной смеси. Это помогает избежать калильного зажигания и детонации, и таким образом, увеличивается ресурс.
  • Также к положительным моментам двигателя с непосредственным впрыском GDI нужно отнести существенное снижение выброса в атмосферу углекислого газа и других вредных веществ. Это достигается за счет многослойного смесеобразования, которое обеспечивает более полное сгорание смеси, что дополнительно влияет на мощность двигателя.

Система GDI в результате работы обеспечивает несколько видов смесеобразования:

  • послойное;
  • стехиометрическое гомогенное;
  • гомогенное.

Такое многообразие делает работу двигателя экономичной, обеспечивает лучшее качество образования смеси, ее полное сгорание, увеличение мощности, уменьшение вредных выбросов.

Недостатки (минусы) двигателей GDI

Описание двигателей GDI было бы не полным без упоминания отрицательных моментов ах эксплуатации.

  • Главный минус связан со сложностями системы впуска и подачи топлива. В таком варианте впрыска, двигатель GDI становится крайне чувствительным к качеству используемого топлива. В итоге проблема закоксовывания форсунок становится актуальной для водителя. Она вызовет потерю мощности и увеличение расхода топлива.
  • Также в минусы можно отнести сложность обслуживания и стоимость ремонта, замены деталей и агрегатов топливной системы, поэтому важным моментом является контроль за состоянием топливной системы автомобиля.
  • Дополнительно, двигатели GDI и другие с непосредственным впрыском топлива, выбрасывают большее количество сажевых частиц, чем устройства с впрыском MPI (распределенным, в коллектор), что вынуждает ставить сажевые фильтры в последних поколениях моторов.
  • Также, двигатели GDI склонны к нагарообразованию во впускном коллекторе и на клапанах при пробеге более 100 тысяч километров, что вынуждает владельцев обращаться в сервис для очистки.

В обслуживании двигатель GDI дороже, но рабочие характеристики перекрывают этот минус. Тем более, есть средства, помогающие повысить ресурс капризных деталей и узлов.

Профилактика неисправностей моторов GDI

Профилактика – простое решение для владельца автомобиля с системой непосредственного впрыска двигателя GDI или аналогичными системами.

Как мы уже писали выше, качество топлива будет играть основную роль. Понятно, что без лабораторных исследований судить о качестве этой составляющей невозможно, поэтому в качестве профилактических мер и защиты топливной системы от возникающих проблем могут помочь топливные присадки.

Компания Liqui Moly – один из мировых лидеров в производстве автохимии рекомендует для поддержания необходимого уровня смазывающих и очищающих присадок в используемом топливе применять Langzeit Injection Reiniger, артикул 7568. Постоянное применение присадки значительно снизит риск возникновения поломок связанных с топливом. Пакеты присадок, поднимающие смазывающие свойства топлива, надежно защитят топливную аппаратуру от скорого износа.

Для лечения и профилактики загрязнений форсунок также есть надежное средство, артикул 7554 очиститель систем непосредственного впрыска топлива Direkt Injection Reiniger. Заменяет стендовую очистку форсунок, работает по нагару, смолам. Немаловажный момент, что топливные присадки Liqui Moly начинают работать в системе при повышении температуры, то есть именно там, где чаще всего нужна очистка, а в баке происходит только смешивание с топливом.

Стоит ли покупать автомобили с двигателями GDI

При должном подходе и своевременном обслуживании владелец автомобиля с системой GDI получает комфортный в управлении автомобиль с высокой тягой, мощностью и хорошей экономией топлива. И как показывают продажи таких автомобилей, на дорогах встречаться они будут чаще.

Итог

Двигатели GDI были одними из первопроходцев систем непосредственного впрыска топлива. Обладая очевидными преимуществами, такие моторы требуют специального профилактического ухода. В первую очередь, это уход за форсунками. Наиболее простым способом является использование присадок в топливную систему. Производя профилактический уход за топливной системой автомобилей с двигателями GDI, автовладелец может продлить его ресурс и наслаждаться повышенной мощностью и динамикой.

Автопроизводители не стоят на месте, развитие и усовершенствование двигателей с системами непосредственного впрыска продолжается. Уже представлены автомобили с моторами T-GDI, но это уже другой рассказ.


Дизельный двигатель празднует свой 100-летний юбилей

Сегодня исполняется ровно 102 года с момента запуска первого дизельного двигателя. Но широкой массе новинка была представлена только в 1899 году.

Первый дизельный двигатель выглядел именно так

Более века назад, а точнее 28 января 1897 года, состоялись первые испытания двигателя внутреннего сгорания нового типа. Руководил экспериментом немецкий изобретатель и инженер Рудольф Дизель, который получил патент на свою новую разработку еще 1892 году. После успешного эксперимента немецкий инженер занялся продажей лицензий на новый двигатель. Но несмотря на высокий КПД и удобство эксплуатации, практическое применение такого двигателя было ограниченным за счет больших габаритов и веса. Первые дизельные моторы работали на растительных маслах или лёгких нефтепродуктах, хотя изначально Рудольф Дизель предлагал заправлять свое «детище» каменноугольной пылью (так как в Германия не обладала запасами нефти), но от этой идеи впоследствии пришлось отказаться.

Так выглядит современный дизельный двигатель для легковых автомобилей

Тем временем, не зная о существовании Рудольфа Дизеля и его изобретения, Густав Тринклер в Петербурге построил «нефтяной двигатель высокого давления». Сравнивая два этих ДВС — русская версия оказалась перспективнее и совершеннее. Однако в 1902 году дальнейшая разработка «Тринклер-мотора» была приостановлена из-за владельцев лицензии уже действующего конкурента.

Самый большой двигатель в мире объемом 25 480 литров,обладающий мощностью 107 389 л.с. Самый большой дизельный двигатель, когда-либо созданный человеком

В 1899 году завод Нобеля развернул массовое производство дизельных моторов (с этого момента и начинается история этого силового агрегата), а годом позже на Всемирной выставке в Париже эта разработка получила Гран-при. Сейчас обозначением ДВС с воспламенением от сжатия используется термины: «Двигатель Дизеля», «дизель» или «дизельный мотор», ровно потому, что теория Рудольфа Дизеля стала основой для создания двигателей такого типа. В последние годы происходит рост популярности дизельных двигателей для легковых и грузовых автомобилей, не только из-за их экономичности и долговечности, но также из-за меньшей токсичности выбросов в атмосферу. Все ведущие европейские производители автомобилей в настоящее время имеют  множество моделей с дизельным двигателем.

Mercedes представил новый S-Class — Журнал Движок.

Компания Mercedes-Benz полностью рассекретила новое поколение своего флагманского седана S-Class.

Новый S-Class (заводской индекс W223), построенный на платформе MRA II, прибавил в габаритах по всем направлениям и в обеих версиях: как со стандартной, так и с удлиненной колесной базой. Радикально менять внешность модели мерседесовцы не стали (машины двух предыдущих поколений успешно преодолели отметку в полмиллиона выпущенных экземпляров, и немцы всерьез рассчитывают на как минимум не меньший успех автомобиля новой генерации), тем не менее выглядит новинка свежо и современно.

Под капотом нового S-Class на первых порах «пропишутся» два бензиновых мотора и три дизеля. Бензиновую гамму составят две модификации рядного 3,0-литрового 6-цилиндрового двигателя M 256 с «мягким» гибридным «довеском» EQ Boost. На новом S 450 4Matic мотор станет развивать 367 л.с. и 500 Нм, на версии S 500 4Matic – 435 л.с., 520 Нм; еще 22 силы и 250 «ньютонов» добавит система EQ Boost.

Три турбодизеля будут представлять собой три модификации рядного 6-цилиндрового двигателя OM 656 объемом 2.9 л. В модификациях S 350 d и S 350 d 4Matic такой S-Class будет развивать 286 л.с. и 600 Нм, в версии S 400 d 4Matic – 330 л.с. и 700 Нм. Все пять упомянутых двигателей будут штатно агрегатироваться с 9-ступенчатым «автоматом» 9G-Tronic.

Впоследствии гамма моторов для нового S-Class будет расширяться: в частности, ее пополнят двигатель V8 с 48-вольтовым стартером-генератором, а также подзаряжаемая от сети гибридная силовая установка. Последняя позволит автомобилю передвигаться в полностью электрическом режиме, запас хода в котором будет составлять около сотни км.

В качестве опции новый S-Class можно будет оснастить активной пневмоподвеской E-Active Body Control, способной регулировать жесткость каждого из амортизаторов в отдельности, «подстраиваясь» таким образом под текущие дорожные условия, а также приподнимать кузов при обнаружении опасности бокового удара – с тем, чтобы идущий наперерез автомобиль врезался в усиленный порог, а не в дверь или стойку кузова.

«Кокпит» нового мерседесовского флагмана будет полностью цифровым. Причем от модного нынче единого корпуса цифровой «приборки» и головного дисплея мультимедийной системы создатели S-Class W223 решили отказаться. Вместо этого на центральную консоль поместили 12,8-дюймовый «планшет», причем развернутый вертикально. Перед глазами же водителя – 12,3-дюймовая «рисованная» приборная панель. Еще три экрана окажутся в распоряжении задних пассажиров: один – на центральном подлокотнике и два – на спинках передних кресел.

Новый S-Class получит также самую современную версию мультимедийной системы MBUX с расширенным функционалом. В частности, система «обучена» распознавать владельца машины по отпечатку пальца, голосу и лицу, а также «понимать» «язык жестов». Кроме того, автомобиль сможет считывать данные со специального фитнес-браслета; голосовой помощник Hey Mercedes сможет «общаться» с автовладельцем на одном из 27 языков. В будущем году S-Class получит «автопилот» третьего уровня, который сможет полностью взять на себя управление автомобилем.

У себя на родине в Германии новый Mercedes-Benz S-Class станет доступен для заказа в середине сентября текущего года; в салонах дилеров первые «живые» машины появятся в декабре. На рынки Китая и США автомобиль выйдет в феврале 2021 года; ближе к весне, ориентировочно, новый S-Class должен появиться и в России.

Двигатель BMW M54: характеристики, фото, обзор

BMW M54 – рядный шестицилиндровый DOHC двигатель, выпускавшийся концерном BMW в период с 2000 по 2006 год, который пришел на замену двигателю M52. В отличии от двигателя предыдущего поколения, этот мотор не получил версии TU (technical update), а его спецификации не менялись на протяжении всех семи лет выпуска.

Двигатель разработан на базе мотора M52TU. Среди основных его отличий – использование топливной системы без обратной магистрали, полностью электронный дроссель и управляемый электроникой термостат.  В отличии от его предшественника, североамериканские модели теперь также получили алюминиевый блок с чугунными гильзами.

Как и M52TU, мотор оснащен системой изменения фаз газораспределения Double Vanos (Dual Vanos), регулирующей работу как впускных, так и выпускных клапанов, и раздельной системой всасывания воздуха, получившей название DISA.

Двигатель BMW M54B25 в BMW 525i (E39)

Помимо этого, двигатель M54 получил поцилиндровую систему управления детонацией и обновленные катализаторы. При разработке данного силового агрегата в BMW преследовали цели снижения выбросов в окружающую среду, экономии топлива и в то же время увеличения производительности.

В 2003 и 2004 годах двигатель M54 был удостоен звания лучшего двигателя в сегменте «от 2,0 до 2,5 литров».

Впервые этот силовой агрегат был представлен в 2001 году в модели X5 E53. С июня 2000 года он устанавливался на BMW 3 серии в кузове E46 (седан, туринг, купе, кабриолет и компакт) и Z3  (Coupe/Roadster), а с сентября и на 5 серию E39 (2.5 литровые версии). Также различные версии M54 устанавливались на 5 серию E60/E61, 7 серию E65/E66, Z4 (Coupe/Roadster) и X3 E83.

С 2004 года мотор постепенно вытеснялся с конвейера пришедшим ему на замену двигателем BMW N52.

Технические особенности BMW M54

Старый и надежный двигатель BMW M50 заложил отличный фундамент для дальнейшего развития рядных «шестерок» BMW. В отличии от предшественников M54 получил алюминиевые головку и блок с тонкостенными гильзами из чугуна.

В мотор вернулись ремонтные размеры, что позволило повысить его ремонтопригодность.

Двигатель собран на одном коленвалу, приводимом в движение от шести поршней. Использованы кованные шатуны. В газораспределительном механизме в сочетании двумя распредвалами используется цепь, что также повышает его надежность.

Система Double VANOS обеспечивает распредвалам возможность проворачиваться относительно звездочек в зависимости от режима работы двигателя. Впускной коллектор выполнен из пластика и имеет переменную длину, в результате чего поступающий воздух имеет большую плотность, что положительно сказывается на наполнении цилиндров.

В отличии от моторов семейства M52 выпускной коллектор стал короче, а воздушные каналы получили увеличенный диаметр. В системе ГРМ используются гидрокомпенсаторы, что позволяет отказаться от необходимости регулировки зазоров клапанов.

Конструкция цилиндропоршневой группы имеет три исполнения, объемом 2.2, 2.5 и 3.0 л. Разность объемов зависит только от диаметра и хода поршней. Система газораспределения обеспечивает работу с изменяющимися фазами открытия и закрытия впускных и выпускных клапанов. Работа исправного мотора ровная и бесшумная. Дроссель управляется электроникой. Резкое нажатие на педаль газа информативно подымает стрелку тахометра.

Под капотом БМВ 5-й серии мотор располагается продольно оси автомобиля. Каждая из шести платиновых свечей обеспечивается искрой от отдельной катушки зажигания, что позволяет отказаться от лишних проводов под капотом и обеспечить устойчивую работу.

Цепной привод ГРМ увеличивает надежность двигателя. Коленчатый вал несет на себе двенадцать противовесов и опирается на 7 коренных подшипников. Поршни имеют облегченное исполнение с укороченной графитированной юбкой, что уменьшает трение о стенки цилиндра двигателя. Масляный насос и регулятор давления масла встроены в масленый успокоитель. Вес двигателя составляет 170 кг. Оснащение турбонаддувом позволяет мгновенно раскручивать коленчатый вал. В целом двигатель достаточно удачен и надежен. Однако он требователен к качеству топлива и масла. Не стоит забывать про пробеги до технического обслуживания. Любой недостаток в работе следует исправлять вовремя, так как мелкая поломка может привести к дорогостоящему ремонту. В двигателе устранено большинство недочетов предшествующих моделей силовых агрегатов BMW. Конструкторы Баварии разработали не только более надежный и экономичный мотор, но и более экологичный.

Проблемы и неисправности двигателя БМВ М54

Этот мотор принято считать одним из самых удачных и успешных двигателей BMW, но тем не менее он не лишен вероятности возникновения технических неисправностей, возникновение которых во многом зависит от характера эксплуатации и технического обслуживания данного силового агрегата.

Среди часто встречающихся неисправностей можно выделить следующие:

  • система вентиляции картера с дифференциальным клапаном;
  • подтеки из корпуса термостата;
  • трещины на пластиковой крышке двигателя;
  • отказы датчиков положения распределительных валов;
  • после перегрева появляются проблемы со срывом резьбы в блоке под крепление ГБЦ;
  • перегрев силового агрегата;
  • перерасход масла;
BMW M54 до ремонта. Спустя 11 лет эксплуатации это первый ремонт двигателя. Двигатель стал кушать слишком много масла. Фото: stolica-atc.ruBMW M54 до ремонта. Спустя 11 лет эксплуатации это первый ремонт двигателя. Двигатель стал кушать слишком много масла. Фото: stolica-atc.ru

Выпадение металлического штифта из поворотного клапана

Часто случается, что появляется трепещущий стук под капотом автомобиля, похожий на звук гидрокомпенсаторов. Из поворотного клапана изменения длины коллектора спадает металлический штифт с одной стороны и начинает внутри вибрировать заслонка, создавая треск. В двигатель этот штифт врядли сможет попасть, так как подпирается с одной стороны стенкой коллектора. Иногда нужно просто вставить штифт плотно обратно в отверстие.

Повышенный жор масла

Высота поршневых колец невысока, поэтому они больше подвержены к закоксованию. И уже к пробегу в 200 000 км. двигатель начинает поджирать масло. Расход может увеличиться до одного литра на 1000 км. Большой расход масла приводит к прогоранию выпускных клапанов, отложениям на коллекторах, выпускной системе, нагаром на поршнях.

Неисправности гидрокомпенсаторов

При неисправностях гидрокомпенсаторов, на холодном двигателе клапана ГРМ не закрывают до конца свои ходы и блок управления фиксирует неэффективную работу цилиндра. Подача топлива в соответствующий цилиндр прекращается, и двигатель работает неустойчиво или вовсе может заглохнуть. Вылечить такую болезнь можно заменой неисправных гидрокомпенсаторов зазоров клапанов.

BMW M54 до ремонта. Спустя 11 лет эксплуатации это первый ремонт двигателя. Двигатель стал кушать слишком много масла. Фото: stolica-atc.ru

Разрыв клапана в системе вентиляции картера

Еще одна проблема двигателя M54 – система вентиляции картера с дифференциальным клапаном, при разрыве которого зверски увеличивается расход масла. При его замерзании увеличивается давление картерных газов, что может привести к выдавливанию какого-нибудь уплотнения и вследствие течи масла. В основном выдавливает прокладку клапанной крышки головки блоков цилиндров. Неустойчивая работа проявляется из-за подсоса воздуха через плоскость разъема впускного коллектора и головкой блока. Если впускной коллектор не треснул, что может произойти, то обойтись достаточно заменой прокладки.

BMW M54 до ремонта. Спустя 11 лет эксплуатации это первый ремонт двигателя. Двигатель стал кушать слишком много масла. Фото: stolica-atc.ru

Подтеки из термостата

Могут возникнуть подтеки из корпуса термостата, так как он пластиковый и со временем коробится и пропускает антифриз. Неизбежная частая проблема – это трещины на пластиковой крышке двигателя.

Поломка датчиков положения распредвалов

Частые отказы датчиков положения распределительных валов приводят к проблемному запуску мотора и неустойчивой работе. Выход из строя датчика положения коленчатого вала – болезнь редкая, но случающаяся.

Перегрев и его последствия

Перегрев в 100% случаев приведет к караблению длинной алюминиевой головки. Если трещин в ней не обнаружится, то шлифовка восстановит плоскостность разъема. После перегрева возникают проблемы со срывом резьбы в блоке под крепление головки блока цилиндров. Приходится рассверливать, нарезать резьбу большего диаметра и вворачивать ввертыш под размер шпильки.

ГБЦ Двигателя BMW M54 после ремонта. Фото: stolica-atc.ru

Поломка пластиковой крыльчатки помпы может привести к перегреву. При замене помпы лучше выбирать с металлической крыльчаткой, что встречается у некоторых производителей.

BMW M54 после ремонта. Фото: stolica-atc.ru

Несмотря на множество поломок, которые, в принципе, могут возникнуть в двигателе любой марки автомобиля, M54 очень надежен и ремонтопригоден. Стоит только помнить про сроки замены эксплуатационных материалов и изредка заглядывать под капот для визуального осмотра.

BMW M54 после ремонта. Фото: stolica-atc.ru

Версии двигателя BMW M54

Данный мотор имеет три вариации исполнения с объемом 2.2, 2.5 и 3.0 литра. Различие объема достигается исключительно за счет изменения диаметра и хода поршней.

Двигатель M54B22

Базовая версия двигателя M54 дебютировала в 2000 году и основана на 2-литровой версии M52.

В этой версии мотор имеет объем 2171 куб.см. (2.2 литра), оснащается электронным блоком управления Siemens MS43.0, и развивает мощность в 170 л.с. при 6100 об/мин, и крутящий момент 210 Нм при 3500 об/мин.

Диаграмма мощности и крутящего момента двигателя BMW M54B22

Модификация M54B22 устанавливалась на следующие модели:

  • BMW 320i/320Ci (2001-2006 г.в., поколение E46)
  • BMW 520i (2001-2003 г.в., поколение E39)
  • BMWZ3 2.2i (2001-2002 г.в., поколение E36)
  • BMW Z4 2.2i (2003-2005 г.в., поколение E85)
  • BMW 520i (2003-2005 г.в., поколение E60/E61)

Двигатель M54B25

Средний двигатель в линейке – M54B25 – создан на основе предшественника и сохранил в себе те же силовые характеристики и размеры: объем 2494 куб.см (2.5 литра), ход поршней 75 мм, диаметр цилиндра 84 мм.

Он развивает мощность 192 л.с. при 6000 об/мин и крутящий момент в 245 Нм при 3500 об/мин. Также двигатель оснащен системой изменения фаз газораспределения Double VANOS.

Диаграмма мощности и крутящего момента двигателя BMW M54B25

Модификация M54B25 устанавливалась на следующие модели:

  • BMW 7/Z3 2.5i (2001-2002 г.в., поколение E36)
  • BMW 325i/325xi (2001-2005 г.в., поколение E46)
  • BMW 325Ci (2001-2006 г.в., поколение E46)
  • BMW 325ti (2001-2004 г.в., поколение E46)
  • BMW 525i (2001-2004 г.в., поколение E39)
  • BMW 525i/525xi (2003-2005 г.в., поколение E60/E61)
  • BMW X3 2.5i (2004-2006 г.в., поколение E83)
  • BMW Z4 2.5i (2004-2006г.в., поколение E85)

Двигатель M54B30

Топовая версия в линейке двигателей M54. Помимо увеличенного в сравнении с предшественником M52B28 объема, он также изменился и механически. Были установлены новые поршни, имеющие более короткую юбку в сравнении с M52TU, а для уменьшения трения были заменены поршневые кольца.

Коленвал ему достался от S52B32, который устанавливался на M3. Фазы газораспределения DOHC были изменены, лифт увеличен до 9,7 мм, а для увеличения подъемной силы были установлены новые пружины клапанов. Модифицирован был и впускной коллектор, который стал на 20 мм короче. Диаметр трубок увеличился незначительно.

Мотор имеет объем 2979 куб.см. (3 литра), диаметр цилиндра – 84 мм и увеличенный до 89.6 мм ход поршня. M54B30 развивает 230 л.с. мощности при 5900 об/мин и 300 Нм крутящего момента при 3500 об/мин.

Диаграмма мощности и крутящего момента двигателя BMW M54B30

Модификация M54B30 устанавливалась на следующие модели:

  • BMW 330i/330xi (2000-2005 г.в., поколение E46)
  • BMW 330Ci (2000-2006 г.в., поколение E46)
  • BMW 530i (2000-2003 г.в., поколение E39)
  • BMW Z3 3.0i (2000-2002 г.в., поколение E36)
  • BMW 530i (2003-2005 г.в., поколение E60)
  • BMW Z4 3.0i (2003-2005 г.в., поколение E85)
  • BMW X3 3.0i (2004-2006 г.в., поколение E83)
  • BMW X5 3.0i (2001-2006 г.в., поколение E53)
  • BMW 530i (2003-2006 г.в., поколение E60)

На протяжении 2001-2003 годов он неизменно попадал в десятку лучших двигателей, доступных на американском рынке по версии американского журнала Ward’s AutoWorld magazine – Ward’s 10 Best Engines.

Характеристики модификаций двигателя M54

Двигатель Объем Мощность Крутящий момент Redline Диаметр цилиндра Ход поршня Степень сжатия Год выпуска
M54B22 2,171 cc (132 cu in) 125 kW (168 hp) @ 6100 rpm 210 N·m (155 lb·ft) @ 3500 6500 80 mm (3.1 in) 72 mm (2.8 in) 10.8:1 2000
M54B25 2,494 cc (152 cu in) 141 kW (189 hp) @ 6000 rpm 245 N·m (181 lb·ft) @ 3500 6500 84 mm (3.3 in) 75 mm (3.0 in) 10.5:1 2000
M54B30 2,979 cc (182 cu in) 170 kW (228 hp) @ 5900 rpm 300 N·m (221 lb·ft) @ 3500 6500 84 mm (3.3 in) 89.6 mm (3.5 in) 10.2:1 2000
S54B32 3,246 cc (198 cu in) 256 kW (343 hp) @ 7900 rpm 365 N·m (269 lb·ft) @ 4900 8000 87 mm (3.4 in) 91 mm (3.6 in) 11.5:1 2000

Характеристики двигателя M54 в сравнении

 M45B22  M54B25  M54B30
 Объем, см³  2171  2494  2979
 Диаметр цилиндра/ход поршня, мм  80,0/72,0  84,0/75,0  84,0/89,6
 Клапанов на цилиндр  4  4  4
 Степень сжатия, :1  10,7  10,5  10,2
 Мощность, л.с. (кВт)/об.мин  170 (125)/6100 192 (141)/6000  231 (170)/5900
 Крутящий момент, Нм/об.мин  210/3500  245/3500  300/3500
 Максимальная частота вращения, об.мин  6500  6500  6500
 Рабочая температура, ∼ ºC  95  95  95
 Вес двигателя, ∼ кг  128  129  120

Airbus представил три дизайна самолетов с водородным двигателем

В День нулевой эмиссии (отмечается ежегодно по всему миру 21 сентября) европейский авиапромышленный концерн Airbus представил свое видение авиации без выбросов парниковых газов. Концепты трех пассажирских самолетов, использующих жидкий водород вместо керосина, отражают стремление компании сыграть ведущую роль в трансформации отрасли для достижения нулевого объема выбросов СО.

Все три самолета пока имеют общее кодовое название ZEROe (от англ. zero emissions – «нулевые выбросы»). Первый представляет собой узкофюзеляжный самолет для трансконтинентальных перелетов, похожий на Airbus 321neo, с турбовентиляторными двигателями, вместимостью 200 пассажиров и дальностью полета около 3800 км. Баки для водородного топлива будут расположены в герметизированном отсеке в хвостовой части самолета (для жидкого водорода требуются баки большего размера, которые должны выдерживать значительное давление, а значит, быть цилиндрической или сферической формы с размещением внутри фюзеляжа).

Второй концепт рассчитан на региональные перевозки и представляет собой узкофюзеляжный самолет с турбовинтовыми двигателями, вместимостью 100 пассажиров и дальностью полета около 1900 км. Самая интересная новинка – третий концепт, широкофюзеляжный самолет с турбовентиляторными двигателями, построенный по принципу «летающее крыло», который пока не имеет реализации в секторе коммерческих перевозок. Весь фюзеляж представляет собой крыло, внутри которого размещаются пассажирский салон вместимостью 200 человек и топливные баки. Дальность полета составит около 3800 км.

«Эти концепты помогут нам разработать дизайн и компоновку первого в мире экологически нейтрального коммерческого самолета с нулевым уровнем выбросов, который мы планируем ввести в эксплуатацию к 2035 г. Переход на водород в качестве топлива для этих концептов самолетов потребует решительных действий от всей авиационной отрасли», – заявил генеральный директор Airbus Гийом Фори. В частности, существенные изменения потребуется произвести в инфраструктуре аэропортов, чтобы обеспечить транспортировку и хранение жидкого водорода для заправки им воздушных судов.

Airbus уже имеет опыт проектирования экологически нейтральных самолетов: в июле 2013 г. компания представила на авиасалоне в Ле-Бурже двухместный аккумуляторный самолет E-Fan, спроектированный как тренировочное судно, способное выполнять фигуры высшего пилотажа. Прототип совершил несколько полетов в 2014 г., но в 2017 г. Airbus отказался от производства модели. Два электромотора E-Fan имели мощность 40 л. с. каждый и разгоняли самолет с максимальной взлетной массой 550 кг до крейсерской скорости 160 км/ч (максимальная составляла 220 км/ч). Заряда батареи хватало на час полета, стоимость электричества для зарядки составляла $16.

Коммерческий электросамолет построили инженеры компаний Magnix и Harbour Air на базе легкомоторного Cessna Grand Caravan 208B, укомплектовав его электродвигателем мощностью 750 л. с. и литий-ионной батареей на 750 В весом 1 т. Первый полет прототип совершил в мае 2020 г. в США. Стоимость электричества для зарядки батареи на получасовой полет составила $6. Ожидается, что самолет будет сертифицирован в 2021 г. и будет совершать рейсы на расстояние не более 160 км с 4–5 пассажирами.

Первый в мире самолет с электродвигателем и системой водородных топливных элементов HY4 был создан специалистами Германского центра авиации и космонавтики на базе электрического самолета Pipistrel Taurus Electro G4 и испытан в 2016 г. Водородные топливные элементы осуществляют превращение химической энергии топлива в электричество и в прототипе используются только для горизонтального полета. Для взлета и набора высоты в HY4 служит литий-полимерная аккумуляторная батарея емкостью 21 кВт ч. Разработчики планируют создать на базе прототипа региональный коммерческий самолет на 19 пассажиров.

Check Engine: загорелся значок ошибки двигателя, как снять ошибку

Почти все современные автомобили имеют на панели приборов специальную лампочку Сheck engine, что в переводе с английского это означает «Проверьте двигатель». Когда эта лампочка загорается, она сообщает водителю о том, что блок управления видит неполадки в работе системы.

Загорелся сигнал Check Engine

Сигнал Сheck engine обычно загорается сразу при запуске двигателя, но при его нормальной работе быстро гаснет. Если вдруг лампочка не погасла и продолжает гореть во время движения, водитель должен обратить внимание на данное предупреждение, ведь его причины могут скрываться как в относительно безобидных неполадках, например, потере крышки бензобака, так и в серьезных нарушениях работы двигателя.

Если сигнал загорелся прямо во время движения, конечно, не стоит впадать в панику. Остановите автомобиль, проверьте уровень масла, послушайте, как работает двигатель и посмотрите, нет ли на нем видимых повреждений. Если вы не обнаружили никаких неполадок, вам нужно просто спокойно доехать до сервиса, где будет проведена профессиональная диагностика

Что означает сигнал Check Engine?

Причин появления предупреждения Check Engine может быть довольно много, ведь данный сигнал подается компьютером, который контролирует работу целого ряда систем автомобиля, начиная от карбюратора и заканчивая оборотами двигателя, переключением передач в автоматических трансмиссиях, составом смеси, моментом зажигания и др.

Если у вас новый хорошо функционирующий автомобиль, в котором вдруг загорелась лампочка Check Engine, то, скорее всего, это связано с пропуском зажигания в одной из свечей. Такая неисправность часто встречается именно в России, поскольку качество нашего бензина все еще остается на низком уровне. Это всего лишь одна из множества возможных причин появления этого сигнала предупреждения, поэтому разумнее и безопаснее всего будет обратиться к специалистам вашего сервиса для диагностики.

Как работают автомобильные двигатели | HowStuffWorks

Используя всю эту информацию, вы можете начать понимать, что существует множество различных способов улучшить работу движка. Производители автомобилей постоянно играют со всеми перечисленными ниже параметрами, чтобы сделать двигатель более мощным и / или более экономичным.

Увеличение рабочего объема: Чем больше рабочий объем, тем выше мощность, поскольку вы можете сжигать больше газа за каждый оборот двигателя. Вы можете увеличить рабочий объем, увеличив цилиндры или добавив больше цилиндров.Двенадцать цилиндров кажутся практическим пределом.

Увеличьте степень сжатия: Чем выше степень сжатия, тем больше мощность, до определенного предела. Однако чем сильнее вы сжимаете топливно-воздушную смесь, тем больше вероятность самопроизвольного воспламенения (до того, как свеча зажигания воспламенит его). Бензины с более высоким октановым числом предотвращают такое преждевременное сгорание. Вот почему высокопроизводительным автомобилям обычно нужен высокооктановый бензин — их двигатели используют более высокую степень сжатия, чтобы получить больше мощности.

Добавьте больше в каждый цилиндр: Если вы можете втиснуть больше воздуха (и, следовательно, топлива) в цилиндр заданного размера, вы можете получить больше мощности от цилиндра (точно так же, как если бы вы увеличили размер цилиндр) без увеличения количества топлива, необходимого для сгорания. Турбокомпрессоры и нагнетатели сжимают входящий воздух, чтобы эффективно втиснуть больше воздуха в цилиндр.

Охлаждение поступающего воздуха: Сжатие воздуха повышает его температуру. Однако вы хотите, чтобы в цилиндре был как можно более холодный воздух, потому что чем горячее воздух, тем меньше он будет расширяться при сгорании.Поэтому многие автомобили с турбонаддувом и наддувом имеют интеркулер . Интеркулер — это специальный радиатор, через который проходит сжатый воздух, чтобы охладить его перед попаданием в цилиндр.

Пусть воздух поступает легче: Когда поршень опускается на такте впуска, сопротивление воздуха может лишить двигатель мощности. Сопротивление воздуха можно значительно уменьшить, установив по два впускных клапана в каждый цилиндр. В некоторых более новых автомобилях также используются полированные впускные коллекторы для устранения там сопротивления воздуха.Большие воздушные фильтры также могут улучшить воздушный поток.

Упростите выход выхлопных газов: Если сопротивление воздуха затрудняет выход выхлопных газов из цилиндра, это лишает двигатель мощности. Сопротивление воздуха можно уменьшить, добавив второй выпускной клапан к каждому цилиндру. Автомобиль с двумя впускными и двумя выпускными клапанами имеет четыре клапана на цилиндр, что улучшает рабочие характеристики. Когда вы слышите рекламу автомобиля, в которой говорится, что автомобиль имеет четыре цилиндра и 16 клапанов, в рекламе говорится, что двигатель имеет четыре клапана на цилиндр.

Если выхлопная труба слишком мала или глушитель имеет большое сопротивление воздуха, это может вызвать противодавление, которое имеет тот же эффект. В высокоэффективных выхлопных системах используются коллекторы, большие выхлопные трубы и глушители со свободным потоком для устранения противодавления в выхлопной системе. Когда вы слышите, что у автомобиля «двойной выхлоп», цель состоит в том, чтобы улучшить поток выхлопных газов, используя две выхлопные трубы вместо одной.

Сделайте все легче: Легкие детали помогают двигателю работать лучше.Каждый раз, когда поршень меняет направление, он расходует энергию, чтобы остановить движение в одном направлении и запустить его в другом. Чем легче поршень, тем меньше энергии он потребляет. Это приводит к повышению топливной экономичности и производительности.

Впрыск топлива: Впрыск топлива позволяет очень точно дозировать топливо в каждый цилиндр. Это улучшает характеристики и экономию топлива.

В следующих разделах мы ответим на некоторые распространенные вопросы, связанные с двигателем, которые задают читатели.

Как работают автомобильные двигатели | HowStuffWorks

Используя всю эту информацию, вы можете начать понимать, что существует множество различных способов улучшить работу движка. Производители автомобилей постоянно играют со всеми перечисленными ниже параметрами, чтобы сделать двигатель более мощным и / или более экономичным.

Увеличение рабочего объема: Чем больше рабочий объем, тем выше мощность, поскольку вы можете сжигать больше газа за каждый оборот двигателя. Вы можете увеличить рабочий объем, увеличив цилиндры или добавив больше цилиндров.Двенадцать цилиндров кажутся практическим пределом.

Увеличьте степень сжатия: Чем выше степень сжатия, тем больше мощность, до определенного предела. Однако чем сильнее вы сжимаете топливно-воздушную смесь, тем больше вероятность самопроизвольного воспламенения (до того, как свеча зажигания воспламенит его). Бензины с более высоким октановым числом предотвращают такое преждевременное сгорание. Вот почему высокопроизводительным автомобилям обычно нужен высокооктановый бензин — их двигатели используют более высокую степень сжатия, чтобы получить больше мощности.

Добавьте больше в каждый цилиндр: Если вы можете втиснуть больше воздуха (и, следовательно, топлива) в цилиндр заданного размера, вы можете получить больше мощности от цилиндра (точно так же, как если бы вы увеличили размер цилиндр) без увеличения количества топлива, необходимого для сгорания. Турбокомпрессоры и нагнетатели сжимают входящий воздух, чтобы эффективно втиснуть больше воздуха в цилиндр.

Охлаждение поступающего воздуха: Сжатие воздуха повышает его температуру. Однако вы хотите, чтобы в цилиндре был как можно более холодный воздух, потому что чем горячее воздух, тем меньше он будет расширяться при сгорании.Поэтому многие автомобили с турбонаддувом и наддувом имеют интеркулер . Интеркулер — это специальный радиатор, через который проходит сжатый воздух, чтобы охладить его перед попаданием в цилиндр.

Пусть воздух поступает легче: Когда поршень опускается на такте впуска, сопротивление воздуха может лишить двигатель мощности. Сопротивление воздуха можно значительно уменьшить, установив по два впускных клапана в каждый цилиндр. В некоторых более новых автомобилях также используются полированные впускные коллекторы для устранения там сопротивления воздуха.Большие воздушные фильтры также могут улучшить воздушный поток.

Упростите выход выхлопных газов: Если сопротивление воздуха затрудняет выход выхлопных газов из цилиндра, это лишает двигатель мощности. Сопротивление воздуха можно уменьшить, добавив второй выпускной клапан к каждому цилиндру. Автомобиль с двумя впускными и двумя выпускными клапанами имеет четыре клапана на цилиндр, что улучшает рабочие характеристики. Когда вы слышите рекламу автомобиля, в которой говорится, что автомобиль имеет четыре цилиндра и 16 клапанов, в рекламе говорится, что двигатель имеет четыре клапана на цилиндр.

Если выхлопная труба слишком мала или глушитель имеет большое сопротивление воздуха, это может вызвать противодавление, которое имеет тот же эффект. В высокоэффективных выхлопных системах используются коллекторы, большие выхлопные трубы и глушители со свободным потоком для устранения противодавления в выхлопной системе. Когда вы слышите, что у автомобиля «двойной выхлоп», цель состоит в том, чтобы улучшить поток выхлопных газов, используя две выхлопные трубы вместо одной.

Сделайте все легче: Легкие детали помогают двигателю работать лучше.Каждый раз, когда поршень меняет направление, он расходует энергию, чтобы остановить движение в одном направлении и запустить его в другом. Чем легче поршень, тем меньше энергии он потребляет. Это приводит к повышению топливной экономичности и производительности.

Впрыск топлива: Впрыск топлива позволяет очень точно дозировать топливо в каждый цилиндр. Это улучшает характеристики и экономию топлива.

В следующих разделах мы ответим на некоторые распространенные вопросы, связанные с двигателем, которые задают читатели.

Как работают автомобильные двигатели | HowStuffWorks

Используя всю эту информацию, вы можете начать понимать, что существует множество различных способов улучшить работу движка. Производители автомобилей постоянно играют со всеми перечисленными ниже параметрами, чтобы сделать двигатель более мощным и / или более экономичным.

Увеличение рабочего объема: Чем больше рабочий объем, тем выше мощность, поскольку вы можете сжигать больше газа за каждый оборот двигателя. Вы можете увеличить рабочий объем, увеличив цилиндры или добавив больше цилиндров.Двенадцать цилиндров кажутся практическим пределом.

Увеличьте степень сжатия: Чем выше степень сжатия, тем больше мощность, до определенного предела. Однако чем сильнее вы сжимаете топливно-воздушную смесь, тем больше вероятность самопроизвольного воспламенения (до того, как свеча зажигания воспламенит его). Бензины с более высоким октановым числом предотвращают такое преждевременное сгорание. Вот почему высокопроизводительным автомобилям обычно нужен высокооктановый бензин — их двигатели используют более высокую степень сжатия, чтобы получить больше мощности.

Добавьте больше в каждый цилиндр: Если вы можете втиснуть больше воздуха (и, следовательно, топлива) в цилиндр заданного размера, вы можете получить больше мощности от цилиндра (точно так же, как если бы вы увеличили размер цилиндр) без увеличения количества топлива, необходимого для сгорания. Турбокомпрессоры и нагнетатели сжимают входящий воздух, чтобы эффективно втиснуть больше воздуха в цилиндр.

Охлаждение поступающего воздуха: Сжатие воздуха повышает его температуру. Однако вы хотите, чтобы в цилиндре был как можно более холодный воздух, потому что чем горячее воздух, тем меньше он будет расширяться при сгорании.Поэтому многие автомобили с турбонаддувом и наддувом имеют интеркулер . Интеркулер — это специальный радиатор, через который проходит сжатый воздух, чтобы охладить его перед попаданием в цилиндр.

Пусть воздух поступает легче: Когда поршень опускается на такте впуска, сопротивление воздуха может лишить двигатель мощности. Сопротивление воздуха можно значительно уменьшить, установив по два впускных клапана в каждый цилиндр. В некоторых более новых автомобилях также используются полированные впускные коллекторы для устранения там сопротивления воздуха.Большие воздушные фильтры также могут улучшить воздушный поток.

Упростите выход выхлопных газов: Если сопротивление воздуха затрудняет выход выхлопных газов из цилиндра, это лишает двигатель мощности. Сопротивление воздуха можно уменьшить, добавив второй выпускной клапан к каждому цилиндру. Автомобиль с двумя впускными и двумя выпускными клапанами имеет четыре клапана на цилиндр, что улучшает рабочие характеристики. Когда вы слышите рекламу автомобиля, в которой говорится, что автомобиль имеет четыре цилиндра и 16 клапанов, в рекламе говорится, что двигатель имеет четыре клапана на цилиндр.

Если выхлопная труба слишком мала или глушитель имеет большое сопротивление воздуха, это может вызвать противодавление, которое имеет тот же эффект. В высокоэффективных выхлопных системах используются коллекторы, большие выхлопные трубы и глушители со свободным потоком для устранения противодавления в выхлопной системе. Когда вы слышите, что у автомобиля «двойной выхлоп», цель состоит в том, чтобы улучшить поток выхлопных газов, используя две выхлопные трубы вместо одной.

Сделайте все легче: Легкие детали помогают двигателю работать лучше.Каждый раз, когда поршень меняет направление, он расходует энергию, чтобы остановить движение в одном направлении и запустить его в другом. Чем легче поршень, тем меньше энергии он потребляет. Это приводит к повышению топливной экономичности и производительности.

Впрыск топлива: Впрыск топлива позволяет очень точно дозировать топливо в каждый цилиндр. Это улучшает характеристики и экономию топлива.

В следующих разделах мы ответим на некоторые распространенные вопросы, связанные с двигателем, которые задают читатели.

Типы двигателей

Двигатели — это машины, которые преобразуют источник энергии в физическую работу. Если вам нужно что-то передвигать, двигатель — это то, что вам нужно. Но не все двигатели сделаны одинаково, и разные типы двигателей определенно не работают одинаково.

Изображение предоставлено Little Visuals / Pixabay.

Вероятно, наиболее интуитивно понятный способ различить их — это тип энергии, который каждый двигатель использует для выработки мощности.

  • Тепловые двигатели
    • Двигатели внутреннего сгорания (двигатели внутреннего сгорания)
    • Двигатели внешнего сгорания (ЕС двигатели)
    • Двигатели реакции
  • Электродвигатели
  • Физические двигатели

Тепловые двигатели

В самом широком смысле этим двигателям требуется источник тепла для перехода в движение. В зависимости от того, как они выделяют указанное тепло, это могут быть двигатели внутреннего сгорания (которые сжигают материал) или негорючие двигатели.Они действуют либо за счет прямого сгорания топлива, либо за счет преобразования жидкости для создания работы. Таким образом, большинство тепловых двигателей также частично пересекаются с химическими системами привода. Это могут быть двигатели с воздушным дыханием (которые забирают окислитель, например кислород из атмосферы) или двигатели без дыхания (с окислителями, химически связанными в топливе).

Двигатели внутреннего сгорания

Двигатели внутреннего сгорания (двигатели внутреннего сгорания) сегодня довольно распространены.Они приводят в действие автомобили, газонокосилки, вертолеты и так далее. Самый большой двигатель внутреннего сгорания может генерировать 109 000 л.с. для корабля, перевозящего 20 000 контейнеров. Двигатели внутреннего сгорания получают энергию из топлива, сжигаемого в специальной области системы, называемой камерой сгорания. В процессе сгорания образуются продукты реакции (выхлоп), общий объем которых намного превышает общий объем реагентов, вместе взятых (топливо и окислитель). Это расширение и есть хлеб с маслом для двигателей внутреннего сгорания — это то, что на самом деле обеспечивает движение.Тепло является лишь побочным продуктом сгорания и представляет собой потраченную впустую часть запаса энергии топлива, поскольку фактически не обеспечивает никакой физической работы.

Рядный 4-цилиндровый двигатель внутреннего сгорания.
Изображение предоставлено НАСА / Исследовательским центром Гленна. Двигатели

IC различаются по количеству «ходов» или циклов, которые каждый поршень делает для полного вращения коленчатого вала. Сегодня наиболее распространены четырехтактные двигатели, в которых реакция сгорания состоит из четырех этапов:

  1. Индукция или впрыск топливовоздушной смеси (карбюрата) в камеру сгорания.
  2. Сжатие микса.
  3. Зажигание свечой зажигания или компрессия — топливо идет штанга .
  4. Выброс выхлопных газов.
Этот радиальный паровозик похож на самого забавного человечка, которого я когда-либо видел.
Изображение предоставлено Duk / Wikimedia.

На каждом шаге 4-тактный поршень поочередно опускается или поднимается. Зажигание — это единственный этап, на котором в двигателе генерируется работа, поэтому на всех остальных этапах каждый поршень полагается на энергию от внешних источников (другие поршни, электростартер, ручной запуск или инерция коленчатого вала) для перемещения.Вот почему вам нужно тянуть за шнурок газонокосилки, и почему вашему автомобилю нужен исправный аккумулятор, чтобы начать работать.

Другими критериями для дифференциации двигателей внутреннего сгорания являются тип используемого топлива, количество цилиндров, общий рабочий объем (внутренний объем цилиндров), распределение цилиндров (рядные, радиальные, V-образные двигатели и т. Д.), А также мощность и мощность. -весовой выход.

Двигатели внешнего сгорания

Двигатели внешнего сгорания (двигатели ЕС) хранят топливо и продукты выхлопа отдельно — они сжигают топливо в одной камере и нагревают рабочую жидкость внутри двигателя через теплообменник или стенку двигателя.В эту категорию попадает и этот великий отец промышленной революции, паровая машина.

В некоторых отношениях двигатели с электронным управлением работают так же, как и их аналоги на базе IC — им обоим требуется тепло, которое получается при сжигании материала. Однако есть и несколько отличий.

В двигателях

EC используются жидкости, которые подвергаются тепловому расширению-сжатию или сдвигу по фазе, но химический состав которых остается неизменным. Используемая жидкость может быть газообразной (как в двигателе Стирлинга), жидкостью (двигатель с органическим циклом Ренкина) или претерпевать изменение фазы (как в паровом двигателе) — для двигателей внутреннего сгорания почти всегда жидкость представляет собой жидкое топливо. и воздушная смесь, которая воспламеняется (меняет свой химический состав).Наконец, двигатели могут либо выпускать жидкость после использования, как двигатели внутреннего сгорания (двигатели с открытым циклом), либо постоянно использовать одну и ту же жидкость (двигатели с закрытым циклом).

Паровоз Стефенсона работает

Удивительно, но первые паровые машины, получившие промышленное применение, генерировали работу за счет создания вакуума, а не давления. Эти машины, получившие название «атмосферные двигатели», были громоздкими и крайне неэффективными. Со временем паровые двигатели приобрели форму и характеристики, которые мы ожидаем от двигателей сегодня, и стали более эффективными — с поршневыми паровыми двигателями, в которых была введена поршневая система (которая до сих пор используется двигателями внутреннего сгорания) или составные системы двигателей, в которых повторно использовалась жидкость. в цилиндрах при понижении давления для создания дополнительной «мощности».

Сегодня паровые двигатели вышли из широкого использования: они тяжелые, громоздкие, имеют гораздо меньшую топливную эффективность и удельную мощность, чем двигатели внутреннего сгорания, и не могут так быстро менять мощность. Но если вас не беспокоят их вес, размер и вам нужен постоянный запас работы, они великолепны. Таким образом, ЕС в настоящее время с большим успехом используется в качестве паротурбинных двигателей для морских операций и электростанций.

Применение

для атомной энергетики отличается тем, что называется негорючими или внешними тепловыми двигателями , поскольку они работают по тем же принципам, что и двигатели с электронным управлением, но не получают энергию от сгорания.

Реакционные двигатели

Реакционные двигатели , в просторечии известные как реактивные двигатели , создают тягу за счет вытеснения реакционной массы. Основным принципом реактивного двигателя является третий закон Ньютона: в основном, если вы ударите чем-то с достаточной силой через заднюю часть двигателя, он вытолкнет переднюю часть вперед. И реактивные двигатели действительно хороши в этом.

Безумно хорошо в этом.
Изображение предоставлено thund3rbolt / Imgur.

То, что мы обычно называем «реактивным» двигателем, прикрепленное к пассажирскому самолету Boeing, строго говоря, является воздушно-реактивным двигателем и относится к классу двигателей с турбинным двигателем. Прямоточные воздушно-реактивные двигатели, которые обычно считаются более простыми и надежными, поскольку они содержат меньше (или почти не содержат) движущихся частей, также являются воздушно-реактивными двигателями, но относятся к классу таранных двигателей. Разница между ними заключается в том, что прямоточные воздушно-реактивные двигатели полагаются на чистую скорость для подачи воздуха в двигатель, тогда как турбореактивные двигатели используют турбины для втягивания и сжатия воздуха в камеру сгорания.В остальном они функционируют в основном одинаково.

В турбореактивных двигателях воздух втягивается в камеру двигателя и сжимается вращающейся турбиной. Ramjets рисуют и сжимают его, двигаясь очень быстро. Внутри двигателя он смешивается с мощным топливом и воспламеняется. Когда вы концентрируете воздух (и, следовательно, кислород), смешиваете его с большим количеством топлива и взрываете его (таким образом, генерируя выхлоп и термически расширяя весь газ), вы получаете реакционный продукт, который имеет огромный объем по сравнению с всасываемым воздухом. Единственное место, через которое может пройти вся эта масса газов, — это задняя часть двигателя, что она и делает с огромной силой.По пути он приводит в действие турбину, втягивая больше воздуха и поддерживая реакцию. И, чтобы добавить оскорбления к травмам, в задней части двигателя есть метательное сопло.

Здравствуйте, я метательная форсунка. Я буду твоим проводником.

Этот элемент оборудования заставляет весь газ проходить через пространство еще меньшего размера, чем он первоначально прошел, таким образом, еще больше ускоряя его, превращая его в «струю» материи. Выхлоп выходит из двигателя с невероятной скоростью, в три раза превышающей скорость звука, толкая самолет вперед.

Реактивные двигатели

, не дышащие воздухом, или ракетные двигатели , работают так же, как реактивные двигатели без переднего долота — потому что им не нужен внешний материал для поддержания сгорания. Мы можем использовать их в космосе, потому что в них есть весь необходимый окислитель, упакованный в топливо. Это один из немногих типов двигателей, в которых постоянно используется твердое топливо.

Тепловые двигатели могут быть до смехотворно большими или очаровательно маленькими. Но что, если все, что у вас есть, — это розетка, и вам нужно запитать свои вещи? Что ж, в таком случае вам нужно:

Электродвигатели

Ах да, чистая банда.Классические электрические двигатели бывают трех типов: магнитные, пьезоэлектрические и электростатические.

И, конечно же, привод Duracell.

Магнитный, как и батарея там, наиболее часто используется из трех. Он основан на взаимодействии магнитного поля и электрического потока для создания работы. Он работает по тому же принципу, что и динамо-машина для выработки электроэнергии, но наоборот. Фактически, вы можете выработать немного электроэнергии, если вручную провернете электромагнитный двигатель.

Для создания магнитного двигателя вам понадобятся несколько магнитов и намотанный провод. Когда к обмотке подается электрический ток, он индуцирует магнитное поле, которое взаимодействует с магнитом, создавая вращение. Важно, чтобы эти два элемента были разделены, поэтому электродвигатели состоят из двух основных компонентов: статора, который является внешней частью двигателя и остается неподвижной, и ротора, который вращается внутри него. Они разделены воздушной прослойкой. Обычно магниты встроены в статор, а проводник намотан на ротор, но они взаимозаменяемы.Магнитные двигатели также оснащены коммутатором для переключения электрического потока и модуляции индуцированного магнитного поля, когда ротор вращается для поддержания вращения.

Пьезоэлектрические приводы — это типы двигателей, в которых используется свойство некоторых материалов генерировать ультразвуковые колебания под действием электрического тока для создания работы. Электростатические двигатели используют одинаковые заряды, чтобы отталкивать друг друга и вызывать вращение ротора. Поскольку в первом используются дорогие материалы, а во втором для работы требуется сравнительно высокое напряжение, они не так распространены, как магнитные приводы.

Классические электрические двигатели обладают одними из самых высоких показателей энергоэффективности среди всех двигателей, преобразуя до 90% энергии в работу.

Ионные приводы

Ионные приводы представляют собой смесь реактивного и электростатического двигателей. Этот класс приводов ускоряет ионы (плазму), используя электрический заряд для создания движения. Они не работают, если вокруг корабля уже есть ионы, поэтому они бесполезны за пределами космического вакуума.

Подруливающее устройство Холла.
Изображение предоставлено NASA / JPL-Caltech.

Они также имеют очень ограниченную выходную мощность. Однако, поскольку в качестве топлива они используют только электричество и отдельные частицы газа, они были тщательно изучены для использования в космических кораблях. Deep Space 1 и Dawn успешно использовали ионные двигатели. Тем не менее, эта технология кажется наиболее подходящей для малых кораблей и спутников, поскольку след электронов, оставляемый этими двигателями, отрицательно влияет на их общую производительность.

Приводы EM / Cannae

Приводы EM / Cannae используют электромагнитное излучение, содержащееся в микроволновом резонаторе, для создания доверия.Это, наверное, самый необычный из всех типов двигателей. Его даже называют «невозможным» побуждением, поскольку это нереакционный побудительный мотив, то есть он не производит никакого разряда для создания тяги, по-видимому, в обход Третьего закона.

«Вместо топлива в нем используются микроволны, отражающиеся от тщательно настроенного набора отражателей для достижения небольшой силы и, следовательно, тяги без топлива», — сообщил Андрей о поездке.

Было много споров о том, работает ли этот тип двигателя на самом деле или нет, но тесты НАСА подтвердили, что он функционально исправен.В будущем его даже обновят. Поскольку он использует только электрическую энергию для создания тяги, хотя и в небольших количествах, он кажется наиболее подходящим двигателем для исследования космоса.

Но это в будущем. Давайте посмотрим, с чего все началось. Давайте посмотрим на:

Физические двигатели

Работа этих двигателей зависит от накопленной механической энергии. Заводные двигатели , пневматические и гидравлические двигатели — все физические приводы.

Модель Ле Плонжера с огромными баллонами с воздухом.
Изображение предоставлено Национальным морским музеем.

Они не очень эффективны. Они также обычно не могут использовать большие запасы энергии. Например, заводные двигатели хранят упругую энергию в пружинах, и их нужно заводить каждый день. Пневматические и гидравлические двигатели должны иметь на себе огромные трубки со сжатой жидкостью, которые, как правило, не работают очень долго. Например, Plongeur , первая в мире подводная лодка с механическим приводом, построенная во Франции между 1860 и 1863 годами, несла поршневой воздушный двигатель, снабженный 23 танками на 12.5 баров. Они занимали огромное пространство (153 кубических метра / 5 403 кубических фута), и их хватало только для того, чтобы корабль пролетел 5 морских миль (9 км / 5,6 миль) при скорости 4 узла.

Тем не менее, физические диски, вероятно, использовались впервые. Катапульты, требушеты или тараны полагаются на этот тип двигателей. То же самое можно сказать о кранах, приводимых в движение человеком или зверем — все они использовались задолго до любых других типов двигателей.

Это далеко не полный список всех двигателей, созданных человеком.Не говоря уже о том, что биология тоже создала побуждения — и они являются одними из самых эффективных, которые мы когда-либо видели. Но если вы прочтете все это, я почти уверен, что у вас к этому моменту заканчивается топливо. Так что отдохните, расслабьтесь, и в следующий раз, когда вы встретите двигатель, смазывайте руки и нос, исследуя его — мы рассказали вам основы.

Типы автомобильных двигателей: от макетов до конфигураций

Повернуть ключ или нажать кнопку очень просто! Понимание того, что происходит под капотом, становится немного более техническим — от типов автомобильных двигателей до конфигураций цилиндров.

Трубки, провода и трубы странной формы делают свое дело, заставляя вашу машину двигаться дальше быстрее. Давайте посмотрим на:

  • Как работают автомобильные двигатели
  • Типы автомобильных двигателей
  • Конфигурации цилиндров

Как работают двигатели: четырехтактный двигатель

В настоящее время вы, скорее всего, найдете четырехтактный двигатель в своем автомобиле, внедорожнике или грузовике. Это означает, что тип автомобильного двигателя имеет 4 основных ступени внутреннего сгорания. Внутреннее сгорание состоит из воспламенения смеси топлива и воздуха для создания небольшого контролируемого взрыва в цилиндрах.Давайте сделаем шаг назад, чтобы понять, что это означает.

Автомобильные двигатели построены на основе цилиндров , которые представляют собой герметичные металлические трубки со свечой зажигания и двумя клапанами с одной стороны и коленчатым валом с другой. Внутри цилиндров расположены поршни. Поршни представляют собой насосы с плотной посадкой, такие как поршни. Они прикреплены к коленчатому валу и скользят вверх и вниз, отбирая энергию взрыва. Впускной и выпускной клапаны впускают воздух и газ и выпускают выхлоп соответственно.

Когда свеча зажигания зажигает газ, поршни перемещаются и вращают коленчатый вал. Наконец, вращательное движение коленчатого вала передается на коробку передач и перемещает автомобиль вперед.

Википедия: Четырехтактный цикл, используемый в бензиновых / бензиновых двигателях: впуск (1), компрессия (2), мощность (3) и выпуск (4).

Движение поршней осуществляется в 4 этапа:

впуск , сжатие , горение и выпуск .

Сначала поршень опускается в цилиндр, в то время как впускной клапан впрыскивает смесь топлива и воздуха в цилиндр.

Во-вторых, клапан закрывается, и поршень движется обратно вверх. Это сжимает смесь до готовности к воспламенению. После сжатия свеча зажигания воспламеняется.

Мини-взрыв создает горячий газ, который заставляет поршень опускаться, что приводит к вращению коленчатого вала.

Наконец, сила на коленчатом валу способствует продолжению вращения, заставляя поршень снова подниматься. Затем открывается выпускной клапан, выпуская выхлоп из цилиндра.

Быстрое последовательное повторение этого процесса в каждом цилиндре создает огромную силу, которая толкает ваш автомобиль вперед.

Типы автомобильных двигателей: 3 наиболее распространенных компоновки

Рядный двигатель

Рядный или прямой: Это наиболее распространенный двигатель в легковых автомобилях, внедорожниках и грузовиках. Цилиндры расположены вертикально, бок о бок, что делает двигатель компактным и эффективным.

V: V-образные двигатели выглядят как «v» с цилиндрами, расположенными под углом 60 градусов. Они подходят для большого количества цилиндров и могут быть найдены в суперкарах премиум-класса или в высокопроизводительных суперкарах.

Плоский : также известный как оппозитный двигатель, цилиндры которого расположены горизонтально. Гравитация работает с этим стилем. Плоские двигатели не распространены и в основном встречаются на Porsche.

Конфигурации цилиндров

До систем впрыска топлива и турбонагнетателей количество цилиндров определяло мощность двигателя.

Топливо Впрыск — это прямой впрыск топлива в камеру сгорания, по сравнению с использованием карбюратора, который основан на всасывании поршней для втягивания воздушно-топливной смеси в камеру сгорания.Впрыск топлива используется в дизельных двигателях, что обеспечивает большую мощность, более плавный отклик дроссельной заслонки и лучшую топливную экономичность. Турбокомпрессор добавляет дополнительную компрессию в камеру сгорания, повышая эффективность и выходную мощность.

Эти два дополнения двигателя позволили увеличить мощность без необходимости в дополнительных цилиндрах.

Наиболее распространенной конфигурацией является четырехцилиндровый двигатель (в основном рядный). У автомобилей малого и среднего класса есть это под капотом.Он обеспечивает хорошую производительность, оставаясь при этом компактным. Вы можете найти много автомобилей с турбонагнетателем, добавленным для дополнительного ускорения.

Реже у нас двухцилиндровых автомобилей. Вы видите двухцилиндровый двигатель на небольших экологически чистых двигателях.

Трехцилиндровые двигатели обычно имеют прямую компоновку из-за неравномерного количества цилиндров и могут быть найдены на небольших автомобилях или небольших хэтчбеках, таких как Mitsubishi Mirage. У них также очень хорошая экономия топлива, при этом они остаются компактными и доступными.

С другой стороны, увеличение количества цилиндров до 6 предназначено для более мощных и спортивных автомобилей. Компоновка обычно представляет собой V-образный или прямой двигатель.

Наконец, у нас есть двигатели с 8 и более цилиндрами. Имея 8 или больше, вы, вероятно, смотрите на суперкар с V-образной компоновкой.

Готов к просмотру!

Понимание типов доступных автомобильных двигателей и того, что находится в вашем новом автомобиле, не должно быть загадкой. Вы будете знать, что дает вам дополнительный импульс, а что более экономично.У Мэтта Блатта есть множество вариантов: от нашего нового ассортимента Kia с рядным 4-цилиндровым двигателем Kia Optima до 6-цилиндрового двигателя Kia Sorento! И это не считая наших быстро продаваемых подержанных автомобилей.

Наша команда будет рада ответить на любые вопросы о двигателях, о том, что есть в наличии, и многом другом! Свяжитесь с нами сегодня.

V Двигатель

Опубликовано в Советы и хитрости | Нет комментариев »

Как работает двигатель?

Вы уже знаете, что завести машину так же просто, как повернуть ключ, но задумывались ли вы, что на самом деле происходит под капотом?

Когда вашему телу нужно топливо, вы кормите его пищей.Когда вашему автомобилю требуется топливо, вы «кормите» его бензином. Точно так же, как ваше тело преобразует пищу в энергию, автомобильный двигатель преобразует газ в движение. Некоторые новые автомобили, известные как гибриды, также используют электричество от аккумуляторов для движения автомобиля.

Процесс преобразования бензина в движение называется «внутренним сгоранием». Двигатели внутреннего сгорания используют небольшие контролируемые взрывы для выработки энергии, необходимой для перемещения вашего автомобиля во все места, куда ему нужно ехать.

Если вы создаете взрыв в крошечном замкнутом пространстве, таком как поршень в двигателе, огромное количество энергии выделяется в виде расширяющегося газа.Типичный автомобильный двигатель производит такие взрывы сотни раз в минуту. Двигатель использует энергию для приведения в движение вашего автомобиля.

Взрывы заставляют поршни двигателя двигаться. Когда энергия первого взрыва почти иссякает, происходит еще один взрыв. Это заставляет поршни снова двигаться. Цикл повторяется снова и снова, давая автомобилю мощность, необходимую для движения.

В автомобильных двигателях используется четырехтактный цикл сгорания. Четыре такта — это впуск, сжатие, сгорание и выпуск.Удары повторяются снова и снова, генерируя энергию. Давайте подробнее рассмотрим, что происходит на каждой фазе цикла сгорания.

Впускной: Во время впускного цикла впускной клапан открывается, и поршень движется вниз. Цикл начинается с подачи воздуха и газа в двигатель.

Сжатие: В начале цикла сжатия поршень перемещается вверх и выталкивает воздух и газ в меньшее пространство. Меньшее пространство означает более мощный взрыв.

Сгорание: Затем свеча зажигания создает искру, которая воспламеняет и взрывает газ. Сила взрыва заставляет поршень снова опускаться.

Выхлоп: Во время последней части цикла выпускной клапан открывается, чтобы выпустить отработанный газ, образовавшийся в результате взрыва. Этот газ перемещается в каталитический нейтрализатор, где он очищается, а затем через глушитель, прежде чем он выходит из автомобиля через выхлопную трубу.

Какие бывают типы автомобильных двигателей?

Не только приятно понимать, как что-то работает, это может значительно облегчить диагностику и устранение проблем, когда они возникают.Это особенно верно в отношении автомобилей, поэтому чем больше вы знаете о том, что происходит под капотом, тем лучше.

В этом руководстве мы предлагаем краткий курс повышения квалификации по принципам работы двигателей, прежде чем подробно изучить их различные конфигурации и компоновки.

Как работают автомобильные двигатели?

Простота поворота ключа для запуска автомобиля означает, что двигатели часто воспринимаются как должное. Немногие водители задумываются обо всем технологическом волшебстве, происходящем под капотом, когда они едут из пункта А в пункт Б, но двигатель на самом деле является чрезвычайно впечатляющим инженерным достижением.

Двигатели используют внутреннее сгорание; небольшие контролируемые взрывы, генерирующие энергию. Это эффект воспламенения топливно-воздушной смеси в различных цилиндрах автомобиля, процесс, который происходит тысячи раз в минуту, помогая автомобилю двигаться.

Процесс питания двигателя называется циклом сгорания. В большинстве случаев цикл состоит из четырех шагов или «тактов» (отсюда и название четырехтактного двигателя). К ним относятся впуск, сжатие, сгорание и выпуск. Ниже мы рассмотрим, как эти отдельные такты влияют на цикл сгорания в двигателе автомобиля.

  • Впускной: Когда поршни перемещаются вверх и вниз вместе с коленчатым валом, они достигают клапанов, установленных на распределительном валу. Когда поршень движется вниз, ремень ГРМ вращает распределительный вал, заставляя клапаны открываться и выпускать топливно-воздушную смесь. Это называется приемом.

  • Сжатие: Такт сжатия происходит, когда поршень движется вверх, вытесняя топливно-воздушную смесь в ограниченное пространство.

  • Возгорание: Непосредственно перед тем, как поршень снова опускается вниз, свеча зажигания вырабатывает искру, воспламеняя топливно-воздушную смесь и вызывая небольшой взрыв.Это заставляет поршень быстро опускаться, производя энергию для питания двигателя.

  • Выхлоп: Когда поршень достигает своей самой нижней точки, выпускной клапан открывается. Когда поршень движется обратно вверх, он выбрасывает газы, образовавшиеся в результате взрыва, через выпускной клапан. Вверху выпускной клапан закрывается, и процесс повторяется.

Это цикл сгорания в одном цилиндре четырехтактного двигателя внутреннего сгорания.Конечно, у автомобилей есть несколько цилиндров разной мощности, а также разные конфигурации и компоновки в зависимости от типа автомобиля и его выходной мощности.

Общие схемы расположения двигателей автомобилей

Производители автомобилей используют разные схемы расположения цилиндров для определенных двигателей, в основном для увеличения мощности или обеспечения того, чтобы двигатель поместился в ограниченном пространстве под капотом. Здесь мы рассмотрим наиболее распространенные схемы расположения цилиндров автомобильных двигателей.

Прямой

В прямом двигателе цилиндры расположены параллельно автомобилю спереди назад.Такое расположение позволяет использовать больше цилиндров, а прямые двигатели обычно используются в мощных седанах, таких как BMW и Mercedes.

Рядный

Рядный вариант — это когда цилиндры расположены бок о бок в вертикальном положении поперек моторного отсека, перпендикулярно автомобилю. Это позволяет создать небольшой компактный двигатель с другими компонентами (радиатор, аккумулятор, система охлаждения), установленными снаружи. Рядные двигатели являются наиболее распространенной формой двигателя и используются в большинстве хэтчбеков и небольших семейных автомобилей.

V

Под V-образным двигателем понимается форма расположения цилиндров, если смотреть спереди. Цилиндры в V-образном двигателе установлены на своей стороне под углом 60 ° двумя рядами, обращенными наружу, и соединены коленчатым валом у основания V-образной формы. Поскольку на двигатель V-образного типа можно втиснуть большое количество цилиндров, они обычно используются в суперкарах и других автомобилях премиум-класса.

Плоская

Плоская компоновка двигателя — это когда цилиндры установлены горизонтально двумя рядами наружу.Плоские двигатели, хотя и не очень распространены, высоко ценятся за то, что предлагают низкий центр тяжести в моторном отсеке, что облегчает управление. Одним из крупнейших производителей двигателей с плоским цилиндром является Porsche, который использует шестицилиндровый двигатель в своем легендарном спортивном автомобиле 911.

Конфигурации цилиндров двигателя

Когда-то, чем больше цилиндров было у автомобиля, тем выше его производительность, но это уже не так. Развитие мощных систем впрыска топлива и турбонагнетателей означает, что автомобили с меньшим количеством цилиндров могут конкурировать с более крупными двигателями.Здесь мы рассмотрим типичные конфигурации цилиндров двигателя и автомобили, на которых они могут быть найдены.

Двухцилиндровые

Двухцилиндровые двигатели встречаются очень редко, поскольку они обладают низкой выходной мощностью и мощностью. Однако некоторые производители в настоящее время используют турбокомпрессоры для создания небольших экологичных двухцилиндровых двигателей. Fiat TwinAir является отличным примером этого, и его можно встретить на таких автомобилях, как Fiat 500 TwinAir и Fiat Panda Aria.

Трехцилиндровый

Трехцилиндровые двигатели используются на небольших автомобилях, хотя введение турбонагнетателей означало, что они начали появляться на более крупных семейных хэтчбеках, таких как Ford Focus.Трехцилиндровые двигатели издают характерный булькающий шум и известны своей дрожащей вибрацией, которая является результатом нечетного количества цилиндров, влияющих на балансировку двигателя.

Четырехцилиндровый

Самая распространенная конфигурация, четырехцилиндровые двигатели используются в подавляющем большинстве автомобилей малого и среднего класса и почти всегда устанавливаются в рядную компоновку. Четыре цилиндра обеспечивают хорошую мощность двигателя и могут быть очень мощными с помощью турбонагнетателя.

Пятицилиндровый

Пятицилиндровые двигатели встречаются очень редко и испытывают такую ​​же вибрацию, как и трехцилиндровые двигатели. Volvo — один из производителей, который регулярно использует пятицилиндровые двигатели, поскольку эффект вибрации компенсируется комфортом и изысканностью автомобиля.

Шестицилиндровый

Шестицилиндровые двигатели используются в высокопроизводительных и спортивных автомобилях и обычно имеют V-образную или прямую компоновку двигателя. Исторически шестицилиндровые двигатели не считались такими уж мощными, но теперь, благодаря турбонагнетателю, они устанавливаются на некоторые из самых мощных автомобилей в мире.

Восемь + цилиндров

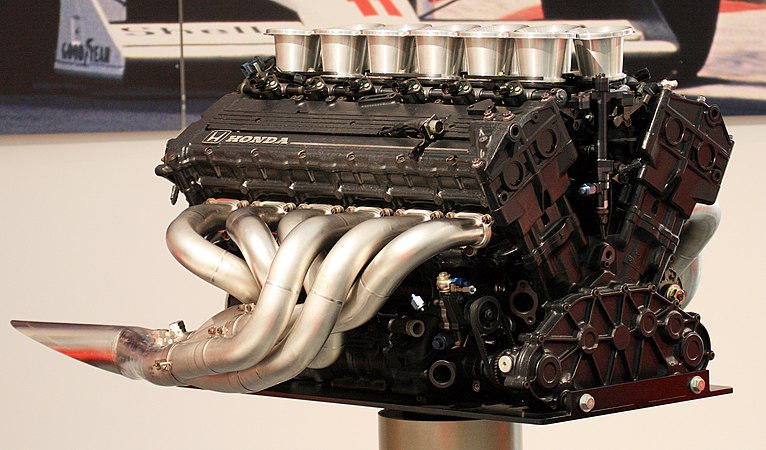

Автомобили, оснащенные восемью или более цилиндрами, обычно попадают в кронштейн суперкара, учитывая их большую мощность и выходную мощность. Обычно они располагаются в форме буквы V, поэтому их называют V8, V10 или V12.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
