Компрессия в цилиндрах двигателя норма: Компрессия в двигателе внутреннего сгорания

Содержание

Компрессия в двигателе внутреннего сгорания

Компрессия и степень сжатия – совсем не одно и то же. Незадачливые автовладельцы часто путают эти характеристики – видимо, их сбивают похожие цифры. На самом деле степень сжатия отражает, во сколько раз уменьшается объем цилиндра во время хода поршня от нижней к верхней мертвой точке. Иными словами степень сжатия – это отношение максимального объема цилиндра к минимальному. Степень сжатия может быть равной, например, десяти (10). В свою очередь под компрессией подразумевается давление воздуха в ВМТ, которое выражается в барах (атмосферах или паскалях). В бензиновых двигателях минимально допустимой компрессией считается 10 бар.

Температура воздуха при сжатии поднимается, что может привести к росту давления в исправном цилиндре до 13 бар. Однако, утечка воздуха через изношенные кольца и клапаны, может свести компрессию на нет. При значительном падении компрессии двигатель перестает заводиться, поскольку в цилиндрах невозможно создать условия для воспламенения топливовоздушной смеси.

Причиной отсутствия нормальной компрессии могут быть не только изношенные кольца и клапаны. Последние даже в исправном состоянии должны быть правильно отрегулированы. Если зазор меньше нормы, то клапан не будет полностью закрываться и через него произойдет утечка воздуха.

В бензиновых моторах нормальная компрессия находится в пределах 12-14 бар. Различия в цилиндрах в норме не превышают 1 бар. Однако если в одном из цилиндров компрессия ниже на 6-7 бар, то двигатель начинает троить на низких оборотах. При анализе выхлопных газов наблюдается повышенное содержание несгоревших углеводородов, СО и О2 и низкий показатель СО2.

При повышении оборотов в определенный момент неработающий цилиндр подключается, однако его реальный вклад в крутящий момент ничтожен. К тому же, вибрация никуда не девается, поскольку крутящий момент неравномерен. В современных моторах при падении компрессии в цилиндре электроника отключает его форсунку, дабы защитить нейтрализатор несгоревшего топлива от критического перегрева.

Разумеется, при отключении нескольких цилиндров мотор перестанет работать.

Для дизелей компрессия не менее важна. При ее недостатке распыленная солярка попросту не воспламенится, т.к. не будет достигнута необходимая для этого температура сжатого воздуха. Чем меньше компрессия, тем труднее запускается холодный дизель. Чтобы дизельный автомобиль заводился зимой, давление в его цилиндрах должно составлять не менее 20-25 бар. Есть моторы, у которых данное требование еще выше.

Замер компрессии в дизельном двигателе имеет свои особенности. ТНВД необходимо отключить, чтобы перекрыть подачу топлива в цилиндры. Прибор для измерения давления необходимо вводить через отверстия свечей накаливания или форсунки. При этом наконечник прибора необходимо обязательно вкрутить, поскольку рукой давление 30-35 бар не удержать.

Косвенные признаки недостаточной компрессии

Чтобы понять, что давление в цилиндрах недостаточно, не обязательно производить замеры компрессии. Если на низких оборотах двигатель работает вяло и неустойчиво, а на высоких как бы «просыпается», то это явный признак плохой компрессии. При этом из выхлопной трубы, как правило, валит сизый дым – еще один признак.

Изношенные маслосъемные кольца плохо справляются со своей функцией, но на высоких оборотах масло, которое они пропускают, уплотняет зазоры компрессионных колец, в результате чего компрессия возрастает. Однако так продолжается, пока свечи не забросает маслом. Данное явление позволяет оценить износ колец, залив в цилиндры 5-10 мл моторного масла. Если после этого давление увеличится на 6-8 бар, то виноваты кольца. Проводя такой тест, необходимо учитывать, что компрессия может повыситься и за счет временного уменьшения объема камеры сгорания на эти самые 5-10 мл масла. В таком случае степень сжатия увеличивается, а вместе с ней и реальное давление в цилиндре.

При увеличении компрессии во время «масляного теста» только на 1-2 бара или если она вообще останется без изменений, то это весьма тревожный сигнал. В худшем случае это может означать наличие дыры в поршне, и тогда путь один – капремонт!

Если при обычном замере компрессии давление в одном из цилиндров поднимается заметно медленнее и оказывается на 3-5 бар ниже нормы, то есть вероятность прогорания прокладки между блоком и головкой.

А бывает, что компрессию удается повысить простой промывкой инжектора сольвентом. Это говорит о том, что мотор эксплуатировался на низкокачественном топливе, и многие его детали покрылись нагаром.

Зрим в корень: сказки про компрессию двигателя

Залегшие кольца или трещина в клапане — значительно более частые причины снижения компрессии, чем износ двигателя.

2

Компрессия — это вульгаризм. Правильно — давление конца такта сжатия. Это давление, которое создается в цилиндре при выключенном зажигании (или без подачи топлива — для дизеля) при положении поршня в верхней мертвой точке. Так вот, многие диагносты по величине замеренной компрессии (прости, наука, за жаргон!) дают заключение: «жив пациент» или «в морг», то есть на капитальный ремонт. По мнению многих продвинутых автомобилистов, компрессия для мотора чуть ли не всё! Но так ли это?

Компрессия и степень сжатия — одно и то же: сказка первая

Нет, не так! Компрессия — это давление в цилиндре, степень сжатия — безразмерный параметр, описывающий геометрические параметры цилиндра: это отношение полного объема цилиндра к объему камеры сжатия (камера сжатия — это объем пространства над поршнем при его положении в ВМТ (еще он называется объемом конца сжатия — это то же самое).

Называть ее камерой сгорания некорректно, поскольку сгорание топлива происходит во всем объеме цилиндра.) Компрессия от степени сжатия зависит, а степень сжатия от компрессии — нет! Компрессия зависит еще от кучи параметров: давления начала сжатия, регулировки фаз газораспределения, температуры, при которой проводится замер, протечек из камеры сгорания. А протечки определяются изношенностью колец и цилиндров. «Компрессия» — то максимальное давление, которое мы измеряем в цилиндре при выключенном зажигании.

1 no copyright

Поднял компрессию — увеличил мощность: сказка вторая

Не совсем так. Компрессию можно поднять двумя способами — увеличить степень сжатия или уменьшить протечки из камеры сгорания. Посмотрим, что будет в каждом случае: в нашем распоряжении стенд. Для начала уменьшим объем камеры сжатия. Проще всего для этого прошлифовать нижнюю плоскость головки цилиндров. У базового мотора «одиннадцатого» ВАЗа рабочий объем цилиндра чуть больше 370 кубиков.

При штатной степени сжатия 9,8 объем камеры сжатия составит 42,6 см³. Можно посчитать, что, сняв 2 мм с посадочной поверхности головки блока цилиндров, мы уменьшаем объем камеры сжатия на 5,1 см³. Новая степень сжатия составит 11 единиц, то есть на 1,2 выше, чем у базового мотора. А теперь, просто из интереса, уберем еще 2 мм. Степень сжатия возрастает уже до 12,6. В учебнике находим нужную формулу и получаем: термический КПД цикла поршневого двигателя теоретически должен вырасти в первом случае минимум на 4%, во втором — на 9%. Здорово! А теперь ставим эти головки на стендовый мотор и снимаем моментные характеристики. Снижение расхода топлива существенно меньше, чем обещала теория, — на 2,5% в первом случае и на 4,5% во втором. Причем эффект более выражен в зоне малых нагрузок. Прибавка мощности еще меньше: от силы 2–3%, причем в зоне малых и средних оборотов. А на высоких — никакого эффекта… Все ясно: с увеличением степени сжатия резко растет давление в цилиндре, этот рост провоцирует детонацию, ее ловит соответствующий датчик — и сдвигает угол опережения зажигания назад.

Следовательно, мощность падает. А потому и теоретический эффект существенно уменьшается. Зато растут температуры на выпуске, — стало быть, риск пожечь клапаны и поршни с таким мотором значительно выше. Способ второй — уменьшаем протечки. Пойдем от обратного: сравним, что станет с моментной характеристикой, если заменить кольца такими, чтобы зазоры в них стали больше, скажем, раза в два. Сделали. Для нового мотора — всё нормально, для всех цилиндров компрессия 13,2…13,4 бар. Для испорченного кольцами с большими зазорами — 10,8…11,1. А что показали замеры мощности? В зоне малых оборотов мощность испорченного мотора чуть-чуть упала, но когда перешли 2500 об/мин, кривые момента практически слились. Всё потому, что протечки из камеры сгорания в картер, которые должны бы снизить мощность, заметны только на малых оборотах, а на высоких их масса за один цикл резко падает, ведь с уменьшением времени цикла при увеличении частоты вращения коленчатого вала уменьшается и время на протечку. Компрессия резко выросла, а мощность — нет. Вместе с компрессией проснулась детонация, и угол опережения зажигания пришлось сдвигать назад. А он влияет на мощность сильнее.

2 no copyright

Нет компрессии — сразу на капиталку: сказка третья

Обычно механик, обнаруживший низкую компрессию, тут же заявляет: «Двигатель изношен, требуется капиталка». Так ли все однозначно? Нет, конечно! На спор можем назвать двадцать возможных причин снижения компрессии. Тут и проблемы с механизмом газораспределения, и механические или термические повреждения деталей двигателя, и закоксованность поршневых колец. И только одна из них будет связана с катастрофическим износом мотора. Важно уметь различать эти причины, понимать степень их опасности и знать методы борьбы с ними. Но это — тема отдельной статьи.

Чем выше компрессия, тем лучше: сказка четвертая

Частенько от апологетов разных присадок приходится слышать, как подпрыгнула компрессия после очередной обработки мотора. Рост до 15 бар, до 17 бар! Но надо иметь в виду, что в нормальном состоянии, даже восстановив зазоры до состояния нового двигателя, компрессию выше штатной не получить.

Откуда же цифры? Обычно на разобранном двигателе видно, что камера сгорания после обработки заросла непонятно чем и, как следствие, уменьшился объем камеры сжатия. Но эти отложения нарушают теплоотвод от камеры сгорания. Отсюда детонация, калильное зажигание и прочее. Так что небывалому росту компрессии не радоваться надо, а наоборот. Изменение удельного расхода топлива при фиксированных оборотах (2500 об/мин) в двух вариантах двигателя — базовом и с кольцами, в которых увеличены зазоры. Компрессия упала, но по расходу это заметно только при малых нагрузках.

3 no copyright

И совсем не сказка…

Так на что же влияет компрессия? На многое! Главное — на пусковые свойства мотора, особенно при низких температурах. В первую очередь это касается дизельных двигателей, где от давления и температуры конца сжатия зависит, воспламенится топливо в цилиндре или нет. Но и бензиновые двигатели в холодном состоянии тоже чувствительны к изменению компрессии: она влияет на испаряемость топлива, которое при холодном пуске только теоретически должно испаряться по пути в цилиндр.

А реально — попадает туда в виде негорючих жидких капель. Сниженная компрессия повышает давление картерных газов. В этом случае через систему вентиляции на впуск двигателя летит больший объем паров масла. Плохо это: и токсичность растет, и темп загрязнения камеры сгорания резко увеличивается. Неравномерная по цилиндрам компрессия вызывает вибрации двигателя, особенно ощутимые на холостом ходу и при малых оборотах. А это, в свою очередь, вредит и трансмиссии, и подвеске мотора. Да и самому водителю. Словом, роль компрессии как диагностического признака, во многом характеризующего состояние двигателя, очень велика. И наши «сказки» никоим образом не призывают махнуть на нее рукой — наоборот! Но стремление к безудержному ее повышению в поисках дополнительных «лошадок» — дело в целом бесперспективное.

Компрессия в двигателе автомобиля: что это, как измерить и какая норма

Уже при первых проблемах с двигателем — затруднённый пуск, повышение расхода масла — рекомендуется проверять техническое состояние поршней.

Зная, какая компрессия должна быть в двигателе, можно не ехать в сервис. Достаточно иметь диагностический прибор и уметь проводить расчёты.

Что такое компрессия?

Это давление (не путать с артериальным), создаваемое поршнем в конце такта сжатия. Но никак не степень сжатия — разница объёмов пространства цилиндра при противоположных состояниях поршня или безразмерный коэффициент. Степень сжатия — показатель практически неизменный, меняется только после проведения тюнинга ДВС или расточки цилиндров.

Компрессия — это давление, создаваемое поршнями мотора при вращении коленвала маховиком на оборотах 200-300 в минуту. По мере износа поршневой группы, показатель меняется. Поэтому его и используют для точной диагностики двигателя внутреннего сгорания. Замеряется он в барах, мегапикселях, кгс/см ². Но, чаще измеряют в атмосферах. Для нахождения проблемной зоны, значение фиксируют во всех цилиндрах и затем сопоставляют с оптимальной величиной.

Причины снижения

Причины снижения компрессии:

износ поршневой группы двигателя, с увеличением зазоров и прочими дефектами;
подгорание тарелок клапанов, неплотно сидящих в сёдлах и пропускающих газы;
прогар или подвисание клапанов, что не позволяет создавать нужное давление;
цилиндр имеет задиры на поверхностях, ведущие к утечке газов.

По величине значения можно в полной мере судить о картине, царящей внутри мотора.

Нормы компрессии

Для определения критической изношенности цилиндро-поршневой группы нужно сверять стандартный показатель с имеющейся величиной. Естественно, идеальным он не может быть, тем более, на моторах со старым устройством. Различают 3 приемлемых значений, при которых работа движка считается удовлетворительной:

для старых карбюраторных моторов с низкой степенью сжатия — до 9,9 атмосфер;
для инжекторов — 10,8 атмосфер;
для дизелей — до 29. 7 атмосфер.

Такой разброс значений легко объяснить разностью степени сжатия. На старых силовых агрегатах она априори низкая — редко превышает 8,5 единиц. На DIESEL этот показатель, наоборот, высокий из-за малых размеров камеры сгорания — доходит до 24 единиц. И только на современных бензиновых инжекторных моторах компрессия равна 9 или максимум 11 единицам.

Принято считать, что компрессия прямо связана со степенью сжатия. Если знать последнюю величину, которая всегда представлена в технических документах на автомобиль, определить компрессию не составит труда. Достаточно умножить коэффициент сжатия на 1,4 или 1,5. Но желательно всё-таки использовать те значения, которые приведены в официальных источниках.

На двигателе Ваз-2106 показатель компрессии равен 11 кгс/см², а на уже на Ваз-2110 — 13 кгс/см ². Дизельный BHDA или BHDB, устанавливаемый на Ford Focus, отличается более высоким значением — 18 кгс/см ². На Mitsubishi ASX с движками 1.6, 1.8 и 2.0 литра, этот показатель варьируется в пределах 12-13 кгс/см ².

Как проводят измерение?

Компрессия обязана замеряться на двигателях, набравших свою рабочую температуру. Аккумулятор должен быть хорошо заряжен, проблемы со стартером и другими электрическими узлами — отсутствовать. Иначе замеры нельзя считать правильными.

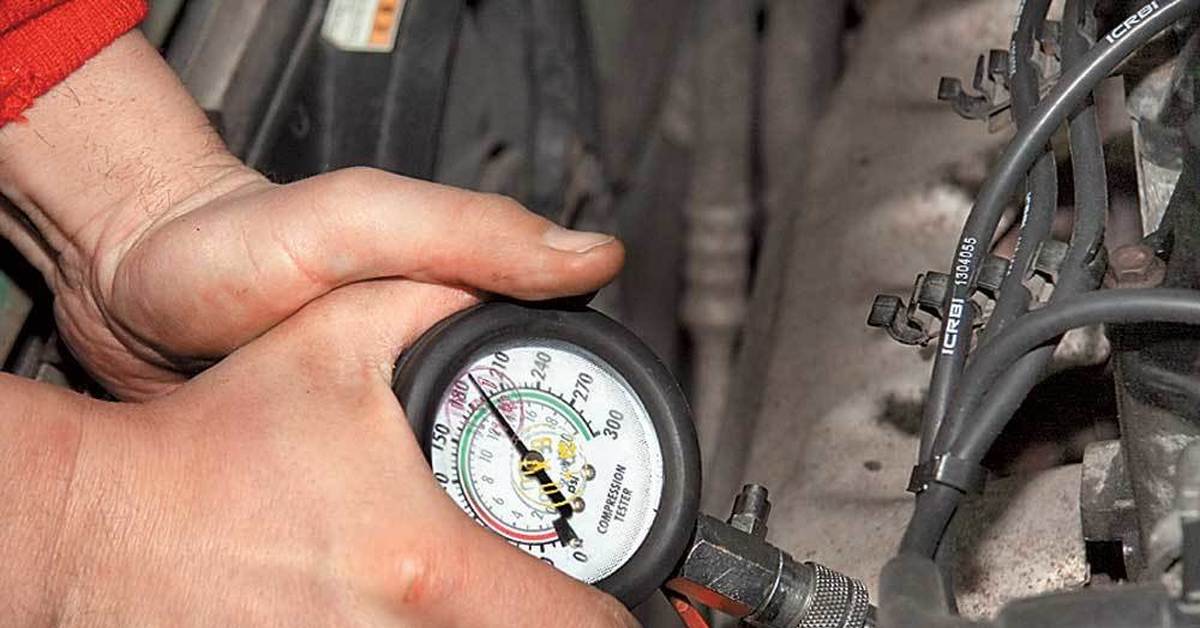

Измерения следует проводить с помощью специального диагностического прибора. В его состав помимо стрелочного манометра со шкалой 0-4 МПа должно входить:

гибкий шланг с резьбовым наконечником для вкручивания в свечное гнездо;
обратный клапан, обеспечивающий герметизацию во время 5-10 тактов накачивания максимального давления;
ручник — нужен для сброса воздуха, чтобы обнулить показания;
переходники под различные резьбовые номера — поскольку дизельные агрегаты мерятся через разные отверстия для форсунок или свечей накала.

Можно также использовать простейший вариант прибора — обычный манометр с клапаном и конусообразной резиновой фурмой. Но в процессе измерения его надо вручную придерживать на свечном отверстии, так как шланг не вкручивается. Да и показатель, который он выдаст в таких условиях, нельзя считать оптимально верным. Куда правильнее использовать, пусть и дорогой, но профессиональный инвентарь.

Наиболее точные результаты получаются на прогретом двигателе. Ниже приводится подробный алгоритм действий:

запустить силовой агрегат, довести рабочую температуру до 80 градусов Цельсия;
скинуть бронепровода, вывернуть свечи зажигания, на дизеле — форсунки;
обесточить топливный насос, вытащив нужный предохранитель;
вкрутить насадку манометра в отверстие от первой свечи;
открыть дроссель, выжав педаль акселератора, и завернуть стартер несколько раз — 7-8;
снять показания с прибора;
повторить процедуру на всех цилиндрах.

На дизельных силовых установках можно исключить попадание горючего в масляный картер, отключив электронное управление форсунками. На моторах с механической топливоподачей это делается с помощью рычага отсечки, который взаимодействует с ТНВД.

Безупречными можно считать результаты, которые не отличаются между всеми цилиндрами более чем на 1 бар. Это означает, что поршневая группа и клапаны находятся в исправном состоянии. Если отличия существенные — 2-3 бара и больше — повторите процедуру, но с залитым в проблемные свечные отверстия 5 миллилитрами автола. Повышение значения скажет о том, что неисправна поршневая группа, ведь смазка уплотняет прилегание колец. Если ничего не изменится — прогорел клапан. Наконец, при показаниях ниже нормы во всех цилиндрах, капитальный ремонт неизбежен. Здесь уже никакие тесты с маслом не помогут — мотор придётся разбирать.

Известен также способ проверки с закрытой дроссельной заслонкой, но эффективен он лишь для выявления малых дефектов силового агрегата. Такой вариант поможет определить трещины на клапанной тарелке, отсутствие герметичности и прогар кромки.

Как часто проверять?

Как правило, специалисты рекомендуют проводить данную процедуру одновременно с заменой свечей зажигания — каждые 30-40 тыс. км. Таким образом, обеспечиваются и профилактические цели.

Однако двигатель нуждается во внеплановом проведении замера, если наблюдаются такие признаки:

увеличился расход масла до 150 мл/1000 километров;
затруднился пуск по утрам и в холодные дни;
появился сизый дым из глушителя;
ухудшился режим нейтрального хода — мотор частенько трясёт, он глохнет.

Все эти симптомы могут указывать и на другие неполадки. К примеру, нестабильный ХХ является характерным признаком неисправной системы зажигания. Поэтому перед измерениями всё это надо устранять. Иначе показатели будут неточными, а ремонт и затраты — лишними.

Восстановить компрессию агрегата можно, если нет повреждений ГРМ и показатель снижен из-за закоксовки. Нужно купить специальную жидкость и провести раскоксовку на горячем моторе. Обычно в Москве такую процедуру проводят по сниженным ценам.

Компрессия в бензиновом и дизельном двигателях: что такое и как измерить

Двигатель внутреннего сгорания (ДВС) относится к основной части любого транспортного средства. Зачастую вместе с понятием ДВС можно услышать и такое понятие как компрессия в двигателе. Это важный показатель, который отвечает за работу двигателя автомобиля. Разберемся, что такое компрессия, какая компрессия должна быть в двигателе и что будет с двигателем при нарушении норм.

Что такое компрессия?

Слово «компрессия» происходит от латинского «compression», что в переводе означает «сжатие». Т.е. под компрессией понимается сжатие газа, происходящее из-за действия внешних сил, чтобы уменьшить объем газа, а также увеличить температуру и давление.

Чтобы понять, что представляет собой компрессия в двигателе, стоит разобраться для начала из чего состоит двигатель внутреннего сгорания. В нем есть блок цилиндров, клапана, поршни с компрессионными и масляными поршневыми кольцами, шатуны и коленчатый вал.

При поднятии поршня на такте сжатия, клапаны закрыты, поэтому происходит топливной смеси, при этом давление образуется в цилиндре максимальное. А цифровое значение этого давления и представляет собой компрессию двигателя.

Измеряется компрессия в единицах измерения давления – бар, кг/см2, МПа.

Нормы компрессии

На показатель компрессии влияют множество факторов. Среди них:

посадка клапанов, особенно если они установлены плотно;
наличие небольших трещин между седлами клапанов;
цилиндры и поршни слишком изношены;
поршневые кольца изношены;
присутствие в цилиндрах масла.

Для того, чтобы понять работает двигатель в штатном режиме или есть проблемы нужно знать заводские параметры компрессии для каждого двигателя, т.к. они будут отличатся.

Обычно норма компрессии указывается в технических характеристиках. Можно только отметить, что из-за различий дизельных и бензиновых двигателей компрессия будет разная. Как правило, дизели имеют норму давления больше в два раза.

Компрессия в дизельном двигателе составляет более двадцати атмосфер. Чаще всего, она колеблется от двадцати восьми до тридцати двух атмосфер. Такие высокие показатели обусловлены сложностью устройства двигателя.

Норму компрессии для бензиновых двигателей можно рассчитать по формуле, в которую входит степень сжатия двигателя и коэффициент Х, который определяется в зависимости от типа мотора. Степень сжатия берется из технической документаций на автомобиль.

Х = 1,2-1,3 для четырехтактных моторов;
Х = 1,7-2 для четырехтактных дизельных моторов.

Как правило, норма компрессии бензинового двигателя немного больше десяти атмосфер.

Хорошо знать норму компрессии для своего автомобиля, но нужно еще и уметь ее измерять, чтобы быть уверенным, что двигатель работает исправно. Рассмотрим, какие способы измерения компрессии двигателя существуют.

Измерение компрессии своими руками

Чтобы измерить компрессию можно, конечно, обратиться в автосервис. Но проще сэкономить деньги и произвести измерения самостоятельно. Для таких измерений достаточно просто купить специализированный прибор – компрессометр. Это, по сути, манометр, но имеющий обратный клапан, измеряющий максимальное давление в цилиндре двигателя.

Сейчас на рынке предлагаются компрессометры для дизельных и для бензиновых моторов. Отличия в допустимых пределах измерений, потому как в дизельных движках давление намного выше.

Для проверки компрессии нам в первую очередь потребуется:

проверка уровня зарядки аккумулятора. Это необходимо, потому как, при измерении давления двигатель будет работать на аккумуляторе.
прогреть двигатель авто до рабочей температуры. Это необходимо, чтобы получить максимально точные результаты измерения.

После чего переходим ко второму этапу:

снятие всех свечных проводов;
выкручивание свечи зажигания каждого цилиндра;
при электрическом бензонасосе – его необходимо вытащить. Если бензонасос обычный, то просто отключается шланг, отвечающий за топливо;
отключение питающего провода с форсунок при необходимости.

Выполнив эти действия, можно приступать непосредственно к измерению компрессии в цилиндрах двигателя. Желательно измерения проводить вдвоем, чтобы один человек фиксировал результаты измерения, а другой – вращал мотор.

Для измерения выполняются следующие действия:

вкручивание компрессометра в проверяемый цилиндр;
нажатие педали газа до упора, чтобы полностью открыть дроссельную заслонку. Ключ зажигания начинаем вращать стартер. Вращение производится до тех пор, пока показатель прибора не перестанет расти – это и будет компрессия двигателя.

После полученного результата, необходимо сравнить с нормами, которые должны быть для данного двигателя. Если же результаты приближены к показателям нормы, то компрессия в двигателе хорошая и двигатель работает отлично, либо причина поломки двигателя не в этом.

Причины и последствия низкой компрессии

Если при измерениях получена низкая компрессия двигателя, то необходимо в срочном порядке восстанавливать давление в цилиндрах. Иначе могут быть серьезные последствия в дальнейшем при эксплуатации автомобиля. Например, будет сложно завести движок, обороты двигателя будут скакать, мотор будет очень сильно шуметь, мощность двигателя значительно снизится, увеличится расход топлива, появится синий дым, который будет выходить из выхлопной трубы при запуске двигателя.

Самыми распространенными причинами низкой компрессии может быть:

сгорела прокладка блока цилиндра;
сгорел поршень или клапан;
сильный износ деталей цилиндра;
разрушилось седло клапана.

В первую очередь необходимо проверить все эти детали и заменить неисправные. После чего, компрессия должна быть в норме, стоит провести повторные измерения.

Причины и последствия высокой компрессии

Если же результаты измерения компрессии оказались высокими, то стоит проверить, возможно в камеру сгорания попадает масло или двигатель перегревается.

Последствия высокой компрессии приводят к детонации и возникновению калильного зажигания, что в свою очередь способствует повреждению поршня и цилиндра двигателя.

При высоких показателях компрессии стоит также, проверить, не износились ли маслосъемные колпачки и кольца или нет ли нагара в цилиндрах, возможно двигателю потребуется раскоксовка ДВС.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Компрессия в цилиндрах двигателя, норма для различных видов силовых агрегатов

Уменьшение объема газа при помощи внешнего воздействия называется компрессией. Какая компрессия должна быть в двигателе автомобиля для его бесперебойного функционирования?

Работа двигателей внутреннего сгорания осуществляется при помощи создания высокого давления в рабочих цилиндрах. Уменьшение объема при движении поршня вверх приводит к существенному повышению температуры в камере сгорания с последующим воспламенением топливовоздушной смеси. Компрессия в цилиндрах двигателя косвенно показывает состояние всех элементов, входящих в цилиндропоршневую группу.

Степень сжатия двигателя характеризует отношение объемов цилиндра при расположении поршня в верхнем положении и нижнем соответственно. Для каждого движка данная величина является постоянной.

Компрессия в двигателе имеет склонность к постепенному уменьшению, т. к. в процессе эксплуатации элементы двигателя, принимающие участие в его работе, изнашиваются и приходят в негодность, что приводит к нарушению герметичности в системе.

От давления в цилиндрах силового агрегата зависят следующие свойства:

Бесперебойный запуск мотора, особенно в зимнее время.
Отсутствие вибрации силового агрегата при работе на малых и холостых оборотах.
Сбалансированность мотора.
Наличие хороших характеристик в динамике автомобиля.

Перечень деталей, ответственных за уровень компрессии движка

При давлении топливной смеси от 15 до 30 атмосфер наибольшую нагрузку получают следующие элементы:

прокладка головки блока цилиндров;
поршень;
корпус цилиндра;
впускные и выпускные клапаны;
компрессионные кольца.

Все перечисленные детали газораспределительного механизма испытывают многократные нагрузки, возникающие в результате воздействий высокой температуры и давления. Износ любого из этих элементов влияет на компрессию, мощность мотора и его экономические характеристики.

Давление в дизелях и бензиновых моторах

Из-за отличий в конструкции дизелей и моторов, работающих на бензине, наблюдается разная компрессия в цилиндрах двигателя. Норма давления для дизельных моторов вдвое выше, чем для бензиновых. Это обусловлено потребностью в более высоком рабочем давлении для образования вспышки дизельного топлива.

Какой величины должна быть компрессия дизеля? Дизельный двигатель можно запустить только при создании давления в цилиндрах более 22 атмосфер. Оптимальная величина компрессии для дизелей находится в пределах 28–32 атмосфер. Такой уровень возможен благодаря высокой технологичности и сложности устройства мотора.

Компрессия бензинового двигателя характеризует уровень давления на холостых оборотах силового агрегата. Величина давления зависит от марки и модели автомобиля.

Сколько должна быть компрессия в бензиновом двигателе? Для карбюраторных двигателей норма компрессии рассчитывается по специальной формуле. В основу расчета входит степень сжатия, указанная в технической документации и коэффициент, величина которого определяется принадлежностью бензинового мотора к определенной группе.

К примеру, данный коэффициент для четырехтактного движка с искровым разрядом в свече зажигания равен 1,2–1,3. Нормальная компрессия двигателя, работающего на бензине, должна быть немного выше десяти атмосфер.

Низкая компрессия может быть вызвана использованием некачественного масла, несоблюдением режима замены смазки, частой ездой на высоких скоростях.

При появлении таких симптомов, как увеличение расхода топлива и масла, снижение тяги, необходимо осуществлять диагностику мотора. Для выявления причин необязательно разбирать движок, достаточно произвести замер компрессии в цилиндрах.

Описание измерения давления

Измерение компрессии производится на прогретом движке. Проверка давления в каждом цилиндре производится своими силами при наличии измерительного прибора. Компрессия измеряется при помощи специального инструмента — компрессометра.

При выборе измерительного прибора особое внимание необходимо уделить его резьбовому наконечнику, который должен подходить для вкручивания его вместо свечей зажигания.

Для проведения диагностики мотора необходимо выполнить следующие действия:

Снять свечу с одного цилиндра.
Установить измерительный прибор вместо снятой свечи.
Провернуть коленвал с помощью стартера.
Зафиксировать показание прибора.
Замерить давление во всех цилиндрах с последующей фиксацией данных.
Сопоставить полученные результаты.
Добавить немного машинного масла в поршни.
Прокрутить мотор стартером, не вставляя свечи.
Повторно замерить компрессию в цилиндрах.

Для получения реальных результатов при проведении диагностики компрессия должна измеряться при количестве оборотов коленчатого вала, равном 200–250 оборотов в минуту.

Данные мероприятия проводятся с целью выявления сбоя в работе одного из цилиндров. Существенное увеличение давления свидетельствует о повреждении поршня или поршневых колец. Если давление осталось неизменным,следовательно,поломка коснулась элементов головки блока цилиндров или ее прокладки.

Факторы, влияющие на давление в двигателе

Результаты измерения компрессии часто отличаются друг от друга, даже если все детали, участвующие в газораспределении, исправны. На давление в цилиндрах оказывают влияние следующие условия:

количество поступающих воздушных масс;
скорость вращения коленчатого вала;
температура двигателя;
вязкость моторного масла.

Если возникли проблемы с запуском теряется мощность, двигатель нуждается в тщательной профессиональной диагностике. Ремонтно-восстановительные работы необходимо доверить опытным специалистам. Продление срока службы двигателя и поддержание компрессии в норме зависит от грамотного и внимательного отношения к мотору.

Увеличение мощности двигателя при помощи компрессора

Компрессор — это устройство, осуществляемое сжатие и подачу воздушных масс под давлением к потребителю. Наибольшую популярность компрессоры приобрели у автогонщиков и приверженцев скоростных режимов вождения.

Для существенного увеличения мощности мотора вместо увеличения его объема можно нагнетать больше воздуха в камеру сгорания. Это повлечет подачу большего количества топлива, что создаст повышенное давление и усиление толчка выбрасываемого газа. Для этих целей используется нагнетатель воздуха — компрессор.

Автомобильный компрессор дает возможность двигателю прибавить более 45% мощности, увеличить крутящий момент на 31%.

В зависимости от способа подачи воздуха нагнетатели делятся на три вида:

Центробежный компрессор.
Двухвинтовой.
Роторный.

Благодаря конструктивным особенностям центробежного компрессора, осуществляющего принудительное повышение мощности,его используют чаще других видов нагнетателей.

Компрессор запускается при помощи вращающегося коленчатого вала двигателя, что создает дополнительную нагрузку на силовой агрегат. При создании моторов, работающих в паре с нагнетателем, дополнительно усиливают узлы, получающие добавочную нагрузку при взрывах в камере сгорания. Усовершенствование элементов силового агрегата существенно увеличивает стоимость двигателя и автомобиля в целом.

Какая компрессия должна быть в двигателе: как определить уровень

Каждого автолюбителя волнует вопрос, какая компрессия должна быть в двигателе. Этот показатель крайне важен для работы цилиндрической системы и поршневой установки. От этого зависит долговечность, работоспособность и в целом состояние автомобиля. Без должной компрессии машина элементарно не сумеет завестись, даже если остальные детали находятся в идеальном состоянии. При нарушении давления в дизельном двигателе или бензиновом моторе появляется ряд более сложных, скрытых проблем, каждая их которых способна существенно ухудшить состояние машины. Давайте разбираться в том, как измерить компрессию двигателя, для чего это необходимо, а также необходим ли рядовому автолюбителю прибор для измерения компрессии.

Компрессия в двигателе выражается значением, олицетворяющем давление воздуха во внутренних моторных цилиндрах, а именно — в месте нахождения такта сжатия, при этом стартер взаимодействует с коленчатым валом. На какие функциональные способы компрессия оказывает влияние?

Мощность двигателя автомобиля
Скорость запуска двигателя
Износостойкость внутренних деталей

Практический каждый владелец авто сумеет своими руками проверить компрессию в двигателе. В первую очередь следует правильно диагностировать причины нарушений в моторе. Какие из них самые распространенные?

Плохое состояние мелких деталей вроде поршня
Изменения в работе газораспределительной системы
Излишняя работа стартера вхолостую
Отсутствие достаточного количества смазочного материала
Неисправности аккумулятора
Низкое качество моторного масла

Как проверить компрессию в двигателе правильно

Способы диагностики компрессии идентичны для большинства автомобилей. В первую очередь необходимо убедиться в полном заряде аккумуляторе и верной работе стартера. Именно они способны оказать наибольшее влияние на измерение компрессии двигателя. Создайте в двигателе стандартную рабочую температуру (ее необходимо повышать примерно до 100 градусов), для того, чтобы элементы правильно функционировали между собой. Остановите поступление бензина (или дизеля) в мотор. Если после проведенных операций двигатель отказывается приходить в движение, значит необходима проверка компрессии в цилиндрах двигателя с остывшим мотором. При сильной порче поршневых деталей нормальная компрессия двигателя может снизиться практически наполовину. Следует попробовать временно избавиться от свечей зажигания, после чего дать воздуху пространство для поступления. Это можно сделать с помощью снятия заслонки. На этом этапе необходимо вооружиться специальным прибором — компрессометром. Как правильно его использовать?

Наконечник засовываем в первый по номеру цилиндр до полного упора
С помощью стартера двигаем коленвал, наблюдая за повышением давления до полной его остановки
Фиксируем цифры, которые отображаются на экране компрессометра, после чего повторяем процедуру в заданном порядке на остальных цилиндрах

Какой должна быть компрессия?

Компрессия дизельного двигателя, равно как и компрессия бензинового двигателя обычно имеет определение 22 кг/см2. Именно при таком показателе двигатель нормально функционирует, заводится с первого раза и работает бесперебойно. Если цифра становится меньше 20ти, двигатель может даже не завестись (разве что при дополнительном воздействии масла для трансмиссии). Вы можете померить уровень давления, и узнать, есть ли необходимость повысить компрессию, использовав простой метод: прислонить руку к отверстию, которое совмещается со свечей. Если компрессия в цилиндрах находится на необходимом уровне, Вы моментально почувствуете сильное воздействие, и удержать пальцы около отверстия будет крайне проблематично.

О чем может рассказать замер компрессии двигателя

Итак, у Вас успешно прошла проверка компрессии дизельного двигателя, или же измерение давления в бензиновом моторе. Вы пришли к выводу, что показатели неутешительные, и где-то есть нарушение. Не стоит переживать — это не обязательно может являться признаком крайне серьезной поломки. Замер компрессии в двигателе может рассказать о следующих проблемах:

Резкое нарастание компрессии свидетельствует о нарушениях в работе внутренних стенок цилиндра, износе поршней и колец
Если попытки поднять компрессию не увенчались успехом, значит головки цилиндра износились, пропускают воздух и нуждаются в срочной замене
При полном доступе воздуха сжатие происходит неравномерно, и компрессия меняет свои показатели? Следует обратить внимание на состояние клапанов, поверхность цилиндра, нарушения в их структуре, а также вспомнить, сколько по времени эксплуатируются перечисленные детали
Заслонка наглухо закрыта, но изменение давления не перестает происходить? Присмотритесь к газораспределительной системе — возможно, ее функциональность снижена

Заключение

Мы разобрались в том, что такое компрессия двигателя, на что влияют ее параметры, о каких нарушениях она может рассказать, как верно замерить компрессию, и какая компрессия должна быть в двигателе при правильном функционировании. Следует взять за правило следить за тем, чтобы движок автомобиля находится в исправном состоянии, а также использовать только качественное моторное масло. Обращайте внимание на регулировку клапанов, качество стержня клапана и отсутствие излишних загрязнений. Стоит знать, что закоксование и нагар на различных деталях автомобиля приводят к снижению его работоспособности. Замер компрессии дизельного двигателя, равно как и бензинового, необходимо проводить при любых проблемах с работой мотора. Также периодически проверяйте детали на наличие трещин и повреждений, а также степень износа запчастей. Теперь, узнав, как проверить компрессию двигателя, Вы сумеете обеспечить исправность и долговечность собственного автомобиля.

Нормы компрессии в цилиндрах двигателя ВАЗ-2110 8 клапанов

Многие владельцы ВАЗ-2110 задаются вопросом, из-за чего на их авто бывает разная компрессия? Обычно компрессия нагнетается при перемещении поршня от нижней точки к верхней. При этом в цилиндре создается определенное давление. Хорошая компрессия может быть только в том случае, когда все прокладки, поршни, кольца или клапана в нормальном состоянии. Именно из-за этих элементов и происходит сжатие воздуха в системе.

Нормальная компрессия на ВАЗ-2110

Обычно компрессию проверяют при помощи специального прибора. Делать это рекомендуется регулярно.

Компрессометр автомобильный.

Это помогает определить степень износа мотора и колец, а также самого поршня. Нормальное давление в цилиндре на ВАЗ-2110 с 8 клапанами должно быть от 10 до 12 атмосфер.

Нормальная компрессия в цилиндре.

Также стоит отметить, что иногда давление в разных цилиндрах может отличаться. Если это 0.5-0.7 атмосфер, то такое явление нормальное и не должно вызывать беспокойства.

Ненормальная компрессия

Это происходит, когда в цилиндре атмосфер больше или меньше намного, чем в других.

Такой двигатель не будет способен работать нормально. Ему нужно в обязательном порядке провести ремонт.

Причины

Прогар прокладки между блоком и головкой – довольно часто встречающийся дефект.

Причин, из-за которых может наблюдаться разница в компрессии, может быть много. Специалисты выделяют основные из них. Это:

Прогорела прокладка головки и блока. Ее потребуется просто поменять.
Головка не затянута. Тут может прогореть прокладка.
Кольца не держат. Тут причина в износе колец или их поломке. Если давление падает в одном цилиндре, то это часто говорит о поломке колец. Тут потребуется ремонт поршневой.
Закоксованность колец. Потребуется их почистить.
Износ блока. Случается редко.
Перегрев мотора.
Сломался или прогорел поршень. Компрессия отсутствовать вообще.
Не отрегулированы клапана.

Ремонт

Как видно из сказанного выше, причин разной компрессии в цилиндрах много. Ремонт в таком случае не всегда можно провести самому, особенно, если нет навыков. Рекомендуется в таком случае обратиться к специалистам на СТО.

Народные методы повышения компрессии

Отмечено, что описанные ниже способы не могут быть гарантией на 100% того, что компрессия в цилиндрах повысится.

Купить качественную жидкость для чистки клапанов и залить ее в масло.
Залить в цилиндры такую жидкость на ночь.

Выводы

Зная эти моменты, вам не стоит волноваться при разнице компрессии в разных цилиндрах на ВАЗ-2110, если она небольшая. Когда норма превышает допустимые показатели, потребуется проведение ремонта.

Степень сжатия — обзор

Степень сжатия обычно варьируется от 1,05 до 7 на ступень; однако соотношение 3,5–4,0 на стадию считается максимальным для большинства технологических операций. Довольно часто повышение температуры газа во время сжатия диктует предел безопасного или разумного повышения давления. Максимальное повышение температуры определяется либо максимальной рабочей температурой цилиндра компрессора, либо максимальной температурой, которую газ может выдержать перед разложением, полимеризацией или даже самовоспламенением, как для хлора, ацетилена и т. Д.Поскольку объемный КПД уменьшается с увеличением степени сжатия, это также добавляет к выбору разумного предельного давления нагнетания. При известной максимальной температуре максимальная степень сжатия может быть рассчитана из соотношения повышения адиабатической температуры.

Оптимальная минимальная мощность достигается при одинаковой степени сжатия во всех цилиндрах для многоступенчатых агрегатов. При внешнем охлаждении газа между ступенями необходимо делать разумные поправки на перепады давления в промежуточных охладителях и учитывать это при установке степеней сжатия:

Фактическое (с промежуточным охлаждением)

(18-38) Pi1 / P1 = Pi2 / Pi1 ′ = Pi3 / Pi2 ′ =… Pfy / Piy

где 1,2,3 ,.… Y = состояние газа в баллоне, представленное (1) для первой ступени, (2) для второй ступени и т. Д.

i = состояние межступенчатого давления нагнетания, непосредственно в баллоне.

Prime (′) = состояние межступенчатого нагнетания, уменьшенное за счет падения давления в промежуточных охладителях, клапанах, трубопроводах и т.д .; следовательно, штрих представляет собой фактическое давление на всасывании следующего цилиндра в многоступенчатой цилиндровой системе.

f = конечное давление или давление на выходе из многоступенчатой установки.

Степени сжатия по ступеням:

R1 = Pi1 / P1R2 = Pi2 / Pi1′R3 = Pi3 / Pi2′Rf = Pfy / Piy ′

(18-39) R1 = R2 = R3 = … Rf = yRt

, где R _t = общая степень сжатия агрегата = P _i / P ₁

Для двухступенчатого сжатия на ступень:

(18-39A) R1 = R2 = Pf2 / P1

Для пяти ступеней:

(18-39B) R1 = R2 = R3 = R4 = R5 = 5Pf5 / P1

Обычно на многоступенчатых машинах используются промежуточные охладители.Функция промежуточного охладителя заключается в охлаждении газа до максимально близкой к исходной температуре всасывания с минимальным перепадом давления. Это важно для термочувствительных материалов. Это охлаждение приводит к экономии требуемой тормозной мощности, так как по существу происходит охлаждение при постоянном давлении, что приводит к тому, что следующий цилиндр обрабатывает меньший объем газа. Для достижения наибольшей экономии следует использовать самое холодное охлаждение, доступное на практике.

В некоторых случаях желательно использовать двухступенчатое сжатие без промежуточного охлаждения.Если состав газа должен оставаться постоянным на протяжении всего процесса сжатия, а температура не ограничивается, промежуточные охладители нельзя использовать, если присутствуют конденсируемые вещества. Иногда для газов с низким значением «k» или «n» используются две ступени для повышения объемного КПД. Когда это так, и высокие температуры сжатия или экономичность работы не контролируются, может быть выгодно отказаться от промежуточного охладителя.

Обратите внимание, что когда промежуточные охладители не используются, температура воды в рубашке компрессора должна быть на 10–15 ° F выше, чем точка росы между ступенями.Для этого на предыдущем этапе потребуется теплая вода из куртки.

Работа промежуточного охладителя внешне не влияет на теоретическую оптимальную степень сжатия на ступень. Однако это влияет на совокупную мощность, необходимую для выполнения работы по полному сжатию, потому что все потерянные потери давления должны быть заменены на мощность в лошадиных силах. За счет этого промежуточного охлаждения также наблюдается выигрыш в производительности, как показано на рисунках 18-17A и 18-17B. Поправка на падение давления в промежуточном охладителе обычно делается путем увеличения давления на выходе из цилиндра, чтобы включить половину падения давления в промежуточном охладителе между ступенями, а давление всасывания на следующей ступени уменьшается до другой половины падения давления. по сравнению с теоретическим давлением без учета перепада давления.

Рисунок 18-17а. Комбинированные индикаторные карты двухступенчатого компрессора, показывающие, как водяные рубашки цилиндра и промежуточный охладитель помогают приблизить линию сжатия к изотермической.

Рисунок 18-17b. Влияние объема зазора на эффективность работы цилиндра поршневого компрессора (эффект конструкции клапана).

Коэффициент сжатия на ступень можно рассчитать.

(18-40) Pf = P1Rγ− (Δp1) Rγ − 1− (Δp2) Rγ − 2− (Δp3) Rγ − 3− (Δp4) Rγ − 4…

Продолжайте, чтобы увидеть количество членов в правой части уравнение, равное количеству ступеней. Обычно это лучше всего решается методом проб и ошибок, и его можно упростить, если предположить, что большинство значений ΔP равны. Предполагается, что весь перепад давления в промежуточном охладителе вычитается из давления всасывания следующей ступени, т.е.е. Падение давления в промежуточном охладителе первой ступени вычитается из давления всасывания второй ступени.

P _f = конечное давление многоступенчатого блока цилиндров

γ = количество ступеней сжатия

Δp = перепад давления на промежуточных охладителях, фунт / кв. Дюйм

1 = первая ступень

2 = вторая ступень

Если половина Δp добавляется к разряду одной ступени и половина вычитается из всасывания следующей ступени:

(18-41) Pf = P1Rγ− (12Δp1) Rγ − 1− (12Δp2) Rγ − 2− (12Δp3) Rγ − 3− (12Δp4) Rγ − 4…

На практике соотношения для каждой ступени могут не совпадать; однако это не мешает компрессору работать удовлетворительно, если все другие факторы учитываются соответствующим образом.

Охлаждение рубашки компрессора. Вода для охлаждения рубашки компрессора не должна быть такой же теплой, как вода в рубашке газового двигателя. Вода на 15–20 ° F более теплая, чем точка росы сжимаемого газа, предохраняет от конденсации. Рекомендуется повышение температуры воды в рубашке максимум на 15–20 ° F. Никогда не следует ограничивать поток воды к рубашкам, чтобы поддерживать эту температуру, поскольку пониженная скорость имеет тенденцию способствовать загрязнению рубашек.

Количество тепла, отводимого рубашками компрессора, зависит от размера и типа машины.Этот отвод тепла обычно выражается в британских тепловых единицах / час / л.с. Отвод тепла в цилиндр компрессора в среднем составляет около 500 БТЕ / ч / л.с. Некоторые из них имеют низкий уровень 130, и необходимо уточнить у производителя, чтобы получить точную цифру.

Пример 18-1

Давление между ступенями и степени сжатия

Для двух ступеней сжатия, какими должны быть давления в цилиндрах, если перепад давления в промежуточном охладителе и трубопроводе составляет 3 фунта на кв. Дюйм?

Всасывание до первой ступени: P ₁ = 0 фунтов на кв. Дюйм (14.7 psia)

Нагнетание из второй ступени: P _f2 = 150 psig (164,7 psia)

Perstage: Rc = 164,7 / 14,7 = 11,2 = 3,35

Без промежуточного охлаждения:

С промежуточным охлаждением:

Первая ступень:

Вторая ступень:

Пример показывает, что, хотя отношения на цилиндр сбалансированы, каждое из них больше теоретического. Это соответствует реальным операциям.

Важно отметить, что довольно часто фактическая степень сжатия для отдельных цилиндров многоступенчатой машины не может быть точно сбалансирована.Это условие возникает в результате ограничения потребляемой мощности для определенных размеров и конструкций цилиндров производителя. В окончательном выборе они будут скорректированы, чтобы обеспечить максимально возможные степени сжатия для использования стандартных конструкций.

Вот что на самом деле означает «степень сжатия» и почему это важно что именно это значит? Что ж, пора объяснить, что такое степень сжатия, и почему каждый автопроизводитель теперь одержим ею, как Святым Граалем.

Степень сжатия, надо признать, сложнее, чем кажется на первый взгляд. Не помогает и то, что это один из тех терминов, которые вы слышите на автосалонах и в пресс-релизах без серьезных объяснений. Это одна из тех вещей, которые вы в большинстве своем пытаетесь понять, пытаясь произвести впечатление на артиста-трапеции, которого вы встретили в цирке на прошлых выходных.

Мы знаем, что высокая степень сжатия — это хорошо, а низкая — плохо. Мы знаем, что новый двигатель Mazda Skyactiv-X «Holy Grail» отличается высокой степенью сжатия, наряду с «дизельным убийцей» Infiniti и серией Toyota «Dynamic Force», которые рекламируют большую мощность при большей эффективности.

Мы живем в эпоху, когда инженеры не могут просто увеличить мощность двигателя, сделав его больше. Изменение степени сжатия двигателя становится обычным делом.

G / O Media может получить комиссию

(Кстати, если вы читаете это и фыркаете, потому что уже знаете, что такое степень сжатия, хорошо для вас! Не все остальные.)

What Defines Степень сжатия очень проста

Степень сжатия — это именно то, на что это похоже — степень, при которой вы сжимаете максимальный объем цилиндра до минимального объема цилиндра.Это объем цилиндра, когда поршень полностью опущен по сравнению с полностью вверху. Это написано и указано в виде отношения. Например, для двигателя со степенью сжатия 9: 1 вы бы сказали, что это «девять к одному».

А теперь представьте себе цилиндр в своей голове. Поршень движется вверх и вниз внутри этого цилиндра. Когда поршень находится в самой нижней точке, это называется нижней мертвой точкой. Вот где объем цилиндра наибольший. Когда поршень находится в наивысшей точке цилиндра, это называется верхней мертвой точкой, и именно здесь объем цилиндра наименьший.Сравнение этих двух объемов — вот откуда взялось ваше соотношение.

Если вы такой же наглядный ученик, как я, вам понравится этот созданный мной GIF, показывающий, как работает четырехтактный двигатель. Видите, как поршень движется вверх во время такта сжатия? Это весь воздух и топливо сжимаются в цилиндре. Если двигатель имеет высокую степень сжатия, это означает, что данный объем воздуха и топлива в цилиндре сжимается в гораздо меньшее пространство, чем двигатель с более низкой степенью сжатия.

А теперь пример с простой математикой, мой любимый вид.

Представьте, что у вас есть двигатель, объем цилиндра и камеры сгорания которого составляет 10 куб. См, когда поршень находится в нижней мертвой точке. После того, как впускной клапан закрывается и поршень поднимается вверх во время такта сжатия, он сжимает топливно-воздушную смесь в объеме одного кубического сантиметра. Этот двигатель имеет степень сжатия 10: 1.

Вот и все! Это степень сжатия. Общий рабочий объем плюс сжатый объем (включая объем головки блока цилиндров и все, что выше, где поршень «движется») в один только сжатый объем .

Почему лучше усложняется

Но понимание , что такое степень сжатия , менее важно, чем понимание , почему нам это важно, или почему высокая степень сжатия — это такое стремление.

Лучшее объяснение, которое я получил в этом, было от моего коллеги и инженера Дэвида Трейси, который затем обратился за помощью к другим инженерам и профессорам. Лучший ответ из них дал доктор Энди Рэндольф, технический директор ECR Engines. Он проводит исследования трансмиссии для NASCAR, и его объяснение предельно ясно:

С точки зрения непрофессионала, мощность двигателя генерируется, когда сгорание воздействует на поршень и толкает поршень вниз по цилиндру во время такта расширения.
Чем выше поршень находится в канале ствола в момент начала сгорания, тем большее усилие будет приложено.
По мере увеличения степени сжатия поршень перемещается выше в отверстии в верхней мертвой точке, следовательно, появляется дополнительная сила для хода расширения (дополнительная сила для того же количества топлива равняется более высокому КПД).

Теперь мы на самом деле нужно больше понимать о , почему в дополнение к , как о , а это означает, что нам придется рискнуть в области термодинамики.

Суть всего этого в том, что более высокая степень сжатия означает, что двигатель получает больше работы при том же количестве топлива. Это хорошо для мощности, а также миль на галлон.

Чтобы объяснить, почему более высокая степень сжатия дает лучшую эффективность, мы не собираемся слишком углубляться в термодинамику, но, черт возьми, давайте просто окунемся в них. Это здорово и полезно для души.

Более высокое сжатие означает больше работы, но больше давления

На изображении выше показана диаграмма «давление-объем» для идеального и типичного бензинового двигателя.Он визуально показывает, что происходит в вашем двигателе, когда он сжигает бензин.

На диаграмме выше нижняя кривая 1-2 показывает ход сжатия.

Строка 2-3 показывает горение.

Верхняя кривая 3-4 показывает ход расширения.

А линия 4-1 показывает отвод тепла при открытии выпускного клапана.

Чтобы быть более техническим, на диаграмме кривая 1-2 показывает ход сжатия, в котором давление (ось y) возрастает, а объем (ось x) падает, когда поршень действительно воздействует на газ, сжимая его.Строка 2-3 показывает тепло, выделяющееся при сгорании, быстро увеличивая давление и температуру газа. Кривая 3-4 показывает увеличение объема и падение давления по мере того, как газ действует на поршень во время такта расширения. Линия 4-1 показывает отвод тепла от газа в окружающую среду по мере того, как давление возвращается к окружающему при открытии выпускного клапана. Наконец, плоская линия 1-5 внизу представляет ход выпуска и возврат поршня в верхнюю мертвую точку в конце.

Область внутри этих 1-2-3-4 строк показывает, сколько работы проделано двигателем.Более высокая степень сжатия означает, что две вертикальные линии на графике будут перемещаться влево и вверх, оставляя больше области в границах, чем при более низкой степени сжатия, и, таким образом, работа выполняется. Но, как вы можете видеть на этой диаграмме, вы столкнетесь с более высоким давлением. Другими словами, вы получите больше механической работы от двигателя с высокой степенью сжатия. Вы будете получать большее давление в цилиндре и на поршне из-за тепловыделения от сгорания.

Более высокое сжатие также означает более высокий тепловой КПД

Также важно отметить, что тепловложение и тепловые потери во время цикла вашего двигателя связаны с КПД как функцией степени сжатия.Все это работает по двум идеям. Во-первых, любая тепловая энергия, поступающая в систему, должна быть преобразована либо в механическую работу, либо в отходящее тепло. Во-вторых, термический КПД — это просто выходная работа, деленная на погонную энергию. Итак, вы можете вывести соотношение между тепловым КПД и степенью сжатия, как MIT, построенное на его веб-странице и показанное выше. Уравнение здесь (nu — термический КПД, r — степень сжатия, а гамма — свойство жидкости) :

Когда вы даете двигателю определенного рабочего объема более высокую степень сжатия, вы эффективно сдвигаете фотоэлектрическую диаграмму вверх и влево, и увеличивают тепловложение (Qh на диаграмме) в большей степени, чем тепловые потери (Ql).Другими словами, вы превращаете больше входящей энергии в работу. Вот Джейсон Фенске из Engineering Explained , разбирающий взаимосвязь между степенью сжатия, теплопередачей и эффективностью:

В любом случае, дело в том, что термодинамика диктует, что термический КПД возрастает с увеличением степени сжатия, как вы можете видеть на этом графике и уравнении. выше. А это означает больше лошадиных сил, лучшую экономию топлива, более тяжелые кошельки и более широкие улыбки. Управляйте любым вялым, хрипящим, всасывающим газ, старым американским V8 с низкой степенью сжатия, и вы поймете, о чем я.

Степень сжатия также делает такие двигатели, как двигатель Mazda Skyactiv-G, такими эффективными. Mazda, первая из серии новых двигателей с высоким и переменным сжатием от Mazda, Nissan / Infiniti и Toyota, на данный момент имеет самую высокую степень сжатия в отрасли — 14: 1, поэтому она может справляться с высоким расходом топлива. показатели экономичности и мощности даже без турбонагнетателя.

Почему более высокое сжатие означает более высокое октановое число

Почему не все просто используют высокие степени сжатия? Что ж, высокая степень сжатия — вот почему многим двигателям требуется топливо премиум-класса или высокооктановый бензин.Октановое число, как указано в статье How Stuff Works , является мерой способности бензина сопротивляться детонации.

По сравнению с газом с высоким октановым числом бензин с низким октановым числом с большей вероятностью самовоспламеняется из-за высоких температур и давления наддува. По сути, вам нужен газ, который воспламеняется, когда вы этого хотите, а не тот, который воспламеняется, когда вы, , этого не хотите. Такое неконтролируемое горение называется детонацией.Стук — это плохо; он снижает крутящий момент и может нанести непоправимый ущерб вашему двигателю.

Высокая степень сжатия увеличивает риск детонации, поэтому в двигателях с очень высокой степенью сжатия используется высокооктановый гоночный газ или (что сейчас чаще) E85. При сжатии газы склонны нагреваться, поэтому повышенная плотность тепла может привести к преждевременному сгоранию топлива до того, как свеча зажигания воспламенит его. Повторяю: это плохо.

Mazda пришлось проделать большую работу с поршнем и конструкцией выхлопной системы, чтобы уменьшить детонацию в двигателе 14: 1, работающем на газовом насосе.Поршни в двигателе Skyactiv-X, например, имеют полость посередине, чтобы позволить Mazda выстрелить потоком богатого топлива вокруг свечи зажигания в обедненной смеси, и, да, есть причина, по которой это было не так. Технологию нелегко разработать.

Что еще интересно, так это то, что вы не можете просто сделать двигатель с такой высокой степенью сжатия, как вы хотите. Я обратился к Джону Хойенге, владельцу раллийного магазина Nameless Performance, чтобы поговорить о рисках и преимуществах высокой компрессии.

Джон строит раллийный автомобиль Nissan 240SX, на который он меняет четырехцилиндровый SR20VE, который в настоящее время развивает около 250 лошадиных сил на колесах всего из 2,0 литров. Как ни удивительно, но без турбонаддува. Все, что Джон должен поблагодарить, — это очень высокая степень сжатия 14,5: 1. «Сжатие выполняет больше работы, — пояснил он, — поэтому тем больше мощности [двигатель] будет производить без наддува».

При этом, поскольку это гоночный двигатель, он использует гоночный бензин или E85 с очень высоким октановым числом.Джон сказал, что при степени сжатия выше 14,5: 1 возникает риск самовоспламенения, а также может вылететь шток или вращаться подшипник. Это то, что небрежно называют «взрывом».

Есть предел тому, насколько высоко вы можете подняться

Я спросил, почему мы не видим, что люди не бегают с двигателями, которые имеют значительно более высокую степень сжатия, чем все, что мы видим сегодня. Неприлично завышенные соотношения, вроде 60: 1. Джон рассмеялся. Он объяснил, что металл просто не может выдерживать такие высокие уровни напряжения, а такая степень сжатия приведет к тому, что вещи будут настолько горячими, что они взорвут любой двигатель.

Конечно, не все из нас строят гоночные автомобили с гоночными двигателями, поэтому об изменении степени сжатия нам не о чем беспокоиться. Но мы случайные владельцы автомобилей и энтузиасты квазидвигателей, так что это было объяснением того, что означает степень сжатия и почему это важно. Вам больше не нужно притворяться, теперь вы знаете, что это такое.

А теперь иди, найди того художника по трапеции и расскажи ему, что ты чувствуешь!

5 причин низкой компрессии в двигателе автомобиля (как проверить и исправить)

Последнее обновление 5 июля 2021 г.

Сжатие двигателя автомобиля означает, что воздух и газ смешиваются вместе в цилиндрах двигателя.Этот процесс необходим для того, чтобы машина двигалась и работала. Если есть какие-либо проблемы с процессом сжатия, то вы можете ожидать столкнуться с любыми проблемами с автомобилем.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Легко определить, когда у вас проблема с низкой компрессией, потому что вы можете испытать пропуски зажигания при попытке запустить двигатель. Либо это, либо двигатель будет плохо работать, когда вы едете по дороге.

В худшем случае автомобиль не заводится, если все цилиндры не имеют компрессии.

Вообще говоря, если у вас низкая компрессия в одном цилиндре, двигатель запустится, но вы, скорее всего, испытаете пропуски зажигания, и ваш автомобиль будет работать неровно. Если вы не почувствуете компрессию во ВСЕХ цилиндрах, ваш двигатель просто не запустится.

5 основных причин низкой компрессии в автомобильном двигателе

Существует много причин, по которым низкая компрессия может существовать в автомобильном двигателе.Иногда будет низкая компрессия только в одном цилиндре двигателя, а в других случаях низкая компрессия может присутствовать во ВСЕХ цилиндрах.

Вам просто нужно понять основные возможные причины низкой компрессии в двигателе автомобиля, а затем исправить или заменить все, что было повреждено. Ниже приведены 5 основных причин низкой компрессии в двигателях автомобилей.

# 1 — Отверстия в поршне

Вы, наверное, знаете, что в цилиндрах двигателя есть поршни. Эти поршни обычно изготавливаются из алюминиевого сплава и, как предполагается, способны выдерживать энергию сгорания.

Однако при перегреве двигателя на поршень могут попасть горячие точки. Через некоторое время эти пятна прожигают дыры прямо насквозь поршень. Как только это произойдет, газы будут просачиваться через эти отверстия и вызывать низкое сжатие.

№ 2 — Негерметичные клапаны

В верхней части каждого цилиндра находятся выпускные и впускные клапаны. Воздух и топливо поступают во впускной клапан для процесса сгорания. Образующиеся при этом газы выходят из выпускного клапана.

Если эти клапаны перегреются, из них может начаться преждевременная утечка газа. Как только это произойдет, у вас будет слабое сжатие.

Чаще всего уплотнения клапана со временем изнашиваются, что позволяет газам улетучиваться, что приводит к снижению компрессии в цилиндре.

Связано: 6 причин появления масла в колодцах свечей зажигания

# 3 — Изношенный ремень привода ГРМ

В каждом двигателе есть ремень или цепь ГРМ, которая соединяет распределительный и коленчатый валы вместе.Если бы ремень ГРМ был сломан или поврежден, распределительный вал больше не мог бы вращаться.

Это означает, что он не может правильно открыть или закрыть выпускной или впускной клапан. В результате будет нарушено сгорание в цилиндрах, и никакие газы не смогут выйти. Итак, из-за этого у вас низкая компрессия.

# 4 — Неисправность прокладки головки

Между областью в верхней части двигателя, где подсоединяется головка цилиндра, есть прокладка. Если по какой-то причине прокладка головки неисправна и начинает ломаться, между цилиндром и головкой останется крошечное отверстие.

Это называется выдувной прокладкой головки и вызывает утечку газов в цилиндре через отверстие в прокладке. Тогда у вас будет слабое сжатие и плохая производительность. Если прокладка головки блока цилиндров выходит из строя, это может вызвать утечку сжатия в обоих.

# 5 — Плохие поршневые кольца

Перегрев может привести к торможению или повреждению поршневых колец. Это приведет к утечке углеродных газов через кольца, потому что они больше не могут герметизировать их внутри цилиндра.Как вы, наверное, уже знаете, когда возникает утечка такого типа, получается низкое сжатие.

Как исправить низкую компрессию

Первое, что вам нужно сделать, это использовать датчик компрессии и проверить, действительно ли в вашем двигателе низкая компрессия. Этот процесс обычно занимает 45 минут, поэтому убедитесь, что у вас есть немного свободного времени.

Если у вас нет измерителя компрессии, вы можете купить его или отвезти машину в автомастерскую и попросить их проверить компрессию для вас.Если они обнаруживают низкую компрессию, следующим шагом будет осмотр цилиндра, поршня, клапанов и прокладки, чтобы увидеть, не повреждены ли какие-либо из них.

Оттуда вы можете заменить все поврежденное. Однако это будет длительная и дорогостоящая работа, поскольку она предполагает демонтаж двигателя. Будьте к этому готовы.

Вот хорошее видео, объясняющее, как правильно выполнять тест на сжатие:

Автозапчасть | Как провести тест на сжатие и что он вам говорит

Тест на сжатие — отличный способ определить состояние вашего двигателя.Среди прочего, он покажет состояние клапанов, цилиндров, колец, седел клапанов и степень износа этих деталей.

Если вы заметили, что ваш двигатель вырабатывает меньшую мощность, чем обычно, или работает с перебоями, подумайте о проведении теста на сжатие , чтобы выяснить причину. Также рекомендуется проводить испытание на компрессию каждый раз, когда двигатель настраивается в рамках процедуры профилактического обслуживания.

Согласно профессиональным механикам, исправный двигатель должен иметь компрессию более 100 фунтов на квадратный дюйм на цилиндр, а отклонение между максимальным и минимальным показаниями не должно превышать 10%.

Это может вас удивить, но для этого не требуются специальные навыки. Вам нужно только научиться интерпретировать результаты. Тест на сжатие помогает обнаружить такие проблемы, как неисправные клапаны и поршневые кольца, до того, как они приведут к непоправимому повреждению.

Ниже приведено руководство по , как провести тест на сжатие и интерпретировать результаты.

Как подготовиться к тесту на сжатие
Для получения точных показаний при проведении теста вам понадобится полностью заряженный аккумулятор.Вам также понадобится подходящий датчик компрессии для вашего двигателя. Если ваш автомобиль работает на дизельном двигателе, вам понадобится манометр с более высоким допуском на сжатие.
1. Первым делом нужно прогреть двигатель вашего автомобиля. Перед прогревом двигателя снимайте свечи зажигания по очереди. Если свечу зажигания трудно отсоединить, не вынимайте ее с силой.
Вы можете быстро прокатиться на машине за 20 минут или включить ее и оставить без движения. Это важно, поскольку это позволяет клапанам плотно прилегать, а поршням — правильно расширяться и уплотняться.
2. После того, как двигатель прогреется, выключите двигатель и поднимите капот.
3. Заблокируйте дроссельную заслонку, чтобы обеспечить поступление достаточного количества воздуха в двигатель при выполнении теста на сжатие . Отсоедините воздуховод воздухоочистителя или снимите коробку воздушного фильтра с верхней части карбюратора, в зависимости от того, какой у вас тип топливной системы.
4. Снимите предохранитель топливного насоса или предохранитель системы впрыска, если вы используете электронную систему впрыска топлива. Это предотвращает попадание топлива в камеры сгорания.На дизельном двигателе вам придется отсоединить соленоид отключения подачи топлива.
5. Теперь заведите автомобиль и подождите, пока двигатель не заглохнет, чтобы убедиться, что оставшееся топливо израсходовано. После этого вы должны начать работу с каждым проводом свечи зажигания, начиная с того, который находится ближе всего к передней части двигателя.
6. Сначала отсоедините его, взяв его за пыльник и поворачивая взад и вперед, снимая со свечи зажигания. Если вы не можете добраться до багажника, воспользуйтесь плоскогубцами для свечей зажигания. Когда провод отключен, пометьте его опознавательной меткой, которая показывает его место на двигателе.Повторите это для всех проводов.
Не забудьте очистить колодец вокруг каждой свечи зажигания с помощью велосипедного насоса, мягкой щетки или сжать воздух, чтобы предотвратить попадание мусора в цилиндры. Присутствие мусора в цилиндре поцарапает стену и вызовет утечку масла. Для тщательной очистки свечи зажигания можно использовать сжатый воздух или велосипедный насос и мягкую щетку.
7. Снимите свечи зажигания, так как это облегчает вращение двигателя при проведении теста на сжатие .Как и в случае с проводами свечей зажигания, отслеживайте место каждой свечи зажигания для облегчения повторной установки. Это также помогает, когда вы хотите прочитать свечи зажигания, чтобы определить качество сгорания в конкретном цилиндре.
На дизельном двигателе, в зависимости от типа, отсоедините свечи накаливания или форсунки, к которым вы подключаете манометр. Если вы подключаетесь к инжектору, не забудьте использовать теплозащитный экран для манометра.
8. Далее заглушите систему зажигания. В зависимости от типа катушки вы можете либо отсоединить электрический разъем на пакете катушек, либо подать проволоку, либо отсоединить искровой провод от катушки.
9. Если все настроено до этого момента, установите датчик компрессии на первом цилиндре вместо свечи зажигания. Продолжайте затягивать соединитель манометра, чтобы герметизировать цилиндр, чтобы предотвратить утечку сжатия.
Возможно, вам понадобится переходник для установки манометра на отверстие для свечи зажигания.
Как проводить испытание на сжатие
Вы готовы начать испытание, если датчик компрессии на месте.
Попросите кого-нибудь запустить двигатель или используйте дистанционный выключатель и наблюдайте за ростом давления на манометре.Давление достигнет максимального значения после 4 или 5 тактов сжатия. Используйте то же количество ходов, что и в первом цилиндре, для остальной части цилиндра, будь то 4 или 6.
Отметьте положение стрелки шкалы или то, как далеко она перемещается по шкале. Запишите показания компрессии на последнем штрихе.
Используя выпускной клапан, сбросьте давление на манометре и сбросьте его на ноль. После этого отсоедините датчик и подсоедините его к соседнему баллону, затем повторите испытание.
Когда вы закончите, сравните эти результаты со спецификациями производителя для самого высокого и самого низкого уровня сжатия для вашего двигателя, содержащимися в руководстве.
Как интерпретировать результаты испытаний на сжатие
Если в вашем двигателе нет проблем со сжатием, во время испытания каждый цилиндр будет равномерно повышать давление в соответствии со спецификациями производителя, указанными в руководстве.
Здоровые бензиновые двигатели имеют давление в диапазоне от 125 до 175 фунтов на квадратный дюйм.Разница между цилиндром с максимальной и минимальной компрессией для надежного двигателя составляет от 15 до 20 фунтов на квадратный дюйм.
Здоровые дизельные двигатели имеют сжатие от 275 до 400 фунтов на квадратный дюйм. Разница между любыми двумя цилиндрами не должна превышать 10%.
Если результаты показывают сжатие, превышающее спецификацию производителя, есть вероятность, что внутри цилиндра двигателя образовалось скопление углерода. С другой стороны, если они ниже спецификаций производителя для любого цилиндра, переходите к тесту на сжатие Wet .
Разница в уровне сжатия более 15% между любыми цилиндрами в ваших результатах указывает на повреждение прокладки головки, сломанный клапан / пружины или изношенные цилиндры, клапан и клапанные кольца. Если результаты показывают низкое сжатие между двумя соседними цилиндрами, у вас негерметичная прокладка головки блока цилиндров.
Если степень сжатия низкая во всех цилиндрах, это означает, что цепь / ремень ГРМ перескочили или цилиндры изношены.
Результаты теста обычно указывают на широкий круг потенциальных проблем, поэтому, как только вы обнаружите проблему, проведите специальный тест, чтобы убедиться в результатах.
Что такое испытание на влажное сжатие?
Если один (может быть более одного) цилиндра регистрирует сжатие ниже спецификации производителя, выполните влажный тест на сжатие , чтобы точно определить проблему.
Тест аналогичен описанному выше, за исключением того, что вам нужно добавить столовую ложку (не больше) моторного масла W30 через отверстие для свечи зажигания в каждый проверяемый цилиндр.
Этот тест выявляет одно из двух, в зависимости от результата:
Если степень сжатия не меняется, это указывает на утечку сжатия через прокладку головки и, в некоторых случаях, на треснувшую головку блока цилиндров или блок.
Если компрессия увеличивается, это указывает на утечку компрессии через изношенное поршневое кольцо или цилиндр.
Выполнение теста на сжатие — несложный процесс. Больше не нужно задаваться вопросом, что не так с вашим двигателем и его компонентами. Тест поможет вам определить проблему и избавит вас от ненужных затрат на ремонт, если они не будут выявлены вовремя.
См. Другие наши статьи, посвященные степени сжатия в автомобильных двигателях. Вы также можете подписаться на наш ежедневный блог на Carpart.com.au, чтобы держать вас в курсе того, как содержать свой автомобиль, и последние новости автомобильного мира!
Сэм О.
Автозапчасть | Как исправить низкую компрессию двигателя
Теперь поговорим о решениях для , как исправить низкую компрессию двигателя . Мы также расскажем, как проверить низкую компрессию без манометра .
Транспортные средства с двигателями внутреннего сгорания работают за счет энергии, получаемой в результате сгорания в цилиндрах двигателя.Точная смесь воздуха и топлива сжимается перед воспламенением, и происходящий процесс сгорания обеспечивает энергию для движения транспортного средства. Однако в некоторых случаях некоторые проблемы могут повлиять на цикл сгорания или помешать ему.
Если вы заметили необычные признаки, такие как пропуски зажигания в двигателе и уменьшение расхода топлива, начните рассматривать проблему с компрессией, в частности, , низкая компрессия двигателя . Поскольку другие проблемы могут проявлять те же симптомы, необходимо обязательно определить, является ли это низкой компрессией двигателя или другой проблемой.Чтобы подтвердить проблему, вам необходимо провести тест на сжатие, и если он указывает на низкое сжатие двигателя , вам необходимо как можно скорее устранить проблему.
Можно ли исправить низкую компрессию двигателя?
К счастью, низкая компрессия двигателя не очень сложная проблема, и вы, возможно, сможете ее исправить. Но сначала вам нужно понять различные причины низкой компрессии в двигателе. Восстановление компрессии двигателя во всех цилиндрах утомительно и требует много времени.
Если тест показывает, что все цилиндры имеют низкую компрессию, то ремонт не в ваших руках. Лучшая альтернатива — вызвать профессионального слесаря. С другой стороны, если проблема только в одном баллоне, то ее легко исправить.
Как проверить компрессию двигателя без манометра?
Как упоминалось ранее, признаки низкой компрессии двигателя также могут указывать на другую проблему. Это причина, по которой нужно диагностировать низкую компрессию в двигателе.Вот как это сделать:
1. Осмотрите ремень ГРМ
Если вы заметили признаки слабого сжатия, первым делом осмотрите ремень ГРМ. Нередко ремень ГРМ является виновником низкой компрессии двигателя во всех цилиндрах.
2. Залейте масло в цилиндры
Если ремень привода ГРМ не изношен и не оборван, перейдите к цилиндру двигателя. Залейте немного масла в цилиндры и проследите за изменениями. Если сжатие увеличивается, поршневые кольца, вероятно, застряли в одном положении.Масло помогает им двигать, увеличивая таким образом сжатие.
3. Снимите масляную крышку
При работающем двигателе снимите масляную крышку, чтобы проверить давление при работающем двигателе. Если вы чувствуете избыточное давление, иногда сопровождающееся дымом, весьма вероятно, что у вас утечка компрессии.
Чтобы исправить это, вам придется отремонтировать пораженный участок или заменить поршень и поршневые кольца в зависимости от степени повреждения. Однако, если кажется, что все работает правильно, вы почувствуете пониженное давление при неработающем двигателе.
4. Проведите тест на утечку
Следующий шаг включает использование прибора для проверки герметичности, чтобы определить, где происходит утечка компрессии. Во-первых, убедитесь, что распределительный вал находится в точке закрытия клапанов. Подайте давление в цилиндр и внимательно следите за утечкой компрессии. Это может быть утечка в картер, впуск или выпуск. Если вы слышите какие-либо утечки, значит, у вас низкая компрессия в этом цилиндре.
Как исправить низкую компрессию двигателя
Это последняя и самая важная часть при решении проблемы низкой компрессии.
1. Убедитесь, что у вас низкая компрессия
Перед тем, как вы начнете возиться с любыми компонентами двигателя, убедитесь, что ваш автомобиль действительно имеет низкую компрессию двигателя . В противном случае вы только зря потратите время и даже можете повредить некоторые компоненты двигателя. Используйте тестер сжатия для подтверждения, и как только вы убедитесь, что проблема с низким уровнем сжатия, начните проверять ее причину.
2. Найдите причину
Начните с проверки деталей, участвующих в сжатии.Осмотрите все детали от цилиндра до распределительного вала на предмет повреждений.
3. Отремонтируйте или замените проблемную деталь.
Отремонтируйте или замените неисправную деталь. Если вам доступно расположение поврежденной детали, вы можете отремонтировать ее самостоятельно. Однако, если повреждение недоступно для вас или требует замены, лучше всего доверить это профессионалу.
Большинство ремонтных работ, связанных с двигателем, сложны и требуют помощи квалифицированного механика.Это связано с тем, что при ремонте снимается весь двигатель.
4. Проведите тест-драйв автомобиля
После того, как вы (или механик) закончите ремонт, проведите тест-драйв автомобиля. Это необходимо для того, чтобы проблемы с низким сжатием уже были исправлены.
Отправляясь на поездку, оцените его работу, проверяя наличие каких-либо признаков , указывающих на низкую компрессию двигателя . Если все в порядке, вы можете повторить тест сжатия, чтобы убедиться.
С другой стороны, если симптомы не исчезнут, возможно, у вас другая проблема с двигателем. Вам нужно будет записаться на прием к механику, чтобы определить и устранить проблему с низкой компрессией двигателя или, возможно, другую проблему.
Сколько стоит исправить низкую компрессию двигателя?
Устранение проблем с низкой компрессией двигателя включает ремонт или замену деталей, вызывающих проблему. Если вы решите, что профессиональный механик проведет испытание на сжатие, это будет стоить вам от 100 до 200 долларов.
Вам также необходимо будет учесть стоимость ремонта или замены поврежденных деталей. В то время как другие не такие дорогие, некоторые из них. Если, например, проблема заключается в поршневых кольцах, вы понесете убытки от 2000 до 3500 долларов. Ремонт прокладки головки блока цилиндров стоит от 1000 до 2000 долларов, в то время как сломанный цилиндр обойдется вам в 8000 долларов.
Заключение
Низкая компрессия двигателя снижает общую производительность вашего автомобиля. Хорошая новость в том, что это не смертный приговор, и его можно исправить.Если вы не знаете, как решить эту проблему, вы можете обратиться к квалифицированному механику, чтобы помочь вам.
Вы также можете произвести ремонт или замену в своем гараже, если у вас есть необходимые навыки и вы уверены в этом. Если вам нужны запасные части, вы можете воспользоваться нашей службой Carpart.com.au, чтобы найти нужные вам детали.
Сэм О.
Диагностика двигателя: испытание на утечку и сжатие
Цель вашего двигателя — сжать топливо и воздух, а затем воспламенить их, создавая тепловую энергию, которая затем вызывает механическое движение.Если ваш двигатель не может должным образом сжимать воздух и топливо, он не может вырабатывать мощность, необходимую для нормальной работы. Когда двигатель не может сдерживать давление, которое он пытается создать, он выходит куда-то, кроме предназначенного — и туда, где его быть не должно.
В современных двигателях есть хорошие компьютеры, которые могут определять, когда цилиндр не работает должным образом, но для наших старых двигателей способ проверить и увидеть, сжимается ли двигатель должным образом, — это проверка компрессии и проверка утечки.Тестер сжатия является более распространенным из двух, и вы обычно можете взять его напрокат в программе ссуды инструмента в местном магазине автозапчастей. Тестер утечки встречается реже, и вам нужно получить хороший, чтобы правильно провести тест. Испытание на сжатие предназначено для определения того, какое давление создает двигатель, а испытание на утечку измеряет его способность удерживать давление.
Просмотреть все 14 фотографий
Компрессия двигателя
Атмосферное давление на уровне моря составляет приблизительно 14,7 фунтов на квадратный дюйм. Цилиндр со степенью сжатия 9: 1 сжимает топливно-воздушную смесь примерно до 132 фунтов на квадратный дюйм на уровне моря (9×14.7 = 132,3). После воспламенения смеси давление в цилиндре может возрасти до 1000 фунтов на квадратный дюйм или более. Чтобы добиться этого, ваш двигатель полагается на определенные элементы, которые помогают удерживать давление в цилиндре до тех пор, пока оно не может быть вытолкнуто из выпускного клапана: поршневые кольца, клапаны, седла, уплотнения клапана и прокладки головки блока цилиндров. Ни один двигатель не может изолировать сжатие на 100 процентов, но когда двигатель прогрет до температуры, он должен герметизировать очень хорошо.
Испытание на сжатие
Испытание на сжатие заключается в прокручивании двигателя в течение его циклов с тестером компрессии вместо свечи зажигания в цилиндре.Когда двигатель создает давление, манометр будет двигаться и удерживать наивысшую точку, считываемую манометром. Выполните измерения для всех цилиндров, а затем сравните показания друг с другом. У исправного двигателя разница между показаниями не превышает 10 процентов.
Испытание «горячее / холодное»: двигатель, который был нагрет до определенной температуры, будет лучше герметизирован и даст более точные показания для нормального диапазона температур двигателя; однако холодный двигатель подскажет вам худший сценарий, потому что металл не расширился.Кроме того, показания компрессии двигателя могут варьироваться в зависимости от высоты и других факторов, поэтому более важно сравнивать цилиндры друг с другом, а не предполагаемое число компрессии.
Если вы обнаружите, что один или несколько цилиндров находятся ниже 10-процентного диапазона других, слейте немного масла в цилиндры и попробуйте снова. Если давление значительно повышается, проблема может заключаться в износе поршневых колец. Если при повторном испытании давление не повышается, проблема может быть в клапанах или прокладках головки.
Посмотреть все 14 фотографий Компрессионные манометры довольно распространены и обычно доступны по программе аренды инструмента в некоторых магазинах автозапчастей. Они нагнетают и удерживают максимально достижимое давление при проворачивании двигателя.
Тест на утечку
Тест на утечку измеряет, насколько хорошо цилиндр герметичен. Это делается путем подачи сжатого воздуха (около 100 фунтов на кв. Дюйм) в цилиндр в ВМТ и затем измерения того, сколько уходит из уплотнений (они всегда будут). Это осуществляется двумя датчиками на тестере утечки — см. Фотографии для получения дополнительной информации о том, как использовать тестер.
Как и в случае с тестом сжатия, вы хотите, чтобы числа находились в пределах определенного процента друг от друга. Тест на утечку также может помочь вам определить проблему перед тем, как разобрать двигатель, послушав воздух, выходящий из цилиндра. Как только цилиндр накачан, послушайте, выходит ли воздух из цилиндра и откуда исходит звук. Вот список того, на что следует обращать внимание:
Воздух, выходящий из PCV, дорожной вытяжной трубы, масляного щупа или масляной крышки: указывает на то, что поршневые кольца в этом цилиндре изношены и давление выходит за их пределы, или что сам цилиндр порезан или поврежден.
Пузырьки или давление в охлаждающей жидкости: указывает на то, что прокладка головки повреждена или головка блока цилиндров деформирована или треснута.
Шипение или свист на впуске: указывает на то, что седло впускного клапана не сидит должным образом или имеется погнутый клапан.
Шипение или свист из выпускного отверстия или коллектора: указывает на изношенное седло выпускного отверстия или погнутый клапан.
Звуки из цилиндра, смежного с тем, который вы тестируете: указывает на плохую прокладку или деформацию головки.
Если вы обнаружите, что цилиндры создают и удерживают сжатие, это дает вам знать, что проблемы с питанием являются одним из трех основных факторов, необходимых для выработки энергии: топливо, воздух или искра. Обычно это намного дешевле, чем проблема в одном из цилиндров, которая обычно приводит к разборке и восстановлению. Тесты на сжатие и утечку могут сказать вам о состоянии двигателя изнутри без компьютера и без разборки.
Посмотреть все 14 фото Тестеры на утечку встречаются реже и дороже.Тестер герметичности нагнетает сжатый воздух в цилиндр, а затем считывает, насколько быстро цилиндр теряет давление в процентах от потока. См. Все 14 фотографий Тестер сжатия вставляется в отверстие свечи зажигания для каждого из цилиндров, подлежащих испытанию. Для достижения наилучших результатов проверьте двигатель при рабочей температуре. См. Все 14 фотографий. Отсоедините провод катушки от распределителя, чтобы двигатель не загорелся во время проверки. См. Все 14 фотографий. Отключите впрыск топлива, вытащив предохранитель топливного насоса, или в случае Fox- кузов авто, вытащить реле бензонасоса.Он расположен под сиденьем со стороны водителя на автомобилях 1992 года и ранее и на опоре стойки амортизатора со стороны пассажира на автомобилях 93-х годов (показано здесь). См. Все 14 фотографий. Дистанционный стартер поможет, если вы один, чтобы вы могли провернуть двигатель. и одновременно проверьте манометр. См. все 14 фотографий Проверните двигатель до тех пор, пока давление не достигнет максимума, а затем запишите давление и перейдите к следующему цилиндру. См. все 14 фотографий После того, как все цилиндры были проверены, проверьте свои показания. Они должны быть в пределах 10 процентов друг от друга.Просмотреть все 14 фотографий Если один или несколько цилиндров выходит за пределы диапазона других, нанесите пару капель моторного масла в цилиндр и повторите проверку. Если давление повысится, у вас может возникнуть проблема с кольцом. Если он не изменится, проблема может быть в клапанах. См. Все 14 фотографий Перед выполнением теста на утечку нагрейте двигатель до температуры и установите время на цилиндре, который вы собираетесь проверять, в ВМТ. Я начинаю с цилиндра № 1 и читаю последовательность зажигания. Большинство инструкций по эксплуатации покажут вам положение ВМТ для всех цилиндров в секции регулировки зазора коромысел.Посмотреть все 14 фотографий Когда цилиндр находится в ВМТ, откройте регулятор клапана манометра и накачайте цилиндр. Манометр справа покажет вам процент утечки, происходящей в двигателе. Если двигатель протекает слишком сильно, прислушайтесь к выходу воздуха; Это расскажет вам, в чем проблема двигателя. Посмотреть все 14 фото Хорошие, новые клапаны установлены в головке блока цилиндров. Большинство двигателей до каталитического нейтрализатора имели мягкие седла клапанов, и клапаны опускались намного быстрее, чем более поздние двигатели с закаленными седлами клапанов, и это приводило к потере компрессии.Посмотреть все 14 фотографий Экстремальная ситуация с клапанами: мягкие седла пострадали от предварительного взрыва и коррозии, и, очевидно, они не выдержат никакого давления.
Следуйте за Правосудием Поваром в Instagram: @justicexcook
Фотография Дэйва Стриблинга
Просмотреть все 14 фотографий
Причины низкого сжатия автомобильного двигателя
Низкое сжатие двигателя приведет к пропуску зажигания
Когда в двигателе низкая компрессия, это может быть вызвано несколькими причинами. которые будут объяснены в следующем руководстве.Если нет сжатия в любом цилиндре это означает, что произошла механическая неисправность во время низкая компрессия может быть признаком износа внутренних деталей двигателя. Проверка компрессии выполняется с помощью простого манометра и может быть в большинстве случаев это занимает около 45 минут.
Двигатель с низкой степенью сжатия в одном цилиндре будет иметь а пропуски зажигания и грубая работа при отсутствии сжатия во всех цилиндрах. двигатель не запускать.Есть много разных низкий симптомы сжатия, которые могут привести к ненормальной работе двигателя.
СПОНСИРУЕМЫЕ ССЫЛКИ
Приступим!
Мы перечислили четыре различных примера с низким сжатием и без сжатия и причины для каждого.
Причины отсутствия сжатия во всех цилиндрах
1. Обрыв зубчатого ремня или цепи: Каждые двигателю автомобиля нужен ремень ГРМ или цепь, чтобы распределительный вал находился в соотношении с коленчатым валом.Когда эти детали выходят из строя, распределительный вал перестает вращаться, что вызывает впускной и выпускной клапан не открывать и не закрывать. Без вращения распределительного вала двигатель не может Ремень или цепь компрессионного и ГРМ подлежат замене. В примере ниже есть ремень ГРМ, который сделан из резины и обычно выходит из строя примерно при 110000 миль.
2. Сломанный распредвал: Если распредвал ломается в самой передней цапфе это предотвратит вращение распределительного вала так же, как оборванный ремень или цепь ГРМ.Это редкое явление, но такое случается, и когда это происходит, распредвал должен заменить.
Причины низкой компрессии во всех цилиндрах
3. Изношенные поршневые кольца: Каждый поршень имеет набор колец, которые помогают герметизировать. поршень к стенкам цилиндра. Эти кольца включают верхнее кольцо, которое позволяет большая часть уплотнения, вторичное кольцо, которое помогает поймать то, что пропускает первое кольцо и маслосъемное кольцо, которое помогает в любом случае протереть моторное масло, попавшее на стенки цилиндра при работающем двигателе.Как мили накапливаются в двигателе эти кольца изнашиваются с одинаковой скоростью для всех цилиндров и выходят из строя примерно в одно и то же время, что является подписать, что двигатель изношен и кольца потребуют замены.
СПОНСИРУЕМЫЕ ССЫЛКИ
Причины низкой компрессии в одном цилиндре
4. Плохой впускной или выпускной клапан: Впускной и выпускной клапаны присутствуют. в каждой камере сгорания в двигатель крышка цилиндра.Клапаны уплотняют седло клапана, которое вдавливается в ГБЦ. Каждая из этих частей изготовлена из закаленного металла, наконец шлифовка для создания пломбы. По прошествии времени и использования эта пломба может стать изношены и обожжены, создавая утечку, которая позволяет избежать сжатия. В этом Если необходимо снять головку блока цилиндров и выполнить работу с клапаном.
5. Плоский распределительный вал: Распределительный вал отвечает за открытие впускного отверстия. и выпускные клапаны.Это делается выступом распределительного вала, по одному на каждый клапан. Когда этот лепесток изнашивается, он не откроет клапан, что не позволит цилиндр, чтобы всасывать воздух или выпускать выхлопные газы из цилиндра, что приводит к низкая компрессия. Это можно увидеть, сняв крышку клапана и повернув Переверните двигатель, чтобы проверить движение клапана. Когда возникает эта проблема, распредвал необходимо заменить.
6. Сломанное поршневое кольцо: Если поршневое кольцо определенного цилиндра сломалось позволит сжатию цилиндра вытекать наружу в картер.Чтобы проверить В этом случае снимите крышку маслозаливной горловины при работающем двигателе, и вы будете увидеть характерный импульс дыма, вытесняемый наружу изнутри двигателя. А тест на сжатие сможет определить, какой цилиндр неисправен и требует ремонта.
СПОНСИРУЕМЫЕ ССЫЛКИ
7. Прокладка с выдувной головкой: Прокладка головки используется для уплотнения головки блока цилиндров. к блоку двигателя. Когда эта прокладка головки выходит из строя, это может произойти между двумя цилиндров и позволит сжатию течь, создавая одинаково низкую компрессию в каждый.Тест на сжатие сможет обнаружить этот сбой.
Причины отсутствия сжатия в одном цилиндре
8. Упавшее седло клапана: Седло клапана представляет собой сверхтвердое металлическое кольцо, которое вдавил в ГБЦ. Большинство головок цилиндров изготовлено из алюминия и расширяться от тепла с другой скоростью по сравнению с металлическим седлом клапана. Этот изменение скорости расширения может привести к выпадению сиденья из головы. Однажды это произошло отсутствие сжатия в цилиндре, так как воздух выходит в порт клапана.После обнаружения головку блока цилиндров необходимо снять и заменить или отремонтирован.
9. Сломана пружина клапана: Пружина клапана обеспечивает закрытие клапана. впускные и выпускные клапаны после открытия распредвала. Эти пружины изготовлен из высокопрочной стали, которая может стать хрупкой и сломаться, что приведет к поломке клапана. быть открытым, что позволит вытекать сжатию. Когда сжатие Тест показывает, что в цилиндре нет компрессии, необходимо снять крышку клапана и пружина клапана проверена на наличие этой неисправности.
10. Упавший клапан: Набор фиксаторов клапана, состоящий из двух частей полумесяца. металла, которые фиксируются в держателе пружины клапана и предназначены для удержания клапан к пружине клапана. Если эти части оторвутся, они могут вылететь фиксатор и позвольте клапану упасть в цилиндр, контактируя с поршень. Когда это происходит, необходимо снять головку и проверить цилиндр на предмет повреждения, а затем отремонтированы.
11. Сломанный клапан: Впускной или выпускной клапан состоит из двух частей. части, стебель и голова.Шток выступает через головку блока цилиндров и соединяется с пружиной клапана, в то время как головка клапана уплотняется против клапана сиденье. Когда эти части клапана развалятся, головка упадет со штока и позволить сжатию вытекать из цилиндра, вызывая при этом сильное повреждение поршень и ГБЦ.
СПОНСИРУЕМЫЕ ССЫЛКИ
12. Поршневое отверстие: Поршень изготовлен из литого или кованого алюминиевого сплава, который спроектирован так, чтобы выдерживать силы горения.В некоторых случаях этот алюминий будет слабое или тонкое пятно, которое может образовать отверстие в поршне, позволяющее сжатие, чтобы просочиться в картер двигателя. Вы можете проверить это условие в таким же образом вы бы проверили поршневое кольцо на предмет сломанных движений, указанное выше.
Посмотрите видео!
Вот видео о том, как сделать тест на сжатие.

Есть вопросы?
Если у вас есть Вопросы о компрессия двигателя, посетите наш форум.Если тебе надо совет по ремонту автомобилей, пожалуйста спросите наше сообщество механиков, которые будут рады помочь. Наш сервис всегда 100% бесплатно.
Статья опубликована 29.

Компрессия в двигателе внутреннего сгорания

Косвенные признаки недостаточной компрессии

Зрим в корень: сказки про компрессию двигателя

2

Компрессия и степень сжатия — одно и то же: сказка первая

1 no copyright

Поднял компрессию — увеличил мощность: сказка вторая

2 no copyright

Нет компрессии — сразу на капиталку: сказка третья

Чем выше компрессия, тем лучше: сказка четвертая

3 no copyright

И совсем не сказка…

Компрессия в двигателе автомобиля: что это, как измерить и какая норма

Что такое компрессия?

Причины снижения

Нормы компрессии

Как проводят измерение?

Как часто проверять?

Компрессия в бензиновом и дизельном двигателях: что такое и как измерить

Что такое компрессия?

Нормы компрессии

Измерение компрессии своими руками

Причины и последствия низкой компрессии

Причины и последствия высокой компрессии

Компрессия в цилиндрах двигателя, норма для различных видов силовых агрегатов

Перечень деталей, ответственных за уровень компрессии движка

Давление в дизелях и бензиновых моторах

Описание измерения давления

Факторы, влияющие на давление в двигателе

Увеличение мощности двигателя при помощи компрессора

Какая компрессия должна быть в двигателе: как определить уровень

Как проверить компрессию в двигателе правильно

Какой должна быть компрессия?

О чем может рассказать замер компрессии двигателя

Заключение

Нормы компрессии в цилиндрах двигателя ВАЗ-2110 8 клапанов

Нормальная компрессия на ВАЗ-2110

Ненормальная компрессия

Причины

Ремонт

Народные методы повышения компрессии

Выводы

Степень сжатия — обзор

Фактическое (с промежуточным охлаждением)

What Defines Степень сжатия очень проста

Почему лучше усложняется

Более высокое сжатие означает больше работы, но больше давления

Более высокое сжатие также означает более высокий тепловой КПД

Почему более высокое сжатие означает более высокое октановое число

Есть предел тому, насколько высоко вы можете подняться

5 причин низкой компрессии в двигателе автомобиля (как проверить и исправить)

5 основных причин низкой компрессии в автомобильном двигателе

# 1 — Отверстия в поршне

№ 2 — Негерметичные клапаны

# 3 — Изношенный ремень привода ГРМ

# 4 — Неисправность прокладки головки

# 5 — Плохие поршневые кольца

Как исправить низкую компрессию

Автозапчасть | Как провести тест на сжатие и что он вам говорит

Автозапчасть | Как исправить низкую компрессию двигателя

Диагностика двигателя: испытание на утечку и сжатие

Причины низкого сжатия автомобильного двигателя

Низкое сжатие двигателя приведет к пропуску зажигания

Приступим!

Посмотрите видео!

Есть вопросы?

Автор: alexxlab

Добавить комментарий Отменить ответ

Рубрики
