Устройство системы охлаждения двигателя

Система охлаждения предназначена для поддержания оптимального теплового режима двигателя, чтобы он не перегревался и не переохлаждался.

Если не менять охлаждающую

жидкость во время , это приведет к повышенному...

Требования к системе охлаждения:

• автоматическое поддержание оптимального теплового режима в двигателе, независимого от режима работы и внешних условий;
• быстрый прогрев двигателя до рабочей температуры;
• длительное сохранение теплоты после остановки двигателя;
• малые энергетические затраты, связанные с приводом агрегатов системы охлаждения.


Сгорание горючей смеси сопровождается выделением значительного количества теплоты. Если двигатель не охлаждать или охлаждать недостаточно, го его детали могут нагреться до высокой температуры, а это уменьшает их прочность и наполнение цилиндров, ухудшает условия работы смазочной системы вследствие снижения вязкости перегретого масла, ускоряет срабатывание присадок к маслам и увеличивает количество отложений и нагара на деталях.

"Большинство автомобильных двигателей имеют жидкостные системы охлаждения закрытого типа" .

Жидкостная система охлаждения

Жиддкостная система охлаждения более инерционна, двигатель медленно прогревается, но и медленно остывает. Кроме того, большая теплоемкость охлаждающей жидкости обеспечивают интенсивный и равномерный теплоотвод и меньшую температуру деталей.

Теплота, отводимая от двигателей, используется для подогрева впускного трубопровода и улучшения смесеобразования, а также для отопления кабины или салона автомобиля в холодную погоду.

Приборы системы охлаждения:

радиатора 3, вентилятора 1, жидкостного насоса 8, рубашки охлаждения блока цилиндров, рубашки охлаждения головки блока цилиндров, термостата 10, патрубков 6,17 шлангов 9, расширительного бачка, приборов контроля температуры жидкости 13, сливных краников 18, 19.

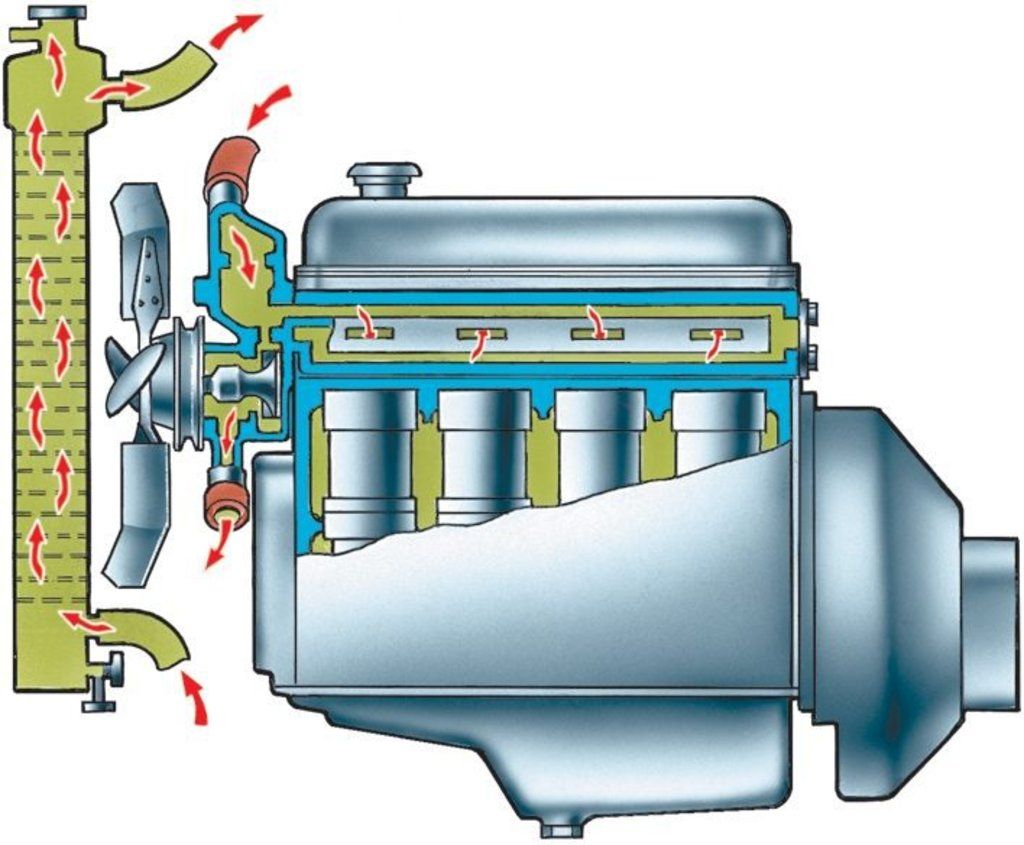

Работа системы охлаждения

Циркуляцию жидкости в системе охлаждения осуществляют по двум кругам: малому и большому.

По малому кругу жидкость циркулирует при пуске холодною двигателя, обеспечивая его быстрый прогрев в такой последовательности: жидкостной насос — распределительные трубы — рубашка охлаждения блока цилиндров — рубашка охлаждения головки блока цилиндров — верхний патрубок термостата (клапан закрыт) — перепускной шланг приемная полость жидкостного насоса.

По большому кругу жидкость циркулирует при прогретом двигателе: жидкостной насос (как и по малому кругу) — термостат (клапан открыт) — резиновый шланг — патрубок радиатора — верхний бачок радиатора — сердцевина радиатора — нижний бачок радиатора — патрубок — шланги — приемная полость жидкостного насоса.

Переохлаждение двигателя сопровождается ростом механических потерь из-за повышения вязкости масла, ухудшением процессов смесеобразования и сгорания, следствием чего является повышенный расход топлива. Конденсация паров воды в картерной полости холодного двигателя и на стенках цилиндров приводит к коррозии.

В отрабатавших газах повышается содержание углеводородов не сгоревшего топлива и высокотоксичных альдегидных соединений.
Принудительный отвод теплоты от деталей двигателя осуществляется с помощью жидкости или воздуха, в связи с чем различают двигатели жидкостного и воздушного охлаждения.

Радиатор является теплообменником системы охлаждения, где поступающая из двигателя жидкость передаст теплоту потоку воздуха.

Радиатор состоит из верхнего и нижнего бачков, соединенных между собой трубками, образующими его охлаждающую решетку (сердцевину ра­диатора). Верхний бачок радиатора имеет наливную горловину с пробкой, а нижний — сливной кран. В наливную горловину впаяна пароотводная трубка, соединенная с расширительным бачком. Пароотводная трубка за­глублена в радиатор, где отводимые пары конденсируются. К верхнему и нижнему бачкам припаяны боковые стойки. Стойки и пластина образуют каркас радиатора. Сердцевина радиатора состоит из нескольких рядов тру­бок, впаянных в верхний и нижний бачки.

К трубкам крепятся гонкие ох­лаждающие пластины или гофрированные ленты, изготовленные из лату­ки, алюминия или красной меди.

Пробка заливной горловины в закрытых системах жидкостного охлажде­ния имеет два предохранительных клапана с уплотнительными резиновы­ми прокладками и пружинами. Паровой клапан регулируют на избыточное давление (0,145—0,160 МПа), воздушный клапан открывается при падении давленияв системе против атмосферного не более чем на 0,01 МПа.

При нормальном функционировании клапанов система охлаждения только кратковременно может сообщаться с окружающей средой или поло­стью расширительного бачка.

Жалюзи устанавливаются перед радиатором, с их помощью регулирует­ся количество воздуха, проходящего через сердцевину радиатора. Жалюзи изготовляются в виде набора вертикальных иди горизонтальных пластин — створок из оцинкованного железа, которые объединены общей рамкой и снабжены шарнирным устройством, обеспечивающим одновременный или групповой поворот их вокруг своей оси.

Жалюзи прикрепляют к каркасу радиатора или к его наружной облицовке. Управление створками осущест­вляется вручную или с помощью устройства с термостатом.

Жидкостной насос создаст в системе охлаждения принудительную цир­куляцию жидкости. Применяют одноступенчатые жидкостные насосы цен­тробежного типа. Привод насоса, как правило, работает от шкива коленча­того вала посредством клиноременной передачи.

Жидкостной насос состоит из корпуса, вала привода с крыльчаткой, ступицы для крепления шкива привода, самоподжимной уплотняющей манжеты, двух латунных обойм, резиновой манжеты» уплотняющей шайбы ипружинного кольца. Вал насоса вращается на двух шарикоподшипниках.

Центробежные насосы одноступенчатого типа, рассчитанные на давле­ние и 0,04 —0,1 МПа, отличаются компактностью и обеспечивают доста­точную подачу жидкости при сравнительно больших зазорах между крыль­чаткой и стенками корпуса.

Вентилятор служит для создания воздушного потока, проходящего че­рез сердцевину радиатора, для охлаждения жидкости, протекающей по трубкам.

Обслуживание системы охлаждения гарантия нормальной работы вашего двигателя.





Система охлаждения двигателя внутреннего сгорания автомобиля: виды, устройство, неисправности


Система охлаждения двигателя внутреннего сгорания автомобиля (СО) – это конструктивное решение, которое отводит от двигателя транспортного средства излишки тепла и передаёт их в окружающую среду, а также позволяет двигателю оперативно прогреться. Именно возможность быстро прогреться, достигнув оптимального уровня рабочей температуры, и поддержка этой температуры на заданном уровне — одни из важнейших факторов эффективной работы ДВС.

Назначение системы охлаждения двигателя — предотвращение повреждений деталей двигателя автомобиля в результате его перегрева и износа, охлаждение отработавших газов, масла в системе смазки.

Виды систем охлаждения двигателя (жидкостная и воздушная)

Системы охлаждения  (СO) ДВС транспортных средств бывают разных видов:
  • Воздушными.
  • Жидкостными (функционирующими на воде, антифризах).
  • Гибридными.
Воздушная СО – это конструкция, которая обеспечивает отвод излишек тепла от цилиндров и стенок камер с помощью принудительного потока воздуха. Принуждение возникает за счет вентиляторов. Они могут быть автономными или объединёнными с маховиком. Воздух может нагнетаться или просасываться.



Наиболее активно воздушные системы охлаждения двигателя устанавливались на авто в шестидесятые годы прошлого века. В том числе, такое решение было популярно у заводов, выпускающих Volkswagen, Citroën, Honda, Porsche. Но со временем у легковых автомобилей двигатели с воздушным охлаждением стало возможно встретить всё реже. Это легко объяснить тем, что большинство легковых авто, появившихся позже, в том числе, современные легковые авто – это, преимущественно, переднеприводные модели с поперечным расположением ДВС. При такой системе трудно организовать эффективную систему воздушного охлаждения.

К тому же, при воздушном охлаждении производители вынуждены существенно увеличивать габариты двигателя, а вместе с ним возрастает и уровень шума.

Но на сельскохозяйственные, коммунальные машины, скутера, мотоблоки такие СО по-прежнему ставят. Правда, даже у тракторов их можно встретить уже очень редко.

Вторая же разновидность СО –  жидкостная система охлаждения двигателя – это система, где есть промежуточный теплоноситель (жидкость – антифриз). Именно антифриз основательно «прорабатывает» толщь стенок блока цилиндров. Роль отводящего агента у большинства СО такого типа при этом опять-таки играет воздух. Поэтому часто системы называют не просто жидкостными, а комбинированными, гибридными. С точки зрения физики, это действительно верно (и более грамотно), но при этом, так как жидкостные системы в чистом виде (без отводящего агента в виде воздуха) сейчас не используются (первые системы были именно непосредственно жидкостными и работали исключительно на воде), в том, что жидкостными и гибридными МО называют на практике одни и те же решения, ничего зазорного нет.



И современные автомобилисты, и механики жидкостными СО называют, как правило, именно гибридные решения. Те, где задействован и воздух, и антифриз.

Потоки жидкостной СО

Жидкостные системы охлаждения двигателей могут быть с параллельными, последовательными и смешанными потоками.

Параллельные потоки. Антифриз под давлением поступает в блок цилиндров, проходит через отверстия прокладки головки блока и в головку блока.

Последовательные потоки. Жидкость поступает к задней части блока цилиндра, а затем перетекает в головку блока цилиндров. Здесь она течет вокруг каждого цилиндра и только потом через перекрестные проходы попадает во коллектор впуска.

Смешанные потоки. У некоторых ДВС потоки теплоносителя объединены. Вентиляционные отверстия берут на себя функцию выпуска пара.

Устройство системы охлаждения двигателя


Сначала затронем конструирование устройства системы охлаждения. При конструировании системы охлаждения производители учитывают целый комплекс факторов:
  • тепловая мощностью ДВС (быстрота выделения тепла),
  • габаритов радиатора, вентилятора и водяной помпы,
  • давления в СО,
  • конструктивных особенностей термостата.
Если проектируется жидкостная система, учитывается тип охлаждающей жидкости – антифриза: этиленгликолевый (карбоксилатный, лобридный, комбинированный), пропилен-гликолевый.

Если проектируется воздушная СО, обязательно учитывается температура и влажность окружающего ДВС воздуха.

При конструировании воздушных систем специалисты заинтересованы, в первую очередь, обеспечить подачу воздуха к:

  • перемычкам между гнездами клапанов (самым горячим местам головки цилиндров), если речь касается бензиновых ДВС.
  • форсункам, если в фокусе внимания – дизельные двигатели.

Обязательно учитываются параметры оребрения двигателя. Идеальный вариант – брать в расчет показатели аэродинамического сопротивления оребрения двигателя, но на практике чаще берется всё-таки удельная поверхность оребрения. Учитывать показатели аэродинамического сопротивления, когда речь идёт о достаточно простой и недорогой технике достаточно нерационально.
И проще пожертвовать именно этим параметром.

Как устроена система охлаждения двигателя автомобиля, работающего на антифризе?


В зависимости от того, какое охлаждение – воздушное или на антифризе, отличается схема системы охлаждения двигателя.

Итак, общее устройство системы охлаждения двигателя автомобиля, работающего  на антифризе состоит из следующих элементов:

1. «Водяная рубашка».  Полости между двойными стенками двигателя, имеющие сообщение друг с другом. Расположены в зонах присутствия избытка тепла. Фактически это всё пространство вокруг цилиндров ДВС, заполненное охлаждающей жидкостью.



2. Термостат. Специальный клапан между «рубашкой» ДВС и входным патрубком устройства радиатора. Когда клапан открывается, для охлаждающей жидкости возникают все условия, чтобы она беспрепятственно попадала в радиатор. Излишки жидкости возвращаются в водяную рубашку через обводный канал. В зависимости от конструктивных особенностей СО, модели силового агрегата, компоновки ДВС термостат может иметь разную локацию. Чаще всего термостат расположен в зоне выхода антифриза из головки блока цилиндров.



3. Радиатор. Устройство, предназначенное непосредственно для отдачи (отвода) тепла в атмосферу и охлаждения жидкости внутри каналов. Представляет собой конструкцию из трубок, спаянных в виде прямоугольника, крепящегося на двух бачках. Изготавливается из металла (меди, алюминия), нескольких металлов (медь + латунь), комбинации металла и пластика. Большинство современных радиаторов – с алюминиевой сердцевиной с бачками из армированного пластика. В этом случае деталь обладает более высокими показателями коррозионной стойкости и теплопроводности. Устройство монтируется в зоне, которая лучше всего обдувается. Идеальный вариант – зона в подкапотном пространстве спереди автомобиля (причем к такому конструкционному решению инженеры нередко прибегают даже, если ДВС имеет заднее расположение). У некоторых автомобилей радиаторы устанавливаются возле боковых стенок авто. Но как правило, в этом случае о обдуве заботится воздухозаборник, а радиаторов – несколько. Такой вариант можно встретить у спорткаров.



Теплоноситель может поступать в радиатор сверху и направляться вниз в основной бочок, а может двигаться от одной стороны устройства к противоположной его стороне (СО с поперечным потоком). На подавляющее большинство современных СО монтируют радиаторы именно с поперечным потоком.

У большинства радиаторов горловина имеет крышку, оснащённую подпружиненным клапаном, предназначенного для герметичного закрытия вентиляционных каналов СО. Это конструктивное решение необходимо для поддержания оптимального рабочего давления. Наиболее распространёнными и внушающими доверие пользователям радиаторами являются устройства торговых марок Behr Hella, DENSO, LUZAR, Stellox, SAT, AVA.

4. Вентилятор – устройство, помогающее усилить поток набегающего воздуха на радиатор. Воздушный поток направлен по направлению к двигателю.  Запускается за счёт муфты (электромагнитной, гидравлической от сигнала датчика при превышении порогового значения температуры охлаждающей жидкости.   На большинстве современных транспортных средств стоят электровентиляторы: один или несколько (один непосредственно для охлаждения, другой – для работы с высокими температурами).  На транспортных средствах с продольным расположением ДВС и задним приводом также можно встретить термостатический вентилятор охлаждения (вентилятор с термостатической пружиной). Он запускается ремнем от коленчатого вала.


5. Помпа - центробежный насос. Именно от помпы зависит, будет ли в системе обеспечена бесперебойная циркуляция жидкости (запускаются, чаще всего ремнем – от коленчатого или распределительного вала, шестернями или дополнительной помпой , работающей от электронного блока управления.

6. Расширительный бачок с подпружиненными клапанами. Присутствует у систем с радиатором без заливной горловины.

7.Температурный датчик. Присутствует у авто с электронным блоком управления. Сигналы с датчика поступают непосредственно на ЭБУ, а затем на исполнительные устройства (например, вентилятор).

Устройство воздушной СО

Если же перед нами устройство воздушной системы охлаждения, где теплоносителем выступает непосредственно поток воздуха, то устройство включает следующие элементы:
  • вентилятор, состоящий из диффузора с неподвижными лопастями (направляют воздух) и ротора. Как правило, запускается при помощи ремня и работает от шкива коленвала охладительные ребра цилиндров и головки (или головок),
  • съемный кожух,
  • дефлекторы (монтируются непосредственно над вентканалом) и контрольные приборы.

Принцип работы системы охлаждения двигателя автомобиля на антифризе

Принцип работы системы зависит от того, что является теплоносителем.

Работа системы охлаждения двигателя на антифризе:

  • Антифриз циркулирует (движется по маршруту) принудительно.
  • Движение жидкости производится через «рубашку охлаждения» двигателя.
  • Охлаждение ДВС и нагрев охлаждающей жидкости осуществляются синхронно.
  • Антифриз к водяной рубашке движется от первого цилиндра к последнему или от выпускного коллектора к впускному (в зависимости от потоков)
  • Жидкость циркулирует по малому (до нагрева) или большому кругу (после нагрева).Свой путь антифриз начинает  по большому кругу. Путь к маломому кругу до достижения определённой температуры  жидкости недоступен, это происходит благодаря закрывающемуся клапану. Когда температура, напротив, падает, то клапан  срабатывает снова, и рабочим путем антифриза, как и в начале работы, становится  малый круг.
  • В момент запуска ДВС антифриз  – холодный. При включении системы он нагревается, проходит через радиатор, охлаждается встречным потоком воздуха, в том числе, при необходимости  –  потоком воздуха от вентилятора.
Проходя путь через рубашку охлаждения блока цилиндров и головки цилиндров, жидкость в СО сначала увеличивается, а затем после прохождения радиатора охлаждается до начального уровня.
  • Чаще всего у ДВС горячая охлаждающая жидкость выходит из корпуса термостата (температурно-регулирующего клапана), протекает через радиатор поток жидкости охлаждается потоком воздуха,
  • Назад жидкость возвращается через выходной патрубок основного бачка и через шланг идёт к входному патрубку циркуляционного насоса. Он и прогоняет поток жидкости через рубашку охлаждения двигателя. На некоторых двигателях (например, Chrysler и General Motor’s) альтернативой термостату выступает водяной насос.

Воздушное охлаждение

Схема работы СО следующая:

  • Вентилятор создает поток воздуха
  • Наружная область блоков цилиндров и головки омываются мощным потоком воздуха,
  • Излишки тепла направляются в атмосферу.

Важно! Воздушный поток целенаправленно направляется на наиболее нагреваемые детали – цилиндры и головки. Степень интенсивности охлаждения зависит от того, какие стоят вентиляторы, и как организовано направление потока воздуха. Распределить воздух на все детали ДВС помогают тонкие пластины-дефлекторы.

Степень интенсивности охлаждения, а значит, и результат, напрямую зависит от организации направления потока воздуха и расположения вентилятора.

Неисправности в системе охлаждения

Не секрет, что именно на СО приходится около 25 – 30% неисправностей ДВС. И, если регулярно не проводить диагностику, не принимать меры, можно «нарваться» на дорогостоящий ремонт.

Если же всё делать своевременно, то решением проблемы может стать замена небольшой детали или даже просто регулировка одного из узлов.

Популярные неисправности в системе охлаждения:

  • Проблемы со шлангами. Износ, потеря герметичности, повреждение, расслаивание,  набуханием материала, влекущее за собой изменение диаметра шланга. Если шланг получит повреждение во время работы двигателя, вся охлаждающая жидкость будет утеряна. Для того, чтобы решить проблему со шлангом, чаще всего требуется его замена, но иногда достаточно решить проблему только с хомутовым соединением.
  • Нарушение герметичности радиатора. Чаще всего под воздействием камней, противогололедных реагентов. Практика показала, что чаще радиатор «летит» в системах без кондиционера (если он есть те же на себя часто берет теплообменник).
  • Зависание» термостата. Если «зависание» происходит в закрытом состоянии, ДВС начинает перегреваться, если открытом – будет проблема с нагревом. Иногда для решения проблемы достаточно регулировки, но часто может потребоваться и замена этого устройства.
  • Течь расширительного бачка (нередкое явление для тех схем системы охлаждения двигателя, где бачок работает под давлением).
  • Потеря герметичности пробки радиатора.  При этой неисправности система не сможет обеспечивать повышение температуры кипения жидкости. В зависимости от ситуации проблема может решаться механическим способом, или требуется замена пробки. К пробке ни в коем случае нельзя относится халатно. Именно от неё зависит, удастся ли удержать нужное давление в СО.
  • Воздушная пробка. Приводит к перегреву двигателя либо нарушению прогрева салона (то есть двигатель может хорошо прогреваться, а тепло в салон перестаёт поступать). Для диагностики проверяют уровень антифриза в расширительном бачке, проводят визуальный осмотр. Для решения проблемы ус старых транспортных средств на радиаторе откручивают  отточенных навыков: нужно снять пластиковую защиту, демонтировать хомут, подать в бачок воздух посредством компрессора, провести проверку на отсутствие пузырьков воздуха, накинуть на штуцер патрубок, монтировать специальную пробку и запускают двигатель, у современных авто в большинстве случае решение проблемы требует затянуть хомут, довести антифриз до оптимального уровня.
  • Обрыв ремня вентилятора. Распространённая поломка у мототехники, коммунальной техники, где стоит воздушная СО. Об этой неисправности у большинства транспортных средств сигнализирует контрольная лампа. Проблема решается путём замены ремня.
  • Загрязнение патрубков, влекущее за собой попадание в СО посторонних примесей и её выход из строя. Проблема решается путём промывки, удаления ржавчины, шлака, накипи, остатков масла, силикатного геля.

Как систематизировать знания и получить практические навыки по теме?

Изучить тему «Системы смазки и охлаждения» подробно поможет лицензионный обучающий продукт «Автомобильные основы» на платформе LCMS ELECTUDE.

Видеообзор этого обучающего продукта для вас доступен прямо сейчас:

Огромное преимущество использование платформы состоит в том, что вы не просто последовательно получаете необходимый набор знаний, а имеете возможность поработать с устройствами на практике, отточить навыки диагностики и ремонта (платформа располагает встроенным тренажёром).

Платформа адаптивна как для проведения занятий в аудитории, так и дистанционного обучения. Очень удобно, что система располагает продуманной системой тестов. Можно не просто изучить материал, а проконтролировать, как он усвоен, какой реальный прогресс при изучении системы охлаждения двигателя.

Система охлаждения двигателя: как она работает?

При работе автомобиля сгорает топливная смесь, освобождая огромное количество тепла. Чтобы не перегревался и не подвергался разрушению двигатель, в транспортные средства устанавливается система охлаждения (СО), состоящая из нескольких элементов, о функциях каждого из них расскажем подробно.

Работа системы охлаждения

Как только запускается мотор, начинают вращение лопасти помпы. Они принуждают охлаждающую жидкость (ОЖ) циркулировать по малому кругу обращения СО. Мотор прогревается и выходит на отметки рабочей температуры. После этого открывается термостат, ОЖ переходит в режим циркуляции по большому кругу СО, уже включая и радиатор. Уже в охлаждённом виде технические жидкости попадают в рубашку мотора. Если температура ОЖ поднимается до 100 градусов и выше, включается вентилятор, усиливающий воздушные потоки, которые проходят через радиатор, тем самым, делая процесс охлаждения намного эффективней. У автомобилей, выпущенных пару десятков лет назад, вентилятор соединён с валом помпы ремнём, и потому вращение происходит постоянно.


Что заливать в систему охлаждения?

В качестве ОЖ используются тосол или антифриз. Они имеют в составе химические элементы и соединения, не позволяющие воде превращаться в лёд даже при самых низких температурах. ОЖ также содержат вещества, благодаря которым предотвращается:

  • Вспенивание;
  • Появление коррозии и ржавчины;
  • Смазывается водяной насос.

А вот воду использовать в качестве ОЖ нельзя, поскольку она очень скоро разрушит металл СО. Нагреваясь, ОЖ увеличивается в объёме, и её излишки начинают выбрасываться в расширительный бачок, соединённый с горловиной радиатора гибким шлангом. Через расширительный бачок ОЖ заливают и, при необходимости, доливают.

В салоне машины есть ещё один радиатор, так называемая печка. Зимой автовладельцы, как правило, открывают заслонку печки и нагретая ОЖ циркулирует по теплообменнику, согревая и воздух салона в автомобиле.

СО довольно проста и практически не требует никакого обслуживания. При отсутствии утечек ОЖ система работает без проблем 2 года. По истечении двух лет ОЖ в системе следует заменять, и при этом постоянно отслеживать состояние патрубков: резина от старости может пересохнуть и растрескаться, и произойти это может в дороге. Тогда продолжать движение будет невозможно. Следовательно, через каждые 5 – 6 лет надо производить замену всех резиновых патрубков.

В транспортных средствах, выпущенных недавно, СО ещё работает и для:

  • Охлаждения масла;
  • Воздуха системы вентиляции;
  • Турбонаддува;
  • Кондиционера;
  • Печки салона;
  • Газа в рециркуляционной системе;
  • Рабочей жидкости АКПП.

Виды систем охлаждения

Нужно отметить, что современное автомобилестроение использует три вида систем охлаждения:

  • Жидкостную;
  • Воздушную;
  • Комбинированную.

Жидкостная СО, которая отводит тепло потоком жидкости, применяется чаще всех остальных. Она функционирует с гораздо меньшим шумом, чем её воздушная сестра, причём, равномерно и очень эффективно охлаждает детали мотора.

Типичные поломки в системе охлаждения

Поломки СО не относятся к неисправностям, с которыми движение запрещено, однако, каждый разумный автовладелец весьма заинтересован в продлении срока службы своего железного коня, и его сердца – двигателя. И в первую очередь, это касается необходимости интенсивного отвода тепла.

К самым распространённым причинам поломок в СО относится:

  • Течь;
  • Не герметичность.

Это может произойти из-за резкой смены температуры окружающей среды. Ещё одна популярная поломка – закоксованность шлангов и патрубков системы. Они теряют эластичность под воздействием тех же высоких температур. ОЖ может протекать и ввиду повреждений радиатора от удара, или в результате химического воздействия составляющими тосола. Из строя может выйти и термостат. Он находится в контакте с жидкостью, и потому коррозирует, а потом может и заклинить. Серьёзная неприятность для системы – поломка помпы, или циркуляционного насоса из-за некачественной запчасти, или износа. Понять и уловить это можно по характерному свисту подшипника. Это означает, что пришло время замены циркуляционного насоса. Иногда СО банально засоряется из-за отложения солей в каналах. Циркуляция ОЖ нарушается, отвод тепла при этом ухудшается, что приводит к перегреву двигателя.

Уход за системой охлаждения

Элементарные правила эксплуатации СО и их соблюдение позволяет автовладельцам избегать, или минимизировать негативное воздействие неисправностей на работу машины. Следует постоянно контролировать уровень охлаждающей жидкости в системе. Её объём может меняться, а зависит это от условий эксплуатации автомобиля. Если уровень ОЖ понижается постоянно, значит, нужно искать место утечки тосола. Нередко пятна ОЖ обнаруживаются на узлах и агрегатах в моторном отсеке. Перегрев двигателя может происходить, когда:

  • Заклинивает термостат,
  • Засоряются каналы,
  • Уровня ОЖ в системе недостаточно.

Причину же недостаточного нагрева двигателя следует искать в заклиненном термостате.

Устройство и принцип работы системы охлаждения двигателя в автомобиле

Несмотря на то, что автомобиль – это механизм, ему не чужды некоторые человеческие черты. Например, во время движения машина расходует топливо и выделяет огромное количество тепла. Наш организм аналогично использует питательные вещества и также выделяет энергию, которая расходуется на всевозможные процессы. Чтобы поддерживать постоянную температуру тела, излишки тепла выводятся с потом, этот процесс испарение весьма энергозатратный.

А как автомобилю удается поддерживать постоянную температуру и не перегреваться? Это возможно благодаря такому важному элементу, как система охлаждения двигателя.

Что это такое, каково устройство, какой у нее принцип работы, и как диагностировать возможные неисправности, постараемся разобраться в статье ниже.

✔️ Что такое система охлаждения

✔️ Ее устройство и принцип работы

✔️ Принцип работы системы охлаждения воздушного типа

✔️ Возможные неполадки в работе и их последствия

Что такое система охлаждения

Это система, посредством которой достигается отведение избытка тепла от автомобильного двигателя и других деталей.

Обычно это достигается путем кругового движения охлаждающей жидкости (тосол или антифриз), проходящей через специальные охлаждающие каналы. Есть два типа системы охлаждения: воздушный и водяной (жидкостный).

Некоторые двигатели охлаждаются воздушным потоком, проходящим непосредственно через корпуса цилиндров (воздушная система охлаждения).

Помимо поддержания нормальной рабочей температуры движка, данный автомобильный узел выполняет еще несколько важных функций:

  • охлаждает автоматическую коробку передач;
  • охлаждает выхлопные газы, а также масло;
  • обеспечивает работу систем отопления и кондиционирования.

Устройство и принцип работы водяного типа

Для начала, давайте разберем, как работает водяная система охлаждения. На сегодняшний день, она наиболее распространена. Поскольку позволяет равномерно и эффективно охладить все детали, при любых условиях. Ее функционирование обеспечивают следующие элементы:

  • термостат с клапаном;
  • центробежная помпа;
  • радиатор охлаждения масла;
  • радиатор охлаждающей жидкости;
  • вентилятор;
  • расширительный бак;
  • теплообменник обогревателя;
  • патрубки: верхний, нижний;
  • насос ОЖ;
  • шланги.

Конструкция и устройство зависят от модели авто.

ГБЦ (головки блока цилиндров) мотора с водяным охлаждением имеют систему каналов, по которым движется тосол. Все они в верхней части конструкции сходятся к одному выходу.

Центробежная помпа, приводимая в движение шкивом и ремнем от коленвала, подает нагретый антифриз из мотора к радиатору, который является разновидностью теплообменника и имеет особую пластинчатую структуру. Такое строение, обеспечивает огромную площадь рабочей поверхности для более эффективного отвода тепла.

Отсюда избыток тепла отправляется в воздушный поток, а затем охлажденная жидкость возвращается во впускное отверстие, в нижней части блока и снова движется к двигателю. Цикл повторяется снова и снова.

Наряду с основным радиатором могут устанавливаться два дополнительных: для охлаждения масла и отработанных газов. Функционирование радиатора отработанных газов обеспечивается дополнительным насосом.

В отличие от радиатора, теплообменник отопителя нагревает проходящий, через него воздух, который направляется в салон. Для наибольшей эффективности он устанавливается на выходе нагретого тосола из мотора.

В исправном двигателе охлаждающая жидкость имеет температуру чуть ниже точки кипения. Закипание антифриза предотвращается повышенным давлением, в результате чего температура кипения также становится несколько выше. Современные модели автомобилей имеют герметичную систему охлаждения, где для компенсации изменений в объеме тосола, используется расширительный бачок. Через него, также проводится долив жидкости в систему.

Чтобы система функционировала, радиатору необходим постоянный доступ сердечника к холодному воздуху. Когда автомобиль находится в движении, то радиатор получает достаточно сильный поток воздуха, но когда машина неподвижна, либо перемещается с малой скоростью, поток воздуха направляется силой вентилятора.

Вентилятор приходит в движение от мотора, но если двигатель работает при малой нагрузке, его использование не всегда является оправданным, поскольку это приводит к бесполезному расходу топлива.

В качестве решения данной проблемы, производители авто используют специальную муфту, работающую от термочувствительного клапана, который не включает вентилятор до тех пор, пока температура охлаждающей жидкости не достигнет заданного значения.

Некоторые машины имеют вентилятор с электроприводом, также включаемый и выключаемый датчиком температуры.

Чтобы, дать двигателю быстро набрать необходимую рабочую температуру, циркуляция жидкости к радиатору перекрывается термостатом, обычно расположенным над помпой. Термостат имеет клапан, работающий от камеры, заполненной воском. Когда движок нагревается, он плавится, расширяется и переводит клапан в положение «открыто», позволяя тосолу течь через радиатор.

Когда работа мотора останавливается, а температура снижается, клапан снова закрывается.

Контроль за работой системы охлаждения осуществляется системой управления двигателем. За основу берется математическая модель, учитывающая в себе множество параметров (температуру антифриза, масла, воздушного потока и многих других). На основании этих данных, рассчитываются наилучшие условия работы всех исполнительных устройств.

Воду не желательно использовать, в качестве охлаждающей жидкости. В летний период, есть вероятность перегрева двигателя. Зимой ее использование, чревато серьезными поломками. Так замерзание в системе, может привести к разрыванию патрубков и даже блока мотора.

Как и все тела, вода при понижении температуры начинает уменьшаться в объеме. Так происходит до 4 °С. При приближении к нулю и переходе в твердое состояние она начинает расширяться. Если она замерзает в моторе, то может разорвать блок или радиатор. Поэтому желательно использовать всевозможные антифризы, которые представляют собой воду с добавлением к ней различных присадок. Их введение снижает температуру замерзания до безопасного уровня и препятствует появлению коррозии.

Антифриз не следует сливать каждое лето, его можно менять один раз в 2-3 года или каждые 40000 км пробега.

Воздушная система охлаждения

В таком моторе ГБЦ имеет на своей наружной поверхности специальные ребра. Они несколько шире в верхней части, где выделяется наибольшее количество тепла.

Основные элементы при данном типе охлаждения:

  • ребра на головках цилиндов;
  • воздуховоды;
  • вентилятор, который приводится в работу мотором;
  • масляный радиатор.

Воздуховод проходит вокруг ребер, а вентилятор направляет воздушный поток через него, чтобы отводить тепло.

Термочувствительный клапан контролирует объем воздуха, подаваемого вентилятором, и поддерживает постоянную температуру даже в холодную погоду.

Данный тип охлаждения имеет ряд недостатков:

  • потеря мощности на приводе вентилятора;
  • чрезмерное нагревание отдельных деталей;
  • повышенный шум;
  • трудности с использованием полученного тепла для обогрева салона;
  • невозможность установить блочный тип расположения цилиндров.

Ввиду данных особенностей, такая система охлаждения используется крайне редко.

Возможные неисправности

Как видим, система охлаждения является очень важной для нормальной работы вашего авто. И любые неисправности могут привести к серьезным последствиям, прежде всего к перегреву двигателя.

Итак, существуют следующие типы неисправностей данного автомобильного узла:

  1. Проблемы с радиатором. Наиболее часто причиной выхода из строя данной детали, является наружное и внутреннее загрязнение. Наружное связано с попаданием в него с потоком воздуха грязи, пыли, листьев, насекомых. Внутреннее – с образованием налета из-за использования грязной воды или некачественного тосола, который буквально закупоривает отверстия в сердечнике.
  2. Разгерметизация и потеря жидкости. Чаше всего это происходит из-за ослабления стяжки и других соединительных элементов, повреждения соединительных шлангов, износа резиновых элементов, рассыхания пластика.
  3. Не работает термостат или его клапан.
  4. Поломка насоса, в результате чего будет наблюдаться полное либо частичное прекращение циркуляции охлаждающей жидкости.
  5. Сломан вентилятор.  Причин у данной поломки несколько: вышел из строя электродвигатель или муфта, отошла проводка.

Все эти неисправности могут нарушить циркуляцию охлаждающей жидкости, в результате чего температура двигателя повысится до критической. Перегрев ведет к нарушению герметичности, плавлению резиновых деталей, задиру головок блока цилиндров, появлению дефектов в металле, потере масло-смазочных свойств и многих других неприятностей.

Первым, на что стоит обратить внимание при осмотре деталей, следы подтеков охлаждающей жидкости, элемент будет выглядеть «запотевшим». Антифриз является довольно текучей жидкостью, поэтому протекает даже в самые маленькие трещинки и зазоры. Он может распространиться на рабочие узлы, которые находятся далеко за пределами системы охлаждения.

Еще одним важным параметром, выход за нормы которого, может привести к неполадкам — давление. Как известно, оно является довольно высоким и в норме составляет 1,2-2 атм. Для его регулировки используется расширительный бачок с клапаном, куда выводится избыток тосола. Если по какой-то причине клапан не сработал, то значение данного параметра становится критическим. Это может привести к разрыву и поломке многих деталей. В первую очередь страдают резиновые шланги и патрубки, а также прокладки.

Чтобы избежать проблем, регулярно проводите профилактические осмотры, вовремя меняйте износившиеся детали, следите за уровнем антифриза в баке и доливайте при необходимости. Используйте только качественный антифриз и старайтесь, без острой необходимости, не использовать обычную воду, в качестве охлаждающей жидкости.

Регулярно поглядывайте на приборную панель, на термометре охлаждающей жидкости не должно быть резких скачков значений. Если же данное явление имеет место быть, то это свидетельствует о возможной неисправности термостата или помпы, а также о завоздушивании системы. Значительно увеличить срок службы деталей, поможет регулярная промывка системы охлаждения двигателя.



Просто о работе и основных компонентах системы охлаждения двигателя автомобиля

Как работает система охлаждения двигателя автомобиля для начинающих водителей

Кратко о том, как работает система охлаждения двигателя автомобиля.



Ответьте на вопрос какая часть автомобиля важнее: двигатель, ремень ГРМ или система охлаждения мотора? Если вы выбрали одну или две из предложенных позиций в списке, вы ответили неверно. На самом деле все вышеперечисленные позиции жизненно важны для любой машины. Сбой в каждой из них приведет к серьезным последствиям исправить которые будет непросто.

Возьмем, например, систему охлаждения мотора. Если она неисправна или режим работы двигателя превышает заложенные при ее проектировании рабочие показатели есть вероятность, что вы можете увидеть редкое явление, которое впоследствии будет приходить вам в кошмарных снах, из-под капота начнет валить густой горячий пар, а стрелка датчика температуры двигателя упрется в красную зону отмечая критический перегрев мотора. Двигатель после такой паровой бани и предельных температур вполне возможно отправится в автосервис на капитальный ремонт или прямиком на свалку. Таков результат неправильной работы системы охлаждения.



Смотрите также: Дефекты прокладки головки блока цилиндров, причины, последствия и как их избежать



И так, первая полезная информация для новичков. Цель системы охлаждения- создать идеальные термические условия работы для двигателя, которые исключат возможность его перегрева. В ДВС происходят экзотермические реакции (то есть он производит большое количество тепла) и в том случае если система охлаждения не в состоянии забрать излишнее тепло от блока цилиндров, двигатель начнет деформироваться (может повести головку блока цилиндров), масло будет не в состоянии обеспечить достаточную защиту (ухудшаться его защитные свойства), двигатель начнет быстро изнашиваться и в конечном счете его заклинит.



Самой важной частью системы охлаждения двигателя безусловно является водяной насос. Он заставляет охлаждающую жидкость созданную на основе этиленгликоля циркулировать по самым горячим частям двигателя, а также через корпус термостата, радиатор, радиатор отопителя и другие трубки и шланги входящие в систему охлаждения.



Все двигатели внутреннего сгорания охлаждаются посредством конвективного теплообмена (перенос теплоты в неравномерно нагретой жидкой, газообразной и иных текучих средах, более подробно читайте здесь: yandex.ru) и почти во всех современных автомобилях в качестве жидкого антифриза используется жидкость, основанная на этиленгликоле. У нее есть ряд преимуществ по сравнению с другими техническими жидкостями, такие как высокая теплоемкость, очень высокая температура кипения и низкая температура замерзания. Именно ее прокачивает через двигатель водяной насос приводимый в движение от коленвала приводным ремнем привода вспомогательных агрегатов.



Как работает термостат?

В работе термостата используется воск. Воск залитый в латунную или алюминиевую капсулу при нагревании толкает небольшой поршень от корпуса термостата, сжимая пружину. Термостат открывается. После охлаждения системы пружина возвращает термостат в закрытое положение (работа термостата показана на 5.37 минуте видео. Кстати! Этот вариант показанный можно использовать в качестве проверки работы термостата с вашего автомобиля, если вы сомневаетесь в его правильном функционировании)



На холодном двигателе охлаждающая жидкость идет по так называемому малому кругу через блок цилиндров, головку блока цилиндров, именуемую «головой» и радиатор отопителя салона (по этой причине вы сразу же получаете теплый воздух в салоне после запуска двигателя).



Как только мотор достигает примерно 95 градусов, воск в термостате расширяется и открывает клапан направляя охлаждающую жидкость из двигателя в радиатор охлаждения.



Как устроен радиатор охлаждения?

Нагретая охлаждающая жидкость проходит через трубки радиатора, отдавая тепло от теплоносителя (жидкости) трубкам, затем передавая его ребрам радиатора (ребра выполнены из гофрированного металла). Ребра, с их большой площадью поверхности, способствуют высокой теплоотдачи встречаясь с набегающим потоком охлажденного воздуха (для увеличения эффекта охлаждения или в тех случаях, когда автомобиль находится в неподвижном состоянии, перед радиатором ставится большой вентилятор, который дополнительно прогоняет воздух через ребра охлаждения). Таким образом охлаждающая жидкость протекая через радиаторную решетку охлаждается и попадает в противоположный бак на радиаторе. Цикл повторяется, охлажденная жидкость возвращается в водяной насос и охлаждает двигатель, круг замкнулся.

Срез радиатора показывает нам два ряда трубок, через которые проходит охлаждающая жидкость, которая переносит тепло от двигателя ребрам радиаторной решетки.



Смотрите также: Как промыть радиатор в автомобиле



Также в видео показаны и другие элементы системы охлаждения: вязкостная муфта вентилятора или как ее еще называют, вискомуфта (передает крутящий момент при помощи вязкой жидкости, отсюда и название), электрический вентилятор охлаждения, другой тип вентилятора включающийся по требованию датчиков температуры, расширительный бачок и рубашки охлаждения двигателя, каналы по которым циркулирует охлаждайка проходящие через головку блока двигателя и блока цилиндров (показаны на 3. 33 минуте видео).



Фото рубашки охлаждения двигателя



Видео:

Система охлаждения двигателя. Принцип работы

Каждый современный автомобиль обязательно имеет систему охлаждения. Она состоит из нескольких элементов: радиатор, расширительный бачок, термостат, насос, вентилятор, установленный впереди радиатора, соединительные шланги, датчик температуры, рубашка охлаждения блока цилиндров, которая изготовлена в виде полости в стенках вокруг камер сгорания, ну и, конечно же, антифриз.

Наиболее главной деталью системы охлаждения транспортного средства является радиатор охлаждения двигателя. Он необходим для поддержания рабочей температуры двигателя и предотвращения его перегрева. Если же рабочая температура двигателя превышает допустимые нормы, он может заклинить, что приводит к необходимости капитального ремонта.

Работа системы охлаждения заключается в том, что жидкостный насос циркулирует охлаждающую жидкость по кругу и омывает горячие стенки цилиндров головки блока. Благодаря постоянной циркуляции, тепло отводится от нагревшихся деталей двигателя. После этого горячая жидкость перетекает в радиатор и отдает тепло в окружающую среду. После этого, уже остывшая жидкость повторяет проделанный цикл. Радиатор в системе охлаждения играет роль устройства, которое охлаждает жидкость. Для ускорения процесса охлаждения устанавливается вентилятор, который предназначен нагнетать воздух на поверхность радиатора. Включение вентилятора происходит в момент повышения рабочей температуры двигателя, при помощи термодатчика.

В качестве охлаждающей жидкости в автомобильных радиаторах применяется тосол или антифриз. Хотя, для экономии, многие водители заливают в систему охлаждения просто дистиллированную воду. Однако следует помнить, что постоянное применение воды в системе охлаждения приводит к появлению ржавчины и отложений по всей системе. А это существенно снижает срок ее службы. Именно поэтому, для продления срока службы системы охлаждения, рекомендуется применять только специально предназначенные жидкости. Количество охлаждающей жидкости зависит от емкости самой системы охлаждения.

Радиаторы бывают различных конструкций. Самые распространенные из них – это пластинчатые и ленточные радиаторы. Пластинчатые радиаторы постепенно уходят в прошлое, ведь они имеют больший вес и обладают худшими характеристиками теплообмена, по сравнению с ленточными.

Именно поэтому, на сегодняшний день, большинство производителей отдают свое предпочтение именно ленточным радиаторам. Как правило, для изготовления таких радиаторов применяется алюминий, ведь он обладает отличной теплопроводимостью, что существенно улучшает работу всей системы охлаждения.

Нормальная работа системы охлаждения двигателя

Стабильная и ровная работа двигателя автомобиля зависит от большого количества факторов. Во-первых, правильная эксплуатация транспортного средства, качественное топливо, отсутствие сверх нагрузок и перегревов агрегата. Именно за недопущение перегрева двигателя отвечает система охлаждения двигателя. Неисправная работа этой системы может привести к очень неприятным последствиям, на устранение которых придется потратить немалые деньги. Чтобы этого избежать, периодически проводите диагностику системы охлаждения, и, при необходимости, покупайте только качественные запчасти и детали от производителя на http://www.luzar.ru/.

Чтобы понять, что у эксплуатируемого автомобиля система охлаждения работает не правильно, очень сложно. Зачастую ее неисправность может особо не проявляться, или возникать в виде вторичных признаков. Поэтому, каждый из водителей и автовладельцев обязан внимательно изучить особенности работы этой системы, чтобы определять даже самые небольшие отклонения в ее работе.

Система охлаждения в двигателе нужна для того, чтобы поддерживать в нем оптимальный температурный режим, при котором можно будет нормально эксплуатировать автомобиль. Далеко не все знают, что внутри блока цилиндров температура жидкости может подниматься до высоких отметок, хотя по показаниям датчика находится ниже температуры кипения.

Без возможностей, которые предоставляет система охлаждения, корпус двигателя не выдержал бы резкого накала. Даже если бы он находился в холодном состоянии. После запуска он может за считанные секунды стать «раскаленным», что в итоге может привести не только к неисправности некоторых деталей, но и стать причиной их деформации.

Система охлаждения предназначена для быстрого и эффективного отвода тепла от двигателя и его механизмов. Поддержанию стабильной рабочей температуры, которая не принесет ему разрушительного износа. Скорость прогрева всего двигателя, играет важную роль в обеспечении нормального рабочего процесса его механизмов.

Не смотря на то, что было придумано немало систем охлаждения, наиболее часто применяется именно жидкостная система. Особенность ее работы в том, что она работает по замкнутому циклу, поэтому жидкость внутри нее циркулирует принудительно, с помощью насоса. Становление рабочей температуры двигателя, а также его охлаждение осуществляется благодаря рубашке охлаждения. Эта система состоит из большого количества каналов, по которым производится циркуляция охлаждающей жидкости.


На правах рекламы

Системы охлаждения - Veryl's Automotive

( НАЗАД К УСЛУГАМ )

Мы рекомендуем проводить профилактический осмотр системы охлаждения из семи пунктов не реже одного раза в два года. Обратитесь к руководству по эксплуатации вашего автомобиля для получения конкретных рекомендаций. Осмотр системы охлаждения определяет области, требующие внимания, и включает следующее:

  • Визуальный осмотр всех компонентов системы охлаждения, включая ремни и шланги
  • Испытание под давлением крышки радиатора для проверки рекомендуемого уровня давления в системе
  • Термостат проверка правильности открытия и закрытия
  • Испытание давлением для выявления внешних утечек в частях системы охлаждения, включая радиатор, водяной насос, каналы охлаждающей жидкости двигателя, радиатор, шланги нагревателя и сердечник нагревателя
  • Испытание на внутреннюю утечку для проверки утечки газов сгорания в систему охлаждения

Работа системы охлаждения
Система охлаждения отводит тепло от двигателя и поддерживает рабочую температуру за счет циркуляции антифриза / охлаждающей жидкости через двигатель и подачи ее к радиатору для охлаждения.

Современные автомобили работают в широком диапазоне температур, от значительно ниже нуля до более 100 F. Жидкость, используемая для охлаждения двигателя, должна иметь низкую температуру замерзания, высокую температуру кипения и способность передавать тепло. Достаточное количество антифриза / охлаждающей жидкости и воды снижает вероятность перегрева и замерзания двигателя, а также содержит добавки для предотвращения ржавчины и коррозии в системе охлаждения.

Вода хорошо удерживает тепло; однако вода замерзает при слишком высокой температуре, чтобы ее можно было использовать в двигателях.Жидкость в большинстве автомобилей представляет собой смесь воды и антифриза или охлаждающей жидкости. С этой смесью точки кипения и замерзания значительно улучшаются.

Температура охлаждающей жидкости иногда достигает 250–275 градусов по Фаренгейту. Даже с добавленным антифризом при таких температурах охлаждающая жидкость закипает. Чтобы предотвратить закипание, система охлаждения повышает температуру кипения охлаждающей жидкости, создавая в ней давление. В большинстве систем давление охлаждающей жидкости составляет от 14 до 15 фунтов на квадратный дюйм (psi), что повышает температуру кипения примерно на 45 градусов по Фаренгейту.

Наши квалифицированные специалисты знают важность правильной работы системы охлаждения. Зайдите в наш магазин, позвоните или напишите нам сегодня для тщательного осмотра.

( НАЗАД К УСЛУГАМ )

Как работает система охлаждения автомобиля?

Чтобы объяснить, как работает система охлаждения, необходимо сначала объяснить, что она делает. Все очень просто - система охлаждения автомобиля охлаждает двигатель. Но охлаждение этого двигателя может показаться гигантской задачей, особенно если учесть, сколько тепла выделяет автомобильный двигатель.

Подумайте об этом. Двигатель небольшой машины, движущейся по шоссе со скоростью 50 миль в час, будет производить примерно 4000 взрывов в минуту. Наряду со всем трением движущихся частей это много тепла, которое нужно сосредоточить в одном месте. Без эффективной системы охлаждения двигатель нагреется и перестанет работать в течение нескольких минут.

Современная система охлаждения должна обеспечивать прохладу автомобиля при температуре окружающей среды 115 градусов, а также тепло в зимнюю погоду -25 градусов.

Два типа охлаждения

В автомобилях есть два типа систем охлаждения: одна охлаждаемая жидкостью, а другая - воздухом. Двигатели с воздушным охлаждением почти ушли в прошлое и были торговой маркой старых Volkswagen Beetles, а также Chevy Corvair.

В новых мотоциклах используется воздушное охлаждение, но в автомобилях охлаждение двигателя воздухом встречается очень редко. Следовательно, в оставшейся части этой статьи мы будем иметь дело исключительно с системами жидкостного охлаждения.

Что происходит внутри…

Система жидкостного охлаждения работает путем постоянного пропускания жидкости через каналы в блоке двигателя.Охлаждающая жидкость, приводимая в действие водяным насосом, проталкивается через блок цилиндров. Когда раствор проходит через эти каналы, он поглощает тепло от двигателя.

После выхода из двигателя эта нагретая жидкость поступает в радиатор, где охлаждается воздушным потоком, поступающим через решетку радиатора автомобиля. Во время прохождения через радиатор жидкость будет охлаждаться, снова возвращаясь к двигателю, чтобы забрать больше тепла двигателя и унести его

Между двигателем и радиатором стоит термостат.Термостат регулирует, что происходит с жидкостью в зависимости от температуры. Если температура жидкости опускается ниже определенного уровня, раствор обходит радиатор и вместо этого направляется обратно в блок двигателя.

Охлаждающая жидкость будет продолжать циркуляцию, пока не достигнет определенной температуры и не откроет клапан на термостате, позволяя ей снова пройти через радиатор для охлаждения.

Из-за очень высокой температуры двигателя кажется, что охлаждающая жидкость может легко достичь точки кипения.Однако система находится под давлением, чтобы предотвратить подобное. Когда система находится под давлением, охлаждающей жидкости намного труднее достичь точки кипения.

Однако иногда давление возрастает, и его необходимо сбросить, прежде чем оно сдует шланг или прокладку. Крышка радиатора сбрасывает избыточное давление и жидкость, накапливая ее в резервном баке. После того, как жидкость в резервном резервуаре охлаждается до приемлемой температуры, она возвращается в систему охлаждения для повторной циркуляции.

The Killer Cooling Agent: антифриз

Антифриз - неотъемлемая часть системы охлаждения. Состоящий из этиленгликоля, антифриз выдерживает температуры в несколько десятков градусов ниже нуля, в то же время без кипячения он может выдерживать температуру двигателя, превышающую 250 градусов.

Для большинства климатических условий смесь из 50% антифриза и 50% воды является лучшей смесью охлаждающей жидкости. Если температура намного ниже нуля, лучше всего использовать смесь 75% антифриза и 25% воды, но такой процент концентрации является исключением, а не нормой.

Также важно отметить, что антифриз очень ядовит как для животных, так и для человека. Хранить ее подальше от животных очень важно, потому что их привлекает сладкий вкус жидкости, и они с готовностью ее выпьют. При попадании внутрь этиленгликоль образует кристаллы оксалата кальция, которые могут вызвать почечную недостаточность с последующей смертью.

Итак, не пытаясь походить на голос мрака и гибели, будьте осторожны с антифризом и немедленно вытрите любые капли или разливы.

Систему охлаждения можно обслуживать, полностью сливая старую охлаждающую жидкость и заменяя ее свежим раствором. Промывка под давлением, которую должны выполнять профессионалы, удалит любые водные накипи вместе с любыми остатками старой охлаждающей жидкости или осадка.

Когда система полностью промывается в одном направлении, механик часто выполняет обратную промывку, идущую в направлении, противоположном нормальному потоку жидкости. После того, как обратная промывка выполнила свою работу, устанавливается новый термостат, и система заполняется свежим охлаждающим раствором.

После заправки, удаления накипи и очистки система снова готова начать работу по охлаждению двигателя.

Как работает система охлаждения двигателя

А автомобильный двигатель при работе выделяет много тепла, и его необходимо постоянно охлаждать, чтобы избежать двигатель повреждать.

Обычно это делается путем обращения охлаждающая жидкость жидкость обычно вода, смешанная с антифриз раствор через специальные охлаждающие каналы. Некоторые двигатели охлаждаются воздухом, проходящим через ребра. цилиндр оболочки.

Как циркулирует охлаждающая жидкость

Типичная система водяного охлаждения с вентилятором с приводом от двигателя: обратите внимание на перепускной шланг, отводящий горячую охлаждающую жидкость для нагревателя. Герметичная крышка расширительного бачка имеет подпружиненный клапан, который открывается при превышении определенного давления.

Система охлаждения с водяным охлаждением

А с водяным охлаждением блокировка двигателя а также крышка цилиндра имеют соединенные между собой каналы охлаждающей жидкости, проходящие через них.В верхней части ГБЦ все каналы сходятся к единому выпускному отверстию.

А насос , приводимый шкивом и ремнем от коленчатый вал , выталкивает горячую охлаждающую жидкость из двигателя в радиатор , который является формой теплообменник .

Нежелательное тепло передается от радиатора в воздушный поток, а охлажденная жидкость затем возвращается к впускному отверстию в нижней части блока и снова течет обратно в каналы.

Обычно насос направляет охлаждающую жидкость вверх через двигатель и вниз через радиатор, пользуясь тем фактом, что горячая вода расширяется, становится легче и поднимается над холодной водой при нагревании.Его естественная тенденция - течь вверх, а насос способствует циркуляции.

Радиатор соединен с двигателем резиной. шланги , и имеет верхний и нижний резервуары, соединенные стержнем из множества тонких трубок.

Трубки проходят через отверстия в стопке тонких пластин из листового металла, так что сердцевина имеет очень большую площадь поверхности и может быстро отдавать тепло более холодному воздуху, проходящему через нее.

В старых автомобилях трубки проходят вертикально, но современные автомобили с низким фасадом имеют радиаторы поперечного потока с трубками, которые проходят из стороны в сторону.

В двигателе при нормальной рабочей температуре охлаждающая жидкость лишь чуть ниже нормальной точки кипения.

Риск закипания можно избежать, увеличив давление в системе, что повышает температуру кипения.

Дополнительное давление ограничивается крышкой радиатора, в которой находится давление клапан в этом. Избыточное давление открывает клапан, и охлаждающая жидкость вытекает через переливной патрубок.

в система охлаждения этого типа происходит постоянная небольшая потеря охлаждающей жидкости, если двигатель работает очень горячо.Систему необходимо время от времени пополнять.

Более поздние автомобили имеют герметичную систему, в которой любой перелив переходит в расширительный бак , из которого он всасывается обратно в двигатель при остывании оставшейся жидкости.

Как помогает вентилятор

Радиатор нуждается в постоянном потоке воздуха через его сердцевину для надлежащего охлаждения. Когда машина движется, это все равно происходит; но когда он неподвижен поклонник используется для облегчения воздушного потока.

Вентилятор может приводиться в движение двигателем, но, если двигатель не работает, он не всегда нужен во время движения автомобиля, поэтому энергия используется для вождения отходов топливо .

Чтобы преодолеть это, некоторые автомобили имеют вязкая муфта жидкость схватить работает с помощью термочувствительного клапана, который отключает вентилятор до тех пор, пока температура охлаждающей жидкости не достигнет заданного значения.

В других автомобилях есть электровентилятор, который также включается и выключается по температуре. датчик .

Для быстрого прогрева двигателя радиатор закрывается термостат , обычно размещается над насосом. Термостат имеет клапан, работающий от камеры, заполненной воском.

При прогреве двигателя воск плавится, расширяется и толкает клапан, позволяя охлаждающей жидкости течь через радиатор.

Когда двигатель останавливается и остывает, клапан снова закрывается.

Вода расширяется при замерзании, и если вода в двигателе замерзнет, ​​она может лопнуть блок или радиатор. Так антифриз обычно этиленгликоль добавляется в воду, чтобы снизить ее Точка замерзания до безопасного уровня.

Антифриз не следует сливать каждое лето; его обычно можно оставить на два-три года.

Системы охлаждения двигателя с воздушным охлаждением

в с воздушным охлаждением Двигатель, блок и ГБЦ выполнены с глубокими ребрами снаружи.

Ребра цилиндра с воздушным охлаждением шире в верхней части, где выделяется больше всего тепла. Горизонтальные двигатели с воздушным охлаждением имеют охлаждающие каналы к ребрам. Горизонтальные двигатели с воздушным охлаждением имеют охлаждающие каналы к ребрам.

Воздушное охлаждение через ребра

Ребра цилиндра с воздушным охлаждением шире в верхней части, где выделяется больше всего тепла.Горизонтальные двигатели с воздушным охлаждением имеют охлаждающие каналы к ребрам. Ребра цилиндра с воздушным охлаждением шире в верхней части, где выделяется больше всего тепла.

Водоклапанная система отопления

В нагревателе, работающем от водяного клапана, весь воздух проходит через матрицу. Температура матрицы регулируется путем регулирования количества проходящей через нее горячей воды.

Часто воздуховод проходит вокруг ребер, и вентилятор с приводом от двигателя продувает воздух через канал, чтобы отводить тепло от ребер.

Чувствительный к температуре клапан регулирует количество воздуха, нагнетаемого вентилятором, и поддерживает постоянную температуру даже в холодные дни.

Охлаждение масла

Вопрос недели: Почему в системе охлаждения двигателя есть термостат, и влияет ли он на расход охлаждающей жидкости?

Вопрос месяца, представленный Биллом Маклелланом, Пасадена, Калифорния, на который ответила Мелани Хант, доцент кафедры машиностроения Калифорнийского технологического института.

Система охлаждения - важная часть автомобильного двигателя. Я определенно стал лучше осознавать этот факт после того, как моя машина перегрелась на шоссе Санта-Моника.

Система охлаждения выполняет три важные функции. Во-первых, отводит излишки тепла от двигателя; во-вторых, он поддерживает рабочую температуру двигателя там, где он работает наиболее эффективно; и, наконец, он максимально быстро доводит двигатель до нужной рабочей температуры.

Система охлаждения состоит из шести основных частей: двигателя, радиатора, водяного насоса, охлаждающего вентилятора, шлангов и термостата.В процессе сгорания часть энергии топлива превращается в тепло. Это тепло передается охлаждающей жидкости, которая циркулирует в двигателе с помощью водяного насоса. Шланги несут горячую охлаждающую жидкость к радиатору, где тепло передается воздуху, который проходит мимо двигателя охлаждающим вентилятором. Затем охлаждающая жидкость возвращается к водяному насосу и рециркулирует.

Когда двигатель холодный, например, первым делом утром, двигатель работает немного иначе. Для максимальной эффективности двигатель разработан с возможностью быстрого прогрева.Как только двигатель достигает нужной рабочей температуры, он рассчитан на поддержание стабильной температуры, что и является целью термостата. Термостат похож на клапан, который открывается и закрывается в зависимости от его температуры. Термостат изолирует двигатель от радиатора до тех пор, пока он не достигнет определенной минимальной температуры. Без термостата двигатель всегда будет отдавать тепло радиатору, и ему потребуется больше времени для прогрева. Как только двигатель достиг желаемой рабочей температуры, термостат регулирует поток в радиатор для поддержания стабильной температуры.

Иногда охлаждающая жидкость настолько горячая, что термостат полностью открывается, что делает двигатель полностью зависимым от радиатора для поддержания стабильной температуры. Пока через радиатор проходит достаточно воздуха, двигатель остается холодным. Если по какой-либо причине расход воздуха будет слишком низким, радиатор не справится со своей работой и двигатель может перегреться. В этот момент, если скорость потока охлаждающей жидкости увеличивается, двигатель будет передавать охлаждающей жидкости больше тепла, что усугубит ситуацию.Ограничение потока термостата способствует увеличению давления в системе охлаждения, что затрудняет закипание охлаждающей жидкости в водяном насосе. Однако это мало помогает радиатору сохранять двигатель в холодном состоянии.

Система охлаждения вашего двигателя · BlueStar Inspections

Типичный автомобиль с четырехцилиндровым двигателем, движущийся по шоссе со скоростью 55 миль в час, будет производить около 5000 контролируемых взрывов в минуту внутри двигателя, поскольку свечи зажигания воспламеняют воздушно-топливную смесь в каждом из цилиндров.Это то, что продвигает автомобиль по дороге. Эти взрывы выделяют огромное количество тепла и, если их не контролировать, за считанные минуты могут вывести из строя двигатель. Система охлаждения двигателя предназначена для контроля и регулирования этих высоких температур.

Современные системы охлаждения не сильно изменились по сравнению со старыми системами охлаждения, но они стали намного более эффективными и надежными при выполнении своей работы. Базовая система охлаждения по-прежнему состоит из жидкой охлаждающей жидкости, которая циркулирует через блок цилиндров и головку блока цилиндров (или головки в двигателе с V-образной конфигурацией), а затем вытесняется в радиатор для охлаждения потоком воздуха, проходящего через решетку в направлении перед автомобилем.

Система охлаждения должна поддерживать постоянную температуру двигателя, будь то температура наружного воздуха: 100 градусов по Фаренгейту или 30 градусов ниже нуля. Если температура двигателя слишком низкая, пострадает экономия топлива и увеличатся выбросы. Если температура двигателя будет слишком высокой в ​​течение длительного времени, двигатель будет поврежден. Диапазон рабочих температур двигателя для большинства автомобилей составляет от 195 до 220 градусов по Фаренгейту. Оптимальная температура составляет около 212 градусов по Фаренгейту.Более высокая разница температур между охлаждающей жидкостью двигателя и наружным воздухом делает теплопередачу более эффективной. Система охлаждения двигателя состоит из охлаждающей жидкости двигателя, каналов внутри блока цилиндров и головок (головок) цилиндров, водяного насоса для циркуляции охлаждающей жидкости и термостата. контроль температуры охлаждающей жидкости, радиатор для охлаждения охлаждающей жидкости, вентилятор для протяжки воздуха через радиатор, крышка радиатора для контроля давления в системе и соединительные шланги для передачи охлаждающей жидкости от двигателя к радиатору, а также для система отопления транспортного средства, в которой используется горячая охлаждающая жидкость для обогрева кабины транспортного средства.

Охлаждающая жидкость двигателя выполняет основную функцию конвективной теплопередачи в двигателях внутреннего сгорания. Охлаждающая жидкость представляет собой смесь воды, антифриза, ингибиторов коррозии и смазочных материалов. Охлаждающая жидкость была разработана, чтобы преодолеть недостатки воды как теплоносителя. Многие современные автомобили оснащены охлаждающей жидкостью с увеличенным или длительным сроком службы, рассчитанной на срок до пяти лет или 150 000 миль. Зеленой охлаждающей жидкости обычно хватает на два года или 30 000 миль. Правильная смесь и качество охлаждающей жидкости предотвратят замерзание зимой, предотвратят закипание летом, предотвратят ржавление и коррозию металлических деталей, станут хорошим проводником тепла и помогут предотвратить электролиз.

Система охлаждения работает за счет циркуляции жидкой охлаждающей жидкости через каналы в блоке цилиндров и головках цилиндров. По мере прохождения охлаждающей жидкости через эти каналы тепло передается от компонентов двигателя к охлаждающей жидкости. Затем нагретая охлаждающая жидкость попадает по резиновому шлангу в радиатор в передней части моторного отсека. Проходя через тонкие трубки в радиаторе, горячая жидкость охлаждается воздушным потоком, поступающим в моторный отсек через решетку перед автомобилем.После охлаждения жидкость возвращается в двигатель, чтобы поглотить больше тепла. Водяной насос поддерживает циркуляцию жидкости в системе при работающем двигателе.

Термостат устанавливается между двигателем и радиатором, чтобы поддерживать температуру охлаждающей жидкости выше определенной заданной температуры для обеспечения оптимальной работы двигателя. Если температура охлаждающей жидкости падает ниже этой температуры, термостат блокирует поток охлаждающей жидкости к радиатору, заставляя жидкость вместо этого через байпас непосредственно обратно в двигатель.Охлаждающая жидкость будет продолжать циркулировать таким образом до тех пор, пока не будет достигнута оптимальная рабочая температура, после чего термостат откроется и позволит охлаждающей жидкости вернуться через радиатор для охлаждения.

Система охлаждения работает под давлением для предотвращения закипания охлаждающей жидкости. Однако слишком высокое давление приведет к разрыву и утечке шлангов и других компонентов, поэтому необходима система для сброса давления, если оно превышает определенную точку. Работа по поддержанию давления в системе охлаждения принадлежит радиатору или крышке бачка для утилизации охлаждающей жидкости под давлением.Колпачок обычно увеличивает давление в системе охлаждения на 14 или 15 фунтов на квадратный дюйм и поднимает температуру кипения примерно на 43 градуса по Фаренгейту. Колпачок выпускает охлаждающую жидкость под давлением в расширительный бачок охлаждающей жидкости. Затем эта жидкость возвращается в систему охлаждения после того, как двигатель остынет. Никогда не снимайте крышку радиатора сразу после остановки двигателя, так как охлаждающая жидкость под давлением сразу же начнет закипать, как только давление будет сброшено. Почти наверняка возникнут ожоги и серьезные травмы.

Охлаждающая жидкость проходит по пути от водяного насоса через каналы внутри блока цилиндров, где она собирает тепло, выделяемое цилиндрами.Затем он течет вверх к головкам цилиндров, где собирает больше тепла от камер сгорания. Затем он течет мимо термостата (если термостат открыт для прохождения жидкости) через верхний шланг радиатора в радиатор. Охлаждающая жидкость проходит через тонкие трубки, составляющие сердцевину радиатора, и охлаждается потоком воздуха, проходящего через радиатор. Оттуда он вытекает из радиатора через нижний шланг радиатора и обратно к водяному насосу. К этому времени охлаждающая жидкость остыла и готова собирать больше тепла от двигателя.

Есть несколько резиновых шлангов, соединяющих компоненты системы охлаждения. Основные шланги называются верхним и нижним шлангами радиатора. Эти два шланга направляют охлаждающую жидкость между двигателем и радиатором. Шланги подогревателя подают горячую охлаждающую жидкость от двигателя к сердечнику подогревателя. Один из этих шлангов может иметь регулирующий клапан нагревателя, установленный на линии, чтобы блокировать попадание горячей охлаждающей жидкости в сердечник нагревателя, когда кондиционер настроен на максимальное охлаждение. Другой шланг, называемый байпасным, используется для циркуляции охлаждающей жидкости через двигатель в обход радиатора, когда термостат закрыт.В некоторых двигателях не используется резиновый перепускной шланг. Вместо этого они могут использовать металлическую трубку или иметь встроенный проход в переднем корпусе двигателя.

На задней стороне радиатора со стороны, ближайшей к двигателю, установлены один или два электрических вентилятора охлаждения внутри корпуса, предназначенного для защиты пальцев и направления воздушного потока. Вентиляторы управляются компьютером автомобиля. Датчик контролирует температуру двигателя и отправляет информацию в компьютер. Компьютер определяет, следует ли включать вентилятор, и включает реле вентилятора, если требуется дополнительный поток воздуха через радиатор.Вентиляторы обеспечивают прохождение воздуха через радиатор, когда автомобиль движется медленно или останавливается при работающем двигателе. Если бы вентиляторы перестали работать, температура двигателя начинала бы повышаться каждый раз, когда автомобиль останавливался.

Если в автомобиле есть кондиционер, перед радиатором системы охлаждения двигателя устанавливается дополнительный радиатор, называемый конденсатором кондиционера. Конденсатор кондиционера также должен охлаждаться потоком воздуха, поступающим в моторный отсек.Если кондиционер включен, система будет поддерживать работу одного электрического вентилятора охлаждения, даже если двигатель не горячий. Если нет потока воздуха через конденсатор кондиционера, кондиционер не сможет охлаждать воздух, поступающий в кабину транспортного средства.

Двигатель, который перегревается, быстро самоуничтожится. Правильное обслуживание системы охлаждения жизненно важно для срока службы двигателя и бесперебойной работы системы охлаждения. Важно, чтобы сертифицированный специалист ASE ежегодно проводил проверку всех компонентов системы охлаждения.Во время осмотра техник должен проверить герметичность крышки радиатора, чтобы убедиться, что система охлаждения работает при надлежащем уровне давления, прогнать автомобиль до рабочей температуры, чтобы убедиться, что термостат двигателя правильно регулирует температуру двигателя, проверить уровень охлаждающей жидкости и визуально осмотреть на наличие любых признаков утечки охлаждающей жидкости проверьте защиту охлаждающей жидкости и уровни PH, чтобы определить, следует ли заменить охлаждающую жидкость, и визуально осмотрите шланги системы охлаждения. Всегда убедитесь, что вы используете охлаждающую жидкость того типа и смеси, которые рекомендованы производителем вашего автомобиля.

Как работает система охлаждения вашего двигателя?

Ваш двигатель должен многое сделать, чтобы вы продолжали двигаться. Он забирает топливо из топливной системы и создает крошечные контролируемые взрывы. Компоненты вращаются, вращаются и проворачиваются, и, несмотря на все это, двигатель довольно быстро нагревается. Фактически, типичный двигатель работает при температуре от 195 до 220 градусов по Фаренгейту, и это даже не включает температуру окружающей среды! Летом там становится еще жарче.К счастью, ваш двигатель может охладиться за счет использования радиатора и других компонентов как части системы охлаждения. Итак, как работает система охлаждения двигателя автомобиля?

Компоненты системы охлаждения

Система охлаждения состоит из нескольких компонентов и каналов, проходящих через блок цилиндров и головок для охлаждения двигателя. Тем не менее, ни один из этих компонентов не сможет выполнять свои задачи без использования охлаждающей жидкости. Смесь химикатов и воды, охлаждающая жидкость, также называемая антифризом, поддерживает охлаждение двигателя, а также предотвращает замерзание воды в двигателе при более низких температурах.В охлаждающую жидкость также входят некоторые присадки, в том числе смазочные, для защиты двигателя от повреждений. Охлаждающая жидкость начинается у водяного насоса и проходит по каналам двигателя, собирая тепло по мере продвижения. Он течет к головкам цилиндров для сбора тепла от камер сгорания, проходит мимо термостата через шланг радиатора и попадает в радиатор. Охлаждающая жидкость проходит через ребра радиатора, где она охлаждается воздушным потоком, проходящим через радиатор. Покидая радиатор, он возвращается к водяному насосу через нижний шланг радиатора.

Водяной насос

Водяной насос, приводимый в движение змеевиком от коленчатого вала, обеспечивает непрерывное прохождение охлаждающей жидкости через двигатель, радиатор и шланги при поддержании идеальной температуры. Без работающего водяного насоса охлаждающая жидкость не сможет попасть туда, где она необходима для отвода тепла, и может вызвать перегрев двигателя.

Термостат

Двигатели с жидкостным охлаждением оснащены термостатом, который расположен между двигателем и радиатором.Термостат контролирует температуру охлаждающей жидкости и регулирует ее поток. Термостат контролирует температуру двигателя, и если температура двигателя низкая, термостат предотвращает вытекание охлаждающей жидкости и направляет ее обратно в двигатель. По мере повышения температуры термостат начнет медленно открываться. Термостат полностью откроется, когда двигатель достигнет температуры около 200 градусов по Фаренгейту.

Радиатор

Радиатор представляет собой теплообменник, предназначенный для передачи тепла от охлаждающей жидкости через его каналы, чтобы охлаждающая жидкость могла продолжать движение через двигатель.Радиаторы, в основном сделанные из алюминия, передают тепло от горячей охлаждающей жидкости через трубки, и когда воздух дует с помощью вентиляторов, он проходит через ребра радиатора для охлаждения жидкости.

Крышка радиатора

Вода закипает примерно при 212 градусах по Фаренгейту, а поскольку охлаждающая жидкость частично состоит из воды, она тоже будет кипеть при 212 градусах, верно? Не совсем. Благодаря давлению, создаваемому крышкой радиатора, температура кипения значительно повышается. Однако слишком большое давление может привести к серьезным повреждениям, и необходимо сбросить некоторое давление.Крышка радиатора сбрасывает давление, когда оно достигает определенной точки.

Шланги

Охлаждающая жидкость может перемещаться по двигателю только одним способом - через шланги радиатора. Шланги представляют собой гибкие соединения, прикрепленные к двигателю, по которым охлаждающая жидкость транспортируется между двигателем, радиатором и между ними. Охлаждающая жидкость направляется в радиатор для охлаждения и возвращается обратно в двигатель. Шланг отопителя предназначен для направления охлаждающей жидкости к нагревательному элементу автомобиля, называемому сердечником отопителя, чтобы поддерживать температуру в салоне в холодное время года.

Важность системы охлаждения двигателя

Ваш двигатель лучше работает при более высоких температурах, но слишком много тепла может нанести ему вред. Двигатель может быть серьезно поврежден, что может быть необратимым и привести к замене или очень дорогостоящему ремонту. Когда какая-либо часть системы охлаждения выходит из строя, ваш двигатель становится уязвимым для теплового повреждения. Компоненты в двигателе и вокруг него могут подвергнуться сильному нагреву. Перегрев может привести к расплавлению уплотнений, датчиков, ремней и других компонентов.В случае неисправности термостата, когда охлаждающая жидкость присутствует, но не может циркулировать, это может вызвать перегрев, который также может вызвать серьезные повреждения. Шланги, находящиеся под давлением, например, могут вызвать кипение охлаждающей жидкости, создавая значительное давление, и расширяться, что может привести к разрыву шлангов и утечке охлаждающей жидкости.

Головки цилиндров располагаются над цилиндрами на блоке цилиндров и закрывают цилиндр, создавая камеру сгорания. Однако головки цилиндров сделаны из алюминия и не предназначены для выдерживания суровых температур.Если автомобиль перегреется, головки цилиндров могут начать плавиться и деформироваться. Деформация является проблемой, поскольку она влияет на процесс сгорания и может привести к снижению мощности двигателя, вызвать пропуски зажигания или утечку масла.

Перегрев двигателя также может стать причиной взрыва прокладки головки блока цилиндров. Повреждающее воздействие выдувной прокладки головки блока цилиндров является значительным и дорогостоящим. Охлаждающая жидкость начинает протекать и смешивается с моторным маслом. Хотя обе жидкости идеально подходят для работы вашего автомобиля, они не работают вместе.Масло и охлаждающая жидкость ухудшают работу двигателя и влияют на выхлопную систему, в том числе вызывают выход дыма из выхлопной трубы.

Что означает индикатор системы охлаждения двигателя?

Когда датчик температуры в вашем автомобиле достигает «опасной зоны», красная область, ближайшая к букве «H», означает высокую температуру, световой индикатор, похожий на волнообразный градусник, указывает на то, что двигатель становится слишком горячим и может перегреться. Это указание вам найти безопасное место, чтобы остановиться и попытаться дать двигателю остыть.Если вы находитесь в пробке и начинаете замечать, как стрелка поднимается вверх, вы можете попытаться повернуть вспять температуру, опустив окна и включив обогреватель на полную мощность. В любом случае, если ваша машина начинает перегреваться, не пытайтесь ехать дальше. Не рискуйте потенциальным повреждением вашего двигателя. Вместо этого обратитесь в службу буксировки и отбуксируйте свой автомобиль в ближайший к вам автомобильный центр, где техник может определить, что вызывает перегрев вашего автомобиля.

автомобилей | Определение, история, промышленность, дизайн и факты

Автомобильный дизайн

Современный автомобиль - это сложная техническая система, использующая подсистемы со специфическими конструктивными функциями.Некоторые из них состоят из тысяч составных частей, которые возникли в результате достижений в существующих технологиях или новых технологий, таких как электронные компьютеры, высокопрочные пластмассы и новые сплавы стали и цветных металлов. Некоторые подсистемы возникли в результате таких факторов, как загрязнение воздуха, законодательство о безопасности и конкуренция между производителями по всему миру.

автомобиль

Основные функциональные компоненты автомобиля.

Encyclopædia Britannica, Inc.

Легковые автомобили превратились в основное средство передвижения для семей, их около 1,4 миллиарда используются во всем мире. Около четверти из них приходится на Соединенные Штаты, где каждый год преодолевается более трех триллионов миль (почти пять триллионов километров). В последние годы американцам были предложены сотни различных моделей, примерно половина из них от зарубежных производителей. Чтобы извлечь выгоду из собственных технологических достижений, производители все чаще вводят новые разработки.Ежегодно производя около 70 миллионов новых устройств по всему миру, производители смогли разделить рынок на множество очень маленьких сегментов, которые, тем не менее, остаются прибыльными.

Новые технические разработки признаны залогом успешной конкуренции. Все производители и поставщики автомобилей наняли инженеров-исследователей и ученых для улучшения кузова, шасси, двигателя, трансмиссии, систем управления, систем безопасности и систем контроля выбросов.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту.Подпишитесь сейчас

Эти выдающиеся технические достижения не обходятся без экономических последствий. Согласно исследованию Ward's Communications Incorporated, средняя стоимость нового американского автомобиля увеличилась на 4700 долларов (в пересчете на доллар в 2000 году) в период с 1980 по 2001 год из-за обязательных требований безопасности и контроля выбросов (таких как добавление подушек безопасности и каталитических нейтрализаторов). Новые требования продолжали реализовываться и в последующие годы. Добавление компьютерных технологий стало еще одним фактором, способствовавшим росту цен на автомобили, которые в период с 2009 по 2019 год выросли на 29 процентов.Это в дополнение к потребительским расходам, связанным с инженерными улучшениями в экономии топлива, которые могут быть компенсированы сокращением закупок топлива.

Конструкция автомобиля в значительной степени зависит от его предполагаемого использования. Автомобили для бездорожья должны быть прочными, простыми системами с высокой устойчивостью к сильным перегрузкам и экстремальным условиям эксплуатации. И наоборот, продукты, предназначенные для высокоскоростных дорожных систем с ограниченным доступом, требуют большего комфорта для пассажиров, повышенной производительности двигателя, а также оптимизированной управляемости на высоких скоростях и устойчивости транспортного средства.Стабильность зависит главным образом от распределения веса между передними и задними колесами, высоты центра тяжести и его положения относительно аэродинамического центра давления транспортного средства, характеристик подвески и выбора колес, используемых для приведения в движение. Распределение веса зависит главным образом от расположения и размера двигателя. В обычной практике двигателей с передним расположением используется стабильность, которая достигается с помощью этой компоновки. Однако разработка алюминиевых двигателей и новые производственные процессы позволили разместить двигатель в задней части без ущерба для устойчивости.

Конструкции кузовов автомобилей часто подразделяются на категории по количеству дверей, расположению сидений и конструкции крыши. Крыши автомобилей обычно поддерживаются стойками с каждой стороны кузова. Модели с откидным верхом с убирающимся верхом из ткани полагаются на стойку сбоку от лобового стекла для обеспечения прочности верхней части тела, поскольку трансформируемые механизмы и стеклянные поверхности по сути не являются конструктивными. Площадь остекления увеличена для улучшения обзора и по эстетическим соображениям.

Fiat 600

Fiat 600, представленный в 1956 году, был недорогим, практичным автомобилем с простым элегантным дизайном, который мгновенно сделал его иконой послевоенной Италии. Его поперечно расположенный сзади двигатель производил достаточную мощность и экономил достаточно места, чтобы в салоне легко могли разместиться четыре человека.

© Rossi — REX / Shutterstock.com

Высокая стоимость новых заводских инструментов делает нецелесообразным для производителей ежегодно выпускать совершенно новые конструкции.Совершенно новые конструкции обычно запрограммированы на трех-шестилетние циклы с незначительными изменениями, вносимыми в течение цикла. В прошлом для совершенно новой конструкции требовалось целых четыре года планирования и покупки нового инструмента. Компьютерное проектирование (CAD), тестирование с использованием компьютерного моделирования и автоматизированное производство (CAM) теперь могут использоваться для сокращения этого требования по времени на 50 процентов или более. См. станок: автоматизированное проектирование и автоматизированное производство (CAD / CAM).

Автомобильные кузова обычно изготавливаются из листовой стали. Сталь легирована различными элементами, чтобы улучшить ее способность формировать более глубокие углубления без образования складок и разрывов в производственных прессах. Сталь используется из-за ее общедоступности, невысокой стоимости и хорошей обрабатываемости. Однако для определенных применений используются другие материалы, такие как алюминий, стекловолокно и пластик, армированный углеродным волокном, из-за их особых свойств. Полиамид, полиэстер, полистирол, полипропилен и этиленовые пластики были разработаны для большей прочности, устойчивости к вмятинам и устойчивости к хрупкой деформации.Эти материалы используются для кузовных панелей. Инструмент для пластиковых компонентов обычно стоит меньше и требует меньше времени на разработку, чем инструмент для стальных компонентов, и, следовательно, может быть изменен конструкторами с меньшими затратами.

Для защиты кузовов от коррозионных элементов и сохранения их прочности и внешнего вида используются специальные процессы грунтования и окраски.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
