Как правильно отрегулировать ближний свет фар: Как отрегулировать фары самостоятельно и когда требуется проводить их настройку?

Содержание

видео-инструкция по монтажу своими руками, как отрегулировать, фото

Как известно, безопасность передвижения в темное время суток во многом зависит от того, насколько качественно настроены фары, поэтому следует уделить этому вопросу особое внимание. Рассмотрим, как правильно отрегулировать ближний свет фар без специального стенда, в этом процессе нет ничего сложного, если знать все нюансы и выполнять все рекомендации.

На фото: качественный свет распределяется равномерно и имеет четкие границы, если направить его на стену

Подготовительные работы

Чтобы основной этап был проведен качественно, необходимо соблюдение целого ряда важных условий:

Исправность подвески	Провести точную настройку на машине, в которой неравномерно просевшие пружины и другие неисправности, влияющие на положение кузова невозможно. Поэтому если у вас есть проблемы с данной частью конструкции, то устраните в первую очередь их
Одинаковое давление в шинах	Еще один очень важный фактор, о котором многие забывают, это приводит к тому, что машина расположена не так, как положено, и после накачки шин ее положение изменится, что сведет на нет все ваши усилия по настройке. Поэтому проследите, соответствует ли давление в шинах заводским рекомендациям
Нагрузка на конструкцию	Еще один важный момент – в машине должен быть полный бак, а на водительском месте должно присутствовать утяжеление в 70 кг, можно просто посадить туда человека, чтобы не таскать тяжелые предметы
Исправность световых элементов	Если у вас установлены лампочки, не предусмотренные конструкцией, или имеются трещины на рассеивателе, то настройка вряд ли поможет точно выставить положение светового потока, важно, чтобы все элементы были целыми и соответствовали всем требованиям

Важно!
Не стоит ставить лампочки более высокой мощности, качество света они улучшат несущественно, зато система проводки машины будет подвергаться повышенным нагрузкам, что может привести к поломкам и даже замыканиям.

Настроить свет с таким отражателем невозможно, его нужно обязательно менять

Рабочий процесс

Так как цена данной услуги в автосервисах высока, то вы сможете сэкономить значительные средства, регулировка света фар ближнего света производится так, как описано ниже.

Подготовка

В первую очередь необходимо подготовить место:

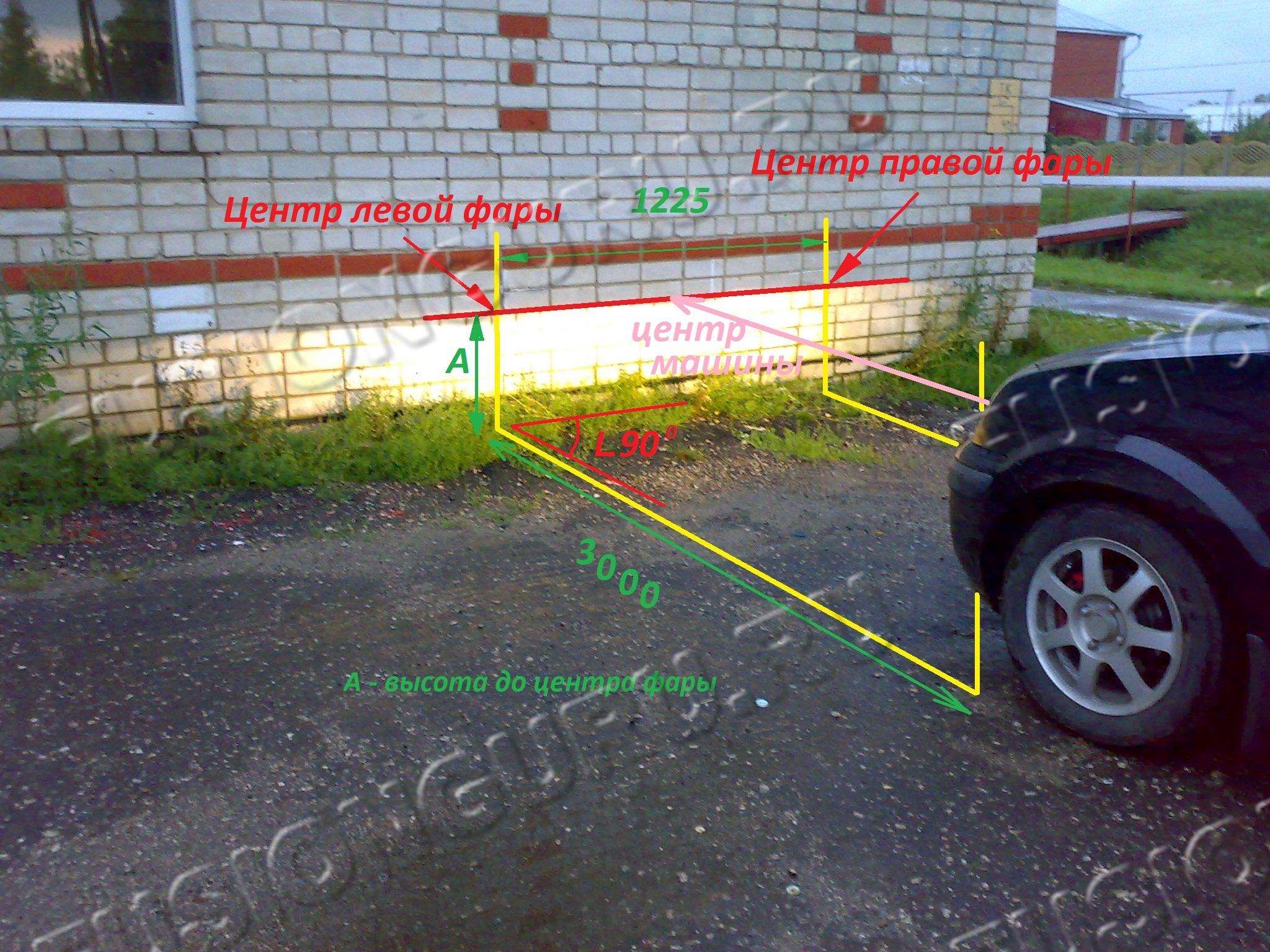

Нужно найти ровную площадку, перед которой расположен высокий забор или стена, она должна быть такого размера, чтобы вы могли поставить машину на расстоянии 5 метров. Очень важно, чтобы поверхность была ровной, так как положение машины имеет очень большое значение;
В первую очередь надо замерять расстояние от центра фары ближнего света до земли, это значение стоит отмерять на стене и провести на ней горизонтальную черту;

Далее необходимо провести вертикальную линию, которая будет соответствовать центральной оси автомобиля. Именно напротив нее и должен располагаться автомобиль, важно выставить все так, как положено, иначе ваша настройка не будет правильной;
Затем отмеряется расстояние от середины машины до середины фары, после чего на таком же расстоянии от центральной оси на стене делаются вертикальные отметки. Это будут наши основные метки, поэтому постарайтесь сделать все точно.

Так должен выглядеть настроечный экран

На этом этап подготовки можно считать завершенным, можно приступать к основным работам.

Настройка

Инструкция по проведению работ своими руками выглядит следующим образом:

Если в вашем автомобиле предусмотрен корректор фар, то обязательно предварительно установите его в положение «0»;

Важно!
Проконтролируйте, чтобы центр машины находился напротив соответствующей линии на стене, это очень важно для обеспечения точности.

Далее необходимо закрыть одну фару картоном или другим непрозрачным материалом, так как настраивается всегда только один световой элемент;
После этого следует внимательно посмотреть расположение светового пучка, его верхняя граница должна располагаться на уровне линии, которую вы прочертили заранее. Если положение не соответствует, то необходимо отрегулировать положение отражателя с помощью регулировочного винта, расположенного в задней части корпуса, работа достаточно проста, и для ее проведения вам понадобится отвертка либо шестигранник;

Положение регулировочных винтов может отличаться, но в любом случае они расположены на видном месте

Если вертикальная настройка произведена, то можно приступить к горизонтальной, тут все просто: на световом пятне отчетливо видно место, где свет начинает уклоняться вверх, именно этот участок должен совпадать с ранее сделанной пометкой напротив соответствующей фары;

Место, где поток начинает подниматься вверх, должно совпадать с перекрестьем на линии

Второй элемент регулируется соответствующим образом, после проведения работ вы можете наслаждаться качественным светом, при этом фары не будут слепить встречных водителей.

Если все проведено правильно, то результат практически не будет уступать профессиональной работе, на этом вопрос, как отрегулировать ближний свет фар, можно считать завершенным.

Можно заодно настроить и противотуманные фары, например, на КИА Спектра. Процесс производится следующим образом:

Ниже ранее проведенной линии проводится еще одна, она должна располагаться на уровне середины противотуманных фар. Так как данный тип изделий регулируется только по вертикали, то делать пометки по ширине расположения не имеет смысла;

Важно!
Машину в этом случае необходимо расположить на расстоянии 7,5-7,6 метра, это очень значимый фактор, поэтому не забывайте его, иначе регулировка получится неправильной.

Далее необходимо ослабить крепления противотуманных фар, так как они могут закиснуть, и в процессе настройки вы потратите много времени на то, чтобы сорвать винты. Если они не поддаются, пробуйте обработку с помощью WD40, это может упростить задачу;

Противотуманки не должны светить высоко, так как они должны освещать дорогу под туманом

Далее все происходит, как и с ближним светом: на месте водителя должен быть вес в 70 килограммов, а одна из фар закрывается картоном;
Теперь вы настраиваете световой луч так, чтобы его верхняя граница располагалась на 10 сантиметров ниже линии, которая была проведена ранее и располагается напротив ПТФ;

Если вы подготовились должным образом и проводите работы в соответствии с вышеприведенными рекомендациями, то настройка противотуманного света не вызовет затруднений

Вторая фара настраивается подобным образом, на этом работа окончена, следует очень тщательно зафиксировать положение ПТФ, чтобы положение не изменилось.

Вывод

Чтобы настроить свет, не нужно много времени и наличие специальных навыков, достаточно площадки и стены перед ней, конечно же, не забывайте правильно готовить машину и следить за качеством светового оборудования, тогда результат работы будет отличным. Видео в этой статье расскажет некоторые особенности процесса.

Как отрегулировать фары самостоятельно?

Езда в ночное время небезопасна, об этом известно всем, кто водит машину. В темноте значительно возрастает количество факторов, которые могут стать причиной дорожно-транспортного происшествия. Поэтому водителю необходимо принять все меры для того, чтобы обеспечить полноценный обзор дороги. Это поможет избежать неприятных ситуаций во время движения.

Фары на автомобиле – один из важнейших факторов, влияющих на качество видимости, от них ночью зависит очень многое. Поэтому каждый владелец автомобиля должен следить за исправностью сигнальных фонарей и регулярно проводить проверки, чтобы убедиться в том, что они в порядке. При этом следует обращать внимание на исправность каждой из ламп, на чистоту и прозрачность оптики, а также на такую немаловажную деталь, как правильная настройка света фар.

Если фары автомобиля настроены неправильно, то это создает проблемы и для самого водителя и для встречных машин

Если вы имеете даже небольшой водительский стаж, очевидно, знаете, что источникам освещения на машине необходима корректировка, так как сами по себе они не обеспечивают правильное формирование луча. Чтобы освещение дороги в близком и дальнем режиме осуществлялось корректно, необходима регулировка ближнего света и регулировка дальнего света фар. Кроме того, нужно настроить фары противотуманного освещения, если они есть на автомобиле. Настройка фар может быть выполнена на станции техобслуживания автомобилей или самостоятельно владельцем машины.

В этой статье мы разберём, как правильно отрегулировать фары – эта информация будет полезна тем, кто предпочитает заботиться об авто без посторонней помощи или желающим избежать лишних финансовых расходов.

Смотрите также:

Виды источников освещения на транспортном средстве

Перед началом разговора о том, как осуществляется регулировка фар, стоит разобраться, какие фонари устанавливаются на машине.

Различают три вида источников освещения:

близкое;
дальнее;
противотуманное.

Назначение фар ближнего света – освещать дорогу перед машиной на расстоянии 30 – 40 метров. При этом настраивание ближнего света фар осуществляется таким образом, чтобы они не слепили водителей, которые находятся за рулём встречного транспорта. Ближний свет используется чаще других, поскольку в пределах населённых пунктов использование дальнего освещения не допускается правилами дорожного движения.

Дальнее освещение используется водителями для того, чтобы обеспечить видимость объектов на расстоянии 130–150 метров. Как правило, оно применяется, чтобы рассмотреть издалека дорожные знаки и разметку. Учитывая повышенную яркость этого вида освещения, оно запрещено к использованию в населённых пунктах и тогда, когда водитель замечает появление встречного транспорта. Ослепление дальним светом часто становится причиной дорожно-транспортных происшествий.

От того, как правильно или нет настроены Ваши фары, будет зависеть, степень ослепления встречного автотранспорта и эфективность работы фар

Противотуманные огни используются для того, чтобы обеспечить видимость в темноте во время дождя или тумана. Обычное освещение здесь помогает мало – луч отражается от частичек влаги, взвешенных в воздухе, и слепит того, кто за рулём. Поэтому используются фонари, расположенные ниже границы тумана и луч которых находится в жёлтой части спектра. Установка фар противотуманного типа даёт возможность обеспечить полноценный обзор дороги в непогоду.

Смотрите также:

Этап подготовки

Перед тем как отрегулировать сигнальные фонари на машине, нужно позаботиться о том, чтобы подготовиться к работе должным образом. Настройка света фар должна обеспечить требуемую точность, в противном случае эта процедура не будет иметь никакого смысла, вы только зря потратите время и силы.

Чтобы отрегулировать сигнальные фонари на машине, вам понадобится найти горизонтальную площадку длиной около 10 метров, она должна примыкать к чистой вертикальной стене. Убедитесь, что на поверхности площадки отсутствуют впадины и выступы – из-за них настройка света может оказаться недостаточно точной.

Чтобы отрегулировать свет фар, вам придётся делать на стене пометки и чертить линии. Для этого запаситесь кусочком мела или скотчем, хотя мел в данной ситуации будет предпочтительней.

Для качественной регулировки фар необходимо найти ровную горизонтальную площадку

Перед тем как отрегулировать фары, убедитесь, что они расположены на рабочей высоте. Для этого проверьте следующие факторы:

Уровень давления воздуха в колёсах;
Равномерность давления воздуха в колёсах;
Исправность подвески;
Распределение всей нагрузки на колёса должно быть равномерным;
До отказа заправьте бак горючим.

На этом подготовительная фаза завершается и может начинаться настройка света фонарей. Это процедура, которая для всех марок автомобилей одинакова, и неважно, что имеется в виду – регулировка фар Форд Фокус 2 или регулировка фар ВАЗ 2110.

Есть машины, в которых ближний свет фар совмещён с дальним, и есть марки, где эти системы разделены. Разница заключается только в том, что в машинах с раздельной системой придётся каждый фонарь настраивать отдельно, в то время, как в совмещённой системе достаточно настроить ближний свет, дальний – автоматически становится на своё место.

Корректировка световых источников может осуществляться двумя способами. Их мы рассмотрим по порядку. Вы можете для решения своих задач выбрать тот метод, который покажется вам проще и удобнее.

Смотрите также:

Первый метод

Все работы по корректировке освещения, независимо от способа, начинаем с настройки ближнего света. Пошагово этот процесс выглядит следующим образом:

Устанавливаем машину на горизонтальной площадке, где мы решили осуществить процедуру корректировки фонарей.
Подъезжаем вплотную к стене и останавливаем авто прямо возле неё.
Мелом на стене отмечаем места, которые соответствуют центру машины и фонарей.
Отмечаем расстояние от пола до каждого фонаря.
Отмечаем расстояние от каждого фонаря до центра автомобиля.
Проводим ниже на 5 сантиметров ещё одну линию.
Отъезжаем на машине от стены, чтобы расстояние составляло 7,5 м.
На стене проводим черту, которая соединит центры обоих световых источников.
Через них вертикально проводим две прямые.
Через центральную точку авто чертим горизонтальную прямую.
После того как мы закончили с разметкой, начинается регулировка ближнего света – включаем его.
Угол наклона фонарей будет соответствовать горизонтальной черте. А начало подъёма световой границы будет там, где пересекаются начерченные линии.
Настройка выполняется при помощи двух винтов – они находятся под капотом на задней части каждого фонаря. Луч располагаем таким образом, чтобы он был чуть ниже метки центра светового источника на стене.
Дальний луч настраивается, чтобы центр луча попадал в центр начерченной на стене разметки.

Расположение регулировочных винтов вы можете увидеть на рисунке 1.

Рис. 1 Задняя панель и регулировочные винты

Смотрите также:

Второй метод

Настройка ближнего света вторым методом происходит на такой же горизонтальной площадке, упирающейся в вертикальную стену. Перед тем как отрегулировать ближний луч, убедитесь в том, что высота фонаря соответствует среднему положению. Для этого проверьте следующие факторы:

Одинаковое давление воздуха в шинах;
Состояние подвески;
Равномерность распределения нагрузки;
Полную заправку бака горючим.

Следующий процесс настройки можно изобразить в виде отдельных шагов, чтобы было понятней:

Отмечаем на стене точки, которые будут отвечать центрам лампочек.
Через них проводим горизонтальную ось.
На 12 сантиметров ниже оси проводим параллельную ей прямую.
На 22 сантиметра выше оси проводим вторую параллельную прямую.
Регулятор освещения устанавливаем на нулевое положение.
Оперируя регулировочными винтами, добиваемся такого положения, чтобы луч верхней границей касался нижней горизонтальной линии.
Боковая часть светового пучка идёт из точки пересечения нижней линии и вертикальной оси лампы. Если это не так, корректируем положение при помощи регулировочного винта.
Для дальнего освещения также отмечаем центры фонарей и проводим через них вертикальные прямые, которые пересекутся с линией на 5 см выше. Луч корректируем под начерченную на стене разметку.

Настройка ПТФ

Противотуманки регулируются похожим образом. Предварительно машину следует нагрузить до 70 кг и до отказа заправить бак горючим. Устанавливаем машину на расстоянии 5 – 10 метров от стены.

Проводим на стене горизонтальную прямую, которая по высоте соответствует положению противотуманок. Выше неё чертим ещё одну, её высота будет в два раза большей.

Отмечаем точкой центр автомобиля и от него указываем расстояние до центров противотуманок. Дальше при помощи регулировочных винтов устанавливаем луч каждого светового источника в положение, указанное на рисунке 2.

Рис. 2 Корректировка луча ПТФ

Смотрите также:

Заключение

Самостоятельная корректировка световых источников автомобиля – задача интересная, однако не совсем простая. Эта процедура требует предельной внимательности и аккуратности, поскольку от неё зависит ваша безопасность на дороге. При этом важно понимать, что настройка в автосервисе с применением профессионального оборудования даст больше гарантий правильного результата.

[democracy]

Автор: Семин Виктор Юрьевич

Образование: Самарский автодорожный колледж. Инженер телекоммуникаций и электроники. Водитель второй категории/автослесарь. Навыки ремонта машин отечественного производства, ремонт ходовой, ремонт тормозной системы, ремонт коробок передач, кузовные…

Комментарии запрещены.

Регулировка фар — как правильно настроить ближний, дальний и противотуманный свет своими руками

Регулировка фар постепенно сбивается при проезде неровностей, от вибраций кузова или установки новых ламп. Водители не замечают изменений и эксплуатируют автомобиль с оптикой, которая ослепляет встречный поток и не обеспечивает качественного освещения в темное время суток.

Когда требуется настройка

Регулировка фонарей требуется не менее 1 раза в год, а также после замены ламп. Свет сбивается постепенно, поэтому человеческий глаз не способен заметить отклонения.

При эксплуатации автомобиля в тяжелых условиях рефлектор подвергается постоянным вибрациям и нагрузкам. Из-за этого он постепенно занимает неверное положение, при котором световой поток теряется в дали или уходит вниз.

Определить неисправность можно по признакам:

свет фар отличается, если встать перед автомобилем;
при езде на ближнем свете водители встречного транспорта моргают дальним;
ухудшился обзор обочины;
галки не различимы и имеют сильное расхождение по высоте или в горизонтальной плоскости.

Корректировка света обеспечит наилучшее освещение автомобильной дороги и окажет положительное влияние на безопасность вождения.

Причины нарушения регулировки света

Многих водителей беспокоит проблема, почему одна фара горит ярче другой, если смотреть на машину со стороны. Это говорит о нарушенной корректировке фар и появлении засветки в области светотеневой полосы.

К факторам, влияющим на настройку оптики, относятся:

попадание в крупную выбоину на высокой скорости;
неисправность корректора;
последствия легкого ДТП;
установка ламп сомнительного качества.

Автовладельцы задумываются, почему плохо светят фары после замены ламп. Причиной могут стать как новые световые элементы, так и неаккуратность при монтаже. Некачественные лампы изготавливаются без соблюдения правил и требований, поэтому часто имеют смещение спирали. Рефлектор не может уловить луч, сформировать его и направить на дорогу. В таком случае поможет только покупка новых лампочек. Другим фактором может стать случайное смещение механизма во время замены лампы. В обоих случаях оптика не сможет корректно освещать дорогу.

При наезде на неровность фонарь сотрясается, и рефлектор перескакивает в другое положение. Такой же эффект получается при небольшом ДТП. Правильная регулировка фар поможет исправить ситуацию и полностью исключит проблему.

При закисании корректора или перегорании управляющей платы фонари зависают в одном положении и ослепляют всех участников движения при загрузке багажника или салона автомобиля. В таком случае потребуется проверка всех составляющих и замена сломанных деталей.

Самостоятельная регулировка

Чтобы отрегулировать самостоятельно свет, не нужно иметь специального оборудования. Для проведения работ потребуется:

подручные инструменты;
заранее обслуженный и подготовленный автомобиль;
схема для регулировки.

При ответственном подходе и соблюдении инструкций регулировка без прибора не уступит в качестве профессиональному оборудованию.

Необходимое оборудование и оснащение

Для выполнения настройки понадобятся инструменты:

рулетка;
маркер;
строительный уровень;
отвертка или шестигранник в зависимости от модели автомобиля;
чистая тряпка.

Прибор для настройки фар стоит дорого, найти его можно в специализированных мастерских. Самостоятельная корректировка ничем не отличается от профессиональной, но занимает немного больше времени. Для проведения настройки следует выбирать теплый вечер без ветра и осадков.

С помощью настройки можно как улучшить свет фар, так и ухудшить. Негативные последствия возникают только в случае несоблюдения указаний и неправильном построении схемы.

Подготовка автомобиля

Для регулировки света нужно подготовить машину. Для этого нужно выполнить шаги:

Накачать шины в соответствии с указаниями на табличке, расположенной на стойке водительского дверного проема.
Очистить багажное отделение.
Заправить полный бак топлива.
Отмыть кузов на мойке.
Установить машину на ровную площадку перед стеной, воротами гаража на расстоянии в 5 метров.
Покачать кузов для расслабления пружин и амортизаторов.
Открыть капот и протереть тканью оптику.
Выставить корректор в нулевое положение.

Для проверки положения кузова нужно провести внешний осмотр или воспользоваться строительным уровнем.

Нанесение разметки

Схема регулировки поможет выставить верный угол и проверить область светотеневой полосы. Отметки делаются с помощью маркера и подходят для подстройки света рефлекторных и линзованных фар.

Как самостоятельно нарисовать схему:

Измерить высоту лампы ближнего света относительно земли.
Перенести горизонтальную линию на стену.
Отметить центр автомобиля на схеме. За ориентир берется центр шильдика на решетке радиатора.
Замерить расстояние между лампами в правой и левой фаре.
Нанести отметки на стене относительно центральной полосы.

Свет фар в темноте даст четкие галки на схеме, благодаря которым можно качественно провести настройку. Такая таблица регулировки подходит для всех автомобилей и часто используется в автосервисах.

Винты в корпусе оптики позволяют изменять угол наклона фар, таблица не даст выйти за пределы рекомендуемых значений.

Места нахождения регулировочных винтов

Регулятор фар — это винты или пластиковые шайбы, которые встроены в корпус оптики и отвечают за угол света.

Как настроить положение света регулировочными болтами:

винты, которые отвечают за угол поворота рефлектора, располагаются ближе к решетке радиатора;
угол света в вертикальной плоскости — зона ответственности винтов, которые находятся около крыльев машины.

Для дальнего света отдельного регулятора не существует. Оптика настраивается двумя основными винтами, которые крутятся с помощью отвертки или шестигранника.

Как регулировать: аккуратно крутить болты и наблюдать за изменением положения света относительно таблицы. Применение силы приведет к сломанному корректору или срезанной резьбе.

Процедура регулировки

Настройка фар с линзами, диодами и галогеном выполняется на подготовленном автомобиле в сухую погоду.

Как настроить линзованные фары:

Установить линию излома галки в соответствии с измерениями расстояния между лампами относительно центра машины.
Высота пучка выставляется ниже горизонтальной линии на 50 мм.
Граница галки не должна выходить за пределы горизонтальной пометки.

Регулировка света с рефлекторной оптикой или светодиодами ничем не отличается от настроек линз.

Водители интересуются, как сделать фары ярче для улучшения видимости дорожного покрытия. Для этого нужно выполнить самостоятельную настройку и периодически проверять состояние фар и настройку света.

Как правильно регулировать фары

На границе света и тьмы: как правильно отрегулировать фары самому

Те, кто много ездит в темное время суток, а зимой таких большинство, наверняка обратили внимание, что при разъезде с одним встречным автомобилем у вас не возникает какого-либо дискомфорта, а при встрече с другим приходится чуть ли не закрывать глаза от ослепительного света. Обычно такое встречается на трассе, когда водители забывают переключиться с дальнего света на ближний. (Напомним, что ПДД настаивают на том, что делать это нужно не менее чем за 150 м до встречного автомобиля или ранее, если водитель встречного транспортного средства попросит вас сделать это периодическим переключением света фар.)

Однако в большинстве случаев, особенно в городе, дальний свет здесь ни при чем. Виной белых кругов перед глазами становится неправильно отрегулированный ближний свет. Фара, вместо того чтобы освещать дорогу, начинает светить вверх, тем самым ослепляя встречных водителей. Но как такое может случиться, спросите вы, ведь с завода все автомобили выходят с отрегулированными фарами? И здесь мы переходим к первому пункту нашей статьи.

Причины нарушения регулировки света фар

На самом деле причин может быть масса. Первая – это простая замена лампочки. Лампы, как известно, от случая к случаю перегорают, и их приходится заменять. Меняются они, как правило, на подходящую по типу, но при этом другого производителя. Не думаем, что кому-то взбредет в голову искать в магазине точно такую же. Исключение составляют эксклюзивные лампочки, которые продаются парно. Когда одна фара светит белым светом, а вторая желтым, не очень красиво, согласны. Впрочем, и из-за этого вы вряд ли будете ездить впотьмах с одной фарой, особенно если лампа перегорит где-то на трассе, а вам еще пилить и пилить не одни сутки в другой город. Конечно же, купите первую попавшуюся. Вот тут как раз и может возникнуть необходимость регулировки фары.

Дело в том, что как бы ни были стандартизированы лампы, в зависимости от производителя, расположение спирали в них может быть смещено, особенно если речь идет о недорогих лампах или и вовсе о контрафакте. В связи с этим смещается и весь световой пучок, и фара либо начинает светить вверх и слепить, либо бить перед бампером. Так что, если вы поменяли лампочку в фаре, обязательно проверьте регулировку света. Случается и так, что из-за неудобства замены многие вставляют лампочки неправильно, то есть с перекосом, а это тоже ведет к тому, что фара начинает светить совсем не туда, куда должна.

Не секрет и то, что автомобили попадают в аварии. При повреждениях передней части автомобиля обычно требуется ремонт с демонтажом оптики. Но как бы хорошо ни был выполнен ремонт, фара приладится уже не на то место, на которое она была установлена на заводе и там же отрегулирована. Однозначно встанет она пусть и с небольшими, но смещениями. Да и сама фара, скорее всего, будет новой. Так что регулировка ей однозначно потребуется.

Меняют фары и по причине их поломки. Они, после долгой эксплуатации, тоже могут выходить из строя. Мутнеет стекло, тускнеет отражатель, да и попросту от температуры может рассохнуться пластик, удерживающий отражатель или линзу в корпусе, или же и вовсе отвалиться часть ее крепления к кузову. В этом случае фара меняется на новую, и ей так же обязательно требуется регулировка.

И еще фары могут украсть. Целых машин без головной оптики у нас на дорогах встречается немало. Просто вставить на место прежних новые недостаточно, необходима регулировка.

Так что причин для регулировки может быть много. Но зачастую владельцы останавливаются на том, что фара начинает светить. Как говорится, горит и ладно. А ведь на самом деле отрегулировать свет фар не так уж сложно.

Как правильно отрегулировать фары самому

Итак, вы, к примеру, поменяли лампочку в одной из фар. Проверить, туда ли она светит, можно непосредственно у магазина. Достаточно подъехать к стенке на расстояние примерно в пять метров, включить ближний свет (хорошо если это будут сумерки или ночь, но и днем в принципе на таком расстоянии разглядеть световой пучок возможно) и посмотреть, синхронно ли у вас светят фары.

По отражению на стенке сделать это несложно. Главное, чтобы площадка, на которой стоит автомобиль, была более или менее ровной. Если разница по высоте пучка от фары, где была заменена лампочка, с той, в которой лампа не менялась, не видна, значит вам повезло, регулировать не нужно. Если же фара светит чуть ниже или выше, то для начала проверьте, встала ли лампа на свое место. Если лампа четко стоит в посадочном месте, а светит не туда, то приступайте к регулировке. Для этого на фаре есть специальный винт, задействовав который, вы легко сможете либо опустить, либо приподнять световой пучок. Кстати, чтобы понять, правильно ли светят у вашего автомобиля фары в принципе, достаточно попросить встать перед машиной на расстоянии пяти метров человека. У правильно отрегулированных фар светотеневая граница будет находиться примерно на уровне колен.

Более точную регулировку фар можно провести при помощи лазерного строительного уровня. Для этого вам потребуется поставить автомобиль, но в этот раз уже на идеально ровную площадку, опять же на пять метров от экрана, коим может быть ровная стена дома или ремонтного бокса. Далее выставляем строительный уровень перпендикулярно ходу автомобиля с таким расчетом, чтобы лазерный луч проходил точно посредине ламп ближнего света или линзы, и его проекция отображалась на «экране», куда будут светить фары. Затем открываем капот и смотрим маркировку фары. На фаре обязательно будет указана цифра в процентах, которая характеризует отклонение луча к дорожному полотну от горизонта, называемая первоначальной направленностью. Как правило, это 1%, хотя может быть и больше.

А дальше дело техники. Включаем ближний свет и смотрим, где находится светотеневая граница пучка. Если она выходит за лазерную линию сверху, это говорит о том, что ваши фары светят неправильно. Причем они не только слепят встречных водителей, но и существенно сокращают видимость вам, потому как светят не на дорожное полотно, а вверх. Если граница пучка значительно ниже, то дорога по большому счету освещается только перед машиной, но никак не на том расстоянии, когда тормозной путь будет меньше границы видимости или как минимум равен ей. А это опять же плохо. Идеально, если граница светового пучка будет находиться ниже уровня лазера на 5 сантиметров, что при расстоянии до экрана в пять метров и составляет тот самый «1%» уклона. В этом случае фары будут правильно отрегулированными. Если же это не так, то вращение регулировочных винтов позволит вам легко привести их в норму.

Для более же точной и профессиональной регулировки фар можно обратиться на сервис. Впрочем, как показывает практика, после описанного выше метода регулировки, корректировка на профессиональном оборудовании потребуется небольшая, если и вовсе потребуется. К тому же не всякий специалист умеет правильно работать на таком оборудовании. Если, к примеру, вам перед регулировкой фар не проверили давление в шинах, это уже может сказать о «квалификации» мастера.

По правилам, перед регулировкой фар на специальном оборудовании должно быть проверено и выровнено давление в шинах, полностью заполнен топливный бак и остальные заправочные емкости, за рулем должен сидеть водитель или человек, схожий с ним по комплекции, опрессована подвеска, а ручной салонный корректор фар выставлен в положение «0». Только в этом случае можно гарантировать стопроцентный результат. Кстати, последний пункт – одно из обязательных условий при любой регулировке.

Так что не ленитесь проверять, куда светят фары вашего автомобиля. И тогда, будучи на границе света и тьмы, вы и сами никогда не заблудитесь, и встречного с пути истинного не собьете.

Как самостоятельно отрегулировать свет фар? — DRIVE2

Каждый автолюбитель так или иначе сталкивался с проблемой неправильно отрегулированных передних фар: они не только уменьшают эффективную зону видимости в темное время суток, но и создают реальную угрозу автомобилистам, которые едут во встречном потоке. На данный момент существуют 3 решения проблемы неправильно отрегулированных фар: в автосервисе, при помощи специального оборудования и вручную. Существует много противников самостоятельной регулировки фар. Их главными аргументами являются «кустарность» данного метода, неточность настройки и несоблюдение требований, предъявляемых на ТО. Но что же делать тем, кто так или иначе не может приобрести дорогостоящее оборудование или воспользоваться услугами автосервисов?

Процесс установки, условно можно разбить на 3 действия:

1. Разметка на стене;2. Разметка ламп;

3. Настройка ближнего света;

В этой статье специалисты магазина Xenon-Shop расскажут вам, как собственными силами отрегулировать и настроить свет передних фар. Перед тем как начать, проверьте исправность вашего автомобиля: направление света фар зависит от состояния пружин подвески, давления в шинах, разницы в размерах шин, распределения нагрузки и т.д. Все эти неисправности могут задать неправильный угол при настройке, который повлияет на качество регулировки.

Вам потребуется:

-ровная вертикальная стена-горизонтальный участок перед стеной, не менее 7.5 метров

-что-либо для разметки экрана(клеящаяся лента, мел…)

Для начала, вам потребуется разметить экран для предстоящей настройки. Для каждого автомобиля разметка экрана индивидуальная и зависит от многих параметров. Существуют и универсальные значения разметки, применимые к большинству современных автомобилей.

Примечание:

Разные фирмы так или иначе оговаривают условия, при которых выполняется регулировка фар. Как правило, легковой автомобиль должен быть заправлен на 12 бака и определенным образом загружен. Бывает, что из-за дефектов самой лампы добиться хорошей регулировки вообще невозможно.

Отметим, что лампы бывают 2 типов: с совмещенными ближним-дальним светом и раздельные. Для совмещенных ламп регулировка света фар осуществляется по ближнему свету, а дальний настраивается автоматически. Для раздельных ламп вам придется регулировать пучки и дальнего, и ближнего света.

Процесс разметки экрана на стене:

1) Подъехав на машине вплотную к стене, отметьте на стене:

-центр машины(М)-центральные оси каждой лампы

2) Отъехав от стены на расстояние 7.5 метров, подойдите к стене и проведите горизонтальную линию, соединяющую точки центров ламп(Н). Проведите через точки центров ламп вертикальные линии. Проведите через точку центра автомобиля вертикальную линию.

Проведите дополнительную горизонтальную линию на расстоянии 3»(7.62 см) ниже линии, соединяющей центры ламп(B-B).

3) Если вы следовали всем пунктам верно, то ваш экран должен быть размечен как на рисунке выше. Теперь, все что вам остается сделать — включить БЛИЖНИЙ свет фар и настроить их так, как показано на рисунке:

Непосредственно сам процесс регулировки фар не составляет особых трудностей — от вас потребуется подкручивать регулировочные винты для достижения идеального пучка света на экране. Регулировочные винты находятся под капотом машины, на задней части фар.

Данный метод настройки подходит для ламп с совмещенным ближним-дальним светом. Настроив ближний свет по системе, описанной выше, ваш дальний свет настроится автоматически.

Для передних фар с раздельной системой ближнего-дальнего света, вам придется регулировать пучок света каждой лампы. при этом, экран размечается по-другому:

При регулировке, лампы ближнего света регулируются по методу, описанному выше, а пучок дальнего света представляет собой ровную окружность, с центром в точках D.

Если вы следовали всем пунктам нашего руководства, то свет ваших фар настроен правильно и не слепит поток встречных автомобилей. Отметим, что вы никогда не достигните идеально настроенного света без использования специального оборудования, применяемого в специализированных центрах по регулировке света фар.

Как правильно отрегулировать фары автомобиля

От правильного функционирования автомобиля и его частей напрямую зависит безопасность водителя и успешное прибытие в заданный пункт. Регулировка света фар очень важна для комфортного вождения. Если функциональность нарушена, то возможен отрицательный эффект, а именно: засвечивание пространства авто спереди. На дороге в дождливую или туманную погоду создается световая завеса как для владельца машины, так и для встречных автомобилей.

Для хорошей видимости рекомендуется систематически регулировать фары и следить за их правильным положением. Данную процедуру можно осуществить самостоятельно либо в автомастерской. Как отрегулировать фары правильно расскажем далее.

Когда и для чего нужно регулировать фары автомобиля?

Водитель не может установить точную периодичность регулирования фар. Данный показатель не измеряется километрами пробега авто или другими нормативами. Владельцу машины следует обращать внимание на ряд признаков, сигнализирующих о неправильном функционировании фар и понять, как настроить фары.

Регулировка света фар на автомобиле

Рекомендуется регулировать фары в следующих случаях:

Встречные автомобили без причины постоянно сигнализируют водителю.
Были установлены противотуманные фары.
Произошла замена фары или элементов головного освещения.
Водитель постоянно ездит по некачественным дорогам.
Произошел ремонт в области передней подвески машины.
Начинать летний и зимний сезон необходимо с регулировки фар.
Замена дисков, шин.
Был ремонт передней части кузова.
Установка фар ближнего света.

Данная процедура должна проводится минимум один раз в год, не реже.

Главной целью регулирования фар является избежание ослепления владельцев машин, движущихся навстречу. Именно из-за таких ситуаций происходит множество дорожно-транспортных происшествий. Поэтому каждый водитель обязан знать, как правильно настроить фары на автомобиле, ведь от этого зависит качество езды и безопасность всех пассажиров.

Главной целью регулирования фар является избежание ослепления владельцев машин, движущихся навстречу

Как настроить правильно: подготовка к работе

Перед тем как настроить свет фар, следует тщательно подготовиться и изучить данный вопрос. Разобраться, как правильно отрегулировать фары на машине, обязан каждый водитель. Важно приблизить автомобиль к наиболее реальным условиям. Это в первую очередь касается грузоподъемности. То есть, перед началом работы нужно учесть, что в машине всегда присутствует водитель, груз, находящийся в багажнике и, возможно, пассажиры.

Приступая к работе, багажник водителя должен быть оснащен домкратом, огнетушителем, запасным колесом и набором инструментов. Также можно пригласить друга похожей комплекции, который временно займет место водителя.

Не менее важно проверить давление в шинах. При сниженных показателях, рекомендуется воспользоваться компрессором. Перед началом работы нужно убедиться, что винтовая сборка легко регулируется и состояние крепежей у фонарей хорошее. Если есть ржавчина, то следует ее немедленно удалить.

Настройка фар своими руками производится только с прозрачными линзами. Если есть грязь на фарах или около них, то от нее необходимо избавиться. Регулировать свет нужно только исправным оборудованием, за которое отвечают генератор и регулятор напряжения.

Настройка фар своими руками

Способы регулировки фар машины

Существует два способа настройки света фар. Для осуществления первого необходимо наличие ровной площадки. Водителю нужно подъехать к строго вертикальной, ровной, без выступов и углов стене. Плотно прижавшись к ней, отмечается центр авто и центральные оси ламп. Расчет получится более точным, если пометить расстояние от лампы до пола и от центра до отмеченного источника света. На стене рисуется еще одна линия (ее отмечают ниже на 5 см по отношению к первой).

На следующем этапе водитель отъезжает на 7,5 метра и проводится еще одна линия, соединяющая центральные точки ламп. Далее, проводятся линии вертикального вида через центр фар и через центр самого автомобиля. Когда разметка закончена, включаются фары ближнего света и настраиваются так, чтобы углы наклона ламп полностью совпали с горизонтальными линиями. Место, в котором свет поднимается вверх, должно совпадать с линиями, которые пересекаются.

Идеальный свет настраивается с помощью регулировочных винтов, которые подкручиваются до отметки чуть ниже центра фары. При комбинированном ближнем и дальнем свете, настраивается только дальний, второй подстраивается автоматически.

Для второго способа понадобится такая же ровная без изъянов стена, но в данном случае машина ставится на расстоянии 10 метров. Подготовив авто к процедуре настройки, на стене делаются пометки, соответствующие центру лампы и пометки реального расположения фонарей.

Данные точки соединяются и дополнительно прочерчиваются 2 горизонтальные линии:

на 12 см ниже;
на 22 см выше.

После окончания разметки регуляторы ширины освещения устанавливаются на ноль. Свет основной фары не должен быть выше верхней границы второй линии, а для противотуманных фар верхней границей будет третья линия.

Важно, чтобы дополнительный винт оставался нетронутым. В обратном случае его нужно настраивать.

Идеальный свет настраивается с помощью регулировочных винтов, которые подкручиваются до отметки чуть ниже центра фары

Пошаговая настройка фар своими руками

Большинство водителей задается вопросом: «Как отрегулировать фары самостоятельно»?

Отрегулировать свет фар собственноручно не представит особого труда.

Данное корректирование фар проходит в 4 этапа:

Делается разметка на стене.
Осуществляется разметка фар.
Регулировка ближнего света фар.
Регулировка дальнего света фар.

Перед тем как настроить ближний свет фар, необходимо проверить состояние пружин, которые размещены в подвеске, разницу объемов шин, распределение нагрузок.

Неправильная корректировка фар ближнего света будет доставлять неудобства как автовладельцу, так и участникам дорожно-транспортного движения.

Разобравшись в теории, как отрегулировать ближний свет фар, можно переходить к практике. Подобрав правильный участок для работы, и подготовив автомобиль, можно приступать к процессу настройки.

Настройка ближнего света фар выполняется поэтапно:

Расположив авто перпендикулярно, водитель садится за руль и подъезжает как можно ближе к стене.
Мелом или другим материалом проводится вертикальная линия, определяющая центр машины.

Пошаговая настройка фар своими руками

На следующем этапе авто следует медленно и прямо отогнать на расстояние 7 метров.
Далее, фиксируются показатели расстояния: от центра до лампы (по горизонтали) и от пола до лампы (по вертикали).
На стене необходимо сделать разметку исходя из полученных данных. Проводится горизонтальная линия на 5 см ниже, чем показатель, снятый по вертикали. Затем, от центральной линии следует отступить вправо на расстояние от центра авто к фаре и провести вертикальную разметку. Со второй фарой поступают аналогично.
При правильной регулировке свет будет проходить по горизонтальной линии, намеченной на стене. Отрегулировав по вертикали, необходимо сделать то же самое и по горизонтали. Это достигается тогда, когда свет преломляется под углом в месте пересечения вертикальной и горизонтальной линий.

Каждая фара должна корректироваться отдельно. Сначала регулируется поток света левой фары, правая при этом закрывается щитком. При помощи регулировочных винтов устанавливается верхняя светового пятна. Аналогично регулируется правая фара. По окончании проверяется совпадение светового потока обеих фар.

Произвести регулировку фар можно в течение нескольких минут. Главное, правильно подготовиться к процессу и соблюдать рекомендации.

Советы

Для достижения точного эффекта, рекомендуется проводить работы в темное время суток. Профессионалы настаивают на тщательной подготовке машины, в частности, проверить давление в шинах, наполнить бак наполовину, учесть грузоподъемность авто. Результат работы будет успешным при правильной настройке ламп в фарах.

Как правильно регулировать фары автомобиля

Статья о регулировании автомобильных фар — тонкости процесса, советы, рекомендации. В конце статьи — видео о регулировке фар всех моделей автомобиля.Содержание статьи:Каждый автолюбитель знает, что без головного (переднего) освещения ездить нельзя! Но при этом даже опытные водители не всегда понимают важность правильной настройки головного освещения автомобиля. Если настройка освещения выполнена неправильно или не выполнена вовсе, то велика вероятность ослепления водителей, движущихся в противоположном направлении, что может привести к лобовому столкновению или другому опасному ДТП.

Кроме того, неправильно настроенные фары существенно уменьшают зону видимости и в дождливую, снежную или туманную погоду дают обратный, отрицательный эффект. Например, широкий и высоко направленный луч «отсвечивает» пространство впереди машины и создает непроницаемую световую завесу для всех участников дорожного движения, провоцируя потенциально опасную аварийную ситуацию.

Настроить свет фар можно на СТО (станции технического обслуживания) или самостоятельно. Регулировка фар на СТО будет платной и с использованием профессионального оборудования, однако не каждый водитель может позволить себе тратить из семейного бюджета средства на обслуживание в СТО. Да и сами станции техобслуживания иногда бывают расположены слишком далеко от небольших населенных пунктов.Дороги бывают разные (особенно российские), и на них случается всякое. Особенно на таких, которые напоминают дороги войны после бомбежки, с ямами и ухабами. На таких дорогах не только «слетают» колеса с шаровых опор, но и «стряхиваются» (сбиваются) настройки света фар.

Кроме того, фары обязательно нужно настраивать в следующих случаях:

При необходимости установки ПТФ (противотуманных фонарей).
При ДТП с повреждением передних элементов кузова.
После ремонта подвески.
При замене колесных дисков или покрышек на них.

Некоторые автопроизводители, а также изготовители ламп, предлагают свои методы настройки головного освещения. Обычно их методы прилагаются к технической инструкции на машину.Вместе с этим, существует и универсальный, самостоятельный способ настройки света фар, подходящий почти для всех автомобилей, при котором выполняется ряд одинаковых действий и условий, во многом совпадающих с методами производителей. В целом, самостоятельный процесс настройки фар предусматривает несколько несложных действий, описанных ниже.Прежде чем начать настраивать свет передних фар автомобиля, необходимо выполнить подготовку самого автомобиля. И на этом этапе настоятельно рекомендуется принять во внимание конкретные условия эксплуатации авто. Например, учесть, как часто используется машина с нестандартной (не заводской) нагрузкой.Дело в том, что большинство предлагаемых методов регулировки фар усредненные. Их методология «заточена» под среднестатистические условия эксплуатации машины – среднюю «снаряженную массу» (совокупный вес при базовой минимальной комплектации: усредненный вес водителя (75 кг) без учета веса пассажиров, вес инструментов и запаски, давление в шинах и др.). Особенно это касается тех автовладельцев, которые чаще всего используют свою «железную лошадку» только для перевозки малогабаритных грузов, для своего хозяйства или заработка.

Подготовка машины для регулировки фар заключается в нескольких достаточно простых действиях:

Очистить корпус и регулировочные винты (или шурупы) от грязи. Расположение регулировочных винтов можно узнать из инструкции к автомобилю или к фарам. Для удаления грязи можно использовать обычную чистую воду, а для очистки элементов от масла – органические растворители. По возможности, использовать продувку воздухом.
Регулирующие винты смочить антикоррозийной жидкостью. Убедиться, что поверхности линз и отражателей не имеют дефектов, искажающих световой поток.
Автомобиль должен быть установлен на ровной горизонтальной площадке.
Из багажника убираются все посторонние предметы и оставляются только штатные: запасное колесо, заводской инструмент и др.
Довести давление в шинах до заводской нормы. Все покрышки на дисках должны быть одного размера и без видимых дефектов. Сами диски также должны иметь ровную поверхность, без деформаций.
Топливный бак должен быть заполнен топливом минимум на 50%.
Машину следует загрузить так, чтобы ее вес примерно соответствовал весу при наиболее частых поездках. Вес груза необходимо равномерно распределить на все оси. В качестве груза можно использовать емкости, заполненные водой, или другие предметы.
Зафиксировать колеса автомобиля противооткатными предметами.

Чаще всего, в качестве экрана с разметкой для корректировки освещения используют ровную стену. Также некоторые водители делают специальные фанерные щиты с прибитыми к ним деревянными рейками, которые служат ориентирными линями вместо обычных нарисованных линий. Иногда, если позволяют размеры и ровность площадки, в качестве стенда используют гаражные ворота.

Регулировочная разметка на стенде делается следующим образом:

Машина подгоняется к стенду (стене) вплотную.
На стенде отмечаются три контрольные точки: две – напротив центров осей ламп, третья наносится посередине между двумя первыми и должна соответствовать середине машины. Таким образом, на стенде должны появиться три точки: одна – напротив центра машины и две – напротив центров осей ламп. Данные точки лучше обозначить буквами, например, середина – «V», а точки по бокам (напротив осей ламп) – «С» и «С».
Машина откатывается от стенда на 7.5 метров (при отдельной настройке дальнего освещения – на 10 метров).
Через каждую из трех обозначенных на стенде точек («С», «V», «С») проводятся вертикальные линии.
Проводится горизонтальная линия «1», которая должна пройти через обозначенные контрольные точки: «С», «V», «С».
Провести горизонтальную линию «2» ниже линии «1» на 5 см. (При отдельной настройке дальнего освещения – ниже на 12 см.).
Буквой «В» можно обозначить боковые точки (центры перекрестий) в местах пересечения вертикальных линий с горизонтальной прямой линией «2».

Лампы бывают 2-х видов: раздельные или с совмещением ближнего и дальнего света. В совмещенных лампах светопоток регулируется по ближнему свету, а дальнее освещение самонастраивается автоматически. В раздельных лампочках регулировку дальнего и ближнего света придется делать по-отдельности.Согласно ГОСТу, нижняя граница светотени для ближнего освещения не регламентирована, тогда как для верхней границы есть определенные условия: с левой стороны граница светопотока должна располагаться горизонтально (чтобы не слепить встречных водителей), а справа она должна подниматься, освещая обочину дороги и пешеходов. Такую восходящую границу света часто называют «галкой».

Кстати, в странах, где существует левостороннее движение, восходящая «галка» должна находиться слева. Соответственно, в странах, где движение правостороннее, «галка» должна быть справа.

Установить машину на расстоянии 7.5 метров от стенда.
Включить ближний свет.
Одну из фар закрыть плотной тканью или листом картона. Открытой остается только та фара, которая будет регулироваться.
Используя регулировочные винты, отрегулировать фары таким образом, чтобы боковые вертикальные линии находились посередине световых пятен. А горизонтальная линия «2» была сверху и касалась границ пятен (как бы на них лежала).

Дальний свет настроится автоматически.

Для отдельной настройки ближнего света выполнить предыдущие действия, указанные выше (регулировка совмещенных фар).
Установить машину на расстоянии 10 метров от стенда.
Включить дальний свет и закрыть одну из фар.
С помощью регулирующих винтов направить световые пятна так, чтобы они точно попадали в перекрестия, образованные при пересечении линии «1» с вертикальными боковыми линиями, в точках «С» и «С». То есть, центр перекрестия должен находиться в центре светового пятна.

Противотуманные фары (ПТФ) должны быть установлены параллельно продольной оси автомобиля. Настройка противотуманных фар несильно отличается от методики настройки головных фар и состоит из следующих действий:

Фонари очищаются от грязи.
Для автомобиля выбирается ровная площадка.
Машина подгоняется вплотную к стенду (стене). На стене отмечаются точки напротив центра каждой противотуманной фары, а между ними – точка напротив центра (середины) машины. Таким образом, должно получиться три точки, которые можно обозначить как: середина – «V», точки по бокам – «С» и «С».
Машина устанавливается на расстоянии 5 метров от стены.
Через каждую из трех точек («С», «V», «С») проводится вертикальная линия.
Рисуется горизонтальная линия «1», соединяющая три точки «С», «V», «С». Таким образом, в местах пересечения горизонтальной линии «1» с вертикальными линиями, должны образоваться перекрестия.
Рисуется горизонтальная линия «2», ниже линии «1» на 10 см.
Световые пятна противотуманок регулируются так, чтобы они точно попадали в боковые перекрестия, полученные при пересечении горизонтальной линии «2» с вертикальными линиями боковых точек «С» и «С».

Настройка света «народным способом» должна производиться только в темное время суток, а не в условиях недостаточной видимости!Машина ставится на ровную дорогу. Впереди, строго перед машиной и ровно поперек дороги, на расстоянии 20 – 25 метров кладется большая палка. Включается ближний свет и закрывается одна из фар (если есть напарник, он может ее прикрыть, встав напротив нее).Далее с помощью винта для регулировки верхняя граница светотени подводится к палке на дороге. Настройка по направлению потока, чтобы светило прямо, делается «на глазок» при включенном дальнем свете (на ближнем свете луч может уходить немного вправо).Процесс самостоятельной регулировки фар не так сложен, как кажется на первый взгляд. Достаточно сделать это один раз, и в дальнейшем самостоятельная регулировка будет проходить легко и быстро. При этом не следует забывать, что своевременная и правильная регулировка света головных фар — это важная процедура, от которой серьезно зависит безопасность движения в темное время суток. Но которой, к сожалению, часто пренебрегают даже опытные водители!

Видео о регулировке фар всех моделей автомобиля:

Теги

Советы автомобилистам Статья о регулировании автомобильных фар — тонкости процесса, советы, рекомендации. В конце статьи — видео о регулировке фар всех моделей автомобиля.

Интересные статьи:

Как правильно отрегулировать свет фар на автомобиле

Главная » Разное » Как правильно отрегулировать свет фар на автомобиле

Как самостоятельно отрегулировать свет фар? — DRIVE2

Процесс установки, условно можно разбить на 3 действия:

1. Разметка на стене;
2. Разметка ламп;
3. Настройка ближнего света;

Вам потребуется:

-ровная вертикальная стена
-горизонтальный участок перед стеной, не менее 7.5 метров
-что-либо для разметки экрана(клеящаяся лента, мел…)

Примечание:

Процесс разметки экрана на стене:

1) Подъехав на машине вплотную к стене, отметьте на стене:

-центр машины(М)
-центральные оси каждой лампы

Как отрегулировать фары

Если вы когда-либо проклинали встречного водителя, потому что его огни ослепляли вас, или заметили, что ваши огни имеют тенденцию освещать верхушки придорожных деревьев вместо дороги, есть хороший шанс, что вы имеете дело с смещенными фарами.

Правильное положение фар чрезвычайно важно для безопасности автомобиля. Правильно настроенные фары не только освещают дорогу, они помогают освещать дорожные знаки и любых животных, которые могут выпрыгнуть на дорогу.Вождение со смещенными огнями опасно, и их следует отрегулировать как можно скорее.

К счастью, отрегулировать фары довольно легко, и большинство людей могут справиться на подъездной дорожке или в гараже. Тем не менее, новые автомобили с галогеновыми или высокоинтенсивными лампами должны быть доведены до профессионала для правильного выравнивания.

Часть 1 из 3: Причины, по которым необходимо отрегулировать фары

В большинстве случаев фары со временем просто выходят из строя. Фактически, большинство фар необходимо будет регулировать каждые несколько лет.Вот несколько причин, по которым ваши фары могут быть направлены на небо:

Причина 1: Слишком большой вес . Одна из наиболее распространенных причин, по которой фары не светят на дороге или ослепляют встречных водителей, связана с избыточным весом в багажнике или в багажном отделении. Это оттолкнет заднюю часть автомобиля настолько, чтобы наклонить его переднюю часть вместе со световыми лучами.

Если вы часто перевозите большие грузы, вы можете подумать о воздушном ударе с выравниванием нагрузки, который решит проблему.Расходы будут варьироваться, но ожидайте потратить несколько сотен на удары и установку. Эти амортизаторы автоматически закачивают больше жидкости в задние амортизаторы, чтобы поддерживать дорожный просвет при отягощении автомобиля.

Причина 2: Изношенные удары . Как и при перевозке тяжелого груза, изношенные удары могут привести к тому, что фары будут направлены слишком высоко. Когда амортизаторы изнашиваются, они провисают, и если провисают задние амортизаторы, передняя часть автомобиля будет направлена выше, чем обычно, отбрасывая фары.Хотя регулировка фар решит эту проблему, замена амортизаторов является лучшим вариантом.

Причина 3: Автомобиль был сбит . Если кто-то постучит передней частью вашего автомобиля своим автомобилем, возможно, что фары будут сбиты, но не будет видимых повреждений вашего автомобиля.

Часть 2 из 3: Проверка выравнивания ваших фар

Довольно просто проверить выравнивание ваших огней. Все, что вам нужно, это плоская поверхность, стена для проецирования света, рулетка, уровень плотника, отвертка и немного ленты.Вот пошаговые инструкции о том, как убедиться, что ваши огни выровнены.

Шаг 1: Подготовить автомобиль . Чтобы убедиться, что автомобиль правильно выровнен при выравнивании фар, убедитесь, что все шины накачаны должным образом, в автомобиле есть как минимум половина топливного бака, и на сиденье водителя есть кто-то. Это обеспечит выравнивание транспортного средства и отражает общие условия вождения при проведении измерений.

Шаг 2: припарковать машину .Найдите плоскую ровную поверхность со стеной перед ней и припаркуйте автомобиль на расстоянии 10-25 футов от стены или двери гаража с огнями, направленными на стену. Это расстояние является оптимальным, поскольку оно воссоздает общие условия на дороге. Если у вас плоская подъездная дорога, гаражные ворота должны хорошо работать, в противном случае рассмотрите первый этаж парковочной рампы, поскольку она обычно ровная, темная и имеет стену.

Шаг 3: Выровняйте автомобиль . Нажмите несколько раз на все четыре угла автомобиля вверх и вниз, чтобы установить подвеску и убедиться, что амортизаторы находятся на одном уровне.

Шаг 4: Измерьте огни . Используйте рулетку для измерения от фиксированной точки на каждой из фар вниз к земле. Измерения должны быть в пределах полдюйма друг от друга. Это проверит, что подвеска не провисает с обеих сторон, что приведет к срыву измерений.

Шаг 5: Включите фары . Включите свет, но не используйте противотуманные фары или дальний свет. Используйте ленту, чтобы отметить горизонтальную и вертикальную осевые линии лучей фар.

Шаг 6: Измерьте линии . Центральные линии не должны быть выше 3,5 футов над землей. Используйте уровень плотника, чтобы убедиться, что осевые линии от каждой фары равны. Если линии не четные, опустите более высокую отметку до уровня нижней.

Шаг 7: Резервное копирование автомобиля . Теперь нужно зарезервировать машину, чтобы она находилась ровно в 25 футах от стены. Это не следует оценивать, используйте рулетку, чтобы автомобиль находился ровно в 25 футах.

Хотя 25 футов является стандартным для большинства автомобилей, технические характеристики различаются в зависимости от автопроизводителя, поэтому обязательно ознакомьтесь с инструкцией по эксплуатации вашего владельца. Независимо от рекомендуемого расстояния, точность является ключевым фактором, поэтому тщательно измеряйте расстояние с помощью рулетки.

Часть 3 из 3: Регулировка освещения

Теперь пришло время внести коррективы, чтобы ваши огни светили на дороге, где они принадлежат.

Шаг 1: Найти регулировочные винты .Первое, что вам нужно сделать, это найти регулировочные винты на вашем автомобиле. Во многих случаях необходимо будет снять накладное кольцо с фары. Большинство регулировочных винтов расположены сверху и сбоку от корпуса светильника. Они должны быть четко обозначены.

Если вы не можете найти винты, обратитесь к руководству пользователя.
Следует отметить, что некоторые производители установили регулировочные винты в моторном отсеке за корпусом фары.Возможно, потребуется извлечь аккумулятор или даже резервуар охлаждающей жидкости, чтобы добраться до винтов. В некоторых случаях это может быть платным, чтобы сделать работу профессионала.

Шаг 2: индивидуально отрегулировать фары . Если это возможно, то помощь сидящего на водительском сиденье другого человека, который может включать и выключать свет. Фары должны быть отрегулированы по одному. Положите тряпку или полотенце на стул перед светом, который вы хотите заблокировать. Непосредственное закрытие светового блока может повредить пластиковую линзу — она может стать слишком горячей, если полностью заблокирована.

Шаг 3: Отрегулируйте вертикальное поле . Винт на верхней части корпуса светильника следует повернуть по часовой стрелке, чтобы поднять свет, и против часовой стрелки, чтобы уменьшить свет. Фара должна быть отрегулирована до тех пор, пока верхняя часть наиболее интенсивной части светового луча не начнет светить непосредственно на или чуть ниже центра линии на стене.

Может быть несколько трудно определить середину наиболее интенсивной части луча, но в целом должно быть очень мало общего луча над линией.
Лампы должны быть выключены при регулировке винтов, а затем снова включены, чтобы определить, была ли корректировка успешной или необходима дальнейшая регулировка.

Шаг 4: Отрегулируйте горизонтальное поле . Винт на боковой стороне корпуса светильника должен быть повернут, чтобы обеспечить правильную / правую регулировку. Отрегулируйте объектив так, чтобы наиболее интенсивная часть луча находилась справа от вертикальной линии.

Шаг 5: Проверьте инструкции производителя .Рекомендуется всегда проверять рекомендации производителя при регулировке фар, так как могут быть очень точные спецификации, которые следует соблюдать. Это особенно верно с более яркими фарами на новых транспортных средствах.

Шаг 6: Проверьте свои результаты . Пришло время вывести автомобиль на дорогу, чтобы убедиться, что фары правильно отрегулированы. Этот шаг важен, потому что, если вы выполнили регулировку неправильно, передние фары могут быть больше не в настройке.Проверьте их на темной дороге, чтобы вы могли правильно оценить регулировку. Если они все еще не настроены должным образом, повторите эти шаги, пока они не исправятся.

Если вам трудно правильно настроить фары или вам просто неудобно выполнять такую работу на своем автомобиле, сертифицированный механик из YourMechanic с радостью приедет к вам домой или в офис, чтобы выполнить регулировку.

Как выровнять фары дома

Только гараж со спецтехникой может Align фары точно. Тем не менее, вам может потребоваться сделать это самостоятельно самостоятельно, если вам пришлось снять блок лампы или поместиться новенький.

Вам также может понадобиться сделать это, если вам нужно совершить ночное путешествие с автомобилем, настолько сильно загруженным сзади, что балки повернуты вверх.

Не пытайтесь регулировать системы с четырьмя фарами. Они слишком сложны для простого метода, описанного здесь.

Чтобы выполнить работу, загрузите свой автомобиль до уровня, на котором вы предлагаете его водить, а затем — до уровня земля с простой стеной (или гаражными воротами) на одном конце.

Маркировка стены

Мелом по вертикальной линии на стене или воротах гаража, напротив центра капота автомобиля. Нарисуйте две внешние линии на равном расстоянии от центральной линии и на таком же расстоянии друг от друга, как центры фар.

Подойдите к машине близко к стене лицом к ней под прямым углом. Отказов машину, чтобы решить подвеска затем нарисуйте вертикальную линию на стене напротив центра автомобиля.

Измерьте расстояние между центрами фар, разделите эту фигуру пополам и нарисуйте еще две вертикальные линии на одинаковом расстоянии с каждой стороны от центральной линии.

Измерьте высоту центров лампы и проведите горизонтальную линию на этой высоте через три вертикальные линии.

Измерьте высоту центров лампы от земли. На этом уровне нарисуйте горизонтальную линию на стене через вертикальные линии, уже находящиеся на своем месте.

Внешние крестики теперь должны быть точно перед центрами ламп. Подчеркните их мелом, чтобы они отчетливо выделялись.

Откиньте автомобиль прямо от стены на 8 метров. Убедитесь, что он точно указывает на центральный крест. Снова отказов.

Регулировка фар

Регулировочные винты могут находиться на передней части ламповых блоков, в этом случае снимите гнездо (декоративный ободок), чтобы добраться до них.

На одиночных круглых фарах предыдущего образца под лицевой панелью находится один самонарезающий винт. Выньте его, потяните лицевую панель вперед и снимите ее с двух выступов в верхней части.

На несколько машин нужно убрать радиатор решетка радиатора — ее можно удерживать саморезами или зажимами. Но многие более поздние автомобили имеют регулировочные винты, кнопки поворота или рычаги это может быть достигнуто изнутри капота. Проконсультируйтесь с вашим руководством, если сомневаетесь.

Может быть один верхний регулятор, который перемещает луч вверх и вниз, и один или два боковых регулятора, которые перемещают его вбок.

Switch передние фары включите их на дальний свет и покройте один — например, пальто.

Закрыв одну фару, поверните боковые регуляторы другой, чтобы отцентрировать яркое пятно на вертикальной линии. Поворачивайте верхний регулятор фары до тех пор, пока светлое пятно не окажется в центре горизонтальной линии. Используйте верхний регулятор, чтобы опустить пятно на 50 мм ниже креста.Накройте лампу и выровняйте другую таким же образом.

Поверните боковой регулятор (ы) на другой, чтобы центрировать самый яркий участок света на вертикальной линии на этой стороне. Используйте верхний регулятор, чтобы установить патч на горизонтальной линии.

Когда патч центрируется на кресте, поверните верхний регулятор, чтобы переместить его на 2 дюйма (50 мм) вниз по стене. Повторите с другой лампой.

Другие методы корректировки

С помощью асимметричного луча ближнего света выровняйте точку широкого V в верхней части луча ближнего света так, чтобы она была на 50 мм ниже креста.

Автомобили с прямоугольными фарами и импортированные из материковой Европы имеют асимметричный ближний свет — прямо перед ним он резко срезан над горизонтальной линией, но это поклонники налево (для британских дорог).

На дальнем свете такие лампы не дают легко найти яркое пятно. Отрегулируйте их на ближний свет.

В верхней части луча ближнего света имеется широкая буква «V», где горизонтальные границы отсечки направлены вверх. Выровняйте точку V на 2 дюйма (50 мм) ниже центра креста.

Некоторые автомобили — в основном французские с фарами Cibie — имеют фары, которые можно установить для поворота налево в Великобританию и вправо за границу. У них есть двуглавая маркировка стрелок.

Поменяйте провал с одной стороны на другую, вынув лампочку и вставив ее в набор альтернативных пазов в держателе (см.).

Некоторые автомобили — опять же в основном французские — имеют двухпозиционные рычаги. При переключении в нижнее положение они опускают балки на заданную величину, чтобы примерно компенсировать тяжелые нагрузки.Некоторые универсалы имеют целых пять позиций. В некоторых современных автомобилях водитель может регулировать направление луча изнутри автомобиля.

Как самостоятельно отрегулировать фары? Неправильная регулировка фар

Очень часто автомобилисты не задумываются о состоянии фар своего автомобиля. На самом деле, фары, как и любые электрические приборы способны перегорать, терять способность к функционированию, приобретать поломки в ходе эксплуатации. Если вы считаете, что все это не отражается на свете ваших фар, то глубоко заблуждаетесь.

Наверняка, при езде, к примеру, в ночное время суток, вы наблюдали на дороге машину, чей свет буквально выводил вас из себя и мешал вам двигаться. Разумеется, вы могли отпустить пару нелестных комментариев в след водителю. Действительно, те, кто не следят за тем, как функционируют фары его автомобиля и в каком они находятся состоянии, являются нарушителями движения – такие водители несут своим бездействием в этом отношении разрушение.

Может, стоит задуматься, не являетесь ли вы таким человеком? Ситуацию всегда можно исправить. И далее мы рассмотрим, как можно отрегулировать фары автомобиля таким образом, чтобы никто не смог вам в след крикнуть что-то нелицеприятное.

Итак, мы уже начали обсуждать некоторые особенности ночного вождения. Бывает так, что в момент разъезда с одним водителем вы не испытываете никакого дискомфорта, а при встрече с другим вам приходиться чуть-ли не закрывать глаза от ярких «вспышек», которые производят его фары.

Бывает, что водитель попросту не отрегулировал свет фар, который необходимо включить на текущем участке дороги. Однако в большинстве случаев виной белых кругов перед вашими глазами становится неверно отрегулированный ближний свет фар. И вместо того, чтобы освещать дорогу и «сопровождать» движение, фара начинает светить вверх, ослепляя тем самым встречных водителей.

У вас, как у водителей, тоже может возникнуть негодование и, даже, возмущение по поводу такой эксплуатации фар, ведь в момент покупки они были в совершенно нормальном состоянии, не правда ли? Давайте рассмотрим далее, почему, все-таки, так происходит, что со временем фары теряют качество своей работы.

Видео как отрегулировать свет фар

Причины нарушения регулировки света фар

Вцелом, причин существует огромное множество. Перечислим основные из них:

Перегорание лампочки. Ни для кого не секрет, что лампочки время от времени перегорают, и их приходится менять;
Попадание в крупную выбоину на высокой скорости;
Неисправность корректора;
Последствия легкого ДТП;
Установка ламп сомнительного качества.

Бывают случаи, что автовладелец заменил лампочку, но она продолжает плохо светить. Тогда начинаются рассуждения, почему так происходит. В этом случае причиной могут быть как новые световые элементы, так и неаккуратно произведенный монтаж. Также лампочки могут оказаться плохого качества. Такие лампы изготавливают без соблюдения каких-либо правил и требований, поэтому часто они имеют смещенные спирали. Удивляться плохому «изображению» не приходится! Рефлектор не в силах уловить луч, правильно его сформировать и создать правильный вектор на дорогу. Здесь ничего нельзя поделать, кроме, как обзавестись новой партией лампочек, только на этот раз — качественной.

Как отрегулировать свет фар автомобиля?

Отрегулировать свет фар можно самостоятельно. Для этого только необходимо обладать некоторыми знаниями по этой теме.

Итак, допустим, вы произвели замену лампочки в одной из фар. Проверить, в ту ли сторону она светит, можно непосредственно в самом магазине. Для этого нужно подъехать к стенке на расстоянии около пяти метров, включить ближний свет и посмотреть, синхронно ли светят фары.

Вышеописанный способ является простым. Здесь важно, чтобы площадка, на которой стоит машина, находилась на более или менее ровном уровне. Если разница по высоте пучка от фары, где была произведена замена лампочки с той, в которой лампу не меняли, не видна, значит, регулировать ничего не нужно. Если же вы видите, что фара «перешла» на другой уровень – стала выше или ниже, то для начала стоит проверить, на своем ли она оказалась месте. Если в посадочном месте она находится четко, но светит при этом не в ту сторону, можете смело приступать к регулировке фар.

Для этого найдите на фаре специальный винт. С помощью этого винта вы можете регулировать световой пучок.

Кстати, чтобы понять, правильно ли светят у вашей машины фары в принципе, нужно попросить кого-нибудь встать перед автомобилем на расстоянии пяти метров. Правильно отрегулированные фары пускают свет примерно до уровня колен человека.

Более точную регулировку фар обеспечит лазерный строительный уровень. Поставьте автомобиль на идеально ровную поверхность, опять же, на расстояние около пяти метров от экрана (им может выступить ровная стена дома или ремонтный бокс). Далее выставите строительный уровень перпендикулярно ходу вашей машины с таким расчетом, чтобы лазерный луч находился посередине лампочек ближнего света или линзы, а его проекция, в свою очередь, должна отражаться на «экране», куда и направлены фары.

Далее нужно открыть капот и посмотреть маркировку фары. На ней обязательно должна быть указана цифра в процентах, характеризующая отклонение луча к дорожному полотну от горизонта.

После этого нужно включить ближний свет и посмотреть местонахождение светотеневой границы пучка: если выходит за лазерную линию – свет фар направлен неверно. Такая неисправность не только мешает встречным водителям, но и вам самим – видимость сокращается, так как фары светят не на дорогу, а вверх. Какая тут езда? Если вы наблюдаете, что граница пучка на низком уровне, то и дорога будет освещаться соответственно – свет будет падать только перед машиной, а не на то расстояние, какое требуется.

Идеально фары светят тогда, когда граница светового пучка будет расположена ниже лазерного уровня на 5 см. Этот уровень регулировки можно считать правильным.

Если они отрегулированы неверно, воспользуйтесь регулировочными винтами и приведите освещение в норму с их помощью.

На информационном сайте для автолюбителей «FORAM» вы сможете найти много полезной информации, касающейся ремонта и обслуживания автомобилей.

Корректировка фар ближнего света своими руками

Процесс установки, условно можно разбить на 3 действия:

1. Разметка на стене;
2. Разметка ламп;
3. Настройка ближнего света;

Процесс разметки экрана на стене:

1) Подъехав на машине вплотную к стене, отметьте на стене:

-центр машины(М)
-центральные оси каждой лампы

Проведите дополнительную горизонтальную линию на расстоянии 3”(7.62 см) ниже линии, соединяющей центры ламп(B-B).

Для того, чтобы избежать таких проблем как уменьшенная зона видимости в темное время суток, а также увеличение опасности для водителей, едущих по встречной полосе, нужно правильно отрегулировать фары автомобиля.

Универсальная инструкция по регулировке фар

Это можно сделать вручную, при помощи специалистов автосервиса или применив нужное оборудование. Если вы хотите сэкономить, но правильно осуществить данную процедуру, то самостоятельная регулировка фар производится в четыре этапа:

сделать разметку на стене;
осуществить разметку ламп;
настроить ближний свет;
настроить дальний свет.

Когда нужно регулировать фары

Каждый водитель должен знать, когда необходимо выполнять регулировку фар. Поэтому если вы не входите в их число, то коротко напомним об этом. Эта процедура выполняется в одном из следующих случаев:

При замене ламп в фаре. Это касается приборов как с одинарной, так и раздельной оптикой.
При замене одной или обеих фар. Это может быть вызвано ее выходом из строя, ДТП, желанием владельца установить более мощный или технологичный осветительный прибор.
В случае, если вы чувствуете, что вам стало некомфортно ездить с существующим светом, и что нужно выполнить регулировку.
В случае, когда при движении в темное время суток водители встречных машин мигают вам дальним светом, сигнализируя тем самым о том, что вы их слепите.
При монтаже противотуманных фар. Как правило, проводится регулировка только ПТФ.
После выполнения работ, связанных с изменением жесткости подвески.
При замене дисков или резины на аналогичные изделия с другими диаметрами.
При подготовке к прохождению регламентного ТО.
Перед поездкой на большое расстояние.

Следите за светом, который излучают фары вашего автомобиля, и при необходимости проводите его регулировку. Помните, что неверно выставленный свет несет неприятные ощущения и угрозу не только вам, но и водителям встречных машин.

Два универсальных способа как отрегулировать фары

Перед тем как приступать к регулировке фар, стоит проверить следующие параметры авто:

Разницу в объемах шин.
Состояние пружин, находящихся в подвеске.
Полное распределение всевозможных нагрузок.
Уровень давления в шинах.

Если здесь есть неисправности, то угол освещения будет неправильным, что, в свою очередь, непременно скажется на качестве самой регулировки. Естественно, чтобы отрегулировать свет правильно, нужно будет соблюсти некоторые важные условия. Первейшим из них является наличие вертикальной ровной стены с достаточным местом для автомобиля — длина не менее 7,5 метров.

Для непосредственной разметки можно использовать либо мел, либо клейкую ленту. Так как каждая машина имеет свои габариты, то разметка для нее проходит чисто индивидуально. Однако, существует несколько стандартных значений, которые можно использовать практически для всех авто.

Первый способ регулировки фар

Находим ровную площадку, сторона которой должна упираться в стену. Стена, в свою очередь, должна быть без выступов, углов, различных неровностей и строго вертикальной. Подъезжаем вплотную к стене и отмечаем центр машины, а также центральную ось ламп.

Чтобы правильно осуществить разметку стены, нужно отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля. Затем стоит начертить на стене еще одну линию, расположенную на 5 см ниже первой. Далее отъезжаем от стены на 7,5 метров и проводим на стене горизонтальную линию, которая соединит центральные точки на обеих лампах.

Потом проводим вертикальные линии через центральные точки фар. Еще одна вертикальная линия должна быть проведена через центральную точку машины. Эта линия должна находиться на 7,62 см ниже, чем та, которая соединяет центр наших фар.

Регулировочные винты для настройки пучка света фары

Осуществив разметку, включаем ближний свет фар и производим непосредственную настройку, при которой угол наклона ламп полностью совпадает с горизонтальной линией. А то место, где свет начинает подниматься вверх, обязательно должно совпасть с пересекающимися начерченными линиями.

В итоге, чтобы получился нужный пучок света, следует подкрутить регулировочные винты, которые располагаются под капотом авто на задней части фары.

Идеально правильным вариантом является тот, когда свет находится немного ниже отметки центра фар.

Если ваша машина имеет раздельную систему дальнего и ближнего света, то каждый пучок света придется настраивать по-очереди. И разметка стены также будет немного отличаться — ближний свет регулируется по вышеописанному методу. А дальний свет нужно разместить так, чтобы он точно попадал на центральную разметку фар. В этом случае лучше использовать специальное оборудование, без которого в этом варианте идеальной регулировки не получится.

Второй способ регулировки фар

Потребуется такая же ровная стена, как и в первом случае, но машину необходимо поставить уже на большем удалении — 10 метров. Чтобы провести регулировку как можно точнее, следует предварительно подготовить авто: подкачать шины, заправить полный бак бензина, посадить за руль человека, максимально подходящего по весу к водителю.

Как отрегулировать фары без приборов

На стене отмечаем места, которые соответствуют центру ламп, а также на том расстоянии, на каком они располагаются в реальности. Соединяем эти две точки по горизонтали, прочертив затем еще две горизонтальные линии:

на 12 см ниже;
на 22 см выше.

Закончив разметку, выставляем регулятор ширины освещения на нулевой показатель. Верхней границей светового пятна основных фар должна быть вторая линия, а третьей линией будет верхняя граница противотуманных фар.

А вот пересечение всех световых потоков должны находиться на пересечении наших линий под номером 2 и 3 — ниже центра ламп на 12 и 22 сантиметра соответственно. Также водителю обязательно стоит проследить за тем, чтобы дополнительный винт находился в нетронутом состоянии, а при наличии гидрокорректора его нужно настраивать соответственно полученной нагрузке — положение машины с одним водителем, без пассажиров.

Регулировка ПТФ

Регулировка противотуманных фар, хоть и немного, но все же отличается от выше описанного способа. Перед тем как отрегулировать ПТФ, нужно снабдить машину дополнительной нагрузкой в 70 килограмм — подойдет все, что угодно и помещается в ваше авто.

Также заправляем полный бак и ставим машину так, чтобы она располагалось на максимально ровной горизонтальной поверхности, в 10 метрах от света получившегося экрана. Однако многие опытные водители утверждают, что хватает и 5 метров.

Схема регулировки противотуманных фар

На стене чертим линии, означающие своими краями важные точки. Нижняя линия — размер от земли до противотуманок, верхняя — такое же, только удвоенное расстояние.

Также отмечаем расстояние до центра авто, смотря на него прямо до центров обеих противотуманных фар. В результате должно получиться расчерченное полотно экрана с двумя точками центров ламп, также будут ограничения нижней и верхней границы света.

После нанесения линий, устанавливаем машину на расстоянии 10 метров от стены и, используя отвертку и регулировочные винты на фарах, добиваемся фокуса пучка света из ламп в тех точках, где центры фар пересекаются.

Регулировка линзованных фар

Перед тем как регулировать линзованные фары, необходимо знать о том, что существует два их вида — регулируемые и нерегулируемые. Последние являются достаточно дешевыми, и мы не рекомендуем пользоваться такими световыми приборами. Один из примеров такой фары выпускается под торговой маркой Depo. Некоторые фары снабжены автоматическим регулятором. Однако зачастую он выходит из строя, поэтому это также не лучший вариант.

Для регулировки линзованных фар также существуют специальные регуляторы, как и на обычных осветительных приборах. В данном случае невозможно дать однозначных рекомендаций, поскольку в разных автомобилях и даже в разных фарах регулировка происходит с помощью различных средств. Как правило, для этого используются регулировочные болты, или рукоятки. Но почитав общую инструкцию по регулированию света фар, Вы сможете справится с поставленной задачей.

Регулировка фар прибором

Регулировка фар по прибору

На СТО обычно фары регулируют с помощью специальных приборов. Их покупка для рядового автовладельца нецелесообразна, поскольку стоит такое устройство немало, а использовать его приходится не так уж и часто. Поэтому знания о том, как выполнять регулировку фар прибором, вам пригодятся разве что для того, чтобы проконтролировать, правильно ли действует работник СТО.

Алгоритм проверки будет следующим:

Выровнять продольную ось прибора относительно автомобиля. Ведь не факт, что машина заехала строго перпендикулярно в бокс. Это базовое условие. Для его выполнения на приборе в верхней его части есть зеркало с нанесенной на него горизонтальной линией. По ней можно легко выставить прибор таким образом, чтобы он стоял строго перпендикулярно корпусу и фарам.
Выставить прибор строго горизонтально. Обычно в конструкции его корпуса для этих целей предусмотрен уровень с пузырьком воздуха. Это простое, но надежное средство, позволяющее добиться нужных результатов.
Установка регулировочного угла. На различных приборах он может выставляться различными методами (одним из таких вариантов является поворотный ролик). Значение угла «0» означает, что фары будут светить строго прямо по курсу движения машины. Угол может изменяться на десятые доли градуса. Значение угла, на который нужно выставить фару, вы сможете найти в справочной литературе к вашему автомобилю.
Ось регулировочного прибора и ось фары должны совпадать.

Помните, что нельзя сильно «задирать» лучи фар. Ведь в этом случае значение светового потока может снизиться на 20. 30%, что является значительным показателем. Кроме этого, так вы будете слепить водителей, едущих вам навстречу.

Неправильная регулировка фар доставляет неудобства не только водителю автомобиля, но и другим участникам дорожного движения. При этом фары светят либо «перед носом» машины, либо освещают верхние этажи окружающих зданий и деревьев. Так в чем же заключается суть регулировки света фар и можно ли ее выполнить самостоятельно?

Для лучшего понимания процесса регулировки фар своими руками, мы добавили подробную видео-инструкцию, с которой вы можете ознакомиться в конце этой статьи.

Этот материал мы разделили на две части: теоретическую и практическую, включающую в себя схему регулировки фар и инструкцию по её использованию.

На стекле рассеивателя автомобильной фары имеется рисунок определенной формы, который создается рифленой насечкой, рассеивающей и направляющей световой поток так, что с одной стороны улучшаются условия видимости и освещенности дороги, а с другой – при правильной регулировки фар снижается вероятность ослепления встречных водителей.

Рисунок на стекле фары «срезает» световой пучок по верхнему краю таким образом, чтобы он был направлен немного ниже уровня глаз водителя встречной машины. В то же время рассеиватель увеличивает ширину луча, тем самым, обеспечивая требуемый коридор освещения.
Оптимальный уровень освещения правой обочины достигается «подниманием» правой части светового пучка (смотрите на схему регулировки фар немного ниже).

Правила регулировки света фар автомобиля

Изменение направления оси светового пучка при регулировке фар обеспечивается поворотом параболического отражателя, в фокусе которого находится лампочка, путем его перемещения относительно вертикальной и горизонтальной плоскостей.

Правильное положение отражателя устанавливается двумя винтами вертикальной и горизонтальной регулировки, которые находятся на задней поверхности блок-фар.

Для правильной регулировки фар необходимо совместить световое пятно, формируемое оптикой, с эталонной схемой регулировки, которую обычно предоставляет производитель автомобиля (в нашем случае схема регулировки фар для автомобилей Таврия и Славута).

Схема регулировки света фар автомобиля

Регулировки света фар осуществляется в следующем порядке:

Ненагруженный автомобиль располагают на ровной горизонтальной площадке на расстоянии 5 метров от экрана. В качестве экрана вполне подойдет любая стена или невысокий забор (до одного метра).
На экран наносится вертикальная линия «0», лежащая в плоскости симметрии машины (смотрите на схему регулировки). Слева и справа от нее проводятся еще две симметричные линии «Л» и «П», которые должны совпадать с центрами левой и правой фар.
На высоте, соответствующей расстоянию центров фар от земли, наносится горизонтальная линия «1», а на 50 мм ниже нее – линия «2».
Когда подготовка будет завершена, включите ближний свет фар и приступайте к регулировке.
Закрывая поочередно каждую фару, проверьте расположение световой границы относительно схемы регулировки, нанесенной на экран. Она должна проходить по линии «2», при этом наклонные отрезки должны начинаться в точках «Е».
Если этого не происходит, тогда Вам следует отрегулировать свет фар винтами горизонтальной и вертикальной наводки.

Более наглядно процесс регулировки фар показан на видео ниже. Однако, даже если после регулировки вам все равно недостаточно освещения дороги, возможно, ситуацию поможет исправить полировка фар.

Видео-инструкция по регулировке фар своими руками

Как отрегулировать диаграмму направленности света фар

Если вы в отпуске, а задняя часть автомобиля загружена снаряжением для охоты и рыбалки, возможно, даже большой улов, плюс другой «вес, не позволяющий дорогу», вероятно, является причиной проблем с фарами. То же самое происходит, если вы тянете прицеп, когда ваш грузовик заставляет переднюю часть автомобиля подниматься в воздух, как одностороннее колебание … Этот дополнительный вес толкает заднюю часть достаточно, чтобы наклонить переднюю часть и балки.Если вы периодически переносите тяжелые грузы сзади, как часть вашего образа жизни, единственное реальное лекарство — это пара воздушных амортизаторов, выравнивающих нагрузку.

Если ваш грузовик выглядит так, при буксировке прицепа вам понадобится грузовик побольше или пневмоударники… Неправильное направление фары — наименьшая из ваших проблем!

Однако в большинстве случаев цель фары погасла, и ее просто необходимо отрегулировать. Почему? Замена передней фары в сборе, безусловно, могла бы сделать это — увеличение производственных допусков может повлиять на положение сборки в сборе.Причиной может быть даже новая галогенная лампа, хотя это менее вероятно. Такие вещи, как багаж в багажнике, количество топлива в вашем бензобаке, давление в шинах и настройка подвески — все это может вызвать проблемы в отделе наведения фар.

А прицел фары не длится вечно, особенно если узел расшатывается и смещается, или если подвеска автомобиля проседает.

Многие модели (особенно Honda и Acuras) имеют пузырьковый уровень в блоке фары для проверки вертикальной наводки.Это действительно упрощает диагностику нежелательного наклона. Просто убедитесь, что давление в шинах соответствует норме, и автомобиль стоит на ровной поверхности (проверьте у плотника пузырьковый уровень на ровной поверхности). Пусть топливный бак будет наполовину заполнен, а кто-нибудь сядет на сиденье водителя. При необходимости переставьте машину, чтобы получить ровное место. Подергайте каждую сторону передней части автомобиля вверх и вниз несколько раз, чтобы стабилизировать подвеску. Измерьте расстояние от любой удобной фиксированной точки на каждой из фар до земли; размеры должны быть в пределах 1/2 дюйма., что указывает на то, что подвеска не провисает слишком сильно с обеих сторон. Затем найдите вертикальный регулятор и поверните его, чтобы центрировать пузырек.

Даже если в ваших фарах есть пузырьковый уровень, это строго для вертикального наведения. Это менее распространено, но все же возможно, поскольку фара направлена не по горизонтали. Левая фара может быть направлена на встречные машины, а не прямо или немного вправо, и это одинаково раздражает. Но, возможно, вам повезет. Некоторые автомобили с пузырьковым уровнем для вертикального прицеливания также имеют индикатор выравнивания для горизонтального прицеливания (здесь снова Honda и Acura).Достаточно повернуть регулятор, чтобы обнулить индикатор.

На большинстве автомобилей, однако, не все так просто, потому что нет пузырькового уровня или индикатора горизонтального выравнивания. Все, что у вас есть, — это регуляторы, а в некоторых машинах только для вертикального прицеливания. Если горизонтальное прицеливание выключено и нет горизонтального регулятора, проблема заключается в механическом выравнивании корпуса на переднем конце, и все, что вы можете для этого сделать, это установить прокладку с одной стороны корпуса — это простая операция. — до тех пор, пока выравнивание луча не станет приемлемым.

Без индикаторов в корпусе или профессионального приспособления для регулировки положения фар вы должны смотреть, как лучи попадают на вертикальную плоскую поверхность, и, если они погашены, вносить коррективы.

Правильно направить фары на самом деле сложнее, чем вы думаете — это совершенно научно! Если вы никогда не измеряли свой луч правильно, скорее всего, они не нацелены правильно и не выровнены.

Правильная ориентация фар имеет решающее значение.Проверяйте цель с водителем в машине и с полным баком бензина. Отсечка ближнего света (a) должна быть немного ниже центра линзы (b), чтобы не допустить попадания бликов на встречный транспорт и уменьшить отражение света, возникающее в дождливую или снежную погоду. Для той же цели изгиб на обрезке должен быть небольшим вправо от центра полосы движения. Это осветит дорожное покрытие перед автомобилем, а также бордюр справа.

Существует стандартная процедура, когда используется ровный и ровный подъезд к серой или тускло-белой стене, свободный от каких-либо источников периферийного света (например, задняя стена вашего гаража, внутреннее освещение выключено).Открытое пространство на стене должно быть не менее ширины транспортного средства плюс дополнительные 2 фута с каждой стороны. Проверьте давление в шинах — оно должно быть правильным.

Убедитесь, что автомобиль стоит на ровной поверхности, используя хороший плотницкий уровень сбоку от транспортного средства — на внедорожнике попробуйте крышу, а на большинстве автомобилей — дверную раму. Припаркуйте машину так, чтобы расстояние от стены до фары составляло ровно 25 футов — без оценки. Некоторые исключения включают Toyota, которая указывает 10 футов, Pontiac GTO на 15 футов., и Chrysler, который указывает 33 фута на некоторых моделях. Однако 25-фут. процедура должна дать удовлетворительные результаты для большинства транспортных средств. В любом случае используйте рулетку.
Проверьте дорожный просвет подвески из стороны в сторону, чтобы убедиться в отсутствии чрезмерного прогиба подвески.
Теперь нужно провести очень тщательные измерения. Во-первых, определите физический центр каждой фары ближнего света — с сегодняшними многоламповыми кожухами фактически включите лампы, чтобы убедиться, что у вас правильная лампа. У некоторых фар есть небольшая точка или кружок в центре.Сделайте перекрестную ленту по центру каждой лампы и вертикальную ленту по центру лобового стекла. С помощью рулетки сделайте на стене соответствующие отметки совмещения.
Что касается этой детали, вы можете измерить у стены с нуля, но проще (и хорошо для перепроверки) подвести автомобиль очень близко к стене. Затем снова с помощью ленты перенесите места на стену (возможно, используя пузырьковый уровень, чтобы перекрыть зазор между автомобилем и стеной, чтобы обеспечить точный перенос).На стене сделайте линии ленты очень широкими — в основном, одну горизонтальную линию для обеих осевых линий фар и вертикальную линию ленты для средней линии автомобиля — и достаточно длинными, чтобы было легко выровнять автомобиль и для линии, чтобы сформировать крест. Сделайте на стене ленты с вертикальным пересечением центральной линии для самих фар длиной около 2 футов. Точность любой настройки зависит от контрольных точек. На самом деле, неплохо положить полоски ленты на землю по центрам задних колес, чтобы при движении назад на указанное расстояние от стены вы могли быть уверены, что сохранили общее выравнивание колес. автомобиль к стене.Лента на лобовом стекле и на средней линии стены также должны быть полезными наглядными пособиями.
Затем найдите регуляторы фар. Если вы ветеран субботнего механика, это может звучать как «ты шутишь?», Но мы говорим серьезно. Раньше регуляторы находились на внешнем ободе фары в сборе с герметичным светом. Но с переходом на кварцевые галогенные лампы они находятся на задней стороне фар. Некоторые производители просто закопали или отказались от горизонтальных регуляторов. Чтобы узнать, что у вас есть и где это.

Мы видели ряд «обычных» автомобилей (да, включая General Motors) с вертикальными регуляторами в нижней части корпуса. Это не проблема, если на пути регулятора ничего нет, но мы видели аккумулятор, бачок с охлаждающей жидкостью и даже привод антиблокировочной системы тормозов за ним. Возможно, вам придется удалить то, что находится за корпусом, чтобы подтвердить расположение регуляторов, или даже чтобы можно было надеть инструмент на регулятор.
Как только вы найдете регуляторы, верните автомобиль назад на 25 футов.отметьте и включите ближний свет — делайте это темной ночью. Посадите пассажира на сиденье водителя. Заблокируйте свет от одной фары, но не закрывая блок фары (он может стать достаточно горячим, чтобы расплавить пластиковую линзу). Кухонный стул с курткой, накинутой на спинку в паре футов от бампера, подойдет.

Посмотрите на светлый узор на стене. Вертикальное прицеливание: верхняя часть наиболее интенсивной части луча должна находиться на уровне или ниже средней линии горизонтальной ленты фары.Горизонтальное прицеливание: большая часть интенсивной части луча должна находиться справа от вертикальной средней линии фары в сборе.

Технические характеристики различаются, и если ваша государственная инспекционная система проверяет цель фары, она может иметь свои собственные характеристики, которые, конечно, вы должны использовать. В противном случае соблюдайте спецификации производителя (в разделах по освещению в руководствах по обслуживанию), если таковые имеются. С сегодняшними более яркими фарами вы хотите быть максимально дружелюбными по отношению к встречным машинам, не влияя на вашу способность видеть впереди.

Некоторые примеры заводских спецификаций типичных автомобилей (измеренные ниже горизонтальной средней линии фары): нулевое расстояние для General Motors, менее 1/2 дюйма для Toyota (на расстоянии 10 футов), менее 1 дюйма … чуть более 3-1 / 2 дюйма на автомобилях Nissan и от 2 до 6 дюймов на автомобилях Chrysler Group. Если у вас нет спецификаций (или пузырькового уровня в сборке), допускается, по крайней мере, от 2 до 4 дюймов ниже центральной линии на высоте 25 футов, хотя немного более точно устранит любые жалобы от встречных транспортных средств.Определить середину наиболее интенсивной части луча может быть несколько сложно, но верхний край всего луча должен находиться очень мало над горизонтальной линией. «Подъем» — это часть рисунка, где свет проецируется выше нормального отсечки. Это необходимо для освещения объектов справа, таких как дорожные знаки или пешеходов, без попадания бликов на встречный транспорт.

Нужно внести коррективы? Сначала встряхните переднюю часть с каждой стороны, чтобы стабилизировать подвеску, затем поверните регулятор на четверть оборота и посмотрите.Горизонтальная направленность наиболее интенсивной части луча может быть указана в спецификации производителя. В противном случае удобная настройка для встречных автомобилей — от 2 до 4 дюймов справа от вертикального центра фары в сборе.

Ультра-дружественная настройка General Motors заключается в том, чтобы левый край интенсивной части каждого луча был заподлицо с физическими вертикальными осевыми линиями фар в сборе и сразу под горизонтальной осевой линией. Повторите процедуру для другой фары, стараясь получить наиболее интенсивную часть луча как можно ближе к настройке первой фары.

Как отрегулировать фары

Фары могут быть отрегулированы неправильно или смещены по многим причинам. Либо они не были правильно настроены на заводе, блок фары был заменен на каком-то этапе, либо автомобиль что-то врезался.

Для правильной установки фар вам потребуется относительно чистая стена (например, гаражные ворота) и ровная площадка высотой не менее 11 метров, ведущая к стене по прямой линии. Настроить ближний свет нужно только в том случае, если фары двухкамерные — дальний свет настраивается в соответствии с регулировкой ближнего света.Эта процедура регулировки предназначена только для обычных галогенных фар.

Установите автомобиль с полным баком топлива, вес которого соответствует водителю на борту, и исправьте давление в шинах. Затем измерьте расстояние от земли до горизонтальной центральной линии фары и, используя это измерение, отметьте стену. Убедитесь, что метка находится прямо перед фарой по ее вертикальной средней линии — проще всего сделать это, когда автомобиль стоит у стены. Затем измерьте горизонтальную осевую линию автомобиля и отметьте эту линию на стене.

Теперь измерьте и отметьте 7,5 метров от стены, затем поверните машину задним ходом так, чтобы передняя часть находилась на отметке 7,5 метров. Следующий шаг лучше делать в сумерках или в темноте. Включите фары на ближний свет и посмотрите, куда попадает форма луча; Вы заметите V-образный узор в том, как падает свет. Нижняя часть буквы «V» должна падать примерно на 40 мм от левой отметки ленты на стене, а для правой фары — примерно на 40 мм влево, а затем на 40 мм вниз.

Чтобы отрегулировать фару, обратитесь к руководству пользователя, но обычно регулировочный винт, один для вертикальной регулировки, а другой для горизонтальной регулировки, находится за блоком фары.

1. Измерьте расстояние от земли до центральной линии фары.

2. Используя предыдущие измерения, отметьте стену или дверь гаража лентой.

3. Измерьте расстояние от осевой линии автомобиля до осевой линии фары и примените это измерение к двери.

4. Отметьте осевую линию двери или стены лентой.

5. Мероприятие 7.5 метров от стены.

6. Отметьте 7,5-метровую точку изолентой.

7. Двигайтесь назад от стены по прямой, пока передняя часть не окажется на отметке 7,5 метров.

8. Здесь видно, что фара нарушена.

9. Центр левой буквы «V» должен быть примерно на 40 мм ниже отметки ленты.

10.Найдите регуляторы фар и установите фары в правильное положение.

Для получения дополнительной информации и советов по Gear посетите нашу страницу здесь.

Советы по регулировке фар, как у Pro

Хотя светодиодные лампы для фар обладают множеством преимуществ, они также могут казаться слепыми для встречного транспорта и мешать другим водителям их видеть. Почему это происходит и как это исправить? Продолжайте читать, поскольку мы узнаем, как правильно отрегулировать светодиодные фары и максимально эффективно использовать их.

Научный подход к регулировке фар

Есть две основные причины, по которым ваши фары могут казаться слепящими для встречного транспорта:

Они неправильно нацелены
Они содержат неправильную лампочку

Распространено заблуждение, что все световые потоки светодиодов и диаграммы направленности создают одинаковые блики. Это просто не так. Наша команда протестировала сотни светодиодных ламп для фар и разработала этот простой метод эффективной регулировки фар.

1. Подготовка к работе

Поставьте машину на ровную поверхность, прижмите ее к стене и поднесите как можно ближе. Затем найдите центр корпуса фары. Центр обычно обозначается ямочкой, впадиной или выпуклостью. Как только вы заметили это, сделайте отметку на стене, которая соответствует центру вашей фары, как можно ближе к стене. Если хотите, вы даже можете использовать такие инструменты, как линейка, чтобы убедиться, что ваша отметка ровная и прямая вдоль пространства между автомобилем и стеной.

Используя рулетку, измерьте расстояние 25 футов от стены до передней части линзы фары. Мы рекомендуем придерживаться 25 футов и не делать больше или меньше.

Кроме того, убедитесь, что в ваших шинах достаточно воздуха. Избегайте наличия в вашем автомобиле большого груза, такого как продукты, камни или строительные материалы, которые могут изменить его положение.

2. Осмотрите фары

Пришло время включить фары. Они должны указывать на отметки, сделанные вами на стене, на расстоянии 25 футов.Некоторые автомобили имеют особые правила, например, 12 или 15 футов, но, если есть сомнения, мы рекомендуем 25 футов.

Когда вы смотрите на свет, падающий на стену, вы хотите видеть центральную точку доступа на уровне или ниже линий, которые вы провели. Если вы сделаете это правильно, самое яркое пятно ваших фар не будет достаточно высоким, чтобы повредить глаза другим на дороге.

Ваши фары должны быть полностью выровнены слева направо. Если, с другой стороны, вы обнаружите, что один свет попадает в более высокую часть стены, чем другой, у вас проблема.

3. Перейти к регулировке фар

Найдите отверстие в светодиодных фарах, которое выглядит как насадка для розетки. Вставьте отвертку Phillips в это место так, чтобы она вошла в зубцы шестерни. Мы рекомендуем делать это осторожно и не использовать дрель или что-нибудь сильное. Если вы не будете осторожны, вы можете сломать или повредить светодиодные фары.

Работайте отверткой, пока шестерня не начнет двигаться. Когда вы поворачиваете отвертку в одну сторону, она поднимает фару вверх.Поворачивая его в противоположном направлении, вы отрегулируете фару в направлении вниз.

Продолжайте делать это до тех пор, пока основная концентрация вашего луча не окажется на уровне или ниже линий, отмеченных вами на стене, когда вы были близко. Хорошее практическое правило — сделать так, чтобы яркость луча не отражалась от нижней части уличных знаков.

Дополнительный совет, чтобы избежать ослепления драйверов

Светить своими светодиодными фарами в глаза другому водителю небезопасно, и этого легко избежать.Это помогает понять, где большинство людей сидит в автомобиле. Обратите внимание на то, как ваши фары реагируют на автомобиль, находящийся за ним. Если ваши фары освещают заднее стекло автомобиля, идущего впереди вас, вероятно, ваши фары слишком высоко расположены, и вам нужно снова их отрегулировать.

Подберите оптимальные фары для вашего автомобиля с динамичным внешним видом

В Dynamic Appearance мы понимаем важность такой задачи, как регулировка фар. Научившись нацеливать светодиодные фары, вы сможете создать максимально безопасные условия вождения для вас и других людей на дороге.Правильные фары дадут вам еще больше спокойствия во время вождения. Мы гордимся тем, что предлагаем широкий выбор светодиодных ламп премиум-класса для фар, которые рассчитаны на длительный срок службы и обеспечивают исключительную видимость. Приобретите сегодня наш ассортимент ламп для фар, на которые вы можете положиться!

Фары Часть 2: Ближний / Дальний свет

Рассказ и фото Джима Кларка (The Hot Rod MD)

Современные фары необходимы для производства как , так и дальнего света.Этого можно добиться, используя отдельную лампу для каждой функции или одну многофункциональную лампу. Отдельные фонари должны быть расположены как можно ближе к внешнему краю транспортного средства, попарно, в передней части транспортного средства, при этом лампа ближнего света должна находиться снаружи при установке параллельно или над лампой дальнего света при вертикальной установке.

Одиночные многофункциональные фонари необходимо устанавливать параллельно в передней части автомобиля, как можно дальше от края. Требование к высоте в FMVSS 108 гласит, что фары должны устанавливаться на расстоянии от 22 до 54 дюймов от проезжей части, когда транспортное средство находится на высоте дорожного просвета, измеряя от средней линии фары.

Требуются отдельные функции ближнего и дальнего света, поскольку лучи дальнего света направляют большую часть света прямо вперед, увеличивая расстояние обзора, но производя слишком много бликов, когда другие транспортные средства находятся на шоссе. Лучи ближнего света имеют более строгий контроль восходящего света и направляют большую часть света вниз и либо вправо (в странах с правым движением), либо влево (в странах с левым движением), чтобы обеспечить безопасную видимость вперед без чрезмерного ослепления или обратного ослепления.

Луч ближнего света: определение FMVSS 108
Луч, предназначенный для освещения дороги и окрестностей впереди транспортного средства при встрече с другим транспортным средством или близком следовании за ним.

Фары ближнего света должны иметь асимметричный рисунок, обеспечивающий адекватное прямое и поперечное освещение, но ограничивающий блики за счет ограничения света, направленного на встречных или встречных водителей. Международные правила ЕЭК требуют, чтобы луч с резкой асимметричной отсечкой создавал определенное разделение в верхней части диаграммы направленности по сравнению с североамериканским стандартом луча SAE, который допускает более нечеткий переход в точке отсечки в асимметричной диаграмме направленности.

На рисунке показана асимметричная диаграмма направленности ближнего света для правостороннего движения, требуемая как международными правилами ECE, так и североамериканскими правилами SAE.На фото слева (в странах с правым движением) резкая отсечка, требуемая Регламентом ЕЭК.

Верхний луч: определение FMVSS 108
Луч, предназначенный в первую очередь для дальнего освещения и для использования, когда вы не встречаетесь или не приближаетесь к другим транспортным средствам.

Фары дальнего света обеспечивают центрально-взвешенное распределение света без какого-либо контроля над светом, направленным на других участников шоссе. Они подходят для использования только тогда, когда нет впереди или встречных транспортных средств.

На рисунке показана неограниченная симметричная диаграмма направленности дальнего света, разрешенная стандартами ECE и SAE. На фотографии видно, что в этом неограниченном симметричном рисунке дальнего света нет отсечки.

Совместимость с направленностью движения
Большинство фар ближнего света специально разработаны для использования на транспортных средствах, которые едут только по одной стороне дороги. В Северной Америке фары ближнего света должны опускаться вправо, распределяя световой пучок со смещением вниз / вправо, чтобы указывать водителю дорогу и знаки впереди, не ослепляя встречный транспорт.В Европе, где вы можете столкнуться с ситуацией, когда вы едете из страны с правым движением в страну с левым движением, по закону требуется временно отрегулировать фары так, чтобы распределение света фар не ослепляло встречное движение. В каждой юрисдикции указаны различные способы достижения этой цели, поэтому любой, кто может столкнуться с такой ситуацией, должен проверить, что требуют местные законы.

Создание дальнего и ближнего света
Существует три основных способа создания рисунков света дальнего и ближнего света.Все они используют отражатель, а некоторые используют линзовую оптику в сочетании с отражателем.

Lens Optics
Источник света расположен в фокусе рефлектора (параболической или непараболической сложной формы) или рядом с ним. Затем перед рефлектором помещается линза фары со встроенной оптикой Френеля и призматической оптикой, которая преломляет (смещает) части света по вертикали и по горизонтали для получения требуемой картины распределения света.

Это вид сбоку типичной линзовой оптики.Свет рассеивается по вертикали (показано) и по горизонтали (не показано).

Reflector Optics
Начиная с 1980-х годов, рефлекторы фар начали эволюционировать за пределы простой штампованной стальной параболической формы с внедрением технологии САПР, которая сделала возможным создание непараболических рефлекторов сложной формы. Эти непараболические отражатели сложной формы позволяют распределять свет для дальнего и ближнего света без необходимости использования линзовой оптики. Это достигается путем создания отражателей с отдельными сегментами специально рассчитанных сложных контуров.Их проектирование и производство требует соблюдения очень жестких допусков.

Это типичный отражатель, вид сбоку. Он показывает, как отражатель без линзовой оптики направляет световой луч. Обратите внимание на то, как нить накала ближнего света размещена в центре отражателя, а нить накала дальнего света смещена от центра.

Проекторные (полиэллипсоидные) лампы
В большинстве новых автомобилей используются фары этого типа. Они, как правило, меньше в диаметре, чем те, что использовались на ранних хот-родах, и не подходят для традиционных корпусов.Система помещает нить накала в одну точку фокусировки эллипсоидального отражателя и имеет конденсорную линзу в передней части фары. Экран используется для отсечки, необходимой для управления проекцией ближнего света. В некоторых фарах используется регулируемый щиток, который может перемещаться при переключении с дальнего на ближний свет. В других версиях этой фары используется фиксированный экран, поэтому для обеспечения дальнего света необходимо использовать отдельную фару без экрана.

Это оптика проектора, вид сбоку.Используется лампа с одной нитью накаливания, и установка или снятие экрана на пути света приводит к переключению между дальним и ближним светом. Линза конденсора может иметь небольшие кольца Френеля или другие виды обработки поверхности для уменьшения резкости среза.

Фара с механическим наведением: определение FMVSS 108
Фара с тремя накладками на линзе, образующая плоскость наведения, используемая для лабораторных фотометрических испытаний, а также для регулировки и проверки цели фары при установке на транспортном средстве.

Фара с визуальным / оптическим прицелом: определение FMVSS 108
Фара, которая предназначена для визуального / оптического наведения в соответствии с требованиями параграфа S10.18.9 стандарта FMVSS № 108.

Фара с герметичным пучком света имеет три выступа на лицевой стороне линзы для использования при выравнивании и индексации устройства в корпусе. Фара — это ранний образец Ford 1932 года диаметром 10 дюймов без накладок на лицевой стороне объектива. На фото представлен типичный компактный оптический налобный прибор.

Наведение фары
Фары необходимо наводить с помощью оборудования, предназначенного для этой цели. Такое оборудование могут иметь автомобильные дилеры и специализированные магазины. Это дорого и требует от операторов необходимой подготовки для правильного наведения фар. Так что это не самодельный проект.

Тем не менее, при сборке автомобиля или ремонте / замене фар можно выполнить регулировку фар, которая будет достаточно близкой для того, чтобы автомобиль мог пройти профессиональную регулировку фар.

Процедура прицеливания
Существует несколько методов регулировки фар.
(1) Самый простой требует, чтобы транспортное средство было размещено на ровной поверхности на расстоянии 25 футов от глухой стены.
(2) Малярная лента располагается на стене вертикально по отношению к центральной линии автомобиля и осевым линиям обеих фар.
(3) Малярная лента используется для создания горизонтальной контрольной линии к фарам.
(4) Регулировка должна производиться примерно с половиной бака бензина, при горизонтальной посадке транспортного средства и без необычной загрузки транспортного средства.
(5) Начиная с регулировки ближнего света, расположите зону высокой интенсивности так, чтобы она находилась на два дюйма ниже горизонтальной линии и на два дюйма сбоку от вертикальной линии фар, вдали от встречного транспорта. Поверните фару или поверните регулировочные винты, чтобы выполнить эту процедуру наведения.
(6) При включенном дальнем свете зона высокой интенсивности должна быть отцентрирована по вертикали с точным центром чуть ниже горизонтальной линии.
Примечание. В фарах с двумя нитями накаливания может оказаться невозможным направить одновременно дальний и ближний свет с помощью этого метода, поэтому правильное наведение ближнего света имеет приоритет.

На этом рисунке показана процедура простой регулировки фар автомобиля. Затем более точную регулировку можно выполнить у дилера с помощью прецизионного оборудования для наведения налобных фонарей.

Системы регулировки угла наклона фар
Интернационализированный Регламент ЕЭК 48, действующий в большинстве юрисдикций за пределами Северной Америки, определяет ограниченный диапазон, в котором вертикальное направление фар должно поддерживаться при различных условиях нагрузки транспортного средства.В нем указывается тип устройства наведения фары, которым должно быть оснащено транспортное средство в соответствии с определенными критериями, чтобы предотвратить чрезмерное ослепление, направленное на впереди или встречные автомобили. Нормы Северной Америки не требуют наличия подобных устройств.

Краткое описание
Все автомобили должны быть оборудованы фарами, обеспечивающими как дальний, так и ближний свет. Это могут быть отдельные лампы, одна для дальнего света и одна для ближнего света, или одна лампа с двойной нитью накала.Они должны быть установлены на передней части транспортного средства на высоте от 22 до 54 дюймов над проезжей частью, попарно, с внешней стороны транспортного средства.

Международные правила

ECE и североамериканские правила SAE определяют одинаковую диаграмму направленности как для дальнего, так и для ближнего света. Правила ЕЭК устанавливают более резкую границу для диаграммы направленности ближнего света, создавая определенную линию в верхней части светового луча, в то время как правила SAE допускают менее определенный переход в верхней части диаграммы направленности.Это объясняет разные способы достижения желаемых результатов. Были показаны различные методы получения правильного светового рисунка, включая иллюстрации.

Правильная диаграмма направленности может быть достигнута только при правильной ориентации фар. Это необходимо делать с помощью профессионального оборудования для наведения налобных фонарей, которое обычно можно приобрести только в автосалоне или специализированном магазине. Тем не менее, человек может выполнить грубую настройку, которая будет достаточно близкой, чтобы ее можно было обслужить, пока автомобиль не будет доставлен профессионалу для настройки.Различная загрузка транспортного средства может изменить выравнивание, поэтому Правила ЕЭК требуют, чтобы транспортные средства были оборудованы автоматическими прицельными устройствами для исправления любого перекоса. В правилах SAE нет никаких требований по этому поводу. Фары Часть-3 расскажет о выборе и установке фар на хот-роды.

Как отрегулировать фары автомобиля

Для безопасности вас и других участников дорожного движения важно, чтобы на наших автомобилях было рабочее освещение. Сюда входят габаритные и задние фонари, фары (дальний и ближний свет), указатели поворота, стоп-сигналы, задний фонарь номерного знака, фонари заднего хода, противотуманные фары (передние и задние), дневные ходовые огни (ДХО), дальнее движение. фары и аварийные огни.

Но как узнать, работают ли фары в машине и правильно ли установлены фары?

Как проверить, исправны ли лампочки в автомобиле

Можно обнаружить сломанную лампочку из-за того, что свет не работает при включении или если вы заметили видимый разрыв нити накала, иногда из-за потемневшего стекла. В любом случае рекомендуется проверить лампочки с помощью набора для проверки ламп.

Как проверить, работают ли фары и задние фонари

Самый простой способ проверить, работают ли ваши фары, — это включить двигатель и оставить включенным ручной тормоз.Затем включите каждый свет и обойдите машину, чтобы визуально их проверить.

Как проверить регулировку фар

Все мы знаем, как раздражает — и потенциально опасно — быть ослепленным светом встречных фар. Но как проверить, не ослепляете ли вы других водителей фарами?

Проверить регулировку фар несложно, но вам понадобятся некоторые специальные инструменты: отвертка с крестообразным шлицем, малярная лента, спиртовой уровень, измерительная лента, ровная поверхность, темная стена или дверь гаража и 10 м свободного пространства. .

Хотя вы можете проверить в руководстве пользователя точное расстояние, необходимое для проверки регулировки положения фар (у разных производителей разные рекомендации), нет необходимости указывать стандартное расстояние, если вы измеряете правильно. Другими словами, центральная точка ваших фар должна быть на один сантиметр ниже на каждый метр вашего автомобиля от начальной точки. Другими словами, если центральная точка ваших фар находится на расстоянии 40 см от земли, когда ваша машина находится на расстоянии 50 см от стены, то центральная точка должна быть на 35 см, когда ваша машина 5.5м от стены. Если это не так, необходимо отрегулировать фары так, чтобы центральная точка находилась на 35 см.

Где винты регулировки фар?

Сколько стоит отрегулировать фары?

Лучшее в ремонте автомобилей Средняя стоимость регулировки положения фар составляет от 39 до 49 долларов. Стоимость рабочей силы оценивается от 39 до 49 долларов. Этот диапазон не включает налоги и сборы, а также не учитывает ваше уникальное местоположение. Также может потребоваться сопутствующий ремонт.

Как поменять винты на фаре?

Шаг 1. Поставьте машину прямо перед стеной или закрытой дверью гаража, откройте капот и найдите винты. Шаг 2: Используя отвертку, поверните каждый винт против часовой стрелки, чтобы отсоединить их от узла фары. Шаг 3: Вкрутите новые регулировочные винты.

Как отрегулировать высоту фар?

Верхняя часть луча ближнего света, падающего на стену, для большинства автомобилей должна быть на высоте или немного ниже центра линзы фары.Следует ожидать, что световой узор будет выше с правой стороны (со стороны пассажира), чтобы освещать дорожные знаки, и ниже со стороны водителя, чтобы не ослепить других водителей.

Как далеко должны светить фары при ближнем свете?

Ваши фары дальнего света позволяют видеть впереди на расстояние около 350-400 футов. Фары ближнего света освещают дорогу примерно на 200 футов. Вы всегда должны регулировать скорость в зависимости от того, насколько далеко вы видите впереди. Если ваш тормозной путь становится больше, чем вы можете видеть с помощью фар, вы перегоняете фары.

Как проверить цель фары?

Одна линия должна проходить вертикально от вершины круга к основанию, а другая — горизонтально из стороны в сторону. В месте пересечения двух линий посередине находится центр ваших фар. Центр обоих знаков плюс должен быть одинаковой высоты, поэтому для проверки используйте рулетку.

Как работают винты регулировки фар?

Винт в верхней части корпуса фонаря следует повернуть по часовой стрелке, чтобы поднять фонари, и против часовой стрелки, чтобы опустить свет.Фару следует регулировать до тех пор, пока верхняя часть наиболее интенсивной части светового луча не будет светить прямо на центр ленты на стене или чуть ниже ее.

Что такое регулятор фар?

Каждая марка и модель отличаются, но, как правило, регуляторы представляют собой тип винта или болта на задней или боковой стороне блока фары. Хотя на них не часто наносят маркировку, они, как правило, серого или серебристого цвета, что выделяется на фоне черного корпуса фары.

Как далеко вы должны видеть при дальнем свете?

Используйте дальний свет, когда нет встречных машин.Не перегружайте фары. Ваши фары позволяют вам видеть только около 350 футов вперед. Убедитесь, что вы едете достаточно медленно, чтобы при необходимости остановиться или повернуть.

Как я могу регулировать фары без 25 футов?

— Сделайте две ленты X на стене примерно по центру фары, чтобы иметь визуальное представление. — Включите дальний свет и медленно откатите автомобиль на несколько футов назад. Смотрите, как движутся балки.

Как настроить светодиодные фары?

В руководстве пользователя объясняется, как отрегулировать балки.Выровняйте каждую фару так, чтобы верхний край луча находился на той же высоте, что и ваша горизонтальная линия (линии). Если ваши фары можно отрегулировать по горизонтали или создать две точки отсечки света, используйте вертикальные ленты, чтобы выровнять их должным образом.

Правильное наведение фар делает вождение безопаснее в ночное время

С приближением осени мы обнаруживаем, что солнце садится на несколько часов раньше, чем летом. С увеличением темноты нам необходимо полагаться на системы переднего освещения в наших легковых и грузовых автомобилях, чтобы обеспечить нашу безопасность.В этой статье мы рассмотрим важность правильного наведения фар. Правильная регулировка по горизонтали и вертикали гарантирует, что вы сможете видеть достаточно далеко на дороге, чтобы реагировать на препятствия или избегать животных. Не менее важно направить ваши фары так, чтобы они не ослепляли встречных водителей, очень важно для тех водителей, которые остаются на своей полосе и не сталкиваются с вашим автомобилем. Наука и процесс просты, но их часто упускают из виду.

Фары — важная система безопасности

Помимо шин и тормозной системы вашего автомобиля, фары являются одной из наиболее важных систем безопасности вашего автомобиля.Если в темноте вы не можете видеть достаточно далеко по дороге, у вас не будет времени реагировать на объекты на вашем пути. На скорости 60 миль в час вы и ваш автомобиль преодолеете 88 футов в секунду. Учитывая, что у большинства людей время реакции составляет примерно полсекунды, и требуется еще полсекунды, чтобы переместить правую ногу с педали газа на тормоз, вы уже прошли 80 футов. Теперь представьте, что среднему транспортному средству требуется от 120 до 145 футов, чтобы остановиться со скоростью 60 миль в час, а вы, вероятно, проехали не менее 200 футов.

Большинство систем ближнего света обеспечивают полезную мощность на расстоянии до 100 футов. Некоторые из лучших систем HID и LED достаточно ярки, чтобы освещать 150 футов в режиме ближнего света. Движение со скоростью, на которой у вас нет времени для остановки из-за ограничений вашей системы освещения, называется перегрузкой фар.

Даже установленные на заводе системы освещения необходимо регулярно проверять, чтобы убедиться, что они обеспечивают адекватную работу.

Как можно обновить систему освещения?

Обновление освещения вашего автомобиля связано с двумя факторами.Во-первых, вам нужен достаточно яркий источник света, чтобы освещать дорогу на таком расстоянии, чтобы у вас было достаточно времени для безопасной реакции. Затем ваши источники света должны быть точно нацелены, чтобы использовать их выходные возможности. Если ваши фары направлены вниз под углом в пять градусов, тогда область перед вашим автомобилем может быть яркой, но вы никогда не увидите дальше 100 футов по дороге. И наоборот, если ваши фары направлены горизонтально, это может обеспечить хорошее дальнее видение, но это может привести к тому, что ваши фары ослепят встречных водителей.Приближающийся к вам водитель, который не видит краев дороги или вашего транспортного средства, так же опасен, как и вы, не видя, куда идете. Правильная ориентация фар имеет первостепенное значение!

Модернизированные высокоэффективные светодиодные лампы, такие как серия Intense от ODX, могут обеспечивать в три раза больше светового потока, чем обычные галогенные лампы для фар.

Когда следует проверять цель фары?

Первым признаком того, что ваша система освещения нуждается в корректировке, будет то, что встречные водители направляют на вас свой дальний свет при приближении.Ослепить встречного водителя крайне опасно. Точно так же, если ваши фары не освещают задний бампер транспортного средства на расстоянии длины автомобиля перед вами, их необходимо отрегулировать.

Если вы внесли какие-либо изменения в свой автомобиль, обратитесь к специалисту для проверки регулировки фар. При изменении диаметра шин или высоты подвески, особенно если вы установили комплект для выравнивания или опускания пружин, необходимо отрегулировать фары. Если вы добавили вес своему автомобилю в виде апгрейда стерео с системой сабвуфера, дополнительная масса в задней части автомобиля может также потребовать изменения светового прицеливания.

Давайте поговорим об угле наведения фар

Чем дальше ваши фары находятся над дорогой, тем круче они могут быть наклонены вниз, при этом позволяя вам видеть примерно 150 футов перед автомобилем. На многих веб-сайтах указывается определенный ракурс, который считается подходящим для всех приложений. На самом деле, конкретный угол падения луча зависит от их расстояния над землей. Если кто-то говорит, что два градуса — это правильный угол, но ваши фары находятся на высоте 18 дюймов от земли, у вас будет свет только на 43 фута перед вашей машиной.Если у вас есть грузовик с фарами на высоте 36 дюймов над землей, и вы установите фары под таким же углом, у вас будет свет на высоте 86 футов. Точно так же предположение о том, что подходит фиксированная величина падения, также не компенсирует разницу в высоте луковиц над землей.

Отрегулируйте фары для максимальной безопасности

Когда пришло время отрегулировать фары, мы разработали простой процесс, который делает регулировку надежной и эффективной. Прежде чем техник начнет какие-либо работы, ваш автомобиль должен стоять на ровной поверхности с надлежащим образом накачанными шинами.В идеале, любая комбинация водителя и пассажира (-ей), наиболее часто встречающаяся в эксплуатации транспортного средства, должна находиться внутри. Точно так же топливный бак должен быть заполнен наполовину. Если у вас есть грузовик или внедорожник и вы везете инструменты или расходные материалы, возьмите их с собой. Вам нужно, чтобы перед началом измерений дорожный просвет был стандартным.

Шаг 1 — Измерьте высоту светотеневой границы

Первый шаг — установить уровень, на котором свет излучается лампой или линзой. С соответствующим образом загруженным автомобилем (как указано выше) измерьте расстояние от земли до верха светотеневой границы как можно ближе к рассеивателю фары.Обратите внимание на это измерение для каждой стороны транспортного средства, поскольку оно может не располагаться идеально параллельно земле.

Этот процесс требует, чтобы свет был наведен относительно точно. Если у вас были установлены новые проекторы или лампы, ваш технический специалист должен будет убедиться, что световой узор относительно близок к точному. Если свет направлен на небо, остальные измерения будут неточными. Они должны быть в пределах нескольких градусов по горизонтали.

На этой фотографии показан типичный рисунок луча для современной системы фар.

Шаг 2 — Измерение светотеневой границы на расстоянии 25 футов

Следующим шагом является измерение высоты светотеневой границы на расстоянии 25 футов перед огнями. Используйте ту же контрольную точку, которая использовалась для первого измерения, чтобы установить это расстояние. Например, если техник измерил высоту автомобиля на 4 дюйма перед линзой фары, он или она должны измерить 24 фута и 4 дюйма для этого второго измерения.

Шаг 3 — Используйте диаграмму

Используя приведенную ниже таблицу, ваш технический специалист может определить, насколько высоко светотеневая граница должна быть над землей для расстояния, которое вы хотите осветить.Если вы едете исключительно по городу, то расстояние в 125 футов подойдет. Если вы едете за городом, дополнительное расстояние, обеспечиваемое измерением в 175 футов, будет лучшим выбором.

Использование этой таблицы устраняет необходимость в каких-либо расчетах и позволяет техническому специалисту направлять фары для максимальной производительности и безопасности.

Шаг 4 — Регулировка освещения

Большинство современных транспортных средств имеют простые регулировки для вертикального и горизонтального выравнивания, встроенные в блок освещения.В большинстве случаев длинная отвертка — это все, что требуется для подъема или опускания светильника с целью достижения правильной высоты светотеневой границы.

Взглянув на такой ресурс, как ProDemand, технический специалист сможет быстро и легко определить настройки фар для вашего автомобиля.

На следующем этапе техник должен отрегулировать освещение так, чтобы падение на отметке 25 футов соответствовало графику. Пока оба источника света находятся близко друг к другу по высоте, ваш техник может точно настроить регулировку, уменьшив тот свет, который выше, так, чтобы верх светотеневой границы совпадал с диаграммой направленности другого источника света.

Регулировка фар по горизонтали

Если с автомобилем или узлами освещения были выполнены работы, то вашему технику, возможно, потребуется отрегулировать горизонтальную регулировку, чтобы убедиться, что оба огня направлены вперед и что горячие точки от каждого источника света разнесены друг от друга.
