Как сделать разварку дисков своими руками

Не секрет, что каждый автомобилист старается сделать свою машину яркой и выделяющейся. Один из способов придать автомобилю индивидуальности – разварка диска своими руками. Справиться с этим делом сумеет каждый, если узнает специфику выполнения операции и ее цель.

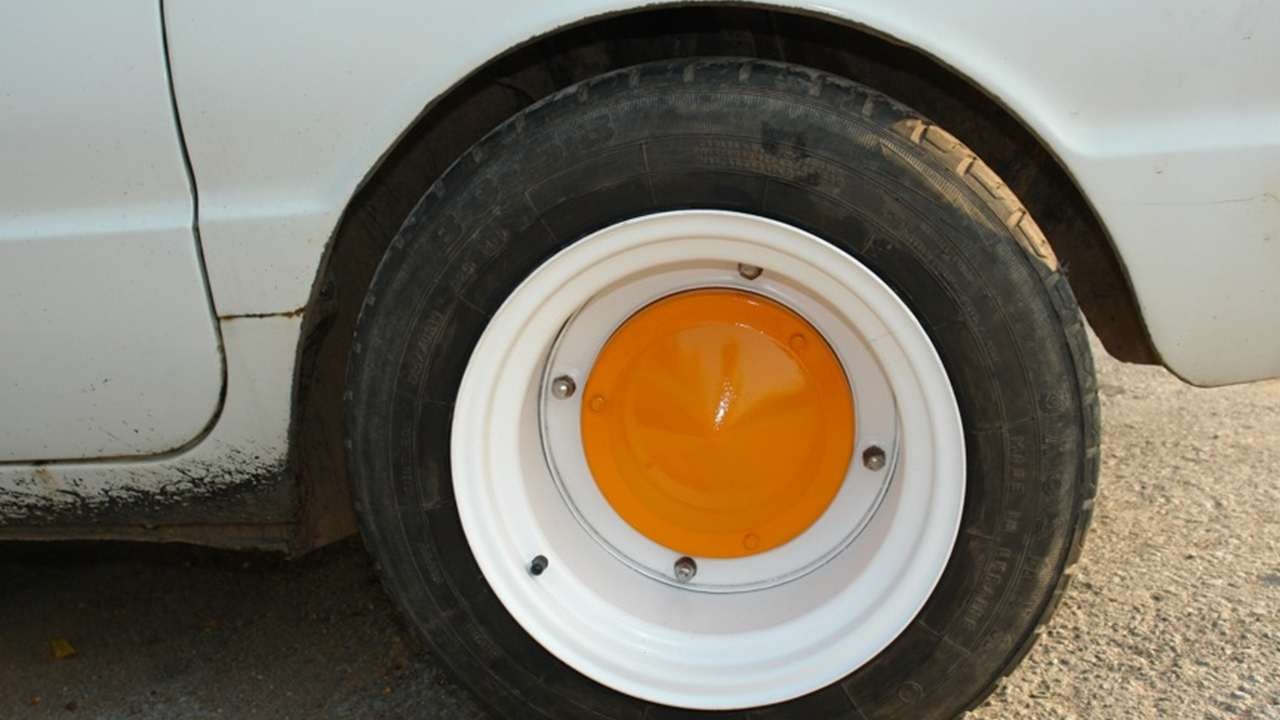

Автомобиль Ваз 01 с разваренными дисками

Разварить диски − значит увеличить их ширину. Это придаст автомобилю более привлекательный внешний вид, ведь детали будут смотреться намного интереснее и необычнее. Как правило, разварка проводится на обычных заводских стальных штампованных изделиях, в народе прозванных «штамповками». Увеличивают ширину такого диска двумя способами. В этой статье мы рассмотрим оба.

Первый способ проведения разварки

Разваривание – это соединение двух одинаковых «штамповок» друг с другом. Узнаем же, как сделать разварки своими руками первым способом?

Для начала подготавливаются инструменты для работы:

• болгарка со сменными насадками;
• сварка;
• шовный герметик;
• дрель со сверлами (в нашем случае сверла на 4/5 и 10/11).

«Штамповки» для начала подготавливают. Хорошо, если они изначально ровные, а еще лучше – новые. Но как правило, разварки делаются из б/у дисков.

Первый этап работ надо начинать с оценивания «штамповок». Визуально они тщательно осматриваются и проверяются на идеальную ровность. Существует специальный метод, как это сделать. Ступица автомобиля, на которой будут установлены разваренные «штамповки», зажимается в тиски, диск устанавливается на нее и вращается. Таким образом, фиксируется биение. Если нет возможности найти отдельную ступицу, то можно одеть «штамповку» и на ведущую ось автомобиля, включить первую передачу и оценить биение. Не забываем в этом случае установить под автомобиль подпорки и кирпичи под колеса.

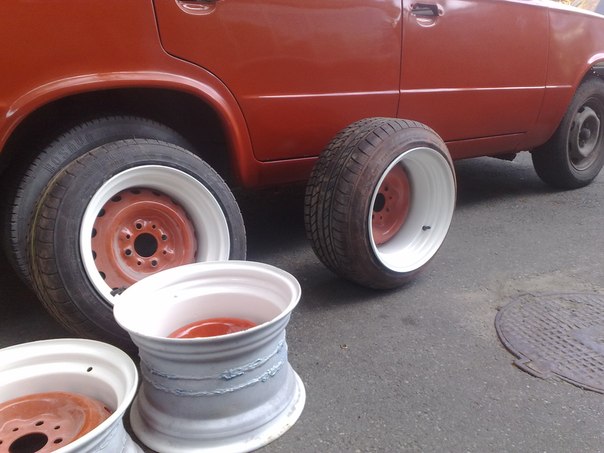

Диски после разварки

Биение оценивается опять же двумя способами. Можно на глаз, но в этом случае получится оценить только факт присутствия биения. Можно с помощью линейки. Измеряется величина биения − для чего линейка прикладывается и горизонтально, и вертикально. Если при этом биение не превышает 1-2 мм, то считается, что оно в норме. Если же биение превышает 2 мм в любой из плоскостей, «штамповку» рекомендуется поправить на специальном оборудовании.

В качестве основы используется та «штамповка», которая наиболее ровная. Рекомендуется ее сразу отметить, чтобы затем не было путаницы. Что касается второй «штамповки», то она станет ободом.

Начинаем второй этап работы. Отсекам болгаркой наружный обод со второй «штамповки». Основной диск надрезаем в районе наружного обода до внутренней части, лучше ближе к середине. После чего обод снимается и выкидывается. Он больше не нужен. В итоге получается следующая картина: от второй «штамповки» остается только внутренний обод, который становится наружным на штамповке-основе.

Штамповку-основу одеваем на ступицу заднего моста, фиксируем гайками и затем одеваем то, что осталось от второго диска. Второй обод выравниваем относительно первого, устраняем биение. Сваркой прихватываем в нескольких местах, где были сделаны надрезы.

Теперь берется шовный герметик и наносится в центр разваренного диска. Делается это, конечно же, до покраски. Ждем пока герметик застынет и удаляем лишнее наждачной бумагой или стамеской. Затем покраска.

Второй способ разварки дисков

Теперь о том, как сделать диски разварки, используя второй способ. Он немного отличается от первого. В этом случае одна «штамповка» распиливается на две части. После этого в середину приваривается металлическая полоса. Способ этот экономичнее первого, ведь понадобится всего-то один комплект.

Металлическую полосу толщиной в 3 мм надо отрезать ровно и заранее подобрать ее ширину. Затем полосу надо погнуть специальными роликами. Та часть диска, которая осталась со ступицей, прихватывается методом сварки вместе с металлической полосой.

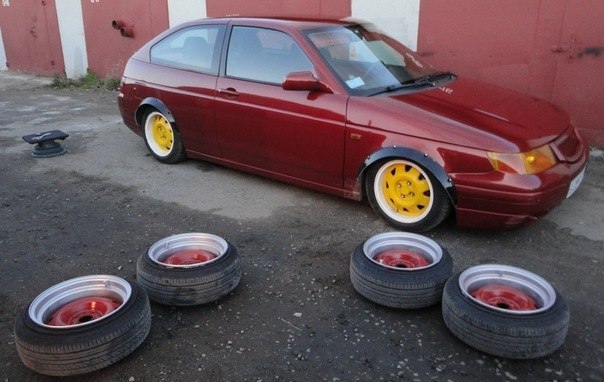

Разваренные диски

После этого прихватывается и вторая половина диска со стороны металлической полосы. Все швы хорошенько провариваются, чтобы диск вдруг не повело. Если есть возможность проведения автоматической сварки вращающейся детали, то это лучше. Таким образом, разваренный диск станет заметно прочнее.

Теперь надо зачистить швы, желательно, на токарном станке. Диски до покраски еще желательно прокатать, дабы быть уверенным в их правильной геометрии.

Последний этап – покраска дисков. Лучше всего красить порошковым составом. На той стороне, где диск скрыт от глаз, лучше провести дополнительный сварочный шов для усиления. Диск готов и собирается без камеры и отлично держит давление. Если все же будет устанавливаться камера, то заранее с помощью дрели высверливается отверстие в диске для ниппеля. Вначале сверлят маленьким сверлом (подойдет размер 4/5), а затем отверстие увеличивается до нужного размера.

Прокатку дисков, которая обязательна, ведь этим методом проверяется устойчивость диска к нагрузкам и качеству шва, лучше доверить специалистам.

Некоторые автомобилисты краску еще покрывают лаком, чтобы смотрелось еще круче. Тут уж как каждый пожелает. Здесь все будет зависеть от индивидуальных предпочтений. Надеемся, что статься окажется полезной и позволит провести разварку дисков своими руками без особых проблем.

Разварка дисков — для чего нужна и какие недостатки имеет — Рамблер/авто

Колесные диски — это элементы, которые влияют на многие технические показатели в автомобиле. Кроме того, они могут кардинально изменить внешний вид транспортного средства и выделить его среди общего потока. Именно поэтому, при тюнинге самый первый акцент делается на эти элементы.

Сегодня в автомобильной сфере есть колеса разварки, которые представляют из себя расширенный штампованный диск. При помощи такого элемента можно поставить более широкие покрышки, что положительно сказывается при дрифте, и сделать все колесо визуально шире. С первого взгляда может показаться, что это очень простое и недорогое решение. Однако, разварки имеют не только преимущества, но и некоторые недостатки.

С самого начала разварки ставили для того, чтобы улучшить устойчивость и сцепку на дороге;

Иногда такое оборудование можно встретить на автомобилях из спортивного мира, так как разварки помогают улучшать устойчивость во время выполнения маневров;

Такое же решение можно встретить на машинах, которые прошли тюнинг — автомобиль выглядит более спортивно и даже агрессивно.

Виды и особенности. Сегодня выделяется 2 типа разварки — заводская и изготовленная своими руками. Первый вариант считается самым оптимальным. Однако, такой вид нельзя назвать разваркой, так как их изготавливают на заводе изначально в виде спортивных. Главным недостатком такого типа можно считать лишь то, что в магазине не такой широкий ассортимент. Кроме того, подобные изделия отличаются высокой стоимостью. Если говорить о собственноручном изготовлении, можно выделять разварку:

созданную при помощи двух классических дисков;

созданную при помощи металлической полосы.

Разварка своими руками. Самый простой способ — сварить друг с другом два диска. Основной процесс, при этом, заключается в разрезании дисков и склеивании их друг с другом. Основной недостаток такого способа — для изготовления одного диска требуется сразу 2 стандартных. То есть, чтобы разварить 4 диска, нужно изначально иметь 8 классических. Второй способ заключается в интеграции металлической полосы для расширения диска. Этот вариант более дешевый, но занимает больше времени и требует наличия определенных навыков. Вся сложность заключается в долгом подборе конкретного металла, вырезании полосы и придания ей правильной формы. И это далеко не все, ведь больше времени уходит на правильную сварку. Перед этим нужно порезать основной диск пополам, а по центру вварить изготовленный элемент.

Недостатки. Главный недостаток заключается в необходимости подрезания колесных арок. Если устанавливать такие элементы на автомобили ВАЗа, то никаких вопросов возникать не должно. Если же брать более дорогие машины и колеса, то можно задуматься о целесообразности. Ведь в случае некачественной работы можно лишиться арки. Лучше всего такой элемент будет смотреться на автомобилях с низкой посадкой. Ни для кого не секрет, что сильное занижение не подойдет для комфортной эксплуатации на дорогах России. Такой вариант лучше подойдет для дрифт-машины, но не для гражданской.

Еще один важный недостаток установки разварок заключается в том, что возрастает нагрузка на многие элементы автомобиля — трансмиссия, мотор, кузов, подвеска и рулевое управление. Диски разварки весят очень много, тем самым перегружают ступицу. Разваренные диски могут получать трещины в различных местах, особенно там, где проходит шов. Обслуживать автомобиль с таким дополнением смогут не в каждом сервисе, так как с первыми проблемами сталкиваются уже при снятии колеса, не говоря уже о накачивании шин. Пожалуй, самый существенный минус состоит в том, что такой автомобиль не пройдет техосмотр, кроме того, его нельзя использовать на общих дорогах. Поэтому перед прохождением очередного ТО машину нужно будет переобуть.

Итог. Диски разварки сегодня ставят на многие автомобили. Некоторые делают это для того, чтобы украсить автомобиль и выделить его среди общего потока. Однако, большинство подобных ТС встречается в мире спортивных авто.

Что такое разварки — MOTORTEKA.RU

После покупки каждый старается придать своему авто некоторую изюминку, которая будет выделять его из потока однотипных. Некоторые называют этот процесс – «приручением железного коня». Кто-то перекраивает, делает оригинальный кузов, изменяя стандартный внешний вид, другие оставляют модель без изменений, но практически полностью перебирают мотор, вешают дополнительное оборудование. Это активно продвигается передачами о прокачке. Но всё это требует денег и определённых навыков. Если говорить о молодёжной моде – хочется всего и сразу, но на это, как правило, нет средств. А повыпендриваться хочется. К сильно заниженным авто, которым проблемно перебраться через «лежачего полицейского», мы уже привыкли. Теперь новый тюнинг – разварка дисков – «красота» за малые деньги.

Ведь все знают – ширина обода колеса придаёт автомобилю неповторимую красоту, он становится круче. А если сюда добавить заниженную подвеску…

Вкратце – что такое разварка – это увеличение площади диска, чтобы иметь возможность установить широкую резину. Это делают так – либо разрезая, затем сваривая два штампованных диска, точнее их определённых частей, либо увеличивая площадь стальной полосой, которую вваривают между частями. Вот фотографии разварки.

Сегодня в молодёжной среде разварки набирают популярность, поэтому многих интересуют вопросы – что же это такое, как их делают, что даёт такой тюнинг, где смысловая нагрузка, в чём преимущества. В статье мы подробно обо всём расскажем, ответим на эти вопросы.

Внимание: Как человек, имеющий прямое отношение к автомобилям и технике, хочу предупредить – это опасная мода. Какие разварки бы ни были, эти преобразования не добавят авто скоростных качеств или ходовых свойств, скорее наоборот – характеристики ухудшаются, потребление топлива увеличится. К тому же повышается вероятность несчастного случая.

Но обо всём по порядку.

Зачем нужны разварки на машину – ответ очевиден – чтобы придать автомобилю другой облик. Причем хочется заметить, что подобная модернизация не новинка в автотюнинге. Ведь новое – забытое старое.

В середине 1960-х— начале 1970-х в Америке были выпущены автомобили, которые потом назовут Muscle cars. Большинство моделей являлись обычными серийными моделями, в который установлен восьмицилиндровый двигатель большой мощности. Это был быстрый и сравнительно доступный автомобиль для повседневного использования. Основными потребителями была прежде всего молодёжь. Поскольку они пользовались спросом, были представлены в линейке практически каждого автопроизводителя. В основном такие модели были задне приводными, назад устанавливались нестандартные диски с очень широкими покрышками. Это делалось чтобы увеличить устойчивость и повысить площадь сцепления с дорожным покрытием, позволяя водителю контролировать «табун лошадей» под капотом. Но уже в середине 70-х из-за топливного кризиса, резкого роста количества погибших молодых водителей были ужесточены требования по безопасности и экологичности автотранспорта. Это привело к снижению производства «маслкаров», которые постепенно заменялись другими классами машин. Мода ушла в прошлое. Понятно, что если раритетные модели и сохранились, то хранятся в музеях и частных коллекциях. Приходится молодым автолюбителям самим включать смекалку и мастерить колеса разварки.

Размер стандартного (мы сейчас про штамповки) диска выпускается с литерой 6,5J, т.е. шириной 6.5 дюйма (примерно 16.5 см). Такие диски устанавливаются по умолчанию, так же как и стандартная резина для него. А что делать, чтобы она, как в классических американцах «маслкарах», выступала из арки? К примеру, была 10J. При этом разница с классическим размером составит 3.5 дюйма (или 8.7 см).

Вы спросите, есть ограничения ширины? Нет. Разварки – это возможность не ограничивать себя, делать ширину такую, как вам захочется. Не ограничат и арки крыла – они просто вырезаются или раскатываются.

Эта тенденция была подхвачена владельцами «стильных» моделей. Они домиком ставят резину, потом выдвигают её из-под арки. А плюс ещё заниженная посадка. Красота.

Но есть неприятный денежный момент. Сама резина стоит очень недешево, плюс к тому, её придётся заказывать из-за границы. Отечественных разработок просто нет. Только потом вы сможете показать всем – зачем разварки на вашей ласточке.

Спрос порождает предложение, поэтому некоторые тюнинговые мастерские предлагают своим покупателям несколько видов разварок. Но, к сожалению (?), они не доступны большинству автолюбителей по причине высокой стоимости. Тем, кто всё же желает всеми возможными способами изменить внешний вид своего железного друга, придать ему новое дыхание, придется придумать как сделать разварки самому.

Внимание: Прежде чем браться за изготовление, необходимо понять, придётся ли дорабатывать кузов или нет. Для этого измерьте ширину колёсных арок. В крайнем случае, чтобы избежать притирания (быстрого износа шины), можно просто подрезать внутреннюю кромку или поставить расширитель.

1.)Затратный способ. Потребуется приобрести два идентичных штампованных диска. Определяется необходимая итоговая ширина. С учётом этого диски режутся вдоль – у одного убирается передний обод, в другом – задний. Потом части свариваются.

Для хорошо выполненной разварки рекомендуется брать новые диски, но для экономии допускается использовать б/у. В этом случае необходимо их правильно подготовить – свариваемые поверхности должны быть идеально ровными.

Встречается проблема – особенности некоторых дисков не позволят одеть резину на полученную разварку. Её придётся просто выбросить и начать всё с начала.

2.)Более бюджетный, но трудоёмкий. Понадобится один штампованный диск и стальная полоса, с помощью которой происходит расширение. Серьёзный момент – подборка пластины. Она должна быть из толстого, прочного металла, одинаковой для всех колёс, максимальной толщины не более 3 мм. Вручную изогнуть её не получится, поэтому понадобится приспособление. Диск пилится на две части, вставляется пластина, конструкция сваривается. Качественное изготовление разварок требует подготовки поверхности. Чтобы добиться прочного шва необходимы определенные навыки и опыт. Затем шов требует зачистки.

Ширину определяет сам мастер. Надо только учесть максимальную ширину колёсной арки и возможность изменения поворотного механизма для осуществления маневра при движении.

После того, как все работы выполнены, необходима проверка полученного изделия на факт биения и дисбаланса. Не рекомендуется сразу его красить. Желательно сначала проверить в деле на правильность геометрии и только после обкатки завершить тюнинг.

Как было сказано выше, обычно используются штампованные диски – их проще резать и сваривать. С литыми и кованными дисками это сделать не получится – разрезать и потом соединить их просто невозможно.

Если очень хочется именно такие, то придётся хорошо поискать. В природе, конечно, встречаются увеличенные диски, но достаточно редко. Производятся, в основном, на заказ небольшими партиями и поэтому стоят серьёзных денег.

1.) Нестандартный вид автомобиля. Можно встретить множество авторских, тюнинговых дисков, разварок же пока мало. Т.е. приемлемый результат за относительно небольшие деньги.

2.)Купить диски, разрезать и сварить – даже для начинающего сварщика это будет дело не сложное и не затратное. А если нашлась годная в эксплуатации б/у резина – совсем хорошо.

3.)Большая площадь сцепления колеса с дорожным покрытием. Хорошо при движении по бездорожью. Хотя я почему-то уверен, что такие машины делаются исключительно для города. Кому на пересечёнке ими можно хвастаться?

1.)Все недостатки сильно влияют на технические характеристики машины, это сказывается на эксплуатационных качествах.

2.)При изготовлении требует профессиональных навыков обращения со сваркой, ручным инструментом, необходимо дополнительное оборудование. Ошибка может вызвать аварийную ситуацию. Не каждый автосервис возьмется за это, а тем более сделает это правильно.

3.)Любой сварной шов может со временем от нагрузки разойтись. Это грозит серьёзными проблемами.

4.)На разварку требуется специальная широкая резина. Так как спрос на неё небольшой, её непросто достать, она стоит немалых денег.

Важно: Недопустимо ставить обычную резину. При манёвре она может соскользнуть и это приведет к аварии

5.)Из-за большой массы изделия возникает дополнительная нагрузка на элементы подвески, что приведет к их быстрому изнашиванию.

6.)Это же приводит к потере динамики при разгоне, дополнительному расходу топлива (в среднем плюс 15-20%).

Еще почему не стоит следовать этой моде. Отзывы пользователей на специализированных сайтах – авто с разварками сложно пройти ТО, оно способно привлечь ненужное внимание и коллег автомобилистов, и инспекторов дорожной службы. Как результат – штраф и отправление на штрафстоянку.

Итог сказанному – при рассмотрении плюсов и минусов можно заключить, что единственное достоинство разварки – нестандартный вид. К сожалению, всё.

Удачной дороги!

Что такое диски разварки

Разварки набирают все большую популярность, в связи с чем многие интересуются, что такое разварки?

Прежде всего разварки – это абсолютно иной облик машины.

Любая машина хорошо выглядит на широких дисках, а разварки – самый доступный способ это осуществить. Обычная штамповка, например, 6,5J, после разварки меняется на 10J, при том, конечная ширина диска не ограничивается размером 10J, она ничем не ограничивается.

Также и арками крыла автомобиля. Бывает их просто вырезают, но зачастую – раскатывают, когда размеры разварок позволяют спрятать их в арке.

Зачем нужны разваки?

В наше время, тенденция становится все популярнее среди владельцев стильных машин: поставить на разварки покрышки домиком, выдвинуть их из арок и занизить подвеску – это и есть три слагаемых успеха.

Как делают разварки?

Два диска разрезается вдоль в конкретном месте, после чего их сваривают между собой. При таком способе понадобится в два раза больше дисков.

Между предварительно разрезанными наружной и внутренней частями диска вваривают полосу. Ширина такой разварки не ограничена.

Его называют комбинированным. Предварительно разделив наружную и внутреннюю часть диска между ними вваривается полоса, и переносится ступичная часть, иногда меняют местами с наружной и внутренней. Такой способ сложный и долгий.

В этой статье мы опишем вам первый способ создания разварок, а конкретнее создание разварки из двух штамповок.

Для того, чтобы получился один широкий диск, нам нужно:
– диск стальной (штампованный) – 2 шт.
– болгарка
– сварка

Берем диски и у 2 диска отсекаем болгаркой наружный обод по красной линии и выкидываем его. На первом диске делаем только надрез вдоль красной линии наружной части обода и чуть ближе к средине внутренней части диска, отделив наружный обод и также выкидываем его.

На втором диске убираем при помощи болгарки ненужные остатки.

Оставшуюся часть первого диска, надеваем на ступицу заднего моста, фиксируя гайками и одеваем вторую часть. Выравниваем диски относительно друг друга, устраняем биение, и прихватываем при помощи сварки в четырех точках по стыку.скачать dle 10.3фильмы бесплатно

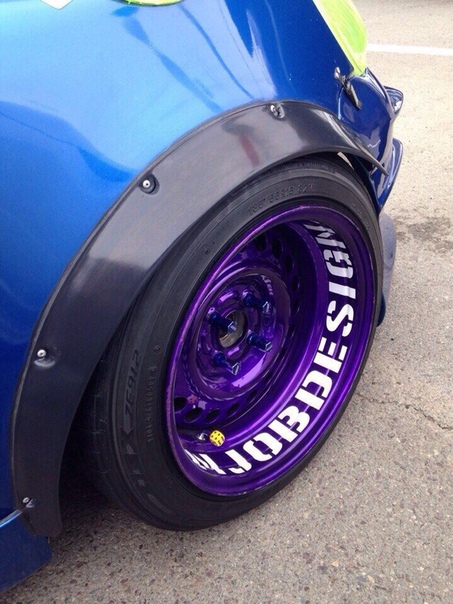

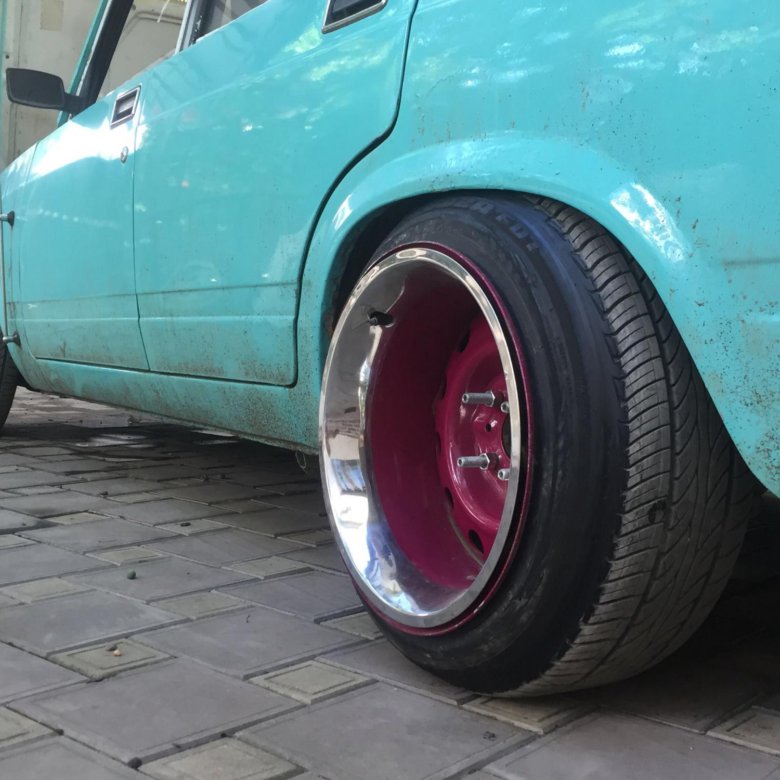

Примеры авто на разварках

Как делают розвары? Видео

Разваренные диски: технология изготовления

Все о разварках
Среди любителей тюнинга все популярней становятся разварки. Не секрет, что автомобиль с широкими колесами выглядит интересней и красивей, именно этот фактор заставляет владельцев автомобилей (в первую очередь отечественных) прибегать к изготовлению широких колесных дисков.

Зачем нужны разварки. Разварка в большей мере считается одной из составляющих, которые обеспечивают впечатляющий результат при выполнении тюнинга в ходе которого кузов автомобиля приобретает стильный внешний вид, который отлично сочетается с заниженной подвеской.
Прежде всего, хочется отметить, что разварка – это самый дешевый способ поставить свой автомобиль на широкие колеса. Разварки можно изготовить из набора штатных дисков. Возьмем, к примеру, диск с шириной в 6,5 дюймов, после переделки его ширину можно увеличить до 10 дюймов, при этом изменяемый размер может быть такой, который бы позволял колесу свободно вращаться в арке крыла кузова автомобиля. В некоторых случаях любители экстремального тюнинга, ради широких колес, готовы даже жертвовать автомобильными крыльями, вырезая их вместе с арками.

Многие владельцы отечественных машин ВАЗ мечтают порадовать своего «железного коня» широкопрофильной резиной. ВАЗ 2114 на разварках и другие модели авто после такого тюнинга имеют не только стильный вид, но и улучшенные ходовые характеристики за счет повышения сцепления с поверхностью дорожного полотна. Желая использовать расширенную резину на 13,14 или 15 дюймов, хозяева машин устанавливают разварки на ВАЗ. Для этой модернизации не обязательно покупать новые колесные диски увеличенной ширины. Можно самостоятельно изготовить разварки, увеличив размер колесного обода.

ВАЗ 2105 на разварках – особенности разварок на автомобили Лада

Наверняка имеются владельцы машин, которые впервые слышат слово «разварки» и не имеют представления, что они собой являют. Однако такой термин хорошо известен любителям автотюнинга, которые увлекаются усовершенствованием автомобилей. Итак, разварками называют штампованные диски, которые имеют увеличенную ширину. Расширенные стальные диски способны изменить облик любой машины.

Облик любой машины способны изменить расширенные стальные диски

Свое название разварки получили из-за особенностей технологии изготовления. Разварки на ВАЗ 2107 и другие модели несложно самостоятельно изготовить из старых дисков. Данный вид тюнинга популярен у владельцев ВАЗов, например, лада на разварках сразу обращает на себя внимание. Самостоятельное изготовление разварок – недорогая альтернатива покупным дискам увеличенной ширины.

Рассмотрим более детально особенности разварок. Автомобили ВАЗ имеют минимальную ширину стандартного диска 5J, а максимальный размер в зависимости от марки автомобиля может составлять 6,5J. Используя обычные диски на 13 дюймов, можно увеличить ширину до 7J с помощью разварок. Четырнадцатидюймовые колеса можно доработать до размера 8J. При желании ширина дисков на 15 дюймов может составить 10J.

Скептики такого тюнинга могут возразить, что колесные арки не позволят установить такие диски с широкой резиной. Однако для автолюбителей изменение размера арки колес не является проблемой. Ведь можно выполнить раскатку крыла или его обрезку.

Желая тюнинговать свой автомобиль, не забывайте, что изготовить разварки можно только из штампованных дисков. Стальные диски можно разрезать, а затем сварить. При этом они не теряют товарный вид и прочность в результате термической нагрузки. Из литых дисков разварка не получится, так как их проблематично разрезать.

ВАЗ 2106 на разварках – преимущества и недостатки

Собираясь установить разварки на ВАЗ 2108 или любую другую модель Лады, тщательно проанализируйте достоинства такого тюнинга и внимательно изучите с какими сложностями придется столкнуться. Ведь, кроме преимуществ, разварки на ВАЗ 2109 и остальные модели имеют серьезные недостатки.

Спортивные очертания приобретает тюнингованный автомобиль

Итак, рассмотрим вначале положительные моменты от использования расширенных колесных дисков.

Главные плюсы:

• тюнингованный автомобиль приобретает спортивные очертания и нестандартный внешний вид;
• повышается коэффициент сцепления за счет увеличенного пятна контакта шины с дорожным полотном;
• увеличивается проходимость автомобиля, который не только лучше держит дорогу, но и способен передвигаться по бездорожью;
• значительно повышается управляемость транспортного средства благодаря применению широкопрофильной резины;
• возрастает стоимость тюнингованного автомобиля, что позволяет получить дополнительную прибыль во время продажи.

Однако многие специалисты критикуют разварки и считают, что у расширенных колес недостатков намного больше, чем достоинств.

Основные минусы разварок:

• повышенная вероятность разрушения самостоятельно выполненного сварного шва во время движения машины по ухабистой дороге;
• увеличенный расход топлива за счет резкого возрастания коэффициента сопротивления качению;
• необходимость дополнительных расходов по усилению элементов подвески, нагрузка на которые возрастает;
• ускоренный износ автомобильных покрышек, установленных на самостоятельно сваренных колесных дисках;

У тюнингованного автомобиля увеличивается проходимость

• ухудшение динамических характеристик автомобиля, который медленнее разгоняется из-за широких колес;
• преждевременный износ подшипников колес, вызванный увеличенной нагрузкой на автомобильные оси;
• возможные проблемы во время проверки технического состояния автомобиля и остановки представителями ГИБДД.

Кроме того, придется столкнуться со сложностью покупки широкой резины, ведь обычные колеса к такому диску уже не подойдут. Не забывайте, что изменение конструкции диска отрицательно повлияет на его прочностные показатели. Согласитесь, что цельный диск намного прочнее, чем сваренный из двух половин независимо от качества выполнения сварочных работ. Составной диск нельзя назвать безопасным.

Имеется еще один, пусть небольшой, но все же недостаток. Двери, зеркала и борта автомобиля с разварками будут сильно загрязняться. Даже после небольшого дождя машину придется мыть, поскольку грязь с выступающего за плоскость крыла колес сильно разлетается.

Как сделать ВАЗ 2114 на разварках

Разберемся как сделать разварки. Для этого можно воспользоваться одним из двух указанных методов:

• расширением стандартного колесного обода за счет вваривания в центральную часть полосы из стали;
• увеличение размера колесного диска путем сварки двух половин от подходящих по размеру дисков.

После завершения сварочных работ нужно зачистить сварочный шов и покрыть поверхность герметиком. Остается установить резину, отбалансировать колеса и посмотреть, как будет смотреться ВАЗ 2112 на разварках или ВАЗ 2110 на разварках. Любая модель, в том числе и девятка на разварках станет стильной и приобретет схожесть со стремительным спортивным автомобилем.

Решив заняться колесным тюнингом, не торопитесь, проконсультируйтесь со специалистами и еще раз оцените, насколько велики достоинства, и к каким последствиям могут привести изменения. Целесообразно доверить изготовление разварок специалистам, которые качественно выполнят сварочные работы, влияющие на безопасность эксплуатации машины. Однако, будьте готовы к проблемам с переоформлением, снятием с учета и неприятным общением с представителями ГИБДД при остановке транспортного средства. Так что есть о чем поразмыслить…
