Замена датчика температуры охлаждающей жидкости на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Датчик температуры охлаждающей жидкости – благодаря нему вы узнаёте какую температуру имеет охлаждающая жидкости которая находиться в двигателе вашего автомобиля, а узнаёте вы это посредством того что смотрите на приборную панель на которой есть отдельная индикаторная шкала которая показывает температуру самой жидкости, некоторые люди эту шкалу ещё называют «шкала температуры двигателя», но на самом деле это не совсем так, потому что датчик считывает лишь нагревание самой жидкости а не всего двигателя в целом, но со временем этот датчик выходит из строя и если автомобиль инжекторного типа то он машина начинает выбрасывать в атмосферу гораздо больше вредных веществ и расход топлива у неё тоже увеличивается, почему увеличиться расход и вредные вещества будут большей выбрасываться в атмосферу, спросите вы?

Всё дело в том, что данный датчик на инжекторных автомобилях, кроме того чтобы просто показывать температуру охлаждающей жидкости, ещё и в добавок делает смесь беднее и богаче, то есть если двигатель у вас ещё холодный то датчик это определяет и посылает информацию на сами мозги, которые и настраивают автомобиль увеличивая чуть-чуть его обороты чтобы он просто быстрее нагрелся, а когда двигатель прогревается то этот же самый датчик сообщает на мозги, как бы двигатель прогрелся обороты можно чуть убавить, а после того как обороты будут убавлены то сама смесь чуть обеднится и как уже было сказано чуть ранее, выхлоп станет чище из-за того что смесь будет более бедная.

(О том что такое бедная и богатая смесь, более подробно смотрите в статье под названием: «Что такое бедная и богатая смесь»)

Примечание!
Для того чтобы произвести замену датчика температуры жидкости, вам нужно будет запастись следующими инструментами: Во-первых вам нужно будет взять с собой торцевой ключ на очень большой размер где то 21, либо же если нет такого ключа то возьмите глубокую накидную головку с удлинителем который будет идти с ней, либо же просто возьмите самый обычный гаечный ключ для того чтобы вывернуть сам датчик и ещё вам нужно будет запастись небольшой ёмкостью, для того чтобы вы могли слить в неё часть охлаждающей жидкости которая выльется из головки блока во время замены!

Где находится датчик температуры охлаждающей жидкости?
Он располагается в головки блока цилиндров и закрыт от попадания грязи в добавок защитным чехлом, в этой самой головки блока цилиндров кстати есть ещё специальное отверстие как раз таки под этот самый датчик, в этом отверстие присутствуют ещё риски по которым и вкручивается сам датчик, более подробное его местонахождение вы сможете увидеть на фото ниже:

Когда нужно менять датчик охлаждающей жидкости?
Он заменяется как уже было сказано ранее, в том случае если он начал давать неверные показания, на карбюраторных двигателях особой роли данный датчик не играет, а вот уже на инжекторе мозгам будет подаваться совершенно неверная информация в связи с которой работать автомобиль начнёт неправильно, вот к примеру если у вас двигатель будет холодный а датчик в это время будет показывать то что двигатель уже прогрелся, то прогревать его вы будете дольше в холодную погоду так как двигатель будет работать в якобы прогретом режиме при этом обороты повышаться не будут, а зачем им повышаться то если датчик показывает то что двигатель прогрет, сам контроллер не может же понять то что двигатель ещё холодный, так как он получает информацию только с датчиком и всё.

Как заменить датчик температуры охлаждающей жидкости на ВАЗ 2101-ВАЗ 2107?

Примечание!
Прежде чем начать замену, обязательно помните то что заменять данный датчик нужно только на холодном двигателе, так как после того как вы его извлечёте из того самого отверстия, то из этого отверстия сразу же потечёт охлаждающая жидкость, а если двигатель будет очень горячий (При горячем двигателе давление в системе очень сильно возрастает), то из этого отверстия не потечёт охлаждающая жидкость, а просто выплеснется под очень сильным напором да и ещё будет она при этом очень горячая и если она вдруг попадёт на вас, то возможно нанесёт ожоги поэтому с температурой данной жидкости будьте очень аккуратны!

Да ещё кой что перед покупкой какого либо датчика просмотрите на старом вашем датчике маркировку которая на нём нанесена и уже по ней покупайте новый датчик, потому что они должны будут обязательно сходиться между собой и да к слову, на большинстве автомобилей классического производства применяется датчик температуры охлаждающей жидкости типа ТМ 106, поэтому учтите это тоже перед покупкой!

Перед тем как вы приступите к работе, обесточьте так же аккумуляторную батарею чтобы на 100% обезопасить провода от короткого замыкания, а то если на них попадёт влага тогда они у вас могут сгореть поэтому будьте более аккуратны! (Более подробно о том как обесточит аккумулятор, см. в статье: «Замена аккумулятора» в пункте 1)

Снятие:
1) В самом начале операции снимите защитный чехол с датчика и отсоедините провод который к нему ещё подсоединяется, после чего взяв в руки гаечный ключ, либо же торцевой ключ, либо же головку и отверните с их помощью сам датчик за резьбовую гайку которая идёт как одно целое вместе с датчиком.

2) Затем когда датчик уже будет почти отвёрнут, отложите все инструменты в сторонку и при помощи одно руки понемногу начните выворачивать датчик, а когда датчик уже вот вот отвёрнётся, то возьмите в руки либо просто новый датчик, либо же просто заткнёте отверстие рукой чтобы не вытекала жидкость, после того как вы примете решение проделайте следующие, выворачивайте значит полностью сам датчик и после того как он будет вывернут резко убирайте его и на его место можете сразу же поставить новый, либо же просто заткнуть отверстие рукой.

Примечание!
Если вы хотите чтобы из данного отверстия не полилась охлаждающая жидкость, то в таком случае слейте её из системы до такого уровня, чтобы она была ниже этого датчика и соответственно ниже самого отверстия! (О том как слить жидкость, см. в статье: «Замена охлаждающей жидкости на ВАЗ»)

Установка:
Устанавливается новый датчик на своё место в обратном порядке снятию, по необходимо добавьте охлаждающую жидкость в расширительный бачок.

Примечание!
Если вам нужно будет вдруг проверить работает ли у вас старый датчик либо же нет, тогда перейдите по ссылке которая будет указана чуть позже и там будет интересная статья, в которой подробно описано как проверяется датчик температуры охлаждающей жидкости на работоспособность! (О том как проверить датчик, см. в статье: «Проверка датчиков приборов»)

Как проверить указатель и заменить датчик температуры ВАЗ-2107

Указатель температуры охлаждающей жидкости работает совместно с датчиком температуры ТМ-106, ввернутым в головку цилиндров. В датчике установлен терморезистор (резистор, изменяющий свое сопротивление в зависимости от температуры).

Рассмотрим характерные неисправности указателя и датчика температуры охлаждающей жидкости двигателя.

Стрелка прибора постоянно находится в красной зоне

При включенном зажигании отсоединяем провод от датчика.

Если стрелка вернется к началу шкалы – датчик неисправен.

В противном случае либо неисправен прибор, либо провод замкнут на «массу».

Для проверки снимаем щиток приборов (см. Снятие щитка приборов), отсоединяем от указателя зеленый провод с белой полосой и включаем зажигание.

Если стрелка вернулась в начало шкалы – указатель температуры охлаждающей жидкости исправен, а поврежден провод.

Стрелка прибора постоянно находится в начале шкалы

При включенном зажигании отсоединяем провод от датчика и соединяем его с «массой».

Если стрелка отклонилась – датчик неисправен.

Если стрелка не отклонилась, снимаем щиток приборов (см. Снятие щитка приборов) и соединяем с «массой» вывод указателя температуры, к которому подсоединяется зеленый провод с белой полосой

Если стрелка отклонилась – прибор исправен, а поврежден провод между датчиком и указателем температуры.

Проверить датчик можно омметром.

Исправный датчик при температуре жидкости 20–25°С (стрелка указателя находится в начале шкалы) должен иметь сопротивление 1000–5000 Ом, а при 90–100°С (начало красной зоны по прибору) – 100–110 Ом. Датчик неразборный – ремонту не подлежит.

Замена датчика указателя температуры охлаждающей жидкости

Датчик указателя температуры охлаждающей жидкости установлен в головку блока цилиндров с правой стороны.

Меняем датчик на остывшем двигателе.

Сливаем охлаждающую жидкость.

Отсоединяем наконечник провода от вывода датчика.

Ключом «на 22» (или свечным ключом) отворачиваем датчик температуры охлаждающей жидкости.

Перед установкой нового датчика проверяем его исправность и убеждаемся, что его уплотнительная алюминиевая прокладка не имеет повреждений

Подсоединяем провод, заливаем охлаждающую жидкость. В случае утечек подтягиваем датчик.

Проверка датчика температуры ВАЗ-2107-20

Работу проводим на холодном двигателе. Выключаем зажигание.

Отсоединяем от корпуса дроссельной заслонки рукав подвода воздуха

Отсоединяем колодку проводов от датчика температуры охлаждающей жидкости.

Включаем зажигание и тестером измеряем напряжение между контактами колодки проводов датчика.

Напряжение между контактами колодки проводов датчика должно составлять 4,8–5,2 В.

Подставив под отводящий патрубок системы охлаждения небольшую емкость для слива охлаждающей жидкости ключом «на 19» отворачиваем датчик

Вынимаем его из отверстия отводящего патрубка вместе с уплотнительной медной шайбой.

Для проверки погружаем датчик в сосуд с охлаждающей жидкостью и подогреваем сосуд.

Контролируем температуру охлаждающей жидкости по термометру.

Тестером измеряем сопротивление датчика при разных температурах.

Сравниваем полученные результаты с контрольными.

Устанавливаем датчик в обратной последовательности. Момент затяжки датчика 9–15 Нм.

Доливаем до нормы охлаждающую жидкость.

Контрольные значения сопротивлений датчика при разных температурах

Температура

двигателя, °С

Сопротивление,

Ом

100

180

80

330

60

670

40

1460

20

3520

0

9420

-10

16180

Замена датчика температуры охлаждающей жидкости на ВАЗ 2107

Датчик температуры охлаждающей жидкости позволяет узнать текущую температуру антифриза, находящегося в головке цилиндров автомобиля. Иногда данный датчик называют «датчиком температуры двигателя», однако это неверно. В отдельных частях двигателя температура может существенно отличаться от температуры охлаждающей жидкости.

Содержание страницы:




Если датчик выходит из строя, что создает определенные проблемы для работы инжекторного двигателя: увеличивается выброс вредных веществ и расход топлива. Дело в том, что данные о температуре двигателя получает не только индикатор на приборной панели, но и электронный блок управления. В зависимости от температуры, устанавливается оптимальный состав смеси, подаваемой в цилиндры. Холодному двигателю нужна более «богатая» смесь, горячему – «бедная». Также на холодном двигателе поддерживаются более высокие обороты холостого хода. При неисправном датчике на ЭБУ будет поступать неверная информация о температуре, соответственно в прогретый двигатель будет поступать переобогащенная смесь, делая выхлоп более «грязным».

Новые модели ВАЗ 2107 оснащаются инжекторными двигателями, поэтому неисправный датчик нуждается в безотлагательной замене.

Что необходимо для замены датчика температуры ВАЗ 2107

Основной инструмент, без которого невозможна замена датчика – торцевой ключ на 21 мм. Если такого ключа нет, можно попробовать заменить его глубокой накидной головкой с удлинителем. При определенной сноровке выкрутить датчик можно и простым гаечным ключом соответствующего размера.

После снятия датчика из головки неизбежно прольется охлаждающая жидкость. Чтобы избежать этого, необходимо заранее слить ее часть в заранее приготовленную чистую емкость.

Также понадобится новый датчик температуры.

Расположение датчика температуры

На ВАЗ 2107 датчик температуры охлаждающей жидкости закрыт защитным чехлом, предотвращающим попадание грязи и воды. Расположен он в головке двигателя чуть выше свечей зажигания. Датчик вкручивается по резьбе в установочное отверстие, его точное расположение вы можете увидеть на фотографии.



Признаки необходимости замены датчика температуры ВАЗ 2107

Как сказано выше, замена необходима, когда появляется сбой в показаниях датчика. Для карбюраторного двигателя с заменой можно не торопиться, а на инжекторном ее откладывать нежелательно. При неисправном датчике неправильная работа инжекторного двигателя проявляется в увеличении расхода топлива. Датчик стоит недорого, поэтому дешевле произвести замену, чем переплачивать за дополнительно сожженный бензин.

Ошибочные данные о температуре охлаждающей жидкости приводят к неустойчивой работе двигателя, повышению или чрезмерному занижению оборотов холостого хода. Возможны даже проблемы с заводкой двигателя из-за несоответствующей пропорции топливо-воздушной смеси, поступающей в цилиндры.

Особенности замены датчика температуры ВАЗ 2107

Замена датчика должна производиться только на холодном двигателе. Перед снятием датчика необходимо слить охлаждающую жидкость, что небезопасно делать на горячем двигателе. При нагреве давление в системе охлаждения возрастает и при попытке слить антифриз он может вырваться выплеснуться под сильным напором. Это может стать причиной ожогов. Если двигатель горячий, лучше открыть капот и дождаться охлаждения охлаждающей жидкости до приемлемой температуры.

Менять датчик температуры ВАЗ 2107 можно только на аналогичный. Поэтому перед покупкой следует проверить маркировку, нанесенную на корпусе. Обычно на ВАЗ 2107 применяются датчики Т 106. Если использовать другой тип датчика, он может дать электронному блоку управления неверные данные о температуре, соответственно форсунки будут подавать в мотор неоптимальную смесь.

Чтобы избежать короткого замыкания, перед началом работ по замене датчика необходимо снять провод «массы» с аккумулятора.

Снятие датчика температуры ВАЗ 2107

Снять защитный чехол датчика и аккуратно отсоединить разъем провода.

Торцовым ключом, головкой или обычным гаечным ключом выкрутить датчик, удерживая его за резьбовую гайку, составляющую часть его корпуса

Примечание: если охлаждающая жидкость не слита, необходимо производить замену максимально быстро. С помощью ключа необходимо лишь «сорвать» датчик с места. Потом лучше отложить инструмент и выкручивать деталь руками. Сразу после демонтажа старого датчика необходимо заткнуть отверстие пальцем или быстро вкрутить туда новый. Еще более безопасно перед демонтажем датчика слить часть антифриза.

Установка датчика температуры

Новый датчик необходимо затянуть с моментом 10-15Нм. После этого необходимо проверить клемму провода, при необходимости зачистить ее от окислов, и надеть на вывод датчика.

Во время работ по замене, независимо от того, сливалась ли предварительно охлаждающая жидкость, необходимо проверить ее уровень в расширительном бачке и долить при необходимости.

Датчик температуры на ВАЗ 2107: где находятся, замена

На автомобиле ВАЗ 2107 применяется несколько датчиков температуры. Часть из них идут в штатной комплектации транспортного средства, но некоторые измерители автовладельцы монтируют своими руками.

Наибольшую важность имеет датчик температуры охлаждающей жидкости, отвечающий за включение вентилятора радиатора. От его исправности зависит не только безотказность автомобиля, но и ресурс силового агрегата.

Применяемые датчики температуры

Для информирования водителя о тепловом состоянии двигателя служит датчик температуры охлаждающей жидкости. Он подает сигнал непосредственно на панель приборов. В случае если температура близиться к критической, водитель имеет возможность вовремя узнать об этом и предпринять превентивные меры.

За поддержания нормального теплового режима силовой установки служит датчик включения вентилятора. Он обеспечивает нахождение температуры мотора в узком диапазоне. Выход из строя измерителя чреват перегревом двигателя и закипанием антифриза.

Датчик температуры топлива присутствует не на всех машинах ВАЗ 2107. Авто, на которых установлен карбюратор не нуждается в данном измерителе. На ВАЗ 2107 инжектор датчик температуры топлива появился в 1995 году.
Датчики температуры наружного воздуха и внутри салона не идут в базовой комплектации ВАЗ 2107. Поэтому автовладельцы самостоятельно модернизируют свои машины дополняя их перечисленными измерителями.

Расположение датчиков температуры на ВАЗ 2107

Датчик температуры ОЖ находится непосредственно на головке блока двигателя. Он располагается за четвертым цилиндром. Для того чтобы обнаружить, где находится он, необходимо посмотреть на силовой агрегат с левой стороны.

Обнаружить датчик температуры ОЖ можно проконтролировав идущий к нему провод. Шлейф исходит из панели приборов и подключается непосредственно к измерителю.

Датчик температуры ОЖ, включающий вентилятор находится врезанным непосредственно в магистраль системы охлаждения. Он размещается таким образом, чтобы обеспечить наилучшую чувствительность к изменению теплового состояния двигателя.

Датчик температуры топлива находится внутри бензобака. Он закреплен непосредственно на измерителе уровня горючего. Для предупреждения водителя о неисправности сенсора на панели приборов имеется специальная сигнальная лампа.

Родного датчика температуры салона ВАЗ 2107 нет. Для установки автовладельцы обычно покупают измеритель от ВАЗ 2110. Его монтаж производится около плафона освещения салона.

Датчик температуры наружного воздуха также отсутствует штатно на ВАЗ 2107. Поэтому владельцы ставят цифровые термометры. Сенсор обычно выводится под передний бампер. Дисплей может быть встроен в панель приборов или находиться на отдельном месте, закрепленный, например, на лобовом стекле или торпеде.

Стоимость датчиков

Датчики температуры ВАЗ 2107 обладают привлекательной стоимостью. Их низкая цена обусловлена простотой конструкции, недорогим процессом производства и отсутствием необходимости использования дорогостоящих материалов. Поэтому, если не работает какой-либо измеритель, требуется проверить его и при необходимости произвести замену. В таблице ниже представлены ориентировочные цены на датчики.

Таблица — Стоимость датчиков температуры ВАЗ 2107

ДатчикСтоимость, рубль
Датчик включения вентилятора300-450
ДТОЖ370-500
Датчик температуры наружного воздуха340-700
ДТС240-500
Датчик температуры топлива450-800

Замена датчика температуры охлаждающей жидкости на ВАЗ 2107

Замена датчика температуры ОЖ на ВАЗ 2107 выполняется согласно инструкции, которая представлена ниже.

  • Обесточить бортовую сеть.
  • Слить ОЖ из блока цилиндров.
  • Сдвинуть защитный колпачок на датчике и отсоединить провод.
  • С помощью ключа «на 21» или глубокой головкой выкрутить датчик.
  • Установить новый датчик в обратной последовательности.

Замена своими руками датчика включения вентилятора

Для замены датчика температуры, отвечающего за включение вентилятора радиатора на ВАЗ 2107, рекомендуется придерживаться инструкции, которая приведена ниже.

  • Снять клемму с АКБ.
  • Слить ОЖ с радиатора.

  • Снять клеммы.
  • Ключом «на 30» выкрутить измеритель.
  • Проверить состояние медного уплотнительного кольца и закрутить новый датчик.
  • Собрать все в обратной последовательности.

Датчик температуры топлива

Замена датчика температуры топлива рассмотрена ниже.

  • Получить доступ к топливному стакану, расположенному в бензобаке.
  • Снять со сборки топливного насоса датчик температуры.
  • Установить новый измеритель температуры горючего.
  • Собрать все в обратном порядке.

Датчик температуры двигателя - где находиться и как выглядит

Современный автомобиль оснащается уже достаточным количеством электрических устройств. Каждое из них выполняет определенную функцию, что, в свою очередь, сохраняет жизнь мотору. Одним из таких элементов является датчик температуры двигателя. Это небольшое устройство позволяет водителю узнавать о температуре двигателя автомобиля и, основываясь на этих результатах, делать определенные выводы о состоянии мотора. Рассмотрим, что собой представляет этот датчик, где он находится, как его проверить и заменить.

Как работает датчик температуры

Данный датчик, по сути, является небольшим резистором, который меняет свое сопротивление в зависимости от температуры двигателя, просьба, не путать его с датчиком температуры охлаждающей жидкости, о котором мы уже также писали. На самом деле, датчик фиксирует не температуру, а разницу в температурах и, в зависимости от сопротивления (температуры) резистора, передает соответствующую информацию на приборный щит.



Что касается старых автомобилей, то этот датчик выполняет только контрольную функцию, то есть, передает напряжение на шкалу приборов. В новых инжекторных автомобилях, такой датчик подключается к электронному блоку управления двигателем и, помимо приема информации, он управляет включением электрического вентилятора охлаждения двигателя. При определенных значениях сопротивления (максимальной температуре срабатывания), он замыкает цепь вентилятора, и тот начинает «сбрасывать температуру».

Датчик может иметь различную конструкцию. Начиная от малого резистора, встроенного в металлический корпус с двумя выводами для подключения, заканчивая резистором, от которого выходит специальный блок управления вентилятором. Так или иначе, они все  конструктивно схожи и выполняют почти одну и ту же функцию.

Где установлен датчик

Расположение датчика температуры может заметно различаться в зависимости от марки и модели автомобиля. Если обобщать, то все датчики присоединяются к блоку цилиндров, в том месте, где находится канал прохождения охлаждающей жидкости, хотя есть двигатели, где такой датчик имеет более рациональное расположение – на термостате.



В автомобиле ВАЗ 2107 датчик монтируется с левой стороны двигателя в головку блока цилиндров. В карбюраторных «семерках» он имеет небольшой герметичный корпус и два контактных вывода, к которым осуществляется присоединение проводов. Провода идут на систему питания и шкалу приборов. Независимо от того, какой применяется двигатель (ВАЗ 2106 или 2103), конструкция и способ подключения выполняется абсолютно одинаковой.

В инжекторных ВАЗ 2107 такой датчик имеет другое место расположения. Из-за новой конструкции ГБЦ, его устанавливают под инжектором с правой стороны двигателя. В этом случае он выполняет сразу две функции – как контроль температуры, так и включение вентилятора, хотя последняя задача может осуществляться и посредством специального реле (зависит от типа установленного радиатора). В остальном же, это тот же самый датчик, просто на этот раз он передает свои показания уже в блок управления двигателем.

Как проверить показания

Стоит еще раз напомнить, что датчик температуры – это, своего рода, термический резистор, который изменяет свое сопротивление, в зависимости от температуры охлаждающей жидкости или головки блока цилиндров. Любой терморезистор уменьшает свое сопротивление при повышении температуры двигателя. Нормы сопротивления для многих датчиков могут заметно различаться. Это связано с различием типов двигателя и систем охлаждения, поэтому такие цифры необходимо искать в справочной литературе.

Для проверки датчика используется омметр. За пример можно взять самый распространенный датчик температуры, который имеет норму 290 Ом при температуре двигателя – 75 градусов Цельсия. Для этого автомобиль разогревается до необходимой температуры, а к выводам устройства присоединяется измерительный прибор. Если показания сильно отклоняются от нормируемых значений, значит, датчик находится в неисправном состоянии. В этом случае, потребуется его замена. В работе устройства допускаются лишь незначительные погрешности 1-2 Ома.

Пожалуй, это самый распространенный метод проверки датчика температуры двигателя. Таким же образом, можно проверить новый, только что купленный датчик перед установкой на автомобиль. Можно разогреть воду до 75 градусов (контролируем термометром) и опустить туда рабочую часть устройства. После – приложить к контактам измерительные щупы. Старайтесь сделать так, чтобы вода не попадала в зону измерений, иначе результат проверки получится не корректный, а то и вовсе выведет из строя новый датчик.

Замена неисправного датчика



Данное устройство является не ремонтопригодным и в случае поломки, подлежит обязательной замене. Езда с неисправным датчиком может дорого обойтись для двигателя. Ведь, если не знать о температуре двигателя во время поездки, можно упустить момент, когда он внезапно перегреется и продолжить движение на аварийном режиме. Такой режим, обычно, приводит к прогоранию прокладок или даже к заклиниванию мотора.

На самом деле, замена датчика - дешевое и легкое мероприятие. Чтобы это сделать, откройте капот автомобиля и отсоедините клеммы «мама» от его контактных выводов. После этого, открутите болт слива охлаждающей жидкости из блока цилиндров, радиатор трогать не обязательно. Теперь открутите датчик с помощью гаечного ключа и закрутите тем же способом новое устройство. Остается лишь присоединить провода и долить охлаждающую жидкость в радиатор. Не забудьте прикрутить на место болт.

Чтобы избавиться от воздушных пузырей в системе охлаждения, запустите двигатель и откройте крышку радиатор. Понажимайте энергично на все патрубки системы до тех пор, пока в радиаторе не перестанут появляться пузыри.

На этом, замена датчика температуры двигателя завершена. Как вы заметили, сделать это совсем не трудно.

Ваз 2107: замена датчика температуры своими руками

Датчик (измеритель, контролер здесь и далее), показывающий нагрев жидкости, охлаждающей двигатель (ДТОЖ)

Для предотвращения закипания двигателя автомобиля ваз 2107 в его систему охлаждения встроены датчики. Первый показывает нагрев жидкости, второй включает вентилятор дополнительного обдува двигателя.
Если контролер температуры дает неправильные показания, то производится замена датчика температуры охлаждающей жидкости ваз 2107. Замена его настолько простая процедура, что вам не стоит даже думать о поездке на СТО.
Проверка и замена своими руками займут 5-7 минут, и сэкономит вам массу времени и деньги.

Диагностика неисправности

Индикатор на панели сигнализирует вам о перегреве (закипании) двигателя, а по внешним признакам нагрев двигателя вполне нормальный, и закипания ничто не предвещает, возможно, просто врет датчик (ДТОЖ).
Гораздо хуже ситуация когда двигатель “закипел” индикатор на панели управления показывает нормальную температуру, причина та же самая, только необходимо ждать остывания двигателя и доливать жидкость (хорошо если есть в запасе).
 Итак:

  • Если вы предполагаете, что контролер  (ДТОЖ) на вашем авто ваз 2107 дает недостоверные показания о нагреве жидкости в системе охлаждения, то вам  необходимо проверить его работу  на нагретом двигателе.
  • Включаем зажигание, снимаем наконечник провода с измерителя температуры жидкости и замыкаем его на корпус двигателя.
  •  Если при этом стрелка индикатора нагрева, расположенного на приборной панели отклоняется вправо, вплоть до красной зоны,  это означает, что измеритель температуры жидкости системы охлаждения (сокращенно ДТОЖ) неисправен.
  •  Если не происходит  перемещения стрелки, это означает обрыв цепи .

Индикатор температуры (нагрева) жидкости  системы охлаждения на панели приборов (Фото внизу) расположен в левой нижней части.

Слева внизу вы видите индикатор нагрева жидкости в системе охлаждения

 Показания индикатора:

  • Белый сектор – холодный двигатель;
  • Зеленый сектор – нормальная температура работающего двигателя;
  • Красный сектор – двигатель закипел (перегрев).

Инструменты

 Понадобится:

  • Торцовый ключ на 21, либо глубокая головка на 21, подойдет и свечной ключ
  • Емкость для слива жидкости из системы охлаждения
  • Новый измеритель

Как производится на ваз 2107 замена датчика температуры охлаждающей жидкости

 Итак:

  • Измеритель нагрева находится  на головке блока двигателя за четвертым цилиндром с левой стороны.
  •  Отсоединяем минусовой провод от вывода аккумулятора.
  • Сливаем охлаждающую жидкость из блока цилиндров двигателя (чтобы уровень ее был ниже уровня измерителя нагрева).
  • Сдвинув защитный колпачок, отсоединяем провод от измерителя температуры жидкости в системе охлаждения.
  • Используя торцовый ключ на 21,(глубокую головку либо свечной ключ) выкручиваем измеритель температуры жидкости в системе охлаждения (ДТОЖ) из головки цилиндров.

Сдвинув защитный колпачок, отсоединяем провод и выкручиваем измеритель нагрева жидкости

  •  На измеритель температуры жидкости в системе охлаждения нанесена коническая резьба, поэтому прокладок для него либо  дополнительных уплотнителей не требуется

Установка измерителя температуры жидкости  в системе охлаждения на ваз 2107

 Итак:

  •  Устанавливаем измеритель нагрева жидкости в системе охлаждения в последовательности обратной снятию
  •  Наливаем через радиатор слитую нами охлаждающую жидкость

Замена завершена, как видите процедура проще простого. Если перегрев двигателя вызван тем, что не включается вентилятор охлаждения – об этом наша инструкция ниже.

Датчик вентилятора охлаждения

Датчик (контролер) включения вентилятора

Если стрелка индикатора, показывающего нагрев охлаждающей жидкости, расположенного на приборной панели находится в красном секторе шкалы, а электровентилятор, для дополнительного обдува двигателя не включается, то вам нужно  проверить исправность датчика вентилятора.
 Итак:

  •  Чтобы его проверить, включаем зажигание автомобиля и замыкаем концы проводов, подходящих к контролеру включения вентилятора.
  • Если при этом электровентилятор принудительного охлаждения не включился, это значит, что неисправен сам двигатель вентилятора.
  • Если вентилятор включается – это доказывает  неисправность контролера включения вентилятора.

Ждем, пока двигатель охладится, и только потом можно ехать за новым индикатором, либо вентилятором.

Снятие контролера вентилятора

Все, что нужно из инструмента – ключ на 30 и емкость для сбора охлаждающей жидкости из системы:

  • Загоняем автомобиль на эстакаду или смотровую яму
  • Снимаем клеммы с аккумулятора
  • Сливаем охлаждающую жидкость из радиатора
  • Отсоединяем наконечники проводов от контролера вентилятора.

Снимаем наконечники проводов с контролера вентилятора

Используя ключ на  30, выкручиваем контролер включения вентилятора. Достаем контролер вентилятора.

Внимание: на контролере включения вентилятора находится медное уплотняющее кольцо, будьте внимательны, чтобы не  потерять его.

Достаем контролер включения вентилятора вместе с уплотняющим медным колечком

 Итак:

  • Чтобы проверить исправность нового контролера включения вентилятора, подключаем щупы тестера к его контактам, опускаем резьбовую часть контролера  в емкость наполненную водой
  •  Нагреваем воду и, при помощи термометра, проверяем температуру размыкания и замыкания  контактов контролера включения вентилятора
  •  Температура рабочего контролера соответствует температуре 87 и  92° Цельсия

Устанавливаем датчик включения вентилятора:

  • Устанавливаем контролер  включения вентилятора в последовательности обратной снятию
  • Наливаем через радиатор слитую нами охлаждающую жидкость

Вот и все,  как видите, процедура очень проста, вам даже не понадобится обучающее видео.

Датчик температуры топлива

О неисправности его обычно сообщает  контрольная лампа приборной панели с надписью ”Проверьте двигатель”.
 Датчик температуры:

  • С 1995 года в комплектацию некоторых инжекторных моделей ваз 2107 входит контролер температуры нагрева топлива.
  • Он предназначен, чтобы контролировать нагрев горючего внутри бензобака, и является термистором.
  •  Сопротивление термистора меняется обратно пропорционально нагреву топлива в баке.
  •  Термистор закреплен на сборке датчика, контролирующего расход топлива, которая, помещена внутрь бака.

К сведению: Информация, поступающая от термистора, используется компьютером РСМ в целях диагностики. Отказ датчика приводит к записи в память системы  OBD неисправности соответствующего кода.
Выполнение процедуры, описанной ниже, приведет к занесению в постоянную  память OBD кода  неисправности, которая будет высвечена контрольной лампой на панели приборов “Проверьте двигатель”. Завершив проверку и соответствующий восстановительный ремонт,  очистите память системы.

 Начинаем:

  • Снимаем заднее сиденье, затем крышку, открывающую доступ к сборке насоса топлива и датчика расхода/температуры топлива.
    Проверяем исправность подачи питания к контролеру нагрева топлива. Отсоединяем электропроводку от сборки насоса и  датчика расхода/температуры топлива.
  • Подключаем плюсовой щуп вольтметра розово-синему проводу разъема, а отрицательный – черному проводу.
  • Включаем зажигание, показания прибора должны составлять 5.0 Вольт.
  •  Иначе проверяем состояние электропроводки между датчиком и  его РСМ/массой. Если с проводкой все  в порядке, отгоняем автомобиль на СТО для диагностики модуля управления и проведения восстановительного ремонта.
  • Омметром замеряем сопротивление между клеммами датчика расхода/температуры топлива.
  •  Сопротивление датчика при температуре (20 С) должно быть около  2300 ÷ 2700 Ом. Наиболее точная проверка функционирования датчика производится при снятии его с авто и опускании в сосуд с водой,подогреваемый на огне.
  •  Сравниваем результаты измерений в соответствии с картой смены сопротивления.
  • Неисправный контролер  заменяем.

Замена

Извлекаем из бака полностью сборку топливного насоса с датчиком расхода/температуры топлива.
Снимаем со сборки измеритель нагрева топлива. Устанавливаем  в обратном порядке новый измеритель.
Вот и все, если вы не разбираетесь в инжекторных системах, рекомендуется воспользоваться услугами СТО, иначе цена вопроса может значительно вырасти из за отказов и ошибок  системы ОВD.

Датчик температуры охлаждающей жидкости как проверить на ВАЗ и иномарках?

В любом автомобиле одну из основных ролей играет система охлаждения. Как проверить датчик температуры охлаждающей жидкости, должен знать каждый автомобилист. Все инжекторные и карбюраторные машины оснащены датчиками температуры, но их функции немного отличаются.

Например, на карбюраторных двигателях датчик температуры позволяет отображать на приборной панели информацию только о текущем значении параметра.Но в системах впрыска один датчик позволяет не только показывать текущую температуру системы на панели приборов, но и подает сигнал на компьютер, который включает вентилятор охлаждения.

Для чего нужен датчик?

Это устройство нужно для того, чтобы показывать водителю температуру в системе охлаждения. Как упоминалось выше, компьютер включает вентилятор охлаждения, установленный на радиаторе с помощью этого датчика.


Кроме того, анализируя данные, полученные от устройства, микроконтроллерная система позволяет регулировать частоту вращения коленчатого вала до ХХ (холостой ход) во время прогрева.

При этом изменяется соотношение воздуха и бензина в топливной смеси, регулируется угол зажигания. В конструкции датчиков температуры, используемых в автомобилях, используются свойства полупроводников. Такие материалы обладают разным сопротивлением электрическому току при изменении температуры окружающей среды.


А вот датчики, которые устанавливаются на карбюраторных двигателях и включают вентилятор охлаждения, сделаны из биметаллических пластин. Они просто деформируются при достижении определенной температуры и переключают силовые контакты.

Принцип работы прибора

Перед проверкой датчика температуры охлаждающей жидкости необходимо знать, как работает прибор. ДТОЖ ВАЗ-2110 устанавливается непосредственно в корпус термостата. У него два вывода, один из которых подключен к корпусу и замыкается на массу, а второй идет к блоку управления микроконтроллера.


С микроконтроллера на ДТОЖ подается напряжение 5 В. Далее он идет к рабочему элементу с помощью пружины из проводящего материала.Термистор имеет отрицательный температурный коэффициент, поэтому с повышением температуры в системе охлаждения его сопротивление уменьшается.

Разница температур рассчитывается электронным блоком управления по разнице напряжений. Если устройство выходит из строя, то его необходимо проверить, а при обнаружении поломки обязательно заменить на новое. Ремонтировать или пытаться восстановить устройство не имеет смысла, стоимость его не очень велика.



Признаки неисправности

Но прежде чем проверять датчик температуры охлаждающей жидкости ВАЗ-2109, нужно обратить внимание на симптомы, которые могут возникнуть при выходе из строя этого прибора:

  1. На приборной панели появляется сообщение об ошибке.
  2. Трудно запустить двигатель на морозе.
  3. При перегреве мотора вентилятор охлаждения не включается.
  4. Увеличение расхода бензина.
  5. При работе двигателя на холостом ходу поддерживаются высокие обороты.

Вентилятор в системе охлаждения тоже может не работать из-за поломки в системе питания. Часто выходят из строя реле, провода и электродвигатель. Поэтому нужно убедиться, что вентилятор находится в рабочем состоянии, для этого заменить электромагнитное реле и напрямую подключить мотор.



Основные неисправности датчика

Нужно знать, как проверить датчик температуры охлаждающей жидкости в «Пассате Б3», имея под рукой минимальный набор инструментов. Вам нужен только мультиметр. Среди основных отказов датчика можно выделить следующие:

  1. Нарушена калибровка термистора, из-за этого сопротивление элемента не соответствует значениям температуры, которые выставлены для датчика.
  2. Положительный полюс устройства замыкается на массу.
  3. Нарушена герметичность элемента.
  4. Нет электрического контакта в разъеме, обрыв проводки.

Причины поломок

При нарушении калибровки датчик начинает показывать "погоду". В результате компьютер использует неверную информацию, корректирует зажигание и впрыск топлива не так, как необходимо. В результате холодный двигатель заводится довольно сложно, увеличивается расход бензина, самопроизвольно включается вентилятор охлаждения.


Если в датчике происходит короткое замыкание, то неисправностью обычно становится разрушение или деформация корпуса. Такую поломку определяет электронный блок управления, он подает сигнал об ошибке на приборную панель. Герметичность корпуса датчика также теряется из-за механических повреждений, гораздо реже в результате длительной эксплуатации, особенно с проточной водой в системе охлаждения.

В случае отсутствия контакта микроконтроллер переводит двигатель в аварийный режим.В этом случае вентилятор охлаждения работает постоянно, чтобы предотвратить перегрев двигателя. Если восстановить контакт в проводке можно без проблем, то в первых трех случаях поможет только замена датчика.

Где находится ДТОЖ?

Перед проверкой датчика температуры охлаждающей жидкости ВАЗ-21099 необходимо найти его на двигателе. На отечественных автомобилях с передним приводом это устройство располагается на корпусе термостата. В карбюраторных автомобилях датчик температуры устанавливается в блоке двигателя, также со стороны термостата, под распределителем зажигания.

В других автомобилях это устройство может располагаться как на отводных патрубках возле головки агрегата, так и на термостате. В некоторых автомобилях используются два датчика, один из которых необходим для работы указателя температуры, расположенного на приборной панели. А второй датчик подает сигнал на ЭБУ микроконтроллера.



Как снять и проверить датчик?

Обязательно демонтируйте прибор перед проверкой датчика температуры охлаждающей жидкости на ВАЗ-2107. Для этого необходимо:

  1. Отсоединить провод от минусовой клеммы.
  2. Затем отсоедините штекер с проводами от корпуса датчика.
  3. Открутите устройство накидным или рожковым ключом.

На время ремонта желательно прикрыть отверстие чистой тканью. Проверка выглядит следующим образом:

  1. Залейте в электрочайник холодную воду.
  2. Для проверки калибровки необходимо использовать электрический термометр (чем точнее, тем лучше).
  3. Мультиметр подключается к контактам датчика, обязательно соблюдайте полярность.Переведите тестер в режим омметра.

Далее нужно нагреть воду и свериться с данными, приведенными в таблице.

332106

667

332106

Температура воды, º

Сопротивление датчика, Ом

-twenty

28680

3520

40

1459

60

667

9107

177

Установка нового прибора

Если все показания немного отличаются, то это может быть связано с ошибкой измерения.Но если разница значительная, необходимо установить новый датчик. Причем купить его можно в любом автомагазине, стоимость этих устройств относительно невысока. Монтаж производится в порядке, обратном демонтажу.


Не используйте ФУМ-ленту или силиконовые герметики при установке датчика. Достаточно установить новую медную шайбу, которая обеспечит должный уровень герметичности в системе. Если использовать герметики, они могут попасть внутрь системы и каналы забьются.Очистить систему от такого рода засоров будет сложно, возможно, даже придется полностью разобрать двигатель по частям, чтобы избавиться от них.

Вентилятор на инжекторный ВАЗ 2107. Схема подключения вентилятора охлаждения ВАЗ

.

Большинство владельцев автомобилей ВАЗ-2107 сталкивались с проблемой перегрева двигателя из-за несвоевременного включения вентилятора радиатора. Такая неисправность представляет серьезную угрозу не только для системы охлаждения, но и для всего силового агрегата. Повышение температуры охлаждающей жидкости до критических значений может повредить клапанную крышку, а также вызвать заклинивание движущихся частей мотора.

Чаще всего не работает вентилятор радиатора из-за проблем с датчиком его включения. Это может быть как банальное отсутствие контакта на разъемах, так и выход из строя устройства в целом. В этой статье мы расскажем о том, какие меры можно предпринять, если датчик включения вентилятора на ВАЗ-2107 потерял работоспособность, а также рассмотрим процесс его проверки и замены.

Признаки перегрева двигателя и меры предосторожности

Если вы, управляя автомобилем, обнаружите, что стрелка на устройстве, указывающем температуру охлаждающей жидкости, переместилась в красный сектор и продолжает отклоняться в сторону ее увеличения, было бы лучше остановитесь на обочине дороги и немедленно выключите двигатель.Если этого не сделать, тосол или тосол просто закипит и попытается вырваться наружу, нарушив герметичность системы. Продолжать движение в такой ситуации довольно опасно. Остановившись, необходимо проверить работоспособность всех элементов и установить причину перегрева. Далее по возможности его нужно устранить. А если такой возможности нет, отбуксируйте машину до ближайшей СТО.

Что не так с вентилятором?

При подозрении на перегрев неисправного вентилятора радиатора охлаждения в первую очередь проверьте его на работоспособность.Сделать это несложно. Отсоедините электрический разъем от электродвигателя и подайте электричество от аккумулятора к его контактам. Не перепутайте полярность!

Если вентилятор не работает при прямом подключении, причину нужно искать в электроприводе. Если электродвигатель заработал, проблема, скорее всего, кроется в элементах, обеспечивающих его активацию. Это может быть предохранитель, реле, проводка и датчик.

Дальнейшая поверка

Дальнейшая поверка проводится по схеме «от простого к сложному».Диагностировать проводку без соответствующих инструментов и навыков практически невозможно. Аналогичная ситуация и с реле. Самостоятельно проверить вряд ли получится, особенно в полевых условиях. Единственное, что можно сделать, это вытащить подобное устройство из ближайшей розетки или другой машины и вставить в соответствующую розетку. Если работает - причина установлена, вентилятор не работает - идем дальше.

Нет проблем с проверкой предохранителя. Находим в монтажном блоке нужную вставку, проверяем обычным тестером или самодельным щупом из двух проводов и лампы, и результат налицо.При необходимости замените предохранитель и продолжайте движение. Но если на этот раз мы ошиблись, проблему следует искать в переключателе вентилятора.

Особенности системы охлаждения в разных модификациях

Прежде чем приступить к диагностике датчика, необходимо его найти. Дело в том, что в карбюраторных «семерках» и в автомобилях с регулируемым впрыском топлива он расположен в разных местах. Тем более, что в литьевых машинах ВАЗ-2107 отсутствует датчик включения вентилятора как таковой. Его функции выполняются. Рассмотрим подробнее расположение этих устройств в карбюраторе и инжекторной «семерке».

Во всех устаревших версиях «классики» датчик расположен на корпусе радиатора охлаждения. Если быть точным, то внизу справа. Снаружи это похоже на латунную гайку на «30» с двумя выведенными контактами. Поднимите капот, посмотрите на заднюю часть радиатора - вы обязательно это увидите. Принцип работы датчика очень прост. Термопара реагирует на повышение температуры, замыкает контакт и включает вентилятор. На автомобилях с управляемым впрыском топлива вентилятор включается по команде электронного блока на основании данных, полученных с датчика.Другими словами, сам ЭБУ контролирует все процессы. Но где же датчик включения вентилятора при впрыске "семерки"?

Как уже было сказано, у них вообще нет такого устройства. Не ищите его на радиаторе или где-либо еще! Но обратите внимание на термостат. На его корпусе установлен датчик температуры охлаждающей жидкости. Затем он передает на электронный блок управления всю необходимую информацию о температуре охлаждающей жидкости.

Проверка датчика

А теперь поговорим о включении вентилятора (ВАЗ-2107).И начнем с карбюраторного двигателя. Здесь все очень просто. Все, что вам нужно сделать, это отсоединить провода от датчика. Для этого снимите электрический разъем с его выводов. Чтобы определить, исправно ли работает устройство, включите зажигание и закоротите контакты на разъеме. Если все дело в датчике, вентилятор обязательно включится.

Также может случиться так, что переключатель вентилятора неправильно реагирует на температуру. Другими словами, механизм замыкания контактов работает, но на большее значение.Так, у карбюраторных машин ВАЗ-2107 выключатель вентилятора должен замыкать цепь при достижении температуры охлаждающей жидкости 92 градуса, а размыкаться при 87 ºС.

Для двигателей с регулируемым впрыском топлива процесс проверки немного отличается. Поскольку на инжекторных автомобилях ВАЗ-2107 нет датчика включения вентилятора, необходимо проверить, но сначала следует проверить наличие напряжения на контактах разъема. Берем тестер и включаем в режиме вольтметра. Замкните отрицательный провод устройства на массу, а положительный провод подключите к контакту «А» разъема.Включите зажигание. Тестер должен показывать напряжение не менее 12 В. Если его значение уменьшено, проблему нужно искать в блоке управления. Но если с напряжением все в порядке, откручиваем терморегулятор от патрубка для дальнейшей проверки.

Проверка датчика заключается в измерении его электрического сопротивления при различных температурах. Переведите тестер в режим омметра и измерьте сопротивление на его контактах. Примечательно, что она растет и падает обратно пропорционально температуре теплоносителя (20 ºС - 3.5 кОм; 40 ºС - 1,5 кОм; 80 ºС - 340 Ом; 90 ºС - 250 Ом). При измерении сопротивления контроллер можно нагреть, поместив его в емкость с горячей водой. Температура датчика включения вентилятора (ВАЗ-2107, форсунка) для разных версий прошивки ЭБУ может составлять 92-95 ºС. При этом его сопротивление близко к нулю.

Следует отметить, что выключатель вентилятора и датчики температуры охлаждающей жидкости не подлежат ремонту. Поэтому при обнаружении малейшей неисправности их необходимо заменить.Рассмотрим процесс замены для каждого из двигателей отдельно.

Процесс замены датчика на карбюраторном двигателе

Здесь процесс может показаться более сложным. Ведь с учетом того, что датчик расположен внизу, придется слить охлаждающую жидкость. А для этого нужно поискать смотровую яму, снять защиту двигателя и т. Д. Но нельзя этого делать. Достаточно просто быстро завернуть новый датчик вместо старого. Естественно, какая-то охлаждающая жидкость выльется, но ее количество ограничится 20-30 мл.Кроме того, под стык всегда можно поместить правильно вырезанную пластиковую бутылку.

Итак, приготовим новый датчик и гаечный ключ на "30". Отсоедините провода от устройства. Осторожно открутите датчик ключом. Продолжайте откручивать его вручную, прижимая к корпусу радиатора. Когда датчик оторвется от резьбы, отверстие можно зажать пальцем, а другой рукой начать вкручивать новый элемент. Не успевайте потерять уплотнительное кольцо, которое надевается на резьбовую часть устройства.Это, собственно, и весь процесс. Осталось подключить к нему провода, запустить блок питания и проверить, все ли работает.

Замена датчика включения вентилятора: ВАЗ-2107 (форсунка)

В инжекторном двигателе слива охлаждающей жидкости для замены датчика не требуется. Он расположен достаточно высоко, поэтому его утечка будет минимальной. Для замены понадобится новый датчик температуры и ключ на «19». Сначала отсоединяем разъем, затем откручиваем старый контроллер и прикручиваем на его место заведомо исправный.Подключаем питание и заводим двигатель. Если все сделано правильно, производительность вентилятора гарантирована.

Перед отключением питания датчиков, особенно на «семерках» с инжекторными моторами, рекомендуется снять минусовую клемму с АКБ. Выбирая датчики включения вентилятора или температуры охлаждающей жидкости, лучше отдать предпочтение фирменной заводской продукции. Не забудьте после замены проверить герметичность резьбового соединения. При необходимости используйте термостойкий автомобильный герметик.

Вентилятор радиатора - он нужен только радиатору, потому что он его охлаждает, охлаждающая жидкость течет внутри радиатора при работающем двигателе и очень сильно нагревается, благодаря вентилятору эта жидкость нагревается дольше и, следовательно, температура двигателя не так быстро повышается, из-за чего при выходе из строя вентилятора машина начинает сильно нагреваться и перегреваться, особенно это заметно, когда стоишь в длительной пробке в летнюю жару.

Не работает

На инжекторных двигателях ВАЗ-2107 двухконтактный датчик вентилятора, который находится в верхнем патрубке, при повышении температуры охлаждающей жидкости выше той, на которую он рассчитан, должен подать сигнал на ЭБУ.Электронный блок управления, проанализировав сигнал, включает вентилятор через реле.

Поэтому поиск причин не включения вентилятора начинается со снятия разъема с датчика, при включенном зажигании. Если сам вентилятор исправен, значит, он должен работать. Вставив в клеммы разъема нагрузку в виде лампочки, вентилятор должен остановиться. Таким образом, вы проверяете электрическую схему двигателя вентилятора. В этом случае он будет исправен, и датчик вентилятора придется заменить.Правда, следует отметить, что в продаже есть некачественные датчики, которые при установке на двигатель тоже работать не будут.

Если после снятия разъема с датчика вентилятор не работает, то его работоспособность необходимо проверить, подключив его напрямую к аккумулятору. Вариантов эксперимента всего два. Если вентилятор работает, то вам нужно будет проверить исправность предохранителя, который защищает эту цепь, реле вентилятора и компьютера. А если вентилятор не работает, то придется проверить состояние его щеток, на предмет износа.

На карбюраторных двигателях автомобиля ВАЗ-2107 в электрической цепи включения вентилятора не будет ЭБУ, а некоторые «семерки» даже не ставят вентилятор на реле. Поэтому найти причину, по которой не включается вентилятор в работе, намного проще, и с этим справляются многие водители автомобилей ВАЗ-2107.

Схема

Представляем вашему вниманию схему включения вентилятора охлаждения радиатора на ВАЗ-2107, ВАЗ-2105 и ВАЗ-2104. В этой схеме присутствует реле в блоке предохранителей, соответственно может быть установлен слаботочный датчик.

Не выключается

Слетел датчик включения вентилятора, который следит за температурой.

Находится на правой стороне радиатора (вкручивается в сам радиатор). Здесь его нужно заменить.

На старых моделях автомобилей ВАЗ «Классика» охлаждение радиатора было принудительным. То есть охлаждающий вентилятор работал прямо от водяного насоса, а приводил его ремень генератора. Но на более поздних выпусках, таких как ВАЗ 2107, стали устанавливать электровентилятор, который срабатывал по датчику температуры при достижении 100 градусов.

Такое случается не часто, но вполне возможно, что мотор вентилятора перегорит. В этом случае его ремонт достаточно проблематичный и затратный, поэтому большинство автовладельцев предпочитают заменять вентилятор охлаждения радиатора целиком. Как это сделать с наименьшими затратами, вы можете прочитать в статье, которую я написал специально на примере своей машины.

Для этого ремонта вам понадобится инструмент, список которого я привел ниже:

  1. малая головка 10 мм
  2. малый удлинитель, примерно 10 см
  3. рукоятка с храповым механизмом (для удобства работы)

Обращаем ваше внимание, что для любых работ с электрооборудованием необходимо отсоединить как минимум минусовую клемму от аккумуляторной батареи.

После этого отсоедините шнур питания от вентилятора, как показано на фото ниже:

Теперь отключаем провода идущие к датчику температуры:

Используя храповик и головку с удлинителем, необходимо открутить верхний болт крепления конструкции, см. Фото ниже:

И еще один на нижней стороне корпуса вентилятора:

Также мотор крепится с другой стороны одним болтом.Там удлинитель использовать уже не нужно, так как откручивать с ним будет не очень удобно:

Также отсоединяем провода от датчика температуры, который ввинчивается в радиатор охлаждения двигателя с правой нижней стороны:

После этого аккуратно, без перекосов и резких движений вынимаем корпус вместе с электровентилятором, чтобы не повредить радиатор:

А вот фото ниже показывает финальный этап моего ремонта:

Если вы собираетесь покупать новый вентилятор в собранном корпусе, то для ВАЗ 2107 его цена будет порядка 1000-1200 рублей.В большей степени эта разница зависит от производителя.

На автомобиле ВАЗ 2107, как и на представителе ВАЗской "классики", стоит достаточно громкий вентилятор охлаждения. Вы не можете пропустить момент его подключения. Усиливается вибрация кузова, из-под капота слышен рокот, если время включения совпало с повышенной нагрузкой на электросеть (мигание поворотников при включенном ближнем свете, обогрев заднего стекла) - значит стрелка нагрузки на блоке питания начинает скользить в красную зону.

И даже, (при плохой настройке карбюратора) может загореться лампа аварийного давления масла.
Схема охлаждения ВАЗ 2107 такова, что вентилятор в нормальных условиях включается не сразу, а только при достижении определенной температуры в системе. Для определения этого «удобного температурного момента» есть датчик, или контроллер включения / выключения вентилятора.


Расположение контроллера на радиаторе не случайно: ведь сначала греется «кружочек» антифриза, затем схема охлаждения предусматривает прохождение жидкости через радиатор, работа которого заключается в интенсивном теплообмене.И только при повышении температуры выше 92 ° C срабатывает переключатель вентилятора.

Принудительное включение вентилятора

Контур охлаждения не обеспечивает постоянную работу вентилятора. Но в некоторых случаях может быть реализован принцип «принудительного подключения вентилятора».

Это делается в том случае, если датчик вышел из строя, и замена в пути невозможна. Проверить это можно так: регулятор температуры двигателя уже показал вертикальное положение стрелки на циферблате, она упорно «лезет» в красную зону, а вентилятор молчит, не включается.Если так, то скорее всего причин две:

  • Неисправен сам датчик, включающий вентилятор автомобиля ВАЗ 2107. Эта ситуация более благоприятна, чем описанная ниже. Во-первых, контур охлаждения готов и радиатор исправен. Это означает, что большая часть тепла отводится. Из этой ситуации есть два выхода, предлагается следующая схема действий:
  1. Если впереди прямая дорога и машина будет двигаться без остановки, вы можете следить за температурной шкалой.В случае пробок, светофора можно - включить печку на полную мощность с удвоенной скоростью обдува.
  2. Вы можете установить принудительную активацию вентилятора. Для этого вытащите два контакта из контроллера и замкните их вместе. Внимание! Перед этим надо предварительно снять с АКБ "минус, вес". После короткого замыкания проводов отрицательная клемма снова перекидывается, и «Карлсон» начинает работать постоянно вне зависимости от температуры двигателя и режима движения автомобиля.После остановки ВАЗ 2107 вентилятор будет работать до разряда аккумулятора, поэтому после остановки нужно открыть капот и снять минусовую клемму.

Это очень напрягает владельцев ВАЗ 2107 с центральным замком и сигнализацией, поэтому можно отсоединить провода вентилятора, правда, тогда их нужно снова подключить и заизолировать. Также нужно найти им место в подкапотном пространстве, чтобы они не попадали под рабочие лопатки крыльчатки, ведь разводка всех проводов в моторном отсеке предполагается жгутом.Конечно, так долго ездить неудобно, ведь постоянно открывать - закрывать капот для подключения - отключать будет скучно. К тому же постоянный шум, вибрация и повышенный износ подшипников оси вентилятора тоже никому не понравится. Принудительная активация - это экстренный метод.

Датчик включения вентилятора - штука такая капризная, стоит копейки, а самостоятельная замена по ходу дела проблематична, так как антифриз нужно сливать.

  • Вторая причина более опасная: вышел из строя термостат, и контур охлаждения двигателя стал неполным - не включился радиатор. Естественно при пустом радиаторе датчик не реагирует, и вентилятор на ВАЗ 2107 не включается. Его опасность в том, что теплообмен в несколько раз хуже, так как теплообменник огромной общей поверхности - радиатор - не работает. Единственное спасение - включение печки на полную мощность и периодические остановки ВАЗ 2107, не позволяющие стрелке перейти в красную зону.

Как проверить, правильно ли работает новый контроллер

Необходимо взять точно откалиброванный термометр, способный работать при температуре кипения воды;

  • Опустите часть контроллера, обращенную внутрь радиатора, в воду;
  • Подключите щупы тестера к контактам и отрегулируйте их на исчезновение сопротивления;
  • При нагревании воды сопротивление пропадает в диапазоне температур от 87 до 92 градусов Цельсия.Все, датчик исправен, замена и активация пройдут успешно.

Как снять / установить новый датчик

После покупки и проверки контроллера необходимо сделать следующее.

За годы производства на автомобили ВАЗ-2107 устанавливались как карбюраторные, так и впоследствии инжекторные двигатели. Поэтому электрические схемы подачи напряжения на электродвигатель охлаждающего вентилятора отличаются друг от друга.

На инжекторных двигателях ВАЗ-2107 двухконтактный датчик вентилятора, который находится в верхнем патрубке, при повышении температуры охлаждающей жидкости выше той, на которую он рассчитан, должен подать сигнал на ЭБУ.Электронный блок управления, проанализировав сигнал, включает вентилятор через реле.

Поэтому поиск причин не включения вентилятора начинается со снятия разъема с датчика, при включенном зажигании. Если сам вентилятор исправен, значит, он должен работать. Вставив в клеммы разъема нагрузку в виде лампочки, вентилятор должен остановиться. Таким образом, вы проверяете электрическую схему двигателя вентилятора. В этом случае он будет исправен, и датчик вентилятора придется заменить.Правда, следует отметить, что в продаже есть некачественные датчики, которые при установке на двигатель тоже работать не будут.

Если после снятия разъема с датчика вентилятор не работает, то его работоспособность необходимо проверить, подключив его напрямую к аккумулятору. Вариантов эксперимента всего два. Если вентилятор работает, то вам нужно будет проверить исправность предохранителя, который защищает эту цепь, реле вентилятора и компьютера. А если вентилятор не работает, то придется проверить состояние его щеток, на предмет износа.

На карбюраторных двигателях автомобиля ВАЗ-2107 в электрической цепи не будет ЭБУ включения вентилятора, а некоторые «семерки» даже не ставят вентилятор на реле. Поэтому найти причину, по которой не включается вентилятор в работе, намного проще, и с этим справляются многие водители автомобилей ВАЗ-2107.

Датчик температуры охлаждающей жидкости как проверить на ВАЗ и иномарках?

В любом автомобиле одну из главных ролей играет система охлаждения. Как проверить датчик температуры охлаждающей жидкости, должен знать каждый автомобилист.На всех инжекторных и карбюраторных машинах установлены датчики температуры, но они имеют немного другое назначение.

Например, на карбюраторных двигателях датчик температуры только позволяет отображать информацию о текущем значении параметра на приборной панели. Но в инжекторных системах один датчик позволяет не только показывать текущую температуру системы на панели приборов, но и отправляет сигнал на компьютер, в котором есть вентилятор охлаждения.

Для чего нужен датчик?

Этот прибор нужен для того, чтобы показывать температуру в системе охлаждения.Как уже упоминалось выше, с помощью этого датчика ЭБУ включает охлаждающий вентилятор, установленный на радиаторе.

Кроме того, анализируя данные, поступающие с прибора, микроконтроллерная система позволяет корректировать частоту вращения коленчатого вала на ХХ (холостой ход) во время прогрева.

При этом изменяется соотношение воздуха и бензина в топливной смеси, корректируется угол зажигания. В конструкции датчиков температуры, которые используются на автомобилях, использованы свойства полупроводников. Такие материалы обладают разным сопротивлением электрическому току при изменении температуры окружающей среды.

Но датчики, которые устанавливаются на карбюраторных двигателях и имеют охлаждающий вентилятор, сделаны из биметаллических пластин. Они просто деформируются при достижении определенной температуры и переключают силовые контакты.

Принцип работы прибора

Вы должны знать, как работает прибор, прежде чем проверять датчик температуры охлаждающей жидкости. ДЭТЖ ВАЗ-2110 устанавливается непосредственно в корпус термостата. Имеет два выхода, один из которых подключен к корпусу и замкнут на массу, а второй идет к блоку управления микроконтроллера.

С микроконтроллера поступает напряжение DCE 5 В. Далее к рабочему элементу идет с помощью пружины из токопроводящего материала. Термистор имеет отрицательный температурный коэффициент, поэтому при повышении температуры в системе охлаждения его сопротивление уменьшается.

По разнице напряжений электронного блока рассчитывается температура. При выходе из строя устройства его необходимо проверить, а в случае поломки заменить на новый. Ремонтировать или пытаться восстановить устройство не имеет смысла, стоимость его не очень велика.

Симптомы поломки

Но прежде чем проверять датчик температуры охлаждающей жидкости ВАЗ-2109, нужно обратить внимание на симптомы, которые могут возникнуть при поломке этого устройства:

  1. На приборной панели появляется сообщение об ошибке.
  2. На холодном сложно запустить двигатель.
  3. При перегреве двигателя вентилятор охлаждения не включается.
  4. Увеличение расхода бензина.
  5. При работе двигателя на холостом ходу поддерживаются высокие обороты.

Вентилятор в системе охлаждения может не работать также из-за поломки в системе питания. Часто выходят из строя реле, провода и электродвигатель. Поэтому нужно убедиться, что вентилятор находится в рабочем состоянии, для этого заменить электромагнитное реле и подключить мотор напрямую.

Основные неисправности датчика

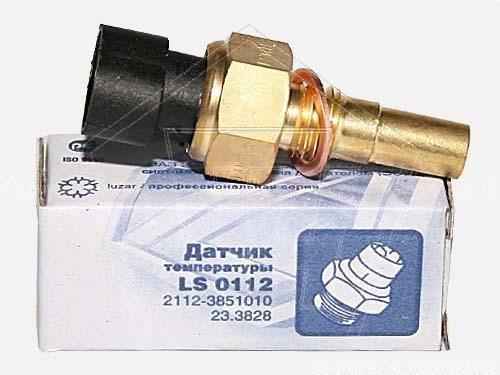

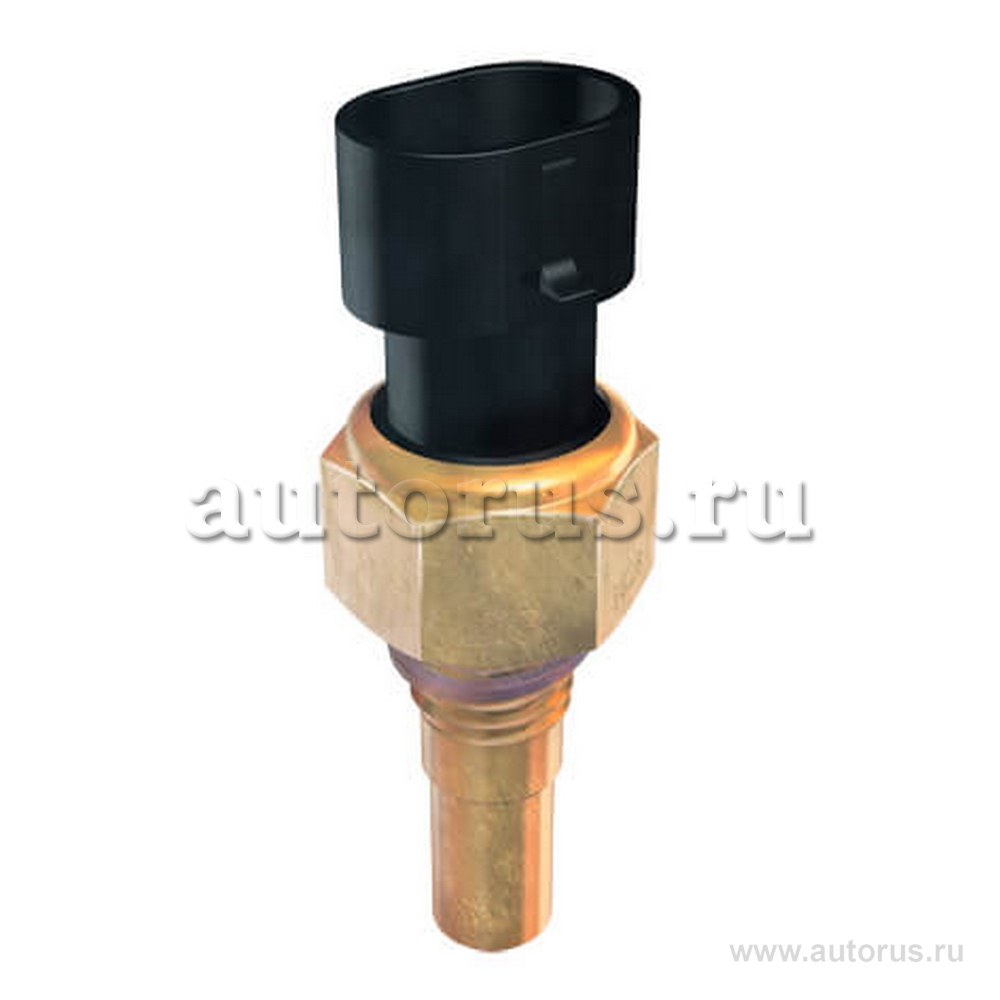

Необходимо знать, как проверить датчик температуры охлаждающей жидкости в «Пассате Б3», имея под рукой минимальный набор инструментов. Вам нужен только мультиметр. Среди основных отказов датчика можно выделить следующие:

  1. Калибровка термистора нарушена, из-за чего сопротивление элемента не соответствует значениям температуры, установленным для датчика.
  2. Положительный вывод прибора замыкается на массу.
  3. Нарушена целостность элемента.
  4. В разъеме нет электрического контакта, обрыв проводки.

Причины поломок

При нарушении калибровки датчик начинает показывать "погоду". В результате ЭБУ использует неверную информацию, неправильно корректирует зажигание и впрыск топлива. В результате холодный двигатель заводится довольно сложно, увеличивается расход бензина, самопроизвольно включается вентилятор охлаждения.

Если в датчике происходит короткое замыкание, то неисправностью обычно становится разрушение или деформация корпуса. Такую поломку определяет электронный блок управления, он подает сигнал об ошибке на приборную панель. Герметичность корпуса датчика также теряется при механических повреждениях, не говоря уже о длительной эксплуатации, особенно с проточной водой в системе охлаждения.

В случае отсутствия контакта микроконтроллер переводит двигатель в аварийный режим.В то же время вентилятор охлаждения работает постоянно, чтобы предотвратить перегрев двигателя. Если восстановить контакт в жгуте проводов удастся без проблем, в первых трех случаях поможет только замена датчика.

Где находится ДЭТЖ?

Перед проверкой датчика температуры охлаждающей жидкости ВАЗ-21099 необходимо найти его на двигателе. На отечественных машинах с передним приводом это устройство располагается на корпусе термостата. В карбюраторных автомобилях датчик температуры устанавливается в блоке двигателя, также на стороне термостата, под распределителем зажигания.

В других автомобилях это устройство может располагаться как на выходных патрубках возле головки блока, так и на термостате. На некоторых автомобилях используются два датчика, один из которых необходим для работы индикатора температуры, расположенного на приборной панели. А второй датчик отправляет сигнал на ЭБУ микроконтроллера.

Как снять и проверить датчик?

Перед проверкой датчика температуры охлаждающей жидкости на ВАЗ-2107 необходимо произвести демонтаж прибора.Для этого нужно:

  1. От минусовой клеммы отсоединить провод.
  2. Затем отсоедините штекер от корпуса датчика с проводами.
  3. Отвинтите прибор с помощью кольца или ключа-карабина.

На время ремонта желательно прикрыть отверстие чистой тряпкой. Проверка выглядит следующим образом:

  1. В электрочайник налейте холодную воду.
  2. Для проверки градуировки необходимо использовать электрический термометр (чем точнее, тем лучше).
  3. Мультиметр подключается к контактам датчика, обязательно соблюдайте полярность. Переведите тестер в режим омметра.

Далее необходимо нагреть воду и свериться с данными, приведенными в таблице.

007

332

Температура воды, ºС

Сопротивление датчика, Ом

-20

28680

20

3520

40

1459

60

667

177

Установка нового прибора

Если все показания несущественны, это можно отнести к ошибке измерения.Но если разница значительная, необходимо установить новый датчик. Причем купить можно в любом автомобильном магазине, стоимость этих устройств относительно невысока. Установка производится в порядке, обратном демонтажу.

Не использовать при установке датчика ленты FSM или силиконовые герметики. Достаточно установить новую медную шайбу, которая обеспечит должный уровень герметичности в системе. Если использовать герметики, они могут попасть внутрь системы и каналы забьются. Очистить систему от такого рода засоров будет сложно, возможно, даже придется полностью разобрать двигатель на части, чтобы избавиться от них.

p>

Схема включения вентилятора охлаждения форсунки ВАЗ 2107. Датчик выключения вентилятора: особенности и установка

ВАЗ 2107 комплектуется электровентилятором охлаждения радиатора. Он автоматически включается при нагреве охлаждающей жидкости до 90 градусов и в нормальных условиях обеспечивает стабильную температуру двигателя независимо от температуры воздуха и режима движения.

Но есть одна проблема. Иногда срывается реле (датчик) включения вентилятора и вентилятор радиатора ВАЗ 2107 не запускается.В результате двигатель перегревается и дело в лучшем случае ограничивается закипанием и утечкой охлаждающей жидкости, а в худшем - капитальным ремонтом двигателя. Во избежание проблем можно улучшить конструкцию, организовав на радиаторе принудительный обдув. Это можно сделать двумя способами: механическим и электрическим.

Механическое принудительное охлаждение радиатора ВАЗ 2107

На старых моделях ВАЗ охлаждение радиатора осуществлялось с помощью крыльчатки, установленной на роторе водяного насоса. Это решение обеспечивало постоянный приток воздуха к радиатору при заклинивании двигателя.Учитывая, что конструкция ВАЗ 2107 мало отличается от своих «предшественников», установить такую ​​крыльчатку не составит труда.

Преимущество этого решения - надежность. Принудительный механический обдув радиатора гарантирует, что в жаркий день машина не закипит в пробке. Но при этом эффективность обдува на малых оборотах снижается по сравнению с электрическим обдувом. Зимой проявляется еще один недостаток принудительного охлаждения - холодный двигатель дополнительно обдувается вентилятором, что немного замедляет его прогрев.Тот факт, что на холодном двигателе вентилятор обдувает радиатор, никак не влияет на скорость прогрева, если термостат работает. Дело в том, что до прогрева двигателя охлаждающая жидкость циркулирует по небольшому контуру, минуя радиатор.

Механический привод вентилятора охлаждения ВАЗ 2107 можно улучшить :

  • Установить диффузор для направления воздушного потока через соты радиатора. Это повысит эффективность охлаждения.
  • Сдвинуть радиатор немного назад, ближе к крыльчатке.Для этого можно наклонить его верхнюю часть, используя для крепления жесткие стальные планки. Полосы нужно рассчитывать так, чтобы расстояние между радиатором и крыльчаткой было примерно 2040 мм.

Таким образом можно уберечь автомобиль от перегрева.

Электровентилятор охлаждения радиатора (принудительный)

Чтобы поломка датчика вентилятора ВАЗ 2107 не приносила проблем, принудительное охлаждение можно организовать без замены штатного электровентилятора с надетой на шкив помпы крыльчаткой.Для этого достаточно предусмотреть резервное включение вентилятора кнопкой. Вам потребуются следующие детали и материалы:

Вам также понадобится новый датчик вентилятора, если старый неисправен. Исправность можно проверить омметром или шкалой. Если вентилятор не включается при нагреве нижней части радиатора, его необходимо заменить.

Во-первых, нужно уменьшить ток, проходящий через контакты теплового реле, контролирующего включение вентилятора.Для этого схему включения вентилятора ВАЗ 2107 нужно изменить так, чтобы он запитывался не напрямую от датчика, а через дополнительное реле. В этом случае контакты датчика вентилятора (термореле) не сгорят, а в случае выхода из строя дополнительного реле его будет намного проще заменить.

Также необходимо подключить кнопку включения вентилятора, чтобы при включении дублировал датчик, подавая напряжение на катушку реле при включении.В этом случае при выходе из строя датчика появится возможность вручную включить вентилятор охлаждения ВАЗ и защитить двигатель от перегрева.

Усовершенствование системы охлаждения с электровентилятором

Для улучшения охлаждения можно заменить штатный вентилятор охлаждения ВАЗ 2107 на более мощный и совершенный. В этом качестве подойдут вентиляторы от «калины» или «приоры». Особенно эффективный вентилятор с восемью лопастями обеспечивает особенно сильный воздушный поток.

Стоит учесть, что система охлаждения ВАЗ 2107 изначально создавалась для эффективной работы.Если не справляется, причина кроется не в неэффективном штатном аккумуляторе, а в забитых ячейках радиатора или недостатке охлаждающей жидкости в системе. Поэтому, если двигатель перегревается при работающем вентиляторе, стоит проверить уровень охлаждающей жидкости и почистить соты радиатора (или заменить их).

Датчик включения вентилятора (ДВ) на любом автомобиле, в том числе и на ВАЗ 2107, играет важную роль. Именно благодаря ему двигатель охлаждается с помощью воздушного потока, что предотвращает перегрев силового агрегата.Подробнее о принципе работы, диагностике и способе замены читайте ниже.

[Скрыть]

Характеристика датчика вентилятора

На двигателях ВАЗ 2107 инжектор или карбюратор довольно сложно пропустить включение датчика вентилятора - сам вентилятор охлаждения довольно громкий. Кроме того, при его включении из моторного отсека слышен не только гул, особенно если его включение совпало с большой нагрузкой на проводку, но и уровень вибрации кузова повышается.А в том случае, если карбюратор настроен неправильно, может загореться индикатор давления моторной жидкости на панели приборов.

Система охлаждения «семерки» настроена таким образом, что при нормальных условиях эксплуатации устройство вентиляции не срабатывает сразу. Это происходит в момент достижения определенного температурного режима. Для точного определения этого момента используется датчик вентилятора, который отвечает за активацию этого устройства.

Где выключатель вентилятора? Такой вопрос возникал у каждого автовладельца, хоть раз ремонтировавшего систему охлаждения.Он находится в радиаторе, так как в первую очередь нагревается небольшой кружок охлаждающей жидкости, после чего система обеспечивает прохождение антифриза через радиатор. Работа последних заключается в интенсивном теплообмене. Только при повышении уровня температуры более 92 градусов ДВ начинает работать.

На карбюраторе есть два датчика охлаждающей жидкости, один для панели приборов, другой для включения вентилятора. А на инжекторе один датчик, он показывает температуру на приборной панели и идет ЭБУ, и он контролирует включение вентилятора.

Вентилятор форсированный


Система охлаждения на ВАЗ 2107 не предусматривает штатную работу вентиляционного устройства. Но, несмотря на это, иногда реализуется принцип его принудительного включения. Это происходит при выходе из строя регулятора, и, как вы понимаете, заменить его во время движения невозможно. Проверить это можно так - стоящий под капотом ДТОЖ продемонстрировал критическую температуру двигателя на приборной панели при переходе стрелки в красную зону.В этом случае вентилятор не включается, и если да, то этому может быть несколько объяснений.

Сначала произошла поломка самого ДВ, который на "семерке" включает вентилятор. Такой исход событий, как показывает практика, более благоприятен для водителя. Это связано с тем, что сама система остается исправной, при этом радиатор функционирует исправно, соответственно, часть тепла все же отводится от двигателя.

В этом случае у водителя есть несколько вариантов решения проблемы:

  1. Если вы едете по ровной дороге, и автомобиль будет ехать без остановки, то просто следите за температурой на приборной панели.Если по пути светофоры или пробки, просто включите печку на полную мощность.
  2. Если долго ехать, можно принудительно включить вентилятор. Для этого необходимо снять с контроллера два контакта и замкнуть друг друга. Но перед выполнением этих действий необходимо демонтировать минусовой провод от АКБ. Когда провода закорочены, отрицательный провод можно установить на место на аккумуляторе, после чего вентилятор будет работать непрерывно и без перебоев.Температура двигателя в данном случае роли не играет, как и режим движения автомобиля. При остановке автомобиля вентилятор будет работать до полной разрядки аккумулятора, для предотвращения этого необходимо открыть моторный отсек и отсоединить «минус» от АКБ.

Этот вариант менее приемлем для автовладельцев с установленной противоугонной системой, поэтому если вам пришлось отключить проводку устройства, то его нужно будет подключить и заизолировать.Кроме того, в моторном отсеке нужно будет следить, чтобы под лопасти ничего не попало, так как схема поиска проводов задействует жгуты. Конечно, это принесет определенные неудобства, так как постоянно открывать капот и замыкать контакты не очень удобно. Поэтому вариант принудительной активации должен быть реализован в экстренных случаях. Сам ДВ - элемент, стоимость которого довольно низкая, но его замена в дороге практически невозможна, так как водителю в любом случае придется сливать антифриз.

Второй вариант менее приятен для водителя и более опасен для автомобиля в принципе - сломался термостат, а система охлаждения не работает должным образом из-за неработоспособности вентилятора. Конечно, если радиатор пустой, ДВ никак не отреагирует; соответственно, вентиляционное устройство не включится. Основная проблема в этом случае заключается в том, что теплообмен во много раз хуже из-за неработающего радиатора. Единственное решение проблемы - активировать печку на полную мощность и периодически останавливать машину.Это предотвратит попадание стрелки в критическую зону на датчике.

На видео ниже вы можете увидеть, как владелец ВАЗа организовал кнопку принудительного включения вентилятора при неработающем датчике (видео Влад Пахандрин).

Диагностика контроллера

Для диагностики контроллера вам понадобится градуированный термометр, который может работать при температуре кипения воды. Процедура диагностики выполняется следующим образом:

  1. Часто датчик, обращенный внутрь радиатора, следует опускать в воду.
  2. Далее к контактам контроллера подключаются щупы тестера, и они настраиваются на отсутствие сопротивления.
  3. Когда жидкость начинает нагреваться, сопротивление пропадает примерно при 87-92 градусах. Если это так, контроллер работает и будет работать должным образом.

Приведены все основные схемы подключения и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ различных моделей. В чем суть работы ВО? Электродвигатель с крыльчаткой на валу установлен внутри прямоугольного металлического каркаса, с помощью которого он крепится к задней части радиатора.При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленный воздушный поток, который, по сути, охлаждает тосол или тосол.

Если вентилятор охлаждения не работает, не спешите обращаться в автосервис. Вы также можете самостоятельно определить причину неисправности. Причем для этого совсем не обязательно иметь специальные навыки - достаточно изучить справочный материал с сайта и следовать инструкциям по его проверке / замене.

Схема включения кулера ВАЗ 2104, 2105 и 2107

  1. вентилятор радиатора
  2. датчик температуры (находится на днище радиатора)
  3. монтажный блок
  4. реле зажигания
  5. Замок зажигания

А - на контакт «30» генератора.

Электровентилятор охлаждения ВАЗ 2106

  1. датчик включения электродвигателя;
  2. мотор вентилятора;
  3. реле включения электродвигателя;
  4. главный блок предохранителей;
  5. выключатель зажигания;
  6. дополнительный блок предохранителей;
  7. Генератор
  8. ;
  9. Аккумуляторная батарея
  10. .

Подключение вентилятора 2108, 2109, 21099

До 1998 года на автомобилях со старым блоком предохранителей 17.3722 (пальцевые предохранители) в цепь вентилятора входило реле 113.3747. После 1998 года такого реле нет.

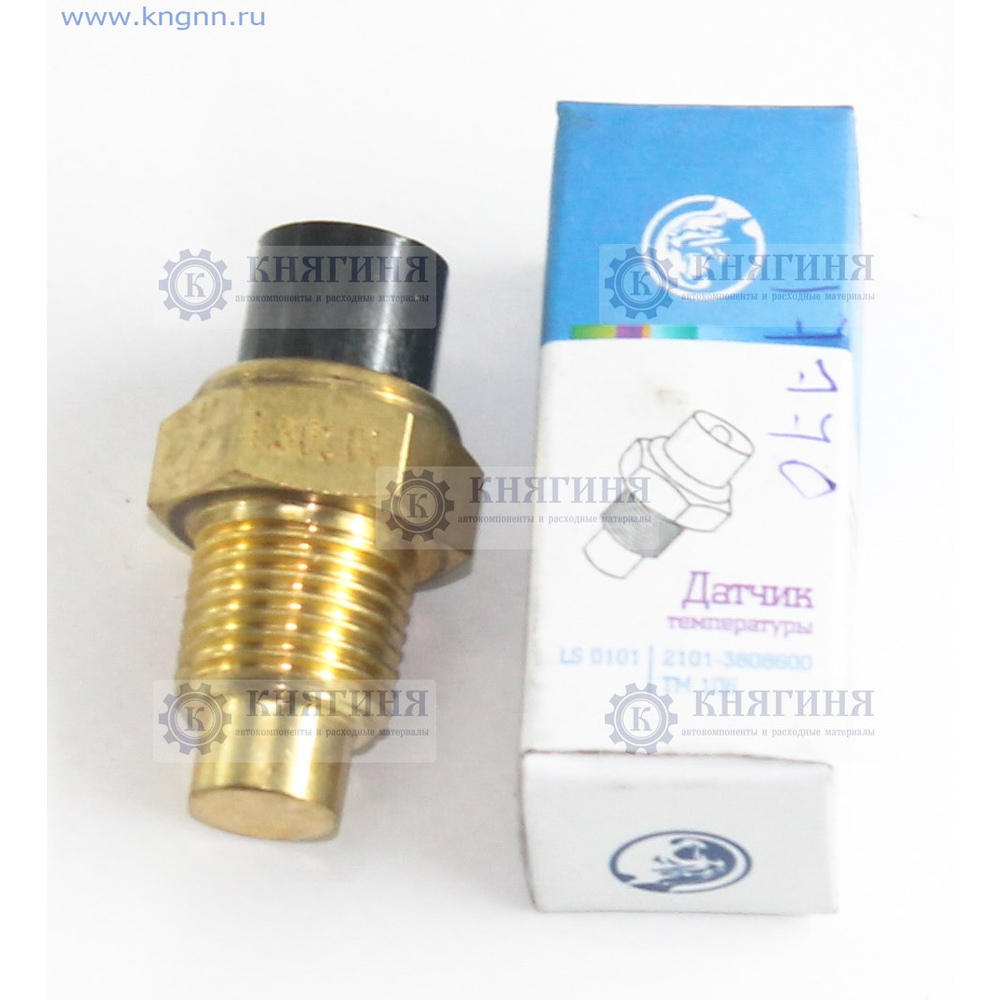

Также до 1998 г. использовался датчик включения ТМ-108 (температура замыкания его контактов 99 ± 3 ° С, температура размыкания 94 ± 3 ° С), после 1998 г. ТМ-108-10 с аналогичным температурные диапазоны или его аналоги от разных производителей.Датчик TM-108 работает только в паре с реле, усиленный для высокого тока TM-108-10 может работать с реле или без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

  1. Двигатель вентилятора
  2. Датчик включения двигателя
  3. Монтажный блок
  4. Замок зажигания

К9 - Реле включения электродвигателя вентилятора. A - К клемме «30» генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

  1. Двигатель вентилятора
  2. Датчик 66.3710 для включения электродвигателя
  3. Монтажный блок

A - К клемме «30» генератора

Электросхема ВО ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях разная. На автомобилях с карбюраторным двигателем для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляется контроллером.

Схема форсунки 2113, 2114, 2115 и карбюратора

Где находится реле вентилятора

4 - реле электровентилятора;
5 - реле электробензонасоса;
6 - главное реле (реле зажигания).

Внимание: порядок реле и предохранителей может быть произвольным, ориентируемся на цвет проводов. Следовательно, мы находим реле, от которого от главного реле идет тонкий розовый провод с черной полосой (вывод 85 *) (не путать с тонким красным проводом с черной полосой, идущим от контроллера) и толстый белый провод питания провод с черной полосой (вывод 87) (нам нужны белый и розовый провода), это реле вентилятора.

Если вентилятор охлаждения не работает

Для привода вентилятора установлен электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичный.Технические данные электровентилятора и датчика включения вентилятора:

  • Номинальная частота вращения вала электродвигателя с рабочим колесом 2500 - 2800 об / мин.
  • Потребляемая мощность электродвигателя, 14 А
  • Температура замыкания контактов датчика 82 ± 2 градуса.
  • Температура размыкания контактов датчика 87 ± 2 градуса.

Вентилятор охлаждения может не включаться по следующей причине:

  • неисправности электропривода;
  • перегоревший предохранитель;
  • неисправен термостат;
  • вышедший из строя датчик температуры включения кулера;
  • неисправное реле ВО;
  • обрыв электропроводки;
  • Неисправность пробки расширительного бачка.

Для проверки самого мотора вентилятора ВАЗ подаем на его выводы напряжение 12 В от АКБ - заработает исправный мотор. Если проблема связана с вентилятором, вы можете попробовать его отремонтировать. Проблема обычно заключается в щетках или подшипниках. Но бывает, что электродвигатель выходит из строя из-за короткого замыкания или обрыва обмоток. В таких случаях лучше всего заменить весь привод.

Предохранитель VO находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А).Проверка проводится с помощью автомобильного тестера, включенного в режим пробника.

  1. В автомобиле с карбюраторным двигателем необходимо проверить датчик - включить зажигание и замкнуть накоротко два провода, идущие к датчику. Вентилятор должен включиться. Если это не так, проблема определенно не в датчике.
  2. Для инжекторных автомобилей необходимо прогреть двигатель до рабочей температуры, и отсоединить разъем датчика, отключив его от бортовой сети автомата.В этом случае контроллер должен запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как отказ системы охлаждения и заставляет привод вентилятора работать постоянно. Если привод запускается, датчик неисправен.

Замена электровентилятора в машине

  1. Ставим машину на ровную поверхность, обездвиживаем стояночным тормозом.
  2. Открываем капот, отключаем минусовой вывод.
  3. Ключом на 10 откручиваем крепеж корпуса воздушного фильтра.
  4. Отверткой ослабьте зажим воздуховода на датчике воздушного потока и снимите гофру.
  5. Откручиваем саморезы крепления крышки корпуса воздушного фильтра, снимаем фильтрующий элемент.
  6. Ключом на 8 открутите крепление воздухозаборника и снимите его.
  7. Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
  8. Отсоедините колодку проводов от разъема вентилятора.
  9. Осторожно снять кожух вентилятора вместе с приводом.
  10. Ключом на 10 откручиваем 3 болта крепления электродвигателя к корпусу.
  11. Ставим на место новую.
  12. Ставим конструкцию на место, фиксируем, подключаем разъем.
  13. Дальнейшая установка производится в обратной последовательности.

Модернизация схемы управления

Вентилятор охлаждения включается на десятке при температуре 100-105 ° С, при нормальной работе
температура двигателя 85-90 ° С, вентилятор включается при перегреве двигателя, что естественно негативно сказывается .

Эту проблему можно решить двумя способами: отрегулировать температуру включения в "мозгах" или сделать кнопкой. Остановимся на втором. Включение вентилятора с кнопки очень удобно: застрял - включил, ушел - выключил, и никто не перегревается.

В салоне установлена ​​кнопка выбора режима работы вентилятора (постоянно выключен, включен постоянно, автоматическая активация по датчику) - такая «настройка» не нужна, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток, и поэтому мы должны использовать провода сечением не менее 2 мм, иначе более тонкий провод будет не выдержит и сгорит.

Видео - подключение и проверка VO

Система охлаждения устроена таким образом, что вентилятор запускается только после прогрева двигателя до заданной температуры. Неисправный переключатель вентилятора может вызвать серьезные проблемы с двигателем.

Не путайте этот датчик с датчиком температуры охлаждающей жидкости (ЧТОЖ), который показывает температуру двигателя на панели приборов и установлен с правой стороны двигателя.

Заметить ее поломку вовремя можно только, пожалуй, только летом, да и то в городе или при медленной езде, так как встречного воздушного потока вполне хватает для нормальной работы системы охлаждения. Вентилятор охлаждения на автомобилях ВАЗ 2107 запускается с характерным шумом, поэтому момент его запуска хорошо слышен.

Где температура включения

Датчик включения вентилятора расположен у инжекторных моделей, на алюминиевом выходном патрубке ГБЦ (артикул - 23.3828, используется в ВАЗ-2107i-2112, 21213, 2123, ALFA ROMEO, DAEWOO, FIAT, LANCIA, OPEL), на карбюраторных моделей (ТМ 108-02 92/87 С) устанавливается на радиатор охлаждения двигателя.

Для «классического» вентилятора температура работы равна 92 градусам, а температура выключения - 87 C 0, поэтому установка подходящего типоразмера, но с другим номером не рекомендуется.

На карбюраторных моделях датчик находится на радиаторе

Проверка электровентилятора и его цепей

Для проверки работы вентилятора и цепей питания на впрыске «семерка» необходимо отсоединить разъем от датчика, ЭБУ подаст команду на включение вентилятора. Если этого не произошло, то необходимо проверять не сам датчик, а исправность предохранителя F7, электродвигателя, реле вентилятора и цепей питания.Ниже представлена ​​схема включения вентилятора охлаждения форсунки ВАЗ 2107.

Схема включения вентилятора охлаждения ВАЗ 2107 (форсунка)

Принцип работы такого устройства отличается от ТМ 108 и основан на изменении сопротивления.

Когда датчик нагревается, сопротивление уменьшается, ЭБУ отслеживает это изменение и при достижении заданного параметра (около 195 Ом) включает реле вентилятора.

На модели карбюратора все сделано несколько проще, если предохранитель и реле исправны, то для работы электродвигателя достаточно удалить стружку с датчика и замкнуть их между собой.

Принцип работы датчика включения вентилятора, установленного на радиаторе, следующий, в холодном состоянии биметаллическая пластина размыкает контакты, а при достижении температуры 92 градуса (в идеале) замыкается и срабатывает реле. На практике довольно часто можно купить датчики с определенным диапазоном значений. Проверить новый можно, нагрея в воде, контролируя температуру и включив.

Диагностика

Проверить включение вентилятора можно, измерив сопротивление при различных температурных условиях.Для этого используйте тестер (мультиметр) в режиме омметра и измерьте сопротивление запчасти. Оно должно уменьшаться пропорционально нагреву теплоносителя, как уже было сказано, чем выше нагрев, тем меньше сопротивление.

Вы можете проверить сопротивление, не снимая его с машины; для этого достаточно снять микросхему и провести замеры на контактах детали и прогреть двигатель, контролируя его нагрев с помощью прибора на панели. Таблицу с ориентировочными значениями зависимости сопротивления от температуры см. Ниже.

Перед установкой нового контроллера можно проверить изменение сопротивления в емкости с подогретой водой.

Проверить электродвигатель можно, подав напряжение от аккумулятора, синий провод - «+», синий с черным или просто черный - «-».

Бывает, что вентилятор запускается при нестандартных высоких значениях температуры, это говорит о его неисправности.

Если при проверке выясняется, что электродвигатель, предохранитель, датчик исправны, в этом случае необходимо проверить исправность реле.Бывает, что контакты просто перегорают. На фото ниже

Реле вентилятора на форсунке ВАЗ 2107 находится на дополнительном блоке под «бардачком» (см. Фото) он крайний слева, номер 23-3787.

Реле вентилятора ваз 2107 (форсунка)

Если заменить это реле нечем, то можно починить. Контакт прикреплен к пластине и для восстановления работоспособности достаточно его подтянуть. Для этого:


Следует отметить, что со временем поломка повторяется, проверено.

Замена датчика

Заменить датчик на инжекторной модели проще, чем на карбюраторной, так как нет необходимости сливать охлаждающую жидкость. Достаточно накинуть тряпку, чтобы впитать пролитую охлаждающую жидкость. Ключом на 19 деталь откручивается, снимается и быстро устанавливается новая. При установке рационально заранее нанести на резьбу герметик.

Для проведения процедуры замены на карбюраторной машине необходимо сначала слить тосол (тосол) и только потом ключом на 30 открутить датчик и установить новый.

При покупке датчиков и регуляторов температуры старайтесь выбирать фирменные запчасти.

  1. Для начала нужно проверить соответствующий предохранитель в дополнительном блоке реле слева под панелью приборов. (Глава Электросистема кузова ).
  2. Если все в порядке, отсоедините штекер термовыключателя.
  3. Соедините оба контакта на конце провода с помощью куска проволоки.
  4. В двухступенчатом термостате все три язычка должны быть соединены.
  5. Если вентилятор начинает работать при включенном зажигании, это означает, что неисправен термовыключатель, исключенный из электрической цепи (для проверки).
  6. Для дальнейшего движения нужно хорошо закрепить провод в заглушках и заизолировать его скотчем или штукатуркой во избежание короткого замыкания.
  7. Если отключение термовыключателя не удалось, проверьте реле вентилятора в центральном выключателе (см. Главу Электросистема кузова ): если обе перемычки термовыключателя «шунтируются», то при включенном зажигании контакты в реле должно быть четко слышно замыкание.
  8. Если ничего не слышно, то нужно «шунтировать» реле вспомогательными средствами.Для этого соедините выступы штекера реле между выводами 30 и 87 с помощью куска проволоки (канцелярской скрепки) и вставьте реле.
  9. Вентилятор охлаждения теперь должен начать работать при выключенном зажигании. Если это произошло, значит реле неисправно.
  10. В аварийной ситуации перемычку можно оставить на месте во время движения. После завершения поездки его необходимо снять.
  11. Если в этом случае реакции не последовало, проверьте двигатель вентилятора:
  12. Отсоедините кабельный наконечник от электродвигателя вентилятора и вместо этого проведите вспомогательный кабель от клеммы красного / черного провода к положительной клемме аккумуляторной батареи.Штекерный разъем коричневого провода должен быть подключен непосредственно к отрицательной клемме.
  13. Если крыльчатка по-прежнему не вращается, значит, мотор вентилятора неисправен - его необходимо заменить.
  14. Если вентилятор начинает работать, необходимо проверить реле (см. Главу Электросистема кузова ), кабельные наконечники, а также все кабельные соединения от термовыключателя и вентилятора.
  15. Вы можете безопасно продолжать движение даже с вентилятором, питающимся непосредственно от аккумулятора. Вспомогательная проводка должна быть проложена так, чтобы не происходило коротких замыканий.
  16. В моделях с соответствующим оснащением на вторую ступень вентилятора или устройство включения вентилятора после остановки двигателя подается питание по красно-синему проводу. Чтобы проверить эту ступень вентилятора, подключите провод «+» к красному / синему проводу вилки двигателя.

ВАЗ 2107 глохнет и не заводится. Почему глохнет двигатель? Причины остановки двигателя и способы устранения

Эта статья расскажет о том, почему машина глохнет на ходу.Причина такого явления может быть самая банальная, но неприятностей от такого «поведения машины» вы получите немало. К тому же двигатель может споткнуться на холостом ходу. Немного приятного в этом, мотор вроде заводится, но через некоторое время перестает работать. Возможен такой вариант, при котором двигатель не хочет запускаться, если его температура приближена к рабочей.Рабочая температура двигателя около 90 градусов. Причин может быть много, но нужно учитывать Основная

Самая частая причина

Стоит обратить внимание на то, что все причины можно разделить на несколько категорий.Почему машина глохнет на ходу? Причина может быть как банальной, так и сложной. Если мы говорим о инжекторных двигателях, то регулятор очень часто выходит из строя по обороту, он подает необходимое количество воздуха на топливную рампу. Регулятор холостого хода представляет собой шаговый электродвигатель, он снимает и закрывает канал, пропускающий чистый воздух в рампу для перемешивания. Итак, первым делом нужно убедиться в исправности регулятора холостого хода. Для этого прокручиваем коленвал стартером, одновременно выжимаем педаль газа.Мотор заводится, но количество оборотов постоянно меняется. Идет поломка RXX - глохнет двигатель при нажатии на газ. И самый действенный способ избавиться от такой неприятности - полная замена элемента. Устанавливать новую машину ВАЗ нужно буквально за считанные минуты.

Проблемы с дроссельной заслонкой

Довольно часто причиной того, что двигатель начинает работать, является сам дроссель. Возможно, воздушный фильтр изношен, поэтому внутри была загрязнена вся поверхность заслонки.Чтобы исправить эту поломку, достаточно полностью очистить демпфер изнутри. Учтите, что после тщательной очистки проблема может сохраниться, двигатель все равно глохнет при нажатии на газ. В этом случае необходимо убедиться в исправности датчика положения. Этот датчик представляет собой переменный резистор. Устанавливается на оси клапана. Причем максимальный износ наблюдается в крайнем положении (соответствующем холостому ходу). Если он вышел из строя, то необходимо его полностью заменить.Стоимость детали довольно низкая, а замена происходит буквально за считанные минуты. Но не исключено, что двигатель начинает топать, несмотря на то, что все датчики в идеальном состоянии.

Качество топлива

Всегда следите за тем, какой бензин вы заливаете в свой автомобиль. В большинстве случаев все вышеперечисленные симптомы проявляются тогда, когда вы заправляете топливный бак. Конечно, мотор может споткнуться и через некоторое время. Поэтому сразу определить поломку оказывается сложно.Также стоит обратить внимание: причина того, что двигатель начинает балансировать, должна быть раздроблена, она всегда в самом бензине. Чтобы вылечить такую ​​«болезнь», вам потребуется полностью слить бензин из бака, а также заменить топливный фильтр. К сожалению, при заправке не всегда можно купить качественное топливо. Поэтому стоит выбирать одну марку производителя, продающего бензин высочайшего качества. Конечно, бывают случаи, когда машина глохнет на ходу (причина этого не в бензине).Учтите, что чрезмерно низкая стоимость - первый признак сомнительного происхождения бензина. И залить в бак - это равносильно тому, что отправить машину на полный ход в стойке.

Свечи зажигания

Чтобы убедиться, что нужно их все открутить, проверьте размер зазора, а также наличие автомобиля. И у вас на ходу есть автомобильные киоски. Причина может скрываться в свечах. В том случае, если есть сильный нагар, но зазор находится в пределах допустимых значений, необходимо очистить электроды свечей.Но лучший выход - установить новые свечи. В том же случае, если зазор очень большой, наблюдается чрезмерный износ электрода, чистка не поможет, необходимо полностью заменить комплект свечей.

Топливный фильтр

Но еще одна очень частая причина, по которой машина глохнет на ходу. ВАЗ или иномарка - значения не имеет. Но особенно это актуально для старых автомобилей. Некоторые водители просто забывают, что в машине есть фильтр для очистки бензина. Он расположен внизу топливного насоса.Конечно, при наличии грязи в фильтре бензин попадет в топливную рампу и камеры сгорания просто не будет. Должны появиться перебои в подаче топлива. При этом вы, нажимая на педаль газа, перетасовываете двигатель. Чтобы избавиться от этой неисправности, необходимо снять бензонасос, заменить фильтр. Также стоит учесть, что сама емкость может стать причиной быстрого засорения фильтра. Следовательно, сможет помочь либо замена тары, либо тщательная очистка.

Воздушный фильтр

Аналогичная ситуация, как и в случае с фильтрующим элементом бензина. Обратите внимание, что эксплуатация и ремонт автомобиля должны производиться в соответствии с требованиями производителя. Ведь вы знаете, что в камеру сгорания подают смесь бензина и воздуха. Следовательно, если какой-либо компонент этой смеси не потечет в топливную рампу, двигатель застрянет. Рассмотрим на примере, как мотор работает при недостатке воздуха.Камера сгорания слишком сильно вываливается, так как свечи залиты. При этом есть ощущение, что задыхается двигатель. Помимо прочего, некоторые автомобилисты, не знающие принципа работы ДВС, могут закрыть впускное сопло тряпкой, чтобы в него не попала вода. Забавно, но бывает.

Топливный насос

Если то конечно машина глохнет. Карбюратор будет работать отлично, вот только бензин никто не дает.На автомобилях с впрыском топлива топливный насос расположен под задним сиденьем. На карбюраторе - возле распредвала (так как у него есть привод). Если он перестанет работать, двигатель может нормально работать на холостом ходу, но при увеличении оборотов обязательно заглохнет. Однако при полном износе бензонасоса мотор вообще не заводится. Чтобы избавиться от этой неисправности, необходимо либо провести ремонт помпы, либо полностью заменить, что наиболее эффективно. Что касается карбюраторных моторов, то они могут сильно изнашивать шток привода диафрагмы насоса.

Электрооборудование

Проблема остановки двигателя способна улучшить электрооборудование. В частности, может произойти появление окисления на аккумуляторе. Хоть машины старые, хоть новые - все нуждаются в уходе и бережном уходе. Следовательно, контакт ухудшается по мере увеличения сопротивления, и это приводит к тому, что двигатель глохнет. Также может вылететь сам аккумулятор. В том же случае, если генератор не дает необходимого тока, вся электросеть автомобиля переходит на питание от аккумулятора.Если вы сразу не увидели горячую лампу, подписав, что зарядки нет, машина продолжит движение. При том, что свет будет включен, а система зажигания сработает, через некоторое время аккумулятор полностью разрядится и двигатель остановится. Вам предстоит зарядить аккумулятор, а также полностью отремонтировать генератор.

Здесь мы разберем все возможные причины, по которым глохнет карбюратор в автомобиле ВАЗ 2107. В большинстве случаев поломку можно устранить самостоятельно, но иногда потребуется доработка карбюратора.

Если вы заметили некоторые из этих явлений в работе автомобиля ВАЗ 2107, то следует внимательно проверить карбюратор. Вы можете найти в нем поломку.

  • Если ВАЗ 2107 заводится и сразу глохнет, причиной может быть карбюратор. Все последующие попытки запустить двигатель будут безуспешными.
  • В случаях, когда двигатель тяжело запускается, нужно также проверить карбюратор. Автомобиль может застрять через короткое время.
  • Если двигатель глохнет сразу после запуска, это также признак неисправности карбюратора.Двигатель будет работать несколько раз, и только после многочисленных попыток можно будет запустить ВАЗ 2017.

Причины поломки карбюратора ВАЗ 2107

Здесь мы поэтапно опишем все возможные причины того, что ВАЗ 2107 заведется и заглохнет.

Если причиной поломки карбюратора была нехватка топлива в поплавковой камере, то велика вероятность, что топливный насос или система питания также неисправны. Просто снимите шланг с топливного штуцера.После этого сделайте пару нажатий на рычаг ручной подачи топлива. Из отверстия для шланга должна струйка водяного бензина. Если жиклер был слабым, или его вообще не было, то необходимо провести детальную проверку топливного насоса и системы питания.

Засорение фильтра также является частой причиной выхода из строя карбюратора. Исправить эту причину будет очень просто. Вам понадобится сетчатый фильтр, а затем его очистите. Для чистки стоит использовать зубную щетку или что-то подобное.

Можно попробовать промыть фильтр ацетоном. Также может помочь сфальсированный самолет. Думаю, их все фильтруют. Произведите очистку седла фильтра. Иногда может потребоваться полная замена этой детали, но лучше попробовать просто для ее очистки.

Соленоидный клапан или топливный домкрат системы холостого хода

В первую очередь нужно посмотреть на положение мазута и электромагнитного клапана. В результате какой-то поломки он может отвернуться, из-за чего и происходит поломка.Просто верь этому. Также попробуйте снять провод с клапана и положить обратно. Вы должны услышать характерный щелчок. Он указывает, что клапан заработал. Если вы не услышали щелчка, подключите плюсовой аккумулятор и выход клапана. Если щелчка не слышно, значит, необходимо заменить клапан. Если щелкнул, стоит проверить систему EPHX.

Исправность клапана можно проверить, вытащив топливную пробку. Посмотрите внимательно. На нем не должно быть загрязненных участков и повреждений.Посмотрите на уплотнительное кольцо и запорную иглу. Более жирное следует тщательно очистить и спустить сжатым воздухом.

Это очень серьезная проблема, которую трудно устранить. Из-за этого не всегда глохнет машина. Это может произойти, если топливная смесь очень сильно обеднена избытком воздуха. По этой причине карбюратор запускается и глохнет в ВАЗ 2107. В этом случае нужно проверить карбюратор целиком.

В частности:

  • Кольцо под клапаном;
  • Трубка к вакуумной;
  • Трубка к крышке клапана;
  • Кольцо на качественный винт.

Иногда бывает проще заменить весь карбюратор.

Диафрагма повреждена

Если причина в отверстии стартера, то его необходимо полностью разобрать и осмотреть. Иногда может потребоваться полная замена пускового устройства, но не часто. Надо будет настроить. Обязательно замените диафрагму на новую.

Засорение топливных и воздушных форсунок

Эмульсионные колодцы и трубки системы дозирования также могут быть засорены.

Вам нужно будет разобрать карбюратор, вынуть вышеуказанные предметы и почистить их. Для чистки необходимо использовать ацетон, щетку и сфалированный самолет. Их нужно очистить от всех видимых загрязнений. Стоит отметить, что в системах секс и озон компоненты будут одинаковыми. Выделяется только их расположение.

Требуется очистка:

  • Воздушные форсунки;
  • Эмульсионные трубки;
  • Жиклеры топливные;
  • Колодцы эмульсионные.

Необходимо очистить все компоненты, даже если некоторые из них не сильно загрязнены. Это поможет избежать перестроек.

Засорение топливных и воздушных жиклеров системы холостого хода

Засорение этих секций карбюратора также может стать причиной запуска и немедленного заглохания ВАЗ 2107. В этом случае вам придется их разобрать. Сделать это достаточно просто, нужно лишь безопасно открутить жиклеры. Далее нужно очистить и продуть сжатым воздухом. Иногда может потребоваться их замена.Можно попробовать чистить автобусы, не прибегая к полному дефициту карбюратора. Это значительно сократит время очистки.

Нарушен уровень топлива в поплавковой камере

Это очень частая причина глохнет карбюратор в ВАЗ 2107. Это связано с неправильной регулировкой уровня топлива. Дело в том, что топливная смесь нарушена. Он может быть сильно обогащен или наоборот обеднен. В этом случае нужно произвести корректировку. Это может занять много времени, но так вы сможете избежать неисправностей карбюратора.

Не регулируется ПОСТАВКОЙ

Из-за того, что воздушная заслонка не может быть полностью открыта, топливо может обогащаться. Чаще всего это не приводит к серьезным проблемам, но иногда топливо обогащается, так как двигатель очень сложно запустить. Особенно если грелся при длительной езде. В этом случае стоит отрегулировать воздушную заслонку (всасывание). Иногда в сильно обогащенную смесь можно даже залить свечи.

При правильной работе воздушной заслонки она должна перекрывать сечение правой камеры.Это происходит, если ручка полностью вытянута. А если ручка утоплена, она должна встать вертикально. Если этого не происходит, значит, причина поломки карбюратора как раз в неправильной регулировке подачи. Его настройка не должна занять много времени.

Иные причины глохнет ВАЗ 2107

ВАЗ 2107 может забить не только карбюратор. Это может произойти из-за поломки других систем. В первую очередь обратите внимание на систему зажигания.Его поломку часто можно спутать с поломкой карбюратора. Это связано с тем, что признаки неисправности системы зажигания очень похожи на признаки неисправности карбюратора. Еще нужно проверить систему питания. Также это может быть причиной того, что ВАЗ 2107 заводится и сразу глохнет.

выводы

Большинство вышеперечисленных причин можно устранить самостоятельно. Для этого нужно просто четко следовать инструкции. Чаще всего нужно очистить только некоторые детали карбюратора, но иногда может возникнуть необходимость доработать карбюратор в автомобиле ВАЗ 2107.Так вы быстро избавитесь от многих проблем, связанных с тем, что ваша машина заводится и сразу глохнет.

Всем привет, сегодня хочу рассказать о причинах, из-за которых глохнет ваша машина ВАЗ 2107, и в связи с этой неприятной досадой вы больше не можете дальше двигаться на своем железном коне. Сегодня мы постараемся рассмотреть основные причины, по которым у вас глохнет двигатель. Конечно, таких причин очень много.
Первая причина - проблемы с регулятором холостого хода (RXX), обычно машина глохнет на холостом ходу.RHX может выйти из строя из-за загрязнения, и это приводит к тому, что стержень клинит. Для уверенности нужно снять ЦРБ с семерки и в случае загрязнения хорошо промыть. Желательно использовать жидкость, хорошо перемешивающую масло.

Вторая причина, из-за которой глохнет ВАЗ 2107 - это сигнализация (если она конечно не установлена) В большинстве случаев сигнализация работает с электрической цепью топливного насоса, а где спросить? И несмотря на то, что бессовестный механик, подключивший к вам сигнализацию, мог отсюда делать свою работу и мог следить за проблемами.Особенно если все делали на скручиваниях, то со временем она слабеет, и все пишут как говорится. Перестает поступать питание на помпу, в результате чего ВАЗ 2107 не заводится.


Третья причина - слишком богатая горючая смесь. Проверить эту версию можно, открутив свечи, если контакты свечей покрыты черным нагаром, значит смесь слишком богатая. То, сколько бензина подано в цилиндры, соответствует положению дроссельной заслонки, а также показаниям датчика температуры, на автомобиле ВАЗ 2107 этот датчик расположен слева в задней части головки блока.Если возникла необходимость в замене датчика температуры, то надо слить то что, то часть антифриза.
Выход из строя датчика массового расхода (ДМРВ) на ВАЗ 2107 также приводит к обогащению смеси. Проверить работу ДМРВ можно с помощью мультиметра. Если напряжение больше 1002 вольт, его придется заменить.


Четвертая причина - сильное обеднение горючей смеси. В итоге ваша «семерка» тоже будет клеветать. В основном это связано с подачей воздуха.Основные места подачи - это приточная система или ослабляющее крепление в местах, где они стоят. Для поиска всасывания воздуха обычно используют дымогенератор, чтобы увидеть место, куда втягивается дым.

И пятая причина - вакуумный усилитель тормозов. Так как через него могут проходить воздушные сиденья. Это происходит из-за протечки диафрагмы. Поменять неисправный вакуум на ВАЗ 2107 можно, сдвинув шланг, соединяющий вакуумный усилитель и впускной коллектор, если двигатель потом не нагревается, скорее всего придется поменять разрежение.

Ну вот и все мы рассмотрели основные причины, по которым глохнет машина ВАЗ-2107, если у вас были другие причины, то пишите в комментариях. Так далеко.

Ситуации, когда инжектор ВАЗ сразу запускается, после чего сразу глохнет, случались довольно часто. А все из-за системы впрыска топлива (форсированного типа). Для исправления данной ситуации автовладельцы часто используют нагревательную свечу, но это не решение проблемы, а лишь временная мера. Если ВАЗ 2107 заводится и глохнет сразу после поворота ключа в замке зажигания, то в большинстве случаев это свидетельствует о проблеме с подачей топлива (забит или неправильно работает бензонасос), либо качество использованного топлива оставляет желать лучшего. желать лучшего, а форсунки просто забиты.А заводится машина исключительно на остатках топлива в цилиндрах.

Поиск неисправного компонента

Итак, что делать, если двигатель легко заводится, но после этого сразу падает обороты и глохнет? В первую очередь нужно проверить наличие авто на свечах. Если некоторые из них покрыты слоем нагара, двигатель априори не может нормально работать. Сначала запускается из-за движения стартера, но сразу тормозит, так как несколько цилиндров физически не выдерживают всей нагрузки от коленчатого вала.Карбюратор, кстати, тоже может выйти из строя из-за такой проблемы.

Так в чем причина неисправности двигателя? Если машина заводится, то хоть с искрой все нормально. То есть электрика работает в порядке. Не будет лишним раскрутить головы и попытаться найти те свечи, которые покрыты слоем нагара. Очистить их можно с помощью обжига над газовой горелкой и протирочного спирта (это можно делать только на холодных контактах).

Сама форсунка тоже может засориться. В этом случае просто не работает подача топлива в камеру сгорания. Эти действия необходимо произвести:

  • снимите колодки и проверьте заслонки;
  • проверить работу датчиков;
  • проверить, нормально ли работает двигатель при температуре выше 80ºС.

Естественно сам бензонасос может быть вредным. В инжекторе на момент пуска мотора гниет автоматом за счет стартера, а потом идет от генератора.Если один из этих компонентов работает некорректно, машина просто тупая. И здесь речь идет об остаточном количестве топлива в цилиндрах. Если мотор сразу глохнет, а стартер с ним работает неравномерно, то, скорее всего, проблема либо в нем, либо в замке зажигания.

Следует попробовать заменить его на заведомо исправный и перепроверить работу двигателя. В крайнем случае просто зажимаются контакты.

Что делать, если проблема в ЭБУ?

Двигатель может работать некорректно, если бортовой компьютер работает.В ВАЗе именно он отвечает за своевременную подачу топлива, синхронизацию работы форсунки и свечей зажигания. Когда двигатель сразу глохнет, это говорит о несовпадении момента подачи топлива и воспламенения топливной смеси.

Как правило, помогает смена прошивки или восстановление до заводского состояния. Хотя иногда может быть просто необходимо отрегулировать цикл подачи топлива, а также насыщенность смеси. В крайнем случае на ВАЗ 2110 (или более поздней модели) придется заменить весь блок ЭБУ или отключить его, переведя двигатель в рабочий режим только с механики.

Следует отметить, что двигатель отвечает за работу двигателя, но еще и кучу датчиков, которые регулируют давление в форсунке, насыщенность смеси, момент зажигания.

То есть нужно проверить и свою работу. Хотя при выявлении неисправности одного из них следует подать сигнал Check Engine на приборную панель. Так, например, бывает при запуске ВАЗ 2110. Этого не происходит только в том случае, если ЭБУ просто не получает сигналы от датчиков.Стоит отметить, что в модели 2107 по умолчанию компьютер не ставится, а вот инжектор без него не работает.

Подобные проблемы возникают и тогда, когда карбюратор синтетически переделывают под форсунку, но это остается на усмотрение бывшего бортового компьютера. Он просто меняет прошивку, подключает новые модули, но нужно понимать, что он изначально не предназначен для такой работы. Таким образом, если карбюратор переделывают, то с ним нужно менять оба ЭБУ на совместимую модель.К счастью, об их выпуске позаботился ВАЗ.

Итак, если форсунка запускается и сразу глохнет, то основными причинами такой неисправности являются нарушения в работе электроники (в том числе ЭБУ), некорректная работа топливной системы или проблема с фильтрацией бензина. Выявить основную причину - не проблемы. В крайнем случае всегда можно обратиться в центр на сотню. Но стоит помнить, что любые корректировки работы бортового компьютера можно вносить только при полностью подходящем двигателе.

В этой статье мы поговорим о такой неприятной проблеме, как остановка двигателя, а также о плохом запуске. Рассмотрим основные причины, по которым двигатель глохнет на холостых оборотах и ​​на ходу. Кроме того, поговорим о том, почему мотор не запускается на горячем, а также о решении каждой из описанных выше проблем.

Распространенные причины кражи холостого хода:

1. Самая распространенная - это регулятор (датчик) холостого хода, который напрямую связан с частотой вращения двигателя на холостом ходу.Проверьте в нем, достаточно ли проста поломка. Если машина не заводится, когда крутишь стартер, нажимаешь педаль газа, двигатель должен запуститься. Если повороты начинают плыть сразу после снятия ноги с педали - 99% в чем причина в регуляторе холостого хода. Решение - для этого у владельцев ваз потребуется как минимум время.

2. Вторая вероятная причина, по которой двигатель глохнет на холостом ходу - проблемы с дроссельной заслонкой. Лечится эта беда - банально.

3.Если после чистки проблема не исчезла, предполагаем, что причиной глохнувшего мотора на холостых оборотах может быть ДПДЗ (датчик положения дроссельной заслонки). Проблема решена, процедура не сложная и выполняется собственноручно.

Не бывает случаев, когда двигатель глохнет на ходу, как говорится так много. Ниже будут перечислены наиболее вероятные и наиболее часто встречающиеся причины, по которым это может происходить.

Двигатель останавливается на ходу - причины

1.Тисненое топливо - это первое, что приходит в голову большинству из нас, к тому же надо начинать искать причину остановки двигателя на ходу. Вам «повезло», если это произойдет сразу после заправки, в этом случае можно с уверенностью сказать, что проблема в топливе. Лечится горючим и горючим.

2. Свечи. Как правило, подозрение возникает чаще всего после некачественного топлива. Здесь все просто - открутите свечи и при необходимости проверьте их состояние.

3. Топливный фильтр. Порядок забитого фильтра может вызвать перебои в подаче топлива, в результате чего газут, и двигатель глохнет на ходу. Для устранения неисправности достаточно.

4. Воздушный фильтр. Все так же, как и с топливом, если забито, то воздух не поступает, поэтому топливно-воздушная смесь выходит выпуклой и свечу просто переливают. Кроме того, мотору будет задана нехватка воздуха, то есть мощность упадет, и процесс сгорания смеси в цилиндрах осуществить не удастся, в итоге мотор застрянет.Чтобы устранить эту неисправность, достаточно заменить воздушный фильтр.

5. Неисправная АЗС - второй «подозреваемый». Если с вашим топливным насосом не все в порядке, то автомобиль будет вести себя так: он застрянет на ходу или двигатель вообще не запустится. Проблема решается проверкой помпы, ее ремонтом или.

6. Аккумулятор. Окисление клемм аккумулятора или плохой контакт могут привести к остановке двигателя. Проверить клеммы, при необходимости почистить или заменить аккумулятор.

7.Если двигатель работает на ходу и генератор тоже может стать причиной причины. Вышедший из строя генератор не заряжается, в результате боковая сеть автомобиля питается исключительно от аккумулятора, и его не хватает на долгое время. В результате вы не подозреваете, что машина работает от аккумулятора, продолжайте движение, пока он полностью не разрядится. Лечил - а.

6. В продвинутом авто причины тоже могут быть в электронике и различных датчиках. Если не силен в этом и все вышеперечисленные узлы и детали в норме, то лучше обратиться к специальностям, и тогда можно будет заменить пол на пол пресса...

Почему

глохнет двигатель на горячем, Заводит ли хорошо горячий двигатель?

1. Причина первая. Во время движения по нему проходит большое количество воздуха, из-за которого карбюратор серьезно охлаждается, заодно охлаждает и топливо, проходящее через него. В результате температура карбюратора в несколько раз ниже температуры мотора. Из-за этой особенности возникают проблемы, после долгой поездки вы заклиниваете двигатель и делаете короткую остановку, в это время карбюратор начинает нагревать горячий кожух двигателя.Остатки бензина в высокотемпературной поплавковой камере начинают испаряться, заполняя пустоты - воздушный фильтр, впускной коллектор и собственно сам карбюратор. Образуются воздушные пробки, а в поплавковой камере нет капли топлива.

Решение проблемы довольно простое - несколько раз нажмите педаль газа до половины и попробуйте запустить двигатель. Этим вы обедняете смесь и высвобождаете избыточное испарение. Следует отметить, что проблемы с запуском горячего также могут быть связаны с аналогичной проблемой, только неисправностью бензонасоса или топливопровода.Это, как правило, происходит в жару, когда воздушные пробки, препятствующие протеканию топлива в карбюратор, образуются из-за испарения в топливной системе или насосе.

2. Вторая возможная причина странного поведения прогретого двигателя - проблемы со стартером. Убедитесь, что при попытке запустить двигатель стартер крутится, а не просто щелкает или вообще не реагирует. Если это так и один из вышеперечисленных вариантов был подтвержден. Вам нужно проверить стартер. Если вы в дороге, то проверку можно свести к элементарному тесту подачи проволоки стартера или другим визуальным операциям.Если добрались до дома, подробно опишите. В случае неисправности или замены.

3. Как вариант причиной, когда двигатель не запускается на горячем может быть земной аккумулятор из-за вышесказанного, когда генератор не давал зарядку и аккумулятор полностью сел.

Ну вроде что-то пропустил !? Сегодня всем, надеемся, статья поможет, расскажет причину поломки и поможет в решении вашей проблемы, если вы знаете другие причины, а также как их решить, вы можете добавить статью, используя форму для комментариев.Спасибо за внимание.

Датчик уровня топлива ВАЗ. Принцип работы датчика

Преобразователи, датчики, датчики - Информационный портал 2011 - 2021 Использование материала возможно при размещении активной ссылки

Датчик уровня топлива ВАЗ.Принцип работы датчика

В ВАЗ-2101 - 2107, как и в других современных автомобилях, в большинстве случаев используют датчики уровня топлива потенциометрического типа. В таком датчике поплавок механический (с рычагом и т. Д.) Связан с потенциометром - переменным сопротивлением (реостат). При изменении уровня топлива изменяется положение поплавка, рычаг, связанный с поплавком, перемещает ползунок на реостате. Это изменяет выходное электрическое сопротивление датчика уровня топлива.Это изменение преобразуется в соответствующие показания. В качестве материала для поплавковых датчиков уровня используется поролон, полый легкий металл или пластик.

Потенциометрические датчики уровня топлива рычажные и трубчатые. К достоинствам потенциометрических датчиков уровня топлива можно отнести простоту устройства и невысокую стоимость. Недостатки - из-за подвижных электрических контактов датчика износа. Это особенно актуально для автомобилей, использующих такие агрессивные виды топлива, как этанол, метанол и биодизель.В данных условиях применяется бесконтактная конструкция датчика уровня топлива, в которой используется взаимодействие магнитных элементов.

Видео: Устройство и ремонт датчика уровня топлива на ВАЗ - 2101 - 2107

Описание датчика уровня топлива, неисправность, ремонт поплавкового датчика уровня, снос, принцип работы датчика уровня топлива, датчик впуска - проверка сетки с помощью омметра, поплавок - заправка на поплавок, сигнальные лампы, реостат

Почему лампочка на ВАЗ 2107 инжектор.Почему горит Check Engine? Неисправности и решения

Здравствуйте уважаемые автомобилисты! Наверное, многие из вас, управляя своей машиной, сильно испортили себе настроение: то загорается, то гаснет, и даже горит (без всякой очевидной причины) «вечный огонь» лампочки Check Engine.

Что не так? Ответ на вопрос - почему горит лампочка форсунок, многие сразу не смогут дать. Попробуем разобраться в структурном принципе отказа.

Электронный блок управления (ЭБУ) вашего автомобиля управляет двигателем с помощью сенсорной системы. Если загорается лампочка, это означает, что один или несколько параметров датчика вышли из строя, и компьютер реагирует соответствующим образом.

Рассмотрим функции, возложенные на датчики форсунки. Зная, за что отвечают датчики, несколько проще судить о поведении вашего автомобиля и делать выводы: либо исправить проблему самостоятельно, либо обратиться в автосервис.

Горит индикатор форсунки: что говорят датчики

Датчик коленвала - определяет скорость его вращения, положение и, как следствие, расположение поршней в цилиндре. Датчик основан на электромагнитной индукции.

Если форсунка сгорает из-за срабатывания датчика коленчатого вала, последствия игнорирования могут быть следующими: двигатель не будет работать на холостом ходу, а при выходе из строя датчика двигатель может заглохнуть и вообще не запуститься.

Индикатор форсунки горит по причине, которая отвечает за управление синхронизацией в каждом цилиндре двигателя.В этом случае компьютер переходит из режима впрыска фазы в резервный - так называемый парно-параллельный режим.

Принцип действия датчика основан на эффекте Холла, датчик расположен на передней части блока от входного коллектора. Характерные признаки неисправности - повышенный расход топлива и неустойчивый запуск двигателя.

Если значок форсунки горит из-за работы датчика дроссельной заслонки, то специфическим фактором неисправности является конкретный звук стучащего двигателя.Звук становится наиболее заметным при сбросе оборотов при разгоне. Вследствие этого: увеличивается расход топлива и снижается мощность, поскольку двигатель должен постоянно работать на малых углах перед зажиганием.

Индикатор форсунки горит из-за датчика воздуха, который отвечает за оценку наполнения цилиндра воздухом. Характерными особенностями неисправности, как правило, являются увеличение холостого хода (1500-3000 оборотов в минуту). Также при отпускании педали газа скорость снижается медленно или совсем не снижается без дополнительных перегазовок.Кроме того, есть характерные рывки при разгоне автомобиля.

Если загорается лампочка форсунки по показаниям датчика абсолютного давления, который реагирует на его изменение во впускном тракте, то фактор характеризует двигатель, работающий на слишком бедной или богатой горючей смеси. В результате будет «неправильный» выхлоп, пропуски зажигания на холостом ходу, возникнут проблемы при глушении двигателя.

Индикатор форсунки горит из-за индикаторов датчика температуры, назначение которых: оценить тепловое состояние двигателя.В этом случае ЭБУ выберет режим ожидания, который включает в себя включение охлаждающего вентилятора и активацию высоких оборотов холостого хода. При выходе из строя датчика происходит затрудненный запуск двигателя и увеличение расхода топлива.

Датчик скорости - предназначен для оценки скорости движения. При его неправильной работе наблюдается нестабильная работа мотора, а при резком сбросе нагрузки мотор глохнет. Также ухудшается динамика, а бортовой компьютер и электронный спидометр дают ложные показания.

Датчик кислорода - Расчетное количество кислорода в выхлопных газах. Характерными факторами его неисправности являются появление периодических колебаний на холостом ходу и повышенный расход топлива.

Помимо всего вышеперечисленного, возможны механические повреждения цепи (обрыв, короткое замыкание), обрыв цепи или обрыв газораспределительного механизма, попадание влаги, перегрев и т. Д.

Если форсунка включена, то вопрос «почему?» Скорее всего, ответят кодом ошибки, который установит причину за считанные секунды.Естественно, для этого нам понадобится мототестер или специализированная компьютерная диагностическая программа.

Ваш любимый автомобиль на холостом ходу дергается? На скорости все нормально и трогается отлично, а на холостых просто пляшет? Неисправности зажигания или топливной системы, например, сигнал проверки двигателя («проверьте двигатель»), или

Ваш любимый автомобиль на холостом ходу дергается? На скорости все нормально и трогается отлично, а на холостом ходу просто пляшет? Возникли неисправности зажигания или топливной системы, например, загорелся сигнал чек ДВС («проверьте двигатель») или возникли проблемы с запуском двигателя, машина плохо завелась, обороты плавают?

После нескольких лет эксплуатации.Старт нормальный, но вместо постепенного снижения скорости по мере прогрева происходит «провал» поворотов с интервалом в несколько секунд. Обороты скачкообразно меняются в пределах 1300-500

При дальнейшем прогревании провалы исчезают, обороты двигателя стабилизируются и не появляются до следующего «холодного» пуска.

Но постепенно этот эффект усиливается. Причиной стал датчик температуры двигателя. Конечно, лучшим решением будет его замена.

Обычно скорость двигателей с электронным впрыском топлива плавает и связана с ненормальным всасыванием воздуха.

Дело в том, что двигатели с впрыском имеют блок управления, или, как его еще называют, компьютер.Этот компьютер вычисляет количество воздуха, поступающего в цилиндры, и, учитывая состояние ряда датчиков, открывает на тот или иной момент электромагнитные клапаны форсунок (или одну форсунку, если система Ci).

А когда поступает «лишний» воздух, а датчик положения дроссельной заслонки «говорит», что его не должно быть, датчик температуры - что двигатель уже вышел из режима прогрева и топлива надо заливать поменьше, как результат того, что компьютерная «крыша» взлетела, «он не знает, что делать с этим« лишним »воздухом.

Причина оборотов, которая была обнаружена на инжекторных двигателях, - заклинивание клапана вентиляции картера.

Вся эта ситуация приводит к тому, что обороты двигателя начинают периодически меняться: то 800 об / мин, потом 1200 об / мин и так с периодом около 3 секунд. Также можно сказать, что в этом случае нарушается автоматическое регулирование системы электроснабжения и импульс начинает плавать.

В карбюраторных двигателях причиной завышения оборотов двигателя может быть неправильная регулировка серводвигателя, который в некоторых случаях открывает дроссельную заслонку.

Открутите регулировочные винты серводвигателя, привод которого дергается в такт скорости плавания, и все сразу утихнет. Эта поломка встречалась только в тех двигателях, где пытались что-то регулировать, например, многие «умельцы», найти на карбюраторе винт регулировки холостого хода (упорный винт дроссельной заслонки), повернуть все винты подряд Ради бога. Но нужно их, если двигатель на них никак не реагирует, вернуть в исходное состояние.

А потом выясняется, что в каком-то режиме работы есть провалы газа, плавают обороты, большой расход топлива и тд.

В дизельных двигателях этот дефект (плавающая скорость) может проявляться не только на холостом ходу, но и при 1000 об / мин и 1500 об / мин. Причина этого пока одна - застревание движущихся лопастей в подающем насосе. Заклинивание происходит только из-за ржавчины и из-за воды в топливе.

Обычно это происходит с машинами, которые давно стоят.Накануне отъезда залейте в топливный бак около литра моторного масла и прогоните на этом топливе последний день.

Двигатель при этом будет дымить, но все детали в насосе покроются тонкой масляной пленкой.

Если ваша машина «дергается» (скорость плавания), свяжитесь с нами. Проведем полную или частичную диагностику автомобиля. Вернуться к списку
Неисправности системы зажигания Встреча диагностов Замена свечей СТО (Киев) Неисправности автомобиля Форсунка двигателя Проверка двигателя Причины неисправности автомобиля Промывка форсунки.Очистка инжектора. Промывочные форсунки.

Очистка форсунок Свечи ВАЗ Программы диагностики лямбда-зонда (лямбда) Примечания по форсункам Холостой ход, проверка и регулировка Клапан холостого хода (KXX) Регулятор холостого хода Ход холостого хода Ремонт двигателя (obd)? Часто задаваемые вопросы (FAQ) (ремонт ВАЗ) Диагностика инжектора авто ремонт

Многие автомобилисты, управляя автомобилем, скорее портят настроение горящей, затем мигающей лампочкой форсунки Check Engine. И, похоже, для этого нет очевидной причины.Даже опытные мастера автосервиса не смогут сразу дать ответ на этот вопрос. Попробуем более подробно разобраться в самой структуре названной причины.

Принцип действия следующий: электронный блок управления (ЭБУ) транспортного средства управляет своим двигателем через датчики в системе трансмиссии. Когда загорается лампочка форсунки, это означает, что один или несколько датчиков сигнализируют об изменении параметров в критическом направлении. Теперь рассмотрим некоторые функции, которые возложены на датчики, которые помогут определить характер нарушений.

Датчик коленчатого вала (датчик кривошипа)

Датчик коленчатого вала должен контролировать вращение последнего и положение поршней в цилиндре. Датчик основан на электромагнитной индукции. Последствиями игнорирования могут быть: работа двигателя на холостом ходу, остановка двигателя, невозможность запуска.

Датчик фазы

Датчик фазы отвечает за синхронизацию каждого цилиндра. Принцип его работы основан на так называемом эффекте Холла.При обнаружении нарушения газораспределения ЭБУ переходит с фазового впрыска на резервный (так называемый паропараллельный), сообщая об этом владельцу. Симптомы неисправности - большой расход топлива и неуверенный запуск двигателя.

Датчик положения дроссельной заслонки

Датчик отвечает за весь процесс работы двигателя в режиме разгона, движения с равномерной скоростью и замедления. На датчик возложен контроль нескольких режимов работы двигателя, поэтому он чрезвычайно чувствителен к воздействию электромагнитных полей и требует постоянного профилактического обслуживания, которое можно проводить самостоятельно.

Датчик располагается, как правило, сбоку от двигателя и состоит из двух датчиков, связанных между собой посредством ЭБУ с педалью газа водителя. Если датчик настроен нормально, а Check Engine загорается из-за своей причины, значит, он сигнализирует владельцу о неисправностях двигателя. Косвенными причинами могут быть: снижение мощности, увеличение расхода топлива, для автомобилей с АППК - типичные «рывки» при переключении скоростей, неустойчивый запуск двигателя, «провалы» при разгоне, повышенные обороты холостого хода.Игнорирование чревато серьезными поломками двигателя, поэтому следует немедленно обращаться в сервисный центр.

Датчик массового расхода воздуха

Датчик воздуха отвечает за наполнение цилиндров воздухом, тем самым определяя оптимальную топливно-воздушную смесь. Признаками зажигания Check Engine, по его данным, являются воздушные дисбалансы в цилиндрах. Как правило, обороты холостого хода увеличиваются (1500-3000 об / мин), а при отпускании педали скорость снижается медленно или вообще не снижается без дополнительной перегазовки.В результате происходит снижение мощности из-за перенасыщения или, наоборот, плохого насыщения воздухом, которые характерны для «рывков» при разгоне.

Датчики давления

Датчик давления реагирует на давление на впуске. Выявленные им изменения сигнализируют о работе двигателя на бедной или богатой рабочей смеси топлива. В результате в первую очередь будет наблюдаться «неправильный» выхлоп, на холостом ходу - пропуски зажигания, также будут перебои в глушении двигателя.

Датчик температуры (Датчик температуры)

Датчик температуры оценивает температурный режим двигателя. В случае перегрева ЭБУ выбирает режим ожидания, включая вентилятор охлаждения радиатора и перевод двигателя в режим высоких оборотов холостого хода. Если датчик выходит из строя, последствиями, помимо произвольного включения охлаждающего вентилятора, могут стать затрудненный запуск двигателя и повышенный расход топлива.

Датчик скорости

Датчик оценивает режимы торможения и холостого хода двигателя.Датчик расположен на раздаточной коробке и через компьютер он получает данные от датчика дроссельной заслонки, чтобы считывать эти два режима. Если датчик неисправен, двигатель будет работать нестабильно. Так, при резком падении тяги мотор может заглохнуть, может ухудшиться динамика, а спидометр и бортовой компьютер будут давать неточные показания.

Датчик детонации (Датчик детонации)

Если в автомобиле есть датчик детонации, он отвечает за гашение сильной вибрации двигателя за счет дозированной подачи топлива, обеспечивая тем самым его экономию (около 9%).

В дополнение к вышесказанному, причины могут включать: обрыв или короткое замыкание, механическое повреждение проводки, проскальзывание или обрыв механизма синхронизации, внешний перегрев, повышенные индукционные поля, влажность и т. Д.

Если вы не уверены в своих силах, ни в коем случае не приступайте к устранению неисправностей, прибегайте к помощи профессионалов, тем более, что сегодня диагностика компьютера стоит недорого, и по считанному коду ошибки правильно определит неисправный двигатель. узел.

Никакая экономия средств не поможет вам, если вы рискуете столкнуться с серьезными проблемами.

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
