Назначение и область применения
Герконовые датчики, несмотря на вытеснение их датчиками Холла, по-прежнему находят применение во многих устройствах и системах:
- Клавиатуры синтезаторов и промышленного оборудования. Конструкция датчиков исключает возможность возникновения искры. Поэтому в первую очередь их применяют на взрывоопасном производстве, где присутствуют горючие испарения или пыль.
- Бытовые счетчики.
- Автоматические системы охраны и контроля положения.
- Оборудование, работающее под водой или в условиях высокой влажности.
- Телекоммуникационные системы.
- Медицинское оборудование.
В системах безопасности применяются устройства, состоящие из геркона и магнита. Они сообщают об открытии или закрытии дверей.
Также применяются герконовые реле, состоящие из контактного датчика и проволочной обмотки. Такая система обладает некоторыми преимуществами: простота, компактность, влагостойкость, отсутствие движущихся деталей.
Используются герконы и в особых областях – это механизмы защиты от перегрузок и короткого замыкания высоковольтных и радиотехнических электроустановок. Также это высокомощные радары, лазеры, радиопередатчики и прочее оборудование, работающее под напряжением до 100 кВ.
Разновидности
В зависимости от нормального состояния контактов устройства разделяют на:
- замкнутые – цепь размыкается под воздействием магнитного поля;
- переключаемые – под воздействием поля замыкается один контакт, а при отсутствии поля – другой;
- разомкнутые – срабатывание геркона происходит при появлении магнитного поля.
В зависимости от конструкции датчики бывают:
- газовые – стеклянная гильза заполнена сухим воздухом или инертным газом;
- ртутные – на контакты, дополнительно наносится ртуть, которая способствует улучшению коммутации, минимизирует сопротивление и убирает вибрацию замыкаемых пластин.
Герконы по техническим характеристикам подразделяются на:
- Герконы.
- Газакон – устройство, обладающее функцией памяти. То есть положение контактов сохраняется после отключения магнитного поля.
- Геркотроны – реле с высоковольтной изоляцией. Предназначено для работы в устройствах с напряжением от 10 до 100 кВ.
- Герсикон – реле, предназначенное для управления оборудованием и автоматикой с мощностью до 3 кВт. Конструкция характеризуется увеличенным коммутационным током и наличием дугогасительных контактов.
Благодаря разнообразию конструкций герконы продолжают использовать во многих областях.
Принцип действия
Геркон по принципу работы схож с выключателем. Реле состоит из пары токопроводящих сердечников с зазором между ними. Они герметично запаяны в стеклянной колбе с инертной средой, исключающей процесс окисления.
Вокруг колбы размещается управляющая обмотка, питаемая постоянным током. При подаче питания обмотка генерирует магнитное поле, воздействующее на сердечники, и приводит к замыканию контактов между собой.
При отключении катушки от питания магнитный поток исчезает и контакты размыкаются пружинами. Надежность обеспечивается отсутствием трения между контактами, которые, в свою очередь, выполняют роль проводника, пружины и магнитопровода.
Особенностью герконового датчика является то, что на пружины реле в состоянии покоя не действуют никакие силы. Это позволяет им замыкать контакт за доли секунды.
Применяться могут и постоянные магниты. Такие устройства называют поляризованными.
Нормально замкнутые устройства имеют другой принцип функционирования. Под воздействием электромагнитной силы система магнитов заряжает сердечники одним потенциалом, заставляя их отталкиваться друг от друга, размыкая цепь.
Переключаемые герконы состоят из трех контактов. Один из них установлен стационарно и не магнитится, 2 других сделаны из ферромагнитного сплава. При наведении магнитного поля пара разомкнутых контактов замыкается, размыкая пару с немагнитным контактом.
youtube.com/embed/gf3cgvn7OaY?start=295&feature=oembed» frameborder=»0″ allow=»autoplay; encrypted-media»/>
Подключение герконового датчика
Документация, поставляемая в комплекте с датчиками, дает исчерпывающую информацию о том, как подключить геркон.
Для функционирования и безопасности датчика часть реле, генерирующая магнитное поле, монтируется на подвижную часть конструкции. Сам геркон крепится на стационарно установленный элемент конструкции или здания.
Подвижная часть плотно примыкает, воздействуя магнитным полем катушки на контактную сеть геркона и замыкая этим электрическую цепь. Датчик системы информирует о правильном функционировании системы. Как только катушка, расположенная на подвижной части, перестает воздействовать на датчик, сеть размыкается и автоматика сообщает о нарушении целостности системы.
По способу монтажа датчики бывают:
- скрытого крепления;
- наружного крепления.
В зависимости от физических свойств поверхности, на которой происходит подключение геркона, бывают:
- датчики для монтажа на стальных конструкциях;
- датчики, монтируемые на магнитопассивных конструкциях.
При монтаже герконового реле необходимо помнить о некоторых особенностях установки:
- Рекомендуется избегать расположения вблизи источников ультразвука. Он в состоянии оказать негативное воздействие на параметры датчика.
- Не допускать расположения рядом с источником постороннего магнитного поля.
- Обезопасить колбу датчика от ударов и повреждений. В противном случае газ испарится, нарушится контакт, и сердечники быстро придут в негодность.
Герконовые переключатели не могут коммутировать большие токи в силу маломощности сердечников. Поэтому их нельзя использовать для включения и выключения мощных электрических устройств.
Их включают в маломощную коммутационную схему для контроля реле, которое осуществляет управление оборудованием.
Что нужно знать для выбора правильного геркона
Геркон – сверхточный быстродействующий герметичный переключатель, управляемый магнитным полем.
Слово «геркон» является сокращением слов «герметичный контакт». Первый геркон был разработан в 1936 году американской компанией Bell Telephone Laboratories. Впоследствии они стали широко применяться в качестве датчиков, и на их основе были созданы герконовые реле.
Рис. 1. Геркон
Геркон (рисунок 1) состоит из двух ферромагнитных проводников, имеющих плоские контакты, герметизированные в стеклянной капсуле. Без внешнего магнитного поля контакты разомкнуты, и между ними есть небольшой диэлектрический зазор. В магнитном поле контакты замыкаются. Контактная область обеих пластин имеет напыленное или гальваническое покрытие, выполненное из очень стойкого к эрозии металла (обычно – родий, иридий или рутений).
Иридий, рутений и родий – очень стойкие к эрозии металлы платиновой группы. Благодаря напылению из этих металлов количество срабатываний контактов достигает пяти миллиардов раз. В полость капсулы обычно закачивают азот. Некоторые типы герконов вакуумируются для увеличения максимально допустимого коммутируемого напряжения. Контакты геркона в магнитном поле намагничиваются, и между ними возникает магнитодвижущая сила, равная напряженности магнитного поля. Если напряженность магнитного поля достаточно велика, чтобы преодолеть упругие силы в контактах, возникающие при их упругой деформации, то контакты замыкаются. Когда поле ослабевает, контакты снова размыкаются.
Рис. 2. Структура контактных групп NiFe-W-Ru (а) и NiFe-Au-Ro-Ir (б)
Существует два типа герконов: SPST-NO (Single Pole, Single Throw Normally Open, то есть «один полюс, один канал») – обычный выключатель, в котором два контакта нормально разомкнуты; SPDT-CO (Single Pole, Double Through Change Over, то есть «один полюс, два канала – переключение») – переключатель, в котором один контакт всегда нормально замкнут, а второй нормально разомкнут.
Геркон, описанный выше и представленный на рисунке 3, относится к SPST-типу.
Рис. 3. Устройство геркона SPST-типа
На рисунке 4 представлен геркон SPDT-типа.
Рис. 4. Устройство трехвыводного геркона типа SPDT (однополярное двунаправленное)
Общая пластина является единственной подвижной частью такого геркона, в отсутствие магнитного поля она замкнута с нормально замкнутым контактом реле. При возникновении магнитного поля соответствующей силы общая пластина замыкается с нормально разомкнутым контактом. Обе пластины нормально разомкнутого и нормально замкнутого контактов являются неподвижными. Разомкнутые контакты имеют ферромагнитное покрытие, а нормально замкнутый контакт выполнен из немагнитного материала. При помещении в магнитное поле подвижный и нормально-разомкнутый контакт намагничиваются в одинаковом направлении, и при достаточной напряжённости магнитного поля происходит замыкание подвижного контакта с неподвижным ферромагнитным контактом.
Рис. 5. Принцип работы магнитоуправляемого контакта – геркона
Рассмотрим несколько наиболее распространённых систем геркон-магнит.
- Приближение и удаление магнита перпендикулярно (рисунок 6) или под углом (рисунок 7) к главной геометрической оси геркона:
Рис. 6. Перпендикулярное приближение и удаление магнита
Рис. 7. Приближение и удаление магнита под углом
В данном случае геркон будет замыкаться при приближении и размыкаться при отдалении магнита. Рассмотрим более подробно, обратившись к рисунку 8.
Рис. 8. Зоны активации геркона при поперечном удалении магнита
Концентрация силовых линий магнита уменьшается при удалении магнита от геркона. Наиболее сконцентрированы магнитные линии на полюсах магнита. Наиболее обширная зона взаимодействия магнита с герконом находится в центре геркона. При нахождении постоянного магнита в пределах этой зоны магнитное поле является достаточным для надежного срабатывания контактной группы. Пунктиром показана зона гистерезиса – при вхождении магнита в эту зону магнитное поле еще не обладает достаточной напряженностью для срабатывания контактной группы, но ее достаточно для удержания контактной группы в сработавшем состоянии. В случае иной конфигурации контактной группы геркона, отличной от рассматриваемой SPST, под срабатыванием будет пониматься размыкание нормально-замкнутого контакта и замыкание подвижного контакта с нормально-разомкнутым контактом SPDT геркона. Замыкание контактов геркона может активироваться с помощью параллельного движения кольцевого магнита вдоль оси геркона, как показано на рисунке 9.
Рис. 9. Движение кольцевого магнита относительно геркона
Конфигурация зон взаимодействия будет схожа с предыдущей системой, так как ось геркона и направление магнитных линий магнита будут совпадать с описанной выше ситуацией, как видно на рисунке 10.
Рис.10. Зоны взаимодействия при движении магнита вдоль оси геркона
- Геркон может активироваться при помощи плоского магнита или кольцевого магнита с двумя или 2N полюсами (рисунок 11).
Рис. 11. Активация геркона плоским или кольцевым магнитом
Для понимания зон взаимодействия геркона обратимся к рисункам 12 и 13.
Рис. 12. Полюса магнита перпендикулярны главной геометрической оси геркона. Магнит движется вдоль нее
Рис. 13. Полюса магнита перпендикулярны главной геометрической оси геркона. Магнит движется перпендикулярно ей
Как видно, зоны взаимодействия находятся на концах геркона. В центральной части геркона находится «мертвая зона», в которой геркон остается открытым. Таким образом, двигающийся перпендикулярно геркону магнит, чьи полюса расположены подобным образом, активировать геркон не будет (рисунок 14).
Рис. 14. «Мертвая зона» взаимодействия магнита с герконом
- Геркон можно экранировать с помощью магнитного материала (например, стального листа).
На рисунке 15 изображены неподвижный геркон и неподвижный магнит между которыми движется экранирующий предмет.
Рис. 15. Экранирование геркона магнитным материалом
Основные типы герконов, выпускаемые компанией Littelfuse, приведены в таблице 1.
Таблица 1. Серии герконов Littelfuse
Серия | Длина корпуса, мм | Нагрузочная способность (Стандартная: ≤10 Вт, ≤0,5 A, ≤200 В) | Тип контактов | Key Features |
---|---|---|---|---|
MITI-3V1 | 7 | Стандартная | SPST | Супер-компактный (7 мм стеклянный корпус) |
MDSR-10 | 10 | Стандартная | SPST | Очень компактный (10 мм стеклянный корпус) |
MDSR-7 | 13 | Стандартная | SPST | Компактный (12.7 мм стеклянный корпус) |
FLEX-14 | 14 | Стандартная | SPST | Дешевый, более гибкие выводы |
MACD-14 | 14 | Стандартная | SPST | Малый гистерезис |
MDCG-4 | 15 | Стандартная | SPST | Низкая цена |
HA15-2 | 15 | ~240 В (20 Вт) | SPST | ~ 240 В макс.![]() |
MLRR-4 | 15 | 20 Вт | SPST | Малый гистерезис |
MLRR-3 | 15 | 20 Вт | SPST | Длинные выводы, повышенный ресурс |
MARR-5 | 19 | 1000 В | SPST | Высоковольтный |
MRPR-20 | 20 | ~240 В, 50 Вт | SPST | Напряжение переключения ~240 В, высокая мощность |
DRR-129 | 50 | 100 Вт, 3 A, 400 В | SPST | Большой, высокая мощность |
MDRR-DT | 15 | Стандартная | SPDT | Малый корпус |
DRR-DTH | 40 | 30 Вт, 0.5 A, 500 В | SPDT | Высокая мощность |
DRT-DTH | 40 | 50 Вт, 1.5 A, 500 В | SPDT | Большой, высокая мощность |
Основные параметры герконов
Время срабатывания – время между моментом приложения магнитного поля и моментом замыкания контактов геркона.
На рисунке 16 представлен график зависимости величины магнитного поля от времени. Вначале геркон помещают в сильное магнитное поле до момента насыщения (при этом даже при увеличении магнитной индукции намагниченность, достигнув максимума, остается неизменной). После этого магнитное поле ослабляют до 0 и начинают постепенно увеличивать. Рабочая точка на данном графике означает такую величину магнитного поля, при которой контакты геркона замыкаются. Точка рассоединения – соответствует величине магнитного поля, при которой контакты размыкаются. Нужно заметить, что сила поля в точке рассоединения всегда ниже, чем в рабочей точке. Это связано с тем, что у контактов геркона всегда остается небольшая намагниченность.
Рис. 16. Зависимость величины магнитного поля геркона от времени
Временем отпускания называется интервал между рабочей точкой и точкой рассоединения.
Магнитодвижущая сила (МДС) срабатывания (pull—in) – это величина силовой характеристики магнитного поля, при которой происходит замыкание контактов геркона. В системе СИ единицами измерения магнитодвижущей силы являются Ампер*витки (AT или Amper*turns). Когда измеряют магнитодвижущую силу с помощью соленоида, рабочая точка (замыкание) обычно дается при температуре 20°С, так как из-за термического расширения медного провода в катушке магнитное поле будет меняться приблизительно на 0,4%/°С.
Отношение между размыканием и замыканием, выраженное, как правило, в процентах, называется гистерезисом. В зависимости от материалов металлических контактов, их жесткости, длины, площади соприкосновения, гистерезис будет сильно меняться (рисунок 17).
Рис. 17. Отношение между МДС в точках замыкания и размыкания
Гистерезис – это отношение магнитодвижущей силы срабатывания к магнитодвижущей силе в точке рассоединения. Обычно этот параметр выражают в процентах. Компания Littelfuse выпускает специальные серии герконов (MACD-14, MASM-14), в которых гистерезис сведен к минимуму. Обычно такие герконы применяются в датчиках уровня жидкостей, в системах позиционирования.
Контактное сопротивление (contact resistance) – максимальное сопротивление геркона в замкнутом состоянии.
Удельное сопротивление контактов геркона или герконового реле очень мало и обычно составляет от 7,8х10-8 до 10х10-8 Ом/м. Это выше удельного сопротивления меди, которое равняется 1,7х10-8 Ом/м. Контактное сопротивление герконов обычно составляет около от 70 до 200 мОм, а сопротивление контактов в герконовом реле – около 150 мОм.
Динамическое сопротивление контактов (Dynamic Contact Resistance (DCR) – это сопротивление контактов геркона в рабочем/динамическом режиме. Статичное контактное сопротивление геркона – достаточно малоинформативный параметр, который не позволяет выявить проблемы, связанные с реальным состоянием контактов. Замыкание и размыкание контактов геркона с частотой от 50 до 200 Гц дает намного больше информации. Подача на геркон напряжения 0,5 В и тока 50 мА может помочь выявить потенциальные проблемы. Эти измерения могут быть выполнены с помощью осциллографа и легко оцифрованы при автоматическом контроле качества (рисунок 18). Не стоит использовать более высокое напряжение, чтобы не изнашивать контакты геркона. Если на производстве контакты геркона не были правильно очищены перед корпусированием, то на них может находиться тончайшая диэлектрическая пленка толщиной в несколько ангстрем. Из-за нее может быть нарушена коммутация слабых сигналов. При использовании более высокого напряжения эта проблема может никак не проявиться.
Рис. 18. Измерение динамического сопротивления контактов геркона
Если на катушку подать сигнал с частотой 50…200 Гц, ток коммутации будет порядка 0,5 мА. Дребезг контактов после замыкания может продолжаться около 100 мс, и за ним последует динамический шум, который будет длиться около 0,5 мс. Природа этого динамического шума состоит в том, что после замыкания контактов происходят гармонические колебания, и в месте контакта изменяется сопротивление из-за меняющегося в зоне контакта давления. При этом размыкания не происходит. На рисунке 19 видно, что после завершения фазы динамического шума начинается «волновая» фаза, длящаяся 1 мс или чуть более. Вибрация контактов геркона в магнитном поле соленоида через 2…2,5 мс прекращается, и сопротивление стабилизируется.
Рис. 19. Динамический шум коммутации геркона
Наблюдая за осциллограммой этого динамического теста, мы можем сделать некоторые выводы о качестве тестируемого геркона. Как только на соленоид подается напряжение, колебательный процесс должен завершиться за время, приблизительно равное 1,5 мс. Если колебания продолжаются более 2,5 мс, это может означать, что контакты плохо намагничиваются. В результате ресурс данного геркона будет небольшим, особенно если он будет работать с большой нагрузкой (рисунок 20).
Рис. 20. Затягивание колебательного процесса из-за плохой намагниченности контактов
Если динамический шум или дребезг контактов длятся значительно дольше 3 мс, это может быть следствием нарушения герметичности геркона, трещины в корпусе, перегрузки по току или напряжению. Также это может быть следствием загрязнения контактов при производстве или попадания влажного воздуха внутрь корпуса геркона. На рисунках 21 и 22 изображены такие случаи.
Рис. 21. Чрезмерный динамический шум контактов геркона
Рис. 22. Чрезмерный дребезг контактов геркона
На рисунке 23 изображен случай, когда после завершения фазы динамического шума продолжаются стохастические колебания контактов, вследствие которого динамическое сопротивление контактов не стабилизируется.
Рис. 23. Стохастические колебания контактов геркона
Напряжение переключения/коммутации (switching voltage) – это обычно максимальное постоянное напряжение, которое может быть приложено к геркону в момент замыкания контактов. Если напряжение на герконе выше 5…6 В, при этом может произойти перенос микроскопического количества металла с одного контакта на другой. Несмотря на это, при работе с напряжениями до 12 В герконы и герконовые реле имеют наработку на отказ в десятки миллионов раз срабатываний. А при напряжении 5 В и меньше количество срабатываний увеличивается до миллиардов раз. Высококачественные герконовые реле Littelfuse могут работать в слабосигнальных цепях с напряжениями всего в несколько нановольт.
Ток переключения или коммутационный ток (switching current) – это максимальный постоянный ток или амплитудное значение переменного тока в момент замыкания контактов геркона. В случае превышения этого значения срок службы геркона значительно сократится.
Несущий ток (carry current) – это максимальное значение тока при замкнутых контактах геркона. Микросекундные импульсы тока могут значительно превосходить это значение без сокращения срока службы геркона. В то же время длительные импульсы тока или постоянный ток, превышающий несущий, приведут к сокращению срока службы геркона или выходу его из строя. Герконы и герконовые реле в отличие от своих электромеханических собратьев могут работать с очень малыми токами, на уровне нескольких фемтоампер (фемто = 10-15).
Паразитная емкость (stray capacitance) – емкость, которая возникает между разомкнутыми контактами геркона. Обычно она составляет единицы пикофарад. Данный параметр очень важен с точки зрения образования дуги, так ток дуги будет напрямую зависеть от емкости заряда.
Эквивалентная емкость (contact capacitance) – емкость геркона в замкнутом состоянии. Для герконов SPST-типа эта величина обычно составляет 0,1…0,2 пФ. Для переключающих герконов SPDT-типа эквивалентная емкость обычно составляет 1…2 пФ.
Этот параметр имеет большое значение при применении геркона в высокочастотных цепях.
Напряжение пробоя (breakdown voltage) – это максимальное напряжение, приложенное к геркону в открытом состоянии. Оно всегда больше, чем напряжение переключения. Для большинства герконов с инертными газами внутри это значение составляет от 175 до 1000 В. При каждом замыкании контактов геркона паразитная емкость будет мгновенно разряжаться. Чем ближе напряжение в цепи к рабочему напряжению геркона, тем ниже будет его ресурс работы в этой цепи. Поэтому желательно всегда выбирать изделие с запасом по данному параметру.
Коммутируемая мощность (switching power) – это максимальная мощность, которая может потребляться нагрузкой, подключенной через геркон. Так как мощность рассчитывается как произведение коммутируемого напряжения и тока переключения, то для 10 Вт геркона не стоит пропускать ток более 500 мА при напряжении 200 В, для такого тока максимальное коммутационное напряжение составит всего 20 В. Превышение данного параметра также неминуемо влечет за собой сокращение срока службы геркона.
Сопротивление изоляции (insulation resistance) – сопротивление геркона в открытом состоянии. По этому параметру герконы превосходят большинство существующих на сегодняшний день ключей, так как их сопротивление изоляции измеряется в тераомах. Величина токов утечки геркона в открытом состоянии составляет единицы пикоампер.
Диэлектрическая абсорбция (dielectric absorbtion) – это эффект, связанный с поляризацией диэлектриков в герконе при разряде емкостного заряда контактов. Данный эффект проявляется в виде задержки или уменьшения протекания через замкнутый геркон очень малых токов на уровне наноампер.
Резонансная частота (resonance frequency) – это частота собственных колебаний геркона, при которой начинаются собственные вибрации контактов, которые, в свою очередь, влияют на такие параметры геркона как напряжение пробоя и напряжение коммутации. Герконы с капсулами 20 мм обычно имеют резонансную частоту в диапазоне 1500…2000 Гц. Более компактные 10 мм герконы имеют более высокую резонансную частоту: 7000…8000 Гц. Для того, чтобы избежать проблем в работе геркона, нужно учесть вибрации среды эксплуатации и резонансную частоту геркона.
Защита герконов и герконовых реле
В цепях, где геркон работает с индуктивной нагрузкой, такой как катушка реле, соленоид, трансформатор или миниатюрный мотор, энергия магнитного поля, накопленная в индуктивных компонентах, при коммутации будет испытывать высокие нагрузки по напряжению и току. Это обстоятельство будет негативно сказываться на сроке службы геркона.
Существует несколько способов устранить эту проблему.
- Использование шунтирующего диода (в зарубежной литературе он часто встречается под названием flyback или freewheeling diode) возможно в цепях постоянного тока (рисунок 24). Для переменного напряжения придется использовать защитный диод Зенера (он же лавинный диод или TVS-диод), варистор или RC-цепочку (снабберную RC-цепь).
Каждый из способов имеет как достоинства, так и недостатки.
Рис. 24. Защита геркона шунтирующим диодом
- Использование варисторов или двунаправленных TVS-диодов (рисунок 25). Данные компоненты проводят ток при превышении некоторого порогового значения напряжения. Эти компоненты ставят в параллель с герконом. Рабочие напряжения для TVS-диодов составляют от 2,5 до 600 В, а для варисторов – от 9 до 3500 В. Варисторы обладают значительно большими импульсными мощностями, чем TVS-диоды, но их емкость также значительно выше, и это негативно влияет на контакты геркона при замыкании, поскольку при этом через них протекает больший ток за счет разрядки этой паразитной емкости. Для защиты геркона в цепи переменного напряжения можно использовать только двунаправленный TVS-диод, чтобы он не шунтировал разомкнутый геркон при прямом смещении по напряжению.
Рис. 25. Защита геркона варистором
- Использование подавляющих RC-цепей (снабберных цепей).
Существует два варианта подключения снабберной цепи: параллельно геркону (рисунок 26) или параллельно нагрузке (рисунок 27). Первый способ является предпочтительным. Он позволяет снизить напряжение при коммутации и таким образом избежать образования искр. Но в этом случае при коммутации через геркон будет протекать больший ток, обусловленный разрядом конденсатора.
Рис. 26. Защита геркона снабберной цепью, подключенной параллельно геркону
Рис. 27. Защита геркона снабберной цепью, подключенной параллельно нагрузке
Таким образом, мы столкнемся с решением задачи по выбору подходящего по сопротивлению резистора и конденсатора по емкости. Малая емкость будет плохо сглаживать скачки напряжения при переходных процессах , особенно при большой реактивной составляющей нагрузки. А большая повысит стоимость снабберной цепи и при этом увеличит коммутационный ток, что также негативно скажется на долговечности геркона. Для ограничения тока во время замыкания контактов геркона используется резистор. Посчитаем сопротивление:
По закону Ома:
Напряжение на герконе должно лежать в пределах 0,5 от максимального пикового значения Vpk напряжения (1)
(1)
и троекратного его превышения 3*Vpk. Производим расчет по формуле (2):
(2)
где Isw – ток коммутации геркона.
Уменьшение сопротивления резистора в снабберной цепи уменьшит износ контактов геркона от электрических дуг, при этом высокое сопротивление будет положительно влиять на ограничение тока «конденсатор-геркон». Для подбора подходящей емкости рекомендуется начать с 0,1 мкФ. Это очень распространенная емкость и ее цена очень мала. Если этой емкостью не удается избавиться от искр при замыкании контактов геркона, то попробуйте ее постепенно увеличивать до исчезновения искр при коммутации. Параллельно с этим не забывайте про ток коммутации.
Формовка и обрезка выводов герконов
Длина и форма аксиальных выводов герконов не всегда удобны для применения в конкретном приборе. Однако необдуманная модификация может значительно сказаться на работе геркона. При резке и формировании выводов герконов важно использовать правильные опорные и режущие инструменты, чтобы избежать повреждения герметичных уплотнений «стекло-металл». Поврежденный корпус может иметь как незаметные глазу сколы, так и крупные трещины. Такие дефекты могут быть обнаружены визуально с использованием микроскопа с небольшим увеличением. Но бывают случаи, когда нарушается герметизация корпуса, и даже описанная выше методика измерения динамического сопротивления может не выявить заметного ухудшения. С течением времени в геркон будет попадать влага, и его функционирование будет нарушаться.
Для того, чтобы избежать повреждений, рекомендуется оставлять 1 мм длины вывода между точкой формовки либо обрезки – и корпусом геркона. При этом вывод геркона должен быть полностью зафиксирован, чтобы механическое напряжение при формовке или обрезке не передавалось на остальную часть вывода.
Рассмотрим основные способы формовки и обрезки выводов геркона.
- Обрезка выводов геркона с помощью бокорезов с двусторонней заточкой (рисунок 28) недопустима, так как при этом сила, деформирующая вывод, будет передаваться в сторону корпуса.
Рис. 28. Недопустимость обрезки выводов геркона бокорезами с двусторонней заточкой
Обрезка выводов бокорезами с односторонней заточкой допустима (рисунок 29), при этом надо помнить, что плоская сторона губок бокорезов должна находится со стороны корпуса геркона. Также следует обратить внимание на качество заточки и наличия люфта у используемого инструмента.
Рис. 29. Обрезка выводов геркона бокорезами с односторонней заточкой
- Обрезка выводов с помощью зажима, жестко фиксирующего контакты геркона (рисунки 30 и 31).
Рис. 30. Обрезка выводов геркона с помощью зажима (вариант 1)
Рис. 31. Обрезка выводов геркона с помощью зажима (вариант 2)
Обрезка выводов геркона с частичной фиксацией (рисунок 32) недопустима.
Рис. 32. Недопустимость обрезки выводов геркона с частичной фиксацией
- Формовка выводов геркона без фиксации вывода запрещена (рисунок 33), так как в таком случае деформации подвергается и часть вывода, уходящая в корпус геркона.
Рис. 33. Недопустимость формовки выводов геркона без фиксации
Формовка выводов геркона при фиксации вывода в двух точках, как показано на рисунке 34, допустима, так как опора В не дает деформироваться выводу в направлении от нее к корпусу геркона.
Рис. 34. Формовка выводов геркона при фиксации вывода в двух точках
Формовка при полной фиксации вывода геркона, как показано на рисунках 35 и 36, также допустима.
Рис. 35. Формовка вывода геркона при полной фиксации (вариант 1)
Рис. 36. Формовка вывода геркона при полной фиксации (вариант 2)
После правильной формовки и обрезки выводов геркона можно получить распространенные конфигурации, изображенные на рисунке 37.
Рис. 37. Распространенные конфигурации герконов
Выбор магнитов
Для общего применения в основном используются четыре группы магнитов: ферросплавы, альнико AlNiCo, неодимовые NdFeB и самариевые SmCo (таблица 2). Для того чтобы подобрать подходящий магнит, следует учитывать такие факторы как температура среды, размагничивание близкорасположенными источниками магнитных полей, свободное пространство для движения, химический состав окружающей среды.
Неодимовые магниты обладают наибольшей энергией, наибольшей остаточной намагниченностью и коэрцитивной силой. Они имеют сравнительно невысокую цену и более высокую механическую прочность, чем самариевые SmCo. Могут использоваться при температурах среды до 200°C. Не рекомендуется использовать эти магниты в средах с повышенным содержанием кислорода.
Самариевые SmCo имеют высокую энергию и подходят для применений, где требуется высокая стойкость к размагничиванию. Имеют великолепную термическую стабильность и могут использоваться в средах до 300°C, обладают высокой коррозийной стойкостью. При этом их цена – самая высокая среди всех типов магнитов. Их недостатком является очень высокая хрупкость.
Альнико AlNiCo намного дешевле, чем магниты из редкоземельных элементов и подходят для большинства применений. Имея низкую коэрцитивную силу, отличаются великолепной термической стабильностью вплоть до 550°C.
Ферритовые магниты являются самыми дешевыми, но при этом хрупкими. Имеют неплохую термическую стабильность и могут использоваться при температурах до 300 °C. Очень стойки к коррозии. Требуют механической обработки для соответствия жестким габаритным допускам.
Таблица 2. Выбор магнитов для управления герконами
Показатели | Увеличение показателей → | |||
---|---|---|---|---|
Цена | Феррит | AlNiCo | NdFeB | SmCo |
Энергия | Феррит | AlNiCo | SmCo | NdFeB |
Диапазон рабочих температур | NdFeB | Феррит | SmCo | AlNiCo |
Коррозионная стойкость | NdFeB | SmCo | AlNiCo | Феррит |
Коэрцитивная сила | AlNiCo | Феррит | NdFeB | SmCo |
Механическая прочность | Феррит | SmCo | NdFeB | AlNiCo |
Температурный коэффициент | AlNiCo | SmCo | NdFeB | Феррит |
В современном мире с каждым днем становится все больше «умных вещей», которые значительно упрощают наши повседневные задачи. Немалую роль в этом сыграли датчики на основе герконов. Фантастическая надежность, четкость срабатывания, отсутствие потребности в питании, простота применения и великолепные коммутационные свойства для слабосигнальных цепей сделали герконы одними их самых распространенных электронных компонентов, применяющихся всюду, от холодильников до самолетов.
Наши информационные каналы
Теги: Промавтоматика Рубрики: статья
О компании Littelfuse
СХЕМЫ—->
Полезная схемотехника. статьи № 1-50
Электронные предохранители с применением герконов.
О. СИДОРОВИЧ, г. Львов, Украина
В статье автор предлагает ряд оригинальных электронных предохранителей для низковольтных цепей, выполненных с использованием реле или реле и тиристоров. Возврат предохранителей в исходное состояние осуществляется кнопкой.
Как известно, геркон (герметичный контакт) представляет собой баллон из стекла, в который впаяны контакты из сплава с большой магнитной проницаемостью. Если геркон поместить в магнитное поле, то возникающая в зазоре магнитная сила притягивает контакты, которые замкнутся после того, как эта сила превысит механические силы упругости контактов . Если катушку, намотанную на корпусе геркона, подсоединить в разрыв цепи, ток через которую необходимо контролировать, то геркон можно использовать в качестве элемента электронного предохранителя, объединяющего в себе датчик тока (катушка) и устройство отключения цепи (контакты). Рассмотрим электронные предохранители на базе геркона КЭМ-3, имеющего такие параметры: время срабатывания — 1,5 мс; время отпускания — 2 мс; максимальный коммутируемый постоянный ток — 1 А; максимальное сопротивление контактов — 0,15 Ом; наработка на отказ — 10 в 6 степени циклов.
Отсюда видно, что быстродействие геркона выше, чем у обычного реле и уж тем более выше, чем у плавких вставок. У плавкой вставки ВП1-1, например, по техническим условиям оно равно 0,1 с при четырехкратной перегрузке. Для описываемых ниже электронных предохранителей необходимо герконовое реле, которое легко изготовить самостоятельно.
На рис. 1 показана конструкция самодельного герконового реле.
Стеклянный корпус геркона 1 служит каркасом для обмотки 2 катушки реле. Щечки 3 катушки, представляющие собой текстолитовые шайбы с вырезами для выводов, приклеивают по краям геркона КЭМ-3 эпоксидным клеем 4. Чертеж щечки дан на рис. 2.
Обмотка катушки содержит 60 витков провода ПЭВ диаметром 0,3 мм (для тока срабатывания 1 А). Сопротивление обмотки настолько мало, что им можно пренебречь.
На рис. 3 представлена схема простого электронного предохранителя, выполненного на таком реле (К2).
Кроме того, в его состав входит герконовое реле заводского изготовления РЭС55А (К1). В нормальном режиме ток нагрузки проходит по цепи: входная клемма («+» источника питания), замкнутые контакты кнопки SB1, обмотка реле К2, нормально-замкнутые контакты К1.1 реле К1, нормально-замкнутые контакты К2.1 реле К2. При возникновении токовой перегрузки резко возрастает ток через обмотку реле К2, что вызывает срабатывание его контактов К2. 1, которые размыкают цепь тока. К реле К1 подводится почти все напряжение питания, реле срабатывает и размыкает цепь обмотки реле К2 контактами К1.1. Таким образом, разрывается цепь тока перегрузки, и через аварийную нагрузку протекает ток, ограниченный параллельным соединением сопротивлений обмотки реле К1 и цепи индикации, состоящей из светодиода HL1 и резистора R1. Свечение светодиода HL1 говорит об отключении предохранителя. Для запуска предохранителя необходимо кратковременно нажать на кнопку SB1.
Ток срабатывания предохранителя выбирают не более 1 А исходя из максимально допустимого тока для герконов КЭМ-3. Чертеж печатной платы предохранителя показан на рис. 4.
На рис. 5 представлена схема еще одного варианта электронного предохранителя.
В его состав, кроме герконового реле К1, выполненного в соответствии с рис. 1, входит тринистор VS1. Устройство запускается кратковременным нажатием кнопки SB1. При этом открывается тринистор VS1 и по цепи: плюс источника питания, тринистор VS1, обмотка реле К1, нормально замкнутые контакты К1. 1, нагрузка — протекает ток. При уменьшении сопротивления нагрузки, т. е. при возникновении токовой перегрузки или короткого замыкания, увеличивается ток через обмотку реле К1, контакты К1.1 которого размыкаются, размыкая цепь тринистора VS1. Тринистор VS1 закрывается, отключая тем самым источник питания от нагрузки. При этом загорается светодиод HL1, свидетельствуя об отключении предохранителя. Для его повторного запуска необходимо кратковременно нажать кнопку SB1. Падение напряжения на предохранителе определяется в основном падением напряжения на тринисторе VS1 (около 1,5 В при токе 1 А). Чертеж печатной платы предохранителя дан на рис. 6.
В таблице указано число витков обмотки самодельного герконового реле для разного тока срабатывания предохранителей, выполненных по схемам рис. 3 и 5.
Провод обмотки во всех случаях выбран диаметром 0,3 мм.
На рис. 7 представлена схема третьего варианта электронного предохранителя, содержащего тринистор VS1 и два герконовых реле К1, К2 типа РЭС55А.
В качестве порогового элемента используется одно из реле — К2 (паспорт РС4.569.610П2). Оно имеет напряжение срабатывания 1,46 В и подключено своей обмоткой параллельно к последовательно соединенным тринистору VS1 и резистору R3, падение напряжения на которых является измеряемой величиной. Для тока нагрузки 1 А (ток предохранителя) сопротивление резистора R3 равно 0,2 Ом. Увеличивая сопротивление резистора R3, можно изменять (в сторону уменьшения) ток срабатывания предохранителя. Напряжение срабатывания реле К1 (РЭС55А паспорт РС4.569.602П2) равно 7,3 В.
Для приведения предохранителя в рабочее состояние необходимо кратковременно нажать на сдвоенную кнопку SB1. При этом включается тринистор VS1 и обесточиваются реле К1 и К2. Ток от плюса источника питания проходит по цепи: тринистор VS1, резистор R3, нормально-замкнутые контакты К2.1, нагрузка. Этот ток увеличивается при перегрузке или коротком замыкании. Соответственно увеличивается и падение напряжения на предохранителе. Когда оно достигнет порогового значения, срабатывает реле К2, контакты К2.1 которого размыкаются, отключая нагрузку от источника питания. При этом к предохранителю прикладывается напряжение, почти равное напряжению источника питания. Реле К1 срабатывает, его контакты К1.1 размыкаются, реле К2 обесточивается, его контакты К2.1 замыкаются, но ток по ним не проходит, так как вследствие их предыдущего размыкания закрыт тринистор VS1. Загорается светодиодный индикатор HL1. Реле К1 необходимо для того, чтобы отключить реле К2, к которому при размыкании его контактов К2.1 прикладывается напряжение, значительно превышающее номинальное напряжение этого реле. Благодаря наличию реле К1 время приложения этого напряжения к обмотке реле К2 равно времени включения реле К1 — примерно 1 мс. После срабатывания предохранителя от источника к нагрузке будет протекать незначительный ток через сопротивление параллельно соединенных обмотки реле К1 и цепи: резистор R1, светодиод HL1. После устранения перегрузки необходимо кратковременно нажать на кнопку SB1 для приведения предохранителя в рабочее состояние.
Чертеж печатной платы этого устройства показан на рис. 8.
В двух последних устройствах (см. рис. 5 и 7) тринистор установлен на кронштейне, чертеж которого приведен на рис. 9.
Все описанные электронные предохранители испытаны при напряжении источника питания 12 В. Это, однако, не исключает возможности их использования и при другом напряжении.
ЛИТЕРАТУРА
1. Коммутационные устройства радиоэлектронной аппаратуры. Под редакцией Рыбина Г. Я. — М.: Радио и связь, 1985.
2. Терещук Р. М. и др. Справочник радиолюбителя. — Киев: Наукова думка, 1982. Радио №12 2005
Установка секреток! Секретка от угона ! Идеальная защита от угона авто !
Большим приоритетом «секретки» является ее — невидимость и индивидуальность!
« Секретка от угона » — это более простой, но в тоже время эффективный способ обезопасить сохранность авто.
Установка секретной кнопки, или секретки на автомобиль всегда и во все времена считалось самым надежным способом защитить свой автомобиль.
Несмотря на большой выбор современных автосигнализаций, а также иммобилайзеров и других систем против угона, именно кнопка секретка может загнать угонщика в тупик и сильно увеличить время угона авто.
Установка секреток на автомобиль:
- — оригинальные секретки герконовые
- — сенсорная секретка
- — секретка на зажигание
- — секретка на бензонасос
- — электронная секретка
- — секретка на форсунки
- — секретки на запуск двигателя
Секретная кнопка может располагаться в любом месте автомобиля. Это может быть любая штатная кнопка в машине, дополнительная кнопка, или геркон, магнит…
Установка секретки не займет много времени. Наши мастера качественно и в срок проведут для вас установку секретной кнопки. Мы поможем выбрать Вам место для секретной кнопки, повысив тем самым надежность охранных функций вашего авто.
Мы РЕКОМЕНДУЕМ Вам установить дополнительно к секретной кнопке еще и замок капота, его эффективность очень важна в защите автомобиля.
Недоступность моторного отсека является важным элементом защиты автомобиля от угона. Подробнее…..
Секретка на реле
Принцип работы секретки следующий:
При включении зажигания, цепь IGN1 остается разорванной до момента кратковременного нажатия секретной кнопки. Цепь остается замкнутой до отключения зажигания.
Установка простой секретки на реле – 2800р.
Секретка от угона на герконе
Повышенная скрытность в работе.
Преимущества секретки на герконе очевидны.
Если секретку на обычной штатной кнопке элементарно выявить, то с герконом все намного сложней.
Геркон можно очень хорошо и скрытно спрятать за обшивку автомобиля.
И угонщикам найти такую секретку от угона будет очень затруднительно.
Вам не надо делать не каких действий тем самым привлекая внимание, а просто провести магнитом непосредственно рядом с тем местом, где спрятан геркон.
И машина готова к заводу.
Все просто и максимально скрытно.
Установка секретки на герконе – 4000р.
Секретки Meguna Сфинкс – Умные секретки – Возможность работы с системами автозапуска
Иммобилайзер Сфинкс – интеллектуальное средство защиты автомобиля от угона. Сфинкс имеет понятный для автовладельца принцип управления и за счет наличия датчика движения самый совершенный на сегодняшний день алгоритм блокировки двигателя с имитацией неисправности.
При несанкционированном запуске (Сфинкс находится в режиме охраны) двигатель будет работать сколь угодно долго на неподвижной машине – при таком алгоритме работы невозможно вычислить блокировку и ее обезвредить.
После попытки тронуться с места загорятся стоп-сигналы автомобиля, и иммобилайзер заблокирует двигатель. В течение 5-ти секунд после глушения иммобилайзером двигателя снять с охраны Сфинкс невозможно!
Через 30 секунд после выключения зажигания активизируется датчик движения, контролирующий изменение положения автомобиля на стоянке.
Установка умной секретки Сфинкс – 5800р.
Установка противоугонной секретки.
Установка автомобильной противоугонной секретки, требует самого серьезного подхода. От того, насколько качественно и профессионально будет установлена система, зависит надежность ее работы и, соответственно, Ваша уверенность в защите и сохранности авто.
Установочные центры АвтоСаб предлагают своим клиентам установку электронных секреток – качественно и надежно. АвтоСаб является сертифицированным центром и имеет сертификат на проведение подобных работ – при обращении в наши центры Вы можете быть уверены в качестве оказываемых услуг, а Ваш автомобиль не потеряет дилерскую гарантию, что так важно для любого автовладельца.
Вполне логично желание каждого владельца авто точно знать, где находится его транспортное средство, и по возможности защитить его от злоумышленников. К сожалению, очень сложные защитные системы нередко оказываются неудобными для владельца. Да и защиту они дают не на том уровне, котором бы хотелось. Например, сигнализации раздражают прохожих, а от преступников никак не предохраняют, так как они уже давно научились нейтрализовать их безо всякого труда. Действительно надежная защита для автомобиля на сегодняшний день – это секретка от угона. Установкой секреток занимаются специалисты нашей компании. Также в сферу нашей компетенции входит установка поисковых систем на автомобили.
Секретки против угона представляют собой очень простое в использовании оборудование. Механизм работы такого прибора элементарен: секретка блокирует двигатель, если за рулем находится не хозяин авто, а другой человек. При этом злоумышленник подумает, что произошла банальная неисправность автомобиля, так как устройство никак не выдает своей работы. Оптимальным решением является установка поисковых систем вкупе с секреткой. Так вы сможете быть уверены в комплексной защите своего авто.
Секретка наделена выключателем, кнопкой либо магнитным герконом. Причем об их расположении знает исключительно водитель. Можно самостоятельно подобрать такое место, где кнопку не найдет преступник. Но даже если тумблер будет обнаружен злоумышленником, секретка по истечению некоторого времени (его устанавливаете вы) полностью заблокирует возможность завести машину. В целом, механизм секреток на автомобиль против угона очень прост и потому максимально надежен. Если вам необходима установка секреток на автомобиль высокого качества, обращайтесь в нашу компанию.
Замки капота предназначены для предотвращения скрытого доступа в подкапотное пространство автомобиля.
Недоступность моторного отсека является важным элементом защиты автомобиля от угона.
Защита подкапотного пространства, как правило, создает серьезные препятствия для угонщика:
• не дает обеззвучить сирену автосигнализации
• не позволяет восстановить блокировки двигателя, расположенные под капотом
• не позволяет завести автомобиль, используя автономную (не штатную) систему управления двигателем (т.н. «паук»), а также автономную систему питания
• не позволяет произвести замену контроллера управления двигателем (для обхода штатного иммобилайзера)
• делает недоступным диагностический разъем (в тех случаях, когда он находится под капотом), затрудняя выявление блокировок и манипуляции со штатным иммобилайзером
• значительно затрудняет угон на том этапе, когда автосигнализация уже обезврежена (вскрыт или подобран код радиоканала), но под заблокированным капотом остается невосстановленная блокировка двигателя
Наибольшую степень защиты замки капота обеспечивают в сочетании с сигнализацией или иммобилайзером.
Защита ЭБУ- электронного блока управления двигателем.
Замена электронного блока управления двигателем (ЭБУ) — самый простой и доступный способ обойти штатный иммобилайзер.
Достаточно заменить его под капотом и провернуть замок зажигания.
Еще один способ — это прописать, с помощью дилерского сканера, через диагностический разъем дополнительный ключ.
Оба способа займут у профессионала не более минуты.
В связи с этим, очень важна защита ЭБУ и диагностического разъема.
Одним из самых надежных способов защиты, является ограничение доступа как в подкапотное пространство с помощью замка капота, так и к самому блоку ЭБУ.
Для этого изготавливается металлический кожух, который фиксируется с использованием специального “срывного” крепежа, препятствующего снятию и замене ЭБУ.
Для защиты диагностического разъема производится его замена на нестандартный, с изготовлением переходника.
Распайка диагностического разъема.
Распайка диагностического разъема не даст угонщикам
- Перепрограммировать ваш штатный иммобилайзер
- Выявить с помощью диагностического оборудования блокировки от охранных комплексов
Устройство простейшего герконового реле — Информатика, информационные технологии
Электротехнические приборы и компьютер
Герконы
Наименее надежным узлом электромагнитного реле является контактная система. Существенным недостатком также является наличие трущих металлических деталей, износ которых приводит к снижению работоспособности реле.
Перечисленные недостатки привели к созданию герметических магнитно управляемых контактов, которые называются герконы.
Принцип действия герконов
Принцип действия герконов основан на использовании сил взаимодействия, возникающих в магнитном поле между ферромагнитными телами. При этом силы вызывают деформацию и перемещение ферромагнитных токопроводов электронов.
Магнитоуправляемый контакт (геркон) представляет собой электрический аппарат, изменяющий состояние электрической цепи посредством механического размыкания или замыкания ее при воздействии управляющего магнитного поля на его элементы, совмещающие функции контактов, пружин и участков электрической и магнитной цепей.
Использование герконов в технике. Герконовое реле
В настоящее время на базе герконов создано большое количество герконовых реле, кнопок, тумблеров, переключателей, распределителей сигналов, датчиков, регуляторов, сигнализаторов и т. д. Во многих отраслях техники для контроля положения подвижных деталей целессобразно использование герконовых датчиков, счетчиков готовой продукции. Где еще используют герконы? В клавиатуре компьютера: небольшой постоянный магнит находится на оси кнопки клавиатуры, а геркон укреплен в клавиатуре чуть ниже магнита. При нажатии кнопки магнит оказывается рядом с герконом, его контакты замыкаются, и таким образом посылается сигнал в систему управления компьютера.5 Па.
Инертная среда предотвращает окисление контактных сердечников. Стеклянный баллон герконового реле устанавливается внутри обмотки управления, питаемой постоянным током. При подаче тока в обмотку герконового реле возникает магнитное поле, которое проходит по контактным сердечникам через рабочий зазор зазор между ними и замыкается по воздуху вокруг катушки управления. Создаваемый при этом магнитный поток при прохождении через рабочий зазор образует тяговую электромагнитную силу, которая, преодолевая упругость контактных сердечников, соединяет их между собой.
Для создания минимального переходного сопротивления контактов, поверхности касания герконов покрывают золотом, радием, паладием или (на худой конец) серебром.
При отключении тока в обмотке электромагнита герконового реле сила исчезает, и под действием сил упругости контакты размыкаются.
В герконовых реле отсутствуют детали, подвергающиеся трению, а контакты сердечника многофункциональны, так как при этом выполняют одновременно функцию магнитопровода, пружины и токопровода.
Для уменьшения размеров намагничивающей катушки увеличивают допустимую плотность тока, используя для намотки теплостойкий эмалированный провод. Все детали изготавливаются штамповкой, а соединяются сваркой или пайкой. Для уменьшения зоны включенного состояния в герконах применяются магнитные экраны.
Пружины герконов не имеют предварительных натягов, поэтому включение их контактов происходит без периода трогания.
Если в герконах наряду с электромагнитом используется постоянный магнит, то герконы из нейтральных переходят в поляризованные.
В отличии от электромагнитных реле обычного типа, у которых контактное нажатие зависит от параметров контактных пружин, контактное нажатие герконовых реле зависит от МДС обмотки и увеличивается с ее ростом.
Герсиконы
Из-за технологической погрешности коэффициента возврата герконовые реле имеют большой разброс от 0,3 до 0,9. С целью увеличения коммутационного тока и номинальной мощности герконовые реле имеют дополнительные дугогасительные контакты. Такие реле называются герметичные силовые контакты или герсиконы. Промышленностью выпускаются герсиконы от 6,3 до 180 А. Частота включений в час достигает 1200.
С помощью герсиконов осуществляется пуск асинхронных двигателей мощностью до 3 кВт.
Статьи к прочтению:
Простые примеры использованиягерконового …
Похожие статьи:
Каталог продукцииОбновлен: 30.09.2021 в 02:35
| Информация обновлена 30.09.2021 в 02:35
|
Переключаемый предохранитель постоянного тока с применением герконовых элементов. — Источники питания — Другое — Каталог статей и схем
Многие радиолюбители в своих домашних лабораториях при налаживании различных устройств с потребляемым током до 1 А применяют стабилизированные источники питания, в лучшем случае с защитой от КЗ. Применявшаяся ранее элементная база для регулирования тока срабатывания защиты заметно усложняла устройство такого лабораторного блока питания (БП) и являлась «неподъемной» для начинающих радиолюбителей. Даже в последние два десятилетия, когда в БП стали широко применять стабилизаторы на микросхемах с интегрированной защитой от перегрузок по току, в схемах с регулируемым током срабатывания защиты наряду с тиристорным «исполнительным элементом» применяются электромагнитные реле.Особенно целесообразно применять герконовые реле, главным достоинством которых является их быстродействие. Например, время срабатывания КЭМ-1 менее 3 мсек, а реле РЭС-55 – 1 мсек. По сравнению с якорными электромагнитными реле эти параметры во много раз меньше: время срабатывания РЭС-9 – 11 мсек, РЭС-15 – 8, РЭС-22 – 15 мсек. Возможность применения герконов, как датчиков в электронных предохранителях, подробно изложена в (1).
Чтобы не вмешиваться в схему работающего в вашей домашней лаборатории и хорошо зарекомендовавшего себя БП, радиолюбителям предлагается простой переключаемый на разные токи срабатывания предохранитель. В схеме описываемой конструкции предохранителя отсутствуют пороговые ключевые элементы на полупроводниках (тиристоры, транзисторы), применен всего один геркон КЭМ-1 (на замыкание) и два герконовые реле постоянного тока РЭС-55А, содержащие по одной переключающей группе. При этом описываемый датчик на КЭМ-1 позволяет фиксировано устанавливать ток срабатывания предохранителя от 0,1 до 1,0 А.
Герконы срабатывают при прохождении постоянного тока по обмотке, в которой, собственно, создается магнитное поле. Если в это поле поместить геркон, то его контакты замыкаются. Этот процесс происходит при напряженности магнитного поля, достигаемой за счет определенного количества ампер-витков срабатывания в катушке геркона. Собственно это и обуславливает возможность фиксировано устанавливать ток срабатывания предохранителя. Другими словами, при увеличении количества ампер-витков, геркон срабатывает при меньшем токе нагрузки (пороговом токе).
Схема и описание работы предохранителя.
В положении переключателя S1 0,1 А в цепь включено наибольшее количество витков катушки геркона (ток срабатывания предохранителя 0,1 А подбирается экспериментально).
При достижении этого тока срабатывает геркон К1, подключая своими контактами К1.1 реле К2 и К3 и светодиод D1, сигнализирующий о срабатывании защиты. При этом срабатывают реле К2 и К3. Реле К3 контактами К3.1 блокирует контакты геркона К1.1 и схема остается в таком положении до размыкания (нажатия) нормально замкнутых контактов кнопки S2. При срабатывании реле К2 нормально замкнутые контакты К2.1 размыкаются и питаемая нагрузка обесточивается. После нажатия кнопки S2 схема возвращается в исходное состояние. Предохранитель снова готов к работе. Уменьшая количество подключаемых витков катушки геркона, можно увеличить порог срабатывания предохранителя.
Конструкция и настройка предохранителя.
В работающей конструкции автором экспериментально подобрано количество витков на срабатывание при токе 0,1, 0,25, 0,5, 1,0 А и напряжении источника питания 12 В.
Подбор числа витков обмотки катушки начинался с 60 вит. провода ПЭЛШО 0,3 мм. После приклеивания по краям к геркону ограничивающих «щечек» наматывается первая часть катушки (по схеме 4-5) по всей длине по стеклу (около 50 мм). Подключив к контактам геркона омметр (лучше со звуковым пробником), через амперметр на катушку подают напряжение от регулируемого источника питания. Изменяя количество витков добиваются срабатывания геркона (включение омметра звукового пробника) при токе 1,0 А и напряжении 12 В.
Далее, наматывая последующие части обмотки катушки (4-3, 3-2, 2-1), подбирают порог срабатывания предохранителя 0,5, 0,25 и 0,1 А. Слои катушки пропитывают клеем БФ-6.
При применении различных реле, изменяя число витков катушки геркона, можно подобрать такие же (или другие, по желанию радиолюбителя) токи срабатывания предохранителя при напряжении от 2 до 14 В.
В данной конструкции вместо двух РЭС-55А можно применить одно герконовое реле с двумя (и больше) переключающими контактными группами.
Схема собрана навесным монтажом в пластмассовом корпусе размерами, которые определяются габаритами применяемых элементов. Два контакта для подключения источника питания (вход) и два для подключения защищаемого устройства (выход) обязательно должны быть обозначены «+» и «-» соответственно схеме, и требуют внимания при подключении предохранителя в защищаемую цепь (для исключения ошибки можно в цепь при входе включить диод, например, КД226).
Литература.
1. Сидорович О. Электронные предохранители с применением герконов. «Радио», № 12 – 2005, с.50-51.
2. Терещук Р.М. и др. Справочник радиолюбителя. Киев, Наукова думка, 1982, с.77-85.
3. Терещук Р.М. и др. Справочник радиолюбителя. Киев, Технiка, 1969,с.611-613.
В.Кононенко, RA0CCN.
Сенсорные КНОПКИ
Сенсорные КНОПКИ
● современная альтернатива механическим кнопкам
● не изнашиваются, не ломаются, не засоряются
● изготовлены из гигиенических материалов
● устойчивы к агрессивным жидкостям
● не требуют нажимного усилия
● вандалоустойчивы
Сенсорные кнопки срабатывают от легкого прикосновения пальца, в том числе от касания руки, облачённой в гигиеническую перчатку (латекс, полиэтилен) Сенсорные кнопочки включают модели с внешним переключением световой индикации, позволяющие отображать состояние цепи управления. В центре чувствительной поверхности, под прозрачным колпачком может быть размещена любая пиктограмма Сенсорные кнопки имеют неограниченное количество циклов нажатия и герметизацию со стороны чувствительной поверхности уровня IP68 Сенсорные кнопки с пониженной чувствительностью рекомендованы для помещений с повышенной влажностью. Они не реагируют на брызги, капли воды и конденсат
Сенсорные кнопки востребованы:
● взамен механическим кнопкам в щитах, шкафах и пультах управления оборудованием;
● в системах управления медицинским, пищевым оборудованием, в том числе в чистых помещениях, соответствующих стандарту ГОСТ ИСО 14644-4-2002;
● в панелях управления лифтом, транспортными средствами;
● в химической и фармацевтической промышленности;
● в туалетах электропоездов и пассажирских вагонах;
● в качестве аварийных кнопок вызова охраны;
● в качестве дверного звонка;
● для работы в условиях повышенной влажности (в саунах, душевых, бассейнах или на автомойках), а также в запылённых условиях.
● взамен механическим кнопкам в щитах, шкафах и пультах управления оборудованием;
● в системах управления медицинским, пищевым оборудованием, в том числе в чистых помещениях, соответствующих стандарту ГОСТ ИСО 14644-4-2002;
● в панелях управления лифтом, транспортными средствами;
● в химической и фармацевтической промышленности;
● в туалетах электропоездов и пассажирских вагонах;
● в качестве аварийных кнопок вызова охраны;
● в качестве дверного звонка;
● для работы в условиях повышенной влажности (в саунах, душевых, бассейнах или на автомойках), а также в запылённых условиях.
Принцип работы и характеристики сенсорных кнопок
Чувствительная поверхность кнопки генерирует электрическое поле и реагирует на изменение емкости при попадании в него тела, обладающего определенной диэлектрической проницаемостью. Датчик настроен на касание руки человека. С целью устранения помех и ложного срабатывания, кнопка сканирует касание в течение короткого промежутка времени, соответствующего нормальной человеческой реакции при нажатии. При срабатываниях кнопки происходит переключение выходного транзисторного ключа и, соответственно, изменение уровней выходных электрических цепей. Вокруг чувствительной поверхности кнопки имеется кольцевой светоизлучатель, изменяющий при касании цвет свечения, например, с зеленого на красный или наоборот. Сенсорные кнопки включают модели с внешним переключением световой индикации, позволяющие отображать состояние цепей управления. В центре чувствительной поверхности, под прозрачным колпачком может быть размещена пиктограмма, указывающая на предназначение кнопки. Для применений в условиях повышенной влажности (бассейны, бани, душевые и т.п.) выпускается модификация кнопки с пониженной чувствительностью сенсора. Сенсорная кнопка — это электронный прибор, срок действия которого не ограничен количеством нажатий. Со стороны чувствительной поверхности обеспечена герметизация уровня IP68.
Сенсорные кнопки выпускаются в пяти функциональных вариантах:
Динамический (KD-…). При касании кнопки, независимо от длительности касания, переключение выходного сигнала происходит в виде импульса с фиксированной длительностью 300мс. Статический (KS-…). Включение (активация) кнопки происходит при касании, а выключение при отпускании. Данный вариант является аналогом механической кнопки без фиксации. Примечание: длительность активации кнопки ограничена 15 секундами, после чего кнопка автоматически переходит в выключенное состояние.
Триггерный (KT-…). Изменение выходного сигнала происходит при каждом касании кнопки, аналогично механической кнопке с фиксацией. При отключении напряжения питания и повторном включении кнопка переходит в ждущий режим.
Комбинированный (KC-…). Сочетает статический и триггерный варианты. Включение (активация) кнопки происходит при касании, если его длительность превышает 0,3 с, а выключение при отпускании, аналогично статическому варианту. При двойном коротком касании (длительность первого касания не более 0,3 с, интервал между касаниями не более 0,5 с) кнопка включается по триггерному варианту и удерживает сигнал до следующего касания.
Пультовой (KP-…). Включение (активация) происходит касанием кнопки при наличии положительного напряжения на обоих входах сброса. Сброс (возврат в ждущий режим) осуществляется по пропаданию положительного напряжения на любом из входов сброса. Сбросовые воздействия имеют приоритет над включающими. Ждущий режим инициируется подсветкой 1, а при активном обе подсветки выключены.
Регистрация брелков, меток и смартфонов / База знаний StarLine / StarLine
В зависимости от модели в оборудование можно прописывать брелки, метки и смартфоны. Если модель оборудования неизвестна, то сначала обратитесь к статье Как определить модель оборудования?
Для регистрации устройство Вам понадобится сервисная кнопка. Если Вы не знаете, где она находится, то сначала обратитесь к статье Как выглядит сервисная кнопка и где её найти?
Оборудование 6-го поколения
Нажмите на одну из ссылок, чтобы открыть инструкцию по записи устройств для этой группы оборудования:
- A96, A66, AS96, B96, B66, D96, X96v2 — для записи доступны брелки, метки и смартфоны;
- E96, E66, E9, E6 — для записи доступны брелки, метки, смартфоны и телематический трекер M66;
- Expert 6 — для записи доступны брелки;
- S96, S66, AS96v2 — для записи доступны метки и смартфоны;
- i96 — для записи доступны метки и смартфоны;
- M96 — для записи доступны метки и смартфоны;
- M66 — для записи доступны метки и смартфоны;
- V66, V67 — для записи доступны метки и смартфоны;
- X96 — для записи доступны брелки, метки и смартфоны.
Охранные комплексы A96, A66, AS96, B96, B66 и D96 являются модульным системами, поэтому записать брелки, метки и смартфоны можно только при наличии соответствующего модуля в комплексе. Информацию по наличию определённого модуля рекомендуем уточнить у специалистов, которые устанавливали Ваше оборудование.
Охранные комплексы 3-го поколения и T94
К 3-му поколению относятся следующие модели оборудования:
В охранные комплексы 3-го поколения и T94 можно записать брелки и беспроводыне (герконовые) датчики.
Нумерация кнопок брелков
Основной брелок A93/A63
Основной брелок E93/E63
Основной брелок T94
Дополнительные брелки 3-го поколения и T94
Запись брелков
Выполните следующие действия:
1. Выключите режим охраны.
2. Нажмите сервисную кнопку 7 раз и включите зажигание.
Прозвучат 7 сигналов сирены, подтверждающие вход в режим записи устройств.
3. Нажмите на брелке 1 и 2 кнопки одновременно коротко (нажатие продолжительностью менее 0,5 секунды).
Прозвучит 1 сигнал сирены, брелок издаст 1 звуковой сигнал.
4.
Повторите пункт 3 для всех записываемых брелков. Интервал между записью
не должен превышать 5 секунд.
Успешная запись следующего брелка
подтверждается соответствующим количеством сигналов сирены и брелка.
5. Выключите зажигание.
Последует 3 световых сигнала.
При записи брелков в комплекс все ранее записанные брелки удаляются из памяти системы, поэтому все необходимые брелки должны быть записаны в одном цикле программирования.
Всего в память комплекса можно записать до 4 брелков.
Если в комплекс записаны радиореле R2, то после записи брелков необходимо восстановить привязку радиореле R2 к комплексу.
Для этого:
1. Включите и выключите зажигание 7 раз.
2. Нажмите сервисную кнопку 7 раз и включите зажигание.
Последуют 7 сигналов сирены.
3. Дождитесь 3-х световых сигналов комплекса и мелодичного сигнала брелка.
4. Выключите зажигание.
Запись беспроводных датчиков
Перед тем как приступить к процедуре записи брелков, необходимо настроить функцию 30 таблицы 1 на варианты 2, 3 или 4.
Выполните следующие действия:
1. Выключите режим охраны.
2. Нажмите сервисную кнопку 7 раз и включите зажигание.
Прозвучат 7 сигналов сирены, подтверждающие вход в режим записи устройств.
3. Нажмите коротко кнопку на корпусе датчика.
Последуют сигналы сирены, число которых будет соответствовать количеству записанных беспроводных датчиков.
4. Повторите пункт 3 для всех беспроводных датчиков.
5. Выключите зажигание.
В подтверждение выхода последуют 3 световых сигнала.
Всего в память комплекса можно записать до 8 беспроводных датчиков.
При записи беспроводных датчиков ранее записанные брелки и датчики НЕ удаляются из памяти комплекса, поэтому датчики можно записывать как в одном цикле программирования с брелками, так и отдельно, независимо от брелков.
Охранные комплексы 5-го поколения
К данному поколению относятся следующие модели оборудования:
- A95, A65;
- B95;
- D95;
- E95, E65.
В охранные комплексы 5-го поколения можно записать только брелки.
Нумерация кнопок брелков
Основные брелки
Дополнительный брелок 5-го поколения
Запись брелков
Выполните следующие действия:
1. Выключите режим охраны.
2. Нажмите сервисную кнопку 7 раз и включите зажигание.
Прозвучат 7 сигналов сирены, подтверждающие вход в режим записи устройств.
3. Нажмите на брелке 1 и 2 кнопки одновременно коротко (нажатие продолжительностью менее 0,5 секунды).
Прозвучит 1 сигнал сирены, брелок издаст 1 звуковой сигнал.
4.
Повторите пункт 3 для всех записываемых брелков. Интервал между записью
не должен превышать 5 секунд.
Успешная запись следующего брелка
подтверждается соответствующим количеством сигналов сирены и брелка.
5. Выключите зажигание.
Последует 3 световых сигнала.
При записи брелков в комплекс все ранее записанные брелки удаляются из памяти системы, поэтому все необходимые брелки должны быть записаны в одном цикле программирования.
Всего в память комплекса можно записать до 4 брелков.
Если в комплекс записаны радиореле R5, то после записи брелков необходимо восстановить привязку радиореле R5 к комплексу.
Для этого:
1. Включите и выключите зажигание 7 раз.
2. Нажмите сервисную кнопку 7 раз и включите зажигание.
Последуют 7 сигналов сирены.
3. Дождитесь 3-х световых сигналов комплекса и мелодичного сигнала брелка.
4. Выключите зажигание.
Охранные комплексы 4-го поколения
К данному поколению относятся следующие модели оборудования:
- A94, A64;
- B94, B64;
- D94, D64;
- E90, E60, E91, E61.
В охранные комплексы 4-го поколения можно записать только брелки.
Нумерация кнопок брелков
Основные брелки E90/E60/E91/E61 и A94/A64
Основные брелки B94/B64 и D94/D64
Дополнительный брелок 4-го поколения
Запись брелков
Выполните следующие действия:
1. Выключите режим охраны.
2. Нажмите сервисную кнопку 7 раз и включите зажигание.
Прозвучат 7 сигналов сирены, подтверждающие вход в режим записи устройств.
3. Нажмите на брелке 1 и 2 кнопки одновременно коротко (нажатие продолжительностью менее 0,5 секунды).
Прозвучит 1 сигнал сирены, брелок издаст 1 звуковой сигнал.
4.
Повторите пункт 3 для всех записываемых брелков. Интервал между записью
не должен превышать 5 секунд.
Успешная запись следующего брелка подтверждается соответствующим количеством сигналов сирены и брелка.
5. Выключите зажигание.
Последует 3 световых сигнала.
При записи брелков в комплекс все ранее записанные брелки удаляются из памяти системы, поэтому все необходимые брелки должны быть записаны в одном цикле программирования.
Всего в память комплекса можно записать до 4 брелков.
Если в комплекс записаны радиореле R2, то после записи брелков необходимо восстановить привязку радиореле R2 к комплексу.
Для этого:
1. Включите и выключите зажигание 7 раз.
2. Нажмите сервисную кнопку 7 раз и включите зажигание.
Последуют 7 сигналов сирены.
3. Дождитесь 3-х световых сигналов комплекса и мелодичного сигнала брелка.
4. Выключите зажигание.
Как работают герконы (переключатели с магнитным управлением)
Как работают герконовые переключатели (переключатели с магнитным управлением) Рекламное объявлениеКриса Вудфорда. Последнее изменение: 22 августа 2020 г.
Если у вас есть портативный компьютер или мобильный телефон, который открывается как раскладушка, вы, наверное, заметили, что она чувствует, когда вы открывать и закрывать его и соответственно включать или выключать. Но как это знать? Какой-то переключатель подключен к петле, так что он может обнаружить движение открытия и закрытия? Если это то, что ты думаю, ты прав как минимум наполовину! Подумайте об этом повнимательнее и вы увидите, что стандартный переключатель будет довольно сложно подключить в этом способ — и, вероятно, весьма ненадежный: все эти открытия и закрытия быстро изнашивает его.Таким образом, вместо этого многие ноутбуки и телефоны используют недорогие и очень надежное устройство, называемое герконом, которое включается и выключается при воздействии магнита. рядом, поблизости. Охранная сигнализация и модели железных дорог тоже часто используют их. Давайте подробнее рассмотрим как они работают!
Фото: Типичный геркон (Comus RI-23). Вы можете просто увидеть два перекрывающихся металлических контакта (язычка) внутри стеклянной оболочки. Контакты пружинят вместе и соприкасаются, когда переключатель находится в положении «включено»; они расходятся и прерывают цепь, когда переключатель находится в положении «выключено».«
Какую проблему решают герконы?

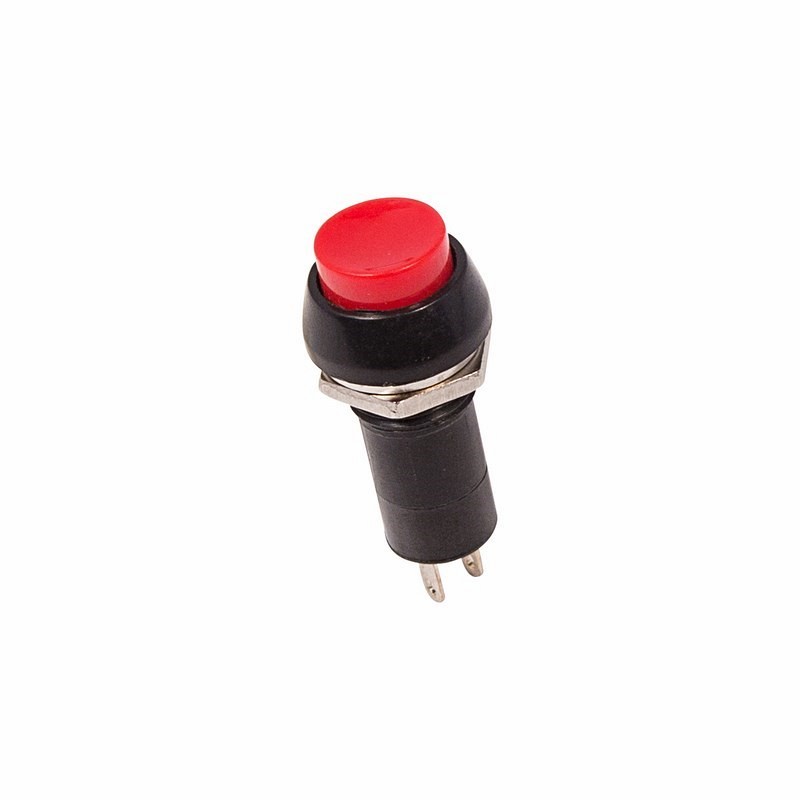

Фото: выключатель, работающий от нажатия, замыкает цепь, когда вы его вставляете; а пружина заставляет его снова выскочить, когда вы убираете палец. Геркон переключает ток таким же образом, но «толкающее давление» обеспечивает магнит, а не ваш палец.
Выключатель похож на подъемный мост в электрическом схема. Когда переключатель замкнут, «мост» не работает, и электрический ток может обтекать контур; при размыкании переключателя происходит «мост». вверх и ток не течет.Таким образом, цель переключателя — активировать или деактивировать цепь в любое время по нашему выбору.
Большинство электрических переключателей, с которыми мы сталкиваемся, мы управляем сами. Если вы хотите света в комнате, вы щелкаете выключателем на стене. Хотите смотреть телевизор? Включите выключатель. Хочу слушать свой iPod? Толкать колесо спереди, и это активирует переключатель, который включает власть. Но иногда нам нужны электрические и электронные цепи, которые нужно активировать другими способами.
Предположим, вы хотите подключить банковский сейф, чтобы он срабатывает сигнал тревоги всякий раз, когда открывается дверь.Как это будет работать на практике? Вам понадобится электричество контакты на обеих частях дверной коробки, поэтому, когда дверь открыта, цепь будет разорвана, вызывая тревогу. Но подумайте, как сложно это было бы сделать надежное электрическое соединение на дверной коробке. Что, если вы закрасите его? Что, если он испачкался? И разве это не было бы так очевидно вору, что они смогут легко вывести его из строя? Есть много из способы, которыми электрический контакт может быть отключен и бесполезный. Здесь могут помочь герконы.
Рекламные ссылкиЧто такое геркон?
Обычный выключатель имеет два электрических контакта, которые соединяют вместе, когда вы нажимаете кнопку, и пружина врозь, когда вы ее отпускаете. Кулисные переключатели на настенных светильниках (как на фото вверху) сдвиньте два контакта вместе, когда переключатель находится в одном положении и разведите их, когда переключатель щелкает в другую сторону.
В типичном герконовом переключателе два контакта (которые выглядят как металлические герконы) сделаны из ферромагнитного материал (что означает что-то такое же легкое намагничивание, как железо), покрытый прочным металлом, таким как родий или рутений (чтобы обеспечить им долгую жизнь при включении и выключении), и запечатанный внутри тонкой стеклянной оболочки, заполненной инертным газом (обычно азотом), чтобы уберечь их от пыли и грязи.Иногда стекло имеет внешний кожух из пластика для еще большей защиты. Как правило, контакты изготавливаются из сплава никель-железо, который легко намагничивается (технически мы говорим, что он имеет высокую магнитную проницаемость), но не остается таким надолго (мы говорим, что он имеет низкую магнитную удерживающую способность). Им требуется некоторое время, чтобы отреагировать на изменения магнитного поля (мы говорим, что у них довольно небольшой гистерезис) — другими словами, они движутся довольно медленно и плавно. Обычно оба контакта перемещаются (а не только один), и они образуют плоскую параллельную область контакта друг с другом (а не просто касаются одной точки), потому что это помогает продлить срок службы и надежность переключателя.
Хотя большинство герконов имеет два ферромагнитных контакта, у некоторых есть один ферромагнитный контакт, а другой немагнитный, а у некоторых (например, оригинальный герконовый переключатель Элвуда, показанный в нижней части этой статьи) их три.
Фото: Другой вид моего язычкового переключателя, смотрящего на движущиеся контакты в их запечатанном стеклянном конверте. Обратите внимание, что контакт справа находится чуть выше контакта слева. Вы также можете видеть здесь, что контакты намного шире, чем они выглядят на виде сбоку, показанном на верхнем фото.
Как работает геркон?
Герконыбывают двух основных типов: нормально разомкнутые (нормально выключенные) и нормально замкнутые (нормально включены). Ключом к пониманию того, как они работают, является осознание того, что они работают не только как электрический мост, но и как магнитный мост : через них течет магнетизм, а также электричество.
Нормально открытый
Когда вы подносите магнит к герконовому переключателю, весь переключатель фактически становится частью «магнитной цепи», включающей магнит (пунктирная линия на иллюстрации показывает часть магнитного поля).Два контакта геркона становятся противоположными магнитными полюсами, поэтому они притягиваются и защелкиваются. Неважно, какой конец магнита приближается первым: контакты по-прежнему поляризуются противоположным образом и притягиваются друг к другу. Такой геркон обычно разомкнут (НЕТ) (нормально выключен), если только рядом с ним не находится магнит, когда он включается, позволяя току течь через него.
Уберите магнит, и контакты — сделанные из довольно жесткого и упругого металла — снова раздвинутся и вернутся в исходное положение.
Нормально закрытый
Вы также можете получить герконовые переключатели, которые работают противоположным образом: два контакта обычно защелкиваются вместе, а когда вы подносите магнит к переключателю, пружина расходится. Такие герконы называются нормально замкнутыми (NC) (нормально включенными), поэтому большую часть времени через них проходит электричество. Самый простой способ сделать это — взять нормально разомкнутый переключатель и постоянно прикрепить магнит к его стеклянному корпусу, перевернув его из открытого в закрытое состояние (как во втором кадре в анимации нормально открытого состояния вверху).Вся эта единица (нормально разомкнутый герконовый переключатель с прикрепленным магнитом) становится нашим нормально замкнутым герконовым переключателем. Если вы поднесете к нему второй магнит с магнитным полем противоположной полярности, чем у первого магнита, это новое поле нейтрализует поле первого магнита, так что мы, по сути, получим именно то, что было в первом кадре. нормально разомкнутой анимации: геркон с двумя раздвинутыми контактами.
На этих двух работах я сильно преувеличил движение контактов.Настоящие герконы имеют контакты, расстояние между которыми составляет всего несколько микрон (миллионных долей метра), что примерно в десять раз тоньше человеческого волоса, поэтому движение не видно невооруженным глазом. Не ожидайте увидеть движение лезвий, когда вы поднесете магнит близко!
Иллюстрации: Ключ к пониманию герконов — это осознание того, что они являются частью магнитной цепи, а также электрической цепи: магнитное поле стержневого магнита проходит через герконовый переключатель. Это то что делает его близким — и это то, что позволяет электричеству течь через него.Изображение магнитного поля взято с Wikimedia Commons.
Еще одна важная вещь, на которую мне нужно обратить внимание, это то, что герконы не просто включаются, когда магнит приближается, и выключаются, когда он удаляется (в случае нормально разомкнутого / выключенного переключателя): они обычно включаются и выключается несколько раз по мере движения магнита, создавая несколько зон включения и выключения. Они также будут реагировать по-разному в зависимости от ориентации магнита (параллельна ли он переключателю или перпендикулярно), его формы (потому что, как мы все учились в школе, магниты разной формы создают вокруг себя разные модели магнитного поля) , и как он движется.Это действительно важно, когда дело доходит до практического применения: вам нужно убедиться, что вы используете правильный магнит и что он движется именно так, чтобы привести в действие ваш геркон. Например, если вы используете геркон в качестве счетчика, он должен срабатывать только один раз при каждом движении магнита (а не три или четыре раза, что приведет к ложным показаниям). Если вы используете геркон для сигнализации, вы не хотите, чтобы злоумышленник включил сигнализацию на одну секунду, а затем снова выключил ее через секунду, потому что вы поместили магнит не в то место!
Как использовать герконы на практике?
Фото: Некоторые мобильные телефоны с откидной крышкой, такие как этот, включаются и выключаются с помощью герконовых переключателей.В одной части корпуса находится магнит, а в другой — геркон. Телефон выключается, когда геркон находится рядом с магнитом (когда корпус закрыт), и включается, когда геркон и магнит разделяются (когда корпус снова открывается).
Теперь вы, наверное, видите, как включается и выключается телефон-раскладушка. когда вы открываете или закрываете его. Имеет нормально замкнутый геркон в нижняя часть его корпуса (там, где находится клавиатура) и магнит в верхняя часть (где экран).Когда телефон открыт, трость переключатель и магнит относительно далеко друг от друга. Контакты на герконовый переключатель сдвинут вместе, и мощность течет через Телефон. Однако, если вы закроете корпус, вы повернете магнит близко к геркон, и это раздвигает контакты внутри переключателя. Схема внутри телефон распознает это и аккуратно отключает питание.
Читатели электронных книг, такие как Kindles и Sony Readers, используйте похожий трюк. Поместив их в защитную кожаную куртку, вы обнаружите они выключаются автоматически, когда вы закрываете крышку — и снова включаются когда вы его открываете.Здесь, конечно, нет никакой магии: есть просто геркон в угол устройства электронной книги и магнит в соответствующей части крышки (проверьте сами, подержав рядом скрепку).
Фото: Упрощенная концепция охранной сигнализации: вы просто устанавливаете геркон (подключенный к цепи сигнализации) к одной части двери и магниту к другой части. Разделение двух вещей щелкает выключателем и вызывает тревогу.
Вы можете увидеть, как та же идея будет работать в дверях сейфа нашего банка: вы бы просто установите геркон на дверной коробке и магнит на дверь.Открытие двери разделит магнит и трость переключатель, в результате чего контакты переключателя пружинят вместе и срабатывают будильник. Вы можете построить герконовые переключатели внутри маленьких частей пластик, так что их там даже не видно — идеально подходит для всех видов безопасности Приложения.
Фото: коровы LEGO®, управляемые герконом. Фото любезно предоставлено Биллом Уордом, опубликовано на Flickr под лицензией Creative Commons.
Герконы можно использовать и по-другому.LEGO® энтузиаст Билл Уорд, который руководит великолепным Brickpile блог (и страницу с фотографиями на Flickr), построил эти гениальные роботизированные коровы для его модели железная дорога. Когда поезд проезжает мимо, они поворачивают головы, чтобы посмотреть, как он проезжает. Целый вещь работает геркон. Головой каждой коровы управляет небольшой электродвигатель, который подключен к цепи, в которой есть нормально разомкнутый геркон. Геркон расположен рядом с железнодорожный путь и небольшой магнит прикреплен к стороне поезда.Когда поезд проезжает мимо язычкового переключателя, магнит заставляет контакты замыкаются и активирует цепь, которая включает головы. Насколько это аккуратно? Некоторые люди настолько изобретательны!
Есть сотни других, менее очевидных применений герконов. Некоторые датчики уровня жидкости в стиральные машины и посудомоечные машины используют плавающие магниты, которые подпрыгивают мимо язычковых переключателей, чтобы выключить клапаны, когда внутри достаточно воды. Герконовые переключатели иногда также устанавливаются на вращающихся рычагах в посудомоечных машинах, чтобы определять, когда они застревают, и в термальных выключателях в электрических душах (чтобы остановить нагрев воды до опасного уровня).Анемометры с вращающимися чашками имеют внутри герконовые переключатели, которые измеряют скорость ветра. Когда чашки вращаются, они заставляют геркон вращаться мимо магнита, генерируя импульсы тока. Чем сильнее ветер, тем быстрее вращаются чашки и тем чаще герконовый переключатель включается и выключается. Электронная схема подсчитывает количество импульсов в секунду и использует это для определения скорости ветра.
Изображение: Типичный расходомер с герконовым переключателем работает примерно так. Есть труба, по которой течет жидкость (1), внутри которой установлено лопастное колесо (2).Когда жидкость течет, лопасть вращается и заставляет вращаться магнит (3). Вращающийся магнит размыкает геркон (4). Затем, когда он вращается и представляет свой противоположный полюс (5), магнит снова замыкает переключатель (6). Герконовый переключатель, попеременно открывающийся и замыкающийся, посылает в цепь импульсы электрического тока. Подсчитав скорость поступления импульсов, схема может измерить расход. Если ток полностью прекращается или течет все время, вы знаете, что жидкость перестала двигаться, что может указывать на застревание или закупорку.
Кто изобрел герконы?
Как и многие другие великие изобретения, герконы родились в Bell Laboratories, изобретенные там в середине 1930-х годов Уолтером Б. Элвудом , . Его первоначальная заявка на патент на электромагнитный переключатель была подана 27 июня 1940 года и официально предоставлена 2 декабря 1941 года. Прочитав патент Элвуда, очень легко распознать геркон, который все еще широко используется сегодня: «Когда внешняя магнитная сила К этому блоку применяются два магнитных элемента, которые составляют часть магнитной цепи…. перемещаются вместе … поскольку внешняя магнитная сила действует, уменьшая воздушный зазор между двумя упомянутыми магнитными элементами «.
Изображение: оригинальная конструкция язычкового переключателя Уолтера Элвуда из патента США: 2264746: Электромагнитный переключатель. Это немного отличается от приведенного выше, переключение между двумя разными цепями, при этом одна из них всегда включена. У нас есть два немагнитных контакта слева (1,2) и магнитный контакт (3,4) справа, который переключается между ними при приближении магнита.Контакты разделены изолирующей прокладкой (5). Оригинальное изображение любезно предоставлено Управлением по патентам и товарным знакам США. (Обратите внимание, что я немного раскрасил и упростил оригинал, чтобы облегчить восприятие.)
Рекламные ссылкиУзнать больше
На этом сайте
Практические проекты
Вы найдете немало примеров использования язычковых переключателей на неизменно превосходном веб-сайте Instructables и в популярных книгах Evil Genius; Вот несколько примеров для начала:
Книги
- Датчик Arduino и Raspberry Pi Проекты Роберта Чина для злого гения.McGraw Hill, 2017. Некоторые из проектов в этой книге включают подключение язычковых переключателей к Arduinos и Pis (есть полные инструкции для звуковой сигнализации дверного переключателя).
- СДЕЛАТЬ: Электроника Чарльза Платта. Maker Media, 2015. Отличная практическая книга, которая даст толчок вашему хобби электроники. В главе 3 есть простое введение в герконы.
- Проекты Raspberry Pi Эндрю Робинсона и Майка Кука. John Wiley & Sons, 2014. «Глава 13: Домашняя автоматизация» описывает дверной датчик с герконовым переключателем, подключенный к Raspberry Pi.
- Практическая электроника для изобретателей Пола Монка. McGraw-Hill, 2016. Переварив MAKE: Electronics , вы захотите перейти к чему-то более глубокому; это хорошее место, чтобы пойти дальше.
- Электроника: первый курс Оуэна Бишопа. Newnes, 2011. Легкий для понимания (хотя и довольно сухой) учебник, объясняющий все основные компоненты, включая герконы.
Патенты
Попробуйте эти для более глубоких технических подробностей:
- Патент США 2264746: Электромагнитный переключатель Уолтера Элвуда, 2 декабря 1941 г.Оригинальный патент на герконовый переключатель Элвуда (как на фото выше).
- Патент США 3 283 274: кнопочный переключатель Анджело де Фалько, 1 ноября 1966 г. Более сложный дизайн.
- Патент США 4038620: Магнитный геркон, автор Б. Эдвард Шлезингер-младший и Чарли Дуэйн Маринер, 26 июля 1977 г. Переключатель с одним магнитным язычком и одним немагнитным.
- Патент США 3 348 175: Нормально замкнутый геркон, Энтони Дж. Уилкис, 17 октября 1967 г. Описывает различные способы изготовления нормально замкнутого переключателя.
Видео
Благодарности
Я очень благодарен Морису Баэнену из Comus Technology B.V. за предложения по улучшению этой статьи.
Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты
статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.
Авторские права на текст © Chris Woodford 2009, 2020. Все права защищены. Полное уведомление об авторских правах и условиях использования.
Следуйте за нами
Сохранить или поделиться этой страницей
Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом друзьям с помощью:
Медиа-запросы?
Вы журналист, у вас есть вопрос для СМИ или просьба об интервью? Вы можете связаться со мной для получения помощи здесь.
Цитируйте эту страницу
Вудфорд, Крис.(2009/2020) Герконовые переключатели. Получено с https://www.explainthatstuff.com/howreedswitcheswork.html. [Доступ (укажите дату здесь)]
Больше на нашем сайте …
Как работают герконы (переключатели с магнитным управлением)
Как работают герконовые переключатели (переключатели с магнитным управлением) Рекламное объявлениеКриса Вудфорда. Последнее изменение: 22 августа 2020 г.
Если у вас есть портативный компьютер или мобильный телефон, который открывается как раскладушка, вы, наверное, заметили, что она чувствует, когда вы открывать и закрывать его и соответственно включать или выключать.Но как это знать? Какой-то переключатель подключен к петле, так что он может обнаружить движение открытия и закрытия? Если это то, что ты думаю, ты прав как минимум наполовину! Подумайте об этом повнимательнее и вы увидите, что стандартный переключатель будет довольно сложно подключить в этом способ — и, вероятно, весьма ненадежный: все эти открытия и закрытия быстро изнашивает его. Таким образом, вместо этого многие ноутбуки и телефоны используют недорогие и очень надежное устройство, называемое герконом, которое включается и выключается при воздействии магнита. рядом, поблизости.Охранная сигнализация и модели железных дорог тоже часто используют их. Давайте подробнее рассмотрим как они работают!
Фото: Типичный геркон (Comus RI-23). Вы можете просто увидеть два перекрывающихся металлических контакта (язычка) внутри стеклянной оболочки. Контакты пружинят вместе и соприкасаются, когда переключатель находится в положении «включено»; они расходятся и прерывают цепь, когда переключатель находится в положении «выключено».
Какую проблему решают герконы?
Фото: выключатель, работающий от нажатия, замыкает цепь, когда вы его вставляете; а пружина заставляет его снова выскочить, когда вы убираете палец.Геркон переключает ток таким же образом, но «толкающее давление» обеспечивает магнит, а не ваш палец.
Выключатель похож на подъемный мост в электрическом схема. Когда переключатель замкнут, «мост» не работает, и электрический ток может обтекать контур; при размыкании переключателя происходит «мост». вверх и ток не течет. Таким образом, цель переключателя — активировать или деактивировать цепь в любое время по нашему выбору.
Большинство электрических переключателей, с которыми мы сталкиваемся, мы управляем сами.Если вы хотите света в комнате, вы щелкаете выключателем на стене. Хотите смотреть телевизор? Включите выключатель. Хочу слушать свой iPod? Толкать колесо спереди, и это активирует переключатель, который включает власть. Но иногда нам нужны электрические и электронные цепи, которые нужно активировать другими способами.
Предположим, вы хотите подключить банковский сейф, чтобы он срабатывает сигнал тревоги всякий раз, когда открывается дверь. Как это будет работать на практике? Вам понадобится электричество контакты на обеих частях дверной коробки, поэтому, когда дверь открыта, цепь будет разорвана, вызывая тревогу.Но подумайте, как сложно это было бы сделать надежное электрическое соединение на дверной коробке. Что, если вы закрасите его? Что, если он испачкался? И разве это не было бы так очевидно вору, что они смогут легко вывести его из строя? Есть много из способы, которыми электрический контакт может быть отключен и бесполезный. Здесь могут помочь герконы.
Рекламные ссылкиЧто такое геркон?
Обычный выключатель имеет два электрических контакта, которые соединяют вместе, когда вы нажимаете кнопку, и пружина врозь, когда вы ее отпускаете.Кулисные переключатели на настенных светильниках (как на фото вверху) сдвиньте два контакта вместе, когда переключатель находится в одном положении и разведите их, когда переключатель щелкает в другую сторону.
В типичном герконовом переключателе два контакта (которые выглядят как металлические герконы) сделаны из ферромагнитного материал (что означает что-то такое же легкое намагничивание, как железо), покрытый прочным металлом, таким как родий или рутений (чтобы обеспечить им долгую жизнь при включении и выключении), и запечатанный внутри тонкой стеклянной оболочки, заполненной инертным газом (обычно азотом), чтобы уберечь их от пыли и грязи.Иногда стекло имеет внешний кожух из пластика для еще большей защиты. Как правило, контакты изготавливаются из сплава никель-железо, который легко намагничивается (технически мы говорим, что он имеет высокую магнитную проницаемость), но не остается таким надолго (мы говорим, что он имеет низкую магнитную удерживающую способность). Им требуется некоторое время, чтобы отреагировать на изменения магнитного поля (мы говорим, что у них довольно небольшой гистерезис) — другими словами, они движутся довольно медленно и плавно. Обычно оба контакта перемещаются (а не только один), и они образуют плоскую параллельную область контакта друг с другом (а не просто касаются одной точки), потому что это помогает продлить срок службы и надежность переключателя.
Хотя большинство герконов имеет два ферромагнитных контакта, у некоторых есть один ферромагнитный контакт, а другой немагнитный, а у некоторых (например, оригинальный герконовый переключатель Элвуда, показанный в нижней части этой статьи) их три.
Фото: Другой вид моего язычкового переключателя, смотрящего на движущиеся контакты в их запечатанном стеклянном конверте. Обратите внимание, что контакт справа находится чуть выше контакта слева. Вы также можете видеть здесь, что контакты намного шире, чем они выглядят на виде сбоку, показанном на верхнем фото.
Как работает геркон?
Герконыбывают двух основных типов: нормально разомкнутые (нормально выключенные) и нормально замкнутые (нормально включены). Ключом к пониманию того, как они работают, является осознание того, что они работают не только как электрический мост, но и как магнитный мост : через них течет магнетизм, а также электричество.
Нормально открытый
Когда вы подносите магнит к герконовому переключателю, весь переключатель фактически становится частью «магнитной цепи», включающей магнит (пунктирная линия на иллюстрации показывает часть магнитного поля).Два контакта геркона становятся противоположными магнитными полюсами, поэтому они притягиваются и защелкиваются. Неважно, какой конец магнита приближается первым: контакты по-прежнему поляризуются противоположным образом и притягиваются друг к другу. Такой геркон обычно разомкнут (НЕТ) (нормально выключен), если только рядом с ним не находится магнит, когда он включается, позволяя току течь через него.
Уберите магнит, и контакты — сделанные из довольно жесткого и упругого металла — снова раздвинутся и вернутся в исходное положение.
Нормально закрытый
Вы также можете получить герконовые переключатели, которые работают противоположным образом: два контакта обычно защелкиваются вместе, а когда вы подносите магнит к переключателю, пружина расходится. Такие герконы называются нормально замкнутыми (NC) (нормально включенными), поэтому большую часть времени через них проходит электричество. Самый простой способ сделать это — взять нормально разомкнутый переключатель и постоянно прикрепить магнит к его стеклянному корпусу, перевернув его из открытого в закрытое состояние (как во втором кадре в анимации нормально открытого состояния вверху).Вся эта единица (нормально разомкнутый герконовый переключатель с прикрепленным магнитом) становится нашим нормально замкнутым герконовым переключателем. Если вы поднесете к нему второй магнит с магнитным полем противоположной полярности, чем у первого магнита, это новое поле нейтрализует поле первого магнита, так что мы, по сути, получим именно то, что было в первом кадре. нормально разомкнутой анимации: геркон с двумя раздвинутыми контактами.
На этих двух работах я сильно преувеличил движение контактов.Настоящие герконы имеют контакты, расстояние между которыми составляет всего несколько микрон (миллионных долей метра), что примерно в десять раз тоньше человеческого волоса, поэтому движение не видно невооруженным глазом. Не ожидайте увидеть движение лезвий, когда вы поднесете магнит близко!
Иллюстрации: Ключ к пониманию герконов — это осознание того, что они являются частью магнитной цепи, а также электрической цепи: магнитное поле стержневого магнита проходит через герконовый переключатель. Это то что делает его близким — и это то, что позволяет электричеству течь через него.Изображение магнитного поля взято с Wikimedia Commons.
Еще одна важная вещь, на которую мне нужно обратить внимание, это то, что герконы не просто включаются, когда магнит приближается, и выключаются, когда он удаляется (в случае нормально разомкнутого / выключенного переключателя): они обычно включаются и выключается несколько раз по мере движения магнита, создавая несколько зон включения и выключения. Они также будут реагировать по-разному в зависимости от ориентации магнита (параллельна ли он переключателю или перпендикулярно), его формы (потому что, как мы все учились в школе, магниты разной формы создают вокруг себя разные модели магнитного поля) , и как он движется.Это действительно важно, когда дело доходит до практического применения: вам нужно убедиться, что вы используете правильный магнит и что он движется именно так, чтобы привести в действие ваш геркон. Например, если вы используете геркон в качестве счетчика, он должен срабатывать только один раз при каждом движении магнита (а не три или четыре раза, что приведет к ложным показаниям). Если вы используете геркон для сигнализации, вы не хотите, чтобы злоумышленник включил сигнализацию на одну секунду, а затем снова выключил ее через секунду, потому что вы поместили магнит не в то место!
Как использовать герконы на практике?
Фото: Некоторые мобильные телефоны с откидной крышкой, такие как этот, включаются и выключаются с помощью герконовых переключателей.В одной части корпуса находится магнит, а в другой — геркон. Телефон выключается, когда геркон находится рядом с магнитом (когда корпус закрыт), и включается, когда геркон и магнит разделяются (когда корпус снова открывается).
Теперь вы, наверное, видите, как включается и выключается телефон-раскладушка. когда вы открываете или закрываете его. Имеет нормально замкнутый геркон в нижняя часть его корпуса (там, где находится клавиатура) и магнит в верхняя часть (где экран).Когда телефон открыт, трость переключатель и магнит относительно далеко друг от друга. Контакты на герконовый переключатель сдвинут вместе, и мощность течет через Телефон. Однако, если вы закроете корпус, вы повернете магнит близко к геркон, и это раздвигает контакты внутри переключателя. Схема внутри телефон распознает это и аккуратно отключает питание.
Читатели электронных книг, такие как Kindles и Sony Readers, используйте похожий трюк. Поместив их в защитную кожаную куртку, вы обнаружите они выключаются автоматически, когда вы закрываете крышку — и снова включаются когда вы его открываете.Здесь, конечно, нет никакой магии: есть просто геркон в угол устройства электронной книги и магнит в соответствующей части крышки (проверьте сами, подержав рядом скрепку).
Фото: Упрощенная концепция охранной сигнализации: вы просто устанавливаете геркон (подключенный к цепи сигнализации) к одной части двери и магниту к другой части. Разделение двух вещей щелкает выключателем и вызывает тревогу.
Вы можете увидеть, как та же идея будет работать в дверях сейфа нашего банка: вы бы просто установите геркон на дверной коробке и магнит на дверь.Открытие двери разделит магнит и трость переключатель, в результате чего контакты переключателя пружинят вместе и срабатывают будильник. Вы можете построить герконовые переключатели внутри маленьких частей пластик, так что их там даже не видно — идеально подходит для всех видов безопасности Приложения.
Фото: коровы LEGO®, управляемые герконом. Фото любезно предоставлено Биллом Уордом, опубликовано на Flickr под лицензией Creative Commons.
Герконы можно использовать и по-другому.LEGO® энтузиаст Билл Уорд, который руководит великолепным Brickpile блог (и страницу с фотографиями на Flickr), построил эти гениальные роботизированные коровы для его модели железная дорога. Когда поезд проезжает мимо, они поворачивают головы, чтобы посмотреть, как он проезжает. Целый вещь работает геркон. Головой каждой коровы управляет небольшой электродвигатель, который подключен к цепи, в которой есть нормально разомкнутый геркон. Геркон расположен рядом с железнодорожный путь и небольшой магнит прикреплен к стороне поезда.Когда поезд проезжает мимо язычкового переключателя, магнит заставляет контакты замыкаются и активирует цепь, которая включает головы. Насколько это аккуратно? Некоторые люди настолько изобретательны!
Есть сотни других, менее очевидных применений герконов. Некоторые датчики уровня жидкости в стиральные машины и посудомоечные машины используют плавающие магниты, которые подпрыгивают мимо язычковых переключателей, чтобы выключить клапаны, когда внутри достаточно воды. Герконовые переключатели иногда также устанавливаются на вращающихся рычагах в посудомоечных машинах, чтобы определять, когда они застревают, и в термальных выключателях в электрических душах (чтобы остановить нагрев воды до опасного уровня).Анемометры с вращающимися чашками имеют внутри герконовые переключатели, которые измеряют скорость ветра. Когда чашки вращаются, они заставляют геркон вращаться мимо магнита, генерируя импульсы тока. Чем сильнее ветер, тем быстрее вращаются чашки и тем чаще герконовый переключатель включается и выключается. Электронная схема подсчитывает количество импульсов в секунду и использует это для определения скорости ветра.
Изображение: Типичный расходомер с герконовым переключателем работает примерно так. Есть труба, по которой течет жидкость (1), внутри которой установлено лопастное колесо (2).Когда жидкость течет, лопасть вращается и заставляет вращаться магнит (3). Вращающийся магнит размыкает геркон (4). Затем, когда он вращается и представляет свой противоположный полюс (5), магнит снова замыкает переключатель (6). Герконовый переключатель, попеременно открывающийся и замыкающийся, посылает в цепь импульсы электрического тока. Подсчитав скорость поступления импульсов, схема может измерить расход. Если ток полностью прекращается или течет все время, вы знаете, что жидкость перестала двигаться, что может указывать на застревание или закупорку.
Кто изобрел герконы?
Как и многие другие великие изобретения, герконы родились в Bell Laboratories, изобретенные там в середине 1930-х годов Уолтером Б. Элвудом , . Его первоначальная заявка на патент на электромагнитный переключатель была подана 27 июня 1940 года и официально предоставлена 2 декабря 1941 года. Прочитав патент Элвуда, очень легко распознать геркон, который все еще широко используется сегодня: «Когда внешняя магнитная сила К этому блоку применяются два магнитных элемента, которые составляют часть магнитной цепи…. перемещаются вместе … поскольку внешняя магнитная сила действует, уменьшая воздушный зазор между двумя упомянутыми магнитными элементами «.
Изображение: оригинальная конструкция язычкового переключателя Уолтера Элвуда из патента США: 2264746: Электромагнитный переключатель. Это немного отличается от приведенного выше, переключение между двумя разными цепями, при этом одна из них всегда включена. У нас есть два немагнитных контакта слева (1,2) и магнитный контакт (3,4) справа, который переключается между ними при приближении магнита.Контакты разделены изолирующей прокладкой (5). Оригинальное изображение любезно предоставлено Управлением по патентам и товарным знакам США. (Обратите внимание, что я немного раскрасил и упростил оригинал, чтобы облегчить восприятие.)
Рекламные ссылкиУзнать больше
На этом сайте
Практические проекты
Вы найдете немало примеров использования язычковых переключателей на неизменно превосходном веб-сайте Instructables и в популярных книгах Evil Genius; Вот несколько примеров для начала:
Книги
- Датчик Arduino и Raspberry Pi Проекты Роберта Чина для злого гения.McGraw Hill, 2017. Некоторые из проектов в этой книге включают подключение язычковых переключателей к Arduinos и Pis (есть полные инструкции для звуковой сигнализации дверного переключателя).
- СДЕЛАТЬ: Электроника Чарльза Платта. Maker Media, 2015. Отличная практическая книга, которая даст толчок вашему хобби электроники. В главе 3 есть простое введение в герконы.
- Проекты Raspberry Pi Эндрю Робинсона и Майка Кука. John Wiley & Sons, 2014. «Глава 13: Домашняя автоматизация» описывает дверной датчик с герконовым переключателем, подключенный к Raspberry Pi.
- Практическая электроника для изобретателей Пола Монка. McGraw-Hill, 2016. Переварив MAKE: Electronics , вы захотите перейти к чему-то более глубокому; это хорошее место, чтобы пойти дальше.
- Электроника: первый курс Оуэна Бишопа. Newnes, 2011. Легкий для понимания (хотя и довольно сухой) учебник, объясняющий все основные компоненты, включая герконы.
Патенты
Попробуйте эти для более глубоких технических подробностей:
- Патент США 2264746: Электромагнитный переключатель Уолтера Элвуда, 2 декабря 1941 г.Оригинальный патент на герконовый переключатель Элвуда (как на фото выше).
- Патент США 3 283 274: кнопочный переключатель Анджело де Фалько, 1 ноября 1966 г. Более сложный дизайн.
- Патент США 4038620: Магнитный геркон, автор Б. Эдвард Шлезингер-младший и Чарли Дуэйн Маринер, 26 июля 1977 г. Переключатель с одним магнитным язычком и одним немагнитным.
- Патент США 3 348 175: Нормально замкнутый геркон, Энтони Дж. Уилкис, 17 октября 1967 г. Описывает различные способы изготовления нормально замкнутого переключателя.
Видео
Благодарности
Я очень благодарен Морису Баэнену из Comus Technology B.V. за предложения по улучшению этой статьи.
Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты
статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.
Авторские права на текст © Chris Woodford 2009, 2020. Все права защищены. Полное уведомление об авторских правах и условиях использования.
Следуйте за нами
Сохранить или поделиться этой страницей
Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом друзьям с помощью:
Медиа-запросы?
Вы журналист, у вас есть вопрос для СМИ или просьба об интервью? Вы можете связаться со мной для получения помощи здесь.
Цитируйте эту страницу
Вудфорд, Крис.(2009/2020) Герконовые переключатели. Получено с https://www.explainthatstuff.com/howreedswitcheswork.html. [Доступ (укажите дату здесь)]
Больше на нашем сайте …
Герконовые переключатели | Алеф-США
Строительство
Геркон состоит из пары гибких язычков, сделанных из магнитного материала и помещенных в стеклянную трубку, заполненную инертным газом. Камыши перекрываются, но разделены небольшим промежутком.Контактная поверхность каждого язычка покрыта благородным металлом, таким как родий или рутений, для обеспечения стабильных характеристик и длительного срока службы переключателя. Приложение магнитного поля, создаваемого постоянным магнитом или катушкой, к геркону вызывает намагничивание обоих язычков. Это дает N-полюс в зоне контакта одного язычка и S-образный полюс в зоне контакта другого язычка, как показано на рисунке (слева). Если сила магнитного притяжения преодолевает силу сопротивления, вызванную упругостью язычка, язычки входят в контакт (втягивание) i.е., цепь замкнута. Как только магнитное поле убирается, язычки снова разделяются под действием упругости язычка (Drop-Out), то есть цепь размыкается.Особенности
Компактный и легкий Геркон можно установить в очень ограниченном пространстве; он идеален для использования в миниатюрном оборудовании. Герметичный Переключающие элементы геркона герметично закрыты в атмосфере инертного газа, поэтому они никогда не подвергаются воздействию внешней среды. Long Life В герконовом переключателе нет скользящих частей, поэтому отсутствует усталость, связанная с ухудшением качества используемых материалов, что обеспечивает практически неограниченный механический срок службы. Работа на высокой скорости Каждый подвижный элемент имеет очень небольшую массу, что обеспечивает высокую скорость работы. Это позволяет использовать геркон в качестве интерфейса для транзистора или интегральной схемы.- Контакты формы «А» и «С»
- От сверхминиатюрных до больших
- Нагрузка от 3 Вт до 70 Вт
- Пробивное напряжение до 15 кВ
Модели срабатывания магнита
Чаще всего активируется геркон с помощью магнита; типичные схемы срабатывания показаны на рисунках ниже.Горизонтальный привод | Поперечное срабатывание |
---|---|
Перпендикулярное срабатывание | Вращательная активация |
REED-переключатели — celduc® relais
Герконовый переключатель — это чувствительный элемент магнитного датчика.Он обнаруживает наличие магнитного поля, обычно постоянного магнита. Он бесконтактно определяет положение магнита и передает электрический сигнал включения / выключения или аналоговый сигнал в зависимости от модели.
Герконовый переключатель состоит из двух плоских ферромагнитных язычков, которые запаяны внутри стеклянной трубки, заполненной инертным газом, который вступает в контакт под действием магнитного поля.Сила пружины язычков заставляет их разъединяться и размыкать цепь, когда магнитное поле прекращается.
Выключатели REED изготавливаются в белом помещении на автоматах для запайки. Большинство герконов заполнено азотом при атмосферном давлении. Поскольку контакты геркона изолированы от атмосферы, они защищены от атмосферной коррозии. Герметичное уплотнение герконового переключателя делает его пригодным для использования во взрывоопасных средах, где крошечные искры от обычных переключателей могут представлять опасность.
Основные преимущества:-Блок питания не требуется
-Работа в суровых условиях,
— Диапазон чувствительности может быть очень большим (в зависимости от магнитной чувствительности переключателя, мощности магнита, а также магнитной среды),
REED Switches: Технические характеристикиREED-переключатели характеризуются:
- Характер контакта
- Его чувствительность
- Форма контакта
- Его размеры
- Коммутационная мощность
- Надежность
Герконы бывают двух типов:
- Выключатели с сухим контактом
- Выключатели, контактирующие с рабочей средой, ртутные
Герконы сухие
Узел герконового переключателя с сухим контактом содержит ферромагнитные контактные лезвия, герметично закрытые стеклянной оболочкой, заполненной инертным газом.Переключатель приводится в действие магнитным полем, генерируемым извне, либо от катушки, либо от постоянного магнита. Эти переключатели можно использовать в любом положении. Как и большинство механических контактов, они подвержены подпрыгиванию при замыкании. В зависимости от типа переключателя контактное сопротивление находится в диапазоне от 50 до 150 миллиом, коммутационная способность варьируется от 0,4 до 3 Ампер., А также коммутируемое напряжение
.Ртутные переключатели REED (все реже используются)
Герконовые переключатели, смоченные ртутью, содержат каплю ртути, которая орошает зону контакта за счет эффекта капиллярности.Герконы, смачиваемые ртутью, должны быть установлены в определенной ориентации, иначе капли ртути могут замкнуть контакты, даже если они не активированы. Преимущество контакта, смоченного ртутью, заключается в том, что при замыкании контактов предотвращается отскок, сопротивление контакта остается очень низким на протяжении всего срока службы переключателя, а срок службы составляет более СОТНИ МИЛЛИОНОВ циклов при номинальных уровнях тока.
Чувствительность измеряется в ампер-витках (АТ), что соответствует току в тестовой катушке, умноженному на количество витков в тестовой катушке.
AT обозначает ампер-ток.
Этот термин используется для измерения чувствительности геркона или магнитного поля, необходимого для закрытия зазора между лезвиями геркона.
Меньшее число, например 1, означает, что переключатель очень чувствителен.
Чтобы замкнуть нормально разомкнутый переключатель, например, требуется определенное количество ампер-витков, называемое CAT (замыкающее ампер-виток). Чтобы размыкать тот же переключатель, магнитное поле должно быть уменьшено до значения размыкания в OAT (ампер-витки OAT).
Все производители герконов измеряют AT по-разному. Лучше всего пробовать переключатели с полным диапазоном значений AT в вашем приложении, чтобы определить, что действительно работает.
Существуют разные типы контактов:
-Нормально открытые контакты: NO / A ФормаКонтакт, который обычно разомкнут в отсутствие магнитного поля, замыкается в присутствии магнитного поля, он будет известен как переключатель формы «A»
Контакт, который нормально замкнут в отсутствие магнитного поля, размыкается в присутствии магнитного поля, он будет известен как переключатель формы «B»
Этот контакт получается с помощью постоянного магнита, расположенного напротив переключателя типа А.Мощность магнита регулируется таким образом, чтобы выключатель замыкался. Магнитное поле, создаваемое катушкой реле, должно быть направлено в направлении, обратном направлению магнита, с возможностью смещения точки насыщения поляризующего магнита.
Реверсивный переключатель REED включает в себя общий язычок или лезвие с одной стороны и два герметичных контакта с противоположной стороны. В состоянии покоя обычный ферро-никелевый язычок механически прижимается к одному из контактов в немагнитном материале.Этот контакт известен как NC (нормально замкнутый контакт). Под действием магнитного поля общий язычок перемещается на нормально разомкнутый контакт, который находится в магнитном материале (NO = нормально разомкнутый). Цепь NC тогда разомкнута. Этот тип переключателя известен как переключатель формы «C»
.
Этот тип контакта получается путем присоединения постоянного магнита с достаточной силой намагничивания, чтобы удерживать переключатель в замкнутом состоянии, но слишком слабой, чтобы замкнуть контакт в разомкнутом состоянии.
Более подробно, с переключателем с заданными CAT и OAT магнит эквивалентен магниту AT таким образом, что: CAT> AT магнит> OAT.
В этих условиях, если переключатель разомкнут, он останется разомкнутым, если он замкнут, он останется замкнутым до тех пор, пока через управляющую катушку не будет протекать ток.
Коммутационная способность переключателя зависит от его размера и технологии изготовления. Его характеризует:
-Максимальная переключаемая мощность (выраженная в вольтах-амперах)
-Максимальная переключаемая сила тока
-Максимальное переключаемое напряжение
Для получения дополнительной информации о нашем ассортименте герконовых реле и переключателей
Применение герконового переключателя и герконового датчика
Герконовые переключатели в системах безопасности
Герконымогут использоваться для сигнализации о положении дверей, гаражных ворот, лифтов, окон, световых люков и ворот, а также для определения того, взбирается ли кто-то на забор или убирает ценные вещи.Датчики герконового переключателя могут ограничивать доступ к панелям оборудования, предотвращать удаление ценных компонентов системы, определять скопление воды или других жидкостей или сейсмическое движение.
Герконовые переключатели в бытовой технике
Герконовые переключатели используются в качестве датчиков уровня жидкости в кофеварках, посудомоечных машинах, стиральных машинах и водонагревателях или в качестве датчиков температуры в плитах или пароварках. Их также можно использовать в качестве датчиков приближения в дверях приборов, панелях доступа и велосипедных одометрах.
Герконовые переключатели в автомобильной промышленности
Геркончатые переключатели используются в датчиках уровня жидкости в резервуарах тормозной жидкости и для контроля уровня моторного масла. Они также используются в датчиках скорости для управления двигателем и усилителем рулевого управления. В автоматических дверных замках, подушках безопасности, стояночных тормозах, датчиках приближения сидений, дверей и капота также используются герконы.
Герконовые переключатели в робототехнике и автоматизации
Герконыиспользуются в качестве датчиков приближения для управления движением робота, скоростью конвейера, местоположением и углом.Они могут определить, открыты или закрыты клапаны, направляющие, бункеры и двери, а также заполнены ли контейнеры или конвейеры. Датчики Reed сообщают о расположении и движении товаров в торговых автоматах. Герконовые переключатели могут использоваться для измерения расхода жидкости и уровня жидкости в суровых условиях.
Герконовые переключатели в суровых условиях
Герконыгерметичны, долговечны, проверены и точны. Они могут выдерживать резкие перепады температур и удары до 30G.Герконовые переключатели устойчивы к высокой влажности, брызгам морской соли, токсичным газам, опасным химическим веществам, а также в атмосфере, содержащей пыль или частицы. Герконы не нужно включать в выключенное положение.
Герконовые переключатели с сухим контактом для импульсного выхода на счетчиках воды
ВА Серия
Материалы
Корпус: Никелированная латунь
Уплотнения: Viton, EPDM или Buna
Подключения
NPT: от 3/8 дюйма до 2 дюймов
VIP серии
Материалы
Корпус: Никелированная латунь
Уплотнения: Viton, EPDM или Buna
Подключения
G (BSPP): от 3/8 дюйма до 2 дюймов
VIP-EVO серии
Материалы
Корпус: Алюминий (несмачиваемый)
Концевые соединения: Покрытая никелем Латунь (смачиваемая)
Поршень: Хим.Латунь с никелевым покрытием (контактирующая со средой)
Седло: ПТФЭ, 15% стекловолокно Уплотнения: Viton, EPDM или Buna
Подключения
NPT: 3/8 дюйма до 2 дюймов
G (BSPP): 3/8 дюйма до 2 дюймов
Угловые клапаны
Материалы
Корпус: нержавеющая сталь или бронза
Уплотнения: ПТФЭ
Подключения
NPT: 3/8 дюйма до 2 дюймов
Tri-Clamp: 1/2 дюйма до 2 дюймов
J Серия
Материалы
Корпус: Латунь
Уплотнения: BUNA или Viton
Подключения
NPT: от 3/8 дюйма до 1 дюйма
VAX серии
Материалы
Корпус: нержавеющая сталь или латунь
Уплотнения: FPM
Седла: PTFE
Подключения
NPT: от 3/8 дюйма до 1 дюйма
Серия SM
Материалы
Корпус: Латунь или бессвинцовая латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ
Подключения
NPT: 1/2 дюйма до 2 дюймов
P2 серии
Материалы
Корпус: PVC
Уплотнения: EPDM или Viton
Седла: PTFE
Подключения
NPT: от 1/2 до 4 дюймов
Клейкое гнездо: от 1/2 до 4 дюймов
101 серии
Материалы
Корпус: Никелированная латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ
Подключения
NPT: от 3/8 дюйма до 3 дюймов
26 серии
Материалы
Корпус: Нержавеющая сталь
Уплотнения: ПТФЭ и витон
Седла: RPTFE
Подключения
NPT: от 1/4 дюйма до 3 дюймов
36 серии
Материалы
Корпус: Нержавеющая сталь
Уплотнения: PTFE
Седла: RPTFE
Подключения
NPT: от 1/4 «до 3»
Сварка внахлест: от 1/4 «до 3»
Tri-clamp: от 1/2 «до 4»
150F / 300F серии
Материалы
Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50
Подключения
150 #: от 1/2 до 8 дюймов
300 #: от 1/2 до 8 дюймов
150F / 300F серии
Материалы
Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50
Подключения
150 #: от 1/2 до 8 дюймов
300 #: от 1/2 до 8 дюймов
HPF серии
Материалы
Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50
Подключения
NPT: от 1/2 до 4 дюймов
Сварка внахлест: от 1/2 до 4 дюймов
HPF серии
Материалы
Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50
Подключения
NPT: от 1/2 «до 4»
Сварка внахлест: от 1/2 «до 4»
XP3 серии
Материалы
Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50
Подключения
NPT: от 1/2 до 4 дюймов
Сварка внахлест: от 1/2 до 4 дюймов
DSI-WG серии
Материалы
Корпус: углеродистая сталь (A216 WCB)
Трим: API трим 8 (доступны другие)
Подключения
150 #: от 2 до 30 дюймов
300 #, 600 #, 900 #, 1500 #: Позвоните по телефону
XLB серии
Материалы
Корпус: Ковкий чугун с футеровкой PFA
Уплотнения: ПТФЭ
Седла: ПТФЭ
Подключения
150 #: 1/2 дюйма до 6 дюймов
V Серия
Материалы
Корпус: Углерод или нержавеющая сталь
Седла: PTFE, TFM или 50/50
Седла: PTFE, TFM или 50/50
Подключения
NPT: 1/2 дюйма до 4 дюймов
150 # / 300 #: 1/2 дюйма до 8 дюймов
Tri-Clamp: 1/2 дюйма до 4 дюймов
Серия SM
Материалы
Корпус: Латунь или бессвинцовая латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ
Подключения
NPT: 1/2 дюйма до 2 дюймов
30D серии
Материалы
Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ
Подключения
Tri-Clamp: 1/2 дюйма до 4 дюймов
31D серии
Материалы
Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ / витон или RPTFE
Подключения
NPT: от 1/4 дюйма до 3 дюймов
33D серии
Материалы
Кузов: Латунь
Седла: RPTFE
Уплотнения: RPTFE / Viton
Подключения
NPT: от 1/4 дюйма до 2 дюймов
MPF серии
Материалы
Корпус: Углерод или нержавеющая сталь
Седла: TFM
Уплотнения: TFM
Подключения
150 #: от 3/4 дюйма до 6 дюймов
300 #: от 1 1/2 дюйма до 6 дюймов
PTP серии
Материалы
Кузов: PVC
Седла: PTFE
Седла: EPDM или Viton
Подключения
NPT: 1/2 дюйма на 2 дюйма
Клейкое гнездо: 1/2 дюйма на 2 дюйма
BFY серии
Материалы
Корпус: Нерж. Сталь 316L
Седла: EPDM, SIlicon или Viton
Подключения
Tri-Clamp: от от 1/2 до 6 дюймов
Стыковая сварка: от 1/2 до 6 дюймов
FE серии
Материалы
Кузов: PVC
Сиденья: EPDM
Подключения
Вафля: от 1 1/2 до 12 дюймов
FK серии
Материалы
Кузов: GRPP
Сиденья: Полипропилен
Подключения
Межфланцевый: от 1 1/2 до 12 дюймов
С выступом: от 2 1/2 до 12 дюймов
HP серии
Материалы
Корпус: Углерод или нержавеющая сталь
Седла: RPTFE
Подключения
Межфланцевый: от 2 до 12 дюймов
С выступом: от 2 до 12 дюймов
HPX серии
Материалы
Корпус: Углерод или нержавеющая сталь
Седла: Графит
Подключения
Межфланцевый: от 3 до 48 дюймов
С проушинами: от 3 до 48 дюймов
ANSI класс 150, 300, 600
HPX серии
Материалы
Корпус: Углерод или нержавеющая сталь
Седла: Графит
Подключения
Межфланцевый: от 3 до 48 дюймов
С проушинами: от 3 до 48 дюймов
ANSI класс 150, 300, 600
ST серии
Материалы
Корпус: Ковкий чугун с эпоксидным покрытием
Седла: BUNA или EPDM
Подключения
Межфланцевый: от 2 до 12 дюймов
С выступом: от 2 до 24 дюймов
XLD серии
Материалы
Кузов: Ковкий чугун с покрытием PFA
Седла: Витон
Подключения
Межфланцевый: от 2 до 24 дюймов
С выступом: от 2 до 24 дюймов
061 серии
Материалы
Корпус: Ковкий чугун с футеровкой PFA
Заглушка: Ковкий чугун с футеровкой PFA
Подключения
150 #: 1/2 дюйма до 4 дюймов
067 серии
Материалы
Корпус: Нержавеющая сталь
Уплотнения: ПТФЭ
Подключения
150 #: 1/2 дюйма до 4 дюймов
XP3 серии
Материалы
Корпус: нержавеющая сталь или углеродистая сталь
Уплотнения: PTFE, RPTFE, PFA или специальный
Подключения
150 #: от 1/2 до 12 дюймов
300 #: от 1/2 до 12 дюймов
GVI серии
Материалы
Корпус: Углерод или нержавеющая сталь
Накладка: SS, TFE или PEEK
Подключения
150 #: 1/2 дюйма до 4 дюймов
300 #: 1/2 дюйма до 4 дюймов
NPT: 1/2 дюйма до 2 дюймов
SW: 1/2 дюйма до 2 дюймов
GV серии
Материалы
Корпус: Бронза или нержавеющая сталь
Отделка: Бронза, SS или PEEK
Подключения
NPT: от 1/2 до 2 дюймов
Стыковая сварка: от 1/2 до 2 дюймов
GH серии
Материалы
Корпус: Чугун
Отделка: Бронза или нержавеющая сталь
Подключения
150 # Фланец: от 2 1/2 до 8 дюймов
300 # Фланец: от 2 1/2 до 8 дюймов
EWG серии
Материалы
Корпус: Углеродистая сталь (A216 WCB)
Трим: API Трим 8 (доступны другие)
Подключения
150 #: от 2 до 30 дюймов
300 #, 600 #, 900 #, 1500 #: Позвоните по телефону
DSI-WG серии
Материалы
Корпус: Углеродистая сталь (A216 WCB)
Трим: API Трим 8 (доступны другие)
Подключения
150 #: от 2 до 30 дюймов
300 #, 600 #, 900 #, 1500 #: Позвоните по телефону
21 серии
Материалы
Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ
Подключения
NPT: от 1/4 дюйма до 2 дюймов
282 серии
Материалы
Корпус: Латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ
Подключения
NPT: от 1/4 дюйма до 4 дюймов
NPT (наружная x внутренняя): 1/4 дюйма до 1 дюйма
Припой: 1/2 дюйма до 4 дюймов
282LF серии
Материалы
Корпус: Бессвинцовая латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ
Подключения
NPT: 1/2 дюйма до 2 дюймов
Ручные клапаны
2-ходовые шаровые краны
NPT: от 1/4 «до 3»
Сварка внахлест: от 1/4 «до 3»
Tri-Clamp: от 1/2 «до 3»
3-ходовые шаровые краны
NPT: от 1/4 дюйма до 2 дюймов
Дисковые затворы
с проушинами: от 2 до 8 дюймов
112LF серии
Материалы
Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ
Подключения
NPT: 1/2 дюйма до 2 дюймов
282LF серии
Материалы
Корпус: Латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ
Подключения
NPT: от 1/4 дюйма до 4 дюймов
NPT (наружная резьба c внутренняя): 1/4 дюйма до 1 дюйма
Припой: 1/2 дюйма до 4 дюймов
250LF серии
Материалы
Корпус: Бессвинцовая латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ
Подключения
NPT: 1/2 дюйма до 2 дюймов
Ручные клапаны
2-ходовые шаровые краны
NPT: от 1/4 «до 3»
Сварка внахлест: от 1/4 «до 3»
Tri-Clamp: от 1/2 «до 3»
3-ходовые шаровые краны
NPT: от 1/4 дюйма до 2 дюймов
Дисковые затворы
с проушинами: от 2 до 8 дюймов
FireChek® серии
Материалы
Корпус: Нержавеющая сталь
Уплотнения: Delrin®
Подключения
NPT: 1/4 «
ISO: 1/4″
Клапаны пожаробезопасные FM
Материалы
Корпус: Углерод или нержавеющая сталь
Уплотнения: Graphoil
Седла: Xtreme RPTFE
Подключения
NPT: 1/2 дюйма до 2 дюймов
150 # / 300 #: 1/2 дюйма до 4 дюймов
Проушина / межфланцевое соединение: 3 дюйма и 4 дюйма
Серия ESD
Материалы
Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50
Подключения
150 #: 1/2 дюйма до 8 дюймов
300 #: 1/2 дюйма до 8 дюймов
NPT: 1/2 дюйма до 4 дюймов
Сварка внахлест: 1/2 дюйма до 4 дюймов
ESOV серии
Материалы
Корпус: Углерод или нержавеющая сталь
Седло: Трим API 8 или 12
Уплотнение крышки: Графит
Подключения
150 #: от 2 до 16 дюймов
300 #: от 2 до 16 дюймов
150F / 300F серии
Материалы
Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50
Подключения
150 #: от 1/2 до 8 дюймов
300 #: от 1/2 до 8 дюймов
Клапаны пожаробезопасные FM
Материалы
Корпус: Углерод или нержавеющая сталь
Уплотнения: Graphoil
Седла: Xtreme RPTFE
Подключения
NPT: 1/2 дюйма до 2 дюймов
150 # / 300 #: 1/2 дюйма до 4 дюймов
Проушина / межфланцевое соединение: 3 дюйма и 4 дюйма
HPF серии
Материалы
Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50
Подключения
NPT: от 1/2 «до 4»
Сварка внахлест: от 1/2 «до 4»
HP серии
Материалы
Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50
Подключения
Межфланцевый: от 2 до 12 дюймов
С выступом: от 2 до 12 дюймов
Серия ESD
Материалы
Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50
Подключения
150 #: 1/2 дюйма до 8 дюймов
300 #: 1/2 дюйма до 8 дюймов
NPT: 1/2 дюйма до 4 дюймов
Сварка внахлест: 1/2 дюйма до 4 дюймов
F Серия
Материалы
Корпус: Алюминий с полиуретановым покрытием
Момент
Пружинный возврат: до 56 500 дюймов / фунт.
двойного действия: до 59000 дюймов / фунт.
O Серия
Материалы
Корпус: Алюминий с антикоррозийным покрытием
Момент
Пружинный возврат: до 25 600 дюймов / фунт.
двойного действия: до 25 600 дюймов / фунт.
P Серия
Материалы
Корпус: Алюминий с антикоррозийным покрытием
Момент
Пружинный возврат: до 25 600 дюймов / фунт.
двойного действия: до 25 600 дюймов / фунт.
CE серии
Материалы
Корпус: Поликарбонатный пластик (ABSPC)
Момент
100 дюймов / фунт.
V4 серии
Материалы
Корпус: Алюминий с эпоксидным покрытием
Момент
125 или 300 дюймов / фунт.
R4 серии
Материалы
Корпус: Поликарбонат
Момент
300 или 600 дюймов / фунт.
S4 серии
Материалы
Корпус: Антикоррозийный полиамид
Момент
до 2600 дюймов / фунт.
O Серия
Материалы
Корпус: Литой под давлением алюминиевый сплав
Момент
до 8680 дюймов / фунт.
B7 серии
Материалы
Корпус: Алюминий с эпоксидным порошковым покрытием
Момент
до 20 000 дюймов / фунт.
FEX серии
Легко модернизируется на
Шаровые краны HPF, 150F и 300FСепаратор серии
Воздушный поток
От 20 до 150 стандартных кубических футов в минуту
Подключения
NPT (внутренняя): от 1/4 дюйма до 1 дюйма
Фильтрация
Твердые вещества: 1 микрон
Вода: Удаление 100%
Комбинированный фильтр-элиминатор серии
Воздушный поток
От 20 до 150 стандартных кубических футов в минуту
Подключения
NPT (внутренняя): от 1/4 дюйма до 1 дюйма
Фильтрация
Твердых тел: .01 микрон
Вода: Удаление 100%
01N Серия
Материалы
Корпус: Нейлон
Подключения
NPT: 1 »
01A Серия
Материалы
Кузов: Алюминий
Подключения
NPT: 1 «
Серия DM-P
Материалы
Корпус: Пластик
Подключения
NPT (наружная резьба): от 1/4 дюйма до 1 дюйма
A1 серии
Материалы
Корпус: Алюминий или нейлон
Подключения
NPT: 1 дюйм или 2 дюйма
MAG серии
Материалы
Корпус: Нержавеющая сталь
Подключения
NPT: от 1/4 дюйма до 2 дюймов
BSPP: от 1/4 дюйма до 2 дюймов
Т-образный зажим: от 1/2 дюйма до 2 дюймов
G2 серии
Материалы
Корпус: нержавеющая сталь , алюминий или латунь
Подключения
NPT: 1/2 дюйма до 2 дюймов
Т-образный зажим: 3/4 дюйма до 2 1/2 дюйма
Фланец: 1 дюйм до 2 дюймов
TM серии
Материалы
Кузов: ПВХ график 80
Подключения
NPT: от 1 до 4 дюймов
Клейкое гнездо (внутренняя): от 1 до 4 дюймов
Фланец: от 3 до 4 дюймов
WM-PT серии
Материалы
Кузов: ПВХ планка.60 или 80
Подключения
Клейкое гнездо (папа): 1/2 дюйма до 4 дюймов
Вставка: 1 1/2 дюйма до 8 дюймов
WWM серии
Материалы
Кузов: ПВХ планка. 60 или 80
Подключения
Клейкое гнездо (папа): 1/2 дюйма до 4 дюймов
Вставка: 1 1/2 дюйма до 8 дюймов
LM серии
Материалы
Корпус: Алюминий
Подключения
NPT: 1/2 «
WM серии
Материалы
Корпус: Бронза с эпоксидным покрытием
Подключения
NPT: 1/2 дюйма до 2 дюймов
WM-NLC серии
Материалы
Корпус: Бессвинцовая латунь
Подключения
NPT: 1/2 дюйма до 2 дюймов
WM-NLCH серии
Материалы
Корпус: Бессвинцовая латунь
Подключения
NPT: 1/2 дюйма до 2 дюймов
D10 серии
Материалы
Корпус: Бессвинцовая латунь
Подключения
NPT: от 1/2 «до 1»
Фланец: от 1 1/2 «до 2»
WM-PC серии
Материалы
Корпус: Полимер, армированный волокном
Подключения
NPT: от 1/2 «до 1 1/2»
WM-PD серии
Материалы
Корпус: Полиамид, армированный стеклом
Подключения
NPT: 1/2 — 3/4 дюйма
Импульсный выход
для счетчиков воды
Узнайте, что такое импульсный выход, и сравните счетчики воды, доступные с этой функцией.
Принадлежности
для счетчиков воды
Ознакомьтесь со всеми аксессуарами, предлагаемыми для наших счетчиков воды.
Герконовый магнитный переключатель на Schmersal
Предварительно проложенный кабель 3
Плоский штекерный разъем 4.8 мм 5
Плоский штекерный разъем 4,8 мм и 1 экранирующая пластина 1
Плоский штекерный разъем 4.8 мм и 2 экранирующие пластины 1
Плоский штекерный разъем 6,3 мм и 2 экранирующих пластины 1
Кабель 34
Кабельный вывод слева и 2 экранирующих пластины 1
Кабельный вывод слева и 2 экранирующих пластины со светодиодами 1
Кабельный вывод справа и 2 экранирующих пластины 1
Винтовое соединение 8
Коннектор 3
Разъем, 10-полюсный 2
Разъем M12, 4-полюсный 1
Разъем M8, 4-полюсный, с А-кодом 2
.
