Содержание

Какой домкрат лучше? Типы и особенности конструкций.

Домкрат — не просто инструмент для любителей повозиться с машиной на выходных, а незаменимый в дороге аксессуар, без которого замена колеса превратится в тест на смекалку. Домкратом автомобиль укомплектован ещё с завода, но при смене владельцев он зачастую теряется. Проверить его наличие и исправность нужно сразу после покупки машины. Но, даже имея штатный домкрат, автовладельцы нередко докупают второй, более удобный и мощный. Давайте посмотрим, какие бывают домкраты и в чём их преимущества перед заводским вариантом.

Ромбический винтовой домкрат

Это самый распространённый тип домкрата, которым комплектуют с завода большинство легковых машин. Он устойчив, прост и неприхотлив, но нужно следить за чистотой ходового винта, не допуская попадания на резьбу снега и грязи, и периодически смазывать его. Также важно соотносить грузоподъемность домкрата с массой машины — при попытке поднять внедорожник такой домкрат легко согнётся.

При выборе ромбического домкрата обращайте внимание на форму упорной площадки и глубину прорези. Если она не совпадёт с местом установки на кузове, то домкрат плохо зафиксирует машину и повредит порог.

Винтовой «ромб» приводится в действие исключительно мускульной силой человека, обеспечивая автовладельцу отличный фитнес. Высота подхвата (в сложенном состоянии) у ромбического домкрата минимальна, что важно для машин с небольшим клиренсом.

✅ Быстрый подъём машины

✅ Низкая цена

⛔ Низкая грузоподъёмность

⛔ Требует больших мышечных усилий

Высота подхвата: 105–115 мм

Бутылочный винтовой домкрат

Механический винтовой домкрат, похожий на бутылку (отсюда и название), с телескопической выдвижной частью компактнее и мощнее своего ромбического собрата, при этом неприхотлив и надёжен. Такими домкратами комплектуются внедорожники и некоторые кроссоверы.

Бутылочный винтовой домкрат требует от человека чуть меньше усилий для поднятия машины, чем ромбический, и это может стать аргументом для замены последнего. Но будьте внимательны: высокий бутылочный домкрат обычно упирают в рычаги подвески, раму или мост, а не в порог машины. Да и подлезет он не под всякую «легковушку»: высота подхвата самых маленьких экземпляров — от 150 мм.

✅ Быстрый подъём машины

✅ Низкая цена

⛔ Средняя грузоподъёмность

⛔ Требует средних мышечных усилий

Высота подхвата: от 150 мм

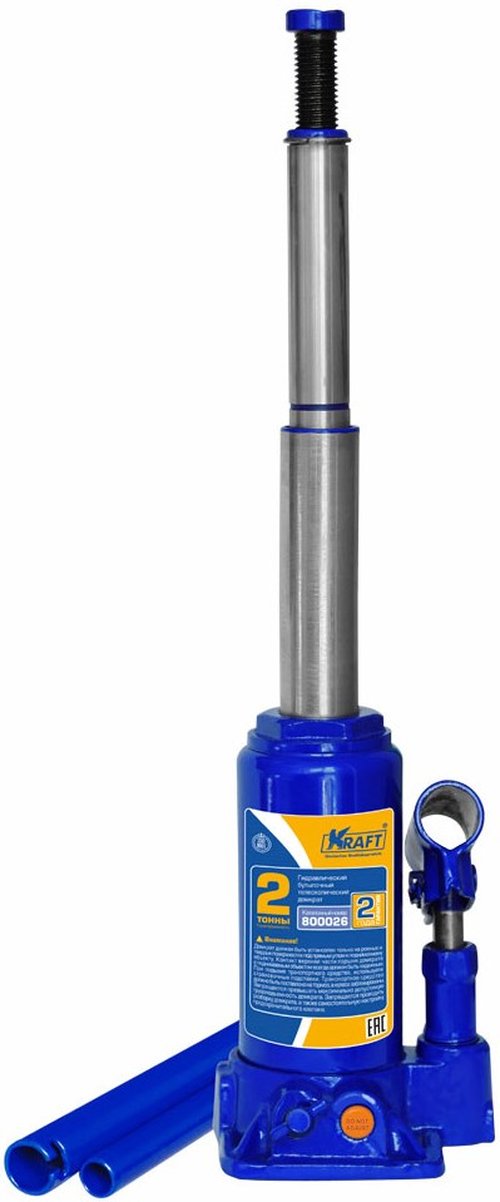

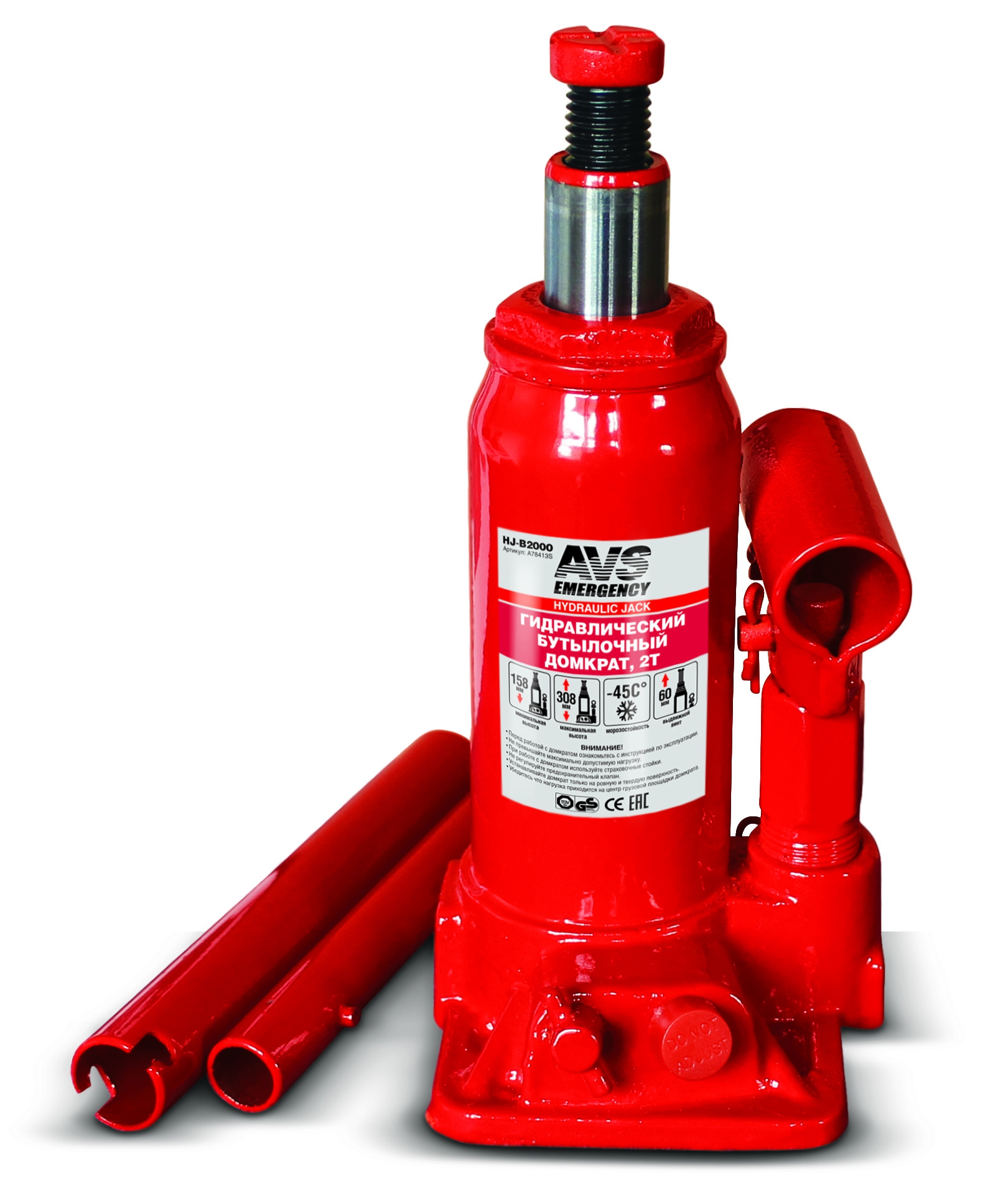

Бутылочный гидравлический домкрат

Внешне этот бутылочный домкрат похож на предыдущий, но внутри него совсем другая «начинка». В отличие от винтового механического домкрата, здесь работают не шестерни, а гидравлика. Отличается и способ использования: рукоятку домкрата нужно не вращать, а нажимать, накачивая масло в рабочий цилиндр, который и выдвигает телескопический механизм.

Грузоподъемность гидравлических домкратов варьируется в очень широком диапазоне (от 2 до 100 тонн), поэтому среди них есть модели, подходящие для самой разной техники: от легковых машин и кроссоверов до тяжелых грузовиков.

Бутылочный гидравлический домкрат поднимает машину медленно и степенно, зато почти не требует усилий, что многих порадует. Целесообразность его использования в легковой машине не очевидна: гидравлический домкрат дороже винтовых, требует периодического обслуживания (замены масла) и должен храниться в вертикальном положении, что не всегда удобно. Зато для тяжелой техники это единственный надёжный вариант.

✅ Грузоподъёмность от средней до очень высокой

✅ Требует небольших мышечных усилий

⛔ Медленный подъём машины

⛔ Сложная конструкция

⛔ Высокая цена

Высота подхвата: от 158 мм

Подкатной гидравлический домкрат

В подкатном гидравлическом домкрате отсутствует главный недостаток (или особенность) бутылочного — медлительность. Подкатным домкратом можно поднять машину, качнув рукоять всего несколько раз, за что его особенно ценят шиномонтажники. Фактически это гидравлический мини-подъёмник, который удобно использовать для любых работ с машиной.

За скорость работы пришлось заплатить габаритами и весом: подкатной домкрат тяжелее и массивнее обычных, что ограничивает его мобильность. Хотя современные легковые версии грузоподъемностью 2–3 тонны стали заметно компактнее предшественников и вполне сносно размещаются в багажнике.

Особенность подкатного домкрата — свободное перемещение на колесиках, причём он может смещаться прямо во время подъёма, вместе с машиной. Из-за этого им нельзя поднимать автомобиль, другая сторона которого уже стоит на обычном домкрате — последний почти наверняка упадёт. А вот два подкатных домкрата с разных сторон уживаются отлично.

✅ Грузоподъёмность от средней до высокой

✅ Почти не требует мышечных усилий

✅ Очень быстрый подъём машины

⛔ Громоздкая конструкция

⛔ Высокая цена

Высота подхвата: 130–140 мм

Реечный домкрат

Реечный домкрат (он же «хай джек») — это элемент внедорожного тюнинга, обычным автовладельцам такой инструмент ни к чему. Реечные домкраты широко используются в строительстве, при погрузочных работах и даже в качестве ручной лебёдки.

Поднять реечным домкратом легковой автомобиль, не повредив при этом кузов, можно лишь с помощью специальных зацепов за колёсный диск. Зато он отлично подходит для подготовленных внедорожников с силовыми металлическими бамперами, позволяя быстро поднять за них машину почти на любой поверхности. Чаще всего «хай джек» используют для вызволения застрявшего автомобиля на бездорожье.

✅ Возможность использования в экстремальных условиях

✅ Очень быстрый подъём машины

⛔ Громоздкая конструкция

⛔ Высокая цена

⛔ Подходит только для подготовленных внедорожников

Какой домкрат лучше для вашей машины?

Выбор домкрата

Кроме плюсов и минусов каждого вида конструкции нужно учесть характеристики конкретной модели домкрата — они должны соответствовать именно вашей машине. Прежде всего, речь о грузоподъемности: убедитесь, что домкрат справится с массой автомобиля (к которой желательно прибавить 200–300 кг для надёжности).

Высота подхвата — следующий важный параметр. Это минимальная высота домкрата в сложенном состоянии. Очевидно, она должна быть меньше расстояния от земли до точки установки домкрата, иначе он просто не поместится под машиной. Лучше заранее измерить доступную высоту линейкой на ровной поверхности. Учитывайте, что на спущенном колесе машина станет ниже, поэтому от измеренной высоты нужно отнять высоту профиля шины.

Высота подъема (максимальная высота домкрата) определяет, сможет ли домкрат оторвать колесо машины от земли. Хватит ли этой высоты — зависит от хода подвески. У легковых машин при подъеме кузова колесо может опуститься на 60–80 мм, а у внедорожников — на 150 мм и более. Точный расчет здесь затруднителен, поэтому лучше проверить домкрат в деле сразу после покупки, не дожидаясь «боевого» применения.

Выбирайте автомобильный домкрат в Гиперавто!

Гидравлический бутылочный домкрат

Как вы уже наверное догадались, речь пойдет о гидравлических бутылочных домкратах.

Зачем они собственно нужны, как выбрать необходимый именно Вам и какие у них особенности эксплуатации, мы постараемся разобрать в этой статье.

Домкратом принято называть специальный механизм, предназначенный для поднятия груза. В основе работы гидравлического бутылочного домкрата лежит принцип сообщающихся сосудов. В качестве рабочей жидкости используется гидравлическое масло. Стоит отметить, что перевозка домкрата в горизонтальном положении строго запрещена, так как гидравлическая жидкость может вытечь.

Гидравлический бутылочный домкрат, является, наверное, самым популярным домкратом. Этому есть множество причин. Самая главная — его многофункциональность. У нас Вы можете приобрести как домкрат в специальном кейсе для автомобиля, так и домкрат для поднятия какой-либо постройки. Его относительно низкая цена, высокая грузоподъемность, небольшой вес и плавность хода, также играют немаловажную роль в процессе эксплуатации.

Какой же домкрат выбрать из всего многообразия? Для начала, конечно же, нужно определиться, что же вы все-таки хотите поднять.

Если это автомобиль, то Вам подойдет 4-х тонный домкрат в кейсе фирмы Autoprofi.

Для того, чтобы поднять постройку обычно приобретаются домкраты белорусской фирмы БелАвтоКомплект. Первым делом, необходимо узнать суммарный вес, который вы будете поднимать. По нашему опыту, для большого загородного дома оптимально подойдут 20 или 16 тонные бутылочные домкраты. Для построек среднего размера, типа бани, 12 или 10 тонные. А для небольших построек, вроде сараев, хватит 8-6 тонн.

Кроме этого, компания Mann-Auto предлагает своим клиентам аксессуары для гидравлического бутылочного домкрата. Металлическая подкладка под домкрат подходит для всех домкратов от 2 до 20тонн и позволяет увеличить высоту, а также площадь поверхности. Размер подкладки 150мм х 150мм х 10мм. Мы всегда с радостью ответим на Ваши вопросы по телефону, или в нашем офисе, по адресу улица Сикейроса д.14.

Устройство гидравлического домкрата: принцип работы, схема механизма

Подъем транспортного средства или любого другого груза только на первый взгляд может показаться простой задачей. К процессу поднятия машины нужно правильно подойти, а также обзавестись специальным оборудованием. Опытные специалисты рекомендуют отдавать предпочтение гидравлическим домкратам с высокими показателями грузоподъемности и отличным уровнем безопасности. Устройство гидравлического домкрата представлено простой конструкцией, которую с легкостью можно сделать даже собственными руками в домашних условиях.

Устройство бутылочного домкрата

На сегодняшний день гидравлический подъемник есть практически в каждой автомастерской, поскольку с помощью устройства домкрата 5 тонн старого образца можно поднимать автомобили на заданную высоту для проведения ремонтных работ. За счет большой грузоподъемности и легкости в процессе использования популярностью пользуются подъемники бутылочного типа.

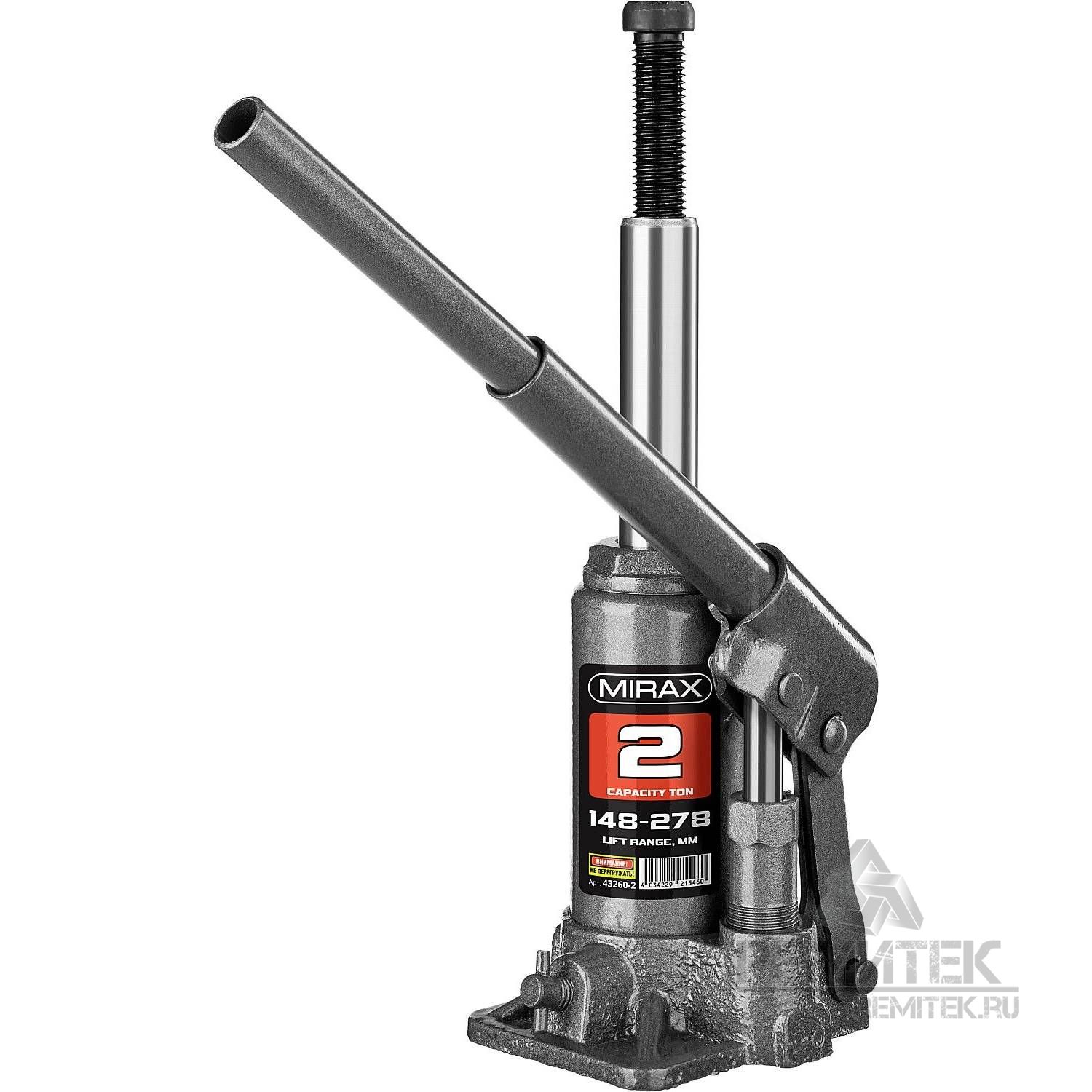

Бутылочный гидравлический домкрат

Еще 50 лет назад поднять автомобиль или любой другой груз можно было только с помощью механического приспособления, но с течением времени специалисты установили тот факт, что возможности такого устройства являются ограниченными. Механические подъемники были неспособны создавать высокое давление даже в том случае, когда мастер прикладывал все свои усилия. В результате проведенных испытаний был изобретен современный подъемный механизм, для работы которого требовалось масло. Рабочая жидкость способствует созданию необходимого давления, а домкрат постепенно поднимает груз на нужную высоту.

Обратите внимание!

С помощью бутылочных домкратов можно осуществлять подъем транспортных средств, масса которых превышает 2 тонны, из чего можно сделать вывод, что данные механизмы используются для подъема бетонных колонн или плит фундамента.

Стоит заметить, что гидравлические подъемники используются не только рабочими на станциях технического обслуживания, но также и на крупных предприятиях по переработке нефти. Данные конструкции являются незаменимыми на гидроэлектростанциях, а на протяжении последних 10 лет им отдали предпочтение большинство автомобилистов, как опытных, так и начинающих. Для оптимального функционирования устройства подходит как вертикальная, так и горизонтальная плоскость, что делает его популярным даже в сфере строительства.

Виды, свойства и характеристики домкрата гидравлического

Современный рынок комплектующих и запчастей для автомобилей отличается разнообразием гидравлических подъемников. К популярным типам устройств относятся следующие:

бутылочный и подкатной;
зацепной;
ромбовидный;
гибридный.

У бутылочных подъемников простая конструкция, позволяющая использовать его во многих сферах.

С их помощью поднимают груз, масса которого колеблется в пределах от 2 до 100 тонн, а большинство бутылочных моделей работают в вертикальной плоскости. Чтобы привести механизм в действие, необходимо подготовить опорную площадку с большой плоскостью, а с помощью двухштоковой конструкции регулируется высота подъема.

Бутылочный домкрат в действии

У подкатных реечных подъемников, функционирующих в горизонтальной плоскости, есть колесная тележка, которую следует помещать под объект, подъем которого будет осуществляться. С помощью поступательных движений рычага нужно накачивать давление для выхода штока, в результате чего устроенный тумблер приходит в действие. Для того чтобы опустить груз, следует открутить рычаг обратно, но спешить при этом категорически запрещено, потому что автомобиль может резко упасть.

В случае если нет возможности использовать стационарную модель, можно применить зацепной домкрат, позволяющий зацепить и поднять машину на необходимую высоту. Но расстояние под грузом должно быть не менее 15 мм, некоторые зацепные конструкции оснащены шаговой регулировкой.

Что касается ромбовидных подъемников, то они состоят из четырех каркасных элементов, которые соединены между собой с помощью шарниров. Процесс подъема транспортного средства осуществляется за счет того, что углы между элементами каркаса меняются.

Гибридные домкраты названы так потому, что их конструкция соединила в себе бутылочный и подкатной тип подъемника. Подъемники с двумя подъемными площадками используют в автосервисах, где обслуживаются транспортные средства различных марок, классов и модификаций.

Обратите внимание!

Одну из подъемных площадок гибрида необходимо поднимать на высоту не более 375 мм над уровнем пола, а вторую — на 700 мм. Привод представлен ножной педалью или рычагом, а чтобы облегчить работу гибридных моделей, рекомендуется использовать электромеханический привод.

Принцип работы гидравлического домкрата

Принцип работы гидравлического домкрата можно рассмотреть на примере популярного устройства производства «ШААЗ». Основа функционирования данной подъемной конструкции заключается в принципе сообщающихся сосудов, но сначала подъемник следует установить в помещении с твердой и ровной поверхностью. Далее необходимо нажать на специальный тумблер, предварительно убедившись в том, что подставка под домкрат и его клапан закрыты. Перед тем как приступать к эксплуатации механизма, инструкция по применению гидравлического домкрата 5т производства ОАО «ШААЗ» должна быть тщательно изучена.

Устройство гидравлического подъемника

По достижению механизма с транспортным средством или другим грузом нужной высоты процесс подъема необходимо сразу же остановить. При необходимости опустить систему тумблер домкрата следует медленно вращать против движения часовой стрелки. Основной рабочий элемент подъемной конструкции представлен специальным рычагом, благодаря которому перекачивается рабочая жидкость. Во время перекачивания масло оказывает воздействие на поршень, за счет чего и осуществляется подъем груза. Возврат рабочей жидкости полностью исключается, поскольку этому препятствуют детали, представленные всасывающим и нагнетательным клапанами.

На заметку!

Опытные специалисты утверждают, что домкраты бутылочного типа можно эксплуатировать не только с целью подъема автомобилей. Такие виды ремонтных работ, как гибка и запрессовка, также осуществляются с помощью данного устройства. Но чтобы решить подобную задачу, нужно предварительно установить на домкрат защитную резьбу и откалибровать усилие. Для подбора подходящего давления рекомендуется пользоваться специальными манометрами.

Устройство гидравлического домкрата бутылочного типа: схема

Несущей конструкцией подъемника бутылочного типа является корпус, для изготовления которого в большинстве случаев используют прочную сталь, чугун или другой металл. Помимо того, что на корпус оказывает воздействие поднимаемый груз, он также выступает в качестве направляющей для штока и резервуара для рабочей жидкости. Устройство домкрата представлено следующим:

масло, которое заливают в цилиндр, является рабочей жидкостью;
рабочая жидкость оказывает давление на поршень, в результате чего он начинает подниматься;
первоначальное усилие создается с помощью ручного, плунжерного насоса;
чтобы привести в движение плунжер, нужно переключить рычаг.

Уникальность конструкции клапана заключается в том, что с его помощью поршень со штоком удерживается в рабочем положении.

Во всех типах гидравлических домкратов используют именно такую конструкцию. Со схемой устройства гидравлической подъемной конструкции можно ознакомиться в любом учебном пособии, которое так или иначе связано с гидроприводом или гидравликой.

Схема бутылочного домкрата

Причины, по которым гидравлический домкрат может выйти из строя

Ремонтные работы бутылочных устройств осуществляются в домашних условиях своими руками, но для этого нужно ознакомиться со всеми возможными неисправностями и правилами их устранения. Предварительно следует подготовить новые детали, чтобы заменить ими те, которые пришли в негодность.

Важно!

Как только гидроцилиндр пришел в негодность, необходимо снять резервуар с рабочей жидкостью и отсоединить поршень.

Гаечными ключами нужно открутить все болты и манжеты, которые расположены в верхней части основного цилиндра. После того как были сняты все защитные кольца и вытащен резервуар, следует осмотреть подъемник на предмет наличия повреждений. Болты для замены подбирают в строгом соответствии с размерами стандартных деталей, а втулки обязательно должны быть круглыми.

В случае если вылетело верхнее кольцо, нужно отсоединить верхнюю подкладку под домкрат и тщательно осмотреть. С помощью ключей откручивают винты, а также устанавливают новый шток. Чтобы улучшить фиксацию, рекомендуется использовать листы уплотнителя. При вылете нижнего кольца снимают нижнюю раму, а также проверяют целостность гидравлического цилиндра. Поршень должен передвигаться плавно, без заеданий.

Чтобы выкрутить раму, подъемник нужно перевернуть, после чего надежно закрепить. Уплотнительное кольцо тщательно осматривают, и только после этого снимают крышку. Удлинитель, который выдвигается, демонтируют с помощью крестовой отвертки, и также осматривают борт на наличие повреждений.

Ремонт домкрата в домашних условиях

Еще одной распространенной причиной неисправности является поломка тягового рычага. В таком случае нужно снимать не только краткий цилиндр, но и устройство тяги. Если на цилиндре или подвижной плите были обнаружены повреждения или царапины, детали необходимо заменить. Устройство тяги, к которому подсоединен рычаг, расположен с нижней стороны плиты, а чтобы снять его, следует высвободить шток. После того как были проведены ремонтные работы, тумблер нужно зафиксировать на подъемном устройстве с помощью резинки для домкрата.

Чтобы избежать преждевременных поломок гидравлического бутылочного домкрата, все его детали рекомендуется периодически смазывать. Категорически запрещено, чтобы в опоре домкрата скапливалась грязь, поскольку это может привести к тому, что аппарат заклинит. Только при правильном хранении конструкции она будет служить на протяжении длительного периода времени.
