Игла карбюратора ваз 2109: Игольчатый клапан карбюратора Солекс 2108, 21081, 21083

Содержание

Игольчатый клапан карбюратора Солекс 2108, 21081, 21083

Назначение игольчатого клапана

Игольчатый клапан карбюратора Солекс (ВАЗ 2108, 21081, 21083) предназначен для поддержания в поплавковой камере определенного уровня топлива, необходимого для обеспечения нормальной работы двигателя.

Устройство игольчатого клапана

Игольчатый (топливный) клапан устанавливается в крышку карбюратора посредством резьбового соединения. Он представляет собой запорную иглу запирающую отверстие в корпусе клапана, через которое поступает топливо в поплавковую камеру.

Уплотнение происходит металл по металлу, соосность должна быть идеальной. Поэтому на карбюраторах Солекс корпус и игла выполнены не разборным узлом. Игла завальцована в корпус. В верхней части иглы находится подпружиненный шарик, предназначенный для смягчения ударов язычка поплавка при движении автомобиля.

Клапан состоит из:

— корпуса и завальцованной в него иглы с шариком;

— медной прокладки (шайбы), уплотняющей его соединение с крышкой.

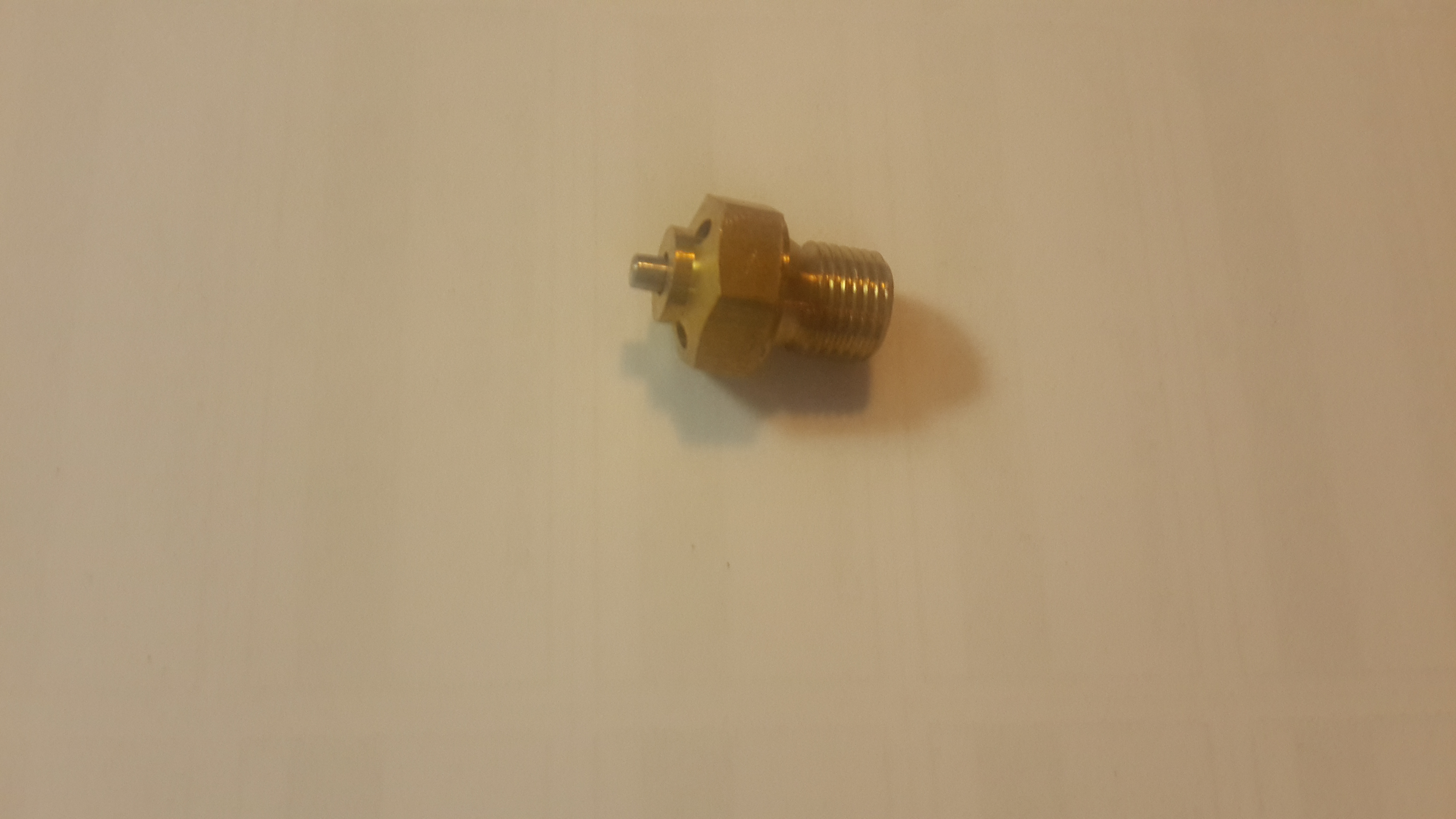

Составные части игольчатого клапана карбюратора 2108, 21081, 21083 Солекс

Принцип действия

При падении уровня топлива в поплавковых камерах карбюратора поплавки опускаются вниз. Игла топливного клапана, опирающаяся своим шариком о язычок на рычагах поплавков, также, вслед за ними, опускается вниз и приоткрывает запираемое отверстие в корпусе клапана. Через него в поплавковую камеру поступает топливо, уровень его повышается, поплавки всплывают , приподнимают иглу и она опять запирает отверстие в корпусе. Такие циклы постоянно повторяются пи работе двигателя, сохраняя необходимый уровень топлива.

Схема работы игольчатого клапана карбюратора 2108, 21081, 21083 Солекс

Неисправности игольчатого клапана

Основная неисправность это потеря герметичности соединения игла клапана — корпус клапана. Но есть и другие, подробнее «Не держит игольчатый клапан карбюратора Солекс 21083».

Проверка игольчатого клапана

1. Снимаем воздушный фильтр.

2. Снимаем крышку карбюратора.

3. Кладем крышку на горизонтальную поверхность поплавками вверх.

4. Затыкаем пальцем топливоподводящий штуцер.

5. Надеваем на штуцер обратки шланг или трубку.

6. Создаем в ней ртом разрежение(попросту втягиваем воздух).

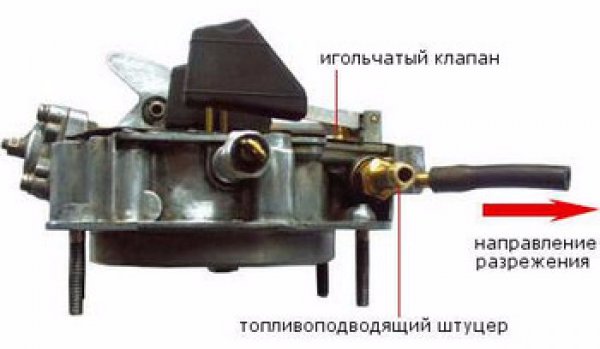

Проверка игольчатого клапана карбюратора 2108, 21081, 21083 Солекс

Если падения разрежения не происходит или оно произошло через 5-7   секунд, то игольчатый клапан исправен. Если разрежение падает практически сразу или с небольшой задержкой, то стоит заменить клапан. «Проверка игольчатого клапана Солекс».

Ремонт игольчатого клапана

Ремонтировать игольчатый клапан карбюратора 2108, 21081, 21083 Солекс не стоит, так как он не разборный.  Проще купить новый и установить взамен старого.

Еще статьи на сайте по устройству карбюратора Солекс 2108, 21081, 21083

— Ускорительный насос карбюратора 2108, 21081, 21083 Солекс

— Устройство экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс

— Проверка и ремонт системы ЭПХХ карбюратора 2108, 21081, 21083 Солекс

— Разборка карбюратора 2108, 21081, 21083 Солекс

— Снятие карбюратора 2108, 21081, 21083 Солекс с двигателя автомобиля

— Жиклеры карбюратора Солекс

— Эмульсионные трубки карбюратора Солекс

— Поплавковая камера карбюратора Солекс 2108, 21081, 21083

Игольчатый клапан карбюратора ваз 2109

Игольчатый клапан карбюратора 2108, 2108, 21083 Солекс

Назначение игольчатого клапана

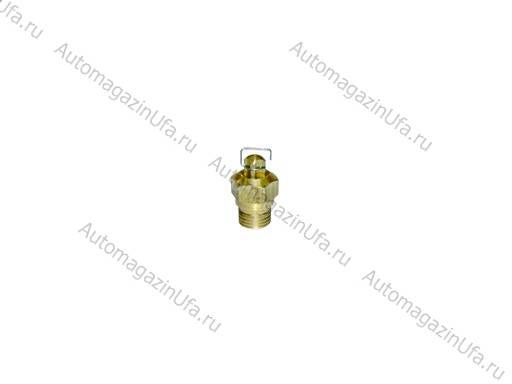

Игольчатый клапан карбюратора Солекс (ВАЗ 2108, 21081, 21083) предназначен для поддержания в поплавковой камере определенного уровня топлива, необходимого для обеспечения нормальной работы двигателя.

Игольчатый (топливный) клапан устанавливается в крышку карбюратора посредством резьбового соединения. Он представляет собой запорную иглу запирающую отверстие в корпусе клапана, через которое поступает топливо в поплавковую камеру.

Уплотнение происходит металл по металлу, соосность должна быть идеальной. Поэтому на карбюраторах Солекс корпус и игла выполнены не разборным узлом. Игла завальцована в корпус. В верхней части иглы находится подпружиненный шарик, предназначенный для смягчения ударов язычка поплавка при движении автомобиля.

Клапан состоит из:

— корпуса и завальцованной в него иглы с шариком;

— медной прокладки (шайбы), уплотняющей его соединение с крышкой.

составные части игольчатого клапана карбюратора 2108, 21081, 21083 Солекс

Принцип действия

При падении уровня топлива в поплавковых камерах карбюратора поплавки опускаются вниз. Игла топливного клапана, опирающаяся своим шариком о язычок на рычагах поплавков, также, вслед за ними, опускается вниз и приоткрывает запираемое отверстие в корпусе клапана. Через него в поплавковую камеру поступает топливо, уровень его повышается, поплавки всплывают , приподнимают иглу и она опять запирает отверстие в корпусе. Такие циклы постоянно повторяются пи работе двигателя, сохраняя необходимый уровень топлива.

схема работы игольчатого клапана карбюратора 2108, 21081, 21083 Солекс

Проверка игольчатого клапана

1. Снимаем воздушный фильтр.

2. Снимаем крышку карбюратора.

3. Кладем крышку на горизонтальную поверхность поплавками вверх.

4. Затыкаем пальцем топливоподводящий штуцер.

5. Надеваем на штуцер обратки шланг или трубку.

6. Создаем в ней ртом разрежение (попросту втягиваем воздух).

проверка игольчатого клапана карбюратора 2108, 21081, 21083 Солекс

Если падения разрежения не происходит или оно произошло через 5-7 секунд, то игольчатый клапан исправен. Если разрежение падает практически сразу или с небольшой задержкой, то стоит заменить клапан.

Ремонт игольчатого клапана

Ремонтировать игольчатый клапан карбюратора 2108, 21081, 21083 Солекс не стоит, так как он не разборный. Проще купить новый и установить взамен старого.

Еще пять статей на сайте по проверке и ремонту карбюратора Солекс

Игольчатый клапан карбюратора 2108, 2108, 21083 Солекс: 1 комментарий

Сейчас в ремкомплектах игольчатый клапан разборный.

Игольчатый и электромагнитный клапаны карбюратора ВАЗ 2109

«Самара» (ВАЗ 2109), сама по себе – машина выносливая и надёжная. И если что-то «летит», то обычно это результат экстремальных температур, или неправильной эксплуатации. Но, время не щадит никого, даже автомобили. Потому, однажды она может просто не завестись. И причина такой неисправности может оказаться вовсе не в двигателе, или зажигании. Часто к подобным поломкам приводит выход из строя клапанов.

Проверка и ремонт клапанов

Проверка клапанов – обязательный процесс при диагностике автомобиля. Она поможет отсеять часть вариантов причин неисправности.

Часто так бывает, что игольчатый клапан карбюратора ВАЗ 2109 иногда может просто «залипать». И это становится причиной проблем. Если игольчатый клапан подачи топлива неисправен, его следует прочистить, либо заменить.

Случается такое, что клапан перестаёт работать в очень жаркую погоду. Это может выражаться в том, что автомобиль заводится, но через десять-двадцать секунд глохнет двигатель. Внешне определить причину бывает весьма проблематично.

Иногда в таких случаях помогает постукивание по крышке карбюратора, а затем на ручном приводе бензонасоса делается несколько качков.

Когда игольчатый клапан прекращает свою работу в закрытом состоянии, то внешне ничего не происходит и никаких звуков вы не услышите. А открытый клапан даёт звук бензина, который заполняет поплавковую камеру.

Процесс замены игольчатого клапана карбюратора ВАЗ 2109

Мы рекомендуем не издеваться над автомобилем и клапан заменить. Иначе, рано, или поздно, придётся делать более серьёзный ремонт карбюратора ВАЗ 2109.

Внимание! Замена проводится только на непрогретой машине.

  • Необходимо ослабить болты, крепящие тросик и оплётку привода «подсоса». После этого его можно свободно снимать с карбюратора.
  • Теперь необходимо остабить хомуты, чтобы снять с карбюратора шланг, который подводит бензин и «обратку». Можно отсоединить провод от клапана Экономайзера принудительного холостого хода.
  • Когда вы это всё сделаете, нужно открутить пять винтов, которые крепят крышку карбюратора. При этом очень важно не повредить ни прокладку, ни поплавки. Теперь крышку можно снимать.
  • Переворачиваем крышку так, чтобы поплавки оказались наверху. После этого можно взять шило и выталкиваем ось поплавков, чтобы их снять. Делаем всё аккуратно, во избежание повреждения язычков.
    Иначе уровень топлива может нарушиться.
  • Теперь снимаем старый клапан. Новые делаются так, что его иголка, это по сути – отдельная деталь. Это очень удобно, потому что теперь, уздечка легко надевается на язычок.
  • Обязательно замочите новую иголку на десять минут в бензине, прежде, чем начнёте установку нового клапана.
  • Присоединяем новый клапан.
  • Иголка надевается на язычок уздечкой. При этом она вставляется в сам корпус. Далее устанавливаются поплавки, с совмещением отверстий под оси кронштейна и на поплавках. Возвращаем на законное место ось поплавков.
  • Теперь крышку можно возвращать на место. Но в идеале – промыть ещё и топливный фильтр. Чтобы это сделать, открутите пробку, которая расположена напротив входного патрубка и вытаскивайте фильтр. После этого его промывают в бензине и ставят на место.
  • Закручиваем винты на крышке карбюратора.
  • Возвращаем на место шланги и тросик, закрепляем.

После этого проблем с залипанием клапана уже точно не будет. При необходимости проверьте электромагнитный клапан карбюратора ВАЗ 2109.

Проверка электромагнитного клапана карбюратора ВАЗ 2109 и его блока управления

В карбюраторе ВАЗ 2109 установлен электромагнитный клапан и его блок управления. Данный блок включает клапан при 1900 об/минуту и отключает при 2100 об/минуту. Как только двигатель достигнет указанной частоты вращения коленвала, произойдет разрыв в электрической цепи питания электромагнитного клапана карбюратора ВАЗ 2109 и прекратится поступление бензина.

И наоборот, при снижении частоты вращения до 1900 оборотов, цепь снова замкнется и подача горючего восстановится. Для того, чтобы проверить правильность работы электромагнитного клапана ВАЗ 2109, проделайте вот эти действия:

  • включите двигатель и прогрейте его до рабочей температуры;
  • далее следует отключить разъем от провода клапана и замкнуть его на массу;
  • равномерно повышайте обороты мотора до 2100 и зафиксируйте их на этой отметке.
  • когда двигатель достигнет 2100 оборотов в минуту, вы почувствуете появление автоколебательного режима с пульсацией оборотов. Связано это с тем, что остановилась подача горючего — клапан закрылся.
  • как только закрылся клапан, далее следует естественное, плавное снижение оборотов до 1900 оборотов, и как только эта отметка будет достигнута, электромагнитный клапан автоматически откроется и топливо снова начнет поступать в двигатель – начнется набор оборотов до 2100 об/мин.

В большинстве случаев, режим вкл/откл клапана – циклический процесс и происходит каждые 1-2 секунды. Так что, если при проверке вы не увидели этот циклический процесс, но уверены, что клапан рабочий, то следует разобраться с блоком управления. Либо поменяйте клапан на новый для большей уверенности.

Чтобы проверить блок управления электромагнитным клапаном карбюратора ВАЗ 2109, следует подготовить дополнительный провод, длины которого должно хватить от нашего клапана до аккумулятора, а именно до положительной клеммы. Кроме этого, потребуется и контрольная лампа штатного напряжения. Далее надо проделать следующие действия:

  • отключите от электромагнитного клапана карбюратора ВАЗ 2109 питающий провод и не нарушая работу мотора, подключите клапан к плюсовой клемме аккумулятора ранее заготовленным проводом;
  • питающий провод клапана, который был отсоединен, подключите к положительному выводу контрольной лампы, а минус – на массу.
  • включите двигатель и пусть он работает на холостых оборотах с частотой вращения коленчатого вала 850-900 оборотов в минуту, а контрольная лампа должна гореть.
  • постепенно повышайте обороты до 2100 оборотов и лампа потухнет при достижении этой отметки, а снижая обороты до 1900, она вновь загорится.

На данном этапе работы по проверке электромагнитного клапана карбюратора ВАЗ 2109 окончены. При обнаружении неисправности следует заменить либо клапан либо блок управления клапаном.

Игольчатый клапан карбюратора – неисправности и замена

Карбюраторные автомобили славятся своей повышенной ремонтопригодностью и в этом есть определенная доля правды. Ведь, разобравшись с устройством такого автомобиля, водитель может произвести ремонт небольших узлов топливной системы, находясь даже в полевых условиях, а вот с инжекторным двигателем такой метод не пройдет. Сегодня мы узнаем о такой малой части, как игольчатый клапан карбюратора, рассмотрим его устройство, основные неисправности, ремонт и замена.

Устройство игольчатого клапана карбюратора

Все ДВС имеют практически общий принцип работы: то есть топливо смешивается с воздухом и попадает в специальную камеру сгорания. Данная смесь образуется непосредственно в карбюраторе, но мало, кто знает, что перед тем, как смешаться с воздухом топливо проходит через очень важную часть – игольчатый клапан карбюратора.

Он представляет собой клапан цилиндрической формы со сквозным отверстием, внутри которого перемещается запорная игла. Такой клапан устанавливается над поплавковой камерой, которая наполняется бензином. В процессе наполнения, поднимается поплавок, на конце которого имеется специальный рычажок. Данный рычажок поднимается вверх и воздействует на иглу клапана. После этого, игла перекрывает отверстие, и бензин перестает поступать в поплавковую камеру. После снижения уровня топлива в камере, поплавок снова опускается и вновь открывает игольчатый клапан для подачи очередной порции бензина.

Таким образом, клапан отвечает сразу за три параметра работы двигателя: стабильность оборотов, расход топлива и качество смеси на выходе.

Неисправности клапана

Как и любое устройство, данный клапан тоже имеет свои неисправности, которые периодически проявляются в процессе всего срока его службы. Как вы уже поняли, то в задачу клапана входит создание герметичности поплавковой камеры от системы подачи топлива, поэтому основные неисправности игольчатого клапана, автомеханики привыкли делить на две основные категории:

  • Нарушение герметичности клапана в закрытом состоянии. Данная неисправность проявляется в следующем. При закрытом состоянии, топливо все же просачивается через клапан. Это происходит из-за износа седла. При этом, двигатель может стабильно держать нормированные обороты, но очень сильно возрастает потребление топлива.
  • Заедание игольчатой составляющей. В этом случае игла открывается, но не закрывается или закрывается не всегда, а то и вовсе не запирается. В этом случае, камеру переливает топливом или оно туда вообще не поступает. Диагностируется данная поломка достаточно просто: если бензиновый насос качает исправно, то двигатель заглохнет через полминуты работы, так как остатки топлива в поплавковой камере израсходуются.

Как заменить игольчататый клапан на ВАЗ

На самом деле, ремонт игольчатого клапана не предусмотрен, так как эта деталь является не ремонтопригодной. А вот выполнить ее замену в случае возникновения неисправности – возможно. Поэтому при первых признаках неисправности, сразу же покупайте новый клапан и установите его на карбюратор. Ниже будет представлена подробная инструкция по замене этой детали на советском автомобиле ВАЗ 2106.

Порядок действий:

Автомобиль нужно установить в теплом и светлом гараже, но можно проводить работы по замене и на улице, при условии, что климат не будет препятствовать разборке карбюратора.

    Откройте капот и открутите три гайки крепления верхней крышки воздушного фильтра. Если на его корпусе предусмотрена гофра, то ослабьте хомут со стороны фильтра и вытащите термостойкий шланг. После этого, снимите крышку с корпуса фильтра и вытащите фильтрующий элемент.

На этом замена игольчатого клапана завершена. Как видите, это не сложная процедура и легко выполняется при наличии стандартного набора инструментов и минимума знаний по устройству карбюратора.

Игольчатый клапан карбюратора ваз 2109

Карбюраторные автомобили славятся своей повышенной ремонтопригодностью и в этом есть определенная доля правды. Ведь, разобравшись с устройством такого автомобиля, водитель может произвести ремонт небольших узлов топливной системы, находясь даже в полевых условиях, а вот с инжекторным двигателем такой метод не пройдет. Сегодня мы узнаем о такой малой части, как игольчатый клапан карбюратора, рассмотрим его устройство, основные неисправности, ремонт и замена.

Устройство игольчатого клапана карбюратора

Все ДВС имеют практически общий принцип работы: то есть топливо смешивается с воздухом и попадает в специальную камеру сгорания. Данная смесь образуется непосредственно в карбюраторе, но мало, кто знает, что перед тем, как смешаться с воздухом топливо проходит через очень важную часть – игольчатый клапан карбюратора.

Он представляет собой клапан цилиндрической формы со сквозным отверстием, внутри которого перемещается запорная игла. Такой клапан устанавливается над поплавковой камерой, которая наполняется бензином. В процессе наполнения, поднимается поплавок, на конце которого имеется специальный рычажок. Данный рычажок поднимается вверх и воздействует на иглу клапана. После этого, игла перекрывает отверстие, и бензин перестает поступать в поплавковую камеру. После снижения уровня топлива в камере, поплавок снова опускается и вновь открывает игольчатый клапан для подачи очередной порции бензина.

Таким образом, клапан отвечает сразу за три параметра работы двигателя: стабильность оборотов, расход топлива и качество смеси на выходе.

Неисправности клапана

Как и любое устройство, данный клапан тоже имеет свои неисправности, которые периодически проявляются в процессе всего срока его службы. Как вы уже поняли, то в задачу клапана входит создание герметичности поплавковой камеры от системы подачи топлива, поэтому основные неисправности игольчатого клапана, автомеханики привыкли делить на две основные категории:

  • Нарушение герметичности клапана в закрытом состоянии. Данная неисправность проявляется в следующем. При закрытом состоянии, топливо все же просачивается через клапан. Это происходит из-за износа седла. При этом, двигатель может стабильно держать нормированные обороты, но очень сильно возрастает потребление топлива.
  • Заедание игольчатой составляющей. В этом случае игла открывается, но не закрывается или закрывается не всегда, а то и вовсе не запирается. В этом случае, камеру переливает топливом или оно туда вообще не поступает. Диагностируется данная поломка достаточно просто: если бензиновый насос качает исправно, то двигатель заглохнет через полминуты работы, так как остатки топлива в поплавковой камере израсходуются.

Как заменить игольчататый клапан на ВАЗ

На самом деле, ремонт игольчатого клапана не предусмотрен, так как эта деталь является не ремонтопригодной. А вот выполнить ее замену в случае возникновения неисправности – возможно. Поэтому при первых признаках неисправности, сразу же покупайте новый клапан и установите его на карбюратор. Ниже будет представлена подробная инструкция по замене этой детали на советском автомобиле ВАЗ 2106.

Порядок действий:

Автомобиль нужно установить в теплом и светлом гараже, но можно проводить работы по замене и на улице, при условии, что климат не будет препятствовать разборке карбюратора.

  • Откройте капот и открутите три гайки крепления верхней крышки воздушного фильтра. Если на его корпусе предусмотрена гофра, то ослабьте хомут со стороны фильтра и вытащите термостойкий шланг. После этого, снимите крышку с корпуса фильтра и вытащите фильтрующий элемент.
  • Далее открутите 4 гайки, предназначенные для крепления корпуса фильтра к карбюратору. И снимите фильтр. Если он подключен к вентиляции картера, то связующий их шланг также необходимо отсоединить.
  • Теперь отсоединить все навесные элементы карбюратора. К ним относятся: трос привода ручного управления дроссельной заслонкой, рычаги акселератора (постарайтесь не растерять маленькие элементы), шланги подачи топлива и октан-корректора.
  • Открутите шурупы, предназначенные для крепления верхней части карбюратора к нижней. Отсоедините верхнюю часть и переверните. Прямо под рычагом поплавка внутрь корпуса вкручен клапан. С помощью гаечного ключа выкрутите его, а на его место установите новый. Постарайтесь не сбить настройки рычага поплавка. Дело в том, что он очень чувствителен и может запросто сместиться, что не лучшим образом повлияет на расход топлива двигателем.
  • Установите верхнюю часть карбюратора на место и закрутите шурупы. После этого, смонтируйте все навесные части карбюратора. Не забудьте отрегулировать положение дроссельной заслонки относительно привода ручного управления. После этого, закрепите корпус воздушного фильтра и притяните его гайками. Дальнейшая сборка выполняется в обратной последовательности.

На этом замена игольчатого клапана завершена. Как видите, это не сложная процедура и легко выполняется при наличии стандартного набора инструментов и минимума знаний по устройству карбюратора.

Настройка карбюратора ВАЗ-2109 своими руками

Карбюратор устроен весьма просто. В нем нет электроники, а все процессы работают на базе законов физики и с помощью механизмов. Что касается мощностных характеристик авто, то топливные системы на карбюраторе гораздо лучше инжекторных в плане динамики. Но чтобы автомобиль радовал стабильной работой, потреблял минимальное количество топлива, нужно потратить некоторое время на настройку карбюратора ВАЗ-2109.

Для чего нужен данный механизм?

В карбюраторе приготавливается топливно-воздушная смесь, на которой собственно и работает двигатель. Устройство может поддерживать уверенную работу силового агрегата на всех режимах его работы, при любых оборотах двигателя и нагрузках.

“Солекс 21083”

Данный карбюратор представляет собой две части. Так, первая часть является основным корпусом устройства – здесь имеются диффузоры, главная дозирующая система, система для работы двигателя на холостых оборотах, экономайзер мощностных режимов и ускорительный насос.

Устройство

Рассмотрим подробно, как устроен данный карбюратор. Прежде чем браться за настройку карбюратора ВАЗ-2109, необходимо понять, что и как в нем работает. Итак, “Солекс 21083” представляет собой элемент, состоящий из двух камер. Жиклеры для подачи горючего от главной дозирующей системы устанавливаются в середине камер, глубоко в основном корпусе.

Сверху топливные жиклеры закрыты воздушными элементами ГДС. В устройстве данного карбюратора разработчики предусмотрели систему подогрева топливной смеси. К этому блоку подсоединены шланги, по которым проходит горячая охлаждающая жидкость. Так как камер в данном карбюраторе две, то и дроссельных заслонок также две. Они механические, а открытие и закрытие осуществляется посредством тросиков и рычагов.

В крышке имеются патрубки для подачи топлива и возврата его обратно в бак. Наличие так называемой обратки позволяет снизить давление, которое в процессе работы образуется в топливной системе автомобиля.

Принцип действия

Нет смысла подробно рассматривать, как работает карбюратор, поэтому изучим базовый принцип работы. Карбюратор – это специальное устройство, основная задача которого состоит в снабжении двигателя топливной смесью в разных режимах работы.

Топливная смесь подается от насоса в поплавковые камеры, которые питают первую и вторую камеру. Уровень бензина здесь настраивается при помощи игольчатого клапана. Далее из камер топливо подается через специальные каналы в корпусе устройства в главный жиклер и затем в первую камеру. Уровень подачи смеси регулируется педалью акселератора. Последняя, в свою очередь, регулирует дроссельную заслонку. Вторая камера будет задействована, если выжать педаль газа более, чем на половину.

Когда двигатель работает на холостом ходу, в устройстве не используется главная дозирующая система. В этих карбюраторах имеется отдельная конструкция холостого хода. Топливо и воздух подаются через отдельные каналы в корпусе. Присутствуют и жиклеры ХХ. У многих владельцев возникают проблемы именно с настройкой холостого хода на карбюраторах ВАЗ-2109.

Часто встречающиеся неисправности

Обслуженный и грамотно настроенный “карб” не доставит никаких проблем своему владельцу. Но зачастую так не бывает. Элементы ломаются, а специалистов по карбюраторам все меньше и меньше. Рассмотрим основные неполадки этих устройств.

Также нередко случаются проблемы с холостым ходом. Обычно виноват жиклер холостого хода и электромагнитный клапан. Выходит из строя и блок ЭПХХ. Забиваются и жиклеры ГДС.

Демонтаж

Перед настройкой карбюратора ВАЗ-2109 своими руками необходимо его продуть и промыть. Данный процесс начинается с демонтажа устройства. Сделать это очень просто. Достаточно выключить зажигание и снять корпус воздушного фильтра. Затем снимают пружину, которая установлена на приводе воздушной заслонки.

После этого отсоединяют тросик газа. На следующем этапе отворачивают крепление, которое удерживает трос подсоса. Остается открутить гайки, которые удерживают корпус устройства. После этого можно полностью снимать прибор.

Регулировка

В этом карбюраторе предусмотрено несколько вариантов регулировки разных параметров.

Выставляем качество топливной смеси

Эту настройку карбюратора на ВАЗ-2109 можно осуществить своими руками и для этого не обязательно посещать специалистов. Качество настраивается очень просто. Для этого мотор тщательно прогревают, а затем при помощи винта для регулировки количества оборотов устанавливают холостой ход около 900 в минуту.

Далее винт качества заворачивают до тех пор, пока двигатель не станет работать с перебоями. Затем его снова отворачивают. Рекомендуется откручивать до стабильной работы, а именно до тех пор, пока обороты не перестанут расти. В том положении винта качества, где обороты самые высокие, нужно остановится и убрать высокие обороты винтом количества.

Проблемы при настройке холостого хода

Одна из частых проблем данных карбюраторов – это холостой ход. Владельцы сталкиваются с тем, что самостоятельная настройка карбюратора ВАЗ-2109 ни к чему не приводит. ХХ отрегулировать невозможно. При заворачивании или отворачивании винта качества топливной смеси обороты двигателя никак не меняются.

Здесь все просто. Причина такой работы в том, что засорен жиклер холостого хода, который установлен в электромагнитном клапане. Также возможен засор канала, который находится под винтом качества. Нередко все решается заменой неработающего электромагнитного клапана.

Также следует сразу продуть и прочистить жиклер холостого хода. Для того чтобы отверстие засорилось, достаточно даже маленькой песчинки. Ее может быть даже не видно. Но этого хватит для того, чтобы пропал холостой ход. Если засорился канал, который находится под винтом качества, то продуть его не получится.

Симптомы засоренных каналов ХХ

Если каналы холостого хода загрязнились, то двигатель на минимальном количестве оборотов будет работать нестабильно. А при сбросе газа может и вовсе заглохнуть. Если нет времени заниматься регулировкой и продувкой, а ехать нужно, то во время работы движка нужно ослабить электромагнитный клапан и найти положение, при котором мотор будет трудиться стабильно.

Настройка уровня в поплавковой камере

Для стабильной и бесперебойной работы авто нужно выполнить настройку поплавка карбюратора ВАЗ-2109. Это позволит получить правильный уровень топлива в поплавковой камере. Чтобы выполнить это, нужно снять крышку карбюратора. Затем путем подгибания пластины, которая удерживает поплавок, настраивают положение.

Как выставлять? По этом поводу существуют различные мнения. Кто-то утверждает, что нужно добиться заводских настроек карбюратора ВАЗ-2109, а кто-то предпочитает настраивать по собственному опыту. Уровень лучше замерить штангенциркулем. Расстояние определяется между верхней частью корпуса и уровнем топлива. Он должен быть в пределах 24-26 миллиметров. Замеры нужно выполнять сразу, как только крышка снята. В книгах, посвященных карбюраторам «Солекс», есть шаблон, который позволяет настроить поплавки максимально правильно. Такая настройка осуществляется на снятой крышке.

Настройка зажигания

Для того чтобы машина ехала максимально эффективно, регулировок одного карбюратора мало. Нужна также и настройка зажигания. Карбюратор ВАЗ-2109 при этом должен работать хорошо. Вы знаете, что неверно выставленный угол зажигания влияет на работу мотора в худшую сторону?

Симптомы неверного угла

А если неверно выполнена настройка зажигания (карбюратор ВАЗ-2109 при этом работает отменно)? В этом случае можно наблюдать большой расход топлива, снижение мощности, провалы при нажатии на педаль газа, проблемы с запуском двигателя, а также детонацию и перегрев.

Нередко стреляет в глушитель и карбюратор. Это далеко не все возможные симптомы. Но прежде чем заняться зажиганием, нужно убедиться, что не требуется настройка клапанов. Карбюратор ВАЗ-2109 вы уже знаете как регулировать.

Как выставить угол зажигания?

Многие для этих целей советуют воспользоваться стробоскопом. Но это актуально для новых автомобилей. Если мотор уже изношен, такой угол, выставленный по стробоскопу, будет неправильным. Лучше всего ориентироваться на слух и поведение автомобиля.

После этого нужно проехать на автомобиле и посмотреть на его реакцию. Если машина «не едет», то зажигание слишком раннее. Далее нужно разогнаться до 50 километров в час, включить четвертую передачу и нажать на педаль акселератора. Если возникли детонационные звуки, то зажигание выставляют еще позже. Если детонация продлилась несколько секунд, то все в порядке. А если ее вообще нет, то зажигание слишком позднее.

Рекомендуется выставить его заново. Но в таком случае распределитель зажигания следует вращать в обратную сторону. Обратите внимание: малейшая неточность – и погрешность на 1 градус чреваты детонацией. После успешной настройки автомобиль начнет нормально набирать скорость и расходовать меньше топлива (но не ниже заводских параметров).

Заключение

Итак, мы выяснили, как настроить карбюратор на отечественной “девятке” и выставить угол опережения зажигания. Данные операции позволят достичь максимально высоких эксплуатационных характеристик.

Как проверить игольчатый клапан карбюратора

Через игольчатый клапан топливо поступает в поплавковую камеру карбюратора. Проверка работы игольчатого клапана карбюратора очень проста. Рассмотрим ее на примере автомобиля Ваз 2108 2109 21099 с карбюратором Солекс. Для того, чтобы проверить работу игольчатого клапана необходимо снять крышку с карбюратора. Делается это несложно, достаточно отсоединить шланги подачи топлива, обратку, фишку электромагнитного клапана и тросик подсоса. Итак, крышка карбюратора снята и находится у нас в руках.
Проверка игольчатого клапана карбюратора:
1) Держа крышку карбюратора поплавками вниз (чтобы свободно висели)закрываем пальцем обратку и дуем в штуцер подачи топлива. Воздух должен дуться через игольчатый клапан.

Проверка игольчатого клапана карбюратора

2) Держа крышку карбюратора как описано в пункте 1 поднимаем поплавки вверх и ртом дуем в штуцер подачи топлива. По мере поднятия поплавков воздух должен перестать идти через игольчатый клапан.

Проверка игольчатого клапана карбюратора 2

3) Проверяем динамику, то есть дуем в штуцер подачи и двигаем поплавки вверх-вниз. Клапан должен то открываться,то закрываться.
Если при проверке Вы обнаружили,что игольчатый клапан карбюратора не реагирует на движения поплавков и все время закрыт,то такой  клапан подлежит замене. Также лучше поменять игольчатый клапан, если он периодически залипает.
При залипании игольчатого клапана карбюратора в закрытом положении Ваз 2108 2109 21099 заводится и через полминуты глохнет, потому что бензин в карбюраторе закончился и новый не поступает. Крутить стартер, а толку ноль. Откидываешь шланг подачи, проверяешь — топливо подводится к карбюратору, но оно все идет в обратку из-за закрытой иглы. Чтоб она отлипла можно постучать гаечным ключом по карбюратору в месте установки клапана, либо можно попробовать дунуть сжатым воздухом в штуцер подачи топлива — игла может открыться. Иногда при наличии воды в бензине игла может примерзнуть на морозе и в таком случае приходиться снимать крышку карбюратора и разрабатывать иглу.

Западает игла карбюратора ваз 2109

Под седлом установлена прокладка из мягкого металла.

Осматриваем конус иглы – имеет ли он выработку (ободок у острия). Если следов износа нет, промываем клапан с седлом (предварительно промыв топливный фильтр) и еще раз проверяем на герметичность. Неисправный и изношенный клапан меняем.
Восстановить работоспособность клапана возможно, если немного увеличить отверстие в седле, но эта операция требует аккуратности, слесарных навыков и не всегда приносит успех.

Видео про «Ремонт игольчатого клапана» для ВАЗ 2106

Ремонт карбюратора поплавковая игла
РЕГУЛИРУЕМ УРОВЕНЬ ТОПЛИВА И ВЫБИРАЕМ ТОПЛИВНУЮ ИГЛУ НА КАРБЮРАТОРЕ ОЗОН И ВЕБЕР
Замена иглы на карбюраторе солекс 21083 и выставление поплавков

Карбюратор

Потеря герметичности игольчатого клапана

На отечественных карбюраторах часто встречается такая неисправность, как износ или потеря герметичности игольчатого клапана в поплавковой камере. Такая поломка может случиться и на импортных карбюраторах, но почему-то чаще это случается именно на отечественных.

Определить потерю герметичности иглы очень легко, глядя сверху в карбюратор заведённого мотора. На двухкамерном карбюраторе будет наблюдаться вытекание бензина из распылителя второй камеры. Это вытекание говорит о повышении уровня топлива в поплавковой камере.

При сильном износе иглы бензин будет вытекать одновременно и в первую камеру. Но вначале вытекание всегда происходит во вторую. Исключение составляет французский двухкамерный “Вараджет”. У этого карбюратора переливание бензина наблюдается только в первую камеру. Мотор при этом сначала повышает обороты, потом задыхается и глохнет. На однокамерном карбюраторе “энурез” игольчатого клапана узнаётся по бурному вытеканию бензина из вентиляционных отверстий поплавковой камеры.

Последующий запуск двигателя будет очень трудным из-за превышения в цилиндрах количества бензина. Как известно, очень богатая смесь не горит. В таком случае для запуска мотора применяется продувка цилиндров. Продувка производится длительным вращением стартера с полностью нажатой педалью газа.

Потеря герметичности иглы может произойти не только от износа. Любая соринка, застрявшая между иглой и седлом блокирует подвижность иглы и бензин напрямую льётся в мотор.

Неплотно закрученное седло или плохая прокладка под ним тоже приводит к переливу бензина. Застревающий подпружиненый шарик в игле (демпфер) приводит к повышению уровня топлива.

Поплавок, даже частично, наполненный бензином уже не выполняет своей функции, тонет и уровень бензина не контролируется. Для проверки полых металлических или пластиковых поплавков нужно потрясти их возле уха. При этом можно услышать плеск бензина внутри. Вес поплавка тоже увеличивается при попадании в него бензина.

На карбюраторах “Солекс” и некоторых других применяется сдвоенный поплавок из пористого эбонита. Он тоже может впитывать в себя бензин, но трясти его возле уха бесполезно. Такие поплавки проверяются на равновесие половинок. Поплавок подвешивается на тонкий стержень и половинка, набравшая бензин всегда будет тяжелее.

Следующая неисправность, которая приводит к переливу бензина — это заедание поплавка на своей оси или касание им стенок поплавковой камеры. Эта неисправность устраняется тщательным подгибанием и регулировкой положения поплавка.

Окончательную проверку герметичности игольчатого клапана нужно проводить на собранном карбюраторе. При нормальном положении карбюратора входной топливный штуцер должен легко продуваться воздухом в середину. Не забудьте при этом закрыть пальцем штуцер обратки. В перевёрнутом положении карбюратора нужно создать вакуум на входном штуцере, проверяя герметичность иглы. Последнюю операцию желательно проводить вакуумным насосом. Проверку надо повторить несколько раз, переворачивая карбюратор.

В технической литературе приводятся многочисленные значения уровня топлива для различных карбюраторов. Но существует одно, общее для всех карбюраторов правило. Оно состоит в следующем. Пластиковый корпус поплавка имеет шов литья, образующийся при изготовлении на заводе. Регулируя уровень топлива, нужно руководствоваться параллельным положением шва поплавка к срезу верхней крышки карбюратора. При этом крышку карбюратора нужно держать вертикально, игла закрыта, но демпфер вибрации не нажат.

Это правило действует практически для всех моделей, у которых поплавок крепится к верхней крышке карбюратора.

Исключение составляет жигулёвский “Озон” и некоторые другие карбюраторы с круглым металлическим поплавком, у которых при снятой верхней крышке уровень топлива должен быть на середине диагональной стенки поплавковой камеры.

Правило параллельности шва действует и для тех карбюраторов, у которых поплавок крепится в средней части. Параллельность измеряется со срезом средней части.

У многих японских карбюраторов для контроля уровня топлива служит окошко. Когда автомобиль стоит на ровной площадке, уровень бензина должен быть посредине этого окошка.

Существует ещё одна причина переливания бензина из поплавковой камеры. Это повышенное давление бензонасоса.

Для контроля давления используется манометр с максимальным делением шкалы до 1 — 1,5 кг/см. Нормальное давление бензонасоса на любом карбюраторном двигателе не должно выходить за пределы 0,25 — 0,45 кг/см. Манометр подсоединяется к топливному шлангу перед карбюратором через Т-образный тройник. Если давление превышает нормальное значение, то даже исправный игольчатый клапан начнёт пропускать бензин.

Снизить величину давления можно увеличением толщины прокладок между насосом и фланцем его крепления. Такой способ снижения давления подходит только для насосов с прямым штоком привода. Толщина прокладок подбирается экспериментально, а давление контролируется по манометру.

После остановки мотора нужно обождать 2-3 минуты, наблюдая за состоянием первой и второй камер. Там должно быть сухо и чисто. Не допускается срыва даже одной-двух капель бензина.

Если перелив бензина происходит периодически, то причиной этого может быть соринка, застревающая между иглой и седлом. В таком случае помогает продувка воздухом корпуса иглы и впускного топливного фильтра.

Перелив карбюратора: причины и способы устранения проблемы

Владельцы карбюраторных автомобилей часто сталкиваются с такой проблемой, как перелив карбюратора. Явление случается не только на моделях от «АвтоВАЗа», но и на карбюраторных иномарках. Перелив – это значительное переобогащение смеси топлива и воздуха, которая поступает в камеры сгорания. Смесь переобогащается по тем или иным причинам, связанным с карбюратором. Порой даже невооруженным глазом можно наблюдать, как бензин мощной струей льется из распылителя диффузора. Под капотом ощущается стойкий запах. Давайте рассмотрим все причины, которые приводят к переливу карбюратора, и научимся их устранять.

Признаки

Если нарушены принципы приготовления топливной смеси в карбюраторе в сторону обогащения, то наблюдаются проблемы с запуском двигателя. Особенно плохо запускается горячий мотор. Если двигатель все же запустился, то обороты нестабильны (часто повышены в режиме холостого хода). Отрегулировать или как-нибудь стабилизировать обороты привычными методами невозможно.

Если топливная смесь слишком богатая, то из выхлопной трубы будет идти черный дым – смесь догорает непосредственно в выхлопной трубе. При нажатии на педаль акселератора возможны провалы – богатая смесь очень плохо горит. На свечах будет толстый слой черного нагара.

Основы дозировки горючей смеси

Ситуация, когда переливает карбюратор ВАЗа, случается особенно часто. Прежде чем разбирать причины, необходимо немного узнать о принципах приготовления топливной смеси.

Нормальной считается смесь, когда на одну часть топлива приходится 14,7 части воздуха. Все остальные соотношения – это следствие неправильно настроенного карбюратора. Если соотношение будет от 7 к 1 до 12 к 1, то можно говорить о переливе. В таком случае возникают трудности с запуском двигателя. Нужно помнить, что чересчур богатая смесь, как и слишком бедная, может быть опасной для мотора. Она медленнее горит, а значит, существует риск прогара клапанов. Но температура горения низкая.

Причины

Если карбюратор переливает топливо, то случаться это может по самым разным причинам. Мы разберем их все. Но первым делом следует обращать внимание на то, как настроена и как работает поплавковая камера – бензин закачивается в нее, и уже оттуда через жиклеры за счет разряжения смесь попадает в камеры сгорания.

Негерметичность игольчатого клапана

В некоторых случаях клапан зависает в своем посадочном месте. Для устранения подобной неисправности иногда хватает легких постукиваний молотком по крышке карбюратора. Также специалисты рекомендуют обращать внимание на плотность заворачивания корпуса клапана. Под ним на большинстве моделей карбюраторов имеется уплотнительное кольцо – необходимо убедиться в том, что оно там есть.

Для проверки игольчатого клапана необходимо создать разряжение, ртом или резиновой грушей подув через шланг, надетый на штуцер подачи топлива. Клапан с дефектом не выдерживает разрежения. Если он неисправен, его следует заменить на новый, исправный. Запчасти на карбюраторы лучше выбирать грамотно – в последнее время в магазинах очень много бракованной продукции.

Негерметичность поплавков

Поплавки нужны для регулировки и поддержания уровня топлива в поплавковой камере карбюратора. Это элемент из пластика или металла, полый внутри. Если поплавок бракованный или поврежденный, то, вместо того чтобы всплывать, он будет тонуть в бензине. Поплавок соединен с игольчатым клапаном. Всплывая, деталь закрывает клапан, перекрывая подачу бензина в камеру. Если поплавок тонет, то игольчатый элемент постоянно открыт. Топливо без каких-либо ограничений подается в камеру. В итоге возникает перелив карбюратора.

Задевание поплавком стенок камеры

Это еще одна из популярных причин. Наиль Порошин в своих многочисленных видео по настройке карбюраторов всегда показывает, как нужно делать. Далеко не все смотрят эти видео и при регулировке поплавков не обращают внимания на их положение относительно стенок в камере. При неумелой настройке поплавок будет задевать стенки камеры, а в итоге – перелив.

Проверяют положение поплавков следующим образом. Нужно открутить винты на крышке, снять крышку. Затем смотрят на то, как расположены поплавки. На крышке установлена прокладка, а на ней видны оттиски стенок. Поплавки должны быть установлены таким образом, чтобы между ними и стенкой камеры было расстояние. Это видно по оттиску. Также стоит проверить и то, легко ли двигается поплавок на оси.

Высокий уровень топлива

Если переливает карбюратор, причина может быть в завышенном уровне горючего. Когда инженеры создавали эти карбюраторы, рассчитывали, что уровень топлива в камере будет строго определенным. Но на самом деле уровень настраивают по-разному. Существуют шаблоны для настройки уровня топлива для «Солекс», ДААЗ, но мало кто ими пользуется. Если уровень завышенный, смесь будет обогащенной.

Чтобы проверить уровень топлива, необходимо снять крышку карбюратора. Но перед этим нужно накачать в камеру бензин. На моделях Озон-2105, 2107 правильный уровень топлива – в середине наклонной плоскости на передней стенке. На «Солексах» для переднеприводных ВАЗов нормальный уровень – 29 миллиметров до дна камеры.

Если в результате проверки уровень не соответствует, то необходимо отрегулировать его. Сделать это можно, сгибая поплавки.

Другие элементы системы питания

Вышеописанные ситуации случаются достаточно часто. Но также перелив карбюратора наблюдается и по другим причинам. Виноваты другие элементы в системе питания двигателя автомобиля. Давайте их подробно разберем.

Бензонасос

Если топливный насос работает с повышенной производительностью, то в поплавковую камеру карбюратора подается больше горючего, чем необходимо – оно продавливается давлением. Особенно данная неполадка актуальна для авто, карбюраторы которых не оснащены так называемой обраткой для сброса лишнего топлива. Это актуально для электрических и механических агрегатов.

В механическом бензонасосе проверяют клапаны, диафрагму и возвратную пружину. Неисправные элементы заменяют новыми – в продаже имеются ремонтные комплекты.

Обратка карбюратора

Это актуально только для некоторых моделей «Солекс» и ДААЗ, предназначенных для установки на переднеприводные ВАЗы. Если магистраль слива топлива неисправна, деформирована, засорена, то будет перелив. Также рекомендуется проверить обратный клапан обратки.

Проблема в том, что карбюратор переливает бензин по причине трудностей сброса лишнего топлива в бак. Ему некуда деваться, и бензин попадает сначала в поплавковую камеру, а затем в цилиндры. Для устранения неисправности следует внимательно визуально изучить всю магистраль. Также нужно ее продуть вместе с обратным клапаном.

Уплотнитель на канале ХХ

Это также актуально для «Солекса». Бензин при такой неисправности будет вытекать из-под прокладки. Карбюратор будет весь в потеках. Для диагностики снимают крышку и проверяют резиновое колечко на топливном канале холостого хода.

Если кольца нет, его нужно приобрести и установить. Это не только решит проблему с переливом. Наличие кольца – это ровный и стабильный холостой ход.

Неисправность экономайзера

Это снова актуально для «Солекса», который стоит на переднеприводных ВАЗах. Если повреждена диафрагма экономайзера, то топливо ничем не сдерживается и прямым потоком потечет во вторую камеру карбюратора. Если в экономайзере заедает шарик, то ситуация будет аналогичной.

Чтобы точно узнать, почему переливает карбюратор бензин, нужно проверить экономайзер.

Воздушный жиклер ГДС первой камеры

Смесь топлива и воздуха может переобогащаться топливом по причине уменьшения объема воздуха, поступающего в карбюратор автомобиля. В чем заключается проблема? Это может быть из-за того, что установлен большой топливный жиклер или слишком маленький воздушный. Иногда при ревизии карбюраторов жиклеры первой и второй камеры путают местами. Это является причиной того, что переливает карбюратор.

Что делать в такой ситуации? Все очень просто. Вот как устранить перелив карбюратора в этом случае. Снимают крышку карбюратора, вынимают жиклер и прочищают его. Если есть аэрозольный баллончик с жидкостью-очистителем, то можно жиклер не доставать. В результате работа силового агрегата будет стабильной и ровной не только на холостом ходу.

Неверное положение заслонок

По причине неверно настроенного привода дроссельная заслонка первой камеры карбюратора может оказаться приоткрытой. То же самое актуально и для второй камеры. Чем выше зазор, тем больше разрежение. Это вызывает поток бензина из диффузора даже в режиме холостого хода.

Если переливает карбюратор ДААЗ (довольно распространенный на отечественных авто), то в данном случае будет достаточно правильной регулировки положения дроссельных заслонок.

Электромагнитный клапан или заглушка

Если заглушка или ЭМК не затянуты до конца, то жиклер холостого хода неплотно прилегает к своему посадочному месту. В эту небольшую щель будет течь лишний бензин. Правильное положение электромагнитного клапана – это когда при снятии с него клеммы мотор глохнет. Лучше довернуть клапан или заглушку, и проблема должна исчезнуть.

Винт качества

Чаще всего топливную смесь обогащают винтом качества, чтобы компенсировать подсос лишнего воздуха. Тем самым предотвращается переобеднение смеси. Винт выворачивают больше, чем необходимо.

Следует проверить карбюратор на возможный подсос воздуха и устранить его. Проверить можно при помощи пульверизатора. На запущенном двигателе брызгают на подошву карбюратора, на соединение крышки и нижней части. Если машина начнет глохнуть, то имеется подсос воздуха. Также можно вкрутить винт качества обратно. Но тогда можно потерять стабильный холостой ход.

Прокладки

Через щели в прокладках за счет разрежения топливо может всасываться, сильно обогащая тем самым горючую смесь. Необходимо тщательно визуально проверить состояние прокладок и при необходимости заменить.

Изношенной может быть и прокладка между нижней частью карбюратора и коллектором. На «Озонах» специалисты рекомендуют проверять прокладки между корпусом и дроссельными заслонками.

Заключение

Вот и все причины. Теперь мы знаем, что делать. Если переливает карбюратор, значит, нужно проверять это устройство, а также другие элементы топливной системы автомобиля. Выход из ситуации всегда есть. И в большинстве случаев устранить данную проблему можно собственными руками, не прибегая к помощи специалистов.

Западает игла карбюратора ваз 2109

Назначение игольчатого клапана

Игольчатый клапан карбюратора Солекс (ВАЗ 2108, 21081, 21083) предназначен для поддержания в поплавковой камере определенного уровня топлива, необходимого для обеспечения нормальной работы двигателя.

Игольчатый (топливный) клапан устанавливается в крышку карбюратора посредством резьбового соединения. Он представляет собой запорную иглу запирающую отверстие в корпусе клапана, через которое поступает топливо в поплавковую камеру.

Уплотнение происходит металл по металлу, соосность должна быть идеальной. Поэтому на карбюраторах Солекс корпус и игла выполнены не разборным узлом. Игла завальцована в корпус. В верхней части иглы находится подпружиненный шарик, предназначенный для смягчения ударов язычка поплавка при движении автомобиля.

Клапан состоит из:

— корпуса и завальцованной в него иглы с шариком;

— медной прокладки (шайбы), уплотняющей его соединение с крышкой.

составные части игольчатого клапана карбюратора 2108, 21081, 21083 Солекс

Принцип действия

При падении уровня топлива в поплавковых камерах карбюратора поплавки опускаются вниз. Игла топливного клапана, опирающаяся своим шариком о язычок на рычагах поплавков, также, вслед за ними, опускается вниз и приоткрывает запираемое отверстие в корпусе клапана. Через него в поплавковую камеру поступает топливо, уровень его повышается, поплавки всплывают , приподнимают иглу и она опять запирает отверстие в корпусе. Такие циклы постоянно повторяются пи работе двигателя, сохраняя необходимый уровень топлива.

схема работы игольчатого клапана карбюратора 2108, 21081, 21083 Солекс

Проверка игольчатого клапана

1. Снимаем воздушный фильтр.

2. Снимаем крышку карбюратора.

3. Кладем крышку на горизонтальную поверхность поплавками вверх.

4. Затыкаем пальцем топливоподводящий штуцер.

5. Надеваем на штуцер обратки шланг или трубку.

6. Создаем в ней ртом разрежение (попросту втягиваем воздух).

проверка игольчатого клапана карбюратора 2108, 21081, 21083 Солекс

Если падения разрежения не происходит или оно произошло через 5-7 секунд, то игольчатый клапан исправен. Если разрежение падает практически сразу или с небольшой задержкой, то стоит заменить клапан.

Ремонт игольчатого клапана

Ремонтировать игольчатый клапан карбюратора 2108, 21081, 21083 Солекс не стоит, так как он не разборный. Проще купить новый и установить взамен старого.

Еще пять статей на сайте по проверке и ремонту карбюратора Солекс

Игольчатый клапан карбюратора 2108, 2108, 21083 Солекс: 1 комментарий

Сейчас в ремкомплектах игольчатый клапан разборный.

Доброго времени, коллеги Ох уж ентот карбуляторрррр! Хотя если считать по времени (последний раз чистил в 2010г), то ничего страшного — очередная профилактика. Но как оказалось — не как обычно.

Постараюсь проблему коротко описать. Погода наладилась, т.е. потеплело и машинка стала достаточно быстро греться до срабатывания вентилятора (тем более в условиях города). Утром лечу на работу пораньше, да с ветерком — около 15минут. И никаких проблем. Но вот обратно, т.е. в час пик, дорога занимает при всем старании «ШУМАХЕРА» порядка 30мин. И вот тут при нагреве за 90 при очередном резком наборе скорости машинка затыкается и дальнейшее движение возможно в вялотекущем режиме мах на 2й передаче до 30-40 км/ч.

Я человек семейный и занятой и машина нужна постоянно, т. е. причину неисправности стал искать при малейшем свободном времени (перед работой порядка 30мин и в обед порядка 30мин ) — с простого и далее по методу исключения.

Первым делом проверил работу бензонасоса (ранее с родным в тёплую погоду приключения доставали регулярно, но теперь у меня ПЕКАР) — при очередном расколбасе при разгоне скинул топл.шланг и качнув вручную убедился что насос херачит струёй исправно. Но на всякий сделал профилактику — разобрал, убедился в целостности штока, поменял пружину и мембрану (хотя родная была цела, но со ржавчиной по упорной пластине).

Далее после очередного затыка при разгоне по пути домой снял «кастрюлю» и добрался до топливного фильтра в карбюраторе. И охренел! В фильтре был резиновый кусочек с рисовое зёрнышко!

Всем привет.
Небольшая пред история на свой день рождения в феврале месяце я купил новый карбюратор СОЛЕКС у Наиля Порошина.

Спустя месяц после установки появилась проблема что начала залипать запорная игла в поплавковой камере конструктивная не доработка завода изготовителя. Когда игла опускается только под своей тяжестью а не синхронно с поплавком.

Суть проблемы если простыми словами описать: Игла залипла бензин в камеру не поступает, при запуске двигателя то количество которое было в поплавковой камере сгорает, поплавок опускается вниз но тк игла жестко не связана с поплавком она остается в своем залипшем положении те перекрывает подачу топлива. Я так дважды разбирал карбюратор не зная что произошло и почему двигатель не запускается.

Тогда я эту проблему решил заменой иглы на новую. Потом написал Наилю Порошину он мне посоветовал поставить на иглу пружинку от иглы с кабюратора ОЗОН чтоб игла и поплавок имели жесткую сцепку. Так же мне советовали поставить иглу Пекар с резиновым наконечником и той самой пружинкой для жесткой сцепки.

А так как все работало снова лезть в карбюратор было лень, новая игла проработала почти 8 месяцев пока снова не начала залипать. Так в течении полутора недель я мучался, но уже не вскрывал весь карбюратор, а только кастрюлю с фильтром и стучал по карбу плоскогубцами пока игла от ударов не отлипла тем самым открыв канал для поступления топлива.

Пока был в теплом гараже как раз занялся этой проблемой по доработке карбюратора

Настройка карбюратора ВАЗ-2109 своими руками

Карбюратор устроен весьма просто. В нем нет электроники, а все процессы работают на базе законов физики и с помощью механизмов. Что касается мощностных характеристик авто, то топливные системы на карбюраторе гораздо лучше инжекторных в плане динамики. Но чтобы автомобиль радовал стабильной работой, потреблял минимальное количество топлива, нужно потратить некоторое время на настройку карбюратора ВАЗ-2109.

Для чего нужен данный механизм?

В карбюраторе приготавливается топливно-воздушная смесь, на которой собственно и работает двигатель. Устройство может поддерживать уверенную работу силового агрегата на всех режимах его работы, при любых оборотах двигателя и нагрузках.

«Солекс 21083»

Данный карбюратор представляет собой две части. Так, первая часть является основным корпусом устройства – здесь имеются диффузоры, главная дозирующая система, система для работы двигателя на холостых оборотах, экономайзер мощностных режимов и ускорительный насос.

Устройство

Рассмотрим подробно, как устроен данный карбюратор. Прежде чем браться за настройку карбюратора ВАЗ-2109, необходимо понять, что и как в нем работает. Итак, «Солекс 21083» представляет собой элемент, состоящий из двух камер. Жиклеры для подачи горючего от главной дозирующей системы устанавливаются в середине камер, глубоко в основном корпусе.

Сверху топливные жиклеры закрыты воздушными элементами ГДС. В устройстве данного карбюратора разработчики предусмотрели систему подогрева топливной смеси. К этому блоку подсоединены шланги, по которым проходит горячая охлаждающая жидкость. Так как камер в данном карбюраторе две, то и дроссельных заслонок также две. Они механические, а открытие и закрытие осуществляется посредством тросиков и рычагов.

В крышке имеются патрубки для подачи топлива и возврата его обратно в бак. Наличие так называемой обратки позволяет снизить давление, которое в процессе работы образуется в топливной системе автомобиля.

Принцип действия

Нет смысла подробно рассматривать, как работает карбюратор, поэтому изучим базовый принцип работы. Карбюратор – это специальное устройство, основная задача которого состоит в снабжении двигателя топливной смесью в разных режимах работы.

Топливная смесь подается от насоса в поплавковые камеры, которые питают первую и вторую камеру. Уровень бензина здесь настраивается при помощи игольчатого клапана. Далее из камер топливо подается через специальные каналы в корпусе устройства в главный жиклер и затем в первую камеру. Уровень подачи смеси регулируется педалью акселератора. Последняя, в свою очередь, регулирует дроссельную заслонку. Вторая камера будет задействована, если выжать педаль газа более, чем на половину.

Когда двигатель работает на холостом ходу, в устройстве не используется главная дозирующая система. В этих карбюраторах имеется отдельная конструкция холостого хода. Топливо и воздух подаются через отдельные каналы в корпусе. Присутствуют и жиклеры ХХ. У многих владельцев возникают проблемы именно с настройкой холостого хода на карбюраторах ВАЗ-2109.

Часто встречающиеся неисправности

Обслуженный и грамотно настроенный «карб» не доставит никаких проблем своему владельцу. Но зачастую так не бывает. Элементы ломаются, а специалистов по карбюраторам все меньше и меньше. Рассмотрим основные неполадки этих устройств.

Также нередко случаются проблемы с холостым ходом. Обычно виноват жиклер холостого хода и электромагнитный клапан. Выходит из строя и блок ЭПХХ. Забиваются и жиклеры ГДС.

Демонтаж

Перед настройкой карбюратора ВАЗ-2109 своими руками необходимо его продуть и промыть. Данный процесс начинается с демонтажа устройства. Сделать это очень просто. Достаточно выключить зажигание и снять корпус воздушного фильтра. Затем снимают пружину, которая установлена на приводе воздушной заслонки.

После этого отсоединяют тросик газа. На следующем этапе отворачивают крепление, которое удерживает трос подсоса. Остается открутить гайки, которые удерживают корпус устройства. После этого можно полностью снимать прибор.

Регулировка

В этом карбюраторе предусмотрено несколько вариантов регулировки разных параметров.

Выставляем качество топливной смеси

Эту настройку карбюратора на ВАЗ-2109 можно осуществить своими руками и для этого не обязательно посещать специалистов. Качество настраивается очень просто. Для этого мотор тщательно прогревают, а затем при помощи винта для регулировки количества оборотов устанавливают холостой ход около 900 в минуту.

Далее винт качества заворачивают до тех пор, пока двигатель не станет работать с перебоями. Затем его снова отворачивают. Рекомендуется откручивать до стабильной работы, а именно до тех пор, пока обороты не перестанут расти. В том положении винта качества, где обороты самые высокие, нужно остановится и убрать высокие обороты винтом количества.

Проблемы при настройке холостого хода

Одна из частых проблем данных карбюраторов – это холостой ход. Владельцы сталкиваются с тем, что самостоятельная настройка карбюратора ВАЗ-2109 ни к чему не приводит. ХХ отрегулировать невозможно. При заворачивании или отворачивании винта качества топливной смеси обороты двигателя никак не меняются.

Здесь все просто. Причина такой работы в том, что засорен жиклер холостого хода, который установлен в электромагнитном клапане. Также возможен засор канала, который находится под винтом качества. Нередко все решается заменой неработающего электромагнитного клапана.

Также следует сразу продуть и прочистить жиклер холостого хода. Для того чтобы отверстие засорилось, достаточно даже маленькой песчинки. Ее может быть даже не видно. Но этого хватит для того, чтобы пропал холостой ход. Если засорился канал, который находится под винтом качества, то продуть его не получится.

Симптомы засоренных каналов ХХ

Если каналы холостого хода загрязнились, то двигатель на минимальном количестве оборотов будет работать нестабильно. А при сбросе газа может и вовсе заглохнуть. Если нет времени заниматься регулировкой и продувкой, а ехать нужно, то во время работы движка нужно ослабить электромагнитный клапан и найти положение, при котором мотор будет трудиться стабильно.

Настройка уровня в поплавковой камере

Для стабильной и бесперебойной работы авто нужно выполнить настройку поплавка карбюратора ВАЗ-2109. Это позволит получить правильный уровень топлива в поплавковой камере. Чтобы выполнить это, нужно снять крышку карбюратора. Затем путем подгибания пластины, которая удерживает поплавок, настраивают положение.

Как выставлять? По этом поводу существуют различные мнения. Кто-то утверждает, что нужно добиться заводских настроек карбюратора ВАЗ-2109, а кто-то предпочитает настраивать по собственному опыту. Уровень лучше замерить штангенциркулем. Расстояние определяется между верхней частью корпуса и уровнем топлива. Он должен быть в пределах 24-26 миллиметров. Замеры нужно выполнять сразу, как только крышка снята. В книгах, посвященных карбюраторам «Солекс», есть шаблон, который позволяет настроить поплавки максимально правильно. Такая настройка осуществляется на снятой крышке.

Настройка зажигания

Для того чтобы машина ехала максимально эффективно, регулировок одного карбюратора мало. Нужна также и настройка зажигания. Карбюратор ВАЗ-2109 при этом должен работать хорошо. Вы знаете, что неверно выставленный угол зажигания влияет на работу мотора в худшую сторону?

Симптомы неверного угла

А если неверно выполнена настройка зажигания (карбюратор ВАЗ-2109 при этом работает отменно)? В этом случае можно наблюдать большой расход топлива, снижение мощности, провалы при нажатии на педаль газа, проблемы с запуском двигателя, а также детонацию и перегрев.

Нередко стреляет в глушитель и карбюратор. Это далеко не все возможные симптомы. Но прежде чем заняться зажиганием, нужно убедиться, что не требуется настройка клапанов. Карбюратор ВАЗ-2109 вы уже знаете как регулировать.

Как выставить угол зажигания?

Многие для этих целей советуют воспользоваться стробоскопом. Но это актуально для новых автомобилей. Если мотор уже изношен, такой угол, выставленный по стробоскопу, будет неправильным. Лучше всего ориентироваться на слух и поведение автомобиля.

После этого нужно проехать на автомобиле и посмотреть на его реакцию. Если машина «не едет», то зажигание слишком раннее. Далее нужно разогнаться до 50 километров в час, включить четвертую передачу и нажать на педаль акселератора. Если возникли детонационные звуки, то зажигание выставляют еще позже. Если детонация продлилась несколько секунд, то все в порядке. А если ее вообще нет, то зажигание слишком позднее.

Рекомендуется выставить его заново. Но в таком случае распределитель зажигания следует вращать в обратную сторону. Обратите внимание: малейшая неточность — и погрешность на 1 градус чреваты детонацией. После успешной настройки автомобиль начнет нормально набирать скорость и расходовать меньше топлива (но не ниже заводских параметров).

Заключение

Итак, мы выяснили, как настроить карбюратор на отечественной «девятке» и выставить угол опережения зажигания. Данные операции позволят достичь максимально высоких эксплуатационных характеристик.

Оценка статьи:

Загрузка...Западает игла карбюратора ваз 2109 Ссылка на основную публикацию wpDiscuzAdblock
detector

Где находится игла в карбюраторе

Всем привет.
Небольшая пред история на свой день рождения в феврале месяце я купил новый карбюратор СОЛЕКС у Наиля Порошина.

Спустя месяц после установки появилась проблема что начала залипать запорная игла в поплавковой камере конструктивная не доработка завода изготовителя. Когда игла опускается только под своей тяжестью а не синхронно с поплавком.

Суть проблемы если простыми словами описать: Игла залипла бензин в камеру не поступает, при запуске двигателя то количество которое было в поплавковой камере сгорает, поплавок опускается вниз но тк игла жестко не связана с поплавком она остается в своем залипшем положении те перекрывает подачу топлива. Я так дважды разбирал карбюратор не зная что произошло и почему двигатель не запускается.

Тогда я эту проблему решил заменой иглы на новую. Потом написал Наилю Порошину он мне посоветовал поставить на иглу пружинку от иглы с кабюратора ОЗОН чтоб игла и поплавок имели жесткую сцепку. Так же мне советовали поставить иглу Пекар с резиновым наконечником и той самой пружинкой для жесткой сцепки.

А так как все работало снова лезть в карбюратор было лень, новая игла проработала почти 8 месяцев пока снова не начала залипать. Так в течении полутора недель я мучался, но уже не вскрывал весь карбюратор, а только кастрюлю с фильтром и стучал по карбу плоскогубцами пока игла от ударов не отлипла тем самым открыв канал для поступления топлива.

Пока был в теплом гараже как раз занялся этой проблемой по доработке карбюратора

Доброго времени, коллеги 😉 Ох уж ентот карбуляторрррр! Хотя если считать по времени (последний раз чистил в 2010г), то ничего страшного — очередная профилактика. Но как оказалось — не как обычно.

Постараюсь проблему коротко описать. Погода наладилась, т.е. потеплело и машинка стала достаточно быстро греться до срабатывания вентилятора (тем более в условиях города). Утром лечу на работу пораньше, да с ветерком — около 15минут. И никаких проблем. Но вот обратно, т.е. в час пик, дорога занимает при всем старании "ШУМАХЕРА" порядка 30мин. И вот тут при нагреве за 90 при очередном резком наборе скорости машинка затыкается и дальнейшее движение возможно в вялотекущем режиме мах на 2й передаче до 30-40 км/ч.

Я человек семейный и занятой и машина нужна постоянно, т.е. причину неисправности стал искать при малейшем свободном времени (перед работой порядка 30мин и в обед порядка 30мин ) — с простого и далее по методу исключения.

Первым делом проверил работу бензонасоса (ранее с родным в тёплую погоду приключения доставали регулярно, но теперь у меня ПЕКАР) — при очередном расколбасе при разгоне скинул топл.шланг и качнув вручную убедился что насос херачит струёй исправно. Но на всякий сделал профилактику — разобрал, убедился в целостности штока, поменял пружину и мембрану (хотя родная была цела, но со ржавчиной по упорной пластине).

Далее после очередного затыка при разгоне по пути домой снял "кастрюлю" и добрался до топливного фильтра в карбюраторе. И охренел! В фильтре был резиновый кусочек с рисовое зёрнышко!

Через игольчатый клапан топливо поступает в поплавковую камеру карбюратора. Проверка работы игольчатого клапана карбюратора очень проста. Рассмотрим ее на примере автомобиля Ваз 2108 2109 21099 с
карбюратором Солекс. Для того, чтобы проверить работу игольчатого клапана необходимо снять крышку с карбюратора. Делается это несложно, достаточно отсоединить шланги подачи топлива, обратку, фишку электромагнитного клапана и тросик подсоса. Итак, крышка карбюратора снята и находится у нас в руках.
Проверка игольчатого клапана карбюратора:
1) Держа крышку карбюратора поплавками вниз (чтобы свободно висели)закрываем пальцем обратку и дуем в штуцер подачи топлива. Воздух должен дуться через игольчатый клапан.

Проверка игольчатого клапана карбюратора

2) Держа крышку карбюратора как описано в пункте 1 поднимаем поплавки вверх и ртом дуем в штуцер подачи топлива. По мере поднятия поплавков воздух должен перестать идти через игольчатый клапан.

Проверка игольчатого клапана карбюратора 2

3) Проверяем динамику, то есть дуем в штуцер подачи и двигаем поплавки вверх-вниз. Клапан должен то открываться,то закрываться.
Если при проверке Вы обнаружили,что игольчатый клапан карбюратора не реагирует на движения поплавков и все время закрыт,то такой клапан подлежит замене. Также лучше поменять игольчатый клапан, если он периодически залипает.
При залипании игольчатого клапана карбюратора в закрытом положении Ваз 2108 2109 21099 заводится и через полминуты глохнет, потому что бензин в карбюраторе закончился и новый не поступает. Крутить стартер, а толку ноль. Откидываешь шланг подачи, проверяешь — топливо подводится к карбюратору, но оно все идет в обратку из-за закрытой иглы. Чтоб она отлипла можно постучать гаечным ключом по карбюратору в месте установки клапана, либо можно попробовать дунуть сжатым воздухом в штуцер подачи топлива — игла может открыться. Иногда при наличии воды в бензине игла может примерзнуть на морозе и в таком случае приходиться снимать крышку карбюратора и разрабатывать иглу.

Как выставить уровень топлива в карбюраторе ваз 2108


Регулировка уровня топлива карбюратора на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Когда нужно регулировать уровень топлива в карбюратора? Производить регулировку карбюратора нужно после:

  • Произведённых работ, которые были связаны со снятием поплавков карбюратора.
  • А так же при нарушенной подачи топлива в карбюратор.

Как отрегулировать уровень топлива в карбюраторе на ВАЗ 2108-ВАЗ 21099?

Регулировка топлива в карбюраторе за счёт регулировки поплавков:

1) В начале снимите с карбюратора корпус воздушного фильтра. (Как снять корпус, более подробно вы найдёте в статье: «Замена корпуса воздушного фильтра», в рубрике «Снятие»)

2) Далее с помощью двух гаечных ключей, немного ослабьте крепление тяги к рычагу управления заслонкой.

3) Теперь отверните отверткой винт крепления тяги.

4) И после чего снимите кронштейн крепления оболочки тяги, совместно с самой тягой привода.

5) Затем ослабьте винты крепления подводящего и отводящего шланга, и после чего отсоедините их от штуцеров которые находятся на карбюраторе.

Примечание! В шлангах должно остаться небольшое количество топлива, которые по возможно рекомендуется слить его в какую ни будь ёмкость!

6) Следом отсоедините от вывода электромагнитного клапана кончик проводов.

7) Далее с помощью отвертки, отверните пять винтов которые крепят крышку карбюратора.

8) А после этого снимите крышку.

Примечание! Крышку старайтесь снимать аккуратно, не повредив её поплавки и прокладку!

9) Затем над какой ни будь плоской поверхностью, переверните крышку карбюратора поплавками вверх, для того что бы из неё выпали все винты крепления, а после этого положите её.

Примечание! Ни в коем случае не кладите крышку поплавками вверх, иначе кронштейны поплавков могут повредиться!

10) После чего проверьте взаимное положение поплавков их продольную установку, а так же проверьте зазоры между поплавками и поверхностью металлической прокладки.

Проверка взаимного положения поплавков и их продольная установка:

1) Проверка обоих поплавков которые указаны «Синими стрелками» осуществляется сверху, а производится она по отпечаткам которые находятся на поверхности металлической прокладки «Красная стрелка».

Примечание! Если один из каких либо поплавков уведён в сторону, то в таком случае выровняйте его ровно относительно края и взаимного положения. Выравнивать поплавки следует при помощи рук!

2) Но не во всех случаях на металлической прокладке бывают отпечатки, а всё потому что они образуются со временем из-за того что детали притираются, в том случае если у вас прокладка была заменена только что на новую, или же она просто повреждена соответственно отпечатков на ней никаких не будет, в этом случае нанесите их сами при помощи: маркера, или фломастера.

Примечание! Выставлять отпечатки на металлической прокладке следует опираясь при этом на корпус карбюратора!

3) После настройки поплавков обратите особое внимание на их расположение, а именно проверьте перпендикулярно ли язычок кронштейна поплавков установлен оси игольчатого клапана.

Примечание! Если это будет необходимо, то в таком случае при помощи плоскогубцев или отвертки, выровняйте язычок поплавков перпендикулярно оси игольчатого клапана!

4) Затем когда подгибание язычка будет окончено, обратите своё внимание на его поверхность, если она имеет заусенцы или же деформирована, то в таком случае вам придётся снять поплавки, а после этого зачистить поверхность этого язычка «буква А» при помощи надфиля или плоскогубцев.

Примечание! При сильном повреждении язычка, поплавки совместно с кронштейном рекомендуется заменить на новые!

Проверка зазоров между поплавками и металлической прокладкой:

1) Пока крышка лежит вверх поплавками, вы в это время с помощью хвостика сверла или же отрезком проволоки толщиной в «1 мм», проверьте зазоры каждого поплавка между металлической прокладкой.

Примечание! При проверки зазоров, демпферный шарик в обязательном порядке должен быть утоплен, то есть поплавки должны находиться в опущенном состоянии, а зазоры у обоих поплавков между прокладкой должны быть одинаковы и составлять от «0,25» до «1 мм»!

Более точная регулировка уровня топлива, с помощью  регулировки поплавков:

Для этого вам понадобится штангенциркуль-глубиномер и карандаш.

1) В начале с помощью штангенциркуля, в точно таком же месте где указано на фото, отмерьте от края прокладки «5,7 мм», и после чего карандашом сделайте на самой прокладки пометку.

2) Затем выставите на шкале штангенциркуля значение «70,6 мм», и после чего на то место где вы выставили пометку, установите одну губку штангенциркуля. Следом в связи с этим установите оба поплавка, в связи с промежутком штангенциркуля.

Примечание! Между губками штангенциркуля и поплавков, должен быть зазор не более «1 мм»!

3) Следом на линейки глубиномера которая находится на штангенциркуле, выставите значение «34 мм», и после чего подставьте её к кромки каждого поплавка.

Примечание! Сразу же после подстановки штангенциркуля, рукой отрегулируйте держатель каждого поплавка таким образом, что бы обе кромки поплавка были на уровне штангенциркуля!

4) Далее рукой поднимите оба поплавка за центральный кронштейн, и проверьте их ход который по самой нижней части поплавка, должен составлять «15 мм».

5) Если ход поплавков составляет более или менее «15 мм», то в таком случае отрегулируйте его для этого:

• При помощи отвертки подогните ограничительный выступ кронштейна, и делайте это до тех пор пока ход поплавков не станет «15 мм».

6) И в завершение операции, поверните крышку карбюратора вертикально. Далее дождитесь полного перемещения обоих поплавков вверх, за счёт выхода демпферного шарика. И после чего убедитесь то что линия пресс-формы обоих поплавков, установлена параллельно металлической прокладки.

Примечание! Небольшое отклонение от параллельности при правильной регулировки, указывает на то что поплавковый механизм неисправен. Чаще всего это возникает из-за западения демпферного шарика, который в это ситуации необходимо заменить!

7) Под завершение операции все детали которые вы снимали ранее, установите на свои же места в обратном порядке снятию.

Видео материал по настройке поплавков: Если вы желаете более подробно узнать что к чему, и как отрегулировать уровень топлива в карбюраторе, в этом случае мы вам советуем ознакомиться с видео-роликом, который приведён ниже:

Ремонт и эксплуатация автомобиля Ваз 2108 2109 21099

Одной из важнейших регулировок в карбюраторе Солекс является уровень топлива в поплавковой камере. Уровень топлива регулируется с помощью игольчатого клапана (в обиходе просто игла) и системы из двух поплавков. Изначально поплавковая камера пуста, поплавки опущены на дно и игла открыта. При поступлении топлива поплавки поднимаются и при определенном уровне закрывают иглу. Система точно такая же как и  в бачке обычного унитаза. Если уровень топлива в поплавковой камере будет завышен, то будет «перелив», то есть топливо будет не распыляться, а течь через диффузоры карбюратора. Горючая смесь будет переобагощенная, будет отчетливый запах несгоревшего бензина в выхлопных газа Ваз 2108 2109 21099. Следствием высокого уровня топлива в поплавковой камере является повышенный расход топлива и черный нагар на свечах зажигания. Другая крайность — низкий уровень топлива в карбюраторе. Если он будет совсем низким, двигатель может не заводится. При низком уровне автомобиль будет плохо тянуть, при резком нажатии на педаль могут быть провалы, плохая динамика при движении. В общем, уровень топлива в поплавковой камере Ваз 2108 2109 21099 должен быть правильно выставлен. Как это сделать? Если у Вас нет никаких замечаний к работе карбюратора Вашего автомобиля, туда лучше вообще не лазить. А если есть подозрения, что что-то не так с уровнем, то читаем дальше. Установка уровня топлива в карбюраторе солекс: 1) Снимаем крышку воздушного фильтра. 2) Отсоединяем шланг подачи топлива и обратку от карбюратора Солекс. 3) Снимаем фишку с электромагнитного клапана карбюратора.

4) Отсоединяем тросик подсоса.

Карбюратор солекс

5) Откручиваем болты крепления крышки карбюратора. 6) Снимаем крышку карбюратора Ваз 2108 2109 21099.

Крышка карбюратора солекс

7)Обращаем внимание на дно поплавковой камеры. Оно должно быть чистым, без осадка.  Если осадок есть, то необходимо шприцем убрать бензин из поплавковой камеры и чистой тряпкой удалить осадок с дна поплавковой камеры. 8) Переворачиваем крышку карбюратора вверх ногами и смотрим на поплавки. При нажатой игле, то есть полной камере полоски на поплавках должны быть параллельны поверхности крышки карбюратора Солекс.

Настраиваем максимальный уровень топлива

9) Теперь поднимаем поплавки вверх, то есть отжимаем иглу. В данном положении дно поплавков должно быть параллельно поверхности крышки карбюратора.

Настраиваем минимальный уровень топлива

10) Проверяем, чтобы поплавки были параллельны друг другу и не цеплялись за края поплавковой камеры при установке. Если хотя бы один из поплавков будет цеплять края поплавковой камеры Ваз 2108 2109 21099, то тут будет одна из двух крайностей. Либо будет постоянно перелив, либо игла постоянно будет заперта и топливо не будет поступать в поплавковую камеру. 11) Убедившись в правильности поплавков, устанавливаем крышку карбюратора солекс назад. 12) Ставим на место крышку воздушного фильтра. После проведения данной работы, обратите внимание как ведет себя машина при езде. Помните, карбюратор — основной агрегат, отвечающий за приготовление горючей смеси и малейшее изменение в его работе сразу же отражается на работе двигателя Ваз 2108 2109 21099.

Следует отметить,что это далеко не единственный способ регулировки уровня топлива в поплавковой камере Солекс. Есть как минимум еще пара методов: первый предлагает с помощью штангенциркуля замерять расстояния от крышки до поплавков, второй предполагает изготовление специального шаблона. Но описанный выше способ самый быстрый и простой.

На Главную.

Какой должен быть уровень на карбюраторе солекс. Уровень в поплавковой камере

Когда нужно регулировать уровень топлива в карбюратора? Производить регулировку карбюратора нужно после:

  • Произведённых работ, которые были связаны со снятием поплавков карбюратора.
  • А так же при нарушенной подачи топлива в карбюратор.

Как отрегулировать уровень топлива в карбюраторе на ВАЗ 2108-ВАЗ 21099?

Регулировка топлива в карбюраторе за счёт регулировки поплавков:

1) В начале снимите с карбюратора корпус воздушного фильтра. (Как снять корпус, более подробно вы найдёте в статье: « », в рубрике «Снятие»)

3) Теперь отверните отверткой винт крепления тяги.

4) И после чего снимите кронштейн крепления оболочки тяги, совместно с самой тягой привода.

5) Затем ослабьте винты крепления подводящего и отводящего шланга, и после чего отсоедините их от штуцеров которые находятся на карбюраторе.

Примечание! В шлангах должно остаться небольшое количество топлива, которые по возможно рекомендуется слить его в какую ни будь ёмкость!

6) Следом отсоедините от вывода электромагнитного клапана кончик проводов.

8) А после этого снимите крышку.

Примечание! Крышку старайтесь снимать аккуратно, не повредив её поплавки и прокладку!

9) Затем над какой ни будь плоской поверхностью, переверните крышку карбюратора поплавками вверх, для того что бы из неё выпали все винты крепления, а после этого положите её.

Примечание! Ни в коем случае не кладите крышку поплавками вверх, иначе кронштейны поплавков могут повредиться!

10) После чего проверьте взаимное положение поплавков их продольную установку, а так же проверьте зазоры между поплавками и поверхностью металлической прокладки.

Проверка взаимного положения поплавков и их продольная установка:

1) Проверка обоих поплавков которые указаны «Синими стрелками» осуществляется сверху, а производится она по отпечаткам которые находятся на поверхности металлической прокладки «Красная стрелка».

Примечание! Если один из каких либо поплавков уведён в сторону, то в таком случае выровняйте его ровно относительно края и взаимного положения. Выравнивать поплавки следует при помощи рук!

2) Но не во всех случаях на металлической прокладке бывают отпечатки, а всё потому что они образуются со временем из-за того что детали притираются, в том случае если у вас прокладка была заменена только что на новую, или же она просто повреждена соответственно отпечатков на ней никаких не будет, в этом случае нанесите их сами при помощи: маркера, или фломастера.

Примечание! Выставлять отпечатки на металлической прокладке следует опираясь при этом на корпус карбюратора!

3) После настройки поплавков обратите особое внимание на их расположение, а именно проверьте перпендикулярно ли язычок кронштейна поплавков установлен оси игольчатого клапана.

Примечание! Если это будет необходимо, то в таком случае при помощи плоскогубцев или отвертки, выровняйте язычок поплавков перпендикулярно оси игольчатого клапана!

4) Затем когда подгибание язычка будет окончено, обратите своё внимание на его поверхность, если она имеет заусенцы или же деформирована, то в таком случае вам придётся снять поплавки, а после этого зачистить поверхность этого язычка «буква А» при помощи надфиля или плоскогубцев.

Примечание! При сильном повреждении язычка, поплавки совместно с кронштейном рекомендуется заменить на новые!

Проверка зазоров между поплавками и металлической прокладкой:

1) Пока крышка лежит вверх поплавками, вы в это время с помощью хвостика сверла или же отрезком проволоки толщиной в «1 мм», проверьте зазоры каждого поплавка между металлической прокладкой.

Примечание! При проверки зазоров, демпферный шарик в обязательном порядке должен быть утоплен, то есть поплавки должны находиться в опущенном состоянии, а зазоры у обоих поплавков между прокладкой должны быть одинаковы и составлять от «0,25» до «1 мм»!

Более точная регулировка уровня топлива, с помощью регулировки поплавков:

Для этого вам понадобится штангенциркуль-глубиномер и карандаш.

1) В начале с помощью штангенциркуля, в точно таком же месте где указано на фото, отмерьте от края прокладки «5,7 мм», и после чего карандашом сделайте на самой прокладки пометку.

2) Затем выставите на шкале штангенциркуля значение «70,6 мм», и после чего на то место где вы выставили пометку, установите одну губку штангенциркуля. Следом в связи с этим установите оба поплавка, в связи с промежутком штангенциркуля.

Примечание! Между губками штангенциркуля и поплавков, должен быть зазор не более «1 мм»!

3) Следом на линейки глубиномера которая находится на штангенциркуле, выставите значение «34 мм», и после чего подставьте её к кромки каждого поплавка.

Примечание! Сразу же после подстановки штангенциркуля, рукой отрегулируйте держатель каждого поплавка таким образом, что бы обе кромки поплавка были на уровне штангенциркуля!

5) Если ход поплавков составляет более или менее «15 мм», то в таком случае отрегулируйте его для этого:

При помощи отвертки подогните ограничительный выступ кронштейна, и делайте это до тех пор пока ход поплавков не станет «15 мм».

6) И в завершение операции, поверните крышку карбюратора вертикально. Далее дождитесь полного перемещения обоих поплавков вверх, за счёт выхода демпферного шарика. И после чего убедитесь то что линия пресс-формы обоих поплавков, установлена параллельно металлической прокладки.

Примечание! Небольшое отклонение от параллельности при правильной регулировки, указывает на то что поплавковый механизм неисправен. Чаще всего это возникает из-за западения демпферного шарика, который в это ситуации необходимо заменить!

7) Под завершение операции все детали которые вы снимали ранее, установите на свои же места в обратном порядке снятию.

Видео материал по настройке поплавков: Если вы желаете более подробно узнать что к чему, и как отрегулировать уровень топлива в карбюраторе, в этом случае мы вам советуем ознакомиться с видео-роликом, который приведён ниже:

Регулировка поплавковой камеры и уровня топлива на карбюраторе ваз 2109 является важной процедурой, которую необходимо проводить всякий раз после выполнения разборки карбюратора, при наличие подозрения на увеличенный расход топлива и снижение мощностных характеристик двигателя. Ремонтные работы необходимо проводить на крышке карбюратора, которую снимаем. Подготовьте стандартный набор инструментов.

Порядок проведения разборки и регулировки выглядит следующим образом:

  • Снимите с карбюратора корпус воздушного фильтра, далее отсоедините все топливные шланги, тяги привода воздушной и дроссельной заслонками.
  • Крестовой отверткой отверните пять винтов крепления крышки к корпусу и аккуратно снимите ее.

Теперь можно приступать к регулировке, которую так же возможно выполнить без шаблона. Вам потребуется металлическая линейка или штангенциркуль.

  • Сняв крышку, переворачиваем ее вверх поплавками. Зазоры между нижними поверхностями обоих поплавков и привалочной поверхностью крышки карбюратора с уплотнительной прокладкой должны быть одинаковыми и составлять 0,5-1 мм. А если вы перевернете крышку в вертикальное положение, чтобы поплавки висели, то линия поверхности обоих поплавков должна быть параллельна привалочной плоскости крышки карбюратора.
  • Если зазоры не совпадают и линия не параллельна, то необходимо отрегулировать поплавок, а именно отгибая язычок закрывающего запорный топливный клапан, либо отгибая рычаги поплавков.
  • После регулировки еще раз проверяем зазоры и при необходимости повторяем операцию.

На этом ремонтные работы по завершены. Установите крышку на место и произведите сборку в порядке обратном снятию.

Одной из важнейших регулировок в карбюраторе Солекс является уровень топлива в поплавковой камере. Уровень топлива регулируется с помощью игольчатого клапана (в обиходе просто игла) и системы из двух поплавков. Изначально поплавковая камера пуста, поплавки опущены на дно и игла открыта. При поступлении топлива поплавки поднимаются и при определенном уровне закрывают иглу. Система точно такая же как и в бачке обычного унитаза. Если уровень топлива в поплавковой камере будет завышен, то будет «перелив», то есть топливо будет не распыляться, а течь через диффузоры карбюратора. Горючая смесь будет переобагощенная, будет отчетливый запах несгоревшего бензина в выхлопных газа Ваз 2108 2109 21099. Следствием высокого уровня топлива в поплавковой камере является повышенный расход топлива и черный нагар на свечах зажигания. Другая крайность — низкий уровень топлива в карбюраторе. Если он будет совсем низким, двигатель может не заводится. При низком уровне автомобиль будет плохо тянуть, при резком нажатии на педаль могут быть провалы, плохая динамика при движении. В общем, уровень топлива в поплавковой камере Ваз 2108 2109 21099 должен быть правильно выставлен. Как это сделать? Если у Вас нет никаких замечаний к работе карбюратора Вашего автомобиля, туда лучше вообще не лазить. А если есть подозрения, что что-то не так с уровнем, то читаем дальше. Установка уровня топлива в карбюраторе солекс: 1) Снимаем крышку воздушного фильтра. 2) Отсоединяем шланг подачи топлива и обратку от карбюратора Солекс. 3) Снимаем фишку с электромагнитного клапана карбюратора.

4) Отсоединяем тросик подсоса.

5) Откручиваем болты крепления крышки карбюратора. 6) Снимаем крышку карбюратора Ваз 2108 2109 21099.

7)Обращаем внимание на дно поплавковой камеры. Оно должно быть чистым, без осадка. Если осадок есть, то необходимо шприцем убрать бензин из поплавковой камеры и чистой тряпкой удалить осадок с дна поплавковой камеры. 8) Переворачиваем крышку карбюратора вверх ногами и смотрим на поплавки. При нажатой игле, то есть полной камере полоски на поплавках должны быть параллельны поверхности крышки карбюратора Солекс.

9) Теперь поднимаем поплавки вверх, то есть отжимаем иглу. В данном положении дно поплавков должно быть параллельно поверхности крышки карбюратора.

10) Проверяем, чтобы поплавки были параллельны друг другу и не цеплялись за края поплавковой камеры при установке. Если хотя бы один из поплавков будет цеплять края поплавковой камеры Ваз 2108 2109 21099, то тут будет одна из двух крайностей. Либо будет постоянно перелив, либо игла постоянно будет заперта и топливо не будет поступать в поплавковую камеру. 11) Убедившись в правильности поплавков, устанавливаем крышку карбюратора солекс назад. 12) Ставим на место крышку воздушного фильтра. После проведения данной работы, обратите внимание как ведет себя машина при езде. Помните, карбюратор — основной агрегат, отвечающий за приготовление горючей смеси и малейшее изменение в его работе сразу же отражается на работе двигателя Ваз 2108 2109 21099.

Следует отметить,что это далеко не единственный способ регулировки уровня топлива в поплавковой камере Солекс. Есть как минимум еще пара методов: первый предлагает с помощью штангенциркуля замерять расстояния от крышки до поплавков, второй предполагает изготовление специального шаблона. Но описанный выше способ самый быстрый и простой.

› Советы по настройке и регулировке карбюраторов Солекс

Первое, с чего надо начать – это выставление уровня в поплавковых камерах. В мануале уровень выставляется по положению поплавков относительно крышки карбюратора при помощи специального шаблона. Скажу сразу – этот метод можно смело посылать подальше, как и миф о том, что с завода там «все настроено». Дело в том, что у всех разные бензонасосы, разное количество прокладок под ними, кто-то делает обратку, у кого-то она заглушена, как результат – разное давление на запорный клапан (иглу карбюратора), что в большинстве случаев приводит к жестокому переливу. Поэтому методика выставления уровня бензина следующая:

Заводим двигатель, даем ему минут 5 поработать, аккуратно подгазовываем, т.к. может стрелять или в карбюратор или в выхлопную. Тут стоит отметить, что любой солекс на любом объеме должен завестись, даже при страшном переливе и бедных жиклерах. Мой солекс для 1,8л завелся сразу же на двигателе 1,5л при том, что жутко переливал.– После того как двигатель поработал, глушим его.– Снимаем топливоподводящий шланг, осторожно из него брызнет бензин. Это необходимо делать, чтобы при снятии крышки карбюратора бензин из шланга под давлением не полился в камеру и не повлиял на показания.– Откручиваем 5 винтов, которые держат крышку карбюратора и снимаем трос подсоса.– Строго горизонтально(!) поднимаем крышку карбюратора, чтобы не повредить поплавки.– Замеряем штангенциркулем или линейкой расстояние от поверхности бензина в камерах до привалочной поверхности крышки карбюратора(см. фото выше). Оно должно лежать в пределах 23-25мм в обоих камерах, но уровни в камерах будут отличаться друг от друга т.к. коллектор у нас не горизонтален, так что меряем уровень в каждой камере и берем среднее. Если уровень больше или меньше заданного, аккуратно подгибаем язычок поплавков в нужную сторону, удаляем часть бензина из камер, чтобы старый уровень не помешал новому замеру, собираем все в обратной последовательности. Заводим и с фонариком смотрим в камеры карбюратора секунд 30 минимум, за это время с малых диффузоров не должно упасть ни единой капли бензина. Капанье с диффузоров свидетельствует о переливе. При этом ни в коем случае нельзя газовать, а то может чихнуть карбюратор, что может сказаться плачевно на ваших глазах! Далее снова замеряем уровень в камере, если все нормально, первый этап завершен. Я поймал нужный уровень с 3-го снятия крышки

Выставлять уровень не заводя двигатель, а только подкачивая ручкой не следует - получите перелив на заведенном двигателе (больше относится к тем, у кого заглушена обратка)

Установка холостого хода.

После того как выставили уровень, прогреваем двигатель до рабочей температуры, глушим и производим следующие действия:

1. Нащупываем плоской отверткой винт качества смеси в отверстии подошвы карбюратора (поз.7)2. Заворачиваем его до упора по часовой стрелке, только без применения силы, а то сорвете резьбу!3. От этого положения отворачиваем на 5-6 оборотов назад4. Заводим двигатель, убираем полностью подсос и винтом количества (поз.6) устанавливаем минимальные обороты таким образом, чтобы двигатель устойчиво работал и в штуцере вакуумного опережения было минимальное разряжение (пробуем через трубку вакуумного опередителя на язык) Обороты должны быть в пределах 500-1200, это говорит об исправности карбюратора.)5. Начинаем заворачивать винт качества до тех пор пока двигатель начнет неустойчиво работать и отворачиваем назад его на 1-1,5 оборота возвращая устойчивую работу. Винт качества надо крутить медленно.6. Выставляем винтом количества обороты ХХ около 850-900. Если с этим проблемы и двигатель начинает глохнуть, то добавляем немного винтом качества, откручивая его

7. Пункты 5-6 повторяем до тех пор, пока не поймаем оптимальное соотношение, при котором двигатель будет устойчиво работать и будет иметь минимальное разряжение в трубке.

Проблемы при установке холостого хода. 1. Двигатель никак не реагирует на закручивание винта количества. (По мере закручивания винта двигатель должен терять обороты, нестабильно работать и в конце-концов заглохнуть).Это индикатор того, что в канал холостого хода поступает слишком много бензина и винт качества не в состоянии его перекрыть. Причины этого могут быть следующие:– Установлен слишком большой жиклер ХХ– Неплотно закручен электромагнитный клапан или заглушка, вследствие чего бензин подсасывается мимо жиклера ХХ– Деформировано посадочное место жиклера ХХ и/или сам жиклер.Выявление причины и выход из ситуации:– На работающем двигателе на ХХ снять провод с электромагнитного клапана, двигатель должен сразу же заглохнуть. Если все ок – скорее всего установлен сильно большой жиклер ХХ и надо поставить меньшийЕсли двигатель не заглох (при переливе поплавковой камеры он еще лучше работать начнет) – это говорит о том, что, бензин поступает мимо жиклера ХХ или вообще мимо системы холостого хода (последнее – если неправильно выставлен уровень). Делаем следующее:

– Выкручиваем электромагнитный клапан (заглушку) и исследуем жиклер ХХ и посадочное место на предмет деформации. В случае выявления последней скорее всего придется менять крышку карбюратора Если деформации нету, надеть жиклер на клапан, смазать уплотнительное колечко маслом и закрутить его ключом, не прилагая особых усилий(зажимать ключом с помощью одного пальца руки!).

Подбор жиклеров.

Перед тем, как начинать втупую менять жиклеры, надо понимать, зачем это надо как это влияет на мотор, поэтому немного теории. Через отверстие большого диффузора двигатель засасывает воздух, увлекая за собой через топливный жиклер некоторое количество бензина. Чем больше объем двигателя, тем большее количество воздуха будет проходить в единицу времени через диффузор и тем самым больше бензина засосет двигатель. Поэтому в карбюраторах под большой объем стоят маленькие жиклеры. Если установить такой карбюратор на двигатель меньшего объема (например солекс 21041 на 1,5л), то заводские жиклеры будут слишком бедными для него.Подбор жиклеров всегда начинается с топливного жиклера, а потом к нему подбирается воздушный и начинать с первой камеры, пока не настроите первую камеру - во вторую не лезть! Перед началом следует найти заводской карбюратор солекс, который рассчитан на ваш объем или близкий к нему и ставить на свой жиклеры от него.Для примера возьмем солекс 21041 (1,8л) и двигатель 1,5л: солекс 21041 имеет диффузоры 24х26, ТЖ первой камеры 102,5, что очень мало для двигателя 1,5л. Ищем похожую камеру и близкий объем среди других модификаций (совпадение диффузора имеет больший приоритет): самый близкий – это солекс 21073 (1,7л) имеет диффузоры 24х24 и жиклер 107,5, первые камеры этих карбюраторов совпадают. Далее немного логики: если диффузор одинаков, а объем двигателя меньше, значит и засосет он меньше бензина, поэтому такой жиклер может быть бедноват. Увеличиваем на один шаг значение ТЖ и получаем жиклер 110. Этот жиклер принимаем за «точку отсчета» и набираем жиклеров исходя из того, что хотим получить – прыткость или экономию. А далее дело техники – небольшое обеднение/обогащение достигается подбором большего/меньшего воздушного жиклера соответственно. Стоит отметить тот факт, что все солексы, кроме 21041 рассчитаны под жигулячие двигатели, поэтому ориентироваться на их жиклеры, как на единственно правильные – глубокое заблуждение. У кого-то они поедут сразу, у кого-то не пойдут ни в какую, помните, что поведение машины зависит не от только от карба, а в большой мере от зажигания, от совпадения меток на КВ и РВ, от качества топлива.

Пара слов про эмульсионные трубки (разг. – «флейта»). Они идут в сборе вместе с воздушным жиклером, нужны для того, чтобы изменять состав смеси в зависимости от оборотов двигателя, есть 3 типа эмульсионных трубок: ZD, ZC, 23. Для двигателя узам эмульсионные трубки должны быть в первую камеру – тип ZD, во вторую – тип ZC. Трубка 23 применяется для зубильных поперечных двигателей (карбюратор 21083) поэтому должна быть заменена на тип ZD.

Ускорительный насос.

Нужен для того, чтобы давать дополнительное количество бензина при открытии дроссельной заслонки для лучшего ускорения. Приводится в действие кулачком ускорительного насоса (поз. 8) Для двигателя УЗАМ на любом солексе кулачек ускорительного насоса должен быть №4 – самый большой. Носик (или носики) ускорительного насоса при открытии заслонок должны давать ровную и мощную струю бензина, никакого капанья или вялой струйки быть не должно даже при небольших открытиях дросселя! Кроме того, надо отрегулировать положение носика так, чтобы струя попадала аккурат между стенкой диффузора и дроссельной заслонкой – прямиком в коллектор. Если будет лить на заслонку или диффузор – при резком газе машина будет тупить. Для двигателя УЗАМ рекомендуется устанавливать двойной носик ускорительного насоса в разные камеры маркировка 40х40 (штатный для солекса 21041) или 40х45 для маньяков Для экономных – одинарный носик на 45 в первую камеру от солекса 21073.

Переходной режим работы карбюратора. При работе на холостых оборотах дроссельные заслонки закрыты и под ними получается область высокого разряжения, которое и высасывает из маленького канала ХХ через жиклер бензин для работы. При резком открытии заслонки разряжение так же резко падает, при этом оно сильно слабое, чтобы начала нормально работать главная дозирующая система первой камеры, а системы холостого хода и ускорительного насоса уже не хватает, чтобы поддерживать нормальную работу и получается провал. Для его устранения и используется переходная система – щелевидное отверстие, которое находится над дроссельной заслонкой первой камеры. Как только мы нажимаем газ – отверстие попадает в область сильного разряжения и из него подсасывается дополнительная порция бензина. Это отверстие получает бензин так же через жиклер ХХ.

Проблемы переходного режима. Очень часто после установки карбюратора люди жалуются на провал при старте или же на тупление движка вплоть до того, что он просто чихает, стреляет и вовсе глохнет. Происходит это как раз из-за переходной системы. Вся хитрость состоит именно в подборе оптимального соотношения носика ускорительного насоса и жиклера ХХ. Суть в том, что на переходном режиме бензин дает и ускорительный насос и переходная система одновременно и получается либо сильно богатая смесь либо слишком бедная в итоге двигатель давится. Обращаю особое внимание, что жиклеры первой камеры тут не при чем и не надо лечить провал заменой жиклеров ГДС!Подбирать жиклер ХХ и носик надо на прогретом до рабочей температуры двигателе и без подсоса! К этому приступать ТОЛЬКО после того, как все вышеописанное в этой статье будет выполнено!Итак, двигатель работает на холостых, подсос убран, ручка КПП на нейтрали. Резко давим на педаль газа, не обязательно в пол, можно на половину хода или на четверть, но главное – резко. При этом двигатель должен сразу же набирать обороты без задержки и тем более без провала. Если все так и есть – поздравляю, это ваш джекпот, ничего настраивать не надо Если все же имеется провал или задержка, значит соотношение неправильное. Теперь нажимаем плавно на педаль газа, если обороты набираются нормально без провалов и ровно, значит надо копать в сторону жиклера холостого и носика УН, ГДС в порядке. Если и так обороты набираются паршиво, двигатель работает «дергано», трясется или же утробно гудит – неправильно подобраны жиклеры первой камеры – сильно бедная или богатая смесь на рабочем режиме.

Вот тут и начинается самое занудное – по-очереди перебирать жиклеры ХХ и/или носик УН до тех пор, пока уйдет провал и задержка. При этом может быть понадобиться немного подрегулировать холостые, т.к. меньший/больший жиклер ХХ влияет на холостой ход. Переобагащение на переходном режиме можно заметить по черному дыму из трубы во время резкого газования, а так же по вонючему выхлопу в этот момент. Я бы рекомендовал ставить носик УН 40х40 и подбирать к нему жиклер ХХ, он будет в районе 38-41. Может возникнуть ситуация, когда жиклер ХХ уже настолько большой, что нельзя настроить ХХ, а провал от бедной смести все еще есть, тогда можно попробовать взять двойной носик УН и загнуть обе трубки в первую камеру, очень распространенный вариант.

Вторая камера и эконостат. Как вы заметили, вторая камера вообще не трогается на этапе настройки карбюратора, в большинстве случаев достаточно заводских жиклеров, их недостаток компенсируется эконостатом – трубка которая торчит во второй камере под углом вниз. Суть эконостата в том, что при полном форсаже разряжение возникающее в карбюраторе высасывает через эконостат дополнительный бензин. Он включается в работу на высоких оборотах и обогащает смесь. Если хочется резкого ускорения от второй камеры – можно ставить жиклеры богаче, метод подбора аналогичен подбору первой камеры. К слову, на моем 1,5л отлично прижились заводские настройки второй камеры солекса 21041 для 1,8л.

Заключение. Здесь я постарался описать лишь основную настройку карбюратора, т.к. нету предела маньячным улучшениям этого девайса, начиная с полировки МД, заканчивая засверливанием каналов и дроссельных заслонок, запаиванием эпульсионных трубок и так далее. Это руководство рассчитано на настройку в гараже своими руками, но все же лучше поехать и настроить все по газоанализатору. Все что здесь описано – это результат личного опыта, чтения огромного количества информации по мануалам и форумам. Свой первый солекс я настраивал почти месяц…

Для того чтобы эта статья была закончена, попрошу всех обладателей выкладывать сюда тарировочные данные ГДС первой и второй камер, жиклер ХХ, носик УН, номер кулачка, а так же те параметры, которые вы меняли относительно заводских (например жиклер ЭМР), заводские значения указывать не надо. Желательно указать примерный расход топлива. Указывайте вот в таком виде (начну с себя):

Двигатель 1,5лСолекс 21041-10 (24х26)1 камера: ТЖ 110, ВЖ135ZD2 камера: ТЖ 120, ВЖ155ZCЖиклер ХХ 39Носик УН 40х40 в разные камеры, в первую камеру рассверлен сверлом 0.5мм

Кулачек №4

Расход:Трасса ~8лСмешанный цикл ~11л

Бензин А92

Примеры подбора жиклеров:

Двигатель 1,8лСолекс 21073 (24х24)1 камера: ТЖ 115, ВЖ1652 камера: ТЖ 115, ВЖ125Жиклер ХХ 41Носики УН 35х40, оба в первую камеруКулачек не в курсе (не менял).Расход: Примерно в смешанном режиме литров 8-9, без балды.

Бензин А92

двигатель 1,6солекс 21083 (21/23)1 камера: тж 95, вж 150 ZD2 камера: тж 95, вж 135 ZCжиклёр хх 41распылитель ун самодельный - 2 короткие трубки от 2108, тоесть 2х35, обе трубки в 1ю камерукулачёк №4ЭМР 40 (иногда при разгоне в горку чувствуется, что его не хватат.)расход: трасса ~8, смешанный цикл ~ 9-10

бензин АИ95

УЗАМ 331321073 (24X26.5 пилил вторую камеру.)1к 115тж 165zd вж(Нижний конец трубки запаян. Отв в паике 1,1мм)2к 122,5тж 135zc вжЭМР 60 (40 рассверлил сверлом 0,6)УН 45Х40 (45 в первую 40 во вторую)ХХ 41Кулачек №4Расход 13 по городу

бензин А80

Двигатель 1,5л ДСолекс 21083 (21х23)1 камера: ТЖ 97, ВЖ145ZD2 камера: ТЖ 95, ВЖ150ZCЖиклер ХХ 40Носик УН 35х35 в первую камеруКулачек №4ЭМР-55Расход:Трасса ~8-9л(взависимости от скорости)Смешанный цикл ~10л

Бензин А 80

есть ещё на 21073 солекспод тот же двигатель

1 камера: ТЖ 115, ВЖ155ZD2 камера: ТЖ 115, ВЖ135ZCЖиклер ХХ 41УН 35х40 первая камераКулачек №4ЭМР 40Расход:Трасса ~10-11л(взависимости от скорости)Смешанный цикл ~12лБензин А 80

(динамика на этом карбюраторе была хуже)

Двигатель 1.61- 150\1152- 135\107.5Носики 45\40ХХ 41кулачок 4

Карбюратор: 21073

Двигатель 1,5лСолекс 2108 (21х23)1 камера: ТЖ 95 , ВЖ150ZD2 камера: ТЖ 122,5 , ВЖ155ZCЖиклер ХХ 40Носик УН 40х40 переделаный, трубка второй камеры вынута из носика и запаяна а трубка которая торчит в первую камеру рассвелрела сверлом 0.5ммКулачек №7ЭМР 40 (хочу рассверлить сверлом 0.5мм)Расход:Город 8-10 в зав-ти от давления тапки в пол.Трасса: 7Бензин А92

Примечание: Провалов нет, ХХ стабильный.

Двигатель 1,5лСолекс 2108 (21х23)1 камера: ТЖ 95 , ВЖ150ZD2 камера: ТЖ 122,5 , ВЖ155 23Жиклер ХХ 38Носик УН 40х45Кулачек №7ЭМР 40Расход: Пока не известен.Бензин А92

Провалов нет, ХХ стабильный.

Статья взята из интернета! Это значит, что не нужно мне задавать вопросы в личке по настройке карба, в свое время нашел эту статью, и она мне несколько помогла) Решил поделится с другими, сразу указав, что это не мое!

Как правильно установить уровень топлива в карбюраторе ваз 2108

ГлавнаяВаз 2110Как правильно установить уровень топлива в карбюраторе ваз 2108

Одной из важнейших регулировок в карбюраторе Солекс является уровень топлива в поплавковой камере. Уровень топлива регулируется с помощью игольчатого клапана (в обиходе просто игла) и системы из двух поплавков. Изначально поплавковая камера пуста, поплавки опущены на дно и игла открыта. При поступлении топлива поплавки поднимаются и при определенном уровне закрывают иглу. Система точно такая же как и  в бачке обычного унитаза. Если уровень топлива в поплавковой камере будет завышен, то будет «перелив», то есть топливо будет не распыляться, а течь через диффузоры карбюратора. Горючая смесь будет переобагощенная, будет отчетливый запах несгоревшего бензина в выхлопных газа Ваз 2108 2109 21099.Следствием высокого уровня топлива в поплавковой камере является повышенный расход топлива и черный нагар на свечах зажигания.Другая крайность — низкий уровень топлива в карбюраторе. Если он будет совсем низким, двигатель может не заводится. При низком уровне автомобиль будет плохо тянуть, при резком нажатии на педаль могут быть провалы, плохая динамика при движении. В общем, уровень топлива в поплавковой камере Ваз 2108 2109 21099 должен быть правильно выставлен. Как это сделать?Если у Вас нет никаких замечаний к работе карбюратора Вашего автомобиля, туда лучше вообще не лазить. А если есть подозрения, что что-то не так с уровнем, то читаем дальше.Установка уровня топлива в карбюраторе солекс:1) Снимаем крышку воздушного фильтра.2) Отсоединяем шланг подачи топлива и обратку от карбюратора Солекс.3) Снимаем фишку с электромагнитного клапана карбюратора.4) Отсоединяем тросик подсоса.

Карбюратор солекс

5) Откручиваем болты крепления крышки карбюратора.6) Снимаем крышку карбюратора Ваз 2108 2109 21099.

Крышка карбюратора солекс

7)Обращаем внимание на дно поплавковой камеры. Оно должно быть чистым, без осадка.  Если осадок есть, то необходимо шприцем убрать бензин из поплавковой камеры и чистой тряпкой удалить осадок с дна поплавковой камеры.8) Переворачиваем крышку карбюратора вверх ногами и смотрим на поплавки. При нажатой игле, то есть полной камере полоски на поплавках должны быть параллельны поверхности крышки карбюратора Солекс.

Настраиваем максимальный уровень топлива

9) Теперь поднимаем поплавки вверх, то есть отжимаем иглу. В данном положении дно поплавков должно быть параллельно поверхности крышки карбюратора.

Настраиваем минимальный уровень топлива

10) Проверяем, чтобы поплавки были параллельны друг другу и не цеплялись за края поплавковой камеры при установке. Если хотя бы один из поплавков будет цеплять края поплавковой камеры Ваз 2108 2109 21099, то тут будет одна из двух крайностей. Либо будет постоянно перелив, либо игла постоянно будет заперта и топливо не будет поступать в поплавковую камеру.11) Убедившись в правильности поплавков, устанавливаем крышку карбюратора солекс назад.12) Ставим на место крышку воздушного фильтра.После проведения данной работы, обратите внимание как ведет себя машина при езде. Помните, карбюратор — основной агрегат, отвечающий за приготовление горючей смеси и малейшее изменение в его работе сразу же отражается на работе двигателя Ваз 2108 2109 21099.Следует отметить,что это далеко не единственный способ регулировки уровня топлива в поплавковой камере Солекс. Есть как минимум еще пара методов: первый предлагает с помощью штангенциркуля замерять расстояния от крышки до поплавков, второй предполагает изготовление специального шаблона. Но описанный выше способ самый быстрый и простой.

На Главную.

vaz2109.net

Регулировка уровня топлива в поплавковой камере карбюратора ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Регулировка уровня топлива в поплавковой камере карбюратора одна из самых важных регулировочных работ. Перед началом регулировки карбюратора на автомобиле ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099»). Отсоедините тягу воздушной заслонки, провод от электромагнитного клапана и топливопроводы подачи и слива топлива (см. «Снятие и установка карбюратора»).

ПОЛЕЗНЫЙ СОВЕТРис. 4.13. Шаблон для регулировки положения поплавков карбюратора

Рекомендуется для регулировки уровня топлива изготовить шаблон (рис. 4.13). Расположив крышку карбюратора в горизонтальном положении поплавками вверх, установите на крышку карбюратора шаблон. Между шаблоном и поплавками по контуру должен быть зазор не более 1,0 мм. Если зазор неравномерный или отличается от указанного, отрегулируйте его подгибанием язычка или рычагов поплавков.

1. Отверните пять винтов крепления крышки карбюратора.

2. Снимите крышку.

3. Переверните крышку карбюратора, и установите крышку горизонтально (поплавками вверх). Зазоры между выступами на нижних поверхностях поплавков и прокладкой, плотно прижатой к привалочной поверхности крышки карбюратора, должны быть одинаковы у обоих поплавков и составлять 0,5-1 мм. При этом на повернутой вертикально крышке карбюратора линии разъемов пресс-формы на поплавках должны быть параллельны поверхности крышки карбюратора.

4. Если линии от разъемов пресс-формы не параллельны поверхности крышки карбюратора, а зазоры между поплавками и прокладкой не соответствуют норме или неодинаковы, отрегулируйте их подгибанием рычагов поплавков и…

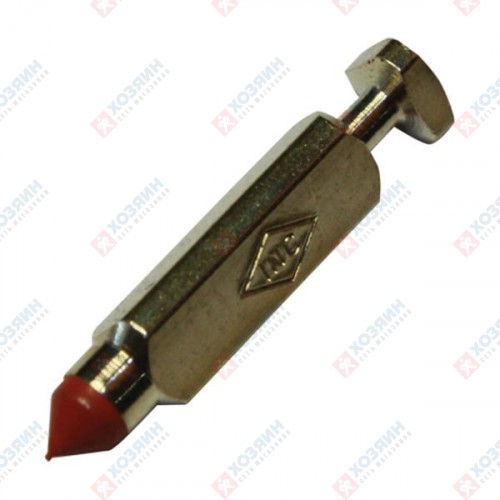

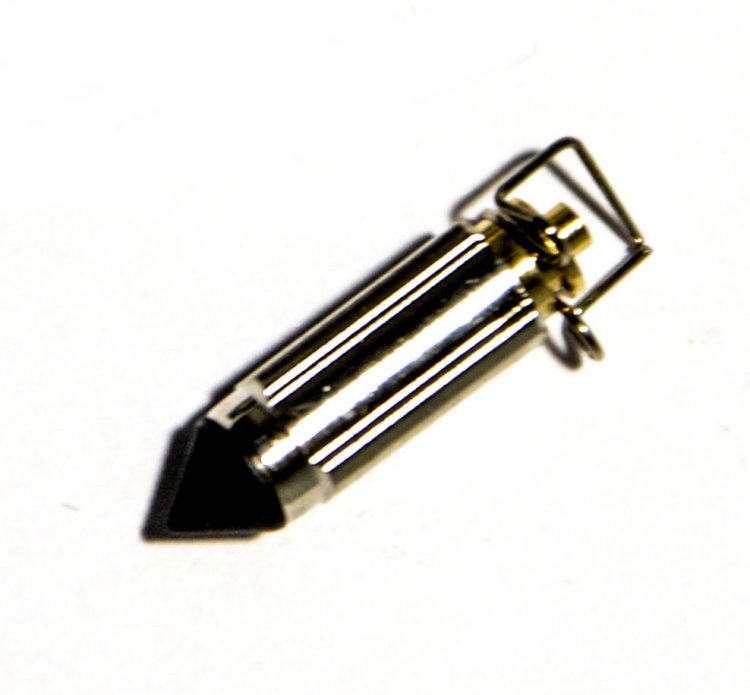

5.… язычка, упирающегося в хвостовик иглы запорного клапана.

ПОЛЕЗНЫЙ СОВЕТПосле регулировки положения поплавков карбюратора проверьте уровень топлива визуально. Для этого установите крышку на карбюратор и закрепите крышку двумя винтами крест-накрест, подсоедините шланги подачи и слива топлива и заведите на автомобиле ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 двигатель. Дайте поработать двигателю 1-2 мин на холостом ходу, остановите двигатель, отсоедините шланги от карбюратора и после этого снимите крышку. Хвостовиком штангенциркуля или линейкой измерьте расстояние от уровня топлива до плоскости разъема корпуса карбюратора. Оно должно составлять 25,5 мм. Если расстояние не равно указанному, подогните в нужную сторону язычок рычагов поплавков и повторите проверку.

Оцените статью:

tuningtaza.ru

Регулировка и проверка карбюратора - Карбюратор

Установка уровня топлива в поплавковой камере. Необходимый для нормальной работы карбюратора уровень топлива обеспечивается правильной установкой исправных элементов запорного устройства.

Рис. 2.97. Установка уровня топлива в поплавковой камере карбюратора: 1 – поплавки; 2 – крышка карбюратора; 3 – прокладка; 4 – калибр для проверки положения поплавков; 5 – игольчатый клапан

Правильность установки поплавка 1 (рис. 2.97) проверьте калибром 4, для чего установите его перпендикулярно крышке 2, которую держите горизонтально поплавками вверх. Между калибром по контуру и поплавками должен быть зазор не более 1 мм.

При необходимости отрегулируйте подгибанием язычка и рычагов поплавка. Опорная поверхность язычка должна быть перпендикулярна оси игольчатого клапана 5 и не должна иметь вмятин и забоин.

Рис. 2.93. Пусковое устройство карбюратора: 1 – диафрагма; 2 – регулировочный винт; 3 – шток диафрагмы; 4 – рычаг управления воздушной заслонкой; 4.1 – нижний профиль паза рычага 4 для ограничения максимального приоткрывания воздушной заслонки; 4.2 – верхний профиль паза, обеспечивающий механическое открытие воздушной заслонки; 4.3 – кромка рычага 4 для обеспечения пускового зазора дроссельной заслонки первой камеры; 5 – воздушная заслонка; 6 – рычаг воздушной заслонки; 7 – возвратная пружина воздушной заслонки; 8 – тяга рукоятки привода воздушной заслонки; 9 – стопор регулировочного винта; 10 – регулировочный винт приоткрывания дроссельной заслонки первой камеры; 11 – рычаг управления дроссельными заслонками; 12 – дроссельная заслонка первой камеры

Регулировка пускового устройства. При повороте рычага 4 (см. рис. 2.93) управления воздушной заслонкой 5 до отказа против часовой стрелки воздушная заслонка должна быть полностью закрыта под действием пружины 7. Если заслонка не закрыта, устраните причину заедания.

При полностью закрытой воздушной заслонке нажмите вручную на шток 3 пускового устройства до упора. При этом воздушная заслонка 5 должна открыться на (3±0,2) мм (пусковой зазор В). При необходимости отрегулируйте зазор винтом 2.

Дроссельная заслонка 12 первой камеры при полностью закрытой воздушной заслонке должна быть приоткрыта на 0,85 мм (пусковой зазор С). При необходимости отрегулируйте этот зазор винтом 10.

Рис. 2.94. Привод управления карбюратором: 1 – педаль управления дроссельными заслонками; 2, 17 – возвратные пружины; 3 – прокладка упора педали; 4 – кронштейн; 5 – втулка; 6 – стопорная скоба; 7 – наконечник троса; 8 – рукоятка управления воздушной заслонкой; 9 – стопорная пружина; 10 – оболочка  тяги; 11 – оболочка троса; 12 – кронштейн регулирующего наконечника; 13 – регулировочные гайки; 14 – тяга привода воздушной заслонки;  15 – сектор управления дроссельными заслонками;  16 – рычаг управления воздушной заслонкой

Регулировка привода карбюратора. При полностью нажатой педали 1 (см. рис. 2.94) управления дроссельными заслонками, дроссельная заслонка первой камеры должна быть полностью открыта и сектор 15 не должен иметь дополнительного хода. При отпущенной педали 1 дроссельная заслонка должна быть полностью закрыта. Если этого нет, отрегулируйте положение педали и дроссельной заслонки регулировочными гайками 13 на переднем наконечнике троса привода.

В приводе воздушной заслонки конец тяги 14 закрепите так, чтобы при вытянутой рукоятке 8 воздушная заслонка была полностью закрыта, а при утопленной — полностью открыта.

Рис. 2.98. Винты регулировки системы холостого хода: 1 – регулировочный винт количества смеси; 2 – регулировочный винт качества (состава) смеси; 3 – уплотнительное кольцо; 4 – заглушка регулировочного винта

Регулировка холостого хода двигателя. Регулировка обеспечивается регулировочным винтом 2 (рис. 2.98) качества (состава) смеси и регулировочным винтом 1 количества смеси. Регулировочный винт 2 закрыт заглушкой 4. Для доступа к винту необходимо штопором вынуть заглушку.

Регулировку холостого хода необходимо выполнять на прогретом двигателе (температура охлаждающей жидкости 90–95 °С), с отрегулированными зазорами в механизме газораспределения, с правильно установленным моментом зажигания и при полностью открытой воздушной заслонке.

Регулировочным винтом 1 количества смеси установите по тахометру стенда частоту вращения коленчатого вала двигателя в пределах 750–800 мин-1.

Регулировочным винтом 2 качества (состава) смеси добейтесь содержания окиси углерода (СО) в отработавших газах в пределах (1±0,3)% при данном положении винта 1 (содержание СО приводится к 20°С и 101,3 кПа (760 мм рт. ст.).

Винтом 1 восстановите частоту вращения коленчатого вала до 750–800 мин-1.

При необходимости регулировочным винтом 2 восстановите содержание СО в пределах (1±0,3)%.

По окончании регулировки резко нажмите на педаль привода дроссельных заслонок и отпустите ее, двигатель должен без перебоев увеличить частоту вращения коленчатого вала, а при уменьшении ее — не заглохнуть. В случае остановки двигателя, винтом 1 увеличьте частоту вращения коленчатого вала в пределах 750–800 мин-1.

Установите в отверстие для регулировочного винта 2 качества смеси новую пластмассовую заглушку 4.

Рис. 2.96. Детали корпуса карбюратора: 1 – диафрагма ускорительного насоса; 2 – рычаг привода ускорительного насоса; 3 – крышка; 4 – кулачок привода ускорительного насоса; 5 – крышка экономайзера мощностных режимов; 6 – диафрагма экономайзера; 7 – топливный жиклер экономайзера; 8 – клапан экономайзера; 9 – обратный клапан ускорительного насоса; 10 – распылители ускорительного насоса с клапаном подачи топлива; 11 – распылители; 12 – главные воздушные жиклеры; 13 – главные топливные жиклеры; 14 – кронштейн крепления оболочки тяги привода воздушной заслонки; 15 – регулировочный винт дроссельной заслонки второй камеры; 16 – стопор регулировочного винта; 17 – колпачок стопора; 18 – регулировочный винт приоткрывания дроссельной заслонки первой камеры; 19 – сектор управления дроссельными заслонками; 20 – ось дроссельной заслонки первой камеры с рычагами привода; 21 – рычаг блокировки второй камеры; 22 – пружина рычага блокировки; 23 – ось дроссельной заслонки второй камеры с рычагом; 24 – дроссельная заслонка первой камеры; 25 – дроссельная заслонка второй камеры; 26 – заглушка регулировочного винта качества (состава) смеси; 27 – возвратная пружина рычага привода дроссельной заслонки второй камеры; 28 – регулировочный винт качества (состава) смеси холостого хода;  29 – корпус карбюратора;  30 – регулировочный винт количества смеси холостого хода; 31 – электрический провод конечного выключателя экономайзера принудительного холостого хода; 32 – блок подогрева карбюратора

Проверка работы механизма блокировки второй камеры. Поверните рычаг управления воздушной заслонкой против часовой стрелки до полного закрытия заслонки. Затем поверните рычаг оси 20 (см. рис. 2.96) управления дроссельными заслонками до полного открытия заслонки первой камеры, при этом дроссельная заслонка второй камеры должна оставаться в закрытом положении.

Поверните рычаг управления воздушной заслонкой по часовой стрелке до отказа, а рычаг управления дроссельными заслонками до полного открытия заслонок. Если дроссельная заслонка второй камеры при этом не откроется, устраните неисправность. Причиной может быть заедание рычага 21 блокировки второй камеры или отсоединение пружины 22 рычага блокировки.

21092115.ru

Регулировка уровня топлива в поплавковой камере карбюратора ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 | Регулировка карбюратора 2108, ваз 2111-80

Регулировка уровня топлива в поплавковой камере карбюратора одна из самых важных регулировочных работ. Перед началом регулировки карбюратора на автомобиле ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099»). Отсоедините тягу воздушной заслонки, провод от электромагнитного клапана и топливопроводы подачи и слива топлива (см. «Снятие и установка карбюратора»).

ПОЛЕЗНЫЙ СОВЕТ

Рис. 4.13. Шаблон для регулировки положения поплавков карбюратора Рекомендуется для регулировки уровня топлива изготовить шаблон (рис. 4.13). Расположив крышку карбюратора в горизонтальном положении поплавками вверх, установите на крышку карбюратора шаблон. Между шаблоном и поплавками по контуру должен быть зазор не более 1,0 мм. Если зазор неравномерный или отличается от указанного, отрегулируйте его подгибанием язычка или рычагов поплавков.

1. Отверните пять винтов крепления крышки карбюратора.

2. Снимите крышку.

3. Переверните крышку карбюратора, и установите крышку горизонтально (поплавками вверх). Зазоры между выступами на нижних поверхностях поплавков и прокладкой, плотно прижатой к привалочной поверхности крышки карбюратора, должны быть одинаковы у обоих поплавков и составлять 0,5-1 мм. При этом на повернутой вертикально крышке карбюратора линии разъемов пресс-формы на поплавках должны быть параллельны поверхности крышки карбюратора.

4. Если линии от разъемов пресс-формы не параллельны поверхности крышки карбюратора, а зазоры между поплавками и прокладкой не соответствуют норме или неодинаковы, отрегулируйте их подгибанием рычагов поплавков и...

5. ...язычка, упирающегося в хвостовик иглы запорного клапана.

ПОЛЕЗНЫЙ СОВЕТПосле регулировки положения поплавков карбюратора проверьте уровень топлива визуально. Для этого установите крышку на карбюратор и закрепите крышку двумя винтами крест-накрест, подсоедините шланги подачи и слива топлива и заведите на автомобиле ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 двигатель. Дайте поработать двигателю 1-2 мин на холостом ходу, остановите двигатель, отсоедините шланги от карбюратора и после этого снимите крышку. Хвостовиком штангенциркуля или линейкой измерьте расстояние от уровня топлива до плоскости разъема корпуса карбюратора. Оно должно составлять 25,5 мм. Если расстояние не равно указанному, подогните в нужную сторону язычок рычагов поплавков и повторите проверку.

karburator-vaz.ru

Настройка карбюратора ВАЗ 2109 важна для эффективной работы

Карбюратор вазовской «Девятки» ДААЗ 2108-1107010, о котором мы не раз уже говорили, легко поддаётся настройке и регулировке.

На рисунке ниже вы можете увидеть его устройство.

Технология настройки карбюратора ВАЗ 2109 весьма проста. Для большей простоты и доступности мы предлагаем вам ознакомиться с некоторыми материалами далее.

Настройка карбюратора ВАЗ 2109 (видео):

О проблемах с перерасходом топлива и их устранении можно посмотреть здесь:

Установка уровня топлива на карбюраторах «Солекс»:

Чтобы настроить карбюратор ВАЗ 2109, нужно разобраться в его устройстве. Для этого мы приводим схему разборки:

Если вы интересуетесь таким вопросом, как например, настройка карбюратора ВАЗ 2109 Солекс, то можем дать вам несколько подсказок.

Что вам сразу придётся сделать, так это запастись средством для чистки карбюраторов, хорошим компрессором для продувки и терпением. Именно все перечисленное является залогом успешной настройки карбюратора ВАЗ 2109.

Чистка карбюратора ВАЗ 2109 – действие обязательное. Вообще, запомните - промывка карбюратора ВАЗ 2109 и его чистка – важные моменты при работе по ремонту автомобиля и его технической доводке.

Как уже не раз упоминалось ранее – любая настройка карбюратора ВАЗ 2109, регулировка, а также ремонт выполняются в последнюю очередь, в ходе комплексного обслуживания автомобиля. Причём, речь идёт не только про ВАЗ, но и карбюраторы в целом.

Карбюратор Солекс и советы «бывалых»

Когда в руки к профессионалу попадает «родное» руководство по эксплуатации и ремонту от «Лады», начинается приступ смеха минут на пять. А всё потому, что мнение, будто на заводе все правильно настроено и всё должно подходить, обычно сталкивается с суровой российской реальностью, которая требует доработку напильником. Уж так у нас повелось. Взять хотя бы такой простейший момент, как уровень в поплавковых камерах.

Так что, в списке «что делать» первым пунктом будет «выбросить инструкцию в мусорную корзину». Потому что там предлагается выставлять уровень, используя шаблон. Если у вас это получится – сразу пишите нам. Опубликуем заметку с тегом «чудо».

Как же устанавливать уровень бензина на самом деле?

Делая настройку карбюратора ВАЗ 2109, первым делом надо прогреть двигатель. Ему для этого хватит и пяти минут на холостых оборотах. Глушите и приступайте к следующим действиям:

  • Первым делом страхуемся от попадания бензина в камеру. Для этого заранее снимите шланг, подводящий топливо. Будьте готовы, что часть его сразу же брызнет наружу.
  • Затем следует открутить винты, которые держат крышку. После этого можно со спокойной совестью снимать трос подсоса.
  • Снимаем крышку карбюратора. Внимание(!) Делать это нужно только горизонтально, дабы не испортить поплавки.
  • Теперь нужно измерить (чем под руку попадётся – линейка, рулетка, штангенциркуль) сколько миллиметров от поверхности бензина до прилегающей поверхности крышки. Среднее (правильное) значение здесь – от 23 до 25 миллиметров. Если уж так сложилось, что уровень выше, или ниже, решается это просто. Нужно просто подогнуть язычок поплавка. После этого немного бензина нужно удалить и повторить замер.
  • Теперь можно собирать всё назад. И, заведя, наблюдаем за камерами (понадобится фонарик). В течение примерно тридцати секунд наблюдаем за малыми диффузорами. С них не должен капать бензин. Иначе это означает, что вы его перелили.
  • При этом всём ни в коем случае не газуйте. Иначе услышите один из самых печальных звуков в жизни автомобилиста, названный в простонародье «чиханием».
  • Вновь снимаем крышку и замеряем уровень. Иногда приходится повторять процесс раза по три.
  • Совет – не пробуйте делать то же самое на незаведённом двигателе. Потому что, когда заведёте – получите гарантированный перелив.
Также на эту тему вы можете почитать:

Alex S Январь 1st, 2014

Опубликовано в: Полезные советы и устройство авто

Метки: Советы автомобилистам

avto-all.com

Обслуживание, устройство и ремонт автомобилей ВАЗ 2108, 2109, 21099 - Регулировка уровня топлива- Лада Самара/Спутник

Снимаем корпус воздушного фильтра. (см. Снятие корпуса воздушного фильтра)

Двумя ключами «на 8» ослабляем крепление тяги привода к рычагу управления воздушной заслонкой.

Отверткой отворачиваем винт и…

...снимаем кронштейн крепления оболочки тяги вместе с тягой привода.

Ослабив хомуты,

...снимаем со штуцеров карбюратора топливоподводящий и топливоотводящий шланги.

В шлангах может остаться небольшое количество топлива.

Снимаем наконечник провода с вывода электромагнитного клапана ЭПХХ.

Отверткой отворачиваем пять винтов крепления крышки карбюратора.

Аккуратно, стараясь не повредить поплавки и прокладку, снимаем крышку.

Чтобы не потерять винты крепления,

...крышку переворачиваем поплавками вверх над столом или крышкой корпуса воздушного фильтра.

Недопустимо класть крышку поплавками вниз во избежание повреждения кронштейна поплавков.

Перед регулировкой уровня топлива следует проверить взаимное положение поплавков, а также их положение относительно стенок поплавковой камеры.

Положение поплавков удобно проверить по отпечатку привалочной плоскости корпуса карбюратора на прокладке крышки.

Поплавки должны располагаться по центрам отпечатков, а боковые поверхности поплавков должны быть параллельны стенкам поплавковой камеры. Положение поплавков изменяем подгибанием их держателей. Если прокладка повреждена, то отпечатки на новой можно получить, окрасив тонким слоем отработанного масла, маркером или фломастером привалочную плоскость поплавковой камеры и прижав крышку винтами к корпусу карбюратора. Удерживая крышку горизонтально поплавками вверх, проверяем, чтобы опорная поверхность язычка кронштейна поплавков была перпендикулярна оси игольчатого клапана. При необходимости плоскогубцами или отверткой подгибаем язычок. Если опорная поверхность язычка деформирована или имеет заусенцы, например после неаккуратного ремонта, следует снять поплавки. Выровнять поверхность можно с помощью плоскогубцев и надфиля. При сильном повреждении язычка заменяем поплавки с кронштейном. Для регулировки уровня топлива переворачиваем крышку поплавками вверх и устанавливаем ее на горизонтальную поверхность. Демпферный шарик при этом должен быть утоплен в иглу клапана под весом поплавков.

Хвостовиком сверла или отрезком проволоки диаметром 1 мм проверяем зазор между выступом каждого поплавка и прокладкой крышки.

Зазоры должны быть одинаковыми и равны 1±0,25 мм. Величину зазора регулируем подгибанием держателей поплавков. Более точно положение поплавков можно отрегулировать с помощью штангенциркуля-глубиномера. Для этого...

...отмеряем от наружной кромки прокладки со стороны рычага управления воздушной заслонкой 5,7 мм и острозаточенным карандашом делаем метку.

Выставляем на шкале штангенциркуля 70,6 мм. Установив одну губку штангенциркуля на метку,

...проверяем положение поплавков. Между губками и боковыми поверхностями поплавков должен быть зазор не более 1 мм.

Чтобы отрегулировать уровень топлива с помощью штангенциркуля, выставляем на его шкале 34 мм.

Линейкой глубиномера проверяем расстояние от прокладки крышки до верхней кромки каждого поплавка.

Подгибая держатель, добиваемся, чтобы кромки поплавков находились на уровне торца штангенциркуля. Поднимая поплавки за кронштейн,

...проверяем их ход, который при измерении по нижнему углу поплавка должен составлять 15 мм.

Для регулировки хода..

...подгибаем ограничительный выступ на кронштейне.

Отрегулировав положение поплавков, поворачиваем крышку вертикально (демпферный шарик при этом не должен быть утоплен в иглу клапана) и убеждаемся, что…

...линия от пресс-формы на боковой поверхности поплавков параллельна привалочной плоскости крышки.

Значительное отклонение от параллельности при правильной регулировке уровня топлива свидетельствует о неисправности поплавкового механизма: чаще всего из-за западания демпферного шарика.

www.vaz-autos.ru

Как выставить уровень топлива в поплавковой камере карбюратора Солекс (2108, 21081, 21083 и их модификации)

Неправильно выставленный уровень топлива в поплавковой камере карбюратора может послужить причиной многих проблем в работе двигателя автомобиля. Карбюраторы 2108, 21081, 21083 Солекс особенно требовательны к точности проведения этой настройки. При этом правильно выставить уровень топлива в поплавковой камере карбюратора Солекс несложно, при определенной сноровке на все про все уходит не более пяти минут.

Каких-либо хитрых инструментов, кроме линейки и тонкого сверла на 2 мм не потребуется.

Порядок установки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс
— Ставим автомобиль на ровную площадку
— Снимаем корпус воздушного фильтра двигателя
— Даем двигателю пять минут поработать на холостых оборотах
— Снимаем верхнюю часть (крышку) карбюратора
— Линейкой замеряем расстояние от дна поплавковой камеры до уровня в ней топлива

Сделать это нужно как можно быстрее, так как бензин очень быстро испаряется

Требуемое значение уровня топлива в карбюраторах Солекс, указываемое заводом изготовителем – 25 — 26 мм от верхнего края поплавковой камеры карбюратора.

Если замеренный уровень топлива отличается от требуемого, следует отрегулировать положение поплавков.

Измерение уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс

На изображении уровень топлива отмечен красной линией.

Регулировка положения поплавков
— Переворачиваем крышку карбюратора и ставим ее на ровную поверхность
— Замеряем расстояние от нижней части каждого из поплавков до картонной прокладки крышки

Замер можно провести круглым щупом, сверлом, отрезком проволоки нужного диаметра.

Установка правильного положения поплавков на карбюраторе 2108, 21081, 21083 Солекс

Оно должно составлять 1-2 мм, что позволит добиться названных выше 25 — 26 мм. Если замеренное расстояние не соответствует требуемому, слегка подгибаем язычок на рычагах поплавков (тот, который касается шарика игольчатого клапана) или сами рычаги и проводим замер заново. На заводе для подобной установки поплавков используют специальный шаблон (его схема дана в другой статье по регулировке уровня топлива на сайте ЗАЗ Словарик).

Так же для установки этого расстояния между поплавками и картонной прокладкой можно использовать глубиномер штангенциркуля или линейку. Приложив их к поплавку, замеряем расстояние от самой верхней его точки до картонной прокладки. Должно быть 34 мм. Так же и для другого поплавка.

Установка высоты поплавков на карбюраторе 2108, 21081, 21083 Солекс

Проверяем правильность выставленного уровня топлива

Ставим крышку карбюратора вертикально. При этом язычок на рычагах поплавков должен утапливать демпфирующий шарик на игольчатом клапане и быть приблизительно параллельным плоскости игольчатого клапана а линия подштамповки на поплавках параллельна поверхности крышки карбюратора. Если этого не происходит, проводим регулировку уровня топлива еще раз, более тщательно.

Проверка правильности положения поплавков на карбюраторе Солекс

Примечания и дополнения
  • При проведении регулировки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс следует проверить правильность положения поплавков в поплавковой камере. Для этого на снятой, перевернутой и установленной горизонтально крышке карбюратора добиваемся параллельности поплавков относительно оттиска на картонной прокладке крышки. Так мы предотвратим задевание поплавков за стенки поплавковой камеры.

Установка параллельности поплавков на карбюраторе Солекс

  • Помимо этого стоит выставить величину свободного хода поплавков. На перевернутой крышке замеряем линейкой или штангенциркулем расстояние от картонной прокладки до нижнего угла  каждого из поплавков.

Измерение расстояния до нижнего угла поплавков

Поднимаем поплавки максимально вверх и замеряем опять расстояние от нижнего угла поплавков до картонной прокладки. Должно прибавиться 15 мм. Это и есть свободный ход поплавков.

Установка полного хода поплавка на карбюраторе Солекс

Если он не соответствует требуемому, добиваемся искомой величины подгибанием заднего язычка на рычагах поплавков.

Источник: ЗАЗ Словарик

Содержание раздела:
  • Как выставить уровень топлива в поплавковой камере карбюратора Солекс (2108, 21081, 21083 и их модификации)
  • Регулировка оборотов холостого хода двигателя автомобиля с карбюраторами 2105, 2107 Озон
  • Регулировка оборотов холостого хода двигателя автомобиля с карбюратором 2108, 21081, 21083 Солекс
  • Регулировка оборотов холостого хода на двигателях автомобилей ВАЗ 2108, 2109, 21099 с карбюраторами Солекс
  • Регулировка положения дроссельных заслонок на карбюраторе Озон 2105, 2107
  • Регулировка привода воздушной заслонки карбюратора 2105, 2107 Озон
  • Регулировка привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс
  • Регулировка привода дроссельной заслонки второй камеры карбюратора 2108, 21081, 21083 Солекс
  • Регулировка привода дроссельной заслонки первой камеры карбюратора 2105, 2107 Озон
  • Регулировка привода дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс
  • Регулировка пускового устройства карбюратора 2105, 2107 Озон
  • Регулировка пускового устройства карбюратора 2108, 21081, 21083 Солекс
  • Регулировка тросового привода дроссельных заслонок карбюратора 2108, 21081, 21083 Солекс
  • Регулировка уровня топлива в поплавковой камере карбюратора 2105, 2107 Озон
  • Регулировка уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс

zaz.chernykh.net



Игольчатые и соленоидные клапаны карбюратора ВАЗ 2109

«Самара» (ВАЗ 2109), сама по себе - машина прочная и надежная. А если что-то «летает», то обычно это результат экстремальных температур или неправильной эксплуатации. Но время никого не щадит, даже машины. Поэтому в один прекрасный день он может просто не запуститься. И причина такой неисправности может быть не в двигателе или зажигании. Часто к такому повреждению приводит выход из строя клапанов.

Проверка и ремонт клапана

Проверка клапана - обязательный процесс при диагностике автомобиля. Поможет отсеять некоторые варианты причин неисправности.

Часто бывает, что игольчатый клапан карбюратора ВАЗ 2109 иногда просто «заедает». И это вызывает проблемы. Если топливный игольчатый клапан неисправен, его необходимо очистить или заменить.

Бывает, что клапан перестает работать в очень жаркую погоду. Это может выражаться в том, что машина заводится, но через десять-двадцать секунд двигатель глохнет.Внешне определить причину очень проблематично.

Иногда в таких случаях помогает простукивание по крышке карбюратора, а затем делается несколько ходов на ручном приводе ТНВД.

Когда игольчатый клапан прекращает свою работу в закрытом состоянии, очевидно, что ничего не происходит, и вы не слышите никаких звуков. А открытый клапан издает звук бензина, наполняющего поплавковую камеру.

Процесс замены игольчатого клапана карбюратора ВАЗ 2109

Рекомендуем не издеваться над автомобилем и заменить клапан.Иначе рано или поздно придется делать более серьезный ремонт карбюратора ВАЗ 2109.

Внимание! Замена проводится только на холодную машину.

  • Необходимо ослабить болты крепления троса и оплетки привода «всасывания». После этого его можно свободно снимать с карбюратора.
  • Теперь нужно остановить хомуты, чтобы снять с карбюратора шланг, подающий бензин и «обратную магистраль». Можно отсоединить провод от клапана экономайзера принудительного холостого хода.
  • При этом нужно открутить пять винтов, которыми крепится крышка карбюратора. Очень важно не повредить ни прокладку, ни поплавки. Теперь вы можете снять крышку.
  • Переверните крышку так, чтобы поплавки оказались вверху. После этого можно взять шило и надавить на оси поплавков, чтобы их снять. Все делаем аккуратно, чтобы не повредить язычки. В противном случае может нарушиться уровень топлива.
  • Теперь снимите старый клапан. Новые сделаны таким образом, что их игла по сути является отдельной деталью.Это очень удобно, ведь теперь уздечка легко надевается на язык.
  • Обязательно смочите новую иглу на десять минут в бензине, прежде чем приступить к установке нового клапана.
  • Установите новый клапан.
  • Игла надевается на уздечку языка. При этом он вставляется в сам корпус. Далее устанавливаются поплавки, совмещая отверстия под ось кронштейна и поплавков. Возвращаем на законное место поплавки оси.
  • Теперь крышку можно вернуть на место.Но в идеале промойте и топливный фильтр. Для этого откручиваем заглушку, которая находится напротив входа, и вытаскиваем фильтр. После этого его промывают бензином и ставят на место.
  • Закрутите винты на крышке карбюратора.
  • Возвращаем на место шланги и трос, закрепляем.
Рекомендуемая артикул: Новые авто до 500000 рублей в хорошей комплектации

После этого проблем с заеданием клапана точно не будет. При необходимости проверьте электромагнитный клапан карбюратора ВАЗ 2109.

Проверка электромагнитного клапана карбюратора ВАЗ 2109 и его блока управления

В карбюраторе ВАЗ 2109 установлен электромагнитный клапан и его блок управления. Этот агрегат включает клапан при 1900 об / мин и отключает при 2100 об / мин. Как только двигатель выйдет на заданную частоту вращения коленчатого вала, в цепи электропитания электромагнитного клапана карбюратора ВАЗ 2109 произойдет обрыв и подача бензина прекратится.

И наоборот, когда частота вращения падает до 1900 об / мин, цепь снова замыкается и подача топлива восстанавливается.Для того чтобы проверить правильность работы электромагнитного клапана ВАЗ 2109, выполните следующие действия:

  • включить двигатель и прогреть его до рабочей температуры;
  • затем отсоединить разъем от провода клапана и замкнуть его на массу;
  • Постепенно увеличивайте обороты двигателя до 2100 и заблокируйте их на этом этапе.
  • при достижении двигателем 2100 об / мин вы почувствуете появление автоколебательного режима с рябью оборотов. Это связано с тем, что прекратилась подача топлива - клапан закрыт.
  • как только клапан закрывается, то следует естественное постепенное уменьшение оборотов до 1900 оборотов, и как только эта отметка достигается, автоматически открывается соленоидный клапан и топливо снова начинает поступать в двигатель - обороты до 2100 оборотов начнется.

В большинстве случаев включение / выключение клапана является циклическим процессом и происходит каждые 1-2 секунды. Итак, если вы не увидели этот цикличный процесс при проверке, но уверены, что клапан исправен, то вам следует разобраться с блоком управления.Или поменяйте клапан на новый для большей уверенности.

Рекомендуемый артикул: Панель приборов ВАЗ 2114 (обозначение, описание и схема)

Для проверки блока управления электромагнитным клапаном карбюратора ВАЗ 2109 следует подготовить дополнительный провод, длины которого должно хватить от нашего клапана до аккумулятора. , а именно к положительной клемме. Кроме того, требуется контрольная лампа напряжения. Далее необходимо проделать следующие действия:

  • отсоединить кабель питания от электромагнитного клапана карбюратора ВАЗ 2109 и подсоединить клапан к клемме аккумуляторной батареи заранее подготовленным проводом, не трогая мотор;
  • Подключите питающий кабель клапана, который был отсоединен, к плюсовой клемме контрольной лампы, а минус - к массе.
  • Запустите двигатель и дайте ему поработать на холостом ходу с частотой вращения коленчатого вала 850-900 оборотов в минуту, при этом контрольная лампа должна гореть.
  • постепенно увеличивайте скорость до 2100, и лампа погаснет, когда она достигнет этой отметки, а при уменьшении скорости до 1900 она снова загорится.

На этом испытания электромагнитного клапана карбюратора ВАЗ 2109 окончены. При обнаружении неисправности следует заменить клапан или блок управления клапаном.

Схема подключения форсунки

RHX ВАЗ 2109.

Известный российский автомобиль ВАЗ 21099 по праву считается народным. Во время серийного выпуска с 1990 года модель разошлась миллионными партиями. Эта машина идет и идет на экспорт, во всем мире знают знаменитую «девяносто девятую» под маркой Lada Forma. 21099 - это модернизация ВАЗ 2109 с общей технической и элементарной базой.

История ВАЗ 21099

Легендарная «девятка»

В начале 80-х перед конструкторами и конструкторами стояла задача создать самый дорогой и престижный автомобиль серии ВАЗ.Он должен был сменить ВАЗ 2106 и стать максимально унифицированным с 2108/09 поколения. Полноразмерные макеты из пластилина 1981 года выпуска.

Спустя два года все необходимые испытания ВАЗ 2108/09 были проведены. Поскольку к тому времени новый седан был не готов и не связываться с разрешениями и долгосрочными согласованиями новой машине, ему был присвоен индекс 21099. Из-за материальных проблем выпуск начался только в 1990 году, а в конце 90-х. началась эра принудительного впрыска и побочных компьютеров.Датчики холостого хода, коленвала и дроссельной заслонки ВАЗ 21099 Форсунка Стальная Головка Удовольствие автолюбителей.

Автомобиль представляет собой пятиместный переднеприводный четырехдверный седан. Это модификация ВАЗ 2109 с кузовом Хэтчбек. Автомобиль отличается от семейства Lada Samara. Только передняя решетка радиатора и наличие багажника. Автомобиль хорошо спроектирован и восстановлен, имеет лучшую управляемость в своем семействе, высокую динамику и устойчивость, а увеличение максимальной скорости передвижения очень понравилось потребителям, и до выпуска «Дюжины» он считался лучшим автомобилем ВАЗа.

До 1997 года «Девяносто девятый» выпускался исключительно с карбюраторными двигателями, в дальнейшем такие моторы стали расширять агрегатами с инжекторным оборудованием. Причем датчик начального холостого хода, коленвал и датчик дроссельной заслонки ВАЗ 21099 производились за рубежом или выпускались аналогичные иномарки. В последующие годы по лицензии началось производство отечественных запчастей с принудительным впрыском топлива.

Под капотом "девятки"

Стандартный двигатель 21099 имеет объем 1499 м3.Ведущие колеса - передние, рулевые - реечный, максимальная скорость движения - 160 км / ч. Этот автомобиль стал революционным экономичным, расход топлива на трассе составил 5,9 литра, а в смешанном цикле 8 литров на сотню.

В 2004 году АвтоВАЗ прекратил выпуск этой модели, перейдя на автомобили поколения САМАРА-2. Однако новые автомобили достались по наследству старому бортовому компьютеру и таким же датчикам ЭБУ. Так датчик детонации ВАЗ 21099 стоит на обновленной 210115. Некоторое время ВАЗ 21099 производили в Украине, на Запорожском автозаводе крупногабаритной сборки, из российских комплектующих.

Что нужно знать при покупке подержанного автомобиля

С 1998 года ВАЗ 21099 начали оснащать инжекторными двигателями, покупать то в приоритете. Став владельцем подержанного автомобиля, вам часто придется ремонтировать его самостоятельно. Ничего токсичного в нем нет, поменять датчик детонации ВАЗ 21099, инжектор которого стал капризничать, не составит особого труда. Большинство операций не потребуют специальной подготовки или специальных знаний - все можно сделать сам, просмотрев видео с Ютиуба или прочитав пошаговые инструкции онлайн.

Лучше всего проверить состояние мотора по компрессии в цилиндрах. Для 21099 лучшим будет результат 13 единиц, а если их меньше 10, то потребуется капремонт двигателя. Стоит учесть тот факт, что разница в показаниях при замерах в разных баллонах не должна превышать 1%. Нежелательно покупать машину с грязным, в масле двигателем, так как это говорит о серьезных поломках. Остерегайтесь автомобилей с проблемами ЭБУ, так как датчик дроссельной заслонки ВАЗ 21099 или 21115 может надолго испортить нервы, искать причину поломки вам надоест.

Клеммы B. моторный отсек Требуется дополнительный уход

После покупки ВАЗ 21099 желательно обработать все электрические контакты на выводах моторного отсека, включая блок предохранителей. Специалисты советуют при покупке б / у Ваза Тосол и масло сразу не менять, а посмотреть по сторонам, - может быть, купленному автомобилю это не нужно.

Преимущества покупки ВАЗ 21099:

  • дешевизна запчастей;
  • недорогой автомобиль;
  • прочные и эластичные бамперы, выдерживающие не очень сильные удары;
  • низкий расход топлива, особенно в инжекторных моделях;
  • хорошая тяга на малых оборотах для такого объема двигателя.

Минусы 21099 тоже есть:

  • Некачественное навесное оборудование двигатель, детали с браком;
  • сильное дребезжание салона, низкая шумоизоляция;
  • постоянные проблемы с системой охлаждения летом и с электроникой зимой;
  • качество датчиков оставляет желать лучшего.

Таким образом, датчик дроссельной заслонки ВАЗ 21099 боится влаги и выходит из строя через 5000 км пробега, в частности датчик холостого хода - беда «девяносто девятый».

Учитывая, что данная модель в РФ выпускалась до 2004 года, а в Украине до 2011 года, найти подержанный автомобиль без проблем довольно сложно. Однако если вас не пугает перспектива сделать небольшой ремонт своими руками, такой бюджетный вариант будет идеальным.

Основные неисправности силовой установки

Многим автовладельцам известно, что часто выходят из строя датчик холостого хода и датчик детонации, написание нервов водителям: машина может просто заглохнуть или самопроизвольно увеличить обороты коленвала посреди оживленного перекрестка в городе, вызвав аварийную ситуацию. .

Снятие датчика дроссельной заслонки

Часто доставляет неисправности датчика дроссельной заслонки ВАЗ 21099, вызывающие боковые стороны ЭБУ, не говоря уже о неуправляемой езде и опасностях, с ней связанных. Как уже было сказано выше, неприятности с вазами часто возникают из-за заливки или других причин попадания влаги, что приводит к выходу из строя бортового компьютера, нарушению работы отдельных датчиков или всего управляемого электроникой моторного агрегата.

Необходимо знать, что регулятор холостого хода является важной частью системы впрыска топлива и служит для правильной работы двигателя на всех режимах, включая холостой ход.Конструкция этого регулятора основана на собранном в одно целое шаговом двигателе с конической иглой, на пружине регулятор холостого хода (RXX) расположен в корпусе дроссельной заслонки. Он находится там, где и датчик дроссельной заслонки ВАЗ 21099, 2109.

Как работает датчик холостого хода в системе впрыска

После запуска зажигания датчик холостого хода высвечивает свой стержень, который в максимальном состоянии упирается в отверстие дроссельной заслонки. Затем регулятор занят подсчетом шагов, возвращающих клапан в исходное положение.Это полностью зависит от версии прошивки. Например, прошивка Bosch рассчитана на 50 шагов. При этом дроссельная заслонка ВАЗ 21099 Форсунка подает сигнал управления открытием.

Регулировка частоты вращения двигателя

На момент регулировки двигатель должен быть прогрет, а датчик работает в режиме 30-50 шагов. В зависимости от количества ступеней датчика изменяется объем воздушной смеси, которая через калибровочное отверстие поступает в камеру сгорания.Нужно понимать: чем больше растягивается стержень датчика, тем больше шагов будет отдано датчику. При покупке выбирать регулятор холостого хода для ваз необходимо внимательно, обращая внимание на зазор между головкой штока и фланцем: он не должен превышать 2,3 см!

В его составе применены форсированные, распределительные системы впрыска топлива и датчик массового расхода воздушной смеси (ДМРВ), который через бортовой компьютер подает определенное количество воздуха в камеру сгорания.Затем компьютер определяет оптимальное количество топлива, которое необходимо использовать с воздушной смесью для надежного зажигания и равномерного сгорания, обеспечивая оптимальный режим работы ДВЗ. В этом случае датчик коленвала выдает информацию о количестве оборотов мотора, тем самым управляя бортовым компьютером регулятором холостого хода. По этой схеме двигатель всегда получает оптимальное количество топливовоздушной смеси в камеру сгорания и работает с максимальным КПД.Если двигатель холодный, то контроллер специально увеличит вращение коленчатого вала с помощью регулятора холостого хода, обеспечив быстрое срабатывание нужного теплового режима двигателя и возможность движения без длительной процедуры прогрева.

Работа двигателя внутреннего сгорания Имеет множество характеристик, но для «не вооруженных» знаний и приспособлений владельца автомобиля главный признак исправности мотора - оборот. При движении двигатель испытывает разные нагрузки.Какой из них выбрать в качестве ориентира?

Единственно возможный, вне зависимости от устройства и системы подачи топлива, режим, при котором трансмиссия отключена от двигателя. Устанавливая ручку скорости в нейтральное положение, мы обеспечиваем работу двигателя без нагрузки. Этот режим называется работой на холостом ходу - H.H.

.

Именно в этом режиме можно без специальных замеров определить исправность мотора. Напомним, работу системы подачи топлива контролируют заслонки, жестко привязанные к механике.В режиме H.H. Они закрыты. Говоря простым языком, двигатель не запускается, независимо от его типа. Для обогащения смеси в режиме H.H. Предусмотрено простое устройство. Автовладельцы называют эту бочку по-разному: регулятор, клапан, датчик Х.х. - дхх. Его работа должна быть оплачена в ящиках:

  • Когда переключатель скорости установлен в нейтральное положение, двигатель внезапно глохнет;
  • при запуске холодного двигателя выход на повышенную реверсию вызывает затруднения;
  • при работе на холостом ходу явно слышны "плывущие" повороты;
  • падающий оборот при: вкл.печки, вентиляторы, дальний свет фар и т.д .;
  • внезапное резкое уменьшение или увеличение оборотов без видимых причин.

Сенсорное устройство.

Датчик прост: электрическая часть простейшего шагового электродвигателя. При подаче напряжения происходит движение в прямую или обратную сторону механической части - подпружиненной иглы или конического стержня через самолет. Двигаясь по ступеням (ступеням), игла изменяет диаметр зазора канала, регулируя объем воздушной смеси в топливо.

Проверить датчик.

Очевидное заблуждение: ни в впрыске, ни в производительности карбюратора и независимо от типа двигателя, dhh не регулируется механически - регулировочные винты топливной системы Не влияют на датчик. Его можно определить по мультиметру. В карбюраторе ВАЗ 2109 датчик установлен на патрубке карбюратора, в виде цилиндрической бочки с подходящими проводами. Если снять минусовую клемму АКБ, а затем колодку с проводами от датчика, на клеммах датчика видны обозначения обмоток: A, B, C, D.Внутреннее сопротивление между AB и CD должно быть в пределах 36-82 Ом, а выводы разных Обмоток: A-C или V-d не должны называться вообще. Если на снятом датчике снова надеть колодку с проводами и подключить клемму «-», включить зажигание, должны быть слышны слабые зажимы и игла иглы. Неисправности механической части: Снимите датчик и промойте (продуйте) самолет, проверьте визуально состояние иглы (конуса) и уплотнительных прокладок.

Значит, все работы напрасны: датчик не работает и его надо менять.

Замена dhh.

Для замены датчика холостого хода потребуется снять воздушный фильтр. Надо пошагово:

- снимаем воздушный фильтр;

- Найдите в районе заслонок карбюратора датчик идущих к нему проводов.

- Отсоединить "-" клемму АКБ, снять колодку с проводами, открутить два винта крепления датчика (в моделях с карбюратором Solex датчик откручивается ключом с резьбой на 8-12-13 в зависимости от модели), осторожно удалите дизельное топливо.

- Очистить поверхность настройки датчика, установить новый, сделав все в обратном порядке.

На «девятке» с ЭБУ (электронным блоком управления) - регулировка нового ДХН не производится. После замены следует завести машину. За 5-10сек. Номинальные параметры PAX будут установлены автоматически после установки электронного блока. ВНИМАНИЕ: Электроника не будет откалибрована автоматически, если клемма аккумулятора не отсоединится при замене!

Если возникнут проблемы в работе датчика холостого хода, с управлением вашим ВАЗ 2109 могут возникнуть трудности.Чтобы определить поломку и научиться грамотно менять датчик, вы познакомите вас с основными позициями.

Принцип работы

Не совсем правильно называть датчик холостого хода именно датчиком. В конце концов, это измерительные устройства, которые обрабатывают и преобразуют информацию, выводят ее на механические или электронные указатели на приборной панели.

Правильно называть датчик холостого хода с регулятором, или просто RXX. RXH играет важную роль в работе двигателя, поскольку обеспечивает слаженное и правильное поведение.силовой агрегат.

Увы, системы самодиагностики на ВАЗ 2109 не идеальны, ведь при выходе из строя регулятора холостого хода вы не оповестите вас даже при элементарном включении сигнальной лампы Check Engine. Поэтому необходимо ориентироваться на признаки поломки.

ПЧ работает следующим образом. При включении замка зажигания шток на датчике смещается до упора, выводится в специальное отверстие дроссельной заслонки. RXH начинает считывать шаги, и клапан возвращается в исходное положение.Когда двигатель работает, с увеличением или уменьшением количества шагов происходит изменение количества воздуха, проходящего через отверстие. Следовательно, в двигателе есть необходимое количество воздуха, обеспечивающее стабильную работу мотора на холостом ходу.

Функции

RXX регулирует количество воздуха, поступающего в воздух, когда дроссельная заслонка закрыта. Это говорит о том, что RXX выполняет функции автоматической регулировки заданных крутящих оборотов на холостом ходу.

Также регулятор принимает участие в процессе прогрева двигателя до оптимальных рабочих температур зимой.Диапазон рабочих температур у RCH достаточно широк - от -40 до +130 градусов по Цельсию.

RHX с такими важными функциями имеет небольшие размеры и состоит из трех основных элементов:

  • Электродвигатель шаговый;
  • Spring;
  • Стержень с конической иглой на конце.

Регулятор холостого хода установлен на корпусе дроссельной заслонки парой винтов.

Признаки неисправности

Игнорировать признаки выхода из строя датчика холостого хода на вашем впрыске или карбюраторе ВАЗ 2109 ни в коем случае нельзя.Сначала это доставляет дискомфорт при вождении, но вскоре может стать причиной серьезной аварии.

Есть несколько основных симптомов, которые могут указывать на проблемы с RXX:

  • Оборот начинает спонтанно увеличиваться, затем снижаться;
  • При включении холодного силового агрегата обороты не увеличиваются;
  • При использовании дополнительных электрических зависимых устройств, таких как фары или обогреватель, скорости сразу начинают падать;
  • При выключении передачи или на холостом ходу двигатель может споткнуться.

Это не полный список возможных симптомов, но все они косвенные. Поскольку необходимо убедиться, что проблема заключается в RXH, а не в других узлах двигателя, необходимо проверить текущее состояние датчика.

Проверка состояния

Чтобы проверить текущее состояние вашего ЦРБ на автомобиле ВАЗ 2109, выполните несколько последовательных действий.

Пошаговая проверка

Ваши действия

Шаг первый

Включите ручной тормоз. На машине установите антиприводы.Безопасность всегда должна стоять на первом месте при ремонте автомобиля своими руками

Шаг второй

Необходимо добраться до нужного датчика, отключить его от питательной площадки с проводами, а затем с помощью вольтметра проверить наличие напряжения. Минус ставится на двигатель, а плюс установлен на выводах колодок А и D

.

Шаг третий

Включите зажигание, проверьте индикаторы напряжения.В норме они составляют около 12 вольт. Если вольтметр показывает меньшие значения, возможно, проблема с уровнем заряда аккумуляторной батареи. Если напряжения вообще отсутствуют, придется проверить весь ЭБУ и электрическую цепь. Не исключены чистки.

Шаг четвертый

Проведите еще одну проверку при включенном зажигании. Проверяйте поочередно выводы AB и CD. В нормальном состоянии сопротивление к ним должно быть около 53 Ом.Если RXX работает нормально, измерительный прибор покажет бесконечное сопротивление

.

Пятая площадка

При снятии регулятора холостого хода и включении зажигания подключают блок с питанием. Если при этом конусная игла продвинулась вперед, с прибором все в порядке. Если конусообразная игла не выдвигается, значит RXH вышла из строя и требует замены

Определив, что старый датчик холостого хода на ВАЗ 2109 уже отработал, требует замены.Процедура вполне проходит без посторонней помощи.

Замена или чистка

Практика показывает, что в достаточно большом количестве случаев простая очистка регулятора холостого хода позволяет восстановить его работоспособность. Поэтому советуем в первую очередь опробовать этот метод. А если не даст результата, то работы по замене прибора не будет.

  1. Купить емкость с очистителем для карбюратора. В этом случае ваш двигатель вполне может быть инжекторным.Как раз этот состав отлично подходит для очистки RXH и не только.
  2. Откручиваем колодку с проводами от датчика, откручиваем два фиксатора и снимаем непосредственно затронутый элемент управления.
  3. Очистить регулятор от скопившегося мусора, загрязнений, очистить саму иглу и пружину. Это необходимо делать средством для чистки карбюратора. Используйте винтовые инструменты, чтобы привести в порядок довольно компактное устройство.
  4. Обязательно прочистите открывающийся патрубок регулятора холостого хода на дроссельном узле.Именно там находится конусообразная игла датчика ХХ.
  5. Закончив чистку устройства, верните его на место и проверьте в работе.
  6. Если чистка не принесла желаемого результата, двигатель продолжает вести себя неадекватно, придется приобрести новую ручку и установить ее на место старого датчика.
  7. Обязательно задержите машину перед заменой, отключив минусовую клемму от АКБ, затем отсоедините колодку с проводами питания, открутите крепежные винты и снимите прибор.
  8. Выполните сборку, действуя в обратном порядке.

Автомобили ВАЗ марки 2108, 2109, 21099 комплектуются карбюраторами марки Солекс. Карбюраторы данной разновидности оснащены электромагнитным клапаном, имеющим регулятор холостого хода. В повседневной эксплуатации автомобиля наиболее вероятной причиной пропадания холостого хода является датчик холостого хода карбюратора ВАЗ 2109.

Экономия Petrolich - это новое изобретение, которое призвано снизить расход автомобильного топлива по заявлению производителя на 10-25%, просто вставляя его в прикуриватель машины.
Заработная плата предназначена только для автомобилей с бортовым напряжением 12В, в некоторых автомобилях светодиоды горят даже после выключения мотора.

Здесь могут возникнуть следующие неисправности:
одна). Преимущественно загрязнение толстой части электромагнитного клапана;
2). Выход из строя обмотки;
3). Нет питания на электромагнитном клапане (EMK).

Для исправления работы датчика холостого хода необходимо иметь гаечный ключ на 8, 10, 12, 13, 14, провода, компрессор, лампочку на двенадцать вольт.

Алгоритм проверки датчика холостого хода своими руками:
1. Необходимо снять крышку воздушного фильтра, ключом на десять отвернуть гайку крышки воздушного фильтра.
2. Далее нужно снять сам воздушный фильтр.
3. Откручиваем ключ на восьмерку
4. Гайки крепления нижней части воздушного фильтра.
4. Снимите нижнюю часть воздушного фильтра со шпильки.
5. Сядьте в машину, снимите клемму электромагнитного клапана и несколько раз коснитесь электромагнитного клапана, при этом вы должны услышать щелчки.
6. При наличии щелчков нужно заглушить двигатель и ключом для отключения электромагнитного клапана. Отдельного внимания заслуживает топливный домкрат: необходимо с помощью насоса или компрессора изготовить топливный домкрат и поставить его на место. Соберите все детали в обратном порядке.
7. Если щелчков нет, то окружите ключ тринадцатым электромагнитным клапаном. Специальным проводом подать плюс от АКБ на выводе ЕМК, корпусами которого нужно коснуться клеммы минус АКБ.
8. Если при этой проверке нет щелчков, это означает, что электромагнитный клапан не работает. Датчик холостого хода стоит от 100 руб.

Но можно прибегнуть к методам Дедова! Датчик холостого хода на карбюраторе ВАЗ 2109 можно доработать. Для этого необходимо сломать пластиковый наконечник ЭМК и установить на его место челюсть. Далее выставляем все детали в обратном порядке.

9. Если щелчки есть, необходимо поставить датчик холостого хода карбюратора ВАЗ 2109 на место.Проверьте двигатель и тестер, есть ли на подающем проводе EMK 12 вольт. Если нет питания, значит, это электронный блок холостого хода, который необходимо заменить.

2109 Форсунка может быть разобрана и заменена сама по себе. Это важный эффект, потому что без холостого хода автомобиль не будет «полным» и принесет массу неприятностей, особенно в крупных городах, где на каждом светофоре и пешеходном переходе приходится сбрасывать скорость. В этой статье пойдет речь о его проблемах и замене, а также замене датчика заднего хода, ведь это не менее важное устройство.

[Скрыть]

Характеристики контроллера XX

Этот пункт предназначен для уменьшения времени прогрева двигателя. Во время этой операции часто быстро трутся детали. Итак: DHH также разработан для уменьшения контакта и износа. Это устройство установлено в дроссельном узле, который находится в моторном отсеке в левой части мотора.

Назначение и принцип работы

Основные узлы устройства: электродвигатель шаговый

  • ;
  • игла коническая совмещенная со стержнем;
  • деталь пружины.
Датчик холостого хода

Как показано на фото, в устройстве есть колодки. Выделен основной механизм - датчик холостого хода форсунки ВАЗ 21099. Серый Видна регулировочная деталь, которая регулирует частоту вращения ротора двигателя. Синий - устройство, предназначенное для считывания информации о скорости вращения коленчатого вала. Если работа идет на холостой ход, воздушный поток в главные цилиндры поступает по специальным каналам.

Зеленый цвет в этой схеме отвечает за сравнение в электронном блоке.Здесь частота вращения двигателя учитывается в соответствии с фактическим числом оборотов.

Датчик температуры охлаждающей жидкости тоже принимает требуемый сигнал. Пока схема сравнения не получит необходимой информации, двигатель будет работать на высоких оборотах. В это время воздух регулируется с помощью конической части иглы. Пробой воздуха часто приводит к поломкам и полной остановке мотора.

Делая вывод, можно сказать, что в двигатель попадает определенное количество воздуха, - ровно столько, сколько нужно для работы в подходящем режиме.Этот объем учитывается особым расходом воздуха. Он передает информацию на контроллер, который в зависимости от значения готовит смесь нужной концентрации. После этого через форсунки форсунок впрыскивается в автомобильную сеть. Узнать, где находится датчик холостого хода на форсунке ВАЗ 21099, можно на фото ниже.

Типичные неисправности

К популярным I. частые поломки Датчик холостого хода ВАЗ 2109 Карбюратор и форсунка следующие:

  • неисправность мотора;
  • отказ от действий при отпущенной педали газа;
  • неконтролируемый холостой ход Даже при прогретом двигателе;
  • при выключении трансмиссии глохнет двигатель;
  • при холодном моторе коленвал не увеличивает вращение (по автору видео - девяточка.ремонт).

Инструкция по замене датчика ХХ

Перед заменой необходимо провести диагностику с помощью специального прибора - мультиметра. Для этого нужно ввести в прибор значение измерения напряжения и провести диагностику автомобильной сети на предмет поломки узлов и других неисправностей. При этом щупы надеваются на клеммы Аккорд и показывают напряжение в 12В.

Выключив зажигание нужно отсоединить провода с дхх. В этом случае щуп-мультиметр подключается к основной части машины.Далее нужно включить зажигание, и с помощью второго щупа проверить наличие напряжения на выводах разъема. Если оно ниже 12В или отсутствует, значит произошел обрыв цепи.

Для демонтажа устройства необходимо взять отвертку с крестообразным наконечником и вывернуть два стопорных винта.


Замена dhh крестообразной отверткой

Закрутив левый винт, осторожно затяните регулятор на себя и открутите второй винт.
После этого необходимо очистить воздушный канал от грязи и пыли, а также продуть установку для регулятора.

После этого деталь собирать в обратном порядке. При этом устройство лучше всего откалибровать, а уплотнительное кольцо разрешить смазывать моторным маслом. Расстояние между устройством и краями иглы должно быть 23 мм.

Характеристики датчика SK

При возникновении неисправностей с sq нужно сразу обращать внимание на лампочки и сам датчик.

Назначение и принцип работы

Основная задача этого устройства - включение сигнальных ламп, которые подсказывали людям, что автомобиль совершает движение задним ходом.Понятно, что при неподходящем устройстве возможны аварии.

Датчик заднего хода ВАЗ 2109 работает таким образом: при переключении трансмиссии штекер включения прижимается к устройству. Таким образом создаются провода и зажигается лампочка, информирующая о движении транспорта.

Типичные неисправности

Наиболее популярные неисправности:

  1. Перегорели лампочки. Если это произошло, нужно его снять и проверить с помощью мультиметра.
  2. Нарушение контактов.
  3. Устройство не будет работать при плохом контакте контроллера, а также при плохой изоляции контактов. Нарушение изоляции грозит наступлением замыкания.
  4. В случае поломки нужно убедиться, что предохранитель в монтажном блоке Нормально. Если он поврежден или расплавился, стоит ввести замену.
  5. Если вышло из строя само устройство, и симптомы неисправности таковы, что все лампы не будут работать или, наоборот, будут работать непрерывно, необходимо заменить его на новый.

Обратная замена Руководство по замене

Перед заменой лучше всего убедиться, что датчик действительно неисправен, и необходимо купить новый.

Для диагностики необходимо сделать следующее:

  • поднять машину и оставить на бекапах;
  • найти на коробке передач (кривошипа) датчик и включить заднюю передачу;
  • проверьте проводимость между выводами 1-3 и 2-4 на задней коробке передач, а затем на нейтрали;
  • в коробке передач не должно быть проводки, как в других положениях.

Заменить датчик заднего хода ВАЗ 2109 может любой автомобилист.

Для начала нужно приподнять машину и сложить «минусовую» клемму с аккумулятором. Затем слейте масло и снимите защиту с картера. По поводу коробки передач стоит желаемый регулятор. Необходимо отключить его блок от коробки переключения скоростей, затем открутить зажимной болт, которым контроллер держится в картере. Он немного похож на свечу зажигания. Регулятор имеет провод и кнопку, замыкающие контакты.

Новый элемент необходимо установить на старое место, где был установлен регулятор. Закрепить необходимо сначала вручную, а потом специальными крепежными болтами. После этого соедините колодку проводами, обеспечив тем самым регулятор мощности.

После этого можно возвращаться в редуктор жидкости. Еще можно заменить смазку в картере. Далее верните защиту, и подключите минусовую клемму к аккумулятору.

Как устроен карбюратор ВАЗ 2105?

Карбюратор ВАЗ 2105 - агрегат, предназначенный для приготовления горючей смеси, разной по соотношению бензина и воздуха в зависимости от условий работы двигателя и подачи его в цилиндры последнего.

Состоит из следующих функциональных частей:

  • топливно-воздушные каналы со жиклерами;
  • поплавок с игольчатым запорным вентилем;
  • опрыскиватели;
  • поплавковая камера;
  • диффузоры;
  • клапаны воздушные и дроссельные;
  • смесительная камера.

Функции устройства

Карбюратор ВАЗ 2105 (как и любой другой автомобиль) регулирует расход воздуха и топлива. В результате в камере сгорания уже не бензин, а топливно-воздушная смесь, обогащенная кислородом.За счет этого топливо загорается и перемещает поршни. Соответственно, энергия от двигателя передается на колеса ВАЗ 2105.

Карбюратор и принцип его действия

Расход воздуха регулируется положением дроссельной заслонки. При каждом нажатии на акселератор количество воздуха постепенно увеличивается, а при отпускании

уменьшается. Это одна из особенностей карбюратора ВАЗ 2105. Регулировка подачи воздуха автоматическая. Сам расход топлива регулируется специальными иглами.У них есть заостренный наконечник, который входит в отверстие на пути потока топлива. Смесь обтекает их и через патрубок попадает в карбюратор ВАЗ 2105, а затем в мотор. Если игла закручена, она перекрывает большую часть отверстия и снижает поток готовой смеси. Ну а если его закрутить, гнездо расширяется, и расход топлива становится больше.

Однозначно, что важнейшей частью механизма подачи готовой смеси в камеру сгорания является трубка Вентури.Он особенный тем, что его размеры уменьшаются от края к центу, а затем снова увеличиваются. Пока двигатель работает через карбюратор ВАЗ 2105 и трубку Вентури, проходит небольшой поток воздуха. По мере того, как воздух движется к центру, где диаметр минимален, создается низкое давление. Как только диаметр трубки Вентури снова начинает увеличиваться, давление выравнивается.

Через это отверстие топливовоздушная смесь поступает во впускной коллектор, а затем поступает в камеру сгорания.При работающем двигателе давление в коллекторе снижается (ниже атмосферного), а это, в свою очередь, приводит к снижению давления в самой детали. Естественно, поскольку уровень давления выше, воздух со стороны механизма будет поступать в него через впускной коллектор и перепускные каналы в камеру сгорания. Проходя через карбюратор, он улавливает бензин из топливной камеры и смешивается с ней, тем самым создавая готовую топливную смесь.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
