Как проверить датчик коленвала 3 лучших способа

Статьи на похожую тематику

Содержание статьи

Устройство датчика коленвала

Коленчатый вал: это металлическая деталь сложной формы, имеющая шейки для крепления шатунов. Является неотъемлемой частью кривошипно-шатунного механизма (КШМ). Основная функция детали заключается в преобразовании усилий полученных от шатунов в крутящий момент.
Датчик положения коленвала (ДПКВ): это датчик считывающий электромагнитные импульсы со шкива коленвала и отдающий их бортовому компьютеру. От дпкв зависит синхронизация работы системы зажигания и топливных форсунок.

В самом конце статьи вас ждет подборка видео проверок!

На сегодняшний день в автомобильной промышленности существует 3 типа ДПКВ: оптические, индукционные и на основе эффекта Холла. В данной статье расскажем вам как проверить датчик коленвала, на примере самого популярного индукционного типа.

Индукционный — состоит из намагниченного сердечника поверх которого намотана медная проволока. Конец катушки располагается максимально близко к коленвалу, для замера скорости его вращения и изменений напряжения;
Оптический — в основе лежит светодиод излучающий света и приемник который фиксирует момент исчезновения и появления света. Когда луч света прерывается, во время попадания на контрольный зуб, приемник это фиксирует и передает данные в ЭБУ;
Датчик Холла — на коленчатом валу находится магнит, при прохождении мимо датчика в последнем возникает постоянный ток, данные фиксируются и отправляются в ЭБУ.

Вне зависимости от типа, любой датчик ДПКВ предназначен для передачи в ЭБУ 2 параметров.

момент прохождения поршней через верхнюю мертвую точку и нижнюю мертвую точку;
замер положения коленвала.

Полученные данные отправляются в ЭБУ, после чего происходит корректировка следующих показателей.

Угол поворота распредвала;
угол опережения зажигания;
объем подачи топливной смеси;
Работа клапана адсорбера.

В зависимости от технической сложности двигателя задачи для ЭБУ могут кардинально разниться, однако ни один из существующих в данный момент блоков управления не способен работать без датчика коленвала!

Если датчик коленчатого вала неисправен, в работе ДВС могут быть сбои в виде: запоздания искрообразования, опережения угла зажигания, обедненной топливовоздушной смеси, все это ведет к нестабильной работе двигателя или вовсе его отказу запускаться.

Признаки неисправности датчика коленвала

В зависимости от года выпуска автомобиля, технической сложности двигателя и электроники симптомы одной неисправности могут проявляться по разному. Бывают ситуации, когда все признаки указывают на определенную поломку, в итоге замене подлежит совершенно другой узел. Мы постарались максимально подробно описать все признаки неисправности датчика коленвала, что бы вы могли максимально точно определить поломку.

Симптом №1 Снижение динамических характеристик;
Симптом №2 Провалы при интенсивном ускорении;
Симптом №3 Детонация при интенсивном ускорении «из за топливовоздушной смеси»;
Симптом №4 Во время движения обороты могут самопроизвольно меняться;
Симптом №5 Нестабильный холостой ход;
Симптом №6 Появление ошибки на приборной панели «например ошибка №53»;
Симптом №7 Все пункты прогрессируют;
Симптом №8 Датчик коленвала полностью выходит из строя, двигатель завести не получится.

Как правило признаки неисправности не единичны, они комбинируются и быстро прогрессируют. Пункты №1, №2 и №3 как правило возникают в один момент с появлением ошибки, в дальнейшем появляются нестабильные обороты как на холостом ходу так и во время движения.

Способы проверки датчика

Мы расскажем о 4 способах проверки индуктивного датчика, так как он является наиболее распространенным. Снятие сопровождается обязательным визуальным осмотром!

Перед снятием датчика, обязательно нанесите метки его первоначального положения!

Проверка диагностическим сканером

Общее техническое состоянием (в том числе и датчика коленвала) автомобиля можно проверить с помощью диагностического сканера. Из представленных на рынке можем порекомендовать Scan Tool Pro Black Edition.

Данное устройство совместимо с большинством старых и новых автомобилей начиная с 1993 года выпуска, при наличии ODB2 разъёма. К преимуществам данной модели можно отнести диагностику не только двигателя, а так же сопутствующих систем автомобиля. Подключение происходит с помощью bluetooth (для андройд) и wi-fi (для IOS). Вся информация об общем состоянии автомобиля и описание имеющихся проблем выводится на экран телефона/планшета на русском языке.

Проверка осциллографом

осциллограф

Данный метод является наиболее точным, однако далеко не у каждого автовладельца имеется опыт работы с осциллографом и сам прибор имеется под рукой далеко не у каждого. Если в вашем распоряжении нет опыта и самого прибора, можете сразу перейти к следующей инструкции.

В чем преимущество использования осциллографа? Он позволяет увидеть и зафиксировать сам процесс формирования сигналов и увидеть процесс их формирования!

Алгоритм проверки:

1. контактные щупы необходимо подсоединить к контактам датчика, сама полярность значения не имеет;
2. запустить программу для диагностики;
3. используя любой металлический предмет, необходимо пару раз провести им в непосредственной близости от датчика;
4.
если ваш датчик ДПКВ исправен, то каждое движение предмета будет фиксироваться на осциллограмме, если неисправен, то осциллограмма останется без изменений.

Формирование сигналов может быть разным! С 100% уверенностью о исправности датчика может сказать только опытный мастер.

Проверка значения индуктивности

мультиметр цифровой

Для теста индуктивности катушки ДПКВ потребуется следующее оборудование:

1. мультиметр имеющий функцию измерения индуктивности;
2. если ваш мультимет не поддерживает эту функцию, то понадобится измеритель индуктивности;
3. мегаомметр;
4. сетевой трансформатор.

Для получения максимально корректных данных, проверку следует выполнять в помещении имеющем температуру воздуха 21-23 градуса цельсия!

Шаг №1

Вам следует ориентироваться на результаты индуктивности в пределах 200 — 400 мГн

Мультииметр поддерживает функцию, нужно соединить 2 щупа мультиметра с 2 выводами катушки, полярность не имеет значения.

Мультииметр не поддерживает необходимую функцию, для проверки используем измеритель индуктивности.

Шаг №2

Потребуется мегаомметр установленный на выдаваемое напряжение 500 В. Проверяем сопротивление изоляции между проводами катушки минимум 2 раза! Значение сопротивления изоляции не должно быть ниже 0,5 МОм.

Шаг №3

На шаге №2 может проявится намагничивание катушки «межвитковое короткое замыкание», в следствии чего данные будут некорректны. Необходимо воспользоваться сетевым трансформатором, после повторить шаг №2.

Проверка омметром

омметр

Данный метод является наиболее распространенным, из всех перечисленных. Несмотря на простоту, у него есть один существенный недостаток, он имеет серьезные погрешности и не способен дать 100% гарантий выявления неисправности.

Метод подразумевает измерение сопротивления катушки индуктивности, для это вам понадобится обычный мультиметр, имеющий функцию измерения сопротивления «оммометр». Необходимо соединить 2 щупа мультиметра с выводами катушки, полярность не имеет значения.

Исправный датчик должен иметь сопротивление в пределах 530 — 730 Ом. В самом начале необходимо заглянуть в документацию вашего датчика или поискать в интернете, какое сопротивление считается нормальным.

Подборка видео

Признаки неисправности датчика коленвала. Как проверить ДПКВ

Датчик положения коленчатого вала двигателя или сокращенно ДПКВ отслеживает состояние его шкива по двум отсутствующим зубьям. Их специально не разместили, чтобы прибор «чувствовал», как вращается вал. В других случаях используются магниты для меток на валу. Далее информация передается по кабелю в электронный блок управления двигателем для обработки. Это помогает ЭБУ синхронизировать работу коленвала и системы зажигания, обеспечив своевременную подачу искры и впрыск топлива в двигателе. Какие бывают признаки неисправности датчика коленвала и как его проверить, рассмотрим ниже.

Устройство и где находится датчик положения коленвала

Электродатчик играет важную роль в исправной работе силовой установки, поэтому все производители авто размещают его в легкой доступности для проверки и ремонта. ДПКВ расположен с правой стороны двигателя сбоку от маховика в районе блока цилиндров. Искать нужно выше поддона, ближе к стартеру и патрубкам выхода охлаждающей жидкости.

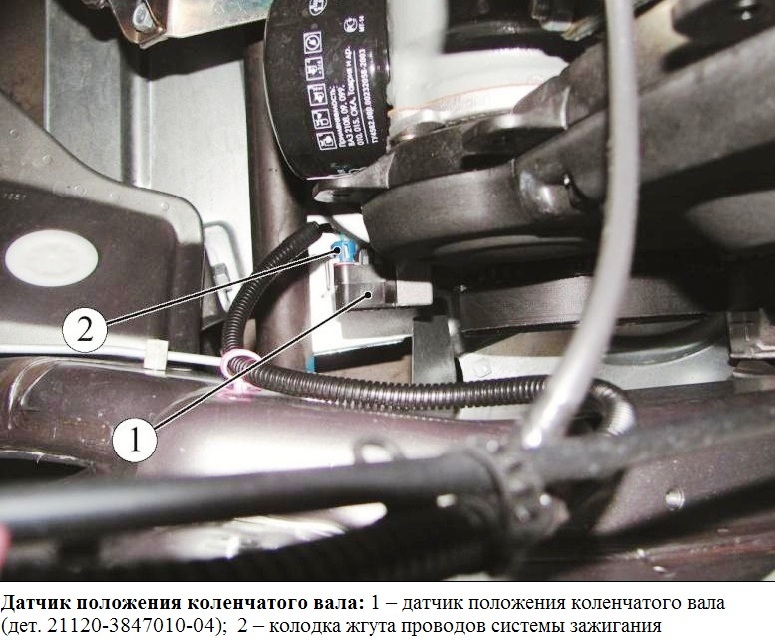

Расположение датчика положения коленчатого вала

Обычно он крепится одним или двумя болтами (в зависимости от модификации) и имеет небольшой провод с фишкой контакта. Элемент покрыт эластичным полимером, устойчивым к маслам и высоким температурам

Положение ДПКВ относительно метки

Определение положения вала фиксируется по двум отсутствующим зубьям или выделенному контрольному (зависит от вида маховика). ДПКВ «замечает» это визуально и при помощи электромеханических процессов. Различают три разновидности контроллера.

С датчиком Холла

Работает с магнитом, установленным на маховике. Всякий раз, когда он проходит мимо сенсора, в ДПКВ возбуждается постоянный ток. Это фиксируется синхронизирующим диском, и информация передается в блок управления двигателем.

ДПКВ с датчиклм Холла

Оптический

Имеет в устройстве светодиод. Работает в паре с приемником. Луч всегда уходит и отражается. Когда свечение прерывается, это означает, что мимо контроллера прошел контрольный зуб. По нему и определяется положение коленчатого вала.

Оптический ДПКВ

Индуктивный

Содержит внутри намагниченную катушку, реагирующую на электромагнитное поле. При изменениях показателей регистрируется отметка, означающая конкретное положение шкива на валу.

Индуктивный ДПКВ

Последний тип распространен больше всего и устанавливается на все современные автомобили с инжекторной системой впрыска топлива в двигатель. Кроме положения коленвала он способен определять скорость вращения, поэтому более функционален.

Признаки неисправности

Чтобы понять, какие признаки неисправности могут относиться к ДПКВ, рассмотрим коротко его участие в работе двигателя. Несимметричные выступы на коленчатом валу последовательно воздействуют на шатуны, толкая поршни в цилиндрах. Последние сжимают воздух и нагнетаю компрессию. Параллельно ГРМ через ГБЦ подает нужное количество воздуха в цилиндры.

Система управления двигателем «понимает» положение всех участников, исходя из данных ДПКВ (при условии правильной установки привода ГРМ), и открывает форсунки для выпуска бензина. От катушек зажигания подается искра на свечи, и воздушно-топливная смесь воспламеняется. Двигатель работает ровно и не дергается.

При неисправности датчика коленвала нарушается синхронизация процесса. ЭБУ двигателя не знает, в какой момент подавать бензин, что сказывается на работе ДВС.

Найти причину поломки поможет диагностика, но об этом чуть ниже.

Среди признаков неисправности, указывающих на возможную поломку ДПКВ встречаются:

При окончательной неисправности датчика коленвала двигатель невозможно завести совсем. Но установить это можно только путем проверки, где диагностика покажет состояние других участников системы зажигания.

Способы проверки

Вышеописанные симптомы могут быть признаками неисправности не только датчика коленвала. Такие симптомы относятся также к свечам зажигания, смещенным меткам в узле ГРМ, высоковольтным проводам, катушке зажигания. Здесь важно знать, как проверить контроллер.

Проверка ДПКВ поможет убедиться, что неисправность именно в нем, а не в перескочившем ремне ГРМ или грязной дроссельной заслонке двигателя.

Существует несколько способов диагностики. Поскольку большинство ДПКВ индуктивные, мы рассмотрим проверку именно такого контроллера на валу.

Гаечным ключом

Если двигатель не заводится, а поблизости нет измерительных приборов и СТО, проверку датчика положения можно выполнить гаечным ключом. Для этого способа хорошо иметь второго человека в помощники:

Откройте капот и открутите фиксирующий болт датчика.
Достаньте ДПКВ наружу и очистите его от грязи.
Включите зажигание.
Снимите подушку на втором ряду сидений, чтобы лучше было слышно работу бензонасоса в баке.
Не извлекая фишку контакта, приложите к торцевой части датчика гаечный ключ.
Второй человек должен в этот момент услышать включение бензонасоса.

Такая проверка ключом провоцирует срабатывание индукционной катушки и имитирует прохождение шкива. Если бензонасос включается каждый раз при прикладывании металлического предмета, значит контроллер реагирует на положение вала. Если насос не слышно, то симптом точно укажет на поломку.

Осциллографом

Проверка датчика коленвала осциллографом выполняется двумя способами и дает более точное представление о реакции контроллера на положение вала. В первом случае действие происходит на заглушенном моторе, но при включенном зажигании.

Датчик вынимается со своего места, а к его контактам прикладываются щупы осциллографа. Полярность здесь значения не имеет. Далее перед торцевой частью сенсора проводят металлическим предметом (можно тем же гаечным ключом). Катушка должна сработать на металл, но вместо того, чтобы снимать заднее сиденье и прислушиваться к звуку бензонасоса, реакция будет видна на экране осциллографа.

Проверка ДПКВ осцилографом

Более точно выполнить проверку можно на работающем двигателе, подключив осциллограф параллельно выводам ДПКВ. Тогда программа покажет не только реакцию, но и полную картину работы контроллера. На экране отобразится амплитуда электромагнитного поля. Она должна быть с ровными верхними и нижними границами, а также равными разделительными интервалами, указывающими на прохождение контрольного участка. Если таких пауз больше или края осциллограммы не ровные, значит у маховика обломаны или сильно стерты некоторые зубья. Это ведет к некорректной реакции сенсора. Тогда дело не в неисправности датчика коленвала, а в механической части. Потребуется замена венца маховика.

Мультиметром

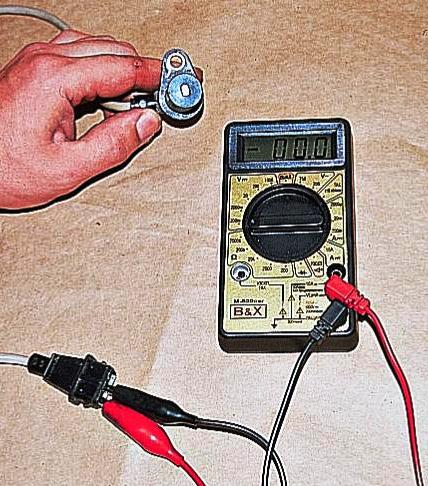

Проверка датчика коленвала мультиметром выполняется в режиме измерения сопротивления. Для этого ступенчатый переключатель устанавливается в соответствующее положение. ДПКВ извлекается наружу, а щупы мультиметра вставляются в контакты.

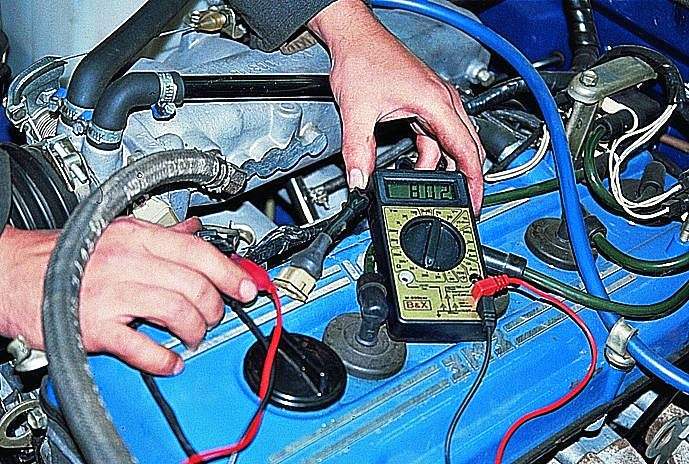

Проверка датчика мультиметром

Большинство датчиков имеет диапазон сопротивления катушки в пределах 500-700 Ом (точнее можно узнать из характеристик конкретной модели и данных производителя). Поэтому прибор нужно установить на верхнее значение в 2000 Ом. Если тестер показывает меньшие значения, значит нарушена изоляция обмотки катушки. Такая неисправность требует замены датчика. Отсутствие показаний на тестере означает, что цепь оборвана и ДПКВ непригоден для эксплуатации.

Кроме сопротивления некоторые мультиметры способны проверять индуктивность. У датчика положения коленчатого вала этот показатель должен быть 200-400 мГн. Сильное отклонение от указанного диапазона доказывает неисправность контроллера.

Диагностическим сканером

Те, кто более профессионально подходят к ремонту своего автомобиля имеют в наборе инструментов диагностический сканер. Он помогает проверить не только датчик, но и другие параметры работы бензинового двигателя. Среди товаров корейского происхождения большой популярностью пользуются сканеры OBD-2 Scan Tool Pro.

Диагностический сканер

Прибор вставляется в штатный разъем авто и связывается с ЭБУ. При помощи ноутбука, телефона или ПК происходит сопряжение по Bluetooth или сети Wi-Fi. Потребуется специальная программа. На экран выводятся собранные ошибки. Среди кодов неисправностей, относящихся к датчику положения коленвала: Р0336 и Р0335. Проверка сканером заключается в наличие сигнала с датчика положения и способности определять задающую метку для синхронизации последующей работы двигателя.

Проверка омметром

Если под рукой нет мультиметра, но есть омметр, то он тоже подойдет. Потребуется на заглушенном моторе снять электродатчик коленвала и прикоснуться выводами прибора к контактам в разъеме. Рабочие параметры ДПКВ должны находиться в пределах 500-700 Ом. Если сопротивление сильно высокое, значит где-то есть помехи для прохода электрического тока. В случае слишком низкого показателя нарушена целостность обмотки.

Устранение неисправностей

Проверка может показать неспособность электродатчика зафиксировать состояние коленчатого вала. В таком случае, при подтверждении выхода из строя ДПКВ, понадобится его замена на новый. Но если поломка случилась в пути и до ближайшего автомагазина или станции техобслуживания далеко, можно попробовать найти и устранить неполадки самостоятельно. Иногда проблема кроется не в катушке индукционного устройства, а в контактах.

Чистка от грязи

Например, распространенной проблемой является загрязнение рабочей части смазкой от маховика. Последняя летит на сенсор и покрывает его толстым слоем грязи. Сверху налипает пыль и песок, а также металлическая стружка. Все это создает помехи для работы элемента. В таком случае понадобится выкрутить один или два удерживающих болта, извлечь ДПКВ наружу и хорошо протереть его выступающий после упора корпус. Затем верните прибор назад и попытайтесь завести двигатель снова.

Грязный датчик ПКВ

Обрыв контакта

Еще одной распространенной неполадкой бывает обрыв провода. Он случается часто перед фишкой контакта. В этом месте провода изгибаются, что приводит к постепенному преломлению. Визуально нарушение целостности проводника может быть незаметно, поскольку наружная изоляция остается целой.

Для устранения неполадки снимите разъем и потяните контактные штыри легонько на себя. Оборванный выйдет наружу и останется у вас в руках.

Ремонт потребует зачистить изоляцию и связать оголенные концы. Затем участок изолируется (можно использовать кембрик или изоленту). Но эта мера временная и потребует последующей пайки.

Загрязнение контактов

Хотя разъем защищен резиновым уплотнителем, он постепенно теряет эластичность и герметичность. Из-за этого внутрь проникает влага, пыль. Начинается процесс коррозии. Контакты окисляются и цепь прерывается. В результате исправный ДПКВ перестает определять состояние коленвала и мотор глохнет.

Грязь на контактах ДПКВ

Для решения проблемы попробуйте почистить штифты контактов. Они находятся в углублениях и добраться до них можно тонким надфилем или наждачной бумагой, свернутой в трубочку. Выдуйте собравшуюся внутри пыль, восстановите соединение и попытайтесь запустить мотор.

Связанные проблемы

Если ДПКВ «прозванивается» и нет нарушения в целостности контактов, поломка может быть связана с отсутствующими зубьями на маховике. Электродатчик просто «запутывает» ЭБУ, срабатывая на дополнительные образовавшиеся «метки». Это сможет определить только механик на СТО. Для ремонта понадобится замена венца маховика.

ДМРВ (определяет массовый расход воздуха) тоже влияет на работу ДПКВ и вызывает отклонения в показаниях. Проблема диагностируется в сервисе.

Изгиб маховика «восьмёркой» способен ввести электродатчик коленвала «в заблуждение», и здесь потребуется снятие коробки и замена деформированной детали.

Датчик положения коленвала: проверка и неисправности

Работой современного двигателя управляет ЭБУ (электронный блок управления). Его работа основана на показаниях различных датчиков, следующих за основными параметрами двигателя и передающих данные в блок управления. Одним из таких датчиков является ДПКВ. Датчик положения коленчатого вала устанавливается на двигателе для создания электрического импульса при изменении углового положения вала, определяющий цилиндр, момент подачи искры и топлива.

В руках мастера датчик ДПКВ

Если при сбое других датчиков блок управления переводит двигатель в аварийный режим и силовая установка с перебоями, но работает, то при отказе датчика ДПВК работа мотора и его запуск в большинстве случаев становятся невозможными.

Устройство

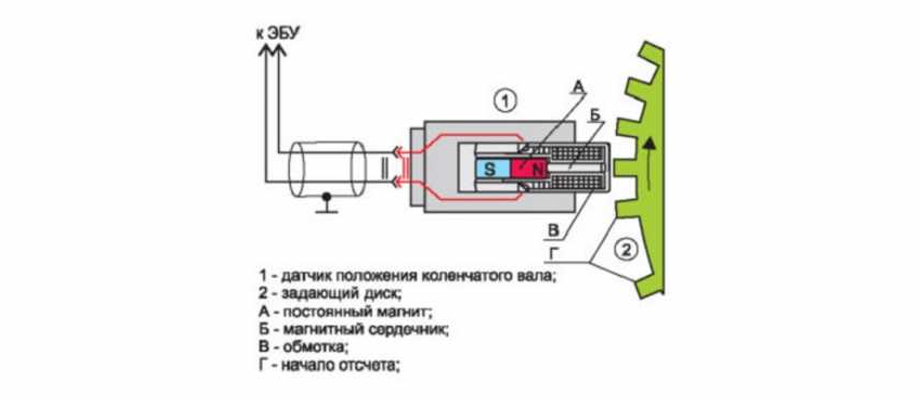

Датчик индуктивного типа представляет собой электромагнитный сердечник, катушку с обмоткой, слой изоляции и пластиковый корпус. Датчик может быть выполнен с отводящими проводами с фишкой на конце, либо иметь разъем для подсоединения питания от цепи.

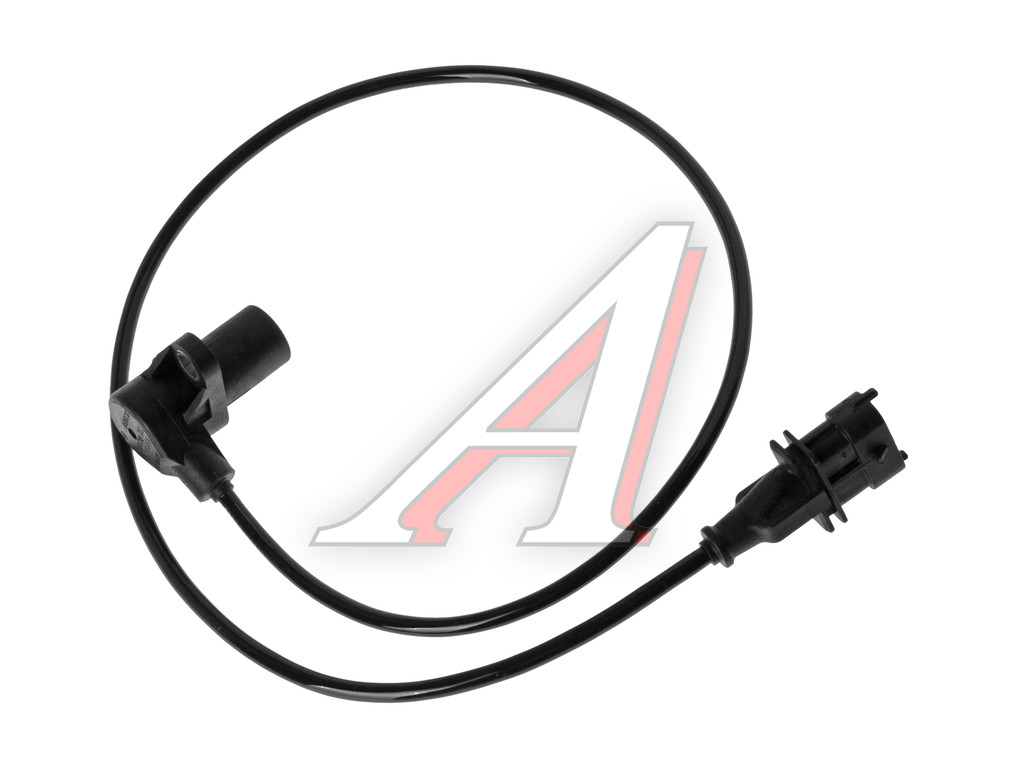

Новый ДПКВ

Принцип действия

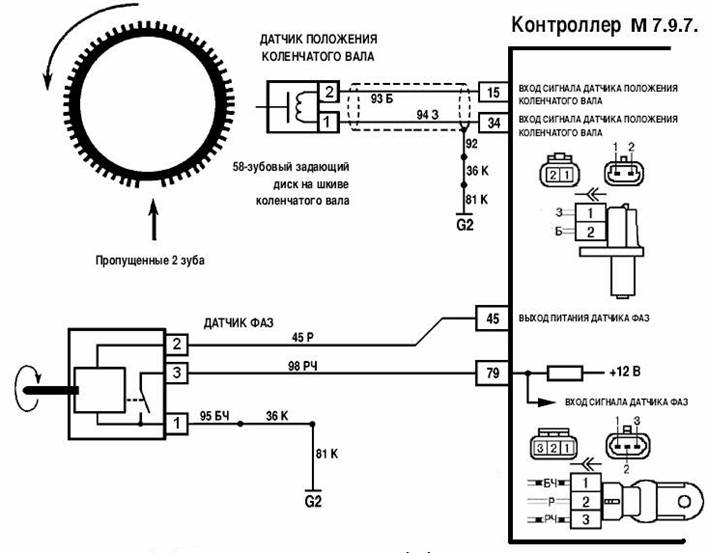

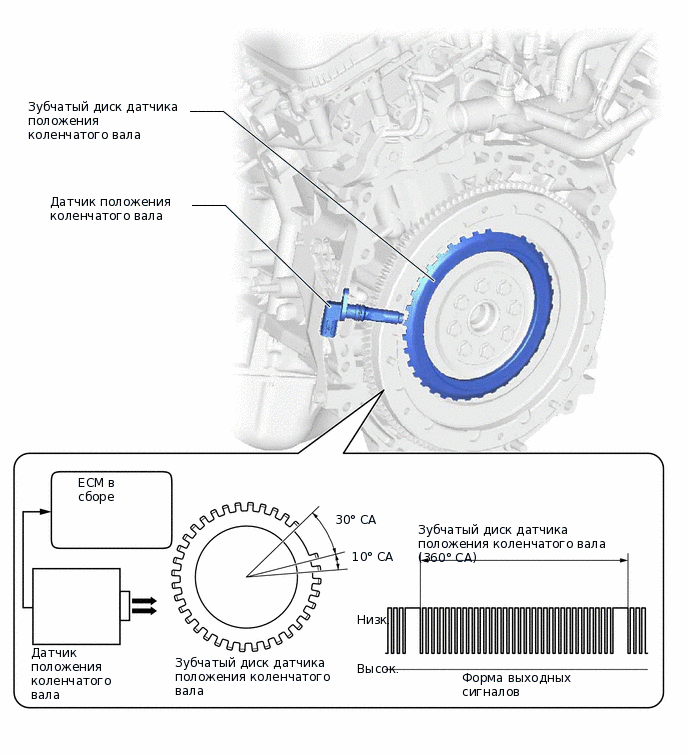

На носке коленчатого вала двигателя установлен зубчатый диск, на котором есть пропуск двух зубьев (они отсутствуют). Датчик ДПВК установлен в непосредственной близости к зубчатому диску с определенным зазором, порядка 0.5-1.5 мм (зазор выставляется с использованием набора шайб необходимого диаметра). При вращении коленчатого вала каждый зубец проходит около датчика, меняя его магнитное поле и формируя таким образом в катушке датчика импульсы.

Благодаря исходящим импульсам и пропуску двух зубьев на диске компьютер определяет начальное положение коленчатого вала. Для него один пропущенный зуб означает стартовую точку, второй нулевую точку.

ЭБУ считывает принятые импульсы с датчика и по недостающим зубьям диска определяется с положением коленчатого вала и дает команду системе зажигания и управлению работой форсунок. Другими словами, благодаря показаниям ДПКВ компьютер в нужный момент нахождения поршня ближе к верхней мертвой точке формирует искру и необходимое количество топлива из распылителя форсунки.

Неисправности датчика и последствия для мотора:

• Нестабильный холостой ход либо его отсутствие;

• Невозможность запуска двигателя;

• Резкая потеря мощности и динамики разгона;

• Самопроизвольно меняются обороты двигателя вверх/вниз;

• Появление детонации.

При этом, перечисленные симптомы могут проявляться не постоянно и к тому же по причине и отказе других систем с загоранием «чек» на щитке приборов.

Так как в задачу ДПКВ определение положения коленчатого вала для одновременного формирования искры и подачи топлива управляющим блоком, то при отказе датчика запуск двигателя становится невозможным.

Проверка

ДПКВ достаточно редко выходит из строя и причиной его отказа часто является повреждение при проведении каких-либо работ в моторном отсеке, либо засорение пространства между зубьями диска и приемной частью датчика.

Также нестабильная работа или его отказ могут быть вызваны плохим контактом в месте соединения, попаданием грязи в колодку, окислением контактов, либо нарушением величины зазора между датчиком и зубьями диска. Часто восстановить нормальную работу помогает простая очистка от грязи контактов, приемного сердечника или восстановление требуемого зазора.

датчик коленвала Suzuki Wagon R

Датчик можно проверить на целостность обмотки и на имеющееся сопротивление. Обрыв обмотки можно определить с помощью мультиметра, а для проверки сопротивления необходимо наличие омметра.

Сопротивление исправного датчика должно находиться в пределах 550-700 Ом.

Проверка датчика

Также можно установить заведомо исправный датчик и если двигатель стал запускаться и все симптомы неисправностей исчезли, то вывод очевиден – замененный датчик неисправен.

Поэтому, рекомендуется иметь в ЗИПе исправный датчик для замены в случае его отказа в пути. Замена не представляет каких-либо сложностей и может быть выполнена самостоятельно любым автовладельцем.

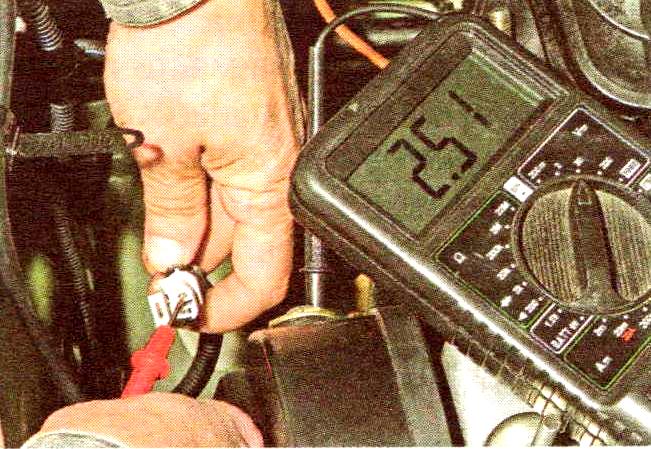

Как проверить фишку датчика коленвала

Неисправности датчика коленвала

Неисправности датчика коленвала обычно приводят к падению мощности двигателя, перерасходу топлива, снижению динамических характеристик автомобиля, появление детонации. При полном выходе ДПКВ из строя двигатель вовсе не будет работать, так как этот элемент синхронизирует работу систем зажигания и впрыска.

Расположение датчика положения коленчатого вала

Несмотря на то, что в разных машинах датчик положения коленчатого вала выполняет одну и ту же функцию, его расположение будет разниться в зависимости не только от марки и модели автомобиля, но и от установленного в нем двигателя. Рассмотрим несколько примеров.

На инжекторных двигателях «10-й серии», установленных на популярные отечественные автомобили ВАЗ-2110, 2111, 2112 датчик положения коленвала расположен в районе шкива ремня генератора, а именно на крышке масляного насоса.

На автомобилях Daewoo Nexia расположение датчика зависит от установленного в машине мотора. Так, на двигателе F16MF ДПКВ расположен напротив задающего венца (или другое название — диска), то есть, на заднем конце непосредственно коленчатого вала. На двигателях A15MF, G15MF и A15SMS той же машины датчик установлен напротив задающего диска на шкиве коленчатого вала.

На популярных машинах Renault Logan с двигателями объемом 1,4 и 1,6 литров чтобы добраться до датчика положения коленчатого вала необходимо будет демонтировать шланг воздухозаборника с патрубка воздушного фильтра. Так как ДПКВ находится справа внизу, в районе блока цилиндров. Непосредственно датчик можно легко опознать по крепежной пластине, имеющей два монтажных отверстия.

На автомобиле Hyundai Sonata датчик положения коленчатого вала находится под крышкой ремня ГРМ, внизу, в районе балансировочного ролика. Датчик можно найти по фишке, которая идет от него непосредственно к корпусу клапанной крышки.

Вообще, на большинстве автомобилей ДПКВ находится в непосредственной близости к коленчатому валу и/или к блоку цилиндров, на одном или другом его крае. Отличительная черта датчика положения коленвала — наличие длинного провода, соединяющегося с фишкой питания прямо на нем. Если вы по каким-либо причинам не смогли найти датчик на собственном автомобиле — обратитесь за помощью к мануалу (технической документации) или поищите соответствующую информацию на тематических форумах в интернете.

Работа датчика положения коленвала

Функция датчика положения коленчатого вала это синхронизации работы систем впрыска и зажигания. Он передает информацию о положении (угле поворота) коленвала в конкретный момент времени на электронный блок управления двигателем (ЭБУ), который, в свою очередь дает команды на зажигание топливной смеси в двигателе. Соответственно, при выходе датчика из строя двигатель попросту перестанет работать, то есть, заглохнет или не запуститься. Однако в большинстве случаев неисправность датчика положения коленвала выражается в отрыве или нестабильности провода питания и сигнала.

Принцип работы

Работа датчика ДПКВ, независимо от типа по котором работает заключается в том, чтобы отслеживать отсутствующий зубец на венце коленвала (или два зубца, в зависимости от конструкции конкретного двигателя). Для этого существует так называемый синхронизирующий диск, по периметру которого расположены указанные металлические зубцы. Соответственно, датчик фиксирует их по магнитному полю. Однако он также “чувствует” пропуск двух из них, соответственно, в нем не образуется электрический сигнал, происходит пропуск, что и является сигналом для ЭБУ о положении коленчатого вала в определенном положении и синхронизации системы зажигания по цилиндрам.

Так, если это магнитно-индукционный датчик, то он работает в магнитном поле (намагниченный сердечник с обмоткой из медной проволоки) и когда мимо него проходят металлические зубья диска синхронизации в нем появляется электрический ток (сигнал), который и передается на ЭБУ, сигнализируя об определенном положении коленчатого вала (соответствует положению пропущенных зубьев).

Датчики Холла работают на они так называемом эффекте Холла, который заключается в том, что возникает сигнал при пересечении переменным магнитным полем диска синхронизации, то есть, постоянного поля датчика положения коленчатого вала. При этом изменяется его напряжение, которое и является сигналом, передаваемым на электронный блок управления.

Реже на автомобилях можно встретить так называемые оптические датчики. Они работают по принципу источника и приемника света через зубья синхронизирующего диска. Соответственно, в случае, если светопринимающий элемент отмечает, что свет пропал на большее, чем положено, время, то это становится сигналом для электронного блока управления об определенном положении коленвала с теми же последствиями, что и для датчиков других типов.

Кроме того ДПКВ не только фиксируют положение коленвала в конкретный момент времени, но и определяют частоту его вращения.

Признаки неисправности датчика коленвала

Когда выходит из строя датчик положения коленвала, то признаки его неисправности можно определить по таким тиопвым симптомам:

снижение мощности двигателя, он «не тянет», в том числе при езде в гору и/или при загруженной машине;
обороты двигателя «плавают», причем во всех режимах, как во время движения, так и на холостом ходу;
возрастает расход топлива;
«провал» при нажатии на педаль газа, машина не набирает обороты;
детонации двигателя на высоких оборотах работы двигателя;
появилась ошибка код P0336, что свидетельствует о нарушении диапазона / производительности датчика положения коленчатого вала.

Тут стоит сделать ремарку, и упомянуть о том, что перечисленные выше признаки неисправности датчика ДПКВ являются самыми частыми, и могут также указывать на поломку некоторых других автомобильных датчиков, диагностику которых тоже, возможно, придется сделать. Тем более, что датчик коленвала — достаточно надежная деталь и выходит из строя достаточно редко.

Причины неисправности датчика коленвала

Существует ряд типовых неисправностей, из-за которых датчик положения коленчатого вала перестает корректно работать. Среди основных поломок:

Нарушено расстояние между диском синхронизации и сердечником датчика. Обычно соответствующее значение находится в пределах от 0,5 до 1,5 миллиметра. Регулируется оно при помощи установленных регулировочных шайб. Расстояние может быть нарушено при замене датчика на новый, механическое смещение шайбы или датчика в результате ремонтных работ либо аварии. Также причиной подобной поломки может быть попадание грязи или пыли в зазор между датчиком и диском синхронизации.
Обрыв провода или плохой контакт. Например, у датчика может быть плохо соединена питания фишка, в результате повреждения ее фиксатора. Реже повреждается изоляция провода (снижение значения изоляции, перелом провода), из-за чего электрический сигнал проходит не на ЭБУ, а на корпус машины или другие элементы подкапотного пространства.

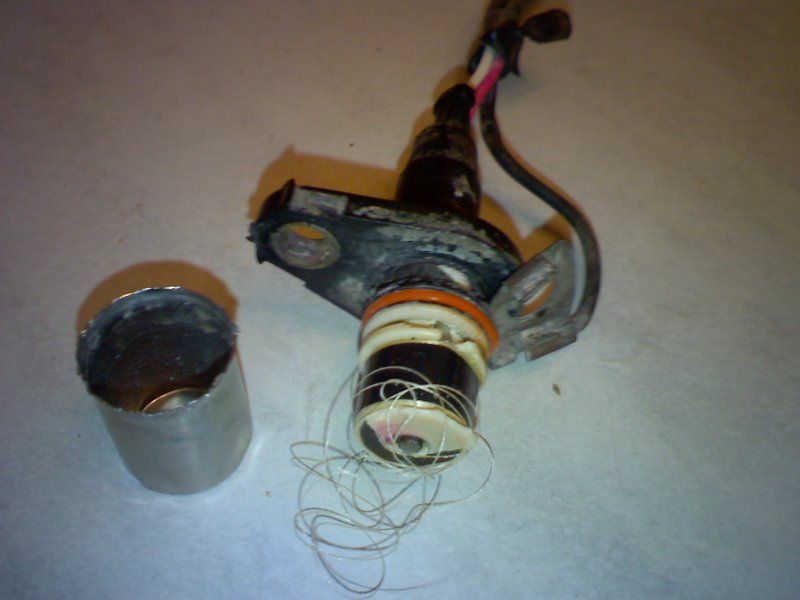

Повреждение обмотки. В редких случаях внутри датчика повреждается его обмотка, из-за чего он начинает некорректно работать либо не работать вовсе. Причины, по которым обмотка вышла из строя, могут быть различными — разрушение вследствие вибрации, окисления, некачественного (тонкого) провода, повреждение сердечника и так далее.
Повреждение диска синхронизации. Например, какие-либо зубья диска могут быть повреждены в результате выполнения ремонтных работ либо аварии. Если диск постоянно грязный, то зубья по естественным причинам могут изнашиваться и стачиваться. На тех авто, где стоит резиновый демпфер, в случае его разрыва, уходит метка отслеживания.
Повреждение светодиода либо элемента светопоглощения. Этот вариант подходит для старых машин, на двигателе которых установлен оптический датчик положения коленчатого вала.

Обычно при частичном или полном выходе датчика из строя его ремонт невозможен, поскольку его корпус является запаянным и неразборным. Соответственно, заменить провод (обмотку) и/или намагниченный сердечник в нем практически невозможно. По этой причине негодный датчик утилизируют, а вместо него покупают и устанавливают новый, благо цена на него невысокая, а в магазинах представлены самые различные модели для разных автомобилей.

Как определить неисправность датчика коленвала

Проверить работоспособность датчика несложно и сделать можно любому с помощью буквально одного мультиметра. На большинстве современных автомобилей устанавливаются именно индукционные датчики положения коленвала, поэтому вкратце остановимся на проверке устройств этого типа.

Так, ДПКВ можно проверить тремя способами — с помощью омметра, проверить значение индуктивности катушки, а также с использованием осциллографа. Кроме этого, важным элементом проверки датчика положения коленчатого вала является выставление правильного зазора между чувствительным элементом датчика, а также диском синхронизации (расстояние нужно уточнить в документации, оно находится в пределах 0,5…1,5 мм).

Как проверить датчик коленвала?

Есть три способа проверки ДПКВ — мультиметром (проверяется сопротивление обмотки), тестером (проверяется сопротивления изоляции и индуктивности) и осциллографом.
Подробнее

Самый простой и доступный практически любому автовладельцу метод — проверить внутреннее сопротивление датчика. Для этого достаточно использовать электронный мультиметр, переключенный в режим измерения сопротивления электрической цепи. У большинства современных датчиков значение электрического сопротивления внутренней катушки составляет порядка 500…700 Ом (в некоторых случаях это значение может отличаться, поэтому желательно ознакомиться с техническими параметрами датчика отдельно). Также желательно проверить значение изоляции проводов. Оно не должно быть менее, чем 0,5 МОм.

Для измерения индуктивности автовладельцу понадобится мультиметр (мегаомметр), сетевой трансформатор, измеритель индуктивности, а также вольтметр. Опуская алгоритм проверки, стоит сразу отметить, что значение индуктивности внутренней катушки исправного датчика должно находиться в пределах около 200…400 мГн (может отличаться у разных датчиков, но незначительно). Если индуктивность значительно ниже (реже выше), то датчик, скорее всего неисправен, и необходимо выполнение дополнительных проверок, в том числе замер сопротивления катушки и изоляции.

Самый сложный, однако самый информативный и надежный метод проверки датчика положения коленчатого вала — с помощью осциллографа, обычно электронного (программный эмулятор). Для этого осциллограф подключают к выводам датчика при работающем двигателе автомобиля и настраивают программу для снятия осциллограммы. Ее рисунок даст четкое понимание, в рабочем ли состоянии датчик, и нет ли пробелов при его работе. Кроме этого, можно демонтировать датчик с его посадочного места, подключить к нему осциллограф и попросту поводить возле его чувствительного элемента каким-нибудь металлическим предметом (например, отверткой). Если он будет фиксировать передвижение, и на экране будет формироваться осциллограмма — скорее всего, датчик исправен.

В процессе проверки не будет лишним сканирование ошибок из памяти ЭБУ при помощи специальных сканеров. Это поможет как в определении ошибки ДПКВ, так и других элементов двигателя.

Принцип действия и проверка датчика положения коленвала

Бывает несколько видов датчиков коленчатого вала от которых и зависит принцип действия их работы. По этому перед проверкой датчика положения коленвала не помешает разобраться с видами и самим принципом работы.

1-й способ проверки индуктивного датчика: измерение сопротивления катушки. При возникновении характерных неисправностей в катушке они отображаются на сопротивлении. Допустимая норма для разных катушек разная по этому нужно знать ее тех. данные. К примеру в данном случае это 550-700 Ом. По этому самый простой способ деффектовки — это измерить сопротивление мультиметром (тестером). Устанавливаем нужный диапазон и проверяем щупами на выводах датчика. Но такая проверка не дает 100 % гарантии что датчик коленвала проверен правильно, так как знаем только сопротивление но не знаем формирует ли датчик нужный сигнал. По этому надежнее всего осуществлять проверку датчика положения коленчатого вала при помощи осциллографа. Такая проверка позволит увидеть формирование сигнала.

2-й способ проверка датчика коленвала осциллографом.

Неисправности датчика коленвала

Расположение датчика положения коленчатого вала

Работа датчика положения коленвала

Принцип работы

Признаки неисправности датчика коленвала

снижение мощности двигателя, он «не тянет», в том числе при езде в гору и/или при загруженной машине;
обороты двигателя «плавают», причем во всех режимах, как во время движения, так и на холостом ходу;
возрастает расход топлива;
«провал» при нажатии на педаль газа, машина не набирает обороты;
детонации двигателя на высоких оборотах работы двигателя;
появилась ошибка код P0336, что свидетельствует о нарушении диапазона / производительности датчика положения коленчатого вала.

Причины неисправности датчика коленвала

Нарушено расстояние между диском синхронизации и сердечником датчика. Обычно соответствующее значение находится в пределах от 0,5 до 1,5 миллиметра. Регулируется оно при помощи установленных регулировочных шайб. Расстояние может быть нарушено при замене датчика на новый, механическое смещение шайбы или датчика в результате ремонтных работ либо аварии. Также причиной подобной поломки может быть попадание грязи или пыли в зазор между датчиком и диском синхронизации.
Обрыв провода или плохой контакт. Например, у датчика может быть плохо соединена питания фишка, в результате повреждения ее фиксатора. Реже повреждается изоляция провода (снижение значения изоляции, перелом провода), из-за чего электрический сигнал проходит не на ЭБУ, а на корпус машины или другие элементы подкапотного пространства.
Повреждение обмотки. В редких случаях внутри датчика повреждается его обмотка, из-за чего он начинает некорректно работать либо не работать вовсе. Причины, по которым обмотка вышла из строя, могут быть различными — разрушение вследствие вибрации, окисления, некачественного (тонкого) провода, повреждение сердечника и так далее.
Повреждение диска синхронизации. Например, какие-либо зубья диска могут быть повреждены в результате выполнения ремонтных работ либо аварии. Если диск постоянно грязный, то зубья по естественным причинам могут изнашиваться и стачиваться. На тех авто, где стоит резиновый демпфер, в случае его разрыва, уходит метка отслеживания.
Повреждение светодиода либо элемента светопоглощения. Этот вариант подходит для старых машин, на двигателе которых установлен оптический датчик положения коленчатого вала.

Как определить неисправность датчика коленвала

Как проверить датчик коленвала?

0 0 голос

Рейтинг статьи

Как проверить датчик положения коленвала Лада Гранта

Датчик положения коленчатого вала предназначен для формирования сигналов, по которым ЭБУ синхронизирует свою работу с тактами рабочего процесса двигателя.

Поэтому часто этот датчик называют датчиком синхронизации.

Действие датчика основано на принципе индукции — при прохождении мимо сердечника датчика зубьев шкива коленчатого вала в цепи датчика возникают импульсы напряжения переменного тока.

Частота появления импульсов соответствует частоте вращения коленчатого вала.

Зубья расположены по окружности шкива (через 6°). Два из них отстоят друг от друга на угловом расстоянии 18°.

Сделано это для формирования в цепи датчика опорных сигналов — своеобразных точек отсчета, относительно которых ЭБУ определяет положение коленчатого вала — верхние мертвые точки в первом — четвертом и втором — третьем цилиндрах.

Работа двигателя с неисправным датчиком положения коленчатого вала невозможна.

Датчик положения коленчатого вала ремонту не подлежит — в случае неисправности он заменяется в сборе.

Снятие и установка датчика положения коленчатого вала

1. Отожмите отверткой или пальцем пластмассовую защелку крепления колодки жгута проводов и отсоедините колодку от датчика.

Выкручиваем ключом на 10 мм болт крепления датчика

Извлеките датчик из отверстия прилива крышки

4. Проверьте сопротивление датчика. У исправного датчика оно должно быть 0,55 – 0,75 кОм.

5. Устанавливаем датчик положения коленчатого вала в последовательности, обратной снятию.

Набором щупов проверяем зазор между торцом датчика и зубьями шкива коленчатого вала.

Зазор должен быть 1± 0,41 мм, он задан конструкцией датчика и не регулируется.

При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика положения коленчатого вала.

Подсоединяем щупы тестера к выводу «В» колодки жгута проводов и «массе» двигателя.

При включенном зажигании и неподвижном коленчатом вале, тестер должен зафиксировать напряжение около 2,5 В.

Аналогичное напряжение должно быть между выводом «А» колодки жгута проводов и «массой» двигателя.

Если значения напряжений не соответствуют норме, проверяем исправность цепей (обрыв и замыкание на «массу») между выводом «В» колодки жгута проводов и выводом «34» контроллера, а также между выводом «А» колодки и выводом «15» контроллера.

При несоответствии значений напряжения и исправных цепях — неисправен контроллер.

Можно еще проверить следующим образом:

1. Подсоединяем к выводам датчика мультиметр (в режиме вольтметра с пределом измерения до 200 мВ).

2. Быстро проносим лезвие отвертки вблизи торца датчика, при этом на вольтметре наблюдаем скачки напряжения.

Более точно датчик можно проверить, если снимать с него показания, когда он установлен на двигателе и вращается шкив коленчатого вала.

У исправного датчика напряжение на выводах достигает 0,3 В, неисправный датчик заменяем.

Новости из мира УАЗ — Как узнать о неисправности датчика коленвала

Датчик коленвала предназначен для синхронизации работы системы зажигания и топливных форсунок. В случае выхода устройства из строя, нарушается стабильность работы подачи топлива, либо происходит полное прекращение подачи топлива, что может стать причиной остановки работы мотора и невозможности завести его повторно.

Работающий датчик позволяет микроконтроллеру определять положение поршней в цилиндрах. На коленвале установлено зубчатое колесо с двумя пропущенными зубчиками. При прохождении рядом с датчиком, зубчики искажают его магнитное поле, в результате чего формируются специальные импульсы в катушке индуктивности. Отсутствующие зубчики – это стартовая точка определения микроконтроллером исходного положения коленчатого вала. Компьютер автоматически считает число импульсов, проходящих от датчика, а также определяет положение коленвала, на основе чего рассчитывается время для срабатывания системы зажигания и топливных форсунок.

Датчик располагается в кронштейне, который установлен в области шкива привода генератора. Он монтируется с небольшим зазором в районе 1-1,2 мм возле зубчатого шкива. Такое местоположение очень неудобно для проникновения, потому к нему присоединен провод длиной 70 см с необходимыми разъемами. Для выставления необходимого положения требуется регулировка шайб между посадочным гнездом данного элемента.

Существует целый ряд ошибок транспортного средства, которые могут свидетельствовать о выходе датчика из строя, а именно:

Быстрое снижение мощности машины, которое определяется физически, без применения измерительных и диагностических устройств.
Произвольное снижение или увеличение оборотов мотора.
Детонация во время динамической нагрузки в двигателе.
Двигатель не включается при повороте ключа.
При движении транспортного средства на холостом ходу происходят неустойчивые обороты мотора.
Полное отсутствие холостого хода транспортного средства.

При этом не обязательно обращаться к специалистам при необходимости точно убедиться в неисправности датчика коленвала, это можно сделать самостоятельно. Для этого можно использовать несколько доступных вариантов действий, которые различаются видом применяемых приборов.

Пожалуй, один из самых простых способов диагностики предполагает предварительный демонтаж проверяемого устройства. Для этого необходимо сделать сначала отметки об изначальном положении датчика. Рекомендуется также осуществить контроль зазора между диском синхронизации и сердечником. Величина этого зазора должна составлять в диапазоне от 0,6 до 1,5 мм.

После демонтажа необходимо проверить датчик на наличие видимых повреждений. Чтобы лучше рассмотреть устройство, измеритель вместе с его контактами рекомендуется

тщательно протереть тряпкой, обильно смоченной в спирте. Если визуальный осмотр не позволил выявить никаких повреждений и неисправностей, то необходимо переходить к проверке электрической схемы.

Для диагностики требуется проверка сопротивления обмотки на катушке с использованием омметра. Если на табло устройства отображается цифра в диапазоне 550-700 Ом, то это свидетельствует об исправности датчика. Если же прибор показывает другие цифры, либо устройство вообще не реагирует на измерения, то измеритель положения коленчатого вала неисправен.

Существует также методика более тщательной проверки, при которой изучается:

сопротивление обмотки;
сопротивление изоляции;
намагниченность измерителя.

Чтобы выполнить такую диагностику необходимо использовать специальное оборудование, включая: мегомметр, сетевой трансформатор, цифровой вольтметр, а также устройство для измерения индуктивности.

При этом важно знать, что изменения будут более точными и актуальными, если они будут проведены при температуре окружающей среды не выше 20 градусов Цельсия.

Если проверка не позволила выявить никаких проблем с датчиком, то необходимо перейти к исследованию шкива. В некоторых случаях проблема заключается в том, что шкив не плотно установлен на вале. Это может привести к неправильной подаче измерителем импульсов. Еще одна распространенная причина проблемы – колесо с зубьями, в некоторых случаях один или несколько зубьев могут отломиться.

Однако на практике до глубокой проверки датчика дело доходит крайне редко. В большинстве случаев для выявления неисправности достаточно проведения ранее описанной простой диагностики с визуальным осмотром и использованием омметра.

Детальная инструкция, как проверить датчик коленвала своими руками: способы

Автомобиль не заводится — с такой проблемой, наверное, сталкивался каждый автолюбитель. В этом случае проблема может заключаться в чем угодно — начиная от пустого бензобака и заканчивая неисправными свечами зажигания. Но иногда и этого недостаточно, ведь причина, по которой не заводится транспортное средство, может заключаться и в неисправном датчике коленвала. О том, как осуществляется проверка датчика положения коленвала, вы сможете узнать из этой статьи.

Содержание

[ Раскрыть]

[ Скрыть]

Функции датчика и угроза его поломки

Предназначение датчика положения коленчатого вала (ДПКВ) заключается в синхронизации подачи бензина и старта двигателя. Устройство отправляет сигнал на электронный блок управления, который, в свою очередь, и регулирует работу данных систем. Принцип работы приведен ниже.

Когда коленчатый вал начинает движение, между установленным регулятором и зубчиками вала появляется импульс тока. В этот момент блок управления начинает считывание импульсов и посылает сигнал о необходимости открытия форсунок. Также он подает сигнал на модуль зажигания, после чего последний посылает искру на свечки. Поскольку на диске коленчатого шкива отсутствуют два зубчика, это позволяет блоку управления определить положение верхней мертвой точки. Соответственно, таким образом он узнает, когда нужно подавать сигналы на форсунки и искру на свечи.

Так выглядит ДПКВ

Угроза поломки устройства чревата тем, что в случае выхода из строя ДПКВ запуск мотора будет невозможным.

Признаки неисправности

Что касается основных признаков неисправности, то они приведены ниже. Эта информация частично поможет вам определить поломку устройства.

В первую очередь, это изменения в работе двигателя и транспортного средства в целом. В частности, во время езды значительно снижаются динамические характеристики. Разумеется, в данном случае причины такой неисправности могут быть самыми разнообразными, но об этом сообщит контроллер, включив лампочку Check на приборной панели.
Во время езды авто может вести себя некорректно, в частности, обороты могут самопроизвольно как падать, так и подниматься. Это может негативно отразиться на езде в целом.
Когда мотор работает на нейтральной скорости, обороты также могут падать и изменяться. В случае с некорректно работающим датчиком это будет наблюдаться постоянно.
Когда машина едет в гору, мощность мотора будет значительно падать. Также следует отметить, что падение мощности будет сопровождаться появлением детонации.
Ну и, наконец, последний симптом заключается в невозможности запуска мотора. Это происходит в том случае, когда устройство полностью вышло из строя.

Загрузка …

Способы диагностики

Теперь рассмотрим методы диагностики, при которых осуществляется проверка датчика коленвала в домашних условиях своими силами. Этих способов несколько и каждый из них мы рассмотрим подробно. Но чтобы осуществить диагностику, вы должны обладать хотя бы минимальными знаниями об использовании приборов, о которых мы поговорим ниже.

Проверка мультиметром (сопротивление обмотки)

Инструменты вам не понадобятся, заранее только приготовьте мультиметр, поскольку диагностика будет проходить именно с его помощью:

Для начала вам следует демонтировать регулятор, после чего зафиксировать его изначальное положение на моторе. Место расположения устройства вы можете определить по сервисному мануалу. Итак, вам необходимо зафиксировать регулятор, при этом отмечая его положение по меткам.
После этого на всякий случай произведите визуальную диагностику датчика, возможно, причина его неисправности заключается в повреждениях корпуса либо проводов. Само устройство вместе с контактами необходимо зачистить и протереть, для этих целей можно использовать топливо.
Когда вы будете демонтировать устройство, обратите внимание на расстояние между валом синхронизации и сердечником. Наиболее оптимальным вариантом будет, если этот промежуток не будет ниже 0. 6 мм и больше 1.5 мм. Если механических повреждений не обнаружено, то все-таки вам придется воспользоваться мультиметром. В частности, необходимо будет осуществить диагностику электронной составляющей ДПКВ, а именно его обмотки, поскольку в большинстве случаев проблема заключается именно в ней.
Процедура диагностики обмотки заключается в проверке сопротивления. Если вы знаете, как обращаться с мультиметром, то этот процесс не вызовет у вас особых трудностей. Показатель сопротивления при рабочем датчике должен составлять от 55 до 750 Ом, однако, все-таки перед проверкой мы порекомендуем вам ознакомиться с сервисной книжкой к своему авто. Как правило, там указывается рабочий интервал. В том случае, если при диагностике сигнал отличается от того, который должен быть то, скорей всего, дело заключается именно в неисправности ДПКВ. Меняйте регулятор, пока из-за него не наступил тот момент, когда вы не можете завести авто.

Проверка на осциллографе

Как и в предыдущем случае, инструменты вам не понадобятся. Если вы не знаете, как проверить датчик коленвала, то этот метод является более точным.

Приготовьте только осциллограф, а для более точных показателей вам также потребуется зажим (крокодил):

Зажим подключается к массе мотора, а один разъем осциллографа следует установить параллельно сигнальному выходу регулятора, а именно на клемму А. Второй разъем подключается к выходу под номером 5 USB Autoscope II. Это все необходимо проделать для того, чтобы можно было увидеть показатели напряжения сигнала на входе устройства.
После этого следует выбрать режим работы. В нашем случае, чтобы считать показатели напряжения, следует активировать режим «Inductive_Crankshaft», после чего необходимо запустить двигатель. В том случае, если мотор запустить не получается, то можно просто покрутить стартером.
Если сигнал от ДПКВ есть, при этом его выходной сигнал не совпадает с нормальным, то это может свидетельствовать о поломке устройства. Кроме того, это может говорить не только о поломке ДПКВ, но и об определенных неисправностях коленчатого шкива либо поломке зубьев. Если сигналы на осциллографе будут неправильными, то есть будут «прыгать», как показано на фото, то можете смело менять ДПКВ.

Проверка сопротивления

Третий метод диагностики тестером является комплексным, который позволяет измерить изоляцию и индуктивность.

Для такой диагностики вам потребуется:

сетевой трансформатор;
мегаомметр;
устройство для измерения индуктивности;
вольтметр, желательно, чтобы он был цифровым.

Так выглядят показатели сигнала ДПКВ при проверке осциллографом Так выглядят показатели сигнала ДПКВ при проверке осциллографом

Проверку лучше осуществлять в гараже, при этом желательно, чтобы температура была в районе 20-22 градусов, это позволит снять более точные показатели. Здесь вам также потребуется измерить сопротивление обмотки, об этом мы говорили в первом способе.

Когда сопротивление измерено, необходимо определить показатель индуктивности, для этого используйте измеритель. Если ДПКВ рабочий, то данный показатель должен варьироваться в районе 200-400 мГн.
После этого возьмите мегаомметр, вам потребуется измерять показатель изоляции. В том случае, когда напряжение составляет около 500 вольт, показатель сопротивления изоляции должен быть не больше 20 МОм.
Если вал синхронизации намагничен, то вам потребуется его размагнитить, иначе работа двигателя будет невозможной. Для этого используйте сетевой трансформатор. Сняв все показатели и проанализировав их, можно сделать вывод об исправности или поломке регулятора. Разумеется, если показатели отклоняются от нормы, то устройство можно считать не работоспособным, соответственно, необходима его замена.

При монтаже нового регулятора обратите внимание на отмеченные ранее метки, которые вы ставили при снятии ДПКВ. Не забывайте также о том, что расстояние от сердечника до вала синхронизации должно варьироваться в районе 0. 5-1.5 мм.

Видео «Диагностика датчика коленвала»

О том, как проверить датчик коленвала при помощи мультиметра — смотрите на видео.

Как проверить датчик положения коленчатого вала

Существует ряд общих симптомов неисправного датчика положения коленчатого вала (CKP), которые могут помочь вам определить, вышел ли из строя ваш датчик, включая пропуски зажигания в двигателе, грубую работу на холостом ходу, остановку или затрудненный запуск. Если у вас возникли подобные проблемы, возможно, вам потребуется заменить датчик положения коленчатого вала.

Однако эти же симптомы могут быть вызваны проблемами с системами зажигания или впрыска топлива.Поэтому, прежде чем заменять датчик положения коленчатого вала, вы можете провести несколько тестов, чтобы определить, действительно ли датчик коленвала является источником проблемы. Вот как проверить датчик положения коленчатого вала с кодом или без кода:

Коды неисправностей CKP

Если индикатор проверки двигателя горит, значит, блок управления двигателем (ЭБУ) записал какой-то код неисправности. Вы можете проверить бортовые диагностические коды неисправностей с помощью диагностического диагностического прибора. Коды между P0335 и P0338 соответствуют проблемам датчика коленчатого вала.

Это, вероятно, наиболее простой и надежный способ проверить и определить проблему датчика коленчатого вала. К сожалению, датчик коленчатого вала обычно изрядно изношен к тому времени, когда горит индикатор проверки двигателя. Возможно, вы уже испытываете проблемы с датчиком коленчатого вала до того, как ЭБУ обнаружит какие-либо признаки неисправности. Если вы хотите проявлять инициативу, вы можете провести еще несколько тестов.

Прокрутка двигателя и считывание оборотов

В следующем методе тестирования датчика кривошипа также используется диагностический сканирующий прибор.Одна из настроек сканера позволяет вам считывать частоту вращения двигателя в оборотах в минуту (RPM). Теперь вы можете догадаться, откуда сканер получает эту информацию? Если вы угадали датчик положения коленвала, то вы были правы. Настройте сканер на считывание оборотов двигателя и проверните его. Диагностический прибор должен показывать от 100 до 500 об / мин. Плохие показания указывают на то, что датчик коленчатого вала работает неправильно. Нулевое значение указывает на то, что датчик коленчатого вала полностью вышел из строя.

Методы тестирования мультиметра

Конечно, не у всех есть доступ к сканирующему прибору (хотя его иногда можно взять напрокат в магазинах запчастей), но есть несколько способов проверить с его помощью неисправный датчик положения коленчатого вала. Мультиметр — более распространенный инструмент, который очень полезен для диагностики многих электронных компонентов вашего автомобиля. Мультиметр может измерять напряжение, ток и сопротивление.

Вы можете снять датчик, а затем проверить сопротивление.Присоедините один конец мультиметра к каждому проводному выводу датчика. Нулевое сопротивление означает, что произошло короткое замыкание. Бесконечное сопротивление означает разрыв цепи. Любое из этих показаний указывает на то, что датчик не работает. Для любого другого показания сверьте его со спецификациями производителя. Если ваши показания не близки к рекомендуемому сопротивлению, вам следует заменить датчик.

Другой способ проверить датчик коленчатого вала мультиметром — это проверить выходное напряжение при проворачивании двигателя.Для этого вам понадобится помощник. При этом будьте очень осторожны с движущимися частями. Проверьте разъемы проводки и измерьте выходное напряжение в милливольтах переменного тока. Обычно это значение составляет около 200 милливольт, но оно может варьироваться от автомобиля к автомобилю. Проверьте спецификации производителя. Если нет выходного напряжения, то, очевидно, ваш датчик не работает.

Эти тесты помогут вам определить источник вашей проблемы. Они либо помешают вам сделать ненужный ремонт, либо подтвердят, что ремонт, который вы собираетесь сделать, действительно нужен.Если тестирование действительно подтвердило, что ваш датчик неисправен, ознакомьтесь с этой статьей о том, как заменить датчик положения коленчатого вала.

Просмотрите другие статьи о датчиках положения коленчатого вала:

Как проверить датчик положения коленчатого вала. Три способа проверки датчика коленвала

Каждый автовладелец прекрасно осознает важность датчика положения коленчатого вала автомобиля (ДКПС). Иногда из-за того, что с его помощью можно синхронизировать работу электронного блока управления двигателем, этот аппарат еще называют датчиком синхронизации.

Датчик положения коленчатого вала

При выходе из строя описываемого датчика запуск двигателя невозможен либо имеется неисправность, которая может привести к полной остановке (снижение мощности, сбои в поворотах). Также этот датчик отвечает за синхронизацию подачи топлива поворотом ключа зажигания.

Признаки неисправности датчика положения коленчатого вала:

Значительное снижение его динамических характеристик в процессе движения ТС (конечно, у этой проблемы несколько причин, но контроллер сообщает об этой проблеме и устраняет ее, и зажигает Check Engine знак на приборной панели).
Двигатель самопроизвольно увеличивает или уменьшает скорость вращения.
Холостой ход, нет устойчивости в поворотах.
Возникновение детонации в двигателе при динамической нагрузке.
Невозможность запуска двигателя.

Приведем только основные характерные признаки поломок датчика положения коленчатого вала, шкива Т-образного ремня или генератора.

Изначально выясните способ его проверки качества работоспособности и будьте абсолютно уверены, что все в порядке.Почему такое испытание всегда нужно проводить первым?

Все достаточно просто. Несмотря на то, что в большинстве автомобилей этот датчик расположен не в самом удобном месте, проверка его исправности требует очень мало времени и ресурсов. Но после этого теста вам будет абсолютно ясно, нужна ли замена датчика.

Как проверить датчик положения коленчатого вала?

Проверить работу датчика (CKPS) можно несколькими способами.Для каждого варианта нужно использовать определенные устройства. Чаще всего используются три основных подхода к проверке работоспособности датчика положения коленчатого вала, давайте их рассмотрим.

Руководствуясь советами профессионалов, перед проверкой всегда снимайте датчик с отметкой о его первоначальном расположении на двигателе. Понятно, что после снятия нужно визуально осмотреть датчик. Результаты визуального осмотра позволяют обнаружить повреждения, проверить состояние контактной площадки, контактной жилы.Удалите загрязнения спиртом или бензином. Контакты датчика положения коленчатого вала должны быть чистыми.

Процесс разборки необходим для установки расстояния от сердечника датчика до целевого колеса. Он должен составлять от 0,6 мм до 1,5 мм.

При отсутствии каких-либо проблем можно переходить к поиску скрытых неполадок на схеме подключения устройства.

Диагностика датчика коленчатого вала с помощью омметра

Для измерения сопротивления проворачиванию датчика коленчатого вала используйте омметр (мультиметр).Правильно работающий датчик будет в диапазоне от 550 до 750 Ом.

Такой тестер (мультиметр) поверка — это проверка сопротивления катушки индуктивного датчика. Так как катушка повреждена, в первую очередь влияет сопротивление. Установите нужный диапазон и проверьте провода на розетках. Такая проверка является наиболее элементарной и простой, поэтому не может дать стопроцентной уверенности в правильности диагноза.

Если вы хотите быть уверенным, перед началом работы внимательно прочтите руководство по ремонту вашего автомобиля.Если измеренные значения не соответствуют заявленному интервалу, необходимо заменить датчик коленвала.

Второй подход для проверки функциональности CKPS требует больше времени. Для его выполнения необходимо иметь больше устройств:

Megger.
Сетевой трансформатор.
Индукционный счетчик.
Вольтметр (желательно цифровой).

Для корректности полученных результатов важна температура окружающей среды, предпочтительно 20-22 ° C.Сопротивление проводки следует измерять омметром, как указано выше.

Далее измеряем индуктивность катушки специальным измерителем. У нормального сенсора она должна быть равна 200-400 МГц.

Затем измерьте сопротивление изоляции с помощью мегомметра. При напряжении 500 В этот параметр не может превышать 20 МВт.

В случае случайного намагничивания целевого колеса из-за ремонта датчика, произведите размагничивание с помощью сетевого трансформатора.

Анализируя все данные и параметры, полученные в результате измерения, можно сделать вывод о работоспособности датчика коленвала или его замене.

Устанавливая старый или заменяя прибор, внимательно следите за отметками, оставленными вами при демонтаже, соблюдайте расстояние 0,5-1,5 мм от сердечника до целевого колеса.

Третий метод диагностики датчика коленвала является наиболее точным и применяется на профессиональных станциях. Это требует наличия осциллографа и программ. При использовании этого метода не нужно демонтировать устройство с двигателя, так как он позволяет увидеть формирование сигнала.Цифровой осциллограф позволяет профессионалам эффективно обнаруживать различные проблемы в системе впрыска.

Диагностика выходного сигнала датчика осциллографа

Для получения правильных параметров подключите черный зажим осциллографа, называемый «крокодил», к двигателю автомобиля, на щупе устанавливается параллельный выход сигнала датчика (разъем датчика — клемма A). Разъем второго щупа осциллографа должен быть подключен к аналоговому входу USB Autoscope II номер 5. Эти действия необходимо выполнить для того, чтобы увидеть схемы осциллографа напряжения сигнала на входе датчика положения коленчатого вала.

Затем необходимо выбрать режим отображения Inductive_Crankshaft. Теперь вы можете заводить автомобиль. Если двигатель не запускается, нужно провернуть двигатель стартером.

При наличии сигнала датчика положения коленчатого вала, но его выходные параметры не соответствуют нормальным, возможны рывки автомобиля, резкий запуск двигателя, сбои и т. Д. Такие сбои являются свидетельством неисправности датчика. , или целевое колесо и поломка его сцепления. Правильность проблемы станет ясна при рассмотрении характера волны на диаграмме прицела, снятой на выходах датчика положения коленчатого вала.

Вы ознакомились с тремя возможными способами проверки датчика коленчатого вала, например:

Тест мультиметра (сопротивление вращению).
Meter Test (сопротивление изоляции и индуктивности).
Проверка осциллографа.

Каждый выбирает свой метод в соответствии со своими способностями и знаниями. Будьте объективны в получении результатов, а также очень внимательны и осторожны при проверке.

Спрашивайте в комментариях. Обязательно ответим!

Как проверить датчик положения кривошипа с помощью мультиметра?

Отсоединить электрический разъем датчика CKP .Установите цифровой мультиметр на шкалу постоянного напряжения, используя нижний диапазон. Поверните ключ зажигания в положение «Вкл.» , положение , но не запускайте двигатель. Коснитесь черным проводом цифрового мультиметра на массу.

Нажмите, чтобы увидеть полный ответ

Из этого, как узнать, неисправен ли датчик положения коленчатого вала?

Наиболее частые симптомы неисправности датчика положения коленчатого вала

Проверьте, горит ли свет двигателя. Контрольная лампа двигателя загорается при перегреве датчика.
Колебания в двигателе. Обычно причиной является вибрация двигателя.
Медленный отклик от ускорителя.
Неустойчивый запуск.
Пропуски зажигания в цилиндре.
Срыв и обратный огонь.

Во-вторых, можно ли проверить датчик положения коленчатого вала? Мультиметр может измерять напряжение, ток и сопротивление . Вы можете снять датчик , а затем проверить сопротивление. Присоедините по одному концу мультиметра к каждому проводному выводу датчика .Другой способ проверить датчик коленчатого вала с помощью мультиметра — это проверить выходное напряжение при проворачивании двигателя.

Точно так же можно спросить, что происходит, когда датчик кривошипа неисправен?

Прерывистая остановка Если у датчика положения коленчатого вала или его проводки есть какие-либо проблемы, это может вызвать отключение сигнала коленчатого вала во время работы двигателя, что может привести к остановке двигателя. Обычно это признак проблемы с проводкой.Однако неисправный датчик положения коленчатого вала также может вызывать этот симптом.

В чем разница между датчиком распределительного вала и датчиком коленчатого вала?

Датчик распределительного вала определяет, какой цилиндр работает, чтобы установить синхронизацию форсунки и последовательность зажигания катушки в системах DIS. Датчики коленчатого вала устанавливают угол опережения зажигания, подают сигнал частоты вращения и определяют частоту вращения двигателя.

Проверка и замена датчиков положения коленчатого вала на мотоциклах

Как заменить датчик положения коленчатого вала (a.к.а. Датчик вращения) на мотоцикле

Неделю назад перестал заводиться мой новый для меня Ducati 900SS Supersport 1998 года выпуска. Сразу после того, как я выставил его на продажу, я понял, что всегда езжу на 1098S. Классика!

В процессе я многое узнал о важной части электронного зажигания, называемой «датчиком положения коленчатого вала». Они входят в состав не только каждого мотоцикла с электронным зажиганием, но и любого автомобиля . Но в основном я имею дело с мотоциклами, так что это моя точка зрения.

Датчик положения коленчатого вала снят с моего Ducati 900SS, т.е. такой же, как на Monster 900, то есть
. Есть много причин, по которым старый мотоцикл может не заводиться. Обычно это
Ослабленный провод (они очень сильно вибрируют… особенно мои старые мотоциклы Ducati)
Перегоревший предохранитель — иногда указывает на что-то худшее, но иногда просто на неисправный предохранитель
Плохой топливный насос
Ослабленный провод на ECU
Перегоревшее реле или соленоид стартера
Неисправный стартер или обрыв / муфта стартера
Неработающая система зарядки (неисправная аккумуляторная батарея, катушка генератора / статора или блок регулятора / выпрямителя)
Плохой провод, который где-то сдавлен
Сжатое топливо линия (кровавые вещи всегда сжимаются, когда вы перемещаете бак вверх и вниз)
Ряд других проблем, таких как плохая катушка, плохой инжектор или провод, или изворотливые кислородные датчики, могут вызвать проблемы с работой.Но они не вызывали (или вызывали редко) отказ при запуске.
Итак, я ознакомился с тем, где находятся все эти детали на 900 Supersport. Слава богу, все устроено лучше, чем мой старый Monster M900.
Я испытал то же самое на других мотоциклах — Ducati, старой Honda (мой оригинальный CB900F), некоторых других здесь и там. Системы пуска в целом одинаковые, только разложены по-разному.
Проблема была в том, что после проверки всех возможных причин не запускаемого мотоцикла я не обнаружил неисправности, и он все равно не заводился.
Ну, я. Поэтому я и создал этот сайт — как отдушину. Я люблю учиться и делиться тем, что другим может быть полезно. Если вам нравится то, что вы здесь читаете, и вы такая же одержимая фракция, как и я, возможно, вы захотите узнать, когда я опубликую больше. (Проверьте последнюю версию, чтобы понять, что вы увидите.)
Подробнее о проблеме «мой мотоцикл не заводится»
Сказать, что мотоцикл «не заводится» — это на самом деле просто описание окончательного вывода. , а не симптомов.
Чтобы лучше диагностировать, вы должны уметь подробно описывать, что происходит.
Обычно есть всякие информативные вещи, например,
Что-нибудь загорается?
Топливный насос заправляется?
При нажатии на стартер что-нибудь движется?
И так далее. Я должен написать более полный пост о том, как починить не заводящийся мотоцикл, позже!
В данном случае:
При включении ключа загорается приборная панель, и топливный насос заполняет рампу форсунки (жужжание… щелчок). По крайней мере, это означало, что отказал не основной предохранитель, ни предохранитель топливного насоса.(Кроме того, ствол зажигания работает!)
При нажатии на кнопку стартера двигатель перевернулся. Так что стартер работает, как и обжимной. Кроме того, я волновался, что, возможно, выключатель был сломан — я разобрал его, и все было в порядке.
Однако двигатель не сработал .
Это означало, что в цилиндрах не хватало искры или топлива — а может быть и того, и другого!
Что еще может привести к тому, что велосипед вообще не заводится?
Самый простой способ проверить, что это не проблема с топливом, — это распылить немного «Начни, ублюдок!» спрей стартера за воздушным фильтром.Это ничего не дало. Так что даже с топливом нет искры. Что-то мешает искре.
Во-вторых, простой способ проверить, нет ли проблемы с искрой, — это почувствовать запах газа в выхлопе. Не было. Несгоревшее топливо не отправляется.
Итак, я пришел к выводу: что-то говорило компьютеру не направлять топливо или искру в цилиндры .
Именно тогда я узнал о «датчике положения коленчатого вала».
Краткое знакомство с датчиком положения коленчатого вала
Датчик положения коленчатого вала сообщает ЭБУ, что двигатель вращается, и его положение, поэтому он может сказать: «Эй, дайте немного топлива и / или искру [в нужное время]»
Если датчик положения не отправляет сигнал или если сигнал прерывистый, то ЭБУ прекращает подачу искры и топлива к поршням.ЭБУ не знает, когда подавать топливо или искру.
Те из вас, кто достаточно взрослый, чтобы помнить двигатели семидесятых годов, будут знать, что такое «точки» (или «временные точки»). Это был старый способ установки угла опережения зажигания. Вы также можете увеличить или замедлить отсчет времени, изменив точки. В наши дни это можно сделать, изменив карту в ЭБУ.
Датчик положения коленчатого вала, он же датчик вращения, на Ducati Supersport 900 Схема деталей
В руководстве по запчастям (с веб-сайта Карла Солтера) он просто упоминается как «датчик», номер детали 552.4.009.1А (на моем 900SS).
Датчик положения кривошипа на моем мотоцикле Ducati расположен с левой стороны двигателя, прямо возле генератора.
Где датчик положения коленчатого вала на мотоцикле Ducati (справочная фотография из руководства) Где датчик положения коленчатого вала на моем Ducati Supersport 900
Датчик положения коленчатого вала упоминается как
Датчик вращения
Датчик положения коленчатого вала или кривошипа датчик положения
Датчик времени (указывает, что он помогает)
Датчик скорости (вводит в заблуждение, tbh)
Общий принцип датчика положения коленчатого вала такой же, как и моменты времени.Датчик либо изменяет сигнал напряжения, либо размыкает и замыкает цепь (в зависимости от типа используемого датчика), в зависимости от приближающегося к нему металлического объекта — обычно это колесо синхронизации, прикрепленное к коленчатому валу.
Как работает датчик положения коленчатого вала?
Датчик положения кривошипа — это датчик «эффекта Холла» (с большой буквы, потому что он назван в честь кого-то.)
Эффект Холла был назван в честь Эдвина Холла, который открыл его в конце 1800-х годов. Проще говоря, это электромагнитное явление, при котором в электрическом проводнике индуцируется напряжение в присутствии близлежащего магнитного поля.
Существуют различные типы датчиков Холла. Не все они представляют собой строго «эффект Холла» в первоначальной форме (речь идет только о металле и магнитах), потому что в некоторых из них используются полупроводники, которые были изобретены почти столетие спустя. Тип датчика, который наиболее распространен в двигателях мотоциклов (и автомобилей), включая мотоциклы Ducati, использует стационарный постоянный магнит и полупроводник, разделенные воздушным зазором.
Эти датчики работают за счет подачи тока через полупроводник, который реагирует на изменение магнитного поля.Датчик размещен внутри двигателя. Внутри двигателя вращается кусок металла, который посылает на датчик синхронизирующие сигналы. Каждый раз, когда кусок металла проходит, полупроводник переключается в проводящее состояние или из него.
Как работает датчик положения коленчатого вала
Итак, резюмируя очень бойко … датчик эффекта Холла на мотоцикле похож на реле, которое переключается из положения «выключено» в положение «включено» каждый раз, когда проходит металл колеса синхронизации.
Эти сигналы включения / выключения отправляются в ЭБУ, который затем использует их в качестве входных данных для принятия решения о том, подавать ли искру на свечи или топливо в форсунки.
Признаки неисправного датчика положения коленчатого вала
Плохой датчик вращения может помешать работе мотоцикла тремя способами.
Во-первых, плохой датчик вращения может вообще остановить мотоцикл от стрельбы.
Некоторые мотоциклы слышат, как заправляется топливный насос, и загораются все фары… но искра топлива или не поступает в камеры.
Если вы едете, а он терпит неудачу, это может привести к тому, что вы просто остановитесь. Если вы припаркованы, это может привести к тому, что вы не сможете завести машину.
Во-вторых, плохой датчик вращения может споткнуться. Это может быть с разными скоростями. Обычно это связано с резким падением оборотов. У меня это происходило постоянно на 4 000–4200 об / мин. Я читал о людях, у которых частота вращения колебалась в разных диапазонах случайным образом. Некоторые говорят, что 5 000 или даже 8 000, с разными условиями, такими как «при любом открытии дроссельной заслонки» или «только при полностью открытой дроссельной заслонке».
В-третьих, еще один признак неисправности датчика положения — мотоцикл заводится и какое-то время едет… а затем глохнет. Это может быть что угодно: от «резкого старта» до нескольких оборотов, может быть, даже до 10-20 минут бега.
Я прочитал весь ассортимент и испытал пару. В этом случае мой Ducati Supersport 900 пробежал около 20 секунд, прежде чем споткнуться и выйти из строя.
Датчики положения коленчатого вала с по выходят из строя со временем. Несмотря на то, что они являются статическим компонентом без движущихся частей, после тысяч часов использования (при условии, что 20000 км — это примерно 2-4000 часов), промывание их горячим маслом изнутри картера может нанести серьезный ущерб. .
«Неисправный датчик положения коленчатого вала» на самом деле может не быть полностью неисправным датчиком. Воздействие всего этого тепла могло сделать датчик слабее, и в этом случае размещение его ближе к синхронизирующему колесу могло иметь эффект. Однако это опасная игра … вы можете в конечном итоге отрезать кусочки датчика, отправив их в двигатель через масло! Очень плохо!
Это также может быть слабый / неплотный / корродированный разъем . На старых мотоциклах, особенно на тех, которые пережили неподходящую погоду, разъем датчика положения коленвала, возможно, просто обнаружил слишком много пыли, масла, тепла или влаги.Проверить вилку.
И давайте не будем забывать, что опора двигателя — это динамичная машина, постоянно движущаяся и нагревающаяся / охлаждающаяся. Допуски меняются. Колесо ГРМ могло немного сдвинуться или измениться по форме (расширилось) или что-то еще.
Как проверить неисправность датчика положения коленчатого вала
Каждый датчик положения немного отличается.
Во-первых, в общих чертах, есть виды с двумя зубцами и с тремя зубцами.
Датчик положения коленчатого вала с двумя контактами посылает небольшое индуцированное напряжение.
Трехконтактный датчик положения коленчатого вала имеет напряжение и массу, подключенные к двум линиям, а сигнал выходит на другую.
Для проверки двухконтактных датчиков положения коленчатого вала:
Снимите датчик с двигателя. Убедитесь, что двигатель остынет, иначе я не знаю, вы обожжетесь, и, возможно, вытечет масло!
Подсоедините к датчику напряжения или мультиметру. Вам нужен только простой. Этот простой мультиметр Fluke надежен и полезен.
Быстро переместите ферромагнитный металлический объект (например, стальной болт или кусок железа) рядом с датчиком и от него. Используйте магнит (подойдет магнит на холодильник), если вам нужен более сильный сигнал.
Есть ли у вас выход напряжения? Хорошо. Если нет, плохой датчик. (Или провода.)
Тестирование трехконтактных датчиков положения коленчатого вала
Тестирование трехконтактного датчика положения коленчатого вала концептуально аналогично, но вы должны подать напряжение и заземлить, а затем провести тест между сигнальной клеммой и землей.
Посмотрите на сам датчик. Есть ли на нем маркировка, указывающая, какие клеммы являются положительными, отрицательными и сигнальными?
Даже мой старый датчик 1998 года (производства Bosch, продаваемый Magneti Marelli) имел маркировку. Так что вполне вероятно, что и ваш тоже.
Если нет, проверьте схему подключения в руководстве.
Ремонт или замена неисправного датчика положения
В первую очередь — проверьте проводку. Проводка или разъем для вашего датчика могут быть ослаблены. Иногда покачивание может снова запустить его; не то, на что вы действительно хотите положиться, поэтому вы все равно можете заменить его (или заменить всю проводку).
Во-вторых, проверьте воздушный зазор.
Характеристики воздушного зазора варьируются в зависимости от мотоцикла, но для обычно он составляет 0,5–1 мм. На моем Ducati 900SS он составляет от 0,6 до 0,8 мм, но, конечно, он будет работать с меньшим зазором… только с риском контакта между колесом синхронизации и датчиком.
Существуют разные способы измерения воздушного зазора на разных двигателях. Лучше всего использовать щуп. Но это зависит от доступа в вашем конкретном двигателе.
Наконец, вы можете просто полностью заменить датчик положения коленчатого вала .
Самый простой способ получить замену CPS — это приобрести OEM-блок.
Но имейте в виду, что многие датчики положения на самом деле производятся третьими сторонами (например, Bosch), поэтому вы можете найти альтернативы, произведенные для других автомобилей, которые намного дешевле, чем OEM .
Например, для моего Ducati 900SS официальная часть 552.4.009.1A стоит 120 долларов США, если я покупаю ее у поставщика.
Глядя на номер детали моего датчика положения коленчатого вала, я могу найти его на eBay
. Но это точно такая же деталь, которая используется в некоторых старых автомобилях Fiat или Alfa Romeo.Я поискал на eBay и нашел ту же деталь у поставщика из Великобритании. Мне действительно нужно ждать 2-4 недели, чтобы он прибыл, но именно поэтому у меня нет только одного мотоцикла!
Для более старых моделей Monsters и Supersports (с двумя отверстиями, на которых написано «Marelli 8i3») номер детали такой же, как на Alfa Romeo 145 или 146, на Fiat Tip, Tempra, Ducato или Lancia Dedra. Номера деталей: Fiat 7679221, 7694335, 60603937; Альфа Ромео / Лянча: 60603937, 60810103, 7733001; FAE 79015; Meat & Doria 87074; Стандарт 18783.
Ducati Датчик положения коленчатого вала с одним отверстием
Для новых мотоциклов Ducati с одним отверстием сбоку (например, на моем Ducati 1098S) номера деталей: Fiat 46774532, 55187333, 7777960; Стандарт 18805, SEB414; Alfa Romeo 77872560; Magneti Marelli 4820171010; Lancia 77872560 и еще куча других.
Найдя подходящий альтернативный датчик положения коленчатого вала, вы сэкономите кучу денег. Возможно, вам просто придется подождать, пока он придет по почте!
Как проверить трехпроводной датчик кривошипа с помощью мультиметра
В некоторых моделях транспортных средств по прошествии времени или при работе с высокой интенсивностью работы компонент может выйти из строя.Среди них датчик положения коленчатого вала может вызвать несколько недостатков, вызывающих различные симптомы.
Вот почему необходимо как можно скорее обнаружить неисправность или неудобство. В этом случае вы можете использовать разные инструменты, хотя мультиметр может быть лучшим вариантом. В частности, цифровой мультиметр позволяет легко и без особых неудобств проверять.
Наряду с этим, также важно учитывать все электрические параметры вашего автомобиля в частности.Таким образом, у вас будет возможность идентифицировать провода и легко найти датчик. Затем вы можете заменить этот датчик, чтобы получить автомобиль в хорошем состоянии.
Для этого в нем должны быть:
Шкала Ом
Напряжение постоянного тока
Напряжение переменного тока
Красный и черный щупы
Как проверить исправность датчика положения распределительного вала?
В некоторых случаях датчик положения распределительного вала может выйти из строя из-за износа с течением времени.По этой причине вы можете знать некоторые полезные сигналы, которые сообщат вам, если вам нужно отремонтировать или заменить какой-либо компонент.
1. Транспортное средство постоянно останавливается: Здесь транспортное средство может медленно ускоряться, мощность двигателя снизилась или расход топлива недостаточен. Здесь, когда автомобиль имеет один из этих сигналов, датчик положения распределительного вала следует заменить. Так что эти недостатки могут быть признаком других проблем. (1)
2. Горит индикатор проверки двигателя: Как только датчик положения распределительного вала обнаружит определенные неисправности, загорится свет этого индикатора.Однако здесь следует учесть, что этот индикатор может загореться и по другим причинам. Вот почему профессионал должен просканировать ваш автомобиль и определить, в чем заключается конкретная неисправность.
3. Автомобиль не заводится: Если вы столкнулись с вышеуказанными проблемами, вероятно, ваш автомобиль почти не заводится. Датчик положения распределительного вала может выйти из строя, что приведет к износу других частей автомобиля. Конечно, это наихудшая ситуация, которая может случиться, когда вы едете за рулем или если ваш автомобиль припаркован.
Как проверить датчик положения коленчатого вала?
Если вам нужно проверить эту конкретную часть вашего автомобиля, то, вероятно, вы столкнулись с одной из следующих проблем. Конечно, эти проблемы не связаны ни с одной проблемой вашего автомобиля.
Состояние запуска и остановки
Проворачивание коленчатого вала, состояние без запуска
Трудный запуск
Колебания
Неровный холостой ход
Плохое ускорение
Пропуски зажигания
Повышенный расход топлива
Проверьте индикатор двигателя на
С которым , вам потребуется выполнить ряд полезных действий, чтобы проверить правильность работы датчика CKP индуктивного типа.Вам нужно будет обратиться к руководству по ремонту автомобиля для получения необходимых спецификаций.
Здесь вы должны сначала отключить датчик CKP.
Затем вы должны настроить цифровой мультиметр, выбрав нижний диапазон на шкале напряжения постоянного тока.
Не запуская двигатель, поверните ключ автомобиля в положение зажигания.
Затем вы должны соединить красный провод и черный провод.
Здесь важно предотвратить запуск двигателя, вы можете удалить предохранитель и отключить топливную систему.
Как только вы достигли этой точки, вы должны выбрать шкалу переменного напряжения в нижнем диапазоне на вашем вольтметре.
Чтобы узнать показания вашего измерителя, вы должны подключить провода от вашего вольтметра к определенным частям двигателя. Если импульс напряжения не обнаружен, то эту деталь необходимо заменить.
Как сбросить датчик кривошипа без сканера?
Может случиться так, что транспортное средство нельзя использовать вместе со сканером, подобным тем, которые существуют в наши дни.Однако, выполнив следующие действия, вы сможете сбросить датчик коленчатого вала.
Прежде всего, вам придется заплатить за каждое из аксессуаров автомобиля. После этого температура охлаждающей жидкости и температура воздуха должны быть на уровне 5 градусов Цельсия. С этого момента вы сможете запустить двигатель и оставить его в нейтральном положении около 2 минут.
На этом этапе вы должны разогнаться до скорости 55 миль в час примерно за 10 минут. Здесь цель состоит в том, чтобы двигатель автомобиля прогревал правильную рабочую температуру.
Как только вы достигнете этого уровня температуры, продолжайте с той же скоростью еще 6 минут.
По прошествии 6 минут снизьте скорость до 45 миль в час, не используя никаких тормозов, и продолжайте движение в течение одной минуты.
Каждые 25 секунд вы должны замедлить и сделать четыре цикла без использования тормозов.
После четырех циклов вы должны продолжить движение со скоростью 55 миль в час в течение 2 минут.
Наконец, остановите автомобиль только с включенными тормозами и удерживайте их в течение 2 минут.Кроме того, трансмиссия должна быть нейтральной и педаль сцепления должна быть выжата.
Можно ли сбросить датчик положения коленчатого вала?
Эффективный способ сделать это — отсоединить аккумулятор от отрицательной клеммы аккумулятора. После этого вы должны оставить аккумулятор отключенным в течение часа, а затем снова подключить его.
Здесь эта процедура позволит вам сбросить контрольную лампу двигателя. Итак, после завершения процедуры кратковременная память должна быть очищена, потому что электронное питание было истощено.
Сложно ли поменять датчик коленвала?
При необходимости замены датчика коленчатого вала во время процедуры можно столкнуться с некоторыми неудобствами. Здесь вы заметите, что среди компонентов есть длинный стержень. Таким образом, этот компонент может застрять в блоке и помешать выполнению задачи. (2)
Следовательно, необходимо крепко удерживать датчик, если он ослаблен. Для снятия этой детали с моторного блока требуется вращательное движение.Оттуда у вас будет возможность заменить датчик коленчатого вала, чтобы избежать множества неудобств в вашем автомобиле.
Заключение
Как вы могли заметить, использование мультиметра для проверки работы датчика коленчатого вала очень важно. Неисправность этого компонента может привести к целому каскаду проблем для вашего автомобиля.
Так вы избежите множества проблем и сбоев в будущем. В свою очередь, это означает не что иное, как уменьшение суммы денег, необходимой для ремонта в будущем.
Надеемся, эта статья вам поможет. Вы также можете ознакомиться с другими обучающими статьями, например «Как проверить конденсатор с помощью мультиметра» и «Как проверить продувочный клапан с помощью мультиметра».
Мы также перечислили руководство, чтобы вы могли проверить лучшие мультиметры, доступные на рынке. Нажмите здесь, чтобы увидеть его.
Каталожные номера
(1) распределительный вал — https://auto.howstuffworks.com/camshaft.htm
(2) коленчатый вал — https://www.sciencedirect.com/topics/chemistry/crankshaft
Положение коленчатого вала датчик (индуктивный — плавающий)
Дополнительные указания
Датчик положения коленчатого вала подает на модуль управления двигателем (ЕСМ) свой основной опорный сигнал синхронизации двигателя.Контроллер ЭСУД использует его для расчета частоты вращения и положения двигателя для точного управления впрыском и зажиганием. Сигнал также используется для обнаружения аномалий частоты вращения двигателя из-за пропусков зажигания и т. Д.
Индуктивный датчик CKP состоит из цепи с проволокой, намотанной вокруг магнита. Датчик сопровождается импульсным колесом, обычно расположенным по окружности маховика. Колесо импульсов проходит сквозь магнитное поле датчика и нарушает его, вызывая в цепи напряжение. Наведенное напряжение зависит от частоты вращения двигателя: чем быстрее вращается колесо импульсов, тем больше возмущение магнитного поля.
Когда центры зубцов или зазоров совмещены с датчиком, возникает равное и противоположное возмущение магнитного поля, и напряжение не индуцируется. И наоборот, когда передняя или задняя кромка зуба совмещается с датчиком, возмущение магнитного поля и индуцированное напряжение являются наибольшими.
Положительное напряжение создается, когда передняя кромка зуба находится ближе, чем его задняя кромка, а отрицательное напряжение создается в противоположном случае.
Отсутствующий зуб на импульсном колесе представляет собой основную временную метку.Когда зазор проходит через магнитное поле, возникает период уменьшения возмущений и напряжения. Кроме того, задняя и передняя кромки зубцов, которые непосредственно предшествуют зазору и следуют за ним, расположены дальше друг от друга, поэтому они создают большее суммарное возмущение магнитного поля и индуцированное напряжение.
Двухконтактный датчик положения коленчатого вала и цепь ECM могут быть скомпонованы двумя способами:
постоянное опорное, неплавающее напряжение с одной стороны датчика и выходной сигнал датчика с другой; или
— плавающее напряжение с зеркальными выходными сигналами на каждой стороне датчика.
Сигнал датчика CKP имеет решающее значение для работы ECM, и сбои могут вызывать такие симптомы, как:
Двигатель проворачивается, но не запускается
Симптомы отключения двигателя
Подсветка контрольной лампы неисправности (MIL)
Диагностические коды неисправностей (DTC)
Возможные неисправности:
Короткое замыкание или разрыв цепи или высокое сопротивление цепи.
Ошибки сигнала из-за чрезмерного загрязнения и детрита на корпусе датчика или импульсном колесе.
Неправильная установка или работа датчика или компонентов коленчатого вала, вызывающая:
Чрезмерные зазоры между датчиком и импульсным колесом
Повреждение корпуса датчика или импульсного колеса
Чрезмерное движение или вибрация кривошипа или маховика
Датчик положения коленчатого вала (CKP)
Общее описание
CKP — датчик, без которого работа системы впрыска топлива невозможна. Неисправности CKP неминуемо приводят к выходу из строя двигателя, и машина перестает работать.Датчик положения коленчатого вала (CKP) — электромагнитный датчик, с помощью которого система впрыска топлива осуществляет синхронизацию работы топливных форсунок и системы зажигания. Датчик СКР передает сигнал о частоте вращения и положении коленчатого вала на бортовой контроллер. Этот сигнал представляет собой серию повторяющихся импульсов электрического напряжения, генерируемых датчиком при вращении коленчатого вала. На основе этих импульсов бортовой контроллер управляет топливными форсунками и системой зажигания.
Внешний вид
Типовой датчик СКР показан на рис.1.

Фиг.1
Принцип работы зубчатого колеса коленчатого вала — пара датчиков CKP
CKP размещается на консоли к зубчатому колесу коленчатого вала.

Рис.2 Рис.3

Между датчиком и зубчатым колесом имеется воздушный зазор. Этот зазор должен составлять примерно 1 мм ± 0,4 мм и достигается подбором соответствующих шайб (рис.2 и рис. 3).
Зубчатое колесо коленчатого вала изготавливается в виде специального диска, который обычно имеет 58 зубьев на каждые 6 градусов. Два отсутствующих зубца используются для генерации импульса синхронизации (рис. 2 и рис. 3). Вращение коленчатого вала приводит к изменению магнитного поля датчика и возникновению импульсов напряжения. Благодаря синхронизации импульсов от датчика CKP, бортовой контроллер определяет положение и скорость коленчатого вала и вычисляет точный момент срабатывания топливных форсунок и точный момент образования искры.Начало 20-го зуба (после отсутствующих) зубчатого колеса совпадает с верхней мертвой точкой (ВМТ) первого и четвертого цилиндра.
Зубчатое колесо может быть литым, неметаллическим или демпферным (с резиновой изоляцией). За время эксплуатации автомобиля износа неметаллических зубчатых колес не наблюдалось. Единственное, за чем следует следить — не допускать попадания мелких частиц и грязи между зубами. Если зубчатое колесо с демпфером, его состояние следует контролировать на предмет повреждения демпфера, поскольку это может привести к проблемам с двигателем.При ремонте следует соблюдать осторожность, чтобы не допустить деформации зубчатого колеса, поскольку это может привести к поломке двигателя. Визуально осмотреть зубчатое колесо можно со стороны правого переднего колеса, как показано на рис. 4.

Фиг.4
Используемые типы датчиков
СКР делятся на два типа:
Индуктивный
Эффект датчика Холла
В индуктивных чувствительный элемент имеет намагничивающий сердечник и обмотку из медного проводника, установленную на изолированной катушке.
Датчики Холла используют «эффект Холла», выражая воздействие магнитного поля на полупроводниковый датчик.
Типичные признаки неисправности CKP и зубчатого колеса коленчатого вала
В случае отказа CKP или зубчатого колеса коленчатого вала бортовой контроллер регистрирует событие неисправности и включает контрольную лампу «CHECK ENGINE». К неисправностям этих элементов можно отнести следующие симптомы:
неустойчивый холостой ход
самопроизвольное увеличение и уменьшение оборотов двигателя;
остановка двигателя;
Двигатель
не заводится;
плохая работа двигателя;
стук при разгоне;
Пропуски зажигания в двигателе.
На рис.5 и рис.6 показано зубчатое колесо коленчатого вала с поврежденным демпфером. Этот сбой делает невозможной правильную синхронизацию фаз впрыска и зажигания, так как внутренняя часть смещена на зубчатое колесо и, следовательно, фазы впрыска и зажигания смещены друг к другу.

Рис.5 Рис.6
Порядок проверки состояния CKP
Выполните внешний визуальный осмотр CKP и зубчатого колеса коленчатого вала.
Проверить жгут CKP на предмет коррозии и повреждений.
Убедитесь, что штифты ремня надежно закреплены на своих местах и есть хороший электрический контакт.
Убедитесь, что воздушный зазор между зубчатым колесом и датчиком CKP находится в допустимых пределах.
Отсоедините жгут датчика.
Измерить омметром активное сопротивление между выводами CKP. Проверьте базу данных, каким должно быть значение измеренного сопротивления датчика для соответствующей марки и модели автомобиля.Если показания показывают очень высокое сопротивление, это означает, что в датчике есть разрыв цепи. Нулевое или близкое к нулю показание означает короткое замыкание в катушке.
ПРИМЕЧАНИЕ: Независимо от того, что измеренное сопротивление находится в допустимых пределах, его нельзя рассматривать как свидетельство того, что CKP сможет выдавать правильный сигнал.
Проверить экранированный кабель СКР:
CKP может иметь экранированный кабель (не во всех случаях). Снимите муфту ремня безопасности.
Подключите один из щупов омметра к одному из выводов СКР (1 или 2).
Подключите другой зонд к клемме, соответствующей экрану. Показание должно иметь тенденцию к бесконечному сопротивлению.
Вытащите щуп из клеммы экрана и подключите его к земле. Чтение должно стремиться к бесконечности.
Примечание. В некоторых системах экранированный кабель CKP соединен с кабелем обратной связи CKP, заземленным. В этом случае омметр покажет короткое замыкание, что является нормальным для данной системы . Изучите электрическую схему тестируемой системы, чтобы определить, как именно подключен CKP.
Вставьте разъем датчика.
Измерения осциллографа
— Датчик индуктивного типа —
Подключите активный конец измерительного щупа к одному из выводов CKP, а другой конец — к земле. Вы увидите картинку как на рис. 7 — при проворачивании двигателя и на рис. 8 — при работе двигателя на холостом ходу.

Фиг.7

Фиг.8
Обратите внимание на амплитуду электрических импульсов при запуске двигателя и на холостом ходу.В первом случае амплитуда сигнала будет значительно меньше.
Таким образом можно определить работоспособность CKP, а также износ зубчатого колеса коленчатого вала. Пример износа зубчатого колеса показан на рис. 10. Рис.11 показывает высокий износ. В этом случае необходимо заменить зубчатое колесо коленчатого вала.

Фиг.10

Фиг.11
ПРИМЕЧАНИЕ: CKP — полярный датчик, и замена сигнальных клемм «Плюс» и «Минус» эквивалентна неисправности.
— Датчик Холла —
В этом случае вы должны наблюдать следующую картину (рис.12).

Фиг.
