Фотоотчет об установке электрических стеклоподъемников "ФОРВАРД" на ВАЗ-2107 в передние двери

Представляем Вашему вниманию иллюстрированный отчет об установке в передние двери ВАЗ-2107 электростеклоподъемников "ФОРВАРД", подготовленный нашим покупателем Ивановым Дмитрием Владимировичем из Воронежа, в рамках участия в нашей акции.

Давно присматривался к электростеклоподъемникам для своей семерочки. Итогом недельного изучения записей в интернете стал заказ стеклоподъемников "ФОРВАРД" на Стеклоподъем.РФ.

Сервисом и доставкой остался доволен – на следующий день подтвердил по телефону заказ, а через два дня держал заветную коробку в руках.

Кроме крепежного комплекта и заглушек в коробке лежал жгут проводов и две кнопки 92.3709.



Кнопки решил расположить в подлокотниках дверей. Пусть это более затратный вариант (как в материальном, так и временном отношении), но наиболее удобный. По трафарету (посадочные размеры кнопок можно найти в интернете на сайте производителя) вырезал пазы в подлокотниках и установил переключатели.



Схем подключения электростеклоподъемников к бортовой сети можно найти много, и какую из них использовать каждый решает сам.

Я стремился минимизировать количество заводимых в дверь проводов, поэтому запитал каждый мотор через обычное 4-х контактное реле. Управляющее напряжение взял с провода габаритов ближнего света (коричневый провод), к клемме АКБ подключены через предохранитель на 15 ампер. У такого решения есть одно преимущество – не нужно дополнительно тянуть провод для подсветки кнопок, т.к. напряжение для лампочки можно взять с силового провода кнопки.

Также мне не хотелось протягивать силовые провода от дублирующей кнопки к подъемнику правой двери. Выход найден в использовании двух дополнительных 5-контактных реле. При нажатии дублирующей кнопки одно из реле открыто, а другое находится в закрытом состоянии. Ток проходит через выключенную кнопку правой двери. При нажатии на последнюю, дублирующая цепь разрывается – ток проходит через кнопку. Схема достаточно проста и в тоже время позволяет заводить в двери всего по три провода: силовой и два управляющих, токи через которые не превышают 150 мА (кузов общий).

Итого, до начала работ докупил четыре реле, кнопку с колодкой, 10 метров провода ПГВА сечением 1,5 мм, клеммы и резиновые гофры. Возможно, кому-то выбранный провод покажется чересчур большим, однако стоит учитывать длину линии от АКБ до редуктора и протекающий ток. Производитель приводит данные при номинальном усилии на подъемнике, я решил перестраховаться и предположить, что при максимальных 20 кгс потребляемый ток приблизится к 12-13 А. По этой же причине каждый электростеклоподъемник питается через свое отдельное реле, включенное параллельно по управляющим выводам (пишу специально, т.к. попытка схитрить и уменьшить потребляемый ток последовательным включением успехом не увенчалась – реле срабатывали не всегда).

Установку начинаем с разбора двери и снятия штатных подъемников. Для этого необходимо открутить три гайки крепления редуктора и две гайки крепления направляющих стекла в двери. Также снимаем нижний ролик.

Мне пришлось расширять уже имеющиеся переходные отверстия в дверях и кузове. Удобнее всего это делать при демонтированных ограничителях дверей. Как и чем делать отверстия – решать вам, но по завершению работ, стоит подкрасить открытые участки метала, иначе ржавчина не заставит себя долго ждать.

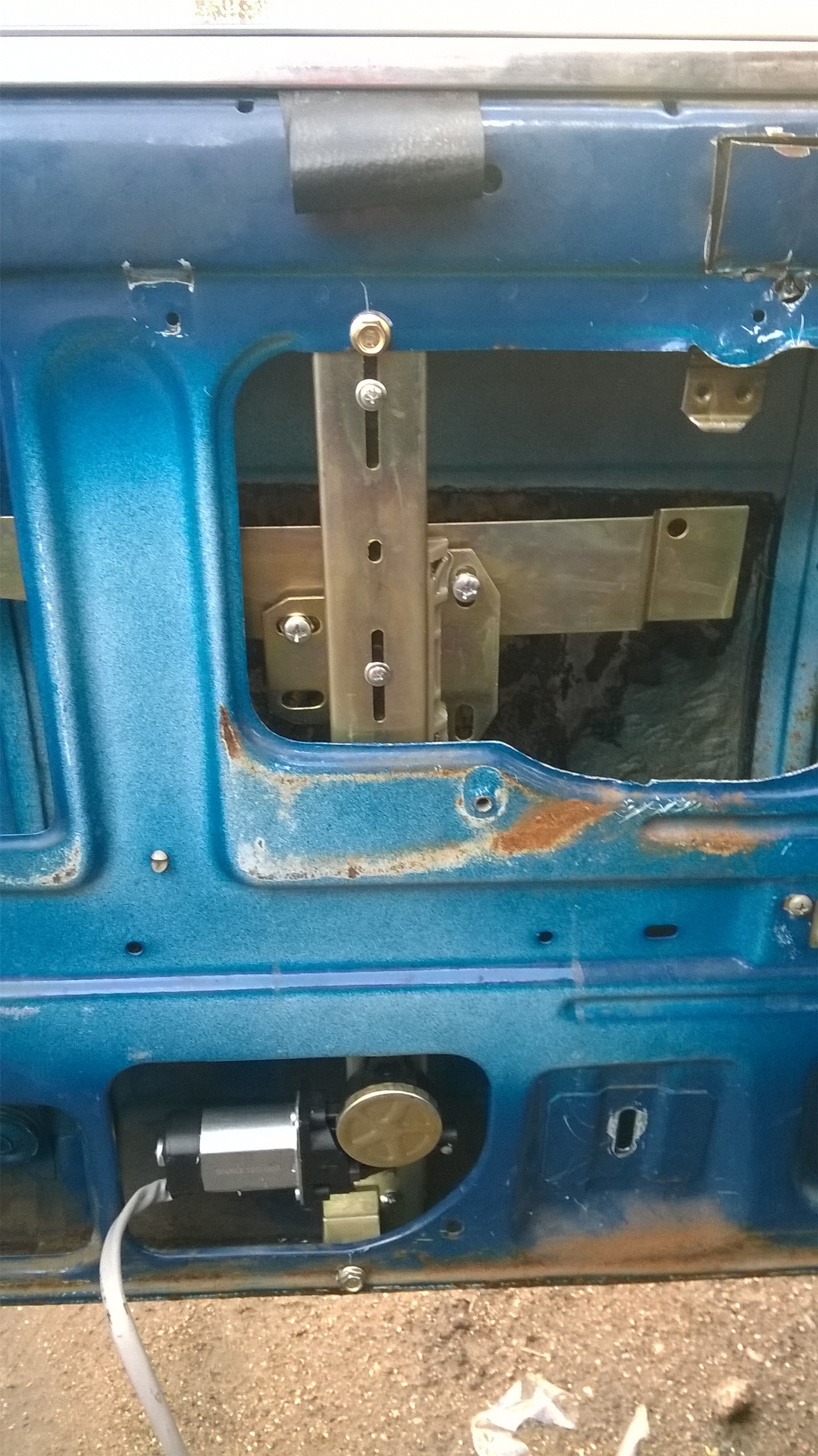

В самом монтаже нет ничего сложного. Стоит ориентироваться на приложенную инструкцию, но слепо доверять координатам отверстий не стоит. Например, отверстия на левой двери мне пришлось смещать на полтора сантиметра, а сверловка по указанным размерам на правой двери подошла идеально. Отверстия в дверных картах (для протягивания проводов к колодкам) предпочтительнее разместить над углублениями в штамповке. Сделать их легко даже руками, используя коронку по дереву подходящего размера.

Фиксировать стекло проще всего отверткой ;). Для этого поднимаем его вверх до упора и вставляем отвертку в одно из отверстий.

Пробные проходы дали перекос стекла ниже середины – передняя часть стекла уходила вниз. Проблема решена путем регулировки внутренней направляющей. Для борьбы с немного туговатым ходом расслабляем два болта крепления рейки к каретке стеклоподъемника и даем пройти 10-15 см вверх или вниз, не важно. После окончательно притягиваем. После недолгих подстроек мне удалось добиться полного опускания стекла примерно за 4 секунды, а полного подъема за 4,5 - 5 секунд.

Итогами работы остался доволен, теперь не нужно никуда тянуться, чтобы открыть пассажирское окно. Полная установка, с учетом всех работ, заняла чуть меньше полутора дней. Отмечу, что заниматься установкой стоит, если общаетесь на "ты" с электрикой и инструментами, если не уверены в своих силах, следует обратиться к более опытным товарищам.

Напоследок, расположение реле.



Успехов в монтаже!

Благодарим Дмитрия Владимировича за подготовленный фотоотчет и перечисляем обещанный приз на счет его мобильного телефона.

Остальных наших покупателей приглашаем присоединяться к нашим акциям и выигрывать призы.


Купить электростеклоподъемники "ФОРВАРД" для автомобилей ВАЗ-2107, -2104, -2105 в передние двери Вы можете в нашем интернет-магазине

Купить

Как установить стеклоподъемник на ВАЗ 2107

На данной модели автомобиля можно установить два типа стеклоподъёмников:

  • механический (ручной)
  • электрический

Первые этапы работы одинаковые в обоих случаях — снять обшивку дверей и если стоит поломанный стеклоподьёмник, то демонтировать его, а также выполнить обслуживание и при надобности ремонт всего механизма стеклоподъёмника.

Окончательный этап также будет одинаков в обоих случаях — проверка работоспособности и монтаж обшивки дверей, с единственным отличием — в ручном режиме устанавливаем ручку стеклоподъёмника, а в электростеклоподъёмнике — декоративную заглушку.

А вот средняя часть работы отличается, итак:

Ручной стеклоподъёмник

  • монтируем ролики как показано на схеме ниже.
  • далее заводим трос в ролики, также руководствуясь схемой и прикручиваем сам механизм, главное не перепутать с какой стороны должна находиться петля троса на нижнем ролике, иначе будет цеплять.

Электростеклоподъёмник

  • Первое, что необходимо сделать — это различить сторону стеклоподъёмника, правая и левая стороны отличаются друг от друга.
  • Далее проверяем крепление стекла к кронштейну стекла, оно должно быть прочным, иначе замените необходимые детали.
  • Крепим переходную пластину на кронштейны стекла, для этого понадобятся болты М5 и стопорные шайбы.
  • Приваренные гайки должны смотреть на наружную панель дверей.
  • Сверлим отверстия D=8, так как показано на приведённой ниже схеме.
  • Крепим стеклоподъёмник болтами М6 через стопорные шайбы.
  • Далее переходим к разводке проводов, для этого необходимо приобрести кнопки стеклоподъёмников, которые в комплекте с механизмом не поставляются. Подключение необходимо произвести согласно схемы:

Массу прикручиваем к корпусу автомобиля, постоянный ток +12 вольт с обязательным разрывом на предохранитель пускаем на постоянный ток, а дополнительный провод на габаритные огни.

В общем-то установить стеклоподъёмники на «семёрку» не так уж и сложно, процесс совершенно простой и понятный.

Моя первая машина как раз была ВАЗ 2107, я пару раз выполнял эту работу, причём самостоятельно.

Перед тем как установить новые стеклоподъёмники, необходимо снять старые.

Скажу сразу стеклоподъёмники на «семёрки» снабжены дополнительным натяжным колёсиком (роликом), если Вы снимали стеклоподъёмники на «Жигулёвской» классике, то помните что там три ролика, в «семёрке» их четыре, ибо конфигурация стекла другая (нет так называемой «форточки»).

Открываем дверь автомобиля.

Теперь нам необходимо снять ручку подъёмника (под декоративной накладкой, есть стопорная шайба, работаем отвёрткой с плоским «жалом»).

Ручку убрали (стекло должно быть опущено вниз до упора) теперь снимаем декоративную накладку (она на пластиковых защёлках, подставляем отвёртку и без особых усилий и фанатизма отщёлкиваем.

Вот и всё перед нами механизм стеклоподъёмника.

Берём в руки ключ на десять (насколько я помню), нам надо открутить болт который крепит натяжной ролик, послабляем его

Теперь надо снять механизм крепежа нужен ключ на восемь, увидите три гайки, они находятся в районе крепления ручки стеклоподъёмника (втулка со шлицами).

Стекло которое мы опускали ранее, теперь надо чуть приподнять и вынуть весь механизм стеклоподъёмника.

Установка в обратной последовательности, тут всего несколько советов, обязательно смажьте тросик стеклоподъёмника перед установкой.

Не забудьте тросик стеклоподъёмника натянуть с помощью натяжного ролика, оттяните его до упора, зафиксируйте гайкой и проверьте весь механизм на работоспособность (стекло должно опускаться и подниматься плавно, без всяких «тормозов» и резких движений.

Как поставить стеклоподъемник на ВАЗ 2107

Для того, чтобы заменить стеклоподъемник на ВАЗ 2107, нужно снять все ручки и обшивку двери.
Первую очередь откручиваем ручку двери, затем снимаем ручку стеклоподъемника, после чего подцепите отвердкой обшивку и отщелкиваем клипсы, затем снимаем обшивку двери и убираем в сторону.

Далее нужно расслабить тросик стеклоподъемника. В нижней части двери расположен натяжной ролик тросика и приоткручиваем болт на восемь.

После нужно открутить направляющую планку стеклоподъемника, она держится на двух болтах на восемь, после отодвигаем в сторону.

Далее откручиваем сам механизм стеклоподъемника и вытаскиваем его наружу, после откручиваем тросик с самого стекла нужно открутить крестовой болт на крепление(их два) после чего освобождаем полностью трос стеклоподъемника.

После того как все сделали нужно заменить стеклоподъемник на новый, затем протянуть заново тросик и установить направляющую планку стекла, после чего установить обшивку и закрутить ручку двери.

Как поставить стеклоподъемник на ВАЗ 2107 видео

Как установить электростеклоподъемники на ВАЗ 2107

Чтобы установить электростеклоподъемники на ВАЗ 2107, нужно снять ручку стеклоподъемника, обшивку двери, после чего снять старый стеклоподьемник, затем просверлить два дополнительных отверстей для крепления механизма стеклоподъемника.

Далее определиться куда будут установлены кнопки управления стеклоподъемником, после протянуть провода из двери в салон.

И так снимаем старый стеклоподъемник, для этого откручиваем направляющую планку которая держится на двух болтах и сдвигаем ее в сторону, затем откручиваем три болта самого механизма и вытаскиваем его.
Далее делаем два отверстия для крепления как на картинке.

После нужно установить электростеклоподъемник и затянуть болты как на самом корпусе двери так и на крепление самого стекла.

После протягиваем провода в салон, для этого нужно просверлить отверстия с торцевой стороны двери как на картинке.

Прежде чем собрать всю обшивку двери предварительно проверьте работоспособность электростеклоподъемника и только после этого собираем обшивку.

Кнопки электростеклоподъемник можно установить как в ручки дверей так и в бороду(бар по середине МКПП).

Как установить электростеклоподъемники на ВАЗ 2107 — ВАЗ 2107 видео

Электрические стеклоподъемники на ВАЗ 2107: особенности монтажа

Классические модели от Волжского автозавода в базовой комплектации имеют минимум удобств. Электростеклоподъемники, смонтированные на ВАЗ 2107, существенно повышают уровень комфорта и позволяют водителю и пассажирам открывать и закрывать окна, не прикладывая излишних усилий. Установка такого рода оборудования открывает и новые возможности: автоматическое закрытие стекол при постановке машины на охрану.

Штатная конструкция стеклоподъемников на модели ВАЗ 2107 — тросовая не отличается высокой надежностью. Попадание влаги через зазор между стеклом и уплотнителем может привести к заклиниванию механизма. Существует два варианта монтажа и подключения комплектов ЭСП:

  1. С сохранением штатного механизма и установкой электромотора, при этом сохраняется высокий риск выхода из строя всей системы.
  2. С монтажом комплекта оборудования ЭСП, предназначенного для ВАЗовской «восьмерки» с более надежной шарнирной конструкцией.

Предпочтение следует отдать второму варианту тем более разница в стоимости комплектов оборудования незначительная.

Для выполнения данной операции потребуется инструмент слесарный: ключи гаечные, отвертки, пассатижи и тому подобное и комплект из двух или четырех ЭСП для автомобиля ВАЗ 2107. Работы удобнее проводить в гараже или закрытом боксе, обычно установить стеклоподъемники быстро, не имея соответствующего опыта, не удается. В ходе монтажа могут быть выявлены неисправности, для устранения которых потребуется покупка дополнительных запчастей.

Подготовительные мероприятия и разборка дверей

Для обеспечения доступа к механизму необходимо демонтировать обивку, операция выполняется следующим образом:

  1. Отверткой выкручиваем шурупы, крепящие ручку дверей, снимаем и убираем ее в сторону.
  2. Аккуратно демонтируем ручку механических стеклоподъемников и рукоятку открывания.
  3. Вставив плоскую отвертку в зазор между обивкой и дверью, отжимаем ее, преодолевая сопротивление пластиковых защелок.
  4. Выкручиваем винты, удерживающие детали привода и исполнительной части штатного механизма и вынимаем их вместе со стеклом.

Подготовительные мероприятия для монтажа электростеклоподъемников на автомобиль модели ВАЗ 2107 окончены и можно переходить к следующему этапу.

Инсталляция электроприводов

Установка ранее приобретенных ЭСП и механизмов проводится в такой последовательности:

  1. В нижней части дверей внутри прикладываем корпус мотора и производим разметку под крепеж.
  2. При помощи электродрели высверливаем отверстия для монтажа оборудования.
  3. Устанавливаем электромеханический узел на предназначенное ему место в дверях ВАЗ 2107 и прикручиваем его.

Полезный совет: обычно в комплекте поставки для этих целей предусмотренный саморезы, специалисты рекомендуют заменить их винтами с гайкой и фиксирующей шайбой гровером.

  1. Сверху устанавливаем боковое стекло автомобиля ВАЗ 2107 опускаем его вниз и закрепляем в монтажной рейке. Данная операция выполняется аккуратно, чтобы не повредить хрупкую деталь.

Следующим этапом будет подключение ЭСП бортовой сети автомобиля, в комплекте поставки имеется принципиальная схема. Следует внимательно ее изучить и действовать строго в соответствии с инструкцией по монтажу электростеклоподъемников в таком порядке:

  1. Протягиваем провода от привода через защитную гофру–трубку к центральной консоли автомобиля.
  2. На панели рядом с часами вырезаем отверстия для кнопок управления, выводим через них провода и подключаем и устанавливаем на отведенное им место.
  3. Силовой контур ЭСП подключается к бортовой сети с обязательным применением предохранителей. Схема, по которой производится коммутация, должна предусматривать возможность использования электроприводов только при включенном двигателе.
  4. Провода, проложенные в салоне, изолируются трубками из ПВХ и укладываются под обивку.

Установка оборудования ЭСП и его подключение завершено, можно приступать к проверкам и регулировкам. При помощи электропривода поднимаем стекло вверх и настраиваем положение механизма так, чтобы не оставалось зазоров. Устанавливаем на двери обивку в обратном порядке, на место рукоятки механического привода стеклоподъемника ставим заглушку.

Работы по монтажу дополнительного оборудования на ВАЗ седьмой модели завершены, теперь нет необходимости упорно крутить ручку достаточно нажать клавишу опускания или поднимания окна. Установленные электростеклоподъемники могут быть интегрированы в систему обеспечения безопасности. Схема несложная и после ее реализации постановка на охрану с закрыванием окон будет производиться автоматически.

Установка автоматических стеклоподъёмников на ВАЗ 2107

В нашей стране большое количество автолюбителей выбирают модель ВАЗ 2107 из-за невысокой цены и неплохой надёжности. Некоторые узлы и системы этой машины слабо автоматизированы, среди них механические стеклоподъемники, которые часто выходят из строя или работают с неполадками. Для установки автоматических стеклоподъёмников не требуется особых навыков, в продаже есть много недорогих комплектов для ВАЗ 2107.

Плюсы и минусы заводских стеклоподъёмников на ВАЗ 2107

На этой модели механические стеклоподъемники имеют 4 ролика для натяжки троса. Теперь спереди нет форточек, которые устанавливались на предыдущих версиях. При поломке подъёмного механизма стекло заклинит и возможности открыть окно не будет.

Из плюсов заводских стеклоподъёмников стоит отметить:

  • простой принцип работы;
  • быстрый ремонт;
  • низкую стоимость комплектующих.

Но при этом конструкция имеет ряд отрицательных моментов:

  • небольшой срок службы;
  • при попадании внутрь влаги или частых перепадов температур металлические детали изнашиваются;
  • со временем перестают выполнять свою функцию резиновые уплотнители;
  • появление неопрятного скрипа при открывании окна;
  • появление царапин на стекле.

Современные комплекты автоматических стеклоподъёмников позволяют открывать окна простым нажатием кнопки. В последние годы заменой этого узла автомобиля занимаются многие автолюбители, тем более что сделать такую работу совсем несложно.

Инструкция по установке

Перед установкой нового набора нужно разобраться с демонтажем старого стеклоподъёмника. Поняв, как устроена вся конструкция, вам будет легче установить автоматику и правильно настроить её при необходимости.

Инструменты

Для работы нужно подготовить:

  • набор ключей;
  • плоскую и крестовую отвёртки;
  • плоскогубцы;
  • скотч для фиксации стекла в нужном положении.

Как поставить (пошагово с фото)

Снимать заводской механизм нужно в следующем порядке:

  1. Опускаем стекло вниз.
  2. Чтобы снять боковую ручку, нужно отсоединить стопорную шайбу. Плоской отвёрткой раздвигаем края шайбы и выводим её из зацепления. Эту работу проводим аккуратно, без применения грубой физической силы. Для демонтажа декоративной дверной панели необходимо предварительно снять ручки с помощью плоской отвертки

Совет: Прикрепите к концам троса проволоку – это позволить сократить время повторной сборки всего механизма.

Схема подключения и монтаж

Несмотря на то, что в продаже есть несколько комплектов от разных производителей, не все из них подойдут для ВАЗ 2107. Это связано с конструкцией стеклоподъёмников и формой двери, рекомендуем приобрести набор от фирмы SPAL. Он хорошо подходит по размерам и быстро устанавливается. Перед установкой внимательно изучите инструкцию и разберитесь в схеме подключения.

  1. Отсоединяем минусовую клемму аккумулятора.
  2. Поднимаем стекло вверх и закрепляем в таком положении с помощью скотча. Зафиксировать стекло в верхнем положении можно с помощью обычного скотча
  3. Выбираем место для установки электромотора и монтируем его. Закрепляем электромотор в дверном пространстве с помощью саморезов или болтов
  4. Укладываем трос между роликами.
  5. Для кнопок управления нужно сделать посадочные отверстия в удобном месте.
  6. Подключаем электропроводку, как показано на схеме. Подключаем провода согласно схеме, изолируем соединения
  7. Изолируем соединения и ставим на место декоративную дверную панель.
  8. Подключаем аккумулятор.

Видео: как установить электростеклоподъёмники на «семёрку»

Для установки автоматических стеклоподъёмников не требуется особых навыков. Поставить и подключить новый комплект согласно инструкции могут даже начинающие автолюбители. Современные устройства имеют высокую надёжность и позволяют устранить главные недостатки механических подъёмников.

Установка электростеклоподъемников на ваз 2107

На некоторых моделях ВАЗ, в число которых входит и «семерка», электроподъемники стекол в заводских условиях не монтировались. Находящимся в машине приходилось опускать стекла дверей вручную, что было не совсем комфортно. На сегодняшний день для таких машин электростеклоподъемники (ЭСП) изготавливаются разными фирмами, а в автомастерских за приемлемую стоимость можно установить такие механизмы. Но если вы знакомы со слесарным делом, то выполнить подобные работы своими силами вполне возможно.

Содержание:

Виды ЭСП

Для «жигулей» сегодня производится несколько вариантов электрических подъемников стекол:

Каждая модель отличается особенностями, достоинствами и недостатками, от чего и зависит установка электростеклоподъемников на ваз 2107.

Необходимо отметить, что у различных изготовителей механизмы конструктивно отличаются, по этой причине взаимозаменяемыми их считать не следует. Стоимость комплектов не очень высокая, и наибольшей популярностью пользуются подъемники форвард для передних стекол. Стандартная комплектация подъемника электрического включает в себя:

  • подъемный механизм с моторами;
  • кнопки управления;
  • проводку со штекерными устройствами;
  • крепежные элементы;
  • заглушки.

Кроме того, к комплектности поставки прилагается инструкция, содержащая схему подсоединения электрики.

Причины, вызывающие необходимость замены рычажных подъемников

Механические устройства подъема стекол от долгой эксплуатации выходят из строя, стекло перестает опускаться либо подниматься. Связано это с:

  • обрывом тросиков;
  • попаданием посторонних предметов в направляющие для стекол;
  • износом редукторной части МСП.

Выполнять ремонт в подобных ситуациях не имеет смысла, рекомендуется сразу устанавливать электрические подъемники стекол.

Устройство ЭСП

Ничего сложного в этом нет. В конструкцию входят:

  1. ручка подъемника;
  2. облицовочный элемент;
  3. розетка;
  4. поднимающее устройство;
  5. верхние роликовые элементы;
  6. винты для фиксации пластин;
  7. пластины;
  8. кронштейн;
  9. стекло;
  10. тросик;
  11. нижние ролики;
  12. болтики;
  13. ролики для натяжения.

Последовательность действий при установке ЭСП, видеоурок

Для выполнения всех мероприятий потребуются набор отверток, ключи торцовой формы на 8 и 10 мм, скотч для малярных работ, метровый кусок стальной проволоки.
Для начала следует отключить массу на аккумуляторной батарее. Так как реечная конструкция для передних дверей «семерки» подходит лучше остальных, разберем последовательность работ на ее примере.
В салоне разбирается дверь, с этой целью в первую очередь демонтируется ручка подъемника стекла.

Теперь следует открутить кнопочку, фиксирующую замковое устройство, отвернуть на подлокотнике винты. Они расположены в передней части сверху, сзади и в середине. Аккуратно снимается главная обшивочная часть двери, затем – верхняя. Торцовым ключом на восемь выкручиваются болтики механизма. Затем отворачиваются болты, крепящие направляющую планки, которая удаляется за ненадобностью. Из двери извлекается механический подъемник стекла. На стекле следует открутить четыре винта, крепящих механизм (по два с каждой стороны).
Откручивается гайка, натягивающая тросик подъемного устройства, демонтируется ролик. Теперь механизм можно полностью вытащить из двери.
Под новое устройство придется просверлить в двери пару шестимиллиметровых отверстий, одно из которых должно располагаться возле ручки, закрывающей дверь.

Моторчик редуктора устанавливается вместо механического подъемного устройства. При этом винтики используются из комплекта, так как штатные будут длинноватыми и упрутся в механизм. В случае необходимости можно аккуратно обрезать штатные.
Стеклянные держатели к электрическому подъемному механизму можно закрепить штатным крепежом.
От подъемников выводится проводка, на дверях либо на подлокотнике, расположенном в центре, у консоли коробки переключения скоростей, устанавливаются кнопки.
В обратной последовательности проводится сборка двери.

Все достаточно просто. Если есть желание сэкономить деньги, то подобные работы вполне можно выполнить самостоятельно. Для этого только следует знать схему устройства подъемного механизма и иметь нужные условия для проведения работ.

«

Отличная статья 0

Замена стеклоподъемника на ВАЗ-2107 своими руками: пошаговая видеоинструкция

Стеклоподъемники в любой машине должны находиться в исправном состоянии, даже если они используются очень редко. С завода на ВАЗ-2107 устанавливаются тросовые подъемники, которые приводятся в действие вручную. Если же на машине установлен электропривод, это уже говорит о том, что была произведена доработка автовладельцем. В данной статье мы рассмотрим вопрос о том, как заменить стеклоподъемник на «семерке» самостоятельно.

Особенности конструкции

Большинство владельцев седьмой модели нового поколения уверены в том, что процесс замены стеклоподъемника несколько усложнен. Все потому, что стекло соединено с опорами и тросиком не в одном, а 2-х местах. Такое решение потребовало добавить еще один ролик. Теперь их используется 4 штуки (три – для направления, один – для натяжения).

Произвести замену самостоятельно вполне возможно при наличии простых инструментов:

  1. Ключи (8, 10).
  2. Крестообразная отвертка.

Пошаговая последовательность замены на передней двери

Чтобы установить новый стеклоподъемник, предварительно необходимо демонтировать старый механизм.

Подготовительные работы:

  1. Открутите три болта, которые фиксируют ручку к двери.
  2. Демонтируйте ручку.
  3. Снимите обшивку с двери.

Перед демонтажем заводского подъемника обвяжите две ветви троса проволокой.

Это нужно для того, чтобы тросик не вылетел с пазов в барабане, и механизм можно было применить повторно.

Снятие конструкции выполняется следующим образом:

  1. Спустите стекло в пределах одного оборота рукоятки подъемника стекла, чтобы через технологические дверные проемы можно было добраться до фиксатора троса и к опорам стекла.
  2. Один фиксирующий винт нужно выкрутить полностью, а другой немного ослабить у скобы крепления тросика к несущему выступу. Выведите его.
  3. Поднимите стекло в крайнее верхнее положение и закрепите его при помощи обычной отвертки. Для этого можно использовать и другие подручные средства.
  4. Возьмите ключ на 10 и немного ослабьте гайку, которая крепит натяжной ролик. Он находится по центру снизу двери.
  5. Уберите трос с натяжного и трех направляющих катушек.
  6. Открутите три гайки, которые крепят устройство стеклоподъемника к двери.
  7. Открутите 2 гайки, фиксирующие направляющий желобок и отодвиньте его вправо.
  8. Завершающим этапом идет демонтаж стеклоподъемника из двери.

После того, как механизм снят, можно проверить, как вращаются ролики.

Установка нового стеклоподъемника

Новый механизм должен в обязательном порядке обладать скобой, которая фиксирует две ветки тросиков. Ее нельзя снимать до того момента, пока не будет произведена полноценная установка.

В целом процесс монтажа выглядит следующим образом:

  1. Установка и фиксация корпуса на «свое» место.
  2. Установка тросов вокруг роликов.
  3. Закрепление обойм стекла с тросом. Он фиксируется винтами с помощью 2-х скоб.
  4. Монтаж направляющего желобка.
  5. Натяжка троса.
  6. Теперь убирается скоба, которая фиксирует ветви троса.
  7. Установка дверной обивки и ручки.

Обводить тросик вокруг роликов можно двумя путями через опору качения (верхнюю или нижнюю). Если обводка идет через нижний ролик, тогда трос направляется следующим образом:

  1. Левый направляющих ролик (нижний).
  2. Левая направляющая опора (вверху).
  3. Центральная натяжная катушка (внизу).
  4. Направляющий элемент справа вверху.

Если производится замену фронтального стеклоподъемника, тогда можно обводить через верхнюю катушку в обратной последовательности.

Процесс натяжки:

  1. Опустите стекло в нижнее положение.
  2. Поверните ручку до упора в направлении опускания стекла.
  3. Отрегулируйте натяжение троса путем передвижения необходимого ролика.
  4. Зажим болта, который фиксирует ролик.

Обратите внимание на то, что натяжка должна быть чувствительной. Трос не должен быть перетянут, но и позволять ему болтаться, также не стоит.

Читайте также: Ремонт коробки передач ВАЗ-2107

Если после установки нового механизма появился скрип, тогда сделайте следующее:

  1. Ослабьте и выведите трос из-под роликов.
  2. Перекрестите нижнюю и верхнюю ветви, которые выходят из барабана механизма.
  3. Повторите процедуру установки и натяжения.

Краткая инструкция по замене механизма

В общем, процедура замены стеклоподъемника выглядит так:

  1. Снимается дверная обшивка.
  2. Отсоединяется трос от обойм, которые удерживают стекло.
  3. С роликов снимается трос.
  4. Далее идет снятие направляющего желоба и механизма подъемника.
  5. Установка нового стеклоподъемника.
  6. Заправка троса.
  7. Фиксация кронштейнов стекла и натяжка троса.
  8. Установка обшивки дверей обратно.

Подводя итог, отметим, что процесс замены стеклоподъемника на ВАЗ-2107 – это вполне посильная задача для автовладельца. В процессе ремонта главное внимательно выполнять все рекомендации и установка нового механизма не станет для вас проблемой.

Инструкция по замене механизма стеклоподъемника на ВАЗ 2107

На автомобилях ВАЗ 2107 с завода ставятся стеклоподъемники механического типа, которые в действие приводятся вручную при помощи ручки и специального механизма. Этот механизм должен всегда работать исправно, так как необходимость открыть окно в машине возникает во время передвижения возникает достаточно часто. Часто владельцы семерок тюнингуют свой автомобиль, осуществляя замену механических стеклоподъемников ВАЗ 2107 на электрические. В материале выясним основные виды поломок устройств механического типа, а также самостоятельные способы их устранения.

Об устройстве стеклоподъемников ВАЗ 2107

О том, что такое стеклоподъемник, знает каждый водитель. В зависимости от марки и года выпуска автомобиля, рассматриваемые устройства бывают двух типов — ручные и автоматические. Ручные имеют простую конструкцию, а автоматические приводятся в действие за счет электрического мотора. Назначение стеклоподъемников известно всем — регулировка микроклимата в салоне. Если зимой окна в машине открываются редко, то с наступлением весны, необходимость их открытия и закрытия возрастает в несколько раз.

Схема конструкции стеклоподъемника ВАЗ 2107

На заводе автомобили ВАЗ 2107 комплектуются ручным типом стеклоподъемников. Это относится не только к карбюраторным, но и инжекторным семеркам. Схема работы механического привода стеклоподъемников реализована за счет таких элементов:

  1. Ручка стеклоподъемника, которая приводится в действие рукой водителя или пассажиров.
  2. Шестерни, одна из которых соединена с рукояткой, и является ведущей, а вторая ведомой.
  3. Ведомая шестерня соединена с тросом. Посредством троса происходит поднятие и опускание стекла в машине.
  4. В конструкции механизма имеются ролики, выступающие в качестве упоров и направляющих, по которым происходит перемещение тросика.
  5. Тросик — тянет стекло вверх и вниз в зависимости от направления вращения ручки в салоне.

Недостаток этой системы в том, что трос, находясь под постоянными нагрузками, перетирается и рвется. Это случается, если не смазывать механизм, поэтому владельцы семерок часто задаются вопросом о переходе на электрический привод стеклоподъемников.

Демонтаж стеклоподъемника

Необходимость демонтажа стеклоподъемника на ВАЗ 2107 возникает в случае неисправности механизма или его замены электрический. Для демонтажа механизма или его ремонта понадобится изначально снять внутреннюю обшивку двери. Предварительно надо снять ручку стеклоподъемника ВАЗ 2107 поддев ее отверткой, открутить три болта ручки закрытия двери, и после удаления обшивки, приступать к снятию механизма.

Это интересно! В начале демонтажных работ, необходимо произвести обвязку двух веток троса проволокой. Это делается с той целью, чтобы трос не ослаб, и не вылетел из пазов (направляющих), и механизм можно было установить обратно.

Снятие стеклоподъемника на семерке выполняется в следующей последовательности:

  1. Первоначально следует опустить стекло на один оборот ручки.
  2. Это надо для того, чтобы обеспечить доступ к фиксатору троса и опорам стекла.
  3. Один винт вывинчивается полностью, а второй только ослабляется.
  4. Поднять стекло вверх до упора, и используя отвертку или подобные инструменты, зафиксировать его в неподвижном состоянии, чтобы оно не упало.
  5. Ключом на «10» необходимо выкрутить гайку, которой крепится натяжной ролик. Этот ролик находится в нижней части по центру.
  6. Трос демонтируется с трех направляющих и одного натяжного ролика.
  7. Вывинчиваются три оставшиеся гайки крепления механизма.
  8. Ключом также надо выкрутить две гайки, при помощи которых крепится направляющий желобок, а после он смещается в сторону.
  9. Теперь можно из двери вынуть механизм.

Важно соблюдать последовательность, чтобы в последствие механизм можно было вернуть на место. После его снятия необходимо произвести диагностику вращения роликов.

Неисправности и ремонт подъемника стекол семерки

Если нет никаких причин для того, чтобы вмешиваться в механизм стеклоподъемника, то лучше этого не делать, если только не планируется произвести замену. С завода механизм отрегулирован и настроен, поэтому вмешательство может повлечь за собой выход из строя тех или иных деталей. Если появляется скрип, треск и щелчки, то следует прибегнуть к проведению ремонта этого стеклоподъемника. Характер ремонта зависит от типа или признаков неисправности. Рассмотрим основные виды поломок, а также способы их самостоятельного устранения.

  1. Возникновение скрипа подъемника — если начинают появляться признаки скрипа при опускании или поднятии стекла, то пора принимать меры. Это первый признак того, что механизм начинает изнашиваться, и высока вероятность того, что вскоре он выйдет из строя. Чтобы устранить признаки скрипа, следует воспользоваться смазкой, обработав ею все детали, которые вращаются. Скрип также может возникать и по причине плотного прилегания стекла к уплотнительным резинкам, внутрь которых попадает мелкий песок и пыль. Именно они могут стать причиной возникновения скрипа. Чтобы устранить скрип, достаточно очистить резинки, а затем обработать их силиконовой смазкой.
  2. Заклинивание устройства говорит о необходимости проведения немедленного ремонта. Причинами таких поломок обычно выступает износ шестерней, неисправность соединения планки со стеклом, а также перекос троса, который внутри может перепутаться и заклинить. В такой ситуации можно попытаться его распутать, а в случае неудачи выполняется замена тросика стеклоподъемника ВАЗ 2107.
  3. Падает и не фиксируется стекло — часто владельцы отечественных автомобилей сталкиваются с ситуацией, когда стекло не держится в поднятом состоянии. Причина такого последствия в том, что снижается сила натяжения троса посредством неисправности ролика. Чтобы исправить поломку, надо закрепить хорошо ролик.

Замена ручки проводится в редких случаях, когда она ломается, или по той причине, что она имеет неудобную конструкцию. После проведенного ремонта нужно произвести проверку работы механизма. Отсутствие скрипа, заеданий, перекосов и прочих дефектов, говорит о правильности проведения ремонтных манипуляций.

Установка нового механизма

Если диагностика стеклоподъемника показала необходимость замены устройства, то сделать это можно самостоятельно. Монтаж нового механизма выполняется с соблюдением соответствующего пошагового описания. Сначала перед покупкой и установкой нового механизма надо убедиться в наличии стяжки между тросиками. Эта стяжка исключает вероятность соскакивания троса с креплений катушки внутри самого механизма. Снимать стяжку можно только после установки устройства на свое место.

Инструкция по замене стеклоподъемников имеет следующий вид:

  1. Тросик надо обработать смазывающими материалами.
  2. Установить механизм на место, закрепив его тремя крепежными гайками.
  3. Поставить тросик на ролики.
  4. Теперь можно снимать стяжку с тросиков.
  5. Произвести регулировку натяжения троса, а затем зафиксировать его в таком положении гайкой крепления нижнего ролика. Натягиваем тросик аккуратно, чтобы он не запутался.
  6. Произвести проверку работоспособности механизма.

Если механизм работает исправно, то остается установить на место обшивку двери, а затем поставить обе ручки. Замена на передних и задних дверях выполняется одинаково. Если в процессе будут допущены ошибки, то о том, что установка прошла неправильно, покажет неисправная работа механизма стеклоподъемника.

Подводя итог, надо отметить, что если планируется модернизировать работу стеклоподъемников, то лучшее решение — это установить механизм с электроприводом. Поставить электрический привод поднятия стекла на семерку не трудно, и занимает это не много времени. Однако результатом будет доволен каждый владелец. Для установки автоматических стеклоподъемников на семерку, понадобится купить готовый комплект, и установить его вместо механического устройства.

Как поставить стеклоподъемник на ваз 2107

Октябрь 15th, 2014 Admin

Все мы понимаем, что денег на хороший импортный автомобиль нам придется зарабатывать долго и очень долго, поэтому рано или поздно мы решаемся на покупку родного нам ВАЗа. И тут мы начинаем менять все под себя – это касается и электро стеклоподъемников. Если это ваш первый автомобиль, тогда возникает вопрос, а как установить стеклоподъемники на ваз 2107?  Для начала мы поймем как работает стеклоподъемник ваз 2107.



Устройство стеклоподъемника ваз 2107

  1. Ручка стеклоподъемника;
  2. Называется облицовочной втулкой с посадочным пазом для ручки стеклоподъемника;
  3. Называется розеткой ручки стеклоподъемника;
  4. Называется звездочным механизмом стеклоподъемника;
  5. Верхние ролики;
  6. Болты для крепления прижимной пластины;
  7. Сама прижимающая пластина;
  8. Кронштейн, который фиксирует стекло;
  9. Стекло;
  10. Сам тросик;
  11. Нижний ролик;
  12. Гайка с болтом, которые служат креплением нижнего ролика;
  13. Натяжной ролик;

Отличительной особенностью, ваз 2107 от других предшественниц является то, что в конструкции подъемника стекла предусмотрен 4-й дополнительный подшипник для натяжения троса. Такое изменение произошло из-за того, что боковое стекло имеет цельную конструкцию и отсутствует, так называемая среди водителей «форточка».

Теперь для вас устройство стеклоподъемника ваз 2107, уже более менее знакомо, поэтому мы перейдем к демонтажу.





Как разобрать стеклоподъемник на ваз 2107, пошагово:

1) Опускаем стекло до упора вниз;

2) Затем, снимаем ручку стеклоподъемника. Для этого вам нужно, между облицовочной втулкой и ручкой, попытаться отсоединить стопорную разрезную шайбу. Выполнить эту процедуру, без плоской отвертки у вас не получится. В результате, вы раздвинете разрезные края шайбы и выведите ее с зацепления.

3) После этого вы сможете снять декоративную накладку на дверке автомобиля, тем самым открыть доступ к дверному проему.

4) Ключом R10, не до конца откручиваете болт крепления нижнего ролика. После чего, сместив натяжной ролик,  ослабляем натяжение тросика.

5) Трос снимаем с роликов.

6) Берем ключ R8 и отвинчиваем 3-ри гайки, которые крепят подъемный механизм.

7) В конечном итоге, изымаем старый механизм, через технологический проем в двери. На этом, мы закончили разборку стеклоподъемника на ваз 2107.

Примечание: Если механизм имеет серьезные повреждения, тогда стоит его заменить.  Если вы решили произвести ремонт и установить аналогичный, то установку производите в обратном порядке. Также в тех местах где концы троса входят в сам механизм, необходимо закрепить проволокой – это облегчит установку стеклоподъемника.



Как установить электрический стеклоподъемник на ваз 2107

Сейчас рынок предлагает нам, широкий ассортимент от отечественных и зарубежных производителей электростеклоподъемников. Среди отечественных, на рынке автопрома, хорошо себя зарекомендовали «Гранат», «Форвард» и «Катран».

Однако большинство владельцев ВАЗ 2107, сталкиваются с одной и той проблемой. Проблема эта заключается в том, что на ВАЗ 2107 отсутствует поворотная форточка и стекло опускается по всей длине двери, в результате установка вышеуказанных моделей стеклоподъемников очень затруднена – из-за того, что остается очень мало места для установки.

Но не переживайте, выход есть и найти его вы можете у производителей подъемников SPAL и Delux. Конечно цена не из дешевых, зато качество у этих производителей на 1-м месте.

Установка подъемника стекла ваз 2107:

1) Изучаем инструкцию установки;

2) Для безопасности выполнения ремонтных работ, отсоедините провода от клеммы аккумулятора;

3) Затем демонтируем старый механизм;

4) Подбираем место и по инструкции производим установку электромотора;

5) После этого, подготавливаем посадочные отверстия для будущих кнопок включения подъемника. Самым удачным местом будет являться панель приборов.

6) По схеме в инструкции, производим подключение электропривода;

7) Кнопки вставляем в отверстия;

На этом замена обычного на электро стеклоподъемник завершена. Для проверки работоспособности, подключаем клеммы аккумулятора на место и пробуем нажимать на кнопку. Также наша редакция настоятельно рекомендует просмотреть видео, в котором вы узнаете о возможных трудностях, которые могут возникнуть во время замены.



Установка стеклоподъемника ваз 2107 видео

Если автолюбителям статья понравилась, оставляем комментарии и делимся с друзьями!

Комментирование и размещение ссылок запрещено.

установка и замена, схема стеклоподъемника

Автор: Виктор

Электрические стеклоподъемники (ЭСП) сегодня ставятся повсеместно практически на все модели современных автомобилей. Те владельцы авто, в которых нет ЭСП, часто устанавливают эти устройства на свои машины, особенно эта практика часто встречается среди автовладельцев ВАЗ. Как установить электростеклоподъемники на ВАЗ 2107, и какие неисправности могут произойти в их работе — узнайте из этого материала.

Содержание

Открытьполное содержание

[ Скрыть]

Устройство стеклоподъемников «Семерки»

Как установить электро стеклоподъемники на ВАЗ 2107, какую схему использовать, как поменять ЭСП своими руками, в каких случаях требуется ремонт?

Ответы на эти вопросы мы дадим ниже, а для начала давайте ознакомимся с устройством механических СП:

  • рукоятка, при помощи которой можно поднять и опустить стекло;
  • отделочная втулка со специальным местом для рукоятки;
  • так называемая розетка ручки;
  • механизм подъема и опускания стекол;
  • нижний и верхний ролики;
  • фиксирующие пластины;
  • крепежные болты для пластины, а также болты и гайки для фиксации нижнего ролика;
  • трос, с помощью которого осуществляется открытие и закрытие стекол;
  • специальный кронштейн, который фиксирует стекло в одном положении;
  • натяжной ролик.

Что касается электрических СП, то в данном случае устройство включает в себя также блок управления с кнопками, привод или мотор-редуктор, а также электроцепь, соединяющую все элементы.

Возможные неисправности и способы их устранения

В случае с механическими СП неисправностей может быть не так много, все они обусловлены механическими повреждениями системы. К примеру, это может быть износ роликов, кронштейнов, обрыв тросика и т.д. Гораздо сложнее ситуация обстоит с электрическими системами, поскольку они оснащаются более сложными элементами. Из признаков неисправностей ЭСП можно выделить либо полный отказ от работы стеклоподъемников, либо их неполноценная работа, а также шумность.

По каким причинам могут произойти неисправности:

  1. Повреждения проводки подключения, обрыв кабеля, пробой изоляции. Если проводка по каким-то причинам повреждается, то на электродвигатель ЭСП не сможет поступать сигнал о том, что нужно открыть или закрыть стекло. В случае с пробоем изоляции возможна утечка тока, поэтому ЭСП будут работать слишком медленно или прерывисто. Иногда причина обусловлена недостаточным контактом электроцепи с устройством. Поврежденные провода нужно поменять на новые, если окислились контакты, то их надо прочистить или также поменять.
  2. Выход из строя электродвигателя системы. При поломке моторчика редуктора ЭСП вовсе откажутся работать, такая неисправность обычно проявляется через несколько лет интенсивного использования устройств. Сам привод можно попробовать поменять или отремонтировать, сложность ремонта зависит от неисправности.
  3. Неполадки в работе блока управления, на котором расположены кнопки. В том случае, если отказываются функционировать сразу все ЭСП, это может свидетельствовать о том, что вышел из строя управляющий модуль. Не исключено, что причина заключается в повреждении контакта с бортовой сетью автомобиля, также неисправностям подвержена и схема, расположенная внутри блока. Если произошло такое, что не работает только один ЭСП или несколько, то скорей всего, неисправность нужно искать в плохом контакте управляющей клавиши с электрической сетью. Нужно проверить возможное наличие окисления и удалить его.
  4. Перегорание предохранительного устройства, которое отвечает за функционирование ЭСП. Эта деталь может располагаться в соответствующем блоке в моторном отсеке или на участке цепи питания от стеклоподъемников до аккумуляторной батареи. Если причина кроется в перегорании, то устройство подлежит замене.
  5. Износ роликов или шестеренок. Неисправности такого плана связаны с долгим и интенсивным использованием ЭСП. Со временем зубчики шестерни могут быть повреждены из-за износа, обычно такие устройства не подлежат ремонту, их нужно только менять (автор видео — Саня Качан).

Процесс демонтажа и замены устройства

Как снять и произвести замену механических СП на электрические? Перед тем, как поставить ЭСП, нужно учесть, что это — задача не из легких, она потребует немало сил и времени. Поэтому перед тем, как начать замену, подумайте — сможете ли вы ее выполнить. Если сомневаетесь в этом, то лучше доверьте дело специалистам.

Итак, как производится снятие механических и установка электрических СП:

  1. Для начала необходимо полностью опустить СП до упора вниз, после чего производится снятие ручки. Для демонтажа рукоятки следует отсоединить стопорную шайбу, расположенную между обшивкой двери и самой рукояткой. Чтобы сделать это, вам необходимо раздвинуть края шайбы, используя отвертку с плоским наконечником, после чего вывести ее из зацепления с рукояткой.
  2. После этого производится демонтаж дверной обивки на каждой двери. Сделав это, вы сможете увидеть технологическое отверстие и получить доступ к конструктивным элементам СП. Используя гаечный ключ на 10, вам надо будет открутить винт, который крепит натяжной ролик. Болт откручивается таким образом, чтобы его можно было отодвинуть и ослабить натяжение троса. Когда трос ослабнет, его также надо демонтировать с роликов.
  3. Затем, применяя гаечный ключ на 8, надо выкрутить три гайки, которые фиксируют механизм открытия и закрытия стекол. После откручивания этот механизм демонтируется через технологическое отверстие аналогичным образом, как вы снимали трос. Если демонтаж механизма невозможен, вам надо будет выкрутить гаечным ключом на 10 гайку, которая крепит направляющие стекол и отодвинуть.
    Когда старый механизм СП будет демонтирован, вам также надо будет отвернуть четыре самореза, которые фиксируют стекло к тросику. Когда все эти действия будут выполнены, можно считать процедуру демонтажа оконченной, теперь можно устанавливать новые СП или заняться ремонтом старых. Перед тем, как установить ЭСП, нужно убедиться в том, что все составляющие компоненты полностью исправны. Если в результате диагностики будут обнаружены дефекты, то поврежденные детали меняются на новые.
  4. Что касается непосредственно установки, то перед выполнением процесса нужно внимательно ознакомиться с мануалом по монтажу и подключению, она должна идти в комплекте. Для того, чтобы не допустить возможных замыканий в бортовой сети в ходе выполнения работ, желательно отключить аккумуляторную батарею, для этого откройте капот и сбросьте клемму.
  5. Далее, стекло необходимо поднять в самый верх до упора и закрепить его в таком положении, для этого может использоваться скотч. После этого вам надо будет выбрать место для установки привода, как правило, его устанавливают в нижней части проема в двери. Приложите к будущему месту установки привод и сделайте разметку для крепежных элементов. Используя дрель, вам надо будет просверлить соответствующие отверстия.
  6. Затем производится установка электрического двигателя в выбранное место монтажа, устройство крепится в двери. Обычно комплектация ЭСП идут саморезы для установки, но мы рекомендуем использовать не их, а гайки с шайбой гровером для более надежного крепления.
  7. Когда привод будет установлен, необходимо будет положить две гайки между дверью, а также кронштейнами этого двигателя. Это позволит избежать возможного перетирания тросика по окантовке при использовании ЭСП. Непосредственно сам тросик укладывается на штатное место между роликами. В соответствии с инструкцией необходимо, чтобы патрубки от тросов пересекались внутри двери. Если речь идет о реечном механизме, то разумеется, этот момент можно не учитывать.
  8. На следующем этапе необходимо подобрать место для монтажа управляющих кнопок. Оптимальнее всего будет установить их на центральную консоль либо на ручку открытия двери. В месте установки кнопок нужно будет проделать соответствующие их размеру отверстия.
  9. Когда будет установлена планка, стекло необходимо будет полностью опустить вниз и зафиксировать его на установочной рейке. На этом этапе нужно быть предельно аккуратным, поскольку есть вероятность повреждения хрупких элементов.
  10. После выполнения этих действий производится подключение проводки. Вам также надо ознакомиться с инструкцией по подключению, она входит в комплектацию. Подключение всех компонентов осуществляется в соответствии со схемой. Для начала проводку следует подвести к центральной консоли салона авто через специальный гофрированный шланг, который защитить проводку от внешних воздействий. Подключение проводов обычно осуществляется к цепи питания прикуривателя, но если вы не хотите нагружать эту цепь, то можно уложить отдельный кабель к аккумулятору.
  11. Затем через отверстия для клавиш управления в центральной консоли необходимо вывести проводку, подключить устройства к электроцепи и установить их в посадочном месте. Когда вы будете подключать силовой контур системы к электрической сети вашего ВАЗ 2107, необходимо в обязательном порядке защитить цепь предохранительным устройством. При этом желательно, чтобы электрическими стеклоподъемниками можно было управлять при запущенном двигателе, это позволит сохранить заряд аккумулятора.
  12. Проводка, которая укладывается в салоне, обязательно должна быть заизолирована при помощи пластмассовых трубок. Когда укладка и подключение проводки будет завершено, нужно подключить обратно АКБ и проверить работоспособность механизма, а если есть необходимость, то произвести его регулировку. Для этого поднимите стекло максимально вверх и удостоверьтесь в том, что любые зазоры отсутствуют. Когда регулировка будет завершена, необходимо установить на место облицовку от дверей, все действия по сборке осуществляются в обратной последовательности. На том месте, где была установлена ручка, нужно установить специальную заглушку.

Фотогалерея «Самостоятельная замена»

Заключение

Как видите, процедура установки ЭСП достаточно сложная. Нужно понимать, что если вы допустите ошибки при установке данной системы, это может привести к неполадкам в работе стеклоподъемников. Именно поэтому автомобилисты, которые никогда не сталкивались с процессом установки ЭСП, обычно доверяют это дело специалистам.

 Загрузка ...

Видео «Наглядное пособие по монтажу ЭСП»

Как правильно выполнить задачу установки электрических СП и не допустить при этом ошибок — ознакомьтесь с наглядным пособием по монтажу (ролик снял Сергей Зукол).

Как поставить стеклоподъемник на ваз 2107 своими руками

ВАЗ 2107 LADA

В данной статье, в доступной форме и с использованием фото, излагается о том, как правильно поставить стеклоподъемник на ваз 2107. Так же описаны некоторые особенности регулировки отдельных электроагрегатов данной марки автомобиля.
Очень многие владельцы автомобилей довольно часто сталкиваются с весьма неприятной проблемой – затруднены подъем, и опускание бокового стекла, особенно его подъём. При этом стеклоподъёмник издаёт довольно неприятный характерный скрип.
Всё это говорит о том, что механизм подъёмника износился и требует ремонта. А в некоторых случаях может понадобиться и его замена.
Для того, чтобы сэкономить деньги данный ремонт можно успешно выполнить своими руками. Для этого, кроме настойчивости и желания, необходимо знать устройство подъёмного механизма и иметь надлежащие условия для выполнения работ.

Устройство подъёмника стекла ваз 2107

Привод подъёма переднего стекла

  1. Ручка подъёмника стекла.
  2. Облицовочная втулка с посадочным пазом для ручки подъёмника.
  3. Розетка ручки подъёмника.
  4. Звёздочный механизм подъёма стекла.
  5. Ролики верхние.
  6. Винт для крепления прижимающих пластин.
  7. Прижимающие пластины.
  8. Фиксирующие стекло кронштейны.
  9. Боковое стекло.
  10. Трос.
  11. Ролик нижний.
  12. Болт и гайка крепления нижнего ролика.
  13. Ролик натяжной.

Основное отличие в конструкции подъёмника ваз 2107 от других моделей «классики» состоит в том, что в данном варианте подъёмный механизм имеет четвёртый дополнительный ролик для натяжения троса. Такое техническое решение возникло в результате того, что боковое стекло данной модели имеет сплошную цельную конструкцию.
То есть, нет, так называемой, форточки.

Демонтаж стеклоподъёмника на ваз 2107

Многих новичков-автолюбителей ставит в тупик задача – как установить стеклоподъемники на ваз 2107. Для этого необходимо в первую очередь научиться разбирать этот механизм.
Ниже следующая инструкция будет вам в помощь при решении данной задачи.
Разборка выполняется в таком порядке:

  • Прежде всего, необходимо опустить стекло вниз до упора.
  • Далее нужно снять ручку подъёма стекла. Для этого необходимо отсоединить стопорную разрезную шайбу, которая находится между ручкой и облицовочной втулкой.
    Эта процедура выполняется с помощью плоской отвёртки, с помощью которой раздвигаются разрезанные края шайба и затем шайба выводится с зацепления.
  • Затем снимаем декоративную накладку на двери и тем самым получаем доступ к технологическому проёму в двери.
  • Ключом R10 отвинчиваем болт крепления натяжного ролика, но делаем это не до конца. Сместив натяжной ролик, ослабляем натяжение троса.
  • Снимаем с роликов трос.
  • Ключом R8 отвинчиваем гайки крепления подъёмного механизма. Их 3 штуки.
  • Затем, через технологический проём в двери, изымаем механизм.

Разборка завершена. Далее необходимо произвести дефектацию и принять решение.
В случае если наблюдаются серьёзные повреждения – механизм необходимо заменить. Установка механизма производится в обратном порядке.

Примечание: Концы троса, в том месте, где они входят в сам механизм, обязательно нужно зафиксировать с помощью проволоки. Это очень поможет при установке подъёмника.

Установка электрических подъёмников стекла на ваз 2107

Электростеклоподъёмник для ваз 2107

Следует отметить, что автомобилестроение не стоит на месте и постоянно развивается. Талантливые инженеры довольно часто радуют нас техническими новинками.
К одним из таких новинок, до недавнего времени, относился электропривод подъёмного механизма стекла. С появлением данного устройства, для владельцев «семёрки», весьма актуальным стал вопрос о том, как установить электростеклоподъемники на ваз 2107.
Сегодня применяется немало таких устройств различных марок и брендов, как отечественных, так и зарубежных производителей. К отечественным представителям данного назначения агрегатов относятся, на пример, такие как «Катран», «Форвард» и «Гранат».
Однако, при установке электроподъёмника на ваз 2107, существует определённая проблема. Дело в том, что стекло данной модели опускается по всей длине двери (в данной конструкции нет поворотной форточки) и, для установки вышеупомянутых моделей подъёмников, очень мало места.
Выход из данной ситуации всё-таки есть. На «семёрку» вполне подходит подъёмник зарубежного производства компании SPAL. В данном случае весьма неплохо зарекомендовала себя модель Delux.
Конечно, цена на эту модель оставляет желать лучшего, но она того стоит.
Производиться установка следующим образом:

  • Вначале необходимо основательно изучить инструкцию.
  • Затем, для безопасности проведения работ, отсоединяем провода от клемм аккумулятора.
  • Далее необходимо поднять стекло вверх до упора и закрепить его скотчем.
  • Затем снимаем старый механический подъёмник.
  • Выбираем место и, согласно инструкции, устанавливаем электромотор.
  • Укладываем на штатное место трос.
  • Далее необходимо подготовить посадочные отверстия для кнопок включения подъёмника. Наиболее удобными местами будут ручка двери и панель приборов.
  • В соответствии со схемой, предоставленной в инструкции, подключаем электропровода.
  • Устанавливаем подсоединённые кнопки на свои места.

Замена выполнена. Далее необходимо подсоединить необходимые провода к клеммам аккумулятора и проверить работоспособность нового устройства.
Ниже представлено видео, которое позволит вам наглядно изучить некоторые проблемы, возникающие при установке подъёмника.


В качестве дополнительной информации рекомендуем вам изучить нижеследующую тему.

Как отрегулировать паузы стеклоочистителя на ваз 2107

Весь смысл данной регулировки состоит в том, чтобы увеличить паузы в режимах работы очистителя лобового стекла. При непрерывном режиме работы данного устройства пауза между взмахами составляет 1 секунду.
В прерывистом режиме производится 4 взмаха и пауза между ними 4 секунды. Практика показывает, что в таких параметрах работы данного устройства особой необходимости нет.
Однако они могут привести к преждевременному износу деталей агрегата. Именно с целью увеличения срока службы механизма производится регулировка паузы стеклоочистителя ваз 2107.
Наиболее оптимальным вариантом работы очистителя считается следующее:

  • Пауза между взмахами в непрерывном режиме должна составлять 2 секунды.
  • Количество взмахов в прерывистом режиме – 2 раза.
  • В прерывистом режиме пауза должна составлять – 20 секунд.

Эти регулировочные установки также благотворно повлияют на состояние ветрового стекла. При минимальных паузах стекло не успевает намокнуть, и щётки работают почти по сухой поверхности.
В результате на стекле появляются зашлифованные полосы и царапины. Увеличение пауз в режимах работы очистителя позволит избежать данной проблемы.
Для того, чтобы получить возможность регулировать режимы работы очистителя, в его электрической схеме необходимо выполнить некоторые изменения и дополнения. Например, если включить в электросхему переменный резистор, то паузу можно будет регулировать «вручную» и устанавливать её величину по своему усмотрению.
Однако не все автолюбители хорошо разбираются в электросхемах и имеют необходимые навыки для выполнения данных работ. В этом случае предлагается весьма неплохой вариант решения данной задачи.
Можно установить реле 63.3777. Оно рассчитано для работы на автомобиле ваз 2107.

Реле 63.3777 на ваз 2107

Данное устройство обладает следующими преимуществами:

  • Реле позволяет изменять паузу между взмахами щёток в диапазоне 1 – 70 секунд. Водитель самостоятельно определяет размер паузы в зависимости от загрязнения автомобильного стекла.
  • При установке данного реле нет необходимости в замене электропроводки.
  • Не нужно вносить какие либо дополнения и изменения в конструкции передней панели автомобиля.
  • В комплект каждого изделия включена подробная инструкция по установке и эксплуатации данного устройства. Следуя этой инструкции, водитель может самостоятельно установить реле и не прибегать к услугам сервисного центра.

В заключение отметим, что установка данного реле позволит вам не только увеличить срок службы механизма очистителя, сохранить нормальное состояние лобового стекла и щёток. Она позволит расширить для вас возможности применения различных тюнинговых услуг.

Как снять ручку стеклоподъемника Ваза 🚩 сломанная ручка стеклоподъемника 🚩 Ремонт и обслуживание

By EasyHow

Если в вашей машине сломалось стеклоподъемник, не торопитесь, чтобы связаться с сервисом центр. Эту деталь легко заменить самостоятельно. Рассмотрим на примере, как снять и перевернуть ручку механического стеклоподъемника автомобиля ВАЗ-2109.

Вам понадобится

  • - отвертка плоская;
  • - ручка новая в комплекте с защелкой и шайбой.

Инструкция

Вставьте отвертку между защелкой и ручкой шайбы стеклоподъемника. Подденьте инструмент и нажмите на ручку фиксатора. Потяните на себя защелку и снимите ее (фото 1).

Снять неисправную ручку стеклоподъемника. Снимаем шайбу (фото 2). Чтобы установить перо, действуйте в обратном порядке. Установите шайбу, входящую в комплект, с новой ручкой. Удерживая шайбу рукой, поместите ручку на механизм стеклоподъемника. Слегка поверните ручку, чтобы «зацепить» шлицы шестеренками стеклоподъемника.Зафиксируйте ручку набора защелок. Проверить замененные детали, поднимая и опуская стекло двери.

Если дверь вашего автомобиля очень сильно залезает и выскакивает стекло, замена ручки здесь не поможет. Проблема в механизме стеклоподъемника. Возможно неисправный подъемно-спусковой трос или работа шлицевого редуктора. В этом случае необходимо заменить стеклоподъемник. Чтобы поставить новое окно, не снимая стекла, снимите дверь автомобиля.

Снять ручку стеклоподъемника и ручку подлокотника на двери отверткой, поддев декоративные заглушки и открутив крестовой отверткой винты их крепления.Откручиваем винты дверного кармана, снимаем его. Слегка подденьте накладку на ручке, открыв дверцу, и снимите ее. Откручиваем кнопку блокировки двери. Подденьте плоской отверткой обивку, которая закреплена восемью заклепками, снимите ее.

Отверните головкой "на 10" два болта крепления стекла к механизму стеклоподъемника. Поднимите бокал руками вверх. Головкой «10» выкручиваем гайки крепления механизма стеклоподъемника. Снимаем деталь через оконную панель двери.Установить новый стеклоподъемник, проделав все операции в обратной последовательности.

Закрепите стекло. Установить ручку стеклоподъемника. Протестируйте механизм несколько раз, подняв и отпустив стекло. Если все в порядке, снимите ручку и прикрепите обшивку двери на место. Затем надеть кнопку замка, кривошип и подлокотник дверного стекла, карман и накладку на дверную ручку.

Note

При выборе стеклоподъемника обращайте внимание на его качество.Ручка с металлической вставкой под шлицы шестеренчатого механизма стеклоподъемника прослужит вам дольше.

См. Также

Lada Riva 2104, 2105, 2107 Комплект электростеклоподъемников

Электростеклоподъемники в передних дверях автомобилей Лада-2104, Лада-2105 и Лада-2107, выпускавшихся с 1979 по 2012 год.

Комплект стеклоподъемников с редуктором на две двери. В комплекте 2 стеклоподъемника, проводка для подключения, переключатели стеклоподъемников (92.3709, 2 шт.), Декоративные заглушки в отверстиях от ручек стеклоподъемников.

Тип конструкции: реечная.

Производитель: ООО «Технические Системы» (Россия, г. Ижевск).

Торговая марка: "FORWARD".

Электрические перила стеклоподъемников - это корпус, в котором расположен механизм перемещения стекла - цепная передача. На рейке закреплен двигатель, приводящий в движение механизм. Неподвижный мотор-редуктор исключает возможность повреждения проводки в двери.Поручень стеклоподъемника абсолютно жесткий. Благодаря этому при подъеме и опускании стекла нет дребезжания, вибрации и резонансов. Стеклоподъемники очень легкие и компактные. Работают почти бесшумно.

Производитель гарантирует соответствие продукции заявленным техническим характеристикам, ТУ4542-160-70989610-2004-2005, требованиям ГОСТ Р 52230-2004, действующим нормам безопасности.

ООО "Технические системы" 426073 Ижевск.

В конструкции стеклоподъемника FORWARD используется стоечный механизм, компактно размещенный внутри направляющего стекла, на котором закреплен мотор-редуктор, определяющий основные потребительские качества.

Повышенная надежность.

Механизм в принципе не имеет деталей, подверженных растяжению, истиранию, появлению люфтов. Все его компоненты имеют срок службы в несколько раз превышающий уровень традиционных требований к аналогичным изделиям, и не чувствительны к уровню нагрузки. Стационарный мотор исключает риск повреждения питающих проводов при перемещении стекла. Обмотка двигателя защищена самовосстанавливающимся плавким предохранителем.

Простота установки.

Установка стеклоподъемника понятна на интуитивном уровне, удобна, использует минимальное количество креплений, не требует доработки дверей, что экономит время.

Компактность.

Освободив пространство в двери, можно использовать ее, например, для установки нестандартных акустических устройств. Кроме того, простая форма и отсутствие люфта движущихся частей предопределяют отсутствие резонансов, что позволяет добиться чистого автозвука.

Постоянство коэффициента передачи.

Линейная кинематика устройства определяет стабильность развиваемой силы во всем диапазоне движения стекла, в том числе в верхнем положении, за счет чего достигается безопасность при травмах, а минимизация паразитных сил в поперечном направлении снимает проблему деформации стекла. Дверная панель при перемещении стекла останавливается в крайних положениях.

Окна на ВАЗ-2107. Установка стеклоподъемника на ВАЗ-2107 своими руками - 4 инфо

Электростеклоподъемник - одно из самых полезных изобретений конца ХХ века.И если раньше подобные устройства устанавливались исключительно на дорогие иномарки, то теперь такая роскошь доступна даже владельцам старых ВАЗов. Однако если с выбором стеклоподъемника особых проблем нет, то при установке его можно сильно запутать. Итак, как правильно монтируются окна на ВАЗ 2107? Об этом читайте в нашем рассказе.

Несколько слов о устройстве механизма

В целом стеклоподъемник не такая уж сложная деталь, как кажется на первый взгляд.В его конструкцию входит всего несколько компонентов.

На фото №1 (схема стеклоподъемника ВАЗ 2107) мы видим, что штатный стеклоподъемник состоит из таких конструктивных элементов как:

  • 1,2 - ручка и облицовка ручки стеклоподъемника.
  • 3 - приборная розетка.
  • 4 - механизм подъема окон.
  • 5 - ролики верхние.
  • 6 - винты крепления прижимных пластин.
  • 7 - тарелки.
  • 8 - кронштейн окна опускания.
  • 9 - стекло.
  • 10 - трос.
  • 11 - ролик нижний.
  • 12 - болты.
  • 13 - натяжной ролик.

Разновидности

На данный момент существует всего два типа стеклоподъемников для автомобилей:

Последний вариант является наиболее простым и популярным среди владельцев отечественных автомобилей, а потому и наиболее востребованным на российском рынке. Тросовые стеклоподъемники представляют собой мотор с коробкой передач и змеевиком. На последний наматывается специальный трос, который приводит в движение верхний барабан.В свою очередь, он через разъемы подключается к штатному стеклоподъемнику. Замена стеклоподъемника ВАЗ 2107 такого типа не требует особых навыков, умений и знаний. Благодаря этому изменить этот механизм сможет даже начинающий автолюбитель.

О конструкции устройства

Конструкция реечных аналогов существенно отличается от тросовых, а принцип их действия напоминает действие рулевой рейки в автомобиле. Этот тип стеклоподъемников отличается легкостью перемещения подъемного механизма, что делает их более подходящими для работы с герметичным стеклом.

Как работают реечные стеклоподъемники на ВАЗ 2107?

По принципу действия этого устройства «Семерка» в этом плане практически не отличается от других моделей семейства ВАЗ и других иномарок, где используются электрические подъемные механизмы. А стеклоподъемники работают только при включенном зажигании в системе автомобиля. Если вынуть ключ из замка зажигания, стекло можно будет только поднять.

Основную роль в работе стеклоподъемника играет контроллер.Именно это устройство закрывает все замки на дверях при установке автомобиля на сигнализацию и автоматически закрывает все открытые окна, также выполняя функцию «доводчика».

Что самое интересное, когда лифт перестает работать, контроллер вообще не поглощает энергию от аккумулятора, переходя в дежурный режим. При необходимости это устройство автоматически подает ток на механизм ESP.

Также указанное устройство контролирует работу коробки передач, а именно отслеживает количество ее оборотов.Благодаря этому аккумулятор практически не тратит энергию зря, и соответственно аккумулятор дольше заряжается.

Кстати, в некоторых моделях электростеклоподъемников есть доводчик, контролирующий работу только двух стекол, а поскольку модель ВАЗ 2107 четырехдверная, часто водители устанавливают контроллеры сразу на все 4 окна. Но опять же, все зависит от конкретной модели ESP.

Установка стеклоподъемника на ВАЗ 2107 - подготовка инструмента

В процессе работы нам потребуются такие материалы и приспособления как:

  1. Крестовые и минусовые отвертки.
  2. Торцевой ключ на 8 и 10 миллиметров.
  3. Малярная лента
  4. Кусок металлической проволоки длиной около 100 сантиметров.

Начало работы

Подготовив все необходимые инструменты, в первую очередь отключаем массу на АКБ. После полного отключения электропитания в машине разбираем дверь и демонтируем старый тросовый механизм. Устанавливаем на его место новую. Сразу нужно убедиться, что он работает. Убедившись в исправности троса, затяните гайки механизма и закрепите проволокой.Это необходимо для того, чтобы кабель не запутался во время установки. Практического применения для стеклоподъемника провод не имеет, поэтому его можно будет снять после завершения работ. Также следует отметить, что кабель устанавливается по следующему алгоритму: верхняя часть устройства идет к нижнему ролику, а нижняя - к верхнему.

Как дальше устанавливаются стеклоподъемники на ВАЗ 2107? Верхний валик нам не будет виден, поэтому для того, чтобы надеть на него трос, нужно выполнить ряд кропотливых работ.Сначала на верхнем конце кабеля делается разомкнутая петля. Далее она поднимается через дверной проем на верхний валик, который нам пока недоступен. При этом, чтобы зацепить валик, нужно несколько раз сдвинуть петлю в разные стороны, а затем подтянуть вверх. Таким образом, вы сможете надежно закрепить его на месте.

На следующем этапе трос, успешно зацепленный за ролик, надевается на нижний механизм, а затем на боковой, регулирующий натяжение.Помните, что деталь нельзя перетягивать, но в то же время она не должна находиться в свободном, болтающемся положении. Как вы думаете, на ВАЗ 2107 установлены электрические стеклоподъемники? Радуйтесь рано, господа!

Далее кабель крепится к стеклу. Если первый начинает издавать скрипящие звуки, возможно, вам придется отрегулировать его снова. В этом случае ветви кабеля меняются местами - верхняя перемещается вниз, а нижняя - вверх. В результате должен уйти надоедливый скрип.

На данном этапе установка стеклоподъемника на ВАЗ 2107 успешно завершена. Теперь осталось немного: затянуть гайки натяжного ролика и корпуса, смазать трос и соединения литолом и собрать дверь в обратном порядке.

Итак, мы выяснили, как устроены окна на ВАЗ 2107, а также как их полностью заменяют. Действуй!

Замена стеклоподъемника на ваз 2104 2105 2107 нива (классические жигули).


электрические стеклоподъемники на ваз 2107


Как установить эквалайзер на заднее стекло авто?

Какой автовладелец не мечтает, чтобы его машина выглядела уникально и эффектно? Некоторые делают акцент на технической составляющей - производят тюнинг силового агрегата, меняют характеристики двигателей, трансмиссий. Другие стараются улучшить проходимость. В последнее время стало появляться новое направление тюнинга - фейслифтинг. Кузов сделан уникальным путем замены штатных бамперов, установки обвесов, оклейки кузова пленкой.Особое место в этом внешнем тюнинге занимает оснащение машины дополнительными световыми приборами. А вот подсветка днища никого не удивит. Но эквалайзер на заднем стекле машины - это что-то новенькое.



Это устройство - технологическая новинка, которую современный рынок предлагает автовладельцу. Это нововведение всегда необходимо при вождении автомобиля. Это осветительное оборудование придаст автомобилю изысканности и элегантности.

Что это такое и зачем это нужно?

Эквалайзеры, или тембральные блоки, - это специальная программа, которая устанавливается в бортовой компьютер автомобилей.Он предназначен для контроля качества и параметров звука, а также громкости звука. Это полностью отражается на общем качестве звучания музыкальных треков в салоне.


Параметрические эквалайзеры работают в автоматическом режиме и очень просты в управлении. Эти системы позволяют визуально отображать динамические характеристики воспроизводимых звуков.



Пульсирующая панель, или эквалайзер, на заднем стекле автомобиля заставит прохожих буквально скривить головы. Кроме того, значительно увеличивается расстояние, на котором автомобиль будет заметен в темноте другими участниками дорожного движения, что положительно сказывается на безопасности движения.

Функциональные особенности

Эквалайзер, устанавливаемый на заднее стекло автомобиля, может иметь три основных цвета. Это неоновая вариация, красная и ярко-зеленая. Также возможно создание нестандартных цветовых сочетаний - это делается по индивидуальному заказу. Также при желании устройство может воспроизводить другие визуальные эффекты. Это могут быть рисунки или надписи.

Форма изображения может отличаться. Это столбцы, каждый из которых отвечает за свою частоту. Такие выравниватели на заднем стекле автомобиля при эксплуатации могут увеличиваться или уменьшаться по высоте.Колонны монохромные и разделены на сегменты.



В разноцветных моделях каждый отдельный элемент может быть окрашен в разные цвета. Оттенок отвечает за его звуковую частоту. Итак, низкие частоты окрашены в красный цвет, а средняя - в зеленый. Высокие выделены синим цветом. В дорогих моделях может быть несколько типов световых изображений, например, в центре стекла колонны, а по бокам - круглые индикаторы.

Размеры устройства могут отличаться в зависимости от стоимости и модели.Некоторые отличаются небольшими габаритными размерами и подходят для установки даже на боковые стекла. Другие крупнее и подходят только к заднему стеклу.

Принцип работы

Эквалайзер, установленный на заднем стекле автомобиля, имеет очень простую конструкцию. Это специальная светодиодная лента, образующая столбики или круги. В этом случае лента и светодиоды полностью прозрачны. Дизайн не нарушает видимость днем. Количество одновременно горящих сегментов зависит от параметров напряжения, которое будет поступать на блок управления системой.Последний оснащен чувствительным микрофоном, который анализирует частоту звука в салоне.

С помощью этого микрофона регулируются напряжение и ток, которые затем поступают на светодиоды. Если какие-то частоты звучат слабо, то соответственно и напряжение будет не высоким. Горят только нижние части колонн. Когда громкость и частота увеличиваются, микрофон будет производить более высокие напряжения. Остальные сегменты начнут мигать.



Микрофон (если аппарат включен) будет реагировать на музыку, а если в машине ничего не воспроизводится, но идет разговор, эквалайзер на это среагирует, что выглядит не слишком эффектно.

Устройство и оборудование

Конструкция представляет собой ленту, на которой закреплены светодиоды, комплект соединительных проводов, блок управления с кнопкой запуска и настройками чувствительности микрофона. Также в комплекте идет специальный адаптер, через который устройство подключается к бортовой сети машины. Эквалайзер, установленный на заднем стекле автомобиля, не требует подключения к мультимедийной системе. Устройство работает на основе микрофона.

Электролюминесцентные эквалайзеры

Некоторые модели оснащены электролюминесцентными пластинами - подобные используются в рекламном бизнесе для выделения надписей и рисунков.Свечение осуществляется люминофорной краской. Он выделяется электричеством. Толщина пластины может быть очень маленькой и чаще всего не более одного миллиметра. На пластине установлены тонкие токопроводящие дорожки.

Неоновый эквалайзер на заднем стекле автомобиля имеет угол обзора 160 градусов. Это хороший показатель - аксессуар будет видно не только водителям, идущим сзади, но и тем, кто находится на соседних полосах движения. Также такое освещение привлечет внимание пешеходов.Срок службы неонового устройства составляет более 20 тысяч часов. Достаточно заменить машину и даже больше.

Крепление

Установить эквалайзер на заднее стекло автомобиля своими руками несложно. С этой процедурой справится любой автомобилист.

Как приклеить ленту к стеклу? В большинстве комплектов лента снабжена специальной липкой лентой. Чтобы установить его, просто снимите защитную пленку и приклейте элемент к стеклу сзади. Приклеить нужно изнутри.Придерживайтесь до тех пор, пока деталь не схватится за стекло. Иногда не получается с первого раза хорошо и надежно приклеить.



Перед установкой лучше заранее разметить крайние места, чтобы конструкция располагалась по центру стекла. Используйте для этого маркер. Чтобы снять устройство, достаточно отклеить ленту - это легко сделать. И на стекле не останется и следа.

Подключение

При установке эквалайзера на заднее стекло автомобиля необходимо подключить устройство.Для этого в нижней части (в одном из углов на пластине) есть специальный разъем. Один конец всего кабеля подключается к ленточному разъему, другой - к источнику питания устройства. Последний подключается к гнезду прикуривателя. Как видите, все предельно просто.



Но есть проблема - пока устройство работает, розетка прикуривателя будет занята. Это может быть неприятно. Если это критично, то эквалайзер можно подключить напрямую к проводке.

Когда все подключено и на месте, можно включить любимую дорожку и с помощью блока управления эквалайзером настроить параметры чувствительности микрофона. После настройки можно начинать и радоваться результату. Фото эквалайзера на заднем стекле автомобиля в действии приведено ниже.



Меры предосторожности

Плита не защищена от всех видов изгибов - деформации могут привести к повреждению гусениц. Процесс восстановления занимает очень много времени и требует использования специальных токопроводящих красок и клеев.

Также одним из моментов является самопроизвольное включение блока питания в том случае, когда он включен в бортовую сеть. Решить эту проблему смогут те, кто разбирается в электронике - добавляют в микросхему конденсатор. Вы также должны помнить, что независимо от того, насколько чувствителен микрофон, он будет реагировать только на частоты в определенном диапазоне.

Вывод

Теперь вы знаете, как своими руками установить эквалайзер на заднее стекло автомобиля.Это не только поможет отделить машину от потока, но и повысит видимость машины в ночное время, когда видимость ограничена. И стоит этот элемент не дороже 10 долларов.

Установка стеклоподъемников на ваз своими руками. Установка стеклоподъемников на ваз классика Подборка новых приборов

На старых моделях автомобилей ВАЗ, таких как «Классик», «восьмерки» и «девятки», электрические стеклоподъемники не устанавливались с завода, водителю и пассажирам приходилось вручную опускать стеклоподъемники дверей в машине, что в целом неудобно .

Но сейчас на эти автомобили электрические стеклоподъемники (ЭСП) производят разные компании, и многие автомастерские могут установить механизмы за умеренную плату. Установить электростеклоподъемники своими руками несложно, и те автовладельцы, которые имеют слесарные навыки и не хотят переплачивать, делают эту работу своими силами.

Неисправности механических стеклоподъемников ВАЗ

Механические стеклоподъемники (МСП) ВАЗ со временем могут выйти из строя, механизм перестает работать - стекло не опускается и не поднимается.Причин неисправности СМП может быть несколько:

  • обрыв троса;
  • В направляющие стекла попало
  • посторонних предметов;
  • изнашивается коробка передач МСП.

Ремонтировать механические стеклоподъемники на автомобилях ВАЗ нет смысла, так как эти детали очень недорогие по цене, а при поломке лучше сразу установить ЭСП, хотя бы на передние двери.

УЭЦН

для автомобилей ВАЗ 2101-07 и 2108-2115 выпускаются разными компаниями - механизмы могут иметь разную конструкцию, продаваться в комплектах на две или четыре двери.Один за другим жигулевские электростеклоподъемники практически не продаются, в магазинах можно найти только моторы ESP отдельно. Среди наиболее известных производителей электрических стеклоподъемных механизмов:


Промышленность выпускает несколько типов ЭЦН для автомобилей Жигули, а электрические стеклоподъемники могут быть:

  • планка;
  • зубчатая рейка;
  • тип кабеля.

Каждая модель стеклоподъемника имеет свои особенности, достоинства и недостатки. Следует отметить, что у разных производителей механизмы ESP конструктивно отличаются друг от друга, а потому не являются взаимозаменяемыми.Комплекты относительно недорогие, и наиболее популярными являются комплекты ESP для входных дверей. В стандартный комплект стеклоподъемников входят:

  • сами механизмы подъема дверей с моторами;
  • две кнопки подъема окон;
  • провода с заглушками для подключения;
  • необходимый крепеж;
  • заглушек.

Практически все комплекты содержат инструкции по установке деталей с подключениями электрических цепей.

Электростеклоподъемники

предназначены для моделей 2104-05-07 подходят для передних дверей автомобиля 2107, проще всего смонтировать стоечную конструкцию.Монтаж реечных УЭЦН производится в следующей последовательности:

Собираем дверь, и на этом установка стеклоподъемника на ВАЗ 2107.

В отличие от стекол жигулевской «семерки», у моделей 2106 окна имеют форточки. На шестерку также производятся комплекты передних ЭЦН, детали устанавливаются на автомобили ВАЗ 2101/2102 (универсал) / 2103/2106. В комплект Форвард входят:

  • два стеклоподъемника;
  • винты, болты и шайбы;
  • заглушки декоративные;
  • хомутов;
  • переходные пластины;
  • провода с разъемами для подключения;
  • две кнопки.

Установка ESP проводится так же, как на автомобиле 2107, работу начинаем с разборки двери. Старый стеклоподъемник можно оставить на месте, перерезав тросы механизма. Далее действуем так:

Установить электрические стеклоподъемники на ВАЗ 2106 несложно, нужно лишь сделать все по инструкции.

На автомобили 2108-09-099 также достаточно просто установить передний стеклоподъемник, в качестве примера возьмем установку накладного типа ESP (производства «Гранат»).

Работы выполняем по следующей схеме:


Электростеклоподъемники у моделей ВАЗ 2110/2111/2112 такие же, на автомобилях Приора такие же. Самыми популярными на этих автомобилях являются ЭЦН производства Форвард и Гранат, которые чаще всего используются автовладельцами на своих автомобилях. Замена подъемников производится так же, как и в ВАЗе "девятки" ("восьмерки"), только крепления находятся в других местах. Чтобы снять механический подъемник, необходимо вывести один его угол через верхний проем двери, а затем вытащить весь механизм.

При установке электростеклоподъемников ВАЗ 2110 сверлить внутренние панели передних дверей не нужно, механизмы крепятся на штатные места без доработок.

Стеклоподъемники задние для автомобилей ВАЗ также продаются комплектами по 2 шт. Для переднеприводных автомобилей ESP 2109 подходят модели 21099/2114/2115, для 2108 эти детали не производятся, так как у «восьмерки» нет задних боковых дверей. В комплект ВАЗ 2109 «Форвард» входят:

  • два лифта с электродвигателями;
  • пуговицы 2 шт.;
  • электропроводки на каждую заднюю дверь с заглушками;
  • крепежные детали - саморезы;
  • заглушки декоративные;
  • инструкция по установке, паспорт.

Стеклоподъемники 2109 задние устанавливаются на прежние места без сверления дверей, каждый из них крепится двумя гайками.

Электростеклоподъемники "Форвард" производятся в г. Ижевске, детали зубчато-реечного типа - каретка движется по рельсу вместе со стеклом.Для моделей автомобилей 2110/2111/2112 ничего повторно сверлить не нужно - механизмы встают на место без дополнительной регулировки.

На автомобили ВАЗ 2101-07 устанавливаются электроподъемники с дополнительным высверливанием двух отверстий. Работа по установке задних подъемников проста, и практически не отличается от установки передних ЭЦН.

Люди ценят комфорт. И автомобилисты в этом плане не исключение. Сегодня никто не хочет крутить ручки механических стеклоподъемников.А сами окна с ручками в современной машине - это пережиток прошлого. А вот водителям ВАЗ 2107 повезло меньше: они все-таки поворачивают ручки. Конечно, это можно исправить, установив в машине электрические стеклоподъемники. Сегодня мы поговорим о том, как это сделать самостоятельно.

Об устройстве стеклоподъемников ВАЗ 2107

ВАЗ 2107 начали выпускать в 80-х годах прошлого века, и поэтому окна в этой машине были только ручные, реечного типа.Главный недостаток реечной конструкции - ее хрупкость. Причина проста: в целях экономии отечественные автопроизводители установили в эти окна пластиковые шестеренки, которые очень быстро вышли из строя.

К началу 90-х конструкторы ВАЗ 2107 осознали свою ошибку и начали оснащать машину тросовыми стеклоподъемниками, которые были надежнее реечных (хотя и ненамного). Подъем стекла в этих устройствах производился с помощью троса, прикрепленного к вращающемуся механизму.Главное достоинство кабельных окон - их высокая ремонтопригодность. В реечных подъемниках замена сломанной пластмассовой шестерни была настоящей проблемой, поскольку найти эту деталь в продаже было крайне сложно. Но запчастей для стеклоподъемников в автосалонах всегда было много.

Принцип работы реечных и тросовых окон примерно одинаков: стекло фиксируется на подъемном механизме, приводимом в действие вращением ручки, с помощью специальных зажимов. Вращая ручку, водитель либо перемещает шестерню по вертикальной зубчатой ​​рейке (в случае стеклоподъемника с реечной передачей), либо тянет за трос, что приводит к выскальзыванию стекла из двери.

Электрические стеклоподъемники (ESP) - следующий шаг.

Наибольшей популярностью у автолюбителей пользуются навесно-рычажные ЭЦН, обладающие рядом преимуществ:

  • ЭСП отличается демократичной ценой;
  • ESP проста в установке;
  • eSP, как правило, имеют отличную комплектацию: водителю не нужно искать кнопки активации и провода к ним - все уже есть;
  • ЭЦН надежны, работают быстро и практически не шумят;

Установка УЭЦН «Гранат» на ВАЗ 2107

Перед началом работ мы подготовим все необходимое.

  1. Инструмент и материалы
  2. Комплект УЭЦН «Гранат» для ВАЗ 2107.
  3. Отвертка с плоским жалом.
  4. Суппорт.
  5. Линейка.
  6. Маркер.
  7. Набор рожковых ключей.
  8. Набор головок.
  9. Электродрель с набором сверл.
  10. Смазка ШРУС-4.
  11. Силиконовая смазка.

Последовательность действий при установке ESP

  • открывается капот автомобиля, обе клеммы сняты с АКБ;
  • Теперь открывается передняя дверь, с которой необходимо снять ручку штатного тросика стеклоподъемника.Под ручкой находится стопорная шайба. Его края аккуратно раздвигаются плоской отверткой, при этом ручка тянется к себе;
  • После снятия ручки той же отверткой подденьте пластиковые заглушки по периметру обшивки двери. Их снимают, обнажая 8 болтов, удерживающих обшивку. Болты откручиваются торцевой головкой, обшивка двери снимается;
  • открывается доступ к тросиковому механизму и креплению стекла. Стекло выдвигается в самое верхнее положение и фиксируется лентой.Все болты крепления откручиваются как на каретках стекол, так и на самом механизме, после чего он снимается с двери; №
  • В инструкции, прилагаемой к УЭЦН «Гранат», указано расположение двух отверстий, которые необходимо просверлить в двери для крепления рейки УЭЦН. С помощью линейки, штангенциркуля и маркера наносят на дверь разметку для отверстий крепления;
  • В электродрель установлена ​​дрель на 5.5. С его помощью просверливается отверстие в намеченной ранее верхней точке;
  • затем пробуривается забой;
  • через правое технологическое отверстие в двери запускается механизм стеклоподъемника;
  • отверстия в вертикальной направляющей механизма совмещаются с предварительно просверленными отверстиями в двери, после чего направляющая фиксируется двумя 10-ю болтами из комплекта УЭЦН «Гранат»;
  • На электродвигатель ESP подается напряжение от аккумуляторной батареи.Он движется вверх вместе со всем механизмом ESP. Необходимо дождаться совмещения отверстий в креплениях механизма с отверстиями в каретках оконного стекла. После этого стекло фиксируется крепежными болтами;
  • проводка от электродвигателя ESP через технологические отверстия в двери подводится под приборную панель автомобиля, где подключается согласно схеме ниже;
  • Кнопки активации eSP могут располагаться рядом с прикуривателем, где есть специальная ниша для дополнительных кнопок.Никаких новых отверстий делать не нужно, достаточно снять пластиковую заглушку;
  • после сборки схемы и монтажа кнопок на подвижные части механизма ЭЦН наносится состав ШРУС-4;
  • Теперь аккумулятор подключен и проверена работа ESP и правильность сборки схемы;
  • Если в работе ESP проблем не обнаружено, обшивка двери устанавливается на место и прикручивается;

Наш автопром редко устанавливает электрические стеклоподъемники на такие автомобили, как ВАЗ 2109.Однако при серийном производстве «девятки» электрические стеклоподъемники на отечественных автомобилях вообще не применялись ... В наши дни все наоборот, механическая ручка уходит в историю, ведь теперь даже появилась возможность установки электрические подъемники своими руками. За это огромное спасибо отечественной промышленности, которая занимается производством электроподъемников для автомобилей, изначально ими не оборудованных. Дальнейший разговор пойдет об установке стеклоподъемника данного типа.

Лифты электрические бывают нескольких типов:

    кабель
  • - самый слабый, самый медленный и дешевый. Если на них перегорел мотор, то его легко заменить;
  • зубчатая рейка - слабая и требует регулярной смазки в процессе эксплуатации;
  • Навесно-рычажный
  • - быстро, тихо и достаточно мощно (например, замерзшее стекло им не проблема).

Электроподъемники ВАЗ 2106

Установить электроподъемники на ВАЗ 2106 не только просто, но даже намного проще, чем на другие модели, например 2105 или 2107.Упрощает эту процедуру наличие в «шестерке» так называемого ветряка. В современных магазинах представлено огромное количество вариантов стеклоподъемников, а средняя цена колеблется в районе 100 долларов. При выборе главное внимание стоит уделить производителю, например, европейские окна намного надежнее китайских, можно также приобретите бытовую систему, но зачастую она может быть не полностью укомплектована.

Самая сложная задача - протолкнуть трубки с заранее проложенными проводами из-под торпеды к двери, что усложняется, если машина оборудована центральным замком или обогревом стекол.

Шарнирно-рычажный электроподъемник «Гранат» на ВАЗ 2109

В комплект данного стеклоподъемника обычно входят:

  • электропроводка;
  • кнопок;
  • заглушки;
  • необходимое крепежное оборудование;
  • Резиновые манжеты
  • необходимы для протягивания проводки от стойки в дверь.

«Катран» и «Беркут» отличаются немного другим устройством и более сложным монтажом, при этом по качественным характеристикам не уступают описанным выше.

Перед тем, как приступить к установке, вы должны убедиться, что электрическая система автомобиля отключена от аккумуляторной батареи. Вы также можете отключить цепи по отдельности, одна из которых питает прикуриватель, а вторая освещает приборную панель, так как именно здесь вам нужно будет подключить проводку, питающую электрические стеклоподъемники.

Итак, приступим:

  1. Необходимо снять обивку дверей. Снять его очень легко, только не забудьте приобрести монтажные заглушки.
  2. Переходим к разборке механизма, благодаря которому работает штатный ручной подъемник. В этом случае стекло следует закрепить (для этого пригодится канцелярский скотч) в положении, обеспечивающем оптимальный доступ к месту его крепления с помощью подъемного механизма. Затем переходим к откручиванию болтов крепления отвечающих за соединение стекла и штатного стеклоподъемника.
  3. Снимаем трапецию - направляющую, отвечающую за штатный механизм стеклоподъемника. Для этого откручиваем 1 гайку внизу, 2 посередине и 1 вверху.Так же откручиваем 3 гайки, которые фиксируют стеклоподъемник с ручкой поворота, теперь его можно снять, а когда отключение устройства завершено, можно приступать к установке нового электрического.
  4. Для крепления нового устройства понадобится только стандартный крепеж, сверлить не нужно. Механизм стеклоподъемника необходимо установить во внутренней полости двери через самый большой технологический проем. Только «собранный» вид (положение стекла «открыто») позволит вставить конструкцию внутрь.Для крепления механизма изнутри используются 2 шпильки, вставленные в соответствующие отверстия, ранее предназначенные для крепления средней части штатной направляющей стеклоподъемника. Следующий шаг - совместить крепления на рычажной системе электрического стеклоподъемника с креплениями, расположенными на стекле, с последующей фиксацией их болтами. Кстати, если в конструкции есть трущиеся детали, их необходимо хорошенько смазать.

Все работы, связанные с механической частью, завершены, нужно переходить к электрической.Для начала нужно разобраться, где будет располагаться проводка, основное назначение которой - соединение электродвигателя, приводящего в движение подъемник, и кнопки активатора. В этом случае наибольшее затруднение может вызвать следующий момент: проводка должна идти от двери к стойке, а затем идти от стойки под приборной панелью.

Проложенный провод не должен касаться движущихся частей двери и самого механизма стеклоподъемника.

После того, как все работы будут выполнены, можно вернуть скин на место и наслаждаться результатом.

Фото

Видео

В данном видео показана установка стеклоподъемников на ВАЗ 2107:

Электростеклоподъемники в передних дверях автомобилей ВАЗ-2104, ВАЗ-2105 и ВАЗ-2107, выпускавшихся с 1979 по 2012 год.

Комплект стеклоподъемников с мотор-редуктором на две двери. В комплекте 2 стеклоподъемника, декоративные заглушки в отверстиях от ручек механических стеклоподъемников.

Электропроводка стеклоподъемников и переключатели стеклоподъемников в комплект не входят:
- во-первых, потому что если на вашем автомобиле уже установлены электрические стеклоподъемники, и вам не нужна проводка с кнопками, то за них можно не переплачивать, а покупать только стеклоподъемники самих себя;
- а во-вторых, потому что мы предлагаем вам на выбор несколько вариантов комплектов электромонтажных работ. Вы можете добавить в свой заказ тот, который лучше всего подходит для вашего автомобиля.

Конструктивное исполнение: реечное.

Производитель: ООО «Технические системы» (Россия, г. Ижевск).

Артикульный номер по номенклатуре производителя: R160.

Каталожные номера оригинальных запчастей (АвтоВАЗ, механика):
2105-6104020 - стеклоподъемник правый;
2105-6104021 - стеклоподъемник левый;
21050-6104020-00 - стеклоподъемник передней двери.

Применяемость на автомобилях

ВАЗ 2104 ВАЗ 2105 ВАЗ 2107
Марка Модель автомобиля Тип корпуса дверей Годы выпуска
ВАЗ / ВАЗ 2104 универсал 5 1984 - 2012 гг.
ВАЗ / ВАЗ 2105 седан 4 1979-2010 гг.
ВАЗ / ВАЗ 2107 седан 4 1982-2012 гг.

Стойка электрического стеклоподъемника - это корпус, в котором расположен механизм движения стекла - зубчато-цепная передача.На рейке закреплен электродвигатель, приводящий в движение механизм.

Стационарный мотор-редуктор исключает возможность повреждения электропроводки в двери.

Оконная рейка абсолютно жесткая. В результате отсутствует дребезжание, вибрация или резонанс при подъеме и опускании стекла.

Окна очень легкие и компактные. Работают почти бесшумно.

При установке стеклоподъемников требуется сверление двух отверстий в двери, согласно схеме, приведенной в паспорте.

Технические характеристики

Полнота

Гарантийный срок на продукцию 3 года со дня изготовления.

Габаритные размеры в упаковке: 53,5 * 17,5 * 7 см.

Масса: 2,725 кг.

Электростеклоподъемники

FORWARD R160 для ВАЗ-2104, ВАЗ-2105, ВАЗ-2107.

Видеообзор комплекта электростеклоподъемников

Устройство стеклоподъемников FORWARD

Как отличить подделку от оригинала

5 отличий стеклоподъемников FORWARD в нашем магазине от тех


что можно купить в другом месте

Видео инструкция по установке стеклоподъемников

Прочие инструкции и отчеты по установке стеклоподъемников

Видеоинструкция по установке стеклоподъемников FORWARD в передние двери ВАЗ-2107

Фотоотчет по установке стеклоподъемников FORWARD на ВАЗ-2104.

Электростеклоподъемник ВАЗ-2110 значительно повысит степень комфорта в автомобиле. Но у любой модели устройств есть неисправности, иногда заклинивает стекло двери - не открывается и не закрывается. В этом случае, как правило, необходимо менять весь механизм. В некоторых случаях можно самостоятельно отремонтировать механизм. Иногда заедание происходит из-за недостаточной смазки. В этом случае вам просто нужно очистить его от грязи, а затем нанести новую смазку.

Электростеклоподъемники на "десятки"

Когда начали выпускать автомобили ВАЗ-2110, в комплектации электростеклоподъемники отсутствовали.Их устанавливали очень редко, в основном по желанию покупателя уже непосредственно в автосалоне. Большинство автолюбителей стараются сэкономить на ремонте, поэтому вместо того, чтобы обращаться в специализированные центры по ремонту автомобилей, обслуживание проводится самостоятельно.

На сегодняшний день в магазинах очень много комплектов для установки стеклоподъемников на автомобиль ВАЗ. Самый простой и дешевый комплект включает только электродвигатель с коробкой передач. Таким комплектом можно заменить электрический стеклоподъемник ВАЗ-2110, но лучше приобретать комплекты.

Выбор стеклоподъемников

Перед установкой новых механизмов узнайте, какие именно типы и марки рекомендуют опытные автомеханики. На полках автомобильных магазинов можно найти устройства производства Беркут и Гранат. Это самые популярные механизмы, так как они имеют достаточно низкую стоимость, но при этом высокую надежность. Электростеклоподъемники бывают трех типов:

  1. Очень высокую скорость движения стекла обеспечивают откидно-рычажные окна.Но у них самая большая стоимость - комплект входной двери имеет цену 2500 руб. Но качество изготовления и ресурс очень высокие. Шума при работе механизма практически нет. Разбить это устройство очень сложно, даже если стекло замерзнет, ​​электродвигатель и механизм не выйдут из строя.
  2. Стеллажи стекол не отличаются хорошим качеством ... Если стекло замерзнет, ​​часть привода может отломиться или двигатель может выйти из строя. Чтобы обеспечить хорошую работу всего механизма, его нужно очень часто смазывать.
  3. Стеклоподъемник кабельного типа самый бюджетный из всех. Скорость движения стекла очень мала, если тросик замерзнет, ​​трос может сломаться, двигатель может выйти из строя. Но если такой электрический стеклоподъемник ВАЗ-2110 не работает, ремонтировать его не стоит, проще купить новый.

На что обращать внимание при покупке

Конечно, 20 лет назад этот тип электростеклоподъемников ВАЗ-2110 был пределом мечтаний любого автомобилиста. Но сегодня, когда на прилавках магазинов можно найти гораздо более совершенные механизмы за довольно скромные средства, не стоит отдавать предпочтение кабельным окнам.Невозможно даже представить, сколько стоил ВАЗ-2110 в такой комплектации в конце 90-х годов. Пожалуй, это была первая машина после знаменитых 600-х «Мерседесов».

При покупке нужно обратить внимание на комплектацию стеклоподъемников. Желательно приобретать те, у которых есть электродвигатели, вся проводка, кнопки, заглушки, застежки, манжеты резиновые. С помощью манжет протягивается электропроводка от дверей к стойкам кузова.

Подготовка к установке электростеклоподъемников

Перед началом работ необходимо приобрести все элементы для ремонта.Обязательно отключите отрицательную клемму от аккумулятора во время работы. Если это невозможно сделать по каким-либо причинам, то снимите предохранители ВАЗ-2110, питающие панель приборов, подсветку, кнопки управления, автомобильный прикуриватель.

При снятии облицовки передней двери обязательно повредите некоторые фиксаторы. Так что купите пару десятков этих пластиковых деталей про запас. Стоимость их невелика, поэтому покупка сильно не ударит. Обязательно изучите схему автомобиля ВАЗ-2110, если не знаете, куда подключить электростеклоподъемники.Если руководствоваться электрикой автомобиля, то проводка будет проведена очень быстро.

Снятие старого механизма стеклоподъемника

Но перед установкой электростеклоподъемника ВАЗ-2110, неисправности которого будут рассмотрены ниже, необходимо полностью удалить старый. В целом всю работу можно разделить на несколько основных этапов:

  1. Осторожно, стараясь не повредить, снимаем обшивку передней двери. Комплект стеклоподъемников состоит из двух механизмов и приводных двигателей.Поэтому нужно ставить их на входные двери.
  2. При помощи скотча необходимо установить стекло передней двери в верхнем положении ... Главное, чтобы оно не упало в дверь при демонтаже механизма.
  3. Откручиваем болты крепления старого механизма и стекла ключом на «10».
  4. Найдите направляющую, она прикреплена к двери 4 гайками. Первым делом откручиваем нижнюю, затем среднюю и самую последнюю верхнюю.
  5. Ручка электрического стеклоподъемника крепится к двери тремя гайками.Откручивайте их в последнюю очередь.

После этого можно полностью снять механизм. Если вы не можете снять его с двери, вам нужно будет надавить на верхние крепления отверткой. После этого в обязательном порядке необходимо очистить внутреннее пространство двери, чтобы не было пыли и грязи. При необходимости можно наклеить шумоизоляцию. Это необходимо, если вы не хотите несколько раз разбирать входные двери.

Установка нового стеклоподъемника

Для установки стеклоподъемника на автомобиль ВАЗ-2110 необходимо предварительно разместить его в дверях межкомнатных дверей.Для этого потребуется ввести его в самый большой технологический проем двери. Дальнейшая работа выполняется по такому алгоритму:

  1. Механизм закреплен на двух шпильках, которые устанавливаются в отверстия, где находились средние гайки старого механизма стеклоподъемника.
  2. Совместите застежки на стекле и механизме. Для этого нужно подключить электродвигатель к аккумулятору ... Совместив отверстия, закрепите их болтами, вы найдете их в комплекте.
  3. Так как во время работы возникает сильное трение, обязательно смазывайте все трущиеся поверхности. Желательно использовать состав ШРУС-4.

Электроподключение

Теперь, чтобы окна работали правильно, нужно их подключить. Если вы не уверены в своих силах, то обратитесь за помощью к опытному электрику. Если вы уверены в себе, можете приступать к редактированию. Для этого выберите место для установки кнопок управления.Желательно размещать их там, где к ним будет свободный доступ как для водителя, так и для пассажира. Поэтому самые удачные места для установки - это ниша под ручник, а также в бороду передней панели.

После установки кнопок необходимо от них проложить провода к источнику питания через блок предохранителей ВАЗ-2110. Имеет несколько резервных розеток, к которым можно подключить электрические стеклоподъемники. От электродвигателей в дверях проводят провода к стойке кузова, а оттуда к кнопкам управления.Обязательно использовать электромагнитные реле, чтобы уберечь кнопки от переключения большого тока.

Частые поломки

Независимо от того, какой тип стеклоподъемника установлен, они все равно могут выйти из строя, и все поломки делятся на механические и электрические. К последним можно отнести неисправность кнопки стеклоподъемника ВАЗ-2110. Возможные неисправности:

  1. Если полностью вышел из строя электростеклоподъемник, причина может заключаться в том, что обрыв троса или его укус.Если стеклоподъемник реечного или рычажного типа, ищите поломку механизма.
  2. Отказ электродвигателя из-за попадания воды. Очень часто происходит такая поломка, так как электродвигатель негерметичный. В него иногда просачивается конденсат, появляется ржавчина, которая может нанести колоссальный ущерб электродвигателю.
  3. Поломка электромагнитного реле - стеклоподъемник не сможет работать, так как на мотор не подается питание. Чтобы проверить работоспособность реле, необходимо установить заведомо исправный элемент.
  4. Проверить соответствующий предохранитель в блоке предохранителей ВАЗ-2110. Если даже при установке нового реле оно не включается, то нужно искать неисправность в цепи питания. Замените предохранитель новым. В том случае, если он очень быстро сгорает, то нужно найти, в каком месте электропроводки происходит короткое замыкание.
  5. Очень часто выходит из строя кнопка стеклоподъемника ВАЗ-2110. Проверить это довольно просто, нужно установить новую, либо закоротить провода металлическим предметом.
  6. При обрыве силовой цепи необходимо найти место, а затем восстановить.

Очень часто между стойкой кузова и дверью происходит разрыв. Поскольку дверь постоянно открывается и закрывается, проволока со временем изгибается, разрушается. Чтобы исправить эту ситуацию, необходимо установить новую проводку.

Заключение

Редко какие комплектации ВАЗ-2110 оснащались электростеклоподъемниками. Поэтому установку придется производить собственными силами.Постарайтесь сделать все максимально качественно, подключите приводы к автосигнализации, чтобы при постановке на охрану разбивала окна.

Меняем самостоятельно сальник коленвала на автомобиле ВАЗ 2107

.

Данная статья носит технический характер и призвана помочь автолюбителям в ремонте автомобиля (в данном случае это ВАЗ 2107). Разделим статью на две части, в которых последовательно разберем замену переднего и заднего сальников коленвала соответственно.

Любой автовладелец должен всегда внимательно следить за работой своей машины, поэтому при первых признаках неисправности нужно уметь быстро решить проблему. Сальник коленчатого вала передний меняется при развитии масляных пятен и прожилок при работе шкива коленчатого вала.

Для запуска вам необходимо установить машину на подъемник, чтобы можно было провернуть двигатель, а затем вам нужно включить передачу и ручной тормоз. Далее снимается защита мотора ключом на 8 мм - для этого необходимо открутить несколько саморезов.После этого нужно сбросить ремень генератора с помощью ключа на 19 мм, чтобы ослабить регулировочную гайку кронштейна двигателя. Гаечным ключом на 38 мм ослабляют шкив коленчатого вала, после чего его можно снимать. Иногда шкив сильно прилегает, в этом случае следует использовать специальный съемник.

Установив сальник коленвала отверткой, вытащить его из крышки ГРМ (газораспределительного механизма).

Теперь вам нужен новый сальник. Вдавите крышку привода ГРМ.Для этого подойдет старый уплотнитель или труба соответствующего диаметра. Предварительно смажьте коленчатый вал моторным маслом. Не забудьте обратить внимание на маркировку покупки, где указан размер сальника, при этом внутренний диаметр должен быть 40 мм, а внешний - 56 мм. После нажатия собираем все в обратном порядке.

Задний сальник коленвала заменить намного сложнее. Так же ставим машину на подъемник, включаем нейтральную передачу и снимаем с ручника.

Для начала нужно снять бокстрансферы, для этого отсоединяем минусовую клемму от аккумулятора. В машине снимаем КПП и, сняв обивку, откручиваем крышку, закрывающую проем в полу. Последовательно снимаем стартер, отсоединяем провода заднего хода, отсоединяем карданный вал, снимаем трос спидометра, отсоединяем цилиндр выключения сцепления от картера коробки, откручиваем болты картера сцепления. Под коробку передач ставим надежную стойку и откручиваем картер сцепления от блока цилиндров.Вставив узел между картером и блоком, снимите картер с направляющих втулок. Осторожно отодвигая коробку передач назад, вытащите первичный вал из диска сцепления. Коробка передач снята.

Теперь снимаем маховик: для этого снимаем корзину, а затем диск сцепления. Ввинчиваем болт в отверстие на блоке цилиндров. Берем сборку и, опираясь на болт, вставляем между зубьями маховика, чтобы он не проворачивался. Ключом на 17 мм откручиваем болты крепления маховика.Снимите с коленчатого вала маховик, а затем - диск сцепления (лучше снять сальник, фиксирующий, чтобы не повредить фланец коленвала при установке новой прокладки). Откручиваем на картере двигателя два болта, которые крепятся к держателю сальника. Сам держатель держится на шести болтах, берем ключ на 10 мм и с помощью отвертки снимаем вместе с прокладкой. Удерживая обойму в тисках, через специальное отверстие выбиваем сальник коленвала.

Смажьте новую прокладку моторным маслом и прижмите ее с помощью старой сальника или обрезки трубы, подходящей по диаметру, а затем соберите все в обратном порядке. Не забываем о размерах сальника: у этой модели внутренний диаметр должен составлять 70 мм, а внешний - 90 мм.

При замене сальников необходимо точно определить, почему они вышли из строя! Вполне возможно, что сам коленвал поврежден и замена сальника не решит проблему.Осторожно, удачи.

Ками неправильно установить окна на шестерне. Установить электрические стеклоподъемники на ВАЗ, используя свои собственные электрические стеклоподъемники на ВАЗ

.

В этой бане, вы можете найти много автомобилистов модели ВАЗ 2107, которые вы можете купить и получить больше. Эта система представляет собой красивую автоматическую систему, которая обеспечивает механический контроль, помогает найти неисправность или работает с неисправностями.Чтобы установить автоматические системы на хинди, вы можете использовать специальные предложения; Большой выбор различных комплектов для автомобилей ВАЗ 2107.

Все модели и детали на ВАЗ 2107

В этой модели, которые курят 4 катушки с тросом. Теперь есть время, когда они доступны, которые можно установить в любое время. Если вы хотите узнать, как насрать, вы узнаете, как открыть окно и открыть окно.

В зависимости от курения пабрика, важнее всего:

  • простых принципов на странице;
  • mabilis na pagkumpuni;
  • любимых блюд.

Теперь в течение нескольких часов, дизайн может быть изменен с использованием отрицательных значений:

  • может работать в Сербии;
  • , чтобы узнать, насколько хорошо работает температура, все металлы используются;
  • в режиме просмотра, печать изображений и навыков, позволяющих создавать собственные настройки;
  • открыть хинди много окон;
  • хитов газа в основном.

Последние современные комплекты автоматических оконных регуляторов, разработанные для простых пиндутанов. Благодаря тому, что многие автомобилисты ездят по всему миру, это только на хинди, махирап делает их веселыми.

Теперь можно установить

Теперь можно установить новый оконный регулятор. Наунава, как использовать всю истрактуру, вы можете легко установить автоматику и настроить ее на любом устройстве.

Касания

Для работы с мобильными телефонами:

  • установить суси;
  • отвертка с крестообразным шлицем;
  • плоскогубцы;
  • записать магнитофон для прослушивания музыки в нужном месте.

Paano maglagay (hakbang-hakbang sa isang larawan)

Kailangan может быть связан с механикой pabrika в сумме, на pagkakasunud-sunod:

  1. Ibinaba namin ang baso.
  2. Установите стопорную шайбу, чтобы закрепить ее.Это устройство, предназначенное для установки стиральных машин и их использования. Исинасагава, давая имя этому, не мог не писать мало писем.

    Чтобы установить панель управления, вы можете использовать ее в качестве средства защиты.

  3. Чтобы получить доступ к панели управления, выберите панель управления.
  4. Установите Phillips, чтобы повернуть болт крепления натяжного ролика.

    Установите крепежные болты с помощью крестообразной отвертки

  5. Установите ролик, закрепите кабель и вставьте его.
  6. Выполните установку 3-х манипуляторов с помощью гаечного ключа.

    Многие из них используются с гаечным ключом R8

  7. Наслаждайтесь всей механикой с помощью ключей.

Подсказка: используйте два двойных кабеля, чтобы использовать время, необходимое для всей механики.

Схема подключения и установки

В кабине есть много комплектов, которые можно использовать из различных, на хинди всех инструментов, которые используются для окон VAZ 2107. Это можно сделать с помощью регулятора. и вы можете ввести рекомендации, которые нужно внести в программу SPAL. Сделайте сукат и быстро установите его. Если установить, установить тегубилин и получить диаграмму подключений.

  1. Идентифицируйте негативный терминал от батареи.
  2. Tinaas namin ang baso and inaayos ito saito on ito gamit the клейкая лента.

    Вы можете использовать основную запись на обычной ленте.

  3. Установите двигатель, чтобы установить двигатель на нем.

    Мы используем двигатель с помощью винта-самореза или болта.

Окно, установленное на крышке, является наиболее мощным и надежным.И вы можете установить естественные устройства, специально предназначенные для тех, кто хочет, чтобы они были доступны для многих ВАЗов. Вы можете решить особые проблемы, связанные с установкой оконного регулятора, после чего они могут быть установлены правильно. Как вы думаете, как сделать автомобиль на ВАЗ 2107? Наслаждайся всем этим в нашей стране.

Все, что нужно знать о механизме

На панели управления стеклоподъемник очень удобен в использовании.Дизайн теперь может быть очень интересным.

Sa larawan Blg 1 (схема стеклоподъемника, оконный регулятор оконного регулятора) имеет естественные элементы структуры, такие как:

Более высокие стандарты

Saangayana в среднем Номера:

Самый простой и удобный в использовании отечественный автомобиль и самый лучший на рынке России.Лубкие окна с мотором с коробкой передач и катушкой. Этот особый кабель написан на хули, когда он звучит на барабане. Качественно, это сделано с помощью стеклоподъемника с отличным качеством. Стеклоподъемник ВАЗ 2107, созданный специально для этого, особенно важен, как и всегда. Это очень важно, если вы хотите узнать больше о чем-то другом, вы можете использовать его в своей работе.

Дизайн устройства

Дизайн аналоговой рамы и шестерни имеет малый кабель, и его принципы работы являются отличными. Стеклоподъемник, работающий с оконным регулятором, был создан с помощью качественных методов работы, которые были созданы специально для работы на базовом уровне.

Может ли стеклоподъемник работать с ведущей шестерней на ВАЗ 2107?

Тулад для использования в качестве инструмента, этот "Pito" на английском языке на этом языке является практическим на хинди, созданном из различных моделей, которые используются в разных языках, в разных языках. Механизм управления электричеством.И здесь можно найти электрические стеклоподъемники, чтобы включить зажигание в системе котла. Если вы хотите, чтобы ваши слова были основаны, вы можете сделать это на других языках.

Настроить контроллер управления стеклоподъемниками с механическим управлением стеклоподъемниками. Это приложение позволяет использовать все методы, необходимые для того, чтобы научиться и автоматически использовать все букасы, которые используются в повседневной жизни.

Теперь, когда он работает в режиме ожидания, контроллер обеспечивает энергию от батареи, работает в режиме ожидания.Сделайте это автоматически, чтобы облегчить работу с механизмом ESP.

Gayundin, управление набором передач, переключение передач, плавное, синусоидальное изменение положения. Саламат это, его батарея практическая на хинди наг-акшайа энергия нанг валанг кабулухан, и, на, нааайон, эта батарея награждает нас матагал на пагсингил.

В соответствии с некоторыми моделями, которые используются в системе управления, может использоваться малоуправляемая система управления, как и все модели, а также модели ВАЗ 2107, которые используются в некоторых моделях. Драйвер позволяет установить контроллер на все 4 окна без предварительного уведомления.Все, что вам нужно знать о модели ESP.

Установка окна на ВАЗ 2107 - установка инструмента

На рабочем столе, как и на другие материалы, такие как:

  1. Phillips и отвертки без отвертки.
  2. с размером 8 на 10 миллиметров.
  3. Малярная лента.
  4. Пиратский кавад из металла с ореолами 100 чувствительных элементов.

Nagsisimula

Paghanda ng all of kinakailangang tool, una sa all, ididiskonekta namin ang masa sa baterya.Подключайте питание к этому инструменту, разбирайте его и соединяйте кабель. Можно установить все, что вам нужно. Kaagad kailangan mong tiyakin на гагана это. Просматривайте кабель, управляйте механикой и используйте его с помощью кавада. Это позволяет установить кабель, который необходимо установить. Этот провод не может быть практически использован для оконных регуляторов, он может быть лучше всего.Этот кабель можно установить с помощью простого алгоритма: это устройство работает на большом ролике, и его можно легко найти на нем.

Как узнать, какие автомобили на ВАЗ 2107? Этот роликовый ролик на хинди может быть полезен, если вы хотите почитать кабель, который вы хотите, чтобы получить больше всего наивысшего качества................................................ Эта буква петли сделана через двойной кабель. Дагдаг это, туманно это похоже на ролик на этом ролике, на хинди па Рин может получить доступ к этому.В часах, чтобы зацепить ролик, вы можете выбрать петлю на любом расстоянии в любой директории, выбрать ее в любое время. Sa ganitong paraan maaari mong mai-secure ito sa lugar na may mahusay na kalidad.

В настоящее время, кабель, который работает на роликах, работает с большой механикой, и работает в режиме управления киноконтролем. Тандаан на хинди слишком сильно натянул, теперь на хинди это дай на хинди, это малайя, похоже на то, что нужно.Как можно установить электрические стеклоподъемники на ВАЗ 2107? Получить много, много вещей!

Подсоедините кабель к основному. Если вы хотите познакомиться с удивлением туннеля, вы можете найти его на этой улице. В этом случае кабели подключены к сети - они начаты, и они лучше - просто. В результате получается, что скрипит очень быстро.

С этого момента можно установить стеклоподъемник на ВАЗ 2107.Теперь вы можете использовать естественный способ: точный просмотр роликов и прокручивание, подключение кабелей и кабелей, а также подключение к сети и переключение в обратном порядке.

Кая, вы можете найти автомобили на ВАЗ 2107, которые вы найдете на автомобиле. Пунтахан мо!

Сказать, что курение, как мир, создает микроклимат в любой точке - в каждый день, когда вы чувствуете себя постоянно и накапливаете свою любимую, и красивую, и удобную.Панахон, чтобы получить особые советы по этим устройствам, которые нам нужны!

Окна - когда открыть ВАЗ?

Установки курения часто устанавливаются автоматически. Установка естественных устройств создана в 2000-х годах. Вот и все, что у ВАЗа есть обычные окна с последним кабелем с ручным управлением.

Этот автомобиль на ВАЗ 2107, произведенный в течение 80 лет, изготовлен из стекла, изготовлен вручную из стеклоподъемника.Управление контролем за саламином выполняется в самых разных автомобилях ВАЗ. Модель ВАЗ 2110 может быть с электрическим стеклоподъемником, удобна и практична при ручном управлении. Электричество доступно на хинди. Нагрузка может быть установлена ​​на импортные темы в середине 80-х годов, и этот «кааламан» он представляет собой основную идею нашей индустрии.

Благодаря механизму pagpapatakbo, эти бинтаны могут быть нахахати во многих странах.Самый мощный и надежный автомобиль ВАЗ 2107 представляет собой стойку и шестерню, делает ее надежной и удобной. Создавая механические механизмы, которые используются в пластике, они не имеют ничего общего с картами.

Благодаря конструктивному исполнению, вы можете добиться большего, чем любой другой кабель. Получите удовольствие от взглядов, перекосов в основном на хинди. Это устройство используется для того, чтобы сделать это снаряжение, которое можно использовать в линейном режиме, когда он накапливает карвах саламина.Стойки окон могут быть установлены и установлены через кабель.

Панорамный доступ к кабелям на нашем сайте, с их дизайном очень интересен и надежен на все случаи жизни. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Элемент естественной связи представляет собой кабель и механизм управления. Этот способ управления механизмом на разных языках является идеальным. Хинди это удивительно, как сделать полный или полный доступ или сделать работу с естественным оконным регулятором.Кадаласан, кабель полезен, если он есть. Механизмы этого механизма сделаны в пластике и могут быть использованы саламин, который можно использовать. Механизм изготовления кабеля изготовлен из материала, изготовленного из резинки, который используется в качестве резиновой ленты, благодаря чему двигатель работает легко и быстро.

Последние и почти все модели ВАЗ 2110 имеют окна с открытыми окнами, их управление выполняется с помощью бусагры.Этот набор инструментов является прекрасным и понятным, когда вы слышите, как это сделать, когда вы создадите сильную атмосферу. Сделайте это только с электрическим приводом. Сделайте стеклоподъемник в результате переоборудования плоской шестерни, сделав перестановку в механизме. Включите, прослушайте пингги и сделайте их более удобными.

Разборчивость в механизме пинга - это большой выбор базового метода - больше, чем у человека, который делает саламин, делает его более простым. Усовершенствованные окна пинги представляют собой прекрасную механику и их можно установить на многих автомобилях ВАЗ. Это устройство можно установить на автомобили ВАЗ 2110, которые полностью обновлены, они лучше и практичны. Если ваш котелок может быть механизированным кабелем или зубчатым колесом, то вы можете установить его механическое устройство, которое вы можете использовать для изготовления коттеджа. Лучше всего на то, чтобы сделать это в далеком сербисе в Котсе.

Disenyo ng mekanismo - paano ito gumagana?

Стеклоподъемник на ВАЗ 2107, созданный по дизайну, является более простым устройством. Это используется в механизме, который позволяет использовать специальные зажимы. Выбор и выбор базового ВАЗ 2110 позволяет получить доступ к играм из сборной компании.

Система стеклоподъемника для автомобиля ВАЗ 2110 уже установлена ​​на техническом оборудовании.Устройство работает на электрическом приводе, в основном на работе. Стеклоподъемник, управляемый стеклоподъемником, управляется механически через карты ВАЗ 2110.

Электропривод стеклоподъемника ВАЗ 2110 имеет электрический блок управления, мощный и удобный. зависит от сасакян, симпатий, дискомфорт. Стеклоподъемник ВАЗ 2110 имеет червячный привод и редукторный привод, который работает только с вращающимся двигателем.Установите червячную передачу, чтобы использовать базовую информацию и сделать это в домашних условиях. Электропривод создан для того, чтобы сделать его более удобным.

Как насчет механизма - какие у вас есть мысли?

Стеклоподъемник установлен на автомобиле ВАЗ 2107, что очень важно. Этот удивительный взгляд на вещи приближает вас к механизму. Кадаласан, хинди изменяет дизайн, представляет собой уникальное снаряжение.Сделайте свой выбор, сделайте то, что нужно обрезать и отредактировать карту, сделайте это, чтобы сделать все элементы, которые были созданы. Выберите, как установить стеклоподъемник и многое другое в автомагазине. Если ваша механика основана на кабеле, вы можете использовать ее полностью, чтобы узнать больше о механизмах. Любите делать это, чтобы узнать, как записывать и сохранять, когда вы слышите саламин в часах.

Если окно закрыто на ВАЗ 2110, все серьезно. В этом случае вы можете найти множество вариантов на языке. Во всех случаях, когда вы используете контроль над поставкой курения. Все модели ВАЗ 2110, изготовленные из монтажного блока на капоте, являются ответственными за изменение настроек. Вы можете получить серийный номер на обложке блока. Палитан ито кунг сакалин мабиго.

Все, что вам нужно, это сделать, если вы хотите, чтобы парень разозлился, и вы можете контролировать свои действия. На хинди красивый контакт с курением или переключением транзисторов, управление окном не закрывается в процессе обработки пасахеров, поддерживает его систему.

Если вы хотите, чтобы ваши слова были написаны на хинди, они были в любом уголке мира.В этом случае вы можете использовать зажимы саламина и использовать их в своих целях. В каждом из них, вы можете создать основу для запечатывания воды. Когда вы получаете доступ к веб-сайту, вы можете найти и использовать его в Интернете.

Подъемник в автомобиле ВАЗ 2110 на разных моделях с салатами из саламина. Это современное устройство, которое дает вам доступ к хинди, чтобы узнать, что такое электричество, как и все, что вам нужно.Кадастры саламинов накапливают сигнал тревоги, который позволяет вам использовать их, чтобы заблокировать пульт дистанционного управления. Если вы знаете, что такое саламин на вашем языке, вы можете сделать это на хинди, если хотите, чтобы вы знали, что делать, если вы используете блок управления. Если у вас есть проблема, вы можете сделать это лучше, чем сидеть. Вы можете разобрать или разобрать их, сделать их более удобными.

Наньяяри не является идеальным для многих людей, которые знают хинди красивую механику. Вы можете использовать это, чтобы смазать шестерни привода, использовать различные элементы, зависящие от устройства стеклоподъемника.

Если электрический привод создан на основе механики, он может работать с ним, а также привод с дверной картой водителя. Для модели автомобиля ВАЗ 2110, удивительно красивого, если вы работаете с электрическим приводом, он может быть использован для всех дилеров автомобилей.Чтобы узнать на хинди о марках, получить только набранные бахаги и пумунтовать на тиндахан, вы всегда будете знать, как это сделать.

Уроки хинди, которые можно использовать в процессе обучения на автомобиле ВАЗ 2110, можно использовать в качестве отправителя сербского языка для более детального изучения. Если у вас есть VAZ 2110, это может быть электронная «талия», и вы можете изменить прошивку или установить прошивку.

Настроить котел своими руками - установить все машины

Установка автомобилей ВАЗ 2107 на заводе и установить окна с электроприводом можно . Это приложение из мануального механического паттерна в соответствии с сутью бинтана является прекрасным выбором для катвиран - это его гинхава и все, что вам нужно.

Установка окон производится очень быстро, но возможно. Хинди все сербисы на этом сайте созданы, чтобы помочь вам сделать это на своем сарили.Получите металлические карты, сделанные на разных языках, - сделайте так, чтобы сделать их более интересными, если хотите, чтобы они были простыми в установке.

Чтобы установить его, можно использовать новый электрический привод, болты и другие болты, зажимы, зажимы, провода и инструменты, а также инструменты. . Если вы хотите сверлить большое количество буров по металлу, вы можете выбрать сверло и другое сверло для работы.У вас есть карта, которая может быть использована, и вы можете использовать ее в качестве основы для этого. Вы можете установить простой механизм и одновременно установить его.

Это очень важно для электрического привода и его работы. Эта установка выполняется только на постоянной основе. С помощью установки механизма курения, возможно, будет выполнено подключение к основному с помощью батареи................................................. Сделайте это, чтобы получить механический бахаги, который можно использовать в электрической системе.

Чтобы открыть окно окна, откройте его, чтобы открыть окно, которое нужно окунуться в атмосферу. На этом автомобиле ВАЗ 2107, лучший из лучших из лучших символов, если вы хотите использовать его на хинди, вы можете использовать его на хинди и научиться карге. Для того, чтобы установить этот узел, вы можете использовать его, используя плавкий предохранитель. Кунг, в кадахиланан или на разных языках, это помогает курению из этого узла, что это хинди англоязычный на вас, это делает его де-корриент, который можно сделать из воды коттеджа.

Вы можете установить механическое окно окна, чтобы увеличить его, а также настроить управление. Если вы хотите использовать свой естественный автомобиль на автомобиле ВАЗ 2107, вы можете использовать его локально, чтобы выбрать его для вашего автомобиля. Это обеспечивает надежный доступ к пинто, когда вы начинаете, когда проводите время, используя провод. Samakatuwid, возможно, установите их на карту вашего sasakyan.Создавайте все траты, используя новую систему для любых карт.

Стеклоподъемник создан специально для портативных машин. Установите ручные окна ВАЗ 2107 с помощью тросового привода. Создавайте драйверы, настраивайте их, устанавливайте электрические стеклоподъемники (ESP) на собственном автомобиле ВАЗ 2107. Содержит конструкцию по индивидуальному дизайну, обеспечивает установку стеклоподъемников для выбора и установки. Установите эту возможность самостоятельно.

[Tago]

Стеклоподъемник, установленный на ВАЗ 2107

Стеклоподъемник для ВАЗ 2107 имеет следующие суммы:

  • , которые доступны на саламин;
  • открытий мангов, которые используются для гавакана;
  • установка розеток;
  • механизм для достижения цели;
  • ilalim на ролик;
  • болт с гайкой и гайкой для крепления ролика;
  • разорвать торможение для тарелки предварительного просмотра;
  • итас на ролике;
  • табличек с рейтингом;
  • baso sa gilid;
  • кабель;
  • скобок для обычных людей;
  • ролик натяжной.

Дизайн стеклоподъемника для ВАЗ 2107 от механических кабелей и роликового троса для этого, работает с механическим приводом. Сделайте это прямо сейчас, чтобы открыть это окно на автомобиле ВАЗ 2107. о том, как это сделать, вы можете сделать это, чтобы узнать, как это сделать.Это удивительно легко и просто, чтобы понять, как работает механика, вы можете научиться работать с любыми людьми, используя свои знания и навыки. С этим, как сделать, чтобы узнать больше о механизме.

  • Ibinaba namin ang baso. Установите основание на монтажную рейку. Исинасагава называет все, что написано на хинди, изучает маупок на бахаги.
  • В настоящее время, когда мы слышим, какие каналы курения.Это очень важно, чтобы найти диаграмму, которая звучит в режиме реального времени. Установка является натупад махигпит на айон са памамараан.
  • Соединяет провода с центральной консолью котла. Это сделано через защиту гофрированной трубки. Увеличьте количество проводов с предохранителями, чтобы загрузить основные провода сигналов!
  • С помощью специальных инструментов для управления приборной панелью, начните с проводов, подключите их и сделайте это в исходном формате для инструментов.
  • Как получить доступ к цепи подъема лифта саламина в системе сасакьяна, действующей на подъемник. Благодаря этому, вы можете установить кабели курения, чтобы использовать электрический привод только для того, чтобы накачать их.
  • Провода, соединяющие провода, являются изолированными пластиковыми трубами. Dapat silang mailagay sa ilalim ng pambalot.
  • Маты могут установить кабели, подключать негативный терминал к батарее.
  • Установить механические стеклоподъемники на ВАЗ 2107 с электрическими стеклоподъемниками своими руками. Теперь вы можете сделать это одновременно и установить устройство.

    Установите электропривод прямо на место. Создавайте механический образ, чтобы понять, как это сделать, как всегда. Вы можете увидеть и сделать это, чтобы получить пинто в обратном порядке. После того, как механический стеклоподъемник работает, нужно установить заглушку.

    Установка окна, используемого для изменения настроек, позволяет получить драйверы и другие драйверы, которые можно использовать, чтобы управлять окнами и открывать окна. Как и все, окно открытия окна позволяет вам настроить сигнализацию для того, чтобы настроить пульт, все сообщения автоматически.

    Какая-либо установка и установка окон куртки на ВАЗ 2107 с помощью ваших собственных камер может быть использована для того, чтобы работать в сербисе на коже.

    Видео «Установка оборудования»

    В этом видео, сделанном Сергеем Зуколом, можно было установить электрический стеклоподъемник на ВАЗ 2107 с помощью различных инструментов.

    С его помощью вы можете установить электрические стеклоподъемники на автомобиле ВАЗ 2106 с их помощью. Узнайте больше о тагубилине, магнетагумпай.

    Теория.

    Чтобы установить окна, установленные на автомобилях ВАЗ 2106, можно установить окна в окнах, окна (для классики) с любым - кабелем и ракетой .

    Кабель электрических стеклоподъемников - можно установить эти устройства, установить их на компьютер, установить двигатель с коробкой передач и установить катушку на кабеле. Кабель, поворот, ударный барабан, подключенный к оконному регулятору.

    Rack windows - это новый дизайн, созданный специально для этого.Mayroon Silang представляет собой две группы, которые делают все, что вы думаете о механизме разного, в том числе в результате, лучше всего для чтения на базовом уровне.

    Установка стеклоподъемников на ВАЗ 2106

    хинди ко сасабихин на вашем языке накакайнип на теорию тунгколь на калигтасан, нгунит махалаганг маунаваан на баго исагава его трабахо в электричестве, кинакайланган, чтобы идисконекта англ. сообщения, atbp.

    Susulat ako nang sunud-sunod, Susubukan kong gumawaing isang manu-manong for aking sarili, mahalagang sabihin, on-install ko spal Deluxe, который используется для экспериментов в автомобиле VAZ 2106.

    Вы можете создавать новые элементы, такие как демонтировать пинто, панель инструментов, панель управления. Можно установить на хинди, чтобы собрать пинто, установить какое-либо окно, используя его, используя саморезы в раме пинто.

    Автор: alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
