Направляющие для суппортов: Смазка суппортов: как, чем и зачем?

Содержание

требования к материалам и популярные образцы

Автолюбители часто задаются вопросом: нужно ли при ремонте тормозной системы смазывать направляющие суппорта или можно ограничиться сменой колодок?

Работники автосервисов утверждают, что трущиеся подвижные детали обязательно нуждаются в смазывании. На необходимость обработки направляющих в дисковых тормозах указывают сами автопроизводители. Причем специалисты единогласны в том, что для этих целей подходят отнюдь не любые традиционные материалы.

Какие же смазки для направляющих применять и как это делать правильно? Ответим в статье.


Зачем нужна смазка для направляющих суппорта?

Суппорт – один из основных компонентов тормозной системы, поэтому он требует к себе особого внимания.

Важно следить за состоянием направляющих для прижимных скоб («пальцев»), так как они очень уязвимы, особенно с учетом сверхтяжелых и предельно интенсивных условий работы.

Температура между диском и колодкой достигает 500-600 °С, другие детали суппорта благодаря отводу тепловой энергии нагреваются до 150 °С и более. Причем это происходит не только в момент агрессивной езды на спортивной трассе, но и о движении по пересеченной местности.

Все элементы суппорта подвергаются воздействию воды и реагентов с дорожного полотна, а также негативному влиянию тормозной жидкости.


Очевидно, что направляющие должны быть защищены специальными смазками, выдерживающими экстремальные условия работы. Если материал коксуется, вымывается водой и растворяется в тормозной жидкости, для деталей суппорта он не подойдет. Его использование может привести к заклиниванию пальцев и отказу тормозов при движении, что поставит под угрозу безопасность водителя и пассажиров.

Те же самые проблемы ждут автовладельцев, не применяющих смазку вообще. Направляющие, работающие «на сухую», быстро загрязняются, из-за чего колодки не до конца прижимаются и начинают подклинивать.

Какими же материалами смазывать направляющие суппорта можно и нужно? Давайте разберемся.


Виды смазочных материалов и требования к ним

На тематических форумах выбору «правильной» смазки для направляющих посвящены сотни страниц, при этом теоретические выкладки и практические отзывы нередко противоречат друг другу, что приводит к еще большей путанице.

Даже не зная названий современных смазочных материалов, можно выбрать подходящее средство, ориентируясь на его технические характеристики.


К смазкам для направляющих тормозного суппорта предъявляются следующие требования:

  • Высокие рабочие температуры (более 180 °С), при которых смазки не плавится и вытекает
  • Водостойкость и химическая устойчивость, чтобы вода или тормозная жидкость не растворяли смазку
  • Совместимость с пластмассовыми или эластомерными деталями, используемыми в суппорте (например, для изготовления пыльников)
  • Известная компания-производитель: лучше, если это будет тот же автоконцерн, который выпустил автомобиль

Компании, которые производят смазки для направляющих, редко изготавливают материалы в большом ассортименте. Исключение составляют изготовители тормозных систем, многие из которых специализируются на всем, что с ними  связано.

Крупные автомобильные концерны выпускают профессиональные смазки для направляющих, однако стоят они достаточно дорого. С другой стороны, их всегда надолго хватает. Владельцам автомобилей марки Toyota, например, рекомендуется выбирать смазку Toyota White Grease и т.п.

Водители, эксплуатирующие свои автомобили в экстремальной обстановке, часто используют универсальные смазки для направляющих на синтетической основе – например, Slipkote 220-R DBC или Molykote G-3407.

В линейке немецкого производителя Liqui Moly имеется красная паста Anti-Quietsch-Paste. Она не воздействует на резиновые и пластиковые элементы, но при этом выдерживает нагрев до +250 °С.

Нередко под видом смазки для направляющих в автомагазинах предлагают Liqui Moly Bremsen Anti-Quietsch-Paste серо-голубого цвета, однако сам производитель в настоящее время позиционирует ее как противоскрипную пасту и не рекомендует применять для смазки направляющих.

Недорогая, но популярная смазка для пальцев – Very Lube. Она характеризуется обширным диапазоном рабочих температур, высокой адгезией к металлу и относительной нейтральностью к другим материалам.

Наиболее известные образцы зарубежных минеральных смазок для направляющих суппорта – Plastilube VR 500 и Loctite LB 8106. Они загущены бентонитом, поэтому наименее подвержены температурным колебаниям.

Для отечественных автомобилей многие рекомендуют общеизвестный ШРУС. В отличие от других недорогих российских смазок, он нейтрален к каучуку и пластику. Однако диапазон его рабочих температур не самый широкий.

В руководстве по ремонту ВАЗ ранее для направляющих суппорта предписывалось применять водостойкую смазку УНИОЛ-1. В наше время она практически не встречается в продаже, однако доступен ее аналог – кальциевая пластичная смазка ЦИАТИМ-221. Она производится по ГОСТ 9433-80 и предназначена для обслуживания различных подшипников качения.

Существует также фторированная разновидность ЦИАТИМ-221 – ЦИАТИМ-221F. ультрадисперсный политетрафторэтилен в ее составе обеспечивает этой смазке улучшенные противозадирные и противоизносные свойства.

ЦИАТИМ-221 отличается инертностью к резине и полимерам, однако имеет не самый большой температурный диапазон работы – от -60 °С до +150 °С, поэтому вряд ли может заменить фирменные смазки иностранного производства. При слишком сильном нагреве тормозов она может расплавиться и вытечь, поэтому подходит, в основном, для «тихоходных» автомобилей отечественного производства.


Всегда ли поможет смазка?

Не все современные направляющие нуждаются в смазке. В тормозных системах таких производителей как TEVES, LUCAS, АТЕ конструктивно предусмотрено, что направляющие двигаются не через резиновый уплотнитель, а через специальную пластмассовую втулку. Такие направляющие можно просто отполировать, если в них нет серьезных выработок. В случае необходимости доступны ремонтные комплекты, включающие пыльник, втулку, направляющую и даже скобу.


При серьезных повреждениях пальцев или скобы не поможет даже самая лучшая смазка. Восстановлению они подлежат не всегда, поэтому оптимальным решением будет покупка новых деталей.

Приобретая ремкомплект, обращайте внимание на его качество. Нередко направляющие изготовлены из «сырого» металла, а их геометрические размеры не выдержаны. К качеству пыльников тоже стоит отнестись серьезно.

Отдельно отметим, что какие-либо самостоятельные манипуляции с пальцами вместо их замены (например, «расклепывание» молотком) чреваты заклиниванием направляющих, отказом тормозной системы и дорогостоящим ремонтом в автосервисе.


Как правильно и с какой периодичностью обрабатывать направляющие?

Как смазать направляющие суппорта, чтобы надежно защитить их от любых разрушительных воздействий? Правила просты и примерно одинаковы для всех марок автомобиля.

Соблюдайте пошаговую инструкцию.

  • Раскрутите болты крепления и снимите корпус суппорта
  • Извлеките направляющие вместе с пылезащитными колпачками
  • Проверьте пыльники на отсутствие повреждений и при необходимости замените их
  • Очистите втулки, Т-образные завершения тормозных колодок/корпуса суппорта от старой смазки
  • Нанесите тонкий слой свежего смазочного материала на направляющие и поставьте их на место
  • Соберите суппорт в обратной последовательности: чтобы он закрылся, необходимо отвести цилиндр назад с помощью специальных щипцов (если их нет, подойдут подручные предметы типа деревянного бруска, древка топора и т.п.)

Некоторые механики слишком густо смазывают направляющие, чтобы наверняка добиться желаемого эффекта. Однако для одного пальца достаточно всего 2-3 грамма смазки.

Что касается сроков смазывания, то точных и регламентных периодов нет. Автопроизводители сходятся в одном: достаточно смазывать направляющие после каждой замены колодок, дисков или поршней. Если в области подвески слышны стуки, скрипы и другие нетипичные звуки, не лишним будет проверить состояние суппорта и при необходимости обработать направляющие подходящей качественной смазкой.

Смазка для суппортов и направляющих: чем смазать направляющие суппортов

В процессе эксплуатации автомобиля различные узлы, механизмы и агрегаты  могут  начать издавать посторонние звуки. Как правило, часто шумы доносятся от тормозной системы в момент торможения.

На деле, тормоза могут скрипеть, скрежетать, шуметь, свистеть и т.д. При этом в ряде случаев явные шумы и стуки издают тормозные суппорты. Если точнее, стучат скобы и направляющие тормозных суппортов.

При этом проблемные детали можно сразу заменить на новые, однако экономически это не целесообразно. Дело в том, что указанную проблему обычно решает качественная смазка суппортов и направляющих. Главное, правильно подобрать смазку. Далее мы рассмотрим, чем смазывать суппорта и направляющие.

Содержание статьи

Направляющие суппорта: почему нужна смазка и чем лучше смазать

С одной стороны, хотя на эффективности торможения стук направляющих обычно не сказывается, однако такой дефект часто становится причиной того, что  акустический комфорт при езде на автомобиле снижается.

Именно по этой причине многие владельцы  смазывают направляющие суппортов. Также в отдельных случаях некоторые идут еще дальше, дорабатывая данные элементы. Казалось бы, сложно ничего нет, так как смазка направляющих суппортов может быть выполнена самостоятельно в обычном гараже, при этом не нужны специальные приспособления, навыки и т.д.

Однако важно понимать, что смазать суппорта можно далеко не каждой смазкой. Более того, игнорирование данного правила в отдельных случаях может стать причиной проблем. Использование неподходящей смазки часто приводит к тому, что направляющие закиснут в суппорте, плавающая скоба становится менее подвижной, колодки подклинивает, возникает перегрев и т. д. Давайте разбираться.

  • Прежде всего, стук суппортов  появляется по причине того, что зазор в паре направляющая и скоба сильно увеличен. При этом многие автовладельцы  периодически промазывают пальцы любой попавшей под руку смазкой, чтобы избавиться от стука.

Как правило, направляющие зачастую смазывают дешевым литолом или графитной смазкой. К сожалению, использование таких смазок далеко не всегда позволяет избавиться от стуков и шумов. В таком случае владельцы авто начинают обращать внимание на специальные смазки для деталей тормозной системы.

Обратите внимание, что таких смазок на рынке много, однако направляющие пальцы суппортов  необходимо смазывать только подходящими смазочными материалами. Некоторые автопроизводители выпускают так называемые оригинальные смазки,  также много смазок предлагают различные бренды.

  • Обратите внимание, часто в виде смазки для тормозной системы идет так называемая противоскрипная смазка (смазка-антискрип для тормозной системы). Так вот, такую смазку нельзя использовать в направляющих.

Медная смазка, всевозможные керамические пасты  против скрипа должны наноситься на тыльную сторону колодок и ответные части тормозных суппортов. При этом палец суппорта смазывать ими нельзя.

Что касается солидола, литола или графитной смазки, в их основе используется минеральное масло. Так вот, на пальцах есть резиновые пыльники, которые от таких смазок сильно разбухают, плохо держатся на пальце и попросту не выполняют свою задачу.

Для смазки направляющих  подходят только особые пластичные смазки, где использовано синтетическое масло и загустители. В результате смазочный материал не плавится при нагреве, не подвержен коксованию  от высоких температур.

Также смазка для направляющих суппортов не теряет свойств в результате контакта с водой, щелочью, кислотами, спиртами, тормозной жидкостью и т.д. При этом отмечается щадящее воздействие на резиновые элементы.

Какая смазка направляющих суппорта подойдет

С учетом большого количества продуктов, выбор  подходящего смазочного материала по ряду причин может быть затруднен. Прежде всего, важно изучить все особенности и спецификации продукта перед его покупкой и использованием.

Начнем с того, что  есть так называемые универсальные смазки. Например, Slipkote 220-R DBC. Также некоторые производители изначально позиционируют свою смазку, как подходящее решение для направляющих суппортов. Например, Bosch Superfit. В то же самое время распространенная на рынке медная смазка Liqui Moly Kupfer Paste для пальцев не подойдет.

То же самое можно сказать и про Liqui Moly Bremsen Anti-Quietsch-Paste. Это противоскрипная паста,  которая не годится для смазки направляющих, ее нельзя закладывать в пыльники и т.д. Причина — керамический наполнитель с высокой стойкостью к нагреву,  при этом масляная основа такой стойкостью не отличается. Это значит, что масло выпаривается, а керамика остается и палец просто закиснет.

Однако, в каталогах LM есть паста Anti-Quietsch-Paste (красная). Хотя это паста-антискрип, она подходит для направляющих суппортов, не отличается агрессивным воздействием на резину и способна выдержать большой нагрев. Получается, даже если сам производитель позиционирует изделие, как смазку против скрипа, важно изучить его спецификации, так как решение может подойти и для направляющих.

Еще добавим, что для не скоростных автомобилей (преимущественно  устаревших  моделей ВАЗ, ГАЗ, ЗАЗ и схожих иномарок), которые не испытывают больших нагрузок при торможении, также можно использовать кальциевую пластичную смазку ЦИАТИМ-221 или 221F.

Хотя смазка рассчитана на использование в подшипниках качения, такое решение подойдет и для направляющих суппортов.  Смазка не оказывает воздействия на резину,  выдерживает нагревы до +200 градусов  и т.д.

Однако следует помнить, что при активном  торможении  нагревы высокие, то есть данная смазка может потечь. Так что для современных  авто решение не подойдет, лучше сразу использовать более дорогие импортные аналоги.

Как смазать направляющие суппортов: на что обращать внимание

Рассмотрев, какими свойствами должна обладать смазка для направляющих суппорта, перейдем к тому, как смазывать направляющие суппортов. Для начала, нужно подобрать смазку, а также приобрести ремкомплект или, как минимум, резиновые пыльники. На деле, указанные пыльники чаще всего выходят из строя.

Как советуют специалисты, смазывать направляющие нужно каждый раз, когда меняются тормозные колодки или выполняются другие работы с тормозной системой, а также в случае появления или усиления стуков пальцев.

Сначала осуществляется разборка механизма, затем направляющие извлекаются и смазка наносится на пальцы. После обратной установки и сборки суппортов важно проверить, чтобы пальцы имели нормальную подвижность. Если покачать суппорт, в норме металлических стуков быть не должно или они минимальны (при учете, что пальцы в норме и посадочные отверстия не разбиты).

При этом не следует стараться наносить на пальцы большое количество смазки, чтобы избавиться от стука. На один палец вполне достаточно не более 2-3 грамм смазочного материала.

Это особенно важно учитывать, если используемое средство дорогое.   Перерасход не даст практических результатов, а увеличение расхода дорогостоящей смазки, которая обычно продается  в пакетиках или тюбиках с содержанием в несколько десятков грамм, скажется на бюджете владельца.

Полезные советы

Итак, если нужно смазать направляющие на суппорт, важно не перепутать противоскрипную смазку для тормозной системы  со смазкой для пальцев. Как правило, именно второй вариант обычно реализуют в маленьких тюбиках или пакетиках, качественные решения стоят дорого.

Также отметим, что использование даже дорогих составов может не избавить от стука. Если в отверстиях скоб суппортов есть выработка, никакая смазка не уберет зазоры, детали будут люфтить и стучать.

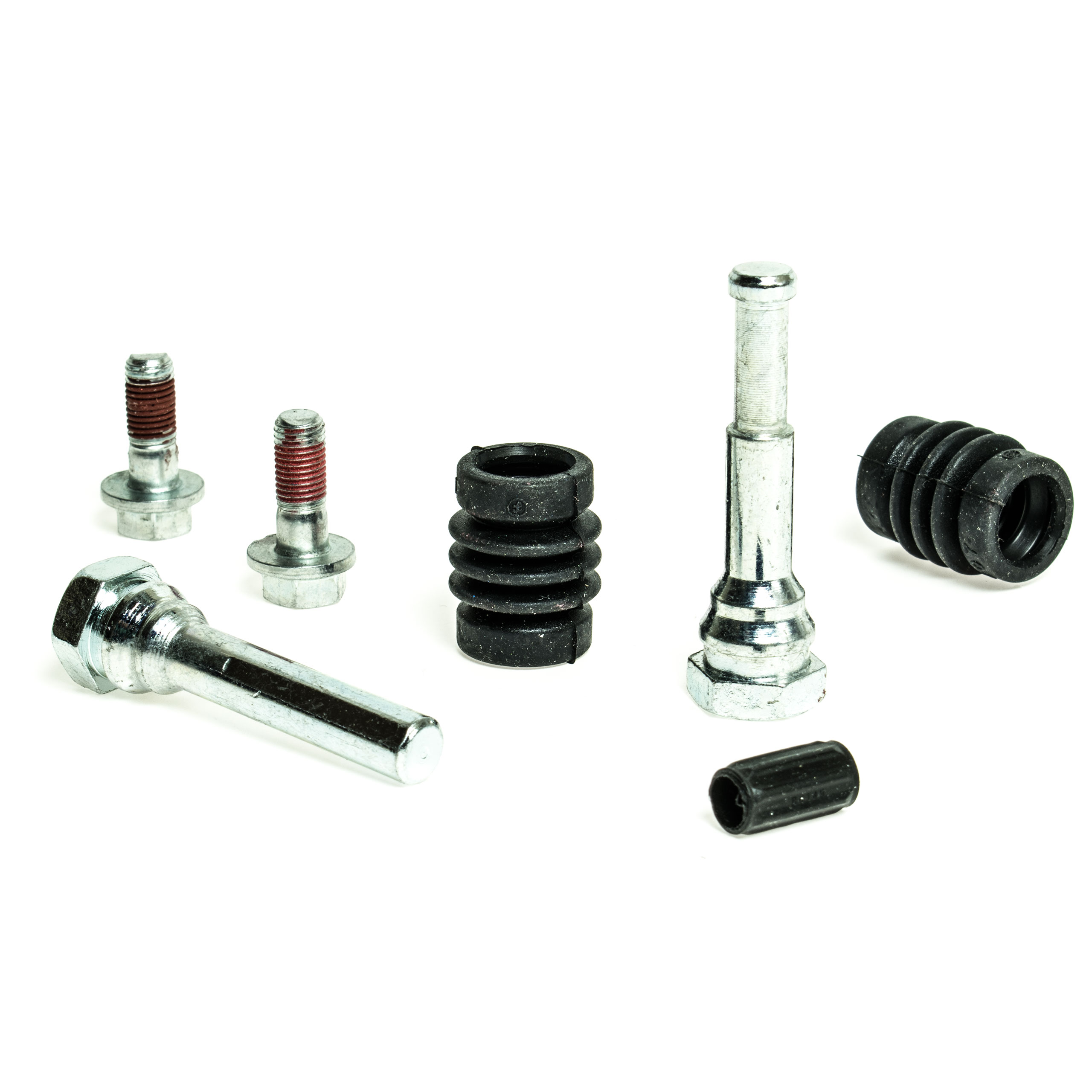

В этом случае лучше сразу приобретать ремкомплекты суппортов (пыльники и пальцы, а также крепеж). Однако нужно учитывать, что часто направляющие в таких комплектах могут быть низкого качества,  резина пыльников низкосортная, пальцы не всегда имеют точно такой же размер, который необходим и т. д.

По этой причине следует с особым вниманием подходить к подбору таких комплектов для ремонта, избегая дешевых предложений и останавливаясь на проверенных решениях известных производителей.

Напоследок отметим, что некоторые владельцы вместо замены пытаются отремонтировать направляющие кустарным способом, пытаясь расклепать деталь ударами молотка. От таких решений лучше сразу отказаться, так как повышаются риски заклинивания в суппортах.

То же самое можно сказать о способах проточки пальцев, после чего осуществляется напыление каких-либо полимерных покрытий и т.д. Если с шаровыми и другими похожими соединениями такое решение по реставрации еще можно рассматривать (в случаях, когда ремонт выполняется по технологии), с тормозами лучше не экспериментировать.

Дело в том, что различные доработки тормозной системы представляют особую опасность по понятным причинам. Если проблема стоит остро и суппорта сильно стучат, лучше всего сразу выполнить замену скобы  с пальцами при такой возможности.

Однако важно понимать, что  для многих иномарок предполагается только узловая замена, так как отдельные детали тормозных суппортов могут быть не представлены в каталоге запчастей.

Что касается отечественных авто (например, ВАЗ), скобы, тормозные цилиндры и другие детали можно приобретать отдельно. При этом вполне можно купить заводские изделия, то есть то, что стоит на машине с завода.

Подведем итоги

Как видно, смазка для суппортов является специальным материалом, который отличается особыми свойствами. На деле, направляющая суппорта должна смазываться одним типом смазки (смазка для направляющих), тогда как против скрипа используется совершено другой (смазка для суппорта).

Получается, смазка суппортов и направляющих несколько отличается по свойствам и составу, хотя бывают и универсальные типы материалов. По этой причине нужно отдельно изучать рекомендации производителя, так как смазка суппорта или направляющей неподходящим типом смазочного материала может привести к отсутствию желаемого эффекта.

Напоследок добавим, что если стук суппортов убрать при помощи смазки не удается, тогда оптимально заменить детали на новые оригинального качества.  Другими словами, от попыток кустарного ремонта, которые были рассмотрены выше в качестве примера, лучше сразу отказаться. Помните, любые вмешательства в штатную конструкцию тормозной системы запрещены, так как тормоза в любой ситуации и условиях должны работать полностью предсказуемо.

Читайте также

основные причины, диагностика и ремонт

Тормозная система автомобиля без дефектов – это залог безопасного движения. Водитель должен быть уверен, что при нажатии на педаль тормоза автомобиль начнет останавливаться с определенной интенсивностью. Эффективность торможения складывается из ряда факторов, но ее невозможно добиться, если имеются дефекты элементов тормозной системы.

Опытные водители знают важность своевременной замены колодок и тормозных дисков. Но имеется еще одна неприятность, с которой можно столкнуться, это стук суппорта. Если стучат суппорта, необходимо выявить причину неисправности и устранить ее, чтобы тормоза не отказали при движении автомобиля.


Оглавление:
1. Как определить, что стучат суппорта
2. Почему стучат суппорта
3. Что делать, если стучат суппорта
- Сильный износ колодок
- Проблемы с направляющими
- Откручено крепление суппорта

Как определить, что стучат суппорта

Стук суппортов – распространенная проблема для многих автомобилей, а у некоторых моделей машин ее можно назвать «родовой болезнью». Например, в ряде автомобилей марки Chevrolet стучать суппорта начинают до 30 тысяч километров пробега, и данная неисправность связана с направляющими.

Определить, что стучат суппорта, достаточно просто. Лучше всего постукивания суппорта слышно при движении автомобиля на небольшой скорости, а особенно при проезде препятствий. То есть, чтобы его услышать, рекомендуется прислушаться к отработке подвески автомобиля при проезде через «лежачего полицейского» или при движении по грунтовой дороге. При нажатии на тормоз стук исчезает.

Стоит отметить, что в большинстве случаев стук суппортов не является проблемой, на которую распространяется гарантия от производителя автомобиля. Соответственно, решать проблему водителю приходится платно в сервисном центре или самостоятельно.

Почему стучат суппорта

Можно выделить три основные причины, почему стучат суппорта автомобиля:

  • Суппорт плохо закреплен;
  • Сильный износ направляющих, из-за чего суппорт «ходит» по ним.

Также к причинам, почему стучат суппорта, можно отнести проблему сильного износа колодок. По факту, в таком случае стучат не суппорта, а колодки, но симптомы крайне похожи.

Что делать, если стучат суппорта

Столкнувшись с проблемой стука суппорта, нужно сперва провести диагностику и определиться с причиной неисправности.

Сильный износ колодок

Первое, что нужно проверить при подозрении на стук суппорта, это колодки. Их диагностику можно провести двумя способами:

  • В движении. Если при движении автомобиль начал хуже тормозить, при прежнем усилии нажатия на педаль, а также появились характерные скрипы при торможении, это говорит о сильном износе колодок. Также на это указывает биение педали при торможении;
  • Визуально. Осмотрев колодки, нужно определить, истерлась накладка на них до металла или еще нет. Если истерлась или ситуация близка к этому, требуется замена колодок.

Следует отметить, что на каждом автомобиле периодичность замены колодок различается. Чаще всего она варьируется на уровне от 10 до 15 тысяч километров.

Если колодки сильно износятся, водитель при движении может слышать звук, похожий на стук суппорта. Опасность заключается в том, что колодки могут выработаться до железа, что приведет к серьезным проблемам, например, начнет стачиваться тормозной диск. Также изношенные колодки могут привести к выдавливанию и заклиниванию тормозного цилиндра.

Проблемы с направляющими

Направляющие суппорта являются важным элементов тормозной системы. Если они изношены (или изношены гнезда, где они устанавливаются), данную проблему следует устранить. Сделать это можно следующими способами:

  • Износ направляющих. Если изношены именно направляющие, то устранить данную проблему можно их непосредственной заменой;
  • Износ гнезд направляющих. В ситуации, когда изношено гнездо направляющей, рекомендуется воспользоваться специальными резинками. В продаже можно найти резинки, которые надеваются на штифты, что должно избавить от стука направляющих.

Обратите внимание: Иногда решить ситуацию со стуком суппорта из-за проблем с направляющими получается их смазкой. Необходимо приобрести специальную смазку для суппорта и густо ее нанести на направляющую, предварительно вытащив ее из посадочного места. В зависимости от ситуации, подобное решение может устранить проблему на несколько сот или тысяч километров.

Также имеется «колхозный» вариант решения проблемы со стуков суппорта из-за направляющих. В суппорте и блоке тормозных цилиндров просверливаются дополнительные дырки, и детали стягиваются при помощи распорной пружины.

Откручено крепление суппорта

Наиболее редкая из рассматриваемых проблем, которая также может привести к стукам суппорта. Открутиться крепление суппорта может по причине постоянного движения по дорогам низкого качества или из-за невнимательности мастера сервисного центра, плохо закрепившего суппорт при ремонте или диагностике тормозной системы. Соответственно, при подобной проблеме достаточно надежно закрутить болты, чтобы ее устранить.

Загрузка…

Смазка и разработка направляющих тормозных суппортов автомобилей «Ситроен»

При каждом нажатии педали тормозные колодки прижимаются к диску с помощью цилиндров, находящихся в суппорте. Тем самым они препятствуют свободному вращению колеса, обеспечивая снижение скорости или остановку. После отпускания педали колодки назад не отводятся, а просто перестают прижиматься. Однако при некоторых неисправностях тормозной системы возникают ситуации, когда их плотное и равномерное прилегание к диску невозможно.

Еще один распространенный пример — когда колодка даже при отпущенной педали продолжает прижиматься к диску — или полностью, или какой-то одной стороной. В результате подобных неполадок диск перегревается, а при торможении автомобиль может «тянуть» в сторону, что приводит к проблемам с управляемостью.

Дополнительные проблемы возникают из-за ускоренного и неравномерного износа как колодок, так и диска (кроме этого, он может быть поврежден настолько, что последующая расточка будет невозможна и потребуется замена).

Подобные неисправности у автомобилей Citroen часто возникают по причине «закисания» и заклинивания направляющих суппортов, по которым движутся колодки. На них скапливается нагар, продукты коррозии, грязь и пр. Во избежание подобных негативных ситуаций требуется регулярно чистить и смазывать направляющие суппорта. Такое обслуживание нужно делать хотя бы раз в 1–2 года, и обязательно — при каждой замене колодок.

Особенности смазывания и разработки направляющих суппортов Citroen

Процесс осуществляется в несколько этапов:

  1. Разборка суппорта, проверка общего состояния механизмов, колесных цилиндров.
  2. Снятие направляющих, их чистка от старой смазки, а также ржавчины, кокса и прочих налетов, препятствующих свободному движению колодок.
  3. Проверка геометрии направляющих: они не должны иметь даже малейших деформаций.
  4. Смазка, при необходимости — замена пыльников.

Смазывать направляющие нужно с использованием специально предназначенных материалов, официально одобренных концерном «Ситроен». Применение графитовых смазок, а также литола, солидола и прочих составов, изготовленных на основе минеральных масел, недопустимо. Во-первых, они несовместимы с резиновыми пыльниками, которые разбухают и разрушаются под их воздействием, во-вторых — являются уязвимыми к высоким температурам и влаге, что приводит к закоксовыванию.

Для смазывания направляющих необходимо использовать специально предназначенные пластичные смазки, изготовленные на основе синтетических масел с добавлением загустителя. Они являются тугоплавкими, легко выдерживают высокие (до 300 градусов Цельсия) температуры и не стекают с направляющих в результате нагрева.

Качественная смазка для направляющих неуязвима к воздействию влаги, разбавленных кислот, щелочей, тормозной жидкости, а также этанола и метанола. Кроме этого, она не оказывает разрушительного воздействия на резиновые пыльники.

Смазка для суппортов: как выбрать лучшую?

Содержание статьи

Самая, пожалуй, распространенная ошибка при обслуживании тормозной системы – это не обновить смазку направляющих суппортов при переборке. Отсюда и распространенная проблема с закусыванием суппортов в сжатом состоянии, приводящая к ускоренному и неравномерному износу колодок и дисков, в наиболее тяжелых случаях способная привести к вскипанию тормозной жидкости во время движения и отказу тормозов.

Как минимум обслуживание направляющих суппортов должно происходить при каждой замене колодок одновременно с осмотром их защитных пыльников. Особенно это актуально для однопоршневых суппортов классической конструкции, где пыльники расположены открыто по краям суппорта – при малейшем повреждении грязь начинает в больших количествах проникать в пару трения «палец-скоба», суппорта с утопленными ближе к середине направляющими более надежны. Но в этом случае возрастают требования к качеству смазки – нагрев ближе к поршню суппорта сильнее.

Есть и другие места, где стоит применять смазку. Закладывая ее при установке поршня в суппорт, можно обеспечить его легкий ход (не забывайте, что разжимается суппорт только за счет упругости манжеты, и даже небольшое улучшение скольжения поршня в суппорте значительно улучшит его работу) и одновременно снизить риск распространения коррозии под воздействием влаги, которую неизбежно впитывает в себя тормозная жидкость. Смазка противоскрипных пластин колодок снижает шум при качении и противодействует их закисанию.

Требования к смазке для суппорта


Выбирая смазку для суппорта, необходимо обеспечить соответствие следующим требованиям:

  • сохранение пластичности в широком диапазоне температур: автосмазка должна обеспечивать свободный ход холодного суппорта зимой и одновременно не вытекать из рабочей зоны при нагреве – а он может превышать 180 ?С;
  • водостойкость: попадание влаги через негерметичный пыльник не должно снижать качества смазки. По этому критерию являются условно применимыми смазки с высоким содержанием дисульфида молибдена, несмотря на их отличные антифрикционные качества: в присутствии кислорода это вещество окисляется до сульфата молибдена, в контакте с водой давая ярко выраженную кислотную реакцию;
  • длительный срок службы – комплекс присадок должен выдерживать как минимум от замены колодок до следующей замены без значительного ухудшения антифрикционных свойств;
  • неагрессивность к резине – смазывающий материал не должен снижать ресурс пыльников, размягчая их;
  • высокие антифрикционные и противозадирные свойства: именно этот критерий отличает специализированные смазки (обычно описываемые как Brake caliper lube) от смазок общего применения (для крепежа, антискрипных пластин и так далее), которые чаще всего маркируются как Anti-seize lube.

Для соответствия этим требованиям смазочные композиции, как правило, включают в себя минеральные антифрикционные присадки – наиболее распространенная из них представляет собой мелкодисперсные медный порошок, весьма эффективный при высоких температурах. Также можно встретить пасты с добавлением графита или алюминиевой пудры. Смазочные материалы на основе дисульфида молибдена лучше всего применять на суппортах с утопленными направляющими: герметичность в них сохраняется значительно лучше.

Видео:Что делать чтобы суппорта не клинило (Disc Brake Calipers)

Классифицировать смазки удобнее на три группы:

  1. Универсальные. За счет совместимости с тормозными жидкостями и высоким противозадирным свойствам можно использовать как при сборке суппорта, так и при установке направляющих.
  2. Сервисные составы для тормозной системы нельзя путать с универсальными – для работы в паре трения «направляющая-скоба» они непригодны.
  3. Аэрозольные составы в первую очередь применяются для восстановления подвижности противоскрипных пластин, также могут оказывать кондиционирующее действие на резиновые уплотнения и пыльники. Главное требование к ним – безопасность при случайном попадании на рабочие поверхности диска и колодок.
Видео:Замена направляющих суппорта. Смазка направляющих суппорта Ч 1

Универсальные смазки для тормозов

SLIPKOTE 220-R

Единственная смазка, производитель которой настолько внимательно подошел к процессу сертификации, что прошел даже подтверждение кошерности (!) при случайном контакте с пищей. Создана на основе полностью синтетической базы, дополненной антифрикционным пакетом и стабилизатором вязкости – в итоге удалось достичь рабочего диапазона температур от -45° до 299°, что позволяет использовать ее в субарктическом климате и одновременно – на грузовом транспорте и на спортивных автомобилях.

Для смазки открытых поверхностей она подходит меньше – на открытом воздухе быстро высыхает.

Permatex Ultra Disk Brake Caliper Lube

Эта смазка выпускается в различной фасовке – от пятиграммовых пакетиков для однократного обслуживания до флаконов для автосервисов. В ее основе – полностью синтетическая база, работоспособная в широком диапазоне температур (от -34° до 204°).

Отличается минимальной коррозионной активностью и высокими противозадирными свойствами. Можно смело рекомендовать ее для использования на тяжелых внедорожниках и спортивных автомобилях, где нагрузки на детали тормозной системы особенно велики. Совместимость с синтетическими материалами и натуральным каучуком позволяет не беспокоиться о пыльниках, с которыми смазка контактирует.

Liqui Moly Anti-Quietsch-Paste

Эта паста представляет собой смесь синтетических и минеральных компонентов и работоспособна в диапазоне температур -40…+250 °С. Главный ее недостаток – в предельном внешнем сходстве со смазкой Bremsen-Anti-Quietsch-Paste от этой же фирмы, которую применять для смазки направляющих суппортов не рекомендуют ни сам производитель, ни отзывы автомобилистов, поэтому всегда есть риск приобрести не ту пасту, что требовалась.

Сервисные смазки

Loctite TEROSON VR 500

Смазка выпускается как с загустителем в виде пасты, так и в аэрозольной упаковке. В первом случае ее можно применять во всех работах, кроме установки направляющих суппорта, во втором – для профилактического устранения скрипа, обработки резьб перед сборкой. Максимальная рабочая температура – 180 °С. Несовместима со смазками, использующими металлические наполнители – при замене тщательно промывайте детали!

Bosch Superfit

Поставляется в обычных пластиковых тубах или в специальных баллончиках, выдавливающих пасту через оборудованный щеткой носик. Химически нейтральна и совместима с черными и цветными сплавами. Основное применение – обработка противоскрипных пластин и опорных точек тормозных колодок для снижения шумности и облегчения хода колодок в многопоршневых суппортах.

Читайте также: Рейтинг тормозных колодок
Видео: Сравнение 2 популярных смазок для тормозных систем.

Kluber SYNTHESO GLEP 1

Смазка широкого применения, поставляющаяся для конвейеров BMW и Porsche как оригинальный материал. Совместима с различными типами резины и выдерживает охлаждение до температуры -50°С, но максимальная планка – всего 150°С, поэтому она мало подходит для наиболее теплонагруженных узлов суппорта.

Аэрозольные спреи

Liqui Moly Aluminium-Spray

Спрей содержит мелкодисперсные порошки алюминия и графита, способен выдерживать нагрев до 900° . Эффективно снижая трение даже после полного высыхания растворителя, он одновременно имеет высокие проникающие свойства и может наноситься на детали тормозной системы без необходимости в полной разборке.

Направляющие суппортов Кадиллак SRX. Наличие в Шеви Плюс

Вас проконсультируют наши специалисты

Запчасти

Морозов Сергей

Консультант по запасным частям

Москва

тел. +7 (968) 903-32-32

Филонов Денис

Руководитель отдела запасных частей

Санкт-Петербург

тел. +7 (960) 247-4344

Тюнинг

Спирин Сергей

Консультант по тюнингу и дополнительному оборудованию

Москва

тел. +7 (919) 970-03-03

Гинзбург Юрий

Специалист отдела доп оборудования и тюнинга

Санкт-Петербург

тел. +7 (981) 123-4344

Сервис

Пигалев Артем

Руководитель ШЕВИ ПЛЮС Автозаводская

Москва

тел. +7 (926) 282-3390

Блинов Денис

Директор ШЕВИ ПЛЮС СПб

Санкт-Петербург

тел. +7 (981) 773-4344

Получить консультацию

cмазка для направляющих суппортов

В этой статье будет рассмотрено какую следует применять смазку для направляющих суппортов, почему она необходима и почему следует использовать только специальную смазку.

Суппорты на современные автомобили и мотоциклы устанавливают плавающего типа, то есть суппорт имеет возможность двигаться немного вправо-влево, для самоцентрирования его относительно тормозного диска.

Это позволяет тормозным колодкам, давящим на тормозной диск с обоих сторон, равномерно (одинаково) изнашиваться, ну и также достигнуть одинакового давления колодок на тормозной диск, что увеличивает интенсивность торможения.

Чтобы суппорт имел возможность самостоятельно центрироваться точно над тормозным диском, служат направляющие пальцы и втулки суппортов. Разумеется, чтобы тормозной суппорт беспрепятственно и легко двигался вправо-влево, направляющие пальцы и втулки должны быть всегда чистыми и смазанными.

И именно для этого и предназначена специальная смазка для направляющих суппортов, которая не только обеспечивает их смазку для лёгкой подвижности деталей (пальцев относительно втулок), но также защищает их от коррозии.

Конечно же основную функцию защиты от коррозии направляющих пальцев и втулок суппорта обеспечивает защитный пыльник 12 (см. рисунок). Но правильная смазка от авторитетных фирм (о фирмах ниже) в своём химическом составе имеет ингибиторы коррозии, которые позволяют некоторое время сохранить пальцы и втулки суппорта от появления коррозии, в случае разрыва или появления трещин (в пути) в защитном пыльнике, пока он не будет заменён.

При диагностике и ремонте суппортов (подробно об этом вот тут) всегда следует проверять состояние (целостность) резиновых защитных чехлов направляющих суппортов и заменять их новыми даже при появлении микротрещин (а тем более разрывов).

Также при диагностике суппортов, или перед заменой смазки для направляющих тормозных суппортов, стоит обратить внимание на сами направляющие и их втулки и при первых признаках появления на них грязи или коррозии, разумеется следует удалить её и довести направляющие пальцы до блеска (см. фото, а подробно как это сделать ссылка о ремонте суппортов чуть выше). И только после этого стоит наносить смазку.

Смазка для направляющих тормозных суппортов.

Для смазки направляющих не рекомендую использовать первую попавшую смазку типа Литола или Шруса, так как подобные смазки рассчитаны на температуру всего до 180°. А температура деталей тормозной системы, в частности деталей суппортов, может быть значительно выше, при интенсивном торможении.

И при нагреве деталей суппорта, не предназначенная для высокой температуры смазка просто расплавится и вытечет деже через пыльники (а остатки её испарятся). При этом возможно попадание расплавленной смазки на тормозной диск и колодки, что очень увеличит тормозной путь.

Поэтому следует использовать для смазки направляющих тормозных суппортов только специально предназначенную смазку, которая рассчитана на температуру от -40° до +400° и выше . Смазки с такой высокой рабочей температурой изготавливают как правило на основе бентонита, меди и керамики.

Смазка направляющих Molykote M-77. Качественную смазку для направляющих (и не только её) выпускает фирма Molykote. Она производит силиконовую высокотемпературную смазку «Molykote M-77″.

Кроме смазки полезно будет приобрести и специальный спрей Molykote Metal Cleaner Spray разработанный этой же фирмой, который поможет эффективно очистить направляющие втулки и пальцы от старой смазки и несильной коррозии.

После обработки таким спреем, направляющие пальцы будут подготовлены для нанесения смазки «Molykote M-77″. Однако если на пальцах и направляющих втулках имеется значительная коррозия, то следует заняться более серьёзной подготовкой деталей, как описано в статье «Ремонт тормозных суппортов». И только после этого наносить свежую смазку и собирать детали суппорта.

Кстати, если вам приходиться часто ездить по бездорожью преодолевая глубокие лужи, или просто вы живёте в регионе с влажным климатом, то чтобы не допустить коррозию деталей тормозных суппортов, лучше использовать смазку этой же фирмы с ингибитором коррозии в хим-составе — смазка «Molykote Cu-7439 Plus».

Эта смазка, кроме ингибитора коррозии в своём составе, водой не смывается и детали будут надёжно защищены от влаги, ну и разумеется всегда надёжно смазаны.

Смазка для направляющих МС 1600 — отлично себя зарекомендовала и эта смазка для направляющих тормозных суппортов – это высокотемпературная смазка (от -50 до + 1000° как заявляет производитель) предназначена для обслуживания тормозных систем современных автомобилей и мотоциклов.

Она обеспечивает отличную подвижность трущихся деталей суппорта и разумеется этим способствует равномерному износу колодок, ну и повышает эффективность тормозов, сокращая тормозной путь. Также она устраняет скрип тормозов.

Смазка для направляющих liqui moly — качественная синтетическая высокотемпературная смазка (по заявлению производителя от -40 °С до +1200 °С) выпускается всемирно известной фирмой в виде пасты.

Содержит в своём хим составе керамику и предназначается также для смазывания тыльных сторон колодок и поверхностей антискрипных пластин и этим устраняет возникновение скрипов и шумов при работе тормозов.

Но главное преимущество этой смазки — это очень высокая адгезия (способность хорошо удерживаться на поверхности металла) и благодаря этому смазка отлично противостоит различным солям, которыми посыпают наши дороги и ей не страшны потоки воды. Такая смазка улучшает работу тормозных механизмов в целом.

Эта смазка выпускается в виде густой пасты и поэтому очень удобна для нанесения нужного слоя необходимой для конкретного случая толщины. Смазка выпускается как в пакетиках (см. фото в начале статьи), так и в тюбиках на фото ниже.

Все смазки, перечисленные выше, так же подойдут и для смазывания резьбы крепежа, который работает при повышенной температуре и при воздействии агрессивной среды (например крепёж глушителей и выпускного коллектора).

Выше были перечислены наиболее качественные варианты смазки для направляющих суппортов и для других деталей, подверженных воздействию температуры и агрессивной среды наших дорог.

7 Тормозных деталей, которыми нельзя пренебрегать

Направляющие пальцы суппорта

Если суппорт не движется свободно, причиной может быть погнутость или заедание установочных штифтов. Даже если направляющие штифты не повреждены, набухшие или затвердевшие направляющие уплотнения или недостаток смазки могут вызвать заедание суппорта, что приведет к неравномерному износу колодок. Всегда проверяйте все монтажные поверхности и оборудование на предмет коррозии, износа или несоосности. Замените все монтажное оборудование и установите новый суппорт, используя подходящую смазку для суппортов.

Зажимы для абатментов

Зажимы абатмента находятся на посадочных местах скобы суппорта на большинстве автомобилей. Они создают однородную поверхность, с которой контактные площадки могут соприкасаться. Некоторые зажимы для абатментов включают пальцы, удерживающие подушечку на месте. Эти расходные детали в тормозной системе не только из-за ржавчины и износа, но и потому, что элементы защиты от скрежета могут со временем уставать.

Новые зажимы для абатментов используются на некоторых новых транспортных средствах, которые помогают отодвигать колодки от ротора, чтобы уменьшить сопротивление и уменьшить износ колодок и роторов.Если не заменить эти компоненты в процессе работы тормозов, это может сократить срок службы тормозов и увеличить возврат.

Сапоги направляющего пальца суппорта

В большинстве плавающих деталей тормозов и суппортов используется резиновый или пластиковый изолятор или прокладка вокруг крепежных болтов суппорта. Этот рукав из мягкого материала теряет упругость в течение всего срока службы. Этому способствует высокотемпературная среда тормозов.

По мере износа материалы вместо того, чтобы быть круглыми, они сглаживаются крутящим моментом от тормозов до овальной формы, что может вызвать чрезмерное перемещение суппорта.Это может вызвать шум в виде дребезжания и ударов, даже если не задействовать тормоза.

Всегда проверяйте и при необходимости заменяйте пылезащитные чехлы или втулки, защищающие болты или салазки суппорта. Если мягкие детали выглядят нормально, удалите всю старую смазку и замените ее новой. В отличие от стали, мягкие детали, такие как резина, чувствительны к химическим веществам. Выбор подходящей смазки для этих деталей имеет решающее значение для обеспечения целостности детали.

Если пыльники суппорта не обеспечивают уплотнения с кронштейном и болтом суппорта, вода может засасываться в полость по мере сжатия и охлаждения кронштейна.

Зажимы против грохота

Циклы нагрева и охлаждения могут ослабить пружины и зажимы для предотвращения дребезжания. Слабые части могут привести к чрезмерному перемещению суппорта / колодки или заеданию, вызывая шум и другие связанные с этим проблемы. Это может привести к неравномерному и преждевременному износу колодок, износу ротора и натяжению. На некоторых плавающих суппортах самым запущенным элементом оборудования является зажим в мосту.

БЕСПЛАТНЫЙ справочник горячей линии…
Экспертная помощь от производителей на вашем смартфоне
kyptechline.com

Шайбы

Изолировать тормозную колодку от суппорта можно двумя способами. Первый вариант — это пойти по «химическому» пути с помощью спреев или пастообразных покрытий. Этот тип решения проблемы шума предполагает покрытие задней части колодки перед установкой. Покрытие служит прослойкой между колодкой и суппортом. Если в вашем магазине используется какой-либо из этих продуктов, обязательно следуйте всем инструкциям производителя о том, где применять и каково время отверждения. Несоблюдение указаний может означать возвращение.

Второе решение — это физическая прокладка , которая представляет собой сэндвич из материалов, прикрепленных к задней части колодки. Одним из недостатков прокладок является «миграция» или смещение прокладок, что может свести на нет их изоляционные свойства. Но автопроизводители и поставщики запчастей разрабатывают систему крепления, чтобы решить эту проблему.

Некоторые автопроизводители штампуют выемки и столбики, которые индексируют и делают накладки на прокладке. Некоторые производители прокладок используют чувствительные к давлению клеи для крепления прокладки к опорной пластине.Но со временем влага и тепло могут разрушить клей. Одна из новых разработок для крепления прокладки к колодкам — это зажимы, которые зажимаются по бокам опорной пластины. Эти зажимы уменьшают тенденцию прокладки смещаться или выпадать в течение срока службы тормозных накладок.

Падовые сепараторы

Все больше и больше производителей оригинального оборудования включают пружины, которые предназначены для отталкивания колодки от ротора после втягивания поршня. Эти зажимы могут увеличить экономию топлива, устраняя при этом шум тормозов.

Эти пружины / зажимы сложно установить, но их всегда следует переустанавливать. Некоторые компании, выпускающие послепродажные тормоза, предлагают решение, которое можно использовать на суппорте. Зажимы предназначены для отталкивания колодки от ротора. Это может охладить тормоза, снизить уровень шума и продлить срок службы колодок.

Зажимы входят между колодками и ротором и отталкивают колодки от ротора. У этих зажимов больше пружины, но они не препятствуют движению поршня суппорта.Они также могут уменьшить жалобы на пульсацию.

Кронштейны суппорта

Коррозия кронштейнов суппорта может произойти, когда суппорт подвергается воздействию соли для защиты от обледенения дороги. Коррозию на площадках и салазках следует удалять металлической щеткой или кругом. Если не удалить коррозию, она может привести к заеданию подушек, даже если на них находится зажим абатмента из нержавеющей стали. Также очистите уплотнительные поверхности вокруг направляющего штифта суппорта. Если поверхность неровная, пыльник не сможет обеспечить хорошее уплотнение.

Новые кронштейны суппорта продаются отдельно, и некоторые производители включают его как часть узла суппорта. Просто убедитесь, что вы вернули старую скобу, чтобы получить полную скидку на ядро.

Направляющие пальцы тормозного суппорта | Авторемонт Hollenshade

Если суппорт не движется свободно, причиной часто является заедание или погнутые установочные штифты. Даже если направляющие штифты не повреждены, набухшие или затвердевшие направляющие уплотнения или недостаток смазки могут привести к заеданию суппорта. Часто это состояние является результатом использования неподходящих смазочных материалов.Это приводит к неравномерному износу колодок.

Правильное обслуживание тормозов включает проверку всех монтажных поверхностей и оборудования на предмет коррозии, износа или несоосности. Специалисты по ремонту тормозов заменит монтажное оборудование и при необходимости установят запасные направляющие штифты суппорта.

В большинстве плавающих тормозных суппортов используется резиновый или пластиковый изолятор или прокладка вокруг крепежных болтов суппорта. Этот рукав из мягкого материала теряет упругость в течение всего срока службы.Этому способствует высокотемпературная среда тормозных колодок, ротора и суппорта в сборе. По мере износа материалы вместо того, чтобы быть круглыми, они могут сглаживаться крутящим моментом от тормозов до овальной формы, что может вызвать чрезмерное движение суппорта. Это может вызвать шум в виде дребезжания и ударов, даже если не задействовать тормоза.

Специалисты Hollenshade проверяют и, при необходимости, заменяют любые пыльники или втулки, которые защищают болты и / или салазки суппорта.Если критически важные компоненты и участки проходят проверку, старая смазка очищается и применяется новая надлежащая смазка.

В отличие от стали, мягкие детали, такие как резина, чувствительны к химическим веществам. Выбор подходящей смазки для этих деталей имеет решающее значение для обеспечения их целостности. Если пыльники суппорта не обеспечивают уплотнения с кронштейном и болтом суппорта, вода может засасываться в полость по мере сжатия и охлаждения кронштейна.

Специалисты Hollenshade’s в Таусоне могут решить любые проблемы, которые могут возникнуть с тормозной системой вашего автомобиля.Пожалуйста, СВЯЖИТЕСЬ С НАМИ , чтобы записаться на прием или задать нам вопрос о тормозных суппортах.

Передние цельные латунные направляющие втулки суппорта

Наш комплект направляющих втулок тормозного суппорта BimmerWorld из цельной латуни — это просто лучшее обновление тормозов, которое вы можете купить для своего BMW! Этот прочный комплект направляющих суппорта тормоза устраняет скручивание суппорта, вызванное резиновыми втулками направляющих штифтов в вашем стандартном однопоршневом суппорте.

Видео: Установка латунных втулок тормозных суппортов BimmerWorld

Этот комплект заменяет мягкие резиновые втулки (№ BMW 34111157038) на высококачественную, обработанную на станке латунь.Наши прочные направляющие штифты и обработанные латунные направляющие втулки позволяют вашим суппортам равномерно сжимать тормозной ротор с обеих сторон — точно так же, как в дорогих многопоршневых больших тормозных наборах. Результатом является значительно более длительный срок службы колодок и более стабильное ощущение тормозной системы. Эти втулки лучше всего подходят для трековых / гоночных автомобилей со стандартными суппортами, которые заметно прогибаются при резком торможении. Преимущества на улице будут минимальными, так как вы не получите такого же прогиба, как на трассе. Подходит ко всем однопоршневым суппортам BMW производства ATE.Пожалуйста, подтвердите законность, если используется для гонок.

В отличие от других комплектов, представленных на рынке, наши цельные направляющие втулки BimmerWorld проверены на гонках и произведены в США. Болты направляющих тормозов требуют регулярной очистки и смазки для эффективной работы. Это не элементы типа «установил и забыл». По этой причине в наших прочных направляющих суппорта не используются пылезащитные колпачки или уплотнения, и мы поощряем регулярное техническое обслуживание для безопасного и эффективного торможения. Мы делаем их специально для суппортов BMW Ate (не универсально подходят для суппортов Audi, VW и других) с более жесткими допусками, чем другие комплекты.

1 комплект охватывает оба передних суппорта для автомобилей, перечисленных ниже. Обратите внимание, что втулки суппорта могут быть одинаковыми для вашего переднего и заднего суппортов, и вы можете получить два одинаковых комплекта в своем заказе.
Детали BMW: —
1 серия
E82 / E88 (08-13)> 128i
3 серии
E30 (84-91)> 318i
E30 (84-91)> 318is
E30 (84-91)> 325e
E30 (84-91)> 325es
E30 (84-91)> 325i
E30 (84-91)> 325is
E30 (84-91)> 325ix
E30 (84-91) > M3
3 серии
E36 (92-99)> 318i M42
E36 (92-99)> 318i M44
E36 (92-99)> 318ic M42
E36 (92-99)> 318ic M44
E36 ( 92-99)> 318is M42
E36 (92-99)> 318is M44
E36 (92-99)> 323ic
E36 (92-99)> 323is
E36 (92-99)> 325i
E36 (92-99) )> 325ic
E36 (92-99)> 325is
E36 (92-99)> 328i
E36 (92-99)> 328ic
E36 (92-99)> 328is
E36 (92-99)> M3 (1995 )
E36 (92-99)> M3 (96-99)
3 серии
E36 / 5 (95-98)> 318ti M42
E36 / 5 (95-98)> 318ti M44
3 серии
E46 (99-05)> 323Ci
E46 (99-05)> 323i
E46 (99-05)> 325Ci
E46 (99-05)> 325i
E46 (99-05)> 325xi
E46 (99-05)> 328Ci
E46 (99-05)> 328i
E46 (99-05)> 330Ci
E46 (99 -05)> 330i
E46 (99-05)> 330xi
E46 (99-05)> M3
3 серии
E90 / E91 / E92 / E93 (06-13)> 325i
E90 / E91 / E92 / E93 (06-13)> 325xi
E90 / E91 / E92 / E93 (06-13)> 328i
E90 / E91 / E92 / E93 (06-13)> 328xi
E90 / E91 / E92 / E93 (06-13 )> 330i
E90 / E91 / E92 / E93 (06-13)> 330xi
5 серии
E28 (82-88)> 528e
E28 (82-88)> 533i
E28 (82-88)> 535i
E28 (82-88)> M5 (87-88)
5 серии
E34 (89-95)> 525i M20
E34 (89-95)> 525i M50
E34 (89-95)> 530i
E34 (89-95)> 535i
E34 (89-95)> 540i
E34 (89-95)> M5 (91-95)
5 серии
E39 (96-03)> 528i
E39 (96-03 )> 530i
E39 (96-03)> 540i
E39 (96-03)> M5 (96-03)
6 серии
E24 (77-89)> 630CSi
E24 (77-89)> 633CSi
E24 (77-89)> 635CSi
E24 (77-89)> M6
7 Серия
E32 (88-94)> 735i
E32 (88-94)> 735iL
E32 (88-94)> 740i
E32 (88-94)> 740iL
E32 (88-94)> 750iL
8 Серия
E31 (91-97)> 840Ci
E31 (91-97)> 850CSi
E31 (91-97)> 850Ci
Серия Z
E36 / 7 / E36 / 8 Z3 (96-02)> Z3 1.9
E36 / 7 / E36 / 8 Z3 (96-02)> Z3 2.3
E36 / 7 / E36 / 8 Z3 (96-02)> Z3 2.5
E36 / 7 / E36 / 8 Z3 (96-02)> Z3 2,8
E36 / 7 / E36 / 8 Z3 (96-02)> Z3 3,0
E36 / 7 / E36 / 8 Z3 (96-02)> Z3 M — S52
E36 / 7 / E36 / 8 Z3 (96- 02)> Z3 M — S54
Z Series
E85 / E86 Z4 (03-08)> Z4 2.5i M54
E85 / E86 Z4 (03-08)> Z4 3.0i M54
E85 / E86 Z4 (06- 08)> Z4 3.0i N52
E85 / E86 Z4 (06-08)> Z4 3.0si N52
E85 / E86 Z4 (03-08)> Z4 M
Z Series
E89 Z4 (2009+)> Z4 sDrive28i
E89 Z4 (2009+)> Z4 sDrive30i
E89 Z4 (2009+)> Z4 sDrive35i

Направляющие тормозной системы | Ваши тормоза

Чтобы остановить автомобиль или грузовик, в дисковой тормозной системе используются суппорты, прижимающие пару тормозных колодок к диску.Дисковые тормоза обычно лучше тормозят, чем барабанные. Это потому, что диски остывают быстрее. Вот основные части дисковой тормозной системы:

Вот основные части (по часовой стрелке сверху слева):

Зажим колодки или зажим тормоза

Они удерживают тормозные колодки на месте

Опорный кронштейн

Также известен как монтажный кронштейн суппорта, он соединяет суппорт с ротором

Колодка или тормозная колодка

Деталь, которая снова сжимает тормозной диск, чтобы остановить автомобиль

Поршень

Круглая заглушка, закрытая с одного конца, которая передает усилие на тормозную колодку

Уплотнение поршня с квадратным вырезом (или просто уплотнение поршня)

Гидравлическое уплотнение на поршне суппорта дискового тормоза

Корпус суппорта

Перемещает вращающийся диск и прижимает колодки к диску

Прокачной винт

Полый винт, используемый для открытия спускного клапана, чтобы пропускать пузырьки жидкости и воздуха из такой системы, как тормозная система, во время процесса удаления воздуха

Стопорный болт

Также называемые болтами или штифтами ползуна, это высокопрочные болты, используемые для скрепления половинок раздельного тормозного суппорта.

Направляющий палец или палец суппорта

Болт крепления суппорта, используемый для крепления плавающего суппорта к его монтажной пластине

Втулка пальца или втулка

Иногда резиновая втулка, это подшипник для поршневого пальца цельной конструкции, который может быть снят с детали

Пыльник

Резиновое уплотнение в виде диафрагмы, которое надевается на конец гидравлического компонента и вокруг толкателя или конца поршня, не используется для уплотнения жидкости внутрь, но удерживает пыль

Пыльник поршня

Этот гибкий резиновый чехол, который часто называют пыльником, защищает от мусора.

Пыльник (или фиксатор штифта)

Штифт, фиксирующий тормозную колодку в дисковом тормозе

Пружина расширителя

Деталь, предназначенная для удержания колодки от ротора, предотвращая сопротивление

Барабанная тормозная система используется в старых автомобилях.Он используется в большинстве тяжелых грузовиков. И он также используется в некоторых гибридных автомобилях. Барабанные тормоза создают трение, прижимая колодки или колодки наружу к вращающейся части, называемой барабаном.

Вот детали основной барабанной тормозной системы (по часовой стрелке сверху слева):

Опорная плита

Деталь барабанного тормоза, к которой прикреплены колесные цилиндры и тормозные колодки

Анкерный штифт

Стальной штифт или штифт, на котором один конец тормозных колодок прикреплен или упирается в

Тормозная колодка (Web)

Компоненты барабанного тормоза в сборе, покрытые тормозной накладкой и прижатые к тормозному барабану

Колесный цилиндр

Небольшой цилиндр, расположенный на каждом колесном тормозе, который использует тормозную жидкость для создания гидравлического давления

Тяга цилиндра колеса

Шток, передающий движение и усилие поршня колесного цилиндра на тормозную колодку

Стойка тормозной стойки

Толкатель между колодками барабанного тормоза

возвратные пружины

Пружины, прикрепленные к тормозным колодкам для снятия их с барабана

Ссылка

Соединяет возвратные кольца с прижимной крышкой

Барабан

Вращающаяся часть, на которую нажимает тормоз

Рычаг регулятора

Гарантирует своевременное внесение корректировок

Прижимная чашка

Подключает тормозную колодку к опорной пластине.Прижимной штифт проходит через опорную пластину и тормозную колодку. Прижимная пружина и фиксатор крепятся к штифту

.

Узел регулятора

Узел невращающихся частей тормозной системы

Рычаг стояночного тормоза

Рычаг внутри барабанного тормоза, раздвигающий тормозные колодки наружу

Тормозная колодка (накладка)

Термостойкий фрикционный материал, прижимаемый к барабану для остановки транспортного средства

Комплект направляющих втулок суппорта латунного тормоза ATE — Гараж

ЧТО ТАКОЕ ЛАТУННЫЕ НАПРАВЛЯЮЩИЕ ВТУЛКИ СУППОРТА ATE?

Тормозные колодки BMW изнашиваются неравномерно? Ваша педаль тормоза начинает казаться неряшливой и непредсказуемой? Менялись ли когда-нибудь резиновые втулки, направляющие ваш палец? Если нет, возможно, ваш суппорт скручивается! Стандартные резиновые втулки допускают прогиб, особенно когда они изношены, что приводит к неравномерному износу колодок и образованию отложений на роторе при максимальном сжатии.Последнее, что вам нужно, чтобы выйти из строя на E30, E36, E46, E92 или любой другой машине, если на то пошло, это тормоза; большинство людей недооценивают абсолютную важность тормозной мощности на треке или autoX: ирония заключается в том, что тормозная мощность означает лучшее время на треке для вашего маленького бимера!

Наши латунные направляющие втулки исключают скручивание суппорта из-за резиновых втулок направляющего пальца. Этот комплект латунных втулок включает обработанные латунные направляющие втулки с жестким допуском и удерживающие зажимы, которые позволят вашим суппортам равномерно сжимать тормозной ротор с обеих сторон (аналогично тому, как дорогие многопоршневые большие тормозные комплекты сжимают равномерно с обеих сторон).Абсолютно необходимо «в то же время» при торможении. Замена втулок латунными (подходит только для суппортов ATE) приведет к гораздо более длительному сроку службы колодок и более стабильному ощущению педали тормоза. Это необходимо, если вы участвуете в гонках на своем BMW.

Этот комплект одобрен SCCA и BMW CCA Club Racing. Этот комплект латунных тормозных втулок подходит как для передних, так и для задних суппортов (но продается на ось). Идеальная установка — запускать машину как спереди, так и сзади. Если тормоза на вашем E30, E36, E46, E92 или любом другом BMW, перечисленном ниже, начинают действовать, диагностика вполне может заключаться в том, что суппорт скручивается, что вызвано резиновыми втулками направляющих штифтов OEM.Комплект направляющих втулок суппорта ATE из латуни станет отличным сочетанием с нашими тормозными магистралями из нержавеющей стали!

КАК ТРУДНО УСТАНОВИТЬ КОМПЛЕКТ НАПРАВЛЯЮЩИХ ВТУЛКИ СУППОРТА BMW ЛАТУННОГО ТОРМОЗА?

Установка нашего комплекта латунных тормозных втулок очень проста. Они подходят для всех передних и задних заводских сдвижных одинарных суппортов BMW производства ATE. Набор из четырех штук; достаточно сделать 2 суппорта. Так что, если вы хотите сделать переднюю и заднюю части, закажите 2 комплекта. Для этого потребуется периодическая смазка.

МЫ НАСТОЯТЕЛЬНО РЕКОМЕНДУЕМ ТАКЖЕ ПОКУПАТЬ ШТИФТЫ СЛАЙДЕРА.НАШИ ВТУЛКИ ПРЕДНАЗНАЧЕНЫ ДЛЯ ИСПОЛЬЗОВАНИЯ ШТИФТАМИ ATE. ПИНЫ ОТ ДРУГИХ ПРОИЗВОДИТЕЛЕЙ МОГУТ НЕ ПОДХОДИТЬ, ТАКЖЕ ИЗНОШЕННЫЕ ИЛИ ДЕФЕКТНЫЕ ПИНЫ, ИЗВЕСТНО, ВЫЗЫВАЮТ ПРОБЛЕМЫ УСТАНОВКИ.

ПОДХОДИТ ЛАТУННЫЕ НАПРАВЛЯЮЩИЕ ВТУЛКИ НА МОЕМ BMW?

Подходит для суппортов ATE на следующие автомобили: E30 E23 E24 E28 E36 E46 E31 E32 E38 E39 E52 E53 E61 E62 E63 E64 E92 Z3 Z4 Все MINI COOPERS

НАПРАВЛЯЮЩИЕ ВТУЛКИ СУППОРТА ИЗ ЛАТУНИ ATE НЕ ПОДХОДЯТ?

НЕ ПОДХОДИТ ни к каким суппортам Girling E30 318/325, E28 M5, E24 M6, 850csi, E9x M3, опциональным передним 6-поршневым суппортам 135i.Пожалуйста, ознакомьтесь с этим списком перед размещением заказа.

Инструкции

Латунная втулка направляющего пальца суппорта ATE Инструкции

Решили перейти на латунные втулки пальца суппорта ATE? Отличная идея! Вы получите более равномерный и постоянный износ тормозных колодок по сравнению со старым прикладом, изношенные резиновые втулки пальцев, а также лучшую тормозную реакцию, потому что эти втулки устранят «прогиб» или «люфт», которые обеспечивают стандартные изношенные резиновые втулки. Поскольку эти втулки заставляют суппорт равномерно сжимать обе тормозные колодки вместе, это означает большее тормозное усилие! Но в отличие от резиновых втулок, эти латунные втулки должны оставаться смазанными (смазанными), чтобы работать в полную силу.

Приступим.

Шаг 1. Снимите колесо с той стороны, с которой вы работаете. Затем снимите пружину суппорта с помощью отвертки с плоским жалом. Затем удалите два направляющих штифта суппорта на задней стороне суппорта, обычно в большинстве автомобилей BMW используется болт с шестигранной головкой на 7 мм.

Шаг 2: Теперь, когда у вас есть суппорт, снимите тормозные колодки. Затем надежно поддержите суппорт, чтобы он не свисал с тормозной магистрали. Затем с помощью отвертки с плоским жалом снимите старые резиновые втулки суппорта.Сейчас самое время очистить отверстия, где раньше сидели старые втулки.

Шаг 3: Затем смажьте втулку желательно высокотемпературной смазкой и вставьте новую латунную втулку, выступ должен находиться внутри суппорта, затем прикрепите зажим на его конце. Ваш зажим должен быть снаружи.

Шаг 4: Затем обязательно смажьте направляющие штифты перед тем, как вставить их в суппорт. Затем снова установите суппорт и тормозные колодки. Наконец, проверьте характеристики крутящего момента на направляющих штифтах для вашего автомобиля, поскольку чрезмерное затягивание может привести к защемлению или заеданию штифтов, и теперь все готово!

Заявление об ограничении ответственности

Это руководство предназначено только для предоставления общей информации.Мы рекомендуем профессиональному автомобильному технику установить любое из наших продуктов. Ни при каких обстоятельствах Garagistic не несет ответственности за какие-либо особые, прямые, косвенные, косвенные, случайные травмы или ущерб вообще.

Caliper Analytics | IMS Global Learning Consortium

Сводка

Caliper Analytics позволяет учебным заведениям собирать данные об обучении из цифровых ресурсов, чтобы лучше понимать и визуализировать данные об учебной деятельности и использовании продуктов, а также представлять эту информацию студентам, преподавателям и консультантам в понятной форме, чтобы помочь информировать:

  • Планы приема и удержания студентов
  • Разработка программ, учебных планов и курсов
  • Меры вмешательства студентов

Профили суппорта

Caliper определяет ряд метрических профилей, каждый из которых моделирует учебную деятельность или вспомогательную деятельность, которая помогает облегчить обучение.Каждый профиль предоставляет зависящий от предметной области набор терминов и концепций, которые дизайнеры и разработчики приложений могут использовать для единообразного описания общих взаимодействий с пользователем с использованием общего словаря. Аннотирование чтения, воспроизведение видео, прохождение теста или оценка отправленного задания представляют собой несколько примеров из множества действий или событий, которые профили показателей Caliper пытаются описать. Профили суппорта включают:

Профили суппорта

  • Профиль аннотации
  • Профиль оценки
  • Назначаемый профиль
  • Профиль форума
  • Градуировочный профиль
  • Медиа-профиль
  • Чтение профиля
  • Профиль сеанса
  • Профиль использования инструмента
  • Базовый профиль
  • Профиль обратной связи
  • Профиль управления ресурсами
  • Профиль поиска
  • Профиль исследования
  • Профиль запуска инструмента
  • Профиль библиотеки

Узнать больше о профилях суппорта

Являются ли ваши продукты глобальными сертификатами IMS?

IMS Global имеет программы тестирования, которые позволяют сертифицировать продукты в соответствии с определенными стандартами и особенностями стандартов.Для поставщиков технологий участие в процессе сертификации IMS Global — самый быстрый и экономичный способ интеграции продуктов. Для учебных заведений гарантия того, что ваши образовательные технологические инструменты сертифицированы IMS Global, — лучший способ создать экосистему plug-and-play, позволяющую вашим инструментам и контенту работать вместе, предоставляя вам больший выбор и снижая общую стоимость владения. Члены IMS Global имеют доступ к экспертной поддержке для внедрения стандартов до завершения сертификации соответствия.Узнайте больше, чтобы начать пользоваться преимуществами сертификации.

Ресурсы для участников (требуется

логин, ) Сертификат соответствия

IMS для Caliper Analytics доступен для участников уровня Contributing и Affiliate. IMS Global предлагает своим организациям-членам услугу сертификации для тестирования приложений, которые отправляют сообщения Caliper через HTTP. Каждый профиль метрики, определенный в спецификации Caliper Analytics, служит единицей сертификации.Поставщики Edtech могут сертифицировать свои продукты по одному, нескольким или всем соответствующим метрическим профилям. Конечные пользователи должны проконсультироваться со Справочником сертифицированных продуктов IMS, чтобы увидеть текущий список продуктов, прошедших сертификацию соответствия Caliper.

Модель данных обучения учащихся

  • Модель данных обучения студентов IMS визуализирует цифровую экосистему, взаимосвязанную с данными в реальном времени. Войдите в систему, используя свои учетные данные участника IMS, чтобы получить доступ к картированию и обнаружению на уровне спецификации в инструменте.

Публичные документы

Документы спецификаций текущей версии

Документы для расширения профиля

Документы спецификаций предыдущей версии

Caliper Analytics ® Справочная информация

Все большее количество обучающих взаимодействий происходит в Интернете, что позволяет собирать данные и информацию, относящиеся к учебной деятельности. Эти данные обещают дать новое понимание того, как конкретные учебные взаимодействия связаны с результатами обучения.Используя эти данные, преподаватели могут:

  • Ответьте тем, кто ищет большей ответственности, с помощью показателей учебной деятельности в дополнение к результатам обучения
  • Посмотрите, какое поведение и контент последовательно приводят к желаемым результатам обучения
  • Сравните эффективность различных типов контента или взаимодействия
  • Активировать системы раннего предупреждения и принять меры прогнозирования
  • Персонализация учебной программы в режиме реального времени на основе шаблонов учащихся

Потенциал аналитики обучения для инноваций и формирования образования проявляется в широко распространенном сборе и отображении данных в средах онлайн-обучения и других данных об активности учащихся, собираемых многими учреждениями.На сегодняшний день все усилия были построены на частных стандартах, укрепляющих разрозненность, часто встречающуюся в образовании. Это делает практически невозможным для преподавателя, студента или учреждения получить действительно целостное представление о том, что происходит в среде преподавания и обучения. Не только каждой организации необходимо изобретать колесо аналитики, но и текущие условия аналитики не позволяют эффективно сравнивать полученные результаты. Каждая организация считает разные вещи по-разному.

Поскольку во многих учебных программах учащимся предлагается работать в нескольких учебных средах, существует повсеместная потребность в данных, которые можно консолидировать для единого представления или анализа между поставщиками.

The Caliper Framework будет:

  • Создать средства для последовательного сбора и представления показателей учебной деятельности, которые позволят более эффективно разрабатывать функции аналитики обучения в учебных средах
  • Определите общий язык для маркировки данных обучения, который создаст основу для экосистемы приложений аналитики обучения более высокого уровня
  • Предоставить стандартный способ измерения учебной деятельности и эффективности, который позволит разработчикам и разработчикам учебных программ измерять, сравнивать и улучшать качество
  • Использование методов, стандартов и технологий науки о данных
  • Основано на существующих открытых стандартах IMS Global
  • Предоставить рекомендации по передовой практике для транспортных механизмов

Caliper Analytics Текущее состояние

IMS Global разработала стандарт, который:

  • Создает обучающие метрические профили , чтобы установить базовый и расширяемый общий формат для представления данных об учебной деятельности, собранных в результате деятельности учащегося в нескольких учебных средах.Метрические профили предоставляют общий язык для описания активности учащихся. Установив набор общих меток для данных об учебной деятельности, профили показателей значительно упрощают обмен этими данными между несколькими платформами. Хотя метрические профили представляют собой стандарт, они сами по себе не предоставляют продукт и не определяют, как предоставлять продукт. Многие разные продукты могут быть созданы с использованием одних и тех же этикеток, установленных стандартом.
  • Создает IMS Learning Sensor API ™ для определения основных обучающих событий, а также для стандартизации и упрощения сбора показателей обучения в обучающих средах.
  • Усиливает и расширяет стандарты взаимодействия средств обучения ® (LTI ® ), информационных служб обучения и взаимодействия вопросов и тестов ® (QTI ® ), тем самым улучшая и интегрируя детализированные стандартизированные измерения обучения с возможностью взаимодействия инструментов лежащие в основе модели обучения информации, включая, конечно, учащегося, результаты и другой важный связанный контекст.

Велосипедные дисковые тормоза | Руководство по дисковым тормозам

Больше не странно видеть велосипеды с дисковыми тормозами во время поездки — от жестких тренировок на чемпионате мира по выездным гонкам, до еженедельных поездок по магазинам и ползания в городских барах — тормоза, которые когда-то были только основным продуктом горных велосипедов, стали новый стандарт.(Даже команды World Tour ездили на них во время крупнейших велогонок с тех пор, как UCI одобрил их на сезон 2018 года.) Черт возьми, даже пуристы на BICYCLING , которые яростно сопротивлялись дискам из эстетических соображений, приняли их превосходную тормозную способность, превосходную модуляцию скорости и улучшенные всепогодные характеристики на всех типах велосипедов.

Что еще лучше, теперь большая тормозная мощность доступна практически в любой ценовой категории. И хотя дисковые тормоза оказывают огромное влияние на вашу поездку, они могут быть тяжелее, а иногда и более сложными в обслуживании.Итак, являетесь ли вы противником или уже раскачиваете их, вот базовое руководство по дисковым тормозам и о том, как извлечь из них максимальную пользу.

Вам нравится работать на велосипеде. И мы тоже! Получите все самые лучшие советы с полным доступом к Bicycling.com!

Типы дисковых тормозов для велосипедов

Существует два основных типа дисковых тормозов: механический, который работает с тросами (как ободные тормоза), и гидравлический, который заменяет тросы гидравлической жидкостью в полностью герметичном трубопроводе. .Когда вы тормозите, давление заставляет жидкость двигаться в суппорт, прижимая колодки к диску.

Если вы заинтересованы в покупке велосипеда с дисковыми тормозами менее чем за 1000 долларов, вы, вероятно, в конечном итоге приобретете механические тормоза. Этот более дешевый вариант позволит вам тратить меньше и при этом иметь велосипед с надежным тормозом в любую погоду. Помимо цены, некоторые водители предпочитают дисковые тормоза с тросовым приводом, потому что с ними легче работать дома, и они совместимы с большинством механических тормозных рычагов.Но все больше велосипедов поступают с гидравлическими дисковыми тормозами. Этот более дорогой вариант, как правило, труднее обслуживать домашнему механику.

Мы рекомендуем механику прокачать ваши тормоза (старая гидравлическая жидкость промывается и заменяется свежей), потому что вам нужно использовать правильную жидкость, которая соответствует вашему тормозу для надлежащего управления нагревом. Хотя это стоит больше, чем замена кабелей, это нужно делать только каждые шесть месяцев. (SRAM рекомендует прокачивать гидравлические дисковые тормоза каждые шесть месяцев.В официальных руководствах пользователя Shimano не указывается интервал обслуживания, но говорится о замене жидкости, когда она обесцвечивается.)

Суппорты дискового тормоза

Shutterstock

Тормозные рычаги прикреплены тормозными магистралями к суппортам, расположенным как на передних, так и на задних дисках. Суппорты содержат противоположные поршни, которые расположены по обе стороны от ротора; Давление из тормозной магистрали воздействует на эти поршни, которые толкают тормозные колодки внутрь, чтобы контактировать с диском.Возникающее трение замедляет велосипед.

Техническое обслуживание суппорта дискового тормоза

Если ваш ротор не вращается свободно, вы знаете это — возникающие в результате трение, скрежет и визг сведут вас с ума — и это может стоить вам некоторого импульса. Обычно суппорт смещен.

Исправьте это, ослабив два болта крепления суппорта к раме или вилке ровно настолько, чтобы суппорт мог перемещаться из стороны в сторону. Покачивайте суппорт, чтобы убедиться, что он движется свободно, затем сильно потяните за соответствующий тормозной рычаг.Это прижмет суппорт к ротору. Удерживая тормозной рычаг вниз, чтобы удерживать суппорт на месте, затягивайте верхние и нижние болты до упора. Затем снова затяните верхний болт до указанного крутящего момента, а затем нижний болт.
Если вы отрегулировали штангенциркуль, но по-прежнему слышите трение, проверьте свой ротор — иногда они деформируются от удара или чрезмерного нагрева.

См. Регулируемый суппорт ниже:

Роторы с дисковыми тормозами

Роторы имеют диаметр от 140 миллиметров для шоссейных дорог и велокросса, а также до 205 мм для скоростных спусков на горных велосипедах.Как правило, для шоссейных и велокроссовых мотоциклов используется длина от 140 до 160 мм, для горных велосипедов XC — 160 мм, для трейлрандинга — от 160 до 180 мм (иногда смешанная, с большим передним ротором), эндуро — 180 мм, а DH — от 200 до 205 мм. Роторы большего размера могут рассеивать тепло на большей площади поверхности, но они тяжелее, поэтому вам понадобится ротор наименьшего размера, с которым вы можете уйти для того типа катания, который вы обычно делаете.

Тревор Рааб


Обязательное обслуживание дискового тормоза

Topeak Nano TorqBar DX

;

При выравнивании суппортов или роторов вам понадобится надежный динамометрический ключ, чтобы добиться нужного натяжения.Этот делает свое дело.

Шлифовальные листы с зернистостью 220 3M Pro Grade Precision

Существует множество хороших вариантов наждачной бумаги, но эта бумага с зернистостью 220 — премиум-класса.

Универсальный инструмент для дисковых тормозов Jagwire

Получите четыре отличных инструмента для дисковых тормозов в одном: паз для регулировки ротора, тормозную колодку / расширитель поршня, спускной блок и проставку хода.


Обслуживание ротора дискового тормоза

Если вы отрегулировали суппорт, но по-прежнему слышите трение, проверьте свой ротор: иногда они деформируются от удара или даже просто от перегрева.

«Почти ни один ротор не является идеально прямым», — говорит Майк Пережмыбида из High Wheel Cyclery в Онтарио, Канада.

Чтобы узнать, не деформирован ли ваш ротор, установите велосипед на подставку или переверните его, чтобы колесо могло свободно вращаться. Поищите между колодками колебание или зазор, открывающийся и закрывающийся. Если вы видите и то, и другое, ротор неисправен.

Часто, но не всегда, деформированные роторы можно просто согнуть с помощью инструмента для правки ротора, такого как многофункциональный инструмент для дисковых тормозов Jagwire. Обратите внимание на участок, который необходимо подправить, и поверните его в сторону от суппорта.Осторожно проведите инструментом вокруг ротора в этой части, чтобы выпрямить его. Это работает только в том случае, если ротор трутся в одном конкретном месте. Если вы не уверены, ротор это или тормоз, лучше обратитесь к профессионалу, чтобы он все сделал правильно. Роторы — это прочные стопоры, но они хрупкие из стороны в сторону. «Если вы все же попробуете это сами, будьте очень нежны», — говорит Пережмыбида.

См. Регулировку ротора ниже:

Если есть признаки физического повреждения, такие как выбоины или деформация, которые невозможно исправить, пора заменить ротор.Роторы также необходимо заменять, если общая толщина тормозной поверхности менее 1,5 мм. Если у вас есть ротор какое-то время или вы подозреваете, что он истончается, используйте для измерения штангенциркуль Вернье или обратитесь в магазин.

Колодки дискового тормоза

Тормозные колодки находятся внутри суппортов. Они предназначены для зажима ротора на высоких скоростях, а это означает, что их основная задача (помимо остановки вашего велосипеда) — выдерживать воздействие тепла и трения.

Смола vs.Спеченные тормозные колодки

Тревор Рааб

Есть два основных типа тормозных колодок. Резиновые тормозные колодки (также называемые органическими) состоят из органических материалов, таких как стекло, резина и волокнистые связующие, связанные вместе смолой. Спеченные тормозные колодки (также известные как металлические) состоят из металлических зерен, которые соединяются друг с другом под высоким давлением.

На ощупь резиновые прокладки тише и сильнее кусаются.Они лучше справляются с жарой, но могут исчезнуть по мере накопления тепла. Кроме того, они быстрее изнашиваются, особенно в грязных условиях. Спеченные колодки — это выбор для райдеров, которые в основном ездят на крутых горных велосипедах с подъемником. Они производят больше тепла, но менее восприимчивы к его воздействию; и они служат дольше при интенсивном использовании и во влажных условиях.

Пластиковые колодки — это то, что поставляется с большинством тормозов, но вам следует подумать о переходе на металлические, если вы больше, катаетесь по горной местности или ездите в основном в сырую погоду.

Обслуживание колодок дискового тормоза:

Если вы проверили свой суппорт и ротор, но все еще слышите ужасный визг при торможении, это может означать, что тормозная поверхность (включая колодки и / или роторы) загрязнена и требует очистки.

Отсоедините колесо и протрите изопропиловым спиртом чистую тряпку, чтобы протереть ротор, затем снимите колодки и очистите их. Также неплохо надеть одноразовые латексные перчатки; вы пытаетесь удалить грязь и масло с тормозной поверхности, а не добавить больше.Перед установкой убедитесь, что электроды полностью высохли.

См. Замену колодок дискового тормоза ниже:

SRAM рекомендует заменять колодки, если общая толщина опорной пластины и материала колодки составляет менее 3 мм. Shimano заявляет, что, когда толщина одного только материала колодки составляет менее полумиллиметра, его необходимо заменить. Если вы меняете тип колодки (например, смолу на металлическую), поменяйте и роторы; колодки и роторы соединяются в пару за счет «подсыпки» небольшого количества материала колодки на ротор, что означает, что старый ротор не будет иметь оптимальных характеристик с новым типом колодки, потому что он уже нанесен на другой материал колодки.

Expert Disc Brake Hack

После того, как вы потратите несколько часов на свой велосипед с дисковыми тормозами, вы начнете постепенно изнашивать колодки и роторы. Если ваши тормоза начинают казаться менее эффективными, но вы уверены, что в колодках еще остались живые и все выровнены, проверьте, выглядят ли роторы глянцевыми. Если так, пора взять наждачную бумагу и приступить к работе.

Выберите наждачную бумагу с зернистостью не менее 200. Снимите колеса, затем аккуратно отшлифуйте каждый ротор до тех пор, пока глянцевая дымка не исчезнет, ​​и вы не увидите тусклый цвет со слегка текстурированной поверхностью.Благодаря этой новой текстуре роторы вашего велосипеда будут обеспечивать большее трение о тормозные колодки при нажатии на рычаги, восстанавливая производительность, которую вы ожидаете от дисков. Этот недорогой способ не является панацеей, но он помог нашему штатному механику и логисту Джоэлю Нанкману продлить срок службы дисковых тормозов на долгие годы. Поздравляю, вы только что сохранили целостность тормозов.

Джо Линдси Джо Линдси — давний журналист-фрилансер, который пишет о спорте и открытом воздухе, здоровье и фитнесе, науке и технологиях, особенно там, где три элемента на диаграмме Венна пересекаются.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
