Назначение коммутатора: Коммутатор – современное устройство объединения коммуникационных сетей

Содержание

Для чего нужен коммутатор простым языком: определение, виды и принцип работы

Если вы хоть раз настраивали домашнюю сеть, воевали с роутером за интернет, или натыкались в темноте на провода, то наверняка слышали о таком термине, как коммутатор. И сколько бы времени ни прошло, его до сих пор путают с концентратором или роутером. И если вы тоже не знаете, в чем разница, давайте разбираться вместе. А заодно поговорим о том, как работает коммутатор и для чего он предназначен.


Что такое коммутатор, хаб, свитч простым языком

В сетевом пространстве тоже есть свои «распределители», где вместо электропитания пользователи активно передают трафик, пакеты данных и картинки с котиками. Погодите, скажете вы. Разве такие вещи делаются не через роутеры? Зачем тогда нужен коммутатор? Ответ достаточно прост. Роутер (или маршрутизатор) — это устройство, способное обмениваться данными с внешней сетью, оснащенное системой кодировки трафика, IP-телевидением, WPS, и еще массой полезных функций.

Основное, чем отличается роутер от коммутатора, — тем что последний имеет дело только с локальной сетью: домашней либо корпоративной. Таким образом понятия «свитч для интернета» в принципе не существует. Доступ к всемирной паутине пользователи локальной сети могут получить лишь в том случае, если к главному порту коммутатора присоединить роутер. И примерно так это обычно и работает.


Для чего нужен коммутатор и что он делает

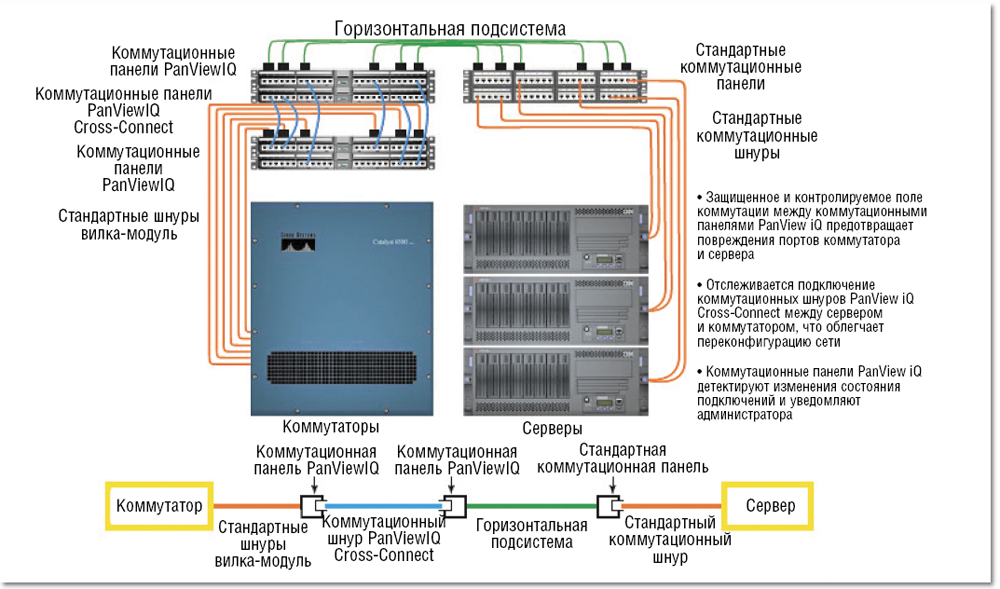

Назначение коммутатора в том, чтобы объединять множество разных устройств (компьютеров, принтеров, серверов, МФУ и прочих) в одну общую локальную сеть, позволяя её пользователям обмениваться информацией. В любой сети, даже самой маленькой, где есть несколько устройств, чью совместную работу нужно организовать, требуется коммутатор, который служит своеобразным приемно-сортировочным пунктом, переправляющим пакеты данных от источника к адресату.

Чем отличается коммутатор от концентратора

Концентратор (иначе хаб) занимается тем же самым, что и коммутатор — передает данные по локальной сети.

Отличие состоит в том, что хаб рассылает трафик от центральной машины (ПК, сервер) сразу всем компьютерам. Кому надо, тот читает, кому не надо — игнорирует. Однако при этом вероятность перехвата пакетов максимальна и неоправданно высока нагрузка на сеть, из-за чего подобный «широковещательный» способ передачи данных постепенно выходит из употребления.

В случае с коммутатором передача данных ведется адресно. Если в первом случае пакет с информацией получали все ПК в сети (5, 10, 100, 1000), то во втором — всё персонифицировано. Данные, предназначенные для условного Васи, никто кроме него прочесть не сможет. Отсюда второе название коммутатора — switch — или «переключатель», поскольку он, как стрелочник на железнодорожной развязке, переводит стрелки, направляя «состав» с информацией в конкретный пункт назначения.

Принцип работы коммутатора

Основные принципы мы разобрали, так что переходим к конкретным задачам. Алгоритм работы свитчей построен на системе самообучения, чтобы с каждым разом улучшать адресную передачу файлов между всеми устройствами в системе (компьютеры, ноутбуки, оргтехника, принтеры).

Перед началом работы свитч создает таблицу коммутации, привязывая каждому порту тот MAC-адрес, от которого запитывается конкретное устройство. При первичном подключении таблица пустая, а коммутатор обучается процессам, параллельно записывая данные в табличку и определяя основной хост (головную систему).

В дальнейшем, если на один из портов поступит сигнал для определенного MAC, который ассоциируется у свитча с одним из портов, информация сразу же полетит конечному адресату. Если же MAC и порт не связаны, а фрейм прилетел — его разбросают по всем свободным портам, таким образом определив нужный. Чем больше портов коммутатора занято, тем ниже загрузка, выше скорость передачи, меньше задержки.

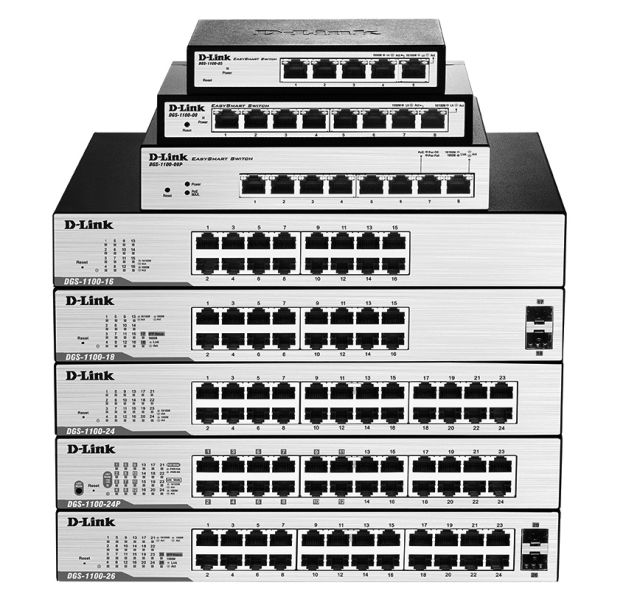

Типы коммутаторов

Современные устройства можно разделить на три ключевых категории:

Неуправляемые, как можно определить из названия, работают по схеме «включил, подключил и забыл». Иным словами, они работают как классические сетевые удлинители, добавляя владельцу недостающее число Ethernet-портов. Такое решение отлично показывает себя в домашних условиях (организация сети, подключение умной техники, разводка IP-камер) и небольших офисах до 10 машин. Техника нетребовательна, но выдержать большой трафик неспособна. Да и проверить систему, если что-то где-то произойдет на линии, будет непросто.

Настраиваемые разработаны как раз под корпоративный сегмент с возможностью отслеживания трафика для каждого конкретного порта. Благодаря им можно отслеживать и поддерживать протоколы топологии, транковать и настраивать различные параметры VLAN, если железо это позволяет. Калибровка базовая, но зачастую и этого хватает.

Управляемые, как вы поняли, самые технологичные и умные. Для них предусмотрено автоматическое и ручное управление. Системный администратор может мониторить каждый порт, снимать статистику по трафику, отслеживать количество ошибок до определенного устройства. Для крупной сетевой компании это огромный плюс. Особенно, если кто-то любит посидеть на торрентах, и не признается в этом.

В действительности, типология коммутаторов значительно сложнее. Коммутаторы также подразделяются по уровням и положению в иерархии сети. И могут иметь разные характеристики и функции. Но всё это — темы для отдельных обзоров.

Если у вас еще остались вопросы по характеристикам и функциям коммутаторов, вы всегда можете задать их нашим специалистам. Закажите консультацию, и мы предоставим вам всю требуемую информацию.

Заказать консультацию


Коммутатор Industrial Ethernet CSM 1277 для SIMATIC S7-1200

Позиция Описание Код заказа
Коммутатор Industrial Ethernet CSM 1277 4-канальный неуправляемый коммутатор Industrial Ethernet для подключения к S7-1200 до трех дополнительных сетевых узлов; 4 RJ45; 10/100 МБит/с; внешнее питание =24 В; встроенные диагностические светодиоды 6GK7277-1AA00-0AA0
IE TP корд RJ45/RJ45 4×2 ТР кабель 4х2 с двумя штекерами RJ45 длиной 0,5 м 6XV1870-3QE50
Стандартный IE TP FC GP кабель (Тип А) Промышленная витая пара Industrial Ethernet, 2×2 жилы, поддержка технологии Fast Connect, универсальное назначение, PROFINET-совместимый, одобрение UL, поставка по метражу отрезками длиной от 20 до 1000 м 6XV1840-2Ah20
Трейлинговый IE TP FC кабель (Тип С) Промышленная витая пара Industrial Ethernet, 2×2 жилы, поддержка технологии Fast Connect, для работы в условиях приложения тяговых усилий, PROFINET-совместимый, без одобрения UL, поставка по метражу отрезками длиной от 20 до 1000 м 6XV1840-3Ah20
Штекер IE FC RJ45 Прочный метеллический корпус; для подключения к Industrial Ethernet; 4 встроенных контакта для подключения IE TP FC кабеля 2х2 методом прокалывания изоляции жил; с осевым отводом кабеля; для подключения к коммуникационному или центральному процессору с интерфейсом RF45 6GK1901-1BB10-2AA0 (1 штука)
6GK1901-1BB10-2AB0
(10 штука)
6GK1901-1BB10-2AE0
(50 штука)
Розетка IE FC RJ45 Для подключения Industrial Ethernet станций с интерфейсом RJ45; интерфейс подключения IE TP FC кабеля 2х2 методом прокалывания изоляции жил; гнездо RJ45 для подключения ТР корда 6GK1901-1FC00-0AA0
Инструмент IE FC для разделки IE TP FC кабелей Для быстрого удаления изоляции и внешнего экрана с кабелей FC 6GK1901-1GA00

Всё о матричных коммутаторах

Назначение и функции. Отличия матричных коммутаторов от многопользовательских KVM-переключателей. Принципы построения матричной сети. Критерии выбора оборудования.

Назначение и функции матричных коммутаторов

Матричный коммутатор – устройство, позволяющее подключать множество пользователей ко множеству систем в различных динамических комбинациях. При этом под системами понимаются любые устройства и программно-аппаратные комплексы, оснащённые видео и/или периферийными портами (USB, PS/2, RS232 и пр.), начиная от обычных видеокамер и заканчивая промышленным производственным оборудованием.

Рис. 1. Пример матричной коммутации 4х4

Собственно, простые матрицы (как на рис. 1) можно строить и без использования KVM-технологий. В некоторых случаях можно ограничиться инструментами виртуализации, которых сегодня великое множество.

Однако наиболее функциональные и гибкие матрицы получаются только с использованием KVM-технологий. В первую очередь, это связано с тем, что при использовании KVM-технологий коммутация осуществляется на аппаратном уровне. То есть производительность и функциональность сетевой матрицы не зависит от программного обеспечения, что особенно актуально в проектах, использующих специфическое ПО (например, при организации систем управления промышленным производственным оборудованием).

Помимо расширенной фунциональности самой матрицы, матричный коммутатор обеспечивает возможность удобного централизованного управления всеми подключениями и правами пользователей.

Таким образом, благодаря матричным коммутаторам, стало возможно строить динамические многоуровневые системы с распределенными полномочиями по пользованию и управлению информацией.

Матричный коммутатор или KVM-переключатель?

Поскольку функционал и назначение этих устройств схож, существует путаница. Так, пользователи могут искать матричный коммутатор, имея ввиду KVM-переключатель, и наоборот. Рассмотрим, какая разница между этими устройствами.

KVM-переключатель

Рис. 3. KVM-переключатель 8×32 NTI UNIMUX

KVM-переключатель только переключает сигналы между пользователями и системами.

Некоторые многопортовые KVM-переключатели предоставляют возможность удалённого управления подключениями, что максимально приближает их к матричным коммутаторам.

Матричный коммутатор

Матричный коммутатор выполняет все функции KVM-переключателя + поддерживает возможность мультивещания

. То есть матричный коммутатор даёт возможность подключать к одной системе нескольких пользователей одновременно, распределять сигналы с одной системы между разными пользователями (например, выводить видео на одно рабочее место, а аудио — на другое), централизованно управлять пользовательскими правами, создавать различные комбинации подключений и пр.

Рис. 4. Мультивещательная сеть на основе матричного коммутатора. Обычные KVM-переключатели так не умеют

Выберите источник:

CPU 1

CPU 2

CPU 3

Рис. 5. Переключение между системами с помощью OSD-меню

Также матричные коммутаторы позволяют одному пользователю подключаться сразу к нескольким машинам одновременно, переключая управление между ними за долю секунды с помощью горячих клавиш или OSD-меню.

Некоторые решения матричной коммутации (Adder, IHSE) также предлагают ещё более продвинутые возможности, т.н. «бесшовное» переключение простым перемещением курсора мыши с экрана на экран соответствующих систем (подробнее см. Free-Flow: технология бесшовного переключения).

Принципы построения матричной сети: IP или «точка-точка»?

Матричный коммутатор является основным устройством, на базе которого строится сеть. Обычно матричные коммутаторы используются в комплексе с удлинителями видео, аудио и USB и других периферийных сигналов. При этом удлинители (трансмиттеры и ресиверы) подключаются к матричному коммутатору либо в режиме «точка-точка» (трансмиттер ↔ матричный коммутатор ↔ ресивер), либо по IP-сети (Рис. 6).

Рис. 6. Матричная коммутация KVM over IP (решение AdderLink INFINITY)

Если при прямом подключении максимальное расстояние передачи сигнала зависит от среды передачи (коаксиальный кабель — до 500 м, витая пара — до 140 м, или оптоволокно — до 10 км), то при коммутации через IP-сеть никаких ограничений по расстоянию нет.

В случае передачи данных по IP-сети доступ к расположенным в сети устройствам может осуществляться не только локально, но и через Интернет, поэтому распространено предубеждение о более высокой, по сравнению с прямым подключением, уязвимостью систем KVM over IP.

Однако это всего лишь предубеждение. При построении сетевой матрицы через IP-сеть коммутация осуществляется через стандартный сетевой коммутатор (роль матричного коммутатора в этом случае выполняет особое устройство — сервер управления, также подключаемый к IP-сети через сетевой коммутатор). Таким образом, безопасность зависит от возможностей и настроек сетевого коммутатора. Кроме того, сеть может быть открытой и закрытой. В случае построения IP-коммутации в закрытой сети (то есть без выхода в Интернет), безопасность остаётся на столь же высоком уровне, как и при прямом подключении.

По многим параметрам технология KVM over IP выигрывает у стандартных, «проводных» способов построения матричных сетей:

  • Во-первых, построение системы KVM over IP не требует протягивания новых проводов (а вот в случае использования стандартных матричных коммутаторов от каждого передатчика и от каждого приёмника необходимо тянуть отдельный провод к матричному коммутатору). Для построения системы матричной коммутации KVM over IP достаточно имеющейся стандартной гигабитной IP-сети.
  • Во-вторых, что следует из первого пункта, системы KVM over IP являются более гибкими в плане масштабирования: при добавлении нового источника или нового рабочего места достаточно приобрести только дополнительный приёмник или передатчик, и подключить его к общей сети, в то время как у стандартных матричных коммутаторов, как правило, ограниченное количество портов. И чтобы выйти за пределы этого количества, нужно покупать новый коммутатор.
  • Наконец, в-третьих, как уже было сказано выше, коммутация KVM over IP снимает все ограничения на максимальное расстояние передачи данных. То есть вы можете расположить серверную в одном здании, а рабочие места пользователей — в другом, без дополнительных финансовых вливаний в проводную инфраструктуру.

Критерии выбора матричного коммутатора

Матричный коммутатор — это лишь часть матрицы. И выбирать решение нужно, опираясь на возможности всей системы в целом, которые зависят от характеристик других используемых в решении устройств — KVM-удлинителей.

Поддерживаемые типы сигналов

Системы матричной коммутации могут распределять только аудио/видео сигналы (AV-коммутаторы), либо аудио/видео + сигналы периферийного оборудования, в том числе устройств ввода (KVM-коммутаторы).

Системы AV-коммутации обычно используются в системах видеонаблюдения, в системах цифровой рекламы и пр. , то есть в тех проектах, когда пользователю не нужно управлять системой, а нужно просто просматривать и переключать видео. При отсутствии в ТЗ требований к значительному удалению видеоисточников от дисплеев AV-коммутаторы могут использоваться без удлинителей сигналов.

Максимальное количество подключаемых устройств

Максимальное количество подключаемых к матрице систем и пользовательских рабочих мест определяется возможностями матричного коммутатора (в случае организации сети прямым подключением) или сервера управления (в случае коммутации KVM over IP).

В системах прямого подключения матричный коммутатор может быть оснащён статическими или динамическими портами.

Коммутаторы со статическими портами

Размерность на таких матричных коммутаторах обозначается как MxN, где M — количество входных портов, а N — количество выходных.

Например, коммутатор 8х4 – это 8 входных и 4 выходных статических портов. То есть при общем количестве портов 12 вы не сможете подключить к коммутатору более 4 пользователей или более 8 систем.

Динамические порты

Матричные коммутаторы с динамическими портами – это коммутаторы нового поколения, наиболее популярные в средних и крупных компаниях, готовых к масштабированию. Так, например, матричный коммутатор AdderView DDX30 (рис. 7) имеет 30 портов, из которых только 7 – статические выходные (для подключения пользователей). Остальные 23 – настраиваемые. То есть их можно использовать как для подключения систем, так и для подключения пользователей.

Рис. 7. Матричный коммутатор AdderView DDX30

Оптимальная размерность матричного коммутатора определяется необходимостью потенциального масштабирования сети. В случае использования небольших матричных коммутаторов со статичными портами масштабирование осуществляется путём каскадирования системы. То есть по мере того, как порты матричного коммутатора «заканчиваются», покупаются новые матричные коммутаторы и подключаются к имеющимся.

В некоторых же матричных коммутаторах «размерность» можно наращивать по мере необходимости путём установки дополнительных интерфейсных модулей. Это, например, коммутаторы IHSE, максимальное количество портов в которых может достигать 576. Подобные решения более выгодны в плане масштабирования, но отличаются более высокой изначальной стоимостью.

Отказоустройчивость

Несмотря на то, что слово «отказоустойчивость» воспринимается уже как маркетинговое клише, это всё-таки важный параметр. Есть вполне конкретные вещи, на которые следует обратить внимание, если вас интересует надёжность матричного коммутатора:

  • Резервное питание. Дополнительный блок питания, который запускается в случае отказа основного.
  • Резервирование матрицы. Как правило, эта возможность реализуется посредством установки дополнительного, дублирующего матричного коммутатора, который автоматически перенимает управление сетью на себя в случае выхода из строя основного коммутатора.
  • Резервирование сети (каналов передачи данных). При повышенной нагрузке на одну сеть коммутация осуществляется через вторую. Также требует подключения второго матричного коммутатора, а в случае коммутации напрямую (IHSE) — установки двухпортовых KVM-удлинителей.
  • Аварийные сценарии. Например, имеется в системах IHSE. Если матричный коммутатор IHSE draco выходит из строя, все приёмники и передатчики автоматически переключаются на работу в режиме «точка-точка» в той конфигурации, в какой они были подключены в момент аварии.
  • Возможность модульной замены компонентов в «горячем режиме». Самые «продвинутые» матричные коммутаторы строятся по блочно-модульному принципу (например, IHSE, Thinlogical). Модули в таких моделях можно менять без отключения питания, не прерывая работу сети.

В каталоге на нашем сайте представлены матричные коммутаторы всех современных производителей KVM оборудования: ATEN, Adder, Thinklogical, IHSE, NTI и др. У нас вы можете найти матричный коммутатор практически под любой проект, под любые требования.

Между тем, мы понимаем, как сложно бывает разобраться в оборудовании, с которым не работаешь каждый день, и поэтому с удовольствием проконсультируем вас по телефону +7 (495) 648 67 41 или электронной почте [email protected] ru.

Кроме того, у вас есть уникальная возможность протестировать работу решений матричной коммутации Adder и IHSE в своём проекте (для этого также отправьте нам заявку на электронную почту) или на нашем демостенде, расположенном по адресу: Москва, ул. Южнопортовая, 5.

Приходите, мы будем рады поделиться с вами новейшими достижениями в области KVM!


Функции коммутаторов

Коммутатор Ethernet используется на уровне доступа. Как и концентратор, коммутатор соединяет несколько узлов с сетью.

В отличие от концентратора, функции коммутатора в состоянии передать сообщение конкретному узлу. Когда узел отправляет сообщение другому узлу через коммутатор, тот принимает и декодирует кадры и считывает физический (MAC) адрес сообщения.

В таблице коммутатора, которая называется таблицей MAC-адресов, находится список активных портов и MAC-адресов подключенных к ним узлов. Когда узлы обмениваются сообщениями, коммутатор проверяет, есть ли в таблице MAC-адрес. Если да, коммутатор устанавливает между портом источника и назначения временное соединение, которое называется канал. Этот новый канал представляет собой назначенный канал, по которому два узла обмениваются данными. Другие узлы, подключенные к коммутатору, работают на разных полосах пропускания канала и не принимают сообщения, адресованные не им. Для каждого нового соединения между узлами создается новый канал. Такие отдельные каналы позволяют устанавливать несколько соединений одновременно без возникновения коллизий.

Что происходит в том случае, если коммутатор получает кадр, адресованный новому узлу, которого еще нет в таблице MAC-адресов? Если MAC-адреса назначения нет в таблице, коммутатор не может создать отдельный канал, поскольку не имеет соответствующей информации. Если коммутатор не может определить, где расположен узел назначения, он передает сообщение всем подключенным узлам, используя процесс, который называется массовой рассылкой. Каждый узел сравнивает MAC-адрес назначения сообщения со своим MAC-адресом, но только тот узел, которому оно адресовано, обрабатывает сообщение и отвечает на него.

Как MAC-адрес нового узла попадает в таблицу? Коммутатор строит таблицу MAC-адресов, проверяя MAC-адрес источника в каждом кадре, который проходит между узлами. Когда новый узел отправляет сообщение или отвечает на сообщение из массовой рассылки, коммутатор немедленно выясняет его адрес и порт, к которому он подключен. Таблица динамически обновляется каждый раз, как коммутатор считывает новый MAC-адрес источника. Таким образом он быстро узнает адреса всех подключенных узлов.

Иногда к порту коммутатора подключают другое сетевое устройство, например, концентратор. Это увеличивает количество узлов, которые можно подключить к сети. Если к порту коммутатора подключен концентратор, MAC-адреса всех узлов, подключенных к концентратору, связываются с одним портом. Бывает, что один узел подключенного концентратора отправляет сообщения другому узлу того же устройства. В этом случае коммутатор принимает кадр и проверяет местонахождение узла назначения по таблице. Если узлы источника и назначения подключены к одному порту, коммутатор отклоняет сообщение.

Если концентратор подключен к порту коммутатора, возможны коллизии. Концентратор передает поврежденные при столкновении сообщения всем портам. Коммутатор принимает поврежденное сообщение, но, в отличие от концентратора, не переправляет его. В итоге у каждого порта коммутатора создается отдельный домен коллизий. Это хорошо. Чем меньше узлов в домене коллизий, тем менее вероятно возникновение коллизии.

Далее: Проверка кабеля

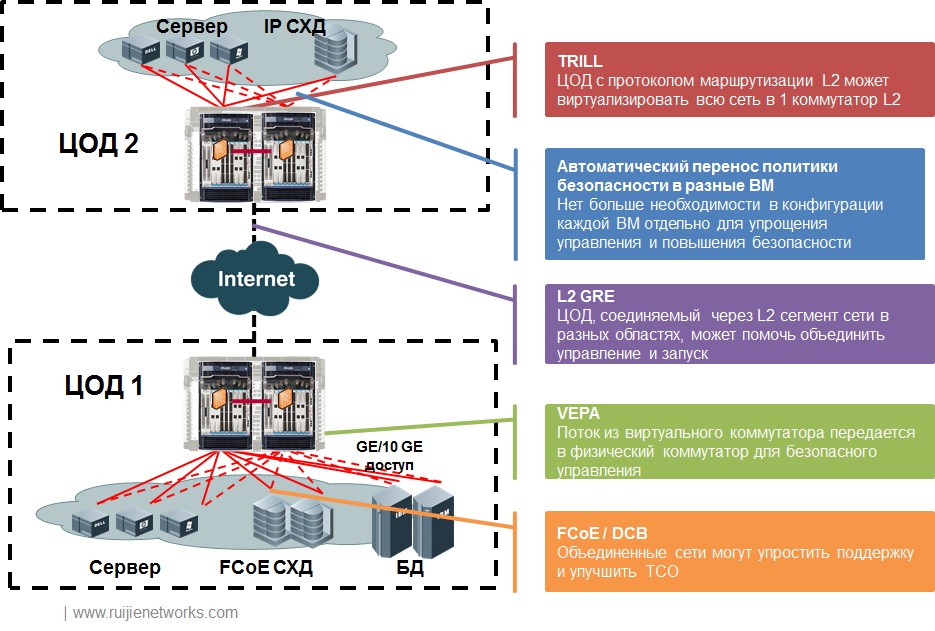

Управляемые коммутаторы: в чем разница между Layer2 и Layer3 – NTema

Чем отличаются сетевые свитчи 2-го и 3-го уровня управления

Сетевой коммутатор представляет собой аппаратное устройство, которое соединяет несколько устройств с использованием коммутации пакетов для приема и передачи данных, то есть пакетов, в одной локальной сети (LAN). Сетевой коммутатор использует адреса для передачи и приема пакетов на каждое из устройств и от них. Каждое устройство имеет два типа адресов, а именно MAC-адрес (Media Access Control) и IP-адрес (Интернет-протокол). Логически, два устройства обмениваются данными друг с другом на основе модели OSI (Open System Interconnect) с семью уровнями (сетевыми протоколами), и эти два устройства следуют сетевым протоколам, как показано ниже, для связи друг с другом и остальными устройства в сети.

Коммутатор 2-го уровня управления работает на 2-м уровне сетевой модели OSI, то есть на уровне канала передачи данных, и отправляет пакет на порт назначения с использованием таблицы MAC-адресов, в которой хранится MAC-адрес устройства, связанного с этим портом. 3-й уровень сетевой модели OSI, т. е. сетевой уровень, на котором маршрутизируется пакет с использованием аппаратного IP-адреса, широко используется в приложениях VLAN. Остновимся подробнее на различиях между коммутаторами Layer 2/2+ и Layer 3 в целом. Это поможет вам в процессе выбора оборудования.



Что такое коммутатор Layer 2/2+?

Коммутатор L2 соединяет устройства, обрабатывая пакеты, отправленные и полученные в сети, что означает, что они работают с использованием MAC-адресов устройств для перенаправления пакетов данных из исходного порта в порт назначения. Это достигается путем поддержки таблицы MAC-адресов, чтобы запомнить, каким портам назначены MAC-адреса, как показано на диаграмме ниже. MAC-адрес работает на 2-м уровне эталонной модели OSI. MAC-адрес отличает одно устройство от другого, причем каждому устройству назначается уникальный MAC-адрес. Он использует аппаратные методы коммутации для управления трафиком в локальной сети. Поскольку это коммутация L2, процесс происходит довольно быстро, потому что все, что он делает, это сортирует MAC-адреса на физическом уровне. Проще говоря, коммутатор L2 действует как мост между несколькими устройствами. Коммутатор L2+ добавляет некоторые функции L3, например, VLAN. Например: отслеживание DHCP, правило ACL в соответствии с IP-адресом, а L2+ поддерживает маршрутизацию с использованием статических маршрутов между VLAN.

Что такое коммутатор Layer 3?

В отличие от коммутаторов L2, свитчи L3 выполняют маршрутизацию с использованием IP-адресов, а таблица маршрутизации реализуется с помощью ASIC (специализированных интегральных схем). Коммутаторы L3 по сравнению с коммутаторами L2 осуществляют маршрутизацию намного быстрее при работе со специализированным оборудованием для маршрутизации пакетов данных, как показано на схеме. Коммутаторы L3 обладают возможностью быстрой коммутации и имеют более высокую плотность портов. Они значительно обновлены по сравнению с традиционными маршрутизаторами для обеспечения лучшей производительности, и основное преимущество использования коммутаторов L3 заключается в том, что они могут маршрутизировать пакеты данных без дополнительных сетевых транзитных участков, что делает их быстрее, чем маршрутизаторы. Однако им не хватает некоторых дополнительных функций настоящего маршрутизатора. Коммутаторы L3 обычно используются на крупных предприятиях. Как правило, коммутатор L3 — это не что иное, как высокоскоростной маршрутизатор, но без подключения к глобальной сети.



Разница между коммутаторами Layer 2/2+ и Layer 3

Основное различие между Layer 2 и Layer 3 заключается в функции коммутации и маршрутизации. Свитч L2 работает только с MAC-адресами и не заботится об IP-адресах или каких-либо элементах более высокого уровня. Но коммутатор L3 или многоуровневый коммутатор поддерживает все функции управления L2. Коммутатор L3 может выполнять статическую и ординальную маршрутизацию. Это означает, что коммутатор L3 имеет как таблицу MAC-адресов, так и таблицу IP-маршрутизации, и он также может осуществлять связь между VLAN и маршрутизацией пакетов между различными VLAN. Коммутатор, который добавляет только статическую маршрутизацию, известен как L2+ или L3. Помимо маршрутизации пакетов, коммутаторы L3 также включают в себя некоторые функции, которые требуют способности понимать информацию об IP-адресе данных, поступающих в коммутатор, такие как маркировка VLAN трафика на основе IP-адреса вместо ручной настройки порта. В общем, коммутаторы L3 более мощные, чем коммутаторы L2/2+. При выборе между коммутатором L2 и L3 следует обратить внимание на то, где он будет использоваться. Если у вас есть только домен L2, вы можете перейти на L2. В чистом домене L2 — где хосты связаны, коммутатор L2 будет работать хорошо. Обычно в топологии сети это называется уровнем доступа к сети. Если вам нужен коммутатор для объединения нескольких коммутаторов доступа и маршрутизации между виртуальными локальными сетями, тогда необходим коммутатор L3. Приведенная ниже таблица поможет вам в зависимости от поставленных задач выбрать коммутатор L2/2+ или L3.



Сравнительная таблица коммутаторов Layer 2/2+ и Layer 3

Уровень управления коммутатора

Layer 2

Layer 2+

Layer 3

Функции коммутации

MAC адрес

MAC адрес

IP аппаратное переключение адресов

802. 1x, ACL, DHCP отслеживание безопасности



Функция соединения связующего дерева



VLAN маркировка на основе IP адреса



Inter-VLAN





Коммутатор радиолокационной видеоинформации (приборы181Х)

Назначение Прибор данной серии (малогабаритного исполнения) предназначен для обеспечения приема по основному и резервному каналам радиолокационной информации, преобразования ее в цифровой формат, для цифровой обработки, фильтрации и представления на устройствах отображения.

Основные функции и технические характеристики

  • — Сопряжение с РЛС по двум каналам ПРЛИ, одновременное и независимое преобразование видеосигналов в цифровой формат.
  • — Фильтрация оцифрованной радиолокационной информации по амплитуде, длительности и критерию L/M-K отдельно для каждого канала.
  • — Индикация о наличии сигналов синхронизации по основному и резервному каналам на встроенной панели индикации и управления.
  • — Имитация сигналов от РЛС в режиме «Тест».
  • — Настройка и управление критериями фильтрации по интерфейсу Ethernet 100 Base-TX отдельно для каждого канала.
  • — Автоматический переход на резервный источник электропитания, организованный по технологии РоЕ в соответствии с протоколом IEEE 802.3af.

Прибор может эксплуатироваться в различных климатических условиях

Параметры Значение
Напряжение питающей сети, В 18 ‒ 32
Мощность, потребляемая прибором
от первичной сети, Вт, не более
30
Габариты прибора (Ш х Г х В), мм 400 х 480 х 200
Масса прибора, кг, не более 20

В комплекте с прибором возможна поставка следующих программных модулей радаров-процессоров (РП):

  • 1. «Настройка и управление критериями фильтрации РП, режимами работы РП».
  • 2. «Отображение ПРЛИ» (предназначен для вывода оцифрованной ПРЛИ на видеомонитор).
  • 3. «Сопровождение надводных объектов».
  • 4. «Отождествление» (предназначен для автоматического отождествления информации об объектах по данным, поступающим от различных источников).
