Неисправность модуля зажигания ваз 2114: признаки неисправности, схема подключения и не только

Содержание

признаки и причины неисправности, проверка, ремонт

Воспламенение бензина в цилиндрах двигателя внутреннего сгорания происходит при помощи искры, которую генерирует система зажигания. Модуль зажигания – основной элемент системе, создающий искру на свечах при помощи высокого напряжения. Каждый производитель автомобилей разрабатывает и производит свой оригинальный модуль, но принцип его работы одинаков для всех устройств. В процессе эксплуатации отклонение от заданных параметров или поломка модуля зажигания отрицательно сказывается на работе двигателя вплоть до выхода из строя силового агрегата.

Назначение и принцип работы

Модуль зажигания ВАЗ 2110

Модуль зажигания современного автомобиля выполняет функцию генерации высокого напряжения для образования искры на свечах. Он состоит из двух катушек с замкнутым магнитопроводом и двухканального коммутатора. Иногда коммутатор выполнен в виде отдельного устройства, но в большинстве случаев его совмещают с электронным БУ двигателя. Внешне модули отличаются по числу проводов разъема подключения: модуль с коммутатором имеет 4 провода, а спаренные катушки – 3.

Модуль зажигания контролируется ЭБУ, который подает в нужный момент на обмотки его катушек постоянное напряжение в виде низковольтных управляющих сигналов. Конец сигнала является началом искры. Благодаря магнитной индукции, в момент подачи генерируется высокое напряжение, создающее искру на свече зажигания. Устройство располагают в подкапотном пространстве, его легко определить по высоковольтным проводам, идущих к свечам зажигания.

Признаки неисправности модуля зажигания

Проверка модуля зажигания на выкрученной свечи

Неисправность модуля зажигания определяют по следующим признакам:

  1. Затрудненный пуск холодного двигателя из-за отсутствия искры на одной или нескольких свечах.
  2. Плавающие обороты двигателя на холостом ходу – ситуация, при которой частота оборотов изменяется без каких-либо действий со стороны водителя.
  3. Провалы в мощности, что проявляется при ускорениях и движении на затяжной подъем.
  4. Падение мощности двигателя.
  5. Не работает 1-4 или 2-3 цилиндр (двигатель «троит»).
  6. Индикация сигнализатора «Cheсk Еngine».

Возможные причины неисправности модуля зажигания

Несмотря на высокую надежность и прочность модуля зажигания, при эксплуатации он может выйти из строя, подобно любому другому механизму. Среди всех возможных причин поломок, в 9 из 10 случаев возникают и диагностируются следующие:

  1. Применение в системе зажигания несоответствующих компонентов. Высоковольтные провода подбирают, исходя из параметров модуля, так как чрезмерно высокое или пониженное напряжение создает сбои в работе или пережигает контакты.
  2. Бракованные или поврежденные детали, некачественная сборка. Бракованные комплектующие быстрее ломаются и выводят из строя другие узлы или элементы системы. Практика показывает, что подбор качественных компонентов и их периодическая диагностика позволяют оставаться модулю работоспособным в течение длительного времени.

Проверка модуля зажигания

Проверка модуля зажигания на работоспособность осуществляется следующими способами:

Замена модуля зажигания на заведомо исправный

1. Самый простой способ – подключение заведомо рабочего модуля. При этом устройства должны быть полностью идентичны, высоковольтные провода исправны, и проверена надежность контактов.

Проверка контактов на модуле зажигания

2. Шевеление модуля, которое позволяет выявить ненадежные контакты. Для этого шевелят колодку проводов, и сам модуль. Если в процессе воздействия двигатель реагирует изменением работы, значит причина неполадок кроется в плохом контакте.

Замер сопротивления на выводах модуля зажигания

3. Измерение сопротивления. Для этого понадобится тестер, переключенный в режим омметра. Проводят измерения на парных выводах модуля между 1 и 4, а также 2 и 3 цилиндром. Величина сопротивления должна быть одинакова, и приближаться к показателю 5,4 кОм.

Проверка модуля зажигания при помощи тестера

4. Проверка напряжения тестером. Один щуп прибора прикладывают к контакту А колодки, второй на массу. После включения зажигания снимают показания прибора. При исправном проводе он покажет напряжение 12 В, при его отсутствии проверяют предохранитель, защищающий модуль зажигания. После проверяют целостность цепи контрольной лампой 12 В. Один конец провода прикладывают к контакту А и вращают стартер. Если лампа не мигает – цепь оборвана. Процедура аналогично повторяется с другими контактами.

Диагностика модуля зажигания профессиональным оборудованием

5. Диагностика на сервисной станции при помощи подключения компьютера со специальным программным обеспечением к ЭБУ. Неисправности обнаруживаются в виде ошибок, обозначенных буквенно-числовым кодом, после чего проводится более глубокая диагностика неисправности для принятия решения – ремонта модуля зажигания, или его замены. Аналогичная проверка проводится на специализированной СТО при помощи осциллографа.

Ремонт

Модуль зажигания ваз 2107

Модуль с целью проведения ремонта демонтируют и вскрывают. Для этого понадобятся:

  1. Торцевые ключи с головками на 1, 13 и 17.
  2. Шестигранник на 5.
  3. Отвертка.
  4. Паяльник.
  5. Флюс для алюминия.
  6. Многожильный провод.
  7. Лак для ногтей.

Вскрытие модуля зажигания

Ремонт модуля зажигания производится в следующем порядке:

  1. На снятом устройстве открывают корпус, поддев его отверткой.
  2. Убирают силиконовую пленку, покрывающую плату.
  3. От ВВ контактов убирают весь алюминий.
  4. На плате взамен всех демонтированных старых припаивают новые провода. Для этого поверхность коллектора очищают от налета, после плату нагревают до 180оС (о наступлении нужной температуры даст знать характерный запах). В процессе пайки концы проводов подсоединяют к модулю.
  5. По окончании операции все контакты, плату и модуль замазывают лаком для ногтей.
  6. Устройство собирают в обратном порядке, устанавливают на автомобиль и запускают двигатель. В случае нормальной работы модуль зажигания заклеивается герметиком намертво, при этом провода заправляются внутрь полости таким образом, чтобы по краям они не оказались зажатыми пластиной.

Если устройство не заработало, то поломку внутри модуля следует искать более тщательно. Может быть из строя вышел транзистор, электронный компонент или произошел обрыв в катушке. Такой ремонт имеет смысл только в том случае, если его цена будет существенно ниже стоимости новой детали.

Модуль зажигания ВАЗ 2114: принцип работы, неисправности, самостоятельная замена

Модуль зажигания ВАЗ 2114 и ВАЗ 2115 — более совершенное изобретение по сравнению с зажиганием других ВАЗов. Модуль зажигания этого типа более совершенное и новое приспособление нацеленное на генерацию тока высокого напряжения и последующей его передачи на свечи зажигания.

Для чего нужен модуль зажигания ВАЗ?

Основной задачей модуля является формирование импульсов высокого напряжения и подать их на свечи зажигания. В результате сжатия на одну свечу подается рабочая искра, а на другу — "холостая". Рабочая искра подается на 1-й и 4-й цилиндры, а холостая — на 2-й и 3-й. За счет такого соединения искра своевременно появляется в нужном цилиндре во время необходимого такта. Питание модуля зажигания ВАЗ 2114 происходит от бортовой электросети с напряжением 12 вольт, отрицательная клемма крепится непосредственно к корпусу.

Из чего состоит модуль зажигания?

Это устройство состоит из небольшого пластикового корпуса, двух электронных блоков управления, двух высоковольтных трансформаторов и имеет четыре выхода под ВВ-провода. Весит модуль зажигания около 1,32 кг при габаритах 110×117х70 мм.

Как работает модуль?

Передача тока происходит по ВВ-проводам, а управление при помощи специального контроллера, который обрабатывает данные работы автомобиля, ориентируясь на показания полученные с датчиков. Кроме того, контроллер устанавливает последовательность, согласно которой в модуле работают катушки зажигания. Для большей точности, контроллер учитывает данные о скорости вращения коленвала, о том, какой нагрузке подвергается двигатель, о расходе воздуха и о температуре ОЖ. Температурный диапазон, в котором может работать модуль зажигания — от -40°до +130°.

Признаки неисправности модуля зажигания ВАЗ 2114;

В принципе, симптомы неисправного модуля зажигания очень схожи с признаками неисправных ВВ-проводов и свечей зажигания. Если предположения относительно свечей и проводов не подтвердились, скорее всего, проблема кроется в модуле зажигания. Как уже говорилось выше, модуль не подлежит ремонту или восстановлению, его можно лишь заменить. Замену модуля зажигания вполне реально выполнить в домашних условиях, как это сделать вы сейчас узнаете.

Для работы вам потребуются:

  1. Рожковые на «13» и «17»;
  2. Торцовый на «10»;
  3. А также шестигранник.

Замена модуля зажигания ВАЗ 2114 своими руками

  1. Для начала необходимо найти модуль, он расположен под капотом. К нему вас приведут высоковольтные провода, которые идут от свечей к модулю.
  2. После этого отключаем "-" клемму от АКБ.
  3. Снимаем с модуля зажигания колодку проводов.
  4. Дальше отключаем высоковольтные.
  5. Теперь, когда ничего не мешает, можно спокойно открутить болты крепления модуля к двигателю и достать модуль зажигания.
  6. Осталось установить новый модуль зажигания. Для этого сначала подключаем провода по схеме, которая имеется на корпусе модуля. На проводах также есть номера цилиндров двигателя, так что перепутать там очень сложно.

По завершению работы, заведите мотор и проверьте результат. Если проблема исчезла, значит "диагноз" был установлен правильно, если же нет, тогда вариантов два — либо вы что-то упустили и не заметили истинной неисправности, либо возможно неправильно что-то подключили. Возможен также и третий вариант, новый модуль зажигания тоже неисправен, это случается крайне редко, однако нельзя исключать такой вероятности.

Текст принадлежит: vaz-remont.ru.

&nbsp

Принцип работы, причины неисправности модуля зажигания ВАЗ 2114. Рекомендации по самостоятельной замене

Что такое модуль зажигания как работает, неисправности, самостоятельная замена

По сравнительным характеристикам модуль зажигания ВАЗ 2114 и ВАЗ 2115 отличается от других ВАЗов лучшим качеством. У подобных модулей имеется специальное приспособление, генерирующее ток высокого напряжения, передающее сигналы на свечи зажигания.

Необходимость модуля зажигания ВАЗ

Главная функция модуля состоит в том, что он формирует импульсывысокого напряжения и передает их на свечи зажигания. После сжатия рабочая искра поступает на одну свечу (1 и 4 цилиндры), холостая на другую (2 и 3). При таком контакте искра в необходимый момент появляется в нужном цилиндре. Бортовая электросеть напряжения в 12 вольт служит питанием модуля зажигания ВАЗ 2114

. К самому корпусу прикрепляется отрицательная клемма.

Элементы модуля зажигания

Масса модуля зажигания – около 1,32 килограмма, габариты – 110117х70 мм. Составляющие его части:

  • небольшой пластиковый корпус;
  • два высоковольтных трансформатора;
  • два электронных блока;
  • 4 входа под ВВ-провода.

Принцип работы модуля

По ВВ-проводам передается ток. Управление происходит с помощью контроллера, который ориентируется на показания датчиков и обрабатывает подобные действия автомобиля. Им же определяется последовательность работы катушек зажигания в модуле. Кроме того, в него поступает информация о скорости вращения коленвала, о нагрузке двигателя, о температуре охлаждающей жидкости (модуль работает от -40°до +130°), расходе воздуха.

Как можно определить неисправность модуля зажигания ВАЗ 2114

Признаки:

Подобными признаками сопровождается неисправность ВВ-проводов и свечей зажигания. Если с этими деталями все в порядке, причина нарушения работы кроется в модуле зажигания. Его нельзя отремонтировать или восстановить, поэтому единственным вариантом решения проблемы остается установка нового. Замену модуля зажигания можно выполнить самостоятельно.

Необходимые инструменты:

  1. рожковые ключи на «13» и «17»;
  2. торцовый ключ на «10»;
  3. шестигранный ключ.

Рекомендации по установке нового модуля зажигания ВАЗ 2114 своими руками

  1. Открыть капот, по высоковольтным проводам, идущим к модулю от свечей, найти сам модуль.
  2. Отключить отрицательную клемму от аккумуляторной батареи
  3. Снять колодку с проводами с модуля зажигания.
  4. Отключить высоковольтные провода.
  5. Открутить болты, которыми модуль крепится к двигателю зажигания, извлечь старый модуль.
  6. Для установки нового модуля зажигания вам следует подключить провода по схеме на корпусе модуля (там же имеются номера цилиндров).

Для оценки результата нужно завести мотор. Если все действия выполнены корректно, и проблем больше нет, то вам удалось сделать все верно. В ином случае стоит проверить, хорошо ли установлена новая деталь, либо искать причину первоначальной проблемы в чем-то другом. Конечно, исключить неисправность нового модуля зажигания нельзя, но вероятность этого мала.

Рекомендуем почитать

Модуль зажигания ВАЗ 2115, описание и его неисправности

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Если попробовать объяснить простыми словами, модуль зажигания ВАЗ 2115, ВАЗ 2114, да и других моделей ВАЗ 2109 и 2110-это усовершенствованное приспособление микропроцессорных систем, которые генерируют ток высокого напряжения и передачи его в последующем на свечи зажигания.

Модуль зажигания ВАЗ 2115

Электропитание его происходит от системы электрической сети автомобиля с номинальным напряжением 12 вольт, отрицательный полюс которой прикреплен прямо к корпусу.

Модуль зажигания ВАЗ 2115, описание и неисправности

Задача модуля – формирование импульсов с высоким напряжением на искровых свечах двигателя. На одну свечу в результате сжатия воздушно-топливной смеси подается рабочая искра, а на вторую — холостая /такт выпуска/.

«Рабочая» свеча подсоединена к первому и четвертому цилиндрам двигателя, а «холостая» — ко второму и третьему. Благодаря такому соединению полученная искра синхронно проскакивает в цилиндрах автомобиля.

Из чего состоит модуль или так сказать состав аппарата – два электронных блока управления, два высоковольтных трансформатора, четыре выхода для высоковольтных проводов и небольшой корпус из пластика. Вес прибора не более 1,32 кг, габариты 110×117х70 мм.

Соединение модуля со свечами оформлено посредством высоковольтных проводов, которые обеспечивают подачу искры на свечи.

Управление осуществляется с помощью контроллера, обрабатывающего все данные по работе автомобиля, считывая информацию с датчиков, и устанавливающего последовательность, по которой в модуле срабатывают катушки зажигания.

Чтобы была высокая точность управлением зажиганием, контроллер использует информацию о скорости вращения коленчатого вала; о нагрузке на движка /расход воздуха/; о температуре жидкости, которая используется для охлаждения мотора вашего железного коня; о положении коленчатого вала и наличии детонации.

Модуль зажигания сохраняет свою работоспособность при температуре воздуха от -40 градусов по Цельсию до + 130.

При неисправности приспособление не поддается разборке и ремонту. Такой модуль подлежит замене, которую несложно сделать собственными силами, не привлекая специалистов.

Возможные неисправности модуля зажигания:

  • Уменьшение мощности;
  • Нестабильная работа двигателя при ускорении;
  • Не работают парные /1-4 и 2-3/ цилиндры;
  • Прерывистый холостой ход.

При обнаружении таких неисправностей, надо предварительно проверить надежность подсоединения высоковольтных проводов и исправность свечей зажигания.

При включенном двигателе проверку надо проводить, соблюдая технику безопасности: работать или в резиновых перчатках, или рукоятки пассатижей должны быть изолированы.

Если все работает нормально, то следует заменить модуль зажигания. Он находится под капотом машины и его местоположение легко найти по утолщенным высоковольтным проводам.

Понадобятся инструменты: торцовый ключ на «10» /головка/, гаечные ключи на «13» и «17», шестигранник.

Порядок изъятия неисправного модуля зажигания:

  1. Отключить отрицательную клемму от аккумуляторной батареи;
  2. Вытащить колодку проводов с модуля зажигания;
  3. Отсоединить высоковольтные провода;
  4. Открутить крепления к двигателю;
  5. Вытащить модуль зажигания, отвернув его от держателя шестигранником.

Для того чтобы поставить новый модуль зажигания, надо сначала вставить провода высокого напряжения, руководствуясь подсказками на корпусе модуля.

На клеммах самих проводов также есть обозначения номеров цилиндров двигателя. Затем следует провести описанные действия строго в обратном порядке. Запустив двигатель, необходимо проверить правильность установки модуля зажигания.

Владельцы автомобилей ВАЗ 2109 – 2115, которые не могут самостоятельно следить за техническим состоянием своих машин, конечно же могут обслуживаться в СТО, где им предложат диагностику и качественный ремонт двигателя автомобиля. Здесь как говорится каждому свое.

Как проверить модуль зажигания - диагностика и замена

Модуль зажигания – это один из основных элементов системы воспламенения горючей смеси в цилиндрах. Он отвечает за высоковольтное напряжение, создающее искру на свечах. Устройство системы старта двигателя имеет несколько видов, каждый производитель представляет свою оригинальную систему. При этом принцип работы и основные составляющие элементы не изменяются. Система зажигания должна обеспечивать надёжное и качественное воспламенение воздушно-топливной смеси строго в конкретное время, которое определяется предварительной настройкой. Отклонения от заводских параметров имеет ряд негативных последствий вплоть до выхода из строя силового агрегата.

Как уже писалось выше, модуль зажигания является основным элементом всей системы. Эта деталь конструктивно  состоит из ключей, коммутатора и двух катушек. Блок управления посылает на модуль низковольтные управляющие сигналы. Конец сигнала определяется началом искрового разряда, длительность которого зависит от степени заряда катушки и определяется общим значением напряжения бортовой сети. Сегодня на рынке представлена масса разнообразных модифицированных моделей. В их число входят блочные и раздельные модули. Первые имеют одну катушку, рассчитанную на зажигание одной свечи. Вторые могут иметь несколько катушек, для работы со всеми цилиндрами одновременно. Ниже мы рассмотрим, как проверить модуль зажигания, определим основные причины возникновения неисправности, а также укажем методы устранения поломок.

Неисправности модуля зажигания

В принципе модуль зажигания является достаточно надёжным и прочным устройством, но, как и любой другой механизм, он может выйти из строя. В перечне всевозможных причин поломки две из них являются наиболее распространёнными и диагностируются практически в 90% всех случаев.

  • Использование несоответствующих компонентов. Высоковольтные провода играют немалую роль в работоспособности системы. Их нужно подбирать в соответствии с параметрами модуля. Слишком низкое или повышенно сопротивление способно пережечь контакты и создать сбой в работе. Свечи также способны вывести из строя данный узел системы зажигания. Чрезмерно большой искровой заряд может привести к разрыву катушки, а такую неисправность уже нельзя будет починить. Единственное решение в этом случае, это замена всего модуля. Когда свеча или высоковольтный провод повреждён, напряжение будет возрастать, что в конечном итоге приведёт к деформации или разрушению изоляционного корпуса.

  • Бракованные детали или некачественная сборка. К сожалению, такая проблема довольно часто распространена среди отечественных деталей. Чтобы избежать покупки бракованной продукции, которая по истечении определённого времени выведет из строя и другие элементы системы, нужно не экономить на таких важных узлах, а приобретать запчасти только у проверенных поставщиков. Как показывает практика, профессиональный подбор соответствующих компонентов и регулярная диагностика позволяют не беспокоиться о работоспособности модуля в целом.

Диагностика модуля зажигания

Перед тем как подвергнуть модуль зажигания ВАЗ-2110 непосредственной диагностике, специалисты рекомендуют сначала проверить колодку проводов, подключённых к узлу. Для выполнения этой операции необходимо отсоединить контактную колодку от устройства. Чтобы проверить напряжение, нужен специальный тестер.

  • Тестирование выполняется следующим образом: один щуп присоединяется к колодке на контакт «А», а другой на массу двигателя. Затем включите зажигание и посмотрите на показания прибора. Если провод исправный, напряжение будет в пределах 12 В. Когда напряжение совсем отсутствует, необходимо проверить предохранитель, который отвечает за модуль зажигания.

  • После завершения вышеуказанных мероприятий, проверьте целостность цепи. Для этого понадобиться контрольная лампочка на 12 В. Один провод присоедините на контакт «А» и включите стартёр. Если лампа не начинает мигать, это свидетельствует об обрыве цепи.

  • Данную процедуру аналогично повторяем с другими контактами.

Диагностика модуля зажигания может выполняться несколькими способами, в данной статье рассмотрим три из них, наиболее популярные и эффективные.

Замена модуля своими руками

Это самый распространённый способ проверки модуля зажигания. Популярность он получил из-за низкого качества отечественной продукции. Опытные водители всегда имеют один блок про запас. Невысокая цена детали делает этот метод доступным для каждого водителя. Единственное, что нужно при этом учесть, так это удостоверьтесь в полной исправности подменённой детали.

Проверка с помощью тестера

Для проведения этой операции нужен специальный прибор - тестер. Для считывания показателей его необходимо включить в режиме измерения сопротивления. Устройство подключаем на пары высоковольтных выходов модуля 1 и 4 и между 2 и 3 цилиндрами. Полученные показатели должны быть идентичными для всех пар, оптимальное значение равно 5,4 кОм.

Механический способ (шевеление модуля)

Этот способ не требует какого-либо оборудования или запасной детали. Включите двигатель на холостом ходу. После этого пошевелите аккуратно колодку, а затем сам модуль. Выполняйте процедуру бережно, чтобы не отключить контакты. Если в процессе выполнения этих манипуляций работа двигателя практически не изменяется, то вероятной причиной неисправности является плохой контакт. Эта неполадка является одной из самых простых и её можно исправить всего лишь за несколько минут.

Ремонт контактов

Модуль зажигания представляет собой достаточно простой механизм, в состав которого входят: катушка (в зависимости от модели, их может быть несколько), контакты, провода и плата. Среди всех этих элементов отремонтировать можно только контактные соединения. Все остальные детали не подлежат ремонту.

Предварительно модуль необходимо демонтировать. С помощью отвёртки снимите алюминиевую пластину. Это действие открывает доступ к внутренностям. Чтобы выполнить все операции правильно, нужно в интернете найти схему модели вашего модуля управления. Данная процедура является достаточно простой, однако, она не пользуется большой популярностью из-за дешевизны детали.

Проверка модуля зажигания ВАЗ 21083, 21093, 21099, инжектор

По причине неисправности модуля зажигания в работе инжекторного двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099 могут возникнуть следующие неисправности: двигатель «троит», «двоит» (работает или пытается завестись на двух цилиндрах), неустойчивый холостой ход, «провалы», «рывки», «дерганье» и пр.

Необходимые инструменты

— Мультиметр, автотестер или иной прибор с режимами омметра и вольтметра

— Торцовые ключи или головки на «13» и «17»

Подготовительные работы

— Снимаем модуль зажигания с двигателя

Отсоединяем наконечники высоковольтных проводов. Ключом на «13» отворачиваем два верхних болта крепления, ключом на «17» ослабляем затяжку нижнего болта. Снимаем модуль вместе с его кронштейном.

— Очищаем от загрязнения

Протираем сухой ветошью.

Проверка модуля (катушки) зажигания автомобилей ВАЗ 21083, 21093, 21099 с инжекторным двигателем 2111

В гаражных условиях можно проверить вторичные обмотки модуля зажигания на «обрыв» и первичные на короткое замыкание, а так же подачу напряжения на модуль от ЭБУ. Этого вполне достаточно для диагностики его неисправности.

— Проверка на короткое замыкание

Плюсовой щуп мультиметра в режиме омметра на вывод «D» соединительной колодки модуля зажигания, минусовой на кронштейн («масса»). Если короткого замыкания нет, показания прибора стремятся к бесконечности.

Проверяем модуль зажигания на наличие короткого замыкания
— Проверка на «обрыв»

Мультиметром в режиме омметра поочередно замеряем сопротивление между выводами «1» и «4», «2» и «3» модуля зажигания.

Проверка вторичной обмотки модуля зажигания на «обрыв»

Сопротивление при каждом измерении должно быть в пределах 4 кОм. Если оно различно или не соответствует требуемому показателю модуль следует заменить.

Проверка вторичной обмотки модуля зажигания 2-3 на «обрыв»
— Проверка подачи напряжения на модуль зажигания

Если предыдущие проверки не выявили неисправности необходимо проверить подачу напряжения на модуль зажигания. Включаем зажигание. Мультиметром в режиме вольтметра замеряем напряжение между выводами «С» и «D» колодки жгута проводов идущих к модулю (выводы промаркированы на самой колодке). Напряжение должно находиться в пределах напряжения бортовой сети автомобиля (12В). Если оно меньше или отсутствует, то возможно разряжена аккумуляторная батарея, неисправны провода от ЭБУ к модулю зажигания или неисправен блок управления (ЭБУ).

Проверка наличия напряжения на модуль зажигания
Примечания и дополнения

— Зачастую одним из визуальных признаков выхода из строя модуля зажигания может служить две мокрые и две рабочие свечи зажигания, так как модуль состоит из двух попарно соединенных катушек зажигания выдающих искру поочередно в два цилиндра -1-4, 2-3. Выход из строя одной из катушек приводит к работе (или попытке завестись) двигателя на двух свечах.

— Перечисленные выше проблемы в работе двигателя автомобиля могут иметь в своей основе не только неисправность модуля зажигания, но и неисправность свечей зажигания, высоковольтных проводов, а так же системы питания и управления (ЭСУД).

Еще статьи по системе зажигания инжекторного двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099

— Нет искры, инжектор

— Применяемость свечей зажигания на автомобилях ВАЗ с карбюраторными и инжекторными двигателями

— Схема системы зажигания инжекторного двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099

Сравнительный тест-ремонт

— Проверка катушки зажигания системы зажигания карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099

— Проверка модуля зажигания автомобиля Рено Логан 1

Как Проверить Модуль Зажигания Ваз 21099 Инжектор ~ AUTOTEXNIKA.RU

Проверяем своими руками модуль зажигания на 8-клапанный ВАЗ-2114: признаки неисправности

Благодаря независимой диагностике двигателя, его систем и функций, он используется в качестве кинооборудования. Например, перед проверкой 8-клапанного модуля зажигания ВАЗ-2114 лучше всего иметь специальный экран, необходимое программное обеспечение для вашего компьютера или, в последнем случае, осциллограф. Ни у кого из нас нет такого оборудования, и его никогда не будет, и мы ознакомимся с использованием инструментов и устройств для подготовительного тестирования.

Как проверить модуль зажигания ВАЗ-2114

Перебои и рывки во время вождения, тройной двигатель, сильный запуск другого двигателя. неисправность являются основными признаками неисправности модуля зажигания.

Сложность домашней диагностики заключается в том, что несколько устройств объединены в модуль, и это сделано в том же корпусе, и невозможно проверить каждое устройство в отдельности. Когда голыми руками. Тем не менее, они что-то делают, если вы ставите цель, если вы не ремонтируете ее, то вы, по крайней мере, наверняка знаете причину неисправности.

Проверка качества контактов

По сути, ничего не понимая, стоит проверить качество контакта на всех контактах цепи низкого напряжения, Кроме того, убедитесь, что контакт находится на проводах самого высокого напряжения.

Проверка питания модуля зажигания

Как проверить модуль зажигания инжектора ваз 21099.

Проверьте напряжение на колодках модуля зажигания

Если вы хотите узнать, что конкретный модуль неисправен, убедитесь, что он включен. Для этого мы находим разъем в блоке, и там ищем контакт, помеченный буквой А. Для контроля питания модуля мы берем мультиметр, устанавливаем его в режим измерения переменного тока до 20 В. , поместите один датчик (минус) на массу двигателя и включите зажигание. 2-й зонд установлен на контакте А на блоке. При хорошем электрооборудовании мультиметр будет показывать 12 В, что означает, что на модуль подается питание, мы ищем причину неисправности дальше.

Как проверить модуль зажигания, катушку зажигания и бронированный провод ?!

ЭТО ТОЛЬКО ОДИН ПУТЬ МОДУЛЬНЫЕ ПРОВЕРКИ!!! НЕ ПРОПУСТИТЕ СЕЙЧАС НА НОВОМ !!! МЕТОДЫ МОШЕСТВА.

Проверьте контакты разъема

Мы уже провели предварительную проверку и убедились, что модуль зажигания включен. Теперь вы должны отсортировать контакты отдельно. При включенном зажигании подключите контрольную лампу к контакту А и контакту В.

Управляющим устройством может быть обычная 12-вольтная лампа с паяной проводкой малой мощности или автомобильный испытательный щуп с индикатором напряжения 12 В.

Как проверить модуль зажигания ваз 2110 16кл.

Тест модуля зажигания

Проверить работоспособность модуля мы закрепляем контакты от контрольной лампы или зонда до клемм A и B, затем запустите двигатель с помощью стартера.

Если лампа мигает, модуль выдает напряжение, аналогично контактному прерывателю.

В этом случае контакты A и B в порядке.

Если лампа не реагирует на запуск стартера, модуль явно неисправен.

Проверка модуля 2114 с использованием доступных способов

Лучший способ выяснить, что модуль зажигания не работает, это подобрать хорошо известное рабочее устройство и попробовать запустить на нем двигатель.. Понятно, что не каждый модуль самарского восьмого, девятого и второго поколений может придумать.

В зависимости от типа системы зажигания вместо модуля в Самаре можно установить катушку, и нам просто нужен модуль от 8-клапанного впрыска 2114. Все просто. двигатель запустился, поэтому модуль выжил, мы его поменяли на новый. Однако существует высокая вероятность того, что высоковольтные провода будут повреждены, и это разрушит не только всю картину диагностики, но и посторонний модуль зажигания.

Проверьте целостность высоковольтных проводов

тому назад перед непосредственным тестированием модуля Вы должны убедиться, что высоковольтные провода в порядке, не прорываются в землю и не пропускают ток.

Следующий алгоритм проверки:

    Испытание модуля зажигания разомкнутой цепи высокого напряжения. Это полезно для мультиметра, который установлен в режим измерения сопротивления. В модуле катушки зажигания соединены параллельно. первая и четвертая, вторая и третья. Для проверки мы берем мультиметровые щупы и устанавливаем их (при выключенном зажигании) в высоковольтные разъемы на модуле. Сначала 2-й и 3-й, затем 1-й и 4-й цилиндры. Сопротивление между параллельными катушками должно составлять 5,1-5,5 Ом. Если сопротивление бесконечно, сеть разомкнута и модуль необходимо заменить.

Убедитесь, что модуль зажигания не открыт

Видео о проверке модуля зажигания на ВАЗ-2114

выводы

Как и любое неисправимое устройство, модуль зажигания часто заменяется. Таким образом, вы можете сэкономить много времени и нервов, которые не стоят тех денег, которые они просят за новый модуль. Всем удачи!

Как поменять катушку зажигания ВАЗ 2114. Модуль зажигания на ВАЗ, ремонт и замена своими руками

Вторая Самара стала первым автомобилем среди переднеприводных ВАЗ с питанием системы впрыска изначально. Первые экземпляры ВАЗ-2114 еще продавались с восьмитопливным инжекторным двигателем и бесконтактной системой зажигания, а последующие двигатели - уже имели полностью электронную систему с такими же 8 клапанами. Перед настройкой зажигания нужно узнать, какая система установлена ​​на двигателе, чем мы сейчас и займемся.

Системы зажигания 8-клапанный впрыск ВАЗ-2114

Модуль системы зажигания

Подсчитать, сколько стоит система зажигания на ВАЗ-2114, достаточно просто - если установлен прерыватель, аналог распределителя контактной системы зажигания, это означает, что система бесконтактная, но с прерывателем-распределителем. В этом случае установка угла опережения зажигания производится поворотом трамблера на определенную степень. Точность регулировки зависит от опыта мастера, а также от используемого оборудования.Тем не менее такая система позволит гибко и точно настроить зажигание с помощью стробоскопа.

Бесконтактная электронная система зажигания

На большинстве двигателей, которые устанавливались на второй Самаре и ВАЗ десятого семейства, система зажигания бесконтактная электронная. Распределителя здесь нет, поэтому угол опережения зажигания регулируется автоматически в реальном времени и исключительно с помощью системы управления двигателем, электроники. Система не требует обслуживания, ее схема представлена ​​на фото ниже.

Выставляем зажигание на инжекторном двигателе

Как видно из приведенной выше схемы, которая реализована в восьмиклапанных инжекторных клапанах, для корректной работы системы зажигания электронный блок управления двигателем должен выдавать необходимую информацию из датчики. Основным датчиком работы системы является датчик положения коленчатого вала ... Он расположен на отливе блока цилиндров рядом со шкивом привода генератора, слева от него, если смотреть на торец коленчатого вала.


Датчик положения коленчатого вала

На шкиве коленчатого вала установлен ведущий зубчатый диск, который генерирует электромагнитные колебания, а датчик преобразует их в импульс, этот импульс отправляется в ЭБУ. Блок управления, начиная с положения коленчатого вала, посылает сигнал на модуль зажигания, который распределяет искру между свечами зажигания.

Дополнительно датчик положения коленвала задает момент впрыска топлива, поэтому в первую очередь проверим его состояние.


Если три метки совпадают, то в этот момент поршни первого и четвертого цилиндров находятся в верхней мертвой точке. Именно в этот момент зазор между зубьями на мастер-диске должен совпадать с приливом на блоке цилиндров, а 20-й зуб из зазора должен совпадать с датчиком положения коленчатого вала. Именно в этот момент датчик посылает импульс блоку управления двигателем, указывая ему, что поршень первого цилиндра находится в верхней мертвой точке такта сжатия.

Проверяем выполненные работы. Пошаговая инструкция

Как видно из вышеприведенной схемы, система зажигания состоит из высоковольтной и низковольтной цепи. В связи с этим есть несколько моментов, которые необходимо знать при проверке системы.

Высоковольтные провода работают при напряжении около сорока тысяч вольт. Для жизни такое напряжение в нашем случае не опасно, но получение разряда даже при малой силе тока и такое напряжение вряд ли пойдет на пользу здоровью и настроению.Поэтому рекомендуется работать в прорезиненных перчатках и использовать инструменты с изолированными ручками.

Плоскогубцы с изолированными ручками, стандартный набор инструментов и мультиметр потребуются для проверки состояния системы. Обратите внимание, что мы проверяем только работу схем, а не работу микропроцессорной части. Для этого требуется компьютерное оборудование и специальная подготовка.


Таким образом, можно своими руками проверить и настроить зажигание на ВАЗ-2114 с 8-ми клапанным инжекторным двигателем.Удачной работы всем!

Видео о проверке зажигания на ВАЗ-2114

carfrance.ru

Установка форсунки зажигания ВАЗ-2114 по тэгам: фото и видео

Любой инжекторный двигатель, в том числе 8-клапанный ВАЗ-2114, практически полностью электронный. контролируется и не требует регулировок в процессе эксплуатации. Тем не менее точная маркировка шкивов и маховика возникает в нескольких случаях - при обрыве приводного ремня газораспределительного механизма, а также после ремонта головки блока.С причинами и следствиями разберемся позже, а пока правильно выставим зажигание по меткам.

На видео процесс замены ремня ГРМ с маркировкой на ВАЗ-2114

Как правильно выставить зажигание

Установка меток на инжекторном двигателе не только корректирует угол опережения зажигания, но и координирует работу газораспределительный механизм и система впрыска.

Таким образом, правильно расставляя метки на двигателе ВАЗ-2114, мы полностью регулируем работу всех его систем.

Начать регулировку стоит с подготовки - установив автомобиль на ровную поверхность и затянув стояночный тормоз. Можно использовать несколько приемов, но мы предложим один из оптимальных, без особых акробатических трюков, которые особенно не желательны, особенно зимой.

Работы выполняются в следующем порядке:


Ослабление или демонтаж ремня ГРМ на ВАЗ-2114 (8 клапанов)
Проверка оголенного зажигания

выводы

Таким образом можно быстро и качественно проверить или установить метки зажигания на инжекторный ВАЗ 2114.Удачи всем!

carfrance.ru

Как определить пропуски зажигания и установить их самостоятельно на ВАЗ 2114?

Осечка - проблема всех отечественных автомобилей ... Из-за этого будут возникать проблемы в работе двигателя, доставляющие дискомфорт автовладельцу во время движения. В этой статье мы постараемся разобраться, что вызывает пропуски зажигания у ВАЗ 2114 и как решить такую ​​проблему своими руками.


Подкапотное пространство ВАЗ 2114

Перед тем, как выставить зажигание на ВАЗ, разберемся с причинами, по которым возникают множественные пропуски зажигания:

  1. Проблемы в работе свечей.Свечи не смогут нормально работать и пропускать искру, если на их электродах есть нагар или зазор между ними увеличился или уменьшился. Как правило, на ВАЗ 2114 с двигателем выходит из строя свечной инжектор в результате того, что изначально были установлены некачественные детали.
  2. Неисправности в электрической цепи. Как правило, речь идет об износе проводки, ее изнашивании, а также повреждении механического плана. В некоторых случаях эту проблему можно решить заменой проводов.
  3. Плохой контакт. Сам контакт в процессе эксплуатации автомобиля может окислиться, покрываться следами моторной жидкости или выгорать. Если возможно, работоспособность контакта можно восстановить, очистив или заменив. Последний вариант предпочтительнее, так как он практичен.
  4. Неправильная работа или повреждение катушки. Если ваша машина оснащена инжектором объемом 1,6 л, то в нем используется змеевик. Если этот элемент сломается или работает некорректно, то это может привести к образованию зазоров.Сразу стоит отметить, что катушки ремонтировать бессмысленно, так как в их работоспособности нельзя быть уверенным. Поэтому, если эта деталь сломалась, то ее нужно будет заменить.
  5. Довольно часто проблемы в работе системы зажигания в форсунках вызваны использованием некачественного топлива. Конечно, если стоимость топлива слишком низкая, это должно настораживать, поскольку обычно на таких заправках предлагают топливо низкого качества. Из-за использования такого топлива качество горючей смеси также будет низким, к тому же дешевый бензин забивает фильтры и может забить форсунки форсунок.Соответственно, со временем это может привести к образованию зазоров. Наиболее оптимальным вариантом в этом случае будет полное устранение неисправности и последующее использование только качественного топлива. Пусть его стоимость будет выше, но в реальном качестве бензина вы можете быть уверены. Причем сэкономленные на дешевом топливе деньги в любом случае пойдут на ремонт автомобиля, но вполне возможно, что за это придется заплатить гораздо больше.
  6. Плохая компрессия в цилиндрах силового агрегата.Сначала следует проверить компрессию, так как она может многое сказать. Подробнее о том, как измерить компрессию в автомобиле, вы можете узнать из этого материала.
  7. Неправильный выбор времени также является одной из основных причин неисправности. В том случае, если настройка таймингов не вызывает больших проблем и не займет много времени, эту задачу можно выполнить самостоятельно.
  8. Чрезмерное попадание воздуха в топливную систему. Эта проблема обычно проявляется в результате имеющегося повреждения впускного коллектора. Кроме того, это может быть вызвано износом колен форсунок и многими другими дефектами.В этом случае мы бы рекомендовали в первую очередь провести диагностику герметичности системы, чтобы найти возможные места, через которые в нее может попасть воздух.
  9. Еще одна причина - значительно уменьшился зазор между цилиндром и поршнем. В этом случае причин неисправности может быть очень много, однако в любом случае вам придется их проверить. В первую очередь необходимо учитывать, что во время работы двигателя имеются проточки для колец, специальные отверстия для пальца и т. Д., может износиться на поршне. Кроме того, причина может заключаться в регулярном перегреве двигателя, неправильно отрегулированных трущихся и подвижных элементах. В некоторых случаях неисправность заключается в перекосе силового агрегата, использовании некачественной моторной жидкости, а также попадании антифриза в масло. Последняя проблема обычно возникает из-за прокола прокладки ГБЦ. В любом случае все эти неисправности могут привести к появлению не соответствующего нормативам разрыва (автор видео - канал КВ Автосервис).

Руководство по настройке зажигания

Одной из причин является неправильная установка угла опережения зажигания. Чтобы такая проблема вас больше не беспокоила, необходимо установить этот параметр - это можно сделать как своими руками, так и на СТО. Шкив коленчатого вала имеет специальный зубчатый диск, предназначенный для генерации электромагнитных волн. Впоследствии датчик преобразует эти колебания в сигнал, который передается на блок управления. Последний с учетом этих параметров, в частности положения коленчатого вала, передает импульс модулю, который распределяет искру между свечами зажигания.

Итак, как настроить зажигание самостоятельно:

  1. Сначала снимите защитную пластиковую крышку с устройства ГРМ. Проверить зазор между контроллером и зубчатым диском - в идеале он должен быть не более 0,7 мм. Больший зазор приведет к слабому сигналу от контроллера к блоку управления.
  2. В том случае, если зазор в норме, нужно приступить к разметке, но сначала нужно посмотреть на их соответствие стандарту. Это позволит вам убедиться, что шкив на коленчатом валу не смещен, иначе контроллер также передаст блоку неверную информацию.Метка на маховике должна совпадать с меткой на картере коробки передач. Для этого на агрегате есть люк, где отмечены две опасности. Для того, чтобы метки совпали, необходимо провернуть коленвал.
  3. Вторая опасность находится на шкиве масляного насоса, нужно следить, чтобы он совпадал с так называемым приливом на блоке цилиндров.
  4. Что касается третьей отметки, то она находится на зубчатом приводном шкиве распределительного вала ... Она должна быть совмещена с приливом на головке блока цилиндров, то есть крышкой ремня ГРМ.
1. Демонтировать ГРМ. 2. Совместите выемки на маховике и картере коробки передач. 3. Совместите метки на шкиве и крышке.

Если все три метки совпадают, это означает, что поршни цилиндров 1 и 4 находятся в ВМТ. На данный момент зазор между зубьями на шкиве должен совпадать с приливом на двигателе, а двадцатый зуб - с ДПКВ.

Проверка выполненных действий

Для диагностики выполненных действий потребуются плоскогубцы, стандартный инструмент и тестер (мультиметр).Провода высокого напряжения можно проверить мультиметром. Нормальное сопротивление провода от 5 кОм до 12 кОм.

На этом этапе мы будем проводить диагностику схем, а не элементов микропроцессора. Для проверки последнего вам потребуется специализированное оборудование и опыт, которых у нас с вами нет.

Итак, как делается проверка:

  1. Сначала необходимо выключить зажигание и провести диагностику контактов на всех свечах и колодках. Также необходимо провести диагностику густоты посадки, а также контакта высокого напряжения в модуле.
  2. Далее демонтируем блок из модуля и диагностируем напряжение на выводах C и B. В этом случае тестер необходимо настроить на измерение переменного тока небольшой мощности.
  3. Проверить высокое напряжение. Для этого необходимо установить в колпак исправную свечу и прикрепить ее к головке блока. На этом этапе ваш помощник должен попытаться запустить двигатель, повернув стартер. Если провод исправен, то между свечой и головкой блока проскочит искра. Таким образом, необходимо провести диагностику всех проводов.
  4. В случае, если искра отсутствует только на одном кабеле, необходимо провести тщательную диагностику самого модуля, но в большинстве случаев устройство требует замены. Если все работает правильно, свечи исправны, но проблемы в работе двигателя все равно есть, необходимо проверить систему питания.

Видео «Как работает двигатель с пропуском зажигания»

Как работает мотор, если в его работе есть перебои - посмотрите видео (автор - канал VADIMUSRUS).

Установка фаз газораспределения по меткам на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Выбор фаз газораспределения - благодаря этим фазам двигатель работает синхронно и у него нет сбоев, если выбиты фазы газораспределения, то либо поршень достигнет верхней точки не в то время, когда это необходимо, либо клапан будет быть отложено, в связи с чем будет очень выраженная работа двигателя с перебоями на холостом ходу, ну двигатель толком не запустится, чтобы этого не происходило, фазы газораспределения всегда нужно выставлять по меткам и двигатель таким образом будет работать правильно и синхронно, кстати, когда все настроено по меткам (распредвал, коленчатый вал) то у вас автоматически все части газораспределительного механизма в «ВМТ - верхняя мертвая точка» и в «НМТ - нижняя мертвая точка» Центр », например, вы устанавливаете коленчатый вал по меткам, тогда поршни первого и четвертого цилиндров автоматически поднимутся до самого конца и будут в ВМТ, а поршни третьего и второго цилиндров опустятся. эр и будет на BDC, чтобы Вы наглядно увидели, как это выглядит со стороны, посмотрите фото чуть ниже, на котором те самые поршни расположены так, как мы сказали в этой статье (то есть некоторые находятся в BDC, в то время как другие занимают Верхнюю точку).

Примечание! Для выполнения этой установки не нужно много инструментов, конечно, если у вас все настроено нормально, в случае, если все ваши фазы сбиты (то есть метки расположены неравномерно, например, метка на распредвале совпадает, но коленчатого вала нет) то инструмента потребуется больше, так как ремень ГРМ придется снимать, в общем, на все работы запаситесь: гаечными ключами, гаечными ключами, отвертками в том числе в качестве шурупов или тонких сверл вместо шурупов еще можно запастись этим, если просто нужно все выставить по меткам, то даже отвертки со сверлами не понадобятся (это на случай снятия ремня ГРМ) , гаечных ключей и гаечных ключей будет достаточно, кстати, совсем забыли, запаситесь торцевыми заглушками, если они у вас есть Да (их можно использовать вместо ручки с накидными головками)!

  • Установка фаз газораспределения по меткам
  • Дополнительный видеоролик

Когда нужно выставлять фазы газораспределения по меткам? Если задумались над вопросом, то необходимо установить фазы газораспределения и все это установить с завода (и вы можете установить их самостоятельно), как мы уже говорили ранее, если фазы не выставлены по меткам (например, установлен шкив распредвала, а шкив коленвала отклоняется от метки) то машина начнет плохо ехать (как будет разгоняться, но все зависит от того, сколько фаз нарушено, например, если метки очень сильно прогибаются друг от друга, то вообще машину не заведете) и будет возникать нестабильный холостой ход, фазы от меток теряются только в отдельных случаях, а именно из-за неправильной установки ремня ГРМ они могут попасть потеряно (Следовательно, если вы поменяли ремень ГРМ и у вас возникли проблемы с холостым ходом и движением, или если машина вообще не заводится, то, скорее всего, все дело в нарушенных фазах газораспределения и их нужно будет снова настроить и правильно), а также если ремень очень слабый (Over t время то слабеет) потом при езде на высоких оборотах может перескакивать с зуба на зуб, а значит снова будут нарушены фазы и машина не будет работать как надо.

Примечание! Кстати, в некоторых случаях установка фаз газораспределения по меткам выставляется в связи с ремонтными работами, например, вы снимаете ремень ГРМ и для того, чтобы его нормально надеть обратно, нужно все поставить по меткам и когда ремень уже надет, тогда не ошибетесь в настройке фаз газораспределения, перекручивания по меткам, потом все настроено и еще ремню наденете, не выбивая при этом фазы, а если и сделаете не обращайте на это внимания и до снятия ремня ГРМ по меткам не будете устанавливать ГРМ, тогда при установке нового ремня будет большая вероятность, что фазы немного потеряются!

Как установить фазы газораспределения по меткам на ВАЗ 2113-ВАЗ 2115?

1) Как мы уже говорили ранее, если вам просто нужно выставить метки, при условии, что ваши фазы нормально настроены до снятия ремня ГРМ, например, то все это делается легко и быстро, но если эти метки не совпадают , то после этого принудительно придется снять ремень ГРМ и отрегулировать все эти метки, вначале мы объясним, как все выставить по меткам и таким образом вы убедитесь, в норме ли у вас фазы газораспределения или есть отклонения, давайте приступаем к работе, сначала нужно будет снять крышку, закрывающую механизм ГРМ и после этого поставить все по меткам, крышка снимается следующим образом, все болты, которые ее крепят, откручиваются (всего она застегивается на три места, в которых именно вы смотрите фото ниже) и как только все открутите, снимите крышку, закрывающую механизм с двигателя автомобиля.

2) Теперь мы дадим вам два способа совмещения меток друг с другом. Первый - это включить передачу на короткое расстояние, как правило, включить четвертую передачу, а затем нажать на машину немного, пока метка на шкиве распределительного вала не совпадет с меткой на задней крышке (см. фото 1), как только она совпадет, перестаньте толкать машину и пройдите в крайнюю левую часть моторного отсека (по направлению автомобиля, если посмотрите) и внизу найдите картер сцепления, снимите резиновую заглушку с картера, которая закрывает отверстие (см. фото 2) и после этого у вас будет отличный доступ к метке на маховике, этой метке должен обязательно совпадать с треугольной выемкой на шкале задней крышки картера сцепления (см. фото 3), если метка совпадает и при этом метка на шкиве распределительного вала, значит, у вас нормально установлены фазы газораспределения и по Кстати, вы можете снять ремень ГРМ в этом положении, если w Если для этого вы все ставите на отметки, но помимо этого способа можно использовать еще один, то есть второй способ - не брать машину напрокат (машину не всегда можно арендовать), а повесить правую переднюю колесо, обычно возьмите домкрат и используйте его, чтобы поднять правое колесо (смотрите в направлении машины), но вы также можете использовать левое, просто если вы поднимете правое, вы можете использовать другой способ (О третьем способе немного позже), поэтому, когда колесо будет поднято, включите любую передачу на машине и снова осторожно поверните колесо рукой (это будет тяжело, но вы все равно крутите), пока метка на шкиве распределительного вала не совпадет с отметьте на задней крышке, как только она совпадает, завершите прокрутку и отметьте все отметки, что еще хотели вам сказать, кроме двух мест, где можно поставить отметку, есть еще и третье место (можно даже, в в принципе, не смотри, на маховике все можно проверить, но не всегда, если у тебя маховик, например, установлен инк Правильно, то метка тоже не будет совпадать с такой же треугольной выемкой, поэтому учтите это) итак, третье место - шкив коленчатого вала, на нем есть точка и еще есть вырез на крышке масляного насоса, у них будет совпадать при совпадении всех остальных отметок (см. фото 4).

Примечание! Мы хотели рассказать вам немного о третьем месте, где вы можете проверить метки, во-первых, этот шкив коленчатого вала находится в самом низу, и чтобы его увидеть, вам нужно будет снять переднее правое колесо (Как снять колеса, прочтите статью: «Замена колес на авто»), но это еще не все, тогда снимут ремень генератора и шкив привода генератора (О том, как это сделать, прочтите статью: «Замена ремня ГРМ на machine », в той статье внимательно прочтите пункты 2 и 4), после этого у вас будет доступ к третьей отметке, кстати, поэтому на эту отметку почти никто не смотрит, и все определяется отметкой на маховик, но мы также говорим вам, что некоторые люди (неопытные) могут неправильно установить маховик (это случается очень редко), и поэтому метки больше не будут совпадать, как должны!

3) Ну и в заключение расскажем о третьем способе выставления фаз по меткам, делается он следующим образом, правое тоже вывешивается переднее колесо (По направлению к машине) и его снимают , после снятия открывается доступ к болту крепления шкива привода генератора (об этом болте мы уже говорили в пункте 4 статьи: «Замена ремня ГРМ на автомобиле», ссылка на которую дана выше), вам нужен этот болт по часовой стрелке, вам нужно будет повернуть его ключом (проще всего с воротниковой головкой, но если ее нет, то все можно проделать с торцевой головкой) еще раз, пока все метки не совпадут между собой .

Примечание! Если вы все сделали правильно, но метки где-то не совпали друг с другом (например, совпали на шкиве распредвала, а не на маховике), то это говорит о том, что фаза газораспределения нарушена и придется снимать ремень ГРМ (информацию о том, как его снять, в той самой статье, на которую дана ссылка выше, он также называется: «Замена ремня ГРМ на автомобиле»), после снятия всех этих шкивов вам нужно будет повернуть этот вам нужно (Шкивы вращаются, способы вращения шкива коленчатого вала мы уже рассказали вам, а шкив распределительного вала можно повернуть вручную вокруг своей оси, но только будьте осторожны, очень осторожны, особенно если двигатель вашего клапана гнет, то когда некоторые из шкивы вращаются, клапаны и поршни будут встречаться друг с другом и чтобы эта встреча не была плачевной, делайте все очень аккуратно и с умом) поверните так, чтобы они совпадали с метками (Кстати, если вы думаете о маховике, то он сам повернется, когда вы включите шкив коленчатого вала и нао борот, если вдруг решите повернуть коленвал для маховика «Это можно сделать толстым и мощным с помощью отвертки», то сам шкив повернется и встанет в положение, которое вы установили на маховик, и если вы установите маховик по метке, тогда соответственно и шкив коленвала тоже будет установлен по меткам, но как мы уже говорили ранее, если маховик установлен неправильно, или даже если шкив установлен неправильно, то метки на шкиве и на маховике никак не совпадут), как только все с метками совпало, можно установить ремень обратно и после установки также проверить правильность меток, вот как это делается правильная установка клапана сроки по этикеткам!

Дополнительный видеоролик: Подробнее о том, где находятся все эти метки и как правильно установить ремень ГРМ на свое место, чтобы все метки совпали, смотрите в видео ниже:

Примечание! Обязательно все это, узнайте больше Дополнительная информация, которая показана в видео чуть ниже, а именно, в нем говорится, как правильно затянуть болты крышки, закрывающей механизм ГРМ, а также сказано, что будет, если эти болты будут затянуты неправильно , в общем, посмотрите видео и все поймете сами!

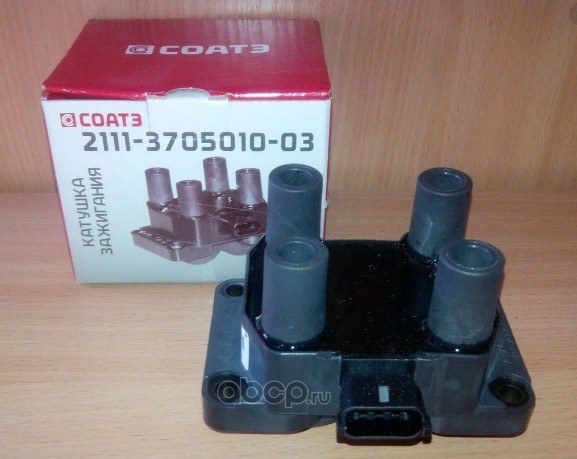

Это усовершенствованная модель катушки зажигания, ранее устанавливаемая в отечественной классике.Проверить работоспособность модуля не составляет особого труда.

Не пытайтесь отремонтировать неисправный модуль зажигания ВАЗ 2114, его необходимо немедленно утилизировать

Признаки определения неисправности модуля в восьмиклапанной форсунке

  • На нейтральной передаче обороты двигателя нестабильны, двигатель работа идет неравномерно.
  • Значительная потеря мощности и большая вибрация ДВС.
  • Не все цилиндры воспламеняют топливо.
  • При резком разгоне отключается тяга.
  • На информационном табло отображается индикатор неисправности ДВС - «проверьте двигатель».

Выявить причину неисправности можно следующими способами:

  • Побывав на станции СТО.
  • С помощью самостоятельного использования специализированного программного обеспечения для диагностики автомобилей.

Возможные коды ошибок после диагностики

Модуль зажигания ВА3 2114 :
  • Если отображается код РЗ000 (РЗ001, РЗ002, РЗ003, РЗ004) - искры в цилиндрах нет.
  • Если отображается код P0351, целостность обмотки катушки первого и четвертого цилиндров нарушена.
  • Если отображается код P0352, целостность обмотки катушки второго и третьего цилиндров нарушена.

Полученные коды ошибок указывают не только на неисправность самого модуля зажигания. Вероятной причиной могут быть свечи или неисправные провода высокого напряжения.

Для определения причины необходимо начать проверку по принципу - от «простого к сложному».Убедитесь, что свечи зажигания исправны и высоковольтные провода не повреждены, затем проверьте модуль.

Способы проверки неисправности модуля

Вы можете определить причину неисправности самостоятельно или на СТО.

Действенный способ - пробная замена модуля на аналогичный, рабочая версия гарантирована. Метод быстрый, надежный и эффективный.

Не подлежит ремонту или восстановлению.

Если причиной поломки стал модуль зажигания, необходимо приобрести исправный модуль, а старый утилизировать.

Варианты проверки модуля зажигания при отсутствии исправного модуля для пробной замены. Для определения причины неисправности модуля вам понадобится мультитестер и простой патрон с лампочкой и проводами.

Метод 1

Для начала измеряется значение сопротивления вторичной обмотки катушки. Прибор переходит в положение измерения «Ом», следующим шагом является установка щупов на контактный вывод первого и четвертого цилиндров, затем второго и третьего.Устройство должно показывать одинаковые значения для обеих обмоток. Если в одной из обмоток указано больше 100 Ом, то вторичная обмотка повреждена, а значит неисправен модуль.

Метод 2

Не забудьте отключить высоковольтные провода перед установкой

Проверяем целостность проводки, подключенной к модулю зажигания. Перед проверкой переключите тестер в положение измерения вольт и отсоедините вилку с проводами от модуля.Один из щупов прибора касается корпуса мотора, а второй ставится на контакт «А». При таком способе проверки вам понадобится помощник, который по вашему сигналу повернет ключ в замке зажигания и «включит» стартер. Индикация на обоих контактах должна соответствовать напряжению 12 В.

При отсутствии какой-либо индикации устройства необходимо проверить исправность всех трех предохранителей в цепи управления электронным блоком (ЭБУ).

Доступ к блоку предохранителей осуществляется с сиденья переднего пассажира с помощью фигурной отвертки.Правильный предохранитель цепи модуля зажигания на 7,5 А расположен в верхней части блока. Из трех предохранителей он находится в самом низу. Убедившись в целостности элемента, необходимо проверить состояние всех контактов цепи и целостность проводки.

Method 3

Автолюбитель не всегда имеет под рукой мультитестер. В этом случае выручит народный метод проверки с помощью «лампочки». Соединив один из проводов с контактом «А», а другой также с корпусом двигателя, скручиваем стартер.Лампочка должна циклически загореться и погаснуть. Проделайте ту же процедуру с контактом «B».

Какие аналоги можно заменить

Модуль зажигания ВАЗ 2114 и их стоимость

Не путайте высоковольтные провода, это может повредить катушки

На автомобиль ВАЗ 2114 можно установить модуль 43.3705 от некоторых отечественных автомобилей десятого семейства, Оки, Иж ОДА, которые имеют восьмиклапанный двигатель с блоком М7.9.7 (ЭБУ). Аналогичные модули 2111-3705010-03 СОАТЭ и 4601.3705 МЗАТЭ.

Цена на модуль зажигания варьируется в пределах от 600 до 900 руб.

Порядок замены и установки модуля зажигания

  1. Процедура снятия модуля должна выполняться при отключенном отрицательном полюсе аккумуляторной батареи.
  2. Отсоедините высоковольтные провода от свечей зажигания.
  3. Оттянув защелку защелки, откройте колодку, соединяющую проводку с модулем.
  4. Отсоедините высоковольтные провода от модуля зажигания.
  5. Ключом на 13 открутите и снимите два винта крепления картера.
  6. Ослабьте третий винт с помощью гаечного ключа на 17.
  7. Снимите модуль с кронштейном с исходного места.
  8. Выкрутите винты с внутренним шестигранником из крепления кронштейна.

Видео-подсказки: Как проверить модуль зажигания на ВАЗ 211 на исправность 4 и другие модули

https://youtu.be/pNyBny-_HoQ

Новый модуль устанавливается в обратном порядке.При установке важно правильно подключить высоковольтные провода к каждому из цилиндров. На корпусе модуля и на самих высоковольтных проводах есть маркировка для безошибочного подключения.

Абсолютно вся информация о модуле зажигания ВАЗ 2114

Для зажигания топливовоздушной смеси в двигателях внутреннего сгорания как карбюраторных, так и инжекторных требуется высоковольтная катушка зажигания ВАЗ. Появление принципиально новых систем питания двигателей привело к изменениям в системах зажигания.Исчезли распределители зажигания, или, как их называли, «распределители». Взамен появились новые устройства, например, модуль зажигания ВАЗ 2114.

Как работают модули

Модуль зажигания ВАЗ - усовершенствованная система запуска двигателя. Принцип его работы не сильно отличается от обычных систем. Если в старых системах высокое напряжение создавалось при размыкании контактов в распределителе зажигания, то сигналы от блока управления служат в модуле генератором импульсов.

Блок управления собирает сигналы с датчиков на двигателе, формирует управляющий импульс и отправляет его на модуль зажигания ВАЗ 2115. В нем из напряжения бортовой сети формируется высоковольтное напряжение, которое направляется на свечу цилиндра для воспламенения топливовоздушной смеси.

Модульное устройство

Устройство (схема)

Устройство состоит из двух катушек, основная задача которых - генерировать высокое напряжение. В этом им помогает двухканальный электронный переключатель. Все эти детали заключены в корпус, для изготовления которого используется прочный пластик.В корпусе имеется низковольтный разъем для подключения напряжения питания и подачи управляющих импульсов. Также есть клеммы для подключения высоковольтных проводов, которые подключаются к свечам.

На рисунке представлена ​​электрическая схема пусковой системы ВАЗ 2114. Как видно из рисунка, он состоит из:

  1. аккумуляторной батареи;
  2. Замок зажигания;
  3. Реле включения зажигания;
  4. Датчик Холла;
  5. Полупроводниковый приемник сигналов с датчика;
  6. Электронный переключатель;
  7. Модуль зажигания.
  8. Клеммы высокого напряжения.

Также на электрической схеме показаны предохранители цепей питания электронных блоков. Попробуем рассмотреть устройство и принцип работы катушки зажигания. Как уже было отмечено, их в блоке два, по конструкции они идентичны. Схема катушки зажигания одной и второй тоже абсолютно одинакова. Принцип работы катушки зажигания остался прежним. Оба состоят из сердечников из электротехнической стали.На них намотаны две обмотки. Один из них низковольтный, а второй генерирует высоковольтное напряжение для воспламенения рабочей смеси.

Схема подключения катушки зажигания сделана таким образом, что один конец низковольтной обмотки подключен к питающему напряжению, а другой конец этих обмоток подключен к транзисторному генератору. Каждая катушка имеет свой транзистор. Высоковольтные провода подключаются непосредственно к свечам, каждая обмотка подает энергию на две свечи.Один из них подает импульсы на цилиндры 1 и 4, а второй - на цилиндры 2 и 3.

Так устроено расположение проводов на модуле зажигания. Управляющие импульсы от электронного переключателя поступают на контакты А и В, питание на клемму D поступает от бортовой сети машины. Клемма, обозначенная буквой C, подключена к массе автомобиля.

Где найти этот модуль

Трудно поверить, что водитель, который берется проверить или отремонтировать это устройство, не знает, где он находится.Что ж, для тех, кто не в курсе - мы вам подскажем. Его легко найти, найти хотя бы один высоковольтный провод и провести по нему рукой от свечи до пластикового корпуса, который принадлежит модулю.

Его местоположение становится понятнее из снимка.

Есть такие признаки неисправностей

На вопрос, какие признаки неисправности модуля зажигания ВАЗ 2114, любой водитель не задумываясь скажет, что на свечах нет искры. Отчасти это правда, но есть еще несколько.возможные причины выхода из строя данного устройства. Наблюдается следующее:

  • Пропала динамика при разгоне, были провалы в работе мотора при резком нажатии на педаль газа для набора скорости;
  • Стало заметно снижение мощности двигателя, водители говорят, что в таких случаях двигатель не "тянет";
  • Холостой ход сильно плавает;
  • На одной из пар свечей нет искры.

При появлении признаков неисправности катушки зажигания проверку необходимо начинать с неработающих свечей зажигания, затем датчика, указывающего положение коленчатого вала, модуль проверяется в последнюю очередь.

Как проверить систему на работоспособность

В любом случае проверка начинается со свечей. Для этого их нужно вынуть из гнезд. Это тоже легко сделать. Снимают с них наконечники высоковольтных проводов и, вывернув свечи ключом, снимают их с мест.

Далее следует их осмотр, чистка и проверка. Они должны иметь рабочий коричневый цвет, при отсутствии нагара и нагара. Если они будут соблюдены, то возможен износ поршней и колец.В любом случае свечи чистят, проверяют и при необходимости выставляют зазор между электродами. После этого вы можете проверить их работоспособность.

Для этих целей есть специальные щупы. Такие изделия «умельцам» удается изготавливать самостоятельно из пьезозажигалки. Если ничего подобного нет, то проверьте двигатель. Хорошо, если рядом будет машина с заведомо исправной системой запуска. Это даст возможность провести точную диагностику свечей. Если они исправны, поиск продолжается.

Многие издания рекомендуют проверять наличие высокого напряжения на выводах устройства. Сделать это в гараже проблематично из-за отсутствия специального измерительного прибора. Используйте здесь обычный тестер, так как он не может измерить несколько десятков киловольт высокого напряжения. Если у вас есть опыт радиолюбительства, то можно собрать делитель напряжения.

Проверка на наличие высокого напряжения опасна из-за возможного поражения электрическим током, поэтому мы коснемся других методов.Поговорим о том, как можно определить неисправность катушки зажигания и проверить эту систему:

  1. Самым простым методом там будет замена блока исправным устройством. Это не всегда возможно, так как не все водители носят это устройство с собой в запасе;
  2. Также рекомендуется, чтобы оно было проверено много раз, переместите устройство или постучите по нему при работающем двигателе. Если изменения заметны, они указывают на плохой контакт внутри устройства.Иногда это поправимо;
  3. Проверка тестером или мультиметром в режиме измерения сопротивления. Измеряется сопротивление парных выводов катушек 1 и 4, а также 2 и 3. Он должен быть одинаковым для обеих обмоток и составлять примерно 5,4 кОм.

Профилактика систем

Во всех высоконадежных электронных устройствах случаются поломки. Иногда их можно избежать, хотя бы изредка проверяя и обслуживая элементы этой системы:

  • Не путайте с проводами высокого напряжения, если их внутреннее сопротивление сильно возрастет, это может повредить катушки;
  • Проверьте зазор между электродами свечи зажигания, так как слишком большой искровой зазор также отрицательно скажется на устройстве.

О возможностях ремонта модуля

Большинство поломок данного устройства приводит к его замене, но иногда можно отремонтировать катушку зажигания, чтобы вернуть ее в эксплуатацию. Это особенно верно, когда покачивание или постукивание изменяют поведение двигателя. Если есть умение обращаться с паяльником и мультиметром, можно попробовать вернуть в работу.

Необходимо снять металлическую заднюю крышку, под которой залиты электрические части модуля.Нужно постараться аккуратно избавиться от силикона и его «внутренности» откроются вам на глаза. Найдите сломанные или «плохие» контакты и спаяйте их.

Проводники в блоке алюминиевые, поэтому для их пайки нужен специальный припой.

После этого закройте заднюю крышку и проверьте ее работоспособность. Если ремонт положительный, нужно снова открыть и залить силиконом изнутри.

Если результат отрицательный, то блок необходимо заменить. Правда, владельцы с большим опытом радиолюбительства продолжают «копать» и дальше.Можно попробовать заменить электронные переключатели. По сути, эти два элемента становятся виновниками сбоев в системе запуска мотора.

Меняем модуль системы зажигания

Когда ремонт модуля зажигания не дал положительных результатов, остается поискать и установить новое устройство. Большинство механиков рекомендуют использовать устройство GM как очень надежный продукт. Стоимость его варьируется в разных регионах, но приближается к 2000 руб. Замену модуля зажигания можно произвести самостоятельно, никаких особенностей нет, никаких специальных приспособлений не требуется.Для работы подготовить:

  1. Замена блока розжига;
  2. Ключ находится на «13»;
  3. Тряпки.

Работу легко выполнить как в гараже, так и на ровной поверхности. Порядок работы:

  1. Открытие капота моторного отсека и отсоединение клемм АКБ ... Достаточно снять клемму только с «минуса».
  2. После этого вынимаем высоковольтные провода из мест их установки. Нужно помнить, где какой провод был.Если сомневаетесь в своих силах, то ставьте отметки. Поменять провода местами нельзя. Новая запчасть может быть повреждена.
  3. На следующем этапе аккуратно отсоединяем разъем с проводами от модуля. В ходу есть ключ на «13», которым откручиваются три гайки крепления устройства к мотору.
  4. При снятии гаек инструмент снимается с двигателя.

Сейчас в дело кладут тряпку, которой протирают место установки и вокруг него.Внимательно осмотрите новое устройство и начните его установку. Выполняется в порядке, обратном снятию. Еще раз хочу напомнить о важности прокладки высоковольтных проводов на их местах. Если все же трудности возникли, то еще раз взгляните на блок. В нем указаны номера высоковольтных проводов.

Номера - порядок расположения проводов ВВ в модуле

Следует отметить, что в продаже еще можно найти модули зажигания старого образца, на которых нет обозначения на высоковольтных выводах номеров проводов.Если вы приобрели именно такое устройство, будьте внимательны при его установке.

autovaz-2114.ru

Модуль зажигания ВАЗ 2114: основные признаки неисправности

  1. Конструкция
  2. Признаки поломки
  3. Осмотр
  4. Ремонт или замена?
  5. Установка

В нашем сегодняшнем материале мы поговорим о том, как проверяется модуль зажигания на ВАЗ 2114, как он работает и почему так много в машине зависит от ее функционального состояния.

Модуль зажигания

Конструкция

Модуль зажигания устроен достаточно сложно, так как совмещает в себе технологию и электротехнику.Устройство используется для создания высокого напряжения, передаваемого на свечи зажигания. Именно этот подаваемый ток является основой зажигания.

Работа модуля обеспечивает сгорание топлива и, соответственно, работу двигателя. Говоря совсем простым языком, без модуля машина никуда не поедет.

Для моделей ВАЗ предусмотрено использование модулей зажигания двух типов:

Блочные блоки отличаются тем, что катушки работают по одной на пару свечей зажигания.Именно такие устройства устанавливаются на «четырнадцатую» модель отечественного автопроизводителя.

Катушка распределяет претензию сразу на две свечи, а в ее конструкцию входят следующие элементы:

  • Провода высокого напряжения;
  • Клеммы низкого напряжения;
  • Вторичная и начальная обмотки;
  • Ядро.

Модули раздельные, где катушки подводятся к каждой из 4-х секций с отдельной претензией, отличаются выводом высоковольтных проводов через пружинный контакт.Блочные блоки легче осматривать, их легко снимать и заменять.

Примечательно, что при размере 11х11х7 сантиметров этот блок весит около 1,5 килограмма.

Признаки поломки

Деталировка

По сути, признаки неисправности в модуле зажигания ВАЗ 2114 во многом схожи с поломкой других агрегатов. Например, вы можете наблюдать следующие явления:

  • Двигатель троит;
  • Автомобиль глохнет на холостом ходу;
  • Возникают проблемы при попытке завести машину и т. Д.

То есть на самом деле это может быть вообще не модуль. Поэтому единственно правильное решение - проверить модуль зажигания на вашем ВАЗ 2114.

Осмотр

Это объясняется тем, что поврежденные или неисправные провода посылают неправильный ток, конфигурация которого не соответствует требуемой. параметры. От этого искра попадает неточно или неэффективно, модуль перегорает и приходит в негодность.

Вообще лучший вариант проверки модуля зажигания на ВАЗ 2114 - это использование осциллографа.Но, во-первых, он есть не у всех драйверов, а во-вторых, ими мало кто может пользоваться. Поэтому проверка будет проводиться с помощью подручных средств:

  • лампочка на 12 вольт;
  • Тестер (за небольшие деньги можно купить в любом магазине автозапчастей).

Начнем с предварительных манипуляций с сопутствующими элементами модуля зажигания.

  1. Проверить колодку проводов. Его отключают и проверяют индикатор напряжения.
  2. Для этого закрепите тестер на контакте А, а другую клемму опустите на массу двигателя.
  3. В нормальном состоянии индикатор напряжения будет 12 В.
  4. Если нет напряжения, скорее всего перегорел предохранитель.
  5. Если все в порядке, переключите клеммы вашего тестера на контакты A и B, заведите машину. В этом случае должен включиться стартер, а лампа на 12 вольт должна мигать.
  6. При отсутствии этих явлений можно говорить о наличии обрыва в цепи контакта А.

Есть несколько способов проверить состояние вашей машины.Поэтому мы рассмотрим каждый из них.

  1. Установите тестер в режим омметра. Измерьте их сопротивление на высоковольтных кабелях, идущих к цилиндрам 1 и 4, а затем, по аналогии, на проводке цилиндров 2 и 3. В нормальном состоянии прибор выдаст вам показания от 5,2 до 5,5 Ом.
  2. Слегка потяните за устройство. Таким образом, вы встряхиваете блок проводов, модуль. Причем делать это нужно в рабочем режиме силового агрегата. Если при откручивании устройство работает беспрепятственно, значит, все хорошо, вам повезло.Если нет, придется снова изучить состояние проводки.
Третий способ

Третий способ считается самым простым, так как предполагает замену вашего устройства на аналогичное, которое точно работает. Но для этого нужно найти полноценного близнеца. Речь идет о модуле зажигания от автомобиля, похожего на ваш по году выпуска и б / у силовому агрегату ... Просто у 1,5-литровых двигателей есть модули, а у 1,6-литровых - катушки.

Но для того, чтобы заменить модуль на модуль, вам придется сначала демонтировать свой.Это делается следующим образом:

  • Снимите отрицательную клемму с аккумуляторной батареи, которая обесточит автомобиль;
  • Отсоединить четыре высоковольтных отсека от модуля зажигания;
  • Отсоедините блок проводов. Для этого нужно выдавить специальную защелку, удерживающую колодку на модуле;
  • Далее откручиваются три гайки. С их помощью модуль удерживается на кронштейне;
  • На кронштейне есть три длинных штифта, с которых модуль легко снимается.

Разобрав свой модуль, вы можете поставить на его место другой модуль, тем самым убедившись, что он исправен, а ваш неисправен.

Ремонт или замена?

Как показывает практика и опыт автосервисов, чаще всего отремонтировать данный прибор не удается. Необходимо только заменить модуль. При соблюдении принципа провести ремонт можно, но на это уйдет много времени, сил и даже денег.

Установка модуля

Оптимальный вариант - покупка нового устройства.Стоит в районе 2-4 тыс. Руб. Все зависит от производителя и состояния. Можно купить совершенно новый, хотя многие отдают предпочтение подержанным устройствам. Выбор остается за вами.

Установка

Модуль устанавливается в порядке, обратном демонтажу. При этом важно учитывать три правила.

  1. После установки модуля посмотрите на поверхность устройства. Он содержит цифры от 1 до 4. Это обозначения номеров цилиндров.
  2. На концах высоковольтных устройств есть аналогичные номера - от 1 до 4. Они служат ориентиром для определения, какое высоковольтное устройство подключено к какому разъему на модуле.
  3. Без экспериментов. Все связано строго по оценкам - 1 к 1, 2 к 2 и так далее.

На самом деле заменить модуль зажигания на ВАЗ 2114 довольно просто. Для этого не нужно быть профессиональным автомехаником. Просто соблюдайте основные правила разборки и установки, проверьте устройство, прежде чем тратить деньги и менять его на новый.Не факт, что виновником проблем с вашей машиной будет именно тот модуль, на который вы грешите.

Эта таблица позволит вам проверить правильность подключения проводов от модуля зажигания к цилиндрам.

luxvaz.ru

Как проверить модуль зажигания ВАЗ-2114 8-ми клапанная форсунка: фото

При самодиагностике двигателя, его систем и характеристик используйте минимум оборудования. Например, перед проверкой модуля зажигания автомобиля ВАЗ-2114 с 8 клапанами желательно иметь специальный стенд, на котором необходимо программное обеспечение или в крайнем случае - осциллограф.Такого оборудования ни у кого из нас нет и никогда не будет, поэтому для предварительной проверки мы воспользуемся имеющимися инструментами и приспособлениями.

Как проверить модуль зажигания ВАЗ-2114

Перебои и рывки при движении, тройной двигатель, затрудненный запуск или даже отказ двигателя - основные признаки выхода из строя модуля зажигания.

Модуль зажигания

Сложность диагностики самостоятельно заключается в том, что в модуле объединено сразу несколько устройств, а сам он выполнен в едином корпусе и нет возможности проверить каждое устройство по отдельности.Хотя бы голыми руками. Тем не менее есть кое-что, что можно сделать для того, чтобы если не отремонтировать, то хотя бы обязательно узнать о причине неисправности.

Проверка качества контактов

Прежде всего, ничего не разбирая, стоит проверить качество контакта на всех площадках цепи низкого напряжения, а также установить наличие контакта на проводах высокого напряжения.

Проверка наличия питания на модуле зажигания

Проверяем напряжения на контактных площадках модуля зажигания

Чтобы узнать, что это модуль неисправен, проверьте, получает ли он питание.Для этого находим разъем в колодке, а там ищем контакт, помеченный буквой А. Для контроля питания модуля берем мультиметр, устанавливаем его в режим измерения переменного тока вверх на 20 В установите один щуп (минус) на массу двигателя и включите зажигание. Второй зонд установлен на клемме А на блоке. Если электрооборудование исправно исправно, мультиметр покажет 12 В, значит на модуль подано питание, ищем причину неисправности дальше.

Проверка контактов разъема

Мы уже провели предварительную проверку и убедились, что модуль зажигания запитан. Теперь стоит разобраться с контактами отдельно. При включенном зажигании подключите контрольную лампу к контакту A и контакту B.

Для проверки может использоваться обычная маломощная лампа на 12 В с припаянными проводами, или вы можете использовать автомобильный щуп с индикатором напряжения 12 В.

Проверка модуля зажигания

Для проверки работоспособности модуля присоединяем к клеммам А и В контакты от контрольной лампы или щупа, после чего заводим двигатель стартером.

Если лампа начинает мигать, модуль выдает обрыв напряжения по аналогии с автоматическим выключателем.

В этом случае контакты A и B в порядке.

Если лампа не реагирует на запуск стартера, модуль явно неисправен.

Проверка модуля 2114 доступными методами

Самый эффективный метод - выяснить, что модуль зажигания не работает, взять заведомо исправное устройство и попробовать запустить на нем двигатель. Понятно, что не каждый модуль от восьмерки, девятки и Самара второго поколения может подойти.

В зависимости от типа системы зажигания, в Самаре вместо модуля может быть установлена ​​катушка, но нам понадобится модуль от инжекторного 8-ми клапанного 2114. Здесь все просто - двигатель рабочий, значит модуль отжил свою жизнь, меняем на новую. Тем не менее велика вероятность того, что высоковольтные провода оборваны и это испортит не только всю диагностическую картину, но и чужой модуль зажигания.

Проверяем целостность высоковольтных проводов

Поэтому перед проверкой самого модуля нужно убедиться, что высоковольтные провода в порядке, не пробиваются на массу и не пропускают ток.

Алгоритм действий для последующей проверки следующий:


Видео о проверке модуля зажигания на ВАЗ-2114

выводы

Как и любое неремонтопригодное устройство, чаще всего требуется замена модуля зажигания. Таким образом можно сэкономить много времени и нервов, которые не стоят тех денег, которые просят на новый модуль ... Удачной работы всем!

Видео о замене модуля зажигания ВАЗ-2114

carfrance.ru

Модуль зажигания ВАЗ-2114: особенности и характеристики

Каждый из нас знает, что для воспламенения топливовоздушной смеси в камере сгорания нужна искра. Последний образуется именно из-за работы системы зажигания. Его конструкция на разных автомобилях имеет некоторые отличия, но основной принцип работы остается неизменным. И сегодня мы поговорим о том, как проверить модуль зажигания ВАЗ-2114, а также как заменить его своими руками.

Характеристика

Этот элемент автомобиля представляет собой сложное электрическое устройство, основное назначение которого - генерировать ток высокого напряжения и передавать его на свечу.Всего на автомобилях используется два типа модулей - с одним змеевиком на каждую свечу (отдельный) или сразу на два (блок). Модуль зажигания ВАЗ (2114 «Жигули») блочного типа. К таким элементам относится двойная искровая катушка. Конструкция этой части предполагает следующие компоненты:

  • Клеммы низкого напряжения.
  • Высоковольтный выход.
  • Стальной пластинчатый сердечник.
  • Первичная и вторичная обмотка.

Одноискровые аналоги имеют несколько иную конструкцию, в которую входят:

  • Сердечник.
  • Подключение высокого напряжения через пружинный контакт.
  • Свеча.
  • Внешний вывод для низкого напряжения.
  • Вторичная и первичная обмотки.

В отличие от одноискровых катушек, такие катушки проще монтировать за счет особой (блочной) конструкции, имеющей общий корпус. Несмотря на то, что таких элементов в блоке несколько, все они работают как независимые устройства. Такая конструкция позволяет использовать укороченный проводник, идущий к первичной обмотке механизма.

Модуль зажигания ВАЗ-2114 - неисправности

О неисправности данной системы можно судить по следующим признакам. Во-первых, провалы при наборе скорости автомобиля могут указывать на неисправность катушки. Во-вторых, это может проявляться в значительной потере мощности машины, а также в «плавающих» оборотах холостого хода двигателя. И в-третьих, неработающие 1-4 или 2-3 цилиндры сигнализируют о некорректной работе.

Следует отметить, что такие симптомы очень часто возникают из-за неисправного MAF или холостого хода регулятора... Поэтому в первую очередь смотрим на их работоспособность, а уже потом диагностируем модуль зажигания.

ВАЗ-2114: где находится эта деталь?

На автомобилях семейства «Лада Самара-2» этот элемент находится в моторном отсеке.
Проще всего найти провода высокого напряжения. Один их конец выходит на свечи зажигания, а другой - на сам модуль зажигания.

Как диагностировать работу модуля?

Проверка модуля зажигания (ВАЗ-2114 «Самара-2») на работоспособность производится в следующей последовательности.Для начала вытаскиваем минусовую клемму АКБ, после чего вытаскиваем электропроводку из механизма катушки. Далее откручиваем все винты и болты, которыми крепится корпус элемента. Далее все работы (как и раньше) производятся при выключенном двигателе. Отсоедините модуль в сборе, с помощью мультиметра измерьте уровень общего сопротивления между выводами разъема. Затем сравниваем результаты с табличными стандартами, которые указаны в инструкции по эксплуатации.Если полученные данные существенно отличаются от табличных данных в нижнюю сторону, это означает, что в машине произошло короткое замыкание цепи, и вышла из строя катушка.

После установки обрыва проводов можно приступать к диагностике вторичной цепи ДВС - измерению уровня сопротивления между выводами зажигания. По результатам замеров делаем выводы, и если неисправность скрылась в катушке, то модуль необходимо полностью заменить.Других вариантов решения этой проблемы нет.

Как заменить прибор своими руками? Инструменты

Во-первых, нам нужно подготовить набор ключей, которые мы будем использовать. В процессе работ по снятию и установке модуля зажигания нам понадобятся два торцевых ключа на 13 и 17 миллиметров, а также один рожковый ключ на «10». Последний нам понадобится для того, чтобы снять клемму с АКБ. Кроме того, следует подготовить шестиугольник на «5». С помощью последнего освободим модуль зажигания от держателя при демонтаже.

Процесс снятия детали

Итак, как производится замена модуля зажигания ВАЗ 2114 «Жигули»? Для начала необходимо обесточить бортовую сеть автомобиля. Для этого, как и в предыдущем случае, снимаем минусовую клемму с АКБ (если она не снималась ранее). Далее необходимо снять декоративную накладку двигателя. Это можно сделать, открутив крышку маслозаливной горловины. Стоит отметить, что эту операцию используют только владельцы ВАЗов с двигателем 1,6 л.Полторалитровая «Самара» с подобным кожухом двигателя не комплектуется.

На следующем этапе вынимаем из модуля блок с проводами и высоковольтными проводами. Ключом на 13 откручиваем два болта крепления картера двигателя, откручиваем последнее крепление модуля клаксоном на 17. Далее эта деталь спокойно вынимается из моторного отсека наружу. Сам модуль освобождается от держателя с помощью шестигранника 5 мм.

Установка

Перед установкой нового элемента в автомобиль необходимо предварительно подключить высоковольтные провода согласно схеме модуля.Также нужно обращать внимание на качество крепежа - излишки окисления и загрязнения тщательно убираются на торцах в местах стыков.
Далее модуль зажигания ВАЗ 2114 «Жигули» можно смело устанавливать на штатное место ... Сборка элемента осуществляется в обратной последовательности. После подключения модуля зажигания необходимо запустить ВАЗ-2114 и проверить детали на работу. Если все вышеперечисленные симптомы неисправности исчезли, значит, вы все сделали правильно.

Вывод

Итак, мы выяснили, что такое модуль зажигания и как его заменить своими руками. Напоследок отметим, что при подключении важно следить за правильностью подключения всего шлейфа разводки, так как при малейшей ошибке будет невозможно гарантировать работоспособность частей этой системы.

fb.ru

Модуль зажигания ВАЗ, ремонт и замена своими руками. Замена модуля зажигания ВАЗ 2114. Самостоятельная замена модуля зажигания ВАЗ 2114

Для воспламенения топливно-воздушной смеси как в инжекторных, так и в карбюраторных двигателях внутреннего сгорания требуется высоковольтная катушка зажигания.Появление на рынке новых систем питания двигателей повлекло за собой изменения в системах зажигания ВАЗ. Распределители зажигания, называемые дистрибьюторами, постепенно уходят в прошлое. На смену им приходят новые устройства - модули зажигания ВАЗ 2114.

Модуль ВАЗ2114, устройство и принцип действия

Модуль зажигания ВАЗ - усовершенствованная система запуска двигателя. Принцип его работы практически не отличается от стандартных систем. Если в устаревших системах высокое напряжение генерировалось отключением контактов в распределителе системы зажигания, то генератор импульсов в модуле - это сигналы, подаваемые блоком управления.

Блок управления собирает сигналы от датчиков на двигателе и генерирует управляющий импульс, который отправляется на модуль зажигания. Из напряжения бортовой сети он формирует высоковольтное напряжение и направляет его на свечу цилиндра для воспламенения топливовоздушной смеси.

Это устройство включает две катушки, генерирующие высокое напряжение. В этом им помогает двухканальный электронный переключатель. Все элементы заключены в прочный пластиковый корпус.На корпусе расположен низковольтный разъем для подачи управляющих импульсов и подключения питающего напряжения. Кроме того, здесь расположены клеммы для подключения высоковольтных проводов, которые подключаются к свечам.

Модуль зажигания ВАЗ2114, признаки неисправности

Можно обнаружить следующие признаки неисправности модуля зажигания автомобиля ВАЗ 2114:

  1. На одной из свечей нет искры.
  2. Холостой ход сильно плавает.
  3. Существенно уменьшилась мощность мотора.
  4. При разгоне пропала динамика; при резком нажатии на педаль газа в работе двигателя появились провалы.

Модуль зажигания, можно ли отремонтировать модуль

Фактически все поломки этого устройства приводят к его замене, однако в некоторых случаях ремонт модуля зажигания все же возможен. Это особенно возможно, когда поведение двигателя меняется во время постукивания или покачивания. Вы можете отремонтировать модуль самостоятельно, если умеете обращаться с мультиметром и паяльником.

Необходимо снять заднюю металлическую крышку, под которой расположены электрические компоненты модуля зажигания. Осторожно утилизируйте силикон, найдите поврежденные или сломанные контакты и припаяйте их. Не забываем, что в блоке есть алюминиевые жилы, поэтому для их пайки требуется специальный припой.

После этого закройте заднюю крышку и проверьте работоспособность модуля. Если результат положительный, снова откройте крышку и заполните внутреннюю часть силиконом.Если результат отрицательный, модуль необходимо заменить. Хотя еще можно попробовать заменить переключатели электронные.

Проверка системы на работоспособность

В любом случае проверка должна начинаться со свечей, для чего убираем их из гнезд. Сделать это очень просто. Концы бронепровода следует снять с них и снять с посадочных мест с помощью специального гаечного ключа для поворота.

Затем нужно осмотреть, почистить и проверить.Они должны быть коричневыми, без копоти и нагара. Если есть нагар, возможно, поршни и кольца изношены. В любом случае свечи следует почистить, проверить и при необходимости выставить зазор между электродами. Теперь проверим их работоспособность. Для их проверки есть специальные щупы. Некоторые водители умеют делать это из пьезозажигалки. Если ничего подобного нет, то проверьте это на моторе. Если свечи в хорошем состоянии, нужно продолжить поиски дальше.

Вспомогательные инструменты

Каждый водитель может самостоятельно заменить модуль зажигания; для этого не требуется специального оборудования или специальных навыков. Все, что нужно автолюбителю:

  1. Тряпки.
  2. Ключ на 13.
  3. Новый блок зажигания.

Модуль зажигания 2114, замена модуля своими руками, пошаговая инструкция

Такие работы можно проводить на ровной поверхности или в гараже.

  1. Для начала нужно открыть капот моторного отсека и отсоединить клеммы АКБ.Достаточно будет снять только отрицательную клемму.
  2. Далее вынимаем высоковольтные провода с мест крепления. Важно помнить их местонахождение. В случае сомнений можно сделать теги. Не меняйте местами провода, так как новая запасная часть может выйти из строя.
  3. Затем необходимо аккуратно отсоединить разъем с кабелями от модуля. Берем ключ на 13 и откручиваем три гайки крепления устройства к двигателю.
  4. Отвернув гайки, снимаем приспособление с мотора.

Теперь берем тряпку и протираем место установки и вокруг него.

Необходимо внимательно осмотреть новое устройство, а затем продолжить установку, которая должна выполняться в обратном порядке.

Не забудьте правильно установить высоковольтные провода. Если все еще запутались, обратите внимание на колодку, на которой указаны номера бронепровода.

Несмотря на то, что электронные устройства достаточно надежны, поломки все же случаются.В некоторых случаях их можно избежать, для чего необходимо хотя бы иногда проверять и обслуживать все части системы:

  1. Убедитесь, что нет путаницы с высоковольтными кабелями - с высоким внутренним сопротивлением в них катушки могут выйти из строя.
  2. Необходимо проверить зазор между электродами свечи зажигания, так как чрезмерно большие искровые промежутки негативно отражаются на устройстве.
  • Как оформить новый кузов, документы на новый кузов в ГИБДД, новый закон июль 2017 года о регистрации автомобилей в ГИБДД
  • Присадки для двигателя, Лучшие присадки для восстановления двигателя
  • Как открутить болты, как открутить заклинившие болты на колесах
  • Ремень ГРМ зубчатый, как заменить ремень ГРМ своими руками
  • Ремень генератора Лада Калина, как затянуть ремень генератора Лада Калина и Лада Приора
  • Автосигнализация и охранные системы с Алиэкспресс доступная цена и бесплатная доставка
  • Подшипник ступицы, устройство, принцип работы, разновидности, признаки неисправности, диагностика, наладочные работы
  • Процедура прокачки тормозов, прокачки тормозов на автомобиле ВАЗ (классический) самостоятельно, полезные советы
  • Какие амортизаторы выбрать, ТОП-10 лучших производителей амортизаторов
  • Автомобильный плеер, медиаплеер, автомобильный ПК, автомобильное зеркало с видеорегистратором купить на Aliexp ress по выгодной цене и бесплатная доставка
  • Купить тонировку автомобиля, лучшую тонировку автомобиля
  • Передние стойки ВАЗ 2110, как заменить передние стойки ВАЗ 2110 своими руками
  • Амортизаторы подвески, как заменить амортизаторы подвески своими руками
  • Стабилизатор поперечной устойчивости Замена втулок стабилизатора поперечной устойчивости своими руками
  • Автомобильная полироль своими руками, лучшая полироль для вашего автомобиля
  • Как поменять шаровую опору, замена шарового шарнира ВАЗ 2110
  • Ремонт электроусилителя руля, установка электроусилителя на Приору своими руками
  • Путешествие на автомобиле, товары для путешественников на авто на Алиэкспресс: насосы, багажники, алкотестеры, буксирные тросы и крючки по разумной цене и бесплатная доставка
  • Сцепление, как заменить диск сцепления ВАЗ своими руками, возможные неисправности сцепления
  • Регулировка хода педали сцепления, регулировка хода c педаль сцепления ВАЗ своими руками
  • Авто ломбард авто, что такое авто ломбард и как он работает
  • Электроусилитель руля на ВАЗ, установка электроусилителя (ЭУР) своими руками, нужен ли вам
  • евро
  • Ремонт ГУР, замена ГУР (ГУР) своими руками
  • Как заменить автомобильные дворники, как заменить щетки стеклоочистителя, как заменить моторчик стеклоочистителя своими руками
  • Автомобильные сабвуферы, системы защиты сабвуфера, комплектующие для сабвуфера, морские сабвуферы на Aliexpress по аналогичной цене и с бесплатной доставкой
  • Автомобильные аксессуары: Bluetooth-гарнитура, кабели, переходники и вилки, пульты дистанционного управления с Aliexpress по доступной цене и бесплатная доставка
  • Датчики парковки, датчики парковки, светодиодные датчики парковки с Алиэкспресс по доступной цене и бесплатная доставка
  • Дымит дизель, диагностика двигателя по цвету дыма
  • Бортовой компьютер, выбор модели, инста Особенности llation
  • Карандаш для удаления царапин, карандаш New ton, автоматический карандаш, сколотый карандаш
  • Камеры автомобильного обзора, автомобильные камеры с Aliexpress по доступной цене и бесплатная доставка
  • Эквалайзер на заднем стекле, автоматический эквалайзер на Aliexpress по доступной цене и бесплатная доставка
  • Буферы, какие они, буферы на пружины, установка буферов на пружины пошаговая инструкция, отзывы о буферах
  • Как перепрошить навигатор, инструкция по перепрошивке навигатора
  • Промывка радиатора печки, чем промывка радиатор печки автомобиля
  • Автомобиль тонет, что делать, если автомобиль тонет, как выйти из тонущего автомобиля
  • Автомобильные свечи зажигания, как открутить сломанную свечу зажигания, как почистить свечу зажигания автомобиля
  • Автомобиль датчики наподобие автомобильных датчиков помогают водителю, назначение и тип датчиков
  • Тормозные колодки оригинальные какие тормозные колодки выбрать для автомобиля, на что обращать внимание при покупке тормозных колодок
  • Покупка подержанный автомобиль, что нужно знать при покупке подержанного автомобиля, полезные советы

проседан.ru

Как снять и заменить модуль зажигания на ВАЗ-2114: фото и видео

Модуль зажигания получает управляющий импульс от блока управления и передает его на свечу цилиндра для воспламенения топливовоздушной смеси. Само устройство состоит из двух катушек, вырабатывающих высокое напряжение, и двухканального переключателя. Корпус изделия выполнен из прочного пластика.

Поломка модуля зажигания

Нарушения в работе этого элемента могут проявляться следующим образом:

  • Заметное снижение мощности мотора.
  • Нет искры на одной из свечей.
  • Заметный «плавающий» холостой ход.

Эти признаки указывают на неисправность модуля зажигания. Если они появляются, стоит заменить модуль зажигания.

Замена модуля зажигания на ВАЗ-2114

Упаковка из оригинальной детали

Для замены модуля зажигания понадобится тряпка и ключ на 13. Лучше всего это делать на ровной поверхности.

Рабочий процесс

Проверка работы модуля зажигания (видео)

Что делать, если проблема не исчезла после замены модуля?

В первую очередь необходимо проверить работу нового модуля.

Проверка модуля зажигания

Сопротивление между контактами: 1 и 4, 2 и 3 - не должно быть выше 5,8 кОм!

Если после замены модуля зажигания ничего не изменилось, значит неисправны другие элементы системы зажигания.

Свечи зажигания и система зажигания

Если не помогает, то необходимо проверить свечи и при необходимости заменить (см. Выбор свечей на ВАЗ-2114).

Проверка состояния свечей зажигания

Перед этим нужно удалить наконечники бронепровода.Чтобы открутить свечи, вам понадобится специальный гаечный ключ. Затем нужно осмотреть свечи: они должны быть нормального коричневого цвета, на поверхности не должно быть нагара или нагара.

Если замена модуля не исправила ситуацию, и на свечах есть нагар. Это означает, что кольца или поршни изношены, их необходимо заменить, а свечи зажигания необходимо очистить и снова установить в разъем. Также стоит проверить зазор между свечами зажигания и электродами - слишком большое расстояние плохо сказывается на работе приборов.

Подробное видео процесса замены

выводы

Таким образом, заменить неисправный модуль зажигания не очень сложно. При этом важно не перепутать места расположения высоковольтных проводов, это приводит к быстрому выходу из строя нового устройства из-за сильного изменения внутреннего сопротивления в проводах. Следует учитывать, что неисправность иногда не связана с поломкой модуля зажигания.

Вопросы / авто / Как правильно выставить зажигание на форсунке ВАЗ 2114 (8 клапанов)?

Как правильно выставить зажигание на форсунке ВАЗ 2114 (8 клапанов)?

вопрос: как настраивается зажигание на инжекторных двигателях?
Свечи чернеют, в сервисе сказали, что зажигание затягивается, и не могут решить эту проблему, но вроде теоретически возможно.

Как понять почернели.
1. Прикрутил новые - 5 минут, открутил ЧЕРНЫЙ.
2. Пройдено 20 000, скручен - черный.
Угол опережения зажигания устанавливается автоматически каждую секунду, и он (угол опережения) зависит от многих параметров: скорости вращения вала, нагрузки двигателя (массовый расход воздуха или положение дроссельной заслонки), температуры ох. жидкости, наличие детонации.
Итак, вот результаты:
1. Подробно опишите, при каких обстоятельствах свечи становятся черными?
2.Поменять заправку (попробовать)
3. Сколько в день пробега.
4. Можно сходить в сервис и посмотреть совпадение меток при установке ремня ГРМ, возможно, он неправильно поставили или перепрыгнул (редко, но бывает).
Звоните, конечно, в другую службу, не там, где говорили о зажигании "с задержкой", они сами.

Моментом воспламенения топливовоздушной смеси в камере сгорания является момент искрообразования между электродами свечи зажигания.Установка момента зажигания - это возможность воспламенения смеси при определенном положении поршня относительно ВМТ.

Характеристики автоматических регуляторов угла опережения зажигания показаны на рис. 1.

Поскольку легче перемещаться по коленчатому валу (шкиву, маховику), зажигание до ВМТ (опережение), в ВМТ и за ВМТ (отставание) обычно оценивается в угловых градусах вдоль коленчатого вала с помощью знака V 'или b- " (Рис.2) ...

Шкала может находиться в люке карты сцепления или на шкиве (рис.2). В первом случае риска (отметка ВМТ в соответствующих цилиндрах) - на маховике, а во втором - штифте в крышке газораспределительного механизма (шкала на шкиве). За счет меньшего диаметра шкива по сравнению с маховиком шкала может охватывать весь диапазон изменения угла момента зажигания.

На каком бы автомобиле ни было установлено зажигание, запускайте.

Модуль зажигания ВАЗ 2114 - лучшее решение, чем классическая катушка «Бобина», которая была установлена ​​на «классике».Тем не менее проверить этот элемент не составит труда даже начинающим автомобилистам.

8-клапанная форсунка: признаки неисправности модуля зажигания

Чаще всего грешить на работу модуля имеет смысл в следующих ситуациях:

есть «плавающий» холостой ход; двигатель «дублируется», то есть слышно, что не работает одна из пар цилиндров: первая-четвертая или вторая-третья; ощущаются провалы тяги при разгоне; отображается ошибка «Проверить двигатель».

Проверить модуль зажигания ВАЗ 2114

могут даже новички

Как показывают неисправности модуля

Приехав на СТО или воспользовавшись любительским диагностическим оборудованием (сканер ошибок, специальное приложение и адаптер для компьютерной диагностики по Bluetooth), вы также можете узнать, что «корень зла» находится в модуле зажигания.

Что такое угол опережения зажигания и на что это влияет

Установка угла опережения зажигания является наиболее важным параметром, определяющим работу системы зажигания.Под этим понятием понимается время, в течение которого система зажигания воспламеняет сжатую рабочую смесь искровым разрядом. Определяется как положение коленчатого вала двигателя автомобиля в момент подачи импульса на свечу перед верхней мертвой точкой в ​​градусах.

Это связано с тем, что для того, чтобы произошло сгорание рабочей смеси в цилиндре, требуется некоторое время, так как скорость распространения фронта пламени составляет примерно 20-30 м / с. Если смесь воспламеняется в положении поршня в ВМТ (т.е.е. верхняя мертвая точка), то его сгорание будет происходить на такте расширения, а также частично на выходе. В результате на поршень не будет эффективного давления. Поэтому тот момент зажигания, который является оптимальным, выбирается так, чтобы давление дымовых газов.

Объект переделки ВАЗ 2108, 2109 или 21099с карбюраторный двигатель модификации 21083. Основная цель - переделать карбюраторный двигатель в 16-клапанный инжекторный, установив его на ГБЦ от ВАЗ-2112.Тестирование ВАЗ-2109, переоборудованного под 16-клапанную головку (еще до качественной настройки программы), демонстрирует огромную разницу в поведении автомобиля по сравнению со штатной системой питания.

Некоторое ухудшение характеристик на низких оборотах (до 2000 об / мин) компенсируется значительным улучшением тяги после запуска двигателя на высокие обороты ... Субъективно ускорение на четвертой передаче на 16 клапанах такое же, как на третьей передаче с карбюраторный двигатель. На прямой ровной дороге двигатель легко выходит на 5000 об / мин.Большинство водителей будут впечатлены этим.

Что приготовить Блок ГБЦ 16В в комплекте с ресивером и коллекторами, датчиком детонации, ДЗ, дроссельной заслонкой с датчиком.

ВАЗ-21130 не развивает полную мощность; выхлопная труба ... что может быть? · Проверьте его мозги и запас топлива! свечи, зажигание тоже посмотрите! Поддерживает ли инжектор интерфейс OBD-II на двигателе ВАЗ 21121 1. 6 8 клапанов 2005 г.в. Интерфейс OBD-II На инжектор OBD-II необходимо установить адаптер bluetooth.Интересно, можно ли его воткнуть?
· Зайдите на сайт этого адаптера / возможно Check engin /, там есть описание, какие машины он может опрашивать. Нужна книга по ремонту инжекторного ВАЗ 21041-30 Всем привет. Нужна книга по ремонту инжекторного ВАЗ 21041-30. Желательно посвежее и со схемами, фотографиями и т.д. Искал в интернете, попадались какие-то вирусы. Спасибо. Большое спасибо, Тигр. http: // redvanov. net / vaz / - Сайт занимается обманом денег! Осторожно! А тигра должно быть стыдно!
· http: // автомобиль-экзотика.

Неправильно настроенное зажигание приводит к поломке автомобиля

У большинства владельцев автомобилей ВАЗ 21099 наверняка были проблемы с запуском двигателя, когда при повороте ключа, вставленного в замок зажигания, двигатель начинает работать, но совсем не держит холостые обороты ... Почему это происходит? Одной из вероятных причин этой и некоторых других неисправностей может быть неправильно настроенное зажигание, но если свечи залиты или при запуске двигателя нет искры, то лучше сразу искать проблему в карбюраторе.

На ВАЗ 21099 с карбюраторным двигателем устранить проблему неправильной регулировки зажигания своими руками довольно просто, но понадобится специальный инструмент - стробоскоп. Желательно приобрести его для личного пользования, потому что вам придется регулировать угол опережения зажигания более одного раза в течение длительного срока службы автомобиля. Как правильно и без труда выставить зажигание?

Какие неисправности могут быть вызваны неправильно выставленным.

Когда однажды утром машина с заряженным аккумулятором полностью отказывается заводиться, вполне возможно, что все дело в катушке зажигания.Дело в том, что момент ее отказа предугадать практически невозможно, а делать проверку необходимо после того, как возникла проблема.

От чего зависит работоспособность катушки

Классическая катушка зажигания или «бобина», как ее еще называют в народе, на самом деле представляет собой преобразователь низкого напряжения из аккумулятора и генератора в высоковольтный, который затем поступает на свечи зажигания. То есть это миниатюрный электрический трансформатор.

Катушка зажигания

- это своего рода мини-электрический трансформатор

Традиционная катушка, используемая на моделях автомобилей с карбюратором, состоит из двух обмоток.Первичная обмотка принимает импульсы низкого напряжения, например 12 вольт. Обычно это небольшое количество витков (до 150) толстого изолированного медного провода. «Первичный» имеет 2 выхода на крышке катушки. Катушки во вторичной обмотке.

Регулировка ремня и клапанов ВАЗ-2108 и ВАЗ-2109

Согласно сервисной книжке каждые 15 тысяч километров необходимо проверять состояние ремня в приводе распределительного вала и при необходимости регулировать его натяжение.

Делаем это в следующем порядке.С воздушным фильтром снимаем заборник холодного воздуха (фото 1), откручиваем три винта крепления передней крышки, защищающей ремень (фото 2), и снимаем крышку (фото 3). Осматривая ремень, обращаем внимание, целы ли его зубья, нет ли отслоений резины от ткани, других опасных дефектов - порезов, трещин коленвала и т. Д., Так как в этом случае его прочность резко снижается.

Если у ремня нет таких дефектов и его пробег не достиг предельно допустимого - 60 тысяч километров, проверяем натяжение, закручивая правую ветвь (фото 4) усилием пальцев (1.5-2 кг). Он скручивается при нормальном натяжении.

Модуль зажигания - сложное электрическое устройство, предназначенное для генерации тока высокого напряжения (до 30 000 В) и передачи его на зажигание.

Соединительный элемент между модулем зажигания и свечами зажигания. Стоит отметить, что многие автовладельцы также называют модуль зажигания катушкой зажигания, что не совсем правильно. Катушка является частью модуля зажигания, но в данном случае это не важно.

Принцип работы модуля зажигания

Принцип работы модуля соответствует принципу работы любой катушки зажигания:

  1. управляет работой модуля, подавая постоянный ток на его обмотки катушки.
  2. По закону индукции генерируется высокое напряжение и в нужный момент подается на свечу зажигания.
  3. Модуль зажигания состоит из двух катушек зажигания и двух переключателей, а также пластикового корпуса и выводов на высоковольтные провода. Каждая катушка подключена к 2 цилиндрам: 1 катушка - 1 и 4 цилиндра, 2 катушка - 2 и 3 цилиндра.

Признаки неисправности модуля (катушки) зажигания

Основными признаками неисправности катушки зажигания являются:

  • провалы при разгоне;
  • потеря мощности;
  • нестабильный холостой ход;
  • 2-3 или 1-4 цилиндра не работают.

Где модуль зажигания?

Модуль зажигания находится в моторном отсеке. Проще всего найти провода высокого напряжения. Один конец высоковольтных проводов идет к свечам зажигания, другой конец проводов идет к модулю зажигания.

Схема подключения проводов ВВ к модулю зажигания

Подключать высоковольтные провода к модулю необходимо строго в определенном порядке: провода 1 и 4 цилиндра идут к одной обмотке, 2 и 3 - к другой.Нумерация цилиндров нанесена на модуль зажигания. Обратите внимание на картинку.

Если держать модуль строго перед собой, то подключать нужно так:

  • 1 цилиндр - левый нижний высоковольтный вывод;
  • 2 цилиндр - левый верхний высоковольтный вывод;
  • 3 цилиндр - верхний правый высоковольтный вывод;
  • 4 цилиндр - правый нижний высоковольтный вывод.

Но такая распиновка типична, когда вы держите модуль перед собой.Если вы хотите установить высоковольтные провода на уже установленный в автомобиле модуль, то распиновка немного отличается, т.к. модуль устанавливается под углом (ромб):

  • 1 цилиндр - выход нижний центр;
  • 2 цилиндр - левый вывод;
  • 3 цилиндра - верхний вывод;
  • 4 цилиндра - правый вывод. Но для удобства и наглядности модуль лучше снять, а уже потом устанавливать на него высоковольтные провода.

Сколько стоит модуль зажигания?

Ориентировочная стоимость модуля розжига в магазине от 700 до 1000 руб.

Как проверить модуль зажигания (катушку)?

Для проверки модуля необходимо измерить сопротивление между выводами (1 и 4 цилиндров; и между 2 и 3 цилиндрами). Сопротивление омметра должно составлять примерно 5,4 кОм. Более подробное описание шагов проверки читайте в статье:

Модуль зажигания на ВАЗ 2114 и других моделях ВАЗ предназначен для подачи высокого напряжения по высоковольтным проводам (высоковольтным проводам) на свечи зажигания.Некоторые автовладельцы называют модуль зажигания катушкой, что не совсем правильно.

Установлены катушки зажигания в карбюраторные вазоны. Именно модуль зажигания применяется на ВАЗ 2110-15.

Основная функция модуля зажигания

Основная задача модуля - подача тока на свечи зажигания. Во время работы на одну свечу подается рабочая искра, а на другую - «холостая». Рабочая искра подается на 1-й и 4-й цилиндры, а искра холостого хода - на 2-й и 3-й.Благодаря такому подключению в нужном цилиндре в течение необходимого цикла своевременно появляется искра. Он подключен к бортовой сети.

Принцип работы и расположение

Модуль зажигания управляется контроллером, который в свою очередь получает информацию о состоянии автомобиля от различных датчиков (и других). Контроллер также устанавливает последовательность катушек зажигания или, другими словами, регулирует подачу тока на свечи зажигания. Модуль зажигания работает при температурах от -40 ° до + 130 °.

Найти его местонахождение несложно, от модуля до свечей проходят ПВН (высоковольтные провода), по которым можно найти модуль.

Неисправность модуля зажигания - первые признаки неисправности

  • Пропала тяга двигателя - машина «не тянет»
  • Число оборотов поплавка
  • Двигатель "троит", то есть может не работать один или два цилиндра
  • Падение ускорения

Если вы заметили, что машина не тянет, то есть не набирает скорость при разгоне, одной из причин может быть отказ модуля.В первую очередь стоит проверить ПНВ, идущие от катушки к свечам. Возможно, какая-то проволока отлетела от наконечника или свободно зашита.

Схема правильного подключения проводов к модулю зажигания

Если после проверки проводов вы убедились, что все они плотно одеты на свечи, проверьте правильность подключения самих проводов. Конечно, если до вас в двигатель никто не залез, то проверять нет смысла. Если тяга была и пропала, причина может быть как в катушке, так и в самих проводах - их можно проколоть.Но в любом случае давайте проверим правильность подключения. Нумерация цилиндров, к которым подходят провода, указана на модуле зажигания.

  • 1 цилиндр - центральный нижний выход
  • 2 цилиндра - выход левый
  • 3 цилиндра - верхний выпуск
  • 4 цилиндра - выход правый

Схема показана для катушки, установленной на автомобиле.

Если после проверки проблем не выявлено, стоит подумать о замене катушки или проводов.Желательно поменять оба.

Стоимость ПВН в зависимости от производителя колеблется от 300 до 600 рублей за комплект. Самые популярные производители:

  • ТЕСЛА
  • BRISK
  • BAUTLER
  • Егоршинск

Стоимость катушки зажигания от 1300 до 2500 руб. В магазинах можно найти модули следующих фирм:

  • СОАТЭ (г. Оскол)
  • МЗАТЭ
  • HOFER
  • FENOX
  • BOSCH

При выборе модуля следует обращать внимание не только на производителя, но и на саму катушку, она может быть как старой, так и новой модели.Поэтому лучше разобрать самостоятельно и принести в магазин.

Коды ошибок модуля зажигания

При диагностике авто вам пригодятся следующие коды ошибок

  • P0351 - обрыв змеевика 1-4 цилиндра
  • P0352 - обрыв катушки 2-3 цилиндров
  • P3000 (P3001 P3002 P3003 P3004) - несколько пропусков зажигания.

Замена модуля зажигания своими руками

Итак, в первую очередь ищем модуль (для тех, кто не в курсе).К нему идут ДПС от свечей зажигания.

  1. Снять минусовую клемму с АКБ
  2. Отсоедините колодку проводов от модуля
  3. Отключить PVN
  4. Откручиваем сам модуль и снимаем
  5. Теперь устанавливаем новый модуль и проводим сборку в обратной последовательности.

При установке не перепутайте положение ПВН на катушке.

Полезное примечание! Если вы устанавливаете новую катушку и старые провода, обратите на них внимание.Если на наконечниках свечей и проводов есть желтые полосы, значит, провода необходимо заменить.

После замены модуля необходимо проверить его работу. Запускаем двигатель и радуемся проделанной работе.

Модуль зажигания ВАЗ-2114: особенности и характеристики

Каждый из нас знает, что для воспламенения топливно-воздушной смеси в камере сгорания нужна искра. Последний образуется из-за работы системы зажигания. Конструкция на разных автомобилях имеет некоторые отличия, но основной принцип работы остается неизменным.А сегодня мы поговорим о том, как проверить модуль зажигания ВАЗ-2114, и как заменить его руками.

Характеристики

Этот элемент транспортного средства представляет собой сложное электрическое устройство, основное назначение которого - генерировать высокое напряжение и передавать его на свечу. Модули бывают двух типов - с одной катушкой на каждую свечу (одиночная) или на две (блочная). Модуль зажигания ВАЗ (2114-й «Жигули») - блочного типа. К таким элементам относятся доисторические катушки. Конструкция этой части требует следующих компонентов:

  • Клеммы низкого напряжения.
  • Вывод высокого напряжения.
  • Железная пластина сердечника.
  • Первичная и вторичная обмотки.

Односкатные аналоги имеют несколько иную конструкцию, в которую входят:

  • The Core.
  • Подключение высокого напряжения через пружинный контакт.
  • Свеча.
  • Внешний вывод для низкого напряжения.
  • Вторичная и первичная обмотки.

В отличие от однодисковых такие катушки проще монтировать за счет их особой (блочной) конструкции, которая является общим случаем.Несмотря на то, что таких элементов в блоке несколько, все они работают как независимые устройства. Такая конструкция позволяет использовать укороченную направляющую, которая идет к механизму первичной обмотки.

Модуль зажигания ВАЗ-2114 - неисправность

О неправильной работе системы можно судить по следующим критериям. Во-первых, о дефектах катушки можно говорить о неисправностях при заданной скорости автомобиля. Во-вторых, это может происходить при значительной потере мощности, а также при «плавающих» оборотах двигателя на холостом ходу.И в-третьих, про сигнал вне 1-4 или 2-3 цилиндров.

Следует отметить, что эти симптомы часто возникают из-за неисправного MAF или IAC. Поэтому в первую очередь посмотрите на их работоспособность, а затем проведите диагностику модуля зажигания.

ВАЗ-2114: где эта деталь?

В автомобилях «Лада Самара-2» данный элемент размещается в моторном отсеке.
Самый простой способ его обнаружить - найти высоковольтный провод. Один конец подводится к свечам, а второй идет к модулю зажигания.

Как диагностировать модуль?

Проверка модуля зажигания (ВАЗ-2114 «Самара-2») на работоспособность выполняется в такой последовательности. Для начала снимаем минусовую клемму АКБ, затем вытаскиваем из механизма катушки проводку. Далее откручиваем все винты и болты, которыми крепится элемент корпуса. Дальше все работает (как и раньше) делаются с выключенным двигателем. Разъемная сборка модуля, с помощью мультиметра, измеряющего между выводами разъема уровень полного сопротивления.Затем сравните результаты с таблицей стандартов, указанной в инструкции. Если полученные данные существенно отличаются от таблицы в меньшую сторону, значит в автомобиле произошло короткое замыкание, и катушка попала в неисправность.

После установки обрыва проводов можно приступать к диагностике вторичной цепи двигателя - измерению сопротивления между выводами зажигания. По результатам замеров делайте выводы, и если неисправность скрывалась в катушке, то свечу следует полностью заменить.Другие варианты решения этой проблемы.

Как заменить прибор своими руками? Инструменты

Сначала нам нужно подготовить набор ключей, которые мы будем использовать. В процессе выполнения работ по снятию и установке модуля зажигания нам понадобятся два шестигранных ключа на 13 и 17 миллиметров и один рожковый ключ на «10». Наконец, нам нужно снять клемму с аккумулятора. Кроме того, необходимо подготовить гексагон на «5». Последним мы собираемся освободить модуль зажигания от держателя при снятии.

Процесс снятия детали

Итак, как заменить модуль зажигания ВАЗ 2114-у «Жигули»? Для начала необходимо отключить бортовую сеть автомобиля. Для этого, как и в предыдущем случае, снимаем минусовую клемму с АКБ (если она не снималась ранее). Далее нужно снять моторчик дифферента. Это можно сделать, открутив пробку Gulf Oil. Следует отметить, что данная операция применяется только с двигателем ВАЗ объемом 1,6 л. Литровая «Самара» не снабжена аналогичной табличкой с двигателем.

На следующем этапе достаем из модуля разъем с проводами и проводами высокого напряжения. Ключом на 13 откручиваем два болта крепления картера, рогом 17 откручиваем последний кронштейн. Затем эта деталь безопасно извлекается из моторного отсека наружу. Сам модуль освобождается от держателя при помощи шестигранника 5 мм.

Установка

Перед установкой нового элемента в машину, пожалуйста, подключите провода в соответствии со схемой модуля. Также нужно обращать внимание на качество светильников - излишки окисления и грязи тщательно убираются на торцах в стыках.Тогда модуль зажигания ВАЗ 2114-у «Жигули» можно смело устанавливать на штатное место. Сборка элемента в обратной последовательности. После того, как вы подключили модуль зажигания ВАЗ-2114, необходимо иметь при себе и ознакомится с деталями. Если все вышеперечисленные симптомы неприятности прошли, значит, вы все сделали правильно.

Вывод

Итак, мы выяснили, что такое модуль зажигания и как его заменить самому. Напоследок отметим, что при подключении важно следить за правильным подключением всей схемы электропроводки, потому что при малейшей ошибке будет невозможно гарантировать работу компонентов этой системы.

De ûntstekking модуль ВАЗ-2114: skaaimerken en skaaimerken fan

Elk fan ús witte dat foar it ûntstekking fan fuel-lucht mingsel yn de ferbaarning keamer is nedich spark. Dy lêste wurdt foarme krekt fanwege it система зажигания. Syn bou yn de ferskillende auto hawwe guon ferskillen, mar de wichtichste syn grûnbegjinsel fan operaasje bliuwt itselde. En hjoed sille wy prate oer hoe te kontrolearjen module VAZ-2114 Plugs, en ek hoe't te produsearjen syn ferfanger mei har eigen hannen.

feature

Этот элемент вентилятор-де-авто находится в комплекте электрического оборудования, он представляет собой обычный вентилятор, охватывающий все его стены. mei ien coil foar eltse spark (isolearre), itsij direkt nei twa (blok) - allinnich op cars binne twa soarten modulen brûkt. Модуль Ontsteking ВАЗ (2114-я «Жигули») - блочного типа. Dy eleminten befetsje yn syn lidmaatskip двухискровая катушка. It ûntwerp fan dizze detail dêrby om de folgjende товаров:

  • Клеммы низкого напряжения.
  • в геге, охватывающем Утфир.
  • Изер Ламинированный керн.
  • В основе - обмотки на фурсете.

Одноискровые аналоги hawwe в современном дизайне, данный номер:

  • Кирн.
  • Hege Spinning Ferbining FIA Spring Kontakt.
  • Кирс.
  • De eksterne terminal foar lege spanning.
  • Fuortset en primêre slingerjende.

Весла как одноискровые сокке макликер ом op 'e spoel op grûn fan harren bysûndere (blok) structuer, dat hat in mienskiplik case.Nettsjinsteande it feit dat der ferskate sokke eleminten yn it blok, se allegearre wurkje как selsstannige apparaten. Dit ûntwerp makket it brûken fan koartere попробовал dy't giet nei de primêre kronkeljende meganisme.

Модуль Ontsteking ВАЗ-2114 - Grand

Вентилятор неисправности системы it systeem kin wurde beoardiele troch de folgjende kritearia. Foarste plak, в poel lekken kinne prate ferfalt op set vehicle snelheid. Twads, аналогичные манипуляции с двигателями, которые используются в двигателях fan macht fan 'e masine, например, как двигатель "Driuwend" на холостом ходу.Введен в неисправность sinjaal bûten 1-4 из 2-3 силиндров.

Dêrby moat opmurken wurde dat dizze symptomen faak foarkomme fanwege defcte DMRV of IAC. Самый первый вентилятор, не имеющий опций, должен диагностировать модуль зажигания.

ВАЗ-2114: была ли это деталь?

Oan cars famylje "Harmony Samara-2" активный элемент находится в моторном отсеке.
De maklikste manier om te finen is - te finen in hege-spanning tryden. Ien fan 'ein rint oan de fûnk, en de twadde giet om de ûntstekking module sels.

Как диагностировать работающий модуль вентилятора?

Контрольный модуль ûntstekking (ВАЗ-2114 «Самара-2») fan operaasje wurdt eksekutearre yn de folgjende folchoarder. Будь осторожен с отрицательной клеммой, вентилятором и аккумулятором, а также с большим количеством проводов катушки. Folgjende, открутите все винты в skoattels dy't feilich te stellen de húsfesting elemint. Дан это алле вуркен (Lykas Earder) makke mei de motor ôf. Отсоедините модуль gearkomste mei в мультиметре maatregel tusken клеммы Разъем total nivo fan ferset.Дэн ферликье де результататен мей табличный ноармен оантсютте ин де ханлединг. Поскольку de gegevens - это gâns oars út 'e tafel yn' e lytsere kant, это должно быть сделано, что de auto waard закорочено sirkwy en de coil hie it проблема.

Nei ynstallaasje kontinuïteit tryden kinne beginne te диагностировать его fuortset circuit dic - mjitten fan it nivo fan ferset tusken терминалы зажигания вентилятора. Neffens de resultaten fan mjittingen en lûke konklúzjes, en as de skuld is ferburgen yn 'e spoel, sadat de module moat folslein ferfongen.Oare oplossings oan dit проблема лучше нет.

Hoe as ferfanging fan it apparaat mei dyn hannen? ynstruminten

Earst moatte wy ta te rieden in set fan de kaaien, dy't wy sille brûke. Yn de rin fan wurk op it skrassen en de ynstallaasje fan 'e ûntstekking module, wy moatte twa торцевой ключ 13 и 17 мм, en ek as ien iepen-ein гаечный ключ на "10". Последний, wy moatte en meitsje de stekker út 'e batterij. Fierder it шестигранный ров tariede mei "5". Mei de help fan 'e lêste, wy sille loslitte de ûntstekking module út' e hâlder nder opheffing.

Предлагается вентилятор, это вентилятор, вентилятор, деталь

,

Са, это вентилятор, вентилятор, модуль 2114-й "Жигули"? Earst jo moatte verbreken de Onboard netwurk fan de auto. Foar dit doel, lykas yn de foarige gefal, ferwiderje de negative terminal om de batterij (так как это чистый fuorthelle foar). Folgjende jo moatte en meitsje de dekorative motor omslach. Dat kin dien wurde troch it fuortsmiten fan de omslach Golf oalje. Dêrby moat opmurken wurde dat dizze operaasje - это полный вентилятор VAZ brûkt mei 1,6-литровый двигатель.Полуторалитровые "Самара" wurdt net foarsjoen mei sa'n motor plaat.

Этот модуль должен быть подключен к модулю Connector mei kabels en hege-Voltage Tryden. Как и в случае, когда 13 откручивается крепление двигателя, картер двигателя вентилятора и электродвигателя, а 17 откручивается крепление модуля. Fierdere detail fan dit stil fuorthelle út de моторный отсек, nei it bten. Шестигранный модуль с шестигранной головкой диаметром 5 миллиметров.

ynstallaasje

Foardat jo ynstallearje in nij element yn de auto wurde freonlik fersocht te ferbinen de hege-spanning tryden oan 'e module sirkwy.Jo moatte ek omtinken te jaan oan de kwaliteit fan 'e светильники - de ekstra oksidaasje en smoargens yngreven gereinigd by de einen yn' e gewrichten. Fierder, de ûntstekking модуль ВАЗ 2114-я "Лада" кин маклик ynstallearre op in gewoane plak. De gearkomste elemint yn de omkearde folchoarder. Штепсельная вилка модуля фибининга ВАЗ-2114 джим моатте ом en hifkjen de funksjonaliteit fan komponinten. Как все фанаты boppesteande sande en skild symptomen ferdwûn, это все равно datst diene alles korrekt.

konklúzje

Sa, wy fine dat dizze ûntstekking module en ferfange syn eigen.Та лучше, что она делает, что это фербинен, который соединяет вентиляторы со всей схемой проводки, как минимум плоской конструкции, гарантирующей, что они преставлены вентиляторами, вентиляторами, это система.

Типичные параметры ебу ваз. Типовые параметры работы инжекторных двигателей ВАЗ

Оптимальная производительность автомобильного двигателя зависит от многих параметров и устройств. Для обеспечения нормальной работы двигатели ВАЗ оснащаются различными датчиками, предназначенными для выполнения разных функций.Что нужно знать о диагностике и замене контроллеров и каковы параметры таблицы ВАЗ, представлено в этой статье.

[Скрыть]

Типовые параметры работы инжекторных двигателей ВАЗ

Датчики ВАЗ обычно проверяются при обнаружении определенных проблем в работе контроллеров. Для диагностики желательно знать, какие неисправности датчиков ВАЗ могут возникнуть, это позволит быстро и правильно проверить прибор и своевременно заменить.Итак, как проверить основные датчики ВАЗ и как их после этого заменить - читайте ниже.

Особенности, диагностика и замена элементов систем впрыска на автомобилях ВАЗ

Ниже представлены основные контроллеры!

Холл

Есть несколько вариантов, как можно проверить датчик Холла ВАЗ:

  1. Воспользуйтесь известным исправным прибором для диагностики и установите его вместо штатного. Если после замены проблемы в работе двигателя прекратились, это свидетельствует о неисправности регулятора.
  2. С помощью тестера диагностировать напряжение контроллера на его выводах. При нормальной работе устройства напряжение должно быть от 0,4 до 11 вольт.

Процедура замены выполняется следующим образом (процесс описан на примере модели 2107):

  1. Сначала демонтируется КРУ, откручивается его крышка.
  2. Затем бегунок демонтируется, для этого его нужно немного приподнять.
  3. Снимите крышку и открутите болт, фиксирующий заглушку.
  4. Вам также потребуется открутить болты, которыми крепится пластина контроллера. После этого откручиваются винты, которыми крепится вакуум-корректор.
  5. Далее демонтируется стопорное кольцо, снимается тяга вместе с самим корректором.
  6. Чтобы отсоединить провода, необходимо будет раздвинуть зажимы.
  7. Опорная пластина вытаскивается, после чего откручивается несколько болтов и производитель демонтировал контроллер. Устанавливается новый контроллер, сборка ведется в обратной последовательности (автор видео - Андрей Грязнов).

Скорость

По следующим признакам могут сообщить о выходе из строя данного регулятора:

  • на холостом ходу скорость силового агрегата плавает, если водитель не давит на газ, это может привести к произвольному отключению мотора ;
  • показания стрелки спидометра плавают, прибор может не работать в целом;
  • повышенный расход топлива;
  • уменьшилась мощность силового агрегата.

Сам контроллер находится на коробке передач... Для его замены достаточно поднять колесо на домкрате, отсоединить провода питания и демонтировать регулятор.

Уровень топлива

Датчик уровня топлива ВАЗ или ДУТ используется для индикации остатка бензина в топливном баке. Причем сам датчик уровня топлива установлен в одном корпусе с топливным насосом. В случае неисправности показания на приборной панели могут быть неточными.

Замена производится следующим образом (например модель 2110):

  1. Отсоединяется аккумулятор, снимается заднее сиденье авто.Крестовой отверткой откручиваются болты крепления лючка бензонасоса, снимается крышка.
  2. После этого все идущие к нему провода отсоединяются от разъема. Также необходимо отсоединить и все патрубки, которые подаются к топливному насосу.
  3. Затем откручиваются гайки крепления нажимного кольца. Если гайки заржавели, обрызгайте их жидкостью WD-40, прежде чем откручивать.
  4. Сделав это, откручиваем болты, непосредственно фиксирующие сам датчик уровня топлива.Направляющие вытаскиваются из корпуса насоса, а крепеж необходимо загнуть отверткой.
  5. На завершающем этапе демонтируется крышка, после чего вы сможете получить доступ к ДУТ. Меняют контроллер, собирают помпу и другие элементы в порядке, обратном снятию.

Фотогалерея «Меняем ДУТ своими руками»

Холостой ход

При выходе из строя датчика холостого хода на ВАЗ это чревато следующими проблемами:

  • плавающие обороты, в частности, при дополнительном напряжении включены потребители - оптика, обогреватель, аудиосистема и т. д.;
  • двигатель начнет утроиться;
  • при включении центральной передачи двигатель может заглохнуть;
  • в некоторых случаях выход из строя РХХ может привести к вибрации кузова;
  • Появление на панели приборов индикатора Check, но он загорается не во всех случаях.

Для решения проблемы неработоспособности прибора датчик холостого хода ВАЗ можно как почистить, так и заменить. Само устройство находится напротив троса, идущего к педали газа, в частности, на дроссельной заслонке.

Датчик холостого хода ВАЗ фиксируется несколькими болтами:

  1. Для замены сначала выключите зажигание, а также аккумулятор.
  2. Затем необходимо снять разъем, для этого отсоединяются подсоединенные к нему провода.
  3. Далее отверткой откручиваются болты и снимается РХХ. Если контроллер приклеен, то потребуется демонтировать дроссельный узел и выключить прибор, при этом действуя осторожно (автор видео - канал Овсюк).

Коленчатый вал

  1. Для выполнения первого способа потребуется омметр, в этом случае сопротивление на обмотке должно изменяться в пределах 550-750 Ом. Если показатели, полученные при проверке, немного отличаются, это не страшно, ДПКВ необходимо менять, если отклонения значительны.
  2. Для выполнения второго метода диагностики вам потребуются вольтметр, трансформаторное устройство и измеритель индуктивности. Процедуру измерения сопротивления в этом случае следует проводить при комнатной температуре.При измерении индуктивности оптимальные параметры должны быть от 200 до 4000 миллигенри. С помощью мегомметра измеряется сопротивление источника питания обмотки на 500 вольт. Если ДПКВ исправен, то полученные значения должны быть не более 20 МОм.

Для замены ДПКВ выполните следующие действия:

  1. Сначала выключите зажигание и снимите разъем устройства.
  2. Далее гаечным ключом на 10 необходимо будет открутить хомуты анализатора и демонтировать сам регулятор.
  3. После этого устанавливается рабочий аппарат.
  4. Если изменится регулятор, то нужно будет повторить его исходное положение (автор видео о замене ДПКВ - канал В гараже Сандро).

Лямбда-зонд

Лямбда-зонд ВАЗ - это прибор, предназначенный для определения количества кислорода, присутствующего в выхлопных газах. Эти данные позволяют блоку управления правильно составить пропорции воздуха и топлива для образования горючей смеси.Само устройство находится внизу выхлопной трубы глушителя.

Замена регулятора осуществляется следующим образом:

  1. Сначала отсоедините аккумулятор.
  2. После этого найдите контакт жгута с проводкой, эта цепь идет от лямбда-зонда и подключается к колодке. Вилку необходимо отключить.
  3. При отключении второго контакта перейти к первому, расположенному в передней трубе. Используя гаечный ключ подходящего размера, открутите стопорную гайку регулятора.
  4. Демонтировать лямбда-зонд и заменить его новым.

Перечень переменных системы управления двигателем ВАЗ-2112 (1.5л 16 кл.) контроллер М1.5.4Н "Bosch"

Параметр Имя Единица или состояние Зажигание включено холостой ход
1 ВЫКЛ. ДВИГ. Признак остановки двигателя колодец № Есть Не
2 ХОЛОСТОЙ ХОД Признак работы двигателя на холостом ходу колодец № Не Есть
3 О БОГ.МОЩНОСТЬЮ Знак энергетического обогащения колодец № Не Не
4 ТОПЛИВНЫЙ БЛОК Признак блокировки подачи топлива колодец № Не Не
5 ЗОНА РЕГ. Около 2 Признак работы в зоне регулирования кислородным датчиком колодец № Не колодец №
6 ДЕТОННАЯ ЗОНА Признак работы двигателя в зоне детонации колодец № Не Не
7 ОЧИСТКА ОБЪЯВЛЕНИЙ Признак срабатывания клапана продувки адсорбера колодец № Не колодец №
8 ОБУЧЕНИЕ О 2 Признак обучения подачи топлива по сигналу датчика кислорода колодец № Не колодец №
9 ПАРАМЕТР XX Знак измерения параметров холостого хода колодец № Не Не
10 ПРОШЛОЕ XX Признак холостого хода двигателя в последнем расчетном цикле колодец № Не Есть
11 BL.ИЗ. С XX Признак блокировки выхода из режима ожидания колодец № Есть Не
12 ЗОНА ДЕТИ Признак работы двигателя в зоне детонации в последнем расчетном цикле колодец № Не Не
13 PR.PROD.ADS Признак срабатывания адсорбера в последнем цикле расчетов колодец № Не колодец №
14 ОБН.ДЕТОНАТ Симптом обнаружения детонации колодец № Не Не
15 ПРОШЛОЕ O 2 Состояние сигнала датчика кислорода в последнем цикле расчета Бедные / богатые Плохо Бедные / богатые
16 ТЕКУЩИЙ ОКОЛО 2 Текущее состояние сигнала датчика кислорода Бедные / богатые Плохо Бедные / богатые
17 т.ОЧЛ.Ж Температура охлаждающей жидкости ° С 94-101 94-101
18 pol.dz Положение дроссельной заслонки % 0 0
19 ОБ.ДВ Скорость вращения двигателя (разрешение 40) об / мин 0 760-840
20 OB.DV.XX Скорость вращения двигателя x. Икс. об / мин 0 760-840
21 год YELL.POL.RXX Желаемое положение регулятора холостого хода шаг 120 30-50
22 TEK.POL.RXX Текущее положение регулятора холостого хода шаг 120 30-50
23 COR.VR.VP Поправочный коэффициент для длительности импульса впрыска в соответствии с сигналом постоянного тока шт. 1 0,76-1,24
24 U.0.3 Время зажигания ° P..c. 0 10-15
25 СК.АВТ Текущая скорость автомобиля км / ч 0 0
26 год БОРТ Бортовое напряжение ВН 12,8-14,6 12,8-14,6
27 Дж.OB.XX Желаемая частота вращения холостого хода об / мин 0 800
28 год ВР ВПР Длительность импульса впрыска топлива мс 0 2,5-4,5
29 МАСРВ Массовый расход воздуха кг / час 0 7,5-9,5
30 CEC.RV Циклический расход воздуха мг / цикл 0 82-87
31 год гл.РАН. Т Расход топлива в час л / час 0 0,7-1,0
32 PRT Расход топлива в пути л / 100км 0 0,3
33 ТЕКУЩАЯ ОШИБКА Признак текущих ошибок колодец № Не Не

Перечень переменных системы управления двигателем ВАЗ-21102, 2111, 21083, 21093, 21099 (1.5л 8 кл.) Контроллер MP7.0H "Bosch"

Параметр Имя Единица или состояние Зажигание включено Холостой ход
1 УБ Бортовое напряжение ВН 12,8-14,6 13,8-14,6
2 ТМОТ Температура охлаждающей жидкости из - * 94-105
3 ДКПОТ Положение дроссельной заслонки % 0 0
4 N40 Частота вращения коленчатого вала двигателя (разрешение 40 об / мин) об / мин 0 800 ± 40
5 TE1 Длительность импульса впрыска топлива мс - * 1,4-2,2
6 MAF Сигнал датчика массового расхода воздуха в 1 1,15–1,55
7 TL Параметр нагрузки мс 0 1,35-2,2
8 ZWOUT Опережение зажигания с.резюме. 0 8-15
9 DZW_Z Уменьшение угла опережения зажигания при обнаружении детонации p.c.v. 0 0
10 УСВК Сигнал датчика кислорода мВ 450 50-900
11 FR Коэффициент коррекции времени впрыска топлива по сигналу датчика кислорода шт. 1 1 ± 0.2
12 TRA Аддитивный компонент коррекции самообучения мс ± 0,4 ± 0,4
13 FRA Мультипликативный компонент коррекции самообучения шт. 1 ± 0,2 1 ± 0,2
14 ТАТЕ Коэффициент заполнения сигнала продувки адсорбера % 0 15-45
15 N10 Обороты двигателя при x.работает (разрешение 10) об / мин 0 800 ± 40
16 NSOL Желаемая частота вращения холостого хода об / мин 0 800
17 мл Массовый расход воздуха кг / час 10 ** 6,5-11,5
18 QSOL Требуемый расход воздуха на холостом ходу кг / час - * 7,5-10
19 IV Текущая коррекция расчетного расхода воздуха на холостом ходу кг / час ± 1 ± 2
20 МОМПОС Текущее положение регулятора холостого хода шаг 85 20-55
21 QADP Переменная адаптации воздушного потока на холостом ходу кг / час ± 5 ± 5
22 VFZ Текущая скорость автомобиля км / ч 0 0
23 Б_ВЛ Знак энергетического обогащения колодец № НЕ НЕ
24 Б_ЛЛ Признак работы двигателя на холостом ходу колодец № НЕ ДА
25 Б_ЕКР Знак включения электрического бензонасоса колодец № НЕ ДА
26 S_AC Запрос на включение кондиционера колодец № НЕ НЕ
27 B_LF Признак включения электровентилятора колодец № НЕ СКВАЖИНА №
28 S_MILR Знак включения контрольной лампы колодец № СКВАЖИНА № СКВАЖИНА №
29 Б_ЛР Рабочий знак в зона регулировки кислородного датчика колодец № НЕ СКВАЖИНА №

* Значение параметра сложно предсказать и не используется для диагностики.** Параметр имеет реальное значение только при движении автомобиля.

Типовые значения основных параметров систем управления для автомобилей ВАЗ с двигателем 2111.

Параметр Ред. Агрегат

Тип контроллера и типичные значения

4 января 4,1 января M1.5,4 М1.5.4Н MP7.0
UACC В 13 - 14,6 13 - 14,6 13 - 14,6 13 - 14,6 13 - 14,6
TWAT град. ИЗ 90–104 90–104 90–104 90–104 90–104
THR % 0 0 0 0 0
ЧАСТОТА об / мин 840–880 750–850 840–880 760–840 760–840
INJ мс 2 - 2,8 1 - 1,4 1,9 - 2,3 2–3 1,4 - 2,2
RCOD 0,1 - 2 0,1 - 2 +/- 0,24
ВОЗДУХ кг / час 7–8 7–8 9,4 - 9,9 7,5 - 9,5 6,5 - 11,5
УОЗ гр.P.K.V 13–17 13–17 13–20 10–20 8–15
ФШМ шаг 25–35 25–35 32–50 30–50 20–55
QT л / час 0,5 - 0,6 0,5 - 0,6 0,6 - 0,9 0,7 - 1
ALAM1 В 0,05 - 0,9 0,05 - 0,9

Приветствую вас, дорогие друзья! Сегодняшний пост я решил полностью посвятить ЭБУ (Electronic Engine Control Unit) автомобиля ВАЗ 2114.Прочитав статью до конца, вы узнаете следующее: какой ЭБУ стоит на ВАЗ 2114 и как узнать версию его прошивки. Я дам пошаговую инструкцию по его распиновке, расскажу о популярных моделях ЭБУ Январь 7.2 и Ительма, а также расскажем о типичных ошибках и неисправностях.

ЭБУ или электронный блок управления двигателем ВАЗ 2114 - это своего рода устройство, которое можно охарактеризовать как мозг автомобиля. Через этот блок в машине работает абсолютно все - от маленького датчика до двигателя.А если аппарат начнет утилизировать, то машина просто остановится, потому что ему некому командовать, распределять работу отделов и так далее.

Где находится ЭБУ на ВАЗ 2114

В автомобиле ВАЗ 2114 модуль управления установлен под центральной консолью автомобиля, в частности посередине, за панелью с магнитолой. Чтобы добраться до контроллера, нужно открутить защелки на каркасе боковой консоли.Что касается подключения, то в модификациях Самар с двигателем объемом 1,5 литра масса ЭБУ снимается с корпуса силового агрегата, от крепления заглушек, расположенных справа от ГБЦ.

В автомобилях, оснащенных двигателями объемом 1,6 и 1,5 литра с ЭБУ нового типа, масса берется от приварной шпильки. Сама шпилька закреплена на металлическом корпусе пульта управления у туннеля пола, недалеко от пепельницы. В процессе производства инженеры ВАЗа, как правило, ненадежно фиксируют эту шпильку, так что со временем она может расшататься, соответственно это приведет к неработоспособности некоторых устройств.

Как узнать, какой ЭБУ стоит на ВАЗ 2114 - 7.2 января 4 января Bosch M1.5.4

На сегодняшний день существует 8 (восемь) поколений электронного блока управления, которые различаются не только характеристиками, но и производителями. Поговорим о них еще немного.

ECU Январь 7.2 - Технические характеристики

А теперь перейдем к техническим характеристикам самого популярного ЭБУ 7 января

7 января.2 - функциональный аналог блока Bosch M7.9.7, «параллельный» (или альтернатива, как хотите) с M7.9.7, отечественная разработка компании Itelma. Январь 7.2 похож на M7.9.7 - он собран в аналогичном корпусе и с таким же разъемом, его можно использовать без каких-либо изменений в проводке Bosch M7.9.7 с использованием того же набора датчиков и исполнительных механизмов.

В ЭБУ используется процессор Siemens Infenion C-509 (такой же, как в ЭБУ 5 января, VS). Программное обеспечение блока является дальнейшим развитием программного обеспечения от 5 января, с улучшениями и дополнениями (хотя это спорный вопрос) - например, реализован алгоритм «anti-jerk», буквально «anti-jerk», предназначенный для обеспечить плавный пуск и переключение передач.


ЭБУ производства Itelma (xxxx-1411020-82 (32), прошивка начинается с буквы «I», например I203EK34) и Avtel (xxxx-1411020-81 (31), прошивка начинается с буква «А», например, A203EK34). Оба блока и прошивка этих блоков полностью взаимозаменяемы.

ЭБУ серий 31 (32) и 81 (82) - это совместимое оборудование сверху вниз, то есть прошивка для 8-кл. будет работать в 16-кл. ЭБУ, и наоборот - нет, потому что в блоке 8-кл «не хватает» ключей зажигания.Добавив 2 ключа и 2 резистора, можно «повернуть» 8-кл. блок в 16 кл. Рекомендуемые транзисторы: BTS2140-1B Infineon / IRGS14C40L IRF / ISL9V3040S3S Fairchild Semiconductor / STGB10NB37LZ STM / NGB8202NT4 ON Semiconductor.

ЭБУ Январь-4 - технические характеристики

Вторым серийным семейством ЭСУД на отечественных автомобилях стала система Январь-4, которая разрабатывалась как функциональный аналог блоков управления GM (с возможностью использования в производстве того же состава датчиков и исполнительных механизмов) и предназначалась для замены их.

Поэтому при разработке габаритные и присоединительные размеры, а также распиновка разъемов были сохранены. Естественно, блоки ИСФИ-2С и Январь-4 взаимозаменяемы, но принципиально различаются схемотехникой и алгоритмами работы. «Январь-4» спроектирован по российским стандартам, из состава исключены кислородный датчик, катализатор и адсорбер, введен потенциометр регулировки СО. В семейство входят блоки управления Январь-4 (выпущена очень небольшая партия) и Январь-4.1 для 8 (2111) и 16 (2112) клапанных двигателей.


Версии "Quant", скорее всего, являются отладочной серией с аппаратной прошивкой J4V13N12 и, соответственно, программно несовместимой с последующими последовательными контроллерами. То есть прошивка J4V13N12 не будет работать в «неквантовых» ЭБУ и наоборот. Фото плат ЭБУ QUANT и обычного последовательного контроллера 4 января


Характеристики ЭБУ: без нейтрализатора, кислородный датчик (лямбда-зонд), с потенциометром СО (ручная регулировка СО), стандарты токсичности R-83.

Bosch M1.5.4 - технические характеристики

Следующим шагом стала разработка совместно с Bosch электронного блока управления на базе системы Motronic M1.5.4, который мог производиться в России. Были использованы другие датчики расхода воздуха (ДМРВ) и резонансной детонации (разработка и производство компании «Bosch»). Программное обеспечение и калибровка для этих блоков управления двигателем были впервые полностью разработаны на АвтоВАЗе.

По нормам токсичности Евро-2 новые модификации двигателя М1.Появляется блок 5.4 (имеет неофициальный индекс «N», для создания искусственной разницы) 2111-1411020-60 и 2112-1411020-40, которые соответствуют этим нормам и включают кислородный датчик, каталитический нейтрализатор и адсорбер.


Также по нормам России разработан ЭБУ для 8-кл. двигатель (2111-1411020-70), являющийся модификацией самого первого ECM 2111-1411020. Во всех модификациях, кроме самой первой, используется широкополосный датчик детонации. Этот блок стал выпускаться в новом дизайне - облегченном негерметичном штампованном корпусе с тисненой надписью «MOTRONIC» (в народе «олово»).Впоследствии ЭБУ 2112-1411020-40 также начали выпускаться в этой конструкции.

Замена конструкции, на мой взгляд, совершенно неоправданная - герметичные агрегаты были надежнее. Новые модификации, скорее всего, имеют отличия в принципиальной схеме в сторону упрощения, так как канал детонации в них работает менее корректно, «банок» больше «звенит» на том же ПО.

НПО Ительма разработало ЭБУ VS 5.1 для использования в автомобилях ВАЗ. Это полнофункциональный аналог ECM 5 января.1, то есть в нем используются те же жгуты, датчики и исполнительные механизмы.

VS5.1 использует тот же процессор Siemens Infenion C509, 16 МГц, но выполнен на более современной элементной базе. Модификации 2112-1411020-42 и 2111-1411020-62 предназначены для норм Евро-2, в которые входят датчик кислорода, каталитический нейтрализатор и адсорбер, это семейство не предусматривает нормы R-83 для двигателей 2112. Для стандартов 2111 и Россия-83 доступна только версия ECM VS 5.1 1411020-72 с одновременным впрыском.


С сентября 2003 года на ВАЗ установлена ​​новая АППАРАТНАЯ модификация VS5.1, несовместимая программно и аппаратно со «старой».

  • 2111-1411020-72 с прошивкой V5V13K03 (V5V13L05). Это программное обеспечение несовместимо с программным обеспечением и ЭБУ более ранних версий (V5V13I02, V5V13J02).
  • 2111-1411020-62 с прошивкой V5V03L25. Это программное обеспечение несовместимо со старым программным обеспечением и ЭБУ (V5V03K22).
  • 2112-1411020-42 с прошивкой V5V05M30.Это программное обеспечение несовместимо с программным обеспечением и ЭБУ более ранних версий (V5V05K17, V5V05L19).

По монтажу блоки взаимозаменяемы, но только своим, соответствующим блоку, программным обеспечением.

Bosch M7.9.7 - Технические характеристики блока управления

Серия Bosch 30 также была обнаружена на двигателях 1,6 л, но из-за первоначальной разработки для полуторалитровой машины программное обеспечение было очень глючным, иногда полностью отказываясь работать.Специальная конфигурация с маркировкой 31h, выпущенная чуть позже, работала на порядок адекватнее.

Январская семерка имела множество моделей в зависимости от комплектации и объема двигателя, поэтому на восьмиклапанных двигателях объемом 1,5 литра устанавливались модели АВТЕЛ с шейкой: 81 и 81 час, у того же мозга от производителя ИТЭЛМА были числа 82 и 82 часа. . Bosch M7.9.7 устанавливался на полуторалитровые двигатели экспортных экземпляров и имел маркировку 80 и 80 моточасов на автомобилях Евро 2 и 30 на автомобилях Евро 3.


Двигатели 1,6 л автомобилей, предназначенных для внутреннего рынка, имели на борту устройства тех же АВТЭЛ и ИТЭЛМА. Первая серия из первой помечена 31 "заболела" тем же, что и Bosch 30-й серии, позже все недочеты учли и исправили на 31ч. В случае проблем с конкурентами ИТЭЛМА заметно выросла в глазах автомобилистов, выпустив удачную серию под номером 32. Дополнительно следует отметить, что только Bosch M7.9,7 с маркером 10 соответствовали 3 евро. Стоимость нового ЭБУ этого поколения составляет 8 тысяч рублей, бывших в употреблении на разборке можно найти за 4 тысячи.

Видео: сравнение ЭБУ 7,2 января и 5,1 января


Распиновка ЭБУ Январь 7.2 ВАЗ 2114

В контроллере ВАЗ 2114 очень часто случаются поломки. В системе есть функция самодиагностики - ЭБУ опрашивает все узлы и выдает заключение об их пригодности к работе.Если какой-либо элемент вышел из строя, на приборной панели загорится лампа «Check Engine».


Узнать, какой датчик или исполнительный механизм вышел из строя, можно только с помощью специального диагностического оборудования. Даже с помощью знаменитого OBD-Scan ELM-327, полюбившегося многим за простоту использования, можно прочитать все параметры двигателя, найти ошибку, устранить ее и удалить из памяти ЭБУ ВАЗ 2114 .

Сгорел ЭБУ ВАЗ 2114 - что делать?

Одна из частых неисправностей ЭБУ (электронного блока управления) четырнадцатого - его выход из строя или, как говорят в народе, сгорание.

Очевидными признаками поломки будут следующие факторы:

  • Отсутствие сигналов управления форсунками, топливным насосом, клапаном или механизмом холостого хода и т. Д.
  • Отсутствие реакции на Ламбу - регулирование, датчик коленвала, дроссельная заслонка, и т. д.
  • Отсутствие связи с диагностическим прибором
  • Физические повреждения.

Как снять и заменить неисправный ЭБУ на ВАЗ 2114

При проведении работ по снятию ЭБУ ВАЗ 2114 не прикасаться руками к клеммам.Электроника может быть повреждена электростатическим разрядом.

Как снять ЭБУ ВАЗ 2114 - видео инструкция

Где масса ВАЗ 2114 ЭБУ

Первое соединение с массой от ЭБУ на автомобилях с двигателем 1.5 находится под приборами на усилителе крепления рулевого вала. Второй вывод находится под панелью приборов, рядом с электродвигателем отопителя, с левой стороны корпуса отопителя.


На автомобилях с двигателем 1.6 первый вывод (масса ЭБУ ВАЗ 2114) находится внутри панели приборов, слева, над блоком реле / ​​предохранителей, под шумоизоляцией. Второй вывод расположен над левым экраном центральной консоли панели приборов на приварной шпильке (крепится гайкой М6).

Где реле и Предохранитель ЭБУ ВАЗ 2114

Основная часть предохранителей и реле находится в монтажном блоке моторного отсека, но реле и предохранитель, отвечающие за электронный блок управления ВАЗ 2114, находятся в другом месте.


Второй «блок» находится под торпедой со стороны ног переднего пассажира. Для доступа к нему нужно просто отверткой Phillips открутить несколько креплений. Почему в кавычках, а потому что такой колодки нет, есть ЭБУ (мозги) и 3 предохранителя + 3 реле.

Что делать, если сканер не видит ЭБУ ВАЗ 2114

Вопрос читателя: Ребят, а почему при диагностике пишет, что нет связи с ЭБУ? Что делать? Что исправить?

Итак, почему сканер не видит ЭБУ ВАЗ 2114? Что делать, чтобы устройство подключилось и увидело блок? Сегодня в продаже можно найти множество различных адаптеров для тестирования автомобилей.

Если вы покупаете ELM327 Bluetooth, скорее всего, вы пытаетесь подключить некачественные устройства. Скорее всего, вы приобрели адаптер с устаревшей версией программного обеспечения.


Итак, по каким причинам устройство отказывается подключаться к блоку:

  1. Сам переходник некачественный. Проблемы могут быть как с прошивкой устройства, так и с его «железом». Если основная микросхема вышла из строя, то диагностировать работу двигателя, а также подключить к ЭБУ будет невозможно.
  2. Плохой соединительный кабель. Кабель может быть сломан или неисправен сам по себе.
  3. На устройстве установлена ​​неправильная версия программного обеспечения, в результате чего синхронизация не будет работать (автор видео о тестировании устройства - Рус Радаров).

В этом случае, если у вас есть устройство с правильной версией прошивки 1.5, где присутствуют все шесть из шести протоколов, но адаптер не подключается к ЭБУ, выход есть. Вы можете подключиться к блоку, используя строки инициализации, которые позволяют устройству адаптироваться к командам блока управления двигателем станка.В частности, речь идет о строках инициализации диагностических утилит HobDrive и Torque для автомобилей, использующих нестандартные протоколы подключения.

Как сбросить ошибки ЭБУ ВАЗ 2114 - видео


Сбой напряжения на ЭБУ ВАЗ 2114 - что делать

Вопрос читателя: Всем привет, расскажите, пожалуйста, о проблеме. Симптомы следующие: 1. Появляется ошибка 1206 - пропадание напряжения бортовой сети.в холодную погоду запуск двигателя вообще проблема - на несколько секунд цепляется, щелчок вроде срабатывает реле, чек загорается скачок скорости и машина глохнет. Так может продолжаться полчаса, машига может заглохнуть на ходу. Когда все-таки двигатель прогревается, пропадание прекращается. Где искать причину может слетать датчик? Заранее спасибо!


В принципе решений этой проблемы может быть много:

  1. Если напряжение на АКБ меньше 12.4 вольта, потом ЭБУ начинает экономить энергию, на 11 не завести даже на шнурке))) ЭБУ иногда видит напряжение меньше, чем реально на АКБ, обычно это говорит о том, что пора чистить массы ЭБУ, загляните в разъем, чтобы протереть контакты. В вашем случае для холодных проблем, для горячих проблем все нормально. А если смотреть со стороны батареи? По проблеме наркомана, по перезаряженному гену все нормально. Машинку хороший диагност не повредит
  2. Еще рекомендую обратить внимание на неисправность: катушка зажигания, модуль зажигания, бесконтактный выключатель свечей зажигания.

Ну вот и все дорогие друзья, наша статья про ЭБУ ВАЗ 2114 подошла к концу. Остались вопросы? Обязательно задавайте их в комментариях!


4 января; Январь 5.1, VS 5.1, Bosch 1.5.4; Bosch MP 7.0; 7.2 января, Bosch 7.9.7


таблица моментов затяжки для резьбовых соединений


4 января

Параметр

Имя

Единица или состояние

Зажигание на

Холостой ход

COEFFF

Поправочный коэффициент топлива

0,9-1

1-1,1

EFREQ

Несоответствие частот на холостом ходу

об / мин

± 30

FAZ

Фаза впрыска топлива

град на к.Версия

162

312

ЧАСТО

Частота вращения коленчатого вала

об / мин

0

840-880 (800 ± 50) **

FREQX

Обороты холостого хода коленчатого вала

об / мин

0

840-880 (800 ± 50) **

ФСМ

Положение регулятора холостого хода

шаг

120

25-35

INJ

Длительность импульса впрыска

мс

0

2,0-2,8 (1,0-1,4) **

INPLAM *

Знак работы датчика кислорода

Да / Нет

RICH

RICH

JADET

Напряжение обработки сигнала детонации

мВ

0

0

JAIR

Расход воздуха

кг / час

0

7-8

ДЖАЛАМ *

Отфильтрованный сигнал датчика кислорода поступает на вход

мВ

1230,5

1230,5

JARCO

Напряжение от CO-потенциометра

мВ

токсичность

токсичность

JATAIR *

Напряжение датчика температуры воздуха

мВ

-

-

JATHR

Напряжение датчика положения дроссельной заслонки

мВ

400-600

400-600

JATWAT

Напряжение датчика температуры охлаждающей жидкости

мВ

1600-1900

1600-1900

JAUACC

Напряжение в бортовой сети автомобиля

IN

12,0-13,0

13,0-14,0

JDKGTC

Коэффициент динамической коррекции циклической заправки топливом

0,118

0,118

JGBC

Заправка фильтрованным воздухом

мг / цикл

0

60-70

JGBCD

Нефильтрованное циклическое наполнение воздухом по сигналу ДМРВ

мг / цикл

0

65-80

JGBCG

Ожидаемое циклическое наполнение воздухом с неверными показаниями датчика массового расхода воздуха

мг / цикл

10922

10922

JGBCIN

Циклическое наполнение воздухом после динамической коррекции

мг / цикл

0

65-75

JGTC

Циклическая заправка горючим

мг / цикл

0

3,9-5

JGTCA

Асинхронная циклическая подача топлива

мг

0

0

JKGBC *

Барометрический поправочный коэффициент

0

1-1,2

JQT

Расход топлива

мг / цикл

0

0,5-0,6

JSPEED

Текущее значение скорости автомобиля

км / ч

0

0

JURFXX

Таблица установки частоты на холостом ходу, разрешение 10 об / мин

об / мин

850 (800) **

850 (800) **

NUACC

Квантованное напряжение бортовой сети

IN

11,5-12,8

12,5-14,6

RCO

Коэффициент коррекции подачи топлива от СО-потенциометра

0,1-2

0,1-2

RXX

Знак холостого хода

Да / Нет

НЕ

ЕСТЬ

SSM

Установка регулятора холостого хода

шаг

120

25-35

ТАИР *

Температура воздуха во впускном коллекторе

градусов Цельсия

-

-

THR

Текущее значение положения дроссельной заслонки

%

0

0

TWAT

градусов Цельсия

95-105

95-105

UGB

Установка расхода воздуха для регулятора холостого хода

кг / час

0

9,8

УОЗ

Время зажигания

град на к.Версия

10

13-17

УОЗОК

Время зажигания октан-корректора

град на к.в.

0

0

UOZXX

Опережение зажигания на холостом ходу

град на к.Версия

0

16

VALF

Состав смеси, определяющий подачу топлива в двигатель

0,9

1-1,1

* Эти параметры не используются для диагностики данной системы управления двигателем.

** Для многоточечной системы последовательного впрыска топлива.


Январь 5.1, VS 5.1, Bosch 1.5.4

(для двигателей 2111, 2112, 21045)


Таблица типовых параметров двигателя ВАЗ-2111 (1,5 л 8 кл.)

Параметр

Имя

Единица или состояние

Зажигание на

Холостой ход

ХОЛОСТОЙ ХОД

Скважина №

Нет

Есть

O2 РЕГ.ЗОНА

Скважина №

Нет

Скважина №

ОБУЧЕНИЕ O2

Скважина №

Нет

Скважина №

ПРОШЛОЕ O2

Плохое / богатое

Плохо.

Плохое / богатое

ТОК O2

Плохое / богатое

Плохо

Плохое / богатое

T.OHL.ZH.

Температура охлаждающей жидкости

градусов Цельсия

(1)

94-104

ВОЗДУХ / ТОПЛИВО.

Соотношение воздух / топливо

(1)

14,0-15,0

POL.D.Z.

%

0

0

OB.DV

об / мин

0

760-840

OB.DV.XX

об / мин

0

760-840

ЖЕЛТЫЙ.POL.RXX

шаг

120

30-50

TEK.POL.RXX

шаг

120

30-50

КОРР.В.П.

1

0,76-1,24

W.O.Z.

Время зажигания

град на к.в.

0

10-20

SK.АВТ.

Текущая скорость автомобиля

км / ч

0

0

БОРТОВОЙ

Напряжение бортовой сети

IN

12,8-14,6

12,8-14,6

Дж.OB.XX

об / мин

0

800 (3)

REF.D.O2

IN

(2)

0,05-0,9

O2 ДАТА ГОТОВНОСТИ

Скважина №

Нет

Есть

ВЫПУСК O.O2

Скважина №

НЕ

ДА

ВР ВПР.

мс

0

2,0-3,0

MAC.RV.

Массовый расход воздуха

кг / час

0

7,5-9,5

CEC.RV.

Цикл расход воздуха

мг / цикл

0

82-87

СН.R.T.

Расход топлива в час

л / час

0

0,7-1,0

Примечание к таблице:


Таблица типовых параметров, для двигателя ВАЗ-2112 (1,5 л 16 кл.)

Параметр

Имя

Единица или состояние

Зажигание на

Холостой ход

ХОЛОСТОЙ ХОД

Признак работы двигателя на холостом ходу

Скважина №

Нет

Есть

ОБУЧЕНИЕ O2

Признак обучения подачи топлива по сигналу датчика кислорода

Скважина №

Нет

Скважина №

ПРОШЛОЕ O2

Состояние сигнала датчика кислорода в последнем цикле расчета

Плохое / богатое

Плохо.

Плохое / богатое

ТОК O2

Текущее состояние сигнала датчика кислорода

Плохое / богатое

Плохо

Плохое / богатое

Т.ОХЛ.Ж.

Температура охлаждающей жидкости

градусов Цельсия

94-101

94-101

ВОЗДУХ / ТОПЛИВО.

Соотношение воздух / топливо

(1)

14,0-15,0

ПОЛ.Д.З.

Положение дроссельной заслонки

%

0

0

OB.DV

Частота вращения двигателя (разрешение 40 об / мин)

об / мин

0

760-840

OB.DV.XX

Обороты холостого хода двигателя (разрешение 10 об / мин)

об / мин

0

760-840

YELL.POL.RXX

Желаемое положение регулятора холостого хода

шаг

120

30-50

TEK.POL.RXX

Текущее положение регулятора холостого хода

шаг

120

30-50

CORR.V.P.

Поправочный коэффициент для длительности импульса впрыска в соответствии с сигналом постоянного тока

1

0,76-1,24

W.О.З.

Время зажигания

град на к.в.

0

10-15

СК.АВТ.

Текущая скорость автомобиля

км / ч

0

0

БОРТОВОЙ

Напряжение бортовой сети

IN

12,8-14,6

12,8-14,6

Дж.OB.XX

Желаемая частота вращения холостого хода

об / мин

0

800

REF.D.O2

Напряжение сигнала датчика кислорода

IN

(2)

0,05-0,9

O2 ДАТА ГОТОВНОСТИ

Готовность кислородного датчика к работе

Скважина №

Нет

Есть

ВЫПУСК O.O2

Наличие команды контроллера на включение нагревателя постоянного тока

Скважина №

НЕ

ДА

ВР ВПР.

Длительность импульса впрыска топлива

мс

0

2,5-4,5

MAC.RV.

Массовый расход воздуха

кг / час

0

7,5-9,5

CEC.RV.

Цикл расход воздуха

мг / цикл

0

82-87

СН.R.T.

Расход топлива в час

л / час

0

0,7-1,0

Примечание к таблице:

(1) - Значение параметра не используется для диагностики ECM.

(2) - Когда кислородный датчик не готов к работе (не прогрет), выходное напряжение датчика равно 0.45В. После прогрева датчика напряжение сигнала при выключенном двигателе будет менее 0,1 В.


Таблица типовых параметров двигателя ВАЗ-2104 (1,45 л 8 кл.)

Параметр

Имя

Единица или состояние

Зажигание на

Холостой ход

ХОЛОСТОЙ ХОД

Признак работы двигателя на холостом ходу

Скважина №

Нет

Есть

O2 РЕГ.ЗОНА

Признак работы в зоне регулировки кислородного датчика

Скважина №

Нет

Скважина №

ОБУЧЕНИЕ O2

Признак обучения подачи топлива по сигналу датчика кислорода

Скважина №

Нет

Скважина №

ПРОШЛОЕ O2

Состояние сигнала датчика кислорода в последнем цикле расчета

Плохое / богатое

Плохое / богатое

Плохое / богатое

ТОК O2

Текущее состояние сигнала датчика кислорода

Плохое / богатое

Плохое / богатое

Плохое / богатое

Т.ОХЛ.Ж.

Температура охлаждающей жидкости

градусов Цельсия

(1)

93-101

ВОЗДУХ / ТОПЛИВО.

Соотношение воздух / топливо

(1)

14,0-15,0

ПОЛ.Д.З.

Положение дроссельной заслонки

%

0

0

OB.DV

Частота вращения двигателя (разрешение 40 об / мин)

об / мин

0

800-880

OB.DV.XX

Обороты холостого хода двигателя (разрешение 10 об / мин)

об / мин

0

800-880

YELL.POL.RXX

Желаемое положение регулятора холостого хода

шаг

35

22-32

TEK.POL.RXX

Текущее положение регулятора холостого хода

шаг

35

22-32

CORR.V.P.

Поправочный коэффициент для длительности импульса впрыска в соответствии с сигналом постоянного тока

1

0,8-1,2

W.О.З.

Время зажигания

град на к.в.

0

10-20

СК.АВТ.

Текущая скорость автомобиля

км / ч

0

0

БОРТОВОЙ

Напряжение бортовой сети

IN

12,0-14,0

12,8-14,6

Дж.OB.XX

Желаемая частота вращения холостого хода

об / мин

0

840 (3)

REF.D.O2

Напряжение сигнала датчика кислорода

IN

(2)

0,05-0,9

O2 ДАТА ГОТОВНОСТИ

Готовность кислородного датчика к работе

Скважина №

Нет

Есть

ВЫПУСК O.O2

Наличие команды контроллера на включение нагревателя постоянного тока

Скважина №

НЕ

ДА

ВР ВПР.

Длительность импульса впрыска топлива

мс

0

1,8-2,3

MAC.RV.

Массовый расход воздуха

кг / час

0

7,5-9,5

CEC.RV.

Цикл расход воздуха

мг / цикл

0

75-90

СН.R.T.

Расход топлива в час

л / час

0

0,5-0,8

Примечание к таблице:

(1) - Значение параметра не используется для диагностики ECM.

(2) - Когда кислородный датчик не готов к работе (не прогрет), выходное напряжение датчика равно 0.45В. После прогрева датчика напряжение сигнала при выключенном двигателе будет менее 0,1 В.

(3) - Для контроллеров с более поздними версиями программного обеспечения желаемая частота вращения холостого хода составляет 850 об / мин. Соответственно изменяются и табличные значения параметров OB.DV. и OB.DV.XX.


Bosch MP 7.0

(для двигателей 2111, 2112, 21214)


Таблица типовых параметров для двигателя 2111

Параметр

Имя

Единица или состояние

Зажигание на

Холостой ход (800 об / мин)

Холостой ход (3000 об / мин)

TL

Параметр нагрузки

мс

(1)

1,4-2,1

1,2-1,6

УБ

Напряжение бортовой сети

IN

11,8-12,5

13,2-14,6

13,2-14,6

TMOT

Температура охлаждающей жидкости

градусов Цельсия

(1)

90-105

90-105

ZWOUT

Время зажигания

град на к.Версия

(1)

12 ± 3

35-40

DKPOT

Положение дроссельной заслонки

%

0

0

4,5-6,5

N40

Частота вращения коленчатого вала двигателя

об / мин

(1)

800 ± 40

3000

TE1

Длительность импульса впрыска топлива

мс

(1)

2,5-3,8

2,3-2,95

МОМПОС

Текущее положение регулятора холостого хода

шаг

(1)

40 ± 15

70-85

N10

Частота вращения коленчатого вала на холостом ходу

об / мин

(1)

800 ± 30

3000

QADP

Переменная адаптации воздушного потока на холостом ходу

кг / час

± 3

± 4 *

± 1

ML

Массовый расход воздуха

кг / час

(1)

7-12

25 ± 2

УСВК

Сигнал управления кислородным датчиком

IN

0,45

0,1-0,9

0,1-0,9

FR

Коэффициент коррекции времени впрыска топлива по сигналу УДК

(1)

1 ± 0.2

1 ± 0,2

TRA

Аддитивная составляющая коррекции самообучения

мс

± 0,4

± 0,4 *

(1)

FRA

Мультипликативный компонент коррекции самообучения

1 ± 0.2

1 ± 0,2 *

1 ± 0,2

TATE

Коэффициент заполнения сигнала продувки адсорбера

%

(1)

0-15

30-80

УШК

Сигнал диагностического датчика кислорода

IN

0,45

0,5-0,7

0,6-0,8

TANS

Температура всасываемого воздуха

градусов Цельсия

(1)

-20... + 60

-20 ... + 60

BSMW

Отфильтрованное значение сигнала датчика неровной дороги

г

(1)

-0,048

-0,048

ФДХА

Коэффициент адаптации к высоте

(1)

0,7-1,03 *

0,7-1,03

RHSV

Шунтирующее сопротивление в контуре отопления УДК

Ом

(1)

9-13

9-13

RHSH

Шунтирующее сопротивление в контуре отопления DDC

Ом

(1)

9-13

9-13

FZABGS

Счетчик токсичных пропусков зажигания

(1)

0-15

0-15

QREG

Параметр расхода воздуха на холостом ходу

кг / час

(1)

± 4 *

(1)

LUT_AP

Измеренное значение неравномерности вращения

(1)

0-6

0-6

LUR_AP

Порог шероховатости

(1)

6-6,5 (6-7,5) ***

6,5 (15-40) ***

ASA

Параметр адаптации

(1)

0,9965-1,0025 **

0,996-1,0025

ДТВ

Фактор влияния форсунок на адаптацию смеси

мс

± 0.4

± 0,4 *

± 0,4

ATV

Составная часть задержки обратной связи для второго датчика

сек

(1)

0-0,5 *

0-0,5

ТПЛРВК

Период сигнала датчика O2 перед катализатором

сек

(1)

0,6-2,5

0,6-1,5

B_LL

Признак работы двигателя на холостом ходу

Скважина №

НЕ

ДА

НЕ

Б_КР

Контроль детонации активен

Скважина №

(1)

ДА

ДА

Б_КС

Функция антидетонации активна

Скважина №

(1)

НЕ

НЕ

B_SWE

Плохая дорога для диагностики пропусков зажигания

Скважина №

(1)

НЕ

НЕ

B_LR

Признак работы в зоне контроля контрольного датчика кислорода

Скважина №

(1)

ДА

ДА

M_LUERKT

Пропуски зажигания

Да / Нет

(1)

НЕ

НЕ

B_ZADRE1

Адаптация передачи выполняется для диапазона скоростей 1 ... Продолжение »

9

40 - 880
Параметр Единица
ред.

Тип контроллера и типовые значения

4 января 4 января M1 .5 .4 M1 .5 .4 N MP7 .0
UACC IN 13 - 14 , 6 13 - 14 , 6 13 - 14 , 6 13 - 14 , 6 13 - 14 , 6
TWAT град.ИЗ 90 - 104 90 - 104 90 - 104 90 - 104 90 - 104
THR % 0 0 0 0 0
ЧАСТОТА об / мин 750 - 850 840 - 880 760 - 840 760 - 840
INJ мс 2 - 2 , 8 1 - 1 , 4 1 , 9 - 2 , 3 2 - 3 1 , 4 - 2 , 2
RCOD 0 , 1 - 2 0 , 1 - 2 +/- 0 , 24
ВОЗДУХ кг / час 7 - 8 7 - 8 9 , 4 - 9 , 9 7 , 5 - 9 , 5 6 , 5 - 11 , 5
УОЗ гр.P.K.V 13 - 17 13 - 17 13 - 20 10 - 20 8 - 15
ФШМ шаг 25 - 35 25 - 35 32 - 50 30 - 50 20 - 55
QT л / час 0 , 5 - 0 , 6 0 , 5 - 0 , 6 0 , 6 - 0 , 9 0 , 7 - 1
ALAM1 IN 0 , 05 - 0 , 9 0 , 05 - 0 , 9

ГАЗ и УАЗ с Микас 5.4 и контроллеры Mikas 7.x
Параметр Ред. Ед.

Тип двигателя и типовые значения

ЗМЗ - 4062 ЗМЗ - 4063 ЗМЗ - 409 УМП - 4213 УМЗ - 4216
UACC 13 - 14 , 6 13 - 14 , 6 13 - 14 , 6 13 - 14 , 6 13 - 14 , 6
TWAT 80 - 95 80 - 95 80 - 95 75 - 95 75 - 95
THR 0 - 1 0 - 1 0 - 1 0 - 1
ЧАСТОТА 750 ‑850 750 - 850 750 - 850 700 - 750 700 - 750
INJ 3 , 7 - 4 , 4 4 , 4 - 5 , 2 4 , 6 - 5 , 4 4 , 6 - 5 , 4
RCOD +/- 0 , 05 +/- 0 , 05 +/- 0 , 05 +/- 0 , 05
ВОЗДУХ 13 - 15 14 - 18 13 - 17 , 5 13 - 17 , 5
УОЗ 11 - 17 13 - 16 8 - 12 12 - 16 12 - 16
УОЗОЦ +/- 5 +/- 5 +/- 5 +/- 5 +/- 5
FCM 23 - 36 22 - 34 28 - 36 28 - 36
ПАБС 440 - 480

Двигатель должен быть прогрет до температуры TWAT, указанной в таблице.

Типовые значения основных параметров для автомобилей

Шеви-Нива ВАЗ21214 с контроллером Bosch MP7 .0 N

Режим холостого хода (все потребители выключены)

Частота вращения коленчатого вала об / мин 840 - 850
Жел. оборотов XX об / мин 850
Время впрыска, мс 2 , 1 - 2 , 2
УОЗ гр.пкв. 9 , 8 - 10 , 5 - 12 , 1
11 , 5 - 12 , 1
РХХ положение, ступенька 43
Составной элемент поз.шаговый
шаг двигателя
127
Коррекция времени впрыска DK 127 –130
каналов АЦП ДТОЖ 0, 449 В / 93, 8 град. ИЗ
ДМРВ 1.484В / 11,5кг / ч
DPDZ 0,508 В / 0%
D 02 0,14 - 0,708 В
D детский 0,098 - 0,235V

Режим 3000 об / мин.

Массовый расход воздуха кг / ч. 32 , 5
ДПДЗ 5 , 1 %
Время впрыска, мс 1 , 5
РХХ положение, шаг 66
У ДМРВ 1 , 91
УОЗ гр.пкв. 32 , 3
Типовые значения основных параметров для автомобилей

ВАЗ-21102 8 В с Bosch M7.9. 7 контроллер
Обороты XX, об / мин 760 - 800
Желаемые обороты XX, об / мин 800
Время впрыска, мс 4 , 1 - 4 , 4
УОЗ, гр.пкв 11 - 14
Массовый расход воздуха, кг / час 8 , 5 - 9
Требуемый расход воздуха кг / ч 7 , 5
Корректировка времени впрыска по лямбда-зонду 1 , 007 - 1 , 027
Положение МАК, ступенька 32 - 35
Составной элемент поз.шаг. шаг двигателя 127
Коррекция времени впрыска O2 127 - 130
Расход топлива 0 , 7 - 0 , 9
Параметры контроля исправной системы впрыска

СУД "Renault F3 R" (Святогор, Князь Владимир)
Обороты холостого хода 770 –870
Давление топлива 2, 8 - 3, 2 атм.
Минимальное давление, развиваемое топливным насосом 3 атм.
Сопротивление обмотки форсунки 14-15 Ом
Сопротивление TPS (выводы A и B) 4 кОм
Напряжение между выводом B датчика давления воздуха
и массой
0, 2 - 5, 0 В (в другом режиме)
Напряжение на выводе C датчика давления воздуха 5,0В
Сопротивление датчика температуры воздуха при 0 градусах С - 7.5/12 кОм
при 20 градусах С - 3, 1/4, 0 кОм
при 40 градусах С - 1, 3/1, 6 кОм
Сопротивление обмотки клапана РХХ 8, 5 - 10, 5 Ом
Сопротивление обмоток катушек зажигания, выводы 1 -
3
1,0 Ом
Сопротивление короткого замыкания вторичной обмотки 8-10 кОм
ДТОЖ сопротивление 20 гр.С - 3, 1/4, 1 кОм
90 градусов C - 210/270 Ом
Сопротивление датчика, кВ 150 - 250 Ом
Токсичность выхлопных газов при различных соотношениях воздух / топливо (ALF)

Показания были сняты с помощью 5-компонентного газоанализатора только для 1,5-литровых двигателей. В принципе, каждый двигатель отличался показаниями, поэтому учитывались только показания этих машин, которые при 1% CO составляли 14,7 ALF по данным газоанализатора.Даже эти машины имеют немного разные показания, поэтому некоторые данные пришлось усреднить., 93

0 , 8 14 , 12 2 , 0 13 , 58 3 , 4 16 , 18 0 , 2 14 , 81 0 , 9 14 , 03 2 , 2 13 , 41 3 , 6 15 , 83 0 , 3 14 , 7 1 , 0 13 , 94 2 , 4 13 , 22 3 , 8 15 , 58 0 , 4 14 , 57 1 , 2 13 , 87 2 , 6 13 , 05 4 , 0 15 , 38 0 , 5 14 , 42 1 , 4 13 , 80 2 , 8 12 , 80 4 , 6 15 , 20 0 , 6 14 , 30 1 , 6 13 , 72 3 , 0 Измерения
© WIND 15 , 05 0 , 7 14 , 20 1 , 8 13 , 65 3 , 2

Бортовой компьютер Элара 12.3860 инструкция. Электронный розжиг "Элара"

Прайс-лист

на продукцию автомобильной электроники

производства "ЭЛАРА" 1

(составлено на 3 листах)

Срок действия - с 11 января 2003 г. до отмены.

Имя,

Цена за единицу, руб: 2

обозначение

без НДС

с НДС

Блок управления двигателем "ЭЛАРА М"

46.3763 (автомобили ГАЗ-3110 Волга)

Сканер-диагностический прибор "ЭЛАРА"

Дополнительный резистор 2502.3729 *

(автомобили ГАЗ-3111)

Дополнительный резистор 22.3729

(легковые автомобили ГАЗ)

Электродвигатель с насосом 47.3780

(однопроводный, 12В, 20мм)

Автомобили ГАЗ

Электродвигатель с насосом 471.3780

(двухпроводный, 12В, 18.8 мм)

Автомобили УАЗ

403 , г. 66

Электродвигатель с насосом 472.3780

(двухпроводный, 24 В, 18,8 мм)

Автомобили КАМАЗ

Электродвигатель с насосом 473.3780

(однопроволочный, 12 В, 18,8 мм)

Автомобили ГАЗ

Насос омывателя фар 46.3780

(автомобили ГАЗ-3102)

Блок управления отопительно-вентиляционной установкой 3310.8109001

(автомобили ГАЗ-2750)

Блок управления отопительно-вентиляционной установкой 3310.

(легковые автомобили ГАЗ-2750 Люкс)

Блок индикации БСК 10А 12.3860

(автомобили ВАЗ-2110)

Блок индикации BSK 10M 12.3860

(автомобили ВАЗ-2110)

Блок индикации БСК 16.3860

(автомобили ВАЗ-2114)

Блок управления свечами накаливания 25.3763 ​​

(автомобили ВАЗ-21045)

Реле заднего противотуманного света 22.3777

(12В, автомобили ВАЗ)

Реле заднего противотуманного света 22.3777-01

(24В, вагоны ПАЗ)

Блок защиты и коммутации 5002.3722 *

(автомобили ГАЗ-3111)

Программируемый выключатель стеклоочистителя

12.3777-01 (автомобили ГАЗ-3102)

Датчик температуры испарителя

(автомобили ВАЗ)

Прерыватель стеклоочистителя

(легковые автомобили ГАЗ)

* Специальное предложение !!!

Система автоматического управления нагревателем

легковые автомобили ГАЗ-3111

Примечание.

1. При отгрузке товаров в индивидуальной упаковке, стоимость последней добавляется к цене единицы товара.

2. Цены указаны без налога с продаж (5%) для физических лиц при оплате наличными

3. В зависимости от объема заказа скидки предоставляются в следующем размере:

Объем заказа,

Скидка,

тыс.тереть.

до 200

от 201 до 400

из 401

Научно-производственное приборостроительное предприятие "ЭЛАРА" Россия, г. Чебоксары, Московский проспект, 40.

Директор по маркетингу и продажам продукции гражданского назначения:

Электронная почта: ***** @ *** ru

Директор направления «Автоэлектроника»

Электронная почта: ***** @ *** ru

Маркетинговая служба ГП направления «Автоэлектроника»:

Электронная почта: ***** @ *** ru

Интернет-магазин http: // www.

Гарантийное обслуживание:

Сервисный центр: (83

Региональные представители:

«Промпласт», Нижний Новгород

Электронная почта: ***** @ ***

«Автокомплект», г. Чебоксары

тел., Электронная почта: ***** @ ***

Региональные склады:

склад в Москве: (095)
м. Новослободская, «Авионика»

Нижний Новгород

Современные автомобили оснащены большим количеством электронных устройств: выключателями системы зажигания, блоками управления двигателем, диагностикой, бортовыми компьютерами и др. Мы познакомим наших читателей с некоторыми из этих устройств, установленных на отечественных автомобилях ВАЗ и ГАЗ. Эта информация может быть полезна как техническим специалистам, так и любителям, занимающимся ремонтом подобной техники.Сегодня мы поговорим о блоке индикации бортовой системы мониторинга.

Блок индикации бортовой системы мониторинга (БИ БСК-10, далее - блок) предназначен для отображения состояния узлов автомобиля с помощью десяти световых и одного звукового сигнализатора. Список контролируемых параметров и цвета соответствующих световых сигналов приведены в таблице.


Операционный блок может находиться в одном из пяти режимов:

1.«Выкл» - ключ не в замке зажигания.

2. «Ожидание» - ключ в замке зажигания в положении «выключено». Если дверь водителя открыта, блок регистрирует событие «забытый ключ в замке зажигания» и издает звуковой сигнал в течение 6 секунд.

3. «Предпусковой контроль сигнализаторов» - при повороте ключа в положение «зажигание». Продолжительность режима 4 с. Раздается один звуковой сигнал, и все сигнальные лампы загораются на 4 секунды. Неисправности «недостаточный уровень масла», «недостаточный уровень охлаждающей жидкости», «недостаточный уровень омывающей жидкости» отслеживаются, и их значение запоминается, но световые сигналы не включаются до окончания режима.

4. «Предпусковой контроль параметров» - после выхода из режима «Предпусковой контроль сигнализаторов» и пауза 1 с. Продолжительность режима 6 с. Сработавшие световые индикаторы сначала мигают 6 секунд с частотой 1 Гц, затем горят постоянно, пока неисправность не будет устранена или ключ не будет переведен в положение «выключено». Звуковой сигнализатор включается одновременно со световыми сигналами на 3 с.

Зарегистрированные неисправности «недостаточный уровень масла», «недостаточный уровень охлаждающей жидкости», «недостаточный уровень омывающей жидкости», «неисправность стоп-сигналов и габаритных огней» и «износ тормозных колодок» сохраняются до поворота ключа в положение «выключено» позиция.

5. «Параметрирование при работающем двигателе» начинается после окончания режима «предпускового контроля параметров». Мониторинг неисправностей «недостаточный уровень масла», «недостаточный уровень охлаждающей жидкости», «недостаточный уровень омывающей жидкости», мониторинг неисправностей «открытые двери», «отстегнутые ремни безопасности», «неисправность стоп-сигналов и габаритных огней», «износ тормозной колодки "продолжается.

Устройство состоит из двух основных частей (рис. 1): микропроцессора и индикатора, установленных на плате управления А1 и на плате индикации А2 соответственно.Обе платы установлены в пластиковом корпусе.

(нажмите для увеличения)

Внешний вид блока показан на рис. 2. 15-контактный разъем используется для подключения питания и датчиков.

Выходные сигналы датчиков поступают с контактов разъема XP1 на входы P0.0-P0.5, P2.0-P2.5 микроконтроллера DD3 через согласующие цепи A1B1-A1B12 и триггеры Шмитта DD1, DD2. Выходы P1.0-P1.7, P3.1, P3.2 микроконтроллера предназначены для управления транзисторными ключами A2B1-A2B10, которые, в свою очередь, переключают светодиоды HL1-HL10.Для генерации звукового сигнала, имитирующего звон звонка, используется динамическая головка HA1, которая через разделительный конденсатор С9 подключена к выходу усилителя на транзисторах VT7, VT8, управляемого выходами РЗ.б, Р3. 7 микроконтроллера DD3.

При вставке ключа в замок зажигания автомобиля напряжение питания поступает с вывода 11 разъема XP1 через диод VD9, защищающий блок от переполюсовки, на стабилизатор напряжения, выполненный на транзисторах VT1-VT6.Схема VD11R8R9VT6 отключает питание блока, если напряжение в бортовой сети превышает 24 В. Стабилизатор обеспечивает минимальное падение напряжения (не более 0,6 В при полной нагрузке) и допускает входное импульсное напряжение до 150 V.

Микроконтроллер DD3 содержит встроенный тактовый генератор, работающий с внешним керамическим резонатором CSA-8.0MTZ от MSHATana 8MHz.

Сигнал сброса фиксированной длительности для микроконтроллера DD3 после подачи напряжения питания или его падения ниже 4.2 В генерируется узлом («супервизором»), состоящим из порогового элемента на транзисторе VT10, стабилитрона VD12 и однозарядного элемента DD4.3, DD4.4 ... В режиме ожидания (зажигание выключено, передние двери закрыты) микроконтроллер DD3 находится в «спящем» состоянии, при этом потребляемый блоком ток не превышает 7,5 мА. Если ключ в замке повернут в положение «зажигание» или открыта какая-либо передняя дверь, узел на элементе DD4.1 и транзисторе VT9 генерирует прерывание (лог.0) на PZ.Вывод Z микроконтроллера DD3, выводящий его из «спящего» состояния.

Устройство показывает открытое состояние каждой двери автомобиля. Для сохранения индивидуального сигнала с каждого дверного переключателя и включения внутреннего освещения при открытии любой двери используются диоды VD5-VD8. Диоды VD1-VD4 предотвращают подачу напряжения на блок через лампу салона автомобиля.

В блоке в основном используются элементы для поверхностного монтажа. Конденсатор C9 - оксид алюминия SKR101M1EE11VM от JAMICON (допускается замена на аналогичный), конденсатор C3 - танталовый типоразмера D для поверхностного монтажа, все остальные конденсаторы и резисторы типоразмеров 0603, 0805 и 1206.Транзисторы MJE15031 и КТ6851А можно заменить на транзисторы VS847 и VS857 - на КТ3130А-9-КТ3130Ж-9 и КТ3129А-9-КТ3129D-9 соответственно.

На автомобилях «Десятого семейства» рядом с дисплеем всегда устанавливаются часы или компьютер. Теперь эти компьютеры называют «бортовыми компьютерами» (БК). Дисплей компьютера при выключенном зажигании показывает время, но это не единственная его функция! Перечислим все возможности бортового компьютера на ВАЗ-2112, и прилагаемая ВАЗ инструкция нам в этом поможет.Таблицы скопированы с инструкций, которые важны при настройке.

О какой букмекерской конторе идет речь? Ответ показан на видео.

Передняя панель изображена на фото ниже. Вам необходимо запомнить основные клавиши: 1, 2, 3 и 5. Все функции разделены на три группы. Нажимая кнопку 1, вы можете просмотреть функции первой группы. То же самое и с другими ключами.

Обычный БК для хэтчбека "Лада-112"

Вопрос, зачем нужна кнопка 5? Находясь в любой из трех групп, эта кнопка активирует дополнительные функции.Кстати, их количество равно двум.

Каждая группа имеет разные дополнительные функции.

Пример смахивания

При выключенном зажигании мы видим часы на дисплее. Попробуем включить зажигание и нажать клавишу 1. Саму кнопку можно нажимать сколько угодно раз - функции переключаются циклически. Их три.

Функциональная группа «Время»

Если нужны дополнительные функции, нажмите кнопку 5. Мы рассмотрели, как использовать штатный бортовой компьютер на ВАЗ-2112, но инструкция подходит для любых «Десяток».

БК работа в разных режимах

Выше сказано, как пользоваться БК в режиме "Время". Группа «Время» первая, но есть еще две - «Топливо», «Путь». Предоставляем таблицы для них.

Функциональная группа «Топливо»

Выше приведена таблица для кнопок 2 и 5.

Функциональная группа «Путь»

Здесь показаны функции, активируемые кнопками 3, 5.

Инструкции по программированию

Будем менять разные настройки. А еще попробуем включить сигнализацию, изменить яркость подсветки и т.д. Таким образом, программирование ЭБУ на ВАЗ-2112 касается и эксплуатации.

Настройка датчика уровня топлива

Резервуар изначально пустой. Включите функцию «Уровень топлива» (2-5) и нажмите кнопку 4 более двух секунд. Далее следуем шагам:

  1. Нажмите кнопку 3 на одну секунду до появления звукового сигнала;
  2. Заливаем в бак три литра топлива.Подождите 10-20 секунд и повторите шаг 1;
  3. Повторяйте шаги 1 и 2, пока не будет заполнено 39 литров.

Активируем сигнализацию превышения скорости

Нажатием кнопки 3 включаем функцию «Средняя скорость». Нажмите кнопку 4. Затем кнопками 5 и 6 установите нужные числа. Наконец, нажмите кнопку 4.

Чтобы отключить опцию, используйте высокое пороговое значение: 190 или 200 км / ч.

Изменить яркость подсветки

Используем функцию 1-3 «Время с остановками».Нажмите кнопку 4. Используйте кнопки 5 и 6 для настройки. Нажмите кнопку 4.

Тревога

Перейти в опцию «Будильник» (дополнительная функция в списке «Часы»). Нажмите кнопку 4. Затем установите значение часа (кнопки 5 и 6), нажмите кнопку 4, установите значение минут (кнопки 5 и 6). При нажатии кнопки 4 включается будильник.

Будильник в машине - вещь необходимая

Осталось разобраться, как отключить сигнализацию. Следуйте всем инструкциям, пока не установите час, а затем нажмите кнопку 1.Сигнализация должна выключиться!

Как настроить календарь и часы

Мы дошли до самой сложной главы. Перейдем к делу:


Для быстрой настройки выполните шаги 1 и 2. Если вы затем нажмете кнопку 1, часы будут округлены в большую сторону с 13:57 до 14:00. Или еще: было 14:05, но будет 14:00.

Наша редакционная 2112 с BC Gamma GF 212. Мы полностью им довольны

Самая популярная машина нестандартной амуниции на ВАЗ-2110 - модель Gamma GF 212.

Его стоимость около 2500 рублей ... Установка проста, вам просто нужно подключить к K-линии в диагностическом разъеме и вывести провода питания.

Есть такие полезные функции, как задувание свечей и прочее. Мы сами можем только рекомендовать его среди большого разнообразия моделей, представленных на рынке.

Маршрутный компьютер (МК), изображенный на рис. 37, в вариантном варианте устанавливается вместо часов в автомобилях ВАЗ 2110, ВАЗ 2111, ВАЗ 2112. МК имеет 15 функций, разделенных на 3 группы (см. Таблицу 2).Группа выбирается с помощью кнопок 1, 2 и 3.

В каждой группе функции делятся на основные и дополнительные. Основные функции прокручиваются по кольцу кнопками 1, 2 и 3. Дополнительные функции прокручиваются кнопкой 5. При выключенном зажигании ЭБУ всегда находится в режиме «Текущее время». При извлеченной батарее тактовая частота и все накопленные параметры сохраняются не менее 1 месяца.

НАСТРОЙКА ФУНКЦИЙ КОМПЬЮТЕРА

Коррекция отклонения часов

Нажмите кнопку 4 в режиме «Текущее время».По шестому сигналу точного времени нажмите кнопку 1, при этом секунды будут сброшены, а часы округлены.

Установка текущего времени (календаря)

  • Нажмите кнопку 4 в режиме «Текущее время» («календарь»).
  • Кнопками 5, 6 установите необходимое значение часа (дня).
  • Нажмите кнопку 4.
  • Используйте кнопки 5, 6, чтобы установить желаемое значение минут (месяц).
  • Нажмите кнопку 4, чтобы завершить установку времени (календаря).

Установка будильника

  • Кнопками 5, 6 установите необходимое значение часа.
  • Нажать кнопку 4. Кнопками 5, 6 установить необходимое значение минут.
  • Нажмите кнопку 4, чтобы завершить настройку будильника.
  • В режиме «Время суток» загорается символ будильника (будильник включен).


* При переполнении счетчика любого из накопленных параметров («Время в пути», «Время в пути с остановками», «Общий расход», «Пробег за поездку») все накопленные и расчетные («Средний расход топлива» , «Прогноз пробега на остатке топлива», «Средняя скорость»), с появлением двухтонального звукового сигнала.

Выключить будильник

  • Нажать кнопку 4 в режиме «Тревога».
  • Нажмите кнопку 1, чтобы выключить будильник. В цифровых цифрах появится «—.—», а в режиме «Текущее время» символ будильника не загорится (будильник выключен).

Регулировка яркости подсветки индикатора

При включенных габаритных огнях уровень освещенности регулируется диммером на шкале прибора. При выключенных габаритных огнях уровень подсветки регулируется программно:

  • - нажать кнопку 4 в режиме «Время в пути с остановками».Все отдельные сегменты (пиктограммы) будут отображаться на индикаторе, что является признаком режима регулировки уровня подсветки, а число, соответствующее уровню подсветки в процентах от максимального значения, будет отображаться цифровыми цифрами;
  • - кнопками 5, 6 установить необходимый уровень яркости подсветки; нажмите кнопку 4, чтобы выйти из режима регулировки яркости.

Калибровка датчика уровня топлива

  • Для проведения коррекции необходимо слить весь бензин из бака.
  • Нажать и удерживать кнопку 4 более 2 с в режиме «Уровень топлива». Индикатор покажет мигающую цифру «0».
  • Нажмите и удерживайте кнопку 3 в течение 1 секунды, пока не появится подтверждающий звуковой сигнал. После этого на индикаторе появится мигающая цифра «3».
  • Залейте 3 литра бензина в бензобак с помощью мерной емкости, подождите, пока датчик уровня топлива успокоится, нажмите и удерживайте кнопку 3 в течение 1 с, пока не раздастся подтверждающий звуковой сигнал.
  • Продолжите эту процедуру до максимального значения 39 литров, после чего компьютер автоматически выйдет из режима.

Установка сигнализации превышения скорости

  • Нажать кнопку 4 в режиме «Средняя скорость».
  • Кнопками 5, 6 установите необходимый порог скорости.
  • Нажмите кнопку 4, чтобы выйти из режима сигнализации превышения скорости.

Настоящая инструкция по установке распространяется на микропроцессорные системы зажигания АДИГ.648352.010, АДИГ.648352.012, АДИГ.648352.013 (далее - микропроцессорные системы зажигания), предназначенные для работы в электрооборудовании автомобилей с четырехцилиндровыми и карбюраторными двигателями внутреннего сгорания.

Микропроцессорная система зажигания используется в автомобильной промышленности для улучшения характеристик двигателя с точки зрения долговечности, экономичности и выбросов выхлопных газов.

Микропроцессорная система зажигания может быть установлена ​​вместо классической системы зажигания на любой автомобиль с четырехцилиндровым карбюраторным двигателем внутреннего сгорания.

Схема подключения автомобиля с микропроцессорной системой зажигания приведена в приложении А.

Состав микропроцессорной системы зажигания (см. Приложение Б):
- датчик-распределитель 75.3706 или аналогичный по конструкции -1 шт;
- контроллер зажигания 22.3854 (для автомобилей с двигателем модели 402) или 22.3854-01 (для автомобилей с двигателем модели 421) -1 шт;
- датчик абсолютного давления 45,3829 -1 шт;
- жгут -1 шт.

Катушка зажигания, электромагнитный клапан EPHH и микровыключатель EPHH микропроцессорной системы зажигания используются штатные, установленные на автомобиле.

Перечень документов, на которые дополнительно следует руководствоваться при проведении работ:
- на контроллеры зажигания 22.3854, 22.3854-01 АДИГ.648352.006РЕ;
- на датчик распределителя 75.3706> или аналогичный по конструкции;
-.

1 Общие инструкции.

Установить микропроцессорную систему зажигания на автомобиль можно как на СТО, так и самостоятельно. На автомобиле с микропроцессорной системой зажигания не допускается:
- отсоединить высоковольтные провода и проверить цепи зажигания на наличие искры, так как это может привести к прогоранию высоковольтной изоляции и выходу из строя микропроцессорной системы зажигания;
- проводить профилактические работы с датчиком распределителя при включенном зажигании;
- отсоединить провода от клемм АКБ при работающем двигателе, так как это может повредить микропроцессорную систему зажигания.

1.1 Эксплуатационные ограничения.

Запрещается:
- подключать микропроцессорную систему зажигания по схеме, отличной от указанной в Приложении А;
- для работы микропроцессорной системы зажигания при ненадежном соединении электрических проводов транспортного средства с выводами его электрооборудования;
- управлять системой при ненадежном контакте корпуса контроллера с кузовом автомобиля;
- управлять микропроцессорной системой зажигания с неполностью вставленными высоковольтными проводами в гнезда крышки датчика-распределителя и катушки зажигания;
- открыть и разобрать контроллер.

2 Меры безопасности.

2.1 Во избежание травм или повреждения системы во время монтажных работ отсоедините провод от клеммы аккумулятора.

2.2 Не прикасаться к высоковольтным проводам и приборам при включенном зажигании.

3 Подготовка к установке.

3.1 Перед началом работ убедитесь, что моторный отсек и двигатель автомобиля достаточно чистые, при необходимости промойте и просушите.

3.2 Демонтаж классической системы зажигания:
- отсоединить наконечники высоковольтных проводов от крышки распределителя;
- отсоединить провод от безымянного вывода датчика распределителя и трубки от регулятора вакуума;
- снимаем датчик распределителя с двигателя;
- отсоединить провода от замка зажигания, предварительно пометив их;
- снимаем выключатель зажигания.

4 Установка микропроцессорной системы зажигания.

4.1 Общие требования к установке микропроцессорной системы зажигания:
- установка системы должна выполняться аккуратно;
- связь контроллера с массой автомобиля должна быть надежной, т.е. обеспечивать хороший контакт;
- категорически запрещается замыкать выходные контакты, а также производить любые переключения соединительных проводов, не предусмотренные схемой подключения;
- установочные провода, соединяющие контроллер с приборами системы зажигания на автомобиле и приборы между собой, должны иметь сечение не менее 0.5 кв. мм и должны иметь проушины для подключения к соответствующим клеммам.

4.2 Схема подключения контроллера на автомобиле приведена в Приложении А.

4.3 Последовательность установки микропроцессорной системы зажигания:
- проворачивая коленчатый вал двигателя, определить начало такта сжатия в 1-м цилиндре. вытесненным воздухом;
- установить поршень первого цилиндра в положение, соответствующее начальному углу опережения зажигания (4-6) по коленчатому валу в ВМТ, предусмотренному руководством по двигателю;
- вставить хвостовик датчика распределителя со снятой высоковольтной крышкой в ​​отверстие в корпусе двигателя так, чтобы кулачки роликовой муфты вошли в пазы втулки привода двигателя;
- установив ползун и прикрепив крышку распределителя на место, убедитесь, что направление ползуна соответствует высоковольтному выводу первого цилиндра;
- затяните винт пластинки индикатора октан-корректора так, чтобы стрелка на двигателе совпала со средним делением шкалы октан-корректора;
- ослабить гайку крепления датчика распределителя к пластине;
- удерживая пальцем бегунок против вращения (для устранения зазоров в приводе), поверните корпус датчика распределителя до совпадения с электродом No.1 крышки согласно рисунку в приложении D и затянуть гайку крепления датчика распределителя;
- для более точной установки датчика распределителя на двигатель используйте специальный прибор, содержащий разъем, индикаторный и силовой провода, эл. схему устройства см. в Приложении D;
- подключить разъем устройства к датчику распределителя;
- подключите провода питания прибора к автомобильному аккумулятору, соблюдая полярность;
- повернуть корпус датчика распределителя, предварительно ослабив гайку крепления, до тех пор, пока индикатор не перестанет светиться, при этом положение ползунка относительно электрода No.1 крышки и конец паза шторки по направлению вращения относительно датчика Холла должны соответствовать рисунку в Приложении D;
- закрепить корпус датчика распределителя;
- отсоединить прибор от АКБ и датчика распределителя;
- установить крышку распределителя и подключить к клеммам распределителя высоковольтные провода в порядке работы цилиндров и центрального высоковольтного провода;
- заменить выключатель с контроллером зажигания с подключенным жгутом и подсоединить клемму X7 жгута к автомобилю гайкой крепления контроллера;
- на автомобилях УАЗ закрепить датчик абсолютного давления 45.3829 в моторном отсеке на стенке кузова в зоне длины трубки вакуумного регулятора;
- подсоединить разъем жгута проводов Х2 к датчику абсолютного давления 45.3829 и к штуцеру датчика трубку, которая соединялась с регулятором вакуума датчика распределителя от карбюратора;
- определить оптимальную трассу жгута с разъемом HZ к датчику распределителя (жгут не должен касаться двигателя) и подключить разъем HZ к датчику распределителя;
- отсоединить от электромагнитного клапана EPHH провод, идущий к блоку управления EPHH, и подключить на его место разъем Х4 от жгута;
- отсоединить от микровыключателя EPHH на карбюраторе двигателя провод, соединяющий его с блоком управления EPHH и электромагнитным клапаном EPHH, и подключить на его место разъем Х8 из жгута;
- подключить провода от клеммы от коммутатора и наконечника X6 жгута к клеммной колодке, расположенной рядом с контроллером зажигания, к клемме;
- подключить провод от вывода переключателя к клеммной колодке, второй конец проводника возле датчика распределителя остается свободным, так как проводник нигде не подключен;
- подключить провода от клеммы переключателя и наконечника X5 жгута к клеммной колодке.

5 Комплексная проверка.

5.1 Правильность установки угла опережения зажигания.
Правильная установка угла опережения зажигания определяется пробегом.
Коррекция опережения зажигания осуществляется поворотом корпуса датчика распределителя относительно корпуса двигателя.
Момент зажигания выставлен на границе исчезновения детонации при работающем двигателе.
Но лучше всего проверить правильность установки угла опережения зажигания и отрегулировать (при необходимости) с помощью стробоскопа.Эксплуатация осуществляется согласно инструкции к этому устройству, при этом установленная установка угла опережения зажигания должна соответствовать указанной в инструкции по эксплуатации автомобиля.

5.3 Типичные неисправности микропроцессорной системы зажигания, влияющие на работу двигателя, и методы их устранения.

5.3.1 Отсутствуют мигания в цилиндрах двигателя

5.3.2 Затрудненный запуск двигателя и (или) прерывистая работа двигателя.

Причина неисправности Устранение
Частичное шунтирование углерода свечей зажигания Удалить нагар со свечей
Нарушение крепления концов проводов распределителя Заменить провода распределителя
Нарушение зазора между электродами свечи в результате электроэрозии Отрегулируйте зазор между электродами свечи зажигания и проверьте зазор с помощью щупа
Перекрытие (короткое замыкание) боковых электродов на внутренней поверхности крышки распределителя высокого напряжения Заменить крышку распределителя высокого напряжения
Межвитковая цепь в первичной обмотке катушки зажигания Заменить катушку зажигания
Нарушение изоляции высоковольтных проводов Заменить провода высокого напряжения

5.3.3 Снижение мощности двигателя (повышенный расход топлива, плохая реакция дроссельной заслонки).

6 Техническое обслуживание.

6.1 Техническое обслуживание элементов системы зажигания (датчика распределителя, катушки и свечей зажигания) проводится при каждом техническом обслуживании (ТО).

6.2 Во время технического обслуживания проверяется надежность электрических контактов, состояние высоковольтной изоляции и крепления всех устройств розжига. При каждом обслуживании протирайте поверхность крышки датчика-распределителя и катушки зажигания чистой безворсовой тканью, смоченной бензином или другой обезжиривающей жидкостью.

6.3 Во время работы необходимо содержать в чистоте высоковольтные части системы зажигания и не допускать попадания в них влаги, пыли и грязи, что может привести к частичному шунтированию и утечке тока, поломке высоковольтных частей или перекрытие поверхностей.

6.4 Во избежание перегорания розеток в высоковольтных частях высоковольтные провода должны быть достаточно хорошо закреплены и вставлены в гнезда крышки датчика-распределителя, катушки зажигания и наконечников свечей зажигания.

6.5 После мойки автомобиля или преодоления брода на высоковольтных проводах и устройствах системы зажигания, а также внутри крышки и на роторе распределителя зажигания может быть влага, которую необходимо удалить, протерев чистой замшей или другой безворсовый материал.

Когда заменять модуль зажигания в вашем BMW

Модуль зажигания является частью системы зажигания автомобиля, которая служит для переключения потока тока через катушку зажигания .Посредством этого включения и выключения тока цепь замыкается, и двигатель начинает вращаться. По сути, модуль зажигания позволяет двигателю запускаться, создавая ток, который производит импульсы, которые поступают на свечу зажигания , эффективно воспламеняя топливо в камере сгорания.

BMW - одна из тех моделей автомобилей высшего класса, в конструкции которых заложены самые передовые технологии. Для многих водителей автомобилей этой марки комфорт, роскошь и высочайшие характеристики - это все, чего они ожидают от этого автомобиля.Однако у каждой машины есть свои недостатки, ведь ни одна модель не может быть идеальной. Распространенная неисправность, которую со временем развивают автомобили BMW, - это отказ модуля зажигания.

Причины отказа модуля зажигания

Неисправность модуля зажигания в BMW может быть вызвана несколькими причинами. Самая распространенная из них - неисправность электроники. Поскольку это электронный компонент, проблема в жгуте проводов автомобиля или в предохранителе может создать проблему в системе зажигания.Это связано с тем, что из-за неисправности проводов или предохранителя модуль зажигания не сможет получать ток любой формы от автомобильной аккумуляторной батареи . Нарушение передачи тока через систему означает, что свеча зажигания не воспламенится в топливе, и цепь не сможет замкнуться. Плохое соединение на клемме также может стать причиной выхода из строя модуля зажигания.

Более мелкие компоненты в модуле зажигания также могут со временем выйти из строя. Это может быть связано с разными причинами; например, чрезмерное количество тепла под капотом вашего автомобиля также может вызвать отказ модуля зажигания.Это связано с тем, что тепло нарушает пластиковую изоляцию , которая предотвращает соприкосновение проводов внутри катушки зажигания друг с другом. Помимо тепловыделения, эти компоненты могут выйти из строя просто потому, что их не заменяли долгое время.

Признаки неисправности модуля зажигания

Модуль зажигания отвечает за регулировку синхронизации системы зажигания путем увеличения или уменьшения мощности для увеличения или уменьшения мощности двигателя.Имея это в виду, логично, что проблема в модуле зажигания сильно повлияет на управляемость автомобиля. Непосредственным следствием отказа модуля зажигания является то, что двигатель вашего BMW может начать пропускать зажигание или заикаться, потому что цилиндры не будут работать должным образом. Это будет более ярко выражено, когда автомобиль несет тяжелый груз. Автомобиль потеряет мощность, а в худшем случае полностью заглохнет. Глохнет - еще один явный признак неисправности модуля зажигания.

Если цепь зажигания топлива не замкнута, двигатель может не запуститься. В некоторых случаях двигатель может заглохнуть, но через короткое время снова запустится. Обычно это происходит, когда проблема возникает из-за перегрева моторного отсека. Как только тепло остынет, автомобиль может снова завестись.

В других случаях двигатель может запускаться, но не запускается. Это просто потому, что из-за неисправности модуля зажигания напряжение не достигает свечи зажигания, следовательно, не происходит воспламенения топлива.Все эти проблемы будут препятствовать вашему вождению и потребуют немедленного решения.

Рекомендации

Регулярное обслуживание позволит вам следить за состоянием модуля зажигания в вашем автомобиле. Это позволит легко определить проблему до того, как система зажигания

полностью выйдет из строя. Поскольку большинство признаков неисправности модуля зажигания могут указывать на другую проблему в системе зажигания в целом, важно получить надлежащую диагностику, прежде чем что-либо менять.

Привлечение сертифицированного механика для осмотра и диагностики проблемы гарантирует, что реальная проблема будет решена без дополнительных затрат. Revolution Automotive Services имеет обширный опыт работы с такими роскошными брендами, как BMW. Мы всего на расстоянии одного телефонного звонка от предложения качественного ремонта и услуг водителям BMW в Norwood , Westwood , Walpole , Sharon , Canton , Medfield , Needham , Dover и Бостон, Массачусетс областей.Запишитесь на прием сегодня, и мы будем рады помочь.

Основные признаки неисправности свечей зажигания: перечень, причины, особенности ремонта

Свечи зажигания являются неотъемлемой частью двигателя любого бензинового автомобиля. Именно эта деталь обеспечивает необходимую искру, которая затем воспламеняет смесь воздуха и топлива в камере сгорания. Как и все остальные детали двигателя, они могут выйти из строя, и при появлении даже малейших признаков неисправности свечей зажигания их необходимо устранить.

При выходе из строя детали увеличивается нагрузка на катушку зажигания, что также может привести к поломке. Стоимость свечи несопоставима с ценой катушки. Если продолжить движение на неисправных свечах, водитель заметит нестабильную работу силового агрегата на холостом ходу. Часто, когда все в хорошем состоянии, работа мотора 1000 об / мин. гладкий и мягкий. Если свеча зажигания выходит из строя, стрелка тахометра проскакивает, а мотор будет вибрировать и издавать неприятные резкие звуки.

Сегодня ЭБУ поможет автолюбителю обнаружить признаки неисправности свечей зажигания. Несколько десятилетий назад этого не было, и тем, кто самостоятельно обслуживал свои автомобили, приходилось проводить диагностику этих элементов. Чтобы поставить правильный диагноз, нужно знать типичные проблемы со свечами и уметь их визуально идентифицировать.

Какие признаки неисправности свечей зажигания?

Значит, при гашении искры двигатель ломается.Двигатель отказывается выполнять возложенные на него функции. Приводим список признаков, по которым необходимо срочное вмешательство специалиста.

Если двигатель запускается с серьезными и видимыми затруднениями, это сигнал владельцу о необходимости диагностики и замены свечи зажигания. Также о вышедшей из строя вилке подскажет характер работы мотора: если агрегат троит, дергается, а тяги и мощности нет - это еще один признак. В то же время расход топлива часто увеличивается в несколько раз при выходе из строя свечей зажигания, а в выхлопных газах преобладает CO.Если есть малая мощность или мотор не хочет набирать обороты при нажатии на педаль акселератора, это тоже указывает на необходимость диагностики.

Если вовремя обратить внимание на эти основные признаки неисправности свечей зажигания, то ситуацию можно решить. Если не обращать внимание на эти сигналы, то результат будет плачевным.

Последствия неисправности свечей

В цилиндрах происходит детонация, в результате которой возникает мощная ударная волна.Это может спровоцировать детонацию заряда, все еще находящегося в цилиндре. После этого мотор полностью потеряет мощность. Во время этого удара коленчатый вал, поршни и шатуны сильно перегреваются. Также выгорают мелкие детали и разрушается масляная пленка на цилиндре.

Когда надо менять свечи

Каждый автозапуск рекомендует выполнять плановую замену во время обслуживания. Но опытные водители не согласны с этими утверждениями.Большинство автомобилистов производят замену свечей по пробегу - каждые 20-30 тысяч км.

Производители свечей рекомендуют менять классические свечи уже на 15 тыс. Км. Детали из платины можно менять реже - срок их доходит до 100 тыс. Км. Не ждите появления первых признаков неисправности свечей зажигания. Если в бак регулярно заливать некачественное топливо, то свечи начнут накапливать сажу, и выход из строя произойдет раньше установленных производителями сроков.

Диагноз: ищем свечу с дефектом

Проблемы можно определить визуально даже невооруженным глазом. Однако повреждения очевидны, когда машина идет неровно и глохнет. Стоит помнить, что неисправности такого рода не позволяют воспламенить топливно-воздушные пробки в цилиндре.

Из-за того, что топливо не горит, оно может попасть в катализатор. При этом будет сильный запах бензина. Еще один явный признак неисправной свечи зажигания - значительное увеличение расхода топлива.Это происходит из-за того, что смесь не сгорает полностью из-за пропусков зажигания.

Для эффективного сгорания в бензиновых двигателях необходимо, чтобы температура в цилиндрах достигала 400-500 градусов и более. Это возможно за счет сжатия топливной смеси, что еще больше повышает температуру. Только так смесь легко, а главное полностью воспламеняется и сгорает.

Однако высокие температуры не лучшим образом сказываются на ресурсе свечей.Чаще всего на старых деталях встречаются наслоения. Также на электродах можно увидеть отложения, влияющие на качество искры. При этом следует помнить, что на рабочей свече электрод имеет однородный цвет и однородную форму, а отложений нет.

Проверка свечей зажигания

Нормальная деталь на электроде почти не выгорает. С такой свечой мотор будет работать как часы.

Важно знать, в чем может быть неисправность свечей зажигания.В этом помогут начинающие автомобилисты.

Сажа

Если на элементе заземления, а также на электроде и корпусе свечи виден налет, то такая свеча неисправна. Причина тому - неправильное приготовление смеси. Например, в составе может быть слишком много воздуха или, наоборот, недостаточно. Также эти отложения могут возникать в результате загрязненных воздушных фильтров, сбоев в работе системы впрыска, выхода из строя датчиков температуры или лямбда-зонда.

Свечное масло

В этом случае заземляющий элемент, корпус и электрод покрываются равномерным масляным покрытием. Эти признаки неисправности свечей зажигания появляются из-за чрезмерного количества масла в цилиндрах двигателя. Это явление происходит из-за перелива масла в двигатель. Кроме того, этот признак может указывать на износ поршневых колец, самих поршней или направляющих клапанов. На автомобилях с турбокомпрессором свечи в масле могут говорить о проблемах в компрессоре.

Лаковые отложения

Если на свече наблюдаются отложения коричнево-желтого или зеленого оттенка, самая популярная причина - наличие присадок в бензине или масле. Это симптомы двигателя на слишком бедной топливной смеси или на газе.

Отложения шлака

Их можно наблюдать как на заземляющем элементе, так и на неэлектродах. Это большие залежи топлива и масла. Причиной тому может быть наличие в масле присадок, которые становятся все более популярными среди производителей смазочных материалов.Это также может быть причиной неисправности как самого мотора, так и системы зажигания. Часто можно наблюдать такие признаки неисправности свечей зажигания ВАЗ-2110.

Центральный электрод расплавлен

Вы можете увидеть расплавленный центральный электрод и оплавленный край заземляющего элемента.

Причиной этого может быть перегрев свечей в результате неправильной работы системы зажигания. Это признаки неисправности свечей зажигания ВАЗ-2114.На этих автомобилях часто можно увидеть проблемы с модулем зажигания.

Электрод свечи очень быстро изнашивался.

Наблюдается повышенный износ электродов и элементов заземления, в результате чего повреждается материал ответственных элементов свечи. Причина тому - некачественный бензин с большим количеством присадок. К этому может привести и масло с присадками. Быстрый износ свечи может наблюдаться при детонациях или перегреве.

Свеча растопленная

Об этом свидетельствуют сильные отложения на заземляющем элементе и на электроде.Происходит это из-за наличия в камере сгорания различных отложений, которые могут самовоспламеняться. Также это может быть признаком неисправности клапана. Что ж, самая популярная причина - плохое топливо.

Изношенный разъем

Часто износ свечи происходит в месте образования искры. Однако повреждение может быть и с другой стороны - там, где подключен высоковольтный провод.

Причина этой поломки - старый разъем на проводе или перегрев.

Испытание свечей зажигания

В свою очередь свечи откручиваются специальным ключом и слушают двигатель. Если двигатель не нарушил ритм и продолжает стабильно работать с нормальным звуком, то свеча холостого хода в данный момент вытащена. Также можно отсоединить провод от свечи зажигания и прикоснуться им к блоку цилиндров. Если искры нет, то свечу необходимо заменить.

Также электронный блок управления может сообщать о неисправностях. Взять, к примеру, французский автомобиль Peugeot Partner Tipi.Свечи зажигания, признаки неисправности которых можно распознать не только при визуальном осмотре, владелец может проверить с помощью ЭБУ. Как видите, это не так уж и сложно.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
