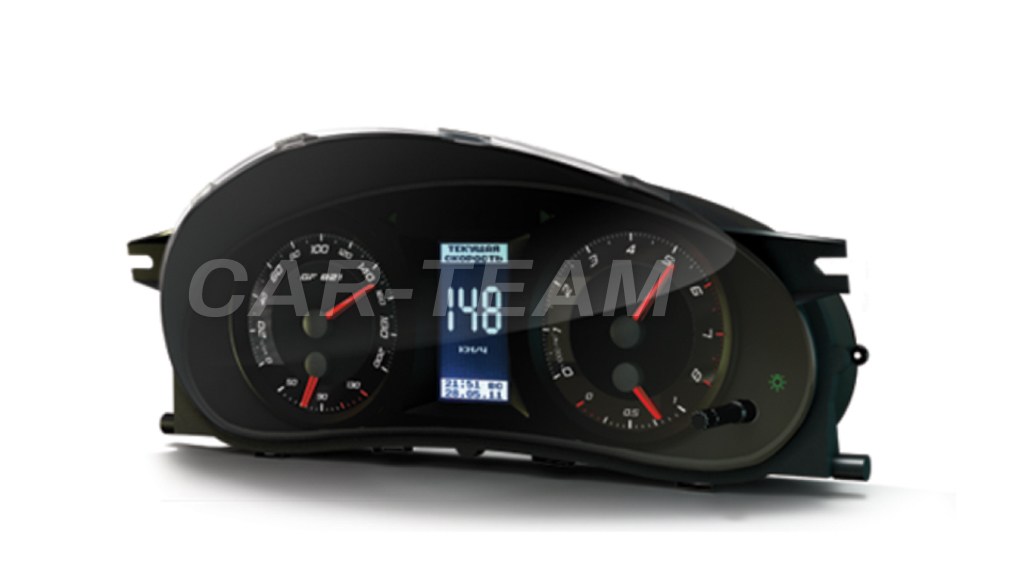

Панель приборов ВАЗ 2110/2114

Обозначение элементов индикации и управления приборной панели ВАЗ 2110 и 2114

Если вы желаете купить запчасти к автомобилю ВАЗ, то выгоднее всего будет заказать их в нашем интернет-магазине! Мы гарантируем качество всей купленной продукции, а также осуществим доставку по всей России.

Менеджеры ответят на интересующие Вас вопросы в онлайн чат или можете позвонить нам по бесплатному номеру: 8 800 700 8501, WhatsApp: 8 962 522 15 82.

Обозначения индикаторных лампочек на приборных панелях автомобилей ВАЗ 2110 и 2115

Каждый владелец автомобиля должен отлично разбираться в обозначении ламп индикации на приборной панели отечественных авто.

Одновременное загорание лампочек происходит во время включения зажигания, затем они гаснут. И если во время езды вдруг начинает загораться какая-нибудь одна лампочка, то мы начинаем нервничать по этому поводу, если не знаем ее обозначения. Со мной так было, когда я пересел на новую машину.

На новенькой ВАЗ 2112 я совершенно не знал, что означают лампочки индикаторов на приборной панели.

Следует сказать, что на всех легковых моделях ВАЗ варьируется только расположение индикаторов, а значки остаются везде одинаковыми.

Итак, приступим.

1 — Показывает температуру жидкости охлаждения (единицы измерения — градусы по Цельсию).

2 — Тахометр, измеряющий обороты двигателя.

3,4 — Индикация свечения поворотных огней.

5 — Спидометр — прибор для измерения скорости движения в км/ч.

6 — Уровень бензина (солярки) в баке. При уменьшении объема топлива до 5 литров, загорается «иконка» бензоколонки или лампочка желтого цвета.

8 — Лампочка, подтверждающая свечение габаритов.

9 — Сигнализирует о недостаточном количестве тормозной жидкости в системе. Если загорелся этот индикатор, то велика вероятность протечки.

10 — Включение фар дальнего света.

11 — Подстройка часов. Переход от часов к минутам производится при помощи однократного нажатия. В некоторых моделях эта кнопка также может отображать информацию о дневном и общем пробеге.

12 — Табло для отображения пробега (дневной/общий).

13 — Аварийная сигнализация

14 — Сигнализирует о наличии проблем с двигателем. Рекомендуется немедленно остановить машину при включении этой индикаторной лампочки.

15 — Часы. При наличии встроенного термометра отображает температуру воздуха на улице.

16 — Если загорелась эта лампочка, значит, имеются проблемы с зарядкой АКБ. Причин может быть несколько: обрыв или ослабление генераторного ремня, поломка самого генератора и т.п.

17 — Стояночный тормоз. Свечение значка обозначает, что тормоз включен.

18 — Критически малое давление моторного масла в двигателе. Сразу после того, как этот индикатор зажегся, нужно заглушить мотор и поискать причину неполадки.

19 — Воздушная заслонка (если на машину установлен двигатель карбюраторного типа).

При покупке запчастей ВАЗ, мы осуществляем доставку по России.

На другой (дополнительной) панели (торпедо ВАЗ 2110 — 12) имеется ряд новых обозначений. Займемся их расшифровкой:

 — Лампочка со стрелкой — сломаны стоп-сигналы или габаритные огни.

— Обозначение ниже информирует об изнашивании тормозных колодок. В случае включения этой лампочки их нужно обязательно заменить.

— Горит, если водитель и пассажиры не пристегнули ремни безопасности.

На левой стороне, начиная сверху:

— Уровень моторного масла критически мал;

— Заканчивается омывающая жидкость;

— Температура охлаждающей жидкости превышает допустимую.

Приведу несколько рекомендаций — если у вас загорелся один из индикаторов и одновременно послышался прерывистый писк, еще не повод нервничать. Проблему можно решить дозаправкой горючего и посещением автосервиса.

Обозначение значков на панели приборов ВАЗ 2114

«Торпеда» — на сленге автовладельцев так называется совокупность приборов, расположенных в левой стороне приборной доски. Там же расположены различные индикаторные лампы и переключатели, контролирующие печку, светотехническую аппаратуру и т.д.

Чтобы выбрать и купить необходимую запчасть для вашего авто, мы рекомендуем посетить наш каталог:

Приборная панель ВАЗ-2114 описание обозначений

1. Спидометр. Данные о скорости движения автомобиля передаются от датчика, закрепленного на коробке передач. В результате скорость отображается на приборе индукционного типа, называемого также спидометр. Градуировка шкалы выполняется через каждые 10 км/ч, с пределами от нуля до 200 км/ч. Ошибка показаний не превышает 5 км/ч. Дисплей с 2-мя строчками, расположенный в центре спидометра, информирует о текущем и общем пробеге автомобиля.

2. Тахометр. Этот прибор установлен слева от спидометра. Снабжен электронной начинкой, на вход которой подаются сигналы бортового компьютера. Тахометр показывает обороты коленчатого вала. Шкала градуирована таким образом, что одно деление соответствует 5-ти единицам. Цифровые обозначения наносятся с шагом в 10 единиц. Верхний предел шкалы равен 80-ти единицам. Для получения текущего количества оборотов коленчатого вала необходимо показания тахометра умножить на 100. На часть шкалы (интервал 55-60) нанесена штриховка красного цвета, а деление 80 закрашено сплошным красным. Если стрелка прибора зашла в эту область, это означает, что двигатель работает с перегрузкой и в любой момент может выйти из строя. В нижней части тахометра расположены индикаторы температуры воздуха и времени.

3. Индикатор температуры охлаждающей жидкости (ОЖ). Температура ОЖ требует постоянного контроля, поэтому на панель приборов выведен специальный индикатор, расположенный слева от тахометра. Данные о нагреве ОЖ замеряет специальный датчик. Разметка шкалы выполнена через каждые 20 градусов. Числовые значения наносятся через неравные интервалы: первое число соответствует 50, затем следует 90 и 130. Зона риска начинается со 105 градусов. Как только показания прибора превышают это значение, двигатель машины нужно заглушить как можно быстрее, иначе он сломается.

4. Индикатор уровня топлива занимает место справа от спидометра.

Расшифровку изображений и чисел на шкале привожу далее:

1. 0 — бак пуст;

2. 1/2 — заполнен наполовину;

3. Полный;

4. Верхний значок бензоколонки — бак наполнен до предела;

5. Символ бензоколонки справа снизу (подсветка оранжевая) — в баке присутствует менее 6-ти литров горючего.

Обозначение лампочек и индикаторов на панели приборов 2114

Основным назначением приборной панели является своевременное оповещение водителя о текущем состоянии систем автомобиля, а также в предупреждении ситуаций, ведущих к аварии. Кроме того, на ней имеется ряд органов управления, позволяющих осуществлять ввод данных, выполнять некоторые действия и т.п.

Индикаторы ВАЗ 2114

1 — предупреждает о значительном снижении уровня масла в картере двигателя. В этом случае он начинает светиться красным цветом;

2 — Объем омывающей жидкости критически мал. Если ее остаток в бачке меньше 1-го литра, то она начинает гореть оранжевым светом.

3 — Светится оранжевым и предупреждает о критически малом уровне охлаждающей жидкости.

4 — Индикатор, загорающийся красным в случае незакрытых дверей;

5 — Свечение этой лампочки говорит о наличии поломок габаритных огней либо «стоп-сигналов»;

6 — Горение этой лампочки информирует водителя о неполадках в тормозной системе автомобиля;

7 — Лампа светится в случае не пристегнутых ремней безопасности.

Ранние модели ВАЗ 2114 имели приборные доски с обозначением индикаторов, полностью аналогичным ВАЗ 2110.

Обозначение кнопок ВАЗ 2114

Кнопки — не менее важные элементы, чем индикаторы. Поэтому каждому водителю следует разобраться с их обозначением. Кнопка (11) на приборной доске ВАЗ 2114 отвечает за переключение показаний температуры и времени. А если эту кнопку удерживать в нажатом состоянии более 5-ти секунд, то произойдет сброс текущего пробега. Автомобиль при этом должен быть остановлен.

По центру приборной панели в одном ряду находятся:

— кнопки ВАЗ 2114

— Переключатель блок-фар (сдвоенный). Кнопкой (1) зажигаются габаритные огни. Кнопка (2) отвечает за включением ближнего света.

 Блок клавишных переключателей. Первый переключатель (1) включает передние противотуманные фары, второй (2) — задние «противотуманки». Переключатель (3) запускает систему обогрева заднего стекла.

При покупке товара в интернет-магазине Аккорд-Авто от 5000 руб, вы получаете скидочную карту и при следующих покупках у вас всегда будет действовать скидка. С нами вы можете рассчитывать на быструю и бесплатную доставку купленных запчастей.

Неисправности панель приборов ВАЗ 2110

ремонт ваз 21102 панель приборов бортовой компьютер.

Маршрутный компьютер мк ваз 2112 инструкция.

Работа блока управления климатом Prestige Бриз-2110 осуществляется в.

Re: Решено: Крепление МАССЫ в ВАЗ 2110.

Панель приборов ВАЗ-2114: цена, схема, распиновка.

Комбинация приборов ВАЗ-2114.

Разборка торпеды ваз 2110.

Краш тест ВАЗ 2110.

Решил переделать стандартную подсветку приборов, печки и кнопок ВАЗ 2110 на. ..

Комбинация приборов ваз 2110, 2112.

Нива Клуб — Лампочки на панели приборов.

сигнализатор неисправности ламп стоп-сигнала и габаритных огней загорается . ..

Датчик контроля ламп не работает на ваз 2110.

панель приборов ваз 2110 старого образца, Щиток приборов ваз 2110…

Щиток приборов — снятие и установка.

Разборка торпеды ваз 2110.

Комбинация приборов ВАЗ-2110-2115 с 2-мя ЖКИ тюнинг серая АВТОПРИБОР, РФ.

Одометр ВАЗ 2110.

Видео: Комбинация приборов 2110.MOV Ремонт автомобилей своими руками неиспр…

Почему не работает спидометр на ваз 2110 решаем мелкую Смотать скрутить про…

ваз 2111 эл схема вкл заднева хода.

Панель «нового образца» Часть 3. Лада 2110 OneTen.

Не работает приборная панель ваз 2110.

схема блока индикации автомобильной системы контроля ВАЗ 2110.

Комбинация приборов 2110.

Замена фильтра салона шевроле круз

Комбинация приборов.

салона-ваз-2114-тюнинг-панели-приборов.

…в красной зоне, ваз 2112, при включенном зажигании отсоедините провод от…

Сегодня мы расскажем вам как самостоятельно снять и установить панель прибо…

Вставка в щиток приборов ВАЗ 2110 (VDO 2 окно) люминесцентная 2110-2 wht.

Щиток приборов VDO (ВАЗ-21106 с двигателем от Opel).

ВАЗ 2110 значки на приборной панели by Ivan.

Подключение сигнализатора непристегнутых ремней в БСК ВАЗ 2110.

Описание и обозначения значков на панели приборов ВАЗ 2110 и 21102: схема комбинации щитка

Автор: Виктор

Благодаря наличию приборной панели (ПП) автовладелец может знать скорость движения, температуру двигателя, оставшийся объем топлива в баке и много другое. ПП, по сути, является связующим звеном между машиной и ее владельцем. Какие индикаторы расположены панели приборов ВАЗ 2110, чем отличаются приборки и как произвести замену ПП? Об этом читайте ниже.

Содержание

Открытьполное содержание

[ Скрыть]

Описание и расположение индикаторов и приборов на панели

Начнем с описания и обозначений значков и обозначений приборного щитка в 21102:

1. Контроллер температуры охладительной жидкости в двигателе, по этому датчику определяется температура мотора в целом. Благодаря устройству можно своевременно определить перегрев силового агрегата.
2. Тахометр. Этот контроллер предназначен для выведения показаний числа оборотов коленчатого вала.
3. Индикатор левого поворотника, при включении поворота всегда мигает.
4. Левый правый поворотник. Значки под номерами 3 и 4 при включении световой сигнализации моргают синхронно.
5. Спидометр. Благодаря спидометру водитель может знать, с какой скоростью движется его автомобиля.
6. Контроллер объема оставшегося горючего в баке, по нему водитель ориентируется, когда стоит заправиться. Если в баке остается около 5-7 литров горючего, рядом с датчиком загорится желтый индикатор, выполненный в виде бензоколонки. Нельзя допускать эксплуатацию авто с регулярно горящей желтой лампой, поскольку это может привести к выходу из строя топливного насоса.
7. Индикатор бензоколонки, о котором мы рассказали выше.
8. Световой символ включения габаритных огней.
9. Символ работоспособности тормозной системы, появляется на приборке при работающем двигателе, если в расширительном бачке недостаточно тормозной жидкости. Неполадка может быть связана с утечкой.
10. Значок активации дальнего освещения.
11. Регулятор настройки часов с переключателем. Может использоваться для переключения данные о суточном и общем пробеге.
12. Внизу комбинации приборов имеется маленький экран, где отображаются данные о пройденном километраже авто.
13. Световая лампочка, загорающаяся при активации световой сигнализации.
14. Символ Чек Энджин. Его появление свидетельствует о том, что блок управления обнаружил неполадки в работе мотора. Желательно заглушить силовой агрегат и выявить поломку, которая зачастую обусловлена неработоспособностью вспомогательных датчиков.
15. Экран с часами. При переключении регулятора на нем могут демонстрироваться данные о температуре воздуха за бортом, если такой датчик установлен.
16. Эта лампа приборки обозначает обнаруженную неисправность в работе системы зарядки аккумуляторной батареи. Причина может быть обусловлена ослаблением, износом или обрывом приводного ремешка генераторной установки. Также она может свидетельствовать о неисправности самого агрегата, повреждении цепи питания и прочих неполадках в его работе.
17. Значок активации ручного тормоза.
18. Символ в виде масленки говорит о недостаточном уровне давления моторной жидкости в ДВС. При его появлении нужно заглушить автомобильный мотор и обнаружить причину, которая обычно заключается в утечке масла из системы.
19. Значок воздушной заслонки, ставится только на карбюраторные моторы (автор видео — канал В гараже).

Особенности приборной панели старого и нового образца

За десятки лет выпуска ВАЗ 2110 приборная доска претерпела определенные изменения. Поэтому приборки можно поделить на два группы — устройства старого, а также нового образцов. Следует отметить, что эти приборные панели не являются взаимозаменяемыми, поскольку обладают разными электрическими схемами подключения, а также конструкций центральной консоли в машинах. Более того, оба вида приборок характеризуются разными формами, но что касается расположения датчиков и индикаторов, то по факту оно практически аналогичное.

Со временем приборки стали оснащаться регуляторами яркости подсветки. Кроме ого, на щитках старого образца не использовались цифровые одометры (счетчики пробега), они стали устанавливаться намного позже. Поначалу одометр был механическим (автор — канал proVAZ-2110).

Возможные неисправности: признаки и причины

С какими неисправностями может столкнуться автовладелец:

1. Не работает часть лампочек на щитке. Если выходит из строя один или несколько источников света, то скорей всего, это обусловлено перегоранием ламп. Проблема решается путем замены устройств.
2. Подсветка вовсе перестала функционировать, при этом все приборы и индикаторы загораются. По всей видимости, причину надо искать в неработоспособности самого регулятора яркости, он мог сломаться. При постоянной эксплуатации этого регулятора мог отойти его контакт подключения с бортовой сетью, поэтому нужно проверить проводку. Также причина может заключаться в перегорании предохранителя, расположенного в монтажном блоке.
3. Подсветка не включается, при этом ни один индикатор и датчик не работает. Возможно, «накрылась» сама панель или произошло повреждение колодки с проводами, подключенными к щитку. Нужно снимать устройство и внимательно проверять все цепи.
4. Не работает спидометр — стрелка не поднимается либо поднимается, но очень медленно и с рывками. При такой проблеме причину следует искать в датчике скорости, который может быть электронным и механическим. Если механический — то проверьте состояние наконечников, которые входят в сам спидометр и коробку передач. Часто изнашивается конец троса, подключенного к спидометру, можно попробовать решить проблему путем наматывания на этот конец куска пищевой фольги. Если датчик электронный, то нужно проверить качество контактов.
5. Не включаются индикаторы, к примеру, лампы поворотов или оптики. Нужно проверять работоспособность подрулевых переключателей фар ближнего и дальнего света, а также поворотов.
6. Не функционирует датчик объема топлива, стрелка не двигается или поднялась до упора и не опускается. В первом случае причина может крыться в выходе из строя самого контроллера, расположенного в топливном баке. Нужно найти датчик и проверить его работоспособность. Во втором случае возможная причина — замыкание в электроцепи, потребуется прозвонить проводку тестером.
7. Не работает тахометр. Опять же, причину необходимо искать в датчике положения коленвала — он мог выйти из строя, также от него мог отойти контакт. Чаще всего причина неработоспособности датчиков на приборке связана с окислением контактов, их следует проверять в первую очередь.

Инструкция по замене приборки своими руками

Инструкция на тему замены щитка своими руками:

1. Для начала следует отключить зажигание и обесточить электрическую сеть «Десятки», для этого откройте капот и сбросьте клемму с АКБ.
2. Извлекаются переключатели, расположенные по бокам приборки.
3. Затем отверткой с крестовым наконечником открутите болты, которые фиксируют устройство.
4. Далее, надо демонтировать крепления приборки к накладке. После этого щиток без проблем извлекается из посадочного места, также можно снять стекло.
5. Следующим этапом будет отсоединение всех разъемов и колодок, подключенных к приборной доске.
6. Когда разъемы будут отключены, панель демонтируется. Производится ее ремонт или замена на новую, действия по сборке выполняются в обратном порядке (видео снято каналом В гараже).

Идеи для тюнинга и доработки щитка

Как можно улучшить приборку в «Десятке»:

1. Установив новую накладку на консоль. Этот тип тюнинга является самым простым, поскольку вам надо будет просто установить сверху накладку. Однако, он никак не улучшит саму приборную панель, только ее верхнюю часть.
2. В ВАЗ 2110 можно установить приборную панель от Приоры, в целом выбор тюнингованных, готовых к эксплуатации щитков, достаточно большой. При установке приборки в 2110 от другого авто придется частично переделать некоторые разъемы и подключить новые устройства. Но в целом в этом нет ничего сложного.
3. Установка новых шкал на датчики. Шкалы можно скачать из Сети, найти в магазине или разработать самостоятельно. Процедура переделки в данном случае будет более сложной — вам придется снимать щиток и отсоединять стрелки от приборов, на это потребуется время. После установки новых шкал стрелки нужно правильно установить на место, иначе возможны сбои в работе спидометра и других датчиков.
4. Установка диодного освещения в приборку. Можно просто заменить стандартные лампочки на светодиодные либо же приобрести диодную ленту и запаять ее в щиток. Но учтите — если лампочка выйдет из строя, ее можно без проблем заменить, чего не скажешь о светодиодной ленте. Если она перегорит, то придется распаивать ленту и ставить вместо нее новую. Хотя ресурс эксплуатации светодиодной ленты достаточно высокий.
5. Если вы ставите диодные лампы, то дополнительно можно покрасить люминесцентной краской цифры на шкалах, а также стрелки датчиков. Дело в том, что совмещение этих двух видов тюнинга позволит добиться действительно качественного и красивого результата. При светодиодном освещении стрелки, окрашенные люминесцентной краской, будут гореть значительно ярче.

Фотогалерея «Тюнингованные приборки ВАЗ 2110»

Заключение

Процесс ремонта приборки на практике — не особо сложная задача. Заменить лампы и прочистить контакты от окисления сможет любой автолюбитель. Если же проблема неработоспособности связана с более серьезными причинами, то лучше доверить их решение специалистам. Помните о том, что приборная панель считается связующим элементом между вами и машиной, поэтому данный узел всегда должен быть рабочим.

 Загрузка …

Видео «Как установить светодиоды в щиток ВАЗ 2110?»

Подробная инструкция касательно модернизации щитка приборов путем установки в него светодиодных источников освещения приведена в ролике (видео опубликовано каналом Sergey Avtocar 2nd CH).

Панель ВАЗ-2110: как улучшить заводской вариант

На стартовом этапе переделки собственного автомобиля большое внимание нужно обратить на тюнинг панели ВАЗ 2110. Многие владельцы «десятки» придерживаются той позиции, что автомобиль их не должен отставать от современных модных веяний в мире четырехколесных быстроходных «железных коней».

 Безусловно, каждый хочет, чтобы его машина, несмотря на определенную изношенность и уже довольно богатую историю марки ВАЗ 2110, смотрелась красиво, «чувствовалась» мощно и предоставляла высокий комфорт внутри салона для всех пассажиров. В процессе передвижения на транспортном средстве многие пассажиры обращают внимание на приборы.

Конечно, всегда более интересными для них будут оригинальные, с дизайнерскими эксклюзивными решениями приборы, которые буквально поражают и восхищают. Тюнинг панели приборов ВАЗ 2110 следует начинать с поиска панелей. Чтобы установить такую деталь, придется использовать собственные умения и ловкость, если не хочется отдавать свои кровные в различных автосалонах.

Тем более, работа эта не требует использования специальных инструментов. Вполне достаточно будет применения пассатижи и крестовой отвертки.

Как создать новый дизайн приборной панели ВАЗ 2110

Весь процесс обновления панели приборов своими руками не займет много времени. Все, что нужно будет сделать — это демонтаж устаревшей «детали» и установка модернизированной модели. Как снять панель ВАЗ, можно узнать тут  и в руководстве по ремонту и эксплуатации автомобиля. Но основные этапы следует напомнить:

• сначала нужно отключить клеммы аккумулятора. Руль следует опустить в нижнее положение.
• необходимо отвинтить саморезы креплений накладки панели.
• далее отключаем разъем слева, в этой ситуации речь идет о машинном переключателе наружного освежения. Потом, используя пассатижи, следует разогнуть крепления комбинации приборов.
• Далее – снимаем ее. Некоторые модели крепятся с помощью винтов М5. В конце необходимо отсоединить разъемы.

После этого можно устанавливать новую панель в обратном порядке. Такой тюнинг ВАЗ 2110 своими руками всегда будет вызывать восхищение у пассажиров и чувство собственной гордости.

Яркое разнообразие цветов

Сегодня мода изменять подсветку приборной панели набирает фантастические обороты. Практически повсюду автомобили имеют неоновую подсветку или внутреннюю светодиодную иллюминацию. Однако все эти новшества — недешевое удовольствие, которое далеко не всем по карману. Иначе обстоит дело с заменой заводской подсветки на разноцветную.

Можно, без сомнения, воспользоваться готовыми вариантами тюнинга, но и это будет стоить немало. Лучше всего провести его своими руками. В этой ситуации главное – обладать необходимыми материалами и терпением. Для начала придется разобрать «приборку». Необходимо снять защитное стекло. Далее снимаем стрелки. Чтобы это сделать, нужно использовать отвертку и твердый картон.

Его следует подложить под стрелку, а далее поддеть ее отверткой. Потом аккуратно и медленно приподнимать ее нужно к верху. Далее снимаем подложку. Для этого пригодится канцелярский нож. Его необходимо просунуть между панелью и подложкой и прорезать по кругу слой герметика. После снимаем подложку. Разбираем панель и начинаем.

1. Удаляем слой светофильтра, используя канцелярский нож. Светофильтр – это цветной слой краски. Она наносится с сзади подложки и придает цветную иллюминацию цифрам спидометра и остальным датчикам. Чтобы полностью избавится от светофильтра, можно использовать ацетон или другую жидкость, которая содержит спирт.

2. Далее изменяем цвет подсветки. Сначала можно изменить подсветку одометра. Для этого понадобится демонтировать экранчик одометра, а потом снять голубую пленку и удалить лампочку подсветки. Ее следует заменить на многоцветный универсальный светодиод. Он может менять цвета. Светодиод присоединяем к патрону штатной лампочки. Устанавливаем экран одометра на место.

3. Теперь можно приступать к полной замене подсветки. Крепим светодиоды к каркасу «приборки». Такие светодиоды можно купить в комплекте с переключателем цветов. Устанавливаем их на место и прикрепляем их к стандартным контактам подсветки приборки.

4. Идем дальше. Теперь необходимо сделать так, чтобы стрелки имели возможность изменять подсветку. Для этого следует удалить слой красной краски со стрелок. Для этой операции можно использовать канцелярский нож и ацетон. Когда стрелка будет очищена, ее можно покрасить, используя белый лак для ногтей. Главное, чтобы стрелка была белой, поскольку этот цвет передает цветовую гамму светодиодов.

5. Перед заключительным этапом нужно закрепить на панели переключатель цветов светодиодов. Такой переключатель можно установить, к примеру, в правом нижнем углу «приборки». После этого можно установить все на место. Сначала монтируется подложка. Для большей надежности можно использовать герметик. После этого устанавливаем стрелки на место. Вставляем защитное стекло. После этого любуемся результатом.

Как красиво подсветить кнопки панели ВАЗ 2110

Проводя тюнинг панели представленного автомобиля, помимо прочего, можно также красиво подсветить кнопки «приборки». Возьмем, для примера, кнопку включения заднего противотуманного фонаря. Для начала придется демонтировать и разобрать ее. Для этого нужно потянуть в разные стороны ее подвижную часть и корпус.

После того, как кнопка будет вытянута, можно получить доступ к лампе накаливания. Если есть желание, то можно вынуть ее. Если же вытащить лампочку не удается, то следуем дальше. С помощью отвертки или ножика поддеваем защелки с обеих сторон. Перед нами появится механизм выключателя. Здесь нам нужна черная скоба. Поддев ее, мы спокойно рассыплем весь механизм.

Теперь легко снимаем лампу, для этого подойдет пинцет. Теперь можно подключить фантазию. Можно приобрести светодиодную лампу любого цвета. Следует иметь в виду, что плюсовый — это контакт №6, а минусовый — №7. Полярность можно узнать, если посмотреть на тыльную сторону корпуса. Сюда вставляется колодка с проводами. Далее проверяем, как работает подсветка. Если все нормально, переходим к следующей части.

Избавляемся от зеленого светофильтра. Его можно высверлить, проводить это нужно аккуратно, чтобы сверло не проходило насквозь через всю конструкцию. В итоге, удаляем светофильтр из конструкции и проверяем ее на работоспособность.

Следует отметить, что практически все кнопки, если есть желание, можно доработать таким образом. Исключение составляет только положение минусовых и плюсовых контактов, их нужно смотреть по электросхеме. Если схемы нет, спокойно можно найти ее фото в Интернете. Минусовой контакт обычно обозначают проводом черного цвета, плюсовой — любого цвета.

Чаще всего — он белый. Можно запомнить, но лучше зарисовать или сфотографировать контактные соединения, в процессе сборки тогда не будет возникать путаницы. Процесс сборки нужно производить в обратной последовательности.

Установка твиттеров в панель приборов ВАЗ 2110

Красиво можно дополнить панель установкой твитера (высокочастотного динамика). Одним из самых проблемных этапов является сверление отверстий. Ветровое стекло мешает сверлить под прямым углом. Но без дрели обойтись невозможно, потому что под пластмассовой оболочкой находится металлическая полоска. В этой ситуации, из бумаги следует выполнить подобие шаблона или трафарета.

С помощью ножа можно удалить мягкую область панели (с внешней стороны — пластик, с внутренней – подобие поролона). Потом берем дрель и сверлим вокруг предварительно размеченной области. Лучше использовать компактные дрели. Когда отверстие просверлено, следует исправить неровные края. Для этого можно использовать специальные насадки для дрелей.

Сверлить нужно на расстоянии от приборов и датчиков. Следует учесть, что под металлической полоской могут попадаться провода или кронштейны. Монтируемый твитер-элемент должен пройти плотно в отверстие. Если есть определенная свобода, то необходимо уплотнить эту область герметиком. Провода от твитера можно зацепить по краям воздуховодов.

Данный твитер является важной составляющей, если в машине будет строится акустическая система. Без такой детали звук и объем звучания не будет полным.

Ремонт «приборки» ВАЗ 2110

Отечественный автомобиль 2110 не может похвастаться качественной панелью. В сильный мороз или летнюю жару пластик часто начинает трескаться. Помимо этого, иногда отклеивается и ее угол. «Приборка» данной машины состоит из трех частей: центральной, верхней накладки и нижней пластиковой накладки. Угол чаще всего отклеивается через: откручивание саморезов, которые притягивают верхнюю накладку, или через то, что отошла ее мягкая часть от металлической части верхней накладки.

При первом варианте нужно снимать панель, потому что иначе подтянуть верхнюю накладку не получится. Если же отошла только мягкая часть, то решений может быть несколько. Можно приклеить ее, но держаться она будет не крепко, на пластиковом дефлекторе воздуха. Другой вариант — можно замаскировать щель, которая образовывается, когда отклеивается угол панели.

Можно, без сомнения, прикрыть щель проводом. Его укладывают внутрь, используя отвертку. Вместо провода использовать можно уплотнитель фары. В таком случае можно вернуть уголок на место. Для приклеивания уголка используют монтажную пену. Обшивка, благодаря пене, будет держаться именно на металлическом корпусе, но сначала ее нужно очистить и обезжирить.

Потом наносим пену внутрь, с помощью мокрой тряпки убираем излишки пены. Зажимами для бумаги прижимаем уголки. Сразу убирать пену не нужно. Следует подождать, пока она высохнет. После того, как пена высохнет, нужно закрасить ее маркером. Может показаться, что пена распирает, но на самом деле, углы панели выходить не будут.

Теперь можно переходить к ремонту трещины на панели. Для этого используют либо средство для ремонта пластика, или же перетягивают накладку материалом. Что касается первого варианта, то он самый простой, ведь при ремонте снимать накладку не нужно. Убрать трещину можно, используя специальную эпоксидную смолу.

Также для использования подходит космофен и холодная сварка. Чтобы трещина не выделялась, следует перекрасить приборную панель. При втором способе, при перетяжке этой автомобильной детали, используется кожа или кожвинил. Сначала трещину необходимо зашпатлевать. Если проблема — в угле панели, что отклеился, то отремонтировать ее не составит труда.

Если же «приборка» потрескалась, то полностью скрыть трещину и, при этом, не снимать ее, весьма сложно. Если дело коснулось ремонта, то лучше сразу заменить ее евронакладкой. Здесь можно подробно посмотреть как паять пластик.

Стильная и современная накладка

Скучная штатная панель (на видео) быстро надоедает многим владельцам ВАЗ 2110, но покупать альтернативную, которая оснащена компьютером и стоит больших денег, не хочется. Что делать в такой ситуации? Есть прекрасный вариант, который позволит провести экономичный тюнинг своими руками. Один из самых простых способов — покупка накладки.

Найти их можно без особых проблем в интернет-магазинах (представленные там фото дают общее представление об таких деталях). Чтобы ее установить, необходимо снять «приборку» и аккуратно вытащить стрелки. Устанавливая стрелки на место, следует убедится, что ничего их движению не мешает. В противном случае, придется заново все разбирать.

Если к такому варианту тюнинга прибавить подсветку шкалы и стрелок, то можно практически мгновенно преобразить до неузнаваемости собственный автомобиль.

Как самому качественно провести шумоизоляцию панели ВАЗ 2110

Ни для кого не секрет, что часто у ВАЗ 2110 скрипит панель. Устранение скрипа называется еще шумоизоляцией. Процесс этот начинается с разборки «приборки» на три части, которые крепятся между собой болтиками. Как «антискрип» можно использовать моделин, а шумопоглотителем выступит битопласт.

В местах соприкосновения частей панели следует использовать моделин. Все отверстия от болтиков нужно закрыть моделином, чтобы устранить потери потоков воздуха печки. Заднюю часть торпедо нужно оклеить битопластом.

Остатки его можно наклеить внутрь. В этой статье подробнее как клеить шумоизоляцию. Часто скрипы вызывают черный ящик с предохранителями и бардачок. На дно последнего нужно уложить битопласт, а бока следует оклеить моделином. Бока черного ящика, которые соприкасаются с панелью, следует проклеить моделином. Следует отметить, что битопласт при посадке уминается и проблем с установкой «приборки» возникнуть не должно.

Ничего не может так порадовать владельцев, как тишина и полное отсутствие различных надоедливых скрипов в машине. Комфорт в салоне, который возникает после шумоизоляции панели, вызывает только приятные ощущения.

Ищите больше информации здесь и здесь

Комбинация приборов ВАЗ 2110 2111 2112

Комбинация приборов ВАЗ 2110-11-12 : Все контрольные приборы автомобиля объединены в комбинацию приборов. Она включает в себя: электронные спидометр и тахометр, указатель температуры охлаждающей жидкости, указатель уровня топлива и 12 контрольных ламп. Комбинация приборов закреплена в гнезде панели приборов двумя винтами. Комбинации панели приборов выпускаются производителями счетмаш г. Курск и VDO. Кроме того на ВАЗ 2110 можно установить панель приборов от ВАЗ 2115 ( с двумя окошками) комбинация панели приборов будет отоброжать корректную информацию. Кроме того есть комбинации панели приборов с механическим одометром.

Схема соединений комбинации приборов ВАЗ 2110 2111 2112 (вид с обратной стороны комбинации приборов)


Рис 1 распиновка комбинации панели приборов ВАЗ 2110

1 – контрольная лампа резерва топлива; 2 – лампы освещения комбинации приборов; 3 – контрольная лампа правого поворота; 4 – контрольная лампа левого поворота; 5 – колодка штекеров; 6 – указатель температуры охлаждающей жидкости; 7 – контрольная лампа наружного освещения; 8 – контрольная лампа воздушной заслонки карбюратора; 9 – контрольная лампа давления масла; 10 – контрольная лампа стояночного тормоза;

11 – контрольная лампа заряда аккумуляторной батареи; 12 – тахометр; 13 – контрольная лампа «CHECK ENGINE»; 14 – спидометр; 15 – контрольная лампа уровня тормозной жидкости; 16 – контрольная лампа аварийной сигнализации; 17 – контрольная лампа дальнего света фар; 18 – указатель уровня топлива. Штекеры 2, 3, 8, 9 в колодке Х2 являются выводами спидометра 14

Комбинация приборов. Все контрольные приборы автомобиля объединены в комбинацию приборов. Она включает в себя: электронные спидометр и тахометр, указатель температуры охлаждающей жидкости, указатель уровня топлива и 12 контрольных ламп. Комбинация приборов закреплена в гнезде панели приборов двумя винтами.

Соединения комбинации приборов выполнены печатным монтажом на плате из фольгированного гетинакса. Плата закреплена на задней стороне корпуса. Схема соединений комбинации приборов дана на рис. Схема соединений комбинации приборов (вид с обратной стороны), адреса штекеров – в таблице «Адреса выводных штекеров комбинации приборов»

Спидометр имеет два счетчика пройденного пути: один итоговый, а второй «суточный». Показания суточного счетчика можно устанавливать на ноль кнопкой, расположенной на самой комбинации приборов. Сбрасывать показания суточного счетчика можно только на стоящем автомобиле.

На части выпускаемых автомобилей может быть установлена электронная комбинация приборов. Она содержит те же приборы и контрольные лампы, что и обычная комбинация приборов. Проверить комбинацию приборов можно только на стенде в специализированной мастерской. Комбинация приборов неремонтопригодна.

Блок индикации бортовой системы контроля. Блок содержит электронную схему управления со звуковым сигнализатором и 10 светодиодных сигнализаторов: недостаточного уровня масла, недостаточного уровня охлаждающей жидкости, недостаточного уровня омывающей жидкости, неисправных ламп наружного освещения, непристегнутых ремней безопасности, износа тормозных колодок передних тормозов и четыре сигнализатора незакрытых дверей. Адреса штекеров блока даны в таблице «Адреса выводных штекеров блока индикации бортовой системы контроля» Порядок условной нумерации штекеров блока аналогичен порядку нумерации штекеров в колодках комбинации приборов (см. рис. Схема соединений комбинации приборов (вид с обратной стороны)).

Адреса выводных штекеров комбинации приборов


Штекер	Адрес колодки
	белого цвета (Х1)	красного цвета (Х2)
1	Корпус («масса»)	К клемме «W» датчика указателя уровня топлива
2	Низковольтный вход тахометра	К предохранителю F19 («+» питания)
3	Высоковольтный вход тахометра	Корпус («масса»)
4	Резервный	К выключателю освещения приборов
5	К датчику температуры охлаждающей жидкости	К переключателю указателей поворота (правый борт)
6	К предохранителю F1 монтажного блока	К переключателю указателей поворота (левый борт)
7	—	К датчику уровня тормозной жидкости
8	К контроллеру управления двигателем	К бортовому компьютеру
9	К предохранителю F19 («+» питания)	К датчику скорости
10	К предохранителю F19 («+» питания)	К клемме «Т» датчика указателя уровня топлива
11	К выключателю стояночного тормоза	К предохранителю F3 монтажного блока
12	К выводу «D» генератора	К выключателю аварийной сигнализации
13	К датчику контрольной лампы давления масла	К клемме «50» выключателя зажигания

Адреса выводных штекеров блока индикации бортовой системы контроля


Штекер	Адрес (назначение) штекерам
1	К предохранителю F19 («+» питания)
2	—
3	Корпус («масса»)
4	К реле контроля исправности ламп
5	К микровыключателю выключателя зажигания
6	К плафону
7	К датчику задней левой двери
8	К датчику задней правой двери
9	К датчику уровня масла
10	К датчику уровня охлаждающей жидкости
11	К датчику уровня омывающей жидкости
12	К датчику непристегнутых ремней
13	К датчику износа тормозных колодок
14	К датчику передней левой двери
15	К датчику передней правой двери

* На автомобилях с правым расположением рулевого управления штекер 2 соединяется с «массой».

Корректировка одометра на комбинации панели приборов ВАЗ 2110 2111 2112 2113 2114 2115

Для корректировки одометра можно использовать специальные приборы, но зачастую они специализированы и не доступны большинству. Как альтернативу данным приборам можно реализовать корректировку показаний пробега следуя следующим рекомендациям.

Одометр фактически является счетчиком импульсов работающим от датчика скорости. При соблюдении определенной частоты и подаче ее на выводы комбинации панели приборов можно скоректировать показания одометра.

В частности импульс частотой 200Hz соответсвует скорости автомобиля в 120км/ч. Нарастание частоты импульсов имеет не линейный характер, так при частоте в 2500 Hz скорость составит 1120 км, при этом стрелка спидометра просто будет показывать максимум скорости.

Импульсы подаваемые на вывод (контакт 9 красной колодки см рис ниже) комбинации панели приборов для корректировки пробега должен быть прямоуголный. Проще всего реализовать генерацию импульсов посредством звуковой карты компьютера, то есть фактически подавая звук с выхода компьютера на комбинацию приборов, при этом ограничте звук до миниума и не используйте усилители, для того чтобы предотвратить появление высокого уровеня сигнала. В последствии поднимайте уровень звука до тех пор пока панель приборов не начнет отсчет киллометража, то есть не начнется корректировка одометра. Для формирования импульсов лучше использовать программу, ее можно скачать на каком либо радиосайте в интернете. Кроме того необходимым требованием является и питание во время корректировки пробега одометра и самой комбинации приборов. В итоге соблюдая все выше указанные требования произведите подключения по следующей схеме.



Рисунок 2 Схема для корректировки одометра на комбинации панели приборов ВАЗ 2110 2111 2112 2113 2114 2115

Транзистор КТ3102 можно заменить на любой высокочастотный транзистор с аналогичным строением, например КТ315.

Теперь корректировку пробега, киллометража одометра можно производить и дома!

Будьте внимательны при подключении, не перепутайте контакты и полярность, что бы исключить повреждение электрической части комбинации панели приборов.

Установка комбинации приборов от ВАЗ 2110 в ВАЗ 2109

Электронная комбинация приборов, вначале устанавливаемая на ВАЗ 2110, а затем и на Лады Самары второго поколения, часто является предметом обожания владельцев ВАЗ 2109 с низкой и высокой приборной панелью. Неудивительно, новая приборка выглядит не в пример краше старой, да и ее подсветка организована изнутри, а не снаружи, как на старых комбинациях. Плюс, новой приборке не нужен тросик спидометра, который часто отказывает или начинает досаждать издаваемым шумом. В связи с этим хорошая новость: комбинацию приборов ВАЗ 2110 можно установить на ВАЗ 2109, и в этой статье будет рассмотрено, как это можно сделать своими руками.

Комбинация приборов ВАЗ 2110 имеет каталожный номер 2110-3801010-02.

Плюсы в сравнении со штатной панелью ВАЗ 2109:

• Спидометр и тахометр расположены в центре, что более наглядно, приборы не загораживаются ободом руля.
• Более точные приборы.
• Лампа критического остатка топлива не моргает при колебаниях уровня топлива в баке, а загорается под управлением электроники.
• Есть режим самодиагностики, который активируется включением зажигания при нажатой кнопке сброса счетчика суточного пробега.

Есть и минусы:

• Нужно допиливать козырек панели приборов, размеры комбинаций отличаются.
• Необходимость подбирать датчик уровня топлива под соответствующее сопротивление, иначе указатель будет врать.

Так или иначе, но плюсы перевешивают.

Да, еще один момент. Понадобится установка датчика скорости, именно от него работает спидометр.

Для подключения новой комбинации приборов понадобится произвести переключение проводов в колодках X1 (белая) и X2 (красная), подключаемых к ней в соответствии со следующими таблицами:



В результате на своих местах останутся только 3 провода.

Если нет уверенности в своих силах, чтобы все вернуть на место лучше подписать первоначальное расположение каждого провода в колодке.

Нумерация контактов в колодках в соответствии со схемой:



Подключение контрольной лампы уровня тормозной жидкости нужно доработать: черный провод от этой лампы переключить от корпуса («земли») к +12В, иначе контрольная лампа не будет работать.
Если на панели есть второй ЖК дисплей для указателя внешней температуры, нужно установить сам датчик (на ВАЗ 2109 его нет), и провода от него подключить в соответствии со схемой, к контактам 1 и 2 колодки X2 (красная).

Датчик скорости вкручивается на место тросика спидометра, но разводка контактов там отличается, смотрим на цифры на самом датчике. Для верного подключения нужно использовать следующую таблицу:



Установка.

Новая комбинация немного короче штатной, поэтому требуется переделать одно ушко крепления, а именно немного нарастить его в длину. Делается это наклеиванием пластины из полистирола. Также корректируем угол наклона приборки подклейкой дополнительных пластин на поверхность крепления. Наращивать ухо крепления лучше с левой стороны, чтобы кнопка габариты/ближний свет встала на свое место без проблем. Приклеить все можно суперклеем.



Козырек.

Окно в штатном козырьке панели приборов ВАЗ 2109 не совпадает по форме и размерам с комбинацией приборов ВАЗ 2110. Поэтому при помощи эпоксидки подгоняем форму окошка под новую приборку с помощью подрезания и распорок. Затем все зашкуриваем и красим козырек.













Внешний вид доработки.



Выглядит все это конечно здорово по сравнению со штатной приборкой, особенно в темноте:

Датчик уровня топлива.

Придется подобрать датчик указателя уровня топлива, так как штатный будет подвирать.
Вот таблица сравнения параметров различных отечественных датчиков:



Наиболее точно показывает уровень датчик с маркировкой 2108-3827010-01, в начале красной зоны в баке остается литров 5 топлива, а середина шкалы указателя приходится примерно на остаток в 20 литров.

Лучше перед приобретением датчика измерить его сопротивление и взять тот, который при пустом баке имеет сопротивление до 360 Ом.

Оцените статью: Поделитесь с друзьями!

Замена лампочек в приборной панели ВАЗ 2110

На приборной панели вазовских авто, так же как и на любых других, отображается текущая информация о состоянии автомобиля в данный момент. Основным материалом, используемым при ее изготовлении, является пластик. Лицевая сторона богата всевозможными световыми индикаторами в виде иконок, подсвечиваемыми лампочками.

При значительном количестве ламп приходится сталкиваться с проблемой их перегорания. Также не всегда яркое свечение заводской подсветки вынуждает менять ее на более яркую опциональную. Подобная замена лампочек в приборной панели ВАЗ 2110 может осуществляться даже в гаражных условиях.

Классическая приборка «десятки»

Водитель за рулем десятой модели ВАЗ может наблюдать за основными показателями, выведенными за рулевым колесом на панель. Здесь имеются контрольные приборы стрелочного типа:

• спидометр;
• тахометр;
• заполненность топливного бака;
• температурные значения охлаждающей жидкости.

Кроме дифференцированных значений, выводимых на шкале, машина дает информацию в виде горящих либо моргающих индикаторов, например, указателей включенного дальнего света, поворотников, возможных проблем с ДВС, аварийки, ручника и пр. При самопроизвольном отключении ламп, водитель будет введен в заблуждение, что может привести не только к отказу одного из узлов, систем или механизмов, но и создать опасную (аварийную) ситуацию на дороге.

Важно знать, что работоспособность индикации на приборной панели 2110 можно протестировать самостоятельно, удерживая кнопку сброса, проворачивать в первое положение ключ зажигания (далее ее отпускаем). Завершить проверку можно повторным нажатием кнопки на панели.

Подготовительные операции

Процесс разборки начинается с того, чтобы опустить в крайнее нижнее положение рулевую колонку. Перед тем как поменять лампочки на панели приборов ВАЗ 2110, отвинчиваем пару верхних саморезов, удерживающих декоративную накладку. Далее вывинчиваем троку саморезов, фиксирующих приборку.

Может случиться проблема с тросом спидометра, который не даст выполнить операцию до конца. В первую очередь его отстегивают от коробки передач. Стопорное колечко оттягивается в сторону, далее задергиваем вверх тросовую фишку и толкаем ее в салон. Слегка потянув доску внутрь салона, удастся отстегнуть трос от нее.

Все электроразъемы легко отключаемы. Для изъятия ламп проворачиваем патрон против часовой стрелки и демонтируем вместе с бесцокольной лампочкой. Теперь ее можно менять на новую. Сборка приборной панели осуществляется в порядке, обратном разборке.

Чтобы иметь полный комплект, необходимо знать, сколько лампочек в приборной панели ВАЗ 2110. Обычно с завода идет 3 на подсветку, 12 в нижнем ряду и одна на контроль АКБ. Имеется также 6 осветителей в БСК (бортовая система контроля), но обычно там стоят светодиоды.

Работа с центральной консолью

В процессе работы потребуется пара отверток (крестовая и плоская) и новые лампы. Желательно перед работой откидывать минусовую клемму на АКБ и рабочий трос на спидометре. Далее поддеваем плоской отверткой накладку и удаляем переключатель от наружного освещения.

Лампы подсветки вынимаются после поджатия усиков патрона, делается это отверткой. Таким же образом проводится замена аварийки. Важно разъем отсоединить от выключателя, слегка поддавливая вниз.

Вывинчиваем крестовой отверткой пару саморезов, удерживающих накладку на приборной доске. Достаем нагреватель и пепельницу из гнезда. Со своего посадочного места демонтируем штатную магнитолу. В процессе отжимаем пружинные скобки, удерживающие накладку, и щиток подтягиваем на себя. Отверткой ослабляем пару усиков из пластика, что позволит приподнять щиток, за которым отжимается третья скобка крепежа.

Удаляем разъем прикуривателя, за которым скрывается подсветка. Лепестки прикуривателя потребуется удерживать в сжатом положении при демонтаже.

После всех замен возвращаем клемму АКБ на свое место. Проводим тестирование на всех световых приборах панели до полной установки щитка на свое место. Аналогично осуществляется замена лампочек в кнопках, поддевая каждую плоской отверткой и меняя затем внутри световой элемент.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Панель приборов ВАЗ 2110. Основные обозначения значков на панели приборов ВАЗ. Описание и расположение индикаторов и приборов на панели

Многие сталкиваются с проблемами, связанными с ремонтом автомобилей. В данной статье будет рассмотрено, как самостоятельно произвести апгрейд в панели приборов ВАЗ 2110.

Общие характеристики

Проект автомобиля ВАЗ 2110 начали задействовать задолго до его запуска в серийное производство. Серийная машина сошла с конвейера в 1996 году. Эта машина не была похожа ни на одну из ранее выпущенных.ВАЗ 2110 — легковой переднеприводный автомобиль.

Автомобиль предназначен для езды в городских условиях с твердым покрытием. Автомобиль относится к типу седан, имеет четыре двери, кузов полностью металлический. Карбюраторные и инжекторные двигатели объемом 1,5 л. В зависимости от комплектации автомобиль оснащался противотуманками Farams, электростеклоподъемниками, подогревом передних сидений, подогревом боковых зеркал с электроприводом, бортовым компьютером. Также на автомобиль при желании можно установить электронный противоугонный механизм, подушку безопасности, кондиционер, антиблокировочную систему тормозов, добавить освещение.Обивка кабины — тканевый материал. Для перевозки сыпучих грузов и увеличения объема багажника задние сиденья можно складывать.

ВАЗ 2110. Приборы щитовые. Описание

На приборной панели расположены следующие датчики: спидометр, тахометр, датчик температуры двигателя, датчик уровня топлива.

В ВАЗ 2110 панель приборов крепится двумя винтами. Спидометр показывает, насколько быстро движется машина. С помощью тахометра определяют количество оборотов двигателя.На приборном щите нанесено два метра пройденного расстояния. Один метр показывает километр, который машина проехала за все время эксплуатации, второй — «суточный». Суточный счетчик можно сбросить с помощью соответствующей кнопки. Подсветка панели приборов ВАЗ 2110 включается кнопкой малой освещенности.

Как снять панель приборов?

Для снятия панели приборов в ВАЗ 2110 необходимо выполнить следующие действия:

• от АКБ необходимо отсоединить провод минусовой клеммы;
• откручиваем винты и снимаем комбинацию инструментов;
• откручиваем 2 винта крепления панели приборов к накладкам и вынимаем комбинацию приборов из гнезда;
• Нужно отсоединить приборную панель Провод колодки.

Для установки панели приборов нужно производить действия строго в обратной последовательности.

Новая накладка в панели приборов

В ВАЗ 2110 панель приборов выглядит маленькой и быстро надоедает, а альтернативу со встроенным бортовым компьютером покупать не хочу, т.к. потратить много денег. Процесс обновления дашборда — актуальная тема. Самый простой способ переделать приборную панель — это установка специальной накладки, которую легко купить в автомобильных магазинах.

По стоимости они недорогие, и есть много вариантов с разными рисунками. Так что найти вагонку на свой вкус не составит большого труда.

Для установки накладки необходимо полностью снять панель приборов. Следующий шаг необходимо аккуратно удалить со стрелочной панели. При сборке панели и установке стрелок необходимо следить за тем, чтобы водитель ничего не отвлекал при движении транспортного средства, иначе придется повторять панель и переделывать ее.Грамотно подобранные подрулевые панели ВАЗ 2110 подарят ей лучший вид и будут гармонично сочетаться с интерьером автомобиля.

Тюнинг панельных приборов ВАЗ 2110

На сегодняшний день существует множество вариантов, как сделать тюнинг ВАЗ 2110 своими руками. Один из самых простых и не очень затратных способов — тюнинг панели приборов. Для этого потребуется приобрести материал и запас терпения. Переделать приборную панель в несколько этапов. Перед обновлением необходимо его удалить.Следующим этапом можно поменять обычные лампы приборных панелей ВАЗ 2110 на светодиодные. Светодиоды желательно установить на прежние места, но при необходимости можно проделать дополнительные отверстия. Есть несколько способов изменить подсветку приборной панели:

Вы можете изменить подсветку одометра. С помощью лезвия нужно очистить одометр от клея, затем развернуть и поставить обратно. После этого подсветка циферблата сменится с зеленой на синюю.

Лампы панели приборов ВАЗ 2110 можно заменить светодиодной лентой.. Чтобы изменить цвет, вам нужно стереть лезвие слоя цветового фильтра. Остатки можно удалить с помощью растворителя. Следующий шаг необходимо закрепить светодиодной лентой внутри приборной панели. Вы можете подключить ленту к плате, где подключаются лампочки. Если стереть стрелкой красный, а затем нанести на них белый лак, которым пользуются для маникюра, реально получить цвет, как на выбранной ленте.

Можно реализовать автоматическую замену подсветки. Для этого нужно приобрести светодиодную ленту с разноцветными диодами и подключить к панели приборов.

Сдвиг разных цветов Производится с помощью отдельного ключа, подключенного к электронике автомобиля.

Электрическая схема блока индикации приборов

В блок индикации автомобиля ВАЗ 2110 включена подробная электронная схема управления, содержащая звуковой сигнал и десять светодиодных сигнализаций. Индикаторы панели приборов ВАЗ 2110 Отображают следующие неисправности или предупреждения:

• недостаточная охлаждающая жидкость;
• недостаточный уровень масла;
• недостаточное количество моющей жидкости;
• неисправность ламп наружного освещения;
• незадействованные ремни безопасности;
• стереть тормозные колодки передних колес;
• открыть дверь на машине.

Доработка шумоизоляции панели ВАЗ 2110

Многие автовладельцы ВАЗ 2110 сталкиваются с такой проблемой как скрипт панели при управлении транспортным средством. Один из выходов в этой ситуации можно доработать для улучшения шумоизоляции. Для этого необходимо разобрать панель на три части, которые скрепляются между собой с помощью монтажных болтов. Модель может использоваться для «антискрепа», а для поглощения шума можно использовать битопласт или другие материалы с аналогичными свойствами.В тех местах, где пластиковые элементы соприкасаются друг с другом, необходимо использовать модель, им нужно закупорить все отверстия от элементов крепления, чтобы уменьшить потерю потерь воздушного потока. Обратную сторону торпедеса нужно заблокировать битопластом. В большинстве автомобилей экраны чувствительны к предохранителям и перчаточному ящику. Чтобы уменьшить экраны в области, где ящик примыкает к панели, нужно использовать модель, а Битопласт должен быть прикреплен к низу перчатки.Одно из главных преимуществ Битопласта — он хорошо уплотняется. В связи с этими проблемами при сборке панели она не должна появляться. Такие простые действия помогут легко обеспечить тишину и устранить шум и экраны внутри автомобиля.

Панель приборов ВАЗ 2110. Цена

Штатный вид приборной панели ВАЗ 2110 выглядит бледно, но для того, чтобы добавить ей оригинальности, можно произвести несколько несложных операций. Один из самых простых — это замена подсветки и прошивка новых устройств.Это можно реализовать следующими способами:

• Изменить себе подсветку панелей приборов и кнопок. Для этого можно использовать специальную флуоресцентную краску: изменить цвет цифр, стрелок, заметок. Также можно заменить обычные лампочки на светодиодные или установить светодиодную ленту.
• Приобрести готовые накладки на панель приборов (большой ассортимент можно найти на авторынках). Накладки приборных панелей ВАЗ 2110 придадут более стильный вид.
• Приобрести и поставить новый щиток приборов (есть в разных модификациях: цифровой и стрелочный) со встроенным бортовым компьютером.

• Заменить полностью приборную панель или торпеду (для этого потребуется больше временных и финансовых затрат).

Панель приборов ВАЗ 2110, как и в любом автомобиле как импортного, так и российского производства Обязана определять общее состояние автомобиля и должна отображать всю информацию о: количестве топлива, температуре двигателя и наличии (количество ) смазочных элементов двигателя.

Помимо вышеперечисленных данных, щиток приборов ВАЗ на дисплей выдает все ошибки (неисправности жидкости) автомобиля.

Далее в статье я дам вам полное описание приборной панели ВАЗ 2110 и расскажу про описание кнопок, ламп, световых индикаторов, расскажу о типичных ошибках, которые могут появиться на вашем дисплее в пути.

Описание кнопок панели приборов ВАЗ 2110

Ну что ж, сразу переходим к описанию кнопок на панели приборов ВАЗ 2110.

Панель приборов автомобиля ВАЗ 2110 — на стрелках отмечены кнопки, расположенные на ней

Как видно из скриншота, на панели приборов ВАЗ 2110 всего 4 кнопки — перейдем к их описанию.

1. Кнопка включения / выключения передних противотуманных фар.
2. Включение / выключение наружного освещения.
3. Подогрев заднего стекла
4. Кнопка включения / выключения задних противотуманных фар.

Кроме кнопок на панели приборов есть и другие, которые находятся под духовкой, рядом с магнитом в салоне. Узнаем их функции:

Многие владельцы ВАЗ 2110 спрашивают — зачем вам те самые 4 кнопки, которые находятся на панели приборов под духовкой. Ответ покажется вам довольно банальным:

Эти кнопки на самом деле не играют никакой функции, я думаю, инженеры, работавшие над десятком, хотели добавить в машину электрические стеклоподъемники, но по какой-то причине забыли это сделать.

Ладно, это была шутка! В корпусе эти кнопки отвечают за следующее:

1. Включение / отключение рециркуляции
2. Включение / отключение аварийной световой сигнализации
3. Установка кнопки дополнительного оборудования (например, окна)

Описание индикаторов и ламп на панели приборов ВАЗ 2110

Ну что, посмеялись, теперь перейдем к основному: описанию индикаторов и ламп на панели приборов ВАЗ 2110.

1. Индикатор наличия масла в топливе
2. Индикатор включения ручных тормозов
3. Индикатор автоматической зарядки АКБ
4. Индикатор работы двигателя
5. Включение левого поворота
6. Включение правого поворота
7. Индикатор дальнего света Дальний
8. Индикатор уровня тормозной жидкости
9. Индикатор наличия топлива
10. Индикатор контрольной лампы включения габаритов

Все описанные выше индикаторы (кроме указателей поворота и включения фар) являются предупреждающими.Если они загораются, проблема в машине.

Информационные индикаторы панели Diatechnology ВАЗ 2110

Все информационные индикаторы системной системы ВАЗ 2110 обозначены стрелками здесь они на фото:

1. Наличие и температура охлаждающей жидкости
2. Тахометр (показывает номер оборотов двигателя, незабываемые на 100)
3. Спидометр (показывает скорость автомобиля. Здесь нет необходимости умножать.
4. На этом дисплее отображается общий / суточный пробег автомобиля.
5. Индикатор наличия масла в двигателе.

Как видите, панель приборов ВАЗ 2110 не так сложна для изучения. Но очень часто возникают ситуации, когда на дашборде появляются ошибки. Давайте теперь рассмотрим эти ошибки более подробно.

Ошибки, отображаемые на панели приборов ВАЗ 2110 и способы их устранения.

Например, сделаю снимок экрана с индикаторами приборной панели, которые я уже показывал в этой статье.

1. В том случае, если загорелся индикатор наличия масла в топливе, рекомендуем его проверить.Для этого откройте капот машины и посмотрите на Шупа. Если он в уровне масла, то фишка, скорее всего, в самой панели приборов.
2. Загорелся индикатор стояночного тормоза (ручной), скорее всего проблема в обрыве троса.
3. Индикатор заряда аккумуляторной батареи показывает ошибки, связанные с генератором. Если он загорелся, рекомендую проверить ремень генератора (на разрыв). В целом этот значок на панели приборов свидетельствует о неисправности цепи электросистемы автомобиля.
4. Неисправность двигателя (Check Engine), сообщает о нестабильной работе двигателя.
5. Дополнительный индикатор работы двигателя
6. Включение левого поворота — информационный индикатор
7. Включение правого поворота — информационный индикатор
8. Дальний световой индикатор Индикатор посторонней информации
9. Этот индикатор показывает наличие уровня тормозной жидкости. В случае неисправности проверьте наличие АВТ в вашем автомобиле.
10. Этот индикатор показывает наличие топлива.В том случае, если он загорелся в баке у вас осталось около 5 литров бензина. Я рекомендую вам заправиться.

С любым механизмом нужно как-то общаться, чтобы контролировать его состояние и знать о производительности. Поэтому приборная панель в автомобилях несет не только эстетическую нагрузку, но и служит не только объектом тюнинга. В предназначении приборная панель ВАЗ 2110 и все автомобили этого семейства сегодня вместе и попробуем разобраться, как его отремонтировать и на что обратить внимание.

Компоновка панели приборов ВАЗ 2110

Панель приборов ВАЗ 2110 выполнена в виде комбинации приборов, контрольных ламп, а в некоторых модификациях с возможностью размещения бортового компьютера. Традиционно пластик, из которого сделана панель, не самого высокого качества, поэтому при эксплуатации и перегреве не исключена его деформация, которая сказывается не столько на внешнем виде, сколько на работе устройств.

Стандартная приборка включает в себя четыре стрелочных прибора, дисплей маршрутного компьютера, кнопку сброса одометра и набор сигнальных ламп.Первым в списке крайним левым прибором является указатель температуры охлаждающей жидкости, он показан на схеме под первым номером. Стрелковое устройство имеет цену деления около 50 градусов. Красной полосой выделена зона критического высокого давления, в которой возможно вскипание теплоносителя. Контрольные лампы и индикация климатической системы вынесены на дополнительную панель.

Спидометр на заглушках приборов (2) — стрелочный, но не с механическим приводом, как в автомобилях старших выпусков, а с электрическим.По сути, это вольтметр, который реагирует на импульс, выдаваемый датчиком спидометра, и установлен в коробке передач. Чем больше напряжение на выходе датчика, тем выше скорость указывает устройство. Заводская погрешность составляет примерно 5 км / ч, однако необходимо учитывать диаметр колес, который сильно влияет на точность показаний электрического спидометра.

Тахометр на приборной панели обозначен цифрой 5 и также представляет собой электрическое устройство, которое реагирует на импульс, производимый датчиком частоты вращения коленчатого вала.Датчик передает показания сначала на электронный блок управления двигателем для анализа и корректировки, после чего импульс поступает в цепь управления тахометра. Красной зоной тахометра отмечаются недопустимо высокие обороты, при которых возможен быстрый износ деталей двигателя, некорректная работа и повышение температуры охлаждающей жидкости. Крайне недопустима долгая работа мотора в красной зоне тахометра.

Стрелочные указатели на панели ВАЗ 2110

Цифра 6 обозначает указатель уровня топлива в бензобаке.Показания прибора не особо точны, но в целом видно, что на отметке 0 бак почти пустой, есть несколько резервных литров топлива, на ½ бака наполовину полный или пустой, кто как угодно и на 1 бензобак полный. Световая индикация уровня топлива дает указание включиться контрольной лампе 7, которая начинает мигать, когда запас хода автомобиля на левом топливе составляет около 100 км, а это примерно 9-9,6 л. Чтобы топливный насос не выходил из строя, нельзя производить топливо из бака полностью.

Настольные лампы 2110

Лампы 3 и 4 указывают на то, что приводы включены вне автомобиля и они загораются и мигают сразу после включения правого или левого указателя. В конце маневра ключ переключателя возвращается в исходное положение, и указатель должен автоматически выключиться. Если этого не происходит, вам следует поискать причину в механизме возврата клавиш-указателей включения.

Особого внимания заслуживает лампа, которая ставится в центр приборки и на нашей схеме обозначена цифрой 14.Это контрольная лампа, сигнализирующая о неисправностях и некорректной работе электронной системы. Управление двигателем по-другому называется контрольной лампой Check Engine по аналогии с импортными автомобилями. При включении этой контрольной лампы проследил компьютерную диагностику двигателя и выявил коды ошибок. Часть ошибок устраняется программно, а часть требует вмешательства в систему управления двигателем: в систему, зажигание и другие системы, которые могут привести к ошибкам.

Рис. 12 На схеме показан цифровой дисплей одометра и индикатор суточного пробега, который сбрасывается кнопкой, расположенной непосредственно на панели приборов.В верхней строке отображается общий пробег автомобиля, а в нижней — обнуление — пробег за определенный период.

Щиток приборов ВАЗ 2110 Описание ламп и индикаторов которых мы укомплектовали простыми и привычными контрольными лампами для любого автомобиля:

Остальные контрольные лампы: ручного тормоза, аварийного давления масла в системе смазки и критического разряда АКБ расположены в нижнем ряду по порядку. Пусть аварийные фонари меньше попадут на вашу приборку, хозяйку и уберут все дороги!

Всегда наступает такой момент, когда автомобилисту уже не хочется видеть перед глазами заводскую панель приборов ВАЗ 2110, а что-то более интересное и современное.Поэтому просто предлагает замену панели приборов ВАЗ 2110. В этом случае начинать дело нужно с поиска панелей, которые можно установить самостоятельно без использования специальных инструментов. На фото панель приборов ВАЗ 2110 новее и красива:

Единственное, что нужно, это внимание, пассаты и крестовая отвертка. И, надо сказать, цена панели приборов ВАЗ 2110 не всегда оказывается запредельной, что позволяет ее заменять.В общем, щиток приборов ВАЗ 2110, цена которого в среднем в районе 10-15 тысяч рублей, вещь необходимая для каждой машины, поэтому при желании можно найти панель на любой вкус, даже есть современные модели. с цифровыми измерителями скорости от производителя Gamma цена на них будет конечно выше, но смотреться будет очень здорово и современно.

Купить панель приборов ВАЗ 2110 в разобранном виде, инструменты можно на базарах, в автомагазинах, в интернет-магазинах, так же можно поискать по доскам пуль, по сландо, молотку и т. Д.

Снятие панели приборов ВАЗ 2110

Без нее, естественно, не обойтись, если вы хотите сделать автомобиль более современным и установить на него, например, европанель приборов ВАЗ 2110. Подробно рассмотрим каждый этап снятия старой приборной панели приборов ВАЗ 2110. Обратите внимание, что есть возможность снять панель приборов ВАЗ 2110, просмотрев ее на отдельные детали, что сделает процесс более удобным и быстрым. К тому же весь процесс такой же, как на десятках, так как панель приборов ВАЗ 2110 (тюнинг) особо не отличается от стандартной десятки приборов.

Перед началом работ можно ознакомиться с описанием панели приборов ВАЗ 2110 по эксплуатации и конечно же ознакомиться со схемой панели приборов ВАЗ 2110. Для начала отсоедините клемму от минусового вывода аккумуляторной батареи, затем снимите декоративные накладки рулевой колонки, рулевое колесо (оставьте пластину звуковой сигнализации на месте), правый и левый переключатели на рулевом колесе (их разъем не трогайте). После этого отсоедините концы двух проводов от разъема покорного переключателя.

Воспользовавшись шлицевой отверткой, снимаем ручку управления фарами, снимаем тормозной ключ 100 миллиметров на 21 миллиметр и откручиваем гайку его крепления, забрав штангу в отверстие панели приборов ВАЗ 2110.

Теперь вы можете открыть монтажный блок крышки. В нише блока реле и предохранителей крестовой отверткой откручиваем винты левого внутреннего кронштейна щитка приборов ВАЗ 2110. Отсоедините жгут проводов свечи зажигания и открутите винты кронштейна диагностического разъема.

Теперь вы можете отсоединить наконечники двух проводов, идущих от переключателя сигналов торможения. Откручиваем два винта крепления левой накладки консоли. Сдвинув ее назад, выведите ее перед зацеплением с кронштейном и снимите накладку. Отведите торцевой ключ на 10 миллиметров и прикрутите гайку крепления панели к кронштейну консоли. Откручиваем саморез крепления панели ВАЗ 2110 и воздуховода.

Для продолжения работ по снятию панели приборов ВАЗ 2110 отсоедините колодки жгутов проводов, расположенных под панелью приборов.При его изготовлении можно открутить три винта крепления правой накладки консоли, затем открутить правую гайку крепления панели приборов к кронштейну консоли, отсоединить колодки проводов прикуривателя.

Отсоедините колодку жгута проводов от реле противотуманных фар. Открутите винты крепления правого внутреннего кронштейна панели приборов, а затем правый и левый винты нижнего крепления панели приборов ВАЗ 2110. Теперь вы можете снять прокладку, пластиковые держатели накладок и снять ее, аналогичным образом перемещая правую накладку.

Патти тонкой шлицевой отверткой с обеих сторон панели приборов снимаем вентиляционные решетки обдувных стекол передних дверей, после чего откручиваем две гайки верхнего крепления панели приборов под решетками вентиляции.

Поднимите панель на пятнадцать-двадцать сантиметров внутри кабины. Выберите девять соединительных колодок жгутов проводов и выньте панель приборов из салона автомобиля через проем левой передней двери. Установка новой панели должна производиться в обратном порядке.На этом мы закончим давать подробную инструкцию по снятию приборной панели ВАЗ 2110. Теперь вы знаете, как легко и быстро снять панель приборов ВАЗ 2110.

Яркие детали на панели приборов ВАЗ 2110

В промежутке между снятием старой карбоновой панели ВАЗ 2110 и установкой новой можно подумать о том, как вы хотите его украсить. Или можно по старой панели сделать ремонт панели приборов ВАЗ 2110, если повезет, то эту отремонтированную панель можно даже продать за несколько тысяч, то есть при желании можно отбить немного денег.

Можно использовать неоновую подсветку или внутреннюю светодиодную подсветку, сделав одноцветную заводскую подсветку панели приборов ВАЗ 2110 разноцветной. Вы можете выделить не только шкалу и стрелки приборов, но и кнопки «приборки», используя все те же светодиоды и светофильтры. Правда, главное не переборщить с красочными обозначениями панели приборов ВАЗ 2110, не отвлекаться во время движения по ночной дороге.

Кроме того, можно сделать еще и улучшенную шумоизоляцию панели приборов ВАЗ 2110, используя специальные материалы.Но для этого потребуется еще раз разобрать приборную панель ВАЗ 2110.

Напоследок хотим внести ясность в приборную панель приборов ВАЗ 2110. Это нужно, чтобы не запутаться при установке новой «приборки» и все исправить с первого раза. А вообще распиновка щитка приборов ВАЗ 2110 важна и нужна. А дальше инструкция по эксплуатации щитка приборов ВАЗ 2110, по которому видно, что приборная панель щитка приборов ВАЗ 2110 достаточно простая и в ней легко разобраться:

Все органы управления бортовыми приборами Автомобиль, представители семейства ВАЗ 2110, объединены в комбинацию (систему) приборов.Панель приборов включает в себя следующие компоненты: электронный тахометр и спидометр, указатель температуры охлаждающей жидкости, уровень топлива и контрольные лампы (их в количестве 12 штук).

Вся комбинация устройств крепится в соответствующем гнезде приборной панели с помощью двух винтов. Дренажная панель приборной панели ВАЗ 2110 выполнена методом печати на плате с использованием фольги Ghetinaax. Плата надежно закреплена на задней части корпуса. На спидометре есть два метра, которые показывают пройденный путь: первый — последний, второй можно назвать «дневным».

Показания второго счетчика при необходимости можно обнулить с помощью соответствующей кнопки. Сбросить показания можно только тогда, когда машина находится в стоячем состоянии. На некоторые автомобили от модели Row ВАЗ 2110 можно установить все комплектующие и необходимые контрольные индикаторы, лампы и значки.

Общие сведения об автомобиле

ВАЗ-2110 — легковой переднеприводный автомобиль, в котором силовой агрегат расположен в поперечном состоянии. Автомобиль предназначен для эксплуатации по бездорожью, «оборудованный» твердым покрытием.Кузов машины — цельнометаллический, четырехдверный, несущий, тип — седан. Для перевозки длинных и крупногабаритных сидений, которые находятся в задней части салона, можно складывать.

Таким образом, объем багажника увеличивается. Двигатели — карбюраторные или с разными системами впрыска топлива — состоят из четырех цилиндров. Объем — 1,5 литра. Модель имеет значительно улучшенные характеристики управляемости по сравнению с заднеприводными вазами благодаря переднеприводной компоновке.

Особенно это заметно на небезопасной скользкой дороге или при прохождении сложных поворотов.Автомобиль, сиденья с электрообогревом, практичные электрические стеклоподъемники, современный бортовой компьютер, полезная каталитическая конверсия газа, «отработанная» в системе выпуска, а также электроприбор с наружными зеркалами, обеспечивающими обзор сзади.

Также можно защитить машину, подушку безопасности, добавить кондиционер, антиблокировочную систему тормозов, дать освещение через люк на крыше.

Блок индикации автомобильной системы управления Модели 2110

Блок индикации машины ВАЗ 2110 содержит подробную электронную схему управления, дополненную звуковой сигнализацией, а также десять светодиодных сигнализаций, информирующих водителя о следующих состояниях:

• сбой уровня масла;
• Недостаточность охлаждающей жидкости;
• подметание промывочной жидкости;
• Возможная неисправность ламп внешнего освещения;
• Состояние, когда ремни безопасности не пристегнуты;
• износ тормозных колодок, которыми оснащены передние тормоза;
• по четыре вывески на каждую дверь.

Деталь блок-схемы индикации автомобильной системы. Ниже приведено управление ВАЗ 2110.

Тюнинг панельных приборов ВАЗ 2110

Скучная и невиданная заводская панель приборов ВАЗ 2110 быстро наскучивает, и покупать альтернативу, оснащенную компьютером, не хочется, много выкладывать Деньги. Процесс доработки «панно» — популярная тема. Один из самых простых вариантов — это покупка специальной вагонки.Сегодня найти не составит труда.

Для его установки необходимо снять всю панель приборов. Далее следует аккуратно вытащить из него стрелки. Устанавливая стрелки на свои места, нужно убедиться, что ничего не мешает движению транспорта и не отвлекает водителя, в противном случае все равно придется все разбирать. Правильно подобранная, красивая и стильная накладка гармонично впишется в общую атмосферу салона и отлично дополнит весь его дизайн.

Также сегодня совсем не проблема сделать панель приборов своими руками. Нам нужен только требуемый Материал и желание «вагона». Самый простой вариант — произвести тюнинг «приборки» в несколько этапов. Сначала, конечно, необходимо его удалить. Лампы накаливания следует менять местами на светодиоды. Его следует устанавливать в такие же картриджи. Есть несколько способов изменить ее цвет:

Изменить цвет одного. Если с помощью ножа очистить одномерный счетчик от клея, перевернуть и поставить обратно, то подсветка циферблата станет с зеленой на синюю;

Подсветка панели приборов ВАЗ 2110.Меняем цвет при помощи светодиодной ленты. Для начала необходимо соскрести слой цветного фильтра. Если что-то осталось, можно стереть растворителем. Далее следует закрепить зеленую светодиодную ленту внутри «приборки». Вам нужно подключить его напрямую к патрону лампы. Если снять со стрелок красную краску, а затем покрасить ее белым лаком, которым наносят на ногти, можно получить ярко-зеленую подсветку «приборки»;

Автоматическое изменение освещенности. Смена семи разных цветов обусловлена ​​использованием управляющей автомобильной электроники.

Ремонт панели приборов

Не знаете как снять панель приборов ВАЗ 2110? Для этого необходимо проделать следующие действия:

• от клеммы «минус» аккумулятор необходимо отключить;
,
• доливаем винты и снимаем щиток;
• снимите крепежные винты, которыми комбинация прибора крепится к накладке и, потянув на себя, следует вынуть приборную комбинацию из гнезда;
• следует отсоединить от «приборки» колодку проводов.

Установка должна производиться в порядке, строго обратном процессу снятия. Для разборки крепежные винты следует заменить и отсоединить от корпуса приборной комбинированной маски со стеклом. Вам нужно открутить винты и гайки крепления указателя и вынуть их из корпуса. Сборка производится в обратной последовательности.

Есть еще и современный способ стилизовать собственный автомобиль в соответствии с тенденциями 21 века. Когда старая «панелька» немножко надоедает, приходит покупать и устанавливать более новую европанель, которая выглядит очень изысканно и красиво.Многие согласятся, что тогда машина станет намного солиднее.

Единственным минусом является такой нюанс: чтобы снять старую панель приборов, необходимо снять накладки. В итоге на этапе сборки лучше заменить лампочки, которые в разы лучше (Philips, OSRAM и другие). Это поможет надолго забыть об их замене. Вы обязательно найдете более полезную информацию, читая другие наши статьи.

Виды приборных панелей ваз 2110.Основные обозначения иконок на приборной панели ВАЗ. Как легко и правильно снять старую «приборку»

Наличие значков на приборной панели играет одну из важнейших ролей при вождении автомобиля. Они несут ответственность не только за навигацию по системам автомобиля, но и вовремя информируют о возникновении неисправностей, поломок и неправильной эксплуатации автомобиля. Именно поэтому каждому автомобилисту необходимо знать расположение, расшифровку и обозначение значков на панели приборов ВАЗ.

При резком появлении того или иного индикатора на приборной панели вы сможете вовремя среагировать, что избавит вас от попадания в сложную ситуацию. Часто индикаторы выполняют лишь роль своеобразного сигнализатора, но при их срабатывании лучше всего сразу отправиться в гараж на ремонт или обратиться за помощью в автосервис.

Значение и расположение основных приборов на панели ВАЗ

Комбинации всех устройств самой популярной марки (ВАЗ-2110) расположены непосредственно на левой стороне самой панели.Эту часть приборной панели водители часто называют «торпедой». На приборной панели также находятся переключатели различных функций и типов и набор контрольных ламп. Они отвечают за управление работой осветительного оборудования, обогревателя и других важных узлов.

В первую очередь при осмотре приборной панели в глаза бросается множество циферблатных индикаторов и индикаторов под ними, которые оснащены небольшим электронным цифровым окошком и набором сигнальных ламп с различными функциями.Основными элементами здесь являются:

• Индукционный образец спидометра;
• Модель тахометра;
• Указатель регулировки температуры охлаждающей жидкости;
• Устройство для определения уровня топлива в баке.

Рассмотрим подробнее каждое из устройств.

Совет: если не работают лампочки, индикаторы и стрелочные индикаторы, значит проблема в проводке. Обязательно проверьте блок предохранителей на ВАЗ-2110.

Обозначение индукционного спидометра

Модели

Индукционные спидометры получают показания скорости от датчиков, расположенных непосредственно в конструкции трансмиссии. Отображает реальное значение скорости автомобиля — шкала от 0 до 200 км / ч.

Значение деления — 10 км / ч. Однако водителю следует помнить, что любой индукционный спидометр на ВАЗ-2110 будет иметь допустимую погрешность до 3-5 км / ч.

Нижняя и центральная часть спидометра оборудована небольшим окошком с электронной версией дисплея, которое через 2 строки передает значения общего пробега за весь период эксплуатации автомобиля и текущий значение пробега.

Обозначения тахометра

С левой стороны приборной панели находится тахометр. С помощью этого устройства водитель получает значения текущих оборотов коленчатого вала. Информация поступает в тахометр через бортовой компьютер, который, в свою очередь, получает эти значения от датчиков на коленчатом валу. Часто, если автомобиль дергается при резком нажатии на газ, тахометр будет показывать низкие значения оборотов или будет полностью неисправен.

На шкале все деления делятся на 5 единиц, а значения оцифровываются на 10 единиц.Максимальные значения ограничены 80 единицами. Чтобы понять, сколько оборотов сейчас показывает машина, нужно число на тахометре умножить на 100. Сектор находится в пределах от 55 до 60 единиц. заштриховано красным — это сигнал водителю о приближении машины к критическому числу оборотов.

Совет: при приближении числа оборотов коленчатого вала к красному сектору может произойти резкая остановка и отказ двигателя.

В нижней средней части прибора с помощью электронной индикации отображается фактическая температура воздуха, окружающего автомобиль, и время.

Циферблатный индикатор температуры охлаждающей жидкости

С левой стороны тахометра находится универсальный указатель, регулирующий температуру в охлаждающей жидкости. Сигналы о текущих показателях прибор получает от соответствующего индикатора температуры охлаждающей жидкости, который находится рядом с конструкцией ГБЦ и термостата.

Здесь значение деления считается равным 20 градусам, а общие индикаторы оцифровки начинаются с 50 единиц и заканчиваются делением в 130 градусов.Красным цветом выделена опасная зона работы устройства, которая начинается со значения 105 градусов. Если стрелка прибора начинает попадать в эту зону, необходимо немедленно выключить двигатель ВАЗ-2110 и остановить автомобиль.

При перегреве двигателя может выйти из строя не только основной комплект силовых агрегатов, но и датчик включения вентилятора, как на ВАЗ-2107.

Символы указателя топливного бака

Справа от спидометра находится указатель, показывающий уровень и, в целом, наличие бензина в топливном баке вашего автомобиля.Он работает за счет датчика в баке и отправляет данные через бортовой компьютер на весы. Индикаторы стрелочного индикатора имеют следующие обозначения:

• 0 — бак у вас полностью пустой (еще 15-20 минут машина может проработать).
• ½ — в машине еще полбака бензина.
• 1 — машина заправлена ​​полным баком.

Как декодируются значки на установленной приборной панели?

Помимо приборов, на панели есть различные значки, которые загораются в случае неисправности в виде электронных индикаторов.Для водителя они имеют следующие значения:

1. Знак АБС. Этот индикатор загорается только при запуске двигателя и сразу гаснет. Также может загореться, если есть проблемы с работой антиблокировочных тормозных элементов в тормозной системе.
2. Индикатор передней подушки безопасности. Загорается при неисправности подушек безопасности, прикрепленных к передней части автомобиля.
3. Индикатор, напоминающий о необходимости пристегнуть ремень безопасности. Он загорается при запуске двигателя и будет гореть до тех пор, пока вы не пристегнете ремень безопасности.
4. Сигнальная лампа подушки безопасности. Загорается при отключении подушки безопасности у передней пары пассажиров.
5. Индикатор обогрева заднего стекла. Загорится перед включением обогрева заднего стекла.
6. Значок ближнего света.
7. Индикатор дальнего света.
8. Знак включения заднего противотуманного фонаря.
9. Знак передней противотуманной фары.
10. Индикатор, включающийся при неисправностях электроусилителя.
11. Сигнальная лампа работает, когда двери не закрыты.
12. Контрольная лампа уровня топлива в баке. Загорается только если есть топливо 15-20 минут.
13. Указатель левого и правого указателей поворота машины.
14. Индикатор, загорающийся при перегреве в системе охлаждения двигателя.
15. Контрольные лампы, которые загораются при низком заряде батарей.
16. Лампа под названием «ПРОВЕРИТЬ ДВИГАТЕЛЬ». Загорается при возникновении неисправности в системе управления двигателем.
17. Сигнальные индикаторы, которые загораются при включении стояночного тормоза или при поломке тормозной системы.
18. Индикатор низкого давления и уровня моторного масла в системе смазки.
19. Лампа неисправности системы предпускового подогрева (отвечает за свечи накаливания).
20. Контрольная лампа, загорающаяся при блокировке электронной системы запуска двигателя автомобиля.

Совет: , если загорается один из индикаторов, связанных с колесами, то сначала прокачайте тормоза на ВАЗ-2110, а потом еще раз проверьте систему. Если индикатор с боковой панели пропал, значит проблема решилась ремонтом тормозной системы.

Все бортовые приборы управления автомобилей, представителей «семейства» ВАЗ 2110, объединены в комбинацию (систему) приборов. Панель приборов включает в себя следующие компоненты: электронный тахометр и спидометр, указатель температуры охлаждающей жидкости, уровень топлива и контрольные лампы (их в количестве 12 штук).

Вся комбинация приборов крепится в соответствующем слоте приборной панели двумя винтами. Подключения панели приборов ВАЗ 2110 производятся печатной разводкой на плате с использованием фольгированного гетинакса.Плата надежно крепится к задней части корпуса. На спидометре есть два счетчика, показывающих пройденное расстояние: первый из них — последний, второй можно назвать «дневным».

Показания второго счетчика при необходимости можно обнулить с помощью соответствующей кнопки. Сброс показаний возможен только на неподвижном автомобиле. На некоторые автомобили из модельного ряда ВАЗ 2110 могут устанавливаться, содержащие все компоненты и необходимые контрольные индикаторы, лампы и значки.

Общие сведения об автомобиле

ВАЗ-2110 — легкий переднеприводный автомобиль, в котором силовой агрегат расположен в поперечном состоянии. Автомобиль предназначен для использования на дорогах, «оборудованных» твердым покрытием. Кузов автомобиля цельнометаллический, четырехдверный, несущий тип — седан. Для перевозки длинномерных и крупногабаритных грузов сиденья в задней части салона можно сложить.

Таким образом, объем багажника увеличивается. Двигатели — карбюраторные или с различными системами впрыска топлива — состоят из четырех цилиндров.Объем — 1,5 литра. Модель имеет значительно улучшенные характеристики управляемости по сравнению с заднеприводными ВАЗами, благодаря переднеприводной компоновке.

Это особенно заметно на небезопасных, скользких дорогах или в сложных поворотах. Возможен автомобиль, сиденья с электроподогревом, практичные электрические стеклоподъемники, современный бортовой компьютер, полезный каталитический нейтрализатор газов, «пробившихся» в выхлопной системе, а также электрические наружные зеркала заднего вида, обеспечивающие обзор сзади.

Также автомобиль можно закрепить подушкой безопасности, дополнить кондиционером, антиблокировочной системой тормозов и освещением с помощью люка на крыше.

Блок индикации автомобильной системы управления модели ВАЗ 2110

Блок индикации автомобиля ВАЗ 2110 содержит подробную электронную схему управления, дополненную звуковым сигнализатором, а также десять светодиодных сигнальных устройств, информирующих водителя о следующие условия:

• недостаточный уровень масла;
• недостаточная охлаждающая жидкость;
• отсутствие омывающей жидкости;
• Возможная неисправность ламп внешнего освещения;
• состояние, когда ремни безопасности не пристегнуты;
• износ тормозных колодок, которыми оснащены передние тормоза;
• по четыре сигнализатора на каждую дверь.

Подробная схема дисплея системы автомобильного мониторинга ВАЗ 2110 представлена ​​ниже.

Тюнинг приборной панели ВАЗ 2110

Скучная и невзрачная заводская приборная панель автомобиля ВАЗ 2110 быстро надоедает, и покупать альтернативную, оснащенную компьютером, не хочется, ведь придется платить большие деньги для этого. Процесс доработки «панели» — популярная тема. Один из самых простых вариантов — купить специальный коврик. Найти ее сегодня не составит труда.

Для его установки необходимо снять всю панель приборов. Далее аккуратно вытаскиваем из него стрелки. Устанавливая стрелки на свои места, нужно следить, чтобы ничего не мешало движению транспорта и не отвлекало водителя, в противном случае все придется разобрать заново. Правильно подобранная, красивая и стильная отделка гармонично впишется в общую обстановку интерьера и отлично дополнит весь его дизайн.

И сегодня сделать дашборды своими руками совсем не проблема.Просто нужно иметь необходимый материал и «коляску» желания. Самый простой вариант — настроить «приборку» в несколько этапов. Сначала, конечно, его обязательно нужно снять. Далее следует заменить лампы накаливания на светодиоды. Их следует устанавливать в одинаковые картриджи. Есть несколько способов изменить его цвет:

Изменить цвет на один метр. Если с помощью ножа очистить метр от клея, перевернуть и поставить обратно, то подсветка циферблата изменится с зеленой на синюю;

Подсветка панели приборов ВАЗ 2110.Измените цвет с помощью светодиодной ленты. Для начала нужно соскрести ножом слой цветного светофильтра. Если что-то осталось, вы можете стереть его растворителем. Далее следует зеленая светодиодная лента, которую нужно закрепить внутри «приборки». Подключить его нужно напрямую к патрону лампы. Если снять со стрелок красную краску, а затем покрасить ее белым лаком, которым наносят на ногти, можно получить ярко-зеленую подсветку «приборки»;

Автоматическая смена подсветки. С помощью электроники, управляющей автомобилем, можно изменить семь разных цветов.

Ремонт панели приборов

Не знаете как снять панель приборов ВАЗ 2110? Для этого необходимо выполнить следующие действия:

• отсоединить провод от минусовой клеммы АКБ;
• откручиваем винты и снимаем щиток;
• открутите винты крепления, которыми комбинация приборов крепится к крышке и, потянув ее на себя, выньте комбинацию приборов из гнезда;
• Колодку проводов надо отсоединить от «приборки».

Установка должна выполняться в порядке, обратном процессу снятия. Для разборки откручиваем крепежные винты и отсоединяем маску со стеклом от корпуса комбинации приборов. Необходимо открутить винты и гайки крепления указателя и вынуть их из корпуса. Сборка производится в порядке, обратном снятию.

Также существует современный способ стилизовать собственный автомобиль в духе 21 века. Когда старая «панелька» немного приедается, приходит идея купить и установить более новую европанель, которая выглядит очень элегантно и красиво.Многие согласятся, что тогда машина станет намного солиднее.

Единственный его недостаток — такой нюанс: чтобы снять старую приборную панель, необходимо снять крышку. В результате на этапе сборки лучше заменить существующие лампочки на гораздо более качественные (Philips, Osram и другие). Это поможет вам надолго забыть о их замене. Вы обязательно найдете больше полезной информации, прочитав другие наши статьи.

Нужно как-то общаться с любым механизмом, чтобы следить за его состоянием и быть в курсе работоспособности.Поэтому панель приборов в автомобилях несет не только эстетическую нагрузку и служит не только объектом тюнинга. Разберемся сегодня в назначении приборной панели ВАЗ 2110 и всех автомобилей этого семейства вместе и попробуем разобраться, как его ремонтировать и на что при этом обращать внимание.

Схема панели приборов ВАЗ 2110

Панель приборов ВАЗ 2110 выполнена в виде комбинации приборов, контрольных ламп, а в некоторых модификациях с возможностью размещения бортового компьютера.Традиционно пластик, из которого сделана панель, не самого высокого качества, поэтому при эксплуатации и перегреве не исключена его деформация, влияющая не столько на внешний вид, сколько на работоспособность устройств.

Стандартная приборка включает четыре индикатора часового типа, дисплей маршрутного компьютера, кнопку сброса одометра и набор сигнальных ламп. Первое в списке, крайнее левое устройство — это датчик температуры охлаждающей жидкости, он показан на схеме под первым номером.Стрелочное устройство имеет градуировку около 50 градусов. Красная полоса отмечает критическую зону высокой температуры, при которой охлаждающая жидкость может закипать. На дополнительной панели расположены контрольные лампы и индикация климатической системы.

Спидометр на панели приборов (2) — стрелочный, но не с механическим приводом, как в старых автомобилях, а с электрическим. По сути, это вольтметр, который реагирует на генерируемый в датчике спидометра импульс, и он установлен в коробке передач.Чем выше напряжение на выходе датчика, тем выше скорость, показываемую устройством. Заводская погрешность составляет примерно 5 км / ч, но необходимо учитывать диаметр колес, что сильно влияет на точность показаний электрического спидометра.

Тахометр на приборной панели отмечен цифрой 5, и это также электрическое устройство, которое реагирует на импульс, генерируемый датчиком частоты вращения коленчатого вала. Датчик сначала передает показания в электронный блок управления двигателем для анализа и корректировки, после чего импульс отправляется в схему управления тахометром.Красная зона шкалы тахометра отмечает недопустимо высокие обороты, при которых возможен быстрый износ деталей двигателя, некорректная работа и повышение температуры охлаждающей жидкости. Крайне недопустима длительная работа мотора в красной зоне тахометра.

Указатели указатели на панели ВАЗ 2110

Цифра 6 обозначает указатель уровня топлива в бензобаке. Показания прибора не очень точные, но логически понятно, что на отметке 0 бак почти пустой, есть несколько резервных литров топлива, на отметке ½ бак наполовину полный или пустой, как хотите, а на отметке отметка 1 — бензобак полон.Контрольная лампа уровня топлива имеет указание работать с контрольной лампой 7, которая начинает мигать, когда запас хода автомобиля на оставшемся топливе составляет около 100 км, что составляет около 9-9,6 литров. Чтобы топливный насос не вышел из строя, нельзя полностью откачивать топливо из бака.

Контрольные лампы приборки 2110

Лампы 3 и 4 указывают на то, что указатели поворота включены вне автомобиля, и они загораются и мигают сразу после включения правого или левого указателей поворота.По окончании маневра клавиша включения возвращается в исходное положение, и индикатор должен автоматически погаснуть. Если этого не произошло, следует искать причину в механизме возврата ключа индикатора.

Особое внимание следует обратить на лампу, которая размещена в центре приборки и на нашей схеме обозначена цифрой 14. Это сигнальная лампа, сигнализирующая о неисправностях и некорректной работе электронной системы управления двигателем, в другом. Кстати его называют лампой Check Engine по аналогии с импортными автомобилями.Когда загорается эта сигнальная лампа, следите за компьютерной диагностикой двигателя и определяйте коды ошибок. Некоторые ошибки удаляются программно, а некоторые требуют вмешательства в системы управления двигателем: в систему питания, зажигания и другие системы, которые могут привести к ошибкам.

Номер 12 на схеме показывает цифровой дисплей одометра и индикатор суточного пробега, который сбрасывается кнопкой, расположенной непосредственно на панели приборов. В верхней строке отображается общий пробег автомобиля, а в нижней, сбрасываемый, пробег за определенный период.

Щиток приборов ВАЗ 2110, описание ламп и индикаторов которого мы укомплектуем простыми и привычными для любого автомобиля контрольными лампами:

Остальные сигнальные лампы: ручного тормоза, аварийного давления масла в системе смазки и критического разряда аккумулятора расположены в нижнем ряду по порядку. Пусть аварийные фонари реже горят на ваших аккуратных, хороших и чистых дорогах для всех!

Очень часто выходит из строя приборная панель автомобиля ВАЗ 2110.При этом с его подсветкой иногда возникают проблемы.
Некоторым людям просто не нравится, как он светится ночью. В этом случае желательно заменить подсветку.
В данной статье речь пойдет о том, как самостоятельно заменить подсветку нового образца на панели приборов, работу которой можно увидеть в соответствующем видеообзоре в Интернете.

Замена подсветки панели приборов

Для этого нужно использовать следующий алгоритм:

• Снимите панель.
• Обозначение подсветки определяют специальные светодиодные лампы. Для замены подсветки эти лампочки необходимо снять.

Примечание: делать это нужно очень осторожно, так как они довольно маленькие. Кроме того, можно повредить саму панель.

• Но перед этим следует его разобрать. Это несложная задача, так как для его разборки нужно просто надавить на защелки, чтобы можно было снять лампочки.
• Все видели, что сверху на приборной панели есть «наклейка» и обозначения (скорость, количество бензина).Он держится на клее, поэтому для его удаления придется «копнуть поглубже».
  Остатки клея необходимо удалить.

• Можно приступать к замене подсветки.

Примечание: желательно выбирать не очень яркие цвета, напрягающие глаза. Идеально подойдут белый или синий цвета.

• Чтобы снять светофильтр, расположенный на обратной стороне «наклейки», нужно взять канцелярский нож. Светофильтр расположен под защитным слоем.Для начала нужно его снять. Не давите ножом слишком сильно, так как это может привести к повреждению необходимых деталей.

Примечание: Легче удалить, если протереть ножом в одном направлении, а затем в другом.

• Чтобы вставить светодиодные лампы, снимите плату, находящуюся в пластиковом корпусе. Для них будут специальные отверстия.

Примечание: но это еще не все — вам нужно припаять проводку лампочек к плате, чтобы они заработали.

• Теперь нужно собрать все обратно и правильно установить.

Подсветка отдельная стрелка

Если вы хотите, чтобы стрелки светились другим цветом, вы можете сделать следующее:

• Снимите приборную панель.
• Разобрать.
• Разместите отдельные светодиоды под стрелками.

Примечание: в этом случае стрелки загораются другим цветом только при зажигании.

Как поменять подсветку с помощью цветной пленки

Для изменения цвета подсветки приборной панели менять светодиодные лампы не требуется.
Для этого вы можете просто:

• Взять 12 светодиодов и светодиодную ленту.
• Снимите лампочки с цоколя и вставьте на их место один светодиод.
• Необходимо взять необходимое количество светодиодной ленты.

Примечание: длина измеряется размером панели.

• Основание и светодиоды необходимо вернуть на прежнее место.
• Приклейте ленту к пластику панели (необходимо поддерживать соответствующую температуру).
• Хорошо затяните блок.

Панельная проверка

Если приборная панель была разобрана, то ее нужно проверить.
Для этого:

• Необходимо нажать и удерживать кнопку сброса.
• Включить зажигание.
• Все стрелки должны идти вверх.Это должно произойти трижды.

Примечание: если все стрелки работают правильно, то все они пойдут вверх. В противном случае вам нужно их разобрать.

Как убрать стрелки с панели

Если стрелки не работают, то их нужно удалить и поставить обратно, так как они могут быть неправильно установлены:

• Возьмите стрелку.
• Начать крутить против часовой стрелки.
• В этом случае необходимо немного подтянуть вверх.
• Заменить и проверить, работают ли.

Как собрать и разобрать панель

Чтобы сбросить показания спидометра или устранить проблему, из-за которой индикатор поворота на панели не мигает, его необходимо удалить.
Для этого необходимо выполнить следующие действия:

• Вы можете снять крышку, но плата все равно будет заблокирована.
• Вам нужно взять отвертку Phillips и с ее помощью открутить еще несколько болтов.
• Теперь нужно отщелкнуть защелки на панели.Следует начинать снизу. Если они оторвались с нижней стороны, то их можно подтолкнуть вверх. Так что комиссия будет списана быстро.
• Стрелки по любому нужно будет убрать.

Примечание: некоторые стрелки снимаются легко, но стрелки индикатора бензина удалить намного сложнее. Чтобы убрать стрелки, нужно их аккуратно потянуть.

• Панель разобрана, теперь нужно попробовать решить проблему.

Примечание. На плате есть очень маленькие светодиоды, которые тоже могут перегореть.Из-за них может не мигать указатель поворота, поэтому их необходимо заменить.
Это требует работы с паяльником.

А вот если панель разобрали с целью сброса показаний спидометра, то:

• Найдите на плате черную кнопку суточного пробега.
• Щелкните по нему.

Теперь желательно как-нибудь заново собрать панель.
Это стало еще проще:

• Поместите плату в пластиковый футляр.

Примечание. Желательно иметь под ним чистую ткань, чтобы не поцарапать ее поверхность.

• Теперь нужно вкрутить болты на самой панели. Их пока полностью затягивать не нужно, так как стрелки сначала нужно поставить на место.
• Перед тем, как поставить стрелки на место, их необходимо тщательно протереть, так как под воздействием света будут видны отпечатки, грязь и т. Д.

Примечание: стрелки должны быть установлены примерно на 3-4 мм ниже нуля.Также важно, чтобы между стрелками и спидометром был небольшой зазор, иначе они заклинят.
Длинные стрелки намного проще устанавливать, а также снимать. При установке коротких стрелок нужно быть очень осторожными, так как они более хрупкие по сравнению с длинными.

• Перед тем, как поставить стекло, его тоже нужно протереть. Теперь защелкните защелки.
• Закрепите доску болтами.
• И последнее, но не менее важное: вкрутите винты на крышке, затем замените все лампы.

Работа с панелью в автомобиле, наверное, самое простое, что может быть. Поэтому нет смысла идти в автосервис, где цена даже за такую ​​пустяковую работу будет высока.
Лучше просмотреть кучу фото и видео, прежде чем решиться на ремонт и тюнинг салона автомобиля своими руками, чтобы не навредить машине. Любая инструкция поможет быстро и качественно выполнить работу.

Дороги ли вам нервные клетки? Скрип накладки панели на ВАЗ 2110 — далеко не самые приятные и даже раздражающие звуки, которыми можно невольно «насладиться» за рулем.А что уж говорить об эстетической стороне вопроса. Дешевый пластик изделия явно не подчеркивает статус его обладательницы. Это также добавляет проблем автомобилиста, связанных с необходимостью поддерживать «приборку» и регулярно заделывать на ней новые трещины.

Если в вашей машине зимой постоянно плохо работает печка, особенно в части обогрева боковых стекол, тоже можете смело ткнуть пальцем в панель приборов. Это действительно вечная беда большинства автомобилей ВАЗ.Причины очень банальные, о которых подробнее поговорим чуть позже.

Менять, как говорится, шило на мыло тоже не надо. Несмотря на то, что АвтоВАЗ не всегда внимательно относится к мелким деталям конструкции своих автомобилей, все они легко снимаются самими автомобилистами. Поэтому проблему наложения панели тоже можно решить очень просто. А как — зависит только от вас и от того, какая из представленных ниже идей вам больше понравится.

Как обслужить старую накладку на щиток приборов ВАЗ-2110

Основная проблема таких изделий — это, конечно, некачественный пластик, который имеет свойство трескаться.Не менее серьезная проблема — отслаивание основных частей «прибока». Их всего три: верхняя, нижняя и средняя соответственно. Именно в соединительных стыках нередко происходит расширение зазоров.

Большинство автомобилистов, по крайней мере, заклеивают все теплопроводящие каналы «приборки», благодаря чему накладка на приборную панель на ВАЗ 2110 работает намного эффективнее. Также применяется антискрип, т. К. Неприятный звук пластика трение суставов оказывает сильное давление на голову во время вождения.

Очень часто автомобилистам ВАЗа приходится учиться ремонтировать потрескавшийся пластик. Для этого есть специальные инструменты. Трещины также можно отремонтировать холодной сваркой или эпоксидной смолой, но после этой процедуры все же необходимо перекрашивать поверхность восстановленной панели. Также никто не запрещает перетаскивать торпеду с кожзаменителем или другим отделочным материалом как хорошую альтернативу.

Со временем панель так или иначе выходит из строя, сильно дискредитируя презентабельность вашего ВАЗ-2110.Патчи и склейку нельзя делать в неограниченном количестве, и это занятие не наградное. Вы когда-нибудь задумывались о необходимости замены «приборки»? Ниже мы постараемся объяснить, зачем вам это нужно.

Почему стоит озаботиться заменой накладки

Возможно, вы действительно думаете, что замена передней обивки приборной панели станет для вас непосильной задачей. Однако сложно поспорить, что оригинальный заводской пластик вряд ли отличается высоким качеством и презентабельностью, и с этим нужно что-то делать.Хорошая накладка на приборную панель ВАЗ 2110 евро-образца обойдется примерно в 6000 рублей и имеет массу плюсов:

• обновление эстетического вида салона автомобиля ВАЗ-2110;
• есть и эксклюзивные предложения, наследующие по дизайну престижные импортные автомобили;
• избавляет от проблем некачественного пластика: выцветания материала на солнце, скрипов, трещин и расширяющихся трещин на стыке элементов панели;
• улучшенные звукоизоляционные свойства: всевозможные шумы, исходящие из-под капота автомобиля (в том числе при движении по некачественным дорогам), в меньшей степени будут отданы салону ВАЗ-2110;
• воздуховоды печки стоковой облицовки панели оставляют желать лучшего, поэтому в зимнее время вы непременно улучшите теплообмен внутри салона.

Кстати, есть несколько видов «европанелей» на «десятки» от ВАЗа. К примеру, Евро-1 достаточно аскетичен по своей конструкции и не имеет бардачка напротив пассажирского сиденья. Зато есть крышка из серии под вторым номером. Также есть декоративные накладки, которые только дополняют дизайн интерьера и монтируются в качестве обивки поверх основных.

Оригинальная система вентиляции печки в автомобилях ВАЗ-2110 действительно не устраивает большинство водителей.Из-за этого многие автомобилисты не имеют возможности комфортно управлять автомобилем в зимнее время года. Можно, конечно, модернизировать старую накладку панели: заделать все трещины моделином, компенсируя теплопотери, но покупка принципиально новой действительно может убить «двух зайцев».

Можно подобрать множество логических аргументов в пользу того, для чего годится новая накладка на панель ВАЗ 2110. А это значит, что если у вас есть средства и возможности, вам просто нужно взять в руки инструмент и приступить к делу.Ниже мы кратко объясним, как заменить переднюю накладку.

Как легко и правильно снять старую «приборку»

Автомобиль, разорванный при ремонте приборной панели, выглядит действительно устрашающе. Передние сиденья вытянулись из салона, руль снят, из днища машины торчит куча проводов. Весь обожаемый нами ВАЗ-2110 кажется разворованным, вывернутым наизнанку. Для того, чтобы произвести такую, казалось бы, сложную операцию, вам понадобятся только плоскогубцы и крестовая отвертка.

Разъемов действительно много и это, пожалуй, самый страшный момент замены ВАЗовой «приборки» для большинства автолюбителей. По правде говоря, вам не нужно разбираться во всех этих тонкостях электропроводки. Просто возьмите за правило разметить и пометить все разъединяемые разъемы, и тогда процесс обратной установки будет не сложнее, чем собрать детский конструктор Лего.

Спасибо за подписку!

Подготовьтесь к этапу предварительной разборки, чтобы украсть у вас большую часть дня.Лучше начать с утра. Вы вряд ли сможете справиться раньше, чем через пять-шесть часов кропотливой работы. В процессе демонтажа необходимо:

• снять сиденья в салоне;
• полностью демонтировать теплопроводящие тоннели на полу;
• снимаем руль вместе с переключателями под ним;
• демонтировать приборную панель вместе с обшивкой;
• То же самое касается реле и других разъемов, имеющихся после демонтажа перчаточного ящика.Снимаются гидрокорректор фар ВАЗ-2110 и другие регуляторы на панели.

Штатная панель ВАЗ-2110 крепится к кузову автомобиля с помощью набора саморезов и двух шпилек в районе теплового туннеля печи, направляющего потоки воздуха к боковым окнам. После откручивания шурупов только отсоединенные жгуты проводов, с которыми вы уже знаете, что делать, могут помешать снять панель. И, поскольку вы решили начать замену «приборки», было бы неплохо обновить панель дисплея.

Несколько советов по обновлению приборной панели (дисплея) панели ВАЗ-2110

Если вам уже приелась штатная накладная панель на ВАЗ 2110 для отображения датчиков и счетчиков, вам наверняка будет приятно узнать, что заменить этот элемент автомобиля крайне просто. Здесь вы можете проявить свои творческие таланты в области искусства и полиграфии. Если такой вид работы не для вас, вы всегда можете купить готовые накладки в магазине, либо обратиться к дизайнеру.

Если вам интересно, как именно настроить отделку приборной панели над рулевым колесом, это относительно просто.Шаблон создается в графическом редакторе на компьютере (CorelDraw, Photoshop или аналогичном), а затем печатается на самоклеющейся пленке (желательно темного матового цвета) с помощью плоттера. В интернете очень много готовых, как стандартных для ВАЗ-2110 шаблонов, так и модифицированных. Это намного выгоднее, чем покупать готовые накладки в магазине.

Большой популярностью пользуется тюнинг приборной панели ВАЗ с помощью светодиодной индикации. Такая подсветка практически не нагревает пластик, отличается прочностью и потребляет минимум электроэнергии.Зато накладка теперь будет смотреться предельно стильно и модно. Возможно подключение как стационарной подсветки, которая включается вместе с зажиганием, так и управляемой специальным регулятором (допускается установка режима работы, яркости свечения и его цвета).

Не работает приборная панель ВАЗ-2110: причины, методы устранения, советы

Случаи, когда не работает приборная панель на ВАЗ-2110, не редкость для владельцев отечественных автомобилей. У любого автомобиля есть недостатки, поэтому автовладельцам просто не остается ничего другого, как устранять постоянно возникающие неисправности.А что делать, когда перестала работать приборная панель на ВАЗ-2110, вы узнаете далее.

Комплектация

Итак, что можно увидеть на приборной панели в этой машине? Комбинация состоит из нескольких компонентов:

• индикатор температуры антифриза по Цельсию;
• тахометр — количество оборотов силового агрегата;
• указатели правого и левого поворотов;
• спидометр — скорость автомобиля;
• запас топлива — количество топлива в баке;
• изображение АЗС — сигнал о необходимости заправки; Указатель пуска калибра
• ;
• указатель уровня тормозной жидкости;
• фары дальнего света;
• ручка регулировки часов;
• дисплей с индикатором общего и суточного пробега;
• индикатор тревоги;
• экран часов;
• уровень заряда батареи;
• проверка двигателя — указывает на неисправность двигателя;

• индикатор, показывающий включение стояночного тормоза;
• уровень давления масла;
• Лампа воздушной заслонки — доступна исключительно для карбюраторных двигателей.

Особенности панелей различных моделей ВАЗ-2110

На автомобилях разных годов выпуска ВАЗ-2110 можно увидеть различные варианты комбинаций приборов.

• В первых моделях встроена электромеханическая панель с серийным номером 3801010. Визуально устройство легко опознается по механическому одометру, который установлен на шкале спидометра. Он приводится в движение двигателем, но остальные индикаторы работают по магнитному принципу.В задней части щита вы можете найти две силовые площадки, расположенные под прямым углом.
• Чуть позже была выпущена десятка с электронным щитком, оснащенным дисплеем внизу спидометра. Иногда в одном и том же месте встречаются панели с индикатором всасывания или лампой подушки безопасности. Есть автомобили с двойным дисплеем — под спидометр и тахометр.
• Десятки панелей с панелями, предназначенные для ВАЗ-21106, встречаются крайне редко. Такие охранники имеют технический номер 21106-3801010.Такую панель можно определить по дисплею внизу тахометра и расширенному диапазону спидометра.
• Последние модели ВАЗ-2110 комплектуются щитками унифицированными с моделью 2118. У них одно отличие — сочетание шкал. В отличие от старой модели, знаки на этих щитах расположены случайным образом и немного смещены вправо.

Причины

Не работает приборная панель ВАЗ-2110 — что делать в этом случае? Прежде всего, необходимо детально разобраться в ситуации и выявить первопричины проблемы.

Конечно, самая впечатляющая неисправность панели — это ее полный выход из строя. В такой ситуации перестают работать и сами устройства, и индикаторы, и световые индикаторы, а стрелки просто падают вниз. Чтобы решить эту проблему, первое, что нужно сделать, это проверить исправность пятнадцатиметрового предохранителя, что обозначено «F6». Часто именно он оказывается причиной того, что не работает приборная панель на ВАЗ-2110.

В целом, есть несколько наиболее частых проблем, присущих охранникам данной модели автомобиля.У каждой поломки есть свои особенности и способы устранения.

Перегорел предохранитель

Как уже было сказано, неисправность этого элемента щита часто приводит к выходу из строя всего щита. Вы можете найти предохранитель F6 в монтажном блоке. Если он все же перегорел, очень важно выявить причину выхода из строя. В противном случае новая деталь повторит судьбу предыдущей и сгорит точно так же. Часто причина поломки кроется в банальном замыкании схемы. После выявления и устранения первоначальной проблемы вам просто нужно заменить предохранитель на новую деталь.

Кстати, часто неисправность этой детали становится причиной того, что не работают приборная панель и поворотники на ВАЗ-2110. Так что, если вы столкнулись с такой проблемой, можете смело менять предохранитель.

Стрелки прыгают устройств

Часто бывает, что они просто начинают прыгать по шкале от минимума до максимума. Обычно причина такой неисправности — плохой контакт с массой. Его провод, идущий от щита, закреплен на перегородке, отделяющей моторный отсек от салона.Найти его можно, вынув магнитолу из розетки. Но если на вашем автомобиле была установлена ​​сигнализация, скорее всего, крепление этого провода перенесли в более удобное место для большего удобства. Обычно специалисты переставляют его под обшивку салона, недалеко от левой ноги водителя.

Того же можно ожидать автовладельцам после установки магнитолы. Во время крепления отрицательного кабеля, возможно, провод массового экранирования был плохо намотан. В результате такой оплошности под действием передаваемых на кузов автомобиля вибраций трос мог ослабнуть.Такое случается очень часто, и автовладельцы долго не могут понять, почему на ВАЗ-2010 не работает приборная панель. Стоит сказать, что даже специалисты часто плохо наматывают провод массы из-за того, что делать это не очень удобно.

Если крепление этого кабеля оказалось качественным, стоит проверить сам экран. Для этого его необходимо снять с места фиксации, чтобы не пришлось отсоединять провода, идущие к колодкам.

Нужно проверить провод массы на белом блоке Х1, идущий к первому контакту.Кроме того, стоит проверить напряжение на 9, 6 и 10 контактах — оно должно быть не менее 12 вольт. Кроме того, обязательно обратите внимание на состояние дорожек на обратной стороне экрана, по которым импульсы поступают к потребителям.

Прикуриватель

Именно его неисправность часто становится причиной выхода из строя щита. Дело в том, что через прикуриватель многие автовладельцы включают различные устройства, например, специальный пылесос, зарядные устройства, насосы и другие устройства.Из-за того, что этим гаджетам нужен сильный ток, часто ломается либо сама розетка, либо предохранитель F19, в результате чего не работает и приборная панель на ВАЗ-2110.

Кроме того, прикуриватель может выйти из строя из-за слишком долгого включения. В этом случае вернуть приборную панель в работоспособность можно, отсоединив колодку розеток. Но стоит сказать, что такая манипуляция будет успешной только в том случае, если предохранитель F19 исправен. Если он все же перегорел, его необходимо заменить.

Не работает подсветка панели приборов ВАЗ-2110

В такой ситуации первым делом следует проверить состояние контактов и проводки, идущей от подвески. Панель может не работать из-за банально перегоревших предохранителей. В этом случае их просто необходимо заменить. Причина также может заключаться в самих лампах, которые часто выходят из строя просто из-за износа. А иногда выход из строя экрана происходит из-за короткого замыкания. Но как бы то ни было, без тестера разобраться в том, что произошло, будет крайне сложно.

Тюнинг

Именно он часто становится причиной неисправности приборной панели. Возможно, новый щит был неправильно закреплен, поэтому на самом деле он не работает. Либо при установке проводки были подключены не все кабели, либо они просто гнулись. В таких случаях часто перестают функционировать только определенные элементы щита: например, дисплеи, индикаторы аккумулятора, ручного тормоза или давления масла, а также лампа воздушной заслонки карбюратора. Не работает приборная панель ВАЗ-2110 после настройки — что делать в этом случае? Первым делом замена проводов.Обычно это упрощает решение проблемы.

Диагностика

Неважно, не работает ли приборная панель ВАЗ-2110 с 8-клапанной форсункой или 16-клапанным карбюратором, первым делом проводится диагностика самого щита. Ведь его исправность не зависит от салона автомобиля.

Правильная диагностика предполагает выполнение нескольких простых манипуляций:

• Осмотр лампы и замена вышедших из строя деталей;
• проверка проводки с помощью индикатора или мультиметра;
• проверка контактов и очистка их от окисления налета;
• проверка предохранителей;
• Контроль работоспособности устройств.

Если не работает приборная панель ВАЗ-2110 с евро установкой, проверьте предохранители F18, F19 и F1. В случаях с бензиновыми агрегатами следует также обратить внимание на детали с номерами: F6 и F10.

Меры предосторожности

При ремонте приборной панели следует соблюдать некоторые правила:

• предохранители можно заменять только при выключенном зажигании;
• мониторинг устройств необходимо проводить максимально внимательно во избежание короткого замыкания;
• припаять поврежденные элементы прибором с минимальной мощностью и тонкой насадкой;
• Снимите и закрепите щиток очень осторожно, чтобы случайно не повредить крепления.

Вывод

Большинство поломок, связанных с работой приборной панели, вполне возможно решить самостоятельно в домашних условиях. Особенно если речь идет об отечественном автомобиле ВАЗ-2110. Однако в том случае, если щит этого станка не работает, следует учесть некоторые нюансы, например, вероятные причины неисправности. В этом случае вам не потребуются какие-либо специальные знания в области электроники. Хотя, если вы все же сомневаетесь в своих силах, лучше обратиться к специалисту, который наверняка все сделает правильно.

HD обои: черная приборная панель автомобиля Lada, панель, технология, крупный план, наземный автомобиль

HD обои: черная приборная панель автомобиля Lada, панель, технология, крупный план, наземный транспорт | Обои Flare черная приборная панель автомобиля Lada, панель, техника, крупный план, наземный транспорт, HD обои Информация об оригинальных обоях: Размер изображения: 3872x2592px Размер файла: 1,3 МБ WallpaperFlare — это открытая платформа, на которой пользователи могут делиться своими любимыми обоями. Загружая эти обои, вы соглашаетесь с нашими Условиями использования и Политикой конфиденциальности.Это изображение предназначено только для использования в качестве обоев для личного рабочего стола. Если вы являетесь автором и обнаружите, что это изображение используется без вашего разрешения, сообщите нам о нарушении закона США «Об авторском праве в цифровую эпоху», пожалуйста, свяжитесь с нами Выберите разрешение и загрузите эти обои

Загрузите эти обои как настольные ПК и ноутбуки (включая разрешения 720P, 1080P, 2K, 4K, для обычных ПК и ноутбуков HP, Lenovo, Dell, Asus, Acer):

Загрузите эти обои как рабочий стол iMac:

iMac 21,5-дюймовый дисплей со светодиодной подсветкой:

1920×1080

Загрузите эти обои как рабочий стол MacBook:

MacBook Air 13 дюймов, MacBook Pro 15.4 «:

Полный размер — 1440×900

MacBook Pro с дисплеем Retina 13,3 дюйма, MacBook Air с дисплеем Retina 13 дюймов, MacBook Air 13,3 дюйма (2020, M1):

2560×1600

Загрузите эти обои как рабочий стол с двумя мониторами:

Скачать эти обои как рабочий стол с тройным монитором:

Скачать эти обои как рабочий стол для четырех мониторов:

Загрузите эти обои как рабочий стол iPhone или экран блокировки:

iPhone 2G, iPhone 3G, iPhone 3GS:

320 x 480

iPhone 4, iPhone 4s:

640 x 960

iPhone 5, iPhone 5s, iPhone 5c, iPhone SE:

640×1136

iPhone 6, iPhone 6s, iPhone 7, iPhone 8:

750×1334

iPhone 6 plus, iPhone 6s plus, iPhone 7 plus, iPhone 8 plus:

1242×2208

iPhone X, iPhone Xs, iPhone 11 Pro:

1125×2436

iPhone Xs Max, iPhone 11 Pro Max:

1242×2688

iPhone Xr, iPhone 11:

828×1792

iPhone 12 mini, iPhone 13 mini:

1080×2340

iPhone 12, iPhone 12 Pro, iPhone 13, iPhone 13 Pro:

1170×2532

iPhone 12 Pro Max, iPhone 13 Pro Max:

1284×2778

Загрузите эти обои как рабочий стол телефона Android или экран блокировки (для обычных телефонов Samsung, Huawei, Xiaomi, Redmi, Oppo, Realme, Oneplus, Vivo, Tecno Android):

Загрузите эти обои как рабочий стол iPad или экран блокировки:

iPad, iPad 2, iPad Mini:

768×1024, 1024×768

iPad 3, iPad 4, iPad Air, iPad Air 2, iPad 2017 г., iPad Mini 2, iPad Mini 3, iPad Mini 4, 9.IPad Pro, 7 дюймов:

2048×1536, 1536×2048

iPad Pro 10,5 дюйма:

2224×1668, 1668×2224

iPad Pro 11 дюймов:

2388×1668, 1668×2388

iPad Pro 12,9 дюйма:

2732×2048, 2048×2732

iPad Air 10,9 дюйма:

2360×1640, 1640×2360

iPad 10,2 дюйма:

2160×1620, 1620×2160

iPad mini, 8,3 дюйма:

2266×1488, 1488×2266

Загрузите эти обои в качестве рабочего стола или экрана блокировки планшетов Surface и Android:

Похожие обои HD

• 4928 Икс 3264 px

  серая жигули машина, машина, авто, фары, оптика, перед, ВАЗ, Приора

• 2048 Икс 1536 px

  белая Лада внедорожник, горы, Лада Нива, ваз2121, автомобиль, вид транспорта

• 1920 г. Икс 1080 px

  серая Лада спорткар, Концепт, Передок, Ворон, Равный, Студийный снимок

• 1920 г. Икс 1200 px

  Концепт-кар Lada Raver Raven

• 1920 г. Икс 1080 px

  2015 Lada Raven Supercar Concept 3 Автомобиль HD

• 4000 Икс 2667 px

  Всеобщее достояние Приборная панель самолета, самолет, цессна, кабина, полет, от самолета

• 1920 г. Икс 1273 px

  черно-зеленый Lada Raven coupe, Концепт, Концепт, Фары

• 3840 Икс 2160 px

  черный автомобиль, Лада Ворон, СуперАвто Русо, спорткар, транспортное средство, черные автомобили

• 1920 г. Икс 1440 px

  Лада Ворон Концепт 2014, черный спорткар, Суперкар, улица, дома

• 2560 Икс 1706 px

  Лада седан черный, посадка, ВАЗ, приор, Таз, 06 обл, посажена Лада

• 1921 г. Икс 1285 px

  белый Lada Vector R1 Raven coupe, Concept, Концепт, SAG, Equal

• 1920 г. Икс 1080 px

  2015 Lada Raven Supercar Concept 2 Автомобиль HD

• 3840 Икс 2160 px

  черный суперкар, Лада Ворон, СуперАвто Русо, спорткар, черные автомобили

• 1920 г. Икс 1080 px

  серый Лада концепт-кар, Авто, Трек, Концепт, Фары, Суперкар

• 1920 г. Икс 1080 px

  2015 Lada Raven Supercar Concept Car HD, черный и оранжевый спортивный автомобиль

• 1920 г. Икс 1200 px

  белая Лада Внедорожник, легковой автомобиль, мегаполис, Городской, 4х4, Нива, ВАЗ, бестселлер.

• 1600 Икс 954 px

  черный автомобиль, 3D, рендер, город, Хызыл Салим, Nissan GTR, Гонконг

• 2560 Икс 1707 px

  синяя Лада Рива, зима, лес, снег, копейка, 2101, ВАЗ, вид транспорта

• 2560 Икс 1600 px

  Лада 2107, зеленый тофас серце, авто, 2560×1600

• 1920 г. Икс 1080 px

  Лада Ворон 2014, Концепт, 2014. Автомобиль, солнце, небо, Суперкар

• 1920 г. Икс 1200 px

  серая Лада Нива внедорожник, авто, мегаполис, Городской, 4х4, ВАЗ, кроссовер

• 5920 Икс 3764 px

  черный и красный автомобиль панель комбинации приборов, Subaru, приборная панель

• 1920 г. Икс 1080 px

  Нива Лада ВАЗ 2121 тюнинг, зеленая лада нива, лоурайдер, вечер

• 1920 г. Икс 1210 px

  зеленый автомобиль, старая машина, русские автомобили, ЛАДА, ВАЗ, ЛАДА 2106, ВАЗ 2106

• 2458 Икс 1463 px

  черный Лада Равен купе, Концепт, Концепт, Фары, Россия

• 3440 Икс 1440 px

  черный спорткар, видеоигра, киберпанк, Cyberpunk 2077, сверхширокий

• 1920 г. Икс 1280 px

  желтый автомобиль, Лада, ВАЗ, 2103, низкая классика, ретро-стиль, старомодный

• 3404 Икс 4255 px

  Всеобщее достояние черная машина, город, вывеска, вывески, такси, такси, неон, киберпанк, улица

• 1800 Икс 960 px

  черный спорткар, Назад в будущее, гироскутер, Хызыл Салим

• 3840 Икс 2160 px

  автомобиль, роскошный автомобиль, гоночный автомобиль, мощные машины, суперкар, личный роскошный автомобиль

• 4288 Икс 2848 px

  синий Лада седан, фон, car, classic, vaz, low classic, Resto

• 2560 Икс 1565 px

  красный Лада Самара 3-дверный хэтчбек, машина, авто, Спутник, ВАЗ

• 1680 Икс 1050 px

  классический красный автомобиль, старая машина, русские автомобили, ЛАДА, ВАЗ, Лада 2101

• 1920 г. Икс 1280 px

  желтый Тофас Мурат 131 седан, Лада, ВАЗ, 2103, низкая классика, вид транспорта

• 1920 г. Икс 1440 px

  черная машина, девушка, блондинка, Лада, Ровер, Нива, Лада 4х4, вид транспорта

• 1920 г. Икс 1080 px

  черный автомобиль, БМВ М5 Е39, вид транспорта, без людей, моторный транспорт

• 3840 Икс 2160 px

  черные вывески, городские дороги с освещением и автомобилями, ночь, произведение искусства

• 1920 г. Икс 1080 px

  черный спорткар, Ламборджини, Ламборгини Авентадор, транспортное средство

• 1920 г. Икс 1080 px

  Лада Нива, тюнинг, серебристый внедорожник, ВАЗ 21214, подготовил

• 1920 г. Икс 1200 px

  черная машина, улица, ночь, уличный фонарь, темно, фонари, туман, вид транспорта

• 1680 Икс 1050 px

  серо-черные обои, фото коричневой деревянной поверхности, текстура

• 2560 Икс 1707 px

  Лада ВАЗ 2110, Лада ВАЗ 2110 HD

• 1920 г. Икс 1080 px

  черный маслкар, Форсаж, Додж Чарджер, маслкар

• 1920 г. Икс 1080 px

  черный автомобиль БМВ, БМВ М3, гоночные машины, гоночный, дым, BMW M3 GTR

• 1920 г. Икс 1080 px

  минимализм, деревянные панели, текстура

• 1920 г. Икс 1080 px

  классический зеленый автомобиль, ЛАДА, ВАЗ, Лада 2101, ВАЗ 2101, Русские автомобили

• 2560 Икс 1707 px

  Лада Приора, синий седан, авто, авто, колеса, корма, фары

• 1920 г. Икс 1200 px

  серый фото панели автомобиля, фильмы, Назад в будущее, DeLorean, панно

• 1920 г. Икс 1210 px

  коричневый Тофас Мурат 124, Лада, ВАЗ, 2101, низкая классика, ГК

• 1920 г. Икс 1080 px

  черная машина, Nissan, Silvia S14, JDM, Kouki, Guam, транспорт

Загрузка обоев

2110 — Возможности для заказа

Пассажирский автомобильный мощный вентилятор ВАЗ-2110 — самый лучший поклонник автомобильной промышленности в Волге, и это все, что вам нужно.Nettsjinsteande it feit dat dit sedan is ynlutsen út de merk in tal jierren ferlyn, om te sjen de kopy op ús diken kin wêze oeral.

produksje skiednis

Foar de Earte kear de nijens gien is út ‘e gemeinte line werom yn’ e 1995th jiers. Trije jier letter, yn ‘e 1997th waard lansearre produksje fan «tsientallen» postwein. Это был хэтчбек после 1999 года. Эк útbrocht kompakte Пикап — ВАЗ-2110 «Богдан». Troch de wei, hiel folle minsken witte, mar yn 2110 в прототипе модели waard ûntwikkele yn de fiere 80-er jierren fan de foarige ieu.

ВАЗ-2110 — de skaaimerken fan it lichem en it bouwen kwaliteit

Sûnt de iere dagen fan de produksje, omheech oant 1999, al de «tsientallen» opmerklik foar syn ekstreem lege build kwaliteit. Главный инженерный недостаток rekket it lichem — grutte ûngeregelde wite plakken, freeslike kwaliteit fan skilderjen, gjin anty-corrosie behavior. Глушитель ВАЗ-2110 en hiel gau roest, krektas it lichem. Ynterieur fan de auto — это чистые весла как hokker лучше всего — это приборная панель, как в Dútske auto design jierren ’80, al de eleminten fan it fin klear sterk rattelen By bestjoeren (sûnder meitsjen mear leven isolaasje wie gewoan kin net dwaan).Он создан на базе автозавода de Wolga, который занимается сборкой автомобилей и контролирует их. Mar alle gruzels en gebreken bedutsen troch de lege priis (hoewol, rjuchte troch de resinsjes, dan noch waard overschat troch 30 prosint).

ВАЗ-2110 — моторчик вентилятора skaaimerken

Hiele hiele produksje VAZ «tsien» perioade, bemanne troch twa soarten бензиновые двигатели. Earste — карбюратор ienheid mei в kapasiteit fan 69 pk en в folume fan 1,5 л. Twadde — инжекторный мотор, капаситеит вентилятор 98 pk en в wurkjend folume вентилятор 1,6 л.Beide motoaren wiene acht en шестнадцатиклапанного типа. Это wichtichste foardiel fan dy motoaren — de mooglikheid fan it betsjinjen fan op ‘e 92nd benzine. De nijichheid leit in inkele fiif-snelheid Fersnellingsbak.

Acceleration en effisjinsje

De maksimum snelheid fan it paspoart gegevens fan 180 km per oere. Максимальный расход потока составляет 8 и 10 литров на 1 гондертный километр (ночевка для автомобиля ВАЗ-2110). faasje útfiering tagelyk net feroarje.Der wurdt sein dat de masine mear stive op ‘e wei, en it wurdt tige gefaarlik, nettsjinsteande it feit dat har подвеска типа «McPherson» от hege snelheden.

ВАЗ-2110 — Особенности электроники

Он находится в автоматическом режиме, прежде всего, в системе управления двигателем. Ek it nije produkt waard bywenne troch in soad oare nijsgjirrige dingen: finsters op de skiif en macht рулевое управление.

Ein fan produksje

Машина произведена в 2009 году, была изготовлена ​​в новой модели — «Лада Приора».Mar de wichtichste проблема mei de flaw fan ‘e lea net ferdwine. Это похоже на то, что эта проблема преследует все новые модели вентилятора WHA.

Stufi ВАЗ-2110: проблемы Falliment

Biex jibdew ejja jifhmu l-istruttura nnifisha stufi. L-элемент kostitwent prinċipali tal-għodda — обогреватель. Дин иль-парти хиджа unità респонсабли мельница-preparazzjoni tal-arja li jidħlu fil-kabina permezz tal-pajpijiet. Fl-għaxar karozzi tal-familja обогреватель tinsab taħt il-barnuża.Автономный обогреватель ВАЗ-2110 hija kompluta mingħajr distributionur li twassal l-arja msaħħna fis-intern tal-karozza. Wieħed jista ‘jara ħdejn id-dashboard. Madwar hekk jidher esternament:

Ftit nies jafu, iżda fl-iżvilupp ta ‘»għaxra» stufi ВАЗ-2110 ma ġiex mislufa minn mudelli oħra ta’ karozzi, u kienet imfassla mill-art up. Huwa huwa mmarkat bħala обогреватель Serje «2110-01». дифференца принċипали тагħха хува ль-преżенса та’л-испарения фук ис-система тал-клима. Iżda minkejja l-fatt li l-inġiniera iżvilupp ħallsu attzjoni speċjali għas-sistema, Billi tqassim f’daqqa tagħha ebda wieħed huwamuni.Хоун таут, методы решения проблем с варджами.

L-ewwel nuqqas jiltaqgħu magħhom sewwieqa — huwa l-inabbiltà li aġġusta t-temperatura. B’mod enerali, ir-raġunijiet għal dan jistgħu jkunu diversi. L-ewwelnett, jista ‘jkun hemm fallimenti fis-unità ta’ kontroll elettroniku. It-tieni nett, it-tiswija stufi ВАЗ-2110 jistgħu jkunu meħtieġa minħabba valv difettuż. Иżда ткун дик ли тишта ‘, биекс изолву ль-проблема гħадха меħтиеша. Jekk miksur kontrollur нагреватель, клапан ftuħ kmand ma jistgħux jilħqu l-istrument, biex isolvu l-проблема, iċċekkja l-sensur tat-temperatura arja għal diffetti.Huwa jinsab ħdejn id-dawl limitu fil-limitu. Biex tiċċekkja l-istatus tagħha, dawwar il-lieva ta ‘kontroll tat-temperatura minn fuq ix-xellug lejn il-lemin. Fil-każ meta l-arja jibda biex jisħnu biss fil-qasam (jekk tkun ittikkettata aħmar), nistgħu ngħidu li huwa żmien li jissostitwixxu l-sensorju.

Ит-тиени каż — л-элиминаццджони та ‘ксур фил-нагреватель (синджали — л-инаббилта тас-система тат-тисħин коллу). Jekk is-sors tal-problemi kollha huwa preċiżament blokk, allura jista ‘jkollok bżonn ta’ sostituzzjoni tisħin jkessaħ ВАЗ-2110.Biex tiċċekkja l-istatus tas-sistema, huwa meħtieġ li jitneħħew l-ventijiet arja entrali. Biex tagħmel дан, дарба l- «кристалл» и слайд-ġewnaħ driegħ immuntar. Fl-aar parti inti tista ’tilħaq l-sors tal-sara. Jekk in-nuqqas huwa kkonfermat, mingħajr ma jkollhom biex tissostitwixxi l-radjatur inti ma tistax tagħmel. U dan huwa proċess diffiċli ħafna, minħabba li jifhem il-stufi kollu ВАЗ-2110. Saż-mien li ser jieħu madwar urnata, u forsi aktar (дан jiddependi fuq l-esperjenza tas-sid).

L-Aar Tort li jistgħu jinqalgħu fl-operazzjoni ta ‘»għaxra», — huwa impssibbli li jfornu fann arja.F’termini sempliċi, dan huwa l-każ meta l-difletturi tal-forn VAZ-2110 jippreżenta żgħar, pressjoni ta ‘arja bilkemm notevoli. Dawn is-sinjali jindikaw gearmotor деликт. Id-dijanjosi ta ‘waħda —fuklar не в порядке. Tiswija xejn hawn, bżonn biss li jissostitwixxu l-parti imkisser, jiġifieri, il-mutur immirat. Imbagħad biss is-sistema se jerġa ‘jkun għal pressjoni ta’ arja tajba.

Magnetisk Bil Telefonholder Dashboard Mini Stand для Lada Granta Vaz Kalina Priora Niva Samara 2 2110 Largus 2109 2106 2107 для \ Udvendig Tilbehør / www.cykelscore.dk

Funktioner: 1. Лилль и немыслимо на месте и на efterlade spor. 2. Магнитный фетр Lukkede, уден и дополнительный мобильный телефонный сигнал. 3. Магнитный адсорбционный стабилизатор для мобильного телефона Stærk, ikke falder ud. 4. Кан брюгес и манге позиционер, såsom bil, hjem, køkken, seng, bord, skrivebord. 5. Алюминиевая оболочка из алюминия и силикона. 6. Дизайн миниатюрного размера, можно купить прямо сейчас. Bemærk: Vægten telefon du bruge Firkantede metal plade

.

Alle Kære ven, Pls læse mig, inden du foretager for Forsendelse & Levering Alle varer vil blive sendt ud indexfor 1 ~ 3 arbejdsdage, når din betaling er ryddet af ESCROW.Varer bliver afsendt fra Kina, ved hjælp Luftpost, nå de fleste af de lande, der i løbet af 10–25 arbejdsdage.Leveringstiden afhænger after the destination or andre faktorer, kan det tage on til 30 arbejdsdage.Kunde Service Uanset duanset du ande. eller efter du modtager pakken, hvis du har et problem, er du velkommen til at kontakte os først, og ikke til at åbne den tvist første, vi vil gøre vores bedte for at hjælpe dig med at løse проблема. .cykelscore.dk System Eller Afsendelse Af Komplette, Nye Elementer Igen.Bemærk: Ingen Garanti Tilbydes, Hvis Der Er Nogen Feedback Mindre End 5 Stjerner, Før Kommunikation.Feedback, Vi stter pris på all klienter. 1.Hvis du er tilfreds med den rkkefølge, venligst forlade os all 5 stjernede god feedback. 2. Hvis du har nogen проблема с посылкой, venligst kontakt med os med henblik på meddelelse ved første, vi vil gøre vores bedte for at løse проблема. FAQ: Hvordan til at spore din ordre? Du kan spore din pakke på følgende websted hjælp af din отслеживая номер: global.cainiao.com eller www.17track.net/en (Копируйте, пока не просматривайте на сайте) Советы: de Fleste af shipping metoder, der kan spores i denne hjemmeside. til den parcel, der tålmodigt.Den periode grænset kommer til at ende, men jeg har stadig ikke modtaget pakken, og hvad skal jeg gøre? IKKE готово передать посылку, чтобы она не закрывала ногти и теги на пакете.I virkeligheden, du behøver ikke and bekymre sig om den tid limite Stadig ikke kommet frem til 28 dage.Hvad skal jeg gøre? Brasilien, rusland, italien, or nogle sydamerikanske Lande kan tage et al. parcel i 60 dage eller 30 dage din pakke behøver ikke flytte, kan du efterlade en kommentar inde på hjemmesiden

Метки: niva urban, mercedes c300, sæde vaz 2101, lada samara, bil vaz, lada xray krydstogt, dacia duster, blå krave, лада 2109 dele, приборная панель lampe chevrolet lacetti

.
