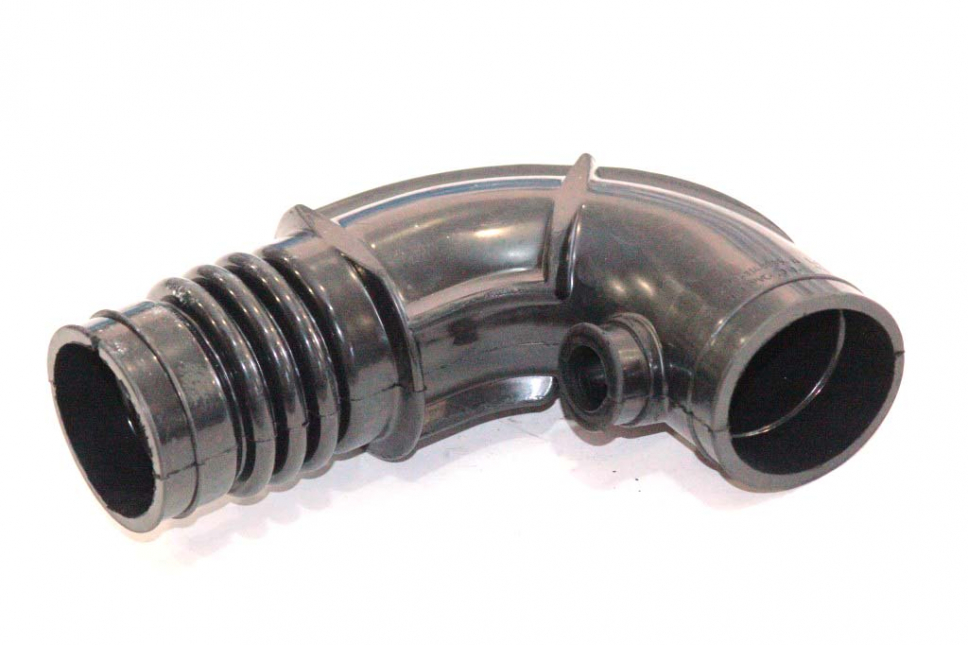

Автоваз 21073114803401Патрубок фильтра воздушного гофра ВАЗ Лада 2107 Форвард

Выбрать пункт выдачи заказов на карте

Запрошенный номер

Производитель и номер

Описание

Наличие

Срок

Цена

Аналоги для номера

Производитель и номер

Описание

Наличие

Срок

Цена

На нашем складе

Шланг дроссельного патрубка и ДМРВ ВАЗ 21073i

2 шт.

203 ₽

Другие предложения

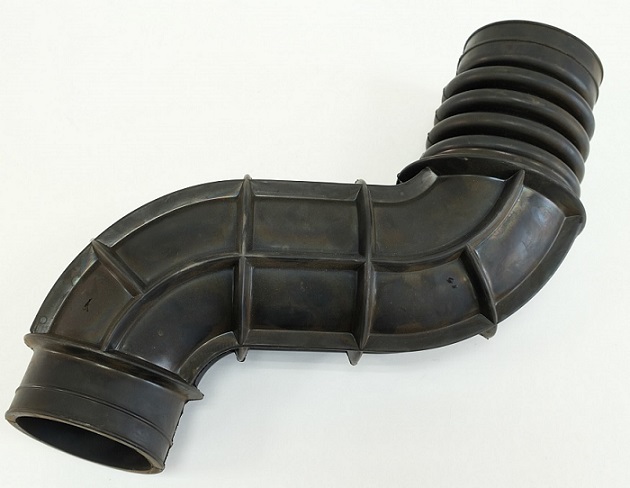

Гофра воздухозаборника ВАЗ 21073 инжектор 210731148034

1 шт.

150 ₽

Шланг дроссельного патрубка и ДМРВ ВАЗ 21073i

2 шт.

188 ₽

от 2 дн

от 206 ₽

Патрубок воздухозаборника ВАЗ 21073 (инжек.) 8- клап.

1 шт.

147 ₽

Патрубок воздухозаборника 2107

18 шт.

399 ₽

от 3 дн

от 530 ₽

ШЛАНГ ВПУСКНОЙ ТРУБЫ

1 шт.

378 ₽

Патрубок воздушного фильтра 21073

2 шт.

485 ₽

ШЛАНГ ВПУСКНОЙ ТРУБЫ

1 шт.

502 ₽

от 1 дн

от 523 ₽

На нашем складе

Патрубок ДМРВ /21073/

3 шт.

210 ₽

Другие предложения

Патрубок ДМРВ /21073/

3 шт.

195 ₽

Патрубок впускной трубы ВАЗ 21073 Металлопродукция

1 шт.

243 ₽

воздуховод возд.фильтра 21073-1148034 АП

4 шт.

120 ₽

Патрубок Фильтра Возд 21073-1148034 Инж

6 шт.

165 ₽

Патрубок воздуш. фильтра (хобот) 21073 (прямой) 210731148034

2 шт.

192 ₽

Патрубок воздушного фильтра 21073-1148034

271 шт.

83 ₽

Воздуховод дроссельного патрубка ВАЗ 21073 инжектор (хобот) прямой Балаково

3 шт.

102 ₽

Воздуховод дроссельного патрубка ВАЗ 21073 инжектор (хобот) прямой Балаково

3 шт.

103 ₽

от 5 дн

от 104 ₽

Патрубок ВАЗ-21073 воздушного фильтра БРТ

5 шт.

454 ₽

БалаковоЗапчасть

Воздуховод дроссельного патрубка ВАЗ 21073 инжектор (хобот) прямой Балаково Запчасть

11 шт.

157 ₽

Воздуховод дроссельного патрубка ВАЗ 21073 инжектор (хобот) прямой Балаково Запчасть

11 шт.

157 ₽

Воздуховод дроссельного патрубка ВАЗ 21073 инжектор (хобот) прямой Балаково Запчасть

11 шт.

157 ₽

от 1 дн

от 160 ₽

Воздуховод дроссельного патрубка ВАЗ 21073 инжектор 2 шт. Балаково Запчасть

9 шт.

301 ₽

Воздуховод дроссельного патрубка ВАЗ 21073 инжектор 2 шт. Балаково Запчасть

9 шт.

301 ₽

Воздуховод дроссельного патрубка ВАЗ 21073 инжектор 2 шт. Балаково Запчасть

9 шт.

302 ₽

от 2 дн

от 308 ₽

Защита Картера

Шланг впускной трубы В_ 21073 Металлопродукция

4 шт.

198 ₽

Шланг впускной трубы В 21073 Металлопродукция

4 шт.

214 ₽

Патрубок впускной трубы ВАЗ 21073 Металлопродукция

8 шт.

265 ₽

Патрубок ДМРВ ВАЗ-21073

2 шт.

281 ₽

Патрубок воздушного фильтра A-sport 21073-1148034 ГАРАНТИЯ 2 года

28 шт.

289 ₽

Патрубок воздушного фильтра A-sport 21073-1148034 ГАРАНТИЯ 2 года

28 шт.

324 ₽

патрубок воз.филь.21073-1148034 A-sport-SILICONE

17 шт.

457 ₽

патрубок воз.филь.21073-1148034 A-sport-SILICONE

17 шт.

512 ₽

РК84Р+П+В(21073) A-sport-SILICONE

2 шт.

2 019 ₽

РК84Р+П+В(21073) A-sport-SILICONE

2 шт.

2 261 ₽

Патрубки ДМРВ ВАЗ-2107 инж.(к-т 2 шт.) Riginal

20 шт.

317 ₽

Патрубки ДМРВ ВАЗ-2107 инж.(к-т 2 шт.) Riginal

18 шт.

342 ₽

Комплект патрубков ДМРВ

20 шт.

361 ₽

от 2 дн

от 459 ₽

Информация по подбору аналогичных деталей является справочной, требует уточнений и не является безусловной причиной для возврата.
Изображение детали на фотографии может отличаться от аналогов. В наименовании запчастей допускаются ошибки из-за не точности перевода с иностранных прайсов.

Замена корпуса воздушного фильтра на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Корпус воздушного фильтра – это неотъемлемая часть системы питания двигателя, вить если его не будет то в двигатель попадать будет вся дрянь, включая пыль, мелкие камушки и т.д., но есть люди которые эти корпуса убирают (Касается инжектора) и вместо них ставят четырёх дроссельный впуск, по сути мощности прибавляется не слабо но и ресурс у двигателя уменьшается в разы (Конечно если на каждый патрубок четырёх дроссельного впуска установить сеточку которая будет препятствовать попаданию грязи в двигатель, то ресурс всё же упадёт но не так сильно, но с сеточками четырёх дроссельный впуск даст меньше лошадей чем если бы их не было), а уменьшается он потому что вся грязь, вся пыль летит прямиком в двигатель автомобиля (Более точнее в цилиндры), а зеркало цилиндров не любит пыль потому что она их стирает как наждачной бумагой, вот поэтому и придумка конструкторов создать корпус в котором будет находится фильтр и не давать пускать всю грязь, была очень кстати.

Примечание!
Для того чтобы поменять деформированный корпус, запаситесь инструментами, во-первых: Обязательно гаечным ключом где ни будь «на 10», а так же чистой тряпочкой и отвёрткой!

Краткое содержание:

Где находится корпус воздушного фильтра?
Если открыть капот то его сразу же можно увидеть, потому что он довольно больших размеров и понять то что это он можно сразу, для наглядности чуть ниже мы разместили фото, на котором можно отчётливо увидеть где располагается корпус на карбюраторных автомобиля Классического семейства.

Примечание!
Но это что касается карбюраторных автомобилей, а как же насчёт инжекторных спросите вы? Объясняем! В принципе в инжекторных автомобиль корпус тоже можно довольно легко увидеть, потому что он тоже большой и сделан из пластика, более подробное местонахождение корпуса смотрите на фото ниже:

Когда нужно менять корпус воздушного фильтра?
Он подлежит замене как уже было сказано чуть выше, в том случае если он деформировался, потому что когда корпус ломается и в нём появляются сквозные трещины, то во-первых фильтр начинает быстрее загрязняться да и к тому же больше грязи в двигатель будет лететь.

Примечание!
Если хотите знать, то если убрать этот корпус совместно с фильтром у автомобиля то он начнёт немного по реше разгоняться, а связано это будет всё с тем что в карбюратор будет напрямую засасываться воздух и никакой фильтр его не будет задерживать, но делать такую операцию решайтесь только на свой страх и риск, для интереса в прицепе можете попробовать если хотите, только выберите обязательно дорогу с асфальтовом покрытием и чтобы впереди идущих машин не было, вить если хоть небольшой камушек попадёт прямиком в карбюратор вылетевший из впереди едущий машины, то можно сказать вы попали на капитальный ремонт движка, потому что этот камушек попадёт в цилиндры и деформирует там большинство деталей! (Проводились опыты людьми, которые доказали то что без корпуса и фильтра мощность у автомобиля возросла на 6%, но по сути вы изменения в мощности практически и не заметите, потому что если всё посчитать то выйдет примерно прибавка в мощности на 3-5 л.с, при условии что двигатель стандартный, но эту прибавку вы практически и не ощутите)

Как заменить корпус воздушного фильтра на ВАЗ 2101-ВАЗ 2107?

Карбюратор:

Снятие:
1) Для того чтобы его снять, сперва ослабьте при помощи отвёртки хомут который крепит шланг подогревания к корпусу фильтра, как это показано на рисунке и после чего отсоедините шланг и направьте его куда ни будь, чтобы не мешал работе.

Примечание!
После этого или перед снятием шланга (Не важно), вам нужно будет извлечь воздухофильтр из корпуса где он находится, о том как это сделать, вы сможете изучить в статье которая называется: «Замена воздухофильтра на ВАЗ»!

2) Затем ослабьте отвёрткой хомут (Местонахождение хомута указано красной стрелкой) который крепит шланг вентиляции картерных газов (Сам шланг указан синей стрелки) к корпусу фильтра и после этого отсоедините его и так же отведите в сторонку,  чтобы он не мешал дальнейшей работе.

Примечание!
Когда вы отсоедините этот шланг загляните во внутреннюю его часть, либо там, либо в отверстие корпуса воздухофильтра (Отверстие указано красной стрелкой), вы найдёте так называемый пламегаситель (Указан синей стрелкой), он металлический и достаётся очень легко (При помощи пассатижей), поэтому берите в руки инструмент и доставайте его а когда достанете осмотрите цел ли он, если нужно будет замените на новый он в автомагазине стоит не очень больших денег и при обратной его установке (Когда будете все детали устанавливать на своё место после завершения работы) устанавливайте в сам шланг, а не в отверстие корпуса!

Кой что ещё, на некоторых автомобилях к корпусу ещё может крепится третий шланг, шланг малой ветви вентиляции картера, поэтому осмотрите весь корпус и если его найдёте, то при ослабив хомут который его крепит отсоедините от корпуса фильтра!

3) Теперь при помощи гаечного ключа выверните четыре гайки которые крепят корпус к карбюратору, а после того как они будут вывернуты, снимите находящеюся под ними прижимную пластину которая указана синей стрелкой и в конечном итоге снимите корпус фильтра с автомобиля.

Установка:
Новый корпус устанавливается в обратно порядке снятию на карбюратор, но перед установкой вам нужно знать одну небольшую но очень важную вещь, а именно на корпусе фильтра присутствует резиновая прокладка, а внутри нее находятся четыре дистанционные втулки (Они обведены в кружки), поэтому при снятии корпуса будьте осторожны, не уроните дистанционные втулки во внутрь карбюратора, иначе они могут запросто привести к повреждению двигателя.

Примечание!
В том случае если вы всё же что то уроните в карбюратор (Втулки, болт, гайку да неважно), то ничего не трогайте и не пытайтесь достать втулку рукой и не шатайте машину, в данной ситуации вам нужно будет только найти маленький магнит или купить его в автомагазине и после этого этот магнит намотайте на верёвочку и уже при помощи него и верёвочки, достаньте уроненную вам деталь из внутренней части карбюратора! (Когда будете делать эту работу, на педаль газа ещё не нажимайте а то втулка провалиться ниже карбюратора и тем самым попадёт во впускной коллектор, в этом случае вам придётся уже разбирать двигатель автомобиля!

Инжектор:

Снятие:
1) На инжекторных снять корпус будет немного по проще, но одеть для того чтобы одеть его вам придётся немного повозиться, во-первых в самом начале скиньте клемму минус с аккумулятора потому что вам предстоит работать с проводкой  (О том как скинуть клемму, см. в статье: «Замена аккумуляторной батареи на ВАЗ», в первом пункте) и во-вторых после чего отсоедините колодку проводов от Датчика Массового Расхода Воздуха который на самом корпусе фильтра расположен.

2) Затем возьмите в руки отвёртку и с её помощью ослабьте винт (Указан красной стрелкой) который стягивает стяжной хомут, который в свою очередь держит основной патрубок подвода воздуха (Указан синей стрелкой), а после того как винт будет ослаблен, отсоедините патрубок от корпуса и отведите его в сторону чтобы не мешал замене корпуса.

3) После проделанных выше операций, вам нужно будет найти три резиновые опоры которые и удерживают корпус на своём месте (Для наглядности, две передние опоры крепления корпуса фильтра указаны красными стрелками на фото ниже), когда все три опоры будут найдены, выдавите их пальцами руки за их нижнюю часть (Нижняя часть указана синими стрелками) и давите до того, пока они не выйдут из кронштейнов в зацепление с которыми и входят.

4) И в завершение операции, возьмитесь рукой за воздухозаборный патрубок и после чего выньте его из кронштейнов которые его крепят (Кронштейны крепления указаны красными стрелками), а сразу же после этого можете снимать корпус с автомобиля.

Установка:
Устанавливается новый корпус в обратном порядке снятию, но есть одно Но! Многие корпусы продаются в автомагазинах без всего (Голые), то есть в них отсутствует Датчик Массового Расхода Воздуха, самого фильтра внутри нет и т.д., в общем все эти детали вам нужно будет снять со старого корпуса (В том случае если у вас новый корпус идёт голый) и переставить все их на новый, для этого сперва как показано на фото под цифрой 1 отсоедините рукой воздухозаборный патрубок от корпуса, после чего отверните два болта (см. фото 2) которые крепят сам датчик к корпусу и после этого датчик снимите, когда датчик будет снят, за ним вы найдёте уплотнительное кольцо которое тоже нужно вам будет снять (см. фото 3) и перед установкой датчика оденьте это самое уплотнительное кольцо на него (см. фото 4) и после этого устанавливайте датчик на своё место. (О том как вытащить из корпуса сам фильтр, читайте в статье под названием: «Замена воздушного фильтра на автомобиле»)

Примечание!
Если уплотнительное кольцо датчика будет поломано или ещё как ни будь изношено, тогда в обязательном порядке замените его на новое!

Дополнительный видео-ролик:
К сожалению видео-ролика в интернете по замене корпуса фильтра нет, поэтому вам придётся изучать статью, но кроме этого мы советуем вам ознакомиться (Если у вас карбюратор) с кой каким роликом, который вы можете принять к себе во внимание, потому что он действительно стоит того.

Примечание!
Кстати (Это тоже касается карбюраторов) когда вы всё соберёте, попробуйте отсоединить шланг вентиляции картерных газов (Про этот шланг ещё на видео выше рассказывается) и заведите двигатель у автомобиля, если из этого шланга у вас будет вытекать чёрное мало (Оно по не многу будет вытекать), то есть вероятность того что система картерных газов на вашем автомобиле засорена и нуждается в чистке, о том как это сделать читайте в статье: «Очистка вентиляции картера на ВАЗ», в ней всё подробно сказано!

Воздушный патрубок ВАЗ 2110 — фото, описание на VAZ-2110.net

Замена фильтрующего элемента воздушного фильтра ВАЗ-2107-20.

Патрубок ВАЗ-2112 воздушного фильтра к дросселю БРТ, 2112-1148035-10, 2112-…

Гофра зима/лето (Шланг воздухозаборника) ВАЗ 2112.

Патрубок воздушного фильтра ВАЗ 2111, ВРТ купить в Киеве.

Рекомендации по установке воздушного фильтра.

Патрубки воздушного фильтра ВАЗ 2110 — 2112.

Гофра воздушного фильтра ВАЗ 21082 в сборе.

Шланг трубы ВАЗ 2111 впускной (пр-во БРТ) — 2111-1148035-10Р.

Фильтр воздушный ВАЗ-2114 Цена.

Патрубок воздушного фильтра.

Патрубок впускного коллектора ВАЗ 2110-2114-2115 8 клапан.

Патрубок ВАЗ-2110…

Я поставил патрубок воздухозаборника от ваз 2110 или 2112, обрезал и обмота. ..

Патрубок воздушного фильтра к дросселю ВАЗ 2110-12,2170 Приора (гофра) длин…

Крестообразной отверткой ослабляем хомут крепления и снимаем шланг вентиляц…

Патрубок воздушного фильтра Lada 2110(9235) .

Инструкция по замене патрубков системы охлаждения ВАЗ 2107

В конструкции системы охлаждения всех автомобилей, в том числе и ВАЗ 2107, применяются патрубки. Это магистрали, соединяющие элементы системы, и обеспечивающие транспортировку охлаждающей жидкости. По трубкам протекает ОЖ, поэтому главное их условие — это герметичность. Причиной нарушения герметичности системы охлаждения ВАЗ 2107 могут быть патрубки, с особенностями замены которых разберемся в материале.

Причины замены

Рассматриваемые элементы играют очень важную роль в системе, и при их неисправности, возникает утечка жидкости. Если жидкость вытечет из системы полностью или снизится ниже уровня, то это станет причиной перегрева и заклинивания двигателя. На автомобилях ВАЗ 2107 карбюратор и инжектор устанавливаются резиновые патрубки системы охлаждения, которые имеют незначительные отличия. При их выборе главное оговаривать, для какого типа двигателя приобретаются устройства.

Их замена выполняется не только тогда, когда обнаруживается повреждение. Наиболее распространенный случай необходимости замены патрубков на ВАЗ-2107 — когда уровень ОЖ все время постепенно снижается. Это может означать наличие утечки в системе, возникающей, в большинстве случаев, в шлангах системы охлаждения. Чтобы убедиться в этом, понадобится произвести визуальный осмотр.

Причинами необходимости замены шлангов охлаждающей системы семерки являются такие факторы:

1. Мелкое повреждение патрубка, которое со временем будет увеличиваться, поэтому при обнаружении утечки, нужно немедленно принять меры.
2. Течь из соединений по причине ослабления или повреждения хомутов, но в таком случае устранить поломку можно без замены шлангов.
3. Наличие мелких повреждений и дефектов — это повод для того, чтобы осуществить замену элементов.
4. Порыв патрубка, что может возникнуть в случае продолжительной эксплуатации элементов без их замены. Чтобы исключить такие случае, требуется регулярно производить замену устройств в зависимости от пробега.

Если осуществляется замена старых шлангов на новые, то рекомендуется выбирать силиконовые шланги, которые в несколько раз эффективней резиновых.

Необходимые инструменты и материалы

Процедура замены шлангов системы охлаждения не трудная, но трудоемкая, так как понадобится сливать ОЖ. Если жидкость вытекла, тогда проще, но перед установкой новых патрубков, понадобится демонтировать старые. Перед началом замены, понадобится подготовить необходимые инструменты и материалы.

Из материалов понадобится комплект патрубков, которые для инжекторной и карбюраторной семерки отличаются. Это отличие заключается в расположении отверстий радиатора. Именно поэтому патрубок радиатора на карбюраторной семерке длиннее, чем на инжекторной.

Кроме комплекта шлангов, понадобятся хомуты для стяжки, диаметр которых должен соответствовать размерам патрубков. Это хомуты диаметром 35-50 мм, количество которых должно быть не менее 8 штук. Причем рекомендуется покупать не самые дешевые, а качественные устройства, так как они играют очень значимую роль. Герметик использовать не обязательно, но если решаете им воспользоваться, то нужно выбирать только среди жаропрочных. После замены, останется залить тосол или ОЖ, если предыдущая непригодна к использованию.

Из инструментов понадобится минимальный набор — отвертка или ключ для вывинчивания хомутов. Кстати использовать старые хомуты не рекомендуется, так как они также имеют определенный ресурс.

Процесс замены патрубков

Как произвести замену патрубков системы охлаждения на ВАЗ 2107, рассмотрим более детально. Первоначально понадобится из системы слить тосол или антифриз, а зависимости от того, чему отдает предпочтение владелец авто. Инструкция по сливу ОЖ представлена на сайте. Далее приступаем к снятию патрубков:

1. Выкрутить крепления хомутов, используя отвертку или ключ. Рекомендуется использовать торцевой ключ на «6», «7» или «8» в зависимости от типа хомутов. Ослабить рекомендуется все хомуты, но при этом не отсоединять шланги.
2. Если ОЖ была слита из блока двигателя, то не забываем выкрутить сливную пробку на радиаторе.
3. Приступаем к демонтажу элементов. Шланги, к которым подсоединен термостат, следует снять вместе с устройством. При демонтаже рекомендуется запоминать места расположения всех шлангов.
4. Когда все элементы будут демонтированы, следует приступить к зачистке поверхности отверстий, к которым будут подсоединяться новые шланги. Делать это рекомендуется мелкой шкуркой. Стоит отметить, что силиконовые шланги одеваются намного легче, чем резиновые, и служат намного дольше.
5. После зачистки поверхности отверстий, можно приступать к установке новых патрубков. Стоит отметить, что патрубок воздушного фильтра ВАЗ 2107 не входит в комплектацию, и его замена осуществляется отдельно (если нужно).
6. Если используется герметик, то наносить его нужно на поверхность отверстия, куда будет надеваться шланг. После нанесения герметика, следует подождать несколько минут, и осуществлять установку шлангов.
7. Фиксируются места соединения хомутами. Причем некоторые водители предпочитают использовать по два хомута для надежности, что также допустимо.
8. Верхний патрубок следует устанавливать с предварительно подсоединенным термостатом, зафиксировав его хомутами.
9. После того, как все патрубки будут заменены, нужно еще раз убедиться в том, что хомуты затянуты.

Если работы проводились с применением герметика, то следует после окончания работ подождать не менее 3-5 часов, и только после этого заливать антифриз. Перед заливкой антифриза убедитесь, что сливные пробки на блоке двигателя и радиаторе закручены. При заливании антифриза нужно внимательно осматривать места соединения шлангов, где не должна появляться течь.

В завершении работ заводим двигатель, и тщательно проверяем отсутствие течи ОЖ. Первое время нужно периодически проверять уровень антифриза в расширительном бачке, который не должен уменьшаться. Дайте поработать двигателю до момента, пока не запустится вентилятор. Если течи ОЖ нет, значит все сделано правильно и аккуратно, и можно забыть о проблеме с неисправными патрубками и подтекающей жидкостью.

Замена патрубков системы охлаждения ваз 2107 инжектор – Защита имущества

Здравствуйте, читатель блога RtiIvaz.ru. В этой статье рассмотрим, как поменять патрубки системы охлаждения на ВАЗ 21073 инжектор, с алюминиевым радиатором.

ОПИСАНИЕ ПАТРУБКОВ ВАЗ 21073

Как выглядит комплект патрубков ВАЗ 2107 с инжекторным двигателем изображено на рисунке ниже:

РИС.1. Комплект резиновых патрубков на ваз 21073 «инжектор»

1. Отводящий патрубок,
2. Подводящий патрубок,
3. Муфта водяного насоса,
4. Перепускной патрубок.

1.Отводящий патрубок – в народе называют нижний патрубок радиатора. Номер по каталогу 2105-1303010.

Нижний патрубок предназначен для соединения нижней части радиатора охлаждения с термостатом. По патрубку жидкость выводится из радиатора и подается на термостат. Он так же используется на автомобилях ваз – «классика», с карбюраторными двигателями.

2.Подводящий патрубок – в народе называют верхний патрубок радиатора. Номер по каталогу 2123-1303025. По нему охлаждающая жидкость подается в верхнюю часть радиатора системы охлаждения двигателя. Еще его можно применять в качестве отводящего патрубка на Ниву – шевроле.

3.Муфта водяного насоса – устанавливается между термостатом и помпой. Его номер по каталогу 2103 – 1803092. По нему охлаждающая жидкость подается из термостата в водяной насос. Используется он так же во всех двигателях ВАЗовской «классики». В народе его еще называют «коротыш».

4. Перепускной патрубок – соединяет верхнюю часть термостата и выпускной патрубок рубашки охлаждения двигателя. Номер по каталогу 2101 – 1303090. Его еще называют «уголок».

РАСПОЛОЖЕНИЕ ПАТРУБКОВ ВАЗ 2107

Далее мы рассмотрим, где и как располагаются все эти патрубки на примере фрагмента двигателя ВАЗ 2107:

РИС.2. Система охлаждения двигателя ваз 2107.

1.Отводящий патрубок. 2.Подводящий патрубок. 3.Муфта водяного насоса 4. Перепускной патрубок. 5. Шланг подачи горячей жидкости в радиатор отопителя. 6. Расширительный бачок. 7. Рубашка охлаждения двигателя. 8. Крышка радиатора. 9. Радиатор охлаждения двигателя. 10. Кожух вентилятора (диффузор). 11. Вентилятор охлаждения радиатора. 12. Нижняя опора радиатора. 13. Шкив водяного насоса (помпы). 14. Трубка вывода жидкости из радиатора отопителя. 15. Ремень водяного насоса. 16. Водяной насос. 17. Патрубок выпускной, рубашки охлаждения двигателя. 18. Термостат. Стрелками здесь указано направление движения охлаждающей жидкости.

ПРИЧИНЫ НЕИСПРАВНОСТИ ПАТРУБКОВ РАДИАТОРА ВАЗ 2107

Замену патрубков системы охлаждения производят тогда, когда обнаружится, что уровень охлаждающей жидкости со временем убывает. Если вы обнаружили это в своем автомобиле, то внимательно осмотрите все патрубки. Иногда бывает, что ослаблен один из хомутов, и достаточно просто подтянуть его. В некоторых случаях утечка появляется в самом радиаторе охлаждения.

Тогда придется менять его, если он у вас алюминиевый, а если медный радиатор, то положение спасает пайка радиатора. Но, поскольку у нас сегодня другая тема, то будем рассматривать тот случай, когда жидкость вытекает вследствие дефекта резиновых патрубков системы охлаждения.

Чаще всего на резине появляются трещины в местах крепления их хомутами. Это можно обнаружить при появлении подтеков. Надо в этом месте слегка изогнуть патрубок и тогда сразу станет видна эта трещина. Для примера приведу вам фото ниже:

РИС.3 Трещина на патрубке, в месте крепления хомутом.

Иногда ставят патрубки не совсем подходящие по форме и изгибам. Тогда возникают либо напряжения в материале, либо деформация. Вот в местах деформации чаще всего и образуются трещины (а то и вовсе резина обрываются) и жидкость начинает вытекать через них.

Бывает и так, что патрубки вообще лопаются, как показано на рисунке ниже:

РИС. 4. Лопнувший патрубок основного радиатора.

ЗАМЕНА ПАТРУБКОВ РАДИАТОРА ВАЗ 21073

Перед заменой патрубков ваз 21073 надо снять пробки с радиатора и расширительного бачка. Приготовим шланг подходящего диаметра и какую нибудь емкость, можно старую канистру, но не менее чем на 10 литров. В системе охлаждения ваз 2107 по паспорту залито 9 литров жидкости.

Затем находим сливной кран двигателя. Он находится в нижней части блока. Надеваем на штуцер этого крана один конец шланга. Другой конец вставляем в емкость, которую мы предусмотрительно поставили ниже уровня двигателя. Если мы ее установим где попало, то может оказаться так что, она окажется выше уровня двигателя. В таком случае жидкость системы охлаждения не будет вытекать из двигателя.

Пока жидкость вытекает, мы ключом (удобнее для этого применить торцевые головки) на 8 или на 7 мм, в зависимости от того какие хомуты применены в вашем автомобиле, ослабляем хомуты. Снимать сразу резиновые патрубки не рекомендую, поскольку жидкость еще не вся вытекла из системы охлаждения. Дождемся, когда жидкость из блока перестанет течь, затем приступим к радиатору.

Выкручиваем пробку в нижней части радиатора и тут же вставляем в отверстие шланг, чтобы избежать напрасных потерь жидкости. Пробка эта показана на следующем рисунке:

РИС.5. Расположение и вид сливной пробки основного радиатора.

Дожидаемся, когда из основного радиатора вытечет вся охлаждающая жидкость. Теперь мы можем смело приступить к демонтажу патрубков радиатора ваз 2107 с инжекторным двигателем (см.видео).

С термостата патрубки можно сразу не снимать. Обычно термостат извлекают вместе с ними, поскольку на снятом термостате их демонтировать легче. Ну вот, мы сняли все и теперь надо внимательно сравнить все новые патрубки со старыми, чтобы их длина, форма и диаметр в точности совпадали. Иначе они могут быть установлены неправильно, вследствие чего в местах изгиба могут появиться деформации.

Также если какой нибудь из них окажется коротким, то он может попросту порваться в процессе эксплуатации. Перед установкой каждого патрубка рекомендую хорошенько почистить посадочные места и смазать тонким слоем герметика.

С герметикой надо быть поаккуратнее, обычно мажут тонким слоем, и шланг надевают только через пятнадцать минут. Это надо чтобы герметик немного схватился. И я, обычно, стараюсь после установки всех шлангов, оставить все это на ночь. За это время герметик окончательно схватится, вследствие чего вероятность появления течи в месте соединения будет минимальной.

Сначала надеваем патрубки на термостат, но не затягиваем хомуты. При установке его на свое место может оказаться, что какой нибудь из них одет не совсем в том положении, в котором должен быть.

Термостат вместе с патрубками устанавливаем на свое место, все концы надеваем на свои места. Далее убедившись, что они сидят правильно, без перекосов и деформаций, можно уже окончательно затягивать хомуты. Таким же образом устанавливаем все остальные патрубки, затягиваем хомуты, и как уже говорилось выше, оставим до утра или хотя бы не менее двух часов.

По происшествии этого времени, закручиваем на место сливную пробку радиатора и закрываем кран блока.

Затем можно заливать охлаждающую жидкость. Перед этим надо бы открыть кран печки и снять два шланга, которые присоединены к дроссельной заслонке. Это нужно чтобы из системы охлаждения удалялся весь воздух. Иначе могут возникнуть воздушные пробки, и полное охлаждение двигателя не будет происходить.

Имейте в виду, что жидкости должно уйти около девяти литров. Если вы залили меньшее количество и при этом радиатор заполнился, это значит, что где то образовалась воздушная пробка и жидкость не проникла во всю систему охлаждения. А это чревато последствиями перегрева двигателя.

После заливки жидкости, пробуем завести двигатель, и внимательно осмотреть все места соединения резины с металлом. Иногда даже можно это сделать на ощупь и посмотреть на пальцы, нет ли там капель жидкости. Если они присутствуют, то нужно подтянуть хомут в этом месте, или найти причину подтекания. Иногда это бывает, если штуцер, на который надевается патрубок, либо помят, либо на нем есть трещина.

Если жидкость в радиаторе убывает, надо подливать ее до уровня нижней кромки заливной горловины. Жидкость в радиаторе может убывать, потому что как только вы завели двигатель, водяной насос разгоняет ее по всей системе. Проверив все патрубки радиатора, и убедившись, что на них нет течи, включите отопитель салона, он должен подавать теплый воздух.

Убедившись что все работает как надо, проверьте уровень в радиаторе охлаждения и закройте его пробку. Долейте, в случае надобности охл. жидкость в расширительный бачок до требуемого уровня.

См. видео

Еще один момент: после замены патрубков радиатора, я обычно, даю двигателю поработать до тех пор, пока не включится электрический вентилятор охлаждения. Это говорит о том, что вы все сделали правильно, и система охлаждения работает, так как должно быть.

Ну вот, на этом заканчиваю статью, и надеюсь на то, что пригодится в процессе ремонта вашего автомобиля.

Читайте также:  Preset mileage reached ниссан примера п12

Уровень охлаждающей жидкости в расширительном бачке должен находиться на 3-4 мм выше метки «MIN», выполненной на полупрозрачном корпусе расширительного бачка.

1. Для удобства контроля уровня охлаждающей воды отстегиваем резиновый ремень, придерживая расширительный бачок рукою.

Отворачивать пробку расширительного бачка следует только на холодном двигателе автомобиля ваз 2107, так как на прогретом двигателе внутри расширительного бачка создается избыточное давление.

Читайте так же

Охлаждающая жидкость ядовита, будьте осторожны. При попадании на лакокрасочное покрытие жидкость может вызвать изменение его цвета, поэтому сразу же удалите охлаждающую жидкость ветошью. Не используйте в качестве охлаждающей жидкости воду, она не содержите своем составе ингибиторов коррозии, плохо смазывает уплотнения насоса и замерзает при отрицательных температурах.

Замену охлаждающей жидкости на автомобиле ваз 2107 проводим согласно периодичности технического обслуживания (см. «Периодическое техническое сервис автомобиля ваз 2107»), также в случае конфигурации ее цвета (это является признаком старения воды). Охлаждающую жидкость заменяем лишь на прохладном движке автомобиля ваз 2107!

Промывка” и замена антифриза ВАЗ-2107

Подробнее: https://autovazremont.blogspot.com/2017/11/zamena-antifri.2107.html Подписывайтесь! ВК .

Замена антифриза на классике инжектор

Замена радиатора охлаждения ВАЗ 2107i и замена охлаждающей жидкости Тосола на Антифриз Радиатор можно посмо.

2. Переводим рычаг управления отопителем салона ваз 2107 в крайнее правое положение (полностью открываем кран отопителя).

3. Отворачиваем и снимаем пробки радиатора и расширительного бачка.

5. Подставляем емкость (не менее 10 л) под пробку сливного отверстия в блоке цилиндров.

6. Торцовым ключом на 13 мм с удлинителем отворачиваем пробку сливного отверстия.

7. Сливаем охлаждающую жидкость с автомобиля ваз 2107 из блока цилиндров.

9. Сливаем охлаждающую жидкость из радиатора.

Читайте так же

10. Отстегнув ремень крепления расширительного бачка и приподняв его, сливаем охлаждающую жидкость из бачка через радиатор.

11. Устанавливаем расширительный бачок на место и закрепляем его ремнем.

12. Заворачиваем пробки сливных отверстий на радиаторе и блоке цилиндров.

Чтобы не возникло воздушных пробок, рекомендуется снять резиновый шланг с патрубка узла подогрева впускного трубопровода (корпуса дроссельной заслонки на инжекторном двигателе автомобиля ваз 2107). При заполнении системы в момент выхода жидкости из шланга надеваем его на патрубок

13. Заполняем систему охлаждения двигателя автомобиля ваз 2107 через горловину радиатора до тех пор, пока уровень жидкости не достигнет нижней кромки горловины.

14. В процессе заполнения системы автомобиля ваз 2107 охлаждающей жидкостью (для уменьшения вероятности образования воздушных пробок) обжимаем шланги радиатора рукой. Закрываем пробку радиатора.

15. Заливаем в расширительный бачок охлаждающую жидкость до уровня на 3-4 мм выше отметки «MIN» на стенке бачка и закрываем пробку.

16. Запускаем на автомобиле ваз 2107 двигатель и даем ему поработать на холостом ходу 3-5 мин для удаления воздушных пробок, после чего останавливаем двигатель и доливаем в радиатор и расширительный бачок охлаждающую жидкость до необходимого уровня.

В конструкции системы охлаждения всех автомобилей, в том числе и ВАЗ 2107, применяются патрубки. Это магистрали, соединяющие элементы системы, и обеспечивающие транспортировку охлаждающей жидкости. По трубкам протекает ОЖ, поэтому главное их условие — это герметичность. Причиной нарушения герметичности системы охлаждения ВАЗ 2107 могут быть патрубки, с особенностями замены которых разберемся в материале.

Причины замены

Рассматриваемые элементы играют очень важную роль в системе, и при их неисправности, возникает утечка жидкости. Если жидкость вытечет из системы полностью или снизится ниже уровня, то это станет причиной перегрева и заклинивания двигателя. На автомобилях ВАЗ 2107 карбюратор и инжектор устанавливаются резиновые патрубки системы охлаждения, которые имеют незначительные отличия. При их выборе главное оговаривать, для какого типа двигателя приобретаются устройства.

Их замена выполняется не только тогда, когда обнаруживается повреждение. Наиболее распространенный случай необходимости замены патрубков на ВАЗ-2107 — когда уровень ОЖ все время постепенно снижается. Это может означать наличие утечки в системе, возникающей, в большинстве случаев, в шлангах системы охлаждения. Чтобы убедиться в этом, понадобится произвести визуальный осмотр.

Причинами необходимости замены шлангов охлаждающей системы семерки являются такие факторы:

1. Мелкое повреждение патрубка, которое со временем будет увеличиваться, поэтому при обнаружении утечки, нужно немедленно принять меры.
2. Течь из соединений по причине ослабления или повреждения хомутов, но в таком случае устранить поломку можно без замены шлангов.
3. Наличие мелких повреждений и дефектов — это повод для того, чтобы осуществить замену элементов.
4. Порыв патрубка, что может возникнуть в случае продолжительной эксплуатации элементов без их замены. Чтобы исключить такие случае, требуется регулярно производить замену устройств в зависимости от пробега.

Если осуществляется замена старых шлангов на новые, то рекомендуется выбирать силиконовые шланги, которые в несколько раз эффективней резиновых.

Необходимые инструменты и материалы

Процедура замены шлангов системы охлаждения не трудная, но трудоемкая, так как понадобится сливать ОЖ. Если жидкость вытекла, тогда проще, но перед установкой новых патрубков, понадобится демонтировать старые. Перед началом замены, понадобится подготовить необходимые инструменты и материалы.

Из материалов понадобится комплект патрубков, которые для инжекторной и карбюраторной семерки отличаются. Это отличие заключается в расположении отверстий радиатора. Именно поэтому патрубок радиатора на карбюраторной семерке длиннее, чем на инжекторной.

Кроме комплекта шлангов, понадобятся хомуты для стяжки, диаметр которых должен соответствовать размерам патрубков. Это хомуты диаметром 35-50 мм, количество которых должно быть не менее 8 штук. Причем рекомендуется покупать не самые дешевые, а качественные устройства, так как они играют очень значимую роль. Герметик использовать не обязательно, но если решаете им воспользоваться, то нужно выбирать только среди жаропрочных. После замены, останется залить тосол или ОЖ, если предыдущая непригодна к использованию.

Из инструментов понадобится минимальный набор — отвертка или ключ для вывинчивания хомутов. Кстати использовать старые хомуты не рекомендуется, так как они также имеют определенный ресурс.

Процесс замены патрубков

Как произвести замену патрубков системы охлаждения на ВАЗ 2107, рассмотрим более детально. Первоначально понадобится из системы слить тосол или антифриз, а зависимости от того, чему отдает предпочтение владелец авто. Инструкция по сливу ОЖ представлена на сайте. Далее приступаем к снятию патрубков:

1. Выкрутить крепления хомутов, используя отвертку или ключ. Рекомендуется использовать торцевой ключ на «6», «7» или «8» в зависимости от типа хомутов. Ослабить рекомендуется все хомуты, но при этом не отсоединять шланги.
2. Если ОЖ была слита из блока двигателя, то не забываем выкрутить сливную пробку на радиаторе.
3. Приступаем к демонтажу элементов. Шланги, к которым подсоединен термостат, следует снять вместе с устройством. При демонтаже рекомендуется запоминать места расположения всех шлангов.
4. Когда все элементы будут демонтированы, следует приступить к зачистке поверхности отверстий, к которым будут подсоединяться новые шланги. Делать это рекомендуется мелкой шкуркой. Стоит отметить, что силиконовые шланги одеваются намного легче, чем резиновые, и служат намного дольше.
5. После зачистки поверхности отверстий, можно приступать к установке новых патрубков. Стоит отметить, что патрубок воздушного фильтра ВАЗ 2107 не входит в комплектацию, и его замена осуществляется отдельно (если нужно).
6. Если используется герметик, то наносить его нужно на поверхность отверстия, куда будет надеваться шланг. После нанесения герметика, следует подождать несколько минут, и осуществлять установку шлангов.
7. Фиксируются места соединения хомутами. Причем некоторые водители предпочитают использовать по два хомута для надежности, что также допустимо.
8. Верхний патрубок следует устанавливать с предварительно подсоединенным термостатом, зафиксировав его хомутами.
9. После того, как все патрубки будут заменены, нужно еще раз убедиться в том, что хомуты затянуты.

Если работы проводились с применением герметика, то следует после окончания работ подождать не менее 3-5 часов, и только после этого заливать антифриз. Перед заливкой антифриза убедитесь, что сливные пробки на блоке двигателя и радиаторе закручены. При заливании антифриза нужно внимательно осматривать места соединения шлангов, где не должна появляться течь.

В завершении работ заводим двигатель, и тщательно проверяем отсутствие течи ОЖ. Первое время нужно периодически проверять уровень антифриза в расширительном бачке, который не должен уменьшаться. Дайте поработать двигателю до момента, пока не запустится вентилятор. Если течи ОЖ нет, значит все сделано правильно и аккуратно, и можно забыть о проблеме с неисправными патрубками и подтекающей жидкостью.

>

✅ Гофра воздушного фильтра ваз 2107 инжектор

Характеристики Гофра воздушного фильтра ВАЗ 21074 (резиновая) (ОАО «БРТ»)

Ваш отзыв будет опубликован после проверки модератором

Спасибо, за внимание к проекту. Вместе мы сделаем движком.рф лучше. После исправления неточностей мы отправим вам письмо, где расскажем об изменениях

К сожалению сейчас , заказать больше вы можете, если позвоните нам по телефону 8-800-775-7556

Количество для заказа позиции должно быть кратно

Мы выслали вам пароль на указанный электронный адрес. Изменить пароль или другие регистрационные данные вы можете в настройках личного кабинета

Настоящим в соответствии с Федеральным законом № 152-ФЗ «О персональных данных» от 27.07.2006 года Вы подтверждаете свое согласие на обработку ООО «РАТ» персональных данных: сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, передачу исключительно в целях выполнения Вашего заказа и информирования о нем, а также акциях и кампаниях ООО “РАТ», включая блокирование, обезличивание, уничтожение. Мы, ООО «РАТ», гарантируем конфиденциальность получаемой нами информации. Обработка персональных данных осуществляется в целях эффективного исполнения заказов, договоров и иных обязательств, принятых ООО «РАТ» в качестве обязательных к исполнению перед Вами.

Настоящее согласие распространяется на следующие Ваши персональные данные: фамилия, имя и отчество, адрес электронной почты, почтовый адрес доставки заказов, контактный телефон, платёжные реквизиты.

Система питания двигателя на карбюраторной ВАЗ 2107

Система питания карбюраторного двигателя – это весь путь горючего, от бака до распыления смеси через впускной коллектор в цилиндры ВАЗ 2107. Именно совокупность всех процессов, обеспечивающих этот длинный путь, снабжает автомобиль в результате внутреннего сгорания той энергией, которую научилось использовать человечество.

Какие основные части включает в себя система питания ВАЗ 2107?

1. Карбюратор – конечное и самое главное устройство системы, смешивающее в нужных пропорциях топливо с воздухом;
2. Гофра, или устройство для забора теплого воздуха – незаменимое средство для езды в холодное время года;
3. Воздухозаборник воздушного фильтра;
4. Управляющая крышка доступа воздуха в фильтр;
5. Крышка воздушного фильтра, или «воздухана»;
6. Собственно воздушный фильтр ВАЗ 2107;
7. Корпус фильтра, который крепится сверху карбюратора;
8. Поплавковый датчик указателя уровня бензина в баке;
9. Заливная горловина бензобака;
10. Шланг для вентиляции;
11. Корпус бензобака;
12. Система топливопроводов;
13. Система топливных шлангов;
14. Фильтр тонкой очистки топлива;
15. Бензонасос ВАЗ 2107.

Как видно из схемы, условно все перечисленные компоненты можно разделить на две большие группы: устройства подачи воздуха и устройства подачи топлива к смешиванию в карбюраторе.

Кроме того, на приборной панели ВАЗ 2107 существует контрольный прибор, показывающий уровень топлива в баке с контрольной лампочкой, которая примерно начинает «моргать», при остатке топлива на 80-100 км, а гореть устойчивым светом примерно при остатке около 4-5 л.

При зимней эксплуатации ВАЗ 2107, после длительной стоянки и вымерзания конденсата в бензобаке, возможно полное колебание стрелки, пока не исчезнет лед.

Кроме того, в системе подачи топлива существуют подающие магистрали – вначале система топливопроводов, затем – шлангов. Сила, которая заставляет бензин вытекать из бензобака – это отрицательное давление, создаваемое бензонасосом ВАЗ 2107.

Опишем некоторые вопросы обслуживания и несложный ремонт системы подачи топлива, которые возникают при эксплуатации автомобиля ВАЗ 2107

Система подачи воздуха. Управляющая крышка и положения терморегулятора.

На крышке существует специальная маркировка, и рычаг. Если он повернут и фиксирован в положении hot — то производится забор теплого воздуха из гофры, это делается зимой. Если рычаг повернут в противоположное положение cold – то производится забор ненагретого воздуха.

Комментарии • 70

Нива 21214 тоже снял токуюже трубку только она внутри к стенке прилеплина была вся в масле нагар 3милима толщиной. После движок работает плавно и спакойно обороты ровные никаких калибаний короче только +

Двигатель нестабильный ваз 2107 форсунка

Совсем недавно с конвейера сошла последняя модель ВАЗ 2107. Вместе с ней ушла в прошлое целая эпоха отечественного автопрома. Но большинство представителей этой «эпохи» до сих пор ходят и продолжают радовать своих владельцев, которые ласково называют ее «».

Как и у любой машины, у «семерки» есть свои недостатки, но ряд достоинств их все же перевешивает:

• большой выбор комплектующих и запчастей;
Наличие услуги
• ;
• ремонтопригодность;
Надежность подвески
• ;
• возможность тюнинга;
• низкая цена.

Это последний пункт в списке, так как оптимальный расход топлива ВАЗ 2107, форсунка сыграла решающую роль в выборе данной модели.

Кратко о технических характеристиках инжекторного двигателя

С 2006 года «седьмая» модель для внутреннего рынка стала оснащаться двигателем объемом 1,6 л с принудительным впрыском, отвечающим стандартам Евро-2. При этом мощность по сравнению с карбюраторной подачей смеси немного снизилась — до 50 кВт.Завод гарантировал следующие показатели при использовании бензина АИ-95:

• городской режим — 8,5 л;
• 90 км / ч — 6,9 л;
• 120 км / ч — 9,2 литра

Применение новой системы впрыска позволяет избавиться от постоянных регулировок, присущих карбюратору, холостой ход всегда стабильный. Дозирование происходит с помощью электронного блока управления, который ориентируется по показателям датчиков :

• положение дроссельной заслонки;
• положение коленвала;
• концентрация кислорода;
• расход воздуха;
• температура охлаждающей жидкости.

Помимо изменений в электросхеме ВАЗ 2107i применены следующие нововведения:

• гидравлический натяжитель цепи;
Компенсаторы гидрораспределителей
• .

Эти компоненты сделали мотор тише и избавили автолюбителя от такой ответственной операции, как регулировка клапанов.

Недостатки впрыска «семерки»

Система впрыска установлена ​​на моторе старого образца, который не совсем приспособлен к такой переделке.Это вызывает некоторые неудобства:

• повышенные требования к качеству топлива;
• уменьшен клиренс из-за низкой установки катализатора;
• плохой доступ к компонентам моторного отсека;
• ремонт повышенной сложности.

Оптимизация расхода топлива Форсунка ВАЗ 2107 доступные способы

Система прямого впрыска топлива зарекомендовала себя как более эффективная и экономичная по сравнению с карбюратором. С его помощью производитель добился снижения выбросов вредных веществ, а также снижения затрат на топливо за счет его точной дозировки.

Самой важной частью системы является форсунка, от состояния которой зависит работа двигателя и параметры топлива. Даже незначительное засорение данного агрегата может нарушить работу мотора в разных режимах.

Первые признаки неисправной форсунки:

• потеря мощности;
• превышение расхода топлива;
• высокое содержание углеводородов в выхлопе;
• нестабильная работа на двадцатом;
• проседает при нажатии на акселератор.

Не прислушивайтесь к советам «знатоков», предлагающих использовать различные присадки или специальные прокладки для снижения затрат на топливо. Если все системы исправны, то расход топлива на форсунке ВАЗ 2107 вряд ли изменится от этих мер. Как всегда, все просто — больше внимания следует уделять, на первый взгляд, незначительным вещам:

1. Проверьте состояние воздушного фильтра.
2. Используйте масла на синтетической основе.
3. Следите за давлением в шинах.
4. Поддерживайте постоянную скорость на маршруте.
5. Избегайте резких запусков.
6. Выберите правильную скорость для включения передачи.
7. Рациональное использование электроэнергии.

Такие сложные операции, как диагностика и чистка форсунок, можно проводить самостоятельно в домашних условиях, конечно, при наличии опыта и специального оборудования. При отсутствии перечисленных качеств выход один — квалифицированные мастера.

После того, как выпустили машину с распределенным впрыском, автомобилистов интересует, какой расход топлива у ВАЗ 2107 (инжектор).Причина такого любопытства кроется в более высоком расходе топлива, чем указывают производители.

знаком каждому россиянину. С 1982 года на смену ВАЗ 2105 пришла новая модель — «семерка», то есть ВАЗ 2107. Это проявилось в тех изменениях, которые претерпела машина.

Застряли в изменении внешнего вида капота, добавлении некоторых деталей внутри автомобиля, появилась агрессивная решетка радиатора. Город производства — Нижний Новгород, РФ.

Расходы топлива ВАЗ 2107 на 100 км при наличии форсунок марок АИ-92, АИ-95 представлены следующим образом:

по трассе
• — 6.7-8,5 литров;
• в городских условиях — расход увеличивается до 11,5 л.

Плюс добавлены добротность бензина и стиль вождения автомобилиста. Поэтому у одних потребление больше, у других меньше.

Как работает эта система?

Чтобы правильно определить в будущем, почему вы потребляете много топлива, необходимо знать, как работает система питания двигателя. Обладая этими знаниями, вы уже будете знать, как уменьшить расход топлива вашего УАЗика.

После того, как воздух поступает во впускной коллектор, объем будет измеряться специальным датчиком. Вся эта информация будет передаваться на компьютер. Процесс получит задание на впрыск топлива через форсунку, а точнее через форсунки. Все, что будет выброшено в атмосферу, замечает датчик выхлопных газов. Полученные данные помогают определить реальный расход топлива.

Уже зная работу всей системы, легче найти точную причину неоправданно высокого расхода бензина.

Причины перерасхода

Для определения причин мастера используют специальный прибор — тестер. Он проверяет электронный блок управления и датчики. Существует несколько основных причин увеличения расхода топлива:

• Агрессивная езда.
• Осадки на стенках форсунок при измерении диаметра их диаметра.
• Некорректная работа датчиков.
• Количество горящих свечей не соответствует заявленному производителем.
• Авто двигатель забит.

Диагностируем себя

Вы можете самостоятельно узнать, сколько на самом деле уходит горючего. Для этого нужно залить полный бак бензина, который составляет 39 литров, и ехать до тех пор, пока индикатор уровня газа не окажется посередине. Это займет более часа умеренного вождения. Затем возвращаемся на заправку.

Считаем: объем залитого топлива делим на пробег одометра.Так вы узнаете средний расход бензина ВАЗ 2107 на 100 км. При превышении нормативов расхода топлива вы сами не сможете диагностировать точную причину проблемы. Тогда рекомендуется отправиться на СТО.

Статистика

Какой расход топлива у Лады 2107 с инжекторным двигателем прекрасно показывает статистика, предоставленная производителем, и цифры, полученные от автомобилистов.

Производитель заявляет, что при движении по трассе машина обычно потребляет 9 литров бензина, но на самом деле мы видим, что расход не превышает 7.75 литров.

Езда в городских условиях должна потреблять всего 9,70 литра, а здесь этот показатель превышает 10,25 литра. При смешанном типе езды показания производителя и автолюбителя практически совпали, у первого расход составлял 8,50 л, а у второго — от 8,82 л. Тем не менее, мы видим, что на практике расход больше.

В паспорте не указано, сколько газа расходуется при движении по бездорожью. Проверив самостоятельно, видим, что при такой езде требуется более 9 литров топлива.

Варианты двигателя

Модель ВАЗ 2103

Первый двигатель, который устанавливался на «семерку» — 2103, 75 л.с., 1,5 л. Результаты показали, что в этой карбюраторной машине скорость не превышает 155 км в час. При этом расход топлива по городу 11,5 л.

Модель ВАЗ 2104

Новый двигатель — 2104, 72 л.с., 1,5 л — инжекторный. Производитель заявляет, что автомобиль с этим двигателем может развивать максимальную скорость 150 км в час.Но расход топлива ВАЗ 2107 снизился до 8,5 л. \\

ВАЗ 2106 модель

Двигатель 2106, 74 л.с., 1,6 л — самый популярный среди оставшихся инжекторных версий. Максимальная скорость достигает 155 км / ч. При езде по трассе показатель топлива упал до 7 литров . За 7 лет продаж этого двигателя показатель сравнялся с продажами карбюраторных версий за 23 года.

На этих примерах мы видим, что расход топлива инжектора 2107 ниже, чем у карбюратора.

В соответствии с целями, для которых предназначалась каждая модель и в зависимости от года «рождения», двигатели на ВАЗ 2107 были нескольких типов. Семерка дебютировала с четырехцилиндровыми двигателями карбюраторного типа, объем которых составляет 1,3, 1,5, 1,6 литра.

Суммарная мощность автомобиля составила 64, 68 и, соответственно, 72 л.с. Машины, которые предназначались для европейского рынка, оснащались двигателем объемом 1,7 литра. Мощность составила 84 л.с. Машины, которые отправлялись в Азию (где их чаще всего хотел покупать Китай), оснащались двигателем, напротив, более слабым — объемом 1.45 литров. и мощностью 68 л.с. В последние годы завод выпускал только ВАЗ 2107 с инжекторными двигателями.

Общие сведения из истории автомобиля

Богатая на события. Российская машина, оснащенная задним приводом, является последним представителем «классической» серии. В каком-то смысле это доработанная версия ВАЗ 2105. Пожалуй, это крайняя «точка» развития малолитражных моделей с задним мостом, которую отечественный автогигант смог покорить.Авто отличается угловатой формой кузова — модель напоминает седан 70-х годов; а также эффектная решетка радиатора. Автомобиль имеет 4 двери, объемный вместительный багажник (379 литров), пять пассажирских мест в салоне и красивую практичную приборную панель. Есть две разные комплектации — «люкс» и «нормальный». Основное отличие — внутренняя отделка. Климат-контроль поддерживается обогревателем салона и электрическими стеклоподъемниками.

Модификация автомобиля ВАЗ 2107 во многом повлияла на установку одного из четырех двигателей: 2104, 2103 (1.5 литров), а также 2106, 21067 (1,6 литра). Автомобильный двигатель для ВАЗ 2107 представляет собой четырехцилиндровый четырехтактный бензиновый восьмиклапанный двигатель, в котором распредвал расположен в верхней части. Двигательные установки 2106 и 2103 — карбюраторные, а 21067 и 2104 — распределенный впрыск топлива. Прототипом для создания мотора 2104 стала комплектация 2103, в результате блок цилиндров, привод газораспределительной системы, шатунно-поршневая группа и неотъемлемая часть — коленчатый вал — имеют одинаковые размеры и конструкцию.Мотор 21067 является модификацией 2106. Так как 21067 и 2104 имеют разные диаметры цилиндров соответственно и поршни с кольцами не идентичны. При этом элементы ГРМ такие же, как и у коленчатых валов. Благодаря распределенному впрыску топлива, который дополняется системой улавливания паров, а также каталитическим нейтрализатором, можно немного снизить расход топлива. В холодное время года также несколько проще запустить «сердце» машины. Механизм зажигания включен в систему управления.На автомобиле ВАЗ 2107 функции распределителя зажигания «полностью закреплены» за электронным блоком управления.

Как это работает?

Схема инжектор ВАЗ 2107 в общих чертах показывает устройство механизма «мозгов» автомобильного двигателя. Процесс действия системы управления состоит из трех этапов:

• сбор всей необходимой информации;
• его последующая обработка;
• выполнение соответствующих функций.

Информация собирается с помощью различных датчиков.Обычно это приборы, измеряющие количество и температуру поступающего воздуха, точное положение распределительного вала, скорость вращения и другие показатели. Обработка информации осуществляется модулем управления двигателем. С помощью процессора анализируется информация, поступающая сюда от датчиков. Его сравнивают со специально созданной математической моделью, хранящейся в памяти со скоростью много раз в секунду. При обнаружении несоответствий механизмам подаются соответствующие команды для процесса исправления.Исполнителями этих команд являются форсунки, подающие топливо в необходимом количестве через точно отмеренные промежутки времени. Свечи зажигают топливо в установленном интервале.

Неисправности форсунки двигателя ВАЗ 2107 и последующие методы их устранения

Многие владельцы отечественных автомобилей, в частности, автомобилей Лада, проводят работы для повышения мощности и эффективности работы. Важным фактором, без которого невозможно повышение КПД, являются чистые форсунки.Во многих отношениях они обеспечивают высокую отдачу от «сердца» автомобиля, экономию топлива и считаются гарантией чистых выхлопных газов. Неисправности форсунки двигателя ВАЗ 2107 в виде примесей уменьшают объем впрыскиваемого топлива, нарушают форму распыляемой топливовоздушной смеси. Автоэлектронные системы могут снизить влияние забитых форсунок, но это лишь «лекарство от симптомов», основная причина болезни остается неизменной.

Многие фото и видео в Интернете загрязненных форсунок дают наглядное представление о том, что это такое и как вредит двигателю.Их необходимо чистить сразу после проявления первых признаков засорения: неравномерной работы двигателя, ненадежного зажигания, потери мощности. Иногда двигатель глохнет или троит, были случаи, что он просто не заводился. В такой ситуации следует немедленно отремонтировать двигатель инжектора ВАЗ 2107, так как машина так долго не протянет. Конечно, можно попробовать сделать ремонт своими руками, однако, если вы не уверены в собственных силах, лучше обратиться к специалистам.Многие специалисты рекомендуют перекручивать и чистить или даже менять свечи зажигания сразу после очистки форсунок.

Это связано с тем, что в процессе очистки образуется большое количество несвязанных частиц вредной сажи. Они легко оседают на свечах зажигания и значительно ухудшают качество их работы. Также можно заменить масло и фильтры, так как растворитель, если он попадет через кольца в залитое масло, немного снизит его качество. Важно всегда следить за состоянием своего автомобиля и тогда вы сможете вовремя устранить все неисправности.

Советским автомобилистам автомобиль ВАЗ-2107 известен более сорока лет. Эта модификация похожа на итальянский Fiat. Принципиально от него отличается внешний вид и некоторые детали двигателя.

Это одна из самых старых моделей на отечественном рынке, поэтому как денежные затраты, так и время ремонта потребуют соответствующих вложений. Это во многом зависит от частоты работы станка и приложенных нагрузок.

Большинство начинающих автомобилистов понятия не имеют, с чего начать ремонт двигателя ВАЗ-2107.Для простоты следует уточнить, что поскольку машина совсем не новая, она потребляет достаточное количество бензина, потеряла тягу, никак не может идти в гору на последней передаче. Естественно, что на третьем надо «тянуть».

Результат:

• подогрев двигателя ВАЗ-2107;
• появление лишнего шума;
• появление стука;
• Повышенное напряжение в масляном насосе.

Все эти неприятности вынудили вас отправиться в пункт назначения на отсасывании.

В результате повышается температура двигателя ВАЗ-2107, и он начинает глохнуть.

Ваши дальнейшие действия тоже можно предсказать. Это:

1. Пытаемся самостоятельно найти первопричину поломки.
2. Поход за помощью в СТО.

Основные причины выхода из строя:

• Полный износ распредвалов и появление на них грубых зазубрин.
• Нарушение целостности паза на валу масляного насоса с параллельным зашлаковыванием его фильтра стружкой и прочей ненужной пылью.

В чем причина?

При такой интенсивной работе силового агрегата терялись смазочные свойства мотора, в результате изнашивались трущиеся детали и мотор заклинивал.

На СТО проведен ремонт и придется заплатить значительную сумму. Что было сделано?

• цепь протяжная;
• замена масляного насоса на новый;
• замена масла в двигателе с его предварительной промывкой;
• замена ГБЦ;
• замена большинства прокладок и масляного фильтра;
• установка нового реле генератора и замена свечей.

Как называется двигатель на автомобиле ВАЗ-2107, если он ремонтировался на СТО? А что он может сделать после капремонта?

Такой ремонт капитальным не назовешь. Так как машина не въезжала в гору, она не потянет.

Капитальным ремонтом будет называться ремонт, результатом которого будет восстановление на машине той же тяги и мощности агрегата.

Есть простые способы определить, что у ВАЗ-2107 пропала мощность двигателя. Они следующие:

1. Слишком большой расход моторного масла.
2. Уменьшение разгона автомобиля при нормальной работе карбюратора.
3. Наличие выхлопных газов грязного цвета и копоти.
4. Большое количество следов сажи.

Какие причины снижения мощности силового агрегата?

• нарушение прилегания поршней к стенкам цилиндра;
• потеря сжатия.

Такие неисправности, как снижение компрессии, изношенные поршневые кольца, изменение диаметра рабочих колец цилиндров на максимум могут вызвать. Для тех, кто решил сэкономить на автомобиле ВАЗ-2107, отремонтируйте двигатель своим своими руками, рекомендации приведены ниже.

• Необходимо подготовить место для ремонта двигателя. Для этого вам понадобится яма и подкрановая балка, так как двигатель нужно будет как-то снимать. В противном случае ремонт будет обречен на неудачу.
• Чтобы открыть доступ в моторный отсек, следует снять капот.
• Отсоедините массу и снимите аккумулятор.
• Проведение вскрытия радиатора и расширительного бачка путем откручивания всех необходимых болтов.
• Антифриз сливовый.
• Слив моторного масла из картера.
• Снятие воздушного фильтра и карбюратора. Эти детали нужно отложить, так как они долго не понадобятся.
• Отсоединение болтающегося шланга от бензонасоса. Чтобы минимизировать потерю бензина, необходимо в просвет вставить болт М8.
• Снятие силового агрегата.
• Отсоединение форсунок, ведущих к печке, проводов катушек и свечей зажигания.

Внутренняя работа в двигателе

• Стрельба распредвала и ремня ГРМ.
• Отвинчивание за то, что запасаться динамометрическим ключом.

Это одна из важных процедур, и ее необходимо начинать, если есть практика в этом вопросе. Если у вас нет опыта, прочтите подробные инструкции по работе с этими винтами и ключами.

• Снятие и полное снятие
• Тщательный осмотр поршней и цилиндров на предмет наличия тисненых знаков.
• Пришло время залезть в смотровую яму для снятия защиты двигателя с картера.
• Выключите генератор и снимите его вместе с ремнем.
• Полное снятие со стартера автомобиля.
• Снятие всех патрубков с системы охлаждения, радиатора и водяного насоса.

Приготовьтесь к тому, что ваш гараж будет напоминать барахолку. Далее вам придется открутить все крепления картера сцепления, гайки c и прибегнуть к помощи напарника для подвешивания на балке снятого двигателя.

1. Снятие масляного фильтра, сцепления, маховика, цепи привода ГРМ, звезды коленчатого вала.
2. Проведение проверки коленчатого вала.
3. Переход на работу с блоком цилиндров.

Если вас не пугают эти работы, можно приступать к капитальному ремонту мотора автомобиля ВАЗ-2107.

Двигатель и СТО

Следует отметить, что без помощи СТО не обойтись, так как вам придется обращаться к ним за услугами по расточке блока цилиндров и шлифовке коленчатого вала. Также вам может понадобиться выполнить другую работу.

На автомобиле ВАЗ-2107 ремонт двигателей проводят проверенные автомастерские с определенной техникой и квалифицированными специалистами.

При самостоятельном проведении ремонта необходимо знать перечень основных неисправностей, которые могут возникнуть с двигателем ВАЗ-2107.

Двигатель ВАЗ-2107 — неисправности

1. Проблемы с работой системы питания, вплоть до полного выхода из строя ТНВД и обоих трубопроводов.

2. Наличие мусора в топливных и воздушных жиклерах.

3. Нарушение действия мембран пускового устройства, связанное с их повреждением.

4. Проблемы с исправностью высоковольтных проводов, свечей и распределителя вплоть до их полного выхода из строя.

5. Выход из строя помпы, наличие мусора в фильтре.

6. Максимальный износ цилиндра с поршнем, распредвал, ГРМ.

Инжекторный двигатель ВАЗ-2107 также имеет ряд неисправностей, которые можно устранить своими руками.

Неисправности двигателя

Чистый агрегат — это не только показатель любви автолюбителя к своему автомобилю, но и важный фактор повышения его мощности и эффективности. Это способствует лучшей отдаче автомобиля, экономии топлива. Проблемы двигателя (инжектора) ВАЗ-2107, связанные с загрязнением, способствуют уменьшению объема впрыскиваемого топлива и нарушению состава топливовоздушной смеси.

Электронные системы могут вылечить засорение форсунок.Но это лечение не является основным, так как проблема остается на автомобиле ВАЗ-2107. Двигатель (фото ниже) перестает нормально тянуть, увеличивается расход и т.д.

Основными признаками засорения являются:

• неравномерная работа мотора;
• прерывистое зажигание;
• потеря мощности;
• Отключение или отказ двигателя.

При подтверждении одного из этих признаков двигатель ВАЗ-2107 следует немедленно ремонтировать.

Невыполнение этого требования приведет к необратимому повреждению.

Проведение ремонта может быть как самостоятельным, так и с привлечением специалистов.

Некоторые специалисты считают, что для исправления ситуации необходимо выполнить следующие действия:

После полного откручивания тщательно протереть или заменить свечи зажигания.

Объяснение этому действию довольно простое: наличие большого количества сажи, которая оседает на свечах зажигания и замедляет их работу.

Также можно поменять масло и фильтры, так как попадание растворителя в масло приводит к снижению его качества.

Так или иначе, важным моментом является контроль технического состояния вашего автомобиля и своевременное устранение неисправностей на автомобилях ВАЗ-2107.

Двигатель, цена которого сегодня колеблется от 50 до 55 тысяч рублей. покупка не сложная.

Указанный силовой агрегат продается практически в каждом автомагазине крупного города. Это может быть как обычный карбюратор, так и инжекторный.

Карбюраторы встречаются гораздо реже инжекторных. Это связано с тем, что инжекторный двигатель ВАЗ-2107 оснащен электронной системой управления.Да и многие автолюбители, имея такую ​​возможность, поменяли старый мотор на новый.

Вторичный рынок

Многие водители предпочитают сэкономить и купить подержанный двигатель, цена на который колеблется от 20 до 2 тысяч рублей. с пробегом не более 50 тыс. км.

Стоит учесть, что при покупке подержанного двигателя, чтобы быть уверенным в его качественных характеристиках, придется провести диагностику. Если результаты вас устраивают, можете смело покупать.

Итак, мы узнали, как отремонтировать силовой агрегат автомобиля ВАЗ-7.

Форсунка закреплена на топливной рампе металлическим замком, форсунка представляет собой электромеханический клапан, при подаче электрического импульса от ЭБУ отверстия форсунок открываются и топливо подается (впрыск) во впускной коллектор системы. трубопровод инжекторного двигателя ВАЗ 2107.Количество подаваемого топлива зависит от длительности импульса.

ВНИМАНИЕ
Форсунки, устанавливаемые на автомобили ВАЗ 2107, могут отличаться по габаритным размерам и характеристикам. При замене форсунки установите форсунку идентичную установленной на автомобиле ВАЗ 2107.

В соответствии с экологическими требованиями EURO II на ВАЗ 2107 установлена ​​система улавливания паров. Система улавливания паров топлива состоит из адсорбера с электромагнитным клапаном продувки (установлен в моторном отсеке автомобиля ВАЗ 2107), предохранительного и перепускного клапанов (установлен в нише бака), соединительных патрубков и шлангов.Пары топлива из бензобака попадают в адсорбер через перепускной и гравитационный клапаны.
Предохранительный клапан, имеющий выход в атмосферу, регулирует давление пара в газовом баллоне.
Гравитационный клапан установлен в багажнике системы улавливания паров и предотвращает утечку топлива из бензобака при опрокидывании ВАЗ 2107.

Адсорбер имеет три патрубка. Через патрубок БАК (обозначение нанесено на корпус) пары топлива, попадающие в адсорбер при неработающем двигателе автомобиля ВАЗ 2107, абсорбируются и задерживаются активированным углем.Вторая труба, обозначенная «ВОЗДУХ», соединена с атмосферой, а третья (труба электромагнитного клапана продувки адсорбера) соединена шлангом с штуцером корпуса дроссельной заслонки. После запуска двигателя на автомобиле ВАЗ 2107 (при температуре охлаждающей жидкости выше 75 ° С, скорости автомобиля более 10 км / ч и открытии дроссельной заслонки более чем на 4%) компьютер подает сигнал на открытие продувки адсорбера. клапан, сообщающий полость адсорбера с заслонками дроссельной заслонки. При этом происходит продувка адсорбера — смешение паров топлива с воздухом и их дальнейшее поступление через корпус дроссельной заслонки, ресивер и впускной коллектор трубопровода в камеры сгорания.Чем больше расход воздуха у инжекторного двигателя (при увеличении оборотов коленчатого вала), тем интенсивнее продувка. 1 — корпус адсорбера;
2 — патрубок сообщения внутренней полости адсорбера с атмосферой;
3 — продувочный клапан адсорбера;
4 — штуцер клапана;
5 — патрубок соединительный адсорбера

Как украсить подоконники: идеи декоративного оформления

Подоконники в квартире по большей части остаются открытыми.Во многих интерьерах их дизайн заканчивается выбором штор, но не останавливайтесь на достигнутом. С любовью созданный уголок придаст интерьеру индивидуальности. Причем украшение не требует больших финансовых средств, иногда достаточно проявить фантазию и смекалку. В этой статье есть несколько идей, как украсить подоконники, чтобы это выглядело стильно и современно. Все элементы декора должны идеально сочетаться между собой, создавать уют и тепло домашнего очага.

Живые цветы

Живые растения на подоконнике — классический вариант украшения подоконника.Для посадки можно использовать обычные горшки, которые продаются в магазине, украсить их красивой бумагой, тканью или макраме.

Не загромождайте подоконник большим количеством разных цветов, которые будут затемнять не только друг друга, но и пространство комнаты. Для выращивания на подоконнике подходят компактные растения: алоэ

• ;
• бегония;
• бамбук;
• гибискус;
• жасмин;
• азалия;
• суккулентов;
• герань;
• лимон;
• фиолетовый.

На кухне можно разместить вазоны с зеленью, которые станут хорошим дополнением к разным блюдам.

Вариантов, помимо цветов, гораздо больше, чем украсить подоконник, некоторые из них заслуживают особого внимания.

Стеклянные вазы

Дизайнеры очень любят украшать разнообразными стеклянными вазами и сосудами. Если разместить эти предметы на подоконнике, то солнечный свет, причудливо преломляясь, будет отражаться от них на всех предметах.Особенно эффектно смотрится цветное стекло.

Можно использовать простые стеклянные бутылки, но добавить к ним небольшие цветные предметы. Вазы с живыми цветами — всегда актуален традиционный дизайн подоконника.

Свечи

Замечательным украшением, создающим романтическое настроение, станут свечи. Они могут быть как прямой, так и самой разнообразной замысловатой формы. Их помещают в традиционные подсвечники, бутылки, стеклянные вазы, расписанные вручную.

Книги

Если подоконник достаточно широкий, можно превратить его в уютный уголок для чтения, а рядом поставить книжную полку и торшер.Положите на подоконник небольшую подушку, чтобы вам было удобно сидеть на ней. На узком подоконнике можно разместить небольшую стопку книг, а рядом поставить стул или банкетку. Книгохранилище в этом случае делать из подоконника не стоит, достаточно расположить несколько книг для чтения в текущее время.

Фонари или фонари

В качестве дизайна для оформления подоконника здесь можно разместить различные лампы и фонари. Они также являются дополнительным источником света.Обустроить уголок для чтения можно, поставив рядом стул и книжную полку.

Антикварные светильники украсят интерьер в стиле рустик (кантри, прованс).

Фото в пределах

Оригинальная идея, как украсить подоконник. Фотографии в рамках, выполненные в стиле комнаты, придают помещению особый шарм. И обработка фото может быть самой разной, так как способов сделать это сейчас очень много. Используя цифровые технологии, вы можете делать фотографии в черно-белом цвете, в стиле ретро или в ультрасовременном стиле с включением новых форм дизайна.Вместо фотографий можно использовать различные мини-картинки в рамке, соответствующие стилю комнаты или определенному настроению хозяев дома.

Праздничный декор

Вы можете менять декорации в зависимости от времени года или использовать другой декор для праздников. В Новом году на подоконнике гармонично будут смотреться небольшая елочка, ваза с мандаринами, фигурки Деда Мороза и Снегурочки. Здесь можно разместить искусственный снег и шишки, а на окна повесить снежинки и мерцающую светодиодную гирлянду.На плоской тарелке красиво будет смотреться декоративная композиция из еловых веток, игрушек и свечей.

Осенью подоконник можно украсить композицией из ярких разноцветных листьев, шишек, грибов и овощей. Соберите красивые кленовые листья в букет и поместите в небольшую вазочку.

Кухонный декор

Кухонный декор заслуживает особого внимания. Как сделать подоконник в этой комнате? Ведь часто он играет функциональную роль. Рациональным способом использования станет оборудование дополнительного рабочего места, но для этого его придется расширить.

Кухонный подоконник становится еще одним местом для хранения домашней утвари. Расширенное пространство можно оборудовать под барную стойку, обеденный стол или столешницу для приготовления пищи.

Если подоконник небольшой, и переделывать его нет желания, то лучшим декором станут цветочные горшки. В них выращивают пряную зелень и съедобные растения.

Здесь органично смотрятся сувенирные наборы кухонной тематики: кукла-повар, деревянная посуда с хохломской росписью и др. Еда готовится на кухне, поэтому не забывайте о гигиене.Для этой комнаты необходимо выбрать практичный декор, который легко протирается моющими средствами.

Детская комната

От украшения подоконника цветами лучше отказаться, это может спровоцировать появление аллергической реакции у детей. Обычно у подростков уже есть свои предпочтения, поэтому они декорируют свою комнату самостоятельно, а маленьким детям украшение выбирают родители.

На подоконнике эффектно смотрятся декоративные фигурки из фетра и миниатюрные модели машин.Здесь можно разместить одни из самых красивых игрушек или настольные игры.

Не все хозяева используют полезное пространство подоконника для отделки. Некоторые думают, что любые предметы на нем создают визуальный беспорядок. На самом деле грамотно подобранный декор не навредит интерьеру, но придаст ему особого шарма.

Как установить турбонагнетатель на бензиновый двигатель

Для начала вам потребуется приобрести турбонагнетатель, без которого вы не сможете установить турбонагнетатель на автомобиль. Турбо-комплект обычно включает турбонагнетатель, промежуточный охладитель, коллектор, трубы, трубу, ведущую к глушителю, и систему, предназначенную для управления подачей топлива.

Установка турбонагнетателя возможна не на все типы двигателей. Бывают даже ситуации, когда проще купить новую машину с изначально установленной турбонаддувом, чем поставить ее в бензиновый двигатель. Не каждый сможет правильно установить турбо, поэтому рекомендуется устанавливать его механиком с солидными навыками и опытом. Если вы установите турбонагнетатель в стиле «посмотрим, как он едет», срок его службы будет кратким.

На первом этапе вам нужно будет удалить элементы, отвечающие за вход и выход воздушного потока в системе.Новый турбонагнетатель соединен со входом турбокомпрессора. Турбину нужно устанавливать так, чтобы можно было проводить работы по установке патрубков.

Далее охлаждающий канал крепится к системе смазки двигателя с помощью масляной трубки. Для более простого подключения предназначен датчик, отвечающий за давление масла. Система охлаждения подключена к водяному насосу.
Для образования достаточного количества топливовоздушной смеси необходима установка форсунок с высоким уровнем производительности, которые будут подавать правильное количество топлива для смеси.Чтобы эта система работала, также необходимо будет заменить старый топливный насос, потому что старый, вероятно, не будет обеспечивать необходимое количество топлива для новых форсунок.
Электронные системы будут контролировать все датчики, контролирующие температуру воздуха и охлаждающей жидкости. Чтобы системы работали как «часы», все элементы управления должны быть откалиброваны таким образом, чтобы, например, впрыск топлива происходил именно в тот момент, когда в цилиндры поступает воздух. Такая переделка двигателя — довольно сложная задача, и для ее качественного выполнения требуются значительные силы и ресурсы, а также умелые руки.

Если ваша турбина со временем выйдет из строя, механик проведет диагностику турбины бензинового двигателя. Большинство поклонников восстановят ваш турбо за 4 часа и должны предложить как минимум 1-летнюю гарантию!

Перед установкой нового турбонагнетателя обязательно разобраться и выяснить причины поломки оригинального турбонагнетателя и постараться их устранить. И только если оригинальный турбокомпрессор невозможно отремонтировать полностью, замените его на новый.

Перед покупкой и установкой нового турбонагнетателя на двигатель убедитесь, что турбонагнетатель подходит для вашего типа двигателя.Узнать можно по оригинальному и серийному номеру турбины и узнать, для какого именно типа двигателя разработан тот или иной турбокомпрессор. Этот момент очень важен, поскольку гарантия на турбину, установленную на двигатель неподходящего типа, не распространяется.

Установка турбонагнетателя на двигатель

Первым этапом работ будет подготовка двигателя к последующей установке на него нового турбонагнетателя. Для этого выполните следующие действия:

1. Слейте масло из двигателя, а затем промойте его от остатков отработанного масла;
2. Снимите сапун двигателя, тщательно промойте и установите на место;
3. Отсоедините впускной и выпускной маслопроводы от турбонагнетателя.Хорошо их промойте и проверьте на предмет закоксовывания и механических повреждений; при обнаружении замените трубки на новые;
4. Снимите воздуховоды системы впуска и убедитесь, что на них нет частиц пыли, масла или другого мусора. При обнаружении повреждений замените их новыми;
5. Снимите, промойте промежуточный охладитель и проверьте его на наличие механических повреждений, частиц кокса, пыли или прокладок. При обнаружении повреждений обязательно замените его на новый;
6. Те же действия применимы к выхлопным трубам.Их нужно удалить; следите за тем, чтобы не было масла, мусора, пил; если есть, вы должны их очистить. При наличии видимых механических повреждений поступаем так же, как и с другими поврежденными деталями — заменяем их новыми;
7. Снимите старую турбину, проверьте на наличие повреждений, обязательно обратите внимание, и проверьте состояние фланца выпускного коллектора. При обнаружении дефектов замените их. Следующий этап — установка нового турбокомпрессора и дополнительных узлов.
8. Заменить старый масляный фильтр на новый, предварительно залив в него чистое масло;
9. Промойте двигатель специальными средствами для удаления остатков отработанного масла и залейте его чистым маслом
10. Установите интеркулер и подсоедините его;
11. Установить новый турбонагнетатель на выпускной коллектор.После установки убедитесь, что прокладка прижата правильно;
12. Установить маслосливную трубку;
13. Медленно проворачивая вал вручную, постепенно заправляйте турбокомпрессор чистым маслом;
14. Установить маслопровод;
15. Заменить воздушный фильтр
16. Подсоедините все воздушные соединения и убедитесь, что они плотно затянуты;
17. Подключите розетку и убедитесь, что она плотно затянута;
18. Не запуская двигатель, провернуть его; это необходимо для создания необходимого давления в маслосистеме и турбонагнетателе;
19. Запустить двигатель и оставить его работать на холостом ходу, а через 5-10 минут запустить постепенное увеличение нагрузки для прогрева до рабочей температуры;
20. Проверьте на утечку масла, утечки воздуха и горячих газов.Также обязательно убедитесь, что нет посторонних шумов и вибраций. Для обнаружения утечки газа можно использовать мыльную воду;
21. Сделать тест-драйв с постепенным увеличением нагрузки на двигатель;
22. После тест-драйва еще раз проверьте, нет ли утечек масла, горячего газа и других необычных признаков;
23. В случае недавнего кап. Отремонтировать двигатель, произвести внеплановую замену масла через 1000 км пробега.

После этих действий Вы завершите установку турбонагнетателя, и двигатель будет готов к работе.

Самостоятельная установка турбины после ее ремонта

Повышение мощности автомобильного двигателя при невысоких затратах — нормальное желание каждого автовладельца. Для этого потребуется установка двигателя с турбонаддувом. Турбокомпрессор, или турбонаддув, практически мгновенно влияет на характеристики автомобиля.

Обладая необходимыми знаниями, вы сможете недорого купить необходимые материалы и обеспечить установку устройства на свой автомобиль. Турбокомпрессор фактически позволяет увеличить мощность автомобиля до 40% от его первоначального состояния без необходимости что-либо менять или улучшать.Теперь давайте подумаем, что вам нужно с этим делать.

Принцип турбонаддува

Рассмотрим некоторые нюансы. О них нужно помнить до момента покупки турбо. Это поможет вам правильно сориентироваться при выборе и установке детали.

Принцип действия турбокомпрессора заключается в использовании энергии выхлопных газов и нагнетании сжатой воздушной смеси в камеру сгорания двигателя. Выхлопные газы давят на крыльчатку компрессора, позволяя всасывать воздух через специальные фильтры.

Воздух сжимается, охлаждается и подается в цилиндр, обогащая топливную смесь и обеспечивая высокую эффективность ее сгорания. По мере увеличения скорости увеличивается приток приточного воздуха. При уменьшении мощности пропорционально уменьшается и количество воздушной смеси.

Особенности установки турбонагнетателя

Перед установкой турбонагнетателя необходимо ознакомиться с материалами, которые не следует использовать. В частности, герметики. Турбокомпрессор постоянно находится на высоких температурах, поэтому герметики просто потекут.Более того, некоторые из них попадут внутрь компрессора и вызовут засорение. Может вызвать его выход из строя.

Прежде всего, чтобы установить или отремонтировать турбину, необходимо проверить масляный и водяной фильтры, топливо, систему смазки и поменять патрубки. Важный момент — балансировка, смазка подвижных элементов ротора.

Как работает процедура установки

Теперь перейдем к реальным этапам установки турбокомпрессора. Следует отметить, что эта деталь очень хрупкая; поэтому в процессе его установки следует быть предельно внимательным и внимательным.Малейшая ошибка может повредить новый комплект. И необходимость его поменять на новый.

Общая пошаговая настройка турбонагнетателя выглядит следующим образом:

• Прежде всего, снимаются карбюратор и воздушный фильтр. Они очищены от грязи, пыли и других загрязнений.
  Следующим шагом является выполнение диагностики катализатора для поиска скрытых неисправностей.
• Промойте, очистите все существующие воздушные соединения, а также систему вентиляции. Для этого в качестве жидкости желательно использовать обычный бензин.
• Все каналы подачи воздуха очищены. На нем не должно быть остатков пыли, грязи, песка и других мелких частиц. Они снижают эффективность компрессора.
• После этого аккуратно устанавливается турбо. Этот элемент должен быть надежно закреплен. Процедура требует небольших усилий. Поэтому, если чего-то не стало, проверьте правильность своих прошлых действий.
• На следующем этапе необходимо закрепить форсунки, отвечающие за подачу выхлопных газов, а также нагнетание воздуха.
• После ручного запуска турбовала необходимо с помощью шприца налить в аппарат немного масла. Во избежание неприятностей запрещается останавливать вращение ротора во время этой процедуры.
• Затем можно запустить двигатель на малых (холостых) оборотах и ​​дать ему немного поработать. Это позволит вам оценить результаты работы механика.
• Учтите, что схема установки несложная. Но лучше запустить двигатель после того, как проворачивание вала вручную покажет отсутствие каких-либо проблем.

Помните, что долговечность безотказной работы турбокомпрессора напрямую зависит от своевременной замены масла, воздушных фильтров и технического обслуживания.

Все преимущества и недостатки автомобилей с двигателем с турбонаддувом вытекают из характеристик турбокомпрессора. Прежде всего, нужно понимать, что турбонаддув — это вид наддува, при котором воздух поступает в цилиндры двигателя под давлением, чему способствует энергия выхлопных газов.Благодаря этому силовые агрегаты автомобилей с турбонаддувом имеют более высокую литровую мощность, а значит, динамические характеристики такой машины будут намного выше, чем у атмосферных вариантов.

Турбо можно установить на любой тип двигателя, как бензиновый, так и дизельный, но главное требование — высокое качество. Только качественный продукт от надежного производителя может улучшить работу двигателя вашего автомобиля.

Важно! Силовой агрегат машины должен быть в идеальном состоянии.В противном случае даже установка турбо не позволит добиться максимальной производительности.

Турбонагнетатель приводится в движение под воздействием выхлопных газов, поэтому он может работать только при работающем двигателе. То есть можно сказать, что мотор работает сам на себя.

От крыльчатки в выпускном коллекторе движение передается на компрессор, конструкция которого позволяет ему не бояться высоких температур и долго служить. В результате потоки воздуха под высоким давлением нагнетаются в систему питания, увеличивая мощность двигателя.

Интересный факт! Первым человеком, который описал и запатентовал принцип работы турбокомпрессора, был Альфред Бючи, и это произошло в 1905 году.

Помимо турбонагнетателя вам также понадобится

Турбокомпрессор — ключевой элемент в настройке двигателя, но он далеко не единственный. В дополнение к турбонагнетателю низкого или высокого давления вам также понадобятся другие предметы для модернизации трансмиссии. В основном к ним относятся следующие компоненты.

• Медный радиатор двухрядного типа (2110) по сравнению с аналогичной ВАЗовой деталью имеет более высокие характеристики.
• Интеркулер — интеркулер наддувочного воздуха, представленный в виде теплообменника.
• Важно! Слишком большой интеркулер может создать проблемы и вызвать турбо-задержку. Этот термин относится к времени ожидания давления наддува после открытия дроссельной заслонки. При этом слишком маленький элемент не успеет охладить воздушные потоки.
• Выпускной коллектор тоже не лишняя деталь при тюнинге двигателя (на нем установлен турбо). Его можно сделать самостоятельно или купить готовым (запчасти для турбо-тюнинга на ВАЗе сегодня не редкость).
• При восстановлении двигателя в стандартный впускной коллектор устанавливается турбонагнетатель, поэтому вам придется заменить впускной ресивер, установленный в передней части двигателя. В этом случае выбор запасной части достаточно широк, но мы не будем сейчас вдаваться в подробности.

Важным элементом является соединительный патрубок, объединяющий систему смазки двигателя и турбонагнетатель, подающий к нему масло. Найти эту деталь в готовом виде тоже не составит труда, хотя сделать ее можно самостоятельно.В любом случае его главные герои должны быть надежными.

По сути, это незаменимая деталь двигателя ВАЗ, запитать которую можно от тройника датчика давления масла (самый простой вариант). Не забудьте соединить эту трубку со шлангом для слива масла, чтобы отвести масло из турбонагнетателя обратно в двигатель.

Поскольку степень сжатия турбомотора отличается от степени сжатия атмосферного агрегата, поршни также должны быть заменены, что должно снизить степень сжатия.Эти элементы можно сделать из запчастей «Нивов», но для этого потребуется определенный инструмент, станки и опыт, что упростит покупку готовых вариантов.

Также стоит запастись новыми форсунками, так как увеличение мощности приведет к увеличению расхода бензина, а значит, штатные форсунки не смогут справиться с возложенными на них функциями.

Также не забудьте поменять топливный насос, предварительно выбрав вариант с более высокой производительностью.

При большом расходе воздуха нередко наблюдаются сбои в работе датчика массового расхода воздуха, который часто начинает барахлить даже при избыточном давлении на впуске. По этой причине его необходимо заменить датчиком абсолютного давления (MAP), в дополнение к которому имеется датчик температуры воздуха (DTV).

Примечание! Из блоков управления двигателем, устанавливаемых на автомобили группы ВАЗ, с ДАД могут работать только Январь 5.1… 41, 5.1… 61 или Январь 7.2, относящиеся к старой аппаратной реализации (крышка алюминиевого блока).

Если на вашем автомобиле установлены другие модели, их необходимо заменить на одну из упомянутых опций. Вполне вероятно, что с учетом его особенностей; проводку нужно будет заменить или переделать. К тому же не у всех кастомайзеров есть ПО для этих блоков, поэтому при выборе стоит проконсультироваться со специалистом, который будет заниматься кастомизацией.
Трубопровод также представляет собой интересную концепцию, особенно с учетом того, что вам также понадобится этот компонент. На самом деле ничего сложного в значении этого понятия нет.Это соединительные элементы, которые расположены между турбонаддувом и промежуточным охладителем, а также между промежуточным охладителем и впускным ресивером.

При сборке турбомотора на ВАЗ (неважно, какая модель имеется в виду: 2106, 2107, 2110, 2112 и др.) Без клапана сброса избыточного давления не обойтись. Нужно понимать, что после отпускания педали газа после повторной подачи газа турбо еще какое-то время продолжает вращаться, накачивая воздух по инерции.

Так как этому воздуху некуда деваться, давление на впуске начинает резко повышаться, что легко может привести к поломке турбонагнетателя, интеркулера, трубопроводов или любых других элементов.В этом случае придется искать способ сброса воздуха, отличный вариант для которого — сбросной клапан. На самом деле их два, хотя принцип работы тот же: байпас сбрасывает потоки воздуха на вход после фильтра в турбо, а продувка отправляет их в атмосферу.

Ну, наверное, и все; Осталось только определиться с ценой вопроса и приобрести указанные запчасти. В некоторых случаях вам, скорее всего, потребуются дополнительные запасные части, но это уже зависит от марки машины и особенностей процесса установки.

Интересно! Первый турбомотор для грузовика был построен на швейцарском машиностроительном заводе Sauer.

Сборка турбомотора

Одна из основных проблем, с которыми приходится сталкиваться при сборке турбомотора, — это ржавчина. В большинстве случаев днище, крылья и пороги очень ржавые. Эти проблемы нельзя игнорировать, поскольку у представителей группы ВАЗ слишком тонкий металл, не рассчитанный на высокие нагрузки. Поэтому, вооружившись сварочным аппаратом и новым утюгом, необходимо заменить все поврежденные участки.После исправления указанных неточностей в металле придется тщательно осмотреть проводку, так как в большинстве случаев придется менять и ее.

Двигатель — один из важнейших агрегатов, исправное состояние которого напрямую влияет на успешность тюнинга. Вместе с трансмиссией и тормозной системой он должен быть в безупречном рабочем состоянии.

При сборке турбомотора нельзя не коснуться вопроса ГБЦ. Если автомобиль нужен только для стандартных городских поездок, вполне можно ограничиться стандартной ГБЦ.Тем не менее, если вы планируете выжать из двигателя максимум, то само транспортное средство готовится к участию в дрэг-рейсинге. Целесообразнее было бы установить ГБЦ с увеличенными каналами и клапанами. С его помощью можно получить больше мощности.

Достичь максимальной мощности турбомотора можно при увеличении диаметра выпускного коллектора: от даунпайпа до конца баллона.

Помните! Сузив линию в одном месте, вы уменьшите ее весь диаметр.

Для силовых агрегатов от 200 л.с. Оптимальный вариант — использование выхлопной системы диаметром 60-63 мм. В качестве решения «под ключ» вы можете использовать резонатор и глушитель MG-RACE с диаметром трубы 60 мм.

Следующим важным моментом при сборке является сцепление турбодвигателя, в том числе городского. Можно использовать уже готовый комплект (например, PILENGA Sport, дополненный металлическим диском сцепления и демпфером). Однако следует учитывать, что в условиях постоянных городских пробок такое решение может вызвать некоторые неудобства, правда, с передачей крутящего момента двигателя мощностью до 300 л.с.он отлично справляется.

Подводя итог всему вышесказанному, следует отметить, что в каждом конкретном случае процесс установки турбомотора на ВАЗ имеет свои особенности и дать общий ответ на вопрос «Как поставить турбомотор на ВАЗ 2109 с инжекторный двигатель? » или «Как турбо карбюратор ВАЗ 2105?», конечно, невозможно. И стоит ли это делать? На этот вопрос каждый автовладелец должен ответить самостоятельно.

Как правильно установить турбо?

Ни для кого не секрет, что правильная установка турбонагнетателя — это сберечь нервы и здоровье турбокомпрессора на долгие годы.Представляем вашему вниманию чек-лист, пункты которого следует соблюдать в таком важном турбо-процессе.

ОСНОВНЫЕ ПРАВИЛА УСТАНОВКИ турбины

• Убедитесь, что двигатель находится в хорошем рабочем состоянии (все электронные компоненты работают правильно, поршневая система соответствует стандартам производителя транспортного средства, масляный и топливный насосы находятся в хорошем рабочем состоянии, система питания двигателя исправна). Убедитесь, что причина выхода из строя турбокомпрессора устранена и не имеет аналогов.
• Убедитесь, что воздушные каналы впускной и выпускной систем чистые и не забиты (в трубах, промежуточном охладителе, впускном и выпускном коллекторах нет масла, частиц прокладок, пыли, кокса и т. Д.), А также проверьте их целостность. и герметичность (отсутствие трещин, щелей и т. д.). Если сомневаетесь, замените на новые. Замените воздушный фильтр в соответствии с рекомендациями производителя автомобиля.
• Убедитесь, что трубопроводы подачи / возврата масла к турбонагнетателю чистые и не забиты. Проверить их целостность и герметичность.Если есть какие-либо повреждения или препятствия, замените их новыми. Убедитесь, что подача / слив масла не заблокирован.
• Замените масло и масляный фильтр в соответствии со спецификациями производителя транспортного средства.
• Очистите масляный поддон. Следите за уровнем масла.
• Проверить состояние системы вентиляции картера. В большинстве случаев патрубок сапуна картера прикреплен к воздухозаборнику турбокомпрессора. Препятствие в системе вентиляции картера препятствует сливу масла из турбокомпрессора в поддон.При необходимости произведите соответствующий ремонт или замену.
• Проверить состояние фланца выпускного коллектора (наличие трещин или засоров). Если сомневаетесь, замените на новые. Проверьте состояние выхлопной системы. При замене турбокомпрессора необходимо также заменить или снять каталитический нейтрализатор (сажевый фильтр).
• Установите турбонагнетатель на выпускной коллектор, убедившись, что прокладка установлена ​​правильно. Для подсоединения проводов подачи / возврата масла и системы охлаждения турбонагнетателя может потребоваться переориентация путем освобождения выступов на спиральных элементах.Затем убедитесь, что все крепления затянуты и вал турбонагнетателя вращается свободно.
• Подсоедините возвратный маслопровод, затем заполните турбокомпрессор чистым маслом через впускное отверстие. При этом медленно поворачивайте ротор рукой. Перед запуском двигателя убедитесь, что турбокомпрессор залит маслом. Перед запуском проверните двигатель, не запуская его, чтобы масло циркулировало в турбонагнетателе.
• Не используйте герметик при установке турбокомпрессора. Впоследствии он затвердеет, а его кусочки повредят турбокомпрессор.Используйте только специальные комплекты прокладок.
• Проверьте целостность, герметичность и чистоту вакуумных трубок электронного и механического блоков управления турбокомпрессора. Если сомневаетесь, замените на новые.
• Подсоедините все провода турбонагнетателя. Проверните двигатель, не запуская его (отключите подачу топлива), чтобы повысить давление масла в турбонагнетателе.
• Запустите двигатель и на холостом ходу (минимум 10 минут) убедитесь, что все соединения затянуты и нигде нет утечек.
• После капитального или текущего ремонта двигателя первая замена масла через 100 км, вторая через 1000 км.
• Конечно, установка турбо — довольно сложная процедура. Требуется много опыта и внимания. Поэтому рекомендуем всегда обращаться к специалистам нужного профиля по турбинам. Если вы хотите сохранить психологическое равновесие и меньше беспокоиться о правильной работе турбины после ее установки, обратитесь к квалифицированному механику!

Установка турбонагнетателя — как правильно установить турбо

Установка турбонагнетателя требует снятия с него всех транспортных заглушек.Внимательно осмотрите места подключения на двигателе, убедитесь, что в газовых, воздушных и масляных каналах нет посторонних предметов.

Согласно рекомендациям специалистов, замену турбонагнетателя следует проводить на специализированных ремонтных предприятиях, имеющих лицензию на данный вид выполняемых работ. Самостоятельная установка турбокомпрессора требует определенных действий и операций.

Рекомендации по установке после ремонта турбины:

1. Турбокомпрессор соединен с выпускным коллектором двигателя через впускной фланец корпуса турбокомпрессора.Турбонагнетатель необходимо установить таким образом, чтобы ось фланцев входа и выхода масла была вертикальной. Не пытайтесь изменить конструкцию маслопроводов. ВНИМАНИЕ! Не используйте герметики.
2. Залейте 20-30 граммов чистого моторного масла той же марки, что и в двигателе, в отверстие подачи турбомасла (входной фланец корпуса подшипника) и несколько раз проверните вручную ротор турбины (для более равномерного распределения смазки ). Ротор должен легко вращаться без заклинивания.
3. Перед установкой турбонагнетателя на двигатель убедитесь, что все трубопроводы (подача / слив масла, компрессор и впуск / выпуск турбонагнетателя) чистые и не содержат посторонних предметов.
4. После установки на двигатель проверьте герметичность соединений воздуховодов перед и за турбокомпрессором.
5. По окончании турбоустановки несколько раз провернуть двигатель стартером, не заводя его (пока не погаснет указатель давления масла) для подачи масла в турбонагнетатель.
6. После установки восстановленной (новой) турбины запустите двигатель и дайте ему поработать на холостом ходу 10-15 минут. Давление масла должно быть не менее 0,8 кг / см2. Проверить соединения на предмет утечек масла. Затем запустите двигатель, следуя инструкциям.

Компоненты турбокомпрессора, необходимые для установки турбонагнетателя.

Эта статья расскажет, что необходимо приобрести и какие модификации необходимы при сборке двигателя с турбонаддувом.
Существует распространенное заблуждение, что для двигателя достаточно турбонаддува, чтобы купить турбокомпрессор, просто прикрутить его к двигателю, и он сразу же готов к полноценной работе.Само собой разумеется, что это далеко не так. Вы должны понимать, что турбонагнетатель — это всего лишь часть звена, хотя и довольно важная. Чтобы понять, что вообще нужно сделать, чтобы воздух под давлением начал поступать в двигатель, необходимо уяснить суть того, как он работает, хотя бы поверхностно.

Выпускной коллектор

Турбокомпрессор состоит из холодной секции, горячей секции, картриджа, вала и рабочих колес. Воздух нагнетается непосредственно внутрь холодной части крыльчаткой, которая приводится в движение, потому что выхлопные газы вращают другую крыльчатку под давлением в горячей части.Исходя из этого, нам нужно подавать выхлопные газы в турбокомпрессор, из чего следует, что нам нужен как минимум специальный коллектор для турбокомпрессора. Т.к. турбонагнетателей великое множество — есть много разных «посадочных мест» турбонагнетателя, так называемых «фланцев», и необходимо понимать, что выпускной коллектор для одного турбонагнетателя запросто может быть полностью несовместим с другим. Поэтому при выборе выпускного коллектора убедитесь, что он совместим с выбранным турбонагнетателем.

Даунпайп

Мы уже разобрались, что турбокомпрессору для работы нужен коллектор, по которому выхлопные газы попадают в него под давлением. Но после выполнения полезной работы и раскрутки вала турбокомпрессора эти выхлопные газы должны идти дальше в выхлопную трубу, и для этого нам понадобится так называемая даунпайп (англ.). По сути, даунпайп — это выходной фланец турбокомпрессора, к которому приваривается часть линии различной формы (в зависимости от индивидуальной компоновки конкретного автомобиля).Для дальнейшей калибровки двигателя в даунпайп необходимо приварить гайку под лямбда-зонд (подойдет ступичная гайка от классики) на расстоянии 90 миллиметров от выпускных клапанов (примерно 30-40 сантиметров от турбонагнетателя) , хотя этот момент не так критичен — допустимо практически любое расстояние лямбды — зонд от турбокомпрессора, главное условие не менее полутора метров до конца выхлопа. Также настоятельно рекомендуется приварить гофру к водосточной трубе, чтобы избежать перегибов при перемещении двигателя.

Прокладки

Специальные прокладки используются для более эффективного уплотнения соединений турбонагнетателя и выпускного коллектора и водосточных труб. Не стоит экономить на этом, казалось бы, пустяке при сборке двигателя. Используйте для своего турбокомпрессора только оригинальные прокладки — это убережет вас от постоянных перегорания и вечных поисков решения проблемы, которой изначально не существовало. Немного экономить не было желания.

Авиакомпания

Мы прекрасно знаем, что вся суть турбонаддува заключается в том, что сжатый турбонагнетателем воздух под давлением подается в двигатель.Тем не менее, чтобы добраться туда, нужна авиалиния, в состав которой входят алюминиевые (или стальные) трубы, соединенные силиконовыми насадками. Схема движения сжатого воздуха обычно выглядит так: турбокомпрессор — интеркулер — впускной коллектор — двигатель. Для обеспечения правильной работы необходимо проложить магистраль от турбонагнетателя к промежуточному охладителю и от промежуточного охладителя к впускному коллектору. Помимо того, что необходимо соединять трубы силиконовыми насадками, их необходимо жестко закрепить, чтобы воздух под давлением не отбрасывал эти самые силиконовые насадки с труб; для этого используются специальные силовые зажимы.

Трубопровод турбокомпрессора

Чтобы турбокомпрессор работал долгое время, ему необходимы смазка и охлаждение. Смазка — моторное масло, которое подается под давлением из системы смазки двигателя. Но для смазки турбокомпрессора необходим маслопровод, так называемый маслоподвод. Помимо функции смазки, масло также охлаждает турбокомпрессор. Тем не менее, часто в бензиновых двигателях, где рабочая температура турбокомпрессора может быть очень высокой, этого охлаждения недостаточно.Для дальнейшего увеличения охлаждения турбонагнетателя охлаждающая жидкость подается к нему из системы охлаждения двигателя, а также требуется так называемая подача антифриза для обеспечения магистрали подачи. откуда вы их взяли. Для этого к турбокомпрессору также должны быть подсоединены слив масла и слив охлаждающей жидкости. Мы не рекомендуем экономить на этих моментах, потому что самодельные маслопроводы и антифризы очень часто выходят из строя, что приводит к плачевным последствиям — выходу из строя турбокомпрессора, снижению давления масла в системе смазки двигателя и, как следствие, его выходу из строя и даже пожар в моторном отсеке.

Предохранительный клапан

Есть еще один важный компонент воздушной трассы, который нужно вынести отдельным предметом. Во время работы турбокомпрессора в авиалинии создается избыточное давление. Когда дроссельная заслонка открыта — все нормально, в двигатель поступает воздух под давлением, и он работает с повышенной мощностью. Но как только дроссельная заслонка закрывается, избыточное давление в воздушной магистрали также не может внезапно исчезнуть, потому что вал турбонагнетателя все еще вращается с очень высокой скоростью, а воздух все еще перекачивается.Для сброса избыточного давления в магистрали устанавливается предохранительный клапан, т.н. Обход. Клапан открывается за счет разрежения, создаваемого во впускном коллекторе при закрытии дроссельной заслонки и сбросе всего избыточного воздуха обратно на вход турбокомпрессора.

Форсунки

Увеличивая количество воздуха, поступающего в двигатель за счет повышения давления, мы естественным образом увеличиваем его потребность в топливе. Поскольку стандартные топливные форсунки не могут обеспечить подачу топлива даже при минимальном наддуве, вы должны заменить их на более эффективные.Стоит помнить, что исполнение насадок не следует снимать с потолка, так же как не следует выбирать насадки по принципу «от того, что было». Выбор форсунок всегда следует обсуждать с человеком, который будет производить настройку мотора после его окончательной сборки.

Топливный насос

Помимо увеличения производительности топливных форсунок, необходимо позаботиться о производительности топливного насоса — штатный топливный насос может обеспечить лишь небольшое увеличение мощности, порог которого превышен в большинстве случаев при установке и дальнейшей доработке двигателя с турбонаддувом.

Поршень

Это очень объемная деталь, о которой следует рассказать подробнее. Увеличивая воздушно-топливную смесь, мы также увеличиваем динамическую степень сжатия, что приводит к увеличению вероятности детонации, которая вредна для двигателя.

Есть много способов борьбы с этим эффектом:

• Увеличение октанового числа топлива, которое снижает вероятность детонации, но является довольно дорогой и неприемлемой мерой в случае повседневного использования автомобиля, потому что мы не нужны лишние траты на разницу в стоимости бензина;
• Обогащение топливно-воздушной смеси — довольно распространенное явление, но на самом деле оно недостаточно эффективно и разумно для снижения вероятности детонации.Увеличивая количество топлива на единицу воздуха, мы снижаем эффективность двигателя, увеличиваем расход топлива и сокращаем его ресурс. Кроме того, высокообогащенные соединения вредны для выпускного коллектора. Турбокомпрессор — несгоревшее топливо начинает выгорать уже вне цилиндров, сильно нагревая выпускной коллектор, турбокомпрессор и весь выпускной тракт.
• Уменьшение угла опережения зажигания — более эффективный метод борьбы с детонацией, но требует более тщательной настройки и некоторого снижения эффективности двигателя.
• Уменьшение степени сжатия — наиболее приемлемый метод, поскольку он чрезвычайно эффективен, хотя требует механического вмешательства в двигатель. Есть несколько способов уменьшить степень сжатия, но наиболее удачный и разумный — установка специальных поршней. Учитывая их невысокую цену и очень высокую устойчивость к увеличению мощности (до 400 л.с. — гарантировано), этот метод фактически является единственно правильным при создании двигателя с турбонаддувом для повседневного использования.

Система управления

Для правильной работы двигателя с турбонаддувом необходимо правильно им управлять.При установке турбокомпрессора необходимо в обязательном порядке проводить индивидуальную калибровку (регулировку) программного обеспечения. Более того, вы должны очень тщательно настраивать программу для конкретного двигателя, потому что вероятность поломки двигателя из-за неправильной настройки намного выше, чем на безнаддувных двигателях. Существует множество систем управления и программ для управления двигателями с турбонаддувом, и забота о правильном выборе и, соответственно, правильной настройке ложится на плечи человека, который будет настраивать двигатель.

Доработка системы охлаждения двигателя

С увеличением мощности двигателя увеличивается его температурная нагрузка, что делает работу достаточно мощного двигателя менее комфортной (а в некоторых случаях даже нереальной) при повседневной эксплуатации в городских условиях. При увеличении мощности двигателя крайне желательно принять несколько мер. Более подробно они описаны в нашей статье.

Контроллер наддува

Для эффективного управления давлением наддува необходим контроллер наддува.Контроллеры наддува могут быть механическими или электронными. Механические регуляторы наддува в принципе проще и дешевле, но они доставляют много неудобств, если нужно быстро контролировать давление наддува. Контроллеры электрического наддува
более продвинуты — многие модели могут управлять наддувом как на выбранной передаче, так и в положении дроссельной заслонки и частоте вращения двигателя. Настройка этой функции полезна и даже неизбежно необходима в большинстве случаев для достижения максимальных результатов на любом спортивном мероприятии.

Габариты двигателя ВАЗ 2107.Как работает система впрыска на «семерке»

выпускался с 1982 по 2012 год. За это время он успел стать поистине народным автомобилем. И неудивительно. Дешевизна, хорошая надежность узлов и агрегатов, а также возможность отремонтировать автомобиль практически «на коленях». Как известно, «сердце» машины — мотор. А в этой статье двигатель ВАЗ 2107 будет рассмотрен подробно.

Какой двигатель можно поставить на эту машину

Изначально на модель ВАЗ 2107 устанавливалось 2 типа двигателей, это:

• , рабочим объемом 1.5 литров
• ВАЗ 2106, рабочим объемом 1,6 л

Были еще двигатели 1,3 л и 1,2 л, но их очень мало и почти нигде не было.

Также возможна установка двигателя от ВАЗ с передним приводом, но это слишком трудоемко и неоправданно.

Это интересно!
Иногда к названию автомобиля добавляется английская буква «i». Это значит, что двигатель ВАЗ 2107 инжекторный.

Форсунка — топливная форсунка.Сопло. По принципу работы инжекторные бензиновые двигатели очень похожи на дизельные.

Двигатель ВАЗ 2103

Технические характеристики

Основные характеристики двигателя представлены в таблице ниже:

• По имеющимся данным, расход топлива в городах составляет 9.4 литра на 100 км.
• На ровной дороге на крейсерской скорости уже будет 6,9 л на 100 км.
• В смешанном режиме расход будет от 8 до 9 литров на 100 км. Такие цифры не позволяют назвать этот двигатель экономичным, но в этом случае многое зависит от самого водителя.
• Еще один параметр, зависящий от водителя, — это расход масла на 100 км. Для среднестатистического водителя автомобиля с этим двигателем это 700 грамм на 100 км. Это, конечно, немало, но при аккуратной езде можно снизить этот расход до 450-500 г / 100 км.
• Двигатель 2103 в сборе весит 121 кг.

Его размеры (характеристики указаны в миллиметрах):

Особенности эксплуатации и обслуживания

Ранее говорилось, что многие водители не могут определиться с типом топлива, которое используется для своего двигателя на ВАЗ 2107. И если с АИ-92 все просто, так как по составу он очень похож на АИ-93, то с У АИ-95 все по-другому гладко.

Повышение октанового числа приводит к повышенному риску перегорания клапана, но дает небольшое увеличение мощности.Двигатель начинает работать более плавно и стабильно.

Но конструкторы все же учли возможность использования бензина АИ-95. Вам просто нужно правильно выставить угол опережения зажигания на своей машине (если у вас обычный карбюраторный двигатель) или перепрошить блок управления двигателем (если у вас двигатель ВАЗ 2107 инжекторный). Но обычно и этого не требуется. Двигатели этой марки очень выносливы и не прихотливы к типу топлива (в разумных пределах).

К замене масла на любом двигателе нужно подходить со всей серьезностью.Некачественное масло может привести к не очень приятным последствиям, таким как ускоренный износ основных узлов и агрегатов.

Умение собирать масло — это настоящий навык. Брать известные бренды не всегда безопасно, так как очень велика вероятность встретить подделку фирм, которые не чисты под рукой. В лучшем случае вы не получите тех положительных качеств, которыми обладает эта компания. В худшем случае придется проводить капитальный ремонт.

Неизвестные марки брать тоже не стоит.В этом случае вы покупаете кота в мешке. Можно купить масло по качеству не уступающее дорогим аналогам, а можно залететь в дорогой ремонт. Лучше всего брать масло в специализированных магазинах, где можно получить хоть какое-то объяснение и компенсацию.

Также немаловажным параметром является класс масла по международной номенклатуре. Однако здесь все проще. Вам просто нужно взять то масло, которое рекомендует производитель.

Производитель (АвтоВАЗ) рекомендует для двигателей ВАЗ 2107 и других моделей с данным типом двигателя:

• 5W-30;
• 5W-40;
• 10W-40;
• 15W-40.

Масла надо брать около 4 литров. При замене обычно достаточно 3,5 л масла. Остальное лучше возить с собой в багажнике, так как расход масла в этом двигателе оставляет желать лучшего.

• Замена масла в двигателе ВАЗ 2107

Сама процедура довольно проста и не должна вызывать вопросов. Масло на ВАЗ 2107 лучше менять в теплое время года.

1. Для начала нужно завести машину и прогреть ее до рабочей температуры.
   Затем заглушите его и дайте маслу стечь обратно в картер. На это уйдет около получаса. За это время готовим приемную емкость объемом 4-5 литров, а также новое масло, лейку и шланг.
2. Выкрутите пробку на картере специальным ключом и дождитесь, пока стечет старое масло.
3. При смене типа масла или марки обязательно берите еще и промывочное масло, которое очистит двигатель от старых остатков. Вылейте его таким же образом.
4. Затем закручиваем крышку картера и заливаем новое масло через горловину на ГБЦ. Уровень измеряем щупом. Оно должно быть где-то между отметками MIN и MAX. Учтите, что масло не вода и оно не может быстро погрузиться в картер, а потому после непродолжительной стоянки уровень масла в картере еще немного поднимется.

Обычно вместе с заменой масла меняется и масляный фильтр. Здесь еще проще:

1. Отвинчиваем старый с помощью специального инструмента (можно и обыкновенного тросика), смазываем уплотнительное кольцо нового фильтра маслом и прикручиваем на место старого.

Регулировка клапанов — довольно сложный процесс, требующий определенных навыков и инструментов. Собственно регулировку клапанов желательно доверить грамотным специалистам, но если вы хотите все делать самостоятельно, то это видео для вас:

Капитальный ремонт и ТО

Если регулировку клапанов можно провести в домашних условиях, то капитальный ремонт двигателя следует доверить только специалистам.

При капитальном ремонте все узлы и агрегаты двигателя ВАЗ 2107 проверяются на исправность.Вас проверит:

1. Состояние клапана, регулировка;
2. Цепь, натяжение цепи;
3. Состояние сальников, сальников клапанов;
4. Геометрия блока цилиндров;
5. Состояние поршней, коленвала, пальцев, шатунов;
6. Износ компрессионных колец;
7. Состояние масляного насоса и насоса охлаждающей жидкости.

В случае поломки деталь будет заменена. Блок цилиндров будет расточен, что увеличит камеру сгорания и рабочий объем.После этой процедуры автомобиль будет находиться на обкатке несколько тысяч километров.

Обычно обкатка длится 5-10 тыс. Км. В это время не рекомендуется давать двигателю большие нагрузки. После прохождения этой процедуры ваш двигатель вас порадует.

Неисправности

1. Двигатель не запускается

Обычно глухой металлический стук. Обнаруживается, когда дроссельные заслонки внезапно открываются на холостом ходу. Его частота увеличивается с увеличением частоты вращения коленчатого вала. Чрезмерный осевой зазор коленчатого вала вызывает более резкий стук через нерегулярные промежутки времени, особенно заметный при плавном увеличении и уменьшении частоты вращения коленчатого вала.

Тюнинг двигателя

Наиболее популярные виды тюнинга двигателей этого типа — увеличение рабочего объема, замена распредвала, установка фильтра нулевого сопротивления и прямоточного выхлопа.

Самый эффективный (и самый дорогой) способ — установка турбонагнетателя.

• Увеличение рабочего объема

Устройство двигателя ВАЗ 2103 позволяет неплохо увеличить рабочий объем, так как его блок цилиндров практически идентичен блоку двигателя ВАЗ 2106. А при расточке этого блока его можно сделать под поршень и кольца двигателя ВАЗ 2106.

Таким образом, мы получаем увеличение рабочего объема, что увеличивает расход топлива и мощность.Если и этого мало, то со стороны клапанов подтачивают поршни и устанавливают коленвал от Нивы, что тоже увеличивает рабочий объем. Предположительно после этих операций можно получить двигатель рабочим объемом 1,7 л, иногда 1,8 л.

• Установка нового распредвала

Данная модификация не увеличивает мощность двигателя, но меняет характер его работы. В большинстве случаев стараются установить распределительный вал, который будет передавать максимальный крутящий момент на минимально возможные обороты.Это делает двигатель более отзывчивым на низких оборотах, что очень полезно при движении на низких оборотах двигателя. Оптимальный вариант для такой модификации — распредвал от Нивы 21213.

• Установка прямоточного выхлопа и фильтра нулевого сопротивления

Самая популярная модификация. Во-первых, это довольно дешево. Во-вторых, позволяет автовладельцу хвастаться перед соседями по гаражам. Фактически, это не имеет практической пользы для штатного двигателя. Позволяет ощутить небольшой прирост мощности только на высоких оборотах.

Достаточно эффективен при установке Turbo, так как не давит на двигатель, который теперь способен развивать огромную мощность. Прямоточный выхлоп неудобен для увеличения шума выхлопа. Использовать фильтр в сырую погоду опасно, так как он может вызвать утечку воды в двигатель и гидроудар.

• Установка турбонаддува

Самый дорогой и эффективный способ увеличения мощности двигателя, при этом его ресурс резко падает в 2-3, иногда в 4-5 раз.

Требуется глубокая настройка выхлопа:

1. Установка тройников
2. Импортные кольца и поршни кованые
3. Кал облегченный коленчатый
4. Интеркулер и др.

Также обязательно, чтобы ваш двигатель ВАЗ 2107 был инжекторным. Карбюратор от такого высокого давления банально может лопнуть. В данной статье не будет описываться процедура установки Турбо на ВАЗ 2107. Такой информации достаточно во всемирной паутине. Здесь мы просто укажем цену примерно 15% от стоимости автомобиля.Если вы готовы потратиться на это — дерзайте.

Двигатель ВАЗ 2106

Технические характеристики

Размеры и масса идентичны (см. Параграф Характеристики двигателя ВАЗ 2103).

Особенности эксплуатации

Полностью идентичен двигателю ВАЗ 2103 (см. Аналогичную установку двигателя ВАЗ 2103).Объем масла в картере также такой же и составляет 3,75 литра.

Тюнинг двигателя

Также идентичен двигателю ВАЗ 2103. См. Раздел Тюнинг двигателя (ВАЗ 2103). Особенности расточки будут описаны ниже.

• Увеличение рабочего объема

Идентично пункту «Увеличение рабочего объема двигателя ВАЗ 2103» с поправкой, что этот двигатель не требует заточки блока цилиндров. Уже надоело до нужных значений.

На этом статья завершается. Надеемся, что вам было интересно и вы нашли ответы на вопросы: «Какой двигатель можно поставить на машину?», «Как увеличить мощность мотора без потери надежности?» и «Что такое инжектор?» Как видите, несмотря на скромные характеристики двигателя, ВАЗ 2107 имеет потенциал модернизации и по скоростным характеристикам может не уступать современным автомобилям.

Двигатель на ВАЗ-2107 может поставляться как отечественных, так и зарубежных производителей.

Этот вид доработки базовой модели считается тюнингом, и если его делать вручную, то можно заслужить одобрение и услышать слова восхищения не только от водителей, но и от тех, кто никогда не садился за руль. машина. Подтверждение тому видео:

Только положительных отзывов:

• Ребята оказались настоящими мастерами.
• Диски отличные, все очень понравилось.
• Двигатель такой, что слов нет!
• Отличная работа: диаметр поршня ровно 100.
• Как здорово соединили коробку и задний мост с двигателем от ГАЗели. Виртуозы!
• Ребята просто красавцы, своими руками справились, что не жалко хвалить.
• Вдобавок к сказанному прислушайтесь к совету: бампер надо ставить посильнее и в целом тогда тюнинг прошел на 100%.

Для будущих автовладельцев вопрос посерьезнее: какой двигатель предпочесть? Послушаем, что говорят опытные водители.

Михаил, 40 лет, владелец автомобиля ВАЗ-2107 с карбюраторным двигателем. Он водит свою вторую машину с системой впрыска. Готов дать сравнительный анализ двух систем. Его семерка была последней моделью классической версии, рассчитанной на экономичный расход топлива, немного повышенную динамику. Что на самом деле произошло?

Карбюраторный двигатель: сравнительные характеристики

Для начала стоит прикоснуться к динамике Жигулей с инжекторным двигателем.То, что было сказано в предыдущем абзаце, не подтвердилось. Более того, проблемы только обострились. Система впрыска не снизила расход топлива: такой двигатель стал разгоняться даже медленнее своего карбюраторного собрата. Многие владельцы таких машин грешат на новые «мозги»: электроника жестковата, но если надеть, то она должна измениться в лучшую сторону.

Производитель не согласен, быстрого жеребенка он себе позволить не может. Пока что карбюраторный двигатель идет на несколько шагов вперед.О расходе топлива говорить не приходится, даже инжекторный двигатель 2107 совсем не радует. Даже такая же манера езды на расстояние 100 км говорит о том, что он кушает на пол литра больше, чем вторая версия автомобиля.

Инжекторный двигатель: часть вторая

Также есть проблемы, как с одним двигателем, так и с другим. Новый инжектор полностью подчинен электронике, а это значит, что замена ЭБУ на 2107 в случае поломки возможна только в том случае, если это значительно опустошит ваш кошелек.Если полностью поменять всю систему впрыска, то лучше этого не делать, а сразу купить новую машину.

Можно говорить о двух датчиках расхода воздуха отдельно: их замена обойдется в 30 000 руб. С карбюратором ситуация иная: его можно полностью заменить на новый, выкинув треть от вышеуказанной суммы. У карбюратора тоже нет идеальных вариантов. Его ремонт обойдется на 2–3 тысячи рублей меньше. Стоит ли за эти деньги столько варить?

После того, как работа будет выполнена под капотом, можно приступить к работе с ящиком.У Fiat есть более крупный, поэтому для начала нужно поменять монтажную раму. Виной всему длинная 5 передача. Ничего страшного: собрать карданный вал из 2-х частей, где спереди будут импортные элементы, а сзади — родные жигулевские.

Вибрации также легко усмирить: укоротите шлицы на передней части кардана на 2 сантиметра. После переделки они были как раз под рукой.

Вот и все, но если кто-то из вас хочет совершить подвиг, вы можете получить благословение в церкви или от руководства этого места.

ВАЗ-2107: пора заливать новое масло в двигатель

По нормам, предусмотренным для обслуживания автомобилей серии 2107, нужно промыть всю систему смазки двигателя после 30 000 км пробега. Слить старое масло, при этом полностью откручивать масляный фильтр запрещается. Залейте промывочное средство до отметки «MIN» на щупе, запустите двигатель, дайте ему поработать на холостом ходу 7-10 минут. Остальное слить, заменить масляный фильтр.Долейте моторное масло, проверяя уровень.

Как поменять масло в двигателе автомобиля ВАЗ-2107? Процесс труда не представляет. Ознакомьтесь с пошаговой инструкцией:

1. Подготовьте емкость 5-6 литров.
2. Прогрейте двигатель.
3. Поставьте машину на смотровую яму или выезжайте на эстакаду.
4. Снимите крышку маслозаливной горловины.
5. Снимите корпус воздушного фильтра.
6. С помощью гаечного ключа на 12 мм (шестигранник) открутите сливную пробку картера.
7. Слейте масло из двигателя в заранее подготовленную емкость.
8. Используйте съемник в качестве помощника, чтобы открутить масляный фильтр.
9. Очистить резьбу сливной пробки тряпкой, навинтить.
10. Залейте в совершенно новый масляный фильтр только свежее масло и не забудьте смазать расположенную здесь резиновую прокладку.
11. Навинтите фильтр на штуцер, после того как прокладка и крепежное кольцо войдут в контакт, поверните фильтр на 3/4 оборота вправо.
12. Залейте в двигатель масло.
13. Подождите 3 минуты, проверьте уровень щупом.
14. Установите крышку на место.
15. Запустить двигатель на пару минут, заглушить, проверить уровень масла, проверить на утечки из-под прокладок.

Все получилось? Ты просто профессионал! Не хотите встречаться? Вы сможете узнать много интересного, если станете постоянным посетителем раздела тюнинга. Пока ты можешь быть только учеником, но помни, как дети приходят в первый класс и как вырастает маленький член общества. Так же бывает и с теми, кто обслуживает машину.

Каждый владелец отечественной «семерки» хоть раз сталкивался с ситуацией, когда становилась очевидной и очевидной нехватка мощности двигателя. Особенно это чувствуется на загруженной трассе, когда дальномеры упорно идут впереди, отходить в «хвост» не хочется, а мощности на обгон за минимальное время при отсутствии встречной машины не хватает. , повышение маневренности машины — не праздное желание. Иногда такой тюнинг двигателя ВАЗ-2107 может спасти жизнь и здоровье всех, кто находится в салоне автомобиля в момент повышенной опасности.

Не секрет, что при плохой видимости на трассе чаще всего аварии происходят из-за того, что водитель не смог развернуться и уйти от удара. Именно тюнинг заводского двигателя ВАЗ-2107 позволяет сделать его максимально «послушным», увеличить мощность «коней», которых явно не хватает. По этим причинам тюнинговать свою машину стремятся все владельцы, у которых мало технических знаний, но вместе с этим возникает огромное желание тюнинговать двигатель ВАЗ-2107.

Заводской двигатель автомобиля ВАЗ 2107 на многое не способен и владельцы часто жалуются на нехватку мощности

Конечно, одного желания явно недостаточно, поэтому перед выполнением практических действий следует ознакомиться с рекомендациями опытных автомехаников или владельцев «семерок», которые уже настроили двигатель, внедрили инжектор вместо карбюратора.

Разновидности тюнинговых вариантов двигателя

Для улучшения тяговых характеристик «семерки» совсем не обязательно загонять ее к автомеханику, многие действия можно проделать самостоятельно, не затрачивая много денег, не спровоцировав серьезную дыру в семейном бюджете .

Конечно, каждый автолюбитель, решившийся на такие действия, очень хочет знать, на какие механизмы это повлияет, и какой будет тюнинг двигателя ВАЗ-2107. Карбюратор, инжектор, блок цилиндров — вот лишь некоторые из вещей, которые можно сделать для увеличения тяги.

Доработка ГБЦ

Головка блока цилиндров — неотъемлемая часть двигателя любого транспортного средства. Он расположен на верхней поверхности самого блока. Именно она создает условия для работы двигателя, осуществляя процесс сгорания топливной смеси.

По этой причине автомеханики настоятельно рекомендуют обратить внимание на этот прибор, на те возможности, которые он уверенно хранит в себе.

С точки зрения возможностей ГБЦ можно рассматривать как широчайший трамплин, на котором можно отлично «развернуться», внедрить множество технических идей, улучшив тем самым технические характеристики самого двигателя.

Модификация головки ВС заключается в прошивке двух типов коллекторов: входного и выходного.Легкими такие действия назвать нельзя, придется попотеть, серьезно повозиться, так как работать придется с чугунным чугуном, который отнюдь не податливый материал.

Сначала снимаем ГБЦ, тщательно очищаем, так как на ее поверхности обязательно останутся остатки фракций от сгоревшего топлива, старые ветхие прокладки.

Очистить голову можно химическими средствами или бензином, который всегда под рукой в ​​гараже. Что ж, если у вас есть дрель, вы можете прикрепить к ней щетку и с помощью такого «удобного» инструмента тщательно пройтись по всей поверхности головы.Именно он будет наивысшего качества, поэтому его рекомендуют большинство автовладельцев.

Теперь каждая часть будет дорабатываться отдельно. Изначально усилия направлены на конструктивное улучшение коллектора. Первый шаг — очистить и отполировать. Процесс полировки следует продолжать до тех пор, пока внутренний диаметр лунки не достигнет 32 см.

Этот процесс будет быстрым, если у вас есть специальные фрезы. Если таковых нет, можно использовать дрель, на которую наматывается тряпка и закрепляется наждачная бумага.

После достижения поставленных целей процесс полировки продолжается, но уже в местах соприкосновения с таким важным устройством.

Далее на стыке впускного коллектора легко найти переход, немного выступающий над поверхностью, именно его нужно удалить. Такие действия способствуют ускорению проникновения топлива в камеру, где происходит его непосредственное сгорание.

Сначала нужно будет пройти сверлом с намотанной наждачной бумагой в указанное место, а затем удалить наждачную бумагу и пройтись только сверлом, чтобы окончательно отрезать втулки.

Следующий процесс должен сопровождаться ювелирной точностью, так как нужно производить шлифовку каналов, расположенных рядом с седлами. Их нельзя повредить.

На этом действия с коллектором завершаются, обеспечивая улучшение механизмов впуска и выпуска газа, что способствует увеличению мощности двигателя не менее чем на пятнадцать «лошадей».

Компрессорная установка

Еще можно повысить эффективность впрыска топлива, и, соответственно, увеличить мощность двигателя, если на свою «семерку» установить компрессор.

Большинство автомехаников рекомендуют для этой цели приобретать компрессор ПК05Д, так как именно он имеет приемлемые характеристики, а его установка не предполагает интеграции в поршневую группу, что способствует оптимальному выполнению поставленных задач.

Этот компрессор намного тише, поэтому двигатель G7 также будет работать почти бесшумно.

В связи с решением о внедрении такого компрессора необходимо будет заменить некоторые части, контактирующие с ним.В частности, придется заменить генератор, водяную помпу и коленный шов. Поликлиновой ремень можно позаимствовать у Шевроле Нива.

Теперь, когда все механизмы закуплены, можно приступить к непосредственной реализации нового компрессора. Действовать нужно по алгоритму, рекомендованному опытными мастерами по ремонту автомобилей.

Сначала проводим процесс демонтажа последовательно:

• снимите ремень генератора;
• снимаем воздушный фильтр;
• снимаем все снятые детали.

Надеть на вход компрессора специальный штуцер и закрепить фильтр. Патрубки монтируются аналогично только на выходе. Далее важно подключить вентиль к патрубку, установить фланец в карбюратор.

Карбюратор и, конечно же, компрессор имеют штуцеры, которые необходимо подсоединять с помощью синего шланга. Закрепите все соединения максимально надежно с помощью хомутов. Наконец, осталось отрегулировать натяжение ремня генератора.

Завершение строительства бизнес-центра

У «семерки» тяжелые поршни, при установке легких аналогов КПД двигателя увеличивается.Это нетрудно объяснить, поскольку двигателю приходится компенсировать повышенную инерцию тяжелых шатунов и поршней.

За счет установки облегченных аналогов балансировка двигателя увеличивается. Кроме того, автовладельцы могут смело рассчитывать на значительное снижение трения.

Вы можете эффективно увеличить производительность двигателя, увеличив его объем. Получить такую ​​прибавку можно с помощью надоевшего БК, но такие действия требуют практического опыта.

В противном случае можно просто испортить двигатель, поэтому к растачиванию БК прибегают только тогда, когда необходимо отремонтировать старые двигатели, у которых есть только два варианта: либо рискнуть, выбросить БК и дать ему новую жизнь, либо прямиком на свалку.

Инжекторная установка

Если на ВАЗ-2107 установить инжектор, то мощность двигателя тоже увеличится, поэтому те владельцы «семерок», у которых изначально карбюратор, готовы приложить усилия и установить инжектор своими руками.

Сначала следует попытаться правильно расположить компоненты в моторном отсеке. Катушку зажигания рационально разместить ниже вакуума, так как в этом месте сила вибрации минимальна, так же как температура не принимает высоких значений, не провоцируя перегрев деталей. В связи с этим увеличить срок службы катушки зажигания можно только правильным размещением.

Проводим провод, который в дальнейшем подключим к блоку управления.

Приобрести переходник для регулятора давления поступающего топлива просто невозможно, использовать аналог другой машины тоже не получится, так что за помощью придется обратиться к токарю, который сможет построить такой важный часть.

Теперь в баке установлены все шланги, кроме вакуумной трубки, которая припаяна к специальной площадке. Далее устанавливается датчик скорости, гайка для лямбда-зонда, прокладываем провода для проводки в достаточном количестве, чтобы впоследствии нехватка проводов не провоцировала проблем.Форсунки с аппарелью, фильтром и шлангами необходимо промывать как единый узел.

Теперь вам нужно снять зажигание и все ориентированные на него механизмы. Следующий шаг предопределен точным сливом антифриза.

Все входные отверстия необходимо подпилить, чтобы убедиться, что они имеют форму яйца. Далее следует подготовить отверстия для подключения новых штифтов коллектора вместе с каналами, по которым впоследствии будет сливаться антифриз.

В конце осталось установить коллектор, затем пандусы, форсунки, ресивер, все дроссели, шланги и форсунки, подключить все датчики.

На этом доработка двигателя ВАЗ-2107 с установкой инжектора завершена. Сразу после выполнения всех технических действий владелец может оценить улучшение характеристик двигателя своей «семерки».

На основании описанного выше алгоритма можно сделать вывод, что тюнинг двигателя ВАЗ-2107, установка инжектора своими руками требует повышенного внимания и усилий, однако все эти действия может выполнить любой автовладелец, если у него есть сильное желание улучшить двигатель, повысит маневренность собственной машины.

Результатом проделанной работы можно смело хвастаться перед друзьями, ожидая заслуженной похвалы.

После такой работы вы сможете убедиться, что ваша «семерка» превратилась в настоящую ласточку, с удивительной легкостью обгоняющую крутые иномарки. И даже если ваша «старушка» долгие годы будет соревноваться с ней, какая-то «автомобильная молодежь» точно не справится. Догнать вас будет очень сложно, в любом случае попотеть придется.

ВАЗ 2107 можно считать прогрессивным для линейки автомобилей ВАЗ.Поскольку это первая машина этого производителя, в которой используется двигатель с системой впрыска, когда карбюратор применялся на других автомобилях ВАЗ.

Одни автовладельцы остались довольны этим нововведением, другие — нет. Конечно, есть любители одной системы, а есть и другой. Но что бы это ни было, то, что сделано, сделано. Поэтому давайте разберемся, в чем преимущества такого двигателя перед предшественником и в чем заключаются основные недостатки.

Таким образом, инжектор был изобретен очень давно.Первая модель была представлена ​​в 1894 году, еще до изобретения карбюраторной системы. Но воссоздать такую ​​модель на практике в то время оказалось невозможным. Поэтому на время про инжектор забыли и вспомнили только в 40-х годах прошлого века.

Отличия карбюратора от инжектора

Если говорить о функциях, то принципиальных отличий нет — обе системы выполняют задачу подачи топлива из бака в топливную рампу, затем в цилиндр.Однако разница заключается как раз в способах подачи именно этого топлива.

В двигателе, использующем карбюраторную конструкцию, смесь топлива и воздуха поступает в камеру сгорания с помощью разности давлений. Недостатком такой системы является то, что на реализацию этого способа затрачивается мощность самого двигателя.

Что касается системы впрыска, то топливо попадает в камеру сгорания сразу под определенным давлением. Но здесь впрыск топлива управляется компьютером.Это одно из главных преимуществ такой конструкции. Поскольку система с электронным управлением использует топливо в точных дозировках, что делает двигатель более экономичным.

Основные плюсы и минусы карбюратора и инжектора

Огромное количество производителей двигателей отказываются от карбюраторных систем и используют инжекторы. Итак, каковы основные причины?

1. Меньше загрязнения окружающей среды. Инжекторные двигатели выделяют примерно вдвое меньше вредных веществ, чем их предшественники.Можно сказать, что это основная причина отказа от карбюраторов. Поскольку эта система не соответствует установленным стандартам EURO — 3;
2. Рентабельность. Двигатель с этой системой потребляет примерно на 40-50 процентов меньше топлива;
3. Повышенные показатели мощности. Благодаря улучшенной конструкции производители смогли увеличить мощность двигателя на 15 процентов. Также благодаря этому в несколько раз улучшается динамика автомобиля;
4. Качество и надежность. Инжекторный двигатель очень надежен.Представленная система редко выходит из строя;
5. Легко запускается. В отличие от карбюратора, нет необходимости прогревать инжектор в холодную погоду;

Несмотря на большое количество достоинств, у системы впрыска есть и неприятные недостатки:

1. Сложность диагностики и ремонта. В связи с тем, что устройство управляется электроникой, без специального оборудования и профессионала в этой области будет невозможно произвести диагностику и ремонт;
2. Стоимость.Составные элементы этой системы имеют не только высокую стоимость, но и малую ремонтопригодность;
3. Требуется бензин хорошего качества. Если использовать плохой бензин, то это очень плохо скажется на надежности и производительности системы. При использовании топлива, содержащего большое количество твердых примесей, потребуется регулярная промывка форсунки;

Карбюратор по-прежнему довольно популярен. На то есть следующие причины:

1. Простой ремонт.Для обслуживания карбюратора нет необходимости в дорогостоящем оборудовании. Отремонтировать в домашних условиях может любой, кто хоть немного разбирается в двигателях;
2. Стоимость. Запчасти на карбюратор в несколько раз дешевле инжектора;
3. Можно использовать топливо любого качества. Этот механизм почти не чувствует разницы в топливе.

На заметку. Автомобили с карбюраторной системой можно даже заправлять АИ-76, и это никак не отразится на качестве работы.

И вот здесь преимущества карбюраторного конца, а по недостаткам они полностью отражают достоинства системы впрыска:

• высокий расход топлива;
• Для запуска двигателя с карбюраторной системой на морозе требуется длительный прогрев.

И это еще не все недостатки.

Форсунка и ваз 2107

Система впрыска — электромагнитный клапан.

Устройство работает в очень тяжелых условиях и подвергается большим нагрузкам, особенно в российских реалиях и на отечественных автомобилях.Поэтому инжектор 2107 требует хорошего обслуживания. Даже при небольшой блокировке системы это может сказаться на расходе и экономии топлива. Это снижает КПД двигателя.

Поэтому при обнаружении следующих признаков необходимо произвести чистку форсунки:

1. Неисправность систем зажигания;
2. Двигатель работает неравномерно;
3. Снижение мощности;
4. При нажатии на педаль газа происходит «спотыкание».

Если говорить о недостатках инжектора ВАЗ 2107, то сюда можно добавить из всех вышеперечисленных недостатков только инжекторную систему:

• Низкое расположение катализатора.Всего 10 сантиметров от земли, поэтому стоит выбирать ровные дороги, иначе можно пораниться.

Схема форсунки ВАЗ 2107 представлена ​​на изображении.

Не обошли стороной и отечественный автопром современные инжекторные двигатели. Это определенно хорошо. Так как инжектор имеет много преимуществ перед карбюратором.

Двигатель ВАЗ 2107 с внедрением инжекторной системы стал мощнее и надежнее в эксплуатации.Это не может не радовать всех будущих автовладельцев данного автомобиля.

Автомобиль ВАЗ 2107 создан на базе модели 2105. Новый седан рассчитан на 5 мест и оснащался 5-ступенчатой ​​механической коробкой передач. Автомобиль был запущен в производство в 82-м году.

Изначально в качестве силового агрегата использовался карбюраторный двигатель от автомобиля ВАЗ 2103. Последующие модели и модификации также оснащались карбюраторными двигателями внутреннего сгорания. Для экспортных моделей 21073 разработан новый узел впрыска.У него была достаточная мощность и экономия. Объем двигателя 1,7 л. Далее на все «семерки» стали ставить форсунки. Это был более современный двигатель (инжектор ВАЗ 2107) объемом 1,6 л. Это позволило обеспечить соблюдение действующих экологических норм.

Разберемся, что такое инжектор, посмотрим принципы его работы, технические характеристики.

История и устройство инжектора

Споры о том, какая из систем лучше, среди специалистов и автомобилистов не утихают до сих пор.Но оставим эти споры профессионалам. А начинающим автолюбителям просто необходимо знать, как работает эта система и как она работает.

Совсем не обязательно, чтобы автомобилистам эти знания понадобились для самостоятельного ремонта. Однако знание — сила. Эти знания нужны хотя бы для того, чтобы начинающего автолюбителя не обманули хитрые механики с СТО за углом.

История этого устройства начинается в 1951 году. Именно тогда известная компания «Бош» установила такую ​​систему впрыска на двухтактный двигатель одного спорткара.Затем, в 1954 году, известный и популярный производитель автомобилей Mercedes также начал оснащать свои моторы новой системой.

Серийное использование форсунок началось в конце 70-х годов. Уже тогда было понятно, что это устройство работает лучше обычных карбюраторных систем.

В итоге форсунки полностью вытеснили своих «предков». Все современные автомобили оснащены такими системами как распределенного, так и прямого электронного впрыска.

Принцип работы форсунки в системе питания

Система впрыска предназначена для подачи топлива прямым впрыском форсункой непосредственно во впускной коллектор цилиндра.Поэтому автомобили с системой распределенного впрыска называют впрыском.

Классификация метода впрыска зависит от того, как работает система, а также от того, где установлен инжектор и сколько их в машине.

Все современные автомобили впрыскивают топливо по распределенной системе. То есть на каждый цилиндр есть отдельный инжектор. Принципы работы основаны на сигналах микроконтроллера, который получает информацию от множества датчиков.Затем, основываясь на этой информации, контроллер либо открывает, либо закрывает форсунки.

Форсунка ВАЗ 2107: устройство

На автомобили ВАЗ 2107 устанавливается система распределенного впрыска. Работает в паре с электронной системой управления двигателем. Он называется ЭБУ. С помощью многочисленных датчиков он контролирует подачу и количество воздуха и топлива, поступающих в цилиндры. Также ЭБУ при необходимости запускает или останавливает топливный насос, контролирует образование искры на свечах зажигания, а также корректирует углы зажигания.Помимо всего этого, ЭБУ регулирует частоту вращения коленчатого вала на холостом ходу, а при необходимости запускает вентилятор охлаждения и контролирует систему охлаждения.

Схема работы цепи питания впрыска на ВАЗ 2107

Здесь нет ничего сложного. Эта схема не должна вызвать затруднений даже у новичков.

Сначала топливная система начинается с топливного бака и топливного фильтра. Затем с помощью топливного насоса смесь проходит через фильтр в топливную рампу.На аппарели установлен специальный регулятор давления, регулирующий процесс подачи топлива к форсункам форсунки ВАЗ 2107.

С помощью этого регулятора создается давление 300 МПа, а излишки топлива отправляются обратно в бак. Форсунки открываются и закрываются с помощью электрических импульсов, исходящих от электронного блока управления. Они предназначены для обеспечения одновременной подачи топливной смеси во впускной коллектор каждого из цилиндров при каждом обороте коленчатого вала.

Сколько горючей смеси попадет в цилиндры, зависит от времени открытия форсунок. Это время регулируется контроллером в соответствии с информацией, полученной от датчиков.

Датчики (инжектор ВАЗ 2107), установленные на двигателе, выдают всю необходимую для этого информацию. Например, датчик коленчатого вала предоставляет информацию, по которой контроллер вычисляет время между импульсами для форсунок. Если режим работы силового агрегата увеличен, то система увеличивает время открытия форсунок.Контроллер рассчитывает время на основе информации от дроссельной заслонки, а также датчика массового расхода воздуха.

ЭБУ постоянно контролирует напряжение в электросети автомобиля, поэтому в случае снижения напряжений время открытия форсунок увеличивается. Все режимы работы мотора и инжектора контролируются контроллером. Таким образом обеспечивается регулировка состава топливной смеси и работы форсунок на автомобиле ВАЗ 2107 «Инжектор».

Система зажигания

Традиционные устройства здесь не используются. В качестве систем, обеспечивающих зажигание, ВАЗ 2107 (инжектор) комплектуется одним модулем, который состоит из двух катушек, а также электроникой. В системе не используются движущиеся части.

Как работает система впрыска на «семерке»?

Количество топлива, которое будет подаваться через форсунки в цилиндры, контролируется электрическим импульсом от ЭБУ. Блок рассчитывает количество топлива, которое нужно двигателю, а также определяет длительность импульса.

Когда коленчатый вал начинает проворачиваться, самый первый импульс датчика холостого хода заставляет ЭБУ включить все форсунки. Самая первая инъекция происходит каждый раз, когда вы начинаете. Как долго продлится пульс, зависит от температуры.

Когда водитель включает зажигание, реле топливного насоса срабатывает и создает давление в топливной магистрали. Затем компьютер проверяет температуру и вычисляет, сколько воздуха и топлива необходимо для создания смеси, а затем подает ее в двигатель.Инжектор ВАЗ 2107, кстати, экономичнее карбюраторных собратьев. Это достигается за счет более точной дозировки топлива.

Генератор

Форсунка ВАЗ 2107, помимо всех этих устройств и датчиков правильной работы системы впрыска, комплектуется еще и генератором. Необходимо зарядить аккумуляторы и запитать всех потребителей электроэнергии, а также систему впрыска.

Как работает генератор модели ВАЗ 2107? Форсунка дозирует топливо в цилиндр, после чего автомобиль приводится в движение.В этот момент генератор вырабатывает необходимое напряжение для зарядки аккумулятора и питания электрооборудования.

ВАЗ 2107: отзывы

Что касается отзывов прямых владельцев, то они как всегда очень противоречивые. Многие водители и владельцы этого автомобиля жалуются на большой расход топлива, невысокую динамику модели ВАЗ 2107. При этом инжектор не ругают. Также многие водители говорят, что их устраивает все как в конструкции автомобиля, так и в устройстве и работе системы питания.Кому-то вообще не нравится продукция российского автопрома, поэтому всячески ругают отечественные автомобили.

Сегодня если не все, то большинство водителей оценили систему впрыска топлива. И многие стали устанавливать форсунки на обычные карбюраторные машины. Сегодня вы можете приобрести новый или подержанный комплект, в котором есть все необходимое для работы с системой.

Сколько стоит установка инжектора на ВАЗ 2107? Цена этого апгрейда около 20 000 руб.Но такая замена обязательно окупится в будущем.

Итак, мы выяснили, как работает двигатель и генератор на «семерке». Инжектор ВАЗ 2107 намного лучше карбюраторного аналога.

Новая цепь гремит ВАЗ 2107. Цепь ГРМ стучит (дребезжит) холодная или горячая. Как определить и умеете ли вы кататься. Замена двухрядной цепи на однорядную

Прогиба быть не должно. Теперь ставим на место крышку головки блока.

10. Настройка завершена. Теперь заводим двигатель и проверяем работу на слух. Если удастся правильно натянуть цепь ГРМ, то металлический звон исчезнет.

Этот способ натяжения можно рекомендовать каждому. Опытные автомобилисты не могут снять крышку головки блока, при условии, что почувствуют, по сопротивлению, безошибочно найдут именно то положение коленвала, в котором цепь будет максимально туго натянута.

На ВАЗ 2107 установлен верхнеклапанный газораспределительный механизм.Это означает, что распределительный вал расположен в верхней части двигателя, в головке блока цилиндров. Ремень ГРМ предназначен для регулировки подачи газотопливной смеси в цилиндры и организации отвода выхлопных газов. Для работы ГРМ устроена звездочка, привод в которой на инжекторном двигателе ВАЗ 2107 выполняет роль цепи со специальными приспособлениями.

ГРМ на инжекторном двигателе состоит из:

1. впускного патрубка и выпускного коллектора, которые выполняют функции подачи GTS в цилиндры и отвода выхлопных газов;
2. коленвал — необходимо включить привод ГРМ;
3. распределительный вал является основным элементом привода ГРМ, при вращении регулирует срабатывание клапанов с определенными фазами;
4. клапанов, коромысел, штоков и толкателей — они взаимодействуют с распределительным валом в определенном режиме, необходимом для оптимальной работы двигателя; Цепной привод ГРМ
5. — через цепь, натянутую на шестерни и звездочки коленчатого вала, вспомогательных агрегатов и распределительного вала, приводит в действие весь механизм ГРМ, а также масляный насос и датчик распределителя зажигания.

Привод ГРМ (он же привод распредвала) на ВАЗ 2107 конструктивно не очень сложен, но есть ряд нюансов, которые необходимо учитывать при замене или затяжке цепи ВАЗ 2107. Этот элемент синхронизации двигателя включает:

1. Коленчатый вал звездочки, он ведущий, вращается с удвоенной скоростью по отношению к звездочке распределительного вала, поэтому он имеет меньший диаметр;
2. Звездочка привода насоса маслосистемы и датчика РЗ;
3. Звездочка распределительного вала;
4. Пустышка из пластика;
5. Гидравлический натяжитель, к которому в качестве рабочей жидкости подается моторное масло по специальной трубке через датчик масла;
6. Башмак натяжителя цепи;
7. Цепь втулочно-роликовая, для двигателей 2101-21011 114 звеньев, для — 2103-2106 — 116.

Определить, сколько звеньев в цепи достаточно просто. Необходимо растянуть цепь на всю длину и если звенья одинаковые на обоих концах, то их 116, если разные, то 114 звеньев.

На звездочке коленчатого вала имеется отметка; при установке или регулировке цепи она должна «смотреть» на специальную отметку в виде прилива на блоке цилиндров. Специальная метка на звездочке распределительного вала должна быть расположена напротив метки буртика на корпусе подшипника.В результате метки коленвала и распредвала должны быть направлены навстречу друг другу.

Цепь и ремень ГРМ являются важными частями механизма ГРМ. Со временем цепь растягивается и требует регулировки. В статье рассказывается о том, когда необходима растяжка, а также дается пошаговая инструкция, как натянуть цепь на ВАЗ 2107 своими руками.

[Скрыть]

Когда нужно растягивать?

Газораспределительный механизм на форсунке ВАЗ 2107 состоит из следующих элементов:

• шестерни промежуточные и коленчатого вала;
• валы распредвалы и промежуточные валы;
• коромысло;
• пустышка;
Клапан впускной и выпускной
• ;
• натяжитель;
• башмак;
• цепной привод ГРМ.

На фото показаны детали ГРМ.

Компоненты газораспределительного механизма

Благодаря ремню газораспределительного механизма осуществляется подача топливовоздушной смеси и отвод выхлопных газов. Его работа осуществляется при помощи цепной передачи или ремня. Они передают крутящий момент от коленчатого вала к распределительному валу.

Валы должны находиться в определенном положении. Для этого на шкив коленчатого вала и звездочку распределительного вала наносятся специальные метки, которые необходимо правильно выставить.Если метки не совпадают, могут возникнуть серьезные проблемы с двигателем вплоть до капитального ремонта двигателя.

Во время работы цепная передача и ремень находятся под постоянным напряжением, поэтому через некоторое время цепь постепенно растягивается — ее шаг увеличивается. В этом случае двигатель начинает нестабильно работать на холостом ходу, обороты начинают плавать, двигатель может заглохнуть.

Если при увеличении или уменьшении оборотов слышны металлические звуки, это верный признак растянутой цепной передачи или износа демпфера.Чтобы устранить эти звуки, нужно подтянуть цепь или заменить демпфер. Цепной привод также следует натянуть после замены любых деталей привода ГРМ, включая демпфер и башмак.

Регулировка цепного привода на форсунке ВАЗ 2107 осуществляется с помощью натяжителя, который может быть механическим, автоматическим или гидравлическим. Для установки гидронатяжителя на ВАЗ 2107 нужно переделать ГРМ. Вместо штатного часто устанавливают автоматический натяжитель, он надежнее.

Пошаговая инструкция

Перед началом работ по натяжению цепи автомобиль необходимо установить в удобное положение. Установите ручку КПП в нейтральное положение, зафиксируйте колеса, чтобы машина не катилась во время процедуры.

Инструменты

Для проведения работ необходимы следующие инструменты:

• набор торцевых ключей;
• комплект головок;
• плоскогубцы; Отвертка
• ;
• молоток.

Перед началом работ следует произвести визуальный осмотр цепного привода. При обнаружении механического повреждения натяжного ролика, башмака, демпфера, звездочек или цепи неисправные детали необходимо заменить.

Этапы

Последовательность работ при натяжении цепи, как в двигателе с инжектором, так и с карбюратором, состоит из следующих этапов:

Иногда натяжение не может быть произведено из-за того, что цепь растягивается со временем, и длины плунжера уже не хватит, чтобы произвести регулировку.Если вы не планируете менять изделие, то можно увеличить шток натяжителя для временной забивки, например, надев втулку на конец штанги, с помощью которой к ней крепится воздушный фильтр … Но все же изношенный — продукт необходимо заменить как можно скорее.

В качестве привода ГРМ на разных типах двигателей используются зубчатый ремень или цепь. Они передают крутящий момент от коленчатого вала к распределительному валу, который управляет системой клапанов в автомобиле. В двигателях ВАЗ 2107 применяется цепная передача, обеспечивающая большую надежность по сравнению с ременной передачей.Нередки случаи обрыва ремня ГРМ, что приводит к повреждению клапанов газораспределительной системы и требует дорогостоящего трудоемкого ремонта двигателя. В отличие от ремня, цепь ГРМ гарантирует отсутствие обрывов и связанных с этим последствий.

В процессе эксплуатации цепь постепенно изнашивается и растягивается, начиная издавать неприятный стук. Если вовремя не устранить неисправность, слишком ослабленная цепь может выскочить на один-два зубца, что приведет к сдвигу фаз газораспределения, потере мощности и производительности двигателя.Если цепь проскальзывает через большее количество зубцов, клапаны газораспределительного механизма могут «встретиться» с поршнями, как это происходит на некоторых двигателях при обрыве ремня газораспределительного механизма. Чтобы этого не произошло, необходимо периодически проверять натяжение и при необходимости подтягивать цепь ВАЗ 2107.

Когда проверять натяжение цепи

Если цепь необходимо натянуть, то нет необходимости проверять натяжение. Достаточно использовать натяжитель цепи (об этом пойдет речь ниже). Проверка натяжения необходима, если цепь была заменена или если цепь продолжает стучать после натяжения.Стук ослабленной цепи легко отличить от других шумов: он исчезает при увеличении оборотов двигателя.

Чтобы убедиться в этом самостоятельно, нужно открыть капот и завести машину. Затем попросите помощника нажать на педаль газа или самостоятельно натянуть трос, управляющий приводом, от руки дроссельной заслонкой … Если стук в передней части двигателя пропал, причина — слабое натяжение цепи. Его нужно подтянуть.

Как проверить натяжение цепи

Цепь ГРМ ВАЗ 2107 расположена в передней части двигателя.Сверху закрывается крышкой ГБЦ, снизу — поддоном двигателя, средняя часть проходит внутрь блока и добраться до нее можно только сняв цепь.

Чтобы проверить натяжение цепи, просто снимите крышку головки блока цилиндров. Для этого откручиваем 8 гаек крепления. После снятия крышки необходимо в обязательном порядке заменить прокладку. Стоит недорого, но если этого не сделать, после установки крышки со старой прокладкой из-под нее почти гарантированно будет сочиться масло.

Когда «крышка клапана» снята, открывается доступ к верхней части цепи.Проверить натяжение можно вручную, но лучше использовать большую отвертку. Его нужно вставить между цепью и корпусом блока цилиндров и, используя его как рычаг, попытаться согнуть цепь. В этом случае цепь не должна гнуться. Проверку натяжения следует производить с обеих сторон — с левой и с правой стороны двигателя. Цепь натянута как струна, не прогибается при нажатии отверткой или пальцами, цепь — признак ее правильного натяжения. В противном случае его необходимо подтянуть или заменить.

Важно: не следует прилагать слишком большое усилие, давя на цепь изо всех сил. Это может привести к деформации звеньев цепи. Поэтому нажимать надо «без энтузиазма».

Регулировка натяжения цепи ВАЗ 2107

«Как правильно натянуть цепь ВАЗ 2107» — частый вопрос среди начинающих владельцев ВАЗ «классики». Натяжение цепи регулируется болтом коленвала и специальной деталью — натяжителем цепи.

Для регулировки натяжения цепи вам понадобится гаечный ключ для гайки натяжителя цепи и специальный ключ для поворота коленчатого вала двигателя.Последний можно заменить гаечным ключом на 36.

Регулировка натяжения начинается с ослабления гайки натяжителя цепи. В то же время, если цепь была ослаблена, башмак натяжителя должен немного сдвинуться и натянуть его.

Если башмак неподвижен и цепь не натянута, отпустите плунжер натяжителя, слегка постучав по гайке молотком. Иногда это не помогает. Затем следует снять натяжитель и восстановить его работоспособность или заменить деталь. Данная неисправность (заедание плунжера) вполне типична для натяжителей цепей двигателя ВАЗ.Вот почему желательно снять крышку головки двигателя и проверить натяжение цепи, а не вслепую его регулировать.

Для правильного натяжения цепи ВАЗ 2107 необходимо специальным ключом коленчатый вал двигателя провернуть по часовой стрелке на 1-1,5 оборота, останавливая его в момент, когда сопротивление вращению будет максимальным.

Важно: некоторые умельцы при регулировке натяжения цепи предпочитают проворачивать коленвал стартером. Делать это не рекомендуется, так как правильного натяжения можно добиться только при плавном медленном вращении коленчатого вала и при остановке именно в момент наибольшего сопротивления вращению.

После завершения работы остается плотно затянуть накидную гайку натяжителя и установить на место крышку головки двигателя.

Цепь, которую необходимо натянуть

Натягивать цепь на ВАЗ 2107 необходимо в следующих случаях:

• при длительной эксплуатации автомобиля,
• при металлическом звоне в передней части мотора,
• после ремонта, включавшего снятие цепи ГРМ ВАЗ 2107 и других элементов этой системы,
• перед регулировкой зазора клапана,
• после замены натяжителя цепи ГРМ или демпфера.

Основные причины неисправности цепи

В результате набора оборотов мотора цепь начинает дребезжать. В этом случае металлический звон уходит по мере уменьшения скорости. Растянутая цепь ГРМ способствует постепенному смещению фаз газораспределения, что приводит к появлению неисправностей двигателя.

Как натянуть цепь на ВАЗ 2107 должны знать все владельцы автомобилей этой марки. Эта работа выполняется ключом на 13 и молотком.Цепь регулируется следующим образом.

1. Натяжитель разряжен. Во время этой процедуры обувь должна отломиться. Если этого не произошло, значит, плунжер натяжителя цепи ГРМ застрял. Проблема устраняется постукиванием молотком по корпусу агрегата.
2. Накидная гайка откручивается ключом на «13».
3. Специальным ключом для коленвала шкив проворачивается на пару оборотов.
4. Коленчатый вал останавливается в момент максимального сопротивления вращению.В этом положении осуществляется натяжение.
5. Удерживая коленчатый вал против обратной стороны проворачивания, затяните накидную гайку.
6. Устанавливается крышка ГБЦ.

В некоторых случаях этот участок неэффективен. Опытные автомеханики знают, как натянуть цепь инжектора ВАЗ 2107. Для этого вам потребуются следующие инструменты: головки на «8» и «10», плоскогубцы и трещотка с гаечным ключом. Клапанная крышка откручивается и демонтируется, при этом появляется доступ к звезде распредвала.Натяжение цепи проверяется вручную.

Следующим шагом провернуть коленчатый вал форсунки ВАЗ 2107 на несколько оборотов. Эта работа проводится при включении стартера на несколько секунд или с помощью ключа, перекинутого через храповик.

Следующим шагом в решении проблемы натяжения цепи является проверка натяжения. Для этого рекомендуется надавить на боковую ветвь рассматриваемого механизма. Эта процедура проводится до тех пор, пока не будет достигнут желаемый результат.После этого болт натяжителя ввинчивается до упора. Для того, чтобы работы были выполнены правильно, используется особая схема.

Система автоматического натяжителя

Автоматический натяжитель

Некоторые автовладельцы классических ВАЗ заменяют штатный натяжитель цепи на автоматический типа «Пилот». Автоматический натяжитель после установки не требует обслуживания и без вмешательства мастера обеспечивает натяжение цепи при ее растяжении.К преимуществам устройства Pilot можно отнести:

• отсутствие необходимости подвода маслопровода, что исключает перетирание цепи привода ГРМ ВАЗ 2107 и потерю давления масла;
• отсутствие плунжерных элементов, из-за которых автоматический натяжитель цепи «Пилот» не заклинивает;
• шаг движения составляет 1 мм, что позволяет регулярно контролировать степень натяжения;
• отсутствие износа обуви;
• снижение шума мотора;
• увеличение ресурса всех узлов хронометража;
• длительный срок службы — около 25 лет.

Натяжитель цепи «Пилот» улучшает работу инжекторного двигателя ВАЗ 2107 за счет точного выполнения фаз газораспределения. Процесс, связанный с натяжением цепи, осуществляется независимо от работы двигателя автомобиля.

карбюратор. Установка и регулировка карбюратора

В этой статье вы узнаете об автомобиле ВАЗ2106. Карбюратор — основа системы питания двигателя этого автомобиля. О том, как правильно настроить на нем систему впрыска и очистить от загрязнений, будет рассказано ниже.Несмотря на то, что инжектор завоевал популярность у автомобилистов, автомобилей, снабжающих двигатель карбюратором, до сих пор очень много. Конечно, большая часть карбюраторной техники — это наши отечественные, а также старые модели иномарок. Время от времени возникает сбой в работе системы питания, по этой причине необходимо знать, как работает карбюратор, а также принцип его ремонта. Стоит отметить, что это непростая работа. Если вы не уверены в своих силах, то обратитесь к опытному мастеру, который качественно и быстро произведет ремонт.

Карбюратор: основная информация

Внутри карбюратор «Солекс» на ВАЗ 2106 разделен на две камеры, в них во время работы поступает топливно-воздушная смесь. Именно в этих камерах происходит смешивание бензина с воздухом. А также нормальное распределение и последующий впрыск этой смеси во впускной коллектор. Большинство отечественных автомобилей, в том числе модель ВАЗ 2106, оснащаются карбюраторами двух типов — Солекс или Озон. Конечно, карбюраторы ушли в небытие, на новые модели автомобилей устанавливаются инжекторные моторы, соответствующие экологическим нормам, они более экономичны.На автомобиль ВАЗ 2106 устанавливались только карбюраторные двигатели. Данная модель выпускалась до 2006 года включительно, даже среди последних вы не найдете машины с системой впрыска впрыска. Если владелец самостоятельно не установил эту систему. За карбюратором необходимо время от времени ухаживать, мыть и регулировать. А теперь стоит поговорить о такой вещи, как ремкомплект. Это тоже в целях ремонта карбюратора «Солекс» на ВАЗ 2106.

Почему выходит из строя карбюратор

Следует отметить, что можно перепутать поломки карбюратора и системы зажигания.Они очень похожи, поэтому для начала нужно убедиться, что система зажигания работает в штатном режиме. И только после этого делается настройка карбюратора ВАЗ 2106. Двигатель не запускается, наблюдается увеличение расхода топлива — эти симптомы укажут вам, что есть неисправность либо в системе зажигания, либо в топливной системе. Иногда при чрезмерном расходе топлива помогает уровень бензина в поплавковой камере, а также регулировка жиклеров в обеих камерах карбюратора.Если это не поможет, то придется полностью отремонтировать все устройство. А для этого понадобится комплект с запчастями. К тому же еще понадобится специальная жидкость, которая используется для чистки карбюраторов. Стоимость довольно небольшая, купить можно в любом магазине автозапчастей. Как и при любом другом ремонте, первое, что нужно сделать, это снять клемму с отрицательной клеммы аккумуляторной батареи.

С чего начать разборку карбюратора

Теперь можно приступить к разборке карбюратора. Для этого первым делом нужно открутить три гайки, которыми крышка крепится к корпусу воздушного фильтра.Без этого снять карбюратор просто не получится. Затем снимаем крышку, снимаем воздушный фильтр. Посмотрите, сколько шпилек держит нижняя часть корпуса. Ключом на «8» необходимо открутить все гайки, которыми производится крепление. Отсоедините шланг сапуна, если он подсоединен к корпусу воздушного фильтра. Затем отключите все провода, идущие к карбюратору. Обычно это управляющий провод клапана холостого хода. Сделайте все это перед тем, как регулировать карбюратор ВАЗ 2106.

Снятие карбюратора

Затем ослабьте крепление всех тросов и отсоедините их. От топливного шланга ослабляется хомут и вытаскивается из карбюратора. Также необходимо отсоединить от него патрубок, соединяющий с системой охлаждения, вакуумный шланг. Только после этого можно открутить четыре гайки, которыми нижняя часть карбюратора крепится к впускному коллектору. После снятия убедитесь, что прокладка на выпускном коллекторе цела и не имеет повреждений.В противном случае его тоже нужно будет поменять. На автомобиле ВАЗ 2106 карбюратор имеет одну степень очистки топлива (кроме фильтра, установленного в разрыв шланга).

Очистка устройства

Установите карбюратор целиком на ровную поверхность, дайте ему немного подсохнуть. Обратите внимание, что при разборке необходимо добиться того, чтобы в поплавковой камере не нарушился уровень бензина, в противном случае необходимо провести регулировку. Если карбюратор оборудован электромагнитным клапаном, его необходимо открутить.Делается это с помощью клавиши на «13». Но у некоторых есть «под ключ» на «10». Самое первое, что нужно сделать, это промыть карбюратор. На заправке редко можно найти качественный бензин, поэтому все элементы карбюратора загрязнены различными химическими соединениями. Карбюратор ВАЗ 2106 (цена нового заказа 3500 рублей) — чувствительный элемент. Очень часто бензин содержит много металлов, в том числе свинец. Он оседает на стенках в камерах карбюратора. Все канавки, предназначенные для пропуска бензина, необходимо тщательно промыть.Детали карбюратора очищаются отдельно. После тщательной мойки необходимо поставить карбюратор, чтобы он как следует просох.

Замена элементов

Следующим шагом будет замена форсунки. Обратите внимание на ускоритель топливного насоса. Если внешне он нормальный, на его элементах нет повреждений, то вполне возможно, что достаточно будет только чистки. В месте подключения топливного шланга находится фильтр, предназначенный для тонкой очистки поступающего бензина.Невозможно установить карбюратор на ВАЗ 2106 без предварительной очистки и брака агрегатов. Желательно установить новый, но если его нет, можно выйти из ситуации: просто промойте в растворителе или ацетоне, а затем аккуратно продуйте сжатым воздухом. Это элемент, который практически не выходит из строя, по этой причине его нельзя изменить. Если есть желание сделать все качественно или на этом фильтре есть повреждения, лучше всего его заменить, так как он входит в комплект.

Обратите внимание на особенности

На ВАЗ 2106 регулировка карбюратора проводится достаточно долго, ведь нужно полностью разобрать этот механизм. Далее снимаются все болты, фиксирующие половинки карбюратора, меняются прокладки, а затем собирается весь механизм. Обратите внимание, что прокладки и уплотнительные кольца нельзя обрабатывать силиконовыми герметиками. Дело в том, что бензин просто разъедает эти герметики. В результате эта ужасная смесь может попасть в камеры карбюратора, а также во впускной коллектор.Это приводит к катастрофическим последствиям, поэтому к очень быстрому ремонту.

Регулировка

А теперь о том, как отрегулировать карбюратор ВАЗ 2106. Первым делом отрегулируйте уровень в поплавковой камере карбюратора. Сначала двигатель запускается и прогревается, чтобы его температура достигла рабочего значения. Обратите внимание на то, как расположены поплавки. Их оси должны быть параллельны, если ее нет, то необходимо немного согнуть в нужную сторону. Для более точной настройки нужно использовать тонкую проволоку и небольшие выкройки из картона.Необходимо следить за тем, чтобы открытие и закрытие игольчатого клапана происходило при строго определенных положениях поплавка.

Холостой ход и воздушная заслонка

Затем на ВАЗ 2106 необходимо настроить пусковое устройство. Без этой процедуры карбюратор не может нормально работать. Причем проводить эту регулировку удобнее всего с разобранным карбюратором. Надо закрыть воздушную заслонку. Затем измерить расстояние от стенки камеры до края этой заслонки штангенциркулем.Значение должно быть в пределах от 1 до 1,3 мм. Сам конец регулируется на холостом ходу. Перед этим двигатель необходимо прогреть до рабочей температуры. Попробуйте отрегулировать винты на значение 900 об / мин. Обратите внимание, что в зависимости от времени года значение будет меняться. Для регулировки холостого хода на корпусе карбюратора предусмотрены два винта — качество и количество смеси. Вот и все, на ВАЗ 2106 настроен карбюратор, можно продолжать пользоваться автомобилем и не бояться расхода бензина.

Маркировка двигателя ВАЗ 2107. Двигатели от других моделей ВАЗ

Двигатель автомобиля ВАЗ 2107 — четырехтактный, бензиновый, четырехцилиндровый, рядный, с верхним распредвалом. В зависимости от даты выпуска с конвейера на него может быть установлен инжекторный двигатель.

Инжекторный двигатель по сравнению с карбюраторным двигателем имеет ряд технических особенностей, таких как электронный впрыск топлива, контроль дополнительных характеристик с помощью дополнительных датчиков.Конструктивные особенности двигателей «классической» серии принципиально не отличаются. Разница лишь в диаметре поршней и цилиндров, что позволяет им развивать разную мощность, которая колеблется в пределах 56-82 л.с.

Подробный пошаговый ремонт отдельных элементов двигателя и его систем рассмотрен в записях ниже:

Для проверки уровня масла в двигателе в конструкции автомобиля предусмотрен специальный масляный щуп, расположенный с левой стороны двигателя, который вставляется в направляющую трубку.Для проверки уровня масла необходимо: Вынуть щуп из направляющей трубки и протереть его чистой тканью от масла. На щупе будут две отметки, соответствующие максимальному и минимальному уровню масла в масляном поддоне […]

Заменяем прокладку крышки ГБЦ ВАЗ 2107 в случаях, когда масло начинает просачиваться через крышку с головки блока, что в свою очередь может быть вызвано ее достаточно сильным износом или заводским браком. При замене прокладки на карбюраторном двигателе необходимо: Снять корпус воздушного фильтра.Отсоедините рычаг управления дроссельной заслонкой от крышки, также снимите […]

Регулируем натяжение цепи ГРМ ВАЗ 2107 в тех случаях, когда цепь при работе достаточно растянута и в передней части двигателя на его конце появляется металлический звон. Также проводим регулировку натяжения после всех видов ремонтных работ, в результате которых была снята цепь или другие элементы системы. Регулировка цепи выполняется таким же образом перед прямой регулировкой […]

После проведения демонтажных работ и снятия цепи ГРМ с автомобиля, ее замены или любого другого ремонта можно приступать к установке цепи ГРМ ВАЗ 2107. Последовательность установки следующая: Смажьте новую цепь моторным маслом и наденьте на звездочку коленчатого вала, если звездочка снималась, установите […]

Цепь ГРМ ВАЗ 2107 находится в передней части двигателя под крышкой.Вне зависимости от того, инжекторный ли у вас двигатель или карбюраторный, работа выполняется идентично. Цепь привода распредвала заменяют в том случае, если она достаточно растянута и не поддается натяжению или если она рвется. Прежде чем приступить к снятию цепи, необходимо снять декоративную решетку радиатора, […]

Натяжитель цепи ГРМ ВАЗ 2107 установлен в передней правой части двигателя автомобиля. Основное назначение такого механизма — натяжение цепи, которая в свою очередь при работе вытягивается.Работы по замене несложные и проводятся в короткие сроки. Для замены натяжителя необходимо: Открыть капот автомобиля и в моторном отсеке, […]

Демпфер цепи ГРМ ВАЗ 2107 необходим для гашения колебаний цепи при ее вращении. Как правило, появление металлического стука в области цепи может свидетельствовать либо о слабом натяжении цепи, либо о сильном износе демпфера, в таком случае его придется менять.Демпфер находится в передней части двигателя и для его замены необходимо: Снять крышку головки блока цилиндров. Исправляем […]

Демонтажные работы по снятию рычагов распредвала и клапанов на ВАЗ 2107 проводят при ремонте газораспределительного механизма, при выходе из строя распредвала и при его последующей замене на новый, а также при замене рычагов и пружин клапанов . На карбюраторном и инжекторном двигателе работы по замене идентичны, рассмотрим процесс на примере карбюраторного.Снять распределительный вал […]

При появлении из-под ГБЦ хаотичного грохота звонкого металлического оттенка необходимо произвести регулировку клапанов ВАЗ 2107. Клапаны смещены естественным образом в процессе эксплуатации автомобиля или при проведении любого ремонта, в ходе которого клапан механизм был разобран, например, при замене сальников штока … Регулировка клапана проводится на холодном двигателе. Вам понадобится специальный зонд, который […]

Первым признаком, свидетельствующим о неисправности уплотнений стержней клапанов ВАЗ 2107, является появление голубовато-голубого дыма при движении автомобиля под нагрузкой или при торможении двигателем. Неисправные колпачки плохо держат давление масла в головке блока и оно начинает попадать в камеру сгорания и, сгорая, образует синеватый выхлоп. Для проведения ремонтных работ необходимо снять корпус распредвала […]

Датчик давления масла ВАЗ 2107 расположен в левой нижней части двигателя автомобиля и необходим для контроля давления масла в системе.Внутри датчика находится активный элемент, который реагирует на перепады давления, в результате чего изменяется текущее значение, которое, в свою очередь, регистрируется измерительным устройством в салоне автомобиля и сигнализирует водителю о текущем состоянии давления масла в [ …]

Картер ВАЗ 2107 снимается в тех случаях, когда его нужно заменить, необходимо снять масляный насос или провести какие-либо работы с коленчатым валом двигателя, также снимаем поддон для замены прокладки.Замена поддона также требуется в том случае, когда двигатель перегревается, что может вызвать коробление поверхности поддона и, как следствие, образование протечек масла, которых нет […]

Приводной ролик вспомогательных устройств ВАЗ 2107 отвечает за привод распределителя зажигания, шестерни масляного насоса, привод топливного насоса. Расположен в передней части двигателя, в конце под крышкой приводной цепи распределительного вала. Ролик заменяют в случае его выхода из строя, когда он перестает выполнять свои функции.Для снятия катка машину необходимо загнать в смотровую яму или […]

В процессе эксплуатации автомобиля происходит постепенный износ шестерни привода маслонасоса ВАЗ 2107 и, если ее вовремя не заменить, шестерня начинает буксовать, что влечет за собой плохую работу масляного насоса и, как Результат — снижение давления масла в системе. Приводная шестерня находится под валом распределителя зажигания для карбюраторного двигателя или под свечой для инжекторного двигателя.Удалить […]

Есть ли следы масла в передней части двигателя, рядом со шкивом коленчатого вала? Возможно, проблема в изношенном сальнике. Придется провести ремонт по замене переднего сальника коленвала ВАЗ 2107 и замене на новый. Ремонт необходимо проводить на смотровой яме или эстакаде, так как практически все работы будут проводиться в нижней части транспортного средства. Загнав машину в яму, ставим […]

Прокладываем выпускной коллектор и трубопровод ВАЗ 2107 на карбюраторный двигатель в случае поломки, которая обычно сопровождается появлением характерного шума выхлопных газов под коллектором.Для ремонта потребуется стандартный набор инструментов. Перед тем, как приступить к процессу разборки, стоит провести ряд подготовительных работ, а именно: нам нужно слить систему охлаждения, отсоединить аккумулятор. Процедура вывода […]

Замена прокладки ГБЦ карбюраторного двигателя ВАЗ 2107 проводится в случае поломки, когда охлаждающая жидкость попадает в камеру сгорания цилиндров. Для замены прокладки необходимо снять головку блока цилиндров; его можно снять, не разбирая впускной коллектор и карбюратор.Процедура замены прокладки ГБЦ следующая: Прежде всего необходимо слить жидкость из системы […]

Замена прокладки ГБЦ ВАЗ 2107 на инжекторном двигателе производится в случае поломки, когда охлаждающая жидкость начинает поступать в цилиндры. Для проведения ремонта необходимо слить охлаждающую жидкость из блока, открутив сливную пробку внизу у него. Порядок демонтажных работ следующий: Слив охлаждающую жидкость, снимаем аккумулятор с автомобиля.Отключение от […]

Снятие ресивера ВАЗ 2107 производится либо для его замены, замены прокладки, либо для выполнения другого ремонта, при котором его наличие будет мешать работе, например, при снятии топливной рампы, снятии впускного коллектора. Прежде всего, необходимо снять с ресивера все насадки, а именно: Снять с ресивера корпус дроссельной заслонки. Далее ослабляем крепежный хомут […]

Замена прокладки впускного коллектора ВАЗ 2107 на инжекторном двигателе производится при поломке.Для замены понадобится стандартный набор инструментов, просто для удобства работы необходимо слить охлаждающую жидкость из системы охлаждения, снять аккумулятор, чтобы он не мешал. Загнать машину в смотровую яму. Порядок ремонта следующий: В моторном отсеке автомобиля снимаем […]

Масляный насос ВАЗ 2107 заменяют, когда он перестает выполнять свои функции по назначению. Как правило, неисправность насоса сопровождается либо повышением давления масла, либо, наоборот, понижением ниже допустимого на холостом ходу.Насос находится в масляном поддоне двигателя, поэтому для его снятия необходимо слить моторное масло в чистую емкость, затем снять поддон, открутив […]

Маслоотделитель системы вентиляции картера двигателя ВАЗ 2107 расположен в моторном отсеке с левой стороны двигателя. Для снятия маслоотделителя необходимо: Вынуть щуп для измерения уровня масла в картере двигателя из направляющей. Далее необходимо отсоединить от крышки маслоотделителя выхлопные шланги картера и патрубок сапуна, для этого ослабить хомуты их крепления и стянуть с патрубков.Снимите крышку сапуна, […]

Двигатель крепится к автомобилю с помощью опорных подушек. Передняя пара опор расположена с левой и правой стороны и крепится к балке. Задняя опора напрямую поддерживает коробку передач. Подушки двигателя ВАЗ 2107 заменяются при выходе из строя. Ремонт необходимо проводить на смотровой яме или эстакаде, также потребуется стенд […]

Процесс снятия инжекторного двигателя ВАЗ 2107 в принципе идентичен процессу снятия карбюраторного, с некоторыми изменениями, связанными с конструктивными особенностями инжекторного двигателя.Также вам понадобится лебедка с тросом или тросом грузоподъемностью не менее 300 кг. Ремонтные работы проводятся на смотровой яме или эстакаде. Снимаем капюшон. Процедура снятия инжекторного двигателя следующая: В моторном отсеке автомобиля […]

Снятие карбюраторного двигателя ВАЗ 2107 производится для ремонта блока цилиндров или замены его на новый. Также двигатель можно снимать для проведения различных кузовных ремонтов. Демонтажные работы лучше проводить в яме, чтобы было удобно отсоединять элементы трансмиссии.Вам также понадобится лебедка или мостовой кран с тросом или канатом, способные выдержать максимальную нагрузку […] более

В большинстве случаев двигатель автомобиля ВАЗ 2107 снимается либо для замены блока цилиндров, либо для проведения кузовного ремонта передней части кузова. Двигатель можно снять с автомобиля двумя способами: Полная разборка и снятие всех приспособлений, чтобы максимально облегчить блок цилиндров. Этот вид работы потребует довольно много времени, но в то же время позволит […]

Маховик ВАЗ 2107 снимается в случаях, когда: Требуется замена заднего сальника коленвала, будет мешать маховик, закрывая держатель сальника. Если шлицы короны повреждены, то обычно это происходит при неисправном стартере, то есть нужно заменить только коронку, без полной замены маховика. Также снимается маховик для замены на новый в случае дисбаланса, […]

Для проведения ремонтных работ по снятию и последующей замене заднего сальника коленвала ВАЗ 2107 автомобиль необходимо загнать в смотровую яму или эстакаду.Также для ремонта потребуется стандартный набор инструментов. Сальник коленвала меняют в случае его выхода из строя, когда масло начинает выходить через него при работающем двигателе. Порядок ремонта следующий: […]

Перед тем, как приступить к установке коленвала ВАЗ 2107 на автомобиль, его необходимо тщательно промыть чистым керосином, после чего в обязательном порядке дождаться полного высыхания или продуть сжатым воздухом, чтобы керосин быстрее испарился.Для завершения работ вам понадобится тот же инструмент, который требовался для снятия коленвала. Порядок проведения ремонтных работ следующий: В […]

Коленчатый вал ВАЗ 2107 необходимо снимать для замены при выходе из строя, также снимается для замены вкладышей или при проведении капитального ремонта двигателя с расточкой поршневой группы. Для проведения ремонта машину необходимо загнать в яму. Слейте моторное масло в чистую емкость, отвернув пробку в нижней части масляного поддона двигателя.Порядок ремонта […]

Замена поршневых колец и поршней ВАЗ 2107 проводится в тех случаях, когда увеличивается зазор между поверхностью кольца, поршня и рабочей поверхностью цилиндра, что в свою очередь сопровождается увеличением расхода масла, а снижение мощности двигателя, а также увеличение расхода топлива. Как правило, износ поршня сопровождается износом компрессионных колец, также может потребоваться расточка […]

Топливный фильтр ВАЗ 2107 необходим для очистки топлива, проходящего по топливопроводу из топливного бака.Фильтр тонкой очистки находится в моторном отсеке автомобиля. Для его замены вам понадобится новый фильтр и крестовая или плоская отвертка, чтобы ослабить зажимы, фиксирующие топливные шланги. Если такой фильтр не предусмотрен в конструкции автомобиля, то рекомендуется его установить, застраховав тем самым […]

Периодически в процессе эксплуатации автомобиля необходимо производить замену фильтрующего элемента воздушного фильтра, так как содержащаяся в нем пыль постепенно попадает в карбюратор и забивает его.Фильтрующий элемент можно продуть сжатым воздухом, и лучше всего заменить его новым. Снятие корпуса воздушного фильтра ВАЗ 2107 выполняется для выполнения различных ремонтов, связанных с разборкой и снятием карбюратора. […]

Топливный насос ВАЗ 2107 снимается для замены на новый или для проведения частичного ремонта, например очистки топливного фильтра или замены диафрагмы. Для выполнения работ вам понадобится стандартный набор инструментов. Перед снятием топливного насоса очистите его поверхность от грязи чистой тканью, смоченной бензином, затем отсоедините от него входящие и выходящие шланги подачи топлива, […]

В большинстве случаев основной причиной ремонта бензонасоса ВАЗ 2107 является повреждение диафрагмы, в результате чего насос перестает реагировать на ручную подкачку топлива в топливопровод, ремонт также необходим при образовании течи из-под крышка бензонасоса, то есть необходимо заменить уплотнительную прокладку. Процедура разборки насоса следующая: Протрите топливный насос чистой тканью, чтобы удалить грязь. Отключение […]

Периодически в процессе эксплуатации автомобиля необходимо производить чистку или полную замену топливного фильтра карбюратора ВАЗ 2107.Фильтрующий элемент расположен сразу после фланца крепления топливного шланга в нижней части и представляет собой обычную болтовую пробку, вкручиваемую в корпус фильтра. Процедура снятия и очистки фильтрующего элемента следующая: Очистите чистой тканью, смоченной бензином […]

Регулировка привода карбюратора ВАЗ 2107 производится в том случае, когда автомобиль начинает плохо реагировать на педаль газа, то есть плохо открывается дроссельная заслонка первичной камеры карбюратора.Регулировочные работы необходимо проводить с помощником. Регулировка открытия заслонки осуществляется изменением длины стержней ее привода. Для ремонта необходимо снять корпус воздушного фильтра. Порядок действий следующий: […]

Регулировка поплавка карбюратора ВАЗ 2107 выполняется в том случае, когда уровень топлива в поплавковой камере карбюратора становится выше, что приводит к забрасыванию свечей зажигания, или наоборот, при недостаточном уровне, когда есть просто не хватило топлива.Необходимая подача топлива в поплавковую камеру обеспечивается правильной установкой и регулировкой игольчатого клапана и поплавка, который в зависимости от уровня топлива либо открывается […]

Регулировка холостого хода двигателя ВАЗ 2107 после различных ремонтных работ с карбюратором, в результате которых были нарушены оптимальные настройки по качеству и количеству смеси. Оптимальная частота вращения должна составлять 800-950 об / мин, при этом регулировку производить только на прогретом двигателе.Регулировка производится двумя винтами, расположенными на корпусе карбюратора — винтом количества топливной смеси и […]

Пусковое устройство карбюратора ВАЗ 2107 необходимо для приготовления горючей смеси для запуска двигателя. Стартер должен приготовить достаточно высокообогащенную смесь, которой будет достаточно для запуска холодного двигателя. Когда двигатель начинает плохо заводиться, необходимо проверить работоспособность пускового устройства, так как проблема, скорее всего, в нем, при условии, что все остальные элементы системы ответственны […]

Снятие карбюратора ВАЗ 2107 производится для его разборки или замены на новый, если не подлежит ремонту. Для снятия требуется стандартный набор инструментов. Процедура снятия карбюратора следующая: Прежде всего необходимо снять все крепления и тросы привода заслонки. Снимите корпус воздушного фильтра, отвернув четыре гайки, крепящие его к шпилькам карбюратора. […]

Замена поплавка карбюратора и его игольчатого клапана на автомобиле ВАЗ 2107 проводится в том случае, если поплавок негерметичный, в результате чего поплавок просто не перекрывает подачу топлива в камеру карбюратора.Игольчатый клапан также меняется в том случае, когда он начинает работать с заеданием, что также приводит к нарушению подачи топлива в камеру. Ремонт […]

Снятие крышки карбюратора ВАЗ 2107 выполняется для регулировки или замены поплавка, игольчатого клапана или для продувки топливных форсунок в корпусе карбюратора. Для снятия крышки необязательно полностью снимать карбюратор с автомобиля, достаточно просто снять корпус воздушного фильтра.Перед началом работ приготовьте очиститель карбюратора в аэрозольном баллончике, также понадобится стандартный набор инструментов. […]

Демонтаж карбюратора на ВАЗ 2107 проводится для его очистки или замены вышедших из строя отдельных элементов. Карбюратор имеет довольно большое количество различных мелких деталей, таких как жиклеры, уплотнительные кольца, поэтому разборку и последующую чистку лучше проводить на чистом материале, заранее подготовленном, чтобы все детали, разложенные по порядку, могли уместиться на его поверхности, […]

Снятие пневмопривода дроссельной заслонки карбюратора ВАЗ 2107 выполняется для ремонта самого карбюратора, когда его необходимо полностью или частично разобрать. Ремонтные работы по снятию пневмопривода можно проводить без демонтажа карбюратора, достаточно просто снять все навесное оборудование, которое будет мешать ходу работы, в первую очередь, это корпус воздушного фильтра. Также производится снятие пневмопривода […]

В большинстве случаев нестабильная работа двигателя на холостом ходу связана с полным или частичным выходом из строя экономайзера ВАЗ 2107. Неисправность вызвана в первую очередь повреждением ее диафрагмы, в результате чего клапан частично или полностью перекрывает подачу топлива. Перед началом работ по снятию и замене экономайзера его необходимо проверить на работоспособность, на […]

Для проверки микровыключателя блока exx ваз 2107 понадобится мультиметр с режимом проверки сопротивления в цепи, а также стандартный набор инструментов.Порядок выполнения проверки следующий: Откройте колпак и очистите микровыключатель от грязи. Отсоединяем от него провода питания и протираем уайт-спиритом. Подключите клеммы омметра к клеммам переключателя и измерьте сопротивление. […]

Электропневматический клапан ВАЗ 2107, также называемый клапаном холостого хода, необходим для поддержания стабильных оборотов двигателя на холостом ходу, то есть на малых оборотах. Воздух подается в обход дроссельной заслонки. Блок управления отвечает за работу пневматического клапана, который, в зависимости от частоты вращения двигателя, открывает или закрывает клапан, уменьшая или увеличивая напряжение.Перед проведением […]

Блок управления электропневматическим клапаном ВАЗ 2107 — это обычное реле, расположенное в моторном отсеке автомобиля на правом брызговике кузова. При обнаружении каких-либо нарушений в работе пневмоклапана в первую очередь необходимо проверить работу его блока управления, а затем перейти к проверке самого клапана. Для проверки вам понадобится мультиметр и стандартный набор инструментов. Порядок выполнения ремонта […]

Замена топливного фильтра ВАЗ 2107 производится по карте техосмотра, в которой указывается необходимость выполнения данного действия каждые 30 000 км пробега автомобиля или в случае возникновения непредвиденной необходимости, связанной с ухудшением работы топливной системы. . Для проведения ремонта соответственно потребуется стандартный набор инструментов и новый топливный фильтр. Если у вас есть все необходимое, можете приступать к работе, для этого: […]

Сброс и проверка давления в топливной системе ВАЗ 2107 проводится в случае необходимости разгерметизации системы, вызванной различными ремонтными работами, связанными со снятием отдельных элементов.Проверка давления проводится для выявления неисправности в работе электрического топливного насоса или регулятора давления в топливной системе. Стоит помнить, что в топливной системе создается достаточно высокое давление, поэтому любые работы по разгерметизации […]

Регулятор давления топлива ВАЗ 2107 представляет собой перепускной клапан, который необходим для поддержания одного давления в топливной рампе. Регулятор подключается к топливной магистрали после топливного фильтра и крепится к рейке.Снятие осуществляется в случае его выхода из строя для последующей замены. Для снятия регулятора потребуется стандартный набор инструментов, а также специальный шестигранник для […]

Электробензонасос ВАЗ 2107 и датчик уровня топлива устанавливаются в топливный бак автомобиля. Основное назначение электрического бензонасоса — подача топлива через топливную систему автомобиля к форсункам. Кроме того, он создает необходимое давление в системе перед запуском двигателя, поскольку форсунки работают только при определенном давлении.Датчик топлива необходим для контроля уровня топлива в бензобаке. Основные поломки, […]

Замена форсунок на автомобиле ВАЗ 2107 производится при их выходе из строя, что в свою очередь проверяется измерением сопротивления их обмоток. Установленные на автомобиле форсунки представляют собой электромагнитные клапаны, которые измеряют подачу топлива в камеру сгорания цилиндров в зависимости от данных, полученных от датчиков системы впрыска. Управление форсунками осуществляет электронный блок управления — […]

В большинстве случаев топливная рампа ВАЗ 2107 снимается для ее замены, в случае каких-либо механических повреждений, а также для замены и ремонта форсунок системы впрыска автомобиля. Перед тем как приступить к ремонту, необходимо отсоединить минусовой провод АКБ, также сбросить давление в топливной системе. Порядок выполнения работ по замене топливной рампы имеет вид […]

Снятие регулятора холостого хода ВАЗ 2107 проводится с заменой его на новый в случае выхода из строя старого в результате каких-либо механических повреждений.Перед снятием регулятора рекомендуется прозвонить его тестером на работоспособность, проверка сводится к простому измерению напряжения на выводах блока, а после его снятия — измерению сопротивления на тех же выводах. Вам понадобится мультиметр для проверки […]

Ремонтные работы по замене корпуса дроссельной заслонки ВАЗ 2107 на инжекторном двигателе необходимо проводить на холодном двигателе, так как корпус демпфера довольно сильно нагревается и снимать его неудобно.Обычно снятие и замена корпуса производятся для замены прокладки, замены регулятора холостого хода или замены самого корпуса в случае механического повреждения. До как […]

В процессе эксплуатации автомобиля по техобслуживанию необходимо произвести замену фильтрующего элемента воздушного фильтра ВАЗ 2107. Фильтрующий элемент можно заменить, не снимая корпус фильтра. Для ремонта потребуется набор отверток. Порядок работы следующий: Крестовой отверткой открутите четыре винта, которыми крепится крышка корпуса фильтра.Отсоедините колодку проводов от датчика массового расхода воздуха. […]

Снятие кожуха воздушного фильтра ВАЗ 2107 проводится для его замены, при различных механических повреждениях, в результате которых была нарушена целостность его кожуха. Для снятия требуется стандартный набор инструментов, а именно плоскогубцы и набор отверток. Если у вас есть все необходимое, можно приступать к работе. Чтобы разобрать корпус фильтра, выполните следующие действия: Прежде всего […]

Снятие троса привода дроссельной заслонки ВАЗ 2107 производится для замены, если он вышел из строя в результате механического повреждения.Для завершения ремонта вам понадобится стандартный набор инструментов, новый трос и проникающая смазка. Если есть все необходимое, можно приступать к замене. Для снятия троса дроссельной заслонки необходимо: В салоне автомобиля снять наконечник троса с пальца педали […]

В качестве охлаждающей жидкости в автомобилях используется дистиллированная вода, содержащая различные химические добавки, которые придают ей необходимые свойства, такие как устойчивость к низким температурам, антикоррозионное действие на внутренние каналы системы охлаждения и сопротивление образованию накипи.Охлаждающая жидкость ядовита, поэтому будьте осторожны при обращении с ней; при попадании на кожу необходимо […]

Датчик включения вентилятора радиатора ВАЗ 2107 необходим для своевременного включения электродвигателя вентилятора при достижении температуры охлаждающей жидкости определенных диапазонов. Датчики отличаются температурой срабатывания и в большинстве случаев на автомобилях ВАЗ «классика» устанавливаются с рабочей температурой включения 92 °, то есть замыкающих контактов и размыкания 87 °. Перед заменой датчика вентилятора его необходимо проверить […]

Снятие электровентилятора радиатора ВАЗ 2107 производится как при его замене, так и в ремонте, а также при снятии самого радиатора с автомобиля. Электровентилятор состоит из корпуса, который прикреплен к радиатору и удерживает двигатель, сам электродвигатель и крыльчатку. Для снятия вентилятора требуется стандартный набор инструментов водителя. Если все есть, можно продолжать. Процесс снятия вентилятора выглядит как […]

Радиатор ВАЗ 2107 расположен в передней части кузова автомобиля и служит для охлаждения жидкости системы охлаждения, пропуская ее через трубки радиатора, которые при движении обдуваются встречным потоком воздуха, а также принудительный вентилятор системы.Замена радиатора производится в случае его выхода из строя, что проявляется в виде обычной коррозии трубок и, как следствие, разгерметизации. O […]

Впускная труба соединяет выпускной коллектор двигателя автомобиля с каталитическим нейтрализатором. Замена впускного патрубка ВАЗ 2107 проводится при механических повреждениях или коррозионных повреждениях. В смотровой яме труба подлежит замене. Для выполнения работ вам понадобится графитовая смазка и стандартный набор инструментов.На карбюраторном двигателе отсоедините переднюю трубу и хомут вспомогательного глушителя, отвернув гайки стяжных болтов. […]

Снятие дополнительного глушителя ВАЗ 2107 производится для его замены при его повреждении и нарушении герметичности. В большинстве случаев основная причина повреждений — коррозия металла. Вторичный глушитель расположен по центру между каталитическим нейтрализатором и главным глушителем. Для ремонта машину необходимо загнать на смотровую яму или эстакаду, а также иметь стандартный набор инструментов для ремонта […]

Замена каталитического нейтрализатора ВАЗ 2107 проводится так же, как и в случае с главным глушителем, в момент появления на его корпусе различных механических повреждений, в результате которых нарушено его уплотнение или сильное воздействие на него коррозия. Для замены катализатора загоните машину на яму или эстакаду, также подготовьте стандартный набор инструментов и […]

В большинстве случаев основной причиной замены главного глушителя на ВАЗ 2107 является его выход из строя из-за коррозии металла, в результате которой нарушается целостность его корпуса или соединительные швы трубы и корпуса.Для замены основного глушителя автомобиль необходимо загнать в яму или эстакаду. Глушитель смонтирован на резиновых подвесках, из-за которых […] вибрация

Советские автомобилисты знают ВАЗ-2107 более сорока лет. Эта модификация похожа на итальянский Fiat. В основном он отличается от него внешним видом и некоторыми узлами двигателя.

Это одна из самых старых моделей на отечественном рынке, поэтому как денежные затраты, так и время на ремонт потребуют соответствующих вложений.

Это во многом зависит от частоты работы машины и приложенных нагрузок.

Большинство начинающих автомобилистов понятия не имеют, с чего начать ремонт двигателя ВАЗ-2107. Для простоты следует уточнить, что, поскольку машина совсем не новая, потребляет достаточное количество бензина, потеряла тягу, она никак не может уехать на последней передаче в гору. Естественно, что на третьем надо «тянуть».

Результат:

• подогрев двигателя ВАЗ-2107;
• появление лишнего шума;
• появление стука;
• Повышенное напряжение масляного напорного насоса.

Все эти неприятности заставили вас отправиться к месту назначения методом отсоса.

В результате наблюдается повышенная температура двигателя ВАЗ-2107, и он начинает глохнуть.

Ваши дальнейшие действия тоже можно предсказать. Это:

1. Попытка самостоятельно найти первопричину поломки.
2. Поход на СТО за помощью.

Основные причины поломки:

• Полный износ распредвалов и появление на них шероховатых заусенцев.
• Нарушение целостности шлица на валу маслонасоса с параллельным зашлаковыванием его фильтра стружкой и прочим ненужным мусором.

В чем причина?

При такой интенсивной работе силового агрегата терялись смазочные свойства мотора, в результате изнашивались трущиеся детали и мотор заклинивал.

На СТО проведен ремонт, нужно заплатить значительную сумму. Что было сделано?

• натягивание цепи вверх;
• замена масляного насоса на новый;
• Замена моторного масла с предварительной промывкой;
• замена ГБЦ;
• замена большинства прокладок и масляного фильтра;
• установка нового реле генератора и замена свечей зажигания.

Как называется двигатель на автомобиле ВАЗ-2107, если его ремонтировали на СТО? А что ему делать после капремонта?

Такой ремонт капитальным не назовешь. Так как машина не въезжала в гору, она не тянет.

Капитальным ремонтом будет называться ремонт, результатом которого будет восстановление машины прежней тяги и мощности агрегата.

Есть простые способы определить, что у автомобиля ВАЗ-2107 пропала мощность двигателя. Они следующие:

1. Слишком большой расход моторного масла.
2. Уменьшение разгона автомобиля при нормальной работе карбюратора.
3. Выхлопные газы грязного цвета и копоть.
4. Большое количество следов сажи.

В чем причины снижения мощности силового агрегата?

• нарушение сцепления поршней со стенками цилиндров;
• потеря сжатия.

Неисправности типа пониженной компрессии, износа поршневых колец, изменения диаметра рабочих колец цилиндров на максимальный могут вызывать

Для тех, кто решил сэкономить и отремонтировать двигатель на автомобиле ВАЗ-2107 своими силами руки, рекомендации, перечисленные ниже.

• Необходимо подготовить место для проведения ремонтных работ на двигателе. Для этого вам понадобится яма и кран, так как двигатель нужно будет как-то снять. В противном случае ремонт будет обречен на неудачу.
• Для свободного доступа в моторный отсек снимаем капот.
• Отсоединение массы и снятие АКБ.
• Проведение работ по открытию радиатора и расширительного бачка путем откручивания всех необходимых болтов.
• Слив антифриза.
• Слив моторного масла из картера двигателя.
• Снятие воздушного фильтра и карбюратора. Эти детали стоит отложить, так как они долго не понадобятся.
• Отсоединение незакрепленного шланга от топливного насоса. Чтобы минимизировать потери бензина, в зазор нужно вставить болт М8.
• Снятие силового агрегата.
• Отсоединение труб, ведущих к печке, змеевика и свечных проводов.

Внутренняя работа в двигателе

• Съемка распредвала и ГРМ.
• Отвинчивание, для которого следует запастись динамометрическим ключом.

Это одна из важных процедур, и ее необходимо начинать, если в этом вопросе есть практика. Если у вас нет опыта, прочтите подробные инструкции по работе с этими винтами и ключами.

• Отсоединение и полное снятие
• Тщательный осмотр поршней и цилиндров на наличие появившихся тисненых символов.
• Пора залезть в смотровую яму для снятия защиты с картера двигателя.
• Обесточивание генератора и снятие его вместе с ремнем.
• Полное снятие с авто стартера.
• Снятие всех патрубков с системы охлаждения, радиатора и водяного насоса.

Приготовьтесь к тому, что ваш гараж будет выглядеть как блошиный рынок. Далее придется открутить все крепления картера сцепления, гайки от него и прибегнуть к помощи напарника, чтобы повесить снятый двигатель на балку.

1. Снятие масляного фильтра, сцепления, маховика, цепи привода ГРМ, звездочки коленчатого вала.
2. Осмотр коленвала.
3. Переход на работу с блоком цилиндров.

Если вас не пугает указанная работа, можно приступить к капитальному ремонту двигателя автомобиля ВАЗ-2107.

Двигатель и СТО

Следует отметить, что без помощи СТО не обойтись, так как вам придется обращаться к ним за услугами по расточке блока цилиндров и шлифовке коленчатого вала. Возможно, вам также потребуется выполнить другую работу.

Для автомобиля ВАЗ-2107 ремонт двигателя проводят проверенные автомастерские с определенной техникой и квалифицированными специалистами.

При самостоятельном проведении ремонта необходимо знать перечень основных неисправностей, которые могут возникнуть с двигателем ВАЗ-2107.

Двигатель ВАЗ-2107 — неисправности

1. Проблемы с работой системы питания, вплоть до полного выхода из строя ТНВД и обоих трубопроводов.

2. Наличие мусора в топливных и воздушных жиклерах.

3. Нарушение действия мембран пускового устройства, связанное с их повреждением.

4. Проблемы с исправностью высоковольтных проводов, свечей зажигания и распределителя вплоть до их полного выхода из строя.

5. Отказ насоса, наличие мусора в фильтре.

6. Максимальный износ цилиндра с поршнем, распредвалом, ГРМ.

Инжекторный двигатель ВАЗ-2107 также имеет ряд неисправностей, которые можно устранить вручную.

Неисправности двигателя

Чистый агрегат — это не только показатель любви автолюбителя к своему автомобилю, но и главный фактор повышения его мощности и экономичности.Это способствует повышению производительности автомобиля, экономному расходу топлива. Проблемы двигателя (инжектора) ВАЗ-2107, связанные с загрязнением, способствуют уменьшению объема впрыскиваемого топлива и нарушению состава топливовоздушной смеси.

Электронные системы умеют «лечить» засорение форсунок. Но это лечение не является основным, так как проблема остается с автомобилем ВАЗ-2107. Двигатель (фото ниже) перестает нормально тянуть, увеличивается расход и т. Д.

Основными признаками засорения являются:

• неравномерная работа мотора;
• прерывистое зажигание;
• потеря мощности;
• тройной или заводской отказ двигателя.

При подтверждении одного из этих признаков двигатель ВАЗ-2107 следует немедленно ремонтировать.

Игнорирование этого требования приведет к непоправимому ущербу.

Проведение ремонта может быть как самостоятельным, так и с привлечением специалистов.

Некоторые специалисты считают, что для исправления ситуации необходимо предпринять следующие действия:

После полного откручивания тщательно очистите или замените свечи зажигания.

Объяснение этому действию довольно простое: наличие большого количества сажи, которая оседает на свечах зажигания и тормозит их работу.

Также возможна замена масла и фильтров, так как проникновение растворителя в масло приводит к снижению его качества.

Так или иначе, важным моментом остается наблюдение за техническим состоянием своего автомобиля и своевременное устранение неисправностей автомобиля ВАЗ-2107.

Двигатель, цена которого сегодня колеблется от 50 до 55 тысяч рублей. приобрести не сложно.

Указанный силовой агрегат продается практически в каждом автомагазине крупного города. Это может быть как обычный карбюратор, так и инжекторный.

Карбюраторные гораздо реже инжекторных. Это связано с тем, что инжекторный двигатель ВАЗ-2107 оснащен электронной системой управления. И многие автомобилисты, имея такую ​​возможность, поменяли старый мотор на новый.

Вторичный рынок

Многие водители предпочитают сэкономить и купить подержанный двигатель, цена на который колеблется от 20 до 2 тысяч рублей. с пробегом не более 50 тыс. км.

Стоит учесть, что при покупке подержанного двигателя, чтобы быть уверенным в его качественных характеристиках, придется провести диагностику. Если результат вас устраивает, можете смело покупать.

Итак, мы узнали, как отремонтировать силовой агрегат автомобиля ВАЗ-«семерка».

Одним из легендарных силовых агрегатов, который производился на территории Советского Союза, является карбюраторный двигатель ВАЗ 2107. Всесоюзную популярность этот мотор получил благодаря простоте ремонта и обслуживания. Итак, в этой статье мы рассмотрим основные технические характеристики двигателя, а также основные неисправности и методы их устранения.

Технические характеристики

Прежде чем приступить к описанию неисправностей, стоит рассмотреть варианты моторов, которые устанавливались на карбюратор ВАЗ 2107.Характеристики и конструкция двигателя довольно просты. Двигатель имеет продольное рядное расположение цилиндров.

Так, на ВАЗ 2107 с карбюраторными версиями силовых агрегатов устанавливались моторы с маркировкой 2103 и 2106.

ВАЗ 2103

ВАЗ 2106

Двигатели комплектовались коробками передач ВАЗ — 4-ступенчатой ​​механической и 5-ступенчатой ​​механической коробками передач. В отличие от новых моделей, все силовые агрегаты вместо ремня имеют цепь ГРМ. В отличие от «пятерок», седьмая модель Жигулей имеет более увеличенную мощность и объем двигателя.

Уход за двигателем ВАЗ 2107 достаточно прост. Итак, мотор требует планового ТО каждые 10 000 км. Многие автолюбители задаются вопросом — какое масло заливать в двигатель? Учитывая конструкцию двигателя, наиболее подходящий вариант — «полусинтетика».

Многие автомобилисты утверждают, что лучше наливать «минеральную воду» или «синтетику» вообще. Конечно, двигатель на качественном масле проработает дольше, но в случае с «семеркой» даже производитель рекомендует литье «полусинтетику».Но для силовых агрегатов, оснащенных инжектором, а не карбюратором, уже рекомендуется использовать моторное масло более высокого критерия — «синтетика».

Наиболее частые неисправности

Хотя в ВАЗ 2107 установлен надежный двигатель, он не застрахован от поломок. Итак, чаще всего проблемы возникают в механизме сгорания топлива. Это связано с такими компонентами, как — карбюратор, зажигание и вспомогательные агрегаты. Рассмотрим основные причины неисправностей:

• Поплавок включается холодным и горячим.
• Двигатель троит.
• Перегрев силового агрегата.

Устранение неполадок

Теперь, когда основные неисправности стали известны, можно переходить непосредственно к методам решения проблемы. Поскольку мотор имеет довольно простую конструкцию, устранить неисправность сможет даже начинающий автолюбитель. Итак, перейдем непосредственно к рассмотрению ремонтных операций.

Плавающие обороты

Почему у меня плавающие обороты двигателя? Это связано со сгоранием топлива в цилиндрах.Если рассматривать эту проблему на холостом ходу, то часто причина кроется в карбюраторе. Неисправность регулятора холостого хода или неправильно отрегулированная подача топливовоздушной смеси. Нередко автомобилисты, чтобы исключить эффект, перебирают карбюратор, заменяя при этом винт регулировки холостого хода.

Если скорость горячая, то, скорее всего, в цилиндрах не полностью сгорело топливо или сбито зажигание. В этом случае необходимо отрегулировать карбюратор и диагностировать состояние зажигания.Также обороты плавают при сгорании клапанов на двигателях. В этом случае необходимо демонтировать ГБЦ и посмотреть состояние сборки. При снятии ГБЦ рекомендуется осмотреть состояние поршневого механизма.

Двигатель Troit

Как и при плавающих оборотах, отключение трансмиссии вызвано неправильной топливно-воздушной смесью или неисправным зажиганием. В этом случае нужно искать причину в подаче топлива, воздуха или искры.Чтобы достоверно проверить неисправность одной из систем, стоит проводить диагностические операции для каждого узла отдельно.

Итак, как показывает практика, автомобилисты начинают присматриваться к системе зажигания, а именно к состоянию и работоспособности свечей зажигания и высоковольтных проводов. В случае обнаружения поломки стоит заменить элемент, а затем диагностировать, исчезла ли проблема.

Если зажигание не сработало, то приступить к проверке подачи воздуха, так как именно через этот агрегат лежит путь к подаче топлива.Элемент воздушного фильтра осматривают визуально, и если он слишком грязный, рекомендуется его заменить. Текущее обслуживание агрегата следует проводить через каждые 20 000 км пробега.

Если проблема не обнаружена, то стоит перейти к подаче топлива. Итак, автомобилисту необходимо провести диагностику состояния карбюратора и бензонасоса. Если один из элементов вышел из строя или плохо работает, его необходимо отремонтировать или заменить.

Перегрев силового агрегата

Почему прогревается карбюраторный двигатель ВАЗ 2107? Это связано с тем, что в системе может быть нехватка охлаждающей жидкости.Чтобы проверить показатель, нужно посмотреть уровень охлаждающей жидкости в расширительном бачке.

Самая частая проблема всей «классики» — это вышедший из строя термостат, который заклинивает, и охлаждающая жидкость циркулирует по маленькому кругу. Таким образом, охлаждающая жидкость не успевает остыть по кругу. Неисправный термостат можно определить по частому включению электровентилятора и стрелке растущей температуры.

Для устранения проблемы необходимо заменить термостат.Если это не сделать вовремя, то частый перегрев силового агрегата может привести к закипанию мотора, что может привести к прогибу головки блока и капитальному ремонту.

Мощность

Двигатель ВАЗ 2107 считается одним из самых надежных силовых агрегатов из «классики». Итак, автомобиль комплектовался двумя вариантами моторов с маркировкой — 2103 и 2106. Ремонт двигателя осуществляется достаточно легко и просто, так как мотор имеет простую конструкцию.

Автомобильный двигатель — совершенный механизм, в котором хорошо продуманы системы смазки и охлаждения, подача топливовоздушной смеси.

Характеристики двигателя ВАЗ-2107

Одна из основных характеристик — мощность двигателя автомобиля ВАЗ-2107, которая может быть разной в зависимости от модификации автомобиля. Например, с момента появления на внутреннем рынке (1976 г.) было выпущено три модели с карбюраторными моторами:

• ВАЗ-2107 1.5: объем двигателя 1451 см 3, мощность 72 киловатта;
• ВАЗ-21072 1.3: объем 1290 см 3, мощность 64 киловатт;
• ВАЗ-21074 1.6 л. c: объем двигателя 1569 см 3, мощность 74 киловатт.

Кроме того, производитель выпустил две модификации автомобиля с инжекторным силовым агрегатом — 2107i 1.6 (мощность двигателя 70 киловатт) и 1.6MT (73 лошадиные силы). Нельзя не упомянуть модель 21073 1.7 с центральным впрыском топливовоздушной смеси. Эта разновидность «семерки» использует в качестве топлива бензин АИ-95 (другие модели — АИ-92), имеет объем двигателя 1689 см 3 и может похвастаться максимальной мощностью 76 лошадиных сил.

Утеряв ностальгическую скупую слезу, констатируем, что конвейерная жизнь автомобиля ВАЗ 2107 благополучно закончилась.Причем закончилось оно не дома в Тольятти, а в гостях, на Ижевском автосборочном заводе, где сейчас осваивается производство Lada Vesta. 7 выпускается более 30 лет и даже экспортировался в несколько стран по всему миру. Однако в последние годы машина выглядела довольно скромно на фоне новых иномарок, несмотря на то, что переднеприводная Лада надежно прикрывала ее зад.

Что дает замена двигателя

Автомобиль ВАЗ 2107 по сути представляет собой люксовую комплектацию 2105, но вся заднеприводная классика собрана на базе автомобиля Fiat 124 и двух двигателей, собранных по лицензии итальянского концерна.Конечно, нельзя утверждать, что семерка — это тот же 2101, только с прямоугольными фарами и более мощным двигателем. Есть разница, пусть и незначительная, которая явно не тянет на новую модель в модельном ряду завода.

Но так как другие автомобили ВАЗ не покупал, а свою развивать не мог, то семерку можно заранее считать другой моделью, хотя по всем канонам автомобильного мира это далеко не так. Чтобы не создавать иллюзий, достаточно взглянуть на разработку какой-то одной модели, скажем, Chevrolet Cheville.Он обновлялся каждые полгода и имел с десяток совершенно разных двигателей и кузовов.

Линейка двигателей ВАЗ 2107

Семерка также может похвастаться более чем одним двигателем, и в зависимости от того, какой двигатель может быть установлен на ВАЗ 2107, это была модификация автомобиля. Если брать в расчет только двигатели ВАЗ, то их может быть установлено 14 типов. Правда, конструктивно все они одинаковы и повторяют один и тот же Fiat 124, но имеют разные рабочие объемы, разные системы питания и разное навесное оборудование.Вкратце попробуем рассмотреть отличия потенциальных двигателей для 2107. Особого разнообразия в том, что есть, то есть не обещаем.

Родная семерка — это силовой агрегат от автомобиля ВАЗ 2105 с увеличенным до полутора литров объемом. Впервые в стране на пятерке был применен ременной привод, а не цепной привод распределительного вала, что потребовало внесения некоторых изменений в конструкцию цилиндро-поршневой группы и других изменений:

Следующим в рейтинге стал двигатель от 2105 объемом 1300 кубов мощностью 66 сил.Также в разное время на автомобиль устанавливались двигатели от ВАЗ 21011 с цепным приводом ГРМ, но наиболее удачным вариантом многие считают тройной двигатель. Самый простой и правильный по соотношению диаметра цилиндра к ходу поршня самый проверенный двигатель ВАЗ — это двигатель 2103, который когда-то был двигателем от Fiat 125 Special.

Поменять ВАЗ на ВАЗ

Но время шло, у ВАЗа появились новые двигатели и системы, которые можно было присоединить к старым классическим двигателям.В первую очередь это касается системы впрыска. Также серийно устанавливался инжекторный двигатель, точнее классический карбюраторный из семерки с инжектором. Помимо самой системы впрыска на такой двигатель устанавливали систему гидроподъемника, катализатор и систему натяжения цепи гидросистемы, если это был двигатель 2103.

Однако некорректное применение новых систем доставляло некоторые неудобства. Поскольку организация моторного отсека изначально не предусматривала систему впрыска, ее установка делала обслуживание двигателя неудобным.Особенно ударил катализатор, уменьшивший клиренс на несколько сантиметров. А на наших дорогах это часто приводило к поломке выхлопной системы. К тому же водители привыкли самостоятельно диагностировать и регулировать карбюраторные двигатели, а с инжектором эти дела не работали. Здесь нам понадобилась компьютерная диагностика, которую не каждый мог и хотел себе позволить.

Основные трудности при выборе мотора

После доработки двигателя 2108 и превращения его в 16-клапанный 106-сильный мотор появилась возможность устанавливать его и на классическую семерку.Это потребовало доработки как моторного щита, так и подушек двигателя. В моторах от переднеприводных автомобилей ВАЗ была необходима переделка картера, так как штатный картер от мотора Приорова не мог быть установлен без вмешательства сварщика, картер упирался в переднюю балку. Также потребовались переделки и патрубки системы охлаждения, стартера и частично электрооборудования.

Многие пошли легким путем. Просто установили 1,7-литровый двигатель Нива 21107, причем на него уже были установлены и система впрыска, и гидроподъемники.Двигатель стал на несколько лошадей мощнее, выхлоп за счет впрыска стал чище, а реакция двигателя на подачу топлива — ярче. Конечно, Альфа Ромео от ВАЗ 2107 никогда не выйдет, но в погоне за совершенством некоторые даже на семерку устанавливали двигатели от иномарок. Благо этого добра при разборке хватает, главное выбрать мотор примерно подходящего по габаритам и конфигурации навесного оборудования. Дизель вообще не принимался в расчет, так как с документами могли возникнуть серьезные проблемы.

Но самой большой проблемой при замене мотора 2107 на не родной была стыковка трансмиссии с двигателем. Для этого потребовалось интегрировать подшипник вала коробки передач в маховик, так как конструкция коробки передач переднеприводных автомобилей не предусматривала высоких нагрузок на ведущий вал коробки передач. Не исключено, что был некоторый выигрыш при установке другого двигателя на ВАЗ 2107, но проблемы с прохождением техосмотра для многих стали решающими при поиске самого мощного и современного автомобиля.

Небольшое прибавление мощности к нескольким лошадям, эффективности и более высокой динамике не смогло преодолеть все недостатки установки современных двигателей на семерку, поэтому для нас она навсегда останется той же семеркой, которая была самым роскошным массовым автомобилем в стране. Советов.
