Передаточное число это: Передаточное число: расчет, формула, определение

   22.11.1975  Оставить комментарий

Содержание

Передаточное число: расчет, формула, определение

Любое подвижное соединение, передающее усилие и меняющее направление движения, имеет свои технические характеристики. Основным критерием, определяющим изменение угловой скорости и направления движения, является передаточное число. С ним неразрывно связано изменение силы – передаточное отношение. Оно вычисляется для каждой передачи: ременной, цепной, зубчатой при проектировании механизмов и машин.

Перед тем как узнать передаточное число, надо посчитать количество зубьев на шестернях. Затем разделить их количество на ведомом колесе на аналогичный показатель ведущей шестерни. Число больше 1 означает повышающую передачу, увеличивающую количество оборотов, скорость. Если меньше 1, то передача понижающая, увеличивающая мощность, силу воздействия.

Общее определение

Наглядный пример изменения числа оборотов проще всего наблюдать на простом велосипеде. Человек медленно крутит педали. Колесо вращается значительно быстрее. Изменение количества оборотов происходит за счет 2 звездочек, соединенных в цепь. Когда большая, вращающаяся вместе с педалями, делает один оборот, маленькая, стоящая на задней ступице, прокручивается несколько раз.

Передачи с крутящим моментом

В механизмах используют несколько видов передач, изменяющих крутящий момент. Они имеют свои особенности, положительные качества и недостатки. Наиболее распространенные передачи:

  • ременная;
  • цепная;
  • зубчатая.

Ременная передача самая простая в исполнении. Используется при создании самодельных станков, в станочном оборудование для изменения скорости вращения рабочего узла, в автомобилях.

Ремень натягивается между 2 шкивами и передает вращение от ведущего в ведомому. Производительность низкая, поскольку ремень скользит по гладкой поверхности. Благодаря этому, ременной узел является самым безопасным способом передавать вращение. При перегрузке происходит проскальзывание ремня, и остановка ведомого вала.

Передаваемое количество оборотов зависит от диаметра шкивов и коэффициента сцепления. Направление вращения не меняется.

Переходной конструкцией является ременная зубчатая передача.

На ремне имеются выступы, на шестерне зубчики. Такой тип ремня расположен под капотом автомобиля и связывает звездочки на осях коленвала и карбюратора. При перегрузе ремень рвется, так как это самая дешевая деталь узла.

Цепная состоит из звездочек и цепи с роликами. Передающееся число оборотов, усилие и направление вращения не меняются. Цепные передачи широко применяются в транспортных механизмах, на конвейерах.

Характеристика зубчатой передачи

В зубчатой передаче ведущая и ведомая детали взаимодействуют непосредственно, за счет зацепления зубьев. Основное правило работы такого узла – модули должны быть одинаковыми. В противном случае механизм заклинит. Отсюда следует, что диаметры увеличиваются в прямой зависимости от количества зубьев. Одни значения можно в расчетах заменить другими.

Модуль – размер между одинаковыми точками двух соседних зубьев.

Например, между осями или точками на эвольвенте по средней линии Размер модуля состоит из ширины зуба и промежутка между ними. Измерять модуль лучше в точке пересечения линии основания и оси зубца. Чем меньше радиус, тем сильнее искажается промежуток между зубьями по наружному диаметру, он увеличивается к вершине от номинального размера. Идеальные формы эвольвенты практически могут быть только на рейке. Теоретически на колесе с максимально бесконечным радиусом.

Деталь с меньшим количеством зубьев называют шестерней. Обычно она ведущая, передает крутящий момент от двигателя.

Зубчатое колесо имеет больший диаметр и в паре ведомое. Оно соединено с рабочим узлом. Например, передает вращение с необходимой скоростью на колеса автомобиля, шпиндель станка.

Обычно посредством зубчатой передачи уменьшается количество оборотов и увеличивается мощность. Если в паре деталь, имеющая больший диаметр, ведущая, на выходе шестерня имеет большее количество оборотов, вращается быстрее, но мощность механизма падает. Такие передачи называют понижающими.

Зачем нужна паразитка

При взаимодействии шестерни и колеса происходит изменение сразу нескольких величин:

  • количества оборотов;
  • мощности;
  • направление вращения.

Только в планетарных узлах с нарезкой зубьев по внутреннему диаметру венца сохраняется направление вращения. При наружном зацеплении ставится две одинаковые шестерни подряд. Их взаимодействие не меняет ничего, кроме направления движения. В этом случае обе зубчатые детали называются шестернями, колеса нет. Вторая, промежуточная, получила название «паразитка», поскольку в вычислениях не участвует, меняет только знак.

Виды зубчатых соединений

Зубчатое зацепление может иметь различную форму зуба на деталях. Это зависит от исходной нагрузки и расположения осей сопрягаемых деталей. Различают виды зубчатых подвижных соединений:

  • прямозубая;
  • косозубая;
  • шевронная;
  • коническая;
  • винтовая;
  • червячная.

Самое распространенное и простое в исполнении прямозубое зацепление. Наружная поверхность зуба цилиндрическая. Расположение осей шестерни и колеса параллельное. Зуб расположен под прямым углом к торцу детали.

Когда нет возможности увеличить ширину колеса, а надо передать большое усилие, зуб нарезают под углом и за счет этого увеличивают площадь соприкосновения. Расчет передаточного числа при этом не изменяется. Узел становится более компактным и мощным.

Недостаток косозубых зацеплений в дополнительной нагрузки на подшипники. Сила от давления ведущей детали действует перпендикулярно плоскости контакта. Кроме радиального, появляется осевое усилие.

Компенсировать напряжение вдоль оси и еще больше увеличить мощность позволяет шевронное соединение. Колесо и шестерня имеют 2 ряда косых зубьев, направленных в разные стороны. Передающее число рассчитывается аналогично прямозубому зацеплению по соотношению количества зубьев и диаметров. Шевронное зацепление сложное в исполнении. Оно ставится только на механизмах с очень большой нагрузкой.

В конической зубчатой передачи оси расположены под углом. Рабочий элемент нарезается по конической плоскости. Передаточное число таких пар может равняться 1, когда надо только изменить плоскость действия силы. Для увеличения мощности нарезается полукруглый зуб. Передающееся количество оборотов считается только по зубу, диаметр в основном используется при расчетах габаритов узла.

Винтовая передача имеет зуб, нарезанный под углом 45⁰. Это позволяет располагать оси рабочих элементов перпендикулярно в разных плоскостях.

У червячной передачи нет шестерни, ее заменяет червяк. Оси деталей не пересекаются. Они расположены перпендикулярно в пространстве, но разных плоскостях. Передаточное число пары определяется количеством заходов резьбы на червяке.

Кроме перечисленных производят и другие виды передач, но они встречаются крайне редко и к стандартным не относятся.

Многоступенчатые редукторы

Как подобрать нужное передаточное число. Двигатель обычно выдает несколько тысяч оборотов в минуту. На выходе – колесах автомобиля и шпинделе станка, такая скорость вращения приведет к аварии. Мощности исполняющего механизма не хватит, чтобы рабочий инструмент мог резать металл, а колеса сдвинули автомобиль. Одна пара зубчатого зацепления не сможет обеспечить требуемое понижение или ведомая деталь  должна иметь огромные размеры.

Создается многоступенчатый узел с несколькими парами зацеплений. Передаточное число редуктора считается как произведение чисел каждой пары.

Uр = U1×U2 × … ×Un;

Где:

Uр – передаточное число редуктора;

U1,2,n – каждой из пар.

Перед тем как подобрать передаточное число редуктора, надо определиться с количеством пар, направлением вращения выходного вала, и делать расчет в обратном порядке, исходя из максимально допустимых габаритов колес.

В многоступенчатом редукторе все зубчатые детали, находящиеся между ведущей шестерней на входе в редуктор и ведомым зубчатым венцом на выходном валу, называются промежуточными. Каждая отдельная пара имеет свое передающееся число, шестерню и колесо.

Редуктор и коробка скоростей

Любая коробка скоростей с зубчатым зацеплением является редуктором, но обратное утверждение неверно.

Коробка скоростей представляет собой редуктор с подвижным валом, на котором расположены шестерни разного размера. Смещаясь вдоль оси, он включает в работу то одну, то другую пару деталей. Изменение происходит за счет поочередного соединения различных шестерен и колес. Они отличаются диаметром и передающимся количеством оборотов. Это дает возможность изменять не только скорость, но и мощность.

Трансмиссия автомобиля

В машине поступательное движение поршня преобразуется во вращательное коленвала. Трансмиссия представляет собой сложный механизм с большим количеством различных узлов, взаимодействующих между собой. Ее назначение — передать вращение от двигателя на колеса и регулировка количества оборотов – скорости и мощности автомобиля.

В состав трансмиссии входит несколько редукторов. Это, прежде всего:

  • коробка передач – скоростей;
  • дифференциал.

Коробка передач в кинематической схеме стоит сразу за коленвалом, изменяет скорость и направление вращения.

Посредством переключения – перемещения вала, шестерни на валу соединяются поочередно с разными колесами. При включении задней скорости, через паразитку меняется направление вращения, автомобиль в результате движется назад.

Дифференциал представляет собой конический редуктор с двумя выходными валами, расположенными в одной оси напротив друг друга. Они смотрят в разные стороны. Передаточное число редуктора – дифференциала небольшое, в пределах 2 единиц. Он меняет положение оси вращения и направление. Благодаря расположению конических зубчатых колес напротив друг друга, при зацеплении с одной шестерней они крутятся в одном направлении относительно положения оси автомобиля, и передают вращательный момент непосредственно на колеса. Дифференциал изменяет скорость и направление вращения ведомых коничек, а за ними и колес.

Как рассчитать передаточное число

Шестерня и колесо имеют разное количество зубов с одинаковым модулем и пропорциональный размер диаметров. Передаточное число показывает, сколько оборотов совершит ведущая деталь, чтобы провернуть ведомую на полный круг. Зубчатые передачи имеют жесткое соединение. Передающееся количество оборотов в них не меняется. Это негативно сказывается на работе узла в условиях перегрузок и запыленности. Зубец не может проскользнуть, как ремень по шкиву и ломается.

Расчет без учета сопротивления

В расчете передаточного числа шестерен используют количество зубьев на каждой детали или их радиусы.

u12 = ± Z2/Z1 и u21 = ± Z1/Z2,

Где u12 – передаточное число шестерни и колеса;

Z2 и Z1 – соответственно количество зубьев ведомого колеса и ведущей шестерни.

Знак «+» ставится, если направление вращения не меняется. Это относится к планетарным редукторам и зубчатым передачам с нарезкой зубцов по внутреннему диаметру колеса. При наличии паразиток – промежуточных деталей, располагающихся между ведущей шестерней и зубчатым венцом, направление вращения изменяется, как и при наружном соединении. В этих случаях в формуле ставится «–».

При наружном соединении двух деталей посредством расположенной между ними паразитки, передаточное число вычисляется как соотношение количества зубьев колеса и шестерни со знаком «+». Паразитка в расчетах не участвует, только меняет направление, и соответственно знак перед формулой.

Обычно положительным считается направление движения по часовой стрелке. Знак играет большую роль при расчетах многоступенчатых редукторов. Определяется передаточное число каждой передачи отдельно по порядку расположения их в кинематической цепи. Знак сразу показывает направление вращения выходного вала и рабочего узла, без дополнительного составления схем.

Вычисление передаточного числа редуктора с несколькими зацеплениями – многоступенчатого, определяется как произведение передаточных чисел и вычисляется по формуле:

u16 = u12×u23×u45×u56 = z2/z1×z3/z2×z5/z4×z6/z5 = z3/z1×z6/z4

Способ расчета передаточного числа позволяет спроектировать редуктор с заранее заданными выходными значениями количества оборотов и теоретически найти передаточное отношение.

Зубчатое зацепление жесткое. Детали не могут проскальзывать относительно друг друга, как в ременной передаче и менять соотношение количества вращений. Поэтому на выходе обороты не изменяются, не зависят от перегруза. Верным получается расчет скорости угловой и количества оборотов.

КПД зубчатой передачи

Для реального расчета передаточного отношения, следует учитывать дополнительные факторы. Формула действительна для угловой скорости, что касается момента силы и мощности, то они в реальном редукторе значительно меньше. Их величину уменьшает сопротивление передаточных моментов:

  • трение соприкасаемых поверхностей;
  • изгиб и скручивание деталей под воздействием силы и сопротивление деформации;
  • потери на шпонках и шлицах;
  • трение в подшипниках.

Для каждого вида соединения, подшипника и узла имеются свои корректирующие коэффициенты. Они включаются в формулу. Конструктора не делают расчеты по изгибу каждой шпонки и подшипника. В справочнике имеются все необходимые коэффициенты. При необходимости их можно рассчитать. Формулы простотой не отличаются. В них используются элементы высшей математики. В основе расчетов способность и свойства хромоникелевых сталей, их пластичность, сопротивление на растяжение, изгиб, излом и другие параметры, включая размеры детали.

Что касается подшипников, то в техническом справочнике, по которому их выбирают, указаны все данные для расчета их рабочего состояния.

При расчете мощности, основным из показателей зубчатых зацепления является пятно контакта, оно указывается в процентах и его размер имеет большое значение. Идеальную форму и касание по всей эвольвенте могут иметь только нарисованные зубья. На практике они изготавливаются с погрешностью в несколько сотых долей мм. Во время работы  узла под нагрузкой на эвольвенте появляются пятна в местах воздействия деталей друг на друга. Чем больше площадь на поверхности зуба они занимают, тем лучше передается усилие при вращении.

Все коэффициенты объединяются вместе, и в результате получается значение КПД редуктора. Коэффициент полезного действия выражается в процентах. Он определяется соотношением мощности на входном и выходном валах. Чем больше зацеплений, соединений и подшипников, тем меньше КПД.

Передаточное отношение зубчатой передачи

Значение передаточного числа зубчатой передачи совпадает передаточным отношением. Величина угловой скорости и момента силы изменяется пропорционально диаметру, и соответственно количеству зубьев, но имеет обратное значение.

Чем больше количество зубьев, тем меньше угловая скорость и сила воздействия – мощность.

При схематическом изображении величины силы и перемещения шестерню и колесо можно представить в виде рычага с опорой в точке контакта зубьев и сторонами, равными диаметрам сопрягаемых деталей. При смещении на 1 зубец их крайние точки проходят одинаковое расстояние. Но угол поворота и крутящий момент на каждой детали разный.

Например, шестерня с 10 зубьями проворачивается на 36°. Одновременно с ней деталь с 30 зубцами смещается на 12°. Угловая скорость детали с меньшим диаметром значительно больше, в 3 раза. Одновременно и путь, который проходит точка на наружном диаметре имеет обратно пропорциональное отношение. На шестерне перемещение наружного диаметра меньше. Момент силы увеличивается обратно пропорционально соотношению перемещения.

Крутящий момент увеличивается вместе с радиусом детали. Он прямо пропорционален размеру плеча воздействия – длине воображаемого рычага.

Передаточное отношение показывает, насколько изменился момент силы при передаче его через зубчатое зацепление. Цифровое значение совпадает с переданным числом оборотов.

Передаточное отношение редуктора вычисляется по формуле:

U12 = ±ω1/ω2=±n1/n2

где U12 – передаточное отношение шестерни относительно колеса;

ω1 и ω2 – угловые скорости ведущего и ведомого элемента соединения;

n1 и n2 – частота вращения.

Отношение угловых скоростей можно считать через число зубьев. При этом направление вращения не учитывается и все цифры с положительным знаком.

Зубчатая передача имеет самый высокий КПД и наименьшую защиту от перегруза – ломается элемент приложения силы, приходится делать новую дорогостоящую деталь со сложной технологией изготовления.

8.6: Ступенчатые зубчатые редукторы

В некоторых ситуациях, для проекта может потребоваться использование механического преимущества, которое не может быть достигнуто с помощью простого передаточного отношения, или является практически не реализуемым. Например, если для проекта робота VEX требуется создание передаточного отношения 12:500, это может стать проблемой, так как шестерни с 500-ю зубьями не существует. В данной ситуации, проектировщик может использовать несколько зубчатых редукторов в одном механизме. Это называется ступенчатым изменением передаточного числа (зубчатым редуктором).

В ступенчатой системе передач присутствует несколько пар шестерен. Каждая пара обладает собственным передаточным отношением, при этом пары соединяются между собой с помощью оси. В результате получается ступенчатая система передач, которая, как и прежде, имеет ведущую и ведомую шестерни, а также обладает передаточным числом (теперь называемым «сложным передаточным числом»). Сложное передаточное отношение рассчитывается путем умножения передаточных чисел всех взятых пар шестерен.

Для примера, представленного выше, суммарное передаточное число рассчитывается следующим образом:

Сложное передаточное число = Число 1 х Число 2 = (60 / 12) x (60 / 12) = (5) x (5) = 25

Это означает, что выходной вал вращается в 25 раз медленнее входного вала при 25-кратном крутящем моменте. Сложные передаточные числа легко складываются!

В примере выше представлена коробка передач, состоящая из двенадцати передач 12:60 в составе ступенчатого редуктора. Этим достигается сложное передаточное число 224 140 625, что равно почти четверти биллиона к одному. Это означает, что количество оборотов на входе, равное 244 140 625, даст всего 1 оборот на выходе! Интересный факт: если вход будет вращаться раз в секунду, для получения одного единственного оборота на выходе потребуется приблизительно 7 лет и 9 месяцев.



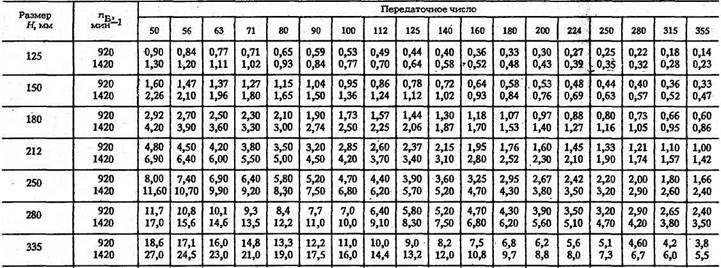

Передаточное число редуктора

Передаточное отношение: общее определение

Передаточное отношение — это соотношение угловых скоростей или крутящих моментов валов (в зависимости от строения механизма).
Передачи применяются для того, чтобы передать вращающий момент от электродвигателя к исполнительному устройству. Почему это необходимо? Дело в том, что сам мотор обычно не может передать требуемый вращающий момент, кроме того, частота вращения вала электродвигателя оказывается слишком велика, поэтому её надо понизить. Для этого и сконструированы понижающие передачи, редукторы. Таким образом удаётся изменить сразу и частоту вращения вала, и крутящий момент.


Передачи с крутящим моментом Механизм передачи крутящего момента — редуктор — имеет входной и выходной валы.
Существует два способа передачи вращающего момента: жёсткий (момент передается жесткими звеньями, например, шестернями) и фрикционный (момент передается силами трения, работающих на поверхностях вала, например, ременная передача). Также есть возможность совмещать эти способы передачи.
Характеристика зубчатой передачи редуктора
Зубчатая передача редуктора – это механизм, состоящих из отдельных звеньев для передачи мощности через вращение зубчатых колёс. Такую зубчатую передачу используют в механических редукторах для преобразования движения.
Зубчатые редукторы очень часто задействуют в машиностроении. Именно их выбирают благодаря большому количеству преимуществ: высокому КПД, долгому сроку службы механизма, маленьким габаритам, постоянству передаточного отношения, простой и надёжной конструкции.
Также у этих редукторов есть и недостатки. К ним относят шум при больших скоростях и большие размеры редукторов, если передаточные отношения велики. Тем не менее, плюсов их использования гораздо больше, чем минусов, что и определяет итоговую востребованность.


Многоступенчатые редукторы Как известно, современные электродвигатели выдают частоту ведущего вала примерно в районе полутора тысячи (1500) оборотов в минуту. А конечным потребителям в цепочке передачи движения обычно требуется куда меньшая частота. Стоит рассмотреть для лучшего понимания на конкретном примере. Возьмём, скажем, ленту транспортёра. Она движется медленно. Как же сделать так, чтобы надежно передать вращающий момент от электродвигателя к конечному устройству?
Здесь на помощь как раз и придут многоступенчатые редукторы. Наличие нескольких ступеней позволяет сделать компактное устройство, значительно снижающее частоту вращения вала.


Как правильно рассчитать передаточное число Передаточное число многоступенчатого редуктора вычисляется как произведение передаточных чисел каждой ступени.
Пример. В редукторе четыре зубчатые пары, передаточные отношения каждой из которых тоже равны 4. Общее передаточное число тогда будет равно 4х4х4х4 = 256.
В общем случае общее передаточное отношение редуктора равно отношению частоты вращения входного (ведущего) вала и частоты вращения ведомого (выходного) вала. Отсюда следует, что если выходной вал вращается медленнее входного, то передаточное отношение будет больше единицы. Такие передачи называют понижающими. Если же скорость выходного вала будет выше скорости входного вала, то передаточное число будет меньше единицы. В этом случае говорят о повышающей передаче или мультипликаторе.
При передаче движения всегда соответственно меняется и крутящий момент: если передача понижающая, то момент увеличивается, если повышающая, то уменьшается. Поэтому передаточное число можно представить как отношение крутящего момента на выходе к крутящему моменту на входе в редуктор.


Расчёт без учета сопротивления Любой редуктор состоит из зубчатых пар. Чтобы рассчитать передаточное число каждой пары, надо разделить количество зубьев ведущего колеса на количество зубьев ведомого колеса.

Важно! При этом надо смотреть, меняется ли направление вращения шестеренки. Если меняется, то передаточное отношение принимается со знаком минус, если не меняется, то плюс. Направление вращения не меняется, если у колеса нарезка зубьев сделана внутри колеса.
Если в передаче участвует так называемая паразитка, то она в расчете передаточного отношения не участвует, так как ее задача лишь менять направление движения.
Также при расчете передаточных отношений можно использовать наружный диаметр шестерни. Иногда это удобно, если посчитать число зубьев затруднительно. Важно: зубчатая передача жесткая, здесь нет проскальзывания, как в ременной передаче, поэтому передаточное число всегда можно рассчитать с абсолютной точностью.
Если в редукторе применен червячный редуктор, то его передаточное отношение определяется как отношение числа зубьев ведущего колеса к числу заходов (витков) червяка. Чаще всего у червяка один заход, поэтому ясно: передаточное отношение червячной пары огромно, а вращающий момент может повышаться в десятки раз.


КПД зубчатой передачи Преимуществами данной передачи считаются:
  1. Большая и неограниченная мощность.
  2. Небольшая масса и габариты.
  3. Большой коэффициент полезного действия (приблизительно 0,95-0,99).
  4. Надёжны, но нуждаются в большой точности изготовления.

КПД определяется как отношение реально полученной энергии к потребленной. Чем выше КПД механизма, тем больше энергии преобразовывается на полезные цели, тем меньше потери, тем эффективнее механизм.
Учёные всего мира постоянно ведут борьбу именно за сокращение непроизводительных потерь. Чтобы обеспечить хорошую работу машины с большим КПД, можно использовать масла с различными свойствами при больших изменениях температуры среды. При экспериментах с различными видами масла совместно с допустимой нагрузочной способности зубчатых передач на рабочих поверхностях зубьев не обнаружили развитие процесса разрушения, что обеспечивает отличные технико-экономические показатели машины.

Важно! КПД зубчатой передачи сильно зависит от точности изготовления зубчатых колес. В случае грубых нарушений геометрии в редукторе будут большие расходы энергии, он будет нагреваться, его КПД значительно упадёт. Поэтому редукторы следует приобретать только у проверенных производителей.


Постоянное и переменное передаточное отношение редуктора Передаточное отношение может быть как постоянным, так и переменным. При переменном случае оно может меняться бесступенчато или ступенчато. В промышленности нашли применение обе эти схемы. Если передаточное число меняется плавно, то такое устройство называют вариатором. Эти устройства дороги и требуют точной сборки и квалифицированного обслуживания. Но всё это оправдывается конечным результатом — их полезность уже проверена временем.

ПЕРЕДАТОЧНОЕ ЧИСЛО — это… Что такое ПЕРЕДАТОЧНОЕ ЧИСЛО?

ПЕРЕДАТОЧНОЕ ЧИСЛО
ПЕРЕДАТОЧНОЕ ЧИСЛО — отношение числа зубьев колеса к числу зубьев шестерни в зубчатой передаче, числа зубьев колеса к числу заходов червяка в червячной передаче, числа зубьев большой звездочки к числу зубьев малой в цепной передаче; диаметра большого шкива или катка к диаметру меньшего в ременной или фрикционной передаче (нерегулируемой).
Всегда больше или равно 1.

Большой Энциклопедический словарь. 2000.

  • ПЕРЕДАТОЧНОЕ ОТНОШЕНИЕ
  • ПЕРЕДАЧА

Полезное


Смотреть что такое «ПЕРЕДАТОЧНОЕ ЧИСЛО» в других словарях:

  • Передаточное число — ( ) является величиной, обратной передаточному отношению, и рассчитывается как отношение числа зубьев ведомой шестерни ( ) к числу зубьев ведущей шестерни ( ), а также, как отношение длин окружностей в сечении (или радиусов окружностей в сечении) …   Википедия

  • ПЕРЕДАТОЧНОЕ ЧИСЛО — передаточное отношение отношение числа оборотов ведомого вала к числу оборотов ведущего вала. Самойлов К. И. Морской словарь. М. Л.: Государственное Военно морское Издательство НКВМФ Союза ССР, 1941 …   Морской словарь

  • передаточное число — величина, обратная постоянной счетчика, выражающая соотношение между числом оборотов подвижной части и энергией, учитываемой счетчиком: в оборотах на киловатт час [об/(кВт•ч)] для счетчиков активной энергии; в оборотах на киловар час… …   Справочник технического переводчика

  • передаточное число — отношение числа зубьев колеса к числу зубьев шестерни в зубчатой передаче, числа зубьев колеса к числу заходов червяка в червячной передаче, числа зубьев большой звёздочки к числу зубьев малой в цепной передаче; отношение диаметра большого шкива… …   Энциклопедический словарь

  • передаточное число — pavaros skaičius statusas T sritis fizika atitikmenys: angl. gear ratio; transmission ratio vok. Übersetzungsverhältnis, n; Übersetzungszahl, f rus. передаточное отношение, n; передаточное число, n pranc. rapport de transmission, m; rapport… …   Fizikos terminų žodynas

  • Передаточное число —         отношение числа зубьев колеса к числу зубьев шестерни Зубчатая передача), числа зубьев колеса к числу заходов червяка в червячной передаче (См. Червячная передача), числа зубьев большой звёздочки к числу зубьев малой в цепной передаче (См …   Большая советская энциклопедия

  • ПЕРЕДАТОЧНОЕ ЧИСЛО — отношение числа зубьев большего колеса к числу зубьев меньшего в зубчатой передаче, числа зубьев колеса к числу заходов червяка в червячной передаче, числа зубьев большой звёздочки к числу зубьев малой в цепной передаче, а также диаметра большого …   Большой энциклопедический политехнический словарь

  • Передаточное число — English: Transfer number Величина, обратная постоянной счетчика, выражающая соотношение между числом оборотов подвижной части и энергией, учитываемой счетчиком: в оборотах на киловатт час об/[(кВт×ч)] для счетчиков активной энергии; в… …   Строительный словарь

  • передаточное число зубчатой передачи — (u) передаточное число Отношение числа зубьев колеса к числу зубьев шестерни. [ГОСТ 16530 83] Тематики передачи зубчатые Обобщающие термины параметры зубчатой передачи и характеристики зубчатого зацепленияпонятия, относящиеся к зубчатому… …   Справочник технического переводчика

  • передаточное число редуктора воздушного винта ТВД — передаточное число редуктора винта Механизм для уменьшения частоты вращения воздушного винта по отношению к частоте вращения вала ГТД. [ГОСТ 23851 79] Тематики двигатели летательных аппаратов Синонимы передаточное число редуктора винта EN… …   Справочник технического переводчика

Передаточное число что это такое

Любое подвижное соединение, передающее усилие и меняющее направление движения, имеет свои технические характеристики. Основным критерием, определяющим изменение угловой скорости и направления движения, является передаточное число. С ним неразрывно связано изменение силы – передаточное отношение. Оно вычисляется для каждой передачи: ременной, цепной, зубчатой при проектировании механизмов и машин.

Перед тем как узнать передаточное число, надо посчитать количество зубьев на шестернях. Затем разделить их количество на ведомом колесе на аналогичный показатель ведущей шестерни. Число больше 1 означает повышающую передачу, увеличивающую количество оборотов, скорость. Если меньше 1, то передача понижающая, увеличивающая мощность, силу воздействия.

Общее определение

Наглядный пример изменения числа оборотов проще всего наблюдать на простом велосипеде. Человек медленно крутит педали. Колесо вращается значительно быстрее. Изменение количества оборотов происходит за счет 2 звездочек, соединенных в цепь. Когда большая, вращающаяся вместе с педалями, делает один оборот, маленькая, стоящая на задней ступице, прокручивается несколько раз.

Передачи с крутящим моментом

В механизмах используют несколько видов передач, изменяющих крутящий момент. Они имеют свои особенности, положительные качества и недостатки. Наиболее распространенные передачи:

Ременная передача самая простая в исполнении. Используется при создании самодельных станков, в станочном оборудовании для изменения скорости вращения рабочего узла, в автомобилях.

Ремень натягивается между 2 шкивами и передает вращение от ведущего в ведомому. Производительность низкая, поскольку ремень скользит по гладкой поверхности. Благодаря этому, ременной узел является самым безопасным способом передавать вращение. При перегрузке происходит проскальзывание ремня, и остановка ведомого вала.

Передаваемое количество оборотов зависит от диаметра шкивов и коэффициента сцепления. Направление вращения не меняется.

Переходной конструкцией является ременная зубчатая передача.

На ремне имеются выступы, на шестерне зубчики. Такой тип ремня расположен под капотом автомобиля и связывает звездочки на осях коленвала и карбюратора. При перегрузе ремень рвется, так как это самая дешевая деталь узла.

Цепная состоит из звездочек и цепи с роликами. Передающееся число оборотов, усилие и направление вращения не меняются. Цепные передачи широко применяются в транспортных механизмах, на конвейерах.

Характеристика зубчатой передачи

В зубчатой передаче ведущая и ведомая детали взаимодействуют непосредственно, за счет зацепления зубьев. Основное правило работы такого узла – модули должны быть одинаковыми. В противном случае механизм заклинит. Отсюда следует, что диаметры увеличиваются в прямой зависимости от количества зубьев. Одни значения можно в расчетах заменить другими.

Модуль – размер между одинаковыми точками двух соседних зубьев.

Например, между осями или точками на эвольвенте по средней линии Размер модуля состоит из ширины зуба и промежутка между ними. Измерять модуль лучше в точке пересечения линии основания и оси зубца. Чем меньше радиус, тем сильнее искажается промежуток между зубьями по наружному диаметру, он увеличивается к вершине от номинального размера. Идеальные формы эвольвенты практически могут быть только на рейке. Теоретически на колесе с максимально бесконечным радиусом.

Деталь с меньшим количеством зубьев называют шестерней. Обычно она ведущая, передает крутящий момент от двигателя.

Зубчатое колесо имеет больший диаметр и в паре ведомое. Оно соединено с рабочим узлом. Например, передает вращение с необходимой скоростью на колеса автомобиля, шпиндель станка.

Обычно посредством зубчатой передачи уменьшается количество оборотов и увеличивается мощность. Если в паре деталь, имеющая больший диаметр, ведущая, на выходе шестерня имеет большее количество оборотов, вращается быстрее, но мощность механизма падает. Такие передачи называют понижающими.

Зачем нужна паразитка

При взаимодействии шестерни и колеса происходит изменение сразу нескольких величин:

  • количества оборотов;
  • мощности;
  • направление вращения.

Только в планетарных узлах с нарезкой зубьев по внутреннему диаметру венца сохраняется направление вращения. При наружном зацеплении ставится две одинаковые шестерни подряд. Их взаимодействие не меняет ничего, кроме направления движения. В этом случае обе зубчатые детали называются шестернями, колеса нет. Вторая, промежуточная, получила название «паразитка», поскольку в вычислениях не участвует, меняет только знак.

Виды зубчатых соединений

Зубчатое зацепление может иметь различную форму зуба на деталях. Это зависит от исходной нагрузки и расположения осей сопрягаемых деталей. Различают виды зубчатых подвижных соединений:

Самое распространенное и простое в исполнении прямозубое зацепление. Наружная поверхность зуба цилиндрическая. Расположение осей шестерни и колеса параллельное. Зуб расположен под прямым углом к торцу детали.

Когда нет возможности увеличить ширину колеса, а надо передать большое усилие, зуб нарезают под углом и за счет этого увеличивают площадь соприкосновения. Расчет передаточного числа при этом не изменяется. Узел становится более компактным и мощным.

Недостаток косозубых зацеплений в дополнительной нагрузке на подшипники. Сила от давления ведущей детали действует перпендикулярно плоскости контакта. Кроме радиального, появляется осевое усилие.

Компенсировать напряжение вдоль оси и еще больше увеличить мощность позволяет шевронное соединение. Колесо и шестерня имеют 2 ряда косых зубьев, направленных в разные стороны. Передающее число рассчитывается аналогично прямозубому зацеплению по соотношению количества зубьев и диаметров. Шевронное зацепление сложное в исполнении. Оно ставится только на механизмах с очень большой нагрузкой.

В конической зубчатой передаче оси расположены под углом. Рабочий элемент нарезается по конической плоскости. Передаточное число таких пар может равняться 1, когда надо только изменить плоскость действия силы. Для увеличения мощности нарезается полукруглый зуб. Передающееся количество оборотов считается только по зубу, диаметр в основном используется при расчетах габаритов узла.

Винтовая передача имеет зуб, нарезанный под углом 45⁰. Это позволяет располагать оси рабочих элементов перпендикулярно в разных плоскостях.

У червячной передачи нет шестерни, ее заменяет червяк. Оси деталей не пересекаются. Они расположены перпендикулярно в пространстве, но разных плоскостях. Передаточное число пары определяется количеством заходов резьбы на червяке.

Кроме перечисленных производят и другие виды передач, но они встречаются крайне редко и к стандартным не относятся.

Многоступенчатые редукторы

Как подобрать нужное передаточное число. Двигатель обычно выдает несколько тысяч оборотов в минуту. На выходе – колесах автомобиля и шпинделе станка, такая скорость вращения приведет к аварии. Мощности исполняющего механизма не хватит, чтобы рабочий инструмент мог резать металл, а колеса сдвинули автомобиль. Одна пара зубчатого зацепления не сможет обеспечить требуемое понижение или ведомая деталь должна иметь огромные размеры.

Создается многоступенчатый узел с несколькими парами зацеплений. Передаточное число редуктора считается как произведение чисел каждой пары.

Uр – передаточное число редуктора;

Перед тем как подобрать передаточное число редуктора, надо определиться с количеством пар, направлением вращения выходного вала, и делать расчет в обратном порядке, исходя из максимально допустимых габаритов колес.

В многоступенчатом редукторе все зубчатые детали, находящиеся между ведущей шестерней на входе в редуктор и ведомым зубчатым венцом на выходном валу, называются промежуточными. Каждая отдельная пара имеет свое передающееся число, шестерню и колесо.

Редуктор и коробка скоростей

Любая коробка скоростей с зубчатым зацеплением является редуктором, но обратное утверждение неверно.

Коробка скоростей представляет собой редуктор с подвижным валом, на котором расположены шестерни разного размера. Смещаясь вдоль оси, он включает в работу то одну, то другую пару деталей. Изменение происходит за счет поочередного соединения различных шестерен и колес. Они отличаются диаметром и передающимся количеством оборотов. Это дает возможность изменять не только скорость, но и мощность.

Трансмиссия автомобиля

В машине поступательное движение поршня преобразуется во вращательное коленвала. Трансмиссия представляет собой сложный механизм с большим количеством различных узлов, взаимодействующих между собой. Ее назначение — передать вращение от двигателя на колеса и регулировка количества оборотов – скорости и мощности автомобиля.

В состав трансмиссии входит несколько редукторов. Это, прежде всего:

  • коробка передач – скоростей;
  • дифференциал.

Коробка передач в кинематической схеме стоит сразу за коленвалом, изменяет скорость и направление вращения.

Посредством переключения – перемещения вала, шестерни на валу соединяются поочередно с разными колесами. При включении задней скорости, через паразитку меняется направление вращения, автомобиль в результате движется назад.

Дифференциал представляет собой конический редуктор с двумя выходными валами, расположенными в одной оси напротив друг друга. Они смотрят в разные стороны. Передаточное число редуктора – дифференциала небольшое, в пределах 2 единиц. Он меняет положение оси вращения и направление. Благодаря расположению конических зубчатых колес напротив друг друга, при зацеплении с одной шестерней они крутятся в одном направлении относительно положения оси автомобиля, и передают вращательный момент непосредственно на колеса. Дифференциал изменяет скорость и направление вращения ведомых коничек, а за ними и колес.

Как рассчитать передаточное число

Шестерня и колесо имеют разное количество зубов с одинаковым модулем и пропорциональный размер диаметров. Передаточное число показывает, сколько оборотов совершит ведущая деталь, чтобы провернуть ведомую на полный круг. Зубчатые передачи имеют жесткое соединение. Передающееся количество оборотов в них не меняется. Это негативно сказывается на работе узла в условиях перегрузок и запыленности. Зубец не может проскользнуть, как ремень по шкиву и ломается.

Расчет без учета сопротивления

В расчете передаточного числа шестерен используют количество зубьев на каждой детали или их радиусы.

Где u12 – передаточное число шестерни и колеса;

Z2 и Z1 – соответственно количество зубьев ведомого колеса и ведущей шестерни.

Знак «+» ставится, если направление вращения не меняется. Это относится к планетарным редукторам и зубчатым передачам с нарезкой зубцов по внутреннему диаметру колеса. При наличии паразиток – промежуточных деталей, располагающихся между ведущей шестерней и зубчатым венцом, направление вращения изменяется, как и при наружном соединении. В этих случаях в формуле ставится «–».

При наружном соединении двух деталей посредством расположенной между ними паразитки, передаточное число вычисляется как соотношение количества зубьев колеса и шестерни со знаком «+». Паразитка в расчетах не участвует, только меняет направление, и соответственно знак перед формулой.

Обычно положительным считается направление движения по часовой стрелке. Знак играет большую роль при расчетах многоступенчатых редукторов. Определяется передаточное число каждой передачи отдельно по порядку расположения их в кинематической цепи. Знак сразу показывает направление вращения выходного вала и рабочего узла, без дополнительного составления схем.

Вычисление передаточного числа редуктора с несколькими зацеплениями – многоступенчатого, определяется как произведение передаточных чисел и вычисляется по формуле:

Способ расчета передаточного числа позволяет спроектировать редуктор с заранее заданными выходными значениями количества оборотов и теоретически найти передаточное отношение.

Зубчатое зацепление жесткое. Детали не могут проскальзывать относительно друг друга, как в ременной передаче и менять соотношение количества вращений. Поэтому на выходе обороты не изменяются, не зависят от перегруза. Верным получается расчет скорости угловой и количества оборотов.

КПД зубчатой передачи

Для реального расчета передаточного отношения, следует учитывать дополнительные факторы. Формула действительна для угловой скорости, что касается момента силы и мощности, то они в реальном редукторе значительно меньше. Их величину уменьшает сопротивление передаточных моментов:

  • трение соприкасаемых поверхностей;
  • изгиб и скручивание деталей под воздействием силы и сопротивление деформации;
  • потери на шпонках и шлицах;
  • трение в подшипниках.

Для каждого вида соединения, подшипника и узла имеются свои корректирующие коэффициенты. Они включаются в формулу. Конструктора не делают расчеты по изгибу каждой шпонки и подшипника. В справочнике имеются все необходимые коэффициенты. При необходимости их можно рассчитать. Формулы простотой не отличаются. В них используются элементы высшей математики. В основе расчетов способность и свойство хромо-никелевых сталей, их пластичность, сопротивление на растяжение, изгиб, излом и другие параметры, включая размеры детали.

Что касается подшипников, то в техническом справочнике, по которому их выбирают, указаны все данные для расчета их рабочего состояния.

При расчете мощности, основным из показателей зубчатых зацепления является пятно контакта, оно указывается в процентах и его размер имеет большое значение. Идеальную форму и касание по всей эвольвенте могут иметь только нарисованные зубья. На практике они изготавливаются с погрешностью в несколько сотых долей мм. Во время работы узла под нагрузкой на эвольвенте появляются пятна в местах воздействия деталей друг на друга. Чем больше площадь на поверхности зуба они занимают, тем лучше передается усилие при вращении.

Все коэффициенты объединяются вместе, и в результате получается значение КПД редуктора. Коэффициент полезного действия выражается в процентах. Он определяется соотношением мощности на входном и выходном валах. Чес больше зацеплений, соединений и подшипников, тем меньше КПД.

Передаточное отношение зубчатой передачи

Значение передаточного числа зубчатой передачи совпадает передаточным отношением. Величина угловой скорости и момента силы изменяется пропорционально диаметру, и соответственно количеству зубьев, но имеет обратное значение.

Чем больше количество зубьев, тем меньше угловая скорость и сила воздействия – мощность.

При схематическом изображении величины силы и перемещения шестерню и колесо можно представить в виде рычага с опорой в точке контакта зубьев и сторонами, равными диаметрам сопрягаемых деталей. При смещении на 1 зубец их крайние точки проходят одинаковое расстояние. Но угол поворота и крутящий момент на каждой детали разный.

Например, шестерня с 10 зубьями проворачивается на 36°. Одновременно с ней деталь с 30 зубцами смещается на 12°. Угловая скорость детали с меньшим диаметром значительно больше, в 3 раза. Одновременно и путь, который проходит точка на наружном диаметре имеет обратно пропорциональное отношение. На шестерне перемещение наружного диаметра меньше. Момент силы увеличивается обратно пропорционально соотношению перемещения.

Крутящий момент увеличивается вместе с радиусом детали. Он прямо пропорционален размеру плеча воздействия – длине воображаемого рычага.

Передаточное отношение показывает, насколько изменился момент силы при передаче его через зубчатое зацепление. Цифровое значение совпадает с переданным числом оборотов.

Передаточное отношение редуктора вычисляется по формуле:

где U12 – передаточное отношение шестерни относительно колеса;

ω1 и ω2 – угловые скорости ведущего и ведомого элемента соединения;

Отношение угловых скоростей можно считать через число зубьев. При этом направление вращения не учитывается и все цифры с положительным знаком.

Зубчатая передача имеет самый высокий КПД и наименьшую защиту от перегруза – ломается элемент приложения силы, приходится делать новую дорогостоящую деталь со сложной технологией изготовления.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Трансмиссионные передачи и крутость автомобиля, как это взаимосвязано?

Знание такого понятия как передаточное отношение, а также его влияние на скорость, динамику разгона и топливную экономичность позволяет выбрать оптимальный режим вождения. Этот параметр имеет определяющее значение для любого автомобиля, вне зависимости от его цены и возраста. Мало кто знает, но грамотный анализ технических параметров перед покупкой позволяет подобрать машину, идеально удовлетворяющую нужды владельца. Рассмотрим основные аспекты, которые необходимо учитывать при выборе.

Высшая передача

Передаточное число высшей передачи крайне важно, поскольку оно определяет максимальные обороты двигателя при крейсерской скорости, а это напрямую сказывается на экономичности и уровне шума. Если изложить этот вопрос кратко, то, чем больше это отношение, тем меньше расход топлива и ниже шум мотора. Следует помнить, что в таком случае за вышеперечисленные преимущества придётся расплачиваться частым переключением на пониженную передачу для достижения наилучшей разгонной динамики.

Оптимальной величиной оборотов двигателя при достижении крейсерской скорости являются 1600-2000 об/мин для дизеля и 2000-2500 об/мин – для бензинового мотора.

Например, в коробке передач автомобиля Toyota GT86 – шесть ступеней с небольшой разницей в передаточном числе, ввиду чего скорость в 100 км/час достигается при работе двигателя на оборотах более 3000 об/мин. Это и является причиной значительного объёма вредных выхлопов, равного 181 гр/км.

Для машины с двухлитровым мотором, выдающим 200 л.с., а также отлично проработанной аэродинамикой (коэффициент лобового сопротивления равен 0,27) это очень высокий показатель. Такой подбор механизма переключения передач предполагает работы двигателя не в самом удачном режиме, что и приводит к избыточному шуму, особенно при значительном пробеге, а это уже сказывается на ликвидности вашего автомобиля при продаже. Разумеется, такие проблемы не свойственны автоматическим коробкам передач, поскольку подбор передаточных отношений там обусловлен ещё и надёжностью узла, соответственно конструкторы стремятся сократить число переключений, и делают передачи более «длинными».

Проблема в том, что спортивный автомобиль и автоматическая коробка – мало совместимые понятия, да и выбрать такое сочетание можно далеко не для всех моделей.

В конечном итоге, чем мощнее двигатель под капотом, тем меньше оборотов двигателя на крейсерской скорости, благодаря чему при 100 км/ч из-под капота доносится едва уловимый шум. Например для Golf Mk6 1.6 TDI этот показатель составляет 2300 об/мин, а для более мощного SEAT Ateca 2.0 TDI с 7-ступенчатой коробкой и двойным сцеплением эта цифра составляет уже 1700 об/мин. Именно поэтому в определённых режимах мощные шестицилиндровые моторы потребляют не на много больше бюджетных 4-цилиндровых аналогов.

Агрессивность

Залог агрессивного вождения – «короткие» передачи, определяющие необходимость частых переключений. Это означает, что чем интенсивнее разгон, тем ниже предельная скорость, которую может развить автомобиль на одной передаче. Поскольку для спортивной модели важна не только динамика, но и максимальная скорость, в их коробках, как правило, существенно больше ступеней, чем в гражданских версиях. Однако в этом правиле есть и исключения, поскольку наиболее мощные машины не нуждаются в низких передаточных числах нескольких первых передач — их тяги вполне достаточно для того, чтобы гарантировать интенсивный разгон и не утомлять водителя необходимостью частых переключений.

Например, Dodge Challenger Hellcat имеет первую передачу, которая позволяет разогнаться до 101,3 км/час. Это сделано специально, чтобы при измерении времени, необходимого для набора 100 км/час, не нужно было совершать переключения и терять драгоценные доли секунды, так и достигается наилучший результат.

Наиболее ярким примером такого подхода к подбору передаточных чисел коробки передач является Koenigsegg Regera, который достигает 402 км/час на 1-й передаче. И дело здесь вовсе не в стремлении поставить какой-либо рекорд, а в разумном подходе и учёте потенциала двигателя и сцепления с поверхностью дороги. То есть, если на этом автомобиле установить коробку передач с более «короткими» ступенями, то выигрыш в динамике достигнут не будет, поскольку на переключения потребуется дополнительное время, а излишняя тяга и крутящий момент попросту приведут к пробуксовке колёс.

Стоит также отметить, что при большом числе передач от конструкторов требуется провести большую работу, позволяющую удержать обороты при переключении на высшую ступень в зоне достижения наибольшей мощности и крутящего момента, что также усложняет конструкцию. Давно доказано, что до 300 км/час разгон спортивных автомобилей вполне обеспечивается тягой мощных моторов — им попросту не нужны пониженные передаточные отношения шестерней.

Что же касается гражданских машин, предназначенных для повседневной эксплуатации, то первые передачи, как правило, делают довольно короткими, с низким передаточным числом, что позволяет при достаточно скромном двигателе уверенно трогаться на подъём, ехать по рыхлому покрытию, разгоняться при сильной загрузке.

Не менее важны и такие показатели как полная и ходовая масса, поскольку их разница и определяет фактически допустимую грузоподъёмность, и чем она выше, тем более короткими должны быть начальные передачи в ряду.

Сближенный и растянутый ряд в коробке передач

Не менее важным фактором, определяющим характер автомобиля, является разрыв между передаточными числами. Сближенный ряд передач гарантирует максимальное ускорение, которого может достичь автомобиль при прочих равных условиях. Кроме того, если во главу угла ставится экономичность, то такое решение позволяет держать рабочие обороты в оптимальной зоне, что также способствует продлению ресурса мотора.

Однако, есть у короткого ряда и существенный недостаток, а именно – необходимость в растянутой 1-й передаче, либо в короткой – высшей. Последствия от этого вполне очевидны, а единственным разумным решением является увеличение числа передач, что делает конструкцию дорогостоящей. Либо, всё же — переход к растянутому ряду.

Выбор решения обычно продиктован типом создаваемого автомобиля. Для скоростной и динамичной модели применяют сближенные по величине передаточного отношения передачи. Если же под капотом установлен двигатель с широким диапазоном мощности и плавным графиком крутящего момента, например – дизель, то необходимость в сближении передач отпадает. Для примера рассмотрим автомобиль Формулы-1, которые имеют очень плотный передаточный ряд, ввиду чего величина передаточных отношений 7-й и 8-й передач отличается всего в 1,12 раза, против 1,25 – у гражданских моделей.

Однако, сближенный ряд не всегда означает более высокую производительность. Например, у спортивного велосипеда, как правило, 8 очень близких по передаточному числу ступеней, при этом шестерня первой из них имеет 30 зубцов, а высшей – 11, это позволяет обеспечить наиболее рациональное использование энергии велосипедиста. Однако при таком подходе для обеспечения максимального ускорения необходимо интенсивно переключаться в интервале с 1-й по 5-ю передачу, всего за несколько секунд. Это касается и автомобилей, поскольку необходимость в столь частом переключении, как правило, предопределяет работу двигателя в неоптимальном режиме, особенно у неопытного водителя.

Всех этих недостатков лишены так называемые бесступенчатые типы трансмиссий, которые позволяют плавно изменять передаточные отношения, в зависимости от выбранного режима езды. К таким конструкциям относят, прежде всего, вариаторы, однако на сегодняшний день механизма, способного передавать огромный крутящий момент и оперативно подстраиваться под разгонную динамику спортивных моделей, пока не создано. Но прогресс не стоит на месте и непрерывная работа по совершенствованию таких агрегатов уже сделала их широко распространённым решением.

Замена главной передачи

Если вы недовольны динамикой вашего автомобиля, самый простой способ её исправить — замена главной передаточной пары. Это подразумевает установку нового дифференциала с другим внутренним передаточным числом. Меньшее число позволяет получить более длинную передачу, а большее число – короткий передаточный ряд. Это не позволит вам изменить плотность ступеней в коробке, но обеспечит смещение всего ряда в область тех значений, которые вам подходят.

В действительности, такие манипуляции с автомобилем — вовсе не панацея от всех бед, поскольку изменять вышеописанную величину можно лишь в очень небольшом интервале значений, в противном случае недостатки многократно превысят достигнутый положительный эффект. В этом случае стоит помнить и о том, что ваш спидометр потребует корректировки, постольку его значения уже не будут отражать реальную скорость автомобиля.

Такой тип тюнинга может быть относительно простым как в переднеприводном, так и в заднеприводном автомобиле, но в некоторых передне- и полноприводных автомобилях осуществить его невозможно. Многие автомобили используют трансмиссию, которая имеет встроенный дифференциал, что означает, что окончательное передаточное число не может быть так легко изменено.

Кроме того, некоторые автомобили (например, Audi R8) имеют разные главные передаточные пары в приводах на переднюю и заднюю оси.

К сожалению, все больше и больше автомобилей выбирают интегрированные устройства, что делает невозможным работу с ними, если вы не воспользуетесь услугами лицензированных тюнинг-ателье и не заплатите слишком большие суммы денег. В любом случае, производитель подбирал параметры трансмиссии, исходя из особенностей эксплуатации, характеристик мотора, возможной нагрузки и целевой аудитории автомобиля, так что внесение столь существенных изменений, давая выигрыш в одной из сфер использования, существенно сокращает остальные.

Каждый из нас, выбирая для покупки новый автомобиль, смотрит на технические характеристики. Если их уметь анализировать, то мы можем спрогнозировать (пусть и не очень точно) характер машины. Таким образом, нам легче будет подобрать «обновку под себя» (ведь мы все разные, как и предлагаемые нам машины). А правильный выбор положительно скажется как на удовольствии от езды, так и на безопасности. Частенько в характеристиках встречаются передаточные числа передач, а также цифра главной пары. Что они обозначают?
В каждой КПП несколько передач, например, в «механике» чаще всего 5. Для чего их столько нужно? Представьте себе, что 1-я передача — это спринтер. Мощный человек, огромные мускулы ног. Свою «стометровку» 1-я передача (спринтер) пробежит лучше всех. А 5-я передача — это марафонец, который мощным телосложением не выделяется, зато жилист и вынослив. С дистанцией 42 км 5-я передача (марафонец) справится гораздо лучше спринтера (1-я передача). Но вот сдвинуть тяжелую машину с места у марафонца (5-ой передачи) может не хватить сил. Все остальные передачи (2-я, 3-я, 4-я) — это бегуны по своим дистанциям, каждый из них тоже важен.

Одна из основных характеристик трансмиссии авто — передаточное число коробки передач. Значение термина — соотношение количества зубьев двух взаимодействующих шестерён, ведомой к ведущей. Или, что то же самое, соотношение угловых скоростей либо частоты вращения обеих элементов кинематической пары. Размер зубцов на обеих шестернях будет одинаковым, различаться могут их диаметры. В случае взаимодействия нескольких зубчатых колёс, общее значение определяется произведением чисел для всех пар. Если ведущее колесо имеет меньший диаметр и число зубьев, чем ведомое, скорость вращения на выходе снижается, а крутящий момент повышается. Чем ниже скорость, тем выше тяга. При обратном соотношении диаметров шестерён всё наоборот: скорость выше, но тяга меньше.

В КПП любого типа присутствует несколько ступеней. КПП внедорожников и тягачей имеют дополнительные понижающие передачи, они обеспечивают увеличение крутящего момента. Чем ниже ступень, тем выше её передаточное число и тем она «короче». Низшие ступени в большинстве МКПП, — первых три. Они, обеспечивая большую тягу, предназначены для трогания, медленной езды, разгона. Затем мы переключаемся на прямую передачу — четвёртую. Пятая, повышенная или «длинная» — для движения на высокой скорости. Однако она не может обеспечить нужный крутящий момент, когда мы едем в гору или собираемся обогнать впереди идущую машину. Необходимо перейти на ступень ниже: четвёртую или даже третью.
Передаточные числа ступеней в коробках передач выбираются с учётом типа привода, веса машины, мощности мотора, диаметра колёс. Расчёт ведут таким образом, чтобы при приличной динамике водителю не приходилось часто переключать рычаг и расход топлива был умеренным.

Массовые авто оснащают «длинными» КПП. Они удобнее, шире диапазон скоростей для каждой из ступеней. В городе, при постоянном изменении скорости движения, это имеет большое значение.

Спортивные версии, рассчитанные на любителей быстрой езды, оборудуются «короткими». Реально «рвануть» первым с перекрёстка, но переключаться придётся чаще.

Отечественный тюнинг — наследие советского автопрома, где на самую большую страну мира производили три типа легковых автомобилей. Обвес, светодиодные «глазки БМВ» и дырявый глушитель-прямоток «звук Мазерати» позволяют владельцам отечественных авто хоть как-то выделиться из безликого потока. «Продвинутые и рукастые» автолюбители идут дальше и глубже, внося конструктивные изменения в двигатель и трансмиссию.

Считается, что «укоротить» коробку — очень круто. Любители быстрой езды могут приобрести вместо стандартных пар (рядов) шестерён альтернативные, повышающие передаточное число. К примеру, значение для главной пары ВАЗ 2107 в заводской КПП составляет 3,9, для ВАЗ 2108 — 3,8. Изменяют на 4,1 и более, до 5,1. Да, это позволяет машине «выстрелить» с места, но ухудшает другие характеристики. Повышается расход топлива и износ двигателя, снижается максимальная скорость, приходится часто переключаться. Чрезмерный тюнинг КПП вместо острых ощущений может привести к разочарованиям.

Передаточные числа КПП автомобиля

Передаточные числа КПП — один из основных параметров КПП (коробки переключения передач), показывающий соотношение разгон-тяга/максимальная скорость автомобиля на каждой передаче. Например, если передаточное число 1-ой скорости КПП равно 4, а 2-ой скорости — 2 (разница в 2 раза), то это означает, что и максимальная скорость на 2-ой передаче будет выше в два раза, а разгон-тяга в два раза слабее, чем на первой при тех же оборотах двигателя.

Когда передаточные числа высоки, то такую коробку передач называют «короткой», то есть максимальная скорость на каждой передаче не столь высока, и переключаться приходится чаще — передачи короткие. Подобные передаточные числа обеспечивают, при прочих равных условиях, лучший разгон и тягу, поэтому характерны для суперкаров и спорткаров с максимально эффективной разгонной динамикой или внедорожников, имеющих двухступенчатые раздаточные коробки для максимальной тяги в тяжелых дорожных условиях на малой скорости.

Ситуация с низкими передаточными числами обратная. Подобные коробки называют «длинными» и они обеспечивают большую максимальную скорость на каждой передаче и лучшую экономичность в обмен на меньшую тягу и разгон. Следует также помнить, что «длинные» коробки с низкими передаточными числами вовсе не являются синонимом большей максимальной скорости автомобиля в целом. Просто конечная максимальная скорость автомобиля, оснащенного такой коробкой, как правило, достигается на более низких передачах, например, на 6-ой скорости, а последующие 7-я и 8-я ступени служат лишь для повышения экономичности и не могут повысить достигнутую на 6-ой передаче максимальную скорость. Тогда как в автомобилях с «короткими» коробками передач конечная максимальная скорость достигается на высшей ступени КПП, а дополнительные экономичные передачи отсутствуют (см. таблицу ниже).

Передаточное число ступени КПП, предназначенной для достижения максимальной скорости автомобиля, выбирается таким образом, чтобы при движении на максимальной скорости мотор машины работал на оборотах максимальной мощности. Только так можно обеспечить максимальный крутящий момент на колесах для наиболее эффективного преодоления аэродинамического сопротивления от набегающего потока воздуха.

График зависимости разгона на каждой скорости от передаточных чисел КПП

Передаточные числа КПП, таблица

  Модель автомобиля Номер передачи / передаточное число / макс. скорость, км/ч / об/мин Гл. пара
    1 2 3 4 5 6 7 8
1 Aston Martin Rapide 2010 auto 4,17 2,34 1,52 1,14 0,87 0,69 — — 3,46
    62 112 173 229 301 301 — —
    6900 6900 6900 6900 6900 5500 — —
2 Aston Martin V8 Vantage 2006 3,15 1,95 1,44 1,15 0,94 0,78 — — 3,91
    74 118 162 202 250 280 — —
    7300 7300 7300 7300 7300 6800 — —
3 Aston Martin Vanquish 2002 2,66 1,78 1,3 1 0,85 0,7 — — 3,69
    98 144 198 258 304 304 — —
    7000 7000 7000 7000 7000 5780 — —
4 Audi R8 4.2 FSI 2008 robot 4,37 2,71 1,88 1,41 1,13 0,93 — — 3,46
    66 106 152 197 246 299 — —
    8250 8250 8250 8000 8000 8000 — —
5 Audi RS4 2008 3,67 2,21 1,52 1,13 0,92 0,78 — — 4,11
    67 112 162 218 250 250 — —
    8200 8200 8200 8200 7600 6450 — —
6 Audi RS6 2003 auto 3,57 2,2 1,51 1 0,8 — — — 3,2
    62 101 149 222 250 — — —
    6600 6600 6600 6600 5900 — — —
7 Audi S5 2008 3,67 2,05 1,46 1,13 0,92 0,78 — — 3,89
    62 112 157 202 250 250 — —
    7400 7400 7400 7400 7400 6250 — —
8 Audi S8 2001 auto 3,57 2,2 1,5 1 0,8 — — — 3,73
    59 96 141 211 250 — — —
    7000 7000 7000 7000 6600 — — —
9 Bentley Continental GT 2004 auto 4,17 2,34 1,52 1,14 0,87 0,69 — — 3,52
    50 96 147 197 258 317 — —
    6000 6500 6500 6500 6500 6400 — —
10 Bentley Flying Spur Speed 2010 auto 4,17 2,34 1,52 1,14 0,87 0,69 — — 3,53
    58 102 158 211 277 322 — —
    6600 6600 6600 6600 6600 6100 — —
11 BMW M Roadster 2001 4,21 2,49 1,66 1,24 1 — — — 3,15
    66 110 166 222 250 — — —
    7600 7600 7600 7600 6800 — — —
12 BMW M3 E46 2001 4,23 2,53 1,67 1,23 1 0,83 — — 3,62
    64 106 160 221 250 250 — —
    8000 8000 8000 8000 7250 6000 — —
13 BMW M3 E90 2008 4,05 2,4 1,58 1,19 1 0,87 — — 3,85
    66 110 168 224 250 250 — —
    8250 8250 8250 8250 7700 6700 — —
14 BMW M5 E39 2002 4,23 2,53 1,67 1,23 1 0,83 — — 3,15
    64 107 163 221 250 250 — —
    7000 7000 7000 7000 6400 5300 — —
15 BMW M5 E60 2006 robot 3,99 2,65 1,81 1,39 1,16 1 0,83 — 3,62
    70 106 155 202 242 250 250 —
    8250 8250 8250 8250 8250 7300 6050 —
16 BMW M5 F10 2013 4,06 2,4 1,58 1,19 1 0,87 — — 3,15
    72 122 186 246 250 250 — —
    7300 7300 7300 7300 6200 5400 — —
17 BMW Z4 3.0i 2003 4,35 2,5 1,67 1,24 1 0,85 — — 3,07
    58 101 150 202 250 250 — —
    6500 6500 6500 6500 6450 5475 — —
18 BMW Z4 M Coupe 2006 4,35 2,5 1,66 1,23 1 0,85 — — 3,62
    61 106 160 214 250 250 — —
    8000 8000 8000 8000 7500 6400 — —
19 Bugatti Veyron 16.4 robot 2006 2,25 1,61 1,19 0,92 0,75 0,62 0,55 — 3,64
    99 147 202 261 317 382 407 —
    6200 6550 6600 6600 6600 6600 6350 —
20 Cadillac CTS-V 2009 2,66 1,78 1,3 1 0,8 0,63 — — 3,73
    78 117 160 210 261 306 — —
    6200 6200 6200 6200 6200 5700 — —
21 Cadillac CTS-V 2012 2,66 1,78 1,3 1 0,8 0,63 — — 3,73
    78 117 160 210 261 306 — —
    6200 6200 6200 6200 6200 5700 — —
22 Caterham Super Seven 150hp 2001 3,36 1,81 1,26 1 0,82 — — — 3,92
    54 101 144 182 192 — — —
    6800 6800 6800 6800 5900 — — —
23 Chevrolet Camaro ZL1 2012 2,66 1,78 1,3 1 0,8 0,63 — — 3,73
    82 122 166 218 272 296 — —
    6200 6200 6200 6200 6200 5350 — —
24 Chevrolet Corvette C5 Z06 2002 2,97 2,07 1,43 1 0,84 0,56 — — 3,42
    77 110 160 229 272 274 — —
    6500 6500 6500 6500 6500 4280 — —
25 Chevrolet Corvette C6 2005 2,97 2,07 1,43 1 0,71 0,57 — — 3,42
    80 115 166 238 298 298 — —
    6500 6500 6500 6500 5600 4700 — —
26 Chevrolet Corvette C6 Z06 2006 2,66 1,78 1,3 1 0,74 0,5 — — 3,42
    98 146 200 259 317 301 — —
    7000 7000 7000 7000 6300 4050 — —
27 Chevrolet Corvette C6 ZR1 2009 2,29 1,61 1,21 1 0,81 0,67 — — 3,42
    106 149 198 240 298 328 — —
    6500 6500 6500 6500 6500 5950 — —
28 Chrysler 300 SRT8 2012 auto 3,59 2,19 1,41 1 0,83 — — — 3,06
    78 128 198 280 280 — — —
    6400 6400 6400 6400 4650 — — —
29 Dodge Challenger SRT8 392 2011 2,97 2,1 1,46 1 0,74 0,5 — — 3,91
    75 106 152 221 288 290 — —
    6400 6400 6400 6400 6150 4200 — —
30 Dodge Viper SRT10 Coupe 2006 2,66 1,78 1,3 1 0,74 0,5 — — 3,07
    94 141 194 251 304 291 — —
    6000 6000 6000 6000 5400 3500 — —
31 Dodge Viper SRT10 Coupe 2008 2,66 1,82 1,3 1 0,74 0,5 — — 3,07
    99 146 203 264 323 307 — —
    6250 6250 6250 6250 5450 3500 — —
32 Ferrari 458 Italia robot 2012 3,08 2,19 1,63 1,29 1,03 0,84 0,69 — 5,14
    75 104 141 178 222 274 325 —
    9000 9000 9000 9000 9000 9000 8800 —
33 Ferrari 550 Maranello 2001 3,15 2,18 1,57 1,19 0,94 0,76 — — 3,91
    78 112 155 205 259 320 — —
    7700 7700 7700 7700 7700 7650 — —
34 Ferrari 599 GTB Fiorano 2007 robot 3,15 2,18 1,57 1,19 0,94 0,78 — — 4,18
    83 120 166 221 280 328 — —
    8400 8400 8400 8400 8400 8250 — —
35 Ferrari California 2010 robot 3,4 2,19 1,63 1,28 1,09 0,86 0,72 — 4,44
    69 107 144 182 214 272 309 —
    8000 8000 8000 8000 8000 8000 7600 —
36 Ferrari F430 2006 robot 3,29 2,16 1,61 1,27 1,03 0,82 — — 4,3
    80 120 162 205 253 317 — —
    8500 8500 8500 8500 8500 8500 — —
37 Ford Mustang Shelby GT350 2011 3,66 2,43 1,69 1,32 1 0,65 — — 3,73
    64 96 139 178 234 250 — —
    7000 7000 7000 7000 7000 4800 — —
38 Ford Mustang Shelby GT500 2013 2,66 1,82 1,3 1 0,77 0,5 — — 3,31
    102 149 208 270 323 323 — —
    7000 7000 7000 7000 6450 4200 — —
39 Honda NSX 2002 3,07 1,96 1,43 1,13 0,91 0,72 — — 4,06
    74 115 158 200 246 280 — —
    8000 8000 8000 8000 8000 5975 — —
40 Honda S2000 2005 3,13 2,05 1,48 1,16 0,94 0,76 — — 4,1
    61 93 128 165 202 250 — —
    8000 8000 8000 8000 8000 8000 — —
41 Infiniti M56 2011 auto 4,78 3,1 1,98 1,37 1 0,87 0,78 — 2,61
    69 106 166 240 250 250 250 —
    6700 6700 6700 6700 5050 4400 3900 —
42 Jaguar S-Type R 2003 auto 4,17 2,34 1,52 1,14 0,87 0,69 — — 2,87
    46 98 168 224 250 250 — —
    4750 5600 6250 6250 5300 4200 — —
43 Jaguar XFR 2009 auto 4,17 2,34 1,52 1,14 0,87 0,69 — — 3,31
    61 107 165 219 250 250 — —
    6600 6600 6600 6600 5700 4500 — —
44 Jaguar XJL Supercharged 2011 auto 4,17 2,34 1,52 1,14 0,87 0,69 — — 3,31
    62 110 170 226 250 250 — —
    6600 6600 6600 6600 5500 4400 — —
45 Jaguar XKR 2008 auto 4,17 2,34 1,52 1,14 0,87 0,69 — — 3,31
    56 99 154 205 250 250 — —
    6250 6250 6250 6250 5800 4600 — —
46 Jaguar XKR-S auto 2012 4,17 2,3 1,52 1,14 0,87 0,69 — — 3,31
    61 109 165 221 288 300 — —
    6500 6500 6500 6500 6500 5300 — —
47 Lamborghini Aventador LP700-4 2012 robot 3,91 2,44 1,81 1,46 1,19 0,97 0,84 — 2,87
    78 126 170 210 259 317 347 —
    8250 8250 8250 8250 8250 8250 7900 —
48 Lamborghini Gallardo LP560-4 robot 2009 3,31 2,05 1,46 1,14 0,94 0,78 — — 4,06
    80 130 181 232 282 325 — —
    8300 8300 8300 8300 8300 7950 — —
49 Lamborghini Murciélago 2002 2,94 2,06 1,52 1,18 1,03 0,91 — — 2,53
    99 142 194 251 290 328 — —
    7500 7500 7500 7500 7500 7500 — —
50 Lexus IS F 2008 auto 4,6 2,72 1,86 1,46 1,23 1 0,82 0,68 2,94
    62 106 154 195 234 272 272 272
    6800 6800 6800 6800 6800 6450 5300 4400
51 Lexus LFA 2011 robot 3,23 2,19 1,61 1,23 0,97 0,8 — — 3,42
    83 123 166 219 277 325 — —
    9300 9300 9300 9300 9300 8900 — —
52 Lotus Elise 190hp 2005 3,12 2,05 1,48 1,17 0,92 0,82 — — 4,53
    67 102 142 179 227 237 — —
    8000 8000 8000 8000 8000 7400 — —
53 Lotus Exige 190hp 2006 3,12 2,05 1,48 1,17 0,92 0,81 — — 4,53
    69 106 146 184 235 230 — —
    8500 8500 8500 8500 5500 4750 — —
54 Lotus Exige S 220hp 2007 3,12 2,05 1,48 1,17 0,92 0,82 — — 4,53
    69 106 146 184 237 237 — —
    8500 8500 8500 8500 8500 7580 — —
55 Maserati GranTurismo 2008 auto 4,17 2,34 1,52 1,14 0,87 0,69 — — 3,73
    61 109 166 222 283 278 — —
    7250 7250 7250 7250 7050 5500 — —
56 Mazda MX-5 2006 3,82 2,26 1,64 1,18 1 0,83 — — 4,1
    50 83 115 160 189 208 — —
    6750 6750 6750 6750 6750 6200 — —
57 Mazda RX-8 2004 3,76 2,27 1,65 1,19 1 0,84 — — 4,44
    62 104 142 198 235 237 — —
    9000 9000 9000 9000 9000 7650 — —
58 McLaren MP4-12C robot 2012 2,76 2,11 1,32 1,03 0,93 0,73 0,55   3,31
    78 104 165 211 235 299 330 0
    8200 8200 8200 8200 8200 8200 6800
59 Mercedes C32 AMG W203 2002 auto 3,59 2,19 1,41 1 0,83 — — — 3,06
    61 102 160 226 250 — — —
    6000 6200 6200 6200 5650 — — —
60 Mercedes C63 AMG W204 2008 auto 4,38 2,86 1,92 1,37 1 0,82 0,73   2,85
    66 101 150 210 250 250 250 0
    7400 7400 7400 7400 6400 5250 4675
61 Mercedes CLK55 AMG 2001 auto 3,59 2,19 1,14 1 0,83 — — — 2,82
    67 110 171 242 250 — — —
    6000 6000 6000 6000 5200 — — —
62 Mercedes CLK63 Black 2007 auto 4,38 2,86 1,92 1,37 1 0,82 0,73   2,82
    66 104 155 218 298 298 298 0
    7000 7300 7300 7300 7300 6000 5350
63 Mercedes E500 W212 2010 auto 4,38 2,86 1,92 1,37 1 0,82 0,73   2,47
    69 106 158 208 208 208 208 0
    6500 6500 6500 6100 4450 3650 3250
64 Mercedes E55 W211 AMG 2003 auto 3,59 2,19 1,41 1 0,83 — — — 2,65
    75 128 198 250 250 — — —
    6300 6500 6500 5775 4800 — — —
65 Mercedes E63 AMG W211 2007 auto 4,38 2,86 1,92 1,37 1 0,82 0,73   2,65
    64 101 150 210 250 250 250 0
    7200 7400 7400 7400 6350 5200 4650
66 Mercedes S55 AMG W220 2001 auto 3,59 2,19 1,41 1 0,83 — — — 2,82
    70 118 184 250 250 — — —
    5900 6000 6000 5750 4750 — — —
67 Mercedes SL65 Black 2009 auto 3,6 2,19 1,41 1 0,83 — — — 2,65
    82 134 208 294 318 — — —
    6400 6400 6400 6400 5800 — — —
68 Mercedes SLK32 AMG 2002 auto 3,59 2,19 1,41 1 0,83 — — — 3,07
    59 98 150 213 250 — — —
    6200 6200 6200 6200 6000 — — —
69 Mercedes SLS AMG robot 2011 3,4 2,19 1,63 1,29 1,03 0,84 0,72   3,67
    70 109 147 186 232 285 317 0
    7300 7300 7300 7300 7300 7300 6950
70 Mini Cooper S 2007 3,31 2,13 1,48 1,14 0,95 0,82 — — 3,65
    61 96 138 178 214 222 — —
    6500 6500 6500 6500 6500 5650 — —
71 Mini JCW Coupe 2013 3,31 2,13 1,48 1,14 0,95 0,82 — — 3,71
    59 91 133 171 206 238 — —
    6800 6800 6800 6800 6800 6800 — —
72 Mitsubishi Lancer Evo VIII 2003 2,93 1,95 1,41 1,03 0,72 — — — 4,53
    64 96 133 182 250 — — —
    7000 7000 7000 7000 6650 — — —
73 Mitsubishi Lancer Evo X 2008 2,86 1,95 1,44 1,1 0,76 — — — 4,69
    69 101 136 179 259 — — —
    7500 7500 7500 7500 7500 — — —
74 Nissan 350Z 2003 3,79 2,32 1,62 1,27 1 0,79 — — 3,54
    61 98 141 179 227 250 — —
    6600 6600 6600 6600 6600 5700 — —
75 Nissan 370Z 2009 3,79 2,32 1,62 1,27 1 0,79 — — 3,69
    67 109 155 198 250 250 — —
    7500 7500 7500 7500 7400 5850 — —
76 Nissan GT-R 2010 robot 4,06 2,3 1,6 1,25 1 0,8 — — 3,7
    61 107 155 197 246 309 — —
    7000 7000 7000 7000 7000 7000 — —
77 Porsche 911 (996) Carrera 2002 3,82 2,2 1,52 1,22 1,02 0,84 — — 3,44
    62 109 157 195 234 283 — —
    7300 7300 7300 7300 7300 6175 — —
78 Porsche 911 (996) GT2 2002 3,82 2,05 1,41 1,12 0,92 0,75 — — 3,44
    62 117 170 213 259 312 — —
    6750 6750 6750 6750 6750 6600 — —
79 Porsche 911 (996) GT3 2004 3,82 2,15 1,56 1,21 1 0,85 — — 3,44
    74 130 179 232 280 304 — —
    8200 8200 8200 8200 8200 7550 — —
80 Porsche 911 (997) Carrera S 2005 3,91 2,32 1,61 1,28 1,08 0,88 — — 3,44
    66 110 160 200 237 291 — —
    7200 7200 7200 7200 7200 7200 — —
81 Porsche 911 (997) GT2 2008 3,15 1,89 1,4 1,09 0,89 0,73 — — 3,44
    77 128 173 222 272 326 — —
    6750 6750 6750 6750 6750 6650 — —
82 Porsche 911 (997) GT3 2010 3,82 2,26 1,64 1,29 1,06 0,92 — — 3,44
    80 136 186 237 288 309 — —
    8500 8500 8500 8500 8500 7900 — —
83 Porsche 911 (997) GT3 RS 2007 3,82 2,26 1,64 1,29 1,06 0,92 — — 3,44
    82 138 190 242 294 307 — —
    8400 8400 8400 8400 8400 7600 — —
84 Porsche 911 (997) GT3 RS 4.0 2011 3,82 2,26 1,64 1,29 1,06 0,88 — — 3,89
    70 120 166 211 256 310 — —
    8400 8500 8500 8500 8500 8500 — —
85 Porsche 911 (997) Turbo 2010 3,82 2,14 1,48 1,18 0,97 0,79 — — 3,44
    66 117 170 213 258 310 — —
    7000 7000 7000 7000 7000 6900 — —
86 Porsche Boxster 2003 3,5 2,12 1,43 1,09 0,84 — — — 3,56
    69 114 168 219 251 — — —
    7200 7200 7200 7200 6350 — — —
87 Porsche Boxster S 2013 robot 3,91 2,29 1,65 1,3 1,08 0,88 0,62 — 3,89
    70 118 165 210 251 275 275 —
    7800 7800 7800 7800 7800 6950 4900 —
88 Porsche Carrera GT 2004 3,2 1,87 1,36 1,07 0,9 0,75 — — 4,44
    78 134 186 235 277 328 — —
    8400 8400 8400 8400 8400 8200 — —
89 Porsche Cayman S 2006 3,31 1,95 1,41 1,13 0,97 0,82 — — 3,88
    70 120 165 206 240 274 — —
    7200 7200 7200 7200 7200 6950 — —
90 Porsche Cayman S 2009 3,31 1,95 1,41 1,13 0,97 0,82 — — 3,88
    70 120 165 206 240 277 — —
    7200 7200 7200 7200 7200 7000 — —
91 Porsche Panamera Turbo 2010 robot 5,97 3,31 2,01 1,37 1 0,81 0,59 — 3,15
    46 85 139 205 282 301 270 —
    6700 6700 6700 6700 6700 5800 3800 —
92 Rolls-Royce Ghost auto 2010 4,72 3,14 2,11 1,67 1,29 1 0,84 0,67 2,81
    66 98 146 184 238 250 250 250
    6000 6000 6000 6000 6000 4870 4090 3250
93 Saab 9-3 Vector 2003 3,77 2,04 1,32 0,95 0,76 0,62 — — 3,91
    53 96 149 206 234 234 — —
    6400 6400 6400 6400 5800 4750 — —
94 Saleen S7 2003 2,56 1,61 1,14 0,96 0,81 0,7 — — 3,22
    101 160 226 267 317 352 — —
    6500 6500 6500 6500 6500 6250 — —
95 Subaru BRZ 2013 3,63 2,19 1,54 1,21 1 0,77 — — 4,1
    56 93 133 168 203 216 — —
    7400 7400 7400 7400 7400 6000 — —
96 Subaru Impreza WRX STi 2004 3,64 2,38 1,76 1,35 0,97 0,76 — — 3,9
    59 91 122 160 222 235 — —
    7000 7000 7000 7000 7000 5800 — —
97 Subaru Impreza WRX STI 2008 3,64 2,24 1,52 1,14 0,97 0,76 — — 3,9
    56 91 134 179 210 250 — —
    6700 6700 6700 6700 6700 6200 — —
98 Volvo C30 T5 2007 3,39 1,91 1,27 0,95 0,78 0,65 — — 3,77
    61 107 162 218 238 238 — —
    6600 6600 6600 6600 5950 4950 — —
99 Volvo S40 T5 2005 3,39 1,91 1,27 0,95 0,78 0,65 — — 3,77
    61 109 165 208 208 208 — —
    6600 6600 6600 6250 5150 4300 — —
100 Volvo S60 T6 AWD auto 2011 4,15 2,37 1,56 1,16 0,86 0,69 — — 3,33
    56 98 150 202 250 231 — —
    6500 6500 6500 6500 6000 4450 — —
101 VW Golf IV R32 2004 3,36 2,09 1,47 1,1 0,86 0,72 — — 4,24
    56 90 128 171 208 208 — —
    6500 6500 6500 6500 6200 5200 — —
102 VW Passat W8 2002 auto 3,67 2 1,41 1 0,74 — — — 3,5
    53 98 138 194 208 — — —
    6300 6300 6300 6300 5000 — — —

Примечание: автомобили, оборудованные автоматическими или роботизированными коробками передач, имеют приставку в названии «auto» или «robot» соответственно.
