схема, тюнинг и доработка, почему не работают и не горят стоп-сигналы

Задние фонари ВАЗ 2109 могут не только причинять неудобства своими поломками и неисправностями. Если, конечно, такое случилось, ниже можно узнать о том, как устранить некоторые из них. Важно также то, что фонари можно тюнинговать.

Содержание

[ Раскрыть]

[ Скрыть]

Причины поломки задних деталей системы освещения и действия водителя

О том, в чем может заключаться поломка и как решить проблему можно узнать ниже. Речь пойдет о модифицированных девятках.

Возможные неисправности стоп-сигналов и их устранение

Вследствие перепада напряжения может случиться замыкание и лапочки перегорят.
Если пришло время зачистить провода, потому что окислились контакты и клеммы недостаточно хорошо проводят ток.
Часто, в случае перепада напряжения может потребоваться демонтаж и замена предохранителей.
Если произошел разрыв или залом контактов датчика заднего хода.

Снятие датчика выключателя стоп-сигналов

В случае перечисленных проблем легче всего, конечно, поставить новую лампу. Это происходит без затруднений: необходимо лишь отключить свет, открыть багажник и изъять колодку проводов. После этого зажав фиксирующие элементы, которые установлены с боков, достать панель и открутить лампу. На ее место поставить новое световое устройство и собрать комплекцию в обратной последовательности.
Если говорить о стопах, не работать могут как обе лампы, так и одна из них, то есть только в одной блок-фаре.

При возникновении такой неполадки необходимо тут же провести диагностику:

Проверить предохранитель и, если есть необходимость, заменить его на новый. Устранить поломку мало, ведь, как и в случае с человеческими болезнями, перегорание может быть ошибкой в системе, которую потребуется устранить. Если этого не сделать, можно менять устройство до конца дней ВАЗ 21099. Одной из причин может быть замыкание.
Если окислились проводки в патронах ламп сигналов, лампу немного нужно покрутить в патроне, чтобы соскоблить разрушенный слой. Чтобы проделанная работа была более эффективной, можно прочистить контакты наждачкой.
В случае перегорания ламп в стопах, нужно заменить ее на новую и проверить, будет ли работать система. А если плохие контакты, их нужно зачистить и на плате, и на колодке проводов.
Если перегорели дорожки в плате блок-фар, тогда можно вытащить плату и визуально диагностировать ее целостность. Если есть перегоревшие дорожки, их можно модифицировав, заменив проводки.
Неисправен датчик или нарушена электрическая цепь. Во-первых, необходимо снять с датчика красный и белый провода и соединить их куском провода. Если стоп-сигналы загорелись, значить датчик необходимо заменить, если нет, нужно проверить электроцепь. Ее нужно проверить на наличие разрывов контактов.

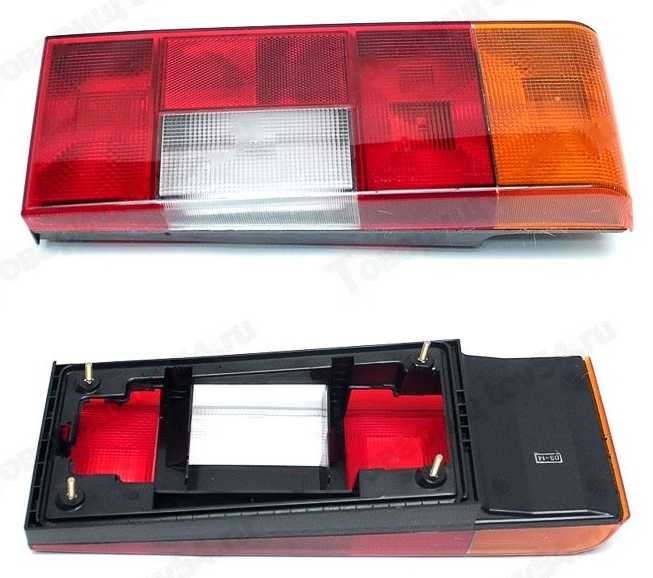

Демонтаж и замена фонарей сзади

Замену лучше всего произвести до того, как начнутся проблемы с проводкой.
Для работы нужно снять фонари. На ВАЗ 21099 он скрыт пластиковой декоративной накладкой в багажнике.
Теперь отвернуть фиксирующие винты на накладке и снять их.
Отключить колодку с проводами и аккуратно изъять ее, следя за тем, чтобы не повредить плату, потому что она плотно сидит на своем месте.
Теперь ключом на 10 отвернуть 4 гайки крепления корпуса фары. Снять деталь с машины. Теперь можно установить новую деталь и спокойно приступить к замене.
Сбор совершается в обратном порядке (автор видео — Automaniac1994).

Идеи тюнинга задних фар

Чтобы выделить машину и сделать ее неповторимой и уникальной, то есть тюнингованной, можно воспользоваться несколькими советами. Можно воспользоваться альтернативной оптикой.

Эти фонари гораздо надежнее и красивее, чем обычные фары. Кроме прочего, тюнинг задних фар может защитить ВАЗ 21099 от некоторых проблем. Можно прибегнуть к модернизации, и тогда не будут запотевать стекла, и не будут окисляться контакты.

Кроме того, задние фонари на ВАЗ можно изнутри покрыть краской. Конечно, использовать нужно специальную смесь, ведь обычная при нагревании деформируется. Для того, чтобы она продержалась как можно дольше, фары необходимо разобрать и снять дополнительный отражатель поворотника. Затем, при использовании наждачки снять с фонаря хром и затем нанести на поверхность грунтовку.

Грунтовка должна сохнуть около 1 часа, кроме того, смесь нужно нанести в несколько слоев. Красящее вещество нужно наносить также в несколько слоев, и ждать примерно час до полного высыхания. После завершения работы можно собирать фонарь. При нанесении герметика идентичного цвета, старый необходимо удалить, а затем обезжирить поверхность фонаря. Если провести процедуру неправильно, это послужит новым проблемам.

Кроме этого, можно прибегнуть к таким способам самостоятельного тюнинга:

Диодные накладки на фары. Этот элемент выглядит достаточно красиво и необычно. Кроме того, накладками можно украсить не только фары сзади, но также на противотуманки и поворотники. Некоторые украшают ими даже диски на колесах или салон изнутри, если с фарами поработать уже не получится.
Диодные кольца. Также очень популярный вариант. Лучше всего при конструировании такого украшения использовать качественные материалы и не халтурить в работе, тогда эффект будет отличный. Для изделия используют готовые кольца или ленту.

Фотогалерея «Модернизация задних фонарей»

На фото ниже можно узнать, как модернизировать фонари.

Загрузка …

Видео «Доработка задних фар»

Больше о модификации задних фонарей на ВАЗ 2109 можно узнать от автора ролика — Дмитрия Сергеевича.

Провода задних фонарей автомобилей ВАЗ 2108, 2109, 21099

При проведении ремонтных работ с электрикой автомобилей ВАЗ 2108, 2109, 21099 и их модификаций, а также при возникновении таких проблем как — не горят стоп-сигналы или габаритные огни, не работает свет заднего хода, не мигают поворотники, очень часто приходится разбираться в проводке, ведущей к задним фонарям.

В такой ситуации информация о том, куда подходит какой провод, для чего он предназначен в задних фонарях, бывает просто необходима. В этой статье подробно рассмотрим провода, ведущие к задним фонарям автомобилей ВАЗ 2108, 2109, 21099. В качестве примера используем левый фонарь (тот, что за водителем).

Назначение проводов в соединительной колодке заднего левого фонаря автомобилей ВАЗ 2108, 2109, 21099

Все провода в соединительной колодке левого фонаря расположены в определенном порядке. В ряде случаем могут быть даже пронумерованы цифрами на торце колодки.

Назначение проводов в соединительной колодке заднего левого фонаря автомобилей ВАЗ 2108, 2109, 21099

1. Желтый провод с черной полосой, самый верхний в соединительной колодке – плюс на ламу габаритных огней.

2. Коричневый или оранжевый провод с черной полосой, второй в соединительной колодке (расположен ниже желтого) — плюс на противотуманную лампу.

3. Синий провод с черной полосой, третий в соединительной колодке – плюс на лампу указателя поворота.

4. Зеленый провод, четвертый в колодке – плюс на лампу заднего света.

5. Черный провод, пятый в колодке (предпоследний) – минус на все лампы фонаря.

6. Красный, шестой (самый последний) – плюс на лампу стоп-сигнала.

Каждому проводу в соединительной колодке соответствует своя дорожка на плате заднего фонаря. Подробнее о проверке плат задних фонарей см. «Проверка плат задних фонарей автомобилей ВАЗ 2108. 2109, 21099».

Примечания и дополнения

— Провода и соединения правого фонаря автомобилей ВАЗ 2108, 2109, 21099 аналогичны левому и дублируют их.

— Аналогично расположены провода задних фонарей автомобилей ВАЗ 2113, 2114.

Еще статьи на сайте по электрооборудованию автомобилей ВАЗ

— «Стопы» ВАЗ 21083 (21093, 21099), схема подключения

— Провода передних фар ВАЗ 2108, 2109. 21099

— Порядок присоединения высоковольтных проводов к крышке трамблера автомобиля ВАЗ 2108, 2109, 21099

— Применяемость свечей зажигания на двигателях автомобилей ВАЗ

— Проверка статора генератора автомобилей ВАЗ 2108, 2109, 21099

— Установка момента зажигания на автомобилях ВАЗ 2108, 2109, 21099

— Проверка ротора генератора автомобилей ВАЗ 2108, 2109, 21099

— Подкапотная лампа ВАЗ 2108, 2109, 21099, схема подключения

— Лампы задних фонарей ВАЗ 2108, 2109, 21099

Сравнительный тест-ремонт авто

— Провода задних фонарей автомобилей ВАЗ 2115

Замена заднего фонаря ВАЗ 2115. Доработка задних фонарей ваз ВАЗ 2115,2114,2113,21 99,2109,2108

Комментарии к теме Замена заднего фонаря ВАЗ 2115

Abdul-Majid

Как называются цоколи от какой Машины?

Wenona

О заднем фонаре и так много инфы в инете >) Клей поплывет!!! Я сделал проще купил от ваз 2106 патроны задних фонарей и поставил все на свои места не чего не отламывая! Единственно чисто крепления по отламывал как и вы куда вставляется лампочка и все остальное все как родное зашло и деижиться очень хорошо без клея мёртвой хваткой

Левон

Лайк за труды но клей расплавиться от нагрева патронов все труды нахрен. .может холодной сваркой лучше.

Eoin

Не только на переднем приводе на 2107 я всё на прямую припаял

Faren

Доброго времени суток. Возник сразу вопрос ваш (чудо клей) от накала лампочек расплавился? Мне друг сказал и без заднего фонаря на vaz куча чего чинить 😉

Веретимус Адлан

Через сезон не атвалитса клей

Нуца

противотуманки параллелить со стопами нельзя 😉 У меня и без заднего фонаря на vaz много чего полетело )

St. Alban

От чего эти патроны

Нафиса

это не патроны для ламп,это от тракторных фар ссср так называемый штекер подключения фары

Любогошинский Бер

Желательно в деталях по заднему фонарю на 2115 пояснил бы >) Использовать активную кислоту для пайки по моему плохая идея, со временем от нее проводка окисляется и сыпется. Лучше флюс безотмывочный или канифоль, правда канифоль не удобно наносить.

Вектор Преголубешин

Поставь светодиоды они меньше нагреваются.

Я такой … занимался на всех своих вазах. Разьёмы на всех удалил и припоял на прямую.

Мёрфи

Подскажи от какого автомобиля данный патрон? Думаю многим будет интересна эта информация ) По заднему фонарю все ясно…

Петрушка

Я в магазине не смог найти такие

Гульнора

А вы из Украины?

Морган

Хотелось бы, чтобы подробнее порекомендовал бы по заднему фонарю… могу поспорить что термоклей в жару плывёт. я в приборную панель встраивал тахометр и приклеил его на термоклей так после лета приходилось разбирать и поднимать тахометр выше так как он сползал по термоклею. тут надо думать как по другому закрепить патроны ламп. как по мне на пластике фонаря пишется тип пластика из которого он сделан например ABS. вот взять такой же пластик и с помощью паяльника всё это пропаять пластиком. тогда будет суперский результат. конечно это дольше но зато качественно.

Salman

Интересно, а скотч этот не расплавится?

Кыштанов Алимхан

запускай их в производство озолотишся, только немного модернизировать

Маринка

все это саплю. Редкие геморрои с задним фонарём куда ни шло 😉

Улан

Клей летом поплывет в жару

Маркс

У меня вопрос а как не перепутать провода куда Какой идет? У меня 2115.

Евсей

От тепла ламп плавится ПЛАСТИК (нередко доводится снимать плату и, прогревая термофеном маленьким, подгибать ‘прижимы’, которые идиоты разработчики сделали из пластика (!) Если какой ‘этузиаст’ догадается запихать 21 Вт на габариты — пиши пропало, выплавляются прижимы и даже рамка лампы. Все остальные лампы работают ‘эпизодически’ (кроме разве ПТФ, если с ними подолгу ездить — тогда та же проблема), а габариты постоянно. А уж термоклей, думаю, будет плавиться намного проще, у меня лет 10 назад просто в салоне на щитке протекла лампа, от жары в салоне. 🙁

Похожие видео по ремонту

Замена и доработка задних габаритов на ВАЗ 2111 своими руками

Кто интересовался заменой задних габаритов могли увидеть, что отыскать другие задние габариты ваз 2110 тяжело, продаются только разные модели для седана либо хэтчбека. Если внешний облик задней оптики устраивает, тогда можете попросту их доработать.

Вытаскиваем фары снимаем стекла. Я использовал, фен, поддел отверткой и ножиком «прошел» по периметру фары. Греть нужно осторожно, можете расплавить стекло!

1-ая доработка задних габаритов

— выпиливаем прямоугольные отверстие в «черных углах» фонарей, на которых закреплена перегородка. Монтируем туда ещё одну лампочку мощностью 5W. Чтоб сделать патрон для лампы, разбираем подсветку номерного знака от «девятки», и вынимаем 2 пружинящих патрона.

Из двух миллиметрового, стеклотекстолита вырежем площадку, немного больше лампочки. Делаем пропил, под контакты. Среднюю часть фольги, убираем. К оставшимся площадкам, припаяем контакты и провода. Собираем. Ставим это все в фонарь и фиксируем шурупом.

2-ая доработка задних фар сделает лучше светоотдачу фары

Для этого внутри задней фары автомобиля ваз 2111 можете выкрасить краской «под хром», или оклеить фольгой. Я покрасил.

Для «поворотников, можете использовать без цокольные лампы, 5W. Пропилить отверстия по размеру ламп, а саму ее, закрепить на кусочке стеклотекстолита. За ранее, не плохо залудив вывода. Не используйте кислоту!! Я не сделал, но проверил. Выигрыш не больший. Проще, установить «желтую» лампу на 25W.

3-я доработка касается стекол фар. Для фильтров, я применял «уголки», которые есть в магазинах канцтоваров. Выбирал красный цвет и однородную прозрачность. Трафарет делал из малярного скотча. Приложил к стеклу и канцелярским ножиком, вырезал.

После этого, приклеил эту «выкройку» на плотный листок бумаги и вырезал.

Проверим переделанные габариты (габариты, стоп-сигнал и поворотники):

Так, переделка задних габаритов российского универсала превращает тускло горящие фары в достойный экземпляр.

К слову, если говорить про тюнинг задней оптики, тогда можете разглядывать светодиодные задние габариты.

схема, тюнинг и доработка, почему не работают и не горят стоп-сигналы

Всем доброго времени суток и хорошего настроения! Наверняка многие из водителей сталкивались с ситуацией когда не горят стоп сигналы. Некоторым может показаться, что ничего серьезного и опасного в этом нет, и якобы без проблем можно и дальше эксплуатировать авто с такой неисправностью. Это заблуждение.

Работа всей светотехники на машине играет огромную роль. Это распространяется не только на головной свет, но и на сигнальные фонари. Не так давно мы уже обсуждали вопрос регулировки ближнего света. Но сейчас вопрос более серьезный, поскольку он касается неисправности светового оборудования.

Помимо вероятности спровоцировать ДТП, неисправные стопы также влекут за собой наложение денежного штрафа со стороны сотрудников ГИБДД. Главный упор стоит делать на личную безопасность.

Проблему рекомендуется решать сразу, как только она была замечена. Если в случае отказа в работе звукового сигнала порой бывает сложно самому справиться с ремонтом, тут чаще всего удается обойтись без вмешательства специалистов и оплаты услуг сотрудникам автосервиса.

Виды панелей

Щитки приборов на ВАЗ 2109 бывают минимум трех типов:

Низкая панель;
Высокая панель;
Электронный щиток на девятках с европанелью.

Европанель

На версиях с низкой панелью отказ в работе всего щитка — крайняя редкость. Это обусловлено тем, что здесь спидометр и эконометр оснащаются механическими приводами. Потому вряд ли стоит ожидать, что они откажут вместе с электрической составляющей.

У щитков с высокой панелью эконометр отсутствует, зато спидометр также основан на механическом тросовом приводе.

Демонтаж и замена фонарей сзади

Замену лучше всего произвести до того, как начнутся проблемы с проводкой.
Для работы нужно снять фонари. На ВАЗ 21099 он скрыт пластиковой декоративной накладкой в багажнике.
Теперь отвернуть фиксирующие винты на накладке и снять их.
Отключить колодку с проводами и аккуратно изъять ее, следя за тем, чтобы не повредить плату, потому что она плотно сидит на своем месте.
Теперь ключом на 10 отвернуть 4 гайки крепления корпуса фары. Снять деталь с машины. Теперь можно установить новую деталь и спокойно приступить к замене.
Сбор совершается в обратном порядке (автор видео — Automaniac1994).

Основные причины

Практически все проблемы, имеющие отношение к автомобильной электрике, решаются примерно одним путем. Нужно искать потенциальную или вероятную причину неисправностей в самом проблемном объекте, либо разбираться в системе, отвечающей за подачу питания.

Точно так же обстоят дела с устройствами, которые называются стоп-сигналом. Если они перестали работать, тогда следует искать причину в одном из следующих пунктов:

Возникли проблемы с плавкими предохранителем. Он окислился или полностью вышел из строя;
Есть неисправности в самих лампах или одной лампе, в зависимости от того, сколько стопов не работает;
Причина кроется в механизме, ответственном за включение предупредительного сигнала при нажатии тормоза;
В гнезде, куда устанавливается лампочка стопа, окислились контакты;
Появились более серьезные проблемы, связанные с повреждением проводки.

Опираясь на озвученные причины, почему могут перестать работать стопы, можно сделать вполне объективный вывод. Действительно серьезная неисправность касается лишь износа или повреждения электропроводки. Решать такую задачу своими руками не всегда правильно.

Когда отказывают задние стопы (левый и правый), либо дополнительный центральный повторитель стоп-сигнала, не спешите искать автоэлектрика и предлагать ему деньги за устранение неполадок.

Есть высокая вероятность того, что вы сумеете все сделать собственными силами. Вам потребуется лишь стандартный набор инструментов для автомобилиста, а также осознания того, как вообще устроена светотехника конкретно в вашем транспортном средстве. Начните с наиболее вероятных и достаточно простых в плане решения возможных неисправностей. Только если окажется, что дело в плохой или поврежденной электропроводке, тогда есть смысл посетить хороший автосервис. Такие задачи лучше поручить опытным мастерам. Из основных составляющих для самостоятельного восстановления работоспособности стоп сигналов вам понадобится запасная исправная лампа, контролька или мультиметр, а также подходящие инструменты.

Не лишним будет изучить руководство по эксплуатации и понять, как добраться на вашей машине до стопов.

Предохранитель

Первое, с чего стоит начать, это с поиска монтажного блока, в котором располагается ответственный за стоп-сигнал плавкий предохранитель.

Причем у каждой машины своя электросхема и особенности расположения предохранителей.

Они могут существенно отличаться в зависимости от транспортного средства, такого как:

Самодельный прицеп из задней части кузова легкового автомобиля

Рубрика: Легковые прицепы

ВАЗ 2110;
ВАЗ 2107;
Тойота Рав 4;
Форд Фьюжн;
ВАЗ 2114;
ВАЗ 2115;
Форд Фокус;
Шевроле Лачетти;
Лада Гранта;
Хендай Акцент;
Рено Логан;
Хендай Солярис и пр.

Сгоревший предохранитель довольно часто становится причиной отказа ряда оборудования, включая световые прибору. Предохранители проверяют визуально и с помощью мультиметра.

Но есть простой и действенный способ проверки, занимающий минимум времени. Для этого запустите двигатель и зажмите кнопку клаксона. Это подходит не для всех моделей авто, но на множестве ТС за звуковой сигнал и стопы часто отвечает один и тот же предохранитель.

Если дело не в нем, продолжаем поиски дальше.

Тормозные лампы и их патроны

Далее стоит переключиться уже на сами фонари стоп-сигналов. В большинстве машин, чтобы получить доступ к стопам, открывается багажный отсек, снимается плафон задней оптики, после чего уже можно добраться до самих стопов.

Но на разных марках и моделях процесс демонтажа может отличаться. Тут отталкивайтесь конкретно от своей машины, при необходимости ищите подсказку в руководстве по эксплуатации. Есть примеры машин, где до стоп-сигнала можно добраться вообще без демонтажа задней оптики. Перед вами пока стоит одна основная задача. Заключается она в получении физического доступа к неисправному устройству, лампе и патрону, в котором она находится. Пытаться определить неполадку на глаз может далеко не каждый. Тут лучше пойти иным путем.

Оптимальным решением будет использование новых аналогичных ламп вместо потенциально неисправных. Потому лампочку придется купить заранее и вкрутить ее. Если вам не удалось найти лампу аналогичного размера, используйте габарит или повторитель поворотных сигналов. Убедитесь сначала, что эти условные контрольки работают.

Когда после установки новых ламп все заработало, вы нашли причину. Можно уверенно покупать новые подходящие лампы для стопов, менять старые и собирать узел в обратной последовательности.

Крайне важно учесть одну особенность. Некоторые современные автомобили имеют такой принцип работы стоп-сигналов, при котором в момент выхода одного автомобильного стоп-сигнала из строя по той или иной причине, автоматически прекращает функционировать второй. То есть иногда проверка одной лампы не дает результат, поскольку фактически шансы 50 на 50 заменить именно сгоревшую лампу, а не ту, которая просто в тандеме отключилась.

Как меняется расход топлива при использовании прицепа ?

Рубрика: Легковые прицепы

Если замена лампочек ничего не дала, проверьте сами патроны. Бывает так, что они окисляются, от этого нарушается контакт, и устройство не включается, хотя подача питания на него идет. Также убедитесь в соединении патрона с автомобильной электропроводкой. При необходимости контакты отключаются, зачищаются с помощью мелкозернистой наждачной бумаги, после чего возвращаются на место. Еще в ходе такой процедуры рекомендуется после зачистки нанести на контакты специальную смазку.

Еще один момент. При проверке патронов также стоит взять новые лампочки. Случается так, что из-за окисления патрона выходит из строя сам осветительный прибор. То есть фактически возникает 2 неисправности одновременно.

Проблемы со включателем

Стоп-сигнал на машине загорается в тот момент, когда автомобилист выжимает педаль тормоза ногой, сидя за рулем. При таком нажатии усилие передается на специальный механизм. В народе он получил название лягушка. Он же концевик и он же классический включатель тормозных фонарей.

Есть 3 основные причины, почему лягушка или концевик может не работать:

окислились контакты;
появился нагар;
образовалась коррозия.

Несмотря на несколько разные процессы, суть неисправности одна и та же. Устранить ее можно путем зачистки лягушки, либо же за счет замены включателя стопов.

Если же ни один из вариантов не подходит, высока вероятность того, что проблема заключается в повреждении электропроводки транспортного средства. Тут уже сами решайте, пытаться решить вопрос своими силами, либо обратиться за помощью к квалифицированным специалистам.

Учитывая сложность электросхем современных автомобилей, более правильным решением будет визит к проверенному автоэлектрику. Но окончательный выбор за вами.

Светодиоды в фонари / бортовик автомобиля Performance / smotra.

ru Итак, доброго времени суток. Давно задумывался о том, чтобы самостоятельно вмонтировать в секции стандартных задних фонарей девятого Ваза светодиоды. Не пытался создать какой-то целый блок светодиодных фар, отличный от других или вовсе оригинальный. Просто решил попробовать заменить лампочки на светодиодную ленту.

Приобретя ленту и второй комплект фонарей заднего вида, начал обдумывать детали, а именно:

1) как закрепить 2) как оформить 3) не столь важно, но как запитать конструкцию
Опишу и покажу способ.
1) Как закрепить
По размерам отсека для габаритов из любого материала, в моем случае было что-то типа теплоизоляции, вырезается заготовка. У этой верхний слой является светоотражающим, а сам материал довольно-таки упругим.

2) Как оформить
Тут, конечно же, можно проявить фантазию, я вообще по началу хотел сделать габариты что-то типа крест-на-крест, но потом решил оформить в таком деликатном стиле.

Ах да, ленту желательно брать белого цвета, дабы в конечном итоге габариты должны быть яркими и отчетливо видны.

При спайке в целом пришлось обратиться к папе за помощью. Несмотря на то, что лента делится по модулям (3 светодиода), местами ее пришлось делить на более малые отрезки. Но вся загвоздка в том, что на ней уже установлено сопротивление, рассчитанное, как я понял, на 3 светодиода. По-этому, приходилось разрезать ее, а после соединять в правильном порядке.

В дальнейшем некоторые модули или отдельно взятые светодиоды пришлось переподключить, так как они отказывались работать. В целом получилось так:

3) как подключить
На последок, тут так же как и в пункте выше можно подобрать кучу вариантов. В моем случае лампочка габаритов была оставлена, и просто-напросто к ней подведены проводки от готовой конструкции. Свет от лампочки не попадает в плафон, так как ее отделяет основа, на которой расположены диоды, к тому же всегда можно вернуться к ее использованию 🙂

В итоге получилось симпатично, на мой взгляд, четко, не слепяще, с небольшой экономией энергии 🙂

Спасибо за уделенное внимание!

Замена заднего фонаря.

Как поменять задний фонарь. Ремонт ВАЗ 2109. Почини свое авто!
Задний фонарь Toyota Carina
Как снять ручку двери в автомобиле Ситроен C4 (купе) 2006г
Стоп сигнал на стекле заднем LEXUS RX300
Nissan Patrol
Подборка тюнинга иж 2126 ода
Установка поворотников на зеркала
Как снять задние фонари и поменять все лампы. Peugeot 307.
Задние фонари ВАЗ 2108, 2109, 21099 тюнинг
Светодиодные фонари 2109
Светодиодные задние фонари Ваз 2109

Все по теме Замена заднего фонаря ВАЗ 2109

Шахан написал(а)
Провода от сигнала не отвалились?

Тарон Маруфиди написал(а)
Спасибо, помогло?

Илюша написал(а)
Красавчик полезная вещь Спасибо тебе Я тоже постараюсь также сделать А можешь что-нибудь ещё и свою добавить аккуратно

Силафанов Радж написал(а)
А я термоусадкой для электропроводки их затянул и все

Шимон написал(а)
не горят стопы обрыв в главном блоке

Яхно Аверклев написал(а)
всем доброго времени суток! Если смотрите это видео- значит вам нужна помощь по ремонту вашей фары! Я так же нагел это видео и свящался с ребятами. .. коротко и ясно все опишу; вышла из строя фара- упал пучок света вниз и никакого корректора.Сам из Минска и здесь не нашел ничего и никого, чтоб мне помогли с ремонтом. Все твердили — замена, или ремонт, но никаких гарантий. Собрался и приехал в Питер к ребятам за 850 км к 11:00, по договоренности и уже в 20:00 я был очень доволен результатом!!! без нареканий, все на высшем уровне! всем рекомендую обратиться к этим ребятам, если хотите добиться положительного результата! И цены в полне хорошие, уверяю! спасибо огромное, еще раз!

Фатих написал(а)
осталось колеса от самолета поставить

Данон Тимирязев написал(а)
калхоз один. и руль тоже колхоз

Karlis написал(а)
Полезным, это же для узкого круга людей в РФ… Москва-Питер

Маньяк написал(а)
электрика у тебя на уровне)

Акылай написал(а)
а что за магнитола?

Горин Южикин написал(а)
А сколько стоит?

Ануш написал(а)
заразил ты, Загир меня алиэкспрессом,они тебе должны платить за рекламу товаров,ведь наверняка я не единственный последователь)

Goldwyn написал(а)
золотые руки и светлая голова всех благ

Броктон написал(а)
Много разговоров ни о чём,а так всё правильно

Воробей написал(а)
Добрый день,интересует балка продольная (лыжа) и поперечная под двс? Если можно на почту ответ Igorm84 rambler. ru

Вон написал(а)
У меня гоьф 4 мотор AGN 1.8 20 клапанов, 10000 км назад сделали голову(остались только валы и выпускные клапана,остальное заменили) подкинул кольца (фирму не помню) и вкладыши. 5000км назад начал замечать масложор. перед новым годом снимали голову,заменили МСК и направляйки. масложор так и остался.На данный момент он состовляет 1 литр на 100км ОТВЕТИТЬ

Жаркын Громозоков написал(а)
Хорошо расположено все. А я вот себе строю гараж. В средине длинна 8 ширина7. двое ворот ширинам3м высотам2.7м.Незнаю такие размеры нужны ли или нет… окна двери подсобные тоже неопределюсь никак. Кароче головняк такой что пипец!Завтра уже приступают лодить кладку. Если будет возможность взглянуть может совет какой даш?Заранее спасибо.

Лион написал(а)
Всем привет,на днях вы довело тосол это пол беды,при запуске двигателя он начинает реветь как при добавлении оборотов,добавляешь обороты двигатель на оборот чуть утихает,думал холодный движок по этому так ан нет,что можно сделать???ваз 2109

Лех написал(а)
Нахера столько лишних слов?

Лар написал(а)
Сколь стоит такой?

Пук написал(а)
Світиить лампочка акумулятора і не гасне як заводиш на вольтометрі знижуєтся до десяти девяти вол і не дає зарядку скажіть пудласка що може бути

Оставить комментарий

Все о ВАЗ-2109: характеристики, возможности тюнинга

Автомобиль ВАЗ-2109 или, как в народе его называют, «девятка» — это улучшенная модель ВАЗ-2108. Его производство началось в конце 80-х годов ХХ века. Этот пятидверный хэтчбек сразу покорил сердца советских покупателей. Иметь автомобиль ВАЗ-2109 было необычайно престижно. И сегодня «девятка» остается на пике популярности. Хотя владение ими перестало быть элитарным, у ВАЗ-2109 много поклонников.

На этой машине Волжский завод впервые опробовал установку пятиступенчатой коробки передач.Этот автомобиль принадлежит семейству Самарских. Отличительными качествами этой группы являются: выразительный дизайн, практичность, устойчивость при движении по разным типам дорожных покрытий. ВАЗ-2109 отличается от своих «собратьев» скоростными качествами, простотой управления и наличием двух задних дверей. Еще одна уникальная особенность Nine — возможность складывания пассажирских сидений сзади, что делает багажник пригодным для перевозки крупногабаритных грузов. У этой машины передний привод. Есть 1.1-, 1.3- и 1,5-литровые двигатели ВАЗ 2109. Характеристики этой машины говорят о небольшом расходе бензина (5,8-6 литров на сотню километров).

Разгон с места до 100 км / ч составляет 16 секунд для модификации 2109, 13 секунд для модификации 21093 и 17 секунд для 21091. Этот автомобиль оснащен карбюраторным двигателем или системой автоматического впрыска топлива. Второй вариант отличается улучшенными энергетическими характеристиками, более экологичен, а также экономичен.

Многие владельцы ВАЗ девятой модели не хотят довольствоваться привычным и стандартным внешним видом своего автомобиля.На помощь им приходит тюнинг. К счастью, у «девятки» большие перспективы. Автовладельцы модернизируют своих «железных коней» по трем основным направлениям: внешний вид кузова, то, что находится под капотом, и интерьер. При тюнинге кузова используются тонировка стекол, крепление крыла и «юбки», подсветка, увеличение дорожного просвета за счет установки новых чашек под пружины и упорные подшипники от ВАЗ-2110 («десятки»), замена колес на уникальные. и многое другое. При модернизации капота двигателя существенно изменяются тяговые характеристики автомобиля.

Что касается интерьера, все зависит от фантазии хозяина, чаще всего перетягивают руль, рычаг переключения передач, заменяют чехлы на оригинальные. Настроенную «девятку» также невозможно представить без мощной аудиосистемы. В общем, модернизации вашего автомобиля нет предела, все зависит от желания и возможностей владельца, ведь на это уйдет много времени и денег. В целях экономии можно сделать ВАЗ-2109 своими руками.

Многие элементы трансформации «девятки» можно найти в специализированных магазинах и на интернет-сайтах.Таким образом, вы можете сэкономить на покупке запчастей. Каждый автовладелец решает сам, делать тюнинг для своей машины: для кого-то важна уникальность машины, а кого-то вполне устраивает классический вид «девятки». А какой будет у вас ВАЗ-2109?

Дерзкие госслужащие: Lada Samara Integrale

В 80-е годы многие европейские хэтчбеки имели «наддувные» версии, но наша Самара такой модификации не получила. Мы решили представить, как это может выглядеть.

Семейство отечественных переднеприводных автомобилей выпускается с 1984 года, когда на конвейере стоял трехдверный хэтчбек ВАЗ-2108. В 1986 году была добавлена пятидверная версия с индексом 2109. Кстати, был проект «горячей» модификации с индексом RSI — мы посвятили этому автомобилю большую статью с участием автора этого проекта. Однако дело ограничилось несколькими прототипами. Мы решили изобразить переработанную версию, выполненную в стиле одного из самых ярких автомобилей своего времени ̵

1; хэтчбек Lancia Delta HF Integrale.У Delta и нашей Самары много общего: как известно, отечественный автопроизводитель ведет свою историю на примере группы FIAT, в которую Lancia входит с 1969 года. Во-вторых, Delta, которую мы взяли за основу, стартовала. Производство в 1986 году. В этом же году началось производство ВАЗ-2109. Ведь у обеих машин 5-дверный кузов типа лифтбэк и схожая угловатая конструкция.

В этом проекте использован стиль не обычной дельты, а его мощнейшей модификации с HF Integrale — уличной версией одного из лучших раллийных автомобилей ХХ века. Самара получила выставленные колесные арки для более крупных колес, более широкие бамперы, две круглые фары спереди вместо прямоугольных, спойлер над задним стеклом и ярко-желтый цвет, аналогичный версии HF Integrale «Giallo Ginestra» 1993 года. Кстати, почти три года назад мы представили аналогичный проект на базе универсала ВАЗ-2104.

Такому автомобилю, конечно, нужен более мощный двигатель, ведь в максимальной комплектации тольяттинского лифтбека на тот момент был 1.5-литровый двигатель ВАЗ-21083 мощностью 70 л.с. и крутящий момент 106 Нм. На протяжении всей своей истории Delta HF Integrale оснащалась различными вариантами двигателей, которые постепенно повышали его характеристики. Последняя версия модели, получившая приставку Evoluzione II, была представлена в июне 1993 года и оснащалась 2-литровым 16-клапанным турбомотором мощностью 215 л.с. и с крутящим моментом 314 Нм. Кроме того, самые мощные дельты оснащались полным приводом, который был одним из самых передовых для своего времени: в заднем межступенчатом пространстве располагалась механическая блокировка Торсена, а роль вязкостного сцепления играла. межосевой дифференциал.На переднюю ось приходилось 56% крутящего момента, а на заднюю ось — 44%.

Lancia Delta HF Интеграл

1/2

Lancia Delta HF Интеграл

2/2

Первое поколение Lancia Delta производилось до 1994 года, в то время как семейство Samara получило существенное обновление в 1997 году и оставалось на конвейере до 2013 года. Кстати, рекомендуем вам прочитать статью о мифах и фактах о Самаре 2.

Ссылка на источник

Багги от Окей своими руками.Как сделать багги из старой «Оки»

Эта Багги С. полностью приводная. Рассчитана на 3-4 человека. Массовый в основном для участия в соревнованиях среди вездеходов. По задумке автора, вездеход должен иметь максимальную проходимость, а также оставаться достаточно легким.

Материалы и детали, использованные при постройке этого вездехода:
1) Двигатель от Оки
2) Колеса камеры 1065 на 450 и поощряются 9. 00х16 от тракторных тележек ПТС4
3) мосты от классической ВАЗ
4) ступицы и карданные валы от ВАЗ 2109
5) Диски ВАЗ, Нива.
6) Амортизаторы и пружины от Окей
7) заднее сиденье от Оки.
8) Трос клюшки от ВАЗ 2109
9) Трос газопривода от Лады «Десятки».

Рассмотрим подробнее этапы постройки вездеходов.

Для начала автор разобрался с мостами, переделаны кронштейны крепления на заднем мосту.
Передний мост собран из заднего моста классического ваза, а карданные валы и ступицы взяты от ВАЗ 2109
Ход колеса около 22 см.

Подходящие диски новые были приготовлены от ваза и от Нивы. Получилось 16 дюймов при ширине 25 сантиметров.

Были изготовлены и резьбовые замки, вроде гаек с резьбой, они закручивают болты, которые помогают удерживать шину от опала.

Приводные валы изготовлены длинной 87 сантиметров, толщина стенки цельнотянутой трубы 3 мм, наружный диаметр 27 мм. Между коробкой и мостами будут установлены валы.

Установлены задние амортизаторы, а также передние пружины. Шарики получились с небольшим зазором около 1 мм, после затяжки болты рычагов были закреплены.

Подходит для завершения каркаса вездеходной рамы:

Сделано рулевое управление:

При погрузке вездеходы амортизаторы защелкиваются на 10 сантиметров и рулевое управление становится более тяжелым. удобный угол.Ширина переднего моста оказалась порядка 150 сантиметров, поэтому было установлено заднее сиденье.

Навесной Кулиса:

Рычаг переключателя находится под левым коленом.

Установлен задний приводной вал:

Рычаг КПП решено укоротить:

также упрощен глушитель:

Двигатель установлен продольно относительно базы, дифференциал свободный, левый привод идет на задний мост, а правый соответственно на передний.

Радиатор перенесен на переднюю часть вездехода для улучшения нагнетателя и, соответственно, охлаждения двигателя:
Следующим этапом станет обшивка вездехода, а также установка боевых колес.

Сделана приборная панель:

В качестве троса сцепления использовался доработанный трос ручника от ВАЗ 2109, а для привода газа использовался штатный тросик от Ладской десятки.

Отремонтирован глушитель:

Здесь можно увидеть угол поворота колеса Колесо:

Фото диагональной подвески:

Внешний вид вездехода:

Были установлены легкие колеса И-324А размером 850 на 270р16:

Из недостатков конструкции были отмечены следующие:
Слишком мало места для установки штатного пассажирского сиденья слева со стороны водителя, ему мешает большая часть радиатора от ВАЗ 2110.Также использовались не заводские стандартные карданные валы, а самодельные длинной около 90 сантиметров. Причина в том, что заводские валы имеют длину всего 80 сантиметров, а значит, слишком короткие.

Тестовое видео подвески:

Длинные самодельные валы составляют около 90 сантиметров при общей колесной базе 240 сантиметров. Задний кардан от Нивы имеет длину всего 80 сантиметров и удлинить его до необходимых норм не увидеть.

К тому же самодельные елки оказались на отлично, намека на проблемы с ними нет, все нагрузки выдержаны, скручивания не наблюдается.

Если использовать задние карты Нивы, то база будет 220 сантиметров, к тому же придется придумать соединение с коробкой передач от глазка, а из-за сужения базы вмешиваться будет неудобно пассажиры.

ГП в редуктор не приваривается, так как это может повлиять на целостность приводных мостов, особенно большие нагрузки будут приходить на полуоси мостов. Поскольку машина будет эксплуатироваться в жестких условиях, надёжностью лучше не пренебрегать.

Максимальная скорость Werene Ровно 57 километров в час по ровной дороге, до этой скорости разгоняется примерно полминуты, динамика очень слабая в основном из-за двигателя двигателя.

Однако тяги на первой трансмиссии хватает, чтобы закрутить все четыре колеса в грязь, однако размер этих колес невелик, всего 850 мм в диаметре, что не будет известно после установки более мощных колес.

Была попытка установить колеса КФ-97, но из-за люфта порогов они не подходят, поэтому будет доработан вездеход по нужным параметрам.

Тем временем было изготовлено короткое откидное сиденье, а также воздухозаборники для радиатора:

После устранения мелких недочетов Вездеход озадачился колесами KF-97, их намного больше чем их предшественники, что лучше скажется на проходимости автомобиля.

Если вы решили сделать багги своими руками, знайте, что есть два вида рисунков: спортивные (гоночные) и туристические.При сборке конструкции не забывайте, что необходимо соблюдать определенные пропорции, детали должны соответствовать друг другу по размеру, весу, нагрузке и т. Д. Собираемая машиной машина должна быть легкой (около 300 кг).

Гоночная модель должна иметь усиленную трубчатую раму. Надежный каркас обязан защитить водителя в случае столкновения или переворота на сложных дистанциях. Такую машину делают единичной. Туристический багги «одевается» к телу и имеет два места.

Какой инструмент нам понадобится

Перед тем, как приступить к сборке дома, нужно приготовить все необходимое.Вам понадобится набор инструментов:

Сварка (Для начальной установки элементов каркаса и окончательной сварки труб). Помнить! При сварочных работах возникает напряжение в металле. Поэтому смотреть рамки не веду.

Болгарка (Трубы нужно разрезать, а края выровнять под сварку).

Трубогиб (Они бывают разные и по цене, и по объему работ, которые могут выполнять: ручные, ручные гидравлические, электрогидравлические, электрические).Трубы придется гнуть в разных местах, согласно чертежу.

Внимание! Покупая гибку труб, поинтересуйтесь каким диаметром и толщиной трубы она может работать, каков максимальный угол изгиба и точность угла изгиба.

Дрель.

Бруки и обрезные доски (Для поднятия или фиксации различных элементов во время проектирования).

Станок фрезерный.

Металлическая заводная головка.

Материал рамы:

Труба (примерно 50 м трубы, диаметр 40 мм, толщина стенки 3 мм).Трубы могут быть шовными или бесшовными.

Что берем за основу

Собрать баггию можно взяв за основу несущую раму мотоцикла «Ока», «Запорожец», «Нива» или Ваза. Вам понадобится кузов, рама, колеса, топливный бак, двигатель, амортизатор тормозной системы, выхлопная труба, воздушный фильтр, руль (можно взять из гоночной карты), место посадки (желательно оборудовать подголовником). Это далеко не полный перечень всего необходимого.

В самодельной модели Багги не будет капота, багажника, дверей.Лобовое стекло Вам заменят на мелкую металлическую сетку.

Внимание! Двигатель I. Топливный бак отделен от сиденья водителя Огнестойкий материал. С правой стороны от водителя закреплен огнетушитель (одно сопло направлено на двигатель, второе — на водителя). Противопожарные работы следует начинать с двух сторон (с двух рычагов).

Багги из мотоциклов

Если брать за основу старый мотоцикл Ил или Урал, то в результате сборки получается малогабаритный багги массой 300 кг, способный катиться по бездорожью со скоростью 80 км / ч.Для сборки багги вам понадобится двигатель мотоцикла (правда, это немного шумноватый вариант) и детали от небольших машинок.

«Ока» — хороший донор для багги

«Ока» — очень выгодный донор для Багги. Двигатель «Ока» с жидкостным охлаждением, в связи с чем защищен от перегрева, ступицы имеют небольшой вес, рулевое Reika с достаточным запасом прочности. Для вашего багги подойдет тормозная система и амортизаторы от «Оки».

Внимание! Просматривая машину в деталях для Багги, не забываем вести показания о ней из бухгалтерии.

Сиденье от «Оки» подойдет только экстремалам (слишком круто). На разборке лучше всего искать сидения с хорошей боковой поддержкой. При этом нельзя забывать о подголовнике — это защита шейных позвонков во время бездорожья. Багги на базе «Оки» отличаются большой проходимостью.

«Запорожец» для багги, готовый вариант

Если взять за основу «Запорожец», то получится готовая заднемоторная модель. Двигатель должен крепиться задними рычагами (это улучшит его охлаждение и равномерно распределит вес по осям). Дифференциал придется перевернуть (поменять местами правую и левую стороны). Отрегулируйте привод переключения передач (т. К. Тяга КПП раскладывается к заднему бамперу от водителя — а это усложняет систему кулиса).

Сделать багги из вазы

Если боитесь проблем с электроникой, лучше за основу взять карбюратор ВАЗ.Мотор , как и на всех багги, крепится к водителю сзади. На задних колесах Для привода используются передние полуоси и вазовые ступицы. Полуоси крепятся к обрезному мосту от ВАЗ 2106.

Царфа задний мост Отделка без возможности поворота. А спереди как на машине. Дифференциал заблокирован (для равномерной передачи на мосты). Если взять передние стойки с рессорами от 41-го «Москвича», это повысит жесткость задней подвески. Верхняя часть каркаса Багги будет сварена из бесшовной трубы водопровода (сечение 30-50 мм).

Багги на базе «Нивы»

Если вы собираетесь использовать багги как транспорт на рыбалке или в лесу, то за основу можно взять «Ниву». На базе «Нивы» можно построить полноприводную баггию. В качестве подвески возьмем обе передние подвески от «Нивы» (вся передняя подвеска в сборе весит 130 кг). Покрышки УАЗ ставятся на облитые диски от «Нивы». Для увеличения хода можно легко удлинить рычаги подвески (колея может увеличиваться до 1550 мм).

Выбрать подвеску

Подвеска

Независимая — отличный вариант для багги.Рычаги подойдут как продольные, так и поперечные (можно взять переднюю подвеску от японских машин). Это треугольный рычаг: одна его сторона крепится поперек машины через один сайлентблок, а вторая служит лифом, принимающим на себя нагрузку. На спортивный багги рекомендуется ставить подвеску с одним продольным рычагом. Этот вариант самый простой и легкий. С такой подвеской минимизируются крены кузова, а вес машины распределяется равномерно.

Полезно знать! Если вы планируете рассекать на багги на дорогах общего пользования, придется поставить фары, бампер, указатели поворота (все как на обычной машине, чтобы не нарушать правила дорожного движения).

В независимом подвесе свечного типа упругий элемент выступает за пружину, которая движется по вертикальным направляющим на конце балки моста. При наличии независимой подвески на ведущих колесах карданное сочленение используется для передачи крутящего момента от главной передачи на колеса. Чаще всего используется кардан с двумя петлями. На простых конструкциях в полуосях ставят по одному карданному шарниру.

Передний

Переднюю подвеску багги лучше всего делать в виде буквы «А» на длинных поперечных рычагах.Именно такая конструкция дает большой ход колес и позволяет изменять угол наклона пружины с амортизатором (таким образом регулируется жесткость подвески).

При сборке маятникового рычага обращайте внимание на материал и качество сварных швов, так как на это изделие ложатся очень большие нагрузки. Рычаги рассчитаны на максимальную ширину основания на букву «А» (это продлит срок службы сайлентблоков). Ширина рычага не должна мешать вращению колеса.Недостаток конструкции в том, что ход пальца нижней шаровой опоры в своем гнезде ограничен (вверх или вниз, не будет в том месте, где хотелось бы).

Задний

Для задней подвески багги выбирайте дамский рычаг, который удерживает колесо со смещением (колесо на кардане туго). Правда, есть один недостаток: развал колеса меняется в худшую сторону.

Для достижения устойчивости в движении необходимы переменные угла наклона колес. Рычаги позволят двигаться в двух плоскостях. Если на задней оси есть такая подвеска, то передняя подвеска может быть любой. Если в такой подвеске через центр кардана полуоси будет проходить ось рывка рычага, отпадает необходимость выставлять колесо второго кардана со ступицы колеса.

Классный багги на узлах Oki

Чертежи этой машинки вы можете скачать

Теперь о машине. Как было написано выше, я работаю на заводе, где сейчас есть знакомый крутой токарь, где есть какие-то станки и оборудование.У нас в личное пользование старый полуавтомат 380 В и многое другое куплено. Вот тут и вспомнилась идея Багги. Было желание и возможность — карты в руки! Купил по случаю ОКУ уже без кузова.
Кратко о первом багги. До рабочего состояния строил месяц, вечерами, допоздна. На дизайн почти не смотрела, все время терзалась мыслью: а получится? Да, у меня тоже есть целое растение. Не ударила грязь лицом? Опыт был. Узнаем советников Хренова.Поспешил. В итоге весь завод на территории полетел на двойном багге. Удачи как детям! Участвовал на Русской зиме. Сделали круг почета на льду, где проводили гонки. Не на глючных, конечно. Люди с фотоаппаратами не углили мою машинку. В результате газовый кабель порвался, и тогда они вызывают круг. В мороз минус 25 при ветре срочно накрутил гайку на конце троса и вперед.
Весной пригнал машину в деревню, где все лето семья отжигалась по полной.Все родственники в свитшоте: шашлык, вино, гоночный налет!
Летом зародилась идея второй машины. Прочитал форум, посмотрел фото, сделал набросок. Плохой дизайн. Желательно меньшего веса. Одноместный, как хотелось больше спортивности, но не для спорта. В итоге статья появилась примерно так, как я хотел. Придумывала размеры на фурнитуру и под себя.
Начался как первый Баг с первого сентября следующего года. (Сразу оговорюсь, фото во время строительства не делал).Для этого надо было первой бомбили, при всем уважении к ней, и картошку с дровами возили на прицепе от тещи. Еще купил у знакомых дружелюбный ОКУ. Номер как-то получился. Так было из чего выбирать. Купил трубы, заказал кучу «ушек» фрезерного станка для крепления рычагов, чтобы самому не развлекаться. На трубе-подшипнике, сделанной летом, начала хромать рама. Весь косяк в том, что на бумаге верхние рычаги не использовались.Решил тогда на определенном месте. Сделав практически всю раму, перешел на переднюю подвеску. По опыту первого бага надо было сделать дорожный просвет побольше. При этом приходилось добиваться увеличения длины рычагов, потому что при коротких рычагах поломка приводов и валов рулевого управления была бы недопустима. Что ж, сопротивление со стороны косы выросло.
Так называемый салон по длине сделал максимально коротким и компактным, но не в ущерб себе.Да и шириной в целом, на фею тайва не постучишь, потешишься, да и в автобус не садишься же!) Тихо. Это было продиктовано тем, что по бокам сиденья хотели разместить аккумулятор, рычаг скорости, электрика и, возможно, бак.
Баку не обнаружен и он переместился за перегородку за спину. Всасывала компактность, грабли в планах и доходили до передних колес перед осями. Соответственно вперед направлены поворотные рычаги, за что кулаки Оковского менялись сторонами.Кулаки переделали под двухместный номер. Ротари Рачаги пришлось применить на других сторонах.
Самодельный двусторонний. База составляет 1 мм, на которую наносится бережно любимый женой паралимп и кожзам.
Ну в общем куча проблем и культивируемых советниками нервов лечили не одним литром пива. Прикрепите уже размещенные ранее и новые картинки. Будут вопросы, задавайте. Если компьютер заработает, отвечу. Что-то задолбал он недавно.

Испытания 27 апреля.
В эти выходные не было времени уезжать. Рядом с домом Stater Space Plot послал скорую (не нагревается, чтобы дать тепло). Пока ощущения офигенные: подвеска усилена на неровностях, вроде сейчас закроет, но пройдешь почти не нащупывая. С места идет весело, получается нормально, тормоза отменены! Дальнейшая жизнь покажет. Кстати после установки крыльев, через несколько километров тормозной шланг впереди. Пробовал с полностью закрученными колесами для кронштейнов крыльев.Переделал добавление еще одного шланга из классики. Теперь они отводят взгляд от суппорта, а не вверх. Пока все.

Тесты 3 мая.
Гонял на выходных по соседним полям 99 числа — все вспахано и засеяно. Но я найду место для разлуки. А время и погода еще не дают оторваться по полной. Мы простужены … снова пробный выезд возле дома. Выжимал с близкого расстояния все возможное — у соседей глаза встали, Дури хватило!
Выводы:
При торможении двигателем в повороте очень резко и уверенно — + на этом сиденье, с такой подвеской позвонки не прятались (ни жена).На картофельном поле с перепадом высот до 15-20 см. (Каждые 70 см … «Вы хотите быть лучшим квадратным гнездом») на 2 скорости! — +
После этих гонок подвеска в полном порядке — +
Раздельная шестерня, настроенная на распредвал при более раннем открытии клапанов, соответственно крутящему моменту на меньших оборотах (но снижая максимальную мощность) делает свою работу — от место иди весело- +
Когда педали в пол, рулевое управление неуверенно. А чем больше скорости, тем больше проявляется этот эффект (списываю особенность багги заднеприводной, с задним расположением двигателя) — —

После того, как дал покататься на одном салабоне не так давно, когда он был на первой передаче (как будто уже нет!) посмотрел сколько ног поставить все что можно от двигателя, вроде неплохо поменять головку прокладку. Вдавите расширитель.
Я до сих пор склоняюсь к тому, чтобы восьмерку карб не зря не ставили на ОКУ. Не могу до конца настроить. С холостым ходом сразу проблема не первая. Это полбеды. Настроен, но с богатой смесью. А при переходе между малыми и высокими оборотами — провалы. Постараюсь поставить гибрелей, после замены прокладки. Чтобы будущее кому-то пригодилось, возможно: начни с проверенного, а потом попробуй улучшить. Карб 08 понравился тем, что по собственным (и не только моим) ощущениям двигатель скорее стал.Адреналина хватило. Супруг понимает, но храм храма перекручен, и … «Зачем гонишься?»
А писать надо или не интересно?

Сколько пробег машина можно посмотреть в датах на фото 🙂

Ничего не радует, как высокая оценка результатов творчества своими руками и личные достижения. Автомобильный спорт — это не только соревнование профессиональных качеств участников дорожного движения, обе команды также вступают в острую борьбу за чемпионское техническое оснащение и подготовку к выступлениям автомобилей.

В особую категорию гонок на спортивных автомобилях входят соревнования на моделях типа «Багги». Возникнув в 1950 году как гонки на автомобилях, переоборудованных из изношенных и непригодных «машин», этот вид спорта даже с развитием профессиональных образцов не терял любителей, создающих свои эксклюзивные образцы высокоскоростных высокопроизводительных вездеходов для кросса. -страну-конкуренцию. Часто для создания своих шедевров используют не бывшие в употреблении автомобили, а достаточно свежие варианты с большим запасом даже неизрасходованных моторных испытаний.

В последнее время интерес к этому виду машин возрос не только со стороны профессиональных спортсменов. Варианты прогулок «Багги» с наступлением теплых дней можно встретить чаще не только в условиях Off-Road, но даже в городское время. Ни один дешевый хэтчбек или дорогой кроссовер не в состоянии обеспечить молодежную категорию драйвов и любителей адреналина ощущения свободы и власти над скоростью и пространством, как мотоцикл, скутер, а теперь уже «багги». Появление на отечественном рынке заводских серийных образцов для широкой категории пользователей не останавливает желающих собрать свой уникальный автомобиль из деталей Жигулей или Запорожца, практичного и надежного багги на первый взгляд.

Этими моделями заполнены страницы различных сайтов и форумов, потому что для сборки багги от Okey необходим доступный перечень оборудования, а от автомобиля требуется такой минимальный перечень самых основных деталей, который может сэкономить на приобретении полноценного автомобиля за счет ограничения основных узлов и механизмов от автомобильного Second Hand. В погоне за минимизацией затрат стоит помнить о скряге, который платит дважды, и не увлекаться приобретением крупных узлов и агрегатов сомнительного качества.

Для версии багги можно взять своими руками от Окей кроме двигателя и коробки передач подвески, она неплохо впишется в интерьер приборной панели вашего автомобиля отечественной малолитражки. Некоторые умельцы умеют переделать родные диски ВАЗ («ОКА) -1111 (« Ока ») на широкую резину, но менее хлопотно и гораздо надежнее использовать колеса от квадроцикла, чем пить из диска его центральной части. для последующей сварки двух в 1.

При обилии готовых чертежей конструкторских решений и инструкций, как из Оки, сделать багги, прелесть «самоделки» заключается в том, чтобы экспериментировать и настраивать будущую машину Под свой потребности.Но не стоит увлекаться фантазией и лучше отказаться от чрезмерной инициативы в плане обеспечения безопасности, распределения масс и принципов построения органов управления. Эти моменты нужно отнести к особому контролю за соблюдением качества и точности изготовления.

Обычно, как самые простые по сборке, используются одиночные конструкции с задним двигателем. Но как увеселительная версия Багги от Okey, двухместные машины выглядят довольно привлекательно, ведь мощности 33-го мотора вполне хватит для путешествий по песку и бездорожью не только двух пилотов, но и для перевозки их багажа, впрочем, увеличение линейных размеров потребует дополнительного усиления конструкции каркаса кузова.

Основные навыки, которыми необходимо овладеть коллекционерам багги, это гнуть основной материал корпуса. Набравшись терпения, можно получить довольно респектабельную версию Багги, способную не только подтвердить мастерство мастера, но и достойную выступить на соревнованиях.

Как правило, добившись первых успешных результатов в производстве багги из Оки, отечественные мастера «Гараж Автоиндустрия» не останавливаются на достигнутом. Благодаря конвейеру АвтоВАЗа, выпустившему за 21 год огромное количество различных вариантов и модификаций его различных вариантов и модификаций, приверженцы Багги получили полноценное обеспечение своего увлечения на долгие годы творчества.

Сейчас 28-летний работник автосервиса Денис Костомаркин подрезает тульское бездорожье на мини-внедорожнике.

Идея сделать багги своими руками возникла, когда я прочитал в «Слободе» о автомобилисте Дмитрии Сютине, который сам собирал квадроцикл, — рассказывает Денис Козтомаркин. — Хоть до этого и не делал, но в сервисе пока работаю, могу …
Денис Душа Квадроциклам и трехколесным велосипедам не соврал — понравилась 4-х колесная техника с крышей.Денис купил за 15 тысяч рублей старенькое «ОКУ» — и началась переделка!
«Ока» была в таком состоянии, что ездить на ней было просто нереально », — говорит Денис Костомаркин. — В тот же день прокрутил, как тузыцкую грелку.
Пошли подрамник и« двигатель »от машины. в корпус, а также подвеску и коробку передач.Всего на постройку Багги ушло около полугода, а работу автолюбителя завершил буквально на днях: и собирается приступить к новой работе.
— Планы на будущее — продать Багги тысячу за сотку, — смеется Денис. «А потом я не разрешаю жене Джулии начинать новую работу, пока я не занимаюсь старой». Также в планах — сделать что-нибудь из машины «Ока» наподобие двухместного джипа, с хорошей акустикой и без крыши. Это будет что-то вроде гольф-машины, как в зарубежных фильмах.

Туляк Денис Костомаркин сделал свой багги из «Оки» всего за полгода.

КОРПУС Претензия из труб, к которым была приварена и окрашена облицовка.
Стоимость: 5000 руб.

Колеса Марки «Данлоп» сняли с квадроцикла, под них подрезали диски, вставив дополнительную металлическую полосу.
Стоимость: 2000 руб.

Воздухозаборник служит для охлаждения двигателя, который находится у водителя багги за его спиной.

SEAT водитель застрелен из автомобиля «Ока».

Наш сертификат
Багги (англ. Buggy — трансформируемая, легкая коляска).Изначально — спортивный экипаж Phaeton по конному спорту. Теперь он используется для названия внедорожника для езды по песку. Впервые Багги появился в 50-х годах прошлого века в США.

Технические характеристики Багги
Мощность двигателя: 36 л.с.
Объем двигателя: 630 куб. см
Максимальная скорость: 100 км / ч
Расход топлива на 100 км: 6 литров
Объем бака: 14 литров
Расход топлива: A-92
Привод: задний
Дорожный просвет: 30 см

Уважаемые читатели! Собрали машину у подруги, полностью покрасили машину или сделали крутой внешний / внутренний тюнинг? Позвоните и расскажите об этом по телефону 23-55-99.Ведущая товарная позиция Сергей Бирюк .

Создайте уникальный образ автомобиля с помощью тюнинга бампера. Придать автомобилю неповторимый образ с помощью тюнинга бампера бампера от иномарки на ВАЗ 2109

Один из способов выделить свой автомобиль — это тюнинг. Изменение внешнего вида автомобиля начинается с кузова. — Несложная операция, существенно меняющая внешний вид автомобиля.

Изменение конструкции комплекта сделано ради улучшения внешнего вида как детали, так и автомобиля в целом, а также для придания дополнительных опций.На тюнинговом элементе кузова установлены дополнительные осветительные приборы и воздуховоды для защиты двигателя от перегрева. Замена буфера от ВАЗ 2109, выпускалась по следующей технике:

Покраска или оклейка. Для настройки таким образом потребуется провести подготовительные работы, а также изменить цвет деталей. Для этого используйте краску или специальную пленку (например, угольную).
Установка детали с другого станка. Как правило, ставят запчасти от ВАЗ 2114.Установка вызывает определенные трудности, так как элементы крепления обвеса от более новой модели не подходят для установки на девятку. Буфер с четырнадцатого, на ВАЗ 2109 выглядит чужеродным, так как плавные линии кузовного элемента не сочетаются с рублеными формами кузова девятой модели.
Использование готовых воздушных змеев. Этот тип настройки прост в реализации. Водителю необходимо выбрать понравившийся элемент и установить его на автомобиль. Вестеры на ВАЗе, комплектуются накладками на крылья, пороги и спойлеры.
Пайка и клей штатного буфера. Измените форму и внешний вид детали. Добавьте новые декоративные элементы. На ВАЗ 2109 устанавливаются предметы, имеющие пластиковый носитель. При пайке или склейке нужно использовать пластик такого же типа.
Установка доп оборудования. Объект оборудован фарами, воздуховодами.
Создание нового обвеса. Новый элемент кузова изготовлен из стекловолокна. Фантазия автолюбителя не ограничивается.

После внесения изменений в структуру склада (кроме покраски и оклейки) их необходимо зарегистрировать в ГИБДД.

В зависимости от выбранного метода настройки различают инструменты и материалы, необходимые для работы:

Для оклейки и перекраски потребуется обезжириватель, шлифовальный станок и наждачная бумага, шпатлевка, шпатель, шпатель, тряпка, грунтовка.
Для переустановки обвеса понадобится деталь от другой машины, набор инструментов, тряпка, металлическая щетка.
Предварительно полученный буфер настройки, набор инструментов, тряпка.
Композитный клеевой состав, мощный паяльник, металлическая сетка, скобы, строительный фен.
Стекловолокно, эпоксидная смола, строительная пена, пенопласт или технический пластик, строительный скотч, острые канцелярские товары со сменными лезвиями.

Подготовительные работы

Перед началом работ с кузова автомобиля снимается буфер. Демонтированная деталь тщательно моется и просушивается. Шлифовальный станок снимается лакокрасочным покрытием. Обезжирить. Осмотрите буфер на наличие сколов, вмятин и трещин. Устраните эти неисправности, отложите.

При шлифовке, после снятия каждого слоя краски, место обезжиривают.

Процесс изготовления нового бампера

Несколько иной процесс подготовки детали к работе. Понадобится снять штатный обвес. Он будет использован как основа для новой детали. Обрежьте корпусной элемент строительным скотчем. Нанесите мелкозернистую монтажную пену, пластилин или пену. Из этого материала нужно создать единый монолитный блок. Для создания и изменения формы нового бампера вам понадобится острый нож. С его помощью они образуют основные линии изделия, воздуховоды, ниши под противотуманные фары и номерной знак.

После нанесения пены она должна хорошо высохнуть.

После придания формы будущему изделию на грунтованное основание наносится слой стекловолокна. При этом старайтесь избегать появления складок и пузырьков воздуха. На стеклоблок нанесен слой эпоксидной смолы. Процедуру повторяют 3-5 раз. Дают деталям подсохнуть, полируют, шпаклевкой устраняют дефекты и неровности, они портятся, наносятся грунтовкой и краской. После высыхания лакокрасочного покрытия изделие устанавливается на автомобиль.

При работе с эпоксидной смолой и стекловолокном рекомендуется использовать защитные перчатки и респиратор.

Улучшение штатного бампера

Чтобы придать обычному бамперу автомобиля более привлекательный вид, или последующее оснащение детали дополнительными компонентами, тюнинг обвеса.

Этот процесс выполняется с помощью клея и пайки. Необходимо иметь в наличии донорский обвес. Важно, чтобы тип пластика стандартного предмета и донора совпадали.После формирования деталей и элементов для обновления буфера их припаивают мощным паяльником. Для придания конструкции прочности ее армируют металлическими элементами. Вместо пломбирования можно использовать склейку двух и более компонентов будущего обвеса. После нанесения клеевого состава полученная конструкция просушивалась конструкционным феном. Далее ее шлифуют, устраняют дефекты шпаклевкой, шлифуют, наносят грунтовку, красят и устанавливают на авто.

Настроенный автомобиль выглядит стильно и агрессивно.В модернизированном буфере вместо порогов устанавливаются юбки, созданные тем же способом, что и буферы.

Особенности тюнинга бамперов

Изменениям подвергаются буферы и классические модели ВАЗ. Так и серии 2105, и 2108 новее, и 2109 — другие.

ВАЗ 2105-07

И другие модели классического семейства заключаются в приобретении и установке доработанного обвеса (задний и передний бампер можно сконструировать независимо) или установке накладок на деталь.Наряду с накладками на буфер устанавливаются дополнительные противотуманные фары. Таким же образом проводится тюнинг бампера на автомобиле ВАЗ 2106.

Также на моделях 2107, 2106, 2105 тюнинг заключается в разборке кузова. Для этого снимаем корпусный элемент и монтажный кронштейн.

ВАЗ 2108-99

Стандартные сегменты из девяти часто могут изменяться. Бампер на ВАЗ 2109 тюнингуют по многим причинам: из-за провисания элемента, неустойчивого внешнего вида или недостаточной прочности.На автомобилях ВАЗ 21099, 2109 и 2108 проводится передний и задний тюнинг.

Изменения помогают решить проблемы штатных автомобильных бамперов. Чтобы придать автомобилю необычный вид, установите кузова от других моделей. Так что четырнадцатая модель буфера ставится на девятку. Недостатком такого решения можно назвать несовпадение мест крепления и несколько негармоничное сочетание кузова и обвеса.

Автомобиль тюнинг, многие начинаются с изменения конструкции бампера.Этот шаг позволяет сделать внешний вид машины более привлекательным, а на корпусе элемента поставить дополнительные приспособления. Авто с необычным бампером привлекает взгляды прохожих и других водителей.

Эта часть изменений наиболее заметна для всех остальных автомобилистов. Самое простое, что решаются владельцами — это установка различных развалок, замена бамперов и т. Д. Этот вид тюнинга ВАЗ 2109 точно не навредит, если вы собираетесь делать двигатель, коробку или подвеску.

Варианты пола Бесконечный набор. Помимо воздушных змеев, также возможно изменение цвета корпуса, однако это действие необходимо будет подтвердить документально в ГИБДД. В этом нет ничего страшного. Некоторые останавливают свой выбор на мате. При этом следует помнить, что возникнет такая сложность, как невозможность полировки.

Чаще всего владельцы ваз тюнингуют оптику с банальным оттенком, однако это не совсем легальный и практичный способ.Но грамотная настройка оптики затрудняет то, что большинство альтернативных вариантов очень плохого качества или по очень высокой цене. Поэтому с настройкой оптики придется полностью заморачиваться.

Также необходимо учитывать, что тюнингованная оптика делается относительно быстро. Любой человек, так или иначе занимающийся тюнингом, скажет вам, что даже неудачная конструкция может скрасить уникальность детали. Еще хочу сказать, что если вы все же решили поэкспериментировать с настройкой оптики, то делайте это только на задней панели.

Тюнинг двигателя «Девятка» своими руками

Любой профессионал скажет вам, что если вы хотите заняться тюнингом двигателя, то сначала необходимо позаботиться о тормозной системе, а затем о трансмиссии. Если в этих аспектах все готово, то можно переходить к такому процессу, как тюнинг двигателя ВАЗ 2109. Тюнинг девятки в районе силового агрегата Сравните с тюнингом восьмерки.

Объем можно «нагнать» до 1,7 л., Конечно, если не наверх ставить. Однако, если вам нужен более уязвимый двигатель, вам нужно будет позаботиться об охлаждении. Далее рассмотрим один из вариантов доработки двигателя «Девятка».

Первый из результатов: увеличение мощности до 98 л.с., максимальной скорости до 180 км / ч. В процессе использовались облегченные коленчатый вал, шатуны, клапаны и поршневые пальцы, а также кованые поршни, покрытые дисульфидом молибдена. Пригодилась Лада Калина, от которой сняли головку блока цилиндров.

Также был установлен новый распредвал на 11,2 мм., В итоге пришло выпускное и впускное полотно. Новые опоры двигателя (усиленные) — на всякий случай, но задние приводили к сильной вибрации в салоне. Контроллер Январь 7.2 управлял двигателем.

Первое и самое главное описывается поговоркой «плачу дважды», здесь все понятно. Серьезная настройка двигателя сокращает срок его службы — это, к сожалению, не опровергается. Поэтому, чтобы не потерять деньги, время и силы, а также не получить дополнительных проблем.Дважды подумайте — нужно ли вам это.

Бампера автомобиля ВАЗ 2109 славятся непостоянной прочностью. Также особенность защитных элементов Лады «Девятка» — характерный внешний вид. Рубленые прямоугольные формы и черный цвет не сбивают с толку другую модель.

Но приходит время, когда замена бампера на ВАЗ 2109 просто необходима. При движении по дорогам России На протяжении многих лет защита до сих пор приходит в негодность. Либо драйвер замораживает очертание базовой детали, и он хочет заменить его из соображений эстетики.Как вариант, применяется Деталь ВАЗ 2114 или прибегают к тюнингу. В любом случае вам нужно будет снять передний и задний бампер. Сделать это несложно даже в собственном гараже. Рассмотрим последовательность действий, причины демонтажа и способы настройки.

Причины снятия деталей

Водители «девятки» в таких случаях производят демонтаж передних и задних защитных элементов.

Замена бампера ВАЗ 2109 на такой же (базовый) по причине сильного износа или неисправности.
Установка нового, более красивого, защитного элемента.
Повышение.
Покраска или ричтовка кузова (с последующей установкой защитного элемента обратно).
Снятие радиатора, ремонт осветительных приборов.

В первом случае защита снимается, так как пришла в негодность. Езда без переднего бампера ВАЗ не только актуализирует вашу машину внешне, но и оставляет незащищенными элементы кузова, системы охлаждения двигателя. Такая же ситуация и с задним бампером: без него Лада не выглядит полноценной, а кузов, глушитель и задняя подвеска находятся под угрозой.Поэтому необходимо удалить поврежденный элемент и заменить новый. Заводской элемент на ВА3 2109 можно везде купить в автомагазинах.

Когда производится замена с целью украшения или тюнинг бампера, водитель снимает защиту и выглядит на новый вкус. На рынке представлено множество вариантов низких и массивных гоночных элементов. Некоторые предпочитают оснащать «девятку» бамперами от своей «наследницы» — Лады 2114. Это не самый удачный шаг, ведь с установкой придется повозиться.Отверстия под крепеж немного не совпадают с теми, что у 2109. К тому же округлые формы экстерьера 2114 не совсем скрывают рубленый стиль «девяток».

Снимать заводской предмет придется, если кузов решили полностью перекрасить. Ведь часть кузова находится под бампером. Также демонтаж необходим, чтобы добраться до радиатора и фар. При сбоях в системе охлаждения двигателя бывают случаи, когда нужно снять радиатор.К тому же с завода у всех «девяток» есть зазор между защитой и корпусом (провисание), и многие считают, что такое решение портит внешний вид.

Автомобильные смазки самостоятельно поднимают бампер. Эта процедура предусматривает обрезку верхнего края. Эту работу своими руками выполнить не всегда возможно, и если вы не уверены, что сможете ровно разрезать слой, обратитесь к специалистам.

Выполните снятие переднего и заднего бампера самостоятельно

Чтобы снять защитный элемент, нужно пройти на смотровую яму.Ведь вам придется открутить крепеж под автомобилем. Для демонтажа потребуются следующие инструменты:

трещотка и набор головок;
гаечный ключ на 13;
кросс-стойкость.

Если разбирать не с целью ремонта фар или кузова, то сами осветительные приборы снять нельзя. Как снять передний бампер «Девятки»? Сначала откручиваем два болта крепления передних рундуков (хрюнглов). Его выполняет руководитель в 17 лет.Далее следует еще открутить два болта, которые находятся с внутренней стороны, и соединить бампер с кронштейном кузова. Вам понадобится голова за 10.

Затем нужно вытащить шпильки крепления кронштейна и отсоединить насадку от защиты. Если вы хотите снять деталь вместе с кронштейнами, вам понадобится ключ на 13. Откручиваем две гайки крепления переднего кронштейна к кузову. Выкинув три винта, снимаем боковой кронштейн.

Если у вас модель ВАЗ 2108 до 1985 года, разборка немного другая.Сначала необходимо открутить гайки с боковых счетчиков, затем болты крепления переднего крыла с двух сторон. Далее мы вроде защищаем, задерживаем и удаляем. Заднюю защиту также легко демонтировать. Если вы занимаетесь покраской, то отдельно снимите номерной знак и задние фары.

Проводку, идущую от цифр и фар, в любом случае следует отключать, вне зависимости от причины демонтажа.

Как снять бампер с корма ВАЗ 2109? Головкой на 17 откручиваем сначала болты нижнего заднего крепления.Далее следует демонтировать по два болта бокового крепления с каждой стороны. Шпильки из боковых скоб выходят. После этого откручиваем две гайки кронштейнов на ключе на 13.

Сзади в конструкции также предусмотрена поперечная балка. Крепится к облицовке защитного элемента с помощью восьми болтов. Откручиваем их ключом на 10 и снимаем планки, к которым крепится балка. Задний бампер демонтирован.

Автомобиль ВАЗ 2109 часто поддается тюнингу. Причина заключается в невысокой цене автомобиля и наличии ряда недостатков, которые водители стараются устранить, улучшая внешний вид и технические характеристики авто.

Перед тем, как выполнять тюнинг ВАЗ 2109, можно спроектировать виртуальный макет готового автомобиля. Для этого существуют сайты, разрешающие онлайн девять. Принцип работы такого сайта довольно прост:

После загрузки страницы на мониторе ПК или планшета появляется список моделей автомобилей (здесь есть как иномарки, так и автомобили отечественного производства).
После выбора ВАЗ 2109 появляется «девятка», выполненная в стандартном исполнении.
Используя подбор подходящих деталей, пользователь имеет возможность виртуально «устанавливать» детали тюнинга на станок и по окончании работы оценивать результат.
Результат 3D-настройки можно сохранить для дальнейшего редактирования или просмотра. Но для этого потребуется регистрация на сайте.

Представленные на сайте сделаны по аналогии с теми, что можно приобрести в магазинах автозапчастей.

Диски и шины

Один из распространенных видов модернизации ВАЗ 2109 — замена штатных колесных дисков. Штампованные, которые стандартно устанавливаются на машину, имеют устаревшую конструкцию, принимают машину.Однако их преимущество заключается в высокой прочности.

В результате доработки установил литые диски. Они имеют презентабельный дизайн, малый вес, а наличие дополнительных отверстий между дисковой вязкой способствует более эффективному охлаждению тормозов автомобиля. К недостаткам тюнинга этого типа ВАЗ 2109 можно отнести высокую стоимость Диски и их меньшую прочность по сравнению с штампованными.

В диаметре диски обычно выбирают 15-16-дюймовые варианты. В некоторых случаях можно отметить колеса диаметром 17 дюймов.Однако такие колеса имеют низкопрофильную резину.

Установка колесных дисков большого диаметра (от 18 дюймов) подразумевает наличие на автомобиле развалов — расширенных и удлиненных по высоте колесных арок. Иначе большие колеса на ВАЗ 2109 будут при движении машины соприкасаться с колесной аркой, а грязь из-под колес попадет на кузов автомобиля.

Оптика

Установка новых фар — один из видов красивого тюнинга ВАЗ 2109.Стандартное переднее освещение Машины меняют на ксеноновые или галогенные фары, меняют отражатели. На переднем бампере или непосредственно в самом пятне монтируются светодиодные ходовые огни и новые габариты («ангельские глазки»).

Изменениям подверглась и задняя оптика. Вместо лампочек установите яркие светодиоды. Они не только улучшают внешний вид машины, но и делают ее более заметной в условиях плохой видимости.

Перед тем, как вносить изменения в конструкцию оптики автомобиля, переделки необходимо согласовать с ГИБДД.В противном случае ездить на такой машине будет запрещено.

Кузов

Пузырьковый тюнинг ВАЗ 2109 заключается в установке на машину спортивных бамперов, установке пластиковых деталей, улучшении аэродинамических свойств ВАЗ 2109 за счет установки спойлеров и соответствующих накладок.

Готовые комплекты пузырей и бамперов можно найти в магазинах автозапчастей, однако некоторые водители разрабатывают новые детали кузова Авто самостоятельно. Для этого используют заготовленные формы и стеклопластик.Двери и крышки багажника и капота могут отличаться карбоном или карбонатом: более прочные и легкие.

Установлены дополнительные воздухозаборники на тюнинговой девятке на крыше и капоте, затонированы окна и стёкла задних фар. Часто можно встретить автомобили, окрашенные в яркие нестандартные цвета или украшенные аэрографией.

При создании аэрографии не следует экономить на материалах и инструментах. Рисунки, сделанные с использованием недорогих красок (и при использовании дешевых красок), быстро теряют насыщенность, и их можно мыть через несколько километров пути.

Кроме того, улучшение внешнего вида ВАЗ 2109 подразумевает продажу дверей, капота, багажника, бамперов пленкой «под карбон».

Тюнинг ВАЗ 2109 подразумевает оснащение автомобиля «Ламбодоры» (они взбираются наверх) и колесными дисками. А днище машины подсвечивается светодиодными лентами, имитирующими неоновую подсветку.

Салон

Тюнинг тюнинг на ВАЗ 21099 касается и переделок салона. В первую очередь поменять штатную шумоизоляцию, обивку сидений и панель приборов.

Для улучшения шумоизоляционных свойств внутреннюю отделку снимают, демонтируют обшивку и с помощью специального клеящего состава фиксируют шумоподавляющие материалы, стыки стыков обрабатывают соответствующими жидкими растворами. В новом безумии салон получает более качественные материалы, а штатные сиденья меняют на снятые с иномарки.

Доработка приборной панели заключается в установке мультимедийного центра (в торпедной машине встроен планшетный компьютер), креплении бортового компьютера, навигатора.Панель приборов I. Руль Установлен на тюнинг ВАЗ 2109, также может быть снят с другой модели.

Шасси

Улучшение ходовой части автомобиля подразумевает тюнинг подвески, доработку тормозной системы. Также изменениям подвергается трансмиссия и двигатель ВАЗ 2109.

Двигатель

Тюнинг двигателя направлен на увеличение мощности силового агрегата. Обработка мотора улучшена за счет улучшения головки блока цилиндров, замены поршней, а также установки турбины.При выполнении этих переделок водителю потребуется полностью разобрать мотор автомобиля.

Изменения в конструкции двигателя придают машине дополнительную мощность. Однако, чтобы автомобиль можно было эксплуатировать, все доработанные модификации необходимо регистрировать в ГИБДД.

При настройке карбюратора вместо одной детали устанавливают две и шлифуют впускной коллектор карбюратора.

Подвеска

Детали изменены на более современные.Например, купив газомасляный амортизатор известного производителя, водитель улучшит работу задней и передней подвески.
Установка элементов, придающих подвеске дополнительную жесткость. Это могут быть более жесткие пружины от других моделей.
Установка пневмо механизма, позволяющего самостоятельно регулировать клиренс автомобиля. Процесс установки такой системы трудоемкий и затратный.

После работы с подвеской автомобиль станет более предсказуемым и устойчивым к поворотам.

Трансмиссия

Тюнинг на ВАЗ 21099 подразумевает изменение конструкции подвески автомобиля. Водители меняют количество передаточных чисел, ориентируясь на свой стиль вождения, и устанавливают короткометражную сцену. Это увеличивает скорость переключения передач.

При самостоятельной настройке в случае ошибок коробка передач может работать нестабильно, что приведет к аварийным ситуациям на дороге. Поэтому для улучшения работы КПП ВАЗ 2109 рекомендуется обращаться в сервисный центр, который укомплектован соответствующим оборудованием.

Торкемосе

Для тюнинга автомобилей ВАЗ 2109 рекомендуется улучшить тормоза. Задние барабанные тормоза устанавливались на модели, выпускаемые на Волжском рвоте. Драйверы для улучшения тормозных свойств машины заменены на дисковые.

При замене тормозов меняют ступицы. Например, при установке дисковых тормозов на автомобиль монтируются ступицы колес от ВАЗ 2112.

ВАЗ 2109 — советский и беззаботный российский популярный в России и странах СНГ.Модель имеет невысокую цену, что делает доступным тюнинг. Улучшение движений девятки и ее внешнего вида дает возможность получить комфортную, красивую и стильную машину за относительно небольшие деньги.

Читать 6 мин.

Бампера на ВАЗ 2109 имеют довольно примитивный вид и их доработка — задача номер один для многих автовладельцев. Какими способами можно доработать девять? Ответ прост — тюнинг бамперов.

С самого начала выпуска ВАЗ 2109 сразу появились стремления владельцев к изменению ни каких отражающих внешний вид бамперов.Эти стремления обусловлены несанкционированным внешним видом бамперов, ведь материал, из которого был изготовлен бампер, быстро потерял свой грузовой вид и расплавился под действием солнечных лучей.

Изначально самым распространенным методом доработки бампера ВАЗ 2109 была его покраска в цвет кузова, но этот способ не подошел. Объясняется все довольно просто — слабое сцепление материала бампера с наносимыми составами привело к быстрому исчезновению частей покрытия под действием уходящих из-под колес гравия и песка. В связи с этим изменения бампера ВАЗ 2109 перенесены на несколько других самолетов.

Установка бамперов с ВАЗ 2114

Очень популярна была установка бамперов на ВАЗ 2109 от других моделей, например, от ВАЗ 2114. Установка бампера этой модели, конечно, заставит потрудиться, потому что не встают на место без ряда доработок. Вид «девятки» существенно изменился, хотя стоит отметить, что штатный бампер в крепости лучше, чем позаимствованный у 2114, а плавные закругленные линии бампера выглядят немного чуждо на фоне рубленых угловатых углов.

Поднятие бамперов

Практически любому владельцу ВАЗ 2109 не особо нравятся стандартные зазоры между бамперами и кузовом. Этот эффект получил название «экономия бампера». Такую мешковину стараются убрать, что позволяет существенно изменить визуальный колорит автомобиля. Этот процесс довольно трудоемкий, так как требует полного демонтажа обоих бамперов и обрезки верхнего края, делать это нужно очень плавно, чтобы не получить в дальнейшем поломок и трещин.

Установка тюнингового бампера вместо штатного

Различных элементов и аксессуаров для тюнинга бампера ВАЗ 2109 предлагается достаточно. Как правило, тюнинг бамперов не выполняется локально, а выполняется комплексно с установкой других элементов, таких как пороги, спойлеры и молдинги. Такой вид тюнинга придает автомобилю практически уникальный внешний вид, но есть и отрицательные моменты.

Во-первых, цена, стоимость работ и материалов нередко достигает довольно приличной суммы, которую готовы выложить только истинные поклонники тюнинговых моделей.

Во-вторых — удобство использования, практически во всех случаях тюнинга с установкой покупных запчастей у нас достаточно низкие бамперы, с которыми у вас не будет особого пути в условиях. плохие дороги и пересеченная местность. То есть не всегда пойти на рыбалку и вылезти из-за угрозы отбить бампер.

За счет этих моментов автовладельцы стараются переделать его своими руками таким образом, чтобы эти изменения отвечали всем пожеланиям и при этом были дешевле.Расскажу о некоторых способах изготовления тюнинга.

Методы тюнинга

Итак, чтобы создать свой уникальный бампер, необходимо изначально определиться, что вы хотите — создать его с нуля или ограничиться обычным тюнингом?

В первом случае не обойтись без высокой точности, опыта и большого количества свободного времени. Стыки необходимо выполнять ровно и аккуратно, ведь люфтов и перекосов быть не должно. Отдельного внимания заслуживают крепления бампера к кузову.Лучше установить его на родные места креплений или предусмотреть заранее те точки, где он может быть прикреплен. Большинство этих мест довольно просто определяют опытные клубни «на месте». В основном к бамперу приклеиваются фланцы, которые должны подходить к кузову, в этих местах их просто закручивают болтами или шурупами. Бывают случаи, когда поверхности корпуса для крепежа находятся достаточно далеко, тогда стоит изготовить дополнительные металлические кронштейны.

Второй случай наиболее распространен из-за относительной простоты.Есть штатный бампер ВАЗ 2109 и добавлены новые дополнительные элементы. К таким элементам можно отнести появление новых отверстий, изменение формы, установку юбок и воздухозаборников, а также других элементов. Однако и в этом случае крепление бампера к кузову остается штатным, а стыки принципиально не меняются.

«Из какого материала сделать новый бампер или его доработку?» — Этот вопрос возникает у любого автовладельца, решившего самостоятельно доработать бампер своей машины.

Зачем что-то придумывать, если давно доказано, что самые простые материалы — монтажная пена и поролон. Популярность этих материалов обусловлена их доступностью, ценой и простотой обработки.

Производственный процесс

Если рассматривать процесс изготовления бампера, то схема будет выглядеть так:

Создание новой формы бампера;
Подготовка полученной поверхности к нанесению следующего слоя;
Нанесение смолы или стекловолокна на деталь в несколько слоев;
Обработаем получившуюся деталь шпаклевкой и получим точную конфигурацию;
Нанесение грунтовки и окраска.

Есть отличия в обработке модели от пенопласта и от монтажной пены. Дело в том, что дальнейшее нанесение полиэфирной смолы на пенопласт без нанесения сверху технического пластилина невозможно, в отличие от пенопласта, поскольку полимерный корпус вспеняется.

Опишем отдельно весь процесс Создание нового бампера из смолы, стеклопластика, пенопласта и монтажной пены мы не будем описывать, так как информации по этим вопросам достаточно.Однако немного расскажем о возможной частичной доработке Бампера ВАЗ 2109 своими руками.

Доработка штатного бампера

Для данного вида тюнинга мы рекомендуем использовать монтажную пену, она наносится в нужном вам направлении, и после замораживания формы вы получаете необходимую форму. Дополнительным преимуществом в этой ситуации является то, что для этой операции вообще необходимо иметь целый бампер. Ведь нам нужна только целостная конструкция с элементами крепления. Схема создания обновленного бампера выглядит так:

Этот вид тюнинга начинается с создания новой решетки радиатора. Он закреплен в верхней части штатного бампера. Закрываем все части, которые боимся размыть;
Просекаем наждачкой все места нанесения будущей пены для улучшения схватывания;
Избыток пены срезать ножом;
Разламываем необходимое количество смолы и режем стекловолокно мелкими кусочками;
Осуществляем нанесение пропитанного смолой стекловолокна в несколько слоев, и оставляем до полного высыхания;
Очищаем с помощью бутерброда для получения максимально гладкой поверхности;
Наносим шпатлевку со стекловолокном и снова ждем полного высыхания, после чего обрабатываем наждачной бумагой;
Наносим слой шпаклевки, но уже без стекловолокна и снова ждем и чистим;
Шлифовка, а потом можно красить в цвет вместе с кузовом.

В результате ни одним из описанных выше способов, которые мы не использовали, мы получаем обновленный вид любимой девятки и тем самым получаем восторженные взгляды прохожих.

Красивый салон ВАЗ 2109. Подробный алгоритм выполнения перетяжки потолка Ковер

Доработка салона девятой модели ВАЗ — обязательная мера при тюнинге. Базовый интерьер хэтчбека проектировали еще в далеких 80-х. Грубые прямоугольные формы консоли и приборной панели выглядят устаревшими в наши дни.Пластик салона и обивка среднего качества. А с учетом прошедшего времени замена стандартного скина становится все более актуальной.

Оптимальный тюнинг салона ВАЗ 2109 обязательно включает установку подсветки на панели приборов. А поскольку базовая ходовая часть, двигатель и коробка передач у многих автомобилей 2109 уже не новые, то без звукоизоляции не обойтись. Самая объемная часть работ: обивка салона, обивка потолка ВАЗ 2109, а также замена чехлов на сиденья.

Сделать подсветку яркой

Наличие освещения делает ваш интерьер солидным и современным. В темноте смотрится очень эффектно, а машина сразу напоминает иномарку. Поэтому начать тюнинг ВАЗ 2109 логично с добавления яркости серому салону «девятки». Набор инструментов для работы:

светодиодная лента;
отвертки плоские и фигурные;
плоскогубцы.

Разборку начинаем с разборки панели приборов.Снимаем стрелки со спидометра, тахометра и других приборов. За стрелками следует снятие защитной крышки. В процессе тюнинга сделаем в нем вырезы, которые позволят впустить в интерьер дополнительные полосы света. Отверстия удобно вырезать паяльником или нагретым ножом.

Диодная лента разрезана на части. У каждого по три светодиода. Для выделения окружности тахометра и спидометра нужно 6 штук. Для датчика температуры охлаждающей жидкости и указателя уровня топлива — еще 2 шт.Чтобы свечение было равномерным, используйте фольгу.

В процессе добавления яркой подсветки своими руками штатная подсветка панели не пропадает. Останется светить стрелки на шкале прибора. Если есть желание сделать стрелки ярче, заменяем лампы на диоды. При диодной настройке лучше сделать небольшой оттенок освещения, чтобы глаза не слепили.

Затем следует подключить контакты к соответствующим разъемам.В комплект светодиодной ленты входит специальный драйвер регулировки напряжения. Мы используем его, чтобы избежать скачков напряжения. Собираем схему, и диоды должны загореться.

Если вам не нравится стандартный козырек, вы можете обновить его до современного вида. Доработка требует определенного инвентаря. Нам нужны числа, дополнительная неоновая подсветка, люминесцентная краска, ультрафиолетовая лампа и новое масштабное панно. Необходимо разобрать гражданскую стрелочную вставку и «распределить» отверстия по диаметру. Убираем плату с лампочками, на их место устанавливаем неоновые лампы.

Сверху на плату монтируем дополнительный пластиковый слой. Протягиваем проводку внутри и аккуратно прокладываем в нижней части под панелью приборов. Выполняйте новые лампы параллельно неоновым огням. Установите цветные стрелки на место.

Подаем 12 В, проверяем работоспособность. Если обновленная панель горит должным образом, соберите ее обратно.

Шумоизоляция и облицовка

Большинство экземпляров Lada Samara комплектуются карбюраторными двигателями, механической коробкой передач ВАЗ 21083 и не самой современной подвеской.Учитывая большой пробег «девяток», шум от этих элементов неизбежен. Для ВАЗ 2109 тюнинг салона не обойдется без снижения уровня шума. Без проведения этой процедуры проводить внутреннюю отделку салона не стоит.

Следующим этапом является разборка салона ВАЗ 2109 до состояния «кузов» без отсоединения рычага КПП, руля и педалей. Демонтируем панель приборов, торпеду, коврики, стулья. Далее следует снять заводскую обшивку Лады.В качестве звукоизоляционного материала используем вибропласт. Вырезаем куски по форме салона и по периметру приклеиваем звукоизоляцию. Обычно на утепление ВАЗ 2109 расходуется около пятнадцати стандартных кусков вибропласта (0,5 м на 0,9 м). После шумоизоляции уровень комфорта в салоне значительно повысится.

Теперь нужно перетащить скин.

После окончания процедуры обивки не стоит сразу устанавливать сиденья в автомобиль.Для того, чтобы материал прилип к вибропласту, требуется от 6 до 8 часов. Когда кожный заменитель плотно схватился, осматриваем все участки на предмет дряблости, припухлости. Если соединение прочное, монтируем сиденья. Замена чехлов на сиденья также дополнит интерьер. Самые практичные, недорогие и красивые аксессуары — чехлы из экокожи.

При разборке передних сидений удобнее вынимать через задние двери.

Аэрография и тюнинг автомобилей набирают все большую популярность, молодежь все чаще модернизирует своих свирепых коней.В России тюнингуют хоть и не новую, но доступную машину ВАЗ 2109. Эта статья подробно расскажет о модернизации советской машины.

Чип-тюнинг поможет убрать нехватку крутящего момента в наиболее востребованном, нижнем диапазоне оборотов, уменьшить падение динамики при выпуске газа, поднять отключение мощности ВАЗом, ограничить расход топлива инжекторных девяток.

Термин образован от английских слов «chip» — микросхема, и «tuning» — отладка, что для специалистов означает лишь дополнительную настройку электронного блока управления ДВС.В целом алгоритм работы не меняется, однако в системе управления двигателем есть зона калибровки, где немного корректируется угол опережения зажигания, немного регулируется наполнение цилиндров смесью. После чип-тюнинга владелец получает резвый автомобиль, развивающий максимальный крутящий момент за более короткий промежуток времени. При этом затраты энергии на достижение равномерного падения скорости определяют динамику внизу, к которой стремятся любители активного вождения.

Калибровки ЭБУ ВАЗ 2109 можно программировать достаточно гибко: от экономичных до спортивных настроек.Окончательный выбор всегда определяется водителем, ведь самая важная составляющая работы автомобиля — частота посещения АЗС — будет зависеть только от манеры его поведения на дороге.

Основы механического тюнинга

Стандартные двигатели девяток часто подвергаются значительной модернизации. Сюда входит установка:

, обеспечивающий более высокую степень сжатия горючей смеси в цилиндрах коленчатого вала;
спортивных (горбатых) распредвалов;
фильтры воздушные «нулевого» сопротивления;
впускной коллектор, отполированный изнутри, или отдельный «паук» для каждого цилиндра;
патрубок дроссельный увеличенного сечения;
пламегасители вместо катализатора.

Кроме того, некоторые изменяют форму седел клапанов за счет проточки, штатная поршневая группа кованая, и монтируются вспомогательные системы охлаждения. Но все это хорошо для спортивных рекордов при равнодушии к ресурсу двигателя, а не в повседневной жизни. Любое вмешательство в работу агрегатов ДВС чревато резким сокращением его срока службы. Фильтрующая способность «нуля» также близка к нулю, езда без катализатора негативно сказывается на окружающей среде и приводит к выгоранию гофры, большая дроссельная заслонка увеличивает расход топлива, хотя есть один положительный момент в механической настройке .При установке полированного впускного тракта за счет лучшего прохождения топливно-воздушной смеси мощность двигателя увеличится. Правда, еще больший прирост может дать своевременная замена свечей, масла, фильтров и качественного бензина.

Тюнинг карбюратор девятки

Если на «классику» поставить более прогрессивный карбюратор от ВАЗ 2109, то альтернативы ему нет. Это легче. Кроме шлифовки впускного коллектора, можно только поэкспериментировать с системой форсунок, путем многократного подбора, добившись достойных тяговых свойств на фоне приемлемого расхода топлива.

На некоторых моделях автомобилей модернизация системы отопления неразрывно связана с тюнингом двигателя. В девятке продуманно, прочно, оптимально по калорийности подаваемого тепла, явных недостатков по вентиляции салона нет, поэтому любые манипуляции здесь не актуальны.

Тюнинг шасси ВАЗ 2109

Помимо приобретения легкосплавных дисков, тюнинг ходовой части ВАЗ 2109 возможен по двум направлениям: тюнинг подвески и тормозной системы.В свою очередь подвеска модернизации состоит из отдельных элементов:

замена стоек, опор амортизаторов и втулок рычагов. Пожалуй, самый простой способ улучшить характеристики автомобиля. Установка газомасляных амортизаторов известной марки, без подшипников фирмы SS-20 взамен штатных, склонных к люфту и разрушению, полиуретановых втулок позволяет как существенно продлить срок службы подвески, так и улучшить управляемость с комфорт езды;
введение деталей дополнительной жесткости.Шарнирное соединение опор амортизатора с помощью распорок снижает крутильные деформации кузова, позволяя менять полосу движения на более высоких скоростях. Пропадет вздутие в поворотах, повысится общая хладнокровие машины и устойчивость на траектории. Девятка будет не так восприимчива к вибрациям, а это существенно повлияет на усталость металла;
понижение подвески за счет обрезки пружин. Глупо и бессмысленно — чистая дань псевдоспортивной моде, но широко используемая.Многие считают, что из-за уменьшения дорожного просвета снизится коэффициент лобового сопротивления, что придаст автомобилю дополнительную динамику. Естественно, такой вывод не беспочвенен, однако скорость, с которой этот закон физики начинает действовать в ВАЗ 2109, просто не будет развиваться. Но ход поршня стоек будет уменьшен, что приведет к передаче на кузов профиля дорожных выбоин.

Совершенствование тормозной системы девятого семейства также имеет ряд разновидностей, основными из которых являются замена задних барабанных тормозов дисковыми и установка пары диск-суппорт большего диаметра.Оба метода нужны только при доводке двигателя с коробкой передач, когда стандартное оборудование плохо гасит ускорения взрослых. Тюнинг эффективен, но при соблюдении ключевого правила: при смене концевых узлов необходимо менять главный тормозной цилиндр. Гидравлическая мощность дискового тормоза выше, чем у барабанного тормоза, увеличение размеров суппортов также требует дополнительного объема циркулирующей жидкости, а пренебрежение этой аксиомой только ухудшит их характеристики даже по отношению к штатным.

Внешний тюнинг 2109

Иногда проезжает что-то настолько бренно расписанное, повешенное не хуже новогодней елки, что невольно вспоминаешь юродивых из книг о древней Руси. Но при правильном подходе отделка кузова — важнейший аспект восприятия автомобиля.

Он состоит из нескольких взаимосвязанных компонентов, которые стоит рассмотреть в порядке важности:

Фары ВАЗ 2109

Тюнинг осветительных приборов девять содержит три позиции: задние фонари, указатели поворота и фары.Первые два элемента вызваны заменой стандартного оборудования на продукцию специализированных производителей, но если установка вместо обычных указателей поворота на прозрачные с оранжевыми галогенами безвредна, то некоторые «продвинутые» задние фонари со странными цветовыми сочетаниями могут ввести в заблуждение других участников дорожного движения. .

Головной свет ВАЗ 2109 отличный, нужно лишь своевременно менять лампы, желательно на качественные импортные. Однако есть альтернатива стандартной схеме:

Установка блок-фар от тюнинг-ателье … Ведущее место на отечественном рынке занимает продукция компании Pro-Sport. Они привлекательны внешне, наделяют машину агрессивными чертами, имеют красивые светящиеся дуги вокруг отражателей ламп. Но главная задача — осветить проезжую часть в темноте, они намного хуже штатных, как прямо констатируют тесты многих автомобильных изданий;
Тонировка ресниц и фар … Инвестиции приведут к уменьшению площади освещения и уменьшению светового потока;
Ксенон. Инопланетное нововведение, никак не предусмотренное для внутреннего транспорта, кроме проблем с ГИБДД, вполне может вызвать негативную реакцию со стороны встречных водителей. Как бы недооценивалась фокусировка ксеноновой оптики, часто в ночное время никто не переключается с дальнего света на владельцев газоразрядных ламп.

Бамперы декоративные для ВАЗ 2109

На заре выпуска ВАЗ 2109 была мода красить бамперы в цвет кузова, но не прижилась.Причина — слабая адгезия покрытия к материалу, и в результате получился отслоившийся участок, иссеченный дорожными сюрпризами. Сейчас тюнинг развивается в несколько иных плоскостях.

Установка бамперов от ВАЗ 2114

После регулировки застежек хорошо смотрятся пластиковые фартуки, но по прочности они намного уступают черным с вкраплениями стекловолокна. А на фоне скошенных углов девятки закругленный бампер при детальном рассмотрении вызывает ощущение чужеродности.

Подъем

Применяется для устранения эффекта провисания из-за зазоров между бампером и кузовом. Кардинально меняется сборка автомобиля, но сама процедура хлопотная, связанная с разборкой и обрезкой верхнего края обоих бамперов.

Замена штатного бампера с тюнингом

На сегодняшний день таких элементов выпускается очень много. Как правило, установка проводится совместно с порогами, придает автомобилю великолепный контур, но имеет и отрицательные стороны.Во-первых, цена. Только истинный фанат тюнинга способен отдать четверть стоимости средней десятилетней девятки за не слишком необходимый пластик. Второе — это простота использования. Съездить на дачу или порыбачить на такой машине уже не получится. К тому же нижняя «губа» в городе долго не протянет; дорога не гоночная трасса.

Отдельной чертой в доработке переднего бампера является вырез отверстий под круглые противотуманные фары. Ни для кого не секрет, что штатные сиденья ПТФ созданы под современные советские «кирпичи», а любые подвесные выглядят крайне неудачно.Сделать это можно, но необходимо только с соблюдением норм по установке противотуманных фар на автомобили.

Решетка радиатора

Когда выпускались девятки с коротким крылом и передней пластиковой рамой, верхом элегантности считалось привинчивание хромированной накладки от ВАЗ 2107 к решетке радиатора. Сейчас такой «тюнинг» встречается исключительно на старых фотографиях, потому что лучше стандартного нет ничего. Единственное на конвейерной ленте ВАЗ 2109 комплектовалась решетками под общий цвет кузова, а вместо них можно поставить блестки из магазина.

На рынке представлен еще один вид профильного изделия — пластиковое «окно» с закрепленной изнутри металлической сеткой. Да, для некоторых автомобилей это шедевр, но семейство «Самара-1» с крохотным воздухозаборником не впечатляет криво подогнанной чертой.

Передняя панель и панель приборов ВАЗ 2109

На данный момент существует три варианта заводских передних панелей ВАЗ 2109: низкий, высокий и евро. Ни один из них не подходит для какой-либо разумной настройки, допустимо только вместо хрупкого «Государства» устанавливать там различную электронику вроде передних скрипучих динамиков или бортового компьютера Multitronics.В низкой панели нет места БК, но именно для него существует самый радикальный элемент отделки — верхняя накладка из сплошного профиля. Полностью преобразился интерьер салона. Черный, монолитный, из мягкого пластика, со встроенными кварцевыми часами, деталь сразу повышает степень внутреннего комфорта. Установка проста, после того, как ничего не гремит, напротив пассажирского сиденья появляется дополнительный закрывающийся бардачок. Единственный недостаток — перед установкой необходимо снять накладку панели приборов, так как для нового элемента она выполняется с одинарным дугообразным отливом.При этом устранен главный недостаток низкой панели девяток: плоскость над приборной частью больше не дает бликов на стекло, и в дальнем путешествии нет необходимости закрывать источник бликов тканью.

Приборные панели

также подразделяются на стрелочные и электронные, для экспортных версий ВАЗ 2109. Последние встречаются крайне редко, потому что тюнинг завязан вокруг основных. Есть три пути — замена желтой подсветки на диодные лампы, установка декоративных накладок поверх штатной и установка модернизированного щита.Каждый элементарен, отличается только финансовыми затратами, хотя в первых двух случаях дашборд приходится разбирать.

Девять стволов

Стоимость скорее номинальная, дающая право утверждать: «Он есть». В него входит либо чемодан, либо пара дорожных сумок, три ведра. При установке газового оборудования с цилиндрическим баллоном он полностью пропадает, хотя полезное место для тюнинга есть. Главный и, пожалуй, единственный способ преобразить багажное отделение — это установка сабвуфера и усилителя для акустической системы.Процесс выглядит так:

корпус динамика собирается из ДСП или фанеры;
проложена проводка, прикреплен саб;
внутренняя полость багажника обшита каперсом — серой ворсистой автомобильной тканью, напоминающей ковер;
сверху установлен усилитель.

Композиция смотрится шикарно, особенно если сделать подсветку. Машина «звучит», и есть только одна проблема: приходится жертвовать запаской из-за невозможности доступа к выемке на дне отсека.

Тюнинг салона ВАЗ 2109

Персонализация интерьера любого автомобиля идет по трем направлениям: замена штатных деталей на модернизированные, установка дополнительных элементов и отделка салона различными видами материалов. Особенно это актуально для внутреннего транспорта. Тусклость, усреднение — неизменный атрибут девяток, и если автомобиль выпущен в комплектации «люкс», с мягкими дверными панелями и велюровой обивкой сидений, качество исполнения оставляет желать лучшего.Следовательно, те, кому не безразличен внешний вид своей машины, вынуждены сами моделировать внутреннее пространство.

Основа тюнинга салона

Доминирующее положение в салоне занимают сиденья. Именно от их внешнего вида зависит восприятие целостности дизайна и органичности красок. Выбор материала обивки сидений — это основа для тонкой настройки остальных элементов, поэтому на главном экономить не стоит.

Существует несколько методов улучшения как визуальных, так и функциональных параметров сидений ВАЗ 2109. Это покупка чехлов, кожаной обивки или установка готовых кресел.

Чехлы на автомобильные сиденья — это самый простой способ придать интерьеру желаемую форму. Вы можете заказать комплект, его еще проще приобрести, но нужно помнить ряд моментов:

застежки крышек большинства массовых производителей далеки от совершенства. Ни сквозной шнур, ни скотч, ни цепляющиеся за шнур крючки, а тем более ремни не могут надежно зафиксировать подушку на сиденье.Через некоторое время ткань сползет и появятся морщинки. Пришивание края обивки сиденья поможет избежать такой неприятности. Аналогичная ситуация с задним диваном. Лучше снимать нижнюю часть и обшивать, чем после каждой поездки расправлять;
спинки передних крышек одеваются отдельно, по плотно, но постепенно закручиваются внутрь. Проблема также устраняется подшивкой до торцов сидений. Спинка заднего дивана оснащена рычагом складывания, на задней стороне есть отверстия для захвата, а значит, необходим чехол с прорезями.Кроме того, желательно открутить декоративную защиту, прикрепив края материала к ребрам жесткости. Конструкция собирается обратно без труда;
Главное при заказе — это выбор студии. Геометрия сидений девяток давно хорошо проработана, дело только в соотношении цена-качество. Сразу берут ширпотреб, а вот за топ-комплекты выкладывать от 10 до 12 тысяч рублей вряд ли разумно.Золотая середина — это сочетание материалов, и лучшим будет экокожа, то есть самый современный заменитель, обладающий всеми характеристиками оригинала. Причины отказа от традиционных покрытий найти несложно: зимой в кожаном кресле холодно, летом жарко; флок, гобелен и другие ткани быстро пылятся, пачкаются, плохо чистятся; синтетика не впитывает влагу, но образует статическое электричество; обработка материала чехлов средствами защиты от загрязнений может стать аллергеном;
не увлекайтесь формовочными вставками из поролона.Несмотря на кажущееся улучшение боковой поддержки сидений, парниковый эффект мягких поверхностей вреден для тех, кто находится в салоне длительное время;

Еще один способ тюнинга сидений ВАЗ 2109 — полностью затянуть. Кресло разбирается, обивка снимается, отклеивается, после чего с деталей снимаются выкройки. Довольно трудоемкая задача, однако точная копия, сшитая из качественных комплектующих и натянутая на раму, впечатляет. Попутно стоит заменить набивку на прочный аналог; Не менее правильным будет установка под новое покрытие ТЭНа.К недостаткам процедуры можно отнести поиск швейной машинки с широкой прострочкой, ведь грубый «кожаный» шов обычное домашнее хозяйство не даст.

Купить спортивные сиденья в специализированной компании — лучшее решение в области отделки салона. Стильные, оснащенные пятиточечными ремнями безопасности «ковши» преобразят внутренний мир девятки до неузнаваемости, а цена вполне адекватна результату. Все нормально, за кормой есть один нюанс: долгая поездка на таких сиденьях не доставит удовольствия.По сути, это скамейка, поэтому выбирать придется между брутальностью и комфортом.

Декор дверной панели

Излюбленное направление дизайна интерьера — дверная обшивка. У ВАЗ 2109 они простые или включают тканевые секции. Тюнинг второго примитивен: после демонтажа основание покрывается материалом в тон сиденьям, и элемент устанавливается на место. Декор «стандартных» панелей основан на самостоятельном изготовлении подобных вставок.Необходимо со всех углублений убрать выкройки, по ним вырезать подиумы из ДВП, обклеив их кожей на слое синтепона. В результате платформы, обдуваемые с одной стороны, прикрепляются к профилю строительным клеем. Зацеп — это выемки для ручки и заслонки стеклоподъемника, в координатах которых лучше не ошибиться.

Некоторые мастера умудряются покрыть дверное полотно целиком, но при аналогичной настройке центральной панели и потолочной плитки эта операция не имеет смысла.Объективные факторы здесь: очень сложная форма, большая площадь поверхности, перепады температур, частые механические нагрузки. Субъективно — колоссальная трудоемкость укладки с применением отопительных приборов, и как бы грамотно ни была сделана работа, рано или поздно покрытие начнет отставать.

Задняя полка на 2109

В стоке откидная плоскость предназначена для разграничения багажного отделения, хотя многие там врезают акустику. Экспериментировать со стандартной конструкцией в силу ее убогости глупо, поэтому лучше сделать аналог из фанеры.Как и при тюнинге дверей, пластина с валами для динамиков обтягивается кожей (кожзаменителем) поверх синтепона, с той лишь разницей, что накладку нужно формировать толще. Детали будут выглядеть солиднее, массивнее, а музыка — чище. Дополнительным плюсом могут стать крепления для знака аварийной остановки, огнетушителя и аптечки с изнаночной стороны.

Последние штрихи в тюнинге

Завершение реконструкции салона девятки невозможно без настройки небольших, но существенно влияющих на общую гармонию элементов:

Вариантов переделки салона ВАЗ 2109 бесчисленное множество.У каждого есть свои преимущества, которые ограничиваются исключительно воображением или средствами владельца. Однако всегда присутствует определяющий критерий: цвет. Неграмотно подобранная, аляповато-кричащая палитра — признак безвкусицы. Напротив, стандарт — в умеренности, сочетаниях, переходах. Девятка максимально органична с черным и красным, хотя идеализировать чьи-то предпочтения некорректно. Каждый может разобраться в этом сам, если в результате не получится оскорбительное слово «колхоз».

Переделка салона Ваз 2109

— об этом и пойдет речь в нашей статье. Как правило, тюнинг или переделка салона в автомобиле ВАЗ выполняется с учетом индивидуальных потребностей.
Часто обшивку салона меняют на ВАЗ 2109. Об этом и многом другом Вы узнаете из нашей публикации.

Плюсы переделок

Для любого хозяина важен комфорт в салоне. Современные производители автомобилей делают все возможное, чтобы улучшить дизайн, сделать его неординарным и привлекательным с точки зрения потребителя.
У нас, честно говоря, «фейсом» не получилось, хотя есть и другие достоинства. Но это нормально, ведь всегда можно найти время и посвятить его перетяжке.
Данная операция проводится не только из-за непривлекательности самого салона ВАЗ 2109, но и по ряду других причин. Итак, со временем обшивка на потолке изнашивается, общее состояние салона ухудшается, хочется внести немного разнообразия, придать ему оригинальный вид. Словом, причин множество.

Примечание. Тюнинг салона считается довольно популярной у автомобилистов процедурой и проводится она часто, так как не представляет собой сложных операций.

Материал

Самым ответственным моментом, по мнению многих, является выбор материала для талии. От этого зависит конечный результат, результат всей проделанной работы.
На наших рынках сегодня можно найти огромное количество такой продукции, что избавляет от проблемы поиска подходящего материала.Также вы можете подобрать что-нибудь по своему вкусу в специализированных автосалонах.
При выборе материала для отделки интерьера в первую очередь рекомендуется обращать внимание на следующие показатели:

Цена, а точнее сочетание цена / качество;
Простота использования и очистки, которую называют практичностью материала;
Долговечность, о чем свидетельствует прочность продукта.

Примечание. Что касается фактуры и цвета материала, здесь все индивидуально.Как говорится, на вкус и цвет нет друга.

Алькантара

Материал, на который часто обращают внимание опытные мастера тюнинга. В частности, из-за того, что этот материал относительно легкий, рекомендуется использовать его на талии.

Преимущества и недостатки

Кожа

Материал, который также считается лучшим вариантом. Ни для кого не секрет, что он считается шикарным и встречается только в дорогих автомобилях.

Велюр

Считается бюджетным материалом, но хорошо привыкшим к тюнингу мастерами. Придает достойный вид.

Ковер

В последние годы он стал использоваться чаще, чем раньше. Ковер (в переводе с армянского «ковер») — одна из разновидностей ковровых материалов.

Винил

Хороший вариант для проведения перетяжки салона.

Набивка и ее технологии

Определились с выбором материала.Давайте теперь выясним, каковы особенности процесса.
Как правило, у вас всегда должны быть под рукой следующие инструменты:

Набор ключей и отверток;
Нож и ножницы;
Клей, лучше специальный Scotch Weld 77 или аналогичный.

Последовательность операций

Это выглядит так:

В первую очередь обшивается сиденье, то есть меняются чехлы;
Затем натягивают накладки на двери;
Подлокотники оттянуты;
Потолок тащат.

Крышки

Крышки заменяются следующим образом:

Приобретены новые чехлы, уже сегодня их можно найти в любом магазине. Только рекомендуется выбирать их из одного материала, который перетянет весь интерьер. Это касается и цвета;
Дальше все просто: проводится замена (подробно можно прочитать в статьях на сайте).

Двери

Процесс тоже несложный:

С дверей снята старая обшивка;
Из материала вырезается новый контур, проделываются отверстия для ручек и т. Д .;
Материал приклеен к двери.

Подлокотники

Это также быстро и просто:

Выкройки готовятся из необходимого материала для подлокотников.

Плотно натягиваем материал и приклеиваем по всему периметру, не забывая о складках, которых быть не должно.

Потолок

Самый сложный этап работы, предполагающий подготовительные операции:

Для начала нужно демонтировать различные элементы, в том числе потолок, ручки и т. Д.;
С потолка снята старая облицовка;
Новый материал растянут и склеен.

Детальный алгоритм выполнения перетяжки потолка ковролином

Как уже говорилось, этот этап работ считается самым сложным. По этой причине мы решили дать пошаговый алгоритм проведения процесса.
Стартовали:

Демонтируем солнцезащитные козырьки и поручни;
Откручиваем все аксессуары, перед тем как снять заглушки;
Снимите передние стойки.Удерживаются винтами, по 3 штуки на пластину;

Демонтируется плафон, как и фонарь, расположенный между козырьками.

Совет. Провода, идущие к светильнику, необходимо промаркировать, чтобы не возникало проблем при повторной сборке.

Продолжаем:

Снимите фиксаторы (заглушки) обшивки в задней части потолка (см.).

Совет. Снять заглушки можно отверткой, которой мы их зацепляем, и тогда они легко вылезут.Поршни необходимо снимать осторожно, так как они хрупкие и легко могут сломаться при разборке.

Вытаскиваем обивку из салона. При размещении на краю он легко выходит через дверь переднего пассажира. Мы не боимся его сломать, гнуть, но в пределах разумного.

Примечание. Если что, обивку можно снять через заднюю пятую дверь ВАЗ 2109.

Следующий этап — работа с ковром:

Равномерно нанесите клей на всю облицовку, уделяя особое внимание местам с перегибами и выступами;
Натягиваем ковролин и тоже покрываем клеем, не жалеем;
Ждем примерно 2-3 минуты и стыкуем ковролин с заводской кожей, не боясь растянуть материал.

Примечание. Напомним, ковролин — хороший материал, легко принимает любую форму.

Продолжаем:

Берем сшивающий валик и начинаем плотно прижимать ковролин к поверхности. Особое внимание уделяем выпуклости, например, в той области, где будет располагаться плафон;

Выходим на сутки;
Вырезать отверстия для внутреннего освещения;
Ставим все на свои места.

В процессе работы своими руками необходимо использовать схемы, фотоматериалы и чертежи, настоятельно рекомендуется посмотреть видео. Вы можете использовать, помимо прочего, и другие пошаговые инструкции (подлокотники, двери), размещенные на нашем сайте.

Салон штатной ВАЗ 2109 довольно скучный и некрасивый. Однако, прибегнув к тюнингу, можно не только преобразить его, но и повысить уровень комфорта, выполнив звукоизоляцию, перетяжку, а также используя современные элементы освещения.При желании каждый может модернизировать интерьер по своему вкусу, воплотив практически любую идею.

Тюнинг салона ВАЗ 2109

ВАЗ «девятка», несмотря на солидный возраст, пользуется популярностью и по сей день. Многие автовладельцы отзываются об этой машине отрицательно, но есть и те, кому модель нравится. Автомобиль пользуется особой популярностью у молодежи и начинающих автомобилистов. Доступная стоимость позволяет не только приобретать эту машину, но и проводить различные модификации. Тюнинг может коснуться как экстерьера, так и интерьера ВАЗ 2109.На внутренних улучшениях стоит остановиться подробнее, ведь именно в салоне хозяин и пассажиры проводят большую часть своего времени.

Улучшение подсветки панели приборов

Штатная подсветка панели приборов ВАЗ «девятка» устраивает далеко не всех, так как желтое свечение не только тусклое, но и не придает выразительности прибору. Чтобы исправить ситуацию, необходимо прибегнуть к замене штатных осветительных элементов на современные светодиодные.Для модернизации комбинации приборов необходимо подготовить:

диодную ленту нужного цвета свечения;
паяльник;
проводов;
цоколь для лампочки;
пистолет для горячего клея.

Сама доработка состоит из следующих этапов:

Демонтировать щит с торпеды.
Отсоедините цоколь с лампочками и снимите плату, после чего снимается стекло с козырьком. Для этого нажмите на соответствующие защелки.
Диодная лента и цоколь соединены пайкой.
С помощью пистолета наносится клей и лента и провода прикрепляются к крышке.
Соберите заслонку в обратном порядке.

Свободные отверстия для цоколя должны быть закрыты, чтобы предотвратить попадание пыли.

Видео: установка светодиодной ленты в панель приборов ВАЗ 2109

Модификация шкал комбинации приборов

Помимо подсветки в панели приборов, можно заменить шкалы, что сделает приборку более современной и читаемой.Для тюнинга этого агрегата сегодня предлагается широкий выбор накладок, в которых предусмотрены все монтажные отверстия. После покупки накладок можно приступать к модернизации:

Снимаем заслонку, а потом само стекло.
Осторожно снять прибор стрелки.
Стандартная накладка снимается с экрана.
Закрепите новую подушку клеевым пистолетом.
Установить стрелки и собрать все в обратном порядке.

Если новая шкала рассчитана на зазор, то каждое устройство можно установить на светодиодный элемент, что существенно преобразит щит.

Апгрейд панели приборов

Часто тюнинг салона затрагивает торпеду, так как штатное изделие выглядит не очень привлекательно. Кожа в основном используется для обшивки панелей. Качественно выполнить работу своими руками довольно сложно. Поэтому транспортировку лучше доверить профессионалам. Суть модернизации сводится к следующим действиям:

Иногда владельцы «девяток» реализуют панели от других автомобилей, например, от BMW E30 или Opel Astra.

Эта процедура непростая, так как нелегко выбрать размер, а затем отрегулировать торпеду на месте. К тому же придется полностью переделывать крепление. Когда вводится другая панель, приборная панель также должна быть заменена.

Обивка салона

Тюнинг салона не обходится без перетяжки элементов интерьера. Заводской пластик и ткань в отделке не вызывают никаких эмоций, выглядят серыми и обычными.Те автовладельцы, которые хотят добавить изюминки, улучшить внутреннюю отделку, прибегают к замене штатных и используют современные отделочные материалы. Среди наиболее популярных: кожа

;
алькантара;
экокожа;
велюр;
ковролин;
винил.

Дверные панели

Одним из элементов, который нельзя игнорировать, являются дверные карты. Обычно панели «девятки» отделаны тканью или полностью выполнены из пластика.

Для улучшения элементов необходимо выбрать нужный отделочный материал и подготовить инструменты:

ножницы;
;
клей «Момент»;
отвертка.

После подготовительных работ выполняются следующие шаги:

Снимается панель с дверей и удаляется тканевая вставка.
Отмерьте необходимый кусок ткани и сделайте разметку.
Обезжирить и нанести клей в два слоя с некоторой выдержкой после первого.
Дверная карта наносится на материал по маркировке.
Дайте клею высохнуть в соответствии с инструкциями.
Согните и растяните материал по углам. Можно использовать фен, чтобы отделка была более податливой.
Вставка обработана таким же образом, но для контраста используется материал другого цвета.

Шумоизоляция

Повышение уровня комфорта, так или иначе, связано со снижением уровня вибраций и шума, поступающих в салон извне от колес, двигателя, ветра и т. Д.Для качественной вибро- и шумоизоляции изнутри обрабатывается весь кузов: крыша, двери, пол, багажник, моторный щит. Сегодня выбор материалов для рассматриваемых целей достаточно широк, но из всего многообразия можно выделить следующие наименования:

Вибропласт;
Visomat;
Битопласт;
селезенка;
пена.

Потребуется следующий перечень инструментов:

фен строительный;
резак;
ролик.

Для начала работы необходимо полностью разобрать салон автомобиля, то есть снять сиденья, переднюю панель и все отделочные материалы. Удаляется старая шумоизоляция, кузов очищается и загрунтован в местах коррозии.

Дефлектор мотора

Пол и арки

В продолжение вибро-шумоизоляции обработано днище кабины:

Видео: десшумка салона «девятка»

Крыша

При обработке крыши Вибропласт наносится между перекладинами, для чего материал разрезается на куски нужного размера.Поверх виброизоляции наносят Сплен, фиксируя его двусторонним скотчем.

Двери

Шумоизоляция дверей ВАЗ 2109 с завода хоть и присутствует, но в минимальном количестве и особого смысла от этого нет. Двери обрабатываются следующим образом:

Пластиковые элементы

Пластмассовые элементы интерьера также следует обработать звукоизоляцией:

Демонтировать все детали и облицовку.
Та часть торпеды, которая касается корпуса, обработана пеной толщиной 4 мм.
Нижняя часть торпеды, а также полка вещевого отсека, места для динамиков и боковины панели оклеены Визоматом и Битопластом.
Козырек панели приборов обработан Визоматом.
Чтобы исключить отскок металла защелок, их покрывают герметиком.
Центральная панель обработана теми же материалами, что и торпеда.
Крышка перчаточного ящика оклеивается изнутри Визоматом, а коврик фиксируется снизу двусторонним скотчем.
После всех процедур сборка салона производится в обратной последовательности.

Видео: шумоизоляция торпеды на примере ВАЗ 21099

Модернизация руля

Руль — один из первых элементов, на который нужно смотреть при входе в автомобиль. Тюнинг руля предполагает использование тесьмы из современных материалов или полную замену детали на спортивный вариант. Выбирая отделку руля «девятки», следует руководствоваться размером 37–38 см. Среди самых популярных материалов — кожа, экокожа. Самый простой вариант тесьмы — в виде покрова. Для его установки достаточно натянуть изделие на руль. Есть варианты, когда тесьму нужно пришить ниткой или шнуром. При этом каждый автовладелец решает для себя, что ему нравится.

Если рассматривать спортивный вариант руля, то следует учесть некоторые моменты:

для его установки потребуется специальный переходник;
тюнингованное рулевое колесо, как правило, имеет меньший диаметр по сравнению со стандартным, и управлять им не всегда удобно.

Перетяжка и замена сидений

Заводские сиденья ВАЗ «девятка» могут быть улучшены двумя способами:

перетяжка;
креслами на новые.

Обновить сиденья можно обычной перетяжкой или полной переделкой рамы с установкой боковых опор. Для этого вам придется полностью разобрать изделие. Проведение таких работ требует определенных навыков, так как неправильные действия могут привести к неудобной посадке и в целом к непредсказуемым последствиям в аварийных ситуациях.

Для перетяжки сиденья чаще всего выбирают:

кожа;
замшевая кожа;
алькантара;
флок;
велюр.

После выбора материала работы выполняются в следующей последовательности:

Демонтировать сиденья из салона и разобрать их, удалив старый материал.
При повреждении старой рамы прибегают к сварке.
Нанесите пену на раму.
Из выбранного отделочного материала вырезаются заготовки по старой обложке.
Сшейте элементы на швейной машинке.
Обивка натягивается на спинку, зацепляя материал за специальные зубья.
Обивка сиденья натянута проволокой.
Обивка всех сидений выполняется одинаково.
По окончании процедуры сиденья устанавливаются на место.

Если стоит цель полностью заменить сиденья ВАЗ 2109 на более комфортные, то выбор следует проводить таким образом, чтобы доработки были минимальными. Кресла Opel Vectra с небольшими переделками подходят к рассматриваемому автомобилю.

История

ВАЗ 2109 стал вторым хэтчбеком Волжского автозавода, использовавшим передний привод. Внешне новая модель имела много общего с G8. Однако сам производитель позиционировал его как автомобиль для более респектабельных людей. Соответственно цена «девятки» была выше, чем у ВАЗ 2108.

Как и G8, ВАЗ 2109 разрабатывался в тесном сотрудничестве волжских специалистов и Porsche, а также ряда других европейских компаний.И благодаря ему вся серия Lada Samara обязана своим дизайном, сделавшим эти автомобили одними из самых узнаваемых на дороге.

Первые «девятки» появились в продаже в 1987 году — через несколько лет после того, как автомобильный рынок СССР (если можно так выразиться в отношении страны, официально отказавшейся от рыночных отношений) покорил предыдущую модель — ВАЗ 2108. Производство Оригинальная машина в России закончилась в 2011 году.

Его технические характеристики по многим параметрам аналогичны G8.Так, базовая модель, появившаяся в 1987 году, оснащалась поперечно расположенным карбюраторным двигателем объемом 1,3 литра мощностью 65 л.с. Агрегат позволяет ему разгоняться до 100 км / ч за 18 секунд при полезной нагрузке 425 кг. Максимальная скорость автомобиля — 156 км / ч.

Что касается трансмиссии, автомобиль в основном оснащался пятиступенчатой механической коробкой передач, хотя иногда встречаются редкие экземпляры, в которых и по сей день используются четырехступенчатые коробки передач.

Рулевой механизм на базе реечной передачи не вызывает нареканий.«Девятка» отлично чувствует каждое движение водителя и адекватно на него реагирует. Однако некоторые особенности самого механизма предполагают регулировку зацепления зубчатой рейки каждые 50 тысяч км.

В 1990 году в продаже появилась модификация ВАЗ 2109 — ВАЗ 21093, которая является более удачным вариантом оригинального автомобиля за счет большей мощности и улучшенной конструкции. Как и ВАЗ 210083, эта модель оснащена двигателем объемом 1,5 литра и мощностью 72 л.с. Также существует модификация с инжекторным двигателем — ВАЗ 21093i.

Наряду с ВАЗ 2108 девятая модель Lada Samara стала символом крушения советской власти. Ее часто можно встретить в фильмах конца 80-х — начала 90-х, а также в песнях того времени. «Девятка» упоминается в произведениях Ирины Аллегровой, группы «Комбинация» и даже в «Газовом секторе».

Тюнинг ВАЗ 2109

Хотя предыдущая модель ВАЗ 2108 является более спортивной версией, «девятка» также часто появляется на спортивных соревнованиях.Естественно, для полного соответствия классу нужен хотя бы небольшой (а лучше всего — полный) тюнинг ВАЗ 2109. Еще раз обращаем ваше внимание — если вы готовите свой автомобиль к участию в соревнованиях, тюнинговые мероприятия должны проводить только высококвалифицированные специалисты. Только так вы получите желаемый результат и обеспечите высокий уровень надежной работы всех узлов и механизмов.

Есть много вариантов настройки. Самый распространенный из них, так называемая «полная начинка», включает в себя полный комплекс работ, который, как вы, наверное, уже догадались, включает в себя стайлинг, тюнинг салона и технический тюнинг ВАЗ 2109.Остановимся на всех основных моментах.

Стайлинг ВАЗ 2109 позволяет придать «зубилу» более прогрессивный вид. Среди мер, которые используются для изменения внешнего вида «девятки», часто встречается установка литых или кованых колес с низкопрофильными шинами (чаще всего для этих целей используются 15-16 дюймовые «ВСМПО» и «СЛИК». ). Редко какой стайлинг обходится без установки обвесов, настроенной оптики (например, фары по прозвищу «ангельские глазки») и блока задних фонарей, оклейки кузова виниловой пленкой, тонировки стекол.Интересным решением является использование ламбо-петель на двери, бритье тела.

Тюнинг салона ВАЗ 2109 мало чем отличается от большинства других автомобилей. Как правило, вам предлагаются дополнительные приборы, такие как тахометр со вспышкой, электрические стеклоподъемники, удобные спортивные сиденья, эргономичный руль и т. Д.

В свою очередь технический тюнинг ВАЗ 2109 мало чем отличается от ВАЗ 2108. Как всегда предполагает тюнинг двигателя ВАЗ 2109, его тормозной системы, трансмиссии и подвески.

Например, двигатель «девятки» можно превратить в «злой атмосферник», установив фильтр нулевого сопротивления. В то же время, для получения лучших результатов рекомендуется немного модернизировать головку блока цилиндров, установить облегченный маховик и т. Д. Это в том случае, если вам необходимо оставить в неизменном виде базовую конструкцию двигателя. Однако для менее консервативных водителей мы можем предложить полный переход на инжекторный двигатель, включая установку 16-клапанной ГБЦ, турбонагнетателя и компрессора, позволяющего получить давление выше 0.5 бар (это предел для карбюратора).

главная »Двигатель» Красивый салон ВАЗ 2109. Подробный алгоритм выполнения перетяжки потолка ковролином.

Пикап монтажные блоки автомобилей ВАЗ. Монтажный блок какой блок предохранителей на карбюратор ВАЗ 2109

Блок реле и предохранителей ВАЗ 2109 (монтажный блок) установлен в пространстве лобового стекла, в отсеке перед лобовым стеклом с левой стороны

Узел крепления ВАЗ 2109 бывает двух типов, старого образца и нового, они различаются типами предохранителей, но снятие и установка у них одинаковы.Ниже блок предохранителей ВАЗ 2109 старого образца:

Снятие установочного блока предохранителей ВАЗ 2109

Откройте капот и снимите крышку с блока реле и предохранителей, нажав на пластиковые защелки

Сдвиньте резиновый кожух и отсоедините верхний блок от провода от блока.

Отвинтите две гайки крепления скрепления

Извлеките навесной блок ВАЗ 2109 из отсека перед лобовым стеклом, насколько позволяют провода, и отсоедините от него нижние колодки с проводами.Пощекочите колодки: облегчит дальнейшую установку

Отвинтите восемь крепежных винтов нижней крышки

Подобрать отвертку и откинуть нижнюю крышку блока

Проверить состояние токоведущих дорожек и качество пайки. Устранить возможные дефекты (отремонтировать блок своими руками), если не удалось, замените монтажный блок на новый.

Установка блока предохранителей ВАЗ 2109

Установите блок реле и предохранителей в обратном порядке.После установки проверьте работоспособность всех потребителей. Рекомендуем в целях безопасности при неисправностях предохранителя ВАЗ 2109 заменить его на новый или поручить его ремонт автоэлектрику.

Автомобиль представляет собой сложный механизм, с множеством различных узлов, деталей и электрических цепей, читайте в статье -. Для защиты последних (в основном от перегрузки и короткого замыкания) предусмотрены предохранители, которые в ВАЗ 2109 по большей части объединены в один блок — установка, он же блок предохранителей.

Что нужно знать о блоке предохранителей 2109?

На ВАЗ 2109 под капотом машины находится блок предохранителей: слева, между основанием лобового стекла и моторным щитом.
На сегодняшний день можно встретить два варианта монтажного блока «Девятка»: старый тип 17.3722 и новый 2114-3722010-60 / 2114-3722010-18 (устанавливается на автомобили ВАЗ с 1998 года). Их отличие — различное обозначение реле, разъемов и предохранителей; Разная оценка последнего, а также отсутствие (за ненадобностью) в обновленной версии двух реле: электродвигателя вентилятора системы охлаждения и времени омывателя заднего стекла.
Обозначения на корпусе блока предохранителей представляют собой порядковые номера последнего, позволяющие определить по блок-схеме, за какую электрическую цепь отвечает каждый из них. Например, предохранитель с обозначением F3 в новом монтажном блоке (предохранитель соответствовал цифре 6) отвечает за освещение кабины и задние стоп-сигналы, а предохранитель F1 (до 1998 года — предохранитель номер 3) — за Faromusers и Faroocomitters, а также T d.

Блок-схема предохранителей ВАЗ 2109.

Монтажный блок 17.3722.

(К6) реле включения фартокомитеров;
(К1) Реле времени омывателя заднего стекла;
(К2) Прерывание работы индикаторов вращения и аварийной сигнализации;
(К3) реле переключателя;
контактных перемычек на месте реле контроля ограничения;
(К10) реле включения обогрева заднего стекла;
запасной предохранитель;
(К5) реле включения танцевального света;
(K11) ОТНОСИТЕЛЬНО НАДЕЖНЫХ БУМАЖНЫХ ФОНАРОВ;
;
(К9) включение электродвигателя вентилятора охлаждения двигателя;
(К8) Реле на звуковой сигнал;

Монтажный блок 2114-3722010-60.

Схема соединений узла крепления 2114-3722010-60.

внешняя цифра в обозначении вилки — это количество колодок, а внутренняя — условный номер вилки.
поплавковые предохранители F1-F16.
Средний свет Реле фар K9.
реле включения дальнего света фар К8.
реле включения звуковых сигналов К6.
реле включения заднего стекла К7.
реле включения очистителей фар К1.
включение сюжета на К5.
реле контроля исправности ламп К4.
Выключатель очистителя лобового стекла K3.
реле-прерыватель указателей поворота и аварийной сигнализации К2.

Схема соединений монтажного узла 17.3722.

выключатель поворотов и сигнализаторов К2;
пловцов переключатель К3;
реле электрических стеклоподъемников (не установлено) К7;
реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
реле времени заднего стекла С1;
включение вентилятора системы охлаждения двигателя, вентилятора, вентилятора системы К9;
реле включения Faroocious C6;
реле включения обогрева заднего стекла К10;
включение звукового сигнала К8;
реле включения дальнего света фар К5;
Средний свет Реле фар К11;
внешняя цифра в обозначении вилки — количество колодок, а внутренняя — условный номер вилки;

Возможные неисправности предохранителей ВАЗ 2109 и способы их устранения.

1. Поломка предохранителя (одного или нескольких).

Это наиболее частая поломка монтажного блока. Устранить его просто: купить новый соответствующий предохранитель с желаемой силой тока и установить на место старого. Но не забудьте выяснить причины выхода последнего. В противном случае проблема может повториться.

2. Окисление контактов платы с текущими дорожками.

Еще одна довольно частая проблема, из-за лучшего расположения блока предохранителей в «девятке», из-за чего там может скапливаться вода.Именно она здесь является источником проблем, которые можно решить двумя способами: первый — это покупка нового монтажного блока и установка его на место, имеющееся, а второй — просто очистка оксидных контактов. С первым вариантом все понятно. Что касается второго, то здесь тоже все предельно просто, главное подходить ответственно, а все действия — предельно аккуратно и аккуратно.

Итак, отключите все имеющиеся в блоке реле и предохранители, снимите плату, почистите с помощью обычного растворителя (здесь важно — чтобы не повредить круг микросхем, придется поработать паяльником. ), и верните все на место в обратном порядке.

Сложную автомобильную работу обеспечивают множество сложных механизмов и узлов.

Для правильной работы всей системы автомобиля используется электричество.

Для защиты электрической системы от перегрузок используйте предохранители. Все предохранители объединены в один навесной блок. Схема блока электрических предохранителей ВАЗ 2109 представляет собой небольшую плату
с комплектом предохранителей.

Базовые знания блока на ВАЗ 2109

Эта монтажная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
ВАЗ 2109 Электросхема блока предохранителей выпускается производителями двух разновидностей. У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. Их по-разному относят к реле, используются разные типы предохранителей и, соответственно, разъемы для них разные.

Состав блока предохранителей старого образца

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов.Первый — это печатная плата, к которой припаиваются все соединительные элементы с площадками. Второй — установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле

К1 — отвечает при намотке стекла сзади.
К2 — поворотники и ДТП.
К3 — дворник.
K5 — Дальний свет фар.
К6 — Фарукулятор.
К8 — отвечает за сигнал.
К9 — включение вентилятора в системе охлаждения мотора.
К10 — отвечает за обогрев стекла сзади.
K11 — Ближний свет фар.

Структура нового блока

К1 — Фарукулятор.
К2 — Барьер поворотников и ДТП.
К3 — очиститель лобового стекла.
К4 — контроль работы лампочек.
К5 — отвечает за стеклоподъемники.
K6 — Сигнальный сигнал.
K7 — Стекло заднего вида с подогревом.
K8 — Дальний свет.
K9 — Средний свет.

Автоматические выключатели

Для различения гнезда предохранителей принято использовать обозначение
латинской буквой F. Сами предохранители маркируются цифрой и буквой A, где цифра
означает силу тока, а буква A означает, что данный тип предусмотрен для защита от
токов короткого замыкания.

ВАЗ 2109 Так обозначается электросхема предохранителя.

F1 — Уборщики ферм.Используйте предохранитель (10a).
F2 — повороты и аварии (10а).
F3 — Задний стоп-сигнал и плоскость кабины (10a).
F4 — обогрев стекол и прикуриватель (20а).
F5 — вентилятор сигнала и охлаждения (20а).
F6 — стеклоподъемники на передних дверях (30а).
F7 — Очиститель фар (во время работы) и вентилятор отопления (30а).
F8 — Боевой L (7,5А).
F9 — шрифт Tortka P (7,5A).
F10 ЛАМПА Освещение приборной панели, сантехническая лампа и осветительные приборы (7,5А).
F11 — Правый габарит и фара (7,5А).
F12 — фары ближнего света П (10а).
F13 — Фары ближнего света L (7,5A).
F14 — Фары дальнего света и лампы включения этих фар (7,5A).
F15 — Фары дальнего света P (7,5A).
F16 — витки (15а).

Инструкция по замене предохранителя

Если в автомобиле есть проблема с каким-либо электроприбором, прежде всего проверьте предохранитель, отвечающий за исправную работу этой цепи.Если проблема в нем, не огорчайтесь, отремонтировать своими руками не составит труда даже новичку в этом деле.

Очень желательно всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все цепи электрооборудования защищены предохранителями. К таким устройствам относятся генератор, зажигание, стартер, собственно аккумулятор, центральный дверной замок.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать меры предосторожности.

При ремонте автомобильного электрооборудования необходимо отключить провод
от минусовой клеммы аккумулятора.
При замене предохранителей придерживаться установленной маркировки. Ни в коем случае не буду заменять их другими. Также нельзя лазить по цепи с джемпером.
Также нельзя замкнуть провода, для проверки цепи на наличие искры повлечет за собой
Сам прожиг текущей дорожки.
Если есть необходимость снять блок, то использовать для этой цели отвертку
по металлу нельзя.Это может повлечь за собой замыкание реле и храбрых тех же
Walkways, что приведет к выходу из строя всей платы.

Важные моменты

Если у вас неисправна электросхема ВАЗ 21093 и вы собираетесь заменить задание
Блок нового образца на старый, то в этом случае обязательно подключите двигатель
Fan, который находится в системе охлаждения. через реле.

Я игнорирую, треки, по которым идет ток, будут сдуты.Если задача обратная, то есть старый поменяем на новый, то нужно установить новую версию датчика мощности электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на больший ток.

Какие могут быть проблемы со схемами предохранителей

Возникновение проблем на ВАЗ 21093 электро схемы может быть несколько.

ВАЗ 21093 Электрическая схема легко меняется и очень легко заменяется. Тем более в интернете есть инструкция с фото и видео как это делается.Но можно и без него разобраться.
Вся процедура аккуратная и без спешки.
Отсоедините все имеющиеся предохранители и реле.
Снимите саму плату. Далее либо заменить, либо почистить старый.
Тщательно очистите растворитель до токовых дорожек, только
делайте предельно аккуратно и осторожно, так как токовые дорожки
легко могут повредить, а в случае повреждения придется паять.
Собирать в обратном порядке.
ВАЗ 21093 ОБОРУДОВАНИЕ Схема готова к выполнению своих функций.

Различные неисправности в работе системы электрооборудования — проблема, знакомая практически всем автовладельцам. Конечно, можно воспользоваться услугами специализированных сервисных центров или СТО, но такое решение предполагает серьезные финансовые вложения. Именно поэтому мы поговорим о том, как отремонтировать блок предохранителей ВАЗ 2109 своими силами.

Основные неисправности и способы их устранения

Несмотря на то, что блок предохранителей для разных типов двигателей (инжекторных или работающих с карбюратором) имеет некоторые отличия, поломки абсолютно схожи и зачастую не такие сложные, как может показаться на первый взгляд.Справиться с ними вполне по силам даже тем, кто совсем недавно стал владельцем машины. Итак, чаще всего встречаются такие ситуации:

Поломка предохранителя (например, отвечающего за карбюратор и его работоспособность) — здесь решение проблемы — замена детали на новую. Процедура эта довольно простая, главное следовать пошаговой инструкции, подготовленной производителем;
Проблемы с реле — если замена предохранителя не дала желаемого эффекта, следует проверить исправность реле.При возникновении проблем необходимо просто установить новый элемент, благо такая работа не займет много времени;
Неисправность токопроводящих дорожек — одна из самых серьезных неисправностей, обнаружить которую довольно проблематично. Ее решение лучше доверить опытным электрикам, так как непрофессиональный подход может вывести весь блок предохранителей;
Нарушение целостности контактов — в большинстве случаев замена комплектующих не потребуется.Достаточно очистить их от грязи и все будет хорошо. Однако если контакт вышел из строя, выход из ситуации — замена блока.

Замена блока предохранителей

Как видите, несмотря на то, что с большинством поломок вы можете справиться самостоятельно, без вмешательства специалистов, в некоторых ситуациях ремонт не способен дать должный эффект и восстановить работоспособность блока. В этом случае вам следует просто заменить его на новый образец.Рассмотрим пошагово, как это сделать:

Откройте капот, отключите второстепенную клемму от верхней защитной крышки, вытащив ее пластиковые фиксаторы крепления;
Снимаем резиновый кожух колодок с проводами, после чего отключаем вилку, которая находится в ее задней части, и отсоединяем сам колодку;
Используя торцевой ключ, поверните две крепежные гайки, соединяющие устройство с корпусом. Поднимаем агрегат на максимально возможную высоту, чтобы снизу были видны все остальные заглушки, и последовательно их отключаем;
Вытащите блок.На этом процедуру демонтажа можно считать завершенной;
Производим замену блока на новый образец и устанавливаем на место путем установки в обратной последовательности. На этом этапе следует быть особенно внимательными — вилки следует подключать именно так, как они были расположены ранее.

Подводя итоги

Как вы сами убедились, схема ремонта блока предохранителей и его замена не представляет особой сложности.Здесь очень важно не спешить, проявить внимательность и терпение, а также в точности следовать рекомендациям, которые предлагает производитель. Ваши старания будут вознаграждены не только удачным решением проблемы, но и значительной финансовой экономией.

Давно мучаюсь со старым блоком … и глох, и все девайсы вырубили и т.д. и т.п. А недавно — поездка на дальняк … Блок заранее разобрал, гусеницы проверил, Почистил контакты, собрал, проверил — все нормально, даже у дворника появилось 3 положения работы))) и вот поехали.Сильный душ, скорость 140, салон полноценный И крутой спуск, всю дорогу и вдруг дворники замолкают в одном положении … Я в ах))) Слава богу все обошлось — попал в аварию и пошел направо. Неправильные провода — заработало! У меня все нормально. Приложив задние, поворотники, стойки и вентиляторы … Потерпел час — снова снял блок, все расчистил и норм. Как ни в чем не бывало … После этого я решил поменять агрегат … Знакомый взял монтажный блок типа 2114-3722010-60.
Отличия старого от нового — вентилятор системы охлаждения двигателя постоянно работает (нет реле)

старый блок

новый блок (без реле вентилятора)

После долгих поисков нормального схема подключения реле, вот такое наткнулся, решил сделать на нем …

Из переделок: От датчика вентилятора изолировать черным белым проводом (он не нужен), заизолировал черный провод массы от ответной вилки к вентилятору.Допускаемые провода должны быть такой толщины, как провода к вентилятору. Arrogo — вам нужен провод от реле для подключения к клемме, идущей к блоку вентилятора.
Все клеммы должны быть исчерпаны. Можно использовать изолятор, а можно связать клеммы в колодках, тогда клеммы должны быть с замками.

Одной из причин проблем, с которыми сталкиваются автолюбители, являются неисправности предохранителей на ВАЗ 2109. Поэтому, чтобы иметь представление, как работают предохранители ВАЗ 2109, нужен каждый водитель, а еще лучше иметь навыки предупреждения такая поломка.

ВАЗ 2109 предохранители функции

Предохранители состоят из двух блоков: один под капотом, другой внутри салона автомобиля под панелью. Назначение любого предохранителя — защита определенного устройства ВАЗ 2109 от перегрева и возгорания.
При накоплении энергии в электрической цепи машины может произойти замыкание, и это приведет к поломке одного из устройств. В этом случае весь удар предохранитель принимает на себя.
Цена будет значительно ниже, чем у любого другого устройства, которое он защищает.

Расшифровка предохранителей ВАЗ 2109

Номер предохранителя	Что отвечает:
F9.	Правая противотуманная фара
F8.	Левая противотуманная фара
F1.	Плеер для флиса
F7.	Вентиляторы отопителя и радиатора, электродвигатель насоса омывателя, омыватель заднего стекла, перчаточный фонарь, обогреватель и омыватель заднего стекла.
F16	Задние фонари, лампочки индикации поворотов, щетки лобового стекла, датчик уровня тормозной жидкости, генератор.
F16	Воздушная заслонка карбюратора, давление масла, ручник, охлаждающая жидкость, проем дверцы, контрольная лампа, уровень топлива, залито в бак.
F3.	Задние фары, свет в салоне.
F6	Электро стеклоподъемники
F10	Освещение помещения, осветительные приборы и приборная панель, габариты, прикуриватель.
F5	Звуковой сигнал
F11	Гаспель Фонарь задний
F2.	Чрезвычайная ситуация
F4.	Элемент, служащий для обогрева заднего стекла, реле включения этого обогрева, прикуриватель, подключение патрона переносной лампы.
F15	Фара сельская
F14	Фара левая
F13	Ближний свет передний левый
F12.	Фара ближняя правая

Замена автомобильных предохранителей ВАЗ 2109

Замена предохранителей на ВАЗ 2109 производится в блоке, установленном в задней части моторного отсека, со стороны водителя.Большинство электрических цепей автоматических предохранителей.
Внутри блока предохранителей на крышке указаны сила тока и номер предохранителя в амперах.
При обрыве блока предохранителей ВАЗ 2109 производится замена тех элементов, которые привели к неисправности автомобильного устройства. Определить это можно по отключению или нестабильной работе узла, питающегося электричеством.
В автомобиле ВАЗ 2109 не подлежат защите предохранители:

Цепи зажигания.
Генератор (см.).
Запуск двигателя.
Реле замка двери.
На фары.

Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент могут выйти.

Совет: Всегда иметь при себе комплект запасных предохранителей, которые при необходимости следует заменить своими руками.

Каждому из блоков соответствуют только определенные предохранители.
Расчетное значение тока предохранителя указано на его корпусе.
Для снятия предохранителя с блока необходимо использовать специальный пинцет, закрепленный в блоке.
Предохранитель захватывается пинцетом и вытаскивается.

Запасные предохранители устанавливаются перед блоком.
Замена предохранителя ВАЗ 2109 производится установкой его в разъем разъема и нажатием до фиксации.
С левой стороны щитков приборов на проводах установлен дополнительный предохранитель, защищающий цепь противотуманных задних фонарей, на ток 8Ампер.

Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он сгорел, только после этого замените новый.

Заменить предохранители на ВАЗ 2109 можно только на текущую силу тока. В противном случае электрические приборы могут выйти из строя.
В ранних моделях автомобиля ВАЗ 2109 блок предохранителей состоит из пальчиковых элементов, они отличаются невысокой надежностью. Патроны предохранителей выполняются из пружин, а в месте плохого контакта выделяется много тепла, которое может оплавить корпус блока, из-за чего верх держателей вылетает и они плохо зажимают детали.
Следовательно, необходимо заменить блок предохранителей ВАЗ 2109 старого образца на новый, с вилочными элементами.

Совет: При замене старого блока предохранителей новый ВАЗ 2109 предусматривает в системе охлаждения двигателя подключение электродвигателя вентилятора через реле. В противном случае они могут сжечь дорожки на печатной плате, которые проводят ток.
Дополнительно нужно установить датчик на электровентилятор для его включения, в связи с тем, что его контакты рассчитаны на большее значение.

Разборка блока предохранителей Авто ВАЗ 2109

Для работы используется набор драйверов.
Инструкция по выполнению работы:

Аккумулятор отключен.
Разобрал в салоне «Бардац».
Со стороны сиденья пассажира разъединены разъемы жгута проводов. Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом есть кружок соответствующего цвета.
В роторной части автомобиля снята крышка узла крепления.
Поворотные кулаки на «10» — это открученные гайки крепления блока предохранителей.
Устройство поднято, четыре разъема и один сзади отключены.

Монтажный блок снят.
Прокладка очищена, как показано на фото.

Ремонт блока автомобильных предохранителей ВАЗ 2109

Итак:

Все реле и предохранители извлечены.

Совет: При сборке необходимо следить за тем, чтобы номинальное значение тока соответствовало установленному предохранителю. Установка в лифт реле выполняется с разметкой его места, чтобы не было путаницы при сборке.

Обнаружен сгоревший след.
Участок пришел в упадок.
Окисленные места очищены бензином.
Припой новый провод.
Сборка блока осуществляется путем разборки.

Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 повысит надежность узлов автомобиля, а их исправное состояние является залогом при движении автомобиля по бездорожью. Как это выполнено на автомобиле ВАЗ 2109, это хорошо видно на видео.

Здравствуйте, сегодня мы покажем где находится блок предохранителей на ВАЗ 2108, 2109, 21099 и что указывает каждый из них. Часто по машине вылезает какая-то электрика, дворники, фары, габариты и т. Д.не работают, в такой ситуации нужно проверить предохранители.

Блок предохранителей находится под капотом у лобового стекла

Нажав на 2 замка, снимаем крышку с блока предохранителей

Теперь меняем нужный предохранитель, для этого в монтажном блоке должны быть специальные клещи, если нет, то используйте проходную или плоскую отвертку

Вот таблица обозначений предохранителей и реле:

Номер предохранителя ‘	Цепи защищенные
1 (8 А) F9 (7.5 А)	Правая противотуманная фара
2 (8 А) F8 (7,5 А)	Левая противотуманная фара
3 (8 А) F1 (10 А)	Очистители фар (на момент включения). Реле включения очистителя Фары (контакты). Переключающий клапан омывателя Phamp
4 (16 А) F7 (30 А)	Очистители фар (рабочий режим). Реле с очистителями персонала (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель стеклоомывателя.Моторчик очистителя заднего стекла. Реле времени заднего слоя. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения системы охлаждения двигателя электрическая рис. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения значка
5 (8 А) F16 (15 А)	Указатели вращения и реле-выключатели указателей поворота и аварийной сигнализации (в режиме индикации вращения). Контрольная лампа указателя поворота. Задние фонари (фонари заднего хода). Реле включения очистителя двигателя и очистителя лобового стекла. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Лампа проверки давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «Ситор». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FB (10 А)	Задние фонари (стоп-сигналы). Планка салонного освещения
6 (8 А) F6 (30 А)	Электростеклоподъемники передних дверей.Включение стеклоподъемников
7 (8 А) F10 (7,5 А)	Светильники для знаков ссуды. Подкаст лампа. Приборы осветительные лампы. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле переключения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А)	Левая фара (общий свет).Фонарь задний левый (габаритный свет)
10 (8 А) F11 (7,5 А)	Правая фара (общий свет). Фонарь задний правый (габаритная)
11 (8 А) F2 (10 А)	Указатели поворота и этикетка сигнального реле (в режиме сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы. Сигарета
13 (8 А) F15 (7,5 А)	Фара правая (Far Light)
14 (8 А) F14 (7.5 А)	Левая фара (Дальний свет). Контрольная лампа включения фар фар
15 (8 А) F13 (7,5 А)	Левая фара (средний свет)
16 (8 а) F12 (7,5 А)	Фара правая (ближний свет)

K1. — Реле очистителей фар;
К2. — реле-прерыватель индикатора вращения и тревоги;
KZ. — Реле стеклоочистителя;
К4. — реле контроля ограничения;
К5. — включение окон;
KB — включить звуковые сигналы;
К7. -Реланье включения обогрева заднего стекла;
К8. — реле включения дальнего света фар;
К9. — реле включения ближнего света фар;

Предохранитель задних противотуманных фар находится под панелью водителя

Главная »Двигатель» Пикапные опоры автомобилей ВАЗ. Монтажный блок какой блок предохранителей на карбюратор ВАЗ 2109

Тип неисправности	Ваши действия
Не работает указатель уровня бензина и температуры	В большинстве процентов случаев такая ситуация возникает из-за поломки приборов, датчиков этих приборов, либо обрыва цепи питания. Потому сначала проверьте цепь на целостность, убедитесь, что предохранители не перегорели. Если дело не в этом, проверьте, работают ли датчики уровня бензина и температуры. Только в том случае, если ни одно из действий не позволило избавиться от поломки, можно приступать к замене самих приборов. Без вариантов, проблема кроется в них
При полном топливном баке стрелка указывает на ноль	Если вы проводили работы с датчиком уровня топлива, вина, скорее всего, лежит на вас. При манипуляциях с этим прибором не редко сбивают ограничитель поплавка. Либо неправильно устанавливается, регулируется ограничитель, из-за чего кончается обмотка резистора. Чтобы справиться с проблемой, снимите датчик, а затем еще раз отрегулируйте ограничитель
Стрелка указателя уровня топлива регулярно скачет, оказывается на нуле	Тут скорее всего резистор имеет слабое соприкосновение с токосъемником. Другой возможный вариант — возник обрыв в резисторе. Чтобы разрешить сложившуюся ситуацию, рекомендуем заменить датчик уровня горячего на новый измерительный прибор
Лампа уровня горючего постоянно светится	Если эта лампа горит постоянно, вероятно возникло замыкания питающей проводки датчика уровня топлива на массу. Другой вариант — замкнулась гибкая шина датчика с заборной трубой топлива. Вам придется разобрать устройство, чтобы выровнять шину и избавиться от возникшего замыкания
Контрольные лампы не работают на щитке	Высока вероятность, что лампочки просто перегорели, либо они слабо держатся на своих посадочных местах из-за ослабшего контакта. Замените лампочки, но предварительно попробуйте поджать контакты. Возможно обнаружение следов окисления. При зачистке лампочки могут вновь нормально заработать. Также не исключайте вероятность обрыва проводки, окисления наконечников питающей проводке. Попробуйте пройтись по проводам тестером, зачистить контакты, если необходимо
Спидометр не работает, шумит гибкий вал	В такой ситуации придется поменять тросик привода спидометра или заменить весь спидометр в сборе. Но перед тем как настолько заморачиваться, проверьте, правильно и качественно ли затянуты крепежные гайки наконечников. Гибкий вал может шуметь во время работы из-за деформации или нарушения допускаемого изгиба оболочки менее 10 сантиметров в процессе монтажа

схема, тюнинг и доработка, почему не работают и не горят стоп-сигналы

Причины поломки задних деталей системы освещения и действия водителя

Возможные неисправности стоп-сигналов и их устранение

Демонтаж и замена фонарей сзади

Идеи тюнинга задних фар

Фотогалерея «Модернизация задних фонарей»

Видео «Доработка задних фар»

Провода задних фонарей автомобилей ВАЗ 2108, 2109, 21099

Назначение проводов в соединительной колодке заднего левого фонаря автомобилей ВАЗ 2108, 2109, 21099

Примечания и дополнения

Еще статьи на сайте по электрооборудованию автомобилей ВАЗ

Сравнительный тест-ремонт авто

Замена заднего фонаря ВАЗ 2115. Доработка задних фонарей ваз ВАЗ 2115,2114,2113,21 99,2109,2108

Замена и доработка задних габаритов на ВАЗ 2111 своими руками

1-ая доработка задних габаритов

2-ая доработка задних фар сделает лучше светоотдачу фары

схема, тюнинг и доработка, почему не работают и не горят стоп-сигналы

Виды панелей

Демонтаж и замена фонарей сзади

Основные причины

Предохранитель

Тормозные лампы и их патроны

Проблемы со включателем

Популярные неисправности

Светодиоды в фонари / бортовик автомобиля Performance / smotra.

Замена заднего фонаря.

Все по теме Замена заднего фонаря ВАЗ 2109

Все о ВАЗ-2109: характеристики, возможности тюнинга

Дерзкие госслужащие: Lada Samara Integrale

Багги от Окей своими руками.Как сделать багги из старой «Оки»

Какой инструмент нам понадобится

Что берем за основу

Багги из мотоциклов

«Ока» — хороший донор для багги

«Запорожец» для багги, готовый вариант

Сделать багги из вазы

Багги на базе «Нивы»

Выбрать подвеску

Передний

Задний

Создайте уникальный образ автомобиля с помощью тюнинга бампера. Придать автомобилю неповторимый образ с помощью тюнинга бампера бампера от иномарки на ВАЗ 2109

Подготовительные работы

Процесс изготовления нового бампера

Улучшение штатного бампера

Особенности тюнинга бамперов

ВАЗ 2105-07

ВАЗ 2108-99

Тюнинг двигателя «Девятка» своими руками

Причины снятия деталей

Выполните снятие переднего и заднего бампера самостоятельно

Диски и шины

Оптика

Кузов

Салон

Шасси

Двигатель

Подвеска

Трансмиссия

Торкемосе

Установка бамперов с ВАЗ 2114

Поднятие бамперов

Установка тюнингового бампера вместо штатного

Методы тюнинга

Производственный процесс

Доработка штатного бампера

Красивый салон ВАЗ 2109. Подробный алгоритм выполнения перетяжки потолка Ковер

Сделать подсветку яркой

Шумоизоляция и облицовка

Основы механического тюнинга

Тюнинг карбюратор девятки

Тюнинг шасси ВАЗ 2109

Внешний тюнинг 2109

Фары ВАЗ 2109

Бамперы декоративные для ВАЗ 2109

Установка бамперов от ВАЗ 2114

Подъем

Замена штатного бампера с тюнингом

Решетка радиатора

Передняя панель и панель приборов ВАЗ 2109

Девять стволов
