5 способов проверки свечей зажигания | Автохитрости

Здравствуйте Уважаемые читатели! В продолжение прошлой темы «Определяем, что с двигателем по состоянию свечей» хотелось бы рассмотреть еще одну интересную и полезную тему, а именно предлагаю рассмотреть 5 простых и действенных способов проверки свечей зажигания на работоспособность.

Проверку работоспособности свечей необходимо делать когда ваш автомобиль начинает работать нестабильно (падение мощности, перебои в работе, нестабильный холостой ход, увеличенный расход топлива).

И так начнем…

5 способов проверки свечей зажигания

1. Отсоединение проводов

Это самый простой способ, который сможет выполнить каждый, и сможет дать довольно точный ответ на вопрос о работоспособности свечей зажигания.

Первым делом нужно запомнить как звучит ваш двигатель, затем поочередно отсоединять высоковольтные провода с каждой свечи (отсоединить провод со свечи, послушать как повел себя двигатель, одеть провод обратно). Если при отсоединении провода звук не изменился, значит с этой свечой однозначно что-то не так.

2. Проверка искры

Так же очень хороший способ и достаточно простой.

Для проверки искры необходимо выкрутить свечу зажигания, подсоединить к проводу и поднести к крышке головки блока цилиндров. При пуске двигателя на работающей свече должна появиться искра, причем достаточно заметная.

3. Пистолет

В некоторых магазинах по продаже авто товаров можно найти прибор, который внешне напоминает пистолет. Называется он тестер свечей зажигания.

Чтобы проверить свечу пистолетом, нужно вставить свечу в специальный разъем, накрыть накрыть колпаком сверху, и нажимать на курок. Если электроды подают искру, то загорается индикатор прибора, и это значит, что свеча зажигания исправна.

4. Проверка пьезоэлементом

Любителям сделать всё своими руками тоже найдется вариант. Даже если и не любитель, а пистолета нигде нет в магазинах.

Предлагаю вариант как можно создать тестер для свечей своими руками из подручных средств. Альтернативу пистолету можно соорудить из обыкновенной пьезо-зажигалки.

Для этого нужно разобрать зажигалку, взять сам пьезо-модуль, после чего провод, идущий от пьезо-модуля, удлиняется и прикрепляется к наконечнику свечи зажигания. Сам блок пьезо-модуля нужно прижать к корпусу свечи и нажать на нём кнопку. Если искра не проскочила, тогда свечу нужно менять.

5. Проверка мультиметром

Ну и напоследок решим, как можно проверить автомобильные свечи зажигания мультиметром.

Ответ может вас разочаровать, но никак. То есть, исправна она или нет, вы не сможете узнать с помощью мультиметра, но можно выzвить наличие короткого замыкания внутри свечи. Приложите один конец провода мультиметра к свечному входу, а второй к резьбе. Появившийся разряд должен проходить от одного к другому контакту на расстоянии около четырёх миллиметров.

Вывод

Как видите проверить свечи зажигания очень легко самостоятельно, поэтому как только почувствуете какие-либо отклонения от нормальной работы двигателя следует всё же проверить свечи одним или несколькими способами, описанными выше.

Спасибо, что дочитали до конца! Если вам понравилась статья, то подписывайтесь на канал и ставьте лайки.

Как проверить свечи зажигания. Методы проверки свечей

Если двигатель начинает работать неустойчиво, теряет мощность – часто подозрения падает на неисправность свечи зажигания. Особенно это характерно на холостых оборотах. Повышенный расход топлива также говорит о том, что стоит проверить свечи.

Причины выхода свечей из строя

  • Естественный износ и старение (в среднем их ресурс 30-50 тыс. км). Если свеча вышла из строя очень быстро, то причина может крыться в некачественном топливе или масле с присадками. Значительный износ свечи может наблюдаться при детонации и/или перегреве двигателя.
  • Наличие большого количества сажи на электродах. Как правило, это является результатом либо несбалансированной топливно-воздушной смеси, либо некачественного топлива.
  • Наличие масла на электродах. В свою очередь причиной этого может быть: избыточное количество масла в двигателе, износ поршневых колец, износ поршней, блока цилиндров, направляющих клапанов. Если двигатель снабжен турбиной, то возможно, она частично вышла из строя.
  • Лаковые отложения. Они появляются из-за наличия присадок в топливе или масле.
  • Шлаковые отложения. Они являются результатом наличия присадок в моторном масле.
  • Выход из строя центрального электрода. Это может произойти по причине неправильно выставленного зажигания. Кроме того, могут иметь место отложения в камере сгорания, неисправность клапанов, низкое качество топлива, неверный момент затяжки свечи в ГБЦ.
  • Расплавление свечи. Обычно электроды расправляются по причине того, что в камере сгорания имеют место отложения, которые постоянно самовоспламеняются. Также подобная ситуация может возникнуть при неисправных клапанах или использовании некачественного топлива.
  • Износ разъема свечи. Это может произойти из-за старения контактов или ее перегрева.

Как проверить свечи зажигания

Свечи зажигания с высоковольтными проводами

Метод 1. Самый простой метод проверки это по очереди снимать провода со свечей зажигания на заведенном двигателе. При этом нужно вслушиваться в работу двигателя – если после снятия провода со свечи урчание мотора не изменилось, значит именно она вышла из строя. Возможно, ее придется заменить, но стоит внимательно осмотреть провинившуюся свечу – может ее достаточно почистить.

Метод 2. Еще один достаточно простой, но уже более эффектный метод. Нужно выкрутить свечу, надеть на нее провод, положить свечу на клапанную крышку и покрутить стартером. На исправной свече будет видно искру, оптимально, четкую и яркую.

«Пистолет» для проверки свечей зажигания

Метод 3. Проверка свечей с помощью «пистолета». Свечи зажигания также можно проверить с помощью специального «пистолета», который продается в автомобильных магазинах. Свечу нужно вставить в специальное отверстие и посмотреть будет ли искра. Если ее нет – свечу можно выбрасывать. Но если искра есть, все равно не факт, что она будет работать в колодце под другим давлением.

Метод 4. В сущности, принцип тот же, что и в предыдущем способе. Только прибор для проверки свечи можно смастерить самому, имея под рукой пьезо-зажигалку. Провод, который идет от пьезоэлектрического модуля, нужно удлинить, а затем прикрепить к наконечнику снятой свечи. Сам пьезоэлектрический блок надо прижать к корпусу свечи и нажать на кнопку на блоке. Если искры нет – свеча под замену.

Проверка свечи под давлением в самодельном приспособлении

Метод 5. Проверка свечи под давлением. Проверить свечу под давлением можно сделав несложное приспособление с 20-кубового медицинского шприца и подходящего гужона. Таким образом, станет возможным воспроизвести давление на свечу, близкое к рабочему, и, соответственно, провести более точную проверку.

Как проверить свечи под давлением своими руками

Как проверить свечу мультиметром

Правильный ответ – никак. Разве что определить, нет ли в свече короткого замыкания. Для этого надо одним проводом прикоснуться к входу свечи, а вторым к резьбе. Искра должна бить где-то на 4 мм. Мультиметром проверяют высоковольтные провода.

Вот как можно проверить свечи зажигания. В некоторых случаях свеча еще может работать. Возможно, ее достаточно почистить или отрегулировать зазор электродов, подогнув их.

поскольку деталь не самая дорогая, для пущей уверенности подозрительную свечу можно заменить.

Также стоит принять во внимание, что у свечей есть свой интервал замены. Периодичность замены свечей зажигания различается зависимо от двигателя, но на бензиновых движках меняют примерно

каждые 30,000 км. пробега.

Спрашивайте в комментариях. Ответим обязательно!

Тестер свечей зажигания

Доброго времени суток всем читателям и самодельщикам.
У каждой автомобильной свечи зажигания, есть свой определенный срок службы, с нашими экстремальными условиями эксплуатации, этот срок может меняться. Хотя можно и просто заранее заменить свечи, но бывает что свечи стоят не малую сумму денег. По этому случаю для проверки свечей есть специальные устройства.

Как можно сделать тестер для автомобильных свечей зажигания под давлением своими руками, нам покажет автор сегодняшней самоделки.
Обычным автовладельцам такой прибор конечно не нужен, а вот авто-мастерам он может вполне пригодится.

Материалы:
-Автомобильный компрессор
-сгон стальной, 3/4дюйма
-полусгон стальной 3/4дюйма

-муфта стальная соединительная ¾ дюйма
-штуцер латунный 3/4
-гайка м14
-отрезок стекла(толщина 5мм)
-прокладка сантехническая 3/4, 2шт
-Блок питания 12В
-Катушка зажигания
-Коммутатор зажигания
-Кнопка выключатель-2шт.

Из всего этого хозяйства, мастер планирует изготовить камеру, в которую будет закачивается воздух.
Кстати воздух в камеру автор планирует закачивать самым дешевым Китайским автомобильным насосом с манометром.




Смотровое стекло автор вырежет из обычного стекла толщиной 5мм. Оно будет находится в муфте. Для этого автор сначала вырезает небольшой квадратик из стекла.







В электрической части устройства автор будет использовать блок питания на 12В 16А.




Все эти компоненты автор соединил по нехитрой схеме и проверяет работу электрической части устройства.




Теперь осталось только все это соединить между собой.

Первым делом автор поместил в корпус автомобильный компрессор. Шланг от компрессора нужно подключить к свечной камере. Но здесь автор решил что устройству не хватает крана для сброса воздуха. Он подключил его вставив в шланг между камерой и компрессором тройник, к которому подключил четвертьоборотный кран. Хотя на мой взгляд вполне можно было обойтись и без этого. Ведь после проверки свечи и ее замены, воздух и так будет выходить через свечное отверстие. Ну да ладно.


Вывод катушки зажигания подключается к свече при помощи зажима типа «крокодил»

Можно приступать к проверке.

Автор вкрутил тестируемую свечу, для начала проверяет искру без давления.

Как видно с увеличением давления искра стала более яркой.

Итак устройство для тестирования свечей готово и вполне функционально.

Благодарю всех, кто читал мою статью, а так же автора самоделки за проделанную работу.

На этом спешу откланяться, всех благ вам, пока пока.

Как известно, работоспособность свечей зажигания (СЗ) играет одну из ключевых ролей в функциональности силового агрегата авто — двигателя. Выход из строя этих элементов влечет за собой определенные проблемы, о которых любой автолюбитель должен знать. Как самому в домашних условиях проверить свечи зажигания мотора и как выявить неисправность — читайте ниже.

СОДЕРЖАНИЕ

КАК ОПРЕДЕЛИТЬ НЕИСПРАВНОСТЬ СВЕЧЕЙ ЗАЖИГАНИЯ

Тестер для проверки свечей зажигания

Выявить своими силами работоспособность СЗ не так сложно — это можно сделать как путем визуального осмотра, так и проанализировав работоспособность двигателя. Одним из основных симптомов поломки СЗ является нестандартная работа двигателя. В частности, речь идет о тяжелом запуске силового агрегата, его нестабильной работе, в частности, на холостых оборотах.

Но кроме этих симптомов, существуют множество других признаков, которые приведены ниже:

  1. В частности, речь идет о вращении коленвала. Коленчатый вал вращается с необходимой частотой, однако силовой агрегат не заводится, поскольку в системе не происходит зажигания, т.е воспламенения воздушной смеси.
  2. Наличие вспышек в цилиндрах. Если в цилиндрах происходят вспышки топливовоздушной смеси, это может привести к нестабильной работе мотора. В частности, ДВС будет работать с перебоями.
  3. Плохой запуск мотора. В принципе, двигатель может запускаться, но если стартер перестает работать, мотор также глушится.
  4. Повышенный расход бензина. Если воспламенение топливовоздушной смести отсутствует, то мощность двигателя либо снижается, либо вовсе теряется. Соответственно, компенсация мощности мотора осуществляется в результате подачи увеличенной порции топлива в цилиндры. В конечном итоге это приводит к перерасходу топлива.
  5. Выход из строя катализатора. Если в системе не происходит зажигание, топливовоздушная смесь не сможет воспламеняться. То горючее, которое не воспламеняется, будет попадать в катализатор и окисляться, таким образом, способствуя его выходу из строя.
  6. Проблемы в запуске холодного мотора. В тот момент, когда водитель проворачивает ключ в замке зажигания, холодные СЗ могут собирать конденсат, что само по себе является хорошим электропроводником.
    Если зазор между электродами СЗ будет увеличенный, уровень напряжения пробоя должно быть повышен. Однако в домашних условиях его повысить невозможно, поскольку электроэнергия будет уходить по этим самым электродами и керамическому конусу.
  7. Еще один, не менее важный признак — наличие следов механических повреждений на поверхности свечи зажигания. Это свидетельствует если не о полной поломке, то, как минимум, некорректной работе СЗ, что со временем может привесит к ее выходу из строя.
  8. Наличие нагара и отложений на электродах СЗ. Кроме того, если от СЗ пахнет горючим, это свидетельствует о неисправности самой системы, а также свечей.
  9. Высоковольтные кабеля на СЗ также могут способствовать ухудшению работоспособности двигателя. Особенно, если эта провода повреждены.

Свечи зажигания — с налетом и без него

СПОСОБЫ ДИАГНОСТИКИ СВЕЧЕЙ ЗАЖИГАНИЯ

Как осуществляется проверка свечей зажигания своими руками в своем авто? СЗ, являющаяся одним из основных компонентов системы в целом, нуждается в периодической диагностике и регулярном обслуживании, особенно, если осуществляется ТО мотора. В основном СЗ являются доступными для диагностики, поэтому демонтировать их и проверить — не проблема. После снятия их желательно не перепутать, поэтому складывайте их по порядку.

Так как проверить свечи зажигания самостоятельно? Существует несколько вариантов, которые позволяют произвести наиболее продуктивную диагностику СЗ. Чтобы выполнить процедуру проверки, для начала нужно отключить высоковольтные кабеля от СЗ, которые идут к распределителю. Если необходимо выявить конкретную неработающую СЗ, необходимо ее снять и послушать, как функционирует мотор. Если при демонтаже свечи звук двигателя остался таким же, то неисправность кроется именно в ней.

ПРОВЕРКА ИСКРЫ

Диагностика искры является одним из наиболее популярных и используемых вариантов проверки. Как проверить искру на свече в домашних условиях? Для начал произведите очистку свечей зажигания от нагара и загрязнений. После чего, используя щуп — прибор для регулировки зазора — настройте расстояние между электродами. Затем, после работы с щупом, на свечку надевается провод, после чего она прикладывается к металлической части мотора автомобиля.

Это делается для того, чтобы создать необходимый электрический контакт. Если вы не знаете, как проверить свечу таким образом, то просто включите стартер и попытайтесь запустить двигатель. Если искра синяя и появляется сразу же при попытке завести ДВС, то это свидетельствует об исправности СЗ. Если же искра красная или ее нет, то свечу необходимо менять.

ПРОВЕРКА МУЛЬТИМЕТРОМ

Проверка свечей зажигания мультиметром

Можно использовать специальное устройство для проверки — он называется тестер либо мультиметр. Нужно отметить, что тестер — это не стенд для проверки, стенды обычно используются на СТО и для диагностики в домашних условиях они не применяются. С помощью щупов тестера можно произвести замер устройства на предмет короткого замыкания внутри.

В целом мультиметр — это достаточно простое в плане эксплуатации устройство, имеющее простую конструкцию. Для диагностики короткого замыкания накиньте один щуп тестера на выход СЗ, в другой щуп — на ее цоколь. Если в момент подключения вы увидели искру, то со свечей все хорошо, ее можно использовать дальше.

ПРОВЕРКА СВЕЧЕЙ ЗАЖИГАНИЯ ПИСТОЛЕТОМ

Пистолет для проверки свечей зажигания

Есть еще один вариант проверки работоспособности устройств в домашних условиях. Для этого вам потребуется специальный пистолет для проверки свечей зажигания. Такое устройство появилось достаточно давно, однако широкое распространение среди отечественных автомобилистов получило сравнительно недавно.

В данном случае производится проверка свечей зажигания под давлением, процедура осуществляется таким образом:

  1. Свечи зажигания устанавливается в специальный разъем устройства, после чего ан нее надевается колпачок.
  2. Когда свечка будет зафиксирована, необходимо нажать на так называемый курок на устройстве, после чего автолюбителю необходимо быть наиболее внимательным.
  3. Если после нажатия курка вы заметили искру, при этом на пистолете загорелась лампа, это свидетельствует о работоспособности детали.

Следует отметить, что такой вариант проверки не получил широкое распространение среди наших автомобилистов потому, что он не может давать полной уверенности в работоспособности СЗ. Все потому, что процедура осуществляется под давлением, а давление в пистолете значительно отличается от того, которое используется в автомобильной системе. Но зато, способ проверки пистолетом позволит водителю быть полностью уверенным в том, что СЗ не работает, если это было выявлено в ходе диагностики.

САМОСТОЯТЕЛЬНАЯ ЧИСТКА СВЕЧЕЙ ЗАЖИГАНИЯ

Процедура очистки СЗ представляет собой достаточно важный вопрос для любого автолюбителя. Необходимо понимать, что во время самостоятельной очистки свечи необходимо быть наиболее осторожным и внимательным, в противном случае вы можете просто испортить СЗ.

Чтобы сделать очистку, можно воспользоваться несколькими методами, подробное описание каждого из них приведено ниже:

  1. Процедура ручной очистки является наиболее популярным способом, поскольку для его выполнения не нужны дополнительные приборы. В ходе ручной очистки нужно быть аккуратным. Поскольку неосторожные действия могут привести к повреждению электрода. Для чистки нельзя использовать острые предметы. Для этого можно использовать жесткую металлическую или зубную щетку, также подойдет мелкозернистая наждачная бумага.
  2. В некоторых случаях для очистки можно применять песок, кстати, этот вариант является одним из наиболее эффективных. Вам потребуется емкость с песком и дрель. В дрель устанавливается свеча, которая концом с электродом помещается в песок, после чего дрель запускается на небольших оборотах.
  3. Использование пескоструйной машинки — такой способ более актуален для специализированных станций. Для удаления отложений и нагара применяется несколько видов песка, сам способ осуществляется с воздействием сжатого воздуха. Следует отметить, что данный метод является одним из наиболее эффективных.
  4. Вариант химической очистки также позволяет эффективно избавиться от отложений. Для этого может применяться несколько средств — уксус, ацетон, моющее средство Фейри. Также для этих целей можно использовать жидкость для прочистки карбюратора либо средство от ржавчины. Кроме того, некоторые автолюбители используют напиток кока-кола — как показывает практика, данный метод также является довольно эффективным.
  5. Для очистки можно использовать ацетон либо любое средство от ржавчины. Одно из этих средств необходимо нанести на поверхность, при этом слой должен составлять около 3 мм. Свечу необходимо подержать около 40 минут, после чего промыть ее обычной водой. Для очистки наконечника используйте деревянную палку или спичку.
  6. Использование силита. СЗ кладутся в банку, после чего емкость заливается силитом, а затем поддается напору горячей воды, в конечном итоге происходит химическая реакция. Затем нужно подождать час, после чего, применяя обычную зубную щетку, можно прочистить поверхность электрода.
  7. «Дедовский» способ очистки — с применением уксуса. Свечка помещается в емкость с уксусом на один час. Далее, в раствор необходимо добавить несколько капель электролита, после чего СЗ очищается, для этого можно применять зубочистку.

Специалисты не советуют проверять работу свечей методом снимания колпачков на работающем двигателе. Во-первых, может ударить током, а, во-вторых, можете спалить катушку или коммутатор .

Исправность всех узлов автомобиля гарантирует его полноценную работоспособность. Малейшие неполадки могут привести к тому, что машина просто не заведется и не поедет. Наиболее распространёнными являются: система подачи топлива, система электропитания, система охлаждения, отсутствие искры на свечах. На последнюю поломку стоит обратить особое внимание, ввиду её частоты возникновения. Для проверки неисправности потребуется тестер свечей зажигания.

Признаки неисправности

Визуально определить, что проблемы с подачей тока в автомобиле, практически невозможно. Для диагностики следует запустить мотор или прогнать технику на скоростных режимах.

Перед тем, как проверить модуль зажигания, следует чётко знать симптоматику «заболевания». Итак, первые сигналы о проблемах со свечами зажигания:

  • коленчатый вал транспортного средства вращается с нужной частотой, но мотор не запускается. Из-за отсутствия искры нет воспламенения горючей смеси;
  • в одном или нескольких цилиндрах происходят поочерёдные вспышки, возгорания, и как следствие двигатель работает нестабильно, хаотически;
  • силовой агрегат работает в момент вращения стартера автомобиля. Когда «пусковой механизм» перестаёт вращаться, агрегат глохнет;
  • резкая потеря мощностного потенциала машины и как следствие, повышенное потребление топлива;
  • выход со строя катализатора из-за большого количества несгоревшего топлива внутри сегмента;
  • долгий процесс запуска мотора в период средних и низких температур на улице. В это время на внешних стенках собирается обильное количество влаги, которая не пропускает искру свечи;
  • всевозможные механические повреждения на корпусе свечей, что приводит к нестабильной подаче тока в камеру сгорания для воспламенения.

Если присутствуют ярко выраженные отложения нагара чёрного цвета на корпусе свечей зажигания, это свидетельствует о неисправности в системе питания и подачи топлива. Причиной проблем со сечами зажигания может также стать изношенность проводов системы питания.

Способы диагностики

Во многих транспортных средствах доступ к узлам системы зажигания свободен и не загромождён сторонними деталями. Поэтому, водитель без проблем может проверить свечи на первичном этапе на предмет их работоспособности.

Главное сохранять последовательность и не путать их местами при выкрутке с цилиндров. Проверка модуля зажигания всегда проводится с обязательным соблюдением очерёдности по отношению к группе цилиндров. Смешивание приведёт к некорректным итоговым заключениям.

Изначально следует заглушить силовой агрегат, поочерёдно отсоединить провода от самих проводников и распределителя. Если во время запуска двигателя звук не изменился, значит, неисправность на лицо. В противном случае, продолжайте поиск далее.

Проверка искры

Тестер зажигания – самый простой и доступный способ оперативно проверить систему зажигания на работоспособность. Поочерёдно выкручиваем каждую свечу, при необходимости протираем или очищаем её от нагара. Специальным щупом тестера проверяем зазоры между электродом и корпусом проводника.

Совет. Для каждого автомобиля предусмотрен свой стандарт зазоров, которые можно узнать в инструкции по эксплуатации. При отсутствии таковой книги, обратитесь за консультацией к мотористу ближайшего сервисного центра или поищите информацию в сети интернет.

Далее прикладываем проводник к корпусу мотора, чаще всего это крышка головки блока цилиндров. Таким образом, мы обеспечиваем постоянный контакт в сети электропитания. Запускаем стартер в течение 3 – 5 секунд, смотрим на наличие или отсутствие искры.

Также запоминаем цвет, с которым она проскакивает, так как это важно для дальнейшей диагностики. Голубой цвет указывает на полноценную работоспособность проводника, красный или иной – наличие поломки.

Проверка мультиметром

Универсальный тестер или мультиметр помогает быстро проверить работоспособностей свечей. Такой прибор знаком многим автовладельцам, которые сталкивались с ремонтом своего транспортного средства. Главная цель использования мультиметра – выявить наличие или отсутствие замыкания внутри свечи.

Мультиметр очень прост в использовании, для его применения не требуется наличия специального опыта или навыков. Для диагностики откручиваем проводник, подсоединяем поочерёдно одну клемму на резьбу свечи зажигания, вторую на центральный выход.

При подаче напряжения должна появиться искра, что укажет на работоспособность детали, в противном случае – подлежит замене. Проверка свечей зажигания мультиметром наиболее распространённый вариант диагностики в домашних условиях.

Если в режиме прозвонки мультиметр покажет бесконечное сопротивление или очень большое, то свеча считается нерабочей.

Чтобы проверить сопротивление встроенного резистора свечи, переключатель мультиметра устанавливают на 20 кОм. Одним щупом мультиметра дотрагиваются до центрального электрода, другим до контактного вывода.

Сопротивление у всех свечей должно быть примерно одинаковым с небольшим разбросом. У свечей зажигания инжекторных двигателей сопротивление резистора порядка 4 кОм.

Проверка «пистолетом»

Кроме проверки мультиметром и специальным тестером, существует и оригинальный метод под названием «проверка пистолетом». Суть его заключается в том, чтобы исследовать работоспособность под давлением на специальном стенде.

Алгоритм таков: проводник вставляем в паз, одеваем наконечник, после фиксации нажимаем курок пистолета. Индикатор зелёного цвета укажет на 100% работоспособность, жёлтого – на недостаточную проводимость, красный – неисправность свечи зажигания.

Несмотря на изобретение такового прибора, он не даёт 100% уверенности в диагностике, так как давление в пистолете несколько отличное от давления внутри цилиндра.

Чистка свечей

Многие начинающие автовладельцы сталкиваются с такой проблемой как чистка свечей. Из-за неосторожного обращения можно повредить изделие или вывести его из строя. При чистке свечей зажигания своими руками, используют следующие общепринятые способы:

  • ручной: пригодится металлическая щётка, ветошь, зубная щётка. Лёгкими движения вокруг цоколя убираем нагар, приводя изделие в стандартный вид. При необходимости используйте растворитель для удаления нагара;
  • речной песок, который можно взять на любом пляже или водоёме. Небольшое количество песка нанести на ветошь и аккуратно протирать цоколь до полного очищения от продуктов отхода;
  • пескоструйная машина используется в сервисных центрах и ремонтных мастерских. Там песок подаётся под большим давлением, вместе со сжатым воздухом;
  • ацетон или иное средство от очищения ржи. Приобрести его можно в любом автомагазине или авторынке;
  • некоторые практикуют обычную Кока-колу, но эффективность её окончательно не подтверждена.

Как видим, для проверки свечей зажигания требуется совсем немного времени, сил и средств. Достаточно 10 минут, и ваш автомобиль будет в полной боевой готовности. Следуйте рекомендациям статьи, проверяйте цвет искры, тогда всё будет хорошо.

Доброго времени суток всем читателям и самодельщикам.
У каждой автомобильной свечи зажигания, есть свой определенный срок службы, с нашими экстремальными условиями эксплуатации, этот срок может меняться. Хотя можно и просто заранее заменить свечи, но бывает что свечи стоят не малую сумму денег. По этому случаю для проверки свечей есть специальные устройства.

Как можно сделать тестер для автомобильных свечей зажигания под давлением своими руками, нам покажет автор сегодняшней самоделки.
Обычным автовладельцам такой прибор конечно не нужен, а вот авто-мастерам он может вполне пригодится.

Материалы:
-Автомобильный компрессор
-сгон стальной, 3/4дюйма
-полусгон стальной 3/4дюйма
-муфта стальная соединительная ¾ дюйма
-штуцер латунный 3/4
-гайка м14
-отрезок стекла(толщина 5мм)
-прокладка сантехническая 3/4, 2шт
-Блок питания 12В
-Катушка зажигания
-Коммутатор зажигания
-Кнопка выключатель-2шт.

Из всего этого хозяйства, мастер планирует изготовить камеру, в которую будет закачивается воздух.
Кстати воздух в камеру автор планирует закачивать самым дешевым Китайским автомобильным насосом с манометром.




Смотровое стекло автор вырежет из обычного стекла толщиной 5мм. Оно будет находится в муфте. Для этого автор сначала вырезает небольшой квадратик из стекла.







В электрической части устройства автор будет использовать блок питания на 12В 16А.




Все эти компоненты автор соединил по нехитрой схеме и проверяет работу электрической части устройства.




Теперь осталось только все это соединить между собой.

Первым делом автор поместил в корпус автомобильный компрессор. Шланг от компрессора нужно подключить к свечной камере. Но здесь автор решил что устройству не хватает крана для сброса воздуха. Он подключил его вставив в шланг между камерой и компрессором тройник, к которому подключил четвертьоборотный кран. Хотя на мой взгляд вполне можно было обойтись и без этого. Ведь после проверки свечи и ее замены, воздух и так будет выходить через свечное отверстие. Ну да ладно.


Вывод катушки зажигания подключается к свече при помощи зажима типа «крокодил»

Можно приступать к проверке.

Автор вкрутил тестируемую свечу, для начала проверяет искру без давления.

Как видно с увеличением давления искра стала более яркой.

Итак устройство для тестирования свечей готово и вполне функционально.

Благодарю всех, кто читал мою статью, а так же автора самоделки за проделанную работу.

На этом спешу откланяться, всех благ вам, пока пока.

Подробная инструкция, как самому проверить свечи зажигания своими руками

Как известно, работоспособность свечей зажигания (СЗ) играет одну из ключевых ролей в функциональности силового агрегата авто — двигателя. Выход из строя этих элементов влечет за собой определенные проблемы, о которых любой автолюбитель должен знать. Как самому в домашних условиях проверить свечи зажигания мотора и как выявить неисправность — читайте ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Как определить неисправности?

Тестер для диагностики СЗ

Выявить своими силами работоспособность СЗ не так сложно — это можно сделать как путем визуального осмотра, так и проанализировав работоспособность двигателя. Одним из основных симптомов поломки СЗ является нестандартная работа двигателя. В частности, речь идет о тяжелом запуске силового агрегата, его нестабильной работе, в частности, на холостых оборотах.

Но кроме этих симптомов, существуют множество других признаков, которые приведены ниже:

  1. В частности, речь идет о вращении коленвала. Коленчатый вал вращается с необходимой частотой, однако силовой агрегат не заводится, поскольку в системе не происходит зажигания, т.е воспламенения воздушной смеси.
  2. Наличие вспышек в цилиндрах. Если в цилиндрах происходят вспышки топливовоздушной смеси, это может привести к нестабильной работе мотора. В частности, ДВС будет работать с перебоями.
  3. Плохой запуск мотора. В принципе, двигатель может запускаться, но если стартер перестает работать, мотор также глушится.
  4. Повышенный расход бензина. Если воспламенение топливовоздушной смести отсутствует, то мощность двигателя либо снижается, либо вовсе теряется. Соответственно, компенсация мощности мотора осуществляется в результате подачи увеличенной порции топлива в цилиндры. В конечном итоге это приводит к перерасходу топлива.
  5. Выход из строя катализатора. Если в системе не происходит зажигание, топливовоздушная смесь не сможет воспламеняться. То горючее, которое не воспламеняется, будет попадать в катализатор и окисляться, таким образом, способствуя его выходу из строя.
  6. Проблемы в запуске холодного мотора. В тот момент, когда водитель проворачивает ключ в замке зажигания, холодные СЗ могут собирать конденсат, что само по себе является хорошим электропроводником. Если зазор между электродами СЗ будет увеличенный, уровень напряжения пробоя должно быть повышен. Однако в домашних условиях его повысить невозможно, поскольку электроэнергия будет уходить по этим самым электродами и керамическому конусу.
  7. Еще один, не менее важный признак — наличие следов механических повреждений на поверхности свечи зажигания. Это свидетельствует если не о полной поломке, то, как минимум, некорректной работе СЗ, что со временем может привесит к ее выходу из строя.
  8. Наличие нагара и отложений на электродах СЗ. Кроме того, если от СЗ пахнет горючим, это свидетельствует о неисправности самой системы, а также свечей.
  9. Высоковольтные кабеля на СЗ также могут способствовать ухудшению работоспособности двигателя. Особенно, если эта провода повреждены.
Две СЗ — с налетом и без него

Способы диагностики

Как осуществляется проверка свечей зажигания своими руками в своем авто? СЗ, являющаяся одним из основных компонентов системы в целом, нуждается в периодической диагностике и регулярном обслуживании, особенно, если осуществляется ТО мотора. В основном СЗ являются доступными для диагностики, поэтому демонтировать их и проверить — не проблема. После снятия их желательно не перепутать, поэтому складывайте их по порядку.

Так как проверить свечи зажигания самостоятельно? Существует несколько вариантов, которые позволяют произвести наиболее продуктивную диагностику СЗ. Чтобы выполнить процедуру проверки, для начала нужно отключить высоковольтные кабеля от СЗ, которые идут к распределителю. Если необходимо выявить конкретную неработающую СЗ, необходимо ее снять и послушать, как функционирует мотор. Если при демонтаже свечи звук двигателя остался таким же, то неисправность кроется именно в ней.

Проверка искры

Демонтаж СЗ перед диагностикой

Диагностика искры является одним из наиболее популярных и используемых вариантов проверки. Как проверить искру на свече в домашних условиях? Для начал произведите очистку СЗ от нагара и загрязнений. После чего, используя щуп — прибор для регулировки зазора — настройте расстояние между электродами. Затем, после работы с щупом, на свечку надевается провод, после чего она прикладывается к металлической части мотора автомобиля.

Это делается для того, чтобы создать необходимый электрический контакт. Если вы не знаете, как проверить свечу таким образом, то просто включите стартер и попытайтесь запустить двигатель. Если искра синяя и появляется сразу же при попытке завести ДВС, то это свидетельствует об исправности СЗ. Если же искра красная или ее нет, то свечу необходимо менять.

Проверка мультиметром

Можно использовать специальное устройство для проверки — он называется тестер либо мультиметр. Нужно отметить, что тестер — это не стенд для проверки, стенды обычно используются на СТО и для диагностики в домашних условиях они не применяются. С помощью щупов тестера можно произвести замер устройства на предмет короткого замыкания внутри.

В целом мультиметр — это достаточно простое в плане эксплуатации устройство, имеющее простую конструкцию. Для диагностики короткого замыкания накиньте один щуп тестера на выход СЗ, в другой щуп — на ее цоколь. Если в момент подключения вы увидели искру, то со свечей все хорошо, ее можно использовать дальше (автор видео — Дмитрий Мазницын).

Проверка «пистолетом»

Есть еще один вариант проверки работоспособности устройств в домашних условиях. Для этого вам потребуется специальный пистолет для проверки свечей зажигания. Такое устройство появилось достаточно давно, однако широкое распространение среди отечественных автомобилистов получило сравнительно недавно.

В данном случае производится проверка свечей зажигания под давлением, процедура осуществляется таким образом:

  1. СЗ устанавливается в специальный разъем устройства, после чего ан нее надевается колпачок.
  2. Когда свечка будет зафиксирована, необходимо нажать на так называемый курок на устройстве, после чего автолюбителю необходимо быть наиболее внимательным.
  3. Если после нажатия курка вы заметили искру, при этом на пистолете загорелась лампа, это свидетельствует о работоспособности детали.

Следует отметить, что такой вариант проверки не получил широкое распространение среди наших автомобилистов потому, что он не может давать полной уверенности в работоспособности СЗ. Все потому, что процедура осуществляется под давлением, а давление в пистолете значительно отличается от того, которое используется в автомобильной системе. Но зато, способ проверки пистолетом позволит водителю быть полностью уверенным в том, что СЗ не работает, если это было выявлено в ходе диагностики (автор видео — Наиль Порошин).

Самостоятельная чистка СЗ

Процедура очистки СЗ представляет собой достаточно важный вопрос для любого автолюбителя. Необходимо понимать, что во время самостоятельной очистки свечи необходимо быть наиболее осторожным и внимательным, в противном случае вы можете просто испортить СЗ.

Чтобы сделать очистку, можно воспользоваться несколькими методами, подробное описание каждого из них приведено ниже:

  1. Процедура ручной очистки является наиболее популярным способом, поскольку для его выполнения не нужны дополнительные приборы. В ходе ручной очистки нужно быть аккуратным. Поскольку неосторожные действия могут привести к повреждению электрода. Для чистки нельзя использовать острые предметы. Для этого можно использовать жесткую металлическую или зубную щетку, также подойдет мелкозернистая наждачная бумага.
  2. В некоторых случаях для очистки можно применять песок, кстати, этот вариант является одним из наиболее эффективных. Вам потребуется емкость с песком и дрель. В дрель устанавливается свеча, которая концом с электродом помещается в песок, после чего дрель запускается на небольших оборотах.
  3. Использование пескоструйной машинки — такой способ более актуален для специализированных станций. Для удаления отложений и нагара применяется несколько видов песка, сам способ осуществляется с воздействием сжатого воздуха. Следует отметить, что данный метод является одним из наиболее эффективных.
  4. Вариант химической очистки также позволяет эффективно избавиться от отложений. Для этого может применяться несколько средств — уксус, ацетон, моющее средство Фейри. Также для этих целей можно использовать жидкость для прочистки карбюратора либо средство от ржавчины. Кроме того, некоторые автолюбители используют напиток кока-кола — как показывает практика, данный метод также является довольно эффективным.
  5. Для очистки можно использовать ацетон либо любое средство от ржавчины. Одно из этих средств необходимо нанести на поверхность, при этом слой должен составлять около 3 мм. Свечу необходимо подержать около 40 минут, после чего промыть ее обычной водой. Для очистки наконечника используйте деревянную палку или спичку.
  6. Использование силита. СЗ кладутся в банку, после чего емкость заливается силитом, а затем поддается напору горячей воды, в конечном итоге происходит химическая реакция. Затем нужно подождать час, после чего, применяя обычную зубную щетку, можно прочистить поверхность электрода.
  7. «Дедовский» способ очистки — с применением уксуса. Свечка помещается в емкость с уксусом на один час. Далее, в раствор необходимо добавить несколько капель электролита, после чего СЗ очищается, для этого можно применять зубочистку. Более подробно об очистке и способах определения причины появления нагара сказано в этой статье.

Специалисты не советуют проверять работу свечей методом снимания колпачков на работающем двигателе. Во-первых, может ударить током, а, во-вторых, можете спалить катушку или коммутатор.

 Загрузка …

Видео «Самодельное устройство для диагностики СЗ»

Как самодельный прибор для проверки свечей зажигания позволяет произвести диагностику — смотрите на видео ниже (автор видео — Olegsh).

Стенд для проверки свечей зажигания своими руками

Если машина с трудом заводится, а двигатель даже на холостых работает неуверенно – это признак, что придется поднимать капот и заняться свечами. В идеале они способны работать около 30 тыс.

км, но рано или поздно проблем не избежать. Об их неисправности также свидетельствует увеличенный расход бензина, повышенная дымность выхлопных газов и внешний вид – они мокрые.

Если появился хотя бы один из симптомов – пора проверить свечи зажигания.

Причин выхода из строя довольно много:

  1. Естественная выработка, которая наступает после пробега 30 тыс. км. Если она наступила раньше – виновато некачественное топливо или присадки, содержащиеся в масле. Срок службы уменьшается также, если перегреть двигатель или он детонирует.
  2. Сажа появляется, если не сбалансирован состав топливно-воздушной смеси или плохой бензин. Наличие масла говорит об износе деталей цилиндропоршневой группы. Причиной на двигателях с турбиной бывает ее частичный выход из строя. Шлак или лаковые отложения – результат воздействия присадок в моторном масле и топливе.
  3. Центральный электрод утрачивает работоспособность, если неверно выставить зажигание. Влияют также отложения на поверхности камеры сгорания, неисправные клапаны, некачественное топливо. Это иногда приводит даже к расплавлению электродов.

Следствием пробоя всегда является нестабильная работа свечи зажигания.

Незажженная топливовоздушная смесь попадает в выхлопную систему, остатки сгорают в катализаторе, что приводит к выходу его из строя.

Если этого узла нет, как, например, на классических моделях ВАЗ, бензин выбрасывается через выхлопную трубу, загрязняя атмосферу. На практике это выражается в перебоях двигателя – мотор троит.

При осмотре вывернутой свечи часто оказывается, что она выглядит рабочей, не имеет никаких признаков поломки. Если замкнуть на массу, между электродами проскакивает стабильная и мощная искра. При установке ее на место двигатель по-прежнему работает плохо, заметен значительный перерасход топлива. Требуется проверка, чтобы понять, в чем причина дефекта.

Смесь перед тем как загореться в камере, сильно сжимается. Особенно это характерно для моторов, в которых в качестве топлива используется солярка.

Дизель сам показывает причину неисправности, поэтому проверять элементы зажигания в нем нет необходимости. Давление в цилиндрах достигает иногда 20 атмосфер и более.

При таких условиях свечу, особенно это свойственно дешевым и некачественным аналогам, пробивает. Искра очень слабая или вовсе не появляется, имеются перебои в работе силовой установки.

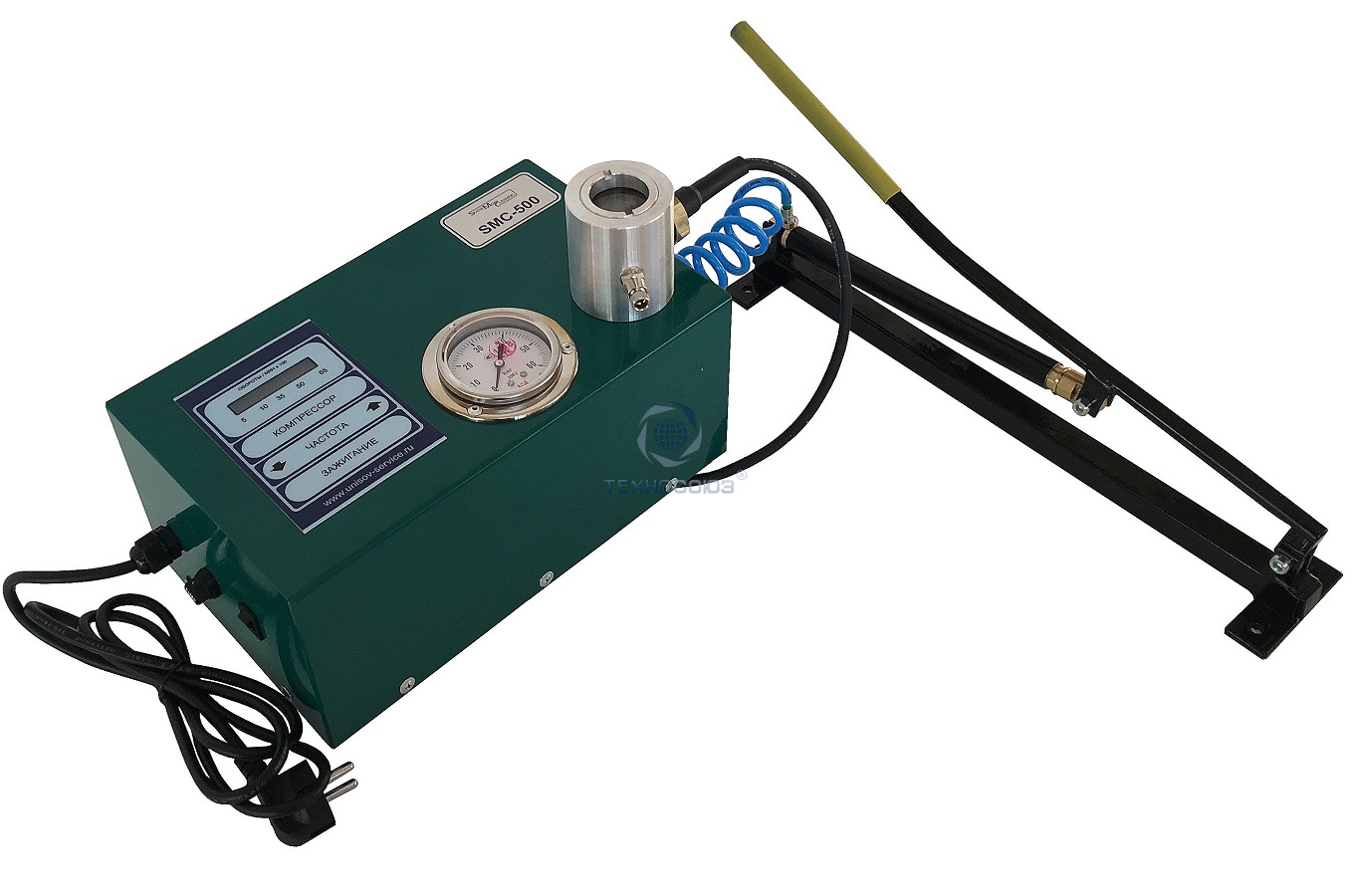

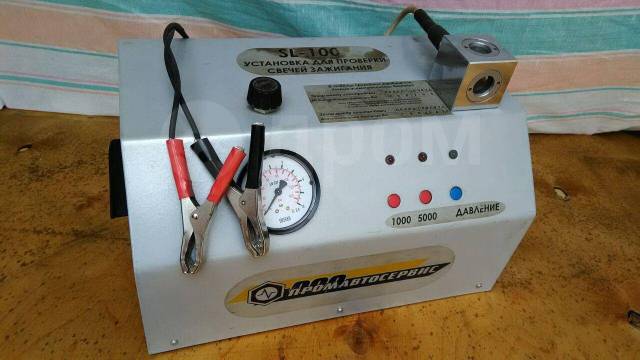

Самый верный вариант диагностики – наблюдение в специальных стендах. Они дают наиболее точную характеристику, потому что воспроизводят условия, в которых работает свеча. Испытания проводятся в специальной камере, где создается повышенное давление. Его уровень постепенно поднимают и наблюдают за искрой – есть она или нет, какого качества.

Подобная установка имеется даже не на каждой станции автосервиса. В домашних условиях создают некое подобие, но понадобятся довольно специфические детали. Поэтому проще применить способы, не требующие специального оборудования, или приборы, имеющиеся практически в каждом гараже.

Если хорошо присмотреться к вывернутой свече, заметны маленькие трещины, сколы или царапины.

При продолжении эксплуатации пробивает корпус, вырабатываемый разряд утекает сквозь образовавшуюся в изоляторе пробоину.

В результате искры нет, и она больше не появится, а водитель сталкивается с тем, что наблюдаются провалы, рывки при движении. Двигатель работает неустойчиво даже на холостом ходу, запустить его трудно.

Иногда, хотя видимых дефектов на свече нет, проблемы остаются. Один из действенных способов определить неисправность в такой ситуации – проверить двигатель в темноте. Если имеются микротрещины, сразу заметны синие электроразряды вокруг корпуса.

К нему всегда прибегают в первую очередь, когда появляются проблемы с двигателем, слышно его троение. Диагностика возможна даже в дороге, потому что не требуется никаких инструментов, кроме свечного ключа и плоскогубцев.

Подобный метод фактически состоит из двух последовательных. Сначала определяют неработающую свечу, снимать с двигателя ее не требуется. Для этого поднимают капот и заводят машину, запоминают звук. Затем поочередно отсоединяют провода высокого напряжения и слушают, какая работа мотора.

Если заметны изменения, свеча исправная. Когда нет усиления перебоев, найден цилиндр, в котором возникли проблемы. Обычно отказ наблюдается в одном, но проверяют все – случается, что дефект проявляется в нескольких.

Тогда выворачивают свечу и осматривают. Иногда достаточно очистить от нагара, бензина или масла, и она опять заработает. Но перед этим проверяют на наличие разряда: надевают провод высокого напряжения, берут плоскогубцами с изолированными ручками и укладывают резьбой на массу.

Проворачивают коленвал стартером, наблюдая за искрой. Она должна быть сильной, синего цвета, со звуками разряда. Самому это делать не очень удобно, поэтому хорошо, когда есть помощники. Обычно они боятся удара током, хотя он и не грозит, но провернуть ключ в замке способны. Неработающую свечу меняют – в дороге следует иметь запас.

Инжектор не позволяет использовать этот способ. На таких автомобилях установлен электронный блок управления, другое чувствительное оборудование. Существует большой риск вывести его из строя.

Многие считают, что поскольку прибор предназначен для измерения электричества, то он сгодится для диагностирования свечей зажигания. На самом деле это не совсем верно: кое-что узнать можно, но сведений об исправности практически получить нельзя. Тестер применяется для проверки проводов и определения короткого замыкания.

Используется следующим способом: мультиметр выставляется в положение 20 Ком. Один щуп соединяется с контактом для высоковольтного провода, другой – с центральным электродом. Если прибор что-то показывает, неисправен изолятор. Контролировать искру невозможно. К тому же свечи, в зависимости от типа, имеют разное сопротивление, параметры которого не всегда известны водителю.

Для запуска холодного дизельного двигателя применяются особые свечи, которые создают накал, способный воспламенить топливо. Снимать их для проверки неспециалисту не рекомендуется, но простейшую диагностику выполняют мультиметром.

Существует прибор, позволяющий проверить свечи зажигания своими руками, который за внешнее сходство получил у водителей название «пистолет». Он продается в автомагазинах, но не во всех, а преимущественно в престижных или в сервисных центрах.

Водители, у которых подобные проблемы возникают часто, запасаются таким приспособлением. Его конструкция не очень сложная, потому и стоит сравнительно недорого.

Принцип действия во многом напоминает специальный стенд, на котором проверяется исправность под высоким давлением.

Это небольшой аппарат, в котором имеется углубление в виде паза, куда помещается проверяемая свеча. На нее надевается колпак из изоляционного материала. Нажимают на кнопку, возникает разряд, которым проверяются электроды. Некоторые приборы снабжены индикаторной лампочкой, сигнализирующей об исправности.

Стопроцентной характеристики подобный способ не дает, так как точные условия работы в цилиндре не воспроизводятся, а только в незначительной степени имитируются.

Когда элемент возвращается на свое место, он подвергается воздействию совсем другого давления. Даже если при испытании пистолетом проскакивала искра, в цилиндре она может не появиться.

Одно можно утверждать с уверенностью: если положительного результата при диагностике не было, то свеча абсолютно точно имеет неисправность.

Если пистолета-пробника нет, а покупать не хочется или нет возможности, в домашних условиях делают устройство из зажигалки для газовых плит. Ее разбирают и вынимают пьезоэлемент.

Провод удлиняют до 15 см, место соединения изолируют. Он предназначен для крепления к верхнему контакту свечи. Блок совмещают с корпусом, нажимают на кнопку, которая имеется на нем.

Если искры нет, это говорит о неисправности свечи и необходимой замене.

Это простейший прибор, но если есть желание, делают вариант, практически ничем не уступающий промышленному образцу. Снимают металлический наконечник зажигалки, выбрасывают – он не понадобится. К проводу, который шел к нему, припаивают многожильный кабель с большим «крокодилом» на другом конце. Места соединения тщательно изолируют.

Берут высоковольтный кабель от автомобиля, снимают колпачок для трамблера и контакт. Его соединяют с другим проводом зажигалки.

«Крокодилом» захватывается корпус свечи, а ВВ кабель надевается на ее центральный контакт. Прибор готов. Нажимают на клавишу и отпускают. Должны быть заметны и слышимы не менее 8 разрядов между электродами.

Если их совсем нет или от двух до пяти, то есть неисправность. Утечка тока хорошо видна в темноте.

Если проверять на открытом воздухе, точного результата не будет. Его позволяет получить только специальный стенд, воспроизводящий условия, при которых происходит воспламенение топливовоздушной смеси. Можно сделать приспособление, которое в некотором смысле создает похожие условия. Используется 20-кубовый медицинский шприц и подходящий гужон – втулка с резьбой. Собирают следующим образом:

  • срезают носик;
  • на это место и прилегающую внутреннюю стенку наносят клей;
  • устанавливают гужон;
  • дополнительно изолируют его крепление проволокой или герметиком.

Используется просто: вкручивают свечу, надевают высоковольтный провод, корпус замыкают на массу. Заводят двигатель и давят на поршень шприца. Если искра не появляется, слабая или пробивает в сторону – она неисправна. Допустимо применить самодельный прибор из пьезозажигалки как источник напряжения.

Если есть возможность, делают специальную барокамеру для проверки свечи под давлением. Основная деталь требует токарной работы. Она состоит из корпуса, в котором имеется резьбовое отверстие, вваренный ниппель, вывод для шланга. Сверху крышка из оргстекла толщиной 4–5 мм, внутри под углом 45° устанавливают зеркало. Кроме этого, понадобятся:

  • компрессор с манометром;
  • жигулевский коммутатор с проводкой;
  • катушка зажигания;
  • два тумблера;
  • вентилятор от компьютера для имитации датчика оборотов;
  • шланг;
  • переменный резистор.

Все собирается по приведенной схеме, размещается в корпусе. Вкручивают свечу и постепенно поднимают уровень давления. В зеркало наблюдают за искрой: если она начинает пробивать по корпусу – неисправна.

Вот и все возможные методы проверки свечей зажигания в гаражных условиях. Не следует только забывать, что перед диагностикой их очищают от нагара, просушивают, проверяют зазор между электродами.

Источник: http://tuningkod.ru/obsluzhivanie-avto/svechi/proverity-svechi-zaghiganiya.html

Как проверить свечи зажигания тестером

Исправность всех узлов автомобиля гарантирует его полноценную работоспособность. Малейшие неполадки могут привести к тому, что машина просто не заведется и не поедет.

Наиболее распространёнными являются: система подачи топлива, система электропитания, система охлаждения, отсутствие искры на свечах. На последнюю поломку стоит обратить особое внимание, ввиду её частоты возникновения.

Для проверки неисправности потребуется тестер свечей зажигания.

Признаки неисправности

Визуально определить, что проблемы с подачей тока в автомобиле, практически невозможно. Для диагностики следует запустить мотор или прогнать технику на скоростных режимах.

Перед тем, как проверить модуль зажигания, следует чётко знать симптоматику «заболевания». Итак, первые сигналы о проблемах со свечами зажигания:

  • коленчатый вал транспортного средства вращается с нужной частотой, но мотор не запускается. Из-за отсутствия искры нет воспламенения горючей смеси;
  • в одном или нескольких цилиндрах происходят поочерёдные вспышки, возгорания, и как следствие двигатель работает нестабильно, хаотически;
  • силовой агрегат работает в момент вращения стартера автомобиля. Когда «пусковой механизм» перестаёт вращаться, агрегат глохнет;
  • резкая потеря мощностного потенциала машины и как следствие, повышенное потребление топлива;
  • выход со строя катализатора из-за большого количества несгоревшего топлива внутри сегмента;
  • долгий процесс запуска мотора в период средних и низких температур на улице. В это время на внешних стенках собирается обильное количество влаги, которая не пропускает искру свечи;
  • всевозможные механические повреждения на корпусе свечей, что приводит к нестабильной подаче тока в камеру сгорания для воспламенения.

Если присутствуют ярко выраженные отложения нагара чёрного цвета на корпусе свечей зажигания, это свидетельствует о неисправности в системе питания и подачи топлива. Причиной проблем со сечами зажигания может также стать изношенность проводов системы питания.

Способы диагностики

Во многих транспортных средствах доступ к узлам системы зажигания свободен и не загромождён сторонними деталями. Поэтому, водитель без проблем может проверить свечи на первичном этапе на предмет их работоспособности.

Главное сохранять последовательность и не путать их местами при выкрутке с цилиндров. Проверка модуля зажигания всегда проводится с обязательным соблюдением очерёдности по отношению к группе цилиндров. Смешивание приведёт к некорректным итоговым заключениям.

Изначально следует заглушить силовой агрегат, поочерёдно отсоединить провода от самих проводников и распределителя. Если во время запуска двигателя звук не изменился, значит, неисправность на лицо. В противном случае, продолжайте поиск далее.

Проверка искры

Тестер зажигания – самый простой и доступный способ оперативно проверить систему зажигания на работоспособность. Поочерёдно выкручиваем каждую свечу, при необходимости протираем или очищаем её от нагара. Специальным щупом тестера проверяем зазоры между электродом и корпусом проводника.

Совет. Для каждого автомобиля предусмотрен свой стандарт зазоров, которые можно узнать в инструкции по эксплуатации. При отсутствии таковой книги, обратитесь за консультацией к мотористу ближайшего сервисного центра или поищите информацию в сети интернет.

Далее прикладываем проводник к корпусу мотора, чаще всего это крышка головки блока цилиндров. Таким образом, мы обеспечиваем постоянный контакт в сети электропитания. Запускаем стартер в течение 3 – 5 секунд, смотрим на наличие или отсутствие искры.

Также запоминаем цвет, с которым она проскакивает, так как это важно для дальнейшей диагностики. Голубой цвет указывает на полноценную работоспособность проводника, красный или иной – наличие поломки.

Проверка мультиметром

Универсальный тестер или мультиметр помогает быстро проверить работоспособностей свечей. Такой прибор знаком многим автовладельцам, которые сталкивались с ремонтом своего транспортного средства. Главная цель использования мультиметра – выявить наличие или отсутствие замыкания внутри свечи.

Мультиметр очень прост в использовании, для его применения не требуется наличия специального опыта или навыков. Для диагностики откручиваем проводник, подсоединяем поочерёдно одну клемму на резьбу свечи зажигания, вторую на центральный выход.

При подаче напряжения должна появиться искра, что укажет на работоспособность детали, в противном случае – подлежит замене. Проверка свечей зажигания мультиметром наиболее распространённый вариант диагностики в домашних условиях.

Если в режиме прозвонки мультиметр покажет бесконечное сопротивление или очень большое, то свеча считается нерабочей.

Чтобы проверить сопротивление встроенного резистора свечи, переключатель мультиметра устанавливают на 20 кОм. Одним щупом мультиметра дотрагиваются до центрального электрода, другим до контактного вывода.

Сопротивление у всех свечей должно быть примерно одинаковым с небольшим разбросом. У свечей зажигания инжекторных двигателей сопротивление резистора порядка 4 кОм.

Проверка «пистолетом»

Кроме проверки мультиметром и специальным тестером, существует и оригинальный метод под названием «проверка пистолетом». Суть его заключается в том, чтобы исследовать работоспособность под давлением на специальном стенде.

Алгоритм таков: проводник вставляем в паз, одеваем наконечник, после фиксации нажимаем курок пистолета. Индикатор зелёного цвета укажет на 100% работоспособность, жёлтого – на недостаточную проводимость, красный – неисправность свечи зажигания.

Несмотря на изобретение такового прибора, он не даёт 100% уверенности в диагностике, так как давление в пистолете несколько отличное от давления внутри цилиндра.

Чистка свечей

Многие начинающие автовладельцы сталкиваются с такой проблемой как чистка свечей. Из-за неосторожного обращения можно повредить изделие или вывести его из строя. При чистке свечей зажигания своими руками, используют следующие общепринятые способы:

  • ручной: пригодится металлическая щётка, ветошь, зубная щётка. Лёгкими движения вокруг цоколя убираем нагар, приводя изделие в стандартный вид. При необходимости используйте растворитель для удаления нагара;
  • речной песок, который можно взять на любом пляже или водоёме. Небольшое количество песка нанести на ветошь и аккуратно протирать цоколь до полного очищения от продуктов отхода;
  • пескоструйная машина используется в сервисных центрах и ремонтных мастерских. Там песок подаётся под большим давлением, вместе со сжатым воздухом;
  • ацетон или иное средство от очищения ржи. Приобрести его можно в любом автомагазине или авторынке;
  • некоторые практикуют обычную Кока-колу, но эффективность её окончательно не подтверждена.

Как видим, для проверки свечей зажигания требуется совсем немного времени, сил и средств. Достаточно 10 минут, и ваш автомобиль будет в полной боевой готовности. Следуйте рекомендациям статьи, проверяйте цвет искры, тогда всё будет хорошо.

Источник: https://EvoSnab.ru/instrument/test/kak-proverit-svechi-zazhiganija

Стенд для проверки автомобильных свечей: делаем своими руками и экономим деньги

Пропуски зажигания – частая проблема, с которой сталкиваются автомобилисты. Конечно, пропуски зажигания – это следствие какой-то неисправности. Часто, чтобы выяснить какой элемент вышел из строя, приходится оплачивать дорогую диагностику.

В диагностическом цикле обычно проверяют на исправность свечи зажигания. Для этого придуманы специальные приборы, имитирующие условия внутри цилиндра двигателя внутреннего сгорания.

Предлагаем вам собрать такое устройство для проверки свечей своими руками, а мы вам в этом поможем!

В данной статье речь пойдет о том, как изготовить своими руками удобный стенд для проверки работоспособности свечей. Приступим!

В основе нашего устройства ляжет вся «начинка» от автомобильного мотора. Нам потребуется «коса», которая идет в системе зажигания на определенную свечу, реле, втягивающая, подобие цилиндра.

Все эти «внутренности» следует поместить в специальный корпус, чтобы защитить устройство. Также предусмотрите удобное размещение проверяемой свечи.

Необходимо сделать специальное отверстие для помещения в него свечи и смотровое окно для снятия итогов эксперимента.

Это интересно:  Ремонт колодца: справляемся самостоятельно

На фотографиях выше представлена наша самоделка в разобранном виде. Конечно, чтобы смастерить подобное изделие, необходимо хорошо разбираться в устройстве автомобильной системы зажигания. В противном случае из-за недостатка опыта могут произойти непредвиденные трудности при сборке агрегата.

Смотровое окно для наблюдения за процессом образования искры предлагается сделать из обычного оргстекла. Это наиболее простой и удобный способ исполнения прозрачной стенки.

Ниже на фотографии представлен процесс тестирования свечи. Как видно, искра хорошо просматривается невооруженным взглядом.

Ссылка на видеоролик, в котором по шагам описан процесс изготовления данного стенда, представлена ниже.

Это интересно:  Сверло своими руками из стандартного самореза по дереву

Источник: https://notperfect.ru/svoimi-rukami/stend-dlja-proverki-avtomobilnyh-svechej-svoimi-rukami.html

Элементарные способы, как можно самому проверить свечи зажигания

Главная » Свечи » Элементарные способы, как можно самому проверить свечи зажигания

Свечи зажигания используются для формирования искры из высоковольтного разряда, которая впоследствии используется для возгорания топливовоздушной смеси.

Благодаря правильной работе свечей обеспечивается оптимальная функциональность двигателя. Эти устройства не могут работать вечно, поэтому рано или поздно каждый автолюбитель столкнется с их неработоспособностью.

Этот материал позволит вам узнать, как самому проверить свечи зажигания, и какие способы можно использовать.

Проверка состояния свечей двигателя на работоспособность может быть произведена в домашних условиях. Основным признаком, который требует проведения теста свечей 8- или 16-клапанного двигателя, считается нестабильная работа. Мотор будет труднее запускаться и более нестабильно функционировать на холостом ходу.

Помимо этого признака, есть и другие симптомы, которые могут сообщить о неработоспособности свечей:

  1. В цилиндрах силового агрегата стали появляться вспышки. Если при воспламенении горючей смеси появляются вспышки, это так или иначе приведет к тому, что мотор не сможет работать нормально, появятся перебои.
  2. Мотор стал с трудом заводиться или не заводится вовсе.
  3. Увеличился расход горючего. Из-за нестабильной работы СЗ горючая смесь не воспламеняется, что в итоге приведет к снижению или полной потере мощности агрегата. В итоге блок управления, чтобы компенсировать потерянную мощность, будет увеличивать подачу горючего в цилиндры двигателя. В результате это станет причиной повышенного расхода.
  4. В некоторых автомобилях может сломаться катализатор. При отсутствии зажигания в системе топливовоздушная смесь не будет возгораться. Топливо, которое не возгорается, будет поступать в катализатор, где произойдет его окисление. Из-за того катализатор может неправильно работать или вовсе выйти из строя.
  5. Мотор с трудом запускается на холодную. При повороте ключа в замке на изношенных свечах может образовываться конденсат, а вода — это проводник. Если зазор на электродах устройств слишком большой, то параметр напряжения пробоя будет высоким.
  6. Можно произвести диагностику свечей визуально — если на поверхности устройств имеются повреждения в виде трещин, изделие неработоспособно. При проблеме свеча как минимум будет работать неправильно.
  7. Надо осмотреть и электрод свечи — на нем не должно быть гари и отложений. Свечи не должны пахнуть топливом.
  8. Иногда плохая функциональность изделий связана с повреждением высоковольтных проводов и пробоем их изоляции.

Обычные свечи зажигания xодят 20-30 тысяч километров, а иридиевые — до 100 тысяч.

Фотогалерея «Основные неисправности свечей»

Набор инструментов и материалов для проверки

Чтобы проверить свечи своими руками, вам потребуется инструмент. Самый точный результат проверки позволит дать стенд, но такое оборудование есть далеко не на каждом СТО, поэтому вряд ли оно найдется у рядового автомобилиста.

Как вариант, можно использовать прибор для проверки — тестер или мультиметр. Если же у вас его нет, то вам потребуется только свечной ключ для демонтажа устройств из посадочных мест. Также может понадобиться щуп для измерения зазора.

Методы проверки

Свечи всегда надо проверять при проведении планового техобслуживания автомобиля. Есть несколько способов, которые позволят определить работоспособность и произвести эффективную проверку свечей.

Перед тем, как определить работоспособность устройств, следует отсоединить от каждого изделия высоковольтный кабель, идущий к трамблеру. Можно выкрутить по одной свече и проверить, как без них работает двигатель.

Если работа силового агрегата улучшилась, то извлеченную ранее свечу можно выбрасывать (видео о диагностике опубликовано каналом alehtrikus).

Диагностика искры

Простым в плане реализации методом, который не требует применения дополнительного оборудования и устройств, является диагностика на искру.

Процедура диагностики выполняется так:

  1. Используя ключ, изделие выкручивается из посадочного места в цилиндре.
  2. После этого устройство тщательно очищается от гари и отложений, для этого отлично подойдет старая зубную щетку или строительная металлическая. При очистке сильно не усердствуйте, чтобы не стереть рабочее напыление, а только отложения.
  3. Если есть щуп, можно проверить и зазор между электродом и корпусом, чтобы убедиться, что он не увеличенный.
  4. После к свече опять подключается высоковольтник, при этом вторым концом он должен быть установлен в распределительное устройство. После подключения изделие концом с электродом следует поднести к металлу — можно использовать кузов автомобиля или головку блока цилиндров.
  5. Вы должны держать в таком положении свечу, а ваш помощник в это время должен попытаться завести двигатель. При повороте стартера между электродом и металлом должна проскочить искра, однако ее наличие еще не говорит о том, что устройство работает нормально. Если искра синяя и появляется сразу, то свеча в целом работоспособная. Если же она имеет красноватый оттенок и появляется с запозданием или вовсе не появляется, то устройство подлежит замене.

Проверка мультиметром

Как вариант, для проверки можно воспользоваться прибором — мультиметром. Такое устройство можно приобрести практически в любом тематическом магазине. Использование тестера позволит произвести диагностику возможного короткого замыкания внутри устройства.

Для проверки выполните следующие действия:

  1. Один щуп с проводом от тестера следует подключить к выходу свечи.
  2. Второй контакт соединяется с цоколем устройства.
  3. Если в итоге при подключении проскочила искра, то изделие полностью работоспособное. Аналогичным образом выполняется проверка других устройств (еще один метод проверки параметра сопротивления на своем видео описал Кирилл Збруенко).

Проверка «пистолетом»

Можно использовать еще один вариант диагностики, для его реализации вам понадобится специальный пистолет. Пистолет проверяет работоспособность изделий под давлением, можно использовать самодельный девайс для тестирования.

Диагностика выполняется так:

  1. Сначала изделие необходимо демонтировать из места монтажа с применением специального ключа.
  2. Затем устройство монтируется в разъем на пистолете, на него надо надеть колпачок.
  3. После того, как изделие будет надежно зафиксировано, вам потребуется нажать на курок девайса.
  4. Когда вы нажмете на курок, на тестирующем приборе должен загореться индикатор. Если это произошло, то проверяемая свеча рабочая и менять ее не нужно.

Необходимо учитывать, что этот метод диагностики не получил распространения среди наших соотечественников в силу его неточности. То есть не факт, что полученные результаты являются достоверны.

Это обусловлено тем, что сам процесс тестирования производится под давлением, но его величина в пистолете меньше, чем давление, использующееся в двигателе авто.

Если проверка показала, что изделие неработоспособное, то сомневаться не стоит, поскольку дефект пистолет обнаружит легко (видео о том, как самостоятельно изготовить пистолет для проверки, снял Наиль Порошин).

Заключение

На практике можно использовать и другие способы проверки — с помощью пьезоэлемента (такого, как в пьезовой зажигалке) или посредством отключения поочередно каждого высоковольтного провода.

Лучшим методом является все же старый дедовский способ — проверка на искру.

Если он показывает неработоспособность, то изделия подлежат замене, поскольку с неработающими свечами добиться правильной работы агрегата будет невозможно.

Процесс проверки в целом значительно облегчается, если вы периодически следите за функциональностью свечей и знаете, когда вы их ставили. Ресурс эксплуатации устройство в среднем варьируется в районе 10-20 тысяч километров пробега, но есть и улучшенные варианты, функционирующие дольше. Иридиевые и платиновые свечи отработают 60 тысяч км и больше.

 Загрузка …

Видео «Как произвести очистку свечей?»

Способ восстановления работоспособности свечей путем их очистки от образовавшегося нагара и отложения эффективным способом описан в ролике ниже (видео снял пользователь Oleg Ars).

У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос Поддержите проект — поделитесь ссылкой, спасибо!Оценить пользу статьи: Загрузка…

Источник: https://avtoklema.com/svechi/kak-samomu-proverit-4417/

Прибор для проверки свечей зажигания своими руками — самоделка

  • Максим Марков
  • Дата: 2017-05-18

В связи с тем, что эти детали являются главным элементом, приводящим в движение цилиндры за счет поджигания горючей смеси, существует прибор проверки для свечей зажигания.

Промышленные образцы, которые имеются на СТО или продаются в специализированных магазинах. Но можно сделать его своими руками, что поможет автолюбителю сэкономить значительную финансовую сумму.

Поэтому о том, как сделать прибор для очистки и проверки свечей зажигания своими руками и функции промышленных изделий пойдет речь ниже.

Содержание

Приборы, существующие для проверки элементов зажигания

В свече зажигания самым главным элементом является искра, которая возникает между ее электродами и воспламеняет топливную смесь. Именно от ее силы и будет зависеть мощность мотора и его правильная работа. Понятно, что если автолюбитель замечает, что его силовой агрегат работает не правильно, он должен, прежде всего, убедиться что есть искра, но сделать это, если свеча находится в блоке мотора не реально.

Поэтому перед ним встает вопрос, как сделать проверку свечей зажигания. Конечно, можно сразу направиться на СТО, где профессионалы сделают это за определенную плату, можно направиться в специализированный магазин, где купить необходимое оборудование, а есть вариант сделать все своими руками.

  1. Рассмотрим прибор для проверки свечей зажигания sl 100 который является универсальным, и на его основе работает все специализированное оборудование на СТО.
  2. Он представляет из себя специальную коробку, внутри которой размещено оборудование подающее необходимый ток для проверки свечей, а также силовой агрегат давления, который может создавать давление равное оборотам мотора от 1000 до 5000 об/мин, то есть полностью повторяется цикл, при котором работают элементы зажигания, которые находятся в силовом агрегате при эксплуатации автомобиля.
  3. Принцип его действия такой:
  • свеча рабочей частью вкручивается в специальный стакан, который имеет смотровое окно, для этого на его поверхности, для проверки искры прикручен металлический стакан с резьбой, куда вкручивается свеча, поверх которого расположено смотровое стекло, чтоб можно было увидеть искру;
  • на проверяемую свечу подключается высоковольтный провод и подается высокий ток, делается это с помощью приспособления, которое полностью воссоздает работу катушки зажигания в силовом агрегате, это нужно для проверки свечей зажигания на силу образующейся искры, которую можно будет наблюдать в смотровое окно прибора;
  • набор необходимых оборотов, важной часть проверки работы этих элементов является их тестирование под давлением, то есть автолюбитель или специалист проводит проверку образования искры и ее силы при разных оборотах (в диапазоне 1000—5000 об/мин).

Важно запомнить, что данный прибор сможет определить даже пропуски зажигания, причины при которых они возникают.

Делается это тогда, когда тестирование происходит на минимальных и максимальных оборотах.

Что можно определить данным прибором

Испытания элементов зажигания, таким образом, дает следующие результаты, увидев которые автолюбитель сможет получить полную картину их работы.

  1. Мощность искры. По ее цвету, автолюбитель всегда сможет понять, достаточно ли она поджигает топливную смесь. Самая сильная искра, имеет белый цвет и голубой, слабая — розовый. А может быть и такое, что она вообще отсутствует.
  2. Поведение искры при различных оборотах. Как было сказано выше, данный прибор также диагностирует работу электродов под давлением, воссоздавая минимальные и максимальные обороты. Поэтому, наблюдая за образованием искры при разном давлении, автолюбитель увидит поведение электродов под давлением, и как они образуют искру.
  3. Также можно использовать данный прибор для чистки свечей зажигания. Делается это просто. Если электроды свечей выполнены из драгоценных металлов, то для чистки свечей понадобится только наличие мощной искры. Ведь топливо, которое должно поджигаться отсутствует, не давая дополнительного нагара на электроды. То есть на очищаемую поверхность действует мощная искра, которая, в буквальном смысле, при большом давлении начнет сжигать образовавшийся нагар с поверхности электродов.

Вот такие важные функции имеются на приборе, имеющем маркировку sl 100.

Существуют также и другие приспособления, которыми можно только проверить элементы зажигания на предмет наличия искры. Но к сожалению они не дают такого эффекта как полное диагностирование цикла работы.

Нужно запомнить, что может возникнуть ситуация, при которой тестирование электродов покажет безупречную работу на всех оборотах, а после вкручивания их в силовой агрегат, автомобиль будет плохо работать.

В таком случае возможной причиной плохой работы двигателя может быть контактная группа замка зажигания. В ней может произойти короткое замыкание, которое будет влиять на силу тока во всей цепи машины.

Изготовление самодельного прибора для диагностики

  • Конечно если автолюбитель имеет большое желание проверять электроды элементов зажигания самостоятельно, при этом не делая больших затрат, ему нужно сделать вышеописанный прибор самостоятельно.
  • Сразу нужно сказать, что самодельный прибор для очистки и проверки свечей зажигания на основании sl 100 будет выполнять такие же функции, как и промышленный, но его сборка обойдется в несколько раз дешевле, чем магазинный аналог.
  • Поэтому, чтобы сделать его самостоятельно автолюбитель должен запастись некоторым терпением, и прикупить (найти у себя в гараже) некоторые детали.
  • Его детальная схема представлена на фото:

Основными элементами для его изготовления послужат следующие детали:

  • автомобильная катушка зажигания, можно использовать бывшую в употреблении, но в рабочем состоянии;
  • металлический стакан со смотровым окном, туда вкручивается свеча, а также подключается тонометр, с приспособлением для создания давления, можно диаметром 203 мм.;
  • тонометр с нагнетателем давления;
  • клеммы для подключения прибора к электричеству;
  • детали, которые преобразовывают низкий ток в высокий.

Как видно ничего сложного в этом приборе нет, и он легко изготавливается в домашних условиях.

Главным условием является наличие качественных деталей, с помощью которых будет изготовлен такой прибор. Делается он в гаражных условиях, но экономит много времени и денежных средств.

Важно запомнить, что в интернете можно найти много советов по изготовлению такого прибора. Если автолюбитель не обладает достаточными знаниями, но имеет огромное желание его сделать, то лучше обратится за помощью к специалисту.

  1. Сделанный им прибор все равно будет дешевле магазинного аналога.
  2. Приспособление для проверки этих элементов силового агрегата несет в себе такие функции, как возможность увидеть искру, создаваемую свечей и определить ее силу, а также протестировать работу этих деталей при различных нагрузках, аналогичных тем, которые возникают в камере сгорания.

(1 голос, в среднем: 5 из 5)

Уважаемые читатели, если вам понравилась данная статья, то вы всегда можете поделиться ею со своими друзьями в соц. сетях:

С уважением, Максим Марков!

Источник: http://carsmotion.ru/svoimi-rukami/pribor-proverki-dlya-svechej-zazhiganiya.html

Проверка свечей зажигания под давлением

Среди ассортимента автомагазинов присутствуют специальные приборы для проверки свечей зажигания под давлением, их внешний вид напоминает «пистолет». Стоимость устройств небольшая: приборы пользуются спросом среди автомобилистов. В этой статье описан принцип работы тестера для диагностики СЗ, а также способы, позволяющие изготовить измерительное устройство своими руками.

Заводское изделие

Тестер заводского производства.

Заводской прибор для проверки свечей зажигания под давлением имеет следующие основные узлы:

  • корпус в виде пистолета, оборудованный специальным наконечником, выполняющим роль щупа;
  • световой индикатор;
  • колпачок из пластика, имеющий внутри сердечник, подсоединенный к проводу;
  • внутри устройства расположен небольшой генератор, его назначение — диагностика работоспособности СЗ.

При проверке исправности СЗ вышеописанным прибором, нет необходимости запускать двигатель — это позволяет сэкономить расход топливной смеси.

Работоспособность СЗ проверяется таким образом:

  • осмотрите СЗ, при наличии внешних дефектов (нагарообразование, нарушение целостности свечного корпуса, повреждение контактов) замените изделия новыми;
  • отсоедините высоковольтный провод, на его место установите пластиковый колпачок измерительного устройства;
  • наконечник «пистолета» уприте в ГБЦ;
  • надавите кнопку измерительного прибора несколько раз, при этом следите за лампочкой – индикатором, присутствие на ней вспышек указывает на исправность диагностируемой СЗ.

Учтите: отсутствие искрообразования во время проведения диагностики указывает на неисправность тестируемой свечи.

Основной недостаток устройства — погрешность измерений, нельзя судить по наличию искры о сто процентной исправности свечи: давление, создаваемое «пистолетом» отличается от параметра давления действующего внутри двигателя. Образованная искра может иметь недостаточную мощность для обеспечения нормальных эксплуатационных характеристик силового агрегата.

Изготовление тестера в домашних условиях

Разная сила искрообразования на свечах, тестируемых с помощью камеры высокого давления.

Проверить работоспособность СЗ можно при давлении от десяти атмосфер. Предлагаем вам ознакомиться с одним из способов изготовления стенда для проверки работоспособности свечи, своими руками:

  1. Для проведения диагностики сварите специальную герметическую камеру, с помощью которой можно наблюдать за искрообразованием. Создать высокое напряжение можно используя КЗ от машины и УАЗовский вибратор.
  2. С помощью сварки, изготовьте из листа стали куб 60х60 мм.
  3. На одной грани куба предусмотрите крепление для специального органического стекла, имеющего большую толщину. Толщина стекла играет важную роль: внутри куба будет создаваться высокое давление. Через стекло вы будете наблюдать мощность свечной искры.
  4. Напротив грани со стеклом внутри куба приклейте небольшое зеркало, оно необходимо в ситуациях, когда обзор будет преграждать боковой электрод.
  5. С торца изделия приварите штуцер для СЗ;
  6. Приварите наконечник, для подачи сжатого воздуха.

Принцип работы самодельного устройства простой состоит из последовательности:

  • вкрутите свечу;
  • подайте в куб сжатый воздух;
  • включите катушку зажигания;
  • через смотровое окошко из стекла, наблюдайте за искрообразованием.
  • Отсутствие искры указывает на необходимость замены тестируемого изделия.
  • Рекомендуем посмотреть видео об изготовлении прибора для проверки свечей зажигания под давлением своими руками:

Заключение

Неисправность свечей зажигания приводит к возникновению неприятных симптомов у автомобиля:

  • чрезмерное потребление горючего машиной;
  • плохой пуск силового агрегата на холодную;
  • снижение КПД автодвигателя;
  • нестабильная работа мотора;
  • недостаточное количество оборотов;
  • поломка двигателя.

Возникают вышеописанные неисправности не только при езде на изношенных свечах, такие перебои в работе машины можно наблюдать и после установки совершенно нового свечного комплекта. Часто среди 10 новых СЗ оказывается 30%неработающих изделий.

Поэтому стоит проверить свечи зажигания под давлением перед их установкой на силовой агрегат, эта процедура не займет много времени. Для проведения диагностики можно купить специальный тестер в автомагазине либо соорудить его самостоятельно.

Обратите внимание: условия на стенде для тестирования СЗ отличаются от реальных, поэтому если свечная искра во время проведения диагностики отсутствует, можно смело заявлять о неисправности СЗ.

Источник: https://pro-zamenu.ru/svechi-zazhiganiya/proverka-svechey-zazhiganiya-pod-davleniem.html

5 способов проверить работоспособность автомобильных свечей зажигания

Когда автовладелец начинает замечать, что мотор его автомобиля стал работать с перебоями, теряя свою мощность, первое подозрение падает на свечи зажигания, а именно на неисправности в них. Обратите внимание на холостые обороты. Также, если машина расходует топливо не как обычно, тогда уже можно смело проверить свечи зажигания самому.

Проверка “на искру”

Выполнить данную процедуру сможет даже водитель-новичок. Поэтому не стоит никого обманывать, говоря, что не знаете, как производится проверка свечей зажигания своими руками. Начнём со способов проверки свечи на искру. Первый подразумевает под собой поочерёдное отсоединение проводов, идущих от свечей на прерыватель-распределитель. Но перед тем как проверить искру на автомобильных свечах зажигания, запомните звук работы силового агрегата. Также внимательно прислушайтесь к нему после снятия каждого проводка со свечей зажигания. Если он остался прежним, значит, проблема именно в той свече, которая сейчас находится у вас в руках. Далее её следует почистить или заменить, в зависимости от степени «запущенности».

Интересно знать! Первая свеча зажигания была выпущена компанией Bosch в 1902 году.

Второй способ также не вызовет у вас затруднений. Если же в первом случае вы ничего толкового не добились и только потратили много времени и топлива, тогда он для вас. Его превосходство выражается также в большей эффективности и даже зрелищности. Итак, как по-другому проверить искру на свече зажигания? Во-первых, выкрутите её и отсоедините от провода. К звуку двигателя в данном случае не обязательно прислушиваться, а нужно поднести деталь к блоку цилиндров.

Важно знать! Тем, кто собрался проделывать это в первый раз, не нужно пугаться неожиданных результатов. Появившаяся искра должна быть яркая и достаточно мощная. Вот именно по ней и можно будет судить о нормальной работе системы зажигания машины, или же о том, что всё-таки требуется замена каких-либо деталей.

Проверка мультиметром

Многие задаются вопросом, как можно проверить автомобильные свечи зажигания мультиметром. Ответ может обескуражить, но никак. То есть, исправна она или нет, вы не узнаете при помощи этого прибора. Хотя можно определить наличие короткого замыкания внутри элемента системы. Приложите один провод мультиметра к свечному входу, а второй к резьбе. Появившийся разряд должен проходить от одного к другому контакту на расстоянии около четырёх миллиметров.

Знаете ли Вы? 98% автомобилей мира ездят со свечами от компании Bosch.

Но даже если проверка автомобильных свечей зажигания мультиметром не выдаёт ожидаемых результатов, то при помощи данного прибора можно измерить сопротивление проводов. Если же полученное значение ниже оптимального, тогда провод необходимо заменить.

Проверка пистолетом

Существует также ещё один достаточно своеобразный прибор для проверки свечей зажигания, который называется пистолетом. Он выглядит как специальный стенд проверки свечей под давлением. Его можно приобрести во многих высокоуровневых автомобильных магазинах.

Чтобы провести проверку пистолетом, нужно вставить свечу в специальный паз прибора и сверху накрыть колпаком, после чего нажать на курок. Если электроды искрят, и световой индикатор стенда загорается, значит, свеча зажигания полностью исправна.

Важно знать! Эта проверка не может считаться правильной на сто процентов, так как при возвращении свечи на своё законное место в автомобиль, на неё воздействует другое давление, и она может и не дать искры. Но знайте одно, что если проверка пистолетом не дала положительного результата, то свеча точно неисправна.

Проверка пьезоэлементом

Проверка пистолетом может оказаться и не по карману многим автомобилистам в силу стоимости прибора. Возникает резонный вопрос, как проверить свечи зажигания в домашних условиях. Схожий по принципу работы прибор можно соорудить своими руками из обычной пьезо-зажигалки. Проводок, идущий от пьезо-модуля, удлиняется и прикрепляется к наконечнику снятой свечи зажигания. Непосредственно блок нужно прижать к корпусу свечи и нажать на нём кнопку. Если искра не проскочила, тогда свечу нужно менять.

Проверка поочередным отсоединением проводов

Но самый верный способ, как быстро и просто проверить свечу зажигания на работоспособность, – это поочерёдно снимать провода свечей, слушая звук двигателя. При данной проверке вышедшая из строя свеча показывается только после снятия с неё провода. Именно на ней двигатель не меняет своё звучание. Не спешите её менять. Попробуйте для начала хорошо зачистить деталь.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как проверить свечи зажигания — Методы проверки свечей – Taxi Bolt

Если свечи зажигания работают неисправно, возникают определённые проблемы. Очень важно проверять их на предмет исправности.

Как самостоятельно выявить проблемы свечами зажигания

Одним из явных признаков поломки этих является нарушение в работе двигателя. Например, он может тяжело запускаться, у него могут быть холостые обороты. Также существуют другие признаки:

  1.  Первый связан с вращением коленчатого вала. Если его вращение осуществляется с нужной частотой, но сам мотор не запускается, это признак отсутствия зажигания. Иначе говоря, воздушная смесь не воспламеняется.
  2.   Если в цилиндрах вспыхивает смесь из горючего и воздуха, мотор может трудиться крайне не стабильно.
  3.   При запуске двигателя не функционирует стартер. В итоге и двигатель тоже затухает.
  4.   Очень высокие расходы горючего. Если состав из топлива и воздуха не воспламеняется, то мощь силового агрегата сокращается или падает до нуля. Компенсировать потери мощности может подача увеличенной дозы горючего в цилиндры. И в результате получаются внушительные траты топлива.
  5.   Не работает катализатор. Если в технологии нет зажигания, нет и возгорания топливовоздушного состава. И не загорающееся топливо оказывается в катализаторе. И там оно окисляется. И катализатор перестает функционировать.
  6.   Плохо запускается холодный мотор. Во время поворачивания зажигания холодные сосредотачивают в себе конденсат. А он считается отличным проводником электричества. Если дистанция между электродами увеличивается, то и должна развиваться степень напряжения пробоя. Самостоятельно её развить нельзя, ведь энергия будет устраняться по указанным электродам, а также конусу из керамики.
  7.   На поверхности есть следы механических дефектов. Это признак либо полной поломки, либо неправильной работы.
  8.   На электродах имеются нагары и отложения. От самих свечей опахивает топливом. Это свидетельство того, что сама система, и все до одной неисправны.
  9.   Повреждённый кабель, проводящий мощное напряжение, могут серьёзно ухудшать привычную работу.

Обращайте внимание на состояние электродов

Выявить свечу зажигания, вызывающую «троение» мотора и другие сопутствующие проблемы, можно и визуально по состоянию электродов, поэтому проверка свечей зажигания своими руками должна сопровождаться их внешним осмотром:

  1. Небольшой светло-коричневый налет говорит о хорошем состоянии устройства и правильной работе мотора.
  2. Белесый налет свидетельствует о перекаливании. Такие свечи нужно сразу отбраковывать.
  3. Черные отложения могут говорить о перенасыщении топливной смеси. Нагар можно попытаться отчистить, например, мелкой наждачной бумагой. Перед сменой комплекта свеч зажигания нужно принять меры для восстановления нормальной работы двигателя.

Визуальную проверку нужно проводить после поездки. Если просто прогреть мотор на холостом ходу, то отложений на электродах будет гораздо больше, так как свеча не может в таком режиме работы мотора самоочищаться от продуктов сгорания.

Отметим, что обычные электроды редко «ходят» более 35 тыс. км без проблем. Если вы отъездили на одном комплекте уже не один десяток тысяч километров, не тратьте время на выявление вышедшей из строя свечи.

Лучше заменить все сразу, тем более что стоимость расходников совсем невелика по сравнению с затратами на переборку двигателя, чем непременно придется заниматься, если ездить с неисправными свечами. Например, эксплуатация автомобиля с полувыгоревшими электродами может привести к появлению калильного зажигания – режима работы с неуправляемым самовоспламенением топливовоздушной смеси, очень опасного для «здоровья» мотора.

Методики диагностики

Периодически диагностировать своими усилиями свечи в собственном автомобиле крайне необходимо. Часто их диагностику выполняют специалисты, осуществляющие ТО всего автомобиля или его силовой системы. Свечи зажигания – составляющие, вполне доступные и для самостоятельной диагностики.

Визуальный осмотр

Как уже было замечено, самый простой метод диагностики – визуальный. Как проверить работоспособность свечей зажигания? Здесь особое внимание уделяется внешнему облику:

  1.  Нормальное рабочее состояние.
  2.   Повышенные траты горючего.
  3.   Слабый состав из горючего и воздуха.
  4.   Лишнее образование присадок.
  5.   Маслоотражательные колпачки в плохом состоянии.
  6.   Сломан один из клапанов или перегородка между кольцами поршня.
  7.   Мотор трудился слишком долго или применялось топливо низкого качества.
  8.   Сгорело масло из-за выработки маслосъёмных колец поршня.

Как проверить исправность свечей зажигания?

Исключаем: деформации, сколы, разные царапины и т. д.

Если на каждом тепловом конусе сажа и гарь, то горючее подаётся равномерно и прогорает стабильно. Если есть разница в количестве нагара, топливо подаётся проблематично. Если на элементах есть масляный нагар, это признак, что мотор топливная технология подлежат восстановлению.

Исключаем также тёмные дорожки. Это признак разрушенного глазурованного покрытия. Если был обнаружен один или несколько их обозначенных признаков, это ещё не является свидетельством полной изношенности. Абсолютно удостовериться в этом возможно только оборудованием.

Как проверить свечи зажигания в домашних условиях

Самостоятельная проверка может проходить по нескольким методикам. Так или иначе, в любом случае, предварительно отсоединяются кабели. Обычно они направлены к распределителю.

Когда требуется вычислить определённую неисправную, нужно её вынуть и очень внимательно послушать, как трудится двигатель. Если при устранении, двигатель звучит так же, значит, она и есть причина неполадок. Проверка свечей зажигания тестером уже специфичнее.

Диагностирование

Как проверить свечи зажигания самому на инжекторе? Эта методика считается одной из самых распространённых и применяемых видов проверок. В быту диагностика идёт по таким стадиям:

  1.  Элементы как следует очищаются: устраняется нагар и прочие загрязнения.
  2.   С применением щупа (устройства для контролирования зазора) настраивается дистанция между электродами.
  3.   Нанизывается провод.
  4.   Свеча прикладывается металлической стороне автомобильного силового аппарата. Так образуется требующееся электрическое взаимодействие.

Если у вас возникают сложности с проверкой по такому принципу, тогда как проверить работу свечей зажигания на инжекторе? Можете просто запустить стартер, а затем и сам двигатель. Когда при запуске сразу образуется искра синего цвета, значит, все хорошо.

Если получается искра с красным оттенком, или вовсе нет, нужна замена. Проверка искры свечи зажигания на этом закончена.

Устройство мультиметра.

Диагностика с применением мультиметра

Как проверить свечи зажигания мультиметром? Мультиметр – крайне удобный прибор для проведения подобных диагностик. Его также называют тестером. Не нужно его путать со стендовой проверкой. Стенды встречаются на СТО. Для дома он совершенно не годится. Проверка свечей зажигания мультиметром: применяя щупы, можно осуществить их изучение на присутствие внутреннего короткого замыкания.

С мультиметром работать довольно просто. К тому же по своей конструкции он не является сложным прибором. А как проверить сопротивление свечи зажигания мультиметром?

Для выявления потенциальных коротких замыканий производятся такие действия: щуп данного прибора накидывается на элемент, последний щуп – на её цокольную часть. Если при контакте образуется искра, значит, проблем нет. Она года к дальнейшему использованию.

Диагностика с помощью особого пистолета

Это довольно интересная методика. И часто задействуется для домашнего диагностирования. Здесь необходим особый пистолет для проверки свечей зажигания.

Этот прибор в мировой автомобильной практике используется уже достаточно долгое время. А вот отечественные автолюбители стали его широко применять сравнительно недавно.

Эта методика подразумевает проверку под специальным давлением. Алгоритм проведения данной операции:

  1.  Свеча ставится в специальный разъём пистолета. Затем на неё крепится колпачок.
  2.   После надёжной фиксации свечи, следует нажать на курок такого пистолета. После нажатия требуется проявить наибольшую сосредоточенность.
  3.   Если после этого нажатия образовалась искра, а на самом пистолете засияла лампочка, значит, проверяемая деталь работоспособна.

Обозначенная методика не завоевала огромную славу среди российских автолюбителей, поскольку она не гарантирует абсолютной уверенности в хороших рабочих кондициях свечи. К тому же проверка производится под давлением. А в пистолете оно существенно отличается от давления в автомобильной технологии.

Но зато, благодаря этой методике водитель может совершенно не сомневаться в поломке свечи. Тем более, если этот факт был определён в процессе проверки.

Самостоятельное очищение свечи

Во многих случаях диагностика свечи сводится к её очистке. Ведь свеча, покрытая нагаром и грязью, начинает работать всё хуже и хуже. Самостоятельное её очищение проходит по таким методам:

  1.  Ручной метод. Здесь не требуются вспомогательные приборы. Крайне важно соблюдать аккуратность, иначе можно повредить электрод. Также в этом деле не нужны острые предметы. Сгодятся: щётка из металла, зубная щётка, наждачка с мелкой зернистостью.
  2.   Применение песка. Нужна ёмкость с ним и дрель. В последнюю ставится свеча. Её окончание с электродом ставится в песок. Запускаем дрель. Смотрим за качество оборотом (незначительные).
  3.   Применение пескоструйного аппарата. Такой метод эффективно устраняет отложения и нагары. Здесь используются разные типы песка. Операция проходит с эффектом сжатого воздуха.
  4.   Химическое очищение. Этот метод помогает быстро ликвидировать отложения. Здесь применяются такие средства, как ацетон, препарат («Фейри» или его аналоги) и уксус. Также годится состав для очищения карбюратора или препарат от ржавчины. Некоторые умельцы для чистки задействуют «Кока-колу». Любое их указанных средств наносится слоем примерно в 3 мм. Так держится порядка 4 минут. Затем промываем питьевой жидкостью. Для очищения крайней части задействуются спички или деревянные палки.
  5.   Применение силита. Свечи помещаются в банку. В неё заливается это средство. После чего ёмкость ставится под горячую воду. Получается химическая реакция. Следует час ожидания. Затем можно очищать электрод стандартной зубной щёткой.
  6.   Использование уксуса. Свеча ставится в банку с ним. Время пребывания – 1 час. Затем в этот состав накапывается немного электролита. Далее свеча чистится. Можно задействовать зубочистку.

Не проводите диагностику свечей, снимая колпаки на включённом двигателе. Риск получить удар током. Также можно сжечь катушку или коммутатор.

Создание своего тестера

Метод проверки с тестером довольно эффективен. Но если у вас нет подобного прибора, его можно создать самостоятельно. Здесь основой служит зажигалка, а операции таковы:

  1.  Разбирается зажигалка. Устраняется пьезоэлектронная составляющая с парой проводов.
  2. Окончания провода немного удлиняются и изолируются.

Провод крепится к верхнему контакту, а база блока присоединяется к корпусу. Суть проверки таким устройством такова: если при нажатии его кнопки видна искра, свеча работает хорошо. Если искры нет, свеча сломана.

Диагностика. Методика остекления

Как проверить свечу зажигания на работоспособность? Методика предполагает, что верхняя сторона изолятора будет менять свой цвет. Должен получиться жёлтый цвет с хорошим, почти глянцевым блеском. По виду эти свечи похожи на стекло.

Такая дилемма образуется после весьма беспечного движения на автомобиле. Здесь может быть слишком интенсивное применение кикдаунов и перегазовка. Так нарушается образование искр на значительных оборотах, и на поверхностях возникают стеклообразования.

Этот дефект нельзя устранить своими силами. И свечи подлежат замене.

Важно своевременно проводить диагностику свечей зажигания, чтобы в дальнейшем избежать проблем с двигателем. Видео: как проверить свечи зажигания мультиметром:

Видео: как проверить искру на свече зажигания

Любой бензиновый автомобиль оснащается системой зажигания. Неотъемлемый ее атрибут – свечи. Порой они выходят из строя, и автомобиль ведет себя иначе. В сегодняшней статье мы рассмотрим, как проверить свечи зажигания самому на инжекторе.

Основные симптомы

Определить неисправность данных элементов можно по характеру поведения авто. Основные признаки – затрудненное зажигание, нестабильная работа мотора, плавающие обороты двигателя на холостом ходу. Один из признаков неисправности – повышенный расход топлива.

Оно не сгорает в цилиндре, так как отсутствует искра. При этом мощность автомобиля падает, так как он работает на трех (если рассматривать современные легковушки) цилиндрах. Затрудненный запуск – тоже причина вышедших из строя свечей.

Искра может пропадать либо вовсе отсутствовать. Вследствие этого коленчатый вал вращается, но мощности воспламенения в остальных цилиндрах не хватает для нормальной его работы. Причем это возникает даже на прогретом двигателе.

Иногда отсутствие искры в одном из цилиндров провоцирует поломку катализатора. Смесь, что была приготовлена и подана в камеру сгорания, не воспламеняется и попадает в катализатор, где его элементы окисляются.

Плохой запуск «на холодную»

Такое возникает вследствие «мокрых» свечей. На электроде может скопиться конденсат. Лишняя вода может снизить напряжение пробоя в зазоре электрода. Напряжение уходит по влажному керамическому корпусу.

Если это так, и двигатель стал плохо заводиться, то как самому проверить свечи зажигания? Для этого выкручиваем их наружу и смотрим на состояние электрода. Обратите внимание на отложения.

Если имеются повреждения в районе керамического корпуса, свеча может давать пробой. Также недопустимо, чтобы на ней был бензин.

Высоковольтные провода

Иногда проблема именно в них. Они тоже могут давать сбой. Проверить их состояние очень просто – для этого достаточно завести мотор в темное время суток и открыть капот. Возле высоковольтных проводов не должны пробегать искорки.

Если это так, значит, он пришел в негодность. Обычно бронепровода «ходят» очень долго – порядка ста тысяч километров. Но никто не исключал риск брака или подделки.

Кстати, проверку не рекомендуется делать в светлое время суток – так заметить искры очень трудно. Они небольших размеров и появляются кратковременно из разных мест. Ниже будет подробная инструкция «Как самому проверить свечи».

Проверка искры

Сперва необходимо снять высоковольтные провода. Делайте это крайне аккуратно – иногда они прикипают к контактам. Не дергайте силой провод – так вы оборвете его внутренности, из-за чего будут возникать пробои.

Дальше вам понадобится шестигранный свечной ключ. В зависимости от марки автомобиля, он может быть разного диаметра. При покупке такого ключа обязательно говорите продавцу марку и модель вашего авто, а также объем силового агрегата.

Без данного инструмента открутить свечи просто невозможно. Вынув элемент наружу, начала тщательно очищаем его от нагара. Вообще, его не должно быть на поверхности.

Но перед тем, как самому проверить свечи зажигания, очищаем их от всей накопившейся грязи. Первый признак неисправности – это большой зазор между электродами. Для его определения вам нужен специальный измерительный щуп.

Таким же измеряют зазоры в клапанах на карбюраторных автомобилях. Купить такой щуп можно на любом авторынке.

Нормальный зазор в свечах – от 1 до 1,13 миллиметра. Если это значение не соответствует вашим данным, не спешите выбрасывать свечи. Исправить зазор можно своими руками.

Для этого нужно постучать нижней частью (где электрод) элемента о металлический предмет. Это может быть наковальня либо часть двигателя, например, клапанная крышка (если она металлическая). Легкими ударами вы меняете зазор.

Если переборщили, исправить его можно при помощи минусовой отвертки или ножа. В результате расстояние до электрода должно быть около миллиметра.

Как проверить свечи зажигания мультиметром самому

Лучше произвести проверку элементов при помощи специального тестера.

Благодаря мультиметру, можно проверить любую электрическую цепь в автомобиле. Свечи не являются исключением. Тестер проверяет их на наличие внутри короткого замыкания.

Кстати, им можно диагностировать и новые элементы. Как проверить новые свечи зажигания самому? Диагностика старых не отличается от проверки новых.

Для этого необходимо накинуть провода от мультиметра к свече зажигания. Один шнур соединяется со входом, другой – с выходом (цоколь). В результате должна быть искра между контактами.

Диагностика при помощи «пистолета»

Выглядит данный прибор следующим образом.

Это, можно сказать, дедовский способ диагностики. Как проверить иридиевые свечи зажигания самому таким методом? Для этого помещаем снятую деталь в специальный паз и надеваем на нее колпачок.

Далее нажимаем на курок нашего пистолета и смотрим, появилась ли искра. Об этом нам отчетливо будет сигнализировать лампочка. Как видите, принцип диагностики очень простой.

Купить такой пистолет можно за небольшие деньги в любом автомобильном магазине. Но перед тем, как проверить свечи зажигания на исправность таким способом, обратите внимание, что пистолет не дает 100-процентной гарантии на проверку. Он может «забраковать» вполне исправную деталь.

Диагностика без приборов

Как самому проверить свечи зажигания при отсутствии нужных приборов-тестеров? Сделать это под силу каждому. Есть проверенный способ.

Но вам нужен помощник. Для этого выкручиваем свечу и надеваем на нее обратно высоковольтный провод. Помощник крутит стартер.

В это время одну часть свечи направляем на массу – прислоняем к любой металлической части двигателя. Важно, чтобы на ней не было краски, иначе контакта не произойдет. Искра должна быть голубого цвета.

Если она отсутствует или красного оттенка, значит, деталь неисправна. В таком случае поможет только замена.

Можно ли почистить?

Если на электроде и цоколе имеется характерный нагар – это признак неисправности двигателя. Если просто почистить свечу и поставить ее обратно, нагар снова возобновится. Цвет отложений может свидетельствовать о многом.

Это неправильно приготовленная смесь, наличие масла в камере сгорания и т. д. Кстати, смазка попадает в цилиндр из-за имеющихся задиров или изношенного маслосъемного кольца.

А что касается очистки, сделать это можно при помощи ацетона или других химических средств. Подойдут моющие вещества наподобие «Силит-Бенг» или «Фэйри». Автомобилисты применяют и уксусную кислоту.

Но самый лучший способ очистки – пескоструйная обработка. Но ее можно сделать только при наличии дорогостоящего аппарата. Также при очистке обратите внимание на ресурс свечей.

Если они не менялись более 60 тысяч километров, целесообразным решением будет их замена. Кстати, старые свечи имеют следы эрозии. Это может быть также из-за использования низкооктанового бензина.

Если имеется золотой налет, скорее всего, в камеру попало масло. Смотрите исправность маслосъемных колпачков.

Итог

Исправная работа свечей – это залог качественной работы двигателя. Любое нарушение в подаче искры – и двигатель начинает троить. Ездить с такой неисправностью крайне не рекомендуется.

Стоят свечи недорого, а ущерб, который может нанести «хромой» двигатель, измеряется сотнями долларов. Опытные автомобилисты возят комплект свечей в багажнике, чтобы в случае неисправности вовремя произвести их замену.



5 советов, как сохранить работоспособность свечей зажигания в любом двигателе

Несмотря на то, что дизельный двигатель является основным рабочим на ферме, многие газовые электростанции также работают, нуждаясь в техническом обслуживании. Один важный компонент, свеча зажигания, часто игнорируется, что оказывает огромное влияние на работу двигателя.

Свеча зажигания кажется простой по конструкции и эксплуатации, часто считается само собой разумеющимся и подвергается ненадлежащему обслуживанию. Находясь в камере сгорания, свеча выдерживает сильные температурные потоки, экстремальные давления, электрическую деградацию и химическое воздействие со стороны компонентов, смешанных с бензином.Несмотря на окружающую среду, свеча зажигания может прослужить очень долго при правильной установке.

Вот пять простых советов, чтобы свеча оставалась работоспособной в любом двигателе.

1. Очистите перед снятием старую свечу зажигания.

Прежде чем снимать старую свечу зажигания, с помощью пистолета со сжатым воздухом сдуйте любую грязь или мусор, которые могли скопиться снаружи. Грязь не может попасть в отверстие цилиндра, потому что она поцарапает стенку и изнашивает кольца.Если свеча зажигания не имеет конического седла, тогда требуется прокладка с шайбой. Прокладка устанавливается малой стороной к головке блока цилиндров. Длина резьбового участка называется досягаемостью и позволяет правильно позиционировать электрод в отверстии цилиндра.

Электрод свечи зажигания

2. Всегда проверяйте новую свечу на предмет повреждений.

В случае падения проверьте фарфор на предмет трещин. Убедитесь, что боковой электрод совпадает с центральным и является прямым.Если нет, аккуратно переместите его на место тонкими плоскогубцами. Затем используйте щуп для свечей зажигания, чтобы получить правильный зазор между электродами.

Если все правильно, датчик будет равномерно перемещаться как по центральному, так и по боковым электродам. При проверке убедитесь, что манометр прямой и не взведен. Если боковой электрод необходимо чрезмерно наклонить вверх или вниз для создания надлежащего зазора, свеча зажигания имеет неправильную конструкцию или спецификации неверны.

Очиститель свечей зажигания

3.Распылите полость вокруг центрального электрода.

Используя очиститель карбюратора, распылите полость вокруг центрального электрода, повернув пробку вниз, чтобы весь материал выпал.

Это позволит удалить всю фарфоровую пыль и мусор с производства, которые могут вызвать пропуски зажигания, особенно под нагрузкой.

Противозадирный состав для свечей зажигания

4. Смазать резьбу противозадирным составом.

Это особенно важно для алюминиевой головки блока цилиндров или оборудования, которое не хранится в здании.Это поможет в будущем снять пробку, не повредив резьбу в головке блока цилиндров.

Держите противозадирный состав подальше от электродов. Если он попал на электрод, протрите его чистой тряпкой, смоченной средством для чистки карбюратора.

Диэлектрический состав для свечей зажигания

5. Покройте диэлектрическим компаундом.

Покройте соединение вторичного провода и фарфоровый изолятор в месте установки чехла диэлектрическим составом (доступен в большинстве магазинов автозапчастей или сельскохозяйственных товаров).Этот состав препятствует коррозии и предотвращает прилипание башмаков к изолятору, что может привести к обрыву проводов во время дальнейшего обслуживания.

Вверните каждый штекер вручную, а затем затяните подходящим торцом и гаечным ключом. Пробка должна плотно прилегать к головке блока цилиндров для поддержания теплопередачи и герметичности отверстия. Никогда не используйте пневматические инструменты для снятия или установки свечи зажигания.

Как работает таймер?

Это не вызывает уверенности, когда вы едете и чувствуете внезапную последовательность сотрясений и ударов, исходящих от двигателя вашего автомобиля.Стук, как известно состояние, может быть признаком чего-то ужасного … или это может просто означать, что двигатель немного не работает.

Чем вы занимаетесь? Что ж, вы могли бы отвезти свою машину в автосервис Честного Эла и выложить долларовый эквивалент приятного вечера на двоих … чтобы Ал мог просто сказать вам, в чем проблема (на самом деле, исправить это, конечно, нужно дополнительно) . Или, если у вас есть более старая модель автомобиля, в которой используется дистрибьютор, вы можете диагностировать проблему самостоятельно, используя индикатор времени.

Проще говоря, индикатор времени помогает точно настроить, когда искра вырывается из свечи зажигания и воспламеняет топливо в вашем автомобиле. Правильно отрегулированное время, в свою очередь, помогает убедиться, что ваш двигатель работает с максимальной мощностью и эффективностью. А кто этого не хочет?

Во-первых, вы должны знать, что индикаторы времени бывают разных форм и размеров, а их функции варьируются от простых функций до множества наворотов. Самые простые и недорогие индикаторы времени вписываются в основную форму ручки.Но большинство людей, вероятно, предпочли бы гораздо более прохладную разновидность лучевого пистолета с «пистолетной рукояткой» … потому что они более эргономичны в тесноте моторного отсека автомобиля (да, вот и все). Что еще более важно, чем дороже индикатор времени, тем больше вероятность, что его будет легче читать даже при ярком освещении.

(Эта информация, кстати, применима в основном к более старым транспортным средствам, которые используют распределитель для передачи электроэнергии на свечи зажигания. В более новых автомобилях с системами зажигания без распределителя используется компьютер для управления процессом зажигания.)

Одна замечательная особенность таймерных огней заключается в том, что, в отличие от фонарика, вам никогда не придется беспокоиться о том, что у вас закончится заряд для питания света. То есть до тех пор, пока ваша машина работает и подключена к исправному 12-вольтовому аккумулятору. Подготовить таймер к действию невероятно просто. При выключенном двигателе вы просто зажимаете красный провод индикатора времени к положительной клемме аккумулятора, а затем черный провод к отрицательной клемме аккумулятора. Наконец, вы берете сигнальный провод и зажимаете его прямо на проводе свечи зажигания №1.(Если вы не уверены, какой провод свечи зажигания «номер 1», остановитесь! И обратитесь к руководству по обслуживанию или на онлайн-форум владельцев вашего автомобиля.)

Когда несколько индикаторов времени погаснут, вы возможно, придется подсоединить провод датчика искрового сигнала устройства непосредственно к наконечнику свечи зажигания. Однако большинство легких устройств, представленных сегодня на рынке, крепятся прямо к проводу свечи зажигания. Эти индуктивные световые индикаторы способны обнаруживать разряд электричества каждый раз, когда загорается свеча зажигания, подобно тому, как врач использует стетоскоп для определения пульса вашего тела.Когда вы нажимаете на курок индикатора времени (при работающем двигателе), каждый раз, когда загорается свеча номер 1, индикатор времени мигает лучом света.

Посредством явления, известного как стробоскопический эффект, правильно направленный световой индикатор времени укажет, где поршень номер 1 находится в своем движении вверх и вниз, когда зажигается искра. Образно говоря, это так. Очевидно, вы не видите фактического местоположения поршня. Вместо этого время искры измеряется в градусах. Градусы относятся к тому, насколько далеко коленчатый вал повернулся относительно поршня цилиндра номер 1 в верхней мертвой точке (ВМТ) такта сжатия.

На некоторых автомобилях шкив коленчатого вала имеет несколько отметок и цифр. Рядом со шкивом двигателя имеется отметка, обозначающая ВМТ. Стробирующий индикатор времени «замораживает» движение шкива и позволяет увидеть, на сколько градусов до или после ВМТ зажигается искра. Манипулируя крышкой распределителя (слегка поворачивая ее по или против часовой стрелки), вы можете отрегулировать время подачи искры. Чтобы еще больше запутать: иногда метки газораспределения можно найти на маховике или даже на шкиве вентилятора.А иногда показатели меняются местами. Так что просто прочтите руководство по эксплуатации вашего автомобиля и знайте, что вы ищете, прежде чем начнете размахивать этим световым пистолетом!

По любому количеству причин человек может пожелать, чтобы искра загорелась раньше, чем поршень достигнет ВМТ (это означает, что время опережает время). И наоборот, если проблема возникает из-за чрезмерной детонации, может показаться, что лучше использовать искру для воспламенения топлива после того, как поршень достигнет ВМТ (это означает, что синхронизация замедляется).

Как узнать точные временные характеристики? Вы можете легко найти это на этикетке с информацией о контроле за выбросами автомобиля (расположенной на нижней стороне капота или вдоль крыла для автомобилей, построенных в Соединенных Штатах) или в руководстве по обслуживанию, относящемуся к вашему автомобилю.

Это общие инструкции о том, как работает таймер и индикатор времени. В зависимости от особенностей вашего автомобиля и того, какой световой индикатор вы используете, то, что вы действительно видите под капотом, может отличаться. Вы можете использовать более сложные процедуры (например, регулировку времени вакуумирования), чтобы добиться еще более точной настройки характеристик вашего автомобиля. В любом случае, лучше всего прочитать конкретные инструкции в руководстве по обслуживанию вашего автомобиля и инструкции, прилагаемые к используемой вами модели фонаря времени.Кроме того, помните, что любое установленное вами вторичное оборудование, например нестандартные свечи зажигания или провода свечей зажигания, может привести к неточным показаниям.

Первоначально опубликовано: 16 мая 2012 г.

Test & Tune | O’Reilly Автозапчасти

Тестирование и настройка | O’Reilly Автозапчасти

Сравнивать

Номер детали:
28640
Строка:
LIS
Тест и настройка

Сравнивать

Номер детали:
32900
Строка:
LIS
Тест и настройка

Сравнивать

Номер детали:
26900
Строка:
LIS
Тест и настройка

Сравнивать

Номер детали:
27800
Строка:
LIS
Инструменты топливной системы

Сравнивать

Номер детали:
50850
Строка:
LIS
Тест и настройка

Сравнивать

Номер детали:
20610
Строка:
LIS
Тест и настройка

Сравнивать

Номер детали:
28400
Строка:
LIS
Тест и настройка

Сравнивать

Номер детали:
23900
Строка:
SG
Системы зажигания и аксессуары

Сравнивать

Номер детали:
23970
Строка:
SG
Тест и настройка

Сравнивать

Номер детали:
33770
Строка:
SG
Тест и настройка

Сравнивать

Номер детали:
4025
Строка:
ЕАБ
Тест и настройка

Сравнивать

Номер детали:
3491-02
Строка:
ОТС
Тест и настройка

Сравнивать

Номер детали:
3491-03
Строка:
ОТС
Тест и настройка

Сравнивать

Номер детали:
3491-11
Строка:
ОТС
Тест и настройка

Сравнивать

Номер детали:
3491-12
Строка:
ОТС
Тест и настройка

Сравнивать

Номер детали:
3491-13
Строка:
ОТС
Тест и настройка

Сравнивать

Номер детали:
3492
Строка:
ОТС
Тест и настройка

Сравнивать

Номер детали:
6522
Строка:
ОТС
Тест и настройка

Сравнивать

Номер детали:
P0716UV
Строка:
ОТС
Тест и настройка

Сравнивать

Номер детали:
3365
Строка:
ОТС
Тест и настройка

Сравнивать

Номер детали:
3365-1
Строка:
ОТС
Тест и настройка

Сравнивать

Номер детали:
3367
Строка:
ОТС
Тест и настройка

Сравнивать

Номер детали:
7-05952
Строка:
PRI
Тест и настройка

Сравнивать

Номер детали:
7-05950
Строка:
PRI
Тест и настройка

4 способа очистки свечей зажигания

Об этой статье

Соавторы:

Специалист по ремонту и дизайну автомобилей

Соавтором этой статьи является Hovig Manouchekian.Ховиг Манучекян — специалист по ремонту и дизайну автомобилей и менеджер Funk Brothers Auto, семейного предприятия, действующего с 1925 года. Обладая более чем 30-летним опытом работы в автомобильной промышленности, Ховиг специализируется на ремонте и обслуживании автомобилей. Он также хорошо разбирается в общих автомобильных проблемах и потребностях, включая ремонт двигателя, замену аккумуляторной батареи, а также аксессуары и обслуживание лобового стекла. Знания и упорный труд Ховига способствовали тому, что Funk Brothers Auto выиграла награду Angie’s List Super Service Award в течение пяти лет подряд.Эту статью просмотрели 461 163 раза (а).

Соавторы: 19

Обновлено: 17 ноября 2020 г.

Просмотры: 461,163

Резюме статьи X

Чтобы очистить свечи зажигания вашего автомобиля, сначала отсоедините отрицательный кабель от аккумуляторной батареи вашего автомобиля. Затем найдите 4-6 кожухов, называемых ботинками, на верхней части двигателя. Вытащите кабели из каждого ботинка вручную и протрите поверхность ботинок сухой чистой тканью, чтобы сбить пыль и мусор с поверхности.Затем возьмите баллончик со сжатым воздухом и распылите его на пораженную поверхность, чтобы сдуть рыхлую грязь. Чтобы снять первый чехол, осторожно вручную вытащите его из порта. Возьмите торцевой гаечный ключ с удлинителем на конце и вставьте его в порт, который блокировал пыльник. Поверните ключ против часовой стрелки и ослабьте свечу зажигания, пока не почувствуете сопротивление. Вытащите свечу зажигания с помощью торцевого ключа. Возьмите лист наждачной бумаги с зернистостью 220 и осторожно соскребите электрод на конце свечи зажигания, пока он не станет похож на голый металл.Затем аккуратно почистите резьбу и электрод проволочной щеткой. Наконец, опрыскайте свечу зажигания очистителем тормозов и протрите весь компонент чистой тряпкой. Вставьте свечу зажигания и затяните ее торцевым ключом. Повторите этот процесс для оставшихся свечей зажигания, расположенных под другими крышками вашего двигателя. Чтобы узнать, как снимать и устанавливать свечи зажигания, продолжайте читать!

  • Печать
  • Отправить письмо поклонника авторам
Спасибо всем авторам за создание страницы, которую прочитали 461 163 раза.Руководство по хранению двигателя

2019 | Как хранить малые двигатели на зиму

Перед тем, как убрать газонокосилку на зиму, важно подготовить двигатель, чтобы обеспечить его быстрый запуск и бесперебойную работу следующей весной. Сейчас ведутся споры о том, как правильно хранить малые двигатели, поскольку большая часть бензина содержит около 10 процентов этанола, что может повредить топливную систему двигателя.

⚠️Обязательно прочтите руководство пользователя, чтобы получить рекомендации производителя по хранению вашего конкретного оборудования.

Ниже приведены общие советы по безопасному хранению как двухтактных, так и четырехтактных двигателей.

Двухтактные двигатели

Опорожните топливный бак, запустив двигатель всухую или слив бензин из бака в газовый баллон. Затем в чистой пустой газовой баллончике смешайте газ с надлежащим соотношением газа и нефти (обычно 50: 1), используя высококачественный испытательный газ. Вам нужно всего несколько унций топлива, ровно столько, чтобы двигатель работал на три-четыре минуты. Затем добавьте небольшое количество стабилизатора топлива.Закройте бензобак крышкой, энергично встряхните в течение нескольких секунд, затем залейте топливную смесь в бензобак двигателя.


Торцевой ключ для свечей зажигания

Шестерня амазонка.

19,03 долл. США


Выйдите на улицу, запустите двигатель и дайте ему поработать, пока в нем не закончится бензин и он не остановится.Далее, и это важно, потяните шнур стартера три-четыре раза. Двигатель будет пытаться завестись, но будет только шипеть и кашлять, сжигая остатки топлива.

Теперь снимите свечу зажигания с двигателя с помощью гаечного ключа с храповым механизмом и головки для свечи зажигания. Капните несколько капель моторного масла в отверстие для свечи зажигания и несколько раз потяните шнур стартера, чтобы смазать цилиндр. Установите свечу зажигания на место и храните оборудование в сухом помещении.

Четырехтактные двигатели

Опорожните бензобак, запустив двигатель всухую, или вылив бензин из бака в канистру.Затем налейте в бензобак несколько унций бензина премиум-класса и немного стабилизатора топлива. Запустите двигатель и дайте ему поработать не менее 10–12 минут, чтобы стабилизатор прошел через всю топливную систему. Заглушите двигатель и подождите около 20 минут. Это даст стабилизатору время для растворения липких остатков этанола внутри двигателя и топливопровода.

Выйдите на улицу, запустите двигатель и дайте ему поработать, пока не кончится бензин. На данный момент топливный бак пуст, но в топливном баке карбюратора еще осталось немного топлива.

💡Чтобы найти топливный бачок, обратитесь к руководству пользователя или свяжитесь с производителем.

Большинство топливных баков имеют небольшую сливную пробку. Просто поверните пробку, чтобы слить оставшееся топливо. Если сливной пробки нет, вам придется снять топливный бак. Теперь двигатель готов к зимнему хранению.

Подготовка двигателя к весне

ЛизаликаGetty Images

Вот семь способов обеспечить быстрый запуск вашего газового оборудования и бесперебойную работу в течение всего лета:

Заправляйтесь свежим газом: Никогда не используйте бензин, которому больше месяца или около того.Старый газ забивает топливопроводы, забивает карбюратор и мешает запуску двигателя. Лучший способ избежать этой проблемы: перед тем, как убрать двигатель на хранение в конце лета, запустите его и дайте ему поработать, пока в нем не кончится бензин. Это гарантирует, что бензобак, топливопроводы и карбюратор будут чистыми от газа и будут готовы к подаче свежего топлива следующей весной.

Замените масло: Источником жизненной силы любого двигателя является его моторное масло. Эксплуатация двигателя с грязным маслом или низким содержанием масла сокращает срок службы двигателя и, в крайних случаях, приводит к необратимому заклиниванию двигателя.Важно менять моторное масло в начале каждого сезона, используя моторное масло того типа и веса, которые рекомендованы производителем. И проверяйте уровень масла каждый раз перед запуском двигателя.

Проверьте топливный фильтр: Топливный фильтр помогает поддерживать плавную работу двигателя, удаляя посторонние частицы из газа. Грязный топливный фильтр также снижает топливную экономичность и приводит к тому, что двигатель работает слишком бедной, что затрудняет запуск. Заменяйте или очищайте топливный фильтр не реже одного раза в год.

Установите новый воздушный фильтр: Газонное оборудование, работающее на газе, поднимает облака пыли и грязи, которые могут всасываться в камеру сгорания двигателя, вызывая всевозможные проблемы, включая низкую топливную экономичность, затрудненный запуск, грубую работу и т. Д. и меньший срок службы двигателя. Поэтому важно каждую весну устанавливать новый воздушный фильтр.

Осмотрите свечи зажигания: Двигатель не будет работать плавно, если свеча зажигания изношена, загрязнена или повреждена. Итак, перед запуском двигателя снимите и осмотрите свечу зажигания.Отсоедините электрический кабель от свечи зажигания, затем используйте небольшую щетку, чтобы очистить область вокруг свечи зажигания, чтобы предотвратить попадание скопившегося мусора в двигатель. Снимите свечу зажигания и внимательно проверьте ее, чтобы убедиться, что на белом фарфоре нет трещин или что кончик электрода у основания свечи не сгорел. Выбросьте свечу зажигания, если заметите какие-либо повреждения.

Если свеча зажигания не повреждена, ее можно использовать повторно, но сначала очистите электрод проволочной щеткой.Затем с помощью щупа проверьте зазор свечи зажигания. Обратитесь к руководству пользователя, чтобы узнать правильное расстояние зазора; для большинства свечей зажигания требуется зазор либо 0,020 дюйма, либо 0,030 дюйма. Ввинтите свечу зажигания обратно в двигатель вручную, стараясь не перекрещивать резьбу. Затем затяните свечу зажигания, но не затягивайте ее слишком сильно, иначе она треснет.

Смажьте механические соединения: Плохо смазанные соединения и детали будут изнашиваться преждевременно или заедать и прекращать работу. Обратитесь к руководству пользователя, чтобы узнать расположение всех пресс-масленок.Затем с помощью шприца для смазки выдавите смазку в каждый штуцер. Вы поймете, когда прекратить сдавливание, когда увидите, как смазка сочится из сустава.

Перезарядка аккумулятора: Если в вашем оборудовании есть аккумулятор, он часто умирает или теряет мощность после простоя всю зиму. Обычно вы можете перезарядить разряженную батарею, но если это не помогает, вам необходимо заменить ее на новую. Лучший способ продлить срок службы батареи — снять ее в конце сезона и хранить зимой в помещении.Затем, наступила весна, воспользуйтесь зарядным устройством, чтобы зарядить аккумулятор до полной емкости.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВАШЕГО ПИСТОЛЕТА — ripack

Как мне обслуживать термоусадочный пистолет Ripack?

Для каждого термоусадочного пистолета необходимо выполнять регулярные операции по техническому обслуживанию и очистке , чтобы гарантировать его правильную работу.Эти этапы обслуживания являются общими для каждого термоусадочного пистолета Ripack.

Основное обслуживание для продления срока службы вашего пистолета

Однако, помимо чистки пистолета, перед каждым использованием необходимо выполнять некоторые задачи. Прежде всего, важно убедиться, что шланг находится в хорошем состоянии по всей длине, а также в местах соединений. Шланг потребуется заменить в следующих случаях:

  • Если вы заметили порезы, даже поверхностные
  • Каждые 3 года, при интенсивном использовании
  • Не позднее 5 лет после ввода в эксплуатацию (обратите внимание, что дата на шланге соответствует дате изготовления)

Однако важно использовать только запасной шланг, поставляемый Ripack, с оригинальными обжимными фитингами.

Кроме того, вам нужно будет проверить работу «ручки мертвеца», нажав на спусковой крючок и немедленно отпустив его. Сопло сгорания должно мгновенно погаснуть. В противном случае смажьте газовый клапан.

Есть также некоторые операции, о которых следует помнить при обслуживании термоусадочного пистолета Ripack.

Стандартные операции ТО

Для правильного функционирования вашего пистолета потребуется хорошее обслуживание, а также выполнение обычных операций по техническому обслуживанию.Замена воспламенителя, смазка прицела клапана или проверка Securipack — это операции профилактического обслуживания, о которых важно знать.

  • Замена пьезо-воспламенителя на Ripack 3000

Запасной пьезо-воспламенитель поставляется с каждым пистолетом. Вы можете изменить его за несколько секунд и без инструментов, чтобы не блокировать вашу активность. Для этого:

    • Спусковой крючок опускания
    • Вынуть старый воспламенитель
    • Аварийный пьезоэлектрический элемент расположен в защитном кожухе руки, доступ к которому осуществляется через черный люк.
    • Поместите воспламенитель на уровень срабатывания триггера и закройте его.

При использовании в очень пыльной среде рекомендуется смазать поршень газового клапана, доступ к которому можно получить, наклонив спусковой крючок.

Каждые 500 часов использования или не реже одного раза в три месяца важно проверять правильность работы устройства защиты от разрыва шланга, выполнив следующие операции:

    • Убедитесь, что вы находитесь на открытом воздухе, вдали от источников воспламенения, искр или кого-либо в зоне воспламенения.
    • Создайте давление в агрегате
    • С помощью прилагаемого гаечного ключа ослабьте гайку ниппеля шланга и полностью открутите ее, пока не отключите подачу газа.

Операции по очистке вашего пистолета

  • Очистка решетки сопла

Для этого вам потребуется проделать следующие операции:

    • Поместите форсунку на несколько минут в ванну с сухим бензином (например, маслом), чтобы не повредить различные системы уплотнения.Следует избегать жирных продуктов, таких как бензин, поскольку они вызывают прилипание примесей позже. Поэтому важно не использовать какие-либо другие обезжиривающие средства для очистки решетки.
    • Потрите решетку изнутри и снаружи жесткой щеткой или кистью.
    • Очистите приемную трубку свечи зажигания.
    • Еще раз промыть и продуть сжатым воздухом. Обязательно продувайте внутреннюю часть трубки, периодически закрывая отверстие на стороне решетки.
    • Соберите свечу зажигания, стараясь вставить ее в гнездо до щелчка в конце хода.Неправильная установка свечи зажигания может привести к повреждению электрического контакта свечи зажигания.

Промывка должна проводиться в сухом состоянии. Для этого вам необходимо:

    • Очистите трубку Вентури щеткой или жесткой щеткой
    • Продуйте сжатым воздухом в направлении форсунки / форсунки, чтобы избежать загрязнения форсунки.
    • Выполните пробный запуск. Если ваш пистолет не набрал полную мощность, вам придется очистить инжектор.

Для очистки этой части термоусадочного пистолета вам потребуется:

    • Снимите заслонку с помощью плоской отвертки.
    • С помощью подходящей отвертки разблокируйте форсунку, снимите ее, промойте бензином и продуйте.
    • Соберите форсунку, протерев уплотнение, установленное на ней.
    • Повторно заблокируйте форсунку, не прилагая усилий.
    • Осторожно прикрутите заслонку на место, плотно завинтив ее без усилия.
    • Выполнить пробный запуск

Для ухода за суставами необходимо смазать их «смазкой для газовых кранов Molykote 1102» или аналогичной.

Теперь, когда разные этапы обслуживания пистолета ясны, дело за вами. Если, несмотря на это, вы заметите какие-либо неисправности в своем термоусадочном пистолете, вы можете отправить нам электронное письмо с объяснением вашей ситуации, и мы ответим вам в кратчайшие сроки. Обратите внимание, что у вас есть гарантийное обслуживание вашего пистолета.При необходимости свяжитесь с нами по адресу [email protected]

Все, что вы хотите знать о свечах зажигания — VDL Fuel Systems

1991 КОНФЕРЕНЦИЯ ТЕХНОЛОГИИ SUPERFLOW ENGINE

НАПИСАН: Дэном Вандерли / инженером по автоспорту, Champion Spark Plug Co.

Цитата Марка Твена — «Гром впечатляет, а гром — великолепен, но именно молния
делает работу».
Определение — Устройство, обеспечивающее зазор в камере сгорания двигателя внутреннего сгорания, через который может возникнуть электрический разряд, инициирующий сгорание топливовоздушной смеси.Свеча зажигания выполняет простую функцию в сложной среде. СВЕЧА ПРИ БОЛЬШОМ ВЕТРЕ Как и в названии, на свечу влияют характеристики ветра, поэтому при выборе свечей мы должны учитывать не только ее основную функцию, но, что более важно, «ветер», в котором она работает.

1. ДЕТАЛИ И СБОРКА

Базовое понимание деталей и сборки позже поможет в применении и интерпретации заглушки. (Съемная заглушка внизу)

ЧАСТИ

А.Изолятор — керамический оксид алюминия, должен обладать хорошей диэлектрической и механической прочностью, хорошей теплопроводностью и устойчивостью к тепловому удару

B. Центральный провод — должен иметь хорошую проводимость и быть устойчивым к химической и электрической эрозии (приблизительная температура плавления стандартного никеля составляет 2500 градусов по Фаренгейту)

C. Клеммная шпилька — либо цельная, либо съемная клеммная гайка из низкоуглеродистой стали

D. Кожух — низкоуглеродистая сталь, полученная прессованием или прутковой обработкой

E. Провод заземления — обычно изготавливается из того же материала, что и центральный провод

.

Ф.Материал шайб (внутренних) — Медь и сталь

СБОРКА

A. Изолятор — отформован в сухом виде под высоким давлением, затем обожжен в печи для остекловывания при темп. выше температуры плавления стали

B. Центральная проволока — две части, сваренные вместе, нижний стандарт. хром-никель, верхний чугун (для прочности в процессе уплотнения). Центральная проволока опускается в изолятор, а затем набивается порошком порожка путем утрамбовки

C. Клеммная шпилька — на клеммную шпильку нанесен цемент, затем навинчивается и затягивается с определенным крутящим моментом, после чего дают высохнуть или запекаться, обеспечивая газонепроницаемое уплотнение.

Д.Оболочка — после механической обработки или экструзии резьба наматывается, затем наваривается заземляющий провод, и устройство покрывается цинком или никелем

F. Материал шайбы — гоночные заглушки затем получают шайбы, а изолятор помещается внутрь корпуса, порог добавляется с утрамбовкой, если корпус подвергается холодному прессованию или если он должен быть заперт в горячем состоянии, порог не добавляется (типы c запираются горячим способом ; s и v типа холодного отжима) наконец заземляющий провод обрезается и устанавливается зазор

*** ПРИМЕЧАНИЕ. Несмотря на то, что все наши гоночные вилки имеют положительный контакт между центральным проводом и шпилькой клеммы (из-за небольшого углубления на шпильке клеммы), не все разъемы будут обеспечивать целостность цепи при проверке с помощью омметра.Это не проблема, поскольку прибл. Зазор 0,002 дюйма, который не может перекрыть омметр низкого напряжения (примерно 1,5 В), фактически не вызывает сопротивления минимум 5000 В системы зажигания. Некоторые свечи действительно имеют встроенный зазор для борьбы со слабым зажиганием / засорением.

2. Рейтинг и тестирование

A. Рейтинг

Рейтинг обозначается как «тепловой диапазон»

Диапазон нагрева — это тепловые характеристики свечи или ее способность передавать тепло сгорания от запального конца к головке блока цилиндров.

Большая часть тепла рассеивается через резьбовую и посадочную часть корпуса

Тепло передается вниз по носовой части изолятора к месту посадки или точки контакта изолятора и кожуха, а затем от кожуха к головке блока цилиндров.

Более длинный носик изолятора = более высокая температура свечи.

Наконечник изолятора — это самая горячая часть свечи и, следовательно, та часть, которая может вызвать преждевременное воспламенение. Для типичного 4-тактного двигателя это происходит при ок. 1750 градусов по Фаренгейту

Оценка теплового диапазона свечи или ее предвоспламеняемость определяется тестом IMEP.

Б. Тестирование

1. ИСПЫТАНИЕ IMEP — стандартный тест SAE № J551, одноцилиндровый, постоянный комп. передаточное число, постоянное опережение зажигания и полный газ

Рейтинг

IMEP определяется настройкой мощности чуть ниже (1 ″ баро) точки, в которой свеча достигает предварительного зажигания, определяемого температурой. чувствительный индикатор. Наблюдается резкое повышение температуры цилиндра. в течение первых нескольких циклов в условиях предварительного зажигания / детонации. Более высокие значения IMEP (psi) = более холодный штекер.Номера IMEP хороши только для сравнения способности свечей рассеивать тепло, но не подходят для выбора свечей на основе IMEP или BMEP реального двигателя. Несмотря на то, что испытание SAE IMEP на самом деле является испытанием под нагрузкой, конструкция испытательного двигателя настолько отличается, что потери на трение добавляются обратно в уравнение, делая окончательную цифру бесполезной для реальных сравнений IMEP или BMEP гоночного двигателя.

отл. BMEP = 150,8 X крутящий момент / куб. Дюйм

для двигателя V-8 310 CI с мощностью 420 футо-фунтов.крутящего момента

BMEP = 150,8 X 420/310 = 204,3 фунта на кв. Дюйм

Рейтинг IMEP для C57C = 450+

C63C = 370

RV15YC = 200

2. ТЕСТИРОВАНИЕ ТЕРМОПАР — используется для определения базовой температуры. кривая для определения наиболее эффективной заглушки.

отл. температура простоя — для определения противообрастающих потребностей

WOT temps — для определения максимальной температуры

Любые изменения в конструкции двигателя, т. Е. Типа головки блока цилиндров, кулачка, фаз газораспределения, комп. соотношение, изменит темп.цилиндра и, следовательно, может быть проведено тестирование.

Термопары производятся со всеми распространенными размерами резьбы и диапазонами нагрева

Штекер термопары имеет небольшой термочувствительный элемент (сплав платины и платины / 10% родия) на конце наконечника изолятора, имеющий темп. чувствительный, напряжение на переходе увеличивается как темп. увеличивается и может быть скоррелирован, чтобы показать точную температуру. вилки на T.C. должность.

3. АНАЛИЗАТОР ПЛАМЕНИ или ИСПЫТАНИЕ ПРЕДВАРИТЕЛЬНОГО ЗАЖИГАНИЯ — в основном источник питания, подающий постоянное напряжение 10 В на свечу зажигания с осциллографом, показывающим кривую напряжения, показываемую током, протекающим через ионизацию зазора свечи.

По этой кривой мы можем определить:

1. коэффициент сжигания топливной смеси

2. Самовоспламенение — это определяется периодическим снятием электрического заряда с системы зажигания на свечу зажигания и наблюдением за воспламенением топлива в какой-то момент после заданного времени зажигания.

3. Предварительное зажигание — когда самовоспламенение переходит на ранее установленное значение угла опережения зажигания. Этот тест показывает, насколько близка свеча к предварительному зажиганию, что позволяет выбрать максимально горячую свечу.

4. Загрязнение свечи — базовый ток увеличивается по мере того, как свеча становится более загрязненной.

4. ИСПЫТАНИЕ НА ЭРОЗИЮ ЭЛЕКТРОДОВ или ИСПЫТАНИЕ НА ВЫНОСЛИВОСТЬ — электроды подвергаются воздействию высококоррозионной среды внутри камеры сгорания, то есть различных видов топлива, смазочных материалов, температуры цилиндров, тока зажигания и т. Д., Чтобы разработать продукт, который будет служить

3. ФАКТОРЫ, ВЛИЯЮЩИЕ НА ХАРАКТЕРИСТИКИ ВИЛКИ

1. ФАКТОРЫ, ВЛИЯЮЩИЕ НА ТЕМП. РАЗЪЁМА

Частота вращения двигателя и нагрузка — по мере увеличения числа оборотов и нагрузки на двигатель темп.штекера увеличивается

Время зажигания — большое влияние на температуру свечи, даже после падения кривой мощности, увеличение времени зажигания при работе двигателя под нагрузкой приведет к более высокой температуре свечи.

Увеличение мощности / крутящего момента — большинство изменений, которые увеличивают мощность, приводят к увеличению температуры штекера. (например, увеличивающийся комп.)

Температура головки цилиндра. — температура наконечника изолятора. практически напрямую зависит от температуры головки блока цилиндров. При замене головок цилиндров следует учитывать охлаждающую способность вокруг свечи зажигания.Некоторые головки более поздней конструкции не имеют водяной рубашки вокруг отверстия для пробки.

Обозначение — вызывает резкое и быстрое повышение температуры свечи. что может привести к преждевременному зажиганию и повреждению свечи.

2. ФАКТОРЫ, ВЛИЯЮЩИЕ НА ТРЕБУЕМОЕ НАПРЯЖЕНИЕМ РАЗЪЁМА

Интервал зазора — с увеличением зазора возрастает «пусковое» напряжение, но напряжение «блокировки» остается относительно неизменным независимо от зазора. Бывший. Люминесцентный свет — лампа длиной 1 дюйм или лампа длиной 6 футов использует очень похожее количество напряжения для ионизации газов, но для более крупной лампы требуется значительно большее напряжение (балласт / трансмиссия), чтобы инициировать ионизацию.

Температура электрода. — как изолятор темп. и электрод уменьшается, напряжение, необходимое для создания искры, увеличивается. Это не так важно при более высоких оборотах, когда температура свечи. относительно высока независимо от диапазона нагрева свечей, но это может быть критичным в ситуации с холодной свечой / низкими оборотами, когда слабая искра может способствовать засорению. Примечание * гоночные двигатели с меньшей мощностью требуют такого же зажигания, как и их собратья с более высокой мощностью, потому что, хотя воспламенение смеси может быть легче из-за более низкой компрессии, это затруднено из-за более низкой температуры цилиндра.и тоже хорошее качество топлива.

Топливо — проводимость топлива будет влиять на требования к напряжению, поскольку очень проводящее топливо может, когда оно смачивает свечу зажигания, сбрасывает часть электрического заряда. Хорошим примером является метанол, который является очень проводящим и требует очень сильной системы зажигания.

3. ФАКТОРЫ, ВЛИЯЮЩИЕ НА ЭФФЕКТИВНОСТЬ РАЗЪЁМА

Расположение вилки — наиболее важный фактор, касающийся вилки рядом с нагревательной плитой. Первые 10% пламени сильно влияют на остальные 90%, т.е.е. если пламя горит очень медленно, оставшаяся расческа. процесс будет происходить с медленной скоростью, поэтому способ возникновения фронта пламени очень важен для работы двигателя. С учетом сказанного очевидно, что пробка должна быть открыта, чтобы способствовать большему начальному ядру пламени.

Некоторые теории о местонахождении штекера:

1. Заглушка должна располагаться по центру камеры сгорания, чтобы пламя могло распространяться во всех направлениях, что приводило к более высокой скорости горения.Минимальная длина пути пламени = более высокая скорость горения = более быстрое давление. рост = меньше денотационных тенденций

2. Заглушка должна быть расположена рядом с выпускным клапаном — наличие горячего выпускного клапана, расположенного рядом с выходными газами, способствует получению обозначения, поэтому размещение заглушки рядом с выпускным клапаном помещает отходящие газы в более прохладную среду, что приводит к уменьшению обозначения, эта заглушка расположение также способствует быстрому сгоранию, поскольку тепло от выпускного клапана способствует 10% -ной скорости горения, что приводит к меньшему моменту зажигания, необходимому для более быстрого повышения давления.

3. Расположение заглушки относительно завихрения в камере сгорания — на этот счет есть две точки зрения:

A) Рассмотрим турбулентную смесь вихрей, если искра возникает в центре вихря (а), пламя должно распространяться без помощи турбулентности, пока не достигнет границы вихря, с другой стороны, воспламенение на границе вихря (b), будет немедленно способствовать распространению пламени из-за возникающего срезающего действия.

B) Пробка, расположенная на границе завихрения, может стать причиной мокрого засорения топливом (чаще всего при более низких оборотах) напр.колебания перезапуска, испытываемые спринтерскими автомобилями, работающими на метаноле

Несколько свечей зажигания — могут уменьшить циклическое изменение 10% сжигания топлива при более низких оборотах, потому что есть лучшая возможность для точки воспламенения находиться в надлежащей топливно-воздушной смеси и вблизи края вихря для распространения пламени. Также используется в приложениях, где большое количество топлива затрудняет воспламенение смеси, в этом случае используются 2 свечи с 2 отдельными системами зажигания для создания достаточного количества тепла (плотности тока) для уменьшения пропусков зажигания.Может также уменьшить обозначение из-за уменьшения времени горения, при условии, что искра задерживается достаточно, чтобы поддерживать пиковое давление на оптимальном значении. Отрицательная сторона этого устройства состоит в том, что несколько фронтов пламени создают в месте пересечения худое место, что снижает мощность и потенциально может нанести вред двигателю. В идеальном двигателе расположение нескольких свечей не даст никаких преимуществ по сравнению с расположенной в центре одиночной свечой, но идеального двигателя не существует.

4. ТИПЫ РАЗЪЕМОВ — ФАКТЫ И ФИКТЫ

Резистор / подавитель — его функция заключается в управлении электромагнитными помехами.В гоночном двигателе с зажиганием от емкостного разряда это немного снижает энергию, передаваемую в зазоре свечи. Возможным преимуществом может быть то, что при таком большом количестве электроники, используемой в сегодняшних гонках (системы управления двигателем, системы сбора данных и т. Д.), Уменьшение электромагнитных помех может быть очень важным. Однако при зажигании с большой мощностью резистор может сгореть.

Стили зазора :

1. Стандартный зазор или J-образный зазор — количество мест свечей зажигания прибл.1/16 ″ в камере сгорания. Может использоваться с заземляющим проводом в конфигурации «Полное покрытие», «Половинное покрытие» или «Угловой зазор». Меньшее покрытие зазора между проводами способствует лучшему воздействию искры, поскольку дуга не проходит за большой частью провода заземления. Дуга имеет тенденцию возникать в точке наименьшего сопротивления, которая обычно является кратчайшим расстоянием между точками. Обычно это на обратной стороне центрального провода из-за того, что заземляющий провод идет вниз по направлению к корпусу. Также в штепсельных вилках диапазона холодного нагрева провод заземления становится самой горячей точкой в ​​камере сгорания и, таким образом, фактором ограничения теплового диапазона, поэтому укорочение провода заземления может добавить немного страховки за счет уменьшения этой горячей точки.

2. Проецируемый носик сердечника — помещает искру на дополнительные 1/8 дюйма в камеру сгорания. Первоначально разработан для предотвращения засорения за счет воздействия на изолятор / центральный провод воздушного топливного тракта и тепла цилиндра. В уличных условиях он работает как более горячая свеча при более низких оборотах, в то время как охладитель работает на более высоких оборотах. Это связано с охлаждающим эффектом топливного заряда на выступающем наконечнике. В гонках он делает то же самое, однако у него есть ограничения, потому что длина носа сердечника и длинный заземляющий провод ограничивают возможность создания более холодных диапазонов нагрева в этой конфигурации.Если бы эту вилку можно было построить в более холодном диапазоне температур, она была бы идеальной для использования на суперскоростных трассах, но, поскольку она используется, обычно ограничивается короткими трассами, некоторыми дорожными трассами, а иногда и квалификацией на больших трассах. Поскольку он физически перемещает точку воспламенения, он может располагать точку воспламенения по центру, что сокращает время горения. Он также может разместить точку воспламенения в более эффективном месте на основе завихрения. В некоторых случаях эта свеча имеет тот же эффект, что увеличивает угол опережения зажигания.

3. Втягиваемый зазор — разработан для двигателей с высокой выходной мощностью, когда свечи не могут быть установлены достаточно холодными с заземляющими проводами обычного типа. Для использования в двигателях типа F-1 и Indy с очень высокими значениями давления и температуры в цилиндрах. и проблемы с зазором заземляющего провода. Некоторые из этих вилок имеют серебряные центральные провода, которые помогают отводить тепло. Свечи этого типа следует использовать только в случае крайней необходимости, так как они обеспечивают наименьший стимул к возгоранию из всех свечей.

4. Поверхностный зазор , первоначально разработанный для подвесных 2-тактных двигателей, которые имели серьезную проблему загрязнения из-за грязного топлива, вызывающего крупные отложения на изоляторе, которые, в свою очередь, вызывали преждевременное зажигание / обозначение.Эти свечи настолько холодные, что у них нет измеримого диапазона нагрева, они также требуют высокоэнергетической системы зажигания компакт-дисков. Недавно мы добавили заглушку с «поверхностным воздушным зазором», у которой есть небольшая длина выступа изолятора, что дает ей измеримый диапазон нагрева. Эти свечи очень популярны в современных двигателях F-1. С тонкой центральной проволокой. (0,052 ″) и несколько оголенный нос сердечника, эта свеча очень хорошо работает с воспламенением высокой энергии.

5. U-образная канавка Заземляющий провод — единственное возможное преимущество этой свечи — это более открытая искра из-за того, что нет центра заземляющего провода, к которому можно было бы поджечь.То же самое можно сделать с помощью тонкого заземляющего провода / углового зазора. Нельсон Крозье поговорил с одним из инженеров из Ниппенденцо, который участвовал в разработке этой вилки, и он сообщил, что причиной U-образного заземляющего провода было устранение проблемы деформации корпуса, с которой они столкнулись при сварке полноразмерного заземления. провода на снарядах. (большая проволока нагревается при сварке)

6. Split-fire / Ring-of-fire — опять же, единственными возможными преимуществами были бы (1) лучшая искровая разрядка за счет разделения заземляющего провода вокруг центрального провода, однако в этом случае заземляющий провод действительно имеет большую массу, поэтому Можно утверждать, что центральная проволока на самом деле более закрыта и (2) у нее более острые края для увеличения срока службы, но эта дополнительная область также может быть более горячими точками в гоночных условиях, что приводит к преждевременному воспламенению.Что касается заявления о большей энергии искры, то пока вы сравниваете «яблоки с яблоками», эти свечи не отличаются от любой другой стандартной свечи с зазором. Там, где могла бы быть разница, если бы мы сравнили, скажем, резистор с нерезистором или вспомогательную заглушку со стандартной вилкой. Что касается заявления о множественных искрах, естественный акт молнии является лучшим примером «один заряд / одна дуга», проще говоря, если свеча получает один заряд, она генерирует одну дугу. Есть несколько небольших повторных возгораний из-за небольшого количества энергии, оставшейся в катушке, но они не имеют значения для работы свечей.

7. Тонкий центральный провод / заземляющий провод — , изначально разработанный для улучшения пусковых и противообрастающих характеристик в небольших 2-тактных двигателях. Небольшой центральный электрод снижает напряжение, необходимое для зажигания зазора. Заземление и центральный провод с меньшей площадью поперечного сечения также могут обеспечить более стабильное зажигание, что приведет к меньшим колебаниям цикла. Еще одно преимущество состоит в том, что меньший диаметр (0,052 дюйма по сравнению с 0,100 дюйма) центрального провода позволяет уменьшить диаметр изолятора, что увеличивает зазор в отверстии, что приводит к тому, что больший объем топлива попадает в заглушку и выходит из нее, что помогает удерживать он чистый, противостоит обрастанию и лучше контактирует с топливом, улучшая воспламеняемость.Эти свечи были протестированы и доказали, что они могут работать при более высоком давлении, чем стандартные. диам. центральные проволочные свечи с аналогичными системами зажигания.

8. Bullet Nose или увеличенный зазор между поверхностью и воздухом — с недавней проблемой отказа провода заземления это могло бы быть решением в случаях, когда никакой тип обычного провода заземления не будет работать.

Специальные материалы для центрального провода / заземляющего провода — центральный провод с медным сердечником и серебряный центральный провод в первую очередь предназначены для отвода тепла от запального конца свечи, однако все другие конструкции из драгоценных металлов в основном используются из-за их коэффициента долговечности.Следует также отметить, что центральные проволоки из драгоценных металлов способствуют улетучиванию искры из-за наличия в них свободных электронов. В уличном применении эти свечи великолепны, так как иногда их не нужно менять на протяжении всего срока службы вашего автомобиля, но в гонках они мало пригодны, если только кто-то не придумает зажигание или топливо, которое является особенно эрозионным / коррозионным. Есть одна вещь, которая представляет некоторый интерес, а именно то, что платина является катализатором для спирта (в частности, метанола и этанола), и с поиском альтернативных видов топлива и бустеров октанового числа, причем спирт является одним из ведущих кандидатов, а сильные настаивают на том, чтобы свечи были долговечными, а платина, являющаяся одним из популярных вариантов, представляет собой реальную потенциальную проблему.С учетом всего вышесказанного вам ни в коем случае нельзя запускать платиновую пробку в своем гоночном автомобиле, работающем на алкогольном топливе.

Заглушки разных размеров (10 мм, 12 мм, 14 мм) — по мере того, как заглушки перемещаются больше, увеличивается использование заглушек меньшего диаметра из-за физических ограничений головки блока цилиндров, с увеличением использования увеличилось количество жалоб на отказы оболочки, т. е. на поломку оболочки у основания резьбы. Эти отказы происходят не из-за плохого производства, а из-за отсутствия знаний об их характеристиках крутящего момента.

Средний номинальный крутящий момент: 14 мм — 28 фунт-фут. — 12 мм — 15 фунт-фут — 10 мм — 10 фунт-фут

Площадь поперечного сечения гильзы диаметром 10 мм почти на 50% меньше, чем у гильзы диаметром 14 мм. Производители штекеров годами проповедовали ребятам из F-1 об использовании динамометрического ключа при установке этих 10-миллиметровых штекеров, вы просто не можете полагаться на «чувство». Корпус заглушки диаметром 10 мм имеет площадь поперечного сечения, сопоставимую с болтом 1/4 дюйма. Поэтому в следующий раз, когда вы установите 10-миллиметровую вилку, подумайте о ней как о болте из мягкой стали 1/4 дюйма.Причина, по которой оболочки нельзя сделать толще, заключается в том, что это уменьшит размер изолятора, а электрическая прочность не будет достаточной для предотвращения образования дырок в изоляторе. Таким образом, это компромисс между прочностью оболочки и диэлектрической прочностью изолятора.

Коническое седло по сравнению с седлом с разборкой — с некоторыми новыми головками цилиндров коническое седло и седло с разборкой обрабатываются на станке, что позволяет пользователю сделать выбор. Первоначально коническая конструкция седла создавалась только потому, что в некоторых случаях физические размеры прокладки и шестигранника 13/16 ″ были неприемлемы, однако теперь с новой конструкцией заглушки с шестигранной разборкой 5/8 ″ проблема не так серьезна и Пробка сиденья с прокладками снова становится популярной.По рассадке разницы быть не должно. Типичные аргументы в пользу этих заглушек таковы: алюминиевые головки перемещаются, как они, из-за теплового расширения и сжатия может возникнуть проблема утечки из конического седла — из-за заглушки с прокладками у прокладок может возникнуть проблема с надлежащим сдавливанием. Ни один из этих аргументов не выдерживает критики, поскольку практически не было проблем с установкой каждой заглушки. Единственное возможное преимущество одного перед другим может заключаться в том, что коническая плунжер седла распределяет свою нагрузку по осям X и Y, тогда как седло с прокладкой нагружается только в одном направлении, тем самым прикладывая большую силу непосредственно к резьбе плунжера и цилиндра. глава.

5. ИНТЕРПРЕТАЦИЯ ВИЛКИ

Почему — поскольку заглушка — это ближайшая вещь, которую мы должны искать в цилиндре и помимо очень дорогого оборудования для сбора данных (которое не всегда практично, законно или даже доступно), это лучший индикатор того, что происходит в процессе горения.

Как — очень важно — со светом нужного увеличения и яркости. Это кажется таким простым, но многие люди неправильно понимают вилку, потому что свет слишком темный, что мешает им видеть вилку такой, какая она есть на самом деле, и заставляет их «читать» тени.Также важно найти хорошее увеличение и придерживаться его. (Я предпочитаю увеличение, которое позволяет мне видеть детали, такие как обозначения и масляные пятна, и по-прежнему позволяет мне видеть весь огневой конец.) Изменения в увеличении сильно меняют «внешний вид» свечи, и, если вы не знакомы с этим, это только запутает вас.

Условия испытаний :

1. Должна быть новая свеча — некоторые маркировки, такие как обозначения и смазка, не выгорят, поэтому становится трудно увидеть изменения, когда свеча загромождена старой информацией.

2. Требуется хорошее, чистое отключение питания — это не означает, что при полностью открытой дроссельной заслонке и 300 милях в час щелкает выключателем зажигания! Это не повредит показаниям свечей, когда вы нажимаете на сцепление, откручивая дроссельную заслонку, дайте двигателю на мгновение стабилизироваться, а затем выключите зажигание. Важно проводить эту проверку при самой высокой температуре, то есть в конце самого длинного пробега, и не позволять ему простаивать весь путь до ям.

3. Будьте последовательны — двигатель должен быть до рабочей температуры., (вода и масло), и быть одинаковыми от теста к тесту. Продолжительность теста также должна быть каждый раз одинаковой. Все, что влияет на двигатель, повлияет на показания свечей (обороты, температура и давление воздуха на входе, температура охлаждающей жидкости и т. Д.), Поэтому при чтении свечей помните обо всех изменениях.

На что обратить внимание:

1. Топливно-воздушная смесь или топливное кольцо — ищите цвет кольца на изоляторе. По мере того, как двигатель становится богаче, цветное кольцо становится темнее и выше в носовой части изолятора (по направлению к заземляющему проводу), по мере того, как смесь становится беднее, топливное кольцо станет более светло-коричневым по цвету и ближе к нижней части изолятора, иногда полностью исчезает.В гоночных свечах Champion керамическое покрытие нанесено на изолятор в месте его установки в кожух. Как мы уже заявляли, когда вы настраиваете наклон двигателя и топливное кольцо опускается глубже в изолятор, и, наконец, оно полностью исчезает, следующим шагом будет только что упомянутое керамическое покрытие, вздутие и натягивание изолятора, так что вы увидите тонкий слой. , черное кольцо с зазубринами прямо на дне изолятора, прежде чем он войдет в оболочку.

2. Время зажигания — обычно обозначение подтверждается появлением крошечных металлических шариков на изоляторе.Эти пятнышки могут быть темными или серебристыми (что указывает на алюминий), но всегда имеют сферическую форму.

3. Heat — это очень важное значение, потому что оно является результатом трех факторов. 1-топливный 2-х ГРМ 3-тепловой диапазон свечи. Избыточный нагрев можно определить по глянцевому покрытию изолятора и / или обесцвечиванию заземляющего провода и центрального провода. Другими показателями количества тепла в вилке являются расположение линии цвета тепла на резьбе корпуса и заземляющем проводе.В жару идет вверх. цветная линия продлится до большего количества нитей на корпусе и продвинется дальше по заземляющему проводу к корпусу. Лично для меня резьба немного трудна для чтения, однако линия нагрева заземляющего провода хорошо видна и, следовательно, легко увидеть изменения. Как только вы видите тепло в вилке, для того, чтобы понять, какой из трех факторов вызывает это, необходимо знать рабочие характеристики двигателей и места считывания свечей, когда двигатель находится на динамометрическом стенде (где у вас есть преимущество в виде показаний мощности), становятся настолько важными.Например, если свеча сильно нагревается в точке максимальной мощности для синхронизации и топливной смеси, вам следует попробовать свечу с более холодным диапазоном нагрева. Если вы уверены в диапазоне нагрева свечи, а на гусенице свеча показывает тепло, подумайте о топливе и времени. Все это требует обширных базовых знаний о вашем конкретном двигателе, и очень сложно в первый раз взглянуть на набор свечей и дать совет «лучшая мощность». Еще одна проблема, которую следует учитывать, заключается в том, что разные свечи по-разному показывают тепло, и вы должны знать об этих производственных различиях, пытаясь их прочитать.Хороший пример — у старых свечей Champion был цемент между центральным проводом и изолятором, многие люди искали, чтобы этот цемент выкипел сверху как индикатор тепла. Это сработало отлично, но теперь мы удалили цемент, что может стать большой проблемой, если вы будете продолжать наклоняться и ждать, пока цемент выкипит. Это изменение также приводит к тому, что вилка немного нагревается, что приводит к тому, что цветовая линия изолятора выглядит более тонкой. Еще одним отличием может стать обшивка корпуса и заземляющего провода.Хроматы цинка обесцвечиваются быстрее, чем никелевые покрытия, что опять же может изменить ваше впечатление. Лучший совет — оставаться последовательными или понимать изменения, чтобы они вас не обманули.

4. Аналогичные условия для всех свечей — для оптимальной работы все свечи должны выглядеть одинаково, что означает, что все цилиндры работают одинаково и с максимальной эффективностью. Вы должны смотреть на все свечи при настройке двигателя, чтобы убедиться, что вы видите наихудший случай, но в то же время с каждой свечой следует обращаться так, как если бы она была от одноцилиндрового двигателя.Если свечи различаются по показаниям, это может быть либо из-за непостоянного охлаждения, либо из-за непостоянного распределения топлива. Проблемы с распределением топлива иногда могут быть решены с помощью ступенчатого впрыскивания (в карбюраторных двигателях это обычно влияет на два цилиндра на жиклер) или путем установки отверстий в коллекторе. Не следует игнорировать изменяющиеся условия пробки, поскольку они могут быть первым индикатором проблемы, игнорирование которой может перерасти в более серьезное состояние. Некоторые люди, пытаясь сделать все свечи похожими друг на друга, изменили диапазон нагрева свечей в двигателе.Хотя это может быть уместным сказать: предотвратить появление обозначений в горячем цилиндре, установив более холодную пробку, оставив другие холодные цилиндры с более теплыми пробками, это следует использовать только в качестве профилактической меры и не путать с фактическим устранением причины или повышение производительности этого цилиндра.

5. Сила зажигания — показатель силы зажигания — «искровой след» на центральном проводе. При использовании сильного зажигания на центральном проводе будет виден серповидный знак от силы дуги.Иногда свечи, помимо потери этой отметки, приобретают очень холодный, насыщенный вид, когда вы чувствуете, что впрыскивание и синхронизация подходят, а проверка герметичности цилиндра оказывается в порядке. Это может быть из-за слабого зажигания и решено простой заменой деталей зажигания. Однако часто этот «слабый» вид возникает из-за плохой системы электрического заземления. Не полагайтесь на свои металлические опоры двигателя для заземления двигателя, хороший ремень от двигателя к раме решил многие проблемы с зажиганием. Идеальной системой заземления было бы проложить медный кабель размера 0 или -1 от отрицательной стороны батареи до стойки, приваренной к раме, а затем проложить все ваши заземляющие провода, включая заземляющую ленту, от двигателя к этой общей стойке. .

Другие индикаторы проблем :

Oiling — обычно темный блестящий вид, который не стирается на ладони. Иногда, когда кольца не сели полностью, вы видите маленькие плоские темные пятна. Эти пятна можно отличить от обозначения по разной форме. Иногда появляется большое единичное пятно, обычно это происходит из-за того, что масло стекает по направляющей при выключенном двигателе и попадает на свечу.

Вода в цилиндре — Ранним признаком утечки воды в цилиндр является отсутствие какого-либо топливного кольца в сочетании со светло-серым оттенком всего запального конца.

Присадки в топливе — Иногда при смене марки топлива можно увидеть изменение внешнего вида изолятора. Обычно это изменение цвета, указывающее на использование в топливе другого красителя или добавки. Он может иметь желтый оттенок или иметь кристаллический вид. Желтый цвет обычно представляет собой кислую нефть с высоким содержанием серы (западная сырая нефть — это высокосернистая нефть с высоким содержанием серы), или это может быть связано с большим количеством присадки свинца. Что касается кристаллизованного внешнего вида, некоторые треки добавляют в свое топливо небольшой процент спирта, чтобы поглотить воду / конденсат, который собирается в их больших, очень редко полных резервуарах для хранения.Этот спирт вместе с водой может придать изолятору кристаллический вид.

Резьбовые вставки в алюминиевые головки — В прошлом году мы столкнулись с интересной ситуацией. Гонщик сорвал резьбу в одном из отверстий для пробок на своих алюминиевых головках, поэтому он решил проблему с помощью стальной резьбовой вставки. В следующий раз, когда он запустил машину, пробка в этом отверстии расплавила наконечник. Что произошло, так это то, что была изменена способность рассеивать тепло головки и, следовательно, вилки, что сделало этот диапазон нагрева слишком горячим.В этом случае стальная вставка, безусловно, оказала влияние, но не менее важно было то, что Loctite использовался для ее удержания в определенных местах, поскольку связующее вещество создавало отличный тепловой барьер.

Выбор диапазона нагрева — в основном существует две теории выбора диапазона нагрева свечи для двигателя и соответствующей настройки.

1. Выберите как можно более горячую свечу — этот выбор использовался в течение многих лет и оправдывается мыслью, что вы устраняете любые загрязнения и спотыкания при низких оборотах, и что более горячая свеча зажигает пламя быстрее. Число оборотов в минуту приводит к увеличению скорости горения.Сторонники этой идеи не возражают против охлаждения свечи за счет добавления большего количества топлива (обогащения двигателя) и уменьшения времени гонки. Большинство сторонников этой теории — драгрейсеры, для которых экономия топлива не так важна, и легкое обозначение может быть уловлено до того, как будет нанесен какой-либо ущерб.

2. Выбирайте как можно более холодную вилку — это довольно новая идея, но она набирает большую популярность среди гонщиков на овальных треках и шоссейных гонках. Подход здесь состоит в том, чтобы запустить холодную пробку в сочетании с обедненной смесью и иногда с увеличением времени.Этот выбор исключает возможность ограничения свечей соотношения воздух / топливо и момента зажигания, поскольку она становится точкой предварительного зажигания, тем самым позволяя тюнеру находить «лучшую мощность» в обоих этих случаях. В некоторых сообщениях говорится, что топливные смеси намного беднее и время, превышающее предполагаемое ранее, было успешно отработано. Это может быть преимуществом, когда экономия топлива является проблемой. Другие преимущества более холодной свечи заключаются в том, что она более чувствительна к изменениям настройки, поскольку не так много топлива сгорает из-за тепла изолятора, а также с увеличением степени сжатия и последующего давления в цилиндре, более холодные свечи обеспечивают некоторую страховку от предварительного -Зажигание / обозначение и, вероятно, намного больше соответствуют надлежащему диапазону нагрева для температуры цилиндра.На мой взгляд, единственная проблема, связанная с этим подходом, может быть связана с ситуацией низких оборотов, когда может быть возможность пропусков зажигания. Однако большинство гонок, которые проводятся сегодня, проходят на относительно высоких оборотах, и большинство гонщиков, вероятно, могли бы использовать более холодную вилку без вредных последствий и возможности некоторых преимуществ, просто убедитесь, что у вас достаточно зажигания.

Мысли о специальных применениях — большая часть наших разговоров была сосредоточена вокруг бензиновых двигателей без наддува. Ниже приведены некоторые мысли относительно других гоночных приложений.

1. Двигатели на спиртовом топливе — Спирт плохо читается на изоляторе свечи, так как он горит так чисто. В основном вам нужно искать тепло, чтобы указать на ваше богатое / обедненное состояние. Если свеча выглядит новой, а зажигание исправно, значит, вы слишком богаты. Некоторые производители двигателей смотрят на верхнюю часть выпускных отверстий, чтобы проверить настройку топлива, светло-коричневый цвет указывает на хорошую топливно-воздушную смесь. Также имейте в виду, что двигатели, работающие на спирте, не так чувствительны к богатству, как бензиновые двигатели (при 10% -ном обогащении не будет потери мощности), поэтому не беспокойтесь о топливной смеси, как если бы вы были с газом. .Если он показывает изрядное количество тепла и двигатель хрустящий, вероятно, все в порядке.

2. Нитрометановые двигатели с наддувом — смотреть на эти свечи — все равно что смотреть в ствол ружья и видеть приближающуюся пулю — если вы видите это, уже слишком поздно! Вы должны искать тепло в центральном проводе: светло-голубой цвет является нормальным, а следующий шаг, более горячий, сжигается и исчезает. Что касается обозначения, если вы видите его в розетке, уже поздно. Лучше начать разбирать его, так как поршень, кольца и / или цилиндр наверняка будут повреждены.Выбирая свечу для этих двигателей, вы должны учитывать огромную скорость, с которой в этих цилиндрах накапливается тепло. Он может накапливаться настолько быстро, что центральный провод слишком быстро расширяется, вызывая растрескивание изолятора как в радиальном, так и в вертикальном направлении. По этой причине, если свечи будут использоваться снова после одного запуска, их следует проверить при помощи контрольной лампы. Некоторым настройщикам двигателей нравится использовать удлиненную свечу наконечника, чтобы топливная смесь не засоряла свечу, а затем они считывают процент сгоревшего провода заземления как показатель богатого / обедненного состояния.

3. Двухтактные двигатели в основном эти двигатели читаются очень аналогично четырехтактным двигателям в том, что касается изолятора и электродов. Оболочка всегда будет казаться более блестящей, что указывает на более высокую температуру цилиндра. связан с 2-тактными двигателями. Как и в случае с 4-тактным режимом, насыщенные условия будут затемнять цвета, тогда как постное белье будет иметь очень сильную отражающую способность и иметь глянцевый вид. Время также похоже на его внешний вид, но даже малейший признак обозначения разрушит поршень и цилиндр.Выбор диапазона нагрева свечи является очень важным фактором для двухтактного двигателя. Вам определенно понадобится достаточно горячая свеча, чтобы предотвратить загрязнение при низких оборотах, но если она слишком теплая, масло в топливной смеси может пригореть на изоляторе, который становится горячими точками, когда накапливается достаточно, создавая ситуацию предварительного воспламенения. Более холодные свечи с тонкой проволокой очень хорошо работают в этих двигателях из-за противообрастающих характеристик при низких оборотах тонкой проволоки. Следует помнить, что все условия более критичны, поскольку 2-тактный двигатель срабатывает при каждом такте, что сокращает время охлаждения цилиндра и поршня.

ЗАКЛЮЧЕНИЕ

Как мы уже говорили в начале, свеча зажигания выполняет очень простую функцию, она воспламеняет топливную смесь, ни больше ни меньше. Это означает, что при правильных условиях все «уловки» плагина бессмысленны и учитывают все отчеты, в которых говорится: «Я пробовал это, но ничего не помогло». Однако, вероятно, нет ничего менее понятного, менее документированного и, безусловно, менее воспроизводимого, чем процесс горения и все факторы, которые на него влияют.Следовательно, поскольку свеча зажигания является инициирующим фактором в этом таинственном процессе сгорания, крайне важно, чтобы мы понимали, 1. базовую конструкцию и материалы, чтобы мы могли сделать правильный выбор 2. факторы, влияющие на характеристики свечей, чтобы мы могли наиболее эффективно используйте эту пробку 3. способности пробок, чтобы мы не ожидали, что она будет делать то, на что она не способна, и 4. мы должны понимать и уметь интерпретировать то, что говорит нам этот датчик, окно процесса горения.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
