Подключение реле контроля напряжения в однфазной, двухфазной, трехфазной сети

Достаточно часто случаются ситуации, когда при резком перепаде напряжения выходит из строя вся находящаяся в доме бытовая техника. Особенно такие неприятности характерны для домов старой постройки с морально устаревшей электропроводкой. Для защиты электроприборов от преждевременной поломки рекомендуется устанавливать реле напряжения. Читайте также статью ⇒ Реле напряжения — как подключить.

Область применения

Реле напряжения – это устройство, работа которого заключатся в контроле напряжения в сети, в которой он установлен, а также его выпрямлении до заданных параметров при понижении или повышении.

Напряжение переменное имеет свойство делать скачки, которые негативно влияют на работу бытовых электроприборов и могут вывести их из строя. Именно с этой целью устанавливается реле контроля напряжения. Это прибор применяется в бытовых и промышленных условиях для стабильной работы и защиты электроприборов от скачков напряжения.

Реле РН-113 используется для отключения промышленной и бытовой однофазной нагрузки

Виды и классификация

Такие приборы, как реле контроля напряжения, предназначены для:

• подключения одиночного прибора;
• подключения нескольких приборов;
• контроля напряжения во всей сети.

Реле напряжения для одного прибора выглядят в форме вилки с розеткой. Используются только для одного прибора. Реле напряжения для нескольких приборов выглядят как электрическая вилка с несколькими розетками. Применяются для нескольких потребителей электрической энергии небольшой мощности.

Читайте также статью ⇒ Как работает реле контроля напряжения?

Реле контроля напряжения для всей сети устанавливается в щитке, где располагаются счетчик и автоматические выключатели.

Также такие приборы разделяются на:

• однофазные;
• трехфазные.

Реле контроля напряжения ZUBR надежно защищают трехфазную сеть от перенапряжений

Однофазные реле напряжения используются в бытового сетях. Трехфазные реле напряжения применяются в промышленных установках.

Преимущества и недостатки устройства

Преимуществами данного оборудования являются:

• возможность контроля напряжения во сей сети;
• стабильность и безотказность работы в диапазоне температур от -20 до +40°C, что позволяет применять такое устройство практически в любых условиях;
• значительные отличия в габаритах по сравнению со стабилизаторами напряжения;
• современный вид и крепление на DIN-рейку;
• работа в автоматическом режиме.

Из негативных качеств можно отметить такие нюансы:

• для максимально эффективной работы необходимо устанавливать несколько реле контроля напряжения;
• при подключении данного устройства на всю сеть, при значительных колебаниях напряжения на некоторое время обесточивается вся сеть.

Принцип работы реле контроля напряжения

Так как основная задача этого прибора заключается в контроле напряжения, устройство имеет в своем корпусе две составляющие: электронную и силовую части.

Электронная часть следит за напряжением сети, и при выходе его за установленные допустимые пределы, подает сигнал на силовую часть для отключения сети. То есть электронная часть служит только для контроля, а силовая часть производит отключение.

Совет №1: Пороги срабатывания прибора могут как выставляться индивидуально, так и быть уже предустановленными заводом изготовителем.

Технические характеристики

Для того чтобы выбрать реле напряжения, необходимо знать в какую сеть оно будет устанавливаться и по подходящим техническим характеристикам выбрать подходящий прибор.

Основными техническими параметрами реле напряжения являются:

• диапазон напряжения, в котором может работать прибор;
• мощность устройства;
• номинальный ток сети, при котором возможна эффективная работа реле.

Зная, в какую сеть будет устанавливаться устройство, а также примерное количество электроприборов, включенных одновременно в сеть, по вышеперечисленным параметрам подбирается необходимое реле напряжения.

Как читать маркировку

При выборе реле напряжения необходимо научиться правильно читать маркировку и разбираться в ней. Такие знания необходимы для того чтобы при покупке не вручили прибор с другими техническими характеристиками.

Вся необходимая маркировка присутствует на устройстве на лицевой его стороне. На приборе указывают, прежде всего, пороги срабатывания, которые указываются в вольтах. Этих значений может быть два, при условии, что реле напряжения имеет функцию регулировки нижнего и верхнего порогов срабатывания. Далее на устройстве указывается номинальный ток. Это значение указывается максимальный ток, который может проходить через прибор. Обязательным условием является указание на корпусе прибора степени защиты и его мощность.

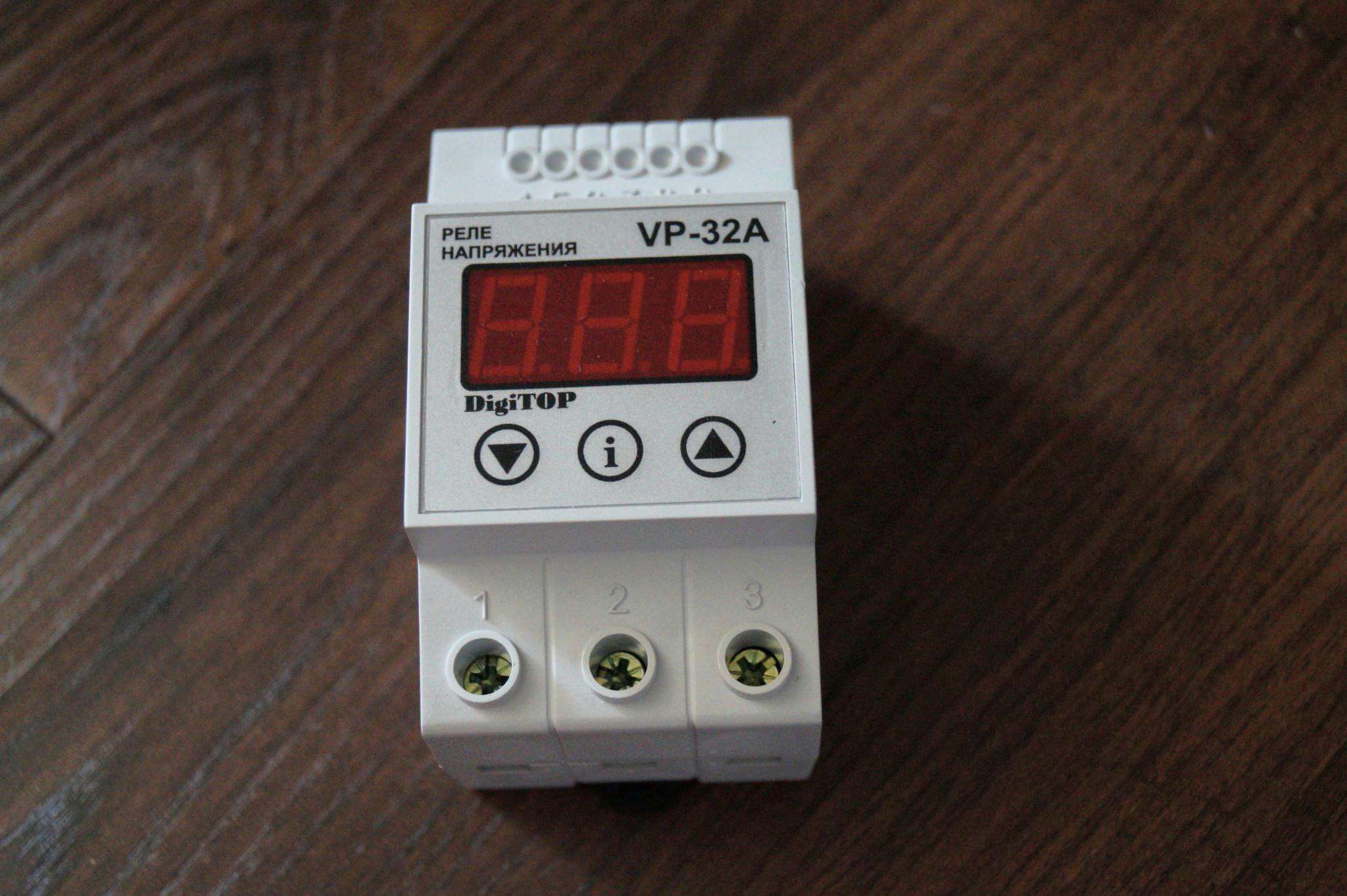

Реле напряжения на 63А DIGITOP MP-63 является многофункциональным и мощным устройством

Также на приборе в обязательном порядке должна быть указана нумерация клемм.

Анализ производителей

Реле напряжения изготавливаются множеством производителей, заводы которых расположены по всему миру. В таблице ниже приведены наиболее популярные в нашей стране модели с указанием производителей и типа крепления устройства.

Модель	Страна производитель	Пороги срабатывания V	Номинальный ток А	Степень защиты	Качество выполнения
ZUBR D16	Украина	120-210 ; 220-280	16	IP 20	Высшее
Adecs ADC-0110-40	Украина	100-400	0-40	IP 20	Высшее
Sven OVP-11F	Финляндия	185-255	10	IP 20	Высшее
Новатек РН-111	Украина	160-220; 230-280	16	IP 40	Высшее
TESSLA D32	Украина	120-210; 220-280	32	IP 20	Высшее

Схемы подключения реле контроля напряжения

Для того чтобы правильно подключить реле напряжения в сеть необходимо наиболее подходящую для конкретных условий схему подключения.

• 1.Стандартная схема подключения реле напряжения в однофазной сети

Схема подключения реле напряжения в однофазную сеть является самой простой

Такая схема обеспечивает защиту всей сети, так как подключение производится сразу после счетчика. Вариант подключения хорошо подходит для индивидуальных домов и квартир с небольшим количеством электроприборов.

• 2.Схема подключения реле напряжения в трехфазной сети

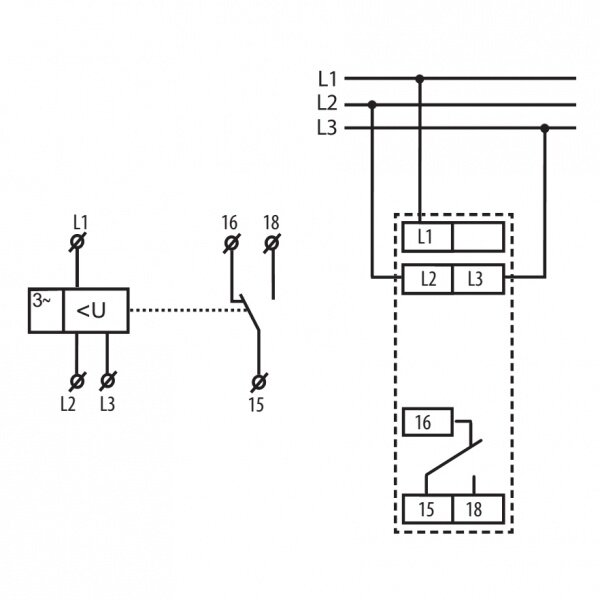

Пример типовой схемы подключения реле напряжения в трехфазную промышленную сеть

По такой схеме производится подключение реле напряжения в трехфазной сети, в большинстве случаев использующейся на промышленных предприятиях.

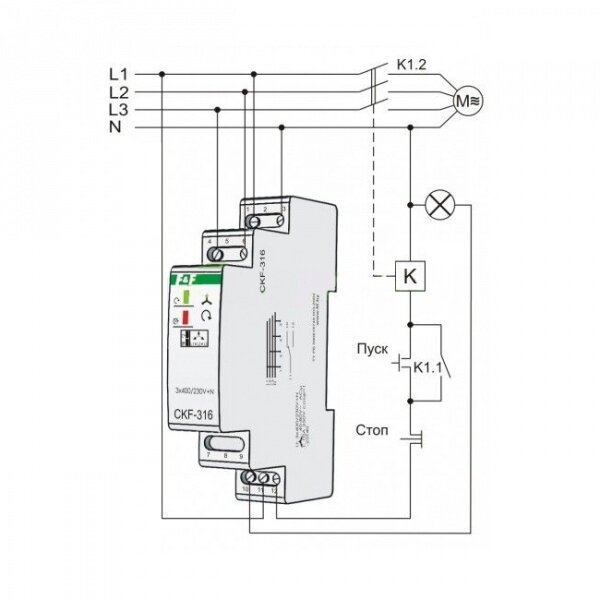

• 3.Схема подключения нескольких реле напряжения в трехфазной сети

Схема подключения нескольких реле напряжения в трехфазную сеть может применяться и в быту, и в производстве

Такая схема может использоваться как в бытовых условиях, так и в промышленности. Ее особенностью является установка отдельного реле на каждую фазу. Схема обеспечивает эффективный контроль каждой фазы, поэтому считается наиболее оптимальной.

Читайте также статью ⇒ Подключение указательное реле.

Пошаговая инструкция по установке

Установку реле контроля напряжения можно провести двумя способами.

Первый предполагает поиск и наем проверенного электрика, который без проблем и в короткий срок его установит. Второй способ — это установить реле напряжения самостоятельно. Для самостоятельного монтажа не потребуется много усилий, так как процесс его подключения нельзя назвать сложной задачей.

Монтаж прибора должен проходить при отключенном напряжении, поэтому перед началом работ необходимо отключить автоматический выключатель.

Далее необходимо установить прибор на DIN-рейку. При покупке устройства на него обязательно выдается паспорт, в котором указаны номера клемм входа и выхода. Если прибор устанавливается в однофазную сеть, то подключение производится по первой схеме подключения, которая указана выше. Если необходимо произвести установку на три фазы, то выбирается вторая или третья схемы включения.

Проводники, которые подключаются к прибору, должны быть не обгоревшими и нормально очищенными от изоляции. Если провод многожильный, то на него требуется установить специальный наконечник или залудить паяльником. Затяжение болтов на приборе должно быть сильным. Так как при плохом контакте прибор может выйти из строя.

Совет №2: После подключения устройства его необходимо в обязательном порядке проверить на работоспособность. Для этого пороги срабатывания выставляются минимальными — так как в сети переменное напряжение, прибор может часто выключаться (контроль выполняется с помощью тестера).

Аналоги

Вместо реле контроля напряжения можно установить стабилизатор питающего напряжения.

Устройство СНР1-1-0,5 кВА представляет собой переносную модель от компании TDM. При установке в сети 220 В способен поддерживать уровень выходного напряжения с точностью ±8%.

Стабилизатор навесной РСН-1000 ЭНЕРГИЯ предназначен для защиты от перепадов напряжения маломощных бытовых электроприборов.

Распространенные ошибки

Нередко при выборе однофазного реле без допускается ошибка ,связанная с неверным подбором тока. Часто просто устанавливается токовый номинал без учета необходимого запаса мощности не менее, чем в 30%.

Часто встречающейся ошибкой является неверное выставление верхнего и нижнего пределов сработки реле, а также времени срабатывания. Для мощных приборов рекомендуется ставить 300 секунд, что максимально отсрочит повторное их подключение и поможет избежать повреждений.

Оцените качество статьи:

назначение, принцип работы, схема подключения

Современная жизнь невозможна без большого количества электроприборов, однако эти устройства могут работать только при определённых параметрах сети. Слишком высокое или слишком низкое напряжение приводит к выходу приборов из строя.

Для защиты техники от аварий, связанных с перепадами напряжения, обрывом нейтрали или перекосом фаз необходимо использовать реле напряжения.

Зачем нужно реле напряжения

Согласно нормативным документам, номинальное напряжение в розетке должно быть 220, а по новому ГОСТу 29322-92 230В, однако добиться этого значения невозможно. Причиной этого являются различные факторы:

• Потери в проводах. Из-за этого на дальнем конце линии падает напряжение ниже допустимого предела.
• Завышенное выходное напряжение питающих трансформаторов. Это необходимо для обеспечения необходимых параметров сети на дальнем конце линии.
• Обрыв нейтрали. В этом случае появляется перекос фаз и колебания напряжения. Их величина зависит от неравномерности нагрузки. Замыкание между нейтральным и фазным проводами. Это может привести к появлению в розетке не фазного напряжения 220(230)В, а линейного 380(400)В.
• Сезонные и суточные колебания нагрузки и другие факторы.

Информация! Согласно ГОСТу напряжение в электросети нашей страны допустимым является отклонение напряжения от нормы ±10%.

Вредным, а иногда опасным для электроприборов является как повышенное, так и пониженное напряжение. Слишком высокое напряжение может привести к выходу аппаратуры из строя, а при слишком низком электронные устройства не будут работать, а электродвигатели в кондиционерах, холодильниках и других приборах могут сгореть.



Теоретически, ответственность за подобные аварии лежит на электроснабжающей компании, но на практике добиться возмещения ущерба очень трудно.

Для защиты от подобных ситуаций во вводном щитке устанавливается реле напряжения РН, другое название этого прибора реле контроля напряжения — РКН. Эти приборы производят постоянный контроль параметров сети и отключают защищаемые устройства при повышенном или пониженном напряжении.

Что делает реле напряжения

Основное назначение реле напряжения — это отключение электроприборов при повышенном или пониженном напряжении. Такие ситуации могут продолжаться как несколько секунд при авариях или переключениях в питающих линиях, так и длительный период времени при сезонных или суточных колебаниях нагрузки.

Выход из строя аппаратуры в этом случае не является основанием для гарантийного ремонта. Кроме того, возможен перегрев и возгорание электроприборов, что может привести к пожару.

Установка РН не обеспечивает постоянное напряжение сети. Для защиты особочувствительных приборов необходимо установить стабилизатор напряжения. Этот прибор выравнивает выходное напряжение и гарантирует постоянные параметры вне зависимости от напряжения в розетке.

Совет! Для уменьшения необходимой мощности стабилизатора к нему можно подключить не всю аппаратуру, а только некоторые особо чувствительные к параметрам сети устройства.

Кроме колебаний напряжения опасность для аппаратуры представляют высоковольтные импульсы, появляющиеся в грозу. Для защиты от этих импульсов необходимо установить модуль грозозащиты или разрядник.

Принцип работы реле напряжения

Реле контроля напряжения состоит из нескольких основных частей:

• Измерительный блок. Производит постоянный контроль напряжения в сети.
• Плата управления. Отключает питание подключённых к аппарату электроприборов.
• Кнопки или реостаты управления. При помощи этих элементов производится настройка прибора.
• Индикаторы. Находятся на передней панели, могут быть из отдельных светодиодов или цифрового табло.
• Электромагнитное реле. Отключает питание защищаемых электроприборов и от него зависит номинальный ток аппарата.

Принцип работы реле напряжения заключается в сравнении показаний измерительного блока с заданными параметрами. При выходе параметров сети за допустимые пределы отключает питание реле и защищаемых электроприборов.

Повторное включение производится через заданный промежуток времени. Перед включением производится повторное измерение параметров сети. Если они не соответствуют заданным, то включение не производится и отсчёт времени начинается заново.

Справка! Для обеспечения работы устройства номинальное напряжение платы управления составляет 50-400В

Что обозначается на корпусе

По маркировке изделия можно определить его параметры. Надписи нанесены на крышке устройства. Чаще всего это название фирмы изготовителя, цифры указывают на номинальный ток устройства. На передней панели некоторых других устройств указывается тип изделия. В этом случае номинальный ток можно определить только по паспорту устройства.

Кроме названия, на аппарате есть регуляторы или кнопки управления, а так же дисплей или сигнальные светодиоды. Все эти элементы имеют обозначения, указывающие на функцию этих деталей.

Сбоку на корпусе РН, предназначенных для установки на DIN-рейку, нанесена схема подключения, а клеммы отмечены цифрами или буквами, соответствующими обозначениям на смене.

Сколько нужно реле контроля напряжения для квартиры

В отличие от автоматических выключателей и УЗО реле напряжения предназначено для отключения всей электроаппаратуры. Количество устройств зависит от особенностей схемы электропроводки.

Однофазный ввод

В этой схеме используется всего одно РН. Оно подключается непосредственно после вводного автомата или прибора учёта электроэнергии. Устанавливать реле на каждую линию нет необходимости — все защитные устройства будут срабатывать одновременно.

Трёхфазный ввод

Количество РКН зависит от того, зачем нужно реле напряжения, а так же типа защищаемых электроприборов:

• Есть трёхфазные электродвигатели. Необходима установка трёхфазного РН. Это необходимо для одновременного отключения всех фаз. В противном случае двигатели при срабатывании защиты в одной из фаз останутся подключёнными к двум оставшимся, что приведёт к выходу их из строя.
• Однофазные нагрузки разделены по фазам для уменьшения сечения вводного кабеля. В этом случае допускается установка трёх однофазных РН — по одному на каждую фазу или одного трёхфазного устройства. Такая схема предотвращает срабатывание защиты при перекосе (разности напряжения) фаз, не выходящем за допустимые параметры отклонения для однофазной сети.

Схема подключения реле напряжения

Главное правило при подключении РКН — контакты реле должны размыкать фазный провод. Поэтому при монтаже аппарата необходимо соблюдать полярность присоединения к сети и выполнять эту работу согласно схеме подключения, нанесённой на корпус устройства.

Следует учесть, к каким клеммам осуществляется подвод, а к каким отвод питания. Если этого не сделать, то реле не включится, не будет выполнять защитные функции или произойдёт короткое замыкание.

Чаще всего в однофазных устройствах клеммы имеют следующую маркировку:

1. 1. N — ноль или нейтраль;
2. 2. L1 — подвод питания от сети;
3. 3. L2 — отвод напряжения к электроприборам.

Возможен вариант, при котором клеммы маркируются цифрами. В этом случае подключение выполняется согласно схеме прибора.

Совет! Так как нейтральный провод «N» служит только для контроля напряжения и питания схемы устройства, то его сечение может быть любым, в отличие от фазных проводов «L», сечение которых определяется вводным автоматом.

Существуют два способа подключения электроприборов к устройству, выбор которых зависит от того, для чего нужно реле напряжения:

• Прямое включение. Используется для защиты однофазных приборов, а так же трёхфазных электродвигателей небольшой мощности.
• Через контактор. Эта схема применяется для защиты потребителей, мощность которых превышает номинальный ток реле. В этом случае после РКН подключается пускатель, отключающий электродвигатель или электроустановку в аварийной ситуации.

Основные характеристики при выборе

Перед тем, как выбрать реле напряжения, необходимо определить необходимые параметры защитного устройства.

Токовая нагрузка

Главным фактором при выборе модели РН является номинальный ток устройства. Он определяется мощностью встроенного реле и при превышении тока над номинальным его контакты могут выйти из строя.

Поэтому номинальный ток реле напряжения должен быть равен или больше, чем ток вышестоящего автоматического выключателя.

Количество фаз

Второй по значимости фактор — это количество фаз. Это зависит от места установки прибора:

• Однофазные реле.
  Используются в быту и для защиты однофазных приборов в трёхфазной сети, в том числе трёхфазные электроплиты. В этом случае устанавливаются три однофазных прибора — по одному на каждую фазу. Устанавливать вместо него трёхфазное реле нецелесообразно из-за более высокой стоимости и бОльших габаритов такого устройства.
• Трёхфазные реле. Применяются для защиты трёхфазных электродвигателей, которые могут подключаться как непосредственно, так и через пускатель.

Эти устройства кроме колебаний напряжения защищают электродвигатели от перекоса фаз и нарушения чередования. Могут устанавливаться для всей установки или рядом с отдельно расположенным устройством.

Способ управления

Кроме номинального тока и числа фаз реле напряжения отличаются способом настройки. Это не самый важный фактор, но он так же имеет значение при выборе модели защитного устройства:

• Кнопочные. В таких аппаратах выставление верхнего и нижнего пределов, а так же задержки времени до повторного включения производится при помощи последовательного нажатия кнопок. Этот процесс более сложный, чем в моделях с механическими регуляторами, и требует знания или наличия инструкции.
• Механические регуляторы. В устройствах такого типа настройка производится при помощи потенциометров. В некоторых моделях это делается поворотом ручки, в других аппаратах для настройки необходима отвёртка. РКН с механическими регуляторами проще настраивать, но при этом немного ниже точность и есть возможность случайного поворота регулятора.
• Сенсорный. Является аналогом кнопочного управления, но вместо нажатия кнопки настройка производится прикосновением к сенсору.
• Без регулировки. Все настройки производятся заводом-изготовителем, для защиты электроприборов чаще всего этого достаточно, но для некоторых приборов параметры «по умолчанию» не подходят.

Способ индикации

Защитные устройства могут иметь два способа индикации своего состояния:

• Светодиоды разного цвета. Показывают причину срабатывания и состояние реле — включено или выключено. В отличие от моделей с дисплеем не требуют знания кода ошибки.
• Цифровой дисплей. Показывает величину напряжения, (код ошибки) причину срабатывания и время до повторного включения. Некоторые модели имеют два дисплея, при этом на втором показывается ток потребления электроприборов.

Метод установки

Есть несколько способов подключения РН, выбор конкретной модели зависит от назначения аппарата:

• Удлинители (сетевые фильтры). Имеют вид блока розеток со шнуром. Используются для защиты рядом расположенных электроприборов, чаще всего компьютеров и другой оргтехники.
• В розетку. С одной стороны этих устройств есть вилка, с другой ручки или кнопки настройки, индикатор и розетка. Устанавливаются для защиты отдельных приборов, например, холодильника или газового котла.
• Розеточные реле. Устанавливаются в обычную монтажную коробку вместо розетки.
• В щиток на DIN-рейку. Используются для защиты всех электроприборов, находящихся в квартире или доме.

Дополнительные возможности

Кроме базовых функций реле напряжения может иметь дополнительные возможности, не улучшающие защиту, но делающие более удобной эксплуатацию устройства:

• Термозащита. Модели с этой функцией имеют букву «t» или «Т» в конце маркировки. Кроме защиты электрооборудования от повышенного или пониженного напряжения, эти приборы отключают сеть при перегрузке линии или перегреве самого реле, например, из-за плохого контакта.
• Реле многофункциональное — устройство «2 в 1». Производят контроль не только напряжения, но и потребляемого тока.
• Wi-Fi. Используется в системах «умный дом».
• Журнал. Запоминает причину и время последних срабатываний.

В современном доме РКН является необходимым устройством защиты и знание того, что такое реле напряжения, поможет выбрать необходимую модель и способ установки прибора.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Как настроить реле напряжения | Электрик

Реле напряжения предназначено для отключения бытовой нагрузки при недопустимых колебаниях напряжения в сети с автоматическим повторным включением после восстановления параметров сети.
В нормальном режиме реле напряжения пропускает через себя весь ток нагрузки, и заодно служит цифровым индикатором уровня напряжения а в некоторых моделях и потребляемого тока.

Согласитесь, это очень удобно, поэтому рекомендуется к установке в каждом домашнем электрощите ввиду того что электрическая сеть подаваемая в дом или квартиру может быть непредсказуемая по своим параметрам.

Простой пример — обрив или отгорания нуля в этажном электрощите что неприкословно приведет к сдвигу фаз где напряжение в розетках квартиры «пойдет в разнос» и может составить даже 400 вольт! Естественно все незащищенные электроприборы которые будут подключены к сети в это время выйдут из строя.

Кроме всего прочего по разным причинам в сети могут появится импульсные «скачки» высокого напряжения или же напряжения может «просесть» до критически опасных низких уровней напряжения при которых домашние электроприборы могут также выйти из строя.

Во всех подобных случаях для защиты домашнего оборудования можно применять реле напряжения. Но все же несмотря на такие полезные его свойства пропускать в розетки только оптимальное напряжение, если в вашей электросети бывают частые понижения напряжения, например в сельской местности где еще старое оборудования местних электростанций, стоит обратить внимание на стабилизатор напряжения.

Несмотря на большое изобилие производителей выпускающих реле напряжения разных моделей у всех моделей принцип работы одинаков и зачастую подключить его не составит проблем.
О выборе, параметрах и правильных схемах подключения реле напряжения можно почитать здесь.

Электрическая схема подключения есть и в инструкции и на самом приборе.

После установки реле напряжения в электрощит наступает момент когда его нужно правильно настроить для надежной и безопасной работы домашней электротехники, особенно холодильников, кондиционеров и другой морозильной, компрессорной и не только, техники..

В реле напряжения можно настраивать напряжения сработки (повышенное и пониженное), а также время повторного включения после восстановления заданных параметров напряжения.
В большинства реле, параметры такие:
Нижний предел 120-200 вольт
Верхний предел 210-270 вольт
Время (повторного) включения нагрузки 5-300 (600) секунд
Максимальный ток нагрузки 40 ампер
Кроме того очень важные и стоит обратить внимание на параметры аварийного отключения (сработки) реле напряжения, качественные модели срабатывают за 0.04 секунды для верхнего предела и 0.06 для нижнего.

По стандарту напряжение в сети может отличаться от номинала не более чем на 10%, а это 198 — 242 вольт и стоит заметить что большинство электрооборудования росчитаны на нормальную работу в таких пределах. В технической документации к каждому электроприбору (оборудованию), как правило указывается и напряжение питания и процент отклонений от номинала. Правда, сейчас введён новый стандарт номинала — 230 вольт, а  это значит, что пределы должны быть от 207 до 253 В.

Но на практике если напряжение сети у вас составляет 190-220 Вольт, то верхний предел лучше всего установить на 245 вольт, а  нижний предел на 180 В. Но если же напряжение сети 230-245, верхнее лучше установить на уровне 255 вольт, а нижнее 190 В.
Если к данной линии подключены холодильники, кондиционеры или другие приборы с пусковыми рабочими свойствами время восстановления рекомендуется выставлять максимальное 300 сек. Такая выдержка времени подключения отсрочит включение бытовых приборов, и они останутся невредимыми и работоспособными.
Если же такая задержка включения вам не по душе, можно применить два варианта, сделать отдельную линию и отдельное реле напряжения для холодильно-компрессорных устройств и с соответствующей задержкой только для того реле в 300-500 секунд, а на реле всех остальных линий дома настроить 5 секунд включения, или второй вариант — настроить реле напряжения (если оно одно и на весь дом) минимум на 150 секунд, но не меньше.
Если скачки «верхнего напряжения» будут очень частыми, то стоит попробовать увеличить верхний предел на 5 Вольт, а если вниз—то уменьшить. Но не устанавливать более 260 вольт, лучше в таких случаях применять квартирный стабилизатор напряжения.

Вносить параметри напряжений нужно согласно инструкции к конкретному реле напряжения, рассмотрим пример настройки реле напряжения (и тока) фирмы DigiTOP.

Настройка реле напряжения

Чтоб установить (изменить) верхний предел отключения по напряжению – жмем и удерживаем более 5 секунд верхнюю клавишу (стрелка вверх). В правом нижнем углу индикатора обязана появится точка и уровень начнет поочередно изменятся с шагом 1 В. Стрелками «вверх» и «вниз» (верхняя и центральная кнопки) устанавливаем нужное нам значение и отпускаем элементы управления. Через 10 сек происходит автоматический выход из меню, параметры остаются в энергонезависимой памяти до их последующей корректировки. Кроме того происходит настройка нижнего значения, лишь начинаем со стрелки «вниз». В случае если нажать и удерживать две стрелки, мы перейдем в настройку времени задержки на включение с шагом 5 сек. При краткосрочном нажатии на одну либо несколько стрелок, мы увидим параметр, который установлен в памяти прибора.

В некоторых моделях еще есть кнопка «і» . Прибор  запоминает  значение  напряжения, вызвавшего последнее  срабатывание. На  дисплей  это  значение  можно вывести нажатием этой кнопки.

Настройка защиты по току в реле типу VA-63(32) делается при помощи нижней кнопки в виде символа «пуск». При ее единоразовом нажатии мы увидим на нижнем табло символ «ON» либо «OFF». Удерживая клавишу, переходим в режим настройки и стрелками устанавливаем подходящий вариант. По умолчанию, с завода, контроль тока включен.

При необходимости в некоторых реле напряжения можно произвести калибровку показаний вольтметра и амперметра.
Внимание! Эта операция есть сервисной и обязана производится специалистом, с надлежащими познаниями и устройствами замера напряжения, и исключительно в тех случаях когда часто имеются отличия характеристик питания наружной электросети (отклонение частотных характеристик, искаженная синусоида) что приводит к неверному измерению устройством («реле») настоящего напряжения.

Для исполнения калибровки вольтметра нужно, при отключенном питании, зажать две стрелки (кнопки) устройства и после чего подать входное напряжение. В режиме калибровки, используя внешний цифровой либо стрелочный вольтметр, стрелками на защите подстраиваем показания на верхнем индикаторе под значение нужного нам эталонного устройства. После чего выключаем питание. Конфигурации сберегаются в энергонезависимой памяти.
По мере надобности, переходим к амперметру. Вход в режим его калибровки производится параллельным нажатием средней и нижней кнопки при выключенном питании и его следующем подключении при удержании кнопок. Подстройка в верхнюю сторону либо наоборот вниз на основании показаний эталонного амперметра исполняется нажатием и удержанием стрелок вверх-вниз.
Обратите внимание! Подстройка показаний случается еще медленнее, нежели в первом варианте с вольтметром.

Как установить реле напряжения ZUBR самостоятельно.. Статьи компании «ООО «Витокс»»

Желаете самостоятельно установить и подключить реле напряжения ЗУБР – читайте инструкцию о подключении в статье Vitox.



 Существует несколько способов подключения устройств защиты от скачков в сети ZUBR.

Руководство по подключению реле напряжения

Первый и очень легкий вариант подключения защиты от перенапряжения.

Самый простой способ –  вставить переносной прибор ZUBR SR1 или удлинитель с защитой ZUBR R216у в электрическую розетку. Но этот метод, подходит только при условии, что нагрузка, подключаемая через вышеупомянутые реле, не превышает 16 ампер, при напряжении 220 вольт.

16 ампер  соответствует 3,52 кВт. мощности.  Это значит, что только несколько электро-приборов, возможно включить одновременно в сеть через реле, суммарная мощность которых, не будет превышать это значение.

Перечень средне-статистической, потребляемой мощности электробытовых приборов, можно посмотреть на сайте производителя техники.. Исходя из этих данных, несложно подобрать или скомбинировать одновременно включаемые приборы.

У данного способа подключения есть и свои плюсы.

1.      Можно самостоятельно включить, выключить прибор из сети.

2.      Возможность транспортировки реле в ручной клади, непосредственно к месту  использования техники.

3.      Визуальный контроль входного напряжения, поскольку устройство находится в прямой видимости.

4.      Управление, настройка практически «под рукой»

5.      Не требует каких-либо знаний и навыков.

6.      Не нужны услуги специалиста со  знаниями в сфере электроэнергетики.

7.      Отпадает необходимость в изучении процесса  установки стационарных реле.



Второй не простой, но вполне возможный способ подключения стационарного реле защиты от перепадов напряжения.



Основываясь на нашем опыте по установке и подключению стационарных  Зубров с 2003 года, компания Витокс, может дать некоторые практические советы и рекомендации.

Лучше всего обратиться в организацию, выполняющую электромонтажные работы, либо к частному специалисту. Но если вы все-таки решились установить реле самостоятельно, то следующая глава заслуживает вашего внимания.



Подготовка к установке стационарного реле перенапряжения ZUBR.



Перед установкой нужно убедиться в целостности и работоспособности изделия на 100 процентов.

Для этого вам понадобятся нижеперечисленные инструменты и материалы:

1.      Указатель напряжения (к примеру  Поиск-1Ф ) или иной прибор с возможностью контроля фазного проводника и наличия напряжения 220 вольт.

2.      Фигурная (крестовая) или шлицевая отвертка.

3.      Стриммер  или нож для зачистки изоляции.

4.      Двухполюсный или однополюсный автоматический выключатель такого же номинала как у реле любого производителя  Hager,  Eaton,  IEK,  Schneider   (если его нет в щитке).

5.      Двухжильный изолированный провод сечением 0,5 – 2,5 мм. кв. длинной 1-2 метра. (для проверки)

6.      Одножильный провод мягкой (ПВ-3) или жесткой (ПВ-1) конструкции, для подключения в вводном электрощите. Сечение проводников зависит от модели.

7.      Обычная штепсельная, электрическая вилка.

Берем двойной провод марки ПВС или ШВВП сечением 0,5 – 2,5  квадратных миллиметра, с различным цветом жил (допустим, коричневый – голубой, самый распространенный) и снимаем изоляцию с концов проводников, при помощи стриммера или ножа расстоянием 15-17 мм. Слегка скручиваем зачищенные концы проводов по часовой стрелке,  чтобы сгруппировать вместе тонкие медные нити провода.

  Аккуратно вставляем проводник коричневого цвета  в клемму под номером 2 вход «фаза L in» прибора, а провод голубого цвета в клемму «1»  «ноль N» и зажимаем при помощи отвертки.  Внимательно следим за тем чтобы «волоски»  не топорщились в стороны.  Противоположные концы проводов подключаем к электрической вилке, предварительно подписав на её корпусе  символы «L» — коричневый, «N» — голубой.

Следующим шагом будет нахождение фазного проводника в розетке. Указателем напряжения поочередно вставляем его щуп в гнёзда розетки. Световой или звуковой сигнал индикатора прибора, укажет с какой стороны розетки, находится «фаза» и маркируем символом «L».

Обращаем внимание, что при неправильном подключении – реле  выйдет из строя. Поэтому вилка должна вставляться в розетку таким образом, чтобы обозначения «L» совпадали, как это показано на рисунке.

После включения устройства на цифровом дисплее высветится значение напряжения присутствующее на данный момент в сети.

Если напряжение соответствует допустимым критериям, через 2 секунды произойдет характерный щелчок, сигнализирующий о том, что реле включилось и на клемме № 3  , должна появиться «фаза». Проверяем её наличие, указателем уткнув щуп в клемму № 3 «L out». У  рабочего реле фаза должна присутствовать.



Установка и подключение стационарного реле перенапряжения ZUBR.

Стационарная модель ZUBR  монтируется на металлическую DIN – рейку и подключается сразу после вводного автомата и счётчика учёта электроэнергии. Схема подключения показана на рисунке.



                           Схема подключения защиты от перенапряжения в вводном щите.

1.      Клемму № 1 «N» — подключаем к нулевой шине щитка проводом голубого цвета сечением 0,5-2,5 мм. Этого достаточно для питания электронной схемы ZUBR.

2.      Выход вводного автомата, стоящего по схеме после счетчика электроэнергии соединяем проводом ПВ3 (удобней) сечением от 2,5 до 10 мм. кв. (зависит от модели) с клеммой № 2 «L – вход» реле.

3.      Клемму № 3 «L – выход» соединяем с верхними полюсами автоматических выключателей таким же сечением провода, как и «вход» прибора.

4.      Настраиваем в меню согласно инструкции диапазон напряжений и время задержки.



Что такое реле перенапряжения, как этот прибор функционирует и как его приобрести, вы можете прочитать на нашем сайте в разделе «новости и статьи» — Как уберечь технику от скачков напряжения.











выбор и подключение по схеме

Чтобы обеспечить полноценную защиту домашних электроприборов от некачественного напряжения, многие стараются установить дома стабилизатор. Это конечно хорошо. Но существует другой прибор, который сможет обеспечить достойную защиту – реле контроля напряжения. Его установка намного проще, и стоимость – меньше. Прежде чем решиться на отчаянный шаг, надо тщательно изучить оба прибора и сделать правильный выбор, потому что часто именно РН сможет решить проблему защиты сети.

Ситуации, требующие установки РН

Использование дома реле контроля напряжения целесообразно, если в электрической сети часто возникают проблемные ситуации, связанные с авариями на подстанции. Резкие скачки напряжения пагубно влияют на работающую от электричества бытовую технику. Особо опасны перепады для компьютеров и другой радиоаппаратуры.

Многие подстанции имеют трансформаторы, справляющиеся со своей задачей, подавая качественную электроэнергию в сеть. Здесь может возникнуть другая проблема, связанная с халатным обслуживанием линий электропередач. Обвисшие между опорами провода при порывах ветра будут соприкасаться между собой, создавая замыкание. Обрыв нулевого провода тоже приведет к неприятным последствиям.

В этих ситуациях поможет установленное реле контроля, которое отключит домашнюю сеть при возникновении опасного напряжения. Этот прибор часто называют отсекателем или ограничителем напряжения. Хозяин квартиры может самостоятельно задать прибору допустимый минимальный и максимальный параметр напряжения, при котором реле будет отключать подачу электроэнергии. После стабилизации напряжения реле автоматически включится, возобновив подачу электричества.

При таком напряжении в квартире сгорят многие электроприборы. Защита необходима.

Ситуация, не требующая установки РН

Если дома в сети постоянно наблюдается плохое напряжение, выраженное частыми скачками или несоответствием допустимых параметров, реле здесь не поможет. Для выравнивания напряжения потребуется поставить стабилизатор. Только он доведет напряжение в квартире до нормы.

Давайте рассмотрим пример работы бытовой техники. Чтобы холодильник или стиральная машина работали, им требуется стабильные 220В. Если в квартире сеть выдает, например, 190 вольт, эти электроприборы тоже будут работать. Но возникает вопрос, насколько долго это может продлиться. Пониженное напряжение уменьшит срок службы электроприборов и уже через год или два им потребуется ремонт.

Установка в такой ситуации прибора контроля не даст положительных результатов. Реле будет часто срабатывать или просто отключит надолго подачу электроэнергии до восстановления требуемых норм.

Преимущества РН перед стабилизатором

Когда проблемы с электричеством требуют 100% установки реле контроля, здесь все ясно. Но иногда возникает вопрос: а что если вместо РН поставить стабилизатор? Ведь, кроме защиты сети он вдобавок улучшит качество напряжения. Разобраться с этим вопросом помогут некоторые преимущества РН перед стабилизатором:

1. Многие модели стабилизаторов, особенно дешевые, уступают по быстроте срабатывания защиты при возникновении критических показателей напряжения. Конкурировать в вопросе защиты с РН могут только симисторные стабилизаторы, но такие приборы имеют высокую стоимость.
2. РН отличается компактными размерами, что не скажешь о внушительном корпусе стабилизатора. Эта характеристика существенно упростит монтаж. Установка реле может быть выполнена на DIN рейку непосредственно в квартирном щитке. Хозяину останется только подсоединить к контактам провода. Установка стабилизатора требует изготовления ниши или защитного ящика возле щитка. А при невозможности сделать это за пределами помещения, прибор придется размещать в квартире.
3. Главной положительной чертой реле контроля является его мгновенная реакция на критический показатель напряжения, которая измеряется миллисекундами.
4. И последнее, надо отметить вопрос комфорта. Каков бы ни был стабилизатор, он будет создавать шум во время работы. Пусть не сразу, но со временем точно. Это связано с тем, что его электрическая схема имеет силовой трансформатор. Именно он с продолжительностью работы начинает издавать неприятный гул. В свою очередь, реле контроля защищает домашнюю сеть бесшумно.

Рассмотрев эти важные нюансы, можно сделать вывод, что если вместо стабилизатора можно обойтись установкой РН, то лучше отдать предпочтение последнему.

Энергопотребление защитных приборов

Установка дома защитных электроприборов естественно направлена на защиту от некачественного напряжения. Но мало кто задумывается, что на себя они тоже потребляют определенное количество электроэнергии. Это становиться причиной непонятно откуда выросших расходов.

Рассмотрев конструкцию стабилизатора, можно увидеть, что его электронная схема состоит с трансформатора, электронных ключей, охлаждающего вентилятора и другой электроники. Все это потребляет определенное количество электроэнергии, даже если дома ничего не подключено к розетке, то есть при холостой работе. При появлении нагрузки, прибор входит в режим стабилизации и его собственное энергопотребление увеличивается.

Реле контроля также потребляет на себя некоторое количество электроэнергии. Но потребление настолько минимально, что по сравнению со стабилизатором такой показатель в сотни раз меньше.

Сравнив между собой этих два устройства защиты, можно сделать вывод, что стабилизированное напряжение обходится хозяину дома дороже. Если реле контроля достаточно, чтобы обеспечить безопасное электроснабжение квартиры, не стоит устанавливать стабилизатор. Конструкции большинства современных электроприборов оборудованы импульсными источниками питания, которые не реагируют на малые перепады в несколько вольт.

Как сделать правильный выбор?

Ознакомившись немного с устройством и работой обоих приборов защиты, возникает вопрос, как узнать, какое в доме напряжение, чтобы сделать правильный выбор. Ответ здесь один – надо измерить параметры энергоснабжения. Самостоятельно это проделать нельзя. Лучше обратиться к соответствующим специалистам, имеющим специальные измерительные приборы. Они сделают замер напряжения, поступающего в квартиру определенное время.

Если результаты замеров укажут на отсутствие продолжительного пониженного или повышенного напряжения, тогда с экономической точки зрения лучше поставить реле. Сама установка РН обойдется дешевле и за расход электроэнергии меньше придется платить.

Принцип действия реле

Электронная схема РН, благодаря особенностям своей конструкции, питается от электрической сети, имеющей любые параметры. При этом постоянно происходит замер напряжения. Если оно не зашкаливает за допустимые пороги, схема держит электронные ключи открытыми, пропуская ток через себя.

Когда на ЛЭП происходит перекос фаз, связанных с аварией, или образуется импульс от грозы, в квартиру поступает напряжение, несоответствующее допустимым пределам. Электронная схема реле мгновенно закрывает ключи, обесточив домашнюю сеть. Все работающие в это время электроприборы просто отключатся без повреждения.

После возвращения напряжения к нормальным параметрам первым начинает работать таймер, задерживающий время включения. Такая пауза требуется для правильной работы бытовой холодильной техники. Инструкция эксплуатации, например, холодильников или кондиционеров должна содержать описание этого параметра. Закончив отсчет запрограммированного времени, таймер дает команду, и электрическая схема открывает ключи. К потребителю возобновляется подача электроэнергии.

Разновидности РН

Выбирая модель для дома, надо ориентироваться на такие особенности:

• некоторые модели на корпусе имеют встроенный вольтметр. По электронному табло удобно определять состояние сети;
• по типу монтажа РН могут устанавливаться на DIN рейку. В дальнейшем подключение проводов происходит к контактам, расположенным на корпусе. Такие модели устанавливают на всю квартиру внутри электрического щита. Для защиты отдельной бытовой техники разработаны устройства напоминающие тройник или переходник. Реле просто вставляется в розетку, а к его разъемам на корпусе подключается бытовой прибор;
• РН бывает однофазное и трехфазное;
• однофазные модели РН, монтируемые на DIN рейку, производятся с расчетом работы при номинальном напряжении сети от 8 до 80А. Однофазное реле, подключаемое к розетке, рассчитано на номинальный ток 6, 10 или 16А.

Подключение однофазного РН

У однофазного РН коммутация происходит по одному проводу – L. Подсоединение нуля N требуется для питания собственной схемы РН. Схема подключения РН на DIN рейке к домашней сети имеет два варианта:

• сквозной вариант предусматривает отключение подачи напряжения в сеть внутри реле;
• вариант совместного подключения с контактором, выполняющим коммутацию.

Обычно на корпусе имеется две клеммы: вход и выход, для подключения фазного провода L. Одна нулевая клемма – N. Но их может быть две, соединенных внутри между собой перемычкой. Это сделано для удобства подключения.

Если однофазное РН установить до электросчетчика, то он тоже будет защищен. Но такой вариант не всегда выполним. Это невозможно сделать, если счетчик опломбирован или такие действия запрещены соответствующими учреждениями.

Чаще всего РН подключают сразу после электросчетчика или стоящего после него автомата.

Порядок подключения РН после счетчика следующий:

1. От распределительной шины отсоединяют провод, идущий от выхода счетчика или автомата, и подсоединяют его к контакту входа на корпусе реле с обозначением L.
2. Свободным куском провода соединяют выход реле, так же обозначенный буквой L, с распределительной шиной.
3. От нулевой шины подводят провод к реле и подсоединяют на контакт с обозначением N.

На этом этапе монтаж завершен. Надо знать, что само реле не сможет обеспечить защиту от замыкания и сверхтоков, поэтому наличие в паре автомата защиты обязательно. Номинальный ток автомата должен иметь меньшее значение на один стандартный ряд номиналов, относительно значения тока РН.

Подключение трехфазного РН

Особенность работы трехфазного РН заключается в отключении сразу всех трех фаз при возникновении перенапряжения хотя бы на одной из них. Схема подключения имеет такой порядок:

1. Три фазных провода от автомата, стоящего на вводе, подсоединяют к соответствующим входным контактам реле.
2. Катушку контактора с выходами А1, А2 соединяют проводами с любыми выходными клеммами подключения РН.

При подключении нельзя перепутывать фазы, иначе вращение асинхронных двигателей будет происходить в другую сторону. Еще один важный момент, на который надо обратить внимание, это невозможность установки отдельного РН на каждую фазу. Работающее от трех фаз оборудование после отключения одного из трех реле сразу выйдет из строя.

Выбор реле и допускающиеся при этом ошибки

Чтобы правильно выбрать РН, необходимо обратить внимание на следующие нюансы:

• Если принято решение самостоятельно выбрать реле, надо изучить его главные параметры, это номинальный ток, быстродействие, наличие регулировки задержки и пределов срабатывания устройства.
• Наличие цифровой индикации на корпусе не обязательно, но для настройки параметров она очень удобна.
• Прежде чем выбрать изделие конкретной марки, надо найти на форумах отзывы покупателей и узнать принцип его работы.
• Согласно полученной информации, лучше отдать предпочтение изделию, подходящему по соотношению качества и цены.

Часто при выборе однофазного изделия встречается ошибка, связанная с неправильным подбором тока. Маркировка на корпусе реле указывает номинальный ток, который выдержат контакты. Но многие не знают, что сила тока сильно сцепляет контакты и, чтобы у катушки хватило силы разъединить их, она должна иметь запас мощности. Запас по току однофазного реле должен составлять 30%. Если, например, автомат на вводе 40А, тогда РН надо ставить 50А.

С трехфазными реле немного проще. Они все рассчитаны на максимальный ток 16А, так как их контакты управляют работой контакторов.

Разобравшись с устройством и работой РН, его можно установить самостоятельно, обеспечив защиту домашних электроприборов. Но если что-то вызывает трудности или сомнения, лучше обратиться к специалистам.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Схема правильного подключения реле напряжения | ASUTPP

Автоматические выключатели и УЗО не являются единственными средствами защиты домашней электросети. Из-за не всегда стабильных показателей, таких как напряжение и частота, может серьёзно пострадать дорогостоящая электроника, без возможности восстановления. Чтобы предупредить проблему, необходимо установить реле напряжения в электрощитовую, а как это сделать правильно описано далее в статье.

Что такое реле напряжения?

Реле напряжения относится к разновидности коммутационных приборов, и выполняет сравнение действующих величин с заданными. Современные устройства позволяют устанавливать определённый порог, после которого срабатывает реле и отключает домашнюю сеть, сохраняя все электроприборы исправными.

Какие бывают реле напряжения:

• Отображающие только напряжение сети. Вся информация выводится на удобный небольшой дисплей.
• Устройства, которые также выводят на экран силу тока. Не слишком важная функция, но разбирающиеся люди могут определить по высокому току проблему или найти неисправность.

Рисунок 1: Реле напряжения, измеряющее как разность потенциала, так и силу тока

Рисунок 1: Реле напряжения, измеряющее как разность потенциала, так и силу тока

• Реле, отображающие сразу 3 показателя: напряжение, сила тока и потребляемая мощность. Такие устройства самые дорогие, но и самые удобные в эксплуатации. Всё управление обеспечивается кнопками.

Также существуют удобные и компактные реле напряжения, которые просто вставляются в розетку, а не подключаются штатно в электрощиток. Такие устройства практичны тем, что их можно применять для одного или пары потребителей, например, компьютера.

Как правильно подключить реле напряжения?

Для подключения реле напряжения потребуется 10-15 минут, при условии, что известна схема подключения и есть под рукой такой простой инструмент как индикаторная отвёртка, фигурная отвёртка, монтёрский или канцелярский нож.

Важно! Реле напряжения всегда подключается в разрыв между электрическим счётчиком и дальнейшей группой коммутационных приборов. Вводной автомат, по всем правилам, устанавливается до прибора учёта электроэнергии, поэтому сеть всегда можно выключить и ни в коем случае не работать под напряжением.

Рисунок 2: Схема подключения реле напряжения после УЗО и электросчётчика

Рисунок 2: Схема подключения реле напряжения после УЗО и электросчётчика

Как правильно подключить реле напряжения:

1. Обесточить сеть, выключив основной автоматический выключатель. Убедиться, что на участке, где будет выполняться монтаж, отсутствует опасное для жизни напряжение. Для этого следует использовать индикаторную отвёртку.
2. Установить реле времени на DIN-рейку, защёлкнуть фиксатор, расположенный сзади устройства и проверить, качественно ли держится коммутационный прибор на своём месте.
3. Зачистить провода, идущие от счётчика и к потребителю. Всего 3 провода: 2 фазных и 1 нулевой.
4. Провода, идущие от электросчётчика, закрепить на своих штатных местах в верхней части реле. Это будет «фаза» и «ноль». Достаточно вставить провод в клемму и затянуть его с помощью болта.
5. Провод, идущий к потребителю, закрепить на своём штатном месте в нижней части устройства. Это «фаза», которая пойдёт на квартиру, порядок её фиксации такой же, как и с верхними проводниками.
6. Включить основной автомат, убедиться с помощью индикаторной отвёртки, что напряжение поступает на вход реле.
7. Включить реле и выставить порог чувствительности.

Рисунок 3: Подключение реле контроля напряжения с графической схемой

Рисунок 3: Подключение реле контроля напряжения с графической схемой

Выставлять следует как нижний, так и высший порог чувствительности, чтобы устройство могла отключить сеть при всех скачках напряжения. Реле напряжения можно подключать на однофазную сеть с общей потребляемой мощностью не более 7 кВт. Если нагрузка больше этой цифры, то в сеть необходимо дополнительно монтировать магнитный пускатель.

Подключение реле напряжения — схема самостоятельного подключения реле регулятора напряжения в квартире, доме

Реле контроля напряжения (барьеры или регуляторы напряжения) необходимы для защиты проводки и бытовой техники от скачков напряжения. Установить регулятор напряжения дома или в квартире можно своими руками. Нужно лишь знать несколько правил и четко следовать инструкции. Но до начала работы необходимо узнать, как работает реле напряжения.

Принцип работы регулятора напряжения

Значения напряжения постоянно измеряются регулятором. Нижний порог напряжения регулируется левой кнопкой, верхний, соответственно, – правой. Максимально и минимально допустимые значения устанавливаются самостоятельно.

Когда уровень напряжения резко поднимается или опускается, реле размыкает силовой контакт и отключает фазу. Таким образом, регулятор разрывает связь между внутренней проводкой и внешнюю сетью, то есть, автоматически отключает питание. Регулятор напряжения срабатывает очень быстро – за 0,02 секунды.

К сожалению, реле напряжения не способны уберечь от удара молнии и предотвратить его последствия.

Виды регуляторов напряжения

Существует несколько видов реле напряжения. Классифицируются реле по нагрузке, которую они способны выдержать. Нагрузка составляет от 16 А до 80 А (чем больше сила этой нагрузки, тем мощнее реле). В доме или квартире своими руками лучше всего подключить регулятор с силой тока до 40 А.

Регуляторы напряжения можно подключить в одну розетку, а можно для всего дома. Наиболее выгодный и разумный вариант – это подключить реле своими руками для контроля электроэнергии всего дома или квартиры. Помните, что реле должно быть рассчитано на ток, который больше тока вводного автомата.

Устанавливаются регулятор напряжения в распределительный щит или вне его, но желательно, чтобы он находился вблизи счетчика. Подключение регулятора производится только после подключения счетчика.

Виды подключения реле напряжения для однофазных сетей; схемы подключения

Чаще всего в домах и квартирах используются такие виды схем подключения регулятора напряжения:

• Схема 1 – нагрузкой управляют сами контакты, через них проходит весь ток, который потребляет подключенная к сети техника
• Схема 2 – регулятор напряжения управляется обмоткой контактора, нагрузку необходимо подключить к сети через силовые контакты

Как подключить своими руками реле напряжения дома или в квартире

В комплекте с регулятором напряжения обязательно должны быть схема с инструкцией. Если их нет, то лучше не покупать такое реле.

При подключении реле своими руками в доме или квартире, помимо схемы и самого реле, вам нужны будут следующие инструменты:

• провод с сечением 6 мм (также подойдет с сечением 4 мм)
• железная пластина
• саморезы
• DIN-рейка
• плоскогубцы
• индикатор
• отвертка

Для начала выключите все электроприборы в доме, а также выключите пробки. Затем вблизи автоматов необходимо будет прикрепить DIN-рейку, используя саморезы. На задней стенке реле находятся специальные защелки – этими защелками прикрепите регулятор к DIN-рейке. Найдите и измерьте индикатором фазу на контактах входящих автоматов и разрежьте фазный провод в том месте, где входной автомат соединяется с квартирой.

Идущий в дом провод соедините с контактом «IN» на реле напряжения, а к контакту «OUT» необходимо будет подключить часть кабеля, которая идет из дома. После этого возьмите маленький кусочек другого провода. Один его конец соедините с проводом «ноль» на автомате, а второй – с отверстием «N» на реле. После всего этого можно будет включить питание.

Работа с электросетями небезопасна. Если нет навыков работы с электропроводкой, лучше заказать услуги электрика через портал YouDo. Оформить заказ на сайте можно в считанные минуты, а специалисты Юду прибудут оперативно, работу выполнят профессионально и недорого.

Что такое реле? — Siemens APT

1. Что такое реле?
Реле — это устройство, которое размыкает или замыкает контакты, чтобы вызвать срабатывание другого электрического управления. Реле управляют одной электрической цепью, размыкая и замыкая контакты в другой цепи. Реле обычно используются для переключения меньших токов в цепи управления и обычно не управляют устройствами, потребляющими электроэнергию, за исключением небольших двигателей и соленоидов, потребляющих низкий ток. Тем не менее, реле могут «управлять» большими значениями напряжения и силы тока за счет усиления эффекта, поскольку небольшое напряжение, приложенное к катушке реле, может привести к переключению большого напряжения на контактах.Кроме того, реле также широко используются для включения пусковых катушек, нагревательных элементов, контрольных ламп и звуковой сигнализации.

2. Почему мы используем реле?
Очень распространенная причина, особенно в промышленном применении, — это требования к напряжению и току. Многие машины и электрическое оборудование используют для работы более высокое напряжение. Чтобы сделать его более безопасным для операторов, мы используем низкое напряжение и ток для наших элементов управления. Например, вы не хотите, чтобы кто-то нажимал на кнопку, к которой подключено высокое напряжение.Когда мы используем реле, замыкающиеся контакты могут быть рассчитаны на гораздо более высокий ток.

3. Как работают реле?
Реле работает по принципу электромагнитного притяжения. Когда цепь реле определяет ток короткого замыкания, она возбуждает электромагнитное поле, которое создает временное магнитное поле. Это магнитное поле перемещает контакты реле для размыкания или замыкания соединений. Реле малой мощности имеет только один контакт, а реле высокой мощности имеет два, три и четыре контакта для размыкания переключателя.

Внутренняя часть реле имеет железный сердечник, намотанный катушкой управления. Питание на катушку подается через контакты нагрузки и управляющего переключателя. Ток, протекающий через катушку, создает вокруг нее магнитное поле. Благодаря этому магнитному полю верхнее плечо магнита притягивает нижнее плечо. Следовательно, замкните цепь, что заставит ток течь через нагрузку. Если контакт уже замкнут, то он движется в противоположном направлении и, следовательно, размыкает контакты.

4. Что такое контактор?
Согласно принципу работы реле, электромагнитное реле, твердое реле, статическое реле, реле максимального тока, тепловое реле.

5. Что такое электромагнитное реле?
Реле электромагнитные — это те реле, которые работают по принципу электромагнитного притяжения. Это тип магнитного переключателя, который использует магнит для создания магнитного поля. Магнитное поле используется для размыкания и замыкания переключателя, а также для выполнения механических операций.

6. Что такое статическое реле? Статическое реле
, не содержащее движущихся частей, известно как статическое реле. В реле такого типа выходной сигнал обеспечивается статическими компонентами, такими как магнитная и электронная цепь и т. Д. Реле, которое состоит из статического и электромагнитного реле, также называется статическим реле, потому что статические блоки получают ответ, а электромагнитное реле используется только для переключения. операция.

7. Что такое реле максимального тока?
Реле максимального тока, которое определяется как реле, которое срабатывает только тогда, когда значение тока превышает время установки реле.Он защищает оборудование энергосистемы от тока короткого замыкания.

8. Что такое тепловое реле?
Тепловое реле работает по принципу теплового воздействия электрической энергии. Биметаллические ленты, нагревательные катушки и трансформаторы тока являются важными частями теплового реле.

9. Что такое твердотельное реле?
Полупроводниковое реле, сокращенно SSR, то есть электронное переключающее устройство. Он включается или выключается, когда на его управляющие клеммы подается небольшое внешнее напряжение.SSR состоит из датчика, который реагирует на соответствующий вход, твердотельного электронного переключающего устройства, которое переключает питание на схему нагрузки, и механизма связи, позволяющего сигналу управления активировать этот переключатель без механических частей. Реле может быть предназначено для переключения на нагрузку переменного или постоянного тока. Он выполняет ту же функцию, что и электромеханическое реле, но не имеет движущихся частей.

Меры предосторожности при использовании твердотельных реле | Средства автоматизации | Промышленные устройства

1.Конструкция со снижением номинальных характеристик

Снижение номинальных характеристик является важным фактором надежности конструкции и срока службы продукта.
Даже если условия использования (температура, ток, напряжение и т. Д.) Изделия находятся в пределах абсолютных максимальных номинальных значений, надежность может значительно снизиться при продолжительном использовании в условиях высокой нагрузки (высокая температура, высокая влажность, высокий ток, высокое напряжение. и т. д.) Поэтому, пожалуйста, снизьте номинальные характеристики до уровня ниже абсолютного максимума и оцените устройство в фактическом состоянии.
Более того, независимо от области применения, если можно ожидать, что неисправность будет представлять высокий риск для жизни человека или имущества, или если продукты используются в оборудовании, которое иным образом требует высокой эксплуатационной безопасности, в дополнение к проектированию двойных цепей, то есть с включением таких функций, как цепи защиты или резервной цепи, также должны быть проведены испытания на безопасность.

2. приложение напряжения, превышающего абсолютный максимум рейтинга

Если значение напряжения или тока для любой из клемм превышает абсолютный максимальный номинал, внутренние элементы выйдут из строя из-за перенапряжения или перегрузки по току.В крайних случаях может расплавиться проводка или разрушиться кремниевые контакты P / N.
Следовательно, схема должна быть спроектирована таким образом, чтобы нагрузка никогда не превышала абсолютные максимальные значения, даже на мгновение.

3. Фотоэлемент

Соединитель фототриака предназначен исключительно для управления симистором. Предварительно необходимо запитать симистор.

4. неиспользуемые клеммы

1) Фотоприемник

Клемма № 3 используется со схемой внутри устройства.
Поэтому не подключайте его к внешним цепям. (6 контактов)

2) AQ-H

Терминал № 5 подключен к воротам.
Не подключайте напрямую клеммы № 5 и 6.

5. Короткое замыкание между клеммами

Не допускайте короткого замыкания между клеммами, когда устройство находится под напряжением, так как существует возможность поломки внутренней ИС.

6.При использовании для нагрузки ниже номинальной

SSR может выйти из строя, если он используется ниже указанной нагрузки.В таком случае используйте фиктивный резистор параллельно нагрузке.

Характеристики нагрузки

Тип	Ток нагрузки
AQ-G Все модели	20 мА
AQ1 Все модели	50 мА
AQ8 Все модели	50 мА
AQ-J Все модели	50 мА
AQ-A (тип выхода переменного тока)	100 мА

7.Защита от шума и перенапряжения на входе

1) Фотоприемник и AQ-H

Если на входных клеммах присутствуют обратные перенапряжения, подключите диод в обратной параллели к входным клеммам и поддерживайте обратные напряжения ниже обратного напряжения пробоя.
Ниже показаны типовые схемы.

<Фотоэлемент (6-контактный)>

2) ССР

Сильно шумовое импульсное напряжение, приложенное к входной цепи SSR, может вызвать неисправность или необратимое повреждение устройства.Если ожидается такой сильный выброс, используйте во входной цепи поглотитель шума C или R.
Ниже показаны типовые схемы

8.Рекомендуемый входной ток соединителя Phototriac и AQ-H

Дизайн в соответствии с рекомендованными условиями эксплуатации для каждого продукта.
Поскольку на эти условия влияет рабочая среда, убедитесь в соответствии со всеми соответствующими спецификациями.

9. Пульсация на входе источника питания

Если во входном источнике питания присутствует пульсация, обратите внимание на следующее:

1) Чувствительный к току тип (Phototriac Coupler, AQ-H)

(1) Для прямого тока светодиода при Emin поддерживайте значение, указанное в «Рекомендуемом входном токе».
(2) Убедитесь, что прямой ток светодиода для Emax. не превышает 50 мА.

2) Тип, чувствительный к напряжению (AQ-G, AQ1, AQ8, AQ-J, AQ-A)

(1) Эмин.должно превышать минимальное номинальное управляющее напряжение
(2) Emax. не должно превышать максимальное номинальное управляющее напряжение

10.Когда входные клеммы подключены с обратной полярностью

Название продукта	Если полярность входного управляющего напряжения обратная
AQ1 、 AQ-J 、 AQ-A (AC)	Изменение полярности не приведет к повреждению устройства из-за наличия защитного диода, но устройство не будет работать.
AQ-H, AQ-G, AQ8 AQ-A (DC)	Изменение полярности может привести к необратимому повреждению устройства. Будьте особенно осторожны, чтобы избежать обратной полярности, или используйте защитный диод во входной цепи.

11.Защита от шума и перенапряжения на выходной стороне

1) Фотоприемник и AQ-H

На рисунке ниже показана обычная схема управления симистором. Пожалуйста, добавьте демпферную цепь или варистор, так как шум / скачок напряжения на стороне нагрузки могут повредить устройство или вызвать сбои в работе.
Типовые схемы показаны ниже.

<Фотоприемник типов SOP4 и DIP4>

<Фотоприемник типа DIP6>

Примечание: подключение внешнего резистора и т. Д., к терминалу №5 (выход) не нужен.

2) ССР

(1) Тип выхода переменного тока

Сильный импульсный импульс напряжения, приложенный к цепи нагрузки SSR, может вызвать неисправность или необратимое повреждение устройства. Если ожидается такой сильный выброс, используйте варистор на выходе SSR.

(2) Тип выхода постоянного тока

Если индуктивная нагрузка генерирует скачки напряжения, превышающие абсолютный максимум номинального значения, скачки напряжения должны быть ограничены.
Типовые схемы показаны ниже.

3) Ограничивающий диод и демпфирующая цепь могут ограничивать выбросы напряжения на сторона нагрузки. Однако длинные провода могут вызвать скачки напряжения. из-за индуктивности. Рекомендуется использовать провода как можно короче. можно минимизировать индуктивность.

4) Выходные клеммы могут стать токопроводящими, хотя входная мощность не подается, когда на них подается внезапное повышение напряжения, даже когда реле выключено.Это может произойти, даже если повышение напряжения между клеммами меньше повторяющегося пикового напряжения в выключенном состоянии. Поэтому, пожалуйста, проведите достаточные испытания в реальных условиях.

5) При управлении нагрузками, в которых фазы напряжения и тока различаются, при выключении происходит резкое повышение напряжения, и симистор иногда не выключается. Пожалуйста, проведите достаточные испытания на реальном оборудовании.

6) При управлении нагрузками с использованием типов напряжения с переходом через нуль, в которых фазы напряжения и тока различаются, симистор иногда не включается независимо от состояния входа, поэтому, пожалуйста, проведите достаточные испытания с использованием реального оборудования.

12. Очистка (для монтажа на печатной плате)

Для очистки флюса припоя следует использовать погружную промывку с органическим растворителем. Если вам необходимо использовать ультразвуковую очистку, примите следующие условия и убедитесь, что при фактическом использовании нет проблем.

• Частота: от 27 до 29 кГц
• Мощность ультразвука: не более 0,25 Вт / см ² (Примечание)
• Время очистки: 30 с или менее
• Используемое очищающее средство: Асахиклин АК-225
• Другое: Погрузите печатную плату и устройство в очищающий растворитель, чтобы предотвратить контакт с ультразвуковым вибратором.

Примечание: относится к ультразвуковой мощности на единицу площади для ультразвуковых ванн

13. Замечания по монтажу (для типа монтажа на печатной плате)

1) Когда на печатной плате устанавливаются разные типы корпусов, повышение температуры на выводе пайки сильно зависит от размера корпуса. Поэтому, пожалуйста, установите более низкую температуру пайки, чем условия пункта «14. Пайка »и подтвердите фактический температурный режим использования перед пайкой.

2) Если условия монтажа превышают наши рекомендации, это может отрицательно повлиять на характеристики устройства. Это может произойти из-за несоответствия тепловому расширению и снижения прочности смолы. Пожалуйста, свяжитесь с нашим офисом продаж, чтобы узнать о правильности условий.

3) Пожалуйста, подтвердите тепловую нагрузку, используя настоящую плату, потому что она может быть изменена в зависимости от состояния платы или условий производственного процесса.

4) Ползучесть припоя, смачиваемость или прочность пайки будут зависеть от условий монтажа или используемого типа пайки.

Пожалуйста, внимательно проверьте их в соответствии с фактическим производственным состоянием.

5) Нанесите покрытие, когда устройство вернется к комнатной температуре.

14. Пайка

1) При пайке клемм для поверхностного монтажа рекомендуются следующие условия.

(1) Метод пайки инфракрасным оплавлением
(Рекомендуемые условия оплавления: макс.2 раза, точка измерения: паяльный провод)

T 1 = от 150 до 180 ° C Т 2 = 230 ° C T 3 = от 240 до 250 ° C t 1 = от 60 до 120 с t 2 = В течение 30 с t 3 = В течение 10 с

(2) Другие методы пайки
Другие методы пайки (VPS, горячий воздух, горячая пластина, лазерный нагрев, импульсный нагреватель и т. Д.) по-разному влияют на характеристики реле, пожалуйста, оцените устройство в соответствии с фактическим использованием.

(3) Метод паяльника
Температура наконечника: от 350 до 400 ° C
Мощность: от 30 до 60 Вт
Время пайки: в пределах 3 с

2) При пайке стандартных клемм печатной платы рекомендуются следующие условия.

(1) Метод пайки DWS
(Рекомендуемое количество раз: максимум 1 раз, точка измерения: паяльный провод * 1)

Т 1 = 120 ° C T 2 = Макс.260 ° С t 1 = в течение 60 с t 2 + t 3 = в течение 5 с * 1 Температура пайки: макс. 260 ° С

(2) Другой метод пайки погружением (рекомендуемые условия: 1 раз)
Предварительный нагрев: Макс. 120 ° C, в течение 120 с, точка измерения: паяльный провод
Пайка: Макс. 260 ° C, в течение 5 с *, область измерения: температура пайки
* Фотоэлемент и AQ-H: в течение 10 с

(3) Ручной метод пайки
Температура наконечника: от 350 до 400 ° C
Мощность: от 30 до 60 Вт
Время пайки: в пределах 3 с

• Мы рекомендуем сплав со сплавом Sn3.0Ag0.5Cu.

15. прочие

1) Если SSR используется в непосредственной близости от другого SSR или тепловыделяющего устройства, его температура окружающей среды может превышать допустимый уровень. Тщательно спланируйте расположение SSR и вентиляцию.

2) Клеммные соединения должны выполняться в соответствии с соответствующей электрической схемой.

3) Для большей надежности проверьте качество устройства в реальных условиях эксплуатации.

4) Во избежание опасности поражения электрическим током отключайте источник питания при проведении технического обслуживания.Хотя AQ-A (тип выхода постоянного тока) сконструирован с изоляцией для входных / выходных клемм и задней алюминиевой пластины, изоляция между входом / выходом и задней алюминиевой пластиной не одобрена UL.

16. Транспортировка и хранение

1) Сильная вибрация во время транспортировки может деформировать кабель или повредить характеристики устройства. Пожалуйста, обращайтесь с внешней и внутренней коробкой осторожно.

2) Несоответствующие условия хранения могут ухудшить пайку, внешний вид и характеристики.Рекомендуются следующие условия хранения:

• Температура: от 0 до 45 ° C
• Влажность: Макс. 70% относительной влажности
• Атмосфера: Без вредных газов, таких как сернисто-кислый газ, минимальное количество пыли.

3) Хранение фотоэлемента (тип SOP)

В случае теплового воздействия пайки на устройство, которое поглощает влагу внутри своей упаковки, испарение влаги увеличивает давление внутри упаковки и может вызвать вздутие или трещину на упаковке.Устройство чувствительно к влаге и упаковано в герметичную влагонепроницаемую упаковку. После распечатывания убедитесь, что соблюдены следующие условия.

• Пожалуйста, используйте устройство сразу после распечатывания. (В течение 30 дней при температуре от 0 до 45 ° C и относительной влажности макс. 70%)
• Если устройство будет храниться в течение длительного времени после вскрытия упаковки, храните его в другой влагонепроницаемой упаковке, содержащей силикагель. (Используйте в течение 90 дней.)

17. Конденсация воды

Конденсация воды происходит, когда температура окружающей среды внезапно меняется с высокой температуры на низкую при высокой влажности, или когда устройство внезапно переключается с низкой температуры окружающей среды на высокую температуру и влажность.
Конденсация вызывает такие отказы, как ухудшение изоляции. Panasonic Corporation не гарантирует отказы, вызванные конденсацией воды.
Теплопроводность оборудования, на котором установлен SSR, может ускорить конденсацию воды. Пожалуйста, подтвердите, что в худших условиях фактического использования конденсата нет.
(Особое внимание следует уделять, когда детали, нагревающиеся при высоких температурах, находятся близко к твердотельному реле.)

18. Ниже показан формат упаковки

※ Если щелкнуть каждую фигуру, откроется увеличение.

1) Лента и катушка (соединитель Phototriac)

2) Лента и катушка (AQ-H)

Тип	Размеры ленты (единица измерения: мм)	Размеры катушки с бумажной лентой (Единица измерения: мм)
8-контактный SMD тип	(1) При выборе со стороны 1/2/3/4 контактов: № детали AQH ○○○○ AX (Показано выше) (2) При выборе со стороны 5/6/8 контактов: Номер детали.AQH ○○○○ AZ

3) Трубка

Соединитель

Phototriac и AQ-H SSR упакованы в трубку, так как штифт № 1 находится на стороне стопора B. Соблюдайте правильную ориентацию при установке их на печатные платы.

<Тип СОП фотоэлемента>

<Тип DIP-переходника фототриака и AQ-H SSR>

1.Уменьшить дв / дт

SSR, используемый с индуктивной нагрузкой, может случайно сработать из-за высокой скорости нарастания напряжения нагрузки (dv / dt), даже если напряжение нагрузки ниже допустимого уровня (срабатывание индуктивной нагрузки).
Наши SSR содержат демпферную цепь, предназначенную для уменьшения dv / dt (кроме AQ-H).

2. Выбор постоянных демпфера

1) Выбор C

Коэффициент зарядки тау для C цепи SSR показан в формуле (1)

τ ＝ (R _L ＋ R) × C ———— (1)

Установив формулу (1) так, чтобы она была ниже значения dv / dt, вы получите:

С = 0.632V _A / [(dv / dt) × (R _L + R)] —— (2)

Установив C = 0,1–0,2 мкФ, dv / dt можно регулировать в диапазоне от нВ / мкс до n + В / мкс или ниже. Для конденсатора используйте либо металлизированную полиэфирную пленку конденсатора MP. Для линии 100 В используйте напряжение от 250 до 400 В, а для линии 200 В используйте напряжение от 400 до 600 В.

2) Выбор R

Если сопротивление R отсутствует (сопротивление R управляет разрядным током конденсатора C), при включении SSR произойдет резкое повышение dv / dt и начнет течь ток разряда с высоким пиковым значением.
Это может вызвать повреждение внутренних элементов SSR.
Следовательно, всегда необходимо вставлять сопротивление R. В обычных приложениях для линии 100 В необходимо иметь R = от 10 до 100 Ом, а для линии 200 В — R = от 20 до 100 Ом. (Допустимый ток разряда при включении будет отличаться в зависимости от внутренних элементов SSR.) Потери мощности от R, записанные как P, вызванные током разряда и током заряда от C, показаны в формуле (3) ниже. Для линии 100 В используйте мощность 1/2 Вт, а для линии 200 В используйте мощность выше 2 Вт.

P ＝	C × V A 2 × F		……… (3)
	2

f = Частота источника питания

Кроме того, при выключении SSR формируется цепь вызывного сигнала с конденсатором C и индуктивностью L цепи, и на обоих выводах SSR генерируется всплеск напряжения. Сопротивление R служит контрольным сопротивлением для предотвращения этого звона.Кроме того, требуется хорошее неиндуктивное сопротивление для R. Часто используются углеродные пленочные резисторы или металлопленочные резисторы.
Для общих приложений рекомендуемые значения: C = 0,1 мкФ и R = от 20 до 100 Ом. В индуктивной нагрузке бывают случаи резонанса, поэтому при выборе необходимо соблюдать соответствующие меры.

Высоконадежные цепи SSR требуют соответствующей схемы защиты, а также тщательного изучения характеристик и максимальных номиналов устройства.

1. Защита от перенапряжения

Источник питания нагрузки SSR требует соответствующей защиты от ошибок перенапряжения по разным причинам. К методам защиты от перенапряжения относятся следующие:

1) Используйте устройства с гарантированным выдерживаемым обратным перенапряжением

(лавинные управляемые устройства и др.)

2) Подавление переходных всплесков

Используйте переключающее устройство во вторичной цепи трансформатора или используйте переключатель с медленной скоростью размыкания.

3) Используйте схему поглощения скачков напряжения

Используйте поглотитель перенапряжения CR или варистор на источнике питания нагрузки или SSR.
Следует проявлять особую осторожность, чтобы скачки напряжения при включении / выключении или внешние скачки не превышали номинальное напряжение нагрузки устройства. Если ожидается скачок напряжения, превышающий номинальное напряжение устройства, используйте устройство и схему поглощения скачков напряжения (например, ZNR от Panasonic Corporation.).

Выбор номинального напряжения ЗНР (1) Пиковое напряжение питания (2) Изменение напряжения питания (3) Ухудшение характеристики ZNR (1 мА ± 10%) (4) Допуск номинального напряжения (± 10%) Для подключения к линиям переменного тока 100 В выберите ZNR со следующим номинальным напряжением: (1) × (2) × (3) × (4) = (100 × √2) × 1.1 × 1,1 × 1,1 = 188 (В)

D ： 17,5 диам. Максимум. T 6,5 макс. H ： 20,5 макс. W ： 7,5 ± 1 (Единица измерения: мм)

Пример ЗНР (Panasonic)

Типы	Напряжение варистора	Макс.допустимое напряжение цепи		Макс. управляющее напряжение	Макс. средняя импульсная электрическая мощная	Устойчивость к энергии		Выдерживает импульсный ток		Электростатическая емкость (справочная)
						(10/1000 мкс)	(2 мс)	1 раз	(8/20 мкс) 2 раза
	В 1 мА (В)	ACrms (В)	постоянный ток (В)	V50A (В)	(Ш)	(Дж)	(Дж)	(А)	(А)	@ 1 кГц (пФ)
ERZV14D201	200 (от 185 до 225)	130	170	340	0.6	70	50	6 000	5 000	770
ERZV14D221	220 (от 198 до 242)	140	180	360	0,6	78	55	6 000	5 000	740
ERZV14D241	240 (от 216 до 264)	150	200	395	0.6	84	60	6 000	5 000	700
ERZV14D271	270 (от 247 до 303)	175	225	455	0,6	99	70	6 000	5 000	640
ERZV14D361	360 (от 324 до 396)	230	300	595	0.6	130	90	6 000	4,500	540
ERZV14D391	390 (от 351 до 429)	250	320	650	0,6	140	100	6 000	4,500	500
ERZV14D431	430 (от 387 до 473)	275	350	710	0.6	155	110	6 000	4,500	450
ERZV14D471	470 (423–517)	300	385	775	0,6	175	125	6 000	4,500	400
ERZV14D621	620 (от 558 до 682)	385	505	1,025	0.6	190	136	5 000	4,500	330
ERZV14D681	680 (от 612 до 748)	420	560	1,120	0,6	190	136	5 000	4,500	320

2. защита от перегрузки по току

Цепь SSR, работающая без защиты от перегрузки по току, может привести к повреждению устройства.Спроектируйте схему таким образом, чтобы номинальная температура перехода устройства не превышалась при продолжительном токе перегрузки.
(например, импульсный ток в двигателе или лампочке)
Номинальный импульсный ток применяется к ошибкам перегрузки по току, которые возникают менее нескольких десятков раз в течение срока службы полупроводникового прибора. Для этого номинала требуется устройство координации защиты.
К методам защиты от перегрузки по току относятся следующие:

1) Защита от сверхтоков

Используйте токоограничивающий реактор последовательно с источником питания нагрузки.

2) Используйте устройство отключения тока

Используйте токоограничивающий предохранитель или автоматический выключатель последовательно с источником питания нагрузки.

Пример выполнения выбора предохранителя для взаимодействия защиты от сверхтоков

1. Обогреватели (резистивная нагрузка)

SSR лучше всего подходит для резистивных нагрузок. Уровень шума можно значительно снизить с помощью переключения через нуль.

2. лампы

Вольфрамовые или галогенные лампы потребляют высокий пусковой ток при включении (примерно в 7-8 раз больше, чем ток в установившемся режиме для SSR с переходом через ноль; примерно в 9-12 раз, в худшем случае, для SSR произвольного типа). Выберите SSR так, чтобы пик пускового тока не превышал 50% от тока хирурга SSR.

3. соленоиды

Электромагнитные контакторы или электромагнитные клапаны с приводом от переменного тока

также потребляют пусковой ток, когда они активированы.Выберите SSR таким образом, чтобы пик пускового тока не превышал 50% тока SSR хирурга. Для небольших электромагнитных клапанов и, в частности, реле переменного тока ток утечки может вызвать сбой в работе нагрузки после выключения SSR. В таком случае используйте фиктивный резистор параллельно нагрузке.

• Использование SSR ниже указанной нагрузки

4.Моторы нагрузка

При запуске электродвигатель потребляет симметричный пусковой ток переменного тока, который в 5-8 раз превышает установившийся ток нагрузки, который накладывается на постоянный ток. Время пуска, в течение которого поддерживается этот высокий пусковой ток, зависит от мощности нагрузки и источника питания нагрузки. Измерьте пусковой ток и время в реальных условиях эксплуатации двигателя и выберите SSR, чтобы пик пускового тока не превышал 50% от пускового тока SSR.
Когда нагрузка двигателя отключена, на SSR подается напряжение, превышающее напряжение питания нагрузки, из-за противо-ЭДС.
Это напряжение примерно в 1,3 раза больше напряжения питания нагрузки для асинхронных двигателей и примерно в 2 раза больше напряжения синхронных двигателей.

• Управление реверсивным двигателем

Когда направление вращения двигателя меняется на противоположное, переходный ток и время, необходимые для реверсирования, намного превышают те, которые требуются для простого запуска. Ток и время реверсирования также следует измерять в реальных условиях эксплуатации.
В однофазном асинхронном двигателе с конденсаторным пуском в процессе реверсирования возникает ток емкостного разряда.Обязательно используйте токоограничивающий резистор или дроссель последовательно с SSR.
Кроме того, SSR должен иметь высокое предельное значение напряжения, поскольку в процессе реверсирования на SSR возникает напряжение, вдвое превышающее напряжение питания нагрузки.
Для управления реверсивным двигателем тщательно спроектируйте схему драйвера, чтобы реле прямого и обратного хода не включались одновременно.

5. емкостная нагрузка

Емкостная нагрузка (импульсный стабилизатор и т. Д.) Потребляет пусковой ток для зарядки конденсатора нагрузки при включении SSR.
Выбирайте SSR так, чтобы пик пускового тока не превышал 50% пускового тока SSR. Ошибка синхронизации до одного цикла может произойти, когда переключатель, используемый последовательно с SSR, размыкается или замыкается. Если это проблема, используйте индуктивность (от 200 до 500 мкГн) последовательно к SSR, чтобы подавить ошибку dv / dt.

6. Другое электронное оборудование

Как правило, в электронном оборудовании в первичной цепи питания используются сетевые фильтры.
Конденсаторы, используемые в сетевых фильтрах, могут вызвать неисправность SSR из-за включения dv / dt при включении или выключении оборудования.В таком случае используйте индуктивность (от 200 до 500 мкГн) последовательно с SSR, чтобы подавить включение du / dt.

Волна и время пускового тока нагрузки

(1) Нагрузка лампы накаливания Пусковой ток / номинальный ток: i / io ≒ от 10 до 15 раз

(2) Нагрузка ртутной лампы i / io ≒ 3 раза Газоразрядная трубка, трансформатор, дроссельная катушка, конденсатор и т. Д., объединены в общие цепи газоразрядных ламп. Обратите внимание, что пусковой ток может быть от 20 до 40 раз, особенно если полное сопротивление источника питания низкое в типе с высоким коэффициентом мощности.

(3) Нагрузка люминесцентной лампы i / io от 5 до 10 раз

(4) Нагрузка двигателя i / io ≒ от 5 до 10 раз Условия становятся более суровыми, если выполняется заглушка или толчкование, поскольку переходы между состояниями повторяются. При использовании реле для управления двигателем постоянного тока и тормозом, пусковой ток во включенном состоянии, установившийся ток и ток отключения во время торможения различаются в зависимости от того, свободна или заблокирована нагрузка на двигатель. В частности, с неполяризованными реле, при использовании контакта «от B» или «от контакта» для тормоза двигателя постоянного тока, на механический срок службы может влиять ток тормоза. Поэтому, пожалуйста, проверьте ток при фактической нагрузке.

(5) Нагрузка на соленоид i / io от 10 до 20 раз Обратите внимание, что, поскольку индуктивность велика, дуга длится дольше при отключении питания. Контакт может легко изнашиваться.

(6) Нагрузка на электромагнитный контакт i / io ≒ от 3 до 10 раз

(7) Емкостная нагрузка i / io ≒ от 20 до 40 раз

статей

18.09.2015

Реле напряжения

Качество электроэнергии. Кривые CBEMA
В настоящее время в эксплуатации находится огромное количество самой разнообразной бытовой техники, которая из года в год оснащается все более сложной электроникой. Стабильная работа всего электрооборудования полностью зависит от качества электроэнергии. Большинство проблем электронного оборудования в доме и на производстве связано с резкими сбоями и пиковыми скачками сетевого напряжения. Кривые CBEMA (Ассоциация производителей компьютеров и бизнес-оборудования) были созданы методом проб и ошибок для уменьшения количества отказов электронного оборудования из-за нестабильного напряжения, которые описывают способность оборудования поддерживать отклонения напряжения от номинального значения.Кривые показывают зависимость величины отклонения питающего напряжения от запаздывания этого воздействия и определяют область, в пределах которой электронное оборудование должно работать непрерывно и без сбоев.
Красные линии на рисунке показывают максимальное и минимальное напряжения, которые не приводят к сбоям в работе оборудования по времени. В идеале такие кривые должны описывать фактические показатели электросети, а производители электронного оборудования должны адаптироваться к таким фактическим данным.Проблема в том, что если оборудование большинства производителей действительно соответствует этим требованиям, то этого нельзя сказать о реальных показателях качества электроэнергии в системах электроснабжения.
Казалось бы, неизбежен вывод, что необходимо устройство защиты для обеспечения безопасности электронного оборудования при нарушениях сетевого напряжения. Устройство защиты должно иметь такую ​​же характеристику (с небольшим запасом для исключения ошибочных срабатываний). Это означает, что при выходе напряжения электросети за зеленую зону кривой устройство защиты должно отключить электронное оборудование от сети.
Таким устройством является реле напряжения — устройство защиты, способное за доли секунды обесточить потребителей при выходе напряжения питания за допустимые пределы.
В быту такие устройства появились в более упрощенном и завершенном виде: это готовое к эксплуатации устройство, предназначенное для защиты бытовой техники от опасных уровней напряжения электросети.
Реле напряжения представляет собой электронное устройство монитора напряжения и силовой цепи разъединителя нагрузки, собранные в одном корпусе.
Монитор напряжения может быть изготовлен на базе компаратора (устройства сравнения) или микропроцессора.
Схемы на базе компаратора дешевле и изготавливаются с фиксированными порогами срабатывания. Порог срабатывания — это уровень низкого или высокого входного напряжения, по достижении которого реле отключит питание выходной цепи. Фиксированные пороги, как правило, устанавливаются производителем в соответствии с действующим стандартом (220 В ± 10%).
Реле напряжения на базе микропроцессора отличаются плавным регулированием верхнего и нижнего порога срабатывания. Пороги срабатывания в реле такого типа не фиксируются, т.е. они могут быть изменены пользователем по своему усмотрению (например, для оборудования, требующего более точного уровня входного напряжения ± 5%).
Основным параметром реле напряжения является скорость срабатывания . Время срабатывания реле должно обеспечивать безопасность подключенного оборудования.
Силовая цепь устройства должна обеспечивать непрерывное надежное питание потребителя без нагрева силовых контактов.
Практически каждое реле имеет функцию задержки включения нагрузки, чтобы избежать передачи скачков и искажений синусоидального напряжения в нагрузке, которые возникают при подключении к сети. Как и в случае с порогами срабатывания, время задержки может быть установлено производителем или может быть создана функция регулирования.
Более дорогие модели реле напряжения имеют возможность регулировать время задержки. Такие реле подходят для совместной работы с холодильным и климатическим оборудованием.
Это зависит от реальной опасности выхода компрессора из строя даже при кратковременном пропадании напряжения в электросети. Так, например, охлаждающий агент во время работы холодильника или кондиционера находится под высоким давлением, создаваемым компрессором. Внезапное отключение электросети приведет к остановке электродвигателя и созданию перепада давления в разных частях системы. Некоторое время давление на выходе компрессора будет высоким. В связи с этим после быстрого возобновления подачи электроэнергии электродвигатель окажется в заблокированном состоянии, что может привести к повреждению оборудования.
В отличие от автоматического регулятора напряжения, реле не регулирует напряжение питания, а только отключает охраняемую зону при повышении или понижении напряжения и автоматически подключает его после стабилизации напряжения в сети. Поэтому он очень эффективен при аварийных ситуациях, возникающих в результате обрыва провода, перегрузки, перекоса фаз и т. Д.
В зависимости от типа подключения реле напряжения подразделяются на однофазные и трехфазные.
Реле однофазного напряжения предназначены для защиты однофазной нагрузки от недопустимых колебаний напряжения в электросети.Независимые коммутационные аппараты могут использоваться, а также для управления другими коммутационными аппаратами, например, магнитными пускателями.
Реле трехфазного напряжения предназначены для защиты трехфазных потребителей от недопустимых колебаний напряжения в электросети, обрыва и перекоса фаз, слипания и нарушения чередования фаз. Их можно использовать совместно с приборами, где необходимо постоянно контролировать наличие и качество фаз.

Причины установки реле контроля напряжения
Согласно стандарту допускается отклонение напряжения 10% от нормы 220 В , т.е.е. если в электросети напряжение от 198 до 242 В — то это норма. Низкое напряжение часто связано с износом линий электропередач и повышенной нагрузкой на них. Высокое напряжение встречается реже, но опаснее. Иногда внезапное отключение напряжения сопровождается импульсными помехами, когда возникают скачки напряжения и тока. Реже, но иногда бывают случаи, когда в домашних электрических сетях вместо 220 В подается напряжение 380 В, в результате высока вероятность выхода из строя бытовых электроприборов.Если кто-то может задумываться о приобретении или нет устройства защиты от низкого напряжения, то устройство защиты от высокого напряжения необходимо установить непременно. .
Высокое напряжение возникает также из-за аварийного состояния электропроводки в многоквартирных домах, когда из-за обрыва общего нулевого провода соседние фазы оказываются под опасным напряжением 380 В. Однофазное напряжение в квартиры подается от трехфазной сети (нейтраль — фаза). При обрыве нулевого провода напряжение будет зависеть от нагрузки на соседние фазы.При разной нагрузке напряжение на бытовых электроприборах будет разным — до 380 В. Значительное превышение нормального уровня входного напряжения приводит к выходу из строя приборов и их возможному возгоранию. Многие люди, не задумываясь, покидают свои квартиры, оставляя подключенными к электросети телевизоры (в режиме ожидания), музыкальные центры, стиральные и посудомоечные машины, холодильники, компьютеры и маршрутизаторы. Возможным решением проблемы может быть установка реле контроля напряжения.

Выбор реле контроля напряжения
Реле большой емкости устанавливаются, как правило, на DIN-рейку, их должен устанавливать электрик, иногда это неудобно. Следует помнить, что такое реле напряжения не имеет встроенной защиты от больших токов. Перед реле напряжения на DIN-рейке следует установить автоматический выключатель. Автоматический выключатель выбирается на номинал на 20-30% меньше номинала реле.
При необходимости защиты точечных источников потребления целесообразнее приобрести реле напряжения с подключением к розетке. Они не требуют монтажа и просты в использовании.

Однофазное реле напряжения с возможностью регулирования времени задержки и порогов срабатывания.

Такое реле напряжения подключается непосредственно к розетке и используется для защиты отдельных потребителей или их групп.Реле управляется микроконтроллером, который анализирует подаваемое напряжение и отображает его виртуальное значение на цифровом дисплее. Нагрузка отключается электромагнитным реле. Кнопки (см. Руководство пользователя) служат для установки допустимых пределов входного напряжения и времени задержки.

Однофазное реле напряжения с фиксированными порогами срабатывания и временем задержки

Такое реле напряжения также подключается непосредственно к розетке и используется для защиты отдельных потребителей или их групп.Его схема анализирует подаваемое напряжение. Нагрузка отключается электромагнитным реле. Пределы и время задержки имеют фиксированные значения, не регламентируются.

Реле напряжения — одно из тех устройств, которое желательно в каждом доме и вообще везде, где есть электрические приборы или устройства, работающие от сети. Наиболее эффективны в случае аварии из-за обрыва проводов, перегрузки, перекоса фаз и т. Д.

% PDF-1.6 % 1100 0 объект> эндобдж xref 1100 229 0000000016 00000 н. 0000008555 00000 н. 0000008754 00000 н. 0000008782 00000 н. 0000008830 00000 н. 0000008866 00000 н. 0000009106 00000 н. 0000009190 00000 п. 0000009275 00000 п. 0000009357 00000 н. 0000009441 00000 п. 0000009524 00000 н. 0000009606 00000 н. 0000009688 00000 п. 0000009770 00000 н. 0000009852 00000 н. 0000009934 00000 н. 0000010016 00000 п. 0000010098 00000 п. 0000010180 00000 п. 0000010262 00000 п. 0000010344 00000 п. 0000010426 00000 п. 0000010508 00000 п. 0000010590 00000 п. 0000010672 00000 п. 0000010754 00000 п. 0000010836 00000 п. 0000010918 00000 п. 0000011000 00000 п. 0000011082 00000 п. 0000011164 00000 п. 0000011246 00000 п. 0000011328 00000 п. 0000011410 00000 п. 0000011492 00000 п. 0000011574 00000 п. 0000011656 00000 п. 0000011738 00000 п. 0000011820 00000 н. 0000011902 00000 п. 0000011984 00000 п. 0000012066 00000 п. 0000012148 00000 п. 0000012230 00000 п. 0000012312 00000 п. 0000012394 00000 п. 0000012476 00000 п. 0000012558 00000 п. 0000012640 00000 п. 0000012722 00000 п. 0000012804 00000 п. 0000012886 00000 п. 0000012968 00000 п. 0000013050 00000 п. 0000013132 00000 п. 0000013214 00000 п. 0000013296 00000 н. 0000013378 00000 п. 0000013460 00000 п. 0000013542 00000 п. 0000013624 00000 п. 0000013706 00000 п. 0000013788 00000 п. 0000013870 00000 п. 0000013952 00000 п. 0000014034 00000 п. 0000014116 00000 п. 0000014198 00000 п. 0000014280 00000 п. 0000014362 00000 п. 0000014444 00000 п. 0000014526 00000 п. 0000014608 00000 п. 0000014690 00000 п. 0000014772 00000 п. 0000014854 00000 п. 0000014936 00000 п. 0000015018 00000 п. 0000015100 00000 п. 0000015182 00000 п. 0000015264 00000 п. 0000015346 00000 п. 0000015428 00000 п. 0000015510 00000 п. 0000015592 00000 п. 0000015674 00000 п. 0000015756 00000 п. 0000015838 00000 п. 0000015920 00000 н. 0000016002 00000 п. 0000016084 00000 п. 0000016166 00000 п. 0000016248 00000 п. 0000016330 00000 п. 0000016412 00000 п. 0000016494 00000 п. 0000016576 00000 п. 0000016658 00000 п. 0000016740 00000 п. 0000016822 00000 п. 0000016904 00000 п. 0000016986 00000 п. 0000017068 00000 п. 0000017150 00000 п. 0000017232 00000 п. 0000017314 00000 п. 0000017396 00000 п. 0000017478 00000 п. 0000017560 00000 п. 0000017642 00000 п. 0000017724 00000 п. 0000017806 00000 п. 0000017888 00000 п. 0000017970 00000 п. 0000018052 00000 п. 0000018134 00000 п. 0000018216 00000 п. 0000018298 00000 п. 0000018380 00000 п. 0000018462 00000 п. 0000018544 00000 п. 0000018626 00000 п. 0000018708 00000 п. 0000018790 00000 п. 0000018872 00000 п. 0000018954 00000 п. 0000019036 00000 п. 0000019118 00000 п. 0000019200 00000 н. 0000019282 00000 п. 0000019364 00000 н. 0000019446 00000 п. 0000019528 00000 п. 0000019610 00000 п. 0000019692 00000 п. 0000019774 00000 п. 0000019856 00000 п. 0000019938 00000 п. 0000020020 00000 н. 0000020102 00000 п. 0000020184 00000 п. 0000020266 00000 п. 0000020348 00000 п. 0000020430 00000 п. 0000020512 00000 п. 0000020594 00000 п. 0000020676 00000 п. 0000020758 00000 п. 0000020840 00000 п. 0000020922 00000 п. 0000021004 00000 п. 0000021086 00000 п. 0000021168 00000 п. 0000021250 00000 п. 0000021332 00000 п. 0000021414 00000 п. 0000021496 00000 п. 0000021578 00000 п. 0000021660 00000 п. 0000021742 00000 п. 0000021824 00000 п. 0000021905 00000 п. 0000021986 00000 п. 0000022067 00000 п. 0000022148 00000 п. 0000022229 00000 п. 0000022310 00000 п. 0000022391 00000 п. 0000022472 00000 п. 0000022553 00000 п. 0000022634 00000 п. 0000022715 00000 п. 0000022796 00000 п. 0000022877 00000 п. 0000022958 00000 п. 0000023039 00000 п. 0000023120 00000 п. 0000023201 00000 п. 0000023282 00000 п. 0000023363 00000 п. 0000023444 00000 п. 0000023525 00000 п. 0000023605 00000 п. 0000023685 00000 п. 0000023765 00000 п. 0000023849 00000 п. 0000023932 00000 п. 0000024137 00000 п. 0000024824 00000 п. 0000024862 00000 п. 0000024912 00000 п. 0000025604 00000 п. 0000025682 00000 п. 0000026387 00000 п. 0000027020 00000 н. 0000027651 00000 п. 0000028216 00000 п. 0000028830 00000 п. 0000029350 00000 п. 0000029905 00000 н. 0000030455 00000 п. 0000030876 00000 п. 0000031403 00000 п. 0000032021 00000 п. 0000032630 00000 н. 0000033176 00000 п. 0000033673 00000 п. 0000036344 00000 п. 0000043195 00000 п. 0000049142 00000 п. 0000054811 00000 п. 0000059492 00000 п. 0000060289 00000 п. 0000297713 00000 н. 0000297773 00000 н. 0000297866 00000 н. 0000297952 00000 н. 0000298059 00000 н. 0000298174 00000 н. 0000298285 00000 н. 0000298406 00000 н. 0000298521 00000 н. 0000298619 00000 н. 0000298733 00000 н. 0000298843 00000 н. 0000298955 00000 н. 0000299060 00000 н. 0000004876 00000 н. трейлер ] >> startxref 0 %% EOF 1328 0 obj> поток xYy \ W 39! VEbb (rx @ LD «HţMZʡEEhlvcDj ֫ Rkof2vw? >> 0o

Управляемая розетка питания — SparkFun Electronics

В этом руководстве мы обсудим небольшую плату реле для управления питанием от обычной розетки переменного тока с помощью управления 5 В постоянного тока.Применяются все обычные предупреждения: Основное напряжение (120 или 220 В переменного тока) может вас убить. Этот проект, выполненный неправильно, наверняка может сжечь ваш дом. Стерилизовать или кастрировать вашего питомца. Шампунь лучше. Не работайте и не припаивайте к какой-либо части проекта, когда он подключен к стене — просто отключите его! Здесь вы можете получить файлы Eagle для платы управления. Плата управления состоит из реле, транзистора NPN и светодиода.

---

Что такое реле?
Признаюсь, я просто хотел создать свой собственный Blender Defender (у меня даже кота нет!).Однако создание регулируемой розетки на 5 В может быть удобно для многих приложений. Реле идеально подойдет для этих «кабанов».

Реле — это большой механический переключатель. Этот переключатель включается или выключается при подаче питания на катушку.

В этом примере мы поговорим о простейшей версии реле. Внутри реле два металлических лепестка. Одна лопасть сделана из черного металла, такого как сталь, и может свободно двигаться. Другая лопасть — медная, неподвижная. Когда эти лопасти соприкасаются (закрытое состояние переключателя), они могут пропускать большое количество энергии — например, 30 А при 120 В переменного тока (огромная!).

Другая половина реле называется катушкой. По сути, это небольшой электромагнит. Если вы пропустите ток через катушку, создается магнитная сила, которая притягивает стальную лопатку, заставляя ее двигаться (переворачиваться) и касаться медной лопатки — как если бы вы щелкнули выключателем света. Катушка требует небольшого количества энергии (5 В постоянного тока при 80 мА). Итак, вы видите, что управление маломощной катушкой позволяет нам контролировать довольно много энергии!

Важно отметить, что катушка физически изолирована от лопастей.Если у вас есть 120 В переменного тока, проходящее через лопасти, вам не нужно беспокоиться о том, что эти 120 В переменного тока проникнут обратно и испарят ваш микроконтроллер (подключенный к катушке).

Лопасти способны выдерживать очень большие токи. И AC, и DC — лопастям все равно. Реле можно использовать для управления двигателем постоянного тока или лампой переменного тока.

Реле, с которым мы будем работать в этом уроке, на мой взгляд, просто бифштексы. Он может выдерживать большую мощность — 30 А при 220 В переменного тока. Что будет, если вы нарушите это ограничение? К счастью, я никогда не был в такой ситуации.Я слышал сообщения о том, что реле начнет нагреваться. Когда напряжение / ток станут достаточно большими, внутри реле будут искры при переключении лопастей. Если эти искры станут достаточно большими, вы можете на самом деле приварить подвижную лопасть к неподвижной лопасти, что приведет к выходу реле из строя, потенциально в положении «включено». Очевидно, это было бы очень плохо на многих уровнях.

Как и в случае с конденсаторами, мы недооцениваем реле, чтобы снизить риск отказа реле. Если вам нужно 10 А при 120 В переменного тока, не используйте реле, рассчитанное на 10 А при 120 В переменного тока, вместо этого используйте реле большего размера (например, 30 А при 120 В переменного тока).Помните, что мощность = ток * напряжение, поэтому реле на 30 А при 220 В может выдерживать до 6000 Вт устройства (два фена).

---

Розетка Цель состоит в том, чтобы поместить розетку GFCI в какой-то корпус со шнуром питания, реле и схемой управления.

Материалы:

• Розетка GFCI (10 долларов США)
• Корпус для крепления гвоздя (1 доллар США)
• Толстый трехпроводной удлинитель, 8 футов (двухпроводные шнуры не работают) (7 долларов США)
• Реле (4 доллара США)
• Плата управления и детали (5 долларов США)


Обратите внимание, что мы используем розетку прерывателя цепи замыкания на землю (GFCI), а не обычную розетку.Обычная розетка стоит 0,59 доллара, но я выбрал GFCI за 10 долларов. Почему? GFCI может спасти вашу жизнь. Это тип розетки, который вы найдете возле всего, что выводит воду (кухонные раковины, ванны для ванной и т. Д.). Когда розетка обнаруживает ненормальное количество тока, она предполагает, что через ваше тело проходит большое количество потенциально смертельного тока, и поэтому отключается, спасая вас и ваш проект.

По правде говоря, GFCI может отключиться только при утечке тока через соединение с землей — а не при перегрузке по току.Это означает, что если ваш «проект» внезапно выдает 50 А из-за включения микроволновой печи, GFCI не отключится. Но если вы случайно коснетесь не того оголенного провода, GFCI сработает, потому что он обнаружит замыкание на землю (спасая ваше сердце от остановки сердца). Повторяем — работая над любой частью проекта кондиционера, отключайте вещь от стены.

---

Встроенная плата управления питанием Первое, что вам нужно сделать, это построить плату управления питанием. Эта плата содержит реле, транзистор и светодиод активации.Плата требует 5V и GND для работы. Контрольный вывод контролирует, является ли реле «замкнутым» (позволяет передавать большую мощность) или «разомкнутым» (состояние лопасти по умолчанию — отключено).
Плата управления довольно проста. Катушка внутри реле требует до 80 мА. Это больше, чем может обрабатывать вывод GPIO (по умолчанию 20 мА), поэтому мы используем транзистор NPN в качестве управляемого соединения с землей. Транзистор NPN может работать с током до 200 мА, что больше, чем у катушки (80 мА) и светодиода (20 мА) вместе взятых.

Когда на выводе «RELAY» (он же CTRL) устанавливается высокий уровень, транзистор NPN подключается к земле, посылая ток через катушку (активируя реле) и через светодиод (включая светодиод активации). R1 соединяет контакт «RELAY» с землей, поэтому, если что-то выйдет из строя, реле останется в безопасном выключенном положении.

Примечание. Диод 1N4148 по какой-то причине подключен нечетным образом. Он размещается между питанием и землей в обратном порядке. Когда катушка реле деактивирована, она действует как индуктор, пытаясь подавить изменение тока.Это может вызвать разрушение шины питания 5 В. Когда это происходит, 1N4148 будет смещать вперед, заставляя ток, накопленный в катушке, благополучно течь обратно к шине 5 В, защищающей источник питания и соседние части.

---

The Build

Возьмите этот красивый удлинитель и отрежьте гнездовой разъем на расстоянии около 6 дюймов от женского конца.

Штекер питания США рядом с обрезанным концом удлинителя Это должно оставить несколько футов удлинителя между частью, которая вставляется в стену (вилка), и оголенным, оголенным, недавно отрезанным концом удлинителя.Не подключайте его!

Примечание. Двухпроводной удлинитель работать не будет. Обратите внимание, что мы используем толстый трехжильный удлинитель круглого сечения. Этот дополнительный провод является заземлением и позволяет GFCI работать правильно.

Используя измеритель, настроенный на непрерывность, проверьте, что контакт заземления (круглый) действительно подключен к зеленому заземляющий провод. Я видел несколько удлинителей нестандартных цветов.

Используйте инструмент для зачистки проводов или точный нож, чтобы удалить около 6 дюймов оболочки удлинительного шнура.Вы должны найти три провода — черный, белый и зеленый. Используйте инструменты для зачистки проводов, чтобы зачистить каждый из трех проводов примерно на 1 дюйм. Я скручиваю концы проводов, чтобы соединить жилы проводов вместе, готовясь к пайке. Иногда это рулон припоя. может использоваться как третья рука. Цель состоит в том, чтобы «залудить» три провода. Добавление припоя к каждому из многожильных проводов скрепит все провода вместе и позволит упростить манипуляции позже.

Не забудьте заправить удлинитель через корпус (показанный выше) перед пайкой на плату управления.Обрезать и отсоединить провода от платы управления — огромная боль.

Перед выполнением этого шага убедитесь, что удлинитель продет через корпус.

Обрежьте черный провод примерно на 5 дюймов ниже конца. Здесь будет жить реле.

Обратите внимание на крючки на трех проводах. Я намотал луженые концы проволоки на маленькую ювелирную отвертку, чтобы получился полукруг внутри проволоки. Это облегчит соединение с винтами на GFCI.Здесь у нас есть черный провод, разрезанный и припаянный к плате управления. Реле является реле нормально разомкнутого типа. Когда питание отключено, нет соединения между двумя толстыми черными нитями, которые вы только что отрезали и припаяли. Это мера безопасности — если что-то пойдет не так и питание катушки пропадет, реле сработает, и розетка отключится.

И наоборот, когда вы подаете 5 В на катушку, лопатка переключается из состояния «выключено» в состояние «включено», соединяя два куска черного провода (в левой части изображения выше), и питание подается на розетка, и ваш проект запитан.

Теперь подключаем провода от удлинителя к розетке. Черный и белый провода подключаются к двум боковым клеммам GFCI — зеленый провод (земля) подключается к концу розетки.

Продвинутый трюк: обратите внимание, как крючки луженых проводов расположены так, что они повернуты по часовой стрелке. Если вы правильно совместите крючки проводов под винтами, при затяжке винтов крючок проволоки будет «втянут» в стяжной винт. Это создает очень компактное соединение.

Теперь опустите реле в корпус и выведите провода управления (красный, желтый и черный) из одного угла корпуса. (Вы правы, на этой картинке провода удлинителя не припаяны к плате реле — представьте, пожалуйста).

Вы можете дважды приклеить ленту для платы управления к нижней части корпуса или просто позволить ей плавать — провода от удлинителя будут удерживать ее на месте. После того, как вы опустите все на место, прикрутите выпускное отверстие к корпусу, а лицевую панель — к корпусу.
Здесь мы проверяем управляемую розетку на соответствие таймеру бокса НЕ подключайте удлинитель к стене.

А теперь момент истины. Подключите три управляющих провода (5V, GND и CTRL) к какой-нибудь системе. На картинке выше у меня довольно грязный макет. Все, что я на самом деле использую на макетной плате, — это 5 В и заземление — игнорируйте все остальные части, поскольку они ничего не делают. Затем я вручную переключил провод управления с GND (выключено) на 5V (включено). Вы можете сделать то же самое, подключив контакты 5V и GND на плате Arduino.

Привязав линию CTRL к 5V, я услышал очень дружелюбный щелчок, когда реле сработало. Это указывало (вместе со светодиодом на плате управления), что реле было переведено в положение «включено». Удаление CTRL с шины 5 В (называется плавающим, потому что линия CTRL не подключена ни к 5 В, ни к GND), реле разблокируется. Это хорошо! Если CTRL остается плавающим или привязанным к земле, розетка отключается.

Вы также можете использовать измеритель в режиме непрерывности, чтобы проверить правильность работы реле, прежде чем вы подключиться к 120VAC.Когда реле разомкнуто, одно из ребер вилки и одно из прямоугольных отверстий розетки не будет иметь преемственность, а когда она будет закрыта, они сделают это. Другой плавник и прямоугольное отверстие всегда будет непрерывным, как и контакт заземления. и забавная дыра. Я всегда делаю эту проверку перед подключением в 120VAC, потому что я, знаете ли, параноик.

Следующим шагом является подключение удлинителя к стене и повторная проверка. Если что-то пойдет не так, GFCI должен активироваться и отключиться.Обязательно отключайте розетку каждый раз, когда с ней работаете. Пожалуйста, не попадайтесь!

---

Теперь у вас должна быть розетка, полностью управляемая по логике 5 В. Когда вы подключаете устройство к розетке, оно по умолчанию выключено. Когда вы подаете 5В на линию CTRL, реле активирует включение питания устройства, подключенного к розетке.

Наслаждайтесь!
Nathan Seidle

Фотоприемник серии APT | Panasonic Industrial Devices

Тип переменного тока

Нулевой крест (макс.15 В)

DIP4pin

Клемма для поверхностного монтажа

Трубка

100

1,000

50 мА

40002

600A

40002 1,2 A

5,000 Vrms

от -40 ° C до + 100 ° C от -40 ° F до + 212 ° F (без конденсации при низких температурах)

от -40 ° C до + 125 ° C от -40 ° F до + 257 ° F

Без демпферной цепи

Тип переменного тока

Крест нуля (макс.50 В)

DIP6pin

Стандартная клемма для печатной платы

Трубка

50

500

50 мА

40002

600A

40002 1,2 A

5,000 Vrms

от -40 ° C до + 100 ° C от -40 ° F до + 212 ° F (без конденсации при низких температурах)

от -40 ° C до + 125 ° C от -40 ° F до + 257 ° F

Без демпферной цепи

Тип переменного тока

Случайный

DIP6pin с широким выводом

Вывод на поверхность

Лента и катушка (Y)

1,000

1,000

50mA

600V

0.1A

1.2A

5,000Vrms

от -40 ° C до + 100 ° C от -40 ° F до + 212 ° F (без конденсации при низких температурах)

-40 ° От C до + 125 ° C от -40 ° F до + 257 ° F

Без демпферной цепи

Тип переменного тока

Нулевой переход (макс. 50 В)

DIP6pin тип широкого терминала

Стандартный терминал печатной платы

Трубка

50

500

50mA

600V

0.1A

1.2A

5,000Vrms

от -40 ° C до + 100 ° C от -40 ° F до + 212 ° F (без конденсации при низких температурах)

-40 ° От C до + 125 ° C от -40 ° F до + 257 ° F

Без демпферной цепи

Тип переменного тока

Нулевой переход (макс. 50 В)

DIP6pin широкая клемма

клемма для поверхностного монтажа

трубка

50

500

50 мА

600 В

0.1A

1,2A

5,000Vrms

от -40 ° C до + 100 ° C от -40 ° F до + 212 ° F (без конденсации при низких температурах)

-40 ° От C до + 125 ° C от -40 ° F до + 257 ° F

Без демпферной цепи

Тип переменного тока

Нулевой переход (макс. 15 В)

DIP6pin

Стандартный терминал печатной платы

Трубка

50

500

50 мА

600 В

0.1A

1,2A

5,000Vrms

от -40 ° C до + 100 ° C от -40 ° F до + 212 ° F (без конденсации при низких температурах)

-40 ° От C до + 125 ° C от -40 ° F до + 257 ° F

Без демпферной цепи

Тип переменного тока

Нулевой переход (макс. 15 В)

DIP6pin широкий тип клеммы

Стандартная клемма печатной платы

Трубка

50

500

50 мА

600 В

0.1A

1.2A

5,000Vrms

от -40 ° C до + 100 ° C от -40 ° F до + 212 ° F (без конденсации при низких температурах)

-40 ° От C до + 125 ° C от -40 ° F до + 257 ° F

Без демпферной цепи

Тип переменного тока

Нулевой перекрестный (макс. 50 В)

DIP6pin

Терминал для поверхностного монтажа

Лента и катушка (X)

1,000

1,000

50mA

600V

0.1A

1,2A

5,000Vrms

от -40 ° C до + 100 ° C от -40 ° F до + 212 ° F (без конденсации при низких температурах)

-40 ° От C до + 125 ° C от -40 ° F до + 257 ° F

Без демпферной цепи

Тип переменного тока

Нулевой переход (макс. 15 В)

DIP6pin широкая клемма

клемма для поверхностного монтажа

трубка

50

500

50 мА

600 В

0.1A

1,2A

5,000Vrms

от -40 ° C до + 100 ° C от -40 ° F до + 212 ° F (без конденсации при низких температурах)

-40 ° От C до + 125 ° C от -40 ° F до + 257 ° F

Без демпферной цепи

Тип переменного тока

Нулевой переход (макс. 50 В)

DIP4pin

Стандартный зажим для печатной платы

Трубка

100

1,000

50 мА

600 В

0.1A

1.2A

5,000Vrms

от -40 ° C до + 100 ° C от -40 ° F до + 212 ° F (без конденсации при низких температурах)

-40 ° C до + 125 ° C от -40 ° F до + 257 ° F

Без демпферной цепи

4 простых шага по замене реле электродвигателя вентилятора

Двигатель вентилятора — это механизм, который позволяет системам HVAC распределять нагретый воздух. Это оборудование позволяет конструкциям любого размера поддерживать комфортный микроклимат в помещении.Электродвигатели воздуходувок являются обычным компонентом домашних, коммерческих и автомобильных систем отопления, вентиляции и кондиционирования воздуха.

Реле электродвигателя вентилятора является важным компонентом функционирующей системы отопления, вентиляции и кондиционирования воздуха. Замена неисправного реле восстанавливает способность вашей системы поддерживать комфорт в вашем доме, здании или автомобиле.

Как работает двигатель нагнетателя?

В системе HVAC термостат задает условия включения. Датчики в термостате контролируют температуру в помещении. Когда показания опускаются ниже заданного порога, термостат сигнализирует печи о необходимости выделения тепла.

Затем вентиляторный двигатель вытягивает теплый воздух из печи и приводит в действие вентилятор, который выталкивает нагретый воздух через вентиляционные отверстия в помещения конструкции.

Существует два основных типа электродвигателей воздуходувок.

1. Односкоростные агрегаты работают от двухпозиционного переключателя. Эти двигатели работают с постоянной скоростью, пока не будет достигнута желаемая температура.
2. Многоскоростные модели позволяют изменять скорость вращения вентиляторов, что помогает уменьшить холода и выполнять другие регулировки температуры.Двигатели с регулируемой скоростью также более энергоэффективны; Поскольку они могут контролировать небольшие перепады температуры, многоскоростные агрегаты не расходуют столько топлива для обогрева больших помещений.

Как определить неисправное реле электродвигателя вентилятора

В двигателе вентилятора реле подает питание, которое позволяет вентиляторам циркулировать нагретый воздух. По сути, это переключатель включения / выключения, реакции реле электродвигателя вентилятора запускают и завершают процесс нагрева в системах отопления, вентиляции и кондиционирования воздуха, контролируя протекание тока между источником питания и электродвигателем.

Реле электродвигателя вентилятора со временем изнашиваются из-за постоянных движений вперед и назад.

Эти знаки указывают на возможную проблему с реле электродвигателя вентилятора.

• Когда двигатель нагнетателя вообще не реагирует, это может быть не из-за механической неисправности самого двигателя. Поскольку реле подает ток, который заставляет двигатель двигаться, неработающий двигатель может быть результатом износа реле.

• Реле электродвигателя вентилятора не просто направляет электрический ток.Реле — жизненно важная защита от скачков напряжения. Когда реле получает толчок сильного тока или просто не может управлять и распределять свою нагрузку, оно посылает избыточный ток в предохранитель. Это вызывает отключение, которое защищает всю систему от электрического повреждения. Таким образом, перегоревшие предохранители могут быть признаком неисправности реле.
• Реле электродвигателя нагнетателя выдерживают большой ток. Неисправные реле не могут правильно распределять свою нагрузку. Это может привести к тому, что реле сохранит излишек тепла и станет теплым на ощупь.Если оставить без внимания, тепло вышедшего из строя реле может расплавить пластиковый корпус и компоненты вокруг него. В крайнем случае может быть повреждена панель или блок предохранителей.

Неисправное реле означает, что система HVAC не может распределять очищенный воздух, пока проблема не будет устранена.

Действия по замене реле вентилятора двигателя

Для успешного восстановления функций электродвигателя вентилятора выполните следующие четыре шага:

1. Прочтите руководство пользователя .

Эти руководства часто включают действия по устранению неполадок, которые помогают сузить круг возможных проблем. Следуйте советам руководства по устранению неполадок.

Если это не дает результатов или нет инструкций, потратьте некоторое время на оценку работы вентилятора.

Занимается ли он одной позицией, а не другой? Он включается и выключается при покачивании переключателя? Проверьте панель предохранителей на предмет ослабленных, отсутствующих или поврежденных компонентов и при необходимости замените.

2. Отключите двигатель от сети.

Используйте схемы, включенные в руководство пользователя, чтобы определить путь к реле. Для навигации по внутреннему устройству двигателя могут потребоваться шестигранные ключи, набор торцевых головок, небольшой фонарик и несколько отверток.

Сам разъем обычно представляет собой небольшую черную коробку с проводами разных цветов, идущими с обоих концов.

3. Обнаружив переключатель, осторожно отсоедините поврежденное реле.

Пластиковые соединители часто служат для фиксации реле в корпусе системы.Используйте давление, чтобы отключить эти механизмы, не делая их непригодными для использования.

Установите сменный выключатель. Выполните тест, чтобы убедиться в правильности подключения.

4. Если замена переключателя не решает проблему, замените реле электродвигателя вентилятора.

Найти правильное реле может быть непросто. Поищите на схемах такие термины, как вентилятор, кондиционер или реле охлаждающего вентилятора, которые укажут вам правильное направление.

Возьмите поврежденное реле с собой в магазин автомобилей или электроники, чтобы убедиться, что вы покупаете нужную деталь для двигателя вентилятора.

Реле электродвигателя вентилятора и таймеры задержки отключения в Amperite

Реле электродвигателя вентилятора — небольшой, но жизненно важный компонент во всех системах отопления, вентиляции и кондиционирования воздуха.

Когда усилия по поиску и устранению неисправностей указывают на взломанное реле, простая работа по замене быстро вернет ваши системы в рабочее состояние.

Amperite поставляет реле с выдержкой времени, которые подходят для двигателей воздуходувок и компонентов с задержкой включения, которые повышают эффективность и функциональность вашего оборудования для контроля микроклимата.

Наши приложения для реле электродвигателя вентилятора включают:

Система кондиционирования воздуха

Нормально замкнутый TDR с задержкой включения может использоваться для удержания двигателя вентилятора в работе в течение определенного времени после того, как охлаждающий компрессор был выключен термостатом.

Это позволяет использовать остаточный охлаждающий эффект в змеевике испарителя для обеспечения дополнительных БТЕ охлаждения после остановки компрессора.

Двигатели воздуходувки

Нормально открытый таймер задержки включения может использоваться для управления электродвигателем нагнетателя, который должен быть задержан на определенное время после запуска электрического, газового или масляного нагревателя.
