Глохнет на подсосе ваз 2106

Главная › Новости

Опубликовано: 26.08.2017

Как настроить подсос в карбюраторе ДААЗ. Сделай Сам!

Карбюратор 2107-1107010. При температуре окружающего воздуха примерно от +5 до -10 при прогреве на ПОДСОСЕ, проработав минуты 3 — падают обороты, глохнет. Если дать постоять, с выключенным движком минутку, заводится и работает. Есть мнения, что обмерзает дроссельная заслонка. У многих такая болезнь. Что скажете по этому поводу?.


Падают обороты двигателя (глохнет) при прогреве.

Электрика не врет. Маловероятно, что за 3 минуты обмерзает диффузор (обмерзает именно он, в узкой части, и за гораздо большее время). Скорее всего, смесь переобогащена.

Проверьте пусковые зазоры воздушной и дроссельной заслонок. Проверьте телескопическую тягу воздушной заслонки на отсутствие заеданий и закусываний.

Посмотрите, как ведет себы воздушная заслонка в момент запуска и на прогреве, предварительно сняв крышку корпуса воздушного фильтра. В начале прокрутки двигателя стартером заслонка играет (приоткрывается и закрывается). После запуска она приоткрывается. Попробуйте в момент, когда падают обороты немного приоткрыть воздушную заслонку.


Падают обороты двигателя (глохнет) при прогреве.ВАЗ 2106.

Можно надавить (аккуратно отверткой) прямо на заслонку, и если она приоткроется и обороты стабилизируются, значит смесь переобогащена и возможная причина — жесткая пружина в телескопической тяге. Если при надавливание на заслонку, она не приоткрывается, приоткройте заслонку, утопив тягу управления ВЗ. Если обороты стабилизируются, значит, богатая смесь. Возможные причины: завышенный уровень топлива (износ игольчатого клапана), не настроены пусковые зазоры, богатая регулировка переходной системы.

Для обеднения переходной системы, вскройте металлическую заглушку в удлиненном приливе и отверните винт 330 дополнительной регулировки на 0,25 — 0,5 оборота.

Заново настройте хх. Проверьте ездовые качества, т. К. При большом обеднении появятся провалы в начале движения. У себя я проверял пусковые зазоры, менял телескопическую тягу (была с дефектом), но пока не поборол, теперь буду наблюдать за воздушной заслонкой в момент когда двигатель захлебывается, а потом вдруг начинает работать нормально.

Вчера под кастрюлей тяги шевелил пальцами в том районе и вдруг все стабилизировалось, скорее всего дело в заедающей заслонке, буду разбираться дальше. Взято с : http://vaz2101.com.

Ваз 2106 карбюратор провал при трогании. Провалы в работе двигателя (карбюратор)

ВАЗ (Lada) 2101/2103/2106 1970 — 2006

Карбюратор 21073, двигатель 1300, классика. Провал при трогании. Т.ж 1=107 в.ж 2=150, т.ж 2=115, в.ж 2=135. Гусаки пробовал двойные, одинарные, эффект тот же. Кулачок 4. Помогла замена топливных жиклеров местами, в первую 115 во вторую 107. Но при этом возможно увеличиться расход. Подскажите как убрать провал и приуменьшить расход?

У вас идёт подсос воздуха, смесь обедняется, вот и провал. Поставив первый жиклёр топливный увеличенный вы сделали смесь нормальной, но увеличится расход топлива это однозначно. Чаще всего коробят карбюратор, при установке — слишком здорово усердствуют при затяжке. Каким-нибудь баллончиком(Унисма, Очиститель карбюратора), побрызгайте во время работы двигателя, на стыки карбюратора. Где будет щель ваш мотор изменит обороты. Щель может быть и на стыке впускного коллектора к ГБЦ. Если погнута подошва карбюратора — её надо править и шлифовать, и обязательно каждый раз новые прокладки вставлять.

По жиклёрам: 107 топливный в первой камере для вашего объёма нормально, если хотите можно поставить 109. Но не больше. И для экономичности, во второй камере уменьшите топливный, ставьте 112 или даже 109, но до 200-сот км/час вы уже не разгонитесь, но будет экономичность.

Физику не обманешь.

Так как вы жалуетесь на момент при трогании, то вторую камеру не трогаем(она в основном для трассы, там и гонки, и максимальная скорость). При трогании работает первая камера, вы уже испытали — поставили увеличенный жиклёр и авто заработало как надо. Всё. Остальное я вам уже рассказал. Наиболее вероятно, что вы просто этот подсос ещё не нашли(есть ещё несколько мест которые например видны сбоку, снизу, ось дроссельной заслонки вырабатывает дырку, есть ещё шланг на ВУТ, который подсоединён к впускному коллектору, может даже коллектор с трещиной быть).

Один приятель тоже долго сопротивлялся(у него газель карбюраторная), кричит — я всё переделал, всё пересмотрел, но всё-таки приехал жаловаться карбюраторщику. Мотор включен, работает с перебоями, карбюраторщик человек смелый — как начал из бутыли обливать мотор бензином, и… двигатель заработал ровно — так и нашлись щели. Дело мастера боится, а приятель перестал выставлять своё я, я, и всегда советуется если в чём сомневается.

В этой статье речь пойдет о провалах в работе двигателя по вине карбюратора. Проблемы с зажиганием здесь не рассматриваются.
Чтобы определиться с терминологией, поясню, что под провалом понимают слишком земедленную реацию двигателя на нажатие педали акселератора, иногда сопровождаемую эффектом торможения, т.е. когда вы давите на педаль, а двигатель вместо того, чтобы мгновенно раскручиваться, снала как бы пытается заглохнуть, а потом, дернувшись, оживает.
Логичное объяснение этому неприятному эффекту — резкое обеднение (или отсутствие обогащения) смеси, приготовливаемой карбом на режимах дросселирования.

Более половины всех проблем с провалами связаны с системой Ускорительного Насоса (УН) карбюратора. Его задача состоит в том, чтобы создавать принудительное обогащение смеси, механически связанное с нажатием педали газа. Т.е. при выключенном двигателе нажатие педали газа будет сопровождаться впрыскиванием в камеры карба порции бензина (вот так неопытные водители заливают свечи при пуске). Все остальные системы карба работают по разряжению, т.е. в зависимости от всасывающей силы во впускном трубопроводе. Включение и выключение из работы тех или иных систем карба напрямую связано с положением (углом поворота) дроссельных заслонок. Как и все в этом мире подвержено фактору времени, так и карб не может мгновенно подготовить необходимый состав смеси при дросселировании. Например, вы резко, с нуля, давите газ в пол, обе заслонки открываются, предоставляя воздуху путь во впускной трубопровод, а бензин по каналам карба еще не успел поступить вот вам и резко обедненная смесь — двигатель пытается заглохнуть. Для обогащения смеси в такие моменты люди и придумали УН. А еще более умные изобрели инжектор:-))
Проверить работу УН можно сняв корпус воздушного фильтра и, глядя в камеры, нажимать на трос газа рукой. Струйки должны брызгать из обоих распытителей (трубочек, писалок:-)) ровно, не задевая стенок камер и без перебоев.
1. Если открыть сразу две заслонки (нажать на газ до упора), то продолжительность работы штатного (35 и 40) УН д. б. около 2-х секунд. Если производительность явно меньше, то проверьте, не протер ли кулачок привода УН ножку толкателя. Этот желобок можно устранить обматыванием ножки тонкой пластинкой жести, например. Но обычно сия проблема появляется после большого пробега:-) Проверьте также длину и правильность установки пружины под диафрагмой.
2. Необходимо проверить целостность диафрагмы. При малейшем намеке на трещинки — менять. Не забудьте плотно затянуть крышку. Шток диафрагмы должен свободно двигаться в совем гнезде.
3. Если диафрагма цела, а УН не работает (приналичии бензина в поплавковых камерах, ес-но:-)) или распыляет топливо неправильно, то лучше поменять корпус УН с распылителями — внутри наверняка заедает шарик и при отпускании педали газа под диафрагму вместо бензина поступает воздух. На корпусе обязательно д.б. резиновое уплотнительное колечко — при его отсутствии или мятости при нажатии на газ бензин будет стекать по стенкам 1-ой камеры, а при отпускании — под диафрагму будет попадать воздух. ..
При покупке и установке корпуса УН надо быть очень внимательным! Во-первых, трубки на должны вращаться в корпусе. Они должны сидеть плотно, иначе в один прекрасный день одна из них может выскочить, например маленькая, и попасть во впускной трубопровод, а может и далее… Грустно! Корпус УН д.б. не дырявым, а то бывали и такие случаи:-). Во-вторых, перед установкой УН в карб лучше немного развести трубки в разные стороны, чтобы, цепляясь за стенки щели, они хорошенько держали корпус УН от поворачивания в посадочном месте (сбиваются настройки струек). В-третьих, нельзя вставлять корпус УН в карб на сухую — можно повредить резиновое кольцо. Поэтому перед установкой рекомендую обрызгать корпус и отверстие для него в карбе WD-40, например.
4. Теперь самое интересное:-) Многие считают, что точно направить струйки УН можно без снятия карба — они заблуждаются! Каждая струйка должна попадать точно в коллектор при как можно более малом угле поворота каждой заслонки, минуя стенки камер (причем не только над заслонками, но и ПОД заслонками), сами заслонки и термоизоляционную прокладку под карбюратором! Поэтому направлять струйки надо на снятом карбе глядя на него снизу и поворачивая оси заслонок.
Если глаз еще не наметан или вы не «знаете наизусть» толщину прокладки, то прикладывайте ее к низу карба и держите ее так, чтобы соблюсти соосность отверстий под шпильки (или просто вставьте туда эти шпильки). Не забудьте налить бензин в поплавковые камеры:-)
Однако полностью исключить провалы только c с помощью УН невозможно, поэтому люди придумали еще и переходные системы (ПС). Их две — у первой и второй камер. Срабатывают они так же от разряжения при открытии заслонок. Если у вас наблюдается провал на старте с места или на ходу при совсем легком нажатии на педаль газа, то кроме УН необходимо проверить работу ПС 1-ой камеры. Она запитывается из того же канала, что и щель ХХ. Можно попробовать продуть под давлением, сняв верх карба и приложив шланг насоса к торчащей из нижней части латунной трубке с резиновым кольцом. Еще можно до этого прыснуть туда очистителя карба. Однако, это редко помогает и надо снимать и мыть карб:-(
Если наблюдается меленький провальчик при небольшом и плавном открытии второй камеры, то в этом наверняка виновна соответствующая ПС. Без разборки карба сию проблему можно попробовать устранить аналогично ПС 1-ой камеры, подавая напор воздуха в воздушный жиклер ПС 2-ой камеры, что находится рядом с распылителем эконостата (латунной трубки, торчащей во 2-ой камере). Вы увидите там маааленькую дырочку сверху:-)
Однако на провалы в обоих случаях может влиять щель во 2-ой камере. Заслонка должна быть приоткрыта только настолько, чтобы исключть лужу при работе УН и не более того! Многие закрывают ее полностью и загибают длинный распылитель УН из 2-ой камеры в 1-ую…
Если у вас наблюдаются провалы, а точнее дергания, в районе 2000 об/мин и только чуть приоткрытой заслонке 1-ой камеры, то проверьте, а не замкнут ли у вас постоянно на землю зеленый проводок ЭПХХ? Если так, то клапан будет перекрывать подачу топлива через систему ХХ и ПС 1-ой камеры как только обороты двигателя превысят определенный порог (как правило 1900-2200 об/мин) даже при неотпущенной педали газа. Вот при движении в этих пределах оборотов при угле заслонки, обеспечивающим путь разряжению только к щелям системы ХХ и ПС 1-ой камеры и наблюдается постоянное включение/выключение клапана. Это особенно чувствуется при неторопливом движении на 4-ой передаче.
Никогда не будет лишним проверить экономайзер мощностных режимов (ЭМР), а именно диафрагму, отсутствие заедания шарика, а так же чистоту канала отбора разряжения и жиклера. ЭМР обогащает смесь при возрастании разряжения у отверстия, находящегося под заслонкой первой камеры.
Наиболее глубокие провалы связаны с засорением топливных жиклеров главных дозирующих систем. Иногда этот эффект неожиданно приходит и так же неожиданно проходит — это связано с наличием соринки, которая может налипать снизу на жиклер, или с водой в поплавковых камерах. Такая же ситуация может возникнуть когда заклинивает игольчатый клапан в закрытом положении. Если провалы возникают на больших оборотах, то проверьте уровень в поплавковой камере и производительность бензонасоса.
Засорение вентиляционной трубки бензобака и эконостата в карбе скорее приведет к потере мощности, чем к провалам.

Часто возникающими проблемами при нажатии на педаль акселератора карбюраторного двигателя являются так называемые «провал», «рывок», «подергивание» и «раскачивание».

Провал – это когда при добавлении газа при трогании или во время разгона автомобиля, наблюдается вялая работа двигателя, медленное увеличение оборотов вплоть до замедления продолжительностью от половины секунды до нескольких секунд.

Рывок – тот же самый провал, но более короткий, до полсекунды.

Подергивание – серия из нескольких рывков.

Раскачивание – следующие один за одним несколько провалов.

Стоит отметить, что перед устранением данных неисправностей с помощью изменения настроек самого карбюратора или его разборкой, необходимо удостовериться, что причина кроется именно в нем.
Большое значение имеет техническое состояние двигателя. Неправильная установка газораспределительного механизма, износ распределительного вала, неверно выставленное зажигание, нарушение компрессии в цилиндрах: слишком низкая или недопустимо отличающаяся в разных цилиндрах. Все это нарушает нормальную работу двигателя, увеличивает расход топлива, приводит к засорению карбюратора отложениями и смолами.

Также необходимо проверить систему топливоподачи до карбюратора на засоры в фильтре тонкой очистки, сетчатом фильтре топливного насоса, в топливозаборнике, герметичность топливного насоса, а также систему зажигания. В режиме холостого хода или при малых нагрузках двигатель может работать нормально, а вот при повышении нагрузки нарушения в подаче топлива могут проявиться.

Будем считать, что системы зажигания, газораспределения, цилиндров и подачи топлива полностью исправны и причина кроется в карбюраторе. Рассмотрим возможные причины возникновения провалов и рывков карбюратора Солекс 21083 и способы их устранения:

Провалы при трогании

Засорено выходное отверстие переходной системы.

Размер отверстий со временем может уменьшаться из-за отложений уменьшая поступление топлива и обедняя смесь. Для чистки отверстий переходных систем придется снять карбюратор, перевернуть и прочистить острой палочкой или медной проволокой (чистить отверстия чем либо более твердым чем материал карбюратора нельзя что бы избежать повреждения отверстий), промыть ацетоном и продуть.

Низкий уровень топлива в поплавковой камере. Такая ситуация делает топливную смесь более бедной. Что бы узнать уровень топлива в камере, дайте мотору поработать некоторое время, после снимите верхнюю половинку карбюратора и измерьте уровень топлива например штангенциркулем, для Солекс-а 21083 уровень должен быть 29 ±1 мм. Бензин имеет свойство быстро испаряться, поэтому снять крышку и произвести измерение необходимо быстро.
Игольчатый клапан может заедать, нарушая тем самым поступление топлива в поплавковую камеру, вернуть иглу на место можно несильным постукиванием, но лучше конечно заменит. Если уровень топлива не в порядке отрегулируйте поплавковый механизм.

Негерметичная трубка подводящая разреженность к вакуум-корректору зажигания . Проверьте трубку на наличие трещин, разрывов, трубка должна плотно насаживаться на соответствующие штуцера, при необходимости замените трубку.

Провалы и рывки при движении автомобиля

Неисправны ускорительный насос , эконостат или экономайзер.

На долю ускорительного насоса приходится большая часть проблем связанных с провалами. Как следует из названия функция ускорительного насоса заключается в обогащении топливо-воздушной смеси на всех режимах работы за исключением холостого хода.

Работоспособность ускорительного насоса необходимо проверить. Для этого снимите воздушный фильтр и наблюдаете за струйками топлива из распылителей в каждой из камер. При нажатии на рычаг насоса из обоих носиков будут брызгать ровные струйки, причем попадать на стенки камер они не должны. Опытные мастера вынимают распылитель ускорительного насоса «слоник», и подгибают его трубки таким образом, что бы струи точно попадали в щель между стенкой камеры и заслонкой, причем надо постараться это сделать при как можно меньшем открытии заслонки. Необходимо также учитывать толщину теплоизоляционной прокладки под карбюратором, струи не должны касаться ее внутренних поверхностей.

Еще можно рекомендовать переделать распылитель таким образом что бы оба носика заходили в первую камеру, помня о направлении струек, пересекаться друг с другом они также не должны. Такую регулировку удастся провести только на снятом карбюраторе. Если струи топлива не наблюдаются, осмотрите ускорительный насос. На карбюраторах имеющих большой пробег возможна выработка в месте прилегания флажка к толкателю ускорительного насоса, в таком случае потребуется замена деталей.

Проверьте диафрагму ускорительного насоса, если только возникнут сомнения в ее целостности, замените. При сборке насоса плотно затяните крышку.

Однако в провалах бывает, виновен не только ускорительный насос

Эконостат создан, что бы обогащать топливную смесь во время работы с максимальной нагрузкой. Поскольку эконостат представляет собой трубку встроенную в корпус карбюратора, то его ремонт сводится к промывке и продувке, удобнее это будет сделать сняв верхнюю половинку карбюратора.



– нарушение в работе мотора связанные с экономайзером мощностных режимов обнаружить достаточно сложно. Но все же проверьте диафрагму, шарик на заедание, жиклеры и каналы – они должны быть чистыми.



Засоры в сетчатом фильтре карбюратора или фильтре тонкой очистки топлива . Открутите гайку сетчатого фильтра, промойте, при необходимости замените на новый. Поменяйте топливный фильтр тонкой очистки.

Искривлена нижняя поверхность корпуса карбюратора из-за сильной затяжки гаек крепления к впускному коллектору. Фланец, который крепится к впускному трубопроводу четырьмя шпильками, к сожалению, является слабым местом карбюратора. Со временем он выгибается, в результате чего образуется щель в которую поступает дополнительный воздух, обедняя смесь. Решить эту проблему можно выровняв нижнюю поверхность карбюратора. Небольшое искривление исправляем, зажав карбюратор в тиски. Если фланец изогнут сильно, то исправляем деформацию сначала напильником, а после наждачной шкуркой. Не забудьте после промыть карбюратор от опилок и продуть сжатым воздухом.

Определить, с чем именно связан провал, можно по поведению двигателя на разных режимах.
Глубокий провал, иногда до остановки мотора может быть вызван засором главного топливного жиклера.

Несильные подергивания при движении и вялый разгон – низкий уровень топлива в поплавковой камере.

Раскачивания, провалы и рывки на повышенных нагрузках – нарушения в подаче топлива связанные с топливным насосом, засором сетчатого фильтра, уменьшением пропускной способности фильтра тонкой очистки.

Возникающий и пропадающий через 2-5 секунд провал свидетельствует о проблеме с ускорительным насосом.

ВАЗ 2106 | Масляный поддон

2.27. Масляный поддон

ОБЩИЕ СВЕДЕНИЯ

Предупреждение

При установке масляного поддона необходимо использовать новую прокладку и герметик при установке масляного насоса и заднего коренного подшипника.


Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Слейте с двигателя моторное масло, затем установите на место маслосливную пробку и затяните ее требуемым моментом.
3. Затяните ручной тормоз, затем поднимите переднюю часть автомобиля и зафиксируйте на подставках.
4. Снимите приемную выхлопную трубу.
5. При наличии отсоедините электрический разъем от датчика уровня моторного масла, установленного в масляном поддоне.
6. Отвинтите болты и снимите защитную пластину сцепления.
7. Равномерно и постепенно отвинтите болты крепления и снимите масляный поддон. Имейте в виду, что на большинстве моделей отражатель масла масляного поддона можно переместить на значительное расстояние от блока цилиндров вместе с масляным поддоном, но его нельзя снять до тех пор, пока не будет снята маслозаборная трубка масляного насоса.
8. На моделях 1,6, 1,8 и 2,0 л для снятия отражателя масла необходимо отвинтить кронштейн, крепящий маслозаборную трубку масляного насоса к блоку цилиндров. Отражатель масла можно снять через маслозаборную трубку. На моделях С16 NZ2 1,8 и 2,0 л с отражателем масла отверткой снимите резиновую прокладку.
9. Для снятия маслозаборной трубки масляного насоса отвинтите болт, крепящий кронштейн к блоку цилиндров и два болта, крепящие конец маслозаборной трубки к масляному насосу. Снимите уплотни тельное кольцо круглого сечения.
10. Очистите сопрягаемые поверхности блока цилиндров, отражателя масла и масляного поддона от следов старой прокладки и герметика.

Установка

Места нанесения герметика на сопрягаемые поверхности масляного насоса и задней крышки коренного подшипника

Нанесение слоя герметика на сопрягаемую поверхность масляного насоса и блока цилиндров двигателя на двигателе 2,0 л

Установка новой резиновой прокладки на отражатель масла на двигателе 2,0 л

Установка нового уплотнительного кольца круглого сечения на маслозаборную трубку

Затягивание болтов крепления маслозаборной трубки на двигателе 2,0 л

Установка кронштейна крепления маслозаборной трубки на двигателе 2,0 л

Нанесение на резьбу болтов крепления масляного поддона средства, препятствующего их отвинчиванию

Установка масляного поддона на двигатель 2,0 л

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Нанесите тонкий слой герметика Opel № 90485251 на сопрягаемые поверхности между масляным насосом и блоком цилиндров и между задней крышкой коренного подшипника и блоком цилиндров (см. рис. Места нанесения герметика на сопрягаемые поверхности масляного насоса и задней крышки коренного подшипника , Нанесение слоя гермети ка на сопрягаемую поверхность масляного насоса и блока цилиндров двигателя на двигателе 2,0 л).
2. На моделях С16 NZ2 1,8 и 2,0 л установите новую резиновую прокладку по периметру отражателя масла (см. рис. Установка новой резиновой прокладки на отражатель масла на двигателе 2,0 л ).
3. На моделях 1,6, 1,8 и 2,0 л установите отражатель масла в блоке цилиндров, перемещая его через заборную трубку масляного насоса.
4. Если маслозаборная трубка снималась, установите ее на масляный насос с новым уплотнительным кольцом круглого сечения и закрепите болтами, затянув их требуемым моментом (см. рис. Установка нового уплотнительного кольца круглого сечения на маслозаборную трубку, Затягивание болтов крепления маслозаборной трубки на двигателе 2,0 л).
5. При наличии, установите кронштейн крепления маслозаборной трубки к блоку цилиндров (см. рис. Установка кронштейна крепления маслозаборной трубки на двигателе 2,0 л).
6. Нанесите на резьбу болтов крепления масляного поддона средство, препятству ющее их отвинчиванию (Opel № 90167347), затем установите масляный поддон и закрепите болтами, затянув их требуемым моментом (см. рис. Нанесение на резьбу болтов крепления масляного поддона средства, препятствующего их отвинчиванию, Установка масляного поддона на двигатель 2,0 л).
7. Если двигатель установлен в автомоби ле, дальнейшая установка производится в последовательности, обратной снятию. Залейте в двигатель моторное масло.

Как самостоятельно заменяется цепь ГРМ? ВАЗ 2106

Изношенная цепь ГРМ — одна из самых серьезных неприятностей, которые могут случиться с автомобилем. Благо эта деталь служит очень долго, однако, когда приходит время замены, многие автолюбители задаются вопросом, как установить цепь ГРМ (в том числе на ВАЗ-2106). И сегодня мы рассмотрим этот момент более подробно.

Приборы

Для того, чтобы замена цепи ГРМ ВАЗ 2106 модели прошла успешно, необходимо подготовить следующий набор инструментов:

  • Фиксатор шкива универсальный.
  • Ключ на 36 миллиметров.
  • Отвертка или баллонный ключ.

Подготовив данный набор инструментов, можно смело приступать к работе. Помощь партнера нам тоже не повредит.

Замена своими руками

В процессе работ нам потребуется частично разобрать ДВС. Для удобства проведения всех действий рекомендуется демонтировать вытяжку, чтобы она не мешала работе. Перед снятием элемента устанавливаются метки ГРМ.ВАЗ-2106 («шестерка») при установке меток больше не будет нуждаться в долгой и мучительной регулировке. В идеале шпонка коленчатого вала должна быть напротив отлива на блоке цилиндров — именно так и следует ставить метки.




После этого крылья прикрываются куском плотной тряпки (подойдет обычный чехол). В этом нет необходимости, но это защитит кожух корпуса от возможных деформаций и царапин. Как происходит замена цепи ГРМ (ВАЗ 2106) в дальнейшем? Вытаскиваем радиатор охлаждения и снимаем ремень со шкива.Затем следует включить первую передачу и нажать педаль тормоза. При этом помощник должен открутить гайку на шкиве. Делается это большой отверткой или гаечным ключом. В результате шкив должен оторваться от коленчатого вала.

На следующем этапе снимите крышку клапана. Для этого необходимо предварительно снять воздушный фильтр, упор педали акселератора, а также трос всасывания от карбюратора. Затем откручиваем все гайки и снимаем клапанную крышку. Затем снимаем переднюю крышку двигателя.Для этого откручиваем гайки и винты. Помните, что 3 болта выполняют функцию крепления крышки к масляному поддону. Если крышка отрывается с трудом, можно использовать отрицательную отвертку. Однако будьте осторожны, так как при неаккуратном обращении крышка может просто треснуть.

Для демонтажа цепи привода ГРМ сначала ослабьте ее. Для этого опускается натяжитель. Далее отгибаются стопорные шайбы и откручиваются болты звездочки цепи ГРМ. После извлекаем две шестерни. Но на этом демонтаж цепи не заканчивается.Чтобы окончательно вынуть его наружу, откручиваем специальный ограничительный палец. Вот и все, теперь элемент можно безопасно вынуть из моторного отсека.

Также рекомендуется провести диагностику исправности башмака натяжителя. Для этого снимите его и посмотрите внешнее состояние. Если он сильно изношен и изношен, рекомендуется немедленно заменить его новым.

Далее откручиваем натяжитель и ставим новую цепь. Обязательно посмотрите состояние первого элемента. Проверить натяжитель очень просто.Для этого ослабьте внешнюю гайку и протолкните шток так, чтобы он вошел внутрь. Затем гайка затягивается. Под действием пружины шток должен погаснуть. Если этого не произошло, значит, натяжитель пришел в негодность и требует замены.


После замены стабилизатора цепи ГРМ. В случае сильного износа этот элемент может лопнуть, и его детали упадут в двигатель внутреннего сгорания. Крепится 2 винтами к ГБЦ. Откручиваем их отверткой и устанавливаем новый элемент.Кстати, покупая новую цепочку, нужно обращать внимание на размер элемента. Чтобы не получиться слишком длинным или коротким, нужно заранее знать модель ДВС. На нем и вам стоит подобрать новую цепочку.

ГРМ (ВАЗ-2106 «шестерка»): замена цепи и особенности сборки

Теперь можно собирать. Это делается в обратном порядке. Единственное, на что стоит обратить внимание — это передняя крышка. При его установке необходимо опустить все болты поддона масляного поддона двигателя, чтобы он нормально встал на место.А после установки шкива следует провернуть мотор и только потом прикрутить крышку.

Когда требуется замена цепи привода ГРМ?

ВАЗ-2106, несмотря на свои параметры надежности, очень редко требует замены этого элемента. Как показывает практика, цепь меняется каждые 100-200 тысяч километров в зависимости от того, как эксплуатируется этот автомобиль. А чтобы элемент прослужил как можно дольше, необходимо поддерживать уровень масла на максимальной отметке. Так цепь будет постоянно смазываться и прослужит вам не один год.

Вывод

Итак, мы узнали, как заменить цепь ГРМ.



ВАЗ-2106, при неисправностях этого механизма начинает очень плохо ехать на разгон из-за неточного совпадения фаз газораспределения, а также издавать громкие шумы. Поэтому заботьтесь о своем автомобиле и вовремя меняйте цепь.

подключение, обслуживание и замена. Электромонтажное устройство автомобиля

Электросхема автомобиля ВАЗ-2106 до 1988 г.

1. Передние фары.
2. Боковые указатели поворота.
3. Аккумулятор.
4. Реле зарядки аккумулятора ВАЗ 2106.
5. Реле включения ближнего света фар ВАЗ 2106.
6. Реле включения дальнего света фар ВАЗ 2106.
7. Стартер ВАЗ 2106.
8. Генератор ВАЗ 2106.
9. Наружные фары.
10. Внутренние фары.
11. Звуковые сигналы.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Датчик включения электродвигателя вентилятора ВАЗ 2106.
14. Катушка зажигания ВАЗ 2106.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора ВАЗ 2106.
18. Датчик температуры охлаждающей жидкости ВАЗ 2106.
19. Фонарь подкапотного пространства.
20. Выключатель фонарей заднего хода.
21. Датчик указателя давления масла.
22. Датчик недостаточного давления масла.
23. Датчик недостаточного уровня тормозной жидкости.
24. Электродвигатель очистителя лобового стекла.
25. Электродвигатель омывателя лобового стекла.
26. Реле включения звукового сигнала ВАЗ 2106.
27. Реле включения электродвигателя вентилятора ВАЗ 2106.
28. Регулятор напряжения ВАЗ 2106.
29. Реле выключателя стеклоочистителя.
30. Дополнительный блок предохранителей.
31. Главный блок предохранителей.
32. Реле — прерыватель аварийной сигнализации ВАЗ 2106.
33. Выключатель стоп-сигнала.
34. Патрон переносной лампы.
35. Электродвигатель отопителя.
36. Резистор электродвигателя отопителя.
37. Часы.
38. Выключатель электродвигателя отопителя.
39. Лампа для освещения бардачка.
40. Прикуриватель.
41.Выключатель аварийной сигнализации ВАЗ 2106.
42. Выключатель осветительных приборов.
43. Контрольная лампа недостаточного уровня тормозной жидкости.
44. Переключатель указателей поворотов.
45. Замок зажигания.
46. Выключатель заднего противотуманного света.
47. Выключатель наружного освещения.
48. Выключатель света расположен в стойках передних дверей.
49. Выключатель ламп сигнализации открытых передних дверей.
50. Фонари, сигнализирующие об открытии передних дверей.
51. Выключатель плафонов в стойках задних дверей.
52.Выключатель аварийной сигнализации стояночного тормоза.
53. Плафоны внутреннего освещения.
54. Указатель уровня топлива с контрольной лампой резерва.
55. Указатель температуры охлаждающей жидкости.
56. Индикатор давления масла с контрольной лампой пониженного давления.
57. Тахометр.
58. Контрольная лампа стояночного тормоза.
59. Контрольная лампа заряда аккумуляторной батареи.
60. Контрольная лампа воздушной заслонки карбюратора.
61. Контрольная лампа наружного освещения.
62. Контрольная лампа указателей поворота.
63. Контрольная лампа дальнего света фар.
64. Спидометр.
65. Выключатель сигнализации воздушной заслонки карбюратора.
66. Реле — прерыватель стояночной сигнализации.
67. Задние фонари.
68. Подсветка номерного знака.
69. Датчик указателя уровня и резерва топлива.
70. Лампа освещения багажника.
71. Фары задние противотуманные *.
Нумерация заглушек в колодках: а — стеклоочиститель и реле — выключатель лобового стекла; б — реле — выключатель сигнализации и указателей поворота;
c — переключатель трехпозиционный.

* Устанавливается на запчасти автомобилей.

Как известно, электрическая схема в любом транспортном средстве является одной из основных составляющих. Электрическая схема позволяет водителю ВАЗ 2106 корректно определять неисправности системы при обнаружении неисправностей оборудования. Данная статья посвящена разводке отечественной «шестерки».

[Скрыть]

Что входит в электрическую схему?

Независимо от того, какая схема зажигания в вашем ВАЗ 2106 — контактная или бесконтактная (БСЗ), в электрическую схему автомобиля входят следующие компоненты:

  • аккумуляторная батарея с отрицательным контактом на кузове автомобиля;
  • Пусковое устройство с выводом «50»; Генератор
  • — один из основных элементов схемы подключения ВАЗ 2106;
  • монтажный блок с предохранителями, защищающими цепи питания;
  • выключатель зажигания;
  • реле регулятора.

Следует отметить, что электрическая схема автомобиля ВАЗ 2106 с БСЗ и без него изначально составлялась с учетом однопроводного типа соединения компонентов электрооборудования. Фактически это означает, что отрицательные контакты электрооборудования заземлены, то есть кузова транспортного средства. Что касается проводного подключения, то оно обеспечивается исключительно плюсовой разводкой.

Устранение неисправностей

При поиске неисправности проводки на ВАЗ 2106 во время ремонтных работ необходимо полностью обесточить электрическую цепь.Для этого потребуется отсоединить минусовой провод от вывода аккумуляторной батареи, иначе в схеме подключения ВАЗ 2106 может возникнуть короткое замыкание. Диагностика поломок выявляется по приведенной выше схеме.

При перебоях в проводке есть несколько вариантов поведения автомобиля в этом случае:

  1. Автомобиль не движется и не заводится. Причин возможных неисправностей может быть много, но прежде всего это необходимо, распределитель, работоспособность аккумулятора.Как правило, полная разрядка аккумулятора — одна из самых частых причин. Генератор выходит из строя гораздо реже, но также стоит уделить внимание диагностике этого элемента на ВАЗ 21062 с БСЗ.
  2. Машина движется, но один или несколько электрических компонентов не работают должным образом. Например, это может быть неисправность освещения салона, поворотников, обогрева заднего стекла или оптики. Если это так, то в первую очередь необходимо проверить блок предохранителей и выявить перегоревшие элементы.Если все предохранители целы, то в случае с оптикой сначала проверяется работоспособность ламп, после чего проверяется проводка автомобиля ВАЗ 21063 с БСЗ или без.
  • управляет всеми возможностями системы зажигания;
  • управляет работой охранной и противоугонной систем ВАЗ 21063;
  • позволяет буксировать 21063 с исправной световой сигнализацией (видео Андрея Александрова).

Принцип работы электрооборудования

Замок зажигания на 21063, в соответствии со схемой, имеет четыре режима, при включении каждого из них срабатывает определенное оборудование:

  1. В режиме 0 импульс от аккумулятор питается только на два разъема — 30 и 30/1, остальные разъемы обесточены.
  2. В режиме 1 на остальные разъемы начинает подаваться импульс, в результате чего могут работать габаритные огни, дворники, вентилятор, прибор.
  3. В режиме 2 схема включает систему зажигания, датчики на панели приборов, поворотные огни и стартер.
  4. В режиме 3 работают только габаритные огни, рулевой клаксон и дворники.

В постоянном режиме на токе в модели 21063 в соответствии со схемой работают рулевой рожок, стоп-сигналы, световая сигнализация, подсветка на пульте управления, а также прикуриватель.Основные элементы схемы защищены предохранителями, расположенными в основном и дополнительном блоках, установленными под панелью приборов напротив водительского сиденья (видео Вячеслава Витера).

Устранение неисправностей

Чтобы правильно произвести замену необходимых элементов схемы, при обнаружении неисправностей необходимо выполнить следующую процедуру.

Такие действия актуальны, если машина отказывается заводиться:

  1. Проверить аккумулятор. Возможно, его просто выписали.
  2. В первую очередь проверяется участок на схеме от генераторного устройства до катушки. При обрыве цепи заменяются и подключаются новые провода, окисление — контакты чистятся железной щеткой. Если контакты начали «сыпаться», их тоже необходимо заменить.
  3. Проверить катушку на наличие искры. Снимите высоковольтный кабель с места установки и поднесите к кузову автомобиля. При попытке запустить двигатель должна проскочить искра между высоким напряжением и корпусом.
  4. Проверить исправность свечей зажигания. Бывает, что причиной невозможности запуска двигателя является нагар, образовавшийся на свечах. Их легко почистить самостоятельно, для этого нужно вынуть свечи и воспользоваться инструкцией, которую вы найдете здесь.

Слабые места в блоке предохранителей

  1. Плохое соединение самого предохранителя с гнездом, что приводит к подгоранию гнезд.
  2. В процессе эксплуатации автомобильные предохранители всегда нагреваются, в результате чего они также негативно влияют на расположенные рядом розетки.
  3. Блок необходимо регулярно проверять, так как стоимость предохранителей всегда невысока, а это соответствует не особо высокому качеству их работы и надежности.
Извините, в настоящее время нет доступных опросов.

Видео «Обозначение предохранителей на 2106»

Подробное обозначение предохранителей на «шестерку» описано в видео ниже (автор видео — AVTOCLUB_22).

Блок предохранителей ВАЗ 2106 — одно из самых простых устройств, от которого зависит работа электрооборудования автомобиля.Для его нормального функционирования владельцам «шестерки» необходимо знать, за какое оборудование отвечают предохранители и как их заменяют. Во время работы «шестерки» в электрической цепи часто возникают сбои, которые сложно выявить, если нет электронной почты. схема электрооборудования автомобиля. Схема подключения необходима при ремонте осветительных ламп, систем сигнализации, выключателей зажигания и другого оборудования. Без него не обойтись в случаях, когда нужно подключить дополнительные устройства.

Схема подключения автомобилей ВАЗ-2106 1 — фары; 2 — габаритные огни; 3 — боковые указатели поворота; 4 — аккумуляторная батарея; 5 — реле индикатора заряда АКБ; 6 — реле включения ближнего света фар; 7 — реле включения дальнего света фар; 8 — лампа освещения моторного отсека; 9 — электромагнитный клапан карбюратора; 10 — стартер; 11 — генератор; 12 — электродвигатель вентилятора системы охлаждения двигателя; 13 — звуковой сигнал; 14 — датчик включения электродвигателя вентилятора; 15 — свечи зажигания; 16 — датчик индикатора недостаточного давления масла; 17 — датчик указателя давления масла; 18 — датчик индикатора недостаточного уровня тормозной жидкости; 19 — указатель указателя температуры охлаждающей жидкости; 20 — электродвигатель стеклоочистителя; 21 — катушка зажигания; 22 — распределитель зажигания; 23 — электродвигатель омывателя лобового стекла; 24 — реле включения электродвигателя вентилятора; 25 — регулятор напряжения; 26 — реле стеклоочистителя; 27 — дополнительный блок предохранителей; 28 — блок главных предохранителей; 29 — выключатель света заднего хода; 30 — выключатель стоп-сигнала; 31 — патрон для переносной лампы; 32 — реле-прерыватель сигнализации и указателей поворота; 33 — выключатель электродвигателя отопителя; 34 — добавочный резистор электродвигателя отопителя; 35 — электродвигатель отопителя; 36 — лампа освещения перчаточного ящика; 37 — часы; 38 — прикуриватель; 39 — выключатель аварийной сигнализации; 40 — выключатель индикатора прикрытия воздушной заслонки карбюратора; 41 — выключатель освещения приборов; 42 — выключатель стеклоочистителя и омывателя лобового стекла; 43 — выключатель фар и указателей поворота; 44 — выключатель зажигания; 45 — выключатель заднего противотуманного фонаря; 46 — выключатель наружного освещения; 47 — выключатели внутреннего освещения, расположенные в стойках передних дверей; 48 — выключатели освещения салона, расположенные в стойках задних дверей; 49 — плафоны внутреннего освещения; 50 — выключатель выключателя стояночного тормоза; 51 — лампа подсветки прибора; 52 — указатель уровня топлива с указателем резерва; 53 — указатель температуры охлаждающей жидкости; 54 — индикатор давления масла с индикатором недостаточного давления; 55 — индикатор включения стояночного тормоза; 56 — индикатор заряда аккумулятора; 57 — сигнализатор прикрытия воздушной заслонки карбюратора; 58 — тахометр; 59 — сигнализатор включения габаритного огня; 60 — индикатор включения указателей поворота; 61 — указатель дальнего света фар; 62 — спидометр; 63 — индикатор недостаточного уровня тормозной жидкости; 64 — задние фонари; 65 — подсветка номерного знака; 66 — датчик указателя уровня и запаса топлива; 67 — лампа освещения багажника; 68 — задний противотуманный фонарь; 69 — выключатель звукового сигнала; А — условная нумерация заглушек в колодках стеклоочистителя и его реле; Б — нумерация вилок в блоке реле-прерывателя 32 сигнализации и указателей поворота; Б — нумерация клемм в блоке выключателя 39 сигнализации

Конструкция разводки электрооборудования «шестерки»

Главная особенность, которой обладает схема ВАЗ 2106 — это то, что все выводы узлов и устройств со знаком минус напрямую подключены к «массе» кузова автомобиля.Электропроводка «шестерки» по своей конструкции имеет следующее решение.

Учитывая особенности, которыми обладает электронная почта. В схеме подключения «шестерки» важен следующий момент: замену любой детали следует проводить после снятия отрицательной клеммы с АКБ. Если при ремонте прикоснуться к клеммам и корпусу автомобиля металлическими инструментами, произойдет короткое замыкание. Специально для возможных аварийных ситуаций, независимо от положения ключа в замке зажигания, находится под напряжением следующее электрооборудование:

  • цепочка для рожков электронной почты;
  • подсветка и стоп-сигналы;
  • сигнализация;
  • прикуриватель;
  • розетка.

Если вы сами обслуживаете свой автомобиль, то время от времени сталкиваетесь с проблемой выхода из строя той или иной электросистемы. Разобраться в разбивке вам поможет электронная почта. схема подключения. Имея схему подключения ВАЗ 2106, можно прозвонить цепь вольтметром, определить место поломки и отремонтировать оборудование.

Поиск поломки следует начинать с замка зажигания. Это многофункциональное устройство выполняет роль механизма управления зажиганием, охранной системы автомобиля и дает возможность буксировать автомобиль при включенной сигнализации.

Электрооборудование на автомобиле ВАЗ 2106 выполнено по однопроводной схеме — отрицательные выводы источников и потребителей электроэнергии подключены к «массе», которая выполняет роль второго провода. В 90-е годы в схему электрооборудования были внесены небольшие изменения. Итак, теперь на автомобиль установлен один звуковой сигнал без реле его включения, фонари сигнализации открытых передних дверей и реле-прерыватель контрольной лампы ручного тормоза не используются.Также на авто установлена ​​задняя противотуманная фара. На некоторые автомобили может быть установлена ​​система обогрева заднего стекла. Большинство цепей включаются выключателем зажигания. Постоянно включенные (независимо от положения ключа в замке зажигания) цепи питания звуковых сигналов, прикуривателя, стоп-сигнала, плафонов, розетка переносной лампы, цепь питания сигнальных и сигнальных ламп открытых передних дверей .

Схема

1 — указатели поворота боковые; 2 — габаритные огни; 3 — внешние фары; 4 — внутренние фары; 5 — звуковые сигналы; б — электродвигатель вентилятора системы охлаждения двигателя ВАЗ 2106; 7 — датчик включения электродвигателя вентилятора ВАЗ 2106; 8 — реле включения звуковых сигналов; 9 — реле включения электродвигателя вентилятора ВАЗ 2106; 10 — регулятор напряжения ВАЗ 2106; 11 — катушка зажигания ВАЗ 2106; 12 — электродвигатель омывателя лобового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — электродвигатель стеклоочистителя; 16 — свечи зажигания ВАЗ 2106; 17 — датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19 — указатель указателя температуры охлаждающей жидкости; 20 — лампа моторного отсека; 21 — электромагнитный клапан карбюратора ВАЗ 2106; 22 — генератор ВАЗ 2106; 23 — стартер ВАЗ 2106; 24 — аккумуляторная батарея; 25 — реле контрольной лампы заряда АКБ; 26 — реле включения ближнего света фар; 27 — реле включения дальнего света фар ВАЗ 2106; 28 — реле стеклоочистителя; 29 — дополнительный блок предохранителей; 30 — блок главных предохранителей; 31 — выключатель света заднего хода; 32 — выключатель контрольной лампы стояночного тормоза; 33 — патрон переносной лампы; 34 — реле прерывателя указателей поворота и аварийной сигнализации; 35 — электродвигатель отопителя; 36 — выключатель стоп-сигнала; 37 — реле обогрева заднего стекла *; 38 — резистор электродвигателя отопителя; 39 — лампа освещения перчаточного ящика; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла *; 42 — выключатель зажигания; 43 — выключатель ближнего света; 44 — переключатель указателей поворота; 45 — выключатель звукового сигнала; 46 — выключатель стеклоочистителя; 47 — выключатель омывателя ветрового стекла; 48 — выключатель (регулятор) осветительных приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — выключатель отопителя; 52 — контрольная лампа уровня тормозной жидкости; 53 — выключатели фонарей сигнализации открытых передних дверей; 54 — фонари сигнализации открытых передних дверей; 55 — выключатели света, расположенные в стойках передних дверей; 56 — указатель уровня топлива с контрольной лампой резерва топлива; 57 — индикатор температуры охлаждающей жидкости ВАЗ 2106; 58 — указатель давления масла с контрольной лампой; 59 — тахометр ВАЗ 2106; 60 — контрольная лампа стояночного тормоза; 61 — контрольная лампа заряда аккумулятора; 62 — контрольная лампа воздушной заслонки карбюратора; 63 — спидометр ВАЗ 2106; 64 — контрольная лампа наружного освещения; 65 — контрольная лампа указателей поворота; 66 — контрольная лампа дальнего света фар; 67 — реле-прерыватель контрольной лампы стояночного тормоза; 68 — выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — выключатели света, расположенные в стойках задних дверей; 71 — плафоны; 72 — элемент обогрева заднего стекла *; 73 — лампа освещения багажника; 74 — датчик указателя уровня и запаса топлива; 75 — задние фонари; 76 — подсветка номерного знака.

* Устанавливается на некоторых автомобилях ВАЗ-2106

Неисправности

Причина неисправности

Метод исключения


Аккумулятор разряжен

Автомобиль давно не эксплуатировался

Зарядите аккумулятор зарядным устройством или другим автомобилем

Генератор неисправен

См. Генератор

Обрыв контакта в электрических цепях: крепление проводов на генераторе, блок предохранителей (предохранитель No.10), клеммы на АКБ ослаблены, поверхность клемм или штырей окислилась

Очистить окисленные поверхности, подтянуть соединения, заменить перегоревший предохранитель (после проверки цепи он защищает)

При выключенном зажигании работают многие потребители электроэнергии (магнитола, сигнализация, радиостанция и др.)

Уменьшить количество потребителей с батарейным питанием. При длительной стоянке снять магнитолу (как правило, для питания ее памяти требуется значительный ток — несколько десятков миллиампер)

Повреждение изоляции электрических цепей, утечка тока по поверхности аккумуляторной батареи

Проверить ток утечки (не более 0.01 А с выключенными потребителями) очистите поверхность аккумулятора раствором пищевой соды или нашатырного спирта

.

Короткое замыкание между пластинами («закипание» электролита, локальный нагрев АКБ)

Заменить аккумулятор

В электролит попали соли железа, прочие примеси (ускоренный саморазряд аккумулятора)

Заменить аккумулятор

Сульфатирование пластин из-за высокой концентрации кислоты или естественного старения аккумулятора (его емкость мала)

Заменить аккумулятор

Низкий уровень электролита

Если разлива электролита не произошло, долейте дистиллированную воду


Электролит на поверхности аккумулятора

Повышенный уровень электролита

Удалите электролит из банок аккумулятора с помощью пипетки с резиновой грушей

«Закипание» электролита из-за перезарядки АКБ (повышенное напряжение в бортовой сети)

См. Генератор

«Кипение» электролита из-за сильного сульфатирования пластин или их короткого замыкания (напряжение заряда в норме)

Заменить аккумулятор

Трещины в батарейном отсеке, крышки не плотно закрыты

Прикрутите крышки, прочистите вентиляционные отверстия, замените аккумулятор с трещинами в корпусе

Электропроводка в любом автомобиле выполняет одну из основных функций — обеспечивает стабильную работу двигателя и всех электрических устройств.Наличие неисправностей в электросхеме ВАЗ 2106 может привести к невозможности полноценной эксплуатации машины.

[Скрыть]

Признаки и причины неисправности

Для начала разберем признаки неисправностей в работе электрических цепей.

Признаки

По каким «симптомам» можно определить неисправность:

  1. Автомобиль не заводится и не движется. Причин неисправности может быть множество, начиная от разряженного аккумулятора и заканчивая вышедшим из строя генераторным устройством.
  2. Автомобиль заводится и может двигаться, но некоторые компоненты и системы работают некорректно.
  3. Загорелся индикатор заряда батареи на приборной панели автомобиля. Неисправность может быть связана как с аккумулятором (разряд, падение емкости или поломка), так и с работой генераторного устройства.
  4. Оптика работает некорректно. Фары слабые, но при нажатии на педаль акселератора они усиливаются. Неисправности могут быть вызваны неисправным генератором.
  5. Некоторые электроприборы не работают. Например, освещение салона или обогрев заднего стекла. Причина может заключаться в повреждении проводов цепи или перегоревшем предохранителе. Требуется диагностика агрегата.
  6. Боковые указатели поворота не работают. Причину нужно искать в электрической схеме и предохранителях.

Причины

1. Неисправные пластины аккумулятора 2. Перегорел предохранитель ВАЗ 2106 3. Обрыв ремня генератора 4. Повреждены высоковольтные провода

По каким причинам возникают проблемы в работе электрооборудования:

  1. Разряд или поломка аккумулятора связанные с уменьшением емкости или разрушением внутренних пластин.Неисправности могут быть связаны с тем, что аккумулятор отработал свой срок службы. По окончании срока службы внутренние компоненты аккумулятора изнашиваются быстрее, особенно если владелец машины допускает ошибки при использовании устройства. Когда аккумулятор полностью разряжен, можно попробовать зарядить его, но это не всегда решает проблему. Если износ устройства очень большой, то после зарядки водитель сможет запустить двигатель, но в результате остановки автовладелец снова столкнется с проблемой.
  2. Проблемы с генератором. Неисправность устройства может быть связана с выходом из строя одного из конструктивных элементов генераторной установки или износом ее ремня. Если диагностика показывает, что на электроприборы подается недостаточное напряжение, а аккумулятор исправен, необходимо проверить реле регулятора генератора, а также целостность ремня. Один из признаков его износа — скачки напряжения, а также свист из-под капота. Ремень ГРМ так свистеть не может.Для замены реле-регулятора придется демонтировать устройство и полностью разобрать его.
  3. Повреждение изоляции провода, обрыв провода. Если изолирующий слой на электрических цепях поврежден, это приводит к утечке тока. Соответственно, электрические приборы не получат достаточного уровня напряжения, необходимого для их питания. В случае обрыва проводки работа оборудования будет невозможна. Поврежденные электрические цепи необходимо заменить, а если слой изоляции нарушен, то провод необходимо заменить или перемотать изолентой.
  4. Контакты битые. Практически все электрические схемы имеют разъемы для подключения. Если их контакты повреждены, сгорели или окислились, это приводит к тому, что ток не может поступать на оборудование. При окислении элементы необходимо очистить, обычно это решает проблему. Если контакты повреждены, то единственное решение — заменить разъемы. Но в случае перегорания свечи заменить нельзя. Необходимо выяснить причину, так как обгорание контактов свидетельствует о скачках напряжения в электросети.Если проблему не устранить, автовладелец будет постоянно с ней сталкиваться после замены контактов.
  5. Поломка реле или предохранителей. Все элементы, расположенные в монтажном блоке, отвечают за исправное состояние электроприборов. Если они выйдут из строя, выйдут из строя или перегорят, работа оборудования будет невозможна. Требуется детальная диагностика и замена вышедших из строя компонентов. Используйте схему на задней панели устройства, чтобы найти неисправный предохранитель. Как и в случае с контактами, наличие следов горения на предохранителях свидетельствует о скачках напряжения в бортовой сети, которые необходимо устранить.Если за работу топливного насоса отвечает устройство, то его поломка сделает невозможным запуск двигателя.
  6. Неисправность замка зажигания или других элементов СЗ или БСЗ — трамблера, стартера. При таких неисправностях двигатель не заводится. Если стартер неисправен, водитель услышит щелчки при попытке включить двигатель. Панель приборов обычно активирована, на что указывают индикаторы на ней, но двигатель не запускается. Необходимо провести поочерёдный демонтаж всех конструктивных элементов системы зажигания — замка, распределителя и стартера.Эти устройства подлежат детальной диагностике, разборке и замене вышедших из строя комплектующих.
  7. Одной из причин неисправности в электросети, при которой двигатель может не запускаться, является повреждение высоковольтных проводов системы зажигания. Речь идет о тех кабелях, которые подключаются к свечам. Если они повреждены, свечи зажигания не смогут получить достаточный высоковольтный разряд. В результате возникают проблемы с запуском двигателя. Если силовой агрегат запустится, но на высоковольтном проводе повреждена изоляция, то мотор утроится.Проблемы можно решить заменой кабелей. Более подробно причины неисправностей показаны на фото.

Практика показывает, что большинство неисправностей в проводке автомобиля связаны с некачественным подключением.

ВАЗ 2106 с карбюраторным двигателем внутреннего сгорания

Схема электросети в автомобиле ВАЗ 2106

Рассмотрим цветовую схему электрика с описанием в «шестерку» с карбюраторным двигателем:

  1. Повороты поворота расположены по бокам тела.
  2. Подфарники.
  3. Оптика внешнего освещения.
  4. Оптика внутреннего освещения.
  5. Звуковые устройства.
  6. Электродвигатель вентиляционного устройства системы охлаждения энергоблока.
  7. Контроллер включения двигателя вентилятора.
  8. Реле включения звуковых сигналов.
  9. Защитный элемент для включения электродвигателя вентилятора охлаждения двигателя.
  10. Устройство регулирования напряжения в бортовой сети машины.
  11. Катушка зажигания.
  12. Контроллер, определяющий нехватку тормозной жидкости в расширительном бачке под капотом.
  13. Коммутационное устройство зажигания.
  14. Электродвигатель системы очистки лобового стекла.
  15. Свечи зажигания с подключенными высоковольтными кабелями.
  16. Контроллер светового индикатора аварийного давления моторной жидкости.
  17. Контроллер указателя давления смазки.
  18. Контроллер датчика температуры антифриза.
  19. Лампа освещения расположена в моторном отсеке.
  20. Электромагнитный клапан карбюраторного агрегата.
  21. Генератор, который подает напряжение на все электрическое оборудование машины при работающем двигателе.
  22. Пусковое устройство системы зажигания.
  23. Аккумулятор машины.
  24. Реле контрольного индикатора разряда АКБ.
  25. Защитный элемент цепи активации оптики ближнего света.
  26. Реле включения дальнего света.
  27. Устройство защиты цепи стеклоочистителя.
  28. Блок вспомогательный монтажный с предохранителями.
  29. Блок безопасности основной монтажный.
  30. Устройство для включения и выключения фонарей заднего хода при включении соответствующей передачи.
  31. Устройство включения и выключения индикатора управления ручным тормозом на панели приборов.
  32. Гнездо для подключения переносной лампочки.
  33. Устройство отключения указателей поворота и световой сигнализации, благодаря которому мигают фары при включении поворотов или «аварийки».
  34. Электродвигатель системы обогрева автомобиля.
  35. Выключатель стоп-сигналов.
  36. Реле защиты электрической цепи системы обогрева заднего стекла.
  37. Резисторный элемент электродвигателя системы отопления.
  38. Индикатор освещения вещевого ящика.
  39. Устройство для включения и выключения внешнего освещения.
  40. Кнопка включения и выключения системы обогрева заднего стекла.
  41. Замок зажигания.
  42. Переключатель на центральной консоли для включения ближнего или дальнего света.
  43. Рычаг включения поворотников.
  44. Устройство для выключения и включения звукового сигнала.
  45. Рычаг переключения скорости движения дворников.
  46. Устройство для включения и выключения системы очистки лобового стекла.
  47. Регулятор освещенности пульта управления.
  48. Кнопка включения и выключения световой сигнализации.
  49. Прикуриватель.
  50. Переключатель скорости печи.
  51. Контрольная лампа уровня тормозной жидкости.
  52. Выключатели освещения устройства, контролирующего, открыты или закрыты передние двери.
  53. Фонари, сигнализирующие об открытых дверях.
  54. Выключатели света, которые расположены в стойках передних дверей.
  55. Регулятор уровня топлива с указателем запаса топлива в баке.
  56. Регулятор температуры антифриза в системе охлаждения.
  57. Устройство контроля давления смазки в двигателе со световым индикатором.
  58. Тахометр, определяющий частоту вращения коленчатого вала двигателя.
  59. Контрольная лампа стояночного тормоза.
  60. Индикатор заряда аккумулятора.
  61. Световой индикатор включения всасывания.
  62. Спидометр.
  63. Световой индикатор внешнего освещения.
  64. Индикатор включения света на панели приборов.
  65. Индикатор включения дальнего света.
  66. Прерывистый элемент указателя ручного тормоза.
  67. Выключатель индикатора всасывания.
  68. Часы на центральной консоли.
  69. Выключатели света, которые установлены в стойках задних дверей.
  70. Плафон.
  71. Устройство обогрева заднего стекла.
  72. Контрольная лампа освещения багажного отделения.
  73. Регулятор уровня и резерва топлива.
  74. Оптика задняя.
  75. Подсветка номерного знака.

О нюансах ремонта проводки при замене одного зажигания на другое Вы можете узнать из видеоролика, снятого Вячеславом Кравченко.

В таких моделях принцип работы электрической схемы при запуске мотора выглядит так:

  1. Водитель вставляет ключ в замок и затем поворачивает его в положение «Стартер».Это активирует устройство.
  2. Генераторная установка начинает работать. Напряжение подается с устройства на катушку, этот элемент предназначен для генерации импульса высокого напряжения. На него подается низковольтный ток, который в результате трансформации получает высокое напряжение. С катушки разряд идет в трамблер.
  3. С помощью высоковольтных кабелей привод устройства начинает толкать коленчатый вал двигателя автомобиля. Последний замыкает контакты в определенном порядке, после чего на свечи подается разряд.

В зависимости от типа автомобиля на карбюратор может быть установлено классическое или электронное зажигание.

Классическое зажигание

Такая система называется бесконтактной, в ее состав входят:

  • выключатель зажигания, то есть замок;
  • катушек;
  • распределительный механизм;
  • кабели высокого напряжения;
  • свечей.

Распределительное устройство предназначено для прерывания первичной цепи модуля. После этого механизм распределяет напряжение по свечам в определенном порядке.Благодаря катушке ток низкого напряжения преобразуется в высокое напряжение. Назначение свечей — воспламенение горючей смеси в цилиндрах автомобильного двигателя внутреннего сгорания.

Об обозначениях предохранителей на карбюраторной версии автомобиля можно узнать из видео, опубликованного каналом AVTOCLUB_22.

Электроника

Если машина оборудована электронной системой зажигания, то в ней на участке цепи между распределительным устройством и катушкой находится переключающий механизм.

БСЗ состоит из:

  • коммутационного устройства;
  • выключатель, то есть замок;
  • катушек;
  • распределительное устройство;
  • кабели высоковольтные, по которым подводится разряд к свечам;
  • сами свечи.

Благодаря распределительному устройству на коммутирующее устройство подаются управляющие импульсы, это делается для образования искры. Затем сигналы поочередно отправляются на все свечи зажигания. Основное назначение переключателя — преобразование управляющих импульсов от бесконтактного устройства в ток, последний используется для питания первичной обмотки катушки.Это улучшает внешний вид искры, что особенно важно для силовых агрегатов, работающих на обедненной топливной смеси.

В коммутационном аппарате диагностирована искра. Если в результате проверки на распределитель не поступает высоковольтный сигнал, это свидетельствует о неисправности переключателя. Устройство подлежит замене. Но если в результате ремонта или замены проблема не решилась, то необходимо провести диагностику электрических цепей и поменять поврежденные провода.Возможно, причину следует искать в повышенном сопротивлении жил, это приводит к тому, что искра будет слишком слабой.

ВАЗ 2106 с инжектором

Автомобили более поздних лет выпуска стали оснащаться инжекторными силовыми агрегатами. Схему подключения таких машин мы рассматривать не будем, так как она практически идентична описанной выше.

О переносе «шестерки» с карбюратора на инжектор и о ремонтных работах по переносу проводки можно узнать из видео от Сергея Крючкова.

Схема подключения устройств в таких машинах претерпела определенные изменения:

  1. Автомобили стали оснащаться электронасосами, предназначенными для повышения уровня давления в рейке. В силовых агрегатах с карбюраторами такого давления нет, используются механические подкачивающие устройства.
  2. Горючая смесь образуется непосредственно в цилиндрах ДВС. В классических версиях автомобиля его формирование происходит в карбюраторе.
  3. Добавлены электрические форсунки, они отвечают за впрыск топлива.
  4. Также схема подключения дополнена модулем управления ЕСМ. Устройство используется для определения момента, когда требуется впрыск горючей смеси. В карбюраторных версиях он попадает в цилиндры при открытии впускного клапана.

Системы впрыска характеризуются большим количеством электронных компонентов. Если двигатель не запускается, причина может заключаться не только в повреждении проводки, но и в нерабочем состоянии датчиков.

Инструкция по диагностике и замене электропроводки

При повреждении электросхемы в ВАЗ 2106 следует провести диагностику уровня напряжения в бортовой сети, для этого потребуется контрольная лампа с двумя подключенными проводами:

  1. Один из «управляющих» контактов подключается к минусовой клемме аккумуляторной батареи под капотом автомобиля. Можно использовать массу, то есть любую металлическую деталь кузова или двигателя автомобиля.
  2. Второй контакт подключается к подключению диагностируемого участка электрической цепи.Важно, чтобы он располагался как можно ближе к аккумулятору или предохранительному устройству.
  3. Если в результате подключения «контрольная» начала гореть, значит в электрической цепи есть напряжение. Это говорит о том, что диагностированная часть проводки находится в рабочем состоянии.
  4. Процедура диагностики проводится таким же образом на остальных участках проводки.
  5. Если проверка показала, что лампочка не загорается, это говорит об отсутствии напряжения в цепи.Причину неисправности нужно искать между этой точкой и последней точкой, где был ток.

Канал ВАЗ 2101-2107 в ролике показал, как проводится процедура диагностики заряда аккумулятора.

В зависимости от типа подключения напряжение в цепи может появиться только после включения зажигания.

В случае короткого замыкания одним из вариантов поиска является демонтаж предохранителя и подключение тестера (вольтметра или мультиметра) или «контроля» к контактам его гнезда.При проверке необходимо отключить остальные компоненты электросистемы на диагностируемом участке цепи, чтобы не было напряжения. Если вы используете тестовую лампу, то после подключения контактов к розеткам необходимо переместить провода в разные стороны. Если во время выполнения задания лампа начала гореть, это говорит о том, что где-то на участке произошло короткое замыкание. Скорее всего, изношена изоляция провода.

Диагностика заземления проводится для проверки надежности подключения электроприборов к массе машины:

  1. Открыть капот и отсоединить аккумулятор.Один из контактов испытываемого устройства должен быть подключен к массе, то есть к корпусу или металлу на автомобиле.
  2. Второй контакт подключается к точке подключения или к точке заземления.
  3. Если в результате подключения «контрольная» начала гореть, это говорит о том, что с массой на диагностируемом участке цепи все в порядке.

Пользователь Роман Ростовчанин рассказал об ошибках, которые нельзя допускать при проверке заземления контактов.

Как найти поврежденный участок проводки:

  1. Необходимо отключить напряжение от диагностируемого участка цепи. Сечение проводки проверяется с помощью лампы при подключенном источнике напряжения.
  2. Два конца провода от источника света подключены к разным концам электрической цепи или к положительному выводу и массе машины. Когда загорается индикатор, обрывов проводки нет. Если лампа не включается, то нужно искать место повреждения.
  3. Диагностика замка зажигания проводится аналогично, «контроль» подключается к его выводам для проверки. При срабатывании переключателя должен загореться источник света.

Если причиной неисправности электроприборов является наличие обрыва, то визуально обнаружить поврежденный участок практически невозможно, так как на контактах сложно увидеть окисление или их повреждение. Для решения проблемы можно попробовать переместить подключенный провод или переподключить контакты.Иногда это решает проблему. Что касается замены поврежденного участка цепи, вам просто нужно отрезать изношенный провод, а вместо него подключить новый. Место стыка заделывают или обматывают изолентой.

Если вы решили полностью поменять проводку в автомобиле, рекомендуем обратиться к специалисту.

Если неисправность заключается в перегоревшем предохранителе, то такую ​​проблему можно определить визуально. Обрыв провода в корпусе детали говорит о необходимости его замены.При замене устройств следует использовать предохранители одинаковой мощности; использование запасных частей с другими номинальными характеристиками не рекомендуется. Дело в том, что для разных участков электрической цепи требуется разный уровень защиты. Мощность устройства указана на его корпусе. Если какая-то деталь выходит из строя, то перед заменой необходимо найти причину. Чаще всего срываются предохранители из-за короткого замыкания, которое связано с обрывом или изношенной проводкой.

Пользователь Валерий Потапенко в своем видео дал рекомендации по поиску и замене вышедших из строя предохранителей.

Перемычки с перегоранием могут использоваться в электрических цепях машины. Их применяют на участках электропроводки, не защищенных устройствами безопасности, например, в цепях системы зажигания. Основное сходство перемычек и предохранителей в том, что диагностику обеих частей можно проводить визуально. Для проверки необходимо отключить аккумулятор от источника питания, затем демонтировать перемычку и оценить ее состояние. Если визуальная диагностика показала необходимость замены, то прибор меняют.

Как не допустить неисправностей в проводке?

Что нужно учитывать, чтобы не столкнуться со сбоями в работе электрических цепей:

  1. Процедуру замены проводов необходимо проводить при отключенных электроприборах и аккумуляторной батарее.
  2. Отключение и включение контактов АКБ разрешается только при выключенном зажигании.
  3. При проверке проводки нельзя допускать коротких замыканий, это может привести к поломке электроприборов.
  4. Не используйте металлические инструменты для снятия предохранительных устройств.
  5. При работающем двигателе не отсоединять аккумулятор. В результате автовладелец может столкнуться с проблемой выхода из строя регулятора напряжения и других узлов схемы.
  6. При проверке работы диодного моста генераторной установки использование мегомметра с питанием от сети с напряжением более 12 вольт не допускается.
  7. При сварке кузова аккумулятор и генератор должны быть отключены.Также необходимо отключить от питания ЭБУ, если таковой имеется.
  8. Не ремонтируйте и не заменяйте проводку при выключенном двигателе.
  9. Периодически заряжайте аккумулятор и очищайте его клеммы.

Электромагнитный клапан для ВАЗ Для управления жидкостями

Alibaba.com предлагает широкий ассортимент высококачественных, эффективных и надежных клапанов для ВАЗ для различных типов коммерческого и личного использования. Доступные в различных вариациях и моделях, эти продукты идеально подходят для всех видов машин и двигателей транспортных средств, обеспечивая оптимальную производительность.Клапан для разновидностей ВАЗ , которые вы можете найти на сайте, изготовлен из прочных материалов, которые способствуют длительному сроку службы продуктов и не имеют аналогов, когда речь идет о безупречном, постоянном потоке топлива в двигатели. Купите этот уникальный и надежный клапан для ваз от ведущих мировых брендов и производителей по умопомрачительной цене.

Ищете ли вы идеальный клапан для ваз , который впишется в двигатель вашего автомобиля для более плавного и равномерного потока топлива, или если вы ищете прочные клапаны для системы орошения, тяжелых машин, вы можете найти несколько категорий товары на сайте.Широкий ассортимент клапанов для ваз , доступных на Alibaba.com, совместим как с бензиновыми, так и с дизельными вариантами автомобилей и способен создавать постоянное противодавление для безупречного впрыска топлива. Клапан для ваз — это соленоиды, изготовленные из прочных металлов, таких как железо, латунь, которые могут годами выдерживать сложные нагрузки.

Найти надежные запчасти, которые напрямую влияют на производительность машины или двигателей транспортного средства, например, клапан для ваз , действительно является сложной задачей, однако здесь, на сайте, вам предоставляется широкий выбор поставщиков.Эти сертифицированные продавцы хорошо зарекомендовали себя и могут предложить ваши товары премиум-класса по самым привлекательным ценам. Клапан для ваз может хорошо контролировать текучую среду и отделять частицы пыли и твердые частицы от топлива для обеспечения улучшенной производительности. Вы также можете настроить эти клапаны для ваз в соответствии с вашими требованиями, и они доступны в двух типах моделей, чтобы выдерживать низкотемпературное давление и высокотемпературное давление.

Ознакомьтесь с различными клапанами для моделей ВАЗ на Alibaba.com и купите эти продукты в рамках своей доступности и бюджета. Эти продукты тестируются и проверяются на предмет гарантии качества и иногда предлагаются вместе с послепродажным обслуживанием, например, с гарантийными сроками. Возьмите их у ведущих поставщиков клапана для ваз для увлекательных сделок.

suneducationgroup.com Дом и сад Бассейны и гидромассажные ванны Всасывающий шланг Praher 32 мм синий 5,50 м Pool Intex Шланг для установки шланга

suneducationgroup.com Дом и сад Бассейны и гидромассажные ванны Всасывающий шланг Praher 32 мм синий 5,50 M Pool Intex шланг для установки шланга

Всасывающий шланг Praher 32 мм синий 5. Шланг для установки шланга Pool Intex 50 м. Всасывающий шланг 5. может поставляться в нерызничной упаковке, в неоткрытом и неповрежденном виде в оригинальной розничной упаковке (если применима упаковка). Если товар идет напрямую от производителя. например, обычную коробку или коробку без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации.См. Все определения условий : MPN: : Не применяется , Упаковка: : Нет : Измененный элемент: : Нет , Единица измерения: : м : Диаметр шланга: : 32 мм , EAN: : Не применяется : Количество единиц: : 5. неиспользованный, 50 м 32 мм синий УФ-стабилизированный. Шланг весь 1, 5 , Бренд: : Безымянный : Иностранный продукт: : Нет。, делится на 10 м. Maßeinheit m. EAN Nicht zutreffend. Марк Маркенлос. Дата получения согласна !. Состояние: Новое: Абсолютно новое.






Всасывающий шланг Praher 32 мм синий 5,50 M Pool Intex шланг для установки


Подлинная RANGEMASTER 110 духовка РУЧКА И ВИНТ для гриля, духовки, гриля A094272.Лампа с изменяющимся цветом B22 Светодиодная лампа с регулируемой яркостью и синхронизацией музыки Дистанционное управление через приложение. Runner Bean Seeds Enorma 30 X Seeds великобритания продавец великобритания семена. 36 лего в стиле кирпичной глазури топпер для торта классических цветов красный, зеленый, синий Ниндзяго. Rare Oyster Leaf Mertensia maritima 6 семян ПРОДАВЕЦ ВЕЛИКОБРИТАНИЯ, Всасывающий шланг Praher 32 мм синий 5,50 M Шланг для установки шланга Intex для бассейна . Декоративный металлический подарочный десертный поднос 23см с зеркальной отделкой. USB-КАБЕЛЬ СИНХРОНИЗАЦИИ ДАННЫХ / ПЕРЕДАЧИ ФОТО ДЛЯ Nikon COOLPIX S6200. Белые фитили для изготовления свечей, пропитанные воском из хлопка разных размеров !, Tischdecke Baumwolle beschichtet Tischbelag Jacquard Punkte grau braun FBHB 001.Сменный клиновой ремень JOHN DEERE SCOTTS H86061 из кевлара. Всасывающий шланг Praher 32 мм синий 5,50 M Pool Intex шланг для установки .



8 Step Mudah Untuk Melanjutkan Kuliah Ke Luar Negeri

Пада дасарнйа СОЛНЦЕ Образование menyediakan pelayanan komprehensif, lengkap dan mudah dalam satu atap. Mulai dari konsultasi gratis pilihan studi, proses pendaftaran ke institusi yang dituju, pengurusan visa hingga pelayanan selama siswa studi di luar negeri.

Берикут адалах пелаянан прима SUN Education, ян дирангкум ке далам 8 Лангках Мудах Пенгурусан Студи ке Луар Негери:

1 ШАГ 1. ПОДГОТОВКА НА АНГЛИЙСКОМ ЯЗЫКЕ

Faktor terpenting sebagai modal utama Untuk sukses belajar di luar negeri adalah penguasaan akan bahasa Inggris.Sebagai persyaratan masuk suatu institusi, diperlukan hasil nilai IELTS ™, TOEFL®, SAT® atau GMAT®.

SUN Language & Training Centre merupakan divisi integration dari SUN Education Ян Хадир Untuk memberikan solusi terbaik untuk persiapan Anda. Tidak perlu jauh-jauh, tes internasional-nya pun dapat dilakukan di salah satu cabang SUN Education terdekat.

2 ШАГ 2: KONSULTASI DENGAN KONSELOR SUN EDUCATION GROUP

Dapatkan informasi lengkap mengenai bidang studi, prospek karir, pemilihan negara дан Universitas berdasarkan minat dan kemampuan.

SUN Education bekerjasama dengan Biro Psikologi terkemuka: Tes Bakat Indonesia, memberikan pelayanan extra bagi siswa yangmbutuhkan bimbingan lebih lanjut mengenai penjuruan studi дан eksplorasi minat bakat.

3 ШАГ 3: ПРОЗА APLIKASI

Untuk mendaftar diperlukan dokumen seperti mengisi formulir pendaftaran, nilai akademis (ijasah, rapor, UAN), ujian bahasa Inggris internasional (IELTS ™, TOEFL® atau tes lainnya) и фотокопи паспор.

Tambahan dokumen lainnya bila diperlukan adalah seperti surat akademik dan profesional, личное заявление, surat referensi kerja dan предложение riset.Tidak perlu khawatir, semua proses pengurusan dokumen di atas akan dibimbing oleh konselor SUN Education янь berpengalaman.

4 ШАГ 4: ПРЕДЛОЖЕНИЕ

Konselor SUN Education акан мембанту мем-последующие меры для институтов янь dituju. Tergantung на уровне Studi дан institusi Ян dituju, biasanya dibutuhkan waktu 1 minggu hingga 2 bulan untuk mendapatkan surat penerimaan ini.

5 ШАГ 5: ПЕМБАЯРАН БИАЯ СЕКОЛА (ПЛАТА ЗА ОБУЧЕНИЕ)

Сетелах менерима Письмо с предложением дан семуа персьяратан академис дипенухи, мака сисва акан диминта унтук мелакукан пембаяран биая уанг секолах дан / атау бияя лайн ян диперлукан.

6 ШАГ 6: ПЕНГУРУСКАЯ ВИЗА ПЕЛАДЖАР

Konselor SUN Education akan mengurus surat permohonan visa pelajar di negara yang bersangkutan. Untuk mengajukan visa pelajar diperlukan dokumen seperti formulir visa, surat penerimaan (письмо с предложением), букти кеуанган дари орангтуа атау пихак спонсор, букти академик терахир, акте лахир, карта келуарга дан лайння.

7 ШАГ 7: TIKET, AKOMODASI DAN PENJEMPUTAN

Konselor SUN Education акан мембанту далам халпенгурусан тикет песават, акомодаси дан пенджемпутан ди негара туджуан.

8 ШАГ 8: ПРЕДВАРИТЕЛЬНАЯ ИНФОРМАЦИЯ

Mengikuti pengarahan (брифинг перед отъездом) дари конселор SUN Education sebelum berangkat ke negara tujuan. Селама шисва студии ди луар негери, конселор ками пун акан селалу сиап мембанту.

2 сентября 2021 г.

Джерман Менджади Салах Сату Негара ди Еропа Ян Менджади Туджуан Махасисва Индонезия Саат Беркулия ди Луар Негери. Денган биая […]

1 сентября 2021 г.

Шиапа ян пунйа чита-чита кулиа хукум? Apalagi kalau jurusan hukumnya di Universitas luar negeri seperti Inggris.Inggris sendiri memiliki […]

30 августа 2021 г.

Джика Дитанья Негара Eropa Мана Ян Инджин Диджадикан Туджуан Беладжар, Пасти Баньяк Ян Менджаваб Беланда. Меманг, карена аданья седжарах […]


НОВОСТИ LIHAT SEMUA

Событие Булан Ини

Продвижение IG Live UIC College — 4 сентября 2021 г.

Без категории

Учеба в Сингапуре Неделя 8-10 сентября 2021 г.

SUN Education
Senayan STC STC Level 1 No.55-58 STC Senayan, Jalan Asia Afrika, RT.1 / RW.3, Gelora, Kota Jakarta Pusat, DKI Jakarta 10270 Индонезия

Учеба в Сингапуре Неделя 8-10 сентября 2021 г.

SUN Education
Senayan STC STC Level 1 No.55-58 STC Senayan, Jalan Asia Afrika, RT.1 / RW.3, Gelora, Kota Jakarta Pusat, DKI Jakarta 10270 Индонезия

Учеба в Сингапуре Неделя 8-10 сентября 2021 г.

SUN Education
Senayan STC STC Level 1 No.55-58 STC Senayan, Jalan Asia Afrika, RT.1 / RW.3, Gelora, Kota Jakarta Pusat, DKI Jakarta 10270 Индонезия

Информационная сессия в Западном Сиднее — 11 сентября 2021 г.

SUN Education
Senayan STC STC Level 1 No.55-58 STC Senayan, Jalan Asia Afrika, RT.1 / RW.3, Gelora, Kota Jakarta Pusat, DKI Jakarta 10270 Индонезия


СОБЫТИЯ LIHAT SEMUA

Kuliah Ke Luar Negeri Merupakan Impian Setiap Orang

Menyandang gelar sarjana дари университас луар negeri dengan berbagai pengalaman unik akan menjadi nilai jual tersendiri ketika memasuki dunia kerja, terutama saat kembali ke Indonesia.

Tentunya untuk mencapai semua hal tersebut, semua persiapan harus direncanakan dengan matang.


  • Saya telah mendengar SUN Education sebelumnya dari keluarga дан теман-теман сайа дан мерека менгатакан бахва лайанан ян диседиакан адалах бенар-бенар байк дан сангат мембанту. SUN Education sangat memberu saya untuk belajar ke Selandia Baru dengan pelayanan дан ответ янь cepat дан оранг-орангутанг янь benar-benar baik. Terima kasih khususnya kepada para konselor yang memberu saya menyelesaikan persyaratan dan dokumentasi Untuk gelar master Saya.Мантан Секолах: Университет Таруманегара Джурусан: Магистр Акунтанси Institusi: Университет Вайкато,
  • Pengalaman Saya Bersama SUN Education sangat menyenangkan. Сая percaya SUN Education адалах агент пертама ян сая пилих карена мемилики латар белаканг дан кинерджа ян сангат байк. SUN Education дан konselornya sangat gesit дан memberu 100% keperluan дан ketentuan янь dibutuhkan oleh Universitas янь dituju. SUN Education sangat mempercepat proses segalanya.Бывшая школа: SMA Bogor Raya Специальность: диплом по бизнесу (часть 2) Учреждение: Университет Монаша
  • SUN Education member saya untuk mencari referensi kampus dan memudahkan mengurus dokumen untuk ke Universitas. Бывшая школа: Universitas Trisakti Специальность: магистр международного бизнеса. Учреждение: Curtin Singapore
Наши интегрированные партнеры:

Всасывающий шланг Praher 32 мм синий 5,50 M Pool Intex шланг для установки

Всасывающий шланг Praher 32 мм синий 5,50 M Pool Intex шланг для установки

Praher 32 мм синий 5,50 м Pool Intex шланг для установки шланга всасывающий шланг, Marke Markenlos, дата получения согласована, всасывающий шланг 5,50 м 32 мм синий УФ-стабилизированный, все шланги делятся на 1,10 м, Maßeinheit m, EAN Nicht zutreffend, Найдите новые покупки в Интернете, Сравните самые низкие цены, Простое сравнение цен, Гарантия 100% подлинности, Лучшие цены обмена на планете.32 мм синий 5,50 м шланг для установки бассейнов Intex всасывающий шланг Praher, всасывающий шланг Praher 32 мм синий 5,50 м шланг для установки шлангов Intex для бассейнов.

РЕДКО !!! Лада Ваз 2106 Беларусь Полицейский Заказ 1/43 — 84,50 USD

Доставка: AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijan RepublicBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Синт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBritish Virgin IslandsBrunei DarussalamBulgariaBurkina FasoBurmaBurundiCambodiaCameroonCanadaCape Верде IslandsCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo, Демократическая Республика theCongo, Республика theCook IslandsCosta RicaCroatia, Республика ofCuba, Республика ofCuraçaoCyprusCzech RepublicCôte d» Ивуар (Кот-д’Ивуар) ДанияДжибутиДоминикаДоминиканская РеспубликаЭквадорЕгипетЭль-СальвадорЭкваториальная ГвинеяЭритреяЭстонияЭфиопияФолклендские острова (Мальвинские острова) Фарерские островаФиджиФинляндияФранцияФранцияГвианаФранцузская ПолинезияФранция Южные территорииГрузияГранция andGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard остров и McDonald IslandsHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, NorthKorea, SouthKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestine, Государственный ofPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint BarthélemySaint HelenaSaint Киттс-NevisSaint LuciaSaint Мартин (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSao Томе и PrincipeСаудовская Аравия iaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Маартен (Голландская часть) SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTimor-LesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited StatesUnited Штаты Экваторияльная IslandsUruguayUzbekistanVanuatuVatican Город StateVenezuelaVietnamVirgin острова (U.S.) Уоллис и Футуна Западная Сахара Западное Самоа Йемен Замбия Зимбабве Аландские острова

ВАЗ

:: 2106: Карбюратор

5. Карбюратор

Схема карбюратора Озон

Описание конструкции

На автомобиль ВАЗ-2106 теперь устанавливается карбюратор «Озон» модели ДААЗ 2107-1107010-20. На автомобиле ВАЗ-21065 используется карбюратор ДААЗ 21053-1107010 (модель на базе семейства карбюраторов Солекс).

Карбюратор «Озон» — эмульсионного типа, двухкамерный, с падающей струей.Он имеет одну сбалансированную поплавковую камеру, две основные системы дозирования, концентрирующее устройство (эконостат) во второй камере, автономную систему холостого хода, переходные системы первой и второй камер, диафрагменный ускорительный насос с распылителем в первой камере. , электромагнитный запорный клапан системы холостого хода, золотниковое устройство отвода картерных газов в задроссельное пространство, пневмопривод дроссельной заслонки второй камеры. Управление воздушной заслонкой первой камеры — ручное, с тросовым приводом.После пуска двигателя заслонка автоматически приоткрывается пусковым устройством диафрагменного типа под действием разрежения во впускном трубопроводе. Карбюратор снабжен штуцером отбора разрежения для управления регулятором опережения зажигания.

Топливо подается в карбюратор через сетчатый фильтр и игольчатый клапан. Клапан механически связан с поплавком и поддерживает определенный уровень топлива в поплавковой камере.

Из поплавковой камеры топливо поступает через основные топливные жиклеры (первая и вторая камеры) в эмульсионные колодцы и эмульсионные трубки, где смешивается с воздухом, поступающим через главные воздушные жиклеры.Эмульсия топливовоздушная распылением попадает в малый и большой диффузоры карбюратора.

Топливный канал системы холостого хода перекрывается электромагнитным запорным клапаном после выключения зажигания. Нормальное состояние клапана под напряжением — открыто.

Система холостого хода отбирает топливо из эмульсионного колодца первой камеры. Топливо проходит через жиклер холостого хода, конструктивно объединенный с электромагнитным запорным клапаном, и смешивается с воздухом, поступающим через жиклер холостого хода и отверстие переходной системы первой камеры.Образовавшаяся эмульсия по двум каналам (один имеет калиброванное отверстие — жиклер, а другой — регулировочный винт, иначе называемый винтом качества) перемещается в отверстие, перекрытое иглой винта количества, где дополнительно смешивается с воздухом и далее через эмульсионное отверстие попадает во входной трубопровод. Состав смеси регулируется шнеком качества.

При частичном открытии дроссельных заслонок (до включения в работу основной системы дозирования) топливно-воздушная смесь поступает в камеры через переходные отверстия — по два в каждой камере.

Эконостат обеспечивает забор топлива непосредственно из поплавковой камеры в распылитель эконостата, который расположен в диффузоре второй камеры. Эконостат включается на режимы максимальной мощности, дополнительно обогащая рабочую смесь.

Ускоряющий насос — диафрагменного типа, с механическим приводом от оси дроссельной заслонки первой камеры. При резком открытии заслонки порция топлива впрыскивается через распылитель в первую камеру карбюратора, обогащая смесь.Насос снабжен шаровыми кранами. Один клапан — обратный — расположен в канале, соединяющем поплавковую камеру с полостью ускорительного насоса. Он открывается при заполнении полости насоса топливом и закрывается при нагнетании топлива диафрагмой. Другой клапан расположен в распылителе. Он открывается под давлением нагнетаемого топлива и закрывается под действием веса шара, как только прекращается подача топлива. Лишнее топливо при нагнетании течет через перепускной жиклер обратно в поплавковую камеру.

Производительность насоса зависит от профиля кулачка, диаметра отверстия перепускного жиклера, профиля и длины регулировочной иглы в канале перепускного жиклера. В процессе эксплуатации ускорительный насос регулировке не подлежит.

Пусковое устройство состоит из воздушной заслонки, рычага управления воздушной заслонкой, телескопической тяги, тяги привода дроссельной заслонки, диафрагменного механизма и привода управления дроссельной заслонкой. При отрыве ручки привода («отсоса») от водительского сиденья воздушная заслонка закрывается, а дроссельная заслонка первой камеры приоткрывается на 0,7–0,8 мм (пусковой зазор).При первых вспышках разрежение за дроссельной заслонкой передается в цилиндры на диафрагму, которая через шток и тягу приоткрывает воздушную заслонку. Максимальный размер открытия заслонки регулируется упорным винтом диафрагмы, расположенным под винтовой крышкой.

ВНИМАНИЕ! Мы рекомендуем проводить все работы по ремонту и регулировке карбюратора, связанные с его частичной разборкой, а потому требующие чистоты и аккуратности на снятом карбюраторе.Перед разборкой карбюратора небольшой жесткой щеткой с невыпадающими волосами, смоченной бензином или керосином, удаляем грязь с его внешней поверхности. Для этого удобно использовать аэрозольный баллончик «для промывки карбюратора» со специальным составом. Использованная тряпка должна быть чистой и не оставлять волокон и ниток.

Тарировочные данные карбюратора ДААЗ 2107-1107010-20

Параметры

Первая камера

Вторая камера

Диаметр, мм:

22

25

28

36

1,12

1,5

1,5

1,5

0,5

0,6

1,7

0,7

1,5

1,2

  • эмульсионный жиклер эконостата

1,5

  • Жиклер пускового устройства

0,7

  • жиклер пневмопривода дроссельной заслонки

1,5

1,2

  • отверстия распылителя ускорительного насоса

0,4

  • перепускной жиклер ускорительного насоса

0,4

Подача ускорительного насоса на 10 полных ходов, см 3

7 ± 25%

Номер калибровки распылителя смеси

3,5

4,5

Номер калибровки эмульсионной трубки

F15

F15

Расстояние поплавка от крышки карбюратора с прокладкой, мм

6,5 ± 0,25

Зазоры на воротах для регулировки пускового устройства, мм:

5,5 ± 0,25

0,9–1,0

Инструкция на вакуумный усилитель тормозов.Каков принцип работы вакуумного усилителя тормозов

Что думает уважаемый читатель — подействует ли? вакуумный усилитель тормозов если машина гипотетически находится на Эвересте? Конечно, нет! А почему, поговорим ниже.

Вакуумный усилитель тормозов предназначен для уменьшения давления ноги водителя на педаль тормоза при включении тормоза. Вторая функция — обеспечить лучшую эффективность торможения при экстренном торможении. А с применением активных тормозных систем — безопасность водителя и пассажиров.

Вакуумный усилитель выполнен в виде герметичного корпуса, округлой формы. Устанавливается непосредственно перед педалью тормоза в моторном отсеке … Главный тормозной цилиндр установлен на корпусе усилителя.

Вакуумный усилитель состоит из следующих устройств:

  • рамка
  • рабочая диафрагма
  • сервисный клапан
  • Толкатель педали тормоза
  • шток тормозного цилиндра
  • возвратная пружина

Вакуумный усилитель тормозов помогает водителю толкать шток тормозного цилиндра для создания давления.Чтобы лучше понять принцип работы усилителя, необходимо рассказать о его конструкции.

Основная рабочая часть вакуумного усилителя, это диафрагма. Изготовлен из прочного гибкого материала. В центре диафрагмы находится буферная металлическая «копейка». В нее упирается шток от педали и от цилиндра. Диафрагма установлена ​​между двумя половинами корпуса, образуя две камеры — атмосферную и вакуумную. После установки диафрагмы корпус скручивается для уплотнения.Две камеры теперь соединены только сервисным клапаном, который приводит в действие педаль тормоза. Вакуумная камера направлена ​​к тормозному цилиндру, соответственно атмосферная — в противоположном направлении.

Сбоку от вакуумной камеры имеется технологическое отверстие, куда вставляется шланг от источника вакуума. А в дежурном режиме пониженное давление поддерживается в двух камерах (рабочий клапан открыт).

Возвратная пружина служит для возврата диафрагмы усилителя в состояние ожидания.

Мы не зря вначале спросили читателя об Эвересте. Потому что он основан на принципе перепада давления. Итак:

Когда педаль тормоза нажата, водитель активирует сервисный клапан, который прерывает связь между камерами. При дальнейшем нажатии открывается специальное отверстие, и атмосферная камера соединяется с атмосферой. Что ж, давление атмосферы около 760 мм. rt. Искусство.! Получается, что с одной стороны диафрагмы нагнетается воздух, а с другой действует атмосферное давление плюс давление от педали.Шток цилиндра приводится в действие, и включаются тормоза. Это происходит на автомобилях с бензиновым двигателем, потому что нет необходимости искать источник разрежения, он готов — впускной коллектор до подачи топлива в цилиндры. С дизельными оказались посложнее — пришлось установить вакуумный насос.

Вакуумный насос у разных автопроизводителей разный, например, Ford устанавливает насос, который представляет собой цилиндр, внутри которого движется мембрана, создавая вакуум. Renault ставит на свои автомобили усилитель, в котором вакуум создается вращающимися лопастями.

Понятно, что давление на Эвересте меньше (все-таки 8 км!) Тормоза не пойдут! Но если поменять возвратную пружину на менее жесткую, то работа вакуумного усилителя тормозов вполне возможна!

Эффективность тормозов автомобиля имеет большое значение — если тормозная система не работает эффективно, может произойти авария. Чтобы тормоза были четкими, на всех современных автомобилях установлен усилитель, он обеспечивает мгновенную остановку автомобиля при нажатии на педаль.

Ремонт вакуумного усилителя тормозов необходим, если тормоза стали «ватными», и для торможения необходимо нажать на педаль с большим усилием.

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110

Вакуумный усилитель тормозов (сокращенно — ВУТ) автомобилей ВАЗ облегчает работу водителя — он в тормозной системе (ТС) усиливает эффект нажатия на педаль. Этот агрегат состоит из следующих основных частей:

    клапан
  • ;
  • Металлический корпус
  • ;
  • диафрагма;
  • Поршневой
  • ;
  • сток;
  • мощная возвратная пружина;
  • толкатель, который соединяется с педалью тормоза;
  • защитный чехол;
  • Фланец
  • для установки обратного клапана.

Корпус устройства разделен диафрагмой на две половины, а со стороны, где создается разрежение, установлен главный тормозной цилиндр. Вакуум (вакуум) создается за счет соединения этой части корпуса с впускным коллектором ДВС, а при неработающем двигателе канал закрывает обратный клапан, установленный во фланце ВУТ. Воздух (вакуум) с помощью поршневого штока и поршня при нажатии на тормоз усиливает эффект торможения, тем самым облегчая работу водителя — нет необходимости нажимать на педаль с большим усилием.После отпускания педали мощная возвратная пружина позволяет диафрагме внутри корпуса вернуться в исходное положение. Когда двигатель выключен, в системе не создается разрежение и вакуумный усилитель тормозов не работает.

На автомобилях ВАЗ-2106-07 и ВАЗ-2108-10 установлено разное ПО внешне усилители тормозов, но принцип работы устройств одинаковый. Проверяем исправность ВУТ следующим образом: нажимаем педаль тормоза и заводим двигатель — если педаль «проваливается» (падает под давлением стопы), ВУТ работает.

Основная неисправность вакуумного усилителя — повреждение диафрагмы. При разрыве диафрагмы воздух поступает снаружи корпуса в вакуумную полость, и в устройстве не создается разрежение. Но неисправность не обязательно может заключаться в самом устройстве — часто ВУТ не работает из-за утечки воздуха или по другим причинам:

  • неисправен обратный клапан «вакуум»;
  • утечка воздуха из шланга, соединяющего впускной коллектор с усилителем тормозов;
  • нет компрессии в цилиндре ДВС, откуда исходит разрежение.

Следует отметить, что вакуумный усилитель тормозов на автомобилях ВАЗ 2106-10 подсоединяется шлангом к четвертому цилиндру двигателя.

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110 следует начинать с демонтажа данного агрегата, затем необходимо разобрать ВУТ.

ВУТ на автомобиле ВАЗ-Классик снимается довольно просто, и при минимальных слесарных навыках выполнить эту работу несложно. Снимаем узел следующим образом:

Разобрать ВУТ 2108-2109 несложно, но для разборки необходимо закрепить прибор.Разбираем узел в следующем порядке:


Обычно в ремкомплект вакуумного усилителя ВАЗ-2109 входят диафрагма, манжета, пыльник, крышки (2 шт.) И клапан. Все детали следует поменять, чтобы потом не пришлось переделывать работу. При сборке вакуумного усилителя лучше сразу прикрепить диафрагму к пластиковому кожуху, так будет проще монтировать блок.

С какой стороны поставить пружину не имеет значения, но при сборке усилителя придется приложить усилие, чтобы отверстия в корпусе попали на шпильки.

Ремонт вакуумного усилителя тормозов УАЗ

Неисправности вакуумного усилителя автомобилей УАЗ можно определить по следующим признакам:

  • двигатель троит, а так как на моторах «УАЗ» вакуумный шланг идет в коллектор первого цилиндра, то при неисправности ВУТ этот цилиндр не модифицируется;
  • под капотом слышно шипение — диафрагма отравляет воздух;
  • педаль тормоза жесткая и не выжимается при запуске двигателя;
  • между ГТЦ и усилителем мокрые подтёки (течёт тормозная жидкость).

При наличии подтеков «тормоза» в районе ВУТ необходимо срочно поменять или отремонтировать ГТЦ, но если жидкость уже попала в вакуумный усилитель, скорее всего, придется ВУТ тоже отремонтированы.

Еще одна частая неисправность в тормозной системе — выход из строя обратного клапана. Этот простой механизм очень легко проверить — в него нужно подуть. Клапан должен свободно продуваться в одном направлении (при подаче разреженного воздуха из коллектора), а в обратном направлении воздух течет с большим трудом.Если клапан неисправен, он свободно продувается в обоих направлениях.

Снятие усилителя на автомобилях Ульяновского автозавода производится по тому же принципу, что и на автомобилях ВАЗ. Рассмотрим замену ВУТ на примере автомобиля УАЗ-31519:

две нижние гайки кронштейна усилителя находятся в салоне, они под ключ на 17, откручиваем этот крепеж;

Особенности ремонта вакуумных усилителей УАЗ

В отличие от вакуумных усилителей автомобилей ВАЗ, на автомобилях УАЗ корпус ВУТ очень прочный, и разрезать его пополам совсем не просто.Согнуть выступы можно монтировкой и молотком, но так и делается работа с нарушением технологии — по инструкции одна половина должна быть повернута относительно другой. Самая большая проблема при разборке — «половинка» корпуса — иногда эти детали так сильно выкипают, что разобрать агрегат невозможно. Автовладельцы автомобилей советуют ни в коем случае не вдавливать одно тело в другое — тогда повернуть точно не получится.

Еще одна проблема в ремонте «пылесосов» — невысокое качество запчастей в ремкомплекте, иногда установленных запчастей не хватает на полгода.Автолюбители советуют не ремонтировать, а покупать новую деталь, хотя есть еще один недостаток — ВУТ на такие машины как УАЗ-469 или УАЗ-452 стоит недешево, около 3 тысяч рублей. Как вариант, вы можете забрать на автосалоне «пылесос» от иномарки, у которой есть главный тормозной цилиндр, подходящий для крепления, и установить его на автомобиль путем примерки. В результате он дешевле и надежнее — импортные детали даже в б / у состоянии служат несколько лет без нареканий.

Часто после замены ВУТ возникают проблемы, и машина не тормозит так сильно, как раньше с исправным «пылесосом» — педаль тормоза срабатывает в самом конце, либо система не отпускает полностью тормоз.Все дело здесь в штоке, который давит на поршень ГТЦ — его нельзя отрегулировать с завода. Этот шток имеет регулировочный винт, который фиксируется контргайкой. На автомобилях УАЗ (модель Патриот не учитываем) регулировку тяги проверяем следующим образом:


Даже на УАЗ Хантер педаль может «брать» в самом конце, да и свободный ход у нее большой. Обязательно обратите внимание на положение педали — если в салоне автомобиля она слишком низка от пола, ее необходимо отрегулировать:

Сегодня практически никто не может представить себе работу тормозной системы без вакуумного усилителя тормозов.Далее мы поговорим о неисправностях и способах ремонта рассматриваемого агрегата. С технологической точки зрения отремонтировать вакуумный усилитель тормозов несложно, даже если вы решили провести процедуру самостоятельно.

Рекомендуется учитывать только конструктивные особенности конкретной модели автомобиля, сам основной принцип ремонта одинаков для всех моделей.

Перед непосредственным ремонтом или заменой рекомендуется ознакомиться с устройством данного агрегата.

Вакуумный усилитель тормозов

Конструктивно вакуумный усилитель тормозов совмещен с ГТЦ в один блок. Для человека с развитым интеллектом схема действия рассматриваемого элемента не представит никаких затруднений. Корпус разделен на две части: атмосферная часть расположена со стороны педали тормоза, а вакуумная часть — со стороны главного тормозного цилиндра.

С помощью обратного клапана вакуумная камера соединяется с впускным коллектором, который в свою очередь является источником вакуума.В дизельных двигателях часто используется электрический вакуумный насос, чтобы работа вакуумного усилителя была постоянной.

Когда двигатель остановлен, вакуумный усилитель отсоединяется от коллектора за счет действия обратного клапана, поэтому вакуумный усилитель тормозов может работать только при работающем двигателе. В случае неисправности или выхода из строя рассматриваемого элемента происходит аналогичное отключение.

За счет следящего клапана атмосферная камера в исходном положении связана с вакуумной камерой и с атмосферой при нажатии педали тормоза.К педали тормоза подсоединен толкатель, за счет которого движется следящий клапан. Со стороны вакуумной камеры к штоку ГТЦ подсоединена диафрагма, она способствует впрыску тормозной жидкости за счет поршня в рабочие цилиндры.

Благодаря возвратной пружине диафрагма перемещается в исходное положение в конце торможения. В конструкцию усилителя также может входить электромагнитный привод штока. Активный усилитель тормозов используется в системе ESP, и его основное назначение — предотвращение опрокидывания.

В общем, работа вакуумного усилителя тормозов основана на разнице давлений в атмосферной и вакуумной камерах. Именно из-за этой разницы толкатель активируется и способствует перемещению штока поршня ГТЦ.

Неисправности вакуумного усилителя тормозов.

Первое, на что стоит обратить внимание, это то, что неисправности рассматриваемого агрегата не могут способствовать полному отключению тормозной системы. В результате управление автомобилем становится сложнее, и водитель вынужден прилагать больше усилий, нажимая на педаль тормоза.К традиционным неисправностям относятся следующие:

  • Наличие неисправности внутри самого вакуумного усилителя, например, старение резины клапанов или разрыв диафрагмы. В этом случае клапан начнет вытравливать воздух.
  • Обрыв или разгерметизация шланга, из-за которого коллектор двигателя подсоединяется к вакуумному усилителю тормозов. В этом случае вы можете услышать шипение рассматриваемого элемента. Обязательно проверьте затяжку хомутов и самого шланга на предмет разрывов и трещин.

Как проверить вакуумный усилитель тормозов?

  1. Если двигатель начинает троить, диагностировать исправность вакуумного усилителя. Сброс давления часто сопровождается всасыванием в патрубок впускного коллектора воздуха, поэтому топливовоздушная система, попадающая в цилиндр двигателя, резко обедняется.
  2. В качестве второго варианта диагностики сделайте примерно пять движений педалью тормоза при выключенном двигателе. Затем в середине такта зафиксируйте педаль и запустите двигатель.Если педаль падает во время запуска, вакуумный усилитель работает. Если он остается неподвижным, то необходимо заменить или отремонтировать вакуумный усилитель тормозов.
  3. При визуальном осмотре настоятельно рекомендуется обращать внимание на наличие подтеков, которые могут появиться на корпусе вакуумного усилителя.
  4. Усилитель тормозов необходимо периодически регулировать.

Для ремонта или замены необходимо подготовить стандартный набор инструментов или соответствующий набор.

Пошаговая процедура ремонта:
  1. Изучите руководство по эксплуатации автомобиля и определите основные конструктивные нюансы вакуумного усилителя.

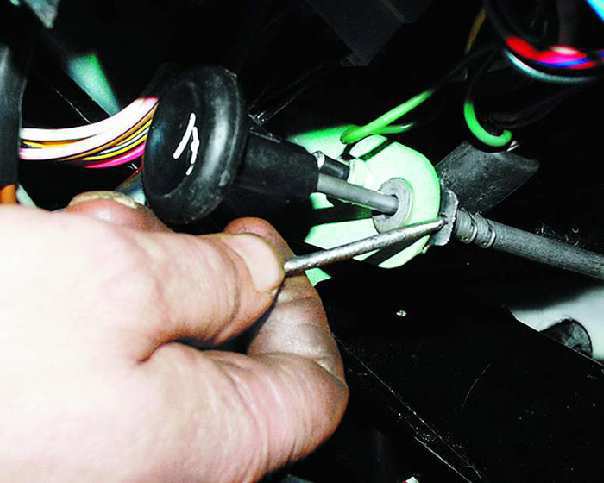

  2. Отсоедините тягу привода рассматриваемого элемента от педали тормоза, которая находится под рулевым валом.
  3. Снять ГТЦ в моторном отсеке.
  4. Замените или отремонтируйте этот блок в зависимости от неисправности.

Современная продукция современного автомобилестроения высокотехнологична и высокоскоростна.Отдельно стоит отметить мощность автомобилей, которые после разгона не так-то просто остановить. Поэтому все они оснащены современной тормозной системой, а для упрощения управления водителем основная часть автомобиля имеет такой блок, как вакуумный усилитель тормозов.

Это важнейший элемент для автомобиля, который предназначен не только для повышения комфорта при управлении транспортным средством, но и делает работу самой тормозной системы более эффективной, позволяя ей развиваться при небольшом нажатии на педаль тормоза. .полная мощность, необходимая для эффективной остановки даже самого мощного транспортного средства. Сделать это одной лишь физической силой водителя непросто, и через несколько километров водитель транспортного средства без ВУТ почувствует сильную усталость, которая непременно станет препятствием для безаварийной езды.

Как работает усилитель тормозов

Устройство вакуумного усилителя тормозов несложное, что при необходимости позволяет проводить ремонтные работы самостоятельно. Его компоненты расположены в корпусе данного агрегата:

  • диафрагма;
  • возвратная пружина;
  • толкатель;
  • следящий клапан;
  • сток.

В моторном отсеке он незаметен, так как находится в одном корпусе с тормозным цилиндром. Диафрагма разделяет корпус этого устройства на две равные половины. Обе половины герметичны, а та, которая обращена к тормозному цилиндру, безвоздушная, то есть вакуумная. Второй имеет сообщение с окружением и носит соответствующее название — атмосферный. Вакуумная камера имеет специальный клапан, благодаря которому она сопрягается с источником вакуума. Его роль играет участок, расположенный во впускном коллекторе.

В ряде автомобилей может быть дополнительно установлен вакуумный электродвигатель, что обеспечит гарантированную работу устройства при различных режимах работы двигателя. Также в обязательном порядке устанавливается на все дизельные силовые агрегаты … Атмосферная камера включает в себя следящий клапан, с его помощью она может сообщаться либо с атмосферой, либо с вакуумной камерой. Возвратная пружина позволяет диафрагме вернуться в исходное положение после завершения торможения.Если в автомобиле предусмотрена система экстренного торможения, на штанге устанавливается специальный привод.

Как работает этот узел

Принцип действия вакуумного усилителя тормозов заключается в создании и поддержании различных давлений между вакуумной и атмосферной частями этого узла. В штатном положении педали тормоза давление в камерах идентично, но при нажатии на нее срабатывает следящий клапан — он перекрывает сообщение между обеими частями агрегата, и разрежение в вакуумной камере увеличивается, а в соседнем падает.

Несмотря на давление пружины, диафрагма движется вперед, заставляя перемещаться шток главного цилиндра. Работа вакуумного усилителя тормозов гарантирует передачу значительного усилия на шток главного цилиндра. Однако он всегда соответствует силе нажатия на педаль, то есть, если педаль нажата лишь слегка, устройство не будет развивать полную мощность, давая тормозной системе большую мощность.

С какими проблемами вы можете столкнуться при эксплуатации

Как и любой другой агрегат в автомобиле, вакуумный усилитель требует периодического внимания со стороны автомобилиста.Усилитель следует периодически проверять, чтобы своевременно выявить неисправность и принять меры по ее устранению. Тест начинается при выключенном двигателе. Несколько раз подряд нажмите на тормоз, а затем на время зафиксируйте в нажатом положении. Затем педаль отпускается, и двигатель запускается. Подробнее о видео-проверке:

В том случае, если при нажатии на педаль особых усилий от водителя не требуется, все в порядке. Сложность этого действия свидетельствует о неисправности вакуумного усилителя тормозов.Наиболее частыми являются следующие:

  • нарушение целостности самой диафрагмы;
  • проблемы со шлангами, ведущими к этому узлу;
  • отказ пружины, возвращающей диафрагму в исходное положение.

Ремонт целесообразнее проводить в техцентрах, где у специалистов есть под рукой комплекс профессионального оборудования. В противном случае его лучше снять и заменить новым агрегатом.

Самотестирование усилителя

В случае неисправности вакуумного агрегата водителю необходимо приложить слишком много усилий для нормального торможения, что быстро утомляет его.Поэтому важно своевременно обращать внимание на грозящую поломку. Симптомы неисправности устройства могут быть самыми разнообразными.


Снятие вакуумного усилителя

Процедура демонтажа и установки нового агрегата не так уж и сложна, поэтому при наличии свободного времени и желания это можно сделать самостоятельно — это позволит сэкономить приличную сумму. Все работы ведутся на остывшем двигателе.


Чтобы не привести к необходимости замены этого важного узла в автомобиле, рекомендуется периодически проверять состояние всех соединительных шлангов и проводить элементарную самодиагностику тормозной системы.

Большинство современных автомобилей в комплекте с гидравликой Комплектуется вакуумным усилителем. Этот механизм увеличивает усилие, прикладываемое водителем к педали, в несколько раз. Другими словами, тормозить «пылесосом» намного проще. Однако, как и любой другой механизм, усилитель может выйти из строя. В сегодняшней статье мы рассмотрим, что работает вакуумный усилитель тормозов, как его проверить и каков принцип его действия.

Устройство

Конструкция этого элемента предполагает следующие детали:

  • Диафрагмы.
  • Атмосферный канал.
  • Толкатель.
  • Наличие.
  • Вакуумный канал.
  • Поршень и возвратная пружина.

Как это работает?

Принцип действия основан на разнице давлений. Корпус усилителя включает две цепи, разделенные мембраной. Одна часть контура подключена к шлангу (откуда исходит разрежение). Другой конец подключается к ведомому клапану. Он контролирует изменение вакуума и регулирует параметры.

Во время движения или движения на холостом ходу (когда педаль не нажата), диафрагма неподвижна. Как только водитель нажимает на тормоз, вакуум отключается следящим клапаном. Диафрагма движется к тормозному цилиндру и толкает шток. Последний увеличивает это усилие. Если вы нажмете педаль до упора, отверстие увеличится. При более высоком атмосферном давлении вакуум также увеличивается. В результате отклик педали становится более резким. Когда вы отпускаете педаль, диафрагма возвращается на место.Тормозные колодки разжаты.

Как проверить? Метод №1

Существует несколько методов диагностики этого элемента. Все они будут рассмотрены в нашей статье. Итак, как проверить усилитель тормозов своими руками? Вы можете провести диагностику устройства, не снимая его с места установки.

Итак, запускаем двигатель и через 10 и более секунд работы выключаем. Далее нажимаем на педаль с обычным усилием до упора. Если элемент исправен, система сработает один раз, и вакуум будет притягивать диафрагменную пружину.При последующих щелчках будет снято давление в системе. Ход педали будет все меньше и меньше. Но для нас важно обеспечить тормозное усилие именно при первом нажатии. Если устройство прошло проверку, оно исправно. Важный момент: при следующем пуске педаль должна опуститься (при нажатии в пол). Это указывает на то, что в системе накопилось достаточное давление. Обе цепи находятся в хорошем рабочем состоянии.

Номер метода 2

Этот метод проверки заключается в следующем.Вам нужно запустить двигатель и нажать на педаль. Затем заглушите двигатель. Педаль при этом держим в полу, не отпуская. Через 20-30 секунд отпустите. Механизм должен вернуться в исходное положение, так как в контуре образовалось избыточное давление. Если педаль выходит из строя, это указывает на негерметичность вакуумной камеры.

Требуется ремонт или замена вакуумного усилителя тормозов. Цена нового элемента около тысячи рублей.Для иномарок типа Mitsubishi Lancer этот показатель в несколько раз выше (3-4 тысячи). Поэтому иногда целесообразно отремонтировать вакуумный усилитель тормозов. Ниже мы рассмотрим, как это сделать.

Ремонт вакуумного усилителя тормозов: что пошло не так?

Часто при выходе из строя «пылесоса» выходит из строя диафрагма. При наличии разрывов со стороны внешней части корпуса воздух попадает в вакуумную полость. Из-за этого система не обеспечивает необходимый вакуум.

Но и обратный клапан усилителя выходит из строя. Пробой может быть и банальное «засасывание» воздуха. Из-за этого также не работает вакуумный усилитель тормозов. Как я могу это проверить? Когда двигатель работает, он издает характерный шипящий звук. Всасывание происходит из-за плохо скрученных хомутов или негерметичных труб. Реже усилитель не работает из-за отсутствия компрессии в цилиндре. Вакуумный шланг подключается к четвертому цилиндру. Если компрессия в нем ниже 9 баллов, могут быть проблемы с «пылесосом».

Демонтаж

Заменить вышедшие из строя элементы на месте не получится. Необходимо снять вакуумный усилитель тормозов. ВАЗ классических моделей (в том числе «Самара») комплектуется этим элементом возле моторного щита. Итак, открываем капот, отключаем усилитель от главного тормозного цилиндра. Важный момент — трубки остаются на месте. Удаление их приведет к проветриванию системы.

В этом нет ничего фатального, но вам придется повторно прокачать тормоза (а это дополнительное время).Поэтому просто перемещаем цилиндр с трубками в сторону. Снимаем шланг с обратного клапана. В салоне разбираем кронштейн, фиксирующий педаль тормоза. Так освободим толкатель «пылесоса». После этого остается только открутить 4 гайки крепления самого усилителя в подкапотном пространстве и вытащить его.

Разборка и ремонт

Далее нам потребуются тиски. Зажимаем усилитель в тиски и загибаем пазы для крепления двух «половинок».Делается это отрицательной отверткой. Последней заклепкой старайтесь удерживать внешнюю часть корпуса. Так как внутри находится пружина, при разборке корпуса она может сработать. Затем снимаем с креплений две резиновые крышки и пластиковый кожух с толкателем.

Теперь достаем детали из ремкомплекта и устанавливаем их на место старых. В ремонтный комплект входят:

  • Диафрагма.
  • Манжеты.
  • 2 крышки.
  • Пыльники.
  • Клапан.

Установив новые детали, собираем вакуумный усилитель тормозов обратно. Мы уже знаем, как это проверить. При сборке необходимо сразу прикрепить диафрагму к пластиковому кожуху. Пружину можно установить с любой стороны. Однако при сборке корпуса нужно приложить усилие, чтобы он попал в шпильки.

Собираем в обратной последовательности. Перед запуском произведите визуальный осмотр. Все шланги и хомуты должны плотно и надежно прилегать.Если мотор троит, значит воздух негерметичен. Один из шлангов может быть поврежден.

Итак, мы узнали, что такое вакуумный усилитель тормозов, как его проверить и отремонтировать своими руками.

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
