Замена подвесного подшипника на ВАЗ 2101-ВАЗ 2107
Добро пожаловать!
Подшипники – они бывают двух типов, первый тип это подшипники скольжения, а второй тип подшипники качения которые чаще всего и встречаются во всех узлах и агрегатах, вообще подшипники играют очень важную роль если они используются в каких либо механизмах и подвесной подшипник далеко не малую роль играет при работе карданного вала, если он будет изношен и резина будет твёрдая как камень у него, тогда появятся большие вибрации по кузову которые будут происходить как во время езды, так и когда машина стоять заведённой будет, ну и конечно же если машина сильно гружёная или если у неё был даже немного занижен клиренс, то подвесной подшипник в этом очень большую роль играет и если он будет испорчен, то настраивайтесь на то, что даже при самой незначительно просадки в подвески авто, кардан начнёт бить об кузов.
Примечание!
Чтобы произвести замену этого подшипника на авто, понадобится не малое количество инструментов, самое главное запаситесь: Гаечными, накидными и такого же рода ключами, если есть в Вашем арсенале вороток с накидными головками то его тоже возьмите, а так же понадобится молоток из мягкого металла, керосин или что то наподобие, кроме того спец.
Краткое содержание:
Где находится подвесной подшипник?
Подвесной подшипник находится в самой центральной части карданного вала (см. фото ниже), а закреплён он при помощи поперечены к кузову автомобиля (Правильнее будет так: Поперечина приворачивается гайками к кузову, а к поперечине уже крепиться подшипник при помощи двух болтов центральных), чтобы данный подшипник снять, придётся и карданным валом заняться (Он снят должен быть, по другому этот подшипник Вы не замените), а затем вооружившись съёмником, подшипник без труда можно будет спрессовать с вала на котором он находится и произвести его замену.
Когда нужно менять подвесной подшипник?
Подшипник состоит из следующих элементов: Во-первых сам подшипник качения, а во-вторых из резиновой части которая этот подшипник облегает, так вот со временем резина затвердевает и из-за того что она грубая стала, все колебания при вращении карданного вала просто не будут гаситься за счёт этой резины, из-за этого появятся такие проблемы как излишняя вибрация по кузову и ещё крестовины по раньше выйти из строя могут, поэтому даже при покупке нового подшипника обращайте внимание на эту резину, она должна быть эластичная, в противном случае купите подшипник в другом каком ни будь месте или от другого производителя, что касаемо самого подшипника, со временем у него появляется люфт и он заедать начать может (При покупки нового это тоже учитывайте, даже малейший люфт или заедание, не допустимо), если появиться люфт то тяжёлые удары будут идти по кузову при трогании автомобиля с места или после переключения передач, ну и конечно же вибрации, что касаемо заеданий, то это можно увидеть только сняв подшипник или просто залезьте под автомобиль и карданный вал по вращайте, закусываний быть в районе подшипника не должно, в противном случае он меняется на новый.
Как заменить подвесной подшипник на ВАЗ 2101-ВАЗ 2107?
1. В начале самом снять карданный вал обязательно будет нужно с машины, чтобы было гораздо удобней работать с подвесным (Как снять, читайте «в этой статье»), после того как это будет завершено, в центральной части разъедините между собой две вилки карданного вала и одну часть отложите в одну сторону, а другую часть в другую (см. пункт 2 и 3 «здесь»), на этом основная работа закончена и если у Вас есть спец. съёмник то завершающую часть закончить не составит Вам труда никакого.
2. Теперь когда всё снято, откручивайте но не до конца (Прямо на кончике оставьте) центральную гайку которая подвесной на валу крепит, затем берите съёмник и с помощью него как это на маленьком фото показано, выпрессуйте одну из вилок (Ту самую за которой подвесной располагается) и отворачивайте гайку до конца и снимайте вилку.
Примечание!
Обратите внимание на маленькое фото выше, там используется молоток, его нужно будет применять в том случае если вилка не захочет сниматься (Заржавела и тому подобное), пару ударов молотком (Помочь съёмнику будет нужно) и считайте что вилка снята с вала!
3. И в завершение отверните два болта (Они рядом друг с другом находятся) которые поперечину крепят к промежуточной опоре и после чего снимите её (см. фото 1), затем обоприте промежуточную опору вместе с подшипником на два уголка или что то наподобие этого и через головку, сбейте подшипник с промежуточного вала (см. фото 2), на этом подвесной подшипник в сборе снят с вала, если Вы будете менять чисто один подшипник (Лучше всё в сборе замените), то его отделить от остальной части будет нужно, он держится при помощи стопорного кольца (Перед этим грязеотражатели снимите) которое нужно зацепить спец. приспособлением для снятия стопорных колец (см. фото 3), а после проделанного, подходящей по размеру головкой выбейте подшипник (см.
Примечание!
Если подвесной Вы не сможете снять посредством его выбивания, то в этом случае его будет нужно разрезать, болгарка Вам в помощь, но только если решитесь это сделать, будьте осторожны не повредите вал и кстати, отдельно в таком случае заменить подшипник Вы уже не сможете (Только подвесной в сборе)!
4. Устанавливается подвесной в обратном порядке, в новые подшипники очень редко кладут хорошее количество смазки, в основном чуть чуть положат и всё, это экономия такая, если Вы не хотите постоянно лазить в автомобиль, то рекомендуем Вам добавить в подшипник ещё дополнительной смазки, какую смазку лучше добавлять смотрите на своё усмотрение, потому что в подшипники люди добавляют очень разную смазку и кому то нравится одного типа, а кому то другого, поэтому чтобы не возникало разногласий, добавляйте смазку на своё усмотрение и кстати, посмотрите для наглядности ролик ниже, в нём конечно же не подвесной подшипник показан но точно такой же подшипник качения, куда добавлять смазку, в этом ролике и смотрите.
Дополнительный видео-ролик:
Как быстро произвести замену подвесного, рассказывается в ролике чуть ниже:
Замена подвесного подшипника карданного вала ВАЗ 2107
Карданный вал (кардан) – важнейший элемент заднеприводных автомобилей. Он передает крутящий момент от коробки передач на редуктор. Последний же распределяет усилие между полуосями в зависимости от нагрузки.
Содержание страницы:
Состояние карданного вала требует пристального внимания со стороны автовладельца. При проявлениях неисправности данного узла требуется замена подвесного, подшипника, крестовины или самого вала (при физическом повреждении).
Когда надо менять подвесной подшипник ВАЗ 2107
Подшипник карданного вала имеет стандартную для подшипников качения конструкцию: две втулки разного диаметра с расположенной между ними обоймой шариков. Внешняя обойма подшипника кардана оборудована креплением для подвески к днищу автомобиля. Отсюда и название подшипника – «подвесной».
Для предохранения смазки и шариков от воздействия внешней среды внутренняя полость подшипника закрывается вставкой. В случае повреждения или выхода из строя защитной вставки процесс износа подшипника ускоряется, поэтому ее состояние необходимо периодически контролировать.
Функциями подвесного подшипника являются:
- Снижение уровня вибрации кардана.
- Обеспечение поворота кардана без дополнительных нагрузок и отклонений от заданной оси вращения.
Первый признак износа подвесного подшипника – резкий стук, возникающий при начале движения или переключении скоростей. Вместо (или после) стука возможно появление вибрации (или биения) кардана, которая хорошо ощущается через пол и сиденья автомобиля.
Иногда посторонние звуки появляются лишь при разгоне до определенной скорости. Это указывает на нецентрированное вращение кардана. Последствия вибрации являются причиной повышенного ресурса редуктора заднего моста и вторичного вала КПП. Чтобы предотвратить шумы и вибрацию в подвесном подшипнике, необходимо вовремя диагностировать его состояние и осуществлять замену при необходимости.
Подготовительные работы по замене подвесного подшипника ВАЗ 2107
Если слышны характерные звуки, свидетельствующие о том, что подвесной подшипник карданного вала ВАЗ 2107 вышел из строя, необходимо произвести визуальный осмотр его состояния. Внешне неисправность проявляется в деформированной защитной вставке подшипника, повреждениях подшипника и следам смазки на корпусе. В таком случае деталь нуждается в замене.
Для выполнения работ необходимо загнать автомобиль на смотровую яму и включить первую скорость, чтобы предотвратить смещение автомобиля и прокручивание карданного вала.
Дополнительно зафиксировать машину можно при помощи противооткатных упоров. В этом случае ее случайное смещение будет исключено. Это очень важный этап, от которого зависит безопасность выполнения работ. Скатившись в яму, машина может не только получить повреждения, но и нанести травмы людям.
Соединительные элементы и детали крепления карданного вала особенно подвержены коррозии, поэтому перед началом работ необходимо обработать их средством WD-40 и оставить на некоторое время согласно инструкции пользования. Без использования WD-40 открутить гайки крепления будет проблематично.
Пока средство впитывается, следует подготовить необходимый инструмент и детали. Одновременно с заменой подшипника кардана стоит поменять крестовины. Ресурс этих деталей примерно одинаков, поэтому они почти синхронно выходят из строя. Если не поменять крестовины сразу, вскоре она выйдет из строя и для ее замены придется снова снимать кардан. Учитывая небольшую стоимость крестовины, ее превентивная замена обойдется дешевле, чем новые работы по снятию и установке карданного вала.
Перед снятием кардана следует сделать отметки на нем и деталях редуктора, коробки передач. Это позволит установить кардан точно на место, избежав возникновения дополнительных вибраций по причине дисбаланса. Карданный вал балансируется относительно оси на заводе-изготовителе, поэтому зачастую можно обойтись без отметок, установив кардан произвольно.
Меняем подвесной подшипник карданного вала ВАЗ 2107
Порядок операций такой:
- Используя гаечный ключ вывернуть болты крепления кардана из хвостовика редуктора.
- Открутить крепежные части подвесного подшипника.
- Развальцевать фиксирующие карданный вал лепестки и вынуть его из резиновой муфты.
- Снять кардан, демонтировать стопорные кольца крестовин. (Это удобно сделать специальными щипцами, но можно обойтись отвертками).
- Подложив проставки, сбить крестовины с посадочных мест при помощи молотка и долота.
- Зажать кардан в тисках и открутить гайку в месте крепления подвесного подшипника.
- Специальным съемником выдавить вилку и сбить подшипник равномерными ударами молотка по окружности детали.
- Очистить посадочное место подшипника от загрязнений, коррозии или налета.
- Установить новый подвесной подшипник на кардан. При правильно установленном подшипнике стопор фиксируется по направлению заднего моста машины.
- Установить защитную шайбу подшипника.
- Закрутить гайку крепления подвесного подшипника и законтрить ее при помощи зубила и молотка.
- Установить новые крестовины и закрепить кардан, выполнив пункты 1-4 в обратном порядке.
Заменить подвесной подшипник карданного вала ВАЗ 2107 несложно. Но операция требует наличия специального инструмента и в особенности, смотровой ямы или подъемника. Без последних проделать необходимые операции не удастся.
youtube.com/embed/Tq7RdPAUABU» allowfullscreen=»allowfullscreen»/>
ВАЗ 2107. Замена подвесного подшипника
Одним из популярнейших транспортных средств на российском рынке является автомобиль ВАЗ 2107, или «семерка». Эта четырехдверная заднеприводная легковушка получила популярность благодаря доступной цене и простоте в обслуживании. Слабым местом автомобиля является кардан.
Карданный вал ВАЗ
Кардан
является важной частью трансмиссии автомобиля. Это неотъемлемый механизм заднеприводного авто. Его задача состоит в передаче крутящегося момента от КПП к редуктору. То есть заставляет колеса крутиться. Периодически кардан ВАЗ становится неисправным. Обычно одновременно требуется замена подвесного подшипника и крестовины. При сильном механическом повреждении нужна установка всего карданного вала.Подвесной подшипник
Подвесной подшипник имеет особую значимость в конструкции карданного механизма.
Он гасит вибрации, передающиеся через вал и позволяет находиться ему в подвешенном положении. Деталь представляет собой корпус с цилиндрическим отверстием. Внутри его находится втулка, изготовленная из анти-фрикционного метала. Деталь имеет особую роль. Благодаря ей обеспечивается поворот кардана без дополнительной нагрузки. При его поломке появляются постукивание при изменении скорости, вибрации при движении автомобиля, биение кардана.
Почему выходит из строя подшипник ВАЗ?
Причинами поломки подвесного подшипника могут стать естественный износ детали, недостаточное количество смазочного средства, движение по неровным дорогам, попадание воды на деталь и других загрязняющих веществ.
Распространенные неисправности ВАЗ
К самым распространенным причинам неисправности подшипника являются:
- естественный износ детали;
- попадание реагентов, грязи, воды и других веществ;
- вымывание или высыхание смазочного средства;
- заклинивание механизма;
- повреждение резиновой прокладки.
Диагностика карданного механизма 2107
При появлении первых признаков поломки, нужно провести диагностику карданного вала. Лучше всего это делать в специализированных мастерских, где есть современное оборудование и инструменты. Внешне поломка на ВАЗ 2107 проявляется в виде следов от смазочного вещества на корпусе и изогнутой защитной вставке подшипника.
Выбор подвесного подшипника
Покупать подвесной подшипник лучше всего оригинальный. Приобретать детали нужно в специализированных магазинах и сервисных центрах. Хотелось бы отметить, что детали для автомобиля в России продаются повсеместно. Поэтому самый лучший вариант — купить оригинальный подшипник. Покупая запасную часть карданного вала ВАЗ, проверяйте плавность ее хода и эластичность резины. Прокручивание подвесного подшипника с зацепов свидетельствует о плохом качестве запчасти.
Замена подвесного подшипника ВАЗ
Для установки нового подвесного подшипника карданного вала, нужно загнать автомобиль на смотровую яму или подъемник.
Перед снятием кардана обязательно необходимо сделать отметки на его элементах. Это поможет точно произвести установку подвесного подшипника и избежать дисбаланса и дополнительных вибраций.
При установке подвесного подшипника, обязательно очищайте посадочное место и смазывайте деталь. Наличие смазки помогает механизму дольше быть в исправном состоянии, реже проводить замену деталей.
Работа поэтапно:
- Наносим метки на карданный вал для обратной сборки.
- Разбираем комплект под опору, демонтируем подшипник.
- Проводим диагностику люфта в комплекте под опору.
- Проводим диагностику износа посадочного места микрометром.
- Очищаем посадочное место для нового подшипника.
- Наносим смазочное вещество.
- Устанавливаем защитные пыльники и новые шарикоподшипники на кардан.
- Собираем кардан согласно меткам.
- Балансируем карданный вал.
Работа по монтажу подшипника нетрудная. Но для этого нужно наличие подъемника или смотровой ямы.
Также понадобится специальные инструменты и оборудование.
Крестовины и подвесной подшипник рекомендуют заменять одновременно. Детали имеют примерно одинаковый эксплуатационный срок. Единовременная замена подшипника и крестовины позволит Вам сэкономить время. Как производится установка крестовины, читайте здесь >>>
Балансировка
Балансировка карданного вала — обязательный этап в ремонте. Она позволяет уменьшить вибрации и избежать других поломок. При сильном дисбалансе может возникнуть множество поломок не только на кардане, но и на всем автомобиле.
Заменить неисправный подвесной подшипник Вы можете в нашем сервисном центре. Опытные мастера выполнят ремонт вашего карданного вала быстро и качественно. Наличие собственного склада деталей, поможет ускорить процесс установки, так как не нужно искать самостоятельно подходящие запчасти. Мы предоставляем услуги по замене как физическим, так и юридическим лицам. Работаем с любыми марками автомобилей.
Предоставляем гарантию на работы и запчасти для замены. Оставляйте заявки по номеру 8 (800) 775-78-71 (звонок бесплатный) или приезжайте в нашу мастерскую!
Дата публикации: 17.06.2019
Автор поста: КарданРемонт
Читайте также:
✔ Замена подвесного подшипника Мерседес W124
✔ Lexus. Ремонт карданов
✔ Ремонт карданного вала Рено Дастер
✔ Мерседес Спринтер. Замена крестовины
✔ Тойота Ленд Крузер Прадо. Неисправности крестовин. Замена
Признаки неисправности подвесного подшипника ваз 2107
на днях загудел подшипник, ездил как на трамвае, надоело, да и думал делов то на пол дня, но не все так просто, задрал машину набок, решил сначала открутит эластичную муфту от КПП, но там все очень не удомно (мешал глушитель), откручивать сразу часть кардана не получилось, не мог подлезть ключом, далее открутив муфту болты не вытащить они упираются коробку и карданом не подергаешь далее — снимать подшипник с кузова, далее снимать трос ручника, и долго мучился сдергивая муфту вспомнил все богов, после чего выбивал крестовину, делал все в первый раз, в итоге когда выбил потерял все подшипники ( как знал что придется крестовину покупать), вытащил малую часть кардана
с подшипником далее все просто, метит клык как он стоит в отношении с карданом
и начинаем выбивать я долго не мог его выбить, около часа брызгал всякими жидкостями, далее собрался с силами взял молоток повзрослее и как шмякнул по пальцу, и клык соскочил, дальше все просто сбил подшипник,
Карданный вал (кардан) – важнейший элемент заднеприводных автомобилей.
Он передает крутящий момент от коробки передач на редуктор. Последний же распределяет усилие между полуосями в зависимости от нагрузки.
Содержание страницы:
Состояние карданного вала требует пристального внимания со стороны автовладельца. При проявлениях неисправности данного узла требуется замена подвесного, подшипника, крестовины или самого вала (при физическом повреждении).
Когда надо менять подвесной подшипник ВАЗ 2107
Подшипник карданного вала имеет стандартную для подшипников качения конструкцию: две втулки разного диаметра с расположенной между ними обоймой шариков. Внешняя обойма подшипника кардана оборудована креплением для подвески к днищу автомобиля. Отсюда и название подшипника – «подвесной».
Для предохранения смазки и шариков от воздействия внешней среды внутренняя полость подшипника закрывается вставкой. В случае повреждения или выхода из строя защитной вставки процесс износа подшипника ускоряется, поэтому ее состояние необходимо периодически контролировать.
Функциями подвесного подшипника являются:
- Снижение уровня вибрации кардана.
- Обеспечение поворота кардана без дополнительных нагрузок и отклонений от заданной оси вращения.
Первый признак износа подвесного подшипника – резкий стук, возникающий при начале движения или переключении скоростей. Вместо (или после) стука возможно появление вибрации (или биения) кардана, которая хорошо ощущается через пол и сиденья автомобиля.
Иногда посторонние звуки появляются лишь при разгоне до определенной скорости. Это указывает на нецентрированное вращение кардана. Последствия вибрации являются причиной повышенного ресурса редуктора заднего моста и вторичного вала КПП. Чтобы предотвратить шумы и вибрацию в подвесном подшипнике, необходимо вовремя диагностировать его состояние и осуществлять замену при необходимости.
Подготовительные работы по замене подвесного подшипника ВАЗ 2107
Если слышны характерные звуки, свидетельствующие о том, что подвесной подшипник карданного вала ВАЗ 2107 вышел из строя, необходимо произвести визуальный осмотр его состояния.
Внешне неисправность проявляется в деформированной защитной вставке подшипника, повреждениях подшипника и следам смазки на корпусе. В таком случае деталь нуждается в замене.
Для выполнения работ необходимо загнать автомобиль на смотровую яму и включить первую скорость, чтобы предотвратить смещение автомобиля и прокручивание карданного вала. Дополнительно зафиксировать машину можно при помощи противооткатных упоров. В этом случае ее случайное смещение будет исключено. Это очень важный этап, от которого зависит безопасность выполнения работ. Скатившись в яму, машина может не только получить повреждения, но и нанести травмы людям.
Соединительные элементы и детали крепления карданного вала особенно подвержены коррозии, поэтому перед началом работ необходимо обработать их средством WD-40 и оставить на некоторое время согласно инструкции пользования. Без использования WD-40 открутить гайки крепления будет проблематично.
Пока средство впитывается, следует подготовить необходимый инструмент и детали.
Одновременно с заменой подшипника кардана стоит поменять крестовины. Ресурс этих деталей примерно одинаков, поэтому они почти синхронно выходят из строя. Если не поменять крестовины сразу, вскоре она выйдет из строя и для ее замены придется снова снимать кардан. Учитывая небольшую стоимость крестовины, ее превентивная замена обойдется дешевле, чем новые работы по снятию и установке карданного вала.
Перед снятием кардана следует сделать отметки на нем и деталях редуктора, коробки передач. Это позволит установить кардан точно на место, избежав возникновения дополнительных вибраций по причине дисбаланса. Карданный вал балансируется относительно оси на заводе-изготовителе, поэтому зачастую можно обойтись без отметок, установив кардан произвольно.
Меняем подвесной подшипник карданного вала ВАЗ 2107
Порядок операций такой:
- Используя гаечный ключ вывернуть болты крепления кардана из хвостовика редуктора.
- Открутить крепежные части подвесного подшипника.
- Развальцевать фиксирующие карданный вал лепестки и вынуть его из резиновой муфты.
- Снять кардан, демонтировать стопорные кольца крестовин. (Это удобно сделать специальными щипцами, но можно обойтись отвертками).
Читайте также: Какой клиренс у нивы шевроле
Заменить подвесной подшипник карданного вала ВАЗ 2107 несложно. Но операция требует наличия специального инструмента и в особенности, смотровой ямы или подъемника. Без последних проделать необходимые операции не удастся.
Карданный вал – это один из наиболее важных узлов в устройстве автомобиля. Важно понимать, что и кардан, в свою очередь, состоит из ряда деталей, каждая из которых имеет определенное значение. Особенно стоит обратить внимание на подвесной подшипник. Он представляет собой деталь, которая находится между двумя половинками кардана. Сам подшипник состоит из внутренней и наружной обоймы, а между ними включены металлические шарики.
Чтобы эти шарики не соприкасались между собой и не терлись друг об друга, они разделены металлическим либо пластиковым сепаратором. Также подшипник надежно защищен специальным корпусом, в который производится закачка специального смазывающего вещества. Оно предотвращает перегревание и слишком сильное охлаждение. Иными словами, смазывающее вещество устойчиво как к высоким, так и чересчур низким температурам.
Крепится подвесной подшипник к кузову при помощи специального кронштейна, имеющего полукруглую форму. Чтобы избежать повреждений, между подшипником и кронштейном помещается резиновая муфта. В совокупности три детали (подшипник, кронштейн и муфта) образуют промежуточную опору карданного вала. Она необходима для того, чтобы минимизировать нагрузки на кардан. Благодаря промежуточной опоре передняя часть вала фиксируется в жестком положении, а задняя располагается под некоторым углом.
Несмотря на то, что производители стараются всячески защитить подвесной подшипник от повреждений, полностью из избежать не получится.
Работая в автосервисе, я достаточно часто сталкивался с проблемами, касающимися именно этой детали. Если возникают признаки проблемы с подвесным подшипником, то необходимо обращаться в автосервис за диагностикой. После осмотра механики точно разберутся в причинах неисправности и смогут решить, какой ремонт необходим конкретному автомобилю.
Основные неисправности подвесного подшипника и их причины
- заклинивание подвесного подшипника;
- повреждение резиновой детали;
- вымывание или высыхание смазки.
- Моторесурс детали попросту превышен. Завод-изготовитель отводит любой запчасти определенный срок ее эксплуатации. По его истечении необходимо задуматься о замене детали.
- Автомобиль эксплуатируется в слишком суровых условиях. Это, к примеру, касается машин, на которых автовладельцы ездят в лес. Подвесные подшипники в таких случаях выходят из строя довольно часто.
- Водитель перемещается по глубоким лужам или броду. Попадание воды на подвесной подшипник способно сильно навредить ему. В частности, жидкость способна вымыть смазку, что чревато негативными последствиями.
- Водитель наезжает на высокие препятствия. Подобных преград рекомендуется избегать, иначе без ремонта точно не обойтись. Речь идет о таких препятствиях, как пни, камни, бордюры и другие подобные объекты.
В частности, жидкость способна вымыть смазку, что чревато негативными последствиями.Признаки поломки подвесного подшипника
Диагностика подвесного подшипника
Если есть подозрение, что дело заключается в подвесном подшипнике, то следует загнать автомобиль на подъемник. Это позволит обеспечить необходимый обзор механику. Специалист определит характер поломки подшипника, после чего можно будет сделать вывод о дальнейшем ремонте.
Для начала специалист визуально оценивает состояние промежуточной опоры кардана. Если дно автомобиля в районе крепления забрызгано смазочным материалом, то это точно говорит о проблеме. Брызги сообщают о перегревании смазки либо ее выдавливании из корпуса. Оба варианта не слишком хороши. Также автомеханик должен взяться за обе половины кардана, чтобы проверить целостность резиновой опоры.
Кардан следует натягивать на себя и отталкивать. Необходимо прокрутить карданный вал по часовой стрелке и против. Если слышатся посторонние звуки, чувствуется заклинивание, то подвесной подшипник точно неисправен.
В большинстве случае подвесной подшипник ремонтировать нет смысла. Необходимо заменить деталь в сборе, чтобы минимизировать риск дальнейших проблем. Автомеханики могут заменить либо сам подшипник, либо сразу всю опору в сборе.
Замена подвесного подшипника
Для замены детали необходимо сначала демонтировать с машины карданный вал. Далее следует разобрать крестовину и снять подвесной подшипник. Иногда требуется замена и крестовины тоже, особенно если обратно ее собрать не получается. Когда новые детали установлены, то карданный вал собирается в обратном порядке. Если после установки кардана на автомобиль наблюдается вибрация, то подвесной подшипник следует отцентровать. Если это не сделать, то вибрация так и будет сохраняться.
Отцентровка производится на автомобиле, находящемся на подъемнике.
Для начала следует ослабить крепежи, чтобы подшипник свободно болтался. После этого следует разогнать авто до 100 км/ч. Должна быть включена четвертая передача. Далее педаль газа отпускается, а человек за рулем ждет, когда колеса полностью остановятся. После окончательной остановки следует заглушить мотор. Далее крепежи подшипника затягиваются.
«>
Подвесной подшипник ваз 2107 | Справочник конструктора-машиностроителя
Подвесной подшипник карданного вала может быть двух картин-как съемным, так и несъемным.
В главном эпизоде — вопросов с заменой появиться не наверное.
Во втором – скорее всего — придется покупать новый карданный вал, вместе с подшипником, что будет совершенно не даром.
Прогуляемся как можно подробнее по данной теме.

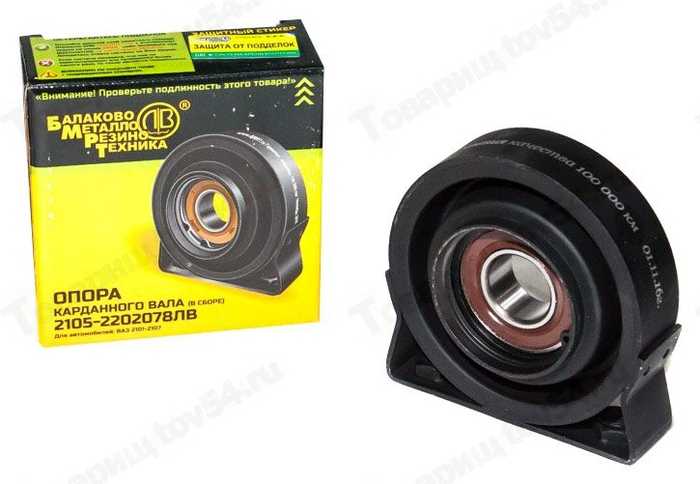

Что касается запчастей… При покупке подвесного подшипника сначала стоит проверить плавность хода подшипника и гибкость резины.
этот подвесной лучше не брать, « ходить » не будет, если подшипник прокручивается с « зацепом » .
Резина на подвесном должна быть кроткой и гибкой.
после установки кардана с таким подвесным, при движении на кузов автомобиля будет передаваться вибрация от карданного вала, если резина будет « дубовой » .
Да и сама резина порвется довольно скоро.
Крестовину естественно здорово брать « вазовскую » и не позабудьте купить стопорные кольца (часто старые стопорные кольца или деформируются или кривляются ) (фото 1).
А профилактикой может быть только вытекающее: Следите за тем, чтобы элементы такого рода были надежно защищены от слякоти и пыли Постарайтесь приезжать по бездорожью без соприкосновений с грунтом.
Сев пузом на в хорошую колдобину можно не только оторвать глушитель, но и зацепить элементы крепления подвесного подшипника.
Кардан, конечно, погнуть практически не действительно, но вот металлический кронштейн подшипника погнуть можно попросту.
Стремитесь, как можно плавнее переключать трансляции, а в холод не давать огромных нагрузок.
Подводя итоги, можно сказать, что замена подвесного подшипника не подобное уж и непростое дело.
Не путайте стук крестовины с гулом подшипника.
Обыкновенно, первое проявляется при трогании – металлический резкий глухой звук, а второе – гудение, похожее на скрежет колес по снегу, сопровождается вибрацией, ощущается только на скорости.
И еще одно замечание – обыкновенно, проблема эта возникает на автомобилях с солидным пробегом, так что вам данная проблема не грозит, если вы недавно приобрели новый автомобиль .
К тому же, трудность эта становится тяжелой только когда подшипник не съемный и его нужно изменять вместе с крестовинами и карданным валом.
Подвержены болезни подшипников почти все советские машины и огромная часть иномарок.
Получается своеобразная лотерея – кто-то ездит на 20 — летнем авто и даже не замышляется, а кто-то уже меняет подшипники по гарантии на новейшем автомобильчике.
Замена подвесного подшипника карданного вала и крестовины на ВАЗ 2101-2107 своими руками
На дорогах любого города можно увидеть тысячи авто ВАЗ.
С одной стороны, их крепости можно позавидовать, с другой — машины старого образца всё чаще нуждаются в ремонте.
Что нужно для ремонта подвесного подшипника карданного вала и крестовины?
Одним из вопросов, с которым сталкиваются автомобилисты, стремящиеся научиться и выполнять большинство работ по ремонту авто своими руками, становится ремонт подвесного подшипника карданного вала и крестовины.
Какие понадобятся запчасти? Для начала стоит купить подвесной подшипник, предварительно его проверив. Важно, чтоб он прокручивался без «зацепа». Резина же обязана быть не «деревянной», а эластичной и довольно мягкой. Если материал окажется жёстким, то при движении машины на кузов от карданного вала будет передаваться вибрация. Крестовину купите «родную», не забыв также о стопорных кольцах, которые часто деформируются или же вовсе ломаются. Желательно докупить гайки и болты крепления карданного вала.
Инструменты. Для замены крестовины и подшипника нужны: торцевые ключи (13, 27), рожковые ключи (12, 13), молоток, медная или алюминиевая наставка, стяжной съёмник, сжимные пассатижи, фланец эластичной муфты.
Работы лучше проводить в яме.
Как заменить крестовину и подвесной подшипник карданного вала?
1. Снимите с авто карданный вал. Взяв ключ №13, открутите два болта, которые крепят к поперечной опоре подвесной подшипник. Затем открутите гайки, крепящие к хвостовику заднего моста сам кардан.
2. Сняв кардан, обязательно проставьте метки керном или зубилом на всех до единой его запчастях. Это очень важно! Сборку этой части двигателя нужно будет провести в полном соответствие ваших меток, иначе вибрации или биения кардана не удастся избежать.
3. Начните ремонтные работы с замены крестовины. Снимите при помощи пассатижей все стопорные кольца, а затем аккуратно установите кардан таким образом, чтобы крестовина очутилась «на весу».
3. Возьмите оправку и молоток и выбейте чашку крестовины.
4. Разверните кардан, снимите чашку, а следующую чашечку выбейте.
Вбить их обратно будет очень легко.
5. Зачистите проушины кардана от грязи и ржавчины и прочистите канавки под все стопорные кольца.
6. Следующий этап — установка крестовины. Снимите с двух сторон от неё чашки и заправьте в проушины крестовину. Сдвинув её в одну сторону, очень аккуратно наденьте чашечку, чтобы не рассыпать иголки, находящиеся в ней.
7. Воспользовавшись наставкой из мягкого металла, присадите чашку, ощутив тот момент, когда появится канавка под стопорное кольцо. Установите его и переверните кардан.
8. Затем тоже очень-очень аккуратно сдвиньте навстречу чашке крестовину и наденьте её так же, как и в предыдущем случае, т.е. до появления канавки. Установите стопорное кольцо. На этом этапе будьте очень внимательны, т.к. установить вторую чашку гораздо сложнее, чем первую, особенно если раньше вы с такой работой не сталкивались вовсе. Сложно, но выполнимо. Главное — запастись терпением, тем более, что делаете ремонт для себя.
9. Переходите к замене подвесного подшипника.
После того, как крестовина будет снята, вставьте во фланец старой эластичной муфты шлицевой конец кардана. Взяв ключ 27, открутите гайку, которая крепит к переднему валу вилку карданного шарнира.
10. Стяните вилку шарнира при помощи съёмника. Далее осталось лишь снять с вала подвесной подшипник. Как это сделать? Можно обрезать наружное кольцо подшипника и воспользоваться съёмником или же взять и сбить последний с карданного вала.
11. Проведите сборку деталей в обратной последовательности, пользуясь метками. Не забудьте подмять борт гайки вилки от карданного вала.
Ремонт запчастей завершён. Проверьте ход машины, прислушавшись, не появилась ли вибрация, «биение» или другие звуки. Если всё проделали правильно, то машина побежит по дороге легко и плавно.
Подвесной подшипник ваз классика | Авто Брянск
на днях загудел подшипник, ездил как на трамвае, надоело, да и думал делов то на пол дня, но не все так просто, задрал машину набок, решил сначала открутит эластичную муфту от КПП, но там все очень не удомно (мешал глушитель), откручивать сразу часть кардана не получилось, не мог подлезть ключом, далее открутив муфту болты не вытащить они упираются коробку и карданом не подергаешь далее — снимать подшипник с кузова, далее снимать трос ручника, и долго мучился сдергивая муфту вспомнил все богов, после чего выбивал крестовину, делал все в первый раз, в итоге когда выбил потерял все подшипники ( как знал что придется крестовину покупать), вытащил малую часть кардана
с подшипником далее все просто, метит клык как он стоит в отношении с карданом
и начинаем выбивать я долго не мог его выбить, около часа брызгал всякими жидкостями, далее собрался с силами взял молоток повзрослее и как шмякнул по пальцу, и клык соскочил, дальше все просто сбил подшипник,
Карданный вал (кардан) – важнейший элемент заднеприводных автомобилей.
Он передает крутящий момент от коробки передач на редуктор. Последний же распределяет усилие между полуосями в зависимости от нагрузки.
Содержание страницы:
Состояние карданного вала требует пристального внимания со стороны автовладельца. При проявлениях неисправности данного узла требуется замена подвесного, подшипника, крестовины или самого вала (при физическом повреждении).
Когда надо менять подвесной подшипник ВАЗ 2107
Подшипник карданного вала имеет стандартную для подшипников качения конструкцию: две втулки разного диаметра с расположенной между ними обоймой шариков. Внешняя обойма подшипника кардана оборудована креплением для подвески к днищу автомобиля. Отсюда и название подшипника – «подвесной».
Для предохранения смазки и шариков от воздействия внешней среды внутренняя полость подшипника закрывается вставкой. В случае повреждения или выхода из строя защитной вставки процесс износа подшипника ускоряется, поэтому ее состояние необходимо периодически контролировать.
Функциями подвесного подшипника являются:
- Снижение уровня вибрации кардана.
- Обеспечение поворота кардана без дополнительных нагрузок и отклонений от заданной оси вращения.
Первый признак износа подвесного подшипника – резкий стук, возникающий при начале движения или переключении скоростей. Вместо (или после) стука возможно появление вибрации (или биения) кардана, которая хорошо ощущается через пол и сиденья автомобиля.
Иногда посторонние звуки появляются лишь при разгоне до определенной скорости. Это указывает на нецентрированное вращение кардана. Последствия вибрации являются причиной повышенного ресурса редуктора заднего моста и вторичного вала КПП. Чтобы предотвратить шумы и вибрацию в подвесном подшипнике, необходимо вовремя диагностировать его состояние и осуществлять замену при необходимости.
Подготовительные работы по замене подвесного подшипника ВАЗ 2107
Если слышны характерные звуки, свидетельствующие о том, что подвесной подшипник карданного вала ВАЗ 2107 вышел из строя, необходимо произвести визуальный осмотр его состояния.
Внешне неисправность проявляется в деформированной защитной вставке подшипника, повреждениях подшипника и следам смазки на корпусе. В таком случае деталь нуждается в замене.
Для выполнения работ необходимо загнать автомобиль на смотровую яму и включить первую скорость, чтобы предотвратить смещение автомобиля и прокручивание карданного вала. Дополнительно зафиксировать машину можно при помощи противооткатных упоров. В этом случае ее случайное смещение будет исключено. Это очень важный этап, от которого зависит безопасность выполнения работ. Скатившись в яму, машина может не только получить повреждения, но и нанести травмы людям.
Соединительные элементы и детали крепления карданного вала особенно подвержены коррозии, поэтому перед началом работ необходимо обработать их средством WD-40 и оставить на некоторое время согласно инструкции пользования. Без использования WD-40 открутить гайки крепления будет проблематично.
Пока средство впитывается, следует подготовить необходимый инструмент и детали.
Одновременно с заменой подшипника кардана стоит поменять крестовины. Ресурс этих деталей примерно одинаков, поэтому они почти синхронно выходят из строя. Если не поменять крестовины сразу, вскоре она выйдет из строя и для ее замены придется снова снимать кардан. Учитывая небольшую стоимость крестовины, ее превентивная замена обойдется дешевле, чем новые работы по снятию и установке карданного вала.
Перед снятием кардана следует сделать отметки на нем и деталях редуктора, коробки передач. Это позволит установить кардан точно на место, избежав возникновения дополнительных вибраций по причине дисбаланса. Карданный вал балансируется относительно оси на заводе-изготовителе, поэтому зачастую можно обойтись без отметок, установив кардан произвольно.
Меняем подвесной подшипник карданного вала ВАЗ 2107
Порядок операций такой:
- Используя гаечный ключ вывернуть болты крепления кардана из хвостовика редуктора.
- Открутить крепежные части подвесного подшипника.
- Развальцевать фиксирующие карданный вал лепестки и вынуть его из резиновой муфты.
- Снять кардан, демонтировать стопорные кольца крестовин. (Это удобно сделать специальными щипцами, но можно обойтись отвертками).
Запчасти на Лада Нива 4х4 | Ремкомплект Ступица заднего колеса / Комплект подшипников Лада 2101-2107
Запчасти на Лада Нива 2121 и Лада седан 2101-2107
В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива. В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое.У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva.
Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.
Вы можете найти следующие категории:
Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска
Продольный стержень, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы
Выхлопная система Лада Нива
Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva
Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
Лада Нива Освещение для Лада и Лада Нива
Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, рефлектор, лампа накаливания, задний фонарь, отражатели, стёкла, поворотники, габаритные огни, подсветка номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva
: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные тормоза, Тормозные цилиндры, Тормозные колодки
Прокладки + помогает Лада Нива
Прокладки + Вспомогательные средства Лада Нива: Уплотнение коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива
Подвеска / амортизатор для Лада и Лада Нива
Бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива
Масляный фильтр, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива
Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива
Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
Детали для салона Лада Нива
Стекло, окна, раздвижные окна, резиновые прокладки и все необходимое для остекления, стеклоподъемник, оконная ручка, карданный вал
Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, рулевое колесо
Кузовные детали Лада Нива
Кузов, кузовные панели, бампер.
Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива
Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива
Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление
Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива
Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛ Лада Нива
Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива
Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты
Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка
Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности
Ремни, адаптер ремня, пряжка ремня, автоматическая и статическая
Зеркало Лада Нива
Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива
Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный кожух, Безумная гвардия, Эмблема, Заводская табличка, Спортивный руль, Ступица рулевого колеса
Мыть Лада Нива
Бачок омывателя, насос для бачка омывателя, дворник, рычаг стеклоочистителя
Магазин инструментов Лада Нива
Инструменты, оборудование для СТО
Зажигание, распределитель, свечи зажигания, катушка зажигания
Провода зажигания, свечи зажигания, зажигание, катушка зажигания, зажигание,
взорвалось
В нашем интернет-магазине вы найдете практически все запчасти
для вашей Лада Нива всех моделей 2121, 21213, 21214.
Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Лады, не стесняйтесь обращаться к нам.
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Также есть поршень, движущийся вверх и вниз, и камера, по которой движется заполненная жидкость. Таким образом, задний и передний амортизаторы ВАЗ-2107 гасят подвеску и делают движение более комфортным.
Теперь перейдем к недостаткам:
Для передних амортизаторов потребуется более обширный комплект. Эти ключи бывают 6, 13 и 17 миллиметров. Также нам потребуются домкрат, упоры, молоток, брусок, металлическая щетка и универсальная смазка (ВД-40 или «жидкий ключ»).
Затягиваем ключи на 19. На этом замена задних амортизаторов завершена. Аналогично меняется и соседняя сторона.
На развале-схождении ездить не нужно, так как углы установки колес не теряются. Но если меняют шаровые или рулевые тяги, то эта операция обязательна.
В первую очередь внимательно посмотрите на шины. Их ношение должно быть равномерным. Если резина стала изнашиваться с одной стороны больше, а с другой — меньше, то явно нарушен развал-схождение колес. Кроме того, неравномерный износ шин свидетельствует о поломке рулевых тяг.Тогда не нужно ремонтировать переднюю подвеску ВАЗ-2107, а заменить рулевую.
Учтите, что сломанный амортизатор не может гасить все колебания кузова автомобиля во время движения. При этом передняя подвеска ВАЗ-2107 будет работать некорректно. Перед тем как приступить к ремонту, нужно внимательно проверить амортизаторы, чтобы полностью убедиться в их неисправности.Чтобы проверить, насколько хорошо работают передние амортизаторы, осторожно, стараясь не повредить крыло, надавите на переднюю часть автомобиля.
Открутив гайку, снимаем шайбу и резиновую прокладку. Учтите, что шток амортизатора необходимо удерживать ключом на 6. Но можно также использовать специальное приспособление. После этого отверните две гайки, которыми крепятся рычаги. Амортизатор опущен. Полная замена передней подвески ВАЗ-2107 не требуется.
Шток должен быть полностью выдвинут и удерживаться в отверстии корпуса. Вот так легко отремонтировать переднюю подвеску ВАЗ-2107. Цена одного амортизатора в среднем 900 рублей.
Поднимите верхний рычаг, а затем отверните все гайки на болте ключом. С их помощью рычаг крепится непосредственно к кузову автомобиля. Второй, точно таким же ключом, — удерживать болт с другой стороны, чтобы он не вращался.
