Потенциометр регулировки концентрации CO/состава смеси

Автор: admin on 11 октября 2016

Потенциометр регулировки концентрации СО может быть расположен в расходомере воздуха или может быть отдельным датчиком, расположенным в моторном отсеке или непосредственно подсоединен к электронному модулю управления. Если он расположен в расходомере воздуха, то потенциометр осуществляет заземление.

Потенциометр СО является примером трехпроводного датчика, и процедуры проверок являются одинаковыми независимо от положения потенциометра.

Потенциометр, подсоединенный к электронному модулю управления, не может проверяться отдельно и в случае выхода из строя потенциометра нужно заменить весь электронный модуль управления.

• Отогните резиновый защитный кожух над штекером потенциометра (или штекером расходомера воздуха, если потенциометр расположен в расходомере воздуха).
• Подсоедините отрицательный провод вольтметра к заземлению двигателя.
• Определите контакты для подачи напряжения, сигнала и заземления.
• Подсоедините положительный провод вольтметра к проводу, соединенному с контактом для сигнала на потенциометре регулировки СО (1).
• В большинстве систем должно быть получено напряжение примерно в 2,5 В.
• Запишите точное значение напряжения, чтобы после завершения проверок можно было его точно восстановить.
• Снимите защитную заглушку с регулировочного винта.
• Поверните регулировочный винт в обоих направлениях. Напряжение должно изменяться плавно.

Потенциометр регулировки концентрации CO/состава смеси.

Напряжение на потенциометре регулировки CO не изменяется при регулировке

• Проверьте подачу опорного напряжения 5,0 В на потенциометр.
• Проверьте соединение заземления на потенциометре.
• Если соединения нормальные, проверьте провода подачи сигнала между потенциометром и электронным модулем управления.
• Если подача напряжения и/или заземление неудовлетворительные, проверьте их провода между потенциометром или расходомером воздуха и электронным модулем управления.
• Если провода расходомера воздуха в порядке, проверьте все соединения для подачи напряжения и заземления к электронному модулю управления. Если они нормальные, то под подозрение подпадает электронный модуль управления.

Другие статьи по теме:

Комментарии закрыты, но вы можете Трекбэк с вашего сайта.

что нужно знать о переменных резисторах / Хабр

Регулировка громкости звуковой системы, фиксация положения пальца на сенсорном экране и определение появления в автомобиле человека – вот всего лишь несколько примеров использования переменных резисторов в повседневной жизни. Возможность изменять сопротивление – это возможность взаимодействовать, поэтому переменные резисторы можно найти во множестве вещей. (Всё, что необходимо знать о постоянных резисторах, описано в предыдущей статье).

Принципы одинаковы, но способов разделения напряжения существует довольно много. Рассмотрим, что лежит в основе верньеров, реостатов, мембранных потенциометров, резистивных сенсорных экранов, а также датчиков изгиба и растяжения.

Потенциометры, по сути – это делители напряжения. Это метод разделения заданного напряжения на меньшие значения. Согласно схеме, у потенциометра (серый) есть три точки соединения. Средняя – переменная (обозначена стрелкой), и она контактирует с материалом резистора внутри где-то в одной из точек протяжённого резистора.

Напряжение между регулируемой точкой и одной из оставшихся (концов резистора) определяется сопротивлением между ними. Если соединены только две точки, тогда у нас получится переменный резистор, или реостат.

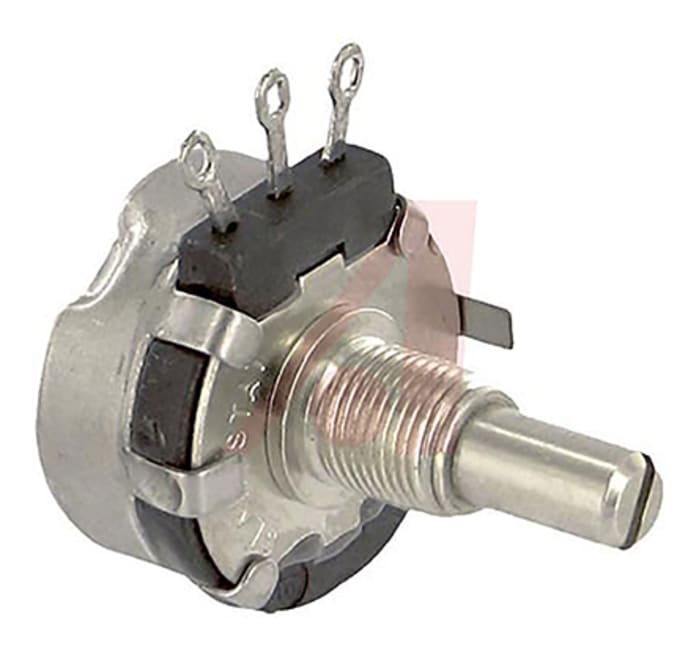

На фото – потенциометр с цилиндрической поворотной ручкой. Круглая пластиковая ручка громкости на вашей звуковой системе прячет один из таких потенциометров. Обратите внимание на три контакта, из которых средний соединён с переменной точкой. На фото изображён новый потенциометр. А вот статья о том, как я использовал такое устройство на усилителе, сделанном из банки из-под арахисового масла.

У потенциометров может быть линейный или логарифмический диапазон сопротивления. Линейный означает, что при повороте ручки сопротивление меняется линейно. Если повернуть её на четверть, сопротивление изменится на четверть.

Но если так будет с ручкой громкости, нашим ушам покажется, что громкость растёт слишком быстро; так происходит из-за особенностей восприятия звуков мозгом. Поэтому для ручки громкости лучше использовать потенциометр, чьё сопротивление меняется логарифмически. На графике показано, как меняется громкость при повороте ручки, как для линейного, так и для логарифмического потенциометра. Некоторые потенциометры обеспечивают лишь псевдо-логарифмический рост, и они дешевле тех, что дают настоящий логарифм. Они состоят из двух линейных частей, встречающихся на 50% поворота. Их работа также отражена на графике.

Логарифмическое поведение достигается изменением формы резистивного элемента – его ширина меняется по всей длине. Поэтому потенциометры часто делят на линейно сужающиеся и логарифмически сужающиеся.

Ещё одна разновидность потенциометра – подстроечное сопротивление, или триммер. Они меньше размером, и используются на электронных платах. Подстраиваются одни обычно один раз, или очень редко – только для калибровки схемы.

Триммеры

Эквалайзер

Не все потенциометры работают с вращением. Они могут быть сделаны и в форме ползунов, как на фото с эквалайзером. Такие ползуны подвержены попаданию грязи, нарушающей их работу – именно такая проблема появилась у клавиатуры на фото (это моя клавиатура, и её ползуны действительно трудно передвигать).

Как я уже упомянул, при подсоединении только двух контактов потенциометр часто называют реостатом. Реостаты обычно используются для больших токов, и, конечно же, не только для регулировки громкости.

Чтобы работать с большими токами, они обычно делаются при помощи провода, намотанного на изолированный сердечник, по которому ходит скользящий контакт. Вспомним символ потенциометра, у которого использовано три контакта. Поскольку здесь мы подключаем два контакта, мы используем другой символ; сопротивление со стрелочкой (не подсоединённой) поперёк.

На изображении ниже вы можете видеть два варианта этого символа – по стандартам IEEE и IEC.

Мембранный потенциометр состоит из гибкой диэлектрической, часто прозрачной мембраны с присоединённой снизу полоской сопротивления.

Ниже её находится основание, на поверхности которого нанесена токопроводящая дорожка. Когда палец, или другой объект прикасается к мембране, полоска устанавливает контакт с дорожкой. В результате на контактах полоски появляется напряжение. Оно зависит от того, в каком месте полоска соприкоснулась с дорожкой. Схема тут та же, что и самая первая схема на странице для потенциометра.

Сопротивление мембранного потенциометра SoftPot с сайта Sparkfun меняется линейно от 100 Ом до 10 кОм с номинальной мощностью в 1 Вт.

В случае, когда контакт не постоянен (например, он возникает только при нажатии пальцем), в схеме необходим подтягивающий резистор (к примеру, 100 кОм). Но у некоторых мембранных потенциометров есть магнит или скользящий контакт, всегда давящий на мембрану и поддерживающий постоянный контакт.

Резистивный сенсорный экран похож на мембранный потенциометр, только резистивный материал есть на обоих его слоях, причём материал прозрачный. Передняя мембрана гибкая и также прозрачная, так что палец или стилус может надавить на неё и создать контакт. Технология использовалась в некоторых дешёвых карманных компьютерах или детских игрушках. Она всё ещё применяется, но революция смартфонов произошла благодаря ёмкостным экранам, не требующим гибкой мембраны.

Для 4-проводного резистивного сенсорного экрана напряжение подаётся на верхний слой, а результат считывается с нижнего, и таким образом считывается координата X. Затем всё происходит наоборот и получается координата Y. Всё это происходит за миллисекунды, и опрос экрана проводится непрерывно.

Все подсчёты ведутся вспомогательным контроллером. Резистивные экраны не такие отзывчивые, как ёмкостные, и для высокой точности обычно требуется стилус. Используются в очень дешёвых смартфонах.

Датчики давления состоят из токопроводящего полимера, в котором есть проводящие и непроводящие частицы. Он расположен между двумя проводниками, переплетёнными, но не соединёнными. Прижимание полимера к проводникам создаёт контакт. Увеличение силы или площади нажатия увеличивает проводимость и уменьшает сопротивление. Без нажатия сопротивление конструкции может быть более 1 МОм, а точность обычно составляет около 10%. Этого достаточно для использования в музыкальных инструментах, протезах, датчиках наличия человека в машине и портативной электроники.

Гибкий датчик – это резистивный материал, например, углерод, нанесённый на гибкую мембрану. При изгибании датчика материал растягивается и сопротивление увеличивается пропорционально радиусу изгиба. Судя по одной из спецификаций, сопротивление плоского датчика в 10 кОм может удваиваться при сгибании его на 180 градусов, когда оба конца соединяются. Распространённый пример – пальцы в игровых перчатках, такие, как в контроллере Nintendo Power Glove (в одном из проектов его хакнули для управления квадрокоптером). Сгибание пальцев приводит к изменению сопротивления, показывающему степень сгиба.

Датчик растяжения работает по тому же принципу, только его сопротивление увеличивается при растяжении. Резиновый шнур с углеродом выглядит, как шнур для банджи. Судя по одному примеру с Adafruit, 6-дюймовый шнурок сопротивлением 2,1 кОм при растяжении до 10″ меняет сопротивление до 3,5 кОм. Ещё один пример – проводящая нить из стальных волокон, смешанных с полиэстером, а ещё бывают датчики в виде резинок или ремней.

Потенциометр дроссельной заслонки

Как самому проверить потенциометр дроссельной заслонки?

Более того, последняя поездка на станцию СТО для диагностики вылилась в 30 долларов, однако результата не дала. Мастер заявил, что показания компьютера на диагностическом стенде соответствуют норме, давление топлива, как на новой, а почему машина заводится, но не едет — он понять не может. Поступило множество рекомендаций по поводу пробных замен некоторых узлов. Такой метод поиска неисправностей мог вылиться в сумму 300 долларов. Поэтому существенных изменений после посещения станции технического обслуживания не произошло.

На буксире приехал, с его помощью и уехал.

Единственным плюсом было то, что с суммой в три сотни долларов расставаться не хотелось, и это явилось мотивированным стимулом к изучению некоторых узлов автомобиля.

Моя статья «Как проверить регулятор положения дроссельной заслонки?» напрямую перекликается с данной статьей, которая является продолжением изучения простейшей диагностики некоторых узлов этого автомобиля в домашних условиях.

Потенциометр, как и регулятор положения дроссельной заслонки, установлен на блоке приготовления горючей смеси.

Назначение потенциометра дроссельной заслонки заключается в том, что с его помощью определяется угол открытия дроссельной заслонки, после чего информация передается в блок управления для расчета необходимого количества топлива на данный момент времени при настоящем положении заслонки. В зависимости от угла положения дроссельной заслонки, на потенциометре изменяется сопротивление, которое обеспечивает получение соответствующего напряжения для передачи блоку управления. То есть потенциометр дроссельной заслонки в общем случае представляет переменное сопротивление. Следовательно, проверка его работы сводится к измерению сопротивления на клеммах потенциометра.

Измерение сопротивления производится прибором омметром либо другим прибором, способным производить измерение сопротивления в пределах 300−7000 Ом.

Для измерения сопротивления необходимо:

1. На приборе выбрать диапазон производимых измерений до 7000 Ом; 2. Разъединить штекерный разъем потенциометра дроссельной заслонки; 3. Подключить омметр к двум из четырех штекерных контактов потенциометра;

А) 1−5 контакты — для двигателя с механической коробкой передач; 1−7 контакты — для двигателя с автоматической коробкой передач;

Величина сопротивления должна составлять 520−1300 Ом.

Б) 1−2 контакты — для двигателя с механической или автоматической коробкой передач;

Измерение проводятся вдвоем с напарником. Напарник должен менять положение дроссельной заслонки от «закрыта» до «открыта примерно на ¼». При этом сопротивление должно возрастать и потом становится постоянным в пределах 600−3500 Ом.

В) 1−4 контакты — для двигателя с механической коробкой передач; 1−6 контакты — для двигателя с автоматической коробкой передач;

Как и в подпункте «Б», измерение проводятся вдвоем с напарником. Напарник должен менять положение дроссельной заслонки от «закрыта» до «открыта примерно на ¼». При этом сопротивление должно возрастать и потом становится постоянным в пределах 600−6600 Ом.

4. Если при проведении измерений указанные значения величин сопротивления не достигаются, то потенциометр дроссельной заслонки неисправен.

К сожалению, следует отметить, что потенциометр не подлежит разборке. Его настройка производится на заводе-изготовителе, а если требуется замена, то заменяется нижняя часть блока приготовления горючей смеси.

Такая несложная диагностика потенциометра дроссельной заслонки автомобиля Audi 80 B4 доступна любому водителю автомобиля, который знает основы школьного курса физики и проделывал лабораторные работы по измерению сопротивления цепи.

ДПДЗ – это потенциометр дроссельной заслонки — Hyundai Sonata, 2.0 л., 1997 года на DRIVE2

Как работает? -Датчик положения дроссельной заслонки установлен на той же оси, что и сама заслонка. Он имеет три вывода: на первый подается напряжение, второй соединен с массой, а с третьего ЭБУ снимает сигнал.

Принцип работы датчика положения дроссельной заслонки таков: когда заслонка закрыта, напряжение на датчике минимально. Когда дроссельная заслонка открывается, напряжение начинает расти. Максимальное напряжение ДПДЗ достигается при полностью открытой дроссельной заслонке. В соответствии с этой информацией, полученной блоком управления двигателем, выбирается режим подачи топлива.

БесконтактныйИногда вместо потенциометра в датчике положения дроссельной заслонки используется магниторезистивный датчик. Он состоит из чувствительного элемента, на который нанесен магниторезистивный материал, и самого магнита, связанного с валом дроссельной заслонки. В данном случае речь идет о бесконтактном ДПДЗ, так как между магниторезистивным элементом и самим магнитом нет механического контакта.

Принцип работы бесконтактного датчика положения дроссельной заслонки таков: при повороте дроссельной заслонки изменяется магнитное поле и, соответственно, сопротивление чувствительного элемента – эта информация считывается электронным блоком управления.

Контактный — быстрей выходит из строя ( к минусам можно отнести то, что по слухам машина чуть тупее)Бесконтактный — Служит в разы дольше, нуждается в настройке.

Сайт, откуда взята информация — blamper.ru/auto/wiki/dvig…drosselnoy-zaslonki-14239

Цена вопроса: 0 ₽ Пробег: 500000 км

Ошибки датчика положения дроссельной заслонки

В современных автомобилях, снабженных свехумной электроникой, порой одна маленькая деталь способна заблокировать работу всех систем. Таким элементом может стать датчик положения дроссельной заслонки (ДПДЗ).

Для чего снабдили датчиком дроссельную заслонку?

Инжектор оснащен заслонками, которые меняют угол расположения, открывая/закрывая зазор для прохода воздушного потока. Его объема должно хватить для создания смеси с горючим в оптимальных пропорциях (в идеале 14,7долей воздуха на 1 долю бензина). Затем смесь порциями впрыскивается в цилиндры двигателя, где происходит ее сжигание.

Чтобы успешно регулировать все этапы топливной подачи ( а это огромное количество параметров), электронному блоку нужен надежный помощник, который займется сбором и отправкой правдивой и своевременной информации в центральный орган.

Такие функции возложены на миниатюрный прибор – датчик ПДЗ, от беспроблемной работы которого зависит исправное и эффективное функционирование двигателя.

Данных этого датчика, лежат в основе расчетных параметров для многих электронных систем, подконтрольных ЭБУ:

— курсовая стабильность

— АВS

— противопробуксовочная

— управления АКПП

— антизанос

— круиз-контроль

Как работает датчик положения ДЗ

Большинство производителей снабжают автомобили подвижными (контактными) датчиками, представляющие собой понетциометры, с движущимся элементом. Это и является его слабым местом, ибо испытывает на себе действие трения, что приводит к быстрому износу. Сейчас наблюдается активный переход на бесконтактный вариант. У него большой эксплуатационный потенциал и высокая точность измерения параметров.

На примере подвижного типа, рассмотрим конструктивные особенности и принцип действия датчика ПДЗ. Он жестко закреплен на оси, в корпус дросселя. Один конец присоединен к аккумулятору, второй соединен с отрицательным электродом. На них подается напряжение (5В) Третий конец двигается по оси, на которой изменяется величина напряжения, когда заслонка меняет положение. Интервал изменения составляет от 0,7  до 4В. Об  этом и сигнализирует датчик в ЭБУ. Этот сигнал является основополагающим в регулировании  топливной системы. Электронный контроль осуществляется посредством датчиков, которые передают следующие данные:

1. Показатели вращения коленвала
2. Расхода воздуха и его температура
3. Температуры антифриза
4. Положение заслонок дросселя
5. Системе обратной связи (состав выхлопных газов)
6. Детонации в моторе
7. Напряжение электросети
8. Скорости движения
9. Положение распредвала
10. Активация кондиционера
11. Неровности дорожного полотна

Стоит датчику послать ошибочные данные, завести двигатель станет невозможным. Можем убедиться в этом сами. Для расчета порции впрыскиваемой смеси ЭБУ использует следующие данные:

— температуру мотора

— текущее положение валов

— угол опережающего зажигания

— положение заслонки, его угол поворота

А теперь, представьте, что датчик передал некорректные данные. ЭБУ просигнализирует подачу завышенной доли бензина, зажигание активизируется несвоевременно. Результатом станут залитые топливом свечные контакты и заглохший двигатель. А это лишь один сценарий неисправной деятельности ДПДЗ.

Первоисточники выхода из строя датчика

Самая очевидная причина некорректной работы такого прибора считается износ. При том, изношенность разных частей оказывает разное действие на систему.

• Стирание напыления проводника. Поэтому становится невозможным фиксирование показателя напряжения.
• Выработанный резерв изношенности подвижного элемента датчика. Когда зазор между ним и проводником оси становиться слишком широким, теряется контакт между ними. При этом Чек не выскакивает. О ней можно догадаться по перебойной работе двигателя в разных режимах.
• Окисление, покрытие ржавчиной, накопление слоя загрязнения на контактах.

После обнаружения таких конструктивных изменений, вам не остается выбора, прибор не подлежит ремонту, его надо менять. Конечно, лучше приобрести бесконтактный прибор. Он намного надежней, ведь в нем нет трущихся элементов.

На что влияют неисправности ДПДЗ

1. На параметры холостых оборотов. В инжекторах нет единой системы этого хода в таком виде, в котором мы привыкли его видеть в карбюраторных моторах. Все параметры такого режима рассчитываются только по показаниям ДПДЗ. Нестабильные обороты, перебойная работа мотора.
2. Увеличения расхода горючего. Прибор посылает сомнительный сигнал, который воспринимается ЭБУ как закрытые заслонки (хотя реально она открыта). Включаются параметры, подразумевающие увеличение доли топлива в смеси. Выходит, что автомобиль работает как обычно, со стабильной скоростью вращения валов, а бензина тратит намного больше.
3. Набирая скорость, чувствуются провалы, машину ощутимо дергает.
4. При неизменном положении педали акселератора, машину подергивает, а при резком высвобождении педали, двигатель окончательно глохнет.
5. Машина не тянет, чувствуется потеря мощности.

Включается кнопка Check Engine, свидетельствующая об фиксации ошибки.

Ошибка Р2135 дпдз

Наряду с этой ошибкой, ЭБУ выдает некоторые другие, которые отражают отклонения от нормы параметров работы заслонки дросселя и их датчиков – Р0120, 0122, 0123, 0220, 0223, 0222, 01578.

Проверка сводится к измерению напряжения сигнала датчика, а также, сопротивления проводов, в особенности состояние пина «масса» электронного блока.

Возможными поводами могут быть:

1. Плохое состояние «массы». В случае надобности, зачистить, запаять, устранить обрывы
2. Неисправное реле. Решить эту проблему можно заменой детали (лучше приобретать деталь европейского производителя с током в 40 ампер)
3. Неудовлетворительное состояние электрических выходов датчика. Можно попробовать подогнуть их в разъеме, часто этого бывает достаточно.
4. Обнаруживается замыкание между контактами ВТА 1 и 2. Замер напряжения в этой зоне показывает отклонение от сходных 5В более, чем на 0,2В
5. Неполадки в электромеханическом дроссельном механизме (ЭМДУ). Устраняется неисправность заменой устройства.

Итак, возможной причиной появления Р2135 является сбой ДПДЗ – чрезмерная изношенность, непрочная спайка пинов, короткое замыкание. Такая деталь подлежит замене. На отечественных автомобилях, где установлен жгут проводов Тольяттинского автозавода, частой причиной этой ошибки является некачественная изоляция в жгуте.

После замены датчика необходимо сделать сброс кода. Опытные водители утверждают, что можно обойтись простой манипуляцией – снять отрицательный пин аккумулятора, подержать в таком состоянии 10 минут, и вернуть все на место.

Алгоритм самостоятельного тестирования ДПДЗ

Вооружившись теорией, можно приступить к практике. Прежде чем бежать за новой деталью, нужно попробовать найти неисправность. И только убедившись в серьезности положения, решиться на окончательную замену датчика.

Это сделать не так уж и сложно, только надо придерживаться определенной схемы действий.

1. Находим в автомобиле датчик. Мультиметром проверяем наличие в нем тока.
2. Соединяем один конец вольтметра кс разъемом датчика, другой – к оси заслонки, для измерения напряжения в ее различных положениях. Если величины изменяются, то прибор исправный. Если стрелка остается на одном месте, то датчик вышел из строя.
3. Дополнительно осмотрите дорожку и налет на ней. В случае обнаружения стертостей, поменяйте датчик.
4. Также, произведите осмотр элементов электрической цепи – контактов, проводов, соединений. Очистите их от налета и ржавчины, запаяйте ослабленные пины и покройте их лаком.

Подведем итог. ДПДЗ – важный элемент контрольной системы бортового компьютера. Он связан с ЭБУ автомобиля и передает ему важные сведения о текущем положении дроссельной заслонки, а точнее, угле раскрытия/закрытия. Данные с этого устройства влияют на параметры многих функций различных систем.

Какими бы не были отклонения в работе автомобиля, вызванные неисправностью ДПДЗ, не следует игнорировать их. Как бы это не звучало банально, но своевременная замена или устранение неполадок, оградят вас от лишних трат.

Регулярная проверка и эффективная профилактика принесут вам безопасное и комфортное использование вашего транспортного средства.
