Принцип работы суппорта: Что такое и как работает тормозной суппорт. Разберем основной принцип. Должен знать каждый

   11.12.1971  Оставить комментарий

Содержание

Принцип работы направляющих тормозного суппорта. Тормозной суппорт

Тормозная система состоит из компонентов, некоторые из них во время работы достигают высоких температур. Каждая из них выполняет свою, строго отведенную функцию. Не является исключением и тормозной суппорт, именно он постоянно подвергается перепаду температур, именно он способствует торможению автомобиля. Главная задача этого элемента тормозной системы заключается в том, чтобы передать усилия с педали тормоза на . С первого взгляда суппорт тормозной устроен просто и не имеет никаких подводных камней. Однако это только с первого взгляда.

Разновидности

В процессе эволюции, тормозной суппорт изготавливался двух видов. Для начала давайте рассмотрим принцип работы дискового тормозного механизма с плавающей скобой.

Такой дисковый механизм чаще всего используют производители автомобилей. Дело в том, что этот механизм обладает небольшими размерами и небольшой ценой.

этого типа чаще всего устанавливают на автомобили со средним радиусом колеса.

Механизм устроен так, что гидравлический цилиндр и его поршень расположен с одной стороны тормозного диска, и во время торможения поршень прижимает колодки к диску, благодаря этому автомобиль останавливается. Плавающая скоба имеет ряд достоинств и недостатков. Главным из этих недостатков считается то, что такой суппорт нередко забивается грязью и пылью, что негативно сказывается на работоспособности.

Помимо этого, тормозной механизм с плавающей скобой не может контактировать с коррозией на диске. Чтобы устранить эти недостатки, требуется устанавливать и вовремя менять пыльник направляющей втулки и манжеты. К преимуществам можно отнести небольшие размеры устройства, простоту замены и надежность.

Существует еще и второй вид тормозного суппорта. В отличие от первого типа, здесь суппорт надежно закрепляется либо на задней подвеске, либо на переднем кулаке, из-за чего она и получила название фиксированная.

Корпус суппорта устанавливается с обеих сторон тормозного диска симметрично. Фиксированный суппорт устроен так, что во время нажатия на педаль остановки к диску с двух сторон прижимаются колодки, благодаря чему автомобиль начинает останавливаться.

Главным отличием считается то, что здесь тормозные колодки удерживаются в разведенном состоянии с помощью пружин специальной формы, а не давлением как в случае с плавающей скобой.

Чтобы поршни одновременно надавили на колодки, и те начали останавливать колесо, существует разветвленная система труб, по которой жидкость попадает в цилиндры.

Эта система получила большое распространение на тяжелых и спортивных автомобилях, иногда бывает такое, что это одна машина. Дело в том, что такие тормоза дороже, чем первый вид, и тем более чем барабанные. Это является существенным недостатком этого типа. Помимо этого, они больше по габаритам, чем первый вид. Но существует неоспоримый плюс, он заключается в том, что эффективность этих тормозов намного больше, чем у любых других.

Несмотря на то, что существует два типа дисковой тормозной системы, работа и устройство обеих систем практически не отличаются. Рассмотрев схему суппорта можно понять, как просто он на самом деле устроен, понять принцип работы. Обе системы разделяют схожий принцип работы, создавая давление в тормозной системе, усилие передается на тормозные поршни, которые заставляют прижать колодки к тормозному диску и остановить его. Из-за того, что колеса автомобиля крепятся к дисковому тормозу и вращаются совместно, после того как будет зажат тормозной диск, колесо тоже начнет замедляться до полной остановки.

Обнаружение поломки

Как и все остальные системы и механизмы машины, тормозная система время от времени приходит в негодность и требует замены некоторых деталей. Не стоит откладывать замену одного из элементов тормозной системы на потом, это может привести к серьезной аварии.

Чтобы заменить один из компонентов тормозной системы, нужно правильно определить, что пришло в негодность. Чаще всего в негодность приходят колодки и диски. Дело в том, что при торможении из-за силы трения эти устройства достигают высоких температур, поэтому быстро изнашиваются. При покупке новых агрегатов следует обратить внимание не только на прочность, но и на то, как они относятся к высоким температурам.

При соблюдении всех параметров температуры можно уберечь поршни и цилиндры от заклинивания или деформации, а ведь они могут привести к более дорогостоящему ремонту. Поршень доставляет много хлопот, например, может не возвращать колодки обратно.

Следует обращать внимание на все устройства этой системы, самые мелкие и незначительные на первый взгляд элементы выполняют важную роль во всем механизме. Например, пыльник направляющей втулки – на первый взгляд ненужная деталь, но именно пыльник направляющей втулки предохраняет суппорт от заклинивания. Манжета внутри корпуса играет главную роль в обеспечении герметичности всей системы.


Такой же на первый взгляд неважной частью является сальник тормозного цилиндра. Так же как и другие сальники, этот удерживает жидкость в корпусе. Во время износа сальника следует его немедленно заменить новым.

Скрип и звон в области передней или задней подвески, а еще плохое срабатывание тормозов – это признаки уже совсем не рабочей системы. Если было обнаружено, что следует заменить колодки или суппорты, то к этому процессу следует отнестись со всей серьезностью.

Чтобы полностью избавиться от лишнего шума в системе, нужно менять неисправные агрегаты как с левой, так и с правой стороны. Чаще всего на некоторых автомобилях заклинивает именно правый суппорт. Обуславливается это тем, что чаще всего водители меняют только левый суппорт, потому что он находится с водительской стороны, а правый остается в стороне.

Замена

Перед тем как будут производиться работы по замене компонентов, следует поставить автомобиль на ровную и твердую поверхность. Идеально для этого подойдет гараж с бетонным полом. На примере будет рассмотрена правая сторона автомобиля.

  1. Первое, что нужно сделать, это поднять автомобиль и подложить что-то под пороги машины для того, чтобы добавить устойчивости. Следует отметить, что при замене заднего тормозного механизма нужно снять автомобиль с ручника.
  2. Закрепив машину на месте, нужно снять колеса, это необходимо, чтобы была возможность без труда осмотреть все агрегаты на работоспособность. Для удобства снятия колес следует ослабить каждый болт не более чем на один оборот, затем поднять машину и выкрутить болты совсем. Сложив все болты в одно место, Вы ускорите процесс сборки в разы.
  3. После того, как было снято правое колесо с автомобиля, и все болты от него находятся в одном месте, нужно открыть клапан прокачки системы. Сделать это можно обычным ключом, его глухой стороной. Шланг, из которого вытекает жидкость, нужно направить в заранее подготовленную тару, чтобы жидкость стекала именно туда.
  4. Затем нужно прижать поршни обратно в суппорт. Выдавливать нужно до тех пор, пока колодки плотно не прижмутся к ротору. Во время выдавливания и будет сливаться тормозная жидкость.


Важен тот факт, что если не работает ручник, то следует проверять именно задние суппорты. Замена задних суппортов не отличается особой сложностью на большинстве автомобилей. Главное, что нужно сделать перед заменой задней части тормозной системы, – это изучить схему своего автомобиля и узнать о том, как крепится задний суппорт или колодки, чтобы ничего не сломать.

  1. С помощью ключа ослабляем болт, который держит шланг дискового тормоза. Только после этого можно приступать к снятию суппорта с поворотного кулака. Для этого потребуется определенный набор ключей и шестигранников. После этого поворачиваем суппорт и полностью откручиваем болт, который до этого ослабили. Сняв шланг, следует наживить болт, который выкрутили, это нужно для того, чтобы не потерять болт.
  2. Сняв старый суппорт нужно взять новый и поставить его на место. Сделать это нужно в обратном снятию порядке. Главное в этом процессе – не потерять болты или пальцы, которые будут сняты в процессе замены. Рекомендуется смазать пальцы новой смазкой, потому что заводское соединение уже нарушено, и если на сухую завернуть, то пальцы могут закиснуть. В каждом автомобильном магазине есть специальная смазка для пальцев, с этим проблем быть не должно.
  3. Если во время замены суппорта на цилиндре были замечены следы подтеков тормозной жидкости, то в негодность пришли сальники цилиндров дискового механизма, их тоже следует немедленно заменить. Следует обратить внимание и на состояние пыльников. Во всей тормозной системе существует несколько пыльников. Количество пыльников зависит от производителя автомобиля. Основными являются: пыльник направляющей втулки и пыльник суппорта. Как правило, эти пыльники выходят из строя из-за высокой температуры.


Любому водителю известно, что тормозная система является залогом безопасности и глупо ею пренебрегать, когда она нуждается в срочном ремонте.

В этой статье мы рассмотрим такое важное мероприятие, как замена поршня переднего и заднего тормозного суппорта, разберем особенность их работы, устройство, основные неисправности и их признаки.

Как устроен тормозной суппорт?


Тормозная система представляет собой гидравлическую часть автомобиля, выполненную из стальных трубок, внутри которых перемещается тормозная жидкость. Для того чтобы привести ее в движение и создать необходимое давление, используется мускульная сила человека, с помощью которой он давит на педаль газа. Для чего же нужно это давление? А давление жидкости используется для приведения в действие . Он зажимает тормозные колодки, которые останавливают тормозной диск, а следом и колесо.

Суппорт состоит из главного корпуса, который крепится к поворотному кулаку и имеет в своем составе крепления для колодок и дополнительных частей тормозной системы. Поршень устанавливается таким образом, чтобы между его частями находился тормозной диск. Далее на эти части изнутри вставляются тормозные колодки. Колодки имеют нежесткое крепление при помощи специальной проволоки, которая исключает их вылет из суппорта.


Основной частью суппорта является тормозной поршень, который приводит в действие тормозные колодки и прижимает их к диску. Поршень приводится в движение от давления, создаваемого в тормозной системе. При ослаблении усилия нажатия на педаль, давление падает, а поршень возвращается в исходное положение под действием возвратной пружины механизма.

Для уплотнения данного поршня применяются специальные сальники, выполненные в виде колец. Они исключают любую утечку тормозной жидкости в процессе работы поршня.

Неисправности тормозного поршня

Для начала стоит отметить, что не имеет никакого значения, на каком суппорте была обнаружена неисправность. Дело в том, что конструктивно эти детали выполнены одинаково, а значит, имеют одинаковый принцип действия и схожие неисправности. Самая первая и частя неисправность поршня – это плохая герметизация. Она сопровождается и как следствие, снижением эффективности торможения. Главным признаком такой неисправности является то, что при нажатии на педаль тормоза, водитель чувствует сопротивление педали, но торможения не происходит, либо оно происходит медленно.

Причиной такого отказа поршня принято считать нарушение работы сальников, которые отвечают за уплотнение. Со временем эти сальники приходят в негодность и трескаются, а через полученные трещины тормозная жидкость вытекает наружу. Таким образом, на поверхности дисков или колеса можно обнаружить следы тормозной жидкости, а ее уровень в бачке резко снизится.

Другая проблема данных поршней – это их заклинивание. Оно может быть вызвано плохим качеством сборки, в результате чего можно часто наблюдать такую картину, когда педаль не прожимается, и колеса не блокируются. Однако самым распространенным случаем остается тот, когда тормоз срабатывает, но не отключается, так как поршень застрял в этом положении и колодки не разжимаются.

Иногда данные неисправности могут комбинироваться друг с другом. Чаще всего оно так и происходит, поэтому при первых их признаках сразу же проведите соответствующие ремонтные работы.

Видео — Выпрессовка поршня из суппорта

Как поменять передний и задний поршент суппорта

Как было сказано ранее, совершенно не имеет разницы, с каким суппортом мы имеем дело, так как объем работ по ремонту будет у них один и тот же, а значит и комплектующие точно такие же. Перед тем, как провести замену поршня, необходимо приобрести новую деталь в соответствии с тормозной системой вашего автомобиля. Поршни с других суппортов абсолютно не взаимозаменяемы и могут привести к возникновению новых поломок. Чтобы этого не случилось, заранее приобретайте только качественные комплекты вашей марки автомобиля.

Видео — Как вдавить поршень заднего суппорта

Вот так выполняется замена тормозного поршня. Как видите, данная задача не представляет собой ничего сложного и подвластна любому начинающему автомеханику.

Впервые суппорты были изготовлены в конце ХІХ века англичанином Ф. Ланчестером, но применения им не нашлось. Позже их начали ставить на шасси боевых самолетов и на спортивные автомобили. На потоковые автомодели суппорт попал только в средине ХХ века. Суппорт – это ключевая деталь тормозной системы машины. А значит, это ваша уверенность в безопасности на дороге. Не забывайте систематически диагностировать суппорты и незамедлительно устранять неполадки.

Типы тормозных суппортов

В момент торможения задействован ряд деталей: тормозной диск, и суппорт. Ключевая роль в этом процессе отводится суппорту, так как именно он прижимает колодки к диску.

Тормозные суппорты бывают фиксированные и с плавающей скобой. Рассмотрим оба типа.

Принцип работы тормозного суппорта

Тормозной суппорт фиксированной конструкции имеет металлический корпус и два рабочих цилиндра, прикрепленных с обеих сторон . Сам корпус конструкции фиксируется на поворотном кулаке. В состоянии спокойствия суппорты удерживаются пружинами. В момент торможения колодки синхронно прижимаются к диску с обеих сторон.

Чтобы произошло синхронное срабатывание тормозных суппортов (колодок), нужна тормозная жидкость. Подается она по трубкам во все цилиндры (несколько цилиндров повышают эффективность работы тормозов). Такие мощные колодки стоят на гоночных машинах и на тяжелых автомобилях (например, Mercedes-Benz).

Тормозной суппорт с плавающей скобой имеет кронштейн и корпус цилиндра (с 1-2 поршнями), прикрепленный к внутренней стороне колеса. Эта колодка стоит на одном месте стабильно. В момент торможения поршень надавливает на впереди стоящую колодку. Затем колодка прижимается к диску, и плавающая скоба суппорта по направляющим пальцам движется навстречу суппортам. В итоге и вторая (внешняя) колодка прижимается к тормозному диску.

Суппорт с плавающей скобой по объему меньше фиксированной конструкции суппорта. Кроме того, сам механизм значительно проще. Стоят суппорты с плавающей скобой на автомобилях эконом-класса со штатными дисками малого размера.

Признаки неисправности тормозного суппорта

Водитель должен быть наблюдательным, чтобы вовремя почувствовать неисправность суппорта. Что должно вас насторожить? Наиболее распространенные признаки неисправности суппорта:

Для полной остановки автомобиля нужны сверхусилия.

В момент торможения машину начинает тянуть в сторону.

Педаль тормоза «проваливается» без усилий.

Тормозная педаль вибрирует.

В педали тормоза появилось некое сопротивление.

При большом усилии задние тормоза блокируются.

Появился странный скрип, визг при торможении (поэтому не забывайте о регулярной смазке суппортов).

Происходит утечка тормозной жидкости.

Способы ремонта тормозного суппорта

Если тормоза подклинивают, то причиной может быть ржавчина на неподвижных колодках суппорта. Такое происходит, когда машина долго простаивала, или вам попался некачественный пыльник. Чтобы эту коррозию убрать, потребуется наждачка, щетка по металлу и крупный напильник. После удаления ржавчины металл покрывают смазкой высокотемпературного типа. Если на колодках появились мелкие ямки от ржавчины, то придется зашлифовать их напильником (иначе колодка к тормозному диску неплотно прижмется). Поменяйте заодно и манжеты.

Если ямки приличных размеров, то покупайте новую неподвижную часть суппорта, потому что шлифовка напильником тут бессильна. Если клинят направляющие суппорта, то придется снять колодки. Теперь добиваемся свободного перемещения по направляющим: проверяем изгиб, чистим и смазываем.

Если клинит поршень в суппорте. Для проверки отпустите штуцер прокачки после того, как колодки заклинят. Если есть неисправность, то подклинивание больше наблюдаться не будет. Если вы демонтируете суппорт, то обратно вдавить поршень будет очень сложно. В целях профилактики периодически можно винтом завести поршень до упора внутрь суппорта, а потом при помощи педали вытолкнуть его наружу. Но, опять же, не целиком (чтобы он не выпал).

Подписывайтесь на наши ленты в

Принцип работы тормозного суппорта и для чего он вообще нужен?

Добро пожаловать!
Тормозной суппорт – вещь эта по сути очень нужная, так как практические не одна машина не обходиться без него, потому что самую основную работу при торможение выполняет именно он тормозной суппорт, но не все люди знают как он работает и что вообще произойдёт если он не будет установлен на автомобиле, это мы как раз таки сегодня и разберём.

Примечание!
В конце так же в дополнение к этой статье размещён интересны видео-ролик, в котором показан весь принцип работы тормозной системы!

Для чего нужен суппорт и какой у него принцип работы?

Если говорить кратко, то он нужен для того чтобы машина тормозила при нажатии на педаль тормоза и если его не будет, как уже было сказано ранее автомобиль и не будет останавливаться вовсе, так как основную работу по торможению выполняет именно данный суппорт.

Ну а если же говорить более подробно и ещё ко всему этому углубиться в принцип его работы, то этот самый принцип его работы заключается в следующем, когда вы нажимаете на педаль тормоза, в тормозной системе происходит давление а именно поршень который находиться в главном тормозном цилиндре (Данный цилиндр указан цифрой 3), перемещается от начала данного цилиндра в конец, тем самым ещё собирая при этом немного тормозной жидкости которая находиться в тормозной бачке (Указан цифрой 5) выдавливая тормозную жидкость вперёд она идёт по шлангам и тем самым выдавливает поршни которые находятся в самом суппорте, а данные поршни при этом давят на тормозные колодки и автомобиль останавливается.

Разберём более детально, для этого давайте сперва посмотрим что же этот самый главный тормозной цилиндр представляет из себя, а он представляет конструкцию внутри которой находиться тот самый поршень а так же шток который давит на него, так вот когда вам придётся остановить автомобиль, вы соответственно нажмёте на педаль тормоза, после нажатия шток тоже будет смешаться вперёд тем самым и поршень который сидит на этом штоке будет смешаться, и после смешения вся тормозная жидкость будет выталкиваться как бы вперёд и будет она идти до самих рабочих цилиндров, об которых мы погорим чуть ниже.

Примечание!
Сразу вам скажем чтобы вы понимали одну вещь, данная тормозная жидкость не сжимаема поэтому если что то давит не неё то она тоже будет давить на другие детали тормозной системы и при этом она не будет сжиматься!

Теперь жидкость будет давить из одного конца, на все рабочие цилиндры к которым подсоединены шланги (Шланги которые подсоединены к рабочим цилиндрам, указаны цифрой 2 и 4 на фото выше, где изображена схема тормозов автомобиля ВАЗ 2110), так вот после того как тормозной жидкостью будет наполняться рабочий цилиндр, поршень который находиться в этом цилиндре будет выдавливаться и тем самым давить на тормозную колодку, а тормозная колодка в этот момент будет обжимать тормозной диск в связи с этим будет происходить трение которое и останавливает машину.

И в завершение отметим для  чего нужен тормозной бачок автомобилю, а именно благодаря тормозному бачку в котором находиться сама жидкость и поддерживается нормальный уровень данной жидкости в системе, чтобы более понять просмотрите фото которое расположено чуть ниже:

Где находиться тормозной суппорт?

На многих автомобилях по разному, где то данный суппорт находиться в передней части автомобиля, а где и одновременно в передней и задней, а на некоторых автомобилях (В основном на старых) тормозных суппортов как правило вообще не было, а вместо них использовались обычные барабанные тормоза, а данные тормоза очень быстро греются и поэтому эффективность их торможения  после постоянного нажатия на педаль тормоза (Особенно в жаркую погоду) очень уменьшалось и тем самым количество аварий было не малым.

Примечание!
На автомобилях отечественного производства (ВАЗ), в большинстве случаев тормозной суппорт находится только спереди автомобиля, а задние колёса оснащаются обычными тормозными барабанами! (Кстати если вам интересно и вы хотите узнать как работают тормозные колодки дисковых и барабанных тормозов, тогда прочтите интересную статью под названием: «Что такое тормозные колодки и как не нарваться на подделку?», там всё подробно расписано)

Ссылки!
Как заменить передний тормозной суппорт — на классике?
Как заменить суппорт – на ВАЗ 2108-ВАЗ 21099?

Дополнительный видео-ролик:
Более подробно ознакомиться с тем как работает тормозная система, вы можете в интересном видео-ролике который размещён чуть ниже:

http://www. youtube.com/watch?v=Av-jj8NNrv8

Суппорт тормозной передний — устройство, неисправности и ремонт

Суппорт тормозной передний представляет собой устройство, которое останавливает тормозной диск автомобиля. Техническое состояние суппорта должно быть всегда в отличном состоянии, так как это единственная подвижная часть тормозной системы, а значит, более ответственная. В этой статье мы раскроем принцип действия и устройство суппорта, а также расскажем, как провести его ремонт.

Принцип работы переднего тормозного суппорта



Конструктивно суппорт представляет собой два поршня, на концах которых располагаются тормозные колодки. При нажатии на педаль тормоза, в системе появляется давление, под действием которого тормозная жидкость начинает движение в сторону поршней. Поршни, в свою очередь, получив воздействие гидравлики, начинают движение на встречу друг другу и прижимают колодки к тормозному диску. Таким образом, происходит остановка колес автомобиля. Сила нажатия на педаль тормоза определяет прижимную силу поршней, так как этот показатель напрямую зависит от давления в тормозной системе.

Устройство и крепление суппорта зависит от марки и модели автомобиля, это относится и к заднему тормозному суппорту. Наиболее распространенным является двойной крепление суппорта к ступицы колеса с двумя поршнями. Количество колодок обычно составляет пару, хотя бывает и больше.

Как определить неисправность суппорта?

Суппорт должен обладать большой механической устойчивостью, так как он работает в режиме постоянного напряжения. Кроме того, к нему предъявляются повышенные термические требования, так как в процессе торможения, колодки нагреваются и за счет теплоотдачи нагревают сам суппорт. Если суппорт перегреется, его форма может серьезно деформироваться, что приведет к заклиниванию механизма, а соответственно, к неисправности тормозной системы автомобиля.



Признаки, которые могут указывать на неисправность суппорта – различны. Во-первых, эффективность торможения заметно снижается, а во-вторых – появляются различные скрипы и вибрации в передней части автомобиля. Скрип может быть вызван слишком большим трением, которое возникает при неправильной установке тормозных колодок или явном деформировании суппорта. Обычно, это сопровождается появлением биения в районе руля при нажатии на педаль тормоза на больших скоростях.

Поводом для последующего ремонта может служить и дефекты пыльника поршня, через которые в цилиндр попадает пыль и влага. Все эти факторы приводят к неизбежному заклиниванию поршня и снижению эффективности тормозов.

Видео — Тормозной суппорт — устройство и обслуживание

Ремонт тормозного суппорта переднего своими руками

Данная операция не требует от водителя особых умений, поэтому многие выполняют эту работу в домашних условиях при минимальных вложениях средств.

В первую очередь, колесо автомобиля вывешивают и снимают, затем откручивают крепления суппорта и отсоединяют его от тормозной системы. После этого узел разбирается и тщательно очищается от грязи и старой смазки. Затем, суппорт осматривают на предмет износа и деформации, если все в порядке, то можно продолжать выполнение ремонта.

Замене подлежат все резиновые уплотнители и прочие расходные детали. Помимо этого, обязательно замените тормозные колодки и проверьте правильность их посадки. Как только все работы будут завершены, можно приступать к сборке детали.

Установите суппорт на ступицу и закрепите. Тормозной шланг опустите в емкость с тормозной жидкостью и попросите напарника энергично понажимать на педаль тормоза. Как только из шланга перестанут идти пузыри, быстро установите его на тормозной суппорт и долейте тормозную жидкость в бачок. Таким образом, вы прокачаете тормозную систему и избавите себя от внезапного отказа тормозов.

Это все, что нужно знать о передних тормозных суппортах. Как видите его ремонт и замена не вызывают особых сложностей, поэтому вы справитесь с этой задачей самостоятельно.

Принцип работы тормозного суппорта

Тормозной суппорт: типы,принцип работы

Суппорт тормозной – это одна из наиважнейших деталей тормозной системы. От исправности данной детали зависит безопасность езды в машине. Суппорт представляет собой относительно небольшое устройство, которое прижимает тормозные колодки к диску во время торможения авто.

Фактически только эта деталь является подвижной частью тормозной системы авто, поэтому работоспособность системы в огромной степени зависит от исправности этого элемента.

Тормозные суппорты двух типов

Плавающего типа

При торможении поршень, под действием давления жидкости, прижимает внутреннюю колодку к тормозному диску колеса. Суппорт перемещается на направляющих пальцах в обратную сторону, тем самым выравнивая силу прижатия внутренней и наружной колодок к диску. Направляющие пальцы суппорта смазаны консистентной смазкой и защищены от влаги и других источников воздействия резиновыми чехлами. В суппортах обоих типов поршни отводятся от тормозных колодок на небольшое расстояние за счет упругости уплотнительных колец, в результате чего между дисками и колодками образуется небольшой зазор.

Фиксированные

Суппорт такого типа включает в себя металлический корпус с расположенными симметрично двумя рабочими цилиндрами. Корпус жестко закреплен на кронштейнах автомобиля (обычно на кулаке передней или задней подвески). В механизме используется гидравлическое давление для поджатия колодок к тормозным дискам одновременно с двух сторон обоими поршнями. За счет отсутствия потерь времени и сил на движение скобы и регулирование сил прижатия тормозных колодок, такой тип тормозного механизма скорее включается в работу и более информативен для водителя. Колодки удерживаются в системе специальными пружинами. Поршни в таких суппортах связаны между собой системой трубок или внутренними каналами тормозного суппорта. Жесткозакрепленные суппорта, в свою очередь, делятся на разделяемые и цельные. Для того чтобы извлечь поршни в неразделяемых суппортах достаточно подать давление воздуха через отверстие тормозного шланга и поршни выйдут из цилиндров. В разделяемом типе расстояния между стенками корпуса суппорта недостаточно чтобы вытащить одновременно оба поршня — поэтому корпус сделан разборным. Две половинки корпуса обычно стягиваются между собой болтами или винтами.

Принцип работы тормозного суппорта

Схема суппорта не является сложной и одинакова в большинстве моделей автомобилей. Нажатие на педаль тормоза приводит к появлению давления в тормозной магистрали, воздействующего на поршни суппортов. Данное давление приводит к сдвижению поршней суппортов, которые в свою очередь подталкивают тормозные колодки к закрепленному на колесе тормозному диску, прижимая их к нему с обеих сторон. Возникающее в результате этого трение и вызывает эффект торможения автомобиля. Кроме того задачей суппорта является постоянное удерживание колодок в строго параллельном положении относительно тормозного диска.

Устройство суппорта не отличается сложностью. Фактически он состоит из подключенных к гидравлической системе поршней, к которым крепятся тормозные колодки. Расположение и количество тормозных колодок, а также способ крепления суппорта к ступице могут различаться и зависят от модели автомобиля. Наиболее распространенная схема – две колодки на колесо и двухточечное крепление к ступице.



Устройство тормозного суппорта

Принцип работы  тормозного суппорта

Суппорт тормозной выполняет основную задачу – обеспечивает необходимое тормозное усилие, требуемое для замедления или остановки автомобиля.

Нажатие тормозной педали приводит к образованию давления в тормозной магистрали. Оно и передается на поршни суппорта, который в это время строго параллельно фиксирует колодки относительно диска. Во время торможения суппорта сжимают колодки с обеих сторон диска, что приводит к его замедлению. Но имеется и иной эффект. Он заключается в нагреве, так как энергия трения трансформируется в тепловую. Это существенно нагревает как диск, так и колодки с суппортами. Повышается и температура тормозной жидкости.

В конструкцию суппорта входит:

  • Металлический корпус.
  • Поршень.
  • Направляющие.
  • Пыльник поршня.
  • Пыльник суппорта.
  • Уплотнительное и крепежное кольцо.
  • Пыльник направляющей.
  • Тормозные шланги.
  • Скоба (не на всех моделях).
  • Крепежные элементы.

Немаловажной деталью для данного элемента является пыльник. Именно он защищает внутреннюю часть суппорта от грязи, воды и пыли, которая стремится попасть с улицы. Основным рабочим элементом в механизме является поршень с цилиндром. Внутри него находится клапан, который удаляет лишний воздух. Наличие ее в системе крайне опасно. Из-за давления температура воздуха может возрасти, и жидкость попросту закипит. Торможение будет неэффективным, а иногда и невозможным. Поэтому в заднем суппорте всегда имеется отверстие для вывода воздуха. Его обязательно открывают при прокачке тормозов. Если система в порядке, жидкость будет в полной мере давить на поршни, которые выдвигаются из цилиндров и прижимают собой колодки к диску. При обратном растормаживании элемент возвращается в свое изначальное положение благодаря упругим кольцам.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

конструкция, принцип работы и способы ремонта — Авто портал. Познавай, учись и мечтай…

уход и Обслуживание за автомобилем

Тормозная совокупность – наиболее значимый комплекс в конструкции автомобиля, что несёт ответственность за безопасность находящихся в нем пассажиров. Как раз исходя из этого данной совокупности должно уделяться максимум внимания – диагностика обязана проводиться систематично, а с ремонтом затягивать и вовсе противопоказано.

Содержание статьи

  • 1 Мало истории
  • 2 Суппорт тормозной передний – типы конструкции
  • 3 Принцип работы  тормозного суппорта
  • 3.0.1 Видео: Неспециализированный принцип работы заднего суппорта
  • 4 Показатели неисправности тормозного суппорта
  • 5 Суппорт тормозной – методы ремонта
  • 5.0.1 Тормозные колодки подклинивают в суппорте
  • 5.0.2 Видео: Переборка переднего суппорта Passat
  • 5.0.3 Коррозия на поршне суппорта
  • 5.0.4 Клинят направляющие суппорта
  • 5.0.5 Клинит поршень в суппорте

    • Мало истории

    Первым, кто создал такую модель тормозов (дисковый тип), стал Фредерик Ланчестер (Англия). Как раз в его конструкции употреблялся суппорт, прижимающий колодки. Однако, тогда технологии не разрешали создавать качественные дисковые тормозные совокупности.

    Возродились дисковые тормоза в авиации, а в 50-х годах их начали ставить и на машины – сперва на спортивные модели, а позже и на серийные. Первой машиной с серийными передними дисковыми тормозами стала модель Chrysler Crown Imperial (во второй половине 40-ых годов XX века).

    Важность этого компонента сложно переоценить, поскольку тормозные колодки и диск являются пассивными компонентами, в то время как суппорт делает активную роль. За счет него и происходит прижимание колодок. Следовательно, как раз суппорт тормозной есть наиболее значимым компонентом.

    Суппорт тормозной передний – типы конструкции

    Развитие данных механизмов отразилось в их разделении на 2 категории, в зависимости от компоновки:

    1. Фиксированная конструкция – он является корпусом , изготовленный из металла, а с обеих сторон тормозного диска находятся рабочие цилиндры. Их размещение симметрично. Наряду с этим сам корпус зафиксирован на поворотном кулаке. В состоянии спокойствия колодки держатся за счет особых пружин, а на протяжении торможения происходит их сжатие, в следствии чего они прижимаются к поверхности диска. Для обеспечения работы таковой конструкции требуется, чтобы тормозная жидкость подавалась одномоментно во все цилиндры, что достигается за счет целой совокупности шланг, различных трубок и патрубков. Такие тормоза отличаются высокой эффективностью, благодаря чему они идеально подходят для авто с большой массой и мощными моторами – гоночные и представительские модели. На таких суппортах специализируются широко узнаваемые торговые марки – Brembo и другие.
    2. Плавающая скоба – принципиальное отличие для того чтобы суппорта от фиксированного в том, что одна из колодок находится в неизменной позиции. Его конструкция предполагает наличие кронштейна, и цилиндра, что зафиксирован на внутренней стороне. В большинстве случаев подобные суппорта являются одно- либо двухпоршневыми. Процесс торможения следующий – поршень нажимает на колодку и прижимает ее к диску, а по окончании данной фазы скоба (плавающий тип) начинает сдвигаться в сторону поршня, скользя по направляющим. За счет этого к поверхности диска прижимается еще одна колодка.

    Такая конструкция в большинстве случаев видится на автомобилях бюджетных сегментов, поскольку она дешевле в производстве и несложнее.

    Принцип работы  тормозного суппорта

    Суппорт тормозной делает главную задачу – снабжает нужное тормозное упрочнение, требуемое для замедления либо остановки автомобиля.

    Нажатие тормозной педали ведет к образованию давления в тормозной магистрали. Оно и передается на поршни суппорта, что сейчас строго параллельно фиксирует колодки относительно диска. На протяжении торможения суппорта сжимают колодки с обеих сторон диска, что ведет к его замедлению.

    Но имеется и другой эффект. Он содержится в нагреве, поскольку энергия трения трансформируется в тепловую. Это значительно нагревает как диск, так и колодки с суппортами.

    Увеличивается и температура тормозной жидкости.

    Подобный эффект ставит перед производителями определенные требования. Так суппорт тормозной передний обязан владеть следующими чертями:

    • высокие показатели теплоотдачи;
    • прочность;
    • высокие характеристики сопротивляемости нагреву (дабы увеличение температуры не деформировало компоненты суппорта).

    Видео: Неспециализированный принцип работы заднего суппорта

    Показатели неисправности тормозного суппорта

    Имеется пара самый распространенных свидетельств:

    1. увеличенное упрочнение – как раз его требуется прикладывать для полной остановки автомобили;
    2. автомобиль тянет в сторону в ходе торможения;
    3. педаль делается «мягкой» – для нажатия на нее необходимо достаточно не сильный упрочнения;
    4. пульсация педали тормоза;
    5. маленькое сопротивление в перемещении педали до пола;
    6. прихватывание тормозов;
    7. блокировка задних тормозов при громадном упрочнении и т. д.

    Суппорт тормозной – методы ремонта

    Неисправности суппорта смогут быть различными. Но возможно выделить самые частые случаи, и советы по их устранению.

    Тормозные колодки подклинивают в суппорте

    Это заметно, в то время, когда при демонтированном суппорте колодки не перемещаются в свободном ходе. В большинстве случаев обстоятельство в ржавчине на неподвижных колодках суппорта, которая и мешает перемещению колодок.

    Для ликвидации неприятности стоит вооружиться наждачной бумагой, щеткой по металлу и напильником (но лишь небольшим). После этого необходимо счистить коррозию с металла, по окончании чего смазать поверхность смазкой высокотемпературного типа. Но на суппорте не должно быть выработки – ямок от коррозии.

    При их наличии зачистка не окажет помощь – колодка будет не хватает хорошо прижиматься или не хватает скоро отходить от поверхности тормозного диска.

    Время от времени таковой недостаток возможно устранить напильником (при условии малом выработки), но в большинстве случаев приходится брать новую часть суппорта (неподвижную).

    Видео: Переборка переднего суппорта Passat

    Коррозия на поршне суппорта

    Ее может вызвать или дефектный пыльник, или долгий несложный автомобили.

    Для устранения неисправности рекомендуется демонтировать и разобрать суппорт. Вынуть из него поврежденный ржавчиной поршень и отшлифовать его особой пастой либо небольшой ржавчиной. Затем шепетильно промыть посадочное место поршня жидкостью WD-40 и собрать суппорт заново.

    Не помешает и установка новых манжетов. Но лучшим вариантом станет приобретение нового поршня либо суппорта в сборе.

    Клинят направляющие суппорта

    Нужно достигнуть свободного перемещения по направляющим. Для этого потребуется демонтировать колодки, по окончании чего снова собрать суппорт тормозной и попытаться двигать его по направляющим. При затрудненном скольжении рекомендуется принять меры – проинспектировать направляюще на предмет изгиба либо излома, смазать их, почистить и т. д. Необходимо добиться свободного перемещения.

    Клинит поршень в суппорте

    Для проверки необходимо отпустить штуцер прокачки по окончании того, как колодки заклинят. При неисправности, подклинивания затем не отмечается. А при демонтированном суппорте очень сложно обратно вдавить поршень.

    Для профилактики возможно иногда заводить поршень до упора вовнутрь суппорта при помощи винта, по окончании чего выталкивать его педалью наружу. Но не полностью, чтобы он не выпал.

    В обязательном порядке к прочтению:

    — Принцип работы суппорта. Дисковые тормоза. Ремонт.


    Статьи как раз той тематики,которой Вы интересуетесь:

    • Замена тормозных колодок на задних колёсах и передних

      Собственными руками Тормозная совокупность любого автомобиля – это одна из совокупностей несущих ответственность за безопасность при перемещении. Главной задачей данной совокупности есть частичное замедление автомобиля, и…

    • Конструкция и принцип работы карбюратора

      уход и Обслуживание за автомобилем на данный момент все современные бензиновые двигатели комплектуются инжекторной совокупностью питания. Благодаря тому, что инжектор есть более идеальным, то он…

    • Тормозная совокупность автомобиля

      уход и Обслуживание за автомобилем Совокупность торможения относится к главным устройствам обеспечения безопасности управления автомобилем. По данной причине отказы в работе тормозной совокупности…

    • Ремонт автокондиционеров: обстоятельства происхождения неисправностей и методы борьбы с ними

      уход и Обслуживание за автомобилем Комфортабельность в салона автомобиля обеспечивается рядом совокупностей, среди которых и совокупность кондиционирования поступающего в салон воздуха. Но потому, что…

    • Особенности прокачки тормозов с ABS

      Собственными руками Любой автовладелец сталкивался с обстановкой, в то время, когда требовалось прокачать тормоза. И в случае если с простой тормозной совокупностью сложностей редко появляется, то прокачка тормозов с…

    Что такое тормозной суппорт? Особенности, принцип работы, неисправности и ремонт

    Сегодня мы узнаем, что называется автомобильным тормозным суппортом, какими особенностями обладает элемент тормозной системы, а также, какой принцип работы данного механизма

    ЧТО ТАКОЕ ТОРМОЗНОЙ СУППОРТ? ОСОБЕННОСТИ, ПРИНЦИП РАБОТЫ, НЕИСПРАВНОСТИ И РЕМОНТ


    Добрый день, сегодня мы узнаем, что называется автомобильным тормозным суппортом, какими особенностями обладает элемент тормозной системы того или иного транспортного средства, а также, какой принцип работы данного механизма. Кроме того, расскажем про устройство, строение тормозных суппортов, чем они отличаются друг от друга, а также, как правильно нужно их эксплуатировать и обслуживать, чтобы весь механизм тормозной системы работал надежно. В заключении поговорим о том, какие существуют основные неисправности суппортов тормозной системы транспортного средства, а также можно ли ремонтировать и восстанавливать узел или лучше сразу менять его на новый.




    Сама по себе тормозная система того или иного автомобиля может быть с барабанным или дисковым механизмом. На сегодняшний день наиболее популярными тормозными механизмами считаются дисковые элементы системы, так как они обладают большим количеством преимуществ, чем барабанные. Почти каждый автовладелец знает, что из себя представляет тот или иной механизм, однако мало кто понимает, каков принцип работы процесса торможения автомобиля. Кроме дисков и колодок существует еще один не менее важный элемент системы, который называется тормозным суппортом. Этот механизм функционирует в совокупности с колодками и тормозными дисками. Дело в том, что суппорт, в какой то степени играет ключевую роль в процессе торможения, так как именно он за счет сжимания колодок останавливает диск.



    ЧТО ТАКОЕ ТОРМОЗНОЙ ДИСК И КОГДА ЕГО МЕНЯТЬ



    Однако, каким образом он это делает? Этот и другие вопросы мы разберем в нашей статье, чтобы получить исчерпывающее понятие от принципе работы суппорта и его роли в тормозной системе транспортного средства. Но перед тем, как переходить к рассмотрению принципа работы тормозного суппорта, мы разберем понятие этого механизма. Итак, что же называется автомобильным суппортом тормозной системы? Тормозным суппортом является специальный подвижной механизм, который прижимает тормозные колодки к диску во время нажатия водителем на педаль тормоза в процессе торможения. Справочно заметим, что суппорт является единственным подвижным элементом тормозной системы в автомобиле и устанавливается он только на дисковые тормоза. В свою очередь барабанная тормозная система функционирует иначе.





    1. Особенности, строение и принцип работы тормозного суппорта

    Сам по себе тормозной суппорт является довольно простым механизмом, где как таковой почти нечему ломаться. Суппорт имеет типовое строение с устройством и изменения между моделями механизмов минимальны. Даже технологии которые ежегодно подвергают изменениям многие автомобильные детали до сих пор практически не смогли внести свои коррективы в данный тормозной механизм и вот уже который год суппорт таким, каким мы его знаем устанавливается на разные марки автомобилей. Принцип работы суппорта основан на гидравлическом давлении, которое воздействует на поршень в главном цилиндре системы и выдавливает тормозную жидкость. Жидкость в свою очередь движется по трубкам, а затем попадает в шланги и направляется к суппорту, который сжимает колодки.




    Как мы отметили ранее в любом суппорте имеется специальный поршень, который раздвигается и сжимается под воздействием давления. На одной стороне поршня устанавливается тормозная колодка, которая давит на внешнюю или внутреннюю поверхность диска, а с другой стороны располагается другая колодка, неподвижная. При сжимании суппорта колодки начинают тереться о диск и в последствии его останавливают. Что касается тормозного диска, то он напрямую связан с колесом автомобиля и тем самым снижает их скорость движения. Справочно заметим, что в процессе контакта колодок с диском происходит выделение большого количество тепловой энергии, из-за чего зачастую не оригинальные (дешевые) колодки в процессе эксплуатации начинают скрипеть. Все дело в том, что они просто не способны противостоять возросшей температуре.




    Как мы сказали ранее почти все суппорты являются типовыми, однако они могут незначительно различаться по габаритам конструкции, то есть встречаются, как небольшого размера, так и довольно крупные механизмы. Крупные суппорты нужны для того, что вместить в себя длинные и широкие тормозные колодки, которые в большинстве случаев используются в спортивных автомобилях. Почти все суппорты на современных транспортных средствах устанавливаются на ступицы.

    2. Основные неисправности тормозных суппортов

    К сожалению в нашей жизни ничто не вечно, это также касается и суппортов, которые являются движущимся механизмом работающими в агрессивной среде, да еще и при при сильных перепадах температур. Стоит отметить, что перепад температур является основным врагом механизма, особенно это воздействие ощущают дешевые суппорты, которые могут просто разваливаться на части от перегрева. Таким образом, крайне важно грамотно подходить к выбору оптимальных по качеству элементов тормозной системы, а лучше покупать оригинальные запчасти. Справочно заметим, что на тормозах автомобиля экономить не в коем случае нельзя, потому что это та система, которая первой в автомобиле отвечает за безопасность.




    Как правило, все поломки, которые происходят с суппортами зачастую связаны с резиновыми пыльниками механизма. Почему же это происходит? Дело в том, что пыльник суппорта призван защищать зеркальную поверхность поршня и сальники, которые выполняют функции по герметизации внутренней рабочей полости механизма от внешних воздействий, то есть он не дает деталям ржаветь, не пуская во внутрь влагу с грязью. Справочно заметим, что если пыльник находится в отличном состоянии, то суппорт прослужит очень долго. В том случае, если резиновый пыльник все же рвется, то почти сразу на поверхности поршня начнет появляться ржавчина, а во внутрь суппорта будет проникать грязь. Таким образом, разгерметизация пыльника ведет к разбиению сальников, в следствие чего появится течь технической жидкости, которая будет не спеша выходить наружу из тормозной системы, а колодки при этом просто не смогут эффективно сжимать диск.




    Следующей проблемой после течи тормозной жидкости в следствии неисправного пыльника является закисание поршня механизма. Как правило, закисание происходит тогда, когда колодка имеет износ более 80 процентов и поршень тем самым выдвинут на максимальную длину по направлению вперед. Таким образом, происходит такая ситуация, что поршень, как бы и прижимает колодку, но уже не возвращается в обратном направлении, так как его поверхность сильно выдвинута вперед. В связи с чем происходит закисание кромки, которая мешает вернутся поршню назад.




    Проблемы для тормозной системы, связанные с закисанием кромки поршня:

    – Увеличенный износ тормозных колодок;

    – Увеличенный износ тормозных дисков;

    – Износ колодок будет неравномерным, то есть одна расходная деталь будет еще пригодной, а вторая изношена более, чем на 90 процентов;

    – Появление скрипа, ухудшение торможения из-за перегрева дисков;

    – Появление биения и вибрации в руле при торможении, так как поршень постоянно будет давить на диск, что особенно почувствуется на высоких скоростях.




    Следующей проблемой по списку идет появление звука от тормозных суппортов на подобии грохота. Объясняется это тем, что определенные конструкции механизмов сделаны таким образом, что по прошествии значительного срока их эксплуатации появляется посторонний шум при езде. Данный симптом свидетельствует о появлении неисправности в направляющих или просто не грамотно сделана сама конструкция суппорта. Вот поэтому на оригинальные механизмы всегда устанавливаются специальные пружины, которые полностью оберегают узел от появления в нет грохота.




    Кроме того, стоит учитывать еще тот момент, когда поршень закисает или ржавеет изнутри. Ржавчина изнутри появляется на той части, которая соприкасается с тормозной жидкостью. Однако, как это может происходить? Дело в том, что жидкость является гигроскопичной и в процессе эксплуатации она впитывает в себя влагу, которая поступает из окружающего воздуха. В среднем достаточно 3-4 лет, чтобы техническая жидкость превратилась в непонятно что. К чему это все ведет уже наверно всем понятно – к ржавчине, которая и создает закисание внутри суппорта. Вот поэтому не зря в технической документации к любому автомобилю четко прописано, что 1 раз в 3 года, необходимо производить замену тормозной жидкости.





    3. Как ремонтировать тормозные суппорта и что для этого нужно

    Дело в том, что как и любые другие детали, суппорта склонны ломаться и выходить из строя. Довольно часто причиной выхода из строя суппорта является тот факт, что автовладелец просто просмотрел изношенный пыльник механизма или закисание поршня. В том случае, если поломка случилась, то уже ничего не поделаешь, так как узел нужно чинить или менять. Если покупать механизм в сборе, то по стоимости это удовольствие выйдет достаточно дорого. Поэтому очень часто многие автовладельцы прибегают к ремонту поломанного суппорта. Для решения этого вопроса просто покупается ремкомплект, то есть те же новые внутренние детали, которые требуется заменить.


    Как правило, рабочие поршни не ремонтируют, так как в этом просто нет смысла, ведь ржавчина и окислы просто разъедают поверхность механизма, причем даже если мы воспользуемся специальным станком по зачистке, размеры деталей будут уже негодными. Поэтому существует определенный алгоритм действий, которого следует придерживаться при восстановлении тормозного суппорта.

    Последовательность действий при ремонте тормозного механизма:


    – Первоначально покупается необходимый ремонтный комплект для тормозного суппорта;

    – Демонтируется старый суппорт и полностью разбирается на детали;

    – Удаляются все старые резиновые элементы, при надобности очищается сам корпус суппорта;

    – Устанавливаются новые детали вместо старых, на те же места;

    – Устанавливается собранный суппорт на автомобиль и прокачивается тормозная жидкость по системе.



    Кроме ранее перечисленных узлов суппорта, как правило, меняются еще направляющие элементы, которые выглядят в виде длинных болтов, по которым ходит подвижная часть механизма. В том случае, если данные детали изнашиваются, то есть у них рвется уплотнительная резинка, то функционирование суппорта может нарушиться, поэтому их желательно также менять на новые.



    Видео: “Что такое тормозной суппорт. Особенности, принцип работы, неисправности и ремонт”


    В заключении отметим, что сам по себе суппорт является очень важным механизмом тормозной системы. Однако суппорт нужно рассматривать, как единое целое вместе с тормозными колодками, потому что именно они берут на себя основную нагрузку в процессе торможения автомобиля. Стоит заметить, что примерно в 90 процентах поломок передних тормозов автомобиля, причиной выступают именно суппорты и связанные с ними компоненты.



    БОЛЬШОЕ СПАСИБО ЗА ВНИМАНИЕ. ОСТАВЛЯЙТЕ СВОИ КОММЕНТАРИИ, ДЕЛИТЕСЬ С ДРУЗЬЯМИ.

    признаки неисправности и способы ремонта

    Тормозная система – важнейший комплекс в конструкции автомобиля, который отвечает за безопасность находящихся в нем пассажиров. Именно поэтому данной системе должно уделяться максимум внимания – диагностика должна проводиться регулярно, а с ремонтом затягивать и вовсе противопоказано.

    Немного истории

    Первым, кто создал такую модель тормозов (дисковый тип), стал Фредерик Ланчестер (Великобритания). Именно в его конструкции использовался суппорт, прижимающий колодки. Тем не менее, тогда технологии не позволяли создавать надежные дисковые тормозные системы.

    Возродились дисковые тормоза в авиации, а в 50-х годах их начали ставить и на автомобили – сначала на спортивные модели, а потом и на серийные. Первой машиной с серийными передними дисковыми тормозами стала модель Chrysler Crown Imperial (в 1949 году).

    Важность этого компонента сложно переоценить, ведь тормозные диск и колодки являются пассивными компонентами, тогда как суппорт выполняет активную роль. За счет него и происходит прижимание колодок. Следовательно, именно суппорт тормозной является важнейшим компонентом.

    Суппорт тормозной передний – типы конструкции

    Развитие данных механизмов отразилось в их разделении на 2 категории, в зависимости от компоновки:

    1. Фиксированная конструкция – он представляет собой корпус, изготовленный из металла, а с обеих сторон тормозного диска находятся рабочие цилиндры. Их расположение симметрично. При этом сам корпус зафиксирован на поворотном кулаке. В состоянии покоя колодки держатся за счет специальных пружин, а во время торможения происходит их сжатие, в результате чего они прижимаются к поверхности диска. Для обеспечения работы такой конструкции требуется, дабы тормозная жидкость подавалась одномоментно во все цилиндры, что достигается за счет целой системы шланг, патрубков и различных трубок. Такие тормоза отличаются высокой эффективностью, благодаря чему они идеально подходят для авто с мощными моторами и большой массой – гоночные и представительские модели. На таких суппортах специализируются всемирно известные бренды – Brembo и другие.
    2. Плавающая скоба – принципиальное отличие такого суппорта от фиксированного в том, что одна из колодок находится в неизменной позиции. Его конструкция предполагает наличие кронштейна, а также цилиндра, который зафиксирован на внутренней стороне. Обычно подобные суппорта являются одно- или двухпоршневыми. Процесс торможения следующий – поршень нажимает на колодку и прижимает ее к диску, а по окончании данной фазы скоба (плавающий тип) начинает сдвигаться в сторону поршня, скользя по направляющим. За счет этого к поверхности диска прижимается еще одна колодка.

    Такая конструкция обычно встречается на машинах бюджетных сегментов, так как она дешевле в производстве и проще.

    Принцип работы  тормозного суппорта

    Суппорт тормозной выполняет основную задачу – обеспечивает необходимое тормозное усилие, требуемое для замедления или остановки автомобиля.

    Нажатие тормозной педали приводит к образованию давления в тормозной магистрали. Оно и передается на поршни суппорта, который в это время строго параллельно фиксирует колодки относительно диска. Во время торможения суппорта сжимают колодки с обеих сторон диска, что приводит к его замедлению. Но имеется и иной эффект. Он заключается в нагреве, так как энергия трения трансформируется в тепловую. Это существенно нагревает как диск, так и колодки с суппортами. Повышается и температура тормозной жидкости.

    Подобный эффект ставит перед производителями определенные требования. Так суппорт тормозной передний обязан обладать следующими характеристиками:

    • высокие показатели теплоотдачи;
    • прочность;
    • высокие характеристики сопротивляемости нагреву (чтобы повышение температуры не деформировало компоненты суппорта).
    Видео: Общий принцип работы заднего суппорта

    Признаки неисправности

    Имеется несколько наиболее распространенных свидетельств неисправности тормозного суппорта:

    1. увеличенное усилие – именно его требуется прикладывать для полной остановки машины;
    2. автомобиль тянет в сторону в процессе торможения;
    3. педаль становится «мягкой» – для нажатия на нее нужно достаточно слабого усилия;
    4. пульсация педали тормоза;
    5. небольшое сопротивление в перемещении педали до пола;
    6. прихватывание тормозов;
    7. блокировка задних тормозов при большом усилии и т. д.

    Способы ремонта суппорта

    Неисправности суппорта могут быть разными. Однако можно выделить наиболее частые случаи, а также рекомендации по их устранению.

    Тормозные колодки подклинивают в суппорте

    Это заметно, когда при демонтированном суппорте колодки не перемещаются в свободном ходе. Обычно причина в ржавчине на неподвижных колодках суппорта, которая и мешает перемещению колодок.

    Для ликвидации проблемы стоит вооружиться наждачной бумагой, щеткой по металлу и напильником (но только мелким). Затем нужно счистить коррозию с металла, после чего смазать поверхность смазкой высокотемпературного типа. Однако на суппорте не должно быть выработки – ямок от коррозии. При их наличии зачистка не поможет – колодка будет недостаточно плотно прижиматься либо недостаточно быстро отходить от поверхности тормозного диска.

    Иногда такой дефект можно устранить напильником (при условии незначительной выработки), но обычно приходится покупать новую часть суппорта (неподвижную).

    Ещё кое-что полезное для Вас:

    Видео: Переборка переднего суппорта Passat

    Коррозия на поршне суппорта

    Ее может спровоцировать либо дефектный пыльник, либо длительный простой машины.

    Для устранения неисправности рекомендуется демонтировать и разобрать суппорт. Вынуть из него поврежденный ржавчиной поршень и отшлифовать его специальной пастой или мелкой ржавчиной. После этого тщательно промыть посадочное место поршня жидкостью WD-40 и собрать суппорт заново. Не помешает и установка новых манжетов. Но лучшим вариантом станет покупка нового поршня или суппорта в сборе.

    Клинят направляющие суппорта

    Необходимо достичь свободного перемещения по направляющим. Для этого потребуется демонтировать колодки, после чего вновь собрать суппорт тормозной и попробовать двигать его по направляющим. При затрудненном скольжении рекомендуется принять меры – проинспектировать направляюще на предмет изгиба или излома, смазать их, почистить и т. д. Нужно добиться свободного перемещения.

    Клинит поршень в суппорте

    Для проверки нужно отпустить штуцер прокачки после того, как колодки заклинят. В случае неисправности, подклинивания после этого не наблюдается. А при демонтированном суппорте крайне сложно обратно вдавить поршень.

    Для профилактики можно периодически заводить поршень до упора внутрь суппорта посредством винта, после чего выталкивать его педалью наружу. Но не целиком, дабы он не выпал.

    Как работают тормозные суппорты вашего автомобиля

    Как и у приличного автомобиля с дистанционным управлением, у вашего автомобиля есть несколько основных функций: движение вперед и назад, поворот налево и направо и остановка. Конечно, для остановки автомобиля массой более тонны требуется нечто большее, чем просто сбросить дроссельную заслонку, а нажатие на задний ход может вывести из строя трансмиссию. Тормозная система вашего автомобиля прошла долгий путь с тех пор, как Берта Бенц, жена Карла Бенца, изобрела тормозные колодки в 1886 году.

    Существует два основных типа тормозных систем: дисковые тормоза и барабанные тормоза.Барабанные тормоза — устаревшая технология, не такая мощная и не такая эффективная, но все еще используется в некоторых приложениях, потому что они дешевле в производстве и довольно хороши для задних тормозов большинства автомобилей. Дисковые тормоза — более новая технология, во всех отношениях лучше барабанных, но более дорогая в производстве и обслуживании.

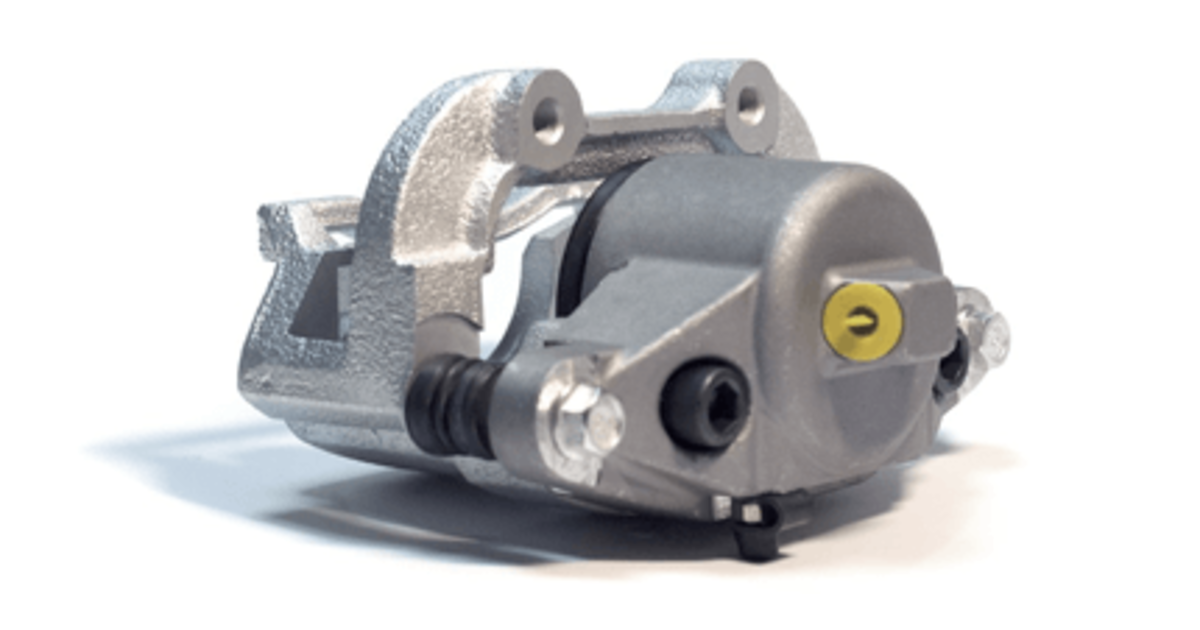

    Что такое тормозной суппорт?

    Что такое тормозной суппорт? http://www.gettyimages.com/license/172252488

    Система дискового тормоза состоит из нескольких основных частей, включая тормозной суппорт, тормозной ротор, тормозные колодки и различные прокладки, пружины и зажимы для удержания колодок.Тормозной ротор или тормозной диск устанавливается между колесом и ступицей оси, вращаясь вместе с осью и колесом. Тормозной суппорт крепится к поворотному кулаку или поворотному кулаку. Удерживая ротор, суппорт тормоза может снизить скорость колеса до скорости рулевого управления или подвески, то есть до нуля — об этом через минуту.

    Тормозные суппорты бывают двух основных типов: фиксированные тормозные суппорты и плавающие тормозные суппорты. Неподвижные тормозные суппорты прикреплены болтами непосредственно к поворотному кулаку, а все движущиеся части являются внутренними.Внутри блока неподвижного суппорта тормоза от двух до четырех пар поршней сжимают тормозные колодки, которые скользят по пальцам с обеих сторон. Плавающие тормозные суппорты устанавливаются не непосредственно на поворотный кулак, а на «клетку». Клетка несет тормозные колодки, обычно на скользящих рельсах, и суппорт тормоза скользит по ним, закрепленный с помощью скользящих болтов. Внутри плавающего тормозного суппорта с внутренней стороны находятся один или два поршня.

    Как работают тормозные суппорты?

    Принципиальная схема работы тормозного суппорта.https://commons.wikimedia.org/wiki/File:Hydraulic_disc_brake_diagram.gif

    По своей сути тормозные суппорты — это устройства, увеличивающие усилие. Нажмите на педаль тормоза, и небольшой поршень сожмет тормозную жидкость в главном цилиндре. Поскольку тормозная жидкость не сжимается, эта сила мгновенно передается на тормозные суппорты. Внутри суппорта тормоза большие поршни умножают прилагаемое усилие, вдавливая тормозные колодки в тормозной ротор.

    В случае неподвижных тормозных суппортов поршни сжимаются с обеих сторон.В случае плавающих тормозных суппортов поршень сначала нажимает на внутреннюю тормозную колодку, отталкивая суппорт от ротора, в результате чего внешняя тормозная колодка контактирует с ротором. Направляющие суппорта позволяют это движение.

    Как выходят из строя тормозные суппорты?

    Заедание ползуна тормозного суппорта или тормозной колодки может привести к ускоренному износу. http://www.gettyimages.com/license/184974687

    Фиксированные тормозные суппорты дороже, но также более эффективны и надежны, в то время как плавающие тормозные суппорты достаточно надежны, чтобы компенсировать более дешевые производственные затраты.Тем не менее, тормозные суппорты могут выйти из строя по нескольким причинам. Вот некоторые распространенные неисправности тормозных суппортов и способы их устранения.

    • Заедание ползуна суппорта: на плавающих суппортах ползунки суппорта являются самым слабым звеном и вызывают множество проблем. Ускоренный износ внутренней накладки — обычное дело, но заедание ползунка усугубляет проблему. Если ползунок суппорта не может двигаться свободно, это может привести к большему износу внутренней колодки, волочению подвесной колодки или снижению эффективности торможения, а также к отсутствию торможения на подвесной колодке.Если один из ползунков заедает, это может привести к ощущению мягкости педали тормоза, поскольку суппорт тормоза изгибается, пытаясь полностью контактировать с ротором.
      • Очистите направляющие суппорта дрелью или проволочной щеткой и смажьте густой силиконовой смазкой. Замените высохшие или порванные ботинки, чтобы предотвратить попадание воды и загрязнение.
    • Поршень суппорта с утечкой: В фиксированных или плавающих суппортах каждый поршень имеет квадратное резиновое уплотнение, которое удерживает тормозное давление и слегка отводит поршень назад при отпускании.Внешний резиновый чехол защищает отверстие поршня от воды и пыли. Из-за возраста или неправильной установки порванные пыльники могут пропускать воду и пыль в отверстие поршня, что ускоряет коррозию. Если поршневое уплотнение пройдет через эту коррозию, оно, вероятно, будет повреждено и протечет.
      • Убедитесь, что пыльники герметичны, не повреждены и сухие. Не используйте силиконовую смазку в этой области, так как она несовместима с тормозной жидкостью. При восстановлении тормозных суппортов обязательно затонируйте отверстия поршней, очистите и высушите все, замените все уплотнения и установите все пыльники.Используйте свежую тормозную жидкость для смазки уплотнений перед установкой.
    • Заедание тормозной колодки: между тормозными колодками и крепежными деталями есть небольшие зазоры. Это предохраняет вещи от подпрыгивания и шума. Уменьшение зазоров также способствует более эффективному торможению. Со временем коррозия может уменьшить этот зазор, что приведет к заеданию или заеданию тормозной колодки. Застрявшая тормозная колодка может зацепиться за тормозной ротор или не двигаться, чтобы зацепить ротор, что приведет к ускоренному износу, перегреву и неэффективному торможению.Застрявшая тормозная колодка по ощущениям и действиям может имитировать застрявший ползунок.
      • При сборке тормозов обязательно очистите всю коррозию и удалите скопление пыли и грязи. Не забывайте чистить сзади зажимы и пружины. Небольшое количество противозадирного средства защитит рельсы и пальцы от коррозии, хотя краска будет лучшим вариантом.

    Хотя тормозные суппорты состоят только из нескольких частей вашего автомобиля, они являются одними из самых важных, позволяя контролировать торможение в различных ситуациях.Знание того, как они работают и как перемещаются, также поможет вам принимать обоснованные решения относительно их обслуживания и ремонта, независимо от того, консультируетесь ли вы со специалистом или самостоятельно. Когда дело доходит до тормозных суппортов, всегда перепроверяйте все и остерегайтесь необычных шумов, прежде чем они станут причиной небезопасного состояния.

    Что это такое и как это работает

    Тормозной суппорт является важной частью тормозной системы вашего автомобиля. Хотя он не привлекает внимания тормозных компонентов, таких как колодки и роторы, это важный элемент оборудования.Если впереди стоит знак «Стоп» и вам необходимо остановить автомобиль, суппорт играет важную роль в том, чтобы это произошло. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

    Ниже мы рассмотрим, что такое тормозные суппорты, как они работают и как они взаимодействуют с общей тормозной системой вашего автомобиля. Мы также расскажем, как определить, нужно ли вам уделять внимание штангенциркулям.

    Определение тормозных суппортов

    Тормозной суппорт вашего автомобиля служит корпусом для поршней и тормозных колодок. Он разработан, чтобы надежно опираться на ротор колеса вашего автомобиля.Если вам нужно замедлить автомобиль или остановить его, суппорт облегчает это, взаимодействуя с тормозными дисками автомобиля.

    Есть два типа тормозных суппортов: плавающие и фиксированные.

    Плавающие суппорты оснащены одним или двумя поршнями, расположенными на внутренней стороне ротора. Эти поршни перемещают суппорт при нажатии на педаль тормоза.

    Фиксированные суппорты являются стационарными и имеют множество поршней, расположенных на противоположных сторонах ротора. Они обладают превосходными характеристиками по сравнению с плавающими суппортами.

    Создание истинного трения

    Тормозные суппорты работают за счет трения, ограничивая вращение колес вашего автомобиля; это трение замедляет или останавливает автомобиль. Каждый суппорт содержит пару тормозных колодок, и эти колодки соединяются с колесом, чтобы предотвратить его вращение, когда ваша нога нажимает на педаль тормоза.

    Нажатие на педаль тормоза вызывает выпуск тормозной жидкости, которую тормозная система использует для приложения давления к поршням, содержащимся в суппорте тормоза.Это давление направляет тормозные колодки к ротору. Этот контакт создает трение, которое замедляет колесо и помогает автомобилю замедлиться.

    Если у вас мощный автомобиль, то тормозные суппорты становятся еще более важными. Поскольку автомобили класса люкс и спортивные автомобили созданы, чтобы быть быстрее, чем средний автомобиль, им нужны мощные тормоза, у которых есть все необходимое для быстрого и эффективного торможения. Некоторые высокопроизводительные автомобили оснащены фиксированными суппортами, в которых размещается до шести пар поршней.

    Запуск процесса остановки

    Тормозная система вашего автомобиля сложна и сложна. В основе его — гидравлический насос, называемый главным цилиндром, и его ключевая роль заключается в подаче тормозной жидкости. Эта жидкость движется по тормозным магистралям и создает гидравлическое давление, которое приводит в действие суппорт каждый раз, когда вы нажимаете на педаль тормоза. При отпускании педали тормоза тормозная жидкость возвращается в главный цилиндр.

    Честное предупреждение

    Тормозная система вашего автомобиля выделяет довольно много тепла, что со временем может привести к повреждению суппортов.Если у вашего автомобиля проявляются какие-либо из следующих симптомов, возможно, пришло время отремонтировать суппорты.

    • Непрерывный визг и скрежет во время торможения
    • Дергание или смещение в сторону во время торможения
    • Тормоза, которые нужно накачивать сильнее, чем обычно, для замедления автомобиля
    • Педаль тормоза, которая ощущается мягче или жестче, чем обычно
    • Тормоз протекает жидкость из колес или моторного отсека

    Если на вашем автомобиле видны какие-либо из этих признаков, немедленно обратитесь в местную службу NAPA AutoCare.Есть некоторые работы с тормозами, которые вы можете выполнить дома, например, прокачать тормоза, но серьезный ремонт лучше доверить профессионалам.

    Ваш тормозной суппорт заслуживает уважения за его роль в остановке вашего автомобиля. Забота о ваших суппортах поможет вам сохранить безопасность и производительность вашей езды.

    Ознакомьтесь со всеми продуктами тормозной системы, доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации о тормозных суппортах поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

    Фото любезно предоставлено Pixabay.

    Состояние HTTP 500 — Внутренняя ошибка сервера

    Состояние HTTP 500 — Внутренняя ошибка сервера

    Отчет об исключении типа

    Сообщение java.io.IOException: Недостаточно места на диске

    Описание Сервер обнаружил непредвиденное условие, которое помешало ему выполнить запрос.

    Исключение

     java.lang.RuntimeException: java.io.IOException: недостаточно места на диске
info.magnolia.module.cache.filter.CacheFilter.doFilter (CacheFilter.java:234)
info.magnolia.cms.filters.AbstractMgnlFilter.doFilter (AbstractMgnlFilter.java:85)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.cms.i18n.I18nContentSupportFilter.doFilter (I18nContentSupportFilter.java:89)
info.magnolia.cms.filters.AbstractMgnlFilter.doFilter (AbstractMgnlFilter.java:85)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.cms.filters.RangeSupportFilter.doFilter (RangeSupportFilter.java:77)
info.magnolia.cms.filters.AbstractMgnlFilter.doFilter (AbstractMgnlFilter.java:85)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.cms.security.BaseSecurityFilter.doFilter (BaseSecurityFilter.java:57)
info.magnolia.cms.filters.AbstractMgnlFilter.doFilter (AbstractMgnlFilter.java:85)
Информация.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.multisite.filters.CrossSiteSecurityFilter.doFilter (CrossSiteSecurityFilter.java:104)
info.magnolia.cms.filters.AbstractMgnlFilter.doFilter (AbstractMgnlFilter.java:85)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:81)
info.magnolia.cms.security.SecurityCallbackFilter.doFilter (SecurityCallbackFilter.java: 84)
info.magnolia.cms.filters.OncePerRequestAbstractMgnlFilter.doFilter (OncePerRequestAbstractMgnlFilter.java:59)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.cms.security.LogoutFilter.doFilter (LogoutFilter.java:94)
info.magnolia.cms.filters.OncePerRequestAbstractMgnlFilter.doFilter (OncePerRequestAbstractMgnlFilter.java:59)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.module.site.filters.SiteMergeFilter.doFilter (SiteMergeFilter.java:119)
info.magnolia.cms.filters.AbstractMgnlFilter.doFilter (AbstractMgnlFilter.java:85)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.multisite.filters.MultiSiteFilter.doFilter (MultiSiteFilter.java:120)
info.magnolia.cms.filters.AbstractMgnlFilter.doFilter (AbstractMgnlFilter.java:85)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
Информация.magnolia.cms.filters.MultiChannelFilter.doFilter (MultiChannelFilter.java:83)
info.magnolia.cms.filters.AbstractMgnlFilter.doFilter (AbstractMgnlFilter.java:85)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:81)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:81)
info.magnolia.cms.security.auth.login.LoginFilter.doFilter (LoginFilter.java:127)
Информация.magnolia.cms.filters.AbstractMgnlFilter.doFilter (AbstractMgnlFilter.java:85)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:81)
info.magnolia.enterprise.registration.RegistrationFilter.doFilter (RegistrationFilter.java:75)
info.magnolia.cms.filters.AbstractMgnlFilter.doFilter (AbstractMgnlFilter.java:85)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java: 79)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:81)
info.magnolia.cms.filters.CosMultipartRequestFilter.doFilter (CosMultipartRequestFilter.java:111)
info.magnolia.cms.filters.OncePerRequestAbstractMgnlFilter.doFilter (OncePerRequestAbstractMgnlFilter.java:59)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.personalization.preview.filter.PreviewFilter.doFilter (PreviewFilter.java:92)
info.magnolia.cms.filters.OncePerRequestAbstractMgnlFilter.doFilter (OncePerRequestAbstractMgnlFilter.java:59)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:81)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:81)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:81)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:81)
Информация.magnolia.module.devicedetection.filter.DeviceDetectionFilter.doFilter (DeviceDetectionFilter.java:71)
info.magnolia.cms.filters.OncePerRequestAbstractMgnlFilter.doFilter (OncePerRequestAbstractMgnlFilter.java:59)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.cms.filters.ContentTypeFilter.doFilter (ContentTypeFilter.java:155)
info.magnolia.cms.filters.AbstractMgnlFilter.doFilter (AbstractMgnlFilter.java:85)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.cms.filters.ContextFilter.doFilter (ContextFilter.java:128)
info.magnolia.cms.filters.AbstractMgnlFilter.doFilter (AbstractMgnlFilter.java:85)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.cms.filters.CompositeFilter.doFilter (CompositeFilter.java:65)
info.magnolia.cms.filters.AbstractMgnlFilter.doFilter (AbstractMgnlFilter.java:85)
info.magnolia.cms.filters.SafeDestroyMgnlFilterWrapper.doFilter (SafeDestroyMgnlFilterWrapper.java:107)
info.magnolia.cms.filters.MgnlFilterDispatcher.doDispatch (MgnlFilterDispatcher.java:67)
info.magnolia.cms.filters.MgnlMainFilter.doFilter (MgnlMainFilter.java:110)
info.magnolia.cms.filters.MgnlMainFilter.doFilter (MgnlMainFilter.java:96)

    Основная причина

     java.io.IOException: на диске недостаточно места
java.io.FileOutputStream.writeBytes (собственный метод)
Джава.io.FileOutputStream.write (FileOutputStream.java:313)
info.magnolia.module.cache.filter.CacheResponseWrapper.thresholdReached (CacheResponseWrapper.java:417)
info.magnolia.module.cache.filter.CacheResponseWrapper $ ThresholdingCacheOutputStream.thresholdReached (CacheResponseWrapper.java:435)
info.magnolia.module.cache.filter.AbstractThresholdingCacheOutputStream.checkThreshold (AbstractThresholdingCacheOutputStream.java:114)
info.magnolia.module.cache.filter.AbstractThresholdingCacheOutputStream.написать (AbstractThresholdingCacheOutputStream.java:95)
info.magnolia.module.cache.filter.SimpleServletOutputStream.write (SimpleServletOutputStream.java:64)
org.apache.commons.io.IOUtils.copyLarge (IOUtils.java:2147)
org.apache.commons.io.IOUtils.copy (IOUtils.java:2102)
org.apache.commons.io.IOUtils.copyLarge (IOUtils.java:2123)
info.magnolia.dam.core.download.DamDownloadServlet.handleResourceRequest (DamDownloadServlet.java:183)
info.magnolia.dam.core.download.DamDownloadServlet.процесс (DamDownloadServlet.java:126)
info.magnolia.dam.core.download.DamDownloadServlet.doGet (DamDownloadServlet.java:101)
javax.servlet.http.HttpServlet.service (HttpServlet.java:634)
javax.servlet.http.HttpServlet.service (HttpServlet.java:741)
info.magnolia.cms.filters.ServletDispatchingFilter.doFilter (ServletDispatchingFilter.java:148)
info.magnolia.cms.filters.AbstractMgnlFilter.doFilter (AbstractMgnlFilter.java:85)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java: 79)
info.magnolia.cms.filters.CompositeFilter.doFilter (CompositeFilter.java:65)
info.magnolia.cms.filters.AbstractMgnlFilter.doFilter (AbstractMgnlFilter.java:85)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.virtualuri.VirtualUriFilter.doFilter (VirtualUriFilter.java:98)
info.magnolia.cms.filters.AbstractMgnlFilter.doFilter (AbstractMgnlFilter.java:85)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java: 79)
info.magnolia.module.cache.executor.Store.processCacheRequest (Store.java:100)
info.magnolia.module.cache.executor.CompositeExecutor.processCacheRequest (CompositeExecutor.java:67)
info.magnolia.module.cache.filter.CacheFilter.doFilter (CacheFilter.java:220)
info.magnolia.cms.filters.AbstractMgnlFilter.doFilter (AbstractMgnlFilter.java:85)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.cms.i18n.I18nContentSupportFilter.doFilter (I18nContentSupportFilter.java:89)
info.magnolia.cms.filters.AbstractMgnlFilter.doFilter (AbstractMgnlFilter.java:85)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.cms.filters.RangeSupportFilter.doFilter (RangeSupportFilter.java:77)
info.magnolia.cms.filters.AbstractMgnlFilter.doFilter (AbstractMgnlFilter.java:85)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.cms.security.BaseSecurityFilter.doFilter (BaseSecurityFilter.java:57)
info.magnolia.cms.filters.AbstractMgnlFilter.doFilter (AbstractMgnlFilter.java:85)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.multisite.filters.CrossSiteSecurityFilter.doFilter (CrossSiteSecurityFilter.java:104)
info.magnolia.cms.filters.AbstractMgnlFilter.doFilter (AbstractMgnlFilter.java:85)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
Информация.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:81)
info.magnolia.cms.security.SecurityCallbackFilter.doFilter (SecurityCallbackFilter.java:84)
info.magnolia.cms.filters.OncePerRequestAbstractMgnlFilter.doFilter (OncePerRequestAbstractMgnlFilter.java:59)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.cms.security.LogoutFilter.doFilter (LogoutFilter.java:94)
info.magnolia.cms.filters.OncePerRequestAbstractMgnlFilter.doFilter (OncePerRequestAbstractMgnlFilter.java:59)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.module.site.filters.SiteMergeFilter.doFilter (SiteMergeFilter.java:119)
info.magnolia.cms.filters.AbstractMgnlFilter.doFilter (AbstractMgnlFilter.java:85)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.multisite.filters.MultiSiteFilter.doFilter (MultiSiteFilter.java:120)
info.magnolia.cms.filters.AbstractMgnlFilter.doFilter (AbstractMgnlFilter.java:85)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.cms.filters.MultiChannelFilter.doFilter (MultiChannelFilter.java:83)
info.magnolia.cms.filters.AbstractMgnlFilter.doFilter (AbstractMgnlFilter.java:85)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:81)
Информация.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:81)
info.magnolia.cms.security.auth.login.LoginFilter.doFilter (LoginFilter.java:127)
info.magnolia.cms.filters.AbstractMgnlFilter.doFilter (AbstractMgnlFilter.java:85)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:81)
info.magnolia.enterprise.registration.RegistrationFilter.doFilter (RegistrationFilter.java: 75)
info.magnolia.cms.filters.AbstractMgnlFilter.doFilter (AbstractMgnlFilter.java:85)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:81)
info.magnolia.cms.filters.CosMultipartRequestFilter.doFilter (CosMultipartRequestFilter.java:111)
info.magnolia.cms.filters.OncePerRequestAbstractMgnlFilter.doFilter (OncePerRequestAbstractMgnlFilter.java:59)
info.magnolia.cms.Filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.personalization.preview.filter.PreviewFilter.doFilter (PreviewFilter.java:92)
info.magnolia.cms.filters.OncePerRequestAbstractMgnlFilter.doFilter (OncePerRequestAbstractMgnlFilter.java:59)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:81)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java: 81)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:81)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:81)
info.magnolia.module.devicedetection.filter.DeviceDetectionFilter.doFilter (DeviceDetectionFilter.java:71)
info.magnolia.cms.filters.OncePerRequestAbstractMgnlFilter.doFilter (OncePerRequestAbstractMgnlFilter.java:59)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.cms.filters.ContentTypeFilter.doFilter (ContentTypeFilter.java:155)
info.magnolia.cms.filters.AbstractMgnlFilter.doFilter (AbstractMgnlFilter.java:85)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.cms.filters.ContextFilter.doFilter (ContextFilter.java:128)
info.magnolia.cms.filters.AbstractMgnlFilter.doFilter (AbstractMgnlFilter.java:85)
info.magnolia.cms.filters.MgnlFilterChain.doFilter (MgnlFilterChain.java:79)
info.magnolia.cms.filters.CompositeFilter.doFilter (CompositeFilter.java:65)
info.magnolia.cms.filters.AbstractMgnlFilter.doFilter (AbstractMgnlFilter.java:85)
info.magnolia.cms.filters.SafeDestroyMgnlFilterWrapper.doFilter (SafeDestroyMgnlFilterWrapper.java:107)
info.magnolia.cms.filters.MgnlFilterDispatcher.doDispatch (MgnlFilterDispatcher.java:67)
info.magnolia.cms.filters.MgnlMainFilter.doFilter (MgnlMainFilter.java:110)
info.magnolia.cms.filters.MgnlMainFilter.doFilter (MgnlMainFilter.java: 96)

    Примечание Полная трассировка стека основной причины доступна в журналах сервера.

    Apache Tomcat / 9.0.33

    Тормозные суппорты — как они работают?

    Тормоза, без сомнения, самая важная часть любого автомобиля. Способность останавливаться — это то, что требуется всем транспортным средствам, от мотоциклов до танков и самолетов; у всех в той или иной форме есть тормоза.

    Самый распространенный метод остановки автомобиля — это простой тормозной суппорт, впервые разработанный в Англии в 1890-х годах.С тех пор тормозные суппорты стали неотъемлемым компонентом всех современных автомобилей и усовершенствовали предыдущие методы торможения, такие как барабанные тормоза.

    Возьмите тормоза на старый шоссейный велосипед. Тормоза велосипеда работают с двумя колодками по обе стороны от обода колеса. Когда вы нажимаете на рычаг тормоза, тормозные колодки сжимаются и прижимаются к ободу велосипедного колеса и используют фикцию, чтобы замедлить велосипед.

    Точно такой же принцип используется в тормозах автомобиля.

    Только больше. И лучше.

    Однако, поскольку было бы непрактично и опасно иметь тормозной механизм снаружи колеса автомобиля, у них есть надежный тормозной ротор (или диск).

    Каким бы красивым и дорогим ни был ваш байк, машина остается очень большой, тяжелой и опасной. Простые металлические держатели и резиновые накладки, такие как на велосипеде, просто не остановят 2-тонный автомобиль, движущийся со скоростью 70 миль в час. Необходимо повысить эффективность тормозов.

    Именно по этой причине автомобильные тормозные суппорты и колодки намного больше, намного прочнее и способны выдерживать экспоненциально большее давление и тепло, чем их двухколесные аналоги. Они обеспечивают различного рода останавливающую силу.

    Отлитые из чугуна, они невероятно прочны, так как должны выдерживать высокие силы вращения, высокие тепловые колебания от трения и высокое давление (подробнее об этом позже).

    На велосипеде сила прилагается к колесу через проволоку и рычаг.Это простая и в значительной степени эффективная система, хотя любой, кто регулярно ездит на велосипеде, испытает момент остановки сердца, когда трос тормоза сломается.

    По понятным причинам не может быть учтена возможность износа тормозного троса в автомобиле. Риск ужасающий.

    Вместо этого используется гидравлика для преобразования давления вашей ноги на педаль тормоза в величину, передаваемую суппортам тормоза.

    Внутри тормозных суппортов находятся поршни.Эти поршни толкаются тормозной жидкостью, и они, в свою очередь, прижимаются к тормозным колодкам, которые прижимаются к тормозному диску.

    Именно эта система может разогнать средний автомобиль до 0 км / ч примерно за 6 секунд.

    MAT Foundry Group — ведущий поставщик чугунных тормозных суппортов и суппортов для автомобильной промышленности. Наши производственные мощности по всему миру способны производить компоненты для отечественной, коммерческой и военной промышленности в соответствии со строгими спецификациями.

    MAT FOUNDRY GROUP ЯВЛЯЕТСЯ ВЕДУЩИМ ПРОИЗВОДИТЕЛЕМ СЕРЫХ И ЧУГУННЫХ деталей для автомобилей.ЧТОБЫ УЗНАТЬ БОЛЬШЕ О НАС ПОСМОТРЕТЬ НАШИ ПРОДУКТЫ и, в частности, тормозные суппорты, СВЯЗАТЬСЯ С НАМИ СЕГОДНЯ

    Описание различных типов тормозных суппортов

    Скользящий суппорт

    Дисковый тормоз скользящего суппорта устанавливается в паз адаптера суппорта. Это разновидность конструкции плавающего суппорта, использующая один поршень и работающая по тому же принципу — поршень оказывает давление на одну тормозную колодку, а подвижный суппорт оказывает давление на другую.

    Суппорт фиксированный

    Неподвижный суппорт обычно состоит из 2,4,6 или даже 8 поршней.Неподвижный суппорт крепится к кронштейну без скользящих штифтов или втулок в его креплении.

    Неподвижный суппорт состоит из равного количества поршней на внутренней и внешней половинах суппорта. Принято считать, что фиксированные суппорты лучше работают, но стоят дороже.

    Суппорты High Performance

    Если не считать демонтажа и замены тормозной системы вашего автомобиля с более крупными роторами, вы можете точно настроить свою нынешнюю тормозную систему, чтобы она работала лучше:

    • Поршни большего размера: Поршни большего размера имеют большую площадь зажима и, следовательно, большую силу зажима ротора
    • Больше поршней: Высокопроизводительные суппорты, позволяющие устанавливать больше поршней — шестипоршневые и даже 12-поршневые модели могут увеличить зажимное усилие суппорта.
    • Меньше удержания тепла: Воздухозаборники для тормозов могут помочь в этой области; роторы большего размера могут распространять избыточное тепло на большую площадь
    • Диаметр отверстия дифференциала Суппорт : помогает, если поршни, расположенные ближе к заднему краю суппорта, больше. В суппортах с дифференциалом используются поршни меньшего размера спереди и поршни большего размера сзади.
    • Композитно-керамические тормоза Porsche (PCCB) : Это лучшие тормоза. Они изготовлены из силиконизированного углеродного волокна, выдерживают очень высокие температуры, имеют снижение веса на 50% по сравнению с железными дисками, значительное уменьшение пыли и повышенную долговечность в агрессивных средах по сравнению с обычными железными дисками.Суппорты окрашены в желтый цвет, а диски имеют внутреннюю вентиляцию, как у чугунных, и перфорированные. Стоимость, как вы понимаете, запредельная.

    Тормозной суппорт: полное руководство

    Тормозной суппорт является сердцем дисковой тормозной системы. Это позволяет тормозить, что повышает безопасность и управляемость.

    Поскольку производители автомобилей сегодня предпочитают дисковые тормоза барабанным, эти компоненты неизбежно станут более распространенными, чем раньше.Но как работают тормозные суппорты и какова их функция в автомобиле. Кроме того, как определить неисправный, чтобы провести ремонт или замену?

    Именно поэтому мы составили данное руководство по тормозному суппорту; чтобы ответить на вопросы, которые могут у вас возникнуть относительно этой важной автомобильной детали. В руководстве содержится информация о принципе работы тормозного суппорта, его назначении в тормозной системе автомобиля и различных типах этих суппортов. Вы также узнаете, как устранить неполадки в тормозном суппорте.А если обнаружите, что он поврежден, как исправить или заменить. Читай дальше.

    Глава 1

    Что такое тормозной суппорт

    Глава 4

    Признаки неисправности тормозного суппорта

    Глава 2

    Тормозной суппорт Тип

    Глава 5

    Диагностика и устранение неисправностей суппорта

    Глава7

    Ремонт тормозного суппорта

    Глава 3

    Когда заменять тормозной суппорт

    Глава 6

    Замена тормозного суппорта

    Глава 1

    Что такое тормозной суппорт

    Что такое тормозной суппорт?

    Тормозной суппорт — это деталь транспортного средства, которая прижимает тормозные колодки к ротору, когда вы нажимаете на тормоз.Это гидравлический привод, что означает, что он использует давление жидкости для движения.

    Обычно это зажимной механизм, тормозной суппорт частично образует тормозной ротор. Он формирует гидравлический выход дисковой тормозной системы и содержит необходимые детали, такие как поршни и тормозные колодки.

    Тормозные суппорты можно назвать сердцем тормозных систем автомобилей, в которых используются дисковые тормоза. Поскольку дисковые тормоза являются наиболее распространенными, вы найдете тормозные суппорты практически в каждом современном автомобиле.

    Тормозные суппорты в основном бывают двух типов, как мы увидим позже. Два типа суппортов работают лишь немного по-разному — основной принцип работы и конструкция остаются неизменными.

    У каждого типа суппорта есть свои плюсы и минусы, и у автомобиля будет один или другой в зависимости от области применения. Тип тормозного суппорта, используемого на автомобиле, также зависит от модели или производителя.

    Какой цели служат эти компоненты?

    Функция тормозного суппорта

    В каждом автомобиле есть движение колес, которое необходимо контролировать.Обычно это делается с помощью тормозов, которые могут быть барабанными или дисковыми (роторными). Тормозные суппорты являются частью дисковой тормозной системы, которая также является наиболее распространенной в современной автомобильной промышленности.

    Тормозные суппорты в автомобиле выполняют две функции:

    Во-первых, они содержат и направляют тормозные колодки. Это гарантирует, что каждый раз, когда вы нажимаете на тормоз, тормозные колодки находятся в правильном положении для перемещения на ротор. Тормозные суппорты обычно имеют конструкцию, которая обеспечивает компенсацию износа тормозных колодок.В результате колодки всегда находятся на правильном расстоянии от ротора для эффективного и надежного торможения.

    Два тормозных суппорта обеспечивают гидравлическое срабатывание, которое преобразует давление тормозной жидкости в механическое движение. Именно это движение обеспечивает тормозное действие в автомобилях. Таким образом, мы можем сказать, что тормозной суппорт — это стопорное устройство, которое помогает обеспечить безопасное вождение. Без него ваша дисковая тормозная система была бы бесполезной.

    Как работают тормозные суппорты? Посмотрим.

    Работа тормозного суппорта

    Тормозные суппорты играют важную роль в замедлении или остановке движущегося автомобиля. Но как сборка достигает этого, когда вы прикладываете к ножной педали лишь небольшое усилие? Принцип работы этого компонента довольно прост и понятен. Так работает тормозной суппорт:

    Источник изображения: wikipedia.com
    • Когда вы нажимаете на тормоз, поршень перемещается и создает давление на тормозную жидкость в главном цилиндре.Это давление передается в тормозные магистрали через шланги и на поршень или поршни суппорта тормоза
    • Давление жидкости заставляет поршни суппорта выходить из своего отверстия. В результате тормозные колодки выдвигаются вперед, чтобы войти в контакт с ротором или тормозным диском
    • Сжимающее действие тормозных колодок на тормозной ротор вызывает огромное трение, которое препятствует движению его вращения
    • В зависимости от величины и продолжительности давление на ножную педаль, тормозной ротор либо замедляется, либо останавливается полностью
    • Тормозной диск (ротор) прикрепляется к колесу, поэтому действие суппортов по обе стороны от оси заставляет автомобиль останавливаться или замедляться
    • As как только вы отпускаете педаль тормоза, гидравлическая жидкость возвращается в главный цилиндр и выходит из поршней тормозного суппорта.
    • Возникающее в результате падение давления заставляет поршни двигаться назад, а тормозные колодки высвобождают ротор. Резиновые уплотнения поршня втягивают поршни обратно в отверстия.
    • Затем суппорт готов к следующему срабатыванию, чтобы остановить или замедлить вращение тормозного ротора и, следовательно, движущегося транспортного средства.

    Это видео на YouTube объясняет работу тормозного суппорта

    Когда вы нажимаете педаль тормоза, давление жидкости одинаково передается по всем тормозным магистралям и шлангам.Это означает, что поршни тормозных суппортов на каждом колесе испытывают одинаковое усилие. Результат — сбалансированное торможение, обеспечивающее безопасность.

    Тормозные суппорты также будут иметь разное количество поршней. Это может быть один поршень для более легкого автомобиля или несколько для тяжелых грузовиков, которым требуется более высокое тормозное усилие. Количество обычно зависит от типа штангенциркуля, области применения и, в некоторой степени, от конструкции.

    Расположение тормозного суппорта

    Где найти тормозные суппорты? Ну, расположение тормозного суппорта обычно зависит от марки и применения транспортного средства.Как правило, вы найдете эти узлы на колесах и на передней оси. Суппорты обычно крепятся к поворотным кулакам автомобиля.

    Тормозные суппорты устанавливаются на поворотный кулак двумя способами. Он может поддерживаться непосредственно болтами и штифтами. Или это может быть с помощью монтажного кронштейна, который удерживает узел на поворотном кулаке.

    Хотя и не часто, встречаются автомобили с тормозными суппортами как на передней, так и на задней оси. Это автомобили с дисковыми тормозами на всех колесах.Когда тормозные суппорты устанавливаются на задние колеса, они обычно крепятся на задних шпинделях с помощью болтов.

    Теперь давайте посмотрим, как выглядит тормозной суппорт.

    Источник: lesschwab.com

    Как видно из схемы тормозного суппорта, устройство выглядит как С-образный зажим и перемещает тормозной ротор. Это позволяет ему сильнее и точнее прижимать тормозные колодки к диску. Большинство суппортов имеют следующие основные детали:

    • Поршень (поршни) — это то, что движется под действием тормозной жидкости, чтобы закрыть зазор между тормозными колодками и тормозным диском.Поршни могут быть стальными, пластиковыми или даже алюминиевыми. Это также может быть одна или несколько из них.
    • Тормозные колодки — колодки давят на тормозной ротор, вызывая силу трения, которая останавливает или замедляет вращение. Тормозные колодки изготовлены из разных материалов, каждая из которых имеет свои преимущества и недостатки.
    • Пылезащитный чехол предотвращает попадание загрязняющих веществ, таких как пыль и мусор, в поршневой цилиндр. Это важно, поскольку нижнее положение и открытая установка суппорта подвергает его воздействию всевозможных загрязнений на дороге
    • A Выпускной винт — позволяет удалить воздух из тормозных магистралей (прокачать) при замене тормозной жидкости или выполнении другого суппорта. работы по обслуживанию
    • Резиновое уплотнение поршня — служит двум целям: во-первых, оно предотвращает утечку тормозной жидкости, а во-вторых, втягивает поршень в исходное положение при отпускании педали тормоза

    Характеристики крутящего момента тормозного суппорта

    Возможно, вы слышали о характеристиках крутящего момента тормозных суппортов и о том, насколько важны их знания.Кроме того, как даже механикам трудно определить значения при установке или обслуживании тормозных суппортов. Почему это так? Тормозные суппорты обычно идентичны по конструкции и принципу работы. Однако есть несколько отличий. Один из них находится в характеристиках крутящего момента болта. Они отличаются от одного производителя к другому и важны при работе с тормозными суппортами.

    При установке нового суппорта всегда рекомендуется получать точные характеристики крутящего момента, чтобы обеспечить правильное давление затяжки.Это потому, что чрезмерное или недостаточное затягивание может иметь плохие результаты.

    Вы можете найти характеристики крутящего момента тормозного суппорта в руководстве по обслуживанию конкретного автомобиля. Кроме того, вы можете связаться с производителем, чтобы получить от него информацию. Это намного лучше, чем угадывать значения.

    Глава 2

    Тормозной суппорт Тип

    Тормозные суппорты бывают двух основных типов: фиксированные и плавающие.

    Как отличить одно от другого? Суппорты в основном различаются по конструкции, установке и работе.

    Давайте подробно рассмотрим каждый тип.

    Источник: Wikimedia Commons

    Фиксированные суппорты

    Они часто бывают большими, тяжелыми и мощными. Как следует из названия, неподвижный суппорт не движется, а прочно крепится болтами к кронштейну суппорта. Во время торможения поршень или поршни с обеих сторон перемещаются с одинаковой силой, зажимая ротор.

    Фиксированные суппорты оснащены поршнями по обе стороны от тормозного диска. Поскольку они бывают парами, количество поршней колеблется от 2, 4 до 6.У некоторых даже будет 8 поршней. Однако именно тогда требуется огромная тормозная мощность, например, в высокоскоростных или тяжелых транспортных средствах.

    Суппорт с плавающей запятой

    Плавающие суппорты компактны, легки и не такие мощные. Они не крепятся жестко, а свободно скользят по смазанным штифтам и втулкам. Плавающие суппорты поставляются с одним или двумя поршнями. Оба поршня расположены на внутренней стороне тормозного диска.

    Плавающий суппорт использует несколько иной метод для перемещения тормозных колодок к ротору.При этом задействованы поршни и тормозная жидкость, как и в фиксированном суппорте. Вот что происходит.

    Когда вы нажимаете педаль тормоза, давление жидкости перемещает поршень (поршни), который затем прижимает внутреннюю тормозную колодку к тормозному диску. Теперь ротор зафиксирован, а суппорт может двигаться.

    В результате сила давления поршня на ротор заставляет суппорт двигаться назад. Это заставляет тормозную колодку с другой стороны двигаться к тормозному диску.Зажимное действие двух колодок замедляет диск.

    Скользящий тормозной суппорт является разновидностью плавающего суппорта. Работает аналогично, разница только в креплении. Вместо пальцев и втулок до

    Каждый тип тормозного суппорта имеет свои плюсы и минусы

    Фиксированные суппорты имеют несколько поршней. Это делает их более мощными, чем плавающие, и подходящими, когда для остановки транспортного средства требуется большая мощность.Их часто используют в гоночных автомобилях, скоростных велосипедах и тяжелых транспортных средствах, которым требуется большое усилие, чтобы остановиться.

    Когда дело доходит до распределения тормозного усилия, фиксированные суппорты работают лучше всего. Несколько поршней на одном суппорте также позволяют использовать тормоза с более длинными колодками. Еще одно преимущество фиксированных суппортов — ощущение, которое они создают при нажатии на педаль тормоза. Они обеспечивают быстрый, надежный и мощный захват ротора, который полностью передается ноге водителя.

    Несъемные суппорты не лишены недостатков.У них более одного поршня, что делает их тяжелее плавающих. Они также обычно бывают большими, особенно когда количество поршней превышает четыре.

    Источник: semashow.com

    Поскольку неподвижные суппорты требуют точной обработки, их изготовление дороже. Большое количество поршней также способствует увеличению производственных затрат. Еще одним недостатком этих типов суппортов является их пониженная устойчивость к дефектам ротора. Они жестко закреплены, что заставляет их пульсировать на биение ротора.

    Плавающие суппорты — самые распространенные в современных автомобилях. Существует много причин для этого. Во-первых, плавающие суппорты обычно имеют не более двух поршней, что делает их компактными и легкими. Поэтому они подходят, когда не требуется большого тормозного усилия, например, в обычных автомобилях, легковых автомобилях или легких грузовиках.

    Меньшее количество деталей (поршней) также делает плавающие суппорты недорогими и простыми в массовом производстве. В отличие от фиксированного суппорта, этот тип лучше переносит дефекты ротора или биение.Это потому, что он свободно движется и гасит возникающие вибрации.

    К недостаткам плавающих суппортов относится меньшее тормозное усилие, что делает их не идеальными для определенных применений. Например, суппорт этого типа нельзя использовать в тормозных системах тяжелых автомобилей.

    Эти типы суппортов также склонны к заеданию, когда штифты корродируют, затрудняя скольжение. Плавающие суппорты могут вызвать неравномерный износ тормозных колодок. Это происходит из-за почти неизбежного запаздывания движения подвесной колодки при торможении.

    Фиксированный суппорт против плавающего суппорта

    Различия в конструкции тормозного суппорта

    Тормозные суппорты могут быть другие моноблочные или двухсекционные.

    Моноблочные суппорты, как следует из названия, отлиты из цельного металла. Они более сильные и могут прослужить долго. Однако прочность и долговечность имеют свою цену, потому что суппорты дороги в производстве.

    С другой стороны, суппорты, состоящие из двух частей, состоят из двух металлических частей, соединенных болтами.Эти типы суппортов не так прочны, как моноблочные. Однако их проще и дешевле изготавливать.

    Различия в конструкционных материалах

    Тормозные суппорты могут быть чугунными или алюминиевыми. Суппорты в старых автомобилях в основном из чугуна, а в новых — из алюминия. У каждого строительного материала есть свои достоинства и недостатки.

    Чугунные тормозные суппорты прочные, менее затратные в изготовлении и лучше рассеивают тепло.Те, что сделаны из алюминия, любят за легкий вес.

    Что касается поршней суппортов, то материалы, из которых они изготавливаются, более разнообразны. Поршни могут быть из хромированной стали, пластика или алюминия.

    Источник: ftoaustralia.com

    Использование алюминия для изготовления поршней суппортов снижает их вес. Однако алюминий подвержен коррозии. Он также легко передает тепло тормозной жидкости, что может быть недостатком.

    Стальные поршни прочнее, а их хромирование сводит к минимуму вероятность появления ржавчины или любой другой формы коррозии.Но сталь легко передает тепло и может вызвать закипание гидравлической жидкости и другие проблемы.

    Пластиковые поршни легкие и устойчивые к коррозии. Они не проводят тепло, вызывая закипание жидкости или выцветание тормозов. Но пластик может впитывать влагу и разбухать, что приводит к заеданию поршней и возникновению проблем с торможением. Стальные и алюминиевые поршни также могут испытывать проблемы с заеданием, но только тогда, когда материал сильно корродировал.

    Глава 3

    Когда заменять тормозной суппорт

    Источник: flickr.ком Тормозные суппорты

    отличаются прочностью, износостойкостью и устойчивостью к различным повреждениям. Однако со временем они поддаются влиянию времени и проявляют признаки старения. Если суппорты не заменять или не ремонтировать вовремя, износ и повреждение могут существенно повлиять на торможение.

    Для обеспечения безопасного вождения абсолютно необходимы надежные тормоза. Это означает, что каждая часть тормозной системы работает безупречно. Среди компонентов, на которые следует обратить внимание, — тормозные суппорты.Вам нужно знать, когда устанавливать новые.

    Каков срок службы тормозных суппортов и как узнать, когда пора их заменить или отремонтировать?

    Порекомендовать точные сроки непросто. Причина?

    Тормозные суппорты изнашиваются по-разному от автомобиля к автомобилю. Это связано с тем, что степень износа зависит от ваших привычек вождения, условий вождения и климата в вашем месте. Скорость износа также зависит от типа, конструкции и качества суппорта.

    Источник: flickr.ком

    Вот что происходит:

    Слишком сильное торможение вызывает сильное нагревание суппортов, тормозных колодок и тормозного диска. Хотя тепло быстро рассеивается в воздухе, постоянное нагревание и охлаждение может оказать пагубное влияние на штангенциркуль.

    Неровная дорога вынуждает слишком часто использовать тормоза. Это влияет не только на колодки и ротор, но и на суппорты, ускоряя их износ. Такие дороги могут также выделять другие коррозионные элементы, такие как пыль, и вызывать слишком раннее проявление износа суппорта

    Влага также является причиной износа суппортов.Это вызывает коррозию и быстрый износ поршней, отверстия поршня, корпуса суппорта и других деталей. А если в вашем автомобиле используются плавающие суппорты, влага может вызвать их ржавление и заедание суппорта.

    Плавающие суппорты более подвержены повреждениям или износу. В них больше движущихся частей, которые могут выйти из строя в любой момент. Помимо поршней, которые могут замерзнуть из-за коррозии, есть ползунки и штифты, которые легко ржавеют и останавливают скольжение.

    Тем не менее, тормозные суппорты в типичном современном автомобиле могут прослужить 100 000 миль и более.С точки зрения времени это может означать около 10 лет нормального вождения. Но, как мы видели, это варьируется и зависит от разных факторов.

    Как узнать, когда необходимо заменить суппорт?

    Рекомендуется время от времени проверять состояние суппортов. Это может быть всякий раз, когда вы осматриваете другие детали тормоза, такие как колодки и роторы. Вы также можете воспользоваться временами, когда другие части транспортного средства. Примером может служить работа со ступицами колес, осями и соответствующими компонентами.

    Ржавый тормозной суппорт

    Простое наблюдение может выявить износ и повреждение и дать вам представление о его степени. К ним относятся признаки коррозии, утечки тормозной жидкости в результате изношенных поршневых уплотнений, корродированные поршни, которые могут застрять в отверстиях, и многое другое.

    Если у вас плавающий суппорт, вам может потребоваться осмотреть салазки, втулки, пальцы и поршни. У фиксированных суппортов не так много движущихся частей, и их легче обслуживать. Вам все равно придется осматривать их на предмет износа.

    Если вы обнаружите какие-либо признаки повреждения (о которых мы узнаем позже), необходимо принять меры. Меньше всего вам нужна неисправная тормозная система из-за изношенного суппорта.

    Корродированные штифты или направляющие могут потребовать смазки или, если они слишком сильно повреждены, новых. Для этого вы можете заменить весь суппорт, особенно если другие детали также сильно изношены.

    Источник: safebraking.com

    Вы также можете отремонтировать суппорт. Ремонт суппорта тормоза, конечно же, имеет свои преимущества и недостатки.Вам нужно будет взвесить одно из двух и выбрать вариант, который вам больше всего подходит.

    Нужно ли заменять тормозные суппорты парами?

    Это вопрос, который задают многие автовладельцы. Ваш механик может посоветовать вам установить новые суппорты с обеих сторон передних или задних колес. И это даже тогда, когда очевидно, что неисправен только один из суппортов. Это правильно?

    Ответ, это зависит от обстоятельств.

    Обычно заменяют только поврежденный суппорт.Это имеет экономический смысл, к тому же, возможно, нет необходимости менять компонент, который не вышел из строя или обнаружил признаки отказа в ближайшее время.

    Но это не всегда так. Есть несколько случаев, когда вам также потребуется заменить суппорт с другой стороны. В их числе:

    • Если другой суппорт подходит к концу. Хотя может показаться, что он работает идеально, есть вероятность, что в настоящее время он не такой мощный, как новый. То, что разные тормозные силы могут вызвать срабатывание тормозов, чего вы бы не хотели испытывать.Это также может привести к неравномерному износу колодок и непостоянному торможению.
    • Если другой суппорт показывает признаки износа или повреждения, возможно, вскоре вам потребуется его заменить. Кроме того, повреждение может привести к заклиниванию поршней или ползунов и тяготению автомобиля в сторону при торможении. Это также может быть случай изношенных поршней, которые быстро ухудшаются, вызывая утечку жидкости и потерю тормозной мощности с одной стороны вашего автомобиля.
    • Если новый изготовлен из другого материала или из другого материала, то вряд ли это произойдет, но в некоторых спецификациях новый суппорт может заметно отличаться.Это может вызвать торможение и неравномерный износ колодок. Кроме того, тормоз срабатывает, когда вы нажимаете на педаль или поднимаете ногу.

    Подводя итог, время замены тормозных суппортов зависит от многих факторов. Поскольку условия вождения и привычки разные, на самом деле нет установленного срока или срока службы тормозного суппорта. Это означает, что вы меняете их, когда они начинают работать неэффективно.

    Замена только одного суппорта может не сильно повлиять на торможение. Однако, если два суппорта были установлены в один день, более целесообразно менять их одновременно.Почему? Срок службы пары должен быть почти одинаковым, и может пройти совсем немного времени, прежде чем другая пара выйдет из строя.

    Глава 4

    Признаки неисправности тормозного суппорта

    Тормозные суппорты являются важнейшими компонентами дисковых тормозных систем.

    Их поломка может означать, что машина не останавливается нормально, что нежелательно при движении по дороге на высокой скорости.

    Помимо периодической проверки суппортов на предмет повреждений, очень важно знать признаки, на которые следует обращать внимание.

    Обеспечивает безопасное торможение и комфортное вождение.

    Каковы симптомы неисправного тормозного суппорта?

    Их несколько и включают следующие:

    1. Тормозная тяга

    Вы когда-нибудь чувствовали, что ваша машина покачивается в сторону, когда вы нажимаете или отпускаете педаль тормоза? Это называется тормозным усилием. Это происходит, когда при торможении колесо с одной стороны вращается быстрее, чем с другой. Затягивание тормоза — обычное дело, когда тормозной суппорт на одной стороне оси колеса не работает.На то есть разные причины.

    Основной причиной этого является заедание тормозного суппорта и невозможность его движения к тормозному диску или от него. Поршень мог прижаться к ротору при включении тормозов, но не втягивался при отпускании педали. Тормоз или тяга транспортного средства также могут возникать в результате замерзания поршня, прежде чем он сдавит тормозной диск.

    Есть разные причины заедания суппорта. Это мог быть мусор, попавший в цилиндр и вызвавший его заедание.Или это может быть ситуация, когда суппорт или поршень корродирует под действием влаги и других элементов. В обоих случаях поршень изнашивается, а его движение становится менее эффективным. Тепло, выделяемое при торможении, также может вызвать заедание тормозного суппорта.

    2. Менее мощные тормоза

    Пониженное тормозное усилие означает, что тормозной суппорт не работает в оптимальном режиме. В таких ситуациях могут быть виноваты несколько компонентов или механизмов. Возможна утечка в тормозных магистралях или в поршнях суппорта.Утечка снижает давление жидкости. В результате сила, с которой поршень толкает тормозные колодки, уменьшается.

    Если один из поршней замерзает в отверстии под воздействием грязи, коррозии или мусора, возникает проблема. Поршень не может сильно двигаться к тормозной колодке. Сила зажима суппортов уменьшается, и вы чувствуете результаты, управляя автомобилем.

    Вы можете легко определить, стали ли тормоза такими мощными, как раньше. Если вам нужно больше усилий, чтобы остановить машину, это может означать, что вы потеряли давление жидкости.Это также может быть поршень, который не работает должным образом. Вы можете отвезти свой автомобиль к профессионалу, чтобы он решил проблему.

    Или, если возможно, вы можете проверить суппорты самостоятельно. Если они сильно повреждены, возможно, вам придется заменить их, чтобы восстановить эффективность торможения. Правильное тормозное усилие очень важно. Если автомобиль тяжелый, небольшая потеря усилия для его остановки может привести к опасным ситуациям.

    3. Неравномерный износ тормозных колодок

    В нормальных условиях тормозные колодки должны изнашиваться равномерно.Но иногда этого не происходит, и вы можете заметить, что одна сторона тоньше другой. В таких случаях причиной часто является плохой суппорт. Узел суппорта удерживает механизм, прижимает колодки к тормозному диску, а неравномерный износ может означать неисправность суппорта.

    Хотя неравномерный износ тормозных колодок является одним из признаков проблем с суппортом, самодиагностика дефекта может быть затруднена. Для устранения этого симптома требуется, чтобы профессионал осмотрел колодки. Это потому, что помимо плохого суппорта есть и другие причины.

    4. Визжащий шум

    Этот шум возникает, когда вы не нажимали педаль тормоза. Он отличается от шума, указывающего на износ тормозных колодок, который возникает только при включении тормозов. Шум указывает на заедание тормозного суппорта. Звук заедания тормозного суппорта может походить на трение металла о металл. Это также может быть пронзительный визг.

    Тормоза не должны издавать звуков независимо от того, нажали вы на педаль или нет.В таком случае желательно как можно скорее изучить их. Часто проблема заедания тормозного суппорта во время движения может быть легко решена путем ремонта или замены суппорта.

    5. Дребезжащий шум

    В худшем случае кронштейн тормозного суппорта может вырваться из удерживающего кронштейна. Это может вывести суппорт из строя и создать опасность для других компонентов автомобиля. Хотя редко бывает, что суппорт сломался, это может случиться и случается.

    Сломанный суппорт не остановит ваш автомобиль, и нет необходимости продолжать движение, если это произойдет на дороге. Всегда прислушивайтесь к лязгу или глухому удару при нажатии на педаль тормоза. Часто это признак того, что суппорт больше не надежно прикреплен к кронштейну.

    Подъезжайте и решите проблему, прежде чем продолжить. Вы же не хотите ехать, если одна сторона вашей тормозной системы не работает. Помимо пониженного тормозного усилия, это может означать опасные колебания при нажатии на педаль тормоза.

    6. Утечка тормозной жидкости

    Тормозная жидкость, достигающая суппорта, всегда удерживается резиновыми уплотнениями и пыльниками. Со временем эти уплотнения ослабевают от воздействия мусора, воздействия тепла и других элементов. В конце концов, возникает утечка или утечка, что снижает тормозное давление. При нажатии на педаль тормоза не создается достаточного усилия, чтобы плотно зажать ротор, и вашему автомобилю или грузовику требуется больше времени для остановки. Это опасная ситуация, требующая немедленных действий, обычно путем обращения к специалисту.

    Источник: jeeps.com

    Вы можете обнаружить утечку, осмотрев участки вдоль тормозных магистралей и шлангов. В случае неисправного тормозного суппорта вы можете посмотреть на область прямо под положением суппорта на колесе. Если есть пятно или лужа маслянистой жидкости, поршневые уплотнения сломаны и происходит утечка тормозной жидкости. Запах горелой резины также может указывать на утечку.

    7. Тормоза, которые кажутся включенными все время

    Простым признаком этой проблемы с суппортом является ощущение, что автомобиль, которым вы управляете, изо всех сил пытается двигаться вперед.Вы также можете почувствовать, что скорость продолжает резко снижаться, чем обычно, или что стояночный тормоз включен, когда это не так.

    Все эти проблемы указывают на заедание суппорта. Резиновое уплотнение, которое отводит поршень (поршни) назад, может быть старым и более неэффективным. Или грязь может останавливать поршни и заставлять тормозные колодки оставаться прижатыми к ротору.

    Если это плавающий суппорт, мы могли бы говорить о салазках, которые потеряли смазку или сильно корродировали, чтобы предотвратить свободное движение.Если вы заметили эти симптомы заедания тормозного суппорта, это означает, что сборка нуждается в быстрой проверке. Это позволит вам отремонтировать или заменить весь узел.

    8. Стоп-сигнал на приборной панели

    Стоп-сигнал на приборной панели может включаться по разным причинам, одна из которых — утечка тормозной жидкости. Поскольку в поршне суппорта может возникнуть утечка из-за изношенного резинового уплотнения, свет может быть признаком неисправности суппорта.

    Квалифицированный механик может проверить эту проблему с суппортом, чтобы исключить любую другую причину стоп-сигнала.Как вариант, вы можете самостоятельно проверить герметичность поршня. Как мы видели ранее, масляное пятно рядом с суппортом может сигнализировать о сломанном уплотнении поршня.

    Глава 5

    Диагностика и устранение неисправностей тормозного суппорта

    Источник: ricksfreeautorepairadvice.com

    Проверка и обслуживание тормозных суппортов возлагается не только на механиков. Некоторые задачи диагностики или устранения неполадок просты, и вы можете выполнить их самостоятельно.

    Посмотрите это видео на YouTube

    Чтобы понять, в чем проблема штангенциркуля, вам потребуется несколько навыков.К ним относится знание того, как проверить работу тормозного суппорта. Не только это, но и то, как делать это как эксперт. Вот о чем эта глава.

    Давайте начнем с рассмотрения основных проблем и деталей суппорта, которые требуют проверки. В их числе:

    Заедание тормозного суппорта

    Тормозной суппорт в сборе — скользящие пальцы и втулки, поршни и монтажные кронштейны.

    Теперь посмотрим, как устранить каждую проблему.

    Тормозной суппорт Заедание

    Причины заедания суппорта:

    • Корродированный узел суппорта в результате воздействия влаги, мусора, солей и других элементов
    • Загрязненная тормозная жидкость, вызывающая коррозию поршней и других внутренних поверхностей
    • Потеря смазки на скользящих штифтах, препятствующая перемещению суппорта
    • Неэффективный мастер тормозной цилиндр, приводящий к низкому тормозному давлению
    • Корродированный поршень или поршни, вызывающие заедание в канале ствола
    • Длительное неиспользование автомобиля и в результате тормозные колодки прилипают к ротору
    Источник: сплавандгрит.ком

    Как определить заедание суппорта?

    Признаки замерзшего суппорта:

    • Транспортное средство, которое не может поддерживать скорость в течение длительного времени
    • Тормоза не нажимаются или не отпускаются плавно, когда вы ставите ногу на педаль тормоза и снимаете ее.
    • Легковой автомобиль, который тянет боком при включении тормозов.
    • Сильный жар на колесах, где находятся суппорты.
    • Запах горелой резины.

    Чтобы определить местонахождение заедания суппорта, поместите руку рядом с каждым колесом, не касаясь его физически.Если теплый воздух достигает вашей руки, чтобы указать на горячее колесо, значит, именно здесь находится рассматриваемый суппорт.

    Попробуйте повернуть колесо рукой. Если он не вращается свободно, возможно, вам придется вынуть его и осмотреть тормозные колодки и суппорт. Если колодки показывают неравномерный износ, причиной может быть заедание суппорта. Вы также можете понаблюдать за ротором, чтобы увидеть, есть ли на его поверхности тепловые отметки.

    Если застрявший суппорт не отремонтировать или не заменить, это может вызвать перегрев. Также быстрый и неравномерный износ колодок и ротора, пониженное ускорение и напряженная трансмиссия.Как правило, заедание суппорта снижает эффективность и срок службы тормозов.

    Как исправить заедание тормозного суппорта

    Вы можете изменить либо затронутую деталь, либо всю сборку. Это зависит от вашего бюджета и состояния других частей суппорта. Вот почему тщательный осмотр всего устройства крайне важен и настоятельно рекомендуется.

    Кроме того, вы можете использовать самодельный подход или обратиться за помощью к механику. Какой бы метод вы ни выбрали, вот процедура обслуживания тормозных суппортов вашего автомобиля.

    Чтобы осмотреть суппорт в сборе, его необходимо снять.

    • С помощью гаечного ключа ослабьте гайки на колесе.
    • Затем приподнимите кузов автомобиля.
    • Снимите колесо, чтобы обнажить суппорт.
    • Снимите и заглушите тормозной шланг.
    • Открутите суппорт и снимите тормозные колодки. .

    Проверка узла тормозного суппорта

    Возможно, вам сначала потребуется определить, какой тип суппорта используется в вашем автомобиле.

    Если это плавающий тип, то поршни будут располагаться только с одной стороны.Поршней также должно быть не более двух. Кроме того, вы заметите скользящие штифты, которые также прикрепляют узел суппорта к монтажной пластине.

    Фиксированный суппорт имеет поршни с обеих сторон, количество которых может быть от двух до восьми. Ползунковые штифты отсутствуют, а узел прочно закреплен на кронштейне суппорта у поворотного кулака.

    Далее разбираем суппорт. Процесс для этого отличается от одного типа или производителя транспортного средства к другому.Если имеется руководство по эксплуатации вашего автомобиля, желательно проконсультироваться с ним.

    Вот шаги для проверки сборки

    • Проверьте тормозные колодки на износ и определите, однородны ли они. Также, если колодки слишком изношены и требуют замены.
    • Осмотрите скользящие штифты. Они позволяют суппорту двигаться вперед и назад, и очень важно, чтобы они были должным образом смазаны. Если смазки недостаточно, используйте высокотемпературную и подходящую для использования.Если на втулках и пальцах есть признаки коррозии, вы можете использовать щетку или состарить для их очистки.
    • Осмотрите поршни тормозного суппорта. Проверьте наличие признаков коррозии и других форм износа. Также, если резиновые уплотнения сломаны или слишком изношены, чтобы их можно было использовать, если суппорт используется немного дольше.
    • Наконец, проверьте монтажный кронштейн на предмет износа и повреждений. Сломанный суппорт может вызывать шум при движении. Слабый шум тормозного суппорта обычно возникает всякий раз, когда вы нажимаете на тормоз, и вы должны это легко заметить.

    Если тормозной суппорт показывает признаки сильного износа или коррозии, будет лучше, если вы замените его. Это связано с тем, что фиксация определенных деталей не гарантирует надолго правильную работу суппорта. Возможно, скоро вам придется провести еще один ремонт.

    Хотя ремонт может показаться менее дорогостоящим, в долгосрочной перспективе это не так. К тому же не многие механики за это ратуют. А если вы делаете это самостоятельно, вам будет предпочтительнее установить новый суппорт. Это проще, быстрее и гарантирует лучшие результаты.

    После осмотра и ремонта или замены тормозного суппорта необходимо провести тест. Прокатитесь на машине несколько минут и почувствуйте педаль тормоза. Он должен иметь все признаки надежной, эффективной и мощной тормозной системы.

    Педаль тормоза не должна нажиматься полностью, но должна оставлять небольшой зазор. Он также должен быть твердым и не рыхлым. Если вы заметили иное, возможно, вам потребуется профессиональная проверка суппорта. Также убедитесь, что нет странных звуков, таких как плохой шум тормозного суппорта, когда вы нажимаете педаль тормоза.

    Глава 6

    Замена тормозного суппорта

    Отработавший тормозной суппорт требует замены

    Тормозные суппорты, хотя и сделаны прочными, не могут служить вечно. Со временем вам придется их заменить. Когда приходит это время, часто возникает дилемма: делать это самому или привлекать профессионала.

    Самодельный подход — популярный вариант — и по разным причинам. Стоимость замены изношенного тормозного суппорта может быть довольно высокой, достигая ста долларов и более.Если вам нужно заменить пару (а это часто бывает), это может означать, что вам придется расстаться с большими деньгами.

    Именно поэтому многие автовладельцы предпочитают проводить установку самостоятельно. Это снижает стоимость замены тормозного суппорта, а также дает возможность изучить навык. Единственные расходы — это сумма, которую вы потратите на покупку суппорта.

    Хотя процедура замены тормозного суппорта может показаться устрашающей, на самом деле это не так. Задача проста и в большинстве случаев не требует предварительного опыта.Если вы решите пойти по пути своими руками, вот как это сделать.

    Как заменить тормозной суппорт

    Вам понадобятся эти установочные инструменты. Автомобильный домкрат, гаечный ключ, отвертки, динамометрический ключ, набор торцевых головок, плоскогубцы, фонарь, тормозная жидкость, перчатки и пара очков. Также убедитесь, что у вас есть руководство по обслуживанию вашего автомобиля для справки.

    15 шагов по замене тормозного суппорта:

    1. Ослабьте колесные гайки, но не полностью.
    2. Поднимите кузов автомобиля с помощью домкрата, но безопасно.
    3. Теперь полностью ослабьте гайки и выньте болты и болты.
    4. Снимите колесо, чтобы открыть доступ к тормозному суппорту. Чтобы облегчить задачу, вам понадобится достаточный допуск.
    5. Толкните поршень суппорта в его отверстие. Вы можете использовать С-образный зажим для этого или любой другой инструмент, разработанный специально для этой работы.
    6. Установите масляный поддон для удержания тормозной жидкости. Далее снимаем шланг, подающий тормозную жидкость к суппорту.Закройте шланг резиновой заглушкой.
    7. С помощью гаечного ключа ослабьте суппорт, затем снимите болты, которые его крепят.
    8. Поднимите суппорт до тех пор, пока он не перестанет закрывать ротор, а затем просто сдвиньте его.
    9. Снимите тормозные колодки, стараясь не уронить их. Проверьте и очистите любые корродированные поверхности.
    10. Вставьте тормозные колодки в новый тормозной суппорт в сборе.
    11. Установите новый суппорт на его крепление и, если необходимо, над ротором.
    12. Прикрутите его, стараясь не затянуть слишком сильно.Недостаточная затяжка болтов может привести к ослаблению тормозного суппорта, что не обеспечивает надежного торможения. Чрезмерное затягивание может привести к поломке.
    13. Далее прикрепляем тормозной шланг к суппорту.
    14. Прокачивайте тормоза до тех пор, пока не выйдет весь воздух и педаль не станет твердой.
    15. Верните колесо и снова установите шину.

    Из этого видео вы узнаете, как заменить тормозной суппорт

    .

    Ваш новый тормозной суппорт готов к работе.Проверьте это, объезжая автомобиль, чтобы гарантировать надежное торможение. Если вы не можете добиться надлежащего тормозного усилия, значит, есть этап процесса, который не удался. Получите помощь механика.

    Наконечники для замены тормозного суппорта

    Чтобы обеспечить правильную установку суппорта в сборе, выполните следующие действия.
    • По возможности всегда используйте новые крепежные детали. Старый материал может вызвать дребезжание при движении и увеличить скорость повреждения суппорта.
    • Обеспечьте надлежащий крутящий момент при установке нового суппорта.Они относятся к конструкции и модели суппорта. Возможно, вам потребуется обратиться к руководству пользователя, чтобы узнать правильный крутящий момент для суппорта, который вы устанавливаете.
    • Установка суппорта неправильной стороной вверх — распространенная ошибка. Избегайте этого, проверяя и перепроверяя каждый этап процесса замены суппорта.
    • Очистите старые детали, которые не нужно заменять, прежде чем вставлять новый суппорт.
    • Направляющие штифты позволяют плавающему суппорту свободно скользить. Смажьте их надлежащим образом и подходящей смазкой для суппортов.Только убедитесь, что вы очистили их с помощью растворителя перед нанесением смазки.
    • Процесс замены переднего и заднего тормозных суппортов может в некоторых отношениях отличаться. Убедитесь, что вы понимаете процедуру установки суппорта. Установите сборку соответствующим образом.
    • Тормозная жидкость едкая. Если случайно он пролился на окрашенную поверхность, промойте ее мыльной водой.
    • Всегда промывайте и прокачивайте тормозную систему после выполнения установки суппорта.Накопление влаги в трубопроводе может привести к коррозии, в то время как воздух заставляет тормоза работать менее эффективно.
    • Инструкции производителя по установке нового суппорта могут отличаться от процедуры, описанной здесь. В таком случае рекомендуется следовать рекомендациям производителя.

    . При замене тормозных суппортов в вашем автомобиле вы можете столкнуться с двумя вариантами. Некоторые люди могут посоветовать вам восстановить его. Хотя у каждого варианта есть свои плюсы и минусы, большинство владельцев автомобилей предпочитают замену тормозного суппорта ремонту.

    Почему так? Это станет предметом нашей следующей главы.

    Глава 7

    Ремонт тормозного суппорта

    Когда тормозные суппорты стареют, они теряют способность обеспечивать мощное и надежное торможение. Именно в этот момент автовладельцы сталкиваются с неизбежной дилеммой: покупать ли новый суппорт или заменять только изношенные детали.

    Многие автовладельцы сегодня выбирают установку новых суппортов. Механик тоже, кажется, дает тот же совет; что замена лучше, чем восстановление.Каковы причины такой мысли? Давайте подробно рассмотрим варианты.

    Источник: popularmechanics.com

    Восстановление тормозного суппорта

    Восстановление тормозного суппорта включает ремонт деталей в сборе. Вместо того, чтобы устанавливать новый блок, вы заменяете только изношенные или поврежденные компоненты. Идея состоит в том, чтобы восстановить эффективность суппорта, установив новые детали на старую сборку. Часто в комплект для восстановления тормозного суппорта входят все необходимые инструменты и материалы.Даже инструкция по эксплуатации.

    Замена тормозного суппорта

    Замена тормозного суппорта, с другой стороны, означает полное удаление старого узла. На его место монтируете новый. Часто вы заменяете тормозной суппорт по разным причинам. Может случиться так, что суппорт находится на автомобиле слишком долго, и его характеристики упали. Или это может быть ситуация, когда суппорт не производит мощного или надежного торможения. Безопасность при вождении — вот что заставит вас произвести замену.

    Ремонт тормозного суппорта против замены

    У каждого варианта есть свои преимущества и недостатки.

    Восстановление тормозного суппорта — недорогой способ сохранить ваши дисковые тормоза в рабочем состоянии. Обычно при ограниченном бюджете стоит подумать о ремонте тормозов своими руками. Это также подходит, если суппорт, требующий ремонта, не сильно поврежден. В таких ситуациях замена приведет только к лишним расходам.

    Иногда суппорт выходит из строя из-за небольших проблем, например, из-за наличия скользящих пальцев.Поскольку неисправна только одна часть всего узла, вы можете избежать дополнительных затрат на покупку нового узла суппорта. В комплект для ремонта современного тормозного суппорта обычно есть все, что вам нужно, даже если вы сделаете это самостоятельно.

    Восстановление суппорта имеет свои недостатки. Во-первых, это грязная процедура, включающая мытье корродированных или жирных поверхностей. Процесс тоже утомительный. Кроме того, вы не можете быть уверены, что собранные детали находятся на своих местах. Кроме того, вы можете отремонтировать изношенный суппорт только в том случае, если он вскоре выйдет из строя.

    Замена тормозного суппорта может стоить вам очень дорого. Помимо стоимости покупки устройства, существуют расходы на установку. Это если вы решите нанять механика для выполнения этой задачи. Но это может не быть проблемой, так как вы всегда можете пойти своим путем. В любом случае процедура установки нового суппорта не должна вызывать затруднений.

    Замена тормозного суппорта вместо его восстановления дает несколько преимуществ. Во-первых, это, безусловно, самый простой и чистый способ восстановить тормоза.Несмотря на связанные с этим затраты, замена суппорта гарантирует вам более эффективное устройство на месте. У вас будет еще много лет, прежде чем вам понадобится заменить суппорт. Это более рентабельно в долгосрочной перспективе.

    По той или иной причине вы можете отремонтировать тормозной суппорт на вашем автомобиле вместо того, чтобы устанавливать новый. Если это произойдет, это процедура.

    Как собрать тормозной суппорт

    Детали суппорта, которые могут потребовать замены во время восстановления Источник: popularmechanics.comЭто инструменты, которые вам понадобятся: ремонтный комплект тормозного суппорта, домкрат и осевые опоры, каплеуловитель или поддон, набор розеток, тормозная жидкость и отвертки.

    Следующие шаги:

    1. Ослабьте гайки, но только немного, затем поднимите автомобиль с помощью домкрата и осевых опор. Обеспечьте безопасность и не полагайтесь только на домкрат, чтобы опереться на машину.
    2. Ослабьте вторую часть колесных гаек. Снимите колесо, чтобы вы могли беспрепятственно работать с суппортом. Поместите поддон для сбора капель внизу, чтобы отобрать любую тормозную жидкость, которая может пролиться.
    3. Снимите суппорт в сборе, ослабив и вынув крепежные болты. Будьте осторожны, чтобы не повредить тормозную магистраль. Закройте тормозной шланг резиновой заглушкой.
    4. Вынуть тормозные колодки. Их легко удалить.
    5. Используйте педаль тормоза, чтобы нагнетать давление в тормозной системе, чтобы поршни могли выйти. Вы также можете использовать любые другие средства для снятия поршня.
    6. С помощью отвертки снимите резиновые уплотнения. Обеспечьте максимальную осторожность во время этой части процесса.Отвертка может легко проколоть резиновые уплотнения и вызвать утечку тормозной жидкости.
    7. Вставьте новые поршни вместе с новыми уплотнениями. Смажьте детали суппорта надлежащим образом и используя подходящую смазку.
    8. Удалите воздух из тормозной системы.
    9. Если есть другие детали, которые нуждаются в замене, произведите замену на этом этапе.
    10. После того, как вы закончите, теперь вы можете вернуть суппорт в его монтажные кронштейны и провести тест-драйв автомобиля.

    Вы также можете посмотреть это видео о восстановлении тормозного суппорта

    Conlusion

    Мы подошли к концу этого руководства по тормозным суппортам.Надеюсь, вы получили ценную информацию, которая поможет вам позаботиться об этом важном компоненте автомобиля. То есть от поиска неисправностей до проведения ремонта и замены.

    Тормозные суппорты

    определяют надежность вашей тормозной системы. Если они в плохом состоянии, это может означать, что вождение недостаточно безопасно. По этой причине рекомендуется постоянно проверять штангенциркуль, чтобы убедиться, что они работают правильно.

    Всегда обращайте внимание на симптомы неисправного тормозного суппорта.Время от времени проверяйте сборку, особенно во время планового технического обслуживания. Если вы заметили проблему, например, заедание суппорта, быстро устраните ее.

    Вы можете заменить неисправную деталь или детали так называемым восстановлением суппорта. Более того, вы можете взять на себя расходы и установить новый суппорт. Таким образом, всегда проверяйте правильность работы тормозных суппортов на вашем автомобиле или грузовике.

    Сложите все вместе:

    Глава 1 Что такое тормозной суппорт

    Глава 2 Тормозной суппорт, тип

    Глава 3 Когда заменять тормозной суппорт

    Глава 4 Признаки неисправности тормозного суппорта

    1. Тормозное усилие
    2. Тормоза с меньшей мощностью
    3. Неравномерный износ тормозных колодок
    4. Визжащий шум
    5. Грохочущий шум
    6. Утечка тормозной жидкости
    7. Тормоза, которые кажутся включенными все время
    8. Стоп-сигнал на приборной панели

    Глава 5 Диагностика и устранение неисправностей суппорта

    Глава 6 Замена тормозного суппорта

    Chapter7 Ремонт тормозного суппорта

    Что такое тормозной суппорт?

    Многие водители в Харви, Новом Орлеане и Метаири называют свою тормозную систему просто «тормоза».Однако ваша тормозная система состоит из множества компонентов, включая колодки, роторы, диски, стропы и суппорты. Многие люди спрашивают, «что такое тормозной суппорт», поэтому мы в компании Bohn Toyota обсудим, что такое тормозной суппорт, что они делают, как часто вам нужно их заменять и каковы симптомы неисправного тормозного суппорта. Обязательно свяжитесь с нами сегодня, чтобы узнать больше о вашем автомобиле!

    Записаться на прием

    Что делает тормозной суппорт?

    Короче говоря, тормозные суппорты — это корпус для тормозных колодок.Когда вы нажимаете на педаль тормоза, она проталкивает тормозную жидкость через трубопроводы, которые приводят в движение поршень в суппорте, прижимая колодки к роторам. Таким образом ваш автомобиль замедляется, потому что сила от суппорта и колодки на роторе замедляет скорость вращения колеса, существенно замедляя ваш автомобиль. Чтобы тормоза работали должным образом, все детали должны быть в хорошем состоянии.

    Каковы симптомы неисправного тормозного суппорта?

    С вашими тормозами всегда сложно диагностировать проблему.Визг тормозов — хороший признак того, что это ваши колодки изношены . Однако как определить, что вышла из строя суппорт? На самом деле есть пара признаков, которые могут сказать вам, что ваш тормозной суппорт нуждается в замене:

    • Утечка тормозной жидкости — Поскольку тормозная жидкость проталкивается в суппорты, чтобы помочь зажать тормозную колодку и прижать ее к ротору, любой признак утечки тормозной жидкости может означать, что суппорт имеет утечку из-за сломанного уплотнения, что может повлиять на общая тормозная способность.
    • Автомобиль тянет в сторону — Когда ваш автомобиль и тормозная система подвергаются сильному нагреву, это может привести к заклиниванию поршня. Автомобиль будет тянуть в сторону с поврежденным суппортом, поэтому, если вы заметили тягу, и это не ваши шины, проверьте суппорты.
    • Необычные звуки — Слышать странные звуки, исходящие из вашего автомобиля, никогда не является хорошим знаком. Если шум коррелирует с характером торможения, это может быть ослабленный или заедающий тормозной суппорт.

    Как часто нужно менять тормозные суппорты?

    Существует множество запасных частей, которые вам понадобятся для своего автомобиля на протяжении многих лет, и тормозные суппорты, безусловно, являются одним из них. Хотя суппорты сконструированы прочными и долговечными, существует несколько факторов, которые могут ухудшить их целостность. В большинстве современных автомобилей тормозные суппорты могут прослужить до миль пробега. Если вы проехали 100 000 миль, вы можете проверить суппорты, чтобы увидеть, не пора ли их заменить.

    Запланируйте обслуживание тормозного суппорта сегодня

    Поскольку тормоза являются важным компонентом вашего автомобиля и безопасного вождения, важно убедиться, что все части вашей тормозной системы находятся в отличном состоянии и функционируют должным образом. Если вы почувствуете какие-либо симптомы неисправности тормозных суппортов, вам нужно запланировать обслуживание, чтобы продолжить поездку по дороге, полностью контролируя свой автомобиль.

    Запишитесь на сервис по обслуживанию тормозов сегодня в компании Bohn Toyota.Мы здесь, чтобы помочь водителям в Харви, Новом Орлеане и Метэри не допустить, чтобы их автомобили оставались на дороге!

    Оба варианта до пяти кварт масла, дополнительное масло за дополнительную плату.

    Некоторые модели могут быть немного выше. Купон не действует с другими предложениями. Необходимо предъявить купон во время написания статьи. Не распространяется на бесплатные купоны. Ограничьте один купон на человека.Купон не распространяется на предыдущие покупки. Могут применяться другие ограничения. Недействительно там, где это запрещено.

    Бон Тойота
    3800 Lapalco Boulevard, Harvey, LA
    Служба поддержки: (504) 371-7141

    Специальная замена масла и фильтра

    29,99 долл. США / 39,99 долл. США синтетическое
    Истекает:

    Оба варианта до пяти литров масла, дополнительное масло за дополнительную плату.

    Некоторые модели могут быть немного выше. Купон не действует с другими предложениями. Необходимо предъявить купон во время написания статьи. Не распространяется на бесплатные купоны. Ограничьте один купон на человека. Купон не распространяется на предыдущие покупки. Могут применяться другие ограничения. Недействительно там, где это запрещено.

    На установленную оригинальную батарею Toyota

    дается гарантия 84 месяца.

    Могут применяться некоторые исключения. Купон не действует с другими предложениями. Необходимо предоставить купон во время покупки. Ограничьте один купон на человека. Купон не распространяется на предыдущие покупки. Могут применяться другие ограничения. Недействительно там, где это запрещено.

    Бон Тойота
    3800 Lapalco Boulevard, Harvey, LA
    Служба поддержки: (504) 371-7141

    Специальная батарея

    От 129 долларов.99
    Истекает:

    Установлен оригинальный аккумулятор Toyota, на который распространяется гарантия на 84 месяца.

    Могут применяться некоторые исключения. Купон не действует с другими предложениями. Необходимо предоставить купон во время покупки. Ограничьте один купон на человека. Купон не распространяется на предыдущие покупки. Могут применяться другие ограничения. Недействительно там, где это запрещено.

    • Купите 4 шины, чтобы получить выравнивание по четырем колесам за 59 долларов.99
    • Проверить и отрегулировать соосность
    • Проверить колеса и шины на предмет повреждений

    За некоторые модели может взиматься дополнительная плата из-за усовершенствованной системы безопасности. Купон не действует с другими предложениями. Необходимо предоставить купон во время покупки. Ограничьте один купон на человека. Купон не распространяется на предыдущие покупки. Могут применяться другие ограничения. Недействительно там, где это запрещено.

    Бон Тойота
    3800 Lapalco Boulevard, Harvey, LA
    Служба поддержки: (504) 371-7141

    Специальное выравнивание

    59 долларов.99 при покупке 4-х шин
    Истекает:
    • Купите 4 шины и получите регулировку углов установки четырех колес за 59,99 долларов США
    • Проверить и отрегулировать соосность
    • Проверить колеса и шины на предмет повреждений

    Некоторые модели могут иметь дополнительную плату из-за усовершенствованной системы безопасности. Купон не действует с другими предложениями. Необходимо предоставить купон во время покупки. Ограничьте один купон на человека. Купон не распространяется на предыдущие покупки. Могут применяться другие ограничения.Недействительно там, где это запрещено.

    • Обслуживание включает шлифовку тормозных дисков и замену оригинальных тормозных колодок Toyota по цене от 199,99 долларов США

    Купон не действует с другими предложениями. Необходимо предоставить купон во время покупки. Ограничьте один купон на человека. Купон не распространяется на предыдущие покупки. Могут применяться другие ограничения.Недействительно там, где это запрещено.

    Бон Тойота
    3800 Lapalco Boulevard, Harvey, LA
    Служба поддержки: (504) 371-7141

    Тормоз специальный

    Начиная с 199,99 долл. США
    Истекает:
    • Обслуживание включает замену поверхностей тормозных дисков и замену оригинальных тормозных колодок Toyota по цене от 199,99 долларов США

    Купон не действует с другими предложениями.Необходимо предоставить купон во время покупки. Ограничьте один купон на человека. Купон не распространяется на предыдущие покупки. Могут применяться другие ограничения. Недействительно там, где это запрещено.

    Диагностика сигнальной лампы БЕЗ ЗАТРАТ
    Действительно для первоначальной диагностики.

    Только Toyota. Не суммируется с другими купонами, скидками или специальными предложениями.

    Бон Тойота
    3800 Lapalco Boulevard, Harvey, LA
    Служба поддержки: (504) 371-7141

    Специальная диагностика БЕСПЛАТНО


    Истекает:

    Диагностика сигнальной лампы БЕСПЛАТНО
    Действительно для первоначальной диагностики.

    Только Toyota. Не суммируется с другими купонами, скидками или специальными предложениями.

    Автор: alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
