Признаки износа маслосъемных колец: Маслосъемные кольца: признаки износа, замена

Содержание

Маслосъемные колпачки признаки износа


Маслосъемные колпачки. Признаки и причины износа.Рекомендации по выбору — DRIVE2

Маслосъемные колпачки (сальники) препятствуют попаданию масла в камеру сгорания и позволяют экономно расходовать масло.

Различие между маслосъемными колпачками и маслосъемными кольцами. Часто неопытные автовладельцы спрашивают, как определить, что стоит на их автомобиле: кольца или колпачки. Ответ заключается в том, что для оптимальной работы двигателя необходимо наличие как маслосъемных колец, так и колпачков. Кольца снимают остатки масла с движущегося поршня и обеспечивают смазку поршня, а маслосъемные колпачки устанавливаются на ножках клапанов. По сути обе запчасти выполняют одну и ту же функцию: защищают камеру сгорания от попадания масла.

Попадание масла в камеру сгорания ДВС чревато появлением нагара на клапане и на стенках цилиндра газораспределительной камеры. Вследствие чего двигатель будет работать хуже и быстрее выйдет из строя.

Кроме прочего попадание масла в камеру сгорания ухудшает качество бензино-воздушной смеси и забивает канавки поршневых колец.

Признаки износа маслосъемных колпачков:1.Повышенный расход масла автомобиля. Расход масла может достигать до 1 литра масла на 1000 км.2.Появление синего дыма из выхлопной трубы при запуске двигателя или при торможении.3.Электроды на свечах замаслены и засалены.Причины износа:

1. Время. Со временем маслосъемные колпачки неизбежно теряют свою эластичность и пропускают больше масла. Для отечественных автомобилей после преодоления 20 000 километрового пробега рекомендуется обязательная замена.2. Условия работы. Износ колпачков обусловлен их постоянной работой. Каждый раз (от 150 до 12000 раз в минуту), когда клапан открывается, колпачок снимает излишки масла с него.3. Химическое воздействие. Колпачки изготавливаются из резины и находятся в агрессивной химической среде продуктов сгорания и масляной взвеси. Неизбежно со временем каучук теряет эластичность и твердость и маслосъемные колпачки выходят из строя.

На что необходимо обратить внимание при покупке маслосъемных колпачков:Конечно, рекомендуется применять только те колпачки, которые предназначены для конкретного двигателя, но это не всегда возможно и целесообразно. Во-первых новые колпачки на старом моторе могут оказаться весьма кстати и улучшат прилегание, во-вторых оригинальные колпачки могут оказаться дорогими или недоступными и имеет смысл заказать аналоги, если замена необходима здесь и сейчас.

Для того, чтобы подобрать нужный колпачок и он не соскакивал и подходил по размеру необходимо соблюсти следующие правила подбора:

1. Аналог может быть выше оригинала только на 0,5 мм. В противном случае тарелка пружины может повредить колпачок.2. Диаметр колпачка не может быть слишком большим, должен свободно проходить через пружину клапана.На сегодняшний день отечественные производители колпачков уступают импортным.

Мы рекомендуем использование мировых производителей-фирм AE (Payen), Elring, Glazer, Goetze и Reinz других.

Во избежание покупки некачественной или контрафактной продукции приобретайте маслосъемные колпачки и другие запчасти в нашем интернет-магазине. Мы гарантируем правильный подбор запчастей и обеспечим замену запчасти или возмещение стоимости в случае брака или неправильного подбора.

Признаки износа маслосъемных колпачков

Маслосъемные колпачки располагаются между втулками и клапанами ГРМ и препятствуют проникновению масла в камеру сгорания силового агрегата автомобиля.

Для работы распредвала требуется смазка, но она не должна попадать в камеру сгорания во избежание образования на ее поверхностях нагара, поскольку это приводит к ухудшению работы двигателя вследствие закоксованности, многократному ускорению износа распределительного вала. Маслосъемные колпачки снимают масло со штока, препятствуют его протеканию в горючую смесь.

Строение сальника предельно простое: это резиновый колпачок с пружиной и металлической армированной втулкой внутри. На плотность прижима влияет качество материала, из которого производятся колпачки: это должен быть эластичный каучук (акрилатный либо вторичный).

Когда производится замена маслосъемных колпачков?

При работающем моторе сальники испытывают большие механические нагрузки, а также негативное воздействие масел и выхлопов. Длительная эксплуатация приводит к тому, что каучук начинает затвердевать и стираться. Конечно, износ – это вполне нормальное явление для любых расходных материалов. Но проблема в том, что замена колпачков – операция достаточно сложная, требующая особых навыков и занимающая немало времени. Благо, делать это приходится не очень часто: один набор колпачков в среднем «проезжает» порядка ста тысяч км.

Как распознать, изношен ли маслосъемный колпачок?

Если вы обнаружили перечисленные ниже признаки, значит, пора заменить маслосъемные колпачки.

1.   Увеличение потребления масла. Чаще всего это свидетельствует об износе сальников, немного реже – маслосъемных колец (в этом случае подтеки образуются в патрубке сапуна).

2.   Выхлопные газы с синеватым оттенком. Образуются из-за попадания масла в цилиндр сразу после запуска мотора (такой цвет выхлопным газам придают продукты сгорания).

3.   Одинаковый расход масла независимо от эксплуатационных условий (если масло не поступает в патрубок сауна, а его расход остается значительным, значит, сальники пора заменить).

4.   Нагар на свечах. Из-за изношенности маслосъемных колпачков свечи зажигания заливает маслом. Такая ситуация может привести даже к выходу двигателя из строя (троению).

Вне зависимости от того, сколько симптомов из вышеописанных вы обнаружили, один или все, диагноз однозначен: сальники изношены и их нужно менять, иначе последствия могут быть самыми серьезными.

Как заменить маслосъемные колпачки, не снимая головки?

Многие автовладельцы пытаются решить этот вопрос «малой кровью» – путем применения разных добавок и присадок, якобы способствующих размягчению каучука. Как правило, подобная операция приводит либо к их избыточному размягчению (и тогда износ происходит еще быстрее), либо вообще не дает никакого результата. Замена колпачков без снятий головки – процесс трудоемкий, требующий точного соблюдения последовательности действий и скрупулезности.

1.  Дождитесь, пока мотор автомобиля полностью остынет.

2.  Снимите крышку ГРМ. Делайте все осторожно, чтобы не повредить прокладку.

3.  Выставьте распредвал и коленчатый вал согласно меткам. Помечайте детали, чтобы впоследствии ничего не напутать при сборке, а еще лучше – записывайте каждое свое действие. Перед снятием распредвала ослабьте привод. Не забудьте осмотреть весь механизм на предмет износа (старайтесь «выжать» из ремонта по максимуму).

4. Для «рассухаривания» клапанов используйте специальные инструменты. Кронштейн рассухаривателя необходимо закрепить на шпильке, а второй конец установить непосредственно на тарелку пружины клапана. Нажмите рычаг и, пользуясь пинцетом, достаньте «сухари», а потом извлеките толкатели клапанов.

5.  С учетом того, что первый и четвертый поршни располагаются наверху, удобнее начать замену с них. При этом поршни обеспечат опору для «рассухаривания». Будьте внимательны, если потеряете «сухарь», то собрать двигатель потом не удастся. На практике эти маленькие детали могут разлетаться в неизвестном направлении и найти их практически невозможно. Закрывайте отверстия мотора поролоном, чтобы в них не попала грязь или «сухарь».

6.  Следующий этап после «рассухаривания» – извлечение тарелки и пружин. Закрепите цанговый съемник, передвиньте грузик наверх по штоку и нанесите удар по верхнему упору. Ни в коем случае не используйте для этого пассатижи – посадочную площадку колпачка легко сломать. Даже минимальное сжимание способно нанести ей вред, и это будет стоить вам значительно дороже, чем покупка инструмента с цанговым зажимом. После извлечения сальников проверьте состояние штока и направляющих клапанов. Если уж подвернулся случай, то нельзя упускать возможности максимально улучшить состояние автомобиля.

7. Настало время установки новых комплектующих. Очень хорошо, если это будут оригинальные колпачки, специально выпущенные под вашу модель авто. Снимите с них пружины и вставьте сальники в оправу, предварительно капнув на дно масла.

8. С помощью оправки установите сальники на место. Для надежности стукните пару раз молотком по оправке. Установите пружины на колпачки (сальники).

9. На последнем этапе работ повторите все действия заново, только в обратном порядке, включая установку и «засухаривание» деталей, регулировку каждой системы. После этого операцию по замене сальников клапанов можно считать завершенной.

В среднем такая работа занимает порядка 7-8 часов. Учтите, что при первом включении двигатель будет «грохотать». Причиной тому – гидрокомпенсаторы, которые еще не успели набрать достаточно масла. Если все сделано правильно, шум прекратится через 5-10 минут.

С заменой колпачков можно справиться своими силами при наличии некоторого опыта и нужного инструмента. Но все же лучше доверить эту операцию специалистам, тем более, что ее стоимость невысока.

Отзывы (0)

Что такое маслосъемные колпачки и как определить их износ

Конструктивно в двигателе внутреннего сгорания имеется несколько видов сальников, служащих уплотнением для различных подвижных соединений, среди которых особая роль отводится сальникам клапанов или как их еще называют маслосъемные колпачки.

Маслосъемные колпачки на ВАЗ 2109
Назначение

Защита камеры сгорания от попадания масла из головки блока цилиндров. Масло в головку блока подается под давлением для смазки распределительных валов, при вращении которых в полости головки создается масляный туман, состоящий из брызг горячего масла, оседающего на все элементы головки блока.

Где находятся?

В головке блока установлены направляющие втулки для впускных и выпускных клапанов. Между втулкой и стержнем клапана оставлен определенный тепловой зазор, рассчитанный на расширение деталей при нагреве. Для того, чтобы масло из головки блока не могло попасть в камеру сгорания через этот зазор на втулках, установлены сальники, в виде колпачков, за что и получили свое название – «маслосъемные колпачки».

Расположение сальников клапанов
Устройство

Сальник представляет собой стальной цилиндр для жесткой посадки на головку направляющей втулки. Сверху цилиндра на вулканизирован слой резины или каучука (фтор или акрилатный каучук) в виде усеченного конуса, для плотного обхвата стержня клапана и снятия масла при его рабочем ходе. На конце колпачка установлено пружинное кольцо для надежного контакта колпачка с телом клапана.

Когда нужно менять?

При работе силовой установки, в зависимости от оборотов двигателя, каждую минуту клапана совершают порядка 200- 1200 тактов, что отрицательно сказывается на ресурсе колпачков, вызывая их естественный износ. Производители автомобилей не дают каких-либо данных о периодичности замены сальников клапанов и эта работа выполняется по мере обнаружения признаков их неисправности.

Признаки неисправности:

• Масло на резьбе свечей, при сильном износе колпачков, масло уже присутствует и на их электродах;

• Дымление из глушителя при прогреве холодного двигателя и при перегазовках;

• Двигатель троит;

• Падение мощности, ухудшение динамики и увеличение расхода топлива;

• Нестабильный запуск горячего двигателя;

• Увеличение расхода масла.

При перегреве двигателя, первыми страдают именно колпачки, как наиболее высокорасположенные в двигателе, плюс контактирующие с клапанами, разогретыми в камере сгорания. В таких случаях сальники просто «дубеют» и уже не в состоянии выполнять свою работу, позволяя маслу беспрепятственно попадать в камеру сгорания.

Слева неисправный сальник клапана

Неисправность сальников можно обнаружить и при вскрытии крышки клапанов для выполнения регулировочных работ или замены прокладки. Это относится к двигателям, где колпачки можно увидеть. Неисправность будет выражена в отсутствии пружинки, либо сальнике, который «снялся» с направляющей втулки и «сидит» на стержне клапана.

Как происходит процесс замены?

На многих моторах замену маслосъемных колпачков выполняют без снятия головки блока цилиндров, производя лишь частичную ее разборку, чтобы добраться до сальников.

Однако, если двигатель долгое время работал с неисправными колпачками, то это однозначно привело к образованию нагара на тарелках и седлах клапанов, который необходимо убрать, для надежной работы двигателя.

Поэтому рекомендуется выполнять замену со снятием головки блока, где одновременно при необходимости будут очищены и притерты клапана, для восстановления компрессии в цилиндрах.

К тому же, в большинстве случаев на снятой головке обнаруживается не параллельность ее плоскости, которую необходимо про фрезеровать.

В любом случае, эта работа относится к категории сложных и ответственных и должна выполняться в условиях автосервиса, либо в гараже у опытного механика, где есть все условия и необходимый инструмент для ее проведения.

На фото замену произвели со снятием ГБЦ

Однако здесь существует нюанс. Замена будет целесообразной лишь в случае, когда втулки стрежни клапанов не имеют износа. В противном случае срок службы новых деталей будет крайне ограничен и понадобится повторный ремонт.

Дело в том, что если стержень клапана ходит в направляющей с большим зазором, то он будет двигаться не по центру втулки, а с перекосом и постоянно давить на один край колпачка, вызывая его интенсивный износ.

Что будет, если не ремонтировать?

Как следует из теории для сгорания 1 литра бензина необходимо 14-16 кг воздуха и такая топливовоздушная смесь будет наиболее благоприятной для работы двигателя, как в плане экономии топлива, так и полной отдачи мощности.

Когда же в составе этой смеси появляется масло, то это ведет к неполному ее сгоранию, нестабильной работе двигателя, потери мощности и возрастанию расхода топлива.

Помимо этого, при сгорании масла образуется нагар на тарелках клапанов, днище поршня и электродах свечей зажигания. При сильном поступлении масла, когда колпачки уже не способны его задерживать, появляются пропуски зажигания, либо одна из свечей вообще перестает работать.

Нагар на клапанах — одно из последствий неисправных колпачков

Нагар, появившийся на тарелках клапанов не дает им возможности плотно «садиться» в седла клапанов, что ведет к снижению компрессии в цилиндрах и перебоям в работе силовой установки. Плюс неплотная посадка клапана (особенно выпускных клапанов) создает условия для прорыва раскаленных газов из камеры сгорания и прогару тарелки клапана.

При обнаружении выше перечисленных неисправностей рекомендуется, не откладывая на спасительное завтра, обратиться к профессионалам автосервиса для продления ресурса двигателя.

Двигатель начал дымить: колпачки или кольца

Достаточно часто приходится замечать, что из выхлопной трубы автомобиля появляется увеличенное дымление. Иногда ситуации доходят до того, что автомобиль буквально окутан клубами густого дыма. Вполне очевидно, что каждому автолюбителю появление чрезмерной задымленности указывает на появление определенных проблем с ДВС.

Сразу отметим, что не всегда, но часто повышенное дымление указывает на серьезные проблемы с двигателем. При этом для опытных водителей не составит труда определить причину по цвету и составу выхлопа. Однако для новичков не всегда бывает просто понять, почему дымит двигатель, а также установить причину и выявить, кольца или колпачки. Давайте разбираться.

Появился белый или черный дым из выхлопной трубы

Начнем с основных видов дымления для лучшего понимания проблемы. Итак, белый дым из выхлопной трубы — вполне нормальное явление для режимов прогрева холодного двигателя. Более того, ошибочно полагать, что это дым. На самом деле это пар. Вода в парообразном состоянии — естественный продукт работы мотора.

В непрогретой выпускной системе этот пар частично конденсируется и становится видимым, причем на срезе выхлопной трубы обычно появляется вода. По мере прогрева двигателя и выхлопной системы конденсация уменьшается.

Чем холоднее окружающая среда, тем более плотным получается пар. При температуре ниже 10 °С пар образуется и на хорошо прогретом двигателе, а при морозе в минус 20 — 25 градусов приобретает густой белый цвет с сизым оттенком. На цвет и насыщенность пара влияет также влажность воздуха. Чем она больше, тем пар гуще.

Отметим, что если пар виден в теплое время года,  вполне возможно, это связано с попаданием охлаждающей жидкости в цилиндры. Его оттенок зависит от состава охлаждающей жидкости, погоды, освещенности, а также от количества охлаждающей жидкости в камере сгорания. Иногда он может приобретать сизый оттенок, напоминая «масляный» дым. Но, в отличие от масляного дыма, который надолго оставляет в воздухе синеватый туман, пар быстро рассеивается.

Неопытному автомобилисту достаточно сложно по внешнему виду определить, что является источником дыма. На этот случай можно воспользоваться проверенным способом проверки. Для этого необходимо на хорошо прогретом двигателе кратковременно закрыть срез выхлопной трубы листом белой бумаги, при этом конденсированный пар в виде капель воды при попадании на бумагу постепенно испарятся и не оставит явных жирных следов.

Если этот простой тест подтвердил, что из выхлопной системы выходит именно пар, а не масляный дым, необходимо принять меры по устранению неисправности, способствующей проникновению охлаждающей жидкости в цилиндры.

Чаще всего жидкость может попадать в цилиндры через прокладку головки блока из-за недостаточной протяжки (в зимний период часто наблюдается подтекание охлаждающей жидкости на стыке блока и головки), прогара и реже в результате образования микротрещин в головке или блоке цилиндров. Открыв пробку радиатора или расширительного бачка, легко выявить запах выхлопных газов и пленку масла на поверхности охлаждающей жидкости.

Все неполадки, связанные с белым дымом из выхлопной трубы, требуют устранения не только прямых причин, но и обязательной проверки систем, способных повлиять на их появление: термостат, датчик включения, муфта или сам вентилятор, состояние радиатора, его пробки, шланги или соединения. Если белый дым и сопутствующие ему дефекты замечены, то эксплуатировать автомобиль нельзя, так как дефекты быстро прогрессируют.

  • Идем далее. Черный дым из выхлопной трубы свидетельствует о переобогащении топливно-воздушной смеси или об ухудшении условий сгорания топлива. Следовательно, речь идет о неисправностях системы топливоподачи. Такой дым обычно хорошо просматривается на светлом фоне и представляет собой частички сажи — продукты неполного сгорания топлива.
Черный дым сопровождается большим расходом топлива, часто плохим запуском, неустойчивой работой двигателя, высокой токсичностью выхлопных газов, а нередко и потерей мощности из-за неоптимального состава топливовоздушной смеси.

Кстати, у карбюраторных двигателей черный дым обычно возникает из-за перелива в поплавковой камере вследствие дефекта игольчатого клапана или из-за закоксовывания воздушных жиклеров. У бензиновых двигателей с электронным впрыском топлива переобогащение смеси появляется, как правило, при неисправности и отказах датчиков (кислорода, расхода воздуха и т.д.), а также при негерметичности форсунок. У дизелей черный дым появляется при нарушениях в работе насоса высокого давления, форсунок и при не оптимальном угле опережения впрыска.

Для проведения ускоренной диагностики необходимо также изучить состояние свечей зажигания. Черный налет сигнализирует о том, что возникла необходимость замены свечей на новые, а также может потребоваться диагностика и регулирование систем силового агрегата.

Обратите внимание, именно голубоватый дым (сизый) связан со сгоранием в цилиндрах двигателя моторного масла. Причин тут может быть много:

Теперь давайте остановимся на более подробном изучении проблемы повреждения колпачков и колец. Сазу отметим, дымление и наиболее частые причины расхода масла – колпачки, кольца.

Назначение колпачков состоит в удерживании масла во время работы клапанов. Низкое качество и неисправность данных элементов приводят к потере герметичности, смазка постоянно просачивается и скапливается в цилиндрах.

Как только водитель заводит холодный мотор после долгого  простоя ТС, накопленное масло сгорит вместе с топливом в камере. В результате голубой или синий дым облаком вырывается из выхлопной трубы автомобиля.

Износ и залегание маслосъемных колец приводит к попаданию излишнего количества смазочного вещества в цилиндры двигателя и последующему сгоранию смазки. Применение метода раскоксовки колец временно решает возникшую проблему, но при этом кольца теряют упругость, залегание может возобновиться. Чтобы избежать серьезных поломок в силовом агрегате, необходимо постоянно контролировать цвет выхлопных газов.

При малом износе элементов двигателя наблюдается кратковременное появление синего дыма при работе на холодную. По мере нагрева мотора детали расширяются, в результате повышения их температуры зазоры между сопрягаемыми поверхностями элементов уменьшаются. Попадание масла в камеру сгорания прекращается, дымление исчезает.

Диагностика дымления двигателя в гаражных условиях

Итак,  чтобы понять, почему мотор дымит, а также когда кольца или колпачки являются проблемой, можно использовать методы первичной диагностики. Кстати, определить, что становится  причиной дымления двигателя, вполне можно самостоятельно.

Для этого не нужно иметь специальное оборудование, достаточно будет только компрессометра. Чтобы понять причины появления такой проблемы, нужно немного изучить принцип работы двигателя внутреннего сгорания и процессы внутри ДВС.

Для воспламенения горючей смеси её необходимо сжать. Сжатие в цилиндрах обеспечивает поршень, на который для уплотнения устанавливаются поршневые кольца. Между поршнем, кольцами и стенками цилиндра происходит трение. Для снижения износа трущихся деталей в их рабочую зону (на трущиеся поверхности) подается моторное масло. Износ маслосъемного кольца является виновником попадания масла в камеру сгорания.

Второй путь, по которому моторное масло может попасть в камеру сгорания, является зазор между клапаном и направляющей втулкой. Для того чтобы избежать попадания масла в камеру сгорания топлива, стержень клапана и направляющую втулку уплотняют с помощью маслосъемных колпачков (сальников клапанов).

Когда материал, из которого изготовлены сальники клапанов, теряет свою упругость, открывается доступ масла в цилиндр. Но бывает и так, что обе неисправности совпадают, моторное масло проникает в цилиндр как через изношенные кольца, так и через маслосъемные колпачки.

Методы диагностики колец и колпачков
  • Наблюдение за состоянием мотора. Диагностика нужна тогда, когда было замечено резкое уменьшения уровня масла без видимых протечек. Клубы дыма из двигателя при резком надавливании на педаль газа при разгоне – признак износа маслосъемных колпачков.
  • Несколько иначе ведёт себя мотор при износе или закоксовывании поршневых колец. В этом случае сизый дым проявляется при работе мотора под нагрузкой, при движении на подъём, при обгонах и резком наборе скорости. В зеркало заднего вида можно увидеть, как за автомобилем тянется дымный след.
  • Потеря мощности двигателем, трудный пуск и повышенный расход топлива-показатель износа поршневых колец. О проблемах с кольцами может указать и состояние свечей зажигания. Выкрутите свечи и внимательно их осмотрите. Если рабочая зона свечи имеет чёрный цвет, это верный признак износа поршневых колец.
Рекомендуем также прочитать статью о том, как понять, что залегли поршневые кольца. Из этой статьи вы узнаете о признаках и симптомах залегания поршневых колец, а также о доступных способах устранения данной неисправности.

Еще можно также воспользоваться компрессометром. Проверку компрессии двигателя нужно проводить только на прогретом до рабочей температуры силовом агрегате.  Для диагностики потребуется:

  1. Вывернуть свечи из головки блока цилиндров, затем поставить машину на ручной тормоз, а рычаг переключения передач перевести в нейтральное положение.
  2. С усилием вставить головку компрессометра в отверстие для установки свечи зажигания.
  3. На несколько секунд провернуть стартером коленчатый вал двигателя. Прибор покажет компрессию в этом цилиндре. При её низком значении рекомендуется произвести повторную проверку, но перед этим залить в цилиндр 20-30 грамм моторного масла. Увеличение показателя компрессии после заливки масла подтвердит  предположение об износе поршневых колец.

Что в итоге

Как видно, проблема повышенного дымления двигателя может быть установлена путем проведения начальной диагностики. При этом нужно знать, как проверить маслосъемные кольца, не разбирая двигатель.

Еще добавим, что часть случаев, описанных выше, можно дальше успешно решить только ремонтом, так как никакие регулировки, смена вязкости масла и другие манипуляции  не помогут.

Выяснить же причину дымления, маслосъемные колпачки или кольца, можно с помощью вышеописанных способов своим руками в условиях гаража. Напоследок отметим, что за расходом масла и дымностью мотора  всегда нужно следить, своевременно проверять уровень смазки.

Рекомендуем также прочитать статью о том, как заменить поршневые кольца. Из этой статьи вы узнаете о тонкостях и нюансах, которые предполагает замена поршневых колец двигателя своими руками.

Важно понимать, что наблюдение за симптомами и быстро установленная проблема позволит в дальнейшем уменьшить стоимость ремонта и избежать серьезных и быстро прогрессирующих поломок ДВС.



Маслосъемные колпачки: признаки износа и замена

Современные технологичные двигатели плохо представляются без хорошей смазочной системы. Но также нужно, чтобы масло не попало в цилиндры.

Что такое клапанный сальник?

Маслосъемные колпачки клапанов (или сальники клапанов) предназначены для того, чтобы предотвратить течь лишнего масла из двигателя. Как и большинство деталей в моторе, они изготавливаются из резины специального состава. Проходит время, эти детали стареют, а значит — теряют свою эффективность. Это характеризуется расслоением. Старые сальники плохо удерживают излишки масла, а расход смазки значительно увеличивается. Кроме большого расхода смазочной жидкости, это может сильно навредить мотору. Давайте посмотрим признаки выхода из строя данных деталей, а также узнаем, как заменить маслосъемные колпачки.

Зачем они нужны в двигателе?

В головке блока цилиндров расположены клапаны, которые участвуют в работе ДВС. Верхняя часть детали, а точнее ее ножка, постоянно входит контакт с распределительным валом. Когда он вращается, в ГБЦ создается взвесь из масла. Другая часть клапана расположена в зоне, где она постоянно контактирует с топливной смесью и выхлопными газами. Чтобы работа распределительного вала была надежной и бесперебойной, необходимо большое количество смазки. Но при этом нужно учитывать, что попадание смазки в камеры сгорания недопустимо.

Так инженеры придумали эту деталь. Когда клапан находится в движении, резиновый сальник снимает масло с ножки, при этом не пропуская его в камеру сгорания.

Где найти сальники клапанов?

В моторе найти маслосъемные колпачки легко и просто. Они располагаются прямо на клапане, если двигатель в сборе. Если двигатель разобран, тогда нужно поискать их в ГБЦ. Количество этих деталей нетрудно выяснить. Их столько же, сколько и клапанов.

Как устроен сальник?

Современный сальник представляет собой колпачок из резины. Для надежности он усилен втулкой из стали и пружиной. Пружина позволяет более плотно прижать кромку колпачка к рабочей части клапана.

Эффективность детали определяет не сама конструкция. Важен материал, из которого изготовлен сальник. Если колпачок выполнен из акрилатного каучука или вторкаучука, тогда можно говорить о хорошем уплотнении.

Двигатели устаревших моделей оснащены неармированными сальниками, которые изготовлены из фторопласта — эффективность достигалась благодаря более широкой кромке.

Нужно понимать, что износ маслосъемных колпачков совершенно не зависит от уровня и класса автомобиля, а также тех технологий, которые применяются при их производстве. И у различных моделей ВАЗ и у Mercedes сальники могут иметь одинаковый срок службы.

Необходимо точно знать, какие именно колпачки стоят в моторе. Ведь процесс замены — достаточно дорогая операция. Это в первую очередь связано с тем, что необходимо разобрать двигатель. Также автопроизводители советуют производить установку только оригинальных деталей для определенной модели двигателя.

Маслосъемные колпачки — признаки износа

Коленчатый вал при работе мотора вращается на 500 об/мин на холостом ходу, а при езде — до 4500 об/мин. За каждую минуту клапаны проходят от 150 до 1200 тактов. Естественно, что на сальники приходится большая нагрузка. Кроме этого, на колпачок еще в высокой степени воздействует агрессивная химическая среда. Здесь на материал сальника воздействуют масло и горячие выхлопные газы.

Из-за таких нагрузок материал, из которого выполнена самая мягкая часть, становится более твердым. Затем происходит стирание рабочих кромок детали. В этом случае предстоит замена маслосъемных колпачков, двигатель можно также промыть или провести профилактику.

Однако не нужно думать, что сальники необходимо менять каждый год. Современные производители уже наладили культуру производства этих деталей. Замена необходима раз в 100 000 км. Но существуют моторы, где замену нужно производить чаще.

Какие имеют старые маслосъемные колпачки признаки износа? Здесь их видно даже внешне. Износ можно распознать по сизому дыму из выхлопной трубы. Он может появляться на некоторое время только при запуске двигателя либо при торможении мотора.

На такой детали, как маслосъемные колпачки, признаки износа в виде дыма — не единственный фактор.Второй признак — повышенный «аппетит» к маслу. При этом течей смазочной жидкости может и вовсе не наблюдаться. Если говорить приблизительно, то расход возрастет до 1 литра масла на 1000 км. Также еще одним признак — засаливание и замасливание электродов на свечах.

Как заменить маслосъемные колпачки?

Многие советуют проводить эту операцию в сертифицированных СТО, так как работа требует разборки мотора. Можно провести эту операцию и без снятия ГБЦ, стоит лишь запастись нужным объемом терпения.

Набор инструментов

Для работы понадобятся кое-какие инструменты. Обычно требуется набор инструментов, который используется при ремонте мотора. Нам пригодятся пассатижи и специальный инструмент, который сожмет клапанную пружину. Пинцет будет необходим для того, чтобы достать сухари. Кроме всего этого, понадобиться оправка, с помощью которой будет проходить запрессовка сальников. Еще нужны молоток и пруток оловянного припоя. Размеры прутка должны быть не более чем 8 см в диаметре.

Проводим замену

Снятие маслосъемных колпачков предусматривает следующие действия. Для начала нужно демонтировать крышку ГБЦ. Затем проворачиваем коленчатый вал. Проворачивать необходимо до тех пор, пока не совместиться отметка на звездочке распределительного вала с такой же отметкой на корпусе подшипника. Дальше снимаем корпус подшипников вместе с распределительным валом. Теперь можно зафиксировать звездочку и цепь. Отсоединяем провода от свечей зажигания и выворачиваем свечи.

На следующем этапе хорошо прижимаем пружину и снимаем рычаг клапанного привода. Выводим из-под стопорной пластины и извлекаем пружину. Выворачиваем регулировочный винт. На место винта требуется вкрутить инструмент, который может сжать клапанную пружину. В отверстие, которое образовалось от снятия свечи, вставляем наш пруток. Это требуется для того, чтобы клапан оставался закрытым. Теперь освободим сухари. Для этого обычно необходимо сжать пружину клапана и закрутить болт рассухаривателя. Снимаем детали, убираем инструмент.

Теперь можно увидеть сальники. Если вы не знаете, как поменять маслосъемные колпачки, то следует воспользоваться цанговым зажимом. Это позволяет при помощи легких ударов бойка снять сальники. Не стоит пользоваться для выпрессовки отвертками, плоскогубцами или любыми другими подобными инструментами. Так можно распороть втулку.

Новую деталь нужно аккуратно надеть на клапан (и при этом постараться не нанести повреждений крайней ее части). Внутренние поверхности необходимо смазать маслом. Так получится продвинуть сальник вдоль по клапану до направляющей втулки. Теперь остается легонько постучать и окончательно запрессовать сальник.

После успешной запрессовки пора собрать все в обратном порядке. Так вы узнали о том, как поменять маслосъемные колпачки.

Как выбрать сальники

Сегодня практически нет проблем с запчастями. Однако не нужно исключать ситуацию, когда приходится доверять не на тем запчастям, которые рекомендовал производитель, а тем, что есть в магазинах.

Если говорить о выборе маслосъемных сальников, то основное их назначение — уплотнение для стержней клапана, а также клапанных втулок. Эти сальники должны защищать камеры сгорания от масла. Когда видны маслосъемные сальники, признаки износа, пора озаботиться приобретением новых.

Вы знаете, как устроены эти элементы. Как показывает использование данных деталей, именно такое решение позволяет получить хорошие результаты. Так, защита сохраняется и тогда, когда вдруг стержень клапана перекосится.

Новые модели колпачков из фторкаучука или акрилатного каучука применяются на современных двигателях. Однако никто и нигде не говорил, что их нельзя использовать на более старых машинах.

Если на старый двигатель установить новые маслосъемные кольца, признаки износа появятся гораздо позже срока, а сам мотор сильно выиграет от такого хода. Это оптимальное решение, если колпачок подходит к клапану по посадочным размерам.

Еще важно учитывать профиль внутренней части сальника. Например, японские двигатели имеют колпачки, которые внутри имеют выступ. На направляющей втулке в этом месте канавка. Не стоит проводить эксперименты и ставить такие детали на гладкие втулки.

Долгий ресурс колпачкам обеспечит установка новых сальников на новые двигатели. Если на старый мотор можно поставить новые модели колпачков и ничего не будет, то если поставить старую модель сальника на новую модель ДВС, то может произойти что угодно. Тут все дело даже не в том, какие маслосъемные колпачки по конструктивным особенностям, а в том, что новые силовые установки работают в чрезвычайно жестких режимах. Старые модели сальников просто не выдержат таких нагрузок. Поэтому их покупка бессмысленна.

Итак, мы выяснили, какие имеют маслосъемные колпачки признаки износа.

Износ ЦПГ и причины выхода из строя – Земес Авто

1. ЮБКА

1.1. Зазоры при сборке — Перегрев из-за неправильного сгорания

Признаки:
В зоне юбки поршня — сильный фрикционный износ со следами заедания со стороны как высокого, так и низкого давления. Эти места выглядят глянцевыми, как-будто отполированными, и концентрируются, главным образом, по направлению к нижнему краю юбки. Пояс колец и кольца поршня — в хорошем состоянии.

Причины и следствия:
При механической обработке поршню придан такой профиль, что при рабочей температуре юбка опирается на стенку цилиндра по всей длине. Если, например, заедание начинается от края юбки и происходит по обеим несущим сторонам (высокого и низкого давления), то из этого можно сделать вывод, что зазоры при сборке были слишком малыми. Перегрева из-за неправильного сгорания можно избежать, если на верхней поверхности нет никаких задир, следов эрозии или оплавления материала (см. также 1.3 и 2.2).

Зазоры при сборке

Такие повреждения случаются после непродолжительной эксплуатации (новый автомобиль), поскольку тепловому расширению препятствуют недостаточные зазоры. Причиной недостаточных зазоров может также быть перегрев мотора из-за дефекта системы охлаждения (недостаток воды, неисправный клапан радиатора). (Тепловое расширение алюминиевого поршня вдвое больше, чем чугунного цилиндра). Если при недостатке воды обработка холодной водой происходит слишком быстро, это также может быть причиной недостаточных зазоров, поскольку цилиндр быстро сжимается из-за чрезмерной скорости охлаждения, в то время как поршень остаётся горячим. Если следы заедания распределены неравномерно по периферии поршня, причиной таких следов, то есть заедания поршня, может быть деформация цилиндра. Так называемые «блестящие пятна» (локальные полированные зоны) также являются показателем этого. В этом случае следует сделать вывод, что после переборки двигателя диаметр отверстия цилиндра оставлен слишком малым.

Меры:
Точные размеры цилиндра должны быть выдержаны при любых условиях. Пользуясь размерами диаметра юбки и зазоров, приведенными на головке поршня, можно вычислить точный диаметр цилиндра, который необходимо проверить перед установкой поршня.

1.2. Недостаток смазочного масла — Заедание с одной стороны юбки

Признаки:
На иллюстрации представлена в развёрнутом виде рабочая поверхность поршня с чёткими следами одностороннего заедания юбки поршня. Хорошо видны следы износа этого поршня со стороны низкого давления.

Причины и следствия:
Та сторона поршня, которая несёт более высокую ударную нагрузку, то есть сторона высокого давления, испытывает недостаток смазки во время хода (такта) сверху вниз. Недостаток смазки между поршнем и цилиндром приводит к локальным контактам металл-металл с дальнейшим перегревом и оплавлением материала (точки заедания), в результате чего вскоре схватывается вся несущая поверхность. Причиной этого может быть чрезмерное снятие масла маслосъёмным кольцом, недостаточный уровень смазки или смыв масла из-за конденсации горючего. В случае таких повреждений, вызванных недостатком горючего, поршень, очевидно, работает нормально до того, как оно происходит.

Недостаток смазочного масла

Рисунок износа, который виден на стороне низкого давления, внешне выглядит нормально, на поршне нет следов перегрева. Недостаток смазки колец поршня приводит к их заеданию — это можно определить по «исцарапанным» или «смятым» рабочим поверхностям. Если причиной заедания поршня является заедание колец (см. также 2.1), то признаком этого обычно являются более значительные следы заедания на поясе колец.

Меры:
Пользуйтесь только рекомендованными типами маслосъёмных колец (см. также 2.1). Следите за тем, чтобы уровень масла был достаточным — между отметками щупа. Соблюдайте рекомендации производителя относительно качества масла и особенно его вязкости. Проверяйте давление масла. Причиной недостаточного давления масла может быть изношенный маслонасос, засорение масляного фильтра, неисправный предохранительный клапан или смыв масла. Очень важна тщательность при сборке; следует особенно внимательно проследить за тем, чтобы маслопроводы не имели протечек, и чтобы ток масла в них был свободным. Необходимо также, чтобы автоматическая воздушная заслонка карбюратора (а также, например, стартер запуска двигателя в холодном состоянии — в двигателях с впрыском горючего) была в рабочем состоянии, и чтобы срок её эксплуатации не был слишком продолжительным (см. также 1.8 «Повреждения из-за перелива горючего»).

1.3. Перегрев — Заедание в верхней зоне юбки и в поясе колец

Признаки:
Признаками повреждения вследствие перегрева является задиры на верхней поверхности поршня или в поясе колец и верхней зоне юбки. Проектный профиль обработки поршня и соответствующий размер зазора предусматривают эксплуатацию при нормальных рабочих температурах. Перегрев, сопровождаемый увеличением диаметра, является причиной заедания верхней поверхности поршня. В случае, приведенном в данном пособии, оплавление верхней поверхности и пояса колец является следствием неправильного сгорания, приводящего к повышению уровня температуры.

Перегрев

Причины и следствия:
Большинство случаев местного перегрева вследствие неправильного сгорания, таких как детонация или преждевременное зажигание с осадком слишком обеднённой горючей смеси. Горючего со слишком низким октановым числом, свечи зажигания с несоответствующим термическим коэффициентом, неправильная установка угла опережения зажигания или неисправное охлаждение могут быть вызваны не только излишним увеличением диаметра, но также и оплавлением материала поршня. Такие повреждения не зависят от продолжительности эксплуатации двигателя. В отличие от повреждений в результате недостаточного зазора, в данном случае повреждения имеют вид сплющенной (вогнутой) поверхности, с задирами на ней.

Заклинивание (заедание)

Нарушения нормальной работы, например, движение поршня с перекосом, недостаточный зазор между поршнем и поршневым пальцем или втулкой головки шатуна и поршневым пальцем, могут также приводить к местным жёстким контактам поршня и цилиндра (см. также 1.5). Это может нарушить движение колец и уплотнение, которое начнёт пропускать горячие газы, что приведёт не только к сильному нагреву поршня, но и к сгоранию плёнки масла на стенке цилиндра. Такая же ситуация может создаться в период приработки двигателя, если горячие газы будут проходить через кольца, ещё не обеспечивающие достаточного уплотнения (см. 2.1). Следствием этого являются задиры на поясе колец и в верхней зоне юбки.

Меры:
Проверьте исправность карбюратора, правильность установки зажигания и впрыска бензина, а в дизельных двигателях — правильность установки угла опережения зажигания и количества горючего. Не применяйте низкокачественного горючего, а если приходится им пользоваться, уменьшите нагрузку на двигатель. Проверьте зазоры между поршневым пальцем и втулкой шатуна, угловое расположение поршней, шатунов и кривошипа. Особенно необходимо купить новые шатуны и заменить старые, в случае повреждения двигателя (схватывание, задиры): если же это не будет сделано, необходимо с большой тщательностью измерить их угловое положение до начала дальнейшей эксплуатации. Проверьте охлаждающую систему двигателя, замените водяной насос и термостат, если они повреждены, и клиновидной ремень, если он проскальзывает. Удалите осадок жёсткой воды с блока двигателя. Будьте осторожны в случаях, если применяются дополнительные детали, закрывающие радиатор (например: дополнительные фары).

1.4. Зазор между поршневым пальцем и поршнем или пальцем и шатуном — Заедание в диагональном направлении в зоне отверстия поршневого пальца

Признаки:
Поршень на рис. 1 — с заглублёнными бобышками — имеет задиры только в зоне сопряжения этих углублений и юбки. Все задиры имеют только диагональное направление. В направлениях высокого и низкого давления следы заедания юбки практически отсутствуют.

Заедание в диагональном направлении (рис. 1)

Непосредственно рядом с задирами можно видеть сильно отполированные зоны. Шатун можно провернуть вокруг оси пальца только с усилием. В отверстии пальца видны следы заедания, особенно по бокам.

Причины и следствия:
Эти повреждения имеют место только в случаях, если палец закрепляется в шатуне и двигается только в поршне. Из-за сильного ограничения колебательного движения шатуна , а, следовательно, и пальца, условия смазки являются чрезвычайно важными. Просверленные отверстия, радиальные или осевые пазы для смазки обеспечивают поступление масла при нормальной работе двигателя.

Проблемы возникают, однако, при обкатке нового двигателя, когда при недостатке смазки возникает трение между поршневым пальцем и стенками отверстия. Заедание поверхности отверстия пальца часто случается до того, как масло проникнет в зазор между нею и пальцем. Образующееся при этом дополнительное тепло вызывает избыточное расширение поршня в зоне отверстия пальца.

Большая нагрузка на цилиндр возникает, особенно в тех случаях, когда поршень имеет жёсткий корпус, что приводит к образованию на юбке «полированных» зон около отверстия поршневого пальца. Если при этом нагрузка двигателя возрастает, то разрушается слой смазки на стенке цилиндра, следствием чего является заедание. Горячая посадка поршневого пальца и головки шатуна также может представлять опасность, приводя к тому, что палец деформируется и принимает овальную форму. В случае «плавающего» поршневого пальца при слишком малой прессовой посадке между втулкой шатуна и пальцем могут возникнуть движения, подобные тем, которые возникают при горячей посадке шатуна. Однако в этом случае можно ожидать даже более опасного трения между пальцем и поршнем, поскольку при прессовой посадке «плавающего» пальца задаются меньшие размеры (см. также 4.3).

Меры:
При горячей посадке шатуна следует всегда смазывать палец и отверстие пальца перед их подгонкой и сборкой. Если этот узел не будет сразу установлен в двигатель, тщательно смажьте отверстия ещё раз перед сборкой двигателя. Избегайте касания пальца и шатуна (рекомендуется 18-30 мм). После завершения сборки поршня, поршневого пальца и шатуна убедитесь в том, что поршень двигается на пальце совершенно свободно.

1.5. Перекос — Ассиметричный износ в направлении оси пальца

Признаки:
На фото приведен поршень в развёрнутом виде с зоной перегрузки стенки цилиндра с одной стороны. Над одним отверстием пальца верхняя поверхность почернела от нагара (на левом и правом краях фотографии), в то время как над отверстием пальца в центре рисунка она относительно чистая из-за контакта с цилиндром. Следы износа скошены и асимметрично смещены. Несмотря на овальность поршня, он соединяется с нижним краем юбки с одной стороны — под отверстием пальца (что видно на краях приведенного рисунка).

Причины и следствия:
Перекос поршня может происходить по следующим причинам: ось поршневого пальца расположена под неправильным углом к шатуну, или шатун неверно отрегулирован, или коленвал неправильно закреплён в подшипниках. Это приводит к различным последствиям: в таких условиях поршневые кольца не прирабатываются в достаточной степени, что приводит к потерям компрессии и энергии. Кроме того, горячий рабочий газ может прорываться сквозь кольца, разрушая плёнку масла на стенке цилиндра, что приводит к работе всухую и заеданию поршня. Перекос поршня вызывает вибрации (флаттер) колец во время ударов, что создаёт эффект насоса с высоким расходом масла, а также осевое воздействие на поршневой палец. Стопорное кольцо поршневого пальца может подвергаться износу или даже быть выдавлено (выбито), последствия чего описаны в разделе 4.5. Благодаря тому, что в процессе производства осуществляется многократный контроль качества, возможность неправильного взаимного расположения осей поршня и пальца исключена.

Меры:
Убедитесь в том, что детали привода правильно подогнаны во время сборки. Проверьте угловое расположение шатунов. После сборки проверьте зазор в направлении поршневого пальца с помощью щупа (калибра). Тщательно проверьте, чтобы длинные шпильки цилиндров были затянуты с равным усилием, особенно в одноцилиндровых двигателях с воздушным охлаждением.

1.6. Деформация цилиндра — Заедание только в нижней зоне юбки

Признаки:
Чётко локализованная зона заедания в нижнем конце юбки с несколькими «cмазанными» пятнами, частично — лоснящимися, без глубоких следов заедания. На цилиндре виден блестящий кольцевой пояс на уровне резинового уплотнения.

Причины и следствия:
Этот случай связан с местным уменьшением зазора, что особенно характерно для двигателей со вставными гильзами, где при влажных гильзах цилиндра из-за неверных диаметров посадки или слишком толстых резиновых уплотнений может произойти сужение (образование шейки) цилиндра.

Заедания в нижнем конце юбки

Дефекты такого типа могут случаться и в двигателях блочного типа со встроенными гильзами. Очевидно, что в этом случае в процессе механической обработки происходит смещение, например, при сверлении блока или обточке наружного диаметра гильзы, что и приводит к сужению гильзы. Местные задиры могут образоваться из-за деформированных в результате неправильной установки цилиндров или неодинаковой затяжки шпилек цилиндров (что особенно опасно в оребрённых цилиндрах с воздушным охлаждением).

Меры:
Вставьте влажные гильзы цилиндра сначала без уплотнений, чтобы убедиться в отсутствии деформаций (отсутствие зазора). При затягивании шпилек головки цилиндра соблюдайте инструкцию. Неравномерный износ хонинговальных брусков  при обработке цилиндров для двигателей блочного типа может привести к тому, что нижние части цилиндров получатся уже, поэтому всегда измеряйте внутренний диаметр цилиндра в нескольких уровнях. Недостаточная,  плоскопараллельность блока цилиндров или головки цилиндра, или неправильные прокладки цилиндров также могут быть причиной деформации цилиндров.

1.7. Износ, связанный с загрязнением — Сильный износ юбки с образованием шероховатой, матовой поверхности

Признаки:
Часто жалуются на большой расход масла, сильные картерные загрязнения в результате конденсации топлива в масле, снижение КПД и плохую работу стартера, особенно в холодную погоду. На обеих рабочих поверхностях поршня видны широкие матовые следы износа. Контуры механической обработки стёрты. Отдельные небольшие царапины как бы вдавлены. Кольца имеют большой зазор, на них виден радиальный износ с бритвенно-острыми краями колец. Направляющие фаски маслосъёмных колец (рис. 1) полностью истёрты. Поверхности колец со стороны пазов тоже имеют сильный осевой износ. Юбка поршня и другие изношенные зоны имеют тускло-серую матовую поверхность с истёртым контуром механической обработки.

Причины и следствия:
Тусклая поверхность свидетельствует о сильно загрязнённом масле. В большинстве случаев всё же возможно определить, привнесены ли загрязнения смазкой или всасываемым воздухом. Если кольца больше изношены со стороны головки поршня, особенно в осевом направлении, то грязь, безусловно, была привнесена через воздухозаборник. С другой стороны, если больше изношены нижние кольца (особенно маслосъёмное кольцо, как показано на рис. 1), и на юбке также видны следы сильного износа, то в этом случае причиной является загрязнённое масло.

Износ вследствие загрязнения (рис. 1)

Особенно чётким доказательством этого является износ поршневого пальца. Если на поршне видны только вертикальные царапины, а матовые поверхности отсутствуют, и если при этом на кольцах виден, главным образом, радиальный износ меньше осевого износа верхнего кольца,  то причина — в обработке цилиндров. Либо канал цилиндра не был тщательно промыт после хонингования, или частицы материала («железные опилки») после хонингования осели на поверхность, в дальнейшем разрушая её. Ещё одним последствием также могут быть сработанные кольца.

Меры:
Производите сборку с большой тщательностью (в соответствии с указаниями производителя). Регулярно прочищайте или заменяйте фильтры воздухозаборника, в соответствии с концентрацией загрязнений в условиях эксплуатации двигателя, пользуйтесь новыми прокладками, проверяйте, не даёт ли протечек воздухозаборник. Пользуйтесь хонинговальными брусками, которые оставляют чистую поверхность. Тщательно очищайте каналы цилиндров после обработки.

1.8. Износ, вследствие попадания топлива — Износ стенок в зонах попадания топлива

Признаки:
На поршне видны узкие бороздки, преимущественно с одной стороны, с чёткими следами истирания по всей длине юбки поршня. На кольцах имеются царапины, а также, до определённой степени, и задиры. В дизельных двигателях на юбке видны небольшие (размером 0,1-0,2 мм) яркие пятнышки.

Причины и следствия:
Попадающее топливо смывает плёнку масла на стенке цилиндра. Поршень и кольца работают всухую. Первые следы истирания, а позднее задиры образуются в зоне наибольшей нагрузки. Карбюраторные двигатели Причиной избытка горючего часто может быть неправильная работа карбюратора. Может быть, автоматический дроссель переключается слишком поздно, или ручной дроссель оставляется открытым слишком надолго. Другими причинами могут быть также дефектная система впрыска топлива (устройство обогащения для запуска холодного двигателя), или отказ системы зажигания из-за неисправных свечей в отдельных цилиндрах, что приводит к осаждению топлива на стенке цилиндра. А оно, в свою очередь, смывает смазку, и увеличение нагрузки на двигатель приводит к серьёзным повреждениям поршня. Дизельные двигатели топливо, несгоревшее из-за позднего зажигания или отказов системы зажигания, смывает плёнку смазочного масла на стенке цилиндра. Последствие — отсутствие смазки — вызывает истирание юбки и сильный износ колец. «Осколки», то есть полированные частицы материала поршня, которые были оторваны с одной его части и осели на другой, являются ясным показателем смыва смазочного масла.

Износ вследствие попадания топлива

Меры:
Карбюраторные двигатели Правильно отрегулируйте автоматическую дроссельную заслонку; что же касается ручной, то поднимайте её только на краткий промежуток времени при запуске и на нескольких первых километрах движения. Избегайте «накачивать» педаль акселератора, т.к. топливо при этом впрыскивается в карбюратор через насос акселератора. Особенно большому риску при этом подвергается холодный двигатель, ещё не разогретый до рабочей температуры. Избегайте разогрева двигателя на холостом ходу. Не прокручивайте двигатель стартером слишком долго, в то же время, открывая дроссельную заслонку по несколько раз, и не делайте слишком много попыток запустить двигатель. Проверьте карбюратор — правильно ли работают поплавок и клапан иглы поплавка, поскольку затруднения с запуском будут означать, что топливо начинает заливать двигатель. В системах впрыска бензина особенно внимательно убедитесь в том, что устройство обогащения топлива для запуска холодного двигателя правильно отрегулировано. Проверьте, не смывается ли смазка (образование мелких пузырьков на щупе). Дизельные двигатели, в случае продолжительной, постоянной детонации, которая не прекращается после холодного запуска двигателя, проверьте устройство впрыскивания топлива, особенно форсунки. Измерьте компрессию.

2. ПОЯС КОЛЕЦ

2.1. Нарушение нормальной работы (смятие) — Износ колец и перекос (ассиметричный износ)

Признаки:
По всей окружности колец видны полосатые царапины, кое-где имеющие цвет накалявшегося металла. Поршень на приведенной фотографии демонстрирует в районе кольцевого пояса следы одностороннего жесткого трения об поверхность цилиндра в направлении поршневого пальца.

Износ колец и перекос

Причины и следствия:
Кольца, защемленные вследствие перекоса поршня, не в состоянии обеспечивать необходимый уплотнительный эффект. Раскаленные газы могут прорываться за кольца, уничтожая масляную пленку на зеркале цилиндра. Таким образом, кольца работают всухую и частично клинят в цилиндре. Выделяемое при этом тепло раскаляет кольца, на них в последствии остаются участки с характерной окраской.

Постепенно процесс разрушения переходит на кольцевой пояс и верхнюю часть юбки поршня, т.к. зона выгорания масляной пленки увеличивается по мере истирания колец. Защемление колец с аналогичными последствиями может быть вызвано также попаданием под кольца сажи или грязи и даже (в случае небрежной сборки) металлических опилок. Поврежденные кольца или их посадочные места — еще одна возможная причина защемления колец .

Меры:
Перед сборкой поршня проверьте, могут ли кольца свободно вращаться. Проверьте угловое положение шатуна перед сборкой, или по завершении сборки, проверьте зазор поршня в направлении пальца. С  помощью калибра для измерения зазоров в верхней и нижней мёртвых точках.

2.2.

Стёртые кольца — Износ колец и заедание юбки

Признаки:
По всему периметру компрессионных колец имеются задиры — они «стёрты». Стенки канала цилиндра тоже пострадали — на них имеются продольные царапины. В результате заедание поршня может произойти в нижнем поясе колец или верхней зоне юбки.

Причины и следствия:
Такое заедание колец начинается из-за отсутствия смазки на стенке цилиндра по различным причинам. Тонкая плёнка смазки, которая в нормальных рабочих условиях остаётся на рабочей поверхности цилиндра, может быть полностью соскоблена кольцами, что приводит к местным контактам металла по металлу и отдельным оплавлениям из-за теплоты трения и неровности рабочей поверхности. В конечном счете, в материале образуются трещины. Повреждения такого рода особенно характерны для стадии обкатки («вырабатывания»), если двигатель несёт большую нагрузку, поскольку кольца к этому времени ещё не достигли полного уплотняющего эффекта. Далее рабочие газы, образующиеся в результате сгорания топлива, проникают сквозь уплотнение и сжигают плёнку смазки на стенке цилиндра. Затем они могут нагревать юбку поршня, результатом чего — вследствие «стёртых» колец — легко может произойти также заедание поршня. Перегрев из-за преждевременного зажигания, слишком бедная смесь или дефекты системы охлаждения (из-за неправильно отрегулированных или забитых форсунок) также создают большую опасность заедания колец.

Перегрев вызывает образование нагара в пазах, ещё более затрудняя движение колец. Они теряют свои уплотняющие свойства, и плёнка смазки нарушается.

Стёртые кольца

Меры:
Во избежание неисправностей зажигания проверьте, правильно ли отрегулирован двигатель. Что касается конфигурации колец, то верхнее компрессионное кольцо, обычно хромированное или, что ещё лучше, покрытое молибденом, создаёт благоприятные условия для предупреждения «стирания» колец. Поэтому конфигурацию колец, рекомендованную производителем двигателя, НЕ СЛЕДУЕТ изменять. Высоких нагрузок на двигатель в период обкатки («прирабатывания»), например, при полной нагрузке на больших скоростях двигателя, или, что даже более опасно, при работе под большой нагрузкой на малых скоростях двигателя, следует всемерно избегать. Слишком гладкие стенки цилиндров так же опасны, как и слишком шероховатые. Задача — добиться оптимальной разницы высот пика и впадины в пределах 0,6-1,2 мкм. Следует также избегать следов расточки  («железных опилок»), поскольку из-за них смазка становится неравномерной и приводит к ещё большему износу колец.

2.3. Маслосъёмные кольца — Износ колец и заедание юбки

Признаки:
На кольцах видны типичные задиры (следы истирания), такие же следы, кроме того, видны и стенке цилиндра, а состояние поршня нормальное. Следов перегрева (остатков масла на нижнем поясе колец и верхней зоне юбки) обычно нет.

Причины и следствия:
Истирающее действие излишнего масла, например, в случаях, когда меняют одну конфигурацию колец и вставляют трёхслойное стальное кольцо или кольцо с цилиндрической (винтовой) пружиной, оказывающее сильное «сдирающее» действие, — приводит к недостаточной смазке стенки цилиндра, и, как результат, к стиранию колец. Если кольца заменяют, а цилиндр не обрабатывают, для периферии колец, которые ещё не приработались и поэтому опираются на стенку цилиндра только своими внешними краешками, оказывается недостаточно смазки на слишком гладкой поверхности стенки цилиндра.

Износ колец

Меры:
Не вносите по собственному усмотрению никаких изменений в хорошо испытанную и рекомендованную конфигурацию колец с целью уменьшить расход масла. Когда устанавливаются новые кольца (проверьте зазор), цилиндр следует расточить и хонинговать, чтобы обеспечить достаточную шероховатость для приработки и устранить следы износа, образовавшиеся верхним кольцом.

Следы износа

Однако в большинстве случаев цилиндр бывает повреждён царапинами до такой степени, что только его замена (в двигателях со вставными гильзами) или расточка до следующего, большего размера позволяют добиться надёжной и продолжительной эксплуатации двигателя. Перед установкой поршня в цилиндр убедитесь, что кольца свободно двигаются в пазах.

2.4. Повреждения поршневых колец — Пояс колец, поврежденный сломанным кольцом

Признаки:
Направляющие фаски или верхняя поверхность на рис. 1 «ободраны», то есть, выбиты до образования желобка. Поверхности этих задир отполированы — они чистые и гладкие. Кольцо в «ободранном» пазу сломано. Края паза развальцованы наружу и истёрты сильным трением о цилиндр, из-за чего их края заострились. На рис. 2 также показан отполированный излом. После более долгой эксплуатации, однако, верхняя поверхность также разрушилась, и отдельные обломки забиты в пространство между поршнем и головкой цилиндра.

Направляющие фаски поршневого кольца (рис. 1)

Причины и следствия:
Задиры — результат воздействия сломанных колец. Поломка колец может произойти вследствие неправильной установки, недостаточного зазора кольца. Причиной этой вибрации могут быть силы инерции движение поршня при эксплуатации двигателя на чрезмерных скоростях или если осевой зазор колец увеличивается износа поверхности колец или пазов. Это часто приводит к тому, что кольца разламываются на мелкие кусочки, которые затем разбивают паз из-за воздействующих на них сил инерции или, как показано на рис. 2, даже проламывают верхнюю поверхность насквозь.

Отполированный излом поршневого кольца (рис. 2)

В результате из-за обломков, достигающих камеры сгорания, могут произойти значительные повреждения двигателя. В двухтактных двигателях, где вращению кольца препятствуют упоры, такие воздействия особенно часты около упоров. Причина — обломанные концы колец. Это происходит, когда кольца с недостаточным зазором или стыкующимися концами с силой прижимаются к упорам, или если концы конец обламываются при установке. Износ паза увеличивается вследствие перегрева пояса колец, поскольку горячие рабочие газы могут прорываться сквозь сломанные кольца или уже образовавшиеся повреждения (задиры). В результате, во-первых, увеличивается износ перегретого поршня, поскольку понижается прочность материала, а во-вторых, возникает опасность заедания поршня, поскольку плёнка смазки сгорает.

Меры:
Производите сборку с большой тщательностью (пользуйтесь кольцевым фиксатором поршня и не вбивайте кольцо в паз). Если сомневаетесь, проверьте еще раз зазор кольца.

2.5. Износ колец и пазов

Признаки:
Кольца имеют слишком большой осевой зазор из-за сильного износа, особенно в верхнем пазу. Во многих случаях кольца также подвергаются сильному радиальному износу с увеличением зазора до нескольких мм. Диаграммы сторон пазов (рис. 1) свидетельствуют об износе. Затемнённые места — зоны полного износа материала поршня. Обычно такие поршни удаляют из-за высокого расхода масла или низкой мощности двигателя.

Износ колец и пазов (рис. 1)

Причины и следствия:
Помимо обычного износа после продолжительного периода эксплуатации, который здесь не рассматривается, существует несколько иных причин износа. С одной стороны, это дефекты смазки из-за её смыва (растворения), что приводит к сильному износу колец. Главным образом, радиальный износ (без повреждений поршневого пальца), а также сильный износ юбки. С другой стороны, если изношен также и поршневой палец, то причиной следует считать воздействие грязи или инородных частиц, попавших с всасываемым воздухом из-за повреждённых или не замененных вовремя фильтров. В случаях резкого увеличения радиального износа  совместно с радиальным износом верхнего паза, особенно по сравнению с маслосъёмным кольцом, можно предположить недостаточную работу фильтров. Однако если больше изношено маслосъёмное кольцо по сравнению с верхним кольцом, то причина износа — загрязнённое масло. Чётким указанием на то, что причина износа — грязь, является матовая, серая поверхность изношенных зон поршня и поршневого пальца. Если имеется только осевой износ, причиной вполне может быть завышенная температура сгорания, а значит, и температура поршня, совместно со слишком высокими скоростями двигателя. В этом случае силы инерции могут «расклепать» стороны пазов. Вибрация при слишком высоких скоростях двигателя может также приводить к сильному износу сторон пазов и усилению вибрации. Разбитые пазы вызывают вибрацию колец даже при малых скоростях двигателя. Износ постепенно усиливается.

Меры:
Проверьте, не слишком ли высок расход топлива и не растворяется ли масло (образование мелких пузырьков на маслоизмерительный щупе). Регулярно обслуживайте воздушный фильтр. Проверьте , не протекает ли система всасывания топлива. Обеспечьте наличие достаточного количества масла, особенно в случае фильтров — отстойников, и чаще обслуживайте их при высокой запылённости. Избегайте чрезмерных скоростей двигателя при движении вниз во избежание вибрации колец.

2.6. Износ многослойных маслосъёмных колец — Наличие царапин на многослойных маслосъемных кольцах (кольца 3S)

Признаки:
Хромовое покрытие рабочей поверхности изношено до основного металла; на металле заметны гребнеобразные полосы, расположенные параллельно направлению движения, увеличение в 50 раз. Если два стальных ребра маслосъёмного кольца приложить друг к другу, видно, что гребни на обоих ребрах совпадают.

Причины и следствия:
Эти гребнеобразные полосы возникают из-за канавок на зеркале цилиндра. На кромках канавок действует высокое радиальное и осевое контактное давление, т.к. составные кольца, в силу особенностей своей конструкции, не могут вращаться так же легко, как обычные маслосъемные кольца. За пределами канавок хромовое покрытие колец практически не изнашивается, т.к. небольшие царапины, постепенно появляющиеся на хромовом покрытии, в последствии совершенно лишают кольцо возможности вращения. Канавки на зеркале цилиндра могут возникать по ряду причин. К примеру, неадекватная расточка цилиндров может оставить старые канавки, возникшие в процессе предыдущей эксплуатации. Если в цилиндры при установке попадает грязь, канавки могут появиться уже в процессе эксплуатации. Зеркало цилиндра могут повредить и изношенные кольца. Недостаток масла приводит к изнашиванию колец. Но если неровности на кольцах при улучшении смазки стираются, то на стенках цилиндров они остаются. В последствии они повреждают маслосъёмные кольца, что увеличивает расход масла.

Износ многослойных маслосъёмных колец

Меры:
При сборке избегайте попадания в цилиндр грязи. Сильно изношенные и поврежденные цилиндры следует расточить на размер больше. Не давайте холодному двигателю полную нагрузку, избегайте высоких оборотов и больших нагрузок на малых оборотах.

2.7. Смыв масла несгоревшим топливом — Сильный радиальный износ колец

Признаки:
На кольцах виден значительный радиальный износ, в некоторых случаях отдельные участки сильно истерты. Осевой износ колец и канавок небольшой. Сам поршень в районе посадочного места кольца может иметь зоны абразивного износа.  Поверхность покрыта царапинами, но без признаков задира. На юбке поршня также видны глубокие царапины, а в некоторых местах — небольшие задиры и повреждения без ярко выраженного износа поверхности.

Причины и следствия:
Основная причина такого износа — некачественная смазка. К этому также могут привести неправильная регулировка карбюратора, неполадки в работе воздушной заслонки, чрезмерная амплитуда заслонки, продолжительная работа двигателя (особенно непрогретого) на холостом ходу, эксплуатация на небольших расстояниях (холодный старт, небольшой пробег, остановка), отсутствие искры в одном из цилиндров, попадание паров топлива в масло. Последнее отрицательно влияет на масляную пленку и ускоряет изнашивание. В неправильно отрегулированных дизельных двигателях с поздним или пропадающим воспламенением несгоревшее топливо может отлагаться на стенках цилиндра, а затем попадать в масло. Потертая поверхность поршня — характерный признак дизельных двигателей. Несгоревшее топливо может также стать причиной произвольного возгорания в цилиндре. При осмотре неудовлетворительно работающих или чрезмерно расходующих масло компрессоров (стационарных или применяемых в автомобильных пневматических тормозах), часто обнаруживаются повреждения колец, изображённые на рис. Причина этого — конденсат, образующийся в результате пропускания неплотно прилегающим клапаном сжатого воздуха. Вода в виде эмульсии значительно снижает смазочный эффект масла. Последствия — сильный износ колец и цилиндров.

Радиальный износ колец

Меры:
Если двигатель расходует топливо сверх нормы, проверьте его регулировку. Проверьте наличие топлива в масле (запах и пузырьки на указателе уровня масла). При стуках в дизельном двигателе, которые не прекращаются после прогрева, проверьте давление и топливные форсунки. В карбюраторных двигателях следует немедленно устранять неисправности зажигания (не забывая о возможных проблемах с катализатором). Убедитесь в безупречности хонингования. Перед сборкой тщательно очищайте картер и цилиндры.

2.8. Повреждения, вызываемые механической перегрузкой — Поломки направляющих

Признаки:
На рис. 1 кромка посадочного места первого кольца разрушена на треть своей протяженности. На фотографии хорошо видно направление излома — сверху вниз. Признаков неправильного сгорания топлива нет.

Поломки направляющих (рис. 1)

Причины и следствия:
Поршень, изображённый на рис. 1, прослужил довольно недолго. Двигатель был «настроен» на спортивный режим. Результатом высокой мощности двигателя и перегрузок стало предельно высокое давление, разрушившее вскоре кольцевой пояс поршня. Излом проходит в направлении действия нагрузки.
Излом только второго посадочного места могут вызвать те же причины. Если верхнее кольцо не обеспечивает достаточного уплотнения, газы воспламененной горючей смеси беспрепятственно прорываются к следующему кольцу, чрезмерно увеличивая нагрузку на кромки его посадочного места. Перегородка под этим кольцом может сломаться, при этом верхняя перегородка останется целой. В поршне, где направление излома идет сверху вниз.

В поршнях излом, у которых с низу в верх. Основная причина подобных повреждений — некачественная сборка, когда кольца устанавливаются неправильно, без применения соответствующих специальных инструментов, или когда поршень не вставляется, а «забивается» в цилиндр. Посадочные места поршневых колец ломаются и разрушаются в работе. В процессе подобной сборки могут быть повреждены и кольца.
Причиной разрушения посадочных мест в первом из описанных случаев могут быть также и удары верхнего кольца об истертую кромку цилиндра при прохождении верхней мёртвой точки. Подобный же эффект можно наблюдать в тех случаях, когда цилиндр не был расточен перед заменой поршня; когда поршень ударяется об головку блока цилиндров или неверно подобранную прокладку, а также при сильном износе шатунных вкладышей. Разрушение посадочного места кольца может быть также следствием его износа, из-за чего кольца начинают вибрировать. Гидроудар также может повредить посадочное место кольца.

Меры:
Не устанавливайте поршни с новыми кольцами без тщательного осмотра цилиндров. Устанавливайте только испытанные марки поршней, которые соответствуют требованиям конструкции. При установке поршней пользуйтесь кольцевым фиксатором и не заколачивайте поршни в цилиндр.

2.9. Повреждения, вызываемые неправильным сгоранием — Разрушение посадочных мест поршневых колец вследствие неправильного сгорания топлива

Признаки:
На рис. 1 видно, что излом проходил сверху вниз. Рисунки 1 и 2 наглядно показывают следы разрушения вследствие неправильного сгорания топлива. Разъеденный край головки поршня хорошо виден на фотографии, сделанной с помощью электронного микроскопа.

Повреждения, вызываемые неправильным сгоранием (рис. 1)

Причины и следствия:
Для ясности отрицательные факторы, действующие в двигателях с искровых зажиганием и дизельных двигателях, рассмотрены отдельно.

Двигатели с искровым зажиганием. Ударная детонация приводит к резкому возрастанию давления до 300 бар на 1 градус поворота коленвала (в то время, как нормальная величина составляет 3-5 бар на 1 градус поворота) и к вибрациям, близким к ультразвуковым, а также к резкому перегреву в результате нестабильного сгорания. Под действием высоких температур и вибраций, в перегородках между кольцами (для которых предусмотрены нормальные условия эксплуатации) появляются трещины, а затем и изломы, идущие сверху вниз.

Особенно опасна ударная детонация при работе двигателя на высоких оборотах, когда сильно перегревается головка поршня. Причиной неправильного сгорания может быть раннее зажигание, бедная горючая смесь, бензин со слишком низким октановым числом или повышение давления из-за отложений в камере сгорания (в городском цикле езды). Высокая температура всасываемого воздуха (неправильный предварительный подогрев воздуха) тоже могут привести ударной детонации в двигателе. В этом случае рекомендуется использовать бензин с большим октановым числом. Обычно следы эрозии, особенно в области верхнего держателя кольца или по краям головки поршня, свидетельствуют о проблемах в сгорании топлива, то есть о раннем зажигании или детонации.

Дизельные двигатели. В дизельных двигателях, в противоположность двигателям с искровым зажиганием, ударная детонация возникает вследствие чрезмерной задержки воспламенения. При этом поршневые кольца подвергаются сильным механическим перегрузкам. Причиной этого может быть неправильная синхронизация инжектора (слишком ранний или запоздалый впрыск), нарушение подачи топлива пусковым устройством или неподходящая марка дизельного топлива (слишком низкое цетановое число).

Меры:
В двигателях с искровым зажиганием используйте не детонирующее топливо с рекомендуемым октановым числом. При отложениях в камере сгорания после длительной эксплуатации автомобиля на коротких дистанциях, дайте двигателю возможность «размяться», давая полную нагрузку лишь после первых 100 километров. Это поможет избежать особенно опасной детонации на высоких оборотах. Не изменяйте регулировку карбюратора (форсунок) и не пытайтесь экономить топливо, отрегулировав его на создание бедной смеси. Не выставляйте слишком раннее зажигание. В дизельных двигателях выставляйте режим впрыска топлива и угол опережения зажигания в соответствии с характеристиками двигателя. Следите за состоянием топливных форсунок

3. ГОЛОВКА ПОРШНЯ

3.1. Неправильное сгорание или прогары в карбюраторных и дизельных двигателях — Прожженная головка поршня в двигателе

Признаки:
Головка поршня на рис. 1 имеет впадину, напоминающую след от пули. Поверхность, окружающая головку поршня, обычно покрыта оплавленным материалом поршня. На рис. 2 верхняя поверхность сожжена, и пояс колец имеет сквозные прожиги или разрушения. Поршень дизельного двигателя на рис. 3 имеет оплавления в сторону юбки.

Впадина на головке поршня (рис. 1)

Причины и следствия:
По положению повреждений головки поршня можно определить, что причиной этих повреждений являются свечи зажигания, форсунки инжектора (для дизельных двигателей), выходные отверстия предкамеры или вихрекамеры. Однако основной причиной является неправильное сгорание. Начальным этапом перед прожиганием является деформация головки поршня, обусловленная давлением при сгорании на материал, ослабленный перегревом.

Прожженная головка поршня в двигателе (рис. 2)

Карбюраторный двигатель Свеча зажигания со слишком низким температурным коэффициентом явилась причиной повреждения поршня, изображенного на рис. 1. Преждевременное зажигание, возникшее из-за перегрева дна изолятора свечи, привело к местному перегреву материала поршня и оплавлению головки. Повреждения свечи зажигания могут также быть следствием детонации, аналогично преждевременному зажиганию. Повреждение, изображенное на рис. 2, в основном вызывается преждевременным зажиганием, которое является следствием поврежденной из-за детонации прокладки головки цилиндра. Причинами детонации с последующим преждевременным зажиганием являются: раннее появление искры, слабое смешивание воздуха с топливом, дефектное оборудование впрыскивания, низкооктановое топливо. Преждевременное зажигание также приводит к тем же повреждениям, что и последствия детонации, обусловленной остаточными продуктами сгорания. Дизельный двигатель Повреждение, изображенное на рис. 3, вызвано нарушениями в системе впрыскивания топлива. Как излишнее количество впрыскиваемого топлива, так и истечение топлива из форсунок после подачи приводит к слабому завихрению. В результате возникают нарушения, приводящие к образованию температурных пиков, прожигающих отверстия в поршне.

Поршень дизельного двигателя (рис. 3)

Меры:
В карбюраторном двигателе проверить правильность регулировки карбюратора и системы впрыскивания, а также убедиться в отсутствии протекания в системе питания. Используйте свечи с правильным калильным числом.

Проверьте угол опережения зажигания и устройства опережения зажигания (центробежный и вакуумный регуляторы). В дизельном двигателе замените форсунки, из которых вытекает топливо после подачи (неравномерный шум работы), и проверьте инжекторный насос. Используйте топливо с соответствующими антидетонационными свойствами.

3.2. Оплавление в карбюраторных двигателях — Оплавление головки поршня и ее верхней поверхности в карбюраторных двигателях

Признаки:
На рис. 1 изображены три поршня, которые иллюстрируют развитие процесса оплавления. Правый и средний поршни имеют небольшие участки оплавления на кромке головки. У левого поршня зона головки полностью оплавлена. Аналогично рисунку 1, на рис. 2 показана следующая стадия разрушения. Отверстие в прокладке головки цилиндра на рис. 3 деформировано и прижато к части окружности кромки стенки цилиндра.

Процесс оплавления поршня (рис. 1)

Причины и следствия:
Неконтролируемое преждевременные зажигание, обусловленное тлением продуктов сгорания. Клапаны, перегретые вследствие несоответствующего зазора и неверно установленной или поврежденной прокладки головки цилиндра, приводят к пикам высокой температуры, достигающей температуры плавления материала поршня, около 577°С.

Следующая стадия разрушения поршня (рис. 2)

Слишком бедная смесь воздуха и топлива вследствие неправильной регулировки карбюратора, нарушений приборов контроля образования горючей смеси или в форсунках впрыска (загрязнение) топлива, а также неправильное октановое число и слишком раннее зажигание приводят к неправильному сгоранию. Как следствие, преждевременное зажигание приводит к описанным типам повреждений.

Отверстие в прокладке головки цилиндра (рис. 3)

Меры:
Используйте рекомендованное топливо (октановое число). Проверьте правильность регулировок зажигания, карбюратора и устройств впрыскивания топлива. Не подвергайте автомобиль, который в течение долгого времени использовался для коротких поездок, полной нагрузке на автостраде. Если герметичные поверхности на головке или блоке цилиндров вскрывались, установите более толстую прокладку, или — для поршней завышенного габарита — обеспечьте меньшее расстояние от днища поршня до оси поршневого пальца.

3.3. Оплавление в дизельных двигателях — Оплавление головки поршня и ее верхней поверхности в дизельных двигателях

Признаки:
Верхняя поверхность на рис. 1 частично оплавлена над вставкой колец. На рис. 2 изображено продолжение процесса оплавления по всей ширине верхней поверхности головки поршня. В обоих случаях вставка колец разломана. На рис. 3 головка и верхняя поверхность полностью разрушены.

Верхняя поверхность головки поршня (рис. 1)

Причины и следствия:
Несгоревшее топливо из-за запаздывания зажигания и нарушений искры осаждается в зазоре между верхней поверхностью и цилиндром. С одной стороны, это приводит к повышенному износу колец, с другой стороны, накопленное топливо возгорается без контроля.

Местами создается температура, превышающая температуру плавления материала поршня ( 577°С). Впоследствии оплавления, показанные на рис. 1 и 2, могут привести к полному разрушению поршня рис. 3.

Продолжение процесса оплавления (рис. 2)

Причинами такого неправильного сгорания являются слишком низкая компрессия (вследствие износа, большого зазора или неправильной установки угла опережения зажигания), нарушения устройств впрыскивания топлива (форсунки, забитые углеродистыми отложениями, или излишнее количество введенного топлива).

Разрушенные головка и верхняя поверхность поршня (рис. 3)

Оплавления краев камеры сгорания и кромки головки можно объяснить излишним количеством впрыскиваемого топлива. Поврежденные форсунки или неправильное время срабатывания насоса инжектора (для повышения эффективности) приводят к превышению температуры.

Меры:
Убедитесь, что количество впрыскиваемого топлива и опережение впрыска отрегулированы в соответствии с предписанием производителя двигателя. Проверьте давление впрыска и герметичность форсунок.

Обеспечьте рекомендованный зазор после обработки головки блока или цилиндра, при необходимости смонтируйте поршни с меньшим расстоянием от днища поршня до оси поршневого пальца.

3.4. Ударная нагрузка на клапаны и головку цилиндра — Повреждение головок поршня и цилиндра клапанами

Признаки:
Головка поршня, изображенного на рис. 1, носит следы удара головки клапана. Ясно видно, что сдвинутый материал поршня возвышается вокруг места приложения удара. На рис. 2 головка поршня была деформирована примерно на 5 мм и приняла форму камеры сгорания головки цилиндра.

Следы удара головки клапана (рис. 1)

Кромка головки поршня дизельного двигателя на рис. 3 была деформирована, и верхняя поверхность имела сильный контакт с цилиндром.

Причины и следствия:
В случае соударения головки с клапаном, очевидно, что причина не в поршне. Повреждение такого рода обусловлено неправильной установкой момента открытия клапана (установка распредвала), поломкой пружин клапанов, углеродными отложениями (нагаром) на штоке клапана, неправильным зазором клапанов.
Во втором случае, возможно, что из-за ослабления болта шатуна, ход поршня увеличился, и поршень ударил в головку цилиндра.

Деформация головки поршня на 5 мм (рис. 2)

Сначала материал поршня был перемещен в камеру сгорания, а затем — в область теплоотвода, пояс колец был сбит вниз к юбке поршня. Разрушение поршня в этом случае было предотвращено только прочностью кованого материала поршня. Сильный контакт верхней поверхности происходит именно с поршнями дизельных двигателей с прямым впрыском. Отложение углерода масла (нагар) на головке поршня, слой которого толще верхнего зазора, приводит к удару поршня по головке цилиндра.

Таким образом, кромка верхней поверхности будет деформироваться и сильно давить на стенку цилиндра. Самым серьезным результатом такого давления может стать заклинивание, и даже разрушение поршня.

Деформированная кромка головки (рис. 3)

Жидкости (масло или топливо), которые, например, в V-образных двигателях или двигателях с горизонтально расположенными цилиндрами собираются в нижнем «углу» камеры сгорания после выключения глохнущего двигателя, могут также привести к перемещению материала такого рода.

Меры:
При сборке двигателя проверьте, чтобы контролируемые детали были правильно установлены. Проверьте верхний зазор между головкой поршня и цилиндра, а также выступание или углубление поршней всех цилиндров. В случаях, когда двигатель издает резкий звук при работе, проверьте его до того, как появятся серьезные повреждения.

3.5. Деформация головки

Признаки:
Головка поршня прогибается внутрь. Следы удара отсутствуют.

Деформированная головка

Причины и следствия:
Неправильное сгорание (преждевременное зажигание) приводит к чрезмерной температуре без локализованных участков перегрева. Прочность материала ослабляется этим перегревом, в результате головка поршня больше не в состоянии противостоять давлению сгорания и принимает вогнутую форму. При дальнейшем нагреве в головке поршня образуется отверстие.

Меры:
Предотвращайте установку карбюратора на слишком бедную смесь путём проведения регулярных проверок, а в случае бензиновых двигателей с впрыскиванием топлива, убедитесь в правильном составе смеси.

3.6. Инородные частицы на поверхности головки поршня

Признаки:
Удары по головке цилиндра привели к образованию частиц, впрессованных головку поршня (рис. 1).

Частицы, спресованные в головку поршня (рис. 1)

Причины и следствия:
Разрез в увеличенном виде (рис. 2) иллюстрирует, что материал частицы — серый термообработанный литейный чугун, который, очевидно, попал в камеру сгорания снаружи, либо из сёдел клапанов, поскольку поршневые кольца не повреждены. Если в этом случае только свободное движение колец затруднено или стенка цилиндра повреждена, но при этом частицы не проникают в головку поршня, повреждение такого рода не сразу становится явным. Часто оно проявляется только тогда, когда происходит существенное повреждение и двигатель выходит из строя.

Разрез в увеличенном виде (рис. 2)

Меры:
При сборке двигателя или при ремонте открытого двигателя уделить серьёзное внимание предотвращению попадания инородных частиц в привод или камеру сгорания.

3.7. Нагрузки на поверхность — Повреждения верхней поверхности

Признаки:
Верхняя поверхность была разломана силовым воздействием. Поршень не носит следов предшествующего перегрева.

Причины и следствия:
Поршень двухтактного карбюраторного двигателя сломался в результате неправильной сборки. При установке поршня в цилиндр первое кольцо спружинило в выходной канал цилиндра. Неловкая сборка повлекла за собой трещину в верхней поверхности. После запуска двигателя на короткое время произошла поломка.

Меры:
При установке поршней всегда используйте фиксаторы поршневых колец. В двухтактном двигателе проверяйте направление установки (просветы колец не к выходному отверстию) и не поворачивайте в процессе установки. Никогда не прикладывайте силу (сильные удары и т.п.) при установке поршней.

3.8. Износ верхней поверхности, вызванное нагаром (углеродистые отложения ) в двигателе — Износ кромок головок или верхней поверхности поршня

Признаки:
На поршне карбюраторного двигателя рис. 1, кромка верхней поверхности выглядит «объеденной». На рис. 3, видно, что это не оплавление, а абразивный износ. На рис. 2 показан поршень дизельного двигателя, материал которого перемещён к кромке камеры сгорания.

«Объеденная» кромка поршня (рис. 1)

Причины и следствия:
На обоих повреждённых двигателях образование нагара на фаске канала цилиндра привело к износу кромки головки поршня. Нагар также может наслаиваться на кромке прокладки в зоне охлаждения головки цилиндра. Избыточное трение здесь приводит к перемещению материала и к абразивному износу, слой углерода увеличивается по мере износа поршня. Преждевременное зажигание может привести к оплавлению кромки поршня, тем самым, ускоряя износ. В случае дизельных двигателей с завихрителями, отложения, в особенности нагар и продукты сгорания, оседают на горячей обратной стороне входа вихревой камеры; затем поршень ударяет по этим отложениям. В большинстве случаев перенос материала происходит из-за избыточного трения цилиндра. В лабораторных исследованиях материал поршня не обнаруживает следов оплавления.

Поршень дизельного двигателя (рис. 2)

Меры:
Не растачивайте верхнюю кромку канала цилиндра слишком сильно. Убедитесь, что прокладка головки цилиндра соответствующего типа.

Абразивный износ поршня (рис. 3)

3.9. Эрозионные поверхностные повреждения края головки

Признаки:
Поршни на рис. 1, имеют поверхностные эрозионные повреждения в зоне верхней поверхности. На рис. 2 этот эффект виден только на кромке камеры сгорания, а на рис. 3, кроме того, и на головке.

Поверхностные эрозионные повреждения в зоне верхней поверхности (рис. 1)

Причины и следствия:
Для чёткости изложения карбюраторные и дизельные двигатели будут рассмотрены отдельно. Карбюраторные двигатели (рис. 1). Высокочастотные компрессионные вибрации с быстровоспламеняющейся топливно-воздушной смесью (низкое октановое число) вместе с возрастающими температурами приводят к эрозионным поверхностным повреждениям края головки, верхней поверхности и верхней кромки верхнего паза кольца вследствие детонации. Дизельные двигатели Эрозия кромки головки, верхней поверхности поршня и верхнего края паза. Излишнее количество впрыскиваемого топлива или топливо с недостаточными характеристиками зажигания (цетановое число) приводят к повреждению с эффектом вторичной камеры сгорания. Эрозия кромки камеры сгорания (рис. 2) Брызги топлива из-за неисправных форсунок воспламеняются на горячей поверхности кромки камеры сгорания и приводят к эрозии частиц материала. Эрозия головки поршня. В этом случае, так же, как и в предыдущем, излишнее топливо воспламеняется и создает вторичную камеру сгорания. Это происходит под выпускным клапаном.

Эрозия кромки камеры сгорания (рис. 2)

Меры:
Карбюраторные двигатели Используйте только топливо с рекомендованным октановым числом. Регулярно проверяйте карбюратор или устройство впрыскивания, а также угол опережения зажигания. Дизельные двигатели: прочистите или замените форсунки и убедитесь в том, что они правильно установлены и что количество впрыскиваемого топлива и время впрыска точно выставлены. Используйте топливо с соответствующими характеристиками зажигания (цетановое число).

Поверхностные эрозионные повреждения в зоне верхней поверхности и головки (рис. 3)

3.10. Перегрев поршня — Трещины в головке поршня

Признаки:
На рис. 1 изображен поршень двигателя спортивного автомобиля с трещиной в направлении пальца. На рис. 2 трещина располагается в направлении усилия, т.е. под прямым углом к оси поршневого пальца. На рис. 3 головка поршня имеет сеть трещин.

Поршень двигателя спортивного автомобиля с трещиной в направлении пальца (рис. 1)

Причины и следствия:
Карбюраторные двигатели (рис. 1). Очень высокие механические нагрузки на двигатели спортивных и гоночных автомобилей в сочетании с сильным нагревом головки приводят к поломкам с прожигами. Линии излома располагаются в направлении поршневого пальца. Дизельные двигатели. Поршень двигателя с вихрекамерой, изображенный на рис. 2, был подвергнут особенно высокой тепловой нагрузке в зоне головки в районе канала впрыска. Затрудненное тепловое расширение из-за разницы температур в головке привело к пластическим деформациям у поверхности и, как результат, к образованию трещин при остывании. Давление газов вызывает деформации головки, особенно перпендикулярно оси пальца, и способствует развитию трещин с наружной стороны головки. Это может привести к полному разрушению головки. В случае поршня двигателя с предкамерой рис. 3 струя пламени попадает в центр неглубокой камеры сгорания. Чрезмерные температурные перегрузки в дальнейшем приводят к образованию трещин в головке. Трещины головки, вызываемые инородными частицами или ударами о головку блока.

Поршень двигателя с вихрекамерой (рис. 2)

Меры:
Карбюраторные двигатели. Для спортивных целей приобретайте соответствующие поршни, например, изготовленные из кованых высокопрочных заготовок.

Дизельные двигатели. Если мощность двигателя повышается посредством увеличения количества впрыскиваемого топлива или чрезмерного завышения установки инжекторного насоса, это приводит к температурным перегрузкам поршня. Поэтому всегда регулируйте двигатель в соответствии с указаниями завода-изготовителя.

3.11. Перегрев кромки камеры сгорания — Трещины в кромке камеры сгорания

Признаки:
Кромка полости сгорания обоих поршней дизельных двигателей прямого впрыска, изображенных здесь, имеет трещины. На рис. 1 кромка, которая подрезана из-за сферической формы полости, имеет глубокие трещины. Трещины в кромке полости поршня на рис. 2 короткие, но широкие.

Трещины в кромке полости сгорания (рис. 1)

Причины и следствия:
Сильные температурные нагрузки на поршни дизельных двигателей и, как результат, большая разница температур между кромкой полости сгорания и материалом под ней, приводят к затрудненному тепловому расширению и к сжимающим напряжениям кромки полости в пределах и за пределом текучести, тем самым вызывая пластическую деформацию материала. При остывании материал, перемещенный такими перепадами, «теряется», и возникают напряжения растяжения, приводящие к трещинам. Кромки полости, заостренные и подрезанные, и пересекающиеся края углублений клапанов на кромке полости, подвержены особенному риску.

Трещины в кромке полости поршня (рис. 2)

При оценке трещин их расположение — самый важный фактор. Трещины в кромке полости в направлении пальца или вырезов клапанов приводят к поломке поршня до бобышки в течение очень короткого времени. Мелкие трещины, распространяющиеся в направлении высокое-низкое давление способствуют «разгрузке». Они могут также возникать под нормальной нагрузкой после очень долгой эксплуатации без нарушений функционирования поршня.

Меры:
Устанавливайте количество впрыскиваемого топлива и время впрыска точно. Чрезмерная тяга, вследствие, например, увеличения скорости двигателя ( чрезмерные установки инжекторного насоса), увеличивает тепловую нагрузку и приводит к трещинам. Устанавливайте параметры в соответствии с указаниями завода-изготовителя.

4. ПЕРЕГРУЗКА ОТВЕРСТИЙ ПОРШНЕВОГО ПАЛЬЦА

4.1. Растрескивание бобышек, начинающееся от кромки отверстия

Признаки:
Начавшись от бобышки поршневого пальца, трещина дошла до верхней поверхности (рис. 1). На рис. 2 трещина дошла до головки поршня и прошла ее насквозь. На рис. 3 гнездо бобышки треснуло.

Трещина на поршневом пальце (рис. 1)

Причины и следствия:
В случаях, когда поршень перегружен, например, при увеличении мощности без замены поршня, поперечные сечения кромок бобышек поршневых пальцев также подвергаются перегрузкам. Далее формируются трещины, начиная от внутренней верхней кромки отверстия поршневого пальца или с отверстий подвода масла в бобышке, вследствие дополнительного увеличения температуры из-за перегрузок. В отличие от трещин в кромке полости сгорания или головке, такие трещины развиваются, соответственно нагрузкам, в направлении головки поршня. Поршень может сделаться «хрупким» (хрупкие трещины). Как следствие, головка может быть прожжена насквозь, что может сопровождаться заеданием (вследствие чрезмерного теплового расширения и недостатка масла). Поперечные трещины в гнездах бобышек возникли из-за высокой температуры и давления зажигания во время гонок. При увеличении этих трещин поршень может полностью разрушиться. Поршневой палец может также быть причиной трещины. Палец с недостаточной толщиной стенки при перегрузке становится излишне сплющенным и может вызвать повреждения, показанные на рис. 1.

Трещина на головке поршня (рис. 2)

Ударная нагрузка на головку цилиндра из-за отложений углерода масла (нагара) или неправильного зазора между головкой поршня и цилиндра, приводят к перегрузкам отверстия поршневого пальца, а в дальнейшем — к образованию трещин в бобышке или даже к хрупкому растрескиванию. Ударное воздействие жидкости (воды, попавшей через поврежденную прокладку цилиндра) может иметь такие же последствия.

Треснутое гнездо бобышки (рис. 3)

Меры:
Для спорта и гонок используйте только поршни, разработанные под высокие нагрузки. Нe уменьшайте сечение поршневого пальца с целью снизить инерционные силы. Избегайте перегрузок, связанных с неправильной установкой зажигания или времени впрыска для дизельных двигателей.

4.2. Перегрузка отверстия поршневого пальца — Растрескивание бобышек

Признаки:
На рис. 1 изображены трещины, которые не достигают кромки отверстия поршневого пальца или не начинаются с нее. Сечение поршня на рис. 2 ещё яснее демонстрирует это.

Трещины, не достигающие кромки (рис. 1)

Причины и следствия:
Эти трещины в бобышке, которые встречаются, как правило, только в дизельных двигателях, начинаются в нескольких миллиметрах от внутренней кромки отверстия поршневого пальца. Трещины образуются при высоком уровне температуры в бобышке и при высоком давлении зажигания. Обычно их можно наблюдать только после продолжительного периода эксплуатации, и они могут достигать пояса колец и камеры сгорания.

Сечение поршня (рис. 2)

Меры:
Избегайте перегрузок двигателя. Проверьте точность установок времени и количества впрыскиваемого топлива.

4.3. Недостаток смазки в отверстии поршневого пальца — Заедание в отверстии поршневого пальца

Признаки:
Фотография разреза поршня демонстрирует следы заедания в отверстии пальца, особенно в зоне несущей стенки. Поскольку поршень не имеет паза для стопорного кольца, палец зафиксирован в шатуне, например, с помощью фиксатора или горячей посадкой.

Причины и следствия:
Два типа поршневых пальцев, распространённых сегодня (палец свободно плавает или зафиксирован в малой головке шатуна), описаны ниже каждый отдельно. Шатун, закрепленный фиксатором или горячей посадкой в этой широко распространенной конструкции палец зафиксирован в шатуне. В результате движение возможно только между пальцем и поршнем. Такое колебательное движение с отклонением в несколько градусов, в отличие от плавающего пальца, выдвигает более серьезные требования к смазке. Поэтому необходимо обеспечить специальные устройства для смазки, такие как масляные канавки и отверстия для подачи необходимого количества масла в отверстие пальца. В изображенном случае недостаточная смазка была не единственной причиной. Судя по расположению заусенцев на пальце в зоне несущей стенки, можно предположить, что зазор между поршнем и пальцем был слишком мал. Недостаточный зазор и последующий недостаток смазки привел к заеданию в отверстии поршневого пальца.

Плавающий палец, Если при такой конструкции этого узла палец, который должен свободно вращаться в поршне и шатуне, в действительности двигается только в поршне — из-за недостаточного зазора или заклинивания в шатуне, то указанный зазор в поршне становится недостаточным, то же самое обычно касается и подачи масла.

Как следствие, возникают заклинивания в отверстиях пальцев. Выделение тепла может привести к заклиниванию юбки, как описано в п. 1.4.

Заедание в отверстии поршневого пальца

Меры:
Перед началом сборки проверьте зазор между втулкой шатуна и поршневым пальцем и сравните его размер с тем, который рекомендован производителем, или проверьте, могут ли части свободно двигаться (зазор должен быть около 1-2% от диаметра пальца). Особенно в случае фиксированного пальца, хорошо смажьте палец и отверстия перед сборкой, а после сборки проверьте, могут ли поршень и палец свободно вращаться друг относитель

4.4. Свободные или сломанные стопорные кольца поршневых пальцев (дефектная сборка) — Износ стенки поршня в зоне отверстия пальца

Признаки:
Зоны над и под отверстиями пальцев изношены и находятся в состоянии выработки. Поверхность отполирована ярко и гладко. Участок рабочей поверхности цилиндра также подвергался воздействию поврежденного участка поршня. Вследствие инерционных сил, имеющих место при периодическом движении поршня, материал поршня «выкрашивается» оторвавшимися частицами поршневого стопорного кольца, и каверны, они возможно увеличатся и достигнут пояса колец, в этом случае даже кольца могут быть полностью сработаны.

Износ стенки поршня в зоне отверстия пальца

Причины и следствия:
Причины повреждения стопорных колец могут быть различными. Чрезмерная деформация при установке может либо привести к растрескиванию стопорного кольца, либо создать предварительное напряжение, после чего кольцо станет слишком малым. Инерционные силы, действующие на кольцо, ведут к его поломке или к потере натяжения и постепенному ослаблению, втрамбовыванию или даже выпрыгиванию. Осевое усилие пальца на стопорное кольцо также может привести к его износу или к расширению паза кольца. Повреждение этого типа вызывается перекосом поршня вследствие нарушений в приводе. Как только кольцо выдавливается из паза либо ломается, фактически не остаётся никаких ограничений для возможных повреждений. Отломанные куски, или даже один кусок, могут причинить такие повреждения, что цилиндр невозможно будет снова расточить до допустимого размера внутреннего диаметра.

Когда это случается, небольшие отломанные частицы могут проникнуть сквозь внутренний канал пальца и причинить подобные повреждения также на противоположной стороне (даже если стопорное кольцо на этой стороне в правильном положении).

Меры:
При установке стопорного кольца используйте подходящие плоскогубцы, чтобы избежать его перенапряжения. Когда стопорное кольцо установлено, поверните его, чтобы убедиться, что положение и натяжение правильны. Проверьте привод измерением люфта поршня, чтобы убедиться, что нет перекоса.

Устанавливайте правильный вид стопорного кольца в соответствии с пазом (кольца круглого сечения для круглых пазов, кольца Зегера для прямоугольных пазов). При вталкивании пальца внутрь не нажимайте сильно на стопорное кольцо, которое уже установлено как стопор. Во избежание влияния инерционных сил стопорное кольцо не должно устанавливаться таким образом, чтобы его разрыв был направлен в стороны (горизонтально).

4.5. Деформация стенки поршня, вызываемое осевой нагрузкой от поршневого пальца — Деформация стенки поршня в зоне отверстия пальца

Признаки:
Вокруг отверстия пальца стенка поршня выломана наружу, начиная от основания паза для стопорного кольца. Стопорное кольцо не было выдавлено наружу пальцем при работе двигателя, и дальнейшего повреждения не произошло.

Причины и следствия:
Посадка поршневого пальца в поршень часто выполняется с натягом. Чтобы вставить палец, необходимо нагреть поршень примерно до 80-100°С. Если это сделано неаккуратно, или если при установке возникли трудности из-за, к примеру, невозможности найти втулку шатуна, и поршень остыл, а сборка была продолжена, то, когда вставляли палец с усилием, стенка поршня на противоположной стороне выдавливается наружу или повреждается настолько, что ломается во время работы двигателя.

В описанном случае так называемой «плавающей» посадки, палец двигался с усилием, возможно, из-за неправильного угла шатуна или несоосности при сборке. Это привело к прижиму уже установленного на противоположную сторону стопорного кольца к внешней стенке паза кольца. В результате стенка поршня растрескалась вокруг отверстия поршневого пальца. Затем эта часть материала отломалась во время работы двигателя.

Приведенный на рисунке пример повреждения показывает, что его причина возникла на этапе установки. Если бы палец был прижат к кольцу во время работы двигателя, таким образом приведя к поломке, стопорное кольцо также было бы выдавлено из гнезда, и результатом могло быть более серьезное повреждение.

Меры:
В случаях посадки пальца с натягом, нагревайте поршень до указанной температуры и затем быстро вставляйте палец; в идеале, используйте направляющий штырь. Если посадка свободная — вталкивайте палец аккуратно. Ни при каких обстоятельствах не применяйте силу для установки пальца.

4.6. Перегрузка пальцев — Поломки поршневого пальца

Признаки:
Поршневой палец треснул поперек; короткий левый кусок имеет продольную трещину. Ясно, что начальная точка трещины находится на пересечении двух плоскостей излома. В этой точке, где видны следы работы, представляющие точку сдвига между бобышкой и втулкой шатуна, слой поверхностного упрочнения также разрушен. После поломки пальца бобышка была разрушена.

Причины и следствия:
Точка излома на пересечении двух плоскостей лежит в наиболее нагруженной области пальца. Две плоскости излома возникли из-за различных типов нагрузки; поперечный излом возник из-за сдвига, продольная трещина возникла вследствие овальной деформации, возникшей из-за изгиба пальца. Две эти трещины привели к перегрузке пальца.

Причиной этого может быть поршневой палец со слишком тонкими стенками по сравнению с первоначально установленным пальцем (например, при подгонке двигателя под требования заказчика), либо перегрузка стандартного пальца при такой подгонке. «Гидравлический удар» также должен быть исключен.

Меры:
Проверьте, нет ли повреждений или трещин в герметичных поверхностях блока и головки цилиндров. Затяните или перезатяните болты головки цилиндров в соответствии с рекомендациями. Не меняйте стандартные пальцы на облегчённые тонкостенные.

5. ЦИЛИНДРЫ

5.1. Эрозия гильзы цилиндра вследствие кавитации — Впадины на внешней поверхности стенки цилиндра

Признаки:
Внешняя поверхность гильзы цилиндра имеет мельчайшие углубления, которые образуются в первую очередь в двигателях с мокрыми гильзами в области верхней и нижней мертвых точек. Гильзы, плотно закреплённые обоймами в области верхней мёртвой точки, демонстрируют это явление только в зоне нижней мёртвой точки рис. 1. Как правило, кавитация возникает в направлениях тяги и против тяги, часто только вдоль тяги. Чтобы опознать наличие кавитации и отличить ее от обычной коррозии, необходимо иметь в виду, что кавитация проникает глубоко в стенку гильзы и размер углубления увеличивается по мере проникновения в стенку гильзы (рис. 2). Напротив, нормальная коррозия развивается только на поверхности и не имеет вышеупомянутых увеличивающихся в глубину выемок. Фактически, и кавитация, и коррозия наблюдаются одновременно, и это означает, что кавитация сопровождается и усугубляется коррозией.

Причины и следствия:
Кавитация на стенке цилиндра обусловлена вибрацией, порождаемой биением поршня о гильзу, особенно в районе мёртвой точки поршня. Это приводит к вибрации водяной рубашки охлаждения. Когда стенка цилиндра подаётся в процессе вибрации, в воде на короткое время образуется вакуум, и возникают пузырьки. При отдаче толщи воды эти пузырьки лопаются. Вода воздействует на поверхность металла и вызывает эрозию. Кавитация часто возникает в моторах, работающих при относительно низкой температуре (50-70°С).

Внешняя поверхность гильзы цилиндра (рис. 1)

Двигатели, работающие при температуре 90-100°С, менее подвержены кавитации, поскольку пузырьки реже образуются при большем давлении воды в закрытой системе охлаждения. Конструктор двигателя способен предотвратить кавитацию до некоторой степени при помощи соответствующих мер. Во-первых, он может подобрать соответствующую толщину стенки гильзы цилиндра или использовать подходящую охлаждающую жидкость. Кроме того, интенсивность ударов поршня может быть снижена установкой точного зазора, что предотвращает вибрацию.

Меры:
Не пытайтесь растачивать канал нижней обоймы гильзы в блоке двигателя с корродированной поверхностью, если только не используются гильзы большего размера. Строго проверяйте указанный зазор (люфт) поршня; избегайте увеличения диаметра гильзы или установки использованных поршней или поршней такого же диаметра. Увеличивайте канал до ближайшего большего размера и используйте поршни соответственно большего размера или новый набор гильз и поршней.

Размер углубления (рис. 2)

Используйте рекомендованные антифриз и антикоррозионную охлаждающую жидкость или подходящие добавки, например, эмульсию для расточки или резки. Не заливайте в систему агрессивную или кислотосодержащую воду. Дистиллированная вода также не подходит. Проверьте герметичность системы охлаждения под давлением (слишком низкое избыточное давление/давление в системе охлаждения, не способствующее кавитации).

5.2. Перегрузка обоймы гильзы — Впадины на внешней поверхности стенки цилиндра

Признаки:
Поломка обоймы гильзы и гильзы. Поршень также распался на несколько частей, но не имеет следов заедания, как показано на рис. 1. Трещина начинается с радиуса под обоймой и наклонно продолжается вверх. Огнезащитный бандаж отполирован примерно на половину длины окружности и не покрыта отложениями продуктов сгорания.

Причины и следствия:
Причиной поломки обоймы является перегрузка изгибающим моментом в держателе обоймы. В нормальном состоянии прокладка головки цилиндра зажата между головкой цилиндра и обоймой гильзы. При превышении указанного момента затяжки или при использовании неправильной (слишком тонкой) прокладки головка цилиндра прижимается к огнезащитной кромке. Также, частицы грязи на держателе или слишком большой радиус после обработки посадочного места гильзы приводит к перекосу держателя и создает изгибающий момент.

В случае ломкого чешуйчатого чугуна цилиндра (GGL) изгибающий момент приводит к трещинам в промежутке от обоймы гильзы до центра цилиндра. Увеличение изгибающего момента определяется силой герметизации, прикладываемой на болты головки цилиндра. Это примерно в 2,5-3 раза больше максимального давления в цилиндре (от 40 до 50 т для стандартного двигателя грузового автомобиля). В большинстве случаев просто приложение силы на огнезащитный бандаж гильзы приводит к немедленной поломке обоймы и последующему проникновению воды внутрь. В особенно серьезных случаях результатом может быть разрушение блока двигателя, если повреждение распространяется так, как показано на рис. 1.

Меры:
Используйте указанную в руководстве прокладку (дешевые нестандартные прокладки несколько тоньше и сжимаются вместе плотнее). Моменты затяжки и углы вращения, указанные изготовителем, должны соблюдаться. Тщательно очищайте поверхность гильзы, вставляемой в блок двигателя.

Проверьте угловое положение и ровность поверхности повторно обработанных гильз. Выполните радиус в углу держателя обоймы меньшим, чем фаска обоймы гильзы. Выполните скос на переходе от держателя к центру или обточите его цилиндрически. Обратите внимание на выступание гильзы в соответствии с указаниями завода изготовителя

5.3. Поврежденные уплотняющие кольца (О-кольца) — Просачивание воды в моторное масло сквозь уплотнение гильзы

Признаки:
В двигателях с «мокрыми» гильзами цилиндров вода в цилиндрах появляется после коротких промежутков работы. После разборки гильз кольца уплотнения имеют повреждения как на рис. 1, 2, 3.

Повреждения кольца уплотнения (рис. 1)

Повреждения кольца уплотнения (рис. 2)

Причины и следствия:
Повреждения колец уплотнения на рис. 1 и 2 появились в результате смятия между кромкой паза О-кольца и центром гильзы. Причиной этого стало выдавливание гильзы после завершения правильной сборки при повороте коленвала, например, для затяжки болтов шатуна. При этом О-кольца могут выйти из паза в блоке двигателя и смяться в центре гильзы после установки гильзы без проверки положения в пазе кольца уплотнения.

Посторонние частицы на кольце уплотнения (рис. 3)

Появившиеся при этом прорезы позволяют проникать охлаждающей жидкости в моторное масло. Посторонние частицы и грязь в пазах колец уплотнения (см. рис. 3) также приводят к протеканию. Растворение моторного масла охлаждающей водой существенно понижает смазываемость и сопротивляемость старению (максимальная температура образования нагара). Последствие — среди прочих — серьезный износ цилиндра, поршневого кольца, поршня.

Меры:
Тщательно очищайте пазы поршневых колец. Перед установкой колец уплотнения вставьте гильзу и убедитесь, что она свободно двигается и правильно установлена. После установки колец уплотнения (используйте смазку) осторожно вставьте гильзу, чтобы избежать смятия колец уплотнения.

Если при установке возникают трудности, замерьте диаметр цилиндра в области колец уплотнения, чтобы обнаружить местные сужения из-за смятия колец уплотнения. Обеспечьте положение гильзы в собранном состоянии посредством удобных крепежных башмаков или кронштейнов, чтобы избежать выдавливания при повороте коленвала.

Проведите проверку герметичности рубашки охлаждения перед окончательной сборкой или запуском двигателя.

Замена маслосъёмных колпачков двигателя авто

Если двигатель расходует повышенное количество масла и дымит при нажатии на педаль газа, то следует готовиться к замене маслосъёмных колпачков. Поговорим когда менять и какие признаки износа.

Признаки износа

Поясним, зачем нужны колпачки. Их назначение — не пропускать излишек моторного масла. Они должны плотно прилегать к клапану и пропускать только малую часть масла, необходимую для смазки. Изготавливают из специальной резины, которая не боится высоких температур. Со временем, маслосъемный колпачок начинает разрушаться, резина стареет, теряет эластичность и отслаивается от основания. Он начинает пропускать масло. Следовательно, растет потребление масла двигателя. Как правило, на отечественных автомобилях интервал замены составляет 80 000 километров пробега. Для современных моторов этот период может быть увеличен в 2-3 раза из-за применения современных материалов и хорошего моторного масла. Эти условия актуальны, если только не будет перегрева двигателя или масляного голодания.

У двигателя машины повышенный масляный аппетит? Мотор расходует больше 1 литра на 1000 километров? Появился синий дым из выхлопной трубы? Это первые признаки износа маслосъемных колпачков. Конечно, о капитальном ремонте можно не думать, если не снизились динамические характеристики и не вырос расход топлива.

Эти проблемы можно решить заменой колпачков и сделать своими руками. Понадобиться гараж и инструмент для ремонта — самым необходимым является съемник сухарей клапанов. Его можно найти в магазине авто инструментов.

Видео инструкция

Вдаваться в порядок замены колпачков двигателя не будем. Подробную операцию найдёте в техническом руководстве по ремонту. Там всё объясняется доступно, тщательно и с картинками. Для примера видео, где показан процесс замены — самый легкий способ.

Советы и нюансы

Для выполнения работ потребуется специальный инструмент — приспособление «рассухаривания» клапанов. Без него выполнить данную работу не получиться. В интернете можно найти чертежи и изготовить самостоятельно. Проще — купить готовый инструмент в авто магазине. Большая опасность замены колпачков подстерегает при попытке «рассухаривания» клапанов. Для этой цели имеется специальное приспособление, один конец которого крепиться неподвижно, а другой — давит на тарелку, при этом сжимая пружину возврата клапана. После следует снять «сухари» с клапана. Лучше это сделать магнитной отверткой или длинными щипцами.

Будьте осторожны, если потеряете «сухарь», то процесс обратной сборки будет невозможным. На практике эти маленькие «сухари» могут вылететь в неизвестном направлении, и потом найти их трудно.

Также, нужно закрыть все отверстия на двигателе поролоном, чтобы туда не попал «сухарь» или грязь. При установке нового колпачка, не забудьте его предварительно смазать маслом двигателя.

Операцию по смене изношенных маслосъемных колпачков можно сделать самостоятельно, но необходим опыт и инструмент. Если нет знаний, то за дело лучше не браться. Цена не высока, так что доверьте эту операцию мастерам.

Volkswagen Passat B3 | Проверка и восстановление поршней и поршневых колец

3.3.4.8. Проверка и восстановление поршней и поршневых колец
ОБЩИЕ СВЕДЕНИЯ

Износ поршней и поршневых колец обычно можно обнаружить при появлении признаков повышенного расхода масла и низкой компрессии, что иногда связано с износом цилиндров.

Другим признаком износа поршня является стук поршня, похожий на шум со стороны коленчатого вала, который нужно отличать от стука подшипников. Его можно четко прослушивать на малых оборотах двигателя при отсутствии нагрузки (например, в режиме холостого хода), и он слышен гораздо меньше при возрастании оборотов двигателя. Износ поршня обычно возникает в районе юбки или нижнего торца поршня. Заметно также, где толщина юбки отличается от нормальной.

ПОРЯДОК ВЫПОЛНЕНИЯ
Для проверки износа поршневых колец, снять кольца с поршня, вставить кольца в цилиндры сверху, протолкнув их вниз приблизительно на 40 мм с помощью поршня (с которого были сняты кольца). Затем замерить зазор в замках колец с помощью щупа для измерения зазоров. Если зазор превышает указанный максимум, кольца нуждаются в замене.

Со временем канавки, в которых располагаются кольца на поршне, также могут увеличиться в размерах. Зазор между кольцом и поршнем в канавке не должен превышать 0,102 мм для двух верхних уплотнительных колец и 0,076 мм для нижнего маслосъемного кольца.

Однако редко случается, что поршень износился только в канавках колец, и потребность в замене по одной только этой причине вряд ли может возникнуть. При любой замене поршней вес четырех комплектов поршней и шатунов должен быть в пределах изменения в 8 граммов, чтобы сохранить общую балансировку двигателя.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для снятия поршневых колец осторожно сдвинуть их к верхней части поршня так, чтобы не поцарапать алюминиевый сплав; никогда не сдвигать их к юбке поршня.

Предупреждение

Поршневые кольца легко повредить, если снимать их небрежно, поэтому эту операцию необходимо выполнять крайне осторожно. Можно воспользоваться старыми щупами.


2. Приподнять один из краев поршневого кольца, которое необходимо извлечь из канавки, и вставить под него щуп.
3. Медленно обвести щуп вокруг поршня, и когда кольцо выйдет из своей канавки, снять его вверх, причем щуп будет удерживать его от соскальзывания в пустую канавку, если таковая уже имеется.

Предупреждение

Поршневые кольца следует всегда снимать через верх поршня.

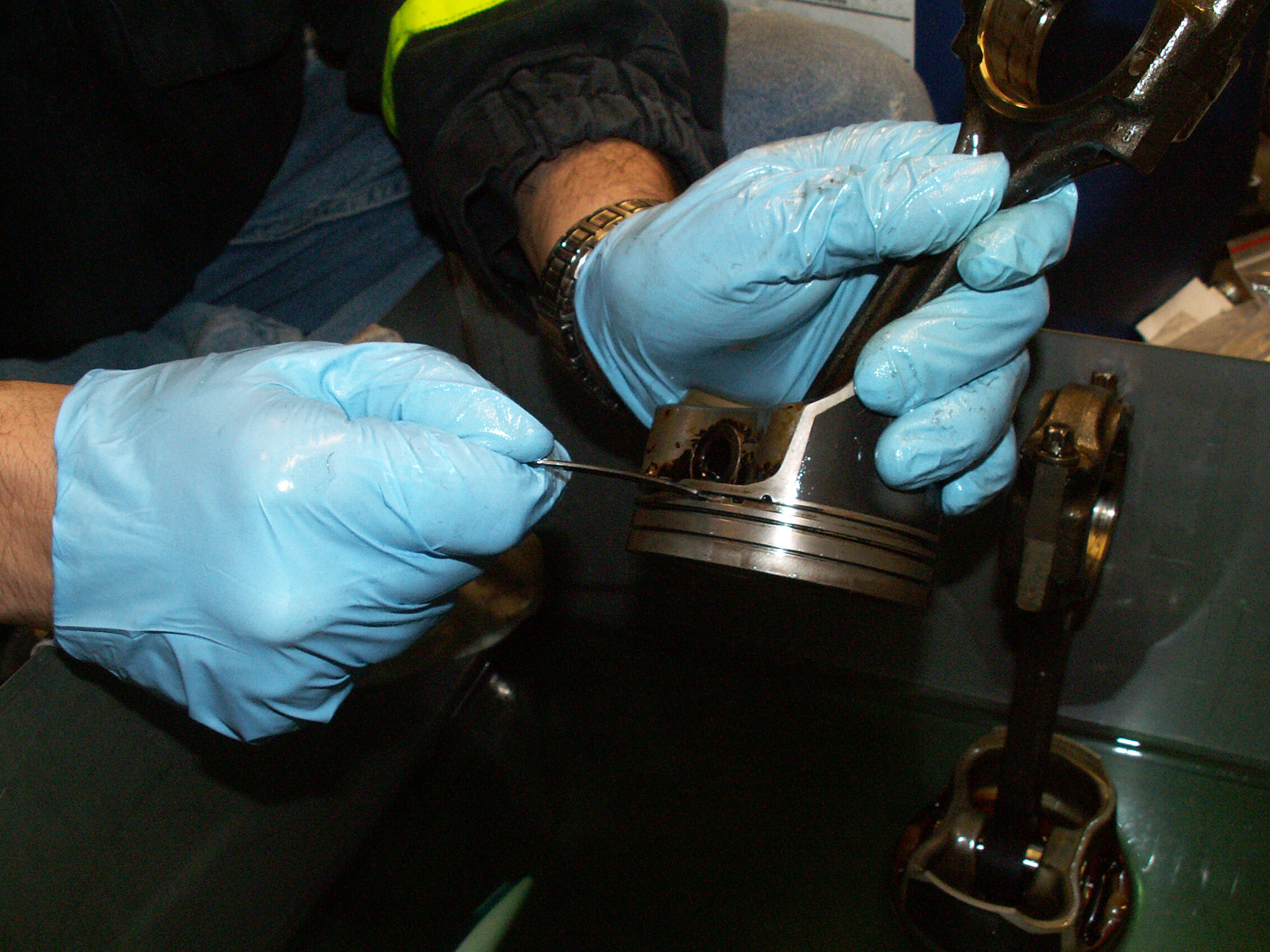

4. Проверить, что канавки для поршневых колец чистые.

Самым простым способом установки колец является использование щупа, и установка колец производится по одному, начиная с нижнего маслосъемного кольца. Затем щуп можно двигать вниз поверх других канавок поршневых колец до тех пор, пока не будет достигнута нужная канавка. Затем поршневое кольцо сдвигается со щупа в нужную канавку.

Другим методом установки колец является удержание их большим и указательным пальцами. Такой метод требует сильных рук и большой осторожности, поскольку кольцо можно раскрыть слишком сильно и сломать.

Минутку …

Пожалуйста, включите куки и перезагрузите страницу.

Этот процесс автоматический. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.

Подождите до 5 секунд…

Перенаправление…

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [ ] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] ) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + ( !! []) + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + ( !! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) — []) »

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + [ ]) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] — (!! [])) + ( ! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + ( !! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] +! ! []) + (+ !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] +! ! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + ( !! []) — []) + (! + [] — (!! [])))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! [] ) — []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + ( ! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) — []))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! []) + (+ !! [] ) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] +! ! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [ ] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (+ !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + ( !! []) — []) + (! + [] + (!! []) + !! [] + !! []))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] ) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] +! ! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! [ ] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (! ! []) + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + ( + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [ ] + (!! []) + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! [] ) + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [])) / + ((! + [] + (!! []) — [] + []) + (! + [] — (!! [])) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! [ ] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []))

+ ((! + [] + (!! []) +! ! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) — []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! [ ]) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] +! ! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []))

+ ((! + [] + (!! [ ]) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [ ] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (! ! []) + !! [])) / + ((+ !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] — (!! [])) + (! + [] — (!! [])) + (! + [] — (! ! [])) + (+ !! []) + (! + [] — (!! [])))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (! ! [])) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [ ] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (+ !! []) + (! + [ ] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] — (!! [])) + (! + [] + (!! []) + !! []) + (! + [] + (! ! []) + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (+ !! [] ))

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] +! ! [] + []) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] — (!! [ ])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] +! ! [] + !! []) + (+ !! [])) / + ((! + [] + (!! []) + !! [] + []) + (! + [] + ( !! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] — (!! [])) »

+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (+ !! [ ]) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [ ]) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []))

❤️ Неисправные поршневые кольца ❤️ Признаки, причины и решения ❤️

Автомобили нуждаются в поршневых кольцах для регулирования давления и расхода моторного масла, поэтому плохие поршневые кольца также означают плохие новости для работы вашего автомобиля и могут в конечном итоге привести к полному отказу двигателя.Как часто вы действительно обращаете внимание на мелкие детали своей машины по сравнению со всеми массивными, здоровенными частями, из которых состоит ваша машина? Если что-то не так практически с чем-либо, то обычно это происходит из-за поломки огромной отдельной детали.

Авторемонт стоит ДОРОГОЙ


Хотя поршневые кольца относятся к наименее дорогостоящим элементам автомобильного двигателя, они имеют решающее значение для рабочих характеристик автомобиля. Некоторые признаки неисправности поршневых колец могут предупредить вас о необходимости их замены, чтобы предотвратить катастрофическое повреждение двигателя.

Плохие поршневые кольца: основы поршневых колец

Чтобы мы могли лучше понять причины и симптомы неисправных поршневых колец, давайте сначала изучим основы поршневых колец. Так что же такое поршневое кольцо? Поршневое кольцо — это компонент вашего автомобиля, который находится внутри двигателя. Часто это разрезная кольцеобразная деталь, которая скользит непосредственно в канавку на внешней стороне поршня вашего автомобиля. Хотя поршневые кольца чаще всего используются в автомобилях, их также можно найти в паровых двигателях и других узлах, в состав которых входит двигатель внутреннего сгорания.


Чугун — распространенный материал, используемый при производстве поршневых колец. Это связано с тем, что в его состав входит графит в виде пластинчатого графита, который действует как смазка, облегчая скольжение между кольцами и гильзой.

Поршневые кольца легированы и имеют покрытие, и это зависит от типа кольца, так как работа этих колец различается. Хром, молибден, ванадий, титан, никель и медь являются наиболее часто используемыми легирующими элементами в чугуне.Чтобы обеспечить оптимальную долговечность, материал поршневых колец остается более жестким, чем гильза цилиндра.

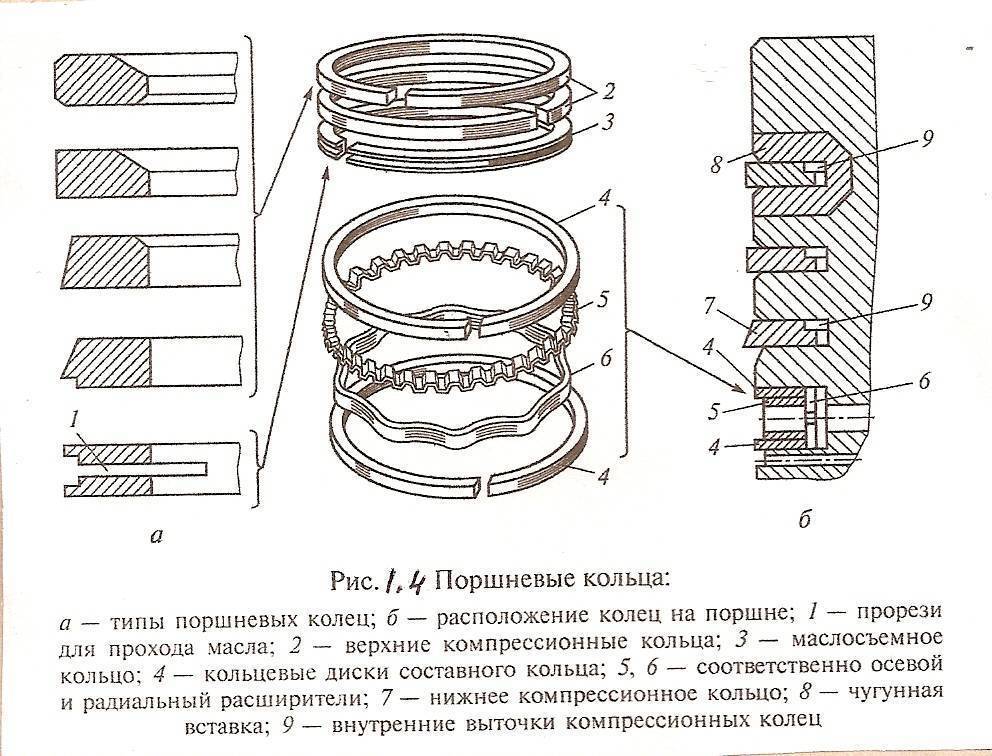

3 типа поршневых колец

Три поршневых кольца на цилиндр — обычное дело в современных автомобилях. Два кольца удерживают газы сгорания, а другое удерживает и направляет моторное масло туда, куда оно должно попадать в автомобиле. Вот несколько типов поршневых колец и их роль в двигателе.

Компрессионные кольца

Уплотнительные кольца служат для предотвращения утечки газа, поскольку они закрывают верхнюю часть поршня.Эти кольца часто находятся в основных канавках поршня, хотя их можно найти в различных местах в зависимости от автомобиля. Эти кольца помогают переносить тепло от поршня к стенкам поршня. Компрессионные кольца срезают масляный слой, оставленный масляным кольцом.

Компрессионные кольца в автомобильном двигателе обычно имеют прямоугольное или трапециевидное поперечное сечение. Для периферии верхнее компрессионное кольцо обычно имеет цилиндрическую форму, в то время как нижнее компрессионное кольцо обычно имеет конусообразную поверхность.В некоторых двигателях также используется коническая облицовка верхнего кольца, тогда как в прошлом использовались базовые кольца с гладкой поверхностью.

Стеклоочистители

Грязесъемное кольцо, также известное как кольцо Напье или резервное компрессионное кольцо, расположено под компрессионным кольцом. Их основная роль — очищать поверхность футеровки от излишков масла и действовать как опорное опорное кольцо при любой утечке газа, выходящей через верхнее компрессионное кольцо ниже.

Большинство грязесъемных колец имеют поверхность с углом сужения, расположенную внизу, чтобы обеспечить чистящее движение при движении поршня к коленчатому валу.Плохие поршневые кольца, когда это вызвано неправильным расположением грязесъемных колец, приводят к повышенному расходу масла, поскольку кольца вытирают больше масла из камеры сгорания

Кольца контроля масла скребка

Как видно из названия, маслосъемные кольца регулируют количество смазочного масла, проходящего через стенки цилиндра. Кольца равномерно распределяют масло по диаметру гильзы. Скребковые кольца удаляют масло, разбрызганное на стенки цилиндра.Они возвращают отработанное масло в картер. Они также препятствуют протеканию масла через небольшой участок между кольцом и цилиндром.

Для обеспечения натяжения, необходимого для плотного уплотнения, маслосъемные кольца обычно изготавливаются из цельного куска чугуна, множества кусков стали или стали / чугуна с опорой из винтовой пружины. Чугунные маслосъемные кольца и кольца с опорой из винтовой пружины имеют две зоны задира с различной степенью сложности.

С другой стороны, многосекционные стальные маслосъемные кольца часто состоят из двух тонких стальных колец (называемых рельсами) с проставкой-расширителем между ними, чтобы держать эти рельсы отдельно друг от друга и создавать радиальное давление.Находясь внутри отверстия цилиндра, зазор в поршневом кольце сжимается до нескольких тысячных долей дюйма. Доступны следующие формы кольцевых зазоров: квадратная резка, угловая резка, прямое соединение, ступенчатая обрезка, ступенчатая обрезка и угловая ступенька.

Короче говоря, поршневые кольца работают в комплекте из трех колец, начиная с верхнего компрессионного кольца и кончая вторым кольцом с канавкой и маслосъемным кольцом. Их цель — блокировать газы сгорания, способствовать передаче тепла стенке цилиндра, а также смазывать и очищать масло от стенки цилиндра.

Что вызывает неисправные поршневые кольца?

Поршневые кольца подвергаются воздействию высокого давления в камере сгорания. Если давление сгорания газа, производимого внутри камеры, выше, чем обычно, характеристики кольца могут ухудшиться, что приведет к повреждению поршневых колец.

Это может произойти в результате детонации и звона бензина от неисправной форсунки, или когда топливо смешано с грязным воздухом. Загрязненное жидкое топливо или масло неправильного качества в цилиндрах также ухудшают характеристики кольца.По мере того, как кольцо изнашивается, проявляется их способность задерживать дымовые газы.

Наиболее частыми причинами износа поршневых колец являются низкое качество топлива или масла в цилиндре, плохой процесс сгорания, неправильный выбор времени подачи топлива, изношенная гильза и т. Д. Газ, попадающий в картер или под область поршня, известный как продувка, является наиболее распространенным индикатором или индикатором изношенного кольца. Залипание колец из-за нагара или шлама, а также раскалывание или растрескивание колец может возникать в результате износа.

Какие признаки неисправности поршневых колец?

Поскольку поршневые кольца играют важную роль в общей работе двигателя внутреннего сгорания, образуя уплотнение, предотвращающее выход газов высокого давления, важно, чтобы вы могли идентифицировать или обнаружить неисправные поршневые кольца. Если вам известны первые признаки неисправности поршневых колец, вы сможете предотвратить серьезные проблемы.

Вот некоторые из общих признаков неисправных поршневых колец.

  • Потребляет больше масла, чем обычно.

Если вы заметили, что ваш автомобиль внезапно потребляет больше масла, чем раньше, это может быть признаком неисправности поршневых колец. Поскольку поршневые кольца подвергаются высокому давлению, со временем они изнашиваются. Когда это произойдет, они не смогут правильно выполнять свою работу и позволить маслу просачиваться в камеру сгорания. Это означает, что вы будете использовать больше масла, тратя больше, поскольку вам нужно часто добавлять больше масла.

Чтобы этого не произошло, специалисты рекомендуют регулярно проверять моторное масло, и в тот момент, когда вы заметите, что ваш автомобиль потребляет больше масла, чем обычно, проверьте поршневые кольца.

Чрезмерный дым из выхлопных газов — один из распространенных признаков неисправных поршневых колец. Если вы видите густой темно-серый дым, исходящий от вашего автомобиля, это может быть признаком того, что моторное масло течет в камеру сгорания, поскольку неисправные поршневые кольца больше не могут эффективно уплотняться.Утечка и горение масла может привести к неполному сгоранию, в результате чего образуется густой темный дым.

Поскольку поршневые кольца помогают контролировать сжатие и смазку, плохие поршневые кольца могут привести к потере компрессии и надлежащей смазке. Когда это произойдет, ваш автомобиль также потеряет силу ускорения, из-за чего он будет бороться, когда вы попытаетесь нажать на педаль газа и ускориться. Когда вы используете дроссельную заслонку, и ваш двигатель слишком долго реагирует на попытку ускорения или увеличения скорости, это также является признаком неисправности поршневых колец.

Вы можете провести испытание на сжатие, чтобы проверить поршневые кольца, поскольку автомобиль с пониженной мощностью также может быть вызван плохими уплотнениями клапана. Если у вас низкое сжатие, это означает, что у вас плохие поршневые кольца, если у вас более высокое сжатие, это может означать, что у вас неисправные уплотнения клапана. Лучше, чтобы вы его проверили у механика, чтобы быть уверенным.

  • Пониженная мощность двигателя.

Если поршневые кольца уже серьезно повреждены, это может привести к снижению производительности вашего двигателя.В крайних случаях это может привести к полной потере мощности. Это происходит потому, что потеря компрессии вызывает задержки ускорения из-за неэффективного вращения двигателя, которое приводит к остановке двигателя. Если вы продолжаете использовать свой автомобиль и игнорируете симптомы неисправных поршневых колец, может произойти снижение производительности двигателя и его остановка.

При появлении любых признаков неисправных поршневых колец рекомендуется немедленно проверить их, чтобы поставить правильный диагноз и исправить.Если ситуация ухудшится, вы можете полностью потерять мощность двигателя или двигатель выйдет из строя, и вам придется обратиться за помощью и отбуксировать автомобиль.

Плохие поршневые кольца: как это предотвратить?

Плохие поршневые кольца обычно возникают из-за загрязнения. Грязь может попасть в двигатель через плохие воздушные фильтры или через масляный контур через загрязненное масло. Поскольку загрязнение является основной причиной выхода из строя поршневых колец, вот несколько способов предотвратить их выход из строя.

  • Соблюдайте рекомендуемый интервал замены масла.

Если вы будете соблюдать рекомендуемый интервал замены масла, установленный производителем вашего автомобиля, вы увеличите срок службы поршневых колец. Это убедитесь, что ваше моторное масло свежее, чистое и не содержит каких-либо загрязнений.

Хотя верно то, что масляный фильтр задерживает грязь и помогает поддерживать чистоту моторного масла, бывают случаи, когда масляные контуры не очищаются полностью.Частицы грязи, уже осевшие на чистой стороне масляного контура, могут достичь жизненно важных частей двигателя, что может вызвать износ.

  • Выполняйте рекомендованное обслуживание воздушного фильтра.

Воздушный фильтр, который давно требует замены, может выйти из строя. Когда он выходит из строя, он не сможет работать эффективно, что может привести к утечкам масла, что может привести к попаданию грязи и другого мусора. Если вы будете следовать рекомендациям по обслуживанию воздушного фильтра и регулярно заменять воздушный фильтр до того, как он выйдет из строя, это поможет продлить срок службы поршневых колец и предотвратить возникновение других проблем.

Плохие поршневые кольца: Сколько стоит замена поршневых колец?

Ранее упоминалось, что поршневые кольца относятся к наименее дорогостоящим элементам автомобильного двигателя. Они небольшие, и их можно купить примерно за 40–200 долларов в зависимости от марки и модели автомобиля. Это может звучать не так уж и много. Однако, поскольку замена поршневых колец требует напряженного труда, на выполнение которого может уйти более 10 часов, механик может взимать с вас от 1800 до 4000 долларов в качестве оплаты труда.

Замена может занять очень много времени, потому что поршневые кольца находятся глубоко в двигателе, и двигатель необходимо будет разобрать, чтобы найти, снять и заменить поршневые кольца. Процесс замены занимает много времени и требует точности. После замены неисправных поршневых колец на новые двигатель будет собран и снова поставлен в автомобиль.

Поршневые кольца являются жизненно важными компонентами автомобиля, и их замена может быть очень дорогой.Именно по этой причине вам необходимо помнить о первых признаках неисправности поршневых колец, чтобы вы могли немедленно устранить проблему. Чтобы продлить срок службы поршневых колец, вам необходимо соблюдать рекомендуемый график технического обслуживания и ремонта вашего автомобиля.

Изношенные поршневые кольца — симптомы и причины

В камере сгорания, где без точности не обойтись, что-нибудь даже размером со штифт может иметь решающее значение.

Поршневые кольца — небольшая, но важная часть процесса сжатия, значение которой многие не осознают. Они кажутся несложными, но на самом деле служат одной из самых определенных и жизненно важных ролей сгорания.

Каждое кольцо выполняет свою роль, хотя вместе они помогают герметизировать камеры сгорания, смазывают стенки цилиндров и обеспечивают теплопередачу. Если поршневые кольца изнашиваются или повреждаются, вы можете столкнуться с множеством различных проблем, которые не только затруднят вождение, но и представляют потенциальную угрозу для двигателя.

Однако, поскольку они являются внутренними компонентами, доступ к ним затруднен. Поэтому, если они начинают портиться, невозможно вручную оценить их состояние. Тем не менее, вы можете следить за некоторыми из характерных симптомов неисправных поршневых колец, чтобы принять разумные меры и предотвратить любое существенное повреждение двигателя.

Как работает каждое кольцо

Прежде чем углубляться в симптомы износа поршневых колец, давайте сначала разберемся, что они собой представляют, как каждое из них выполняет свои задачи.

Поршневые кольца представляют собой металлические кольца, прикрепленные к внешнему диаметру поршней. Они разделены с перегородкой, которая действует как пружинный механизм для изменения диаметра, поскольку металл внутри двигателя расширяется и сжимается в зависимости от температуры.

Эти кольца по назначению можно разделить на два типа. Верхнее кольцо, уплотняющее камеру сгорания, называется компрессионным кольцом. Нижнее кольцо, в котором есть отверстия для очистки масла, называется масляным кольцом.Однако среднее кольцо не выполняет определенной функции, а действует как дополнение к двум другим кольцам.

Уплотнение камеры сгорания

Безусловно, одной из самых важных функций поршневых колец является предотвращение выброса газов. Компрессионные кольца закрывают зазор при сжатии поршня и препятствуют опусканию продуктов сгорания.

Обычно некоторое количество газов все же попадает в картер, но компрессионные кольца гарантируют, что утечка газов не превышает определенного предела, помогая поддерживать стабильную степень сжатия и оптимальную производительность двигателя.

Обеспечение теплопередачи

Во-вторых, поршневые кольца перекрывают зазор между поршнями и стенками цилиндра. Поршневые кольца — единственная точка контакта, которая помогает облегчить передачу тепла от поршней к стенкам цилиндра, чтобы рассеять тепло от процесса преобразования топлива, а также снизить тепловую нагрузку на другие вращающиеся компоненты.

Очистка масла

Двигаясь вниз по днищу, третье кольцо вместе со вторым помогает смазывать стенки цилиндра.Они делают это, очищая стенки от масла и пропуская его через отверстия под масляным кольцом в картер. Это обеспечивает плавное движение поршней в цилиндрах и предотвращает абразивный контакт.

Диагностика поврежденных поршневых колец чрезвычайно важна, поскольку вы не хотите открывать двигатель, если это не является абсолютной необходимостью. После разборки двигателя восстановить его до первоначального состояния практически невозможно.

Грубые работы двигателя

Постоянные пропуски зажигания, грубая работа на холостом ходу и плохое ускорение — все это может быть связано с различными проблемами, но вместе они могут быть одним из общих симптомов износа поршневых колец.С потерей давления сжатия процесс сгорания будет происходить повсюду. Отсутствие сжатия поршня нарушит синхронизацию и вызовет пропуски зажигания, тогда как чрезмерная утечка газов сделает автомобиль непригодным для эксплуатации в нормальных условиях.

Моторное масло пропадает

Обычно моторное масло предназначено для циркуляции по всему двигателю и смазки стенок цилиндров, где оно будет соскребаться кольцами и возвращаться обратно в поддон. Однако, когда поршневые кольца изношены и не могут оптимально выполнять свою функцию, большая часть масла в цилиндрах сгорает при сгорании.Если вы заметили, что моторное масло исчезает намного быстрее, чем использовалось, и без каких-либо видимых утечек, это может быть признаком износа поршневых колец.

Синий дым из выхлопных газов

Еще один признак неисправности поршневых колец — голубоватый дым из выхлопной трубы. Это характерный симптом масляного ожога, который проявляется в выхлопной трубе. Когда моторное масло проходит мимо поршневых колец, оно сгорает вместе с топливной смесью.

Пониженная эффективность

Из-за чрезмерного прорыва из-за изношенных поршневых колец еще одним признаком, который вы могли бы заметить, является снижение эффективности работы двигателя.Вы можете испытать резкое снижение мощности вместе с увеличением расхода топлива. Это напрямую относится к одной из пяти важных вещей, которые необходимы двигателю для работы; сжатие.

Когда поршни изношены, они не могут хорошо сидеть в кольцевых зазорах. Таким образом, когда поршень перемещается вверх на каждом такте выпуска, газы сгорания могут найти убежище в этих зазорах, которые обеспечивают им выход в картер на такте впуска. Это, по сути, приводит к неэффективному использованию как топлива, так и энергии, вырабатываемой из него, что значительно снижает эффективность двигателя.

Как узнать, неисправны ли поршневые кольца или сальники

Многие симптомы, связанные с износом поршневых колец, также могут быть вызваны плохими уплотнениями клапана. Поэтому важно различать эти два понятия и знать, в чем проблема заключается в двигателе. Один из распространенных способов определения неисправного внутреннего компонента механиками — это испытание на сжатие. Обычный тест на сжатие многое говорит о состоянии двигателя, хотя одни только показания в PSI не говорят всей картины.

Здесь вам нужно обратиться к конкретным областям, каждому из компонентов команд на работающем транспортном средстве. Если выхлоп издает шум во время теста на сжатие, это означает, что выхлопные клапаны неисправны. Точно так же, если топливные форсунки издают звук, это означает, что у впускных клапанов возникла проблема.

Для поршневых колец: проведите испытание, добавив некоторое количество смазки. Если показания давления выскочат, это будет означать, что поршневые кольца загрязнены.

Тем не менее, такие проблемы довольно сложно диагностировать для окончательного ответа, и почти всегда требуется ремонт двигателя.Лучше принять профилактические меры, чтобы избежать внутренних повреждений двигателя.

Причины износа поршневых колец

В конце концов, когда двигатель стареет, внутренние компоненты изнашиваются, и тогда восстановление двигателя является единственным выходом. Но определенные факторы, в том числе ваши собственные привычки, могут вызвать ускоренный износ этих внутренних компонентов.

Перегрев

Наиболее частой причиной преждевременного или быстрого износа поршневых колец является перегрев среды сгорания.Никогда не рекомендуется оставлять без контроля перегрев двигателя. Причины перегрева могут быть разными, но в большинстве случаев их можно устранить с помощью простых методов обслуживания, таких как проверка уровней охлаждающей жидкости, уровня воды, состояния радиатора и охлаждающих вентиляторов.

Низкий уровень моторного масла

Когда поршни перемещаются в цилиндре вверх и вниз, работа поршневых колец состоит в том, чтобы обеспечить достаточную теплопередачу и обеспечить движение в непрерывном порядке. Если их смазки недостаточно или масло загрязнено абразивными частицами, это не только приведет к более быстрому износу поршневых колец, но и повредит стенки цилиндров.Вы можете предотвратить такую ​​проблему, периодически проверяя, не загрязняется ли моторное масло, и заменяя его через указанные интервалы.

Время выключения

В камере сгорания синхронизация решает все. Без правильно рассчитанного зажигания все может буквально пойти наперекосяк. Известно, что неправильное сгорание вызывает внутренние повреждения, наиболее заметными из которых являются поршневые кольца.

Когда ваш двигатель старый, у него может быть отключена синхронизация коленчатого и распределительного валов, что также может привести к неправильному отсчету времени.И хотя время находится не полностью в ваших руках, вы все равно можете проверить наличие таких отклонений в запланированных автомобильных сервисах.

Заключение

Лучший способ решить эту проблему — периодически выполнять тест сжатия. Вы можете купить комплект для проверки компрессии или попросить механика сделать это за вас во время обычного обслуживания. Это простая процедура, которая включает в себя продевание кабеля сжатия вниз в том месте, где размещены свечи зажигания, и измерение степени сжатия.Тест возвращает показания в PSI. Как правило, чем выше число, тем лучше для двигателя. Хотя, если оно ниже 90 фунтов на квадратный дюйм, это может указывать на что-то не так.

Следующие две вкладки изменяют содержимое ниже.

Team VC Digital | Автомобильный энтузиаст |

Диагностика проблем с расходом масла — знайте свои детали

Номера Ballpark

Расход масла стал проблемой, потому что интервалы замены масла теперь увеличиваются до 10 000 и более миль, а также потому, что современные двигатели потребляют так мало масла, что многие владельцы автомобилей забывают регулярно проверять уровень масла в двигателе.Что еще хуже, многие владельцы часто запускают двигатели без масла, потому что не знают, как проверить уровень масла. По этой причине системы предупреждения об уровне масла становятся стандартным оборудованием для многих автомобилей.

Тем не менее, я не знаю какого-либо конкретного числа, которое указывало бы на чрезмерный расход масла для какого-либо конкретного автомобиля. Приблизительным показателем расхода масла на новом двигателе может быть литр масла во время первоначальной обкатки. После обкатки расход масла должен стабилизироваться на уровне примерно одной кварты на 2000 или 3000 миль.Для двигателей с пробегом 150000 или более миль потребление одной кварты масла каждые 2000 миль не должно быть проблемой. По мере износа двигателей общие потери от внешних и внутренних утечек масла могут увеличить расход масла до одной кварты на 1000 миль, что не должно быть проблемой, если свечи зажигания не загрязняются масляной золой или выхлопные газы не выделяются видимым образом. масляный дым.

Внутренний расход масла

Предполагая, что двигатель не имеет очевидной внешней утечки через уплотнения коленчатого вала, масляный поддон, крышку привода ГРМ или прокладки крышки головки цилиндров и распределительного вала, давайте рассмотрим, как моторное масло может попасть в камеру сгорания через внутренние утечки.Примером внутренней утечки является утечка масла через уплотнения вала турбокомпрессора во впуск двигателя, на что указывает покрытие моторным маслом внутри канала между турбонагнетателем и двигателем. Если впускной коллектор некоторых двигателей с V-образным блоком уплотняет верхний картер, масло может попасть через одну или несколько прокладок впускного отверстия. Точно так же изношенные или потрескавшиеся уплотнения штока впускного клапана могут вызывать утечку масла через направляющие клапана, особенно во время замедления и работы на длительных холостых оборотах.

В любом случае свечи зажигания могут содержать скопление масляной золы на стороне электрода, обращенной к впускным клапанам.Утечка масла через направляющие выпускного клапана встречается не так часто, поскольку нормальный поток выхлопных газов создает положительное давление. С другой стороны, большая часть расхода масла приходится на поршни и поршневые кольца, о которых мы расскажем дальше.

Уплотнение цилиндра

Промывка маслом указывает на то, что моторное масло прошло через поршневые кольца (см. Фото 1). Чтобы лучше понять расход масла, связанный с кольцами, давайте рассмотрим конструкцию поршня и поршневого кольца. Например, многие верхние кольца плоские с выпуклым или бочкообразным внешним краем, содержащим молибденовую вставку.Вкладыш из молибдена удерживает масло и устойчив к высоким температурам сгорания.

Фото 1: Промывка маслом по краям купола поршня в этом примере является индикатором прохождения масла через поршневые кольца.

Второе компрессионное кольцо не только помогает снизить давление сгорания, но и соскребает излишки масла в картер двигателя (см. Фото 2). В отличие от верхнего кольца второе кольцо имеет форму блюдца, при этом только нижний край кольца соприкасается со стенкой цилиндра. Когда давление сгорания увеличивается, второе кольцо уплощается относительно контактной площадки поршневого кольца, что прижимает всю внешнюю ширину кольца к цилиндру, герметизируя дымовые газы внутри цилиндра.Когда оно не находится под нагрузкой, кольцо возвращается к своей форме блюдца, в результате чего нижний край кольца соскабливает излишки масла обратно в картер.

Фото 2: Второе компрессионное кольцо выполняет двойную функцию: герметизирует давление сгорания и помогает не допустить попадания моторного масла в камеру сгорания.
Единственная задача нижнего или третьего поршневого кольца — соскребать излишки моторного масла в картер. В большинстве случаев третье кольцо представляет собой трехкомпонентную конструкцию, состоящую из расширителя кольца с отверстиями и двух стальных направляющих, которые устанавливаются поверх расширителя.Вентилируемый расширитель и канавка под поршневое кольцо позволяют избыточному маслу стекать внутрь поршня и в картер (см. Фото 3).

Фотография 3: Как видно на этой фотографии, сжатый расширитель маслосъемного кольца и изношенные маслосъемные кольца видны, когда узел маслосъемного кольца находится заподлицо с контактной площадкой поршневого кольца.
Чтобы соответствовать стандартам выбросов, производители уменьшили зазоры между поршнем и цилиндром. На примере 2,5-литрового 16-клапанного двигателя Skyactiv 2013 года выпуска: 0.Минимум 0010 дюймов и максимум 0,0017 дюйма — это стандартный указанный зазор между поршнями и цилиндрами для новых двигателей.

Для сравнения, зазоры были почти вдвое больше, чем в двигателях старых моделей, чтобы учесть тепловое расширение. Поскольку современные алюминиевые поршни с высоким содержанием кремния испытывают гораздо меньшее тепловое расширение, 0,001 дюйма обеспечивает достаточный масляный зазор между поршнем и цилиндром, подвергнутым прецизионной механической обработке. Эти узкие зазоры в юбке поршня и цилиндры с прецизионной обработкой также удерживают поршневые кольца перпендикулярно стенке цилиндра для лучшего сжатия и уплотнения масляного кольца (см. Фото 4).

Фото 4: Изрезанная упорная сторона поршня в нашем примере свидетельствует о том, что в какой-то момент в двигателе закончилось масло.
Между тем, большинство двигателей малой грузоподъемности уменьшают трение при вращении за счет использования узких поршневых колец с низким натяжением. Поршневые кольца низкого натяжения также имеют тенденцию служить дольше из-за меньшего окружного давления на цилиндр. Наконец, улучшенные методы расточки цилиндров и «плато» хонингования цилиндров позволяют поршневым кольцам быстро прилегать к стенке цилиндра. После обкатки в цилиндре остается более грубая нижележащая перекрестная штриховка, обеспечивающая хорошую смазку поршневых колец и верхних частей цилиндра.

Масло двигателя

Зазор в подшипнике шатуна влияет на расход масла, поскольку поршень и цилиндр смазываются разбрызгиванием за счет прохождения масла через подшипник шатуна на стенку цилиндра. В нашем двигателе Mazda SkyActiv масло должно пройти через зазор в шатунном подшипнике от 0,0011 до 0,0020 дюйма, прежде чем достигнет стенки цилиндра. Помните, что увеличение зазора в шатунном подшипнике вдвое увеличит поток масла к поршневым кольцам в четыре раза, что может значительно увеличить расход масла.

Затем моторное масло должно пройти через масляный зазор размером 0,0001 дюйма между юбкой поршня и цилиндром, прежде чем достигнет поршневых колец. Использование высоковязкого масла в новом двигателе снижает смазку и охлаждение поршневых колец низкого напряжения, что может стать серьезной проблемой для современных высокопроизводительных двигателей с турбонаддувом.

Другая проблема, связанная с использованием высоковязкого масла, заключается в том, что оно может предотвратить контакт поршневых колец низкого напряжения со стенкой цилиндра, что может увеличить расход масла.

Как упоминалось выше, масло, стекающее с коленчатого вала, не только смазывает кольца, но и охлаждает их. Поскольку высоковязкое масло снижает поток масла через шатунный подшипник, это отрицательно сказывается на смазке и охлаждении цилиндра.

Хотя, с одной стороны, мы пытаемся уменьшить поток масла к поршневым кольцам, с другой стороны, масляная пленка должна достигать самой верхней части стенки цилиндра. Универсальные масла с высокой вязкостью могут недостаточно смазывать верхнее и второе поршневые кольца, особенно при холодном пуске.Температура вспышки масла также должна быть достаточно высокой, чтобы противостоять испарению при высоких температурах стенок цилиндра. Использование несинтетических базовых масел в синтетических маслах позволяет этой масляной пленке выгорать при сгорании, в то время как синтетические масла имеют тенденцию оставаться на месте в верхнем цилиндре.

Практически во всех случаях синтетические масла не только защищают верхний цилиндр, но также защищают верхнее и второе поршневые кольца от кратковременного приваривания к стенке цилиндра в условиях высоких нагрузок.По мере накопления миль синтетические масла также защищают поршни от отложений лака, которые могут вызвать застревание поршневых колец низкого напряжения в их канавках.

Таким образом, соблюдение рекомендуемых интервалов технического обслуживания и использование указанных моторных масел в значительной степени способствует предотвращению чрезмерного расхода масла в современных двигателях.

Решения для диагностики: мы должны знать это, когда видим

  1. Все двигатели потребляют масло, поэтому проверяйте уровень масла перед его сливом. Сравните пробег на одометре с пробегом на наклейке со смазкой, чтобы оценить уровень расхода масла двигателем, который должен быть отмечен в отчете о смазке и осмотре владельца транспортного средства.
  2. Бесплатная проверка уровня моторного масла и жидкости под капотом для ваших клиентов создаст положительный имидж для вашего магазина.
  3. Масло течет под уклон. Когда автомобиль находится на подъемнике, используйте яркий фонарик для осмотра двигателя, начиная с крышек распределительного вала или коромысел.
  4. Если масло капает из области колокола, помните, что масло для автоматической коробки передач обычно красного цвета, а моторное масло — черного или коричневого цвета. Проверьте уровень каждого, чтобы определить источник утечки.
  5. Большой клубок голубого масляного дыма из выхлопа после продолжительного периода холостого хода обычно указывает на внутренний расход моторного масла, вызванный изношенными поршневыми кольцами, уплотнениями клапанов, прокладками впускного коллектора или засорением слива масла в головке блока цилиндров.
  6. Расход масла без видимого масляного дыма часто свидетельствует о разрушении расширителей маслосъемных колец или изношенных маслосъемных колец.
  7. Плохая смазка может привести к перегреву современных поршневых колец и потере их натяжения. В сочетании с излишним лаком поршневые кольца могут застрять в сложенном положении.
  8. Чрезмерный прорыв компрессионного кольца приведет к попаданию моторного масла во впускной воздуховод или впускной коллектор.
  9. Комбинация движения на малых скоростях и пренебрежения заменой масла в двигателях с регулируемым рабочим объемом может привести к застреванию поршневых колец в своих канавках на цилиндрах отключения.
  10. Отложения масляной золы на свечах зажигания и перед кислородными датчиками являются лучшими индикаторами чрезмерного внутреннего потребления масла.

Раскрытие секретов масляных колец

«Проведите по нему ловушку для игры в мяч, добавьте новый набор колец — и вы готовы к работе.”

Не так давно это могло считаться приемлемой практикой для легкового уличного двигателя. Хотя это может быть подходом для производителей двигателей на заднем дворе, двигатели внутреннего сгорания 21-го века продвинулись до такой степени, что внимание к деталям может окупаться меньшим внутренним трением, большей мощностью и крутящим моментом, меньшим прорывом воздуха и даже превосходным контролем масла. .

Из всего внимания, уделяемого поршневым кольцам, слишком мало внимания уделяется масляным кольцам.Но внутри трио поршня с тремя кольцами пакет масляных колец создает большее трение, чем сумма двух других колец вместе взятых. Так что, возможно, нам стоит начать с некоторых технических деталей, которые могут вызвать удивление. Один из подходов к повышению мощности и эффективности любого двигателя заключается в уменьшении трения типичного масляного кольца без ущерба для контроля масла. Начнем с того, что обычно называют стандартными маслосъемными кольцами.

Нет ничего необычного в том, что концы расширителя масляного кольца не соприкасаются при помещении в отверстие.Однако при установке в канавку поршня и установке маслосъемных колец они давят на расширитель и создают необходимое натяжение. По словам Кейта Джонса, поправляя концы, загибая их внутрь, мало что можно получить.

Стандарт — это не так

Для уличных двигателей почти все рекомендации требуют наличия «стандартного» маслосъемного кольца и отказа от использования маслосъемных колец с низким сопротивлением из-за риска попадания слишком большого количества масла в камеру сгорания.
Оказывается, то, что называют «стандартным» масляным кольцом натяжения, далеко не стандартизовано. Мы включили диаграмму, созданную с использованием данных, предоставленных Total Seal, которая предлагает некоторую интересную информацию. Сила, указанная в прилагаемой таблице, выражена в фунт-силах (фунт-силах).

Таблица радиального натяжения

Нагрузки, указанные для каждого кольца в этой таблице, представляют собой фактическую радиальную (внешнюю) силу, прилагаемую кольцом. Это не величина трения, создаваемого движением поршня в отверстии.Это важное различие, которое нельзя упускать из виду.

Кольцо в комплекте Масляное кольцо Радиальное натяжение

(фунт-сила)

Улучшение
Стандартный 3/16 (0,187 дюйма) 20
Стандартный 3,0 мм (0,118 дюйма) 11 -9 фунтов = 45%
Ультратонкий 2.0 мм (0,078 дюйма) 8,0 -12 фунтов = 60%
Это не фунт-фут или крутящий момент, а это вращательное движение. Ударная сила — это радиальное или внешнее натяжение на стенку цилиндра, создаваемое масляным кольцом при сжатии в цилиндре. Эти измерения фунт-силы были получены с помощью очень сложного (и дорогого — например, 60 000 долларов) инструмента, используемого Total Seal для измерения этой силы. Эти показания в фунтах-силах не представляют трение скольжения, хотя здравый смысл подсказывает, что более высокое радиальное натяжение, безусловно, будет способствовать увеличению трения скольжения.

(слева) Радиальная ширина масляного кольца помогает определить его радиальное натяжение. Здесь мы измеряем маслосъемное кольцо 3,0 мм, которое входит в состав 0,110. (Справа) В этом пакете маслосъемных колец сравнивается стандартное заменяющее 3/16-дюймовое (внизу) масляное кольцо 3/16-дюймового маслосъемного кольца из комплекта 1/16-дюймовых рабочих колец с другим расширителем (посередине) и масляное кольцо 3,0 мм (вверху), которое используется в типичном двигателе LS 6,0 л. Два верхних расширителя представляют собой более распространенную конструкцию с гибким отверстием, а нижний называется SSU, который представляет собой более старую конфигурацию, похожую на гибкое отверстие, но повернутую на бок.Speed ​​утверждает, что гибкое вентиляционное отверстие является более эффективной конструкцией.

Типичная комбинация поршневых колец с рабочими характеристиками: верхняя часть на 1/16 дюйма, вторая на 1/16 дюйма и маслосъемное кольцо на 3/16 дюйма. «Стандартный» пакет маслосъемных колец 3/16 дюйма (0,187 дюйма), как указано в таблице, создает значительное радиальное натяжение в 20 фунтов-силы. Что интересно, так это спецификации для пакета маслосъемных колец 3 мм (0,117 дюйма) «стандартной» последней модели, измерение радиального натяжения Total Seal резко упало с 20 фунтов-силы до 11 фунтов-силы — поразительное снижение радиального натяжения на 45 процентов.

Следует подчеркнуть, что оба этих масляных кольца считаются «стандартными» натяжными. Например, кольцо с самым низким радиальным натяжением — кольцо диаметром 3 мм — является стандартным заводским масляным кольцом в двигателях LS последних моделей. Мы узнали, что есть много способов добиться хорошего контроля масла и при этом снизить трение, если правильно подобраны компоненты масляного кольца.

Для уменьшения сопротивления масляного кольца в большинстве методов «низкого натяжения» используется комбинация данного расширителя с более тонким масляным кольцом с радиальной шириной стенки.Более широкое маслосъемное кольцо на этой фотографии взято из маслосъемного кольца 3/16 дюйма, а более узкое кольцо из пакета маслосъемных колец 3,0 мм для двигателя 6,0 л LS. Оба предназначены для использования с отверстием диаметром 4,00 дюйма.

Меньше напряжения, больше контроля Интервью

с Китом Джонсом и Лейк Спидом младшим из Total Seal предлагают технически подкованные взгляды на то, как эти цифры напрямую связаны с уличными двигателями и как опытный и знающий производитель двигателей может создать свой собственный пакет маслосъемных колец.Но прежде чем мы перейдем к этому, давайте рассмотрим некоторые детали конструкции масляного кольца, которые позволят нам разумно создать этот пакет масляных колец.

Почти все существующие маслосъемные кольца изготавливаются с использованием техники трехкомпонентной конструкции. Расширитель — это большая центральная деталь, удерживаемая парой маслосъемных колец. Расширитель можно рассматривать как пружину, которая нагружается при установке в сочетании с верхним и нижним маслосъемными кольцами. Функция масляных колец состоит в том, чтобы соскрести масло со стенок цилиндра и протолкнуть его внутрь к отверстиям для возврата масла или прорезям, прорезанным внутри канавки масляного кольца поршня.

Испытание на трение скольжения

Это некоторые числа, которые мы создали с помощью простой цифровой рыбьей чешуи на малоблочном канале Chevy диаметром 4,155 дюйма, тестируя кольцевой корпус размером 1/16, 1/16, 3/16 дюйма. Каждое кольцо тестировалось индивидуально, и Кейт Джонс из Total Seal предполагает, что верхнее и второе номера кольца кажутся немного завышенными для приложения, в то время как номера масляных колец ближе к тем, которые они испытывали. По отношению друг к другу числа согласованы, что означает, что масляное кольцо предлагает наибольший потенциал для улучшения с точки зрения снижения общего трения.

Кольцо Раздвижные

Трение

Верх 6-7 фунтов
2 nd 4 — 4,5 фунта
Масло 18-19 фунтов
Думайте о работе масляного кольца из трех частей как о полном контроле масла. За этим следует точная регулировка, обеспечиваемая вторым масляным кольцом. Вообще говоря, 80 процентов работы второго кольца заключается в очистке остальной части масла, не удаленной масляным кольцом.Остальные 20 процентов его работы — помочь герметизировать давление сгорания, которое просочилось за верхнее кольцо.

Первое большое открытие, которое предложила Speed, заключается в том, что вертикальная толщина масляного кольца не имеет ничего общего с общим натяжением и сопротивлением кольца. Масляный контроль достигается за счет комбинации длины расширителя и радиальной ширины (если смотреть сверху) масляных направляющих. Скорость говорит о том, что эспандер — это пружина. Если вы поместите расширитель внутрь предназначенного ему цилиндра, концы расширителя могут не соприкасаться.Но когда расширитель зажат между двумя масляными направляющими, направляющие создают нагрузку так же, как добавление прокладки под пружину клапана, чтобы увеличить ее натяжение на клапане.

Слева стрелка указывает на то, что Total Seal называет областью вкладок расширителя. Комбинация площади контакта зоны выступа с радиальной глубиной масляного кольца — вот что создает натяжение масляного кольца. Таким образом, используя различные расширители и маслосъемные кольца с более узкой или широкой радиальной шириной, Total Seal может создать почти точное натяжение масляного кольца для данного применения.Вертикальная толщина масляного регулирующего кольца не является переменной, которая регулирует общее натяжение. Масляное кольцо с низким натяжением можно создать с помощью более крупного масляного кольца на 3/16 дюйма так же легко, как и с гораздо более тонким масляным кольцом 2,0 мм (справа).

Рельсы также являются важной частью уравнения. Изменение радиальной ширины масляного кольца изменит нагрузку, создаваемую расширителем. Масляное кольцо с более тонкой радиальной шириной уменьшит нагрузку, создаваемую расширителем. Мы создали диаграмму, на которой измерили радиальную ширину трех различных масляных колец.Обратите внимание на значительное изменение радиальной ширины масляного кольца между направляющими масляного кольца 3/16 дюйма и направляющими 3 мм. Изменение почти на 50 процентов. Сравните эти числа с диаграммой радиального натяжения, и вы увидите прямую корреляцию между радиальной шириной масляных направляющих и уменьшенным натяжением.

Размеры масляного кольца

Мы измерили два небольших блока Chevy и один комплект колец LS из колец, которые были у нас в магазине. Обратите внимание, что указаны две разные радиальной ширины. Первый был для кольцевого пакета 5/64 дюйма, а второй — для кольцевого пакета 1/16 дюйма.Основное изменение размера происходит между наборами колец 1/16 и 3,0 мм.

Масляное кольцо Масляное кольцо осевое

Толщина

Масляное кольцо

Радиальная ширина

3/16 0,023 0,150
3/16 0,027 0,144
3,0 мм 0,019 0.103
2,0 мм 0,018 0,085
За пределами стандарта: еще меньшее натяжение кольца

Используя эту информацию, компания Speed ​​предположила, что Total Seal может создавать практически любое требуемое натяжение для любого пакета маслосъемных колец. Работая с примером, что 3-миллиметровое маслосъемное кольцо обеспечивает радиальное натяжение 10 фунтов силы, аналогичное радиальное натяжение может быть создано с использованием большего 3/16-дюймового кольца путем комбинирования специального расширителя и маслосъемных колец.Спид сказал, что, возможно, половина бизнеса Total Seal занимается производством нестандартных колец, которые не обязательно указаны в каталоге Total Seal.

Speed ​​предлагает, что только в пределах диаметра отверстия 4,030 дюйма для маслосъемного кольца 3/16 дюйма Total Seal предлагает несколько разной радиальной ширины маслосъемных колец, которые можно комбинировать с расширителем заданной длины для создания целевого маслосъемного кольца. напряжение спец. В качестве примера Спид говорит, что Total Seal может создать пакет маслосъемных колец на 10 фунтов (или, так же легко, на 16 фунтов) для поршня маслосъемного кольца 3/16 дюйма, который уменьшит трение и при этом будет контролировать масло в уличном двигателе.

Расширитель масляного кольца действует как пружина. При установке в канавку масляного кольца направляющие прижимают расширитель, и это действие оказывает давление на стенку цилиндра, создавая заданное натяжение, которое используется для соскабливания масла со стенки цилиндра. Важная часть — следить за тем, чтобы концы расширителя не перекрывались при установке колец.

Но это еще не все. Для достижения успеха масляное кольцо «низкого натяжения» следует комбинировать со вторым кольцом типа Napier.Кольцо Napier представляет собой кольцо с коническим скребком, которое включает в себя крючок или углубленную область за сужающейся нижней поверхностью кольца, что увеличивает способность кольца удалять масло со стенок цилиндра. Компания Speed ​​подчеркнула, что комбинация второго кольца Napier со специальным масляным кольцом 3/16 дюйма улучшит контроль масла, а также даст возможность уменьшить трение, что приведет к увеличению мощности по сравнению со «стандартным» масляным кольцом растяжения того же размера. .

Speed ​​также упомянула, что предполагаемое использование двигателя является важным фактором при создании пакета маслосъемных колец.Двигатель дрэг-рейсинга, который не создает высокую температуру масла, может выиграть от использования другого пакета маслосъемных колец по сравнению с двигателем, который участвует в гонках по автокроссу, где температура масла может подниматься выше 250 градусов по Фаренгейту. Таким образом, комбинации маслосъемных колец должны включать вязкость масла как часть уравнения маслосъемного кольца.

В малоблочном двигателе Chevy Mule 383ci компании

Shavers используется очень тонкий, но с газовыми портами 0,7 мм / 0,7 мм кольцевой пакет Napier / 2 мм с низким натяжением, который является очень маленьким, но прочным. Он обеспечивает отличный контроль масла и минимальный прорыв.Спид также упомянул, что во время испытания масла пакет нижних натяжных колец уменьшил трение, что не только увеличило мощность, но и снизило температуру масла.

Двигатель, предназначенный только для дрэг-гонок, мог бы обойтись более низкой вязкостью масла, например, 0w20, в то время как двигателю для автокросса или шоссейных гонок может потребоваться масло с немного более высокой вязкостью, например 10w30 или 10w40. Если в рассматриваемом двигателе будет использоваться масло 20w50 с высокой вязкостью, тогда потребуется масляное кольцо с более высоким натяжением, чтобы более эффективно соскребать более густое масло со стенок цилиндра.

Типичная реакция на все это состоит в том, что снижение нагрузки, оказываемой масляным кольцом, приведет только к плохому контролю масла и увеличению расхода масла. Но это не учитывает тот факт, что исследования GM решили использовать пакет маслосъемных колец 3,0 мм в двигателе LS 6,2 л, который не имеет проблем с контролем масла. Одна из причин такой производительности заключается в том, что этот меньший пакет колец и меньшее натяжение позволяют масляному кольцу более точно следовать деформациям в отверстии, что означает, что больше масла удаляется со стенки цилиндра как маслом, так и вторыми кольцами.

Пакеты с тонкими кольцами больше не являются экзотикой для поршней. Mahle предлагает многие из своих поршней с гораздо более тонкими кольцевыми пакетами, например, пакет 1 мм / 1 мм / 2 мм для малоблочных двигателей Chevy. Это поршень Mahle LS с внутренним диаметром 4,125 дюйма.

Обсуждение дешево, доказательство бесценно

Еще одним примером того, как может работать нестандартный маслосъемный колец, является малоблочный двигатель Chevy 383ci, используемый в качестве двигателя-мула Shaver Specialties Racing Engines, который выдержал тысячи динамометрических прогонов.В настоящее время он оснащен комплектом из верхней части Total Seal 0,7 мм, секунды Napier 0,7 мм и пакета маслосъемных колец 2 мм. Мы лично были свидетелями того, как один из этих поршней сам по себе соскользнул вниз по каналу (просто под действием силы тяжести) из-за уменьшенного радиального натяжения, создаваемого кольцевым пакетом.

Хотя это звучит так, как будто двигатель должен быть проблемным, когда дело доходит до контроля масла, оператор динамометрического стенда Шейверса «Dyno Don» МакАскилл сообщает, что у двигателя нет проблем с контролем масла, камеры остаются очень сухими, а прорыв воздуха довольно низкий. .Кроме того, в этом двигателе не применяются какие-либо специальные меры по борьбе с ветром. Другими словами, масляный поддон лишен экранов, поддонов или других устройств управления.

(Слева) Если требуется опорная направляющая для масла, поскольку канавка для маслосъемного кольца входит в отверстие для пальца запястья, всегда кладите опорную направляющую так, чтобы небольшая выемка была направлена ​​вниз. Выемка контактирует с поршнем и препятствует перемещению опорной шины. (Справа) При установке масляного кольца сначала обязательно установите расширитель и убедитесь, что концы расширителя не перекрываются.Затем аккуратно установите верхнюю масляную направляющую, а затем нижнюю.

Что касается практического применения всех этих приобретенных знаний в уличных двигателях, давайте остановимся на типичном кольцевом двигателе размером 1/16, 1/16, 3/16 дюйма. Было бы целесообразно использовать пакет маслосъемных колец с более низким натяжением со специальным расширителем, вложенным с более тонкими маслосъемными кольцами радиальной ширины в сочетании со вторым кольцом Напьера. Это значительно снизит трение при минимальном расходе масла.

Для высокопроизводительных двигателей соревнований, таких как NHRA Pro Stock или NASCAR, Total Seal также имеет цельное маслосъемное кольцо, которое также является чрезвычайно гибким.

Вооружившись этой новой информацией, вы, возможно, захотите рассмотреть преимущества создания вашего следующего двигателя, уделив больше внимания низкому масленому кольцу. Это могло бы окупиться меньшим трением и чуть большей мощностью.

Изучение причин чрезмерного расхода масла> Prestige Toyota Service

Это уже не просто гигантский F-100 1975 года, выпускающий синий дым из выхлопной трубы. За последнее десятилетие большое количество двигателей поздних моделей легковых и грузовых автомобилей с малым пробегом потребляли чрезмерное количество моторного масла.Механические неисправности различаются, но основная причина, по-видимому, заключается в том, что каждый производитель спешит выполнить требования EPA по экономии топлива и выбросам.

Да, каждый четырехтактный двигатель обычно сжигает небольшое количество масла.

Прежде чем перейти к техническим аспектам расхода масла, давайте посмотрим, сколько это слишком много. Большинство производителей публикуют то, что мы считаем «прикрытием задницы» — обычно одна кварта сжигается каждые 1000 миль, что является нормальным порогом. А теперь давайте подумаем об этом.С рекомендованными интервалами замены масла, увеличивающимися с старых-верных 3000 миль и приближающимися к 7000, вы могли бы добавлять 6 или 7 литров масла между обслуживаниями. Допустим, ваш двигатель имеет емкость 5 литров масла, теперь вы покупаете до 12 литров масла на обслуживание, и все это лишнее масло сжигается и выбрасывается в атмосферу. Не говоря уже о скоплении углерода в камере сгорания и задней части клапанов, что еще больше ухудшает характеристики двигателя и срок его службы.

Эти характеристики расхода масла кажутся нелепыми, и, к счастью, большинство, но не все, производители и сервисные службы дилерских центров выполнят ремонт до того, как расход масла достигнет такой степени.

Типичными точками входа масла в камеру сгорания являются поршневые кольца и направляющие клапана. В каждом поршне используются кольца, которые подпружинены к стенке цилиндра. Эти поршневые кольца изолируют высокое давление в камере сгорания от летящего внутри картера моторного масла.

Фото 2/4 | 02 Магазин Класс Расход масла

Кольца поршневые

Обычные конфигурации включают верхнее компрессионное кольцо и второе компрессионное кольцо, за которыми следуют два более тонких масляных кольца, разделенных прокладкой.Каждое кольцо свободно перемещается внутри своей кольцевой канавки. Изготовленное из чугуна (или стали) поршневое кольцо не является замкнутым кругом, так как в нем используется «торцевой зазор», который позволяет пружине натягиваться на стенку цилиндра, а также расширяться и сжиматься под действием тепла.

Торцевые зазоры колец во время сборки должны быть расположены в шахматном порядке, чтобы они не совпадали друг с другом. Торцевые зазоры, расположенные непосредственно друг над другом или под ним, обеспечивают путь для потерь на сжатие и попадания избыточного масла в камеру сгорания.

Готовая стенка цилиндра обработана штриховкой из крошечных каналов.Это позволяет удерживать очень небольшое количество масла из картера на стенке цилиндра и смазывать поршневые кольца, когда поршень перемещается вверх и вниз в своем отверстии цилиндра.

Вот посмотрите на процесс. Поршень движется вверх на такте сжатия, и впускные и выпускные клапаны закрываются. Два верхних компрессионных кольца обеспечивают уплотнение между стенкой цилиндра и головкой поршня (вверху), и воздушно-топливная смесь сжимается. Искра воспламеняет сжатую топливно-воздушную смесь, вызывая возгорание и расширение в камере сгорания над поршнем.Это расширение приводит к опусканию поршня во время рабочего хода, когда поршень, прикрепленный шатуном, вращает коленчатый вал.

Высокое давление от сгорания также заставляет поршневые кольца входить в соответствующие канавки и упираться в стенку цилиндра, что еще больше улучшает герметичность. В то время как все это происходит, масляные кольца (с помощью компрессионного кольца №2) соскабливают излишки масла со стенок цилиндра и предотвращают попадание большей части его в камеру сгорания.Небольшое количество масла в заштрихованных каналах, смазывающих поршневые кольца, проходит и сгорает в камере сгорания (обычно).

Чрезмерный расход масла в конечном итоге будет иметь место с любым двигателем, который достигает определенного плато с большим пробегом, в зависимости от конструкции двигателя, надлежащего обслуживания и условий движения. Что касается поршневых колец и кольцевых канавок, они могут быть изношены до такой степени, что адекватное уплотнение давления сгорания и / или регулирование уровня масла становится невозможным.Чрезмерное скопление углерода в канавках для колец может препятствовать свободному перемещению колец (заеданию). Стенки цилиндров с зазубринами, изношены слишком большими или перестают быть прямыми (чрезмерная конусность или некруглость) также могут препятствовать сжатию и контролю масла из-за ослабления уплотняющих свойств поршневых колец. Конечно, после ремонта будет иметь значение неправильная обработка, сборка и некачественные детали.

Направляющие клапана

Внутри головки блока цилиндров находятся впускной и выпускной клапаны, которые обеспечивают вход воздуха и топлива и выход выхлопных газов соответственно.Каждый клапан имеет вал, называемый штоком клапана, который перемещается вверх и вниз в направляющей клапана. Направляющая — это просто просверленное отверстие для перемещения штока клапана с заданным зазором между ними. Верхняя часть клапана приводится в движение поворотным коромыслом (управляемым вращением распределительного вала), открывая и закрывая каждый клапан. Коромысло и верх штока клапана находятся внутри картера и смазываются моторным маслом. Чтобы предотвратить прохождение чрезмерного количества масла через шток клапана и направляющую, к верхней части направляющей клапана прикреплено уплотнение клапана, изготовленное из различных резиновых и синтетических материалов.

Опять же, нормальный износ в конечном итоге приведет к ухудшению уплотнений клапана и расширению штока клапана до направляющего зазора, позволяя избыточному маслу проходить мимо клапанов в камеру сгорания.

Дополнительные источники

Другими причинами чрезмерного расхода масла являются переполнение, блокировка системы вентиляции картера или даже чрезмерный отстой, блокирующий каналы возврата масла. Масло перекачивается к головке блока цилиндров для смазки компонентов клапанного механизма. Если масло больше не может стекать обратно в масляный поддон (резервуар), направляющие клапана полностью погружаются в масло, и уплотнения клапана не имеют возможности защитить направляющие до такой степени.

Фото 3/4 | 03 Магазин Класс Расход масла

Симптомы

Раздражает водителей необходимость доливать масло между службами. Производители обычно рекомендуют проверять уровень масла при каждой заправке топливного бака, но подавляющее большинство водителей этого не делают. Это приводит к тому, что не знают о низком уровне масла, пока он не достигнет предела. Симптомы варьируются от мигания светового индикатора низкого давления (или уровня масла) до контрольной лампы неисправности, шума двигателя и, наконец, повреждения двигателя (заедания), если ранние предупреждающие знаки остаются незамеченными.

Почему большой расход на молодых двигателях?

Одна не очень актуальная проблема — вязкость масла. Более жидкое масло труднее запечатать, чем более толстое (0W20 против 10W40). Производители автомобилей постоянно снижают рекомендуемую вязкость, чтобы уменьшить трение вращения своих двигателей и, следовательно, повысить экономию топлива. Однако современные технологии двигателей позволяют преодолеть дифференциал смазки.

Некоторые производители настаивают на том, что добавление литра масла при пробеге в 1000 миль является нормальным явлением, особенно для двигателей с особыми характеристиками и с турбонаддувом.Это утверждение, возможно, является полупостижимым, но не объясняет проблемы с высоким расходом масла в большом диапазоне неэффективных безнаддувных двигателей.

Все это приводит к вращательному трению или силе, необходимой для вращения двигателя на коленчатом валу. Если исключить сжатие (свечи зажигания сняты), общее трение двигателя включает всюду, где соприкасается движущаяся часть, а также натяжение пружины. Хороший пример — вращение распредвала. Существует трение в подшипниках кулачка, которые смазываются маслом (в зависимости от вязкости), а также сила, необходимая для открытия клапанов, которые удерживаются закрытыми пружинами клапанов.

Существенный вклад в трение в двигателе вносят поршневые кольца — более 20 процентов от общего количества. Инженеры изучали этот фактор в течение многих лет, пытаясь найти золотую середину, чтобы уменьшить трение поршневых колец, чтобы помочь в экономии топлива, сохраняя при этом их достаточно прочными, чтобы выдерживать нормальный срок службы двигателя в реальных условиях вождения.

Это личный анализ, основанный на непосредственном опыте и разделяемый многими другими, но обычно не раскрываемый производителями. Инженеры просто переборщили, уменьшив трение поршневых колец (натяжение пружины), чтобы улучшить экономию топлива, но конструкция не выдерживает эксплуатации на дороге.

Способность поршневых колец отделять моторное масло от камеры сгорания достаточна прямо из коробки на динамометрическом стенде, но при нормальном износе масло проходит. В некоторых случаях расход масла незаметен на ранней стадии, но когда избыток масла образует нагар на масляных кольцах (захватывая их в канавке), расход масла резко падает.

Еще одним фактором стала технология переменного рабочего объема, доступная на некоторых автомобилях. В условиях движения с малой нагрузкой и малым дросселем отдельные цилиндры отключаются, чтобы улучшить экономию топлива.При этом подача топлива прекращается, а впускной и выпускной клапаны остаются закрытыми. Отсутствие давления сгорания снижает способность поршневых колец к уплотнению, поэтому, когда этот цилиндр снова срабатывает, избыток масла увеличивает нагар на масляном кольце. Бывают также случаи, когда кольцевые зазоры на деактивированных цилиндрах имеют тенденцию к выравниванию. Комбинация двух кабин приводит к такому большому расходу топлива, что из-за воздействия масла цилиндры забивают свечи зажигания. В этих случаях водители испытывают нестабильную работу из-за пропусков зажигания, диагностического кода неисправности пропусков зажигания и включения индикатора проверки двигателя.

Фото 4/4 | 01 Магазин Класс Расход масла

Ответственность

Consumer Reports в июне 2015 года опубликовала статью, посвященную этой проблеме. В ходе опроса, проведенного с участием почти 500 000 автомобилей модельного ряда ’10-14 ‘, были проанализированы жалобы на потребление масла. Конкретные двигатели Audi, BMW и Subaru возглавляли список дизельных горелок по мнению клиентов.

Ремонт двигателя стоит дорого для владельцев легковых и грузовых автомобилей и тем более для производителей, исправляющих крупные дефекты двигателя.Кроме того, автопроизводители, как известно, борются изо всех сил, чтобы избежать ответственности. Первый этап работы с потреблением масла — объяснить клиентам, что это нормально, и продолжать доливать. Следующим этапом является выполнение послегарантийного ремонта двигателя (гудвилл) в индивидуальном порядке для удовлетворения требований клиентов и минимизации огласки. Далее следует бороться с коллективным иском. Последний этап — это юридическое обязательство по выдаче расширенной гарантии, предусматривающей бесплатный ремонт сверх гарантии на трансмиссию, а также возмещение затрат на ранее оплаченный ремонт.

Audi, Subaru, Honda и Toyota в настоящее время находятся в процессе коллективных исков из-за расхода масла на определенных моделях / двигателях или урегулировали и проводят ремонт в рамках расширенной гарантии на трансмиссию.

Ремонт

Исправления расширенной гарантии различаются, но большинство из них включает замену поршневых колец, поршней, обновление программного обеспечения модуля управления трансмиссией или все вышеперечисленное. Некоторые обновления программного обеспечения включают уменьшение «своевременности» переменного рабочего объема, что действительно влияет на экономию топлива.

По поводу этих ремонтов возникают большие вопросы: устанавливаются ли в них соответствующим образом модифицированные детали, чтобы предотвратить повторный расход масла, или этого достаточно, чтобы вывести автомобиль за пределы продленного гарантийного срока? А как насчет всего остаточного накопления углерода?

Перед покупкой подержанного автомобиля или грузовика выясните, нет ли причастности к коллективному иску о расходе масла, расширенной гарантии или большому количеству жалоб. Это повлияет на стоимость ремонта и будущую стоимость автомобиля.

Водители должны , а не заправлять газом и маслом каждую заправку.

Нажмите здесь, чтобы посмотреть оригинал артикула
Автор: Алекс Стил

Написано в среду, 27 апреля 2016 г. Брайаном
Постоянная ссылка |

Поршневые кольца | Auto Service Professional

Даже если ваша мастерская не занимается ремонтом двигателей на регулярной основе, полезно получить представление о роли, которую выполняют различные компоненты двигателя.В этой статье мы обсудим поршневые кольца, их назначение и советы по обслуживанию колец.

Поршневые кольца, проще говоря, представляют собой компоненты, которые образуют динамическое уплотнение между поршнем и стенкой цилиндра. Рассмотрим, например, что кольца должны обеспечивать как функцию уплотнения, так и функцию контроля масла в диапазоне условий и экстремальных температур — от холодных запусков зимой и утром до длительной работы с высокими оборотами и высокой нагрузкой в ​​жаркую погоду. Также учтите, что большинство поршней «перемещаются» и «растут» в боковом направлении внутри цилиндра во время работы, создавая иногда непредсказуемую площадь уплотнения и контактную поверхность.

Должно быть очевидно, что длительный износ стенок цилиндров и колец может вызвать проблемы с уплотнением колец и прорывом, даже у нового OEM-двигателя могут возникнуть проблемы, если кольца не были изготовлены должным образом. Например, KIA недавно выявила проблему с масляными кольцами в некоторых двигателях Soul 2020-2021 и Seltos 2021 2.0L. По всей видимости, направляющие масляных колец не прошли термическую обработку должным образом, что привело к чрезмерной закалке направляющих, что привело к чрезмерному износу стенок цилиндров. Это может привести к чрезмерному расходу масла, повреждению выхлопной системы / гидротрансформатора и минимизировать количество доступного масла для подшипников штока.

Практически во всех современных автомобилях используется по три кольца на поршень. Верхнее кольцо представляет собой исключительно компрессионное кольцо, что означает, что его функция заключается в уплотнении расширяющихся газов сгорания над поршнем. Без эффективного уплотнения сгорания, конечно, эти газы могли бы просачиваться по сторонам поршня, что привело бы к процессу потери мощности, известному как прорыв.

Верхнее кольцо плотно прилегает к стенке цилиндра и площадкам кольцевой канавки за счет перепада давления, создаваемого во время цикла сгорания поршня.По мере увеличения давления над кольцом и между внутренним диаметром кольца и канавкой поршня кольцо сжимается вниз и наружу, создавая герметичное уплотнение в широком диапазоне оборотов двигателя. Основная задача верхнего кольца — служить компрессионным уплотнением. Это также помогает защитить второе кольцо от тепла сгорания.

Большинство современных оригинальных компрессионных колец изготовлены из чугуна высшего сорта, высокопрочного чугуна или стального сплава с покрытием из жаропрочного графита, плазмолибдена или хрома.Графит и «плазма-молибден» представляют собой относительно мягкие и пористые покрытия колец с превосходной маслопроводностью и сравнительно быстрым прилеганием (или приработкой) к поверхности отверстия цилиндра. Хром, который сегодня используется в основном зарубежными производителями оборудования, является гораздо более твердым и непористым материалом.

Второе кольцо, хотя его обычно называют компрессионным кольцом, в основном выполняет функцию конечного контроля масла (около 80% нагрузки второго кольца — это контроль масла и около 20% — контроль сжатия). Двумя распространенными конструкциями являются RBT (обратная скрутка, коническая поверхность и канавка с крючком THG, иногда называемая кольцом Напье).Второе кольцо с обратным скручиванием и конической гранью очень часто встречается в наборах рабочих колец

. Внутренняя нижняя фаска вызывает скручивание кольца. Закрутка предотвращает проникновение масла за второе кольцо. Коническая поверхность соскребает масло со стенок цилиндра для контроля уровня масла. Большинство вторых колец RBT изготовлено из серого чугуна. Вторые кольца THG также имеют изгиб, но без внутреннего скоса и конуса. Вместо этого THG имеет паз для крючка на нижнем внешнем диаметре. Кольца THG обеспечивают немного лучший контроль масла, чем RBT.THG также действует как обратный клапан для сброса избыточного давления сгорания, создаваемого под верхним кольцом, помогая стабилизировать верхнее кольцо (предотвращая или минимизируя флаттер кольца).

Как и верхние кольца, вторые кольца OE обычно покрываются фосфатом или плазмолифтингом для защиты колец от тепла, связанного с сгоранием. Эти кольца обычно также имеют коническую поверхность низкого напряжения, предназначенную для уменьшения сопротивления при сохранении способности кольца контролировать масло. Большинство основных поставщиков оригинального оборудования и послепродажного обслуживания встраивают обратное скручивание во второе кольцо, чтобы создать более эффективное уплотнение в зоне контакта с поршнем, предотвращая миграцию масла за кольцо.

Третье кольцо в сборе служит пакетом маслосъемных колец, который по существу удаляет масло со стенок цилиндра во время рабочего такта. Маслосъемные кольца состоят из нескольких компонентов, включая расширитель или проставку, а также верхние и нижние скребки (направляющие).

Масляные шины в этой классической конструкции опираются на расположенные под углом накладки расширителя, которые создают как боковую, так и вертикальную силу для уплотнения верхней и нижней поверхностей кольцевой канавки.

Масляные кольца предлагаются в исполнении со стандартным напряжением (для большинства уличных применений и двигателей большой мощности, подверженных деформации внутреннего диаметра) и с низким напряжением.Кольца стандартного натяжения оказывают тангенциальное давление около 21 фунта на стенку цилиндра. В конструкциях с низким натяжением применяется напряжение около 15 фунтов. Направляющие масляного кольца «соскребают» излишки масла со стенок цилиндров и служат для контроля уровня масла. Если масляные кольцевые направляющие изношены или слишком твердые и оказывают слишком большое давление на стенки, может произойти выброс масла, что приведет к утечке масла в камеры сгорания, засорению свечей зажигания и потенциальному загрязнению потока выхлопных газов, что приведет к повреждению каталитического нейтрализатора.

КОЛЬЦА ВЛИЯЮТ НА ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ

Наибольший уровень трения, который возникает в двигателе внутреннего сгорания, создается за счет трения поршневых колец о стенки цилиндра. Это трение напрямую влияет на рабочую температуру двигателя.

Если из выхлопной трубы выходит сгоревшее масло / дым, это может быть результатом прохождения масла через изношенные направляющие клапана / уплотнения клапана или прохождение через кольца. Проверка компрессии и герметичности цилиндра может подтвердить работу кольца.Если кажется, что купол поршня омывается краями или поперек купола, вероятно, утечка масла через изношенные или застрявшие кольца, что может вызвать коды пропусков зажигания P0301-P0312, а также снижение мощности двигателя из-за снижения давления в цилиндре. .

Если масляная зола скапливается на одной стороне свечи зажигания, вероятно, что масло проходит через направляющие клапана или уплотнения.

ЗАЗОР КОНЦЕВОГО КОЛЬЦА

Лучший способ начать дискуссию среди производителей двигателей — это спросить, нужен ли концевой зазор во втором компрессионном кольце.

На самом деле, однако, практически каждый североамериканский производитель двигателей определил, что увеличение торцевого зазора во втором кольце фактически улучшает характеристики уплотнения. Это связано с так называемой «теорией баланса давления». Без торцевого зазора второго кольца газы попадают между вторым и верхним кольцами. Когда поршень совершает рабочий такт, скопление этих газов фактически поднимает верхнее кольцо с земли. Это, конечно, приводит к сильному взрыву и потере мощности.

Обычно измеряемый на глубине 1,00 дюйма от верха стенки цилиндра зазор между кольцами представляет собой установленное пространство между концами колец. При измерении торцевого зазора кольцо необходимо поместить в цилиндр на равной глубине по всему периметру. Это называется «возведение кольца в квадрат». Если кольцо не размещено на равном расстоянии от настила блока, это приведет к неправильному измерению торцевого зазора. Когда кольцо правильно установлено в отверстии, используйте чистый плоский щуп.Калибр должен плотно входить в зазор без приложения большого усилия.

Всегда следуйте рекомендациям производителя поршня в отношении зазора между верхним и вторым кольцами, поскольку он будет варьироваться в зависимости от материала поршня, диаметра отверстия и области применения (без наддува, с принудительной индукцией, впрыском азота и т. Д.). В то время как вы всегда должны обращаться к заводским спецификациям, для уличных применений практическое правило — допускать концевой зазор примерно 0,0045 дюйма на дюйм диаметра отверстия цилиндра. Например, 4.Для отверстия диаметром 000 дюймов может потребоваться кольцевой зазор в 0,018 дюйма. В случаях, когда отверстия немного изношены или если блок был расточен и отточен слишком большого размера, доступны кольца для популярных применений в размерах, соответствующих этому (3 мм больше, 0,010 дюйма, 0,030 дюйма и т. Д.). Никогда не предполагайте, что запасные кольца сразу же обеспечат надлежащий торцевой зазор. Всегда выполняйте проверку зазора, чтобы убедиться в этом.

В некоторых случаях могут быть доступны только кольца «напильник по размеру»

, при этом верхнее и второе кольца сделаны с отрицательным или нулевым зазором, что затем требует, чтобы установщик подпилил концы, чтобы получить надлежащий торцевой зазор.Это необходимо делать осторожно, используя специальный кольцевой фильтрующий инструмент для настольного монтажа. Удаление материала должно быть «квадратным», что означает, что вы не должны создавать нежелательные углы. Ширина установленного зазора должна быть одинаковой от внутреннего до внешнего зазора. Тщательно подпилите, считая количество штрихов во время подачи, и перепроверьте. Чтобы избежать удаления слишком большого количества материала, выполните несколько штрихов, повторно проверьте концевой зазор в отверстии, перепилите, проверьте и т. Д., Пока не будет достигнут правильный зазор. Если вы напилите слишком много, кольцо будет непригодным для использования.Как только будет получен желаемый зазор, необходимо аккуратно удалить заусенцы с концов напильника с помощью небольшого плоского тонкого напильника.

Если требуется подгонка напильника, это относится только к верхнему и второму кольцу. Масляные расширители и маслостанции производятся для отверстий определенных размеров (стандартных или специальных размеров) и не требуют подгонки напильника.

ТЕНДЕНЦИИ ПОРШНЕВОГО КОЛЬЦА

Сегодняшняя тенденция в дизайне колец сосредоточена на уменьшении трения и высокой податливости колец. Поскольку трение между кольцом и стенкой цилиндра уменьшается, мощность в лошадиных силах высвобождается, а экономия топлива увеличивается просто за счет уменьшения паразитного сопротивления.Под «податливостью» кольца понимается способность колец уплотняться в отверстии, которое не является идеально круглым (как это часто бывает, когда отверстие деформируется во время циклов нагрева и напряжения зажима болта головки). Кольцевое уплотнение естественным образом влияет на выходную мощность, контроль выбросов и расход масла.

Это вызывает еще одну вескую причину использования упорных пластин головки блока цилиндров при расточке и хонинговании блока. Если во время обработки отверстия не используется пластина против проворачивания, вы получите круглое отверстие в статических условиях, но при этом отверстие может деформироваться и выйти из-под контроля после того, как головка цилиндра будет прикреплена к блоку болтами.Конечно, степень этого искажения зависит от конкретного рассматриваемого блока (одни будут искажать больше, чем другие). Дело в том, чтобы сделать отверстие во время использования как можно более круглым. Если отверстия остаются правильными, пока поршни проходят свои циклы, тем легче кольца могут выполнять свою работу по уплотнению.

Сегодняшние кольца становятся все тоньше и уже, отчасти для обеспечения большей прилегаемости. Эффективность, экономия топлива и снижение выбросов останутся целевыми задачами разработчиков двигателей на долгие годы, и несомненно, что размер кольца, вес и способность уплотнения будут и дальше соответственно меняться.

По мере того, как двигатели по-прежнему проектируются как меньшие и более легкие, блочные платформы становятся короче, а размеры поршней уменьшаются. Результат: кольца становятся тоньше, примерно на 1,2 мм, с обычными маслосъемными кольцами 3 мм.

Расположение колец постепенно смещалось вверх по направлению к куполу поршня. Эта тенденция, вероятно, сохранится по нескольким причинам, включая проблемы с производительностью и выбросами (например, меньший объем «щели»… круговая пустота между поршнем и отверстием над верхним кольцом… способствует сокращению количества несгоревших углеводородов).

Кроме того, что касается экономии топлива, кольца становятся более узкими в радиальном направлении, чтобы уменьшить трение между кольцом и стенкой. Уменьшенный размер также позволяет кольцам быть более удобными (гибкими) в соответствии с формой отверстия. Это позволяет использовать меньшее натяжение кольца при правильной геометрии отверстия.

Изготовителям колец обычно нравится видеть отверстия, обработанные камнем зернистостью 280. Кольца с покрытием теперь предварительно притирены, поэтому вам не нужно создавать более шероховатую поверхность в отверстии.Это касается даже хромированных колец. Сегодня нет необходимости обеспечивать более грубую поверхность отверстия для достижения приработки.

РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ КОЛЬЦЕВ

Перед установкой колец на поршни убедитесь, что канавки поршня абсолютно чистые и без заусенцев.

Установить кольца на поршни несложно, но следует соблюдать осторожность, чтобы не деформировать или сломать кольцо. Это особенно важно при работе со вторым и верхним кольцами.Сначала установите расширитель масляного кольца, следя за тем, чтобы концы всегда стыковались. Установите нижнюю масляную рейку, чтобы захватить нижнюю выемку расширителя, затем установите верхнюю рейку. Масляные рельсы можно установить, накручивая их вручную.

Если вы не имеете дело с очень легкими натяжными кольцами, всегда используйте плоскогубцы для установки колец на поршни. Намотка второго или верхнего кольца на поршень может легко создать спираль в кольце, что приведет к деформации кольца, которая может не восстановиться.При использовании плоскогубцев расширяйте кольца ровно настолько, чтобы их можно было установить.

Обращайте особое внимание на все места зазоров на концах колец. Цель состоит в том, чтобы предотвратить совмещение торцевых зазоров друг с другом, что приведет к возникновению путей утечки. Ориентация зазора кольца может быть указана в зависимости от поршня или рекомендаций производителя оборудования.

В качестве примера ниже приведены рекомендации по ориентации зазора кольца. Опять же, спецификации OEM могут отличаться.

Если смотреть на поршень сверху, с передней частью поршня (обращенной к передней части двигателя) в положении «12 часов», ориентация торцевого зазора следующая:

Масляный расширитель (стыкующиеся концы)… между 2 и 4 ° часы

Зазор нижнего масляного рельса… 10 часов

Зазор верхнего масляного рельса… 7 часов

Зазор второго кольца… 9 часов

Зазор верхнего кольца… 3 часа

При работе двигателя кольца скорее всего, немного повернется, но идея состоит в том, чтобы держать зазоры достаточно далеко друг от друга, чтобы они не могли выровняться.

Чтобы установить узел шатун / поршень в блок, кольца должны быть сжаты, чтобы они вошли в отверстия. В то время как регулируемые кольцевые компрессоры «бочкообразного» типа работают, лучше всего подходят установщики конических колец из заготовок. Они имеют конический внутренний диаметр с увеличенным верхним входом и нижним диаметром, совместимым с размером отверстия (сжимающие кольца при движении поршня через компрессор). Обратной стороной является то, что большинство конических компрессоров изготавливаются с учетом определенного диаметра отверстия, поэтому требуются отдельные компрессоры для отверстий разного размера.Однако также доступны конические компрессоры, которые позволяют регулировать диаметр отверстия в диапазоне, уменьшая количество компрессоров, требуемых в мастерской.

Поверните коленчатый вал так, чтобы шейка штока находилась рядом с ее нижней мертвой точкой. Нанесите моторное масло или смазку для подшипников на верхний стержневой подшипник.

После нанесения моторного масла на установленные кольца, юбки поршней, внутреннюю часть компрессора и стенки цилиндра вставьте шатун и юбки поршня в компрессор.Осторожно манипулируйте кольцами до тех пор, пока все они не будут зафиксированы внутри компрессора, а юбки поршней будут открыты под нижней частью компрессора. Опустите шток в отверстие так, чтобы юбки поршня также вошли в отверстие. Убедитесь, что шток с подшипником совмещен с шейкой штока коленчатого вала. Удерживая нижнюю часть компрессора плотно прижатой к блоку, протолкните поршень в отверстие, используя давление руки, попеременно оказывая давление на переднюю и заднюю части купола поршня.Если вы чувствуете полную остановку, попробуйте осторожно постучать по поршню, используя чистый пластиковый поршневой молоток. Если требуется больше силы, скорее всего, кольцо коснулось колоды блока. Никогда не прикладывайте чрезмерное усилие, ударяя по поршню. В случае сомнений поднимите поршень и компрессор и начните заново. Как только верхнее кольцо войдет в отверстие, снимите инструмент для компрессора. Направляя шатун на его шейку, используйте пластиковый поршневой молоток, чтобы осторожно постучать по поршню, пока верхний подшипник штока не войдет в полный контакт с шейкой, после чего вы можете установить крышку штока с нижним подшипником.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
