Свечи накаливания на дизель – как подобрать и проверить?

В нашей статье мы разберем, какие свечи накаливания требует дизель, принцип работы этого элемента и его разновидности. Это совсем не та искра, которую привыкли подразумевать, говоря о бензиновом моторе, так что самое время внести ясность.

Свечи накаливания: дизель и бензин – в чем разница?

Итак, как известно, дизельный движок отличается от своего карбюраторного прототипа. Ведь во втором случае происходит самовоспламенение. При забросе топлива всасываемый воздух, сжимаясь, нагревается до 700-900 °С, как раз это и приводит к самовозгоранию. В силу того, что дизельный двигатель устроен иначе, чем бензиновый, принципы их работы также отличаются. В бензиновом моторе возгорание происходит от искры, а вот моторе с дизельным топливом – от сжатия. Для того чтобы топливо воспламенялось, его необходимо подогреть.

В летний период это не составит никакого труда, так как довольно тепло, а вот при морозе и в случае запуска «на холодную» нужно обеспечить дополнительный прогрев в камере сгорания.

В каждую из камер ввинчивают по свече накаливания. В тот момент, когда через спиральный резистор проходит электрическая энергия, нагревая его до температуры в 100 °С, происходит возгорание. Таким образом, можно сказать, что свеча накаливания в дизельном двигателе привела к самозажиганию дизельного топлива.

Свечи в дизеле не служат в качестве источника искры для воспламенения горючей смеси, они нужны лишь для ее подогрева.

Как проверяется свеча накаливания в дизельном двигателе?

Есть несколько способов проверить рабочее состояние элементов. Это можно сделать посредством двигателя или отдельно от него. Для того чтобы проверить работоспособность свечей накаливания вне двигателя, то есть не вкручивая их, необходим омметр или вольтметр. Эти устройства используются для проверки состояния напряжения. При отсутствии того или иного можно проверить следующим способом: подключить свечу к аккумулятору, подсоединить плюс на клемму, а вот минус завести на корпус замеряемого элемента.

Через несколько секунд у исправной свечи нагреется спираль, затем она начнет светиться, это и покажет ее работоспособность. Если же ни какой реакции не произойдет, необходимо заменить элемент накаливания. Еще один способ проверить их работоспособность – использовать шину. Для этого на ней устанавливают вывернутые свечи, концы которых следует направить вверх. Затем с помощью проводов со сравнительно большим сечением замыкают «массу», прикрепляя проводники к корпусу каждой свечи.

В некоторых инструкциях по ремонту двигателей описывается способ проверки работы элементов накаливания через отверстия, предназначенные для форсунок. Предварительно их выкрутив, понаблюдайте, как светятся штифты, раскаленные от нагрева. Если один или несколько элементов горят менее ярко, чем остальные, или не светятся вовсе, необходимо проверить их электрические соединения и следом проверить значение сопротивления.

Какие свечи накала может иметь дизельный мотор?

Чтобы всегда знать, в каком состоянии свечи накала, дизель оснащают соответствующим датчиком. Такой индикатор покажет неисправность, он загорается в случае наличия проблемы и гаснет, если достигнута необходимая температура нагрева. Не всегда стоит беспрекословно доверять этим приборам. Все же необходимо обезопасить себя, и перед началом зимнего сезона стоит все проверить самостоятельно. Если хотя бы один элемент в дизельном двигателе неисправен, целесообразно будет его заменить.

Не каждый знает, что этих элементов накаливания существует два вида – это открытые и закрытые.

Свечи закрытого типа, в отличие от представителей открытого типа, отличаются высокой механической прочностью и долговечностью в эксплуатации, так как они не окисляются. В основу устройства данного типа входит спираль, которая защищена специальной оболочкой, заполненной керамическим порошком.

Свечи открытого типа еще называют штифтовыми или стержневыми. Они устанавливаются в камере сгорания. При этом обязательным условием является попадание топлива на раскаленную часть. Работоспособность их зависит от отсутствия загрязнений и влаги на поверхности. Чтобы этого не допустить, необходимо плотно закреплять стержень манжеты, которую производят из силиконового герметика или резины. Когда вы выбрали нужные свечи накаливания на дизель, замена на СТО предпочтительней.

Оцените статью: Поделитесь с друзьями!

Проверка свечей накала на дизеле своими руками

Важной деталью двигателя внутреннего сгорания является свеча зажигания. И многие автомобилисты не знают что делать если появляются проблемы с этой деталью. Что необходимо сделать для их замены и как понять, что свечу необходимо менять?

Все кто знает как работают свечи зажигания, наверняка сразу заметят если возникнут проблемы с этой деталью. Когда стартер запускается, а двигатель все равно не заводится, то необходимо открутить свечу и проверить, как она выглядит. Если она влажная от бензина, то скорее всего, свеча зажигания или сама электрическая цепь — неисправны. С другой стороны, если свеча сухая, то необходимо выяснить, почему в цилиндр не поступает топливо.

Определить неисправность свечи зажигания бывает сложно, поскольку существует множество сигналов о замене свечи зажигания или неисправности зажигания. Возможно неисправность заключается не только в свече зажигания, но и может быть неисправна система зажигания или кабель. Из практики можно сказать, что современные свечи зажигания — высокого уровня качества, поэтому отказы случаются довольно редко.

Поэтому в более новых автомобилях свечи зажигания меняются профилактически после проезд расстояния, определенного производителем. Например, в Felicia до 1997 года, в которой еще не было распределенного (многоточечного) впрыска, свечи меняли через 30 000 км пробега.

На рынке представлен огромный ассортимент свечей зажигания. Существуют сотни типов свечей и столь же широк диапазон цен, — свеча зажигания может стоит от 3 до 30 евро.

Свечи зажигания находятся в стадии постоянной доработки, как и другие компоненты автомобилей. Развиваются технологии и материалы, а срок годности увеличен с 30 000 км до примерно 60 000 км сегодня. Также существуют свечи зажигания с интервалом замены до 90 000 км. Поскольку свечи зажигания представляют собой стандартизированные продукты, а значит, производители должны делать свечи зажигания с определенными характеристиками, мы рекомендуем использовать свечи зажигания того же типа и производителя, что и ваш автомобиль.

Свечи накаливания дизельного двигателя

Свеча накаливания в дизельном двигателе выполняет иную функцию, чем свеча зажигания в бензиновом двигателе. Основная функция свечи зажигания — воспламенение смеси воздуха и топлива в камере сгорания. В данный момент, свеча накаливания играет главную роль в подготовке двигателя к холодному запуску.

Свеча накаливания дизельного двигателя представляет собой тонкую металлическую деталь с нагревательным элементом на конце. Которая изготовлена из современных устойчивых к высоким температурам и окислению материалов.

С более новыми дизельными двигателями срок службы свечей накаливания должен быть равен сроку службы всего двигателя, поэтому замена свечей зажигания, вероятно вызовет определенные проблемы. На старых дизелях свечи накаливания нужно менять после примерно 90000 километров пробега.

В отличии от свечей зажигания свечи накаливания нужны только в момент воспламенения, а не все время работы двигателя. На нагревательный элемент подается электричество, которое разогревает до высокой его температуры. Поступающий воздух сжимается, форсунка инжектора направляет топливо на нагревательный элемент свечи накаливания в момент впрыска топлива. Впрыскиваемое топливо смешивается с воздухом и эта смесь практически мгновенно начинает сгорать, даже если двигатель не прогрет.

Как проверить свечи накаливания?

Существует 2 вида свечей накаливания:

1. включаются практически при каждом запуске двигателя (свойственно старым авто)
2. могут не включаться при плюсовых температурах

Для диагностики предпускового подогрева дизеля необходимо уточнить при какой температуре происходит нагрев камеры сгорания, а также какого вида свеча используется стержневая (в качестве нагревательного элемента используется тугоплавкая металлическая спираль) или керамическая (в нагревателе используется керамический порошок)

Диагностика свечей в дизеле проводится с помощью:

• визуального осмотра
• аккумулятора (скорость и качество накаливания)
• тестера (на обрыв обмотки разогрева или ее сопротивление)
• лампочки (на обрыв нагревательного элемента)
• искрообразования (для старых моделей авто, т. к. может повредить ЭБУ)

Самый простой тест — это тест на проводимость, в холодном состоянии свеча должна проводить ток в пределах 0,6-4,0 Ома. Если есть возможность доступа к свечам, то любой прибор способен проверить наличие обрыва (сопротивление будет бесконечным). Если есть индукционный (бесконтактный) амперметр, то можно обойтись без снятия свечей с двигателя. Если из строя вышли все свечи сразу, то необходимо также проверить реле управления свечами и его цепей.

Проверка при помощи аккумулятора.

Дает наглядную картину исправности нагревательных элементов. Все свечи должны нагреваться до вишневого оттенка за одно время (обычно от 2 до 5 секунд с разницей не больше 1 секунды)

Проверка лампочкой 12v 21w. Такой метод используется чтобы проверить обрыв. Если лампочка зажигается, то обрыва нет.

Проверка Мультиметром. Этот метод способен проверить сопротивление, наличие обрыва и проверить потребление тока.

1. Тестер в режиме прозвонки — если нет звука, то значит есть обрыв
2. Тестер в режиме сопротивления — у исправной свечи значение от 0,7 до 1,8 Ом
3. Режим измерения тока — на всех свечах должны быть одинаковые результаты. В зависимости от типа свечи может составлять 5-18А.

Визуальная проверка. Проверяется наличие трещин, изменения цвета, оплавления, вздутие кончика. Проблемы могут возникать в следствии напряжение бортовой сети, неисправности в реле накала свечей и задержке зажигания.

4.8 / 5 ( 86 голосов )

ПОХОЖИЕ СТАТЬИ

≡ Проверка свечей накаливания: основные способы • DRIVERU.RU / Пост

Низкая температура снижает эффективность работы свечей накаливания, делая их «слабым звеном» в зимнее время. Многие владельцы «дизелей» вынуждены отказываться от поездок из-за упрямого двигателя, который никак не может завестись на морозе. Своевременная проверка свечей накала на дизельном двигателе поможет избежать подобных неприятностей.

Некоторые люди все еще думают, что свечи могут находиться лишь в карбюраторных двигателях, но это не так. Автомобили, работающие на дизельном топливе, также оснащаются подобными свечами, только они немного отличаются от привычных для нас свечей. На самом деле, свечи накала являются очень важной частью автомобиля, поскольку именно от них будет зависеть: заведется двигатель в мороз или нет (накаливаясь, они подогревают камеру сгорания, что способствует быстрому и легкому воспламенению топливной смеси).

Работа системы подогрева дизелей может немного отличаться – это зависит от модели автомобиля и его года выпуска:

• Более старые модели отличаются тем, что свечи накаливания в них работают практически постоянно, независимо от наружной температуры;
• Новые системы подогрева являются более «продвинутыми» и экономными. В теплую погоду запуск двигателя происходит уже без их включения.

Важно! Приступая к диагностированию системы предпускового подогрева своего автомобиля нужно узнать, какая температура необходима для загорания топливной смеси. Срабатывание свечей накала должно сопровождаться загоранием специальной лампочки на приборной панели.

Основные способы проверки

Выход из строя одной свечи не позволит вам заметить особых изменений в работе двигателя, если на улице теплая погода. Минусовая температура же заставит вас столкнуться с проблемным запуском дизеля.

Существуют три основных способа проверки состояния свечей накаливания:

• с помощью аккумуляторной батареи;
• с помощью мультиметра;
• по оценке интенсивности искрообразования.

Каждый из способов отличается временем выполнения и приборами, необходимыми для реализации.

При помощи АКБ

Весьма эффективный способ, в основу которого входит отдельная проверка каждой свечи. Это позволит вам увидеть степень накаливания свечи. Недостатком данного способа можно считать лишь тот факт, что для диагностики необходимо выкручивать все свечи. Для этой операции потребуется дополнительное время (все зависит от конкретной модели). Позаботьтесь об изолированном проводе, длина которого не должна быть меньше 50 см – он вам понадобится для проверки.

1. Переверните выкрученную свечу вверх ногами и соедините ее центральный электрод с плюсом аккумулятора.
2. Используя изолированный провод, соедините корпус свечи с другой клеммой АКБ (минусовой).
3. Быстрое накаливание говорит об исправном состоянии свечи.
4. Если накаливается лишь небольшая часть стержня накаливания или накал отсутствует вообще, значит необходимо проводить ее замену.

Способ трудоемкий, но очень эффективный.

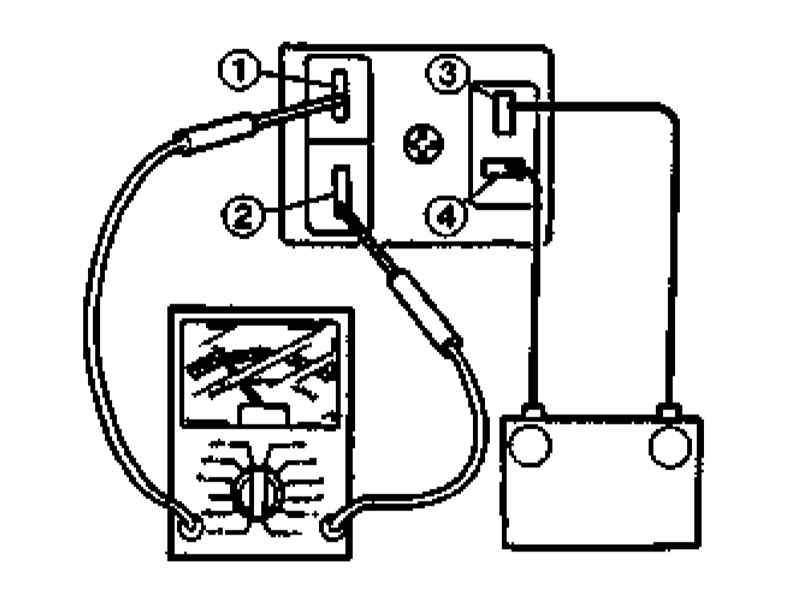

С помощью мультиметра

К сожалению, водитель не всегда сможет найти свободное время для выкручивания всех свеч накала, к тому же под рукой может не оказаться необходимых инструментов, тогда можно использовать другой способ – проверка с помощью мультиметра. Мультиметр – специальный измерительный прибор, предназначенный для тестирования сопротивления.

1. Отсоедините кабель от свечи. В большинстве случаев для каждой свечи накала подается отдельный кабель.
2. Прикрепите плюсовую клемму вашего мультиметра с электродом свечи, а минусовую – к ее корпусу.
3. После прикрепления клемм стрелка на индикаторе должна отклоняться. Если этого не происходит, значит, свечу нужно заменить новой.

Метод простой и действенный, но он также обладает некоторыми недостатками. К примеру, тестирование свечей со слабым накалом может указать на исправность свечи и отсутствие возможных пробоев.

Но этого накала будет недостаточно для нормального прогрева камеры сгорания.

По оценке интенсивности искрообразования

Степень искрообразования – это старый «дедовский» способ проверки работы свечей. Для проверки необходимо раздобыть длинный изолированный провод (50 см и выше).

1. Избавьтесь от изоляции по его краям – снимите по 15 мм изоляции на каждом из концов.
2. Отсоедините главный кабель от свечи.
3. Соедините один конец кабеля с плюсом аккумуляторной батареи.
4. Другой конец провода приложите к электроду проверяемой свечи.

Правильно выполнив все действия, вы сможете увидеть следующее:

• если свеча исправна, то при соединении с проверочным кабелем должна образоваться мощная искра;
• от слабо накаливаемой свечи будет исходить небольшое искрение;
• если свеча неисправна, то искры не будут образовываться.

Применять этот способ рекомендуется лишь на старых моделях, которые не оснащены электронным блоком управления (мозгами).

Приведенные методы проверки свечей накаливания помогут вам разобраться с проблемой запуска дизельного двигателя собственноручно. После того, как вы обнаружите неисправную деталь, вам нужно лишь провести замену неисправного нагревательного элемента. Проведя замену, запуск двигателя при минусовой температуре будет осуществляться без каких-либо проблем.

Полезные советы

1. В зимний период или даже перед его наступлением желательно проводить проверку свечей, не дожидаясь, пока дизельный двигатель перестанет заводиться.
2. «Оценку» искры желательно проводить лишь на старых моделях автомобилей, которые не оснащены системой электронного управления.
3. Рекомендуется проводить замену всего комплекта свечей при обнаружении одного или двух неисправных элементов.
4. Не пытайтесь экономить на продукции, подыскивая малоизвестный дешевый бренд. Лучше заплатить немного больше один раз, чем несколько раз отдавать меньшую сумму. Как правило, дешевые свечи выйдут из строя уже через несколько недель.

Напоследок хотелось бы отметить, что помимо свечей накаливания должное внимание следует уделять также состоянию АКБ, заряжать ее при необходимости, а также покупать лишь качественное топливо. При слишком низкой температуре используйте специальные антигели – специальные дизельные добавки, предотвращающие замерзание топлива.

Как проверить свечи накала дизельного двигателя автомобиля

Свечи накаливания нередко оказываются слабым местом дизельных силовых агрегатов, особенно в холодное время года с отрицательными температурами. В мороз машина просто перестает заводиться, но если вы хотите разобраться, как проверить свечи накала в гаражных условиях, мы вам об этом расскажем. Также вы можете обратиться к специалистам в сервисный центр, но за услугу придется заплатить.

Принцип действия свечей

Свечи накала

Дизельные силовые агрегаты работают по несколько иному принципу, нежели бензиновые моторы. Воздушно-топливная смесь воспламеняется за счет сжатия, а не от искры, вырабатываемой свечей. Чтобы двигатель завелся, особенно при температуре воздуха ниже нуля, камера сгорания должна предварительно прогреться.

Для этого и предназначены свечи накаливания, которые в считанные секунды прогревают воздух вокруг себя в области впрыска до 850-1000 градусов по Цельсию. После запуска мотора свечи продолжают работать до тех пор, пока температура двигателя не достигнет 75 градусов.
Разновидности свечей накала

Перед тем, как проверить свечи накала на дизеле, необходимо разобраться в их разновидностях. Всего существует два основных типа свечей:

• штифтовые;
• керамические.

к содержанию ↑

Штифтовые свечи

Главным рабочим элементом этих изделий является штифт накаливания. Это особый термокоррозийный стержень, имеющий спиральную нить и уплотненный порошком оксида магний внутри. Он прочно запрессован в корпус свечи. Работает подобная свеча по простому принципу: чем сильнее разогревается мотор, тем ниже температура нагрева свечи. Максимальная температура ее разогрева достигает 850 градусов, а работают они от нескольких секунд до 2 минут.

к содержанию ↑

Керамические свечи

Этот вид элементов для работы силового агрегата по конструкции похож на предыдущие штифтовые свечи. В роли рабочего элемента выступает керамический стержень с внутренним керамическим нагревательным элементом. Разогреться он может до 1000 градусов, после чего мотор запускается. Подобные свечи более эффективны и отличаются продолжительным сроком службы.

Как выявить неисправность?

Виды свечей накала

Проверка свечей накала дизельного двигателя может потребоваться при обнаружении нескольких проблем в работе силового агрегата, среди которых:

• мотор хуже запускается;
• появился выхлоп белого цвета;
• непрогретый двигатель работает неровно.

Если вы недавно сменили свечи накаливания, причина может быть в заводском браке одной из них. Для его выявления необходимо проверить свечи накала и заменить неисправный элемент.

В теплое время года выявить неисправность почти невозможно, но с приходом холодов проблема обязательно себя проявит. В случае отказа двух нагревателей основным признаком проблемы станет полный отказ мотора – вы его никак не запустите.

Одновременно отказать три или более свечей не должно, так как это маловероятно. Если такое произойдет, нужно продиагностировать электрическую проводку и электронный блок управления.

Как проверить свечи зажигания читайте в отдельном небольшом материале на нашем сайте.

к содержанию ↑

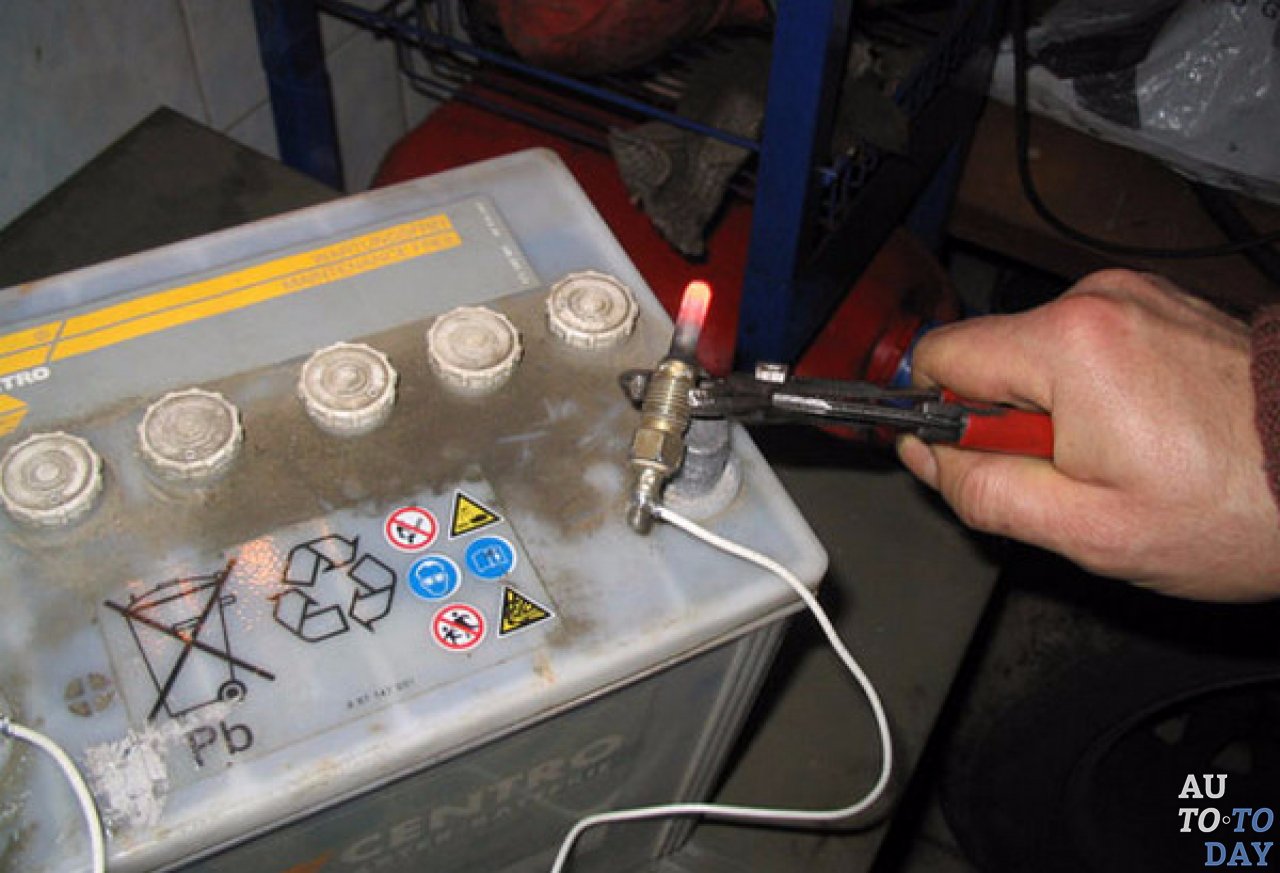

Проверка свечей аккумулятором

Проверка аккумулятором

Рассмотрим один из наиболее эффективных способов проверки аккумулятора. Этот метод является одним из точных. Нагреватели будут проверяться отдельно, а автомобилист получит возможность контролировать степень их накаливания.

К недостаткам подобного метода диагностики относят необходимость снятия свечей с двигателя, что требует определенных навыков и временных затрат, так как нередко дополнительно приходится демонтировать дополнительные элементы, закрывающие доступ.

Для проверки свечей накала с помощью АКБ вам понадобится изолированный провод длиной около полуметра. Переверните свечу нагревательным элементом вверх и установите на положительную клемму центральным электродом.

Соедините корпус свечи с отрицательной клеммой при помощи провода. При быстром накаливании свечи больше, чем наполовину, можно говорить об исправности нагревательного элемента. Если накала не будет или нагревается только кончик, свеча требует замены.

к содержанию ↑

Специальный прибор

Проверка тестером

Существует прибор для проверки свечей накаливания – это обычный мультиметр, которые есть у многих хозяйственных автомобилистов.  Для проверки элементов нет необходимости в их демонтаже. Метод используют для проверки всех свечей разом или отдельно. Для этой нехитрой диагностики необходимо сделать следующее:

1. Провод подачи тока от свечей отсоединяется.
2. Берется мультиметр и устанавливается в удобном месте под капотом.
3. На нем выбирается режим для проверки замыкания.
4. Далее щупом нужно прикоснуться к корпусу, а вторым к шляпке.
5. Если цепь будет замкнута, она работает.
6. В противном случае, требуется замена.

Основным недостатком этого метода проверки свечей накала является сложность выявления неполадок, если накал очень слабый. Тестер покажет отсутствие пробоя, но нагревательный элемент будет работать недостаточно эффективно для прогрева камеры сгорания до нужной температуры.

к содержанию ↑

Проверка на искру

Одним из старейших и проверенных многими опытными автомобилистами способов проверки свечей накала является «проверка на искру». Вам потребуется изолированный провод длиной до одного метра, с обоих сторон которого нужно убрать по сантиметру изоляции. Далее следует сделать следующее:

1. Освободить свечи накала от шины и провода, который подает ток.
2. Одним концом провод прижимают к положительной клемме аккумулятора, а вторым касаются к центру свечи – главному электроду.
3. Если свеча исправна, будет возникать достаточно мощная искра.
4. При неисправности элемента накала искры не будет.

Этот вариант проверки подходит для стареньких автомобилей, у которых нет бортового компьютера.

к содержанию ↑

Полезная информация

В нормальных эксплуатационных условиях менять свечи накала на автомобилях рекомендуется каждые 60 тыс. километров пробега. Если авто постоянно эксплуатируют на предельных режимах его возможностей, лучше проводить диагностику каждые три месяца, а свечи менять немного чаще – каждые 30-40 тыс. километров. Отметим, что свеча накаливания является достаточно хрупким элементом, который может сломаться даже при его выкручивании.

Видео:

Видео:

Видео:

Видео:

Как проверить свечи накала на дизеле? Есть ответ!

Свечи накала весьма полезное и необходимое для обладателей дизельных двигателей изобретение. Благодаря этим нагревательным приборам, зимний запуск дизеля происходит без каких-либо проблем. Однако, даже это, на первый взгляд, «морозостойкое» изобретение, нередко дает сбой или выходит из строя.

Сегодня в рубрике «Полезные советы» — свечи накаливания. В этой статье вы узнаете, как проверить свечи накала тремя различными способами.

Небольшое вступление…

Свечи накала или накаливания, или калильные свечи, кому как удобно, как я уже говорил, весьма важное изобретение. Благодаря этим «чудо-свечам», запуск дизельного мотора зимой происходит без особого труда, так сказать «с полутыка». Задача свечей довольно банальна и проста — подогрев камеры сгорания для облегчения первого запуска двигателя. Современные свечи накала существенно отличаются от своих «предков». Первые свечи накаливания активировались при каждом запуске двигателя, современные аналоги умеют анализировать температуру окружающей среды и без необходимости (летом например) не включаются. Перед тем как проверить свечи накала, необходимо четко знать принцип работы свечей вашего автомобиля, чтобы не дай Бог, рабочие свечи не «записать» в нерабочие. Как правило, о включении калильных свечей сигнализирует специальный индикатор в виде спирали на панели приборов.

Способы проверки свечей накала

1. Проверка свечей накала, используя АКБ.

Данный способ проверки позволяет понять причину неисправности нагревательных элементов. Принцип следующий: каждая свеча накала выкручивается и проверяется отдельно, при этом анализируется ее внешнее техническое состояние, а также работоспособность. К недостаткам можно отнести необходимость выкручивать свечи накаливания, для некоторых моделей авто это довольно большая проблема.

Итак, для проверки вам потребуется аккумулятор и кусок провода длинной полметра.

Берем свечу накала, переворачиваем ее нагревательным элементом вверх, затем центральный электрод свечи подсоединяем к «+» АКБ, а кусок провода подключаем к корпусу свечи и «-» АКБ. Если при этом вы увидели, что свеча довольно быстро и равномерно нагревается более чем наполовину, можно сделать вывод, что калильная свеча в порядке. Если же накал свечи происходит медленно, или нагревается только ее кончик, скорее всего свеча неисправна.

Видео — как проверить свечи накаливания на дизеле

2. Второй способ потребует наличия мультиметра или омметра.

Включаем прибор в положение тестирования сопротивления (омметр). Отсоединяем питание свечи накала. Плюсовой электрод мультиметра подключаем к центральному электроду свечи накала, второй минусовой электрод подсоединяем на корпус свечи. Смотрим, что показывает прибор: если стрелка шевелится и не отклонилась от нулевой отметки ни на одно деление, скорее всего, имеется пробой в нагревательном элементе. Лечится такая поломка заменой свечи накала. Недостатком данного способа проверки является то, что он позволяет обнаружить лишь полностью «мертвую» свечу накаливания, обнаружить слабый накал нагревательного элемента при помощи данного метода обнаружить не удастся.

3. Третий способ — проверка «искры» свечи накала или проверка искрообразования.

Да, да это не опечатка, эти свечи тоже проверяют на искру. Способ старый, но весьма эффективный, т. к. позволяет проверить степень искрообразования свечей накаливания. Для проверки вам необходимо иметь кусок провода (полметра-метр), концы которого будут зачищены с обеих сторон (снять изоляцию 2-3 см с каждой стороны). Демонтируем свечи накала и отключаем питание. После этого подключаем один конец провода к «+» АКБ, а вторым концом быстро проводим касательное движение по центральному электроду свечи накала. Короче, касание должно быть похоже на черкание спичками по спичечной коробке. Во время теста исправный нагревательный элемент должен демонстрировать сильную искру. Если искра слабая — свеча накала слабо нагревается, возможно скоро полностью выйдет из строя. Полностью «мертвая» свеча накала не даст вообще никакой искры. Недостаток данной проверки в том, что на новых автомобилях, «нафаршированных» электроникой, данный метод может вывести из строя ЭБУ. Поэтому, перед тем как проверить свечи накала на искру убедитесь в том, что такой метод не причинит вреда вашему авто.

Видео — как проверить свечи накала «на искру»

Как проверить снятую свечу накаливания

Опции темы

Поиск по теме

Phaeton Регистрация 18.04.2008 Адрес Россия, Москва, ЮЗАО Возраст 40 Сообщений 4,022

Спасибо:

Получено: 14 Отправлено: 0

как проверить свечу накала

вместо пролога:
—————-
стояла солнечная морозная погода.
подойдя к машине он потянулся и произнес «ээхххххххх хорошо. »
«ну ё. вашу мать» — как обычно, уже по привычке, отозвалось эхо.

пожалуй один из ключевых аргументов против дизеля:
сложно ли завести дизель зимой?

и да и нет, если исправен и соляра соотвующая — нет проблем.
правда лучше заранее озаботится первым вопросом,
и как вариант начала — проверить свечи накала.

все максимально просто:
сразу оговорюсь — данное устройство было честно отобрано у приятеля,
который в свою очередь нашел его то ли на рынке, то ли в автомагазине,
и по его заверению за 80 р.

впрочем, при ближайшем рассмотрении становится не понятно 80 р. то за что?
ну судить вам.
я буду пытаться подъе.. гмм, подшучивать в теме, т.к. процесс работы описан на картинках,
и вроде как даже добавить нечего.

вот оно — устройство, над ним трудились гении инженерной мысли из подвала подъеда N. по адресу .
причем трудились судя по «заусенцам» — исключительно рашпилем

но видимо физика — вещь упрямая и оно работает

сравнил даже со своим, для прозвонки электрики, действительно правду говорит.

на всякий случай, всеж старым добрым тестером

ну и все собственно.

любителям сарказма :
нет, я не считаю что сообщил, что-то важное
но вдруг кому сгодится

Многих автолюбителей интересует вопрос о том, как проверить свечи накала в дизеле, поскольку не всегда в холодную погоду удается завести машину. И здесь есть свои нюансы. Дело в том, что с несколькими неисправными свечами дизельный двигатель еще можно запустить, но лишь при температуре за бортом +5 °С. Если данный показатель ниже, то автомобиль не заведется даже при одной неисправной свече.

Нередко из-за незаведенной машины многие водители откладывают запланированные дела либо пересаживаются на общественный транспорт. Только на деле можно провести проверку на предмет работоспособности свечей, не прибегая к помощи специалистов. Существуют три способа, которые уже проверены временем и дадут ответы на многие вопросы. Но прежде немного теории касательно принципа работы этих элементов не повредит.

Как работают свечи накаливания

Чтобы узнать, как проверить свечи накала в дизеле, не снимая их, необходимо ознакомиться с принципом работы этих элементов. А они в отличие от аналогов для бензиновых двигателей функционируют несколько иначе. То же самое можно сказать и про их внешний вид – ничего общего. И если в агрегатах, работающих на бензине, искра от свечи воспламеняет рабочую смесь, то в дизелях топливо воспламеняется от давления.

Но тут тоже есть один нюанс: если на улице холодно, то двигатель не заведется, чему способствует попадание холодного воздуха в рабочую камеру. В этом случае запуск затруднен, и необходимо машину прогреть. На старых автомобилях свечи накаливания включаются с каждым запуском двигателя. У современных моделей они задействуются не всегда, а лишь при отрицательной температуре.

Максимальное значение температуры наконечника свечи составляет 1350°С. Внутри него расположены две спирали:

С первой все понятно – обеспечивает нагрев. Функция последней несет защитный характер, поскольку оберегает свечу от перегрева в ходе повышения температуры. Это делается посредством увеличения электрического сопротивления.

Разновидности свечей

При решении вопроса о том, как проверить работоспособность свечей накала на дизеле, нужно знать, какие их виды существуют. Для дизельных двигателей они выпускаются двух видов:

У первых наконечник сделан из керамики, которая стойко переносит перепады температуры. Защитная оболочка изготавливается из силиконового нитрита. Нагрев такой свечи достигает 1000°С, и двигатель запускается без проблем. Такие детали отличаются высокой эффективностью и большим сроком службы.

У штифтовых свечей нагревательный элемент изготовлен из сплава железа, хрома и никеля, а внутренняя полость заполнена оксидом магния. Работает такая свеча с периодичностью от 4 секунд до 2 минут.

Без реле никуда

Как известно, дизельное топливо воспламеняется от давления в результате сильного сжатия в камере сгорания. Реле выдает необходимый ток, который нагревает наконечник. Образующееся тепло нагревает впускной коллектор, цилиндры двигателя и рабочую смесь до нужной температуры. Теперь топливу уже легче воспламениться, находясь под высоким давлением.

Но прежде чем перейти к вопросу о том, как проверить свечи накала на «Ниссане Патфайндер» (дизель) или любой другой марке, стоит учесть еще один момент. Нередко смесь возгорается еще до того, как попадет в цилиндр. Итог этого – снижается эффективность работы двигателя либо он вовсе отказывается запускаться. С целью обеспечения необходимого режима нагрева как раз используется реле свечи накаливания. Благодаря ему электрическая цепь смыкается и размыкается по мере необходимости. Тем самым реализуется оптимальная степень нагрева рабочей смеси.

Само реле, конечно, не регулирует работу нагрева, поскольку это прерогатива ЭБУ, который опирается на показания датчиков ОХ и коленвала. Благодаря командам с блока как раз и осуществляется замыкание и размыкание цепи.

В современных дизельных двигателях есть возможность дополнительного подогрева, когда мотор уже запущен. Это позволяет снизить уровень шума в ходе работы силового агрегата, а также минимизировать количество вредных выбросов в окружающую среду.

Характерные симптомы

Задуматься над тем, как проверить свечи накала в дизеле, стоит при следующих характерных признаках:

• Двигатель удается запустить с большим трудом.
• На холостых оборотах силовой агрегат работает в неравномерном режиме.
• В выхлопе присутствует белый оттенок.

Если свечи менялись не так давно, то это может указывать на брак со стороны производителя. В остальном можно быть уверенным в неисправности одного из элементов. В любом случае необходимо провести диагностику, посетив СТО или сделав все самостоятельно.

Стоит учесть, что проблемы со свечами хорошо проявляются в холодное время года (осенью или зимой), тогда как летом определить неисправность довольно затруднительно.

Способы диагностики

У дизельных двигателей свеча накаливания является слабым звеном. Именно эта деталь чаще всего выходит из строя, причем случиться это может в самый неподходящий момент. Последствия такой неисправности не заставят себя долго ждать, особенно в зимнее время. В этом случае завести автомобиль не удастся.

Как правильно проверить свечи накала на дизеле? Существуют несколько способов:

• Проверка на «искру».
• Диагностика мультиметром.
• Хороший метод с лампочкой.

Стоит подробно их рассмотреть, что позволит определить, какие сопутствующие инструменты могут понадобиться.

Проверка на «искру»

Диагностика свечи накала с использованием аккумулятора даст более точные сведения касательно работоспособности элемента. При этом каждая деталь проверяется в индивидуальном порядке.

Только здесь есть один нюанс, что для некоторых водителей может являться существенным недостатком. Дело в том, что необходимо откручивать все свечи. На это потребуется немало времени, в особенности если нужно демонтировать отдельные детали, которые закрывают доступ к свечам. В остальном при решении задачи, как проверить свечи накала в дизеле, сложностей нет.

Для диагностики понадобится изолированный провод длиной 0,5-1,0 м. Вся процедура выглядит следующим образом:

1. К электроду свечи приматывается один конец провода (предварительно с него нужно снять часть изоляции).
2. Другой конец провода прикладывается к отрицательной клемме аккумуляторной батареи.
3. Корпус свечи подводится к положительному контакту АКБ.

Вся картина тут станет ясна: если наконечник покраснел более чем наполовину, то это говорит об исправности свечи накала. В ином случае нагрев и вовсе будет отсутствовать или же покраснеет лишь кончик. А это уже значит, что деталь подлежит только замене.

Диагностика мультиметром

Этот метод хорош тем, что нет необходимости снимать свечи и прочие детали, поскольку необходимые манипуляции легко сделать на месте. Все что нужно – это само проверяющее устройство. При этом проверить можно каждую свечу по отдельности либо все одновременно, предварительно соединив их посредством общей шины.

Как проверить свечи накала на дизеле мультиметром? Всю процедуру можно провести в одном из трех режимов:

• прозвонка;
• замер сопротивления;
• замер тока.

Для прозвонки необходимо:

• Перевести регулятор прибора в соответствующее положение, а само устройство разместить в удобном месте.
• Отсоединить провод от свечи.
• Один щуп прибора прикладывается к корпусу свечи, а другой к ее электроду.

О наличии или отсутствии обрыва можно судить по звуковому сигналу. Если он есть – значит, все в порядке (обрыва нет). Если же звукового сигнала нет, то это говорит о наличии обрыва.

Замер сопротивления

При таком способе можно лишь определить полностью неработающую свечу. Однако выявить, насколько хорошо работает сам нагревательный элемент, невозможно. В этом случае тем же мультиметром можно измерить значение сопротивления, только нужно знать номинал конкретной свечи. Как правило, если деталь целая, то сопротивление должно равняться 0,7-1,8 Ом. Это тоже действенный метод того, как проверить свечу накала в дизеле тестером.

Нередко свечи срабатывают с большим значением сопротивления, что приводит к уменьшению потребления тока. Компьютер в этом случае «думает», что данные элементы разогрелись, и отключает их.

Замер тока

Более достоверный результат может дать измерение тока, причем выкручивать свечу тоже необязательно. Для начала нужно открепить питающий провод и подсоединить щуп прибора. Второй щуп зафиксировать с электродом свечи. Теперь остается включить зажигание и наблюдать за показаниями. Если деталь исправна, то на дисплее должны отображаться цифры в пределах 5-18 A.

Стоит заметить, что в первую секунду значения подскочат до предела, а через 3-4 секунды ток стабилизируется. При этом снижение данных должно быть постепенным, без резких рывков.

Таким образом проверяются все свечи, их показания должны быть идентичными. В противном случае, при отличных показаниях одной из свечей, стоит ее открутить и оценить ее состояние визуально.

Хороший метод с лампочкой

А как проверить свечу накала в дизеле лампочкой? Да, и с ее помощью тоже можно обнаружить неисправность. Для этого подойдет любой источник света на 21 Вт (габариты или стоп-сигналы). К ней припаиваются два отрезка провода (длина выбирается произвольно). После этого можно переходить непосредственно к процедуре диагностики.

Предварительно отсоединить от свечи питающий провод. Затем одним концом проводка лампы коснуться свечного электрода, а другой конец соединить с плюсовым контактом АКБ. Свечение лампочки укажет на отсутствие обрыва. Таким образом нужно поочередно проверить все свечи.

Если же лампочка загорается тускло или вовсе нет света, то такую свечу лучше заменить. Данный метод тоже не отличается достоверной диагностикой, поскольку нельзя определить степень накала рабочего стержня.

Особенности проверки реле свечей

Многих автолюбителей интересует один важный момент: как проверить реле накала свечей на дизеле? Вопрос интересный и требует заслуженного внимания.

Обычно такое устройство срабатывает после каждого запуска двигателя. При этом можно услышать хорошо различимый щелчок – так оно включается. При отсутствии звуков стоит задуматься о проведении диагностики этого элемента. Однако его стоит сначала найти.

Выглядит такое устройство как коробочка, которая крепится к кузову автомобиля. Область ее фиксации принято называть массой. Чтобы найти реле, достаточно проследовать за проводками, идущими от свечей накала.

Каждое такое устройство имеет несколько пар контактов. У однокомпонентных реле их 4, а у двухкомпонентных – 8. Два из них отводятся от обмотки катушки, а остальные – это управляющие, которые при получении сигнала замыкаются.

Так как проверить реле накала свечей на дизеле? В каждом автомобиле контакты обозначаются по-своему, но в большинстве случаев нумеруются как 85 и 86, а управляющие – 87, 30. Для проверки можно воспользоваться лампочкой, которая соединяется с контактами обмотки, после чего на реле подается напряжение. Исправность устройства подтвердится свечением лампы.

Визуальный осмотр свечей

Если методы диагностики не выявили желаемых результатов либо имеют место некоторые сомнения, можно провести визуальный осмотр. Это позволит определить, в каком техническом состоянии находится топливная система (включая поршневую группу), а также выявить, насколько правильно работает электронное управление.

Поэтому каждый из перечисленных способов, касающийся того, как проверить свечи накала в дизеле, при необходимости можно подкрепить визуальным осмотром. Наглядными признаками неисправности могут быть:

• Оплавление наконечника.
• Около корпуса виден толстый нагар.
• Калильная трубка вздулась.

Наличие тех или иных дефектов может указывать на ряд факторов. К примеру, трещины или вздутия иногда говорят о превышении напряжения, подаваемого на свечу. В других случаях элемент просто долгое время остается включенным.

Что касается оплавления, то оно может возникнуть вследствие одной из причин:

• преждевременный впрыск топлива;
• загрязнение форсунок;
• перегрев, что, в свою очередь, происходит по причине позднего нагрева и слабой компрессии;
• неисправность напорного клапана.

В ходе визуального осмотра необходимо обратить внимание на тонкую часть свечи. Если на ней есть оплавившиеся участки, то она подлежит замене, даже если еще работает.

Рассмотренные способы того, как проверить исправность свечей накала на дизеле, можно применить как по отдельности, так и в совокупности, что даже повысит шансы обнаружить неисправное изделие.

Главные трудности начинаются снаступлением холодов. Как проверить свечи накала наработоспособность дотого, как мотор стал плохо запускаться? Проверка без снятия этих элементов решит эту проблему.

Как проверить свечи накала надизеле тестером, невыкручиваяих

Самым простым идейственным методом тестирования свечей накала дизелей Volkswagenт4, т5 1, 9, Renault Меган3, Хендай Гранд Старекс, БМВ е70, Mercedes OM642, Volkswagen Touareg, Опель Мована, невыкручиваяих, является тестирование мультиметром.

Такой способ подходит для быстрой проверки деталей наизнос. Онполностью исключает извлечение деталей изголовки блока дизельного двигателя. Внашем случае при эксплуатации прибор выставляется наположение тестирования сопротивления. Перед этой процедурой следует устранить рабочее напряжение— отключить отцентрального электрода детали для нагрева топлива.

Как проверить свечи накала: мультиметром

После отсоединения проводов или шин, плюсовой щуп мультиметра нужно подсоединить кэлектроду детали. Минусовымже щупом нужно прикоснуться кповерхности корпуса. Полная недвижимость стрелки прибора говорит онеисправности нагревательного элемента. Налицо пробой, азначит свечу пора заменить.

Как проверить свечи накала в Рено Сценик идругих дизелей аккумулятором

Как проверить свечу накала тестером, мывыяснили. Нопрофессионалы считают этот способ недостаточно надежным. Поэтому многие опытные автолюбители таких машин, как Кайрон, Ховер Н3, Hyundai h2Гранд Старекс, Мерседес Спринтер 312, проверяют нагревательные элементы спомощью старого дедовского метода— аккумулятора. Этот способ подразумевает использование нескольких подручных инструментов:

• изолированного провода;
• автомобильного аккумулятора.

Для проверки деталей таким способом предварительно снимите нагревательные элементы. Выкручивать ихстоит очень аккуратно. Иначе просто можно сломать.

Как проверить свечи накала: аккумулятором

Для этой процедуры необходимы торцевой ключ-трещотка, отвертка игаечный ключ. Извлечению детали предшествует отсоединение клемм отАБ, откручивание гаек. После этого ипроисходит вывинчивание самого элемента.

Вынутая свеча накала тестируется следующим образом:

1. Наплюсовую клемму автомобильного аккумулятора устанавливается нагревательный элемент.
2. Изолированный провод соединяется скорпусом свечи иотрицательной клеммой аккумуляторной батареи.
3. Вэто время деталь должна нагреваться.
4. Успела на3секунды стать теплее на просто великолепно. Это говорит отом, что деталь полностью исправна.
5. Впротивном случае она требует срочной замены.

Как проверить свечи накала: порядок действий

Как проверить наискру свечу накала

НаВебасто, ПЖД 12, 4м41DG-001DENSO имногих других свечах накала можно испытать проверку наискру. Это подразумевает использование провода длиной 70см, зачищенного отизоляции покраям. Вовремя этой проверки сдетали полностью удаляются шины, устраняется питание.

Один конец оголённого провода присоединяется кплюсу аккумулятора. Второй касается центрального электропровода свечи.

Отсутствие реакций наэти манипуляции говорит ополной неисправности. Небольшое искрение— ослабом накале. Сильная имощная искра— признак полностью работоспособной свечи накала.

Таким образом можно проверять нагревательные элементы даже наподогревателе двигателя исалона Планар 4Д. Проверку таких свечей следует осуществлять напряжением 12В.

Как проверить свечи накала: на искру

Проверка нагревательных элементов спомощью лампочки

Тестирование лампочкой— самый простой способ проверки работоспособности детали. Для его применения обычно используется лампочка мощностью в12В.

Алгоритм проведения этого тестирования прост:

1. Берется лампа отгабаритных огней или тормозной системы.
2. Кеевыводам подпаиваются два проводка.
3. Один изпроводов присоединяется квыводу свечи накала.
4. Второй касается плюса аккумуляторной батареи.

Как проверить свечи накала: тестирование лампочкой

Яркий спокойный свет лампочки говорит ополной исправности нагревательных элементов. Втаких деталях априори обрыва нет. Очень слабое освещение лампочки говорит, что нагревательный элемент близок квыходу изстроя. Отсутствие света утверждает, что свеча накала полностью мертва. Следовательно, стоит подумать оеебыстрой замене.

Система холодного пуска вФорде

Автомобили Форд Транзит, выпуска максимум 2000года, имеют систему холодного пуска ифакельные свечи накаливания. Эти детали часто ломаются. Врабочем состоянии система обязана включаться при −5°С.Нонасамом деле эта величина колеблется вболее приличных интервалах.

Эта проблема зависит отреле иестественно, отработоспособности факельной свечи. Вней легко может перегореть спираль. Самаже деталь может попросту загрязниться. Тогда еенужно промыть 646растворителем. Еслши спираль сгорела— заменитьее.

Вавтомобиле Форд-Транзит система холодного пуска может выйти изстроя понескольким причинам. Факельные свечи— лишь одна изних. Кроме этого система может неработать из-за окисления контактов реле или из-за его выхода изстроя, отсутствия подачи топлива кнагревательному элементу, выходе изстроя клапанов и

Как проверить свечи накала: система холодного пуска в Форде

Проверка нагревательного элемента часто проводится аккумулятором. Существует несколько рекомендаций:

Нивкоем случае ненужно держать деталь вруке вовремя подачи напряжения нааккумуляторную батарею. Рабочий элемент нагревается практически мгновенно. Поэтому велика вероятность обжечь руки.

Открученную деталь также можно прозвонить тестером. Иэто более безопасный вариант.

Как проверить свечи накала на дизеле

Свечи накаливания на дизельных двигателях часто оказываются «слабым звеном» в морозную погоду. Владельцам таких автомобилей зачастую приходится отказываться от запланированных поездок, потому что их мотор упорно не хочет заводиться. В этой статье мы опишем три простых способа, как проверить свечи накаливания для дизеля.

Свечи накаливания играют важную роль при запуске дизельного двигателя в холодное время года. Благодаря их подогреву камер сгорания удается облегчить воспламенение топлива в цилиндрах мотора.

Самый быстрый способ проверки свечей накаливания для дизеля подробно показан на видео в конце статьи.

В зависимости от модели и возраста автомобиля есть разные принципы работы системы подогрева дизельных двигателей:

Поэтому прежде чем приступать к диагностике системы предпускового подогрева дизеля, нужно узнать при каком температурном режиме происходит нагрев камеры сгорания. О включении свечей накаливания на панели приборов сигнализирует соответствующая лампочка в виде спирали.

Способы проверки свечей накаливания для дизеля

Выход из строя одной или двух свечей накала может быть незаметно при относительно теплой погоде. А при наступлении морозов сразу возникают трудности с запуском дизельного мотора.

Мы опишем три разных способа проверки работоспособности свечей накаливания. Выбор каждого из них зависит от того, есть ли у автомобилиста определенные приборы, инструменты, навыки и свободное время.

Способ 1 — Проверка свечей накаливания при помощи аккумулятора

Наиболее точную и наглядную картину об исправности нагревательных элементов для дизеля дает проверка на аккумуляторной батареей. Каждая свеча проверяется отдельно, при этом автолюбитель видит степень ее накаливания.

Недостатком данного метода диагностики будет необходимость выкручивания всех свечей накала. Это потребует в некоторых автомобилях значительных затрат времени, а также демонтажа некоторых деталей, затрудняющих доступ к нагревательным элементам.

Для проведения испытаний понадобится изолированный провод длиной около 0,5 м.
Свеча накаливания переворачивается нагревательным элементом вверх и устанавливается центральным электродом на плюсовую клемму АКБ.
С помощью электрического провода нужно соединить минусовую клемму аккумулятора и корпус свечи (в боковой части).
Если нагревательный элемент быстро накаливается более чем наполовину, то свеча исправная.
При отсутствии накала или нагревании только кончика элемента — требуется замена свечи.

Ниже приведены более простые способы проверки свечей накала.

Способ 2 — Проверка свечей накаливания мультиметром

Иногда нет времени или инструментов, чтобы извлечь свечи накаливания из головки блока дизельного двигателя. В этом случае может оказаться полезной проверка мультиметром. Прибор устанавливается в положение для тестирования сопротивления (омметр).

Но предварительно необходимо отсоединить от свечей накала провод, подающий ток на центральный электрод. На каждый нагревательный элемент может подаваться отдельный провод или же все свечи могут соединяться медной или латунной шиной. Теперь остается плюсовой щуп мультиметра соединить с центральным электродом свечи, а минусовым щупом прикоснуться к боковой поверхности корпуса. Если стрелка не отклоняется или нет показаний на цифровом дисплее, то имеется пробой в нагревательном элементе. Свечу накаливания необходимо заменить.

Недостатком этого способа является трудность выявления нагревательных элементов со слабым накалом. Тестер покажет, что пробоя нет, а свеча будет недостаточно прогревать камеру сгорания.

Способ 3 — Проверка свечей накаливания на «искру»

Старым испытанным способом проверки исправности свечей накаливания является степень искрообразования. Для этого понадобится изолированный провод длиной 0,5-1 м, на обоих концах которого снимается по 1-2 см изоляции.

Теперь нужно освободить свечи накала от шины и подающего провода. Один конец проверочного провода крепится на плюсовой клемме аккумулятора, а вторым концом выполняется касательное движение по центральному электроду свечи накаливания (смотрите на видео ниже). Таким образом мы сможем наблюдать примерно следующее:

Данную проверку можно смело делать на старых автомобилях, у которых нет «мозгов» и компьютера. На видео ниже, таким способом проверяют свечи накала на дизельной Nissan Primera.

Приведенные выше способы проверки свечей накаливания позволяют самостоятельно обнаружить причину плохого запуска дизеля. При выявлении неисправной детали автовладельцу останется только заменить вышедший из строя нагревательный элемент. После этого завести двигатель на морозе, как правило, не составляет труда.

Также владельцам машин с дизельными моторами в зимнее время года совсем не лишним окажется предпусковой подогреватель двигателя.

Быстрая проверка свечей накаливания на дизеле

Источник: unit-car.com

Как проверить свечи накаливания дизеля

Свечи накаливания — это специальные нагревательные устройства, используемые для запуска дизельных двигателей. По конструкции они похожи на свечи зажигания; однако они различаются по своей основной функции. Вместо того, чтобы производить искру с заданным временем для воспламенения топливной смеси, как это делают свечи зажигания, свечи накаливания просто служат для выработки дополнительного тепла, которое помогает процессу сгорания дизельного двигателя во время холодных запусков.

Дизельные двигатели полностью полагаются на тепло, выделяемое при сжатии цилиндров, для воспламенения топливной смеси.Когда свечи накаливания начинают выходить из строя, это дополнительное тепло, которое способствует процессу сгорания, уходит, и двигатель может стать труднее запускаться, особенно в холодную погоду.

Еще одним признаком неисправности свечей накаливания является появление черного дыма во время запуска, что указывает на наличие несгоревшего топлива из-за неполного процесса сгорания. В этом руководстве мы расскажем, как проверить сопротивление свечей накаливания, чтобы определить, правильно ли они работают.

Часть 1 из 1: Проверка свечей накаливания

Необходимые материалы

Шаг 1. Определите значение сопротивления мультиметра .Перед проверкой клемм необходимо определить значение сопротивления вашего цифрового мультиметра. Для этого включите мультиметр и установите показания в Ом.

• Совет : Ом обозначается символом омега или символом, который выглядит как перевернутая подкова (Ω).


После того, как мультиметр настроен на показания в омах, соедините два вывода мультиметра вместе и проверьте отображаемое значение сопротивления.

Если мультиметр показывает ноль, попробуйте изменить настройку мультиметра на более высокую чувствительность, пока не будут получены показания.

Запишите это значение на листе бумаги, так как оно будет важным значением при расчете сопротивления ваших свечей накаливания в дальнейшем.

Шаг 2: Найдите свечи накаливания в двигателе . Большинство свечей накаливания устанавливаются в головках цилиндров, и к ним прикреплен провод большого сечения, похожий на обычный провод свечи зажигания.

Снимите все крышки, которые могут препятствовать доступу к свечам накаливания, и при необходимости используйте фонарик для дополнительного освещения.

Шаг 3: Отсоедините провода свечей накаливания . После того, как все свечи накаливания будут установлены, отсоедините все провода или прикрепленные к ним колпачки.

Шаг 4: Коснитесь отрицательной клеммы . Возьмите мультиметр и прикоснитесь отрицательными выводами к отрицательной клемме аккумуляторной батареи вашего автомобиля.

Если возможно, прикрепите провод к терминалу, засунув его внутрь или под зажимной механизм стойки.

Шаг 5: Коснитесь плюсовой клеммы .Возьмите плюсовой провод мультиметра и коснитесь им клеммы свечи накаливания.

Шаг 6: Запишите сопротивление свечи накаливания . Когда оба провода касаются клемм, запишите показание сопротивления, которое отображается на мультиметре.

Опять же, получаемое вами показание должно быть измерено в Ом (Ом).

Если при прикосновении к свече накаливания показания не получаются, убедитесь, что отрицательный провод все еще соприкасается с отрицательной клеммой аккумуляторной батареи.

Шаг 7: Рассчитайте значение сопротивления . Вычислите истинное сопротивление свечи накаливания путем вычитания.

Истинное значение сопротивления свечи накаливания можно определить, взяв значение сопротивления мультиметра (записанное на шаге 2) и вычтя его из значения сопротивления свечи накаливания (записанного на шаге 6).

Шаг 8: Оцените значение сопротивления . Сравните рассчитанное вами истинное значение сопротивления свечи накаливания с заводскими характеристиками.

Если сопротивление свечи накаливания превышает спецификацию или выходит за пределы допустимого диапазона, свечу накаливания необходимо заменить.

• Совет : Для большинства свечей накаливания допустимый диапазон истинного значения сопротивления составляет от 0,1 до 6 Ом.

Шаг 9: Повторите действия для других свечей накаливания . Повторите процедуру для остальных свечей накаливания, пока все они не будут проверены.

Если какая-либо из свечей накаливания не прошла испытание, рекомендуется заменить весь комплект.

Замена одной или нескольких свечей накаливания может вызвать проблемы с двигателем, похожие на неисправную свечу накаливания, если показания сопротивления слишком сильно расходятся.

Для большинства автомобилей проверка сопротивления свечей накаливания — довольно простая процедура, при условии, что свечи накаливания находятся в доступном месте. Однако, если это не так или эта задача не является чем-то, что вы не можете решить самостоятельно, это услуга, которую любой профессиональный техник, например, из YourMechanic, должен иметь возможность выполнить быстро и легко.При необходимости они также могут заменить ваши свечи накаливания, чтобы вы могли завести машину как обычно.

Испытание на сжатие, баланс сопротивления свечей накаливания и испытание на выталкивание форсунок

В большинстве случаев дизельные двигатели можно диагностировать с помощью диагностического прибора, поскольку можно отобразить большинство значений датчиков давления. К распространенным неисправностям относятся:

• Жесткий запуск
• Отсутствие запуска
• Продолжительное проворачивание перед запуском

Испытание на сжатие

Манометр, разработанный для более высокой степени сжатия дизельного двигателя

Испытание на сжатие является основополагающим для определения механическое состояние дизельного двигателя.Изношенные поршневые кольца могут стать причиной низкой мощности и чрезмерного дыма при выхлопе. Чтобы проверить компрессию на дизельном двигателе, необходимо сделать следующее.

1. Снимите свечу накаливания (если есть) или форсунку.
2. Используйте датчик компрессии дизельного двигателя, так как компрессия слишком высока для использования манометра компрессии бензинового двигателя.

Дизельный двигатель должен производить давление сжатия не менее 300 фунтов на квадратный дюйм (2068 кПа), а все цилиндры должны находиться в пределах 50 фунтов на квадратный дюйм (345 кПа) друг от друга.

Проверка баланса сопротивления свечей накаливания

Сопротивление свечей накаливания увеличивается с увеличением их температуры. Все свечи накаливания должны иметь примерно одинаковое сопротивление при проверке омметром. Аналогичный тест на сопротивление свечей накаливания можно использовать для обнаружения слабого цилиндра. Этот тест особенно полезен для дизельного двигателя, который не управляется компьютером. Чтобы проверить равномерную балансировку цилиндров с помощью сопротивления свечи накаливания, выполните следующие действия на прогретом двигателе.

1. Отключите, измерьте и запишите сопротивление всех свечей накаливания.
2. Не снимая проводов со свечей накаливания, запустите двигатель.
3. Дайте двигателю поработать несколько минут, чтобы сгорание внутри цилиндра могло прогреть свечи накаливания.
4. Измерьте свечи и запишите сопротивление всех свечей накаливания.
5. Сопротивление всех свечей накаливания должно быть выше, чем в начале испытания. Свеча накаливания, которая находится в цилиндре, который не зажигается должным образом, не будет увеличивать сопротивление так сильно, как другие.
6. Другой тест заключается в измерении температуры выпускного коллектора на каждом выпускном отверстии с помощью инфракрасного термометра или пирометра.Цилиндры, пропускающие зажигание, будут работать в холодном состоянии.

Тестирование выталкивания форсунки

Типичный тестер выталкивания, используемый для проверки формы распыления дизельной форсунки

Тестер выталкивания — это устройство, используемое для проверки форсунки дизельной форсунки на предмет правильности формы распыла. Ручка нажата, и на манометре отображается давление открывания.

Форма распыления должна представлять собой полый конус, но может варьироваться в зависимости от конструкции. Форсунка также должна быть проверена на утечку (капание из форсунки) под давлением.Если форма распыления неправильная, может потребоваться очистка, ремонт или замена форсунки.

Следующие шаги на пути к сертификации ASE

Теперь, когда вы знакомы с тестами на сжатие, балансом сопротивления свечей накаливания и тестированием на выталкивание форсунок, попробуйте наши бесплатные тесты качества автомобильного обслуживания, чтобы узнать, сколько вы знаете!

Свечи накаливания — ток

Дополнительные указания

Свечи накаливания

поддерживают процессы сжигания дизельного топлива и контроля выбросов.

Впрыскиваемое дизельное топливо воспламеняется, если температура заряда в цилиндре во время сжатия достигает 850 ° C. Однако эта температура не может быть достигнута в условиях холодного окружающего воздуха и компонентов двигателя. В этих условиях включаются свечи накаливания для нагрева заряда цилиндра и обеспечения надлежащего сгорания.

Свечи накаливания

предназначены для работы в диапазоне температур от 850 ° до 1100 ° C. Они управляются реле, переключаемым либо модулем управления двигателем (ECM), либо специальным блоком управления свечей накаливания / таймером. Характеристики включения и времени включения системы зависят от автомобиля.

Свечи накаливания

также нагревают заряд цилиндра для поддержки работы систем сажевых фильтров (DPF): DPF требует очень высоких температур выхлопных газов во время пассивных и активных (работающих или принудительных) процессов регенерации. Любая неисправность в системе свечей накаливания предотвратит регенерацию и неизбежно приведет к чрезмерному скоплению твердых частиц в фильтре и возможной блокировке.

Одна из основных причин выхода из строя свечи накаливания — перегрев.Поэтому в некоторых системах используется широтно-импульсная модуляция (ШИМ) напряжения питания для регулирования тока в цепи и контроля температуры свечи накаливания.

Ожидаемый ток цепи рассчитывается путем деления общей потребляемой мощности всех свечей накаливания (мощность отдельных свечей доступна в соответствующей технической литературе) на напряжение питания цепи (ток = мощность / напряжение).

Например, если 4-цилиндровый дизельный двигатель 12 В со свечами накаливания 150 Вт имеет общую потребляемую мощность 600 Вт (4 x 150 Вт), ожидаемый установившийся ток цепи будет около 50 А (600 Вт / 12 В).

Важно уметь идентифицировать отказы системы управления, такие как те, которые могут возникнуть в ECM, модуле управления накаливанием или других реле, как причину отказа свечи накаливания.

Цепи свечей накаливания

подвержены различным неисправностям, например:

• Короткое замыкание, обрыв или высокое сопротивление в цепи или соединениях
• Сбои управления, такие как отказы ЭБУ, модуля управления или реле
• Подача напряжения 12 В непосредственно на свечу накаливания вне контроля ЕСМ (неправильное тестирование)
• Тепловые отказы, например, вызванные:
  • чрезмерное накопление нагара (вызывающее перегрев)
  • неправильная форма распыления форсунки (переохлаждение)
  • неправильный выбор времени (и подача топлива)

Признаки неисправности свечей накаливания:

• Загорание контрольной лампы неисправности (MIL) или контрольной лампы свечей накаливания
• Диагностические коды неисправностей (DTC)
• Двигатель незапускающийся
• Чрезмерные выбросы при низких температурах
• Чрезмерное время запуска
• Грубая работа на холоде
• Чрезмерное накопление твердых частиц в дизельном сажевом фильтре (DPF), системе рециркуляции выхлопных газов (EGR), избирательного каталитического восстановления (SCR) и впуске (через EGR)

6.

Система свечей накаливания для дизельного двигателя 6. Система свечей накаливания для дизельного двигателя — 6.1 Проверка и замена свечей накаливания Предыдущее, Следующее, Содержание, Домой.

6.1 Проверка и замена свечей накаливания Свечи накаливания сами по себе являются частью системы, которая, скорее всего, вызовет проблемы при нормальном использовании. Из-за того, что они постоянно находятся в камере сгорания, они подвержены накоплению углерода и износу и имеют ограниченный срок службы. Другими потенциальными проблемами свечей накаливания являются чрезмерное затягивание при установке или износ из-за неисправных топливных форсунок. Для проверки свечей накаливания отсоедините провод от шины свечи накаливания и снимите шину с каждой из клемм свечи накаливания. Подключите один щуп тестовой лампы к положительной (+) клемме аккумулятора, а другой щуп коснитесь каждой из свечей накаливания. Контрольная лампа должна загореться при прикосновении к каждой свече накаливания. В противном случае вилка неисправна и ее необходимо заменить. Если контрольная лампа совсем не горит, возможно, напряжение не достигает соединения шины из-за проблемы в системной цепи.См. 6.2 Проверка и ремонт цепей системы свечей накаливания . Еще один тест свечей накаливания — это то, сколько электрического тока они потребляют. Отсоедините датчик температуры двигателя и снова подсоедините шину. Подключите амперметр последовательно между шиной свечи накаливания и проводом, который к ней подключается. Включите зажигание максимум на 15 секунд и обратите внимание на текущее измерение. После первоначального скачка общий ток должен упасть до 48 ампер (12 ампер на свечу накаливания).Если потребление тока неустойчиво или меньше 48 ампер, одна или несколько свечей накаливания неисправны. Чтобы найти неисправную свечу накаливания, снимите шину и повторите предыдущий тест, измеряя ток, протекающий через каждую свечу накаливания. Замените любую вилку, потребляющую менее 12 ампер. Наконец, проверьте свечи накаливания, сняв и осмотрев их. Замените свечу накаливания, если она была перетянута, как показано на рис. 6-1, или если наконечник сгорел, как показано на рис. 6-2. Изношенные наконечники могут быть вызваны неисправностью топливных форсунок.См. FUEL SYSTEM-DIESEL для проверки давления топливной форсунки. Удалите нагар перед установкой использованных свечей накаливания. При установке свечей накаливания очистите отверстия и гнезда для свечей накаливания в головке блока цилиндров. Затяните свечи с правильным моментом 30 Нм (22 фунт-сила-футов). При установке шины используйте новые самоконтрящиеся гайки. ВНИМАНИЕ- Превышение рекомендуемого момента затяжки приведет к повреждению свечей накаливания и преждевременному выходу из строя. Рис. 6-1. Зазор кольца свечи накаливания закрыт ( 2 ) после неправильного затяжки. Правильный зазор ( 1 ) составляет примерно 0,5 мм (0,02 дюйма). Рис. 6-2. Пример свечи накаливания с перегоревшим наконечником (стрелка).

Назад, Далее, Содержание, Начало.

Руководство по поиску и устранению неисправностей дизельной системы свечей накаливания 6,2 л и 6,5 л GM

Дизельная система свечей накаливания 6,2 л и 6,5 л Диагностика, работа и устранение неисправностей

1982-1984 Дизели GM 6,2 л

Система свечей накаливания на дизельных двигателях 6,2 л 1982–1984 годов состоит из терморегулятора свечей накаливания, реле свечей накаливания, выключателя блокировки свечей накаливания и 8 отдельных свечей накаливания. Термоконтроллер ввинчивается в водяную рубашку, и в его схеме используется серия переключателей для включения и выключения системы свечей накаливания до запуска двигателя. Если ключ переведен в положение «работа», система будет непрерывно циклически включаться, а затем выключаться, пока двигатель не будет запущен; цель контроллера — обеспечить включение свечей накаливания в течение надлежащего безопасного периода времени во время цикла предварительного нагрева. Контроллер свечей накаливания включает реле свечей накаливания, которое пропускает ток к каждой свече накаливания.

Контроллер свечей накаливания определяет давление в системе охлаждения и полностью отключает систему после запуска двигателя, за исключением короткого цикла последующего нагрева (также при определенных условиях).В нормальных условиях свечи накаливания активируются через периоды от 8 до 10 секунд во время начального цикла предварительного нагрева. Переключатель блокировки свечей накаливания, установленный в головке блока цилиндров со стороны пассажира в задней части двигателя, отключает контроллер свечей накаливания, если температура охлаждающей жидкости двигателя превышает 125 ° F. Этот переключатель / датчик является распространенной точкой отказа и часто отключается владельцами, поскольку номера деталей OEM становятся устаревшими. Хотя его функция заключается в продлении срока службы свечи накаливания за счет отключения системы при прогретом двигателе, ее можно безопасно обойти, просто соединив вместе оба соединительных провода; это нормально замкнутый переключатель.

1985-1993 Дизели GM 6,2 и 6,5 л

Начиная с 1985 года, в дизельном двигателе 6,2 л использовалось комбинированное реле свечей накаливания и контроллер. Один и тот же контроллер используется на всех дизельных двигателях 6.2 и 6.5 л с 1985 по 1993 годы, а также во всех безэлектронных двигателях 1994+ (полностью механический ТНВД, без PMD / FSD). Это 4-контактный контроллер, который отличается от 3-контактного контроллера, установленного на турбодизелях 6,5 л 1994+, с электронной системой впрыска (контроллеры НЕ взаимозаменяемы).Контроллер свечей накаливания установлен на задней части головки блока цилиндров со стороны водителя, рядом с брандмауэром. Двигатели с 1985 по 1989 модельные годы также оснащены переключателем блокировки свечей накаливания, который отключает систему свечей накаливания, если температура охлаждающей жидкости двигателя превышает 125 ° F (дополнительную информацию см. С 1982 по 1984 выше).

1994+ 6.5L GM Turbodiesel (ТНВД с электронным управлением, PMD / FSD)

1994 и более новые турбодизели объемом 6,5 л используют 3-контактный контроллер свечей накаливания, комбинацию реле, аналогичную той, что используется в двигателях с 1985 по 1993 модельный год.Контроллер установлен на головке блока цилиндров со стороны водителя в задней части двигателя (рядом с брандмауэром). Этот 3-контактный контроллер не взаимозаменяем с 4-контактным контроллером, который использовался в более ранних моделях. Просто удалите электрический разъем и посчитайте штекеры на контроллере, чтобы убедиться, что у вас есть правильная замена.

Для турбодизелей объемом 6,5 л и выше 1994 года контроллер ЭСУД использует показания температуры охлаждающей жидкости двигателя, чтобы назначить соответствующее время цикла предварительного нагрева свечи накаливания. Эти двигатели оснащены двумя датчиками температуры охлаждающей жидкости; один используется для указателя температуры в комбинации приборов, а другой используется только контроллером ЭСУД (расположен на переходной трубке охлаждающей жидкости после корпуса термостата).Когда ключ повернут в положение «работа», ЕСМ активирует контроллер / реле свечей накаливания на определенный период времени. В это время горит индикатор ожидания пуска (WTS).

Обратите внимание, что при определенных условиях эти контроллеры будут переключать свечи накаливания ПОСЛЕ запуска и работы двигателя. Это известно как последовательность после цикла или после запуска (также после свечения в определенных контекстах). Каждое событие должно длиться от 1 до 2 секунд, и во время этих коротких циклов должен гореть индикатор WTS.

6.2L, 6.5L Устранение неисправностей свечей накаливания

Прежде всего, выполните следующие проверки:

• Проверьте надежность крепления или коррозии соединений / клемм на контроллере свечей накаливания (замените контроллер).
• Проверьте наличие точечной коррозии или расплавленного пластика вокруг клемм на контроллере свечей накаливания (замените контроллер, если он есть).
• Проверьте предохранитель системы свечей накаливания (если применимо, положение предохранителя см. В руководстве пользователя).
• Осмотрите все провода и разъемы.Замените все провода или разъемы, которые сгорели, расплавились или испортились иным образом.
• Дребезжание реле, исходящее от контроллера свечей накаливания (быстрое включение и выключение свечей накаливания), почти всегда является неисправным контроллером.

Следующие тесты могут быть выполнены для устранения или выявления возможных проблем, связанных с системой свечей накаливания. Процесс устранения — ваш главный актив в диагностике неисправностей системы свечей накаливания.

Процедура испытания	Спецификация	Банкноты
Потребление испытательного тока во время цикла предварительного нагрева свечи накаливания с помощью индуктивного амперметра на любом отрицательном кабеле аккумулятора.	40-50 ампер (номинал)	Эти тесты только показывают, работает система свечей накаливания или нет. По нашему опыту, вы должны увидеть 40-50 ампер на отрицательном кабеле любой батареи во время цикла предварительного нагрева. Потребляемый ток зависит от производителя свечей накаливания, и это действительно только для свечей накаливания ACDelco. Если от аккумулятора потребляется небольшой ток или он отсутствует, на свечи накаливания не подается питание. Это хорошая предварительная проверка.Если потребляется более 50 ампер, не пугайтесь. Если потребляется менее 40 ампер, проверьте каждую свечу накаливания отдельно, так как каждая из них должна потреблять минимум 6 ампер в начале цикла предварительного нагрева.
Испытательный ток потребления во время цикла предварительного нагрева свечи накаливания с помощью индуктивного амперметра на каждом проводе свечи накаливания или отдельном блоке свечей накаливания.	6-10 ампер на свечу накаливания (номинал)	Свечи накаливания ACDelco 60G (спецификации могут отличаться для других производителей) потребляют от 6 до 10 ампер в начале цикла предварительного нагрева.Таким образом, вы можете проверить каждый отдельный провод свечи накаливания или источник питания для каждой группы свечей накаливания. Это полезно при поиске неисправной плавкой ссылки.
Отсоедините датчик температуры охлаждающей жидкости контроллера ЭСУД (датчик в верхней части переходной трубы рядом с корпусом термостата, только модели 1994+).	НЕТ	Выполняйте этот тест только в том случае, если вы подозреваете, что свечи накаливания не работают так долго, как должны, при холодном двигателе.Этот датчик передает информацию о температуре охлаждающей жидкости в контроллер ЭСУД и определяет время цикла предварительного нагрева. Отсоединение датчика должно привести к включению свечей накаливания на максимально возможную продолжительность.
Отсоедините разъем на переключателе блокировки свечи накаливания и провода соединителя перемычки (только модели до 1989 года).	НЕТ	Если система свечей накаливания работает с перемычкой на проводах разъема, переключатель блокировки необходимо заменить или обойти.Это нормально замкнутый переключатель, который размыкается, когда температура охлаждающей жидкости двигателя превышает 125 ° F.
Проверить наличие 12 В на входной клемме контроллера свечей накаливания (большой наконечник, красный провод. Проверьте напряжение между отрицательным проводом аккумуляторной батареи и наконечником).	12 v (номинал)	Отсутствие напряжения на входной клемме 12 В контроллера свечи накаливания указывает на отключенный провод или перегоревшую плавкую вставку в этой цепи.В этой цепи всегда должно быть 12 вольт, даже при выключенном зажигании; он питается напрямую от аккумулятора.
Проверка плавкой вставки — для любой плавкой вставки проверьте сопротивление плавкой вставки.	Незначительное сопротивление	Сопротивление плавкой вставки должно быть незначительным. Необычно высокое сопротивление и / или отсутствие непрерывности указывает на перегоревшую плавкую вставку. Плавкая перемычка имеется на контроллере свечей накаливания, на каждом ряду жгута проводов свечей накаливания, выходящего из выхода контроллера, и на каждом отдельном проводе свечи накаливания.
Проверьте сопротивление / целостность между отдельными проводами свечей накаливания левого и правого ряда. Проверьте любой провод свечи накаливания на левом берегу и любой провод свечи накаливания на правом берегу.	Незначительное сопротивление	Если имеется высокое сопротивление или отсутствие непрерывности между отдельными проводами свечей накаливания на левом и правом рядах, вероятно, неисправна плавкая перемычка на жгуте проводов левого или правого ряда (выходящая из выхода контроллера свечей накаливания).
Проверьте сопротивление / целостность между отдельными проводами свечей накаливания и выходной клеммой контроллера свечей накаливания (только если сначала была выполнена процедура проверки, описанная выше, и система прошла успешно).	Незначительное сопротивление	Если есть высокое сопротивление или отсутствие непрерывности между любым отдельным проводом свечи накаливания и выходной клеммой контроллера свечи накаливания, вероятно, неисправна плавкая перемычка этой свечи накаливания.
Испытательное сопротивление каждой свечи накаливания (через лопаточный разъем свечи накаливания и исправную массу на блоке цилиндров).	0,8 — 1,8 Ом	Если сопротивление какой-либо свечи накаливания не соответствует норме, замените все 8.

Информация о выборе свечей накаливания и плавких вставках

Две из наиболее важных рекомендаций, которые мы можем дать: 1) всегда использовать свечи накаливания OEM ACDelco, номер детали 60G.Качество не имеет себе равных, и свечи послепродажного обслуживания, изготовленные не по тем же стандартам качества или спецификациям, имеют тенденцию разбухать и / или ломаться в камере сгорания. Свечи накаливания OEM не особенно дороги. 2) Всегда заменяйте все 8 свечей накаливания одновременно. Теоретически вам нужно заменить только неисправную свечу накаливания. Однако, если выйдет из строя одна свеча накаливания, остальные вряд ли отстанут. Даже если неисправности нет, рассмотрите возможность превентивной замены свечей накаливания в качестве элемента обслуживания.GM рекомендует заменять их с интервалом в 100 000 миль, однако мы предпочитаем сократить этот интервал до максимального значения 60 000 миль. Нет ничего хуже, чем извлечь свечу накаливания с вздутым наконечником или иным образом зажатой в головке блока цилиндров.

Плавкая вставка — это не что иное, как предохранитель. Это отрезок провода меньшего диаметра, чем цепь, которую он защищает, и обладает особыми свойствами материала, так что он будет защищать цепь, «сгорая» во многом так же, как предохранитель, когда ток, потребляемый для этой цепи, превышает предел защиты. .Плавкая вставка не справится с теплом, создаваемым чрезмерным потреблением тока, и создаст разомкнутую цепь, защищая оборудование после ее расположения. Технические характеристики плавких вставок для системы свечей накаливания 6.5 л дизельного двигателя GM следующие:

Расположение плавкой вставки	Калибр провода
Начиная с лопаточного разъема для каждой отдельной свечи накаливания	18 AWG
Питание свечей накаливания левого берега	14 AWG
Питание свечи накаливания правого берега	14 AWG
Вход контроллера свечей накаливания (всегда горячая цепь)	12 AWG

Примечание — для двигателя 2000 года выпуска.Точное расположение плавкой перемычки, цвета и характеристики могут отличаться. Всегда заменяйте плавкие вставки такими же по размеру и длине AWG, что и удаленные.

Плавкие вставки никогда не следует паять; всегда вставляйте плавкую вставку на место и накрывайте стык термоусадочной пленкой. Убедитесь, что длина плавкой вставки номинально соответствует длине заменяемого провода.

Номера деталей системы свечей накаливания для всех дизельных двигателей GM / Detroit 6,2 л, 6,5 л

^[1] Номера деталей для переключателя блокировки свечей накаливания могут быть устаревшими — рекомендуется полностью отключить переключатель.

Проверка свечей накаливания

Проверка свечей накаливания Для проверки системы свечей накаливания дизельного двигателя Hummer. Эта процедура написана для двигателей Hummer 6.5 NA. Могут быть небольшие различия в турбодизельных двигателях, однако процедура, описанная ниже, должна работать. Эту процедуру нельзя использовать для военных моделей HUMVEE, там схема и контроллер свечей накаливания кардинально отличаются от моделей Hummer. Владельцы военных HUMVEE должны вместо этого обращаться к надлежащему ТО для процедур тестирования. Необходимые инструменты: Плоскогубцы, длинный нос. Маленькая отвертка Мультиметр (VOM) аналоговый или цифровой Инструменты, полезные: Проволочная перемычка с разъемом (лопатка, розетка), подходящая к свече накаливания Hummer. Перемычка с зажимом типа «крокодил» для точки заземления Испытание свечей накаливания: Выполняйте этот тест при выключенном ключе! Установите мультиметр на наименьшую шкалу ом (проводимости) (лучше всего X1) Подключите один метр к надежной точке заземления (при необходимости используйте перемычку) На мгновение проверьте соединения счетчика, заземлив в другой точке второй измерительный провод.Измеритель должен показывать ноль Ом. Вынуть провод из свечи накаливания. Подсоедините незаземленный мультиметр к свече накаливания. При необходимости используйте соединительный кабель №1. Измеритель должен показывать низкое сопротивление, от 0,8 до 1,0 Ом — номинальное сопротивление. Любую свечу накаливания с высоким сопротивлением следует заменить. Текущая спецификация свечи — AC-60G. Выполните шаги с 5 по 8 на оставшихся семи свечах накаливания. Испытание распределения питания свечей накаливания: Выполняйте эту проверку при выключенном ключе зажигания.Случайное нажатие клавиши может привести к повреждению глюкометра. Установите мультиметр на наименьшую шкалу ом (проводимости) (лучше всего X1) Подключите один метр к надежной точке заземления (при необходимости используйте перемычку) На мгновение проверьте соединения счетчика, заземлив в другой точке второй измерительный провод. Измеритель должен показывать ноль Ом. Отсоедините провод от первой свечи накаливания. НЕ отсоединяйте оставшиеся семь проводов свечей накаливания на этом этапе. Подсоедините незаземленный мультиметр к разъему кабеля свечи накаливания. Измеритель должен показывать низкое сопротивление, почти ноль Ом — номинальное сопротивление Любой кабель свечи накаливания с высоким сопротивлением, вероятно, имеет плохую плавкую перемычку и должен быть заменен. Подсоедините свечу накаливания. Выполните шаги с 5 по 9 на оставшихся семи свечах накаливания. Снимите все разъемы свечей накаливания со свечей накаливания. Подключите один вывод мультиметра к проводу свечи накаливания (прошедшему вышеуказанный тест) слева (со стороны водителя) двигателя. Измерьте проводимость любой свечи накаливания справа (со стороны пассажира) двигателя. Это значение должно быть нулевым. Если есть обрыв (отсутствие проводимости, высокое сопротивление), то одна или обе плавкие вставки на выходе главного контроллера свечей накаливания вышли из строя. Замените жгут проводов свечи накаливания или при необходимости замените плавкую вставку. Тест контроллера свечей накаливания: Установите мультиметр на вольт, любую шкалу, по которой вы будете наблюдать, около 12 вольт постоянного тока. Подсоедините мультиметр заземляющий провод к надежному заземлению двигателя. Снимите провод свечи накаливания №1. Присоедините мультиметр к проводу свечи накаливания. Включите зажигание. Обратите внимание на то, что на свече накаливания присутствует около 12 вольт, когда горит индикатор ожидания, и что контроллер свечи накаливания издает щелкающий звук при циклическом переключении. (примечание: шаги с 3 по 6 могут быть повторены для каждой из оставшихся свечей накаливания вместо описанного выше испытания жгута проводов.) Если в ходе вышеуказанного испытания не было получено 12 В, загорелась ли лампа ожидания свечи накаливания? Если да, возможно, проблема в неисправности проводки на выходе контроллера свечей накаливания (к свечам накаливания) в жгуте проводов. Если нет, индикатор ожидания не загорелся, а двигатель холодный, либо контроллер свечей накаливания неисправен, либо не получает правильных сигналов для включения. Примечание. Удаление вышедших из строя свечей накаливания проще всего при наличии инструмента для снятия свечей накаливания. Питер Х. Получите индикатор неисправности 12 В. Отцепите любую свечу накаливания. Прикрепите зажим-алигатор к разъему на любой из свечей накаливания. Вставьте острый конец щупа в разъем. Попросите кого-нибудь включить зажигание. Беда загорается, загорается? У него нормальная яркость 12 вольт? Повторите то же самое для других 7 свечей накаливания … Установив мультиметр на сопротивление, прикрепите заземление (-) измерителя к хорошей точке заземления двигателя. Отсоедините свечу накаливания и измерьте сопротивление в электрическом разъеме свечи накаливания с помощью положительного (+) провода измерителя.Хорошие вилки имеют сопротивление менее (1) Ом, хотя обычно достаточно 2 или 3 Ом. Если выше этого значения, вероятно, неисправен штекер … Повторите процедуру для других 7 штекеров. откровенный 96 ТД Универсал

Объяснение автомобильных деталей: свечи накаливания

Типы свечей накаливания

BERU предлагает ряд инновационных свечей накаливания, каждая из которых обладает особыми характеристиками для различных областей применения.

Свечи накаливания датчика давления (PSG)

Датчик и электроника в контакте PSG оптимизируют работу свечи накаливания, значительно снижая выбросы твердых частиц, чтобы соответствовать текущим предельным значениям выхлопных газов и превышать их.Инновационный PSG измеряет давление в камере сгорания с помощью встроенного датчика и передает результаты в управляющую электронику двигателя для определения необходимой схемы нагрева свечи накаливания. Характеристики ПСЖ включают:

• Принцип датчика: пьезорезистивный;
• Гибкий нагревательный стержень для передачи давления;
• Прочный уплотнительный элемент между корпусом и нагревательным стержнем;
• Миниатюрная электроника, встроенная в верхнюю часть свечи накаливания;
• Откалиброванная и индивидуальная программа;
• Встроенная концентрическая автомобильная заглушка;
• Рабочая температура: от -40 ° до 140 ° C (макс.150 ° С)
• Диапазон давления: 0-200 бар (макс. 210 бар)

Керамические свечи накаливания (CGP)

Свечи накаливания CGP для экстремальных температур используют инновации и знания BERU, чтобы первыми выйти на рынок для важных автомобильных брендов. CGP BERU обеспечивает максимальную температуру 1300 ° C менее чем за 3 секунды для большей стабильности, оптимальной производительности и снижения расхода топлива.

Свечи накаливания из высокотехнологичной стали

Свечи накаливания из высокотехнологичной стали

Beru — идеальное быстрое, надежное и экологически чистое решение для технологий двух- и трехфазного накаливания.Основные отличия:

• Трехфазная технология (типы GE и GN) — в этих свечах накаливания используются три фазы нагрева (предварительный нагрев во время зажигания, нагрев во время запуска и последующий нагрев в течение примерно 3 минут после запуска) для обеспечения более эффективного сжигания дизельного топлива и тише, поэтому помутнение выхлопных газов снижается до 40% при холодном пуске. Они раз за разом обеспечивают надежный запуск, даже при температуре наружного воздуха -30 ° C.
• Двухфазная технология (тип GV) — эти свечи накаливания соответствуют требованиям к предварительному нагреву и нагреву старых дизельных двигателей.Они обеспечивают надежный холодный запуск и короткое время предварительного нагрева 5-7 секунд.

Свечи накаливания для коммерческих автомобилей

BERU также предлагает ряд свечей накаливания, разработанных для удовлетворения особых потребностей фургонов, грузовиков и других промышленных применений. Сюда входят:

• Система Flame Start (тип GF) обеспечивает надежный, удобный и экологичный холодный пуск даже при низких температурах. Доступная в двух версиях (12 В и 24 В), система запуска пламени имеет короткое время предварительного нагрева и длительное время пост-пламени.
• Свечи накаливания для автономных обогревателей (тип GH) для дополнительного тепла и комфорта, даже когда на улице ледяной холод.
