Как проверить вакуумный усилитель тормозов (видео) + 3 способа

Сегодня вакуумный усилитель (ВУ) является неотъемлемой частью тормозной системы каждой машины. Это устройство дает возможностью остановить транспорт легким нажатием на педаль. Выход данного механизма из строя является серьезной проблемой, способной спровоцировать фатальные последствия. При обнаружении даже небольших отклонений в работе тормозной системы необходимо срочно выполнить ряд диагностических процедур и ни в коем случае не откладывать это мероприятие. Ниже мы рассмотрим, как проверить вакуумный усилитель тормозов, а также уделим внимание причинам его характерных неисправностей.

Устройство вакуумного усилителя

Вакуумный усилитель представляет собой единый блок с НТЦ (главным тормозным цилиндром). Этот узел состоит из пяти основных сегментов. Сегодня существует масса различных конструктивных решений и их модификаций, каждая из которых отличается наличием дополнительных деталей, габаритами, конфигурацией и так далее. Однако основные составляющие являются неизменными, рассмотрим их более подробно.

Корпус поделен на 2 камеры специальной диафрагмой. Первая атмосферная полость размещается со стороны ГТЦ, а вакуумная камера находится в направлении тормозной педали.
Вакуумная камера. Этот сегмент включает такие детали, как впускной коллектор и обратный клапан. Первый элемент является источников разряжения. В сочетании с дизельными моторами, конструкция имеет электрический насос, который обеспечивает непрерывную подачу усилий. В таких моделях вакуумный усилитель находится в заряженном состоянии, только когда работает силовой агрегат. При выключении мотора или неисправности этого узла происходит отключение коллектора от усилителя.
Атмосферная камера оборудована специальным клапаном. В исходном положении этот элемент соединяет ее с вакуумной полостью, а при перемещении педали, соответственно, отсоединяет. В совокупности этот и предыдущий элементы являются основными компенсаторами массы.
Толкатель напрямую подключается к педали тормоза. Он предназначен для перемещения отслеживающего клапана, смонтированного между вакуумной камерой и атмосферной полостью. Эластичная диафрагма соединена с торцом штока ГТЦ и обеспечивает подачу в цилиндр жидкости под определенным давлением.
Возвратная пружина служит для возврата диафрагмы в начальное положение, когда вы убираете ногу с педали. Обеспечивает исходное состояние диафрагмы, когда нет воздействия на педаль системы торможения.В новых моделях современных авто, конструкция которых включает ESP-систему, устанавливаются усилители активного типа, предотвращающие опрокидывание.

Принцип работы усилителя

Работа типового вакуумного узла реализована на дисбалансе давления в полостях корпуса усилителя. В результате получаемого разряжения двигается толкатель, который воздействует на шток поршня ГТЦ. При нажатии на педаль, усилия передаются к отслеживающему клапану, соединяющему обе полости. В итоге понижается давление в атмосферной камере, диафрагма выгибается и давит на шток. ГТЦ. После освобождения педали происходит возврат всех сегментов, соответственно выравнивается давление в обеих полостях. Возвратная пружина в этом случае перемещает диафрагму в исходное состояние. В общем, принцип работы вакуумного усилителя тормозов, достаточно прост, как и его конструктивное решение. За десятилетия использования в автомобильной индустрии ВУ практически не подвергался значительным изменениям.

Основные признаки поломки ВУ

Проверку вакуумного усилителя вполне реально выполнить самостоятельно. Однако для получения более достоверных данных рекомендуется воспользоваться услугами специалистов или использовать специальное оборудование для диагностики. В данном разделе мы рассмотрим, как определить работоспособность механизма поглощения массы в кустарных условиях. Основным признаком поломки этого механизма является неспособность формировать разряжение в рабочей полости. Как правило, источником данной проблемы может послужить повреждение (обрыв, разрушение, перетирание и так далее) эластичного трубопровода стыкующего ВУ с коллектором мотора или разгерметизация других сегментов системы. Неисправность также может быть вызвана наличием дефектов внутри усилителя.

Запустите силовой агрегат и заглушите его через несколько минут. Зажмите педаль газа, а затем отпустите ее и повторите процедуру. Во время последующих нажатий ход педали должен постепенно уменьшаться. Если разницы нет, это свидетельствует о том, что не обеспечивается дополнительное усилие в ГТЦ, следовательно, требуется ремонт усилителя.

Видео — Как самостоятельно проверить вакуумный усилитель

Характерным признаком какой-либо неисправности ВУ может быть полная или частичная его неспособность поглощать усилия, которые формируются на педали системы торможения. Иными словами, если вы, нажимая на педаль, ощущаете слишком большие усилия, значит, ВУ не работает. Как правило, проблема может заключаться в обрыве, перетирании или разгерметизации эластичного трубопровода, обеспечивающего соединение коллектора мотора с ВУ. Поломка также может быть следствием появления различных дефектов внутри самой конструкции усилителя: повреждение и нарушение эластичности диафрагмы, отслеживающего клапана и так далее.

Для выявления источников неисправностей необходимо провести ряд простых тестов. Преимуществом нижеприведенных методов является то, что они не требуют использования специального оборудование или других диагностических приспособлений. Эти проверочные операции доказывают свою практичность и эффективность уже на протяжении многих десятилетий.

Метод №1

Запустите силовой агрегат. Дайте поработать пару минут на нейтральной скорости, а затем заглушите мотор. Понажимайте несколько раз педаль системы торможения. В том случае, если узел работает исправно, при первой попытке, как это и предусмотрено, педаль выжмется до упора. Значит, образовавшийся вакуум притянул диафрагму, которая привела в движение поршень ГТЦ с помощью штока. После того как Вы отпустите педаль, в камерах должен восстановится баланс давления. Во всех следующих попытках воздействия на педаль ее ход будет уменьшаться. Это обуславливается отсутствием подкачки, разряжению браться неоткуда. Если между нажатиями после выключения двигателя не возникает ощутимая разница, значит, устройство не получает дополнительное усилие от ГТЦ.

Метод №2

Второй способ диагностики необходимо проводить после предыдущего. Он позволяет получить более достоверную информацию о работоспособности системы. После того как Вы включили и выключили мотор, а потом нажали несколько раз на тормозную педаль и получили определенный результат, необходимо обратить внимание на положение тормозного рычага. Если ВУ исправно работает, рычаг должен вернуться в исходное положение. Выжмите полностью педаль системы торможения и запустите мотор, удерживая ее. После включения силового агрегата в вакуумной камере ВУ образуется определенное разряжение, которое заставит переместиться шток. Последний тянет за собой толкатель. Поэтому педаль легко опускается. Если в этом случае положение педали не изменилось, это является явным признаком выхода из строя механизма. В данном случае потребуется детальный осмотр с последующим ремонтом или заменой усилителя.

Метод №3

Последний диагностический метод позволяет проверить систему на предмет утечки воздуха. Запустите мотор и нажмите на педаль, а затем заглушите агрегат, удерживая рычаг в активном положении 2-3 минуты. В случае какого-либо нарушения герметизации в конструкции ВУ разряжение внутри вакуумной полости начнет уменьшаться, что приведет к смещению диафрагмы. В итоге педаль будет медленно подниматься, так как исчезнет уравнивающая ее позицию сила. Разницу в необходимой прижимной силе можно ощутить буквально с первой минуты.

Вышеописанные методы позволяют выявить неисправности вакуумного усилителя тормозов. Если Вы повторили указанные процедуры и не обнаружили негативных изменений в работе устройства, значит, механизм поглощения усилия полностью исправен. При обнаружении поломок нужно срочно заняться ремонтом. Пренебрежение этой процедурой в лучше случае приведет к дорогостоящим ремонтным работам, а в худшем может стать причиной аварии в процессе движения транспортного средства из-за отказа тормозного усилителя.

Как проверить вакуумный усилитель тормозов: принцип работы, устройство

Сегодня продукция автомобильной промышленности является высокотехнологичной и скоростной. Поэтому для лучшего торможения на всех современных авто как Российского, так и импортного производства используют вакуумный усилитель тормозов. Объясняется стремительная продуктивность и производительность тем, что улучшенная тормозная система упрощает управление транспортным средством, давая незначительным нажатием на педаль остановить транспорт. Без этого узла одной физической силой развивать всю мощность для хорошего торможения непросто, потому что через какое-то время появится усталость. Таким образом, ВУТ предназначен для минимизации усилий вовремя надавливания на педаль тормоза при любых видах торможения.

Вакуумный усилитель тормозов

Принцип работы вакуумного усилителя тормозов основан на воздействии внешнего атмосферного давления на разряженную область. Хоть стандартной схемы устройства и конструкции усилителей нет, но принцип работы остается неизменным. Есть масса конструктивных решений и модификаций, отличных друг от друга деталями, а также конфигурацией. Так, в ряде транспортных средств может крепиться дополнительный вакуумный электромотор, отвечающий за слаженную работу узла при различных условиях функционирования двигателя. Если говорить о дизельных силовых агрегатах, то в них приспособление идет в обязательном порядке.

Устройство ВУТ

Этот узел состоит из пяти неизменных составляющих:

разделительная диафрагма из пластичного материала;
пружина возврата;
толкатель педального узла;
шток;
клапанный механизм.

На первый взгляд, вакуумник в моторном отсеке незаметен, так как он располагается в монолитном блоке с НТЦ между механизмом педали и главным цилиндром тормоза. Он представляет собой камеру, разграниченную перегородкой диафрагменного типа. Разделенные полости герметичны и равны.
Одна сторона полости соединена с атмосферой, а другая с патрубком выпускного коллектора мотора, где во время работы возникает низкое давление, нежели в атмосфере.

Расположение ВУТ

Атмосферная часть расположена ближе к педали, а вакуумная размещается возле цилиндра. В задней атмосферном отсеке на корпусе имеется обратный клапан, который задерживает разрежение во всасывающей трубе двигателя и препятствует попаданию бензиновой смеси в узел. Степень разрежения в этой камере регулируется именно клапанным следящим механизмом. А в передней полости обратный клапан держит постоянное напряжение. Так, на перегородку с двух сторон давит одинаковое по значению давление. Сам клапан перемещается посредством толкателя, соединенного с педалью тормоза.

Возвратная пружина отвечает за возвращение в исходное состояние диафрагмы после торможения. Когда машина требует наличия системы экстренного торможения, то на шток матируется специальный электромагнитный привод.

Устройство вакуумного усилителя тормозов не отличается сложностью, что дает возможность проводить ремонтные работы собственноручно.

Как работает ВУТ?

Работа устройства осуществляется за счет разности давления, образующегося в вакуумном и атмосферном отсеке. Из-за этого перепада приводится в действие толкатель, который и двигает шток поршня ГТЦ. Рассмотрим подробно, как работает вакуумный усилитель тормозов. Изначально, давление в обеих камерах одинаково.

Устройство ВУТ в разрезе

Передача усилия к толкателю и последующим элементам происходит, когда водитель воздействует на педаль тормоза. После того как усилие доходит до клапана, он закрывает проход между обоими отсеками. Потом клапан опять соединяет обе камеры и уже в атмосферном отсеке происходит понижение давления.

Возникшая разница отражается на перегородке, отчего она выгибается и ведет к движению штока поршня в ГТЦ. Когда автомобиль заканчивает торможение давление в обоих отсеках выравнивается, а эластичная перегородка принимает начальное положение.

Выход ВУТ из строя является серьёзной проблемой, способной привести к фатальным последствиям. Чтобы этого избежать, нужно внимательно следить за тормозной системой. Малейшее отклонение в работе обязывает провести диагностику. Регулировка вакуумного усилителя тормозов занятие несложное, исправить некоторые отклонения возможно самостоятельно.

Составляющие вакуумного усилителя тормозов

Признаки неполадок ВУТ

Вакуумный усилитель тормозов способен как частично не создавать вакуум, так и полностью. Основной причиной этому может быть обрыв или разгерметизация соединительных трубок моторного коллектора и усилителя. Кроме того неполадки могут быть вызваны и из-за нарушения целостности или потери эластичности диафрагмы. Если в механизме случился сбой, это заметит даже новичок. Перечислим основные признаки неисправности вакуумного усилителя тормозов:

при давлении на педаль тормоза нужно приложить усилия, чего быть не должно;
посторонние шумы в системе. Звуки появляются из-за разгерметизации и разрыва шланг;
ВУТ втягивает воздух;
имеются подтеки на «вакуумнике»;
износ сальников, разрыв диафрагмы или резины на клапанах;
на холостых оборотах мотор ведет себя ровно и ритмично как часы, это объясняется тем, что при разгерметизации втягивается лишний воздух и смешивается с топливной смесью.

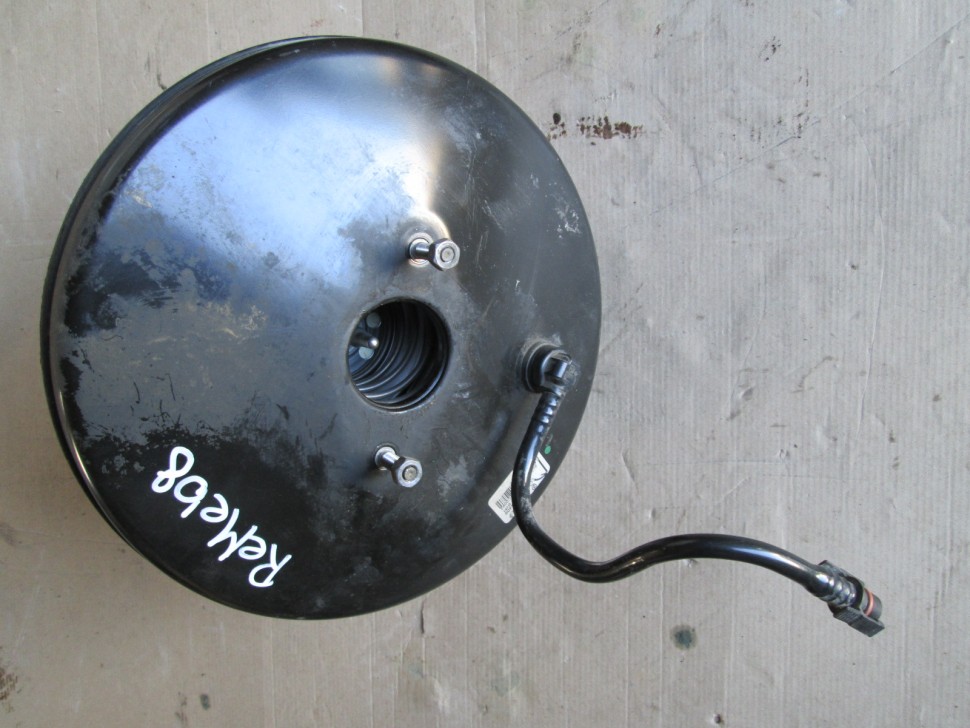

Снятый неисправный усилитель

Способы обнаружения неполадок

Для тех, кто задается вопросом, как проверить вакуумный усилитель тормозов мы привели несколько вариантов начальной проверки системы. Работоспособность ВУТ проверяется следующими способами:

Давится педаль тормоза, и запускается двигатель. Происходит сильное продавливание педали, если она не вернулась в прежнее положение, значит, в узле точно имеются проблемы.
Запускается двигатель, проходит несколько минут, его глушат. Затем несколько раз, не напрягаясь, надавливают на педаль тормоза. Если все в порядке, то после первого натиска, педаль выжимается, как требуется, до упора. Это говорит о том, что возникший вакуум притянул перегородку, и шток начал толкать, как положено поршень ГТЦ. Но если во время второго нажатия на педаль, ход будет уменьшаться, то, значит, разряжению браться неоткуда. Когда после первого нажатия дальнейшие действия не ощущаются, значит, система неисправна.

Этим способом проверки можно выявить утечки воздуха в системе. При запущенном двигателе давится педаль и задерживается. Не отпуская тормоз, глушится мотор, в таком положении педаль следует подержать секунд тридцать. Если происходит движение педали, значит, где-то нарушена герметичность. В камере начнет возрастать давление и диафрагма, под натиском возвратной пружины будет воздействовать на толкатель. Когда во время такой проверки педаль остается не измена, значит, ВУТ работает исправно.
Также подсос воздуха можно проверить аналогичным способом: при неработающем двигателе несколько раз нажать на педаль до упора, а затем, удерживая педаль запустить двигатель. Посредством перепадов температур в камерах педаль должна, чуть опустится вперед. Когда этого не случилось, значит, нужно переходить к проверке самих шлангов на целостность. В том случае, если после устранения «подсосов воздуха» система продолжила «троить», то усилитель пора заменить на новый.

Если после первичной проверки были замечены неполадки, то нужно переходить к более длительному по времени процессу – осмотру на целостность деталей.

Диагностика ВУТ

Проверка на герметичность

Этапы осмотра:

Откройте капот машины, и включите мотор на две минуты.
После заглушите, подождите полминуты.
Нажмите несколько раз на педаль тормоза, при этом должно быть слышно, как в систему поступает воздух.
Заодно обратите внимание на обратный клапан ВУТ. Для этого из резинового уплотнителя фланца достаньте проверяемую деталь.
На небольшой штуцер наденьте соответствующую резиновую грушу, можно взять от ареометра.
Далее, сдавите ее, когда клапан в порядке, резиновая груша не разожмется. Если это произошло, то следует заменить сам клапан и осуществить проверку вакуумного усилителя тормозов вновь. Если ничего не изменилось и проблемы также ощутимы, то дело в самой системе, которую проще поменять, чем самостоятельно отремонтировать. Без соответствующих знаний и инструментов самостоятельный ремонт невозможен.

Если у вас есть измерители, то можно провести проверку на герметичности под нагрузкой. Для этого запустите двигатель, а после нажмите педаль тормоза под усилием 20 кГс. Задержите педаль пока разрежение в ВУТ не достигнет точки В = 66.7 кПа (500 мм рт. ст.). После заглушите мотор и проверьте выдачу вакуумметра, — скорость снижения разряжения не должна превосходить 3.3 кПа за 15 с. Когда ваши показания отличаются, нужен ремонт или замена усилителя.

Проверка на герметичность

А также можно проверять систему измерителем и без нагрузки. Для этого заводите мотор, педаль тормоза в это время не выжимаете, и ждете пока глубина разряжения не будет равняться

А = 66.7 кПа (500 мм рт. ст.). После глушите двигатель, сверяйте данные вакуумметра. Его скорость снижения глубины разряжения должна быть не выше 3.3 кПа за 15 секунд. В случае обнаружения несоответствия ищите и исправляете причину нарушения герметичности.

Регулировка свободного хода

После проверки на герметичность стоит осуществлять регулировку свободного хода педали тормоза. Регулировка длины штока приводит к возникновению зазора, определяющего степень давления на тормозной цилиндр. Важно правильно отрегулировать длину штока и поставить подходящий зазор. При неработающем моторе свободный ход педали должен быть равен от 5-14 мм. Этот зазор контролируется болтом, находящимся над плоскостью ВУТ. Когда зазор мал, то происходит заедание рабочего цилиндра, а это приводит к ускоренному износу колодок и повышенному потреблению топлива.

А также машина начнет произвольно притормаживать, и напоминать езду на ручном тормозе. Напротив, превышенный допустимой нормы зазор свидетельствует о нарушении герметичности в узле и ход у педали станет увеличенным.

Регулировка усилия рычага регулятора давления

Гидравлическое давление тоже можно проверить измерителями. Когда двигатель не заведен, глубина разряжения будет равняться 0 мм рт. ст. А если вы будете выжимать педаль, с силой 20 кГс, то давление должно подняться до 1177 кПа (12 кГс/см2). Теперь заводим мотор и ждем, пока глубина разряжения снизится до 66.7 кПа (500 мм рт. ст.), далее смотрим на параметры манометра. Его нормальное значение должно быть 6867 кПа (70 кГс/см2).

Регулировка простого хода

Если измерительных приборов под рукой нет, то проверка проводится так:

Просмотрите детали привода и регулятора на состояние, никаких зазоров и подтеков масла на них быть не должно.
Нажмите на тормоз и проверьте, насколько выдвигается поршень регулятора. Норма на 1.7–2.3 мм. Если ход завышен или, наоборот, отсутствует, значит, проблемы в регуляторе есть.
Проверьте контрольную заглушку, она должна быть утоплена в зазоре корпуса до упора и на ней не должно быть никаких потеков тормозной жидкости. Если все иначе, значит, нарушена герметичность уплотнительных манжет. В такой ситуации требуется полная замена регулятора.

Осуществлять диагностику и регулировку рычага следует часто. Когда проблема очевидна, регулировка производится так:

Машину ставят на ровном месте.
Контргайку болта ослабляют, прокручивая его, на 3 оборота и заворачивая до соединения с хвостом поршня регулятора.
Подкручивают сам болт на соответствующее вашей марки число граней.
Далее, затягивают гайку и смотрят, как ходит поршень, его норма – 1.7–2.3 мм.
После проводится полная проверка на ходу в сухую погоду. Во время движения нужно притормозить до блокировки колес. Если регулировка привода произведена, верно, то должно произойти опережение блокировки передних колес относительно задних. Если все иначе, то болт перетянули. Его нужно ослабить на 1–2 грани и далее вновь провести проверку в динамике.
Замена вакуумного усилителя тормозов

Снятие ВУТ, если требуется ремонт

Когда после диагностики вы обнаружили, что усилителю нужен ремонт, и вы четко, знаете, его строение, а также всю механику работы с ним, то можно приступать к снятию устройства:

Сначала нужно обзавестись ремкомплектом.
Ознакомится с мануалом вашего авто, чтобы точно знать конструкцию ВУТ.
Если в моторном отсеке имеется обивка, и пластиковая накладка, предохраняющая вакуумник, то снимаем их.
Под рулевым валом разъединяем тягу привода усилителя от тормозной педали.
Ключом на 17 откручиваем устройство от тормозного цилиндра. Далее, от штуцера убираем трубку, чтобы не получилось изгибов шланг, слегка наклоняем вперед тормозной цилиндр.
Убираем провод стоп-сигнала, а потом ключом на 13 снимаем болты, чтобы высвободить ВУТ. Для успешного снятия, палец соединяющий усилитель и педаль вытаскиваем. После чего устраняем две гайки на креплении кронштейна.
Теперь приступаем к ремонту вакуумника.

Стоит понимать, если вы неспособны самостоятельно провести ремонт лучше доверить это дело опытному механику или просто заменить, на новое устройство.

Установленный новый ВУТ

Инструкция по замене вакуумного усилителя тормозов

Процесс замены вакуумника несложен. Демонтаж проходит так же как и при снятии системы на ремонт:

Сначала отсоединяем шток от тормозной педали. То есть снимаем стопорную пластинку пальца, зацепив ее чем-нибудь острым. Теперь достаем палец и переходим под капот.
Отсоединяем все от уровня датчика тормозной жидкости все провода колодки.
Разъединяем усилитель от цилиндра.
Откручиваем гайки кронштейна и снимаем усилитель прямо с ним. Если гайки снять сложно, можно применить жидкость WD-40.
Разъединяем, откручивая две гайки.
Теперь крепим новый усилитель к кронштейну и производим сборку в обратном порядке.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Как проверить работу вакуумного усилителя тормозов?

Как узнать что вакуум не работает?

Чтобы провести диагностику, необходимо завести двигатель автомобиля. Далее педаль выжимается до упора и двигатель глушится. Если в течение 30 секунд педаль не отклонилась от максимально выжатого состояния, проблем с вакуумным усилителем тормозов нет.

Как проверить вакуумный усилитель тормозов 2109?

Для проведения проверки ВУТ ВАЗ 2109 необходимо:

Остановите автомобиль и заглушите двигатель.
Несколько раз с силой нажать на тормозную педаль, а затем прекратите давление в средине хода.
После этого, не убирая ногу с педали, запустите двигатель.

Зачем нужен обратный клапан вакуумного усилителя?

Клапан соединяет корпус вакуумного усилителя и вакуумный шланг – безопасное техническое решение, обеспечивающее работу тормозов даже при заглушенном двигателе. Как правило, контрольный клапан вакуумного усилителя тормозов не проверяется в ходе периодического технического обслуживания.

Как проверить вакуумный усилитель тормозов Ланос?

Для того чтобы проверить герметичность вакуумного усилителя, откройте капот и пустите двигатель на 1 мин. Приблизительно через 30 с после остановки двигателя нажмите два раза на тормозную педаль — должно прослушиваться характерное шипение входящего в усилитель воздуха.

Как проверить обратный клапан вакуумного усилителя тормозов?

Чтобы проверить работоспособность вакуумного усилителя, нужно при выключенном двигателе автомобиля произвести 5-6 последовательных нажатий на педаль тормоза с интервалом в 1-2 секунды и на шестой раз педаль не отпускать – зафиксировать нажатой.

Как влияет вут на работу двигателя?

Влияние вакуумного усилителя на работу двигателя.

Поскольку ВУТ берет разрежение из впускного коллектора, то в процессе торможения двигатель может изменять режим работы (хотя в нормальном режиме этого происходить не должно).

Как влияет вакуум на работу двигателя?

Если «вакуумник» работает исправно, то в него при запуске двигателя сразу пойдет разрежение, в результате чего педаль тормоз немного опустится вниз, что будет явно ощущаться поставленной на нее ногой. Соответственно, если педаль не двигается и не реагирует на запуск двигателя, то имеет место разгерметизация в системе.

Где находится клапан вакуумного усилителя тормозов?

Вакуумный обратный клапан находится на корпусе вакуумного усилителя тормозов и представляет собой обычный односторонний клапан. Он предназначен для поддержания разрежения в корпусе усилителя, когда разрежение в двигателе изменяется. Для проверки клапана его следует продувать с каждой стороны.

Для чего нужен вакуумный усилитель тормозов?

Вакуумный усилитель тормозов является самым распространенным видом усилителя, который применяется в тормозной системе современного автомобиля. Он создает дополнительное усилие на педали тормоза за счет разряжения. Противоположная к ней камера (со стороны педали тормоза) – атмосферная. …

Как определить неисправность главного тормозного цилиндра?

К основным признакам неисправности ГТЦ можно отнести:

Медленное, неэффективное торможение. …
Слишком “тугая” либо “тяжелая” педаль тормоза. …
Слишком короткий ход педали тормоза. …
При нажатии на тормоз педаль в конце хода проваливается. …
Тормозные колодки не отводятся от дисков или барабанов. …
Неравномерное торможение.

17.07.2020

Как проверить вакуумный усилитель тормозов Нива Шевроле?

Чтобы проверить герметичность вакуумного усилителя, необходимо открыть капот и запустить двигатель на 1 мин. Приблизительно через 30 секунд после того как двигатель был заглушен, нажать на тормозную педаль 2 раза, при этом должно прослушиваться характерное шипение входящего в усилитель воздуха.

Как проверить работу вакуумного усилителя тормозов ваз 2106?

Как проверить

Нажмите 5-6 раз на педаль тормоза при неработающем двигателе. Остановите педаль тормоза в середине ее хода.
Заведите на автомобиле двигатель. …
Если педаль тормоза не переместилась вперед, откройте капот, осмотрите фланец а, соединение б шланга с обратным клапаном…

Как проверить вакуумный усилитель тормозов

Вакуумный усилитель тормозной системы (аббревиатура — ВУТ) по праву считается одним из главных механизмов современных авто. Это не удивительно, ведь от правильности работы устройства зависит эффективность торможения и, следовательно, уровень безопасности водителя и пассажиров.

Вакуумный усилитель тормозов

Вот почему важна периодическая проверка вакуумного усилителя тормозов и устранение неисправностей. По каким признакам проще всего диагностировать неисправность? Реально ли отремонтировать или поменять устройство в гараже? Эти и другие моменты рассмотрим ниже.

Конструктивные особенности и принцип работы

Первое, с чем стоит разобраться — конструктивные особенности вакуумного усилителя тормозов и тонкости его функционирования в системе. Как правило, устройство находится в общем блоке с главным цилиндром. В исходном состоянии канал, объединяющий систему с окружающим воздухом, закрыт.

В свою очередь, второй канал остается открытым. На этом этапе диафрагма, которая находится внутри, получает идентичное давление с одной и другой стороны. Кроме того, благодаря действию возвратной пружинки, она всегда расположена в первоначальной позиции.

Когда водитель жмет на тормоз, специальный шток перемещается, немного отклоняется и закрывает вход в канал. Одновременно с этим открывается другой канал, связывающий ВУТ с окружающим воздухом.

После этого атмосферные потоки сходятся с двух сторон и давят каждый со своим усилием. Благодаря разности давления, происходит сдавливание возвратной пружины, а сам шток движется с поршнем цилиндра.

После уменьшения усилия (при этом нога остается на педали) происходит открытие каналов настолько, что движение поршневого узла совсем блокируется, а сам ВУТ находится в режиме ожидания и готов к работе. В такой ситуации любое изменение позиции педали приводит к корректировке разности давлений в устройстве. В итоге машина останавливается, если водитель давит на педаль, или продолжает движение, когда нога отпущена.

Устройство вакуумного усилителя

При сильном нажатии на педаль происходит резкое изменение давления, из-за чего тормоза срабатывают на пределе возможностей. При этом считается, что благодаря ВУТ эффективность тормозной системы машины возрастает в 5-7 раз. Как только педаль отпускается, диафрагма возвращается на исходную позицию.

Если же система вакуумного усилителя тормозов не работает, требуется диагностика, выявление причины и оперативное устранение дефекта. Как это сделать, будет рассмотрено ниже.

Как проверить работоспособность устройства?

Одна из главных проблем для многих автовладельцев — неумение своевременно распознать поломку и проверить систему ВУТ. В реальности все легко.

Алгоритм проверки вакуумного усилителя следующий:

1. Способ первый. Пускайте мотор и дайте ему 3-5 минут поработать. После отключайте зажигание и жмите на тормоз с привычным для повседневной езды давлением. Если устройство исправно, то первый раз педаль срабатывает в обычном режиме (углубляется до пола).

ВУТ срабатывает, а появившийся вакуум затягивает диафрагму. Устройство, в свою очередь, подталкивает поршень основного цилиндра, и происходит выравнивание давления. Как следствие, все дальнейшие срабатывания тормоза будут «укорачиваться».

Причина в том, что разряжения уже нет. Такое поведение системы нормально и свидетельствует о ее работоспособности. В ситуации, когда между первым, вторым и последующими срабатываниями разницы нет (педаль утапливается до пола), это сигнал поломки системы и необходимости ее ремонта.

2. Способ второй. Чтобы подтвердить или опровергнуть предположения о неисправности узла, проведите еще один опыт. Заглушите мотор, выжмите тормоз, а теперь пускайте двигатель. В этот момент нога должна оставаться на педали и создавать определенное давление.

Если устройство исправно, то в камере ВУТ формируется разряжение, благодаря которому происходит давление мембраны на шток. В итоге система притягивает толкатель, а педаль опускается к полу. Если рычаг остался на прежней позиции, то делаем выводы о неисправности вакуумного усилителя тормозов.

Принцип работы вакуумного усилителя

3. Способ третий. Следующая проверка позволяет выявить факты утечки воздуха в системе. Для этого выжимайте тормоз и, не отпуская педаль, глушите мотор. После удерживайте рычаг в такой же позиции еще 30-40 секунд. При нарушении герметичности появляется усилие, которое будет выталкивать рычаг вверх. Если такая проблема не диагностируется, устройство исправно, и утечка в системе отсутствует.

Особенности визуального осмотра вакуумного усилителя

Хороший автовладелец должен знать, как проверить вакуумный усилитель тормозов визуально. Такие навыки помогают вовремя определить неисправность, а в случае чего и подтвердить установленный ранее диагноз.

При визуальном осмотре ВУТ автомобиля действуйте так:

Проверяйте место стыка обратного клапана и патрубка (шланга) на качество соединения.
Осматривайте фланец и убедитесь в отсутствии дефектов.
Оцените состояние изгибов шланга. При наличии трещин или влажных следов масла поменяйте неисправные узлы.
Доставайте коврик и под рулевой, осмотрите защитный колпак (пыльник). Он должен быть целым и без потеков жидкости.
После обнаружения неисправности поменяйте узел. Стоимость устройства невелика, да и можно дополнительно сэкономить, сделав все самостоятельно.

Как поменять вакуумный усилитель?

Если проверка работоспособности вакуумного усилителя тормозов показала явную поломку, лучшее решение — установить новый узел.

Чтобы заменить ВУТ на ВАЗ, действуйте так:

Подготовьте инструмент. Вам потребуется новая деталь, а также наборы ключей (торцевых и рожковых).
Отсоедините шток от педали.
Отверните тормозной цилиндр и демонтируйте его от ВУТ, тормозные трубки отсоединять не надо, если нет желания после завершения работы прокачивать тормоза, можно обойтись и без этого.
Снимайте шланг, который подключен к коллектору впуска и направляется к клапану ВУТ.
Откручивайте от кузова крепежный кронштейн, для чего требуется иметь под рукой специальный кардан.
Фиксируйте вакуумник к кузову на две пары гаек ключом на «тринадцать».
Ставьте кронштейн на новую деталь, для чего с помощью ключа на «семнадцать» откручивайте гайки.
Собирайте узел по обратному алгоритму.

Теперь вы знаете, как обнаружить, проверить и устранить неисправность усилителя тормозов. Главное — своевременно диагностировать поломку. Удачи на дорогах и конечно же без поломок.

Как проверить вакуумный усилитель тормозов Дэу Леганза

Несмотря на простоту устройства тормозная система Дэу Леганза считается одной из главных, ведь это безопасность автомобиля в пути. Для повышения надежности тормозной системы данное авто использует вакуумный усилитель тормозов (ВУТ). Со временем вакуумный усилитель изнашивается, что ведет к ухудшению работы тормозной системы.

Это интересно! При поломке вакуумного усилителя тормозов Daewoo Leganza система торможения все равно будет реагировать на нажатие педали тормоза и замедлять ход авто. Просто утратится эффективность торможения. Водителю придется вкладывать больше сил в нажатие педали.

Без вакуумного усилителя педаль тормоза Леганза обычно приходится «накачивать». В данном случае, при неработающем ВУТ, тормоз становится эффективным лишь с 3-4 раза выжимания педали. По этой причине езда на автомобиле без вакуумного усилителя является весьма опасной!

Из чего состоит вакуумный усилитель Дэу Леганза и как он работает

Следует начать с того, что ВУТ соединен со впускным коллектором. При запуске мотора ВУТ получает от коллектора вакуум, который подается по специальному шлангу. Сам вакуумный усилитель соединен с главным цилиндром.

Рабочая камера вакуумного усилителя Daewoo Leganza разбита на 2 части:

Вакуумная секция
Секция с атмосферным давлением

Секции разделены мембраной (диафрагмой). При нажатии на педаль тормоза шток открывает воздушный клапан. Воздух из секции с атмосферным давлением засасывается в секцию с вакуумом. Мембрана, которая соединена со штоком усилителя, самопроизвольно перемещается по направлению сквозняка.

Шток ВУТ перемещаться без лишних усилий, и так же легко он воздействует на шток главного цилиндра. То есть вакуумный усилитель работает на основе разницы давлений между секциями ВУТ.

Дополнительно в составе вакуумного усилителя Дэу Леганза находятся:

Воздушный клапан
Обратный клапан
Мембрана
Вакуумный шланг
Шток педали тормоза

Диагностика вакуумного усилителя тормозов Дэу Леганза

Как видно, конструкция вакуумного усилителя весьма проста. Но даже в этом устройстве есть чему изнашиваться. Чаще всего приходят в негодность шланг (он соединяет коллектор с ВУТ) и воздушный клапан. В более редких случаях выходят из строя диафрагма и обратный клапан.

Износ вакуумного усилителя Леганза можно выявить по следующим признакам:

Снизилась эффективность торможения
Для остановки нужно активно выжимать педаль тормоза
Двигатель начал троить
Увеличился расход бензина

При износе вакуумного шланга или обратного клапана воздух из ВУТ начинает проникать во впускной коллектор. Это неучтенный дросселем воздух, который нарушает пропорции топливо-воздушной смеси. В данном случае мотор Дэу Леганза начинает работать крайне нестабильно. Обычно плавают обороты, двигатель может глохнуть сам по себе.

Если пробило вакуумную магистраль усилителя, то из-под капота может доноситься звук шипения!

Конечно, к нестабильной работе мотора могут приводить и многие другие поломки, от износа свечей зажигания до поломки датчика абсолютного давления и лямбда-зонда. При диагностике двигателя, который троит, необходимо обратить внимание на работу педали тормоза. Если тормозная система утратила эффективность на фоне троения двигателя, значит нужно проверить целостность шланга и исправность обратного клапана ВУТ.

Если педаль тормоза стала просто плохо нажиматься, двигатель при этом работает нормально, значит скорее всего сломался воздушный клапан. Но может износиться и диафрагма.

Проверка вакуумного усилителя по работе педали тормоза

Разумеется, легкость хода педали тормоза, как и эффективность торможения, относится к сфере субъективных ощущений. Работа полностью исправного тормоза на разных моделях Daewoo Leganza может отличаться по мягкости нажатия педали и длине тормозного пути.

Чтобы не создавать путаницу, в официальном мануале по техническому обслуживанию данной машины описаны признаки правильной и неправильной работы педали тормоза. По этим признакам можно диагностировать исправность вакуумного усилителя.

Метод проверки №1. Запускаем мотор и даем ему поработать на протяжении нескольких минут. После остановки двигателя нажимаем на педаль тормоза около 3-4 раз. Выжимать тормоз нужно с одинаковым усилием!

Если вакуумный усилитель Дэу Леганза исправен, то при первом нажатии педаль уйдет в пол легко, а при дальнейших подходах нажимать на педаль будет заметно сложнее.

Сразу после запуска мотора в ВУТ поступает вакуум. Если двигатель остановить, то вакуум никуда не денется. В данном случае первое нажатие педали тормоза будет усилено за счет запаса вакуума. При последующих же подходах, на остановленном моторе, педаль будет нажиматься без участия усилителя

Если первое нажатие на тормоз будет таким же тяжелым, как и при последующих подходах, значит вакуумный усилитель где-то пробит и не держит компрессию.

Метод проверки №2. На неработающем двигателе нажимаем педаль тормоза несколько раз. При этом нужно проконтролировать как быстро поднимается педаль тормоза в исходное положение. Далее зажимаем тормоз и запускаем двигатель.

При исправном усилителе нажатая педаль тормоза пойдет вначале вниз, а затем вернется в исходное положение. Если ВУТ Дэу Леганза сломан, то педаль тормоза будет просто подниматься вверх, как и при остановленном моторе.

При запуске двигателя с нажатым тормозом из коллектора в ВУТ поступит вакуум, который «засосет» шток педали тормоза еще больше. В этом случае нажатая педаль тормоза вначале просядет, а затем начнет подниматься.

Если же педаль не просела при запуске мотора, а начала сразу подниматься, значит в ВУТ не поступает вакуум. Либо вакуума крайне мало. Это может произойти из-за порванного шланга или пробитого клапана.

Метод проверки №3. Запускаем мотор и нажимаем педаль тормоза. При нажатой педали глушим двигатель. Держим педаль тормоза около 30 секунд. Водителю нужно проконтролировать скорость подъема педали.

Если тормоз не стал сразу подниматься, на протяжении 30 секунд, значит вакуумный усилитель работает хорошо. Если же педаль сразу пошла вверх, то ВУТ не держит компрессию и не справляется с возложенными на него обязанностями.

Влияет ли главный цилиндр на работу ВУТ

В некоторых случаях ход педали тормоза Дэу Леганза может быть излишне мягким. То есть педаль просто проваливается в пол. При мягком тормозе подозрение может падать на вакуумный усилитель. Но опытные водители знают, что педаль тормоза обычно проваливается по нескольким причинам:

Наличие воздуха в гидросистеме
Износ главного цилиндра

Наличие воздуха в контуре циркуляции тормозной жидкости, как и утрата компрессии в главном цилиндре, делает ход педали очень мягким. И без того мягкая педаль проталкивается вакуумным усилителем, из-за чего тормоз просто проваливается в пол.

Если педаль тормозе Леганза легко нажимается, нужно первым делом проверить главный цилиндр. Наличие следов потека тормозной жидкости на корпусе цилиндра свидетельствует об износе сальника или штока. Пробитый главный цилиндр обычно просто меняется на новый.

При полной исправности гидроцилиндра мягкую педаль тормоза придется восстанавливать спуском воздуха из системы. Но перед этим необходимо будет устранить причину, по которой в тормозном контуре скапливается воздух. Воздух может проникать через трещины на поверхности тормозных шлангов.

В блоге по ремонту Дэу Леганза есть статья по замене тормозных шлангов.

Как проверить вакуумный усилитель тормозов

На сегодняшний день в автомобили, главным образом, ставят тормозную систему двух типов и в большинстве из них поставлена гидравлическая. А значит, в ней есть вакуумный гидроусилитель тормозов (ВУТ). Как и все другие комплектующие автомобиля имеет огромное значение – от его исправности или неисправности зависит скорость торможения, а, следовательно, безопасность самого водителя и остальных участников дорожного движения. Сегодня мы поговорим про устройство и принцип работы ВУТ, как проверить вакуумный усилитель тормозов на неисправность, рассмотрев простые способы такой проверки.

Что такое вакуумный тормозной усилитель

Разберемся, что такое ВУТ. Обеспечивая прижатие тормозной педали при торможении, особенно, если это торможение в экстренных ситуациях, необходимо серьёзное усилие, которое равняется 80 кг. Подобное усилие при давлении на педаль тормоза – это приличная физическая нагрузка для водителя.

Вакуумный тормозной усилитель

Вот почему с 70-х годов ХХ в. практически на все машины устанавливается вакуумный усилитель. Он уменьшает необходимое усилие в 3-4 раза. На самом деле, это уменьшение может быть и больше.

Но в этом случае утрачивается информативность тормозной педали, возрастает ускорение при торможении, намного сокращается управляемость транспортного средства.

Как устроен вакуумный тормозной усилитель

Усилитель – это цилиндрический блок. Посмотрим, как он устроен. В его конструкцию входят:

Мембрана.
Канал атмосферной камеры.
Следящий клапан с толкателем.
Шток.
Канал вакуумной камеры.
Поршень.
Пружина возврата.

В усилителе имеется 2 камеры, разделенные между собой мембраной. В центре диафрагмы располагается специальный пятачок, при помощи которого происходит давление по штоку. Шток, со своей стороны, давит по поршню головного цилиндра тормозов. Когда отпускается тормозная педаль, то пружина возврата возвращает мембрану в исходное положение.

Вакуумная камера расположена у центрального тормозного цилиндра, внутри нее всегда сохраняется низкое давление. Атмосферная камера расположена у педали тормоза. Данная камера при помощи следящего клапана соединяется с камерой, в которой создано безвоздушное пространство или со средой, где атмосферное давление находится на определенном и довольно высоком уровне. В ВУТ имеется толкатель, напрямую соединенный с тормозной педалью.

Схема устройства ВУТ

Как работает ВУТ

Отдельный шланг соединяет вакуумную камеру с устройством, которое способно разряжать. Этим устройством может служить сам силовой агрегат (когда речь идет о бензиновом моторе) или это особый насос, который качает вакуум. Он обязателен для автомобилей с дизелем. Но сегодня такие стали устанавливать и вакуумные усилители «бензиновых» автомобилей. Это делается для постоянно высокой и эффективной работы ВУТ в различных режимах работы силового агрегата.

Когда транспортное средство передвигается, не тормозя, внутри камер сохраняется разряженное состояние. Но, когда выжимается тормозная педаль, клапан перекрывает место соединения камер и открывается вход атмосферного бокса для поступления воздуха под необходимым давлением. Именно этот воздух и усилие жмущего на тормоз оказывает воздействие на поршень центрального тормозного цилиндра, обеспечивающего инжекцию тормозной автожидкости в систему. Подытожим, ВУТ обеспечивает использование давления, для увеличения усиления процесса торможения. Но, если говорить о ВУТ с вакуумным насосом, то подобный вариант, помимо стабилизации работы усилителя, неизменно применяется для действия электроники управления транспортным средством. Например, данный насос снабжает функционирование ESP, которая отвечает за устойчивость авто при резких (и не очень) поворотах.

Вакуумный усилитель тормозов

Причины неисправности ВУТ

Вакуумный усилитель, как и любое другое устройство имеет свой рабочий ресурс. Но существуют некоторые причины, по которым ВУТ может выйти из строя гораздо раньше. Вот они:

вакуумным шлангом утрачена герметичность;
диафрагма неисправна;
клапана утратили свои свойства;
в камерах нарушена герметичность;
пружина возврата вышла из строя.

Хотя важно сказать, что с технологической точки зрения устройство вакуумного усилителя тормозов отработано давно. Благодаря этому многие автовладельцы практически не сталкиваются с проблемами его неисправностей.

Но, из-за важности эксплуатации надежной системы тормозов, необходимо регулярно проверять ее на корректность работы, особенно, если вам предстоит дальняя поездка.

Его ремонт и замена

p, blockquote 34,0,0,0,0 —>

В случае отказа работоспособности ВУТ необходимо сразу принять меры к восстановлению его работоспособности.

p, blockquote 35,0,0,0,0 —>

Самостоятельно можно произвести замену вакуумного шланга. Также возможна замена вакуумного насоса в автомобилях с дизельными двигателями.

p, blockquote 36,0,0,0,0 —>

Более сложные ремонтные работы, связанные с восстановлением герметичности камер ВУТ, исправности диафрагмы, клапанов, других элементов конструкции, лучше доверить профессионалам на сертифицированной СТО. Следует помнить, что исправные тормоза – основа безопасности, на этом экономить не следует.

p, blockquote 37,0,0,0,0 —>

После ремонта необходимо проверить синхронность торможения колес, диагностировать системы ABS и ESP. Это следует делать на специальных стендах и соответствующем диагностическом оборудовании.

p, blockquote 38,0,0,0,0 —>

p, blockquote 39,0,0,0,0 —>

В большинстве случаев ремонт вакуумного усилителя может обойтись гораздо дороже, чем его покупка или замена ВУТ на б/у-шный в хорошем состоянии. Есть резон поискать усилитель на разборках. Тем более, они унифицированы: одна модель может применяться на разных марках автомобилей.

p, blockquote 40,0,0,0,0 —>

Головное устройство в автомобиле — что это такое и как его выбирать.

Видео — замена ВУТ на автомобиле ГАЗЕЛЬ:

p, blockquote 42,0,0,0,0 —> p, blockquote 43,0,0,0,1 —>

По каким признакам определить неисправность ВУТ

Во процессе эксплуатации транспортного средства, в котором установлен вакуумный тормозной усилитель, не следует оставлять без внимания герметичность самой конструкции усилителя и шлангов, ведущих к нему. Вот некоторые признаки неисправности, которые помогут водителю всегда держать ситуацию под контролем:

у водителя появилась потребность прикладывать больше усилий при торможении, чтобы достичь прежней эффективности;
сокращение величины хода тормозной педали;
автомобиль продолжает тормозить даже после того, как педаль тормоза приведена в исходное положение;
наблюдается «подсос» в вакуумном шланге, а потому присутствует неровность в оборотах силового агрегата;
при торможении слышатся посторонние звуки по типу шипения;
ВУТ полностью «отказывается» работать;
увеличивается расход горючего при эксплуатации автомобиля в обычном режиме;
автомобиль вдруг начинает «подтраивать»;
не срабатывают свечи.

ВУТ

Иногда неисправность вакуумного усилителя тормозов может проявляться несколько иначе, но если вы почувствуете один из упомянутых признаков, то это становится поводом для проверки тормозной системы.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Как провести проверку ВУТ

В реальности проверка правильной работы вакуумного устройства дело достаточно простое, с которым сможет справиться даже новичок. Мы приведем три способа, как проверить вакуумник на исправность.

Вариант 1

Заведите свой автомобиль и дайте ему поработать на «холостом ходу» примерно 7мин.
Заглушите мотор и полностью выжмете тормозную педаль для создания вакуума в тормозном устройстве.
Сначала отпустите педаль, а затем выжмите ее снова.

В том случае, если вакуумное тормозное устройство вышло из строя, то во время второго нажатия на педаль, вы ощутите значительное сокращение ее хода (по сравнению с первым нажатием). Это происходит от того, что безвоздушное пространство больше не может создаваться. Но если при повторном нажатии вы не ощутили разницы, то это говорит о том, что система тормозов работает нормально. Перейдем ко второму варианту проверки.

Вариант 2

При выключенном двигателе машины, нажмите на «тормоз» 6-8 раз.
Выжмите до максимума тормозную педаль и заведите двигатель.

При отсутствии проблем в вакуумном тормозном устройстве, в системе начинает создаваться безвоздушное пространство. По этой причине диафрагма начинает давить на шток, который потянет толкатель, соединенный с педалью. И тормозная педаль (даже когда она до конца выжата) станет немного идти вниз.

Если после пуска силового агрегата этого не произошло, значит, вакуума нет в системе тормозов. А, это означает, что имеются сбои в работе, препятствующие этому процессу.

Вариант 3

Данный тест по проверке вакуумного тормозного устройства помогает выявить, есть ли воздушные утечки.

Заведите двигатель.
Выжмите тормозную педаль до конца и сразу же заглушите мотор.

Выжатая педаль должна оставаться в этом положении в течение примерно 30 сек. Это показывает, что проблемы отсутствуют. Но если она начинает двигаться к исходному положению, значит, возрастает давление в рабочей камере. Это указывает на проблемы с механизмом.

Проверка вакуумного усилителя

Как проверить исправность вакуумного усилителя тормозов

Главная » Разное » Как проверить исправность вакуумного усилителя тормозов

Как проверить вакуумный усилитель тормозов самостоятельно: 3 способа

Вакуумный усилитель тормозов является незаменимой деталью в тормозной системе многих автомобилей. Он необходим, чтобы при нажатии на педаль тормоза создавалось дополнительное усилие, за счет чего механизмы тормозной системы будут срабатывать быстро и эффективно, обеспечивая остановку автомобиля за минимальное время.

Как и любая другая деталь автомобиля, вакуумный усилитель тормозов может выйти из строя. Чаще всего это происходит из-за продолжительной эксплуатации машины и детали без замены. Если усилитель откажет, тормоза работать не перестанут, но контролировать скорость остановки автомобиля станет несколько сложнее. Когда имеются подозрения на выход из строя вакуумного усилителя тормозов, его необходимо проверить, после чего принять решение о целесообразности ремонта или замены.

Признаки неисправности вакуумного усилителя тормозов

Вследствие продолжительной работы вакуумного усилителя тормозов без замены, в нем могут появиться дефекты. Наиболее часто проблема проявляется в механическом повреждении соединения шланга, стыкующего усилитель и впускной коллектор двигателя. Механическое повреждение или образование трещин на резине приведут к тому, что в рабочей камере механизма не будет создаваться вакуум, а это необходимо для его грамотной работы.

Также выйти из строя в вакуумном усилителе тормозов могут и внутренние детали, например, клапан потеряет эластичность или будет повреждена рабочая поверхность диафрагмы.

Определить неисправность вакуумного усилителя тормозов можно по следующим признакам:

Машина начала хуже тормозить при прежнем усилии нажатия на педаль;
Во время нажатия на педаль тормоза слышатся шипящие звуки, в этот момент могут увеличиваться обороты двигателя;
Автомобиль начинает «троить»;
Повышается расход топлива при работе машины в прежнем режиме.

В некоторых ситуациях могут возникать и другие проблемы в работе автомобиля из-за проблем с вакуумным усилителем тормозов. Например, могут перестать срабатывать свечи зажигания.

Как проверить вакуумный усилитель тормозов

Проверка вакуумного усилителя тормозов – простая процедура, с которой справится даже начинающий автолюбитель. Чтобы определить неисправную работу детали, ее не потребуется снимать с машины, достаточно выполнить 3 простых теста, указывающих на наличие проблемы.

Тест 1

Автомобиль необходимо завести и позволить ему проработать на холостых оборотах около 5-7 минут. Далее двигатель глушится, и водителю требуется полностью выжать педаль тормоза, чтобы создать вакуум в усилителе тормозов. Следом педаль отпускается и вновь выжимается.

Если в работе вакуумного усилителя тормозов имеются проблемы, при втором нажатии на педаль тормоза ее ход будет значительно меньше, чем при первом, поскольку вакуум больше не сможет создаваться. В ситуации, когда второе нажатие не отличается от первого по ходу педали, можно сделать вывод, что система исправна или, если определенность не возникла, перейти к следующему тесту.

Тест 2

Когда двигатель автомобиля заглушен, необходимо несколько раз (6-8) нажать на педаль тормоза. Далее педаль выжимается максимально и заводится двигатель. Если проблем в работе вакуумного усилителя тормозов не наблюдается, в системе начнет создаваться вакуум. Вследствие этого мембрана давит на шток, он тянет за собой толкатель, который соединен механизмом с педалью. Соответственно, педаль в этот момент, даже если она выжата до конца, начнет слегка опускаться еще ниже.

Если выжатая полностью педаль не сдвинулась с места после пуска двигателя, можно сделать вывод, что вакуум в системе создан не был. Соответственно, имеются неисправности, которые препятствуют данному процессу.

Тест 3

Третий способ проверки вакуумного усилителя тормозов позволяет определить, имеются ли утечки воздуха. Чтобы провести диагностику, необходимо завести двигатель автомобиля. Далее педаль выжимается до упора и двигатель глушится.

Если в течение 30 секунд педаль не отклонилась от максимально выжатого состояния, проблем с вакуумным усилителем тормозов нет. Когда после отпускания педали она начинает под действием возвратной пружины принимать обратное положение, это говорит, что давление внутри рабочей камеры возрастает, что указывает на неисправность механизма.

Загрузка…

Как проверить вакуумный усилитель тормозов своими руками: фото

Выход из строя «вакуумника» – поломка довольно редкая, но неприятная – для замедления и остановки автомобиля водителю приходится сильно давить тормозную педаль. Внезапный отказ механизма в процессе езды может спровоцировать ДТП – шофер не успевает перестроиться и приложить требуемое усилие в нужный момент. Чтобы выявить признаки критического износа элемента, предлагается рассмотреть принцип работы вакуумного усилителя тормозов (ВУТ) и способы диагностики в условиях обычного гаража.

Устройство вакуумного усилителя тормозов

Вакуумный усилитель тормозов предназначен для повышения удобства использования системы торможения. Автомобиль без ВУТ тормозил бы очень тяжело – усилие, передаваемое на педаль, в этом случае было весьма существенным, что отражалось бы на безопасности вождения в худшую сторону.

Расположен ВУТ, как правило, прямо за моторным щитом. Конструктивно этот элемент выполнен в виде неразборного металлического блока, соединенного с главным тормозным цилиндром и бачком тормозной жидкости.

В состав вакуумника входят следующие элементы:

Корпус.
Разделительная мембрана (производится из гибкого материала).
Обратный клапан.
Толкатель педали тормоза.
Шток гидроцилиндра.
Пружина возвратного действия.
Следящий клапан.

Принципа работы вакуумника основан на разнице атмосферного давления, вследствие чего создается разрежение, обеспечивающее формирование давление (а вместе с тем и передаваемое усилие) в тормозной системе.

Внутри ВУТ расположена диафрагма в виде перегородки. Каждая из разделяемых диафрагмой камер (полостей) герметична. Притом камеры равны друг другу по объему.

Одна из камер свободно сообщается с атмосферой (она так и называется – атмосферная часть), вторая связана со шлангом, ведущим из выпускной трубы двигателя. С этой стороны формируется пониженное, по сравнению с атмосферным, давление. Эта полость называется вакуумной, она расположена со стороны ГТЦ.

Атмосферная камера, находящаяся ближе с тормозной педали, содержит клапан обратного действия. Он призван препятствовать снижению давления во впускном коллекторе мотора. Благодаря этому, топливо не может попадать в механизм ВУТ.

Величина разрежения в этой полости контролируется следящим клапаном. Вакуумная же камера благодаря клапану обратного действия поддерживает давление на одном уровне. Иными словами, мембрана испытывает одинаковые значения давления со стороны обеих камер. Передвижение следящего клапана осуществляется через толкатель, который связан с тормозной педалью. Назначение пружины – обеспечение возврата диафрагмы в обычное состояние после прекращения торможения.

В некоторых ситуациях, когда автомобиль оснащается механизмом экстренного торможения, шток оборудуется специализированным электромагнитным приводом.

Как вы можете видеть, конструкция вакуумника не так сложна – в ряде случаев устранение некоторых неисправностей ВУТ может быть выполнено своими силами.

Признаки неисправности

Разорвался шланг, который подходит к усилителю от впускного коллектора. Проверьте затяжку хомута на коллекторе и состояние самого шланга.

От впускного коллектора двигателя к усилителю тормозов подходит шланг, который может быть повреждён

Различные неполадки во внутреннем устройстве усилителя, например, выход из строя рабочего клапана, отвечающего за связь атмосферной и вакуумной камер.
Двигатель «троит»
При запуске мотора педаль тормоза не движется вниз

Конструкция и алгоритм работы

Первые легковые машины, выпускавшиеся в прошлом веке, не оснащались «вакуумниками». Для резкого замедления авто в случае экстренного торможения педаль приходилось надавливать с усилием порядка 80 кг. Устройство вакуумного усилителя тормозов, устанавливаемого на современные транспортные средства, позволяет снизить упомянутое усилие до легкого нажатия.

Чтобы диагностировать неисправности данного узла, нужно знать его конструкцию и принцип действия. Усилитель представляет собой цилиндрический корпус из металла, внутри которого размещены следующие элементы:

диафрагма, подталкиваемая возвратной пружиной;
воздушный клапан с двумя каналами – атмосферным и вакуумным;
в центре корпуса установлен шток, соединенный одним концом с педалью тормоза, вторым – с главным цилиндром, к нему же прикреплена диафрагма;
патрубок подвода разрежения от впускного коллектора двигателя, подключенный к обратному клапану.

По сути, корпус «вакуумника» разделен мембраной на 2 отдельных камеры. К первой подводится разрежение от силового агрегата, во второй давление воздуха равняется атмосферному. Камеры сообщаются между собой через каналы воздушного клапана, поочередно открывающихся при нажатии и отпускании педали водителем.

Классический вакуумный усилитель тормозов работает по такому алгоритму:

Пока водитель не активирует тормозную систему, обе камеры сообщаются посредством вакуумного канала. Поскольку давление в них одинаковое, толкатель и шток остаются неподвижными.
После нажатия педали шток перемещается вперед и связь двух камер через вакуумный канал прерывается. Клапан открывает другой проход, соединяющий атмосферную камеру с наружным воздухом.
Из-за разницы давлений диафрагма изгибается в сторону разрежения, тем самым помогая давить на толкатель и поршень основного гидроцилиндра.
Когда шофер снимает ногу с педали, клапан производит обратное действие – перекрывает атмосферный канал и открывает вакуумный. Давление в камерах уравнивается, пружина отбрасывает мембрану в первоначальное положение.

Справка. В дизельных и некоторых бензиновых автомобилях разрежение создает не впускной коллектор, а отдельный вакуумный насос тормозной системы. Подобная схема безотказно действует в условиях высокогорья с пониженным атмосферным давлением, где обычный мембранный усилитель теряет работоспособность.

Если тормозная педаль удерживается водителем в нажатом состоянии, диафрагма тоже останавливается и воздействует на шток постоянным усилием. Благодаря описанному принципу действия ВУТ работа шофера существенно облегчается, а система реагирует на педаль значительно быстрее.

Проверка обратного клапана ВУТ

Причиной плохой работы вакуумного усилителя тормозов может быть неисправность обратного клапана, к которому подсоединен шланг от впускного коллектора. Для диагностики последнего необходимо снять шланг, извлечь клапан из корпуса ВУТ и надеть на него с наружной стороны (с которой соединяется шланг) резиновую грушу от спринцовки или ареометра и сжать ее. Если после отпускания груши она останется сжатой – обратный клапан исправен.

В противном случае его необходимо заменить. Аналогичным образом можно проверить на герметичность впускной шланг при отсутствии компрессора.

Диагностика вакуумного усилителя тормозов может быть без труда проведена всего за несколько минут путем простейших манипуляций без применения каких-либо измерительных приборов и инструмента. Для более объективной проверки попробуйте различные способы, предложенные в статье. Перед этим не забудьте проверить состояние шланга, ведущего к ВУТ от впускного коллектора.

Что делать с неисправным устройством?

Вариантов, как обычно, два: ремонт и замена. Их выбор зависит от степени повреждений ВУТ. Для их устранения нужно хорошо знать устройство усилителя и иметь в гараже подходящий к конкретной модели устройства ремонтный комплект.

Если вакуумный усилитель откажет, придётся тратить больше усилий, чтобы затормозить, к тому же реакция тормозной системы будет очень медленной. В некоторых ситуациях это может привести к аварии, поэтому при наблюдении признаков неисправности ВУТ следует заменить его. Отметим, что в домашних условиях пытаться привести усилитель в рабочее состояние без специального комплекта запчастей и инструментов нет смысла.

Как проверить вакуумный усилитель тормозов

Что такое вакуумный тормозной усилитель

Вакуумный тормозной усилитель

Но в этом случае утрачивается информативность тормозной педали, возрастает ускорение при торможении, намного сокращается управляемость транспортного средства.

Как устроен вакуумный тормозной усилитель

Усилитель – это цилиндрический блок. Посмотрим, как он устроен. В его конструкцию входят:

Мембрана.
Канал атмосферной камеры.
Следящий клапан с толкателем.
Шток.
Канал вакуумной камеры.
Поршень.
Пружина возврата.

Схема устройства ВУТ

Как работает ВУТ

Вакуумный усилитель тормозов

Причины неисправности ВУТ

вакуумным шлангом утрачена герметичность;
диафрагма неисправна;
клапана утратили свои свойства;
в камерах нарушена герметичность;
пружина возврата вышла из строя.

Но, из-за важности эксплуатации надежной системы тормозов, необходимо регулярно проверять ее на корректность работы, особенно, если вам предстоит дальняя поездка.

По каким признакам определить неисправность ВУТ

у водителя появилась потребность прикладывать больше усилий при торможении, чтобы достичь прежней эффективности;
сокращение величины хода тормозной педали;
автомобиль продолжает тормозить даже после того, как педаль тормоза приведена в исходное положение;
наблюдается «подсос» в вакуумном шланге, а потому присутствует неровность в оборотах силового агрегата;
при торможении слышатся посторонние звуки по типу шипения;
ВУТ полностью «отказывается» работать;
увеличивается расход горючего при эксплуатации автомобиля в обычном режиме;
автомобиль вдруг начинает «подтраивать»;
не срабатывают свечи.

ВУТ

Иногда неисправность вакуумного усилителя тормозов может проявляться несколько иначе, но если вы почувствуете один из упомянутых признаков, то это становится поводом для проверки тормозной системы.

Как провести проверку ВУТ

Вариант 1

Заведите свой автомобиль и дайте ему поработать на «холостом ходу» примерно 7мин.
Заглушите мотор и полностью выжмете тормозную педаль для создания вакуума в тормозном устройстве.
Сначала отпустите педаль, а затем выжмите ее снова.

Вариант 2

При выключенном двигателе машины, нажмите на «тормоз» 6-8 раз.
Выжмите до максимума тормозную педаль и заведите двигатель.

Если после пуска силового агрегата этого не произошло, значит, вакуума нет в системе тормозов. А, это означает, что имеются сбои в работе, препятствующие этому процессу.

Вариант 3

Данный тест по проверке вакуумного тормозного устройства помогает выявить, есть ли воздушные утечки.

Заведите двигатель.
Выжмите тормозную педаль до конца и сразу же заглушите мотор.

Проверка вакуумного усилителя

Регулировка и ремонт вакуумного тормозного устройства

Регулировка

Вообще, регулировка устройства – это необходимость настроить ход тормозной педали. Чтобы получить оптимальный результат нужно только настроить размер штока по длине. Регулировочным болтом контролируется зазор/выступ. Кроме того, настраивается положение самого болта. Это позволяет установить идеальный момент срабатывания клапанов.

Ремонт и замена

Выше мы рассказали, как проверить работу тормозного вакуумного устройства и отрегулировать в случае необходимости. А в заключение несколько слов о его ремонте.

Если усилитель отказал, то для обеспечения безопасности необходимо оперативно принять соответствующие меры. Заметим, что самостоятельной замене подлежат только вакуумные шланги в бензиновых автомобилях или насосы в дизельных.

А более серьезные работы рекомендуется доверить мастерам в автосервисе. К таким работам можно отнести восстановление герметичности в камерах, мембраны, клапанов или иных элементов. Это, конечно же, стоит определенных денег, но когда разговор идет о безопасности, то лучше не экономить. Кроме того, по окончанию ремонта необходимо синхронизировать колеса при торможении, а также провести диагностику системы ABS/ESP. Это делается на диагностическом стенде и соответственном оборудовании.

Но, зачастую, ремонт ВУТ обходится намного дороже, чем приобретение б/у усилителя в должном состоянии. Имеет смысл посмотреть устройство на разборках.

Тем более, что это унифицированная запчасть – одна и та же модель подходит к разным маркам автомобилей.

Facebook

Twitter

Вконтакте

Google+

Работоспособность вакуумного усилителя тормозов: как проверить

Чтобы остановить мчащийся автомобиль, нужны тормоза, а для приведения их в действие требуется достаточно большое усилие. Поэтому в конструкции современных транспортных средств есть устройство, которое называется вакуумным усилителем тормозов. Прежде всего от работы этого устройства зависит плавность хода педали тормоза. Чем лучше работает усилитель, тем меньше будет усилие, с которым водитель выжимает педаль. В России, а ещё раньше в СССР, до появления грузового автомобиля ГАЗ-53 многие водители не знали, что такое торможение без постоянной «подкачки» системы равномерными движениями педали и какого усилия стоило выжать педаль «в пол» в экстренной ситуации. Таким образом, благодаря одному простому изобретению мы избавились от серьёзных неудобств.

Как устроен вакуумный усилитель тормозов

Усилитель связан со штоком тормозного цилиндра и его задача состоит в создании внутри собственного корпуса области с низким давлением, что позволяет снизить нагрузку, которую испытывает водитель. Две камеры усилителя, атмосферная и вакуумная, соединяются с рабочим клапаном, приводящим в движение педаль тормоза. Нажатие на педаль активирует клапан, в камерах возникает разница давлений, под действием которой движется шток педали тормоза . Так происходит на автомобилях с бензиновыми моторами, где источником разряжения является впускной коллектор двигателя. На машинах с дизелем в систему включён вакуумный насос.

Усилитель тормозов от автомобиля BMW

ВУТ (вакуумный усилитель тормозов) располагается в моторном отсеке автомобиля и соединён с главным тормозным цилиндром.

Признаки неисправности

Разорвался шланг, который подходит к усилителю от впускного коллектора. Проверьте затяжку хомута на коллекторе и состояние самого шланга.

От впускного коллектора двигателя к усилителю тормозов подходит шланг, который может быть повреждён

Различные неполадки во внутреннем устройстве усилителя, например, выход из строя рабочего клапана, отвечающего за связь атмосферной и вакуумной камер.
Двигатель «троит»
При запуске мотора педаль тормоза не движется вниз

Проверка работоспособности

Следует проводить проверку работоспособности ВУТ правильно. Если наблюдается «троение» двигателя, делайте следующее:

Заглушите двигатель, выключив зажигание.
Нажмите несколько раз на педаль тормоза. При неисправном вакуумном усилителе каждое нажатие будет требовать больших и больших усилий. В этом случае надо проверить крепление штуцера клапана во впускном коллекторе.
Проверьте герметичность усилителя. Для этого при заведённом моторе откройте капот и прислушайтесь, что происходит в моторном отсеке. Если вы услышите шипение или свист, значит, устройство разгерметезировано. Обратите внимание на состояние обратного клапана.
Неисправность этого клапана влияет на работу усилителя тормозов

Другой вариант

Сделайте несколько нажатий на педаль тормоза при выключенном двигателе. После этого зафиксируйте её на середине хода и включите зажигание. Когда мотор запустится, педаль сама пойдёт вниз. Если она осталась неподвижной, значит, ВУТ нужно менять.
При исправном усилителе тормозов педаль имеет плавный ход
Осмотрите корпус усилителя на предмет наличия трешин или иных повреждений, которые могли нарушить его герметичность.

Как проверить работу ВУТ (видео)

Что делать с неисправным устройством?

Оцените статью: Поделитесь с друзьями!

🚘 Как проверить вакуумный усилитель тормозов своими руками: фото

Если вы заметили, что для замедления движения или остановки автомобиля приходится прикладывать значительное усилие, а ход педали тормоза при заведенном двигателе уменьшился и стал более жестким – необходимо диагностировать вакуумный усилитель тормозов(ВУТ). Замена ВУТ в случае необходимости может быть легко выполнена своими руками.

Перед проверкой вакуумного усилителя тормозов необходимо убедиться в герметичности шланга, соединяющего его клапан с впускным коллектором. Сделать это можно при помощи визуальной проверки его целостности или же попытки нагнетания воздуха при помощи компрессора с манометром в снятый и заглушенный с одной стороны шланг или же резиновую грушу.

Устройство вакуумного усилителя тормозов

В состав вакуумника входят следующие элементы:

Корпус.
Разделительная мембрана (производится из гибкого материала).
Обратный клапан.
Толкатель педали тормоза.
Шток гидроцилиндра.
Пружина возвратного действия.
Следящий клапан.

Проверка мембраны и герметичности камер

Проверить исправность вакуумного усилителя тормозов (ВУТ) можно несколькими способами, но чтобы убедиться в его работоспособности на 100%, лучше использовать их все. Прежде всего, несколько раз нажмите на педаль тормоза при заглушенном двигателе. При первом нажатии педаль опустится от довольно незначительного усилия примерно на 1/3 от полного хода, с каждым последующим нажатием она должна становиться более тугой, а ход уменьшаться. Если этого не происходит – ВУТ, скорее всего, неисправен, и требуется диагностика вакуумного усилителя тормозов. Далее мы расскажем Вам, как проверить вакуумный усилитель тормозов на Калине.

Спасибо за подписку!

Если диагностика ВУТ показала неоднозначные результаты и определить разницу в ходе педали и ее жесткости сложно, можно попробовать другой способ. Два-три раза нажав на педаль тормоза, заведите двигатель, не убирая с нее ногу. Тут есть несколько вариантов развития событий:

Если педаль уйдет глубже на несколько сантиметров – вакуумный усилитель тормозов исправен. Окончательно удостовериться в этом можно, заглушив двигатель и не отпуская педали тормоза в течение 30 секунд.
Если педаль начнет подниматься – это свидетельствует о нарушении герметичности вакуумной камеры.

Проверка обратного клапана ВУТ

Диагностика вакуумного усилителя тормозов может быть без труда проведена всего за несколько минут путем простейших манипуляций без применения каких-либо измерительных приборов и инструмента. Для более объективной проверки попробуйте различные способы, предложенные в статье. Перед этим не забудьте проверить состояние шланга, ведущего к ВУТ от впускного коллектора.

принцип работы, проверка и ремонт ВУТ

Создавать нужное усилие на педали для уверенного торможения, даже относительно лёгкого автомобиля, доступно только очень тренированному человеку и уж точно никому не доставляет удовольствия. Этим занимаются только автогонщики, у которых иные ценности. Остальным участникам дорожного движения помогают усилители тормозов, которые в современных машинах исключительно построены по принципу управления вакуумом.

Содержание статьи:

Зачем нужен ВУТ в автомобиле

В легковых машинах применяется только гидравлическая система привода тормозов. Водитель нажимает на педаль, тем самым через шток создает давление на находящуюся за поршнем тормозного цилиндра рабочую жидкость.

В соответствии с законами физики давление в любой точке жидкости одинаково, сама она не сжимается, поэтому в подсоединённых через трубки тормозных магистралях исполнительных цилиндрах механизмов каждого из колёс давление начнёт выдвигать поршни.

Упираясь в тормозные колодки, поршни передадут усилие на пару трения фрикционных накладок с тормозными дисками или барабанами. Автомобиль начнёт замедляться.

Несмотря на специально подобранные материалы накладок, прижимать колодки к дискам надо с очень большим усилием. Ведь мощность тормозов автомобиля, то есть их способность быстро превратить кинетическую энергию всей массы машины в тепло, настолько велика, что в несколько раз превышает мощность двигателя.

Читайте также: Моторное масло с Молибденом: плюсы и минусы

Несмотря на то, что усилие давления на педаль за счёт гидравлического преобразования величины сдвига в силу в разы меньше, чем развиваемое на колодках, абсолютное его значение слишком велико.

В качестве примера можно привести всё те же гоночные автомобили Формулы 1, где гонщики вынуждены сотни раз прикладывать к педали силу в 150-200 кг. Понятно, что для гражданских машин это неприемлемо.

Отсюда и вытекает необходимость использования дополнительных усилителей. В автомобильной технике самым простым и эффективным способом оказалось применение энергии вакуума, который создаётся во впускном коллекторе двигателя внутреннего сгорания.

Хотя, например, в дизельных моторах так не получится, там приходится использовать дополнительный вакуумный насос.

Устройство и принцип работы

ВУТ принципиально несложен, это всего лишь герметичный корпус, разделённый гибкой перегородкой-мембраной на две части.

С одной стороны мембраны подводится разрежение от коллектора через гибкий армированный шланг, а с другой давление может изменяться от того же, что и в коллекторе, до нормального атмосферного.

К мембране подсоединён шток, который и прикладывает возникающее из-за перепада давлений усилие к поршню ГТЦ. Туда же, куда давит и водитель через педаль со штоком.

Если педаль не нажата, межкамерный клапан открыт, доступ в атмосферу они обе не имеют, мембрана не испытывает одностороннего давления и никакого усилия на шток не создаёт.

Статья по теме: Как помыть и почистить фару изнутри и снаружи не разбирая

Как только водитель начинает торможение, сообщение между камерами прерывается, а в атмосферную начинает поступать забортный воздух.

Разность давлений приступает к работе, помогая ноге водителя. Чем сильнее нажатие, тем больше и помощь. После прекращения торможения, клапаны возвращаются в исходное состояние, а мембрана отводится на место возвратной пружиной.

Эффективность усиления зависит от площади мембраны и глубины разрежения в вакуумной камере. Поэтому усилители делаются значительных размеров, их сразу видно при открывании капота.

В последнее время для более точного и независимого от двигателя управления отдельные вакуумные насосы стали использовать и на бензиновых двигателях.

Признаки неисправности

Обычно неполадки в работе ВУТ могут маскироваться или наоборот, маскировать другие неисправности тормозной системы. Но проверять всё равно приходится тормоза в комплексе, поэтому можно выделить основное.

Падает эффективность тормозов, заблокировать колёса не удаётся или для этого приходится создавать запредельное усилие на педали. В автомобилях с АБС это проявится таким образом, что заставить систему сработать на сухом асфальте не получится ни при каком резком торможении. Датчики не зафиксируют скольжение шин относительно дороги и АБС не включится.
Работа двигателя начинает необычно зависеть от нажатия на тормозную педаль. Он либо подёргивается на холостом ходу постоянно, а при торможении выравнивается, либо наоборот, троит и глохнет с нажатой педалью.
Со стороны ВУТ слышно постоянное шипение подсасываемого через неплотности усилителя или подводящего вакуумного шланга воздуха.

При отсутствии других явных неисправностей начинать проверку системы надо последовательно, а именно ВУТ располагается сразу за тормозной педалью.

Как проверить вакуумный усилитель тормозов

Есть три характерных признака, по которым можно быстро, хотя и достаточно грубо оценить проблемы с ВУТ.

Остановив двигатель надо сбросить остаточное давление в камерах, нажав несколько раз на педаль. После чего, удерживая педаль нажатой, запустить мотор. При исправном усилителе он должен сразу же включиться в работу, что проявится в дополнительном утапливании педали на несколько миллиметров при неизменном усилии ноги.
Можно нажать несколько раз педаль при только что остановленном двигателе. В этом случае при каждом последующем нажатии ход педали должен уменьшаться, а усилие нарастать за счёт расходования остаточного вакуума, новый при остановленном моторе не создаётся. Если разницы нет, значит усилитель не держит давление, в нём есть неплотности.
Если отсоединить от усилителя вакуумный шланг и заглушить его, то при нормально работающем ВУТ это никак не повлияет на двигатель. При наличии утечек мотор заработает ровнее и добавит оборотов холостого хода. Это не относится к трещинам в самом шланге.

При возникновении подозрений на исправность усилителя его лучше всего заменить на новый. Тормоза – не тот предмет, на котором стоит экономить. Но иногда его удаётся и отремонтировать.

Ремонт ВУТ

Далеко не все автомобили позволяют вмешиваться в конструкцию ВУТ. Но иногда это возможно, например на старых вазовских моделях.

По теме: Как найти и устранить утечку охлаждающей жидкости

Регулировка штока

На некоторых автомобилях конструкция усилителя предусматривает возможность регулировать длину штока. Обычно нормируется его выступание за фланец усилителя в демонтированном состоянии. Проводить эту операцию приходится крайне редко, поскольку все усилители уже отрегулированы на заводе, а в дальнейшем эта величина не изменяется.

Но иногда подобной регулировкой удаётся уменьшить нежелательно большой свободный ход педали. Для этого ВУТ демонтируется, а длина штока изменяется его вращением при ослабленной контргайке.

Это интересно: Какой герметик для системы охлаждения двигателя самый лучший

В больших пределах делать это нельзя, поскольку либо недопустимо вырастет свободный ход, либо начнётся самопроизвольное срабатывание ВУТ с подтормаживанием колёс на ходу.

Обратный клапан

Эта достаточно простая деталь устанавливается между корпусом усилителя и вакуумным шлангом.

Проверить его просто, он должен пропускать воздух при продувке в одном направлении и блокировать при другом. При малейших сомнениях эту простейшую деталь надо заменить.

Шланги

Самым простым случаем может быть потеря герметичности подводящего разрежение шланга. Его несложно и недорого поменять на новый, никаких особых требований к нему, кроме бензостойкости и подходящих размеров не предъявляется.

Ремкомплект для ВУТ

Глубокий ремонт с использованием ремкомплекта можно рассматривать скорее как хобби, чем как действия, связанные с реальной необходимостью. Проще заменить узел в сборе. Тем не менее, ремкомплекты к старым машинам существуют.

Прежде всего в него входит резиновая диафрагма, разделяющая камеры. Иногда она рвётся при прочих исправных деталях. Также в составе комплекта имеются резиновые гофрированные чехлы штоков и уплотнительные кольца. Иногда ещё и обратный клапан вакуумного шланга.

К сведению: Прямоточный глушитель своими руками

Для замены всех этих деталей усилитель надо снять и разобрать. При разборке потребуется отогнуть завальцовку, соединяющую половинки корпуса, после чего разъединить корпус, придерживая возвратную пружину диафрагмы.

После замены резиновых деталей корпус собирается в обратном порядке и его половинки завальцовываются.

Ездить с неисправным усилителем категорически нельзя. Вся система тормозов рассчитана на его наличие и не сможет обеспечить безопасность при неполадках в одном из своих важных элементов конструкции.

Признаки неисправного или неисправного обратного клапана вакуумного усилителя тормозов

Во многих транспортных средствах используется вакуумный усилитель тормозов для обеспечения дополнительной мощности тормозной системы. Он разработан для обеспечения равномерного потока гидравлической тормозной жидкости к главному тормозному цилиндру при одновременном увеличении тормозного давления и облегчении остановки тяжелых транспортных средств. Этот компонент часто используется в различных легковых, грузовых автомобилях и внедорожниках. Время от времени вакуумный усилитель тормозов подвержен повреждениям или обычному износу.Это включает обратный клапан усилителя тормозов.

Обратный клапан предназначен для всасывания воздуха, который застрял в усилителе тормозов, не допуская попадания дополнительного воздуха в цилиндр. Это защищает тормозные магистрали от образования пузырьков воздуха, которые могут серьезно повлиять на эффективность торможения. Эта деталь соединяет корпус усилителя тормозов с вакуумным шлангом и является защитным решением, позволяющим тормозам работать, даже если двигатель выключен.

Обычно обратный клапан вакуумного усилителя тормозов не проверяется во время планового технического обслуживания, но бывают случаи, когда эта деталь может показывать признаки износа или обратный клапан усилителя тормозов полностью выходит из строя.Вот несколько из этих предупреждающих знаков, чтобы вы могли определить, существует ли потенциальная проблема с обратным клапаном вакуумного усилителя тормозов. Помните, что это общие предупреждающие знаки, которые должны быть профессионально диагностированы сертифицированным механиком и должным образом отремонтированы.

1. Педаль тормоза нажимается с трудом

Когда обратный клапан вакуумного усилителя тормозов работает правильно, нажатие на педаль тормоза выполняется легко и очень плавно. Когда обратный клапан работает неправильно, работа тормозов становится намного сложнее.В частности, педаль меняется от плавной и мягкой до агрессивной, и нажимать ее очень трудно. Это происходит из-за избыточного давления внутри главного цилиндра, для регулирования которого предназначен обратный клапан. Несоответствие педали тормоза является предупреждающим признаком того, что существует потенциальная проблема безопасности с тормозами, и его следует немедленно проверить сертифицированным механиком.

2. Тормоза кажутся мягкими

По мере того, как проблема с обратным клапаном вакуумного усилителя тормозов возрастает, пузырьки воздуха будут постепенно перемещаться по тормозным магистралям и к самим тормозам.В этом случае воздух, который должен быть удален обратным клапаном, попадает в главный цилиндр, а затем в тормозные магистрали. Это вызывает снижение давления в тормозных магистралях и может привести к более мягкому торможению. Во время движения будет казаться, что педаль тормоза тряска, однако тормозам также потребуется больше времени, чтобы остановить автомобиль.

В этой ситуации требуется немедленная проверка тормозной системы. Когда воздух попадает в тормозные магистрали, он обычно задерживается из-за того, что тормоза управляются гидравлически.Для того чтобы удалить воздух из тормозных магистралей, необходимо удалить воздух из тормозной системы. Таким образом, если вы столкнетесь с подобной проблемой в вашем автомобиле, как можно скорее прекратите его движение и профессионально проверьте всю тормозную систему.

3. Тормоза перестают работать

Наихудший сценарий возникает, когда обратный клапан вакуумного усилителя тормозов полностью выходит из строя и в конечном итоге приводит к отказу тормозной системы. Надеюсь, вы никогда не дойдете до этого момента, но если вы это сделаете, безопасно остановите автомобиль, отбуксируйте его домой и обратитесь к механику, сертифицированному для проверки и замены тормозной системы.В зависимости от того, что действительно сломалось, ремонт может варьироваться от простой замены обратного клапана вакуумного усилителя тормозов до полного ремонта и замены тормозной системы.

Обратный клапан вакуумного усилителя тормозов важен для вашей тормозной системы и действует как элемент безопасности. Именно благодаря этим фактам нельзя игнорировать перечисленные выше проблемы и симптомы или откладывать их на другой день. Обратитесь к сертифицированному механику ASE для проверки, правильной диагностики и выполнения соответствующих сервисных настроек ваших тормозов.

Как проверить усилитель тормозов с усилителем

Если педаль тормоза становится жесткой во время работы двигателя, усилитель тормозов работает неправильно.

Тест усилителя тормозов 1

При выключенном двигателе нажмите педаль тормоза, чтобы удалить остаточный вакуум в усилителе.
Удерживайте нажатой педаль при запуске двигателя. При запуске двигателя педаль должна опускаться примерно на 1/4 дюйма, это означает, что усилитель работает правильно.

Проверка усилителя тормозов 2

Дайте двигателю поработать пару минут.
Заглушите двигатель и несколько раз медленно нажмите на педаль. Первый насос должен быть довольно низким. Второй и третий должны стать немного тверже. Это указывает на герметичный бустер.

Проверка усилителя тормозов 3

Запустите двигатель и нажмите педаль тормоза, затем остановите двигатель, не отпуская педали. Если педаль не опускается после удержания педали в нажатом состоянии в течение 30 секунд, усилитель герметичен.

Осмотрите обратный клапан

Отсоедините вакуумный шланг в том месте, где он соединяется с впускным коллектором. Не отсоединяйте вакуумную линию от усилителя. Воздух не должен течь при приложении давления, но должен течь при применении всасывания. Если воздух движется в обоих направлениях или нет потока воздуха, клапан необходимо заменить.

Проверить вакуум

Проверить рабочее давление вакуума, когда двигатель находится при нормальной рабочей температуре.Должен быть минимум 18 дюймов вакуума. Вакуум можно увеличить, правильно настроив двигатель, проверив наличие утечек вакуума и засоров в вакуумных линиях.

Как работают усилитель тормозов и главный цилиндр

Вот как работают усилитель тормозов и главный цилиндр, чтобы остановить ваш автомобиль нажатием педали тормоза.

Остановить тяжелый автомобиль весом более 2000 фунтов — задача не из легких. Чтобы быстро остановить автомобиль, нужно приложить много усилий, чтобы прижать диски и барабаны на каждом колесе.

Гидравлика тормозов довольно простая. Первичный поршень (известный как главный цилиндр) проталкивает жидкость в гидравлические линии, которые выводятся на колеса. Поршень внутри суппорта (или колесный цилиндр внутри барабана) будет расширяться вместе с жидкостью, заставляя его скользить вверх по диску (или барабану), замедляя колесо.

Усилитель тормозов был разработан, чтобы располагаться между главным цилиндром и педалью водителя, чтобы облегчить нажатие на педаль. Хотя диаметр главного цилиндра уже меньше диаметра поршней суппорта, сила, необходимая для его сжатия, все еще велика.

Усилитель тормозов работает по принципу вакуумных дифференциалов, помогая толкать главный цилиндр. С одной стороны, всасывается вакуум из впускного отверстия двигателя. На холостом ходу клапан в диафрагме пропускает вакуум через диафрагму, так что вакуум уравновешивает обе стороны.

Когда вы нажимаете на педаль тормоза, этот клапан перемещается, закрывая вакуумную сторону, позволяя фильтрованному атмосферному воздуху попадать в усилитель со стороны педали тормоза. Это создает перепад давления между диафрагмой, который помогает поршню в главном цилиндре сжиматься.

Гигантская возвратная пружина возвращает диафрагму в исходное положение при отпускании педали тормоза.

Главный цилиндр состоит из двух последовательно соединенных маленьких поршней. Каждый поршень направляется к двум диагонально противоположным колесам для резервирования на случай, если в одном из них возникнет утечка или будет нарушено уплотнение. Резервная тормозная жидкость находится в резервуаре над главным цилиндром и всасывается в поршневой узел при нажатии на педаль тормоза.

Требуется периодическая промывка тормозов, поскольку тормозная жидкость гигроскопична, впитывает влагу и со временем теряет свою эффективность.Кроме того, тормозная жидкость изнашивается при нагревании и может загрязняться.

Почему старые (бывшие) усилители тормозов GM устанавливаются под углом вверх

Почему усилители тормозов GM устанавливаются под углом вверх?

Основная причина — правильная геометрия педали тормоза. В свое время большинство автомобилей GM предлагалось как со стандартными ручными тормозами, так и опционально с тормозами с усилителем.

Оптимальное соотношение педали ручного тормоза и толкателя главного цилиндра (также известное как «преимущество педали») составляет около 6: 1, по сравнению с примерно 4: 1 для тормозов с усилителем, которым не требуется такое большое преимущество педали, потому что они «повышают» силу, создаваемую средней ногой человека.

GM использовала обычную педаль тормоза с двумя отверстиями для толкателя, расположенными на расстоянии от 1 до 1½ дюйма друг от друга; верхнее отверстие предназначалось для ручных тормозов 6: 1, а нижнее отверстие давало соотношение силового тормоза 4: 1.

Когда тормозной толкатель был установлен в нижнее отверстие для использования с механическими тормозами, для достижения правильной дуги хода толкателя, центра силы и надлежащего совмещения с центральной линией поршня узла усилителя тормозов / главного цилиндра потребовался монтажный кронштейн брандмауэра это позиционирует сборку под довольно острым углом вверх.

Признаки неисправного или неисправного датчика вакуума усилителя тормозов

Датчики вакуума усилителя тормозов — это электронный компонент, который используется во многих транспортных средствах, оборудованных вакуумными насосами для усилителей тормозов. Обычно они устанавливаются в усилителе тормозов и работают для контроля количества вакуума внутри усилителя. Они контролируют уровень вакуума, чтобы гарантировать, что всегда имеется достаточно вакуума для правильной работы механических тормозов, и включают световой сигнал тормозной системы или вспомогательного усилителя, когда обнаруживают, что вакуум упал ниже допустимого уровня.

Когда они действительно выходят из строя, компьютер теряет важный сигнал, поскольку вакуум, измеренный датчиком вакуума усилителя тормозов, позволяет тормозам с усилителем работать. Обычно автомобиль с неисправным датчиком вакуума усилителя тормозов вызывает несколько симптомов, которые могут уведомить водителя о потенциальной проблеме, которую необходимо устранить.

Жесткая педаль тормоза

Одним из наиболее часто связанных симптомов проблемы с датчиком вакуума усилителя тормозов является жесткая педаль тормоза.Жесткая педаль тормоза обычно возникает из-за недостаточного вакуума из-за проблемы с вакуумным насосом усилителя тормозов. Однако, если педаль становится жесткой, а индикатор тормозной системы или вспомогательного усилителя не горит, это означает, что датчик не регистрирует низкий уровень вакуума и может иметь проблему.

Световой индикатор Check Engine

Еще одним признаком проблемы с датчиком вакуума усилителя тормозов является горящая лампа Check Engine. Если компьютер обнаруживает проблему с сигналом или цепью датчика вакуума усилителя тормозов, он включает лампу проверки двигателя, чтобы предупредить водителя о возникновении проблемы.Индикатор Check Engine также может быть вызван множеством других проблем, поэтому важно просканировать компьютер на наличие кодов неисправностей, прежде чем приступать к любому ремонту.

Датчик усилителя тормозов — важная часть тормозной системы автомобилей, оборудованных насосами усилителя тормозов. Они контролируют важный сигнал вакуума, который позволяет работать всей системе силового тормоза. По этой причине, если вы подозреваете, что у вашего усилителя тормозов может быть проблема или у вас загорелся индикатор Check Engine, обратитесь к профессиональному специалисту, например, из компании YourMechanic, для диагностики тормозной системы автомобиля.Они смогут определить, нуждается ли ваш автомобиль в замене датчика вакуума усилителя тормозов или необходим другой ремонт для восстановления работоспособности вашей тормозной системы.

Как заменить обратный клапан вакуумного усилителя тормозов

Обратный клапан вакуумного усилителя тормозов расположен на узле усилителя тормозов. Обратный клапан вакуумного усилителя тормозов — это односторонний обратный клапан, который позволяет создавать вакуум в усилителе тормозов. Обратный клапан предотвращает выход вакуума из усилителя тормозов. Вакуумный обратный клапан — это односторонний клапан, который позволяет потоку воздуха идти только в одном направлении и закрывается в противоположном направлении, что дает усилителю тормозов постоянную подачу вакуума, необходимого для помощи водителю при торможении.

Когда обратный клапан вакуумного усилителя тормозов начинает выходить из строя, оператор заметит, что требуется дополнительное усилие для остановки автомобиля при нажатии педали тормоза, тормоза кажутся мягкими или педаль вообще не работает. Вся цель обратного клапана вакуумного усилителя тормозов — помочь усилителю тормозов удерживать разрежение, необходимое для облегчения торможения оператором.

Часть 1 из 1: Замена обратного клапана вакуумного усилителя тормозов

Необходимые материалы

Клапан обратный усилителя тормозов
Плоскогубцы
Масло проникающее
Отвертка — крестообразная, шлицевая

Шаг 1: Откройте капот .Откройте и закрепите капот.

Шаг 2: Найдите обратный клапан усилителя тормозов . Обратный клапан усилителя тормозов обычно находится на усилителе тормозов.

Если его нет на усилителе тормозов, возможно, он соответствует вакуумному шлангу. Однако существует много типов обратных клапанов, и некоторые обратные клапаны встроены в вакуумный шланг и не обслуживаются отдельно.

Этот тип требует замены вакуумного шланга в сборе, который предоставляется вашим магазином запчастей для вашего автомобиля.

Шаг 3: Снимите зубчатый зажим . Чтобы снять зажим шестеренчатого типа, ослабьте стандартные зажимы с головкой винта, повернув их против часовой стрелки.

Шаг 4: Снимите пружинный зажим . С помощью плоскогубцев сожмите пружину, сжав выступы вместе.

Отодвиньте зажим от места зажима, чтобы можно было снять шланг.

Шаг 5: Снимите вакуумный шланг усилителя тормозов .При снятии вакуумного шланга с обратного клапана вакуумного усилителя тормозов используйте метод перекручивания и вытягивания.

Скрутка должна сломать уплотнение и позволить вам снять шланг.

Шаг 6: Снимите обратный клапан вакуумного усилителя тормозов . Иногда удаление обратного клапана может быть таким же простым, как использование метода поворота и вытягивания.

Если он действительно застрял, нанесите небольшое количество проникающего масла между обратным клапаном вакуумного усилителя тормозов и резиновым уплотнительным кольцом.Возможно, вам придется использовать плоскогубцы, чтобы добиться лучшего захвата. Теперь поверните и потяните, и он выйдет.

Шаг 7: При необходимости установите резиновую уплотнительную втулку . Если резиновое уплотнение выскочило, установите его обратно на усилитель тормозов.

Шаг 8: Снимите линейный обратный клапан в вакуумном шланге . Если вам необходимо заменить узел вакуумного шланга из-за внутреннего обратного клапана в линии, снимите оба конца.

Для этого также используйте описанный выше метод.

Шаг 9: Установка обратного клапана вакуумного усилителя тормозов . Возьмите новый обратный клапан вакуумного усилителя тормозов и вставьте его в резиновую уплотнительную втулку.

Возможно, вам понадобится немного распылить проникающее масло, чтобы облегчить процесс установки.

Шаг 10: Установите вакуумный шланг . Установите вакуумный шланг, надев шланг на зазубренный конец обратного клапана вакуумного усилителя тормозов.

Если есть какие-либо ограничения, используйте небольшое количество проникающего масла, чтобы облегчить процесс установки.

Шаг 11: Установите хомут . Установите хомут, который был снят.

При затяжке зажима зубчатого типа не требуется большого затягивания, его нужно просто плотно прижать.

Шаг 12: Обратные клапаны внутреннего типа . При установке вакуумного шланга с внутренним обратным клапаном не забудьте надеть хомуты на шланг перед установкой.

При установке наденьте конец вакуумного шланга на зазубрины, их необходимо надеть.Помните, что вакуумный шланг может продолжаться только одним способом.

Замена неисправного обратного клапана вакуумного усилителя тормозов гарантирует правильную работу тормозов и безопасность на дороге. Если замена обратного клапана вакуумного усилителя тормозов — это то, что вы предпочли бы доверить профессионалу, попросите одного из сертифицированных технических специалистов YourMechanic произвести замену.

Как заменить вакуумный усилитель тормозов

Вакуумный усилитель тормозов расположен между главным тормозным цилиндром и перегородкой. Замена усилителя требует снятия главного тормозного цилиндра, поэтому, если вы подозреваете, что главный тормозной цилиндр не на должном уровне, это также хорошее время для его замены.

Если ваш вакуумный усилитель тормозов выходит из строя, вы можете заметить, что для остановки автомобиля требуется немного больше энергии ног, чем раньше. Если проблема усугубляется, двигатель может захотеть выключиться, когда вы остановитесь.Обратите внимание на эти предупреждения. Вы можете ездить с неисправным усилителем тормозов в нормальном движении, но когда случается что-то неожиданное, и вам действительно нужно в спешке остановить машину, то если усилитель тормозов не в хорошем состоянии, у вас будут проблемы.

Часть 1 из 3: Удаление усилителя

Необходимые материалы

Ключ для прокачки тормозов
Тормозная жидкость
Колпачки тормозных магистралей (1/8 «)
Бутылочка-ловушка с прозрачной пластиковой трубкой
Набор комбинированных ключей
Стойки для домкратов
Источник света
Ключи линейные
Гаечный ключ
Пассатижи
Инструмент для измерения толкателя
Резиновые заглушки для отверстий в магистрали главного цилиндра
Защитные очки
Отвертки крестовые и прямые
Набор торцевых ключей с удлинителями и вертлюгами
Подстилка для индейки
Руководство по ремонту

Шаг 1. Слейте тормозную жидкость .Используя палочку для индейки, откачайте жидкость из главного цилиндра в емкость. Эта жидкость не будет использоваться повторно, поэтому утилизируйте ее надлежащим образом.

Шаг 2: Ослабьте тормозные магистрали . Возможно, вы не захотите снимать тормозные магистрали на этом этапе, потому что из них начнет капать жидкость, как только они будут отсоединены. Но лучше всего отсоединить стропы от главного цилиндра до того, как будет ослаблен какой-либо из болтов, удерживающих его на автомобиле.

Используйте свой линейный ключ, чтобы ослабить стропы, затем просто слегка завинтите их, пока не будете готовы снять главный цилиндр.

Шаг 3: Отсоедините вакуумную линию . К усилителю через пластиковый обратный клапан присоединен большой вакуумный шланг, который выглядит как угловой фитинг. Отсоедините вакуумный шланг и вытащите клапан из штуцера усилителя. Этот клапан следует заменять вместе с бустером.

Шаг 4: Снимите главный цилиндр . Снимите два крепежных болта, которыми главный цилиндр крепится к усилителю, и отсоедините все выключатели стоп-сигналов или электрические разъемы.Отвинтите тормозные магистрали и установите резиновые колпачки на концах магистрали, затем вставьте пробки в отверстия в главном цилиндре. Крепко возьмитесь за главный цилиндр и снимите его с усилителя.

Шаг 5: Открутите и снимите усилитель тормозов . Найдите и снимите четыре болта, которыми усилитель тормозов крепится к брандмауэру под приборной панелью. Вероятно, до них будет нелегко добраться, но с вашими вертлюжками и удлинителями вы можете получить преимущество.

Отсоедините толкатель от педали тормоза, и усилитель готов к выходу. Вернитесь под капот и снимите его с брандмауэра.

Часть 2 из 3: Регулировка и установка усилителя

Шаг 1: Установите усилитель тормозов . Установите новый бустер так же, как вы сняли старый. Подсоедините тягу педали тормоза и вакуумную магистраль. Запустите двигатель и дайте ему поработать около 15 секунд на холостом ходу, затем заглушите его.

Шаг 2: Отрегулируйте толкатель педали тормоза .Эта регулировка педали тормоза, вероятно, уже будет правильной, но все равно проверьте ее. Если свободного хода нет, тормоза не будут отпускаться во время движения. У большинства автомобилей свободный люфт составляет около 5 мм; проверьте правильность размера в руководстве по ремонту.

Шаг 3: Проверить толкатель усилителя . Толкатель усилителя может быть правильно настроен на заводе, но не рассчитывайте на это. Чтобы проверить размер, вам понадобится толкатель для измерения.

Инструмент сначала прикладывается к основанию главного цилиндра, и шток перемещается для контакта с поршнем. Затем инструмент прикладывают к усилителю, и шток показывает, каким будет расстояние между штоком усилителя и поршнем главного цилиндра, когда детали будут скреплены болтами.

Зазор между штоком и поршнем указан в руководстве по ремонту. Вероятно, это будет около 0,020 ». Если регулировка необходима, она выполняется поворотом гайки на конце толкателя.

Шаг 3: Установите главный цилиндр . Установите главный цилиндр на усилитель, но пока не затягивайте гайки полностью. Установить линейные фитинги проще, при этом главный цилиндр можно поворачивать.

После того, как вы подключили линии и натянули их вручную, затяните крепежные гайки на усилителе, затем затяните фитинги линии. Установите на место все электрические соединения и наполните резервуар свежей жидкостью.

Часть 3 из 3: Прокачка тормозов

Шаг 1: Поднимите автомобиль .Убедитесь, что автомобиль стоит на стоянке или на первой передаче, если это механическая коробка передач. Включите тормоз и подложите под задние колеса противооткатные упоры. Поднимите переднюю часть машины и поставьте ее на хорошие домкраты.

Предупреждение : Работа под автомобилем — потенциально одна из самых опасных вещей, которые сделает домашний механик, поэтому вы не должны рисковать, что машина может сместиться и упасть на вас, пока вы работаете под ним. Следуйте этим инструкциям и убедитесь, что автомобиль надежно закреплен.

Шаг 2: Снимите колеса .Возможно, нет необходимости снимать колеса для доступа к винтам для удаления воздуха, но это упростит выполнение работы.

Шаг 3: Присоедините уловитель . Зацепите леску за уловитель до штуцера для прокачки колеса, который находится дальше всего от главного цилиндра. Попросите помощника сесть в машину и несколько раз нажать на педаль тормоза.

Если педаль реагирует, попросите их накачать ее, пока она не станет твердой. Если педаль не реагирует, попросите их прокачать ее несколько раз, а затем удерживайте ее на полу.Удерживая педаль нажатой, откройте штуцер для удаления воздуха и дайте жидкости и воздуху выйти. Затем закройте спускной винт. Повторяйте этот процесс до тех пор, пока жидкость, выходящая из винта, не освободится от пузырьков воздуха.

Продолжайте прокачивать тормоза на всех четырех колесах, двигаясь к левому переднему колесу, которое находится ближе всего к главному цилиндру. Периодически пополняйте резервуар. Не позволяйте резервуару опустеть во время этого процесса, иначе вам придется начинать все сначала. Когда вы закончите, педаль должна быть твердой.Если этого не произошло, повторяйте процесс до тех пор, пока это не произойдет.

Шаг 4: Протестируйте автомобиль . Долейте главный цилиндр и снова наденьте колпачок. Установите колеса и поставьте автомобиль на землю. Прокатитесь и попробуйте тормоза. Обязательно проехав достаточно долго, чтобы тормоза прогрелись. Обратите особое внимание на то, правильно ли они отпускаются, чтобы вы знали, что ваши толкатели отрегулированы правильно.

Замена усилителя тормозов может занять несколько часов или несколько дней, в зависимости от вашего автомобиля.Чем новее ваша машина, тем сложнее будет работа. Если вы заглянете под капот своего автомобиля или под приборную панель и решите, что не хотите брать на себя ответственность, в YourMechanic всегда доступна профессиональная помощь, механики которой могут выполнить замену усилителя тормозов за вас.

Разница между усилителем тормозов с усилителем и вакуумным усилителем тормозов

Если у вас есть автомобиль, выпущенный после 1968 года, вполне вероятно, что у вас есть тормозная система с усилителем. Несмотря на то, что существует несколько эволюций этой жизненно важной операционной системы транспортного средства, основная предпосылка применения рычага, увеличения гидравлического давления и трения по-прежнему остается фундаментальным процессом для замедления и остановки транспортного средства. Одна из наиболее часто неправильно понимаемых проблем — это понимание разницы между усилителем тормозов и вакуумным усилителем тормозов.

По правде говоря, усилитель тормозов и вакуумный усилитель тормозов — это одно и то же. В каждом из них используется вакуумное давление, помогающее подавать гидравлическую жидкость и трение между тормозным ротором и колодками. Там, где существует путаница, называется система гидроусиления усилителя тормозов усилителем тормозов. Система Hydro-Boost устраняет необходимость в вакууме и использует прямое гидравлическое давление для выполнения той же задачи.

Чтобы упростить задачу, давайте разберемся, как работает вакуумный усилитель тормозов в отличие от гидравлического усилителя тормозов, а также проведем несколько тестов для диагностики потенциальных проблем с обоими.

Как работает вакуумный усилитель тормозов?

Вакуумный усилитель тормозов получает мощность через вакуумную систему, прикрепленную к впускному коллектору двигателя. Вакуум распространяется через усилитель тормозов, который оказывает давление на гидравлические тормозные магистрали при нажатии педали тормоза. Эта система используется в вакуумном усилителе или усилителе тормозов. Вакуум, создаваемый двигателем, приводит в действие внутренний баллон, который передает усилие на гидравлические тормозные магистрали.

Обычно существует три источника отказа вакуумного усилителя тормозов:

В двигателе отсутствует вакуумное давление.
Усилитель тормозов не может поглощать или создавать внутреннее разрежение.
Сломаны внутренние детали, такие как обратный клапан и вакуумный шланг, внутри усилителя тормозов, которые не обеспечивают питание гидравлических линий.

Что такое услуга Hydro-Boost Power Assist?

Система гидроусиления работает почти так же, как и система на основе вакуума, но вместо того, чтобы полагаться на вакуумное давление, она использует прямое гидравлическое давление.Он приводится в действие насосом рулевого управления с гидроусилителем и обычно выходит из строя одновременно с усилителем рулевого управления. Фактически, это обычно первый индикатор отказа силового тормоза с гидроусилителем. Однако эта система использует серию резервных копий, чтобы тормоза с усилителем работали в течение короткого периода времени в случае разрыва шланга рулевого управления с усилителем или обрыва ремня рулевого управления с усилителем.

Почему усилитель тормозов называется вакуумным усилителем тормозов?

Усилитель тормозов разработан для обеспечения дополнительной мощности, помогающей задействовать тормоза.В основном из-за работы усилителя тормозов вакуумная система называется усилителем тормозов. Усилитель тормозов с гидравлическим приводом также часто ассоциируется с термином «усилитель тормозов». Чтобы узнать, какой тип усилителя тормозов используется на вашем автомобиле, обратитесь к руководству по эксплуатации вашего автомобиля.

В большинстве случаев этот вопрос задают, когда возникает проблема с вашей тормозной системой. Профессиональный механик может очень помочь в диагностике проблемы с вашей тормозной системой.Во время осмотра тормозной системы они выполнят несколько диагностических проверок, чтобы определить источник неисправности. Это включает усилитель тормозов. Если у вас есть вакуумная или гидравлическая система, они смогут определить проблему и порекомендовать лучшие запасные части и ремонтные работы, необходимые для возврата вашего автомобиля в дорогу.

Как проверить усилитель тормозов с усилителем

Если педаль тормоза становится жесткой при работающем двигателе, усилитель тормозов работает неправильно.

Тест усилителя тормозов 1

При выключенном двигателе нажмите педаль тормоза, чтобы удалить остаточный вакуум в усилителе.
Удерживайте педаль нажатой во время запуска двигателя. Когда двигатель запускается, педаль должна опускаться примерно на 1/4 дюйма, это означает, что усилитель работает правильно.

Проверка усилителя тормозов 2

Дайте двигателю поработать пару минут.
Заглушите двигатель и несколько раз медленно нажмите на педаль. Первый насос должен быть довольно низким. Второй и третий должны стать немного тверже. Это указывает на герметичный бустер.

Проверка усилителя тормозов 3

Запустите двигатель и нажмите педаль тормоза, затем остановите двигатель, не отпуская педали. Если педаль не опускается после удерживания нажатой педали в течение 30 секунд, усилитель герметичен.

Осмотрите обратный клапан

Отсоедините вакуумный шланг в том месте, где он соединяется с впускным коллектором.Не отсоединяйте вакуумную линию от усилителя. Воздух не должен течь при приложении давления, но должен течь при применении всасывания. Если воздух идет в обоих направлениях или нет потока воздуха, клапан необходимо заменить.

Проверить вакуум

Проверить рабочее давление вакуума, когда двигатель находится при нормальной рабочей температуре. Должен быть минимум 18 дюймов вакуума. Вакуум можно увеличить, правильно настроив двигатель, проверив наличие утечек вакуума и засоров в вакуумных линиях.

Как работают усилитель тормозов и главный цилиндр

Вот как работают усилитель тормозов и главный цилиндр, чтобы остановить автомобиль нажатием педали тормоза.

Остановить тяжелый автомобиль весом более 2000 фунтов — задача не из легких. Чтобы быстро остановить машину, требуется большое усилие, чтобы прижаться к дискам и барабанам на каждом колесе.

Гидравлика тормозов довольно простая. Первичный поршень (известный как главный цилиндр) проталкивает жидкость в гидравлические линии, которые выводятся на колеса.Поршень внутри суппорта (или колесный цилиндр внутри барабана) будет расширяться вместе с жидкостью, заставляя его скользить вверх по диску (или барабану), замедляя колесо.

Усилитель тормозов был разработан, чтобы располагаться между главным цилиндром и педалью водителя, чтобы ему было легче нажимать на педаль. Хотя диаметр главного цилиндра уже меньше диаметра поршней суппорта, сила, необходимая для его сжатия, по-прежнему велика.

Усилитель тормозов работает по принципу вакуумных дифференциалов, помогая толкать главный цилиндр.С одной стороны, всасывается вакуум из впускного отверстия двигателя. На холостом ходу клапан в диафрагме пропускает вакуум через диафрагму, так что вакуум уравновешивает обе стороны.

Когда вы нажимаете на педаль тормоза, этот клапан перемещается, закрывая вакуумную сторону, позволяя отфильтрованному атмосферному воздуху попадать в усилитель со стороны педали тормоза. Это создает перепад давления между диафрагмой, который помогает поршню в главном цилиндре сжиматься.

Гигантская возвратная пружина возвращает диафрагму в исходное положение при отпускании педали тормоза.

Периодическая промывка тормозов необходима, поскольку тормозная жидкость гигроскопична, впитывает влагу и со временем теряет свою эффективность. Кроме того, тормозная жидкость изнашивается при нагревании и может загрязняться.

Почему старые усилители тормозов GM устанавливаются под углом вверх

Почему усилители тормозов GM устанавливаются под углом вверх?

Оптимальное соотношение между педалью ручного тормоза и толкателем главного цилиндра (также известное как «преимущество педали») составляет около 6: 1 по сравнению с примерно 4: 1 для тормозов с усилителем, которые не нуждаются в таком большом преимуществе педали, потому что они «увеличивают» силу, создаваемую средней ногой человека.

GM использовала обычную педаль тормоза с двумя отверстиями для толкателей, расположенными на расстоянии от 1 до 1½ дюйма друг от друга; верхнее отверстие предназначалось для ручных тормозов 6: 1, а нижнее отверстие давало передаточное отношение силового тормоза 4: 1.

Когда тормозной толкатель был установлен в нижнее отверстие для использования с механическими тормозами, для достижения правильной дуги хода толкателя, центра силы и надлежащего совмещения с центральной линией поршня узла усилителя тормозов / главного цилиндра потребовался монтажный кронштейн брандмауэра. это позиционирует сборку под довольно острым углом вверх.

Тест усилителя тормозов

Редко бывает, что один из наших комплектов содержит неисправный усилитель мощности, но если вы подозреваете, что ваш усилитель не работает должным образом, выполните следующие тесты:

ОСНОВНОЙ ТЕСТ

1. При выключенном двигателе несколько раз нажмите и отпустите педаль тормоза, чтобы устранить разрежение в силовой части.
2. Нажмите и удерживайте педаль с легким нажатием, от 15 до 25 фунтов.
3. Запустить двигатель.
4. Если силовой агрегат работает, педаль немного упадет. Чтобы удерживать педаль в нажатом положении, потребуется меньшее давление.

ЕСЛИ БУСТЕР НЕ РАБОТАЕТ, ДАЕТ ОЧЕНЬ ЖЕСТКАЯ ПЕДАЛЬ

Отсоедините вакуумный шланг от обратного клапана усилителя и проверьте уровень вакуума в этой точке при работающем двигателе с помощью вакуумметра. У вас должен быть как минимум 18-дюймовый вакуум для бустера. Все, что ниже, начнет давать жесткую педаль.Если уровень вакуума ниже 18 дюймов, вы можете настроить двигатель и довести уровень вакуума до этого уровня. Если уровень вакуума составляет около 16 дюймов, добавление баллона с резервом вакуума улучшит торможение. Если уровень вакуума ниже 16 дюймов, вам потребуется добавить электрический вакуумный вспомогательный насос, чтобы дополнить разрежение двигателя.
Если уровень вакуума на обратном клапане составляет 18 дюймов, убедитесь, что обратный клапан усилителя работает. Отсоедините вакуумный шланг от обратного клапана и присоедините кусок трубки.Подуйте в клапан. Если воздух проходит через клапан, неисправен и его необходимо заменить. Также посмотрите на штуцер крепления шланга на обратном клапане и убедитесь, что внутри клапана нет препятствий.
Проверьте бустер на предмет утечки вакуума. Когда все подключено, запустите двигатель на умеренных оборотах. Отпустите педаль газа и заглушите двигатель. Подождите 90 секунд и включите тормоза. Если торможение осуществляется с усилителем, утечки нет. Если нет усилителя мощности, усилитель неисправен и подлежит замене.

ЕСЛИ УСИЛИТЕЛЬ РАБОТАЕТ, НО У ВАС ЕСТЬ ЖЕСТКАЯ ПЕДАЛЬ

Возможно, сработал ваш комбинированный клапан, перекрыв поток жидкости к передним или задним тормозам. В этом случае педаль будет очень жесткой. Убедитесь, что жидкость проходит через клапан как спереди, так и сзади, открыв спускной винт и наблюдая за хорошим потоком жидкости. Если одна половина системы действительно горячая, имеет поток, повторно отцентрируйте клапан.
Возможно, замерзли цилиндры задних колес или поршни суппорта.Если эти компоненты замерзнут, можно получить очень жесткую педаль.
Возможно, передаточное число педали слишком низкое. Проверьте соотношение педалей. Передаточное число педалей должно быть от 4: 1 до 5: 1. Некоторые из старых автомобилей с механическими тормозами использовали соотношение почти 1: 1. Если вы добавите к этому типу автомобилей вакуумный усилитель, у вас будет очень жесткая педаль. Обычно речь идет об автомобилях конца 50-х годов. При необходимости отрегулируйте соотношение.
Ваш бустер может быть меньше по размеру для веса автомобиля или размера отверстия ведущего.Если вы попытаетесь использовать усилитель малого диаметра, такой как усилитель уличной тяги 7 дюймов для тяжелого автомобиля, вы получите очень жесткую педаль. Проблема усугубляется попыткой использовать ведущую головку большого диаметра (1-114 дюймов или больше) на небольшой бустер.

ЕСЛИ ВАША ПЕДАЛЬ ТОРМОЗА ОЧЕНЬ ЧУВСТВИТЕЛЬНА И ТОРМОЗЫ СХАТИВАЮТСЯ

Возможно, передаточное число ваших педалей слишком велико. Для силовых тормозов потребуется соотношение от 4: 1 до 5: 1. Если ваше соотношение составляет около 6: 1, вы получаете слишком большое механическое преимущество, что делает тормоза чрезвычайно чувствительными.Отрегулируйте соотношение до правильного уровня.
Бустер может быть слишком большим для веса автомобиля. Легкие автомобили с большими усилителями дают вам «обидчивые тормоза». Этот эффект можно несколько смягчить, если обратиться к мастеру с большим диаметром ствола.
Слишком большой усилитель для передних барабанных тормозов. Барабанные тормоза не требуют такого большого давления, как дисковые (500 фунтов на квадратный дюйм против 1000 фунтов на квадратный дюйм). Если ваш бустер очень большой (11 дюймов) и у вас есть барабанные тормоза, значит, вы перегружены. Проведите испытание давлением, чтобы определить, что у вас есть.
Бустер имеет внутреннюю ступицу с трещиной. Если в фенольной ступице внутри усилителя есть трещина, она будет либо полностью включена, либо полностью отключена. Любое легкое нажатие на педаль приведет к блокировке тормозов. Бустер необходимо заменить.

Есть вопросы? Используйте форму ниже, чтобы связаться с нами!

Как правильно работает вакуумный усилитель тормозов? — Mvorganizing.org

Как правильно работает вакуумный усилитель тормозов?

Остановите двигатель и несколько раз нажмите на тормоз, чтобы исчерпать запас вакуума в системе.Слегка нажмите на педаль тормоза и, удерживая ее в этом положении, запустите двигатель. Если усилитель работает нормально, педаль тормоза немного опускается.

Что является первым шагом в системе помощи при торможении?

В нем используется комбинация механических компонентов, чтобы умножить усилие, прикладываемое водителем к педали тормоза, на силу, достаточную для приведения в действие тормозов и остановки транспортного средства, которое может весить несколько тонн. Педаль тормоза соединена с вакуумным усилителем, что является первой ступенью умножения силы.

Как быстро проверить базовую работу викторины с вакуумным усилителем тормозов?

Какой техник правильный? Техник А говорит, что для проверки работы вакуумного усилителя тормозов необходимо нажать педаль тормоза до тех пор, пока не закончится усилитель, а затем запустить двигатель.

Какой тип жидкости используется в гидроусилителе тормозов для увеличения усилия на педали тормоза?

Гидравлические тормоза Hydroboost работают с использованием давления гидравлической жидкости (подаваемого от насоса гидроусилителя рулевого управления) для «увеличения» усилия, действующего на тормозную жидкость главного цилиндра, и, следовательно, приложения большего усилия к тормозным суппортам (и, следовательно, большего усилия к роторам с тормозными колодками). ).

Как быстро проверить работу вакуумного усилителя тормозов?

Осмотрите вакуумный шланг к усилителю на предмет перегибов, трещин или других повреждений. Проверить вакуум на холостом ходу с помощью вакуумметра. Чтобы проверить работу усилителя после того, как резерв будет исчерпан, удерживайте умеренное нажатие на педали тормоза и запустите двигатель. Если бустер работает правильно, педаль немного упадет.

Какой минимальный уровень вакуума требуется двигателю для правильной работы вакуумного усилителя тормозов?

16-18

Какие два узла представляют собой вакуумный усилитель тормозов?

Хотя все компоненты бустера объединены в один узел, вакуумный усилитель состоит из двух узлов.Это силовая камера и регулирующий клапан. поток гидравлической жидкости отключается от гидравлического насоса, гидроаккумулятор будет обеспечивать усиление для одного или нескольких нажатий на тормоз.

Сколько дюймов вакуума мне нужно для тормозов с усилителем?

18 дюймов

Как я могу увеличить вакуум в двигателе?

3) Закрытая дроссельная заслонка создает больше вакуума, чем открытая дроссельная заслонка. По мере увеличения нагрузки на двигатель дроссельная заслонка будет открываться шире. Это позволит увеличить количество воздуха и топлива, создать большую мощность и снизить показания вакуума в коллекторе.

Каковы хорошие показания вакуума на холостом ходу?

Вакуум на холостом ходу для большинства двигателей составляет от 18 до 22 дюймов рт. Ст., Но некоторые могут производить только от 15 до 17 дюймов на холостом ходу. (Помните, что мы говорили об опыте.) Если вакуум стабильный и находится в этих пределах, двигатель, топливо и системы зажигания работают нормально.

Вакуум в двигателе увеличивается или уменьшается с увеличением числа оборотов?

Ограничение воздушного потока и создание вакуума помогает замедлить двигатель и ограничить обороты. Вакуум, создаваемый поршнем, втягивает воздух снаружи через впускной канал в цилиндр.Когда дроссельные заслонки открываются, ограничение и вакуум уменьшаются. Это позволяет большему количеству воздуха / топлива попасть в цилиндр и увеличить число оборотов.

Каковы симптомы утечки вакуума?

Какие признаки указывают на утечку вакуума?

Ваш холостой ход слишком высок или носит спорадический характер. Обороты вашего двигателя повышаются по мере увеличения количества воздушных циклов в вашем двигателе.
Двигатель глохнет или колеблется.
Громкое шипение, визг или всасывание двигателя.

Сколько стоит устранение утечки вакуума?

В зависимости от места утечки в вашей вакуумной системе стоимость ремонта может варьироваться от 150 до 1000 долларов.Как вы знаете, вашему двигателю требуется не только топливо, но и кислород для поддержания реакции сгорания.

Может ли утечка вакуума обогатить автомобиль?

Да, это сделает вашу машину богатой, а не худой. MAF не считывает входящий воздух, так как он просочился после MAF. ЭБУ показывает, сколько воздуха ушло в этот цикл сгорания.

Как исправить богатую топливно-воздушную смесь?

Вы можете применить эти методы, описанные здесь, чтобы решить проблему богатой смеси:

Проверьте заслонку воздуховода.Заслонка внутри воздуховода представляет собой исполнительный механизм, выполняющий роль дросселя.
Вакуумные линии и шланги.
Очистите датчик массового расхода воздуха.
Датчик кислорода.
Поменять свечи зажигания.

Что заставляет двигатель работать на обогащенной смеси?

Когда автомобиль работает на богатой смеси, это означает, что двигатель получает слишком много топлива и слишком мало воздуха. Хотя есть много причин, по которым двигатель работает на богатой смеси, одна из самых распространенных — это загрязненный воздушный фильтр. Воздушный фильтр предназначен для улавливания и удаления осадка из воздуха до того, как он попадет в камеру сгорания двигателя.

Как диагностировать богатое состояние?

Неисправный кислородный датчик, отправляющий неверный сигнал в модуль управления двигателем, может привести к богатому топливу. Симптомы богатого топлива включают выхлопные трубы черного цвета, засорение свечей зажигания и плохую работу двигателя.

Как определить богатую топливную смесь?

Черный дым из выхлопных газов Когда ваш двигатель работает на богатой смеси, это приведет к плохим выбросам. Богатая топливовоздушная смесь создаст черный дым, который будет выходить из выхлопной трубы.Если рядом с выхлопной трубой он выглядит так, будто у вас дизельный двигатель, а у вас его нет — то самое время проверить топливовоздушную смесь.

Как сделать мой автомобиль богаче?

Для более богатой работы установите ограничитель в обратном топливопроводе, достаточно маленький, чтобы поднять давление топлива. Вы можете сделать его регулируемым, чтобы вы могли контролировать топливо. Тот же рабочий цикл (стандартный ЭБУ) с более высоким давлением даст вам больше топлива. Обратите внимание, что повышенное давление топлива обогатит смесь и на холостом ходу, и на круизе.

Мой двигатель работает на богатой или обедненной смеси?

Выражение «работа на богатой или обедненной смеси» относится к количеству газа в двигателе. Если газа слишком много, вы будете работать на богатой смеси, а если газа недостаточно, вы будете работать на обедненной смеси. Любая ситуация может привести к повреждению двигателя, если ее быстро не устранить.

Каковы симптомы обедненной топливной смеси?

Признаки работающего двигателя на обедненной смеси

1: Плохая производительность. У вашего автомобиля будет меньше мощности, чем было раньше.
2: Автомобиль не заводится. У вас могут быть проблемы с запуском автомобиля, или ваш двигатель может не вращаться.
3: Свечи зажигания чистые или белые. Распространенным признаком того, что ваш автомобиль работает обедненно, является то, что свечи зажигания чистые или побелели.

Вредит ли двигатель при работе на богатой смеси?

Работа на богатой смеси вредна для двигателя, поскольку на клапанах и поршнях накапливается нагар, что ухудшает работу двигателя. Обогащенный двигатель повредит ваш двигатель, не говоря уже о черном дыме, выходящем из выхлопных труб.

Что происходит, когда двигатель работает на обедненной смеси?

В двигателях внутреннего сгорания «обедненная смесь» выходит за рамки эффективного использования газа. Фактически, это состояние заставляет двигатель работать с меньшим количеством бензина, чем необходимо для правильной работы, и увеличивает трение между движущимися частями двигателя. Работа на обедненной смеси может повредить двигатель.

Двигатель на обедненной смеси нагревается сильнее?

Первый заключается в том, что двигатель, работающий на обедненной смеси, что означает, что в цилиндры поступает слишком много воздуха, имеет тенденцию к перегреву.Бедная смесь содержит больше воздуха, чем реально может быть использовано для сжигания. Противоположностью обедненной смеси является богатая пропорция, в которой меньше 14,7 частей воздуха и, следовательно, слишком много топлива.

Как определить, богат карбюратор или бедный?

Если изолятор возле наконечника вилки имеет приятный светло-коричневый цвет, значит, он работает приблизительно правильно при данной нагрузке / об / мин. Если они белые, значит, они постные, если они темно-коричневые или того хуже, то они насыщенные.

Означает ли обратный огонь богатый или худой?

Бедная смесь воздуха и топлива Не только богатое соотношение воздух / топливо может вызвать обратный пожар, смесь, в которой недостаточно бензина, может также вызвать обратный огонь.Когда бедная смесь сгорает, она горит медленнее, а это означает, что при открытии выпускных клапанов остается некоторое количество воздуха и топлива, которые не израсходованы, что приводит к возгоранию.

Как устранить возгорание двигателя?

Как исправить возгорание двигателя

Шаг 1. Проверьте свет двигателя.
Шаг 2: Проверка давления в топливной системе.
Шаг 3. Отремонтируйте или замените датчик массового расхода воздуха.
Шаг 4. Проверьте пыльник или трубку воздухозаборника.
Шаг 5: Проверьте отсутствие утечек вакуума.
Шаг 6. Изношенные или закороченные свечи зажигания.
Шаг 7: Проверьте распределительный вал.
Шаг 1: Утечка выхлопных газов на входе.

Что хуже — богатый или худой?

Работа на обедненной смеси может дать вам больше мощности, но при наклоне двигателя ваш двигатель взорвется. Слишком богатый двигатель также может повредить двигатель. Подумайте об этом, когда вы смешиваете газ для своего сорняков. Всегда безопасно добавлять в смесь немного больше масла, чем недостаточно.

Могут ли неисправные свечи зажигания вызвать возгорание?

Могут ли неисправные свечи зажигания вызвать возгорание? Вероятно, не свеча зажигания вызывает обратный огонь.Хотя, скорее всего, что-то еще вызывает обратную реакцию, например, крышка распределителя. Наличие хороших свечей зажигания обеспечивает наилучшее зажигание, значительно улучшая работу вашего автомобиля.

4 этапа ремонта усилителя тормозов

Усилитель тормозов — это просто вакуумный усилитель. Он использует мощность, получаемую от вакуумной системы вашего автомобиля, для повышения давления в тормозах.Тормозная система зависит от клапана в усилителе. Поэтому ремонт этого устройства требует предварительных проверок и замены неисправного клапана вакуумного усилителя. Только после этого вы можете подтвердить статус вашего бустера.

Перед тем, как начать, вам нужно собрать некоторые инструменты и материалы. Необходимые инструменты и материалы:

Ключи разные
Отвертки
Клапан обратный новый

Теперь вы можете приступить к замене обратного клапана, как указано ниже:

Шаг 1. Первоначальная проверка

Проверка усилителя тормозов состоит из 4 простых шагов:

Заглушите двигатель.
Нажимайте педаль тормоза до тех пор, пока полностью не удалите всю жидкость из системы.
Держите педаль тормоза нажатой при одновременном запуске двигателя
После запуска двигателя держите педаль слегка нажатой. Это подтверждает, что доливка жидкости возможна только в том случае, если вакуумная система не повреждена.

Если доливка не происходит, проверьте шланг и замените его, если он неисправен. Если тормозной шланг цел, то, к сожалению, ваша вакуумная система неисправна.Это означает, что усилитель тормозов вышел из строя и требует немедленной замены. Однако перед заменой всего бустера сначала проверьте состояние обратного клапана.

Шаг 2: Замена обратного клапана

Найдите место, где вакуумная линия соединяется с усилителем тормозов. Скорее всего, здесь находится обратный клапан.
Определите зажимы, удерживающие линию клапана к обратному клапану
Снимите хомуты и выньте магистраль клапана
Снимите обратный клапан с помощью гаечного ключа или отвертки подходящего размера.
Установите новый обратный клапан в нужное место на бустере и снова подсоедините вакуумный шланг
Перезапустите двигатель и проверьте восстановление тормозного давления

Если давление в норме, все готово.В противном случае ваш бустер неисправен. Выполните замену усилителя следующим образом:

Шаг 3: Замена усилителя тормозов

Найдите усилитель тормозов за перегородкой главного тормозного цилиндра
Обозначение удерживающих зажимов
Ослабьте зажим / с и отсоедините вакуумную линию
Отсоедините главный цилиндр от усилителя, ослабив болты с помощью соответствующих гаечных ключей
Отсоедините и снимите все стопорные болты педали тормоза, чтобы полностью освободить поврежденный усилитель
Расположите новый усилитель тормозов за перегородкой главного цилиндра
Переставьте и затяните все ранее снятые гайки, чтобы закрепить вновь установленный усилитель
Наденьте резиновый шланг на штуцер
Подсоедините вакуумную линию к усилителю

Шаг 4. Советы по безопасности и заключительные проверки

Можно повредить тормозные магистрали, пытаясь отделить поврежденный усилитель от главного цилиндра.Это происходит потому, что тормозные магистрали прикреплены непосредственно к главному цилиндру. Поэтому, чтобы предотвратить это, вы должны избегать любого давления в тормозной магистрали при попытке отделить усилитель от главного цилиндра.

Наконец, всегда не забывайте использовать соответствующую одежду и средства защиты глаз.

← Предыдущий пост Следующее сообщение →
Знаете ли вы базовую конструкцию вакуумной системы усилителя тормозов? Производитель Китай
В системе вакуумного усилителя тормозов контроллер должен приводить в действие и управлять вакуумным насосом в соответствии со значением относительного давления в вакуумном баке.Значение относительного давления рассчитывается на основе значения давления вакуума и значения атмосферного давления. Вакуумный усилитель в основном состоит из вакуумной серво воздушной камеры и регулирующего клапана.
Вакуумная система усиления тормозов
Воздушная камера вакуумного сервопривода состоит из передней и задней частей, а диафрагма воздушной камеры сервопривода зажата между ними, разделяя воздушную камеру сервопривода на переднюю и заднюю камеры. Передняя камера подключена к впускному коллектору двигателя (то есть к источнику вакуума) через вакуумную проверку клапан.Наружный воздух фильтруется через кольцо фильтра и войлочное кольцо фильтра и поступает в заднюю камеру сервокамеры. Регулирующий клапан установлен в ступице седла диафрагмы задней полости. Регулирующий клапан состоит из воздушного клапана и вакуумного клапана. После частичного увеличения структурной схемы, воздушный клапан и шток регулирующего клапана зафиксированы вместе. Шток регулирующего клапана соединен с механизмом педали тормоза через регулировочную вилку. На диафрагме воздушной камеры сервопривода имеются каналы A и B.Канал A используется для соединения передней камеры воздушной камеры сервопривода и регулирующий клапан и канал B используется для подключения задней камеры сервопривода. воздушная камера и регулирующий клапан. Тяга, возникающая при работе воздушная камера вакуумного сервопривода, как и усилие на педали, непосредственно воздействует на тормоз толкатель главного цилиндра.
Когда комплекты вакуумного усилителя тормозов не работают, воздушный клапан и толкатель управляющего клапана покидают резиновый противодействующий диск под действием пружины толкателя управляющего клапана в крайнее правое конечное положение, а вакуумный клапан уходит. седло клапана на седле диафрагмы, то есть разрежение. Клапан открыт.Вакуумный клапан прижимается к воздушному клапану пружиной клапана, то есть воздушный клапан находится в закрытом состоянии. В это время передняя и задняя камеры воздушной камеры сервопривода сообщаются друг с другом и изолированы от атмосферы. Когда двигатель работает, в передней и задней камерах может создаваться определенная степень разрежения.
При торможении педаль тормоза нажата, и управляющая сила от Педальный механизм толкает плунжер регулирующего клапана и плунжер регулирующего клапана вперед.После устранения зазора между поршнем и резиной реакция диск, мастер тормоза продолжает толкать Шток цилиндра, тормозная жидкость в главном цилиндре перетекает в цилиндр тормозного колеса при определенном давление, и эта сила создается механизмом педали тормоза. В то же раз, под действием пружины клапана, вакуумный клапан также перемещается вперед до тех пор, пока он не прижмется к седлу клапана на седле диафрагмы так, чтобы каналы А и В изолированы, то есть передняя и задняя камеры сервопривода воздушная камера.Изоляция, воздушный клапан выходит из вакуумного клапана и открывается, и воздух наполняется в заднюю камеру воздушной камеры сервопривода через фильтрующее кольцо, войлочное фильтрующее кольцо, отверстие воздушного клапана и канал Б. При заполнении воздухом с двух сторон диафрагмы воздушной камеры сервопривода возникает перепад давления для создания тяги. Эта сила толкает шток главного тормозного цилиндра вперед через седло диафрагмы и резиновый противодействующий диск. Эта сила вызвана разницей давления.давать. В это время сила, действующая на толкатель главного тормозного цилиндра, является суммой усилия педали и силы тяги реактивного диска серво-воздушной камеры, так что выходное давление главного тормозного цилиндра удваивается.
Наша компания является заводом по производству вакуумных тормозных систем , добро пожаловать консультироваться.
Проверка вакуумного усилителя тормозов — AutoEdu
Проверка вакуумного усилителя тормозов
Проверка сервопривода выполняется в два этапа: проверка свободного хода педали и проверка исправности вакуумного усилителя тормозов.
Усилитель мощности — это вакуумный усилитель тормозов. Когда водитель не работает, он испытывает сильное сопротивление при нажатии на педаль тормоза, что отражается на скорости реакции и безопасности торможения.
Правильный свободный ход педали обеспечивает возврат поршня главного тормозного цилиндра до конца и открывает компенсирующие магистрали для возврата тормозной жидкости. Недостаточный свободный ход может помешать полному возврату поршня и полностью сбросить тормозное давление в колесных тормозных устройствах.Чрезмерный люфт тоже нехорош, так как снижает запас высоты педали в случае утечки гидравлической системы.
Положение свободного хода педали зафиксировано, и, как правило, регулировка не требуется. Бывают ситуации, когда необходимо отрегулировать свободный ход педали: кто-то изменил регулировку, ремонт или регулировку педали тормоза, толкатель со временем изнашивается, что приводит к увеличению свободного хода, или усилитель мощности изменено. Замена только главного цилиндра обычно не требует регулировки свободного хода педали тормоза, но желательно убедиться, что он находится в пределах технических характеристик.
Измерьте высоту педали тормоза до пола автомобиля. Слегка нажмите на педаль рукой до появления сопротивления и измерьте высоту. Свободный ход педалей — это разница между двумя предыдущими измеренными значениями. Если измеренное значение не соответствует спецификациям для данного автомобиля, перейдите к настройке свободного хода.
Вторая часть проверки — это непосредственное испытание усилителя мощности. Подготовка к испытанию проводится при выключенном двигателе.Нажмите педаль тормоза пять или шесть раз, чтобы полностью удалить вакуум из усилителя мощности. Затем умеренно нажмите и удерживайте педаль тормоза. При удерживании тормоза двигатель запускается, и если педаль опускается на 2–5 см, усилитель мощности работает нормально. Если педаль не опускается после запуска двигателя, усилитель мощности не имеет своей функции по увеличению тормозного усилия, и необходимо выполнить дополнительные испытания, чтобы выявить причину неисправности.
Кроме того, если двигатель выходит из строя после запуска двигателя при нажатой педали тормоза и стабилизирует свою работу при отпускании педали, это может указывать на утечку вакуума в усилителе мощности.Затем проверьте внешнюю и внутреннюю утечку вакуума, чтобы обнаружить неисправность.
Чтобы проверить вакуумный усилитель тормозов, выполните следующие действия:
3 Признаки неисправности обратного клапана усилителя тормозов
(Обновлено 9 февраля 2021 г.)
Тормозная система автомобиля часто имеет дополнительную функцию, называемую вакуумным усилителем тормозов. Усилитель тормозов предназначен для создания большего давления в тормозной системе.
Например, когда вы нажимаете педаль тормоза, чтобы замедлить автомобиль, усилитель тормозов обеспечивает постоянный поток тормозной жидкости в главный тормозной цилиндр.Это увеличивает тормозное давление, чтобы педаль тормоза становилась более чувствительной, когда вы на нее наступаете.
Таким образом, вам не нужно сильно нажимать на педаль тормоза, чтобы автомобиль быстро замедлился. В наши дни в большинстве автомобилей, грузовиков и внедорожников используется усилитель тормозов.
Для чего нужен обратный клапан усилителя тормозов?
Одним из компонентов усилителя тормозов является обратный клапан. Когда в усилителе тормозов задерживается воздух, обратный клапан вытягивает воздух, всасывая его оттуда.Это предотвращает попадание воздуха в главный тормозной цилиндр.
Если воздух попадет в цилиндр, в тормозных магистралях могут образоваться пузырьки воздуха. Тогда ваша эффективность торможения сильно снизится.
Обратный клапан — это связующее звено между усилителем тормозов и вакуумным шлангом. Это то, что обеспечивает правильное функционирование этих тормозных компонентов, чтобы ваши тормоза работали должным образом, когда вы нажимаете педаль тормоза.
Читайте также:
Признаки неисправности обратного клапана усилителя тормозов
Обратный клапан усилителя тормозов должен прослужить долгое время.Однако наступит момент, когда обратный клапан действительно полностью изнашивается. Вы узнаете, когда это произойдет, потому что это больше не будет работать.
Конечно, обратный клапан не часто проверяют при осмотре тормозов, поэтому у вас не будет времени подготовиться к выходу из строя обратного клапана. Все, что вы можете сделать, — это распознать симптомы, когда все действительно идет плохо.
Вот на что обращать внимание:
1) Педаль жесткого тормоза
Когда вы нажимаете на педаль тормоза, нажимать педаль ногой должно быть несложно.На самом деле, нужно лишь немного надавить на ногу, чтобы толкнуть ее плавно. Вот что происходит, когда обратный клапан работает нормально.
Но если обратный клапан изношен и больше не работает, это может затруднить нажим на педаль тормоза. Педаль внезапно станет твердой, и для ее нажатия потребуется гораздо большее давление, чем обычно.
Это происходит из-за того, что в главном тормозном цилиндре создается большее давление.Это происходит без обратного клапана для регулирования давления.
2) Губчатая педаль тормоза
Если в тормозных магистралях из-за плохого обратного клапана появляются пузырьки воздуха, вы можете заметить, что педаль тормоза кажется немного пористой. Ваша педаль тормоза может даже доходить до пола. Это происходит, когда пузырьки воздуха попадают в тормоза и снижают в них давление.
Каждый раз, когда давление в тормозной системе снижается, педаль тормоза становится мягкой и упругой. В такой ситуации может быть легко нажать на педаль тормоза, но не ожидайте, что автомобиль быстро замедлится.В этом случае замедление все равно займет больше времени.
3) Плохая работа тормозов
Если тормозная жидкость не может постоянно достигать главного тормозного цилиндра из-за неисправного обратного клапана, то из-за этого пострадают ваши тормозные характеристики. Помимо жесткости педали тормоза, автомобилю все равно потребуется больше времени, чтобы замедлиться, как только вы нажмете на педаль.
Чем дольше это будет продолжаться, тем больше вероятность того, что тормоза вообще перестанут работать.Вам, очевидно, придется что-то с этим делать, потому что вы, скорее всего, врежетесь в машину, чтобы ее остановить.
Но не позволяйте проблеме доходить до этой точки.
