Радиатор охлаждения это: что делать, как найти течь и как устранить

Содержание

что делать, как найти течь и как устранить


Радиатор охлаждения является основным элементом системы охлаждения двигателя. Работа радиатора охлаждения - это активная передача тепла в атмосферу от разогретой охлаждающей жидкости. Этот процесс важен для эффективной работы двигателя, т.к. охлаждающая жидкость, прежде чем отдать тепло в радиаторе, это тепло забирает от разогретых узлов и деталей двигателя. Так изначально задумано конструкторами, но жизнь вносит свои коррективы в эксплуатацию автомобиля на дороге.

Ситуация, когда стрелка на приборке начинает предательски ползти вверх, и, к сожалению, эта стрелка не показатель уровня топлива, а показатель температуры охлаждающей жидкости, скромно указывая на начинающийся перегрев автомобиля.  Валит пар из под капота, а на асфальте медленно, но уверенно расползается жидкое пятно из охлаждающей жидкости. Радиатор потек, что делать?

Причины течи радиатора системы охлаждения автомобиля

Прежде чем что-то делать, нужно разобраться, что привело к такому результату. Это может быть внешнее повреждение в результате попадания камней, или же пластиковые элементы радиатора могут потрескаться в результате удара при мелком ДТП. Такие мелкие повреждения, как правило, сразу идентифицировать не удается, и проявляются от них проблемы с течением времени. А пока, водитель продолжает эксплуатацию автомобиля, постепенно, по капелькам теряя охлаждающую жидкость из системы.

Чем опасна утечка антифриза из системы охлаждения авто

С понижением уровня охлаждающей жидкости возрастает риск перегрева двигателя, в свою очередь, это может привести к следующим проблемам:

·         Деформация плоскости блока цилиндров или головки блока цилиндров

·         Заклинивание двигателя

·         Деформация прокладки головки блока цилиндров

·         Изменение конфигурации системы охлаждения и попутный выход из строя компонентов системы

Все перечисленные случаи приведут к дорогостоящему ремонту.

 Что делать если подтекает радиатор охлаждения

Первое правило при таком случае, это следить за уровнем охлаждающей жидкости. На самом деле, периодическая проверка технических жидкостей автомобиля перед поездкой хорошее правило, это поможет своевременно заметить зарождающуюся проблему и устранить ее.

Даже если течь радиатора охлаждения небольшая, не стоит недооценивать масштаб сложившейся ситуации. Со временем течь радиатора увеличится, а этот момент можно упустить из внимания. Итог водителю не понравится.

Поэтому при возникновении такой ситуации необходимо иметь запас охлаждающей жидкости или дистиллированной воды. Да, если потеря охлаждающей жидкости небольшая, то на первое время можно использовать дистиллированную воду, но нужно учитывать, что чем больше дистиллированной воды попадет в систему, тем больше мы повысим температуру замерзания охлаждающей жидкости. Поэтому если за бортом зима, дистиллированной водой увлекаться не стоит, а доливать охлаждающую жидкость.


Что делать при большом повреждении и течи системы охлаждения

При серьезных повреждениях системы охлаждения двигателя ремонт неизбежен, эксплуатация автомобиля в таком случае крайне нежелательна. И чтобы не попасть еще и на ремонт двигателя, следует автомобиль переместить в техцентр посредством эвакуатора, в крайнем случае, на тросу.

Как заклеить пластиковые детали системы охлаждения с течью

Если конструкция радиатора позволяет, то можно воспользоваться термостойким герметиком-клеем, более известным как холодная сварка. В некоторых случаях понадобится снятие радиатора с автомобиля.

Холодная сварка – специальный двухкомпонентный герметик, в составе которого может присутствовать металлическая стружка. Такие герметики позволяют быстро восстановить пластиковые или металлические детали.

Сам процесс заклейки не сложен:

·         Перед нанесением герметика поверхность необходимо подготовить, зачистить и обезжирить.

·         Подготовить герметик к работе посредством смешения двух компонентов. Компоненты необходимо тщательно перемешать, чтобы получилась однородная масса.

·         Герметик наносится на деталь.

Состав схватится через 3-5 минут, но до полного затвердевания потребуется от часа до суток, в зависимости от состава.

Можно ли запаивать алюминиевые радиаторы и как правильно

Если течь радиатора образовалась на алюминиевой части, то возможна запайка. Процесс сложен, и мы бы рекомендовали доверить его профессионалам, т.к. при неудачной попытке придется все переделывать заново.

·         Понадобится мощный паяльник и перед работой эго необходимо хорошо прогреть.

·         Стенки радиатора также понадобится тщательно прогреть.

·         Поверхность перед пайкой тщательно зачистить.

·         Для обеспечения хорошего качества пайки необходимо использовать припой с большим содержанием олова.

Данный способ потребует снятия радиатора с автомобиля, а значит при установке радиатора после ремонта обратно, желательно, полностью заменить охлаждающую жидкость.

Устранение утечки антифриза в системе охлаждения с помощью специального герметика

Есть еще один способ устранения течи радиатора, не требующий частичной или полной разборки системы. Это герметик который работает внутри системы охлаждения. К примеру, Liqui Moly - Герметик системы охлаждения Kuhler-Dichter. Это средство герметизирует небольшие места утечек в радиаторе, пористость металла в местах пайки, волосяные трещины. Герметизирует повреждения, которые достаточно трудно локализовать (определяются лишь по падению уровня охлаждающей жидкости). Можно использовать средство со всеми видами присадок в систему охлаждения и любыми антифризами. Подходит для всех систем охлаждения и нагрева.


Содержит водорастворимый мономер и пластиковую крошку, взвешенные в растворе моноэтиленгликоля. При перепаде давления и при доступе кислорода активируется реакция полимеризации и продукты полимеризации герметизируют места утечек охлаждающей жидкости.

Применение герметика очень простое:

·         Перед использованием встряхнуть баллончик.

·         Добавить герметик в систему охлаждения из расчета 250 мл. присадки на 10 л. охлаждающей жидкости.

·         Дать поработать двигателю на холостых оборотах или проехать на автомобиле минимум 10 минут

Герметик может находиться в системе охлаждения весь срок службы охлаждающей жидкости.


ИТОГ

Чтобы избежать крупных ремонтов, следует регулярно проверять систему охлаждения на предмет малейших неисправностей и течей, своевременно меняйте шланги и патрубки, следите за температурой антифриза в процессе эксплуатации. Так же не забывайте своевременно менять охлаждающую жидкость, так как со временем он теряет свои свойства, что может привести к неполадкам в работе всей системы.

Что такое радиатор и какие функции он выполняет?

Ни для кого не секрет, что современный автомобиль приводится в эксплуатацию во всевозможных климатических и дорожных условиях. К сожалению, слишком длительная работа транспортного средства неуклонно толкает к ухудшению состояния и технических сбоев. То, что определяется способностью исполнять намеченные функции и установки без лишних поломок и нарушения заданных параметров, называется работоспособностью автомобиля в целом, или же его отдельных агрегатов. Она, в свою очередь, зависит, во-первых, от надежности, которая подразумевает безопасную перевозку пассажиров или грузов.

В наше время, каждый автомобилестроитель целится на повышение надежности своих моделей, производит усовершенствование конструкций транспортных средств, их функций, параметров и производительности. Во внимание берутся также и такие характеристики надежности как сохраняемость, ремонтопригодность, а также безотказность. Главной целью каждого производства является модернизация моделей, которая предполагает придание им более высокого потребительского качества, отвечающего всем современным параметрам и требованиям.

Для того, чтобы ваш автомобиль долго служил вам «верой и правдой», нужно чутко присматриваться к его внутренней «начинке»,

вовремя обнаружить неисправность того или иного агрегата и должным образом произвести ремонт. В нашей статье мы поговорим о такой неотъемлемой части автомобиля как система охлаждения, ведь от того, качественно ли охлаждается двигатель транспорта зависит и дальнейшая работа его механизмов. Мы не будем описывать всю систему охлаждения, а возьмем на рассмотрение только ее отдельную, очень важную часть, которой является радиатор. Что это, для чего он нужен и какие виды неисправностей вас могут ожидать – на все эти вопросы мы постараемся ответить. Итак, начнем.

1. Как выглядит радиатор и для чего он нужен в машине

Все те процессы, которые приводят автомобиль в движение берут свои истоки в двигателе внутреннего сгорания (ДВС). Благодаря электрической искре, происходит воспламенение топлива внутри ДВС, а в период его сгорания в цилиндрах образовывается тепловая энергия. Потом, происходит преобразование тепловой энергии в механическую, которая, в свою очередь, создает тот, необходимый для старта движения автомобиля, момент. Очевидно, что во время эксплуатации двигатель сильно нагревается (такой температуры стало бы достаточно для обогрева двух домов среднестатистических размеров!).

Если вовремя не охладить двигатель и допустить превышение рабочей температуры, то это может грозить перегревом двигателя и соответственно его поломкой. Для того, чтобы предотвратить поломку и используется целостноя уникальная система охлаждения двигателя, в которую входит и сам радиатор. Давайте разбираться «что это и с чем его едят».

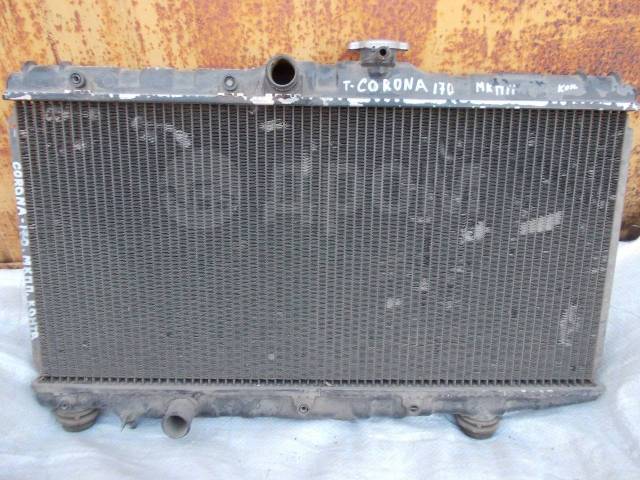

Радиатор – это такое устройство, которое позволяет отвести тепло от жидкости, находящейся в системе охлаждения двигателя. Без него процесс охлаждения жидкости просто невозможен. Чаще всего радиатор находится в передней части капота и способен пропустить сквозь себя огромнейшее количество встречного воздуха, таким образом выводя лишнее тепло в атмосферу. Если говорить кратко о строении радиатора, то можно сказать, что он состоит из трубочек и многослойных пластин металла, благодаря которым увеличивается площадь соприкосновения с воздухом.

Если рассматривать конструкцию более детально, то составляющими радиатора являются сердцевина, которая собственно и составляет охлаждающую часть, а также верхние и нижние коробки (бачки), которые имеют в своем распоряжении специальные патрубки. Рассмотрим каждые составляющие по-отдельности.

Сердцевина радиатора имеет трубчато-пластинчатую конструкцию. Это ряд овальных трубок из латуни, которые располагаются в шахматном порядке. В свою очередь, трубки спаяны с ребрами охлаждения.

Говоря о верхней коробке радиатора, то она оборудована горловиной, которая имеет в своем распоряжении герметичную пробку с впускным и выпускным клапанами. Нижняя коробка оснащена краном, который сливает охлаждающую жидкость.

В свою очередь, эта жидкость способна пройти сквозь весь двигатель, набирается излишками высокой температуры, а затем насосом перекачивается по трубкам в радиатор. Там она до нужной температуры охлаждается и отправляется по трубкам назад в двигатель.

Как правило, в двигателе не прослеживается пересечение потоков охлаждающей жидкости с топливными смесями или маслом. Все очень продумано и герметично. Верхняя часть системы оборудована расширительным бачком для долива и контроля уровня охлаждающей жидкости.

Регулировка потока жидкости производится специальной помпой, а именно, винтом с лопостями. В движение она приводится мотором по уникальной схеме: чем быстрее крутится коленчатый вал двигателя, тем активнее помпа гоняет жидкость, проходящую по трубкам. Благодаря такой схеме, скорость охлаждения равномерно распределяется, что предотвращает чрезмерный перегрев и охлаждение.

Очевидным является тот факт, что в период состояния спокойствия автомобиля, но при рабочем моторе, двигатель даже при холостых оборотах продолжает нагреваться, поэтому даже в такие моменты его нужно охлаждать. Для такого рода охлаждения используют специальный вентилятор, который находится перед радиатором и при необходимости включается для дополнительного охлаждения последнего.

Интересно, что поток охлаждающей жидкости регулируется не только помпой, но и термостатом – специальным запирающим устройством, которое находится в трубке между радиатором и помпой. Как мы уже говорили, предназначение радиатора состоит в том, чтобы отвести от деталей двигателя лишнее тепло в принудительном порядке и передать лишнюю температуру в атмосферу. Благодаря таким махинациям, внутри двигателя создается специальный тепловой режим, подходящий для того, чтобы мотор не перегревался и не переохлаждался. Возникает вопрос: а каким в цифровых показателях должен быть оптимальный температурный режим, при котором двигатель не будет подвергаться перегреву или переохлаждению?

Как правило, температурные показатели охлаждающей жидкости, которая имеется в головке блока цилиндров, должны быть стабильными: от 80 до 95°С. Такой стабильный температурный режим наиболее практичен и выгоден, так как способен обеспечить продуктивную и нормальную работу движка. Важно, что он не должен повышаться или снижаться под действием окружающей среды или же при изменении нагрузок на двигатель. Если говорить о самом двигателе, то температура в нем в период эксплуатации варьируется от 80 - 120°С в конце пуска ( ее принято называть минимальной температурой) и до 2000 - 2200°С в конце сгорания смеси ( ее принято называть максимальной).

Несвоевременное охлаждение может грозить расширением деталей двигателя, которые газы, имеющие высокую температуру, способны сильно нагревать. Как это возможно? Очень просто. После того, как под воздействием высоких температур на поршнях и цилиндрах выгорает масло, а их трение и, в следствии, возможность износа возрастают, происходит расширение деталей движка. Расширение приводит к заклиниванию поршней, которые находятся в цилиндрах двигателя, из-за чего двигатель приходит в неисправность. Поэтому, если вы обнаружили течь, трещины, разрывы бачков или накипь на радиаторе, срочно обращайтесь в специальные центры по ремонту автомобилей.

Следует отметить, что каждые современный автомобиль оборудован двумя главными радиаторами, выполняющими функцию охлаждения, которые находятся в моторном отсеке. Это основной радиатор, который является радиатором охлаждения двигателя и конденсор, который является радиатором автомобильного кондиционера. Они устанавливаются в передней части автомобиля, непосредственно перед двигателем.

Если говорить о том же самом охлаждении, то есть два варианта, как можно понизить высокие температуры внутри двигателя внутреннего сгорания. Так, это можно сделать воздушным и водяным (жидкостным) путем. Первый вариант вводят в использование исключительно на маломощных двигателях, он, к сожалению, имеет множество негативных сторон. Таким охлаждением пользуется движок многих мопедов и мотоциклов.

Водяное, или жидкостное охлаждение является наиболее распространенным и популярным способом понижения высоких температур. За последние десятки лет его эффективность уже доказана.

На сегодня ракссматривают два вида охлаждения двигателя внутреннего сгорания: воздушное и водяное (жидкостное) охлаждение. Воздушное охлаждение применяется только на маломощных двигателях и обладает множеством негативных сторон. Такое охлаждение используют на некоторых мотоциклах и мопедах. Наибольшую распространенность за счёт своей эффективности получила водяная (жидкостная) система охлаждения двигателя, которой укомплектован каждый современный автомобиль.

Если говорить о самой охлаждающей жидкости, то она бывает двух видов: это тосол или же концентрат антифриза. Всем известно, как дорого обслуживается автомобиль в наше время, поэтому автомобилисты не покидают возможности на чем–либо сэкономить. Так, с целью экономии, многие водители вливают в радиатор охлаждения простейшую дистиллированную воду.

Но, использование такого рода жидкости приводит к огорчающим последствиям. Постоянное использование дистиллированной воды как охлаждающей жидкости приводит к появлению ржавчины и множеству отложений на деталях самой системы. В итоге, система скорее приходит в профнепригодность. Поэтому рекомендуется использовать исключительно специальные, предназначенные для системы жидкости.

Если говорить об антифризе, то при приготовлении охлаждающей жидкости нужно учитывать его концентрацию. В целом, если вы хотите подсчитать сколько же антифриза вам понадобиться для нормальной эксплуатации охлаждающей системы, не забывая также о морозоустойчивости, вы должны учитывать вместительность самой системы.

Напомним, что радиатор в ДВС является теплообменником, и объединяет два системных контура охлаждения. Как правило, в конструкции радиатора применяются трубчато-ленточные или трубчато-пластинчатые решётки. На сегодня, особой популярностью среди ведущих фирм по разработке и производству радиаторов пользуются именно ленточные паяные радиаторы. Материалом, из которого производятся радиаторы данного типа является алюминий, который показывает хорошие характеристики теплопроводимости, которая способствует совершенствованию работы радиаторов охлаждения.

Обычный радиатор, как уже говорилось, имеет трубчато-ленточную медно-латунную сердцевину с двухходовым горизонтальным движением жидкости. Это говорит о том, что бачок, находящийся справа, разделен на две половины. Интересно, что до осени 1988 года автомобили комплектовались радиаторами, которые имели 2 ряда охлаждающих трубок и латунные штампованные бачки. Автомобили, которые выпускались уже позже, получали радиаторы, рассчитанные на один ряд охлаждающих трубок увеличенного сечения и пластмассовые бачки.

Как уже известно, исходя из конструкции, радиаторы объединяют преимущественно в две группы: ленточные и пластинчатые. В чем же их разница и который тип лучше? Наиболее популярными, как ни крути, являются ленточные радиаторы, ведь их характеристики существенно лучше. Так, пластинчатые радиаторы, обладая худшими характеристиками теплообмена и большими весовыми параметрами скоро уже останутся в далеком прошлом.

Давайте подведем итоги: как же всё-таки работает система охлаждения? Все предельно просто. Как правило, общая схема работы системы в автомобиле двухконтурная. С одной стороны, она предназначена для быстрого прогрева двигателя при холодном запуске. В таком случае, вначале используется насос, который качает охлаждающую жидкость. Он проводит ее только по маленькому контуру, в который входят рубашка блока цилиндров, насос и термостат.

При достижении нормальной температуры, жидкость начинает свое движение по большому контуру. По направлению термостата поток антифриза, который нагревается в двигателе, идет прямиком в радиатор, где охлаждается встречным потоком воздуха, а затем снова возвращается в двигатель.

В то время, когда автомобиль находится в неподвижном состоянии, но двигатель продолжает работать, температура снова начинает расти. По сигналу, который исходит от термодатчика, в эксплуатацию приводится вентилятор, который, в свою очередь, создает воздушный поток для охлаждения температуры, приходящей в следствии в норму.

Если исходить от типа и объема двигателя вентиляторы радиатора охлаждения бывают двух разновидностей: одновентиляторные и двухвентиляторные.

Все было бы очень просто, если бы не различные казусы на дорогах. Речь идет о дорожных заторах, во время которых в системе охлаждения резко повышается давление до необходимости его понижения. Именно здесь, на помощь приходит клапан, который находится на крышке расширительного бачка. Помимо этого, в данный бачок попадают остатки охлаждающей жидкости, которая при нагревании расширяется. В момент выключении двигателя прослеживается падение давления, и такой процесс повторяется много раз.

2. Возможные поломки радиатора

Каждому автолюбителю известно, что двигатель является сердцем автомобиля, а радиатор - легкими. Поэтому при выборе радиатора нужно учитывать много факторов, среди которых и, непосредственно, модель вашего автомобиля и, конечно же, производитель радиатора.

Так, если вы счастливы владелец Audi (этот автомобиль идеально приспособился к нашим дорогам), то вам стоит всегда помнить о том, что радиатор охлаждения, которым оборудована модель, также как и радиатор отопителя очень уязвимы и их нужно беречь. Дабы предотвратить какие-либо поломки, нужно с умом настроить систему охлаждения Аudi в летний период эксплуатации авто. Ни для кого не секрет, что именно в летний период соты радиаторов способны накапливать пыль, пух, а также излишки масла, что и приводит к образованию густого налета и препятствует систематическому, нормализированному охлаждению движка.

Если говорить о баварском концерне BMW, можно сказать, что ремонт радиатора «влетит вам в копеечку», поэтому, если вы обнаружили какие-либо неисправности, вам лучше просто поменять радиатор на новый, причем с десятилетней гарантией.

Если говорить об автомобилях Hyundai и KIA, то нужно брать во внимание тот факт, что сейчас они производятся на общих заводах. Поэтому, радиаторы этих двух марок схожи между собой. Всем известно, что автомобили Hyundai и KIA сейчас выпускаются на одних и тех же заводах. Поэтому радиатор на hyundai и радиатор на kiasportage, в сущности, схожи. Покупая тот или иной радиатор Hyundai, например, радиатор на hyundaitucson, радиатор на hyundaiaccent или радиатор KIA, не забывайте, что ваш выбор влияет на качество системы охлаждения двигателя, а соответственно, и на работу всего автомобиля.

Если говорить о Dodge,в особенности о DodgeNeon, радиатор модели отличается низкой посадкой. Исходя из посадки, радиатор является одной из самых уязвимых мест автомобиля. И так можно говорить о каждой марке и о каждой модели. Единственным, всеобщим для всех производителей автомобилей, является тот факт, что радиатор рано или поздно приходит в неисправность, так как на него плохо влияют множество факторов. Так какие же «подводные камни» нас поджидают во время эксплуатации радиатора, и какими бывают неисправности? Давайте разбираться.

Кроме того, что радиатор может попросту израсходовать весь эксплуатационный запас и прийти в нерабочее состояние, существует еще множество причин по которым нужно ремонтировать автомобиль. Во-первых, неисправностью радиатора можно считать утечку охлаждающей жидкости.

Такая неисправность предполагает разгерметизацию в местах соединения трубок и бачков, повреждение швов на трубках, трещины в бачках, а также повреждения уплотнителей из резинового материала. Также, причиной повреждений радиатора может стать и автомобильная авария. Так как радиаторы размещены преимущественно в передней части автомобиля, они первыми подвергаются различным механическим повреждениям. Результатом может стать деформация и нарушение герметичности. Поэтому, в таком случае нужно срочно обращаться в технический центр.

Признаками неисправности радиатора также могут быть и недостаточно качественное охлаждение, которое имеет место и при должным образом работающих остальных компонентах системы охлаждения, а также быстрая потеря антифриза, когда течь из других деталей отсутствует. Наиболее распространенными причинами поломки радиатора являются: забитые соты радиатора, наличие большого количества отложений на внутренней поверхности радиатора, изготовление деталей радиатора из пластика.

В первом случае, загрязнение сот происходит во время долговременного использования радиатора. Во время эксплуатации в соты забиваются мелкие мошки, дорожная пыль, тополиный и цветочный пух и это препятствует нормализированной теплоотдаче. Второй тип неисправности происходит из-за использования в качестве охлаждающей жидкости простой воды или антифриза с плохим качеством. Поэтому стоит очень тщательно подбирать качественные охлаждающие вещества и, по необходимости проводить плановую чистку радиатора на станциях СТО, которые обладают всеми нужными условиями для этого.

Говоря о третьей неисправности, нужно сказать, что почти все детали системы охлаждения производятся из материала «пластик». Как правило, эта пластмасса более стойкая к перепадам давления и температур, но и она не всегда выдерживает. Под «раздачу» первыми попадают пластиковые бачки, которые располагаются по бокам сердцевины радиатора. Под давлением на них образовываются трещины, которые со временем растут до таких размеров, что из них начинает сочиться жидкость. Если вовремя не среагировать на утечку жидкости и не устранить ее, то последствия могут быть очень серьезными, вплоть до поломки двигателя.

Эта неисправность «накрывает» преимущественно японские автомобили, так как бачки являются самым слабым местом для машин японских производителей и иногда «лопаются» по вообще непонятным причинам.

3. Ремонт радиатора

Эксперты настоятельно рекомендуют при первой же неисправности радиатора отвозить автомобиль на ремонт в специальные техцентры и не браться за самостоятельное «лечение». Но что делать, когда время не ждет и устранить неисправность нужно срочно? Или же вы являетесь заядлым противником каких-либо СТО и не прочь поработать над ремонтом своей «ласточки, то вашему вниманию предоставляется ряд поломок радиатора и способы их устранения. Итак, с чего же начинать. Первое, что вы должны сделать, это точно определить причину и тип неисправности. Далее приступаем к ремонту. Что же делать когда двигатель постоянно перегревается? Причин может быть несколько.

Проверьте, возможно уровень охлаждающей жидкости в расширенном бачке существенно понизился. В таком случае вам нужно просто долить охлаждающую жидкость и все. Если в радиаторе клапан термостата зависает в закрытом положении, следует произвести замену термостата. Если проблема не устранена и двигатель продолжает перегреваться. Тогда нужно проверить на исправность водяной насос, возможно он поломался и его нужно заменить.

Как мы уже говорили, сердцевина радиатора может засорятся пылью или насекомыми, так что стоит проверить эту часть и если диагноз подтвердился, нужно тщательно промыть сердцевину снаружи. Если вы обнаружили накипь и илистые отложения на трубках радиатора, шлангах и рубашках охлаждения двигателя, то вам стоит хорошо промыть всю систему и восполнить ее свеженькой охлаждающей жидкостью.

Также возможна и поломка электровентилятора, который может не включаться через обрыв электрических цепей, или же поломки датчика электрического двигателя вентилятора или реле. Наконец, вы можете обнаружить, что клапан в пробке расширительного бачка поврежден. В таком случае он будет постоянно находиться в открытом состоянии, в следствии чего система будет подвергаться атмосферному давлению. В таком случае нужно просто заменить пробку расширительного бачка.

Теперь давайте рассмотрим другой случай неисправности радиатора. Итак, у вас перегревается двигатель, но из отопителя продолжает поступать холодный воздух. В таком случае нужно проверить уровень охлаждающей жидкости. Возможно вы обнаружите что он стремительно падает вниз и это обусловлено утечкой или повреждением прокладки головки блока цилиндров, что, в свою очередь, грозит образованием паровых пробок в водяной рубашке двигателя. Что нужно делать в такой ситуации? Для начала устранить утечку жидкости. Также рекомендуется заменить поврежденную прокладку головки блока цилиндров.

Если вы определили, что двигатель автомобиля не способен прогреться до оптимальной температуры длительное время и температурный режим не отвечает критериям стабильности нужно подумать о том, что, возможно, все дело в термостате (он завис в открытом положении). В таком случае мы просто заменяем термостат.

Возможен и такой момент, когда вы систематически наблюдаете стремительное падение уровня охлаждающей жидкости в расширительном бачке. Существует несколько причин такой неисправности. Во-первых, радиатор находится в негерметичном положении или же негерметичен расширительный бачок. В обоих случаях нужно произвести замену первого или же второго соответственно к проблеме. Также возможна утечка охлаждающей жидкости сквозь негерметичные соединения шлангов и патрубков. В таком случае рекомендуется сделать подтягивание хомутов крепления шлангов. Если не помогло, нужно проверить не повреждено ли уплотнение водного насоса? Если причина именно в этом, то вам стоит установить водный насос на герметик.

Если же во время длительного пребывания автомобиля в нерабочем состоянии, холодный двигатель дает утечку охлаждающей жидкости именно на стыке головки блока и блока цилиндров, а также видно следы охлаждающей жидкости в моторном масле, то это говорит о том, что болты крепления головки блока цилиндров затянуты недостаточно. В таком случае вам нужно затянуть болты крепления головки блока цилиндров необходимым моментом.

Если вы обнаружили, что охлаждающая жидкость вытекает сквозь заглушки водяной рубашки блока цилиндров. Все что вам нужно сделать, это заменить прокладку с повреждениями и восстановить герметичность заглушек.

В конечном итоге, может оказаться также, что сам радиатор отопления находится в негерметичном состоянии. В таком случае рекомендуется заменить радиатор отопителя. Если ни один из многочисленных вариантов не подходит, в таком случае вам нужно определенно обратиться в специальные ремонтные сервисы. На сегодня существует целая система ремонтных работ, по замене радиаторов, устранении «косметических» или же серьезных повреждений без лишнего риска и особых затрат. Следует только правильно подобрать техцентр, с наиболее подходящими условиями для проведения осмотра и починки.

Подведя итоги, нужно сказать, что каждый, любящий свой автомобиль водитель должен очень внимательно присматриваться к работе охлаждающей системы и, в частности, к радиатору, ведь любая его неисправность может привести к поломке всех автомобильных систем. Поэтому рекомендуется всегда своевременно обнаруживать даже самые незначительные повреждения и сбои в работе радиатора, дабы оперативно на них среагировать и произвести ремонт или его замену.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Что такое радиатор?

Радиатор охлаждения автомобильный - это металлическое изделие, предназначенное для охлаждения системы двигателя и поддержания нормального температурного режима. Автомобильный радиатор есть у всех автомобилей, нынешних разумеется (у автомобиля "запорожец" отсутствовало принудительное охлаждение, двигатель от этого очень сильно грелся).

Автомобильный радиатор состоит из серцевины, верхнего и нижнего бачков. Такое простое, не хитрое устройство - залог долговечной и надежной работы двигателя.
Виды автомобильных радиаторов:

• радиатор системы охлаждения
• радиатор масляный
• Радиатор системы охлаждения

Двигатель внутреннего сгорания (ДВС) предназначен для охлаждения двигателя путем понижения температуры рабочей жидкости системы. Коэффициент теплопередачи радиатора охлаждения автомобильного составляет 190-195 Вт/м2К. Радиаторы охлаждения в холодных климатических районах заливаются морозостойкими жидкостями: тосол, антифриз), если радиаторы автомобилей на севере, залитых водой, то такие автомобили не глушат до весны. Это обычно грузовые автомобили, они работают с осени по весну без остановки.

Радиаторы масляные применяются для того, чтобы обеспечивать рабочую температуру масла, в узлах автомобиля (картер двигателя, гидромеханическая коробка передач, и др. узлов).

Радиатор системы охлаждения отводит вырабатываемое тепло, образующееся в результате работы двигателя. Рабочее тело в системе охлаждения является жидкость, залитая в радиатор, а теплообменником является радиатор. Чтобы увеличить теплоотдачу, радиатор имеет трубчатое спец устройство. В современных дорогих автомобилях кроме радиатора охлаждения двигателя, присутствуют также радиатор системы рециркуляции отработанных газов и масляный радиатор системы смазки.

При нагреве охлаждающей жидкости в процессе работы двигателя, происходит увеличение объема жидкости. Для этого от радиатора по пароотводящему шлангу отводится пар в расширительный пластмассовый бачок. Заполнять радиатор охлаждающей жидкостью можно как через расширительный бачок, только полностью не наполнив его, так и напрямую в радиатор. Циркуляцию рабочей охлаждающей жидкости в системе радиатора обеспечивает центробежный насос, так называемая, помпа. В современных новых автомобилях устанавливаются двухконтурные системы охлаждения. Эти два независимых контура системы охлаждения называются: контур охлаждения головки блока цилиндров и контур охлаждения блока цилиндров.

как устроена и нужно ли ее промывать? — журнал За рулем

Выясняем, какие могут быть характерные неисправности у системы охлаждения двигателя и как их избежать.

Воздушка или водянка

Система охлаждения двигателя внутреннего сгорания предназначена для отвода излишнего тепла от деталей и узлов двигателя. На самом деле эта система вредна для вашего кармана. Приблизительно треть теплоты, полученной от сгорания драгоценного топлива, приходится рассеивать в окружающей среде. Но таково устройство современного ДВС. Идеальным был бы двигатель, который может работать без отвода теплоты в окружающую среду, а всю ее превращать в полезную работу. Но материалы, используемые в современном двигателестроении, таких температур не выдержат. Поэтому по крайней мере две основные, базовые детали двигателя — блок цилиндров и головку блока — приходится дополнительно охлаждать. На заре автомобилестроения появились и долго конкурировали две системы охлаждения: жидкостная и воздушная. Но воздушная система охлаждения постепенно сдавала свои позиции и сейчас применяется, в основном, на очень небольших двигателях мототранспорта и генераторных установках малой мощности. Поэтому рассмотрим подробнее систему жидкостного охлаждения.

Устройство системы охлаждения

Система охлаждения современного автомобильного двигателя включает в себя рубашку охлаждения двигателя, насос охлаждающей жидкости, термостат, соединительные шланги и радиатор с вентилятором. К системе охлаждения подсоединен теплообменник отопителя. У некоторых двигателей охлаждающая жидкость используется еще и для обогрева дроссельного узла. Также у моторов с системой наддува встречается подача охлаждающей жидкости в жидкостно-воздушные интеркулеры или в сам турбокомпрессор для снижения его температуры.

Работает система охлаждения довольно просто. После запуска холодного двигателя охлаждающая жидкость начинает с помощью насоса циркулировать по малому кругу. Она проходит по рубашке охлаждения блока и головки цилиндров двигателя и возвращается в насос через байпасные (обходные) патрубки. Параллельно (на подавляющем большинстве современных автомобилей) жидкость постоянно циркулирует через теплообменник отопителя. Как только температура достигнет заданной величины, обычно около 80–90 ˚С, начинает открываться термостат. Его основной клапан направляет поток в радиатор, где жидкость охлаждается встречным потоком воздуха. Если обдува воздухом недостаточно, то вступает в работу вентилятор системы охлаждения, в большинстве случаев имеющий электропривод. Движение жидкости во всех остальных узлах системы охлаждения продолжается. Зачастую исключением является байпасный канал, но он закрывается не на всех автомобилях.

Схемы систем охлаждения в последние годы стали очень похожи одна на другую. Но осталось два принципиальных различия. Первое — это расположение термостата до и после радиатора (по ходу движения жидкости). Второе различие — это использование циркуляционного расширительного бачка под давлением, либо бачка без давления, являющегося простым резервным объемом.

На примере трех схем систем охлаждения покажем разницу между этими вариантами.

Система охлаждения внедорожника Great Wall Hover (сейчас он известен на нашем рынке под именем Derways DW Hower h4). Термостат стоит перед радиатором на выходе из головки блока цилиндров. Расширительный бачок подсоединен после пробки радиатора и не подвержен действию высоких температур и давлений. 1 — расширительный бачок; 2 — атмосферный шланг расширительного бачка; 3 — подводящий шланг радиатора отопителя; 4 — отводящий шланг радиатора отопителя; 5 — радиатор отопителя; 6 — подводящая труба насоса охлаждающей жидкости; 7 — отводящий шланг от рубашки подогрева дроссельного узла; 8 — подводящий шланг к рубашке подогрева дроссельного узла; 9 — крышка термостата; 10 — подводящий шланг радиатора системы охлаждения; 11 — пробка заливной горловины радиатора системы охлаждения; 12 — радиатор системы охлаждения; 13 — кожух вентилятора; 14 — насос охлаждающей жидкости; 15 — отводящий шланг радиатора системы охлаждения; 16 — шланг, соединяющий радиатор системы охлаждения и расширительный бачок.

Система охлаждения внедорожника Great Wall Hover (сейчас он известен на нашем рынке под именем Derways DW Hower h4). Термостат стоит перед радиатором на выходе из головки блока цилиндров. Расширительный бачок подсоединен после пробки радиатора и не подвержен действию высоких температур и давлений. 1 — расширительный бачок; 2 — атмосферный шланг расширительного бачка; 3 — подводящий шланг радиатора отопителя; 4 — отводящий шланг радиатора отопителя; 5 — радиатор отопителя; 6 — подводящая труба насоса охлаждающей жидкости; 7 — отводящий шланг от рубашки подогрева дроссельного узла; 8 — подводящий шланг к рубашке подогрева дроссельного узла; 9 — крышка термостата; 10 — подводящий шланг радиатора системы охлаждения; 11 — пробка заливной горловины радиатора системы охлаждения; 12 — радиатор системы охлаждения; 13 — кожух вентилятора; 14 — насос охлаждающей жидкости; 15 — отводящий шланг радиатора системы охлаждения; 16 — шланг, соединяющий радиатор системы охлаждения и расширительный бачок.

Система охлаждения двигателя Hyundai Solaris первого поколения. Термостат стоит на выходе из радиатора, а расширительный бачок размещен прямо на радиаторе и выполнен по схеме «без давления». 1 — отводящий шланг радиатора; 2 — шкив насоса охлаждающей жидкости; 3 — крышка термостата; 4 — шланг, соединяющий расширительный бачок; 5 — пробка заливной горловины; 6 — подводящий шланг радиатора; 7 — радиатор; 8 — расширительный бачок.

Система охлаждения двигателя Hyundai Solaris первого поколения. Термостат стоит на выходе из радиатора, а расширительный бачок размещен прямо на радиаторе и выполнен по схеме «без давления». 1 — отводящий шланг радиатора; 2 — шкив насоса охлаждающей жидкости; 3 — крышка термостата; 4 — шланг, соединяющий расширительный бачок; 5 — пробка заливной горловины; 6 — подводящий шланг радиатора; 7 — радиатор; 8 — расширительный бачок.

Система охлаждения восьмиклапанного двигателя Лады Гранты. Термостат стоит перед радиатором. Расширительный бачок циркуляционного типа находится под давлением, имеет герметичную пробку. Через него постоянно проходит охлаждающая жидкость. 1 — расширительный бачок; 2 — пароотводящий шланг радиатора системы охлаждения; 3 — отводящий шланг радиатора системы охлаждения; 4 — датчик температуры охлаждающей жидкости; 5 — корпус термостата; 6 — вентилятор; 7 — головка блока цилиндров; 8 — радиатор системы охлаждения; 9 — подводящий шланг радиатора системы охлаждения; 10 — насос охлаждающей жидкости; 11 — блок цилиндров; 12 — подводящая труба насоса; 13 — отводящий шланг радиатора отопителя; 14 — радиатор отопителя; 15 — подводящий шланг радиатора отопителя; 16 — наливной шланг.

Система охлаждения восьмиклапанного двигателя Лады Гранты. Термостат стоит перед радиатором. Расширительный бачок циркуляционного типа находится под давлением, имеет герметичную пробку. Через него постоянно проходит охлаждающая жидкость. 1 — расширительный бачок; 2 — пароотводящий шланг радиатора системы охлаждения; 3 — отводящий шланг радиатора системы охлаждения; 4 — датчик температуры охлаждающей жидкости; 5 — корпус термостата; 6 — вентилятор; 7 — головка блока цилиндров; 8 — радиатор системы охлаждения; 9 — подводящий шланг радиатора системы охлаждения; 10 — насос охлаждающей жидкости; 11 — блок цилиндров; 12 — подводящая труба насоса; 13 — отводящий шланг радиатора отопителя; 14 — радиатор отопителя; 15 — подводящий шланг радиатора отопителя; 16 — наливной шланг.

Компоненты

Рубашка головки и блока цилиндров представляют собой каналы, отлитые в алюминиевом или чугунном изделии. Каналы герметичны, а стык блока и головки цилиндров уплотнен прокладкой.

Насос охлаждающей жидкости лопастной, центробежного типа. Приводится во вращение либо ремнем ГРМ, либо ремнем привода вспомогательных агрегатов.

Насос охлаждающей жидкости двигателя Chevrolet Lacetti

Насос охлаждающей жидкости двигателя Chevrolet Lacetti

Термостат представляет собой автоматический клапан, срабатывающий при достижении определенной температуры. Он открывается, и часть горячей жидкости сбрасывается в радиатор, где и остывает. В последнее время стали применять электронное управление этим простым устройством. Охлаждающую жидкость начали подогревать специальным ТЭНом для более раннего открытия термостата в случае потребности.

Термостат двигателя Chevrolet Cruze: 1 — патрубок подвода жидкости к радиатору системы охлаждения; 2 — электрический разъем нагревательного элемента термостата; 3 — корпус; 4 — уплотнительное кольцо в соединении модуля с распределителем жидкости; 5 — основной клапан термостата; 6 — пружина термостата; 7 — баллон с термочувствительным наполнителем; 8 — дополнительный клапан термостата; 9 — шток термостата.

Термостат двигателя Chevrolet Cruze: 1 — патрубок подвода жидкости к радиатору системы охлаждения; 2 — электрический разъем нагревательного элемента термостата; 3 — корпус; 4 — уплотнительное кольцо в соединении модуля с распределителем жидкости; 5 — основной клапан термостата; 6 — пружина термостата; 7 — баллон с термочувствительным наполнителем; 8 — дополнительный клапан термостата; 9 — шток термостата.

Радиатор представляет собой теплообменник, содержащий два бачка (входной и выходной), соединенных множеством алюминиевых трубок, по которым проходит охлаждающая жидкость. Для увеличения теплообмена к трубкам присоединены тонкие пластины, во много раз увеличивающие поверхность теплообмена. Для улучшения теплоотвода воздух протягивается через радиатор принудительно с помощью электровентилятора.

Радиатор и вентилятор системы охлаждения двигателя Лады Ларгус: 1 — дополнительный резистор; 2 — кожух; 3 — электродвигатель; 4 — крыльчатка; 5 — радиатор.

Радиатор и вентилятор системы охлаждения двигателя Лады Ларгус: 1 — дополнительный резистор; 2 — кожух; 3 — электродвигатель; 4 — крыльчатка; 5 — радиатор.

Радиатор отопителя выполняет функцию нагревания воздуха, поступающего в салон автомобиля. Краны отопителя сейчас не устанавливают, а потому радиатор этот нагрет всегда, когда прогрет двигатель, и только воздушные заслонки не дают летом поступать горячему воздуху в салон автомобиля.

Радиатор отопителя кроссовера Renault Duster.

Радиатор отопителя кроссовера Renault Duster.

Расширительный бачок это хранилище резерва жидкости. Но в зависимости от типа системы охлаждения (см. выше) он может быть циркуляционным или тупиковым. Соответственно, находиться под давлением или без него.

Пробка, обеспечивающая герметичность системы, может быть установлена либо прямо на радиаторе, либо на расширительном бачке. Вне зависимости от места установки пробка обеспечивает повышенное давление в системе охлаждения. Такое давление (достигающее 1,1–1,3 бара) повышает температуру кипения жидкости, улучшает теплопередачу, предотвращает кавитацию насоса.

Пробка радиатора Лады 4х4.

Пробка радиатора Лады 4х4.


Пробка расширительного бачка Chevrolet Cruze.

Пробка расширительного бачка Chevrolet Cruze.


И главный компонент системы — это сама рабочая жидкость. Идеальной с точки зрения теплотехники была бы вода, но она вызывает коррозию и замерзает зимой. Поэтому применяют антифризы с низкой температурой замерзания (-40°C или — 65°C) и присадками, снижающими коррозию, пенообразование и т.д.

Неисправности системы охлаждения

Все, что может потечь, рано или поздно потечет. Это не только одна из интерпретаций закона Мерфи, но и четкое описание главной неисправности системы охлаждения. Система, включающая в себя порой более 10 резиновых шлангов, постепенно старея, начинает терять герметичность. Текут сами шланги, пропуская жидкость через нитяное армирование, текут хомутовые соединения. Со временем под воздействием противогололедных реагентов и летящих с дороги камней теряет герметичность радиатор. Особенно он страдает на автомобилях без кондиционера, где его не прикрывает теплообменник этой системы. Также радиатор принимает на себя все «удары судьбы» даже при небольших авариях. Течь теплообменника отопителя, хотя он и стоит в более «защищенном» от внешнего воздействия месте, также встречается нередко. Тот же антифриз, просочившийся сквозь сальниковое уплотнение насоса, выводит из строя подшипник, и — «Здравствуй, замена помпы». И хорошо, если вовремя уследите за признаками выхода из строя насоса, а то его поломка приведет или к обрыву ремня ГРМ и аварии двигателя, или к невозможности двигаться дальше на автомобилях, где установлен цепной привод газораспределительного механизма.

Термостат, этот маленький точный приборчик, тоже может начать хандрить. Его клапан может зависнуть или в закрытом, или в открытом состоянии. В первом случае неминуем перегрев двигателя даже в холодную погоду, а во втором двигатель не будет прогреваться до рабочей температуры. Повышенные износ мотора и расход топлива, негреющая печка — вот что гарантирует нам постоянно открытый термостат. Еще остается расширительный бачок. Течь его встречается только в схеме системы охлаждения, где он находится под рабочим давлением.

И последний узел, который может терять герметичность, — это пробка радиатора или расширительного бачка. И хотя жидкость через нее сразу не потечет, но это произойдет после первого же закипания двигателя. А закипит он быстро. Помните назначение пробки? Правильно: обеспечивать повышение температуры кипения жидкости. Ни один современный мотор не может работать без герметичной пробки, кроме случаев очень низкой температуры окружающей среды и небольшой нагрузки на двигатель.

Интересный тест на знание причин перегрева можно пройти здесь

Замена жидкости и промывка

Если не пришлось заменять какой-либо узел в системе охлаждения раньше, то инструкции рекомендуют менять антифриз не реже чем в 5–10 лет. Если вам не приходилось доливать в систему воду из канистры, а еще хуже — из придорожной канавы, то при замене жидкости систему можно не промывать.

Для удаления охлаждающей жидкости в нижней части радиатора предусмотрено сливное отверстие с пробкой.

Для удаления охлаждающей жидкости в нижней части радиатора предусмотрено сливное отверстие с пробкой.

А вот если автомобиль многое повидал на своем веку, то при замене жидкости полезно произвести промывку системы охлаждения. Разомкнув в нескольких местах систему можно струей воды из шланга тщательно ее прополоскать. Либо просто слить старую жидкость и залить чистую, кипяченую воду. Запустить двигатель и прогреть до рабочей температуры. Выждав, пока система остынет, чтобы не обжечься, слить воду. Затем продуть воздухом систему и залить свежий антифриз.

Промывку системы охлаждения обычно затевают в двух случаях: когда перегревается двигатель (проявляется это прежде всего в летний период) и когда перестает греть печка зимой. В первом случае причина кроется в заросших грязью снаружи и засоренных изнутри трубках радиатора. Во втором — проблема в том, что забились отложениями трубки радиатора отопителя. Поэтому при плановой смене жидкости и при замене компонентов системы охлаждения не упускайте возможности хорошенько промыть все узлы.

Расскажите, с какими неисправностями системы охлаждения сталкивались вы. И желаю вам жаркого отопителя зимой и хорошего охлаждения летом.

Система охлаждения двигателя. Что нужно знать и как проводить профилактику системы

При сгорании топливно-воздушной смеси в цилиндрах двигателя температура газов достигает 2500 °С, а в среднем при работе двигателя составляет около 900 °С. Это вызывает сильный нагрев деталей и может привести к заклиниванию поршней, обгоранию головок клапанов, выгоранию смазки, выплавлению подшипников и другим неисправностям.

Чтобы этого не происходило, в двигателе необходимо поддерживать определенный тепловой режим. Его обеспечивает система охлаждения. Разбираемся, как она работает, и что будет, если она выйдет из строя.

Воздушная и жидкостная системы охлаждения


Существуют две разновидности систем охлаждения двигателя: воздушная и жидкостная. В современном автотранспорте, как правило, применяют жидкостную систему охлаждения — воздушную же используют в мототехнике и небольших генераторных установках.
Воздушная система охлаждения
Как следует из названия, в такой системе для отвода излишнего тепла от двигателя используется поток воздуха. Это конструктивное решение широко применяли в 60-70-х годах ХХ века такие производители как Fiat, Volkswagen и другие — в том числе, отечественный «Запорожец».

При воздушной системе охлаждения тепловой режим двигателя определяют температурой масла в системе смазки, которая должна находиться в пределах 70-110 °С.

Основные недостатки воздушной системы охлаждения:

  • значительные затраты мощности на привод вентилятора;
  • повышенный уровень шума при работе;
  • ухудшение наполнения цилиндров топливно-воздушной смесью;
  • воздушные потоки направляются неравномерно — это может привести к локальному перегреву;
  • большая тепловая напряженность отдельных деталей может привести к перегреву двигателя.
Именно поэтому современные производители отдают предпочтение жидкостной системе охлаждения.
Жидкостная система охлаждения
Эту систему охлаждения устанавливают на современные автомобили с двигателем внутреннего сгорания. Детали двигателя, подвергающиеся нагреву, охлаждаются при помощи жидкости. В отдельных случаях это может быть вода или тосол, но самое распространенное решение — антифриз.

Для предупреждения неполадок обычному автовладельцу достаточно знать несколько ключевых моментов.

Первые признаки неисправности системы охлаждения


 Очевидные признаки неисправности одного из агрегатов системы охлаждения:
  • утечка охлаждающей жидкости;
  • резкий сладковато-едкий запах в салоне автомобиля при включении системы отопления;
  • плохой прогрев двигателя в холодную погоду;
  • перегрев двигателя.

Столкнулись с чем-то из вышеописанного — пора на станцию техобслуживания. Там проведут диагностику и определят неисправный узел.

Что же может пойти не так в работе системы охлаждения?

Сломался термостат


Начнем с неисправности термостата — самой неявной среди очевидных проблем системы охлаждения.

Основная роль термостата — это регулирование циркуляции охлаждающей жидкости по одному из «кругов»: малому, минуя радиатор охлаждения при первоначальном прогреве двигателя, или большому, по достижении его рабочей температуры.

Когда клапан термостата открыт, охлаждающая жидкость движется по большому кругу, когда закрыт — по малому. Обычно эта деталь меняет свое положение в зависимости от температуры двигателя. Сломанный же термостат «заклинивает» в одном из этих двух состояний.

Если клапан термостата «завис» в полностью или частично открытом состоянии — до рабочей температуры двигатель будет прогреваться долго, а в зимнее время рабочая температура может быть и не достигнута. Но хуже, если Если термостат заклинил в полностью закрытом положении — возможен перегрев двигателя в любом режиме движения при любой температуре воздуха и даже в небольшой мороз. Если термостат открывается, но не до конца, двигатель перегревается, но может и не «закипеть» — все зависит от режима эксплуатации машины.

Если индикатор температуры двигателя неохотно двигается вверх при прогреве либо зашкаливает в красной зоне, вероятнее всего, возникла проблема с термостатом.

Нарушилась герметичность системы охлаждения


Система охлаждения имеет множество патрубков, шлангов, стыковых соединений и уплотнительных прокладок. Каждое из таких соединений может стать брешью в системе — тогда охлаждающая жидкость будет протекать.

Последствия варьируются от траты средств на покупку охлаждающей жидкости «на долив» до перегрева и капитального ремонта двигателя.

Основные причины нарушения герметичности системы охлаждения:

  • эксплуатационный износ деталей;
  • некачественный ремонт;
  • заводской брак.

Увидели под машиной водянистую жидкость, а уровень антифриза в расширительном бачке уменьшается? Нужно искать течь.

Сломалась водяная помпа


Поломка водяной помпы может быть выявлена по схожим с предыдущими неисправностями признакам. Однако такой дефект быстрее других приведёт к печальным последствиям.

Если помпа сломана, охлаждающая жидкость не будет циркулировать по двигателю, регулируя его температуру. Индикатор температуры будет в красной зоне, и даже при самой краткосрочной эксплуатации неизбежен перегрев двигателя.

«На глаз» проблему определить сложно, но некоторые первичные признаки можно обнаружить на плановом техническом осмотре:

  • посторонние шумы из подкапотного пространства;
  • течь охлаждающей жидкости из-под корпуса водяной помпы;
  • повышенная температура двигателя.
Перегрев двигателя — проблема, которая может обернуться самыми печальными последствиями:
  • эмульсия (смешивание) охлаждающей жидкости и моторного масла в результате разрыва прокладки ГБЦ от перегрева;
  • капитальный ремонт цилиндро-поршневой группы, замена коренных и шатунных вкладышей.

Предупредить такие поломки помогает регулярный технический осмотр и своевременная замена узлов.

Профилактика системы охлаждения


Регламент проверки, обслуживания и замены узлов системы охлаждения зависит от производителя и прописан индивидуально под каждый автомобиль в сервисной книжке.

Конкретный пробег или период замены жидкостей и агрегатных узлов нужно уточнять в инструкции по эксплуатации или в сервисной книжке.


Регулярно осматривайте все узлы системы охлаждения на предмет дефектов. Своевременная замена отслуживших свой срок деталей спасет вас от больших затрат в будущем.

Зачем нужно обязательно чистить радиатор в машине и как это лучше сделать?

Фото: drive2.ru

Многие автомобилисты недооценивают важность содержания радиатора охлаждения двигателя в чистоте и даже не задумываются о необходимости ухода за ним. При этом от его чистоты напрямую зависит ресурс двигателя. Посмотрим, чем может грозить грязь в радиаторе и как его можно почистить?

Важность охлаждения

Радиатор охлаждения двигателя выполняет очень важную функцию – он рассеивает тепло, тем самым охлаждая мотор. Если в охлаждении двигателя происходит сбой, то это сразу же оборачивается перегревом двигателя, который может закончиться довольно серьёзными поломками. Например, на таких автомобилях, как BMW и Subaru, перегрев мотора приводит к искривлению головки блока цилиндров, что влечёт за собой очень солидные траты на ремонт.

Перегрев двигателя происходит тогда, когда радиатор не может должным образом рассеивать тепло от нагретого антифриза. Самая частая причина для этого - забившиеся грязью соты в радиаторе. Воздух не может проходить сквозь соты, поэтому не происходит должного охлаждения.

Фото: gdeprosto.ru

Как чистить радиатор?

На обычной автомойке нельзя помыть радиатор, так как для проведения этой процедуры всегда приходится снимать передний бампер с машины. Лучше всего обратиться в автосервис, где есть специализированное моечное оборудование и обученный выполнять такие работы персонал. Но при необходимости можно всё сделать и самому. Для этого придётся демонтировать с машины передний бампер и в таком виде отправиться на мойку самообслуживания.

Заранее необходимо запастись специальными моющими средствами, например, теми, что используют для мойки мотора. Этим средством нужно обработать весь радиатор, и оставить его на некоторое время, чтобы грязь растворилась и начала стекать на землю. После отмокания можно переходить к самой мойке. Здесь очень важно очень осторожно направлять струю воды, чтобы не загнуть тонкие соты радиатора, поэтому не стоит слишком близко подносить к нему моющий пистолет. После мойки возвращаем передний бампер на место.

При использовании любых материалов необходима активная ссылка на DRIVENN.RU

Как это работает: система охлаждения ДВС

    Сегодня из нашей постоянной рубрики «Как это работает» Вы узнаете устройство и принцип работы системы охлаждения двигателя, для чего нужен термостат и радиатор, а так же почему не получила широкого распространения воздушная система охлаждения.













    Система охлаждения двигателя внутреннего сгорания осуществляет отвод теплоты  от деталей двигателя и передачу её в окружающую среду. Кроме основной функции система выполняет ряд второстепенных: охлаждение масла в системе смазки; нагрев воздуха в системе отопления и кондиционирования; охлаждение отработавших газов и др.


    При сгорании рабочей смеси, температура в цилиндре может достигать 2500°С, в то время как рабочая температура ДВС составляет 80-90°С. Именно для поддержания оптимального температурного режима существует система охлаждения, которая может быть следующих типов, в зависимости от теплоносителя: жидкостная, воздушная и комбинированная. Следует отметить, что жидкостная система в чистом виде уже практически не используется, так как не способна длительное время поддерживать работу современных двигателей в оптимальном тепловом режиме.





    Комбинированная система охлаждения двигателя:


    В комбинированной системе охлаждения в качестве охлаждающей жидкости часто используется вода, так как имеет высокую удельную теплоемкость, доступность и безвредность для организма. Однако вода имеет ряд существенных недостатков: образование накипи и замерзание при отрицательных температурах. В зимнее время года в систему охлаждения необходимо заливать низкозамерзающие жидкости – антифризы (водные растворы этиленгликоля, смеси воды со спиртом или с глицерином, с добавками углеводородов и др.).









    Рассматриваемая система охлаждения состоит из: жидкостного насоса, радиатора, термостата, расширительного бачка, рубашки охлаждения цилиндров и головок, вентилятора, датчика температуры и подводящих шлангов.

    Стоит оговорить, что охлаждение двигателя принудительное, а значит в нём поддерживается избыточное давление (до 100 кПа), вследствие чего температура кипения охлаждающей жидкости повышается до 120°С.





    При запуске холодного двигателя происходит его постепенный нагрев. Первое время охлаждающая жидкость, под действием жидкостного насоса, циркулирует по малому кругу, то есть в полостях между стенками цилиндров и стенками двигателя (рубашка охлаждения), не попадая в радиатор.  Это ограничение необходимо для быстрого введения двигателя в эффективный тепловой режим. Когда температура двигателя превышает оптимальные значения, охлаждающая жидкость начинает циркулировать через радиатор, где активно охлаждается (называют большим кругом циркуляции).



малый круг циркуляции

большой круг циркуляции







    Далее рассмотрим отдельно каждый элемент системы охлаждения двигателя.





    ТЕРМОСТАТ.  По своей сути, это маленькое устройство работает как автоматический клапан. Термостат в закрытом состоянии не позволяет охлаждающей жидкости проникнуть в радиатор. Но при температуре среды 85-95°С он открывается и тогда циркуляция жидкости проходит по большому кругу (через радиатор). Причем чем выше температура среды, тем шире термостат открывается, что увеличивает его пропускную способность.

    Устройство и принцип работы:



    Термостат сделан из латуни и меди. Состоит из цилиндра наполненного смесью воска и пыли графита (различные производители применяют свои собственные разработки и компоненты). В цилиндр с смесью вдавлен штырь и соединен с клапаном. Нагреваясь, искусственный воск значительно расширяется, выталкивая штырь, который открывает проход охлаждающей жидкости к радиатору. Стальная пружина, по мере остывания рабочего тела, возвращает клапан в закрытое состояние.


    ЖИДКОСТНОЙ НАСОС. Насос обеспечивает принудительную циркуляцию жидкости в системе охлаждения двигателя. Чаще всего применяют лопастные насосы центробежного типа.



     Вал 6 насоса установлен в крышке 4 с использованием подшипника 5. На конце вала напрессована литая чугунная крыльчатка 1. При вращении вала насоса охлаждающая жидкость через патрубок 7 поступает к центру крыльчатки, захватывается ее лопастями, отбрасывается к корпусу 2 насоса под действием центробежной силы и через окно 3 в корпусе направляется в рубашку охлаждения блока цилиндров двигателя.



    РАДИАТОР обеспечивает отвод теплоты охлаждающей жидкости в окружающую среду. Радиатор состоит из верхнего и нижнего бачков и сердцевины. Его крепят на автомобиле на резиновых подушках с пружинами.

    Наиболее распространены трубчатые и пластинчатые радиаторы. У первых сердцевина образована несколькими рядами латунных трубок, пропущенных через горизонтальные пластины, увеличивающие поверхность охлаждения и придающие радиатору жесткость. У вторых сердцевина состоит из одного ряда плоских латунных трубок, каждая из которых изготовлена из спаянных между собой по краям гофрированных пластин. Верхний бачок имеет заливную горловину и пароотводную трубку. Горловина радиатора герметически закрывается пробкой, имеющей два клапана: паровой для снижения давления при закипании жидкости, который открывается при избыточном давлении свыше 40 кПа (0,4 кгс/см2), и воздушный, пропускающий воздух в систему при снижении давления вследствие охлаждения жидкости и этим предохраняющий трубки радиатора от сплющивания атмосферным давлением. Используются и алюминиевые радиаторы: они дешевле и легче, но теплообменные свойства и надёжность ниже.




    Охлаждающая жидкость «бегая» по трубкам радиатора, охлаждается при движении встречным потоком воздуха.





    ВЕНТИЛЯТОР усиливает поток воздуха через сердцевину радиатора. Ступицу вентилятора крепят на валу жидкостного насоса. Они вместе приводятся во вращение от шкива коленчатого вала ремнями. Вентилятор заключен в установленный на рамке радиатора кожух, что способствует увеличению скорости потока воздуха, проходящего через радиатор. Чаще всего применяют четырех- и шестилопастные вентиляторы.






    РАСШИРИТЕЛЬНЫЙ БАЧОК служит для компенсации изменений объема охлаждающей жидкости при колебаниях ее температуры и для контроля количества жидкости в системе охлаждения. Он также содержит некоторый запас охлаждающей жидкости на ее естественную убыль и возможные потери.



    ДАТЧИК температуры охлаждающей жидкости относится к элементам управления и предназначен для установления значения контролируемого параметра и дельнейшего его преобразования в электрический импульс. Электронный блок управления получает данный импульс и посылает определенные сигналы исполнительным устройствам. При помощи датчика охлаждающей жидкости компьютер определяет количество топлива, требуемое для нормальной работы ДВС. Также, основываясь на показаниях датчика температуры охлаждающей жидкости блок управления, формирует команду включения вентилятора.






    Воздушная система охлаждения:



    В воздушной системе охлаждения отвод теплоты от стенок камер сгорания и цилиндров двигателя осуществляется принудительно потоком воздуха, создаваемым мощным вентилятором. Эта система охлаждения является самой простой, так как не требует сложных деталей и систем управления. Интенсивность воздушного охлаждения двигателей существенно зависит от организации направления потока воздуха и расположения вентилятора.


    В рядных двигателях вентиляторы располагают спереди, сбоку или объединяют с маховиком, а в V- образных - обычно в развале между цилиндрами. В зависимости от расположения вентилятора цилиндры охлаждаются воздухом, который нагнетается или просасывается через систему охлаждения.


    Оптимальным температурным режимом двигателя с воздушным охлаждением считается такой, при котором температура масла в смазочной системе двигателя составляет 70... 110°С на всех режимах работы двигателя. Это возможно при условии, что с охлаждающим воздухом рассеивается в окружающую среду до 35 % теплоты, которая выделяется при сгорании топлива в цилиндрах двигателя.


    Воздушная система охлаждения уменьшает время прогрева двигателя, обеспечивает стабильный отвод теплоты от стенок камер сгорания и цилиндров двигателя, более надежна и удобна в эксплуатации, проста в обслуживании, более технологична при заднем расположении двигателя, переохлаждение двигателя маловероятно. Однако воздушная система охлаждения увеличивает габаритные размеры двигателя, создает повышенный шум при работе двигателя, сложнее в производстве и требует применения более качественных горюче-смазочных материалов. Теплоёмкость воздуха мала, что не позволяет равномерно отводить от двигателя большое количество тепла и, соответственно, создавать компактные мощные силовые установки.





Что делает ваш радиатор

Посмотрим правде в глаза. Большинство из нас не знают, как устроена наша машина. Мы знаем, что там двигатель ... и, возможно, топливный бак ... но это все. Итак, Fiix выпускает серию статей, в которых мы рассказываем вам о вашем автомобиле по частям, начиная с радиатора.

Ваш радиатор

Двигатели выделяют много тепла в своей работе - они работают от миниатюрной взрывчатки! Чтобы предотвратить перегрев двигателя, ваш автомобиль прокачивает охлаждающую жидкость через двигатель - жидкость, которая получает тепло и уносит его от блока цилиндров.Охлаждающая жидкость забирает тепло, выделяемое вашим двигателем, и перемещает его к радиатору, который обдувает жидкость воздухом, охлаждая ее и обмениваясь теплом с воздухом за пределами вашего автомобиля.

Радиатор работает, пропуская охлаждающую жидкость через тонкие металлические ребра, которые позволяют теплу легче поступать в воздух за пределами вашего автомобиля. Иногда есть вентилятор, который продувает воздух через радиатор, чтобы вывести горячий воздух из вашего автомобиля. Радиаторы бывают разных форм, размеров и конструкций, но их основная функция остается неизменной.

По сути - радиатор охлаждает охлаждающую жидкость, которая затем охлаждает ваш двигатель.

Детали радиатора

Ядро: Ядро является самой большой частью радиатора и выполняет его основную функцию. Он состоит из большого металлического блока с небольшими металлическими ребрами, которые позволяют охлаждающей жидкости отводить тепло в воздух, окружающий радиатор (этот воздух выходит через решетку в передней части автомобиля). Существует много типов сердечников, например, одноядерные, двухжильные или даже трехжильные радиаторы.

Герметичная крышка: Система охлаждающей жидкости вашего автомобиля постоянно находится под давлением. Это связано с тем, что при этом охлаждающая жидкость без кипения становится намного горячее, чем обычно, что позволяет системе быть намного более эффективной. Колпачок давления создает это давление с помощью пружины для создания давления до 20 фунтов на квадратный дюйм. Важно не снимать герметичную крышку, пока охлаждающая жидкость горячая, иначе вы можете вызвать серьезные ожоги.

Выпускной и впускной баки: Впускной и выпускной бачки помогают радиатору перемещать охлаждающую жидкость от горячих частей двигателя к радиатору.

Охладитель трансмиссии: Вероятно, в вашем автомобиле используется та же охлаждающая жидкость, что и в двигателе для охлаждения трансмиссии. Трансмиссионная жидкость проходит через двигатель по стальным трубам, окруженным охлаждающей жидкостью, отводящей от них тепло. Этот хладагент также охлаждается внутри радиатора; как серьезное тепло выделяется автоматической коробкой передач. Иногда существует отдельный радиатор для охлаждения трансмиссионной жидкости, если трансмиссия создает серьезную нагрузку, но гораздо чаще используется один радиатор для обеих этих функций.

Почему ваш радиатор важен?

Радиатор важен, потому что это главный способ отвода тепла от двигателя во время работы. Неисправный радиатор может вызвать серьезное повреждение двигателя из-за перегрева - большинство автомобилей, которые вы видите клубами дыма на обочине дороги, на самом деле вызваны неисправными радиаторами! Наиболее частой причиной неисправности радиатора является физическое повреждение, которое требует замены одного или всех его компонентов. Функционирование радиатора может быть нарушено из-за просроченной охлаждающей жидкости или ее недостаточного уровня, что можно исправить с помощью промывки охлаждающей жидкости.

Fiix выполняет замену радиатора, и мы можем долить охлаждающую жидкость во время других ремонтов. Получите предложение сегодня!

Как работает система охлаждения автомобиля?

Чтобы объяснить, как работает система охлаждения, необходимо сначала объяснить, что она делает. Все очень просто - система охлаждения автомобиля охлаждает двигатель. Но охлаждение этого двигателя может показаться гигантской задачей, особенно если учесть, сколько тепла выделяет автомобильный двигатель.

Подумайте об этом.Двигатель небольшой машины, движущейся по шоссе со скоростью 50 миль в час, будет производить примерно 4000 взрывов в минуту. Наряду со всем трением движущихся частей это много тепла, которое нужно сосредоточить в одном месте. Без эффективной системы охлаждения двигатель нагреется и перестанет работать в течение нескольких минут.

Современная система охлаждения должна обеспечивать прохладу автомобиля при температуре окружающей среды 115 градусов, а также тепло в зимнюю погоду -25 градусов.

Два типа охлаждения

В автомобилях есть два типа систем охлаждения: одна охлаждаемая жидкостью, а другая - воздухом.Двигатели с воздушным охлаждением почти ушли в прошлое и были торговой маркой старых Volkswagen Beetles, а также Chevy Corvair.

В новых мотоциклах используется воздушное охлаждение, но в автомобилях охлаждение двигателя воздухом встречается очень редко. Следовательно, в оставшейся части этой статьи мы будем иметь дело исключительно с системами жидкостного охлаждения.

Что происходит внутри…

Система жидкостного охлаждения работает путем постоянного пропускания жидкости через каналы в блоке двигателя. Охлаждающая жидкость, приводимая в действие водяным насосом, проталкивается через блок цилиндров.Когда раствор проходит через эти каналы, он поглощает тепло от двигателя.

После выхода из двигателя эта нагретая жидкость попадает в радиатор, где охлаждается воздушным потоком, поступающим через решетку радиатора автомобиля. Во время прохождения через радиатор жидкость будет охлаждаться, снова возвращаясь к двигателю, чтобы забрать больше тепла от двигателя и унести его

Между двигателем и радиатором стоит термостат. Термостат регулирует, что происходит с жидкостью в зависимости от температуры.Если температура жидкости опускается ниже определенного уровня, раствор обходит радиатор и вместо этого направляется обратно в блок двигателя.

Охлаждающая жидкость будет продолжать циркуляцию, пока не достигнет определенной температуры и не откроет клапан на термостате, позволяя ей снова пройти через радиатор для охлаждения.

Из-за очень высокой температуры двигателя кажется, что охлаждающая жидкость может легко достичь точки кипения. Однако система находится под давлением, чтобы предотвратить подобное.Когда система находится под давлением, охлаждающей жидкости намного труднее достичь точки кипения.

Однако иногда давление увеличивается, и его необходимо сбросить до того, как оно сдует шланг или прокладку. Крышка радиатора сбрасывает избыточное давление и жидкость, накапливая ее в резервном баке. После того, как жидкость в резервном резервуаре охлаждается до приемлемой температуры, она возвращается в систему охлаждения для повторной циркуляции.

Охлаждающий агент убийцы: антифриз

Антифриз - неотъемлемая часть системы охлаждения.Состоящий из этиленгликоля, антифриз выдерживает температуры в несколько десятков градусов ниже нуля, в то же время без кипячения он может выдерживать температуру двигателя, превышающую 250 градусов.

Для большинства климатических условий смесь 50% антифриза и 50% воды является лучшей смесью охлаждающей жидкости. Если температура намного ниже нуля, лучше всего использовать смесь 75% антифриза и 25% воды, но такой процент концентрации является исключением, а не нормой.

Также важно отметить, что антифриз очень ядовит как для животных, так и для человека.Хранить ее подальше от животных очень важно, потому что их привлекает сладкий вкус жидкости, и они с готовностью ее выпьют. При попадании внутрь этиленгликоль образует кристаллы оксалата кальция, которые могут вызвать почечную недостаточность с последующей смертью.

Итак, не пытаясь походить на голос мрака и гибели, будьте осторожны с антифризом и немедленно вытрите любые капли или разливы.

Систему охлаждения можно обслуживать, полностью сливая старую охлаждающую жидкость и заменяя ее свежим раствором.Промывка под давлением, которая должна выполняться профессионалами, удалит любые водные накипи вместе с любыми остатками старой охлаждающей жидкости или осадка.

Когда система полностью промывается в одном направлении, механик часто выполняет обратную промывку, идущую в направлении, противоположном нормальному потоку жидкости. После того, как обратная промывка выполнила свою работу, устанавливается новый термостат, и система заполняется свежим охлаждающим раствором.

После заправки, удаления накипи и очистки система снова готова начать работу по охлаждению двигателя.

Что такое радиатор в автомобиле?

Хотя большинство людей слышали о радиаторах, они могут не осознавать его назначение или важность. Проще говоря, радиатор - это центральный компонент системы охлаждения автомобиля. Его основная функция - контролировать и регулировать температуру двигателя автомобиля и предотвращать его перегрев.

Как работает радиатор ?

Двигатель транспортного средства дает ему необходимую мощность за счет сжигания топлива и создания энергии из множества его движущихся частей.Эта мощность и движение могут генерировать огромное количество тепла по всему двигателю. Очень важно отводить это тепло от двигателя во время работы, чтобы избежать перегрева, который может привести к серьезным повреждениям.

Радиатор помогает отводить излишки тепла от двигателя. Он является частью системы охлаждения двигателя, которая также включает в себя охлаждающую жидкость, шланги для циркуляции охлаждающей жидкости, вентилятор и термостат, который контролирует температуру охлаждающей жидкости. Охлаждающая жидкость проходит по шлангам от радиатора, через двигатель, чтобы поглотить избыточное тепло двигателя, и обратно к радиатору.

Когда он возвращается к радиатору, тонкие металлические ребра отдают тепло от охлаждающей жидкости наружному воздуху, когда горячая жидкость проходит через него. Холодный воздух поступает в радиатор через решетку автомобиля, чтобы помочь в этом процессе, и когда автомобиль не движется, например, когда вы находитесь на холостом ходу в пробке, вентилятор системы подает воздух, чтобы помочь снизить температуру нагретой охлаждающей жидкости и дуть. горячий воздух выходит из машины.

После прохождения охлаждающей жидкости через радиатор она рециркулирует через двигатель.Этот цикл теплообмена является непрерывным для поддержания оптимальной рабочей температуры и предотвращения перегрева двигателя.

Компоненты радиатора

Радиатор состоит из трех основных частей: сердечника, герметичной крышки, а также выпускного и впускного баков.

Фото: Christian Wardlaw

Ядро - это основная часть, ограниченная большим металлическим блоком с рядами узких металлических ребер. Здесь горячая охлаждающая жидкость, прошедшая через двигатель, выделяет свое тепло, а радиатор охлаждает его для следующего обхода контура теплообмена.

Герметичная крышка закрывает систему охлаждения и обеспечивает поддержание давления в ней. Это давление необходимо для эффективной работы радиатора, поскольку оно не дает охлаждающей жидкости закипать и перетекать. /P>

Из выпускного и впускного бачков охлаждающая жидкость направляется в радиатор после того, как она циркулирует через двигатель. Эти резервуары управляют жидкостью, когда она очень горячая.

Другой основной компонент радиатора - это охлаждающая жидкость. Несмотря на то, что это не механизированная часть, это критический компонент, который отводит тепло от двигателя и позволяет радиатору выполнять свою работу.

Неисправность радиатора

Двигатель может перегреться при работе в жаркую погоду. Но риск перегрева значительно возрастает, если в радиаторе мало охлаждающей жидкости или есть утечка в одном из его шлангов. Другие возможные отказы радиатора включают неисправный термостат, механическую проблему с вентилятором или неисправную герметичную крышку, которая не может создать давление в системе, что приводит к переполнению охлаждающей жидкости. В любом из этих случаев двигатель может перегреться, что приведет к серьезным повреждениям.

Во избежание дорогостоящего ремонта автовладельцы должны помнить о признаках выхода из строя радиатора. Симптомы включают:

  • Необычный подъем и падение показаний датчика температуры комбинации приборов
  • Вид или запах дыма, исходящий из-под капота автомобиля
  • Любое количество зеленой жидкости (охлаждающей жидкости или антифриза), скапливающейся под автомобилем
  • Визуальные признаки ржавчины на компонентах системы охлаждения

Профессиональный механик должен осмотреть систему охлаждения и радиатор, если какой-либо из этих симптомов станет очевидным.

Профилактическое обслуживание

Как и любой другой компонент автомобиля, радиатор требует специального обслуживания, чтобы гарантировать его долговечность и правильную работу:

1. Заменяйте шланги радиатора каждые три года или 36 000 миль. Поскольку шланги прорезинены и со временем могут высохнуть и сломаться, они никогда не должны превышать 50 000 миль.

2. Регулярно проверяйте уровни охлаждающей жидкости. Если уровень жидкости между проверками заметно падает, возможно, в системе охлаждения есть утечка.Важно уделять пристальное внимание, поскольку медленные утечки трудно обнаружить.

3. Промывайте охлаждающую жидкость каждые 25 000 миль, чтобы удалить любые загрязнения из радиатора и его шлангов. Эта услуга также кондиционирует систему охлаждения, чтобы предотвратить ржавчину компонентов и позволяет радиатору работать с максимальной производительностью в течение всего срока службы.

Резюме

Нахождение на обочине дороги с перегретым двигателем - обстоятельство, которого каждый водитель хочет избежать.К счастью, радиаторы предотвращают это, избавляя двигатель от избыточного тепла во время работы. Понимание важности этого механизма охлаждения, признаков возможной поломки и необходимых методов обслуживания поможет сохранить безупречную работу радиатора и двигателя на долгие годы.

Система охлаждения | инженерия | Britannica

Система охлаждения , устройство, используемое для поддержания температуры конструкции или устройства от превышения пределов, установленных требованиями безопасности и эффективности.При перегреве масло в механической коробке передач теряет смазывающую способность, а жидкость в гидравлической муфте или гидротрансформаторе протекает под создаваемым давлением. В электродвигателе перегрев вызывает ухудшение изоляции. Поршни перегретого двигателя внутреннего сгорания могут заедать (заедать) в цилиндрах. Системы охлаждения используются в автомобилях, промышленном оборудовании, ядерных реакторах и многих других типах оборудования. (Для обработки систем охлаждения, используемых в зданиях, см. кондиционирование воздуха.)

Подробнее по этой теме

Строительство

: Отопление и охлаждение

Системы контроля атмосферы в малоэтажных жилых домах используют природный газ, мазут или катушки электрического сопротивления в качестве центральных источников тепла; ...

Обычно используемые охлаждающие агенты представляют собой воздух и жидкость (обычно воду или раствор воды и антифриза) по отдельности или в комбинации.В некоторых случаях может быть достаточно прямого контакта с окружающим воздухом (свободная конвекция); в других случаях может потребоваться принудительная конвекция воздуха, создаваемая вентилятором или естественным движением горячего тела. Жидкость обычно перемещается через непрерывный контур в системе охлаждения с помощью насоса.

В трансмиссии, если площадь поверхности корпуса (контейнера) достаточно велика по сравнению с потерянной мощностью, или если трансмиссия находится в движущемся транспортном средстве, обычно имеется достаточная свободная конвекция и нет необходимости в искусственном охлаждении.Чтобы усилить охлаждающий эффект за счет увеличения площади поверхности, корпус может быть снабжен тонкими металлическими ребрами. На некоторых стационарных механических трансмиссиях может потребоваться циркуляция смазочного масла по трубам, окруженным холодной водой, или использование вентилятора для продувки воздуха по трубам, окруженным маслом в резервуаре. На многих электродвигателях к вращающемуся элементу прикреплен вентилятор для создания потока охлаждающего воздуха через корпус.

В автомобиле движение транспортного средства обеспечивает достаточное охлаждение с принудительной конвекцией для трансмиссии и шестерен заднего моста; Однако в двигателе выделяется так много энергии, что, за исключением некоторых ранних моделей и некоторых небольших автомобилей с двигателями малой мощности, воздушное охлаждение является недостаточным, и требуется система водяного охлаждения (радиатор).

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Типичная автомобильная система охлаждения содержит (1) ряд каналов, отлитых в блоке двигателя и головке цилиндров, окружающих камеры сгорания с циркулирующей жидкостью для отвода тепла; (2) радиатор, состоящий из множества небольших трубок, снабженных решеткой из ребер для быстрого отвода тепла, который принимает и охлаждает горячую жидкость от двигателя; (3) водяной насос, обычно центробежного типа, для циркуляции жидкости в системе; (4) термостат для регулирования температуры путем изменения количества жидкости, поступающей в радиатор; и (5) вентилятор для втягивания свежего воздуха через радиатор.

Для предотвращения замерзания в воду добавляют раствор антифриза или заменяют его. Для повышения температуры кипения раствора в системе охлаждения обычно повышается давление с помощью герметичной крышки на радиаторе с клапанами, которые открываются наружу при заданном давлении и внутрь, чтобы предотвратить возникновение вакуума при охлаждении системы.

Дополнительный автомобильный радиатор для системы охлаждения автомобиля

Самым важным элементом модуля охлаждающей жидкости является радиатор охлаждения.Радиатор - это основной теплообменник, расположенный в передней части двигателя или, если установлен кондиционер, за конденсатором. Он передает тепло, выбрасываемое двигателем, в окружающий воздух через охлаждающую жидкость.

Основная функция радиатора - перераспределять тепло, создаваемое двигателем, чтобы он не перегревался и не перегревался. Это достигается прежде всего за счет конструкции радиатора. Радиатор сложен так же, как сильфон гармошки, что придает ему большую площадь поверхности.Когда горячая охлаждающая жидкость попадает в радиатор, тепло, удерживаемое в жидкости, выходит через стенки радиатора. После того, как радиатор охладит жидкость, жидкость может стекать обратно в двигатель.

Этот компонент должен поддерживать достаточную охлаждающую способность автомобиля для поддержания оптимальных характеристик двигателя. Он обеспечивает охлаждающую жидкость для вспомогательных устройств, таких как охладитель масла и охладитель наддувочного воздуха. Он поддерживает уровень давления охлаждающей жидкости и дегазации, а также обеспечивает водонепроницаемость при давлении в тепловом контуре.Радиатор спроектирован таким образом, чтобы выдерживать вибрации, скручивания, пульсации давления двигателя и коррозию, вызванную условиями окружающей среды или изношенной охлаждающей жидкостью.

Предложение радиаторов Valeo - одно из лучших в мире и состоит из 2 дополнительных предложений:

  • Valeo Premium Range (рекомендуется, когда конечный пользователь хочет сохранить ценность и качество автомобиля)
  • Valeo Asian range (Премиум-серия для японских и корейских автомобилей)

Valeo имеет большой опыт в разработке продуктов для систем управления двигателем и предлагает наилучшие технологические решения для непростого рынка запчастей.Valeo предлагает линейку интеллектуальных радиаторов вместе с полным ассортиментом продуктов для охлаждения двигателя.

Радиаторы послепродажного обслуживания Valeo отличаются прочной конструкцией оригинального оборудования. опыт работы в тепловых системах:

  • Один из самых широких ассортиментов на вторичном рынке: 1500 наименований радиаторов, охватывающих 90% европейского ассортимента.
  • Оригинальные качественные товары и уважаемый оригинальный дизайн
  • Продукция Valeo очень быстро становится доступной на вторичном рынке
  • Инновационные решения для снижения расхода топлива, выбросов NOx и CO2:
  • Диапазон радиаторов Valeo адаптирован для автомобилей с ДВС, гибридных автомобилей и электромобилей
  • Полный цикл управления охлаждением:
  • Удобная и качественная упаковка
  • Полный комплект принадлежностей, простой монтаж: для некоторых радиаторов в комплекте идет полный монтажный комплект.
  • Большой опыт работы в тесном сотрудничестве с крупными производителями автомобилей (контроль качества и эксплуатационные испытания в соответствии со стандартами производителей автомобилей).
  • Этикетка отслеживания для облегчения идентификации.

Valeo инфо:

Правильное обслуживание радиатора имеет решающее значение. Количество радиаторной жидкости необходимо часто проверять и регулировать, чтобы предотвратить перегрев и растрескивание радиатора. Крышка радиатора также является ключевой. Он сохраняет систему в чистоте и поддерживает правильное давление в системе.Для эффективного заполнения охлаждающего контура Valeo предлагает заправочный инструмент FASTFILL® (номер детали Valeo: 698798) и жидкую охлаждающую жидкость Valeo Protectiv®. Линия Valeo Protective® защищает ваш контур охлаждения двигателя от перегрева, замерзания и коррозии.

  • Ассортимент готовых к использованию Valeo Protectiv®: Protectiv® 35, Protectiv® 40, Protectiv® 50
  • Ассортимент концентрированных антифризов Valeo Protectiv®: Protectiv® 100 и Protectiv® 112

Сохранение охлаждения вашего автомобиля: объяснение деталей радиатора

Самым большим компонентом системы охлаждения вашего автомобиля является радиатор, но знаете ли вы, что радиатор также подключен к вашей коробке передач, а в некоторых случаях и к системе смазки двигателя? Внутри радиатора находятся меньшие детали радиатора, которые также помогают охлаждать трансмиссионную жидкость и моторное масло.

Основные части радиатора состоят из двух баков с набором трубок, соединенных тонкими ребрами, которые излучают тепло от трубок. Когда воздух проходит через ребра, тепло уносится, снижая температуру жидкости, протекающей по трубкам. В современных автомобилях используются алюминиевые радиаторы, в большинстве своем с пластиковыми боковыми баками, но есть также медные и латунные радиаторы. Алюминий используется, потому что он легкий, а трубки можно сделать тоньше, что позволяет радиатору иметь больше сердечников (наборов трубок), чем у сопоставимого медного радиатора.Это то, что делает алюминиевый радиатор более эффективным, медь на самом деле проводит тепло лучше, чем алюминий, но дополнительный сердечник увеличивает охлаждающую способность. Алюминий также дешевле в производстве.

Резервуары для воспоминаний

По обе стороны от охлаждающего ядра находятся два резервуара. Некоторые из них пластиковые, некоторые из алюминия или латуни. К сердечнику привариваются алюминиевые или латунные резервуары, а пластиковые резервуары крепятся язычками и уплотнением. Баки вмещают теплоноситель, один - сторона всасывания, другой - выпуск.Большинство современных радиаторов имеют поперечный поток, то есть охлаждающая жидкость течет с одной стороны на другую. В некоторых агрегатах используется двухступенчатый поперечный поток, когда баки разделены пополам, заставляя охлаждающую жидкость проходить через радиатор дважды, увеличивая охлаждающую способность радиатора. Многие старые автомобили, выпущенные до 1970-х годов, используют радиаторы с вертикальным потоком, в которых охлаждающая жидкость попадает в верхнюю часть радиатора и стекает в нижний бак. Это менее эффективно и мало использовалось с конца 1960-х годов.

Медные и латунные радиаторы имеют металлические баки, спаянные вместе.Некоторые алюминиевые радиаторы также имеют сварные баки.

Большинство современных радиаторов имеют пластиковые баки, удерживаемые металлическими язычками. Вы можете снять резервуары для обслуживания, но это НЕ проект DIY.

Компоненты сердечника

Сам сердечник состоит из плоских трубок, соединенных сеткой из тонких ребер. Воздух проталкивается или вытягивается через ребра, отводя тепло от трубок. Каждый набор трубок и ребер называется рядом или сердечником. Большинство алюминиевых радиаторов имеют четыре сердечника, тогда как медные / латунные радиаторы обычно имеют два сердечника.Медно-латунные сердечники почти вдвое толще алюминия, и хотя медь и латунь являются лучшими проводниками тепла, возможность добавления большего количества сердечников с алюминием делает алюминиевые сердечники более эффективными при штабелировании.

Ядро - это комплект охлаждающих трубок и ребер. Этот однорядный алюминиевый сердечник имеет изрядное количество песка, этот радиатор нужно было чаще промывать. Овальные отверстия - это места, где охлаждающая жидкость попадает в трубки.

Cooler Than Nothing

В наши дни почти каждый современный автомобиль имеет автоматическую коробку передач.Для нормальной работы трансмиссионная жидкость должна быть охлаждена. Если трансмиссия работает без охладителя, она быстро нагреется до 300 градусов, что приведет к разрушению жидкости, а затем и трансмиссии. Вы можете использовать автономный охладитель трансмиссии, но трансмиссия вашего автомобиля на самом деле работает лучше при температуре около 160-200 градусов, чем в холодном состоянии. Поместив охладитель жидкости внутри радиатора, охлаждающая жидкость двигателя помогает быстрее нагреть трансмиссию и поддерживает постоянную температуру лучше, чем автономная.Однако, если вы буксируете, дополнительный охладитель, используемый в дополнение к радиаторному охладителю трансмиссии, поможет предохранить трансмиссию от перегрева. Охлаждающие трубки охладителя трансмиссии обычно располагаются внутри одного из баков.

На боковой стороне бака у большинства автомобилей есть отверстия для трансмиссионной жидкости. Они выглядят так, и для удержания лески на месте используются зажимы для проволоки.

Сменный радиатор, который мы установили на этот автомобиль, поставлялся с инструментами для снятия пластиковых проводов, они позволяют легко вытащить провода, и их можно использовать повторно.

Это зажим для проволоки, не потеряйте его. Если вы воспользуетесь пластиковым инструментом, зажим останется в фитинге, так что не беспокойтесь о том, чтобы их неправильно вставить.

Масляный раствор

Как и охладитель трансмиссии, некоторые автомобили имеют охладитель масла, установленный в баках. Это чаще всего используется для грузовиков и высокопроизводительных транспортных средств, но не исключительно. Охлаждение моторного масла увеличивает производительность двигателя, его долговечность и позволяет увеличить интервалы замены масла. Когда масло нагревается, оно начинает разрушаться.Там, где трансмиссионная жидкость может достигать 300 градусов перед разрушением, моторное масло начинает этот процесс при температуре 240 градусов, что очень близко к рабочим температурам 200-220 градусов для современных двигателей. Снижение температуры масла имеет решающее значение, особенно для двигателей с высокими нагрузками, таких как грузовики и высокопроизводительные автомобили. Эти охлаждающие трубки также обычно находятся в одном из резервуаров с охлаждающей жидкостью.

Внутри бака вспомогательные охладители масла и трансмиссионной жидкости выглядят так. Внутри радиатора не так уж много места.В местах соединения фурнитуры обычно появляются трещины.

В резерве

Почти в каждом современном автомобиле используется резервный бак, который служит переливным бачком и точкой заправки радиатора. До этих баков был переливной бачок, который удерживал лишнюю воду в случае продувки из крышки радиатора, но охлаждающая жидкость не возвращалась в радиатор, поэтому охлаждающая жидкость оставалась низкой. Со временем это превратилось в стратегию, в которой резервуар забирает излишек охлаждающей жидкости, когда вода расширяется при нагревании, и возвращает ее обратно в систему охлаждения, когда охлаждающая жидкость охлаждается.Это предотвращает старую проблему потери охлаждающей жидкости.

Резервуар удерживает охлаждающую жидкость, поскольку охлаждающая жидкость расширяется и сжимается в течение всего цикла охлаждения.

Если вам нужно заменить стандартный радиатор или обновить его, чтобы увеличить охлаждающую способность, для вашего автомобиля доступен радиатор подходящего размера. Просто убедитесь, что вход и выход находятся в нужном месте и имеют правильный размер. Радиаторы с прямой заменой практически для каждого автомобиля можно приобрести в местном магазине NAPA AUTO PARTS.

Ознакомьтесь со всеми продуктами для нагрева и охлаждения , доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Чтобы получить дополнительную информацию о деталях радиатора, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Радиатор охлаждения: Griffinrad.com | Часто задаваемые вопросы Советы в помощь

1. В конструкции моторного отсека выделите место для соответствующей системы охлаждения.

Обо всем по порядку. Планируя свой высокопроизводительный автомобиль, помните, что вы строите его для езды, а не для того, чтобы сидеть и париться. Планируйте достаточно места для системы охлаждения, включая радиатор, вентилятор , кожух , переливной бачок и монтажные кронштейны . Поговорите с одним из наших специалистов, чтобы помочь вам создать систему для вашего автомобиля, объема двигателя и стиля вождения. Считайте вложения по сравнению с общей стоимостью автомобиля.


2.Используйте электрический вентилятор.

Выбирайте механический вентилятор вместо электрического, если это ваш сельскохозяйственный трактор. Электрический вентилятор предпочтительнее, потому что, когда вам больше всего нужен вентилятор (на холостом ходу или на крейсерской скорости), электрический вентилятор подает максимальное количество воздуха независимо от оборотов двигателя. Вентиляторы, которые перемещают 2000-2300 кубических футов в минуту, стоят вложений. Предпочтение следует отдавать «тянущему», а не «толкающему» вееру. Тяговый вентилятор, установленный на радиаторе со стороны двигателя, не мешает воздушному потоку на скоростях шоссе. Все закрытые вентиляторы должны быть со стороны двигателя от радиатора.


3. Всегда используйте правый кожух с вашим вентилятором.
Вентиляторы пропускают воздух через радиатор, способствуя охлаждению двигателя. Вентилятор без кожуха лучше, чем без вентилятора. Но учтите это - на холостом ходу или на крейсерской скорости вам нужно, чтобы вся система охлаждения работала в оптимальном режиме. Вентилятор без кожуха пропускает воздух только через часть радиатора, равную площади поверхности вентилятора. Например, на Ford 32 года выпуска площадь 15,50-дюймового вентилятора составляет около 189 кв.в.; сердцевина радиатора составляет приблизительно 371 кв. дюйм. Это означает, что почти 49% радиатора без кожуха не получают никаких преимуществ от вентилятора. Покрытие радиатора позволяет вентилятору втягивать воздух через всю сердцевину


4. Примите во внимание воздушный поток и то, как радиатор использует его для охлаждения.
Без надлежащего воздушного потока радиатор представляет собой просто резервуар для горячей воды. Охлаждающая жидкость передает тепло трубкам; трубки передают тепло ребрам ; воздух, проходящий через ребра, рассеивает тепло от радиатора.Вам необходимо достаточное количество отверстий в радиаторе, через которые воздух поступает на всю поверхность радиатора. Вы должны иметь конструкцию радиатора, которая позволяет воздуху эффективно проходить через радиатор (чем шире и выше, тем лучше). Вы должны учитывать, как тепло будет отводиться из моторного отсека.


5. Используйте правильное передаточное число шкива водяного насоса.
Чтобы добиться максимальной эффективности работы водяного насоса на скоростях шоссе, необходимо увеличить мощность насоса на 30-35%.Большинство шкивов вторичного рынка имеют соотношение 1: 1. Для перегрузки 30-35% шкив кривошипа должен иметь размер примерно 7 7/8 дюйма, а шкив водяного насоса - примерно 5 3/4 дюйма. Эта повышающая передача обеспечивает надлежащий поток охлаждающей жидкости от двигателя через радиатор.


6. Крышка давления имеет значение.
Чем выше рейтинг , тем выше давление на колпачок , тем сильнее вода должна закипеть. Один фунт давления поднимает температуру кипения на 3 ° F. Крышка на 16 фунтов поднимает точку кипения до 268 ° F.Если ваш двигатель рассчитан на работу при температуре 200 ° F, крышки на 14–16 фунтов должно быть достаточно. Установка крышки с более высоким давлением для предотвращения выкипания - это наложение пластыря на другую проблему, которую необходимо исправить. Более высокое рабочее давление создает дополнительную нагрузку на всю систему двигателя и увеличивает вероятность разрыва шлангов и возможных травм.


7. Узнайте о рабочих температурах современных двигателей.
Все двигатели имеют «нормальные» рабочие температуры.Температура работающего двигателя значительно выше или ниже рекомендуемых может привести к повреждению. Большинство современных двигателей работают в диапазоне 180–210 ° F. Законы о загрязнении окружающей среды, новые смеси масел и бензин с более высоким сгоранием вынудили внести изменения в конструкцию двигателя, что привело к повышению рабочих температур за последнее десятилетие. При выборе охлаждающей способности радиатора учитывайте нормальные рабочие температуры вашего двигателя.


8. Всегда используйте термостат.
Термостат контролирует температуру охлаждающей жидкости двигателя.Он останавливает поток охлаждающей жидкости через радиатор до тех пор, пока охлаждающая жидкость не достигнет заданной температуры термостата. Работа двигателя в пределах его температурных параметров снижает износ, помогает контролировать выбросы и превращает любую влагу в картере в пар, где она удаляется системой PCV. Правильный выбор термостата для диапазона рабочих температур вашего двигателя означает лучшую производительность и более длительный срок службы.


9. Защитите систему рекомендуемой охлаждающей жидкостью.
Обязательно используйте охлаждающую жидкость премиум-класса, которая защищает радиатор, другие металлические детали и уплотнения.Сегодняшние охлаждающие жидкости представляют собой научную смесь, которая обычно включает смачивающие воду и ингибиторы коррозии. Рекомендуется использовать охлаждающую жидкость, не содержащую силикатов. Силикат является абразивом и может вызвать гелеобразование и отказ водяного насоса. Смесь охлаждающей жидкости и дистиллированной воды в соотношении 50/50 обеспечивает наилучшую общую эффективность охлаждения. Правильное обслуживание (регулярная промывка и замена охлаждающей жидкости) продлит срок службы вашей системы.


10. Тратьте деньги с умом.
Если у вас возникли проблемы с охлаждением, сначала найдите наименее дорогие исправления.1) Добавьте электрический вентилятор. 2) Накройте вентилятор. 3) Проверьте свои ремни и шланги. Проскальзывающие ремни или смятые шланги означают неприятности. 4) Проверьте крышку радиатора. 5) Промойте и залейте охлаждающую жидкость премиум-класса. 6) Используйте подходящий термостат. 7) Очистить радиатор от посторонних материалов. 8) Увеличьте мощность водяного насоса на 20-30%. 9) Проверьте свой водяной насос. Если проблемы с охлаждением сохранятся, возможно, пришло время для нового радиатора производительности от Griffin. Позвоните в отдел обслуживания клиентов Griffin по телефону 1-800-722-3723, чтобы получить помощь в выборе радиатора, соответствующего вашим требованиям.

** ВНИМАНИЕ: Неправильная проводка может вызвать электролиз и разрушить радиатор. Убедитесь, что радиатор не используется в качестве заземления. **

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
