Раннее зажигание в работе двигателя признаки и причины

Раннее зажигание является одной из наиболее часто встречающихся неисправностей системы зажигания карбюраторных двигателей. Его суть заключается в слишком раннем (раньше чем требуется для нормальной работы двигателя) воспламенении топлива в камерах сгорания (намного раньше прихода поршня в верхнюю мертвую точку).

Изначальный угол опережения зажигания под определенный бензин выставляется при работе двигателя автомобиля на холостом ходу. Такое опережение необходимо для правильной работы двигателя. При его работе под нагрузкой необходимо еще большее опережение зажигания, что достигается за счет работы центробежного и вакуумного регуляторов опережения зажигания. Но, если начальный угол выставлен слишком рано, то работа регуляторов накладывается на этот неправильный угол, делая зажигание настолько ранним, что приводит к большим проблемам в работе двигателя.

Признаки раннего зажигания

В зависимости от того насколько угол опережения зажигания отклонился от нормы признаки раннего зажигания будит либо практически незаметны, либо видны практически невооруженным взглядом.

— Проблема с запуском двигателя

Двигатель запускается не с первого-второго раза. Может быть обратное вращение коленчатого вала после выключения зажигания.

— Двигатель автомобиля неустойчиво работает на холостом ходу

Выровнять обороты ХХ винтами на карбюраторе невозможно или двигатель работает устойчиво только при установке повышенных оборотов.

— Вялая динамика автомобиля на скорости

При этом трогание с места и разгон могут быть вполне приемлемыми, а вот на скорости мощность и приемистость двигателя недостаточные («машину как-будто кто-то держит сзади»).

— «Стучат пальцы»

Постоянная детонация (дробный, стрекочущий звук от двигателя) при движении автомобиля, усиливающаяся при нажатии на педаль «газа» и не пропадающая после ее отпускания.

— Свечи зажигания черные

Плохо сгорающее топливо оседает черным нагаром на свечах зажигания приводя к их быстрому выходу из строя.

Черный нагар на свечах зажигания
— «Выстрелы» в глушитель при работе на холостом ходу

Не сгоревшее топливо догорает в глушителе хлопками.

Пропуски зажигания через раз работающих свечей зажигания.

— Черный дым из глушителя

Дымит не сгоревшее топливо.

— Повышенный расход топлива

На выполнение своей работы в режиме слишком раннего зажигания двигателю требуется намного больше топлива.

Перечисленные выше признаки раннего зажигания могут быть признаками других неисправностей, например, с карбюратором («переливает»), топливной системы (слишком сильно качает бензонасос), системой зажигания и пр. Но, в любом случае при их появлении в первую очередь проверяем правильность установки угла опережения зажигания, а потом уже смотрим карбюратор и все прочее.

Причины появления раннего зажигания

— Причиной слишком раннего зажигания чаще всего является неверно выставленный момент опережения зажигания на холостом ходу двигателя. Все рекомендации и требуемые углы опережения зажигания см. в следующих статьях на сайте: «Установка угла опережения зажигания на ВАЗ 2108, 2109, 21099», «Установка угла опережения зажигания на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107».

Установка момента (угла) опережения зажигания ВАЗ 2108, 2109, 21099 под 92-й бензин

— Если начальный угол опережения зажигания выставлен правильно, а признаки слишком раннего зажигания все же имеются, то следует проверить центробежный регулятор опережения зажигания. Он должен включаться в работу на оборотах чуть выше оборотов холостого хода и постепенно, в зависимости от оборотов двигателя увеличивать угол.

Работа центробежного регулятора опережения зажигания автомобилей ВАЗ 2108, 2109, 21099

Ослабление или поломка пружин регулятора могут привести к тому, что центробежный регулятор будет сразу увеличивать угол опережения зажигания до недопустимых значений.

— На автомобилях ВАЗ 2105, 2107 с контактной системой зажигания следует проверить зазор между контактами прерывателя в трамблере, так как его величина напрямую влияет на угол опережения зажигания.

Контакты прерывателя в трамблере
Примечания и дополнения

— Основной проверкой наличия раннего или наоборот позднего зажигания на автомобилях ВАЗ 2105, 2107, 2108, 2109, 21099 является проверка в движении. Когда, двигаясь со скоростью 40-50 км/ч, на ровном участке дороги, резко нажимаем на педаль «газа». Должна возникнуть небольшая кратковременная детонация (дробный, стрекочущий звук со стороны моторного отсека). Если она появилась и пропала, хорошо, зажигание выставлено верно. Появилась и не пропадает, зажигание слишком раннее. Нет никакой детонации — позднее зажигание.

Еще статьи по системе зажигания автомобиля

— Позднее зажигание, причины

— Принцип действия бесконтактной системы зажигания

— Проверка и ремонт центробежного регулятора опережения зажигания ВАЗ 2108, 2109, 21099

— Регулировка опережения зажигания на ВАЗ 2108, 2109, 21099 вращением трамблера

— «Бегунок» трамблера ВАЗ 2108, 2109, 21099

— Схема системы зажигания автомобиля ВАЗ 2108, 2109, 21099

— Схема бесконтактной системы зажигания ВАЗ 2104, 2105, 2107

— Провода катушки зажигания ВАЗ 2108, 2109, 2109

Признаки раннего и позднего зажигания. Что лучше

Определение раннего или позднего зажигания

От правильной настройки и бесперебойной работы системы зажигания напрямую зависит стабильность работы двигателя, его мощность, топливная экономичность и т.

д. В норме на четырёхтактных двигателях топливно-воздушная смесь должна воспламеняться в конце такта сжатия, то есть перед самым подъемом поршня в верхнюю мертвую точку. Такой момент зажигания обусловлен тем, что смеси требуется определенное время для сгорания, после чего энергия расширяющихся газов толкает поршень вниз и начинается рабочий ход.

Под поздним или ранним зажиганием следует понимать задержку или опережение срабатывания системы зажигания по отношению к тому, в каком положении находится поршень в цилиндре. Другими словами, искра свечи зажигания образуется и поджигает топливно-воздушную смесь не в оптимальный момент приближения поршня к ВМТ, а раньше или позже этого момента. Такое явление получило название раннего или позднего зажигания. По этой причине владельцы транспортных средств, в которых реализована возможность самостоятельной регулировки УОЗ (угол опережения зажигания), часто сталкиваются с необходимостью настройки зажигания.

Читайте в этой статье

Как понять, что зажигание позднее или раннее

Воспламенение рабочей смеси топлива и воздуха в цилиндрах с опережением или запаздыванием приводит к определенным сбоям в работе мотора.

В списке основных признаков, по которым можно определить неправильно установленное зажигание, следует выделить:

  • затрудненный запуск двигателя;
  • ощутимое увеличение расхода топлива;
  • двигатель теряет приемистость, падает мощность;
  • отмечается неустойчивая работа в режиме холостого хода;
  • пропадает отзывчивость на нажатие педали газа;
  • возникает перегрев двигателя и детонация;

Неправильный угол зажигания может проявляться в виде характерных хлопков, которые отдают в систему выпуска, в карбюратор и т.д. Вполне очевидно, что дальнейшая эксплуатация ДВС со сбитым углом опережения зажигания может привести к более серьезным поломкам двигателя, особенно в случае появления устойчивой детонации.

Последствия неправильно выставленного угла зажигания

Как позднее, так и ранее зажигание негативно влияет на работу и ресурс двигателя. Следует добавить, что от правильного момента зажигания зависит не только мощность и расход горючего.

Если искра на свече зажигания образуется раньше положенного времени, тогда давление расширяющихся газов начинает противодействовать поднимающемуся в ВМТ поршню (раннее зажигание). Воспламенение рабочей смеси после того, как поршень начал двигаться из ВМТ вниз, приводит к тому, что высвобождающаяся энергия топлива «догоняет» поршень и попадает в выпуск, а не совершает полезную работу (позднее зажигание).

Признаки раннего зажигания проявляются в виде следующих симптомов:

  • появление металлического звонкого призвука во время работы двигателя, который локализуется в области блока цилиндров;
  • плавают обороты холостого хода, двигатель работает нестабильно;
  • после нажатия на «газ» возникает пауза, двигатель не «тянет» и перерасходует топливо;

Позднее зажигание также наносит ощутимый вред двигателю. Сгорание смеси в данном случае происходит в условиях понижения давления и увеличения объема в цилиндре ДВС. Нарушается сам процесс горения топливно-воздушной смеси, которая догорает во время рабочего хода поршня.

В результате признаками позднего зажигания являются:

  • двигатель теряет мощность, для разгона нужно сильно давить на газ;
  • отмечается значительное повышение расхода топлива;
  • мотор сильно коксуется отложениями и нагаром;
  • неправильное сгорание смеси ведет к перегреву двигателя;

Выставление угла опережения зажигания своими руками

Правильно выставленный момент зажигания предполагает регулировку УОЗ. Корректировать угол зажигания необходимо на холостом ходу. При этом следует учитывать, что оптимальными оборотами холостого хода считаются обороты в пределах 850-900 об/мин. Угол наклона момента зажигания также находится в определенных рамках от -1 (отрицательный) до +1 (положительный) градус. Указанный градус является градусом по отношению к ВМТ.

Указанную лампу подключают к плюсовой клемме на распределителе зажигания, а также соединяют с массой. Далее мы рассмотрим основные доступные способы настройки зажигания на следующем примере отечественной «классики»:

Настройка зажигания по стробоскопу

  • двигатель нужно прогреть до выхода на рабочую температуру;
  • стробоскоп подключается к бортовой сети;
  • откручивается фиксирующая гайка крышки распределителя-прерывателя зажигания;
  • сигнальный датчик срабатывания надевается на высоковольтный провод первого цилиндра;
  • при наличии шланга вакуум-корректора потребуется снять и заглушить указанный шланг;
  • свечение стробоскопа направляется на шкив коленвала;
  • двигатель запускается и работает на холостых;
  • осуществляется проворот корпуса трамблера;
  • положение корпуса прерывателя-распределителя фиксируется таким образом, чтобы метка шкива совпала с соответствующей меткой на ГРМ;
  • после совмещения меток производится затяжка фиксирующей гайки;

Выставление УОЗ по контрольной лампочке

Если используется способ установки зажигания по лампочке, тогда необходимо провернуть коленчатый вал двигателя так, чтобы метка на шкиве коленвала совпала с меткой на крышке ГРМ. При этом бегунок на распределителе зажигания должен указывать на свечной провод первого цилиндра.

Далее гайка-фиксатор трамблера ослабляется, после чего один провод от лампочки коммутируется с проводом, который идет к катушке зажигания от трамблера. Второй провод от лампы устанавливается на массу. Затем нужно включить зажигание и вращать корпус трамблера по часовой стрелке до момента, пока контрольная лампа не перестанет гореть. После этого следует аккуратно повернуть корпус трамблера обратно, то есть против часовой стрелки. Определив положение, при котором происходит загорание лампочки, необходимо зафиксировать корпус трамблера в этом положении. Фиксация производится при помощи затяжки гайки распределителя.

Другие способы настройки и проверка зажигания на автомобиле

Также можно выставить зажигание по искре или самостоятельно подобрать такой угол, когда двигатель будет работать наиболее стабильно и ровно. Самым простым и наименее точным способом является установка на основании работы мотора. Для настройки двигатель заводят, после чего ослабляется гайка фиксации корпуса трамблера. Далее понадобится провернуть корпус распределителя по часовой стрелке и против, найдя положение, при котором двигатель работает ровно и обороты ХХ самые высокие. После этого следует провернуть корпус прерывателя на пару градусов по часовой стрелке и затянуть гайку трамблера.

Затем контакт провода следует расположить вблизи «массы» (расстояние около 5 мм.) и включить зажигание. После этого корпус прерывателя следует повернуть на 20 градусов по часовой стрелке. Теперь корпус нужно вращать обратно до момента, когда между «массой» и контактом провода появится искра. В этом положении корпус трамблера нужно зафиксировать крепежной гайкой прерывателя.

По окончании необходимо проверить правильность УОЗ в движении. На прогретом моторе машину следует разогнать до 40-45 км/ч, после чего включается четвертая передача и полностью нажимается педаль газа. Далее необходимо оценить степень детонации. Нормой считается, когда сразу после включения 4-й передачи детонация кратковременно присутствует (2-3 сек.), но исчезает с разгоном автомобиля. Если детонация после разгона продолжается, тогда высока вероятность раннего зажигания. Если детонации нет в момент включения 4-й передачи, тогда зажигание позднее. В таких случаях регулировку УОЗ следует повторять для получения оптимального результата.

Какое зажигание лучше раннее или позднее: чем чревато

Вопрос работоспособности автомобиля в некоторые моменты стоит особо остро. Всем известны ситуации, когда железный конь подводит в самый неподходящий момент. Из-за этого могут появляться серьёзные неприятности, поэтому следует постоянно следить за состоянием машины, чтобы в ответственный момент она не подвела. Главным элементом в автомобиле является двигатель, поэтому за его работой необходимо следить в первую очередь.

Важность правильной регулировки зажигания

Верность выставленного зажигания на карбюраторных двигателях осуществляется при помощи стробоскопа

От характера установки зажигания зависит качество и экономичность работы двигателя. Поэтому именно установка зажигания – важное действие, которое позволяет настроить силовой агрегат. При неправильной установке зажигания, как в сторону увеличения угла опережения, так и в сторону уменьшения, двигатель сразу ощущает негативное воздействие.

Именно поэтому к настройке момента зажигания следует подходить ответственно и очень внимательно.

Принцип работы зажигания

Бензиновый двигатель имеет определённые факторы, которые влияют на качество и время подачи искры, необходимой для воспламенения горючей смеси. Эти факторы объединяются в отдельный механизм, получивший название – трамблёр, его ещё иногда называют распределитель-прерыватель.

Классическая схема зажигания

Он установлен в области блока цилиндров, вал трамблёра приводится в движение за счёт распредвала мотора. На валу трамблёра расположены кулачки, они в необходимый момент размыкают цепь, далее происходит образование искры.

Главный недостаток трамблёра – это склонность к механическому износу, в результате которого изменяется качество, а также время возникновения искры.

Конечно же, это отражается на работоспособности двигателя, что потребует дальнейшего вмешательства и регулировку.

Раннее или позднее зажигание, что лучше?

Необходимый момент опережения зажигания – безусловно, важный фактор, который отражается на полной работе автомобиля. Этот показатель регулирует работоспособность автомобиля в общем. Многие интересуются, какой вариант зажигания лучше: поздний либо ранний. Ответ удивляет, поскольку ни один из предложенных вариантов не является верным.

Для двигателя лучшим считается оптимальный режим зажигания.

При нём мотор не будет ощущать высокие нагрузки. Крайние поздние и ранние варианты наверняка принесут автовладельцу немало проблем с техническим состоянием транспортного средства. Однако всё имеет свои нюансы, в этом случае их нужно рассмотреть более подробно.

Признаки раннего зажигания

  • необычные звуки из двигателя, которые появляются из-за повышенного износа;
  • повышенная детонация;
  • недостаточная мощность, особенно заметна при малых оборотах.

Признаки позднего зажигания

  • некачественный запуск, что очень вредит аккумулятору;
  • увеличенный расход горючего;
  • потеря в мощности;
  • температура двигателя увеличивается гораздо выше нормы.

Как можно заметить, что в первом случае, что во втором — приятных моментов мало. Несмотря на это многие автовладельцы (особенно машин отечественного производства) выбирают позднее зажигания при прогреве двигателя и на старте. Некоторые производят раннее зажигание, но в этом случае на малых оборотах будет значительно проседать мощность.

Автомобиль с ГБО

Главная причина установки ГБО – экономия на топливе. Практика показывает, что затраты на газ меньше приблизительно в два раза, чем на бензин, для многих это весомый аргумент. Однако полностью на этот вид топлива не перейти, поскольку необходимость в бензине остаётся для прогрева и работы на высоких нагрузках.

Баллон ГБО в запаске

Плюс ко всему, газ гораздо быстрее расходуется и имеет достаточно высокое октановое число, поэтому топливно-воздушная смесь догорает ещё на этапе выпуска, что оказывает отрицательное термическое влияние на тракт выпуска.

Регулировка зажигания и горения смеси на машинах с ГБО – это основная задача, хорошая настройка позволяет сэкономить ещё больше средств на топливе.

Дизельный автомобиль

Многие симптомы некорректной работы на бензиновых автомобилях переносятся и на дизель. Главное отличие между двумя этими автомобилями заключается в методе воспламенения топлива. Поджиг солярки заключается за счёт тесного контакта топлива со сжатым, горячим воздухом.

Регулировка на дизельном двигателе

Настойка зажигания на дизельных машинах состоит в поиске необходимого угла опережения для впрыска дизельного топлива, оно должно обязательно подаваться определённо в пиковый момент сжатия.

Если неправильно выставить угол, то впрыск будет несвоевременным. Это приведёт к некачественному сгоранию смеси, а работа двигателя будет осуществляться с нарушениями.

Выводы

Настойка зажигания – это важный этап в обслуживании автомобиля, который нуждается в особом внимании и тщательной работе. От зажигания напрямую зависят технические характеристики автомобиля.

Раннее зажигание, признаки, причины

Раннее зажигание является одной из наиболее часто встречающихся неисправностей системы зажигания карбюраторных двигателей. Его суть заключается в слишком раннем (раньше чем требуется для нормальной работы двигателя) воспламенении топлива в камерах сгорания (намного раньше прихода поршня в верхнюю мертвую точку).

Изначальный угол опережения зажигания под определенный бензин выставляется при работе двигателя автомобиля на холостом ходу. Такое опережение необходимо для правильной работы двигателя. При его работе под нагрузкой необходимо еще большее опережение зажигания, что достигается за счет работы центробежного и вакуумного регуляторов опережения зажигания. Но, если начальный угол выставлен слишком рано, то работа регуляторов накладывается на этот неправильный угол, делая зажигание настолько ранним, что приводит к большим проблемам в работе двигателя.

Признаки раннего зажигания

В зависимости от того насколько угол опережения зажигания отклонился от нормы признаки раннего зажигания будит либо практически незаметны, либо видны практически невооруженным взглядом.

— Проблема с запуском двигателя.
Двигатель запускается не с первого-второго раза. Может быть обратное вращение коленчатого вала после выключения зажигания.

— Двигатель автомобиля неустойчиво работает на холостом ходу.
Выровнять обороты ХХ винтами на карбюраторе невозможно или двигатель работает устойчиво только при установке повышенных оборотов.

— Вялая динамика автомобиля на скорости.
При этом трогание с места и разгон могут быть вполне приемлемыми, а вот на скорости мощность и приемистость двигателя недостаточные («машину как-будто кто-то держит сзади»).

— «Стучат пальцы».
Постоянная детонация (дробный, стрекочущий звук от двигателя) при движении автомобиля, усиливающаяся при нажатии на педаль «газа» и не пропадающая после ее отпускания.

— Свечи зажигания черные.
Плохо сгорающее топливо оседает черным нагаром на свечах зажигания приводя к их быстрому выходу из строя.

— «Выстрелы» в глушитель при работе на холостом ходу.
Не сгоревшее топливо догорает в глушителе хлопками. Пропуски зажигания через раз работающих свечей зажигания.

— Черный дым из глушителя.
Дымит не сгоревшее топливо.

— Повышенный расход топлива.
На выполнение своей работы в режиме слишком раннего зажигания двигателю требуется намного больше топлива.

Перечисленные выше признаки раннего зажигания могут быть признаками других неисправностей, например, с карбюратором («переливает»), топливной системы (слишком сильно качает бензонасос), системой зажигания и пр. Но, в любом случае при их появлении в первую очередь проверяем правильность установки угла опережения зажигания, а потом уже смотрим карбюратор и все прочее.

Причины появления раннего зажигания

— Причиной слишком раннего зажигания чаще всего является неверно выставленный момент опережения зажигания на холостом ходу двигателя. Все рекомендации и требуемые углы опережения зажигания см. в следующих статьях на сайте: «Установка угла опережения зажигания на ВАЗ 2108, 2109, 21099», «Установка угла опережения зажигания на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107».

— Если начальный угол опережения зажигания выставлен правильно, а признаки слишком раннего зажигания все же имеются, то следует проверить центробежный регулятор опережения зажигания. Он должен включаться в работу на оборотах чуть выше оборотов холостого хода и постепенно, в зависимости от оборотов двигателя увеличивать угол. Ослабление или поломка пружин регулятора могут привести к тому, что центробежный регулятор будет сразу увеличивать угол опережения зажигания до недопустимых значений.

— На автомобилях ВАЗ 2105, 2107 с контактной системой зажигания следует проверить зазор между контактами прерывателя в трамблере, так как его величина напрямую влияет на угол опережения зажигания.

Примечания и дополнения

— Основной проверкой наличия раннего или наоборот позднего зажигания на автомобилях ВАЗ 2105, 2107, 2108, 2109, 21099 является проверка в движении. Когда, двигаясь со скоростью 40-50 км/ч, на ровном участке дороги, резко нажимаем на педаль «газа». Должна возникнуть небольшая кратковременная детонация (дробный, стрекочущий звук со стороны моторного отсека). Если она появилась и пропала, хорошо, зажигание выставлено верно. Появилась и не пропадает, зажигание слишком раннее. Нет никакой детонации — позднее зажигание.

Еще статьи по системе зажигания автомобиля

Признаки раннего зажигания

Признаки раннего зажигания

Что такое раннее зажигание

Раннее зажигание — термин обозначающий воспламенение топливной смеси в цилиндрах двигателя автомобиля до прихода поршня в верхнюю мертвую точку на такте сжатия. Для работы двигателя раннее зажигание просто необходимо. Оно позволяет наиболее полно и эффективно сжечь топливную смесь и получить от этого процесса максимальную отдачу, которая выражается в мощности, приемистости и скорости.

В системе зажигания карбюраторного двигателя автомобиля помимо изначально установленного раннего угла опережения зажигания (0-5 градусов) имеется несколько устройств позволяющих автоматически сделать угол опережения более ранним в зависимости от роста нагрузки на двигатель (например, центробежный и вакуумный регуляторы опережения зажигания).

В системе зажигания инжекторного двигателя определением оптимального угла опережения зажигания при работе двигателя автомобиля «заведует» электронный блок управления (ЭБУ) системы управления двигателем. Он рассчитывает насколько раньше выставить зажигание по данным, полученным от датчиков (ДПКВ, ДС и пр.).

При возникновении некоторых проблем в работе двигателя автомобиля можно считать слишком раннее зажигание неисправностью. Далее разберемся как самостоятельно понять имеется ли слишком раннее зажигание (диагностируем неисправность) или нет.

Признаки неисправности: слишком раннее зажигание

Несколько признаков при появлении которых имеет смысл проверить угол опережения зажигания и работу устройств, отвечающих за его увеличение-уменьшение.

  • Двигатель запускается с трудом или не запускается вовсе

Возможно даже обратное вращение коленчатого вала после выключения зажигания.

  • Неустойчивые обороты холостого хода двигателя

На карбюраторном двигателе обороты ХХ могут не поддаваться регулировке регулировочными винтами карбюратора.

  • Вялый разгон и динамика автомобиля в движении

При этом трогание с места и разгон могут быть вполне приемлемыми, а вот на скорости мощность и приемистость двигателя недостаточные («машину как-будто кто-то держит сзади»).

  • Детонация в двигателе («стучат» пальцы)

Постоянная детонация (дробный, стрекочущий звук от двигателя) при движении автомобиля, усиливающаяся при нажатии на педаль «газа» и не пропадающая после ее отпускания.

  • «Стреляет» в глушитель при работе двигателя на холостом ходу

Не сгоревшее топливо догорает в глушителе хлопками. Пропуски зажигания через раз работающих свечей зажигания.

  • Черный дым из глушителя при работе на холостых

Повышенное дымление из глушителя, вызванное догоранием остатков топлива в выпускном тракте.

  • Черный нагар на свечах зажигания

При котором свечи зажигания периодически выходят из строя.

  • Повышенный расход топлива двигателем автомобиля

Двигателю приходится расходовать больше энергии для преодоления негативных последствий раннего зажигания, поэтому расход топлива может увеличиться значительно.

Примечания и дополнения

— Для самостоятельного устранения неисправности — раннее зажигание, на карбюраторном двигателе придется в первую очередь проверить правильность установки начального угла опережения зажигания, во вторых — проверить исправность и работу вакуумного и центробежного регуляторов опережения зажигания в трамблере системы зажигания автомобиля. В третьих проверить исправность самого распределителя зажигания (трамблера). Как это сделать самостоятельно разберем в наших дальнейших публикациях на канале.

— На инжекторном двигателе определить и отрегулировать угол опережения зажигания просто так не получится. Необходимо специальное диагностическое оборудование.

Как определить, раннее или позднее зажигание

Если конструкция автомобиля позволяет делать регулировку зажигания своими руками, то водители часто пытаются поймать золотую середину между ранним и поздним зажиганием. Если зажигание позднее, то образование искр на свечах происходит позже, соответственно, топливно-воздушная смесь поджигается позже. Чтобы двигатель вырабатывал максимальную мощность, стабильность и частоту работы, зажигание должно быть отрегулировано и настроено на оптимальный режим.

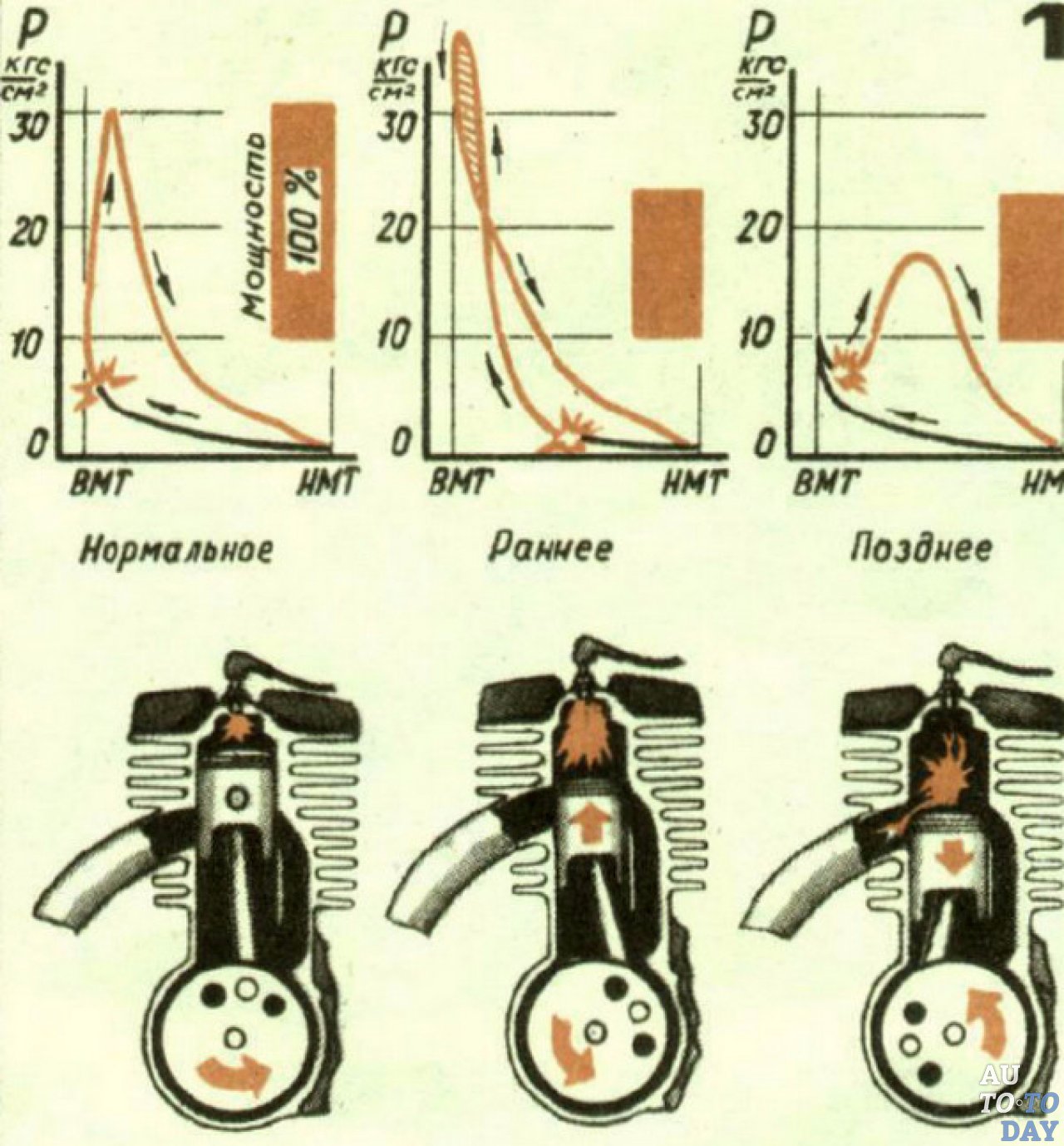

Раннее или позднее зажигание

Слишком ранний поджиг смеси в рабочих камерах цилиндров или слишком поздний является причиной плохой работой ДВС. Двигатель может не тянуть в гору, медленно разгоняться, сильно вибрировать и т. д.

Признаки не верно выставленного зажигания:
  • мотор заводится с трудом;
  • повышенный уровень расхода топлива;
  • мотор не может развить мощность;
  • в режиме холостого хода (ХХ) ДВС то глохнет, то перегазовывает;
  • мотор слабо реагирует на нажатие педали газа;
  • ДВС перегревается;
  • мотор детонирует.

Легко можно определить, что зажигание надо настраивать, если слышны хлопки из глушителя, автомобиль «чихает». В таком режиме рекомендуется не эксплуатировать машину, а сразу отрегулировать. Тем более, одним из признаков является детонация, которая может разрушить клапана, поршни и цилиндры.

Если зажигание выставлено неправильно

Если зажигание раннее, то из-за того, что искра появляется рано. В тот момент, когда поршень только начал подниматься, топливно-воздушная смесь воспламенилась и этот взрыв идет против поднимающегося поршня, в следствие чего происходит пустая потеря энергии.

Из-за того, что бензиновая смесь воспламенилась рано, поршень испытывает большую силу против его движения. Это уменьшает ресурс коленвала, поршней, шатуна и пальцев.

По признакам раннее зажигания можно определить по следующим пунктам:
  1. Во время работы ДВС появляется металлический шум, как-будто что-то ударяется в цилиндре.
  2. Обороты холостого хода плавают, наблюдается нестабильность работы.
  3. Если нажать резко на газ, мотор как бы захлебывается, не реагирует сразу на подачу большего количества топлива.

Что касается установленного позднего зажигания, то оно также негативно влияет на работоспособность мотора и ресурс его составляющих деталей.

В этом случает, смесь поджигается поздно, то есть когда поршень уже идет вниз. Топливо догорает, если успевает, при обратном движении поршня (вверх).

Признаки позднего зажигания:
  1. ДВС не может развить скорость. Плохо реагирует на нажатие педали акселератора.
  2. Расход топлива выше нормы.
  3. На поршне и стенках цилиндра образуется нагар, кокс, который потом, уже даже при правильно настроенном зажигании, создает помехи в работе.
  4. Из-за неравномерного сгорания топливно-воздушной смеси, ДВС быстро перегревается.

Как выставить угол опережения зажигания своими руками

Выставить правильно зажигание — это значит, что нужно найти нужный угол опережения зажигания (УОЗ). Настройка производится на холостом ходу, хотя это и так понятно, но вдруг кто-то задумал поставить авто на домкрат и настраивать на скорости.

Для настройки зажигания, надо знать, что оптимальные хорошие обороты коленчатого вала двигателя на холостом ходу — это от 850 до 900 об/мин. Угол наклона момента зажигания должен находиться от -1 до +1 градуса. Это градус по отношению к верхней мертвой точке (ВМТ).

Популярный прибор, с помощью которого выставляют зажигание — это стробоскоп. Со стробоскопом настройка получается точнее. Но, если его нет, то настраивают с помощью контрольной лампочки.

Если используется лампочка для настройки, то ее подсоединяют к плюсовой клемме на распределителе зажигания (трамблер), а цоколь лампочки — с «массой». Разберем по отдельности варианты настройки.

Сейчас мы начали разбирать силовые автомобильные агрегаты. Напишите, пожалуйста, в комментариях, какой у автомобиль и с каким двигателем. Позже будут выходить материалы по таким двигателям с полезной информацией, например, если порвется ремень ГРМ, погнутся ли клапана, также технические характеристики, устройство, на каких машинах ставятся такие моторы и т.д. Мы уже рассмотрели двигатели ZC завода Honda, 3UZ-FE, 3S-FE, 1AZ-FE.

Настройка стробоскопом
  1. Запустить мотор, нагреть его до рабочей температуры и заглушить.
  2. Подключить стробоскоп к сети автомобиля.
  3. Выкрутить гайку фиксации крышки распределителя — прерывателя зажигания.
  4. Надеть на высоковольтный провод первого цилиндра сигнальный датчик срабатывания.
  5. Если на трамблере есть шланчик вакуум-корректора, то его надо отсоединить и заглушить.
  6. Свет стробоскопа направить на шкив коленвала ДВС.
  7. Теперь завести двигатель и оставить работать на холостых оборотах.
  8. Теперь надо повернуть корпус трамблера и зафиксировать так, чтобы метка на шкиве коленвала совпала с меткой газораспределительного механизма (ГРМ).
  9. При совпадении меток, затянуть гайку.
Как выставить зажигание контрольной лампочкой
  1. Вращать коленвал мотора до тех пор, пока метка на его шкиве не совпадет с меткой ГРМ.
  2. При этом, бегунок трамблера зажигания должен быть направлен на первый цилиндр.
  3. Теперь надо ослабить гайку трамблера.
  4. Один провод соединяется с сердцевиной контрольной лампы (контролка) и с проводом катушки зажигания (бобина).
  5. Второй провод соединяет массу и цоколь лампочки. Лампочка должна загореться.
  6. После этого, надо включить зажигание поворотом ключа замка зажигания и поворачивать корпус распределителя (трамблера) по часовой стрелке. При вращении трамблера, в каком-то положении лампочка погаснет. В этом положении надо затянуть прижимную гайку распределителя.

Другие методы выставления зажигания

Метод на слух

Некоторые настраивают зажигание на слух. Вращают трамблер и определяют, как работает двигатель. Этот метод самый простой:

  1. Завести мотор.
  2. Ослабить гайку трамблера.
  3. Вращать трамблер и определять самостоятельно, как работает ДВС. Работать в найденном положении двигатель должен ровно, без вибраций. При этом, двигатель должен развивать самые высокие обороты холостого хода.
  4. После того, как этот положение было найдено, теперь надо повернуть трамблер на пару градусов по часовой стрелке и зафиксировать гайкой.
Метод искры

Еще один метод настройки — это с помощью искры. Для этого надо совместить метки на шкиве коленчатого вала с меткой ГРМ. Метка бегунка при этом показывает на первый цилиндр. После этого надо ослабить гайку трамблера и вытащить центральный высоковольтный провод из крышки трамблера.

После, этот провод приблизить к «массе», чтобы между ними осталось 5 мм, и включить зажигание. Повернуть корпус трамблера на 20 градусов по часовой. 20 градусов — это на 1-1,5 см. Теперь следует медленно крутить трамблер против часовой стрелки, то того, момента, пока не появится искра между отсоединенным проводом трамблера и массой. В каком положении появилась искра, в таком и оставляем положение распределителя, и затягиваем его.

После применения одного из способов по настройке зажигания отечественных карбюраторных автомобилей (ВАЗ, УАЗ, Волга, НИВА и т.д.), поездить и проверить, как повлияла настройка на работу ДВС.

Для точности диагностики, надо:
  1. Сначала прогреть мотор.
  2. Затем разогнаться до скорости 45 км/час.
  3. Включить 4 скорость и до конца нажать на педаль газа.
  4. При этом, оцениваем как ведет себя двигатель, детонирует или нет.
  5. Если хорошо выставлен угол опережения зажигания, после переключения на 4 передачу на скорости 45 км/ч, появится кратковременная детонация, на секунд 2-3 и исчезнет после нажатия педали газа.
  • Если детонация быстро не исчезает, то получилось раннее зажигание.
  • Если детонации вообще не было, то получилось позднее зажигание, придется выставлять «пораньше».

Если не получилось с первого раза настроить зажигания на оптимальный режим, то повторять еще и еще, пока не появится правильный результата. Многократной настройкой можно добиться автоматизма и научиться настраивать зажигание своими руками без приборов, на слух.

Видео

В этом видео: настройка зажигания на дороге.

Обучающее видео по установке зажигания.

Как отрегулировать холостой ход на дороге.

Установка зажигания по лампочке.

5 1 голос

Рейтинг статьи

Какое зажигание лучше – раннее или позднее

Правильная установка зажигания, обеспечивающая приведение двигателя в рабочее состояние, отвечает не только за его стабильную работу, но также за его мощность и количество потребляемого им топлива. Зажигание может быть настроено не правильно, в результате чего искра будет появляться слишком рано или слишком поздно. Поэтому каждый автолюбитель должен знать, как определить правильность момента зажигания и отрегулировать его по мере необходимости.

Определение раннего и позднего зажигания

Из-за слишком раннего и позднего зажигания может перестать нормально функционировать двигатель. Чтобы мотор гарантировал конкретную мощность, в цилиндр искра должна подаваться тогда, когда энергия безвоздушной смести сжата в нем (особенно в том случае, если устройство функционирует на дизеле) и могла бы применяться на максимум.

Если же искра не будет подана вовремя, то начнется слишком позднее воспламенение смеси (из-за этого энергия будет выходить через выхлопные трубы) или слишком раннее (тогда часть энергии будет работать против поршневых движений). Автовладельцам необходимо научиться распознавать зажигания и не допускать их. Теперь стоит перейти к детальному обзору каждого процесса.

Ранее зажигание отличается тем, что процесс сгорания двигателя заканчивается до момента прихода поршня в конкретную точку. Заключенная внутри петли площадь считается эквивалентной по сравнению с отрицательной работой. Это связано со следующим: сжатие газа подразумевает затрату большего количества сил нежели возникающих после расширения. О явных признаках раннего зажигания можно говорить в том случае, если:

  1. Присутствуют металлический, звонкий шум, появляющийся не только в цилиндре, но и в двигателе, а также провоцирующий перегрузку деталей мотора и усиленную разработку подшипников.
  2. Уменьшается мощность агрегатов и число оборотов в силовых цилиндрах.
  3. Двигатель неустойчиво работает на небольших оборотах.
  4. Увеличивается топливный расход.
  5. Усиливается износ двигательных элементов.

Позднее зажигание считается не таким опасным как ранее. Его ключевая специфика состоит в следующем: горение смеси происходит при низком уровне давления и увеличенном уровне цилиндрового объема. В таком случае цилиндровая смесь догорает во время процесса расширения. Позднее зажигание также определяется по некоторым признакам. Речь идет об:

  1. Увеличении расхода горючего материала.
  2. Высоком уровне отложений цилиндровых нагаров.
  3. Потере мощности.
  4. Сильном перегреве двигателя.

Если зажигание выставлено неправильно

Если зажигание раннее, то из-за того, что искра появляется рано. В тот момент, когда поршень только начал подниматься, топливно-воздушная смесь воспламенилась и этот взрыв идет против поднимающегося поршня, в следствие чего происходит пустая потеря энергии.

Из-за того, что бензиновая смесь воспламенилась рано, поршень испытывает большую силу против его движения. Это уменьшает ресурс коленвала, поршней, шатуна и пальцев.

По признакам раннее зажигания можно определить по следующим пунктам:
  1. Во время работы ДВС появляется металлический шум, как-будто что-то ударяется в цилиндре.
  2. Обороты холостого хода плавают, наблюдается нестабильность работы.
  3. Если нажать резко на газ, мотор как бы захлебывается, не реагирует сразу на подачу большего количества топлива.

Что касается установленного позднего зажигания, то оно также негативно влияет на работоспособность мотора и ресурс его составляющих деталей.

В этом случает, смесь поджигается поздно, то есть когда поршень уже идет вниз. Топливо догорает, если успевает, при обратном движении поршня (вверх).

Признаки позднего зажигания:
  1. ДВС не может развить скорость. Плохо реагирует на нажатие педали акселератора.
  2. Расход топлива выше нормы.
  3. На поршне и стенках цилиндра образуется нагар, кокс, который потом, уже даже при правильно настроенном зажигании, создает помехи в работе.
  4. Из-за неравномерного сгорания топливно-воздушной смеси, ДВС быстро перегревается.

Вкратце о работе зажигания

В бензиновых двигателях предыдущего поколения искрообразование и воспламенение горючего организовано так:

  1. Когда кулачок на вращающемся валу трамблера проходит мимо датчика Холла, последний отправляет импульс коммутатору, который прерывает цепь первичной обмотки высоковольтной катушки.
  2. Вследствие разрыва цепи вторичная обмотка катушки генерирует кратковременный импульс высокого напряжения, подающийся обратно в распределитель.
  3. Попадая на вращающийся контакт трамблера (в просторечии – бегунок), установленный на том же валу, импульс направляется к одному из высоковольтных 4 проводов.
  4. По проводу ток поступает на электроды свечи зажигания того цилиндра, в котором заканчивается такт сжатия топливовоздушной смеси.
  5. Между электродами проскакивает искра, поджигающая горючее. Раскаленные газы толкают поршень вниз – начинается рабочий такт.

Справка. В очень старых системах зажигания роль электронного коммутатора и датчика Холла играет механический контактный прерыватель.

Вышеописанная схема искрообразования настраивается вручную. Если регулировкой занимался несведущий автолюбитель, проявляются симптомы позднего либо раннего зажигания, описанные ниже. Причина – несвоевременное воспламенение топливной смеси, когда искра вырабатывается в середине такта сжатия или в начале рабочего хода поршня.

В дизельных силовых агрегатах искра отсутствует – солярка вспыхивает от сильного сжатия. Момент воспламенения совпадает со впрыском горючего в цилиндр (на такте сжатия поршень сдавливает воздух). В устаревших силовых агрегатах данный параметр тоже регулировался вручную.

Дизельный автомобиль

Многие симптомы некорректной работы на бензиновых автомобилях переносятся и на дизель. Главное отличие между двумя этими автомобилями заключается в методе воспламенения топлива. Поджиг солярки заключается за счёт тесного контакта топлива со сжатым, горячим воздухом.

Регулировка на дизельном двигателе

Настойка зажигания на дизельных машинах состоит в поиске необходимого угла опережения для впрыска дизельного топлива, оно должно обязательно подаваться определённо в пиковый момент сжатия.

Если неправильно выставить угол, то впрыск будет несвоевременным. Это приведёт к некачественному сгоранию смеси, а работа двигателя будет осуществляться с нарушениями.

Принцип работы системы зажигания

Многим может показаться, что обеспечить поджиг ТВС – задача тривиальная. В действительности система зажигания состоит из множества взаимосвязанных узлов. Основная проблема заключается в том, что обеспечить воспламенение горючей смеси необходимо при очень высоких скоростях движения поршней, то есть требуется очень высокая точность синхронизации работы всех компонентов, входящих в систему зажигания.

Современные бесконтактные СЗ работают по классической схеме, когда момент поджига сжатой смеси определяется положением коленвала. Хотя скорость распространения огня в камере сгорания достаточно велика – порядка 30 м/сек (для прохождения 3 см достаточно одной тысячной секунды), она конечна, то есть между подачей искры и полным сгоранием очередной порчи топлива происходит некоторая задержка. Вот почему эта искра должна инициироваться в строго определённый момент времени, отслеживаемый датчиком.

Читайте также:  Ремкомплект дверных ручек ваз 2114

Но что будет, если срабатывание свечи зажигания будет происходить чуть раньше или позже?

Рассмотрим сначала первый вариант. Допустим, смесь была воспламенена ранее положенного времени. Тогда максимальное значение давления отработанных газов будет достигнуто до момента поднятия поршня в ВМТ. А значит, часть пути сила давления отработанных газов будет направлена против хода поршня, тормозя его, что становится причиной падения номинальной мощности перегреву силового агрегата.

При позднем возгорании ТВС максимальное давление газов возникает, когда поршень уже миновал верхнюю мёртвую точку, двигаясь вниз к выпускному тракту. Мощность силового агрегата тоже окажется сниженной, поскольку часть энергии будет тратиться впустую, приходясь на такт выпуска отработанных газов, а не на такт расширения.

Другими словами, поджиг смеси должен происходит в строго определённый момент времени, когда поршень не дошёл до ВМТ примерно 10-12º поворота коленвала. Вот эта величина и называется углом опережения зажигания. Отметим, что УОЗ – величина не постоянная, поскольку зависит от скорости горения ТВС и скорости вращения коленвала. За динамическое изменение угла опережения зажигания отвечает центробежный регулятор.

В идеале работа всех узлов системы зажигания должна обеспечивать «правильный» поджиг смеси, но на практике изменение параметров горючего (например, заливка в бензобак топлива плохого качества) оказывает существенное влияние на скорость сгорания смеси, поэтому для корректировки УОЗ требуется применение октан-корректора.

На современных автомобилях всё это выполняется под управлением ЭБУ, которое получает всю необходимую информацию от датчиков.

Что касается ответа на вопрос, какое зажигание лучше для мотора, раннее или позднее, то вы уже, наверное, поняли, что оба варианта плохи. Лучшим будет оптимальное зажигание, хотя его можно назвать ранним, ибо поджиг ТВС осуществляется до достижения поршнем ВМТ, и именно на его установке мы остановимся подробнее, но чуть позже.

Последствия неправильно выставленного угла зажигания

Как позднее, так и ранее зажигание негативно влияет на работу и ресурс двигателя. Следует добавить, что от правильного момента зажигания зависит не только мощность и расход горючего. Если искра на свече зажигания образуется раньше положенного времени, тогда давление расширяющихся газов начинает противодействовать поднимающемуся в ВМТ поршню (раннее зажигание). Воспламенение рабочей смеси после того, как поршень начал двигаться из ВМТ вниз, приводит к тому, что высвобождающаяся энергия топлива «догоняет» поршень и попадает в выпуск, а не совершает полезную работу (позднее зажигание).

В случае с ранним зажиганием поднимающемуся поршню требуется приложить большое усилие на сжатие образовавшихся газов в результате преждевременного сгорания смеси. Нагрузка на ЦПГ и КШМ в таких условиях значительно возрастает.

Признаки раннего зажигания проявляются в виде следующих симптомов:

  • появление металлического звонкого призвука во время работы двигателя, который локализуется в области блока цилиндров;
  • плавают обороты холостого хода, двигатель работает нестабильно;
  • после нажатия на «газ» возникает пауза, двигатель не «тянет» и перерасходует топливо;

Позднее зажигание также наносит ощутимый вред двигателю. Сгорание смеси в данном случае происходит в условиях понижения давления и увеличения объема в цилиндре ДВС. Нарушается сам процесс горения топливно-воздушной смеси, которая догорает во время рабочего хода поршня. В результате признаками позднего зажигания являются:

  • двигатель теряет мощность, для разгона нужно сильно давить на газ;
  • отмечается значительное повышение расхода топлива;
  • мотор сильно коксуется отложениями и нагаром;
  • неправильное сгорание смеси ведет к перегреву двигателя;

Стробоскоп, для чего используют

Главное предназначение автомобильного стробоскопа — регулировка угла опережения зажигания. Кроме того, стробоскоп используют для проверки угла опережения. В наше время изготавливают массу разновидностей профессиональных автомобильных стробоскопов. Однако, можно сделать и самодельное устройство.

Определение момента зажигания

Момент зажигания – это момент, когда между электродами свечи зажигания образуется искра, которая и воспламеняет рабочую топливовоздушную смесь в цилиндрах двигателя. Иными словами, это то количество времени, которое требуется системе, чтобы поджечь сжатую рабочую смесь. Раннее или же позднее зажигания способно нанести существенный вред двигателю, поскольку приводит к повышенному нагреву его составных частей и оказывает на них существенную нагрузку.

Как проверить момент зажигания?

Процесс установки необходимого момента зажигания считается важнейшем пунктом в общем функционировании транспортного средства. Обеспечивается нормальная работа достаточно важных характеристик. Это и мощность, и топливный расход, и обороты холостого хода вместе с приемистостью. Поэтому стоит отслеживать данные показатели и регулярно проверять момент. Кстати, выполнять данную процедуру рекомендуется при обслуживании авто.

Чтобы определить, нормально ли работает и правильно ли установлена вышеописанная конструкция, стоит взять контрольную лампу и стробоскоп. А далее необходимо следовать конкретной инструкции.

  1. Нужно параллельно присоединить прибор к конденсатору.
  2. Поворачивать коленчатый вал с помощью пусковой рукоятки. Делать это стоит до тех пор, пока разносная пластина не присоединится к контакту на крышке распределителя, который соединен дополнительно со свечой первого цилиндра.
  3. Включить зажигание.
  4. До момента загорания лампы постепенно поворачивать коленчатый вал.
  5. Метки должны совпасть. Если лампа загорится до совпадения меток, то значит, что зажигание установлено неверно.

Нередко владельцы авто используют для проверки и следующие прием: они выезжают на ровную дорогу, хорошенько разгоняют автомобиль и начинают двигаться на четвертой передаче на скорости примерно 50 километров в час. В определенный момент нужно резко и до упора нажать на тормоз. Если в результате появятся небольшие, непродолжительные детонационные звуки мотора, то значит, что момент зажигания верно установлен. В том случае, когда звуки невероятно сильные – присутствует проблема раннего зажигания. Если шума вообще нет – позднего.

Другие методы выставления зажигания

Метод на слух

Некоторые настраивают зажигание на слух. Вращают трамблер и определяют, как работает двигатель. Этот метод самый простой:

  1. Завести мотор.
  2. Ослабить гайку трамблера.
  3. Вращать трамблер и определять самостоятельно, как работает ДВС. Работать в найденном положении двигатель должен ровно, без вибраций. При этом, двигатель должен развивать самые высокие обороты холостого хода.
  4. После того, как этот положение было найдено, теперь надо повернуть трамблер на пару градусов по часовой стрелке и зафиксировать гайкой.
Метод искры

Еще один метод настройки — это с помощью искры. Для этого надо совместить метки на шкиве коленчатого вала с меткой ГРМ. Метка бегунка при этом показывает на первый цилиндр. После этого надо ослабить гайку трамблера и вытащить центральный высоковольтный провод из крышки трамблера.

После, этот провод приблизить к «массе», чтобы между ними осталось 5 мм, и включить зажигание. Повернуть корпус трамблера на 20 градусов по часовой. 20 градусов — это на 1-1,5 см. Теперь следует медленно крутить трамблер против часовой стрелки, то того, момента, пока не появится искра между отсоединенным проводом трамблера и массой. В каком положении появилась искра, в таком и оставляем положение распределителя, и затягиваем его.

После применения одного из способов по настройке зажигания отечественных карбюраторных автомобилей (ВАЗ, УАЗ, Волга, НИВА и т.д.), поездить и проверить, как повлияла настройка на работу ДВС.

Для точности диагностики, надо:
  1. Сначала прогреть мотор.
  2. Затем разогнаться до скорости 45 км/час.
  3. Включить 4 скорость и до конца нажать на педаль газа.
  4. При этом, оцениваем как ведет себя двигатель, детонирует или нет.
  5. Если хорошо выставлен угол опережения зажигания, после переключения на 4 передачу на скорости 45 км/ч, появится кратковременная детонация, на секунд 2-3 и исчезнет после нажатия педали газа.
  • Если детонация быстро не исчезает, то получилось раннее зажигание.
  • Если детонации вообще не было, то получилось позднее зажигание, придется выставлять «пораньше».

Если не получилось с первого раза настроить зажигания на оптимальный режим, то повторять еще и еще, пока не появится правильный результата. Многократной настройкой можно добиться автоматизма и научиться настраивать зажигание своими руками без приборов, на слух.

Последствия езды с неправильными настройками

Помимо ухудшения эксплуатационных качеств автомобиля, слишком раннее зажигание вызывает другие пагубные последствия:

  1. Детонация – злейший враг мотора. Из-за постоянных ударов по поршням пальцы расшатываются, в соединении образуется люфт. В результате разбиваются шатунные втулки и ускоряется выработка цилиндров.
  2. Стрельба в карбюратор наносит вред втулкам, на которых вращаются оси заслонок. Последние не закрываются плотно, отчего двигатель всасывает лишнее горючее на холостом ходу.
  3. Силовой агрегат склонен перегреваться и в случае неполадок системы охлаждения цилиндропоршневая группа может выйти из строя.

Современные двигатели, управляемые электроникой, оснащаются датчиками детонации. Когда элемент регистрирует вибрацию, блок управления автоматически корректирует угол опережения зажигания.

Ранний впрыск солярки в дизельный мотор чреват поломкой топливного насоса высокого давления (ТНВД) и форсунок. Представьте: насос качает топливо в одном направлении, а ему противодействует поршень, движущийся к ВМТ. Нетрудно догадаться, кому достанется удар.

Признаки позднего зажигания не менее опасны. Воспламенение топливной смеси на стадии расширения ведет к уменьшению КПД двигателя и возрастанию нагрузки на основные детали – поршни с кольцами, цилиндры и шатуны. Результат предсказать несложно – интенсивный нагрев и ускоренный износ.

Стрельба в выпускной тракт, вызванная запоздавшим искрообразованием, разрушает стенки выхлопной трубы и перегородки глушителя. Элементы придется ремонтировать с помощью сварки, а то и менять.

Важность правильной регулировки зажигания

Верность выставленного зажигания на карбюраторных двигателях осуществляется при помощи стробоскопа

От характера установки зажигания зависит качество и экономичность работы двигателя. Поэтому именно установка зажигания – важное действие, которое позволяет настроить силовой агрегат. При неправильной установке зажигания, как в сторону увеличения угла опережения, так и в сторону уменьшения, двигатель сразу ощущает негативное воздействие.

Именно поэтому к настройке момента зажигания следует подходить ответственно и очень внимательно.

Принцип работы зажигания

Бензиновый двигатель имеет определённые факторы, которые влияют на качество и время подачи искры, необходимой для воспламенения горючей смеси. Эти факторы объединяются в отдельный механизм, получивший название – трамблёр, его ещё иногда называют распределитель-прерыватель.

Классическая схема зажигания

Он установлен в области блока цилиндров, вал трамблёра приводится в движение за счёт распредвала мотора. На валу трамблёра расположены кулачки, они в необходимый момент размыкают цепь, далее происходит образование искры.

Схема трамблёра

Главный недостаток трамблёра – это склонность к механическому износу, в результате которого изменяется качество, а также время возникновения искры.

Конечно же, это отражается на работоспособности двигателя, что потребует дальнейшего вмешательства и регулировку.

Что нужно крутить в трамблере, для регулировки опережения зажигания.

сам трамблер, на нем сбоку есть шкала, отпускаешь болт и крутишь. в сторону плюся на опережение в сторону минуса на попозже. а если ты как пишешь 0 в этом деле купи по своей машине книгу от издательства “за рулем”там все четко подробно с картинками, как собрать как разобрать, как отрегулировать, не понять не возможно. сам когда то с них начинал

Сам трамблер. Картинки — на заборе.

Крутите сам трамблер, но прежде чем крутить нужно определиться в какую сторону вращается коленвал, в зависимости от того как стоит двигатель на вашем авто, ну к примеру вазовская девятка, если встать лицом к трамблеру со стороны водителя, то поворачивать трамблер влево вы будете устанавливать зажигание позже, вправо соответственно раньше, но на самом трамблере есть облать- разметка на корпусе метка в виде палочки слева минус нарисован справа от нее плюс, вот вот по правую сторону облать раннего зажигания, полевую позднего, но не смотря на это вы в области раннего зажигания можите крутить вправо и ставить еще раньше. ну вот как то так, на примере девятки, сам трамблер прикручен на 3 гайках, отпускаете их и крутите

Ничего сложного. Я так делал: блал патрон с лампой, + у лампы на трамблер бросал, — на массу. И крутил. Лампа загорелась — зажигание поставлено. Пробуй. Может без картинок понятно будет.

На работу современного двигателя влияет множество факторов, но никто не будет отрицать, что системе зажигания отведена в этом одна из ведущих ролей. От того, насколько хорошо она будет справляться со своими задачами, зависит экономичность, стабильность, мощность и другие параметры силового агрегата.

В теории ТВС на четырёхтактных моторах должна поджигаться за мгновение до достижения поршнем верхнего положения. Именно этого небольшого интервала времени должно хватить, чтобы смесь сгорела, выделив необходимую порцию энергии для обеспечения проворачивания коленчатого вала.

Но на практике поджиг топливовоздушной смеси не всегда происходит именно в конце такта сжатия. Причин тому может быть множество, и мы сегодня попробуем разобраться, почему это происходит, как диагностировать и бороться с подобным явлением.

Как определить раннее или позднее зажигание у автомобиля?

Диагностика и ремонт30 ноября 2017

Для нормальной работы бензинового и дизельного двигателя важно своевременное воспламенение топлива в камерах сгорания цилиндров. Если момент вспышки не соответствует окончанию такта сжатия – запаздывает либо происходит раньше, мотор функционирует неправильно и значительно теряет в мощности. Стоит отметить, что проблема актуальна для силовых агрегатов с механическим распределителем искры (трамблером) и старых дизелей. В новых авто процессом полностью управляет электроника. Владельцам устаревших машин полезно знать, как определить раннее или позднее зажигание и устранить возникшую неполадку.

Вкратце о работе зажигания

В бензиновых двигателях предыдущего поколения искрообразование и воспламенение горючего организовано так:

  1. Когда кулачок на вращающемся валу трамблера проходит мимо датчика Холла, последний отправляет импульс коммутатору, который прерывает цепь первичной обмотки высоковольтной катушки.
  2. Вследствие разрыва цепи вторичная обмотка катушки генерирует кратковременный импульс высокого напряжения, подающийся обратно в распределитель.
  3. Попадая на вращающийся контакт трамблера (в просторечии – бегунок), установленный на том же валу, импульс направляется к одному из высоковольтных 4 проводов.
  4. По проводу ток поступает на электроды свечи зажигания того цилиндра, в котором заканчивается такт сжатия топливовоздушной смеси.
  5. Между электродами проскакивает искра, поджигающая горючее. Раскаленные газы толкают поршень вниз – начинается рабочий такт.

Справка. В очень старых системах зажигания роль электронного коммутатора и датчика Холла играет механический контактный прерыватель.

Вышеописанная схема искрообразования настраивается вручную. Если регулировкой занимался несведущий автолюбитель, проявляются симптомы позднего либо раннего зажигания, описанные ниже. Причина – несвоевременное воспламенение топливной смеси, когда искра вырабатывается в середине такта сжатия или в начале рабочего хода поршня.

В дизельных силовых агрегатах искра отсутствует – солярка вспыхивает от сильного сжатия. Момент воспламенения совпадает со впрыском горючего в цилиндр (на такте сжатия поршень сдавливает воздух). В устаревших силовых агрегатах данный параметр тоже регулировался вручную.

Как проявляется раннее искрообразование?

Что получится, когда в силу неправильных настроек свеча выдаст разряд раньше времени:

  • топливовоздушная смесь не успеет сжаться до нужной степени, поскольку поршень находится на полпути к камере сгорания;
  • горючее вспыхнет при открытом впускном клапане, отчего часть газов прорвется обратно в коллектор;
  • вследствие ранней вспышки и слишком большой скорости сгорания поршень получает сильный удар, отзывающийся стуком пальца.

Неконтролируемое горение топливной смеси, вызывающее удары по поршням, называется детонацией.

Как можно отличить признаки раннего зажигания:

  1. Первейший симптом – появление хлопков в карбюраторе. Он дает понять, что вспышки горючего в цилиндрах происходят при открытых впускных клапанах.
  2. Как следствие, из патрубка воздушного фильтра вырывается дым. Если снять крышку корпуса, можно воочию увидеть языки пламени при стрельбе из карбюратора.
  3. Слышен звонкий перестук поршневых пальцев при резком нажатии на педаль акселератора. Так проявляется детонация.
  4. Мотор теряет мощность и разгонную динамику, расход топлива возрастает.

Если опережение зажигания превышено незначительно, хлопки во впускном тракте не возникнут. Но детонация и ухудшение ходовых качеств автомобиля все равно проявится. Косвенный признак – самопроизвольное увеличение оборотов холостого хода.

Симптомы неправильного зажигания на дизеле сходны с бензиновыми моторами. Впрыск солярки посередине такта сжатия ведет к аналогичным последствиям – детонации и снижению мощности. Отличие – в затрудненном холодном пуске двигателя и отсутствии хлопков. Причина – недостаточное сжатие горючей смеси, попавшей внутрь цилиндра на долю секунды раньше.

Момент зажигания запаздывает

Сбитые регулировки трамблера могут привести к тому, что разряд на электродах свечи образуется слишком поздно – когда поршень уже находится в верхней мертвой точке (ВМТ) либо начал движение вниз – рабочий ход. В данном случае наблюдаются следующие характерные признаки:

  1. Обороты коленчатого вала на холостом ходу снижаются.
  2. Заметно падает мощность силового агрегата, автомобиль разгоняется очень вяло. Причина – потеря энергии вспышки топлива, сгорающего на рабочем ходу поршня.
  3. Сильно запаздывающая искра дает выстрелы мотора в глушитель. Газы прорываются через открывающийся выпускной клапан.
  4. Двигатель сложнее завести «на холодную».
  5. Потребление горючего увеличивается.

Справка. Симптомы позднего искрообразования заметнее проявляются на автомобилях, оснащенных газовыми установками. Здесь очень важен момент вспышки, поскольку пропана подается в цилиндры больше и при запоздании разряда он догорает уже в коллекторе.

Следствием позднего зажигания на дизеле является затрудненный пуск даже на прогретом моторе и «чихание» черным дымом из выхлопной трубы. Поскольку впрыск топлива происходит в самом начале рабочего такта, солярка сгорает не полностью и выбрасывается наружу в виде копоти. Если подача топлива происходит чересчур поздно, силовой агрегат не заведется вовсе.

Последствия езды с неправильными настройками

Помимо ухудшения эксплуатационных качеств автомобиля, слишком раннее зажигание вызывает другие пагубные последствия:

  1. Детонация – злейший враг мотора. Из-за постоянных ударов по поршням пальцы расшатываются, в соединении образуется люфт. В результате разбиваются шатунные втулки и ускоряется выработка цилиндров.
  2. Стрельба в карбюратор наносит вред втулкам, на которых вращаются оси заслонок. Последние не закрываются плотно, отчего двигатель всасывает лишнее горючее на холостом ходу.
  3. Силовой агрегат склонен перегреваться и в случае неполадок системы охлаждения цилиндропоршневая группа может выйти из строя.

Современные двигатели, управляемые электроникой, оснащаются датчиками детонации. Когда элемент регистрирует вибрацию, блок управления автоматически корректирует угол опережения зажигания.

Ранний впрыск солярки в дизельный мотор чреват поломкой топливного насоса высокого давления (ТНВД) и форсунок. Представьте: насос качает топливо в одном направлении, а ему противодействует поршень, движущийся к ВМТ. Нетрудно догадаться, кому достанется удар.

Признаки позднего зажигания не менее опасны. Воспламенение топливной смеси на стадии расширения ведет к уменьшению КПД двигателя и возрастанию нагрузки на основные детали – поршни с кольцами, цилиндры и шатуны. Результат предсказать несложно – интенсивный нагрев и ускоренный износ.

Стрельба в выпускной тракт, вызванная запоздавшим искрообразованием, разрушает стенки выхлопной трубы и перегородки глушителя. Элементы придется ремонтировать с помощью сварки, а то и менять.

Рекомендации по регулировке

Простейший способ настройки момента зажигания – включить в цепь высоковольтной катушки автомобильную лампочку номиналом 12 вольт. Как производится регулировка:

  1. Поворачивая коленчатый вал, совместите риску на шкиве с меткой, нанесенной на блок цилиндров. Снимите крышку распределителя и проверьте положение бегунка – он должен указывать на контакт первого цилиндра.
  2. Отыщите провод, ведущий от трамблера к высоковольтной катушке. Подключите к этому контакту лампочку, а ее цоколь соедините с «массой» авто.
  3. Ослабьте гайку, прижимающую корпус трамблера, и включите зажигание (лампочка загорится).
  4. Медленно поворачивая корпус распределителя, уловите момент, когда лампа погаснет. Затяните гайку.

Примечание. Для корректной работы системы искра должна проскакивать раньше, чем поршень дойдет до ВМТ. Опережение составляет 2–5 градусов угла поворота коленвала.

Вопрос, какое зажигание лучше – позднее или раннее, некорректен изначально. Момент воспламенения горючего должен быть оптимальным. При необходимости и отсутствии диагностических приборов регулировка производится «на слух»: при работающем на холостом ходу моторе отпускается гайка и трамблер медленно поворачивается вручную. Уловив момент наиболее стабильной работы двигателя, затяните гайку и несколько раз нажмите газ, чтобы спровоцировать хлопки либо детонацию. Услышав один из признаков, поверните распределитель на 1–2° в нужную сторону.

Совет профи, как проверить качество настройки угла опережения зажигания (уоз)

Чтобы проверить, правильно ли настроен угол опережения зажигания, необходимо руководствоваться следующими признаками:

  1. В работе прогретого силового агрегата не должно ощущаться никаких «провалов» на холостом ходу.
  2. Короткая детонация (примерно 3-5 секунд) присутствовать должна, если надавить на педаль газа резким движением, движение при этом должно происходить на наиболее ровном участке дорожного покрытия при четвертой передаче и скорости передвижения примерно 50 километров в час. То есть должно быть слышно стук пальцев. Если этого не происходит, значит зажигание слишком позднее. Если же данное явление наблюдается, однако никак не проходит, то зажигание слишком раннее.

Раннее или позднее зажигание - как определить?

Работоспособность любого автомобиля зависит от корректности и эффективности работы всех его механизмов. Система зажигания является одним из важнейших узлов. Владельцы отечественных машин часто сталкиваются с проблемой задержки или опережения её срабатывания. Такая неполадка может иметь несколько причин. В статье рассмотрим то, как исправить раннее зажигание или позднее зажигание, и что может спровоцировать эту аномалию.

Система зажигания представляет совокупность взаимосвязанных сложных узлов и механизмов, включение которых создаёт электрическую искру, воспламеняющую топливную смесь в цилиндрах агрегатов внутреннего сгорания. На автомобилях ВАЗ она расположена под приборной панелью слева на кронштейне вала рулевой колонки. На отечественных машинах чаще всего устанавливается классическая система зажигания, которая состоит из трёх основных элементов: замок, контактная часть и противоугонный элемент. На модифицированных моделях монтируются бесконтактные системы зажигания.

Момент зажигания

Сам момент зажигания обуславливает срок срабатывания системы старта силового агрегата. Этот термин подразумевает необходимый промежуток времени, в процессе которого происходит поджог сжатой горючей смеси искровым разрядом.

Определяется этот момент определённым положением коленвала, когда реализуется поступление на свечу импульса воспламенения относительно ВМТ (т. н. верхняя мёртвая точка), выраженного в градусах. Для полного сгорания смеси в КЗ необходим некоторый промежуток времени. Скорость распространения воспламенения по горючему фронту равна 20-30 метрам в секунду. Эффективность момента зажигания главным образом зависит от места расположения поршня. Если поджог смеси происходит, когда он находится в ВМТ, воспламенения рабочей среды будет частично реализовано в процессе такта расширения, а часть на выпуске. В таком случае поршень не получает необходимой силы давления, что в общей сложности снижает эффективность всей функции. Из-за этого при регулировке момента зажигания, его нужно настраивать так, чтобы сила давления газов оказывала влияние на ВМТ механизма.

Зажигание ранее или позднее

Ключевыми факторами, оказывающими влияние на оптимальный момент воспламенения, являются скорость перемещения поршня и уровень обогащения горючей смеси. Также не меньшую роль играет фракционный состав топлива, который определяет скорость воспламенения. Эти параметры в комплексе определяют эффективность работы системы. Благодаря правильной регулировке их значения можно выставить корректные настройки. Отклонение от оптимального момента воспламенения ведёт к снижению КПД. Для автоматической калибровки момента зажигания используются специальные центробежные, вакуумные регуляторы или электронные блоки.

Проблема раннего зажигания

  • Ранее зажигание чревато падением мощности мотора. Когда смесь воспламеняется раньше определённого срока, это приводит к неправильному воздействию силы газов, возникших при сгорании смеси. Она действует навстречу поршню в момент, когда он движется к ВМТ. При этом уровне регулировки нередко возникает детонация. Стоит отметить, что на нагрузочных режимах при выставлении оптимального угла зажигания может также происходить взрывное воспламенение смеси. Чтобы избежать этого угол опережения следует выставлять чуть-чуть больше по отношению к реальному значению.

  • Позднее зажигания помимо ухудшения мощности силового агрегата приводит к чрезмерным нагрузкам детали мотора. Снижение КПД объясняется тем, что горючая смесь не успевает полностью сгореть в тот промежуток, когда поршень находится в положении ВМТ. Рабочая среда продолжает воспламеняться при движении поршня вниз, что вызывает падение эффективности и нагрев системы. Определить перегрев можно с помощью впускного трубопровода. Его температура будет выше нормы из-за того, что часть смеси будет догорать при выпуске.

Подготовка к установке

Все операции по изменению угла зажигания, как и его проверке, проводятся на ХХ. Частота вращения коленвала должна быть в диапазоне от 820-900 оборотов в минуту. Оптимальный угол наклона момента зажигания находится в пределах от -1 до +1 градуса относительно самой верхней мёртвой точки. Последствия неправильного угла зажигания приводят к падению мощности, повышенному расходу топлива или перегреву системы. Для проверки момента зажигания нужно демонтировать резиновую заглушку. В качестве ориентиров оптимального угла используются пометки (чёрточки) на маховике и шкале люка кратера сцепления.

Установка момента зажигания

Для регулировки момента зажигания рекомендуется использовать специальный прибор – стробоскоп. Для его подключения используйте инструкцию. При его отсутствии можно воспользоваться обычной контрольной лампой. При соединении контрольной лампочки один провод подключается к клемме «плюс» распределителя зажигания, а второй соединяется с массой. Порядок работы по установке момента зажигания с помощью вышеописанных приборов является практически идентичным. Главное отличие, первый прибор позволяет достичь большей точности калибровки.

  • Сначала нужно ослабить затяжную гайку крепления стопорной пластины распределения зажигания, для этого используйте ключ на 13.

  • Подключите стробоскоп к аккумулятору. Для этого нужно к клемме «+» присоединить соответствующий зажим прибора (с пометкой «+»), массу подключите клемме «минус».

  • При наличии в конструкции трамблёра вакуумного регулятора опережения, нужно демонтировать вакуумный шланг.

  • Свет от стробоскопа или контрольной лампы направьте на шкив.

  • Запустите силовой агрегат и обеспечьте число оборотов 820-900 в минуту.

  • Стробоскоп в процессе работы будет излучать вспышки света с определённой частотой, это позволит увидеть пометку на шкиве, она будет неподвижной.

  • Теперь поверните корпус распределителя таким образом, чтобы отметка на шкиве установилась на один уровень со средним делением на крышке.

  • Теперь затяните гайку крепежа пластины прерывателя-распределителя.

В завершение двигатель должен работать без перебоев и детонаций внутри цилиндров.



понятие, влияние на ДВС, настройка

С каждым годом вопрос об экологичности автомобилей стоит все острей: люди начинают больше заботиться об окружающей среде. Не считая автомобильного производства, основной урон экологии наносят выхлопные газы. Чтобы снизить выбросы ОГ в атмосферу, нужно добиться лучшего и полного сгорания топлива. Но такие смеси, скорее всего, будут бедными, а это увеличивает температуру. Полнота сгорания топлива, в свою очередь, определяется поддержанием стехиометрического состава смеси и моментом ее поджога, а это влияет не только на экологичность, но и на развиваемую мощность. Эта точка воспламенения может обозначается как угол опережения зажигания (УОЗ)

Угол опережения зажигания — это угол, на который успевает повернуться коленчатый вал от момента возникновения искры до момента достижения поршнем верхней мертвой точки (ВМТ). При нормальном угле опережения зажигания смесь воспламеняется за 10–12ᴼ до попадания поршня в ВМТ.

При корректно выставленном угле опережения зажигания, энергия, высвободившаяся при сгорании смеси, должна с силой толкнуть поршень вниз. Для этого воспламенение должно происходить в момент до достижения поршнем ВМТ — на такте сжатия.

Если смесь поджечь раньше нужного времени (раннее зажигание) в наиболее удаленной от точки начального воспламенения смеси, то энергия от сгоревших газов будет мешать поднимающемуся поршню, двигаясь навстречу ему. Из-за этого энергия, высвободившаяся от сгорания смеси, начинает бить по стенкам цилиндра и дну поршня. Вследствие этого и появляется неприятный звук, похожий на взрыв, отдающийся звоном в двигателе.

Влияние УОЗ на выбросы выхлопных газов

Угол опережения зажигания влияет не только на расход топлива и момент, но и на состав выхлопных газов: с увеличением УОЗ возрастает содержание углеводорода (НС) и окислов азота (NOx) в выхлопе. Это связано с ростом температуры сгорания.

При работе на обедненных смесях, используемых все чаще, требуется больший угол опережения зажигания, чтобы компенсировать меньшую скорость горения. Так будет обеспечено снижение потребления топлива и высокий крутящий момент, но смесью нужно управлять очень точно, чтобы добиться лучшего компромисса в отношении экологичности выхлопа.


Эффективность снижения выбросов отработавших газов при смещении УОЗ для бензина АИ-95-К5 Газпромнефть: а) изменение коэффициента Кge (удельный расход топлива), б) изменение коэффициента KCH (углеводорода), в) изменение коэффициента KNOx (окись азота)

В современных ДВС УОЗ меняется в зависимости режима работы мотора. При росте УОЗ значительно возрастает температура сгорания, что в свою очередь вызывает повышение окислов азота NOx. С другой стороны, при уменьшении УОЗ процесс сгорания смещается на такт расширения. Температура отработавших газов также повышается в конце расширения. Это способствует более полному окислению СН.

УОЗ и работа двигателя

Негативные последствия при раннем зажигании:

  • перегрев деталей ДВС,
  • падение мощности,
  • разрушение прокладки под ГБЦ,
  • разрушение перегородки поршневых колец.

Если поджечь смесь позже оптимального момента (позднее зажигание), когда поршень после достижения ВМТ начинает движение вниз, энергия от сгоревших газов уходит в выпуск, снижается эффективность работы мотора.

Неправильно подобранное зажигание негативно влияет на эффективность и ресурс двигателя, а также приводит к увеличению расхода топлива.

Возможные проблемы с неправильно выставленными углами зажигания:

  • затрудненный пуск мотора,
  • увеличенный расход топлива,
  • плохая отзывчивость мотора на нажатие педали газа,
  • детонация в ДВС,
  • черный дым из глушителя.

Настройка угла зажигания при чип-тюнинге

На заводах настраивают углы опережения зажигания с расчетом на низкокачественное топливо, обычно оставив запас в пару градусов. Это позволяет обеспечить гарантийный ресурс двигателя даже при использовании топлива плохого качества. Но на таком топливе мощность и крутящий момент снижаются. При обычной езде владелец может и не заметить, что с авто что-то не так, но при активном педалировании проблема проявит себя.


Визуализация карты базового УОЗ в программе ChipTuningPRO

При чип-тюнинге калибровщик правит УОЗ, используя запасы по углам зажигания, оставленные заводом-производителем. После чиповки повысятся требования к топливу: нужно будет заливать хороший АИ-95 или АИ-98. Из плюсов — автомобиль станет более динамичным и отзывчивым (благодаря настройке УОЗ и другим изменениям в тюнинг-прошивке).

Подробнее о возможностях чип-тюнинга читайте в материале сайта.

Провести регулировку углов опережения зажигания и сделать чип-тюнинг можно у наших партнеров в любом городе России. Ближайших из них можно найти на карте ниже.

Рекомендуем посмотреть

Позднее или раннее зажигание - Энциклопедия по машиностроению XXL

Позднее или раннее зажигание Отрегулировать зажигание в соответствии с инструкцией  [c. 51]

Основные неисправности слишком позднее или раннее зажигание, перебои зажигания в отдельных цилиндрах или полное прекращение зажигания.  [c.88]

Позднее или раннее зажигание  [c.284]

Слишком позднее или раннее зажигание вредно сказываются на работе двигателя. При очень позднем зажигании горение смеси происходит при увеличивающемся объеме и пониженном давлении газов в цилиндре, а поэтому мощность и экономичность двигателя понижаются. В этом случае догорание смеси в цилиндре происходит в течение всего такта расширения, что вызывает сильный перегрев двигателя.  [c.21]


Момент размыкания прерывателя измеряется углом размыкания, или иначе абрисом а, отсчитываемым от нейтрального положения ротора. В распространённых конструкциях магнето величина абриса для раннего или фиксированного зажигания имеет порядок а = 8-=-10°, для позднего зажигания а = (8ч--г-10°) + (25ч-35°), где 25-=-35 — диапазон регулировки момента зажигания.[c.318]

Слишком позднее или слишком раннее зажигание.  [c.119]

У бензиновых двигателей поворотом корпуса или рычага прерывателя магнето. Поворот по направлению вращения ротора магнето дает более позднее, а против направления вращения — более раннее зажигание. У дизелей 4-8,5/11 и 4-10,5/13 болтом с контргайкой на торце тронка (толкателя) топливного насоса.  [c.110]

Более позднее зажигание или впрыскивание топлива снижает мощность и увеличивает расход топлива. Более раннее зажигание или впрыскивание топлива может вызвать детонацию, повышение износа и даже аварию двигателя.  [c.111]

При окончательной регулировке момента зажигания следует поворачивать коленчатый вал по ходу двигателя до щелчка ускорителя магнето (у двухцилиндрового двигателя до щелчка, соответствующего подаче искры в первый цилиндр), а затем, вложив тонкую бумажку между контактами прерывателя, медленно поворачивать вал против хода двигателя до тех пор, пока контакты прерывателя не зажмут эту бумажку. После этого, медленно поворачивая коленчатый вал по ходу двигателя до начала размыкания контактов прерывателя (когда бумажку можно будет вытащить, не разорвав), заметить положение маховика относительно в.м.т. в момент размыкания контактов (момент зажигания в первом цилиндре). Если момент зажигания установлен неправильно, то нужно повернуть корпус магнето в проушинах болтов его крепления к двигателю (по направлению вращения вала магнето для получения более позднего зажигания или против направления вращения вала для более раннего зажигания). По окончании регулировки следует затянуть болты крепления магнето к двигателю.  [c.133]

При работе с ранним зажиганием возможны пробой прокладки головки цилиндров, прогорание поршней и клапанов. Как при раннем, так и при позднем зажигании снижаются мощность и экономичность двигателя. В случаях сильной детонации или плохой приемистости установку зажигания корректируют поворотом корпуса прерывателя-распределителя с помощью гаек октан-корректора, перемещая стрелку верхней пластины по шкале в сторону знака — при сильной детонации или в сторону знака - - при плохой приемистости. Незначительная, быстро исчезающая детонация при резком разгоне груженого автомобиля свидетельствует о правильной установке зажигания.  [c.220]


Работающая свеча своим внешним видом помогает определить разные отклонения в работе двигателя. Нагар светло-коричневого цвета — свидетельство оптимальной работы. Черная бахрома говорит о позднем зажигании, высоком уровне топлива в поплавковой камере карбюратора, негерметичности его запорного клапана. Если конус изолятора и электроды свечи без нагара, почти белого цвета — значит слишком раннее зажигание или несоответствие калильного числа.  [c.35]

Неэкономичная работа двигателя, пониженная мощность могут явиться следствием неправильной установки зажигания, либо неисправности центробежного или вакуумного регулятора опережения зажигания. Зажигание на двигателе может быть слишком ранним или слишком поздним, при установке зажигания могут оказаться перепутанными провода высокого напряжения.[c.24]

Встречающиеся на практике характерные неисправности узлов и агрегатов оказывают существенное влияние на расход топлива. Например, увеличение пропускной способности главного жиклера карбюратора, нарушение герметичности клапана экономайзера, увеличение зазора в контактах прерывателя, раннее или позднее зажигание, нарушение зазоров в газораспределительном механизме приводят к увеличению расхода на 3—15 %. Другие, также часто встречающиеся на практике неисправности (выход из строя одной свечи или форсунки в 6-цилиндровом двигателе, неправильные углы установки колес, уменьшенные зазоры в тормозных механизмах), могут увеличить расход топлива на 15—20 %. Поэтому для обеспечения экономии топлива ИТС АТП в первую очередь  [c.317]

Если в начале разгона появились детонационные стуки, а потом исчезли, — зажигание установлено правильно. Если стуки не исчезли до конца разгона, — зажигание раннее. Отсутствие стуков в начале разгона указывает на позднее зажигание. Для уточнения установки зажигания следует повернуть пластину октан-корректора в ту или иную сторону на одно-два деления шкалы октан-корректора.  [c.71]

Слишком раннее или позднее зажигание  [c.153]

Основные неисправности слишком раннее или позднее зажигание, перебои зажигания в отдельных цилиндрах или полное его прекращение.  [c.187]

Работу центробежного и вакуумного регуляторов опережения зажигания проверяют с помощью средств диагностирования, руководствуясь данными технических характеристик. Правильность установки зажигания проверяют на стенде для проверки тягово-экономических показателей автомобиля или при движении автомобиля по ровному участку дороги на прямой передаче следующим образом. Развивают скорость 25—30 км/ч для грузовых автомобилей и 40— 50 км/ч — для легковых, затем резко до отказа нажимают на педаль управления дросселем. При этом должны прослушиваться и быстро исчезнуть слабые детонационные стуки. Если они сильны —зажигание раннее, если отсутствуют—позднее. Регулировку осуществляют октан-корректором соответственно в сторону уменьшения или увеличения опережения зажигания.  [c.127]

Установив, что мощность теряется из-за слишком раннего или позднего зажигания, его следует отрегулировать. Если регулировкой момента зажигания способами, рассмотренными ранее на 69 с., не удается достичь желаемых результатов, то, очевидно, возникли неисправности в приборах автоматической регулировки опережения зажигания — центробежном либо вакуумном регуляторах.  [c.109]

Установка зажигания осуществляется в общем так же, как и при батарейном зажигании. При ручном приводе регулировки опережения зажигания необходимо следить за тем, чтобы рычаг регулировки опережения зажигания находился в положении, соответствующем указаниям завода-изготовителя (т. е. в положении, соответствующем раннему или позднему зажиганию).  [c.250]

Выключатель зажигания — в положение выключен (рано или поздно бестолковый Джо забудет это сделать).[c.316]

Изменение момента зажигания осуществляется или вручную или автоматически при помощи центробежного автомата. При ручном приводе прерыватель обычно поворачивается относительно кулачка. Для того чтобы предотвратить воздюжность несчастных случаев из-за обратных вспышек в момент пуска двигателя, правилами техники безопасности предусмотрено, чтобы при повороте пусковой рукоятки специальное устройство автоматически обеспечивало установку позднего зажигания пли чтобы при установке раннего зажигания это устройство не позволяло провертывать коленчатый вал двигателя пусковой рукояткой.  [c.242]


Хлопки в карбюраторе являются признаком неплотного закрытия впускных клапанов двигателя. Кроме того, вследствие неправильной регулировки карбюратора или засорения его жиклеров образуется обедненная горючая смесь, горение которой сопровождается также хлопками в карбюраторе. В случае сгорания в цилиндрах двигателя переобогащенной горючей смеси, а также неплотного закрытия впускного клапана при такте сжатия часть горючей смеси попадает в выпускную систему и сгорает там. В результате появляются хлопки в глушителе. Хлопки в карбюраторе и в глуиштеле могут быть обусловлены неправильно установленным зажиганием (раннее или позднее).  [c.23]

Вообще говоря, г имеет максимальное значение в достаточно широком диапазоне, что свидетельствует о его сравнительно малой чувствительности к изменению момента зажигания в пределах 10 град. УПКВ. Резкое падение г наблюдается лишь при значениях а отрицательной работы на ходе сжатия в первом случае и недостаточного времени для сгорания во втором. Общая тенденция изменения г) хорошо согласуется с реальной физической картиной процесса. На рис. 45 пунктирная линия соответствует значениям при позднем зажигании (при этом наблюдается равномерное уменьшение Г1 на = 2 %).  [c.47]

Значение оптимального угла опережения зажигания в некоторой степени зависит от качества топлива, в частности, от его антидетонационной стойкости. Для топлив с высоким октановым числом на всем диапазоне чисел оборотов двигателя требуется угол опережения зажигания, на несколько градусов больший, чем для топлив с менее высоким октановым числом. Для того чтобы можно было легко изменять угол опережения зажигания в зависимости от октанового числа топлива, распределитель английской фирмы Lu as (фиг. 15) имеет специальное устройство (октан-корректор) для установочной регулировки, состоящее из винта, гайки с накаткой и соединительного рычага это устройство позволяет поворачивать диск с контактами на несколько градусов в сторону более раннего или более позднего зажигания при этом можно в одинаковой степени изменять опережение зажигания на всех режимах работы двигателя без ослабления стяжного винта фиксирующего положение корпуса распределителя. В отличие от конструк-  [c.233]

Внпмшпе Двигатель очень чувствителен к правильной установке угла опережения зажигания слишком раннее или слишком позднее зажигание ведет к перегреву двигателя, потере мощности, прогару клапанов и поршней.  [c.161]

Для изменения момента образования искры в зависимости от числа оборотов двигателя применяются специалыные устройства, так называемые механизмы опережения зажигания, которые входят в конструкцию каждого магнето и управляются автоматически или вручную непосредственно из кабины летчика. В последнем случае необходимо помнить, что при запуске и перед остановкой двигателя рычаг опережения должен находиться в заднем крайнем положении, т. е. угол опережения должен быть наименьшим (так называемое позднее зажигание). При переходе на нормальные режимы работы рычаг опережения необходимо перевести в переднее крайнее положение, что соответствует наибольшему (раннему) опережению зажигания.  [c.60]


Раннее зажигание - Большая Энциклопедия Нефти и Газа, статья, страница 1

Раннее зажигание

Cтраница 1

Раннее зажигание может привести к появлению детонации за счет повышения давления и температуры сгорания.  [1]

Раннее зажигание характеризуется потерей мощности и стуками в двигателе, позднее зажигание - также потерей мощности и перегревом двигателя. Для устранения неисправности следует отрегулировать момент зажигания при помощи октан-корректора.  [2]

Раннее зажигание может привести к появлению детонации за счет повышения давления и температуры сгорания. Повышение температуры охлаждающей жидкости увеличивает возможность детонации.  [4]

При раннем зажигании ( угол опережения зажигания больше оптимального) максимальное давление в цилиндре достигается до прихода поршня в в. В результате на поршень действуют большие усилия, направленные против его движения, что приводит к потере мощности, снижению экономичности, перегреву двигателя и возникновению детонации с характерными металлическими стуками и форсированным изнашиванием деталей.  [5]

При раннем зажигании ( большой угол опережения зажигания, кривая 7) происходит резкое возрастание давления в цилиндре двигателя, препятствующее движению поршня. Также ухудшается приемистость и наблюдается неустойчивая работа двигателя в режиме холостого хода.  [6]

При слишком раннем зажигании или его запаздывании двигатель работает неправильно, в результате чего снижается его мощность и до 30 процентов может увеличиться расход топлива. Зажигание должно устанавливаться точно в соответствии с инструкциями завода-изготовителя.  [7]

При слишком раннем зажигании появляются выделяющиеся из общего шума стуки. Мощность агрегата и число оборотов уменьшаются.  [9]

При очень раннем зажигании, когда наблюдается сильная детонация, может быть пробита прокладка головки блока и могут прогреть клапаны и поршни. При очень позднем зажигании резко возрастает расход бензина, теряется приемистость двигателя и он чрезмерно нагревается.  [11]

При слишком раннем зажигании мощность двигателя также понижается, но при этом повышается и температура топливо-воздушной смеси и, как результат, повышается склонность топлива к детонации.  [12]

При слишком раннем зажигании, когда слышна сильная детонация, может быть пробита прокладка головки блока и могут прогореть клапаны и поршень. При очень позднем зажигании резко растет расход топлива, и двигатель перегревается.  [13]

При слишком раннем зажигании, когда слышна сильная детонация, может быть пробита прокладка головки цилиндров и могут прогореть клапаны и поршни. При слишком позднем зажигании резко растет расход топлива и двигатель перегревается.  [14]

Страницы:      1    2    3    4

Системы раннего зажигания - Журнал газовых двигателей

Главная & nbsp / & nbsp Тракторы & nbsp / & nbsp Системы раннего зажигания

Льюис Х. Клайн | 6 мая 2013 г.

Судя по всему, существовало по крайней мере два различных типа систем зажигания, которые использовались для включения и выключения зажигания в бензиновых двигателях сельскохозяйственных производителей в минувшие годы.

1. Те, которые используются с вращающимся магнето низкого напряжения (John Deere), где точки находятся в контакте (или отдыхают вместе) все время, за исключением короткого интервала при открытии, чтобы вызвать искру. Я считаю, что установка Webster Tri-Polar работает примерно так же. Контакт непрерывен, пока двигатель работает по инерции с управлением по принципу «пробил и промахнулся».

2. Те, которые предназначены для батареи и однообмоточной катушки, в которых точки соприкасаются только на короткий промежуток времени (15 градусов или около того оборота маховика) перед разделением для образования искры.Эти точки остаются открытыми, пока двигатель работает по инерции. Срок службы батареи этого типа должен быть долгим, и в результате не должно возникнуть перегрева катушки. Если бы батарею и катушку заменить магнето с расположением точек, упомянутым в п. 1, срок службы батареи был бы очень коротким, и катушка, несомненно, перегревалась бы.

Вращающийся магнето на самом деле представляет собой генератор переменного тока.

СТАТЬИ ПО ТЕМЕ

Фермеры 30-50-х годов строили самодельные тракторы, называемые «болванками», из частей и деталей, найденных на ферме.

Оцените изготовленный на заказ багги Forest Spaulding, собранный из нескольких частей от маленького кадета и различных других тракторов.

Сын строителя трактора Maytag, упомянутый в статье 1989 года, дает нам обновленную информацию.

Сохранение истории двигателей внутреннего сгорания

ПОДПИШИТЕСЬ СЕЙЧАС

Copyright 2021, Все права защищены | Ogden Publications, Inc.

Неровностей в индикаторной диаграмме - Материалы исследования морской инженерии

Неровности в индикаторной диаграмме - Материалы исследования морской инженерии

Главная »Знания в области автомобилестроения» Дизельные двигатели » Неровности на индикаторной диаграмме

Неправильность формы индикаторных диаграмм свидетельствует о неисправной работе двигателя.Если неисправность проявляется для всех агрегатов, проблема может быть общей, например, неисправности в топливной системе, впускном воздухе, турбонагнетателе, воздухоохладителе, выхлопе и т. Д. Когда нарушение ограничивается одним агрегатом, проблема может быть в топливных форсунках, топливном насосе, выпускной клапан и др.

Раннее зажигание

Показания и эффекты
  • Аномально высокое пиковое давление агрегата регистрируется в верхней части хода поршня.
  • Звук стука исходит из двигателя из-за больших нагрузок, передаваемых на подшипники через ходовую часть.
  • Раннее зажигание вызывает повышенный тепловой КПД двигателя. Также снижается температура выхлопных газов, поскольку сгорание начинается задолго до предполагаемого срока. Но ударные нагрузки и вибрации приводят к повреждению двигателя.
Причины
  • Неправильно отрегулированные или случайно измененные фазы газораспределения топливного насоса
  • Поврежден или неправильно отрегулирован топливный клапан или топливная форсунка
  • Нежелательное качество топлива
  • Детали внутри цилиндра перегреты.

Позднее зажигание

Показания и эффекты
  • Низкое пиковое давление указывается для блока после верхней мертвой точки.
  • Горение продолжается во время такта расширения, вызывает неполное сгорание топлива, потерю энергии, повышенную температуру выхлопных газов для агрегата и черный дым на выхлопе двигателя.
  • Пониженная мощность двигателя из-за неполного сгорания топлива и потери энергии в выхлопе.
Причины
  • Неисправная топливная форсунка или натяжение пружины форсунки превышает заданное значение.
  • Низкое качество топлива
  • Неправильно рассчитанный или негерметичный топливный насос
  • Детали двигателя внутри цилиндра недостаточно охлаждаются
  • Неправильное распыление
  • Давление сжатия низкое
  • Слабая подача воздуха для горения

После сжигания

Показания и эффекты
  • Рост линии расширения зарегистрирован в более поздней части хода поршня
  • Поскольку горение топлива продолжается, температура и давление выхлопных газов повышаются, вызывая черный дым на выхлопе двигателя.
  • Несгоревший нагар загрязняет выхлопную систему, вызывает повреждение выпускного клапана и седла, скачки давления в турбокомпрессоре и есть вероятность возгорания в экономайзере выхлопных газов.
  • Повышенные температуры внутри цилиндров вызывают нарушение смазки и повышенный износ гильз, поршневых колец, выгорание днища поршня и т. Д.
Причины
  • Медленное сгорание топлива
  • Качество топлива меньше
  • Низкая температура топлива (Означает высокую вязкость)

Утечка топливной форсунки

Показания и эффекты
  • Пониженная мощность затронутого агрегата, высокая температура выхлопных газов и наличие черного дыма в выхлопных газах.
  • Возможные стучащие звуки или волны давления в системе впрыска топлива.
  • Внезапные подъемы и спады на указанной диаграмме со стороны впрыска и расширения топлива.
  • После сгорания из-за неполного сгорания топлива.
Причины
  • Негерметичная топливная форсунка.
  • Забивание распылительных отверстий топливных форсунок, приводящее к неправильному распылению и капанию топлива.

Частично засоренный топливный клапан

Показания и эффекты
  • Низкая температура выхлопных газов агрегата
  • Обозначения силовых и вытяжных карт
  • Потеря мощности двигателя
Причины
  • Загрязнение мазута и неправильная очистка
  • Образование нагара на наконечнике форсунки
  • Нагар на топливном клапане из-за перегрева

Низкое сжатие

Показания и эффекты
  • Низкое давление в индикаторной карточке
  • Пониженная мощность двигателя
Причины
  • Неправильное сгорание
  • Недостаточно воздуха для горения
  • Утечка воздуха между поршневыми кольцами и гильзой во время такта сжатия из-за износа гильзы или поршневых колец.

Открытие выпускного клапана

Схема легкой пружины указывает на неисправность выпускного клапана и впускного отверстия.
Раннее открытие
  • Повышенная температура выхлопных газов и засорение выхлопной системы
  • Потеря мощности двигателя
Позднее открытие
  • Пониженный эффект продувки и, как следствие, пониженная эффективность продувки
  • Низкое качество выхлопных газов, подаваемых к турбокомпрессору, обратно влияет на его работу

Засоренный выхлоп

Показания и эффекты
  • Потери мощности в установке
  • Повышенная температура выхлопных газов
  • Турбокомпрессор помпаж
  • отрицательно влияет на эффективность очистки
Причины
  • Неправильное сгорание
  • Увеличенное количество смазочного масла в цилиндре

Похожие сообщения

  • 6 ​​мая 2014 г. Диаграммы индикаторов двигателя
  • 3 мая 2014 г. Диаграммы индикаторов
  • 4 мая 2014 г. Капитальный ремонт топливных форсунок
  • 1 мая 2014 г. Судовые рефрижераторы
  • 30 мая 2014 г. Воздух в системе охлаждения - меры по устранению последствий и превентивные меры
  • 20 декабря 2015 г. Задержка воспламенения топлива - морская техника
  • 12 октября 2015 г. Функции и свойства смазочного масла на судах
  • 5 октября 2015 г. Контроль производительности или правила для холодильных компрессоров на судах
  • 3 мая 2014 г. Как измерить указанную мощность в дизельном двигателе с помощью индикаторной диаграммы
  • 18 января 2015 г. Свойства и типы подшипников на судах
Мы используем файлы cookie, чтобы обеспечить максимальное удобство использования нашего веб-сайта.Продолжение использования этого сайта означает, что вы принимаете эту политику. Читать далее. Принимать

Понимание синхронизации в системах зажигания без распределителя

В простом идеальном двигателе внутреннего сгорания свеча зажигания зажигается, когда поршень достигает вершины своего хода (верхней мертвой точки или ВМТ) в начале рабочего такта. Искра от свечи воспламеняет смесь воздуха и топлива в камере сгорания, толкая поршень вниз. Время до или после ВМТ, в течение которого срабатывает свеча зажигания, называется моментом зажигания двигателя.

Однако в сложных реальных приложениях идеальный момент для зажигания свечи зажигания может быть не тогда, когда поршень находится в ВМТ. Вместо этого системы газораспределения двигателя пытаются учитывать различные условия движения, чтобы двигатель сжигал топливо полностью и эффективно. В старых автомобилях использовались полностью или частично механические системы газораспределения, но в современных двигателях используются системы зажигания без распределителя.

Основы
Без распределителя Системы зажигания

В старых системах зажигания использовались распределители и провода свечей зажигания.В этих конструкциях вращающийся ротор внутри распределителя посылал высокое напряжение по отдельным проводам к каждой свече зажигания. Со временем ротор, крышка распределителя и кабели могут износиться. Вместо этого в последних конструкциях автомобилей используются более надежные и эффективные системы зажигания с электронным управлением.

В системе зажигания без распределителя дискретная катушка подает напряжение на каждую свечу зажигания. Компьютер вашего автомобиля может определить точный момент зажигания каждого цилиндра. Помимо обеспечения большего контроля, эта система также удаляет все движущиеся механические компоненты.Без изнашивания этих деталей системы зажигания без распределителя будут более надежными.

Необходимость точного выбора времени

В пассажирских транспортных средствах используются четырехтактные двигатели внутреннего сгорания, что означает, что каждый полный цикл двигателя требует, чтобы поршень дважды перемещался в верхнюю и нижнюю часть камеры сгорания. Свеча зажигания должна зажигаться только в верхней части рабочего такта. Точная синхронизация свечей зажигания обеспечивает плавную подачу мощности, предотвращает повреждение двигателя и обеспечивает топливную экономичность.

Если ваша свеча зажигания загорится слишком рано, любое топливо, оставшееся в камере сгорания, может самопроизвольно взорваться, поскольку поршень сжимает его. Детонация может вызвать серьезные внутренние повреждения, поэтому многие современные автомобили оснащены датчиками детонации для обнаружения этого состояния. Свечи зажигания, которые загораются слишком поздно, будут истощать мощность при каждом такте, а раннее зажигание также может привести к тому, что ваш двигатель будет работать резко или колебаться.

К сожалению, синхронизация двигателя не является проблемой с универсальным решением. Идеальная величина опережения синхронизации будет варьироваться в зависимости от нагрузки двигателя, температуры и других факторов.Современные системы зажигания используют данные, собранные с датчиков двигателя и входа дроссельной заслонки, чтобы выбрать, когда зажигать каждую свечу зажигания.

Признаки отказа

Проблемы с синхронизацией в старых системах часто могут привести к выраженным (а иногда и катастрофическим) проблемам с управляемостью. Современные блоки управления двигателем (ЭБУ) лучше адаптируются к отказам отдельных компонентов, опережению или замедлению времени для предотвращения повреждения двигателя. Хотя это помогает сохранить внутренние компоненты двигателя, это не означает, что производительность вашего автомобиля не пострадает.

Проблемы с синхронизацией двигателя обычно проявляются в виде плохого ускорения, внезапных толчков или колебаний под нагрузкой, а также снижения расхода топлива. Конкретные симптомы, которые вы испытываете, не обязательно будут результатом неисправного компонента, скорее, ваш ECU выберет консервативный режим синхронизации для предотвращения повреждений. В результате выявить первопричину не всегда просто.

Во многих случаях проблемы с синхронизацией возникают из-за того, что датчик сообщает неверные данные. Ваш ECU полагается на различные датчики, чтобы знать точную скорость и положение критически важных компонентов двигателя.Без этих данных компьютер не может принимать соответствующие решения по времени. Даже такая, казалось бы, несвязанная вещь, как датчик массового расхода воздуха, может привести к проблемам с синхронизацией зажигания.

Из-за важности правильной синхронизации двигателя и сложности диагностики проблем, вы всегда должны доверять решение этих проблем профессионалу. Letcher Bros. Auto Repair имеет опыт и знает, как справляться со сложностями современных систем опережения зажигания. Связаться с нами сегодня, чтобы восстановить мощность и эффективность вашего автомобиля!

Детонация против предварительного воспламенения

Есть много способов испортить совершенно хороший двигатель, но сегодня я просто хочу поговорить о двух из самых жестоких.Детонация и предварительное зажигание, которые часто меняются местами и / или используются для описания одного и того же, на самом деле являются совершенно разными вещами, которые приводят к одинаковым результатам. Оба они называются ненормальным сгоранием, и они очень вредны для вашего двигателя. Чтобы лучше объяснить как детонацию, так и предварительное зажигание, мне нужно также объяснить нормальное горение.

Нормальное сгорание:

Нормальное горение - это горение топливовоздушной смеси в камере сгорания.Нормальное сгорание начинается с того, что фронт пламени возникает у свечи зажигания и равномерно и равномерно распространяется наружу по камере сгорания. Это очень похоже на надувание воздушного шара. Когда вы дуетесь, воздушный шар очень контролируемо и равномерно расширяется от источника воздуха. В идеальном мире сгорание сжигает весь воздух и топливо в цилиндре, не оставляя никого позади (это происходит со стехиометрической смесью лямбда-1). Тепло от сгорания передается от фронта пламени к поршню, от поршня к стенке цилиндра и оттуда в систему охлаждающей жидкости.Распространенное заблуждение о горении состоит в том, что речь идет о взрыве. Это просто неправда ... В идеале, когда свеча зажигания зажигает смесь, пламя заполняет цилиндр очень быстро, но очень контролируемым образом.

Детонация:

Определение: Самовозгорание конечного газа или остаточной воздушно-топливной смеси в камере.

Детонация всегда возникает после того, как свеча зажигания начала нормальное сгорание.Обычное горение расширяется, но газы на краю фронта пламени сжимаются и начинают спонтанно воспламеняться. Вероятно, это вызвано чрезмерным нагревом и давлением. Однако самое важное, что нужно помнить о детонации, это то, что она возникает после того, как фронт пламени был инициирован свечой зажигания.

Существует множество факторов, которые вместе создают идеальный сценарий возникновения детонации. Хотя конструкция двигателя и октановое число топлива играют важную роль, наиболее распространенным причинным фактором является слишком большой опережение зажигания.Чрезмерно опережающий угол опережения зажигания приводит к слишком быстрому зажиганию, что приводит к слишком быстрому увеличению давления. Это очень высокий / очень резкий скачок давления, который часто приводит к повреждению двигателя.

Как вы можете видеть на изображении, график вверху имеет плавный профиль давления и может рассматриваться как нормальное горение. Однако на нижнем графике показано нормальное повышение давления до тех пор, пока детонация не произойдет даже после искры. Затем вы видите большой скачок давления из-за ненормального сгорания.Этот скачок давления заставляет структуру двигателя резонировать, как будто это камертон. Этот резонанс улавливается датчиком детонации и передается в ЭБУ.

Датчики детонации

- большой повод для беспокойства у многих энтузиастов. Возможность видеть то, что они видят, с помощью устройства мониторинга, такого как Cobb Tuning AccessPort, дает людям возможность всегда видеть, что происходит с их движком. Это окно позволяет вам увидеть то, что вы обычно никогда не замечаете или о чем не заботитесь.Меня очень часто спрашивают о продолжающейся детонации, которая происходит при частичном открытии дроссельной заслонки. К счастью, детонация не всегда разрушительна. Низкие уровни детонации происходят постоянно и даже могут поддерживаться в течение длительных периодов времени без нанесения ущерба. Частичный стук дроссельной заслонки является нормальным явлением для различных автомобилей и, хотя иногда он может быть вызван реальной детонацией, в большинстве случаев это просто шум, поскольку двигатель резонирует при определенных оборотах в минуту. Это также будет проявляться в точках переключения передач, когда двигатель значительно перемещается между переключениями передач на WOT, и это не должно вызывать беспокойства.Однако детонация становится серьезным поводом для беспокойства, когда вы начинаете работать с более высокими нагрузками. Если вы видите значительный стук в широко открытой дроссельной заслонке (WOT), вам следует обратиться к своему тюнеру.

Повреждение: Есть несколько основных неисправностей, вызванных детонацией. Меньшей из точек неисправности является точечная коррозия или истирание днища поршня. Вы также увидите эту точечную коррозию на выпускных клапанах, так как это более горячая сторона цилиндра, при этом воздушно-топливная смесь охлаждает сторону впуска.Ямка выглядит так, как будто в поршень попала птица, выпущенная из дробовика.

Еще одна точка повреждения от детонации - это приземление кольца. Часто под резкими скачками давления вы получаете раздавленные или сломанные кольцевые площадки. В менее тяжелых случаях вы все равно увидите разорванные кольца. Это часто случается с литыми поршнями, поскольку они никогда не были предназначены для того, чтобы выдерживать такое давление в цилиндре, особенно такие внезапные и резкие изменения давления.


Вместе с детонацией приходит тепло.Скачки давления разрушают пограничный слой газа, который гасит фронт пламени и защищает относительно холодный поршень от относительно горячего сгорания. По мере того как этот пограничный слой разрушается и все больше и больше тепла поглощается поршнем, вы увидите деформацию поршня и задиры на стенках цилиндра, что неизбежно приведет к необходимости ремонта двигателя. Из-за этого вы также увидите более высокие температуры охлаждающей жидкости, поскольку системе охлаждающей жидкости приходится выполнять больше работы с избыточным теплом.

Индикаторы: Более высокий уровень детонации слышен и будет звучать так, как будто четвертаки стучат по стеклу. Вы не можете услышать его в большинстве новых автомобилей из-за изолированной кабины, поэтому, когда вы его слышите, это, скорее всего, более высокий уровень стука. Если у вас есть устройство настройки, которое отслеживает замедление детонации, такое как Cobb Tuning Accesport, вы видите только реакцию двигателя на воспринимаемый шум. Однако стоит обратить внимание на то, что двигатель по какой-то причине пытается спастись за счет уменьшения опережения зажигания.

Предварительное зажигание:

Определение: Предварительное зажигание - это воспламенение топливно-воздушной смеси перед воспламенением свечи зажигания.

Событие преждевременного воспламенения выглядит примерно так…

Топливо-воздушная смесь поступает в камеру сгорания, когда поршень находится на такте впуска вниз. Затем поршень возвращается вверх для такта сжатия. Чем более сжатая смесь, тем труднее ее зажечь, поэтому, когда поршень находится на нижней стороне такта сжатия, смесь фактически легче воспламеняется, чем когда она приближается к верхней мертвой точке (ВМТ).Горячее пятно в цилиндре, такое как раскаленный наконечник свечи зажигания, может воспламенить эту смесь с низким уровнем сжатия очень рано, до того, как загорится свеча зажигания. Теперь движение поршня вверх борется с расширяющейся силой сгорания. Это добавляет огромное количество тепла и нагрузки к двигателю, и по этой причине предварительное зажигание отвечает за гораздо более высокое давление в цилиндре, чем детонация. Давление от предварительного зажигания не такое быстрое, как при детонации. Напротив, давление очень высокое и длится гораздо дольше.

Повреждение: Повреждение от предварительного воспламенения намного более серьезное и мгновенное, чем от детонации. Как правило, при предварительном зажигании вы увидите расплавленные отверстия в поршнях, расплавленные свечи зажигания, а отказ двигателя происходит практически сразу.

Из-за большей продолжительности нагрева и давления, вызванных предварительным зажиганием, вы заметите намного больше расплавленных деталей, тогда как при детонации вы получите больше деталей, которые просто разнесутся на части.

Индикаторы: На самом деле нет никаких предупреждающих знаков с предварительным зажиганием.Лучшее, что вы можете сделать, чтобы предотвратить это, - убедиться, что двигатель настроен, а также минимизировать возможные горячие точки. От OEM-производителей автомобили поставляются с соответствующими диапазонами нагрева свечей зажигания и всем необходимым для минимизации / исключения преждевременного зажигания. Поэтому убедитесь, что у вас есть правильные свечи зажигания и правильные зазоры, важно при замене свечей и добавлении большего наддува и, следовательно, более высоких температур цилиндров в вашу камеру сгорания.

Момент зажигания для оптимальной работы двигателя.!

Что такое момент зажигания?

Время зажигания - это процесс подачи искры в нужное время. Он устанавливает указатель относительно положения поршня и скорости коленчатого вала. Таким образом, он подает искру в самый точный момент для сгорания топливовоздушной смеси. Система зажигания подает искру в конце такта сжатия в камере сгорания в соответствующее время. Следовательно, это известно как время зажигания. Вы должны установить время в соответствии с конструкцией двигателя и указаниями производителей.Если искра возникает слишком рано или слишком поздно в цикле двигателя, это приводит к чрезмерным вибрациям. Это также может вызвать повреждение двигателя.

Время зажигания также влияет на несколько переменных. Они включают мощность двигателя, крутящий момент, экономию топлива, а также в некоторой степени срок службы двигателя. Блок управления современных двигателей использует компьютер для более точной регулировки угла опережения зажигания. Автомобили более раннего поколения требовали, чтобы водитель контролировал или настраивал время в соответствии с условиями движения.Однако в наши дни в современных автомобильных двигателях эти действия автоматизированы. Каждый раз, когда вы вносите какие-либо серьезные изменения в двигатель, вам также может потребоваться внести необходимые изменения в установку угла опережения зажигания.

отметок времени:

Изготовители предоставляют «метки времени» в качестве индикаторов для установки угла опережения зажигания для системы зажигания двигателя. Производители вырезают эти отметки на коленчатом валу на несколько градусов до верхней мертвой точки (ВМТ).Производители двигателей обычно штампуют установочные метки на демпфере колебаний спереди или на маховике сзади двигателя.

Метки момента зажигания на демпфере колебаний

Иногда эти метки находятся на шкиве коленчатого вала или на самом большом радиусе, который вращается со скоростью коленчатого вала. Временные метки указывают количество градусов до верхней мертвой точки (ВМТ). Старые двигатели использовали индикатор времени для установки угла опережения зажигания.

Вы можете установить угол опережения зажигания в правильную точку зажигания, когда двигатель вращается.Тем не менее, она должна быть ровно на несколько градусов до верхней мертвой точки (ВМТ), которая может увеличиваться с увеличением частоты вращения двигателя. Вы можете отрегулировать время, ослабив и / или повернув распределитель на его гнезде. Современные двигатели оснащены датчиком угла поворота коленчатого вала, который напрямую подключается к системе управления двигателем. Метки синхронизации коленчатого вала также должны совпадать с метками распределительного вала для обеспечения правильной синхронизации клапанов.

Автоматическое опережение зажигания:

Существует определенная задержка, называемая «задержкой зажигания», для начала горения после зажигания искры.Искра должна появиться до того момента, когда в цилиндре будет достигнуто максимальное давление. Ignition Advance - это разница между этим моментом и возникновением искры.

Опережение по времени происходит, когда зажигание происходит раньше в такте сжатия, то есть до верхней мертвой точки (ВМТ). Однако, если искра продвигается слишком сильно, сгорание завершится даже до того, как поршень достигнет ВМТ. Тогда коленчатый вал и шатун должны заставить поршень двигаться вверх против давления хода сжатия.В таком случае этой силы может быть недостаточно для преодоления давления сжатия.

В результате двигатель может остановиться или заглохнуть. Сильная искра может также вызвать взрыв топлива или детонацию на полпути, что приведет к слышимому стуку. Однако опережение времени необходимо, когда двигатель работает на полных оборотах. Таким образом, у него остается достаточно времени для сгорания топливовоздушной смеси. Инженерам необходимо точно контролировать опережение зажигания. Таким образом, они предоставляют различные системы, такие как ручной, центробежный, вакуумный опережающий и полный механизмы контроля вакуума.

«Опережение по времени» зависит от следующих факторов:

  1. Вид топлива
  2. Обороты двигателя
  3. Нагрузка на двигатель
  4. Температура двигателя

Задержка зажигания:

С другой стороны, синхронизация замедляется, когда искра возникает поздно или в конце такта сжатия. Есть компонент, который замедляет отсчет времени, называемый запаздыванием отсчета времени. Производители в основном используют функцию замедления времени в дополнение к обычному торможению в транспортных средствах.Тормозное трение заставляет тормоза гаснуть при интенсивном использовании в течение длительного периода. Также может быть опасно, если эффективность торможения упадет ниже желаемого значения для остановки автомобиля.

Итак, функция замедления двигателя помогает снизить производительность двигателя. Таким образом, он подает искру на более позднем этапе цикла двигателя. Некоторые двигатели также замедляют установку фаз газораспределения, чтобы компенсировать задержку опережения зажигания. Замедление двигателя снижает частоту вращения двигателя и вызывает потерю мощности.Кроме того, это может вызвать детонацию двигателя, что может повредить двигатель.

В электрическом замедляющем механизме используется электромагнитная индукция для обеспечения силы замедления. Производители устанавливают блок электрического замедления на трансмиссию или ось, состоящую из ротора. Однако контакта между ротором и поверхностью статора нет.

Посмотреть время зажигания в действии можно здесь:

Подробнее: Что такое синхронизация клапана? >>

О CarBikeTech

CarBikeTech - это технический блог.Его члены имеют опыт работы в автомобильной сфере более 20 лет. CarBikeTech регулярно публикует специальные технические статьи по автомобильным технологиям.

Посмотреть все сообщения CarBikeTech

Прогнозирование раннего воспламенения с помощью машинного обучения в сложном потоке

Аннотация

Методы машинного обучения используются для повышения эффективности, с помощью которой моделирование с разрешением турбулентности предсказывает, будет ли успешно воспламеняться струя водорода в поперечном потоке воздуха. Установленная заподлицо струя выходит перпендикулярно из стенки низкоскоростной аэродинамической трубы в турбулентный пограничный слой, в котором осаждается горячая точка лазерно-индуцированного оптического пробоя (LIB).Подробный химический механизм водорода используется для моделирования радикалов и любых последующих химических реакций. Актуатор разряда с диэлектрическим барьером генерирует массовые силы и водородные радикалы около сопла струи. Мы ориентируемся на успешность зажигания в зависимости от местоположения LIB. Проблема заключается в том, что для окончательного определения этого требуется длительное моделирование, до 440 мкс после осаждения LIB. Это особенно дорого, поскольку для определения порога требуется несколько симуляций. Чтобы уменьшить вычислительные затраты, предлагаются, оцениваются и сравниваются три кратковременных (91 мкс) критерия: построенный критерий, основанный на подробных наблюдениях радикалов вблизи стехиометрической поверхности, и два подхода машинного обучения, каждый из которых обучен на 38 реализациях.Построенный критерий обеспечивает недорогую оценку границы воспламенения, которая является однозначной в 45 из 50 тренировочных и тестовых испытаний, поэтому только 10% из них потребуется моделировать дольше. Обученные нейронные сети правильно предсказывают результаты во всех оцениваемых случаях, а более автоматизированная процедура - сверточная нейронная сеть (CNN), обученная на двумерных изображениях, - обеспечивает наиболее окончательный прогноз результатов. Из CNN анализ чувствительности используется для определения того, какие особенности ядра из двумерных входных данных, как определено сетевыми весами промежуточного уровня, важны для идентификации возгорания.

Ключевые слова

Зажигание

Плазменное сгорание

Прогнозирование воспламенения

Машинное обучение

Рекомендуемые статьиЦитирующие статьи (0)

Полный текст

© 2019 The Combustion Institute. Опубликовано Elsevier Inc. Все права защищены.

Рекомендуемые статьи

Ссылки на статьи

Система зажигания | Инжиниринг | Fandom

Система зажигания двигателя внутреннего сгорания является важной частью всей системы двигателя.

Все обычные бензиновые [1] (бензиновые) [2] двигатели требуют системы зажигания. Напротив, не все типы двигателей нуждаются в системе зажигания - например, в дизельном двигателе используется воспламенение от сжатия, то есть повышение температуры, сопровождающее повышение давления внутри цилиндра, является достаточным для самопроизвольного воспламенения топлива.

Обеспечивает своевременное сжигание топливной смеси в двигателе.

Система зажигания обычно включается / выключается переключателем замка, управляемым ключом или кодовой нашивкой.

Самые ранние бензиновые двигатели использовали очень грубую систему зажигания. Это часто принимало форму медного или латунного стержня, который выступал в цилиндр, который нагревался с помощью внешнего источника. Топливо воспламеняется при контакте со стержнем. Естественно, это было очень неэффективно, поскольку топливо не могло воспламениться контролируемым образом. Этот тип устройства был быстро вытеснен искровым зажиганием, системой, которая обычно используется по сей день, хотя и с искрами, генерируемыми более сложной схемой.

Зажигание свечей накаливания используется в некоторых типах простых двигателей, таких как те, которые обычно используются для авиамоделей. Свеча накаливания представляет собой катушку из проволоки (сделанной, например, из нихрома [3]), которая раскаливается докрасна при прохождении через нее электрического тока. Это воспламеняет топливо при контакте, когда температура топлива уже повысилась из-за сжатия. Катушка электрически активируется для запуска двигателя, но после запуска катушка будет сохранять достаточное количество остаточного тепла на каждом такте из-за тепла, выделяемого на предыдущем такте.Свечи накаливания также используются для облегчения запуска дизельных двигателей.

Самая простая форма искрового зажигания - это зажигание от магнето. Двигатель вращает магнит внутри катушки, а также приводит в действие прерыватель контактов, прерывая ток и вызывая повышение напряжения, достаточное для того, чтобы преодолеть небольшой зазор. Свечи зажигания подключаются непосредственно к выходу магнето. Магниты не используются в современных автомобилях, но, поскольку они вырабатывают собственное электричество, они часто встречаются в небольших двигателях, таких как мопеды, газонокосилки, снегоуборочные машины, бензопилы и т. Д.там, где нет батареи, а также в поршневых двигателях самолетов, где их простота и автономность обеспечивают в целом большую надежность, а также меньший вес при отсутствии батареи и генератора или генератора переменного тока. Авиационные двигатели обычно имеют несколько магнето для обеспечения резервирования в случае отказа. Некоторые старые автомобили имели как магнитосистему, так и систему, приводимую в действие батареей (см. Ниже), работающие одновременно, чтобы обеспечить надлежащее зажигание при любых условиях с ограниченной производительностью каждой системы, предоставляемой в то время.

Переключаемые системы [править | править источник]

Мощность магнето зависит от скорости двигателя, поэтому запуск может быть проблематичным. Некоторые двигатели, такие как самолеты, но также и Ford Model T, использовали систему, которая полагалась на неперезаряжаемые сухие элементы (например, большие батарейки для фонарей, а не то, что сегодня обычно называют автомобильными батареями) для запуска двигателя или для работы на малой мощности. скорость; затем оператор вручную переключал зажигание на работу от магнето для работы на высокой скорости.Однако для того, чтобы обеспечить высокое напряжение для искры от низковольтных батарей, использовался «тиклер», который был, по сути, увеличенной версией когда-то распространенного электрического зуммера. В этом устройстве постоянный ток проходит через электромагнитную катушку, которая размыкает пару точек контакта, прерывая ток; магнитное поле схлопывается, подпружиненные точки снова замыкаются, цепь восстанавливается, и цикл быстро повторяется. Однако быстро схлопывающееся магнитное поле индуцирует высокое напряжение на катушке, которое может снять себя только за счет дуги в точках контакта; в то время как в случае зуммера это проблема, поскольку он вызывает окисление и / или сваривание точек, в случае системы зажигания он становится источником высокого напряжения для работы свечей зажигания.В этом режиме работы катушка будет непрерывно «гудеть», производя постоянную серию искр. Все устройство было известно как искровая катушка Model T (в отличие от современной катушки зажигания, которая является только фактическим компонентом катушки системы), и долгое время после прекращения использования Model T в качестве транспортного средства они оставались популярным автономным источником. высокого напряжения для домашних экспериментаторов с электричеством, появляющееся в статьях в таких журналах, как Popular Mechanics [4].

Магнито на модели T (встроенный в маховик) отличалось от современных реализаций тем, что не подавало высокое напряжение непосредственно на выходе; максимальное создаваемое напряжение составляло около 30 вольт, и, следовательно, его также необходимо было пропустить через искровую катушку, чтобы обеспечить достаточно высокое напряжение для зажигания, как описано выше, хотя катушка не будет «гудеть» постоянно в этом случае, а будет проходить только один цикл. за искру.В любом случае, высокое напряжение было переключено на соответствующую свечу зажигания с помощью таймера , установленного в верхней части двигателя, эквивалента современного распределителя. Время зажигания искры регулировалось вращением этого механизма с помощью рычага, установленного на рулевой колонке.

С универсальной адаптацией электрического запуска для автомобилей и одновременной доступностью большой батареи для обеспечения постоянного источника электроэнергии, от магнито-систем отказались для систем, которые прерывают ток при напряжении батареи, используют катушку зажигания (тип автотрансформатора). чтобы поднять напряжение в соответствии с потребностями зажигания, а распределитель направит последующий импульс на правильную свечу зажигания в нужное время.

Механическое зажигание [править | править источник]

В большинстве четырехтактных двигателей используется система электрического зажигания с механической синхронизацией. Сердцем системы является распределитель, который содержит вращающийся кулачок, идущий от привода двигателя, набор точек прерывания, конденсатор, ротор и крышку распределителя. Снаружи от распределителя находятся катушка зажигания, свечи зажигания и провода, соединяющие свечи зажигания и катушку зажигания с распределителем.

Источником питания является свинцово-кислотная батарея, заряжаемая электрической системой автомобиля, которая вырабатывает электричество с помощью динамо-машины или генератора переменного тока.Двигатель управляет точками размыкания контактов, которые прерывают прохождение тока к индукционной катушке (известной как катушка зажигания).

Катушка зажигания состоит из двух обмоток трансформатора с общим магнитным сердечником - первичной и вторичной обмоток. Переменный ток в первичной обмотке индуцирует переменное магнитное поле в сердечнике катушки. Поскольку вторичная обмотка катушки зажигания имеет гораздо больше обмоток, чем первичная, катушка представляет собой повышающий трансформатор, который индуцирует гораздо более высокое напряжение на вторичных обмотках.В катушке зажигания один конец обмоток первичной и вторичной обмоток соединен вместе. Эта общая точка подключается к батарее (обычно через токоограничивающий резистор). Другой конец первичной обмотки подключен к точкам внутри распределителя. Другой конец вторичной обмотки соединен через крышку распределителя и ротор со свечами зажигания.

Последовательность зажигания начинается с замкнутых точек (или контактного выключателя). Постоянный ток течет от батареи через токоограничивающий резистор, через первичную обмотку, через замкнутые точки прерывателя и, наконец, обратно в батарею.Этот постоянный ток создает магнитное поле внутри сердечника катушки. Это магнитное поле образует резервуар энергии, который будет использоваться для возбуждения искры зажигания.

При вращении двигателя вращается и кулачок внутри распределителя. Острия движутся по кулачку, так что, когда двигатель вращается и достигает вершины цикла сжатия двигателя, высокая точка кулачка заставляет размыкатели открываться. Это разрывает цепь первичной обмотки и резко останавливает ток через точки прерывателя.

Без постоянного протекания тока через точки магнитное поле, генерируемое в катушке, сразу же начинает быстро разрушаться. Это быстрое затухание магнитного поля вызывает высокое напряжение во вторичных обмотках катушки.

В то же время ток покидает первичную обмотку катушки и начинает заряжать конденсатор («конденсатор»), который находится через теперь разомкнутые точки прерывателя. Этот конденсатор и первичные обмотки катушки образуют колебательный LC-контур. Этот LC-контур создает затухающий колебательный ток, который передает энергию между электрическим полем конденсатора и магнитным полем катушки зажигания.Колебательный ток в первичной обмотке катушки, который создает колеблющееся магнитное поле в катушке, расширяет импульс высокого напряжения на выходе вторичных обмоток. Это высокое напряжение, таким образом, продолжается и после первоначального импульса коллапса поля. Колебания продолжаются до тех пор, пока не будет израсходована энергия контура.

Вторичные обмотки катушки зажигания подключены к крышке распределителя зажигания. Поворотный ротор, расположенный на верхней части кулачка выключателя внутри крышки распределителя, последовательно соединяет вторичные обмотки катушки с одним из нескольких проводов, ведущих к свечам зажигания каждого двигателя.Чрезвычайно высокое напряжение на вторичной обмотке катушки - часто выше 1000 вольт - вызывает образование искры в промежутке свечи зажигания. Это, в свою очередь, воспламеняет сжатую топливовоздушную смесь в двигателе. Это создание этой искры, которая потребляет энергию, изначально запасенную в магнитном поле катушки зажигания.

За исключением того, что задействовано больше отдельных элементов, эта распределительная система не сильно отличается от магнитной системы. У такой схемы есть также свои преимущества.Например, положение точек размыкателя контактов относительно угла поворота двигателя может быть изменено на небольшую величину динамически, что позволяет автоматически увеличивать угол опережения зажигания с увеличением числа оборотов в минуту (об / мин) и / или повышенным вакуумом в коллекторе, что обеспечивает лучшую эффективность. Эта система использовалась почти повсеместно до конца 1970-х годов, когда начали появляться электронные системы зажигания.

Электронное зажигание [править | править источник]

Недостатком механической системы является использование прерывателей для прерывания высокого тока низкого напряжения через первичную обмотку катушки; острия подвержены механическому износу, когда кулачок открывается и закрывается, а также окислению и горению на контактных поверхностях из-за постоянного искрения.Они требуют регулярной регулировки для компенсации износа, а размыкание прерывателей контактов, отвечающих за синхронизацию зажигания, подвержено механическим изменениям. Кроме того, напряжение искры также зависит от эффективности контакта, а плохое искрение может привести к снижению эффективности двигателя. Электронное зажигание (EI) решает эти проблемы. В первоначальных системах точки все еще использовались, но они обрабатывали только низкий ток, который использовался для управления высоким первичным током через твердотельную систему переключения.Вскоре, однако, даже эти точки размыкания контактов были заменены датчиком угла наклона какого-либо типа - либо оптическим, где лопаточный ротор прерывает световой луч, либо, чаще, с использованием датчика эффекта Холла, который реагирует на вращающийся магнит, установленный на подходящем вал. Выходной сигнал датчика формируется и обрабатывается соответствующей схемой, а затем используется для запуска переключающего устройства, такого как тиристор, который переключает большой поток тока через катушку. Остальная часть системы (распределитель и свечи зажигания) остается как механическая система.Отсутствие движущихся частей по сравнению с механической системой приводит к большей надежности и увеличению интервалов обслуживания. Для старых автомобилей обычно возможно дооснащение системой EI вместо механической. В некоторых случаях в старый двигатель без каких-либо доработок поместится современный трамблер.

Другие нововведения в настоящее время доступны на различных автомобилях. В некоторых моделях вместо одной центральной катушки на каждой свече зажигания есть отдельные катушки. Это позволяет катушке дольше накапливать заряд между искрами и, следовательно, получать искру с более высокой энергией.В одном из вариантов каждая катушка имеет две заглушки на цилиндрах, сдвинутых по фазе на 360 градусов; в четырехтактном двигателе это означает, что одна свеча будет зажигать искру в конце такта выпуска, в то время как другая загорается в обычное время, так называемая конструкция с «потерей искры», которая не имеет недостатков. В других системах распределитель не используется в качестве синхронизирующего устройства и используется магнитный датчик угла поворота коленчатого вала, установленный на коленчатом валу, для своевременного включения зажигания.

В 1980-х годах системы EI разрабатывались наряду с другими усовершенствованиями, такими как системы впрыска топлива.Спустя время стало логичным объединить функции управления подачей топлива и зажигания в одну электронную систему, известную как система управления двигателем.

В системе управления двигателем (EMS) электроника контролирует подачу топлива, угол зажигания и порядок зажигания. Основными датчиками в системе являются угол поворота двигателя (положение кривошипа или верхней мертвой точки (ВМТ)), поток воздуха в двигатель и требуемое положение дроссельной заслонки. Схема определяет, в каком цилиндре и в каком количестве требуется топливо, открывает необходимую форсунку для его подачи, а затем вызывает искру в нужный момент, чтобы сжечь его.Ранние системы EMS использовали аналоговые компьютерные схемы для достижения этой цели, но по мере того, как встроенные системы стали достаточно быстрыми, чтобы успевать за изменяющимися входами на высоких оборотах, начали появляться цифровые системы.

В некоторых конструкциях с использованием EMS сохранились оригинальные катушка, распределитель и свечи зажигания, которые использовались на автомобилях на протяжении всей истории. Другие системы обходятся без распределителя и катушки и используют специальные свечи зажигания, каждая из которых содержит свою катушку (прямое зажигание). Это означает, что высокое напряжение не проходит по всему двигателю, а создается там, где оно необходимо.Такие конструкции потенциально предлагают гораздо большую надежность, чем традиционные устройства.

Современные системы EMS обычно контролируют другие параметры двигателя, такие как температура и количество несвязанного кислорода [5] в выхлопе. Это позволяет им управлять двигателем, чтобы минимизировать количество несгоревшего или частично сгоревшего топлива и других ядовитых газов, что приводит к более чистым и эффективным двигателям.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
