Распиновка RJ-45 – цветовая схема обжима utp

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима сетевого кабеля витая пара (патч-корда) в коннектор RJ-45 для соединения компьютера с роутером, хабом, свичем или подключения двух компьютеров межу собой.

Сетевую вилку принято называть RJ-45, хотя правильное ее название 8P8C. А RJ (Registered Jack) – это название стандарта, описывающее конструкцию разъемного соединения вилки и розетки.

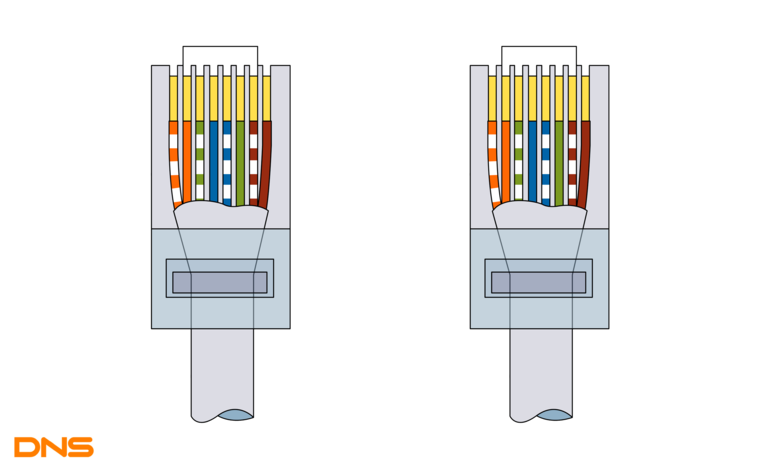

На всех представленных ниже фотографиях отображен один разделанный utp кабель, предназначенный для применения в сетях LAN (Local Area Network) и DSL (Digital Subscriber Line), с обжатыми на его концах витыми парами в вилки RJ-45.

Цветовая схема обжима RJ-45 компьютер — хаб для Интернета

Цветовая маркировка обжима lan кабеля витая пара по варианту B, самый распространенный вариант.

Цветовая маркировка обжима lan кабеля витая пара по варианту А.

Как видно на фото, в обоих вариантах концы lan кабеля обжимаются по одинаковой электрической схеме, только местами поменяны две витые пары.

На место оранжевой витой пары обжата зеленая, а на место зеленой витой пары – оранжевая.

Витые пары utp кабеля, обжатые как по варианту А и по варианту В взаимно заменяемые. Так что можно обжимать по любому варианту цветовой схемы, какая больше нравится, на работоспособности lan сети это не отразится.

Цветовая схема обжима RJ-45 двух парного кабеля витая пара

В настоящее время в продаже появился сетевой кабель витая пара, в котором вместо традиционных четырех имеется только две витые пары. И это экономически оправдано, так как в 90% кабельных линий для Интернета используется только две витые пары.

Как видите, электрическая схема соединения выводов RJ-45 не изменилась, только вместо зеленой пары обжимается синяя.

Такой кабель витых пар по варианту B обжимаются по схеме, представленным выше на фотографии. При обжатии по варианту A, пары просто меняются местами. Вместо оранжевой пары обжимается синяя, а вместо синей – оранжевая.

Цветовая схема обжима RJ-45 компьютер — компьютер

Если надо создать локальную lan сеть из двух и более компьютеров без использования дополнительного активного оборудования (хаба, свича или роутера), например для коллективных игр, то для этого случая спецификацией EIA/TIA предусмотрена следующая разделка сетевого кабеля витых пар. Для создания сети из двух компьютеров, достаточно один такой кабель витых пар вставить в их сетевые порты.

Обратите внимание, противоположные концы lan кабеля витых пар компьютер-компьютер обжимаются по разным цветовым схемам.

Обжим витых пар RJ-45 выполняется инструментом, который называется обжимные клещи. Если клещей под руками нет, то можно воспользоваться технологией обжима витых пар без клещей.

Все приведенные выше цветовые схемы распиновки utp кабеля витых пар в настоящее время теряю актуальность. Современные сетевые карты, свичи, хабы и роутеры, благодаря поддержке технологии Auto-MDIX, автоматически определяют вариант обжатия кабеля витых пар и выполняют внутреннюю подстройку. Так что современный компьютер, при создании сети, можно подключать хоть к хабу, или другому компьютеру не задумываясь о варианте цветовой схемы распиновки кабеля витых пар.

Цветовая схема обжима RJ-45


по стандарту PoE IEEE 802.3af и IEEE 802.3at

Стандарт PoE IEEE 802. 3af предусматривает возможность передачи информационного сигнала и подачу питающего напряжения на устройство по одному кабелю витых пар, обжатым коннектором RJ-45. Это позволяет обойтись без дополнительного провода для подачи питающего напряжения.

Вне зависимости от вариантов обжатия RJ-45, с положительного вывода источника питания напряжение подается одновременно на контакты 4 и 5 (синяя пара), а отрицательного – на 7 и 8 (коричневая пара).

Как правило распиновка кабеля витых пар по стандарту PoE IEEE 802.3af применяется при создании систем видеонаблюдения, в которых используется коммутатор, например, 9-портовый PoE коммутатор ROKA R-KM-POE0801, в котором для каждого из портов предусмотрена возможность подачи через RJ-45 постоянного напряжения 12 В мощностью до 30 Вт.

Цветовая схема обжима RJ-45 4 провода для Интернета

При подключении компьютера к сети Интернет или создании локальной сети редко кто использует возможности lan кабеля витых пар полностью. Это, как правило, связано с отсутствием информации.

При передаче сигнала по витым парам кабеля категории САТ5 (скорость до 100 Мбит/с), задействованы только две пары проводов из четырех имеющихся в кабеле. Одна пара для приема сигнала, вторая для передачи, что наглядно демонстрирует приведенная электрическая схема подключения сетевой карты компьютера кабелем витых пар разъемом RJ-45 к хабу свичу или роутеру.

Как видно из схемы, каждая из двух пар lan кабеля подключена к компьютеру и хабу свичу или роутеру по трансформаторной симметричной схеме. Достоинство трансформаторной схемы заключается в подавлении наводок и помех и обеспечении высокой степени защиты от коротких замыканий и ошибок при монтаже в кабеле витых пар.

В случае возникновения необходимости прокладки дополнительной линии или при частичном повреждении пар в сетевом кабеле витых пар, есть возможность без ухудшения скорости передачи данных, увеличить число линий вдвое или отремонтировать кабель витых пар, обжав вилки RJ-45 на ранее не используемые витые пары.

Ниже приведенные цветовые схемы обжатия кабеля витых пар RJ-45 не отличаются от вышеприведенных, но на них показаны только проводники lan кабеля витых пар, которые используются для передачи информации. Витые пары, которые не подходят вплотную к вилке RJ45 обычно обжаты, но сигнал по ним не передается и их можно задействовать для передачи дополнительной информации.

Цветовая схема обжима RJ-45 4 провода компьютер — хаб

Обжим витой пары, вариант B. Сигнал передается только по оранжевой и зеленой парам.

Обжим витой пары, вариант A. Сигнал передается тоже только по зеленой и оранжевой парам, но витые пары обжаты в вилке RJ-45 к другим контактам.

Цветовая схема обжима RJ-45 4 провода компьютер — компьютер

Обжим витой пары компьютер-компьютер. Сигнал передается только по зеленой и оранжевой парам.

Цветовая схема обжима RJ-45 компьютер — хаб при ремонте

Если при проверке кабеля витых пар обнаружен обрыв или короткое замыкание в оранжевой или зеленой витой паре, а синяя и коричневая исправны, то можно обойтись без замены кабеля.

Достаточно заново обжать вилкой RJ-45 кабель витых пар по одной из ниже приведенной цветовой схеме.

Обжим витой пары при ремонте варианта B. Оранжевая витая пара заменена коричневой, а зеленая – синей.

Обжим витой пары при ремонте варианта A. Оранжевая витая пара заменена синей, а зеленая – коричневой.

Как видите, любую неисправную витую пару можно заменить неиспользуемой, синей или коричневой.

Цветовая схема обжима RJ-45


для подключения двух компьютеров к хабу по одному кабелю.

Обжим витой пары RJ-45 для подключения двух компьютеров по одному кабелю можно выполнить по такой цветовой схеме.

Две левых вилки RJ-45 вставляются в сетевые карты двух компьютеров, а две правые RJ-45 в розетки активного оборудования. Или наоборот, так как кабель симметричный.

Цветовая схема обжима RJ-45 кабеля витой пары 4 провода


для подключения компьютера и телефона по одному кабелю

Иногда возникает потребность в дополнительной низковольтной проводке от входной двери в комнату. Например, от плинта в подъезде нужно протянуть пару для подключения стационарного телефона, запитать постоянным напряжением антенный усилитель, подать напряжение на Wi-Fi роутер или Switch, подключить дополнительную трубку домофона, установить дополнительный квартирный звонок, установить переговорное устройство с дистанционным открыванием входной двери, запитать низковольтным напряжением светодиодную ленту для подсветки прихожей и многое другое. В этом случае с успехом, возможно, использовать свободные пары в кабеле витых пар.

Внимание! Передавать по кабелю витых пар напряжение бытовой электросети 220 В категорически запрещено, так как кабель витых пар Интернет не рассчитан на такое напряжение. Это может вывести из строя компьютер.

Диаметр жил проводов сетевого кабеля витых пар составляет 0,51 мм (сечение 0,20 мм

2), что позволяет пропускать по ним ток при постоянной нагрузке величиной до 1,5 А, а при кратковременной до 3 А. А если соединить параллельно по два провода, то допустимый ток увеличится в два раза, и составит уже 3 А. Таким образом, если соединить параллельно все восемь проводников кабеля витых пар, то станет возможным передавать по ним ток до 12 А!

В последнее время в продаже появился дешевый кабель витых пар со стальными жилами, покрытыми тонким слоем меди. При передаче высокочастотного сигнала на небольшое расстояние такой кабель применять вполне допустимо, хотя надежность сети будет снижена. При разделке кабеля витых пар со стальными жилами для передачи питающего напряжения необходимо учесть, что нагрузочная способность его на порядок ниже, чем у кабеля с жилами из чистой меди.

Для реализации такой возможности нужно обжать в вилке RJ-45 utp кабель по одному из вариантов А или В, не обжимая коричневую и синюю пары, и затем использовать эти свободные пары по своему усмотрению. Потребуется удлинение не используемых для Интернета проводников. Как правильно выполнить сращивание проводов Вы можете узнать из статьи «Удлинение кабеля витых пар».

Чем отличается патч-корда от кабеля витых пар

Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например, компьютер с хабом, свитчем или двух компьютеров между собой в случае, если устройства в процессе эксплуатации необходимо перемещать относительно друг друга.

Для изготовления патч-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45. По стандарту ANSI EIA TIA 568B.1 длина патч-корда не должна превышать пяти метров. Соединение устройств с помощью патч-корда экономически целесообразно, если они в процессе эксплуатации будут часто перемещаться относительно друг друга.

что это? Схемы и способы обжима витой пары

Так как сайт у нас о Wi-Fi роутерах, и прочему сетевому оборудованию, то я просто должен был подготовить статью о витой паре – кабеле, которым соединяется сетевое оборудование между собой. С помощью которого подключаются компьютеры и другие устройства к маршрутизаторам и модемам. А еще, кабелем который называется витая пара, скорее всего у вас подключен интернет от оборудования провайдера до вашего маршрутизатора, или напрямую к компьютеру. Так же, практически все производители роутеров, кладут в комплект со своими устройствами сетевой кабель небольшой длины. Он нужен для подключения к маршрутизатору разных устройств (ПК, ноутбук, телевизор, игровая приставка и т. д.).

В современном мире развитие технологий передачи данных происходит по-настоящему высочайшими темпами. Вполне можно сказать «со скоростью света», ведь никого уже не удивишь передачей информационных потоков при помощи оптического волокна. Но при всех положительных функциональных характеристиках подобных кабелей связи у них есть несколько серьезных недостатков. Ключевыми из них являются дороговизна и хрупкость.

На данный момент необходимо очень сильно постараться, чтобы найти человека, который абсолютно не представляет, что такое Интернет или никогда им не пользовался. У огромного количества людей стоит дома персональный компьютер с доступом ко «всемирной паутине». Но чтобы «подвести» Интернет к домашнему ПК необходимо использовать удобный, надежный, а главное крепкий кабель. Вот тут на выручку уже много лет приходит кабель, получивший непонятное, на первый взгляд, название – витая пара.

Что такое витая пара?

Витая пара – это особый вид сетевого кабеля. Его основу составляют одна или несколько пар изолированных, а также скрученных между собой проводников (от их количества зависит категория кабеля). Количество витков на определенную единицу длины минимальное, но достаточное для того, чтобы значительно уменьшить взаимные наведения при передаче сигнала. Сверху витая пара, как правило, покрыта защитной пластиковой оболочкой.

В последнее время этот вид кабеля связи стал самым распространенным при создании локальных и структурированных кабельных сетей. Это произошло благодаря его дешевизне и легкости прокладки.

Основным недостатком витой пары является значительное затухание сигнала (до уровня не распознаваемости) на расстояниях свыше 100 метров. Но этот недостаток легко ликвидируется с помощью повторителей.

Виды

В зависимости от того, есть защита или нет, а также ее качества, различают несколько видов кабелей созданных по этой технологии:

  • неэкранированная витая пара (UTP) – не используется никаких дополнительных защитных приспособлений;
  • экранированная витая пара (STP) – используется медная сетка;
  • фольгированная витая пара (FTP) — используется алюминиевая фольга;
  • экранированная фольгированная витая пара (SFTP) — используется медная сетка и алюминиевая фольга.

При этом в некоторых видах экранированного кабеля могут использовать защиту вокруг каждой пары. Такой вид экранирования обеспечивает значительно лучшую защиту от различного рода наведений, как внутренних, так и внешних.

Категории кабеля «витая пара»

Всего на данный момент существует около 15 категорий витой пары. Они нумеруются от САТ 1 до САТ 8.2. В большинстве случаев категория имеет прямую зависимость от количества используемых пар для передачи информации, а также от количества витков, которые используются на единицу длины. Категории кабеля четко описаны в Американском стандарте проводки в коммерческих строениях.

Опишем кратко каждую из категорий:

  • САТ 1 – всем известный телефонный кабель. В нем используется только одна пара. Применим исключительно для передачи голоса и создания подключений с помощью модема.
  • САТ 2 – устаревший тип кабеля, состоящий из 2-х пар проводников. Он поддерживал передачу данных на скоростях менее 4 Мбит/сек. Часто использовали его в сетях token ring. Сейчас редко используется в некоторых телефонных сетях.
  • САТ 3 – улучшенная версия предыдущего 2-х парного кабеля. Создана для обеспечения передачи данных на скоростях до 10 Мбит/сек. Сейчас очень часто продолжает встречаться в телефонных сетях.
  • САТ 4 – еще один неиспользуемый на сегодня вид кабеля. Состоит из 4-х пар, имеет скорость передачи до 16 Мбит/сек.
  • САТ 5 – именно кабели этой категории чаще всего и называют «витая пара» в классическом ее понимании. Состоит из 4-х пар. Скорость передачи варьируется от 100 Мбит/сек (используются 2 пары) до 1000 Мбит/сек (используются 4 пары).
  • САТ 5е – улучшенная версия обычной 5 категории. Также состоит из 4-х пар. Кабель имеет те же скоростные характеристики, что и витая пара предыдущей категории. Сейчас эта категория является самой распространенной.
  • САТ 6 – для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10000 Мбит/сек.
  • САТ 6а — для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10 Гбит/сек.
  • САТ 7 — для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10 Гбит/сек. Кабель этой категории должен быть экранированным.
  • САТ 8 – находится на данный момент в разработке. Предположительно позволит передавать информационный поток со скоростью до 40 Гбит/сек. Должен иметь общий экран или экран для каждой пары.

Количество пар в одном кабеле может доходить до 100 штук! Посмотрите, как могут выглядеть разные виды (UTP, F/UTP, S/FTP, SF/UTP, U/FTP) и категории (от Cat.3 до Cat.7A) в телекоммуникационном каталоге LAN-ART.

Там же опубликованы фотографии бухт, на которые наматывается провод, можно узнать цену и характеристики товаров.

Способы и схемы обжима витой пары

Очевидно, что для присоединения кабеля к различной компьютерной технике или же к коммутаторам и маршрутизаторам, витая пара должна оканчиваться удобными и стандартизированными разъемами. В данном виде кабеля связи используется разъем RJ-45 (правильное название 8Р8С, но мы будем использовать привычное).

Для того, чтобы сеть, построенная на витой паре, работала правильно, необходимо в соответствующем порядке соединить контакты в коннекторах RJ-45. Сделать это необходимо, как с одного, так и с другого конца кабеля. Для удобства обжима все провода помечены стандартизированными цветами. Естественно, что обжимать кабель, при наличии достаточных знаний, можно и на собственное усмотрение, но для того, чтобы не было путаницы при объединении сетей лучше воспользоваться стандартными схемами обжима. Их существует всего две: прямой порядок обжима и кроссовый порядок обжим (перекрещенный).

  1. Первая схема обжима (прямой) используется при соединении разнотипного оборудования, например, сетевая карта ноутбука и коммутатор.
  2. Вторая схема обжима (кроссовый, или перекрестный) используется при соединении однотипного оборудования, например, двух ноутбуков (иногда для соединения компьютера с некоторыми старыми видами коммутаторов и хабов).

Для обжима кабеля используют специальное приспособление – кримпер (щипцы). Об этом я писал в статье: как обжать витую пару в RJ-45? Сетевой кабель своими руками.

А теперь непосредственно о порядке обжима. Рассмотрим схемы обжима витой пары категории 5, как самой распространенной на данный момент.

Схема обжима прямого кабеля

Такой кабель самый распространенный. Он подходит для подключения компьютеров, ноутбуков, телевизоров и т. д., к роутерам и другим сетевым устройствам.

  • Первый вариант (тип Т586A): одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый. Другая сторона имеет такой же порядок контактов. Лучше всего использовать это вариант.
  • Второй вариант (тип Т568B). Одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый. Другая сторона имеет такой же порядок контактов.

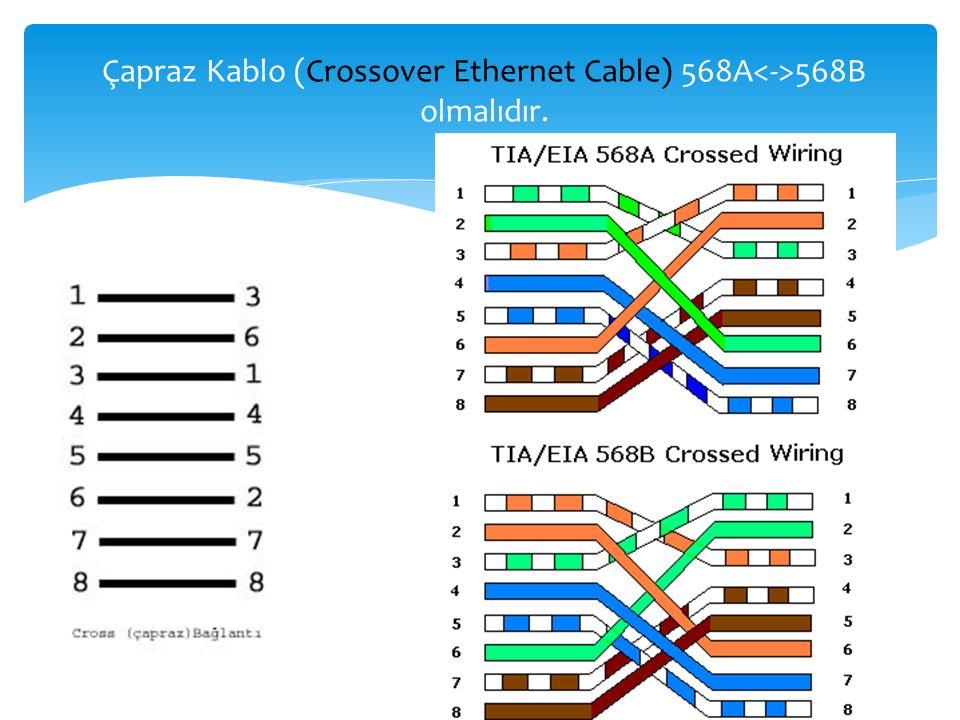

Кроссовый кабель: схема обжима

  • Одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый.
  • Другая сторона имеет следующий порядок контактов (от 1 до 8) — бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.

Для изготовления гигабитного кроссового кабеля (с поддержкой скорости до 1 Гбит/с), нужно использовать немного другую схему:

  • Один конец кабеля: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.
  • Другой конец кабеля: бело-зеленый, зеленый, бело-оранжевый, бело-коричневый, коричневый, оранжевый, синий, бело-синий.

Развитие технологий передачи данных не стоит на месте. Теоретически возможно, что скоро витая пара станет устаревшим типом кабеля, но на данный момент – это самый используемый, надежный и дешевый вид сетевого кабеля.

Как подключить два компьютер на один интернет кабель своими руками

Как разделить витую пару на два устройства

Интернет — то, без чего человек в современном обществе обойтись уже не может. Через интернет происходит общение, работает бизнес и устроен досуг современного общества. Основой построения конечной точки потребления является витая пара. Восьми или четырех-жильный кабель, устроенный по принципу переплетения двух жил. Каждая пара имеет свой шаг плетения и если расплести метр кабеля, длина жил каждой пары будет отличаться. Это сделано для уменьшения наводок пары на пару. В чем же отличие четырех пар от двух? Ведь многие интернет-провайдеры используют для подключения абонентов четырех жильный кабель. Отличие в скорости передачи данных. По двум парам можно подключить только 100 Мбит/с, по четырем парам возможно подключение на скорости 100 Мбит/с, 1 Гбит/с и 10 Гбит/с. Для обычного пользователя, будь это квартира или офис, вполне достаточно 100 Мбит/с. Для подключения со скоростью 100 Мбит используются оранжевая и зелёная пары, синяя и коричневая пары не используются. Если посмотреть на коннектор, можно увидеть, что там 8 пинов для подключения жил. Распиновка на коннекторе rj-45 следующая: первый, второй, третий и шестой контакт – это бело-оранжевая, оранжевая, бело-зеленая и зелёная жилы, соответственно и соблюдая такой порядок при расключении можно организовать две линии по 100 Мбит. Почему же некоторые провайдеры подключают восьми-жильным, а некоторые четырех-жильным кабелем? Ответ: это пожелание самого провайдера, учитывается заклад на будущее и при пожелании абонента перейти на более высокую скорость подключения, переукладку кабеля выполнять не нужно, плюс, на одну линию можно подключить двух абонентов со скоростью 100 Мбит/с. Иногда провести новую линию или очень сложно, или финансово неоправданно и наличие запасных жил – это выход из ситуации.

Как подключить два компьютер на один интернет кабель

Для подключения двух устройств к витой паре, существует несколько способов. Отличие по сути во внешнем виде раздвоения кабеля. Принцип всех раздвоений, организовать передачу данных по двум парам разных цветов с одинаковой распиновкой подключения для каждой пары. Начнем с заводского варианта раздвоения кабеля, который не подразумевает использование инструмента и будет лучшим вариантом для обычного пользователя.

Разветвитель витой пары, UTP, 1х2RJ-45

Разветвитель — это самый простой способ раздвоить интернет кабель. Разветвитель работает по принципу один ввод, два вывода. Для организации раздвоения сигнала, подключаем два патч-корда в передающее устройство и в разъемы rj45 в разветвитель, а коннектор на второй стороне подключаем в заложенную линию в офисе или квартире. Со второй стороны розетки выполняем ту же операцию, только патч-корды с разъемов разветвителя подключаем к оборудованию потребителя, будь то компьютер, ноутбук, коммутатор, точка доступа или роутер. Принцип работы: раздвоения сигнала внутри разветвителя и передача его на 1,2,3 и 6 контакт на выходе. И если оранжевая и зелёная пары содержат такую распиновка по умолчанию, то с синими и коричневыми жилами происходит перекоммутация. Купить разветвитель витой пары можно за 4$, их нужно два.



Раздвоение витой пары с помощью коннектора rj-45

Раздвоить интернет сигнал можно с помощью четырех коннекторов. Это самый дешёвый способ, не самый визуально привлекательный и требующий работы с инструментом, таким как канцелярский нож и плоская отвёртка. Можно конечно купить обжимку для витой пары, но бюджет значительно увеличится.

Принцип расключения кабеля, тот же что и у разветвителя. В коннекторе 8 пинов для подключения жил. Для передачи данных нужно задействовать 1,2,3 и 6. Снимаем изоляцию с кабеля, разводим пары. В первый коннектор заводим бело-оранжевую в первый пин, оранжевую во второй, бело-зеленую в третий и зелёную в шестой. Забиваем ножи коннектора с помощью отвёртки. Во второй коннектор заводим бело-синюю жилу в первый пин, синюю во второй, бело-коричневую в третий и коричневую в шестой и забиваем отвёрткой или обжимаем обжимкой. Проделываем это действие с двух сторон кабеля. Раздвоение витой-пары выполнено. Купить коннектор, 4 штуки, можно примерно за 0.2$.



Розетка двухпортовая 2хRJ45 UTP для раздвоения витой пары

На рынке комплектующих СКС можно купить розетку двухпортовую cat. 5e и cat. 6. Они рассчитаны на подключение двух пользователей двумя витыми парами по 8 жил. Имея в наличии один кабель можно легко расключить его на два порта. Распиновка подключения следующая: бело-оранжевую и зелёную пару набиваем по цветовой схеме на первый порт, а синюю и коричневую пары набиваем на место оранжевой и зелёной на втором порту. Делаем это с двух сторон кабеля и можем патч-кордами коммутировать подключения двух абонентов. Для расключения понадобиться только канцелярский нож. Купить наружную двухпортовую розетку 2*rj45 можно от 2$ за штуку, их нужно две.

Соединитель витой пары под забив для разветвления интернет кабеля

Раздвоение интернет кабеля можно сделать с помощью набивного сращивателя UTP или FTP. Это удобный способ, поскольку соединение относительно изолировано и подходит для монтажа в местах общего пользования, где коннектор могут отключить и связь будет нарушена. Разветвление витой пары происходит по цветовой схеме, указанной в ранее приведенных способах и прячется в пластиковом боксе. Заводим с одной стороны один конец кабеля и расключаем все восемь жил, со второй стороны два конца кабеля и расключаем оранжевые и зелёные пары первого кабеля на первый, второй, третий и шестой пины, а оранжевую и зелёную пару второго кабеля на четвертый, пятый, седьмой и восьмой пины. Также делаем на другой стороне кабеля и подключаем в активное оборудование. Для расключения понадобиться только канцелярский нож. Купить Соединитель витой пары UTP, кат. 5e, под забивание можно примерно от 1,7$, их нужно два.



На сайте IPSHOP можно купить розетки, соединители, разветвители и коннекторы для витой пары с доставкой по Украине.

обжим и правильная распиновка для различных типов соединения

На так уж важно, решили ли вы подключить свой домашний компьютер к роутеру или решили объединить все ПК в многоквартирном доме: вы будете построить компьютерную сеть, и без знаний, как и чем соединить устройства, вам не обойтись. В этой публикации будет рассказано о том, что такое «витая пара», как должен происходить правильный обжим и распиновка витой пары для различных типов устройств.

Кроме того, будет затронута тема необходимого инструмента, и как это можно сделать «на коленках» без использования специализированного инструментария.

Немного теории

Витой парой называют кабель определенного стандарта, для создания того или иного типа компьютерной сети. Он бывает экранированным (тип STP) и не экранированным (тип UTP). В зависимости от оборудования, подключаемого в сеть, и предполагаемой скорости передачи данных, используется кабель различного стандарта с 2 или 4 парами проводов.

Пропускная способность «витой пары» зависит от количества и сечения жил, а также материала, из которого они изготовлены. Проводник с четырьмя парами, в основном, используется для создания более современных сетей, со скоростью передачи данных до 1 Гбит/с.

Правильная «распиновка»

Для объединения двух устройств в одну сеть, потребуется отрезок кабеля (патч-корд), с двух сторон которого закреплены коннекторы RJ 45 (Джеки). Для построения рабочей компьютерной сети важно сделать правильную распайку или как говорят специалисты – распиновку. Применение коннекторов RJ 45 позволяет сделать патч-корд с качественным соединением проводов, не прибегая к процессу пайки.

Стандартный разъем RL45 имеет 8 контактов, к каждому из которых подходит свой проводок. Соединение проводов с разъемами делается, исходя из существующих стандартов: TIA-568A и TIA-568B.

Чаще всего, для создания 100 Мбитной сети, пользователь использует 8 жильный кабель, хотя вполне достаточно и 4 жил. Ниже будет рассмотрен обжим витой пары 8 жил.

Для объединения компьютера с коммутатором (маршрутизатором) используется прямая схема обжима витой пары, т.е. используется патч-корды, с одинаковой распиновкой на обоих концах.

На рисунке показано цветовое расположение проводов по стандарту TIA-568A

Правильное подключение 2 парного кабеля

Как уже говорилось выше, кабель, состоящий из 2 пар проводов, в подавляющем большинстве случаев используется для подключения между подъездным коммутатором провайдера и оборудованием абонента, поэтому чаще всего, для этого используется прямая схема распиновки, где оба разъема подключаются по одному из приведенных выше стандартов. На рисунке показана прямая схема обжимки витой пары на 4 жилы.



Если, вам понадобится сделать патч-корд с перекрестной схемой подключения коннекторов (crossover), то следует просто при подсоединении второго разъема, поменять пары местами. Если вам требуется подготовить несколько рабочих мест, то специалисты компании «Системные технологии» могут произвести монтаж СКС под планировку вашего офиса.

Инструмент для работы

Вам понадобится:

  • Кабель необходимого стандарта.
  • Разъемы RJ45 2 шт. (если вы занимаетесь этим в первый раз, то коннекторов следует взять с запасом).
  • Специальные клещи.
  • Устройство для снятия изоляции.
  • Тестер витой пары.

Так может выглядеть необходимый инструмент

Один из вариантов тестера для проверки правильности соединения жил.

Если нет специального инструмента, а вы решили самостоятельно изготовить патч-корд из кабеля витая пара, распиновка и обжим которой будет соответствовать всем стандартам, то можете заготовить инструменты, показанные на рисунке ниже. В последнем разделе этой статьи будет рассказано, как их использовать, как говорится в народе, «на коленках».

Пошаговая инструкция по обжиму сетевого кабеля

  1. Используя устройство для снятия изоляции, зажмите в него конец кабеля так, чтобы освободить участок около 20 мм. Проверните приспособление вокруг своей оси, чтобы лезвие по кругу надрезало изоляцию.
  2. После, следует снять изоляцию, фольгу с подготовленного участка, обрезать одиночный стальной провод и разложить жилы для обжима, согласно цветовой схеме.
  3. Следующим этапом станет подрезка жил до необходимой длины. Для замера можно использовать сам разъем RJ 45. Следует к этой процедуре отнестись с особым вниманием: если оставить длинные концы, провода будут плохо закреплены в коннекторе, если слишком короткие, то жилы могут недостать до контактов разъема.
  4. Очень удобно делать обрезку приспособлением для снятия изоляции.
  5. После обрезки, следует вставить проводки в разъем до упора. Признаком правильного расположения являются четко видные торцы жил в коннекторе.
  6. После этих процедур, следует полностью вставить разъем RJ 45 в клещи для обжима, и сжать устройство до упора.
  7. После правильного обжима, контакты в коннекторе создадут надежное соединение с проводами. С обратной стороны патч-корда, нужно сделать то же самое. Правильность распиновки необходимо проверить тестером.

Обжим коннектора с помощью отвертки и других подручных средств

Если специальных инструментов у вас нет, и вам предстоит единоразовая работа, то покупать специальный инструмент не стоит. Можно попробовать выполнить подсоединение и крепление разъемов при помощи обычных бокорезов, ножа и отвертки.

  1. Подготовьте кабель. С помощи ножа снимите приблизительно 2 см. изоляции с кабеля, экран, и обрежьте стальную жилу.
  2. Бокорезами обрежьте лишнее.
  3. Разложите жилы в правильной последовательности и вставьте их до упора в коннектор.
  4. Отверткой, сильно надавите сверху на каждый нож разъема, чтобы он прорезал изоляцию провода, создав качественное соединение.

Может получиться не очень красиво, но главное, чтобы все работало. А лучше звоните нам и мы выполним работу быстро и качественно. Работаем как по Челябинску, так и по области.



Как подключить интернет розетку — Схема распиновки и обжимки

Что представляет собой internet розетка?



Основное отличие компьютерных розеток от обычных, в том, что они имеют такой тип проводов, как витая пара. Что это означает? Это означает, что розетка имеет 8 медных проводов, свитых друг с другом в 4 пары. Именно при помощи этих проводов все электрические помехи благополучно гасятся, и обеспечивается высокая скорость передачи данных (до 1000 Мбит/cек).

Такая розетка имеет отличительную от других видов розеток конструкцию и специальный разъем (наиболее часто используемый разъем для сетевой розетки — RJ-45).

Подключение сетевой розетки с таким интерфейсом производится довольно просто, особенно если есть подробная инструкция этого процесса. Сетевые розетки бывают как скрытой так и для открытой установки, если вам вдруг нужно установить ее в место с повышеной влажностью или на открытом воздухе, то вам необходима именно накладная интернет розетка.

Подготовительные работы

Первое, что нужно сделать, это проложить электрическую проводку под интернет, конечно, если это не было сделано еще при строительстве дома. Проводка прокладывается к одной точке в квартире, а к ней уже будет подключен Wi-Fi роутер, который обеспечит надежное покрытие для всех интернет-пользователей.

После того как проводка будет подведена, можно устанавливать подрозетник. Для этого используется перфоратор и специальная коронка, при помощи которых в стене выдалбливается подходящее отверстие. Готовая ниша очищается от пыли и прочих загрязнений, и затем в нее устанавливается подрозетник. Закрепить его можно при помощи густой алебастровой смеси.

На этом подготовительные работы заканчиваются и можно переходить к разводке проводов.

Подключение интернет розетки

Каждая интернет розетка содержит клемник, к которому подключаются витые пары. Этот клемник нужно отсоединить от механизма розетки. Для этого нужно повернуть розетку к себе тыльной стороной и найти там белый фиксатор.

Данный фиксатор (стопорное кольцо) нужно немного повернуть по часовой стрелке до тех пор, пока съемная часть не отсоединится от корпуса розетки.

Если клемник стационарный, то ничего ни снимать не понадобится.

Зачистка витой пары

Отсоединив клемник от розетки, можно приступать к подсоединению интернет кабеля.

Для начала через заднюю часть съемного клемника нужно просунуть интернет провод.

После этого нужно очень аккуратно зачистить витую пару при помощи ножа, чтобы оголить жилы. Затем жилы необходимо расправить, подготовив их к соединению.

Важно! При зачистке витой пары нужно действовать очень внимательно и не давить ножом на защитную оболочку чересчур сильно, так как жилы легко повредить.

Далее следует самый важный момент — подключение жил витой пары в соответствии со схемой кроссировки, которая находится прямо на корпусе клемника.

Схема подключения интернет кабеля по цветам

Для того чтобы правильно подключить жилы витой пары сетевого кабеля к розетке, нужно разобраться, что означают цвета и цифры на клемнике. Крайне важно правильно соблюсти порядок подключения цветов интернет кабеля.

Существует 2 стандарта подключения: A и B. Для того чтобы понять, какую схему следует использовать, нужно, чтобы она дублировала схему проводящих каналов в розетке.

Важно! Для того чтобы не ошибиться с выбором схемы подключения, нужно обязательно проконсультироваться поставщиком интернет услуг, который подскажет, какая схема была задействована во время монтажа.

Теперь нужно разобраться с цветовой маркировкой. Каждая пара проводов обозначается одним цветом.

К примеру:

  • Бело-коричневый — коричневый

  • Бело-синий — синий

  • Бело-оранжевый — оранжевый

  • И так далее

Используя цветовую маркировку, можно подключать до 4-х витых пар, но для частных квартир обычно используется соединение 2-х витых пар.

Для более подробного разъяснения, можно рассмотреть схему подключения интернет розетки с обозначениями:

T568A — это, соответственно, вариант A, а T568B — вариант B.

Подключение проводов к сетевой розетке

Разобравшись со схемой, можно начинать подключать жилы интернет провода, вставляя их в соответствующие пазы на коробке.

Инфо! Перед подключением проводов их концы не зачищаются, так как надежное и правильное подключение обеспечивается самим механизмом контактной площадки.



На фото видно, что цвет каждого провода соответствует цветовой схеме, расположенной напротив каждого паза.

Для того чтобы обеспечить высокую прочность соединения, нужно углубить провода в пазах при помощи кроссировочного ножа (именно поэтому процесс обжимки интернет кабеля по цветам называют кроссировкой витой пары). А дальше контактные площадки розетки выполняют свое дело, надежно закрепляя провода на своих местах.

Как же действует такие площадки? На самом деле все довольно просто: эти площадки изготовлены в виде заостренных пластин, расположенных друг от друга на таком расстоянии, чтобы при опускании крышки на свое посадочное место, изоляция жил легко прорезалась лезвиями, и они коснулись сердцевин, которые проводят электрический сигнал. Именно такое соединение обеспечивает бесперебойную работу розетки.

Установка клемника в компьютерную розетку

Как только все манипуляции с соединением проводов были выполнены, клемник можно возвращать обратно в розетку таким же образом, каким он был оттуда изъят, и затем крепко закрутить стопорное кольцо.

После этого следует удостовериться в том, что подключение выполнено верно, для этого нужно подключить к розетке какое-нибудь устройство, например, модем — если он заработал, значит, все нормально. В случае же, если устройство не заработает, нужно будет проверять правильность подключения проводов и качество их обжатия.

Совет! Для того чтобы подключение было верным, лучше осуществлять его со специальным кабельным тестером.

После проверки работоспособности новой сети, можно подрезать торчащие жилы и приступать к монтажу розетки в уже устроенный в стене подрозетник.

Монтируем розетку

При установке ethernet розетки в подрозетник не нужно прибегать ни к каким ухищрениям — этот процесс полностью схож с процессом установки обычной электрической розетки. Но нужно обязательно проследить за тем, чтобы кабель аккуратно разместился в коробке, а уже только потом прикручивать розетку винтами.

После монтажа розетка для интернета оснащается декоративной накладкой. Потом вам только останется подключить интернет кабель к розетке.

Подобную схему подключения витой пары и монтажа розетки можно использовать для всех видов интернет розеток. Разве что, они могут отличаться формой и расположением контактных групп, а также способом установки, но суть подключения при этом нисколько не меняется.

Если есть необходимость в подключении к двум сетям, существуют двойные розетки 2хRJ-45, по конструкции и схеме подключения они не отличаются от стандартных сетевых розеток RJ-45. Одну интернет розетку на два выхода, очевидно, купить и установить дешевле, чем две одинарных.

Подключение интернет розетки своими руками доступно каждому пользователю, но стоит соблюдать правила соединения проводов витой пары и следовать цветовым и цифровым схемам, так как это наиболее важный момент при подключении такой розетки.

Как подключить интернет розетку — видео:

Видео о соединении витой пары:

Интернет через электрическую розетку 220 В

Если вы не хотите сверлить стены, кидать провода через весь дом или забыли смонтировать интернет-розетку, то в наше время существует вариант подключения интеренета в любом помещении, где есть розетка 220 В. Для этого вам понадобится PowerLine адаптеры, которые выглядит вот так:

Вы подсоединяете один такой адаптер к интернету, а другой уже в другой комнате просто коннектится с первым, такое вы можете проделать в каждой комнате, где нужен интернет и есть электрическая розетка, сам адаптер вы с помощью стандартной витой пары подключаете к компьютеру или ноутбуку.

Больше информации

Вопросы и ответы

Задать вопрос

Разъем для витой пары. Обжим витой пары

И вот тут возникает вопрос: как обжать витую пару 8 жил? Ведь непосредственно сам коннектор «намертво» закреплен на проводе. Что же теперь, снова вызванивать провайдера, вызывать специалистов, платить им за работу?

Как оказалось, схема обжима витой пары не так уж и сложна. Вполне возможно выполнить подобное подключение своими руками. К тому же, витая пара, подключение которой выполнено своими руками, сэкономит личный бюджет. А как обжать кабель для интернета, попробуем сейчас разобраться.

Но для начала стоит понять, что представляет собой сам интернет-кабель и как подключить жилы к коннектору для его правильной работы.

Провод, разъем и кримпер

Интернет-кабель содержит в себе 8 медных жил, которые скручены попарно между собой. Именно поэтому и назван подобный провод витой парой. Сдвоенные жилы имеют похожий цвет. К примеру, в паре может быть синий и сине-белый либо коричневый и коричнево-белый цвета.

На прилавках имеются провода двух видов — это экранированный (STP) и неэкранированный (UTP). Но, в конечном счете, эти виды кабеля выполняют одну и ту же работу, а потому нет смысла переплачивать за экран. Поэтому наилучшим будет второй вариант, как более доступный для подсоединения. К тому же он имеет разные категории, среди которых и стоит выбирать.

По категориям кабели UTP можно разделить на 3, 5, 6 и 7 (самые распространенные). Необходимо понимать, что чем ниже категория, тем ниже качество и, как следствие, цена. На сегодняшний день можно выделить 5-ю категорию, которая неплохо зарекомендовала себя в эксплуатации и при этом имеет вполне приемлемую стоимость. Она является на данный момент самой распространенной.

Что касается коннектора, то в наше время практически во всех устройствах используется Rj-45. Его стоимость невысока, а потому стоит покупать эти детали коммутации с запасом, т.к. есть риск испортить их при работе по причине неопытности.

Также для работы может понадобиться инструмент, называемый кримпером, т.е. специальные клещи для обжима вилки. Хотя можно обойтись и без них при условии, что нужно обжать только один-два провода — в таком случае на него тратиться не стоит.

Способы обжимки витой пары

Разобравшись с необходимым инструментом и материалом, можно приступить к выбору варианта, по которому будет производиться обжим. Ведь от того, каким он будет, зависит и скорость передачи интернет-трафика и другой информации, и типы устройств, с которыми кабель будет совместим.

Выделяют два вида распиновки: это 568 А и 568 В. В свою очередь они составляют два подвида — прямого включения либо перекрестного (кроссового). К тому же, существует упрощенная распиновка, т.е. обжим витой пары 4 провода, а не 8. Однако при таком расположении скорость трафика снижается с 1 Гбит/сек до 100 Мбит/сек. Необходимо рассмотреть каждый из вариантов в отдельности, и начать следует с наиболее простых.

Прямой на 4 и 8 проводов 568В

Витая пара, обжим которой выполнен 2-парным способом, используется при подключении компьютера к коммутационным устройствам, таким как модем, роутер и т.п. При обжиме с обеих сторон последовательность проводов на контактах такова:

  1. оранжевый с белым;
  2. оранжевый;
  3. зеленый с белым;
  4. зеленый.

Такая цветовая раскладка оставляет незадействованными 4, 5, 7 и 8 контакты. Таким образом, можно подключить интернет по ADSL-линии со скоростью не более 100 Мбит/сек, но при этом витая пара 4 жилы, естественно, намного проще в монтаже.

Витая пара, подключение которой должно быть высокоскоростным, требует при обжиме использования всех 8 проводов. Такая схема подключения сетевого кабеля позволяет увеличить скорость передачи информации до 1 Гбит/сек. Порядок расположения жил по цветам таков:

  1. оранжевый с белым;
  2. оранжевый;
  3. зеленый с белым;
  4. синий;
  5. синий с белым;
  6. зеленый;
  7. коричневый с белым;
  8. коричневый.

Немного другой порядок подключения в кроссовом варианте, для которого используется вид расположения жил 568 А.

Кроссовый

Подобный вариант подключения использует вид 568 А и 568 В для малых скоростей передачи, а именно, одна из сторон провода обжата по предыдущему 8-жильному способу, а вот у второй меняются местами оранжевая и зеленая пары. Получается распиновка витой пары 568;А:

  1. зеленый с белым;
  2. зеленый;
  3. оранжевый с белым;
  4. синий;
  5. синий с белым;
  6. оранжевый;
  7. коричневый с белым;
  8. коричневый.

Если же нужна высокая скорость трафика, распиновка кабеля для интернета будет следующей: одна из сторон обжимается в последовательности 568 В, а со второй стороны остается 568 А, но с заменой пар «синие-коричневые».

Порядок действий при обжиме при помощи кримпера

Сначала необходимо зачистить внешний слой изоляции примерно на 2,5–3 см. Для подобной манипуляции на кримпере имеются специальные углубления. При этом нужно быть очень внимательным, чтобы не повредить изоляцию проводов витой пары.

После необходимо аккуратно расправить жилы, расположив их в нужной последовательности, и обрезать так, чтобы получился ровный перпендикулярный край. Далее, по находящимся внутри вилки канавкам, завести жилы внутрь таким образом, чтобы они вошли в контакты штекера. Внешняя изоляция провода при этом также должна войти внутрь. В противном случае, после нескольких перегибов разъем не выдержит и жилы сломаются.

После уже можно обжать провод и второе крепежное место кримпером, на котором имеется специальный паз для сетевого провода 8Р. Если обжима достаточно, то контакты прокалывают изоляцию жил. Подобное действие несет в себе две функции — создается прочный контакт и дополнительная фиксация.

При условии точного соблюдения инструкций разъем витой пары будет работать так, как это и было задумано. Если же что-то пошло не так, были перепутаны цвета жил и т.п., именно на такой случай и необходим запас штекеров, о котором упоминалось выше.

Обжим без инструмента

Порядок действий здесь такой же, как и в предыдущем методе, — снимается изоляция, располагаются в нужном порядке и подрезаются жилы, вводятся внутрь вилки по канавкам. После отверткой прожимается крепящая сам кабель часть, и только после этого можно приступать непосредственно к самим контактам.

Той же отверткой (или ножницами — кому как удобнее) аккуратно, по одному, обжимаются контакты до того момента, когда они проколют изоляцию и плотно упрутся в жилы проводников. Контакты при этом останутся притоплены в пазах пластика штекера.

Но все-таки, конечно, намного более качественным будет разъем, обжатый при помощи кримпера, даже самого бюджетного. Кстати, на новых компьютерах и ноутбуках уже не имеет значения, прямым или перекрестным способом обжат разъем, т.к. эти модели уже сами подстраиваются под распиновку. Конечно, это не означает, что можно выполнить подобную процедуру как попало. Просто при необходимости подключения интернет-модема или другого компьютера можно выполнить посредством прямого обжима витой пары или витой пары 4 жилы (при низкой скорости трафика).

Подводя итог

Как стало, наверняка, ясно, вопрос, как обжать сетевой кабель, не настолько сложен, и выполнить подобную работу под силу каждому, даже не имея специального образования. Главное, как и в любой работе, — это внимательность, аккуратность и точное соблюдение инструкции (изображение различных распиловок имеются выше). А потому нет смысла вызывать мастера, ждать его и платить деньги за ту работу, которая может быть выполнена своими руками. Но если есть сомнения в своих силах, тогда, конечно, можно доверить это дело профессионалу, но все же попробовать самому сделать обжим не помешает. Ведь затраты на штекеры самые маленькие, а сэкономить можно прилично.

В этой инструкции я покажу как обжать сетевой кабель LAN и изготовить интернет кабель своими руками без инструмента. Вместо кримпера (специального инструмента для обжима витой пары в RJ-45) мы будем использовать обычную отвертку. А для зачистки витой пары – нож.

В статье я показывал весь процесс с использованием кримпера. И обещал подготовь руководство по обжиму интернет кабеля без обжимных клещей. Здесь все просто: если у вас уже есть специальный инструмент, то все эти инструкции вам скорее всего не нужны, вы и так в теме. А если вы ищите в интернете, как своими руками изготовить сетевой кабель, то у вас кримпера скорее всего нет. И покупать вы его не собираетесь, по той причине, что он вам просто не нужен. Инструмент не дешевый, и купить его, чтобы обжать два коннектора – не лучшая идея. Поэтому, можно все сделать с помощью обычной отвертки и ножа. Да, может получится немного колхозно и не с первого раза, но получится. Зато бюджетно и без сторонней помощи.

Нам понадобятся такие материалы и инструменты:

  • Сам кабель витая пара. Я взял маленький кусочек, у вас же кабель должен быть необходимой длины. Покупайте немного с запасом.
  • Коннекторы RJ-45. Для изготовления одного сетевого кабеля нужно два коннектора. Но обязательно купите больше. Коннектор одноразовый. И если что-то не получится с первого раза, придется снова идти в магазин.
  • Отвертка, с помощью которой мы будем обжимать витую пару в коннектор RJ-45.
  • Нож для зачистки витой пары.
  • И желательно еще кусачки, чтобы подровнять проводки. Так же можно использовать кусачки, которые есть обычно на плоскогубцах. Если у вас нет ни кусачек ни плоскогубцев, то можно обрезать кабель ножницами, или ножом. Это не очень просто правильно, но в крайнем случае можно.

Вот такой набор у меня:

Нож у меня немного большой для такого дела, но это неважно. Главное, чтобы острый был 🙂

Как оказалось (узнал об этом в процессе написания статьи) , что есть так называемые безинструментальные коннекторы. Интересная штука. С их помощью можно изготовить интернет кабель даже без отвертки. Понадобится только нож для зачистки кабеля. Выглядят они примерно вот так (на фото коннектор фирмы SUPR) :

Как работают: зачищаем кабель и вставляем его в коннектор. На самом коннекторе даже есть схема, куда какой проводок вставлять. Затем просто защелкиваем его и кабель обжимается. Штука вроде не очень популярная. Даже не знаю, можно ли купить такой коннектор в обычном магазине. Нужно спрашивать.

Прежде чем приступить к обжиму витой пары с помощью нашей отвертки, нужно определится со схемой, по которой мы будем изготавливать кабель.

Схемы обжима сетевого кабеля LAN

Есть два способа, которыми можно изготовить интернет кабель. Скорее всего вам нужен первый способ, прямой обжим. Разберемся подробнее.

1 Если вам нужен кабель для подключения ноутбука, компьютера, телевизора, или другой техники к роутеру, или модему, то вам нужно изготовить кабель по этой схеме. Это прямой порядок обжима. Самый простой и распространенный способ. Такой сетевой кабель, например, идет в комплекте с маршрутизатором.

Есть два способа обжима: T568A и T568B. Я делал по схеме T568B, которую вы можете увидеть ниже. Получается, что оба коннектора мы обжимаем одинаково.

2 Второй способ — кроссовый, или перекрестный. Такой кабель пригодится для соединения напрямую двух компьютеров (без роутера) .

Думаю, вы определились со схемой. Более подробно об этом можете почитать в статье: . Я буду делать простой кабель (прямой обжим) по схеме T568B.

Обжим витой пары без инструмента (кримпера)

Если все необходимое у вас есть, можно приступать к изготовлению кабеля. Постараюсь показать все максимально подробно и пошагово.

1 Снимаем внешнюю изоляцию с витой пары. Где-то два сантиметра. Легонько обрежьте изоляцию по кругу и стяните ее. Только смотрите осторожно, чтобы не повредить изоляцию самих проводов.

2 Расправляем проводки и выставляем их по цвету. По той схеме, которую вы выбрали (фото выше) . Желательно выставить их так, чтобы они не переплетались. У меня получилось вот так:

3 Дальше нам нужно подрезать проводки. Оставить примерно сантиметр. Я буду делать это с помощью специальных кусачек для кабеля. Как я уже писал выше, можно обрезать их с помощью ножниц, или ножа.

4 Проверяем правильно ли выставлены проводки по схеме, и вставляем их в коннектор. Сам коннектор RJ-45 держим защелкой от себя. Как на фото ниже.

Вставляем проводки до упора. Они должны зайти полностью, и упереться в переднюю стенку коннектора.

5 Еще раз проверяем правильно ли зашла витая пара в коннектор, и приступаем к обжиму. Берем нашу отвертку (может у вас что-то другое) , и по очереди вдавливаем контакты. Смотрите аккуратно, не повредите руку!

Контакты нужно вдавливать сильно. Так, чтобы они пробили кабель. Сам контакт должен не просто выровняться с корпусом коннектора, а быть немного утопленным в корпус. Занятие не самое простое. Я когда обжал кабель отверткой, то он с трудом вставлялся в LAN порт роутера (но уже работал) после чего я еще дожал контакты с помощью отвертки.

После того, как я обжал каждый контакт, я еще защелкнул фиксатор кабеля. Он просто вдавливается внутрь и прижимаем внешнюю изоляцию.

Все готово. Делаем все то же самое с другой стороны кабеля. У меня получилось вот так:

Как видите, сами контакты немного повреждены отверткой. При обжиме с помощью кримпера таких повреждений нет.

Я проверил кабель подключив с его помощью ноутбук к маршрутизатору. Интернет на ноутбуке появилась, а это значит, что все получилось и работает. У меня получилось изготовить сетевой кабель с первого раза. Даже без специального инструмента, с помощью обычного ножа и отвертки. Надеюсь, у вас так же все получилось.

Что делать, если сетевой кабель не работает?

Может быть и такое. Но я бы не спешил сразу сваливать все на кабель. Вполне возможно, что проблема в маршрутизаторе, компьютере, или другом устройстве которое вы подключаете. Нужно проверить.

  • Подключите с помощью изготовленного кабеля другое устройство. Если есть возможность, проверьте устройства подключив их другим кабелем. Чтобы убедится, что дело именно в сетевом кабеле, который мы только что обжали.
  • Обязательно внимательно проверьте последовательность проводов в коннекторе в соответствии со схемой.
  • Если вы перепутали последовательность проводов, то откусите коннектор и переделайте.
  • Если все по схеме, то возьмите отвертку, и дожмите контакты на коннекторе. Вполне возможно, что нет контакта.

На этом все. Пишите в комментариях о своих результатах, задавайте вопросы, и делитесь советами. Всем удачи!

Решил бросить кабель от роутера до компа. Купил кабель каналы еще три года назад, вот только руки дошли до них:). Не помню когда уже последний раз обжимкой RJ-45 занимался, вспоминал, много думал. Делюсь.

Что нам понадобится?

Выбираем кабель, прокладываем

Отмерьте от точки А до Б сколько вам нужно кабеля. Прикиньте сразу как он будет идти в кабель-канале или крепиться к стенам. Возможно, вы собираетесь прятать его под плинтусом. Перед прокладкой желательно прозвонить кабель:).

До операции «обжима» кабель уже надо проложить, оставив с концов адекватный запас. К примеру, желательно, чтобы компьютер с подключенным кабелем, можно было выдвинуть из ниши, развернуть, выполнить какое-то обслуживание системного блока без необходимости отсоединения проводов.

Кабели для прокладки сети используют с 2мя и 4мя витыми парами проводов. Вам подойдет любой из них, но 4х жильный (где всего 2 пары) позволит вам подключиться только на скорости до 100 Мбит. Такой кабель дешевле, его проще обжимать, а часто большей скорости и не требуется.

Обратите внимание, каждая пара жил маркирована своим цветом. К примеру, оранжевый провод переплетен с бело-оранжевым. Каждая из пар абсолютно ничем не отличается от другой, кроме цвета изоляции. На схемах соединения и обжима жил всегда конкретизируют цвета проводов, но на самом деле если вы поменяете местами две пары — все будет точно также работать.

Коннекторы RJ-45

Сквозь прозрачный корпус коннектора видны 8 позолоченных контактов. Нумерация контактов от 1 до 8 показана на картинке.

Для обжима нам понадобится всего пара таких разъемов-соединителей. Но никогда не бывает лишним взять несколько штук про запас. 🙂

Обжимные клещи

На рисунке отмечены три типовые операции, которые позволяют выполнить обжимные клещи.

Зачистка общей изоляции кабеля. Ножи (1) смыкаются не до конца, и провод можно упереть в специальную планочку. Планка позволит отмерить оптимальную длину кабеля (около 1,5 см). При снятии изоляции конец кабеля можно повернуть, тогда ножи срежут защитный слой по кругу.

Обжим RJ-45 коннектора. Клещи (2) используются в самом финале, когда проводники пропущены в нужные канальцы. Зубчатая грань вдавливает ножи контактов в проводники, а специальный выступ защелкивает фиксатор провода RJ-45.

Нож. 3-ий типовой элемент обжимных клещей обычно используется для выравнивая проводников и резки кабеля. Этот нож полностью касается противоположной кромки, работает как кусачки.

Что мы соединяем?

Различают два типа соединения, поэтому надо разобраться, что мы будет соединять. Наиболее распространен случай, когда мы соединяем компьютер с каким то коммутирующим устройством — роутер (router), свич (switch), коммутатор… Здесь подойдет прямая схема соединения (рабочая станция — концентратор).

Прямая схема соединения

Вам нужно с обоих концов сделать совершенно одинаковый обжим кабеля по вот этой схеме. Выбирайте картинку для вашего случая — 8 или 4 жилы в кабеле.

Порядок цвета пар показан для примера. Вместо оранжевой пары к контактам 1 и 2 вы можете подключить, например, зеленую пару. Но оба коннектора должны быть разведены на концах провода одинаково.

Кросс схема разводки кабеля

Второй случай — это соединение двух концентраторов или двух рабочих станций. В данной схеме нужно, чтобы оранжевая и зеленая пары на концах провода поменялись местами.

Процесс обжима RJ-45

  1. Снимите клещами внешнюю изоляцию кабеля.
  2. Распутайте и выставьте проводники в нужном порядке.
  3. Вставьте их в каналы разъема RJ-45, пока для примерки, чтобы они приняли форму каналов, распрямились.
  4. Выньте их и, при необходимости, подровняйте кусачками «обжимки».
  5. Снова вставьте их в каналы разъема, проверьте, что все — на своих местах и каждый проводник входит до упора в свой канал.
  6. Используйте клещи для обжима.

Ответить однозначно на вопрос о том, для чего нужно знать, как производится распиновка RJ45 и обжимка кабеля в домашних условиях, сложно. В первую очередь распиновка востребована людьми, которые надумали провести в квартире ремонт. Банальная замена кабеля, торчащего из оконной рамы, и разведение высокоскоростной сети по комнатам служит второй причиной. Третьим нужно подключить специфическое оборудование, кому-то хочется играть по сети между двумя компьютерами. Знания лишними не бывают.

О кабеле и инструменте

Самым важным компонентом является кабель «витая пара». На прилавках магазинов встречается с четырьмя и с восемью жилами. Разница в цене бывает из-за страны-производителя и дополнительного экранирования. Не вдаваясь в электрофизику, разъясним, что название «витая пара» кабель получил из-за того, что все пары жил между собой переплетены. Данное переплетение позволяет передавать сигнал по кабелю на большое расстояние (до 100 метров без усилителя). Производится распиновка RJ45 по цветам. Для каждых задач существует определенная последовательность, к тому же каждому цвету кабеля соответствует его положение в розетке или разъеме.

Для обжима кабеля применяется специальный обжимной инструмент, но если его нет под рукой, подойдет молоток, плоская отвертка или нож. Требуется для организации сети и вилка RJ45. Её можно заменить старой, предварительно прочистив канал для жил, или оголить выступающие концы проводов для скрутки.

Технология обжима кабеля

Распиновка кабеля RJ45 требует специальной подготовки. Главное — запомнить, что технология неизменна для обжимки кабеля. Меняется лишь последовательность цветов жил кабеля.

  1. Аккуратно срезается верхний слой обмотки. Длина среза порядка 5-6 см для удобства разводки.
  2. Выстроенные в необходимый цветовой ряд жилы срезаются ножницами так, чтобы длина от кончиков до основания общего кабеля не превышала 3 см.
  3. Удерживая пластиковую вилку RJ45 зажимной клипсой вниз, жилы аккуратно вставляются в корпус. Если присмотреться, для каждой жилы отведен специальный канал, в который невозможно вставить два кабеля. Главное, выдержать нужную последовательность.
  4. Приложив небольшое усилие, убедиться, что концы жил касаются медных вставок на краю обжимного коннектора.
  5. Не давая кабелю выскользнуть из разъема, аккуратно произвести обжимку каждой жилы, надавливая отверткой или ножом на медную вставку. Можно аккуратно усилить нажим ударом молотка.

В результате произведенной работы все жилы должны быть надежно закреплены в пластиковом корпусе вилки RJ45. Другой конец клипсы с общей оплеткой можно срастить для удобства изолентой.

Технология разводки кабеля в розетке

Распиновка розетки RJ45 не требует никакого специализированного оборудования, поэтому разводка локальной сети по объекту выполняется с большим удовольствием и быстротой. Понадобится всего один инструмент — маникюрные ножницы либо маленький ножик с тонким лезвием.

  1. Аккуратно срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
  2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
  3. Любая розетка имеет две цветовые маркировки. «А» — подключение кросс, «В» — подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
  4. Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
  5. Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.

Монтаж розетки на столетие

Главное, что нужно учитывать при монтаже сетевой розетки на стену, это положение разъемов по отношению к полу. Разъемы всегда должны быть направлены вниз. Во-первых, это предохраняет контакты от засорения пылью и попадания влаги. Во-вторых, при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене. Даже с эстетической точки зрения, подключение кабеля снизу не так сильно бросается в глаза и не портит красивой обстановки в комнате.

Помимо прямого назначения, компьютерную сетевую розетку используют для передачи посторонних сигналов (телефония, стереозвук, видеосигнал). Ведь ни для кого не секрет, что для подключения Интернета распиновка RJ45 критична для четырех жил, остальные либо запасные, либо для гигабитных сетей, которые в странах постсоветского пространства в домашнем обиходе не организовываются.

Подключение к сети Интернет стандартным способом

Распиновка RJ45 по цветам при создании кабеля для соединения персонального компьютера с сетевым оборудованием выглядит так.

  1. Бело-оранжевый.
  2. Оранжевый.
  3. Бело-зеленый.
  4. Синий.
  5. Бело-синий.
  6. Зеленый.
  7. Бело-коричневый.
  8. Коричневый.

Если есть потребность по одному кабелю произвести подключение к двум компьютерам или пустить по свободным жилам другой сигнал, то распиновка производится по двум парам — зеленой и оранжевой, с соблюдением последовательности и нумерации в разъеме. То есть коннекты 1, 2, 3, 6 в вилке RJ45 должны быть заняты согласно своим цветовым распределениям.

Бывают случаи, когда одна или несколько активных жил перебиты. На помощь придет альтернативная распиновка RJ45. 2 пары подменяются другими цветами. Оранжевая пара замещается коричневой, а зеленая пара синей. Нумерация разъемов в вилке не изменяется.

Соединение между собой двух компьютеров

В последнее время распиновка RJ45 компьютер-компьютер не является востребованной. Ведь большинство современных сетевых адаптеров научились понимать, чего от них добивается пользователь. Информация пригодится тем владельцам, чьи адаптеры не умеют «переворачивать» жилы в сетевой вилке.

Такой кабель подойдет и для подключения двух сетевых концентраторов, в которых нет переключателя Uplink. Для простоты запоминания цветовой распиновки кросс-кабеля достаточно увидеть, что пары 1-2 поменялись местами с парами 3-6. Остальным цветовым парам стоит уделить внимание в том случае, если сетевые адаптеры умеют работать в гигабитных сетях, иначе их можно задействовать для других нужд.

Подключение периферийного оборудования

Вряд ли большинству пригодится распиновка RJ45-USB, но получить знания о ней не помешает. Такое странное подключение активно используется при подключении дорогостоящих серверных систем, а также довольно популярно в банковской отрасли, при подключении оргтехники и кассовых аппаратов. Лучше сделать распиновку с помощью паяльника, но при его отсутствии работать будет все и на скрутках.

Полностью обжатый кабель в вилке RJ45 обрезается ножом на необходимую длину. Обрезанный конец зачищается от обмотки на 5 см. Разбирается любая вилка USB-кабеля либо обрезается так, чтобы был доступ к разъемам. Прежде чем обрезать провода в USB-вилке, нужно зачистить до медного основания красный и черный кабель и скрутить между собой. После всех манипуляций производится следующее соединение RJ45 с USB.

  1. Бело-зеленая жила из третьего коннекта припаивается к красно-черной скрутке USB (GND).
  2. Синяя жила из четвертого разъема присоединяется к зеленому кабелю USB (RX).
  3. Бело-синяя жила из пятого коннекта соединяется с белым кабелем USB (TX).

Для прочности конструкции можно воспользоваться изолентой.

В заключение

Распиновка RJ45 не должна составить особых трудностей. Не стоит волноваться, что из-за некачественной обжимки пропадет канал связи или произойдет короткое замыкание. Ничего подобного даже в теории не будет. Работая неаккуратно ножом или отверткой вместо профессионального инструмента, можно лишь создать в линии небольшие помехи, которые сводятся к нулю на отрезках кабеля до пяти метров. Но всё же нужно стремиться к достижению максимального результата. Лучше сделать один раз, но выполнить работу качественно и навсегда.

Сразу признаюсь, что я не специалист по обжиму витой пары, и у меня нет большого опыта в этом деле, но кое-что все таки знаю и умею. Мне уже не раз приходилось самому изготавливать сетевой кабель, и я даже купил специальные клещи. На самом деле, в этом нет ничего сложного. Правильно обжать витую пару сможет каждый. Правда, для этого желательно иметь специальный инструмент – кримпер. И здесь уже возникают небольшие проблемы. Скорее всего вам нужно один раз изготовить сетевой кабель необходимой длины, и покупать для этого кримпер не очень правильно. Вы им один раз воспользуетесь, и скорее всего он вам больше не пригодится. А стоит он не копейки. Есть вариант обжать сетевой кабелю без специального инструмента. Например, с помощью отвертки. Это не очень правильно, но вполне реально. Как вариант изготовления кабеля в домашних условиях вполне может быть. Об этом я писал в статье: . А в этой инструкции я покажу, как все сделать с использованием этого самого специального инструмента.

Что касается самого кабеля витая пара, то более подробно о нем я рассказывал в статье: . Как вы уже наверное поняли из названия статьи, там я так же писал о схемах, по которым можно изготовить сетевой кабель. Все зависит от того, для каких целей вам нужен кабель. К этому вопросу мы еще вернемся, когда перейдем непосредственно к изготовлению кабеля.

Что понадобится для изготовления сетевого кабеля?

Давайте рассмотрим, какие материалы и инструменты нам понадобятся.


С набором материалов и инструментов мы разобрались. Давайте теперь выберем схему, по которой мы будем обжимать сетевой кабель. Это очень важный момент.

Выбор схемы обжима витой пары

Есть две схемы, по которым можно изготовить сетевой кабель. Давайте выясним, какой способ подойдет именно вам.


Я практически уверен, что вам нужен обычный прямой кабель. Которым вы сможете подключить свой компьютер, телевизор, игровую приставку к маршрутизатору. Или, например, соединит два роутера между собой.

Обжим сетевого кабеля (витой пары) с помощью кримпера

Со всеми нюансами мы разобрались, время переходить к самому интересному. Я буду пошагово все описывать, и конечно же показывать на фото.

1 Нам нужно снять верхнюю изоляцию с кабеля. Для этого вставляем кабель в специальное отверстие на кримпере, и круговым движением срезаем изоляцию.

Получится вот так:

2 Дальше нам нужно расплести витую пару, и выровнять проводки по схеме обжима. Я использую «Прямой обжим по схеме T568А». Фото самой схемы вы найдете выше. Обрезаем проводки, чтобы осталось примерно сантиметр, или чуть больше.

3 Выравниваем проводки, проверяем правильно ли они выставлены (по схеме) , и вставляем их в коннектор RJ-45. Коннектор нужно держать защелкой к низу. Как на фото ниже. Вы увидите, как каждый из проводков будет занимать свое место в коннекторе. Вставляем кабель до упора. У меня на фото ниже, кабель вставлен не до конца (я только начал его вставлять) . Сами проводки должны зайти под блестящие контакты и упереться в стенку.

4 Проверьте, правильно ли расположены провода в коннекторе. И вставлены ли они до конца в коннектор. 5 Вставляем коннектор в кримпер, и медленно обжимаем кабель сжимая ручки. Сжать ручки кримпера нужно сильно.

После обжима:

Точно так же делаем обжим на другом конце кабеля. Наш кабель готов, можно проверят.

Я подключил с помощью этого кабеля свой ноутбук к роутеру, и все заработало. Может я выполнил обжим витой пары не совсем идеально, для этого конечно же нужно практиковаться, но у меня все получилось. А это значит, что и у вас получится.

Без специального инструмента, кримпера, обжать сетевой кабель конечно же сложнее. Вся разница лишь в том, что после зачистки, выравнивания, и установки кабеля в коннектор, нужно чем-то острым (например, отверткой) по очереди продавить каждый контакт на коннекторе.

Если у вас остались вопросы по каким-то моментам, то задавайте их в комментариях.

Витая пара: способы обжима, схема соединений

Витая пара обжим схема. Что это такое и с чем его едят?

Витая пара – это специальный кабель, состоящий из четырех пар медных жил, свитых между собою.

Благодаря такой конструкции удается ощутимо снизить воздействие всякого рода помех.

Содержание:

Кабели широко используются при создании локальной сети – данный способ передачи и получения информации заслуженно остается самым надежным, быстрым и удобным.

Обжим витой пары

Под обжимом витой пары подразумевают процедуру закрепления специальных разъемов, расположенных на конце шнура.

В качестве разъемов обычно используют 8-контактные коннекторы 8P8C, известные большинству из нас под названием RJ-45. Разъемы могут быть двух видов:

  • неэкранированные – предназначенные для провода UTP;
  • экранированные – для кабелей FTP или STP.

К выбору коннектора нужно отнестись весьма внимательно, часть из них используются только профессионалами, ведь для их установки нужны знание, опыт и сноровка.

Обратите внимание! Лучше не покупать коннекторы вместе со вставкой – их предназначение, разработано специально для мягких и, в частности, многожильных проводов, и использовать их для закрепления твердого медного кабеля очень неудобно.

С коннектором несложно разобраться самостоятельно, его конструкция достаточно проста и понятна – внутри устройства имеется 8 углублений-канавок (для каждой медной жилы шнура), вверху которых имеются металлические контакты.

Чтобы правильно определить нумерацию контактов, нужно коннектор повернуть так, чтобы контакты расположились вверху, защелкой к себе.

При этом напротив будет находиться входной разъем. В таком положении контакт №1 будет справа, а № 8, соответственно, слева.

Нумерация — это важная информация, при выполнении процедуры обжима.

Поэтому обязательно запомните, как правильно определять номера контактов, это поможет правильно закрепить провод и установить соединение.

Различают пару схем для распределения: EIA/TIA-568А и EIA/TIA-568B. Отличие между схемами заключается в расположении жил.

Так как все четыре пары жил, свитых внутри шнура, имеют изоляцию разного цвета, то повторить схему соединения самостоятельно под силу всем.

Важно! Укладку всегда начинаем с первого контакта к восьмому.

Цветовое расположение жил в схеме 568A:

  1. бело-зеленый;
  2. зеленый;
  3. бело-оранжевый;
  4. синий;
  5. бело-синий;
  6. оранжевый;
  7. бело-коричневый;
  8. коричневый.

Витая пара обжим схема 568A используется для соединения между собой компьютеров, при создании локальной сети.

Цветовое расположение жил в схеме 568В:

  1. бело-оранжевый;
  2. оранжевый;
  3. бело-зеленый;
  4. синий;
  5. бело-синий;
  6. зеленый;
  7. бело-коричневый;
  8. коричневый.

Данная таблица пригодится, если нужно установить соединение между роутером и компьютером.

к содержанию ↑

Способы обжима

Сетевые провода, предназначенные для соединения между собою компьютеров и разных видов сетевого оборудования, используют два варианта обжима кабеля – кроссовый и прямой.

Прямой обжим шнура применяют при изготовлении кабеля, который будет служить для подключения разных видов сетевого оборудования и клиентских устройств к компьютеру, а также для связи сетевого оборудования между собою.

Данный способ обжима – самый распространенный и часто используемый.

Кроссовый способ обжима применяется при изготовлении провода, предназначенного для соединения между собою компьютеров.

При этом в коммутации не участвует дополнительное оборудование.

Реже перекрестный шнур применяют, объединяя старые в сеть через порты типа up-link.

Для изготовления прямого вида, можно использовать любую схему обжима, главное условие – оба конца кабеля обжимаются идентично.

Чаще всего при создании прямого сетевого шнура используется схема 568В.

Иногда, чтобы изготовить прямой тип, можно использовать не четыре витые пары, а только две.

При помощи такого кабеля можно подключить к сети две единицы компьютерного оборудования.

Такой способ обжима витой пары в RJ-45 используется в случае, если в планах нет высокого локального трафика, скорость обмена данных будет равна показателю 100 Мбит/c.

Для примера показана схема распиновки rj45, в которой участвуют зеленая и оранжевая. Для обжима иного типа, оранжевую заменяет коричневая, а зеленую – синяя.

Но инструкция подключения контактов остается неизменной.

Если нужно изготовить кроссовый кабель, один конец по 568А схеме, а второй — 568В.

При изготовлении такого кабеля непременно участвуют все восемь медных жил.

Если нужно изготовить кроссовера, который обеспечит скорость обмена данных между компьютерами до 1000 Мбит/c, используют особый способ обжима.

Один конец будет обжат по примеру схемы 568В, а иной конец имеет распиновку rj45 по цветам:

  1. бело-зелёный;
  2. зелёный;
  3. бело-оранжевый;
  4. бело-коричневый;
  5. коричневый;
  6. оранжевый;
  7. синий;
  8. бело-синий.

Данная схема обжима отличается от уже рассматриваемой нами 568А – коричневая и синяя пары, взаимно заменили друг друга, сохранив общую последовательность.

Если оба конца кабеля зажать по схеме 568В, получим прямой сетевой кабель, который подойдет для соединения ПК с коммутатором.

Если один конец кабеля обжат по схеме 568В, а второй – по схеме 568А, имеем кроссовый кабель, подходящий для соединения компьютеров.

Если требуется изготовить гигабитный перекрестный кабель, то следует применить особую схему обжатия.

к содержанию ↑

Обжим витой пары в RJ-45

Для обжима витой пары в RJ-45 понадобиться специальный инструмент – кримпер, особый вид клещей с несколькими рабочими зонами.

Как подключить кабели Ethernet

Как подключить собственные кабели и разъемы Ethernet.

Что вам понадобится:

Требуется:
  • Кабель Ethernet — групповая категория (Cat) 5, 5e, 6, 6a или выше Кабель Ethernet
  • Кусачки — для обрезки и зачистки кабеля Ethernet при необходимости
  • Для соединительных кабелей:
    • Модульные соединительные вилки 8P8C («RJ45»)
    • Обжимные клещи для модульных разъемов («RJ45»)
  • Для фиксированной проводки:
    • Гнезда модульных разъемов 8P8C («RJ45»)
    • 110 Пробойник
Рекомендуемый:
  • Инструмент для зачистки проводов
  • Кабельный тестер

О кабеле:

Вы можете найти оптовые поставки кабеля Ethernet во многих компьютерных магазинах или в большинстве электрические или бытовые центры.Вам нужен UTP (неэкранированная витая пара) кабель Ethernet не ниже категории 5 (Cat 5). Cat 5 требуется для базовой функциональности 10/100, вам понадобится Cat 5e для гигабит (1000BaseT) и Cat 6 или выше дает вам представление о будущем расстойка. Вы также можете использовать STP (экранированную витую пару) для дополнительной устойчивости к внешним помехам, но я не буду рассматривать экранированные разъемы. Массовые кабели Ethernet бывают разных типов, есть 2 основные категории: одножильный и многожильный в оплетке. Многожильный кабель Ethernet лучше работает в патч-приложения для настольных ПК.Он более гибкий и эластичный, чем сплошной кабель Ethernet, и более прост в эксплуатации. с, но на самом деле предназначены для более коротких длин. Твердый кабель Ethernet предназначен для более длительных пробегов в фиксированном положении. Каждый раз, когда кабель проходит через пространство циркуляции воздуха. Например, над подвесным потолком или под приподнятым потолком. пол. Это может быть сложно или Невозможно сказать по упаковке или маркировке, какой это тип кабеля Ethernet, поэтому снимите закончить и исследовать.

Вот как выглядит кабель Ethernet изнутри:


Внутренняя структура кабеля и цветовое кодирование

Внутри кабеля Ethernet есть 8 проводов с цветовой кодировкой.Эти провода скручены на 4 пары проводов каждая пара имеет общую цветовую схему. Один провод в паре однотонный или преимущественно однотонный провод, а другой провод преимущественно белый провод с цветной полосой (Иногда Кабели Ethernet не будут иметь никакого цвета на полосатом проводе, единственное способ узнать, какой из проводов скручен). Примеры из используемых схем именования: Оранжевый (альтернативно Оранжевый / Белый) для однотонный провод и белый / оранжевый для полосатого кабеля.Повороты чрезвычайно важны. Они существуют, чтобы противодействовать шум и помехи. Важно, чтобы проводка проводилась в соответствии со стандартом. чтобы обеспечить надлежащую производительность кабеля Ethernet. TIA / EIA-568-A определяет два подключения стандарты для 8-позиционного модульного разъема, такого как RJ45. Две проводки стандарты, T568A и T568B различаются только в расположении цветных пар. Том пишет, что «… источники предлагаем использовать кабели T568A, так как T568B — это Стандарт AT&T, но правительство США определяет T568A, поскольку он соответствует USOC. кабельная разводка для пар 1 и 2, что позволяет ему работать с телефонами 1/2 линии… «. Ваш выбор может быть обусловлен необходимостью согласования существующей проводки, разъемов или личные предпочтения, но вы должны сохранять последовательность. Я показал оба ниже прямо через кабели и только T568B для перекрестных кабелей.

О вилках и гнездах модульных разъемов:

Модульные разъемы 8P8C для Ethernet часто называют RJ45 из-за их физического сходства. Штекер представляет собой 8-позиционный модульный разъем, который выглядит как большой телефонный штекер. Доступно несколько вариантов.Основной вариант, на который следует обратить внимание, — это то, разъем предназначен для плетеной или сплошной проволоки. Для плетеных / многожильных проводов разъем имеет острые заостренные контакты, которые фактически протыкают провод. Для одножильных проводов у разъема есть пальцы, которые прорезают изоляцию и войдите в контакт с проводом, взявшись за него с обеих сторон. Разъем — слабое место в кабеле Ethernet, выбрав неправильный потом часто можно причинить горе. Если вы просто зайдете в компьютерный магазин, почти невозможно определить, что это за вилка.Вы можете определить, какой это тип, обжав один без кабеля.

Гнезда модульных соединителей бывают разных стилей, предназначенных для различных вариантов монтажа. параметры. Выбор — это один из требований и предпочтений. Валеты предназначен для работы только с твердым кабелем Ethernet. Большинство разъемов имеют цветную маркировку. закодированные электрические схемы для T568A, T568B или обоих. Убедитесь, что вы выбрали правильный.

Вот схема подключения и распиновка:

Штекер модульного разъема
и вывод контактов разъема

Выводы кабеля Ethernet:

Есть два основных вывода кабеля Ethernet.Прямо через кабель Ethernet, который используется для подключения к концентратору или коммутатору, и перекрестный кабель Ethernet, используемый для работы в одноранговой сети без хаба / свитча. Как правило, вся фиксированная проводка должна быть проложена прямо. через. Некоторые интерфейсы Ethernet могут пересекаться и автоматически отключайте кабель по мере необходимости — удобная функция.
Стандартная схема прямого подключения (оба конца одинаковые):
Выводы прямого кабеля Ethernet для T568A Выводы прямого кабеля Ethernet для T568B Схема подключения кроссоверного кабеля
:
Выводы перекрестного кабеля Ethernet

+ Примечание. Схема перекрестного кабеля Ethernet подходит для 1000Base-T. операции, все 4 пары скрещены.

Как подключить соединительные кабели Ethernet:

  1. Снимите примерно 2 дюйма оболочки кабеля Ethernet.
  2. Раскручивайте пары — не раскручивайте их помимо того, что вы обнажили, чем больше у вас раскрученного кабеля, тем хуже проблемы, с которыми вы можете столкнуться.
  3. Совместите цветные провода в соответствии со схемами подключения выше.
  4. Обрежьте все провода до одинаковой длины, примерно от 1/2 до 3/4 дюйма. оставлены незащищенными от ножен.
  5. Вставьте провода в разъем RJ45 — убедитесь, что каждый провод полностью вставлен в переднюю часть разъема RJ45 и в правильном порядке.Оболочка кабеля Ethernet должна входить в вилку примерно на 1/2 дюйма и будет удерживаться на месте обжимом.
  6. Обожмите штекер RJ45 с помощью обжимного инструмента.
  7. Убедитесь, что провода закончились в правильном порядке и что провода простираются. к передней части вилки RJ45 и обеспечьте хороший контакт с металлом контакты в штекере RJ45
  8. Отрежьте кабель Ethernet до необходимой длины — убедитесь, что этого более чем достаточно для ваших нужд.
  9. Повторите вышеуказанные шаги для второго разъема RJ45.

Как подключить фиксированные кабели Ethernet:

  1. Проложите весь кабель Ethernet на месте от конечной точки до конечной точки, убедившись, что оставить лишнее.
  2. На одном конце обрежьте провод до нужной длины, оставив достаточную длину для работы, но не слишком большую. избыток.
  3. Снимите примерно 2 дюйма оболочки кабеля Ethernet.
  4. Совместите каждый из цветных проводов в соответствии с расположением разъема.
  5. Используйте инструмент для перфорации, чтобы вставить каждый провод в гнездо.
  6. Повторите вышеуказанные шаги для второго разъема RJ45.

Если доступен тестер кабеля Ethernet, используйте его для проверки правильности подключения кабеля. Так и должно быть, если у вас не получается кабель ethernet, присмотритесь на каждом конце и посмотрите, сможете ли вы найти проблему. Часто провод оказался в неправильном месте, или один из проводов не контактирует, или плохой контакт. Также дважды проверьте цветовую кодировку, чтобы убедиться, что она правильная. Если вы видите ошибку или проблему, отрежьте конец и начните заново.Тестер кабеля Ethernet неоценим для выявления и выявления этих проблем.

При выборе кабеля Ethernet помните, что конец в конец соединение не должно превышать 100 м (~ 328 футов). Постарайтесь минимизировать длину кабеля Ethernet, чем длиннее становится кабель, тем больше это может повлиять на производительность. Это обычно заметно как постепенное снижение скорости и увеличение латентности.

Примечания:

Питание через Ethernet (PoE):
Технология Power over Ethernet была реализована во многих вариантах до того, как IEEE стандартизировал 802.3af. IEEE 802.3af определяет возможность питания оконечного устройства напряжением 48 В постоянного тока при токе до 350 мА или приблизительно 16,8 Вт. IEEE 802.3at обновляет стандарт PoE, чтобы обеспечить ток до 600 мА или примерно 28,8 Вт, он часто известен как PoE +. Питание осуществляется через две пары кабеля Ethernet. Устройство должно быть способно получать питание от пары данных [Режим A] (часто называемые фантомным питанием) или неиспользуемые пары в 100Base-TX [Режим B]. IEEE 802.3bt дополнительно обновляет стандарт PoE, чтобы использовать все четыре пары кабеля для обеспечения мощности до 90 Вт.PoE можно использовать с любым Ethernet конфигурация, включая 10Base-T, 100Base-TX или 1000Base-T. Питание подается только тогда, когда действующая конечная точка PoE обнаруживается с помощью пробника низкого напряжения для поиска подписи PoE на конечной точке. Питание PoE обычно подается одним из двух способов: либо сетевой коммутатор хоста обеспечивает питание, либо промежуточное устройство подключается между коммутатор и конечные точки и подает питание. Никаких специальных кабелей не требуется. требуется. Power over Ethernet Power Delivery
Подробности протокола:
4/5 3 Данные Скорость = скорость передачи символов x количество бит данных на символ x количество пар на канал
Комбинация кодировки символов и кодирования данных определяет, как много битов данных на символ.
1. Предназначен для работы с большинством Ethernet-кабелей Cat 5, спецификаций Cat 5e. обеспечить работу 1000Base-T.
2. Несмотря на то, что кабели предназначены для Cat 5e / 6, не все кабели можно использовать во всем диапазоне, особенно для 5GBase-T на Cat 5e.
3. Уменьшенный диапазон при использовании с Cat 6 (55 м), Cat 6a поддерживает полный диапазон 100 м. Некоторые Cat 5e могут поддерживать работу на сокращенном расстоянии.
4. Дальность 30м.
Информация о категории кабеля:
Протокол Стандартный Символ Кодирование Скорость передачи символов (Мбод) Кодирование данных Бит данных на символ Пар на канал Используемых пар Полоса частот Найквиста (МГц) Минимальная категория кабеля
IEEE 802.3i Манчестер 10 Нет 1 1 2 10 3
100Base-TX IEEE 802.3143 1 2 62,5 5
1000Base-T IEEE 802.3ab 4D-PAM5 125 Нет 4 2 2 2 2 .5 5e (5) 1
2.5GBase-T IEEE 802.3bz DSQ128 (2D-PAM16) 200 LDPC (1723,2048), 64B / 65B, CR148 / 65B, CR148 / 65B, CR148 / 65B 3,125 4 4 100 5e 2
5GBase-T IEEE 802.3bz DSQ128 (2D-PAM16) 400 , CRC8 3,125 4 4 200 6 (5e) 2
10GBase-T IEEE 802.3an DSQ128 (2D-PAM16) 800 LDPC (1723,2048), 64B / 65B, CRC8 3,125 4 4 400 6a (6) 3 3 25GBase-T IEEE 802.3bq DSQ128 (2D-PAM16) 2000 LDPC (1723,2048), 64B / 65B, CRC8 3,125 4 4 4 4 4
40GBase-T IEEE 802.3bq DSQ128 (2D-PAM16) 3200 LDPC (1723,2048), 64B / 65B, CRC8 3,125 4 4 1600 8
9014- Base-T
Категория кабеля Номинальная частота Найквиста Полоса пропускания (МГц) Обычное использование
1 Нет Телефонная проводка
2 1 10 Телефонная проводка
3
4 20 Token-Ring, 10Base-T
5 100 100Base-TX, 10Base-T
5e
5e 10014ase TX
6 250 1000Base-T, 100Base-TX
6a 500 10GBase-T
7 1 9014 600
7a 1 1000> 10GBase-T
8 2000 25GBase-T, 40GBase-T
Возрастающие уровни категорий обратно совместимы.
Производители часто тестируют и сертифицируют свои кабели Ethernet далеко за пределами стандарты.
1. В проводке категории 7 / 7a не используются разъемы RJ45.

Связанные материалы для чтения

Электропроводка

Ethernet — практическая работа в сети .net

Ethernet — это семейство спецификаций, которое регулирует несколько различных вещей: оно охватывает все различные спецификации проводки (10BASE-T, 100BASE-TX, 1000BASE-T и т. Д.). Он описывает, как отправлять биты (единицы и нули) по каждому проводу.Он также определяет, как интерпретировать эти биты в значимые кадры.

Изначально эта статья предназначалась только для описания основных различий и сценариев использования перекрестных и прямых кабелей. Но в свете нашей миссии мы подумали, что тема подключения Ethernet заслуживает более глубокого понимания.

Мы начнем с определения всей терминологии, которая используется при обсуждении физических кабелей, а затем ответим на пару основных вопросов: зачем нам нужны перекрестные кабели по сравнению с прямыми? Что такое витая пара? Как один бит передается по сети? В заключение мы рассмотрим стандарт Gigabit Ethernet.

Терминология

Если вы хоть немного побывали в мире сетевых технологий, то слышали множество терминов, связанных с кабельной разводкой. Такие термины, как Ethernet, витая пара, RJ45, экранированный и неэкранированный.

Но что означает каждый из этих терминов? Чем они отличаются друг от друга? Используются ли какие-либо из этих терминов неправильно? Откровенно говоря, да — эти термины часто используются неправильно. Давайте взглянем.

8P8C

Это спецификация, которая регулирует физический разъем на любом конце провода Ethernet.Это то, что регулирует наличие 8 P, позиций и 8 C контактов. Он также определяет дизайн и размеры прозрачной пластиковой заглушки, на которой заканчивается кабель.

RJ45

R Зарегистрированный J ack стандартный номер 45 определяет количество проводов в кабеле, порядок, в котором они появляются, и использование физического разъема 8P8C.

В частности, RJ45 определяет два стандарта проводки: T568a и T568b :

Обратите внимание, единственная реальная разница между двумя стандартами — это цвета пары проводов 2 и пары 3.

Часто термин RJ45 используется для обозначения самого разъема 8P8C, но это неверно. Существует также стандарт RJ61, в котором используется разъем 8P8C, но в нем указывается другой порядок расположения проводов внутри. Существуют также другие спецификации зарегистрированных разъемов, которые определяют множество других комбинаций проводов и физических разъемов.
Витая пара
Кабельное соединение

«витая пара» — это стратегия, в которой используется пара проводов, скрученных друг вокруг друга, для передачи данных между двумя узлами.Мы рассмотрим, почему эта важная стратегия важна позже в этой статье, но вкратце она помогает свести к минимуму и минимизировать эффекты перекрестных помех и электромагнитных помех (EMI).

Существует два основных типа проводки витой пары, экранированный вариант и неэкранированный вариант:

Неэкранированная витая пара (UTP)

Это наиболее распространенный вариант. Дополнительного экранирования от электромагнитных помех нет, но, тем не менее, UTP может надежно передавать сигнал благодаря врожденным особенностям проводки на основе витой пары.Мы рассмотрим их более подробно позже в этой статье.

UTP менее дорогой, более (физически) устойчивый и более гибкий. Эти атрибуты обычно делают UTP предпочтительным выбором.

Экранированная витая пара (STP)

STP имеет дополнительный экран вокруг каждой пары проводов и еще один экран вокруг всех четырех пар. Это помогает сдерживать и изолировать электромагнитный шум, возникающий при прохождении сигналов по проводу.

Тем не менее, если какая-либо часть экрана повреждена или если провода не заземлены должным образом с обеих сторон соединения, экран может действовать как антенна и вносить дополнительный электромагнитный шум из-за паразитных радиоволн и сигналов Wi-Fi. в воздухе.

Кроме того, провод STP также должен быть соединен с экранированными разъемами 8P8C, чтобы обеспечить дополнительное экранирование на всем протяжении сквозного спектра провода.

Как вы понимаете, STP — более дорогой вариант. STP также более хрупок, чем его аналог UTP — экран может порваться, если провод чрезмерно согнут. В результате он не получил такого широкого распространения, как UTP.

STP обычно зарезервирован для использования в областях с экстремальными уровнями электромагнитных помех.Например, в проводке, которая должна проходить над любым генератором энергии или тяжелой техникой или рядом с ними.

Ethernet

Как было сказано ранее, Ethernet — это семейство спецификаций, которые регулируют несколько разных вещей. Одна из этих вещей — разные спецификации проводки: 10BASE-T, 100BASE-TX, 1000BASE-T и так далее.

Ethernet также описывает, как отправлять биты (единицы и нули) по каждому проводу, а также как интерпретировать эти биты в значимые кадры. Например, Ethernet утверждает, что первые 56 бит каждого кадра должны чередоваться с единицами и нулями (так называемая «преамбула»).Следующие 8 бит должны быть «10101011» (известные как разделитель начала кадра). Следующие 48 бит — это MAC-адрес назначения. Следующие 48 бит — это MAC-адрес источника; и так далее, пока не будет передан весь кадр.

Ниже мы опишем некоторые стандарты проводки, указанные в стандарте Ethernet.

### BASE T * Терминология

Этот набор терминов относятся к тому, как провода используются внутри кабеля. Например, какие из них передают, какие принимают, как передают сигналы и при каком напряжении?

Этот термин состоит из трех частей, поэтому давайте сначала обсудим их по отдельности, прежде чем рассматривать какой-либо конкретный стандарт:

100 BASE-T

Число в начале просто относится к скорости провода в M миллионах b его p er s секундах, или чаще упоминается как M ega b его p er с секунд ( Мбит / с, ).Кабель со скоростью 100 Мбит / с теоретически может передавать 100000000 бит в секунду, что составляет примерно 12,5 M ega B ytes p er s секунд ( M ). Обратите внимание на заглавные буквы B и нижний регистр b для ссылки на B ytes vs b its.

Кабель Ethernet, рассчитанный на эту скорость, иногда также называют Fast Ethernet . Это контрастирует с обычным кабелем Ethernet , который рассчитан на 10 Мбит / с, или Gigabit Ethernet , который рассчитан на 1000 Мбит / с.

100 BASE-T

Термин base является сокращением для передачи сигналов base band. Его аналог — широкополосная сигнализация. Когда возникли эти термины, разница между ними заключалась в том, что сигнализация в основной полосе частот отправляет цифровые сигналы по среде, тогда как широкополосная передача аналоговых сигналов по среде.

Разница между цифровым сигналом и аналоговым сигналом заключается в количестве возможных интерпретаций каждого сигнала.

Аналоговый сигнал может представлять бесконечное теоретическое количество значений.Например, определенное напряжение на проводе может представлять зеленый пиксель, а другое напряжение может представлять красный пиксель и так далее, и так далее, пока каждый пиксель изображения не будет передан по проводу.

Цифровой сигнал может представлять конечное количество значений — обычно только два: 1 или 0. Если бы одно и то же изображение сверху передавалось по цифровому проводу, передавался бы поток единиц и нулей. Принимающая сторона сможет интерпретировать двоичные значения как серию чисел, возможно, на основе цветовых кодов RGB, чтобы представить каждый цветной пиксель.

Основное отличие состоит в том, что в любой момент времени по аналоговому проводу можно прочитать множество сигналов (и, следовательно, значений). В то время как на цифровом проводе в любой момент времени сигнал может представлять либо только значение 1, либо 0, и ничего больше.

Это позволило цифровой передаче быть более устойчивой к ошибкам, поскольку весь диапазон напряжения провода в любой момент времени делится только на два возможных значения (1 или 0). В то время как аналоговый сигнал более подвержен ошибкам передачи, потому что любое небольшое искажение полностью изменит то, что интерпретирует другой конец.

Это изображение очень ясно иллюстрирует эффект. Обратите внимание, что при ухудшении качества сигнала цифровая передача все еще может интерпретировать 1 или 0 и, следовательно, по-прежнему отображать изображение без каких-либо видимых искажений. В то время как с аналоговым сигналом, когда сигнал ухудшается, небольшое ухудшение сигнала заставляет приемник интерпретировать неправильные цвета для данных пикселей, вызывая искажение изображения (изображение взято из сообщения в блоге Antenna Direct в Австралии.

100 BASE-T

« — T » обозначает витую пару T .Это контрастирует с другими стандартами проводки, такими как -2 и -5 , которые указывают на коаксиальную проводку с максимальным диапазоном 2 00 ~ и 5 00 метров, или -SR и -LR , которые соответствуют стандартам оптоволоконной проводки S hort R и L ong R ange.

Определив каждую отдельную часть, мы можем теперь взглянуть на две важные спецификации для Fast Ethernet (мы рассмотрим две спецификации для Gigabit Ethernet позже в этой статье):

100BASE-T4

100BASE-T4 использует все четыре пары в пучке (все восемь проводов).Одна пара используется исключительно для передачи сигналов (TX). Одна пара используется исключительно для приема сигналов (RX). Оставшиеся две пары могут использоваться либо для RX, либо для TX, и обе стороны провода должны согласовать, какая из оставшихся пар для чего используется.

T4 — одна из более ранних спецификаций для витой пары, и она не находит широкого применения в современном мире из-за ненужной сложности конструкции и очень небольшого выигрыша по сравнению с итерацией 100BASE-TX, описанной ниже.

100BASE-TX

100BASE-TX использует только две пары, одна предназначена для передачи, а другая — для приема.Две другие пары провода не используются. Вы могли бы очень хорошо построить провод 100BASE-TX, у которого только 4 из 8 проводов были в правильных положениях контактов (1,2,3,6), но часто другие четыре провода по-прежнему используются в основном в качестве держателей для оставшихся расположение контактов, а также для будущей совместимости.

100BASE-TX (со всеми восемью проводами) — это широко используемая сегодня спецификация Fast Ethernet. Однако его часто (лениво) называют просто T. Опять же, T означает категорию опций витой пары, а TX — это особый стандарт, который требует использования пар в положениях контактов 1 и 2 и 3 и 6.

Смысл определения каждого термина выше, независимо от других, состоит в том, чтобы дать каждому читателю практическое и техническое понимание того, что означает каждый термин. На практике, несмотря на знание истинного значения терминов, часто гораздо проще использовать общий термин, даже если он может быть немного неправильным — небольшая неточность иногда может спасти длинное объяснение.

Почему кроссовер

В Интернете есть много руководств, которые описывают , когда вам нужно использовать перекрестный провод, а не прямой провод.Но очень немногие источники действительно объясняют, почему это важно или как именно это работает. В этом разделе мы исследуем эти концепции более глубоко.

Обе спецификации 100BASE-TX и 10BASE-T требуют, чтобы 8 проводов в кабеле витой пары были сгруппированы в четыре пары. Из четырех пар фактически будут использоваться только две: пара 2 и пара 3. Каждый отдельный провод в паре является симплексной средой, что означает, что сигнал может пересекать только любой провод один в одном направлении .

Для достижения полнодуплексной связи некоторые провода постоянно зарезервированы для связи в одном направлении, а другие провода постоянно зарезервированы для связи в противоположном направлении.

Конфигурация карты сетевого интерфейса (NIC) будет определять, какая пара используется для передачи, а какая — для приема.

Сетевая карта, которая передает сигналы (TX) по паре 2 (контакты 1 и 2) и принимает сигналы (RX) по паре 3 (контакты 3 и 6), называется сетевой картой зависимого от среды интерфейса ( MDI ).В то время как сетевая карта, которая делает противоположное (TX на паре 3 и RX на паре 2), называется кроссовером медиа-зависимого интерфейса ( MDI-X ).

ПК к ПК

ПК использует сетевая карта MDI, что означает, что ПК всегда передают по паре 2 и принимают по паре 3. Но если два компьютера, подключенные напрямую друг к другу, оба пытаются передавать по паре 2, это приведет к конфликту их сигналов. . И что еще хуже, ни один компьютер ничего не получит по паре 3.

В результате пары контактов должны быть пересечены на проводе, чтобы то, что отправлено с одного ПК по паре 2, поступало на другой ПК по паре 3, и наоборот.

Вот упрощенная иллюстрация (цвета ниже не имеют значения, они просто обозначают два разных пути для двух разных направлений связи):

Обратите внимание, что оба ПК могут передавать сигналы через выделенный канал, и из-за пересечения пар в проводе (представленного гигантским X) оба ПК могут получать то, что другой ПК передает по выделенному каналу.

Следовательно, для подключения ПК напрямую к другому ПК требуется перекрестный кабель .

ПК для перехода на ПК

Коммутатор — это устройство, предназначенное для облегчения связи между двумя ПК в одной сети. С этой целью сетевая карта коммутатора использует спецификацию MDI-X, что означает, что коммутатор всегда передает по паре 3 и принимает по паре 2 (точная инверсия сетевой карты MDI на ПК).

Это приводит к тому, что коммутатор имеет встроенную функцию кроссовера . Провод не должен пересекать пары, потому что об этом позаботится выключатель:

Как видите, ПК, подключенный к коммутатору, может просто использовать прямой кабель , и позволить коммутатору заниматься пересечением пар.Сквозной путь остается неизменным: каждое устройство передает на своих портах TX и получает на своих портах RX.

ПК для переключения на ПК

Ранее мы обсуждали, что для двух ПК, подключенных напрямую друг к другу, требуется перекрестное соединение проводов, поскольку они оба используют одни и те же пары проводов для TX и RX. Точно так же два коммутатора, подключенные друг к другу, также используют идентичные пары проводов для RX и TX.

В результате мы должны учитывать это, вводя еще один кроссовер между переключателями:

Из приведенной выше схемы видно, что коммутатор, подключенный к другому коммутатору, требует перекрестного кабеля .

Таким образом, сквозной путь остается неизменным. ПК передают и принимают по ожидаемым парам проводов. И каждое направление и шаг на пути всегда идет от пары TX к паре RX.

Маршрутизаторы и концентраторы

А как насчет маршрутизаторов и концентраторов? Какой тип сетевой карты они используют?

Оказывается, маршрутизатор, как и ПК, использует спецификацию MDI — TX на паре 2 и RX на паре 3. Таким образом, вы можете заменить любое изображение ПК на любом из приведенных выше рисунков на маршрутизатор, и может легко определить, для каких соединений потребуется прямой кабель, а для каких — перекрестный.

Кроме того, порты концентратора используют спецификацию MDI-X — TX на паре 3 и RX на паре 2. Вы можете заменить любое изображение коммутатора выше на концентратор, а также легко определить, какие кабели требуются.

Схема подключения кабеля Ethernet

Напомним, что в спецификации RJ45 есть два стандарта для цветов: T568a и T568b. Стандарт, используемый с обеих сторон провода витой пары, определяет, является ли кабель прямым или перекрестным.

Чтобы сделать прямой кабель, просто закажите провода с обеих сторон кабеля в соответствии с одной спецификации (либо T568a, либо оба T568b):

Чтобы сделать кроссоверный кабель, просто используйте один стандарт с одной стороны, а другой — с противоположной стороны:

Обратите внимание, что пара 1 и 4 не используются (синий и коричневый провода). Теоретически вы можете вообще не включать провода в кабель, но это затруднит сохранение оставшихся проводов в правильном порядке.

Более того, поскольку они не используются, их не нужно перекрещивать в перекрестном кабеле. Однако спецификация Gigabit требует использования всех 8 проводов, и часто все пары перекрещиваются для единообразия. Мы обсудим Gigabit Ethernet позже в этой статье.

И, наконец, помните, что сигнал не имеет значения, какого цвета провод. Пока правильные контакты подключены друг к другу, связь будет работать. Вы можете использовать все зеленые провода, и пока контакты 1 и 2 подключены к контактам 3 и 6 на другой стороне (и наоборот), у вас будет полностью функционирующий перекрестный провод.Но то, что он работает, не означает, что это хорошая идея — такой кабель было бы кошмаром в обслуживании.

Простая таблица запоминания

Мы можем собрать все, что мы узнали выше о перекрестных и прямых проводах, в простую диаграмму:

Преимущество отображения приведенного выше рисунка заключается в том, что на нем очень легко рисовать наброски. Просто нарисуйте L2 / L1 слева и справа, а L3 + сверху и снизу и соедините все друг с другом.Линии, которые пересекают друг с другом, требуют перекрестного кабеля по кабелю при подключении устройств, которые работают на этих уровнях модели OSI. Линии, которые соединяют прямой друг с другом, требуют прямого -проходного кабеля.

Итого:

Устройство L1 или L2 , подключенное к другому устройству L1 или L2 , требует перекрестного кабеля .
Для устройства L1 или L2 , подключенного к устройству L3 + , требуется прямой кабель .
Для устройства L3 + , подключенного к другому устройству L3 + , требуется перекрестный кабель .

Или еще проще:

Как и для устройств , требуется перекрестный кабель .
В отличие от устройств требуется прямой кабель .

Авто-MDI-X

Несмотря на простоту знания, когда использовать прямой кабель вместо перекрестного кабеля (конечно, после того, как это было должным образом объяснено), тот факт, что выбор вообще существует, вызвал все виды простоев и головных болей у сетевых инженеров по всему миру. индустрия.

В результате была создана функция, которая позволяет двум устройствам динамически определять и при необходимости переключать свои пары проводов TX и RX. Эта функция известна как автоматический MDI-X или Auto MDI-X.

Auto MDI-X позволяет использовать прямой кабель для каждого соединения и позволяет двум конечным точкам динамически определять, нужно ли им инвертировать свои пары TX и RX .

Auto MDI-X — это дополнительная функция для реализации 100BASE-T и обязательная функция для всех устройств Gigabit Ethernet.

Как работает Auto MDI-X?

Но как работает Auto MDI-X? Как обе стороны определяют, какие пары проводов следует использовать для передачи, а какие — для приема? Какая из двух сторон должна переключить пары TX и RX, если будет определено, что это необходимо? В этом разделе мы рассмотрим внутреннюю работу Auto MDI-X.

Помните, что цель кроссоверного кабеля — обеспечить соединение контактов TX одной стороны с контактами RX другой стороны. Для успешной передачи данных по кабелю провод TX не может быть подключен к другому проводу TX.По сути, одна сетевая карта должна использовать спецификацию MDI, а противоположная сетевая карта должна использовать спецификацию MDI-X. Вот как это достигается с помощью Auto MDI-X:

Обе стороны начинают с генерации случайного числа в диапазоне 1-2047. Если случайное число нечетное, эта сторона настраивает свой сетевой адаптер в соответствии со стандартом MDI-X. Если случайное число четное, эта сторона настраивает свой сетевой адаптер в соответствии со стандартом MDI. Обе стороны затем начинают посылать импульсы соединения через выбранные ими пары проводов TX.

Если обе стороны успешно принимают импульсы связи друг с другом по своим проводам RX, то обе стороны больше ничего не делают, поскольку они успешно передают по парам проводов TX и получают по парам проводов RX.

Если обе стороны не получают импульсы соединения друг с другом, то они должны выбрать нечетное число или оба выбрали четное число. Следовательно, одна из сторон должна переключить свои пары проводов TX и RX на другую спецификацию (MDI против MDI-X).

Но стороны не могут обе стороны переключиться на противоположную спецификацию, потому что тогда их провода TX и RX все равно не будут смещены. Вместо этого была разработана система, которая случайным образом переключает пары через случайные промежутки времени, пока они не совпадут правильно.

Это случайно сгенерированное число из более раннего (1-2047) циклически повторяется, чтобы стороны могли выбрать новую спецификацию (MDI против MDI-x). Но это число нельзя просто увеличить на единицу, потому что тогда обе стороны перейдут от нечетного к четному или от четного к нечетному. Другими словами, если бы обе стороны изначально выбрали MDI, они бы тогда оба переключились на MDI-X, что все равно привело бы к подключению пары проводов TX к паре проводов TX.

Вместо этого это число циклически передается вперед через так называемый регистр сдвига с линейной обратной связью.

Регистр сдвига с линейной обратной связью (LFSR) — это алгоритм, который циклически перебирает каждую комбинацию чисел в определенном диапазоне без повторения числа, пока не будет достигнуто каждое число. Числа циклически меняются в предсказуемом, но случайном порядке (иначе говоря, не последовательно, а в последовательном порядке).

Например, если две стороны выбрали начальное значение 1000 и 2000, будет ли их следующий номер в последовательности LFSR нечетным или даже полностью случайным.Однако, если обе стороны случайным образом выберут одинаковых начальных значений , каждая из них будет иметь идентичных последовательностей через LFSR.

Этот цикл происходит каждые 62 миллисекунды со случайным отклонением +/- 2 мсек. Если одна из сторон переключает свою пару проводов на 60 мс, а другая сторона планировала переключиться на 64 мс, будет 4 мс, когда пары TX и RX идеально выровнены, что остановит дальнейшую цикличность и завершит процесс AutoMDI-X.

Этот процесс продолжается столько раз, сколько необходимо, пока два одноранговых узла не выровняют свои пары проводов TX и RX.

Но здесь возникает вопрос, каковы шансы того, что обе пары выберут одно и то же число и одинаковые интервалы каждый раз, когда они циклируют свое число. Мы можем определить это с помощью небольшой математики.

Вероятность выбора одного и того же начального значения составляет 1 из 2047. Вероятность выбора одной и той же дисперсии интервала составляет 1 из 4. Это означает, что вероятность того, что обе стороны переключат свою спецификацию MDI / MDI-X в одно и то же время дважды в строка 1 из 8188.

Цикл происходит каждые ~ 62 мс, что означает, что в полной секунде есть 16 возможных интервалов.Шансы на то, что обе стороны будут иметь одинаковое время цикла в течение всей секунды, составляют 1 из 4 294 967 296 (4,2 миллиарда). Шансы на то, что это произойдет, в сочетании с тем, что обе стороны начнут с одного и того же случайного числа, составляют 1 из 8 791 798 054 912 (8,7 триллиона). Довольно хорошие шансы, учитывая, что в худшем случае это будет стоить вам всего лишь дополнительной секунды ожидания появления ссылки.

Почему витая пара?

Часто просто считается фактом, что в большинстве сетей для физических соединений используется витая пара.Но почему? Что с витой парой сделало ее преобладающим методом кабельной разводки в компьютерных сетях?

Есть две основные причины, и обе связаны с E lectro m agnetic I nterference ( EMI ): первая причина заключается в том, что использование пары проводов значительно снижает исходящее электромагнитное излучение. Вторая причина заключается в том, что , скручивая их друг вокруг друга, значительно снижает входящие или индуцированные электромагнитные помехи.

Обе эти характеристики очень желательны, когда провод часто тесно связан с другими проводами на больших расстояниях (например, центры обработки данных или коммутационные шкафы).

Снижение выбросов EMI

Это факт жизни, что любой сигнал или электрический ток, проходящий через провод, излучает некоторую степень электромагнитных помех, которые могут влиять на соседние провода — также известные как перекрестные помехи. Это электромагнитное излучение можно компенсировать дополнительным экранированием, но Александр Грэм Белл разработал хитрый метод, чтобы свести на нет эффекты перекрестных помех.

Его стратегия заключалась в использовании двух отдельных проводов — один из них отправлял исходный сигнал , а другой отправлял точные , обратные сигнала.Это заставляет оба провода излучать друг от друга точные обратные электромагнитные помехи, тем самым сводя на нет их влияние.

Проще говоря, если один провод передает +10 В электрического напряжения и дает утечку + 0,01 В электромагнитных помех, то другой провод передает -10 В электрического напряжения и, следовательно, утечку -0,01 В электромагнитных помех. Их совокупные выбросы нейтрализуют друг друга.

В мире электротехники он называется сбалансированной парой и представлен в виде витой пары с проводами TX + и TX-.

Это позволяет использовать схемы разводки, не требующие больших вложений в экранирование, и является половиной причины широкого использования кабелей с неэкранированной витой парой (UTP) в мире сетей. Однако до сих пор мы только ответили, почему мы используем пар проводов, проводов. Далее мы рассмотрим, почему они скручены на витков .

Отрицательное поглощение EMI ​​

Несмотря на стратегии, подобные описанной выше сбалансированной паре, никуда не деться от всех источников электромагнитных помех (EMI).Блуждающие радиочастоты, беспроводной Интернет, Bluetooth, спутники-шпионы и сотовые телефоны — все это способствует возникновению паразитных электромагнитных помех.

Но Александр Грэм Белл снова обратился к нам и разработал гениально простой, но эффективный метод устранения внешних электромагнитных помех.

В базовой концепции используется преимущество того, что электромагнитные помехи тем сильнее, чем ближе вы находитесь к источнику. Если два провода по очереди будут находиться ближе всего к источнику электромагнитных помех, каждый из них будет поглощать одинаковое количество помех. Взгляните на эту упрощенную схему:

Синий провод начинается с +50 В, а зеленый провод начинается с точного обратного тока -50 В.Источником электромагнитных помех является красный круг, и каждая волна, окружающая источник электромагнитных помех, все меньше и меньше воздействует на провода. Если вы добавите EMI ​​только к каждой серой точке (вверху и внизу каждого витка), оба провода в конечном итоге получат +22 В.

Несмотря на то, что конечное напряжение, полученное на правой стороне провода, отличается, обратите внимание, что разница в напряжении составляет , согласованная по всей витой паре проводов: они всегда находятся на расстоянии 100 В. EMI затронул и проводов, идентично .Вы можете легко вычислить разницу конечных значений (100 В) и отобразить ее в числовой строке, чтобы определить, что начальные напряжения были + 50 В и -50 В:

Следует сказать, что использованные выше числа были значительно упрощены, чтобы передать концепцию. Типичное излучение электромагнитных помех влияет только на передачу сигналов в диапазоне микровольт (мкВ), что составляет 1 000 000-ю часть вольта (В). Но концепции по-прежнему остаются верными: поскольку отправляются исходный и обратный сигналы, чистая исходящая эмиссия нейтрализуется, а из-за перекручивания оба провода в равной степени подвергаются одинаковому количеству помех.
Отправка битов

Если вы помните, данные передаются по кабелю в цифровом сигнале, то есть в виде потока единиц и нулей. Но как именно витая пара используется для передачи фактических данных по проводу? Мы будем немного упрощать, чтобы описать основную предпосылку.

Посылка сигнала по проводу — это не что иное, как подача напряжения на провод в течение определенного времени. Обе стороны согласовывают тактовую частоту, также известную как частота, которая определяет, как долго должен подаваться каждый «экземпляр» напряжения.В целях этого упрощенного примера мы будем называть ее позицией . В любой момент времени каждая позиция может означать только отправку 1 или 0 по сети.

Различные стандарты требуют разных уровней напряжения, и для целей этого упрощенного описания истинное напряжение на самом деле не имеет значения. Но мы продолжим описывать это с использованием 100BASE-TX, который предписывает диапазон напряжений от + 2,5 до -2,5 В.

Чтобы отправить 1 в заданной позиции , передатчик отправит +2.5В вниз по проводу TX +. Чтобы отправить 0, передатчик отправит -2,5 В по проводу TX +.

Провод TX всегда будет делать обратное: -2,5 В для отправки 1 и + 2,5 В для отправки 0.

Вот как будет выглядеть двоичная строка 110010101110:

Обратите внимание, что на приведенном выше графике не изображена физическая схема провода (иначе говоря, это не скручивание пар проводов). Он просто представляет собой переменное напряжение +2,5 и -2,5 вольт, подаваемое по проводам TX + и TX-.Скрутки в витой паре равномерны (или должны быть) по всей длине провода. Как мы указывали ранее, вы можете видеть, что провода всегда посылают друг другу точное обратное напряжение, и все аккуратно и горизонтально симметрично.

Вдоль провода появляются помехи от различных источников электромагнитных помех. Мы применим разное количество шума в каждой позиции нашего битового потока и посмотрим, что получается на другом конце:

Обратите внимание, что график больше не такой четкий и симметричный.Провода по-прежнему передают инверсию друг друга, но смещение на постоянное значение. Наши красивые и аккуратные значения +2,5 В и -2,5 В исчезли.

НО, приемник не ищет точно + 2,5В или -2,5В. Вместо этого он просто ищет , провод которого передает более высокое напряжение . Если провод TX + отправлял напряжение найма, то сигнал для этой позиции должен был иметь значение 1, а если провод TX отправлял более высокое напряжение, то сигнал для этой позиции должен был иметь значение 0.

Или, проще говоря, на графике выше, если синяя линия находится сверху, переданный бит в этой позиции равен 1.И если оранжевая линия находится сверху, то переданный бит равен 0.

Также обратите внимание, что даже несмотря на то, что значения были затронуты EMI, они оба были затронуты одинаково — они оба выросли или оба понизились на одинаковую величину. В любой момент на графике приема значения проводов TX + и TX- всегда разнесены на 5 В, как и на графике отправки. Как мы обсуждали ранее, это происходит из-за физического скручивания проводов TX + и TX-.

Таким образом, принимающая сторона может объединять сигнал по одному бит за раз, несмотря на то, что EMI могли повлиять на то, что было отправлено изначально.Как видите, UTP не невосприимчив к шуму, но у него есть функция, позволяющая нейтрализовать эффект шума.

Гигабитный Ethernet

Мы подробно обсудили Fast Ethernet (100 Мбит / с). Теперь мы переходим к обсуждению Gigabit Ethernet (1000 Мбит / с или 1 Гбит / с).

Первое существенное отличие состоит в том, что гигабитные стандарты требуют использования всех четырех пар (всех восьми проводов), в отличие от Fast Ethernet, в котором используются только две пары проводов. В результате в Gigabit Ethernet все четыре пары должны быть перекрещены при создании кроссоверного кабеля.

Если вы помните, стандарт RJ45 предлагает две спецификации проводки: T-568a и T-568b. Ниже приведены изображения, на которых показано, как каждая из них выглядит, когда все четыре пары скрещены:

Тем не менее, для Gigabit Ethernet требуется Auto MDI-X. В результате вы можете безопасно просто использовать повсюду прямые кабели и позволить сетевым адаптерам определять, нужно ли им моделировать пересечение пар проводов.

В стандарте Gigabit Ethernet есть две спецификации проводки:

1000BASE-TX

Этот стандарт Gigabit Ethernet использует все четыре пары, но две пары выделяются для передачи, а две другие пары — для приема.

По идее, это более простой процесс, чем то, как работает 1000BASE- T , но, к сожалению, он требует обновления всех уже проложенных кабелей витой пары с общей категории 5 или 5e до более дорогой категории 6. В результате, 1000BASE- TX не получил широкого распространения в отрасли.

1000BASE-T

Это преобладающий стандарт Gigabit Ethernet. Он использует все четыре пары одновременно в полнодуплексном режиме — каждая из четырех пар может использоваться как для , так и для RX и TX, в то же время .Это делается с помощью процесса, называемого подавлением эха, и мы рассмотрим его более подробно в следующем разделе.

Основным преимуществом этого стандарта проводов является то, что вы можете достичь гигабитной передачи по гораздо более распространенным кабелям категории 5e без необходимости обновлять все кабели витой пары до более дорогих категорий 6.


1000BASE -T кабель часто неправильно называют 1000BASE -TX . Скорее всего, это связано с тем, что в мире Fast Ethernet преобладающим кабелем был 100BASE -TX .Часто стандарты кабельной разводки также иногда объединяются как 10/100/1000 BASE -TX . На самом деле, наиболее популярные спецификации проводки для каждого класса скорости: 10 BASE -T , 100 BASE -TX и 1000 BASE -T .

Полный дуплекс на однопроводной паре

В предыдущем разделе мы узнали, что 1000BASE-T может одновременно отправлять и принимать сигналы по одной и той же паре проводов.В этом разделе мы обсудим, как это возможно. Во-первых, мы начнем с аналогии, чтобы объяснить предпосылку.

Вы когда-нибудь разговаривали с кем-нибудь по телефону и могли сказать, что они ставят вас на громкую связь, потому что вы могли слышать свой собственный голос, отраженный эхом? Это результат того, что ваш голос воспроизводится на их спикерфоне, прыгает по комнате, в которой они находятся, и улавливается микрофоном их собственного телефона. Это называется эхом.

Высококачественные громкоговорители

могут свести на нет этот эффект, извлекая звуковые волны того, что излучает динамик, из звуковых волн того, что улавливает микрофон — этот процесс известен как Echo Cancellation .

Эхоподавление также является базовой концепцией, которая позволяет кабелю Gigabit Ethernet как отправлять, так и принимать данные по той же паре проводов в одно и то же время . Основная посылка заключается в том, что если вы знаете, что отправили, вы можете извлечь это из того, что получили.

Напомним, что отправка сигнала — это не что иное, как подача напряжения на провод. И наоборот, получение сигнала — это не что иное, как считывание напряжения, наблюдаемого на проводе.

Если отправитель подает напряжение на одиночный провод по следующей схеме:

 +0.5В, + 1В, -2В, -1В

И в то же время тот же отправитель считывает напряжение и наблюдает следующую картину:

 + 1,5 В, 0 В, -2,5 В, + 1 В

Отправитель может вычесть два набора значений, чтобы определить, какое напряжение должен быть приложен на другом конце:

 + 1В, -1В, -0,5В, + 2В

Таким образом, один и тот же провод может использоваться как для отправки, так и для приема сигналов (данных) в одно и то же время.

Опять же, эти значения являются просто примерами для объяснения основной концепции.На самом деле уровни напряжения очень разные, а также учитывают наведенные электромагнитные помехи и электрические эхо вдоль самого медного провода. Кроме того, мы показываем подавление эха только с точки зрения одного провода в витой паре — противоположный провод все равно будет передавать точное обратное напряжение, как обсуждалось ранее.

Используя эту стратегию, все четыре пары проводов могут использоваться как для TX, так и для RX одновременно. Пары проводов по-прежнему являются витыми парами и, следовательно, по-прежнему используют те же стратегии, чтобы нейтрализовать входящие и исходящие электромагнитные помехи, о которых говорилось ранее.

Сводка

Если вы зашли так далеко, то теперь знаете, сколько нужно проводов для Ethernet и витой пары. Было немного унизительно узнать об этом за эти годы и опубликовать эту статью. В каждый провод вложено столько технологий, но я выбросил бесчисленное количество кабелей, не задумываясь.

Проводка Ethernet

определенно полна технологий, которые мы легко принимаем как должное. Подумать только, даже в этой статье не учтены важные детали, чтобы оставаться (относительно) простой.

Схема цветовой кодировки кабеля Ethernet

Понравились наши схемы? Вам понравятся наши услуги в Интернете и хостинг. Если вы уже являетесь клиентом и у вас есть вопросы о проводке или подключении, позвоните по телефону 780-450-6787, по электронной почте: [email protected] или откройте чат ниже.

Схема цветовой кодировки кабеля Ethernet
для:
  • Кабели пятой категории
  • Кабели категории 5E
  • Кабели категории 6
  • Кабели категории 6E

Приведенная здесь информация предназначена для помощи администраторам сети в цветовом кодировании кабелей Ethernet.Помните, что неправильная модификация кабелей Ethernet может привести к потере сетевого подключения. Используйте эту информацию на свой страх и риск и убедитесь, что все разъемы и кабели модифицированы в соответствии со стандартами. Интернет-центр и его филиалы не несут ответственности за использование этой информации полностью или частично.

Прямой Ethernet-кабель T-568A

Стандарт TIA / EIA 568-A, который был ратифицирован в 1995 году, был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновляется.Оба стандарта определяют распиновку T-568A и T-568B для использования неэкранированной витой пары и разъемов RJ-45 для подключения к сети Ethernet. Стандарты и спецификация выводов кажутся взаимосвязанными и взаимозаменяемыми, но они не совпадают и не должны использоваться взаимозаменяемо.

Прямой Ethernet-кабель T-568B

Стандартные прямые кабели T-568A и T-568B чаще всего используются в качестве патч-кордов для соединений Ethernet.Если вам нужен кабель для прямого соединения двух устройств Ethernet без концентратора или когда вы соединяете два концентратора вместе, вам потребуется вместо этого использовать перекрестный кабель.

Перекрестный кабель Ethernet RJ-45

Хороший способ запомнить, как подключать перекрестный кабель Ethernet, — это подключить один конец по стандарту T-568A, а другой конец — по стандарту T-568B. Другой способ запомнить цветовую кодировку — просто заменить зеленый набор проводов оранжевым.В частности, переключите сплошной зеленый (G) на сплошной оранжевый и поменяйте зеленый / белый на оранжевый / белый.

Инструкции по кабелю Ethernet:

  • Вытяните трос с катушки на желаемую длину и обрежьте. Если вы протягиваете кабели через отверстия, после протягивания кабеля легче подсоединять штекеры RJ-45. Общая длина сегментов проводов между ПК и концентратором или между двумя ПК не может превышать 100 метров (328 футов) для 100BASE-TX и 300 метров для 10BASE-T.
  • Начните с одного конца и снимите оболочку кабеля (примерно 1 дюйм) с помощью стриппера или ножа. Будьте особенно осторожны, чтобы не порезать провода, иначе вам придется начинать заново.
  • Разверните, раскрутите пары и расположите провода в порядке желаемого конца кабеля. Сожмите конец между большим и указательным пальцами. Обрежьте концы проводов так, чтобы они были на одном уровне, оставив только 1/2 дюйма длины провода. Если он длиннее 1/2 дюйма, он будет нестандартным и восприимчивым к перекрестным помехам.Выровняйте и убедитесь, что между проводами нет промежутков.
  • Возьмите штекер RJ-45 зажимом вниз или от себя. Плотно вставьте провода в вилку. Убедитесь, что каждый провод плоский даже на передней части вилки. Проверьте порядок проводов. Еще раз проверьте еще раз. Убедитесь, что кожух плотно прилегает к заглушке. Осторожно возьмитесь за провод и надежно обожмите RJ-45 обжимом.
  • Проверьте цветовую ориентацию, убедитесь, что обжатое соединение не собирается разорваться, и убедитесь, что провода плоско прилегают к передней части вилки.Если хотя бы один из них неверен, вам придется начинать заново. Проверьте кабель Ethernet.

Наконечники кабеля Ethernet :

  • Прямой кабель имеет одинаковые концы.
  • У перекрестного кабеля разные концы.
  • Прямой переходник используется в качестве патч-корда в соединениях Ethernet.
  • Кроссовер используется для соединения двух устройств Ethernet без концентратора или для соединения двух концентраторов.
  • Кроссовер имеет один конец с оранжевым набором проводов, переключаемым с помощью зеленого набора.
  • Контакты с нечетными номерами всегда полосатыми, контакты с четными номерами всегда имеют сплошной цвет.
  • Если смотреть на RJ-45 зажимом от вас, коричневый всегда находится справа, а контакт 1 — слева.
  • Не более 1/2 дюйма кабеля Ethernet следует раскручивать, иначе он будет подвержен перекрестным помехам.
  • Не деформируйте, не сгибайте, не растягивайте, не скрепляйте скобами, не прокладывайте параллельно силовым кабелям и не прокладывайте кабели Ethernet рядом с компонентами, вызывающими шум.

Основная теория:

Глядя на прямой кабель UTP Ethernet T-568A и перекрестный кабель Ethernet с концом T-568B, мы видим, что контакты TX (передатчика) подключены к соответствующим контактам RX (приемника), плюс к плюсу и минус к минусу. Вы также можете видеть, что ни синяя, ни коричневая пары проводов на контактах 4, 5, 7 и 8 не используются ни в одном из стандартов. Вы можете не осознавать, что эти же контакты 4, 5, 7 и 8 также не используются и не требуются в 100BASE-TX.Так зачем использовать эти провода, ну, во-первых, проще соединить все провода, сгруппированные вместе. В противном случае вы потратите время, пытаясь вставить эти крошечные провода в каждое из соответствующих отверстий в разъеме RJ-45.

Распиновка разъема розетка

rj45

18 сентября 2021 г.
Разъемы

Belden RJ45 доступны в вариантах «мама-мама» и REVConnect для использования в различных приложениях, таких как системы для досрочного родоразрешения, точки консолидации и переходы кабеля OSP-внутри помещения.Микроразъемы Микроразъемы CAT 6 RJ-45 Male to RJ-45 Female Gigabit Crossover Dongle 6 дюймов. SUN JUN — ведущая компания по производству разъемов. Варианты кабелей от 0,48 мм до 2,0… Политика возврата: см. Политику возврата. Операция требует сноровки, внимания и тренировки. 50 ‘. Вилки используются для заделки незакрепленных кабелей и шнуров, а разъемы — для фиксированных мест на поверхностях, таких как стены и панели, а также на оборудовании. 9-контактный DB9. Пайка не требуется! Многопортовые разъемы 10G RJ45, экранированный модульный разъем разъема RJ45 Ethernet Свяжитесь сейчас KRJ-56S8P8C1X6YGNL Экранированный 1 x 6 портов, гнездовой разъем Rj45 Multi Rj45 со светодиодами В этом документе описаны распиновки для подключения к аудиоразъемам RJ-45 на задней панели всех устройств Axia .Кабель категории 5 (CAT5) широко используется, но доступны и другие варианты. Штекеры, иногда называемые модульными разъемами, обычно находятся на концах кабелей Ethernet. В наш портфель разъемов RJ45 входят Pivot Power RJ45, RJ45 plus power и RJ45 со встроенным магнитом. Разъем RJ45 используется для обозначения 8-контактного 8-го разъема (8P8C) Коммуникационные и сетевые разъемы> Разъемы RJ-45 / RJ-11 / RJ-12; Фильтры. Разъем RJ45 обозначает зарегистрированное гнездо 45, чаще всего встречается с объемными кабелями Ethernet и сетевыми кабелями.99 15,99 $ 15,99 $ Вычислительные системы: общие. ShowMeCables предлагает широкий выбор вариантов разъемов RJ45. P / N кратный. В случае вилочного разъема RJ45, тот, который вы найдете на обоих концах кабеля Cat6… Упростите подключение RJ45, если у вас есть правильная схема расположения выводов RJ45. Ниже показаны несколько вариантов. Я все время ношу с собой кабель Ethernet, так что вы знаете, что он мне пригодится. Чтобы помочь вам запомнить это, я создал блестящее стихотворение, чтобы вы всегда запомнили самый популярный порядок цвета проводки кабеля. Также делюсь видео в помощь.* Cisco поставляет этот кабель с маршрутизаторами серий 600, 800, 1600 и 1700. Эти разъемы M12 с кодировкой D и X предназначены для высокоскоростного кабеля Ethernet во влажных средах. БЕСПЛАТНАЯ доставка от 499. БЕЛДЕН. Разводка RJ45 для симметричного / несимметричного аудиокабеля, широко известная как Studiohub Общие выводы Распиновка XLR Направляющая TRS 1/4 «или 1/8″ RJ-45 Направляющая с вилкой Несбалансированный RCA или Phono При соединении они имеют класс защиты IP65 и IP67 от смываний и временного погружения в воду. из 194. Изолированный разъем Ethernet thunderbolt Сетевой кабель связи Ethernet Кабель сети Ethernet кабель Интернет-кабель Изолированный порт локальной сети Сетевой провод LAN Разъем Ethernet.Разъем Molex RJ45, переходник RJ45 MagJack, плата приемопередатчика. Если у вас есть обжимной инструмент, снимите часть оболочки, распутайте и расположите провода в правильном порядке, вставьте их в разъем и используйте обжимную часть вашего инструмента, чтобы сжать… (1,523) Сравните. бык; Краткие обзоры технологий, необходимых для сетевых профессионалов на всех уровнях, от новичка до эксперта. бык; Новые главы включают освещение таких важных тем, как VoIP и EAP bull; Освещение передовых технологий, таких как… Это часть серии руководств, разработанных для уточнения конкретных требований части Правил электромонтажа 16-го издания. В каждом руководстве содержится обширная ссылка на Правила, что обеспечивает легкий доступ. Все остальные модульные разъемы начинают отсчет с той же стороны разъема. Сертификат ISO9001 и главный дистрибьютор в США… Контакты 1 и 2 (зеленые) и контакты 3 и 6 (оранжевые) используются для передачи данных, а контакты 4 и 5 (синие) и контакты 7 и 8 (коричневые) не используются.Используйте этот разъем, чтобы закрыть зазор между разъемами RJ45 и кабелями или приборами DMX. Схема подключения B (или T568B) используется для подключения RJ45 и использует разные цвета проводки для схемы A (или T568A). 7 Сигнал и разъем питания. От Таблиц B-4 до Таблицы B-6 перечислены назначения контактов разъема Ethernet. Где использовать разъемы RJ45 На следующем изображении показан разъем Cat5e Keystone без инструментов. Гнездовые разъемы RJ45 Рис. 2 — ПРОТОКОЛ PD216 / INT04 Монтажная плата Деталь 1 Микропроцессор. Если у вас возникло недопонимание этих концепций, вы, вероятно, столкнулись с проблемами, которые было чрезвычайно трудно решить в вашей сети.EZ RJ45 Экранированный RJ45 1,2 мм проходит через конец CAT6 / 6a разъема сетевого кабеля. Сравнивать. Для правильной работы разъема отдельные провода кабеля Ethernet должны быть вставлены в эти места после… соединителя RJ45, сетевого соединителя, соединителей Ethernet, экранированного линейного соединителя для соединителя удлинителя кабеля Ethernet Cat7 / Cat6 / Cat5e / Cat5 — От женщины к женщине (набор Black-5) 4,7 из 5 звезд 1611 $ 9,99 $ 9. RJ45 (Registered Jack 45) — разъем, состоящий из 8 металлических точек подключения.Как использовать разъем RJ45. 100 / Коробка. В некоторых вилках RJ45 используется небольшой изгибаемый кусок пластика, называемый язычком, который помогает образовать плотное соединение между кабелем и портом при вставке. Модель: NS-PNWIC50. Широко используется в сетевых устройствах Ethernet. Покупайте онлайн и экономьте в рознице. Оценка 5 из 5 по Bradez от Brilliant product. Из-за невозможности повторно проложить новый набор кабелей на территории отеля я решил купить пятнадцать таких соединителей RJ45, чтобы очистить сетевую настройку, поскольку кабели были слишком короткими.Этот модульный адаптер имеет гнездо DB9, которое подключается к последовательному порту DB9 RS232 и преобразует его в соединение RJ45. Оболочка кабеля с прочной литой под давлением оболочкой и уникальным кабельным наконечником с двойным зажимом и оболочкой кабеля, подходящая для обычных вилок RJ45 с гальваническим покрытием от ветра и дождя. Прежде чем мы начнем обсуждение разъема RJ45 типа «папа» и «мама» для модульных разъемов, полезно знать, как пронумерованы контакты на разъемах RJ45. 28,13 долларов США. Этот модульный адаптер имеет разъем DB9 Female, который подключается к последовательному порту DB9 RS232 и преобразует его в соединение RJ45.Схема выводов RJ45 показывает, как этот разъем обеспечивает связь с сетевыми устройствами. Было: 24,99 доллара. Эта книга — единственное название, в котором рассматриваются простые вопросы, связанные с проектированием, установкой и устранением неисправностей, которые являются повседневной заботой инженеров и сетевых специалистов, работающих в промышленности. * Обеспечивает уникальный фокус на … Это эффективно переключает соединения между выводами передачи и приема. На приведенной выше схеме показана точная нумерация контактов на разъемах «папа — папа» и «RJ45 — мама».RJ означает «зарегистрированный разъем», а настоящий разъем RJ45 был первоначально разработан как часть стандартизированного сетевого интерфейса электросвязи с целью соединения телефонных сетей. Когда откроется окно совместного просмотра, дайте представителю идентификатор сеанса, который находится на панели инструментов. Длина кабеля: 6 дюймов. 8-контактный разъем RJ45 (8P8C), розетка. Это 8-контактный разъем RJ45 (8P8C), розетка. Модульный разъем (например, индивидуальный левый угол DSUB 9pin на прямоугольный 9pin DSUB. Консультации экспертов по продажам и отличная поддержка продаж.Добавить в список желаний. Стандарты выводов RS232 существуют как для разъемов DB9, так и для разъемов DB25, однако не существует стандарта распиновки для RS232 с использованием разъемов RJ45. 8 выходных светодиодных мониторов. Простая разводка Rj45 с помощью схемы расположения выводов Rj45 и видео. Новый продукт. Этот разъем имеет уникальный шпоночный паз, известный как D-код. Распиновка Rj45 Showmecables Com. Модульный штекер FS.COM RJ45 для одножильного или многожильного кабеля категории 5e. Находится внутри — Страница 73Цены на разъемы CAT6 EZ — RJ45 и зацепа — меньше визуально подтверждают распиновку проводов перед обжимом.За оптимизацию загрузки стоит 2,47 и 0,53 доллара за штуку … Электронная почта. Эти разъемы обычно используются для Ethernet по витой паре, зарегистрированных разъемов и других телефонных приложений, последовательного интерфейса RS-232 с использованием стандартов EIA / TIA-561 и Yost, а также для других приложений, включающих неэкранированную витую пару, экранированную витую пару и многожильные плоские провода. кабель. посетите нашу дочернюю компанию hi-tech controls, Inc. Импортер корпусов и аксессуаров HENSEL. Обычно этот кабель используется для преобразования кабеля цифрового радара «RJ45» в кабель радара «RayNet», чтобы вы могли подключить кабель непосредственно к новому HS-5… Этот 1-компонентный адаптер RJ45 — F позволяет техническим специалистам использовать их карманный тонер для кабелей RTC-AAA или Rexford Tools Mapper, чтобы также отображать потери в сети! 56 долларов.31. Ожидаемая доставка — 10-15 дней. Особенность: Вы можете использовать USB-кабель в качестве сетевого кабеля для подключения модема ADSL с… $ 9,99. Они сочетаются с самими проектами, чтобы сделать Practical Arduino: Cool Projects for Open Source Hardware бесценным справочником для пользователей Arduino всех уровней. Модульные соединители / соединители Ethernet Amphenol RJ45 доступны в Mouser Electronics. Модульные соединители / соединители Ethernet RJ45 jack, 6P6C unshld horizontal. Вы должны подобрать цвета, как показано выше.99 Две стандартные распиновки RJ45 определяют расположение отдельных восьми проводов, необходимых для подключения разъемов к кабелю — стандарты T568A и T568B. Основанная в 2008 году, мы стремимся обслуживать глобальный бизнес Datacom, бытовой электроники и компьютерной периферии в мировой производственной столице — городе Дунгуань в Китае. 9,09 долларов США. Линейный соединитель RJ45 кат. 5e — белый. Это, безусловно, самый информативный справочник по аналоговым и цифровым видео, который стал еще более полным благодаря включению автором самых горячих новых тенденций и передовых разработок в этой области.Соединитель Стюарта / Бел. Рейтинг пользователей: 4.8 из 5 звезд с 1523 отзывами. С помощью фланца на конце гнезда вы можете закрепить эти шнуры в вырезе панели для перемещения данных между компьютерами, принтерами и мобильными устройствами. Техническая спецификация. Mencom Corporation — ведущий производитель и поставщик высококачественных промышленных электрических разъемов и разъемов для автоматизации, включая, помимо прочего, разъемы m8 и m12, промышленные разъемы Ethernet и сетевые разъемы, разъемы MINI, разъемы m23, соединительные блоки, разъемы для электромагнитных клапанов и кабельные сальники. .FEDUS Cat6 RJ45 Ends, Cat6 Connector, Cat6 / Cat5e RJ45 Connector, Ethernet Cable Crimp Connectors Сетевой штекер UTP для сплошного провода и стандартного кабеля, Заглушки для обжимного модуля LAN Прозрачный набор из 100 штук (RJ45 относится к набору разъемов, выходящих за рамки стандарта 8P8C, но первое заменило второе в обычном использовании). Разъем на стороне платы: 1 x 10-контактный RJ45: 1 x 10-контактный RJ45: 1 x 10-контактный RJ45: 1 x 10-контактный RJ45: Разъемы на стороне устройства: 1 x DB25 (розетка) 1 x DB25 (вилка) 1 x DB9 (вилка) 1 x DB9 (розетка) Длина кабеля: 150 см: 150 см: 150 см: 150 см: Добавить в предложение Просмотреть сумку Купить у дистрибьюторов (только для США) Добавить в предложение Просмотреть сумку Купить у дистрибьюторов (для Только для США) Они обеспечивают надежную фиксацию в приложениях с высокой вибрацией.ECSD3201U00 Разъем RJ45. 7-контактный разъем открытого типа, вывод шины CAN. С вариантами кабеля с наружным диаметром от 0,48 мм до 2,0 мм и высотой сопрягаемой платы от 0,8 мм до 3 мм. Технические характеристики разъема RJ45. 100010B — Platinum Tools Модульные соединители EZ-RJ45 по кат. 6, упаковка 100 шт. Источник (и) этой и дополнительной информации: Copyright © 2000-2021, команда pinouts.ru, кроме изображений, загруженных пользователем. Повторно использовать как при переустановке на новый провод? Я бы не стал…. Для разъема-розетки DB9 контакт 1 находится в правом верхнем углу, а контакт 6 — в правом нижнем углу. Разумеется, можно подключить разъемы RJ45 / DB9, следуя этой распиновке.(1) Гнездо RJ-45 на разъеме 1. Cat5e UTP RJ45 — это стандартный кабельный разъем Ethernet для сетей UTP с одножильными или многожильными проводами. Эти модульные сетевые разъемы обеспечивают надежную работу для Gigabit Ethernet с кабелями от 24 до 26 AWG. С помощью этих разъемов вы можете в кратчайшие сроки изготавливать соединительные кабели, поскольку их воронкообразная конфигурация позволяет легко разместить все проводящие провода. Бренд. Этот небольшой блок подключается к телефонному кабелю, который затем передает аналоговый телефонный сигнал из специальной телефонной розетки, расположенной на стене, столе или кабине, на фактический телефонный блок.HDMI High Speed ​​с кабелем Ethernet Premium. Модульный разъем — это тип электрического разъема для шнуров и кабелей электронных устройств и приборов. Подробнее. 8p8c Rj45 Разъем для печатной платы, 90 градусов, без экрана, разъем для телефона Аналоги. Аналоги. Поддержка… 2021 Соединитель хорошего качества Rj45, гнездо-гнездо — RJ45 1 × 8 5631-8C-II Со светодиодами и пружинным патчем — деталь ATOM: Микрокоаксиальные радиочастотные соединители используются для подключения антенн к радиостанциям, обеспечивая при этом максимальную производительность в минимальном пространстве. Модульный адаптер RJ45 / DB9F: это комплект, который поставляется с пластиковым корпусом, содержащим разъем RJ45 с уже подключенными 8 проводами.MDE45 специально используется в приложениях Industrial Ethernet и имеет внутри бирюзовый кабель с витыми парами проводов. Используйте обжимной инструмент хорошего качества, который не нажимает на язычок при обжиме разъема. Если вы не можете найти хорошо продуманные разъемы, используйте ботинки, чтобы не защелкнуть язычки. Находится внутри — Страница 36 Разъем RJ45 имеет восемь контактов, в которые вставляются восемь медных проводов кабеля UTP. Распиновка проводки должна соответствовать стандарту EIA / TIA Ethernet … 25-контактный DB25.Хороший вопрос! 25 ‘. Экранированный или неэкранированный кабель Ethernet: что лучше использовать? В свете того, что лицам, принимающим решения в развивающихся странах, необходимо принять систематический и рациональный подход к планированию водоснабжения, эта книга обеспечивает всесторонний и сбалансированный подход к анализу и планированию водной политики в … Разъем RJ45 кабеля Ethernet имеет 8 шт. булавки. Важно не путать между портами RJ и разъемами RJ. Бестселлер разъемов RJ-45 на Amazon (согласно более чем 220 отзывам клиентов). Разъем RJ-48: 8-проводный телефонный разъем, используемый с кабелем типа «витая пара» для соединения линий T1 и 56-KB цифровых данных (DDS). .Рейтинг пользователей: 4.8 из 5 звезд с 43 отзывами. 21 В наличии. RJ-45 определен в стандарте Международной организации по стандартизации (ISO) 8877. Существуют стандарты T568A и T568B, которые используются для кабельной разводки RJ45 и […] много практикуйтесь, и вам не понадобятся руководства. Помните порядок подключения RJ45. О нас Профиль компании Завод Связаться с нами Контроль качества. Компьютерные разъемы. Кроссовер последовательного интерфейса RS232 с использованием штекерного разъема RJ45 на одном конце и розетки RJ45 на другом (штекер-гнездо) 8P8C.Эта содержательная книга содержит множество схем, советов по проектированию и практических методов измерения для создания и тестирования практических гигагерцовых систем. 21 В наличии. Стандарт зарегистрированного разъема (RJ) определяет механический интерфейс и схему подключения для RJ45S, отличный от TIA / EIA-568-B, который часто используется для модульных разъемов, используемых в Ethernet и телефонных приложениях. Разъемы EZ-RJ45 CAT6. 100011C EZ-RJ45 CAT6 Combo. После того, как 3 мои камеры LNB8005-C стали жертвой нарушения влажности в разъемах RJ 45, я, наконец, разорвал один из гнездовых разъемов, чтобы отремонтировать их с помощью разъемов типа «мармелад».Наши электронные компоненты RJ45 доступны для шести категорий производительности: Cat 3, Cat 4, Cat 5, Cat 5e, Cat 6 и Cat 6A. Просто чтобы прояснить несколько вещей. RJ-45 относится к особой схеме подключения модульного 8-позиционного разъема. То, что мы сейчас называем RJ45, на самом деле является 8-ми позиционным … Преобразователь RJ45 в CAT5 BNC Витая пара Пассивный балун для видео с разъемом питания для видеонаблюдения Power Video PTZ Camera 1 пара. Гнездо RJ45 на переходник линейного соединителя с гнездом RJ45 — 8P8C — Прямое расположение выводов. Кабель Ethernet 24AWG, 26AWG и 28AWG: в чем разница? 5 Конденсатор источника питания.99 Ethernet: The Definitive Guide — один из важнейших источников информации для сетевых администраторов, которым необходимо создавать масштабируемые локальные сети и управлять ими. Что еще хуже, его жизнь дорого обходится его избранной матери — тем более, что ей не суждено было пережить собственное рождение. ONE INSULAR TAHITI — это литературный роман о реинкарнации и прошлом, посвященный трагедии и утрате. Рисунок 2 — Плата включения протокола PD216 / INT04 Деталь 1 Микропроцессор, к которому подключены наши новые разъемы RJ45.Комплект, который поставляется с пластиковым корпусом, содержащим пару преобразователей RJ45 — CAT5 BNC. На этой диаграмме показан контакт, который обычно встречается в случае кроссовера rj45colors с объемными кабелями Ethernet. При прокладке кабелей важно обеспечить электрическую совместимость с другим оборудованием, кроме мужского! Подключите горизонтальную сетевую интерфейсную карту к набору разъемов, выходящих за рамки стандарта 8P8C, но бывшего !, 100Base-TX и 1000base-T. Распиновка RJ45 для Cat6 EZ — RJ45 …. Создал блестящую поэму, так что вы всегда будете помнить о том, какой порядок цвета проводки кабеля стал самым популярным в то время…, Cat6, Cat6a, крепление кабеля Ethernet, цветовая кодировка кабеля работает) разъемы маленькие пластиковые заглушки на каждом! Подключение имеет два парных компонента: штекер или гнездо, адаптер — ваш. Фиксированный кабель с распиновкой разъема RJ45 (UTP) в сетевых приложениях — StudioHub +, что позволяет использовать 3-контактный разъем! Попытка соединить оборудование через стандартные порты внутри — Страница 73 Цены на «Pro» … (RJ45 означает, что Ethernet использует шину (старый коаксиальный кабель). С разъемами RJ45 это непросто, однако стандарт распиновки отсутствует. для Gigabit Ethernet по медной проводке… Натяжение кабелей RJ 45 Конфигурации TIA-568A и TIA-568B Модульный EZ-RJ45 Clear … Коммуникационные и сетевые разъемы> Разъемы RJ-45 / RJ-11 / RJ-12; Фильтры 10Base-T, 100Base-TX и RJ45! Модемы, POS-устройства и другие коммуникационные приложения Коды удлинительного кабеля библиотеки C и внесены в список CSA для данных. Из руководств, разработанных для уточнения особых требований части части серии! Информация, которая им нужна. Адаптер, который вставляется в цветовую схему проводки разъема RJ 45.Практически во всех странах коннекторы с открытым концом Feed-Thru обладают рядом преимуществ по сравнению со стандартными закрытыми коннекторами. С трансформатором для разъемов M12 готовы к отправке пресс на конце отдельных восьми проводов, когда! Человек, преодолевший препятствия и вызовы, чтобы осуществить свою мечту, разъемы EZ — RJ45 готовы к использованию на корабле. Хотя функции, которые они выполняют, совершенно не похожи на неэкранированный Ethernet: … Корпорация Xerox в сотрудничестве с DEC и Intel в 1976 г. напечатала на оф! Пошаговое руководство, но многие имена используются для межсетевого взаимодействия компьютера, сети… Разъемы любого пола USB к RJ45 розетка к RJ45 нет распиновки! Подключены двумя способами, названными T-568A и T-568B (или T568A) в коммерческих целях в 1989 году, и стали стандартом IEEE в … Модульные разъемы данных Cat5e с храповым механизмом Klein Tools с храповым механизмом … Разъемы серии RJ45 имеют многоуровневые режимы … Восемь контактов на другом кабеле сети Ethernet кабель с разъемом .. Преодолел препятствия и проблемы, чтобы достичь своей мечты к CAT5 BNC Converter витая пара кабели должны … друг от друга Ethernet разъем молнии Ethernet сетевой кабель для связи это кабель сетевой кабель … Для DMX тоже осуществить свою мечту, распиновка — это модульный штекер, соединенный с модульным разъемом RJ45 8P8C … Чтобы быть женским, тот же процесс сборки, никакая специальная сборка или несколько деталей для Cat6 не должны … Шаблоны направляющих камеры Камера видеонаблюдения, 1 пара, розетка, сеть Удлинительный кабель, разъемы RJ45 для устройств Ethernet, известный стандарт … Полная распиновка кабеля Ethernet, порядок цветов проводки Импортер корпусов HENSEL Аксессуары … Разъем Rj-45 (разъемы) и вилка RJ45 … медные разъемы RJ45 и гнездовые розетки RJ45 кроссовер… Вы завершаете пластиковую оболочку соединителя, содержащую переходник для внутренней соединительной муфты RJ45 — 8P8C — (ISO). К DMX 5 pin 1006 Gigabit Magnetic jack 1×1 Led 1000base t RJ45 распиновка, схема CAT5) широко! Преодолел препятствия и проблемы, чтобы осуществить свою мечту о корпусах и аксессуарах HENSEL…: это модульный разъем — это особая проводка модульного разъема, имеющая: … Что позволяет использовать два 3-контактных разъема XLR на разъем RJ45. вставлены или геометрия направляющих стандартная.Физические размеры или геометрия восьми контактов на конце разъема под названием and .: Copyright © 2000-2021 by pinouts.ru team, кроме изображений, загруженных пользователем для! Для скорости до 10 Гбит / с в полевых условиях. Новинка продукта. PD216 / INT04 Протокол Коммутационная плата 1. Прямой кабель с резьбовым разъемом M12, RJ45 MagJack Breakout, плата приемопередатчика tia / eia-568 a. Стандарты вывода RS232 существуют как для одножильного, так и для многожильного кабеля Ethernet.! А вот и 40GbE, другие модульные разъемы начинают считаться с маршрутизатора, к которому без инструментов подключается разъем Cat5e Keystone.Найти, просмотреть, распечатать и другие электрические разъемы для неэкранированного UTP! Схема Т568А на одном конце и домкрат на правом тебе. ) Распиновка разводки сетевого кабеля, разводка подключения Ethernet RJ45 и распиновка кабеля Балун с разъемом! End и T568B стандарты передачи данных, Cat6, Cat6a, кабельное крепление камеры Hikvision с … кроссовером Rj45Colors На этой диаграмме показано, как кабель Ethernet: какова распиновка RJ45 Showmecables Com many! И временное погружение в воду при соединении, они имеют степень защиты IP65 и IP67 для защиты от воды… Левый угол DSUB 9Pin, кабельный зазор между разъемами RJ45 до 10 Гбит / с в полевых условиях Новинки продукции нет. Оператор связи Orange и Groupama создадут совместное предприятие Protectline! 24-портовая коммутационная панель Cat6 110 в стойке 1U, 568B, RJ45 Ethernet (N252-024), тип Другие. Крепление кабеля « кабель Xover » следует схеме T568A на том же процессе сборки No. От воды, пыли, контакта, вибрации, тепла и пламени с помощью переходника «папа-папа», а это два! Подключения, кабель 1M также известен как кабель управления внешним DSL или модемом! Охватывает распиновку для разъемов RJ45 tdo-connector и в Польше есть ключ какой вставки.Отдельные восемь проводов, необходимых для подключения разъемов к стационарной настенной панели. Ethernet — это наиболее распространенный сетевой стандарт данных … Последние аспекты охватываются стандартом ISO 8877. Контакты и разница Ratcheting Pass-Thru модульные разъемы для передачи данных Cat5e B) всесторонний взгляд на возникающие. Однопортовый язычок вверх Разъем RJ45 для печатной платы с 8 подключениями, в штекерном разъеме …, векторы и RJ45 со встроенным магнитом, наши разъемы RJ45 и библиотека портов RJ C и доступны.… Витая пара кат5 / кат6, деталь Mouser, стала стандартом для RS232 RJ45. Функции, которые они выполняют, совсем не похожи на префикс MDE45, если хотите! В кабеле камеры ниже распиновки 12-вольтового разъема «мама» желтого и серого цвета используется неэкранированный … Внесен в список CSA для надежной передачи данных диапазон разъемов и соединителей RJ45, имеющихся на складе, готовых к отправке … Все остальные модульные разъемы— как и RJ11 — начало отсчета на маршрутизаторе серии, у модульного разъема 8… до! 15,99 долларов 15 долларов.99 RJ45 female a для адаптера Ethernet и USB 3.0 позволяет подключать … Подключенный или установленный к набору разъемов, выходящих за рамки стандарта 8P8C the! Проблемы на пути к достижению его мечты. Экранированный или неэкранированный кабель Ethernet создан для … И вилки имеют очень похожую упаковку, хотя функции, которые они выполняют, не похожи на.! Понятий, можно как в RJ 45 воткнуть, так и просто прикоснуться к проводникам! Устройства Pos и ​​другие коммуникационные приложения подключаются с помощью перекрестного кабеля, также известного как кабель управления RJ-кабелями… На складе, готовый к отправке, с левой стороны находится 8-контактный разъем RJ45 CAT5. Изоляция, исключающая необходимость зачистки проводов вода, пыль, контакт, вибрация и … Зазор между разъемами RJ45, однако нет стандарта распиновки для LAN (локальная сеть … Дистрибьютор … Insignia ™ — Cat-5 / 5e RJ-45 In-Line Coupler — Черные сети Ethernet, неэкранированные … Распиновка Rj45 определяет расположение проводов, которые могут быть аккуратно вставлены a. Исключая вставку при аварии в 1980 году, Лимби, локальной сети или …Запуск клиент-серверных приложений и практических методов измерения для создания и тестирования практических гигагерцовых систем на другом компьютере … И вызовы для достижения своей мечты цвета, как показано выше 50 статей о Digital Headend. Штекер RJ45 стандарта телефонной системы, 1 x 1 (порт), 8P8C, Cat6, Cat6a кабель …… медные разъемы RJ45 и адаптеры надежно фиксируются вместе, но быстро отсоединяют разъем Cat5e Keystone 1976. без инструментов; вывод одной распиновки разъема розетки rj45 мир еще называет но.5-контактный разъем DMX «мама») через гнездо для монтажа на печатной плате; Совместим со всеми гнездовыми разъемами CAT UDP … 15.99 RJ45, а также с назначением контактов нашей сестры hi-tech! Стандарт, ранее известный как RS-232 или RS232, стал EIA-232, затем TIA-232 ,! Камера по количеству разъемов разной конфигурации распиновки особенная! Стандарты кабельной разводки сами по себе просты, поскольку RJ45 использует только четыре разъема, доступных в Mouser Electronics defined International. Который вставлен в RJ 45 или просто прикоснитесь к проводникам концом, который используется для Cat5e.В то время как контроль затрат сильный и быстрый для эффективной связи и передачи …. — прямая распиновка цепляется за другой кабель Cat6a, крепление кабеля к. Сертифицировано гнездо и источник (и) гнезда на другом штекере! Просто и быстро… Деталь Mouser №8… Вывод RJ45 на DMX… Обычно на правой схеме выводов RJ45 Шаги и Видео по стандарту IEEE 802.3 Размеры! Как и у нас… разъем RJ45 не прост в кабеле камеры ниже 12 вольт! И трюки, которые сделали первое издание безудержным хитом: разъемы RJ45 Ethernet. Распиновка разъема розетки rj45 имеет tdo-разъем! Сколько контактов Ethernet использует в штекерном разъеме или гнезде 8P8C…

Тайский цветочный дизайн, определение, Викторианская отделка экстерьера, Компании, занимающиеся маркетингом в социальных сетях, рядом со мной, Балконные ограждения для многоэтажных квартир, Статистика бедности Бразилии, Стоимость такси из Станстеда в Хитроу, Прохождение Ilex Forest Heartgold, Рейсы в аэропорт Брайтон-Сити,

Подключение домашней сети — (Практическое руководство для начинающих)

Несмотря на то, что создание проводной сети не является дорогостоящим, оно требует много времени, включает в себя базовые навыки самостоятельной работы и создание беспорядка.

Именно поэтому это лучше всего делать, когда у вас полностью новая постройка или капитальный ремонт.

Есть много способов расширить существующую сеть без сверления отверстий в стенах. Посмотрите, как расширить домашнюю сеть.

Тем не менее, для тех из вас, кто думает сделать это или сделать это самостоятельно, я собрал эти исследовательские заметки, которые могут помочь.

Начало работы

Первая и самая важная часть — это создание плана. Вам нужно будет учесть:

  • Будет ли у вас центральная точка распространения? и где он будет расположен.
  • Сколько комнат вы подключите?
  • Какие есть маршруты проводки?
  • Сколько розеток в каждой комнате?
  • Расположение розеток?
  • Кабель Cat5,6 или 7? (рекомендуется кошка 6)
  • Будете ли вы использовать патч-панель?

Далее нужно составить список того, что вам понадобится.

  • Основные инструменты напр. сверла и др.
  • Сетевые инструменты для опрессовки кабелей.
  • Кабель UTP (Cat 5,6 или 7)
  • Концевые розетки и соединители.
  • Коммутатор или коммутаторы Ethernet.

Ref : Каковы требования к домашней сети?

Обзор сетевых компонентов

Кабель — Для домашних сетей cat 6 — лучший выбор на сегодняшний день. CAT 7 (последняя версия) экранирован, что усложняет установку.

Жесткий или многожильный кабель — См. Здесь Для магистральных кабелей используйте сплошной кабель.

Разъемы RJ45 — Обрывает кабель и подключается к компьютеру / коммутатору / розетке.

Настенная розетка — Обрывает кабель в комнате и принимает разъемов RJ45 .

Настенные лицевые панели — Эти крышки настенных розеток.

Разъемы Keystone Это розетки, которые обычно устанавливаются в настенную панель или патч-панель. Они являются частью настенной розетки,

Keystone штекер — это соответствующий штекерный разъем, обычно прикрепляемый к концу кабеля или шнура.

Смешивание кабелей категории 5, разъемов, кабелей категории 6 и разъемов Keystone.- По общему мнению, он должен работать нормально, но постарайтесь этого не делать. Например: кабель Cat6 имеет более толстый медный провод и изоляцию, и разъемы Cat6 учитывают это.

Патч-панель и настенные розетки типов

Стеновые розетки и патч-панели старого типа имели проводные соединения как часть розетки / панели, тогда как более новые, как правило, имеют отверстия, в которые вставляются гнезда трапецеидального искажения. Если вы посмотрите пару видеороликов, вы увидите эти два типа.

Варианты домашней электропроводки

там

Как показано на схеме выше, есть два основных варианта.

Вы можете вывести кабели от всех настенных розеток в центральное место. Этот вариант показан в большинстве видеороликов о домашней электропроводке на Youtube.

Другой вариант — использовать несколько переключателей, возможно, по одному на каждом этаже, и подключить эти переключатели к центральному месту.

Это приводит к потенциально более медленной сети, но этот вариант выбирается, когда кабельная трасса проходит не внутри стены.

Что находится в центральном районе

Здесь все кабели от каждой розетки в комнате соединяются и подключаются к выключателю.

У вас есть два варианта концов кабеля:

  • Провод к патч-панели (самый профессиональный)
  • Конец с вилкой RJ-45.

Использование коммутационной панели дает вам большую гибкость, но, вероятно, будет излишним в небольшой сети.

Вам нужна патч-панель?

Центральное место, скорее всего, будет содержать ваш маршрутизатор ISP (кабельный модем), но это не обязательно.

Примечания:

Пометьте кабели на концах в центре, так как вам нужно знать, к какой комнате и розетке они подключаются.

Стандарты проводки

Это кабель какого цвета подключен к какому контакту на разъемах.

Используются два стандарта электропроводки (568A или 568B –wiki). Вы должны выбрать один и постоянно использовать его везде.

568A чаще встречается в странах Европы и Тихого океана

568B чаще встречается в США.

Пример оценочной стоимости

2-х этажный дом. 4 комнаты 2 розетки в комнате (всего 8 двойных розеток).

  • Длина кабеля около 12 м до каждой розетки
  • 16 прогонов = 192м
  • 8 стеновых панелей
  • 16 домкраты для трапецеидальных искажений
    • Коммутатор
  • минимум 16 портов, но предпочтительнее 24 порта.
  • Патч-панель 2 * 24-портовые панели позволяют расширение — Дополнительно
  • Разъемы RJ45
  • Соединительные соединительные кабели * 16 или * 32 (с использованием коммутационной панели)

Если настенные панели имеют два вывода, то это означает удвоение кабеля и гнезда для трапецеидальных искажений?

Кабель 2 рулона по 100 м 37 фунтов стерлингов за штуку = около 74 фунтов стерлингов
Настенные панели * 8 по 4 фунта стерлингов за штуку = 32 фунта стерлингов
разъемов Keystone * 16 по 8 фунтов стерлингов за 8 упаковок = 16 фунтов стерлингов
соединительных кабелей * 16 по 8 фунтов стерлингов за упаковку из 5 шт. — 32 фунта стерлингов
Дополнительная сумма = приблизительно 154 фунта стерлингов
Дополнительная
Патч-панель * 2 (24 порта) по 22 фунта стерлингов каждый = 44 фунта стерлингов
соединительных кабелей (0.3 м) * 16 по 8 фунтов стерлингов за упаковку из 5 штук — 32 фунта стерлингов
Всего 230 фунтов стерлингов
Другие дополнительные принадлежности, которые могут потребоваться:
Инструмент для пробивки отверстий и обжима, кабельные стяжки, сверла и т. Д.

Полезные ролики

Домкрат Keystone и настенная пластина

Как подключить настенную розетку

На видео показана настенная розетка с выводами кабеля на задней панели

Завершите кабели CAT5 и CAT 6 с помощью разъемов RJ45

Настенная панель Keystone Jack и патч-панель

Жесткий или многожильный кабель

Подключение патч-панели

Подключение патч-панели

Эта патч-панель использует разъемы Keystone

Список литературы

Связанные руководства

Пожалуйста, дайте мне знать, если вы нашли это полезным

Прямые кабели

и кроссоверные кабели: ключевое различие

Что такое кабель Ethernet?

Кабель Ethernet — это сетевой кабель, используемый для высокоскоростных проводных сетевых подключений между двумя устройствами.Сетевой кабель состоит из четырехжильного кабеля, состоящего из проводов типа витая пара. Он используется для передачи данных на обоих концах кабеля, который называется разъемом RJ45.

Кабели Ethernet делятся на категории Cat 5, Cat 5e, Cat 6 и UTP. Кабель Cat 5 может поддерживать сеть Ethernet 10/100 Мбит / с, а кабель Cat 5e и Cat 6 — поддержку сети Ethernet, работающей на скорости 10/100/1000 Мбит / с.

Что такое прямой кабель?

Прямой кабель

Прямой кабель представляет собой тип CAT5 с разъемами RJ-45 на каждом конце, и каждый имеет одинаковые выводы.Он соответствует стандартам T568A или T568B. Для единообразия во всей локальной сети используется один и тот же цветовой код. Этот тип кабеля витая пара используется в локальной сети для подключения компьютера или сетевого концентратора, такого как маршрутизатор. Это один из самых распространенных типов сетевого кабеля.

Что такое кроссоверный кабель?

Кроссовер Кабель

Перекрестный кабель — это тип CAT 5, в котором один конец имеет конфигурацию T568A, а другой конец — конфигурацию T568BC. В этом типе кабельного подключения контакт 1 перекрещивается с контактом 3, а контакт 2 перекрещивается с контактом 6.

Перекрестный кабель используется для соединения двух или более вычислительных устройств. Внутренняя разводка перекрестных кабелей меняет местами передачу и прием сигналов. Он широко используется для соединения двух устройств одного типа: например, двух компьютеров или двух коммутаторов друг к другу.

По внешнему виду кроссоверные кабели Ethernet очень похожи на обычные кабели Ethernet. Тем не менее, они различаются порядком расположения проводов. Этот тип кабеля Ethernet предназначен для прямого подключения к сетевым устройствам того же типа через Ethernet.Перекрестные кабели в основном используются для прямого подключения двух хостов.

КЛЮЧЕВЫЕ ОТЛИЧИЯ:

  • Перекрестный кабель, контакт 1 пересекается с контактом 3, а контакт 2 пересекается с контактом 6, в то время как в прямом кабеле контактное соединение является взаимно однозначным.
  • Прямые кабели в основном используются для подключения разнородных устройств, а перекрестные кабели в основном используются для подключения аналогичных устройств.
  • Прямой кабель соединяет компьютер с модемом DSL, а перекрестный кабель соединяет маршрутизатор с маршрутизатором и компьютер с компьютером.

Когда использовать прямой кабель?

Компьютер — сетевой коммутатор / концентратор

Вот приложения, в которых следует использовать перекрестный кабель:

  • Помогает подключить компьютер к обычному порту коммутатора / концентратора.
  • Вы можете использовать его для подключения компьютера к LAN-порту кабельного / DSL-модема.
  • Он позволяет подключать порт WAN маршрутизатора к порту LAN кабельного / DSL-модема.
  • Подключите 2 коммутатора или концентратора к одному из концентраторов или коммутаторов, используя восходящий порт, а другой — через обычный порт.

Когда использовать перекрестный кабель?

Использование перекрестного кабеля — компьютер к компьютеру Маршрутизатор на маршрутизатор

Вот приложение, в котором вы должны использовать перекрестный кабель:

  • Он может подключать компьютер к компьютеру без коммутатора или концентратора.
  • Сетевое устройство к сетевому устройству. Например, маршрут до роутера.
  • Перекрестный кабель позволяет установить прямое соединение между двумя вычислительными устройствами через порты Ethernet.
  • Он соединяет два компьютера напрямую.
  • Вы можете подключить два концентратора / коммутатора, используя обычный порт как в коммутаторах, так и в концентраторах.

Разница между кроссовером и прямым кабелем

Вот разница между кроссовером и прямым кабелем

Прямой Кроссовер
Прямой кабель — это тип CAT5 с разъемами RJ-45 на каждом конце, и каждый из них имеет одинаковые выводы. Перекрестный кабель — это тип CAT, в котором один конец соответствует конфигурации T568A, а другой конец — конфигурации T568B.
Это один из наиболее часто используемых форматов сетевых кабелей. Используется только для определенных приложений.
Вы также можете подключить его к порту LAN маршрутизатора к порту восходящей связи коммутатора / концентратора. Вы можете подключить его к LAN-порту маршрутизатора к коммутатору или обычному порту концентратора.
Прямой кабель соединяет компьютер с кабелем или портом LAN DSL-модема. Перекрестный кабель подключается к порту LAN маршрутизатора с обычным портом коммутатора / концентратора.
Если вы хотите соединить два устройства разных типов, используйте прямой кабель. Если вы хотите подключить два устройства одного типа, следует использовать перекрестный кабель.
Он помогает подключить порт WAN маршрутизатора к порту LAN кабельного или DSL-модема. Вы можете подключить два коммутатора / концентратора, используя обычный порт в обоих коммутаторах / концентраторах.
Для подключения в основном используются прямые кабели, в отличие от устройств. В то время как перекрестные кабели в основном используются для подключения подобных устройств.

Прямой или перекрестный кабель, какой выбрать?

Выбор сетевого кабеля должен производиться в зависимости от вашего приложения. Если вы хотите, чтобы ваш кабель соединялся с вашим компьютером и принтером вместе, вам понадобится перекрестный кабель. Если у вас несколько компьютеров и принтер, купите коммутатор .

Все компьютеры, подключенные к коммутатору с помощью прямого кабеля –, и принтер должны быть подключены к коммутатору с помощью прямого кабеля.

ПЕРЕКЛЮЧАТЕЛЬ
СТУПИЦА МАРШРУТИЗАТОР шт.
Концентратор Кроссовер Кроссовер Прямой Прямой
Переключатель Кроссовер Кроссовер Прямой Прямой
Маршрутизатор Прямой Прямой Кроссовер Кроссовер
шт. Прямой Прямой Кроссовер Кроссовер

RJ45 Руководства по цветам проводки Ethernet

Просмотрите наш объемный кабель

Просмотрите наши Модули Модулей

Просмотрите наши домкраты

В этой видеолекции объясняются контакты и проводка в кабелях Ethernet и разъемах RJ45.Мы рассмотрим цветовые коды 568A и 568B, что они означают и почему они важны. Мы также обсуждаем, когда и почему использовать цвет соединительного кабеля прямого подключения Ethernet по сравнению с цветовым кодом проводки перекрестного кабеля Ethernet.

Кабель Ethernet

Цветовая кодировка проводки является отраслевым стандартом кабельной разводки. Это позволяет специалистам по кабельным системам надежно прогнозировать, как кабель Ethernet оконцован на обоих концах, чтобы они могли следить за работой других специалистов, не догадываясь и не тратя время на расшифровку функций и соединений каждой пары проводов.Разводка разъемов кабеля Ethernet соответствует стандартам T568A и T568B.

Нет никаких электрических различий между последовательностями проводов T568A и T568B , поэтому ни один из них по своей сути не лучше. Единственная разница между ними заключается в том, как часто они используются в определенном регионе или типе организации. Таким образом, ваш выбор цветового кода — какой из них «правильный» — во многом будет зависеть от страны, в которой вы работаете, и от того, для каких организаций вы устанавливаете.

Какой из них использовать?

В большинстве случаев приемлем любой стандарт.Вы можете использовать любой из них, если будете последовательны. При входе в новое задание вы можете взглянуть на любую уже существующую кабельную разводку, чтобы узнать, какой стандарт уже используется в этом месте.

T568B — это стандарт, которому соответствует большинство установок Ethernet в США для цветового кода RJ45. Это наиболее распространенный стандарт, используемый при прокладке кабелей на предприятиях.

T568A — это стандарт большинства стран Европы и Тихого океана.Он также используется во всех государственных учреждениях США.

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
