Реле регулятор напряжения ваз 2107 (схема, фото, видео)


Обычно о том, что в автомобиле ВАЗ 2107 есть регулятор напряжения вспоминают тогда, когда возникает проблема с зарядкой аккумулятора.  Если быть совсем точным в определениях, то  реле напряжения приходит на ум сразу, как только оказывается, что, несмотря на наличие зарядки, аккумулятор практически полностью разряжен. Рассмотрим подробнее, для чего же нужен регулятор напряжения в автомобиле ВАЗ 2107.

Не вдаваясь в тонкости электроники, регулятор напряжения предназначен для регулировки напряжения на выходе генератора в зависимости от режима работы двигателя. Вполне естественно, что при изменении оборотов изменяется и уровень напряжения. А если оно падает до 12 вольт и ниже, аккумулятор перестает заряжаться.

Следовательно, при появлении подозрений на наличие неисправности в системе зарядки ВАЗ 2107, необходимо в первую очередь проверить напряжение на клеммах аккумулятора. Это можно сделать при помощи обычного вольтметра или мультиметра (тестера). В нормальном режиме напряжение должно составлять примерно 13-14 вольт. Если же оно падает ниже 13, следует обратить внимание на реле, возможно потребуется его замена.

В зависимости от типа используемого в  автомобиле генератора, регулятор бывает внутренний трехуровневый и наружный. Внутренний является встроенным в генератор и обычно используется в автомобилях ВАЗ 2105 и 2107, наружный же применяется в более ранних моделях классики и находится в подкапотном пространстве на левой арке.

Исходя из типа регулятора, его замена имеет свои особенности. Замена наружного регулятора не составляет никаких проблем. При помощи ключа на 8 откручивают две гайки крепления и отсоединяют провода от клемм 15 и 67. Новое реле устанавливают в обратной последовательности. Проверив правильность подключения проводов к клеммам регулятора, и наличие надежного контакта его корпуса на массу, можно заводить двигатель и повторно мерять напряжение, чтобы убедиться в устранении неисправности.

Внутренний трехуровневый менять несколько сложнее из-за ограниченности доступа к генератору. Но, несмотря на это, задача вполне выполнима даже без его снятия. Замена регулятора, как и в случае с наружным, сводится к отсоединению проводов и выкручивании, при помощи крестообразной отвертки, двух винтов крепления. После этого реле вынимается из корпуса генератора. Установка нового регулятора происходит в обратной последовательности. После сборки проверяется уровень напряжения.

Следует отметить, что не всегда замена регулятора происходите по причине выхода его со строя. В последнее время все чаще автолюбители прибегают к замене генератора вместе с реле со старого образца на новый. Такого рода тюнинг становится возможным благодаря полной взаимозаменяемости обеих моделей. Причиной, побуждающей владельцев автомобилей на такой шаг, является высокая эффективность, которой отличается трехуровневый регулятор от стандартного.

Реле нового образца обеспечивают требуемый уровень напряжения в автоматическом режиме. Плюс к этому, оно имеет более широкий, по сравнению со штатным, диапазон регулировки, благодаря чему аккумулятор получает оптимальный заряд. При таких условиях срок службы аккумуляторной батареи значительно увеличивается. На принципиальной схеме электрических цепей ВАЗ 2107, приведенной ниже, реле обозначено цифрой 7.


Ваз 2106 нет зарядки при включении дальнего. Почему нет зарядки: основные причины

В первую очередь необходимо проверить целостность предохранителей № 9 и 10, а также их надежное крепление в блоке предохранителей.

Помимо этого при кажущейся исправности предохранителей (плавкая вставка не перегорела) предохранитель может быть неисправен. Дело в том, что несмотря на то, что вставка не перегорела, предохранитель тем не менее неисправен. От долгого срока эксплуатации перетираются вершины предохранителей на входе их в гнезда. Это можно определить визуально. Для этого предохранитель вынимается из своих гнезд и осматривается верхняя и нижняя части предохранителя являющиеся продолжением плавкой вставки. Визуально будет сразу видно протертый край предохранителя виде круга, как след от гнезда, куда он вставляется. Такие предохранители заменяются, и вновь проверяется зарядка.

Если после замены предохранителей по — прежнему на ВАЗ 2106 нет зарядки аккумулятора, то следует продолжить поиск неисправности.

Далее нужно проверить целостность ремня привода генератора и его натяжение. Если ремень не порван и его натяжение соответствует норме, то нужно проверить состояние приводных шкивов. При износе внутренней поверхности шкивов ремень генератора начинает попросту проскальзывать, что также будет способствовать неполному заряду батареи или же зарядка будет полностью отсутствовать. Проверить это можно визуально посмотрев на внутреннюю часть шкива. Если она блестит, то значит, ремень проскальзывает и именно он отполировал внутреннюю часть шкива.

Такой шкив подлежит замене вкупе с ремнем привода.

Следующей причиной, почему может отсутствовать зарядка батареи, это плохой контакт на клеммах аккумулятора, либо их окисление. Ненадежный контакт подтягивается, а окислившиеся клеммы нужно обработать раствором соды с водой. Сода нейтрализует окисел после чего клемму нужно промыть водой и хорошо протереть. Для гарантии остатки окисла удаляются мелкой шкуркой. Затем клемму необходимо смазать, например смазкой Литол 24. Подобную операцию нужно проделать и с самими клеммами. Не нужно зачищать клеммы шкуркой или скрести их ножом. Они очень податливы, так как отлиты из свинца и три-четыре такие процедуры заметно уменьшат их диаметр, что сделает невозможным качественную затяжку клемм, а значит и не будет их надежного контакта. Доверьте этот вопрос соде и она прекрасно очистит клеммы от окисла.

На окисление стоит проверить и места контактов клемм на генераторе, которые также нужно освободить от окисла.

Если в автомобиле ВАЗ 2106 нет зарядки аккумулятора, то виной тому могут быть щетки в генераторной установке

. Они могут иметь предельный износ, либо заедать в гнездах щеткодержателя.

Для проверки щеток генератор не нужно снимать с автомобиля, так как щеточный узел доступен и легко снимается. Изношенные щетки либо заменяются, либо меняется узел целиком. Перемещение щеток проверяют надавливанием. Щетки должны легко войти в свои колодцы и легко вернуться. В противном случае щетки вынимаются, и колодцы зачищаются, также снимаются заусенцы с самих щеток.

Проверяется также контакт генератора с массой автомобиля и при необходимости восстанавливается. Иногда достаточно немного отпустить крепление провода с массой и поводить проводом из стороны в сторону, чего будет достаточно для восстановления надежного контакта. Для полного контроля провод снимается и наконечник зачищается.

Возможные неисправности генератора ВАЗ 2106

В самом генераторе могут быть следующие неисправности:

  • Повреждение диодного моста (в народе – «подкова»)
  • Неисправность статорной обмотки – межвитковое замыкание, замыкание на корпус или внутренний обрыв
  • Неисправность обмотки возбуждения ротора, с симптомами аналогичными, как и в статорной обмотке. Помимо этого может быть большой износ контактных колец, что нарушает их надежный контакт со щетками

Если при проверке на выходе генератора есть нормальное напряжение 13.5- 14,2В, а аккумулятор не заряжается, то необходимо проверить целостность провода идущего от генератора до батареи.

На отсутствие зарядки может влиять и неисправность реле – регулятора, а также его плохой контакт с «массой».

Читайте так-же, другие обзоры

За зиму было 3 случая. Морозы. Поутру звонит клиент и жалуется- нет зарядки. Зову подъехать. Приезжает и говорит что на полпути зарядка появилась. Проверил все: прозвонил и перетряс проводку,подтянул все что можно было, померил напряжения все. Ничего не нашел, все нормально. Отправил клиента с богом, каждый остался при своих интересах. На 2-ой машине тоже самое, не считая того что снимал и перетряхивал (с проверкой на стенде) генератор для успокоения совести. С 3-й машиной решил разобраться до конца и в конце концов хоть что-то заработать. Машину на мороз- отдыхать! Часа через два завожу на улице- нет зарядки! Там же на улице начал смотреть в чем дело_ не дай бог неисправность опять пропадет. Не горит лампа зарядки, нет первоначального возбуждения. От контрольки (с плюса аккумулятора) генератор возбуждается, проводка до щитка приборов прозванивается. Нашел что искал! На щитке приборов контакты разъемов приклепаны к плате (Не Америку открыл, об этом все знают). Не было контакта от контрольной лампы зарядки в разъеме. Пропаял все контакты в разъемах, поскольку пока щиток приборов ворошил другие глюки появились из-за этих клепок. Получается с прогревом салона контакт в клепаных разъемах восстанавливался. Кстати в карбюраторных семерках я за 4 года ни разу не наблюдал такого, умели же раньше клепать! Первые две машины вызвал, сделал то же самое, больше не появлялись.

Типичная проблема проблема для классики. Проблема чаще всего в приборке, приходиться пропаивать.

Еще один вариант решения проблемы

:

У меня на новой 2107 (2010 года выпуска) при пуске в мороз не шла зарядка (ГЕНЕРАТОР — «ВОСЬМЕРОЧНЫЙ»). Если прибавить обороты двигателя до 2000 — аккумулятор начинал заряжаться. Все бы ничего, но иногда лампочка зарядки аккумулятора при включении зажигания не загоралась вообще и приходилось прогревать двигатель без зарядки аккумулятора, а затем уже при повторном запуске двигателя зарядка начиналась. Что было сделано по совету друзей-автоэлектриков: поменял щеточный узел с таблеткой, подтянул ремень генератора, протянул + клемму на генераторе. Снимать генератор для полной ревизии было архилениво. Но не помогло. Я предположил, что на холоде не хватаем тока в обмотку возбуждения (опять инженеры ВАЗ чего-то не учли). И для увеличения тока соединил контакт +15 (зажигание) с контактом 61 (обмотка возбужнения) через последовательно соединенные диод и резистор 10 Ом, 20 Вт. Езжу год — полет нормальный, никаких симптомов старых проблем. Диод нужен, чтобы при выключении двигателя, ток, предназначенный для обмотки возбуждения не шел обратно в цепь зажигания. Впрочем, явление обратного тока через лампочку зарядки можно легко заметить: при выключении двигателя лампочка на короткое время загорается. Подключение резистора сделал под бардачком, в жгуте, проходящим через моторный щит. Провод зажигания (+15) — толстый синий с черной полосой, провод возбуждения (61) — тонкий коричневый с белой полосой. Вместо резистора можно применить лампочку на 10 Вт, но ИМХО, резистор надежнее.

Нет зарядки на – основные причины и устранение неисправностей

Владельцам ВАЗовской классики приходится часто сталкиваться с проблемой, когда нет зарядки на 2106. Причины, ведущие к такой проблеме, могут быть самыми разными, и скорее всего здесь их не удастся перечислить полностью, поэтому перечислим хотя бы самые частые из них.

1. Износились щетки генератора ВАЗ 2106. Если щетки будут иметь недостаточную длину, это может привести к ситуации, когда нет зарядки аккумулятора ВАЗ 2106, либо когда зарядка слишком слабая. Поэтому если горит лампочка зарядки аккумулятора ВАЗ 2106, в первую очередь следует проверить щетки генератора авто ВАЗ 2106 и при потребности произвести их замену.Следует отметить, что длина щеток не должна быть меньше 12 мм.

2. Вышел из строя диодный мост. Причиной слабой зарядки аккумулятора может стать также и перегорание диодов выпрямительного блока, так как генератор не может полноценно заряжать аккумуляторную батарею. Для проверки нужно продиагностовать диодный мост и при потребности заменить его.

3. Вышло из строя реле зарядки. Если нет зарядки аккумулятора авто ВАЗ 2106, то причиной этого может быть также и поломка реле зарядки. Как правило, если пропала зарядка на ВАЗ 2106 именно по этой причине, то автовладельцам приходится долго искать неисправность, до той поры пока не будет произведена замена этой детали электрики. К слову нужно сказать, что она меняется весьма легко, так как прикрепляется лишь двумя болтами под капотом с правой стороны.

4. Проблемы с ротором и статором. Если после проверки всех выше перечисленных деталей по прежнему горит лампочка зарядки аккумулятора авто ВАЗ 2106 нужно провести диагностику генератора и обязательно проверить его статор и ротор, а при потребности заменить генератор.

Как подключить генератор на ВАЗ 2106? Сначала генератор помещаетсяв его «законное» место, возле мотора, причем его местоположение необходимо зафиксировать шайбой и болтом. После этого надевается гайка нижнего крепления. Подключение генератора на ВАЗ 2106 осуществляется двумя проводами, первый выходит с вывода щеткодержателя, а второйидет со штекера основного вывода обмотки статора. Основным отличием вывода щеткодержателя и провода, идущего с вывода обмотки статора, является отсутствие колодок изоляции.

Гайку крепления проводов нужно прикрепить к выводу генератора, на вывод сверху надевается защитный колпак из резины. Дальше прикручивается гайка крепления генератора на натяжной планке. Затем на коленчатый вал, шкив генератора и насоса надевается ремень генератора. Усиливается затяжка крепления генератора к планке, находящейся под капотом. После этого следует поставить защитный щиток, тщательно зафиксировав его с помощью 12-ти винтов крепления. На этом все, генератор установлен и после этого остается лишь провести его проверку.

Следует немедленно искать причину неисправности, ведь под угрозой обеспечение всего электрооборудования током, а также – зарядка аккумулятора.

Как известно, с исправным генератором аккумулятор не требует зарядки на протяжении многих месяцев и лет, сохраняя при этом не менее 60% заряда. То есть, аккумулятор емкостью 55 Ач, которыми обычно комплектуются десятки, восполняется током за счет работы исправного генератора.

Проверка устройства

Проверяется реле-регулятор напряжения генератора ВАЗ 2106, «копеек», иномарок одинаково. Как только произведете снятие, посмотрите на щетки – у них должна быть длина более 5 миллиметров. В том случае, если этот параметр отличается, нужно проводить замену устройства. Чтобы осуществить диагностику, потребуется источник постоянного напряжения. Желательно, чтобы можно было изменить выходную характеристику. В качестве источника питания можно использовать аккумулятор и пару пальчиковых батареек. Еще вам необходима лампа, она должна работать от 12 Вольт. Вместо нее можно использовать вольтметр. Подключаете плюс от питания к разъему регулятора напряжения.

Основные неполадки

Если генератор начинает барахлить, то главные причины неисправности следует искать либо в бортовой сети, либо же это проблемы самого генератора. Если же генератор дает зарядку, но недостаточную, то, возможно, его слишком «нагрузили», поставив дополнительно к штатному электрооборудованию много других гаджетов, и он работает уже на пределе своих возможностей.

Уж больно наши автомобилисты полюбили тюнинговать ВАЗ 2110, добавляя, например, мощности динамиков, усиливая свет и т.п. Кое- кто в таких случаях меняет АКБ, например, ставит емкостью 70 Ач, вместо обычного ВАЗовского на 55 Ач.

Но если вначале это и может помочь, то со временем такая батарея будет садиться еще быстрее, поскольку штатный генератор не сможет обеспечить ее полную зарядку, не хватит у него для этого мощности.

Причины разрядки аккумуляторной батареи детально изложены в следующем материале:

Поиск неисправностей

Чтобы точно определить источник проблемы с генератором, нужно произвести элементарную проверку. Если у вас нет «добавочных» потребителей энергии, можете сразу искать неисправности генератора, если есть, отключите их все на время. Причем – не выключите, а именно отсоедините от автомобиля.

План проверки:

  1. Замерьте отдачу тока на холодном автомобиле, в то время, когда он не работает, и все системы его жизнеобеспечения отключены. Будет идеально, если отдачи вообще нет. Но такое случается крайне редко. Почти на каждом ВАЗ 2110 где-то из-за недостаточного контакта, локального замыкания и т.п. небольшая отдача все же наблюдается. Но – именно небольшая, а не такая, при которой аккумулятор может сесть за ночь стоянки;
  2. Если все нормально, утечки тока не наблюдается, или они мизерные, аккумулятор не разрядился, подключите обратно все те приборы, которые вы (не важно, самостоятельно или с помощью наемных специалистов) по собственной инициативе установили на автомобиль. Повторите ту же проверку. Если оказалось, что ток активно утекает, значит – причина не в АКБ и не связана с генератором, виновато именно не предусмотренное конструкторами ВАЗ 2110 устройство;
  3. Но если и тогда отдачи не обнаружено, переходим к тщательному обследованию генератора. А здесь возможных неисправностей немало: между щетками и кольцами ротора нет достаточного контакта; есть обрыв в обмотке возбуждения; возможно межвитковое замыкание непосредственно в катушке обмотки возбуждения. При этом генератор греется и гудит; обмотка возбуждения может замыкать на корпус ротора; обрывы могут возникать и в фазовой обмотке статора; статор может замкнуть на корпус; возможно замыкание «плюса» на корпус; в выпрямительном блоке может пробивать диоды; механические неисправности также занимают не последнее место в этом списке.

Теперь рассмотрим все вышеозначенные неисправности генератора более подробно.

Работа двухуровневого регулятора

При работе генератора на выходе появляется напряжение, которое поступает на обмотку электромагнитного реле. При этом возникает магнитное поле, с его помощью притягивается плечо рычага. На последний действует пружина, она используется как сравнивающее устройство. Если напряжение становится выше, чем положено, контакты электромагнитного реле размыкаются. При этом в цепь включается постоянное сопротивление. На обмотку возбуждения подается меньший ток. По подобному принципу работает реле-регулятор напряжения генератора ВАЗ 21099 и других автомобилей отечественного и импортного производства. Если же на выходе уменьшается напряжение, то производится замыкание контактов, при этом изменяется сила тока в большую сторону.

Обрыв обмотки

Если оборвана обмотка возбуждения, то нет и зарядки аккумулятора. Чтобы это определить, часто достаточно положить руку на генератор. При обрыве он греется. Для точной проверки нужно отсоединить от щетки конец обмотки возбуждения, к нему, и зажиму Ш генератора подсоединить (через вольтметр или лампочку) провода АКБ.

Если есть обрыв, то стрелка вольтметра не отклонится, а лампочка не загорится. Чтобы найти, какая из катушек не дает работать генератору, подключают к каждой по отдельности провода от АКБ. Напоследок проверяют пайки и выводы катушек. Если обрыв внутренний, катушку нужно заменить, при внешних помогает пайка.

Замена реле контрольной лампы зарядки АКБ

Работу по замене реле лампы зарядки ВАЗ 2106 следует проводить в следующей последовательности:

  1. Отворачиваем 2 крепежа реле лампы зарядки и демонтируем изделие с установленных шпилек.
  2. Помечаем маркером или фломастером подводящую электропроводку для контроля над корректностью обратного подключения обновленного изделия. При неправильном включении реле в сеть энергообеспечения автомобиля он перестает функционировать, что создаст аварийную ситуацию из-за резкого повышения разности потенциалов на выходных контактах генераторного устройства.
  3. Рассоединяем проводную цепь, меняем реле на исправное изделие и проводим обратный монтаж.

При тестировании реле лампы зарядки категорически запрещается делать КЗ между выходными элементами цепи, т. к. это вызовет дефекты блока устройств выпрямления тока. Перед тестированием реле регулятора зарядки необходимо убедиться в оптимальной степени натяжки генераторного ремня. К электрической цепи генераторной обмотки возбуждения не следует подключать другие энергетические ресурсы, т.к. падение напряжения на исследуемом реле зарядки ВАЗ 2106 может превысить оптимальные значения.

Механические неисправности

Первое место среди механических неполадок ВАЗ 2110 занимает растяжение ремня. При этом обычно сильно греется шкив генератора. Кроме того, нет достаточной зарядки АКБ. Осмотрите также все на предмет плохого контакта, обламываний и т.п.

Поэтому, независимо от кого, карбюраторная у вас машина, или инжектор, с генератором лучше не шутить, а при обнаружении неисправностей быстро на них реагировать.

Если генератор перестал давать зарядку, ничего хорошего в этом нет. Необходимо сразу приступать к поиску причины такой неисправности. В противном случае все ваше электрооборудование окажется без питания, а аккумулятор в скором времени полностью сядет.

Если генератор работает хорошо, тогда аккумуляторная батарея не будет нуждаться в дополнительной зарядке специальными устройствами в течение многих месяцев, порой даже лет. В АКБ стабильно будет сохраняться минимум 60% заряда. Таким образом, аккумуляторы постоянно восполняют запас заряда за счет работы генератора.

Как снимать реле-регулятор

Снять реле-регулятор напряжения генератора («Ланос» или отечественная «девятка» у вас – не суть важно) довольно просто. Стоит заметить, что при замене регулятора напряжения потребуется всего один инструмент — плоская или крестовая отвертка. Снимать генератор или ремень и его привод не нужно. Большинство устройств находится на задней крышке генератора, причем объединены в единый узел с щеточным механизмом. Наиболее частые поломки происходят в нескольких случаях.

Во-первых, при полном стирании графитовых щёток. Во-вторых, при пробое полупроводникового элемента. О том, как провести проверку регулятора, будет рассказано ниже. При снятии вам потребуется отключить аккумуляторную батарею. Отсоедините провод, который соединяет регулятор напряжения с выходом генератора. Выкрутив оба крепежных болта, можно вытянуть корпус устройства. А вот реле-регулятор напряжения генератора ВАЗ 2101 имеет устаревшую конструкцию – он монтируется в подкапотном пространстве, отдельно от щеточного узла.

Что стоит на ВАЗ 2110

Для автомобилей ВАЗ 2110 предусматривается установка двух типов генераторов, в зависимости от установленного двигателя.

  1. Для карбюраторных моделей устанавливается генератор с номером 9402.3701.
  2. Если двигатель инжекторный, тогда каталожный номер используемого генератора будет 3202-3771. Он имеет поликлиновый ремень.

Вне зависимости от типа установленного двигателя и генератора соответственно, неполадки на устройствах встречаются одни и тех же, потому процедура проверки и ремонта в обоих случаях идентична.

Неисправности

Есть две основные причины, из-за которых генератор перестает должным образом обеспечивать зарядку.

Причина Особенности
Перегрузка устройства Случается такое у тех, кто любит устанавливать многочисленное дополнительное оборудование, которое питание за счет генератора, то есть требует электроэнергии. Это могут быть динамики, электронасосы, видеоустройства и пр. Штатный генератор на такие нагрузки не рассчитан, потому теряет эффективность
Несоответствие АКБ и генератора Чтобы обеспечить работу электрооборудования, дополнительно установленного на автомобиль, многие решают установить более мощную аккумуляторную батарею при штатном генераторе. Несоответствие мощностей приводит к тому, что генератор перестает обеспечивать должную зарядку более мощного аккумулятора. Так ему попросту не хватает для этого ресурсов

Какой заряд выдает генератор

Многих интересует вопрос о том, сколько же генератор должен выдавать для нормального функционирования.

Здесь параметры напрямую зависит от текущего состояния автомобиля.

  • Если двигатель холодный, только включается, тогда напряжение составит в норме 14,1-14,4 Вольт;
  • Если проверять напряжение после длительных поездок в условиях пробок, тогда генератор будет выдавать уже меньше, около 13,9-14,1В.

Трехуровневая система регулирования

Качество регулирования у таких конструкций намного выше, нежели у рассмотренных ранее. Ранее использовались механические конструкции, но сегодня чаще встречаются бесконтактные устройства. Все элементы, используемые в данной системе, такие же, как и у рассмотренных выше. Но отличается немного принцип работы. Сначала подается напряжение посредством делителя на специальную схему, в которой происходит обработка информации. Установить такой реле-регулятор напряжения генератора («Форд Сиерра» также может оснащаться подобным оборудованием) допустимо на любой автомобиль, если знать устройство и схему подключения.

Здесь происходит сравнение действительного значения с минимальным и максимальным. Если напряжение отклоняется от того значения, которое задано, то появляется определенный сигнал. Называется он сигналом рассогласования. С его помощью производится регулирование силы тока, поступающего на обмотку возбуждения. Отличие от двухуровневой системы в том, что имеется несколько добавочных сопротивлений.

Поиск причин неисправностей

Отсутствие зарядки может быть вызвано широким перечнем причин, о которых мы сегодня поговорим.

К таковым причинам относят:

  • Слабые контакты;
  • Обрывы обмотки;
  • Замыкание на роторном корпусе;
  • Межвитковые замыкания;
  • Механические поломки;
  • Замыкание зажима плюса на корпусе;
  • Замыкание в фазовой обмотке;
  • Замыкание статора на корпусе.

Рассмотрим эти ситуации более детально, чтобы определить истинную причину поломки конкретно в вашем случае.

Начните с того, что отключите все дополнительное оборудование в вашем автомобиле, которое не предусмотрено штатной комплектацией — видеорегистратор, навигатор, аудиосистема и пр.

  1. Измерьте отдачу тока, когда автомобиль холодный, он не работает и все системы жизнеобеспечения отсоединены. Если отдачи совсем не будет, это хорошо. Но происходит это редко. Практически всегда на десятках может быть недостаточный контакт, какое-то замыкание, по причине которого отдача есть, но небольшая. Куда хуже, если отдача внушительная и приводит к разрядке аккумулятора за одну ночь, проведенную на стоянке или в гараже.
  2. Если все в норме, сильных утечек тока нет или они незначительные, а аккумуляторная батарея сохранил свой заряд, тогда можно вернуть все приборы на места, которые были установлены дополнительно.
  3. Проведите повторную проверку отдачи. Если при этом приборы показывают активную утечку тогда, тогда причина кроется не в аккумуляторе, не связана с генератором. Виновником проблемы является одно из устройств, подключенных дополнительно.
  4. Если и при этом отдача не наблюдается, тогда нужно внимательно осмотреть генератор.
  5. Источников неприятностей, которые могут привести к выходу из строя генератора, существует множество. К ним относят:
  • Недостаточный контакт между кольцами ротора и щетками;
  • В обмотке возбуждения произошел обрыв;
  • Возникло межвитковое замыкание на катушке обмотки возбуждения. В таком случае генератор будет гудеть и сильно греться;
  • Обмотка возбуждения замыкает на корпус ротора;
  • Статор замыкает на корпус;
  • Возникает обрыв в фазовой обмотке статора;
  • Пробились диоды в выпрямительном блоке, то есть диодном мосту;
  • Замкнуло плюс на корпусе;
  • Появились механические неисправности.

Решение проблем

  1. Слабый контакт. Ослабление контакта может происходить по причине загрязнения, попадания масла на щетки, контактные кольца. Также контакт может ухудшиться из-за усадки пружин, которые давят на щетки, либо зависли щетки. Подобные явления приводят к повышению сопротивления возбуждения и порой способны оборвать цепь. Для устранения проблемы иногда достаточно просто обработать поверхности ветошью, вымоченной в бензине. Если щетки износились, их лучше заменить. Параллельно проверьте состояние пружин, колец. Кольца окисляются, потому обработайте их стеклянной наждачкой.
  1. Оборвалась обмотка. Если это произойдет, пропадет зарядка АКБ. Для определения проблемы положите руку на аккумулятор. При наличии обрыва устройство начнет греться. Если хотите более точную проверку, тогда отключите конец обмотки возбуждения от щетки и подсоедините к нему и зажиму Ш провода АКБ, используя вольтметр или лампочку. При наличии обрыва лампа не загорится, а стрелка вольтметра не сдвинется с места. Проверьте каждую катушку отдельно, чтобы определить, какая из них не дает генератору работать. Внутренние катушки подлежат замене, а внутренние паяются.
  1. Замыкание между витками. Межвитковое замыкание может произойти в любой катушке обмотки возбуждения. Если такая ситуация произошла, обмотка начнет греться, ток возбуждения увеличится. Для проверки обязательно измерьте показатели сопротивления каждой катушки. Для этого вам пригодится вольтметр.
  1. Замыкание на корпусе ротора. Такая поломка приводит к тому, что вся обмотка возбуждения замыкается. Генератор прекращает свою работу. Наиболее распространенным участком замыкания являются места вывода концов обмотки к кольцам ротора. Для проверки используйте лампочку на 220В. Один провод следует подключить к любому контакту кольца, а второй — на сердечник или вал ротора. Если замыкание имеется, тогда лампочка включится. Эксплуатация автомобиля с таким генератором невозможна. Необходимо изолировать или полностью заменить неисправную обмотку. Первый вариант подойдет только для того, чтобы доехать до СТО и провести полноценный ремонт.
  1. Замыкание на фазной обмотке. Такого рода проблема возникает из-за того, что разрушается изоляция, имеющаяся между витками катушки статора. Если это произошло, генератор начнет сильно греться, аккумуляторная батарея не будет получать достаточный заряд, так как это происходит при высоких показателях оборотов коленчатого вала.
  2. Замыкание статора на корпусе. Как и в случае с другими перечисленными вариантами замыкания, в этой ситуации генератор начинает перегреваться, гудеть, его мощность существенно падает. Для проверки вам потребуется лампочка с мощностью 220В. Один провод подключается к сердечнику, а второй — на вывод обмотки. Любой. При наличии замыкания ваша лампочка загорится. Чтобы устранить проблему, достаточно просто заменить вышедшую из строя катушку.
  3. Плюсовой зажим замыкает на корпус. Такая неисправность неприятна тем, что она не просто перегревает ваш генератор. Также из-за данного замыкания происходит пробой диодов выпрямительного блока. Оттуда проблема переходит на аккумуляторную батарею, которую может попросту замкнуть. Не редко замыкание приводило к полному выходу аккумулятора из строя. Хотя чаще всего он просто полностью разряжается.
  4. Механические проблемы. Если принимать во внимание все возможные механические неполадки генератора, тогда на первом месте по частоте будет растяжение ремня. Это наиболее популярная поломка в случае с ВАЗ 2110. Если это произойдет, шкив начнет серьезно перегреваться, у аккумуляторной батареи будет недостаточная зарядка. Не лишним мероприятием является проверка качества всех контактов, наличия обломов соединений и прочих возможных механических проблем.

При обнаружении проблем с генератором следует незамедлительно приступать к мероприятиям, направленным на устранения поломки. Если опыта нет, обращайтесь исключительно на проверенные станции технического обслуживания.

Генератор — это сердце электросистемы вашего автомобиля. Словно главный орган человека, он обеспечивает питание всех приборов, устройств. Потому к нему следует относиться очень бережно и при возникновении неполадок не затягивать с ремонтом.

Главная » Ходовая » Почему не идет зарядка на ваз 2106. Почему нет зарядки: основные причины. Что такое генератор

нет зарядки на ваз 2106

Нет зарядки на ВАЗ 2106 – основные причины и устранение неисправностей

Владельцам ВАЗовской классики приходится часто сталкиваться с проблемой, когда нет зарядки на ВАЗ 2106. Причины, ведущие к такой проблеме, могут быть самыми разными, и скорее всего здесь их не удастся перечислить полностью, поэтому перечислим хотя бы самые частые из них.

1. Износились щетки генератора ВАЗ 2106. Если щетки будут иметь недостаточную длину, это может привести к ситуации, когда нет зарядки аккумулятора ВАЗ 2106, либо когда зарядка слишком слабая. Поэтому если горит лампочка зарядки аккумулятора ВАЗ 2106, в первую очередь следует проверить щетки генератора авто ВАЗ 2106 и при потребности произвести их замену.  Следует отметить, что длина щеток не должна быть меньше 12 мм.

2. Вышел из строя диодный мост. Причиной слабой зарядки аккумулятора может стать также и перегорание диодов выпрямительного блока, так как генератор не может полноценно заряжать аккумуляторную батарею. Для проверки нужно продиагностовать диодный мост и при потребности заменить его.

3. Вышло из строя реле зарядки. Если нет зарядки аккумулятора авто ВАЗ 2106, то причиной этого может быть также и поломка реле зарядки. Как правило, если пропала зарядка на ВАЗ 2106 именно по этой причине, то автовладельцам приходится долго искать неисправность, до той поры пока не будет произведена замена этой детали электрики. К слову нужно сказать, что она меняется весьма легко, так как прикрепляется лишь двумя болтами под капотом с правой стороны.

4. Проблемы с ротором и статором. Если после проверки всех выше перечисленных деталей по прежнему горит лампочка зарядки аккумулятора авто ВАЗ 2106 нужно провести диагностику генератора и обязательно проверить его статор и ротор, а при потребности заменить генератор.

Как подключить генератор на ВАЗ 2106? Сначала генератор помещается  в его «законное» место, возле мотора, причем его местоположение необходимо зафиксировать шайбой и болтом. После этого надевается гайка нижнего крепления. Подключение генератора на ВАЗ 2106 осуществляется двумя проводами, первый выходит с вывода щеткодержателя, а второй идет со штекера основного вывода обмотки статора. Основным отличием вывода щеткодержателя и провода, идущего с вывода обмотки статора, является отсутствие колодок изоляции.

Гайку крепления проводов нужно прикрепить к выводу генератора, на вывод сверху надевается защитный колпак из резины. Дальше прикручивается гайка крепления генератора на натяжной планке. Затем на коленчатый вал, шкив генератора и насоса надевается ремень генератора. Усиливается затяжка крепления генератора к планке, находящейся под капотом. После этого следует поставить защитный щиток, тщательно зафиксировав его с помощью 12-ти винтов крепления. На этом все, генератор установлен и после этого остается лишь провести его проверку.

21.04.2015

Автоклуб ВАЗ 2101

[email protected] (

45), Grifin1907 (35), Юлия0211 (35), oleg 38 (44), magnum67 (54), вано73 (46), Igorkaaaaaaaa (29), olehkalynyak (36), Игорь. (32), Valdemar (29), ОлегВаз03 (31), Yur (37), igorsheva (46), Panda (28), юрий56 (50), Дмитро13 (63), Foxs1986 (35), Киевский (29), stend (39), Жека 93 (28), karadjia (53), Rogue (40), Alex red demon (34), Анатолий1187 (
34
), Nomak1989 (32), isaenkovl (36), gangsta678 (34), zaplin (63), samum (34), олег войтюк (35), Геннадий67 (54), xqz (34), seven (32), Валинтин (28), AlexKey (37), marchellano (41), nikolay4ik (37), serrser (34), Valik90 (31), Oleguah (39), nac67 (54), Иван-Барнаул (39), Linoks (39), AA_5148_AC (40), Shaman (38), AA5148AC (40), Stalexandr (26
)

Реле зарядки ВАЗ-2106: особенности и методы диагностики

Реле зарядки на ВАЗ-2106 позволяет поддерживать уровень напряжения на клеммах аккумулятора на одном уровне. Система электрооборудования на любой машине является самой сложной. Даже на примитивных автомобилях «классической» серии ВАЗ. Но в общем все генераторы на любых автомобилях схожи – они состоят из одинаковых по принципу действия элементов. Отличия только в размерах и типах привода.

Что такое реле зарядки

Вся система электрооборудования питается от двух источников:

  1. Аккумуляторной батареи – при остановленном двигателе. Именно от АКБ подается питание на обмотки стартера в момент запуска двигателя.
  2. Генераторной установки – она предназначена для питания всех потребителей при запущенном двигателе. Но первостепенная задача – это восстановление уровня заряда аккумулятора, так как после запуска он теряет емкость, причем значительно.

Величина напряжения аккумулятора всегда одинакова – может только уменьшаться, если не будет производиться зарядка.

А вот генератор автомобиля может вырабатывать напряжение в интервале 10-30 Вольт. Это большой диапазон, система электрооборудования не сможет справиться с такими перепадами. Именно реле зарядки ВАЗ-2106 позволяет стабилизировать напряжение, не допускает перенапряжения.

Конструкция генератора

В любом автомобиле, в том числе и в отечественной «шестерке», генератор состоит из таких узлов:

  1. Статор – это неподвижная часть, она крепится при помощи резьбовых соединений к кронштейнам на блоке двигателя. На статоре имеется обмотка (силовая), состоящая из трех равных частей – вырабатывается на ней переменное трехфазное напряжение.
  2. Ротор (якорь) – это вращающийся элемент, на нем имеется обмотка и два контактных кольца. Приводится в движение ременной передачей от коленчатого вала.
  3. Спереди и сзади на ротор устанавливаются крышки. Чтобы вращение было максимально плавным и свободным, используются подшипники.
  4. Шкив предназначен для передачи вращения на ротор. Устанавливается на нем же, посредством шпонки удерживается от проворачивания.
  5. Щетки позволяют передать напряжение на обмотку вращающегося ротора. Схема реле зарядки ВАЗ-2106 содержит также лампу, расположенную в приборной панели. Обратите внимание на то, что при ее сгорании происходит прекращение подачи напряжения на обмотку возбуждения.
  6. Полупроводниковые диоды выпрямляют трехфазное переменное напряжение. На выходе появляется постоянное однополярное.

Реле зарядки на ВАЗ-2106, в отличие от большинства других автомобилей, устанавливается на кузове, а не в корпусе генератора. На многих современных машинах регулятор напряжения и щеточный узел совмещены в одном корпусе.

Для чего нужен регулятор напряжения

Основная функция реле зарядки аккумулятора на ВАЗ-2106 – это предотвратить появление скачков напряжения на выходе генераторной установки. Но вот стабилизировать большой ток оказывается не так уж и просто – для этого нужно применять очень массивные элементы. Если в слаботочных цепях можно обойтись установкой стабилитрона, то при токе 50-60 Ампер сделать это проблематично. Но выход есть – можно стабилизировать напряжение, поступающее на роторную обмотку возбуждения.

Если обратиться к школьному курсу физики, то можно узнать, что значение напряжения на выходе генератора полностью зависит от двух параметров – скорости движения и величины магнитного поля. Другими словами, необходимо, чтобы скорость вращения ротора или величина магнитного поля были постоянны. Только в этом случае на выходе генератора напряжение не будет изменяться. Но невозможно без применения специальных средств поддерживать обороты ротора на одном уровне, остается одно – стабилизировать напряжение питания обмотки возбуждения.

Контактные регуляторы

До сих пор можно встретить автомобили, на которых установлены механические регуляторы напряжения. Они крайне несовершенны, обладают массой недостатков, но владельцы таких машин уверены в том, что «старое всегда лучше». И каждые три дня лезут под капот, чтобы производить корректировку зазора, чистку контактов. Но на примере контактных систем удобно рассматривать принцип действия регуляторов в целом. Суть протекающих процессов в полупроводниковых и механических немного схожа.

В основе конструкции находится обмотка – она намагничивает металлический сердечник. Обмотка состоит из 1300 витков тонкого провода. При диагностике такого реле нужно знать, что сопротивление этой катушки 17 Ом. Контакты изготавливаются из вольфрама. Присутствует в конструкции шунт и регулировочная пластина. Также имеется несколько пружин и резисторов, коммутация последних производится механическими контактами.

Электронные регуляторы напряжения

Произведено подключение реле зарядки ВАЗ-2106 к обмотке возбуждения генератора. И независимо от того, электронная или механическая система используется, назначение у нее одно – поддерживать напряжение на уровне 13,6 Вольт. Электронные устройства стабильнее механических и не требуют частого вмешательства – в них нет механических контактов, которые подгорают иногда.

Один минус – при использовании реле и щеток, заключенных в один корпус, менять придется сразу два узла. Но существуют регуляторы, которые закрепляются отдельно от щеточного узла.

Как проверять регулятор

О том, как проверить реле зарядки ВАЗ-2106, должен знать каждый автомобилист. Главные условия:

  1. Через устройство должно проходить напряжение, величина которого менее 14 Вольт. Для диагностики подключают к нему питание от аккумулятора автомобиля.
  2. Если напряжение свыше 14 Вольт, то оно не должно проходить через регулятор. Для проверки по схеме производится соединение элементов, а в качестве питания используется аккумулятор автомобиля и, например, две батарейки типа АА, соединенные с ним последовательно.

Главный признак того, что реле зарядки ВАЗ-2106 вышел из строя – напряжение на клеммах аккумуляторной батареи ниже 13,6 Вольт.

Реле зарядки ВАЗ-2106: особенности и диагностика

Реле зарядки на ВАЗ-2106 позволяет поддерживать уровень напряжения на выводах АКБ на одном уровне. Электросистема на любой машине самая сложная. Даже на примитивных автомобилях «классической» серии ВАЗ. Но в целом все генераторы на любом автомобиле похожи — состоят из одинаковых элементов по принципу действия. Отличия только в размерах и типах привода.

Что такое реле зарядки

Вся электрическая система питается от двух источников:

  1. Аккумулятор — при остановленном двигателе.Именно от аккумуляторной батареи подается питание на обмотки стартера в момент запуска двигателя.
  2. Генераторная установка — предназначена для питания всех потребителей при работающем двигателе. Но первоочередная задача — восстановить уровень заряда аккумулятора, так как после запуска он теряет емкость, причем значительно.

Значение напряжения аккумулятора всегда одинаково — оно может уменьшиться только в том случае, если зарядка не производится.


Но автомобильный генератор может генерировать напряжение в пределах 10-30 вольт.Это большой диапазон, электросистема не сможет справиться с такими перепадами. Именно реле зарядки ВАЗ-2106 позволяет стабилизировать напряжение, не допускает перенапряжения.



Конструкция генератора

В любом автомобиле, включая отечественную «шестерку», генератор состоит из следующих узлов:

  1. Статор является неподвижной деталью, он крепится с помощью резьбовых соединений к кронштейнам на блоке двигателя. . На статоре имеется обмотка (силовая), состоящая из трех равных частей — на ней генерируется переменное трехфазное напряжение.
  2. Ротор (якорь) — вращающийся элемент, имеет обмотку и два контактных кольца. Он приводится в движение ременной передачей от коленчатого вала.
  3. Установлены передняя и задняя крышки ротора. Чтобы вращение было максимально плавным и свободным, используются подшипники.
  4. Шкив предназначен для передачи вращения ротору. Он установлен на нем, с помощью ключа удерживается от поворота.
  5. Щетки позволяют передавать напряжение на обмотку вращающегося ротора. В цепь реле зарядки ВАЗ-2106 также входит лампа, расположенная в панели приборов.Учтите, что при его сгорании прекращается подача напряжения на обмотку возбуждения.
  6. Полупроводниковые диоды выпрямляют трехфазное переменное напряжение. На выходе получается постоянный униполярный.

Реле зарядки на ВАЗ-2106, в отличие от большинства других автомобилей, устанавливается на кузове, а не в корпусе генератора. На многих современных машинах регулятор напряжения и щеточный узел объединены в одном корпусе.

Для чего нужен регулятор напряжения?

Основная функция реле зарядки аккумулятора на ВАЗ-2106 — предотвращение возникновения скачков напряжения на выходе генераторной установки.Но стабилизировать большой ток оказывается не так просто — для этого нужно использовать очень массивные элементы. Если в слаботочных цепях можно обойтись установкой стабилитрона, то при токе 50-60 Ампер это проблематично. Но выход есть — можно стабилизировать напряжение, подаваемое на обмотку возбуждения ротора.




Если обратиться к школьному курсу физики, то можно выяснить, что величина напряжения на выходе генератора полностью зависит от двух параметров — скорости движения и величины магнитного поля.Другими словами, необходимо, чтобы скорость ротора или величина магнитного поля были постоянными. Только в этом случае напряжение на выходе генератора не изменится. Но без применения специальных приспособлений поддерживать частоту вращения ротора на одном уровне невозможно, остается одно — стабилизировать напряжение питания обмотки возбуждения.

Контактные регуляторы

Еще можно встретить автомобили, на которых установлены механические регуляторы напряжения. Они крайне несовершенные, имеют массу недостатков, но владельцы таких машин уверены, что «старое всегда лучше.«И каждые три дня лезут под капот для регулировки зазора, чистки контактов. Но на примере контактных систем удобно рассматривать принцип работы регуляторов в целом. Суть процессов в полупроводниковой и механической Немного похоже.


Конструкция основана на обмотке — она ​​намагничивает металлический сердечник. Обмотка состоит из 1300 витков тонкой проволоки. При диагностике такого реле нужно знать, что сопротивление этой катушки равно 17. Ом.Контакты выполнены из вольфрама. В конструкции есть шунт и регулировочная пластина. Также имеется несколько пружин и резисторов, переключаемых с помощью механических контактов.

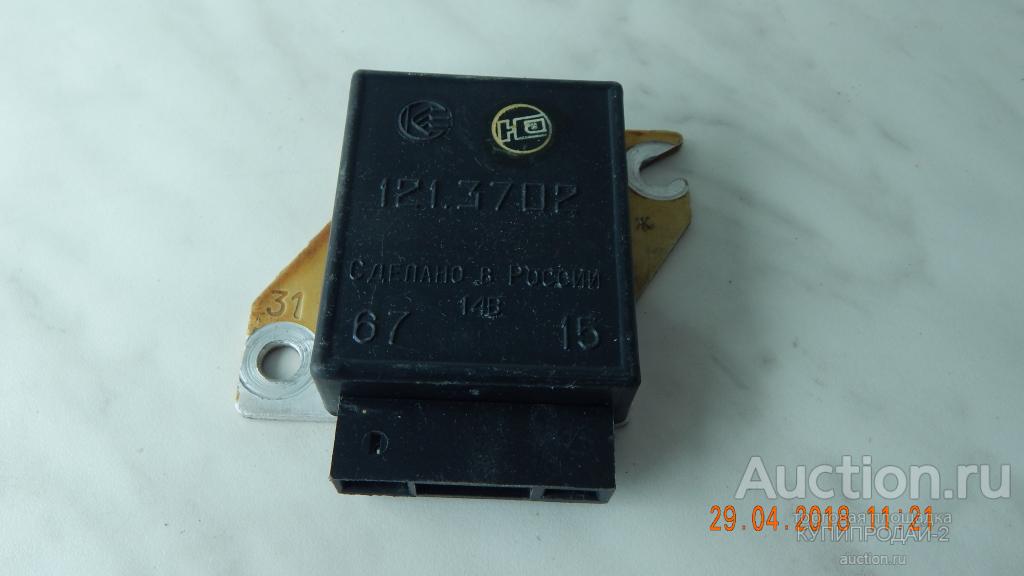

Электронные регуляторы напряжения

Реле зарядки ВАЗ-2106 подключается к обмотке возбуждения генератора. И независимо от того, используется ли электронная или механическая система, цель ее одна — поддерживать напряжение 13,6 вольт. Электронные устройства более устойчивы, чем механические, и не требуют частого вмешательства — в них нет механических контактов, которые иногда перегорают.


Один минус — при использовании реле и щеток, заключенных в один корпус, придется менять сразу два узла. Но есть регуляторы, которые крепятся отдельно от щеточного узла.

Как проверить регулятор


Как проверить реле зарядки ВАЗ-2106 должен знать каждый автомобилист. Основные условия:

  1. Через устройство должно быть пропущено напряжение, значение которого меньше 14 вольт. Для диагностики подключите к нему питание от автомобильного аккумулятора.
  2. Если напряжение выше 14 вольт, то оно не должно проходить через регулятор. Для проверки по схеме элементы соединяются, а аккумулятор автомобиля и, например, две последовательно соединенные с ним батареи АА используются в качестве питания.

Основным признаком выхода из строя реле зарядки ВАЗ-2106 является напряжение на выводах АКБ ниже 13,6 вольт.

Реле зарядки ВАЗ-2106: особенности и диагностика

Реле зарядки ВАЗ-2106 позволяет поддерживать уровень напряжения на выводах аккумуляторной батареи на одном уровне.Электросистема на любой машине самая сложная. Даже примитивные автомобили «классической» серии ваз. Но в целом все генераторы на любых автомобилях похожи — они состоят из одинаковых принципиальных элементов. Единственные отличия в размерах и типах дисков.

Что такое реле заряда

Вся электрическая система питается от двух источников:

  1. Аккумуляторная батарея — при остановленном двигателе. Именно от аккумуляторной батареи подается питание на соленоид стартера в момент запуска двигателя.
  2. Генераторная установка — предназначена для питания всех потребителей при работающем двигателе. Но первоочередная задача — восстановление заряда аккумулятора, так как после запуска он теряет емкость, причем значительно.

Значение напряжения аккумулятора всегда одинаково — можно только уменьшить, если не будет заряда.

Но генератор может выдавать напряжение в диапазоне 10-30 вольт. При таком большом диапазоне электрическая система не сможет справиться с такими перепадами.В нем реле зарядки ВАЗ-2106 позволяет стабилизировать напряжение, не допустить скачков напряжения.

Конструкция генератора

В любом автомобиле, в том числе и в отечественной «шестерке», генератор состоит из следующих узлов:

  1. Статор — это неподвижная часть, он крепится с помощью резьбовых соединений к кронштейнам на блоке двигателя. Статор имеет обмотку (силовую), состоящую из трех равных частей — она ​​вырабатывает трехфазное переменное напряжение.
  2. Ротор (якорь) — вращающийся элемент, катушка и два контактных кольца.Приводится ремнем от коленчатого вала.
  3. Установлены передняя и задняя крышки ротора. Для того, чтобы вращение было максимально плавным и свободным, используйте подшипники.
  4. Шкив для передачи вращения ротору. Установленный на нем дюбель удерживается от проворачивания.
  5. Щетки позволяют подавать напряжение на катушку вращающегося ротора. Схема реле зарядки ВАЗ-2106 также включает лампу, расположенную в панели приборов. Обратите внимание, что при горении происходит прекращение подачи напряжения на катушку возбуждения.
  6. Полупроводниковые диоды выпрямляют трехфазное переменное напряжение. На выходе стоит постоянный униполярный.

Реле заряда на ВАЗ-2106, в отличие от большинства других автомобилей, монтируется на кузове, а не в корпусе генератора. На многих современных автомобилях регулятор напряжения и щеточный узел совмещены в одном корпусе.

Зачем нужен регулятор напряжения

Основная функция реле зарядки аккумулятора на ВАЗ-2106 — это предотвращение скачков напряжения на выходе генераторной установки.Но стабилизировать большой ток не так-то просто — нам нужно применить очень массивные элементы. Если в цепях низковольтные, можно заняться установкой стабилитрона, при токе 50-60 Ампер сделать это проблематично. Но выход есть — можно стабилизировать напряжение, подаваемое на обмотку вращающегося возбуждения.

Если обратиться к школьному курсу физики, то можно увидеть, что величина выходного напряжения генератора полностью зависит от двух параметров — скорости и величины магнитного поля.Другими словами, необходимо, чтобы частота вращения ротора или магнитное поле были постоянными. Только в этом случае выходное напряжение генератора не изменится. Но без применения специальных средств поддерживать частоту вращения ротора на одном уровне невозможно, остается одно — стабилизировать напряжение питания обмотки возбуждения.

Контактные контроллеры

До сих пор можно встретить автомобили с механическими регуляторами напряжения. Они крайне несовершенные, имеют массу недостатков, но владельцы таких автомобилей считают, что «старое всегда лучше».И каждые три дня лазить под капот для регулировки зазора, чистки контактов. Но в случае с контактными системами удобно рассмотреть принцип работы регуляторов в целом. Суть процессов в полупроводнике и механике немного схожа.

Конструкция витая — намагничивает металлический сердечник. Обмотка состоит из 1300 витков тонкой проволоки. При диагностике такого реле необходимо знать, какое сопротивление этой катушки составляет 17 Ом. Контакты выполнены из вольфрама.Присутствуют в конструкции шунт и регулировочная пластина. Также имеется несколько пружин и резисторов, переключение последних осуществляется механическими контактами.

Электронные регуляторы напряжения

Изготовлена ​​проводка реле зарядки ВАЗ-2106 к обмотке возбуждения генератора. И независимо от того, какая электронная или механическая система используется, назначая ей одну — для поддержания уровня напряжения 13,6 Вольт. Электронные устройства более стабильны механически и не требуют частого вмешательства — в них нет механических контактов, которые иногда горят.

Одна проблема — если вы используете реле и щетки, заключенные в одном корпусе, то придется менять с двух узлов. Но есть регуляторы, которые крепятся отдельно от щетки в сборе.

Как проверить контроллер

Как проверить реле зарядки ВАЗ-2106, должен знать каждый автомобилист. Основные условия:

  1. Через устройство должно проходить значение напряжения менее 14 Вольт. Для диагностики подключите питание от автомобильного аккумулятора.
  2. Если напряжение выше 14 В, оно не должно проходить через регулятор. Для проверки на схеме подключения элементов и источника питания используется аккумулятор автомобиля, например, две батареи АА, соединенные последовательно.

Главный признак того, что вышло из строя реле зарядки ВАЗ-2106 — напряжение на выводах АКБ ниже 13,6 Вольт.

Предохранители ваз 2106, схема обозначения. Реле лампы заряда аккумулятора

На автомобилях ВАЗ-2106 применялись предохранители старого образца, цилиндрические.Они защищают электрические цепи, но конструкция имеет множество недостатков. Расположение блока предохранителей удачное — рядом с левой ногой водителя, вдали от влаги и прямых солнечных лучей. Если сравнивать с ВАЗ-2109, который расположен в моторном отсеке, то преимущество шестерки очевидно. Каждому владельцу ВАЗ-2106 необходимо знать, какой предохранитель защищает ту или иную цепь.

Назначение предохранителей в основном блоке

Главный (верхний) и дополнительный (нижний) предохранители расположены:

  1. F1, рассчитанный на максимальный ток 16 А, необходим для защиты цепей питания сигареты прикуриватель, звуковой сигнал, плафоны салона, часы, стоп-сигналы, световое оповещение об открытых дверях.
  2. F2, рабочий ток 8 А, защищает стеклоочиститель и его релейные цепи, электродвигатель омывателя и нагреватель.
  3. F3, 8 А, защищает цепь питания левой фары дальнего света и контрольные лампы для его включения.
  4. F4, ток 8 А, фара правая (дальняя).
  5. F5, F6, 8 Ампер — левая и правая фара (ближний свет) соответственно.
  6. F7 — габаритные огни (правый задний и левый передний), свет в багажном отделении, освещение салона, комбинация приборов, прикуриватель.Номинальный ток 8 А.
  7. F8 — габаритные огни (левый задний и правый передний), лампы под капотом и управление на панели приборов.
  8. F9 — предназначен для защиты цепей питания указателей давления масла, температуры жидкости, уровня резерва. Контрольная лампа, сигнализирующая о включении ручного тормоза, а также об аварийном уровне тормозной жидкости, отсутствии заряда аккумулятора, закрытии воздушной заслонки. Электромагнитный клапан ХХ, тахометр, освещение бардачка, реле обогревателя заднего стекла также питаются от этого предохранителя.
  9. Предохранитель F10 подает питание на регулятор напряжения. Номинал — 8 Ампер.
  10. F11, F12, F13 — резервный.

Дополнительный блок предохранителей

  1. F14 — предохранитель для защиты цепи питания обогревателя заднего стекла. Номинальный рабочий ток 16 А.
  2. F15 — Электродвигатель обдув радиатора охлаждения. Ток 16 А.
  3. F16 — аварийная сигнализация и указатели поворота.

При подключении нового блока обязательно пользоваться схемой предохранителей ВАЗ-2106.Это не даст вам перепутать элементы.

Реле стеклоочистителя и предохранитель

Предохранители ВАЗ-2106 защищают силовые цепи, управляя электромагнитными реле. Одно из основных — реле стеклоочистителя, питаемое от предохранителя F2. С его помощью дворники работают не постоянно, а с перебоями. Управлять слаботочными цепями намного эффективнее, чем силовыми. Реле расположено под приборной панелью с левой стороны салона автомобиля. Замена производится в следующем порядке:

  1. Снимите уплотнитель на краю стойки двери водителя.
  2. Поднимите обивку и снимите ее.
  3. Вынуть держатели, установленные сбоку. При установке обязательно устанавливать новые держатели.
  4. Отогните звукоизоляцию.
  5. Отсоедините разъем жгута реле от главного жгута. Разъем находится в нижней части приборной панели.
  6. Выкрутите два самореза, которыми корпус реле крепится к корпусу.

После снятия старого реле замените его новым.Работа ведется в обратной последовательности. Если замена предохранителей ВАЗ-2106, отвечающих за работу дворников, не помогла, то обязательно проверьте целостность проводов и реле.

Указатели поворота и аварийные огни

В автомобиле есть один недостаток — предохранители ВАЗ-2106 расположены в салоне, а реле разбросаны по моторному отсеку. Прерыватель, отвечающий за указатели поворота, расположен на перегородке в моторном отсеке напротив панели приборов.Основные поломки системы охранной сигнализации:

  1. F16. Проверить мультиметром, при необходимости заменить.
  2. Частое включение контрольной лампы свидетельствует о неисправности одного из повторителей или указателей.
  3. Выход из строя реле приводит к полному выходу из строя системы предупреждения.
  4. Кнопка аварийной сигнализации при поломке, не позволяет включить указатели.

Для замены необходимо снять комбинацию приборов, затем отвернуть гайку с помощью головки 10.После этого отсоедините колодку проводов и снимите реле. Установите новый в обратном порядке.

Включение головного освещения

Для включения дальнего и ближнего света используются два реле, которые установлены в моторном отсеке над правым брызговиком. Снять реле очень просто — достаточно отсоединить от него все провода и отверткой Phillips открутить саморез. Вместе с кронштейном наконечник заземляющего провода крепится к корпусу саморезом.

Обязательно отметьте расположение проводов, прежде чем отсоединять их от электромагнитного реле. Можно отключать по одному проводу, сразу устанавливать на новое реле. Процедура замены проста, поэтому ее можно выполнить за несколько минут. Если на реле не поступает напряжение, необходимо заменить плавкие вставки. В цепи предохранителя ВАЗ-2106 элементы Ф3-Ф7 используются для защиты цепей питания ламп ближнего и дальнего света.

Реле лампы заряда аккумулятора

Это реле находится в моторном отсеке над правым крылом.С его помощью включается лампа в панели приборов при появлении пробоя в цепи зарядки аккумулятора. При включении зажигания эта лампа горит (нет зарядки). Как только мотор будет запущен, лампа должна погаснуть (если цепь заряда исправна). В случае неисправности лампа будет светиться ярко или при половинном накале.

Для замены необходимо открутить саморезы, которыми электромагнитное реле крепится к корпусу. Под одним из наконечников находится провод заземления.Желательно по одному отсоединять провода, сразу ставить на новое реле. Установка нового элемента производится в обратной последовательности. Если на электромагнитное реле не подается питание, то нужно искать неисправность предохранителя F9. О том, какими предохранителями на ВАЗ-2106 защищают те или иные цепи, было рассказано в начале.

Недостатки блока предохранителей старого образца

Владельцы шестерки знают, насколько неудобны контакты, в которые зажимаются предохранители.Очень часто при наезде на неровности выпадают элементы. Куда лучше смотрятся блоки с евро предохранителями. Самое главное, чтобы такие плавкие ссылки были у всех, в любом магазине, поэтому при необходимости можно быстро найти замену.

Старайтесь использовать только предохранители. Вместо них нельзя ставить баги (да и старый блок позволяет это делать). Например, монета достоинством 2 рубля легко выполняет роль предохранителя. Просто опасно ставить — не зря перегорает плавкая вставка. Это указывает на то, что в цепи питания короткое замыкание или превышена допустимая нагрузка… Установка жучков может воспламенить провода.

Установка нового блока

Чтобы использовать новые предохранители на ВАЗ-2106, нужно вместо старого установить новый блок … Это несложно, достаточно следовать совету.

Порядок:

  1. Отсоедините отрицательный провод от аккумуляторной батареи.
  2. Осторожно открутите старый блок ключом на 10. Не отсоединяйте провода.
  3. Снимите блок.
  4. Установить провода и перемычки согласно схеме.
  5. Обратите внимание, что перемычки устанавливаются только на те провода, которые идут из моторного отсека под напряжением.
  6. Перемычки устанавливаются между выводами: 3 и 4, 5 и 6, 7 и 8, 9 и 10, 11 и 12, 12 и 13.
  7. После этого поочередно снимаем провода со старого блока и устанавливаем. по новой.
  8. Проверьте правильность всех подключений.

Убедитесь, что предохранители защищают цепи, которые должны. Например, при извлечении F5 должна перестать гореть левая фара (ближний свет).Если подключение неправильное, проверьте подключения и перемычки.

Среди наиболее частых проблем и причин ремонта электрооборудования любимой многими ВАЗ «шестерки» отмечен блок предохранителей ВАЗ 2106. Недостатки такого подключения кроются не столько в неудобной конструкции, сколько в неудобной конструкции. частая потеря контакта или перегрев предохранителей.

Схема предохранителей ВАЗ 2106

Сама конструкция предохранителей ВАЗа довольно непродуманна: при незначительном увеличении сопротивления сначала нагреваются, контакт постепенно портится, происходит его выпадение.При уменьшении зажима пластин, удерживающих детали, возникает та же проблема. Опасность заключается в том, что недостаточный контакт может привести к выходу предохранителей из строя во время короткого замыкания. Они начинают сильно нагреваться, что может вызвать пожар.

Детали модуля безопасности и способы их использования

Блок-схема предохранителей модели ВАЗ 2106 достаточно простая: две линии с предохранителями (нет плат, сопротивлений, диодов и т. Д.). Вся конструкция крепится к кузову автомобиля двумя гайками.Практически все схемы электрической схемы этого автомобиля защищены предохранителями номиналом 8 ампер и 16 ампер. Однако есть и незащищенные электроприборы, например, соленоидное реле на стартере.

Блок безопасности нормальный — это совокупность устройств для защиты электросистемы автомобилей, собранных в единый модуль. В машине он расположен справа, внизу панели приборов со стороны водителя, рядом с ручкой открытия пространства под капотом.Грамотное подключение этого элемента осуществляется согласно ранее обозначенной последовательности подключения (схеме) на новом блоке предохранителей, который устанавливается при ремонте или замене.

Условия правильной работы модуля безопасности машины следующие.


Важно! Перед проведением любых работ, связанных с заменой или ремонтом электрооборудования, необходимо отключить минусовую клемму аккумуляторной батареи. В противном случае возможно короткое замыкание и выход из строя важных элементов.

Чтобы автомобиль функционировал должным образом, упреждающее внимание следует уделять модулю предохранителей. Хотя бы пару раз в год следует очищать контакты от пыли и грязи. Эту процедуру желательно делать в зимний период, когда в цепи наибольшее напряжение.

Ремонт и замена предохранителей

Схема блока предохранителей поможет вам определиться с покупкой. Заводские запчасти можно приобрести в специализированных магазинах для обслуживания и торговли автозапчастями на ВАЗе.Схема ремонта следующая: изначально устанавливают причину поломки и выясняют, что потребуется: замена элемента или всего модуля.

Когда перегорел предохранитель, не торопитесь: принципиальная схема элементов модуля предохранителей поможет узнать, какая цепь защищает данный элемент … Позже нужно определить причину короткого замыкания, попытаться устранить Это. После ремонта, заизолируя провода, можно вставить новый предохранитель.

Замена элементов модуля безопасности происходит таким образом.

Действия Нюансы
Отсоедините аккумулятор … Слегка откройте дверь водителя. Отверткой поднимите два зажима крепления декоративной внутренней обивки.
После появления модуля отверткой Phillips открутите его крепеж. Необходимо следить за проводами, чтобы они не слетали с клемм.
После откручивания модуля его отводят на дно. Это делается аккуратно, чтобы не порвалась проводка.
Перемычки устанавливаются исключительно на проводку, подающую напряжение из моторного отсека. Перемычка не подключается после предохранителя, потому что тогда напряжение будет течь через один элемент на несколько единиц оборудования.
Перемычка устанавливается следующим образом. 3 и 4, 5 и 6, 7 и 8, 9 и 10, 11 и 12, 12 и 13.
Затем по очереди снимите провод со старого модуля и установите его на установленный. Это сделано со всеми проводами.

По завершении они проверяют, правильно ли подключена цепь. Для этого включите напряжение и вытащите предохранитель, соответствующий устройству. Самый простой способ — включить фары, снять соответствующий компонент модуля безопасности. Когда фара выключена, подключение правильное. Аналогично осуществляется управление каждым из предохранителей модуля.

Когда оборудование работает со снятым предохранителем, значит, перемычка установлена ​​неправильно и ее необходимо заменить.Потребуется перепроверить работу всей схемы для выявления и устранения неправильного подключения.

Описание схемы предохранителей ВАЗ 2106 (в скобках указаны амперы, которые следует устанавливать для различных устройств автомобиля)

1. (16 А)
— звуковой сигнал.
— прикуриватель, часы.
— лампочки стоп-сигнала.
— патрон для переносной лампочки.
— плафоны салона кузова

2. (8 А)
— реле дворников.
— электродвигатель отопителя.
— электродвигатели стеклоочистителя и омывателя лобового стекла

3. (8 А)
— дальний свет (левые фары).
— контрольная лампа дальнего света

4. (8 А)
— дальний свет (правая фара)

5. (8 А)
— ближний свет (левая фара)

6. (8 А)
— ближний свет (правая фара).
— задний противотуманный фонарь

7. (8 А)
— габаритный свет (левый боковой фонарь, правый задний фонарь).
— правая лампа освещения номерного знака.
— подсветка прикуривателя
— лампа освещения багажника.
— лампы освещения приборов.

8. (8 А)
— габаритный свет (правый боковой фонарь, левый задний фонарь).
— габаритный огонь сигнальный.
— левый фонарь освещения номерного знака.
— свет моторного отсека.

9. (8 А)
— указатель давления масла с контрольной лампой.
— указатель температуры охлаждающей жидкости.
— контрольная лампа заряда аккумулятора.
— указатели поворота и соответствующая контрольная лампа.
— сигнальная лампа воздушной заслонки карбюратора.
— обмотка реле обогрева заднего стекла
— указатель уровня топлива

10. (8 А)
— регулятор напряжения.
— обмотка возбуждения генератора

11-13.
— резерв

14. (16 А)
— элемент обогрева заднего стекла

15. (16 А)
— электродвигатель вентилятора системы охлаждения

16. (8 А)
— указатели поворота в режиме сигнализации

Блок предохранителей ВАЗ 2106 — очень важная вещь в автомобиле, это первое, на что следует обращать внимание при выходе из строя того или иного оборудования машины.Например, не загорается одна из лампочек ближнего света — лампу сразу менять не стоит, а следует проверить соответствующий предохранитель в блоке. Предохранители в автомобиле ВАЗ 2106 и других классических автомобилях часто перегорают, поэтому их в первую очередь необходимо проверить на случай выхода из строя какого-либо электроприбора автомобиля. И по этой причине необходимо иметь запасные предохранители всех ампер по несколько штук.

Я помню случай на моей старой работе, один партнер купил себе предохранитель, новый генератор и новую батарею, и это был только перегоревший предохранитель.Поэтому обращайте на них внимание в первую очередь при поломках. Сам чуть не купил себе генератор в паре с аккумулятором, но там было немного иначе. Ремень генератора у меня растянулся, а я уже все в поезде перерыл — поставил АСС, потом электролит разбавил, так что. Решил все на генераторе, но оказалось, что причиной всех бед был натянутый ремень.

Для проверки предохранителя нужно замкнуть соответствующие усики держателя предохранителя в блоке, проволокой или монетой.Если есть вольтметр, то лучше им пользоваться. Проверить напряжение на одной из антенн на входе и выходе, если напряжение везде 12+ (соответствует напряжению АКБ) значит предохранитель исправен. Если выходное напряжение равно нулю, значит, предохранитель перегорел и его следует заменить.

Автомобильные предохранители ВАЗ 2106 служат для защиты всех электрических цепей транспортного средства от возможных дефектов в виде короткого замыкания. Если задать себе вопрос, какие предохранители бывают на «Жигулях» и из чего они сделаны, то можно установить, что корпусные части предохранителей изготовлены из пластиковых сплавов, а предохранительный элемент — из полиметаллического сплава с преобладанием цинка. .

Устройство и принцип действия предохранителей

Современные предохранители новой конструкции могут изготавливаться как из керамики, так и из полимерных материалов, но их номинал неизменен и бывает двух типов — на 8 и 16 ампер. В настоящее время среди новых предохранителей ВАЗ 2106 также есть элементы, оснащенные светодиодной индикацией, что позволяет определить исправность изделия без демонтажа. Принцип их работы довольно прост: светодиодный элемент включается при сгорании предохранителя и сигнализирует об этом.Визуально неисправные предохранители легко обнаружить и принять необходимые меры для исправления этой ситуации.

Существующий порядок предохранителей ВАЗ 2106 по своей комплектации прост, не усложнен дополнительными электронными приборами интеграции. Местное расположение предохранителей позиционируется в виде 2-х линейок с этими приборами, вверху — основной блок, а внизу — дополнительный. Так устроен блок предохранителей на многих «автомобилях». Важно помнить, что замена предохранителей ВАЗ 2106 проводится только при отключенном аккумуляторе!

Одним из основных недостатков такого комплекса предохранительных устройств, помимо блока предохранителей ВАЗ 2106 неудачной конструкции, считается слабый контакт встроенных держателей, что часто приводит не только к открытию электрические цепи автомобиля, а также оплавление контактов.Поэтому уважающие себя автомобилисты заменяют предохранители на более современные и надежные, которые в среде специалистов называют «евробезопасными предохранителями» и выглядят несколько иначе. Они изготавливаются с широкими или вилкообразными «ножками», и для установки предохранителей такого типа требуется некоторая модернизация этого элемента системы электрооборудования «шестерка».

Обычно при перегорании предохранителя в ВАЗ 2106 причину следует искать в месте соприкосновения с пластинами, проводящими электричество.При разрыве контакта блока непосредственно с предохранительными элементами может начаться процесс нагрева и даже подгорания деталей, что приводит к ухудшению прохождения электрического тока по цепи. Также имеет значение, какие элементы безопасности установлены в нагревающемся блоке, и если они из керамики, то процесс нагрева пойдет активнее, что может привести к выходу из строя мест крепления предохранителей «шестерки».


Виды предохранителей, применяемых в ВАЗ 2106

Предохранители ВАЗ 2106 нашли практическое применение, фото которых представлены на нашем интернет-ресурсе.Если говорить об их стоимости, то цена сильно разнится из-за разницы в материалах для их изготовления. В любом случае стоимость комплекта предохранителей разных типов не превышает 200-250 рублей.

«Классика» этой модификации первых лет выпуска оснащена панелью предохранителей устаревшего типа, на которой установлены пластмассовые предохранители с токопроводящей пластиной из цинкового сплава, надежность которой невысока. При повышенной нагрузке патрон предохранителя подвергается повышенному нагреву, что может привести к оплавлению элементов.Это, с одной стороны, создает предпосылки для возгорания. автомобиль, а с другой, он размыкает текущие электрические цепи.

Для исправления ситуации необходимо модернизировать старые элементы безопасности и установить модели евро, которые будут монтироваться на базе блока предохранителей ГАЗ 31110 Волга. Главное преимущество в том, что на ВАЗ 2106 используются лопастные предохранители с более надежным креплением. К их достоинствам можно отнести меньшие габариты и повышенную термостойкость, исключающую нагрев системного блока.

Кроме того, становится намного лучше контакт. При установке предохранителей нового типа необходимо ввести обновленные обозначения предохранителей, пометив цветные провода в местах их предыдущего крепления. Они будут отличаться по номинальной стоимости. Так, в ВАЗ 2106 предохранитель дальнего света требует установки предохранителя с током 15 А, а предохранитель сигнала имеет ток устройства 10 А.

Соединение таких элементов перемычки должно осуществляться так же, как и подключение блока приборов от ВАЗ 2101, а сами элементы должны быть снабжены изоляционной защитой.Для правильного подключения флажковых предохранителей схема должна выглядеть так:

Тогда система электроснабжения будет надежно защищена от режима короткого замыкания. Таким образом, истинное назначение предохранителей ВАЗ 2106 будет соответствовать защитным свойствам системы питания автомобиля.

В автомобиле ВАЗ 2106 блок предохранителей (далее БП) — один из самых простых в линейке ВАЗ. В нем нет ни плат, ни диодов, тем не менее, стоит обратить внимание на функционирование этого устройства, так как от него зависит работа электроприборов.Предлагаем вам узнать, за какое электрооборудование отвечают предохранители ВАЗ 2106 и как они заменяются.

[Скрыть]

Расположение и схема подключения

Сам блок питания состоит из двух линий с предохранителями, который устанавливается в салоне автомобиля и крепится к кузову двумя гайками. В частности, он расположен сбоку от водительского сиденья под панелью приборов. Ниже представлена ​​схема устройства, а также назначение каждого элемента.

Как видите, практически все цепи автомобиля отечественного производства защищены плавкими предохранителями. Однако и здесь есть исключения. В частности, речь идет о:

  • реле втягивающего стартера — его нет;
  • также не защищена силовая цепь обмотки реле, что обеспечивает работоспособность вентилятора радиатора системы охлаждения;
  • катушка зажигания также не защищена реле;
  • если на вашем автомобиле установлен БП старого образца, то в нем нет цепи питания переключателя и датчика Холла.

Элемент, установленный в блоке питания, рассчитан на определенное напряжение в проводке. Это напряжение рассчитывается по простой формуле — напряжение всех потребителей энергии в проводе нужно умножить на число резерва, которое составляет от 1,2 до 1,5. Так для чего это нужно? чтобы работа была стабильной, рейтинг элементов блока должен совпадать.


Следует добавить, что очень часто владельцы 2106 ошибаются, используя вместо плавкого устройства обычную монету.Лучше этого не делать, потому что в любой момент в вашей машине может произойти короткое замыкание. Поэтому БП старого образца, как и любой другой агрегат машины, тоже требует периодического обслуживания. Из-за конструктивных особенностей, то есть слабых держателей БП или регулярно окисляющихся наконечников, можно заметить подгорание контактной части.

Таким образом, из-за повышенного контактного сопротивления происходит перегрев и ухудшается контактное состояние элемента. В результате могут появиться дополнительные проблемы с проводкой автомобиля.Чтобы этого не произошло, следует периодически, не реже двух раз в год, проверять БП в целом. Очистите посадочные гнезда, осмотрите блок питания и вовремя замените вышедшие из строя предохранители.

Но это все касается БП старого образца. Некоторые владельцы этих моделей автомобилей, учитывая периодические проблемы с БП старого образца, меняют его на новый.


Процесс снятия и замены

В процессе замены деталей блока питания нет ничего сложного, поэтому описывать этот процесс мы не будем.Но мы расскажем, как поменять блок питания старого образца на устройство нового типа.

  1. Сначала отключите аккумулятор. Теперь откройте дверь водителя и с помощью отвертки подденьте два фиксатора внутренней отделки. Отодвиньте его в сторону, и вы увидите блок. отверткой Phillips открутите винты крепления блока питания. Делайте это осторожно, чтобы провода при этом не соскочили с клемм.
  2. После откручивания блока питания снимите его.Но не тяните слишком сильно, чтобы не порезать провода. Примечание! На те провода, по которым идет напряжение из моторного отсека, необходимо установить перемычки. Не подключайте перемычку после самого предохранителя, иначе в результате напряжение будет проходить через одну деталь, питающую несколько компонентов электрооборудования.
  3. Порядок установки перемычек должен быть следующим: 3-4, 5-6, 7-8, 9-10, 11-12, 12-13.
  4. Теперь нужно по очереди демонтировать каждый провод, начиная с первого предохранителя от старого БП, и смонтировать его на новом.Проделайте эту операцию с каждым контактом, вплоть до самого последнего провода. Когда все контакты на месте, следует проверить, все ли вы сделали правильно. В частности, включите источник напряжения и снимите соответствующий предохранитель. Если устройство перестало работать, значит, все действия были выполнены правильно. Например, включить ближний свет фар и вытащить один из элементов питания, отвечающий за левую или правую фару. Если погаснет, значит, вы все сделали правильно.
  5. Аналогичным образом проверьте все предохранители.Если при демонтаже элемента устройство продолжает работать, значит, перемычка, скорее всего, установлена ​​неправильно, поэтому перепроверьте схему подключения.

На этом замена блока питания на новое устройство завершено. Как видите, ничего сложного в этом нет, но если вы не уверены, что все сделаете правильно или не можете отличить синий провод от красного или зеленого, то доверьте это дело электрику.

  • Время от времени чистите гнезда.Как вы уже догадались, функциональность устройств питания зависит не только от их работоспособности, но и от чистоты розетки. Чем чище гнездо, тем меньше сопротивление на этом участке проводки, соответственно, и нагрев элемента будет оптимальным. Если контакты загрязнены, блок питания может со временем нагреться и расплавиться, что приведет к потере контакта.
  • Обязательно запомните, какую деталь вы устанавливаете в устройство. Несоответствие номиналов может спровоцировать необратимые последствия.Это особенно актуально, если гнездо предохранителя не очищено. Если производитель рекомендует устанавливать в устройство детали на 10 А, используйте только эти детали. Если вы решите не следовать этим советам производителя авто, то хотя бы это может привести к повреждению определенных электроприборов … Более того, возможно короткое замыкание и, как следствие, возгорание.

предохранителей. Схема предохранителя ВАЗ 2106

На автомобилях ВАЗ-2106 используются предохранители старого образца, цилиндрической формы. Они защищают электрические цепи, но конструкция имеет множество недостатков.Расположение блока предохранителей удачное — возле левой ноги водителя, вдали от влаги и прямых солнечных лучей. Если сравнивать с ВАЗ-2109, у которого монтажный блок расположен в подкапотном пространстве, то у шестерки преимущество очевидно. Каждому владельцу ВАЗ-2106 необходимо знать, какой предохранитель защищает ту или иную цепь.

Назначение предохранителей основного блока

На главном (верхнем) и дополнительном (нижнем) предохранителях расположены:

  1. F1, рассчитанный на максимальный ток 16 А, требуется для защиты цепей питания прикуривателя, аудиосистемы. сигнал, освещение салона, часы, стоп-сигнал и световое предупреждение об открытых дверях.
  2. F2, ток срабатывания 8 А, позволяет защитить стеклоочиститель и его релейные цепи, электродвигатель омывателя и нагреватель.
  3. F3, 8 ампер, защищает цепь питания левой основной фары дальнего света и лампы для контроля ее включения.
  4. F4, ток 8 А, фара правая (дальняя).
  5. F5, F6, 8 Ампер — левая и правая фара (ближний свет) соответственно.
  6. F7 — габаритные огни (правый задний и левый передний), свет в багажном отделении, освещение номера, комбинация приборов, прикуриватель.Номинальный ток 8 А.
  7. F8 — габаритные огни (левый задний и правый передний), лампочки под капотом и панель управления на панели приборов.
  8. F9 — предназначен для защиты силовой цепи указателей давления грунта, температуры жидкости, уровня бензина, лампы резерва. От него берется контрольная лампа включения, сигнализирующая о постановке на ручной тормоз, а также об аварийном уровне тормозной жидкости, отсутствии заряда аккумулятора, закрытии воздушной заслонки. Электромагнитный клапан ХХ, тахометр, фонари заднего хода, освещение бардачка, реле обогревателя заднего стекла также питаются от этого предохранителя.
  9. Предохранитель F10 подает питание на регулятор напряжения. Номинал 8 ампер.
  10. F11, F12, F13 зарезервированы.

Блок предохранителей дополнительный

  1. F14 — предохранитель для защиты силовой цепи обогревателя заднего стекла. Номинальный рабочий ток — 16 А.
  2. F15 — двигатель электрического воздухоохладителя. Ток 16 А.
  3. F16 — сигнализация и указатели поворота.

При подключении нового блока обязательно использовать схему предохранителя ВАЗ-2106.Это не перепутает элементы.

Реле и предохранитель стеклоочистителя

Предохранители ВАЗ-2106 защищают силовую цепь управления электромагнитными реле. Одно из основных — реле стеклоочистителя, питается через предохранитель F2. С его помощью дворники работают не постоянно, а с перебоями. Намного эффективнее проводить контроль слаботочных цепей, чем силовых. Реле находится под приборной панелью, с левой стороны автомобиля. Замена производится в следующем порядке:

  1. Снимите уплотнитель на фланце двери водителя.
  2. Поднимите обивку и снимите ее.
  3. Снимите держатели, установленные сбоку. Держатели должны быть установлены во время установки.
  4. Отогните изоляцию.
  5. Отсоедините клеммную колодку с релейными проводами от основного жгута проводов. Разъем находится в нижней части приборной панели.
  6. Выверните два винта, которыми корпус реле крепится к корпусу.

После снятия старого реле замените его новым.Работа ведется в обратной последовательности. Если замена предохранителей ВАЗ-2106, отвечающих за работу стеклоочистителя, не помогает, то обязательно проверьте целостность проводов и реле.

Указатели поворотов и аварийных

В автомобиле имеется один недостаток — в салоне есть предохранители ВАЗ-2106, но реле разбросаны по моторному отсеку. Прерыватель указателей поворота расположен на перегородке в моторном отсеке напротив панели приборов.Основные поломки системы охранной сигнализации:

  1. Неисправен предохранитель F16. Проверить мультиметром, при необходимости заменить.
  2. Частое включение контрольной лампы указывает на неисправность одного из повторителей или указателей.
  3. Выход из строя реле приводит к полному выходу из строя системы оповещения.
  4. Тревожная кнопка при поломке не дает включения указателей.

Для замены необходимо снять панель приборов, затем отвернуть гайку с помощью головки на 10.После этого отсоедините жгут проводов и снимите реле. Установите новый в обратном порядке.

Включение фар

Для включения ближнего и ближнего света используются два реле, которые установлены в моторном отсеке над правым брызговиком. Снимаются реле очень просто — достаточно отсоединить от него все провода и отверткой Phillips открутить винт. Вместе с кронштейном к корпусу крепится саморез и наконечник проволочной массы.

Обязательно отметьте расположение проводов, прежде чем отсоединять их от электромагнитного реле.Вы можете отключать по одному проводу за раз, а затем сразу же устанавливать их на новое реле. Процедура замены проста, поэтому ее можно сделать за несколько минут. Если на реле не поступает напряжение, необходимо заменить плавкие вставки. В цепи предохранителя ВАЗ-2106 элементы Ф3-Ф7 используются для защиты цепей питания ламп ближнего и дальнего света.

Реле лампы заряда аккумуляторной батареи

Это реле находится в подсобном пространстве над правым брызговиком. С его помощью включается лампа в панели приборов, если есть пробой в цепи зарядки аккумулятора.Эта лампа горит при включении зажигания (нет зарядки). Как только двигатель запустится, лампа должна погаснуть (если цепь заряда исправна). При неисправности лампа загорится ярко или наполовину.

Для замены необходимо открутить винты крепления электромагнитного реле к корпусу. Под одним из глаз проведена масса проволоки. Провода желательно отключать по одному, сразу ставить на новое реле. Установка нового элемента происходит в обратном порядке.Если на электромагнитное реле не подается питание, следует искать неисправность предохранителя F9. О том, какие предохранители на ВАЗ-2106 защищают ту или иную цепь, рассказывалось в начале.

Недостатки старого блока предохранителей

Владельцы шестерки знают, насколько неудобны контакты, в которых зажимаются предохранители. Очень часто при движении по неровностям элементы выпадают. Намного лучше смотрятся блоки с еврофанами. Самое главное, что такие плавкие вставки есть в каждом, в любом магазине, поэтому при необходимости можно быстро найти замену.

Старайтесь использовать только предохранители. Нельзя ставить вместо них баги (да и старый блок это позволяет). Например, монета в 2 рубля легко плавится. Вот только опасно выразиться — плавкая вставка не зря горит. Это говорит о том, что в силовой цепи произошло короткое замыкание или превышена допустимая нагрузка. Установка жучков может привести к возгоранию проводов.

Установка нового блока

Для использования на предохранителях ВАЗ-2106 нового образца необходимо заменить старый на новый.Сделать это несложно, достаточно следовать советам.

Порядок следующий:

  1. Отсоедините отрицательный провод от аккумуляторной батареи.
  2. Осторожно открутите старый блок ключом. Не отсоединяйте провода.
  3. Переместите устройство вниз.
  4. Установить провода и перемычки согласно схеме.
  5. Обратите внимание, что перемычки устанавливаются только на те провода, которые идут из подкапотного пространства под напряжением.
  6. Перемычки устанавливаются между выводами: 3 и 4, 5 и 6, 7 и 8, 9 и 10, 11 и 12, 12 и 13.
  7. После этого поочередно снимаем провода со старого блока и устанавливаем на новый.
  8. Проверьте правильность всех подключений.

Убедитесь, что предохранители защищают те цепи, которые должны. Например, при снятии F5 левая фара (ближний свет) должна перестать гореть. Если подключение неправильное, проверьте подключения и перемычки.

Какой генератор установить на ВАЗ 2106

Генератор ВАЗ 2106 играет важную роль в общей системе автомобиля.Он способствует образованию переменного тока, который питает бортовых потребителей и заряжает аккумулятор автомобиля. Комфорт и комфорт в машине зависит от функциональности машины. Ну какой водитель не хочет иметь в своей машине современную магнитолу, кондиционер или тепловентилятор? Да, чтобы освещение работало на все 100%.

Поэтому идеи переустановки генератора ВАЗ 2106 на ВАЗ 2108 стали довольно популярными среди автомобилистов. Основными причинами таких действий являются:

  • возникновение серьезной поломки родного генератора;
  • недовольство своей работой;
  • желание улучшить возможности вашего питомца.

Ну, а кто не хочет устанавливать на свои машины побольше потребителей энергии и ездить как белый человек: со всеми удобствами и красивым светом? Это мечта любого нормального водителя. Разберемся с этим вопросом более подробно.

Почему именно ВАЗ 2108?

  1. 1. Достаточно обычное дело, и в случае замены комплектующих будет минимум проблем связанных с их поиском;
  2. 2. Бюджетная цена;
  3. 3. Легко монтируется, так как не нужно бегать в поисках специальных креплений и проводить смену координат в электрике;
  4. 4.Самая приемлемая мощность;
  5. 5. Намного лучше родного, что гарантирует стабильную работу электроприборов и наружного освещения. Замена оборудования способствует лучшей работе тумана.

Рассмотрим пошагово процесс установки генератора

Перечень инструментов, необходимых для работы:

    ключи гаечные
  • на 17 и 19;
  • голов по 10,17,19;
  • ручка с храповым механизмом;
  • расширение.

Так как крепление ВАЗ 2108 мало чем отличается от ВАЗ 2106, то проблемы с ним исчезают.

  1. 1. Ставим машинку на смотровую яму и начинаем снимать родной генератор. В первую очередь необходимо отсоединить вилки от прибора и нулевого проводника, снять изоляцию и приступить к разъединению крепления проводов на выходе оборудования.
  1. 2. Снимите приводной ремень с прибора. Отвинтите крепежные гайки ключом на 17. Для быстрого откручивания накинуть на нее головку с удлинителем. Зайдите под машину и гаечным ключом сломайте гайку.Полностью открутите ручку с храповым механизмом.
  1. 3. Отвернув гайки нижнего крепления, снимите болт с втулкой. Для простоты можно использовать брус из дерева. Прикрепите его к болту и несколькими ударами молотка выбейте. При проведении этой работы будьте осторожны, так как есть вероятность повреждения резьбы. Попробуйте вытащить болт рукой. Если он плотный — используйте смазку двигателя.

Отключить родной генератор, который после проведенных мероприятий стоит на планке.Для этого проденьте его между балкой переднего моста и кронштейном.

  1. 4. Провести установку новой модели элемента от 2108. Помните, что при проведении замены нужно снять клемму с АКБ, а затем отрегулировать натяжение ремней.

Установка модернизированного оборудования аналогична (только действия необходимо выполнять в обратной последовательности).

Натяжение ремня — очень важный момент при переустановке генератора.Только так обеспечивается вращение коленчатого вала на валу генератора. При слабом натяжении коленвал может работать на холостом ходу. При сильном — поломка подшипников.

Отечественные автомобили имеют специальный регулировочный болт, с помощью которого можно регулировать ремень. Для этого ослабьте гайки, на которых установлен генератор, и поверните регулировочный болт по часовой стрелке. Проверить состояние натяжения ремня. Он должен быть средним. Затяните гайки. Степень натяжения может показать пробный пуск.


Проблема!

Так как подключение генератора не оригинальное, следует учитывать разницу в количестве проводов. На старом ВАЗ 2106 предусмотрено 4 провода, 2 из которых направлены на штифт, а остальные вставляются отдельно. В новый вставляется один провод. Поэтому во избежание недоразумений рекомендуется утеплять ненужное. Обычно это черный или серый провод.

Подключите остальные провода обычным образом, одновременно вставив желтый штекер.

Установка генератора от ВАЗ 2108 на ВАЗ 2106 завершена. Генератор полностью исправен. Осталось учесть ряд нюансов:

  • При зарядке АКБ будет гореть разрядная лампа, что считается не совсем нормальным. Во избежание путаницы снимите и изолируйте провода от реле напряжения. Переустановите реле PC-702 на PC-527. Наденьте терминал и затяните ремень. Лучшим вариантом будет поставить новый ремень.

Необходимо знать, что на малых оборотах силового агрегата в начале его работы будет гореть лампочка разряда. Его затухание произойдет только при остановленном двигателе. Это считается обычным явлением, так как подобный эффект наблюдается на 2108. Многих автомобилистов такая ситуация смущает. Поэтому не спешите с утилизацией старого реле. Возможно, вам это еще нужно.

И в заключение хочу отметить, что если при модернизации автомобиля вы установите новый генератор, то проблем с ним не будет.Если оборудование приобретается с рук — рекомендуется провести тщательную повторную сборку, так как щеточный механизм может значительно выйти из строя, возможно, придется его заменить. Кроме того, стоит обратить внимание на диодную сборку и подшипники. Возможно, они тоже не готовы к использованию. Другими словами, аккуратно соберите оборудование и замените все изношенные детали.

Установка генератора от ВАЗ 2108 на ВАЗ 2106 не просто вероятна, а целесообразна. Генератор от ВАЗ 2108 для этих целей вполне подойдет.Плюсы генератора от «восьмерки» — большая мощность (55 Ампер вместо 42) и отсутствие необходимости во внешнем возбуждении. Из недорогих вариантов — российские генераторы CLZE и более качественные болгарские генераторы Dynamo.

Генератора на 55 Ампер от ВАЗ 2108 вполне хватит для работы обычного электрооборудования «шестерки». Намного лучше родного G-221. Магнитола и противотуманные фары будут работать «на ура». Естественно, он слабее современных генераторов на 80 Ампер, много дополнительных электроприборов не подключишь.Но с электросетью ВАЗ-2106 еще проще установить и взаимодействовать. Установка генератора на 55 Ампер на ВАЗ-2106 выглядит следующим образом:

  1. По креплению 55-го генератора от «восьмерки» ничем не отличается от штатного Г-221, поэтому проблем быть не должно. Сначала снимается старый генератор на 42 Ампер. Удобнее работать с ямой или подъемником. Отсоедините вилку от вывода «нулевого» провода и от вывода генератора. Сдвинув изоляционную крышку, ключом «10» откручиваем гайку крепления проводов на выходе генератора и отсоединяем провода.
  2. Снимаем со шкива генератора ремень привода. Отворачиваем две гайки ключом «на 17» и снимаем регулировочную планку. Отворачиваем гайку нижнего крепления генератора и вытаскиваем болт с гильзой. Генератор при этом держится на кронштейне. Теперь остается старый генератор снять с автомобиля ВАЗ 2106, уронив его между опорой передней оси и кронштейном. На его место установлен генератор на 55 ампер. При замене нужно снять клемму с АКБ, а после установки нового генератора натянуть ремень.
  3. Основные трудности возникают при подключении неродного генератора к электронной схеме автомобиля ВАЗ-2106. Понятно, что на древнем генераторе предусмотрено четыре провода: два подключаются отдельно, а еще два идут к шпильке. Новый 55-й провод уже один воткнул. Несоответствие объясняется тем, что в генераторе от ВАЗ 2108 реле напряжения встроено в корпус. В связи с этим «лишний» провод от реле напряжения (обычно черный) нужно заизолировать от других за ненадобностью.Оставшийся желтый провод подключаем к вилке, а провода подключаем к выводу, как на предыдущем генераторе.
  4. В принципе уже при такой схеме разводки новый генератор будет работать. Но есть нюанс: лампочка разряда загорится, когда аккумулятор напротив заряжен. Чтобы не вводить себя в заблуждение, нужно снять провода с реле напряжения и изолировать их. Затем замените реле заряда RS-702 на силовое реле RS-527 (или подобное). Подключите реле RS-527 так же, как было подключено RS-702.
  5. В итоге осталось надеть терминал, проверить и натянуть ремень, а лучше поменять на новый. Все, новый генератор готов к работе. Следует пояснить, что на малых оборотах двигателя и на его заводе загорается лампочка разряда — это штатная ситуация, то же самое происходит на ВАЗ 2108. Последний совет — не спешите выкидывать старую проводку, генератор и реле напряжения РС-702. Если у вас возникнут проблемы с новым генератором, вы всегда можете быстро установить старый.

В данной статье рассмотрим генератор ВАЗ-2106. Схема подключения находится ниже, но в самом начале будет рассказано об общей конструкции этого устройства. Он преобразует механическую энергию в электричество. Основная функция автомобильного генератора переменного тока — перезарядка аккумулятора. Он также обеспечивает питание всего оборудования в автомобиле, включая двигатель. На всех машинах генераторы вырабатывают переменный ток. Только после некоторых преобразований он стабилизируется и превращается в постоянный.

Общие сведения

Генератор располагается непосредственно возле двигателя, как правило, в его передней части. Привод осуществляется от шкива, расположенного на коленчатом валу. На некоторых автомобилях, например гибридных, генератор может выступать в качестве стартера. Конструкции обоих механизмов очень похожи, поэтому некоторые производители стараются сократить количество электрических машин. Обратите внимание, схема подключения генератора ВАЗ-2106 такая же, как и у аналогичного механизма любой другой машины.

Во всех генераторах есть определенные отличия, например, в корпусе, выпрямительном узле, приводных шкивах, но общие элементы все равно во всем практически идентичны. Постоянными являются корпус с расположенными в нем подшипниками подвижного ротора, который вращается внутри неподвижного статора. С последним просто снимается напряжение переменного тока. Ни один генератор не обходится без выпрямительного блока и регулятора напряжения.

Ротор генератора


Большинство генераторов оснащено щеточным механизмом.Во многих конструкциях он совмещен с регулятором напряжения. Ротор создает магнитное поле, которое вращается за счет приводного ремня. Обмотка возбуждения, которая находится на самом роторе, запитана через регулятор напряжения. На задней части ротора расположены кольца, которые используются для питания обмотки. Без них схема подключения генератора ВАЗ-2106 неработоспособна.

В большинстве случаев эти кольца изготовлены из чистой меди. Но иногда можно встретить из стали или латуни. Также на роторе установлена ​​крыльчатка, с помощью которой корпус устройства обдувается воздухом.К крыльчатке прикреплен приводной шкив. В передней и задней крышках генератора установлены необслуживаемые шариковые подшипники.

Немного о статоре


В статоре генерируется электрический ток. Он имеет три обмотки из медного провода. Эта проволока намотана на специальный стальной сердечник. Как правило, в генераторе всего 36 пазов, в которых размещается обмотка. Он может входить в пазы двумя способами — волнообразным или петлевым. Подключение обмоток производится по схеме «звезда».Это наиболее распространенная схема, применяемая в автомобильных генераторах. Стоит отметить, что схема подключения генератора на практике ничем не отличается. Единственное отличие состоит в том, что в первой модели регулятор напряжения совмещен с щеточным блоком.

Все элементы механизма расположены в корпусе. Собственно на корпусе всего две алюминиевые крышки, которые стянуты болтами. Выбор алюминиевых элементов вполне разумен, так как он не намагничивается, имеет очень небольшой вес, а главное — высокую степень теплоотдачи.С помощью щеточного узла ток передается на обмотку ротора. Его конструкция состоит из пары щеток из графита, пружин, которые позволяют им плотно прижиматься к кольцам на роторе, а также щеткодержателя. Как отмечалось ранее, в большинстве современных автомобилей щеткодержатель и регулятор напряжения собраны в одном узле.

Узел выпрямителя


Выпрямительный блок необходим для преобразования переменного синусоидального напряжения, создаваемого генератором, в постоянное напряжение, необходимое для питания всей бортовой сети.По сути, это пластина подковообразной формы, в которой их всего шесть, следовательно, в цепи каждой фазы по два полупроводника. Подковообразная пластина, на которой крепятся диоды, также выполняет роль теплоотвода. С его помощью тепло передается корпусу самого генератора. В некоторых генераторах обмотка возбуждения подключена через другую цепь, состоящую из двух полупроводников. Также необходимо упомянуть, что схема подключения генератора ВАЗ-2107 на ВАЗ-2106 аналогичная, отличий нет.

Дополнительный выпрямитель

Этот выпрямитель используется для создания препятствия прохождению тока от аккумуляторной батареи при неработающем двигателе. В том случае, если соединение обмоток производится по схеме «звезда», два полупроводника следует монтировать на общей клемме, это увеличит общую мощность всей установки максимум на 15 процентов. Выпрямительный блок подключается к системе генератора с помощью монтажных площадок. Соединение выполняется болтовым способом, сваркой, реже — пайкой.Можно даже сказать, что схема подключения стартера и генератора ВАЗ-2106 очень похожа, только функции узлов разные.

Регулятор напряжения


С помощью регулятора напряжения на обмотке возбуждения поддерживается определенное значение. На сегодняшний день большинство генераторов оснащено встроенным релейным регулятором. Стоит отметить, что может быть две конструкции реле-регуляторов: гибридная, в которой используются радиоэлектронные компоненты, например стабилитроны, резисторы, конденсаторы, а также интегральная конструкция, в которой все элементы входят в состав. Реле-регулятор выполнены на единой полупроводниковой пластине.Это главный элемент, из которого состоит генератор ВАЗ-2106. Схема подключения полупроводников приведена в статье.

На выходе генератора генерируется стабильное значение напряжения, независимо от частоты его вращения и нагрузки на двигатель. Стабилизация осуществляется полностью автоматически, вмешательство водителя не требуется. С помощью регулятора происходит изменение напряжения, которое подается на аккумулятор для его зарядки. Поэтому важно знать, как подключить генератор ВАЗ-2106.Схема подключения его элементов пригодится всем владельцам данного авто.

Приводной ремень


Особо следует отметить приводной ремень. При этом учтите, что ротор генератора вращается быстрее коленчатого вала. И разница может быть в 2-3 раза. В зависимости от того, какая машина может использоваться, клиновидная, либо первая имеет недостаток в виде быстрого износа. Второй более универсален, износ намного меньше, работает очень хорошо, если диаметр шкива на роторе генератора небольшой.Следовательно, с помощью поликлинового ремня можно осуществлять более быстрое вращение ротора генератора. Практически все современные автомобили оснащены генераторными установками с поликлиновым ремнем. А вот генератор ВАЗ-2106, схему подключения которого вы теперь знаете, приводится в движение клиновым ремнем.


В связи с этим было решено написать для простых людей понятную статью, чтобы помочь самомотивированно, без всяких…

Идея замены генератора на классику стара как история самого автомобиля, ведь каждому, кто ставит на свою машинку более слабую китайскую магнитолу, всем родной 42A-G-221 мало .Правда, даже тех, кто пренебрегает проблемами с установкой более мощного генератора, раздражает слабый световой луч на ХХ и плохой заряд аккумулятора. Как-то раз с товарищем заехал на шар, генератор на 55А, и возникла идея рассказать, как его установить в нашей классике. Полазав в Интернете, чтобы найти хоть что-то об установке и подключении, я не нашел ничего стоящего на машине, куча комментариев вроде воткнул и забыл, или было много обсуждений профессиональных электриков, но они говорили в такой язык, что это как китайская песня, ничего не понятно))
В связи с этим было решено написать для простых людей, понятную статью, дабы помочь им самим, без проблем и особых навыков работы с электриком , но своими руками проделать эту несложную процедуру замены генератора.Итак, приступим:
Альтернативы штатному генератору очень много, так как генератор с соответствующими навыками, средствами и желанием может быть поставлен хоть какой-то.

Смотрю в предоставленной статье только экономичные вазовские генераторы от других моделей, т.к.:
а) Они дешевле. Б) Они более распространены, поэтому проблем с их заменой, поиском комплектующих для их ремонта и поиском у вас не возникнет. В) Их легче менять, вам не нужно искать или делать какие-то специальные приспособления и глобально менять электрику.С особенностями генераторов ВАЗ вы можете узнать из схем ниже:
Теоретически понятно, что даже более мощный 47А-й генератор Г222 типа ВАЗ-2105 уже существенно лучше штатного.

Хотя на практике, честно говоря, особой разницы между ними нет. По монтажу и включению вполне подходит для 42А-го Г-221. Генератора на 55А будет более чем достаточно для человека, который использует в основном стандартное электрооборудование автомобиля.

Это не генератор на 80 А, поэтому, если вы предпочитаете использовать много дополнительного оборудования, я бы не рекомендовал его вам для установки и вызвал интерес к более новым моделям. Хотя, если использовать, особенно магнитофон плюс противотуманки, вполне достаточно. Генератор 55А ничем не отличается от штатного Р-221 от генератора ВАЗ-2108, так что проблем тут возникнуть не должно — старый 42-й снимете и поставите новый. Не забудьте перезагрузить аккумулятор и затянуть ремень после установки.Трудности начинаются с включения, как видно из рисунка, к штатному генератору идет 4 провода — по 2 на пин и 2 вставляются отдельно, а на 55А провод уже вставлен один.

Это объясняется тем, что реле напряжения уже встроено в генератор, так называемый шоколадный батончик. Следовательно, темную проводку от реле (B) нужно изолировать, они нам больше не понадобятся. Два провода от шпильки A нужно прикрутить к шпильке 1, а сохранившуюся желтоватую проводку B подключить к штекеру 2.В общем, после этих манипуляций генератор уже подействует, только при зарядке аккумулятора будет светиться лампа разряда, а при разрядке совсем не будет, потому что:
Следующий шаг — отключение релюшки, это шоколадка, и мы не изолируем от него провода.

Заменяем штатное реле заряда ПК-702 (на фото оно в руках) на обычную катушку ПК-527 или аналог (обведен). Подключаем, как и старую релюшку, т.к. E. Свяжитесь с 85–85, 86–86 и.

Схема электрооборудования. Схема подключения ВАЗ 2106 Самара Показать схему подключения ВАЗ 2106

ВАЗ 2107 — заднеприводный автомобиль на базе ВАЗ 2105. Это один из представителей так называемой классики. Его выпуск завершился в 2012 году. Выпускался в кузове седан. Электрическая схема ВАЗ 2107 мало чем отличается от схемы ВАЗ 2105.

Многие автовладельцы хотят не только пользоваться автомобилем, но и понимать, как работает та или иная его система.Для того, кто руководствовался схемой электрооборудования 2107, не составит труда найти причину проблемы и самостоятельно провести мелкий ремонт.

Схема подключения ВАЗ 2107 карбюратор

Электрооборудование автомобиля, схематично изображенное на схеме, называется электрической схемой. Он графически отображает связи между элементами. Обратите внимание на цвет проводов на схеме, они достаточно точно отражают реальную картину. Это означает, что если провод показан желтым цветом, то, скорее всего, он действительно желтый.

Электрооборудование ВАЗ 2107. Системы

Электрическая схема «семерки» однопроводная, корпус играет роль «минуса». Такое расположение позволяет использовать меньше проводов и значительно упрощает электромонтаж. Электрооборудование карбюратора ВАЗ 2107 условно делится на следующие системы:

Блок питания

Данная система представлена ​​генератором и аккумулятором. Она отвечает за электроснабжение всех электроприборов и электронных устройств авто.

Генератор

При работающем двигателе электроприборы работают от генератора. Генераторы ВАЗ 2107 выпускались в двух вариантах с маркировкой 372.3701 и 9412.3701. последняя модель усовершенствована, так как ее выпрямительный блок защищен пластиковой коробкой, крыльчатка расположена внутри, размер контактных колец уменьшен, что значительно снижает износ деталей.

Аккумуляторная батарея

Аккумуляторная батарея отвечает за питание всех устройств при выключенном двигателе.Он также обеспечивает движение в случае отказа генератора, если заряда достаточно. При выборе аккумулятора важно учитывать тип двигателя (карбюраторный или инжекторный), так как характеристики аккумулятора для этих типов двигателей различаются.

Запуск двигателя

Система запуска двигателя состоит из двух элементов — стартера и замка зажигания.

Стартер

Это устройство с электрическим приводом, запускающее двигатель. Он работает следующим образом: он поворачивает вал постепенно, пока скорость не станет достаточной для запуска.Стартеры в разных моделях ВАЗ 2107 имеют некоторые отличия, поэтому нужно внимательно подумать о покупке нового агрегата, если старый приходит в негодность. Покупать нужно именно ту модель, которая шла в комплекте с автомобилем от производителя.

Зажигание

Эта система представляет собой комбинацию приборов, которые в процессе взаимодействия обеспечивают появление искры, воспламеняющей топливо в двигателе. внутреннего сгорания … Он представлен тремя основными элементами — выключателем (или выключателем) зажигания, катушкой и свечами зажигания, а также множеством дополнительных.

Замок зажигания

Служит для подачи тока в систему зажигания и отключения ее от электричества. Выполнен в виде замка со специальным ключом. Система проста — если ключ вставить в замок и повернуть, контакты замыкаются и включается зажигание, а при выталкивании ключа контакты размыкаются и система обесточивается.

Свечи

Это специальные устройства для розжига топлива. В бензиновых двигателях они искровые.Между электродами свечи возникает очень высокое напряжение (десятки тысяч вольт) в результате электрического разряда, который обеспечивает зажигание.

Катушка

Это устройство, которое преобразует ток низкого напряжения, подаваемый от аккумулятора или генератора, в ток высокого напряжения и передает его на свечи. Это важный элемент системы зажигания, выход из строя которого не позволит привести двигатель в рабочее состояние.

Светотехника и сигнализация

В машине есть внешние осветительные приборы и те, которые отвечают за свет в салоне.Система освещения представлена ​​следующими элементами — блок-фары, задние фонари, лампа под капотом, освещение салона, лампа подсветки номерного знака. Также в систему входят монтажный блок и выключатели света.

Устройства управления

Приборная панель автомобиля оборудована шкалами, по которым можно определить правильность работы всех систем автомобиля и выявить неисправности. Даже неопытный автомобилист должен уметь читать показания этих устройств.Даже если вы совсем не разбираетесь в машинке, прочтете инструкцию и научитесь считывать показания приборов на панели, это не только упростит вам жизнь, но и избавит от лишних расходов, ведь если вы вовремя не отреагируете на ошибка в работе какого-либо электрического элемента, в дальнейшем придется делать дорогостоящий ремонт.

Дополнительные устройства

Это электронные устройства, без которых может работать машина. К ним относятся дворники, электрические стеклоподъемники, омыватели стекол и фар, прикуриватель и тому подобное.Некоторые автолюбители наполняют свою классику различными дополнительными опциями, например, устанавливают дополнительную светодиодную подсветку для настройки приборной панели. Это позволяет сделать стильной и современной даже простую недорогую машину.

Электросхема ВАЗ 2107 станет для вас ориентиром, если вы планируете ремонтировать автоэлектрик самостоятельно. На нем подробно показано, как работают устройства, провода имеют цветовую маркировку, и даже новичок в области электрики сможет определить неисправность и устранить ее.Если вы все еще не уверены в своих силах, то доверьте работу опытному автоэлектрику и тогда вы будете уверены в результате.

ЭЛЕКТРОПРОВОДКА ВАЗ-2105

Напряжение аккумуляторной батареи подается большинству потребителей через выключатель зажигания. Независимо от положения ключа в замке зажигания цепи питания звукового сигнала, прикуривателя, стоп-сигнала, лампы освещения салона, аварийного выключателя и патрона переносной лампы всегда находятся в рабочем состоянии. включенный. Все плюсы запитаны по одному проводу, а вторым проводом, соединяющим потребителей с источником питания, является кузов автомобиля.Автомобиль ВАЗ-2105 является модернизацией автомобиля ВАЗ-21011.

Электросхема:

1. Блокировка фары. 2. Боковые указатели поворота. 3. Аккумуляторная батарея. 4. Реле включения стартера. 5. Система пневмоклапана холостого хода карбюратора. 6. Датчик верхних мертвых точек поршня первого цилиндра. 7. Стартер. 8. Микровыключатель карбюратора. 9. Электродвигатели очистителей фар. 10. Генератор. 11. Звуковые сигналы. 12. Свечи зажигания. 13. Фонарь капота. 14. Датчик датчика температуры охлаждающей жидкости.15. Датчик контрольной лампы давления масла. 16. Распределитель зажигания. 17. Электродвигатель омывателя лобового стекла. 18. Катушка зажигания. 19. Недостаточный уровень датчика тормозной жидкости … 20. Электродвигатель омывателя фар. 21. Блок управления пневмоклапаном. 22. Блок диагностики. 23. Реле стеклоочистителя. 24. Реле-прерыватель указателей поворота и сигнализации. 25. Электродвигатель стеклоочистителя. 26. Розетка для переносной лампы. 27. Выключатель стоп-сигнала. 28. Электродвигатель отопителя ВАЗ 2105. 29. Дополнительный резистор электродвигателя отопителя.30. Контрольная лампа выключателя стояночного тормоза … 31. Выключатель света заднего хода. 32. Монтажный блок ВАЗ 2105. 33. Реле ближнего света фар. 34. Реле включения дальнего света фар. 35. Перемычка на месте реле включения звуковых сигналов. 36. Реле включения омывателя и очистителей фар. 37. Реле включения обогрева заднего стекла … 38. Лампа освещения вещевого ящика. 39. Прикуриватель. 40. Выключатели света в дверных стойках. 41. Плафон внутреннего освещения кузова. 42. Выключатель аварийной сигнализации. 43.Переключатель указателей поворота. 44. Выключатель фар. 45. Выключатель звукового сигнала. 46. ​​Выключатель омывателя и стеклоочистителя. 47. Блок контрольных ламп. 48. Замок зажигания. 49. Выключатель-управляющее устройство освещения. 50. Элемент обогрева заднего стекла. 51. Датчик указателя уровня и резерва топлива. 52 Выключатель обогрева заднего стекла с контрольной лампой. 53. Выключатель электродвигателя отопителя. 54. Спидометр. 55. Лампа освещения приборов. 56. Контрольная лампа дальнего света фар. 57. Контрольная лампа указателей поворота.58. Контрольная лампа наружного освещения. 59. Контрольная лампа стояночного тормоза. 60. Контрольная лампа включения заднего противотуманного света. 61. Контрольная лампа уровня тормозной жидкости. 62. Вольтметр. 63. Комбинация устройств. 64. Контрольная лампа заряда аккумуляторной батареи. 65. Индикатор уровня и резерва топлива. 66. Контрольная лампа давления масла. 67. Указатель температуры охлаждающей жидкости. 68. Реле контрольной лампы стояночного тормоза. 69. Выключатель наружного освещения. 70. Выключатель противотуманных фар в задних фонарях. 71. Задние фонари. 72.Подсветка номерного знака. 73. Реле зажигания ВАЗ 2105.

.

Блок предохранителей ВАЗ 2106 — одно из простейших устройств, от которого зависит работа электрооборудования автомобиля … Для его нормального функционирования владельцам «шестерки» необходимо знать, за какое оборудование отвечают предохранители и как они находятся заменены. В процессе работы «шестерки» часто возникают неисправности в электрической цепи, которые сложно выявить, если нет электронной почты. схема электрооборудования автомобиля. Схема подключения необходима при ремонте осветительных ламп, сигнализаций, выключателей зажигания и другого оборудования.Без него не обойтись в случаях, когда нужно подключить дополнительные устройства.

Схема подключения автомобилей ВАЗ-2106 1 — фары; 2 — габаритные огни; 3 — боковые указатели поворота; 4 — аккумуляторная батарея; 5 — реле индикатора заряда аккумулятора; 6 — реле включения ближнего света фар; 7 — реле включения дальнего света фар; 8 — лампа освещения моторного отсека; девятка — электромагнитный клапан карбюратора; 10 — стартер; 11 — генератор; 12 — электродвигатель вентилятора системы охлаждения двигателя; 13 — звуковой сигнал; 14 — датчик включения электродвигателя вентилятора; 15 — свечи зажигания; 16 — индикатор датчика недостаточного давления масла; 17 — датчик указателя давления масла; 18 — датчик индикатора недостаточного уровня тормозной жидкости; 19 — указатель указателя температуры охлаждающей жидкости; 20 — электродвигатель стеклоочистителя; 21 — катушка зажигания; 22 — распределитель зажигания; 23 — электродвигатель омывателя лобового стекла; 24 — реле включения электродвигателя вентилятора; 25 — регулятор напряжения; 26 — реле стеклоочистителя; 27 — дополнительный блок предохранителей; 28 — блок главных предохранителей; 29 — выключатель света заднего хода; 30 — выключатель стоп-сигнала; 31 — патрон для переносной лампы; 32 — реле-прерыватель сигнализации и указателей поворота; 33 — выключатель электродвигателя отопителя; 34 — добавочный резистор электродвигателя отопителя; 35 — электродвигатель отопителя; 36 — лампа освещения перчаточного ящика; 37 — часы; 38 — прикуриватель; 39 — выключатель аварийной сигнализации; 40 — выключатель индикатора прикрытия воздушной заслонки карбюратора; 41 — выключатель освещения приборов; 42 — выключатель очистителя и омывателя лобового стекла; 43 — выключатель фар и указателей поворота; 44 — выключатель зажигания; 45 — выключатель заднего противотуманного фонаря; 46 — выключатель наружного освещения; 47 — выключатели освещения салона, расположенные в стойках передних дверей; 48 — выключатели освещения салона, расположенные в стойках задних дверей; 49 — плафоны внутреннего освещения; 50 — выключатель выключателя стояночного тормоза; 51 — прибор осветительной лампы; 52 — указатель уровня топлива с указателем резерва; 53 — указатель температуры охлаждающей жидкости; 54 — манометр масла с индикатором недостаточного давления; 55 — индикатор включения стояночного тормоза; 56 — индикатор заряда аккумулятора; 57 — сигнализатор прикрытия воздушной заслонки карбюратора; 58 — тахометр; 59 — выключатель габаритных огней; 60 — индикатор включения указателей поворота; 61 — указатель дальнего света фар; 62 — спидометр; 63 — индикатор недостаточного уровня тормозной жидкости; 64 — задние фонари; 65 — подсветка номерного знака; 66 — датчик указателя уровня и запаса топлива; 67 — лампа освещения багажника; 68 — задний противотуманный фонарь; 69 — выключатель звукового сигнала; А — условная нумерация заглушек в колодках стеклоочистителя и его реле; Б — нумерация клемм в блоке реле-прерывателя 32 сигнализации и указателей поворота; Б — нумерация клемм в блоке выключателя 39 сигнализации

Конструкция разводки электрооборудования «шестерка»

Главная особенность, которой обладает схема ВАЗ 2106 — все выводы узлов и устройств со знаком «минус» напрямую подключены к «массе» кузова автомобиля.Электропроводка «шестерки» по своей конструкции имеет следующее решение.

Учитывая особенности, которыми обладает электронная почта. В схеме подключения «шестерки» важен следующий момент: замену любой детали следует проводить после снятия отрицательной клеммы с АКБ. Если при ремонте прикоснуться к клеммам и корпусу автомобиля металлическими инструментами, произойдет короткое замыкание. Специально для возможных аварийных ситуаций, независимо от положения ключа в замке зажигания, находится под напряжением следующее электрооборудование:

  • цепочка для электронного рожка;
  • подсветка и стоп-сигналы;
  • сигнализация;
  • прикуриватель;
  • розетка.

Если вы сами обслуживаете свой автомобиль, то время от времени вы сталкиваетесь с проблемой отказа той или иной электросистемы … Разобраться в поломке вам поможет электронная почта. схема подключения. Имея схему подключения ВАЗ 2106, можно прозвонить цепь вольтметром, определить место поломки и отремонтировать оборудование.

Поиск поломки надо начинать с замка зажигания. Это многофункциональное устройство выполняет роль механизма управления зажиганием, охранной системы автомобиля и дает возможность буксировать автомобиль при включенной сигнализации.

Электросхема ВАЗ 2106 довольно проста. Элементы этой разводки соединяются по однопроводному принципу. То есть отрицательные контакты электрических устройств подключены к массе автомобиля. Соединение между проводами обеспечивается только положительными клеммами.

Устройство электронной проводки в автомобиле

Такая электрическая проводка в народе называется классической по нескольким причинам:

  • электрические цепи запускаются непосредственно через выключатель зажигания;
  • аккумулятор подключается непосредственно к блоку предохранителей;
  • корпуса, проводящие ток, расположены в ключевых узлах.

Примечание: Если вышла из строя одна из систем, то в первую очередь необходимо поискать поломку в замке зажигания или в контактных группах.

Принципы работы электрооборудования ВАЗ 2106

Имеется четыре режима работы замка зажигания. Каждая фаза имеет различную функциональность:

  1. Фаза «0». В этом режиме запитаны только провода 30 и 30/1. Остальные функции не работают;
  2. Фаза «1».Ходовые огни, противотуманные фары, дворники, двигатель, печка работает;
  3. Фаза «2». Начинают работать поворотники, панель приборов и система зажигания;
  4. Фаза «3». На этом этапе запускается стартер автомобиля.

Некоторые автомобили ВАЗ 2106 имеют дополнительные аксессуары, такие как отопительный комплекс, автоматические омыватели и прочее. Запуск этих дополнений происходит в фазах 1 и 2.

Аварийная система, звуковой сигнал, стоп-сигналы, прикуриватель, подсветка приборов работают в постоянном режиме, то есть независимо от положения ключа на любой фазе.

Блок безопасности — это элемент электропроводки. К сожалению, это не соответствует требованиям, предъявляемым современными специалистами.

  • предохранитель и розетка соединены ненадежно, что приводит к возгоранию;
  • защитный элемент нагревается во время использования.
  • это очень плохо для ближайших гнезд;

Коммерческие предохранители обычно ненадежны. Из-за этого стоит регулярно проверять.

На заметку.На ВАЗ-е 2106 используются «жучки». Они опасны тем, что существует достаточно большой риск короткого замыкания, которое может привести к возгоранию транспортных средств.

Следовательно, для большей безопасности необходимо заменить жуки предохранителями ножевого типа. Их особенности:

  • стабильная связь с другими элементами;
  • плавкий элемент залит поливинилхлоридом;
  • уменьшает тепло за счет рассеивания тепла за счет увеличения площади контакта.

Замок зажигания

Также можно провести работы по замене системы зажигания в домашних условиях. Но если вы не уверены в своих силах, то можете обратиться в сервис. Стоимость ремонта будет не очень высокой.

Система зажигания состоит из следующих частей:

  • сам корпус;
  • диск токоприемника;
  • ядро;
  • роликовый;
  • втулка для соединительных контактов;
  • блок.

Таким образом, устройство электрооборудования ВАЗ 2106 достаточно простое и уход за ним также не составит труда даже новичку в автомобильном деле.

В каждом современном автомобиле есть бортовая сеть — система, объединяющая всех потребителей энергии и электрооборудование. Эти устройства с разводкой промаркированы, в частности, в данной статье речь пойдет о легендарных отечественных «шестерках». Какие элементы включает в себя электросхема ВАЗ 2106, какие неисправности для нее характерны — узнавайте из этого материала.

[Скрыть]

Признаки неисправности

Какие элементы включает в себя электрооборудование и электросхема с описанием 21063? В эту систему входят все без исключения потребители энергии, а также основные системы автомобиля, включая зажигание, охлаждение двигателя и обогрев. В том случае, если автомобиль не заводится, а в работе электрооборудования возникают сбои, в первую очередь следует проверить исправность электропроводки и заменить вышедшие из строя комплектующие.

При невозможности запуска двигателя следует в первую очередь диагностировать состояние аккумуляторной батареи, а также подачу топлива в карбюратор или форсунку.

В случае, если топливо течет нормально, то для диагностики необходима электрическая схема машины, необходимо проверить следующее:

  1. В случае карбюраторных двигателей диагностика распределителя зажигания, катушки, свечей зажигания и, конечно, сама проводка для подключения этих компонентов.В некоторых случаях невозможность запуска двигателя связана с поломкой, к которой подключены свечи.
  2. В том случае, если речь идет о блоке питания впрыска, то причина может заключаться в неработоспособности блока ECM. Этот блок предназначен для обработки сигналов с датчиков, а также для передачи команд исполнительным механизмам. В целом блок управления предназначен для определения наиболее оптимальных параметров работы двигателя, но не все автомобили им оснащены.

Еще бывает, что сбои в работе силового агрегата связаны с работоспособностью замка зажигания, в частности, речь идет о поврежденных контактах контактной группы.

Фотогалерея «Неисправности основного аккумулятора»

Карбюраторный двигатель

Как работает схема подключения карбюраторного двигателя при запуске силового агрегата:

  1. Водитель поворачивает ключ в замке зажигания, и система начинает подавать питание на этот блок.
  2. На приборной панели активированы все индикаторы и значки, в этом случае оборудование работает от аккумулятора.
  3. На катушку подается низкое напряжение, которое используется для генерации высоковольтного разряда.Когда напряжение проходит через модуль, оно преобразуется в высокое напряжение и подается на распределительный блок.
  4. Посредством высоковольтного разряда привод распределительного механизма вращает коленчатый вал двигателя шестерки. Сам распределитель в свою очередь замыкает контакты и передает разряд по высоковольтным проводам на свечи. В дальнейшем этот разряд используют для воспламенения горючей смеси в цилиндрах двигателя (автор видео — канал ВЧ Автоэлектрик).

Классическое зажигание

В соответствии с электрической схемой классическое зажигание включает в себя следующие компоненты:

  • сам замок;
  • катушка;
  • дистрибьютор или распределительное устройство;
  • кабели высоковольтные со свечами.

С помощью распределителя происходит прерывание первичной обмотки модуля, после чего на цилиндры в определенной последовательности подается высоковольтное напряжение. Как указано выше, катушка используется для преобразования низкого напряжения в высокое.

Если при попытке запустить двигатель ничего не происходит, то причины могут быть следующими:

  1. Повреждение проводки между модулем и генераторной установкой. При такой проблеме необходимо провести диагностику состояния контактов, а также целостности электрических цепей.
  2. Выход из строя самой катушки. В этом случае работоспособность устройства можно проверить искрой — трос снимается с трамблера и входит в контакт с корпусом или двигателем машины.Если при попытке запустить двигатель ничего не происходит, это означает, что устройство необходимо заменить.
  3. Повреждение проводки в зоне между вилками и распределителем. В этом случае необходимо провести диагностику состояния крышки трамблера, в частности, проверить расположенный внутри бегунок, а также провода (автор видео — Александр Амочкин Коломенский канал ААК).

Электронное зажигание

Автомобили ВАЗ 2106 также оснащались электронным или бесконтактным зажиганием (БСЗ).Принципиальной особенностью таких автомобилей является то, что между распределительным механизмом и самой катушкой дополнительно был установлен электронный переключатель. В состав БСЗ помимо основных узлов входит коммутационное устройство, а также датчик-распределитель.

С помощью последнего управляющие импульсы передаются на коммутирующее устройство для создания искры, после чего сигналы распределяются по цилиндрам. Основное назначение коммутационного устройства — преобразование сигналов управления в импульсное напряжение, подаваемое на обмотку катушки, в частности, речь идет о первичной обмотке.Наличие переключателя помогает улучшить образование разряда, особенно если силовой агрегат работает на обедненной топливной смеси.

Инжекторный двигатель

Что касается инжекторных силовых агрегатов, то такие моторы отличаются от карбюраторных версий следующим образом:

  • первые имеют электронасос, повышающий давление в топливной системе;
  • горючая смесь в этом случае образуется непосредственно в цилиндре, а в карбюраторных версиях — непосредственно в карбюраторе;
  • используется в форсунках топливных форсунок, обеспечивающих нормальный впрыск топлива;
  • наличие, что позволяет точно определить момент, в который требуется закачка горючей смеси (автор видео — канал «Советы для автомобилиста»).

Как вы понимаете, силовые агрегаты впрыска оснащены большим количеством различных датчиков и контроллеров. Поэтому, если двигатель не запускается, то причиной может быть неисправность в электрической цепи или самих датчиках.

Если речь идет конкретно о датчике, то такую ​​поломку можно определить своими руками:

  • сначала следует отсоединить проводку от контроллера, для этого снимается разъем;
  • далее мультиметром диагностируется сопротивление;
  • если полученные значения отличаются от нормированных, то, скорее всего, прибор необходимо заменить.

Инструкция по диагностике и замене электропроводки

Перед тем, как приступить к замене электропроводки и вышедших из строя узлов, необходимо провести диагностику системы.

Как проверить напряжение:

  1. Для тестирования нужна лампа с проводами, один из ее щупов должен быть подключен к минусовой клемме аккумулятора или корпуса шестерки.
  2. Другой контакт от лампы подключен к диагностируемой цепи. В этом случае необходимо, чтобы зонд находился как можно ближе к аккумулятору или предохранительному устройству.
  3. В том случае, если управление в результате подключения начало гореть, это говорит о наличии напряжения в диагностируемой зоне. Тестирование продолжается таким же образом, пока не будет выявлена ​​поврежденная цепь. Как показывает практика, часто сбои в работе электросистемы связаны с плохим подключением, поэтому в первую очередь рекомендуется проверить контакты (автор видео — канал РЕМОНТ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВАЗ 2101-2107) .

Также можно проверить целостность проводки, это делается для того, чтобы определить обрыв в электрической цепи.

Для этого выполните следующие действия:

  1. Сначала отключите все напряжение от электрической цепи и проведите диагностику ее целостности. Для этого можно использовать контрольную лампу с подключенным блоком питания.
  2. Оба контакта от лампы должны быть подключены к концам электрической цепи. Если это невозможно, то один щуп подключают к плюсовому контакту, а другой — к массе, то есть к кузову автомобиля. В том случае, если после подключения загорелась лампа, то это говорит о том, что на тестируемом участке проводки есть вся проводка.Если лампа не загорается, это свидетельствует о повреждении проводки.
  3. Диагностика замка проводится аналогично; для этого к его клеммам нужно будет подключить контакты от блока управления. При срабатывании блокировки должен загореться источник света.

Реле Mengecas ВАЗ-2106: ciri dan diagnostik

Pengecasan geganti pada ВАЗ-2106 мембранный анда mengekalkan tahap voltan pada terminal bateri pada tahap yang sama.Sistem elektrik pada mana-mana mesin adalah yang paling sukar. Малах пада керета примитив сири «класик» ВАЗ. Тетапи секара умум, семуа пенджана ди мана-мана керета адалах сама — мерека тердири дарипада унсур-унсур принсип операси ян сама. Perbezaan hanya dalam saiz дан jenis pemacu.

Apakah penyampai pengecasan?

Seluruh sistem elektrik dikuasakan dari dua sumber:

  1. Bateri — apabila enjin dihentikan. Иа адалах дари батери янь белитан пемула димуаткан пада маса мемулакан энджин.
  2. Genset — ia direka untuk memberi kuasa kepada semua pengguna apabila enjin berjalan. Tetapi tugas utama adalah Untuk memulihkan paras pengecasan bateri, kerana selepas memulakannya kehilangan kapasitinya, dan dengan ketara.

Besarnya voltan bateri sentiasa sama — ia hanya dapat berkurang jika pengisian tidak dilakukan.

Tetapi penjana kereta boleh menghasilkan voltan dalam julat 10-30 вольт. Ини адалах джулат ян бесар, система электрик тидак дапат менгатаси perbezaan tersebut.Perantauan pengecasan ВАЗ-2106 inimbolehkan anda menstabilkan voltan, tidakmbenarkan перенапряжения.

Reka bentuk penjana

Ди далам мана-мана керета, термасук далам «енам» доместик, пенджана тердири дарипада нод берикут:

  1. Stator adalah bahagian tetap, ia dipasang dengan sambungan berulir ke kurungan pada blok enjin. Статор mempunyai penggulungan (kuasa), ян тердири daripada tiga bahagian янь сама — сату вольтан tiga fasa berselang-seli dihasilkan di atasnya.
  2. Pemutar (якорь) adalah element berputar, ia mempunyai penggulungan dan dua cincin slip. Didorong oleh pemacu tali pinggang dari lubang engkol.
  3. Sarung dipasang pada bahagian depan dan belakang pemutar. Унтук мембуат путаран себагай ланкар дан бебас ян мунгкин, галас дигунакан.
  4. Шкив direka untuk menghantar putaran kepada pemutar. Ia dipasang di atasnya, ia disimpan dengan cara kunci dari putaran.
  5. Berus memolehkan anda memindahkan voltan ke penggulungan pemutar berputar.Litar pengisian ВАЗ-2106 juga mengandungi lampu yang terletak di papan pemuka. Sila ambil perhatian bahawa apabila ia dibakar, bekalan voltan ke tempat penggulungan berhenti.
  6. Diod semikonduktormbetulkan tiga fasa voltan selang. Di pintu keluar, униполярный кекал мункул.

Реле pengecasan pada ВАЗ-2106, tidak seperti kebanyakan kereta lain, dipasang pada badan, dan bukan dalam kes penjana. Пада banyak mesin moden, pengatur voltan дан юнит berus digabungkan dalam satu kes.

Apakah pengawal selia voltan?

Fungsi utama penyambungan pengecasan bateri pada ВАЗ-2106 adalah untuk mengelakkan kemunculan lonjakan voltan pada output set penjana. Тетапи унтук менстабилкан арус ян бесар тидак бегиту мудах — унтук ини, анда перлу менггунакан элемент янг сангат бесар. Sekiranya dalam litar semasa rendah mungkin Untuk menyesuaikan dengan pemasangan diod zener, maka pada arus 50-60 Amps ini bermasalah. Tetapi terdapat jalan keluar — adalah mungkin Untuk menstabilkan voltan yang digunakan Untuk pemutar bidang pemutar.

Sekiranya kita beralih ke kursus fizik sekolah, kita dapat mengetahui bahawa nilai voltan pada output penjana bergantung sepenuhnya kepada dua parameter — kelajuan pergerakan dan magnitud medan magnet. Далам Эрти Ката Лайн, Адалах Перлу Бахава Келаджуан Путаран Ротор Атау Магнитуда Медан Магнит Тетап. Ханья далам кеш иници вольтан пада вывод пенджана тидак акан берубах. Tetapi tidak mustahil tanpa penggunaan alat khas Untuk mengekalkan kelajuan rotor pada tahap yang sama, satu perkara tetap — Untuk menstabilkan voltan bekalan penggulungan penggulungan.

Hubungi Pengawal Selia

Sehingga kini, anda boleh menemui kereta yang dilengkapi pengawal voltan mekanikal. Мерека сангат тидак семпурна, мэмпунйай баньяк келемахан, тетапи пемилик месин седемикян якин бахава «ян лама селалу лебих байк». Дан setiap tiga harimereka mendaki di bawah tudung Untuk menyesuaikan pelepasan, membersihkan kenalan. Tetapi pada contoh sistem hubungan, adalah mudah untuk mempertimbangkan prinsip pengendalian pengawal selia secara keseluruhan.Intipati proses dalam semikonduktor dan mekanikal agak sama.

Di tengah-tengah reka bentuk adalah penggulungan — ia magnetkan teras logam. Penggulungan terdiri daripada 1300 pusingan dawai nipis. Apabila mendiagnosis relay seperti itu, anda perlu tahu bahawa rintangan gegelung ini adalah 17 Ом. Kenalan diperbuat daripada tungsten. Хадир далам река бентук шунт дан пеларасан плат. Terdapat juga beberapa mata air дан перинтанг, penukaran kedua dibuat oleh kenalan mekanikal.

Pengawal Voltan Elektronik

Sambungan pengecasan pengecasan ВАЗ-2106 kepada penggulungan penggulungan penjana. Дан тидак кира сама ада система электроник атау механикал дигунакан, я мэмпуньяи сату туджуан — унтук менгекалкан вольтан пада 13,6 вольт. Peranti elektronik lebih стабильный daripada янь mekanikal дан tidak memerlukan campur tangan yang kerap — мерека tidak mempunyai hubungan mekanikal янь kadangkala terbakar.

Satu tolak — apabila menggunakan relay dan berus yang disertakan dalam satu kes, anda perlu menukar dua nod sekaligus.Tetapi ada pengawal selia yang ditetapkan secara berasingan dari unit berus.

Багаймана унтук мемрикса пенгавал селиа

Bagaimana Untuk Memeriksa Pengecasan Pengecasan ВАЗ-2106, setiap pemandu perlu tahu. Шират Утама:

  1. Voltan kurang daripada 14 Volt mesti melalui peranti. Унтук диагностик берсамбунг кепаданья я дикуасакан олех батери керета.
  2. Sekiranya voltan lebih daripada 14 вольт, maka ia tidak boleh melalui pengawal selia.Untuk menyemak skema, unsur-unsur disambungkan, дан батери кендераан дан, sebagai contoh, дуа батери AA янь disambung secara siri dengannya digunakan sebagai kuasa.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
