Рулевые тяги: 5 главных неисправностей — Статьи

Многие автомобилисты игнорируют неисправности рулевых тяг, но из-за проблем управления возрастают шансы попасть в аварию. Их назначение состоит в том, чтобы обеспечивать повороты колес на разные углы, гарантируя при этом устойчивость и хорошую управляемость автомобиля, а также максимальную безопасность движения.



Признаки поломки рулевой тяги



Данный автомобильный узел является связующим звеном между рулем авто и поворотными кулаками. Он состоит из металлической штанги и нескольких шаровых шарниров на ее концах.



Эта запчасть оказалась неисправной, требует срочного ремонта или полной замены, если наблюдается:



  • биение или тугое вращение руля;
  • стуки во время поворотов руля;
  • свободный ход «колеса»;
  • увеличение люфта;
  • бросание авто по сторонам.



Любые из вышеперечисленных симптомов неисправностей рулевой тяги должны насторожить водителя, ведь они влекут за собой другие проблемы с подвеской. Выполнять замену этой детали своими силами крайне нежелательно. Ремонт лучше сразу доверить опытным специалистам, которые осуществят тщательную диагностику комплектующих.



Причины поломок рулевых тяг



Эти детали относятся в одним из самых уязвимых составляющих автомобиля. Они испытывают большие нагрузки во время движения.



Они могут прийти в негодность из-за:



  • длительной эксплуатации;
  • частой езды по плохим дорогам;
  • изношенных и поврежденных креплений.



Нередко неисправности вызваны причиной агрессивного вождения, при котором рулевая тяга получает повреждения после встречи колеса с глубокой ямой или большим камнем. Серьезный удар способствует ее искривлению, в результате чего она не в силах выполнять свои основные функции.



Еще одна распространенная причина поломки этой запчасти – нарушение целостности защитного чехла, попадание влаги или дорожной грязи внутрь соединения. Поэтому для безопасной езды необходимо проводить регулярный профилактический осмотр своего автомобиля и тогда вероятность поломки будет сведена к минимуму. Если вы заметили, что руль начал крутиться не так как раньше, значит самое время отправиться в автосервис.



Заметить неисправности рулевых тяг сможет абсолютно каждый автомобилист. Если данный узел вышел из строя, рекомендуется как можно быстрее его отремонтировать или заменить на новый. Вы можете выбрать и купить 100% оригинальные автозапчасти по цене производителя и без накруток посредников, заполнив онлайн-заявку на нашем сайте.

Рулевая тяга что такое


Рулевая тяга — устройство и неисправности

Любым транспортным средством в движении необходимо управлять, и в автомобиле для этого предусмотрен руль и система рулевого управления, где рулевая тяга является связующим звеном для этих элементов.

Типы рулевого управления

На автомобилях может быть установлено либо рулевое управление с рулевым редуктором червячного типа, либо рулевая рейка.

Рулевое управление с механизмом червяк-ролик отличает небольшая склонность к передаче ударов от неровностей дороги, возможность передачи большего усилия и большие углы поворота колес.

Но, в то же время в конструкции предусмотрено большое количество рулевых тяг и шарнирных соединений, что способствует «накоплению» люфтов и делает малоинформативным и «тяжелым» руль. Отрицательных моментов, при эксплуатации червячных рулевых механизмов, получается больше, чем положительных и современные автомобили в своем большинстве оснащаются реечным рулевым механизмом.

Рулевое управление с реечным рулевым механизмом отличает компактность, минимальное количество рулевых тяг и шарниров и невысокая цена. Все эти факторы способствуют его широкому применению. Так, рулевая рейка идеально совмещается с подвеской McPherson в переднеприводной компоновке, обеспечивая точность и легкость рулевого управления.

Но и реечное рулевое управление не лишено минусов в эксплуатации. Это передача любого толчка на рулевое колесо, что обусловлено простотой конструкции, что собственно не приемлемо для тяжелых машин.

Рулевая тяга – ее функции и уязвимости

В конструкции рулевого управления рулевая тяга обеспечивает передачу усилия от поворота руля на поворотные кулаки колес.

Конструктивно рулевая тяга может иметь рулевые наконечники с обоих ее концов, как например, у средней тяги, либо резьбовое окончание с одной стороны и рулевой наконечник с другой. Посредством резьбы, через соединительную втулку, соединяются короткий и длинный рулевые наконечники, образуя регулируемую боковую рулевую тягу.

Шарниры на рулевых тягах (рулевые наконечники) необходимы для того, чтобы все подвижные элементы в рулевом приводе могли свободно, относительно друг друга и кузова, поворачиваться в различных плоскостях.

Рулевой привод в свою очередь, необходим для передачи на управляемые колеса автомобиля усилия от рулевого механизма, при этом обеспечивая поворот на неодинаковые углы.

Так, если оба колеса будут повернуты на одинаковый угол, то внутреннее колесо при этом будет скользить боком (скрестись по дороге) снижая при этом эффективность рулевого управления.

Помимо этого скольжение будет создавать дополнительный нагрев колеса и его износ. Устранить подобный недостаток удается путем поворота внутреннего колеса на больший угол относительно внешнего колеса.

При прохождении поворота каждое колесо идет по своей окружности, отличной от другой, при этом внешнее колесо проходит по большему радиусу, чем внутреннее. При этом центр поворота у обоих колес общий, и внутреннее колесо соответственно нужно повернуть на больший угол, относительно внешнего колеса.

Это достигается особой конструкцией рулевой трапеции, включающей в себя рулевые тяги с шарнирами и поворотные рычаги. Задать необходимый угол поворота колес удается путем подбора угла наклона рулевых рычагов, касательно продольной оси автомобиля и длины рулевых тяг.

Например, после удара о какое – либо препятствие, повлекшее деформацию либо рычагов, либо рулевых тяг, наблюдается недоворот автомобиля в одну из сторон. Другими словами удается развернуться на дороге, скажем в левую сторону, но не удается в правую. Это свидетельствует о том, что от удара заданная геометрия подвески автомобиля нарушена.

Чаще всего в негодность приходят шарниры, а если точнее, резиновый вкладыш, это, кстати, приводит в негодность и все управление. Происходит такое в результате длительной эксплуатации. Вследствие попадания пыли и грязи может также испортиться пыльник рулевой тяги.

Сами же тяги становятся неисправны, в основном, только после механического воздействия. Это может быть наезд колес на края глубоких ям либо же прямой удар о камень и прочее.

Неисправности рулевой тяги

Стуки в подвеске или увеличенный люфт руля, помимо износа других элементов подвески, могут быть следствием предельного износа шарниров рулевых тяг. На разборных рулевых тягах в таких случаях производят их реставрацию, путем замены изношенных деталей или же заменяют рулевые тяги целиком.

Может также наблюдаться тугое вращение рулевого колеса, когда установлены не качественные рулевые тяги, где все элементы шарнирного соединения рулевой тяги сделаны с нарушением заводской технологии или полностью отсутствует смазка.

Чаще всего рулевые тяги выходят из строя при нарушении целостности защитного чехла и попадания влаги и дорожной грязи внутрь соединения.

Поэтому для комфортной и безопасной езды лучшим средством для любого автомобиля будет профилактиктический осмотр ходовой части и рулевых тяг в частности.

Когда нужна замена рулевой тяги?

Информация к размышлению: вы должны знать о том, что самая распространенная и характерная неисправность рулевого привода – выход из строя (износ) шарового шарнира наконечников рулевых тяг.

И еще, некоторые «кулибины», по старой памяти, используют такой метод ремонта, как реставрация рулевых тяг. Это конечно личное дело каждого водителя, но стоит посчитать свои деньги: как долго пройдет отреставрированная рулевая тяга, будут ли соблюдены все заводские параметры при реставрации и сколько денег стоит реставрация.

Не проще ли будет купить заводскую рулевую тягу, благо время дефицита на запчасти давно закончилось. И провести замену рулевой тяги своими руками.

Как мы узнаем о неисправности рулевого управления? Элементарно. О том, что пора делать диагностику рулевого управления, нам подскажут руки, лежащие на руле и наш слух.

Характерные признаки неисправности рулевого управления в целом:

— различные внештатные стуки – грюки в рулевом управлении;

— характерное биение руля;

— увеличенный люфт руля: люфт при вертикальном покачивании руля, говорит о неисправности подшипника ступицы или шаровой опоры, люфт при горизонтальном покачивании – о неисправности рулевого наконечника;

— рулевое колесо стало туго вращаться;

— автомобиль во время движения начинает менять прямое направление движения.

Один из этих признаков присутствует, значит, пора на диагностику рулевого управления.

При диагностике своими силами, или первоначальной диагностике, обратите внимание на следующие характерные моменты:

— перемещение рулевых наконечников вдоль оси пальцев должно быть не более 1,5 мм.

Помощник поворачивает руль, а вы пальцами (наощупь) определяете наличие люфта на шаровых наконечника.

Есть люфт или стук – наконечник с шарниром нужно менять.

— Проверить затяжку хомута регулировочной муфты на боковой тяге.

— Проверить исправность (отсутствие механических повреждений) защитных чехлов шарового шарнира наконечника. Трещины и разрыва есть, чехол меняется.

Снятие и замена рулевой тяги своими руками

Начнем с того, что вы должны приобрести тяги в комплекте с наконечниками. Дело ваше, но желательно менять оба наконечника, чтобы через некоторое время не возвращаться к замене оставленного старого наконечника. Сомнительная экономия.

Для того, чтобы снять и заменить рулевую тягу, вам понадобится набор инструментов и приспособлений: домкрат, «козлы» для безопасности, съемник рулевых тяг (если съемник -проблема, то мастера применяют молоток и небольшую «монтировку»), пассатижы, гаечные ключи, отвертка и универсальная техническая жидкость WD-40.

Итак, приступим к замене рулевой тяги:

1. Автомобиль поддомкратить, поставить «козла». Снимаем переднее колесо.

2. Расшплинтовать гайку пальца и отвернуть ее.

3. Установить съемник и подтянув его гайку до упора, резко ударить молотком по ушку поворотного рычага. Если палец не соскочит, процедуру повторяете: подтянули гайку съемника – ударили молотком.

4. Открутить полностью рулевой наконечник от муфты. WD-40 приггодится, если резьба заржавела.

5. Снять пыльник и открутить тягу от рулевой рейки.

6. Перед установкой новой тяги, приложите ее к снятой старой и сделайте пометку по старому следу на новой тяге. Это нужно для того. Чтобы закрутить ее до метки и нормально доехать до развальщика.

7. Установку новой тяги производим в обратном порядке, желательно уже без молотка.

Желательно литолом смазать резьбовые соединения для того, чтобы в следующий раз не применять молоток так активно. И не забудьте смазать шаровый шарнир смазкой, которая идет в комплекте к тяге.

После замены рулевой тяги вам прямая дорога на развал-схождение. Некоторые «умельцы» рассказывают о том, что по меткам на тягах устанавливают новые и не нуждаются в услугах развальщика. Мы бы не рекомендовали проводить такие эксперименты, особенно с учетом сегодняшних цен на новую резину.

Особенности процесса замены

Обязательно перед началом работы поставьте ваш автомобиль на ручной тормоз, а под задние колеса установите упорные бруски. Если вам необходимо демонтировать правую тягу, тогда передние колеса выворачиваются в левую сторону, при демонтаже левой, соответственно, – вправо.

Далее переднюю часть авто необходимо установить на опоры. Шаровой шарнир крепится к поворотному рычагу при помощи гайки, ее следует раскрутить, предварительно сняв фиксатор. Для следующего шага понадобится съемник рулевых тяг, с его помощью необходимо выпрессовать палец шарового шарнира из поворотного рычага стойки.

Отверткой отверните концы стопорной пластины, таким образом, вы расконтрите болты, которые крепят рулевые тяги, затем отверните их вообще. Необходимо повернуть соединительную пластину так, чтобы можно было отсоединить тягу от рулевого механизма. Вот теперь ее можно снять.

Если необходима замена наконечника рулевой тяги, то ее нужно зажать за шестигранник муфты в тисках и ослабить контргайку наконечника.

Отворачивая сам наконечник, не забывайте считать количество совершенных оборотов. Лучше всего, зафиксировать это число на бумаге, дабы не забыть. Устанавливая новый наконечник, заверните его точно на такое же количество оборотов.

При необходимости замены чехла нужно снять старый, затем смазать поверхность герметиком, и только после этого установить новый. Собирать рулевую тягу нужно строго в обратном порядке, поэтому не отвлекайтесь, когда будете разбирать свой автомобиль.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Рулевая тяга: устройство, неисправности и замена

Нужно уточнить момент, некоторые автолюбители не различают разницы между, рулевой тягой и рейкой. А отличия достаточно весомые. Вы должны понимать, что рейка – это полноценный механизм управления, внутри которого двигается зубчатый вал (рейка), соединяющийся с тягами, левой и правой. Можно встретить понятие, как средняя тяга, имейте виду, она присутствует в системах «червячного» типа, например, модели ВАЗ (Классика) или БМВ.

Фото: рулевые тяги ГАЗ Сайбер

Кстати, «немцы» применяли на своих моделях разные типы рулевых систем, можно встретить, как «червяк», так и рейку, к примеру, Е39, Е34, Е38 и т.д.

Теперь же само понятие, рулевая тяга, что это? Это деталь рулевой системы любого автомобиля, превращающая физическое воздействие человека на руль, в повороты колеса. Проще – это связующие звено между рулевой колонкой, рулем и колесами (в частности рулевыми «кулаками»). Без них, вы просто напросто не смогли бы повернуть колесо.

Устройство
Разновидности

Как таковых разновидностей три:

• Левая

• Средняя

• Правая

Средняя рулевая тяга

Часто можно встретить расшифровку, как продольная и поперечная тяга. Вторая – это, так называемая средняя тяга или центральная, как её еще называют. Первая это левая либо правая часть. Помните, что такое количество элементов присуще только «червячному» типу механизма. Некоторые отмечают, особенность негативно складывается на управляемости, потому что, воздействия от неровных дорог передаются прямо на руль, от чего водитель чувствует все лично. Больше шарнирных (подвижных) элементов, от чего за состоянием деталей, приходится следить гораздо чаще.

В рейках, такого разнообразия нет, задачу центральной тяги, выполняет зубчатая рейка, двигающаяся по цилиндру. В зависимости от типа рейки, она может быть, как «сухой», так и ГУР, ЭУР. Второй тип предусматривает наличие специальных сальников, предотвращающих утечку жидкости. К зубчатой рейке подсоединяются рулевые тяги (левая и правая). В зависимости от модификации автомобиля, соединения могут быть, как шарнирные, так и классические резьбовые. Соединения тяг с поворотными кулаками происходит через шарниры.

Устройство

Не стоит забывать, что они разделяются и по возможности регулировки. Часть идут литыми вместе с наконечниками, без возможности регулировки. В других модификациях предусмотрены специальные втулки на краях, в которые завинчиваются наконечники, с возможностью регулировки последних. Поэтому обращайте внимание, какой тип установлен у вас, после замены понадобится подгонка сход развала.

Ресурс, неисправности и их признаки

Точных сроков эксплуатации никто не дает. Принято считать, что в целом, в устройстве всего управления, какого типа бы оно не было, тяга обладает наибольшим периодом эксплуатации. Называют сроки в 100 000 – 150 000 км. и даже 250 000 км. Но, тут необходимо сделать важный акцент, во многом все зависит от стиля управления автомобилем и характеристиками дорожного полотна. К примеру, на ухабистых дорогах, ясное дело, что детали быстрей изнашиваются.

Во время эксплуатации автомобиля, каждому водителю необходимо обращать внимание на появление непонятных звуков, ухудшение управляемости, это могут быть первыми «звоночками» того, что какой-то элемент выходит из строя.

Сломанная рулевая тяга

Итак, признаки:

• Появившийся стук, скрежет во время движения по неровным дорогам.

• Небольшое постукивание во время поворотов руля.

• Съеденная резина с одной стороны.

• Люфт и общая разболтанность элемента.

• Биение руля.

• Автомобиль «водит» при условии прямого положения руля.

• «Колесо» туго вращается.

• Порванный пыльник, как правило, после попадания грязи, пыли, влаги, шарнир долго не «живет».

Порвался пыльник

Зачастую неисправности связаны с изношенными креплениями, как на наконечниках, так и со стороны рулевого механизма (например, облом резьбы). После сильного удара по подвески, влетели в яму, не редко, может измениться плоскость, погнуться. В таких случаях, лучше заменить деталь, потому что восстановить без специальных инструментов её первоначальный вид, будет трудоемко. А как понимаете, «кривой» элемент ничем хорошим в управлении не отличиться.

Отдельно хотелось бы сказать, что в устройство тяги входит наконечник, большая часть признаков, может быть связана с его неисправностями. К примеру, выработался «палец» или полиуретановая прокладка, фиксирующая шарнир в «гнезде», что в целом приводит к появлению люфта.

Замена

Если диагностика показала износ, к примеру, наконечника, можно обойтись его заменой. Но, если шарниры вышли из строя на обеих сторонах, обломана резьба или тяга в принципе необслуживаемая, то, конечно, понадобиться полная замена. Поэтому приведем небольшой план работы, что нужно учитывать и какие особенности ремонта. Итак:

• Ослабляем крепление колес. Поднимаем машину домкратом.

Не забываем о технике безопасности, подложите кирпич или «башмак» под колесо. Не забывайте, делать это нужно с противоположной стороны от подъема. То есть, подняли левую сторону, кирпич подложили под заднее правое колесо.

• Итак, колесо открутили, теперь вам открылись тяги. Снимаем шплинт и откручиваем гайку «пальца».

Откручиваем гайку рулевого наконечника

Кстати, желательно измерять длину старого элемента, это поможет самостоятельно отрегулировать «посадку» новой детали.

Снимаем его

• Если снимаете только наконечник, достаточно выкрутить его из втулки. Но, если речь заходит о полной замене, тогда придется снять пыльники (аккуратно), а только после этого откручивать весь элемент. Как правило, на тяге сделаны пазы под ключ на 32.

Далее нужно снять пыльник Новая установленная рулевая тяга. Фото замены — drive2.ru пользователь Валерий Завгородний

Сборка производится в обратном порядке.

Рулевая тяга автомобиля

Рулевое управление автомобиля является основой безопасного вождения. Его неисправности подлежат безусловному устранению в кратчайшие сроки. Нарушения в работе рулевого управления являются бомбой замедленного действия, которая может сработать в любой момент.

Система управления автомобиля имеет достаточно сложное техническое устройство. Она обеспечивает своевременное маневрирование транспортного средства в зависимости от текущей дорожной обстановки.

Игнорировать проблемы, возникающие с управлением машины, не стоит. От этого зависит безопасность и жизнь водителями с пассажирами. Экономить на её ремонте не стоит и чревато тяжёлыми последствиями. Автомобиль, потерявший управление подобен шальной пуле мчащейся навстречу катастрофе.

Очень часто последствия неисправности рулевого управления транспортного средства бывают очень страшными и трагическими. Они вызвали гибель не одного десятка человек на дорогах страны. Не нужно повторять трагические ошибки других людей.

Для чего нужно рулевая тяга в автомобиле?

Рулевая тяга считается одним из центральных элементов системы управления транспортного средства.

Она выполняет две важные функции:

1.Передача физического усилия от руля к поворотным рычагам ступиц колёс

Последние при повороте руля водителем меняют направление движения автомобиля за счёт поворота колёс

2.Обеспечение необходимого радиуса поворота ведущих колёс

Радиус движения колёс транспортного средства при повороте неодинаков. Именно рулевая тяга отвечает за предотвращение скольжения колёс при прохождении поворота автомобилем. Внешнее колесо должно иметь меньший угол поворота, наружное колесо больший угол поворота.

Несмотря на довольно скромные размеры, рулевая тяга выполняет важные функции, от которых зависит степень манёвренности транспортного средства и безопасность движения.

Главная причина неисправности рулевой тяги

Активное использование автомобиля неизменно оказывает серьёзную нагрузку на подвеску. Особенно это касается поездок по грунтовым или полевым дорогам. Даже самый качественный и надёжный элемент, такой как рулевая тяга, может изнашиваться и прийти в негодность.

Этот момент необходимо учитывать и быть готовым выполнить ремонтные работы за максимально короткий промежуток времени. Конструкция рулевой тяги проста и незамысловата.

Наиболее уязвимой частью рулевой тяги являются шарниры. Они защищены от внешних негативных факторов резиновым пыльником. Если его целостность нарушается, пыль и грязь, попадая на шарниры тяги, выводят их из строя. Они не могут полноценно выполнять свои функции и требуют обязательной замены.

Непосредственно рулевая тяга может получить повреждения только после встречи колеса с глубокой ямой или большим камнем. Сильный удар ведёт к её искривлению, и основные функции оказываются нарушены.

Когда нужно менять рулевую тягу?

Опытный водитель по поведению автомобиля на дороге и посторонним звукам, издаваемым подвеской способен определить необходимость замены рулевой тяги. Необходимо помнить, что только детальный осмотр на подъёмнике подвески автомобиля даст возможность точно установить неисправность рулевой тяги.

Можно выделить следующие признаки необходимости замены рулевой тяги:
  1. При движении автомобиля в передней части издаются посторонние звуки и стуки;
  2. Появилось биение руля;
  3. Увеличился люфт руля;
  4. Ведущие колёса вращаются с усилием;
  5. Автомобиль при движении тянет в левую или правую сторону.

Заключение

Появление этих признаков неисправности рулевой тяги должно насторожить водителя. Самостоятельно выполнять замену рулевой тяги без опыта крайне не рекомендуется. В этом случае ремонтные работы необходимо доверить профессионалам, которые смогут их выполнять быстро и качественно.

Спасибо за внимание, удачи вам на дорогах. Читайте, комментируйте и задавайте вопросы. Подписывайтесь на свежие и интересные статьи сайта.

Рулевая тяга – ее функции и уязвимости — DRIVE2

В конструкции рулевого управления рулевая тяга обеспечивает передачу усилия от поворота руля на поворотные кулаки колес.

Конструктивно рулевая тяга может иметь рулевые наконечники с обоих ее концов, как например, у средней тяги, либо резьбовое окончание с одной стороны и рулевой наконечник с другой. Посредством резьбы, через соединительную втулку, соединяются короткий и длинный рулевые наконечники, образуя регулируемую боковую рулевую тягу.

Шарниры на рулевых тягах (рулевые наконечники) необходимы для того, чтобы все подвижные элементы в рулевом приводе могли свободно, относительно друг друга и кузова, поворачиваться в различных плоскостях.

Рулевой привод в свою очередь, необходим для передачи на управляемые колеса автомобиля усилия от рулевого механизма, при этом обеспечивая поворот на неодинаковые углы.

Так, если оба колеса будут повернуты на одинаковый угол, то внутреннее колесо при этом будет скользить боком (скрестись по дороге) снижая при этом эффективность рулевого управления.

Помимо этого скольжение будет создавать дополнительный нагрев колеса и его износ. Устранить подобный недостаток удается путем поворота внутреннего колеса на больший угол относительно внешнего колеса.

При прохождении поворота каждое колесо идет по своей окружности, отличной от другой, при этом внешнее колесо проходит по большему радиусу, чем внутреннее. При этом центр поворота у обоих колес общий, и внутреннее колесо соответственно нужно повернуть на больший угол, относительно внешнего колеса

. Это достигается особой конструкцией рулевой трапеции, включающей в себя рулевые тяги с шарнирами и поворотные рычаги. Задать необходимый угол поворота колес удается путем подбора угла наклона рулевых рычагов, касательно продольной оси автомобиля и длины рулевых тяг.

Например, после удара о какое – либо препятствие, повлекшее деформацию либо рычагов, либо рулевых тяг, наблюдается недоворот автомобиля в одну из сторон. Другими словами удается развернуться на дороге, скажем в левую сторону, но не удается в правую. Это свидетельствует о том, что от удара заданная геометрия подвески автомобиля нарушена.

Чаще всего в негодность приходят шарниры, а если точнее, резиновый вкладыш, это, кстати, приводит в негодность и все управление. Происходит такое в результате длительной эксплуатации. Вследствие попадания пыли и грязи может также испортиться пыльник рулевой тяги.

Сами же тяги становятся неисправны, в основном, только после механического воздействия. Это может быть наезд колес на края глубоких ям либо же прямой удар о камень и прочее.

Неисправности рулевой тяги

Стуки в подвеске или увеличенный люфт руля, помимо износа других элементов подвески, могут быть следствием предельного износа шарниров рулевых тяг. На разборных рулевых тягах в таких случаях производят их реставрацию, путем замены изношенных деталей или же заменяют рулевые тяги целиком.

Может также наблюдаться тугое вращение рулевого колеса, когда установлены не качественные рулевые тяги, где все элементы шарнирного соединения рулевой тяги сделаны с нарушением заводской технологии или полностью отсутствует смазка.

Чаще всего рулевые тяги выходят из строя при нарушении целостности защитного чехла и попадания влаги и дорожной грязи внутрь соединения.

Поэтому для комфортной и безопасной езды лучшим средством для любого автомобиля будет профилактиктический осмотр ходовой части и рулевых тяг в частности.

Когда нужна замена рулевой тяги?Информация к размышлению: вы должны знать о том, что самая распространенная и характерная неисправность рулевого привода – выход из строя (износ) шарового шарнира наконечников рулевых тяг.

И еще, некоторые «кулибины», по старой памяти, используют такой метод ремонта, как реставрация рулевых тяг. Это конечно личное дело каждого водителя, но стоит посчитать свои деньги: как долго пройдет отреставрированная рулевая тяга, будут ли соблюдены все заводские параметры при реставрации и сколько денег стоит реставрация.

Не проще ли будет купить заводскую рулевую тягу, благо время дефицита на запчасти давно закончилось. И провести замену рулевой тяги своими руками.

Как мы узнаем о неисправности рулевого управления?Элементарно. О том, что пора делать диагностику рулевого управления, нам подскажут руки, лежащие на руле и наш слух.Характерные признаки неисправности рулевого управления в целом:— различные внештатные стуки – грюки в рулевом управлении;— характерное биение руля;ъ- увеличенный люфт руля: люфт при вертикальном покачивании руля, говорит о неисправности подшипника ступицы или шаровой опоры, люфт при горизонтальном покачивании – о неисправности рулевого наконечника;— рулевое колесо стало туго вращаться;— автомобиль во время движения начинает менять прямое направление движения. Один из этих признаков присутствует, значит, пора на диагностику рулевого управления.При диагностике своими силами, или первоначальной диагностике, обратите внимание на следующие характерные моменты:

— перемещение рулевых наконечников вдоль оси пальцев должно быть не более 1,5 мм.

Помощник поворачивает руль, а вы пальцами (наощупь) определяете наличие люфта на шаровых наконечника. Есть люфт или стук – наконечник с шарниром нужно менять.— Проверить затяжку хомута регулировочной муфты на боковой тяге.

— Проверить исправность (отсутствие механических повреждений) защитных чехлов шарового шарнира наконечника. Трещины и разрыва есть, чехол меняется.



как снять её и поменять своими руками — Рамблер/авто

Исправное управление автомобилем при помощи руля — один из основных моментов безопасного вождения, а рулевая тяга играет в нём ведущую роль. Этот механизм контролирует разворот колёс, а потому при первых же признаках его поломки нужно проводить тщательный осмотр и замену сломанных деталей. Как определить, что механизм вышел из строя и как провести ремонт — подробнее в этой статье.

Где находится и за что отвечает рулевая тягаПризнаки неисправностиКогда нужна замена Как заменить самостоятельно $(‘.index-post .contents’).toggleClass(‘hide-text’, localStorage. getItem(‘hide-contents’) === ‘1’)

Где находится и за что отвечает рулевая тяга

Рулевая тяга выступает связующим звеном между самим рулём и системой управления. Схематически можно представить, как выглядит их связь, при помощи следующей цепочки: руль соединён с червячной передачей или рулевой рейкой (в зависимости от типа транспортного средства), к которой присоединён привод или трапеция. Этот последний элемент и состоит из рулевых тяг: средней, правой и левой, а также двух рычагов колёс.

Важно! При повороте руль передаёт сигнал о направлении на среднюю тягу, а она передвигается влево или вправо, запуская в работу боковые, которые и обеспечивают движение в нужную сторону.

Поэтому основная задача такого элемента управления — передать усилие с руля на колёса, обеспечив их поворот. Благодаря ему водитель может наслаждаться маневренностью и комфортным вождением.

Несмотря на свою значимую роль, сама рулевая тяга обычно обладает скромными размерами. Состоит она из:

шарового пальца;

корпуса;полимерного подшипника;пыльника.

В зависимости от того, к какому колесу подводится её наконечник, выделяют правую и левую тяги, однако сегодня в продаже можно встретить и универсальные варианты, которые подходят для обеих сторон.

Знаете ли вы? По состоянию на начало 2018 года, как гласит статистика, самым популярным производителем автомобилей является Toyota. Второе место занимает General Motors, а на третьем разместился Volkswagen.

Сама по себе деталь редко выходит из строя и не подвержена быстрому изнашиванию. В большинстве случаев необходимость её замены вызвана повреждениями. Спровоцировать их может частая езда по грунтовым, полевым или просто разбитым дорогам.

Чаще всего страдают шарниры как самая уязвимая часть механизма. Изначально их защищают при помощи резиновых пыльников, но со временем покрытие изнашивается, и на деталь попадают пыль и грязь.

Узнайте об устройстве и принципе работы сцепления в машине.

А вот корпус тяги способен повредиться лишь при встрече с большой ямой или внушительным препятствием. В таких случаях деталь от удара искривляется и больше не может выполнять в полной мере свои функции.

Признаки неисправности

Опытные водители способны определить наличие неполадок в управлении во время движения машины. О проблемах могут свидетельствовать следующие симптомы:

при движении что-то словно стучит в передней части транспорта;возникло биение руля;увеличился рулевой люфт;ведущие колёса стали хуже слушаться водителя;автомобиль постоянно уводит в правую или в левую сторону во время езды;при нажатии педали газа чувствуется отдача.

Однако понять, разбита ли рулевая тяга на самом деле, позволит лишь осмотр на СТО.

Знаете ли вы? Самые заполненные дороги находятся в Люксембурге: там на 1000 человек припадает 570 машин.

Когда нужна замена

Обнаружив неисправность рулевого управления, надо как можно скорее посетить СТО. Только осмотрев механизм, можно судить о его состоянии. Иногда проблему можно исправить при помощи ремонта, но временами лишь замена способна решить этот вопрос.

Как заменить самостоятельно

Учитывая важность системы управления автомобилем для безопасного вождения, специалисты настоятельно рекомендуют не проводить самостоятельный ремонт элементов рулевого управления. Но опытные водители способны провести эту процедуру своими силами.

Для этого понадобятся:

домкрат;«козлы»;устройства для смены рулевых тяг;сопутствующие инструменты: ключи, пассатижи и т. д.;смазочная жидкость WD-40.

Важно! Закончив замену рулевой тяги, непременно проверьте и отрегулируйте при необходимости угол установки колёс.

Сама замена проводится в несколько шагов:

Сначала проводится анализ поломки. Если необходима полная замена детали, то нужно купить новый экземпляр. Желательно сразу заменять весь комплект.Первым делом поднимаете автомобиль при помощи домкрата. Ставите его на «козла» и снимаете колесо.Теперь нужно очистить кронгайки, удерживающие наконечник.Затем от поворотного рычага отсоединяете саму тягу (чтобы после было проще провести замену, запомните количество поворотов). Ставите новую деталь согласно уровню старой (вы сможете точно определить его, сделав специальную пометку перед снятием).Возвращаете колесо на место.

Видео: как заменить самостоятельно рулевую тягу

Рулевая тяга играет значительную роль в управлении автомобилем, поэтому на любые признаки её неисправности следует обращать пристальное внимание. В случае поломки замена этой детали не займёт много времени, однако она способна обеспечить безопасность транспортного средства во время езды.

Поперечные рулевые тяги — LEMFÖRDER

Ваша конфиденциальность

Когда вы посещаете какой-либо веб-сайт, он может сохранять информацию в вашем браузере или получать из него данные, в основном в виде файлов cookie. Эта информация может относиться к вам, вашим предпочтениям, вашему устройству или будет использоваться для правильной работы веб-сайта с вашей точки зрения. Такие данные обычно не идентифицируют вас непосредственно, но могут предоставлять вам индивидуализированные возможности работы в интернете. Вы можете отказаться от использования некоторых типов файлов cookie. Нажимайте на заголовки категорий, чтобы узнать подробности и изменить настройки, заданные по умолчанию. Однако вы должны понимать, что блокировка некоторых типов cookie может повлиять на использование вами веб-сайта и ограничить предлагаемые нами услуги.

Строго необходимые файлы cookie

Всегда активно

Эти файлы cookie необходимы для функционирования веб-сайта и не могут быть отключены в наших системах. Как правило, они активируются только в ответ на ваши действия, аналогичные запросу услуг, такие как настройка уровня конфиденциальности, вход в систему или заполнение форм. Вы можете настроить браузер таким образом, чтобы он блокировал эти файлы cookie или уведомлял вас об их использовании, но в таком случае возможно, что некоторые разделы веб-сайта не будут работать.

Эти файлы cookie позволяют нам подсчитывать количество посещений и источников трафика, чтобы оценивать и улучшать работу нашего веб-сайта. Благодаря им мы знаем, какие страницы являются наиболее и наименее популярными, и видим, каким образом посетители перемещаются по веб-сайту. Все данные, собираемые при помощи этих cookie, группируются в статистику, а значит, являются анонимными. Если вы не одобрите использование этих файлов cookie, у нас не будет данных о посещении вами нашего веб-сайта.

Рулевая тяга / Рулевое управление / Автозапчасти / Технический центр «Гвардейский»

Рулевое управление любого автомобиля состоит из целого ряда узлов, среди которых важное место занимает рулевой привод и его такая важная деталь как рулевая тяга. В общем узел достаточно надежный, повышенного внимания требуют наконечник рулевой тяги, пыльник рулевой тяги, но диагностика, обслуживание рулевого управления всегда производится в комплексе. Поэтому рулевой тяге, как и другим конструкционным элементам автомобиля, требуется периодическое техобслуживание, осмотр с целью проверки, поддержания в полнофункциональном, исправном состоянии. От этого напрямую зависит степень управляемости автомобиля, а значит и чьи-то жизни.

Технический центр «Гвардейский» в Казани предлагает услуги по техническому обслуживанию, диагностике, замене элементов рулевого управления, прочих систем легковой машины. В частности, проводится диагностика состояния, в котором находятся рулевая тяга (их бывает целый ряд), пыльник рулевой тяги, наконечник рулевой тяги, иные узлы, детали. А при выявлении неисправностей осуществляется замена рулевой тяги, сопряженных с ней конструкционных элементов (узел, как правило, неремонтопригодный и восстановлению не подлежит).

Работы выполняют механики, имеющие значительный практический опыт, соответствующую квалификацию и навыки, с учетом особенностей и специфики конструкции рулевого механизма и взаимосвязанного с ним рулевого привода, а также самой рулевой тяги.

Купить рулевую тягу, необходимую для замены, а также пыльники рулевой тяги, рулевые наконечники и многое иное можно также в нашем автосервисе. Все дело в том, что в одном комплексе зданий с техцентром работает автомагазин, где представлено все необходимое для ремонта и поддержания в исправном состоянии (регламентированной замены, обозначенной автопроизводителем) автомобилей как иностранной, так и отечественной сборки. В ассортименте неоригинальные (сторонних производителей) и оригинальные (заводские) комплектующие детали неизменно высокого, безупречного качества, причем по доступной стоимости. Так на такой узел как рулевая тяга цена одна из самых низких по городу, если не брать во внимание, конечно, торговые точки, торгующие контрафактом и запчастями с разборок. Плюс ко всему специалисты техцентра и продавцы-консультанты магазина помогут с правильным выбором. То есть приобретенная рулевая тяга, наконечник рулевой тяги или пыльник рулевой тяги обязательно подойдут к определенной марке и модели легковой машины. В случае отсутствия нужной позиции на складе или прилавках магазина возможна так называемая доставка «под заказ» в максимально сжатые сроки, чтобы не тянуть с ремонтом и выполнить все оперативно и главное надежно и качественно.

Прайс-лист на запчасти от 15.11.2021

Предназначение

Рулевая тяга узел весьма неоднозначный как в конструкционном плане (иногда это лишь общий термин для ряда деталей, объединенных в один узел), так и в плане функционального назначения.

В целом основное предназначение – передача усилия непосредственно от рулевого механизма на узлы управляемых колес с целью поворота их на определенный угол. Все во многом зависит напрямую от особенностей конструкции и специфики рулевого управления, используемого рулевого механизма. Самая простая схема, а главное и самая распространенная, «шестерня-рейка» состоит в том, что рулевая тяга, то есть подсоединенный к ней наконечник рулевой тяги, воздействует на рычаг поворотного кулака.

В ряде случаев, при использовании определенных конструкционных решений, рулевая тяга позволяет регулировать угол схождения колес, распределять нагрузки, возникающие при эксплуатации автомобиля, благодаря тому, что используются демпфирующие элементы или шаровый шарнир (наконечник рулевой тяги).

Иначе говоря, рулевая тяга – деталь разноплановая по своему применению и чтобы выяснить ее предназначение на отдельно взятой марке и модели звоните к нам в автосервис. Механики все подробно расскажут и об устройстве, и о назначении, и о характерных поломках рулевых тяг с учетом особенностей определенной марки и модели автомобиля, его года выпуска. Отметим сразу лишь одну деталь. Чем меньше тяг и соединений, тем надежнее рулевой привод и меньше мест, где может образоваться люфт, – один из главных врагов рулевого управления.

Принцип работы

Сама рулевая тяга – это просто металлическая штанга (в преобладающем числе случаев), есть и интересные конструкционные решения. Иначе говоря, о принципе работы самой детали говорить не приходится. Надо рассматривать узел в целом. А вот тут принцип работы зависит от используемого рулевого механизма (классический «шестерня-рейка», гораздо реже «червяк-ролик» или «винт-гайка») и конструкции рулевых наконечников (шаровые или втулочные). Не вдаваясь в подробности в целом, водитель оказывает усилия на руль, он – на рулевую колонку, она – на рулевой механизм. Элементы рулевого механизма воздействуют на рулевую тягу (точнее сказать тяги), а те затем на поворотный механизм управляемых колес, что предоставляет возможность изменять их расположение, осуществляя маневр или поворот.

Особенности конструкции

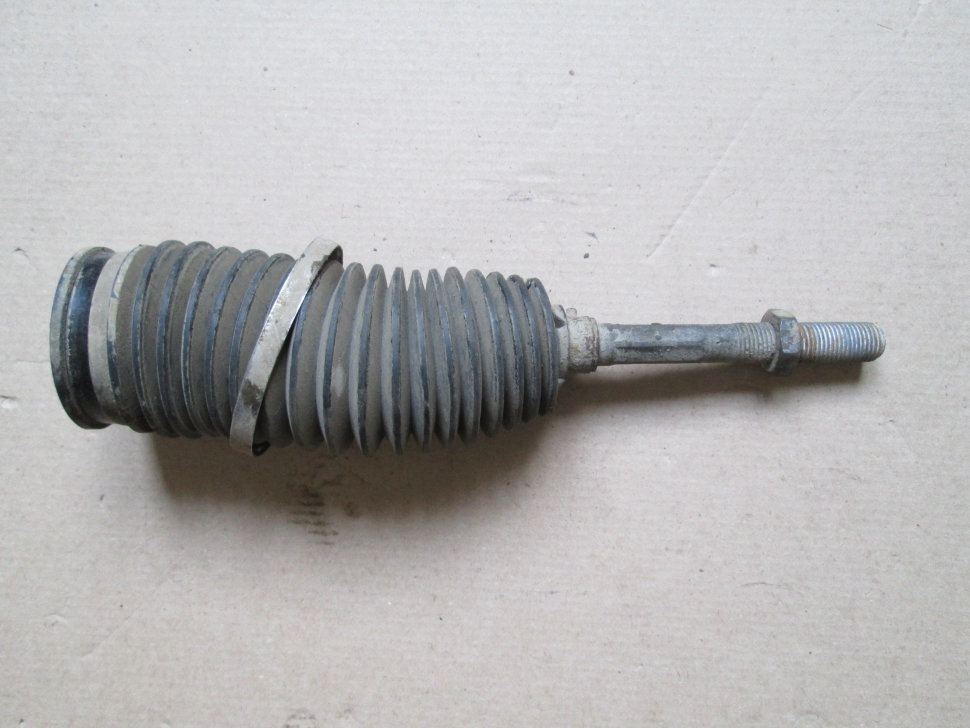

Перед тем как купить рулевую тягу, необходимо четко представлять из чего она состоит. В классическом варианте узел включает три элемента, такие как:

  • металлическая штанга;
  • наконечник рулевой тяги, он же рулевой наконечник;
  • пыльник рулевой тяги (при наличии).

То есть все просто – рулевая тяга это металлическая штанга, к которой, как правило, с двух сторон подсоединяются наконечники рулевой тяги, а пыльник защищает узел от пыли, грязи и влаги.

Замена рулевой тяги производится с учетом того, какой рулевой механизм используется. От этого же зависит и на такой элемент как рулевая тяга цена. Если это «шестерня-рейка», то ставится две боковые поперечные рулевые тяги. Если «червяк-ролик», то тяг несколько, одна продольная и ряд боковых, как правило, две – левая и правая.

Существуют и иные конструкционные схемы.

Нужна диагностика, обслуживание и замена рулевой тяги в Казани?

Необходимо купить рулевую тягу, а также наконечник рулевой тяги или пыльник рулевой тяги, другие комплектующие детали?

Звоните! Приезжайте!

Технический центр «Гвардейский» работает 7 дней в неделю (без выходных).


Действующие акции

тяга рулевая — это… Что такое тяга рулевая?

  • тяга рулевая боковая — – основные рулевые тяги – состоят из внутреннего и наружного рулевого наконечника и соединяющей их втулки, которая обеспечивает регулировку сходимости колес – обычно правая и левая тяги различаются. EdwART. Словарь автомобильного жаргона, 2009 …   Автомобильный словарь

  • тяга — 1) деталь, передающая тягу от одной детали на другую; 2) тяга рулевая. EdwART. Словарь автомобильного жаргона, 2009 …   Автомобильный словарь

  • тяга — и; ж. 1. к Тянуть (14 18 зн.) и Тянуться (11, 16 17 зн.). Т. к морю. Т. к свету. Т. к знаниям. Т. к общению. Т. к людям. Т. ветра, свежести. 2. Сила, с помощью которой осуществляется перемещение чего л.; источник такой силы (животное, машина,… …   Энциклопедический словарь

  • тяга — и; ж. см. тж. тяговый, тягальный 1) к тянуть 14), 15), 16), 17), 18) и тянуться 11), 16), 17) Тя/га к морю. Тя/га к свету …   Словарь многих выражений

  • Автомобиль — (от Авто… и лат. mobilis движущийся)         средство безрельсового транспорта с собственным двигателем.          Историческая справка. Ещё в средние века были известны попытки создания повозок, которые должны были передвигаться силой ветра или …   Большая советская энциклопедия

  • РУЛЕВОЕ УПРАВЛЕНИЕ — система механизмов для изменения направления движения безрельсовых колёсных машин. У большинства машин применяется Р. у. автомоб. типа, состоящее из рулевого механизма и рулевого привода (см.рис.). Рулевые механизмы совр. машин имеют кинематич.… …   Большой энциклопедический политехнический словарь

  • Мины самодвижущиеся — *МИНЫ САМОДВИЖУЩИЯСЯ, появились во 2 ой пол. XIX ст. Лейт тъ австр. флота Лупписъ предложилъ построить для защиты береговъ лодку, к рую м. заставить идти въ любомъ напр ніи, управляя ею съ берега; лодка д. нести, зарядъ, взрываемый при столк ніи… …   Военная энциклопедия

  • Стремительный снежный рейд —        Многоснежная и морозная зима 1941/42 года создала условия для широкого применения аэросанной боевой и транспортной техники. «Намек» русской зимы был воспринят нашими войсками. И в январе 1942 года на многих участках фронтов в Подмосковье,… …   Энциклопедия техники

  • РУЛЕВОЕ УПРАВЛЕНИЕ — механизм для изменения направления движения безрельсовых колёсных машин путём поворота управляемых колёс. У большинства машин применяется Р. у. автомобильного типа, состоящее из рулевого механизма и рулевого привода. Рулевой механизм позволяет… …   Большая политехническая энциклопедия

  • Mini-Z — 3 «суперкара» серии Racing: Lamborghini Murcielago (зелёная и чёрная) и Lamborghini Diablo в сравнении с передатчиком Mini Z  это название популярной серии радиоуправляемых моделей автомобилей в масштабах от 1:24 до 1:30, выпускаемой… …   Википедия

  • Продольная рулевая тяга

    Рулевая тяга — это часть управления автомобиля. Собственно, именно она передает усилие, направленное водителем к передним колесам, и заставляет их двигаться в нужную сторону. Продольная рулевая тяга отвечает за действие передних колес. Есть еще и дополнительные соединительные детали — шарниры, которые находятся между рулевой тягой и прочими механизмами, с которыми она связана. Их месторасположение — концы тяг, а задача — стабильное движение в горизонтальные и вертикальные стороны всех частей привода, которые имеют свойства перемещаться. Если объяснять более простым языком, то они помогают водителям удерживать поворот машины, предотвращая колебания колес. Стук и люфт — признаки повреждения шарниров. Услышав их во время поездки, знайте: пришло время осмотреть состояние продольной рулевой тяги.

    Правила установки продольной рулевой тяги

    Продольная рулевая тяга имеет палец (наконечник), который является основой этой конструкции. Продольную рулевую тягу заменяют по мере надобности. Секреты управления продольной рулевой тягой просты — пользуйтесь только исправно работающим механизмом тяги, и вы сможете маневрировать на дорогах так, как это будет необходимо. К примеру, такая машина, как УАЗ, имеет нестандартное строение рулевого привода, поэтому способна одолевать большие препятствия на пути. При замене тяги ее располагают так, чтобы движения колес не подвергали ее большим перемещениям по оси. В этом случае комфортное движение автомобиля обеспечено. Однако, эта информация полезна скорее автослесарям, чем рядовому водителю. Что же нужно знать обычному автовладельцу о продольной рулевой тяге? Самой полезной заметкой станет то, что уязвимым местом тяги всегда считались ее шарниры (специальные резиновые вкладыши). Если они стираются — адекватное управление автомобилем становится практически невозможным. Никакие особые причины для такой поломки не нужны — шарниры расходуют срок своей эксплуатации, загрязняются, покрываются налипшей дорожной пылью и требуют элементарной замены. В редких случаях причиной неисправности становится резкий наезд машины на большой камень с сильным ударом.

    Как определить люфт продольной тяги?

    Износ продольной рулевой тяги (точнее, ее отдельных механизмов) диагностируется как в салоне, так и своими усилиями. Проверить состояние рулевых тяг можно следующим образом: один человек проворачивает баранку машины, а другой — смотрит, виден ли люфт визуально. Некоторые водители делают осмотр рулевого устройства еще проще — вращая руль и оценивая его рулевое качество на ощупь. Рулевые устройства всегда диагностируются быстро. С поломанным рулевым механизмом вы все равно не проездите долго.



    Если вы заменили стертые детали, а машина продолжает плохо держать управление, причина может скрываться в таких деталях, как рычаг, сошка, пружина или гидроусилитель.

    Какие рулевые тяги в автомобилях?

    Что такое рулевая тяга?

    Рулевая тяга является частью рулевого механизма автомобиля. Тяга состоит из внутреннего и внешнего конца. Рулевая тяга передает усилие от центральной тяги рулевого механизма или реечной передачи на поворотный кулак. Это приведет к повороту колеса. Внешний конец рулевой тяги соединяется с регулировочной втулкой, что позволяет регулировать длину рулевой тяги. Эта регулировка используется для установки угла установки транспортного средства.

    Что происходит, когда концы рулевой тяги изнашиваются?

    Концы рулевой тяги должны регулярно проверяться квалифицированным специалистом при каждой замене масла.Они изнашиваются в системе рулевого управления и подвески вашего автомобиля. По мере износа концов рулевых тяг они могут расшататься, что приведет к чрезмерному провисанию или люфту, которые могут ощущаться при рулевом управлении и управлении автомобилем. Плохие концы рулевой тяги могут негативно повлиять на выравнивание передней части автомобиля и привести к чрезмерному износу шин и проблемам с передней подвеской. Концы рулевой тяги имеют решающее значение для поддержания правильной регулировки передней подвески автомобиля.

    Признаки плохого конца рулевой тяги

    Наиболее распространенными признаками плохой рулевой тяги являются: тяга автомобиля в сторону во время работы, неравномерный износ шин, тряска, вибрация, расшатанность, блуждание или неустойчивое ощущение при рулевом управлении. автомобиль и скрипящие звуки, исходящие из передней части автомобиля.

    Если конец рулевой тяги полностью выйдет из строя, водитель потеряет способность управлять автомобилем. Рекомендуется регулярно осматривать концы рулевой тяги и заменять их по рекомендации или при появлении симптомов. Также рекомендуется выполнить центровку или, по крайней мере, проверить после замены этих деталей.

    All About Automotive предлагает услуги по ремонту и техническому обслуживанию автомобилей самого высокого качества в Грешеме

    Стив и Карен Джонстон — владельцы компании All About Automotive, занимающейся ремонтом автомобилей и техническим обслуживанием автомобилей в историческом центре города Грешем.Если у вас есть вопросы или комментарии, позвоните им по телефону 503-465-2926 или отправьте электронное письмо по адресу [электронная почта защищена].

    Каков срок службы рулевых тяг?

    В большинстве современных транспортных средств используется система рулевого управления под названием с реечной передачей , которая включает рулевые тяги, помогающие перемещать колеса. Тяги прикреплены к обоим концам рулевой рейки, и, когда шестерня катится по зубчатой ​​рейке, они помогают толкать и тянуть передние колеса при повороте рулевого колеса. Тяги выполняют важную функцию для рулевого управления автомобилем и, следовательно, общей безопасности автомобиля. Но как долго обычно служат рулевые тяги?

    Как и большинство автомобильных запчастей, рулевые тяги не просто выходят из строя, потому что они были изготовлены в определенный день, а их срок службы просто истек; они портятся из-за естественного износа. Тяги могут служить годами, и некоторым автовладельцам, возможно, вообще не придется их заменять, но на их долговечность могут повлиять определенные условия вождения. Преодоление препятствий, таких как выбоины, плохие дорожные условия или даже незначительные аварии, может привести к неправильной работе рулевых тяг.Из-за их важности и частого использования некоторые люди рекомендуют регулярно проверять рулевые тяги.

    Если вы не проверяете рулевые тяги на регулярной основе, есть некоторые предупреждающие знаки, на которые следует обратить внимание (и прислушаться). Если ваш автомобиль тянет в сторону во время движения или при торможении, возможно, виноваты плохие рулевые тяги. Шины вашего автомобиля также будут демонстрировать неравномерный износ на внутренней и внешней стороне шины, когда возникает проблема с шиной. Тем не менее, одним из самых заметных признаков выхода из строя рулевых тяг будет стук, исходящий из передней части автомобиля, когда вы поворачиваете на парковочное место, или в какой-либо другой ситуации на низкой скорости с крутым поворотом.

    Если необходимо заменить рулевые тяги на вашем автомобиле, рекомендуется одновременно заменять правый и левый комплекты рулевых тяг, а также выполнить полное выравнивание четырехколесного транспортного средства после их замены. . Если вы подозреваете, что ваши рулевые тяги неисправны, механики могут выполнить несколько простых проверок, чтобы увидеть, есть ли какие-либо лишние движения в рулевых тягах там, где их не должно быть. Если ваш автомобиль столкнулся с экстремальными дорожными условиями или необычным контактом с передними колесами (например, столкнулся с бордюром), может быть хорошей идеей также проверить рулевые тяги.

    Для получения дополнительной информации о рулевых тягах и других связанных темах перейдите по ссылкам на следующей странице.

    Признаки неисправности рулевой тяги

    Свободное рулевое колесо

    Рулевое колесо имеет большой люфт при повороте или большую вибрацию, чем обычно.

    Шум или щелканье

    Идет спереди, особенно при повороте.

    Движение рулевого колеса / плохое соосность

    Автомобиль не может самостоятельно двигаться по прямой.

    Неравномерный износ шин

    Может нарушиться регулировка углов установки колес, что приведет к чрезмерному износу внутренней или внешней поверхности протектора.

    Вибрация автомобиля

    Незакрепленные концы рулевой тяги могут вызвать неплотность установки колес и вибрацию переднего конца.

    * Другими компонентами, которые могут выйти из строя и проявлять аналогичные симптомы, являются ступичный подшипник, шаровые шарниры или втулки реечной передачи.

    • Езда по пересеченной местности
    • Обычные и лишние мили
    • Отсутствие смазки
    • Коррозия или повреждение
    • Ослабление или повреждение других деталей

    Концы рулевой тяги смещаются каждый раз, когда рулевое колесо перемещается, поэтому даже при отсутствии других факторов в игре они подвергаются частым злоупотреблениям во время самых плавных поездок. Это правда, что некоторые люди хранят оригинальные наконечники рулевых тяг на своих автомобилях в течение длительного времени, но во многих случаях вам понадобится замена концов рулевых тяг когда-нибудь в течение срока службы вашего автомобиля.

    Все, что оказывает большее давление на вашу переднюю подвеску, может способствовать износу наконечников рулевой тяги, например, движение по пересеченной местности или просто наезд на автомобиле большого количества миль. Кроме того, если пыльник, закрывающий конец рулевой тяги, порван или поврежден, то 1) смазка может вытечь и позволить внутренним металлическим деталям измельчить друг друга и 2) мусор или влага могут попасть внутрь соединения и вызвать коррозию или раздражение. гладких поверхностей.

    Износ других компонентов передней подвески или рулевого управления также может ускорить износ концов рулевых тяг. Эти части образуют взаимосвязанную систему, поэтому, когда одна из них не работает должным образом, это может создать большую нагрузку на остальную систему и вызвать более быстрый износ других частей.

    Уход за концами рулевой тяги означает, что уплотнение консистентной смазки не повреждено, и смазка концов рулевой тяги.

    Думайте о шаровом шарнире на конце рулевой тяги как о плечевом суставе, а о смазке — как о хряще.Обеспечение достаточного количества смазки на концах рулевой тяги важно для здоровья и долговечности детали. Некоторые концы рулевых тяг герметичны и не могут быть смазаны, но многие варианты послепродажного обслуживания включают смазываемую систему, предназначенную для перекачивания новой смазки и удаления влаги или загрязнений. Выполняя это, каждая вторая замена масла может продлить срок службы вашей детали.

    Проверка пыльников на концах рулевой тяги на износ или повреждение может быть разницей между заменой дешевого резинового пыльника или полностью новой рулевой тяги.Пылезащитный чехол помогает удерживать смазку и мусор во внутренних рабочих частях конца рулевой тяги, поэтому убедитесь, что уплотнение не повреждено и находится на месте, чтобы продлить срок службы рулевой тяги.

    Полиуретановый пыльник

    Одно довольно простое и дешевое обновление для увеличения срока службы наконечников рулевой тяги — это полиуретановый пыльник. Пылезащитный чехол на конце рулевой тяги похож на щит от непогоды, воды и всего остального, что может попасть под ваш автомобиль. Почти все пыльники на оригинальных рулевых тягах изготовлены из нитрила или резины, что является хорошим выбором, поскольку пыльник должен изгибаться и изгибаться, но поскольку этот пыльник подвергается нагрузке при каждом движении рулевого колеса, резина может начать выходить из строя и изнашиваться. вниз.Кроме того, резина восприимчива к погодным условиям, старению и моторным химическим веществам, которые могут стать причиной ее ломкости и разрыва.

    Полиуретановые пыльники — более прочный и долговечный вариант, который не будет ограничивать диапазон движения конца рулевой тяги и выдерживает условия, которые могут ухудшить и повредить резину. Это практичное обновление для любого водителя, который ежедневно ведет себя, но оно особенно полезно для тех, кто путешествует во влажном или ледяном климате, ездит по плохо обслуживаемым дорогам или проводит значительное количество времени в бездорожье.

    Ознакомьтесь с этим ресурсом, если вам нужно измерить пыльник на конце рулевой тяги.

    Концы для рулевой тяги Moog

    Если вы уже испытываете симптомы изношенных концов рулевой тяги, вам потребуется замена. Если вам нужна более прочная деталь, которая рассчитана на лучшую работу и долговечность, чем оригинал, то наконечники рулевой тяги Moog — отличный выбор.

    Заявление об ограничении ответственности: мы продаем продукцию Moog, но мы верим в бренд, поэтому мы продаем и продвигаем его.

    К преимуществам наконечников для стяжек Moog относятся:

    • Цельношаровая металлическая шпилька, прошедшая термообработку для предотвращения полного разрушения в случае аварии
    • Металлический втулочный подшипник, снижающий трение и позволяющий консистентной смазке полностью смазывать шарнир
    • Шайба Belville и запрессованная крышка для устранения люфта при старении детали

    Moog — исключительный вариант для среднестатистического водителя, но он отлично подходит для транспортных средств, которые ездят по городу, в среднем большой пробег или иногда выезжают на бездорожье.


    Концы наружной рулевой тяги Moog
    Концы внутренней рулевой тяги Moog Рулевая тяга

    является частью системы рулевого управления вашего автомобиля, поэтому важно знать, когда они могут выйти из строя. Многие детали рулевого управления и передней подвески могут иметь похожие симптомы, когда они начинают ослабевать, поэтому визуальная или ручная проверка всех компонентов — неплохая идея. Большинство наконечников рулевых тяг необходимо будет заменить в какой-то момент, и их своевременная фиксация является ключевым моментом, если вы хотите заменить только одну или две части, а не перестраивать всю переднюю подвеску и рулевое управление.Слушайте свой автомобиль, берегите концы рулевых тяг, и они позаботятся о вас.

    … Их своевременное обнаружение является ключевым моментом, если вы хотите заменить только одну или две части вместо того, чтобы перестраивать всю переднюю подвеску и рулевое управление.

    Что такое рулевая тяга?

    Система рулевого управления — важная часть всех транспортных средств. Эта часть поворачивает колесо автомобиля в желаемом направлении. Существуют различные компоненты, которые помогают системе рулевого управления с гидроусилителем поворачивать автомобиль, и наконечник рулевой тяги является одним из них.Тяга также известна как «рулевая тяга ». В этой статье в основном описывается « Тяга ».

    Что такое рулевая тяга?

    Наконечник рулевой тяги является наиболее важным элементом системы рулевого управления автомобиля. Рулевая тяга соединяет ведущую шестерню и рулевую шестерню с колесом транспортного средства с помощью секции стержня с шаровой головкой на одном конце. Конец рулевой тяги передает усилие от реечной передачи или центральной тяги рулевого управления на поворотный кулак .

    Механизм с шаровой головкой обеспечивает управляемое движение колеса вверх и вниз, а также влево и вправо. Это позволяет автомобилю плавно перемещаться по разного рода ухабам, неровностям, дорогам и т. Д.

    У рулевой тяги есть внешний и внутренний конец. Почти все популярные конструкции рулевого управления имеют внешнюю рулевую тягу , которая связывает конец внутренней рулевой тяги с узлом колеса, и конец внутренней рулевой тяги , который соединяется с рулевым узлом.

    Конец внешней поперечной рулевой тяги соединен с регулировочными втулками, так что вы можете регулировать длину тяги. Эта настройка помогает регулировать угол установки автомобиля.

    Резьба регулируемой длины, соединяющая внешнюю и внутреннюю тяги. Используется для выравнивания передних колес автомобиля.

    Признаки неисправной рулевой тяги

    Как мы уже говорили, рулевая тяга является важной частью системы рулевого управления автомобиля. В случае выхода из строя рулевых тяг рулевое управление не работает, и вы можете столкнуться с множеством проблем с управлением транспортным средством. Таким образом, своевременная замена рулевой тяги может предотвратить более серьезные проблемы.

    Существуют разные причины выхода из строя или повреждения рулевых тяг ; даже нормальный износ может привести к выходу из строя рулевой тяги.

    Есть много признаков неисправной рулевой тяги . Некоторые из наиболее распространенных признаков неисправных или поврежденных рулевых тяг приведены ниже:

    1) Нестабильное рулевое колесо

    Неуравновешенность рулевого колеса — один из наиболее частых симптомов плохого конца рулевой тяги.Из-за плохой тяги рулевое колесо не могло правильно управлять колесом автомобиля, и оно вышло из равновесия. Этот знак легко заметить при попытке повернуть колесо автомобиля.

    Подробнее: Работа системы рулевого управления с усилителем

    2) Вибрация автомобиля

    Если вы замечаете, что ваш автомобиль создает сильную вибрацию, это может быть вызвано плохими рулевыми тягами.

    При повреждении тяги рулевое управление теряет контроль над колесом автомобиля; из-за этого передние колеса автомобиля начинают хаотично двигаться.Это случайное движение колес автомобиля вызывает сильную вибрацию. При ускорении, замедлении или повороте рулевого колеса вы можете почувствовать большую вибрацию.

    3) Плохое выравнивание

    Тяга или занос автомобиля с одной стороны может произойти из-за неисправных или вышедших из строя рулевых тяг. Если тяга вашей системы рулевого управления не работает должным образом, она не сможет обеспечить выравнивание вашего автомобиля.

    Согласно инструкциям производителя, своевременная замена рулевой тяги очень важна для правильной центровки и работы вашего автомобиля.

    Читайте также: Как работает жидкость для рулевого управления?

    4) Износ шин

    Изношенные или ослабленные рулевые тяги в течение длительного времени могут отрицательно сказаться на характеристиках шины автомобиля. Ослабленные, вышедшие из строя или поврежденные рулевые тяги могут вызвать «схождение» шин, что может вызвать перекос автомобиля. При управлении транспортным средством с шинами со снятыми носками внутренняя поверхность протектора шины со временем изнашивается быстрее.

    Чтобы проверить этот признак неисправной рулевой тяги, сравните внутренний и внешний концы шины.Если вы обнаружите небольшой износ на одном конце и чрезмерный износ на другом конце шины, это может быть связано с поломкой стержня. Износ шин может происходить из-за других частей автомобиля.

    5) Визг при повороте

    Никогда не слышать крик из машины. Когда вы поворачиваете рулевое колесо и слышите визг, этот звук может быть из-за изношенных или поврежденных рулевых тяг. Этот звук указывает на то, что вам нужно заменить стержень.

    Визжащий звук может возникать по многим другим причинам, например, из-за низкого уровня жидкости рулевого управления с гидроусилителем или плохой смазки шаровых шарниров. Все эти причины могут подвергнуть риску вас и ваш автомобиль. Поэтому найдите причину крика и немедленно устраните ее для безопасной эксплуатации вашего автомобиля.

    6) Неспособность управлять

    Если конец рулевой тяги поврежден или вышел из строя, вы не сможете повернуть колесо вашего автомобиля. Эта проблема может возникнуть без каких-либо причин и симптомов, указанных выше. Вы можете избежать этого, следуя инструкциям производителя и запланировав обслуживание.

    Однако, если вы проигнорируете все вышеперечисленные симптомы и не замените рулевые тяги вовремя, вы можете столкнуться с более серьезными проблемами в будущем.

    Подробнее: Признаки неисправной жидкости для гидроусилителя руля

    Как заменить концы рулевой тяги

    Если конец рулевой тяги поврежден или вышел из строя, его необходимо немедленно заменить. Если вы не замените штангу вовремя, ваша система рулевого управления не будет работать должным образом; из-за этого вы столкнетесь с более серьезными проблемами при повороте колеса вашего автомобиля.

    1) Завинтите новый конец внутренней поперечной рулевой тяги в рулевой механизм:

    Чтобы найти точный моментный клапан, взгляните на руководство по эксплуатации производителя вашего автомобиля.После определения точного значения крутящего момента возьмите динамометрический ключ и начните скручивать конец внутренней рулевой тяги в соответствии со значением крутящего момента, указанным в руководстве производителя.

    2) Сдвиньте пыльник на внутреннюю поперечную рулевую тягу:

    Прежде всего, нужно поменять сломанную обойму на новую. Надев пыльник на внутреннюю рулевую тягу и на его место, прикрепите новый зажим. После этого переустановите зажим 2 и на багажник, используя шпильки.

    3) Открутите стопорную гайку в обратном направлении :

    Удерживайте пережимную гайку как можно дальше от оси, чтобы она не создавала проблем с концами собранных внешних рулевых тяг. Этот процесс следует завершить до установки внешней поперечной рулевой тяги.

    4) Вручную навинчивает новую внешнюю поперечную рулевую тягу на вал внутренней поперечной рулевой тяги:

    Вверните или накрутите новый внешний стержень рукой, сделав ровно столько оборотов, сколько требуется для его снятия.После этого накрутите зажимную гайку на конец внешней рулевой тяги.

    Подробнее: Какова функция системы рулевого управления в автомобиле?

    5 ) Соединение тяги с поворотным кулаком:

    Соедините поворотный кулак и рулевые тяги. Поворотный кулак и рулевые тяги можно перемещать по мере необходимости для надлежащего выравнивания. Это соединение является очень важным соединением системы рулевого управления.Поэтому аккуратно соедините тягу с поворотным кулаком.

    6) Затяните корончатую гайку:

    Корончатая гайка Затяжка фиксирует рулевые тяги с поворотным кулаком. Точные значения крутящего момента для этой гайки можно найти в руководстве по эксплуатации вашего производителя.

    7) Замените шплинт:

    Штифт шплинта должен войти в отверстие вала на конце штока.Проденьте шплинт за отверстие, закрутите конец назад и оберните его вокруг корончатой ​​гайки.

    8) Наденьте пресс-масленки на конец рулевой тяги:

    9) Нанесите большое количество смазки на стержень:

    Выполняйте этот шаг, только если на штоке вашего автомобиля есть пресс-масленка. Используйте смазку с помощью шприца для смазки, пока она не начнет выходить из стержня.

    10) Очистите лишнюю смазку:

    11) Затяните зажимную гайку:

    Затяните зажимную гайку на штоке с помощью рожкового ключа и затяните ее как можно сильнее.

    12) Заменить колесо:

    Затяните ушко через руку, следуя звездочке.

    13) Опустите автомобиль на землю:

    Используйте домкрат, чтобы поднять автомобиль с опоры домкрата, и медленно опустите его на пол.

    14) Затяните зажимные гайки:

    Для затяжки накидной гайки используйте гаечный ключ.

    15) Повторите описанный выше шаг, чтобы подсоединить тягу на другом конце:

    В чем причина выхода из строя рулевой тяги?

    Рулевая тяга может быть повреждена из-за плохих дорожных условий и естественного износа.Во многих случаях выход из строя штока может произойти из-за недостаточной смазки.

    Дорожные опасности, такие как неровности дороги, выбоины или сильные удары по бордюрам, сокращают срок службы рулевых тяг. Эти опасности могут вызвать утечку жидкости рулевого управления с гидроусилителем и привести к выходу из строя штанги. В этом случае стяжные шпильки могут расшататься и запутаться, что затрудняет движение автомобиля.

    Применение рулевых тяг
    • На лодках стяжная тяга представляет собой болты, которые оказывают давление на всю раму двигателя.Эти стержни обладают устойчивостью к усталости. Эта штанга также обеспечивает правильную центровку шасси во избежание натирания. Стяжки также помогают снизить изгибающее напряжение, передаваемое балке.
    • В некоторых случаях их можно дооснастить изогнутыми или опущенными каменными стенами (камни, блоки, кирпичи и т. Д.), Чтобы избежать их деформации под действием боковых сил.
    • Спицы велосипедного колеса также имеют рулевые тяги.
    • Этот компонент системы рулевого управления также используется в крыльях или фюзеляже самолета.
    • В армированных бетонах используются арматурные стержни, называемые «стяжными шпильками», но они обладают некоторыми аналогичными растягивающими эффектами, по сути, как анкерные стержни.
    • Его также называют стержнем провисания , который также используется вместе с прогонами для поддержки конструктивных элементов параллельно крыше.
    • Они также используются в стальных конструкциях, таких как краны, башни, резервуары, промышленные здания и мосты.
    • В паровозах также используются тяги. Эти стержни обеспечивают соединение между шатуном и передними колесами автомобиля.Таким образом, рулевые тяги передают мощность от шатуна на ведущее колесо.
    • Эти стержни также используются во многих транспортных средствах как часть системы рулевого управления.
    • В Соединенном Королевстве рулевые тяги также известны как рулевые тяги.

    Стоимость замены рулевой тяги

    Стоимость замены, ремонта или новой рулевой тяги зависит от региона, в котором вы живете, расстояния от города, а также марки или типа рулевых тяг, которые вы хотите приобрести.

    Средняя стоимость замены рулевой тяги составляет от 80 $ до 100 долларов США. Если вы не замените его самостоятельно и не наймете рабочую силу для этой работы, она может потребовать от вас дополнительно от 60 долларов до 80 долларов. Таким образом, окончательная стоимость замены рулевой тяги может составить от 140 долларов до 180 долларов. Если вы также попросите профессионала выровнять его, общая стоимость замены составит от до 250 долларов до 300 долларов.

    Стоимость замены рулевой тяги с надлежащими подробностями указана в таблице ниже.

    Средняя стоимость замены 80 $ до 100 $
    Затраты на рабочую силу 60 $ до 80 $
    Окончательная стоимость без согласования 140 $ до 180 $ 140 $ до 180 $
    Окончательная стоимость (включая выравнивание) 250 $ до 300 $

    Раздел часто задаваемых вопросов

    В чем разница между рулевой тягой и рулевой тягой?

    Нет разницы между рулевой тягой и рулевой тягой. На самом деле, в Великобритании он известен как «конец рулевой тяги» или «рулевая тяга», в то время как американцы называют его «рулевой тягой» или «концом рулевой тяги».

    Можно ли водить машину с плохой рулевой тягой?

    Да, вы можете управлять автомобилем с плохой рулевой тягой, но во время вождения у вас может возникнуть множество проблем, таких как разбалансировка колес, трудности с поворотом колес, сильная вибрация автомобиля или потеря управления рулем, что может вызвать дорожная авария. Поэтому рекомендуется не водить автомобиль с плохими рулевыми тягами и немедленно их заменить.

    Сколько стоит замена рулевой тяги UK?

    Стоимость варьируется в зависимости от марки и типа. В Великобритании стоимость рулевой тяги составляет от 20 до 35 фунтов стерлингов. На замену стержня потребуется от 1 до 2 часов; окончательная стоимость может достигать 110 фунтов стерлингов.

    Насколько серьезна неисправность рулевой тяги?

    Если вы управляете автомобилем с неисправной рулевой тягой, вы можете столкнуться со многими более серьезными проблемами, такими как потеря баланса шин транспортного средства или потеря управления рулевым управлением. В таких условиях существует много шансов попасть в аварию из-за того, что вы можете получить серьезные травмы или эта авария может стать причиной вашей смерти.

    Подробнее
    1. Как работает система рулевого управления с усилителем?
    2. Для чего предназначена жидкость для гидроусилителя руля?
    3. Технология гибридных автомобилей

    Признаки неисправного или неисправного конца рулевой тяги

    Во время движения вы ожидаете, что ваши колеса и шины останутся прямыми, если вы не повернете рулевое колесо.Это поддерживается несколькими компонентами системы подвески. Независимо от того, есть ли у вас грузовик, внедорожник или пригородный поезд, все они имеют концы рулевых тяг, которые крепятся к колесной арке и обеспечивают плавную и эффективную езду каждый день. Однако этот компонент подвержен сильному износу из-за того, что он постоянно используется во время движения автомобиля. Когда он изнашивается или выходит из строя, вы заметите несколько предупреждающих знаков, которые следует проверить сертифицированным механиком и при необходимости заменить.

    Как следует из названия, конец рулевой тяги прикреплен к концу рулевой тяги и соединяет колеса автомобиля с элементами рулевого управления и подвески, которые позволяют автомобилю управлять. Концы рулевых тяг могут изнашиваться из-за ударов, постоянного использования на неровных дорогах или из-за простого возраста. Часто часть, которая изнашивается на конце рулевой тяги, на самом деле является втулкой. Однако рекомендуется полностью заменить конец рулевой тяги, поскольку усталость металла также может привести к выходу детали из строя. Если у вас заменены концы рулевой тяги, очень важно напомнить механику о необходимости выполнить регулировку переднего конца, в результате чего ваши колеса будут указывать прямо.

    Как и любая другая механическая деталь, изношенный конец рулевой тяги будет отображать несколько предупреждающих знаков или индикаторов того, что деталь неисправна и требует замены. Ниже перечислены некоторые из этих симптомов. Если вы заметили что-либо из этого, как можно скорее обратитесь к механику, чтобы он правильно диагностировал проблему и предпринял корректирующие действия для замены того, что могло быть сломано.

    1. Выравнивание передней части выключено

    Одна из основных задач наконечника рулевой тяги — обеспечивать прочность передней части автомобиля.Сюда входят рулевые тяги, колеса и шины, стабилизаторы поперечной устойчивости, стойки и другие компоненты, которые влияют на выравнивание автомобиля. При износе поперечной рулевой тяги она ослабнет, и передняя часть автомобиля выйдет из строя. Водитель легко замечает это, поскольку автомобиль будет смещаться влево или вправо, когда он направлен прямо. Если вы заметили, что ваш автомобиль, грузовик или внедорожник тянет в одном направлении, причиной проблемы может быть ослабленный или изношенный конец рулевой тяги.

    2. Рулевое колесо трясется или болтается на ощупь

    Как указано выше, конец рулевой тяги предназначен для обеспечения твердости подвески. Когда он изнашивается, он имеет тенденцию подпрыгивать или иметь люфт на конце рулевой тяги. По мере того, как автомобиль ускоряется, этот люфт или незакрепленное состояние вызывает вибрацию, которая проявляется в рулевом колесе. Обычно изнашиваемый конец рулевой тяги начинает вибрировать на скорости до 20 миль в час и постепенно увеличивается по мере ускорения автомобиля.

    Это также может быть признаком того, что комбинация шина / колесо вышла из равновесия, шина с чашечкой или другой компонент подвески сломался. Если вы заметили этот симптом, важно, чтобы механик осмотрел всю переднюю часть, чтобы определить точную причину проблемы и заменить детали, вызывающие проблему.

    3. Неравномерный и чрезмерный износ шин

    Проверки шин часто проводятся в шинном центре или на станции по замене масла.Однако вы можете легко выполнить визуальный осмотр своих шин, чтобы определить, неравномерно ли они изношены. Просто встаньте перед автомобилем и посмотрите на края шины внутри и снаружи. Если они выглядят равномерно изношенными, это хороший признак того, что конец рулевой тяги работает правильно. Если шина чрезмерно изношена на внутренней или внешней части вашей шины, это является предупреждающим признаком того, что конец рулевой тяги может изнашиваться и должен быть осмотрен.

    Чрезмерный износ шин, например, вибрация рулевого колеса транспортного средства, также может быть вызван другими компонентами подвески, поэтому для надлежащего осмотра этого состояния следует вызвать сертифицированного механика ASE.

    Концы рулевых тяг любого транспортного средства обеспечивают устойчивость и позволяют вашему автомобилю, грузовику или внедорожнику плавно двигаться по дороге. При износе они имеют свойство очень быстро ломаться. Если вы заметили проблему с манерой движения вашего автомобиля, как указано выше, как можно скорее обратитесь к местному сертифицированному механику ASE.

    Ищете новый наконечник рулевой тяги?

    Посмотрите десятки отличных вариантов прямо здесь

    купить сейчас
    Autoblog может получать долю от покупок, сделанных по ссылкам на этой странице.Цены и доступность могут быть изменены.

    Советы по проверке шаровых шарниров, рычагов и рулевых тяг

    Шаровой шарнир используется на транспортных средствах с начала века, но, как и наши тазобедренные шарниры, шаровые шарниры, шаровые шарниры, рулевые тяги и тяги стабилизатора поперечной устойчивости, изнашиваются.

    Рекомендуемая OEM или изготовителем подвески процедура проверки шаровых шарниров редко включает монтировку и почти никогда не включает набор плоскогубцев.Использование плоскогубцев и монтировки обычно приносит больше вреда, чем пользы. Вместо этого вы должны использовать руки и глаза.

    ШАРОВЫЕ СОЕДИНЕНИЯ

    В отличие от резиновой втулки сферический шаровой шарнир предназначен для поворота в нескольких плоскостях. Поскольку шаровой шарнир постоянно поворачивается на разные углы, он изнашивается быстрее, чем втулки.

    Шаровые опоры можно разделить на несущие и ненесущие категории. Несущий шаровой шарнир рассчитан на то, чтобы выдерживать вес автомобиля, обеспечивая точку шарнира для системы рулевого управления.Большинство шаровых шарниров, несущих нагрузку, спроектированы таким образом, чтобы нейтрализовать эффекты нормального износа за счет центровки в собственных гнездах.

    С другой стороны, шаровые опоры

    , не несущие нагрузки, или шарниры толкателя разработаны для обеспечения точных допусков на размеры в системе рулевого управления или подвески. Износ шарового шарнира, не несущего нагрузку, приведет к заметному изменению развала колес, угла поворота или схождения передней подвески. Следовательно, ненесущие соединения предварительно нагружаются, чтобы компенсировать износ.Например, ненагруженные шаровые опоры поперечного рычага должны быть испытаны на предварительную нагрузку при разборке системы подвески.

    Шаровая опора состоит из корпуса, шариковой шпильки, подшипников, торцевой крышки и шайбы Бельвилля или пружины. Шайба Бельвилля — это пружина конической формы, предназначенная для нагружения в осевом направлении. Шарнир прикрепляется к рычагу управления путем вдавливания шарнира в руку или приклепки шарнира к руке. Если шарнир вдавливается в руку, потребуется специальный инструмент, чтобы удалить старый шарнир и установить новый.Неисправные прессованные соединения трудно удалить из-за коррозии между рычагом подвески и шарниром. Это особенно верно, когда стальной корпус шаровой опоры вдавливается в алюминиевый рычаг подвески. Когда шарнир приклепывается к поперечному рычагу, заклепки высверливаются или вырезаются воздушным долотом. Новый шарнир заменяется с помощью болтов и стопорных гаек.

    Шаровые опоры на конце рулевой тяги, напротив, более устойчивы к износу. Если есть помощник для поворота рулевого колеса автомобиля в припаркованном положении, метод тестирования «сухой парковки» покажет чрезмерный износ большинства концов рулевых тяг.

    Концы внутренней рулевой тяги, обнаруженные на рулевых рейках, следует проверить на чрезмерный износ, прислушиваясь к стуку или щелчку при повороте рулевого управления. Независимо от используемого метода помните, что небольшой износ каждого конца рулевой тяги может привести к значительному изменению угла схождения.

    У технических специалистов часто возникают проблемы с поиском действующих спецификаций для испытаний шаровых шарниров. Во многих случаях допуски по гарантии производителя транспортного средства просто слишком велики для реальных ситуаций центровки.В других случаях производитель просто оставляет вопрос на усмотрение техника. Это учитывает реальные эффекты, которые совокупный износ втулок и шаровых шарниров окажет на систему рулевого управления и подвески в целом.

    Если вы используете монтировку и грубую силу, на ваш осмотр могут повлиять втулки в рычагах управления. Если вы используете набор «плоскогубцев для водяных насосов», чтобы сжать стяжную шпильку, это будет давать неверные показания почти каждый раз и не является мерой износа для некоторых типов рулевых тяг; даже некоторые новые рулевые тяги сжимаются.

    Это может показаться покупателю драматичным, но может доставить вам массу неприятностей. Многие магазины с плохой репутацией использовали эту технику для увеличения продаж, и многие регулирующие органы не одобряют этот метод. Ford и другие производители оригинального оборудования рекомендуют техническим специалистам тянуть и толкать рулевые тяги руками, чтобы нащупать люфт.

    Проверка шаровых шарниров

    Некоторые шаровые шарниры с пресс-масленкой используют этот фитинг как индикатор износа. Если шприц для смазки не соединяется с фитингом, необходимо заменить соединение.По мере износа шарнира шайба или пружина Бельвилля поддерживает натяжение подшипников, чтобы поддерживать нулевой осевой люфт при перемещении рычагов управления. Боковой износ вызывает перемещение шариковой шпильки внутри подшипника. Это может повлиять на развал и износ шин. Шайба или пружина Бельвилля не компенсируют боковой износ.

    Инспекция

    Шарнир под нагрузкой: чтобы проверить шаровой шарнир под нагрузкой, поместите домкрат или домкрат под нижний рычаг подвески, чтобы выдержать вес автомобиля.Присоедините циферблатный индикатор к нижнему рычагу управления и установите циферблат в вертикальное положение, чтобы измерить осевое биение на поворотном кулаке. В случае полноприводной стойки передней подвески или независимой задней оси может потребоваться установка шкалы на ШРУС. Поворачивая поворотный кулак, можно проверить боковое биение.

    Для подвески SLA, в которой винтовая пружина находится на верхнем рычаге, верхний шарнир нагружен. Для проверки шарнира верхний рычаг управления поддерживается для разгрузки шарнира.Если шаровой шарнир имеет встроенный индикатор износа, люфт шарнира следует проверять, пока автомобиль стоит на колесах.

    Следящий шарнир: Чтобы проверить шарнир следящего типа, шайба Бельвилля или пружина нагружается или сжимается для проверки осевого осевого люфта. Для амортизационной стойки поместите опору под опорой, чтобы стойка могла полностью выдвинуться. Присоедините зажим циферблатного индикатора к нижнему рычагу управления и установите циферблат в вертикальное положение, чтобы измерить осевое биение на поворотном кулаке.Подставьте домкрат под шаровой шарнир и загрузите шарнир, подняв домкрат. Поверните рулевое колесо и посмотрите на шаровую опору, чтобы проверить боковое биение.

    Для подвески SLA можно заблокировать верхний рычаг и сжать шарнир. Присоедините циферблатный индикатор к поворотному кулаку и установите его в вертикальном или параллельном положении для измерения осевого биения на нижнем рычаге. Поворачивая поворотный кулак, можно проверить боковое биение.

    Имеются спецификации для центровки, высоты дорожного просвета и люфта шарового шарнира.

    Общее состояние шасси важно для безопасности и производительности автомобиля. В области безопасности рекомендуется прикрывать ваши активы. Постарайтесь убедить владельца транспортного средства в том, что важно исправить все условия, которые могут привести к небезопасной работе транспортного средства. Если это невозможно, убедитесь, что все неотремонтированные состояния, влияющие на безопасность, включены в заказ на ремонт и прилагается отказ от ответственности.

    Осмотр рулевой тяги по номеру

    1. Проверьте концы внешних рулевых тяг, взявшись РУЧНОЙ рукой и нажав вверх и вниз. НЕ ИСПОЛЬЗУЙТЕ PRY BAR. Проверьте концы внутренней рулевой тяги, сдвинув их спереди назад. Если в шарнире наблюдается люфт, он изношен и подлежит замене.

    2. Когда автомобиль стоит на земле или на подъемнике, попросите помощника быстро вращать рулевое колесо вперед и назад с 10 до 10 часов, наблюдая за внутренними и внешними рулевыми тягами. Если концы внешней поперечной рулевой тяги имеют какое-либо вертикальное перемещение или внутренние концы поперечной рулевой тяги имеют какое-либо горизонтальное перемещение, конец рулевой тяги с наблюдаемым перемещением следует заменить.

    3. Поднимите автомобиль и снимите передние колеса. Колеса необходимо повернуть вправо, чтобы проверить конец внутренней рулевой тяги со стороны пассажира, и влево, чтобы проверить конец внутренней рулевой тяги со стороны водителя. Осмотрите все четыре уплотнения на предмет разрывов, перфорации и износа. Если есть какие-либо признаки износа или перфорации на уплотнении, конец рулевой тяги следует заменить.

    4. Коррозия шпильки: Используя шпатель или другой твердый, плоский, тупой предмет, поднимите нижнюю часть уплотнения вверх, чтобы обнажить шпильку.Если вода вытекает из уплотнения в виде пузырьков или жидкости, этот конец рулевой тяги следует заменить. Внимательно осмотрите шпильку на предмет коррозии, особенно вокруг сустава. Может потребоваться тряпка, чтобы очистить шпильку от жира, мешающего визуальному осмотру. Если есть какие-либо признаки коррозии, то конец рулевой тяги следует заменить.

    Если вы обнаружите люфт на внутренней рулевой тяге, убедитесь, что изношен шарнир, а не втулки рейки. Если пыльник стойки позволяет это, сожмите пыльник, чтобы почувствовать, что проблема в соединении, а стойка не болтается и не двигается в корпусе.Это также укажет на необходимость замены пыльника стойки. Всегда рекомендуется заменять пыльник, но может оказаться, что проще получить наконечник рулевой тяги, чем пыльник с прямой посадкой. Некоторые универсалы подходят хорошо, но если вам нужно заказать наконечник рулевой тяги, добавьте к заказу комплект пыльников.

    Что касается внешних шарниров, то рекомендуется записывать длину стержня перед снятием конца, чтобы при сборке зацепиться за палец; многие техники просто подсчитывают количество оборотов при удалении стержня, но измерение от центра сочленения до известной точки является хорошим подспорьем.В любом случае, перед возвратом автомобиля убедитесь, что палец находится в пределах спецификации.

    Что это такое и чем они занимаются?

    Давайте посмотрим правде в глаза: рулевое управление вашего автомобиля — это не то, о чем вы все время думаете. Хотя вы садитесь в машину и просто предполагаете, что мелкие детали всегда будут рядом, они могут со временем изнашиваться и вызывать большой люфт или люфт в рулевом управлении вашего автомобиля, что, в свою очередь, может повлиять на его управляемость. Давайте посмотрим на наконечники рулевой тяги, на то, что они делают и почему они так важны для плавности хода.

    Что это такое?

    Концы рулевой тяги являются решающим местом встречи между рулевой рейкой автомобиля и поворотным кулаком. Конец тяги не только передает усилие от рулевой рейки на колеса, но также обеспечивает точку поворота для рулевого управления, сохраняя его геометрию. Конец стержня обычно имеет круглый конец и перпендикулярно ему болт с резьбой, который вставляется в поворотный кулак. На закругленном конце также находятся подшипники, которые позволяют болту свободно поворачиваться; этот конец закрыт защитным чехлом для предотвращения попадания грязи.Эта конструкция может показаться несложной невооруженным глазом, но, поскольку она очень важна для обращения, допуски очень жесткие.

    Полностью изношены

    Из-за чрезмерных усилий, прикладываемых к концам штанг, они могут изнашиваться и приводить к неаккуратному рулевому управлению. Есть несколько явных признаков, о которых следует помнить, которые являются хорошими индикаторами того, что концы рулевой тяги необходимо заменить. Первый и самый очевидный — если вы можете повернуть колесо на небольшой угол без какой-либо реакции со стороны рулевой системы.Еще один признак — издает ли ваш автомобиль скрипящий звук при повороте колеса. Не путать с продолжительным визгом, который рулевая рейка может издавать при низком уровне жидкости: изношенный конец штока издает короткий высокий скрип.

    Проверьте себя

    Если вы любитель DIY, то вам повезло. Вы можете легко проверить, плохие ли концы штанги, подняв переднюю часть автомобиля на домкрате и попытавшись руками повернуть колесо влево и вправо.Если он вообще двигается или вы слышите лязг, значит, в концах стержня большой люфт, и их, безусловно, необходимо заменить. Чтобы продолжить расследование, снимите колесо, чтобы лучше рассмотреть его концы. Убедитесь, что они повреждены или сломаны, и попробуйте переместить их рукой в ​​сустав.

    Работа по смазке в день…

    Говорят, что лучшее лекарство — это профилактика, и это также относится к вашему автомобилю. При замене масла смажьте концы штока, чтобы они всегда смазывались должным образом.Нажимайте на пистолет, пока не увидите, что старая смазка выходит через резиновую втулку, чтобы убедиться, что новая смазка вытолкнула ее полностью. Если вы сможете сделать эту часть своей стандартной практики замены масла, то вы сможете продлить срок службы концов шатунов и предотвратить дальнейший ремонт вашего автомобиля в будущем.

    Проверка концов штанг и их обслуживание очень важны для правильной работы рулевого управления вашего автомобиля и обеспечения безопасности во время вождения. Регулярно смазывая концы рулевых тяг и зная, на что обращать внимание и что прислушиваться, когда они начинают изнашиваться, вы можете держать свою машину подальше от свалки и в дороге в течение длительного времени.

    Ознакомьтесь со всеми деталями рулевого управления и подвески , доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации о концах рулевой тяги поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

    Изображение предоставлено Flickr.

    Эрих Райхерт был редактором и телеведущим, занимавшимся радиоуправлением автомобилями в течение 12 лет. Сертифицированный автомобильный фанат с рождения, он написал статьи для издаваемых на международном уровне изданий, таких как RC Car Action, RC Driver и Xtreme RC Cars, а также для журналов Stuff Magazine, Road and Track и Super Street.

    Автор: alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
