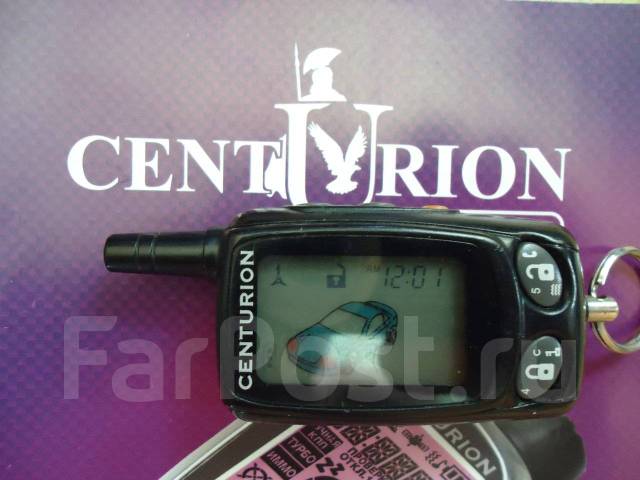

Центурион какой? По фото брелка можно наяндексить и марку, а соответственно и инструкциию. #13 08.04.2009 15:12:59
Спасибо я попробую. #14 09.04.2009 09:09:15
Просто блок запишет в память еще один брелок. #15 10.04.2009 09:07:57
Нашёл инструкцию.Но там об этом ни слова:(Думаю там и не должно быть такого написано.Если бы было так просто то можно было бы открывать любые машины с аналогичной сигнализацией…
|
10.2008
10.2008
На экране брелка с обратной связью появится изображение
10.2008
04.2009
Интересно,брелок будет подстраиваться под сигналку,или сигналка под брелок
04.2009
04.2009 19:27:56
04.2009
08.2003Centurion x line схема подключения. Автомобильная сигнализация CENTURION XP Руководство пользователя
Руководство пользователя
ВНИМАНИЕ!
Как и для любого изделия с функцией автоматического запуска двигателя, есть необходимые меры безопасности, которые Вы должны знать и применять.
- Храните брелок в недоступных для детей местах.
- Никого не оставляйте в салоне при автоматическом запуске двигателя.
- Предупреждайте обслуживающий персонал, что двигатель может быть запущен автоматически.
- Не запускайте двигатель в закрытых помещениях или в гараже.
- Всегда пользуйтесь стояночным тормозом и запирайте двери, когда выходите из автомобиля.
- Окна в автомобиле должны быть закрыты.
- В случае неисправности изделия, выньте предохранитель (3А) из провода питания центрального блока до устранения неисправности.
- Ответственность за использование системы лежит исключительно на владельце.
- Некоторые территории имеют постановления, запрещающие оставлять автомобили с работающим двигателем на общественных улицах.
- Не пользуйтесь автоматическим запуском двигателя на автомобилях с неавтоматической трансмиссией, припаркованных на крутых склонах.
УПРАВЛЕНИЕ СИГНАЛИЗАЦИЕЙ:
A. ФУНКЦИИ КНОПОК БРЕЛКА
| Кнопки | Функции | Примечание |
|---|---|---|
| Включение режима охраны | Кратковременно нажать | |
| — | Включение режима охраны с отключением датчика удара | |
| — — | Включение «малошумного» режима охраны | |
| — | Включение скрытого режима охраны | |
| Поиск автомобиля | При включенном режиме охраны | |
(> 3 сек. ) | «Паника» | Нажать и удерживать более 3-х сек. |
| + | Бесшумное включение и выключение режима охраны | Кратковременно нажать обе кнопки при выключенном зажигании |
| + (> 2 сек.) | Включение режима защиты от ограбления (Anti Car — Jacking) | Нажать обе кнопки и удерживать более 2-х сек. при включенном зажигании |
| Выключение режима охраны | Кратковременно нажать | |
| — | Выключение режима охраны с отпиранием дверей пассажиров | Нажать дважды в течение 3-х секунд |
| — | Отмена автоматического включения режима охраны | Нажать дважды при выключенном режиме охраны |
| — — | Включение и выключение служебного режима | |
| SET — | Включение и выключение блокировки кнопок брелка | Кратковременно нажать первую кнопку, затем нажать вторую и удерживать более 2-х сек |
| + | ||
| — | Дистанционный запуск двигателя | Нажать дважды в течение 3-х сек. |
| — | ||
| (> 2 сек.) | Отпирание багажника (3-й канал) | Нажать и удерживать более 2-х сек. |
| + | Канал 4 | |
| + | Канал 5 | Нажать одновременно обе кнопки |
| + | Канал 6 | Нажать одновременно обе кнопки |
| + |
ФУНКЦИИ КНОПОК ВОЗМОЖНЫЕ ТОЛЬКО ДЛЯ БРЕЛКА С ОБРАТНОЙ СВЯЗЬЮ
| Кнопки | Функции | Примечание |
|---|---|---|
| SET — | Запрос отчета о срабатываниях | Нажать последовательно в течение 3-х сек. |
| SET — SET — | Запрос состояния системы | Нажать последовательно в течение 3-х сек. |
| SET — | Включение / выключение датчика вызова водителя | Нажать последовательно в течение 3-х сек. |
| SET — | Измерение температуры | Нажать последовательно в течение 3-х сек. |
| SET | Включение подсветки дисплея | Нажать и удерживать 2-x сек. |
| SET-SET-SET | Стирание напоминания о тревоге | Нажать трижды в течение 3-х сек. |
B. БЛОКИРОВКА КНОПОК БРЕЛКА:
Блокировка кнопок брелка используется, если Вы опасаетесь последствий случайного нажатия кнопок. Для отключения кнопок:
C. РАБОТА ИНДИКАТОРА СОСТОЯНИЙ
| Индикатор состояния | Состояние системы |
|---|---|
| Выключен | Режим охраны выключен |
| Медленно мигает | Режим охраны включен |
| Мигает | Режим пассивной блокировки включен |
| Быстро мигает | Автоматическое включение режима охраны |
| Светится непрерывно | Служебный режим |
| Две вспышки — пауза | Сообщение о тревоге — датчик капота (багажника) |
| Три вспышки — пауза | Сообщение о тревоге — датчики дверей |
| Четыре вспышки — пауза | Сообщение о тревоге — датчик удара |
| Пять вспышек — пауза | Сообщение о тревоге — цепь зажигания |
D.
ЗВУКОВЫЕ СИГНАЛЫE. СВЕТОВЫЕ СИГНАЛЫ
F. СОСТОЯНИЕ СИСТЕМЫ
| Режим | Звуковые сигналы | Световые сигналы | Индикатор состояния | Замки дверей | Блокировка | Салонное освещение |
|---|---|---|---|---|---|---|
| Охрана включена | 1 или 3 | 1 | медленно мигает | закрыты | включена | нет |
| Охрана выключена | 2 или 4 | 2 или 3 | нет | не закрыты | нет | горит 30 сек |
| Тревога | непрерывно | мигают | медленно мигает | нет | включена | мигает |
| Пассивная блокировка | нет | нет | быстро мигает | нет | включена | нет |
| Паника | непрерывно | мигают | мигает * не мигает | нет | включена* выключена | мигает |
| Защита от ограбления | непрерывно | мигают | нет | нет | включена | мигает |
| Поиск машины | 6 | 12 | нет | закрыты | включена * выключена | нет |
G.
ВКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫНа дисплее брелка с обратной связью и ЖКИ появится надпись ARMED.
НАПОМИНАНИЕ ОБ АКТИВНОМ ДАТЧИКЕ:
Если прозвучат три звуковых сигнала, значит, не закрыты двери, капот или багажник (См. раздел «Программируемые функции» таблица 1, функция 4 Руководства по установке).
На дисплее брелка с обратной связью и ЖКИ появится пиктограмма активного датчика.
БЕСШУМНОЕ ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ: Нажмите одновременно кнопки и брелка, режим охраны будет включен или выключен. Звуковых сигналов не будет, включение/выключение режима охраны будет подтверждено только световыми сигналами.
ОТКЛЮЧЕНИЕ ДАТЧИКА УДАРА: Нажмите кнопку
брелка дважды в течение 3-х секунд, система включит режим охраны и исключит из
охраны датчик удара. Система сообщит об отключении датчика дополнительным
звуковым сигналом. Отключение датчика удара действует только на один цикл
охраны. Система вернется к нормальному функционированию при следующем включении
режима охраны.
МАЛОШУМНЫЙ РЕЖИМ ОХРАНЫ: Нажмите кнопку брелка трижды в течение 3-х секунд, помимо звукового сигнала подтверждающего включение режима охраны, последуют еще два — один короткий и один длинный. Длительность тревоги при срабатывании датчика удара будет сокращена с 30-и до 12-и секунд. Малошумный режим охраны действует только на один цикл охраны. Система вернется к нормальному функционированию при следующем включении режима охраны, если он будет включен обычным образом.
ПАССИВНАЯ БЛОКИРОВКА: (См. Руководство по установке раздел
«Программируемые функции» Таблица 1, Функция 2). Целью этой функции является
постоянная защита автомобиля от угона, вне зависимости от включения режима
охраны. Блокировка будет включена через 60 секунд после выключения зажигания.
Светодиодный индикатор состояния, при запрограммированной функции пассивной
блокировки часто мигает в течение 60-и секунд после выключения зажигания. По
истечении 60-и секунд, после включения пассивной блокировки светодиодный
индикатор состояния медленно мигает (с половинной частотой, относительно
нормального режима охраны).
Система в режиме пассивной блокировки включает
тревогу только при включении зажигания.
РЕЖИМ СКРЫТОЙ ОХРАНЫ: Нажмите кнопку , а затем кнопку брелка. Система включит режим охраны, при котором не включается сирена. Сигнал тревоги передается на брелок и сопровождается только миганием световых сигналов.
H. АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ
Помимо включения и выключения режима охраны брелком система имеет функцию автоматического включения режима охраны, которая включает режим охраны через 30 секунд после выключения зажигания и закрывания дверей и действует следующим образом:
- Выключите зажигание и выйдите из машины.
- После закрывания дверей светодиодный индикатор состояния буде быстро мигать в течение 30-и секунд. Если в это время будет открыта дверь, капот или багажник, светодиодный индикатор погаснет, отсчет времени прекратится и начнется снова только после закрывания двери, капота или багажника.
- По окончании отсчета времени система автоматически включит режим охраны. Один звуковой сигнал и один световой подтвердят включение режима.
Один звуковой сигнал и один световой подтвердят включение режима.АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ С ЗАПИРАНИЕМ ДВЕРЕЙ (См. Руководство по установке, раздел «Программируемые функции» Таблица 1, Функция 2).. Двери автомобиля будут автоматически запираться при автоматическом включении режима охраны, если запрограммирована соответствующая функция.
ОТМЕНА АВТОМАТИЧЕСКОГО ВКЛЮЧЕНИЯ РЕЖИМА ОХРАНЫ И АВТОВОЗВРАТА В РЕЖИМ ОХРАНЫ: При выключенном режиме охраны, когда светодиодный индикатор состояния часто мигает, нажмите кнопку дважды, система ответит одним звуковым сигналом, светодиодный индикатор будет непрерывно светиться. Система будет пребывать в этом состоянии сколь угодно долго. Для обратного включения функции автовозврата и автоматического включения режима охраны нажмите кнопку или брелка.
I. ВЫКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ
ОТЧЕТ О ТРЕВОГЕ: Если система включала тревогу, при
выключении режима охраны будет 4 звуковых и 3 световых подтверждающих
сигнала.
ОСВЕЩЕНИЕ ПУТИ (См. Руководство по установке, раздел «Программируемые функции» Таблица 2, Функция 3). Эта функция включает световые сигналы на 30 секунд после выключения режима охраны или дистанционного отпирания дверей и на 10 секунд после включения режима охраны или дистанционного запирания дверей.
ДВУХШАГОВОЕ ОТПИРАНИЕ ДВЕРЕЙ (См. Руководство по установке, раздел «Программируемые функции» Таблица 3, Функция 2). Эта функция отпирает автоматически только дверь водителя при выключении режима охраны. Для отпирания дверей пассажиров необходимо повторное нажатие кнопки брелка в течение 3-х секунд после выключения режима охраны.
АВТОМАТИЧЕСКИЙ ВОЗВРАТ В РЕЖИМ ОХРАНЫ (См. Руководство по
установке, раздел «Программируемые функции», Таблица 1, Функция 3). Эта функция
автоматически включает режим охраны через 60 секунд после его выключения.
Автоматический возврат в режим охраны отменяется, если в течение 60 секунд после
выключения режима охраны открывались двери, капот или багажник.
J. ВЫКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ БЕЗ БРЕЛКА
(См. Руководство по установке, раздел «Программируемые функции» Таблица 3, Функция 1)
.АВАРИЙНОЕ ВЫКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ БЕЗ ПРИМЕНЕНИЯ ПЕРСОНАЛЬНОГО КОДА (ЗАВОДСКАЯ УСТАНОВКА)
Аварийное отключение режима охраны используется в случае потери или неисправности брелка.
- В течение 10-и секунд нажмите служебную кнопку.
Сирена перестанет звучать, режим охраны выключится.
АВАРИЙНОЕ ВЫКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ ПЕРСОНАЛЬНЫМ КОДОМ
В случае доступности служебного выключателя эта система позволяет запрограммировать персональный код. Это предполагает более высокий уровень защиты.
- Откройте дверь, включится тревога. Включите зажигание.
- В течение 15-и секунд нажмите служебную кнопку число раз, равное первой цифре персонального кода. Начало ввода первой цифры персонального кода должно отстоять от момента включения зажигания не более чем на 5 секунд.
- Выключите и снова включите зажигание.
- Введите вторую цифру персонального кода.
- Выключите зажигание. Режим охраны выключится.
Четыре звуковых и три световых сигнала подтвердят выключение режима охраны.
Замечание 1. Вы должны закончить процедуру по аварийному выключению режима охраны в течение 60 секунд от момента первого нажатия служебной кнопки, в противном случае система автоматически вернется в режим охраны.
Замечание 2. При неправильном вводе кода пользователю предоставляются еще две попытки, причем, если неправильно вводится первая цифра кода — это уже считается попыткой, затем ввод кода блокируется на 5 минут. В течение этих 5-и минут светодиод будет вспыхивать с частотой около 1 Гц и с очень короткими паузами — около 0,1 секунды.
K. СЛУЖЕБНЫЙ РЕЖИМ
(Режим охраны выключен или система находится в служебном режиме)
Служебный выключатель позволяет временно отключить все охранные функции
системы, что исключает необходимость в передаче брелка обслуживающему персоналу.
В служебном режиме отключены охранные функции системы и не осуществляется
автоматический запуск двигателя, но включается режим «Паника» и дистанционно
запираются и отпираются замки дверей. Перед включением служебного режима должен
быть выключен режим охраны — брелком или с помощью аварийного выключения.
Включение служебного режима
- При выключенном режиме охраны включите зажигание.
- Нажмите и удерживайте служебную кнопку до тех пор, пока светодиодный индикатор не засветиться.
Выключение служебного режима
- Включите зажигание.
- Нажмите и удерживайте служебную кнопку до тех пор, пока светодиодный индикатор не погаснет.
Включение и выключение служебного режима брелком
Для включения или выключения служебного режима три раза в течение 3-х секунд
нажмите кнопку
брелка. Один световой сигнал подтвердит включение служебного режима, два —
выключение.
L. ПОИСК МАШИНЫ
Для включения режима поиска машины при включенном режиме охраны нажмите кнопку брелка. Световые сигналы вспыхнут 12 раз.
M. ПАНИКА
(См. Руководство по установке, раздел «Программируемые функции» Таблица 1, Функция 7).
Брелок может быть использован для дистанционного включения тревоги в опасной ситуации.
N. ТРЕВОГА
В режиме охраны легкий удар вызывает срабатывание первого уровня датчика удара и три коротких звуковых предупредительных сигнала.
Сильный удар, открывание дверей, капота или багажника, включение зажигания вызывает тревогу. Сирена, габаритные фонари и салонное освещение включаются на 30 секунд для предупреждения о вторжении. Цепь блокировки защищает автомобиль от несанкционированного запуска двигателя. По окончании цикла тревоги сигнализация останется в режиме охраны. Если один из датчиков будет непрерывно активен, система включит тревогу в течение 6-и циклов по 30 секунд.
СТИРАНИЕ СООБЩЕНИЯ О ПРИЧИНЕ ТРЕВОГИ С ДИСПЛЕЯ И ВЫКЛЮЧЕНИЕ ЗВУКОВОГО
СИГНАЛА БРЕЛКА: После срабатывания сигнализации звучит звуковой сигнал
брелка и на дисплее брелка с обратной связью и ЖКИ отображается причина тревоги.
Для прерывания звукового сигнала и стирания с дисплея напоминания о причинах
тревоги нажмите трижды в течение трех секунд кнопку SET брелка.
ПРЕРЫВАНИЕ ЗВУКОВОГО СИГНАЛА БРЕЛКА: Нажмите любую кнопку брелка для прерывания звукового сигнала брелка.
ЗАЩИТА ОТ ЛОЖНЫХ ТРЕВОГ: При последовательном 5-ти кратном срабатывании какой-нибудь из зон охраны сигнализация исключает ее из охраны до срабатывания другой зоны или до следующего цикла охраны.
O. РЕЖИМ ЗАЩИТЫ ОТ ОГРАБЛЕНИЯ (ANTI-CAR-JACKING)
Предупреждение: Если Вы не нуждаетесь в функции защиты от ограбления, убедитесь в том, что функция выключена. В состоянии заводских установок функция защиты от ограбления выключена (См. Руководство по установке, раздел «Программируемые функции», Таблица 1, Функция 6).
РЕЖИМ ЗАЩИТЫ ОТ ОГРАБЛЕНИЯ ВКЛЮЧАЕМЫЙ БРЕЛКОМ
РЕЖИМ ЗАЩИТЫ ОТ ОГРАБЛЕНИЯ ВКЛЮЧАЕМЫЙ АВТОМАТИЧЕСКИ
- Режим включается автоматически при включении зажигания.
- После открывания двери при включенном зажигании режим активизируется.
РАБОТА СИСТЕМЫ В РЕЖИМЕ ЗАЩИТЫ ОТ ОГРАБЛЕНИЯ
Режим защиты от ограбления после его активизации состоит из трех периодов.
Первый период:
- Через 50 секунд после активизации режима сирена в течение 15-и секунд издает короткие предупредительные сигналы.
- В течение этих 15-и секунд можно выключить режим нажатием служебной кнопки.
- Если это не будет сделано, система включит второй этап.
Второй этап:
Через 65 секунд после активизации режима система включает тревогу. Непрерывно звучит сирена, мигают габаритные фонари и салонное освещение.
Третий этап:
Через 90 секунд после активизации режима система включает тревогу и блокировку. Мигают габаритные фонари, непрерывно звучит сирена, двигатель заблокирован. Третий этап не ограничен во времени.
ВЫКЛЮЧЕНИЕ РЕЖИМА ЗАЩИТЫ ОТ ОГРАБЛЕНИЯ:
Выключите зажигание, затем снова включите и не позже, чем через 10 секунд
нажмите служебную кнопку.
Тревога выключится, двигатель будет разблокирован.
Примечание: Если для повышения уровня защиты системы запрограммирован персональный код, выключение тревоги осуществляется вводом персонального кода.
P. ЗАПРОС СООБЩЕНИЯ О ТРЕВОГЕ
Вы можете запросить систему о происшедших тревогах. Для этого нажмите кнопку SET , затем не позже 3-х секунд, кнопку брелка. На дисплее брелка с обратной связью появятся пиктограммы соответствующих датчиков вызвавших тревогу с момента последнего включения зажигания.
Q. КОНТРОЛЬ СОСТОЯНИЯ СИСТЕМЫ
Нажмите дважды кнопку SET , затем, не позже чем через 3 секунды кнопку брелка. Последует звуковой сигнал, а дисплей брелка с обратной связью отобразит состояние системы.
Примечание: Система не отображает включение зажигания и работу двигателя при выключенном режиме охраны, если это не вызвано автоматическим запуском двигателя.
R. ВЫЗОВ ВОДИТЕЛЯ
Эта функция используется в случае, если кто-либо желает вызвать водителя к
припаркованному автомобилю.
Вызов водителя может быть осуществлен как пассажиром
находящимся внутри автомобиля, так и любым прохожим снаружи автомобиля.
ВЫЗОВ ВОДИТЕЛЯ ИЗ САЛОНА АВТОМОБИЛЯ
При выключенном зажигании нажмите и удерживайте служебную кнопку более 2-х секунд, до тех пор, пока не прозвучит короткий звуковой сигнал. На дисплее брелка с обратной связью появится индикатор вызова водителя и последует звуковой сигнал брелка.
ВЫЗОВ ВОДИТЕЛЯ СНАРУЖИ АВТОМОБИЛЯ
Если на автомобиль установлен датчик вызова водителя (стандартно он крепится на внутренней стороне лобового стекла в правом нижнем углу), то водителя можно вызвать легкими ударами в районе датчика. При этом прозвучит короткий сигнал сирены, на дисплее брелка с обратной связью появится мигающая пиктограмма и последует звуковой сигнал брелка.
Функция вызова водителя снаружи автомобиля должна быть предварительно активирована и работает до включения или выключения режима охраны.
S. УПРАВЛЕНИЕ САЛОННЫМ ОСВЕЩЕНИЕМ
Система имеет функцию управления салонным освещением, работающую следующим образом:
- После выключения режима охраны салонное освещение горит в течение 30-и
секунд.
- При тревоге салонное освещение мигает все то время, пока звучит сирена.
Примечание: Салонное освещение гаснет ранее 30-и секунд, если включить зажигание или режим охраны.
T. АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ ПРИ ВКЛЮЧЕНИИ И ВЫКЛЮЧЕНИИ ЗАЖИГАНИЯ
(См. Руководство по установке, раздел «Программируемые функции», Таблица 2, Функция 2).
Если замки дверей управляются системой, двери будут автоматически запираться через несколько секунд после включения зажигания, и отпираться немедленно после его выключения.
U. ОТПИРАНИЕ БАГАЖНИКА (3-Й КАНАЛ)
Нажмите и удерживайте кнопку брелка более 2-х секунд для дистанционного отпирания багажника или активизации иных устройств, подключенных к выходу третьего канала.
На дисплее брелка с обратной связью появится соответствующая пиктограмма — «открытый багажник».
V. УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ, ПОДКЛЮЧЕННЫМИ К ВЫХОДУ 4-ГО КАНАЛА
(См. Руководство по установке, раздел «Программируемые функции», Таблица 3,
Функция 5).
Нажмите одновременно кнопки и для активизации 4-го канала. Канал 4 является программируемым по длительности от 1 до 120 секунд. Вы можете использовать его для управления стеклоподъемниками, люком, ближним светом. (В состоянии заводской установки сигнал на выходе канала появляется и исчезает синхронно с нажатием и отпусканием кнопок брелка).
W. УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ, ПОДКЛЮЧЕННЫМИ К ВЫХОДУ 5-ГО КАНАЛА
(См. Руководство по установке, раздел «Программируемые функции», Таблица 3, Функция 6).
Нажмите одновременно кнопки и для активизации 5-го канала. Канал 5 является программируемым по длительности от 1 до 120 секунд. Вы можете использовать его для управления стеклоподъемниками, люком, ближним светом. (В состоянии заводской установки сигнал на выходе канала появляется и исчезает синхронно с нажатием и отпусканием кнопок брелка).
X. УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ, ПОДКЛЮЧЕННЫМИ К ВЫХОДУ 6-ГО КАНАЛА
(См. Руководство по установке, раздел «Программируемые функции», Таблица 3,
Функция 7).
Нажмите одновременно кнопки и для активизации 6-го канала. Канал 6 является программируемым по длительности от 1 до 120 секунд. Вы можете использовать его для управления стеклоподъемниками, люком, ближним светом. (В состоянии заводской установки сигнал на выходе канала появляется и исчезает синхронно с нажатием и отпусканием кнопок брелка).
Y. ПАМЯТЬ СОСТОЯНИЯ
Система сохраняет свое состояние при выключении питания и последующем его включении. При выключении питания в режиме охраны, система включает тревогу после включения питания.
АВТОМАТИЧЕСКИЙ ЗАПУСК ДВИГАТЕЛЯ
A. АВТОМАТИЧЕСКИЙ ДИСТАНЦИОННЫЙ ЗАПУСК ДВИГАТЕЛЯ
Для осуществления автоматического дистанционного запуска двигателя:
- Нажмите дважды кнопку брелка.
- Система включит габаритные фонари, блокировку и закроет замки дверей.
- Примерно через 5 секунд двигатель запустится.
- После запуска двигателя габаритные фонари будут непрерывно гореть,
включится климат — контроль и иные аксессуары. Индикатор времени на брелке
будет работать в режиме обратного отсчета времени прогрева двигателя,
показывая сколько минут осталось до момента его выключения.
- При выключении двигателя по истечении заданного времени прогрева сигнал об этом передается на брелок. Выключение двигателя сопровождается мелодичным звуковым сигналом. Индикатор переходит к отображению текущего времени.
Индикатор времени на брелке
будет работать в режиме обратного отсчета времени прогрева двигателя,
показывая сколько минут осталось до момента его выключения.Для досрочного прекращения автоматического запуска и прогрева двигателя нажмите кнопку брелка дважды.
Примечание: Автоматический запуск не осуществляется по одной из следующих причин:
- Открыт капот.
- Выключен дополнительный тумблер цепи датчика нейтрали (черно-белый провод).
- Положение коробки передач отличное от «NEUTRAL» или «PARK».
БЕЗОПАСНЫЙ ЗАПУСК (БЕЗОПАСНОСТЬ ДЕТЕЙ)
(См. Руководство по установке, раздел «Программируемые функции», таблица 4,
функция 6). Заводская установка функции управления запуском двигателя — двойным
нажатием кнопки
брелка.
B. ПРОГРАММНОЕ ОПРЕДЕЛЕНИЕ НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ КОРОБКИ ПЕРЕДАЧ ДЛЯ АВТОМОБИЛЕЙ С НЕАВТОМАТИЧЕСКОЙ ТРАНСМИССИЕЙ (петля фиолетового провода должна быть перерезана)
Для обеспечения безопасности автоматического запуска и прогрева двигателя на автомобилях с неавтоматической трансмиссией должна быть выполнена процедура программного определения нейтрального положения коробки передач при выключении двигателя, упрощенно именуемая программной нейтралью. Целью данной процедуры является запрет автоматического запуска двигателя при возможном неумышленном включении коробки передач после остановки двигателя.
Для выполнения процедуры программной нейтрали:
С начала выполнения процедуры (п.1) должно пройти не более 1 минуты.
Автоматический запуск разрешен, если после программного определения нейтрального
положения коробки передач не открывались двери. Включение и выключение режима
охраны, а также тревога, вызванная любым из датчиков, кроме датчиков дверей, не
отменяют непосредственно программное определение нейтрального положения коробки
передач.
Примечание. Если используется программное определение нейтрального положения коробки передач, функция задержки выключения салонного освещения после закрывания дверей должна быть отменена.
C. ПЕРЕДАЧА УПРАВЛЕНИЯ АВТОМОБИЛЕМ С РАБОТАЮЩИМ ДВИГАТЕЛЕМ ВОДИТЕЛЮ
Для управления автомобилем с автоматически запущенным двигателем
- Вставьте ключ в замок зажигания и включите зажигание (не стартер!!!).
- Нажмите педаль рабочего тормоза.
Примечание: Если Вы нажмете педаль рабочего тормоза или снимите автомобиль со стояночного тормоза раньше, чем включите зажигание, двигатель заглохнет.
D. ФУНКЦИЯ ОТЛОЖЕННОГО ВЫКЛЮЧЕНИЯ ДВИГАТЕЛЯ
Эта функция позволяет автомобильному двигателю работать после того, как ключ вынут из замка зажигания. Эта функция полезна в случае, когда Вы хотите покинуть автомобиль и запереть его на короткое время, но при этом оставить двигатель и кондиционер работающими.
Примечание: Для автомобилей с неавтоматической трансмиссией: Перед нажатием кнопки брелка поставьте автомобиль на стояночный тормоз.
E. РЕЖИМ ТУРБО
(См. Руководство по установке, раздел «Программируемые функции», Таблица 2, Функция 5). Этот режим позволяет оставить двигатель включенным на некоторое заранее запрограммированное время (1, 3 или 5 минут). Это необходимо для охлаждения турбины двигателей с турбонаддувом перед окончательным выключением двигателя. Для активизации:
Примечание: Для автомобилей с неавтоматической трансмиссией: включайте режим охраны при открытой двери.
F. ПЕРИОДИЧЕСКИЙ ЗАПУСК ДВИГАТЕЛЯ
Система может быть запрограммирована для запуска двигателя каждые 3 (2) часа (см. Руководство по установке, раздел «Программируемые функции», Таблица 1, Функция 5), или точно в то же самое время, начиная со следующего утра. Двигатель будет автоматически запускаться, прогреваться установленное время и останавливаться.
Внимание: Автоматический запуск может быть использован
только на открытом пространстве. Никогда не прогревайте двигатель в закрытых
помещениях, таких как гараж или закрытая стоянка.
3-Х (2-Х) ЧАСОВОЙ ПЕРИОДИЧЕСКИЙ ЗАПУСК ДВИГАТЕЛЯ БЕЗ КОНТРОЛЯ ТЕМПЕРАТУРЫ: Эта функция используется в условиях холодного климата. Система будет запускать и прогревать двигатель каждые три часа, во избежания замерзания двигателя и последующих затруднений с его запуском.
ОСУЩЕСТВЛЯЕТСЯ НЕ БОЛЕЕ ШЕСТИ ЗАПУСКОВ
3-Х (2-Х) ЧАСОВОЙ ПЕРИОДИЧЕСКИЙ ЗАПУСК ДВИГАТЕЛЯ С КОНТРОЛЕМ ТЕМПЕРАТУРЫ: (См. Руководство по установке, раздел «Программируемые функции», Таблица 1, Функция 5 и Таблица 4, Функция 8).
Функция работает, если установлен температурный датчик и запрограммирован периодический запуск с контролем температуры. Система каждые три часа контролирует температуру воздуха и осуществляет запуск только в том случае, если температура упала ниже запрограммированного значения. Программируются три значения температурного критерия запуска: -15С, -20С и -30С.
ЕЖЕСУТОЧНЫЙ ЗАПУСК ДВИГАТЕЛЯ: Эта функция чрезвычайно удобна
для тех водителей, которые пользуются автомобилем точно в одно и то же время
каждое утро.
Прежде, чем программировать ежесуточный запуск двигателя, Вы должны
установить время этого запуска.
(См. раздел «Установка времени»)
ВКЛЮЧЕНИЕ ПЕРИОДИЧЕСКИХ ЗАПУСКОВ:
3а. Трехчасовой или двухчасовой запуск:
Быстро нажмите кнопку (или кнопки и , если Вы запрограммировали их для запуска двигателя). Габаритные фонари вспыхнут 3 раза, и прозвучат 3 коротких звуковых сигнала. Автоматический запуск двигателя с периодом в 3 или 2 часа запрограммирован.
3b. Ежесуточный запуск двигателя:Нажмите кнопку SET брелка, затем не позже 3-х секунд нажмите кнопку . Габаритные фонари вспыхнут шесть раз и прозвучат шесть коротких звуковых сигналов. Ежесуточный автоматический запуск двигателя запрограммирован.
Время, в которое будет осуществляться запуск двигателя, начиная со следующего дня, будет мигать на дисплее около трех секунд, после чего появится изображение циферблата часов.
4. Нажмите педаль рабочего тормоза, чтобы остановить двигатель.
ОТМЕНА ПЕРИОДИЧЕСКИХ ЗАПУСКОВ:
Периодические запуски могут быть отменены следующим образом:
- Убедитесь, что в данный момент система не осуществляет автоматический запуск двигателя.
- Включите зажигание. Светодиодный индикатор и габаритные фонари вспыхнут четыре раза, прозвучат четыре коротких звуковых сигнала.
G. КОНТРОЛЬ ТЕМПЕРАТУРЫ
Если установлен датчик температуры, Вы можете дистанционно контролировать температуру в месте установки датчика, получая эту информацию на дисплей.
Нажмите кнопку SET брелка, затем не позже 3-х секунд нажмите кнопку . Значение температуры появится на дисплее. Для того чтобы цифровой индикатор дисплея вернулся к отображению текущего времени, нажмите кнопку SET брелка.
H. ОСТАНОВКА ДВИГАТЕЛЯ, ЗАПУЩЕННОГО АВТОМАТИЧЕСКИ
Если двигатель запущен автоматически, остановить его можно следующими способами:
Двигатель заглохнет, габаритные фонари погаснут.
Внимание! В режиме охраны при запущенном двигателе при
открывании дверей может осуществляться выключение двигателя, а может и не
осуществляться.
Это зависит от схемы использования оранжево-белого провода (см.
Руководство по установке, раздел «Установка системы»).
I. ПРИЧИНЫ ПРЕРЫВАНИЯ АВТОМАТИЧЕСКОГО ЗАПУСКА ДВИГАТЕЛЯ
Если какое-либо из нижеследующих условий присутствует, запуск двигателя не будет осуществляться или будет прерван.
- Открыт капот.
- Нажата педаль рабочего тормоза.
- Автомобиль не поставлен на стояночный тормоз (для автомобилей с неавтоматической трансмиссией).
- Обороты двигателя превысили допустимые (только при запрограммированном тахометрическом датчике работы двигателя).
- Истекло время прогрева двигателя.
- Запуск и прогрев двигателя прерван по сигналу с брелка.
- Выключен дополнительный тумблер в цепи датчика нейтрали автоматической коробки передач.
- Двигатель не запустился после трех попыток.
J. ОТМЕНА АВТОМАТИЧЕСКОГО ЗАПУСКА ДВИГАТЕЛЯ
(если установлен дополнительный тумблер)
Эта функция позволяет временно отменить непреднамеренный автоматический
запуск двигателя при передаче автомобиля на обслуживание или постановке его в
гараж или на закрытую стоянку.
Для отмены автоматического запуска двигателя
разомкните тумблер в цепи датчика нейтрали автоматической коробки передач.
БРЕЛОК С ДИСПЛЕЕМ
A. ЗАМЕНА ЭЛЕМЕНТА ПИТАНИЯ
В брелке используется элемент питания типоразмера «AAA» с напряжением 1.5 В. При разряженном элементе питания индикатор показывает. Для замены элемента сдвиньте замок крышки на задней стенке брелка. Когда элемент будет заменен, прозвучит мелодия, и на несколько секунд на дисплее появятся все пиктограммы, включится вибрация брелка, индикатор времени установится в состояние: AM 12:00 .
Установите время после замены элемента питания.
B. ПИКТОГРАММЫ НА ДИСПЛЕЕ БРЕЛКА
C. ПРОГРАММИРОВАНИЕ БРЕЛКА С ДИСПЛЕЕМ
| Кнопки брелка | Функция | Примечание |
|---|---|---|
| SET (1 секунда) | Включение подсветки дисплея | Нажать и удерживать 1 секунду |
| SET (3 секунды) | Включение режима установки времени | Нажать и удерживать 3 секунды |
| SET (5 секунд) | Включение экономичного режима брелка | Нажать и удерживать 5 секунд |
| SET-SET-SET | Стирание напоминающих сигналов с дисплея | Нажать трижды в течение 3-х секунд |
| SET — (2 секунды) | Отключение кнопок брелка | Нажать в течение 3-х секунд |
| SET — (2 секунды) | Включение/выключение функции вибрации брелка | Нажать в течение 3-х секунд |
| SET — (2 секунды) | Программирование таймера обратного отсчета (6 значений от 10-и минут до 2-х часов) | См. ниже |
| SET — (2 секунды) | Включение/выключение звуковых сигналов брелка при нажатии кнопок |
1. ВКЛЮЧЕНИЕ ПОДСВЕТКИ ДИСПЛЕЯ: Нажмите и удерживайте кнопку SET около 1-й секунды, прозвучит сигнал и дисплей засветится на 5 секунд.
2. ЭКОНОМИЧНЫЙ РЕЖИМ: В экономичном режиме брелок потребляет минимальный ток.
Включение: Нажмите и удерживайте кнопку SET в течение 5-и секунд, пока звуковой сигнал и надпись «SAVE» на дисплее брелка не подтвердят включение экономичного режима.
Выключение: Нажмите любую кнопку брелка для выключения экономичного режима.
3. СТИРАНИЕ НАПОМИНАЮЩИХ СИГНАЛОВ С ДИСПЛЕЯ: Нажмите кнопку SET трижды в течение 3-х секунд, дисплей очистится от напоминающих сигналов в виде различных мигающих изображений, звуковые сигналы выключатся.
4. ПРЕРЫВАНИЕ ЗВУКОВОГО СИГНАЛА БРЕЛКА: После срабатывания
системы звуковой сигнал брелка и изображение на дисплее сообщает владельцу о
тревоге.
Для прерывания звукового сигнала (только звукового сигнала!) брелка
достаточно нажать любую кнопку.
5. ОТКЛЮЧЕНИЕ КНОПОК БРЕЛКА: Эта функция используется для временного отключения кнопок брелка во избежание последствий ненамеренного нажатия кнопок посторонними. Нажмите кнопку SET , затем в течение 3-х секунд нажмите и удерживайте кнопку более 2-х секунд, до тех пор, пока в правом нижнем углу дисплея брелка не появится изображение ключа.
6. ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ФУНКЦИИ ВИБРАЦИИ БРЕЛКА: Эта функция используется для замены звуковых сигналов брелка на функцию вибрации в слишком шумных местах, где трудно расслышать звуковой сигнал. Нажмите кнопку SET брелка, затем в течение 3-х секунд нажмите и удерживайте кнопку более 2-х секунд, до тех пор, пока внизу, в центре дисплея брелка не появятся, или не исчезнут три волнистые линии, означающие включение функции вибрации.
7. ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ЗВУКОВЫХ СИГНАЛОВ БРЕЛКА, ПОДТВЕРЖДАЮЩИХ
НАЖАТИЕ КНОПОК: Если Вы хотите, чтобы кнопки брелка нажимались без
подтверждающих звуковых сигналов, нажмите кнопку SET , затем в
течение 3-х секунд нажмите и удерживайте кнопку
более 2-х секунд.
8. ИНДИКАТОР РАЗРЯДА ЭЛЕМЕНТА ПИТАНИЯ БРЕЛКА: Когда заканчивается ресурс элемента питания брелка, при каждом нажатии на какую-либо кнопку звучит двойной подтверждающий сигнал, а на индикаторе разряда элемента питания в левом нижнем углу дисплея остается только один темный сектор.
9. ПРОГРАММИРОВАНИЕ ТАЙМЕРА ОБРАТНОГО ОТСЧЕТА ВРЕМЕНИ:
Примечания: Таймер имеет фиксированные интервалы 10, 20, 30 минут, 1, 1,5 и 2 часа.Когда установлено время 0:00 — это означает, что таймер выключен.
По окончании времени работы таймера нажмите кнопку SET, чтобы вернуться к отображению текущего времени.
10. ИНДИКАТОР ЗОНЫ УВЕРЕННОГО ПРИЕМА: (См. Руководство по установке, раздел «Программируемые функции», Таблица 2, Функция 6). Сигнализация автоматически проверяет нахождение в зоне уверенного приема каждые 20 минут после включения режима охраны.
- При нахождении в зоне уверенного приема сигналов на дисплее брелка, в
верхнем правом углу, появляется изображение телевизионной башни.
- При нарушении двустороннего обмена между брелком и центральным блоком индикатор уверенного приема пропадает с дисплея брелка, и это подтверждается пятью короткими звуковыми сигналами.
XP
Руководство пользователя
ВНИМАНИЕ!
Как и для любого изделия с функцией автоматического запуска двигателя, есть необходимые меры безопасности, которые Вы должны знать и применять.
- Храните брелок в недоступных для детей местах.
- Никого не оставляйте в салоне при автоматическом запуске двигателя.
- Предупреждайте обслуживающий персонал, что двигатель может быть запущен автоматически.
- Не запускайте двигатель в закрытых помещениях или в гараже.
- Всегда пользуйтесь стояночным тормозом и запирайте двери, когда выходите из автомобиля.
- Окна в автомобиле должны быть закрыты.
- В случае неисправности изделия, выньте предохранитель (3А) из провода питания центрального блока до устранения неисправности.
- Ответственность за использование системы лежит исключительно на владельце.
- Некоторые территории имеют постановления, запрещающие оставлять автомобили с работающим двигателем на общественных улицах.
- Не пользуйтесь автоматическим запуском двигателя на автомобилях с неавтоматической трансмиссией, припаркованных на крутых склонах.
УПРАВЛЕНИЕ СИСТЕМОЙ:
A. ФУНКЦИИ КНОПОК БРЕЛКА
| Кнопки | Функции | Примечание |
|---|---|---|
| Включение режима охраны | Кратковременно нажать | |
| — | Включение режима охраны с отключением датчика удара | |
| — — | Включение «малошумного» режима охраны | |
| — | Включение скрытого режима охраны | |
| Поиск автомобиля | При включенном режиме охраны | |
| (> 3 сек.) | «Паника» | Нажать и удерживать более 3-х сек. |
| + | Бесшумное включение и выключение режима охраны | Кратковременно нажать обе кнопки при выключенном зажигании |
+ (> 2 сек. ) | Включение режима защиты от ограбления (Anti Car — Jacking) | Нажать обе кнопки и удерживать более 2-х сек. при включенном зажигании |
| Выключение режима охраны | Кратковременно нажать | |
| — | Выключение режима охраны с отпиранием дверей пассажиров | Нажать дважды в течение 3-х секунд |
| — | Отмена автоматического включения режима охраны | Нажать дважды при выключенном режиме охраны |
| — — | Включение и выключение служебного режима | |
| SET — | Включение и выключение блокировки кнопок брелка | Кратковременно нажать первую кнопку, затем нажать вторую и удерживать более 2-х сек |
| + | ||
| — | Дистанционный запуск двигателя | Нажать дважды в течение 3-х сек. |
| — | ||
(> 2 сек. ) | Отпирание багажника (3-й канал) | Нажать и удерживать более 2-х сек. |
| + | Канал 4 | |
| + | Канал 5 | Нажать одновременно обе кнопки |
| + | Канал 6 | Нажать одновременно обе кнопки |
| + |
ФУНКЦИИ КНОПОК ВОЗМОЖНЫЕ ТОЛЬКО ДЛЯ БРЕЛКА С ОБРАТНОЙ СВЯЗЬЮ
| Кнопки | Функции | Примечание |
|---|---|---|
| SET — | Запрос отчета о срабатываниях | Нажать последовательно в течение 3-х сек. |
| SET — SET — | Запрос состояния системы | Нажать последовательно в течение 3-х сек. |
| SET — | Включение / выключение датчика вызова водителя | Нажать последовательно в течение 3-х сек. |
| SET — | Измерение температуры | Нажать последовательно в течение 3-х сек. |
| SET | Включение подсветки дисплея | Нажать и удерживать 2-x сек. |
| SET-SET-SET | Стирание напоминания о тревоге | Нажать трижды в течение 3-х сек. |
B. БЛОКИРОВКА КНОПОК БРЕЛКА:
Блокировка кнопок брелка используется, если Вы опасаетесь последствий случайного нажатия кнопок. Для отключения кнопок:
C. РАБОТА ИНДИКАТОРА СОСТОЯНИЙ
| Индикатор состояния | Состояние системы |
|---|---|
| Выключен | Режим охраны выключен |
| Медленно мигает | Режим охраны включен |
| Мигает | Режим пассивной блокировки включен |
| Быстро мигает | Автоматическое включение режима охраны |
| Светится непрерывно | Служебный режим |
| Две вспышки — пауза | Сообщение о тревоге — датчик капота (багажника) |
| Три вспышки — пауза | Сообщение о тревоге — датчики дверей |
| Четыре вспышки — пауза | Сообщение о тревоге — датчик удара |
| Пять вспышек — пауза | Сообщение о тревоге — цепь зажигания |
D.
ЗВУКОВЫЕ СИГНАЛЫE. СВЕТОВЫЕ СИГНАЛЫ
F. СОСТОЯНИЕ СИСТЕМЫ
| Режим | Звуковые сигналы | Световые сигналы | Индикатор состояния | Замки дверей | Блокировка | Салонное освещение |
|---|---|---|---|---|---|---|
| Охрана включена | 1 или 3 | 1 | медленно мигает | закрыты | включена | нет |
| Охрана выключена | 2 или 4 | 2 или 3 | нет | не закрыты | нет | горит 30 сек |
| Тревога | непрерывно | мигают | медленно мигает | нет | включена | мигает |
| Пассивная блокировка | нет | нет | быстро мигает | нет | включена | нет |
| Паника | непрерывно | мигают | мигает * не мигает | нет | включена* выключена | мигает |
| Защита от ограбления | непрерывно | мигают | нет | нет | включена | мигает |
| Поиск машины | 6 | 12 | нет | закрыты | включена * выключена | нет |
G.
ВКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫНа дисплее брелка с обратной связью и ЖКИ появится надпись ARMED.
НАПОМИНАНИЕ ОБ АКТИВНОМ ДАТЧИКЕ:
Если прозвучат три звуковых сигнала, значит, не закрыты двери, капот или багажник (См. раздел «Программируемые функции» таблица 1, функция 4 Руководства по установке).
На дисплее брелка с обратной связью и ЖКИ появится пиктограмма активного датчика.
БЕСШУМНОЕ ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ: Нажмите одновременно кнопки и брелка, режим охраны будет включен или выключен. Звуковых сигналов не будет, включение/выключение режима охраны будет подтверждено только световыми сигналами.
ОТКЛЮЧЕНИЕ ДАТЧИКА УДАРА: Нажмите кнопку брелка дважды в течение 3-х секунд, система включит режим охраны и исключит из охраны датчик удара. Система сообщит об отключении датчика дополнительным звуковым сигналом. Отключение датчика удара действует только на один цикл охраны. Система вернется к нормальному функционированию при следующем включении режима охраны.
МАЛОШУМНЫЙ РЕЖИМ ОХРАНЫ: Нажмите кнопку брелка трижды в течение 3-х секунд, помимо звукового сигнала подтверждающего включение режима охраны, последуют еще два — один короткий и один длинный. Длительность тревоги при срабатывании датчика удара будет сокращена с 30-и до 12-и секунд. Малошумный режим охраны действует только на один цикл охраны. Система вернется к нормальному функционированию при следующем включении режима охраны, если он будет включен обычным образом.
ПАССИВНАЯ БЛОКИРОВКА: (См. Руководство по установке раздел «Программируемые функции» Таблица 1, Функция 2). Целью этой функции является постоянная защита автомобиля от угона, вне зависимости от включения режима охраны. Блокировка будет включена через 60 секунд после выключения зажигания. Светодиодный индикатор состояния, при запрограммированной функции пассивной блокировки часто мигает в течение 60-и секунд после выключения зажигания. По истечении 60-и секунд, после включения пассивной блокировки светодиодный индикатор состояния медленно мигает (с половинной частотой, относительно нормального режима охраны).
Система в режиме пассивной блокировки включает тревогу только при включении зажигания.
РЕЖИМ СКРЫТОЙ ОХРАНЫ: Нажмите кнопку , а затем кнопку брелка. Система включит режим охраны, при котором не включается сирена. Сигнал тревоги передается на брелок и сопровождается только миганием световых сигналов.
H. АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ
Помимо включения и выключения режима охраны брелком система имеет функцию автоматического включения режима охраны, которая включает режим охраны через 30 секунд после выключения зажигания и закрывания дверей и действует следующим образом:
- Выключите зажигание и выйдите из машины.
- После закрывания дверей светодиодный индикатор состояния буде быстро мигать в течение 30-и секунд. Если в это время будет открыта дверь, капот или багажник, светодиодный индикатор погаснет, отсчет времени прекратится и начнется вновь только после закрывания двери, капота или багажника.
- По окончании отсчета времени система автоматически включит режим охраны. Один звуковой сигнал и один световой подтвердят включение режима.
Один звуковой сигнал и один световой подтвердят включение режима.АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ С ЗАПИРАНИЕМ ДВЕРЕЙ (См. Руководство по установке, раздел «Программируемые функции» Таблица 1, Функция 2).. Двери автомобиля будут автоматически запираться при автоматическом включении режима охраны, если запрограммирована соответствующая функция.
ОТМЕНА АВТОМАТИЧЕСКОГО ВКЛЮЧЕНИЯ РЕЖИМА ОХРАНЫ И АВТОВОЗВРАТА В РЕЖИМ ОХРАНЫ: При выключенном режиме охраны, когда светодиодный индикатор состояния часто мигает, нажмите кнопку дважды, система ответит одним звуковым сигналом, светодиодный индикатор будет непрерывно светиться. Система будет пребывать в этом состоянии сколь угодно долго. Для обратного включения функции автовозврата и автоматического включения режима охраны нажмите кнопку или брелка.
I. ВЫКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ
ОТЧЕТ О ТРЕВОГЕ: Если система включала тревогу, при выключении режима охраны будет 4 звуковых и 3 световых подтверждающих сигнала.
ОСВЕЩЕНИЕ ПУТИ (См. Руководство по установке, раздел «Программируемые функции» Таблица 2, Функция 3). Эта функция включает световые сигналы на 30 секунд после выключения режима охраны или дистанционного отпирания дверей и на 10 секунд после включения режима охраны или дистанционного запирания дверей.
ДВУХШАГОВОЕ ОТПИРАНИЕ ДВЕРЕЙ (См. Руководство по установке, раздел «Программируемые функции» Таблица 3, Функция 2). Эта функция отпирает автоматически только дверь водителя при выключении режима охраны. Для отпирания дверей пассажиров необходимо повторное нажатие кнопки брелка в течение 3-х секунд после выключения режима охраны.
АВТОМАТИЧЕСКИЙ ВОЗВРАТ В РЕЖИМ ОХРАНЫ (См. Руководство по установке, раздел «Программируемые функции», Таблица 1, Функция 3). Эта функция автоматически включает режим охраны через 60 секунд после его выключения. Автоматический возврат в режим охраны отменяется, если в течение 60 секунд после выключения режима охраны открывались двери, капот или багажник.
J. ВЫКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ БЕЗ БРЕЛКА
(См. Руководство по установке, раздел «Программируемые функции» Таблица 3, Функция 1)
.АВАРИЙНОЕ ВЫКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ БЕЗ ПРИМЕНЕНИЯ ПЕРСОНАЛЬНОГО КОДА (ЗАВОДСКАЯ УСТАНОВКА)
Аварийное отключение режима охраны используется в случае потери или неисправности брелка.
- В течение 10-и секунд нажмите служебную кнопку.
Сирена перестанет звучать, режим охраны выключится.
АВАРИЙНОЕ ВЫКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ ПЕРСОНАЛЬНЫМ КОДОМ
В случае доступности служебного выключателя данная система позволяет запрограммировать персональный код. Это предполагает более высокий уровень защиты.
- Откройте дверь, включится тревога. Включите зажигание.
- В течение 15-и секунд нажмите служебную кнопку число раз, равное первой цифре персонального кода. Начало ввода первой цифры персонального кода должно отстоять от момента включения зажигания не более чем на 5 секунд.
- Выключите и вновь включите зажигание.
- Введите вторую цифру персонального кода.
- Выключите зажигание. Режим охраны выключится.
Четыре звуковых и три световых сигнала подтвердят выключение режима охраны.
Замечание 1. Вы должны закончить процедуру по аварийному выключению режима охраны в течение 60 секунд от момента первого нажатия служебной кнопки, в противном случае система автоматически вернется в режим охраны.
Замечание 2. При неправильном вводе кода пользователю предоставляются еще две попытки, причем, если неправильно вводится первая цифра кода — это уже считается попыткой, затем ввод кода блокируется на 5 минут. В течение этих 5-и минут светодиод будет вспыхивать с частотой около 1 Гц и с очень короткими паузами — около 0,1 секунды.
K. СЛУЖЕБНЫЙ РЕЖИМ
(Режим охраны выключен или система находится в служебном режиме)
Служебный выключатель позволяет временно отключить все охранные функции системы, что исключает необходимость в передаче брелка обслуживающему персоналу.
В служебном режиме отключены охранные функции системы и не осуществляется автоматический запуск двигателя, но включается режим «Паника» и дистанционно запираются и отпираются замки дверей. Перед включением служебного режима должен быть выключен режим охраны — брелком или с помощью аварийного выключения.
Включение служебного режима
- При выключенном режиме охраны включите зажигание.
- Нажмите и удерживайте служебную кнопку до тех пор, пока светодиодный индикатор не засветиться.
Выключение служебного режима
- Включите зажигание.
- Нажмите и удерживайте служебную кнопку до тех пор, пока светодиодный индикатор не погаснет.
Включение и выключение служебного режима брелком
Для включения или выключения служебного режима три раза в течение 3-х секунд нажмите кнопку брелка. Один световой сигнал подтвердит включение служебного режима, два — выключение.
L. ПОИСК МАШИНЫ
Для включения режима поиска машины при включенном режиме охраны нажмите кнопку брелка. Световые сигналы вспыхнут 12 раз.
M. ПАНИКА
(См. Руководство по установке, раздел «Программируемые функции» Таблица 1, Функция 7).
Брелок может быть использован для дистанционного включения тревоги в опасной ситуации.
N. ТРЕВОГА
В режиме охраны легкий удар вызывает срабатывание первого уровня датчика удара и три коротких звуковых предупредительных сигнала.
Сильный удар, открывание дверей, капота или багажника, включение зажигания вызывает тревогу. Сирена, габаритные фонари и салонное освещение включаются на 30 секунд для предупреждения о вторжении. Цепь блокировки защищает автомобиль от несанкционированного запуска двигателя. По окончании цикла тревоги система останется в режиме охраны. Если один из датчиков будет непрерывно активен, система включит тревогу в течение 6-и циклов по 30 секунд.
СТИРАНИЕ СООБЩЕНИЯ О ПРИЧИНЕ ТРЕВОГИ С ДИСПЛЕЯ И ВЫКЛЮЧЕНИЕ ЗВУКОВОГО СИГНАЛА БРЕЛКА: После срабатывания сигнализации звучит звуковой сигнал брелка и на дисплее брелка с обратной связью и ЖКИ отображается причина тревоги.
Для прерывания звукового сигнала и стирания с дисплея напоминания о причинах тревоги нажмите трижды в течение трех секунд кнопку SET брелка.
ПРЕРЫВАНИЕ ЗВУКОВОГО СИГНАЛА БРЕЛКА: Нажмите любую кнопку брелка для прерывания звукового сигнала брелка.
ЗАЩИТА ОТ ЛОЖНЫХ ТРЕВОГ: При последовательном 5-ти кратном срабатывании какой-нибудь из зон охраны сигнализация исключает ее из охраны до срабатывания другой зоны или до следующего цикла охраны.
O. РЕЖИМ ЗАЩИТЫ ОТ ОГРАБЛЕНИЯ (ANTI-CAR-JACKING)
Предупреждение: Если Вы не нуждаетесь в функции защиты от ограбления, убедитесь в том, что функция выключена. В состоянии заводских установок функция защиты от ограбления выключена (См. Руководство по установке, раздел «Программируемые функции», Таблица 1, Функция 6).
РЕЖИМ ЗАЩИТЫ ОТ ОГРАБЛЕНИЯ ВКЛЮЧАЕМЫЙ БРЕЛКОМ
РЕЖИМ ЗАЩИТЫ ОТ ОГРАБЛЕНИЯ ВКЛЮЧАЕМЫЙ АВТОМАТИЧЕСКИ
- Режим включается автоматически при включении зажигания.
- После открывания двери при включенном зажигании режим активизируется.
РАБОТА СИСТЕМЫ В РЕЖИМЕ ЗАЩИТЫ ОТ ОГРАБЛЕНИЯ
Режим защиты от ограбления после его активизации состоит из трех периодов.
Первый период:
- Через 50 секунд после активизации режима сирена в течение 15-и секунд издает короткие предупредительные сигналы.
- В течение этих 15-и секунд можно выключить режим нажатием служебной кнопки.
- Если это не будет сделано, система включит второй этап.
Второй этап:
Через 65 секунд после активизации режима система включает тревогу. Непрерывно звучит сирена, мигают габаритные фонари и салонное освещение.
Третий этап:
Через 90 секунд после активизации режима система включает тревогу и блокировку. Мигают габаритные фонари, непрерывно звучит сирена, двигатель заблокирован. Третий этап не ограничен во времени.
ВЫКЛЮЧЕНИЕ РЕЖИМА ЗАЩИТЫ ОТ ОГРАБЛЕНИЯ:
Выключите зажигание, затем вновь включите и не позже, чем через 10 секунд нажмите служебную кнопку.
Тревога выключится, двигатель будет разблокирован.
Примечание: Если для повышения уровня защиты системы запрограммирован персональный код, выключение тревоги осуществляется вводом персонального кода.
P. ЗАПРОС СООБЩЕНИЯ О ТРЕВОГЕ
Вы можете запросить систему о происшедших тревогах. Для этого нажмите кнопку SET , затем не позже 3-х секунд, кнопку брелка. На дисплее брелка с обратной связью появятся пиктограммы соответствующих датчиков вызвавших тревогу с момента последнего включения зажигания.
Q. КОНТРОЛЬ СОСТОЯНИЯ СИСТЕМЫ
Нажмите дважды кнопку SET , затем, не позже чем через 3 секунды кнопку брелка. Последует звуковой сигнал, а дисплей брелка с обратной связью отобразит состояние системы.
Примечание: Система не отображает включение зажигания и работу двигателя при выключенном режиме охраны, если это не вызвано автоматическим запуском двигателя.
R. ВЫЗОВ ВОДИТЕЛЯ
Эта функция используется в случае, если кто-либо желает вызвать водителя к припаркованному автомобилю.
Вызов водителя может быть осуществлен как пассажиром находящимся внутри автомобиля, так и любым прохожим снаружи автомобиля.
ВЫЗОВ ВОДИТЕЛЯ ИЗ САЛОНА АВТОМОБИЛЯ
При выключенном зажигании нажмите и удерживайте служебную кнопку более 2-х секунд, до тех пор, пока не прозвучит короткий звуковой сигнал. На дисплее брелка с обратной связью появится индикатор вызова водителя и последует звуковой сигнал брелка.
ВЫЗОВ ВОДИТЕЛЯ СНАРУЖИ АВТОМОБИЛЯ
Если на автомобиль установлен датчик вызова водителя (стандартно он крепится на внутренней стороне лобового стекла в правом нижнем углу), то водителя можно вызвать легкими ударами в районе датчика. При этом прозвучит короткий сигнал сирены, на дисплее брелка с обратной связью появится мигающая пиктограмма и последует звуковой сигнал брелка.
Функция вызова водителя снаружи автомобиля должна быть предварительно активирована и работает до включения или выключения режима охраны.
S. УПРАВЛЕНИЕ САЛОННЫМ ОСВЕЩЕНИЕМ
Система имеет функцию управления салонным освещением, работающую следующим образом:
- После выключения режима охраны салонное освещение горит в течение 30-и секунд.
- При тревоге салонное освещение мигает все то время, пока звучит сирена.
Примечание: Салонное освещение гаснет ранее 30-и секунд, если включить зажигание или режим охраны.
T. АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ ПРИ ВКЛЮЧЕНИИ И ВЫКЛЮЧЕНИИ ЗАЖИГАНИЯ
(См. Руководство по установке, раздел «Программируемые функции», Таблица 2, Функция 2).
Если замки дверей управляются системой, двери будут автоматически запираться через несколько секунд после включения зажигания, и отпираться немедленно после его выключения.
U. ОТПИРАНИЕ БАГАЖНИКА (3-Й КАНАЛ)
Нажмите и удерживайте кнопку брелка более 2-х секунд для дистанционного отпирания багажника или активизации иных устройств, подключенных к выходу третьего канала.
На дисплее брелка с обратной связью появится соответствующая пиктограмма — «открытый багажник».
V. УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ, ПОДКЛЮЧЕННЫМИ К ВЫХОДУ 4-ГО КАНАЛА
(См. Руководство по установке, раздел «Программируемые функции», Таблица 3, Функция 5).
Нажмите одновременно кнопки и для активизации 4-го канала. Канал 4 является программируемым по длительности от 1 до 120 секунд. Вы можете использовать его для управления стеклоподъемниками, люком, ближним светом. (В состоянии заводской установки сигнал на выходе канала появляется и исчезает синхронно с нажатием и отпусканием кнопок брелка).
W. УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ, ПОДКЛЮЧЕННЫМИ К ВЫХОДУ 5-ГО КАНАЛА
(См. Руководство по установке, раздел «Программируемые функции», Таблица 3, Функция 6).
Нажмите одновременно кнопки и для активизации 5-го канала. Канал 5 является программируемым по длительности от 1 до 120 секунд. Вы можете использовать его для управления стеклоподъемниками, люком, ближним светом. (В состоянии заводской установки сигнал на выходе канала появляется и исчезает синхронно с нажатием и отпусканием кнопок брелка).
X. УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ, ПОДКЛЮЧЕННЫМИ К ВЫХОДУ 6-ГО КАНАЛА
(См. Руководство по установке, раздел «Программируемые функции», Таблица 3, Функция 7).
Нажмите одновременно кнопки и для активизации 6-го канала. Канал 6 является программируемым по длительности от 1 до 120 секунд. Вы можете использовать его для управления стеклоподъемниками, люком, ближним светом. (В состоянии заводской установки сигнал на выходе канала появляется и исчезает синхронно с нажатием и отпусканием кнопок брелка).
Y. ПАМЯТЬ СОСТОЯНИЯ
Система сохраняет свое состояние при выключении питания и последующем его включении. При выключении питания в режиме охраны, система включает тревогу после включения питания.
АВТОМАТИЧЕСКИЙ ЗАПУСК ДВИГАТЕЛЯ
A. АВТОМАТИЧЕСКИЙ ДИСТАНЦИОННЫЙ ЗАПУСК ДВИГАТЕЛЯ
Для осуществления автоматического дистанционного запуска двигателя:
- Нажмите дважды кнопку брелка.
- Система включит габаритные фонари, блокировку и закроет замки дверей.
- Примерно через 5 секунд двигатель запустится.
- После запуска двигателя габаритные фонари будут непрерывно гореть, включится климат — контроль и иные аксессуары. Индикатор времени на брелке будет работать в режиме обратного отсчета времени прогрева двигателя, показывая сколько минут осталось до момента его выключения.
- При выключении двигателя по истечении заданного времени прогрева сигнал об этом передается на брелок. Выключение двигателя сопровождается мелодичным звуковым сигналом. Индикатор переходит к отображению текущего времени.
Индикатор времени на брелке будет работать в режиме обратного отсчета времени прогрева двигателя, показывая сколько минут осталось до момента его выключения.Для досрочного прекращения автоматического запуска и прогрева двигателя нажмите кнопку брелка дважды.
Примечание: Автоматический запуск не осуществляется по одной из следующих причин:
- Открыт капот.
- Выключен дополнительный тумблер цепи датчика нейтрали (черно-белый провод).
- Положение коробки передач отличное от «NEUTRAL» или «PARK».
БЕЗОПАСНЫЙ ЗАПУСК (БЕЗОПАСНОСТЬ ДЕТЕЙ)
(См. Руководство по установке, раздел «Программируемые функции», таблица 4, функция 6). Заводская установка функции управления запуском двигателя — двойным нажатием кнопки брелка.
B. ПРОГРАММНОЕ ОПРЕДЕЛЕНИЕ НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ КОРОБКИ ПЕРЕДАЧ ДЛЯ АВТОМОБИЛЕЙ С НЕАВТОМАТИЧЕСКОЙ ТРАНСМИССИЕЙ (петля фиолетового провода должна быть перерезана)
Для обеспечения безопасности автоматического запуска и прогрева двигателя на автомобилях с неавтоматической трансмиссией должна быть выполнена процедура программного определения нейтрального положения коробки передач при выключении двигателя, упрощенно именуемая программной нейтралью. Целью данной процедуры является запрет автоматического запуска двигателя при возможном неумышленном включении коробки передач после остановки двигателя.
Для выполнения процедуры программной нейтрали:
С начала выполнения процедуры (п.1) должно пройти не более 1 минуты. Автоматический запуск разрешен, если после программного определения нейтрального положения коробки передач не открывались двери. Включение и выключение режима охраны, а также тревога, вызванная любым из датчиков, кроме датчиков дверей, не отменяют непосредственно программное определение нейтрального положения коробки передач.
Примечание. Если используется программное определение нейтрального положения коробки передач, функция задержки выключения салонного освещения после закрывания дверей должна быть отменена.
C. ПЕРЕДАЧА УПРАВЛЕНИЯ АВТОМОБИЛЕМ С РАБОТАЮЩИМ ДВИГАТЕЛЕМ ВОДИТЕЛЮ
Для управления автомобилем с автоматически запущенным двигателем
- Вставьте ключ в замок зажигания и включите зажигание (не стартер!!!).
- Нажмите педаль рабочего тормоза.
Примечание: Если Вы нажмете педаль рабочего тормоза или снимите автомобиль со стояночного тормоза раньше, чем включите зажигание, двигатель заглохнет.
D. ФУНКЦИЯ ОТЛОЖЕННОГО ВЫКЛЮЧЕНИЯ ДВИГАТЕЛЯ
Эта функция позволяет автомобильному двигателю работать после того, как ключ вынут из замка зажигания. Эта функция полезна в случае, когда Вы хотите покинуть автомобиль и запереть его на короткое время, но при этом оставить двигатель и кондиционер работающими.
Примечание: Для автомобилей с неавтоматической трансмиссией: Перед нажатием кнопки брелка поставьте автомобиль на стояночный тормоз.
E. РЕЖИМ ТУРБО
(См. Руководство по установке, раздел «Программируемые функции», Таблица 2, Функция 5). Этот режим позволяет оставить двигатель включенным на некоторое заранее запрограммированное время (1, 3 или 5 минут). Это необходимо для охлаждения турбины двигателей с турбонаддувом перед окончательным выключением двигателя. Для активизации:
Примечание: Для автомобилей с неавтоматической трансмиссией: включайте режим охраны при открытой двери.
F. ПЕРИОДИЧЕСКИЙ ЗАПУСК ДВИГАТЕЛЯ
Система может быть запрограммирована для запуска двигателя каждые 3 (2) часа (см. Руководство по установке, раздел «Программируемые функции», Таблица 1, Функция 5), или точно в то же самое время, начиная со следующего утра. Двигатель будет автоматически запускаться, прогреваться установленное время и останавливаться.
Внимание: Автоматический запуск может быть использован только на открытом пространстве. Никогда не прогревайте двигатель в закрытых помещениях, таких как гараж или закрытая стоянка.
3-Х (2-Х) ЧАСОВОЙ ПЕРИОДИЧЕСКИЙ ЗАПУСК ДВИГАТЕЛЯ БЕЗ КОНТРОЛЯ ТЕМПЕРАТУРЫ: Данная функция используется в условиях холодного климата. Система будет запускать и прогревать двигатель каждые три часа, во избежания замерзания двигателя и последующих затруднений с его запуском.
ОСУЩЕСТВЛЯЕТСЯ НЕ БОЛЕЕ ШЕСТИ ЗАПУСКОВ
3-Х (2-Х) ЧАСОВОЙ ПЕРИОДИЧЕСКИЙ ЗАПУСК ДВИГАТЕЛЯ С КОНТРОЛЕМ ТЕМПЕРАТУРЫ: (См. Руководство по установке, раздел «Программируемые функции», Таблица 1, Функция 5 и Таблица 4, Функция 8).
Функция работает, если установлен температурный датчик и запрограммирован периодический запуск с контролем температуры. Система каждые три часа контролирует температуру воздуха и осуществляет запуск только в том случае, если температура упала ниже запрограммированного значения. Программируются три значения температурного критерия запуска: -15С, -20С и -30С.
ЕЖЕСУТОЧНЫЙ ЗАПУСК ДВИГАТЕЛЯ: Эта функция чрезвычайно удобна для тех водителей, которые пользуются автомобилем точно в одно и то же время каждое утро.
Прежде, чем программировать ежесуточный запуск двигателя, Вы должны установить время этого запуска.
(См. раздел «Установка времени»)
ВКЛЮЧЕНИЕ ПЕРИОДИЧЕСКИХ ЗАПУСКОВ:
3а. Трехчасовой или двухчасовой запуск:
Быстро нажмите кнопку (или кнопки и , если Вы запрограммировали их для запуска двигателя). Габаритные фонари вспыхнут 3 раза, и прозвучат 3 коротких звуковых сигнала. Автоматический запуск двигателя с периодом в 3 или 2 часа запрограммирован.
3b. Ежесуточный запуск двигателя:Нажмите кнопку SET брелка, затем не позже 3-х секунд нажмите кнопку . Габаритные фонари вспыхнут шесть раз и прозвучат шесть коротких звуковых сигналов. Ежесуточный автоматический запуск двигателя запрограммирован.
Время, в которое будет осуществляться запуск двигателя, начиная со следующего дня, будет мигать на дисплее около трех секунд, после чего появится изображение циферблата часов.
4. Нажмите педаль рабочего тормоза, чтобы остановить двигатель.
ОТМЕНА ПЕРИОДИЧЕСКИХ ЗАПУСКОВ:
Периодические запуски могут быть отменены следующим образом:
- Будьте уверены, что в данный момент система не осуществляет автоматический запуск двигателя.
- Включите зажигание. Светодиодный индикатор и габаритные фонари вспыхнут четыре раза, прозвучат четыре коротких звуковых сигнала.
G. КОНТРОЛЬ ТЕМПЕРАТУРЫ
Если установлен датчик температуры, Вы можете дистанционно контролировать температуру в месте установки датчика, получая эту информацию на дисплей.
Нажмите кнопку SET брелка, затем не позже 3-х секунд нажмите кнопку . Значение температуры появится на дисплее. Для того чтобы цифровой индикатор дисплея вернулся к отображению текущего времени, нажмите кнопку SET брелка.
H. ОСТАНОВКА ДВИГАТЕЛЯ, ЗАПУЩЕННОГО АВТОМАТИЧЕСКИ
Если двигатель запущен автоматически, остановить его можно следующими способами:
Двигатель заглохнет, габаритные фонари погаснут.
Внимание! В режиме охраны при запущенном двигателе при открывании дверей может осуществляться выключение двигателя, а может и не осуществляться.
Это зависит от схемы использования оранжево-белого провода (см. Руководство по установке, раздел «Установка системы»).
I. ПРИЧИНЫ ПРЕРЫВАНИЯ АВТОМАТИЧЕСКОГО ЗАПУСКА ДВИГАТЕЛЯ
Если какое-либо из нижеследующих условий присутствует, запуск двигателя не будет осуществляться или будет прерван.
- Открыт капот.
- Нажата педаль рабочего тормоза.
- Автомобиль не поставлен на стояночный тормоз (для автомобилей с неавтоматической трансмиссией).
- Обороты двигателя превысили допустимые (только при запрограммированном тахометрическом датчике работы двигателя).
- Истекло время прогрева двигателя.
- Запуск и прогрев двигателя прерван по сигналу с брелка.
- Выключен дополнительный тумблер в цепи датчика нейтрали автоматической коробки передач.
- Двигатель не запустился после трех попыток.
J. ОТМЕНА АВТОМАТИЧЕСКОГО ЗАПУСКА ДВИГАТЕЛЯ
(если установлен дополнительный тумблер)
Эта функция позволяет временно отменить непреднамеренный автоматический запуск двигателя при передаче автомобиля на обслуживание или постановке его в гараж или на закрытую стоянку.
Для отмены автоматического запуска двигателя разомкните тумблер в цепи датчика нейтрали автоматической коробки передач.
БРЕЛОК С ДИСПЛЕЕМ
A. ЗАМЕНА ЭЛЕМЕНТА ПИТАНИЯ
В брелке используется элемент питания типоразмера «AAA» с напряжением 1.5 В. При разряженном элементе питания индикатор показывает. Для замены элемента сдвиньте замок крышки на задней стенке брелка. Когда элемент будет заменен, прозвучит мелодия, и на несколько секунд на дисплее появятся все пиктограммы, включится вибрация брелка, индикатор времени установится в состояние: AM 12:00 .
Установите время после замены элемента питания.

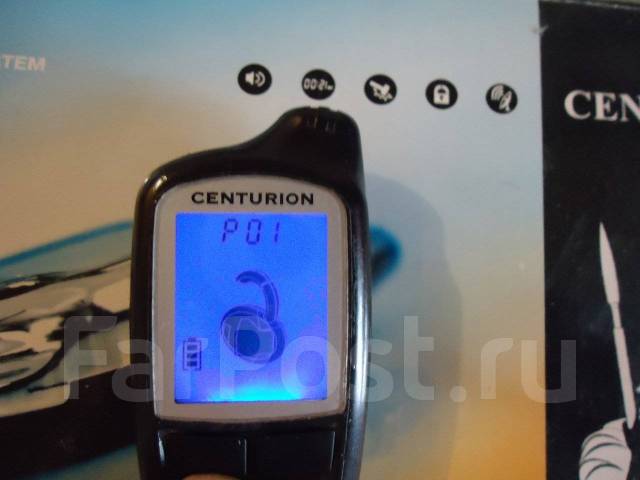

B. ПИКТОГРАММЫ НА ДИСПЛЕЕ БРЕЛКА
C. ПРОГРАММИРОВАНИЕ БРЕЛКА С ДИСПЛЕЕМ
| Кнопки брелка | Функция | Примечание |
|---|---|---|
| SET (1 секунда) | Включение подсветки дисплея | Нажать и удерживать 1 секунду |
| SET (3 секунды) | Включение режима установки времени | Нажать и удерживать 3 секунды |
| SET (5 секунд) | Включение экономичного режима брелка | Нажать и удерживать 5 секунд |
| SET-SET-SET | Стирание напоминающих сигналов с дисплея | Нажать трижды в течение 3-х секунд |
| SET — (2 секунды) | Отключение кнопок брелка | Нажать в течение 3-х секунд |
| SET — (2 секунды) | Включение/выключение функции вибрации брелка | Нажать в течение 3-х секунд |
| SET — (2 секунды) | Программирование таймера обратного отсчета (6 значений от 10-и минут до 2-х часов) | См. ниже |
| SET — (2 секунды) | Включение/выключение звуковых сигналов брелка при нажатии кнопок |
1. ВКЛЮЧЕНИЕ ПОДСВЕТКИ ДИСПЛЕЯ: Нажмите и удерживайте кнопку SET около 1-й секунды, прозвучит сигнал и дисплей засветится на 5 секунд.
2. ЭКОНОМИЧНЫЙ РЕЖИМ: В экономичном режиме брелок потребляет минимальный ток.
Включение: Нажмите и удерживайте кнопку SET в течение 5-и секунд, пока звуковой сигнал и надпись «SAVE» на дисплее брелка не подтвердят включение экономичного режима.
Выключение: Нажмите любую кнопку брелка для выключения экономичного режима.
3. СТИРАНИЕ НАПОМИНАЮЩИХ СИГНАЛОВ С ДИСПЛЕЯ: Нажмите кнопку SET трижды в течение 3-х секунд, дисплей очистится от напоминающих сигналов в виде различных мигающих изображений, звуковые сигналы выключатся.
4. ПРЕРЫВАНИЕ ЗВУКОВОГО СИГНАЛА БРЕЛКА: После срабатывания системы звуковой сигнал брелка и изображение на дисплее сообщает владельцу о тревоге.
Для прерывания звукового сигнала (только звукового сигнала!) брелка достаточно нажать любую кнопку.
5. ОТКЛЮЧЕНИЕ КНОПОК БРЕЛКА: Эта функция используется для временного отключения кнопок брелка во избежание последствий ненамеренного нажатия кнопок посторонними. Нажмите кнопку SET , затем в течение 3-х секунд нажмите и удерживайте кнопку более 2-х секунд, до тех пор, пока в правом нижнем углу дисплея брелка не появится изображение ключа.
6. ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ФУНКЦИИ ВИБРАЦИИ БРЕЛКА: Эта функция используется для замены звуковых сигналов брелка на функцию вибрации в слишком шумных местах, где трудно расслышать звуковой сигнал. Нажмите кнопку SET брелка, затем в течение 3-х секунд нажмите и удерживайте кнопку более 2-х секунд, до тех пор, пока внизу, в центре дисплея брелка не появятся, или не исчезнут три волнистые линии, означающие включение функции вибрации.
7. ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ЗВУКОВЫХ СИГНАЛОВ БРЕЛКА, ПОДТВЕРЖДАЮЩИХ НАЖАТИЕ КНОПОК: Если Вы хотите, чтобы кнопки брелка нажимались без подтверждающих звуковых сигналов, нажмите кнопку SET , затем в течение 3-х секунд нажмите и удерживайте кнопку более 2-х секунд.
8. ИНДИКАТОР РАЗРЯДА ЭЛЕМЕНТА ПИТАНИЯ БРЕЛКА: Когда заканчивается ресурс элемента питания брелка, при каждом нажатии на какую-либо кнопку звучит двойной подтверждающий сигнал, а на индикаторе разряда элемента питания в левом нижнем углу дисплея остается только один темный сектор.
9. ПРОГРАММИРОВАНИЕ ТАЙМЕРА ОБРАТНОГО ОТСЧЕТА ВРЕМЕНИ:
Примечания: Таймер имеет фиксированные интервалы 10, 20, 30 минут, 1, 1,5 и 2 часа.Когда установлено время 0:00 — это означает, что таймер выключен.
По окончании времени работы таймера нажмите кнопку SET, чтобы вернуться к отображению текущего времени.
10. ИНДИКАТОР ЗОНЫ УВЕРЕННОГО ПРИЕМА: (См. Руководство по установке, раздел «Программируемые функции», Таблица 2, Функция 6). Сигнализация автоматически проверяет нахождение в зоне уверенного приема каждые 20 минут после включения режима охраны.
- При нахождении в зоне уверенного приема сигналов на дисплее брелка, в верхнем правом углу, появляется изображение телевизионной башни.
- При нарушении двустороннего обмена между брелком и центральным блоком индикатор уверенного приема пропадает с дисплея брелка, и это подтверждается пятью короткими звуковыми сигналами.
D. УСТАНОВКА ВРЕМЕНИ
* Корректируемое значение мигает.
** Максимально 19 часов 59 минут. Корректируемое значение мигает.
*** Мигают изображения: циферблата часов, выхлопной трубы и значения корректируемых цифр.
Охранная система центурион может использоваться на любых типах автомобилей и отличается тем, что кроме стандартных функций, она способна передавать тревожные голосовые сигналы либо SMS сообщения по любым, заранее запрограммированным номерам.
Такая необычная особенность требует выполнения определенных предварительных действий, перед тем как начать процесс самостоятельной установки системы центурион на ваш автомобиль.
Прежде всего, необходимо SIM-карту, относящуюся данному конкретному набору сигнализации, вставить в любой доступный мобильный телефон.
Далее, в указанной SIM-карте следует отключить возможность запроса PIN-кода при включении телефона. Для новой SIM- карты производится исходящий контрольный звонок, позволяющий выполнить активацию карты. После выполнения указанных действий, готовую к работе SIM-карту можно смело вставлять в соответствующее гнездо приемно-процессорного модуля.
Установка сигнализации centurion не отличается особой сложностью, однако при выборе конкретных мест расположения отдельных элементов охранной системы желательно воспользоваться приведенными ниже рекомендациями:
- Приемно-процессорный модуль лучше всего устанавливать под основной приборной панелью автомобиля, закрепив его, при этом, штатными хомутами и винтами;
- GSM-антенну, как правило, крепят на лобовое стекло со стороны салона, либо на свободное место под «торпедо». Жгут от антенны, по кротчайшему расстоянию, подключают к коаксиальному разъему приемно-процессорного устройства;
- Для выносного микрофона место подыскивают также в салоне, исходя из условия, что он должен быть как можно дальше от GSM-антенны и его не должны затенять составляющие интерьера салона;
- Датчик движения устанавливается в горизонтальном положении, в самой центральной части салона, причем жгут, подходящий к нему, должен быть сориентирован вперед;
- Индикаторный диод устанавливайте по своему усмотрению – главное чтобы он был в поле зрения водителя и одновременно был хорошо заметен снаружи автомобиля;
- Датчик температуры размещают как можно ближе к блоку двигателя, либо непосредственно на него;
- Сирену закрепляют под капотом таким образом, чтобы к ней нельзя было бы добраться даже со стороны днища и, кроме того, возле нее не должно быть сильных источников тепла.
Прилагаемая по тексту схема подключения дает исчерпывающие сведения обо всех проводах, задействованных при работе автосигнализации, причем основные магистрали имеют следующую стандартную цветную маркировку:
- Черный провод корпус» — подключается при помощи специальной прижимной клеммы к тщательно зачищенной металлической поверхности кузова. Лучше всего если этот провод будет иметь минимальную длину;
- Красный провод «питания системы» — подключается к основной силовой шине автомобиля на клемму +12В;
- Розовый провод «зажигание» — данный провод подключают к основной шине +12В через замок зажигания, другими словами на нем появляется потенциал соответствующий +12В только после постановки ключа в положение «Зажигание»;
- Фиолетовый провод «вход капота» — подключается к контактному датчику закрытого (открытого) положения капота.
- Красно-зеленый провод «дверь водителя» — подключается к отдельному контактному датчику двери со стороны водителя;
- Зеленый провод «закрытие центрального замка» – подключается к соответствующему силовому выходу блока управления центральным замком. Появление на нем активного напряжения свидетельствует о постановке на охрану;
- Голубой провод «открытие центрального замка» — подключается к соответствующему силовому выходу блока управления центральным замком. Появление на нем активного напряжения свидетельствует о снятии автомобиля с охраны.
Сигнализация Центурион X Line Инструкция
Сигнализация Centurion NEXT является частью линейки Centurion X-Line для транспортных средств. Инструкция К Сигнализации Centurion Xline. СЕМТЦВЮМ ХР инструкция пользователя. После срабатывания сигнализации звучит звуковой сигнал брелка и на дисплее брелка с обратной. На дисплее брелка с обратной связью и ЖКИ появится надпись ARMED. Если прозвучат три звуковых сигнала, значит, не закрыты двери, капот или багажник (См.
Раздел ‘Программируемые функции’ таблица 1, функция 4 Руководства по установке).. Тема: CENTURION X-LINE не заводит с брелка Мурзилка- инструкция по эксплуатации данной конструкции. Оунерз мануал,карочь. Автомобильная охранная система CENTURION XP предназначена для 6, Красный, Питание сигнализации, предохранитель 3А.
Содержание. Виды автосигнализаций бренда Centurion Сигнализацию можно разделить на несколько типов: односторонняя и двухсторонняя, с автозапуском. Набор сигнализации комплектуется следующими основными составляющими:.
- Помогите пожалуйста найти инструкцию автосигнализации. Установлена на машине сигнализация Centurion X — line, не могу разобраться как включается авто запуск, встречалось сие чудо может. Нашел кнопку валет! Как отключить сигналку полностью? Какую то нажал кнопку, сейчас не могу запустить двигатель, что нужно сделать. 7 мар — 2 — Vitaliy Andrienko Сигнализация centurion. Vitaliy Andrienko. Купил авто а в ней стоит сига центурион х лайн и не могу понять. Вернуться в « Автосигнализации ». Или хотя бы подскажите, на брелке ( где изображен автомобиль) показались буквы Z-z-z, какой-то бесшумный режим, т.к. При закрытии.
- Автомобильные сигнализации Centurion Схема подключения, Руководство по эксплуатации.
Вернуться в « Автосигнализации ». Или хотя бы подскажите, на брелке ( где изображен автомобиль) показались буквы Z-z-z, какой-то бесшумный режим, т.к. При закрытии.инструкция по эксплуатации;. электронный блок управления;.

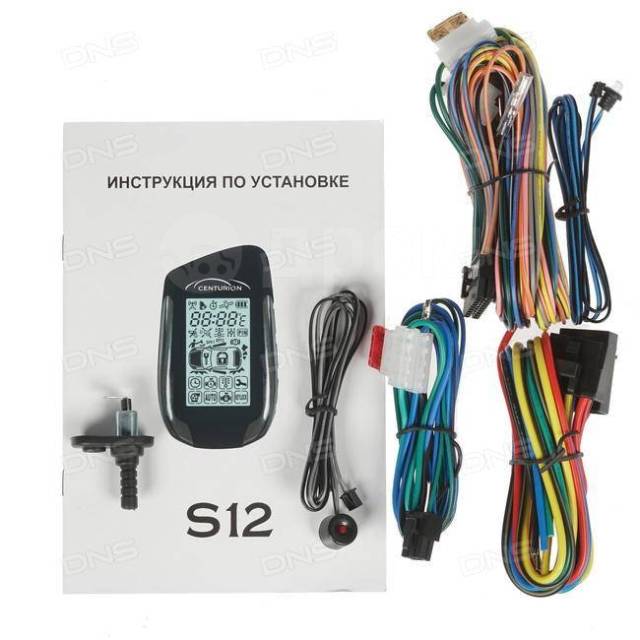

два брелка;. комплект проводов подключения;. датчик ДУ. Кроме этого, охранные системы бывают простыми (с ограниченным количеством функций), а также «навороченными» с многочисленными функциями. К примеру, автосигнализация Centurion 03 является охранным комплексом с односторонней связью и управляется с помощью 4-кнопочного пульта. А вот модели Centurion Twist и 05 начали выпускаться уже с двухсторонней связью и 5-ти кнопочным брелком.
К каждой сигнализации прилагается инструкция по эксплуатации, в которой есть раздел по применению брелка. В нем указаны все сочетания кнопок для управления, поскольку кроме функций открывания/закрывания есть еще масса действий.
Также на страницах инструкции находится электрическая схема подключения автосигнализации.
Автомобильная сигнализация Centurion X-line полная версия поставляется с кнопочным брелком, на котором есть ЖК-дисплей, часы, таймер и будильник. С недавних пор модель X-line снята с производства, на смену ей пришла новая марка сигнализации Centurion XP.
Модельный ряд марки Centurion X хорошо себя зарекомендовал в соотношении цена-качество. Современные технологии автосигнализаций Центурион С ростом инновационных технологий, в охранной сфере также происходят модернизация защитных технологий.
К примеру, модель Центурион IS 10 отличается от предшественников расширенными охранными и сервисными функциями. 10 модель имеет в своем арсенале следующие инновации: спутниковый треккинг, защита от радиопомех, управление с телефона, расширенный температурный диапазон и многое другое.
Сигнализация Centurion X-line Полная Инструкция
Подключение и настройка охранной системы Выполнять установку и подключение охранной системы в автомобиле рекомендуется на специализированном сервисном центре. Однако если человек решил сам подключить сигнализацию, тогда необходимо четко следовать инструкциям, которые указаны в руководстве по установке. Необходимо также следовать нескольким правилам:. Изучить инструкцию. Первым делом необходимо детально изучить руководство по монтажу сигнализации, и действовать в полном соответствии с предписанием. Техника безопасности.
Отключить питание от АКБ (и до полной установки не подключать его), также быть внимательным, ведь это работа с электричеством. Размещение элементов сигнализации. Запрещено устанавливать элементы охранной системы вблизи педалей и рулевого управления. Если такие работы выполняются первый раз и автомобилист мало знаком с электрическими элементами, тогда следует выполнять подключение под полным контролем автоэлектрика.
Точки подключения сигнализации указаны в схеме, которая идет в руководстве по эксплуатации. Во время работы следует четко руководствоваться этим предписаниям. Некоторые владельцы сигнализации задаются вопросом, как включить автозапуск? Рассмотрим на примере охранной системы Centurion Tango v2, принцип включение практически идентичен на остальных моделях. Для дистанционного запуска необходимо дважды нажать кнопку с изображением. в течение 3-х секунд. Система запустит двигатель, включит световые сигналы, брелок подаст сигнал.
Прочитать про назначение кнопок пульта управления можно в инструкции, в которой подробно расписано каждое действие. Также в каждой охранной системе есть служебная кнопка (Valet), которая выключает все охранные функции. Она является потайной и устанавливается в незаметном месте. Некоторые неполадки при работе сигнализации и их решение Стоит рассмотреть некоторые частые неполадки, возникающие в работе автосигнализации. Что делать если «сигналка» не реагирует на брелок?
Тут существует несколько причин:. Батарейка. Села батарейка в пульте управления, устраняется заменой.
Сигнализация Centurion X-line Инструкция По Применению
Радиопомехи. Довольно часто радиоволны создают помехи в работе охранной системы. Следует близко поднести брелок к месту приемника сигнализации. Аккумулятор.
Возможно, что сел АКБ, в результате чего не хватает напряжение в сети.
В том случае, когда сама по себе срабатывает сигнализация, скорее всего, вышли из строя датчики или контакты. Когда возникают проблемы с контактами или проводкой, человек задается вопросом: как переделать подключение? В таком варианте лучше обратиться на ближайшее СТО и проконсультироваться с автоэлектриком. Бывают ситуации, когда для восстановления работоспособности охранной системы нужно знать модель сигнализации, а владелец не знает марку, тогда следует по брелку провести опознание. К примеру, брелки Танго и Твист, практически идентичны между собой, но отличаются от модельного ряда Xanta. Итог Как показывают отзывы покупателей, сигнализации бренда Центурион достаточно популярны среди автомобилистов.
Они заслужили свою популярность благодаря приемлемой цене и отменному качеству.
Сигнализация Centurion X Line Инструкция По Установке
Сигнализации CENTURION — инструкции, схемы, описание.
Шаг 5. Автозапуск диспетчера звукового сигнала | CIMPLICITY 10 Документация
Выберите вкладку Startup в диалоговом окне CIMPLICITY® Alarm Sound Manager.
Возможны следующие варианты.
| 1 | Запускать при запуске Windows |
| 2 | Использовать профиль |
| 3 | Немой |
| 1 | Запускать при запуске Windows |
Установите флажок «Запускать при запуске Windows», чтобы запускать профиль «Диспетчер звукового сигнала» при запуске Windows.
Укажите профиль Alarm Sound Manager, который будет использоваться следующим образом.
- Нажмите кнопку диалогового окна «Открыть» справа от поля «Использовать профиль».
Откроется диалоговое окно «Открыть».
- Найдите и выберите профиль (файл .ini).
- Щелкните ОК.
Установите или снимите флажок, чтобы указать следующее.
| Проверять | Менеджер звука будильника:
|
| Прозрачный | Менеджер звука будильника:
Примечание: Если проекты выполняются на том же сервере, что и Alarm Sound Manager, выберите их для запуска при перезагрузке Windows в диалоговом окне CIMPLICITY Options.
|
Щелкните Сохранить профиль, чтобы сохранить выбор в открытом профиле.
Результаты
Один из значков диспетчера звука будильника отображается на панели задач Windows при запуске Windows.
При открытии диспетчера звукового сигнала отображается следующее.
| 1 | Проекты в выбранном профиле, которые работают, отображаются как подключенные (зеленый). |
| 2 | Не запущенные проекты в выбранном профиле отображаются как несвязанные (красный). |
| 3 | Диспетчер звука будильника будет отключен или подаст звук, как указано. |
Шаг 5.
Автоматический запуск диспетчера звукового сигнала | CIMPLICITY 11 ДокументацияВыберите вкладку Startup в диалоговом окне CIMPLICITY® Alarm Sound Manager.
Возможны следующие варианты.
| 1 | Запускать при запуске Windows |
| 2 | Использовать профиль |
| 3 | Немой |
| 1 | Запускать при запуске Windows |
Установите флажок «Запускать при запуске Windows», чтобы запускать профиль «Диспетчер звукового сигнала» при запуске Windows.
Укажите профиль Alarm Sound Manager, который будет использоваться следующим образом.
- Нажмите кнопку диалогового окна «Открыть» справа от поля «Использовать профиль».
Откроется диалоговое окно «Открыть».
- Найдите и выберите профиль (файл .ini).
- Щелкните ОК.
Установите или снимите флажок, чтобы указать следующее.
| Проверять | Менеджер звука будильника:
|
| Прозрачный | Менеджер звука будильника:
Примечание: Если проекты выполняются на том же сервере, что и Alarm Sound Manager, выберите их для запуска при перезагрузке Windows в диалоговом окне CIMPLICITY Options.
|
Щелкните Сохранить профиль, чтобы сохранить выбор в открытом профиле.
Результаты
Один из значков диспетчера звука будильника отображается на панели задач Windows при запуске Windows.
При открытии диспетчера звукового сигнала отображается следующее.
| 1 | Проекты в выбранном профиле, которые работают, отображаются как подключенные (зеленый). |
| 2 | Не запущенные проекты в выбранном профиле отображаются как несвязанные (красный). |
| 3 | Диспетчер звука будильника будет отключен или подаст звук, как указано. |
MURPHY AUTOSTART 710 AS710S РУКОВОДСТВО ВЛАДЕЛЬЦА Pdf Скачать
AUTOSTART 710 (AS710S) серия
ПРОГРАММИРУЕМЫЙ КОНТРОЛЛЕР ГЕНЕРАТОРА
Autostart 710 обеспечивает функции управления, необходимые для
автоматический запуск, переключение нагрузки и выключение
резервный генератор или насос.Микропроцессорная техника
позволяет запрограммировать Autostart 710 для использования в
широкий спектр приложений для управления двигателями и генераторами.
Ключевые особенности
Автоматический или ручной режим, выбирается переключателем с ключом
или дополнительный поворотный переключатель.
32-символьный жидкокристаллический дисплей (ЖКД) с подсветкой, показывающий
рабочий режим, состояние системы, информация таймера,
об / мин генератора, давление масла и температура двигателя
Полная программируемость опций управления двигателем, таймеров,
уровней срабатывания, варианты отказов и конфигурации входов / выходов
Комплексная защита от неисправностей и система сигнализации: —
Сигнализация низкого давления масла и высокой температуры двигателя
(с помощью аналоговых или переключающих датчиков), превышение скорости двигателя
и пониженная скорость, аварийный останов, сбой запуска, сбой зарядки,
высокое и низкое напряжение аккумуляторной батареи, 3 программируемых входа неисправности.
6 программируемых выходов, каждый из которых можно настроить на один
из более чем 30 типов функций.
Совместимость контактовс диапазоном Keystart 9700, что позволяет
стандартизация монтажных панелей
Операция
Режим работы AS710 выбирается с помощью 3
Позиционный переключатель: —
Выкл. / Сброс. Снимает питание с блока, отключая
двигатель и сброс состояния зафиксированной неисправности.
Автоматический запуск, переключение нагрузки и возврат на
в режиме ожидания в ответ на сбой электросети или удаленно
условие запуска, с полной защитой от неисправностей.
Ручной пуск и останов генератора, либо
сразу при выборе ручного режима или
использование дистанционных кнопочных переключателей.
Зеленые и желтые светодиоды вокруг переключателя указывают на
выбор автоматического или ручного режима. В версиях с клавишным переключателем
ключ общий для всех устройств и съемный в Off
Только позиции и Авто.
Управляющие выходы
Предусмотрены следующие выходы: —
Однополюсные, переключаемые релейные выходы + ve для управления
цепей моторного топлива и стартера.
Переключаемые выходы + ve для автоматической и ручной сигнализации
режимов, плюс –ve выход постоянного тока для выключения / сброса.
6 функциональных программируемых выходов (см. На обратной стороне).
Система защиты и аварийной сигнализации
В автоматическом или ручном режимах автозапуск отключается и фиксирует
из генератора при обнаружении низкого давления масла, высокого давления двигателя
: температура, превышение скорости, сбой при запуске или аварийный останов.
Автозапуск также может быть настроен на отключение генератора
при низкой частоте или частоте вращения генератора.
3 дополнительных входа могут использоваться с дистанционными выключателями неисправности
(выдает ответ «выключение» или «предупреждение») или как элемент управления
входа с дистанционными контактами или панельными переключателями (см.
На обратной стороне).
Тревоги без фиксации, только предупреждения предусмотрены для высокого уровня и
низкое напряжение аккумулятора, сбой заряда и маг. условия отказа пикапа.
Отдел управления генераторами
Технические характеристики
Источник питания:
Рабочее напряжение: стабильный диапазон
обрыв кривошипа
Потребление тока
Входы:
Входы постоянного тока (входы 1-5, сбой сети):
положительный диапазон входного напряжения
отрицательный диапазон входного напряжения
Вход переменного тока генератора:
диапазон рабочего напряжения
диапазон измерения частоты
Магнитный датчик:
диапазон рабочего напряжения
диапазон измерения частоты
Выходы:
Пусковое и топливное реле
Программируемые выходы 1-3
Программируемый выход 4
Программируемый выход 5
(настройка по умолчанию: общий аварийный сигнал)
Программируемый выход 6
(настройка по умолчанию: gen.
контактор)
Автоматические и ручные выходы
Выход выключения / сброса
Общий:
Габаритные размеры (Ш x В x Г)
Размер выреза в панели
Масса
Рабочая температура окружающей среды
Уплотнение корпуса
Чтобы постоянно предлагать вам высочайшее качество, полный
рекомендуемых продуктов, мы оставляем за собой право вносить изменения в наш
спецификаций и дизайнов в любое время.
M010601
Выпуск 8, редакция 06/99
R
Раздел каталога 75
5-40 В постоянного тока непрерывно,
Отдо 0 В для <= 100 мс
обычно 150 мА
от 80% до 100% заряда батареи + ve
–1В до + 2В Вт.r.t. аккумулятор –ve
90 — 300 В переменного тока, среднеквадратичное значение
0-99 Гц.
7 — 80 В переменного тока, среднеквадратичное значение
0-10 кГц
(все значения для резистивной нагрузки)
+ ve DC (переключаемый контакт SPNO)
16A макс.
При 24 В постоянного тока
— ve DC (транзистор с открытым коллектором)
250 мА макс. При 33 В постоянного тока
— ve DC (переключаемый контакт SPNO)
5A макс. При 24 В постоянного тока
+ ve DC (переключаемый контакт SPNO)
5A макс. При 24 В постоянного тока
беспотенциальные контакты реле SPNO
5A макс.При 240 В переменного тока
+ ve DC (переключаемый), 250 мА макс.
— ve DC (переключаемый), 250 мА макс.
96 x 96 x 162 мм
Стандарт DIN 92 x 92 мм
ок. 650 г
–10 до +55
или
С
IP22
(MS5259)
Карта Modbus Centurion C4 — Murphy
Modbus Бит # Тег Описание Reg 1 = lsb16 = msb Область команды / взаимодействия. Это область чтения / записи.Команды Описание 40001 Команды из MView (Порт 1) Команды из MView (Порт 1) 1 Требуется параметр Fault # .40002 Команда1 Параметр 1 Команда1 Параметр 1 Ошибка 0xFFFF (-1) Подтверждает ВСЕ ошибки.
40003 Команда1 Параметр 2 Команда1 Параметр 2 2 Запуск с клавиатуры (Отключить удаленное управление) 40004 Последняя команда выполнена (Порт 1) Последняя команда выполнена (Порт 1) 3 Остановка с клавиатуры (Отключить удаленное управление) 40005 Команды с порта 2. Команды с порта 2. 4 Сброс клавиатуры (Отключить удаленное управление) 40006 Параметр Command2 1 Команда 2 Параметр 1 540007 Команда 2 Параметр 2 Параметр 2 Команда 2 640008 Последняя завершенная команда (Порт 2) Последняя завершенная команда (Порт 2) 78 Информация о конфигурации 9 Номер версии и информация о дате / времени вставляются конфигурацией 10 Перевести контроллер в локальный режим.заявление. Его можно отобразить в MView и / или использовать для проверки правильности11 Перевести контроллер в удаленный режим. Конфигурация используется.12 Восстановление заводских настроек по умолчанию Дополнительная 16-байтовая строка, инициализированная конфигурацией, присутствует сразу после13 Пуск с клавиатуры плюс клавиша FN (Включить удаленное управление) номер версии и дата / время.
14 Остановка клавиатуры и клавиша FN (дистанционное включение). Это область только для чтения. 15 Сброс клавиатуры и клавиша FN (дистанционное включение) 40009 VERSION_XX Версия программного обеспечения MConfigPro 16 Требуется параметр таймера обслуживания (1- 10) 40010 VERSION_YY, создавшая конфигурацию.17 Параметр 1 == 0 включает таймер, от 1 до 16 для выхода # 40011 VERSION_ZZ Параметр 2 имеет значение «включено» (1) или «выключено» (0) для выхода. 40012 DATE_YEAR Дата и время конфигурации 18 Выключает принудительный режим. Нет параметров. 40013 DATE_MONTH было сохранено. Обратите внимание, что когда 40014 DATE_DAY загружается конфигурация 40015 DATE_HOUR с MConfigPro, Дата и 40016 DATE_MINUTE Time обновляются до этого момента. 40017 DATE_SECOND40018 CFG_STRING1 Байты 1,2 строки 40019 CFG_STRING2 Байты 3,4 строки 40020 CFG_STRING3 8 строки 40022 CFG_STRING5 Байты 9,10 строки 40023 CFG_STRING6 Байты 11,12 строки 40024 CFG_STRING7 Байты 13,14 строки 40025 CFG_STRING8 Байты 15,16 строки 40026 CTL_VER Версия Centurion Core40027 Не используемая прошивка.
40028 LIFE_SECONDS_UPPER_16BITS LifeTimer верхняя 16bits seconds40029 LIFE_SECONDS_LOWER_16BITS LifeTimer нижних 16bits seconds40030 Не used40031 Не used40032 CFG_CHECKSUM Общая Контрольная сумма (Конец CTL) 40033 BOOTLOADER_VER ядра Загрузчик версия number40034 номер_задания Ядро программного обеспечения работы number40035 COM_BOOTLOADER_VER расширения флэш-версия number40036 COM_JOB_NUMBER Расширение работы number40037 COM_CTL_VER Expansion номер версии программного обеспечения
Руководство по эксплуатации Автосигнализация Центурион.Видео «Как установить систему без ошибок?». Дистанционное управление дополнительными устройствами
Каждый автовладелец, когда-либо сталкивавшийся с необходимостью приобретения противоугонной системы, знает, что выбор системы охранной сигнализации иногда бывает проблематичным. В этой статье мы поговорим о том, что такое сигнализация Центурион. Помимо основных характеристик и возможностей, вы также узнаете, как определить модель устройства с помощью брелока.
Характеристика
Сигнализация Центурион — это система безопасности автомобиля в отсутствие водителя.Практически все модели служебных или гражданских автосигнализаций отличаются небольшими размерами и стильным дизайном брелков. В большинстве моделей брелоков используется система импульсного кодирования, в результате чего код будет меняться каждый раз, когда вы нажимаете клавишу. Соответственно, использование злоумышленниками систем перехвата и грабберов не даст никакого результата.
Автосигнализация Centurion
Кроме того, многие модели сервисных и обычных автосигнализаций оснащены двухуровневыми СВЧ датчиками удара. Такое устройство уведомит автомобилиста не только о сильном, но и о слабом ударе по кузову автомобиля.Следует отметить, что устройство будет реагировать на прикосновение к автомобилю каждые 5 секунд после включения сигнализации.
По остальным характеристикам противоугонных систем:
- Многие модели оснащены динамическим кодом защиты от устройств по перехвату.
- Брелки с кнопками управления выполнены в стальных корпусах, что исключает вероятность их повреждения при падении.
- Брелки оснащены специальными кнопками, которые позволяют находить автомобили на парковке, если вы забыли, где их оставили.
- Включить только центральный замок — без сирены и датчика удара.
- При необходимости можно активировать автосигнализацию при работающем двигателе.
- В систему изначально интегрировано реле центрального замка.
- Как и многие другие устройства, автосигнализация Центурион оснащена специальной сервисной кнопкой (автор видео — Учимся водить машину. Все секреты для новичков).
Типы и модели
Теперь рассмотрим модели системы:
Centurion X-Line.Модели линейки X-Line — одни из самых популярных среди автомобилистов. Он оснащен двумя безделушками — с односторонней и двусторонней связью. Выпуск серии X-Line продолжается и сегодня.
- Модели I-10 и I-20.
- ИС-10.
- IX-10, IX-30.
- ИМ-10.
- ИГ-20, ИГ-40, ИГ-50;
- Модель Tango.
Учимся определять модель с помощью брелка
Вариантов определения модели автосигнализации по брелоку немного:
- В первую очередь нужно полностью осмотреть сам пульт с кнопками — часто производитель указывает на нем модель системы.Обычно эта информация указывается мелким шрифтом и может быть почти не видна, поэтому присмотритесь к устройству.
- В том случае, если на пульте с кнопками нет необходимой информации, оцените его дизайн. В некоторых случаях производитель выпускает пульты с уникальным внешним видом, который присущ только определенному бренду.
- Если эти варианты вам не помогли, вы можете воспользоваться услугами только специализированных центров, которые занимаются обслуживанием противоугонных систем.В сети можно найти несколько сайтов, где можно определить модель, в принципе можно использовать пульт одного типа, хотя это проблематично.
Инструкция по эксплуатации
Обозначение ключа на брелке Centurion
Как установить автомобильную сигнализацию — подробные инструкции представлены ниже:
- Согласно инструкции производителя в инструкции по эксплуатации, сначала устанавливается основной блок. Лучше всего устанавливать агрегат в салоне, как указано в инструкции, чтобы на него не влияла влага и высокие температуры.Что касается антенны, то она установлена в верхней части лобового стекла, это улучшит сигнал.
- После этого нужно установить аварийную кнопку — с ее помощью можно выключить сирену, если случайно потеряете пульт из сигнализации. На этом этапе важно продумать и установить кнопку, чтобы потенциальный взломщик не смог ее найти при попытке открыть машину.
- Следующий шаг по инструкции — установка сирены. Этот компонент установлен в моторном отсеке.Чтобы сирена быстро не выходила из строя, ее нельзя ставить в непосредственной близости от двигателя, так как высокие температуры ее убьют.
- Далее устанавливается датчик удара. По инструкции он должен быть установлен в салоне, на самом кузове. После установки и подключения сигнализатора по инструкции его нужно будет настроить. Регулировка осуществляется легким постукиванием по корпусу и правильным подбором уровня чувствительности.
- Последний шаг — установить предохранители в цепи, чтобы в случае возможных коротких замыканий система не пострадала.
Видео «Как установить систему без ошибок?»
Узнайте, какие ошибки наши автомобилисты часто допускают на практике при установке противоугонных систем — узнайте из видео (автор видео — Autosound Database).
Выигрышная и надежная — так позиционирует систему безопасности производитель Centurion Xsafe Bet . Электроника, имеющая благородную родословную, в новом обличии появилась на потребительском рынке и захватила довольно большой сектор, тем самым претендуя на лидирующие позиции.Новинка отличается использованием самых передовых идей в области автомобильной безопасности. Однако для того, чтобы иметь все эти идеи сигнализации Centurion смог показать, инструкцию пользователю необходимо прочитать от корки до корки.
Выполнив эти условия, пользователь получит исключительный продукт (опять же по заявлению производителя). Весовые сервисные функции и, конечно же, высокие характеристики защитных свойств помогут сделать автомобиль комфортнее и защищенным от различных напастей.Сигнализация предназначена для установки в легковые автомобили, оснащенные любым типом двигателя и трансмиссии. По словам создателей продукта, система безопасности Centurion способна удовлетворить потребности самых привередливых владельцев автомобилей. Что ж, осталось только полистать руководство пользователя, чтобы убедиться в истинности сказанного.
Легендарный будильник Центурион: инструкция и небольшое знакомство
Начиная процесс ознакомления, не помешает добавить скромную информацию.Производители рекомендуют использовать охранный комплекс «Центурион» в составе автомобилей следующих марок :
.Также не исключена возможность установки Lada и ряда автомобилей зарубежных производителей на отечественные автомобили. В целом можно предположить, что сигнализация подходит практически для любого четырехколесного транспортного средства.
Системный комплект и настройка согласно инструкции
Системный комплект мало чем отличается от оборудования других производителей. Все те же центральный блок управления, брелоки (основные и вспомогательные), приемно-передающий модуль, датчик удара, реле блокировки, монтажный провод.Все это хозяйство находится как внутри, так и снаружи машины, обвязано проводами и все такое — можно включить. Но прежде чем приступить к работе сигнализации Центурион, инструкция напомнит вам о работе. Так или иначе, но настроить основной брелок придется — в первый раз хотя бы выставить время на дисплее. Далее, по мере изучения инструкции, можно будет работать с таймером и другими функциями, которые также требуют некоторых настроек.
Первоначальное знакомство с основным брелоком может повергнуть пользователя в некоторую панику.Дисплей брелка слишком щедро награжден различными символами. Однако паника быстро проходит, особенно если под рукой есть инструкция. К тому же, как выясняется на практике, вся доступная символика отлично сообщает по теме :
.- охранные зоны
- пропущенные тревоги
- зона покрытия
- состояние батареи
- , а также работа всех функций
Что хорошо в сигнализации Centurion, так это использование метода динамического шифрования с использованием технологии D3U.И предпочтение этой технике не отдается вовсе, потому что принцип напоминает всем известный принцип KeeLoq. Эта технология плохо распространена и поэтому не пользуется популярностью среди взломщиков. Еще одним преимуществом Centurion является совместимость брелоков с брелоками всех доступных моделей. Например, брелок из модели Xsafe Bet можно легко заменить на брелок из моделей Xanta, BikeKeeper, NAD, XQ, Xabre. Естественно, замена брелоков всегда сопровождается перепрограммированием системы по инструкции.
Обладая взаимозаменяемостью, охранная система Centurion позволяет организовать управление двумя автомобилями с помощью одного брелка. Чтобы получить такую возможность, достаточно перевести функционал брелока в режим управления двумя системами. Пошаговая инструкция по этому поводу доступна в руководстве пользователя. В целом система Центурион действительно интересный проект для автосигнализации. Бывает, что руководство пользователя увлекает, словно последняя версия известной компьютерной игры.
Автомобильная охранная сигнализация модульной конструкции, управляемая кодом Keelog, с силовыми выходами для электрических дверных замков и двумя выходами для габаритных огней. Он отличается высокой помехозащищенностью по цепям питания и возможностью включения охранного режима при работающем двигателе. Отдельные охранные зоны для всех датчиков, датчик срабатывания светодиодной индикации, двухуровневый датчик удара. Разъем для дополнительного микроволнового двухуровневого датчика. 16 программируемых функций. Режим программирования не ограничен по времени.Два типа режима защиты от грабежа. Программируемый пользователем двухзначный десятичный персональный код, используемый для аварийного отключения режима безопасности и отключения одного из типов защиты от ограбления. Футляр и брелки оригинального дизайна. Работа установщика значительно упростилась в части подключения силовых цепей и замков, особенно при их стандартном использовании.
Полнота:
- Центральный блок
- Два брелка
- Датчик удара
- Реле блокировки двигателя
- Светодиод состояния
- Базовый разъем Жгут проводов
- Жгут проводов для подключения входов и блокировки
- Жгут проводов датчика удара
- Сервисная кнопка
- Крепежные детали
Аварийный сигнал обеспечивает следующие функции
Безопасность
- срабатывание при открытии дверей, капота, багажника;
- срабатывание при включении зажигания;
- срабатывание по сигналам двухуровневого датчика удара;
- срабатывание по дополнительным сигналам (СВЧ) двухуровневый датчик;
- Блокировка двигателя от несанкционированного запуска.
Сервисные функции
- автоматическое управление замком дверей;
- автоматическое пассивное включение режима охраны с запиранием дверей или без *;
- автоматический возврат в охранный режим *;
- бесшумное включение и выключение режима охраны *;
- подтверждающие сигналы малой громкости (функция реализована специальной сиреной с дополнительным входом или зуммером) *;
- «паника»;
- «сервисный» режим;
- аварийное отключение охранного режима;
- возможность подключения пейджера *;
- светодиодная индикация режимов работы, а также факта и причин срабатывания;
- управление дополнительными устройствами по 2 каналу;
- дистанционное отключение шока и дополнительных датчиков при постановке на охрану;
- отключение открытой зоны охраны при постановке на охрану;
- включение режима защиты при работающем двигателе *;
- Отчетность по открытой местности.
Средства личной безопасности:
- автоматическое запирание замков дверей при включенном зажигании *;
- Режим защиты от взлома активируется пультом дистанционного управления или автоматически при включении зажигания *.
Программируемые функции:
- автоматическая пассивная постановка на охрану;
- запирание дверных замков с автоматическим пассивным включением охранного режима;
- автоматическая блокировка замков дверей при включении зажигания;
- автоматическое включение защиты от разбойного нападения при включении зажигания;
- дополнительный выход — второй канал / пейджер;
- два режима работы пейджера;
- тихий щебетать;
- разрешение на включение охранного режима при работающем двигателе;
- длительность операции блокировки 0.75 / 3,5 сек;
- длительность сигнала 2-го канала 1сек / по времени удержания кнопки;
- четыре типа импульсов для электрических дверных замков;
- количество разрешенных зажиганий в сервисном режиме — 10 / неограниченно;
- персональный код.
Назначение кнопок брелока
В рабочем режиме
| Кнопка брелка | Функции | Примечание | |
|---|---|---|---|
| Зажигание выключено | Зажигание на | ||
| Левый | Включить безопасность | Замок дверной | — |
| Подтвердить состояние | Подтвердить состояние | В режиме охраны | |
| Отключить датчик удара и СВЧ | — | Нажать не позднее 5 секунд.после постановки на охрану | |
| Правый | Выключен. охрана и сигнализация | Отпирание двери | — |
| Подтвердить состояние | Подтвердить состояние | При выключенном режиме охраны | |
| 2-й канал | 2-й канал | Удерживать более 2 секунд. | |
| Оба одновременно | Паника вкл. / Выкл. | Защита от ограбления (Anti-hi-jack), вкл. / Выкл. | Удерживать более 2 секунд. |
В сервисном режиме
Постановка на охрану
Чтобы включить режим охраны, нажмите левую кнопку на пульте дистанционного управления. Габаритные огни будут мигать, сирена зазвучит, дверные замки закроются, габаритные огни снова начнут мигать и будет звучать сирена. Мигание светодиода с частотой 1 Гц означает, что включен режим охраны.
Отключить датчик удара и микроволновый датчик на период одного охранного цикла не позднее, чем через 5 секунд.снова нажмите левую кнопку на пульте дистанционного управления. За этим последует одна вспышка габаритных огней.
Если при включении режима охраны сработает дополнительная сирена и габаритные огни мигнут один раз, это означает, что в автомобиле есть активный датчик с незакрытым капотом или багажником. Активный датчик будет отключен до тех пор, пока его состояние не нормализуется, после чего он будет поставлен на охрану. При активации постановки на охрану при открытой двери дополнительных сигналов не будет, но после закрытия дверей или выключения освещения салона последуют один короткий звуковой сигнал сирены и одна вспышка габаритного света.
Постановка на охрану при работающем двигателе, если она запрограммирована, осуществляется нажатием левой кнопки на пульте дистанционного управления. При этом не включается замок и датчики СВЧ и удара.
Пассивная автоматическая постановка на охрану, если она запрограммирована, выполняется через 30 секунд. после выключения зажигания и закрытия дверей.
Снятие с охраны
Чтобы выключить режим охраны, нажмите правую кнопку пульта ДУ. После мигания габаритных огней раздастся один короткий звуковой сигнал сирены, замки дверей откроются.После снятия режима охраны, если запрограммирована функция автоматического возврата к постановке на охрану, светодиод будет мигать с частотой 2 Гц в течение 60 секунд, после чего, если двери не открываются, сигнализация снова активирует режим постановки на охрану. Если снятие с охраны сопровождается двумя дополнительными звуковыми и световыми сигналами, в период охраны возникла тревога. После снятия с охраны, но до открытия дверей, светодиод будет работать в режиме «4 мигания — пауза», а после открытия двери укажет причину количества миганий между паузами:
- СВЧ датчик — 3 вспышки;
- открытие багажника — 4 вспышки;
- открытие капота — 5 вспышек;
- открытие двери — 6 вспышек;
- зажигание включено — 7 миганий
Если после открытия двери сработает тревога на 2 уровне датчика удара, светодиод будет медленно мигать с паузами в два раза дольше, чем мигание.Если произошло несколько отключений с разными причинами, поочередно отображаются две последние причины. Стирание из памяти сигнализаций информации о возникновении отключения произойдет только после включения зажигания. Таким образом, если зажигание не было включено в предыдущем цикле безопасности, при следующем выключении режима безопасности будут сохранены соответствующие звуковые, световые и светодиодные сигналы.
Сигналы подтверждения низкой громкости
При запрограммированной низкой громкости сигналов подтверждения эти сигналы появляются как сигнал положительной звуковой частоты на отдельном проводе белого цвета с диаметром 4 мм.опрокинуть разъем основных соединений. В цепи управления сиреной подтверждающие сигналы отсутствуют. Эту функцию можно использовать как запрет сигналов подтверждения, если к отдельному белому проводу ничего не подключено. При использовании данной функции по прямому назначению к белому проводу подключается дополнительный выход специальной сирены (с тихим «чириканьем») или зуммера.
Введите персональный код
Персональный код вводится для отключения режима охраны при утере брелока и для отключения режима защиты от разбойного нападения, который включается автоматически при включении зажигания (функция программируется) на 2-й и 3-й ступенях. .Персональный код программируется пользователем, персональный код заводской установки — 11 (две единицы).
Для ввода персонального кода необходимо включить зажигание, набрать первую цифру кода, т.е. нажать сервисную кнопку количество раз, равное первой цифре, выключить зажигание и включить его снова, ввести вторую цифру код, выключите зажигание. После ввода правильного персонального кода сигнализация переходит в сервисный режим.
После трех неудачных попыток после ввода персонального кода сигнализация блокирует дальнейшие попытки на 5 минут; если попытки продолжатся в нерабочее время, обратный отсчет возобновится.
Режим утилит. Аварийное отключение режима охраны.
Для включения режима включите зажигание, нажмите и удерживайте сервисную кнопку 5 секунд, пока не загорится светодиод.
В этом режиме не выполняются функции охранной сигнализации, но работают «Паника» и «Анти-взлом», дистанционное запирание / отпирание дверей и управление дополнительными устройствами по 2-му каналу.
Дистанционное запирание дверей осуществляется в сервисном режиме нажатием левой кнопки брелока, а отпирание — правой, как при включенном, так и при выключенном зажигании.
При запрограммированном ограничении количества пусков зажигания в сервисном режиме, после десяти пусков режим автоматически отключается.
Выключение аналогично включению. Светодиод погаснет.
Внимание! Если есть режим защиты от разбойного нападения, который включается автоматически при включении зажигания, каждый раз при включении и выключении сервисного режима после включения зажигания дважды кратковременно нажмите сервисную кнопку для отмены режима защиты от грабежа и на длительное время включить или выключить сервисный режим.
Для аварийного отключения режима охраны откройте дверь. Тревога вызовет тревогу. Введите свой личный код.
Беспокойство
В режиме тревоги звучит сирена, габаритные огни мигают с частотой около 1 Гц. При срабатывании тревоги датчиком удара сирена звучит прерывисто. Один цикл будильника длится 30 секунд. Тревога, вызванная открытием капота или дверей багажника в режиме охраны при работающем двигателе, длится три цикла, если не выключить зажигание.
Тревога выключается правой кнопкой пульта ДУ при выключении режима охраны или левой кнопкой при сохранении режима охраны. Выключение режима охраны левой кнопкой ПДУ сопровождается двумя световыми и звуковыми сигналами.
При срабатывании первого уровня датчика удара следуют четыре коротких сигнала сирены, при срабатывании первого уровня микроволнового датчика — один сигнал сирены.
Паника
В режиме «паника», а также при тревоге постоянно звучит сирена, а габаритные огни мигают.Один цикл паники длится 30 секунд. Режим включается и выключается нажатием обеих кнопок пульта ДУ в течение 2 секунд. при выключенном зажигании.
Режим защиты Anti-hi-jack активируется с помощью брелока
Режим активируется нажатием обеих кнопок пульта ДУ в течение 2 секунд. при включенном зажигании. После скрытого периода 60 сек. включается сирена, мигают габаритные огни. Через 30 секунд включится блокировка двигателя. Это состояние сохраняется бесконечно. Чтобы выключить режим, нажмите и удерживайте обе кнопки пульта дистанционного управления одновременно более 2 секунд.
Режим не работает, если автоматически включен Anti-hi-jack.
Режим защиты Anti-hi-jack, который автоматически активируется при включении зажигания (функция программируется)
Режим отличается от предыдущего включением и выключением.
Режим включается каждый раз при включении зажигания.
Для отключения режима защиты от разбойного нападения на скрытый период (60 секунд после включения зажигания) нажмите сервисную кнопку.Отключение режима на более поздних этапах (тревога, тревога и блокировка) производится вводом персонального кода, после чего тревога переходит в сервисный режим.
Запись кодов брелоков в память сигнализации
Выключить режим охраны. Включите зажигание и 3 раза по 10 сек. нажмите сервисную кнопку. Раздастся одиночная сирена. Не позднее чем через 10 секунд после нажатия любой кнопки 1-го программируемого брелока прозвучит одна сирена. Нажимайте последовательно, с интервалом не более 10 секунд.кнопки всех последующих безделушек. Сигнализация будет реагировать на запись каждого брелока сигналами сирены в количестве, соответствующем его порядковому номеру.
Все ранее записанные брелки стираются в момент записи первого брелка, поэтому всегда необходимо записывать все рабочие брелки за один цикл. Выключите зажигание, сигнализация выйдет из режима записи кода брелка и прозвучат три коротких сигнала сирены. При отсутствии каких-либо действий через 15 секунд.после записи последнего брелока сигнализация автоматически выйдет из режима записи.
Управление дополнительными устройствами
Управление дополнительными устройствами, подключенными к выходу второго канала, осуществляется нажатием любой кнопки на ПДУ в течение двух секунд. На выходе второго канала формируется отрицательный импульс длительностью около 1 секунды. за которой последовала одна вспышка габаритных огней. В качестве дополнительных устройств автоматизированные (оснащенные контроллерами) электрические стеклоподъемники, люки, устройства могут использоваться автозапуск и прогрев двигателя и т. Д.
Выходной сигнал пейджера
Режим работы пейджера можно запрограммировать как стандартный, в этом случае пейджер включается только в режиме тревоги, и особый, когда, помимо будильника, пейджер также включается при выключении режима охраны.
Управление дверным замком
Среди программируемых функций сигнализация Centurion 2 имеет 3-4 типа сигналов для дверных замков с 2 вариантами длительности импульса — 0,75 и 3,5 секунды.
Сигналы формы No.1:
- запирание — один импульс;
- разблокировка — один импульс.
Сигналы формы № 2:
- запирание — один импульс;
- разблокировка — два импульса.
Сигналы формы № 3:
- блокировка — три импульса последовательно — блокировка, разблокировка, блокировка;
- разблокировка — один импульс.
Сигналы формы № 4:
- блокировка — один импульс длительностью 30 секунд. независимо от запрограммированной продолжительности;
- разблокировка — один импульс.
Программирование функций сигнализации
Список программируемых функций сигнализации приведен в таблице.
Для включения режима программирования функций сигнализации откройте дверь, откройте капот, включите зажигание, нажмите и удерживайте сервисную кнопку в течение 5 секунд, пока не прозвучат 5 сигналов сирены и не загорятся габаритные огни. Режим программирования никоим образом не ограничен по времени. При включенном режиме габаритные огни будут гореть постоянно.
Выключите и включите зажигание, включится первая страница режима программирования и первая функция первой страницы.Количество миганий светодиода указывает номер функции. Длинные мигания означают функции, запрограммированные в левом столбце, короткие мигания — в правом. Если вы хотите изменить состояние программируемой функции, нажмите брелок — влево — для получения состояния, соответствующего левому столбцу таблицы, вправо — для программирования функции в правом столбце таблицы. Чтобы отобразить номер страницы, нажмите обе кнопки пульта дистанционного управления одновременно, после чего прозвучат короткие сигналы сирены в количестве, соответствующем номеру включенной страницы.Для перехода к следующей функции нажмите сервисную кнопку. Чтобы перейти на следующую страницу, выключите и снова включите зажигание. После восьмой функции последует первая функция той же страницы, после четвертой страницы — первая.
Для выключения режима программирования функций закройте капот, габаритные огни погаснут и прозвучат пять коротких сигналов сирены.
Для возврата к заводским настройкам (все функции программируются в левом столбце) включите режим программирования, нажмите сервисную кнопку пять раз за пять секунд.Последуют пять коротких сирен. Выключите режим программирования.
Список программируемых функций
| Номер страницы | Элемент № | Программируемая функция | Примечание | |
|---|---|---|---|---|
| Брелок левый | Правая кнопка брелка | |||
| 1 | 1 | Auth. пассивы. включение защиты | Активация активной безопасности | |
| 2 | Автоматический возврат включен | Автоматический возврат выключен | ||
| 3 | Обязательства по запиранию дверей.постановка на охрану не производится | Обязательства по запиранию дверей. постановка на охрану осуществляется | С автором. пассивы. включение защиты | |
| 4 | Доп. выход-2 канал | Доп. выход — пейджер | ||
| 5 | Auth. замок двери зажигания включен. | Auth. замок двери зажигания выключен | ||
| 6 | «Anti-hi-jack» при выключенном зажигании | Зажигание «Anti-hi-jack» на | ||
| 7 | Время срабатывания замка 0.75 сек. | Время срабатывания замка 3,5 сек. | ||
| 8 | Тихое «чириканье» от | Тихое «чириканье» вкл. | ||
| 2 | 1 | О режиме безопасности с рабом. двигат. не производится | О режиме безопасности с рабом. двигат. произведено | |
| 2 | Стандартный режим выхода из пейджера | Режим выхода из специального пейджера | С доп.вывод программы. как пейджер | |
| 3 | Длительность сигнала 2-го канала — 1 сек. | Продолжительность сигнала 2-го канала при нажатии на брелок | С доп. вывод программы. нравится канал 2 | |
| 4 | Без ограничений. количество включений зажигания | Не более 10 возгораний в обслуживании. режим | ||
| 5 | Замки контрольные тип № 1 | — | ||
| 6 | Сигнально-контрольные замки типа No.2 | — | ||
| 7 | Замки управляющие сигнальные типа 3 | — | ||
| 8 | Замки управляющие сигнальные типа 4 | — | ||
| 3 | 1 | Первая цифра инд. код — 1 | — | Программируется только одна функция * |
| 2 | Первая цифра инд. код — 2 | — | ||
| 3 | Первая цифра инд.код — 3 | — | ||
| 4 | Первая цифра инд. код — 4 | — | ||
| 5 | Первая цифра инд. код — 5 | — | ||
| 6 | Первая цифра инд. код — 6 | — | ||
| 7 | Первая цифра инд. код — 7 | — | ||
| 8 | Первая цифра инд. код — 8 | — | ||
| 4 | 1 | Вторая цифра инд.код — 1 | — | Программируется только одна функция * |
| 2 | Вторая цифра инд. код — 2 | — | ||
| 3 | Вторая цифра инд. код — 3 | — | ||
| 4 | Вторая цифра инд. код — 4 | — | ||
| 5 | Вторая цифра инд. код — 5 | — | ||
| 6 | Вторая цифра инд.код — 6 | — | ||
| 7 | Вторая цифра инд. код — 7 | — | ||
| 8 | Вторая цифра инд. код — 8 | — | ||
* При программировании одного значения все остальные автоматически отменяются.
Назначение проводов разъема основных соединений
| № п / п | Цвет провода | Назначение цепи | Примечание |
|---|---|---|---|
| 1 | Черный | Генерал, «масса» | Из колец.подсказка |
| 2 | Красный | Питание +12 В | Предохранитель 3А |
| 3 | Красно-белый | Поставка габаритных огней | Предохранитель 10А Подключение внешней петлей с напряжением +12 В |
| 4 | Красно-черный * | Замки двери с электроприводом | Предохранитель 15А Подключен внешним шлейфом с напряжением +12 В |
| 5 | Белый | Выход на габаритные огни | |
| 6 | Белый | Выход на габаритные огни | |
| 7 | Белый красный | Выход на сирену | |
| 8 | фиолетовый | Выход канала 2 | |
| 9 | Зеленый | Открытие дверного замка | |
| 10 | Синий | Блокировка двери | |
* Красно-черный провод подключается к нормально разомкнутым контактам электрического реле замков.
Петля черного провода, выведенная над разъемом основных соединений, соединяет нормально замкнутые контакты электрического реле замков с общим проводом (массой).
Отдельный провод с наконечником (розеткой) 4 мм выдает тихий «чирик», сигнал положительной полярности, предназначенный для подключения дополнительного провода специальной сирены.
Назначение проводов входного разъема и блокировки
Назначение проводов разъема датчика удара
Назначение проводов разъема микроволнового (дополнительного) датчика
| №контакта | Цвет провода | Назначение цепи |
|---|---|---|
| 1 | Красный | Питание +12 В |
| 2 | Черный | Общий датчик |
| 3 | Синий | Датчик срабатывания второго уровня |
| 4 | Коричневый | Датчик срабатывания первого уровня |
Основные технические характеристики:
Схема подключения
Каждый автовладелец, когда-либо сталкивавшийся с необходимостью приобретения противоугонной системы, знает, что выбор системы охранной сигнализации иногда бывает проблематичным.В этой статье мы поговорим о том, что такое сигнализация Центурион. Помимо основных характеристик и возможностей, вы также узнаете, как определить модель устройства с помощью брелока.
Характеристика
Сигнализация Центурион — это система защиты автомобиля в случае отсутствия водителя. Практически все модели служебных или гражданских автосигнализаций отличаются небольшими размерами и стильным дизайном брелков. В большинстве моделей брелоков используется система импульсного кодирования, в результате чего код будет меняться каждый раз, когда вы нажимаете клавишу.Соответственно, использование злоумышленниками систем перехвата и грабберов не даст никакого результата.
Автосигнализация Centurion
Кроме того, многие модели сервисных и обычных автосигнализаций оснащены двухуровневыми СВЧ датчиками удара. Такое устройство уведомит автомобилиста не только о сильном, но и о слабом ударе по кузову автомобиля. Следует отметить, что устройство будет реагировать на прикосновение к автомобилю каждые 5 секунд после включения сигнализации.
Что касается других характеристик противоугонных систем:
- Многие модели оснащены динамическим кодом защиты от устройств по перехвату.
- Брелки с кнопками управления выполнены в стальных корпусах, что исключает вероятность их повреждения при падении.
- Брелки оснащены специальными кнопками, которые позволяют находить автомобили на парковке, если вы забыли, где их оставили.
- Можно включить только центральный замок — без сирены и датчика удара.
- При необходимости можно активировать автосигнализацию при работающем двигателе.
- В систему изначально интегрировано реле центрального замка.
- Как и многие другие устройства, автосигнализация Центурион оснащена специальной сервисной кнопкой (автор видео — Учимся водить машину. Все секреты для новичков).
Типы и модели
Теперь рассмотрим модели системы:
Centurion X-Line. Модели линейки X-Line — одни из самых популярных среди автомобилистов. Он оснащен двумя безделушками — с односторонней и двусторонней связью. Выпуск серии X-Line продолжается и сегодня.
- Модели I-10 и I-20.
- ИС-10.
- IX-10, IX-30.
- ИМ-10.
- ИГ-20, ИГ-40, ИГ-50;
- Модель Tango.
Учимся определять модель с помощью брелка
Вариантов определения модели автосигнализации по брелоку немного:
- В первую очередь нужно полностью осмотреть сам пульт с кнопками — часто производитель указывает на нем модель системы. Обычно эта информация указывается мелким шрифтом и может быть почти не видна, поэтому присмотритесь к устройству.
- В том случае, если на пульте с кнопками нет необходимой информации, оцените его дизайн. В некоторых случаях производитель выпускает пульты с уникальным внешним видом, который присущ только конкретной торговой марке.
- Если эти варианты вам не помогли, вы можете воспользоваться услугами только специализированных центров, которые занимаются обслуживанием противоугонных систем. В сети можно найти несколько сайтов, где можно определить модель, в принципе можно использовать пульт одного типа, хотя это проблематично.
Инструкция по эксплуатации
Обозначение ключа на брелке Centurion
Как установить автосигнализации — подробная инструкция представлена ниже:
- Согласно инструкции производителя в инструкции по эксплуатации, сначала устанавливается основной блок. Лучше всего устанавливать агрегат в салоне, как указано в инструкции, чтобы на него не влияла влага и высокие температуры. Что касается антенны, то она установлена в верхней части лобового стекла, это улучшит сигнал.
- После этого нужно установить аварийную кнопку — с ее помощью можно выключить сирену, если случайно потеряете пульт из сигнализации. На этом этапе важно продумать и установить кнопку, чтобы потенциальный взломщик не смог ее найти при попытке открыть машину.
- Следующий шаг по инструкции — установка сирены. Этот компонент установлен в моторном отсеке. Чтобы сирена быстро не выходила из строя, ее нельзя ставить в непосредственной близости от двигателя, так как высокие температуры ее убьют.
- Далее устанавливается датчик удара. По инструкции он должен быть установлен в салоне, на самом кузове. После установки и подключения сигнализатора по инструкции его нужно будет настроить. Регулировка осуществляется легким постукиванием по корпусу и правильным подбором уровня чувствительности.
- Последний шаг — установить предохранители в цепи, чтобы в случае возможных коротких замыканий система не пострадала.
Видео «Как установить систему без ошибок?»
Узнайте, какие ошибки наши автомобилисты часто допускают на практике при установке противоугонных систем — узнайте из видео (автор видео — Autosound Database).
В связи с развитием технологий в арсенале современных злоумышленников появилось множество инструментов и устройств, предназначенных для взлома противоугонных систем. Тем не менее, производители сигнализаций также постоянно совершенствуют противоугонные установки, предлагая потребителям как традиционную сигнализацию, так и иммобилайзеры.Как определить модель в охранной системе Центурион по брелку и какая это сигнализация — читайте ниже.
Функция сигнализации от Centurion
Назначение этой противоугонной системы, как и любой другой сигнализации, — защита автомобиля от угона. Практически все модели сигнальных устройств имеют небольшие габариты, в результате чего упрощается их установка, а также функциональные панели управления, отличающиеся стильным дизайном. Как показывает практика, в большинстве современных систем используется система кодирования сигналов, поэтому вероятность перехвата импульса и его дальнейшего использования очень мала.Это потому, что эта система позволяет менять код доступа каждый раз при постановке и снятии автомобиля с охраны.
Опции и опции
Сигнализация Centurion включает в себя следующие компоненты:
- Главный блок управления. Это «мозги» противоугонной системы, которые, по сути, выполняют основные функции.
- Два пульта дистанционного управления. Как правило, один пульт оснащен дисплеем и функцией обратной связи, а второй — резервным, на котором только кнопки.
- Усовершенствованный двухуровневый микроволновый датчик удара. Благодаря этому элементу владелец транспортного средства всегда будет уведомлен о возможном ударе по кузову автомобиля. Если кто-то ударит колеса или попытается разбить стекло, датчик расценит это как попытку взлома и активирует сирену.
- Светодиодный индикатор. Благодаря лампочке не только владелец машины, но и злоумышленники могут узнать, что машина находится под охраной.
- Системный переключатель.
- Реле блокировки, по сути, выполняет функции иммобилайзера.Если злоумышленник все же попадет в машину и попытается завести ее, реле заблокирует двигатель, не давая автомобилю двигаться естественно.
- Два прицепа.
- Комплект электропроводки, а также крепежные элементы для установки.
- Сервисная книжка по эксплуатации, в которой указаны основные сведения по установке системы сигнализации, ее настройке и дальнейшему использованию.
Предлагаем также ознакомиться с основными техническими характеристиками сигнализации:
- Большинство современных моделей позволяют защитить машину при работающем двигателе.Эта функция особенно полезна в зимнее время года, когда водителю нужно немного переместиться, а вы не хотите выключать двигатель.
- Наличие динамического кода безопасности. Эта функция позволяет защитить сигнал от перехвата кодграббером и другими устройствами.
- При необходимости автовладелец сможет использовать сигнализацию как центральный замок. То есть можно подключить систему без сирены, а также шоковый контроллер.
- Несколько независимых охранных зон, их количество может варьироваться в зависимости от модели системы, а это значит, что при обнаружении неисправности в одной из зон, например, выход из строя концевого выключателя, защита остальных зон будет реализована полностью.
- На большинстве моделей панели управления выполнены в металлических корпусах, в результате чего исключена возможность повреждения устройства в случае его падения.
- Также в большинстве современных моделей есть возможность поиска машины на стоянке. На пульте дистанционного управления есть специальная кнопка, при нажатии на которую сирена издаст несколько звуков, чтобы автовладелец мог понять, где находится машина (видео Андрея Тышкевича).
Модельный ряд
Кратко рассмотрим наиболее популярные модели Signal Centurion:
- X-Line — один из самых популярных вариантов;
- модели серий И-10 и И-20;
- Танго V1.V2 и V3;
- модель ИС-10;
- Twist V1, V2 и V3;
- Над V1, V2, V3;
- XANADU V1, V2, V3;
- СЛЕДУЮЩИЙ;
- Xanta
- Xabre
- IG 20, 40, 50;
- Bike Keeper — специально для мотоциклетного транспорта;
- ИМ-10;
- XP V1, XP V2;
Плюсы и минусы устройств
Логично, что у каждого устройства есть как свои плюсы, так и минусы.
Преимущества Centurion следующие:
- Возможность выбора модели в соответствии с финансовыми возможностями.Если позволяет бюджет, то можно купить максимально функциональную противоугонную систему, если ограничены финансы, то всегда можно остановиться на более доступном варианте.
- Четкие и подробные инструкции, которые идут в комплекте. Благодаря этому автовладелец сможет без проблем установить сигнализацию в гаражных условиях.
- Прочные кольца для ключей, устойчивые к ударам и падениям.
- Многоуровневые датчики удара, позволяющие своевременно обнаружить попытку взлома и предупредить об этом водителя.
- Наличие иммобилайзера в комплекте для большинства моделей. Таким образом, вы получаете дополнительный уровень защиты.
Из недостатков можно выделить небольшой радиус действия. Несмотря на то, что дальность действия зависит от модели сигнализации, в большинстве противоугонных систем она довольно слабая. Особенно, если есть помехи в радиусе управления, в частности, деревья или постройки (автор видео — Алексей Тышкевич).
Руководство по эксплуатации и установке
Нюансы установки могут отличаться в зависимости от модели, но в целом процесс установки выглядит следующим образом:
- В первую очередь необходимо установить управляющее устройство — блок.Этот компонент следует разместить в автомобиле в таком месте, чтобы нарушитель не нашел его. Также при установке нужно учитывать, что воздействие влаги или повышенных температур может повредить агрегат.
- Затем устанавливается антенный переходник. Его необходимо установить на верхнем лобовом стекле, это позволит добиться максимально качественного приема сигнала.
- После этого устанавливается сирена. Этот элемент системы следует устанавливать в моторном отсеке, но учтите, что он также плохо переносит воздействие высоких температур и влаги.Так что уберите сирену подальше от блока цилиндров.
- При установке этих элементов проводится монтаж. сервисная кнопка, которая позволит в случае потери пульта выключить сирену. Обратите внимание, что кнопка также должна быть установлена в недоступном для злоумышленника месте, но так, чтобы при необходимости вы могли быстро до нее добраться.
- Затем устанавливается датчик удара. Его необходимо монтировать непосредственно на кузове автомобиля, желательно в салоне, в районе потолка.Таким образом, его покрытие будет максимально эффективным.
- Далее проводится установка элементов безопасности, они необходимы для предотвращения выхода из строя системы сигнализации в случае возникновения проблем в сети.
- Затем все элементы подключаются к блоку управления с помощью монтажного комплекта и проводки, которая идет в комплекте.
- Когда все установлено, осталось настроить датчик удара. Необходимо оптимально подобрать чувствительность контроллера, чтобы он не работал без причины.
Фотогалерея «Установка сигнализации»
Обучение идентификации модели с помощью брелка
Если вам необходимо узнать модель сигнализации на панели управления, то для этого у вас есть несколько способов:
- Для начала нужно осмотреть брелок и его ключи — на корпусе устройства можно отметить модель сигнала. Обратите внимание, что эти данные обычно указываются минимальным шрифтом, практически незаметным для глаза, поэтому стоит присмотреться, как вариант можно использовать лупу.
- Если визуальная диагностика не дала результатов и на пульте нет данных, то обратите внимание на дизайн. Бывает, что у некоторых моделей сигнализации есть брелоки с оригинальным дизайном, характерным только для определенного типа.
- Если и этот способ не помог, то можно попробовать поискать информацию в Интернете. Сегодня существует множество сайтов, где можно загрузить фото своего пульта и получить если не точный ответ, то ближайший.Но если модель сигнализации очень старая, то этот способ может и не помочь.
- Последний вариант — обратиться за помощью к специалистам — это может быть автоэлектрик или целый сервисный центр, занимающийся установкой и обслуживанием сигнализации.
Цена вопроса
Цена системы определяется ее эффективностью, а также функциональностью. Стоимость сигнализации Центурион от 3 до 9 тысяч рублей.
Видео «Обзор модели Tango V2»
Подробный обзор данной модели от потребителя представлен ниже (автор — канал Vit Shaden).
Ошибки кодов неисправностей автосигнализации Centurion. Можно ли доверить сигнализацию Центурион моей любимой «Ласточке» и как определить модель по брелку? Современные технологии автосигнализации Centurion
Каждый автовладелец, который хоть раз сталкивался с необходимостью купить противоугонную систему, знает, что выбор сигнализации иногда бывает проблематичным. В этой статье мы объясним, что такое сигнализация Centurion. Помимо основных характеристик и возможностей, вы также узнаете, как по брелку определить модель устройства.
[Скрыть]
Характеристика
Сигнализация Центурион — это система защиты автомобиля в отсутствие водителя. Практически все модели служебных или гражданских автосигнализаций отличаются небольшими размерами и стильным дизайном брелоков. В большинстве моделей брелоков используется система импульсного кодирования, в результате чего код будет меняться каждый раз при нажатии на клавишу. Соответственно, использование злоумышленниками систем перехвата и грабберов не даст никакого результата.
Автосигнализация Центурион
Кроме того, многие модели сервисных и обычных автосигнализаций оснащены двухуровневыми СВЧ датчиками удара.Такое устройство уведомит автомобилиста не только о сильном, но и о слабом ударе по кузову автомобиля. Следует отметить, что устройство будет реагировать на прикосновение к автомобилю каждые 5 секунд после того, как вы активировали сигнализацию.
Что касается остальных характеристик противоугонных систем:
- Многие модели оснащены подвижным кодом защиты от устройств подслушивания.
- Брелоки с кнопками управления выполнены в стальном корпусе, что исключает возможность их повреждения при падении.
- Брелки оснащены специальными кнопками, которые позволяют находить автомобили на парковке, если вы забыли, где их оставили.
- Можно только включить — без сирены и датчика удара.
- При необходимости можно активировать автосигнализацию при работающем двигателе.
- В систему встроено реле центрального замка.
- Как и многие другие устройства, автосигнализация Центурион оснащена специальной сервисной кнопкой (автор видео — Обучение вождению автомобиля.Все секреты для новичков).
Типы и модели
Теперь рассмотрим модели системы:
Centurion X-Line. Модели X-Line — одни из самых популярных среди автолюбителей. Оснащен двумя брелками — односторонней и двусторонней связью … Выпуск серии X-Line продолжается и сегодня.
- Модели I-10 и I-20.
- ИС-10.
- IX-10, IX-30.
- ИМ-10.
- ИГ-20, ИГ-40, ИГ-50;
- Модель Tango.
Учимся определять модель по брелку
Вариантов определить модель автосигнализации по брелку у вас не так много:
- В первую очередь необходимо полностью осмотреть сам пульт с помощью кнопок — часто на нем производитель указывает модель системы. Обычно эта информация указывается мелким шрифтом и может быть почти невидимой, поэтому присмотритесь к устройству.
- В том случае, если пульт с кнопками не содержит необходимой информации, оцените его дизайн.В некоторых случаях производитель выпускает пульты дистанционного управления с уникальным внешним видом, который присущ только определенному бренду.
- Если эти варианты вам не помогли, остается только воспользоваться услугами специализированных центров по обслуживанию противоугонных систем. В сети можно найти несколько сайтов, где можно определить модель в принципе одного типа пульта ДУ, хоть и проблемного.
Инструкция по эксплуатации
Брелок для ключей Centurion
Как производится — подробная инструкция представлена ниже:
- Как производитель пишет в инструкции по эксплуатации, сначала устанавливается основной блок.Лучше всего установить агрегат в салоне, как указано в инструкции, чтобы на него не влияла влага и высокие температуры. Что касается антенны, то она установлена на верхнем лобовом стекле, это улучшит сигнал.
- После этого нужно установить аварийную кнопку — с ее помощью можно выключить сирену, если случайно потеряете пульт от сигнализации. На этом этапе важно продумать и установить кнопку, чтобы потенциальный грабитель не смог ее обнаружить при попытке открыть машину.
- Следующим шагом согласно инструкции является установка сирены. Этот компонент установлен в моторном отсеке. Чтобы сирена не быстро вышла из строя, ее не следует размещать в непосредственной близости от двигателя, так как высокие температуры его убьют.
- Далее устанавливается датчик удара. По инструкции он должен быть установлен в салоне, на самом кузове. После установки и подключения сигнализации по инструкции ее нужно будет настроить.Регулировка осуществляется легким постукиванием по корпусу и правильным подбором уровня чувствительности.
- Последний шаг — установка предохранителей в цепи, чтобы в случае возможных коротких замыканий система не была повреждена.
Видео «Как установить систему без ошибок?»
Какие ошибки часто совершают наши автомобилисты на практике при установке противоугонных систем — узнавайте из видео (автор видео — Autosound Base).
АВАРИЙНОЕ ОТКЛЮЧЕНИЕ БЕЗ ПИН-КОДА (ЗАВОДСКАЯ УСТАНОВКА)
Откройте дверь, сработает сигнализация.Включите зажигание.
Нажать сервисную кнопку в течение 10 секунд. Будут отключены сигнализация и режим безопасности.
АВАРИЙНАЯ ОСТАНОВКА РЕЖИМА ОХРАНЫ ПИН-КОД
Откройте дверь, сработает сигнализация.
Включите зажигание.
В течение 15 секунд нажмите сервисную кнопку количество раз, равное первой цифре персонального кода. Начало ввода первой цифры персонального кода должно быть не более 5 секунд с момента включения зажигания.
Введите вторую цифру личного кода.
Выключите зажигание. Будут отключены сигнализация и режим безопасности.
Четыре звуковых и 3 световых сигнала подтверждают снятие с охраны.
Примечание 1. Процедуру аварийного отключения режима охраны необходимо завершить в течение 60 секунд с момента первого нажатия сервисной кнопки, иначе система автоматически вернется в режим охраны.
Примечание 2. Если код введен неправильно, пользователю дается еще две попытки, а если первая цифра кода введена неправильно, это уже считается попыткой, то ввод кода блокируется на 5 минут. .В течение этих 5 минут светодиод будет мигать с частотой около 1 Гц и очень короткими паузами — около 0,1 секунды.
Centurion XP
АВАРИЙНОЕ ОТКЛЮЧЕНИЕ БЕЗ ПЕРСОНАЛЬНОГО КОДА (ЗАВОДСКАЯ УСТАНОВКА)
Аварийное снятие с охраны используется в случае утери или неисправности брелка.
2. В течение 10 секунд нажать сервисную кнопку.
Сирена перестанет звучать, режим охраны будет отключен.
АВАРИЙНОЕ ОТКЛЮЧЕНИЕ ПО ЛИЧНОМУ КОДУ
Если доступен сервисный переключатель, эта система позволяет вам запрограммировать частный идентификатор… Это предполагает более высокий уровень защиты.
1. Откройте дверь, сработает сигнализация. Включите зажигание.
2. В течение 15 секунд нажать сервисную кнопку количество раз, равное первой цифре персонального кода. Начало ввода первой цифры персонального кода должно быть не более 5 секунд с момента включения зажигания.
3. Выключите и снова включите зажигание.
4. Введите вторую цифру личного кода.
5. Выключите зажигание. Режим безопасности выключится.
Четыре звуковых и три световых сигнала подтверждают снятие с охраны.
Примечание 1. Процедуру экстренного снятия с охраны необходимо завершить в течение 60 секунд с момента первого нажатия сервисной кнопки, иначе система автоматически вернется в режим охраны.
Примечание 2. Если код введен неправильно, пользователю дается еще две попытки, а если первая цифра кода введена неправильно, это уже считается попыткой, то ввод кода блокируется на 5 минут.В течение этих 5 минут светодиод будет мигать с частотой около 1 Гц и очень короткими паузами — около 0,1 секунды.
Centurion xanta
В зависимости от запрограммированных свойств (см. Раздел «Программирование функций», стр. 21, таблица 10, функция 2), раздел можно снять с охраны с помощью PIN-кода или без него.
Снятие с охраны, если PIN-код не запрограммирован
Включите зажигание.
В течение 10 сек. нажмите сервисную кнопку, будильник и режим охраны будут отключены.Последуют четыре звуковых сигнала и три световых сигнала.
Снятие с охраны, если запрограммирован PIN-код.
Откройте дверь. Сработает сигнал тревоги.
Включите зажигание.
Нажав на сервисную кнопку, введите первую цифру ПИН-кода.
Выключите и снова включите зажигание.
Введите вторую цифру PIN-кода.
Выключите зажигание. Будут отключены сигнализация и режим безопасности. Последуют четыре звуковых сигнала и три световых сигнала.
Ограничения при вводе ПИН-кода:
Интервал между включением зажигания и началом ввода первой цифры не должен превышать 5 секунд.
Каждую цифру ПИН-кода необходимо вводить не более 15 секунд.
Общее время снятия охранных режимов с помощью ПИН-кода не должно превышать 60 секунд.
При нарушении любого из вышеперечисленных условий или при вводе любого числа система считает ПИН-код неверным.Всего есть три попытки ввести ПИН-код. После этого система блокируется на 5 минут. В это время светодиод гаснет раз в секунду на короткое время.
Centurion Tango own
ВЫКЛЮЧЕНИЕ РЕЖИМА ОХРАНЫ БЕЗ КЛАВИАТУРЫ
Если пульт дистанционного управления утерян или не работает, режим безопасности можно отключить с помощью сервисной кнопки (с личным кодом или без него — в зависимости от запрограммированной опции — см. «НАСТРОЙКА ФУНКЦИЙ СИСТЕМЫ. ЧАСТЬ 2», функция №5).
Снятие с охраны, если код не запрограммирован:
2. Включите зажигание.
3. Нажать сервисную кнопку в течение 10 секунд. Будут отключены сигнализация и режим безопасности.
Снятие с охраны, если запрограммирован код:
1. Откройте дверь (сработает тревога).
2. Включите зажигание.
3. Нажать сервисную кнопку количество раз, соответствующее первой цифре кода.
4. Выключите зажигание.
5. Если ваш персональный код состоит из 1 цифры, система будет снята с охраны. Если код состоит из 2 цифр, переходите к шагу 6.
6. Снова включите зажигание.
7. Нажать сервисную кнопку количество раз, соответствующее второй цифре кода.
8. Выключите зажигание, режим охраны выключится.
Ограничения при вводе персонального кода:
1. Начните вводить код не позднее, чем через 5 секунд. после включения зажигания.
2. Каждая цифра кода должна вводиться не дольше 15 секунд.
3. Общее время снятия охранных режимов кодом не должно превышать 60 секунд. В случае нарушения какого-либо условия или в случае ошибки ввода система считает введенный код неверным. После трех ошибок подряд система блокирует ввод кода на 5 минут. В это время светодиод гаснет раз в секунду на короткое время.
Автосигнализация отвечает за сохранность автомобиля и вещей в нем.При большом выборе производителей сложно отдать предпочтение той или иной системе безопасности. Сигнализация Центурион является одним из лидеров продаж и имеет массу положительных отзывов. В этой статье мы рассмотрим систему безопасности Centurion: ее виды, инструкции и способы решения некоторых проблем, возникающих в процессе эксплуатации.
Виды автосигнализации марки Центурион
Аварийный сигнал можно разделить на несколько типов: односторонний и двусторонний, с автозапуском и без него.В комплект сигнализации входят следующие основные компоненты:
- руководство пользователя;
- электронный блок управления;
- две цепочки для ключей;
- комплект соединительных проводов;
- Датчик дистанционного управления.
Кроме того, системы безопасности бывают как простые (с ограниченным количеством функций), так и сложные с множеством функций. Например, автосигнализация Центурион 03 представляет собой охранный комплекс с односторонней связью и управляется 4-х кнопочным пультом дистанционного управления.И здесь стали выпускаться модели Centurion Twist и 05 с двусторонней связью и 5-кнопочным пультом дистанционного управления.
Каждая сигнализация сопровождается инструкцией по эксплуатации, которая содержит раздел по использованию брелока. В нем собраны все комбинации кнопок для управления, так как помимо функций открытия / закрытия еще много действий. Также на страницах инструкции есть схема подключения автосигнализации.
Автосигнализация Centurion x-line полная версия Поставляется с брелоком для ключей с ЖК-дисплеем, часами, таймером и будильником.Недавно модель X-line была снята с производства и заменена новым брендом. Сигнализация Центурион XP. Модельный ряд марки Centurion X хорошо зарекомендовал себя по соотношению цена-качество.
Современные технологии автосигнализации Центурион
По мере роста инновационных технологий в секторе безопасности также происходит модернизация технологий безопасности. Например, модель Centurion IS 10 отличается от своих предшественников расширенными функциями безопасности и обслуживания… Модель 10 имеет в своем арсенале следующие нововведения: спутниковый треккинг, защиту от радиопомех, управление с телефона, расширенный температурный диапазон и многое другое.
Подключение и настройка охранной системы
Устанавливать и подключать охранную систему в автомобиле рекомендуется в специализированном сервисном центре. Однако если человек решит подключить сигнализацию сам, то необходимо строго следовать инструкции, которая указана в инструкции по установке.
Есть также несколько правил, которым нужно следовать:
- Прочтите инструкцию … Первым делом внимательно изучите инструкцию по установке сигнализации и действуйте в полном соответствии с инструкциями.
- Техника безопасности … Отключите питание от аккумулятора (и перед полной установкой не подключайте его), также будьте осторожны, потому что это работает с электричеством.
- Размещение элементов сигнализации … Запрещается устанавливать элементы системы безопасности возле педалей и рулевого управления.
Если такие работы выполняются впервые и автомобилист мало знаком с электрическими элементами, то подключение должно производиться под полным контролем автоэлектрика. Точки подключения сигнализации указаны на схеме в инструкции по эксплуатации. Во время работы следует неукоснительно соблюдать данную инструкцию.
Некоторые владельцы сигнализаций задаются вопросом, как включить автозапуск? Рассмотрим на примере охранной системы Centurion Tango v2, принцип активации практически идентичен на других моделях.Для удаленного запуска необходимо дважды в течение 3 секунд нажать кнопку с изображением *. Система заведет двигатель, включит световые сигналы, брелок подаст сигнал.
О назначении кнопок на панели управления вы можете прочитать в инструкции, в которой подробно описано каждое действие. Также в каждой охранной системе есть служебная кнопка (Valet), отключающая все охранные функции … Она скрыта и установлена в незаметном месте.
Некоторые проблемы с сигнализацией и их решение
Стоит рассмотреть некоторые частые проблемы, возникающие при работе автосигнализации.Что делать, если сигналка не реагирует на брелок? На то есть несколько причин:
- Аккумулятор. Батарея в панели управления разряжена, устраняется заменой.
- Радиопомехи. Довольно часто радиоволны мешают работе системы безопасности. Поднесите брелок к месту, где установлена сигнализация.
- Аккумулятор. Возможно, сел аккумулятор, в результате чего в сети не хватает напряжения.
В случае срабатывания самой сигнализации, скорее всего, датчики или контакты вышли из строя. При возникновении проблем с контактами или проводкой человек задается вопросом: как переделать подключение? В этом случае лучше обратиться в ближайший СТО и проконсультироваться с автоэлектриком.
Бывают ситуации, когда для восстановления работоспособности системы безопасности необходимо знать модель сигнализации, а владелец не знает марку, тогда идентификация должна проводиться с помощью брелока.Например, брелки Tango и Twist практически идентичны друг другу, но отличаются от линейки Xanta.
Результат
Как показывают отзывы покупателей, сигнализация марки Centurion довольно популярна среди автомобилистов. Они заслужили свою популярность благодаря доступной цене и отличному качеству.
Centurion Twist — это система безопасности, которая имеет возможность дистанционного запуска двигателя с помощью ключа и кнопки запуска. Centurion Twist означает высокую степень безопасности.
Диапазон регулирования: 1000 м. Эта модель — одна из новейших систем защиты, идеальная для современного общества … Бренд пользуется спросом, пользуется популярностью и является надежным защитником.
ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Не верите мне? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь на бензине экономит 35000 рублей в год!
Благодаря дальности управления 1000 м и брелку с дисплеем вы можете проверить, все ли в порядке с автомобилем, не выходя из дома.
Возможности и функции
- В меню есть русский и английский
- Контроль состояния безопасности виден на дисплее брелка (жидкокристаллический дисплей)
- Радиус вражды и передачи достаточно большой (до 1000 м)
- Отдельные кнопки включения и выключения режима безопасности (сделаны для защиты от взлома кода)
- Блокировка кнопок (сделана для защиты от неожиданного нажатия)
- Возможность смены контрольного кода (защита от взлома кода)
- Возможность вибрировать брелок (чтобы всегда быть начеку, даже когда звук приглушен)
- Есть функция часов, а так же будильник и таймер (для парковки с таймером)
- Индикатор заряда батареи
- Оценка системы безопасности (в каком состоянии)
- Контроль нахождения в зоне действия системы безопасности (по запросу и автоматический)
- Батарея имеет режим энергосбережения
Достоинство
Предпочтительные свойства защиты
- Наличие отдельно охраняемых объектов (7 шт.)
- Ударный счетчик имеет двухуровневую систему
- Двухуровневый СВЧ-метр имеет дополнительный отдельный вход
- Функция пассивного блока цилиндров
- Три режима звуковой защиты: нормальный, тихий и бесшумный
- Защита при работающем двигателе (при включенном зажигании)
- Волнения
- Индивидуальный код, установленный владельцем (от одного до двух знаков)
- Противоугонная защита «Anti-car jarring» (два режима), активируется с помощью брелока и ключа зажигания.
Сервис
- Турботаймер (энергичный и небрежный график работы, от одной до пяти минут)
- Расположение автомобиля
- Приглашение собственника с машины
- Управление открыванием двери (двухступенчатое)
- Автоматический замок двери при включенном зажигании (установка брелока)
- Запасные каналы с широкими возможностями программирования для использования различных устройств (пять каналов)
- Возможность использования дверных замков в виде силовых резервных каналов и управление запасными каналами для использования основного замка
- Использование другой машины с системой Centurion Twist.
В связи с развитием технологий в арсенале современных злоумышленников появилось множество инструментов и устройств, предназначенных для взлома противоугонных систем. Однако производители сигнализаций также постоянно совершенствуют противоугонные установки, предлагая потребителям как традиционные сигналы, так и иммобилайзеры. Как определить модель по брелку в охранной системе Центурион и что это за сигнал — читайте ниже.
[Скрыть]
Функция сигнализации от Centurion
Назначение этой противоугонной системы, как и любой другой сигнализации, — защита автомобиля от угона.Практически все модели сигнальных устройств имеют небольшие габариты, в результате чего упрощается их установка, а также функциональные панели управления, отличающиеся стильным дизайном. Как показывает практика, в большинстве современных систем используется система кодирования сигналов, из-за чего вероятность перехвата импульса и его дальнейшего использования очень мала. Это связано с тем, что эта система позволяет вам изменять код доступа каждый раз, когда вы ставите или снимаете автомобиль с охраны.
Опции и параметры
Система охранной сигнализации Центурион включает в себя следующие компоненты:
- Главный блок управления.Это «мозги» противоугонной системы, которые, собственно, и выполняют основные функции.
- Два брелока дистанционного управления … Обычно один пульт оснащен дисплеем и функцией обратной связи, а второй — резервным, у которого есть только кнопки.
- Усовершенствованный двухступенчатый микроволновый датчик удара. Благодаря этому элементу владелец транспортного средства всегда будет уведомлен о возможном ударе по кузову автомобиля. Если кто-то ударит колеса или попытается разбить стекло, датчик расценит это как попытку взлома и активирует сирену.
- Индикатор диодный. Благодаря лампочке не только владелец машины, но и злоумышленники могут знать, что машина находится под охраной.
- Системный переключатель.
- Реле блокировки, собственно, исправно. Если злоумышленник все же войдет в автомобиль и попытается завести его, реле заблокирует работу двигателя, тем самым предотвратив естественное движение автомобиля.
- Два концевых выключателя.
- Электромонтажный комплект, а также монтажные элементы для установки.
- Сервисная книжка по эксплуатации, содержащая основные сведения по установке сигнализации, ее настройке и дальнейшему использованию.
Также предлагаем вам ознакомиться с основными техническими характеристиками сигнализации:
- Большинство современных моделей позволяют защитить машину при работающем двигателе. Эта функция особенно полезна в зимнее время, когда водителю нужно ненадолго отойти, но он не хочет выключать двигатель.
- Наличие динамического кода защиты. Эта функция позволяет защитить сигнал от перехвата кодграббером и другими устройствами.
- При необходимости автовладелец сможет использовать сигнализацию как центральный замок. То есть можно подключить систему без сирены, а также шоковый контроллер.
- Несколько независимых зон защиты, их количество может отличаться в зависимости от модели системы, а это значит, что если в одной из зон обнаружена неисправность, например, выходит из строя концевой выключатель, то защита остальных зон будет реализована полностью.
- На большинстве моделей панели управления выполнены в металлических корпусах, в результате чего исключена возможность повреждения устройства при его падении.
- Также у большинства современных моделей есть возможность поиска машины на стоянке. На пульте дистанционного управления есть специальная кнопка, при нажатии на которую сирена издаст несколько звуков, чтобы автовладелец мог понять, где находится машина (автор видео — Андрей Тышкевич).
Модельный ряд
Давайте кратко рассмотрим самые популярные модели сигнализаций Centurion:
- X-Line — одна из самых востребованных опций;
- Модели серий И-10 и И-20;
- Танго V1.V2 и V3;
- модель ИС-10;
- Twist V1, V2 и V3;
- Над V1, V2, V3;
- XANADU V1, V2, V3;
- СЛЕДУЮЩИЙ;
- Xanta;
- Xabre;
- IG 20, 40, 50;
- Bike Keeper — специально для мототранспорта;
- ИМ-10;
- XP V1, XP V2;
Плюсы и минусы устройств
Логично, что у каждого устройства есть как свои плюсы, так и минусы.
Преимущества Centurion следующие:
- Возможность выбора модели в соответствии с финансовыми возможностями.Если позволяет бюджет, то можно купить максимально функциональную противоугонную систему, если ограничены финансы, то всегда можно остановиться на более доступном варианте.
- Понятная и подробная инструкция входит в комплект. Благодаря этому автовладелец сможет без проблем установить сигнализацию в гараже.
- Прочные кольца для ключей, выдерживающие удары и падения.
- Многоуровневые датчики удара, позволяющие своевременно обнаружить попытку взлома и предупредить об этом водителя.
- Наличие иммобилайзера в комплекте для большинства моделей. Это дает вам дополнительный уровень защиты.
Из недостатков можно выделить небольшой радиус действия. Несмотря на то, что дальность действия зависит от модели сигнализации, в большинстве противоугонных систем она довольно слабая. Особенно, если есть помехи в радиусе управления, в частности, деревья или постройки (видео Алексея Тышкевича).
Руководство по эксплуатации и установке
Нюансы установки могут отличаться в зависимости от модели, но в целом процесс установки выглядит следующим образом:
- В первую очередь необходимо установить управляющее устройство — блок.Этот компонент следует разместить внутри автомобиля в таком месте, чтобы его не мог найти преступник. Также при установке нужно учитывать, что воздействие влаги или высоких температур может повредить агрегат.
- Затем устанавливается антенный переходник. Его следует установить в верхней части лобового стекла для лучшего приема сигнала.
- После этого устанавливается сирена. Этот элемент системы следует устанавливать в моторном отсеке, но учтите, что он также не переносит воздействия высоких температур и влаги.Так что уберите сирену подальше от блока цилиндров.
- При установке этих элементов устанавливается сервисная кнопка, которая позволит выключить сирену в случае потери пульта. Обратите внимание, что кнопка также должна быть установлена в недоступном для злоумышленника месте, но так, чтобы при необходимости можно было быстро до нее добраться.
- Затем устанавливается датчик удара. Его необходимо монтировать непосредственно на кузове автомобиля, желательно в салоне, в районе потолка.Таким образом, его зона покрытия будет максимально эффективной.
- Далее проводится установка элементов безопасности, они необходимы для того, чтобы не допустить сбоя сигнализации при проблемах в работе сети.
- Затем все элементы подключаются к блоку управления с помощью монтажного комплекта и проводки, которая идет в комплекте.
- Когда все установлено, осталось настроить датчик удара. Необходимо оптимально подобрать чувствительность контроллера, чтобы он просто не работал.
Фотогалерея «Установка сигнала»
Научиться определять модель по брелку
Если вам необходимо узнать модель сигнализации по ПКП, то для этого у вас есть несколько способов:
- Сначала, следует осмотреть брелок и ключи от него — модель сигнализатора может быть указана на корпусе устройства. Обратите внимание, что эти данные обычно указываются минимальным шрифтом, практически незаметным для глаза, поэтому стоит присмотреться, как вариант можно использовать лупу.
- Если визуальная диагностика не дала результатов и на панели управления нет данных, то обратите внимание на дизайн. Бывает, что у некоторых сигнальных моделей есть брелоки с оригинальным дизайном, характерным только для определенного вида.
- Если этот способ не помог, то можно попробовать поискать информацию в Интернете. Сегодня существует множество сайтов, на которых можно загрузить фото своего пульта и получить если не точный ответ, то ближайший. Но если модель сигнализации очень старая, то этот способ может и не помочь.
- Последний вариант — обратиться за помощью к специалистам — это может быть автоэлектрик или целый сервисный центр, занимающийся установкой и обслуживанием сигнальных устройств.
Цена вопроса
Стоимость системы определяется ее эффективностью и функциональностью. Стоимость сигнализаторов Центурион колеблется от 3 до 9 тысяч рублей.
Tango V2 Обзор модели Видео
Подробный обзор данной модели от потребителя представлен ниже (автор — канал Vit Shaden).
.
