Сборка батареи из аккумуляторов

Для накопления электрической энергии, например, при создании солнечных или ветровых электростанций часто приходится собирать сборку из нескольких аккумуляторов. Иногда для этого используются бывшие в употреблении аккумуляторы различных типов. При этом нередко допускаются ошибки, которые нарушают режим заряда-разряда аккумуляторов, что быстрее выводят их из строя.

Самая главная цель этой статьи рассказать какие могут быть достоинства и недостатки при сборке аккумуляторов в батарею при различных видах соединения аккумуляторов. Как с учетом особенностей различных видов соединений получить желаемый результат. Какие могут быть негативные последствия и как их определить, предотвратить и избегать в дальнейшем. Как определить неисправные или не подходящие для имеющейся батареи аккумуляторы. Для этого мы будем разобраться с некоторыми основными особенностями поведения аккумуляторов при различных видах соединений. Чтобы легче было понять процесс заряда и разряда начнем с анализа работы одного обычного аккумулятора.

 На схеме изображен источник энергии, например, пусть это будет, например, солнечная батарея и заряжаемый аккумулятор. Для осуществления заряда напряжение холостого хода источника энергии должно быть больше, чем напряжение холостого хода заряжаемого аккумулятора. Напряжение холостого хода правильно называть ЭДС источника энергии.

Источник энергии и заряжаемый аккумулятор имеют свое внутреннее сопротивление. Некоторое сопротивление имеют и подводящие провода. Если сопротивление соединяющих проводников небольшое по сравнению с сопротивлением с источниками энергии и аккумуляторами, то их иногда не учитывают в расчетах.

Когда мы соединим проводами зарядку с аккумулятором, то в цепи потечет ток, величина которого будет равна разнице напряжений между ними, деленную на сумму внутренних сопротивлений и подводящих проводов. Величина общего напряжения будет в пределах разницы ЭДС этих источников. Обычно это напряжение ближе к напряжению холостого хода заряжаемого аккумулятора.

Это происходит из-за того, что внутреннее сопротивление солнечной батареи существенно больше внутреннего сопротивления заряжаемого аккумулятора.

Для аккумуляторов, как и других видов электрических нагрузок можно использовать последовательное, параллельное и смешанное соединение. Каждое соединение применяется для разных целей и имеет свои достоинства и недостатки, а также свои особенности совместной работы аккумуляторов, которые нужно учитывать при сборке батареи из нескольких отдельных аккумуляторов.

Начнем с параллельного соединения аккумуляторов.

 Это когда от нескольких аккумуляторов вместе соединяются плюсы и подключаются к плюсу нагрузки. Также вместе собираются минусы и подключаются к минусу нагрузки. Это соединение применяют если нужно увеличить принимаемый и отдаваемый ток, а также общую емкость аккумуляторов без увеличения напряжения.

Сразу хочу предупредить, что если одни аккумуляторы заряжены, а другие разряжены, то между аккумуляторами потечет довольно большой выравнивающий ток, ограниченный только небольшим внутренним сопротивлением аккумуляторов. Поэтому перед первым включением в параллельное соединение, напряжение на них желательно предварительно подровнять или подключить их через нагрузочное сопротивление, например, лампочку и дать время чтобы напряжение выровнялось.

Ещё важный момент, на который не всегда обращают внимание заключается в том, что при параллельном соединении нужно использовать аккумуляторы одного типа или в крайнем случае с очень похожими характеристиками особенно по конечному напряжению заряда и разряда.

Например, у сурьмянистых аккумуляторов конечное напряжение заряда существенно ниже, чем у кальциевых. При заряде, например, до некоторого среднего напряжения сурьмянистые или малосурьмянистые аккумуляторы будут активно кипеть от перезаряда, а кальциевые останутся существенно недозаряженными и такая батарея долго не прослужит. Сейчас выпускается очень много видов аккумуляторов с самыми разными характеристиками и соблюдать нормальный рабочий режим для аккумуляторной батареи собранной из разнокалиберных аккумуляторов практически невозможно.

Если будут различия по емкости или по внутреннему сопротивлению аккумуляторов в батарее, то это не критично. При использовании одинаковых по напряжению исправных аккумуляторах значительных перетоков между аккумуляторами и других проблем быть не должно. В процессе работы напряжение на них будет всегда поддерживаться одинаковым, поэтому недозаряд одного аккумулятора и перезаряд другого исключены. Обрыв или даже удаление одного из аккумуляторов уменьшит общую емкость батареи, но напряжение останется прежним и работоспособность сохранится.

Свойства батареи при параллельном соединении аккумуляторов:

Можно применять аккумуляторы разной емкости.

Нельзя применять аккумуляторы с различным конечным напряжением заряда и разряда.

V = const Напряжение одинаковое для всех аккумуляторов и по величине равно напряжению одного аккумулятора.

C общ = C1 +C2 +C3 +Cn… Емкость батареи равна сумме емкостей всех аккумуляторов

Е = С общ * V = Е1 + Е2 + Е3 + Еn … Количество энергии равно сумме энергий всех аккумуляторов.

I max = I1 + I2 + I3 +In … — Максимально допустимый ток меньше или равен сумме допустимых токов.

Хуже, когда хотя бы у одного аккумулятора короткое замыкание между пластинами, которое иногда бывает у аккумуляторов подверженных большим токам. Нормально полностью зарядить такую батарею не получится, поскольку напряжение на неисправном аккумуляторе всегда будет меньше нормы, и он будет разряжать остальные. Поэтому если напряжение батареи снижается быстрее обычного, то нужно срочно искать виновника.

У старых аккумуляторов со временем загрязняется электролит, пластины осыпаются и шлам собирается на дне, что увеличивает утечки тока ускоренным саморазрядом. Если хотя бы один аккумулятор при параллельном соединении быстро разряжается, то он будет разряжать всю батарею.

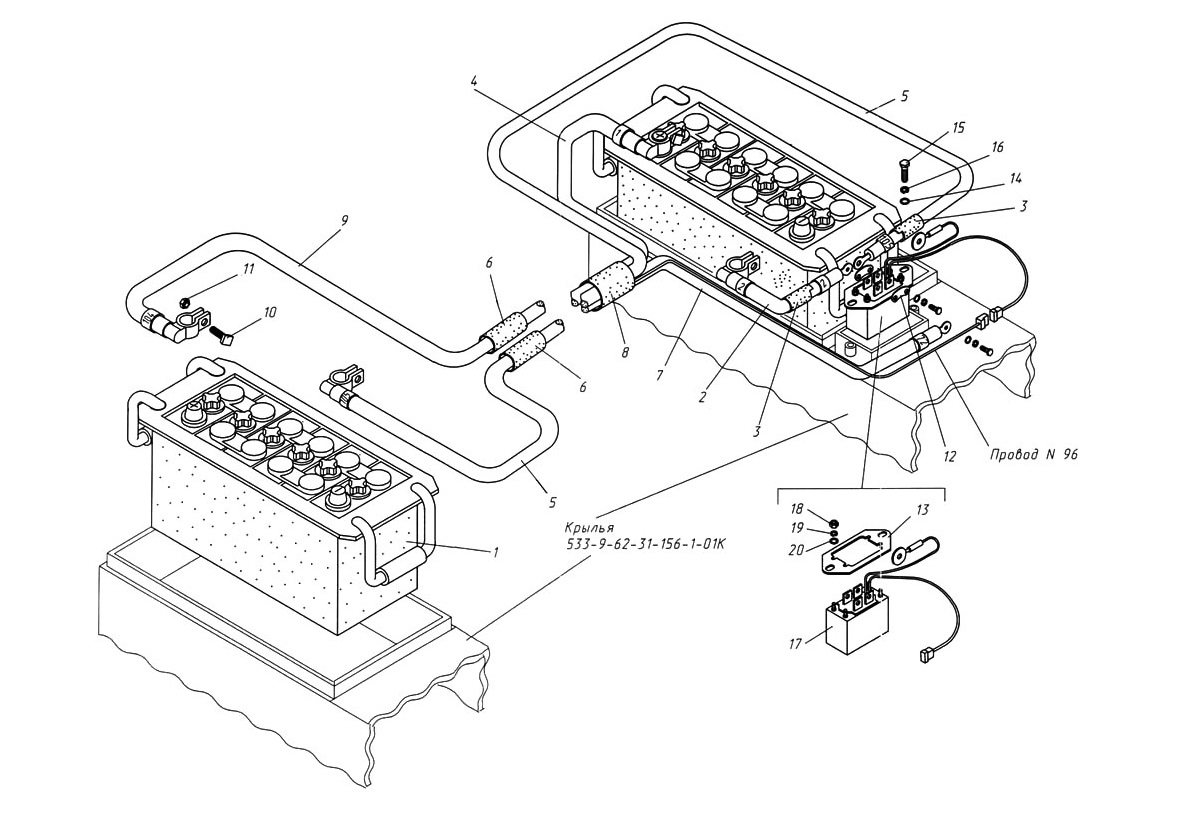

Последовательное соединение аккумуляторов представлено на рисунке.

 При этом соединении аккумуляторы подключаются цепочкой: плюс одного аккумулятора подключается к минусу другого и так далее. Крайние плюс и минус используются для подключения нагрузки. Этот способ применяется, если нужно повысить выходное напряжение всей аккумуляторной батареи.

При таком соединении одинаковых аккумуляторов количество ампер-часов как бы не увеличивается и остается, как и у одного аккумулятора, но количество накопленной энергии при этом будет больше и прямо пропорционально увеличению количества аккумуляторов. Ведь количество энергии будет равно произведению ампер-часов на напряжение. А напряжение при последовательном соединении будет равно сумме напряжений каждого аккумулятора.

Свойства батареи прт поледовательном соединении аккумуляторов:

V общ = V1 + V2 + V3 + Vn – Общее напряжение равно сумме напряжений аккумуляторов

Cобщ = С1 – Общая емкость равна емкости одного аккумулятора

Еобщ = С1 * V общ = Е1 + Е2 + Е3 + Еn – общая энергия равна общей энергии всех аккумуляторов

Предельный ток батареи не больше предельного тока одного аккумулятора.

При этом виде соединения надо особенно критично походить к подбору одинаковых по характеристикам аккумуляторам.

Рассмотрим это на примере.

 Предположим, что в одну цепочку соединены хорошие аккумуляторы на 200, 100 и 50 А.ч. которые нужно зарядить. Теперь попробуем определиться каким током и сколько времени нужно заряжать такую цепочку? Для примера будем ориентироваться на аккумулятор средней емкости 100 А.ч и будем заряжать цепочку током 10 А в течение 10 часов. При этом средний аккумулятор получит свои положенные ему 100 А.ч конечно без учета потерь. Тогда первый аккумулятор окажется недозаряжен, через него прошло энергии явно недостаточно при его емкости 200 А.ч. А вот самый маленький аккумулятор мы явно перезарядили, да ещё и током вдвое большим положенного ему десятичасового тока в 5 А. и он долго не протянет. При таком виде соединения ток проходящий через аккумуляторы будет одинаковым, поэтому ориентироваться при заряде и разряде по току придется на самый слабый аккумулятор, но и это не поможет для полного и равномерного заряда всех аккумуляторов.

Ну, ладно, предположим, что мы их зарядили по отдельности или как иначе, в общем, проехали. Теперь полностью заряженные аккумуляторы будем разряжать на нагрузку тем же током 10 А в течении 10 часов. Проходящий по цепочке ток уже в середине разряда полностью разрядит маленький аккумулятор емкостью 50 А.ч. Но, оставшиеся аккумуляторы будут продолжать гнать через него ток в том же направлении. Это запустит процесс перезаряда в обратном направлении и произойдет ситуация, которая называется переполюсовка. Такие аккумуляторы уже не пригодны к работе. Как последствие практически за раз загубленный аккумулятор. Ну ладно проехали и это.

Ну, теперь, наверное, мы все знаем, ставим в цепочку новые одинаковые по емкости аккумуляторы и для увеличения энергоотдачи добавляем к ним отремонтированный восстановленный старый аккумулятор такой же емкости. А что такое старый аккумулятор, чем он отличается от нового? Это аккумулятор, который потерял больше половины емкости и имеет повышенное внутренне сопротивление. Про емкость мы только что проходили.

 Старые акумуляторы теряют не только емкость. Обычно у них имеется ещё и повышенное внутреннее сопротивление, которое происходит в основном из-за снижения уровня электролита и его обычно определяют токовыми клещами под нагрузкой для каждого аккумулятора в отдельности. А как ведет себя аккумулятор с повышенным внутренним сопротивлением при последовательном соединении? Прежде всего это аккумулятор, который больше других в цепочке греется, затрачивая на это энергию. Но он ещё и нарушает рабочий режим по напряжению.

 Для примера представим, что в нашей цепочке из трех аккумуляторов они имеют различное внутреннее сопротивление.

Предположим, что один имеет внутреннее сопротивление 0,1 Ом, второй 0,2 Ом и третий 0,3 Ом. На начальном этапе зарядки каждый аккумулятор имеет напряжение 12 вольт. При подаче напряжения от зарядного устройства общее напряжение должно быть немногим более 36 вольт. Согласно закону Ома при прохождении тока через цепочку последовательно соединенных сопротивлений падение напряжения на каждом сопротивлении будет прямо пропорционально величине сопротивления. Тогда на первом аккумуляторе приложенное напряжение будет равно 6 вольт, на втором 12 вольт и на третьем 18 вольт. В процессе заряда или разряда с учетом внутренней ЭДС ситуация будет меняться и энергия в аккумуляторах будет перераспределяться неравномерно. Одни аккумуляторы будут заряжены больше, а другие меньше.

Если в батарее неисправен или плохо работает хотя бы один аккумулятор, то это нарушает рабочий режим и сокращает срок службы всех аккумуляторов, а также контроллера.

Похожая ситуация получается при плохих контактах на клеймах аккумуляторов. На них также теряется напряжение, поэтому контроллер преждевременно отключает зарядку батареи.

Как определить неисправные аккумуляторы при последовательном соединении их в батарею? Для этого необходимо периодически контролировать напряжение на аккумуляторах в различных режимах. Проверять по напряжению каждый аккумулятор без нагрузки, нужно когда минимальный ток от солнечной батареи или лучше отключить солнечную батарею, чтобы не повредить контроллер. Это позволит определить недозаряженные или перезаряженные аккумуляторы. Если такие имеются, то надо искать неисправные аккумуляторы. Для этого при самом большом токе ищем аккумуляторы, на которых будет самое большое напряжение. Обычно это указывает на то, что у этих аккумуляторов повышенное внутреннее сопротивление. Плохие аккумуляторы можно определить по пониженному выходному току под нагрузкой, например, токоизмерительнымы клещами и по повышенному нагреву.

Ради экономии обычно заменяют только самые плохие аккумуляторы и заменяют их новыми. Однако, если полностью не поменять все аккумуляторы на новые и не соблюдать режимы их работы, то через некоторое время это может выйти дороже. Поработавшие аккумуляторы по характеристикам все равно будут отличаться от новых, а поэтому нарушат общий режим работы и ускорят старение всей батареи.

Смешанное соединение аккумуляторов применяется в тех случаях, когда нам надо получить от аккумуляторов как повышенные ток, так и повышенное напряжение.

У правильно собранной батареи из нескольких аккумуляторов общее напряжение равно напряжению одной последовательно соединенной цепочке. Общий ток равен сумме токов в каждой цепочке.

 Это очень удобно для пользователей. Но, это и самый сложный вид соединения, поэтому требует больше внимания и контроля в работе. Суммируются не только достоинства, но и недостатки видов соединения аккумуляторов. Например, если в одну сборку поставили половину аккумуляторов, с большим разрядным током и половину аккумуляторов глубокого разряда. В результаты мы не можем подвергать батарею большим токам, а также позволить глубокий разряд всей батареи без нанесения существенного вреда аккумуляторам. Если существенно ухудшились характеристики хотя бы одного аккумулятора, то значительно ускорится выход из строя остальных аккумуляторов батареи. Поэтому такие сборки при смешенном соединении нужно правильно собирать и регулярно контролировать.

Рассмотрим как ведет себя схема смешанного соединения аккумуляторов в которой допущены некоторые ошибки. Основную часть этой схемы составляют аккумуляторы напряжением 12 вольт и емкостью 100 Ампер. Но, правый верхний аккумулятор Ак. 3 имеет напряжение только 6 вольт, а правый в нижней цепочке Ак. 6 имеет пониженную емкость 50 А.ч. Пониженную емкость или меньшее напряжение из-за замыкания пластин могут иметь точно такие по заводским характеристикам, но старые не совсем исправные аккумуляторы, которые иногда ставят вместе с новыми.

В результате при попытке зарядить эту батарею у нас ничего хорошего не получится. Верхняя цепочка аккумуляторов у нас рассчитана на нормальное суммарное напряжение 30 вольт, а нижняя цепочка собрана на напряжение 36 вольт. При параллельном соединении цепочек у нас установится одинаковое для них напряжение. Верхняя цепочка будет разряжать нижнюю и будет перезаряжена, а поэтому верхняя всегда будет перезаряжена, а нижняя будет разряжаться и всегда будет недозаряжена. И то и другое очень плохо отражается как на отдаче энергии с аккумуляторов, так и на сроке их службы.

При разной емкости аккумуляторов в нижней цепочке, как уже рассматривали при последовательном соединении напряжение в процессе работы на аккумуляторах будет разным.

Как видим, даже один неисправный или не подходящий по характеристикам аккумулятор может нарушить работу всей батареи.

Какие основные требования к аккумуляторам с таким с видом соединения, чтобы батарея работала максимально долго и надежно:

1. 1. В каждую последовательно собираемую сборку надо включать аккумуляторы одного типа,  одной партии и желательно одной даты выпуска.
2. 2. Желательно провести тестирование специальным прибором, для изменения емкости, а также на ток под нагрузкой. Аккумуляторы с разными характеристиками не ставить в одну ветвь.
3. 3. При отсутствии измерителя емкости аккумуляторов проверку насколько близки по характеристикам аккумуляторы можно проверить следующим образом. Собираем их параллельно и выдерживаем сутки для выравнивания напряжений.

Потом собираем последовательную цепочку и подключаем к штатному зарядному устройству. В процессе заряда и потом разряда контролируем напряжение на каждом аккумуляторе.

4. 4. Для последовательно подключаемой цепочки подбирать такую же цепь и подключаем её параллельно.
5. 5. Регулярно контролировать напряжение не только батареи в целом, не допуская перезаряда или глубокого заряд, но и проводить контроль каждого аккумулятора как без нагрузки, так и под нагрузкой и во время заряда и разряда максимальными токами.

Для некоторых сборок, например, из литиевых аккумуляторов, чтобы при ухудшении характеристик, например, одного аккумулятора не вышла из строя вся батарея применяют специальные схемы выравнивания характеристик, которые контролируют процесс заряда и разряда. Такие схемы могут быть встроенные в сборки или в отдельные аккумуляторы, что повышает их надежность и увеличивает срок службы.

А что же делать с бывшими в употреблении аккумуляторами, про которые говорят, что они ещё живые? Я предлагаю подобрать из них одну или две группы по сходным характеристикам и с отдельными солнечными панелями сделать из них отдельную солнечную электростанцию для не самых ответственных целей, например, для уличного освещения или других целей.

Соединение элементов питания и батарей

Источники напряжения обычно называют источниками питания. Для увеличения тока или напряжения, а может и того и другого источники питания (элементы, батареи) могут соединяться вместе. Существует три типа соединения элементов питания:
1. Последовательное соединение элементов.
2. Параллельное соединение элементов.
3. Последовательно-параллельное (смешанное) соединение элементов.

Последовательное соединение элементов.

При последовательном соединении элементов питания выделяются две схемы: последовательно-дополняющая и последовательно-препятствующая.
В последовательно-дополняющей схеме положительный вывод первого элемента питания соединяется с отрицательным выводом второго элемента питания; положительный вывод второго элемента питания соединяется с отрицательным выводом третьего элемента питания и т. д. (рисунок 3.11.)

Рисунок 3.11.Последовательное соединение элементов питания.

При таком соединении источников питания через все элементы будет течь одинаковый ток:

Iобщ=I1=I2=I3

Индексы в обозначениях токов указывают на номера отдельных источников питания (элементов или батарей питания)
А полное напряжение при последовательном соединении равно сумме напряжений (ЭДС) отдельных элементов:

Еобщ = Е1 + Е2 + Е3.

При последовательно-препятствующем включении источников питания, они соединяются друг с другом одноименными выводами. Но на практике такая схема не применяется или применяется, но очень редко.

Параллельное соединение элементов.

При параллельном соединении элементов питания, их одноименные выводы соединяются вместе, то есть плюс к плюсу, минус к минусу (рис 3.12).

Рисунок 3.11.Параллельное соединение элементов питания.

В этом случае общий ток будет равен сумме токов каждого элемента:

Iобщ=I1+I2+I3

Общее напряжение при параллельном включении источников питания будет равно напряжению каждого отдельного источника.

Еобщ = Е1 = Е2 = Е3.

Последовательно-параллельное соединение элементов напряжения.

Источники питания включают по последовательно-параллельной схеме для увеличения, как тока, так и напряжения. При этом основываются на том, что параллельное включение увеличивает силу тока, а последовательное увеличивает общее напряжение. На рисунке 3.13 показаны примеры последовательно-параллельных схем включения элементов питания.

Рисунок 3.11.Последовательно-параллельное соединение элементов питания.

ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

Похожие материалы:

Добавить комментарий

Последовательное и параллельное подключение аккумуляторов:ликбез от дилетанта estimata

Существует три схемы соединений АКБ в сборки с нужными параметрами:

Все эти схемы соединения имеют определенные особенности, которые необходимо знать для обеспечения безопасности и долговременной эксплуатации аккумуляторов и питаемых ими устройств.

У АКБ при последовательном соединении общее напряжение равно сумме напряжений этих аккумуляторов.

Ёмкость при последовательном соединении равна той, которую имеет самый слабый из присоединенных АКБ. При эксплуатации такой сборки через каждый элемент течет одинаковый ток (как при заряде, так и при разряде).
Если в при последовательном соединении АКБ будут использоваться аккумуляторы с разной емкостью, то у тех из них, которые имеют меньшую емкость, будет более высокое внутренне сопротивление по сравнению с другими. Падение напряжения на них будет больше, что приведет к быстрому разряду самого слабого элемента в процессе работы.
Более мощные аккумуляторы в соединении при этом еще будут работоспособны и соединенные АКБ будут эксплуатироваться дальше. Это приведет к сильному разряду самого слабого аккумулятора, что уменьшит его ресурс и емкость.
При заряде так соединённых аккумуляторов самый слабый аккумулятор зарядиться раньше других элементов, но из-за того, что остальные еще не зарядились, через него будет продолжать течь зарядной ток, который приведет к перезаряду и перегреву. Это особенно опасно для АКБ, которые содержат соединения лития из-за их повышенной чувствительности к перезаряду и сильному разряду.

Например. Имеем 4 аккумулятора емкостью 200Ач и номинальным напряжением 12В. Подключив их последовательно, мы получим номинальное напряжение равное 12В*4=48В и емкость равную 200Ач.

Параллельное соединение аккумуляторов

В этом случае одним общим проводом соединяют все плюсы, а другим общим проводом – все минусы соединяемых аккумуляторов. Эта схема применяется тогда, когда необходима повышенная сила тока сборной батареи.

В случае параллельного соединения АКБ напряжение остается неизменным, при этом емкость является суммой всех соединенных параллельное аккумуляторов.

Ее напряжение будет равно вольтажу АКБ с самым большим напряжением, и оно будет одинаково на всех источниках полученной батареи.
При параллельном соединении нескольких одинаковых источников, имеющих разное напряжение, происходит перетекание тока из источника с большим напряжением в элемент с меньшим вольтажом. Это разрушительно сказывается на тех из них, которые имеют меньшую емкость.
Из-за перетекания токов запрещается параллельно соединять одноразовые батарейки, в которых оно приводит к заряду элементов с меньшим напряжением, их перегреву, вытеканию электролита или даже взрыву.

В случае параллельного соединения источника с большим напряжением малой емкости к АКБ большей емкости, но с меньшим напряжением происходит электрическое замыкание слабого АКБ через меньшее внутреннее сопротивление сильного. Из-за этого в слабом АКБ протекает сильный ток, который приводит к его постепенному разрушению.
В случае высокого вольтажа на аккумуляторе большей емкости происходит форсированный заряд слабого элемента, что также сказывается на нем губительно. Исходя из этого, перед сборкой батареи рекомендуется выравнивать напряжения каждого ее элемента до одинакового значения.

Например. Имеем  4 аккумулятора емкостью 200Ач и номинальным напряжением 12В. Подключив их параллельно, мы получим номинальное напряжение равное 12В, а емкость при этом будет равна 4*200Ач=800Ач.

Комбинированное (последовательно-параллельное) соединение аккумуляторов

Возможно создавать сложные комбинированные варианты соединения аккумуляторов с одновременным использованием последовательного и параллельного соединений. Это позволяет увеличивать результирующую емкость и напряжение, что особенно необходимо в системах автономного энергообеспечения, электромобилях и других устройствах с большим потреблением электрического тока.

Например. Имеем 4 аккумуляторам емкостью 200 Ач и номинальным напряжением 12В. Соединив по 2 аккумулятора последовательно и затем объединим их параллельно, мы получим номинальное напряжение равное 12В*2=24В и емкость равную 200Ач*2=400Ач.

Сборка комбинированной батареи может осуществляться двумя способами:

1. Составляется нужное количество последовательно соединенных сборок с необходимым напряжением, а затем они объединяются в единую батарею с помощью параллельной коммутации.
2. Создаются батареи с параллельно соединенными аккумуляторами необходимой емкости, которые затем последовательно коммутируются до набора нужного вольтажа.

Важно понимать, что даже при соблюдении всех правил соединения, невозможно подобрать элементы питания с абсолютно идентичными характеристиками. Это неизбежно приведет к разбалансировке значений емкостей и напряжений, что со временем будет приводить к повышенному износу более слабых аккумуляторов.

Меры предосторожности при подключении аккумуляторов

При всех способах соединения аккумуляторов необходимо соблюдать ряд мер предосторожностей:

• соблюдать меры безопасности по эксплуатации электроустановок для исключения поражения электрическим током (главное — не создавать цепи прохождения тока через тело человека)
• соблюдать полярность подключения
• не создавать коротких замыканий
• при сборке батарей отключать от них нагрузку
• подсоединение зарядного устройства к АКБ осуществлять тогда, когда оно отключено от сети
• работы проводить в соответствующей изолирующей одежде и обуви, без металлических предметов, которые могут упасть и замкнуть контакты
• не касаться руками клемм АКБ, в особенности двумя руками на разных полюсах (это очень опасно на мощных батареях с высоким напряжением)
• использовать специальный инструмент с изолированными частями
• не проводить работы при плохом состоянии здоровья
• учитывать токи, проходящие через сборную батарею и нагрузку и использовать подходящие по сечению проводники
• при соединении элементов в одну батарею обеспечивать надежный и изолированный от внешних воздействий контакт
• обеспечивать надежную защиту сборных батарей от коротких замыканий и попадания влаги
• использовать аккумуляторы с одинаковыми характеристиками и степенью износа
• внимательно проверять собранную батарею на наличие ошибок коммутации

ПАРАДОКС СОЕДИНЕНИЯ БАТАРЕЙ | Дмитрий Компанец

Параллельное соединение батарей

Параллельное соединение батарей

Сразу скажу за название! Параллельное соединение Гальванических батарей без разделяющих диодов НЕ ДОПУСКАЕТСЯ ! Всегда и везде в технической литературе указывается необходимость разделения гальванических и аккумуляторных батарей диодами или иной автоматикой. Для меня ПАРАДОКС — почему современные инженеры и технологи поставляют нам аппараты снабженные такими НЕ ПРАВИЛЬНО СОЕДИНЕННЫМИ аккумуляторными батареями?

Часто видим в современных схемах и устройствах соединенные параллельно гальванические элементы питания и аккумуляторы.
И, если в старых и новых Батареях для Маяков где необходима большая энергетическая емкость и не очень большое напряжение, батарейки и гальванические элементы соединены параллельно по правилам (через исключающий саморазряд на себя диод), то в современных и не очень батареях (фирменных между прочим) от ноутбуков и блоков аварийного питания аккумуляторы соединяются параллельно просто так без диодов, металлическими перемычками.

Для меня это странно и это парадокс, ведь и аккумуляторы и солевые батареи являются гальваническими источниками тока с примерно одинаковыми свойствами и принципами работы (работают на обратимых химических реакциях ). При простом параллельном соединении , в случае просадки одного из элементов питания или его замыкания , вся батарея разом выходит из строя.

Многие псевдо-знатоки утверждают, что для аккумуляторов это позволительно и что такое соединение нисколько не опасно, но по принципу действия и по свойствам и Литиевые АКБ и Свинцовые и Солевые батареи практически одинаковы. Даже глубокий разряд во всех этих источниках тока выглядит одинаково — они перестают пропускать ток.

По логике и по схемам соединения аккумуляторов еще старых времен, писано однозначно — Запрещено включать параллельно батареи питания без использования разделяющих и изолирующих диодов. Достаточно прочитать техническую документацию по аварийным источникам электричества использующим большие и емкие батареи.

Вывод напрашивается всего один — использование «голого» параллельного соединения предусмотрено производителем для скорейшего выхода устройств с аккумуляторами из строя и увеличение продаж комплектующих и запасных частей.
Я конечно могу и ошибаться — я просто человек =)
