Бесступенчатый вариатор или автомат что лучше: Вариатор или автомат: что лучше?

Содержание

аргументы за и против — Ozon Клуб

Что такое коробка передач

При движении машины работают законы механики и физики, вступают во взаимодействие внешние и внутренние силы. Сила трения, которую оказывает дорожное покрытие на ведущие колеса, сопротивляется силе тяги, приводящей автомобиль в движение. Таким образом, чем выше величина крутящего момента, переданного на ведущие колеса, тем больше сила тяги – при условии хорошего сцепления колес с дорожным покрытием автомобиль движется увереннее. Эту функцию как раз и выполняют коробки, предназначенные для переключения передач. Они изменяют величину крутящего момента в зависимости от условий на автомобильной дороге.

Немного истории

Изобрел коробку передач Карл Бенц, известный в мировом автомобилестроении инженер, который создал автомобиль в 1886 году. Первое транспортное средство не было надежным, не отличалось ровным и мягким ходом. Его малая мощность и сложное управление делали утомительными продолжительные поездки, особенно по восходящим вверх дорогам. В процессе эволюции автомобиль был оснащен механизмом, по конструкции напоминающим современную бесступенчатую коробку передач, которая увеличивала скорость движения и делала управление лучше.

Современные виды коробок

Сегодня автопроизводители используют разные виды КПП. Существует четыре основных типа: механическая, автоматическая, бесступенчатая, роботизированная. Они отличаются конструкцией, принципом работы и переключения передач.

К числу первых коробок относятся механические версии. АКПП и вариатор появились гораздо позже. Современные автомобили оснащаются простым в использовании усовершенствованным механизмом, позволяющим уверенно контролировать автомобиль в динамике. Преимущественно это механические коробки передач с пятью скоростями и задним ходом. Каждой скорости соответствует индивидуальное положение рычага, который перемещается рукой.

Принципиальное устройство коробки представлено шестеренками разного размера, установленными на валах, приводимых в действие двигателем или передающих крутящий момент колесам. Они соприкасаются зубьями и меняют месторасположение после переключения передачи. Для этого нужно полностью хорошо выжимать педаль сцепления, чтобы перед смещением шестеренок отсоединить двигатель от коробки передач, и плавно отпускать ее после выполнения операции. Механическая конструкция предполагает почти непрерывное изменение положения рычага правой рукой водителя. Здесь требуются навыки владения переключением передач.

В 1940 году на автомобиль была установлена первая автоматическая КПП, которая лет через 20 получит продолжение, свою модифицированную версию – вариатор. Эта конструкция более предпочтительная для городского вождения, не требующего от транспортного средства большой скорости и выносливости. На многих машинах используют автомат. Отсутствие необходимости постоянно управлять коробкой вручную значительно облегчает вождение автомобиля. Вместо частых перемещений рычага передач по разным траекториям в разъеме нужно установить его в положение «Драйв» для начала движения, или «Задняя», чтобы включить задний ход. Есть режимы «Паркинг» и «Нейтрал». Контроль над функционированием таких коробок выполняют специальные микрочипы, связанные с бортовым компьютером.

Простота пользования автоматической коробкой компенсируется сложностью ее конструкции. Здесь работают планетарные передачи и гидравлическая система управления. Сцепление заменяет гидротрансформатор, который под давлением масла передает крутящий момент и через другие детали выполняет плавное переключение передач. Он же является причиной увеличенного расхода топлива по сравнению с механикой.

Существуют упрощенные версии автоматов – бесступенчатых коробок, обеспечивающих плавную смену передач в доступном диапазоне. Они передают на колеса усилие от мотора бесступенчато, реагируя на условия движения. Этот вид механизма называется вариатор и имеет обозначение CVT. Разные производители могут обозначать вариаторы как Ecotronic, Autotronic, Lineartronic.

В классическом исполнении вариатор состоит из пары раздвижных шкивов (ведущего, соединенного с двигателем, и ведомого, передающего преобразованный момент колесам), скрепленных клиновидным ремнем. Передача запускает оба шкива, каждый из которых образован парой конических дисков, способных сближаться и отдаляться друг от друга, изменяя диаметр шкива. В зависимости от режима работы двигателя меняется диаметр шкивов вариатора. Подобную согласовательную работу в вариаторных автоматах выполняет электронная система, которая при увеличении оборотов меняет диаметры ведущего и ведомого шкивов по отношению друг к другу. За реверсивное движение ведомого вала вариатора во время заднего хода отвечает планетарный механизм.

Что выбрать: вариатор или классическую АКПП?

Если преимущественным требованием к управлению автомобилем является удобство, то автомат – правильный выбор.

В этом случае также предстоит выбрать, что предпочесть: вариатор или классический автоматический аналог. Рассмотрим отдельно плюсы и минусы этих двух типов коробок.

Чистый автомат

Автоматические трансмиссии имеют свои плюсы и недостатки. Среди последних можно выделить пониженный КПД и слабую разгонную динамику (по сравнению с механической системой). Автомобиль с автоматом невозможно завести буксирным тросом или другими «ручными» способами. Он запускается только с помощью стартера – плохо, если в это время разрядится или выйдет из строя аккумулятор.

По сравнению с вариатором АКПП позволяет лучше сконцентрировать внимание на вождении. В нормальных условиях автомат обеспечивает комфортную езду, упрощенный старт, плавный разгон и эффективное торможение с щадящей эксплуатацией ходовой части и двигателя. Высокий уровень безопасности обеспечивается благодаря тому, что нажатие режимов на рычаге коробок не приводит к самопроизвольному троганию с места без нажатия педали тормоза.

Доступны режимы вождения с экономным расходом топлива.

Автоматы и современные вариаторы работают в нескольких режимах, которые выбираются посредством перемещения рычага АКПП в установленные положения. Каждая позиция имеет свое определение. Набор этих положений отличается в разных марках автомобилей.

Среди стандартных режимов:

«D» (драйв) – положение позволяет двигаться вперед с любой скоростью. Двигатель соединен с трансмиссией.

«R» (реверс) – положение свидетельствует о том, что включен задний ход. Двигатель соединен с трансмиссией.

«P» (паркинг) – положение свидетельствует о том, что КПП в нейтральной позиции. Двигатель не контактирует с трансмиссией. В этом состоянии автомобиль удерживается в надежном устойчивом положении. Используется, как правило, для длительной остановки.

Режим N (нейтраль) позволяет выполнять буксировку на небольшие расстояния. Двигатель отсоединен от трансмиссии, автомобиль не заторможен.

Нестандартные режимы (также есть в вариаторах) могут выбираться перемещением рычага или нажатием соответствующих кнопок. Могут быть активированы только при движении вперед.

Экономичный режим позволяет расходовать топливо экономно. Используется при спокойном движении в нормальных условиях.

Спортивный режим позволяет лучше использовать доступную мощность двигателя. Используется для динамичного, агрессивного вождения. Несмотря на то, что агрессивный стиль вождения не рекомендуется на авто с вариаторами, этот режим также в них предусмотрен. Он предназначен для имитации разгона одновременно с наращиванием оборотов двигателя – исключительно для комфорта водителя.

Зимний режим позволяет трогаться с места со второй передачи, обеспечивает экономный расход топлива и упрощает управление транспортным средством на заснеженном дорожном покрытии.

Режим «овердрайв» обеспечивает резкую смену скорости и нагрузки на двигатель. Используется для скоростных магистралей.

На автоматах есть режимы, позволяющие на низкой скорости передвигаться в сложных условиях: по бездорожью, в горах и т. д. Выделяют следующие:

«3» – для передвижения автомобиля только на первых трех передачах. Используется для вождения в городском потоке.

«2» – перемещение авто возможно только на первых двух. Используется при медленном движении со скоростью не более 50 км/ч.

«1» или «L» (англ.«Low» или принудительно-понижающая), на отдельных моделях может присутствовать указатель «Тх» — Тихий Ход. Для движения автомобиля только на первой передаче со скоростью не более 30 км/ч. Используется на труднопроходимых и опасных участках дороги, особенно, если транспортное средство застряло в снегу или грязи.

Преимущества автоматов:

  • передача может быть изменена при движении независимо от мощности двигателя
  • благодаря гидротрансформатору исключается нагрузка на КПП в результате некорректного обращения с рычагом
  • экономия на масле, которое необходимо для работы вариатора.

Недостатки автоматов:

  • больший расход топлива по сравнению с механикой и вариатором
  • при старте и переключении возможны рывки, толчки.

Если эти минусы легкового автомобиля с автоматической коробки передач для вас принципиальны, лучше отдать предпочтение его модификации – вариатору.

Вариатор

Впервые вариатор установили в автомобиле DAF и Ford. Новый вид коробок активно совершенствовался в 50-60 гг. прошлого столетия. Современные вариаторы бывают цепные, тороидальные и клиноременные.

Последний вариант наиболее часто используется автомобильными концернами – такой вариатор встречается чаще всего.

У вариатора нет переключения скоростей, что не мешает автомобилю демонстрировать отличную динамику и плавно разгоняться за счет непрерывного изменения передаточного числа в зависимости от текущей скорости движения транспортного средства. У таких автоматических модифицированных коробок максимальный КПД.

Основные достоинства вариатора:

  • вариатор обеспечивает непрерывное изменение крутящего момента, что улучшает динамику транспортного средства
  •  вариатор дает быстрый старт
  • лучшие показатели расхода топлива.

Минусы вариатора:

  • вариатор не совместим с автомобилями с мощным мотором
  • вариатор быстро изнашивается при эксплуатации транспортного средства на высоких оборотах, с максимальными нагрузками, с постоянной буксировкой
  • сложный ремонт вариатора, требующий вмешательства опытных специалистов
  • для вариаторов необходима трансмиссионная жидкость, стоимость которой выше обычного масла.

Вывод: вариатор или автомат

Выбирая между двумя автоматическими коробками, следует отдать предпочтение вариатору в случае, если важен высокий КПД, более низкий расход топлива, плавность хода и быстрый разгон. Но вариаторы не подходят для агрессивного стиля вождения.

Отказаться от вариатора и сделать выбор в пользу автомата стоит, если важен ресурс механизма. Классические АКПП надежнее, чем вариатор (хотя уступают в этом качестве механическим коробкам), подходят для сложных условий эксплуатации.

Вариатор или классическая АКПП — что лучше выбрать? | Автомеханик

Вариаторы и автоматической коробки передач имеют свои определенные преимущества и недостатки, что необходимо учитывать при выборе такого автомобиля.

Автоматические коробки передач прочно вошли в нашу жизнь, практически полностью вытеснив старую добрую механику на новых автомобилях. Также в продаже можно найти модели, которые оснащены вариатором, то есть бесступенчатой трансмиссией, обеспечивающей плавное увеличение мощности и оптимальную передачу крутящего момента на колёса. Многих автовладельцев волнует вопрос, что же лучше автоматическая коробка передач или вариатор и как правильно сделать выбор.

Краткое описание автомата и вариатора

Коробки автомат появились ещё в середине прошлого века, когда привычная механическая конструкция получила дополнительный гидротрансформатор, фактически заменяющий сцепление. Такая конструкция позволяла плавно и без рывков самостоятельно переключать передачи при достижении определенного уровня оборотов и скорости машины. В последующем такие конструкции существенно улучшились, они стали полностью управляться электроникой, а современные АКПП имеют 8-9 ступеней, что позволяет оптимальным образом реализовать динамические характеристики двигателей.

Конструкция прообраза вариатора была разработана ещё великим итальянским инженером Леонардо да Винчи, который придумал оригинальное устройство с двумя конусообразными валами и ремнем между ними, что позволяло оптимальным образом изменять крутящий момент, передавая мощность на колёса. В последующем подобные разработки с существенными изменениями стали использоваться и на автомобилях, причём изначально на городских малолитражках с объёмом двигателя не более одного литра, а в последующем и на мощных кроссоверах. Автовладельцы по достоинству оценили оригинальную конструкцию и удобство использования такой бесступенчатой трансмиссии, которая повышала комфорт эксплуатации автомобиля.

Надежность автомата и вариатора

Большинство поломок автоматических коробок передач возникают именно по причине несвоевременного и некачественного обслуживания этого агрегата. Масло без своевременной замены начинает загустевать, в нём накапливается металлическая стружка, появляется перегрев и повышенный износ подвижных валов, что, в конечном счёте, приводит к заклиниванию дисков и другим серьёзным поломкам АКПП. Ремонт этого узла чрезвычайно сложен и в большинстве случаев заключается в замене поврежденного гидроблока и сгоревших фрикционов.

В каждом конкретном случае надежность коробки автомат будет зависеть от своевременности сервиса и правильного использования такой трансмиссии. При аккуратном управлении машиной и своевременном сервисе АКПП может без ремонта выдержать около 400 тысяч километров пробега. При этом у тех автовладельцев, которые агрессивно водят машину и не обслуживают коробку передач, этот узел может критически сломаться уже на пробеге в 40-50 тысяч километров.

Вариатор крайне критичен к качеству обслуживания, а ремонт этого узла должны выполнять исключительно специалисты, хорошо знакомые с особенностями такой техники. Часто вариаторы вызывают нарекания у тех автовладельцев, которые приобрели машину с рук, при этом им неизвестно, обслуживался тот или иной узел и как эксплуатировался автомобиль. Тогда как при своевременной замене масла каких-либо проблем такая трансмиссия не доставляет.

При отсутствии качественного сервиса вариатор часто ломается, валы зажимаются и начинают изнашивать ремень, который пробуксовывает, что приводит к существенным толчкам. На высоких скоростях такой изношенный ремень может неприятно гудеть, причём он за собой тянет все подшипники и приводные валы, поэтому ремонт таких неисправностей обойдётся в круглую сумму. Также нужно помнить о том, что в вариаторе используется многочисленная электроника, которая при перегреве или частых воздействиях повышенной влажности и соли в реагентах быстро выходит из строя, после чего требуется замена и дорогостоящего ремонта.

Преимущества и недостатки автоматической коробки передач

Основным преимуществом автоматической коробки передач является легкость управления автомобилем. Автовладелец избавлен от необходимости выжимать сцепление, выбирая ту или иную скорость в зависимости от оборотов двигателя. Этот вид трансмиссии при условии качественного сервиса прослужит не менее 300 тысяч километров пробега. Автомат, в сравнении с вариатором, — это достаточно простая и хорошо изученная механиками конструкция, ремонт которой не представляет особой сложности.

При обслуживании автоматических коробок передач потребуется использовать специальное трансмиссионное масло, однако его стоимость на порядок ниже, чем у аналогичных расходных жидкостей для бесступенчатых коробок передач. Автомат также управляется электроникой, однако всевозможных блоков управления тут меньше, чем на вариаторе, соответственно АКПП надёжнее, а диагностика и ремонт не представляет особой сложности.

Современные 8-9 ступенчатые коробки передач могут плавно разгонять автомобиль, а переключение ступеней попросту не чувствуется автовладельцем, что делает поездки на машинах максимально комфортными и беспроблемными. Только лишь на старых машинах, где используется четырех-пятиступенчатые автоматы, такие переключения передач могут ощущаться заметным рывком, что несколько снижает комфорт использования этого узла.

К минусам автомата в прошлом относили ухудшение динамики и несколько больший расход топлива, однако в последние годы с появлением автоматических коробок передач последнего поколения эти проблемы полностью решены.

Преимущества и недостатки вариатора

Бесступенчатые трансмиссии практически полностью исключают потерю мощности, соответственно улучшается топливная экономичность, а мотор может разгоняться максимально быстро. Такие коробки передач отличаются великолепной плавностью хода, так как тут отсутствуют рывки при переключениях. В особенности такие трансмиссии оценят новички, которым не надо учиться трогаться и переключать передачи, как-то нужно на механике.

Однако и недостатки у этого типа трансмиссии всё же имеются. В первую очередь, это сложный и дорогостоящий ремонт. Найти мастерскую, где бы взялись за ремонт этого узла, крайне сложно, в особенности в провинции, где хороших специалистов можно пересчитать по пальцам. Каждые 100000 километров на вариаторе потребуется менять ремень между шкивами, процедура эта явно не из дешёвых, причём выполняют ее лишь в специализированных ремонтных мастерских.

Каждые 50 000 километров пробега потребуется менять дорогостоящее трансмиссионное масло, при этом сама работа по его замене будет иметь высокую стоимость, а самостоятельно ее выполнить не под силу даже опытному автовладельцу. Нужно также помнить о том, что тут имеется многочисленная электроника, которая часто выходит из строя, требуя замены, увеличивая тем самым затраты на эксплуатацию.

как ездить на вариаторе правильно

Автоматическая коробка передач в последнее время получила широкое распространение не только в США, но и по всему миру. При этом отсутствие педали сцепления еще не означает, что все автоматы одинаковые. Автоматические трансмиссии на автомобилях можно условно разделить на три большие группы:

Примечательно то, что не каждый владелец способен отличить вариатор от АКПП или даже РКПП. Однако во время эксплуатации нужно отдельно учитывать, какой именно типа автомата стоит на машине.

Другими словами, нужно знать, как обслуживать и как ездить правильно на вариаторе, автомате или роботе, чтобы коробка работала долго и безотказно. В этой статье отдельно поговорим о вариаторах.

Содержание статьи

Коробка вариатор: как правильно ездить

Итак, вариатор CVT является бесступенчатой автоматической трансмиссией, что сильно отличает данный тип коробок передач от аналогов благодаря уникальной конструкции. Переключение передач на авто с вариатором происходит плавно, без толчков, задержек, пробуксовок и т.д.

Машина с такой КПП разгоняется легко, ускорение происходит без малейших рывков, которые в той или иной степени можно ощутить на других типах автоматов, включая даже новейшие преселективные РКПП с двумя сцеплениями.

Также среди плюсов стоит выделить топливную экономичность CVT по сравнению с АКПП, лучшее распределение нагрузки на ДВС и на трансмиссию, что позволяет не перегружать силовой агрегат и увеличить его срок службы.

Казалось бы, с учетом всех плюсов вариатор можно считать более комфортной заменой для классического автомата, однако это не так. Дело в том, что многие водители отмечают заметно меньший ресурс CVT по сравнению с АКПП, низкую ремонтопригодность вариаторов, высокую стоимость обслуживания и целый ряд ограничений во время эксплуатации. Давайте разбираться.

  • На первый взгляд, эксплуатация вариатора не отличается от АКПП. Доступные режимы одинаковые, P – парковка, D – движение вперед,  N – нейтральная передача, R – задний ход и т. д.

Также может быть реализована функция ручного управления КПП, которая имитирует понижение и повышение передачи самим водителем (аналогично Типтроник на АКПП).  Дополнительно может присутствовать спортрежим, экономичный режим и т.д.

При этом важно понимать, что вариатор среди всех видов АКПП  хуже всего «переваривает» крутящий момент и наименее подготовлен к высоким нагрузкам. Простыми словами, резко стартовать на вариаторе крайне нежелательно.

На такой КПП разгоняться нужно плавно, постепенно поднимая обороты двигателя. В противном случае поломки не заставят себя долго ждать. На практике не единичны случаи, когда у любителей светофорных гонок на новых авто вариаторы выходили из строя уже к 50-60 тыс. км. пробега.

  • Также вариатор нужно в обязательном порядке прогревать в холода. Вариаторы предельно чувствительны к смазке, при этом трансмиссионное масло при понижении температуры хуже распределяется по коробке.

Более того, прогрев вариатора CVT на месте по аналогии с АКПП (включение режимов P-R-N-D с задержкой на несколько секунд) для данного типа трансмиссии не подойдет, так как конструктивно вариатор отличается от гидромеханического автомата.

В случае с CVT  нужно прогреть ДВС и включить режим N на несколько сек., что позволит прогреть гидромуфту. Далее нужно начинать движение, сводя нагрузки на коробку к минимуму первые 3-5 км.

Если же температура понизилась до -30 и ниже, от поездок на автомобиле с вариаторной коробкой лучше отказаться. Если ехать нужно, тогда машину потребуется долго греть на холостых, затем допускается езда исключительно в щадящем режиме.

  • Также вариатор «боится» пробуксовок и повышенных нагрузок. Это значит, что любой кроссовер с вариаторной коробкой никак нельзя считать внедорожником, специально подготовленным к условиям бездорожья и рассчитанным на эксплуатацию в тяжелых условиях.

Еще нужно помнить, что легковые авто и паркетники с CVT плохо приспособлены к буксировке прицепов, не рассчитаны на перевозку тяжелых грузов и т.п. По этой причине владельцам бесступенчатой коробки передач нужно избегать излишних нагрузок на КПП.

Простыми словами, использовать автомобиль с CVT для буксировки другого авто настоятельно не рекомендуется. Что касается автоприцепа, важно, чтобы вес не превышал допустимых показателей. Также могут быть и ограничения по скорости и расстоянию в случае использования прицепа.

Если же автомобиль с вариатором застрял в грязи или снегу, лучше отказаться от попыток выехать своим ходом. Переключения селектора между режимами при «раскачивании» авто приведет к быстрому износу шлицевых соединений, ресурс деталей КПП заметно сокращается.

  • Кстати, если возникает необходимость отбуксировать неисправную машину с вариатором, оптимально воспользоваться услугами эвакуатора. Если же такой возможности нет, тогда нужно придерживаться правил, указанных в мануале касательно буксировки вариатора.

В ряде случаев машину с вариатором, как и с АКПП, буксируют на небольшие расстояния с заведенным двигателем. Если же ДВС не заводится, тогда следует отказаться от попыток отбуксировать машину без вывешивания ведущих колес.

Обслуживание вариатора

Если говорить об обслуживании, в вариаторе следует постоянно проверять масло, его уровень и состояние. При этом для бесступенчатой трансмиссии  вопрос масла предельно важен, трансмиссионная жидкость меняется чаще, чем в АКПП, заливать нужно только рекомендуемые по свойствам и допускам продукты.

Масло для CVT особое, так как должно обеспечивать смазку взаимодействующих поверхностей, при этом предотвращать проскальзывание. Менять масло в коробке вариатор  по мануалу зачастую нужно один раз в 60 тыс. км., однако на практике желательно проводить данную процедуру каждые 30-35 тыс. км пробега, причем замена каждые 30 тыс. считается оптимальной.

Если  же говорить о возможных сбоях и диагностике, нужно следить за поведением коробки. Дело в том, что выход из строя отдельных датчиков ЭСУД может привести к тому, что чувствительный к нагрузкам вариатор выходит из строя, причем достаточно быстро.

Например, выход из строя датчика скорости приводит к тому, что ЭБУ коробкой переводит коробку в аварийный режим. Езда в таком режиме может привести к повреждениям ремня вариатора, проблемам с конусами вариатора и т. д.

Становится понятно, что любые отклонения от нормы и сбои в работе вариатора являются поводом для немедленного прекращения эксплуатации авто и доставки автомобиля на СТО для проведения диагностики CVT.

Подведем итоги

Как видно, коробка вариатор способна обеспечить максимальный комфорт при езде, а также является более экономичной в плане расхода топлива по сравнению с  классическими АКПП. Однако следует учитывать, что данный тип трансмиссии не рассчитан на высокие нагрузки и тяжелые условия. Параллельно не допускаются перегревы трансмиссии.

Простыми словами, коробка CVT больше подойдет для эксплуатации в черте города по хорошим дорогам, причем таким водителям, которым ближе спокойный и размеренный стиль езды, без резких стартов, пробуксовок, постоянных обгонов и т. д.

Также коробку вариатор нужно чаще обслуживать, постоянно проверяя уровень и состояние трансмиссионного масла, прогревать КПП в начале движения, избегая повышения нагрузок. При соблюдении указанных условий ресурс вариатора может оказаться аналогичным тому, который определил сам производитель коробки передач, то есть КПП CVT отработает без поломок весь заявленный срок службы.

Читайте также

  • Аварийный режим АКПП: что нужно знать

    Что такое аварийный режим АКПП. Почему коробка автомат переходит в аварийный режим: причины, по которым автомат «встает» в режим аварии, диагностика.

Автоматическая коробка передач или вариатор – плюсы и минусы

Ведущие мировые автопроизводители все чаще не оставляют нам выбора: модели с вариатором CVT все реже имеют альтернативы в виде классического «автомата».  А в чем, собственно, разница для водителя и владельца?

Начнем с того, что и классическая АКП с гидротрансформатором, и бесступенчатый вариатор CVT (Continuously Variable Transmission) созданы, во-первых, для того, чтобы поддерживать обороты двигателя в наиболее оптимальном диапазоне, а во-вторых, чтобы устранить от этого процесса водителя. Но решили эти две задачи конструкторы по-разному.

С точки зрения эксплуатации гидромеханическая АКП почти безупречна, однако сложная и недешевая. При том хорошо отработана в производстве.

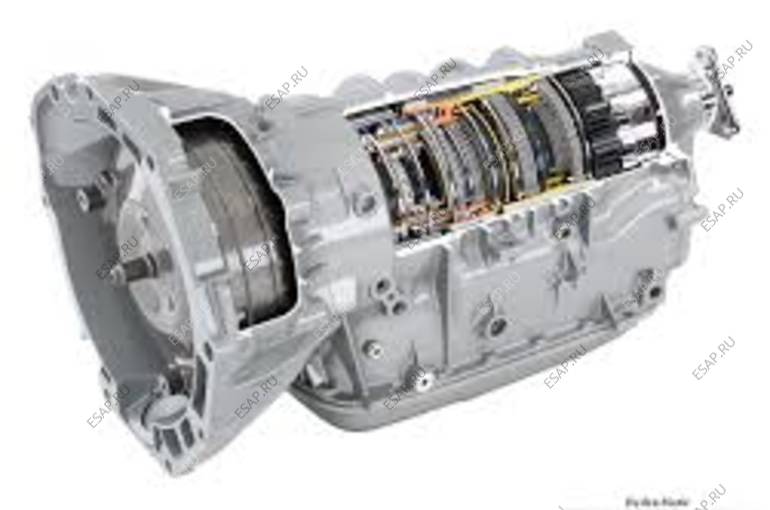

Внутри обычного «автомата» – шестерни, которые образуют несколько передач. Переключение осуществляет гидравлическая система, которая реагирует на положение акселератора и нагрузку на ведущие колеса.

Читайте также: Где можно было купить ”Жигули” с “автоматом”

Каждая передача АКП имеет также фрикционную муфту, а еще есть гидротрансформатор – узел, в котором крутящий момент передается от вала к валу мощным потоком масла. Эта гидромуфта тоже меняет крутящий момент и сглаживает рывки в трансмиссии.

Вариатор получает распространение после изобретения металлического ремня и смазки с особыми свойствами. Он дешевый, однако не такой долговечный.

Внутри вариатора CVT деталей в несколько раз меньше. Главное – это два конусных шкива, соединенных ремнем клиновидного профиля. Когда нужно изменить крутящий момент (”переключить передачу”), автоматика уменьшает диаметр одного шкива и увеличивает – второго. Поскольку фиксированных положений нет, количество “передач” просто неисчислимо. Для работы на холостом ходу, в вариаторах есть механизм автоматического сцепления или гидромуфта.

Как видим, конструкция двух видов автоматических трансмиссий очень отличается. А ради чего это все – как конструктивные различия между АКП и CVT проявляются на деле?

Динамика. Классический “автомат” на старте проигрывает вариатору: даже в современных АКП с семью-восемью передачами ступеней получается меньше, чем вариантов передаточного числа в вариаторах. К тому же есть определенные потери энергии в гидротрансформаторе АКПП.

Один из самых сложных узлов АКП – гидротрансформатор. Часто он присутствует и в вариаторных трансмиссиях.

Экономичность. CVT всегда держит двигатель в диапазоне наиболее выгодных оборотов, поэтому такая трансмиссия обеспечивает машине более высокую экономичность, чем АКП с гидротрансформатором – который к тому же и сам добавляет машине аппетита за счет проскальзывания потоков масла.

Читайте также: Коробка передач: робот, автомат или механика – в чем разница

Комфорт и ощущение водителя. Даже самая лучшая АКП может отмечать переключение ступеней легким толчком, а у вариатора ступеней нет в принципе, поэтому машина с ним ускоряется и замедляется плавнее. Правда, CVT первых поколений создавали у водителя ощущение медленного разгона из-за однообразного гудения двигателя на одинаковых оборотах. Сейчас конструкторы научили вариаторы имитировать переключение передач, изменяя обороты мотора. Это несколько снижает эффективность трансмиссии, однако создает больший психологический комфорт для водителя.

Гидромеханические “автоматы” используют на боевых машинах и даже на танках, а вот вариаторы для тяжелых условий непригодны. По крайней мере, пока.

Работа в тяжелых условиях. Классический “автомат” лучше приспособлен к нагрузкам, к преодолению машиной препятствий, чем вариатор. Шкивы CVT хуже переносят передачу высокого крутящего момента, на них могут образовываться задиры, когда машина буксует, преодолевает бордюры, колеи и тому подобное. К тому же, вариаторную трансмиссию легче перегреть. Однако, некоторые CVT последних моделей оснащены дополнительной механической передачей – так называемой стартовой, для движения под большими нагрузками.

Долговечность. Гидромуфта АКП сглаживает колебание и пики крутящего момента, чем бережет и трансмиссию, и двигатель от ударных нагрузок. Обычная АКП лучше переносит работу двигателя на предельных оборотах, как слишком низких, так и слишком высоких, в то время как CVT в таких условиях быстрее изнашивается из-за перегрева пар трения. В классической автоматической коробке просто нет деталей, которые работают с такими большими нагрузками, как ремень и шкивы вариатора. В среднем ресурс АКП и CVT отличается по крайней мере вдвое – в пользу классического “автомата”. Ремонт вариатора довольно дорогой, как минимум не дешевле “капиталки” АКП.

Поверхности, воспринимающие нагрузки, у шкивов CVT настолько малы, что в принципе не могут служить так долго, как шестерни и фрикционы АКП.

Цена. Это одна из ключевых причин все большего распространения вариаторов: CVT в производстве значительно дешевле старой доброй АКП. Это не всегда можно заметить при сравнении новых автомобилей разных комплектаций, но производители данный факт берут во внимание.

Рекомендация Авто24

Рекомендации по покупке автомобиля с вариатором зависят от того, новую или подержанную машину вы имеете в виду. Новый автомобиль с CVT можно смело брать (особенно если машина покупается лишь на несколько лет), ведь у вариатора немало преимуществ по сравнению с гидромеханикой. А вот вариаторный автомобиль с пробегом – это уже в большой степени риск, поскольку, во-первых, неизвестно, как относился к трансмиссии предыдущий владелец, а во-вторых – ремонт CVT очень дорогой. А вот гидротрансформаторный АКП более долговечна, если за ней следили в течение всего периода эксплуатации.

Читайте также: Как проверять трансмиссию при выборе машины

Как устроен вариатор — ДРАЙВ

Листая автомобильные каталоги, многие встречали такую фразу: «На автомобиль устанавливается бесступенчатый вариатор». Или могли увидеть это словосочетание в таблице технических характеристик. Что такое механическая коробка передач, знают все (кроме, разве что, американцев), к «автомату» тоже давно все привыкли (особенно американцы). А вот вариатор — зверь малоизвестный. А ведь он далеко не новинка.

Вы удивитесь, но принадлежит это изобретение не Хонде и даже не Мерседесу. Патент на вариатор был выдан в конце XIX века! Более того, первый вариатор придуман и вовсе в 1490 году. Его автором оказался добродушный бородач Леонардо да Винчи.

Первый работоспособный автомобиль с этим типом трансмиссии, правда, появился не в эпоху Возрождения, а попозже — лет через пятьсот, в 1950-х годах. Вариатор ставился серийно на автомобили DAF (в то время под этой маркой выпускались не только грузовики, но и легковушки). Потом нечто похожее начали делать и на Volvo, но по-настоящему широкое распространение вариаторы получили лишь сейчас.

По сути, вариатор (наиболее распространённое англоязычное обозначение — CVT — continuously variable transmission) — это, простите за тавтологию, вариация на тему автоматической коробки передач. И автомобиль, оборудованный им, на первый взгляд, ничем не выдаёт себя — педалей всего две и рычаг переключения режимов трансмиссии — P, R, N, D — такой же, как и у машины с традиционной АКПП. Всё привычно. Но работает вариатор совершенно по-другому. В нём нет фиксированных первой, второй, десятой передач. Попробуйте представить себе, сколько звёзд в нашей Вселенной или сколько песчинок на всех пляжах Земли вместе взятых — у вариатора передач всё равно намного больше. И «переключение» между ними происходит плавно и незаметно.

Поэтому-то здесь нет толчков при трогании и «переключении». И не зря мы написали это слово в кавычках: переключений как таковых тут и нет. Вариатор непрерывно и плавно изменяет передаточное число по мере разгона или замедления автомобиля.

Вариаторы бывают нескольких типов: клиноремённые со шкивами переменного диаметра, цепные, тороидальные… Первый тип — самый распространённый. Посмотрим, как он устроен.

Клиноремённый вариатор MINI.

Вот наглядный пример: возьмём два карандаша (цилиндра), лежащих параллельно на некотором расстоянии друг от друга. Стягиваем их резинкой и начинаем крутить один из них. Тут же начинает крутиться и второй — с той же скоростью. Но если карандаши будут разного диаметра, начинается совсем другая история — пока один из них, что побольше, сделает один оборот, второй, скажем, два.

Вариатор устроен похоже, только диаметр «карандашей» у него постоянно меняется. У него два шкива, каждый из которых сделан в виде пары конусов, обращённых острыми концами друг к другу. А между шкивами зажат клиновый ремень.

Изменяя радиус огибания ремнём ведущего и ведомого шкива, можно плавно менять передаточное отношение.

Теперь, если каждая из пар конусов может двигаться друг к другу и обратно, мы получим шкивы с переменным рабочим диаметром. Ведь при раздвижении конусов ремень, соприкасающийся с ними своими рёбрами, будет как бы проваливаться к центру шкива и обегать его по малому радиусу. А при сближении конусов — по большому радиусу.

Осталось только снабдить оба шкива системой (как правило, это гидравлика, но может быть и какой-то иной сервопривод), которая будет строго синхронно сдвигать половинки первого шкива и раздвигать половинки второго. И если один шкив находится на ведущем валу (который идёт от двигателя), а второй — на ведомом (который ведёт к колёсам), то можно организовать изменение передаточного отношения в весьма широких пределах.

Остаётся ещё добавить узел, отвечающий за изменение направления вращения выходного вала (для заднего хода), а это может быть, скажем, обычная планетарная передача. И вот готова коробка-вариатор.

Кстати, интересный вопрос — какой тут используется ремень? Разумеется, простой ремень из резины и ткани, наподобие тех, что вращают генераторы и прочее навесное оборудование, здесь не прожил бы и тысячи километров. Ремни в клиноремённых вариаторах имеют сложное устройство.

Ремень в вариаторах, как видно, никакой вовсе не ремень, а наборная металлическая лента.

Это может быть стальная лента с неким покрытием или набор стальных тросов (лент) сложного сечения, на которые нанизано огромное число тонких поперечных стальных пластинок трапецевидной формы, края которых и контактируют со шкивами. Кстати, именно таким образом удалось создать толкающий ремень, передающий мощность не только той его половиной, которая бежит от ведомого к ведущему шкиву, но и противоположной. Обычный ремень при попытке передать сжимающее усилие просто сложился бы, а наборный стальной — обретает жёсткость.

А ещё в качестве клинового ремня может выступать широкая пластинчатая стальная цепь, соприкасающаяся с конусами своими краями. Именно такой «ремень» работает в вариаторах машин Audi.

Вот такая цепь используется в вариаторах фирмы Audi.

Интересно, что для смазки цепи применяется особая жидкость, которая меняет своё фазовое состояние под сильным давлением, возникающим в месте контакта со шкивом. Благодаря этому цепь может передавать значительное усилие, практически не проскальзывая, несмотря на очень маленькую площадь контакта.

Как именно вариатор будет менять передаточное число при разгоне, зависит от выбранной программы управления. Если при разгоне на обычном автомобиле мы на каждой передаче раскручиваем двигатель, затем переходим на следующую передачу и так далее, то при наборе скорости автомобиля с вариатором мотор остаётся на одних и тех же оборотах (скажем, на оборотах, соответствующих максимальному крутящему моменту), зато плавно меняется передаточное отношение.

Это создаёт несколько странные ощущения. Жмём газ в пол, мотор выходит на большие обороты, да так и остаётся на них в течение всего разгона, воя как пылесос. Зато темп разгона — высокий, да и на переключения между ступенями время не тратится.

Впрочем, в некоторых случаях вариатор настраивают так, чтобы разгон с ним больше напоминал увеличение скорости с обычной коробкой передач, с постепенным ростом оборотов мотора.

Разумеется, при попытке заехать на холм и при замедлении авто, несмотря на нажатие педали газа, умный вариатор не оставит «включённой» высокую передачу. Шкивы для уверенного штурма высоты быстро передвинутся обратно — чтобы увеличить крутящий момент на выходе из коробки.

А ещё на некоторых машинах можно выбрать режим с несколькими «виртуальными» передачами (с 6 или даже 8), задаваемыми электроникой. Передачами, между которыми вариатор будет резко перескакивать, словно классическая коробка «автомат». Ещё в этом случае можно переключать «передачи» по собственному желанию. Как на «автомате» с ручным секвентальным (последовательным) режимом.

Таким образом, у вариатора масса достоинств. Но есть и недостатки. Например, сравнительно небольшая, по современным меркам, «перевариваемая» мощность двигателя. Не зря такие коробки начали своё шествие по миру на машинах малого класса. Да и сейчас мощные автомобили — все сплошь и рядом укомплектованы либо «механикой», либо классическими «автоматами», либо роботизированными коробками.

Правда, прогресс идёт. И тут нельзя не вспомнить рекордсменов. Скажем, на Audi A4 2.0 TFSI клиноремённый вариатор Multitronic (с цепью) без проблем справляется с потоком в 200 «лошадей».

Вариатор Audi может передавать на колёса мощность свыше двухсот лошадиных сил.

Можно возразить, что класс D — это ещё не всё. Для автомобилей представительского и бизнес-класса, и тем более для крупного внедорожника — 200 сил уже не назовёшь такой уж большой величиной. Но достижения самых современных вариаторов на этом не исчерпываются. Так, на кроссовер Nissan Murano с 3,5-литровым V6 мощностью 234 лошадиные силы ставят клиноремённый вариатор X-Tronic. Это одна из самых крупных и тяжёлых моделей, оснащённых вариатором. А что будет завтра?

Второй недостаток вариаторов — сравнительно дорогое обслуживание и ремонт, специальная, а значит, недешёвая, трансмиссионная жидкость. Ремённые вариаторы могут через каждые 100—150 тысяч километров пробега требовать замены ремня. Масло при этом стоит несколько дороже, чем для «автомата», но зато менять его можно чуть реже — ориентировочно через 40—50 тысяч километров для разных моделей автомобилей.

И всё же вариаторы получают всё большее и большее распространение на машинах самых разных классов, к тому же и стоят они, обычно, дешевле хороших «автоматов» классического типа.

Поскольку вариаторы располагают бесконечным числом передач, они позволяют двигателю работать на наиболее выгодных режимах — нужна ли нам (на светофорных гонках) максимальная мощность, или, напротив, плавность и наименьший расход топлива (при спокойной езде). Потому модели с вариаторами отличает, при прочих равных, высокая экономичность, сочетающаяся с не менее приличной динамикой.

Кстати, в последнее время наметилась тенденция к росту числа передач у классических «автоматов». В последних моделях встречается уже 8 передач (на легковой, заметим, машине). И делается это именно для сочетания высокой динамики и экономичности. Скоро увидим автоматы с десятью ступенями или даже с двенадцатью? А вот вариаторы уже находятся там, куда обычные автоматы с их переключаемыми планетарными рядами никогда не придут. Ведь число передач у вариатора бесконечно.

что лучше и надежнее.  Что лучше автомат или вариатор

Управление автомобилем требует определённых знаний и навыков, особенно когда речь заходит о переключении передач с использованием механической коробки . Разработка и внедрение автоматических систем обеспечила доступ и комфорт в вождении, максимально упростив процесс.

Несмотря на удобство, техническая сторона до сих пор вызывает много вопросов, касающихся надёжности и долговечности агрегатов. Мало кто из пользователей знает, чем отличается коробка автомат от вариатора, хотя эти две системы наиболее востребованы и распространены. Единство преследуемой цели не смогло унифицировать конструкции механизмов, разница в принципе работы и технических решениях между вариатором и автоматом существенна. Оба варианта имеют положительные и отрицательные стороны, которые зачастую нивелируют друг друга, что еще больше усложняет процесс выбора.

Что бы иметь чёткое представление и знать отличие вариатора от автомата надо детально разобрать работу механизмов и их особенности. Наличие необходимых знаний поможет выбрать подходящую пользователю трансмиссию и исключит неприятности ошибочного решения.

Устройство автомата и вариатора

  • Колесо: насосное, турбинное, реакторное;
  • Муфта: блокировочная, свободного хода;
  • Корпус коробки.

Силовая установка через коленчатый вал воздействует на насосное колесо. После чего воздействие переходит на закрепленное неподвижно колесо-реактор, после на колесо-турбину, связанное с коробкой. Через лопасти колес проходят каналы, по которым циркулирует масло.

На определённых режимах гидравлический трансформатор блокируется, для этих целей предусмотрена блокировочная муфта. Вращение колеса-реактора обеспечивается муфтой свободного хода. Полости гидравлического трансформатора заполнены специальным маслом для автоматических трансмиссий.

Бесступенчатая трансмиссия, или вариатор, способна плавно изменять передаточные отношения в заданном промежутке. Международное обозначение, CVT (Continuously Variable Transmission).

Основное, чем отличается вариатор от автомата, оптимальное распределение мощности и нагрузки, от двигателя, к трансмиссии автомобиля. Благодаря таким возможностям обеспечивается топливная экономичность, изменение импульса происходит на всем протяжении диапазона оборотов, отсутствуют толчки, не чувствуется переключения передач.

В автомобилестроении популярны два вида вариатора:

  1. Клиноременная бесступенчатая трансмиссия;

Конструктивно бесступенчатая коробка содержит:

  • Механизм передачи импульса трансмиссии;
  • Вариатор;
  • Механизм реверса;
  • Командный блок;

Устройство, соединяющее вариатор и силовой агрегат:

  1. Автоматическое сцепление центробежного типа;
  2. Сцепление на основе электромагнитов;
  3. Сцепление мокрого типа с большим количеством дисков;
  4. Гидравлический трансформатор.

В качестве устройства, соединяющего силовой агрегат и вариатор широкой популярностью пользуется гидравлический трансформатор. Главный плюс конструкции, высокая надежность и плавность переключения передач.

Клиноременная бесступенчатая передача конструктивно предусматривает использование двух шкивов, соединенных ремнём. Шкив, это конической формы диски, надетые на вал, имеющие угол наклона, равный 20-ти градусам. Диски способны сходиться и расходиться под действием гидравлики, благодаря чему меняется диаметр шкива.

Современные ремни, используемые в бесступенчатых трансмиссиях, выполнены из стальных полос, сложенных в десять и более слоёв. Усилие передаётся силой трения, которая возникает в точках контакта шкива ремня. Ремни надёжны, прочны, бесшумны.

Существуют бесступенчатые конструкции трансмиссий, применяющие цепную передачу. Стальная цепь представляет собой набор пластин, скрепленных осями. Такой конструктивный приём обеспечивает изделие большим радиусом изгиба (25 мм против 30 мм у ремня). Импульс от силового агрегата через конические диски на торцах цепи передаётся трансмиссии. Диски выполнены из прочной стали, для минимизации высоких напряжений в местах соприкосновения. Клиноременная бесступенчатая трансмиссия имеет максимальный КПД.

Реверс выполняется за счет применения планетарного редуктора. Конструктивно, бесступенчатая трансмиссия не способна на реверс без применения дополнительных механизмов.

Закон рычага, основополагающий принцип в работе вариатора, только вместо рычага применяются валы и ремень. Что бы лучше понять работу бесступенчатой трансмиссии, необходимо представить два параллельных вала, ведущий и ведомый, на концах обоих закреплены разнонаправленные конусы. Соединив наконечники ремнем или цепью, перемещая валы перпендикулярно ремню вдоль оси, получим конструкцию бесступенчатого вариатора.

Смещением одного из валов по оси вперед, или назад за счет конусных наконечников увеличивается или уменьшается радиус изгиба ремня. Например, что бы ведомый вал совершил 10 оборотов, ведущему надо будет сделать 2 оборота. Поменяв диаметры на валах, получим обратную ситуацию: ведомый вал будет делать 2 оборота, ведущий 10 оборотов.

Сравнивая коробку-вариатор и планетарную систему коробки автомат, бросается в глаза простота в конструкции бесступенчатой трансмиссии, чем объясняется разница в количестве всевозможных сложных систем у автомата в сравнении с бесступенчатой трансмиссией.

Основными компонентами бесступенчатой трансмиссии являются:

  • Ремень, или цепь;
  • Шкивы конусообразные, в количестве четырёх штук;
  • Ведущий и ведомый валы;
  • Командный блок.

Командный блок задаёт положение конусов, снимая показатели автомобиля. Три первых компонента, ключевые, они составляют основу любой бесступенчатой конструкции трансмиссии.

Плюсы и минусы автомата и вариатора

Каждый механизм, созданный человеком, обладает определёнными качествами, характеризующими его как с положительной, так и с отрицательной стороны. Практика использования автомата и бесступенчатого вариатора выявила немало положительного в их применении, однако, огрехи с обеих сторон так же присутствуют.

Преимущества и недостатки автоматической и бесступенчатой трансмиссий:

Автомат:

Безопасность и комфорт в управлении с трансмиссией.

Низкие динамические показатели трансмиссии.

Солидный ресурс до капитального ремонта трансмиссии 300000 км и выше.

Низкий экономический показатель расхода топлива трансмиссией.

Высокая ремонтопригодность, и техническое обслуживание трансмиссии.

Рывки и толчки при переключении передач трансмиссии.

Ниже требования к рабочей жидкости, ниже диапазон цен масла для трансмиссии.

Низкий коэффициент полезного действия, от 5 до 10% ниже, чем у бесступенчатой трансмиссии.

Электронная составляющая 20-30% от общей конструкции трансмиссии.

Число передач трансмиссии фиксировано.

Бесступенчатая трансмиссия :

Высокая динамика разгона коробки.

Сложное устройство и механизм трансмиссии, ремонт возможен только у дилера.

Высокий КПД трансмиссии, в сравнении с автоматом.

Быстрый износ привода коробки, замена требуется на 100-120 тысячах км пробега.

Бесступенчатое непрерывное переключение, неограниченное количество передач коробки.

Высокий процент электронной составляющей. Сложное обслуживание трансмиссии.

Количество рабочей жидкости, 5-8 литров против 8-12 литров у автоматической трансмиссии.

Рабочая жидкость с определённой спецификой, трудная замена и поиск аналогов для коробки.

Высокая топливная экономичность коробки.

Дорогие комплектующие трансмиссии.

Обе трансмиссии популярны на автомобильном рынке. Несмотря на большое количество конструктивных различий, по большому счету, обычному потребителю не столь важно, чем отличается вариатор от автоматической коробки передач , главное, что они служат одной цели, обеспечить безопасную, и комфортную езду с минимальными затратами на обслуживание.

Понятие «вариатор» появилось в середине прошлого века, и на данный момент этот тип трансмиссии уже занял заслуженное место у производителей скутеров, байков и снегоходов. Современная автоиндустрия начала осваивать данную коробку передач не так давно, но ведущие компании уже выпустили модели, укомплектованные коробкой этого типа. В среде автолюбителей возникают сопутствующие вопросы: что лучше выбрать, автомат или вариатор; какая коробка надежнее; в чем состоит их отличие; какие преимущества и недостатки у данных коробок? Для того чтобы разобраться в этих вопросах следует выяснить, что представляют собой эти типы трансмиссий.

Вариатор (бесступенчатая коробка передач) — это устройство, которое передает крутящий момент от двигателя к колесам автомобиля. Благодаря тому, что работа вариаторам не требует переключения передач, он способен очень плавно менять скорости вращения дисков.

Автомат — тип трансмиссии, состоящий из 2 основных компонентов: гидротрансформатора, обеспечивающего функцию сцепления, а также переключение передач и редуктора.

Основные отличия вариаторов от автоматов

Транспортные средства, укомплектованные как вариатором, так и автоматом, имеют по 2 педали, что значительно упрощает процесс вождения и позволяет водителю не отвлекаться. Управление бесступенчатой коробкой происходит с помощью компьютера, именно он после анализа условий движения, выбирает наиболее приемлемое передаточное отношение. Благодаря этому работа двигателя происходит в щадящем режиме, плавно и без рывков. Также благодаря оптимизации работы двигателя, при наличии вариатора отсутствует звук, характерный для набора скорости.

Обе коробки требуют больших затрат при ремонте. Причем при поломке вариатора необходимо обращаться только к официальным дилерам, в связи с малоизученностью трансмиссии этого типа. Ремонт автомата, провести легче, но он потребует больших финансовых вложений.

Обе коробки требуют регулярной замены масла. Трансмиссионная смазка для вариатора отличается высокой ценой, но ее требуется меньше, а саму замену нужно проводить реже. Масло в автомате можно менять самостоятельно, в продаже есть огромный ассортимент смазочных материалов для АКПП, но заниматься заменой нужно чаще и требуемый объем масла гораздо больше.

Автомобили с вариатором и автоматом требуют специального режима при буксировке и имеют ряд ограничений для этого.

Сравнение бесступенчатых коробок и автоматов

Автомобили, оснащенные вариатором, имеют ряд преимуществ и недостатков по сравнению с автоматами.

Основные достоинства бесступенчатых КПП:

  • Разгон у них более стремительный, без рывков, что объясняется отсутствием необходимости переключения передач; набор скорости происходит без «провалов», в отличие от автоматов.
  • Автомобили, укомплектованные трансмиссией этого типа, прощают водителям некоторые ошибки при вождении. Например, на светофоре машина не заглохнет, не покатится назад при движении в гору, а процесс движения с места всегда будет плавным и комфортным, независимо от навыков и опыта водителя.
  • Благодаря выбору оптимального режима работы двигателя, автомобили с вариатором более экономичны.
  • Нагрузки на двигатель и другие элементы привода оптимизированы, по сравнению с автомобилями, укомплектованными автоматом, они в меньшей мере подвержены износу и требуют более редкого ремонта.
  • Уровень шумов, которые издают автомобили с бесступенчатой КПП, примерно вдвое ниже, чем у оборудованных автоматом.
  • Также уровень выброса вредных веществ в отработанных газах у транспортных средств с такой коробкой намного меньше.

Кроме преимуществ, автомобили с вариаторами имеют и ряд недостатков:

  1. Бесступенчатая коробка в основном не устанавливается на автомобили с мощным двигателем.
  2. После отключения на длительное время аккумуляторной батареи, включается режим принудительной калибровки работы КПП, который длится на протяжении первых 100 километров пробега.
  3. Ремонт вариаторов обойдется значительно дороже, к тому же специалистов, способных его произвести, найти тяжело.
  4. У автомобилей с этой КПП имеются ограничения при буксировке прицепа или другого транспортного средства.
  5. Для правильной работы вариаторов учитываются показатели огромного количества датчиков: скорости, положения коленчатого вала, контроля АБС, давления и многих других; при их выходе из строя трансмиссия будет работать некорректно.

Надежность вариаторов, используемых в автомобилях Тойота Королла

Короллы, оснащенные вариатором, появились еще в 2006 году. Надежность коробок этого типа у моделей до 11 поколения не является высокой и вызывала нарекания владельцев. Это было обусловлено такими причинами:

  • Вариаторы работали в основном за счет трения, что вызывало интенсивный износ ремня и рабочих поверхностей самой коробки.
  • Корректная работа этой КПП зависит от показаний большого количества электронных приборов; выход из строя одного из них способен вызвать сбой работы вариатора.

Исходя из этого, можно заключить, что у автомобилей Тойота Королла, выпущенных до 2013 года, коробка автомат надежнее, чем бесступенчатая КПП.

У Королл 11 поколения после долгой и кропотливой работы указанные недостатки вариаторов удалось устранить, поэтому новые модели с автоматом не выпускаются. Новая бесступенчатая коробка передач CVT Mulridrive S позволяет чувствовать себя надежно и уверенно за рулем автомобиля, а также существенно экономить на расходе топлива.

Правила использования бесступенчатых коробок автомобилей Тойота Королла

Для большей надежности работы вариатора следует соблюдать основные правила их эксплуатации:

  1. При использовании в зимний период не стоит давать на вариатор сильных нагрузок, особенно, если он не успел прогреться. Оптимальный температурный режим значительно продлит срок его эксплуатации.
  2. Состоянию и уровню жидкости в коробке этого типа нужно уделять особое внимание, вовремя ее менять и доливать.
  3. Так как этот тип трансмиссии не приспособлен для участия в гонках, не стоит ее перегружать.
  4. Своевременно производите осмотр датчиков, проверяя их целостность и работоспособность.
  5. При обнаружении каких-либо неполадок в вариаторе не пытайтесь устранить их самостоятельно, лучше обратитесь на специализированную СТО.

Сейчас уже не только жители крупных городов, где полно светофоров и пробок, стараются покупать автомобили с автоматическими коробками, но и жители маленьких поселков. Водитель хочет, чтобы не нужно было переключаться постоянно, чтобы повышение и понижение скоростных передач происходили автоматически, но эту функцию выполняют разные виды АКПП. Бывает вариатор, а бывает просто автомат. В чем отличия, рассмотрим в сегодняшней статье.

Отличия автомата от вариатора

Машины с такими типами КПП имеют две педали: газ и тормоз. Педаль сцепления отсутствует, так как коробка считается «умной».

АКПП

Автоматическая коробка переключения трансмиссионных скоростей состоит из гидротрансформатора и редуктора. Гидротрансформатор выполняют задачу именно по переключению скоростей, то есть, он является, своего рода, сцеплением в этой конструкции. А задача редуктора в постоянном взаимодействии шестеренок между собой и с двигателем.

Сначала коробки автомат были 4-х ступенчатыми, но сейчас уже можно встретить 8-ми ступенчатые АКПП.

Вариатор

Что касается вариатора, то вариаторная коробка переключения передач состоит из узла механического управления и автоматического.

В коробке такого вида отсутствуют ступени, а это значит, что автомобиль всегда готов к движению. В машинах, где стоит вариаторная коробка, устанавливается, как правило, очень мощная гидросистема. Мощная гидросистема позволяет уменьшать расходы на привод насоса.

Отличия

По внешнему виду из салона отличить, какая коробка установлена не удастся, потому что в рычагах изменений нет. У коробок обоих типов рычаг переключения скоростей может быть расположен как обычно, между сидениями ближе к панели или же у руля.

Если с виду не определить, какого типа коробка установлена, то при движении уже можно заметить отличия.

Вариаторная коробка переключается очень плавно, почти бесшумно. По тяге двигателя можно понять на какой скорости находится сейчас коробка или по шуму двигателя.
Коробка автомат переключается с небольшими рывками. Но и АКПП последнего поколения начали переключаться плавно. Это например, коробка с двумя сцеплениями, АКПП DSG, выпускаемая автоконцерном Фольксваген.

Кроме звука и плавностью переключения отличить вариатор от автомата можно по строению. В конструкции вариатора есть основной механизм, который способствует плавному изменению скоростей между ведущим и ведомым дисками. Диски соединяются между собой ремнем или цепью. Вариаторы бывают разных видов приводов.

Авто с вариатором быстрее разгоняется и при этом ускоряется плавно. Наглядную работу вариатора смотри в конце статьи в разделе видео.

Как работает автомат

АКПП работает за счет редуктора, который приводит в движение шестеренки коробки. В момент когда шестеренка перескакивает и вступает в зацепление с другой шестеренкой, ощущается легкий рывок.

Опытные водители отличают вариатор там или автомат по строению. Но для этого надо поставить автомобиль на эстакаду или заехать на яму.

Как работает автомат, смотрите на видео в конце статьи.

Отличительные признаки вариатора от коробки автомат
  • Обозначение в документах и маркировка на корпусе ДВС. Если в авто установлена коробка автомат, то обозначается буквой А или АТ. А, если коробка вариатор, то — CVT.
  • Во время переключения скоростей присутствуют рывки. Если они есть, то значит — это коробка автомат. Если нет, то вариатор.
  • Время разгона. Если стоит вариатор и нажать резко на педаль газа, то автомобиль будет плавно разгоняться. Автомат будет ускоряться с неравномерным ускорением.
  • Подъем. Во время подъема, если ехать на машине с коробкой автомат, то при отпускании педали акселератора, машина не покатится назад. А автомобиль с вариатором, если убрать газ, то покатится назад.

За работу обоих видов коробок отвечает электроника. В связи с этим, не рекомендуется перепрошивать электронику, так называемые, «мозги», потому что, после этого могут начаться сбои в работе коробки.

Плюсы и минусы

Преимущества коробки АВТОМАТ:

  1. Легкость управления, особенно в пробках.
  2. Очень трудно заглохнуть. Хоть как трогайся.
  3. Меньший расход топлива, по сравнению с механикой.
  4. Лучше сохраняется ресурс двигателя.

Недостатки коробки АВТОМАТ:

  1. Скорость переключается медленнее, чем на вариаторной коробке. Но, если АВТОМАТ с двумя дисками сцепления, то скорости переключатся быстрее, чем у вариатора.
  2. Дорогой ремонт.
  3. Необходимость частой замены масла.
  4. Требуется дольше греть в холодную погоду после запуска двигателя.

Плюсы вариатора:

  1. Быстрое ускорение без вреда мотору.
  2. Меньший расход топлива.
  3. Двигатель всегда работает в оптимальном режиме.
  4. Больший ресурс, то есть больше межремонтный период.
  5. Надежный.

Минусы вариатора:

  1. Дорогой ремонт в случае поломки.
  2. Через каждые 90 тысяч км пробега рекомендуется менять ремень.
  3. Требуется заливать специальное масло для вариаторных коробок.

Самая распространенная поломка в вариаторе — это обрыв ремня, соединяющий шкивы. Говорят, есть специальная средство для ремня, которое не дает ремню быстро изнашиваться.

Как ухаживать за АКПП

Соблюдая нижеперечесленные правила, срок эксплуатации АКПП будет больше:

  1. В холодное время года хорошо прогревать автомобиль перед началом движения.
  2. Контролировать уровень масла в коробке и своевременно менять его.
  3. Плавно ускоряться.
  4. Плавно тормозить.
  5. Часто осматривать датчики и саму коробку.
  6. Своевременно проходить тех обслуживание.

При появлении постороннего звука в коробке передач, не рекомендуется дальнейшая эксплуатация, а требуется обратиться к специалистам для выполнения ремонта в случае необходимости.

Что лучше, вариатор или автомат

Выбирать нужно исходя из того, как вы будете эксплуатировать машину. То есть, если:

  • планируете быстро ездить, то вариатор будет лучше. Если ездите спокойно, без рывков, то подойдет и автомат.
  • исходя из технических характеристик. Если хотите, чтобы скорости переключались плавно и автомобиль не дергался, тогда — вариатор. Если это не важно, то подойдут оба варианта.
  • срок эксплуатации КПП. Вариатор служит без ремонта дольше, чем автомат.
  • исходя из ремонта. Ремонтировать вариатор берутся не все специалисты. Хотя, если проживаете в большом городе, то специалисты уже должны быть.
  • исходя из режима работы. Есть три вида режима работы КПП: спортивный, экономичный и комфортный. При выставленном спортивном режиме, коробка будет раньше понижать передачу, чтобы не уменьшать мощность двигателя. Комфортный режим обеспечивает плавность переключения. При режиме эконом, система автоматически подбирает режим работы двигателя.
  • исходя из способа переключения. Некоторые современные коробки автомат имеют функцию ручного переключения.

В общем, вариаторная коробка будет получше, но при условии, что ее правильно эксплуатируют, правильно за ней ухаживают.

Видео

Как работает вариатор.

Что выбрать, вариатор или автомат.

Как работает коробка автомат.

Всем известно, что механическая коробка (МКПП ) как правило, имеет пять скоростей, коробка «автомат » – около восьми, а вот что такое вариатор и сколько у него передач? Ответ не каждому известен, на самом деле вариатор имеет бесконечное множество передач.

Сегодня вооружившись всеми своими знаниями, а также знаниями специалистов, хочу поговорить о том, что такое вариатор, и в чем собственно заключается его преимущество перед аналогами, такими как МКПП и АКПП .

Вариатор – это по сути передающее между колесами и двигателем устройство, которое способно очень плавно менять скорость вращения ведущего, а также ведомого диска. Устройства такого типа давно используются производителями мопедов, скутеров, а также водных и снежных мотоциклов. Несмотря на то, что на современный автомобиль вариатор «перекочевал» довольно давно, а если точнее то в середине прошлого века, его по-настоящему активное внедрение и развитие в автоиндустрии произошло сравнительно недавно.

В вопросе вариатор или автомат следует отметить, что в отличие от автоматической коробки передач , вариатор начинает свое движение более ровно, напоминая разгон мощного электродвигателя. При этом набор скорости происходит без каких-либо провалов, сопровождаясь лишь еле слышным нарастающим шумом. Автомобиль, оснащенный вариатором, как правило, ускоряется намного стремительнее своих более мощных собратьев, поскольку не тратит «драгоценное» время на переключение передач. Доказано, что в вопросе кто быстрее набирает обороты, вариатор или автомат , первый будет безусловным лидером.

Автомобиль оснащенный вариатором более лояльно относиться к ошибкам своего хозяина – к примеру, он никогда не заглохнет на светофоре, и уж точно не покатится назад во время подъема, кроме того, процесс трогания всегда будет плавным, в независимости от навыков и умения самого владельца. Благодаря всего двум педалям, так же как и у автоматических коробках, маловероятен риск перепутать педали, это в большей степени касается автомобилистов-новичков.

Некоторые требовательные автомобилисты осуждают вариатор за постоянное ровное, так сказать «жужжание» мотора, присутствующее во всех режимах работы двигателя. Отсутствие спортивного «рыка» во время резкого ускорения также играет не в пользу в вопросе вариатор или автомат . Истинным ценителям не по себе, когда автомобиль, будто и вовсе с нерабочим мотором, начинает стремительно ускоряться. Это, на мой взгляд, нельзя считать полноценным недостатком, поскольку «рычание» несет чисто эстетическое наслаждение и ни в коем случае не влияет на динамические свойства автомобиля.

Этот «недостаток» объясняется довольно просто, все дело в том, что не позволяет мотору достигать критических точек, своевременно оптимизируя его работу, заставляя функционировать в оптимальном режиме с номинальной мощностью. Для истинных ценителей классических КПП производителем предусмотрена возможность использования «типтроника», который эмулирует переключения фиксированных скоростей. Кроме того, для тех, кто жаждет мощи, и скорости, вариатор оборудован функцией аналогичной «кик-дауну», которая свойственна для . Другими словами, после резкого нажатия педали газа до упора, происходит мгновенное изменение передаточного числа, что позволяет автомобилю молниеносно ускоряться.

Учитывая все вышеизложенное, можно сделать вывод и ответить на вопрос, что лучше вариатор или автомат. Безусловно, автомобиль с вариатором имеет множество преимуществ по сравнению с автомобилями, оснащенными аналогичными коробками переключения передач.

Итак, перечислим их:

  1. Более стремительный разгон.
  2. Более оптимизированная нагрузка на двигатель, а также другие элементы привода.
  3. За счет того, что управляет работой двигателя электроника, его режим работы можно характеризовать как «щадящий», что собственно для владельца означает — более дешевое и редкое обслуживание и маловероятный ремонт вариатора .
  4. Кроме всего прочего уровень вредных веществ в отработанных газах автомобиля с вариатором намного ниже, нежели в аналогичных моделях с .
  5. Шум, издаваемый автомобилем с вариатором, почти вдвое тише, нежели у обычных авто.

Однако рассмотрев достоинства вариатора , не указав его недостатков, было бы нечестным по отношению к автоматическим коробкам передач и «механике», поэтому представляю вашему вниманию ряд недостатков, которыми к сожалению обладает это устройство:

  1. Вариатором не принято агрегатировать автомобили, имеющие мощные двигателя, хотя в продаже уже появились некоторые экземпляры;
  2. В отличие от «автомата», вариатор наполняется специальной жидкостью, которая стоит дороже обычного и требует постоянного точного контроля уровня и не подлежит замене на похожее от какой-либо другой модели автомобиля.
  3. После отключения на протяжении примерно 100 км., происходит принудительная калибровка вариатора для его оптимальной и правильной работы.
  4. Ремонт вариатора — очень дорогой, а «умельцев» способных его произвести, как следует — очень мало.
  5. Имеются также ограничения касательно буксировки автомобиля с вариатором, а также относительно буксирования таким автомобилем какого-то прицепа или другого ТС.
  6. Правильная работа вариатора напрямую зависит от сигналов множества датчиков, таких как: датчик давления, датчик скорости, датчик ABS, датчик положения коленвала. В случае выхода из строя хотя бы одного из них, может повлечь за собой целую цепочку проблем, а также неправильную работу данной трансмиссии.

Хот как бы там ни было, по мнению большинства специалистов, будущее — несомненно, за вариатором, именно он станет достойной заменой всем привычной «механике» и роботизированным коробкам передач, а также их близким собратьям «автоматам «.

Теперь несколько дельных советов, соблюдая которые можно избежать такой неприятной процедуры, как ремонт вариатора , обеспечив ему оптимальные для работы условия:

  1. Избегайте излишних нагрузок в зимнее время года, особенно в начале движения. Прежде всего, нужно дать всем элементам как следует прогреться.
  2. Постоянно следить за состоянием и уровнем жидкости, и вовремя производить ее замену.
  3. Следует избегать резких нагрузок во время старта, помните, эта трансмиссия не адаптирована для гонок.
  4. Регулярно производите визуальный осмотр всех датчиков и проверяйте их целостность и работоспособность.
  5. И последнее, пожалуй, самое главное, в случае возникновении каких-либо проблем с вариатором — немедленно обратитесь к специалисту и ни в коем случае не пытайтесь произвести ремонт вариатора своими руками , поверьте, ничего хорошего из этого не выйдет.

Вариаторная коробка передач относится к сегменту бесступенчатых трансмиссий и является модернизированной версией классического автомата. Основной особенностью этого типа КПП считается возможность быстрого увеличения скорости без роста оборотов двигателя. Перед приобретением автомобиля нужно понять, что лучше вариатор или автомат и какие недостатки характерны для этих типов трансмиссий.

[ Скрыть ]

Устройство и принцип работы вариатора

Прежде чем узнать об отличиях автоматической коробки передач автомобиля от вариаторной и определить, какой тип агрегата более надежный, ознакомимся с устройством и принципом действия обеих трансмиссий. Начнем с вариаторов. Важное различие такой коробки и автомата заключается не во внешнем виде, а в отсутствии фиксированных передач. Вариаторные трансмиссии работают с определенным диапазоном передаточного числа при увеличении и понижении оборотов двигателя. Это достигается в результате использования другого принципа действия.

Схема изменения размеров шкива при увеличении и понижении скорости

Работа вариаторной трансмиссии основана на применении ременной передачи усилия между валом двигателя и шкивом ведущих колес. В современных транспортных средствах обычно используются металлические ремешки либо цепи. Величина передаточного числа изменяется плавно благодаря мягкой и синхронной трансформации размеров ведомого и ведущего валов. Существует несколько типов вариаторных коробок передач, но в большинстве современных авто используются именно клиноременные системы.

В основе такой передачи лежит трапециевидный зубчатый ремешок или цепь. Не менее важными составляющими системы считаются два шкива, выполненные в виде конических дисков. Во время работы агрегата эти элементы меняют свой диаметр, что приводит к трансформации скорости и величине крутящего момента.

Принцип действия заключается в следующем. Когда водитель жмет на педаль газа, вращение передается от ведущего вала агрегата к ведомому. Но его устройство выполнено так, что при воздействии центробежных сил из-за повышения оборотов так называемые щеки дисков сжимаются. В результате они выталкивают ремень от центра вала к его боковой части. На ведомом шкиве происходит обратный процесс. Его щеки разжимаются и ремешок перемещается к центру вала. Таким образом меняется передаточное число и усилие. Если водитель отпускает педаль газа, возникает обратный процесс.

Пользователь Сергей Иванов в своем ролике показал принцип действия вариаторной КПП.

Основные неисправности

Неисправности в работе вариаторной трансмиссии обычно связаны с нарушениями эксплуатации и неправильным обслуживанием системы.

Даже если производитель автомобиля с CVT не указывает по регламенту интервал замены смазочной жидкости, автовладелец должен периодически оценивать ее состояние и уровень.

В необслуживаемых коробках передач ресурс эксплуатации масла составляет в среднем 60-80 тысяч км пробега.

Какие неисправности характерны для вариаторных трансмиссий:

  1. Выход из строя гидравлического блока. Если в системе используется некачественное масло, это приводит к увеличению трения подшипников и прочих движущихся узлов. Из-за недостаточной смазки они быстрее изнашиваются, в итоге образуются отложения в виде продуктов износа. Металлическая стружка забивает гидравлический блок. В результате масляному насосу становится мало давления для нормальной работы.
  2. Если насосное устройство функционирует в условиях нехватки давления, это приводит к тому, что шкивы не могут правильно сжать или разжать ремешок. В итоге валы будут пробуксовывать.
  3. В случае когда происходит пробуксовка ремня, он изнашивается и рвется в несколько раз быстрее, при этом все его металлические звенья разлетаются внутри конструкции. Такая проблема может стать поводом для других неисправностей.
  4. Часто в вариаторных трансмиссиях задираются так называемые зеркала шкивов, что приводит к быстрому износу ремешка.
  5. Все вариаторные коробки передач оснащаются различными датчиками и контроллерами. Эти механизмы иногда выходят из строя, а также могут засоряться разъемы их подключения, в результате чего происходит поломка электроники.

Процедура ремонта вариатора представлена на ролике, снятом каналом АКПП технология ремонта.

Плюсы и минусы

Основные преимущества вариатора:

  1. Транспортные средства с вариаторной КПП характеризуются динамичным разгоном по сравнению с машинами, оснащенными классическими автоматами.
  2. Если сравнивать с традиционной АКПП, то авто с вариаторами потребляют меньше горючего.
  3. Отсутствие передач. Благодаря этому машины с CVT ускоряются без рывков, что обеспечивает дополнительные преимущества в виде плавности и динамического хода авто.
  4. Довольно высокий коэффициент полезного действия. По сравнению с автоматическими КПП он на 5-10% больше.
  5. Упрощенное управление агрегатом. Если сравнивать с механикой, то начинающему автолюбителю не нужно учиться плавно трогаться с места и «чувствовать» автомобиль, чтобы вовремя переключить скорость.
  6. Авто с вариаторными трансмиссиями характеризуются более высокой экологичностью. Это достигается в результате снижения расхода горючего и, соответственно, низкого уровня выбросов вредных газов в атмосферу.

Недостатки:

  1. Основной минус заключается в сложности выполнения ремонта. На сегодняшний день в странах СНГ квалифицированное обслуживание вариаторных трансмиссий можно доверить только официальным дилерам. Причем не факт, что они выполнят его правильно. А стоимость этой задачи очень высокая. Найти на СТО специалиста, который мог бы отремонтировать вариатор, особенно в небольших городах, очень трудно.
  2. Необходимость периодической замены ремня или цепи. В среднем ресурс эксплуатации этой детали составляет около 100-150 тысяч километров пробега. Стоимость услуги недешевая, причем выполнить ее возьмутся не на каждом СТО.
  3. Наличие большого количества электроники. Если ломаются датчики или управляющая система, решить проблему сможет только официальный дилер.
  4. Для обслуживания вариаторных трансмиссий в КПП авто должно использоваться определенное масло. Такая смазка недешевая и найти ее непросто. Если вы допустите ошибки при выборе жидкости, это приведет к поломке агрегата.
  5. Невозможность использования CVT на транспортных средствах, оборудованных мощными моторами. В результате работы в условиях высокой силы двигатель будет оказывать большое давление на приводной ремешок или ролик КПП.
  6. Автомобили с вариаторными трансмиссиями не предназначены для буксировки других транспортных средств, а также прицепов. Нельзя буксировать машину с отключенным мотором.

Конструкция и работа автоматической коробки передач

Схема гидротрансформаторного устройства АКПП

Основными составляющими компонентами АКПП считаются гидротрансформаторное устройство, а также механический редуктор. Первый узел используется в качестве сцепления, а второй предназначен для передачи механического усилия между шестеренками.

Крутящий момент передается от вала силового агрегата гидротрансформаторным устройством, функционирующим на основе давления трансмиссионной жидкости. Конструкция автоматической коробки включает в себя металлические диски с фрикционами и муфты. Они используются в качестве механической функции сцепления. Когда диски сжимаются и разжимаются, происходит активация определенных муфт. Последние используются в качестве передач в агрегате.

Что может ломаться?

Пользователь Александр Сорокин в своем ролике показал, как производится разборка автоматической трансмиссии и ее ремонт.

Какие неисправности характерны для автоматических коробок передач:

  1. Выход из строя кулисы рычага АКПП. Такие неполадки более характерны для агрегатов старого типа, в которых есть механическая связь с самой трансмиссией. Поломка кулисы приводит к тому, что автовладелец не может переключать режимы работы коробки. Для решения неисправности потребуется поменять вышедший из строя рычаг, а также саму кулису. Признаки поломки заключаются в сложностях переключения селектора КПП, в крайнем случае перевести рычаг в другое положение будет невозможно. Возникает потребность в ремонте агрегата. В некоторых автомобилях для этого необходимо полностью снимать коробку передач.
  2. Утечка рабочей жидкости. По отзывам автолюбителей, они часто сталкиваются с проблемой вытекания масла из-под уплотнительных резинок. Поэтому владелец должен периодически выполнять визуальную диагностику состояния трансмиссии на яме или эстакаде. Когда проверка показала следы масляных подтеков, нужно определить причину утечки либо обратиться на СТО. Если проблема кроется в уплотнителях, то они меняются без труда.
  3. Неисправности в работе управляющего модуля. В случае когда центральный процессор ломается, он может неверно подбирать обороты для переключения скоростей. В некоторых ситуациях механизм управления блокирует работу коробки передач. Если модуль полностью вышел из строя, он подлежит замене. При повреждении управляющих шлейфов их также нужно поменять. Когда центральный процессор работает нормально, но иногда проявляются сбои, его можно попробовать перепрошить. Но выполнить такую задачу способен не каждый специалист.
  4. Неисправности гидравлического блока. Неполадки проявляются в результате износа конструктивных элементов устройства или несоблюдения правил использования агрегата. Если автовладелец не прогревает коробку передач в холодное время года, а сразу начинает движение, причем двигается резко, это приводит к неполадкам в работе гидроблока. Основными признаками являются толчки, удары и вибрации. Иногда движение на машине вовсе невозможно.
  5. Неисправности в работе гидротрансформаторного устройства. Такую проблему нельзя решить без ремонта. Отремонтировать гидротрансформатор проще и дешевле, чем управляющий модуль или гидравлический блок. При неисправностях узла водитель услышит нехарактерный для работы трансмиссии стук, шуршание, вибрацию. Вы почувствуете, что динамика транспортного средства ухудшилась. А если будете менять трансмиссионную жидкость, то в поддоне картера увидите большое количество металлической стружки.

Преимущества и недостатки

Начнем с плюсов:

  1. Автоматы — более надежные агрегаты. В среднем ресурс использования современной автоматической трансмиссии составляет не менее 300 тысяч километров пробега, если коробка будет правильно использоваться и обслуживаться. Причем работать машина с АКПП может в любых условиях.
  2. Более упрощенный ремонт по сравнению с вариаторной трансмиссией. Обслуживание АКПП можно произвести в гаражных условиях. Найти для этого квалифицированного специалиста не составит труда. Причем стоимость выполнения работ будет ниже.
  3. Автоматические агрегаты менее требовательны к качеству использующейся смазки. Оригинальными маслами пользоваться желательно, но необязательно. При необходимости всегда можно найти более дешевый аналог.
  4. Щадящее отношение АКПП к двигателю. Переключение режимов в работе трансмиссии осуществляется без необходимости увеличения оборотов ДВС.
  5. Меньше электроники по сравнению с вариатором.

Недостатки автоматических трансмиссий:

  1. Более низкий коэффициент полезного действия, что обусловлено его потерями в гидротрансформаторном устройстве. Соответственно, классические автоматы используют не всю полезную мощность двигателя.
  2. Повышенный расход горючего.
  3. При переключении режимов в работе трансмиссионного агрегата проявляются рывки. В более новых автомобилях этой проблемы нет, поскольку они оснащаются большим числом передач.
  4. Не такие высокие динамические особенности, как у вариаторов. Транспортное средство с автоматом разгоняется значительно медленнее, чем авто с механикой или CVT.
  5. В АКПП используется больше трансмиссионной жидкости. Если для оптимальной работы вариаторной коробки передач требуется 5-8 литров масла, то для классического автомата понадобится не менее 8-10 л смазки.

В чем основное отличие?

Теперь разберем, в чем заключается разница и можно ли визуально сравнить и отличить эти два типа КПП. Внешне, по рычагу коробки передач вариаторная трансмиссия ничем не отличается от традиционного автомата.

Проведем сопоставление основных различий:

  • автомат не обеспечивает транспортному средству динамичности и стремительности;
  • автомобили с АКПП потребляют больше топлива, чем машины с вариаторами;
  • в АКПП надо чаще менять смазочную жидкость;
  • вариаторные трансмиссии функционируют без переключения скоростей.

Фотогалерея

Фото, которые позволят отличить АКПП от вариатора, приведены ниже.

1. Схематическое устройство АКПП 2. Схематическое устройство вариатора

Как узнать, что стоит у вас?

Когда двигатель достигает определенного числа оборотов, в машинах с автоматической трансмиссией осуществляется переключение передач на более высокую или низкую. При этом водитель чувствует небольшой толчок, как при управлении на авто с механикой. Само переключение осуществляется тогда, когда количество оборотов двигателя увеличивается до 3500 в минуту. Возрастает и шум силового агрегата при повышении передачи. Что касается вариаторных КПП, то во время работы трансмиссия не производит лишнего шума. Транспортное средство едет плавно и мягко, а когда увеличивается скорость, обороты двигателя изменяются, но незначительно. На вариаторных коробках водителям обычно удобнее и комфортнее ездить.

Как еще можно отличить CVT от классического автомата:

  1. Воспользоваться сервисной книжкой, в ней всегда указывается тип установленной в автомобиле КПП. Символ «А» говорит о том, что машина оснащена автоматом, а «CVT» — вариаторной трансмиссией.
  2. Когда вы покупаете автомобиль, то нужно узнать о нем подробнее. Для получения информации воспользуйтесь разными источниками. Возможно, что приобретаемая вами модель не комплектуется вариаторами.
  3. В автоматических трансмиссиях уровень смазочного вещества в системе можно определить с помощью щупа. Вариаторные КПП обычно необслуживаемые и измерителями не оснащаются. Но только по этому критерию различить два типа коробок передач не удастся.

Итоги

Итак, подытожим, что же лучше — вариатор или автомат. Автоматические трансмиссии надежнее, чем CVT. Они не так часто ломаются, не очень требовательны к правильной эксплуатации и обслуживанию. Ремонт таких КПП при желании можно выполнить самостоятельно. Что касается вариаторов, они требовательнее в плане обслуживания и использования. Но управление машиной с CVT будет более приятным благодаря отсутствию передач и толчков при их переключении. Водителям, которые предпочитают комфорт, лучше выбирать машины с вариаторами.

Отличие автомат от вариатора. Чем отличается бесступенчатый вариатор от коробки автомат. Как отличить вариатор от автомата

Сейчас уже не только жители крупных городов, где полно светофоров и пробок, стараются покупать автомобили с автоматическими коробками, но и жители маленьких поселков. Водитель хочет, чтобы не нужно было переключаться постоянно, чтобы повышение и понижение скоростных передач происходили автоматически, но эту функцию выполняют разные виды АКПП. Бывает вариатор, а бывает просто автомат. В чем отличия, рассмотрим в сегодняшней статье.

Отличия автомата от вариатора

Машины с такими типами КПП имеют две педали: газ и тормоз. Педаль сцепления отсутствует, так как коробка считается «умной».

АКПП

Автоматическая коробка переключения трансмиссионных скоростей состоит из гидротрансформатора и редуктора. Гидротрансформатор выполняют задачу именно по переключению скоростей, то есть, он является, своего рода, сцеплением в этой конструкции. А задача редуктора в постоянном взаимодействии шестеренок между собой и с двигателем.

Сначала коробки автомат были 4-х ступенчатыми, но сейчас уже можно встретить 8-ми ступенчатые АКПП.

Вариатор

Что касается вариатора, то вариаторная коробка переключения передач состоит из узла механического управления и автоматического.

В коробке такого вида отсутствуют ступени, а это значит, что автомобиль всегда готов к движению. В машинах, где стоит вариаторная коробка, устанавливается, как правило, очень мощная гидросистема. Мощная гидросистема позволяет уменьшать расходы на привод насоса.

Отличия

По внешнему виду из салона отличить, какая коробка установлена не удастся, потому что в рычагах изменений нет. У коробок обоих типов рычаг переключения скоростей может быть расположен как обычно, между сидениями ближе к панели или же у руля.

Если с виду не определить, какого типа коробка установлена, то при движении уже можно заметить отличия.

Вариаторная коробка переключается очень плавно, почти бесшумно. По тяге двигателя можно понять на какой скорости находится сейчас коробка или по шуму двигателя.
Коробка автомат переключается с небольшими рывками. Но и АКПП последнего поколения начали переключаться плавно. Это например, коробка с двумя сцеплениями, АКПП DSG, выпускаемая автоконцерном Фольксваген.

Кроме звука и плавностью переключения отличить вариатор от автомата можно по строению. В конструкции вариатора есть основной механизм, который способствует плавному изменению скоростей между ведущим и ведомым дисками. Диски соединяются между собой ремнем или цепью. Вариаторы бывают разных видов приводов.

Авто с вариатором быстрее разгоняется и при этом ускоряется плавно. Наглядную работу вариатора смотри в конце статьи в разделе видео.

Как работает автомат

АКПП работает за счет редуктора, который приводит в движение шестеренки коробки. В момент когда шестеренка перескакивает и вступает в зацепление с другой шестеренкой, ощущается легкий рывок.

Опытные водители отличают вариатор там или автомат по строению. Но для этого надо поставить автомобиль на эстакаду или заехать на яму.

Как работает автомат, смотрите на видео в конце статьи.

Отличительные признаки вариатора от коробки автомат
  • Обозначение в документах и маркировка на корпусе ДВС. Если в авто установлена коробка автомат, то обозначается буквой А или АТ. А, если коробка вариатор, то — CVT.
  • Во время переключения скоростей присутствуют рывки. Если они есть, то значит — это коробка автомат. Если нет, то вариатор.
  • Время разгона. Если стоит вариатор и нажать резко на педаль газа, то автомобиль будет плавно разгоняться. Автомат будет ускоряться с неравномерным ускорением.
  • Подъем. Во время подъема, если ехать на машине с коробкой автомат, то при отпускании педали акселератора, машина не покатится назад. А автомобиль с вариатором, если убрать газ, то покатится назад.

За работу обоих видов коробок отвечает электроника. В связи с этим, не рекомендуется перепрошивать электронику, так называемые, «мозги», потому что, после этого могут начаться сбои в работе коробки.

Плюсы и минусы

Преимущества коробки АВТОМАТ:

  1. Легкость управления, особенно в пробках.
  2. Очень трудно заглохнуть. Хоть как трогайся.
  3. Меньший расход топлива, по сравнению с механикой.
  4. Лучше сохраняется ресурс двигателя.

Недостатки коробки АВТОМАТ:

  1. Скорость переключается медленнее, чем на вариаторной коробке. Но, если АВТОМАТ с двумя дисками сцепления, то скорости переключатся быстрее, чем у вариатора.
  2. Дорогой ремонт.
  3. Необходимость частой замены масла.
  4. Требуется дольше греть в холодную погоду после запуска двигателя.

Плюсы вариатора:

  1. Быстрое ускорение без вреда мотору.
  2. Меньший расход топлива.
  3. Двигатель всегда работает в оптимальном режиме.
  4. Больший ресурс, то есть больше межремонтный период.
  5. Надежный.

Минусы вариатора:

  1. Дорогой ремонт в случае поломки.
  2. Через каждые 90 тысяч км пробега рекомендуется менять ремень.
  3. Требуется заливать специальное масло для вариаторных коробок.

Самая распространенная поломка в вариаторе — это обрыв ремня, соединяющий шкивы. Говорят, есть специальная средство для ремня, которое не дает ремню быстро изнашиваться.

Как ухаживать за АКПП

Соблюдая нижеперечесленные правила, срок эксплуатации АКПП будет больше:

  1. В холодное время года хорошо прогревать автомобиль перед началом движения.
  2. Контролировать уровень масла в коробке и своевременно менять его.
  3. Плавно ускоряться.
  4. Плавно тормозить.
  5. Часто осматривать датчики и саму коробку.
  6. Своевременно проходить тех обслуживание.

При появлении постороннего звука в коробке передач, не рекомендуется дальнейшая эксплуатация, а требуется обратиться к специалистам для выполнения ремонта в случае необходимости.

Что лучше, вариатор или автомат

Выбирать нужно исходя из того, как вы будете эксплуатировать машину. То есть, если:

  • планируете быстро ездить, то вариатор будет лучше. Если ездите спокойно, без рывков, то подойдет и автомат.
  • исходя из технических характеристик. Если хотите, чтобы скорости переключались плавно и автомобиль не дергался, тогда — вариатор. Если это не важно, то подойдут оба варианта.
  • срок эксплуатации КПП. Вариатор служит без ремонта дольше, чем автомат.
  • исходя из ремонта. Ремонтировать вариатор берутся не все специалисты. Хотя, если проживаете в большом городе, то специалисты уже должны быть.
  • исходя из режима работы. Есть три вида режима работы КПП: спортивный, экономичный и комфортный. При выставленном спортивном режиме, коробка будет раньше понижать передачу, чтобы не уменьшать мощность двигателя. Комфортный режим обеспечивает плавность переключения. При режиме эконом, система автоматически подбирает режим работы двигателя.
  • исходя из способа переключения. Некоторые современные коробки автомат имеют функцию ручного переключения.

В общем, вариаторная коробка будет получше, но при условии, что ее правильно эксплуатируют, правильно за ней ухаживают.

Видео

Как работает вариатор.

Что выбрать, вариатор или автомат.

Как работает коробка автомат.

Приветствую Вас всех, мои дорогие подписчики и регулярные читатели блога! Еще пару десятков лет назад автомобиль с на наших дорогах был диковинкой. Сегодня многие автолюбители выбирают ее за удобство и комфорт во время следования. Тем не менее, в ней существуют свои разновидности, которые различаются конструкцией принципом действия. По просьбам наших читателей хочу сегодня уделить внимание вопросу, чем отличается вариатор от автомата.

Если с гидромеханическим автоматом все более-менее понятно, то немногие наши сограждане смогут описать, чем хорош вариатор, и в чем заключается ключевая разница. А изобретен он был ни много, ни мало, 30 лет назад, и впервые был опробован на японской марке Субару в 1987 году. Итак, привычная нам уже автомат-коробка основывается в своей работе на действии так называемых «гидротрансформаторов». Они обеспечивают связь между мотором и осями автомобиля.

Для изменения передаточного числа в автомате предусмотрена планетарная передача. В числе основных достоинств такой трансмиссии — простота управления и надежность, а также длительный эксплуатационный ресурс. Однако есть и определенные недостатки. Прежде всего, стоит отметить увеличенный расход горючего, некоторое замедление при повышении скорости и рывки, связанные с переключением. Автомобиль с автомат-коробкой нельзя везти на обычном буксире при поломке.

Гидротрансформатор выполняет функции , а потому удалось избавиться от этого традиционного узла. Во время сжатия или разжатия фрикционов происходит включение конкретных муфт, которые соответствуют передачам.

Недостатки конструкции вариатора

Несмотря на то, что бесступенчатый вариатор лишен конструкторами многих недостатков предшествующих трансмиссий, проблемы начинаются по мере устаревания и неизбежного износа основных компонентов. Среди основных проблем такой конструкции стоит отметить:

  • наличие технологических допусков, для корректировки которых нужно специальное оборудование;
  • необходимость регулировок;
  • высокая стоимость ремонта и дефицит отдельных деталей.

Владельцы автомобилей с вариатором нередко сталкиваются с нежеланием официальных дилеров принимать вариаторы в ремонт. Им заявляют о том, что необходимо менять всю коробку передач в сборе, поскольку не хватает ряда запасных частей, а у мастеров наблюдается недостаток квалификации в выполнении ремонтных работ.

Эксплуатационные отличия

Если внешне и внутренне эти устройства не отличаются существенно, то основные различия наблюдаются в процессе эксплуатации. Уделим несколько слов наиболее распространенным поломкам и их причинам. Неисправности АКПП обычно вызваны несвоевременным обслуживанием. Необходимо регулярно менять масло, а многие автолюбители пренебрегают этим правилом, что и приводит к дорогостоящему ремонту.

Сначала забивается масляный фильтр, что приводит к засорению насоса. Из-за этого он не может обеспечить нормальное давление в системе. Фрикционы прокручиваются, а сами передачи не включаются нормально, машина чаще дергается, появляются незапланированные рывки и т.п. В дальнейшем автоматическая коробка изнашивается еще больше — выходят из строя фрикционные накладки гидротрансформатора и планетарные шестерни, а ремонт этого узла считается одним из самых дорогих, независимо от марки автомобиля.

Важность своевременного обслуживания

При этом ресурс автоматической трансмиссии огромен, при условии регулярного обслуживания. Качественный автомат может вполне выходить несколько сотен тысяч километров. Поэтому смена масла каждые 50 000 километров вместе с фильтром станет залогом длительной и успешной работы автомобильной трансмиссии. Разница между двумя типами коробок передач (автомат и вариатор) заключается не только в стоимости обслуживания. Популярность последнему обеспечивает более лучшая разгонная динамика. Не будем забывать и о том, что вариатор лишен таких традиционных недостатков, как толчки во время переключения скоростей.

АКПП требует больший объем трансмиссионного масла (на эту тему в сети встречается тематические видео). В ее случае может требоваться от 8 до 10 литров смазки, тогда как для вариатора достаточно 5–8 литров. Меньший коэффициент полезного действия у автомат-коробки вызывает . Вот почему те, кому приходится часто и подолгу ездить каждый день, обращают внимание на вариатор, как на более экономичный тип трансмиссии. Зато АКПП считается более надежным вариантом, поэтому при должном уходе она является более предпочтительным вариантом, да и трудности с ремонтом вполне решаемы, чего не скажешь про коробку типа вариатор.

Сегодня мы постарались пролить свет на тему, что лучше: вариатор или традиционный гидромеханический автомат. Каждый из этих узлов обладает определенными плюсами и минусами, поэтому при покупке машинный автолюбитель должен самостоятельно принимать решение, основываясь на отзывах других водителей. Пока что, продажи АКПП вдвое превышают продажи вариаторов, однако, несомненно, что эта статистика будет постепенно меняться не в пользу традиционных автоматических трансмиссий. На этом будем прощаться, но обязательно услышимся уже в ближайшие дни. Всем удачи!

Что лучше – вариатор или автомат? Вопрос такого плана весьма актуален при покупке автомобиля, когда нет желания впредь постоянно щелкать «ручкой» и выжимать сцепление. Именно поэтому дебаты относительно такой дилеммы продолжаются.

АКПП

Автоматические коробки классического типа – гидротрансформаторы – изобретены достаточно давно, еще в первой четверти ХХ века. Но тогда это были конструкции далекие от совершенства, располагавшие всего парой ступеней и бывшие не совсем «автоматическими» (предусматривались педали сцепления и т. д.). Однако в ходе модернизации недостатки были исправлены.

На данный момент все автоматические коробки данного типа состоят из 4-х основных узлов:

  1. Гидротрансформатор – специальный механизм, который, используя жидкость для АКПП, гарантирует преобразование и передачу крутящего момента. Он располагается непосредственно на маховике силового агрегата;
  2. Комплекс гидравлического управления – набор механизмов, ответственный за корректную работу планетарного редуктора;
  3. Планетарный редуктор – основной компонент системы АКПП. Он включает в себя сателлиты, шестерни и другие части конструкции;

В такую коробку заливается исключительно специальная жидкость, предусмотренная автокомпанией. Подобная АКПП работает за счет четкого взаимодействия гидромеханического привода и планетарных механизмов. Управляет этим процессом электроника.

Вариатор – коробка передач бесступенчатого типа. Ее запатентовали очень давно (в 1886 году), но лишь 15-20 лет назад она начала устанавливаться на автомобили, хотя до этого активно использовалась в авиационных электрогенераторах.

Подобная конструкция довольно сложна, но основные компоненты в ней одинаковы:

  1. Ведущий шкив;
  2. Ведомый шкив;
  3. Ремень или цепь;
  4. Раздвижные боковины шкивов;
  5. Блок управления.

Принцип действия вариатора заключается во вращении ведущего и ведомого шкивов, между которыми натянут ремень. Так происходит передача крутящего момента от мотора к колесам. Изменение передаточного числа осуществляется сдвижением и раздвижением боковин шкивов, что изменяет их диаметр.

Преимущества и недостатки вариатора и автоматической коробки передач

АКПП

Преимущества автоматической коробки передач:

  • Простота – управлять автомобилем с гидротрансформатором легко, так как имеется только 2 педали. Кроме того, такой автомобиль никогда не покатится назад на подъеме, что облегчает начало движения.
  • Комфорт – времена, когда «автоматы» дергались и затыкались в переключениях, прошли.
  • Надежность – данный тип АКПП отработан до мелочей и коробка, при условии должного обращения и сервиса, может «отходить» порядка 300 000 км. Естественно, встречаются и неудачные экземпляры, но это исключение.
  • Сохранность двигателя – АКПП просто не позволяет водителю перегрузить силовой агрегат;
  • Тип-троник — возможность ручного переключения.

Недостатки автоматической коробки передач.

  • Расход – аппетит авто с АКПП выше, чем с МТ. Дело в больших потерях энергии, которая идет на обеспечение работы насоса, отвечающего за создание в магистралях рабочего давления, а также на создание потока трансмиссионной жидкости и ее нагрев. Да и большой вес КПП утяжеляет авто.
  • Стоимость – машина с АКПП дороже из-за наличия такого сложного узла.
  • Замена масла – проводить ее необходимо чаще, чем в вариаторах, да и требуется его больше – до 10 литров.

Преимущества вариатора:

  • Плавность хода – вариатор разгоняет авто чрезвычайно плавно. Его динамика похожа с троллейбусной – никаких рывков и толчков.
  • Динамика – разгон с вариатором, как правило, динамичнее, нежели с классическим «автоматом».
  • Экономичность – модели с вариатором потребляют меньше горючего.

Недостатки вариатора:

  • Обслуживание – периодически требуется замена ремня или цепи, а эта процедура недешевая. Обычно это делается каждые 100 000 – 150 000 км.
  • Аккуратность с маслом – оно достаточно дорогое, а еще для каждого типа вариатора требуется отдельная марка масла. Если залить неподходящее – коробка долго не «проживет».
  • Надежность – вариаторы менее надежны, в сравнении с АКПП, и более требовательны к нормам эксплуатации.
  • Несовместимость с мощными моторами – причина этого в принципе работы самого вариатора, который основан на трении.
  • Звук – вариатор наполняет автомобиль постоянным гулом, так как работает достаточно шумно.
  • Характер работы двигателя – такая коробка держит силовой агрегат на оптимальных оборотах, что приводит к его «зависанию» в одном диапазоне. А в дальнем пути это многим действует на нервы.

Итак, что лучше вариатор или автомат

Как видно, однозначного мнения относительно того, что лучше – вариатор или «автомат», быть не может. Если в приоритете надежность и удобство, а цена большой роли не играет, лучше приобрести авто с АКПП. Если же хочется максимально плавной езды и небольшого расхода – оптимальным выбором станет вариатор.

Вариаторная коробка передач относится к сегменту бесступенчатых трансмиссий и является модернизированной версией классического автомата. Основной особенностью этого типа КПП считается возможность быстрого увеличения скорости без роста оборотов двигателя. Перед приобретением автомобиля нужно понять, что лучше вариатор или автомат и какие недостатки характерны для этих типов трансмиссий.

[ Скрыть ]

Устройство и принцип работы вариатора

Прежде чем узнать об отличиях автоматической коробки передач автомобиля от вариаторной и определить, какой тип агрегата более надежный, ознакомимся с устройством и принципом действия обеих трансмиссий. Начнем с вариаторов. Важное различие такой коробки и автомата заключается не во внешнем виде, а в отсутствии фиксированных передач. Вариаторные трансмиссии работают с определенным диапазоном передаточного числа при увеличении и понижении оборотов двигателя. Это достигается в результате использования другого принципа действия.

Схема изменения размеров шкива при увеличении и понижении скорости

Работа вариаторной трансмиссии основана на применении ременной передачи усилия между валом двигателя и шкивом ведущих колес. В современных транспортных средствах обычно используются металлические ремешки либо цепи. Величина передаточного числа изменяется плавно благодаря мягкой и синхронной трансформации размеров ведомого и ведущего валов. Существует несколько типов вариаторных коробок передач, но в большинстве современных авто используются именно клиноременные системы.

В основе такой передачи лежит трапециевидный зубчатый ремешок или цепь. Не менее важными составляющими системы считаются два шкива, выполненные в виде конических дисков. Во время работы агрегата эти элементы меняют свой диаметр, что приводит к трансформации скорости и величине крутящего момента.

Принцип действия заключается в следующем. Когда водитель жмет на педаль газа, вращение передается от ведущего вала агрегата к ведомому. Но его устройство выполнено так, что при воздействии центробежных сил из-за повышения оборотов так называемые щеки дисков сжимаются. В результате они выталкивают ремень от центра вала к его боковой части. На ведомом шкиве происходит обратный процесс. Его щеки разжимаются и ремешок перемещается к центру вала. Таким образом меняется передаточное число и усилие. Если водитель отпускает педаль газа, возникает обратный процесс.

Пользователь Сергей Иванов в своем ролике показал принцип действия вариаторной КПП.

Основные неисправности

Неисправности в работе вариаторной трансмиссии обычно связаны с нарушениями эксплуатации и неправильным обслуживанием системы.

Даже если производитель автомобиля с CVT не указывает по регламенту интервал замены смазочной жидкости, автовладелец должен периодически оценивать ее состояние и уровень.

В необслуживаемых коробках передач ресурс эксплуатации масла составляет в среднем 60-80 тысяч км пробега.

Какие неисправности характерны для вариаторных трансмиссий:

  1. Выход из строя гидравлического блока. Если в системе используется некачественное масло, это приводит к увеличению трения подшипников и прочих движущихся узлов. Из-за недостаточной смазки они быстрее изнашиваются, в итоге образуются отложения в виде продуктов износа. Металлическая стружка забивает гидравлический блок. В результате масляному насосу становится мало давления для нормальной работы.
  2. Если насосное устройство функционирует в условиях нехватки давления, это приводит к тому, что шкивы не могут правильно сжать или разжать ремешок. В итоге валы будут пробуксовывать.
  3. В случае когда происходит пробуксовка ремня, он изнашивается и рвется в несколько раз быстрее, при этом все его металлические звенья разлетаются внутри конструкции. Такая проблема может стать поводом для других неисправностей.
  4. Часто в вариаторных трансмиссиях задираются так называемые зеркала шкивов, что приводит к быстрому износу ремешка.
  5. Все вариаторные коробки передач оснащаются различными датчиками и контроллерами. Эти механизмы иногда выходят из строя, а также могут засоряться разъемы их подключения, в результате чего происходит поломка электроники.

Процедура ремонта вариатора представлена на ролике, снятом каналом АКПП технология ремонта.

Плюсы и минусы

Основные преимущества вариатора:

  1. Транспортные средства с вариаторной КПП характеризуются динамичным разгоном по сравнению с машинами, оснащенными классическими автоматами.
  2. Если сравнивать с традиционной АКПП, то авто с вариаторами потребляют меньше горючего.
  3. Отсутствие передач. Благодаря этому машины с CVT ускоряются без рывков, что обеспечивает дополнительные преимущества в виде плавности и динамического хода авто.
  4. Довольно высокий коэффициент полезного действия. По сравнению с автоматическими КПП он на 5-10% больше.
  5. Упрощенное управление агрегатом. Если сравнивать с механикой, то начинающему автолюбителю не нужно учиться плавно трогаться с места и «чувствовать» автомобиль, чтобы вовремя переключить скорость.
  6. Авто с вариаторными трансмиссиями характеризуются более высокой экологичностью. Это достигается в результате снижения расхода горючего и, соответственно, низкого уровня выбросов вредных газов в атмосферу.

Недостатки:

  1. Основной минус заключается в сложности выполнения ремонта. На сегодняшний день в странах СНГ квалифицированное обслуживание вариаторных трансмиссий можно доверить только официальным дилерам. Причем не факт, что они выполнят его правильно. А стоимость этой задачи очень высокая. Найти на СТО специалиста, который мог бы отремонтировать вариатор, особенно в небольших городах, очень трудно.
  2. Необходимость периодической замены ремня или цепи. В среднем ресурс эксплуатации этой детали составляет около 100-150 тысяч километров пробега. Стоимость услуги недешевая, причем выполнить ее возьмутся не на каждом СТО.
  3. Наличие большого количества электроники. Если ломаются датчики или управляющая система, решить проблему сможет только официальный дилер.
  4. Для обслуживания вариаторных трансмиссий в КПП авто должно использоваться определенное масло. Такая смазка недешевая и найти ее непросто. Если вы допустите ошибки при выборе жидкости, это приведет к поломке агрегата.
  5. Невозможность использования CVT на транспортных средствах, оборудованных мощными моторами. В результате работы в условиях высокой силы двигатель будет оказывать большое давление на приводной ремешок или ролик КПП.
  6. Автомобили с вариаторными трансмиссиями не предназначены для буксировки других транспортных средств, а также прицепов. Нельзя буксировать машину с отключенным мотором.

Конструкция и работа автоматической коробки передач

Схема гидротрансформаторного устройства АКПП

Основными составляющими компонентами АКПП считаются гидротрансформаторное устройство, а также механический редуктор. Первый узел используется в качестве сцепления, а второй предназначен для передачи механического усилия между шестеренками.

Крутящий момент передается от вала силового агрегата гидротрансформаторным устройством, функционирующим на основе давления трансмиссионной жидкости. Конструкция автоматической коробки включает в себя металлические диски с фрикционами и муфты. Они используются в качестве механической функции сцепления. Когда диски сжимаются и разжимаются, происходит активация определенных муфт. Последние используются в качестве передач в агрегате.

Что может ломаться?

Пользователь Александр Сорокин в своем ролике показал, как производится разборка автоматической трансмиссии и ее ремонт.

Какие неисправности характерны для автоматических коробок передач:

  1. Выход из строя кулисы рычага АКПП. Такие неполадки более характерны для агрегатов старого типа, в которых есть механическая связь с самой трансмиссией. Поломка кулисы приводит к тому, что автовладелец не может переключать режимы работы коробки. Для решения неисправности потребуется поменять вышедший из строя рычаг, а также саму кулису. Признаки поломки заключаются в сложностях переключения селектора КПП, в крайнем случае перевести рычаг в другое положение будет невозможно. Возникает потребность в ремонте агрегата. В некоторых автомобилях для этого необходимо полностью снимать коробку передач.
  2. Утечка рабочей жидкости. По отзывам автолюбителей, они часто сталкиваются с проблемой вытекания масла из-под уплотнительных резинок. Поэтому владелец должен периодически выполнять визуальную диагностику состояния трансмиссии на яме или эстакаде. Когда проверка показала следы масляных подтеков, нужно определить причину утечки либо обратиться на СТО. Если проблема кроется в уплотнителях, то они меняются без труда.
  3. Неисправности в работе управляющего модуля. В случае когда центральный процессор ломается, он может неверно подбирать обороты для переключения скоростей. В некоторых ситуациях механизм управления блокирует работу коробки передач. Если модуль полностью вышел из строя, он подлежит замене. При повреждении управляющих шлейфов их также нужно поменять. Когда центральный процессор работает нормально, но иногда проявляются сбои, его можно попробовать перепрошить. Но выполнить такую задачу способен не каждый специалист.
  4. Неисправности гидравлического блока. Неполадки проявляются в результате износа конструктивных элементов устройства или несоблюдения правил использования агрегата. Если автовладелец не прогревает коробку передач в холодное время года, а сразу начинает движение, причем двигается резко, это приводит к неполадкам в работе гидроблока. Основными признаками являются толчки, удары и вибрации. Иногда движение на машине вовсе невозможно.
  5. Неисправности в работе гидротрансформаторного устройства. Такую проблему нельзя решить без ремонта. Отремонтировать гидротрансформатор проще и дешевле, чем управляющий модуль или гидравлический блок. При неисправностях узла водитель услышит нехарактерный для работы трансмиссии стук, шуршание, вибрацию. Вы почувствуете, что динамика транспортного средства ухудшилась. А если будете менять трансмиссионную жидкость, то в поддоне картера увидите большое количество металлической стружки.

Преимущества и недостатки

Начнем с плюсов:

  1. Автоматы — более надежные агрегаты. В среднем ресурс использования современной автоматической трансмиссии составляет не менее 300 тысяч километров пробега, если коробка будет правильно использоваться и обслуживаться. Причем работать машина с АКПП может в любых условиях.
  2. Более упрощенный ремонт по сравнению с вариаторной трансмиссией. Обслуживание АКПП можно произвести в гаражных условиях. Найти для этого квалифицированного специалиста не составит труда. Причем стоимость выполнения работ будет ниже.
  3. Автоматические агрегаты менее требовательны к качеству использующейся смазки. Оригинальными маслами пользоваться желательно, но необязательно. При необходимости всегда можно найти более дешевый аналог.
  4. Щадящее отношение АКПП к двигателю. Переключение режимов в работе трансмиссии осуществляется без необходимости увеличения оборотов ДВС.
  5. Меньше электроники по сравнению с вариатором.

Недостатки автоматических трансмиссий:

  1. Более низкий коэффициент полезного действия, что обусловлено его потерями в гидротрансформаторном устройстве. Соответственно, классические автоматы используют не всю полезную мощность двигателя.
  2. Повышенный расход горючего.
  3. При переключении режимов в работе трансмиссионного агрегата проявляются рывки. В более новых автомобилях этой проблемы нет, поскольку они оснащаются большим числом передач.
  4. Не такие высокие динамические особенности, как у вариаторов. Транспортное средство с автоматом разгоняется значительно медленнее, чем авто с механикой или CVT.
  5. В АКПП используется больше трансмиссионной жидкости. Если для оптимальной работы вариаторной коробки передач требуется 5-8 литров масла, то для классического автомата понадобится не менее 8-10 л смазки.

В чем основное отличие?

Теперь разберем, в чем заключается разница и можно ли визуально сравнить и отличить эти два типа КПП. Внешне, по рычагу коробки передач вариаторная трансмиссия ничем не отличается от традиционного автомата.

Проведем сопоставление основных различий:

  • автомат не обеспечивает транспортному средству динамичности и стремительности;
  • автомобили с АКПП потребляют больше топлива, чем машины с вариаторами;
  • в АКПП надо чаще менять смазочную жидкость;
  • вариаторные трансмиссии функционируют без переключения скоростей.

Фотогалерея

Фото, которые позволят отличить АКПП от вариатора, приведены ниже.

1. Схематическое устройство АКПП 2. Схематическое устройство вариатора

Как узнать, что стоит у вас?

Когда двигатель достигает определенного числа оборотов, в машинах с автоматической трансмиссией осуществляется переключение передач на более высокую или низкую. При этом водитель чувствует небольшой толчок, как при управлении на авто с механикой. Само переключение осуществляется тогда, когда количество оборотов двигателя увеличивается до 3500 в минуту. Возрастает и шум силового агрегата при повышении передачи. Что касается вариаторных КПП, то во время работы трансмиссия не производит лишнего шума. Транспортное средство едет плавно и мягко, а когда увеличивается скорость, обороты двигателя изменяются, но незначительно. На вариаторных коробках водителям обычно удобнее и комфортнее ездить.

Как еще можно отличить CVT от классического автомата:

  1. Воспользоваться сервисной книжкой, в ней всегда указывается тип установленной в автомобиле КПП. Символ «А» говорит о том, что машина оснащена автоматом, а «CVT» — вариаторной трансмиссией.
  2. Когда вы покупаете автомобиль, то нужно узнать о нем подробнее. Для получения информации воспользуйтесь разными источниками. Возможно, что приобретаемая вами модель не комплектуется вариаторами.
  3. В автоматических трансмиссиях уровень смазочного вещества в системе можно определить с помощью щупа. Вариаторные КПП обычно необслуживаемые и измерителями не оснащаются. Но только по этому критерию различить два типа коробок передач не удастся.

Итоги

Итак, подытожим, что же лучше — вариатор или автомат. Автоматические трансмиссии надежнее, чем CVT. Они не так часто ломаются, не очень требовательны к правильной эксплуатации и обслуживанию. Ремонт таких КПП при желании можно выполнить самостоятельно. Что касается вариаторов, они требовательнее в плане обслуживания и использования. Но управление машиной с CVT будет более приятным благодаря отсутствию передач и толчков при их переключении. Водителям, которые предпочитают комфорт, лучше выбирать машины с вариаторами.

Многие водители, подбирая новый автомобиль, сознательно отказываются от механической коробки передач. Их можно понять, ведь перемещаться в пробках гораздо комфортнее без постоянного дергания ручки КПП. Да, и по трассе «лететь» проще даже с учетом перестраивания из ряда в ряд.

Однако, перед ними возникает новая дилемма, что лучше вариатор или автомат. У этих трансмиссий очень схожие визуальные качества. Постараемся разобраться с их сходствами и различиями, а также что из особенностей является достоинством, а что тянет на недостатки.

Этот вид коробок передач является более раним вариантом комплектации автомобилей, это многое объясняет в том, чем отличается вариатор от автомата. Первыми «автоматами», заложившими основу этой промышленности, оснащались американские автомобили еще в середине прошлого века. Принцип работы этого устройства с тех пор так и основывается на слаженных дуэтах из гидротрансформатора и планетарных редукторов.

Автоматическая коробка передач

Первый элемент отвечает за плавную передачу крутящего момента, а во втором расположены все валы и шестерни, которые должны входить в зацепление между собой.

Современные коробки передач этого типа имеют от четырех до восьми ступеней.

Массовое производство автомобилей с этим узлом способствовало повышению надежности большинства выпускаемых АКПП. Это касается ведущих автомобильных разработчиков. Молодые компании не всегда берутся за самостоятельную разработку «автомата», а предпочитают пользоваться зарекомендовавшими себя с положительной стороны узлами.

Основные преимущества «автомата»

Позитив заключается в следующих пунктах:

  • Транспортным средством с АКПП просто управлять, за это его любят не очень опытные водители;
  • Переключение передач происходит в автоматическом режиме гидравликой после нажатия водителем на педаль акселератора;
  • Конструкционная надежность обеспечивает бережное отношение к мотору. В отличие от «механики», автомобиль с АКПП не перенапрягает двигатель и сцепление агрессивным вождением.

Основные недостатки «автомата»

Кроме положительных сторон есть и отрицательные факты:

  • Заметная сниженная динамика – отличие автомата от вариатора и коробки с «механикой». Разгон у бюджетных агрегатов будет медленнее, чем у двух других видов, хотя на премиальных вариантах эта разница нивелируется;
  • Расход топлива составит прибавку на АКПП в 1-2 литра, чем на вариаторе. Иногда манера езды может компенсировать этот недостаток. Также есть уже некоторые модели авто, у которых разница обратная;
  • Более высокие требования к трансмиссионному маслу , его количеству и периодичности замены обойдутся владельцам этого типа авто дороже, чем для остальных комплектаций.

Компоновка с вариатором

Передача вращения с помощью вариатора была изобретена раньше. Ею комплектовались различные механизмы и узлы в промышленности. Однако, на автомобили такую трансмиссию начали устанавливать относительно недавно.

Основой в этой компоновке являются два вала, на которых закреплены составные конусные шкивы с возможностью изменения диаметра. Между собой они соединяются цепями либо приводным армированным ремнем.

Автомобильный вариатор

За счет динамического (на ходу) изменения диаметра шкивов максимально плавно, бесступенчато меняется передаточное число между валами. Таким образом, тем, кто интересуется, как отличить вариатор от автомата, нужно найти в маркировке трансмиссии найти аббревиатуру CVT (Continuously Variable Transmission ), означающую бесступенчатость.

Основные достоинства вариатора

Выделим позитивные качества этой комплектации:

  • Динамика заметно лучше, чем у среднего «автомата» или даже «механической» коробки передач;
  • Практически идеальная плавность хода при смене передаточного числа между валами, которой нет ни у МКПП, ни даже у АКПП;
  • Трата топлива заметно ниже других вариантов агрегатов трансмиссии.

Нужно отметить, что эта конструкция коробки передач максимально лояльно относится к ресурсу мотора, одновременно упрощает вождение автомобилем, так же как и АКПП.

Основные недостатки вариатора

У этого редуктора также есть и негативные стороны:

  • Ремонтные работы с данным узлом достаточно трудоемкие и высокооплачиваемые. Небольшое количество специалистов обусловлено пока еще слабым распространением этого автомобильного узла. Чаще ремонтом занимаются лишь на специализированных станциях;
  • Ремень требуется менять не реже 100-150 тысяч км пробега, что влечет за собой дополнительные расходы;
  • Редуктор очень чувствителен к типу масла , которое подбирается практически для каждой модели авто индивидуально. В случае проблем с маслом может выйти из строя весь узел, что приведет к дорогостоящему ремонту либо полной его замене.

Итоги

Выясняя, что надежнее вариатор или автомат, можно найти аргументы в пользу обеих типов трансмиссий. Важно определиться с будущим обслуживанием и характеристикой эксплуатации автомобиля. При покупке подержанных авто с этими коробками передач стоит также учитывать степень износа и обслуживания узлов. Также желательно подбирать более распространенные варианты, которые впоследствии будет легче и дешевле обслуживать самостоятельно. Но при прочих равных условиях старые добрые проверенные временем автоматы надежнее, чем относительно новый вариатор.

Вариатор

или АКПП? Вариатор, механика или автомат. Что лучше? Вот и надежный автомат или вариатор отзывы владельцев

Сейчас АКПП никого не удивишь, а то и вариатор больше. Какая коробка передач лучше, чем они отличаются, их достоинства и недостатки, мы рассмотрим в нашей статье.

Сразу уточнить такой факт: две педали — это коробка переключения АКПП, работа которой обеспечивается двумя составляющими: гидротрансформатором и коробкой передач.Гидротрансформатор отвечает непосредственно за переключение скоростей, т.е. выполняет все функции сцепления, а редуктор — за постоянную совместную работу шестерни. Раньше АКПП была четырехступенчатой, но теперь инженеры пошли дальше и выпустили восьмиступенчатую АКПП.

Коробка передач вариатора представляет собой коробку передач, в которой совмещены механика и пулемет. Это бесступенчатая КПП, позволяющая всегда держать двигатель в готовности к движению. Как правило, автомобили, на которых установлен вариатор, оснащаются очень мощной гидравлической системой.Это нужно для того, чтобы стоимость привода насоса была меньше, позволяя сэкономить.

Обычно этот вариант больше нравится женской половине населения, так как сложность управления автомобилем с АКПП минимальна. Можно быть полностью уверенным, что машина не заглохнет, если быстро отпустить сцепление, ведь на АКПП это не обязательно, машина самостоятельно переключает скорость. В этом главное преимущество КПП данного типа.

Отличия автомата от вариатора

Визуально отличить автомат от вариатора невозможно, так как нет разницы в размещении рычага. Он может располагаться как руль и в привычном месте размещения коробки. Разницу можно почувствовать только при движении: на коробке вариатора переключение трансмиссии очень плавное, практически вдохновляет, можно понять, что скорость переключается только по звуку двигателя.На автомате скорость переключается легким рывком. На АКПП последнего поколения переключение происходит очень плавно, особенно если коробка оборудована двумя фиксаторами, например АКПП DSG около Volkswagen.

Помимо звука работы и ощущения переключения, вариаторные коробки автомат отличаются конструкцией. Таким образом, в основе вариатора лежит механизм, позволяющий изменять скорость между ведущим и ведомым дисками.Это происходит с помощью ремня или цепи, которая соединяет диски друг с другом. Для вариантов предусмотрено несколько различных типов приводов.

Автомобиль с вариатором в качестве коробки переключения передач имеет гораздо меньшее время разгона, при этом разгон происходит очень плавно и практически незаметно. В промышленное производство такая коробка передач поступила сравнительно недавно. Также конструкция имеет меньший вес и считается очень надежной. Чтобы наглядно увидеть, как работает вариатор, предлагаем посмотреть видео:

Что касается конструкции машины, то она несколько отличается от вариатора.Действие машины обеспечивается шестернями, за работу которых отвечает коробка передач. Из-за сцепления этих передач при переключении передач происходит лишь легкий рывок. Также ящики различаются по конструкции. Опытный водитель сможет с первого раза отличить вариатор от машины, ориентируясь только на их конструкцию. На видео видно, как работает АКПП:

Итак, отличить вариатор от машины можно по следующим признакам:

  • маркировка на двигателе и описание в документах.Как правило, АКПП обозначается буквой a или at, а трансмиссия вариатора — CVT;
  • удары при переключении скорости. На автомате они есть, на вариаторе — нет;
  • разгон Машина, имеющая коробку вариатора, при резком нажатии на педаль акселератора разгоняется плавно, без подергивания. Машина немного подастся вперед, и вы почувствуете ускорение;
  • набор высоты. Если на автомате АКПП, то при подъеме, если нажать на педаль газа, а потом отпустить, то машина не откатится назад, чего нельзя сказать о коробке передач вариатора.

Важно! Если вы еще не разобрались, просмотрите документы и проверьте этикетку на двигателе, она должна совпадать с документами.

Важно учитывать, что за работу вариатора и станка отвечает электроника. Поэтому перепрошивать двигатель крайне не рекомендуется, иначе вся электроника может заработать некорректно или прет. Даже если вы планируете перепрошить у профессионала, лучше этого не делать, так как ремонт будет стоить очень дорого.

Достоинства и недостатки

Рассмотрим сначала машину со всеми ее достоинствами и минусами, начнем с достоинств:

  • легкость управления автомобилем, особенно в условиях движения;
  • заглохнуть практически невозможно;
  • спасает двигатель, т. К. Плавное переключение предохраняет его от износа, обеспечивая длительную работу;
  • меньше расход топлива, чем на МКПП.

А теперь рассмотрим минусы:

  • небольшая потеря в динамике — скорость переключается чуть медленнее, чем на вариаторе.Однако в моделях с двумя зажимами переключаемые скорости намного быстрее, чем у вариаторных коробок передач;
  • очень дорогой ремонт;
  • частая замена масла;
  • несколько продолжительных прогревов в холодную погоду.

Иногда машина начинает резко ускоряться, это объясняется тем, что система переключения скоростей тратит определенное время на то, чтобы понять, что нужно переключить на трансмиссию.

По сути, критических недостатков нет, поэтому если машина на автомате вам понравилась, можете смело приобретать.

Теперь рассмотрим достоинства и недостатки вариатора. Начнем с положительных качеств:

  • быстрый плавный разгон без вреда для двигателя, а также меньшее время, необходимое для разгона;
  • снижение затрат на топливо;
  • оптимальный режим работы двигателя;
  • более длительное использование;
  • надежность.

Положительные стороны, практически полностью совпадают с автоматом, в этом нет ничего удивительного, ведь принцип работы практически такой же.Далее рассмотрим отрицательные стороны вариатора:

  • дорогой ремонт;
  • частая замена ремня, примерно каждые 90-120 тысяч километров;
  • Специальное масло для вариасторов.

Минусы вариатора, конечно, значительные, но он намного надежнее, да и срок службы выше, чем у машины. Еще один важный момент, его вряд ли можно отнести к достоинствам или недостаткам, это невозможность буксировки и использования прицепа.Сама конструкция коробки не допускает этих действий. Экспериментировать не стоит, так как ремонт АКПП стоит очень дорого.

Важно! Самая частая поломка на вариаторе — это ремень, соединяющий шкивы. Чтобы уберечь его от быстрого износа, можно использовать специальный инструмент, который обеспечивает присадку и не подает ремень быстро.

Чтобы ваша ласточка с АКПП прослужила вам долго, рекомендуем следующие правила:

  • прогрев авто в холодное время года;
  • контроль за уровнем жидкости в коробке и своевременная ее замена;
  • плавный разгон при плавном торможении;
  • частый осмотр КПП и внимательное отслеживание показаний датчиков;
  • своевременное обращение на сотку.

Важно! Если в машине появился нехарактерный звук, немедленно обратитесь к специалистам для диагностики.

Какой вариант лучше?

Ответить на этот вопрос может только водитель. Но если вы не знаете, какие критерии выбрать, вы можете найти их ниже:

  • master ride. Если вы едете быстро, вариатор — лучший вариант для вас. Если не входить резко в поворот и не сильно ездить, то машина подойдет;
  • технические характеристики.Если вам нужна машина с плавным переключением скоростей, то выбор — вариатор, если он вам не принципиален, главное не нажимать на педаль сцепления, подходят оба варианта;
  • Срок службы КПП. Конечно, коробка вариатора при должном уходе прослужит вам гораздо дольше, в отличие от автоматической;
  • ремонт. Коробка вариатора не так популярна, как автомат, поэтому берет не каждую сотню, а починить автомат можно практически везде;
  • режим работы.В современных коробках передач предусмотрены разные режимы переключения коробки передач. Выделяют три: экономичный, комфортный и спортивный. В экономичном режиме система сама подбирает оптимальный вариант двигателя, пытаясь переключиться на повышенную передачу. Спортивный режим, в отличие от экономичного, переводит двигатель на пониженную передачу, тем самым обеспечивая наличие в двигателе запаса мощности. Комфортный режим обеспечивает максимально плавное переключение передач;
  • Метод переключения скоростей.В современной АКПП есть функция МКПП. Это удобно тем водителям, которые хотят всегда держать машину под контролем и самостоятельно переключать скорости. Этот вид чаще всего используется на тех моделях автомобилей, на которых не предусмотрена механика.

Сказать, какая коробка передач лучше, невозможно, так как каждый водитель выбирает исключительно для себя.

Важно! Если вы не выяснили, какая коробка передач надежнее, обратитесь к специалистам любой СТО, они предоставят вам всю интересующую вас информацию.

Какую коробку выберете, решать исключительно вам. Поэтому перед выбором автомобиля внимательно изучите все плюсы и минусы разных коробок передач и выберите именно ту, которая вам подходит.

Когда кто-то начинает рассказывать о своей машине в компании автомобилистов, одним из первых всегда естественно звучит вопрос: «Какая коробка передач, автомат или механика?». Ведь ведь даже выбирая автомобиль для себя, у человека, особенно если это его первая машина, как правило, всего 2 критерия выбора коробки передач: автомат или механика.

Насчет разновидностей самой коробки, такой, например, как вариатор, задумываются далеко не все. Некоторые в процессе предпродажного осмотра автомобиля узнают, что это такое , чем отличается вариатор от классической АКПП. Иногда подобное незнание приводит к последующему разочарованию в выборе автомобиля. Чтобы этого не произошло и всегда иметь возможность выбрать автомобиль по собственному желанию, необходимо знать отличие вариатора от АКПП.

Основными компонентами АКПП всего два являются гидротрансформатор и коробка передач. Первый отвечает непосредственно за переключение скоростей — передача. Конструкция гидротрансформатора представляет собой полностью герметичную оболочку из жаропрочного металла, внутри которой находятся основные элементы, обеспечивающие его нормальное функционирование.

Внутри гидротрансформатора залито специальное масло для АКПП , Для смазки каждой части механизма. Рабочая жидкость необходима потому, что в процессе эксплуатации деталь подвержена воздействию температур, близких к критическим.Их взаимодействие между собой без смазки может привести к стиранию и последующей поломке и необходимости замены. Что касается коробки передач, то она обеспечивает надежный захват всех шестерен в сложном механизме, делая его полностью завершенным.

Говоря о вариаторе, несмотря на то, что он выступает в роли разновидности автоматической трансмиссии, необходимо понимать его главную конструктивную особенность — передачи как таковой данный тип трансмиссии не предусматривает. Механизм переключения в вариаторе осуществляется через передаточное число, которое передается двумя параллельными ведомым и ведущим — коническими шкивами.Meetwork шкивы уплотняются ремнем из специального металла или цепями — в зависимости от типа коробки вариатора.

Вариатор коробки и согласование В чем разница А что лучше? Если провести параллель между этими двумя трансмиссиями и при выборе автомобиля для сравнения, характеристики которого более выгодны с точки зрения потребителя, однозначного ответа нет. Ни один из этих механизмов нельзя назвать технически простым и дешевым в обслуживании — нет, ремонт таких конструкций требует много времени и стоит столько же денег.

Назвать одну из представленных КПП более надежной, чем аналог, тоже было бы неверно — ресурс любой детали автомобиля в первую очередь зависит от того, какой уход за ней производился на протяжении всего периода эксплуатации. Единая официальная статистика, подтверждающая ее результаты очевидным преимуществом АКПП Или, наоборот, свидетельствующей о том, что вариатор все же лучше, не существует.

Особенности АКПП и вариатора при эксплуатации

Наиболее объективно сравнить вариатор и машину, установленную на различных модификациях одного и того же кузова одной марки автомобиля.В этом случае можно провести тщательное сравнение по ряду факторов и сделать соответствующие выводы:

1. Движение / старт с места. На момент запуска нет отличий АКПП от вариатора в части работы трансмиссии и ощущений от вождения в целом, так как на данном этапе конструктивные отличия еще не проявляются. При аккуратной работе педалью акселератора автомобили, оснащенные обеими коробками передач, трогаются плавно и без рывков;

ВАЖНО: у самых первых вариаторов представителей немецкого автопрома упущено в виде ненужного медленного переключения, и как следствие несоответствия реальных данных по ускорению тем, которые были заявлены в паспорте транспортного средства.Впоследствии эта проблема была устранена инженерами, и в своих технических характеристиках варианты перестали играть автоматическую трансмиссию.

2.D. видимость в городском цикле / движении по трассе. По этому критерию вариатор немного опережает аналог, но это не значит, что это дискомфорт для машин с автоматом. Вопреки многим домыслам, у АКПП нет никаких непонятных шуток при переключении — изменение скорости происходит незаметно для водителя вне зависимости от ситуации, в которой эксплуатируется автомобиль.

Исключение составляют только неисправные экземпляры. То же самое и с коробкой вариатора. Они были разработаны и выпущены для повышения плавности хода и со своей задачей успешно справились, потому что переключение формально вообще не происходит;

3. Топливо. Бытует мнение, якобы на автомобилях с автоматической коробкой этот показатель всегда больше, если сравнивать с аналогами, в том числе с вариатором. Как показывает практика, разница в расходе топлива, особенно на машинах со старыми атмосферными и компрессорными инженерами, почти полностью обусловлена ​​только двигателем самого двигателя.Если есть различие между вариатором и АКПП, которое составляет 0,3-0,5 литра топлива, расходуемого на 100 км пути, в пользу первого, то это скорее ошибка, чем объективная разница;

4. Динамические характеристики. По этому показателю все же необходимо признать некоторое превосходство автоматической коробки над вариатором, потому что своеобразный «толчок», который автомобиль с автоматической коробкой передач дает при каждом последующем переключении, заставляет его ускоряться быстрее.Однако его нельзя обозначить ни плюсом, ни минусом вариатора, так как изначально он был разработан для комфортной и размеренной езды и интегрирован в автомобили, предназначенные в подавляющем большинстве для спокойных семейных поездок;

Таким образом, управление автомобилем с автоматической коробкой передач по-прежнему будет отличаться от от езды на том же экземпляре, но с вариатором. Однако отличия будут заключены лишь в некоторых динамических характеристиках, которые для большинства автолюбителей не столь важны.

Однако для любителей использовать свою машину в качестве спортивной будет предпочтительнее автоматическая коробка передач как более быстрая. Для тех, кто предпочитает комфорт, плавность хода и переключение, вариатор будет выбором более оптимального.

Определить однозначного лидера по перечисленным критериям не представляется возможным — это субъективный выбор каждого автовладельца с аналогичными трансмиссиями.

Вывод: какой тип трансмиссии предпочтительнее

Несмотря на то, что объективно определить, какая коробка передач: вариатор или автомат лучше, невозможно, общественность видимо сделала свой выбор в пользу классической АКПП.Вариаторы популярности не повысили, несмотря на довольно прогрессивную систему, предложенную когда-то инженерами, когда автомобили, оснащенные этими коробками, только начинали сходить с конвейеров.

Основной причиной выхода из строя вариатора как трансмиссии может быть то, что его ставили на достаточно объемные моторы, до 3-3,5 л. Да, по расходомерам топлива такие экземпляры потребляли не больше аналогов, а по основным ходовым характеристикам вопросов, в общем, не возникало.

Однако потребители, увидев такие литры, уже мысленно наметили картину в своей голове, так как эта машина способна быстро разгоняться и сохранять такую ​​динамику на протяжении необходимого интервала.Вариатор как коробка передач, рассчитанный на малолитражку и спокойную езду, таких ощущений дать не может.

ВАЖНО: коробка Вариатор и автомат: в чем разница ? Даже при одинаковых характеристиках разгона, например, до 100 км / ч, в виде тех же числовых показателей АКПП вызовет гораздо больше эмоций, как будто он воссоздает атмосферу участия в спортивном соревновании, при этом на вариаторе не будет относительно быстрого разгона Так что пощупай.Кстати, подобное сравнение можно провести между автоматической коробкой передач и механической коробкой передач.

Самое главное знать, что вы хотите от автомобиля, и сравнивать желаемое, чтобы он смог отдать. В этом случае выбор между автоматом и вариатором не вызовет никаких затруднений.

Перед водителями, определяющими нежелание отвлекаться на рычаг PPC во время вождения автомобиля, возникает дилемма, какой тип коробки передач выбрать.Несмотря на схожесть в управлении автомобилем с гидромеханической автоматической трансмиссией и вариатором, работа каждого транспортного средства имеет свои особенности. Определить, какой тип коробки передач лучше, невозможно, иначе конкурентная борьба полностью вытеснила бы с рынка проигравший агрегат. При этом можно выбрать лучший вариант передачи запросов для конкретного драйвера, поскольку у каждого механизма есть свои достоинства и недостатки.

Особенности устройства гидромеханической АКПП

С классической конструкцией АКПП в ее устройство входят:

  • гидротрансформатор;
  • планетарный механизм.

В автоматической коробке передач фиксированное количество шестерен определяется парами шестерен. Во время разгона и замедления машины возникает передаточное число с небольшим понижающим. Это приводит к небольшим паузам и ударам, особенно ощутимым на старых коробках передач.

Крутящий момент от двигателя на коробке передач передается через трансмиссионное масло между насосным колесом и турбиной, поэтому жесткой связи между силовой установкой и автоматической коробкой передач нет.Такое техническое решение обеспечивает плавность начала движения на автомобиле, но КПД трансмиссии снижается, что вызывает повышенный расход топлива.

Переключение коробки передач происходит под действием повышения давления масла. В конструкции есть фрикционы. Обеспечение работы с необходимой скоростью. Весь процесс контролирует электронный блок управления, получающий информацию от датчиков.

Тонкости устройства вариатора

Конструкция вариатора позволяет непрерывно передавать крутящий момент двигателя через коробку передач.Наибольшей популярностью пользовались следующие типы вариаторов:

  • клиноренный, вышедший в лидеры на фоне других систем;
  • тороидальный;
  • цепь.

В клиноремонтном вариаторе используются два скользящих шкива и ремень, изготовленный по специальной многослойной технологии. При разгоне и торможении шкивов он сжимается либо сжимается, плавно меняя передаточное число.

В менее распространенной цепной технологии крутящий момент передается через скошенные концы осей звеньев цепи.Сила натяжения обеспечивается самой цепью. Конструкция не способна передать много усилий, а также создает много шума.

Тороидальный вариатор не имеет шкивов и клиновидного ремня. В нем используются диски и ролики конической формы. Из всех разновидностей вариантов этот механизм способен передавать наибольшее усилие при условии использования высокопрочной стали. Дорогие материалы, используемые при производстве тороидальных вариаторов, влияют на цену готового изделия.

Пулемет поломки

Большинство поломок как на классической АКПП, так и на вариаторе, вызвано несвоевременным обслуживанием или неправильной эксплуатацией автомобиля.При этом машина отличается характерными недостатками:

  • загрязненность гидроблока в результате некачественной трансмиссионной жидкости;
  • снижение давления масла из-за неисправности масляного насоса;
  • трение прокрутки по дискам;
  • автомобиль рывок при изменении передаточного числа;
  • амортизация планетарных передач;
  • нарушения в работе датчиков;
  • Износ фрикционных накладок.

Еще есть поломки.Характерно для конкретных моделей автомобилей. Обычно они возникают в связи с инженерными просчетами при проектировании машины. Наиболее остро эта проблема стоит у отечественных железных коней.

Наиболее часто встречающиеся неисправности вариатора

Вариатор более требователен к маслу, которое следует менять точно в срок и только на то, которое рекомендовано автопроизводителем. Самостоятельный выбор смазки позволяет быстро вывести агрегат из строя. Наиболее частые поломки:

  • износ масляного насоса;
  • обвязка;
  • чрезмерный износ поверхностей;
  • разрыв ремня, вызывающий крупномасштабное повреждение узла;
  • задира деревьев.

Выбирая, что лучше вариатор или АКПП, с точки зрения наиболее частых поломок стоит сделать выбор в сторону классической АКПП. Вызвано меньшим количеством неисправностей, которые могут привести к полной остановке машины. Также немаловажным нюансом является небольшое количество специалистов, способных качественно выполнить ремонт вариатора.

Ресурс АКПП и ресурс элементов бесступенчатой ​​коробки передач

Одним из ключевых факторов, чем вариатор отличается от АКПП, является продолжительность эксплуатации до капитального ремонта.Безусловным лидером здесь является автоматическая коробка передач. При своевременной замене масла прослужит 300-400 тыс. Км пробега. Вариатор потребует замены ремня при приближении одометра к 100 тысячам. После замены вариатора проработает 120-150 тыс. Км. При этом в процессе эксплуатации бесступенчатая коробка требует масла лучшего и дорогого.

При отсутствии своевременной замены ремня может произойти его разрыв. Эта неприятность возникает при движении и вызывает сильное повреждение агрегата.Капитальный ремонт или замена узла в этом случае неизбежны, поэтому решается, что вариатор или автомат — это не так уж и сложно.

Преимущества АКПП

Гидромеханическая АКПП имеет ряд существенных преимуществ перед вариатором:

  • АКПП надежна вне зависимости от режима работы автомобиля;
  • Стоимость ремонта ниже;
  • проще найти профессионала, способного выполнить качественную АКПП;
  • Простое управление автомобилем, особенно для водителей, с механической коробкой передач.

Современная автоматическая трансмиссия позволяет продлить ресурс двигателя, оптимально подбирая передаточное число в зависимости от дорожных условий. Отсутствие тугой связки мотора с трансмиссией исключает ударные нагрузки. Также исключены ошибки новичков при неправильном выборе передачи.

Плюсы бесступенчатой ​​коробки

Достоинства, которыми отличается вариатор от автоматической коробки:

  • лучшие динамические характеристики, так как нет прерывания подачи крутящего момента, необходимого в АКПП для изменения передаточного числа;
  • значительно меньший расход топлива;
  • хорошая плавность хода, так как в автоматах нет рывков;
  • КПД выше на 10%.

При езде на автомобиле с вариатором можно заметить однообразие двигателя. Это связано с тем, что электроника поддерживает оптимальные обороты, соответствующие необходимому крутящему моменту, а изменение скорости происходит только с помощью вариатора. Это свойство позволяет максимально продлить срок службы силовой установки.

Недостатки АКПП

Отличие АКПП от вариатора позволяет выделить следующие минусы классической машины:

  • плохая динамика разгона;
  • высокий расход топлива, так как много энергии теряется при передаче усилия через трансмиссионную жидкость;
  • движение заметно в движении, чем протяженность выхлопной коробки, тем сильнее рывок.

Выбирая автомат или вариатор, следует учитывать, что АКПП требует объема масла намного больше, чем вариатор. Замена трансмиссионной жидкости необходима регулярно, что накладывает определенные финансовые затраты на содержание машины. При прожигании фрикционных также заменяется весь объем трансмиссии.

Минусы вариатора

Перечень отличий вариатора от АКПП на худшую нить:

  • Очень часто качественный ремонт может быть выполнен только у официальных дилеров, что увеличивает стоимость, а также усложняет обслуживание в случае провинциального города;
  • замена ремня имеет высокую стоимость;
  • электроника сложная, в отличие от АКПП, поэтому на ее ремонт и перепрошивку берутся не так уж и много специалистов.

В процессе эксплуатации разрешается заливать масло, предназначенное только для конкретной модели автомобиля. Получить его в небольших городах — проблема. Заливка масла с аналогичными свойствами может привести к усиленному износу и серьезным неисправностям.

Сравнение экономической составляющей

Трансмиссионная жидкость в вариаторах должна меняться чаще и ее стоимость выше. При этом АКПП требует почти в 2 раза больше масла при каждой замене, поэтому по этому критерию коробка практически не отличается.

Экономичный расход топлива вне конкуренции с вариатором. Несмотря на все попытки автопроизводителей предоставить АКПП автоматическую трансмиссию, невысокий КПД АКПП не позволяет приблизиться к показателям бесступенчатых коробок передач. Основное отличие вариатора в виде достаточно жесткой передачи усилия от двигателя к трансмиссии позволяет хорошо сэкономить при заправке топлива.

Ремонт АКПП значительно дешевле вариатора.Вариатор проигрывает как в пробеге до ремонта, так и в чувствительности при правильной эксплуатации. Небольшое количество высококлассных специалистов в области бесступенчатых редукторов также является фактором дороговизны ремонта.

Чтобы определиться, какая трансмиссия больше подойдет конкретному автовладельцу, необходимо знать ее основные требования к автомобилю. Так, например, желание мало платить за топливо способна удовлетворить бесступенчатая коробка передач. При этом покупать железного коня с вариатором в небольшом городке без развитой сети сервисных центров стоит, только заранее определившись с местом обслуживания.

Если возникнут вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Что лучше — вариатор или автомат? Вопрос о таком плане очень актуален при покупке автомобиля, когда нет желания продолжать постоянно щелкать «ручку» и выжимать сцепление. Вот почему споры по поводу такой дилеммы продолжаются.

Автомат

Автоматические коробки классического типа — гидротрансформаторы — изобретали довольно давно, в первой четверти ХХ века.Но тогда это были далекие от совершенства конструкции, имевшие целую пару ступеней и бывший не совсем «автомат» (предусматривались педали сцепления и т. Д.). Однако в ходе модернизации недостатки были исправлены.

На данный момент все автоматические коробки данного типа состоят из 4 основных узлов:

  1. Гидротрансформатор — это специальный механизм, который, используя жидкость для автоматической трансмиссии, обеспечивает преобразование и передачу крутящего момента. Он расположен прямо на маховике силового агрегата;
  2. Гидравлический комплекс управления — совокупность механизмов, отвечающих за правильную работу планетарного редуктора;
  3. Планетарная коробка передач — основной компонент системы автоматической трансмиссии.В него входят сателлиты, шестерни и другие детали конструкции;

В эту коробку налита исключительно специальная жидкость, предоставленная автокомпанией. Такая АКПП работает за счет четкого взаимодействия гидромеханического привода и планетарных механизмов. Управляет этим электронным процессом.

Вариатор — коробка передач бесступенчатого типа. Его запатентовали очень давно (в 1886 году), но только 15-20 лет назад его начали устанавливать на автомобили, хотя до этого активно использовались в генераторах самолетов.

Эта конструкция довольно сложная, но основные компоненты в ней те же:

  1. Ведущий шкив;
  2. Шкив ведомый;
  3. Ремень или цепь;
  4. Шкивы выдвижных боковин;
  5. Блок управления.

Принцип действия вариатора заключается во вращении ведущего и ведомого шкивов, между которыми натянут ремень. Здесь происходит передача крутящего момента от двигателя к колесам. Изменение передаточного числа осуществляется за счет смещения боковин шкивов, что изменяет их диаметр.

Достоинства и недостатки вариатора и АКПП

Автомат

Преимущества автоматической коробки передач:

  • Easy — легко управлять автомобилем с гидротрансформатором, так как педалей всего 2. К тому же такая машина никогда не поедет обратно на подъем, что облегчает начало движения.
  • Комфорт — времена, когда «машины» дергались и застревали в сменах, прошли.
  • Надежность — АКПП данного типа проработана до мелочей и коробка при правильном обращении и обслуживании может «отъехать» около 300 000 км.Естественно, встречаются и неудачные копии, но это исключение.
  • Безопасность мотора — АКПП просто не дает водителю перегрузить силовой агрегат;
  • Type-Tronic — возможность ручного переключения.

Недостатки АКПП.

  • Расход — авто аппетит с АКПП выше, чем с МП. Дело в больших потерях энергии, которая идет на обеспечение работы насоса, отвечающего за создание рабочего давления в магистралях, а также на создание потока трансмиссионной жидкости и ее нагрева.Да еще и большой вес коробки передач ведет машину.
  • Стоимость — машина с АКПП дороже из-за наличия такого сложного узла.
  • Замена масла — нужно проводить чаще, чем в вариастах, а берет больше — до 10 литров.

Достоинства вариатора:

  • Плавность хода — вариатор предельно плавно разгоняет машину. Его динамика похожа на троллейбусную — без рывков и рывков.
  • Dynamics — разгон с вариатором, как правило, более динамичный, чем с классическим «автоматом».
  • КПД — модели с вариатором расходуют меньше топлива.

Недостатки вариатора:

  • Сервисное обслуживание — периодически требуется замена ремня или цепи, и эта процедура недоступна. Обычно это делается каждые 100 000 — 150 000 км.
  • Точность со сливочным маслом — достаточно дорогое, и даже для каждого типа вариатора требуется отдельная марка масла.Если залить неподходящее — ящик долго не «проживет».
  • Надежность — вариаторы менее надежны по сравнению с АКПП и более требовательны к эксплуатационным нормам.
  • Несовместимость с мощными моторами — причина этому в принципе работа самого вариатора, в основе которой лежит трение.
  • Звук — вариатор наполняет машину постоянным гудением, так как работает довольно шумно.
  • Суть двигателя такова — такая коробка держит силовой агрегат на оптимальных оборотах, что приводит к его «зависанию» в одном диапазоне.А на дальнем пути это действовало на нервы.

Итак, лучше вариатора или автомат

Как видно, однозначного мнения относительно того, что лучше — вариатор или «автомат», быть не может. Если в приоритете надежность и удобство, а цена большой роли не играет, лучше покупать машину с АКПП. Если хотите максимально плавной езды и небольшого расхода — оптимальным выбором станет вариатор.

Старая хорошая механическая коробка передач постепенно уходит с рынка.Современные автомобилисты отдают предпочтение комфорту и некоторому ощущению «свободы» вождения, которое стало доступно каждому с появлением автоматических коробок передач. Но технический прогресс неустанно стремительно идет вперед, выводя на рынок новые автомобильные агрегаты. Речь идет о вариациях — трансмиссии, которая получилась в результате симбиоза механики и автомата. Многие современные автомобили оснащены именно этой коробкой. Как и все новые, вариаторы проходят экспериментальные испытания, на практике дорабатываются, обновляются и совершенствуются.

Итак, пока все автопроизводители не рекомендовали свои автомобили с возможностью беспилотного управления, водители сталкиваются с дилеммой: какой коробке передач отдать предпочтение. И чем больше автомобилей оснащается вариастами, тем больше возникает вопросов: в чем основа принципа вариатора? Эта коробка надежна? Чем вариатор отличается от автомата, если в машине тоже 2 педали? Наконец, что лучше: автомат или вариатор? Эти и некоторые другие вопросы будут доступны в этой статье.

Чем отличается автомат от вариатора?

Приобретение автомобиля — дело, которое нельзя назвать спонтанным. Так или иначе, автолюбители заранее подготовились к этому событию, найдут информацию о конструктивных особенностях, мощности, работе, «болячках» и т. Д. Пропустив этот момент, можно быстро разочароваться в любом автомобиле. Чтобы избежать негативных эмоций, нужно покупать машину, отвечающую вашим требованиям. Например, стоит понять, в чем принципиальное отличие автоматической коробки от вариатора, как некий знак равенства между этими агрегатами.

Как работает АКПП

Работа «автомата» основана на принципе взаимодействия двух основных узлов: гидротрансформатора и коробки передач. В гидротрансформатор вставляется давление, благодаря чему трансмиссия переключается плавно и автоматически. Фактически именно этот узел заменил механическое сцепление.

Второй узел автоматической трансмиссии отвечает за механическую часть работы трансмиссии, состоит из нескольких ступеней, обозначенных зубчатыми парами, которые находятся в постоянном зацеплении.

Как работает вариатор


Особенностью коробок вариатора является бесступенчатое переключение передач. За непрерывный набор скорости отвечает пара конических шкивов, один из которых ведущий, второй — ведомый. Шкивы взаимодействуют друг с другом через металлический трапециевидный ремень или цепь.

Что происходит внутри вариатора во время работы?

Шкивы Coniseoid — детали не монолитные. Каждый шкив представляет собой серию скользящих элементов. Самая низкая передача (начальная или первая) происходит в то время, когда ведущий шкив находится в состоянии максимального выдвижения, а цепь уходит на малый диаметр.Соответственно, когда ведущий шкив протягивается на минимальное расстояние, диаметр обхода контура увеличивается до максимального, что характерно для пятой, шестой и более высоких передач.

В этом вся суть работы вариатора: движение шкивов меняет дребезжание шестерен, что влечет за собой уменьшение или увеличение скорости автомобиля.

АКПП Вариатор VS. Плюсы и минусы

Поставить точку в вопросе «Что лучше: автомат или вариатор?» Необходимо оценить все достоинства и обозначить все недостатки этих типов трансмиссии:

Преимущества АКПП

Недостатки АКПП
  • АКПП имеет относительно невысокий КПД из-за конструктивных особенностей гидротрансформатор.В результате автомобили с автоматом нельзя назвать экономичными по расходу топлива.
  • Слабая динамика разгона, «тупость» и «провалы» с установленной скоростью — еще один существенный недостаток автоматической трансмиссии по сравнению с вариатором.
Преимущества вариаторной коробки

Недостатки вариатора
  • Вариаторы появились сравнительно недавно и постоянно совершенствуются. Поэтому статистика по ним еще не привыкла, в связи с чем обслуживание, а тем более ремонт этих боксов — процедуры очень дорогие.
  • Коробки вариаторов требуют регулярного технического обслуживания с использованием специальных масел, которые имеют принципиальные отличия в зависимости от производителя и конструктивных особенностей.

Выводы. Что лучше: автомат или вариатор?

Владея информацией об особенностях и принципах работы различных типов трансмиссии, зная их достоинства и недостатки, каждый автовладелец найдет свой ответ на вопрос «Что лучше: автомат или вариатор?».

Как работают вариаторы | HowStuffWorks

Загляните в планетарную автоматическую коробку передач, и вы увидите сложный мир шестерен, тормозов, сцеплений и управляющих устройств.Для сравнения, бесступенчатая трансмиссия — образец простоты исследования. Большинство вариаторов имеют только три основных компонента:

  1. Мощный металлический или резиновый ремень
  2. «Ведущий» шкив с регулируемым входом
  3. Выходной «ведомый» шкив

CVT также имеют различные микропроцессоры и датчики, но Три описанных выше компонента являются ключевыми элементами, которые позволяют технологии работать.

Шкивы переменного диаметра — это сердце вариатора. Каждый шкив состоит из двух 20-градусных конусов, обращенных друг к другу.Ремень проходит по пазу между двумя конусами. Клиновые ремни предпочтительнее, если ремень сделан из резины. Клиновые ремни получили свое название из-за того, что ремни имеют V-образное поперечное сечение, что увеличивает фрикционное сцепление ремня.

Когда два конуса шкива находятся далеко друг от друга (при увеличении диаметра), ремень движется ниже в канавке, и радиус ременной петли, огибающей шкив, становится меньше. Когда конусы расположены близко друг к другу (когда диаметр уменьшается), ремень движется выше в канавке, и радиус ременной петли, огибающей шкив, увеличивается.Бесступенчатые трансмиссии могут использовать гидравлическое давление, центробежную силу или натяжение пружины для создания силы, необходимой для регулировки половин шкива.

Шкивы переменного диаметра всегда должны идти парами. Один из шкивов, известный как ведущий шкив (или ведущий шкив ), соединен с коленчатым валом двигателя. Ведущий шкив также называется входным шкивом , потому что именно здесь энергия двигателя поступает в трансмиссию. Второй шкив называется ведомым шкивом , потому что его вращает первый шкив.Как выходной шкив , ведомый шкив передает энергию ведущему валу.

Когда один шкив увеличивает радиус, другой уменьшает радиус, чтобы ремень оставался натянутым. Поскольку два шкива меняют свои радиусы относительно друг друга, они создают бесконечное количество передаточных чисел — от низкого до высокого и всего, что находится между ними. Например, когда радиус шага на ведущем шкиве мал, а на ведомом шкиве большой, то скорость вращения ведомого шкива уменьшается, что приводит к понижению «передачи».«Когда радиус шага велик на ведущем шкиве и мал на ведомом шкиве, тогда скорость вращения ведомого шкива увеличивается, что приводит к более высокой« передаче ». Таким образом, теоретически вариатор имеет бесконечное количество «передач», которые он может использовать в любое время, при любой скорости двигателя или транспортного средства.

Простота и бесступенчатый характер вариаторов делает их идеальной трансмиссией для различных машин и устройств, а не только для автомобилей. Бесступенчатые трансмиссии уже много лет используются в электроинструментах и ​​сверлильных станках.Они также использовались в различных транспортных средствах, включая тракторы, снегоходы и мотороллеры. Во всех этих случаях в трансмиссиях используются резиновые ремни высокой плотности, которые могут проскальзывать и растягиваться, что снижает их эффективность.

Внедрение новых материалов делает вариаторы еще более надежными и эффективными. Одним из наиболее важных достижений стала разработка металлических ремней для соединения шкивов. Эти гибкие ремни состоят из нескольких (обычно девяти или 12) тонких стальных лент, которые удерживают вместе высокопрочные металлические детали в форме галстука-бабочки.

Металлические ремни не проскальзывают и отличаются высокой прочностью , что позволяет вариаторам выдерживать больший крутящий момент двигателя. Они также на тише , чем вариаторы с резиновым ременным приводом.

CVT — коробка передач с бесступенчатой ​​трансмиссией

Вариатор относится к автоматическим коробочным переводам и является их основной разновидностью. Как и все другие трансмиссии, вариатор служит для передачи мощности двигателя на ведущие колеса. Однако скрывает одну особенность — вариатор-коробка передач не имеет определенных ступеней. Их количество бесконечно, по сути, из-за чего механизм получил название «бесступенчатый вариатор».»

Трансмиссия вариатора представляет собой 2-х скользящий шкив, которые соединяются клиновидным ремнем. Несмотря на отсутствие шестерни, вариаторная трансмиссия считается более сложной, чем простая автоматическая трансмиссия. И состоит из вариаторной коробки передач следующего состава. устройств:
  1. Шкивы выдвижные. По своей конструкции это 2 две клиновидные «щеки», расположенные на 1 валу. Приводятся в действие специальным гидроцилиндром. Последний сжимает диск в зависимости от оборотов двигателя или сигнала от центрального пульта управления. Ед. изм.
  2. Ремень клиновидный. Он изготовлен из 2-х стальных лент, на поверхности которых расположены металлические пластины. Все элементы расположены очень близко друг к другу. Верхняя часть пластины имеет коническую форму, а в ее основании имеются бороздки. В них и вставили металлическую ленту.
  3. Гидротрансформатор. Служит для преобразования и передачи мощности (крутящий момент — Н / м) двигателя. Также гидротрансформатор способствует плавному ходу автомобиля в начале движения. Они комплектуются каждой вариаторной коробкой передач.
  4. Дифференциал. Этот механизм распределяет мощность на колеса привода.
  5. Планетарный механизм понижающей (задней) трансмиссии. Вращает выходной вал в обратном порядке.
  6. Гидравлический насос. Он предназначен для создания давления гидравлической жидкости, за счет которого приводятся в действие гидроцилиндры. Этот инструмент приводится в действие преобразователем крутящего момента.
  7. Блок управления. Это, по сути, «мозговой» вариатор. Этот микропроцессорный механизм служит для управления всеми приводами трансмиссии, в том числе гидроцилиндрами.Он получает сигналы от электронных датчиков (контроль расхода топлива, ESP, ABS и многие другие), а затем принимает решение об увеличении или уменьшении оборотов двигателя. Для этого электронный блок (ЭБУ) посылает сигнал на все исполнительные механизмы, от которых изменяется поведение автомобиля.
Также стоит отметить, что коробка передач «Ниссан» CVT относится к устройствам с ременной передачей. Такими устройствами оснащено большинство современных автомобилей. Это наиболее распространенный тип коробки передач вариатора. Ящики с цепным приводом встречаются реже.Как правило, ими комплектуются автомобили немецкой марки «Ауди».

Еще у некоторых вариаторов есть возможность работы в механическом режиме. Таким образом, автоматическая коробка превращается в механическую. Однако стоимость его обслуживания от этого не уменьшается. Цена ремонта и даже замены масла в вариаторе всегда была велика, что связано со сложной конструкцией механизма.

вариатор как особый вид АКПП. Прогрев вариатора зимой Как ездить на вариаторе зимой

Бесступенчатые коробки передач CVT обеспечивают плавное переключение передач и не имеют фиксированных первой, второй или пятой передач.С принципами езды на автомобилях с вариатором водители познакомились сравнительно недавно. Поэтому следует узнать, как правильно управлять вариатором и каких ошибок нельзя допускать при эксплуатации коробки передач.

[Скрыть]

Режимы вариатора

Сначала разберем основные режимы работы коробки автоматического вариатора.

Движение вперед

На трансмиссии с вариатором движение вперед обозначается символом D. Этот режим считается основным в работе коробки передач; для его активации селектор помещается в положение D.Трансмиссия вариатора автоматически изменяет передаточное число во время движения в зависимости от скорости силового агрегата. Модуль управления трансмиссией будет контролировать машину и двигатель машины для обеспечения максимальной эффективности.

Реверс

Для включения этого режима селектор коробки передач перемещают в положение R. Конструктивные особенности трансмиссионного блока: в коробке передач отсутствует передача заднего хода ведомого вала, передающего вращение на колеса автомобиля. Поэтому агрегат укомплектован дополнительными узлами и механизмами, которые включаются в работу при включении режима R.Во избежание неисправностей рычаг переключения передач можно переместить в это положение после полной остановки машины. В зависимости от типа автомобиля для переключения селектора в режим R необходимо дополнительно нажать специальную кнопку. Это можно сделать только после полной остановки автомобиля.

Трансмиссия вариатора

«Нейтралка»

Нейтральная передача обозначается буквой N. Если включить селектор коробки передач в этом положении, двигатель автоматически отключается от коробки передач.Использование нейтральной скорости разрешено при движении в пробках и при длительном простое автомобиля. Также нейтральный режим используется для запуска двигателя автомобиля, но вы не можете включить нейтраль во время короткой остановки.

Стоянка

Режим парковки на вариаторах обозначается буквой P. Когда водитель переводит селектор в это положение, специальный штифт блокирует ведомый вал трансмиссии. Это предотвращает возможность самопроизвольного вождения автомобиля. Использование режима парковки разрешено при полной остановке автомобиля, когда автомобиль находится на стоянке.В большинстве автомобилей для активации парковочного положения нужно нажать на педаль тормоза и поднять ручной тормоз. Это своего рода защита. Чтобы отключить этот режим, необходимо выполнить те же действия в обратном порядке.

Ручное управление

Для ручного переключения передач используется специальная выемка на кузове фургона в салоне с символами «+» и «-». Как таковых в трансмиссии CVT нет шестерен, поэтому для удобства используется ручной режим. Коробка передач вариатора самостоятельно изменяет передаточное число, имитируя работу ступенчатой ​​трансмиссии.Водитель может изменять крутящий момент двигателя во время движения, переключая режимы, но на самом деле это лишь условное переключение передач.

Добиться полного соответствия между функционированием вариаторной трансмиссии и механической коробки не получится, так как модуль управления следит за скоростью силового агрегата. При необходимости он самостоятельно меняет передаточное число. Это сделано для предотвращения воздействия на агрегат повышенных нагрузок.


Схема изменения положения роликов при увеличении и уменьшении оборотов

Дополнительные режимы

Коробки передач вариатора в большинстве современных автомобилей имеют дополнительные режимы трансмиссии:

  1. Спортивный режим (S).При активации он обеспечивает большую маневренность автомобиля и более быстрый старт, когда водитель нажимает на педаль газа. Это положение актуально для использования при эксплуатации автомобиля в интенсивном режиме эксплуатации. Но проблема в том, что агрегаты вариатора гораздо медленнее меняют передаточное число. Это обеспечивает хорошую тягу при увеличении числа оборотов ДВС.
  2. Экономичный режим (E). Это противоположность спортивного режима. После активации модуль управления регулирует коробку передач таким образом, чтобы силовой агрегат начал максимально взаимодействовать с коробкой передач.Это гарантирует, что расход топлива машины сведен к минимуму. Конечно, по сравнению с механикой коробки передач CVT работают менее экономично.
  3. Расширенные условия использования (L). Если водитель поворачивает рычаг переключения передач в это положение, то коробка передач обеспечивает наибольшее передаточное число, что способствует увеличению мощности двигателя внутреннего сгорания. Этот режим полезен при движении по бездорожью, буксировке прицепа и т. Д.

Уход и обслуживание

Какие правила вождения необходимо учитывать, чтобы исправно работать вариаторной коробкой передач, мы расскажем ниже.Для начинающих водителей секреты правильной эксплуатации указаны в сервисной книжке. Мы рекомендуем вам ознакомиться с техническим руководством к машине, чтобы избежать ошибок при использовании.

Трансмиссионное масло

Всегда следите за количеством смазки, а также за ее состоянием в коробке передач. Следите за уровнем смазки, потому что важно поддерживать его в пределах нормы. При недостаточном количестве расходных материалов масло не сможет эффективно смазывать фрикционные детали и узлы трансмиссии CVT.В результате это приведет к их быстрому износу.

Коробки передач

CVT чувствительны к использованию некачественного масла. Заправляйте агрегат продуктами проверенных производителей, а перед заменой жидкости обязательно ознакомьтесь с руководством по обслуживанию. В нем есть все советы по выбору стандартов и спецификаций, которым должен соответствовать расходный материал, конечно, если его замена предусмотрена производителем машины. Если эти требования не выполняются, такая эксплуатация приведет к дорогостоящему ремонту в будущем.

Если инструкции не содержат рекомендаций по выбору смазки, обратитесь к своему дилеру. Менять смазку необходимо только на специализированных станциях. Конструктивные особенности и характеристики вариаторов таковы, что самостоятельно поменять расходник очень сложно.

Резкие нагрузки

Трансмиссии CVT не переносят высоких нагрузок. Большие нагрузки на коробку передач приведут к неисправности коробки передач. В случае, когда вам нужно быстро разогнаться, особенно зимой, рекомендуем сначала прогреть коробку передач до рабочей температуры.Если двигатель прогрелся, это не значит, что масло в коробке передач прогрелось. В двигателе внутреннего сгорания и коробке передач используется одна и та же система охлаждения, но поскольку коробка передач находится дальше от двигателя, для ее нагрева требуется больше времени. Из-за того, что смазка холодная, она не может пройти по всем каналам системы и смазать все трущиеся механизмы. Некоторое время, пока коробка передач не прогреется, эти детали будут работать без смазки.

Как начать водить машину?

Когда автомобиль стоит на некоторое время, смазка течет в поддон трансмиссии.В холодное время года вязкость расходного материала становится выше, поэтому при запуске двигателя в холодную погоду не нужно сразу начинать движение. Подождите некоторое время (не менее трех минут), чтобы жидкость прошла через все каналы. Некоторые производители для более быстрого нагрева смазки рекомендуют включать все режимы трансмиссии по очереди, задерживая каждый из них на несколько секунд. Мы советуем вам делать это только в том случае, если эти рекомендации указаны в руководстве по обслуживанию.

Особенности при маневрировании и поворотах

При езде на автомобиле с вариатором учитывайте, что такие коробки передач чувствительны к увеличению скорости силового агрегата.Изначально водитель увеличивает их количество, нажимая на педаль газа. Затем, в соответствии с выбранным режимом, трансмиссия автоматически регулирует частоту вращения для достижения оптимальных характеристик. Но выбор займет некоторое время. Если вы совершаете маневр во время езды, то в первую очередь учитывайте этот фактор. Сначала увеличьте обороты двигателя, а затем выполните маневр. Это касается и входа в поворот: водителю необходимо нажать на педаль газа в момент, когда рулевое колесо только начинает поворачиваться.

Транспортировка и буксировка

Буксировка автомобилем с вариатором, а также буксировка не допускаются.В противном случае эти действия приведут к быстрому износу трансмиссии или она полностью выйдет из строя. Если производитель автомобиля разрешает буксировку, то обязательно уточните этот момент, изучив правила эксплуатации. Но мы не рекомендуем этого делать, так как на практике встречаются случаи, когда транспортировка других машин приводит к поломке трансмиссии, особенно если речь идет об агрегатах с большим пробегом. Лучше вызвать эвакуатор и потом заплатить больше, чем переплачивать за ремонт. При неисправности мотора буксировка разрешается только при отсоединении полуосей от ведущих колес.

Автомобиль с вариатором нельзя использовать в качестве тягача. Разрешается брать на буксир только один прицеп, вес которого не превышает допустимых пределов. Более точная информация о грузоподъемности и расстоянии, на которое можно буксировать прицеп, указана в сервисной книжке машины.

Off road

Коробки передач CVT обычно не предназначены для обычного использования на бездорожье. Даже если вы являетесь владельцем кроссовера или внедорожника, этот факт необходимо учитывать.Такие автомобили считаются внедорожниками. Вы можете легко повредить трансмиссию, ударившись о выступ или неровность. Если происходит механическое повреждение агрегата, последствия могут быть серьезными: от утечки смазки до выхода из строя составных элементов. В обоих случаях автовладельцу предстоит сложный и дорогой ремонт. При езде по бездорожью нужно аккуратно водить машину с вариатором.

Пробуксовка также не допускается, так как приводит к быстрому износу коробки передач. Если вы застряли в грязи или сугробе, то не нужно пытаться самостоятельно покинуть препятствие.Если часто переключаться между режимами D и R, это приведет к быстрому износу шлицев. Шестерни могут выйти из строя.

Принцип работы вариаторной трансмиссии показан на видео, опубликованном Сергеем Ивановым.

Работа датчиков

Работа датчиков определяет правильность работы вариаторной коробки передач в целом. Все контроллеры должны быть в хорошем рабочем состоянии, чтобы машина работала экономично. Поломка датчика скорости может привести к сбоям в работе трансмиссии CVT.При поломке этого элемента модуль управления переводит коробку передач в аварийное положение, что приводит к аварийному торможению двигателем. Такая проблема приведет к деформации планки КПП, иногда этот элемент ломается, что часто бывает при движении на высокой передаче. Необходимо следить за рабочим состоянием регулятора уровня масла в коробке передач, датчика давления и других деталей.

Плюсы и минусы вариатора

Преимущества коробок передач вариатора:

  1. Эти трансмиссии обычно работают без рывков.Они позволяют разгонять автомобиль быстрее благодаря упрощенному управлению.
  2. Автомобиль с вариатором вряд ли заглохнет на светофоре или в пробке, так как такие машины движутся плавно.
  3. Экономия топлива по сравнению с классическими автоматическими коробками передач.
  4. Коробки передач CVT — относительно экологически чистые агрегаты. Такие системы не выбрасывают в окружающую среду столько токсичных веществ, сколько традиционные автоматические коробки передач и механические коробки передач.

Недостатки:

  1. Чувствительность передачи к неправильному использованию.При движении на высоких скоростях возможен выход из строя составных элементов коробки.
  2. Необходимость периодической обработки клинового ремня специальным инструментом. Найти такую ​​жидкость в мегаполисе не проблема, а вот в небольших городах и деревнях поиск может быть затруднен.

— это АКПП, с особенностями и принципом работы вариатора вы можете ознакомиться в нашей инструкции, вам нужен отзыв — нажмите. Если вас интересуют и другие коробки передач:, или, вы можете ознакомиться с нюансами правильной эксплуатации, перейдя по этим ссылкам.Еще хочу уточнить, что работа вариаторов разных марок, например: Nissan или Toyota, ничем не отличается.

Чего не делать на вариаторе

  1. Категорически не желательно заводить педаль светофора в пол
  2. Постоянная езда на максимальных оборотах (обороты начинают плыть)
  3. Если застряли, просто спросите у кого-нибудь толкать машину.
  4. Езда с полной нагрузкой с прицепом
  5. Снижение скольжения в любой форме

Можно ли включить нейтраль на вариаторе при качении

Вариаторы, как и стандартные машины, настроены на движение в положении D.Вы сели за руль, поставили селектор в Drive и поехали, на нейтраль нажимать не нужно.

Как управлять вариатором в пробке

Нет необходимости включать положение N при каждой остановке. Если вы знаете, что будете стоять долго, просто поверните переключатель в положение P.

Коробку прогревать или нет

Вариатор, как и любой агрегат с трущимися деталями, требует прогрева. Коробку нужно прогреть. Также рекомендуется ехать на низких оборотах двигателя первые несколько километров для оптимального прогрева двигателя и трансмиссии.

Аварийный режим и вариатор

Если ваш свет загорелся, первое, что нужно сделать, это остановиться и попытаться снова завести машину. Если лампа не гаснет, необходима срочная диагностика коробки. Нет необходимости откладывать это.

Правильное обслуживание

Это обязательная процедура для контроля уровня и состояния жидкости в вариаторе. Согласно регламенту, жидкость в коробке необходимо заменять каждые 60 тыс. Км.

Проверить чистоту радиатора охлаждения коробки, он находится за бампером.Регулярно продувайте или полощите. Перегрев пока никому не пошел на пользу. Надеюсь, вы узнали от нашего руководства что-то новое для себя. Основные неисправности вариатора доступны для просмотра

Также среди достоинств стоит выделить топливную экономичность вариатора по сравнению с АКПП, лучшее распределение нагрузки на трансмиссию и на трансмиссию, что позволяет не перегружать силовой агрегат и увеличить срок его службы.

Казалось бы, с учетом всех достоинств вариатор можно считать более комфортной заменой классической машине, но это не так.Дело в том, что многие водители отмечают существенно меньшую, низкую ремонтопригодность вариаторов, высокие затраты на обслуживание и ряд ограничений при эксплуатации. Давайте разберемся.

  • На первый взгляд работа вариатора ничем не отличается от АКПП. Доступные режимы такие же, P — парковка, D — вперед, N — нейтраль, R — задний ход и т. Д.

Также может быть реализована функция управления механической коробкой передач, которая имитирует уменьшение и увеличение трансмиссии самим водителем (аналогично Tiptronic на автоматической коробке передач).Дополнительно может быть спортивный режим, экономичный режим и т.д.

При этом важно понимать, что вариатор среди всех типов АКПП хуже всего «переваривает» и наименее подготовлен к высоким нагрузкам. Говоря простыми словами, резко заводиться на вариаторе крайне нежелательно.

На такой коробке передач нужно плавно разгоняться, постепенно увеличивая обороты двигателя. В противном случае поломки не заставят себя ждать. На практике не редки случаи, когда у любителей светофоров на новых автомобилях выходили из строя вариаторы на 50-60 тыс. Км.пробег.

  • Также вариатор нужно в обязательном порядке прогревать на морозе. Вариаторы чрезвычайно чувствительны к смазке, при этом трансмиссионное масло хуже распределяется по коробке передач при понижении температуры.

Причем прогрев вариатора вариатора на месте (включение режимов P-R-N-D с задержкой в ​​несколько секунд) не подходит для этого типа трансмиссии, так как вариатор конструктивно отличается от гидромеханического автомата.

В случае с вариатором нужно прогреть ДВС и на несколько секунд включить режим N, который позволит прогреться гидромуфте.Далее нужно начать движение, снизив нагрузку на ящик до минимума на первые 3-5 км.

При понижении температуры до -30 и ниже от поездки на автомобиле с вариаторной коробкой передач лучше отказаться. Если нужно погонять, то машину нужно будет долго прогревать на холостом ходу, тогда езда разрешена исключительно в щадящем режиме.

  • Также вариатор «боится» пробуксовки и повышенных нагрузок. Это означает, что любой кроссовер с вариатором нельзя считать внедорожником, специально подготовленным для бездорожья и рассчитанным на работу в сложных условиях.

Также нужно помнить, что автомобили и внедорожники с вариатором плохо приспособлены для буксировки прицепов, не рассчитаны на перевозку тяжелых грузов и т. Д. По этой причине владельцам вариаторов нужно избегать ненужной нагрузки на коробку передач.

Проще говоря, использовать автомобиль с вариатором для буксировки другого автомобиля категорически не рекомендуется. Что касается автоприцепа, важно, чтобы вес не превышал допустимых значений. Также могут быть ограничения по скорости и расстоянию в случае использования прицепа.

Если автомобиль с вариатором застрял в грязи или снегу, лучше отказаться от самостоятельного выезда. Переключение селектора между режимами при «раскачивании» автомобиля приведет к быстрому износу шлицевых соединений, заметно снижается ресурс деталей коробки передач.

  • Кстати, если возникла необходимость буксировки неисправного автомобиля с вариатором, оптимально воспользоваться услугами эвакуатора. Если такой возможности нет, то нужно придерживаться правил, указанных в мануале, относительно буксировки вариатора.
Как работает вариатор, чем отличается этот тип коробки от МКПП, АКПП или роботизированной трансмиссии. Достоинства и недостатки вариатора.
  • Механическая или автоматическая коробка передач: какая коробка лучше, МКПП или АКПП. Особенности механической и автоматической трансмиссии, рекомендации.
  • Что такое аварийный режим АКПП. Почему АКПП переходит в аварийный режим: причины, по которым автомат «встает» в аварийном режиме, диагностика.


  • Еще семь лет назад мало кто из автомобилистов нашей страны и сопредельных территорий имел представление о том, что такое вариаторная коробка передач и чем она отличается от традиционной «механики» и уже знакомого «автомата». Но сегодня, наверное, каждый производитель имеет в своем модельном ряду автомобили с такой коробкой передач.

    Из-за своего новаторского духа вариатор еще не полностью известен каждому автомобилисту. Не многие водители умеют правильно водить вариатор, разбираются во всех тонкостях его эксплуатации, а также могут оценить все достоинства и недостатки этой коробки.

    Принцип работы вариатора

    Вариатор — автомобильный или внешне управляемый агрегат , который автоматически изменяет передаточное число, выбирает оптимальные значения в зависимости от нагрузки силового агрегата и его скорости. В результате мощность двигателя используется максимально эффективно. В различных видах техники довольно часто можно встретить похожие конструкции множества разновидностей.

    В автомобильной промышленности используются всего два типа вариаторных механизмов: тороидальный и клиновой . Каков принцип работы вариатора как достаточно нового передаточного механизма?

    Вариаторы клиноременного типа известны давно. Основными частями такой коробки передач являются скользящие шкивы, которые связаны между собой ремнем с трапециевидным сечением. Когда половинки шкива скользят друг относительно друга, ремень выталкивается наружу. В результате увеличивается радиус шкива, а вместе с ним увеличивается передаточное число.

    Когда половинки наоборот начинают отдаляться друг от друга, ремень опускается внутрь и работает по меньшему радиусу, что позволяет уменьшить передаточное число.Прямой привод достигается, когда оба шкива находятся в промежуточном положении.

    Различные автомобильные бренды разработали собственные разновидности вариаторов на основе клиновых ремней. Например, Audi использует цепи в своей трансмиссии, а Honda использует ремни с металлическими пластинами. Но принцип работы вариатора от этого никак не меняется. Шкивы работают под управлением: электронных систем, сервоприводов и датчиков.

    Вариатор тороидальный отличается от клиновидного.Здесь конструкция состоит из соосных дисков и роликов, передающих момент между ними. Изменение передаточного числа происходит за счет изменения положения роликов и их радиусов, по которым обкатываются диски. Вся сила передается на пятно контакта, поэтому для поворота роликов используются специальные приспособления, которые преодолеть прижимную силу ролика по отношению к диску.

    Например, вариатор Nissan оснащен прецизионным гидравлическим механизмом с электронным управлением.Эта система перемещает кожухи с роликами на микронные доли, в результате чего они сами вращаются за счет смещения относительно оси диска.

    В связи с постоянно развивающимся техническим прогрессом в области электроники, вариаторы постоянно совершенствуются и широко используются на автомобильном транспорте. Их «ахиллесова пята» — это по-прежнему ремни и места контакта дисков с роликами, которые еще не выдерживают больших нагрузок при работе с мощными силовыми агрегатами. На сегодняшний день рекорд составляет 220 л.с.при 300 Нм для клиноременных вариаторов и 240 л.с. и 310 Нм для тороидальных.

    Если провести сравнительную параллель между коробкой вариатора и АКПП, то первый окажется более совершенным механизмом. CVT обеспечивает лучшую динамику разгона, меньший расход топлива и более плавную езду. По мнению экспертов, в ближайшем будущем такие коробки передач заменят привычные нам механику и автомат.

    Как правильно пользоваться вариатором?

    Общей чертой, которая сближает автомобили с автоматом в его классическом проявлении, является отсутствие педали сцепления.Они различаются конструктивно и принципами работы. В вариаторе передаточные числа изменяются плавно и плавно за счет изменения диаметров ведущего и ведомого дисков. При такой конструкции спусковой крючок, утопленный в пол, доводит силовой агрегат до высоких оборотов на протяжении всего разгона, в результате чего автомобиль разгоняется значительно быстрее, не тратя время на переключение передач.

    Чтобы более подробно разобраться, как правильно пользоваться вариатором, предлагаем рассмотреть его режимы.Они практически идентичны классическому автомату.

    «П» — парковка. Применяется в случаях, когда машина прибывает на место длительной остановки. В этом режиме все элементы управления заблокированы. Двигатель запускается из того же режима.

    «Д» — привод, движение. Режим, в котором машина движется как обычно, плавно меняя передачи.

    «Н» — нейтраль. В основном используется при остановке на склоне. Для этого остановите автомобиль педалью тормоза, переключите рычаг в этот режим, активируйте ручной тормоз, отпустите тормоз и снова выжмите его.Только после этих манипуляций рычаг вариатора можно перевести в парковочное положение.

    Такая последовательность действий обусловлена ​​тем, что коробка вариатора при парковке блокируется не колесами, а валом в самой коробке передач. Это делается тонкой шпилькой, которая может легко сломаться, если вы неосторожно припаркуетесь на неприемлемой скорости.

    «L» — низкий (от англ. Low). В этом режиме силовой агрегат работает на высоких оборотах с максимальной реализацией тормозного эффекта двигателя.Этот режим необходим только в сложных дорожных условиях или при буксировке. Этот режим можно сравнить с первой передачей на механической коробке передач.

    «S» — спортивный режим. Здесь двигатель использует весь свой потенциал в конкретной ситуации, которая произошла. Подходит для тех, кто любит поиграться и стартовать со светофора.

    «Э» — экономичный. Полная противоположность спортивному антиподу с тихой ездой и минимальным расходом топлива.

    Как и классическую АКПП, вариатор нужно «баловать» частой заменой.Этот же расходник для вариатора относится к отдельной группе. Эти масла смазывают трущиеся поверхности и одновременно предотвращают скольжение. Что сразу сбивает с толку, так это то, как один материал содержит такие противоречивые свойства? Но такой оксюморон ставит масла для ВКПП в отдельную уникальную нишу.

    Несмотря на свои специфические свойства, это масло вполне приемлемо. Если вовремя не поменять масло или долить его до необходимого уровня, то через какое-то время ремень начнет скользить по дискам, тем самым разрушив их.

    Плюсы и минусы использования вариатора

    1. Автомобиль с вариатором разгоняется очень плавно, без рывков и рывков.

    2. С вариатором время, затрачиваемое на разгон автомобиля, сокращается до минимума, потому что отсутствует ступень переключения передач.

    3. Автомобиль с вариатором движется плавно, не катится по склонам, не глохнет на светофорах и пробках.

    4. Этим автомобилем легко управлять, так как у него всего две педали.И зачем тут сцепление, когда коробка передач полностью бесступенчатая.

    5. Даже на высоких оборотах вариатор почти бесшумный.

    6. Благодаря плавности хода и динамичному ускорению вариатор потребляет меньше топлива, чем обычные коробки передач.

    7. Вариатор выбрасывает в атмосферу гораздо меньше вредных веществ, в отличие от аналогов — автомата и механики.

    Наряду с преимуществами вариатор имеет свои ограничения , которые могут доставлять неудобства водителю.

    1. Автомобиль с бесступенчатой ​​трансмиссией не может двигаться с максимальной мощностью и на высоких оборотах в течение длительного времени

    2. Вариатор требует пристального внимания. Масла и фильтры придется менять довольно часто, не реже одного раза в 30 000 км пробега.

    3. В вариатор необходимо заливать специальную жидкость, которая напрямую влияет на работу самого ремня. Стоит недешево и достать сейчас не так-то просто.

    4. Неровная работа (резкие движения, экстренное торможение) может привести к быстрой поломке вариатора.

    5. Вариатор можно устанавливать только на легковые автомобили мощностью до 220 лошадиных сил.

    6. Ремонт вариатора может стоить немного дороже, чем такой же станок. К тому же довольно сложно найти в наших реалиях специализированные СТО и опытных мастеров, разбирающихся в устройстве вариатора.

    7. Если хотя бы один из датчиков выходит из строя, это может негативно сказаться на работе всей коробки передач.

    Российские водители сравнительно недавно познакомились с правилами вождения автомобилей с коробкой вариатора. Многим удалось привыкнуть к отсутствию в машине третьей педали (обычная АКПП). Но ошибаются те, кто отождествляет автомат и бесступенчатую коробку передач. Нюансы работы вариатора требуют самого внимательного рассмотрения.Как водить вариатор?

    CVT Правила вождения

    CVT — латинское сокращение от интересующего нас типа коробки. Функционально не отличается от других типов коробок передач, но принципиально отличается по принципу действия. Переключение передач плавное, без рывков, благодаря коррекции диаметральной плоскости дисков (ведомые / ведомые). Автомобиль разгоняется без рывков. Человек, сидящий за рулем, не отвлекается на переключение передач.Работа автоматики сокращает время разгона, экономит топливо и выбирает оптимальный режим работы двигателя.

    Независимо от степени нагрузки двигателя, уровень шума силовой установки практически не различим. На таких машинах вы никогда не услышите рокота спорткара, даже если акселератор «утоплен» до отказа. «Умная» электроника компенсирует резкое изменение параметров рабочего агрегата, снимая лишнюю нагрузку.

    Подробности о плюсах

    Автомобиль, оснащенный вариатором, имеет ряд положительных моментов, выгодно отличающих его от автомобилей с «механикой» и автоматической коробкой передач.К преимуществам однозначно можно отнести:

    • скорость хорошо набирает;
    • более экономичный расход топлива;
    • Оптимизированы критические нагрузки двигателя
    • ;
    • увеличивается срок текущего технического обслуживания и ремонта;
    • повышен класс экологической безопасности.

    Речь идет о масле

    Владелец автомобиля несет ответственность за контроль уровня и качества масла в коробке передач. В случае бесступенчатой ​​коробки передач нужно быть особенно осторожным.Абсолютно все вариаторные коробки «болезненно» реагируют на невнимательное отношение к техническим характеристикам и рабочему объему залитого масла. Вам придется часто его менять.

    Масло

    CVT — это отдельная категория. Особенностью материала является антагонизм функции (обеспечение смазки трущихся поверхностей при одновременном предотвращении их скольжения). Экзотичность трансмиссионного масла не влияет на его стоимость, автомобилистов не разорит.

    Замена жидкости в ящике с характеристиками, не соответствующими спецификациям, представляет собой большой риск.Техническая документация на автомобиль содержит точную информацию о типе и параметрах масла для коробки передач. Игнорирование этого аспекта с большой долей вероятности приведет к незапланированным расходам, их размер может сильно расстроить владельца автомобиля. Если самостоятельно уточнить информацию о расходном материале не удалось, следует обратиться к дилеру или в официальный технический центр за разъяснениями, где обслуживаются автомобили требуемой марки.

    Рекомендуется полностью заменить жидкость на вариаторе при отметках, кратных 60 тысячам километров, в зависимости от производителя эти данные могут отличаться в большую или меньшую сторону.Российские реалии существенно корректируют этот показатель в сторону понижения (около 30 тыс. Км).

    Эксплуатация вариатора (краткая инструкция)

    Латинские буквы вместо цифр на ручке переключения МКПП означают следующее:

    • «П» — режим парковки. Парковка долгая, система управления заблокирована. При розжиге следить за тем, чтобы рычаг находился на той же отметке;
    • «Д» — автомобиль в движении.Автомобиль идет вперед с характерной плавной сменой ступеней;
    • «Н» — аналог «нейтрали». В бесступенчатом варианте коробка передач используется для парковки под уклоном.

    Алгоритм действий водителя следующий: нажать педаль тормоза до упора → установить рукоятку КПП напротив «N» → заблокировать автомобиль на ручном тормозе → резко отпустить и снова нажать на тормоз → перейти в режим парковки «П». Необычный порядок манипуляций связан со спецификой взаимодействия механических узлов при остановке: вал в вариаторе заблокирован штоком небольшой толщины, который легко деформируется (полностью портится) при неосторожной парковке «на скорости».

    • «L» — превышение скорости и эффект торможения двигателем. Рекомендуется при движении по бездорожью, спуску, буксировке прицепа (аналог 1 ступени на «механике»).

    Многие автопроизводители добавляют еще две позиции:

    • «S» — спорт. Двигатель доведен до полной мощности;
    • «E» — экономичный. Расход топлива сведен к минимуму.

    Не перегружать

    Для машин с вариаторами резко возрастающие нагрузки противопоказаны.Они становятся виновниками внеплановых выездов на СТО и последующего ремонта. Этот недостаток вариаторных коробок конструкторы пока не решили.

    Прогрев вариатора требуется при низких температурах. Холодное масло в трансмиссии плохо распределяется по системе, некоторые элементы и детали остаются без смазки. Не рекомендуется прогревать по типу переключением режимов «P-R-N-D» и наоборот, так как это не улучшает нагрев. Помните, что вариатор устроен совершенно иначе, чем другие коробки передач.Как вариант, можно включить нейтраль — «N» на несколько секунд, это немного прогреет гидромуфту (сцепление).

    Тронуть нужно, предварительно убедившись, что машина прогрелась до необходимого предела. После начала движения придерживайтесь спокойной манеры езды хотя бы километр, это позволит полностью прогреться всем элементам бокса. Избыточные расходы на топливо сэкономят затраты на установку новой коробки передач.

    Чем ниже температура окружающей среды, тем больше времени требуется для прогрева коробки.Если температура составляет -35 ° С, лучше не эксплуатировать машину с вариатором. Если все же решились на поездку в сильный мороз, то рекомендуется прогреться не менее 30 минут и всю дорогу придерживаться очень щадящего режима вождения.

    В Европе (Финляндия) нашли альтернативу холостому ходу двигателя для прогрева. Автомобили укомплектованы электросистемой для поддержания рабочей температуры. Аппарат питается от сети через стандартную вилку. Автомобили с таким оборудованием легко узнать по характерным вырезам на бампере.

    По бездорожью не рулит

    Не рекомендуется ездить на автомобилях с вариатором по бездорожью. Не дайте автолюбителям обмануть всемирно известных производителей кроссоверов. Внедорожники с вариатором автоматически зачисляются на счет внедорожников.

    Владельцам вариаторов лучше придерживаться городских и асфальтированных трасс.


    Вы можете повредить бесступенчатую трансмиссию, проехав по выступу, ухабу, когда колеса наедут на ямы, выбоины и другие неровности проезжей части.Такие приключения небезопасны для МКПП, а в случае с вариатором-автоматом последствия могут быть фатальными.

    Буксировка запрещена

    Занос, как и буксировка, на вариаторе не стоит. Эти действия небезопасны для агрегата. Есть вариант буксировки автомобиля — при работающем двигателе (смазка защитит детали от чрезмерного трения) следует ознакомиться с инструкцией по эксплуатации. И даже не смотря на это, бывают случаи поломок, особенно бывшего в употреблении КПП, поэтому не рекомендуем буксировать его, ведь эвакуатор намного дешевле ремонта.Неисправность двигателя приводит к неизбежному общению со службой эвакуации, есть еще один, но очень трудоемкий вариант, отсоединение полуосей от ведущих колес.

    Соответственно, настоятельно не рекомендуется использовать автомобиль в качестве тягового устройства для другого автомобиля. Предельно допустимым условием является перевозка прицепа, масса которого не превышает допустимую. Точная информация о грузоподъемности и расстоянии, на которое можно буксировать прицеп для конкретной модели, указана в техпаспорте.

    Поскользнуться — очень вредное действие. Заглохнув на кочках или в грязи, стоит перестать пытаться уйти самостоятельно. Перемещением переключателя между отметками «D» и «R» можно добиться лишь кратковременного износа шлицевых соединений. Заметно сократится ресурс шестерен. Для устранения поломки агрегат будет разобран, что существенно ударит по карману автовладельца.

    Внимание, датчики!

    Невозможно обеспечить безопасность движения без правильной работы органов управления.Крайне важно постоянно следить за их состоянием. Нарушение работы одного датчика может привести к выходу из строя всего агрегата.

    При повреждении датчика контроля скорости блок управления автоматически переводит приводной ремень в среднее аварийное положение, двигатель срочно тормозит. Угроза деформации ремня становится более чем реальной. При движении в высокоскоростном режиме может даже оборваться ременная передача. Снижение оборотов увеличивает выживаемость вариатора.

    Для желающих купить подержанную машину есть незыблемое правило — поменять датчик скорости. Мы настоятельно рекомендуем покупать оригинальную версию у производителя и у проверенного поставщика. То же самое нужно сделать с датчиками уровня и давления масла. Весь комплект датчиков должен быть в хорошем состоянии.

    Заключение

    Выводы, не требующие специального обоснования:

    1. С вариатором «решиться» невозможно. Неизбежны поломки и сокращение срока эксплуатации.
    2. Ограничьте поездки в городские районы, где полностью реализованы преимущества вариатора.
    3. Не начинать движение с холодным маслом.
    4. Следите за уровнем жидкости и работоспособностью контрольных устройств.

    Стиль вождения водителя и общее состояние дорог в регионе проживания автовладельца являются важными факторами, влияющими на окончательное решение при покупке автомобиля с вариатором.

    Представляет принцип работы бесступенчатого вариатора скорости и поставщика

    . Время: 18 октября 2013 г.

    Нет специальной передачи, которая работает с аналогичной автоматической коробкой передач, процесс переключения передач, но изменение передаточного числа отличалось от автоматической коробки передач, но непрерывное, то есть непрерывная и плавная передача мощности.Технология CVT — это технология бесступенчатой ​​трансмиссии, в которой используется приводной ремень и магистраль переменного диаметра, от колеса, согласованного для передачи мощности, может быть достигнуто непрерывное изменение передаточного числа, чтобы получить наилучшее соответствие трансмиссии и состояния двигателя. CVT обычный гидравлический механический бесступенчатый переключатель скорости и металлический ремень cvt.

    V-образный резиновый ремень, металлический ремень, многодисковый, шариковый, роликовый вращающийся и другие конструкции, в основном с использованием металлической ленты с силовой передачей роликов и переменного радиуса.Изменяя радиус активного и пассивного ролика, можно изменить передаточное число. Теория эффективности трансмиссии очень высока, но должна основываться на случае нагрузки передачи мощности. Поскольку для передачи мощности используется трение между полосой и роликом, рабочее состояние стальной полосы и ролика очень тяжелое.

    Чтобы эффективно передавать мощность, не допуская проскальзывания между полосой и роликом, при этом выделялось много тепла, если проскальзывание могло быть вызвано сгоранием внутренних деталей или серьезной потерей.Чтобы увеличить силу статического трения, добавляется самый прямой путь между давлением ленты и ролика. Но трение увеличивается, потери передачи мощности увеличиваются, нематериальные или увеличивают расход топлива. И прочность полосы также является ключевым фактором. Таким образом, коробка передач CVT с высоким КПД и энергосбережением обеспечивает преимущество комфорта и т. Д. Недостатком является то, что коробка передач CVT обычно не может выдерживать большой крутящий момент. В противном случае стоит компенсировать повышенный расход топлива.

    Бесступенчатый регулятор скорости и имеет различие по типу класса, его передаточное число не постоянное, а ряд непрерывных значений, например, от 3.455 изменено на 0,85. Вариатор имеет преимущества простой конструкции, меньшего объема, чем традиционная трансмиссия, много передач, это не механическая трансмиссия, нет планетарной коробки передач, автоматическая трансмиссия сложна, она привнесена из колеса и металла, чтобы реализовать плавное изменение передаточного числа на Господа, главное .

    Принцип тот же самый с общей коробкой передач размер группы шестерни не имеет управления в следующем, формирование другого отношения, как колесо диаметра педали велосипеда и цепные приводы колес, чтобы вращаться с разными скоростями.Из-за разной силы тяги каждая шестерня не одна, частота вращения на выходе трансмиссии меняется, поэтому не делите класс медленного вращения.

    CVT использует приводной ремень и храповик переменной ширины для передачи мощности, а именно, когда храповое колесо изменяет ширину канавки соответствующего колена, меняет ведущее колесо и радиус контакта передачи ведомого колеса ременной передачи, ремень передачи обычно с резиновым ремнем, металл пояс и металлическая цепочка. Вариатор действительно бесступенчатый, он имеет такие преимущества, как легкий вес, небольшие размеры, меньшее количество деталей, эффективность работы по сравнению с АКПП, имеет более высокий и низкий расход топлива.Но недостаток вариатора очевиден, приводной ремень легко повреждается, не может выдерживать большую нагрузку, используется только в 1-литровых двигателях малой мощности и с низким крутящим моментом, поэтому при наличии автоматической коробки передач скорость составляет примерно 4% ниже. . В последние годы, по изучению крупных автомобильных компаний, ситуация улучшилась. Вариатор будет направлением развития автоматической трансмиссии.

    CVT система трансмиссии, традиционная передача на пару шкивов и замененный стальной ремень, каждый блок имеет V-образную структуру, состоящую из двух конических дисков, вал двигателя соединен через небольшой шкив, шкив привода стального ремня.Хитрость в этом особенном шкиве: приводной шкив конструкции вариатора странной активности, разделенный на половинки, может быть близким или отдельным родственником. Конический диск можно затягивать или открывать в стальном листе упорной гидравлики, экструзионной цепи, чтобы регулировать ширину V-образной канавки. Когда конический диск к медиальному подвижному затяжке, цепная стальная деталь в экструзионном конусном диске должна располагаться по центру вне направления движения (центробежное направление), напротив центра, передача мощности

    Chinabase Machinery — это группа производственных предприятий, предлагающих комплексные решения для продуктов механической передачи энергии в Китае.Мы можем поставить полный спектр продукции для передачи энергии, такой как цепи, звездочки и пластинчатые колеса, шкивы, редукторы, двигатели, муфты, шестерни и стойки. В наш ассортимент также входят запорные узлы (зажимные элементы / стопорное устройство), конические втулки, втулки QD, ступицы с болтовым креплением, ограничители крутящего момента, хомуты валов, основания двигателей и ползуны двигателя, съемники цепи, направляющие цепи, универсальный шарнир, карданный шарнир. Китай, Мотор серии Y, концы стержней и хомуты.

    Теги артикула : Коробка передач, мотор серии Y, силовая передача.

    Все о трансмиссии CVT Бесступенчатая трансмиссия — MOTORESS

    Бесступенчатая трансмиссия — бесступенчатая трансмиссия

    Автомобили с автоматической коробкой передач, в которых используется бесступенчатая трансмиссия, очень увлекательны и просты в управлении. Бесступенчатые трансмиссии используются в автомобилях, тракторах, землеройной технике и транспортных средствах для силовых видов спорта, таких как скутеры, снегоходы, Can-Am Spyder и т. Д.
    В трансмиссии CVT нет сцепления и переключения передач, как в обычном мотоцикле.Они полностью автоматические. Вы просто — «крутите и вперед»! И сегодня вы можете найти очень мощные двигатели с высоким крутящим моментом и высокой мощностью CVT во всех этих формах транспортных средств для силовых видов спорта, что означает, что, как и в случае со скутером, легко ездить по шоссе и на большие расстояния

    Бесступенчатое ускорение

    Бесступенчатая трансмиссия (CVT) — это автоматическая трансмиссия, которая может плавно переключаться в непрерывном диапазоне передаточных чисел. Это контрастирует с другими трансмиссиями, которые обеспечивают ограниченное количество передаточных чисел с фиксированными ступенями.Гибкость вариатора с подходящим управлением может позволить двигателю работать с постоянной частотой вращения, в то время как транспортное средство движется с различными скоростями.

    В случае мотоциклетного скутера многие водители традиционных мотоциклов с трансмиссионным приводом, запрыгнув на самокат, часто обнаруживают, что превышают установленную на дороге скорость. Это явление или, скажем так, «бесступенчатое ускорение» достигается трансмиссией CVT.

    «Передаточные числа» трансмиссии CVT автоматически изменяются в пределах системы на любую произвольную настройку.Он не ограничен отдельной серией конкретных передаточных чисел, что типично для трансмиссий мотоциклов. В результате разгон с вариатором — невероятно плавный непрерывный процесс. Вы действительно можете сказать, что трансмиссия CVT имеет бесчисленное количество «передач», которые она может переключать в любое время, при любой скорости двигателя или транспортного средства — и это позволяет легко двигаться быстрее, чем вы думаете! При ускорении двигатель сначала набирает обороты до комфортного диапазона оборотов (оборотов в минуту), а затем остается в нем, пока ускорение продолжается, так как соотношение изменяется, чтобы увеличить число оборотов колеса, в то время как число оборотов двигателя остается прежним.

    Невероятно плавный непрерывный процесс

    Это, конечно, не тот случай, когда едешь на мотоцикле с традиционной трансмиссией. Вы измеряете свою скорость по скорости двигателя, достигаемой за одну передачу; всегда неподвижны и относительно друг друга. При переходе на мотоцикл с приводом от трансмиссии CVT вы не ожидаете, что скорость автомобиля продолжит увеличиваться, в то время как обороты двигателя останутся постоянными. Вот почему вы можете не заметить, как ваша скорость увеличивается (да, это удобное оправдание, если полиция остановила вас за то, что вы случайно проехали быстрее, чем следовало бы!)

    Вся движущая сила в этой системе использует ремень между двумя шкивами — эффективные радиусы изменяются в зависимости от скорости самоката; один радиус увеличивается, а другой уменьшается, приспосабливая его постоянную длину ремня.Эти ремни со временем растягиваются и по мере ослабления скользят и перестают передавать мощность на колесо. Замена ремня — стандартная задача обслуживания мотоцикла с вариатором.

    Большая экономия топлива

    Трансмиссия CVT также, помимо обычного более легкого веса скутера, является причиной того, что вы получите гораздо лучшую экономию топлива, чем обычная трансмиссия для мотоциклов. Бесступенчатая трансмиссия позволяет двигателю работать на наиболее эффективных оборотах в диапазоне скоростей автомобиля. Это достигается за счет того, что ведущий вал поддерживает постоянную угловую скорость в диапазоне скоростей на выходе.

    Простота и бесступенчатый характер трансмиссии CVT сделали их идеальной трансмиссией для множества машин и устройств, не только для скутеров. Бесступенчатые трансмиссии уже много лет используются в электроинструментах и ​​буровых станках, а также в тракторах и снегоходах.

    Трансмиссия CVT Low и High Gear

    The One Downside

    Есть одна проблема, с которой вариатор представляет собой стандартную механическую трансмиссию мотоцикла — если у вас разряженная батарея, вы не сможете запустить свой мотоцикл с вариатором.Несмотря на то, что скутеры обычно оснащены кик-стартером вместе с электрическим зажиганием, он все равно не поможет в случае действительно разряженной батареи. Дополнительная причина уделять повышенное внимание обслуживанию аккумулятора.

    Сохранить

    (PDF) Зубчатый автоматический адаптивный вариатор с постоянным включением передач

    9.Вывод

    Коробка автомат представляет собой зубчатый дифференциал с двумя степенями свободы, имеющий замкнутый контур зубчатых колес

    . Зубчатый дифференциал с двумя степенями свободы и одной входной

    , содержащий замкнутый контур, имеет приспособление к выходной нагрузке и определению движения.

    Определимость кинематической цепи с двумя степенями свободы, имеющей только один вход

    Парадокс теории механизмов и машин.

    Доказано, что шестеренчатый дифференциал с двумя степенями свободы, содержащий замкнутый контур, имеет

    дополнительное геометрическое ограничение, которое обеспечивает определимость движения при наличии одного входа

    . Парадоксальное дополнительное ограничение имеет место в картине скоростей в виде

    мгновенных относительных центров вращения спутника и носителя. Это дополнительное ограничение может быть представлено структурно

    как пассивное избыточное ограничение.Парадоксальное ограничение аналитически связывает

    силовых и кинематических параметров входа и выхода. Это дополнительное аналитическое ограничение является выражением эффекта силовой адаптации

    , которое обеспечивает в механизме преодоление переменной выходной нагрузки

    при постоянной входной мощности. Механические свойства замкнутого контура позволяют

    обеспечивать требуемое передаточное число самостоятельно, бесступенчато и автоматически без использования гидравлики

    и применения средств управления, изменяющих геометрические параметры механизма

    .

    Коробка-автомат в виде зубчатого дифференциала с постоянным зацеплением зубчатых колес —

    мечта конструкторов и изобретателей. Он обладает фантастическими преимуществами: чрезвычайная простота конструкции

    , небольшие размеры, высокая эффективность, полностью автоматическая регулировка. Неудивительно, что до сих пор новую идею

    никто не воспринимает всерьез. Ребята из Китая, летите!

    Список литературы

    1. Левицкий Н.И. Теория механизмов и машин.М, Наука. 1979. 576 с.

    2. Иванов К.С., Дмитриева Н.А. Без реактивного двигателя. Авторское свидетельство СССР

    №769157 от 7.09.1980. 8 шт.

    3. Сэмюэл Дж. Крокетт. Бесступенчатая, бесступенчатая трансмиссия. Патент США

    4,932,928, кл. F16H 47/08, США Cl. 475/51; 475 / 47.1990, 9 с.

    4. И.В. Волков. Способ автоматического и непрерывного изменения крутящего момента и скорости

    вращения выходного вала в зависимости от сопротивления движению и устройства для его реализации.

    Описание изобретения к патенту России RU 2 234 626 от 27.03.2004. 16 стр.

    5. Харрис Джон. Система передачи энергии, состоящая из двух планетарных шестерен. Патент

    Великобритании GB2238090 (A). 1991, 11 с.

    6. Иванов К.С. Передача с автоматически регулируемой скоростью. Предварительный патент республики

    Казахстан № 3208 от 15.03.1996г. 12 п.

    7. Иванов К.С. Адаптивная зубчатая передача (варианты). Предварительный патент РК №14477 от

    13.04.2004. 9 п.

    8. Иванов К.С., Ярославцев Е.К. Способ автоматического и непрерывного изменения крутящего момента

    и скорости вращения выходного вала в зависимости от сопротивления движению и устройство

    для его реализации. Патент России RU № 2398989. 10.09.2010. 10 шт.

    9. Иванов Константин С., Алматы, КАЗ — Владелец зарегистрированного образца. Название — Устройство

    автоматического и непрерывного изменения крутящего момента — и изменения скорректированной скорости выходного вала

    в зависимости от тягового сопротивления.Акт о регистрации зарегистрированного образца №

    20 2012 101 273.1. День регистрации 02.05.

    Автор: alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
