Установка дополнительного освещения на автомобиль: Установка фар дополнительного света согласно требованиям ECE

   27.07.2021  Оставить комментарий

Содержание

Установка фар дополнительного света согласно требованиям ECE

Большинство светодиодных фар OSRAM имеют ECE одобрения что разрешает их использование на дорогах общего пользования в большинстве европейский стран. Все что вам необходимо, это осуществить правильную установку фар дополнительного света, о чем и пойдет речь в данной статье.

Установка фар дополнительного света должна отвечать следующим требованиям:

  • Индекс освещенности — cуммарная освещенность всех приборов в автомобиле не должна превышать значения 100.
  • Общее количество фар – в зависимости от типа автомобиля 12В или 24В существует максимум фар, который можно установить на автомобиль одновременно. При этом фары дополнительного света необходимо устанавливать парами.
  • Требования по подключению – в зависимости от типа продукта (дальний, габаритный или задний свет), их необходимо подключать строго к штатным фарам автомобиля чтобы они работали синхронно друг с другом.
    Например, если вы устанавливаете дополнительные фары дальнего света, вам необходимо их подключить к основному дальнему свету чтобы при включение или выключении дальнего света штатных фар, также происходило переключение дополнительного дальнего света.
  • Требования по расположению – для габаритного и заднего света существуют определенные требования по расположению в автомобиле.

Легальная установка дополнительного света согласно индексу освещенности

Согласно стандарту ECE, фары, установленные в автомобиле не должны превышать максимальное значение индекса освещенности 100 , который вычисляется из суммы штатных фар автомобиля, и подключаемых дополнительных фар OSRAM. Каждый сертифицированный световой прибор имеет данный индекс на своем корпусе и все что вам нужно, это посчитать сумму всех значений индекса освещенности с каждого светового прибора и убедится, что эта сумма не превышает значения 100.

При этом также существуют ограничения по количеству подключаемых дополнительных фар. Например для легковых автомобилей 12В вы можете подключить только две дополнительные фары дальнего света к основным двум фарам дальнего света, а для коммерческого транспорта 24В вы можете подключить не более четырех дополнительных фар дополнительного света к двум основным фарам.

Ниже приведем пример каким образом рассчитывается значение освещенности в вашем автомобиле если вы подключаете к своему легковому автомобилю дополнительный свет OSRAM со значением индекса 10.

Первым делом вам необходимо посмотреть на маркировку корпуса ваших штатных фар, например, на них мы видим следующие обозначения:


Это означает что индекс освещенности вашей фары составляет 12.5. Таким образом вам необходимо умножить 12.5 на 2 так как у вас 2 штатных фары, итого получаем 25. Далее, к этому значению мы прибавляем индекс освещенности OSRAM. Если вы устанавливаете фару дополнительного света OSRAM с индексом 10, то мы получаем общее значение 20 так как мы устанавливаем 2 дополнительных фары OSRAM. Итого общий индекс освещённости в вашем автомобиле будет составлять 45. Он рассчитывается по следующей формуле:

Он меньше 100, а это значит что установка фар согласно требованиям ECE по освещённости прошла легально.

Как у каждой штатной фары автомобиля, так и у фары дополнительного света OSRAM, индекс освещенности свой. С индексом освещенности фар вы можете ознакомиться, посмотрев на их корпус, а с индексом освещенности фар OSRAM вы можете ознакомиться из каталога с описанием технических характеристик.

Легальная установка дополнительных фар согласно требованиям: ECE R112 | ближний и дальний свет


Установка фар дополнительного ближнего и дальнего света на легковых автомобилях

  • Фары должны быть установлены парами (может применяться национальное законодательство)
  • Автомобиль должен иметь не более 4 источников дальнего света (включая основные фары автомобиля), которые должны работать синхронно между собой
  • Каждый прибор дальнего света имеет индекс освещенности (Ref.
    Value)     на корпусе, которое представляет собой округленное значение силы света (для дальнего света).
  • Сумма индекса освещенности (Ref. Value) на корпусе фар дальнего света не должна превышать сумму 100 на каждом автомобиле (основные фары автомобиля + дополнительные светодиодные фары дальнего света)
  • Специальных правил монтажа по ширине и высоте нет.

Установка фар дополнительного ближнего и дальнего света на грузовых автомобилях

  • Фары должны быть установлены парами.
  • Автомобиль должен иметь не более 6 источников дальнего света (включая основные фары автомобиля), которые должны работать синхронно между собой
  • Каждый прибор дальнего света имеет индекс освещенности (Ref. Value) на корпусе, которое представляет собой округленное значение силы света (для дальнего света).
  • Сумма индекса освещенности (Ref. Value) на корпусе фар дальнего света не должна превышать сумму 100 на каждом автомобиле (основные фары автомобиля + дополнительные фары дальнего света)
  • Специальных правил монтажа по ширине и высоте нет.

Фары дополнительного ближнего и дальнего света OSRAM, соответствующие требованиям ECE R112

Легальная установка фар дополнительного света согласно требованиям ECE R7 | габаритный свет

Установка фар дополнительного габаритного света на легковых автомобилях

  • Фары должны быть установлены парами.
  • Автомобиль должен иметь не более 4 источников габаритного света (включая фары автомобиля), которые должны работать синхронно между собой.
  • Специальные требования по расположению приборов (смотри рисунок).

Установка фар дополнительного габаритного света на грузовых автомобилях

  • Фары должны быть установлены парами.
  • Автомобиль должен иметь не более 4 источников габаритного света (включая фары автомобиля), которые должны работать синхронно между собой.
  • Специальные требования по расположению приборов (смотри рисунок).

Фары дополнительного габаритного света OSRAM, соответствующие требованиям ECE R7

Легальная установка фар дополнительного света согласно правилам ECE R23 | Задний свет

Установка фар дополнительного заднего света на легковых автомобилях

  • Максимальное количество задних источников света дальнего света не должно превышать 2 (включая существующие источники света), которые должны быть подключены напрямую к электроники автомобиля которая отвечает за данную функцию
  • Необходимо соблюдение специальных требований по установке

Установка фар дополнительного заднего света на грузовых автомобилях

  • Максимальное количество задних источников света дальнего света
    не должно превышать 2     (включая существующие источники света), которые должны быть подключены напрямую к электроники автомобиля которая отвечает за данную функцию
  • На грузовой автомобиль можно установить по одному дополнительному источнику света сбоку с каждой стороны
  • Необходимо соблюдение специальных требований по установке

Каталог дополнительного света от OSRAM

про фары, установка дополнительных фар, установка фар дневного света

Требования по установке дополнительного светового оборудования на автомобиль.





А) Противотуманные фары:

Дополнительные противотуманные фары могут излучать свет белого или желтого цветового спектра.

Должны быть:

  • Смонтированны в передней части автомобиля, симметрично его продольной оси, но не ниже чем 250 мм от плоскости основания дороги и не выше фар ближнего света, а для легковых автомобилей ( категорий малолитражных ) также не выше чем 800 мм ; расстояние каждой из фар от границ поперечных габаритов не должна превышать 400 мм ; данные расстояния измеряются от кромки поверхности фары.
  • Установлены таким образом, чтобы использоваться ими было возможно независимо от включения и выключения основных фар.

В) Фары дальнего света:

Дополнительные фары дальнего света для автомобилей могут быть использованы в условиях, при которых возможно включение освещения основных фар дальнего света.

  • Должны быть смонтированы в передней части автомобиля таким образом, чтобы они не заслоняли габаритные огни.
  • Должны достаточно хорошо освещать дорогу минимум на 100 метров впереди от автомобиля при благоприятных погодных условиях.
  • Кроме того они должны включаться только одновременно с основными фарами дальнего света и выключаться при переходе на ближний свет.

С) Лампы для езды днем (установка фар дневного света):

Дополнительные лампы (дневные ходовые огни, DRL ) для автомобилей при дневных поездках могут использоваться как заменители фар ближнего света от восхода до заката солнца, во времена года, когда использование фар ближнего света днем является обязательным.





Должны быть:

  • Смонтированы в передней части автомобиля, симметрично его продольной оси, но не ниже чем 250 мм от плоскости основания дороги и не выше 1500мм от плоскости дороги; расстояние каждой из фар от границ поперечных габаритов не должно превышать 400 мм; расстояние между фарами не может быть меньше чем 600 мм ( если ширина автомобиля не превышает 1.
    3 метра, то это расстояние может быть уменьшено до 400 мм )
  • Подключение необходимо произвести таким образом, чтобы не возможно было их включить, если одновременно включены задние габаритные огни; кроме того их выключение должно происходить при включении дальнего или ближнего света основных фар.

Использование освещения для дневной езды (дневные ходовые огни, DRL ) экономит топлево, аккумулятор и фары основного освещения.

Монтаж на автомобиле.

Все виды фар следует монтировать в таком положении, чтобы надпись «TOP» находилась в верхней части стекла фары.

Белый зажимной поясок служит для зажима на проводе внутри корпуса лампы, чтобы предотвратить возможность самопроизвольного перемещения проводки.

После монтажа фар, необходимо регулировку их установки проверить на станции диагностики или техобслуживания.

Нужно помнить, что фары должны быть установлены в соответствии с Правилами Дорожного Движения! ( ГОСТ 8769-75 ).

ВНИМАНИЕ!Касается фар типов: HM2, HP3, HP4, HP5, HP5 Chrom, HO2 Chrom, HO3

После установки и крепления фары согласно выбранного варианта монтажа, следует вынуть необходимую заглушку, ( всегда нижнюю ), что приведет к проветриванию полости ( очень важный момент! )

ВНИМАНИЕ! Касается фар и ламп для дневной езды ( дневные ходовые огни DRL ) монтируемых внутри бамперов.

Если автомобиль не имел штатных противотуманных фар или ламп для дневной езды, то при первоначальном монтаже необходимо:

  • Провести монтаж электропроводки по приложенной схеме
  • Заменить заглушку в бампере с круглым проемом, которую можно купить в магазинах с аксессуарами для соответствующей марки автомобиля.

Иформация для пользователей галогенными фарами HO2, HO2 Chrom.

Если фара монтируется на автомобиле с дизельным двигателем, где могут быть повышенные вибрации, то следует дополнительно смонтировать планку жесткости ( входит в комплект фары ). Состоит она из двух стальных элементов перемещаемых относительно друг друга.

Одну планку следует прекрепить к корпусу автомобиля, а другую к захватам стекла.

Предварительно необходимо в верхней части корпуса фары острием ножа или другим предметом выполнить два симметричных вреза, чтобы была возможность сделать точный монтаж планки жесткости. Место установки планки должно получиться глубиной около 1мм и шириной около 6мм.

Установка дополнительного освещения на автомобиль в Москве по низкой стоимости

С установкой дополнительного освещения на автомобиль рано или поздно сталкивается любой водитель. Даже многолетний опыт вождения не спасает при сильном тумане или неблагоприятных погодных условиях, и стандартного освещения на машине становится недостаточно, и приходится устанавливать новую оптику. От недостатка освещения могут зависеть безопасность пассажиров и человеческие жизни, поэтому своевременная установка дополнительного освещения в Москве является вопросом, с которым предстоит разобраться каждому.

Какие требования выдвигаются при установке уличных фар на автомобиль

Недостаточно просто самостоятельно увеличить количество света в ночное время – в России выдвигаются четкие инструкции относительного того, где, как и в каком количестве должны быть установлены фары. Во-первых, следует определиться с выбором наружных фар: бывают источники ближнего и дальнего света, а также противотуманные фары. В зависимости от того, какие цели преследует водитель и в каких условиях и климате ему приходится водить, следует сделать выбор. При установке предъявляются следующие требования:

  • Оптика должна выполнять свои функции – создавать хорошую видимость, работа должна вестись бесперебойно;
  • Опоры фар должны крепко держать их;
  • Свет не должен мешать водителям других транспортных средств, или освещать салон, а не дорогу;
  • Монтаж светодиодной подсветки должен производиться в местах, соответствующим требованиям ГОСТ.

Заказать установку оптики в Московской области

Что делать, если вы чувствуете, что существующего освещения автомобиля недостаточно? Не откладывая дело в долгий ящик, необходимо обратиться к специалистам, которые провели бы тестирование подсветки. Автоцентр А1-MOTORS предлагает провести тестирование фар и тюнинг вашего авто. В случае необходимости в дополнительных источниках света, мы составим план размещения нужных фар таким образом, чтобы света было достаточно, и вам бы не пришлось переплачивать за установку лишних ламп. Мы гарантируем монтаж светильников, который будет соответствовать всем требования ГОСТ, не вызовет нареканий у вышестоящих служб, а их стоимость вас обязательно порадует.

К вашим услугам высококлассное оборудование, опытные механики и настоящие мастера своего дела, которые имеют большой опыт работы с дополнительным освещением. Ключевое отличие А1MOTORS от конкурентных компаний – индивидуальный подход к каждому клиенту. Составление любой сметы производится на основе модели автомобиля, пожеланий заказчика и условий, в которых он водит автомобиль. Надежность, высокое качество оказываемых услуг, приятная цена и внимание к каждому проекту – вот ключевые качества А1MOTORS.

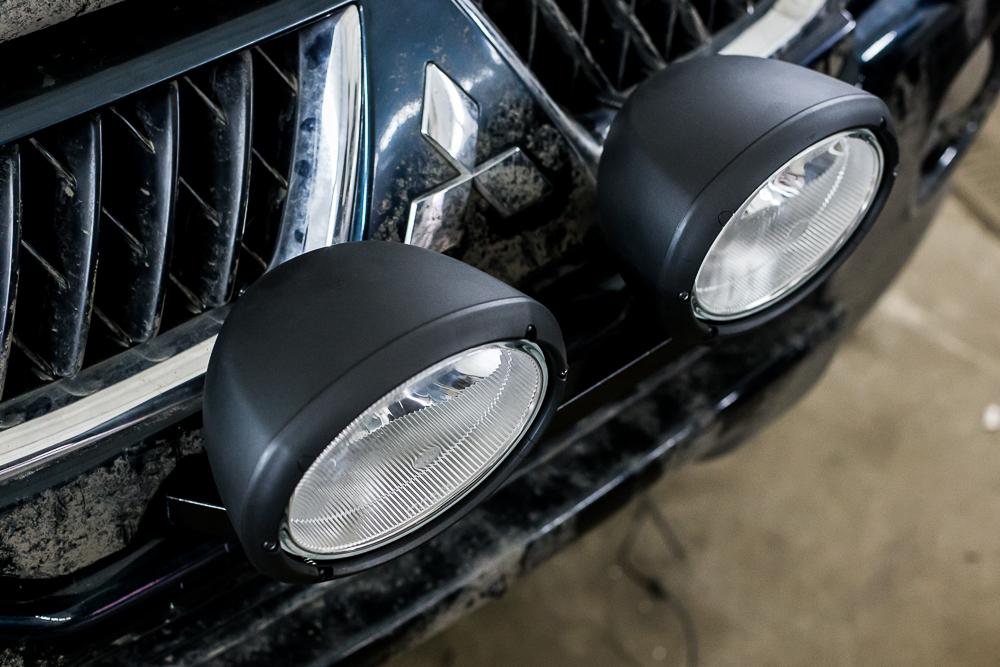

Установка дополнительных фар дальнего света

Всем привет!
Немного об установке доп фар дальнего света. на ФФ2 рестайл
На форуме информации я не нашел, поэтому когда сделал себе, решил написать, вдруг кому пригодится..
(К сожалению, фото делал уже после окончания работы поэтому то что внутри не видно, ну не разбирать же обратно)
Сразу оговорюсь — ставил не для красоты, а потому что много езжу по межгороду. т,е. чтобы дорогу светили, а не душу грели :-)) как это будет смотреться — не имело особого значения.

На официальном дилере мне ставить отказались, сказали что нет у них такой работы -крепить доп. фары.
Согласились только проложить провода. Правда, пришлось потом все равно самому переделывать, но это уже не важно. — есть бумага, а значит гарантия жива

Крепление же пришлось колхозить самому.

Какие требования при этом учитывались:
1) фары должны быть закреплены жестко к несущим стальным элементам (иначе будут трястись)
2) Целостность внешних элементов а. м. (бампре, крылья, и пр.) должна быть сохранена, так как а.м служебный, и его потом сдавать нужно.

В ходе изучения конструкции передка была снята передняя пластиковая панель-вставка в бампер (та на которой номер крепится), и под ней BINGO!!! на силовой стальной поперечной балке были обнаружены специальные кронштейны «уши» с отверстиями под 10мм.
Заметьте на дилере о них не в курсе!

Дальше дело техники:
Примерить соответствие этих «ушей» с той точкой в которой нужно сверлить пластиковую панель вставку и просверлить в этих точках отверстие 10мм
После чего просверлить корончатым сверлом (не уверен что именно так называется) широкое отверстие.

Для чего нужно широкое отверстие:
1) позволяет подправить неточность первого сверления.
2) дает возможность пластиковому бамперу во время движения на неровностях , свободно смещаться («играть») относительно балки. Это заложено в конструкции, поэтому нельзя жестко болтом крепления фары стягивать бампер и балку.
При широком отверстии фары крепятся только к жесткой стальной балке и с бампером не соприкасаются.
3) Позволяет вставить в отверстия чудесные резиновые заглушки от ВАЗ-2108 (15-20 р на любом авторынке)

Т.е. если потом фары снять и вставить эти заглушки, то снаружи на машине будут только два аккуратных резиновых кружочка, причем в пластиковой панели, которая может быть легко и бюджетно заменена.
Соответственно корончатое сверло выбирал именно под заглушку (28 — 32 мм. Точно не помню)

Для того чтобы закрепить фары в кронштейнах на балке болты из комплекта фар ( М10 с квадратными головками) не подходят (короткие)
Потребовалось два обычных болта М10Х100 плюс по 3 гайки к ним (ну и шайбы, гроверы)
Головки болтов пришлось срезать «болгаркой», до толщины головки болта из комплекта к фарам, так как головка обычного болта М10 намного толще, и фара не встала бы на место в своем креплении на П-образном кронштейне.
вот, для понимания вид снизу на болт со сточенной головкой в П-образном кронштейне


Порядок сборки этой мудреной конструкции таков:
1) Одеваем П-образный кронштейн фары на болт.
2) Надеваем шайбу и гровер.
3) Накручиваем до упора гайку которая будет прижимать кронштейн фары к головке болта (но пока не затягиваем)
4) Накручиваем на болт вторую гайку, но не до конца (см рисунок)
и надеваем шайбу.
5) Прикладываем (но пока не защелкиваем) пластиковую панель к бамперу
6) Просовываем через широкое отверстие в панели и отверстие в «ухе» болт вместе с надетыми на него элементами
7) Просовываем руку под панель и изнутри надеваем изнутри на торчащий болт: шайбу, гровер и гайку.
8) Затягиваем все гайки по местам, начиная с гаек крепления болта к «уху» на балке.
9) Одеваем корпус фары (без оптического элемента) на П-образный кронштейн и проверяем что она с запасом встает в горизонтальное положение. (если нет, отпускаем гайки крепящие болт к «уху» и увеличиваем длину, на которую болт выступает из бампера.
10) Повторяем все пункты со вторым болтом/фарой.
11) Подсоединяем провода
12) Собираем фары (корпусы и оптические элементы), проверяем что фары работают.
13) Затягиваем все гайки окончательно, защелкиваем панель на место.
14) Регулируем пучок света фар.

Фары: Hella Comet 450
Хотелось конечно Rally 1000, или что-нибудь помощнее, но:
1) Они мне попались по вкусной цене.
2) Большие фары — больший вес, а рычаг между креплением и ц.т. фары получился приличный – были опасения что будут болтаться.
3) Как выяснилось при примерке, фары большего размера закрывали бы номер.

Что получилось в итоге.
С точки зрения света:
1) фары держатся надежно и не дрожат.
2) существенно увеличили освещенное расстояние.
вот фото:

Ближний[SIZE=4]


Дальний штатный[SIZE=4]

Дальний + допы.
Фото делал сразу как поставил, во дворе, но на шоссе, поверьте, разница впечатляет больше.

А красиво это, или нет — каждый пусть сам для себя решает.


Еще комменты:
Для удобства затягивания гаек изнутри, я снимал с машины основные фары и просовывал ключ оттуда.
Если есть подъемник, или эстакада, можно снять нижний пластиковый кожух между бампером и защитой. Тогда вообще очень удобно будет и сверлить и крепить. У меня подъемника не было и я обошелся без этого.
Можно заодно выкинуть ненадежную рамку номера и прикрутить его насквозь к панели болтиками М6. Никто кроме Вас его теперь снять не сможет

Свет на авто дополнительный


Можно ли ставить дополнительные светодиодные фары на авто?

Владельцев внедорожников, которым приходится путешествовать по пересеченной местности, часто интересует установка дополнительных светодиодных фар на автомобиль. Создавая яркий и четкий световой поток, они помогают водителю ориентироваться на бездорожье, обеспечивают прекрасную видимость в лесу и в поле, независимо от погоды и времени суток. Но разрешена ли их установка? Не возникнет ли проблем с ГИБДД? На эти вопросы отвечают эксперты.

Человеку, интересующемуся, как подключить доп фары на авто, следует уделить внимание стандарту Т-1. В нем указано, как можно и как нельзя переоборудовать внедорожники. В частности, вы найдете там ответ на вопрос, сколько доп фар можно установить на автомобиль. Согласно регламенту, их должно быть не более восьми. Причем установка светодиодных ламп осуществляется парами (2 ближних и 2 дальних, 4 одинаковых и другие варианты).

Можно ли устанавливать дополнительный дальний свет?

Правилами такая «переделка» автомобиля не запрещена. Но помните, что использовать фары дополнительного света можно только на бездорожье. Во время движения автомобиля по трассе их нужно выключать или закрывать светонепроницаемыми крышками.

Стандартом Т-1 не указывается, как подключить дополнительные фары дальнего света на автомобиле. Ответ на этот вопрос даст инструкция к изделиям. Также важно соблюдать требования соответствующих ГОСТов.

Многих автовладельцев интересуют доп фары дальнего света – какие лучше, и какие выбрать для внедорожника. Здесь строгих требований нет. Главное, чтобы они были мощными, яркими и справлялись со своими задачами. Поэтому отдавайте предпочтение изделиям надежных производителей.

Правила установки дополнительных фар ближнего света

Говоря о том, какие дополнительные фары ближнего света лучше поставить на автомобиль, большинство экспертов рекомендуют выбирать продукцию таких брендов, как Epistar или CREE, например. Их должно быть не менее двух, и лучше всего, если для установки вы используете багажник автомобиля. На нем можно разместить до восьми светодиодных приборов.

Кроме того, установка дополнительного ближнего света может осуществляться на специальные рейлинги или на силовой бампер. Причем для бампера подойдут водонепроницаемые светодиодные модели.

Можно ли устанавливать дополнительные противотуманные фары?

Если вас интересует установка дополнительных противотуманных фар, отдавайте предпочтение светодиодным моделям. Они имеют множество преимуществ перед альтернативными вариантами и идеально подходят для любых автомобилей. Но помните, что в некоторых случаях дополнительные противотуманные фары запрещены. В частности, их нельзя ставить на крышу, поскольку эти светодиодные приборы дают тонкий и широкий луч, который невозможно использовать в качестве рабочего света.

Человеку, которого интересует, как установить дополнительные противотуманные фары, следует знать, что они могут монтироваться только на багажник или бампер. Установка таких светодиодных ламп по бокам или сзади недопустима. Это правило обязательно нужно соблюдать, чтобы не возникло проблем с сотрудниками ГИБДД.

Мы подобрали для Вас самые надежные светодиодные фары — открыть

electro-kot.ru

какие лучше выбрать и установить?

Безопасность эксплуатации автомобиля зависит от многих факторов, но значение внешнего освещения для безаварийной езды сложно переоценить.

Без фар машиной невозможно управлять в условиях ограниченной видимости. Кроме этого, в светлое время суток включение ближнего света позволяет обозначить транспортное средство на дороге, что также помогает избежать аварийных ситуаций.

Установка дополнительных фар ближнего света существенно увеличит освещённость дороги. Таким образом, монтаж дублирующих световых приборов позволяет более уверенно передвигаться на автомобиле, при путешествиях по пересечённой местности в тёмное время суток.

Виды дополнительного освещения

Если ещё 30 лет назад выбор осветительных приборов ограничивался только мощностью ламп. В XXI веке владельцу автомобиля, прежде чем установить дополнительный ближней свет, потребуется немало поразмышлять о том, какой вид ламп использовать для этой цели.

В настоящее время разрешено устанавливать источники света следующих типов:

  • галогенные;
  • светодиодные;
  • ксеноновые.

В каждой категории фар ближнего света представлены модели, которые могут существенно отличаться по мощности и цене.

Галогенные лампы испускают свет тёплого оттенка, стоят относительно недорого, но потребляют значительное количество электроэнергии.

Кроме этого такие световые приборы сильно разогреваются во время работы и служат в среднем не более 4 000 часов.

Ксеноновые фары значительно дороже обычных, но дорожное полотно освещают лучше. Продолжительность работы световых приборов этого типа немного больше галогенных изделий.

Основная сложность использования ксеноновых ламп заключается в том, что неправильно отрегулированные элементы освещения могут ослепить водителей встречного автотранспорта. Таким образом, установка и использование фар этого типа может привести к аварии.

Учитывая всю опасность применения световых приборов, которые не предусмотрены конструкцией транспортного средства, приняты законы, за нарушение которых водитель может быть оштрафован и даже лишён прав управления автомобилем сроком до 1 года.

Светодиодные фары ближнего света обладают наибольшим сроком работы.

Если при использовании светильников этого типа не будут нарушены условия эксплуатации, то общая продолжительность работы ламп может быть более 10 000 часов. Кроме этого, такие дополнительные фары не ослепляют встречных водителей и разрешены к установке в качестве огней ближнего света.

По стоимости такие изделия немного дороже галогенных, но учитывая значительно больший срок эксплуатации, являются более выгодными. Также светодиоды потребляют сравнительно мало энергии, поэтому установка даже мощного прибора не приведёт к повышенной нагрузке на электросеть автомобиля.

Посмотрите полезное видео, тест светодиодных фар ближнего света:

Какие фары лучше? Зависит от многих факторов, но основным критерием подбора являются безопасность эксплуатации, долговечность и цена.

Фары Hella

Чтобы фары ближнего света прослужили как можно дольше, а установку дополнительного светового оборудования можно было выполнить своими руками, рекомендуется выбирать изделия этого типа от известных и надёжных производителей.

Одной из лучших фирм, которая производит такую продукцию, является немецкая компания Hella. Товары для систем освещения автомобилей, выпускаемые под этим брендом, обладают высочайшим качеством, ведь за более чем столетнюю историю производителю удалось постичь все тонкости изготовления светового оборудования автомобиля.

Для владельца автомобиля, который решил самостоятельно установить доп фары, преимущество использования освещения фирмы Hella может заключаться в следующем:

  1. Большой выбор форм светильников и способа крепления.
  2. Абсолютная безопасность для водителей встречного транспорта.
  3. Вся продукция соответствует международным нормам безопасности.

Благодаря возможности выбрать форму фары можно подобрать изделие, которое будет не только хорошо освещать пространство впереди машины, но и идеально подходить к типу кузова и радиаторной решётки.

Безопасность эксплуатации ближних фар достигается за счёт использования рефлектора эллиптической формы, который отражает свет и направляет его на линзу. Благодаря наличию подобной системы удаётся точно сфокусировать световой поток на дорожное полотно.

Все перечисленные качества присущи только оригинальным изделиям, поэтому прежде чем приобрести световое оборудование фирмы Hella, следует убедиться в наличии у продавца документов, подтверждающих качество товара.

В комплекте дополнительного света на автомобиль от этого производителя имеются следующие детали:

  • крепёжные болты;
  • лампочки;
  • проводка;
  • заглушка;
  • тумблер;
  • пылезащитные колпачки;
  • монтажный набор.

Кроме этого, в каждый комплект вложена инструкция, в которой можно узнать о последовательности установки дополнительного освещения на автомобиль. Стоимость комплекта дополнительных фар Hella, относительно велика, но благодаря высокому качеству и надёжности изделий, полностью оправдана.

Посмотрите видео по теме, установка и тест фар Hella 700FF на грузовой Volvo VNL670:

Дополнительное освещение своими руками

Если нет желания приобретать заводские фары, можно попытаться смастерить дополнительное освещение своими руками.

Для внедорожников и машин отечественного производства для этой цели можно использовать осветительные приборы от трактора МТЗ. Такие изделия являются легкосъёмными, поэтому уже оснащаются резьбовым креплением.

Благодаря наличию крепёжного элемента достаточно будет сделать отверстие в бампере или в любом элементе кузова автомобиля, чтобы установить такую фару.

На крышу машины такие элементы освещения могут устанавливаться с помощью крепёжных элементов извлечённых из багажника. При таком способе размещения, можно установить несколько приборов.

Для этого следует взять металлический уголок, обрезать его по ширине крыши автомобиля, установить на него крепление и проделать в горизонтальной части отверстия.

Для монтажа фар достаточно установить резьбовую часть кронштейна фары в отверстие, а после установить на болт шайбу с гайкой. Подключение осветительных приборов осуществляется стандартным образом: минус подводится по «массе», а плюсовой провод подключается отдельным проводником через рубильник.

При желании, в самодельные фары дополнительного света можно установить светодиоды. В продаже имеются уже готовые элементы, которые идеально подходят для установки в стандартный двенадцативольтовый патрон.

Если световой поток таких изделий будет недостаточным, то можно приобрести мощные световые элементы и самостоятельно установить их, припаяв вместо нити накаливания стандартной лампы.

Заключение

Какие дополнительные фары установить должен решать сам водитель. Если такие элементы будут использоваться не всё время, а для поездки, например, на рыбалку. То наиболее дешёвым и эффективным вариантом будет использование фар от трактора МТЗ.

Для передвижения по трассе лучше использовать качественные сертифицированные комплекты, которые позволят избежать ослепления водителей встречных автомобилей и проблем с автоинспекцией.

Загрузка…

avto-i-avto.ru

Тестируем универсальные светодиодные фары для всего! — Wesem-Light.RU на DRIVE2

Сразу извинюсь за качество верстки. Кто бережет свои нервы — лучше прочитать тут — wesem-light.ru/stati/kak-…at-loyo-master-slim-6860/

В данной статье мы расскажем о, пожалуй, самых универсальных фарах среди всей светодиодной продукции. Фара подходит как для квадроциклов, так и для внедорожников, легковых машин, спецтехники и прочих самоходных повозок.

Светодиодные фары нужны для того, что бы улучшить штатный свет автомобиля, квадроцикла или вездехода. Основными преимуществами светодиодных фар для квадроцикла перед галогенными является высокий световой поток (светодиодные фары светят гораздо ярче обычных) и устойчивость к вибрационным и климатическим нагрузкам. Фары могут работать в диапазоне от -50 до +80 градусов.

Важно! Напряжение необходимое для питания данных светодиодных от 10 до 30 Вольт. Таким образом фары можно подключать и к легковым автомобилям, внедорожникам, а так же эти светодиодные фары подойдут для грузовиков и техники с напряжением в бортовой сети 24 вольта.

Светодиодная фара LOYO MASTER SLIM 6860 выполнена на мощнейших 10 ваттных CREE светодиодах и обладает мощностью 60 Вт. Световой поток при этом составляет 4500 люмен. Это означает, что по яркости данная фара заменяет собой 4 обычных галогенных фары (с лампами накаливания). Габариты этой светодиодной фары очень расширяют сферу её применения. Применять эту балку можно и на квадроциклах и на подготовленных внедорожниках (установка на силовой бампер или экспедиционный багажник), а так же на любой другой спецтехнике, легковых автомобилях, снегоходах, вездеходах и многом другом.

Светодиодные фары для квадроциклов и внедорожников выпускаются, как и многие в 3х вариантах: фары дальнего света (SPOT), фары с рассеянным (ближним светом) – FLOOD, а так же комбинированные светодиодные фары COMBO, которые светят и дальним и ближним одновременно. Мы рассмотрим и покажем вам как светят все 3 варианта фар.

На диаграмме ниже показано отличия дальнего, ближнего и комбинированного дополнительного света. Вы можете выбрать подходящий именно вам тип света светодиодных фар.

Как светят фары и какие светодиодные фары выбрать для квадроцикла или автомобиля. Собственно для этого и существуют наши обзоры светодиодных фар, что бы вы могли сами убедиться в качестве света.

А теперь давайте посмотрим как светят эти светодиодных фары. Сначала было вот так:

Фары дальнего света

Как мы уже рассказывали в предыдущих обзорах светодиодных фар – дальний свет является наиболее универсальным. Данные фары дальнего света не только освещают дорогу на значительном удалении от места установки, но и обладают достаточно широким пучком на удалении 2-30 метров.Если ваш бюджет рассчитан на 2 фары, то рекомендуем выбрать именно 60 ваттные фары дальнего света, т.к. это обеспечит наиболее оптимальное по качеству освещение.

На фотографиях выше показана засветка от ОДНОЙ светодиодной фары. При установке 2х или 4-х эффективность освещения будет в разы выше.

Фары дальнего света рекомендуется устанавливать на бампер (дугу) квадроцикла или внедорожника, а так же на крышу или экспедиционный багажник.

Комбинированные фары ближний + дальний

В фарах LOYO MASTER SLIM 6860 COMBO используются рассеиватели дальнего и ближнего света одновременно, что позволяет охватить светом гораздо большую площадь чем при использовании фар ближнего или дальнего света. Установка комбинированных светодиодных фар так же возможна на багажник или бампер внедорожника, квадроцикл, вездеход и другую технику.

На фотографиях ниже представлен свет от одной комбинированной светодиодной фары!


Мы рекомендуем устанавливать комбинированные фары в количестве не менее 2-х штук для достижения максимально эффективного освещения как с точки зрения площади светового пятна, так и по яркости.

Как светят LED фары ближнего света LOYO MASTER SLIM 6860 FLOOD

Ближний свет дополнительных светодиодных фар рассиевается под углом 60 градусов. Выбирать светодиодные фары ближнего света мы рекомендуем именно в том случае если вам необходимо яркое освещение поверхности дороги на расстоянии не более 25-30 метров от автомобиля. В данном случае фары с маркировкой FLOOD будут вне конкуренции и обеспечат вам ярчайшее световое пятно непосредственно перед автомобилем.

На фотографии показан свет от одной фары. А теперь представьте как будет светло, если установить две или более светодиодных фар ближнего света?


Данные фары подходят для установки на бампер, трубчатый багажник квадроцикла или экспедиционный багажник внедорожника. А так же на любую технику, где требуется качественный дополнительный свет.

Как установить и подключить

Самостоятельная установка и подключение светодиодных фар на квадроцикл не трудолемка и не занимает много времени. Как и при подключении любых других потребителей к бортовой сети автомобиля мы рекомендуем отдельно подключение к аккумуляторной батарее с использованием своего реле и предохранителя для данной цепи. Благодаря удобному креплению установить дополнительные светодиодные фары на квадроцикл или автомобиль не составить никакого труда. Фары можно установить на штатный или силовой бампер, а так же экспедиционный багажник, крышу или дугу пикапа.

Для подключения светодиодных и не только фар у нас в продаже есть специальные комплекты. Такой комплект для подключения дополнительных фар облегчит жизнь не только при самостоятельной установке светодиодных фар, но и при монтаже в сервисе.

www.drive2.ru

Дополнительное освещение на внедорожники?! — УАЗ Patriot, 2.7 л., 2015 года на DRIVE2

Доброго времени суток, уважаемые читатели!

Фото с интернета

Фото с интернета

Фото с интернета

Тема говорит сама за себя. Я понимаю, уже заезженная, но все же можно и еще поговорить о ней. Тут такое дело, один из читателей задал вопрос про дополнительное освещение на багажник. Серфинг по интернету не дал какого то однозначного ответа.
Так все же какие фары, прожектора, ну в общем дополнительное осветительное оборудование можно ставить на внедорожники?
Вот нарыл гост:

Выдержка из ГОСТа 8769-75

Ответы на данный вопрос разнообразные и все они неоднозначные (ответы с самых разнообразных форумов, они не слово в слово):
1. «Меня останавливали, на дополнительное освещение не обратили внимание!»
2. «Читайте ГОСТы!»
3. «Остановили, придрались, выписали постановление!»
4. «Если дополнительное освещение не включать, то и не придерутся!»
5. «Если дополнительное освещение закрыто чехлом, то оно не является таковым!»
6. «Разрешено ставить только 2 дополнительные противотуманки и то на бампер ниже основного света!»
7. «Разрешено ставить только 2 дополнительные фары на багажник!»
8. Ну и т.д. и т.п…

Прочитав ГОСТ я сделал такой вывод:
Установка дополнительного освещения разрешена. На ТС можно ставить не более 2х дублирующих световых приборов. Все приборы должны ставиться попарно.
Разъясняю:
По сути можно ставить любое количество осветительных приборов. Т.е. приборы установленные с завода, это фары ближнего и дальнего света, можно дублировать на багажнике автомобиля. По ГОСТу получается имеем право ставить 2 фары ближнего света и 2 фары дальнего света и только впередней части багажника! А остальные могут устанавливаться в любом четном количестве, но с условием, что должны быть накрыты пластиковыми чехлами или отключены от питания. В этом случае прикрытые осветительные приборы или приборы отключенные от электрического питания не являются дополнительным освещением, а лишь декоративными принадлежностями на Вашем любимце.
Ну вот как то так я понимаю мысли написанные на бумажке нашем правительством, так называемом документе ГОСТ!

Ну теперь меня интересует и Ваше мнение по поводу этого бардака. Какие случаи были (можно ссылками). Как вы решали вопросы (можно ссылками).
Очень интересно потому, как клиенты мне задают этот вопрос.

Спасибо, что Вы со мной. И заранее благодарен за отзывчивость.

Ну вот что выяснилось:
«Общие требования установка дополнительных фар:
А) Противотуманные фары:
Дополнительные противотуманные фары могут излучать свет белого или желтого цветового спектра.
Должны быть:
Смонтированны в передней части автомобиля, симметрично его продольной оси, но не ниже чем 250 мм от плоскости основания дороги и не выше фар ближнего света, а для легковых автомобилей ( категорий малолитражных ) также не выше чем 800 мм ; расстояние каждой из фар от границ поперечных габаритов не должна превышать 400 мм; данные расстояния измеряются от кромки поверхности фары. Установлены таким образом, чтобы использоваться ими было возможно независимо от включения и выключения основных фар.
В) Фары дальнего света:
Дополнительные фары дальнего света для автомобилей могут быть использованы в условиях, при которых возможно включение освещения основных фар дальнего света. Должны быть смонтированы в передней части
автомобиля таким образом, чтобы они не заслоняли габаритные огни. Должны достаточно хорошо освещать дорогу минимум на 100 метров впереди от автомобиля при благоприятных погодных условиях. Кроме того они должны включаться только одновременно с основными фарами дальнего света и выключаться при переходе на ближний свет.
С) Лампы для езды днем (установка фар дневного света):
Дополнительные лампы (дневные ходовые огни, DRL ) для автомобилей при дневных поездках могут использоваться как заменители фар ближнего света от восхода до заката солнца, во времена года, когда использование фар ближнего света днем является обязательным.
Должны быть:
Смонтированы в передней части автомобиля, симметрично его продольной оси, но не ниже чем 250 мм от плоскости основания дороги и не выше 1500 мм от плоскости дороги; расстояние каждой из фар от границ поперечных габаритов не должно превышать 400 мм; расстояние между фарами не может быть меньше чем 600 мм ( если ширина автомобиля не превышает 1. 3 метра, то это расстояние может быть уменьшено до 400 мм ). Подключение необходимо произвести таким образом, чтобы не возможно было их включить, если одновременно включены задние габаритные огни; кроме того их выключение должно происходить при включении дальнего или ближнего света основных фар.»

Ну как то так получается))

www.drive2.ru

Выбираем дополнительный свет для автомобиля

Всем добрый день.

Сегодня мы поговорим о тюнинге внедорожника, и самый простой из него — это установка
дополнительного света на верхний багажник автомобиля и выбор ламп внутри фар дополнительного света.
Дополнительные источники освещения очень полезны на автомобиле: они помогают в ночное время суток с ориентированием на местности, увеличивают ваш «запас» осветленного пути, не перегружают глаза (если верно выбран спектр работы лампы и проведена правильная настройка) и позволяют быть более «гибким» в плане освещения — это и лагерь осветить, и себя более ярко обозначить на дороге в случае плохих погодных условий, и как запасной вариант света как такового. Ниже наглядный пример, как «люстра» помогает при неровном покрытии дороги.


Наглядный пример, зачем нужна «люстра» как доп.свет

Скажу сразу, что просто повесить дополнительные лампы на крышу не всегда достаточно. Зачастую покупка фары является отправной точкой в большой истории тюнинга авто, включающей следующие покупки и установки:
-оценка мощности штатного генератора либо покупка нового
-ёмкость штатного аккумулятора либо покупка нового
-проведение проводки, правильное подключение и установка фар
-установка системы второго АКБ для питания без заведенного двигателя
-установка систем показания потребления электричества и прочее

Конечно, данный список приведен в качестве показателя куда дальше ведет тропка правильного автотюнинга. Однако, мы сегодня говорим исключительно о доп.свете как таковом. А выбор доп.света должен начинаться с требований к работе лампы внутри фары — как она должна работать, в каком спектре, для каких целей Вам доп. свет и прочее. Так давайте разберемся — какие виды лампы существуют.

Виды ламп

Если посмотреть на современные фары автомобилей, то можно выявить моду на определенные виды ламп внутри штатных фар авто. Самые распространенные из них — это газоразрядная (ксеноновая) и диодная лампы для фар.

По своей сути, самым значимым плюсом газоразрядных (ксеноновых) фар является их КПД — потребляют меньше, при этом светят ярче. У них высокая температура работы, поэтому они отсвечивают синим цветом. Для того, чтобы такая лампа заработала, фары комплектуются также блоком розжига. Как правило, провод от этого блока до лампочки не очень большой, поэтому стоит учесть длину провода при прокладке кабелей и подключению питания.


Ксеноновая фара на багажнике сверху как «люстра» с блоком розжига в доп.кейсе от электропроводки

Повторюсь, что ксеноновые фары и их свет — один из самых «горячих», и выделяется голубоватым оттенком, который как бы теряет контрастность на освещенном участке — он словно «выбеливается», теряя силу и объем пучка. Однако в темное время суток вне городского освещения ксенон отлично справляется с освещением пространства вокруг авто за счет своего спектра и сильного светового пучка.

Качественные ксеноновые лампы в фарах обязательно стоят на гарантии и поставляются с документами. Лучше всего сразу брать комплектами — лампа+фара+отражатель+блок розжига+проводка под питание+пару запасных ламп на будущее — чтобы избежать каких либо проблем с установкой и эксплуатацией.
Выбирайте комплект с наименьшим индексом рабочей температуры света чтобы не травмировать глаза впереди едущего водителя автомобиля.

У ксеноновых ламп есть один чувствительный минус — они сильно «фонят» на электро-магнитном фоне и могут приглушать работу штатной или переносной раций, радио и других радиоустройств.
У китайских-кустарных аналогов и копий оригинальных ксеноновых ламп именитых изготовителей это очень большой «грешок».

Светодиодные лампы дают чрезвычайно интенсивный свет с почти микроскопической нагрузкой на электрическую систему вашего автомобиля. Интенсивность яркости светодиодных ламп проявляется «на глаз» почти моментально, но самый важный показатель LED-освещения — это дальность пучка света. Диодные современные технологии продвигаются семимильными шагами и сейчас большая диодная полоска на крыше авто может осветить не только дорогу но и почти 120-150 градусов пространства перед автомобилем.
Для этого ниже фотография сравнение заводских лампочек против светодиодного блока на кенгурятнике машины.

Toyota 4Runner 1996 года: только доп.свет диодами сверху, только заводской «ближний» снизу

Светодиодные лампы славятся своим низким энергопотреблением и тем, что это трендовый ноу-хау в области света. Все чаще на наших дорогах можно встретить джипперов с полосами диодных фар, габаритов и светильников с диодами внутри самых различных диаметров и мощностей.

Также что касается диодных ламп небольшими полосками, то это прекрасный вариант для тех автомобилей, у кого нет штатных DRL, или фар ходового света. Две небольшие полоски диодов на уровне фар ближнего света навсегда лишат Вас потребности включать «ближний» для движения по улицам по правилам ( со включенным габаритным передним светом )


Светодиодная лампа «рабочего» света

Китайские диодные фары, не подкрепленные гарантией — рекомендуется только в случае ограниченного бюджета, и то не желательно. Представьте, что в Вашем ДВС не работает один из цилиндров. Вот примерная такая картина обычно ассоциируется с диодными лампами кустарного китайского производства — один диод из «плашки» выгорает и ломает всю световую картину. Это дополнительное подтверждения того, что скупой платит дважды — лучше переплатить один раз и на лет 4-6 купить себе качественный источник света с гарантией, документацией и уверенностью в завтрашнем освещенном дне

Автор статьи выделяет только две лампы как источник света — это ксенон и диод. Если у Вас установлен дополнительный свет с другим видом лампы — опишите работу этих ламп в комментариях к публикации.

Список актуальных производителей

Что касается производителей подобных ламп, то их сейчас невообразимое множество. Виной тому — большая разбивка потребителей по единственному показателю — по бюджету.
Каждый человек трезво оценивает свои возможности, что он может себе позволить потратить на лампу не больше Х-суммы и естественно, он хочет самое лучшее качество за эти деньги.

На рынке Казахстана и ближнего зарубежья сейчас представлено много брендов, но среди множества есть единицы, которые удерживают свою нишу и уже на слуху.
Это компании:
1. Aurora (LED)
2. Rigid Industries (LED)
3. LightForce
4. ARB
5. Ironman (HID, LED)
6. ATT (Китай\ксенон)

Очень удобно пользоваться единым сайтом для поиска дополнительного света.
Вот тут есть больше 1000 предложений по продаже дополнительного света по всему Казахстану.

Что касается качества — рекомендую собственноручно ехать и смотреть.
Никакие форумы, фотографии и видео работы лампы не покажут Вам всей картины. Рекомендую ездить и включать лампы для того, чтобы Вы точно поняли — это то что Вам нужно или нет.

ОК, с самим источником света мы разобрались. Теперь давайте поговорим о том, в каком воплощении лампы будут отрабатывать под Ваши задачи на 100%. Для этого разберем виды фар.

Виды дополнительного света для авто

Фара дальнего света примерно одинаков – что на бампере, что на крыше, потому как задачей фары дальнего света является сформировать узкий направленный пучок света и отправить его как можно дальше к линии горизонта. Фары дальнего света имеют стекло без рифления: пучок формируется исключительно отражателем поэтому фару именно дальнего света рекомендую выбрать прямоугольной формы — на выходе вы получите такой же прямоугольный пучок света — широкая полоса по горизонту и низкая по высоте.


Фара дальнего света

Фары, предназначенные для освещения площадки вокруг автомобиля, имеют рифленое стекло, причем не только по вертикали, но и по горизонтали. Такие фары, как правило, устанавливают на боковые и задние ограничители багажника крыши и называют фарами «рабочего света» — они имеют широкий луч, как в горизонтальной, так и в вертикальной плоскости и создают равномерное световое пятно в непосредственной близости к автомобилю. При правильной настройке, зона охвата начинается непосредственно от борта, а отраженного света обычно достаточно, чтобы увидеть, куда зацепить хай-джек или где находится ниппель на колесе.


Фара рабочего света

Регулирование установки дополнительного света на автомобиль

Любой автотюнинг автомобиля — есть отступление от его заводского состояния. Правовой вопрос установки дополнительно света регламентируют определенные правила. В частности, «сог­ласно СТ РК 1418 от 2005 « Ав­тотранс­пор­тные средс­тва . Пе­ре­обо­рудо­вание » пе­ре­обо­рудо­вание АТС (авто-транспортного средства) – это вне­сение из­ме­нений в конс­трук­цию АТС пу­тем иск­лю­чения пре­дус­мотрен­ных или ус­та­нов­ки не пре­дус­мотрен­ных сос­тавных час­тей и пред­ме­тов обо­рудо­вания (доп.свет!), в ре­зуль­та­те ко­торых из­ме­ня­ют­ся их свой­ства, па­рамет­ры и тех­ни­чес­кие ха­рак­те­рис­ти­ки, за­дан­ные предп­ри­ятием-из­го­тови­телем, вли­яющих на бе­зопас­ность до­рож­но­го дви­жения. В со­от­ветс­твии с ПДД РК экс­плу­ата­ция транс­пор­тных средств зап­ре­ща­ет­ся, ес­ли про­из­ве­дено пе­ре­обо­рудо­вание транс­пор­тных средств без раз­ре­шения до­рож­ной по­лиции.»
Ссылка на источник: http://mvd.gov.kz/portal/page/portal/mvd/kdp_page/…

Тут мы получаем понимание, что любой автотюнинг либо поддается проверке, стандарту и одобрением с занесением метки в тех.паспорт — либо не поддается проверке и удаляется с авто.
Что касается дополнительного света который можно использовать законно, то тут нам поможет технический регламент о безопасности колесных транспортных средств ( документ ).
Согласно этому межгосударственному документу, мы наблюдаем целый раздел — «3. Требования к устройствам освещения и световой сигнализации», страница 345, в котором сказано: » Пункт 3.2. Изменение цвета огней, режима работы, мест расположения, назначения, установка дополнительных (наша ситуация) и демонтаж предусмотренных изготовителем в эксплуатационной документации внешних световых приборов допускается только в соответствии с таблицей 1.3.1, приложения № 4 к настоящему техническому регламенту и таблицей 3.1 настоящего приложения. «

Из таблицы, легковому автостранстпорту до 8 пассажирских мест разрешены:
1. Внешняя подсветка (рабочий свет), цвет света — белый.
«Разрешена на транспортных средствах категорий М и N и может включаться на стоящем транспортном средстве с выключенным двигателем при открытии дверей водителя, пассажирских или багажных отсеков. Внешняя подсветка должна быть такой, чтобы ее нельзя было перепутать с другими огнями транспортного средства.»
2. Передняя противотуманная фара — цвет света Белый или желтый в количестве 1 или 2 штук — Факультативно.
3. Адаптивная система переднего освещения — цвет света Белый в колиестве до 2 штук — Факультативно для транспортных средств категорий М и N.
4. Фонарь угловой — цвет света Белый до 2 штк — Факультативно для транспортных средств категорий М и N.
Технический регламент о безопасности колесных транспортных средств регулирует множество деталей и аспектов, поэтому рекомендуется перед установкой доп.света изучить документ.
Ссылка на источник: http://www.tsouz.ru/db/techreglam/Documents/%D0%A2…

Очень важно иметь отметку в техническом паспорте автомобиля, согласно которой Ваши заметные изменения в конструкции авто будут узаконенны.

Если Вы «загорелись» и хотите посмотреть варианты доп.света на рынке то предлагаю Вам посетить нашу электронную доску объявлений Sibasa.kz
Ассортимент из 100+ вариантов ждет Вас!


18 января 2017       10591 просмотр Поделитесь ссылкой на проект с друзьями:

Твитнуть

Поделиться

Плюсануть

Поделиться

www.outfitter.kz

Skoda Yeti › Бортжурнал › Установка и подключение дополнительного дальнего света

Всем и снова здравствуйте!
Напоминаю, что живу за Полярным кругом, полгода зима, постоянно езжу по трассе Мурманск -С-Пб.
Трасса эта не перегружена транспортом и уж тем более (на юге Мурманской обл и севере Карелии) населенными пунктами.
Когда приобрел Йети, заметил, что штатные противотуманные фары данного авто просто великолепны!
И не только сами фары (достаточно крупные, но и их расположение очень удачно. Высоко поднятые, в отличии от традиционных в низу бампера, они долгое время остаются не залеплены грязью или снегом, соответственно отлично дополняя хороший (не более того) ближний свет.
Но как и у всякой монеты есть две стороны, так и тут есть минусы.
При перемещении по зимней дороге, особенно по длинным прямикам я обратил внимание, что мне как то некомфортно глазам. И сразу не мог это для себя сформулировать. Вроде и света много (дальний+противотуманки), а подспудно как то неуютно.
И как то раз, просматривая запись с моего китайского регистратора DAB 207 (с великолепной матрицей) я понял что не так!
Дело в недостатке освещенности по центру дороги! Именно потому, что в ближней зоне все высвечено отлично!
Вспомните как выглядит дорога зимой, когда по бокам стоит заснеженный лес, а дорога вычещенная до асфальта уходит за горизонт черным тоннелем.
А теперь обратимся к физиологии и вспомним, что человеческий глаз настраивается на наиболее сильноосвещенный объект в поле зрения. Из за этого, а так же из за того, что белый, хорошо освещенный лес находится на переферии картинки, более темная середина (дорога) кажется еще более темной.

Полный размер

Ночная зимняя дорога (фото не мое, но точное)

Для устранения этого решено было в дополнение к основному дальнему свету установить дополнительные фары дальнего света. Выбор пал на который идёт к фаре, провод белого цвета с чёрными штрихами. Comet FF-200 Ref. 37,5 (это средний параметр, есть еще боле дальнобойные, но и пучёк света там гораздо уже) www.allhella.ru/catalog/d…plekt-2-fary-s-kryshkami/.
Видел много таких установок, в основном Hella Rally (эдакие сковородки) www.allhella.ru/catalog/d…itelnye-fary-rallye-3000/ и сам много кому их подключал, потому знаю как они штатно устанавливаются, на металлическую пластину под номерной знак, имеющую два отогнутых вперед уголка по краям. На них то и устанавливаются фары.
Мне не нравились 2 момента:
1. наш бампер довольно мягкий и без дополнительной доработки такая консоль может приводить к колебанию фары, что плохо
2. при креплении на закладную пластину плоскость фар будет значительно выступать за передний свес авто.

Кронштейн штатный

Поскольку выбранные мною фары очень легкие и небольшие, то я решил поставить их на радиаторную решетку. Она достаточно жесткая, и при проведении примерки я получил нужный результат — не выступают за габарит авто.
Для крепления фары были использованы прямоугольные «шайбы» из толстого алюминия. Они в паре с опорной площадкой образовали эффективный зажим который и держит фару на решетке. При этом, для параллельности стягиваемых плоскостей шайбы и площадки пришлось срезать дремелем часть двух вертикальных ребер.

Полный размер

Пропилы под крепеж

Для прокладки провода от фары в гофре и с разъемом в углах пластикового обрамления радиатора я сделал пропилы, позволяющие достаточно отогнуть пластик для пропуска разъема и гофры.
Такая конструкция позволяет снять решетку не сложнее чем без фар.

Полный размер

Пропил под прокладку провода

Для обеспечения режима работы «как положено» в салоне установлена доработанная штатная кнопка Шкода Йети (нанесена нужная пиктограмма). Кнопка нефиксируемая, поэтому для нее было приобретено реле-защелка от противотуманных фар ВАЗ (или УАЗ). Нажал-включил, еще раз нажал- выключил. Это реле расположил в салоне, в блоке реле. Силовое же реле вместе с предохранителем прикрутил прямо к крышке блока предохранителей под капотом (сейчас бы переделал). Это реле коммутирует плюс на фары, а управляется оно минусоим с реле-защелки, плюс же на обмотку катушки взят с проводки к фаре (провод белого цвета с чёрными штрихами).
То есть, доп. фары не включить без включения штатного дальнего, но штатный дальний можно включать без дополнительного дальнего. Все по уму.

Полный размер

Кнопоськи

Ну вот и все. Получилось очень много букв. 🙂
Свет стал просто прекрасным. Hella бьют метров на 300, дополняя штатный дальний и в купе с противотуманками дорога освещена на 5++++++ !
Свет не прыгает и даже не дрожит при езде по гребенке.
Фары самую малость таки имеют вынос за передний свес (1см).
Расположены на одной линии с штатной оптикой.
Да, бонусом стало, что дальнобойщики теперь гасят свои люстры гораздо раньше.

P.S.
Просили запилить видео и фото работы. Сделал. НО! Снимал телефоном, а у него оптика подстраивает чувствительность под освещенность 🙁
И оценить как это в натуре не вполне получается. Поверьте, значительно эффективнее чем на видео и фото.

Полный размер

Ближний (лампы Osram Cool Blue Intense)

Полный размер

Ближний + противотуманки (лампы Osram Cool Blue Intense)

Полный размер

Дальний штатный (лампы Osram Cool Blue Intense)

www.drive2.ru

Правила установки светового оборудования на авто — DRIVE2

У всех возникают в этой теме вопросы что куда/откуда и как. В РФ все нормировано ГОСТ 8769 от 75-года.

Итак, читайте оригинал с картинками тут: www.internet-law.ru/gosts/gost/3430/

По сути:
-фар ближнего света должно быть не больше не меньше 2-х.
-фар дальнего — не менее 2-х и не более 4-х
-ПТФ не более 2-х!
(Естественно текст устарел дико и, например, матричных светодиодных фар не затрагивает, как и лазерных…)

что касается мест установки — опять же все картинки есть в ГОСТ

Для не терпеливых выдержка:
2. Количество, расположение, цвет, углы видимости

2.1. Фары дальнего света

2.1.1. На каждом транспортном средстве, кроме прицепов и полуприцепов, должно быть установлено не менее двух и не более четырех фар дальнего света.
Общее число фар должно быть четным.
2.1.2. Сила света всех фар дальнего света, горящих одновременно, не должна превышать 225000 кд.
2.1.3. Внешний край светового отверстия фары дальнего света должен быть расположен не ближе к плоскости бокового габарита транспортного средства, чем внешний край светового отверстия фары ближнего света.
2.1.4. Установка фар дальнего света не обязательна на транспортных средствах, расчетная максимальная скорость которых не превышает 40 км/ч.
2.1.5. Фары дальнего света должны излучать белый свет. Допускается применение фар с селективно-желтым светом.

2.2. Фары ближнего света

2.2.1. На каждом транспортном средстве, кроме прицепов и полуприцепов, должны быть установлены две фары ближнего света.
2.2.2. Расположение фар ближнего света на транспортном средстве должно соответствовать указанному на черт.1.

2.3. Противотуманные фары

2.3.1. На каждом механическом транспортном средстве допускается установка спереди двух противотуманных фар. Для туристских и горных автобусов установка противотуманных фар обязательна.

и в довесочек www.6pl.ru/gost/Gr4148-2004.htm

www.drive2.ru

Дополнительные фары ближнего света: какие выбрать

Безопасное передвижение по дороге придает водителю уверенности и спокойствия. Для комфортного и качественного управления транспортным средством, автомобиль должен всегда находиться в исправном состоянии и иметь самые лучшие комплектующие. Чтобы улучшить видимость дорожного полотна в темное время суток и избежать дорожно-транспортного происшествия, владельцы машин устанавливают дополнительные фары ближнего света.

Устройства не только обеспечивают отличный обзор ночью, но и делают авто стильным и презентабельным. Также дополнительный световой элемент можно использовать днем, не включая штатные фары.

Дополнительные фары ближнего света на автомобиле

Описание дополнительного освещения

На рынке автотоваров можно приобрести фары самых разных характеристик, типов, конфигураций. Стоимость устройств зависит от выбранной модели, производителя и мощности светового потока. Дополнительный свет представлен следующими типами:

  • Прожектор – источник большого количества света. Прекрасно подойдет для ночного вождения. С его помощью освещается не только дорога, но и обочина. Главным недостатком является сильный поток света, что ослепляет водителей, двигающихся навстречу.
  • Противотуманное освещение – идеально подходит для использования во время плохих погодных условий. Свет направляется вниз, благодаря чему сильный дождь, туман или снегопад не повлияют на качество езды. Противотуманные фары hella являются лидером продаж данного вида освещения и соответствуют европейским стандартам. В процессе эксплуатации практически отсутствует рассеивание света. Устройство можно установить в любое положение.
  • Дальний свет – дополнительный источник света рассеивается туннельными или заливающими лучами. Это значительно улучшает видимость дороги и даже захватывает обочину. Туннельный луч считается более безопасным, так как он не слепит двигающихся навстречу водителей.
  • Ближний свет – позволяет хорошо передвигаться в темное время суток. Фары данного типа просты в установке и хорошо функционируют со штатной оптикой. Дополнительный ближний свет на авто излучает конусообразный поток света. Пусть он несколько короче остальных, но освещает дорожное полотно перед самым транспортным средством, обеспечивая отличную видимость.

Для покупки стильной, высококачественной и инновационной системы освещения прекрасно подойдут фары hella. С их помощью можно подчеркнуть дизайн авто и сделать внешний вид машины привлекательным. Фары позволяют повысить безопасность и комфортность передвижения.

Дополнительные универсальные линзы ближнего/дальнего света GT886-7002HL

Предназначение

Каждая разновидность устройств освещения разработана для определенных условий передвижения. Дополнительные фары ближнего и дальнего света позволяют увеличить видимость и простые в установке. Они предназначены для освещения дороги в плохую погоду, а также позволяют видеть обочину в темное время суток.

Прожектора отличаются выдачей сверхмощных потоков света, что идеально подойдет для ночного вождения. С данным устройством передняя часть автомобиля, дорога и обочина будут отлично просматриваться. Минусом использования данной разновидности фар является яркий свет, способный ослепить водителей, движущихся навстречу.

Противотуманные фары хелла отлично освещают путь при дожде, снегопаде и тумане. Направление луча позволяет увидеть дорогу снизу, где воздействие погодных условий минимально. Покупатели могут приобрести круглые, овальные, квадратные и продолговатые модели.

Каждый тип фар имеет свое предназначение, поэтому стоит определиться, с какой целью устанавливаются устройства и только потом приобретать их.

Виды изделий и их особенности

Существует три разновидности фар:

  • Галогенные.
  • Светодиодные.
  • Ксеноновые.

Галогенные фары дополнительного света

Каждый вид устройств отличается мощностью, ценовой политикой, параметрами и характеристиками.

Особенностью галогенных фар является доступная цена и простое использование. Они широко используются в автомобильной сфере, но имеют существенный недостаток – короткий срок службы. В то же время ксеноновые устройства прослужат длительный период времени, так как имеют иную функциональную особенность. Данные модели обойдутся покупателю дороже, но стоимость оправдана качеством и привлекательным внешним видом.

Светодиодные фары отличаются прочностью, не слепят водителей, движущихся по встречной полосе, и служат длительный период времени. Устройства продаются по средней стоимости и подходят практически ко всем фарам.

Фары от мтз

Водитель может установить дополнительный ближний свет с помощью фар от мтз. Устройство выдает узкий луч света, способный светить на длинные расстояния. Прочный корпус увеличивает срок эксплуатации изделия.

Галогеновые фары

Особенностью галогенных фар является луч света желтоватого оттенка. Это бюджетный вариант, который прекрасно освещает дорогу во время осадков, не отражая их. Устройство легко устанавливается и выдает хороший свет. К сожалению, галогенки быстро могут выйти из строя.

Галогеновые фары для авто

Ксеноновые фары

Данный вид устройств освещения устанавливается практически на любой автомобиль. Луч света белоснежно белый или с неярко выраженным голубым оттенком. Так как свет более яркий и дорожное полотно освещается лучше и дальше, стоимость данных устройств выше, чем галогенных.

Светодиодное оборудование

Светодиодные устройства хорошо зарекомендовали себя на рынке автотоваров. Пользователи отмечают главный плюс использования фар – они не слепят, движущихся навстречу водителей. Кроме этого, фары экономят потребление энергии и устойчивы к воздействию на них вибраций. Устройства прочные, стоимость доступная, а эффективность и качество 100%.

Рекомендации по установке

Перед началом установки фар необходимо подготовить поверхность и инструменты. Для работы понадобится:

  • линейка и плоскогубцы;
  • отвертки и накидные гаечные ключи;
  • дрель со сверлами разных форм;
  • набор шестигранных ключей.

Противотуманные светодиодные фары AVS

Нельзя устанавливать дополнительные устройства освещения выше основных фар ближнего света. Размещение средств освещения должно производиться симметрично и не выступать за габариты машины. Рекомендуется в процессе установки контролировать доступ воздуха к радиатору.

Какие лампочки больше всего подходят для дополнительных фар?

Самыми подходящими для установки в фарах считаются светодиодные лампы. Устройство подходит для длительного использования, не слепит участников дорожного движения и экономно потребляет энергию. Светодиодные фары могут отличаться между собой количеством и типом светодиода, способом крепления системы и другими параметрами, например, цветом стекла, водоотталкивающим корпусом и видом напыления.

Оптимальным вариантом являются светодиодные дополнительные фары дальнего света hella. Покупая набор устройств, владелец авто получает все необходимые инструменты, а именно:

  • инструкцию;
  • монтажный набор;
  • лампочки;
  • проводку;
  • крепежные детали;
  • тумблер;

Светодиодные дополнительные фары дальнего света Нella

  • пылезащитные колпачки;
  • заглушки.

Фары немецкого производителя имеют сертификаты качества и знак международного соответствия стандартам.

Критерии выбора дополнительных фар

Основными критериями выбора устройств освещения являются:

  • Изделие должно быть оснащено герметичным, прочным корпусом, иметь толстое стекло и надежные крепежи.
  • Рекомендуется покупать разборные фары, чтобы в будущем иметь возможность поменять лампу самостоятельно.
  • Качественная фара должна быть оснащена механизмом регулировки.
  • Мощность фары не должна быть больше 50-60 Вт.

Выбрать правильные фары достаточно сложно, поэтому следует тщательно изучить вопрос и подойти к данной процедуре ответственно. Рекомендуется не экономить на данном оборудовании, так как это может привести к покупке некачественной продукции, которая выйдет из строя за максимально короткий период времени.

Дополнительные фары дальнего света Benlogic

Как самостоятельно установить и подключить?

Чтобы произвести установку фар самостоятельно, необходимо выполнить следующие этапы:

  • Первым делом необходимо вынуть оптический элемент из корпуса фары. Это делается для сохранности стекла, чтобы в процессе установки избежать повреждения.
  • Далее, отмечается место установки фар (все должно быть симметрично) и просверливаются отверстия, которые рекомендуется обработать антикором.
  • После установки корпуса фар, крепится реле (контакты направлены вниз).
  • На следующем этапе устанавливается выключатель и производится электрическое подключение. Данный процесс осуществляется через отдельные предохранители к реле. Выход № 85 нужно соединить с плюсом аккумулятора путем контакта замка зажигания или отдельным проводом от аккумулятора. Выход № 87 соединяется с массой в любом месте.
  • Завершают этап установки присоединением положительной клеммы к аккумулятору и креплением соединительных проводов.

Включать фару можно только в собранном виде. В конце делается регулировка устройства.

Рекомендации

Не менее важный вопрос, что такое дневные ходовые огни на автомобиле? С помощью данного рода осветительных устройств, машина заметно выделяется на дороге, как следствие, количество ДТП снижается. К ним относятся фары дальнего и ближнего света, противотуманные устройства и независимые передние приборы освещения.

Philips X-treme Vision+130% Н7

Каждый водитель сталкивается с проблемой замены средств освещения в фарах. Тогда возникает вопрос, какие лампы ближнего света h7 самые лучшие? Решить данную задачу поможет индивидуальный подход. Среди широкого ассортимента ламп есть возможность выбрать желаемый вид устройства, подобрать правильные характеристики и, исходя из параметров, сделать выбор. Стоимость изделий играет не последнюю роль в данном процессе.

Регулировка фар своими руками длительный и кропотливый процесс, который требует тщательной подготовки и концентрации мастера. Осуществить процесс можно с помощью схемы, которая рисуется на ровной стене (авто ставится перпендикулярно ей). Для качественной работы нужно учесть грузоподъемность машины и измерить давление в шинах.

Если необходима замена лампы ближнего света форд фокус 3, то лучше перед началом работы рассмотреть несколько вариантов ламп. На данную модель автомобилей устанавливают линзовые фары и с рассеивателями. Самыми распространенными и удачными моделями изделий считаются Philips H7, Philips X-treme Vision+100%, Bosch Blue Vision Ultra и IPF h31 XY64-2400K. Каждая из них хорошо зарекомендовала себя и получила положительные отзывы покупателей.

Покупая задние фары на ниву, владелец авто должен акцентировать внимание на мощности устройства, цветовой температуре и материале, из которого изготовлен корпус. Лучше всего приобретать фары со светодиодными лампами, они обеспечат улучшенную освещенность на длинное расстояние.

https://www.youtube.com/watch?v=qf29vEzJg5s

В заключение

Установить фары дополнительного света на авто никогда не будет лишним. Это своего рода подстраховка на случай непредвиденной ситуации. Все что требуется от водителя – это сделать выбор понравившегося устройства исходя из его параметров, внешнего вида и стоимости. Дополнительные фары ближнего и дальнего света hella заслуженно считаются лидерами в данной области и гарантировано прослужат длительный период времени. Фары хелла изготовлены из высококачественных материалов, обладают прочностью и легко переносят вибрации и плохие погодные условия.

mensdrive.ru

Дополнительный свет для внедорожника — «Вне дорог» на DRIVE2

Немного мыслей о дополнительном свете на внедорожном автомобиле…

Дополнительный свет внедорожнику нужен. Я не большой любитель ночного оффроуда, да и просто ночной езды по трассам, но жизнь штука сложная и порой довольно ироничная, поэтому со всеми может случится и то и другое.

В данный момент речь пойдет не про назначение световых приборов, а про тип их исполнения

1. Галогеновый свет.

(+)
— относительно недорогой
— хорошо сформирован световое пятно за счет использования отражателей или рельфного стекла
— имеет хорошую ремонтопригодность, по причине отсутствия каких-либо дополнительных элементов
— низкая стоимость и повсеместная доступность ламп

(-)
— высокое потребление энергии
— высокая теплоотдача

2. Ксеноновый свет.

(+)
— низкая теплоотдача
— высокая мощность светового потока
— низкое потребление энергии

(-)
— высокая стоимость
— высокая стоимость ламп и проблематичность их покупки вдали от крупных городов
— необходимость в дорогих блоках розжига и возможность их выхода из строя

3. Диодный свет.

(+)
— низкое потребление энергии
— высокая мощность светового потока

(-)
— очень высокая стоимость у качественных изделий
— низкое качество и надежность у «китайских аналогов»
— сложность формирования границы светового пятна и как следствие невозможность использования на дорогах общего пользования
— возможность перегорания, причем массовая, диодов у «китайских аналогов»

Дополнительно, возможно, аргументом будет информация о возможном лишении прав за «использование ксенона и светодиодов». Насколько это правда и как в реальности окажется с массовой применимостью данного прецедента никто не знает, но это очевидно «звоночек».

В ближайшие дни я выложу схему по размещению дополнительного света на #УАЗCargoCamperEdition и подробно расскажу о каждом элементе и его назначении

P.S. картинки исключительно как КДПВ и не явяляются иллюстрацией или подтверждением приведенных тезисов

www.drive2.ru

Mercedes C-class Наташенька › Бортжурнал › Оффициальный ответ ГИБДД на установку светодиодной ленты в фары и любителям колхозного ксенона!

Вопрос : Если установить светодиодную ленту белого цвета свечения во внутрь фары, у официального сервисного дилера обслуживающего автомобиль, которая будет работать совместно с габаритными огнями.Нарушение какой статьи КОАП РФ инспектор ДПС может мне инкриминировать 12.5ч1 или 12.5ч3 и разъясните почему именно ту а не иную из этих статей КОАП РФ.

Ответ :
Согласно требованиям пункта 4.3.2.3 Государственного стандарта Российской Федерации ГОСТ Р 51709-2001 «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки» при эксплуатации автотранспортного средства допускается установка фары-прожектора или прожектора-искателя, если она предусмотрена изготовителем автотранспортного средства, одного дополнительного сигнала торможения над основными, двух противотуманных фар и не более двух противотуманных фонарей. Установка других источников света и световозвращателей, не предусмотренных изготовителем в эксплуатационной документации автотранспортного средства, не допускается. Следовательно, установка указанной Вами светодиодной ленты будет относиться к перечню неисправностей, при которых эксплуатация транспортного средства запрещена. Управление указанным транспортным средством должно квалифицироваться сотрудниками Госавтоинспекции как административное правонарушение, предусмотренное частью 1 статьи 12.5 Кодекса Российской Федерации об административных правонарушениях.

Вопрос : Я хотел установить на свой автомобиль (Киа Спектра — снята с производства)Дневные ходовые огни путем добавления дополнительных белых светодиодов в передние фары и подключения их по существующему ГОСТу. Будет ли это нарушением правил дорожного движения?

Ответ :
Сообщаем Вам, что в соответствии с изменениями, внесенными в главу 19 «Пользование внешними световыми приборами и звуковыми сигналами» Правил дорожного движения Российской Федерации Постановлением Российской Федерации от 10.05.2010 года № 316 в светлое время суток для улучшения видимости движущегося транспортного средства спереди должны быть включены «дневные ходовые огни» белого цвета. Согласно требованиям ГОСТа Р 51709 на транспортных средствах (кроме прицепов) рекомендуется установка спереди дневных ходовых огней белого цвета. До оснащения заводами-изготовителями выпускаемых транспортных средств такими огнями в соответствии с Одобрением типа транспортного средства вместо них можно использовать фары ближнего света или противотуманные фары.
В случае управления автомобилем с установленными светодиодами в передних фара

www.drive2.ru

Jeep Grand Cherokee › Бортжурнал › Установка доп. фар ближний/дальний в помощь штатному амеро-свету

Летом сделал апгрейд штатного света путём установки доп. фар ближний-дальний. Многие путают их с туманками, но это настоящие фары, которые могли бы быть вполне штатными. Hella Module 133 — стеклянная рифлёная линза (по старой технологии ещё), отличная светоотдача и светораспределение. С установленными лампами h5 повышенной яркости ты начинаешь сильно огорчаться по поводу того, что родные фары по сути редкое г-но!

Итак, завершил я установку света. Очень обидно — обидно, что когда ты включаешь дополнительный, то понимаешь, что штатный у тебя попросту отсутствует. Т.е. это очевидная разница — как день и ночь!

В Hella Module 133 я поставил h5 Narva +50. Для лампы купил обычные вазовские разъёмы. Фонари к проводке подключил на разъёмы superseal 1.5. Проводку собрал на двух реле для получения схемы — дополнительный дальний автоматом параллельно с основным дальним, дополнительный ближний через кнопку из салона и только когда включен основной ближний (чтобы не было случайного нажатия и забывания днём доп. света и дохлого аккумулятора вечером).

Схема подключения: 1) доп. ближний включается с кнопки только, когда включен основной ближний; 2) доп. дальний автоматом включается, когда включается основной дальний.

Реле отечественные — посмотрим, насколько их хватит. Разъемы на реле от ВАЗа. Везде соединения либо паяные, либо наконечниками в изоляции хорошими обжимными клещами (кстати, очень рекомендую — если бы сразу такие купил, то сэкономил бы и денег, и времени.

Отличный инструмент на все случаи жизни. В пару к нему нужны только хорошие обжимные клещи для наконечников силовых проводов.

Установка на кузов — через строительные уголки и пару дырок в усилителе бампера (не сразу получилось сделать их там, где надо, к сожалению :().

Фотки процесса:

Уголок под доп. фару.

Размещаем релейную сборку. Все провода прокладываем с умом, никаких соплей.

Через пассажирскую фару имеем доступ к реле и предохранителю без снятия бампера.

Hella Module 133 — установленная на авто, вид вблизи.

Hella Module 133 — установленная на авто, вид вблизи.

Hella Module 133 — итоговый вид.

Герметичные разъёмы Superseal 1.5 за решёткой радиатора.

Hella Module 133 — результат работы.

Hella Module 133 — результат работы.

Подключаемся к предохранителю ближнего света.

Кнопку с подсветкой, которую было думал поставить сначала, сразу же выкинул нафиг и поставил чуть более продвинутую с маленький диодным индикатором. Она оказалась надёжнее.

Кто-то ставил парктроник и явно не парился с проводкой.

P.S.: Немного смущает доступность фар для снятия для любого прохожего с ключиком. Впрочем, это не люминаторы за штуку баксов, так что степень переживаний несколько меньше.

P.P.S.: Осенью наконец удалось протестировать на более-менее дальней дороге ночью. В Ярославль катался — темно уже, свет нужен. Так вот, очень и очень здорово. Уверенно себя чувствуешь на дороге. Вот как раз они стоили потраченного времени и денег! И дальний в исполнении 6 источников света — это очень круто (родные ближний/дальний + дальний у хеллы).

www.drive2.ru

Установка дополнительного освещения — Автотехцентр Mazda, Land Rover

Каждый владелец легкового автомобиля часто видит в своем авто не просто вид транспорта, а еще — комфортное и привлекательное место, где будет уютно и водителю, и пассажиру при передвижении. Для этого мы стараемся придать своей машине респектабельный и оригинальный вид, устанавливая дополнительные средства освещения.

О чем расскажет подсветка авто

Часто необходимость дополнительного освещения связана с недостаточным количеством осветительных приборов, которые предусмотрены в определенной модели заводом-изготовителем. Большинство отечественных автомобилей, и некоторые иномарки, потребуют вмешательства во внутреннее и внешнее освещение.

Но даже владельцы максимально оснащенных такими удобствами авто хотят еще больше отличить свою машину в вечернем потоке и устанавливают различные осветительные приспособления. Такая участь не обошла стороной и эргономичные роскошные машины марки Мазда.

Кроме традиционных осветительных приборов любители устанавливают всевозможные подсветки, которые способны изменить интерьер салона, обезопасить посадку и высадку пассажиров в темное время суток, осветить марку и логотип любимой модели.

Стандартная подсветка в некоторых случаях не удовлетворяет всем требованиям современных водителей, особенно молодых, желающих отличиться на дороге своей неординарностью, уверенностью и шиком.

Чем дополнить тюнинг?

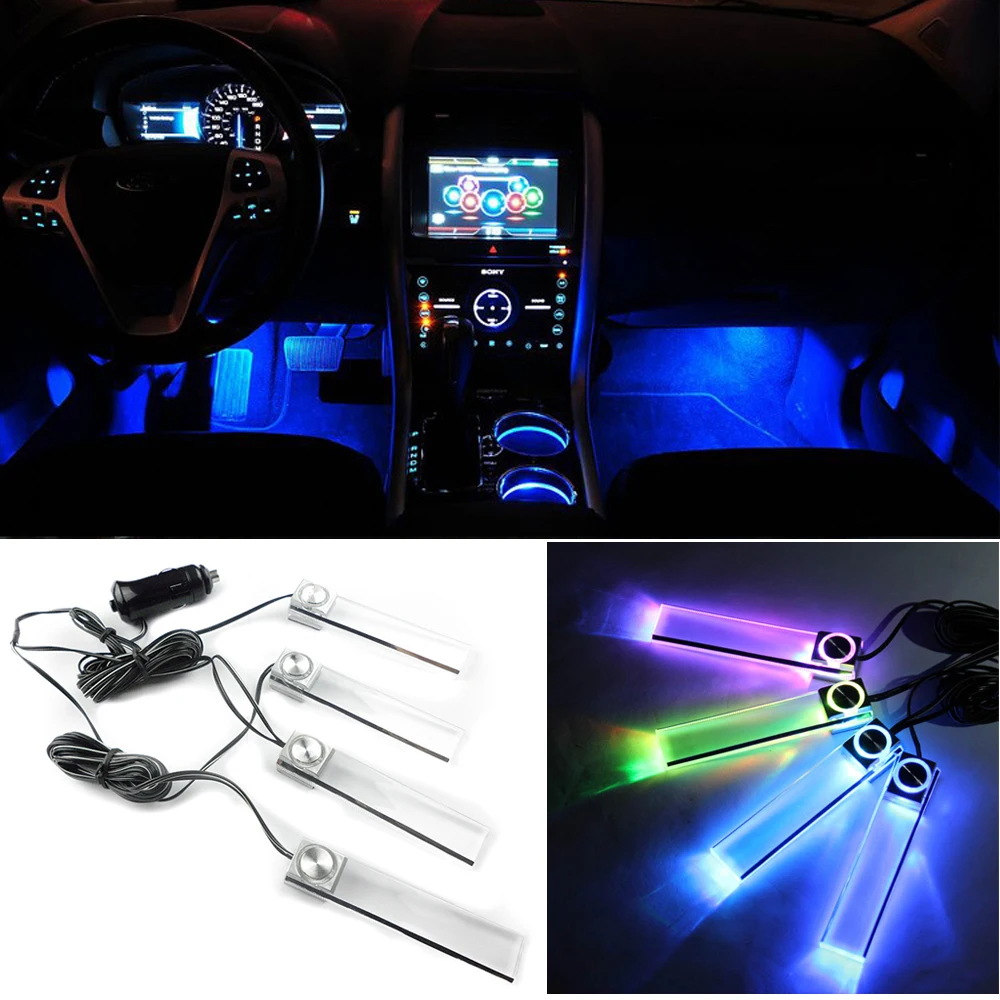

Для того чтобы салон автомашины был светлым, привлекательным и удобным, часто приходится монтировать внутренние дополнительные приспособления. Одной из таких возможностей является подсветка салона, багажника, потолка, ног. Осветительные приборы могут располагаться на приборных панелях, на потолочной плоскости, на передних или задних сидениях, в порогах.

Чтобы световой луч, исходящий из источника света не мешал водителю при движении, его обычно устанавливают на шарнирах. Выбирают внутреннее освещение и по цветовой окраске. Современные осветительные средства могут быть самой разной цветовой гаммы, но обязательно притягивающие взгляд, манящие и завлекающие.

Проведя тюнинг салона, использовав только одну из его возможностей – дополнительное освещение, вы обеспечите комфортное место для всех участников движения.

Каждому свое место

Для установки наружных средств дополнительного освещения разработано красочное и стильное решение под удивительным названием ангельские глазки. По своей сущности, эта подсветка играет роль габаритных огней, которые позволяют видеть авто на дороге в любое время суток.

Светящиеся трубки, смонтированные на главных фарах машины, кроме функции безопасности, являются еще и ярким декоративным украшением, привлекающим внимание даже днем. Ангельские глазки придают авто модернизированный вид, ярким элементом выделяясь в общем дизайне.

Не менее модными и популярными в автолюбительской среде стали светящиеся шильдики – оригинальное изобретение, привлекающее внимание ярким свечением. Этот элемент подсветки представляет логотип марки в дизайнерском исполнении, который вносит изюминку в декор экстерьера. Обычно модель устанавливается на капоте или багажнике, но в любом случае светящийся значок выглядит неотразимо и как магнитом притягивает взгляд..

Монтаж конструкции может выполнить даже неискушенный мастер. С прибора необходимо снять защитную пленку, хорошо прижать устройство к поверхности и подключить к источнику бортового питания.

Выделить свой автомобиль из общей массы стало возможно с помощью еще одного элемента освещения. В двери авто вставляется проекция логотипа мазда, которая при открытии проецируется на площадку рядом с машиной. Колоритное насыщенное свечение привлекает всеобщее внимание, подчеркивая броскость марки и ее индивидуальность.

Прибор стал особо популярным еще и из-за простого и доступного монтажа, который можно выполнить самостоятельно. Проекция логотипа мазда легко фиксируется в обшивке двери и подсоединяется к дверной лампе.

Для того, чтобы сделать авто заметнее при совершении маневров на дорогах и перекрестках, устанавливают ходовые огни – функциональный прибор, который равномерно рассеивает свет в разных направлениях. Для езды днем устанавливают дневные ходовые огни, которые можно использовать вместо ближних фар.

Установка дополнительных фар автомобиля

Езда на машине в ночное время, либо в сумерки, туман или в дымке вызывает усталость и ошибки даже у привычных к этому дальнобойщиков-профессионалов. Облегчить процесс вождения автомобиля в таких условиях поможет установка дополнительных фар авто. Этот девайс улучшит вашу способность быстро оценивать события на трассе. Штатные фары автомобиля, особенно при езде по гравийным дорогам получают множество мелких повреждений. Их свет тускнеет. Поэтому при установке дополнительных фар авто старым штатным фарам желательна замена стекла фары. При этом вы получите одновременный усиленный световой поток от штатных и дополнительно установленных фар.

Требования ПДД и их соблюдение

Установка дополнительных фар автомобиля жестко регламентируется требованиями ПДД. Разрешены к установке противотуманные фары, либо еще одни фары дальнего света в количестве, не больше двух штук. Цвет этих фар — белый или желтый. При установке противотуманных фар соблюдаются следующие требования:
  • Возможность использования независимо от работы штатных фар авто.
  • Установка во фронтальной части авто по его оси, не менее 0.25 м от поверхности.
  • Для малолитражных авто – не более 0.80 м от поверхности дороги.
  • Противотуманные фары должны быть на уровне либо ниже штатных фар ближнего света.
  • Расстояние от кромки фар до границы поперечного габарита автомобиля не более 0.40 м.
Прежде чем установить еще одни фары дальнего света вам желательно проверить работу ламп. Если найдены неисправности или нестабильная работа, то должна быть сделана замена ламп в фарах. При установке еще одних фар дальнего света существуют нормативы ПДД, которые предписано исполнять:
  • Дополнительные фары обязаны допускать совместную работу с основными фарами дальнего света.
  • Они не должны заслонять габаритные огни автомобиля.
  • Дополнительные фары должны хорошо освещать не менее 100 метров при хороших условиях.
  • Они должны зажигаться совместно с основными штатными фарами дальнего света и гаснуть при переходе на ближний свет.

Комфорт и безопасность

Если вам плохо видна дорога в свете фар вашего автомобиля, вам лучше обратиться к специалистам по автосвету и протестировать фары. При необходимости сделать ремонт блока ксенона. Далее следует серьезно подумать и установить дополнительные фары автомобиля. Специалисты подскажут, какие фары больше подходят к вашему авто и принесут больше пользы. Установка дополнительных фар принесет вам новые ощущения при езде в условиях недостаточного освещения. Это — ваша безопасность на дороге. Вы будете меньше напрягаться и уставать.

Как установить светодиодные ленты в автомобиле

Хотите добавить в свою поездку удивительного стиля и цвета ? Вы можете не только сделать это самостоятельно, но и получить отличные результаты за меньшую цену, чем пара колонок!

Мне очень нравится помогать другим, поэтому я упорно трудился, чтобы составить это подробное руководство для самостоятельной сборки, которое покажет вам, как установить светодиодные ленты в автомобиле.

Хотите увидеть, как они выглядят, прежде чем тратить время и силы? Обязательно посмотрите мое демонстрационное видео в конце.

Инфографика — Автомобильные светодиодные фонари: факты и советы

Что такое светодиоды?

Светодиоды — это полупроводниковые компоненты, излучающие свет. Полупроводники — это основные электронные элементы, состоящие из кремния и других элементов, которые позволяют электронам (электрическому току) течь определенным образом. Диоды — это «односторонние клапаны», которые позволяют току течь только в одном направлении. Интересным свойством является то, что они также излучают видимый свет.Анод (положительный вывод) подключается к положительному источнику питания, а катод (отрицательный провод) подключается к заземлению или (-) проводу.

Светодиоды (LED) — один из важнейших компонентов в мире электроники. Они существуют уже несколько десятилетий, но за последние 10–15 лет или около того они стали все более полезными в нашей повседневной жизни. Это также относится и к домашнему, и к автомобильному освещению.

Светодиоды

работают по принципу полупроводникового перехода .Другими словами, они содержат 2 разных материала, таких как кремний и германий, связанные вместе, чтобы сформировать переход — или мост — который образует диод.

Диоды чрезвычайно важны для мира электроники, так как они представляют собой электрические односторонние клапаны, так сказать.

Этот принцип лежит в основе микроскопических транзисторов, которые позволяют микропроцессорам и многим другим чудесам современной техники работать.

Крошечные компоненты, такие как светодиодный чип (сами полупроводниковые материалы), очень чувствительны, но заключены в чрезвычайно твердый и прочный эпоксидный корпус.Провода прикреплены к крошечным компонентам для подключения питания.

Если вы хотите узнать больше о различных типах светодиодов, посетите эту страницу.

Как светодиоды производят свет

У диодов есть особый побочный эффект, когда они пропускают электричество — они излучают свет! Цвет излучаемого света зависит от материалов, из которых он сделан.

С годами все больше и больше компаний совершенствовали их и теперь производят дешевые, великолепно выглядящие светодиоды, которые могут излучать свет самых разных цветов.

Однако, в отличие от обычных лампочек, светодиоды работают при низком напряжении (скажем, около 1,5 В каждый). Это означает, что они должны использоваться с резистором для ограничения протекающего тока, в противном случае они быстро перегорают.

Резисторы

используются со светодиодами при питании от автомобильного напряжения (обычно где-то около 12 В).

Сравнение светодиодов

и лампочек и неоновых ламп

Светодиоды

имеют ряд преимуществ перед лампами накаливания (накаливания) и неоновыми трубками.Вот сравнительная таблица, в которой показаны некоторые плюсы и минусы трех типов.

КРИТЕРИИ СВЕТОДИОДНЫЕ ЛАМПОЧКИ ЛАМПОЧКИ НЕОНОВЫЕ ТРУБКИ
Потребляемая мощность Низкая Умеренное / высокое Низкая
Стоимость Низкая Низкое / среднее Средний / высокий
Напряжение Низкая Низкий / по мере необходимости High (специальный блок питания)
Прочность Отлично Плохо / умеренно Плохо / умеренно
Ожидаемая продолжительность жизни Чрезвычайно высокий (десятки тысяч часов) Низкая / средняя (сотни часов) Низкая / средняя (сотни часов)
Эффект «мягкого» свечения Плохо Ярмарка Отлично

Как видно из таблицы, светодиоды обладают значительными преимуществами почти во всех значимых категориях.Они также более рентабельны.

Это не только потому, что они очень долговечны и имеют чрезвычайно долгий срок службы (обычно 10 000 часов), но и потому, что для работы им требуется более низкое напряжение.

Одним из недостатков является то, что они не могут воспроизвести «мягкое свечение» неоновых трубок, но в целом это незначительный недостаток. Когда все сделано хорошо, они все равно выглядят великолепно!

Как работают многоцветные светодиоды RGB?

На изображении крупным планом показан разноцветный красно-зелено-синий (RGB) светодиод.Эти светодиоды на самом деле представляют собой комбинацию трех отдельных красных, зеленых и синих светодиодов, собранных вместе. Современные многоцветные светодиоды очень крошечные, а некоторые имеют размер всего несколько миллиметров!

Красный, зеленый и синий (RGB) светодиоды состоят из 3 отдельных цветных светодиодных сегментов, объединенных в один небольшой корпус.

Так же, как изображения, отображаемые на мониторе вашего компьютера или на жидкокристаллическом дисплее телефона (ЖКД), цвета воспроизводятся с разными уровнями яркости, образуя различные цветовые комбинации.

Светодиоды

RGB имеют 3 разъема: по одному для каждого цвета. Используя специально разработанный светодиодный контроллер, три цвета управляются с разными уровнями яркости, и получаются разные оттенки цветов.

Конечно, также могут быть произведены основные красный, зеленый и синий цвета. Количество вариантов цвета и яркости, которые вы можете выбрать, зависит от возможностей используемого контроллера.

Как работают светодиодные ленты?

Схема, показывающая устройство и основные принципы работы светодиодных лент для автомобилей.Источник питания 12 В питает контроллер световой полосы, который управляет каждой световой полосой отдельными сигналами включения / выключения красного, зеленого и синего цветов. С помощью этих форм сигналов становятся возможными сочетания яркости и цвета. Резисторы необходимы для ограничения силы тока, которую может получить каждый сегмент светодиода.

Светодиодные ленты работают от специального источника питания, который контролирует время включения и выключения светодиода (и его цвет).

В то время как простые одноцветные светодиодные ленты не нуждаются в источнике питания, они не могут иметь различные цветовые комбинации и специальные функции, такие как затемнение или пульсацию музыкальных звуков.

Контроллер светодиодов делает это возможным в более совершенных световых полосах за счет очень быстрого включения / выключения с отдельной проводкой для каждого отдельного цвета RGB.

Светодиодные ленты содержат равномерно распределенный набор из нескольких светодиодов RGB и резисторов, соединенных параллельно. При включении каждый цвет получает отдельный сигнал включения / выключения от блока контроллера драйвера светодиода. Это позволяет использовать различные уровни яркости и цветовые комбинации.

Чем дольше светодиод включен, тем ярче он будет казаться вашим глазам.Если один цвет включен больше, чем другие, этот цвет будет более заметным. (Например, если синий цвет включается чаще, чем красный, вы увидите смесь цветов с большим количеством синего)

Каждая световая полоса соединяется параллельно с другими световыми полосами в большинстве световых комплектов.

Выбор отличного комплекта светодиодных лент

Автомобильные светодиодные полосы, такие как , эта популярная от Amazon, которую я тестировал. — отличное предложение за деньги и предлагают множество опций, включая изменение цвета, пульт дистанционного управления и пульсирующую музыку.

Определенно важно приобрести хороший набор светодиодных светильников. Сегодня их так много продано, что при покупках может стать головной болью!

Хотя вы можете купить простой набор одноцветных световых полос примерно за 10 долларов (как здесь), я рекомендовал потратить еще несколько долларов.

Мой совет — поищите устройство со следующими характеристиками:

  • Хорошие отзывы покупателей и счастливые пользователи
  • Достаточно удобен для установщика
  • Предлагает многоцветные режимы
  • Музыкальный режим для изменения звука
  • Режимы вращения цвета (градиент, быстрый и т. Д.)
  • Регулировка яркости

Не нужно много тратить, скажем, 30 долларов или меньше.Вот отличный пример набора световых полос, который делает все это и многое другое по отличной цене.

Инструкции, прилагаемые к подобным китайским продуктам, могут быть трудными для понимания, так что будьте готовы к этому!

Расходные материалы, инструменты и список покупок

Очень разумно составить список того, что вам понадобится, прежде чем начать. Это займет всего несколько минут и действительно поможет вам лучше подготовиться к особенностям установки в вашем автомобиле!

Я рекомендую составить основной список того, что вам может понадобиться, прежде чем вы начнете устанавливать светодиодные фонари в свой автомобиль.

инструментов:

  • Мультиметр (для измерения напряжения) — предпочтительнее контрольной лампы
  • Инструмент для обжима соединителей
  • Отвертки и т. Д. (Необходимые для вашего автомобиля)
  • Кусачки или плоскогубцы с приспособлением для обрезки проволоки

Я настоятельно рекомендую приобрести недорогой, но хороший мультиметр (слева) , такой как эта самая продаваемая бюджетная модель от Amazon , а также инструмент для обжима проводов и соединители для обжима проводов (справа) перед началом установки.Вы добьетесь профессиональных результатов, и это будет намного проще!

Припасы:

  • Проволочные стяжки (обычно продаются в мешках по 100 штук или более), длиной 6 дюймов или аналогичные
  • Соединители для опрессовки проводов (малый ассортимент)
  • Рулон изоленты
  • Хороший быстросохнущий клей
  • Переходники отводов предохранителей (если проводка от блока предохранителей)

Если вы устанавливаете световые полоски на плоские (или из другого материала) поверхности, я действительно рекомендую использовать отличный клей, такой как этот фантастический суперклей Gorilla , с которым легко работать.Чтобы сделать монтажную проводку аккуратной или установить светильники на провода или другие близлежащие объекты, определенно возьмите несколько таких небольших стяжек для проводов.

Хотя сейчас это может показаться неважным, я, , настоятельно рекомендую, , взять с собой пачку стяжек. Они невероятно полезны для того, чтобы держать провода вместе, красиво и аккуратно.

Они также очень удобны для крепления световых полос к металлическим скобам или ближайшей проводке (и другим предметам) под приборной панелью и сиденьями.

Установка светодиодного освещения в автомобиле: начало работы

Чтобы установить светодиодное освещение, вам нужно сделать всего несколько основных шагов. Хорошая новость в том, что в большинстве случаев это не так уж и сложно! На то, чтобы сделать это правильно, нужно время, но оно того стоит!

Вам необходимо запланировать следующее:

  1. Подключите контроллер (или световые приборы напрямую) к источнику питания +12 В и заземлению
  2. Надежно закрепите световые полосы
  3. Проверить и проверить работу

В большинстве случаев вам не нужно прокладывать какие-либо провода к батарее.Светодиодные фонари потребляют сравнительно небольшое количество энергии, поэтому в большинстве автомобилей их можно подключить к заводской стереосистеме или проводке прикуривателя.

Есть еще несколько источников, о которых я упомяну позже.

Как подключить светодиодные фонари 12 В в автомобиле

Многие комплекты включают вилку прикуривателя с переключателем включения / выключения. Хотя использование розетки для сигарет для питания набора — простой вариант, это не лучший и не самый изящный способ. Однако для временного использования это нормально.

Хотя комплекты светодиодного освещения салона автомобиля часто включают в себя вилку питания от прикуривателя, это не лучший вариант. В идеале вы захотите подключить их к выключателю зажигания, как автомобильную стереосистему.

Схема подключения светодиодной ленты

Для питания устройства вам необходимо подключить его к вспомогательному проводу , чтобы получить источник питания +12 В, который включается или выключается вместе с зажиганием.

Обычно можно найти провод, который подходит для этого, в одном из нескольких мест:

  • За магнитолой (обычно первый вариант)
  • На проводку гнезда прикуривателя
  • На блоке предохранителей в салоне автомобиля

Как найти дополнительный провод +12 В (ACC)?

1.Найдите цвета проводки вашего автомобиля

Я рекомендую поискать цветовую кодировку проводов для вашего автомобиля на сайте The12volt.com. В большинстве случаев вы найдете цвета и схемы для проводки вашего автомобиля или грузовика.

Если не получится, ничего страшного. Мы вернемся к плану №2.

2. Проверяйте проводку, пока не найдете подходящий провод

Для этого шага вам нужно использовать цифровой измерительный прибор (как я упоминал ранее). Основная причина в том, что в современных автомобилях не вся проводка рассчитана на 12 В.У некоторых теперь есть сигнальные линии или другая проводка с напряжением ниже +12 В.

Осторожно! Простая контрольная лампа не может показать реальное напряжение в проводке и может вызвать потенциальные проблемы с автомобилем. Использование тестовой лампы может привести к случайному использованию низковольтного провода, что может привести к тому, что ваши светодиодные лампы не работают или не будут работать правильно.

Вы можете попробовать снять магнитолу и при включенном зажигании проверить проводку, пока не найдете провода +12 В. Затем проверьте еще раз при выключенном зажигании, чтобы решить, какие из них подходят.

3. Отвод блока предохранителей

Блок предохранителей транспортного средства, содержащий источник питания для радио — и ваш набор светодиодов — обычно находится в одном из нескольких мест. (Вверху) Под панелью на самой приборной панели или (внизу) в нижней части со стороны водителя рядом с педалью тормоза. В руководстве пользователя обычно есть ярлыки для предохранителей.

Кроме того, есть еще один вариант — подключение к источнику питания на блоке предохранителей. Обычно они находятся в левой части приборной панели, рядом с левой нижней частью интерьера или под панелью на самой приборной панели.

Вы можете использовать руководство по эксплуатации автомобиля, чтобы показать вам, какой предохранитель предназначен для какой цели. У большинства автомобилей есть один источник питания для радио, от которого вы можете получить питание.

Монтажные адаптеры блока предохранителей позволяют легко отсоединить силовую цепь для установки светодиодных фонарей. Вы вставляете их вместо оригинального предохранителя, а затем подключаете провод питания.

Если вы отключаете блок предохранителей, подумайте о том, чтобы взять переходник проводки предохранителя. Они могут сделать это так просто!

Если у вас нет инструкции по эксплуатации, вы можете использовать тестовый прибор для проверки мощности предохранителя при включенном и выключенном зажигании, пока не найдете подходящий.Затем используйте переходник с предохранителем или другое соединение для подсоединения провода питания светодиода.

Вот несколько отличных, которые значительно упростят установку.

Подключение проводки

Как только вы найдете подходящий источник энергии, вам потребуется:

  • Подключите провод питания светодиода
  • Заземлите отрицательный провод питания

Вот полезная диаграмма с ясным объяснением некоторых идей.


Монтаж светодиодных лент

Поскольку многие комплекты светильников (например, тот, который я использую здесь) имеют световые полосы, постоянно прикрепленные к блоку управления, длина проводов ограничена.Однако для большинства типичных установок этого должно хватить.

Я измерил 48 ″ (122 см) и 58 ″ (147 см) для передней и задней части на моем. Это примерно 4 фута (1,22 м) и 5,6 фута (1,7 м) в длину для каждой передней и задней пары.

Расположение световых полос в салоне

Схема, показывающая типичное расположение светодиодных лент в салоне автомобиля. Отличные места находятся под приборной панелью для 2 передних сидений, а также на передней или задней части сидений.В большинстве случаев используйте световые полосы с кабелями большей длины.

В идеале световые полосы (при условии, что у вас их 4, что есть в большинстве комплектов) нужно установить здесь:

  • Спереди слева и справа: под приборной панелью, лицевой стороной вниз
  • Слева и справа сзади: под / на передних или задних краях передних сидений

Убедитесь, что они обращены к тем участкам, на которых должно появиться световое свечение.

Вы также можете временно протестировать их, используя качественную ленту, чтобы удерживать их на месте, прежде чем устанавливать их навсегда.

Расположение контроллера

Контроллер светодиодной подсветки (для тех, у кого есть пульт дистанционного управления и / или звуковой датчик) должен быть доступен с пульта дистанционного управления и должен быть размещен там, где он может правильно воспринимать звук. Установите его с одной стороны центральной консоли приборной панели, где он немного спрятан. Скорее всего, лучше всего со стороны водителя (как показано на схеме выше).

Светодиодные контроллеры

, которые предлагают дистанционное управление, обычно используют датчик типа инфракрасного приемника (IR).Для этого требуется прямое соединение с датчиком в блоке управления.

Кроме того, модели (например, показанная здесь) также имеют внутренний звуковой датчик. В обоих случаях вам необходимо разместить блок управления там, где он не полностью закрыт и где с ним может работать пульт. Обычно я предлагаю сторону водителя, немного спрятанную под приборной панелью.

Установка световых полос и кабелей (и почему клейкие ленты могут быть плохим выбором)

На схеме выше показаны 2 отличных способа установки светодиодных лент в вашем автомобиле.Я больше не рекомендую самоклеющиеся полоски, даже включенные на световые полоски. После воздействия тепла в салоне автомобиля они часто выходят из строя.

Хотя светодиодные ленты обычно включают самоклеящуюся ленту на обратной стороне полос, это часто ненадежно. Причина в том, что клей выходит из строя после нескольких сеансов теплового воздействия, вибрации и ударов ногами в автомобиле.

По этой причине я рекомендую два метода, о которых упоминал ранее:

  • Используйте высококачественный клей для крепления к пластиковым панелям под панелью приборов
  • Используйте проволочные стяжки для крепления световых полос к жгуту проводов автомобиля или кронштейнам приборной панели

Использование высококачественного гелевого суперклея, такого как Gorilla Glue, — отличная идея.Хотя это может показаться постоянным, вам понадобится всего несколько маленьких капель (примерно 4–5) на каждую световую полоску. Клей быстро сохнет, но с гелевым клеем легко работать и он довольно прочный.

Обязательно предварительно очистите все поверхности спиртом и тканью, спиртовой салфеткой или хорошим очистителем для поверхностей. Кремний и другие защитные продукты, такие как Armor All, оставляют остатки, препятствующие хорошему прилипанию клея.

Кроме того, проволочные стяжки просты в использовании и позволяют реализовать множество творческих идей по установке.Почти любой ближайший объект или отверстие можно использовать для поддержки световой полосы.

Крепление световых полос к сиденьям

Аналогичным образом, прикрепив световые полосы под приборной панелью, вы можете сделать то же самое и для сидений.

Если вы не хотите использовать перманентный клей, вы также можете рассмотреть возможность использования подлинной липучки . Обычная липучка, как правило, имеет плохой клей и не прослужит долго.

По возможности используйте проволочные стяжки на каркасе сиденья, если таковые имеются.Проволочные стяжки очень прочные, но их можно разрезать и удалить позже без каких-либо серьезных повреждений.

Сделайте вашу систему более яркой! Пример светодиодного освещения стойки усилителя

Хотите добавить в вашу систему особого стиля и класса? Отличная идея — использовать светодиодные полосы, обращенные к усилителю, чтобы создать прохладное мягкое световое свечение, которое выглядит резким. На фото выше: Моя собственная автомобильная стойка усилителя, которую я построил.

На фото выше вы видите мою кастомную стойку автомобильного усилителя с подсветкой внутри.Светодиодные полосы также отлично подходят для вашей собственной недорогой стойки усилителя!

Просто разместите их вокруг ваших усилителей (столько сторон, сколько вам нужно или имеет смысл для вашей системы) так, чтобы они были обращены к усилителям. Это добавит красивого образа , которым вы с гордостью сможете похвастаться.

Фактически, вы можете использовать простое реле, подключенное к удаленному проводу и питанию от усилителя +12 В и клемм заземления, чтобы они сработали автоматически вместе с вашей системой.

Заключительные записи и демонстрационное видео

Пример комплекта, установленного на седан Тойота.Результаты отличные!

Добавление светодиодных фонарей в салон вашего автомобиля — это очень крутой проект , который вы можете сделать сами! Великолепные результаты и один из самых экономичных способов по-настоящему оживить вашу поездку.

Как я уже упоминал ранее, хороший набор светодиодных лент не сломает банк. На самом деле этот набор многоцветных автомобильных светодиодных лент, который я купил на Amazon, стоит менее 20 долларов. Кроме того, его легко установить.

Дополнительное чтение

Кстати, о переходе на следующий уровень… У вас уже есть усилитель? Если пришло время для обновления, взгляните на мой список лучших 4-канальных усилителей по качеству звука.

Есть вопросы, предложения или идеи? Не стесняйтесь оставлять комментарии ниже или отправлять мне сообщения.

Как установить светодиодные фары и противотуманные фары на автомобиль — участок автомобильного освещения

Шаг 1

Зайдите в нашу базу данных CLDLED.COM, чтобы найти подходящий комплект для переоборудования светодиодов для вашего автомобиля. Мы позаботились о том, чтобы предоставить вам информацию о более чем 50 000 автомобилей, чтобы вам не нужно было искать где-либо еще, чтобы найти подходящие светодиодные лампы для вашей марки и модели.

Два возможных результата для фар следующие:

1) Фара ближнего и дальнего света — для дальнего и ближнего света используются две отдельные лампы

2) Фара дальнего и ближнего света — дальний и ближний свет объединены в одной лампе

Эти результаты зависят от того, какая лампа в автомобильном конструкторе подходит для вашей марки, и в зависимости от автомобиля вам может потребоваться приобрести два отдельных комплекта для преобразования дальнего и ближнего света.

На странице результатов вы также увидите, что вы можете преобразовать многие другие галогенные лампы.Прокрутив вниз, вы увидите все доступные лампочки Car Lighting District для вашего автомобиля.


Шаг 2

Перед началом установки убедитесь, что двигатель выключен и ключи вынуты из замка зажигания.

Получив светодиодные фары, откройте капот и найдите лампы для фар. Если у вас две отдельные лампы, убедитесь, что вы отличаете ближний свет от дальнего света.

Для большинства автомобилей процесс установки не требует удаления каких-либо других компонентов, чтобы получить доступ к лампам, это будет так же просто, как замена оригинальных ламп.

Удалите старые лампы, вставьте лампы CLD в ту же оригинальную розетку и подключите провод светодиода к оригинальной вилке. Вы получите ленту 3M и стяжку, чтобы убедиться, что драйвер светодиода находится в этом районе и не будет двигаться во время вождения.

Не прикасайтесь к светодиодным чипам руками во время установки.

HELIOS LED CONVERSION KIT УСТАНОВКА TOYOTA COROLLA (действительно простая установка 90% автомобилей)

Большинство автомобилей изготавливаются таким образом, и вам не нужно ничего снимать с машины.

HELIOS LED CONVERSION KIT УСТАНОВКА НА RAM 1500 (установка 10% автомобилей)

В этом видео мы использовали «самый сложный» автомобиль, чтобы вы могли увидеть, как легко установить светодиодные фары и противотуманные фары на свой пикап.

Как установить светодиодные фонари в фары автомобиля

Я не могу винить вас за то, что вы хотите обновить светодиодные фары, особенно если вы относитесь к тому типу владельцев автомобилей, которые заботятся об улучшении безопасности, стиля и видимости.

Вы можете быстро увеличить световой поток, и давайте будем честными, эти синие ультравысокие синие лампы мощностью 10 000 К выглядят мило!

По правде говоря, установить современные светодиодные лампы в фару вашего автомобиля относительно легко. Большинство комплектов светодиодов для вторичного рынка поставляется со всем необходимым для обеспечения плавной и беспроблемной установки.

Связано: Лучший комплект для переоборудования светодиодных фар

Но это не так просто. Установка светодиодных фонарей в автомобильные фары потребует пары несложных доработок и тонны здравого смысла.Вот почему.

Чем выше люмен, тем ярче свет!

Что следует учитывать перед установкой светодиодных ламп в фары автомобиля

  • Это законно? Прежде чем переходить на новый комплект светодиодных ламп для фар, убедитесь, что это разрешено законом. Большинство вторичных светодиодных ламп для автомобильных приложений не одобрены DOT. В некоторых случаях лампы могут также ослеплять других водителей из-за высокой яркости.
  • У вас достаточно места? Проверьте моторный отсек вашего автомобиля.В отличие от галогенных ламп, для которых не требуются вентиляторы или радиаторы, установка светодиодных ламп может занять слишком много места под колпаком. Видите ли, светодиодные лампы для фар будут либо иметь большие схемы под ними, которые требуют постоянного охлаждения. При этом вам может потребоваться удалить определенные компоненты под капотом, чтобы получить доступ к корпусу фары. Это также позволит вам оценить, сколько места необходимо для размещения новых светодиодных ламп для фар.
  • Есть ли у вас достаточная вентиляция? В отличие от обычных галогенных ламп, диоды в светодиодных лампах не выделяют много тепла даже при экстремальном или продолжительном использовании.Однако нижняя часть ламп — это те, которые должны отводить тепло. С другой стороны, схемы в типичной светодиодной лампе фары будут выделять тонны тепла, что требует небольших охлаждающих вентиляторов или ленточного радиатора.
  • Есть ли мягкий пластик возле светодиодов, который может плавиться? Из-за наличия избыточного тепла в нижней части светодиодных ламп существует опасность расплавления окружающих пластиковых компонентов в блоке фары, включая другие компоненты в моторном отсеке.Сама установка проста, но размещение радиаторов — совсем другое дело. К сожалению, процесс будет зависеть от того, сколько места доступно под вытяжкой.
  • Ваш корпус светильника «в стиле проектора» или «в стиле лампы накаливания»? Современные автомобили, оснащенные стандартным светодиодным освещением, будут поставляться со специальными корпусами для фар. Установка светодиодных ламп в корпус фары, предназначенный для галогенных или скрытых ламп, может не дать желаемых результатов. Галогенные лампы предназначены для излучения света во всех направлениях (во всех направлениях).Большинство светодиодных ламп излучают свет только в зависимости от расположения диодов. В результате получается более короткий световой поток по сравнению с обычными галогенными лампами, что может не подходить для высокоскоростной езды в темноте. Он также может распространять свет в неправильные места, вызывая ослепление других водителей!

Как установить светодиодные фонари в фары автомобиля

Теперь, когда у нас есть пара проблем, пришло время обсудить шаги по установке светодиодных ламп в вашем автомобиле.

Во-первых, я предлагаю вам посмотреть это короткое видео Скотти Килмера на YouTube, чтобы получить хорошее представление о том, как работает этот процесс.

Прежде чем продолжить, убедитесь, что автомобиль припаркован на безопасной и ровной площадке. Также идеально работать днем, желательно за пару часов до сумерек. Это гарантирует, что у вас будет достаточно естественного света для выполнения работы, и вы сможете проверить фары в темноте, не дожидаясь слишком долгого времени.

Шаг 1: Найдите лампу подходящего размера для работы.Обязательно купите светодиодную лампу, которая точно соответствует фарам вашего автомобиля. Классификация ламп будет зависеть от марки и модели вашего автомобиля. Типичные фары включают h2, h4, h5, H7, h21, HB3 и HB4. Обратите внимание, что эти фары не взаимозаменяемы. Например, если лампы h4 и h5 могут иметь одинаковую светоотдачу, вы не сможете вставить лампу h4 в патрон h5 и наоборот.

Если вы все еще не уверены, какой размер лампы вам нужен, зайдите на сайт, например PowerBulbs , и введите год своего автомобиля или грузовика.Я привел пример F150 ниже. Как видите, требуется h21 Low Beam и HB3 High Beam

Шаг 2: Снимите старые галогенные лампы. Если вы не знакомы с этим, обратитесь к руководству пользователя. Обычная процедура выглядит следующим образом:

  • Откройте капот.
  • Отсоедините розетку от лампы.
  • Вытащите прорезиненную крышку, защищающую корпус фары от влаги.
  • Отцепите пружину, удерживающую лампу в корпусе.
  • Осторожно снимите лампу.

Шаг 3: Установите светодиодные фонари! В зависимости от типа лампы в комплект входят круглые адаптеры, удерживающие лампочки на месте. Просто установите адаптер, зацепите пружину и вставьте светодиодную лампу. Возможно, вам придется повернуть лампочку, чтобы закрепить ее дальше в корпусе.

Шаг 4: Теперь самое сложное.Светодиодные лампы будут поставляться либо с большим основанием (с охлаждающим вентилятором), либо с рядом ленточных радиаторов в нижней части сборки лампы. Из-за этого у вас может не получиться установить прорезиненную крышку.

Вы можете вырезать крышку, чтобы увеличить отверстие, или использовать другую крышку. Сложная часть — это установка радиатора, чтобы он не расплавил крышку, когда светодиодные лампы работают. Как я уже сказал, радиатор сильно нагреется даже через пару минут, так что вам лучше принять это во внимание.

Радиатор может стать слишком горячим, чтобы расплавить другие пластмассовые и прорезиненные компоненты под кожухом. Убедитесь, что радиаторы не касаются чувствительных компонентов, чтобы обеспечить безопасную работу. Однако из-за отсутствия места для маневра под капотом сделать это будет немного сложно, поэтому не торопитесь. Кто сказал, что переоборудование — это просто?

Шаг 5: Вставка лампочек в розетку. По правде говоря, это должна быть только простая процедура plug-and-play. Если вы купили правильный набор светодиодных ламп, для питания устройства достаточно просто подключить розетку к заводской проводке вашего автомобиля.

Pro Tip

Убедитесь, что вы не дешевеете на светодиодные лампы. Купите хороший бренд, такой как Morimoto, Philips, Hikari и др.

Шаг 6: Включите фары, чтобы проверить свет. Поздравляю! Теперь вы можете наслаждаться более ярким и ярким светом!

Шаг 7: Работа не выполнена. После тестирования новых светодиодных фар выполните двойную проверку под капотом, чтобы убедиться, что вся проводка и радиаторы находятся на своих местах.

Необязательно. На этом этапе вы можете почистить линзы фар, если они грязные.

Заключение

Выбор модернизации и установки светодиодных фонарей в корпусе фары не должен быть сложной задачей.Примите во внимание стоимость, поскольку модернизация жилья до проекторов может быть дорогостоящей, а стоимость хорошей светодиодной лампы может достигать 300 долларов.

Но можете ли вы поставить цену на безопасность для себя и своей семьи? Установка новых светодиодов может значительно повысить безопасность вождения, освещая дорогу, и ее следует учитывать, если у вас старые тусклые галогенные лампы. Узнайте больше об обновлении старых галогенов здесь

-Майк

DIY Project Tutorial: LED Car Lighting

Хотя светодиодное освещение чаще всего используется вокруг дома, под шкафами или для освещения коммерческих дисплеев, есть много других творческих и уникальных мест, где эти удобные маленькие светильники могут оказаться дома! Одна из менее распространенных, но более впечатляющих областей, где используются наши светодиоды, — это акцентное освещение автомобилей.

Освещение салона автомобиля может стать функциональным элементом, позволяющим находить вещи поздно ночью. Если вы заядлый турист или часто путешествуете по дороге, это может помочь вам выполнять задачи немного легче, чем при тусклом свете стандартных приспособлений вашего автомобиля. Конечно, установка светодиодов на ваш автомобиль — это еще и эстетический элемент. Наружное освещение автомобиля или недостаточное освещение могут сделать смелое визуальное заявление, обязательно выделив вашу поездку из толпы.

Но как именно установить светодиодную систему в автомобиле, если нет стандартной розетки? Это вопрос, который часто задают нашей команде дизайнеров. Что ж, хорошая новость в том, что это не так сложно, как кажется, поскольку большинство автомобильных аккумуляторов выдают 12 вольт, а это просто потребность в мощности для большинства светодиодных лент Inspired.

Используя это руководство и несколько основных компонентов, мы познакомим вас с несколькими различными методами, которые можно использовать для установки светодиодных лент в вашем автомобиле.

Заявление об отказе от ответственности: Перед тем, как начать, обратите внимание, что законы, касающиеся вторичного освещения, будут варьироваться от штата к штату, однако в целом внешнее освещение автомобиля запрещено при нормальных условиях вождения. Перед установкой обязательно ознакомьтесь с правилами дорожного движения и правилами движения транспортных средств вашего штата на предмет ограничений по цветам и расположению светодиодных фонарей. Этот проект должен выполняться только квалифицированными и опытными специалистами.

Материалы:

Для питания вам также потребуются материалы для одного из следующих способов:

Способ 1 — питание от прикуривателя

  • Адаптер питания для прикуривателя 12 В (некоторые марки доступны с переключателем вкл. / Выкл., Если требуется)
  • Проволочные гайки (если не используется диммер с беспроводным пультом дистанционного управления)

Метод 2 — питание от существующего автомобильного света

Метод 3 — питание напрямую от автомобильного аккумулятора

  • Встроенный патрон предохранителя с предохранителем подходящего размера (аналогичный тому, который доступен на Amazon)
  • Кольцевые клеммы (по желанию)
  • Проволочные гайки

Шаг 1: Спланируйте дизайн.В зависимости от того, где вы решите добавить свет, ваш дизайн будет отличаться. Обычно светодиодное акцентное освещение в автомобилях находится под приборной панелью, под сиденьями и в багажнике. Примерный план освещения показан ниже.

Шаг 2: Измерьте доступное пространство для каждой световой полосы, оставив не менее 1,5 дюймов в любом месте, где потребуется кабельное соединение. Отрежьте полоски нужной длины на медных паяных площадках только (разрезание в другом месте приведет к повреждению светодиодов).

Шаг 3: Добавьте разъемы с винтовыми клеммами «тигровая лапа» на конец каждой светодиодной ленты, оторвав клейкую ленту гибкой ленты, потянув за язычок с черной тигровой лапой и вставив гибкую полосу.Закройте черный язычок, чтобы обеспечить безопасное соединение. (Чтобы узнать больше об использовании винтовых клемм Tiger Paw®, нажмите здесь .)

Шаг 4: Соедините вместе каждую гирлянду фонарей, сначала ослабив винты на каждой винтовой клемме Tiger Paw®. Зачистите задний кабель примерно на ”и, соблюдая полярность светодиодной ленты, снова затяните винты, чтобы выполнить соединение. (В зависимости от системных требований часто бывает проще подключить к источнику питания серию проводов, так как у вас будет меньше кабелей, с которыми придется иметь дело.)

Шаг 5: Временно закрепите светодиодные ленты в желаемых местах, используя скотч или малярную ленту, и проложите провода обратно в центральное место для подключения к источнику питания, как указано ниже. Прежде чем перейти к шагу шесть, убедитесь, что ваш автомобиль выключен.

Шаг 6 (метод 1): При использовании адаптера питания от прикуривателя на 12 В начните с отрезания концевого разъема и зачистки кабеля примерно на дюйма, определяя полярность каждого провода. Если вы используете диммер с беспроводным пультом дистанционного управления, ослабьте винты для входных клемм, соблюдайте полярность и вставьте зачищенный кабель в сторону питания модуля приемника.Затем снова затяните винты для надежного соединения. Повторите эти шаги, чтобы подключить провода от светодиодов к выходу модуля приемника.

Если вы решили не использовать диммер с беспроводным пультом дистанционного управления для управления, вам просто нужно сгруппировать все положительные и все отрицательные провода вместе, согласовав полярность с проводами от адаптера сигареты и используя проволочные гайки для выполнения соединений. Светодиоды автоматически загорятся вместе с автомобилем и будут гореть до тех пор, пока не будет отключен адаптер для сигарет или пока автомобиль не будет выключен.

Шаг 6 (метод 2): Преимущество подключения вашей светодиодной системы к существующим проводам для внутреннего освещения автомобиля заключается в том, что не требуется дополнительных предохранителей или управляющих устройств. Ваши светодиоды будут автоматически включаться и выключаться синхронно с заводскими лампами. Для этого сначала найдите центральный источник света, к которому вы привяжете кабели (это может быть освещение багажника, дверные фонари или другие дополнительные фонари по всему автомобилю). Как можно более дискретно обнажите провода, идущие к указанному источнику света, и определите место, где можно будет выполнить подключение.Обрежьте провод и используйте инструменты для зачистки кабеля, чтобы обнажить положительные и отрицательные выводы с обеих сторон.

Если вы решили использовать диммер с беспроводным пультом дистанционного управления, вам необходимо использовать провод длиной 18-22 AWG, чтобы привязать его к обеим сторонам существующего кабеля с помощью проволочных гаек. Затем ослабьте винтовые клеммы на модуле беспроводного приемника, соблюдайте полярность на кабеле питания со снятой изоляцией и входом, вставьте и снова затяните винты. Повторите эти шаги, чтобы подключить провода от светодиодов к выходу модуля приемника.Если вы решили не использовать диммер с беспроводным пультом дистанционного управления для управления, вам просто нужно сгруппировать все положительные выводы и все отрицательные выводы вместе, согласовав полярность с проводами от верхнего света автомобиля и проводами от существующей электросети, а затем использовать проволочные гайки соединения. Светодиоды будут включаться и выключаться синхронно с существующим верхним освещением.

Шаг 6 (метод 3): Если вы решили выполнить прямое подключение к автомобильному аккумулятору, начните с отключения положительной и отрицательной клемм от узлов аккумуляторной батареи.Чтобы не допустить, чтобы колебания мощности повредили вашу светодиодную систему, вам нужно будет подключить линейный предохранитель к положительной клемме, прежде чем переходить к вашим фарам. Самый простой способ добиться этого — отрезать один конец кабеля предохранителя и прикрепить кольцевую клемму, размер которой соответствует вашему узлу батареи. На другой стороне предохранителя вам нужно будет подключить гайку непосредственно к положительной стороне кабеля 18-22 AWG. Отрицательная сторона этого кабеля 18-22 AWG должна быть подключена к отрицательному узлу аккумуляторной батареи (или к заземлению) либо напрямую, либо с помощью кольцевой клеммы.

Если вы решите использовать диммер с беспроводным пультом дистанционного управления, вам необходимо подключить провод 18-22 AWG от батареи ко входу модуля беспроводного приемника. Ослабьте винтовые клеммы на беспроводном модуле, соблюдайте полярность от зачищенного кабеля питания к входу, вставьте и снова затяните винты. Повторите эти шаги, чтобы подключить провода от светодиодов к выходу модуля приемника. Если вы решили не использовать диммер с беспроводным пультом дистанционного управления для управления, вам просто нужно будет согласовать полярность кабеля питания с полярностью вашей светодиодной системы, либо используя проволочные гайки для соединения всех положительных проводов и всех отрицательных проводов, либо подключив кабель питания непосредственно к первой винтовой клемме в серии.Светодиоды автоматически загорятся вместе с автомобилем и будут гореть до тех пор, пока автомобиль не будет выключен.

Шаг 7: Включите автомобиль, чтобы подать питание на светодиоды. Проверьте системные соединения и контроллеры. Убедившись в функциональности системы, удалите клейкую подложку и приклейте светодиодные ленты на место.

Inspired LED предлагает широкий выбор простых в использовании осветительных приборов для домашних мастеров. С вопросами по этому или другим проектам освещения обращайтесь к нашей команде дизайнеров по телефону design @ Вдохновленный.com или позвоните нам по телефону 480-941-4286. Мы готовы помочь воплотить в жизнь ваше видение освещения!

Как добавить неоновые огни в машину

Вы когда-нибудь были на автосалоне и видели эти цветные огни под автомобилем? Эти неоновые огни можно использовать, чтобы придать вашему автомобилю неповторимую ауру, когда вы едете по ночам.

С развитием светодиодной технологии эти комплекты стали дешевле, и вы можете выбрать любой цвет. В зависимости от типа комплекта, который вы получаете, установка может быть такой же простой, как приклеивание светодиодов к автомобилю с помощью ленты и подключение всего, в то время как для других комплектов может потребоваться обширное сверление.

Имея это в виду, рекомендуется выбирать комплект, в котором используется полоса светодиодов, а не комплекты ламп. Вы можете использовать двусторонний скотч на полосе, чтобы у вас было больше возможностей для установки светильника. С другой стороны, ламповые фары обычно требуют просверливания отверстий для их установки, что ограничивает ваши возможности под автомобилем.

Комплекты светодиодов

обычно проектируются одинаково, с 2-4 лампами, распределительной коробкой, которая распределяет мощность на фонари, и блоком управления, который устанавливается в кабине, чтобы вы могли легко включать и выключать свет.Эта статья расскажет, как установить комплект неонового света на свой автомобиль.

  • Примечание : Перед установкой комплекта на автомобиль прочтите инструкции и подключите все к внешнему источнику электроэнергии. Прежде чем приступить к установке всего, проверьте, работает ли освещение. Вы хотите убедиться, что комплект не неисправен, прежде чем приступить к его установке.

Часть 1 из 3: Установка фонарей

Необходимые материалы

  • Сверло
  • Двусторонний автомобильный скотч
  • Тепловая пушка
  • Трубка термоусадочная
  • Джек
  • Джек стоит
  • Маркер
  • Отвертка
  • Герметик силиконовый
  • Припой
  • Паяльник
  • Кусачки
  • Инструмент для зачистки проводов

  • Застежки-молнии

  • Примечание : Обратитесь к инструкциям набора, чтобы получить сверло подходящего размера для монтажных кронштейнов.

  • Примечание : Вам могут не понадобиться все эти инструменты в зависимости от того, какой комплект вы в конечном итоге купили. В большинстве комплектов светодиодов разъемы уже установлены на проводах, поэтому вам просто нужно все соединить вместе. Если вы в конечном итоге купите комплект, в котором вам нужно выполнить соединения, вам понадобится термофен, термоусадочная трубка, паяльник, припой, кусачки и приспособления для зачистки проводов.

Шаг 1: Отсоедините отрицательную клемму аккумулятора .Когда мы подключаем распределительную коробку и другие кабели к электросети автомобиля, аккумулятор должен быть выключен.

Шаг 2: Поднимите автомобиль на домкраты . На плоской ровной поверхности используйте домкрат, чтобы поднять автомобиль, и поместите под ним стойки, чтобы удерживать автомобиль, пока вы работаете под ним.

Лучше всего приподнять все четыре угла автомобиля, чтобы у вас было достаточно места для передвижения.

Шаг 3: Найдите места для установки .Поднимите свет, чтобы попытаться найти безопасные места для установки.

Места установки могут немного отличаться от машины к машине, но, как правило, вам потребуется ровная поверхность, на которой можно разместить источник света по всей длине.

Отметьте места для скоб.

  • Предупреждение : при выполнении отверстий не просверливайте что-то важное. Внутренняя часть сварного шва обычно хорошо работает, просто держите свет подальше от точек подъема рядом с колесами.Кроме того, убедитесь, что фары не находятся рядом с источниками тепла или каких-либо движущихся частей, таких как подвеска, выхлоп или карданный вал.

Если вы используете двухсторонний скотч для крепления фонарей, убедитесь, что поверхность чистая и сухая, прежде чем наклеивать фонари на автомобиль. Пыль и влага уменьшают прочность клея и могут привести к падению света во время движения.

Шаг 4: Просверлите отверстия . После осмотра места для установки светильников просверлите сверлом отверстия для монтажных кронштейнов.

При использовании ленты нанесите полоску на всю длину светодиодов.

Шаг 5: Закрутите монтажные скобы . Вкрутите крепления в отверстия, которые вы только что просверлили.

Обязательно затяните их, чтобы фары были закреплены и не двигались.

Шаг 6: Установите свет в кронштейны . При использовании монтажных кронштейнов рекомендуется использовать стяжку-молнию на каждом кронштейне, чтобы надежно закрепить свет.

  • Совет : сориентируйте фары так, чтобы кабели выходили на переднюю часть автомобиля, чтобы у вас было достаточно провисания при подключении.

Если используете скотч, прикрепите свет к чистой сухой поверхности. Надавите на всю полоску так, чтобы свет прилипал.

Шаг 7: Повторите для всех включенных источников света . Если вы устанавливаете несколько источников света, повторите этот процесс для любых других источников света, которые у вас есть.

Обычно вы хотите добиться симметрии, поэтому располагайте фары почти в одинаковых местах по обеим сторонам автомобиля.

Часть 2 из 3: Установка распределительной коробки

Шаг 1. Найдите место под капотом для коробки . Как и свет, держите его подальше от источников тепла и движущихся частей. Аккумулятор обычно является хорошим местом для установки коробки, так что вы находитесь рядом с источником питания.

Шаг 2: Проложите кабели питания фонаря к моторному отсеку .Используйте стяжки-молнии, чтобы закрепить незакрепленные кабели и снова уберечь их от тепла и движения.

Они должны подключаться к распределительной коробке, поэтому проложите их так, чтобы они оказались рядом с выбранным местом для установки.

Шаг 3: Установите распределительную коробку . Перед наклеиванием ленты убедитесь, что поверхность чистая и сухая. Использование ленты здесь означает, что вы можете переставить коробку, если это необходимо, и это безопаснее, чем сверление деталей под капотом.

Шаг 4: Подключите фары к распределительной коробке .Подключите все силовые кабели светильника к распределительной коробке. Используйте тонкий слой силиконового герметика, чтобы защитить контур от воды.

  • Совет : Если вам нужно припаять соединения, не забудьте надеть на кабель отрезок термоусадочной трубки, прежде чем паять их вместе. Небольшое количество силиконового герметика также может защитить эти соединения.

Шаг 5: Подключите кабель питания для всей системы . Этот шаг будет зависеть от того, как сконструирован световой комплект.

Некоторые комплекты подключаются непосредственно к автомобильному аккумулятору с помощью встроенного предохранителя для защиты цепи. В таком комплекте, скорее всего, будет подаваться питание на распределительную коробку. Если это так, включите питание.

Если ваш световой комплект получает питание через блок предохранителей, вам нужно подождать, пока блок управления не будет настроен для подключения питания. В этом случае пропустите этот шаг, пока блок управления не будет настроен в следующей части.

Часть 3 из 3: Установка блока управления

Шаг 1: Найдите отверстие в брандмауэре, которое идет внутрь автомобиля .У многих автомобилей есть отверстие, которое соединяет моторный отсек и салон автомобиля.

Должна быть резиновая втулка для защиты от пыли и шума. Во втулке также должно быть отверстие, через которое можно продеть кабель.

Если дырки нет, придется создать свою. Убедитесь, что он достаточно большой, чтобы можно было пройти через соединитель, и убедитесь, что вы не просверлили ничего важного.

Шаг 2: Снимите втулку и оберните вокруг кабеля управления .Пропустите кабель через отверстие и замените втулку.

Теперь у нас есть подключение изнутри кабины к распределительной коробке под капотом.

Шаг 3: Найдите место для установки блока управления . Скорее всего, вы захотите, чтобы он был под рукой, находясь на сиденье водителя, чтобы его было легко включать и выключать.

Закрепите его еще одним двусторонним скотчем, чтобы он не двигался.

  • Примечание : Если вы не подключили кабель питания раньше, подключите его сейчас.Как я уже упоминал, эти комплекты используют питание от блока предохранителей, поэтому есть некоторая защита цепи. Обязательно прочтите инструкции и используйте правильный предохранитель, в противном случае освещение может работать некорректно.

Шаг 4: Найдите подходящее место для заземляющего кабеля . Любой неокрашенный металл под автомобилем обычно является хорошим источником заземления.

Вы также можете просверлить собственное отверстие, если не можете найти болт, который нужно открутить, чтобы закрепить его.

Шаг 5: Выполните любые другие необходимые подключения .В зависимости от купленного вами комплекта может потребоваться еще несколько подключений, поэтому следуйте инструкциям, чтобы убедиться, что все настроено правильно.

Общей особенностью является антенна, поэтому вы можете использовать пульт дистанционного управления для переключения света, находясь вне машины.

Шаг 6: Дважды проверьте все соединения . Убедитесь, что все соединения хороши и плотно прилегают друг к другу и не будут легко выпадать.

Убедитесь, что все фонари подключены к распределительной коробке и все кабели питания и заземления надежно закреплены.

Перед началом движения убедитесь, что распределительная коробка и блок управления надежно закреплены во избежание разрывов.

Шаг 7: Подсоедините отрицательный провод к аккумуляторной батарее . Это восстановит электрическое питание автомобиля.

Шаг 8: Проверьте свет . Теперь вы можете попробовать свои новые фары. Обязательно попробуйте все различные функции света, чтобы убедиться, что все работает, как задумано.

Теперь, когда установлен светодиодный комплект, ваш автомобиль готов к показу всему миру! Как упоминалось ранее, очень важно протестировать комплект перед установкой, чтобы убедиться, что он будет работать.Завершение этой установки придаст вашему автомобилю новый облик, который наверняка привлечет внимание других водителей на автосалонах и в дороге.

Если во время этой установки вы заметите какие-либо явные проблемы с электричеством в вашем автомобиле, сертифицированный специалист YourMechanic может прийти к вам домой или в офис, чтобы диагностировать и отремонтировать ваш автомобиль для вас.

Как установить набор нестандартных узлов фар

Если передняя часть вашего автомобиля — это его «лицо», то фары издавна считались его «глазами».Их все замечают. Одно из самых характерных изменений, которые вы можете сделать в своем автомобиле или грузовике, — это заменить заводские фары в сборе на нестандартные. Ваша поездка приобретет индивидуальность и неповторимый внешний вид, который будет отличать ее от всех других похожих транспортных средств на дороге.

Наши нестандартные фары продаются парами, рассчитаны на точное расположение заводских устройств и стоят меньше, чем вы думаете.В рамках этой статьи мы рассмотрим пошаговые инструкции по установке полные нестандартные блоки фар, разработанные для вашего конкретного автомобиля. Поскольку ксеноновые фары в сборе требуют сверхвысокого напряжения оборудование и модули управления, мы их не упомянули.

Перед началом работы

Для любой новой детали, фар или чего-то еще, всегда рекомендуется начинать с распаковки компонентов и проверки того, что все в хорошем состоянии.Для вашего нового налобного фонаря сборки, извлеките их из коробки и убедитесь в отсутствии физических повреждений.

Если в ваших фарах есть одиночные провода для DRL или гало-фонарей, прикоснитесь к этим проводам (красный или белый обычно положительный, а черный обычно отрицательный) к источнику 12 В, например к автомобилю. аккумулятор, чтобы убедиться, что все огни работают.

Убедитесь, что все, что вы заказали, включено, и, если производитель света включил свои собственные инструкции по установке, используйте их вместе с этим руководством.

Снятие и установка кожухов бампера (при необходимости)

Необходимые инструменты: рожковые ключи, торцевые ключи, заклепочный пистолет (на некоторых автомобилях), отвертка (-ы), биты с головкой Torx (если применимо), электродрель (если применимо)

Часто это первый шаг, потому что многие современные автомобили требуют, чтобы пластиковая крышка переднего бампера была ослаблена на дюйм или полностью снята, чтобы получить доступ. точки крепления, на которые болты крепятся фары.Если вы не уверены, нужен ли этот шаг, мы рекомендуем проконсультироваться с производителем вашего автомобиля или получить доступ к руководство по ремонту онлайн. Снятие и установка крышки переднего бампера относительно просты, потому что большинство из них предназначены для откручивания и снятия с помощью основных ручных инструментов.

Присмотревшись к крышке бампера, вы заметите, что болты, которыми она крепится, обычно открываются, когда вы открываете капот. Их также можно найти под автомобилем, где крышка бампера встречается с брызговиками, и у края проемов колесных арок, где подкрылки встречаются с крыльями.Такие болты также могут быть закрыты небольшими пластиковыми заглушками или зажимами, поэтому снимите их с помощью небольшой отвертки с плоской головкой.

Типичное расположение болтов и прижимных зажимов, которыми крепится кожух переднего бампера. Многие кожухи бампера предназначены для горизонтального скольжения по специальным кронштейнам перед снятием.

Снимите сами болты с помощью подходящего торцевого или плоского гаечного ключа. Если производитель вашего автомобиля использовал заклепки для крепления вещей (области колесных арок), их необходимо высверлить с помощью традиционного сверла.Затем вам понадобится заклепочный пистолет, чтобы переустановить новые — не дорогая покупка, но подходящий инструмент. Для высверливания заклепок лучше всего подходят сверла, предназначенные для сверления в металле, из-за более высокого тепловыделения.

После снятия всех креплений крышку бампера можно снять. Многие из них предназначены для горизонтального скольжения по специальным деталям кронштейна, установленным под ними, перед тем, как попасть полностью ослаблен, поэтому сначала сдвиньте кожух бампера таким образом, если вы не можете получить конкретные инструкции для вашей марки и модели.

Откручивание старой фары в сборе

Необходимые инструменты: торцевой ключ, отвертка (и)

Снятие секций передней решетки радиатора для доступа к точкам крепления фар требуется на многих автомобилях. Пример того, где могут находиться анкерные болты для многих типов узлов фар.

В зависимости от года выпуска и модели вашего автомобиля вам может потребоваться снять переднюю решетку радиатора, чтобы получить доступ к болтам или зажимам, фиксирующим блок фары на месте.Это можно сделать, открутив винты сверху или по бокам решетки и / или отпустив прижимные зажимы, имеющиеся на некоторых автомобилях, с помощью отвертки с плоской головкой.

Примеры откручивания анкерных болтов узла фары.

После того, как все секции решетки, облицовки и крышки бампера были сняты, чтобы обеспечить доступ к точкам крепления блока фар, можно приступить к откручиванию болтов. их — обычно для таких применений лучше всего подходит небольшой торцевой ключ. Ищите прижимные болты в металлических панелях кузова сверху и сбоку от узлов фары.Некоторые автомобили также имеют зажимы на блоке фары, которые можно освободить с помощью отвертки с плоским шлицем.

Пример прижимных зажимов, которые необходимо освободить перед снятием фары в сборе. После того, как будут удалены все применимые прижимные болты и зажимы, старые блоки фары можно аккуратно сдвинуть с автомобиля.

После того, как все применимые прижимные болты и зажимы были удалены, пора сдвинуть старую фару в сборе с автомобиля — осторожно покачивая ее на ходу.Помните, если вы не отсоединили их раньше сзади, жгуты электропроводки все еще прикреплены. Пока не вынимайте лампочки из заводских корпусов. Отложите свои OEM-комплекты фар в сторону, если вы захотите переустановить их однажды, например, если вы решите продать автомобиль.

Отключение и повторное подключение электрических проводов

Необходимые инструменты: инструмент для зачистки проводов, соединители проводов, плоскогубцы (если есть), изолента

После того, как вы отодвинули старую фару в сборе от автомобиля на небольшое расстояние, самое время полностью взглянуть на прикрепленные жгуты проводов.Даже если вы удалили один или несколько разъемов с задней части узла перед тем, как открутить его, могут остаться другие подключенные (например, отдельные провода к лампам боковых маркеров), которые ранее были закрыты. Как только вы увидите все, отсоедините все электрические разъемы от задней части фары. Обычно достаточно либо простого сдавливания краев разъема, либо вытягивания язычка, чтобы разъем освободился от захвата, но при наличии тонкой проволочной перемычки ее обычно сначала нужно сдвинуть в разблокированное положение.Если вы не уверены, как фиксатор предназначен для снятия, лучше изучить инструкции для вашей марки и модели.

Этот разъем проводки фары от Audi A4 2001 года типичен для большинства OEM-оборудования. Если вы видите тонкий металлический фиксатор на разъеме проводки, такой как этот, обратитесь к производителю автомобиля, если вы не уверены, что его разблокировать. .

Теперь вы готовы начать установку новых светильников. Сначала мы сделаем все электрические соединения, пока у нас будет доступ к задней части сборок.Затем произведем механическую установку в переднюю часть кузова автомобиля.

Мы продаем нестандартные фары в сборе, которые легко вписываются в ваш конкретный автомобиль, как и оригинальное оборудование, с точками крепления, соответствующими существующим спецификациям вашей марки и модели.

Перенос ламп со старой сборки на новую

В зависимости от вашего года выпуска и модели автомобиля, а также от дизайна новых нестандартных фар, вам может потребоваться перенести некоторые лампочки. В общем, новый свет будет включать ближний / дальний свет. лампы для фар.Во многих случаях лампочка указателя поворота (накаливания) в новую сборку не входит. Это очень легко исправить. Вам нужно будет удалить сигнал лампочку от старой лампы (НЕ отсоединяйте провода) и установите ее в существующий корпус в новую лампу. Там может быть бумажная наклейка, которую нужно сначала удалить.

Часть установки Plug’n’Play

И ваши старые, и новые фары имеют фары ближнего и дальнего света. Когда вы снимали старые блоки, вы отсоединяли электрическую вилку от жгута проводов автомобиля или грузовика.На новой сборке вы должны найти электрическую вилку, имеющую форму вилки на старой сборке. Эта часть электрической установки называется «включай и играй». потому что вам буквально нужно только подключить новый штекер к существующей проводке. Если вы приобрели лампы без каких-либо дополнительных элементов освещения, таких как ореолы или светодиодные фонари, вы закончили с электрической установкой.

Подключение дополнительных проводов, найденных на узлах изготовленных на заказ головных фонарей Halo и LED

Когда вы устанавливаете нестандартные фары, оснащенные дополнительными ореолами и / или светодиодными фонарями («бонусные фонари»), вы обнаружите дополнительные комплекты проводов.В типичной установке для каждого дополнительного светильника будет одна пара проводов. Внутри каждой пары один провод будет «положительным» (обычно красным или белым), а другой — «отрицательным» (обычно черным). Предполагая, что вы хотите, чтобы светодиоды и ореолы включались вместе с фарами, вам нужно соединить оба белых провода вместе и оба черных провода вместе.

Однако, если вы предпочитаете, чтобы эти огни включались дневными ходовыми огнями (ДХО) вашего автомобиля, стояночными огнями или даже сигналами поворота, провода можно подключить. вместо этого разделить провода питания для этих предметов.Например, если они подключены к ремню DRL, мир будет видеть их в любое время, когда ваши DRL включены в течение дня. Или подключите их к проводам габаритных огней, чтобы продемонстрировать их, когда вы припаркованы на улице в ночное время круиза (они также будут мигать каждый раз, когда вы используете вход без ключа). Поскольку жгуты проводов для различных функций освещения различаются от автомобиля к автомобилю, мы рекомендуем исследовать места и цвета проводов для вашей конкретной марки и модели. Используйте контрольную лампу или мультиметр (DMM или цифровой мультиметр), чтобы проверить заводской жгут.Обязательно включите свет на трассе, которую вы преследуете, чтобы она появилась. как «вживую».

После того, как вы решили, какие провода вы хотите подключить, используйте инструмент для зачистки проводов (мы предлагаем выбор в нашем разделе «Инструменты для проводов и кабелей»), чтобы удалить дюйм цветной изоляции на конце каждого провода. «Силовой» провод нужно подключить к световой цепи. «Отрицательный» или «заземляющий» провод можно подключить к любой удобной точке заземления транспортного средства. Как бы вы ни решили постоянно сращивать провода, вы найдете все, что вам нужно (стыковые соединители, быстроразъемные соединители, обжимные колпачки , так далее.) в разделе «Разъемы и клеммы» на нашем сайте.

Прежде чем привинчивать новые блоки фар обратно к автомобилю, проверьте их заднюю часть, чтобы увидеть, какие ручки, винты или фитинги используются для регулировки угла наклона фар. Найдите подходящие ручные инструменты, обеспечивающие захват, и отложите их в сторону. Проверьте все фары и указатели поворота, чтобы убедиться, что они работают должным образом. Как только это будет подтверждено, плотно затяните новые узлы фар на место и установите все остальные компоненты в порядке, обратном снятию.

Регулировка направления фар после установки

Необходимые инструменты: Рулетка, изоляционная лента

Ручки, винты и фитинги на задней стороне фар в сборе, которые регулируют направление фары по вертикали и горизонтали, могут сильно различаться от конструкции к конструкции. Когда у вас есть инструменты, вам нужно повернуть в руке специальные ручки регулировки на блоке фары, возьмите рулон малярной ленты и 25-футовую рулетку. Мы поможем вам навести ваши новые фары без сложного и технического оснащения.

На этом примере фары BMW 3-й серии 1992-98 годов в сборе показаны круглые ручки регулировки для положения вверх-вниз и влево-вправо. Фара VW в сборе является примером того, в котором для регулировки используются шестигранные стержни.

Для этого найдите белую стену и ровную поверхность для парковки — вы можете сделать это внутри или снаружи, но земля должна быть ровной, а стена ровной и вертикальной. Тщательно измеряя, отметьте ровно 3,5 фута от нижней части стены. Сделайте две отметки и протяните кусок малярной ленты горизонтально через две отметки.Лента должна быть такой же ширины, как и автомобиль. плюс дополнительные 2 фута с каждой стороны.

Припаркуйте машину так, чтобы расстояние от стены до фары составляло ровно 25 футов — не оценивайте. Начните регулировать ближний свет с помощью регуляторов на задней части фары. монтаж так, чтобы луч светил на стену высотой 3,5 фута.

Мы оставляем вас с этими словами мудрости: хотя мы считаем установку набора нестандартных комплектов фары делом «сделай сам», такая работа не для всех.Если у вас есть опыт работы на собственном автомобиле, вам, вероятно, будет удобно выполнять эту задачу самостоятельно. Если вы новичок в этом хобби и хотите попробовать, пожалуйста, используйте эту статью в качестве руководства. Вы также можете поискать дополнительную информацию в Интернете. Если по какой-либо причине вам неудобно заниматься этим, пожалуйста, зарегистрируйтесь помощь профессионала. Какой бы путь вы ни выбрали, получайте удовольствие от проекта и наслаждайтесь новыми нестандартными фарами в своей поездке!

Руководство по установке светодиодного нижнего освещения под автомобилем — iJDMTOY.com

Как установить комплект светодиодных днищ

Этот продукт можно найти под светодиодами под автомобильными фарами (комплект светодиодных днищ)

Установка комплекта светодиодных фонарей под автомобильные фары может показаться сложной задачей, но общая концепция проста. Вы будете закреплять каждую из светодиодных лент так, чтобы они окружали внешние края днища автомобиля, и протягивали провода до моторного отсека для питания светодиодных лент.

Перед тем, как продолжить установку, очистите области, к которым вы будете прикреплять светодиодные ленты.Это включает нижнюю часть переднего / заднего бампера и боковые юбки. Вы можете использовать тряпку для мытья посуды, чтобы аккуратно стереть грязь или остатки грязи, чтобы светодиодные ленты не испачкались. Если у вас есть гидравлический домкрат, это значительно увеличит эффективность, так как вы можете поднять автомобиль, чтобы получить больший доступ к его нижней части. Если у вас нет разъема, вы все равно можете продолжить установку.

* Этот набор светодиодных лент был переработан, так что вы можете установить их обычным способом и отдельно провести каждый провод к модульной коробке в моторном отсеке, или вы можете установить их, соединив полосы вместе с соответствующими адаптерами .Все четыре части имеют соединительные адаптеры, поэтому они могут получать питание от батареи. Вам больше не нужно использовать удлинитель для подачи питания от задней светодиодной ленты к аккумулятору, поскольку все полосы подключены.

На этой схеме показано, где должны быть размещены светодиодные ленты, а также общее представление о том, где проложить соответствующие провода до моторного отсека.

ОБЫЧНЫЙ СПОСОБ:

НОВЫЙ СПОСОБ (путем соединения адаптеров):

Вы даже можете смешивать и согласовывать с установкой, подключив отдельные светодиодные ленты к модульной коробке и подключив адаптеры для остальных полос .

Шаг 1: Установите светодиодную ленту под автомобиль. Теперь самое время посмотреть, есть ли на днище вашего автомобиля какие-либо способы надежного крепления светодиодных лент, включая болты, кронштейны или другие небольшие отверстия. Закрепите светодиодную ленту стяжками.

Мы рекомендуем стяжки для каждых 12 дюймов светодиодной ленты, поскольку двусторонняя лента может быть недостаточно прочной, чтобы надежно прикрепить полосу на неопределенный срок. Будет полезно, если у вас есть друг, который поможет вам удерживать светодиодную ленту на месте во время процесса крепления, но если нет, вы можете просто использовать двустороннюю ленту, чтобы временно закрепить светодиодную ленту на месте, прежде чем навсегда закрепить ее с помощью стяжек.



Шаг 2: Растяните провода. Проложите 4 провода до моторного отсека и подключите их к модульной коробке. Если проводка светодиодной ленты на заднем бампере недостаточно длинна, чтобы дотянуться до передней части автомобиля, вы можете использовать удлинительные провода, которые идут в комплекте.

Шаг 3: Подключите красный провод к плюсу аккумулятора / черный провод к минусу или земле.Если есть дополнительный провод, проверьте лист установки, чтобы узнать, для чего он нужен.

Шаг 4: Поместите блок модуля рядом с аккумулятором, но подальше от двигателя или радиатора, чтобы исключить риск теплового повреждения. Убедитесь, что место, в котором вы устанавливаете модуль, всегда будет сухим. Батарея / блок предохранителей должны оставаться абсолютно сухими, поэтому вам не нужно беспокоиться о повреждении блока модуля. Вытяните антенну на модульной коробке, чтобы улучшить прием даже при закрытой крышке.

Проверьте, все ли работает, и наслаждайтесь набором светодиодных лент для днища.

Это демонстрация варианта этого продукта со светодиодной лентой RGB.

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
