Дополнительное реле стартера ВАЗ 2110 (установка, схема)

Автор Павел Александрович Белоусов На чтение 4 мин. Просмотров 246

Необходимость совершенствования системы запуска двигателя некоторых моделей вазовских автомобилей, выпускавшихся до начала 2000-х гг., выявлена в процессе эксплуатации, показавшей относительно низкую эксплуатационную надежность схемы управления включением и отключением стартера. Для решения этой проблемы конструкторы пошли на некоторое усложнение схемных решений и ввели принудительное ограничение времени функционирования данного узла. Доработка заключалась во введении в цепи запуска вспомогательного реле, контакты которого выдерживают ток 50 А и принудительно разрывают цепь через 12 секунд после начала работы стартера

.

Преимущества усовершенствованной схемы запуска и проверка ее наличия

Установка дополнительного реле на машины ВАЗ позволила, несмотря на всю простоту примененного конструктивного решения, достигнуть поставленной цели за счет исключения опасности перегрузки и последующего спекания рабочих контактов:

  • замка зажигания;
  • цепей включения стартера.

Сильной стороной решения является возможность сравнительно простой модернизации проводки уже находящихся в эксплуатации автомобилей введением в него нового компонента.

Проверка наличия дополнительного реле осуществляется методом визуального осмотра, так как реле выполнено в форме навесного элемента.

Второй экспериментальный способ основан на процедуре продувки цилиндров. Для этого нажимаем на педаль газа до отказа и запускаем стартер поворотом ключа в замке зажигания. Если через 12 секунд стартер принудительно отключится, то на автомобиле уже применяется модернизированная схема зажигания и дополнительное реле исправно. Если же отключения стартера не происходит, убедитесь в отсутствии реле и осуществите модернизацию проводки.

Процедура установки дополнительного реле стартера

Существует несколько схем доработки электрической схемы стартера. Одна из них рассматривается на ВАЗ-2110. На других моделях он осуществляется аналогично, отличаясь только несущественными деталями.

Другие возможные схемы не имеют отличий от описываемой.
Для работы лучше использовать готовый комплект, который содержит необходимые элементы и расходные материалы.

  1. Процедуру начинают с подготовки проводов сечением 1 — 1,5 мм2, на свободные концы которых обжимным инструментом или пассатижами устанавливают кольцевые наконечники.
  2. Затем в защищенном месте и недалеко от стартера за металлическое крепежное ухо монтируют реле. Подходящим для этого местом считается шпилька бачка омывателя.
  3. Снимают провод с плюсового вывода стартера.
  4. Плюсовый вывод аккумулятора через 8-миллиметровое кольцо соединяют с 87-м контактом реле, а контакт 30 реле еще одним проводом подключают к контакту 50 активизации тягового реле стартера.
  5. Далее контакт 85 реле соединяют с массой;
  6. На заключительном этапе на контакт 86 реле подключают существующий провод замка зажигания.
  7. После завершения установки проверяют работоспособность дополнительного реле методом продувки цилиндров.

Мероприятия по увеличению эксплуатационной надежности

Усложнение электрической схемы управления стартера неизбежно сопровождается введением в ее состав новых элементов и наращиванием количества соединений. Перефразируя известное правило, констатируем, что электротехника – это наука о контактах. При установке реле принимаем специальные меры к тому, чтобы реализуемая им схема работала безупречно на протяжении длительного времени. Для достижения этого в процессе модернизации схемы и выполнения подключения требуется:

  • плотно затягивать крепежные гайки;
  • не допускать загрязнений контактов реле, на которые одеваются наконечники соединительных проводов;
  • использовать провода минимальной длины без образования петель;
  • провода схемы целесообразно сформировать в виде жгута с креплением хомутиками на максимальной длине;
  • получившийся жгут помещаем в гофрированный шланг для защиты от механических повреждений;
  • контакты реле целесообразно защитить от попадания брызг воды термоусадочными трубками и/или изолентой.
Ещё кое-что полезное для Вас:

Заключение

Процесс улучшения стартерных цепей автомобилей семейства ВАЗ не отличается высокой сложностью и выполняется автолюбителем даже с начальным уровнем подготовки в области электротехники и навыках слесаря первого разряда. Для работы целесообразно используйте готовые модернизационные комплекты, в состав которых введены необходимые и маркированные компоненты, дополненные подробной инструкцией. Реле устанавливается в любом удобном месте, позаботьтесь только о том, чтобы в процессе эксплуатации его не заливала вода.

Установку дополнительного реле совместите с доработкой иных узлов электрического оборудования автомобиля.

Видео: Дополнительное реле стартера 2110

Как поставить реле на стартер ваз 2110

На чтение 6 мин. Просмотров 15 Обновлено

Почитал на форумах, подобная проблема не только у меня, может ещё кому-то поможет.
Долго мучался с проблемой завода авто на горячую. Особенно проблема проявлялась летом. Стартер временами просто отказывался крутиться, поворачиваешь ключь, щелчёк, притухает немного панель приборов и всё… стартёр молчит.

Проблема непостоянная, такое может произойти раз в неделю, может и через день. Весь день можно ездить на машине, глушить, заводить всё работает и в какой-нибудь неподходящий момент перестанет реагировать на ключь. Остановишься на заправке или у магазина и всё.
Начинаешь бегать с отвёрткой в капот и замыкать контакты на втягивающем, с отвёртки заводится.
Если завести отвёрткой, а потом заглушить, то заведёться с ключа без проблем и снова можно ездить неизвестное количество дней или часов т.к. проблема плавающая и непостоянная.
За время поиска причины перебрал стартер, сменил щетки, поставил новое втягивающее(только зря), зачистил все контакты, зачистил контактную группу замка зажигания.
Всё это делал поэтапно т.к. после каждых действий проблема исчезаза кажется, но только на время, поездишь месяц и снова нежданчик.
Как выяснил, проблема возникала при малейшем просаживании аккумулятора, будто включение "карлсона", при нагреве двигателя или прослушивание музыки на заглушенном двигателе. После этого через замок зажигания просто не хватало напряжения, где-то видимо потери напряжения от плохих контактов, возможно контактную группу нужно было поменять, а не зачищать( но не факт, что новая бы долго прослужила).
Решил поставить реле стартера заодно сделал дополнительную массу.
Купил 4-х контактное реле на 30А, пять разьёмов "мама" один "папа" и пару кольцевых разъёмов.

Из закрамов достал кабель БПВЛ 4,0 Сделал его в три слоя обжал и облудил контакты и сверху всё закрыл гофрой.
Прокинул массу на генератор и на стартёр.Также заменил родную массу кузова, уж больно хлипкая была.

Система зажигания ВАЗовских авто до 2003-го года выпуска была одним из самых слабых мест в бортовой электросети. Всему виной генерация высокого напряжения и отсутствие возможности разгрузить стартерный узел. Чтобы решить проблему слабого стартера, конструктора и разработчики автотранспорта приняли на вооружение вспомогательное реле стартера ВАЗ 2110.

Что конкретно дает установка дополнительного реле?
  1. Разгружает контактную группу в замке зажигания
  2. Предотвращает спекание контактов стартера из-за длительного зажигания
  3. Размыкает электроцепь, когда двигатель уже запустился, а ключ зажигания установлен в положении «стартер»

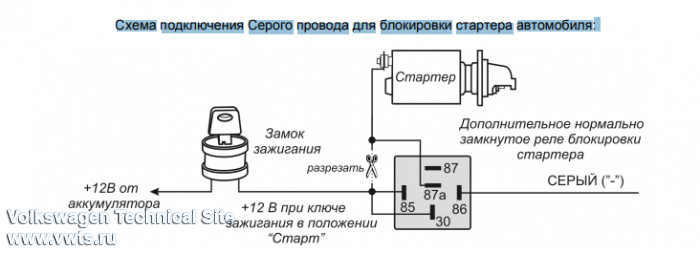

Разумеется, дополнительное реле стартера ВАЗ 2110 (схема на фото) не является панацеей от всех бед бортовой электроники. Специалисты с опытом рекомендуют модернизировать электросеть комплексно. В список работ может входить и установка конденсаторов, и монтаж вспомогательного АКБ, и замена массы, и прочие-прочие работы.

К этому можно добавить, что схема подключения стартера ВАЗ 2110 есть даже не у всех последних модификаций этого авто. Если бортовая электроцепь хорошо сбалансирована и проработана, то дополнительное реле и вовсе не нужно.

Как проверить наличие дополнительного реле в стартере?

Если выжать педаль газа и перевести ключ в положение «стартер», то через 12 секунд стартер автоматически отключится. Так задействуется режим продувки цилиндров. То есть, топливо не подается в рабочую камеру.

Если стартер не отключился, значит реле отсутствует. В этом случае желательно установить доп реле стартера ВАЗ 2110 (схема подключения отмечена в инструкции этого обзора).

Что понадобится для установки доп реле?

  1. Реле на 4 контакта с силой тока от 30 до 40 (А). Чаще всего используется 30-амперное реле
  2. Повод с сечением в районе 1,5 (мм2)
  3. Плоские разъемы «мама» (5 шт)
  4. Плоский разъем «папа» (1 шт)
  5. Кольцевые разъемы на 6 и 8 (мм)

Когда материалы подготовлены, смотрим, как подключить реле стартера. Кстати, есть доходчивое видео на эту тему:

Обратите внимание, что в автомагазинах продаются уже готовые к установке комплекты дополнительного реле. В таком наборе есть и хороший провод, и качественные кольцевые разъемы. Все элементы промаркированы и выполнены в едином стиле. С такими материалами легко и приятно работать самостоятельно.

Процесс установки

  1. Подготавливаем проводку. Обжимаем разъемы.
  2. Новое реле стартера ВАЗ 2110 необходимо смонтировать под капотом в таком месте, чтобы его точно не заливало водой из луж и дождем. Многие специалисты устанавливают реле на шпильку бачка омывателя.
  3. Выводим провод с реле к стартеру и подключаем его на место красного провода (он с «папой»). Это место подключения тягового реле. Таким образом мы запитали катушку нового реле.
  4. На плюсовой вывод стартера накидываем новый провод с кольцевым разъемом 8 (мм) и плотно притягиваем его болтиком. Этот провод подходит на контакт 87 в новом реле. Надеюсь, схема подключения стартера ВАЗ 2110 понятна всем.
  5. От нового реле на контакте 30 тянем провод с разъемом «мам» к стартеру, на место подключения тягового реле.
  6. Повод от контакта 85 на новом реле накидываем на массу.
  7. Всю проводку закрываем гофрированным рукавом и хорошенько изолируем, чтобы проводка и контакты не подвергались воздействию влаги.
  8. Делаем пробный заезд.

Все, дополнительное реле стартера ВАЗ 2110 (схема прилагается) удачно установлено.

Очень часто на электронную почту мне приходит вопрос! Какой предохранитель отвечает за работу старта на автомобиле ВАЗ 2110 и где он находится.

Хочется сразу ответить на него – предохранителя отвечающего за стартер на Вазовской десятки не существует. Но есть реле включения стартера и именно оно очень часто перегорает и выходит из строя

Где находится предохранитель (реле) стартера ВАЗ 2110

На выше предоставленной схеме монтажного блока я отметил реле R7 именно он и отвечает за работоспособность и запуск стартера.

Видео: Где находятся предохранители на автомобиле Ваз 2110

Как заменить предохранитель центрального замка на Ваз 2110 своими руками

Отлично, теперь перейдем к пошаговой инструкции замены реле стартера на Ваз 2110 своими руками:

  1. Нажимаем на выключатель крышки блока предохранителей и опускаем его вниз.
  2. Берем крестовую отвертку и отворачиваем саморез крепления защелки и вытаскиваем ее.
  3. Теперь вынимаем блок предохранителей из крышки и переворачиваем его
  4. Теперь отсоединяем все штекеры с проводами и вынимаем блок предохранителей.
  5. При помощи шипцов вынимаем вышедший из строя предохранитель отвечающий за прикуриватель, напоминаю его обозначение на схеме R7 и заменяем его на новый.
  6. Собираем все в обратном порядке.

Установка дополнительного реле стартера на ВАЗ 2110

Первым делом нужно изучить, как работает стартер, потому как именно отсюда начинает свою работу любой автомобиль. К тому же, если вы знаете, как устроен стартер, то сможете запустить мотор и выяснить причину плохого запуска.

Чтобы самостоятельно отремонтировать стартер автомобиля, достаточно знать несколько моментов.

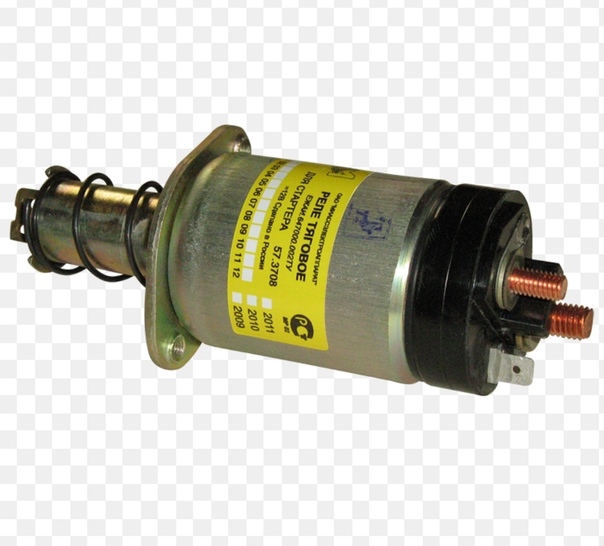

Большинство водителей полагают, что стартер – это реле втягивающего действия. Это реле меняет то положение, в котором находится муфта свободного действия, выдвигающая шестерню, чтобы запускать двигатель. Когда происходит запуск двигателя, реле освобождается от тока, и муфта возвращает свое прежнее положение, таким образом, шестерня попадает назад. За счет этого сохраняется время работы шестерни, и стартер машины не портится.

Реле стартера имеет подключение к цепному питанию, тем самым замыкая и размыкая цепь, в зависимости от того, с какой скоростью вращается коленчатый вал.

На всех автомобилях устройство стартеров одинаковое, отличия лишь незначительные, которые могу быть в конструкции, но не в принципе работы. Если вы разбираетесь, как работает стартер в одном автомобиле, то без затруднений разберетесь и в другом.

В любом стартере имеется главных 40-60 деталей, к ним относятся:

  • бендикс;
  • реле втягивания;
  • двигатель постоянного тока электрический.

Читайте также: Пошаговая установка кондиционера на ВАЗ-2110

Водителю лучше знать, какую схему имеет стартер, и какие функции выполняют его части. Основным узлом является электродвигатель. Когда он включается, вал дает вращение коленчатому валу мотора.

Вспомогательные устройства – это бендикс и реле втягивания. Узел называется бендиксом, потому что его изобрел американский изобретатель Винсент Бендикс. Задача этого устройства в том, чтобы обеспечить вращение коленвала.

Какие функции выполняет реле:

  1. Защищает стартер от замыкания контактов в зажигании.
  2. С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
  3. Обеспечивает разгрузку контактов в замке зажигания.

Основные элементы, входящие в схему стартера, работают следующим образом. Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает. Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются. Эта схема касается современных автомобилей, включая и модели ВАЗ.

Рассмотрим несколько причин, по которым придется менять стартер или произвести его ремонт.

  1. Разрядка аккумулятора. Или могут окислиться наконечники или выводы. В этом случае достаточно устранить неисправности, тогда стартер снова начнет нормально работать.
  2. Инжектор. Некоторые «десятки» не воспринимают топливо плохого качества, поэтому инжектор может забиваться и загрязняться. Нужно его промыть.
  3. Если стартер работает с громким шумом, то это могло ослабиться крепление полюса или стартера. В первой ситуации усильте крепление, для этого затяните винт, а во второй – закрепите стартер.
  4. Если вы разобрали стартер и увидели, что муфта начинает пробуксовывать, то единственное, что нужно будет сделать, – это заменить привод стартера.

Подключение стартера на ВАЗ-2110 должно происходить следующим образом. Подготовьте:

  • провод сечением 1,5 м2;
  • разъем вида «мама» в количестве 5 штук;
  • разъем вида «папа» в количестве 1 штуки;
  • реле с 4-мя контактами и металлическим ушком;
  • кольцевой наконечник для 6 мм (количество – 1 шт.) и наконечник для 8 мм (тоже 1 шт).

Читайте также: Пошаговая замена расширительного бачка ВАЗ-2110

Закрепите реле в том месте, где удобно (это может быть бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле. Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

Будьте внимательны, такая инструкция предназначается только для автомобилей ВАЗ-2110, так как там, где реле такого типа нет, значит, оно там и не должно быть. Вполне вероятно, что имеются особенности электрической системы.

Реле стартера ВАЗ 2110 - где оно и как установить?

В 1995 году с конвейера Волжского Автомобильного Завода сошла совершенно новая модель – ВАЗ 2110. В процессе производства, она, как и все модели завода, подвергалась различным модификациям. Изменениям подверглась и система запуска двигателя. В 2003 году на автомобили данной модели стали устанавливать, так называемое, реле стартера. Для чего нужно это реле? Где оно установлено, и можно ли поставить такое устройство, если оно не предусмотрено? Ответы на эти вопросы изложены в статье ниже.

Что такое реле стартера?

Когда в кругу автолюбителей речь заходит о реле стартера, почему-то все однозначно считают, что реле стартера – это именно втягивающее реле. Такое реле предназначено для изменения положения муфты свободного хода, которая выдвигает специальную шестерню для последующего запуска двигателя. Как только двигатель запускается, реле выходит из-под тока и муфта возвращается в исходное положение, задвигая шестерню обратно. Такой подход позволяет сохранить срок службы шестерни и не испортить автомобильный стартер.

Тем не менее, реле стартера – это не втягивающее реле. Реле стартера представляет собой устройство совсем другого назначения и конструкции. Это электронное реле, которое подключается к цепи питания стартера и, в зависимости от скорости и длительности вращения коленчатого вала, замыкает и размыкает данную цепь.



При включении стартера, первым действием активируется контроллер, который подключает реле стартера, тем самым, включая его. Условием, при котором выполнится данное действие, является число оборотов коленчатого вала соответствующее менее 500 оборотов в минуту. Если в течение 20 секунд работы стартера не произошел запуск двигателя, то есть число оборотов не превысило 500, то реле размыкается и отключает цепь питания стартера.

Однако, есть и другой момент. Если двигатель запустился, и число оборотов превысило 500 оборотов в минуту, а стартер остался запущенным, то реле также автоматически размыкается и не включится до тех пор, пока двигатель не заглохнет. Таким образом, предотвращается случайное включение стартера при работающем двигателе.

Для чего нужно реле стартера?

Данное реле предназначено для выполнения следующих задач:

1. Разгрузка, производимая на контактах замка зажигания.

2. Предотвращение случайного залипания контактов в замке зажигания. Актуально в случаях, когда тяговое реле продолжает работу при запущенном двигателе.

3. Отключение питания стартера, если ключ по неизвестным причинам продолжает включать стартер при работающем двигателе.

Где находится реле стартера и как проверить его работу?

Если вы пытаетесь найти это реле на самом стартере, то вы совершаете большую ошибку. Дело в том, что это реле установлено в блоке реле и предохранителей, который находится в углу панели салона автомобиля. Оно является навесным и устанавливается в специальном, белового цвета, разъеме.

Чтобы проверить работоспособность элемента, попробуйте прокрутить двигатель без искры в течении 20 секунд. Если данное реле находится в исправном состоянии, то стартер должен выключиться по истечению заданного промежутка времени.

Как поменять реле стартера?

В случае, если реле стартера не срабатывает, необходимо провести его замену. Для этого отсоедините минусовую клемму аккумулятора и откройте блок предохранителей и реле. Усилием пальцев вытащите реле и установите на его место новое.

Внимание! Устанавливать любые другие реле с такими же контактами запрещено! Реле стартера имеет соответствующую маркировку, согласно которой производится установка нового. Это значит, что при установке нового реле, оно должно иметь точно такую же маркировку.

Можно ли установить такое реле на ВАЗ 2110, где оно не предусмотрено?

Если у вас автомобиль раннего выпуска, то данного устройства у вас нет. Тем не менее, это не значит, что реле стартера нельзя установить самостоятельно. Если вы желаете защитить свой стартер от непреднамеренного износа и прочих неисправностей, то вы можете подключить такое устройство самостоятельно.

Что необходимо приобрести

1. Провода с сечением 1,5 квадратных миллиметров.

2. Наконечники в виде колец 6-ти и 8-ми миллиметровые по одной штуке каждая.

3. Специальный разъем типа «мама» в количестве 5-ти штук.

4. Штекер типа «папа» в количестве одной штуки.

5. Дополнительное реле, купленное в магазине автозапчастей.

Видео - Установка реле стартера ВАЗ-2110

1. Выберите место для установки реле в подкапотном пространстве и закрепите его.

2. Отсоедините провод красного цвета от плоского вывода втягивающего реле и соедините его с «папой», протянутым от нового реле.

3. Провод с кольцом 8 мм оденьте на «плюс» стартера и зафиксируйте дополнительной гайкой. Второй конец провода присоедините к контакту 87, расположенному на новом реле.

4. На свободный контакт втягивающего реле наденьте провод с разъемом «мама» и протяните к контакту 30.

5. Последний контакт 85 соедините с массой автомобиля при помощи любого короткого провода.

6. После монтажа проводов проведите их изоляцию и, по возможности, закройте их от влаги. Также, защитите их от вращающихся частей двигателя, чтобы исключить возможность их обрыва.

Внимание! На некоторых автомобилях отсутствие реле подобного типа не говорит об ее острой необходимости! Вполне возможно, что оно не устанавливается из-за особенностей электрической схемы. Именно поэтому, данная инструкция актуальна только для автомобиля ВАЗ 2110.

Вот и все. Установка дополнительного реле прошла успешно. Удачи на дорогах!

Как поставить реле на стартер ваз 2110

Как установить дополнительное реле стартера на ВАЗ 2110? Схема сборки

Система зажигания ВАЗовских авто до 2003-го года выпуска была одним из самых слабых мест в бортовой электросети. Всему виной генерация высокого напряжения и отсутствие возможности разгрузить стартерный узел. Чтобы решить проблему слабого стартера, конструктора и разработчики автотранспорта приняли на вооружение вспомогательное реле стартера ВАЗ 2110.

Что конкретно дает установка дополнительного реле?

  1. Разгружает контактную группу в замке зажигания
  2. Предотвращает спекание контактов стартера из-за длительного зажигания
  3. Размыкает электроцепь, когда двигатель уже запустился, а ключ зажигания установлен в положении «стартер»

Разумеется, дополнительное реле стартера ВАЗ 2110 (схема на фото) не является панацеей от всех бед бортовой электроники. Специалисты с опытом рекомендуют модернизировать электросеть комплексно. В список работ может входить и установка конденсаторов, и монтаж вспомогательного АКБ, и замена массы, и прочие-прочие работы.

К этому можно добавить, что схема подключения стартера ВАЗ 2110 есть даже не у всех последних модификаций этого авто. Если бортовая электроцепь хорошо сбалансирована и проработана, то дополнительное реле и вовсе не нужно.

Материал по теме: Как самостоятельно заменить масло в коробке передач Ваз 2114

Как проверить наличие дополнительного реле в стартере?

Если выжать педаль газа и перевести ключ в положение «стартер», то через 12 секунд стартер автоматически отключится. Так задействуется режим продувки цилиндров. То есть, топливо не подается в рабочую камеру.

Если стартер не отключился, значит реле отсутствует. В этом случае желательно установить доп реле стартера ВАЗ 2110 (схема подключения отмечена в инструкции этого обзора).

Что понадобится для установки доп реле?

  1. Реле на 4 контакта с силой тока от 30 до 40 (А). Чаще всего используется 30-амперное реле
  2. Повод с сечением в районе 1,5 (мм2)
  3. Плоские разъемы «мама» (5 шт)
  4. Плоский разъем «папа» (1 шт)
  5. Кольцевые разъемы на 6 и 8 (мм)

Когда материалы подготовлены, смотрим, как подключить реле стартера. Кстати, есть доходчивое видео на эту тему:

Обратите внимание, что в автомагазинах продаются уже готовые к установке комплекты дополнительного реле. В таком наборе есть и хороший провод, и качественные кольцевые разъемы. Все элементы промаркированы и выполнены в едином стиле. С такими материалами легко и приятно работать самостоятельно.

Материал по теме: Как заменить топливный фильтр на Гранте

Процесс установки

  1. Подготавливаем проводку. Обжимаем разъемы.
  2. Новое реле стартера ВАЗ 2110 необходимо смонтировать под капотом в таком месте, чтобы его точно не заливало водой из луж и дождем. Многие специалисты устанавливают реле на шпильку бачка омывателя.
  3. Выводим провод с реле к стартеру и подключаем его на место красного провода (он с «папой»).

    Это место подключения тягового реле. Таким образом мы запитали катушку нового реле.

  4. На плюсовой вывод стартера накидываем новый провод с кольцевым разъемом 8 (мм) и плотно притягиваем его болтиком. Этот провод подходит на контакт 87 в новом реле. Надеюсь, схема подключения стартера ВАЗ 2110 понятна всем.
  5. От нового реле на контакте 30 тянем провод с разъемом «мам» к стартеру, на место подключения тягового реле.
  6. Повод от контакта 85 на новом реле накидываем на массу.
  7. Всю проводку закрываем гофрированным рукавом и хорошенько изолируем, чтобы проводка и контакты не подвергались воздействию влаги.
  8. Делаем пробный заезд.

Все, дополнительное реле стартера ВАЗ 2110 (схема прилагается) удачно установлено.

Источник: https://remontautomobilya.ru/kak-ustanovit-dopolnitelnoe-rele-startera-na-vaz-2110-sxema-sborki.html

Реле стартера ваз 2112 — Авто-мастерская онлайн

Реле стартера выполняет важную функцию на любом автомобиле, независимо от модели. Поломка этого устройства приводит к тому, что машина не заводится. Водителям, которые занимаются самостоятельным ремонтом транспортного средства, нужно знать, где находится реле стартера ВАЗ-2112 и как его починить, если возникнет какая-нибудь неисправность.

Что такое реле стартера

Механизм предназначен для того, чтобы поступало питание к электрическому двигателю стартера. В этот момент передается заряд от аккумулятора. Одновременно с подачей энергии он выполняет функцию выталкивания бендикса, в то время как элемент зацепляется за маховик.

От реле стартера на ВАЗ-2112 зависит, будет запускаться основной механизм и срабатывать мотор, или нет. Если вдруг это устройство вышло из строя и не включается, нужно провести диагностику и выполнить ремонт.

Для этого следует изучить подробную инструкцию по эксплуатации и узнать, где находится реле стартера на ВАЗ-2112.

Устройство

Деталь выглядит как небольшая квадратная коробочка с четырьмя разъемами. Она состоит из якоря в корпусе, содержащего электромагнит с обмоткой. Его работу обеспечивают электрические контакты и возвратные пружины.

Электромагнит представлен двумя независимыми катушками с удерживающей и втягивающей независимыми деталями. Первое из устройств состыковано с корпусом и присоединяется к вводу управления. Втягивающая катушка идет на клемму управления и сообщается с электромотором стартера.

Принцип работы

Реле необходимо для запуска системы двигателя, поэтому оно было вмонтировано в бензонасос. Когда питание подается на контакт, сообщающийся с управлением, внутри катушки появляется электромагнитная индукция. Это происходит под действием тока, с помощью этого процесса появляется магнитное поле. Притяжение якоря способствует сжатию возвратной пружины.

В это же время выталкивается бендикс, который соединяет мотор и стартер с помощью маховика. Плюсовая клемма подает питание на втягивающую обмотку. При этом контакты замыкаются между собой.

Якорь находится в это время внутри катушки, в которой перестает генерироваться магнитное поле. При запуске силовой установки питание отключается, а якорь с помощью возвратной силы отправляется на исходную позицию. Происходит размыкание контактов.

Во время этого процесса бендикс перестает взаимодействовать с маховиком.

Особенности строения

Такое устройство, как стартер, водители между собой называют пускателем, так как он помогает выполнить запуск машины. Он практически ничем не отличается от подобных механизмов. Однако если требуется приобрести реле стартера на ВАЗ-2112, то нужно снять деталь с автомобиля и взять с собой магазин. Этот элемент отличается от подобных по размеру. Можно приобрести прибор от моделей ВАЗ-2111 или 2110, так как он полностью идентичен.

На двенадцатой модели «Жигулей» установленный стартер имеет скромные размеры. Однако это небольшое устройство очень функционально. В технической документации описано, чем отличается строение механизма и где находится реле стартера ВАЗ-2112. На фото можно рассмотреть основные и дополнительные блоки.

На этих автомобилях устанавливали инжекторные силовые агрегаты, имеющие по 16 клапанов. Чтобы не возникали перепады электротока, применяется реле.

Когда включается электрическая схема, это устройство пропускает ток, постепенно выравнивая напряжение до величины 80-340 ампер. Такой разброс показателей объясняется тем, что первый параметр реле выдает в состоянии покоя, а второй — в рабочем режиме.

Как только транспортное средство останавливается, эта цепь размыкается и происходит отключение схемы.

Где находится реле стартера ВАЗ-2112

Для того чтобы выполнить диагностику или ремонт этого механизма, нужно отыскать небольшую крышку в нижней части торпеды. Там расположена специальная кнопка для фиксации, которая откидывается вниз.

Можно изучить схему, приложенную к руководству по эксплуатации. Там отмечено, где находится реле стартера ВАЗ-2112 на 16 клапанов. Если предстоит снятие или замена этого элемента, то нужно выполнить ремонт, а затем установить все запчасти в обратном порядке.

Рекомендуется использовать инструкцию от этого блока.

Глядя на реле стартера ВАЗ-2112 на фото, можно увидеть, что поверх блока устанавливались дополнительные предохранительные устройства. Они предназначались для того, чтобы была защищена определенная группа приборов. Однако реле стартера по умолчанию находится с правой стороны вторым по счету, если смотреть сверху.

Как проверить работу устройства

Когда какие-либо приборы на автомобиле перестают работать, водитель должен в первую очередь проверять исправность предохранителей или цепь реле. После того как проведена полная диагностика, можно будет сделать вывод о том, что именно стало неисправным и как устранить проблему. Диагностику выполняют в следующем порядке:

  1. Взять два небольших провода, имеющих длину 35-45 см и присоединить их к аккумулятору
  2. Напрямую подключить провод, идущий от минусовой клеммы аккумулятора к реле, учитывая полярность. То же самое сделать с проводом, который поступает от клеммы с положительным зарядом.
  3. После подключения реле стартера ВАЗ-2112 следует убедиться, что реле втянуло сердечник, при этом должен послышаться характерный щелчок
  4. Если не произошло втягивание, значит, реле неисправно.

Когда диагностика полностью проведена и выявлена причина поломки, нужно заменить старое реле. При этом рекомендуется осмотреть стартер и выполнить его обслуживание в профилактических целях. Для этого откручивается задняя крышка, после того как с нее очищена вся грязь. Затем определяется состояние щеток и вилок бендикса. Мастера советуют выполнять осмотр пускателя регулярно, чтобы он не вышел из строя где-нибудь в дороге.

Причины поломок

Самая главная причина неисправности реле стартера ВАЗ-2112 – выгорание контактных пластин, находящихся внутри. К другим поломкам, которые также часто возникают в этом механизме, относятся:

  • замыкание минусовой клеммы;
  • засорение контактов
  • неисправность якоря на втягивающем реле;
  • перегорание обмотки;
  • обрыв проводки.

Эти сбои в работе реле происходят из-за того, что используются некачественные расходники. Они быстро выходят из строя и изнашиваются. Опытные водители уже по звуку мотора определяют, когда происходит поломка. Например, после того как повернут ключ в замке зажигания, стартер продолжает вращаться, но мотор при этом работает вхолостую, или при характерном жужжании, когда мотор развивает средние обороты, а стартер не выключается.

Как снять

Для того чтобы снять реле стартера ВАЗ-2112, нужно разбирать всю систему. Поэтому этот механизм снимается вместе с пускателем. С другой стороны, это даже лучше, потому что одновременно с ремонтом можно выполнить профилактику поломок стартера. Чтобы снять стартер, нужно заехать на эстакаду или смотровую яму. Дальше снятие детали выполняется в таком порядке:

  1. Отключить аккумулятор, тем самым обесточив транспортное средство.
  2. Снять брызговик либо другую защиту
  3. Отыскать в нижней части стартера гайку и открутить ее
  4. Отцепить клемму, которая находится на втягивающем реле
  5. Отвернуть верхнюю гайку, которая удерживает стартер
  6. Открутить ленту плоской отверткой и вынуть реле, потянув слегка за корпус.

Если этот блок снимается с усилием, то нужно немного приподнять его, чтобы отцепить от креплений. Нужно следить внимательно, чтобы не потерялась пружина, находящаяся внутри механизма. Часто она выскакивает и теряется. Теперь, когда устройство отсоединено от стартера, можно выполнить диагностику неисправностей и узнать, из-за чего оно сломалось.

Ремонт

Когда уже известно, где находится реле стартера ВАЗ-2112, можно приступать к его ремонту. Не обязательно сразу покупать новую деталь, опытные водители для начала пробуют его починить. На устройстве имеется только три выхода, которые нужны для подключения проводов. Первый предназначен для подачи электроэнергии на замок зажигания. Когда поворачивается ключ, контакты замыкаются, а нужное напряжение передается к обмотке реле.

Другие выходы имеют больший диаметр. Они предназначены для подключения к стартеру и аккумулятору. Чаще всего происходит засорение или окисление контактов на пятаках. Чтобы устранить проблему, нужно открутить болты и снять гайку с шайбой, которая расположена на выходе реле.

После этого нужно выходы от обмотки отсоединить с помощью паяльника. Нагар и другие засорения на пятаках удаляются с помощью мелкой наждачной бумаги. Если износ этих элементов слишком сильный, то лучше сделать замену реле стартера ВАЗ-2112. Не потребуется замена устройства при обрыве электропроводки. В этом случае потребуется просто заменить провода, и реле снова будет работать исправно.

Дополнительное реле стартера

Чтобы пускатель прослужил дольше, выполняется установка реле стартера ВАЗ-2112 дополнительного. Это необходимо для контроллера, отвечающего за правильную работу автомобиля. Когда коленвал разгоняется до 500 оборотов в минуту, контроллер подает команду дополнительному реле для включения пускателя. Такой режим работы предотвращает произвольный запуск стартера и исключается перегрев двигателя даже при его длительной работе.

Также дополнительное реле на стартер ВАЗ-2112 нужно для того, чтобы исключить случайное спекание контактов от замка зажигания. Это часто происходит вследствие износа деталей. Кроме того, дополнительный элемент вовремя отключает питание пускателя, если силовая установка уже запущена, а ключ находится в режиме «стартер». Таким образом, контакты замка зажигания разгружаются, и двигатель не повреждается.

Такое устройство устанавливалось не на все модели. Сейчас мастера автосервиса при покупке автомобилей ВАЗ-2112 рекомендуют предварительно проверить, стоит ли оно на автомобиле. Для этого нужно:

  1. Осмотреть монтажный блок. Это реле навесного типа, поэтому его можно легко рассмотреть среди других предохранителей.
  2. Запустить продувку цилиндров. При наличии дополнительного реле пускатель включится в автоматическом режиме.

В том случае, если этот элемент отсутствует на автомобиле, можно установить его самостоятельно. Однако опытные ремонтники утверждают, что в нем нет острой необходимости. Более того, производители современных отечественных и иностранных автомобилей часто отказываются от этого механизма.

Обслуживание

Эти детали не нуждаются в постоянном обслуживании. Однако ресурс их работы невелик — около 2-4 лет. Обслуживание этого устройства выполняется по мере необходимости. Если водитель знает, где стоит реле стартера на ВАЗ-2112, то его легко заменить на новое. Стоимость этих блоков невелика, поэтому лучше поставить вместо поврежденного реле исправное.

Источник: https://autogearspb.ru/lada/rele-startera-vaz-2112.html

Пошаговое подключение стартера на ваз 2110: видеоинструкция — Сайт о знаменитом отечественном автомобиле Гранта

На автомобилях ВАЗ применяются стартеры, представляющие собой электродвигатель постоянного тока с электромагнитным двухобмоточным тяговым реле и роликовой муфтой свободного хода (обгонной муфтой). Стартеры служат для обеспечения минимальной частоты вращения коленчатого вала, необходимой для запуска двигателя. Питание стартера в режиме пуска осуществляется от аккумуляторной батареи.

Реле стартера имеет подключение к цепному питанию, тем самым замыкая и размыкая цепь, в зависимости от того, с какой скоростью вращается коленвал. На всех автомобилях устройство стартеров одинаковое, отличия лишь незначительные конструктивные. Если вы разбираетесь, как работает стартер в одном автомобиле, то без затруднений разберетесь и в другом.

Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить его самостоятельно. Но прежде почитайте теорию и изучите все варианты схем подключения стартера на разные модели авто ВАЗ, собранные редакцией 2 Схемы.ру по знакомым автоэлектрикам.

Схема соединений стартера ВАЗ 2101

  1. стартер;
  2. удерживающая обмотка тягового реле;
  3. выключатель зажигания;
  4. генератор VAZ 2101;
  5. блок предохранителей;
  6. втягивающая обмотка тягового реле;
  7. аккумуляторная батарея.

При обычных нагрузках ток вырабатываемый стартером составляет 150 А. Когда возникают большие нагрузки, например, зимой, возникающий ток может достигнуть 500 А.

Это серьезное испытание для этого электроагрегата, поэтому не рекомендуется держать ключ на запуске дольше 10 секунд, а повторные попытки запуска надо делать с перерывом не менее минуты.

Схема соединений стартера на 2105

  1. генератор;
  2. аккумуляторная батарея;
  3. шунтовая катушка обмотки статора;
  4. стартер VAZ 2105;
  5. сериесная катушка обмотки статора;
  6. удерживающая обмотка тягового реле;
  7. втягивающая обмотка тягового реле;
  8. реле включения стартера;
  9. монтажный блок;
  10. выключатель зажигания.

Схема подключения стартера ВАЗ 2106

  1. стартер;
  2. генератор;
  3. аккумуляторная батарея;
  4. втягивающая обмотка тягового реле;
  5. выключатель зажигания;
  6. удерживающая обмотка тягового реле
1 – крышка со стороны привода; 14 – крышка реле;
2 – стопорное кольцо; 15 – контактные болты;
3 – ограничительное кольцо; 16 – коллектор;
4 – шестерня привода; 17 – щетка;
5 – обгонная муфта; 18 – втулка вала якоря;
6 – поводковое кольцо; 19 – крышка со стороны коллектора;
7 – резиновая заглушка; 20 – кожух;
8 – рычаг привода; 21 – шунтовая катушка обмотки статора;
9 – якорь реле 2106; 22 – корпус;
10 – удерживающая обмотка тягового реле; 23 – винт крепления полюса статора;
11 – втягивающая обмотка тягового реле; 24 – якорь;
12 – стяжной болт реле; 25 – обмотка якоря;
13 – контактная пластина; 26 – промежуточное кольцо.

Схема стартера ВАЗ 2108, 2109, 21099

Электрический ток поступает в цепь включения стартера с вывода «30» генератора. Далее через колодку Ш8 (Х8) монтажного блока (выводы 5,6), колодку Ш1 (Х1)-розовый провод, на выключатель зажигания. Водитель поворачивает ключ в замке зажигания, чтобы включить стартер (положение 2) и замыкает контакты (50, 30).

После чего замка зажигания по красному проводу ток поступает на колодку Ш1 (Х1) монтажного блока (вывод 8), далее колодка Ш5 (Х5) (вывод 4), реле включения стартера (вывод 85). Реле срабатывает. С вывода «30» реле включения ток уходит на вывод «50» тягового реле стартера, запитывая его обмотку.

Тяговое реле срабатывает, запуская стартер.

В электрической цепи стартера применяется реле включения 111.3747-10.

  1. Винт крепления защитного колпака.
  2. Защитный колпак.
  3. Стопорное полукольцо.
  4. Гайка крепления задней крышки.
  5. Задняя крышка.
  6. Пружины щеток.
  7. Направляющие щеток (наружная часть).
  8. Щетки.
  9. Статор.
  10. Якорь.
  11. Рычаг привода.
  12. Привод.
  13. Ограничительное кольцо.
  14. Стопорное кольцо.
  15. Ось рычага привода.
  16. Винты крепления тягового реле.
  17. Передняя крышка.
  18. Пластмассовое уплотнительное кольцо крышки.
  19. Стяжные шпильки.
  20. Резиновая заглушка.
  21. Сердечник тягового реле.
  22. Возвратная пружина.
  23. Уплотнительное кольцо тягового реле.
  24. Тяговое реле.
  25. Уплотнительная шайба.
  26. Регулировочные шайбы.

Схема стартера для ВАЗ 2110, 2111, 2112

На автомобили ВАЗ-2110 устанавливались стартеры типа 57.3708 и имели следующие технические характеристики:

  • Номинальная мощность 1,55 кВт
  • Потребляемый ток при максимальной мощности не более 375 Ампер
  • Потребляемый ток в заторможенном состоянии не более 700 Ампер
  • Потребляемый ток в режиме холостого хода не более 80 Ампер

Полезное:  Схема подключения двигателя через конденсатор

Схема подключения стартера на десятку приведена выше, вот ее расшифровка:

  1. АКБ
  2. генератор
  3. сам стартер
  4. замок зажигания
1 – вал привода; 20 – контактные болты;
2 – втулка передней крышки; 21 – вывод «положительных» щеток;
3 – ограничительное кольцо; 22 – скоба;
4 – шестерня с внутренним кольцом обгонной муфты; 23 – щеткодержатель;
5 – ролик обгонной муфты; 24 – «положительная» щетка;
6 – опора вала привода с вкладышем; 25 – вал якоря;
7 – ось планетарной шестерни; 26 – стяжная шпилька;
8 – прокладка; 27 – задняя крышка с втулкой;
9 – кронштейн рычага; 28 – коллектор;
10 – рычаг привода; 29 – корпус;
11 – передняя крышка; 30 – постоянный магнит;
12 – якорь реле; 31 – сердечник якоря;
13 – удерживающая обмотка; 32 – опора вала якоря с вкладышем;
14 – втягивающая обмотка; 33 – планетарная шестерня;
15 – тяговое реле; 34 – центральная (ведущая) шестерня;
16 – шток тягового реле; 35 – водило;
17 – сердечник тягового реле; 36 – шестерня с внутренними зубьями;
18 – контактная пластина; 37 – кольцо отводки;
19 – крышка тягового реле; 38 – ступица с наружным кольцом обгонной муфты.

Втягивающее реле стартера

Реле пускового устройства называют втягивающим. Это связано с принципом его работы — оно выполняет функцию подключения пускового устройства к электрической цепи и соединения его якоря с коленчатым валом.

Происходит это так: когда ток не подается на обмотки устройства, его якорь под действием возвратной пружины пребывает в выдвинутом вперед положении.

Эта же пружина через специальную вилку удерживает шестерню бендикса, не давая ей входить в зацепление с венцом маховика коленвала.

Поворачивая ключ в замке зажигания, мы подаем ток на обмотку устройства. Под воздействием электромагнитного поля якорь подается назад (втягивается в корпус), замыкая контакты питания стартера. Сдвигается и шестерня бендикса, входя в зацепление с маховиком.

В этот же момент втягивающая обмотка отключается, и в дело вступает удерживающая.

Усилие от вала стартера передается через шестерню на маховик, заставляя коленчатый вал вращаться до того момента, пока мы не перестанем удерживать ключ в замке зажигания в положении запуска.

Какие функции выполняет втягивающее реле:

  • Защищает стартер от замыкания контактов в зажигании.
  • С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
  • Обеспечивает разгрузку контактов в замке зажигания.

Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает.

Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются.

Эта схема касается современных автомобилей, включая и модели ВАЗ.

Если стартер работает с громким шумом, то это могло прослабиться крепление полюса или стартера. В первой ситуации усильте крепление, для этого затяните винт, а во второй – закрепите стартер. Если вы разобрали стартер и увидели, что муфта начинает пробуксовывать, то единственное, что нужно будет сделать, – это заменить привод стартера.

Подключение проводов к стартеру

Подключение стартера на ВАЗ — инструкция. Закрепите реле в том месте, где удобно (например бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле.

Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой.

Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе.

Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

25,00

НАЖМИТЕ ТУТ И ОТКРОЙТЕ

Источник: https://granta-service.ru/tyuning/poshagovoe-podklyuchenie-startera-na-vaz-2110-videoinstruktsiya.html

Где стоит реле стартера ВАЗ 2110: признаки неисправностей, проверка и ремонт

Стартер автомобиля является элементом, который позволяет запускать двигатель автомобиля от аккумуляторной батареи. Фактически,  стартер – электродвигатель, который проворачивает коленчатый вал ДВС.

Само собой, если речь идет об электрооборудовании, в случае возникновения сбоев и поломок стартера автолюбители начинают задаваться вопросом, где находится реле стартера ВАЗ 2110 для его проверки или замены.

Другими словами, по аналогии с остальным электрооборудованием, многие считают основной причиной неполадок реле стартера. При этом схема предохранителей не позволяет обнаружить такое реле.  Далее мы рассмотрим, что представляет собой и где стоит реле на стартер, а также как его проверить и заменить при такой необходимости.

Реле стартера: место расположения и особенности

Сразу отметим, на ВАЗ 2110 реле стартера не является привычным реле,  которое обычно ставится в блок предохранителей для различного электрооборудования. В случае со стартером следует понимать втягивающее реле, интегрированное в стартер (находится под его контактами).

Другими словами, реле стартера не вынесено в отдельный блок, куда установлены предохранители ВАЗ 2110. Чтобы получить к нему доступ, пусковое устройство нужно снимать. Чтобы было понятнее, втягивающее реле позволяет подать питание от АКБ на стартер, а также подвести и зацепить шестерню на стартере с маховиком двигателя.

Это позволяет прокрутить коленчатый вал. После, когда коленчатый вал  набирает определенные обороты (мотор завелся), шестерня стартера отводится от маховика и дальше  силовой агрегат работает самостоятельно.

Вполне очевидно, что если втягивающее не работает, завести двигатель от стартера не получится. Управление втягивающего реле осуществляется напрямую от замка зажигания. Также реле защищает  другие электрические компоненты стартера.

С учетом того, что реле стартера пропускает через себя большой ток, со временем происходит износ контактной группы. Как правило, это проявляется таким образом, что стартер плохо крутит двигатель,  не щелкает (не срабатывает втягивающий элемент) и не крутит мотор, срабатывает через раз и т.д. Так или иначе, в подобной ситуации тяговое реле нуждается в проверке.

Как проверить реле стартера и снять элемент для замены

Прежде всего, перед началом работ рекомендуется заранее подготовиться. В рамках подготовки должна быть отдельно изучена схема подключения реле стартера. Теперь давайте рассмотрим, как проверить втягивающее реле стартера ВАЗ 2110.

  • Сначала нужно слева под АКБ (рядом с КПП) обнаружить стартер. Реле стартера находится в корпусе стартера и имеет две клеммы. Важно, чтобы эти клеммы не были замкнуты между собой.

Далее следует замерить напряжение на втягивающем реле. Допустимый показатель не должен быть выше 8В. Также температура при срабатывании не должна превышать 25 градусов Цельсия. Если имеет место перегрев, стартер и реле не будут работать нормально.

Также проводится визуальный осмотр и других элементов на предмет целостности, попадания воды и т.д. Если внешний вид не вызывает подозрений, тогда проблема кроется внутри и нужно снимать и разбирать сам стартер. Снятие стартера не является сложной процедурой.

  • Для начала следует снять клемму «минус» с АКБ;
  • После понадобится демонтировать воздушный фильтр
  • Теперь снимаются провода, идущие на втягивающее;
  • После ключом «13» откручивается гайка, которая крепит наконечник силового провода;
  • После снимаются крепежи стартера при помощи ключа на «15». Верхнюю гайку снять не составляет труда, при этом к нижней гайке доступ затруднен.
  • После демонтажа стартера откручивается гайка нижнего вывода втягивающего реле, отсоединяется проводка.
  • Теперь остается открутить болты крепления реле ключом «8», после чего реле можно снять.

Если рассматривать неисправности и то, как проверить втягивающее реле стартера на ВАЗ 2110, само реле нужно внимательно осмотреть после демонтажа. Также отдельного внимания потребует проводка, контакты.

Как правило, часто бывает так, что крепления прослабляются (например, крепление наконечника проводов). В таком  случае проблема решится обычной затяжкой крепежей.

Также часто на обмотке, а также на контактах  могут появляться очаги окисления, которые  не дают стартеру нормально работать. Если окисление контактов не сильное, тогда их можно просто зачистить. Если же окисление слишком сильное, может потребоваться замена поврежденных элементов.

То же самое можно сказать и о разрывах электрической цепи. В одних случаях ремонт поврежденных участков позволят восстановить работоспособность устройства, тогда как в других лучше выполнить частичную или полную замену всей цепи.

Еще отметим, что также во время диагностики можно заметить, что якорь стартера работает вхолостую или срабатывает с задержкой. В такой ситуации якорь подлежит замене. Параллельно в рамках проверки омметром проверяется замыкание витков обмоток стартера и т.п.

  • Если говорить о замене реле стартера, ремонт данного элемента в некоторых случаях возможен, однако на деле нецелесообразен, так как потребует достаточно серьезных расходов в плане финансов, так и затрат по времени.

Как показывает практика, лучше сразу менять поврежденные или вышедшие из строя элементы стартера. Если все работы выполнены правильно, тогда удается достичь прогнозируемого результата и полной работоспособности устройства.

В свою очередь, даже если ремонт втягивающего реле стартера будет выполнен, в таком случае гарантий на такую восстановленную деталь никто не даст. Это может стать причиной как последующих проблем с запуском мотора, так и повторного выхода реле из строя. Вполне очевидно, что проще и часто дешевле стразу купить новое реле стартера хорошего качества.

Еще замену можно вполне выполнить своими руками, так как установка втягивающего реле  ничем не отличается от процесса снятия по сложности работ. Другими словами, все можно сделать своими руками в условиях обычного гаража.

Рекомендуем также прочитать статью о том, как проверить стартер мультиметром. Из этой статьи вы узнаете об особенностях проверки стартера тестером, а так же какие неисправности стартера определяются мультиметром и что нужно учитывать при такой проверке.

Главное, заранее убедиться, что дело именно в реле, так как проблемы с обмоткой обычно решаются только в профессиональном сервисе, который специализируется на ремонте стартеров, генераторов и т.п.

Также во время разборки и сборки стартера необходимо внимательно контролировать весть процесс, не перепутать крепежные элементы, гайки, болты и т.п.  Контакты, которые даже визуально в хорошем состоянии, лучше зачищать, крепежи затягивать и т.д.

Дело в том, что во время езды на машине, а также в процессе работы самого ДВС агрегаты под капотом испытывают различные нагрузки (перепады температур, вибрации и другие). Вполне очевидно, что это часто приводит к ослаблению крепежей и соответствующим проблемам.

Что в итоге

С учетом приведенной выше информации становится понятно, где стоит реле стартера и какие функции выполняет данный элемент. Также ряд функциональных особенностей и назначение данного реле делает его достаточно уязвимым.

По этой причине, если появились проблемы со стартером автомобиля, необходимо проверять тяговое реле в первую очередь. Это позволит исключить многие поломки по механической части, а также быстро определить неисправность и вернуть стартеру полную работоспособность путем замены реле.

Напоследок добавим, что если стартер автомобиля начал работать со сбоями, не следует откладывать диагностику и ремонт, так как проблемы с данным агрегатом имеют свойство быстро прогрессировать. При этом целый ряд работ можно сделать своими руками, что  позволяет выполнить ремонт стартера своими руками в условиях обычного гаража.

Источник: http://krutimotor.ru/rele-startera-vaz-2110-raspolozhenie-neispravnosti-remont-i-zamena/

Схема подключения стартера ВАЗ

На автомобилях ВАЗ применяются стартеры, представляющие собой электродвигатель постоянного тока с электромагнитным двухобмоточным тяговым реле и роликовой муфтой свободного хода (обгонной муфтой). Стартеры служат для обеспечения минимальной частоты вращения коленчатого вала, необходимой для запуска двигателя. Питание стартера в режиме пуска осуществляется от аккумуляторной батареи.

Реле стартера имеет подключение к цепному питанию, тем самым замыкая и размыкая цепь, в зависимости от того, с какой скоростью вращается коленвал. На всех автомобилях устройство стартеров одинаковое, отличия лишь незначительные конструктивные. Если вы разбираетесь, как работает стартер в одном автомобиле, то без затруднений разберетесь и в другом.

Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить его самостоятельно. Но прежде почитайте теорию и изучите все варианты схем подключения стартера на разные модели авто ВАЗ, собранные редакцией 2 Схемы.ру по знакомым автоэлектрикам.

Стартер ваз 2112: где находится, как снять, замена — АвтоЭксперт

Реле стартера выполняет важную функцию на любом автомобиле, независимо от модели. Поломка этого устройства приводит к тому, что машина не заводится. Водителям, которые занимаются самостоятельным ремонтом транспортного средства, нужно знать, где находится реле стартера ВАЗ-2112 и как его починить, если возникнет какая-нибудь неисправность.

Втягивающее реле стартера ВАЗ 2110: где находится, замена своими руками

:

  1. Как оно работает
  2. Проверка
  3. Демонтаж
  4. Характерные поломки
  5. Замена

Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда невозможно завести мотор, используя стартер. Причем винят они вовсе не сам стартер, а реле.

Но когда начинается процесс обыска подкапотного пространства, отыскать на ВАЗ 2110 реле стартера им не удается. Не удивительно, что многочисленные сайты, форумы, социальные сети регулярно публикуют вопросы примерно одного характера — где находится реле стартера на ВАЗ 2110.

Ответ очень простой — нигде. Дело в том, что большая часть отечественных «десяток» не содержит в своей конструкции данного элемента. В наличии есть втягивающее реле, расположенное в структуре самого стартера, под его контактами. И чтобы добраться до него, вам сначала придется демонтировать пусковое устройство.

Как оно работает

Конструкция стартера «десятки» такова, что внутри него находится втягивающее реле, которое отвечает за вращение шестеренок привода. Когда шестерни цепляются за зубья маховика коленчатого вала, происходит запуск.

Потому если втягивающее не работает, то и запустить мотор вам не удастся.

Плюс при замыкании контактов на тяговой обмотке обеспечивается питание электродвигателя стартера от аккумуляторной батареи.

Контакты замываются, активируется блокировка, из-за чего втягивающая обмотка «вырубается».

Управление втягивающим осуществляется непосредственно от замка зажигания. Плюс оно играет роль защиты стартера. Факт того, что реле потребуется внушительное количество тока, приводит к постепенному износу контактов в контактной группе.

Заметить это можно по нечеткому запуску силового агрегата, периодически стартер может не срабатывать или медленно вращать двигатель. Решить подобную проблему можно своими силами.

Проверка

Для начала рекомендуется выполнить проверку. Сейчас мы расскажем, как проверить втягивающее реле стартера на ВАЗ 2110.

  1. Добираемся до самого стартера.
  2. Слева и немного ниже аккумуляторной батареи, непосредственно возле коробки переключения передач располагается искомый нами стартер.
  3. Стартер и реле, как вы помните, находятся в общем корпусе с двумя клеммами. Обязательно следите за тем, чтобы эти клеммы не замкнулись.
  4. Проверьте предел напряжения на втягивающем реле. Максимальный показатель — не выше 8В.
  5. Убедитесь, что температура при срабатывании не превышает 25 градусов по Цельсию. Если показатель выше, тогда не ждите, что стартер и его защита будут работать эффективно.
  6. Некоторые поломки определяются визуально, потому детально осмотрите каждый сантиметр устройства и разберите его.

Демонтаж

Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.

  1. Отключите минусовой провод от аккумуляторной батареи.
  2. Демонтируйте воздушный фильтр.
  3. Отключите комплект проводков, которые идут на втягивающее.
  4. Демонтируйте гайку, отвечающую за крепление наконечника силового провода. Для этого потребуется ключ на 13.
  5. Теперь настала очередь демонтажа гаек, которые держат стартер. Здесь уже нужен ключ побольше — на 15 миллиметров. Но если верхняя откручивается без особых проблем, то к нижней будет не просто подобраться. Но сделать это придется.
  6. Снимите стартер.
  7. Демонтируйте гайку нижнего вывода втягивающего реле и отключите проводки.
  8. Отвинтите болты крепления реле с помощью ключа на 8 и снимите его полностью.

Характерные поломки

Теперь разберемся в том, как проверить втягивающее реле стартера на ВАЗ 2110. Его необходимо внимательно осмотреть после демонтажа.

Для данного агрегата характерны определенные поломки, о которых мы расскажем.

  1. Ослабло крепление или полностью раскрутились гайки, отвечающие за крепление наконечника проводков. Тут все просто, как вы понимаете. Нужно просто затянуть крепежи.
  2. На обмотке, соединениях или проводках образовалось окисление. Если все не слишком серьезно, можно просто зачистить контакты. При серьезном окислении лучше заменить их на новые.
  3. Цепь питания имеет разрывы. Опять же, ничего сверхъестественного придумывать не нужно, а просто замените цепь.
  4. У якоря наблюдается холостая работа или замедленное срабатывание. Просто замените якорь и все, проблема решена.
  5. Проверьте замыкание витков двух обмоток, используя омметр.

Замена

По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.

Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.

Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.

Замена и установка нового втягивающего реле проблем не составит, поскольку процедура выполняется в обратной последовательности разборки.

Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.



Источник: http://luxvaz.ru/vaz-2110/55-vtyagivayuschee-rele-startera.html

Установка и подключение дополнительное реле стартера

Необходимость совершенствования системы запуска двигателя некоторых моделей вазовских автомобилей, выпускавшихся до начала 2000-х гг., выявлена в процессе эксплуатации, показавшей относительно низкую эксплуатационную надежность схемы управления включением и отключением стартера.

Для решения этой проблемы конструкторы пошли на некоторое усложнение схемных решений и ввели принудительное ограничение времени функционирования данного узла.

Доработка заключалась во введении в цепи запуска вспомогательного реле, контакты которого выдерживают ток 50 А и принудительно разрывают цепь через 12 секунд после начала работы стартера

.

Преимущества усовершенствованной схемы запуска и проверка ее наличия

Установка дополнительного реле на машины ВАЗ позволила, несмотря на всю простоту примененного конструктивного решения, достигнуть поставленной цели за счет исключения опасности перегрузки и последующего спекания рабочих контактов:

  • замка зажигания;
  • цепей включения стартера.

Сильной стороной решения является возможность сравнительно простой модернизации проводки уже находящихся в эксплуатации автомобилей введением в него нового компонента.

Проверка наличия дополнительного реле осуществляется методом визуального осмотра, так как реле выполнено в форме навесного элемента.

Второй экспериментальный способ основан на процедуре продувки цилиндров. Для этого нажимаем на педаль газа до отказа и запускаем стартер поворотом ключа в замке зажигания. Если через 12 секунд стартер принудительно отключится, то на автомобиле уже применяется модернизированная схема зажигания и дополнительное реле исправно. Если же отключения стартера не происходит, убедитесь в отсутствии реле и осуществите модернизацию проводки.

Процедура установки дополнительного реле стартера

Существует несколько схем доработки электрической схемы стартера. Одна из них рассматривается на ВАЗ-2110. На других моделях он осуществляется аналогично, отличаясь только несущественными деталями. Другие возможные схемы не имеют отличий от описываемой.
Для работы лучше использовать готовый комплект, который содержит необходимые элементы и расходные материалы.

  1. Процедуру начинают с подготовки проводов сечением 1 — 1,5 мм2, на свободные концы которых обжимным инструментом или пассатижами устанавливают кольцевые наконечники.
  2. Затем в защищенном месте и недалеко от стартера за металлическое крепежное ухо монтируют реле. Подходящим для этого местом считается шпилька бачка омывателя.
  3. Снимают провод с плюсового вывода стартера.
  4. Плюсовый вывод аккумулятора через 8-миллиметровое кольцо соединяют с 87-м контактом реле, а контакт 30 реле еще одним проводом подключают к контакту 50 активизации тягового реле стартера.
  5. Далее контакт 85 реле соединяют с массой;
  6. На заключительном этапе на контакт 86 реле подключают существующий провод замка зажигания.
  7. После завершения установки проверяют работоспособность дополнительного реле методом продувки цилиндров.

Мероприятия по увеличению эксплуатационной надежности

Усложнение электрической схемы управления стартера неизбежно сопровождается введением в ее состав новых элементов и наращиванием количества соединений. Перефразируя известное правило, констатируем, что электротехника – это наука о контактах. При установке реле принимаем специальные меры к тому, чтобы реализуемая им схема работала безупречно на протяжении длительного времени. Для достижения этого в процессе модернизации схемы и выполнения подключения требуется:

  • плотно затягивать крепежные гайки;
  • не допускать загрязнений контактов реле, на которые одеваются наконечники соединительных проводов;
  • использовать провода минимальной длины без образования петель;
  • провода схемы целесообразно сформировать в виде жгута с креплением хомутиками на максимальной длине;
  • получившийся жгут помещаем в гофрированный шланг для защиты от механических повреждений;
  • контакты реле целесообразно защитить от попадания брызг воды термоусадочными трубками и/или изолентой.

Заключение

Процесс улучшения стартерных цепей автомобилей семейства ВАЗ не отличается высокой сложностью и выполняется автолюбителем даже с начальным уровнем подготовки в области электротехники и навыках слесаря первого разряда.

Для работы целесообразно используйте готовые модернизационные комплекты, в состав которых введены необходимые и маркированные компоненты, дополненные подробной инструкцией. Реле устанавливается в любом удобном месте, позаботьтесь только о том, чтобы в процессе эксплуатации его не заливала вода.

Установку дополнительного реле совместите с доработкой иных узлов электрического оборудования автомобиля.

Дополнительное реле стартера 2110

Вам также может понравиться

Источник: https://topmekhanik.ru/dopolnitelnoe-rele-startera/

Реле стартера ВАЗ 2110

В 1995 году с конвейера Волжского Автомобильного Завода сошла совершенно новая модель – ВАЗ 2110. В процессе производства, она, как и все модели завода, подвергалась различным модификациям. Изменениям подверглась и система запуска двигателя.

 В 2003 году на автомобили данной модели стали устанавливать, так называемое, реле стартера. Для чего нужно это реле? Где оно установлено, и можно ли поставить такое устройство, если оно не предусмотрено? Ответы на эти вопросы изложены в статье ниже.

Что такое реле стартера?

Когда в кругу автолюбителей речь заходит о реле стартера, почему-то все однозначно считают, что реле стартера – это именно втягивающее реле.

Такое реле предназначено для изменения положения муфты свободного хода, которая выдвигает специальную шестерню для последующего запуска двигателя.

Как только двигатель запускается, реле выходит из-под тока и муфта возвращается в исходное положение, задвигая шестерню обратно. Такой подход позволяет сохранить срок службы шестерни и не испортить автомобильный стартер.

Тем не менее, реле стартера – это не втягивающее реле. Реле стартера представляет собой устройство совсем другого назначения и конструкции. Это электронное реле, которое подключается к цепи питания стартера и, в зависимости от скорости и длительности вращения коленчатого вала, замыкает и размыкает данную цепь.

При включении стартера, первым действием активируется контроллер, который подключает реле стартера, тем самым, включая его. Условием, при котором выполнится данное действие, является число оборотов коленчатого вала соответствующее менее 500 оборотов в минуту. Если в течение 20 секунд работы стартера не произошел запуск двигателя, то есть число оборотов не превысило 500, то реле размыкается и отключает цепь питания стартера.

Однако, есть и другой момент. Если двигатель запустился, и число оборотов превысило 500 оборотов в минуту, а стартер остался запущенным, то реле также автоматически размыкается и не включится до тех пор, пока двигатель не заглохнет. Таким образом, предотвращается случайное включение стартера при работающем двигателе.

Для чего нужно реле стартера?

Данное реле предназначено для выполнения следующих задач:

1. Разгрузка, производимая на контактах замка зажигания.

2. Предотвращение случайного залипания контактов в замке зажигания. Актуально в случаях, когда тяговое реле продолжает работу при запущенном двигателе.

3. Отключение питания стартера, если ключ по неизвестным причинам продолжает включать стартер при работающем двигателе.

Где находится реле стартера и как проверить его работу?

Если вы пытаетесь найти это реле на самом стартере, то вы совершаете большую ошибку. Дело в том, что это реле установлено в блоке реле и предохранителей, который находится в углу панели салона автомобиля. Оно является навесным и устанавливается в специальном, белового цвета, разъеме.

Чтобы проверить работоспособность элемента, попробуйте прокрутить двигатель без искры в течении 20 секунд. Если данное реле находится в исправном состоянии, то стартер должен выключиться по истечению заданного промежутка времени.

Как поменять реле стартера?

В случае, если реле стартера не срабатывает, необходимо провести его замену. Для этого отсоедините минусовую клемму аккумулятора и откройте блок предохранителей и реле. Усилием пальцев вытащите реле и установите на его место новое.

Внимание! Устанавливать любые другие реле с такими же контактами запрещено! Реле стартера имеет соответствующую маркировку, согласно которой производится установка нового. Это значит, что при установке нового реле, оно должно иметь точно такую же маркировку.

Можно ли установить такое реле на ВАЗ 2110, где оно не предусмотрено?

Если у вас автомобиль раннего выпуска, то данного устройства у вас нет. Тем не менее, это не значит, что реле стартера нельзя установить самостоятельно. Если вы желаете защитить свой стартер от непреднамеренного износа и прочих неисправностей, то вы можете подключить такое устройство самостоятельно.

Что необходимо приобрести

1. Провода с сечением 1,5 квадратных миллиметров.

2. Наконечники в виде колец 6-ти и 8-ми миллиметровые по одной штуке каждая.

3. Специальный разъем типа «мама» в количестве 5-ти штук.

4. Штекер типа «папа» в количестве одной штуки.

5. Дополнительное реле, купленное в магазине автозапчастей.

 Установка реле стартера ВАЗ-2110

1. Выберите место для установки реле в подкапотном пространстве и закрепите его.

2. Отсоедините провод красного цвета от плоского вывода втягивающего реле и соедините его с «папой», протянутым от нового реле.

3. Провод с кольцом 8 мм оденьте на «плюс» стартера и зафиксируйте дополнительной гайкой. Второй конец провода присоедините к контакту 87, расположенному на новом реле.

4. На свободный контакт втягивающего реле наденьте провод с разъемом «мама» и протяните к контакту 30.

5. Последний контакт 85 соедините с массой автомобиля при помощи любого короткого провода.

6. После монтажа проводов проведите их изоляцию и, по возможности, закройте их от влаги. Также, защитите их от вращающихся частей двигателя, чтобы исключить возможность их обрыва.

Внимание! На некоторых автомобилях отсутствие реле подобного типа не говорит об ее острой необходимости! Вполне возможно, что оно не устанавливается из-за особенностей электрической схемы. Именно поэтому, данная инструкция актуальна только для автомобиля ВАЗ 2110.

Вот и все. Установка дополнительного реле прошла успешно. Удачи на дорогах!

Источник: https://vipwash.ru/starter/rele-startera-vaz-2110

Схема включения стартера ваз 2110 инжектор

Автомобильная система зажигания состоит из многих узлов и механизмов, позволяющих обеспечить нормальный запуск и работу силового агрегата. На автомобиле ВАЗ 2110 стартер представляет собой узел, при поломке которого запуск двигателя будет невозможен. Подробнее об этом устройстве, а также его установке вы сможете узнать из этого материала.

Характеристика стартера ВАЗ десятой модели

Перед тем, как установить новый стартер на ВАЗ 2110 и осуществить ее подсоединение, давайте разберемся с основными характеристиками. Рассмотрим место расположения и устройство стартера ВАЗ 2110.

Место расположения и предназначение

Для запуска двигателя транспортного средства нужен поворот коленвала. Коленчатый вал проворачивается в результате включения стартера, который, фактически, представляет собой электромотор постоянного тока.

Мощность этого электродвигателя определяется минимальной частотой вращения коленвала, а также моментом сопротивления его повороту. Несмотря на свои небольшие размеры, узел выполняет функции, которые дают возможность осуществить вращение маховика, что необходимо для движения поршней агрегата.

Что касается места установки, то если смотреть на автомобиль спереди, лицом к двигателю, то узел расположен с правой стороны моторного отсека, напротив водительского кресла.

Схема подключения механизма

Устройство и принцип работы узла

На автомобилях ВАЗ 2110 инжектор стартерный узел состоит из множества различных компонентов, при работоспособности которых устройство будет хорошо работать.

Основные компоненты механизма:

  • обмотка устройства;
  • якорь;
  • втягивающая и удерживающая обмотки;
  • тяговое реле;
  • щетки стартера ВАЗ 2110, при износе которых, кстати потребуется ремонт механизма.

Более подробно устройство и схема стартера ВАЗ 2110 приведены в конце статьи.

Что касается принципа функционирования, то работа узла осуществляется в несколько этапов:

  • компонент привода стартерного узла привод шестеренку на валу якоря в зацепление с зубчатой частью маховика;
  • далее, происходит вращение этого вала, вместе с ним вращается и шестеренка, которая впоследствии осуществляется поворот коленвала мотора через маховик, таким образом способствуя запуску агрегата;
  • после того, как мотор запустился, компонент привода должен вывести шестеренку механизма из зацепления с зубчиками маховика.

Какой стартер лучше поставить?

Если узел на вашем автомобиле вышел из строя, то вам придется либо его ремонтировать, либо менять на работоспособный. В случае проведения замены перед вам наверняка встанет вопрос — какой стартер лучше поставить? На сегодняшний день на «десятках» может использоваться два вида устройств — с редуктором и без него.

Источник: http://chevroletcars.ru/info/shema-vkljuchenija-startera-vaz-2110-inzhektor/

Где находится реле стартера ваз 2107 — Блог любителя автомобилей

ВАЗ 2107 или советские Жигули, это наш российский автомобиль с задним приводом 2-ой группы. Эта последняя модель классики или люкс-версия автомобиля Лада-2105. За его основу был взят популярный Фиат-124. Модель малолитражная, относится к семейному седану образца 1966 года.

Если вспомнить автоисторию, то в 1967 году эта машина была победителем на европейском конкурсе Автомобиль года. Инженера-конструкторы в разработке немало внимания уделили на реле стартера автомобиля ваз 2107. Благодаря ему машина хорошо заводится и не будет проблем на дороге.

Основные составляющие

Хорошая работа автомобиля ВАЗ 2107 зависит от стартера. Он состоит из таких элементов, как:

  • Корпус;
  • Якорь с шестерней привода;
  • Обгонная муфта;
  • Две крышки;
  • Тяговое электромагнитное реле.

Маленький совет от профессионалов

Проверить работу реле стартера несложно. Надо включить замок зажигания и повернуть ключ. При неработающем стартере будут слышны щелчки. Это говорит о том, что с реле все в порядке, а со стартером проблемы.

Стартер снимать не надо, а нужно перемкнуть два контакта (медные болты). Если после этого механизм начнет крутиться, то тогда проблема со

Не следует сразу впадать в отчаяние, иногда многие работы можно сделать своими силами.

Источник: https://vipauto-barnaul.ru/obsluzhivanie/gde-nahoditsya-rele-startera-vaz-2107.html

Как поставить дополнительное реле на стартер – Установка дополнительного реле стартера

Система зажигания ВАЗовских авто до 2003-го года выпуска была одним из самых слабых мест в бортовой электросети. Всему виной генерация высокого напряжения и отсутствие возможности разгрузить стартерный узел. Чтобы решить проблему слабого стартера, конструктора и разработчики автотранспорта приняли на вооружение вспомогательное реле стартера ВАЗ 2110.

Схема дополнительного реле стартера ВАЗ 2110

Важно знать!

Источник: https://auto-virage.ru/raznoe/kak-postavit-dopolnitelnoe-rele-na-starter-ustanovka-dopolnitelnogo-rele-startera.html

Реле стартера ваз 21 12 где находится

Важно знать!

У каждого автомобилиста должно быть универсальное устройство для удаления царапин на автомобиле любой окраски. Эффект виден уже через 10 минут, а действие RENUMAX приятно удивит Вас своей простотой и эффективностью. Читать далее >>>

Назначение дополнительного реле стартера

Есть мнение, что на машинах со старым замком зажигания (выпуск примерно до 2003 года, (подсветка ключа в виде зелёного кольца, а не отдельного светодиода) дополнительного реле стартера нет. Однако, на некоторых новых автомобилях с ЭБУ Январь7.2 и выше такое дополнительное реле стартера установлено с завода.

Вот что по этому поводу написано в руководстве по сервисному обслуживанию ВАЗ 2110, 2111, 2112:

  • Контроллер управляет включением/выключением дополнительного реле стартера в зависимости от частоты вращения коленчатого вала и времени прокрутки двигателя стартером.
  • После установки ключа зажигания в положение «Стартер» и частоте вращения коленвала не более 500 мин1 контроллер подаёт сигнал на дополнительное реле и таким образом включает стартер.
  • После своего включения стартер будет работать до тех пор, пока ключ зажигания будет находиться не более 20 секунд в положении «Стартер» при условии, что получен «правильный» пароль от иммобилизатора и частота вращения коленвала не увеличилась до 500 мин1. Тем самым предотвращается включение стартера при запущенном двигателе и его перегрев при длительной прокрутке.

Другими словами, зачем нужно дополнительное реле стартера:

  1. Для защиты стартера от случайного (в следствии износа, длительного запуска) спекания контактов в замке зажигания;
  2. Для того, чтобы отключить питание стартера, когда мотор запустился, а ключ при этом, по какой-то причине, продолжает находится в режиме «стартер»;
  3. Разгружает контакты замка зажигания.

Как проверить дополнительное реле стартера, установлено ли она в «десятке» ?

  • Во-первых, проверить наличие доп.реле стартера в монтажном блоке. Это реле навесное и на фотографии указано стрелкой.
  • Во-вторых, можно проверить его работу следующим образом: крутить стартер в режиме продувки цилиндров, через 12-13 сек стартер должен выключается автоматически.

Установка доп.реле стартера

Кстати, в магазинах есть комплект дополнительного реле стартера для самостоятельной установки. Например, комплект от «Автоэлектроника», в котором есть все необходимое для монтажа, однако, схема в комплекте оказалась недоработанной. Для правильной работы дополнительного реле потребовалось добавить в схему установку диода на прямой ток 1А (1N4000-1N4007 или Российский аналог КД243(А-Ж)).

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Что такое реле стартера

Механизм предназначен для того, чтобы поступало питание к электрическому двигателю стартера. В этот момент передается заряд от аккумулятора. Одновременно с подачей энергии он выполняет функцию выталкивания бендикса, в то время как элемент зацепляется за маховик. От реле стартера на ВАЗ-2112 зависит, будет запускаться основной механизм и срабатывать мотор, или нет. Если вдруг это устройство вышло из строя и не включается, нужно провести диагностику и выполнить ремонт. Для этого следует изучить подробную инструкцию по эксплуатации и узнать, где находится реле стартера на ВАЗ-2112.

Устройство

Деталь выглядит как небольшая квадратная коробочка с четырьмя разъемами. Она состоит из якоря в корпусе, содержащего электромагнит с обмоткой. Его работу обеспечивают электрические контакты и возвратные пружины.

Электромагнит представлен двумя независимыми катушками с удерживающей и втягивающей независимыми деталями. Первое из устройств состыковано с корпусом и присоединяется к вводу управления. Втягивающая катушка идет на клемму управления и сообщается с электромотором стартера.

Принцип работы

Реле необходимо для запуска системы двигателя, поэтому оно было вмонтировано в бензонасос. Когда питание подается на контакт, сообщающийся с управлением, внутри катушки появляется электромагнитная индукция. Это происходит под действием тока, с помощью этого процесса появляется магнитное поле. Притяжение якоря способствует сжатию возвратной пружины.

В это же время выталкивается бендикс, который соединяет мотор и стартер с помощью маховика. Плюсовая клемма подает питание на втягивающую обмотку. При этом контакты замыкаются между собой. Якорь находится в это время внутри катушки, в которой перестает генерироваться магнитное поле. При запуске силовой установки питание отключается, а якорь с помощью возвратной силы отправляется на исходную позицию. Происходит размыкание контактов. Во время этого процесса бендикс перестает взаимодействовать с маховиком.

Особенности строения

Такое устройство, как стартер, водители между собой называют пускателем, так как он помогает выполнить запуск машины. Он практически ничем не отличается от подобных механизмов. Однако если требуется приобрести реле стартера на ВАЗ-2112, то нужно снять деталь с автомобиля и взять с собой магазин. Этот элемент отличается от подобных по размеру. Можно приобрести прибор от моделей ВАЗ-2111 или 2110, так как он полностью идентичен.

На двенадцатой модели «Жигулей» установленный стартер имеет скромные размеры. Однако это небольшое устройство очень функционально. В технической документации описано, чем отличается строение механизма и где находится реле стартера ВАЗ-2112. На фото можно рассмотреть основные и дополнительные блоки.

На этих автомобилях устанавливали инжекторные силовые агрегаты, имеющие по 16 клапанов. Чтобы не возникали перепады электротока, применяется реле. Когда включается электрическая схема, это устройство пропускает ток, постепенно выравнивая напряжение до величины 80-340 ампер. Такой разброс показателей объясняется тем, что первый параметр реле выдает в состоянии покоя, а второй — в рабочем режиме. Как только транспортное средство останавливается, эта цепь размыкается и происходит отключение схемы.

Мероприятия по увеличению эксплуатационной надежности

Усложнение электрической схемы управления стартера неизбежно сопровождается введением в ее состав новых элементов и наращиванием количества соединений. Перефразируя известное правило, констатируем, что электротехника – это наука о контактах. При установке реле принимаем специальные меры к тому, чтобы реализуемая им схема работала безупречно на протяжении длительного времени. Для достижения этого в процессе модернизации схемы и выполнения подключения требуется:

  • плотно затягивать крепежные гайки;
  • не допускать загрязнений контактов реле, на которые одеваются наконечники соединительных проводов;
  • использовать провода минимальной длины без образования петель;
  • провода схемы целесообразно сформировать в виде жгута с креплением хомутиками на максимальной длине;
  • получившийся жгут помещаем в гофрированный шланг для защиты от механических повреждений;
  • контакты реле целесообразно защитить от попадания брызг воды термоусадочными трубками и/или изолентой.

Это интересно: Суть полировки

Где находится реле стартера ВАЗ-2112

Для того чтобы выполнить диагностику или ремонт этого механизма, нужно отыскать небольшую крышку в нижней части торпеды. Там расположена специальная кнопка для фиксации, которая откидывается вниз. Можно изучить схему, приложенную к руководству по эксплуатации. Там отмечено, где находится реле стартера ВАЗ-2112 на 16 клапанов. Если предстоит снятие или замена этого элемента, то нужно выполнить ремонт, а затем установить все запчасти в обратном порядке. Рекомендуется использовать инструкцию от этого блока.

Глядя на реле стартера ВАЗ-2112 на фото, можно увидеть, что поверх блока устанавливались дополнительные предохранительные устройства. Они предназначались для того, чтобы была защищена определенная группа приборов. Однако реле стартера по умолчанию находится с правой стороны вторым по счету, если смотреть сверху.

Необходимые инструменты и порядок снятия реле

Как уже говорилось ранее, для диагностики и замены втягивающего, потребуется снять с автомобиля стартер, поскольку реле находится с ним в одном корпусе.

Для демонтажа изделия нам понадобятся ключи на 8,13 и 15.

Стартер расположен в левой (если сидеть в машине) нижней части под капотом, ближе к КПП. Для успешного демонтажа потребуется небольшая сноровка, так как один из болтов крепления находится в неудобном для откручивания месте. Но в целом, с задачей справляются все, необходимо проявить лишь терпение и настойчивость. Этапы демонтажа:

  1. Отключите аккумуляторную батарею, отсоединив минусовый провод.
  2. Снимите воздушный фильтр.


    Откручиваем крепления воздушного фильтра

  3. Отсоедините провода, подходящие к реле.
  4. Ключом на 13, отверните гайку, которая крепит силовой провод.
  5. Ключом на 15 открутите две гайки, которые крепят стартер к корпусу авто.
  6. Аккуратно извлеките стартер из подкапотного пространства.
  7. Ключом на 8 открутите болты крепления реле к стартеру.

Все работы по установке запчасти на место выполняются в обратном порядке.

Как проверить работу устройства

Когда какие-либо приборы на автомобиле перестают работать, водитель должен в первую очередь проверять исправность предохранителей или цепь реле. После того как проведена полная диагностика, можно будет сделать вывод о том, что именно стало неисправным и как устранить проблему. Диагностику выполняют в следующем порядке:

  1. Взять два небольших провода, имеющих длину 35-45 см и присоединить их к аккумулятору
  2. Напрямую подключить провод, идущий от минусовой клеммы аккумулятора к реле, учитывая полярность. То же самое сделать с проводом, который поступает от клеммы с положительным зарядом.
  3. После подключения реле стартера ВАЗ-2112 следует убедиться, что реле втянуло сердечник, при этом должен послышаться характерный щелчок
  4. Если не произошло втягивание, значит, реле неисправно.

Когда диагностика полностью проведена и выявлена причина поломки, нужно заменить старое реле. При этом рекомендуется осмотреть стартер и выполнить его обслуживание в профилактических целях. Для этого откручивается задняя крышка, после того как с нее очищена вся грязь. Затем определяется состояние щеток и вилок бендикса. Мастера советуют выполнять осмотр пускателя регулярно, чтобы он не вышел из строя где-нибудь в дороге.

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

Причины поломок

Самая главная причина неисправности реле стартера ВАЗ-2112 – выгорание контактных пластин, находящихся внутри. К другим поломкам, которые также часто возникают в этом механизме, относятся:

  • замыкание минусовой клеммы;
  • засорение контактов
  • неисправность якоря на втягивающем реле;
  • перегорание обмотки;
  • обрыв проводки.

Эти сбои в работе реле происходят из-за того, что используются некачественные расходники. Они быстро выходят из строя и изнашиваются. Опытные водители уже по звуку мотора определяют, когда происходит поломка. Например, после того как повернут ключ в замке зажигания, стартер продолжает вращаться, но мотор при этом работает вхолостую, или при характерном жужжании, когда мотор развивает средние обороты, а стартер не выключается.

Доработка реле блокировки стартера и защита контактов в ВАЗ 2110, 2111, 2112

По опыту эксплуатации ВАЗ (сначала классика 21011, потом 2111) давно замечено, что очень часто подгорают и приходят в негодность контакты замка зажигания (ЗЗ) которые управляют втягивающим реле стартера. Ток через эти контакты достигает 20А. Приходится заменять всю контактную группу. Вот и решил на новой машинке устранить эту проблему сразу, не дожидаясь ее появления. Распространенный вариант — установка дополнительного реле в силовую цепь и управление им контактами ЗЗ. Все просто, но как оказалось, это совсем не обязательно, т.к. можно задействовать уже имеющееся реле блокировки стартера, сохранив полностью его прежние функции. Как показал анализ схемы, реле блокировки стартера запитано от +12В с главного реле ЭБУ, а минус подается с выв.50 ЭБУ (Январь 7.2), и управляется ключом «с открытым коллектором» в ЭБУ. При включении зажигания ЭБУ выставляет «низкий уровень» (замыкает на массу) на контакте 86 реле блокировки. Реле срабатывает, замыкая цепь между замком зажигания и втягивающим реле стартера. При повороте ключа ЗЗ с конт «50» 12В поступает на втягивающее реле стартера. Как только двигатель запустился, ЭБУ снимает сигнал с конт 86 реле, оно обесточивается, разрывая цепь, и тем самым блокируя стартер. Блокировка работает! На Рис.1 изображен фрагмент схемы в базовом варианте, а на Рис.2 — после доработки. Как видно, изменения минимальные: 1. Розово-черный провод отключен от выв. «85» и изолирован; 2. Силовой провод от замка зажигания подключен к выв . «85» реле 3. Добавлен силовой провод (30 см) от разъема, с которого запитывается ЗЗ (2х контактный разъем к жгуту переднему) – сечением не менее 4 мм2, подключен к выв. 87 реле. Теперь силовая цепь управляется через реле, а ток через контакты ЗЗ не превышает 0,2А Доработка выполнена в 2009 году. Плюсы: минимальные переделки, не нужно еще одно реле, — экономия места в ЧЯ Минусы: за 6 лет не обнаружены.

Это интересно: Чистка свечей зажигания в домашних условиях

Ниже приведен фрагмент схемы.

Ну и итоговый вариант. Реле стартера и дополнительное реле «разгрузки» контактов замка зажигания

Окончательная схема с разгрузкой контактов замка по цепи зажигания

Но и это еще не все! Следующее слабое место: силовые контакты втягивающего реле стартера. Из-за больших токов им достается еще большая электрическая нагрузка, и как следствие — эрозия. Защитить их от искрения, особенно при размыкании, можно подключив по одному мощному диоду параллельно стартеру и управляющей обмотке втягивающего реле. Суть доработки — подавить «ЭДС самоиндукции» — основную причину обгорания контактов. Диоды использовал достаточно распространенные, КД2998 – большой импульсный и прямой ток, да и были под рукой в достаточном количестве. Можно использовать выпрямительные диоды от компьютерных блоков питания, рассчитанные на прямой ток не менее 30А. Диоды помещены в 2 слоя термоусадки и на коротких проводах подключены прямо к стартеру. Схема подключения приведена.

Устранение падения напряжения в ВАЗ 2110, 2111, 2112

О достаточно неудачных и тусклых задних фонарях ВАЗ-2111 написано много. Особенно актуальной эта проблема становится

Как снять

Для того чтобы снять реле стартера ВАЗ-2112, нужно разбирать всю систему. Поэтому этот механизм снимается вместе с пускателем. С другой стороны, это даже лучше, потому что одновременно с ремонтом можно выполнить профилактику поломок стартера. Чтобы снять стартер, нужно заехать на эстакаду или смотровую яму. Дальше снятие детали выполняется в таком порядке:

  1. Отключить аккумулятор, тем самым обесточив транспортное средство.
  2. Снять брызговик либо другую защиту
  3. Отыскать в нижней части стартера гайку и открутить ее
  4. Отцепить клемму, которая находится на втягивающем реле
  5. Отвернуть верхнюю гайку, которая удерживает стартер
  6. Открутить ленту плоской отверткой и вынуть реле, потянув слегка за корпус.

Если этот блок снимается с усилием, то нужно немного приподнять его, чтобы отцепить от креплений. Нужно следить внимательно, чтобы не потерялась пружина, находящаяся внутри механизма. Часто она выскакивает и теряется. Теперь, когда устройство отсоединено от стартера, можно выполнить диагностику неисправностей и узнать, из-за чего оно сломалось.

Ремонт

Когда уже известно, где находится реле стартера ВАЗ-2112, можно приступать к его ремонту. Не обязательно сразу покупать новую деталь, опытные водители для начала пробуют его починить. На устройстве имеется только три выхода, которые нужны для подключения проводов. Первый предназначен для подачи электроэнергии на замок зажигания. Когда поворачивается ключ, контакты замыкаются, а нужное напряжение передается к обмотке реле.

Другие выходы имеют больший диаметр. Они предназначены для подключения к стартеру и аккумулятору. Чаще всего происходит засорение или окисление контактов на пятаках. Чтобы устранить проблему, нужно открутить болты и снять гайку с шайбой, которая расположена на выходе реле.

После этого нужно выходы от обмотки отсоединить с помощью паяльника. Нагар и другие засорения на пятаках удаляются с помощью мелкой наждачной бумаги. Если износ этих элементов слишком сильный, то лучше сделать замену реле стартера ВАЗ-2112. Не потребуется замена устройства при обрыве электропроводки. В этом случае потребуется просто заменить провода, и реле снова будет работать исправно.

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Установка дополнительного реле стартера

Почитал на форумах, подобная проблема не только у меня, может ещё кому-то поможет. Долго мучался с проблемой завода авто на горячую. Особенно проблема проявлялась летом. Стартер временами просто отказывался крутиться, поворачиваешь ключь, щелчёк, притухает немного панель приборов и всё… стартёр молчит. Проблема непостоянная, такое может произойти раз в неделю, может и через день. Весь день можно ездить на машине, глушить, заводить всё работает и в какой-нибудь неподходящий момент перестанет реагировать на ключь. Остановишься на заправке или у магазина и всё. Начинаешь бегать с отвёрткой в капот и замыкать контакты на втягивающем, с отвёртки заводится. Если завести отвёрткой, а потом заглушить, то заведёться с ключа без проблем и снова можно ездить неизвестное количество дней или часов т.к. проблема плавающая и непостоянная. За время поиска причины перебрал стартер, сменил щетки, поставил новое втягивающее(только зря), зачистил все контакты, зачистил контактную группу замка зажигания. Всё это делал поэтапно т.к. после каждых действий проблема исчезаза кажется, но только на время, поездишь месяц и снова нежданчик. Как выяснил, проблема возникала при малейшем просаживании аккумулятора, будто включение «карлсона», при нагреве двигателя или прослушивание музыки на заглушенном двигателе. После этого через замок зажигания просто не хватало напряжения, где-то видимо потери напряжения от плохих контактов, возможно контактную группу нужно было поменять, а не зачищать( но не факт, что новая бы долго прослужила). Решил поставить реле стартера заодно сделал дополнительную массу. Купил 4-х контактное реле на 30А, пять разьёмов «мама» один «папа» и пару кольцевых разъёмов.

Из закрамов достал кабель БПВЛ 4,0 Сделал его в три слоя обжал и облудил контакты и сверху всё закрыл гофрой. Прокинул массу на генератор и на стартёр.Также заменил родную массу кузова, уж больно хлипкая была.

Дополнительное реле стартера

Чтобы пускатель прослужил дольше, выполняется установка реле стартера ВАЗ-2112 дополнительного. Это необходимо для контроллера, отвечающего за правильную работу автомобиля. Когда коленвал разгоняется до 500 оборотов в минуту, контроллер подает команду дополнительному реле для включения пускателя. Такой режим работы предотвращает произвольный запуск стартера и исключается перегрев двигателя даже при его длительной работе.

Также дополнительное реле на стартер ВАЗ-2112 нужно для того, чтобы исключить случайное спекание контактов от замка зажигания. Это часто происходит вследствие износа деталей. Кроме того, дополнительный элемент вовремя отключает питание пускателя, если силовая установка уже запущена, а ключ находится в режиме «стартер». Таким образом, контакты замка зажигания разгружаются, и двигатель не повреждается.

Такое устройство устанавливалось не на все модели. Сейчас мастера автосервиса при покупке автомобилей ВАЗ-2112 рекомендуют предварительно проверить, стоит ли оно на автомобиле. Для этого нужно:

  1. Осмотреть монтажный блок. Это реле навесного типа, поэтому его можно легко рассмотреть среди других предохранителей.
  2. Запустить продувку цилиндров. При наличии дополнительного реле пускатель включится в автоматическом режиме.

В том случае, если этот элемент отсутствует на автомобиле, можно установить его самостоятельно. Однако опытные ремонтники утверждают, что в нем нет острой необходимости. Более того, производители современных отечественных и иностранных автомобилей часто отказываются от этого механизма.

Реле стартера: место расположения и особенности

Сразу отметим, на ВАЗ 2110 реле стартера не является привычным реле, которое обычно ставится в блок предохранителей для различного электрооборудования. В случае со стартером следует понимать втягивающее реле, интегрированное в стартер (находится под его контактами).

Другими словами, реле стартера не вынесено в отдельный блок, куда установлены предохранители ВАЗ 2110. Чтобы получить к нему доступ, пусковое устройство нужно снимать. Чтобы было понятнее, втягивающее реле позволяет подать питание от АКБ на стартер, а также подвести и зацепить шестерню на стартере с маховиком двигателя.

Это позволяет прокрутить коленчатый вал. После, когда коленчатый вал набирает определенные обороты (мотор завелся), шестерня стартера отводится от маховика и дальше силовой агрегат работает самостоятельно.

Вполне очевидно, что если втягивающее не работает, завести двигатель от стартера не получится. Управление втягивающего реле осуществляется напрямую от замка зажигания. Также реле защищает другие электрические компоненты стартера.

С учетом того, что реле стартера пропускает через себя большой ток, со временем происходит износ контактной группы. Как правило, это проявляется таким образом, что стартер плохо крутит двигатель, не щелкает (не срабатывает втягивающий элемент) и не крутит мотор, срабатывает через раз и т.д. Так или иначе, в подобной ситуации тяговое реле нуждается в проверке.

Реле стартера установка видео - Автомобильный портал AutoMotoGid

Система зажигания ВАЗовских авто до 2003-го года выпуска была одним из самых слабых мест в бортовой электросети. Всему виной генерация высокого напряжения и отсутствие возможности разгрузить стартерный узел. Чтобы решить проблему слабого стартера, конструктора и разработчики автотранспорта приняли на вооружение вспомогательное реле стартера ВАЗ 2110.

Что конкретно дает установка дополнительного реле?
  1. Разгружает контактную группу в замке зажигания
  2. Предотвращает спекание контактов стартера из-за длительного зажигания
  3. Размыкает электроцепь, когда двигатель уже запустился, а ключ зажигания установлен в положении «стартер»

Разумеется, дополнительное реле стартера ВАЗ 2110 (схема на фото) не является панацеей от всех бед бортовой электроники. Специалисты с опытом рекомендуют модернизировать электросеть комплексно. В список работ может входить и установка конденсаторов, и монтаж вспомогательного АКБ, и замена массы, и прочие-прочие работы.

К этому можно добавить, что схема подключения стартера ВАЗ 2110 есть даже не у всех последних модификаций этого авто. Если бортовая электроцепь хорошо сбалансирована и проработана, то дополнительное реле и вовсе не нужно.

Как проверить наличие дополнительного реле в стартере?

Если выжать педаль газа и перевести ключ в положение «стартер», то через 12 секунд стартер автоматически отключится. Так задействуется режим продувки цилиндров. То есть, топливо не подается в рабочую камеру.

Если стартер не отключился, значит реле отсутствует. В этом случае желательно установить доп реле стартера ВАЗ 2110 (схема подключения отмечена в инструкции этого обзора).

Что понадобится для установки доп реле?

  1. Реле на 4 контакта с силой тока от 30 до 40 (А). Чаще всего используется 30-амперное реле
  2. Повод с сечением в районе 1,5 (мм2)
  3. Плоские разъемы «мама» (5 шт)
  4. Плоский разъем «папа» (1 шт)
  5. Кольцевые разъемы на 6 и 8 (мм)

Когда материалы подготовлены, смотрим, как подключить реле стартера. Кстати, есть доходчивое видео на эту тему:

Обратите внимание, что в автомагазинах продаются уже готовые к установке комплекты дополнительного реле. В таком наборе есть и хороший провод, и качественные кольцевые разъемы. Все элементы промаркированы и выполнены в едином стиле. С такими материалами легко и приятно работать самостоятельно.

Процесс установки

  1. Подготавливаем проводку. Обжимаем разъемы.
  2. Новое реле стартера ВАЗ 2110 необходимо смонтировать под капотом в таком месте, чтобы его точно не заливало водой из луж и дождем. Многие специалисты устанавливают реле на шпильку бачка омывателя.
  3. Выводим провод с реле к стартеру и подключаем его на место красного провода (он с «папой»). Это место подключения тягового реле. Таким образом мы запитали катушку нового реле.
  4. На плюсовой вывод стартера накидываем новый провод с кольцевым разъемом 8 (мм) и плотно притягиваем его болтиком. Этот провод подходит на контакт 87 в новом реле. Надеюсь, схема подключения стартера ВАЗ 2110 понятна всем.
  5. От нового реле на контакте 30 тянем провод с разъемом «мам» к стартеру, на место подключения тягового реле.
  6. Повод от контакта 85 на новом реле накидываем на массу.
  7. Всю проводку закрываем гофрированным рукавом и хорошенько изолируем, чтобы проводка и контакты не подвергались воздействию влаги.
  8. Делаем пробный заезд.

Все, дополнительное реле стартера ВАЗ 2110 (схема прилагается) удачно установлено.

Неисправное втягивающее реле стартера зачастую становится причиной того, что автомобиль отказывается заводиться при повороте ключа в замке зажигания. Пожалуй, это не самые приятные моменты в жизни любого водителя. Поэтому в таких случаях важно знать, как проверить втягивающего реле стартера, и как завести машину, если оно не работает.

Мы расскажем о назначении втягивающего реле стартера и его устройстве, о том как его можно проверить и выполнить несложный ремонт своими руками.

В конце этой статьи смотрите видео, в котором показано, как завести машину, если не работает втягивающее реле стартера.

Также на нашем сайте можно найти информацию и о других часто встречающихся причинах неисправности стартера с пошаговой инструкцией, что делать если не срабатывает стартер.

Когда при повороте ключа в замке зажигания отчетливо слышно, что стартер работает в холостую, то причиной этой неисправности может быть втягивающее реле. Но прежде чем заняться его диагностикой, следует знать назначение этого электрического узла.

Назначение втягивающего реле стартера

Как известно стартер представляет собой электрический мотор, который питается от аккумуляторной батареи. Зубчатая шестерня стартера при запуске мотора должна быстро войти в зацепление с венцом маховика коленчатого вала двигателя. Одновременно происходит включение электромотора стартера, который и вращает коленвал – этот процесс в действии хорошо виден на анимации ниже.

Втягивающее реле стартера отвечает за быстрое соединение двух зубчатых деталей: маховика и шестерни обгонной муфты (бендикса). Устанавливается втягивающее реле на корпусе стартера, соединяясь с муфтой в передней части при помощи рычага. Если реле не выдвигает шестерню вперед, то стартер вращается сам по себе.

Однако виновником такой неисправности может быть не только втягивающее реле, но и обгонная муфта (подробно о ремонте бендикса). Если муфта заклинила, то силы втягивающего реле не хватает для ее выдвижения.

Проверка втягивающего реле стартера

Чтобы определить причину отсутствия соединения зубчатых элементов стартера и двигателя, следует проверить работоспособность втягивающего реле. Для удобства диагностики чаще всего приходится демонтировать весь стартер.

Однако перед тем как приняться за демонтаж стартера, желательно провести несколько простых операций, которые помогут выявить неполадку:

  • Проверить состояние аккумулятора, надежность крепления клемм, удалить окислы с выводов АКБ;
  • Убедиться в том, что электрическая проводка надежно крепится к стартеру гайками. При наличии коррозии зачистить контакты мелкозернистой наждачной бумагой;
  • Найти в автомобиле реле включение стартера и проверить его состояние.

Порядок демонтажа стартера

Для снятия стартера требуется отсоединить провода, которые к нему подходят, а затем открутить болты крепления (обычно два или три).

Зачастую для выполнения этих, на первый взгляд, несложных операций автомобилисту приходится тратить много времени и усилий.

Объясняется это тем, что стартер во многих моделях авто хорошо спрятан в моторном отсеке, и чтобы добраться до него, необходимо изъять из-под капота немало мешающих узлов и механизмов. А в некоторых машинах, например Фольксваген Гольф или Пассат, для его демонтажа потребуется поддержка двигателя.

Лучше всего эту работу проводить на смотровой яме или на эстакаде.

Как проверить втягивающее реле стартера

Когда стартер успешно извлечен из подкапотного пространства, следует его очистить от загрязнений, а окисленные контакты необходимо обработать наждачкой.

  1. Теперь стартер нужно разместить рядом с аккумулятором и подготовить два электрических провода достаточной длины. Лучше всего применять провода для "прикуривания", которые оснащены "крокодилами".
  2. Первым делом нужно одним электропроводом соединить плюсовую клемму аккумулятора с соответствующим выводом втягивающего реле.
  3. После этого другой провод подключают к минусовой клемме АКБ.
  4. Осталось лишь прикоснуться свободным концом минусового электропровода к корпусу стартера и узнать результат:
  5. если при соединении произойдет быстрый и отчетливый щелчок в области втягивающего реле, то оно работает;
  6. если признаки "жизни" отсутствуют, значит втягивающее реле нуждается в ремонте или замене.

При работоспособном втягивающем реле, причину неисправности следует искать в цепи питания. Ну а неисправный узел можно попытаться отремонтировать своими руками или заменить на новый.

Ремонт втягивающего реле стартера

Сперва предлагаем посмотреть видео-инструкцию по самостоятельной замене втягивающего реле, а затем мы расскажем как выполнить его ремонт.

В зависимости от завода-изготовителя стартеры оснащаются разборным или неразборным втягивающим реле. Чтобы устранить неполадку неразборного элемента, нужно всего лишь купить новую деталь. Останется открутить два крепежных болта, снять неисправное реле и установить на его место новое (смотрите на видео выше).

В случае разборного втягивающего реле можно попытаться его отремонтировать. Ремонт заключается в следующем:

  • Откручиваются винты крепления крышки корпуса.
  • Иногда необходимо дополнительно отпаять концы обмотки.
  • Сняв крышку, открывается доступ к поиску возможной проблемы – это силовые контакты, которые могут быть изношенными или подгоревшими:
  • в первом случае поможет замена контактов,
  • во втором случае проблему решить удастся с помощью шлифовальной шкурки.
  • Теперь останется собрать втягивающее реле и проверить его работоспособность.
  • Отремонтированный стартер устанавливается на место, после чего можно испытать его работу.
  • И на последок рекомендуем посмотреть видео, на котором показано, как можно завести мотор с нерабочим втягивающим реле стартера.

    Как завести машину, если не работает втягивающее реле стартера

    Почитал на форумах, подобная проблема не только у меня, может ещё кому-то поможет.
    Долго мучался с проблемой завода авто на горячую. Особенно проблема проявлялась летом. Стартер временами просто отказывался крутиться, поворачиваешь ключь, щелчёк, притухает немного панель приборов и всё… стартёр молчит.
    Проблема непостоянная, такое может произойти раз в неделю, может и через день. Весь день можно ездить на машине, глушить, заводить всё работает и в какой-нибудь неподходящий момент перестанет реагировать на ключь. Остановишься на заправке или у магазина и всё.
    Начинаешь бегать с отвёрткой в капот и замыкать контакты на втягивающем, с отвёртки заводится.
    Если завести отвёрткой, а потом заглушить, то заведёться с ключа без проблем и снова можно ездить неизвестное количество дней или часов т.к. проблема плавающая и непостоянная.
    За время поиска причины перебрал стартер, сменил щетки, поставил новое втягивающее(только зря), зачистил все контакты, зачистил контактную группу замка зажигания.
    Всё это делал поэтапно т.к. после каждых действий проблема исчезаза кажется, но только на время, поездишь месяц и снова нежданчик.
    Как выяснил, проблема возникала при малейшем просаживании аккумулятора, будто включение "карлсона", при нагреве двигателя или прослушивание музыки на заглушенном двигателе. После этого через замок зажигания просто не хватало напряжения, где-то видимо потери напряжения от плохих контактов, возможно контактную группу нужно было поменять, а не зачищать( но не факт, что новая бы долго прослужила).
    Решил поставить реле стартера заодно сделал дополнительную массу.
    Купил 4-х контактное реле на 30А, пять разьёмов "мама" один "папа" и пару кольцевых разъёмов.

    Из закрамов достал кабель БПВЛ 4,0 Сделал его в три слоя обжал и облудил контакты и сверху всё закрыл гофрой.
    Прокинул массу на генератор и на стартёр.Также заменил родную массу кузова, уж больно хлипкая была.

    Форсунка ВАЗ-2110 8 клапанов: схема подключения с описанием

    Имеет большое значение схемотехника ВАЗ-2110 (форсунка 8 клапана) - с ее помощью запитывается вся бортовая сеть. Потребители разной мощности питаются от аккумулятора и генератора (работают параллельно). На карбюраторных двигателях нет блока управления, датчиков, бензонасоса, поэтому проводка немного отличается от той, что используется в инжекторных конструкциях. Но у них все же есть общие черты.

    Как устроена проводка?


    Независимо от того, какой двигатель используется в автомобиле, проводка имеет общие черты.Чтобы разобраться в них, нужно знать основные принципы построения электрики. И вам понадобится подробная схема подключения ВАЗ-2110 (инжектор) с описанием. Вот основные характеристики:

    1. Все устройства и оборудование, которые подключаются к проводке в автомобилях ВАЗ-2110, работают по однопроводной схеме. Все провода отличаются друг от друга по цвету, отвечают за работу определенных узлов и агрегатов. Это значительно облегчает ремонт электропроводки.А для производителя это значительная экономия на проводах.
    2. В качестве отрицательного провода используется кузов автомобиля. На ВАЗ-2110 (8-клапанный инжектор) электрическая схема построена именно по этому принципу.
    3. Положительный вывод, который идет от батареи к потребителям, всегда красный. Поэтому при установке оборудования обязательно используйте только красные провода для подключения к «+» источнику питания. Отрицательный провод всегда черный.
    4. Каждая система, подключенная к электрическому оборудованию, оснащена жгутом проводов.
    5. Электросхема ВАЗ-2110 (форсунка 16 клапанов) сконструирована таким образом, что при подключении аккумулятора электрооборудование находится под напряжением. По этой причине при любом ремонте электрики должны отключить отрицательную клемму.
    6. Все цепи защищены предохранителями. Реле используются для включения мощных потребителей электроэнергии.

    Эти особенности характерны как для карбюраторных, так и для инжекторных двигателей. На ВАЗ-2110 (8-ми клапанная форсунка) электрическая схема имеет как раз такие особенности.



    Карбюраторные моторы

    Самые первые автомобили ВАЗ-2110, выпускавшиеся с середины девяностых годов, оснащались только двигателями с карбюраторной системой впрыска. Инжекторные двигатели начали устанавливать в начале двухтысячных. Они намного лучше, стабильнее работают, но все же многие автомобилисты до сих пор используют автомобили с карбюраторным впрыском. Сегодня они не редкость.


    Существенных различий в электрической схеме между вариантами впрыска и карбюратора нет.На карбюраторных десятках системы практически такие же, как на инжекторных. Только обязательно столкнитесь с проблемой при замене карбюратора на инжектор. Придется дополнительно проложить несколько кос электропроводки. Они необходимы для питания системы датчиков, бензонасоса, бортового компьютера и других узлов.

    Система впрыска

    У автомобилей ВАЗ-2110 (8-клапанный инжектор) электрическая схема немного отличается от карбюраторных. Инжекторные двигатели намного сложнее, так как имеют электронный блок управления и систему датчиков, исполнительных механизмов.Также стоит отметить, что инжекторные моторы идут с 8 и 16 клапанами. Карбюраторных двигателей с 16 клапанами нет. Всю проводку можно разделить на моторный отсек и салон.


    Их назначение понятно из названия. Капот моторного отсека соединяет такие элементы, как стартер, генератор, датчики на двигателе и др. Салонная проводка необходима для подключения приборной панели, подсветки, различных переключателей.

    Как устранить неполадки?

    Практически при любой поломке электропроводки первым делом нужно провести диагностику контактов.Чтобы проверить их состояние, нужно внимательно осмотреть все провода, которые уложены в жгут. Это можно сделать несколькими способами:

    1. Визуальный осмотр для определения целостности.
    2. Полная проверка целостности соединений, их надежности.
    3. Циферблат с мультиметром проводов при отключенном аккумуляторе.

    На карбюраторных и инжекторных двигателях необходимо обращать внимание на провода, передающие высокое напряжение на свечи зажигания.


    Если они повреждены, двигатель будет работать хаотично. Признаки выхода из строя высоковольтных проводов:

    1. Посторонний шум при работе двигателя.
    2. Автомобиль может дергаться во время движения.
    3. Расход бензина увеличивается.
    4. Нестабильная работа на малых оборотах.

    Поэтому, прежде чем грешить на какие-либо датчики, убедитесь в исправности высоковольтных проводов и модуля зажигания.

    Подключение стартера

    Электрический стартер используется для запуска двигателя.Это простой двигатель постоянного тока. Вся система работает следующим образом:

    1. При включении зажигания возбуждается обмотка ротора генератора, в результате чего вокруг нее создается постоянное магнитное поле. Это обязательное условие для функционирования генераторной установки.
    2. Как только ключ находится в положении «Пуск», на обмотку соленоида реле подается напряжение.
    3. Вместе с сердечником электромагнитного реле шестерня и обгонная муфта движутся по ротору стартера.В результате шестерня входит в зацепление с венцом маховика.
    4. При этом сердечник замыкается силовыми контактами внутри втягивающего реле.
    5. На обмотку стартера подается напряжение, ротор начинает вращаться и раскручивает коленчатый вал двигателя.
    6. Генератор начинает вырабатывать ток, так как магнитное поле вращается внутри обмотки статора.

    Схема подключения стартера ВАЗ-2110 (инжектор) такая же, как на карбюраторных моделях.Отличается только стартерная модификация.

    Система отопления салона

    Печка ВАЗ-2110 состоит из радиатора, вентилятора, системы воздуховодов. С помощью вентилятора обдувается радиатор и по специальным каналам подается воздух (горячий). В схему отопителя ВАЗ-2110 входит также регулятор положения заслонки. По сути, это обычный шаговый двигатель.

    Позволяет перемещать заслонку, изменяя угол ее открытия, а также количество холодного воздуха, поступающего извне в обогреватель.Электродвигатель нагнетательного вентилятора подключается через специальный выключатель. Он имеет несколько положений, каждое из которых соответствует определенной скорости вращения.


    Регулировка скорости вращения вентилятора происходит с помощью сопротивлений, установленных в корпусе нагревателя. Эти сопротивления включены в цепь питания электродвигателя. Переключение происходит с помощью регулятора, установленного на панели приборов. На более старых автомобилях десятого семейства еще можно встретить механические приводы демпферов.Подобные рисунки встречаются и на «девятках» и «восьмерках».

    Система обогрева сиденья и заднего стекла

    Эти две системы очень похожи друг на друга, поскольку состоят из одних и тех же компонентов:

    1. Предохранитель для защиты цепи.
    2. Реле электромагнитное для переключения силовой цепи.
    3. Кнопка включения с подсветкой.
    4. Жгуты проводов.
    5. Нагревательные элементы.

    Использование электромагнитных реле обязательно.Они имеются в схеме подключения обогрева сидений ВАЗ-2110. С их помощью можно избавиться от переключения с помощью сильноточной кнопки.


    В результате кнопка на панели приборов включает только слаботочные цепи управления обмотками электромагнитного реле. Аналогичная конструкция и обогреватель заднего стекла. Если в машине есть зеркала заднего вида с подогревом, то применяется аналогичная схема.

    Электрический топливный насос

    Отдельные предохранители и реле питают электрический топливный насос.Устанавливается под задним сиденьем прямо в баке. Более того, он совмещен с датчиком указателя газа. Основные элементы электрической схемы насоса ВАЗ-2110:

    1. Электродвигатель привода насоса.
    2. Реле электромагнитное.
    3. Предохранитель.
    4. Жгут проводов.

    При включении зажигания срабатывает электромагнитное реле, после чего питание подается на топливный насос.


    Бензин закачивается в систему до определенного давления, после чего электронасос останавливается.Датчик давления, установленный в топливной рампе, подает сигнал на электронный блок управления. Именно по этим параметрам система управления понимает, в какой момент нужно включить или выключить бензонасос.

    Датчики и исполнительные механизмы

    На схеме подключения ВАЗ-2110 (форсунка 8 клапанов) бензонасос работает по сигналам с датчиков. Все эти устройства подключены к одному блоку управления. Именно с его помощью собирается необходимая информация о работе двигателя внутреннего сгорания.После обработки всех сигналов текущие параметры двигателя накладываются на топливную карту, которая встроена во внутреннюю память микроконтроллера.


    Данная топливная карта регулирует работу исполнительных механизмов в зависимости от сигналов датчиков, нагрузки двигателя, оборотов и т.д. Для наглядности можно использовать интерактивные схемы подключения ВАЗ-2110 (инжектор). Они позволяют лучше понять принцип построения всех систем автомобиля.

    Средний свет на ВАЗ 2110

    Как правило, причина неисправности ближнего света на ВАЗ 2110 - размытые лампочки.Однако иногда недостаток освещения связан с выходом из строя других узлов. Ниже мы рассмотрим, как производится замена ламп, а также наиболее частые причины, по которым не горят средние огни и способы их устранения.

    Замена ламп

    Выбор

    Процесс замены ламп на ВАЗ 2110 предельно прост. Однако перед тем, как приступить к этой операции, необходимо приобрести новые элементы освещения.

    В заводской комплектации на данный автомобиль устанавливаются галогенные фары стандарта H7.В продаже сегодня есть большой выбор ламп, причем не только галогенных, но и других типов - ксеноновых и светодиодных.

    На фото - Галогенная лампа H7

    На форумах автомобилистов неоднократно обсуждались их особенности, достоинства и недостатки, поэтому мы приводим лишь сравнительную таблицу с основными характеристиками этих ламп:

    Примечание!
    Наиболее оптимальная цветовая температура светового потока находится в пределах 4300 - 5000 К.

    Надо сказать, что помимо данных из таблицы, при выборе следует учитывать еще и проникающую способность светового потока.По этому параметру лидируют галогенные лампы - они значительно освещают дорогу в дождь, туман или снег.

    Кроме того, установка потребует вмешательства электрика, в частности установка дополнительного оборудования (блоков розжига). Поэтому выполнить их качественный и безопасный монтаж своими руками не получится.

    Примечание!
    Специалисты рекомендуют менять лампочки на пары, чтобы обе фары светили одинаково.
    К тому же срок их службы примерно такой же, поэтому если один из них сгорел, то второй скоро выйдет из строя.

    Каждый автовладелец должен выбирать, какой свет на ВАЗ 2110 будет лучше, исходя из собственных финансовых возможностей, погодных условий автомобиля и т.д.

    Порядок замены лампы

    Инструкция по замене лампочек выглядит вот так:

    • Для начала нужно открыть капот и отсоединить клемму от АКБ.
    • Затем нужно снять заглушку, находящуюся ближе к крылу.
    • Далее нужно развернуть пружинный фиксатор, который прижимает лампочку к корпусу блока фары.

    • После этого следует аккуратно отсоединить колодкой от контактов и вынуть саму лампочку, так как ее уже ничего не беспокоит.
    • Теперь нам нужно вставить новые лампочки. В том же положении, в котором был старый, подключаем колодку к контактам и фиксируем все кронштейном.
    • По окончании работы установить на место.

    Примечание!
    В процессе замены ламп важно не прикасаться пальцами к стеклу.
    В противном случае на поверхности останутся жирные пятна, что приведет к перегреву и выходу осветительного элемента из строя.

    Замена лампы на этом завершена. Как правило, на эту операцию даже новые минуты уходит несколько минут.

    Совет!
    Многие автовладельцы интересуются, как улучшить фары?
    Самый простой способ - разобрать блок-фары, помыть, при необходимости заменить стекла и отрегулировать световые лучи.
    Как правило, эти простые процедуры дают хороший результат.

    Замена предохранителей

    Если после замены фонарей освещение все равно не работает, следует проверить предохранители. Монтажный блок расположен с левой стороны рулевого колеса.

    Предохранитель F2 отвечает за ближайшее освещение в левом блоке, а в правом - F12. Надо сказать, что неисправность предохранителя не всегда можно определить визуально. Поэтому лучше установить новые предохранители.

    Ремонт

    Если предохранители исправны, но освещение не включается, нужно найти причину неисправности.Для этого вам понадобится контрольная лампа, а еще лучше - мультиметр.

    Надо сказать, что ремонт ближнего света на ВАЗ 2110 произвести несложно - нужно только прозвонить цепь и найти разрыв для его устранения.

    Ниже мы приводим оптимальную процедуру:

    • Так как часто причиной появления среднего света является реле среднего света на ВАЗ 2110, начинать проверку можно с него. С помощью прибора необходимо определить, есть ли на нем напряжение и есть ли оно на выходе.Если на выходе нет напряжения, то нужно заменить реле.
    • Если реле не подает напряжение, и его нет на выводах предохранителей, то переключатель на предохранители, а также сам выключатель.
    • При наличии напряжения на выходе с реле необходимо проверить, поступает ли оно на разъем лампы. Часто причиной неисправности являются перегоревшие или окисленные контакты. Если почти ближний и дальний свет исчез, то, возможно, развернулась масса массы в блок-фари.

    Примечание!
    Причиной неисправности реле часто являются окисленные контакты, которые нужно просто почистить.

    Таким образом, проверив по цепочке все основные узлы, вы обязательно найдете причину неисправности. Упростить эту работу поможет схема ближнего света на ВАЗ 2110, которая приведена выше.

    Регулировка

    Раз в год следует настраивать Ближний свет на ВАЗ 2110. Данная процедура необходима для повышения эффективности освещения, а также для предотвращения ослепления водителей встречного транспорта.

    Рассмотрим подробно, как настроить ближний свет фар:

    • Вам нужно найти плоскую площадку со стеной, которая будет служить экраном.
    • Машину нужно поставить на расстоянии пяти метров от экрана. Впереди должен быть пассажир. Также вы можете поместить в машину груз весом 75 килограмм.
    • На экране необходимо провести горизонтальную линию на 600 мм, а также вторую линию на 75 мм ниже первой.
    • Затем нужно провести три вертикальные линии - две крайние линии должны соответствовать фарам, а средняя должна располагаться посередине между ними.
    • Ручка гидрокорографической фары должна быть переведена в положение, соответствующее минимальной нагрузке.
    • Одну из фар следует закрыть листом картона или фанеры.

    • Далее производится регулировка светового пучка по схеме. Регулировка осуществляется винтами с пластиковыми головками, которые находятся на задней части блока фар. Они вращают оптический элемент вокруг горизонтальной и вертикальной оси.
    • Далее вам необходимо настроить вторую ярмарку блоков таким же образом.

    Вот собственно вся информация о том, как настроить ближний свет фар.

    Выход

    Средние фары на ВАЗ 2110 могут перестать светить по разным причинам, однако в любом случае неисправность всегда можно найти и устранить самостоятельно. При этом не стоит забывать о регулировке направления световых лучей, от которой во многом зависит эффективность фары.

    Дополнительную полезную информацию по указанной теме вы можете получить из видео в этой статье.

    Как заменить реле стартера

    Реле стартера, широко известное как соленоид стартера, представляет собой часть транспортного средства, которая переключает большой электрический ток на стартер в свете небольшого управляющего тока и который, в свою очередь, приводит двигатель в движение. Его емкость неотличима от емкости транзистора, за исключением того, что он использует электромагнитный соленоид вместо полупроводника для воспроизведения обмена.Во многих автомобилях соленоид дополнительно соединяется с шестерней стартера с зубчатым венцом двигателя.

    Все пусковые реле представляют собой простые электромагниты, состоящие из катушки и подпружиненного железного якоря. Когда через катушку реле проходит ток, якорь перемещается, увеличивая магнитный поток. При отключении тока якорь сжимается.

    В реле стартера при повороте ключа зажигания автомобиля движение якоря замыкает пару тяжелых контактов, которые служат мостом между аккумулятором и стартером.Чтобы реле стартера функционировало правильно, оно должно получать достаточное питание от аккумуляторной батареи. Недостаточно заряженные батареи, корродированные соединения и поврежденные кабели аккумуляторной батареи могут помешать реле стартера получить достаточно энергии для правильной работы.

    Когда это происходит, обычно слышен щелчок при повороте ключа зажигания. Поскольку оно содержит движущиеся части, само реле стартера также может выйти из строя со временем. В случае отказа зажигание не издает звука при повороте ключа зажигания.

    Существует два типа реле стартера: внутренние реле стартера и внешние реле стартера. Внутренние реле стартера встроены в стартер. Реле представляет собой переключатель, установленный на внешней стороне корпуса стартера в собственном корпусе. В большинстве случаев, когда стартер выходит из строя, обычно выходит из строя реле стартера, а не якорь или шестерня.

    Внешние реле стартера отделены от стартера. Обычно они устанавливаются над крылом или на брандмауэре автомобиля.Реле стартера этого типа имеет питание непосредственно от аккумулятора и управляет ключом из исходного положения. Внешнее реле стартера работает так же, как внутреннее реле стартера; однако к цепям прилагается большее сопротивление. Есть провода от внешнего реле стартера к стартеру, которые могут создать дополнительный нагрев, если размер провода неправильный.

    Кроме того, внешние реле стартера имеют тенденцию иметь легкий доступ для того, чтобы кто-то подключил плавкую перемычку к стереоусилителю.Обычно это нормально; однако, когда усилитель активен и стартер становится активным, реле может выделять слишком много тепла, разрушая контактные точки внутри и делая реле стартера неэффективным.

    Симптомы неисправности реле стартера включают проблемы с запуском автомобиля, включение стартера после запуска двигателя и щелчок, исходящий от стартера. Иногда реле стартера остается включенным, заставляя шестерню стартера оставаться в зацеплении с коронной шестерней двигателя, даже когда двигатель приводится в движение самостоятельно.Кроме того, корродированные контакты могут создавать высокое сопротивление реле, не позволяя реле установить хорошее соединение.

    Коды лампочек двигателя, относящиеся к реле стартера на автомобилях с компьютерным управлением:

    P0615, P0616

    Часть 1 из 4: Проверка состояния реле стартера

    Необходимые материалы

    Шаг 1: Попытка запустить двигатель . Сделайте это, вставив ключ в замок зажигания и повернув его в положение запуска.

    Существует 3 различных звука, которые могут передаваться при выходе из строя реле стартера: щелчок реле стартера, а не включение стартера, громкий скрежет шестерни стартера, остающегося включенным, и медленный звук запуска двигателя

    Был слышен один из звуков при выходе из строя реле стартера. Все три звука можно услышать, когда реле стартера расплавило контакты внутри.

    Если внутри реле стартера оплавились контакты, то при попытке запустить двигатель вы можете услышать щелчок.Когда вы снова пытаетесь запустить двигатель, он может медленно проворачиваться при запуске. Расплавленные контакты могут удерживать ведущую шестерню стартера в контакте с коронной шестерней после запуска.

    Шаг 2: Снимите крышку с панели предохранителей, если таковая имеется . Найдите предохранитель цепи реле стартера и убедитесь, что предохранитель в хорошем состоянии.

    Если предохранитель перегорел, замените предохранитель, но не пытайтесь запустить автомобиль, не проверив состояние цепей запуска.

    Шаг 3: Посмотрите на батарею и проверьте соединения стойки . Плохое соединение аккумулятора вызывает симптомы неисправности реле стартера.

    • Примечание : Если полюса батареи заржавели, очистите их перед продолжением тестирования. Вы можете использовать пищевую соду и воду, смешанные с водой, чтобы очистить батарею от коррозии. Кроме того, вам нужно будет использовать щетку для очистки клемм, чтобы удалить сильную коррозию. Если да, наденьте защиту для глаз.

    Шаг 4: Проверьте концы клемм и соединения кабеля с реле стартера и массой корпуса стартера .Незакрепленный конец клеммы указывает на разрыв соединения внутри реле стартера.

    Ослабленные кабели вызывают проблемы со схемой запуска и создают ситуацию, когда запускается не происходит.

    Шаг 5. Проверьте перемычку на внутреннем реле стартера . Убедитесь, что он не сгорел, и убедитесь, что небольшой провод от замка зажигания не ослаблен.

    Часть 2 из 4: Проверка аккумуляторной батареи и цепи реле стартера

    Необходимые материалы

    Шаг 1: Наденьте защитные очки .Не работайте с аккумулятором или рядом с ним без каких-либо средств защиты глаз.

    Шаг 2: Подключите Sun Vat-40 или Ferret-40 к аккумулятору . Поверните ручку и загрузите аккумулятор до 12,6 вольт.

    Аккумулятор должен держать заряд выше 9,6 вольт.

    Шаг 3. Еще раз выполните тест батареи с помощью Sun Vat-40 или Ferret-40 . Поверните ручку и загрузите аккумулятор до 12,6 вольт.

    Аккумулятор должен держать заряд выше 9,6 вольт.

    Если батарея показывает меньше 12.45 вольт перед тем, как поставить на него нагрузку, вам нужно будет полностью зарядить аккумулятор. Полная зарядка составляет 12,65 вольт, а 75 процентов заряда - 12,45 вольт.

    • Предупреждение : Не проверяйте аккумулятор более 10 секунд, иначе аккумулятор может выйти из строя или протечь кислоту. Подождите 30 секунд между тестами, чтобы батарея остыла.

    • Примечание : Если у вас нет Sun Vat-40 или Ferret-40, вы можете использовать любой тестер нагрузки аккумулятора.

    Шаг 4: Подключите индуктивный датчик . Подсоедините индуктивный датчик (провод усилителя) от Sun Vat-40 или Ferret-40 к кабелю реле стартера.

    Это провод от аккумуляторной батареи к реле стартера.

    Шаг 5: Попытка завести автомобиль . Повернув Sun Vat-40 или Ferret-40 к себе, поверните ключ в исходное положение и попытайтесь завести автомобиль.

    Следите за тем, до какого значения падает напряжение и до какой величины повышается сила тока.Запишите показания, чтобы сопоставить их с заводскими настройками. Вы можете использовать перемычку стартера для обхода выключателя зажигания и проверки его исправности.

    • Примечание : Если у вас нет Sun Vat-40 или Ferret-40, вы можете использовать DVOM, цифровой вольт-омметр с индуктивным датчиком (выводом усилителя), чтобы проверить силу тока только на кабеле от батареи к реле стартера. Вы не сможете проверить падение напряжения во время этого теста с помощью DVOM.

    Часть 3 из 4: Замена реле стартера

    Необходимые материалы

    Шаг 1. Припаркуйте автомобиль на плоской твердой поверхности . Убедитесь, что передача в парке (для автоматов) или на 1 передаче (для МКПП).

    Шаг 2: Установите противооткатные упоры вокруг оставшихся на земле шин . В этом случае противооткатные упоры огибают передние колеса, так как задняя часть автомобиля будет приподнята.

    Включите стояночный тормоз, чтобы заблокировать задние колеса.

    Шаг 3. Установите девятивольтовый аккумулятор в прикуриватель . Благодаря этому ваш компьютер будет работать, а ваши настройки будут актуальными в автомобиле.

    Если у вас нет энергосберегающего устройства на девять вольт, ничего страшного.

    Шаг 4: Отсоедините аккумулятор . Откройте капот автомобиля, если он еще не открыт, чтобы отсоединить аккумулятор.

    Отсоедините провод заземления от отрицательного вывода аккумуляторной батареи, отключив питание переключателей электрического стеклоподъемника.

    Шаг 5: Поднимите автомобиль . Используя напольный домкрат, поднимите под автомобилем в указанных точках, пока колеса полностью не оторвутся от земли.

    Шаг 6: Установите опоры домкрата . Стойки домкрата должны заходить под места поддомкрачивания.

    Опустите автомобиль на домкратные опоры. В большинстве современных автомобилей точки крепления домкратов находятся на сварном шве прямо под дверями по днищу автомобиля.

    На внешнем реле стартера:

    Шаг 7: Открутите крепежный винт и снимите кабель от реле к стартеру . Обязательно пометьте кабель.

    Шаг 8: Открутите крепежный винт и снимите кабель от реле к батарее . Обязательно пометьте кабель.

    Шаг 9: Снимите крепежный винт и снимите провод от реле к выключателю зажигания . Обязательно пометьте провод.

    Шаг 10: Снимите монтажные болты, которыми реле крепится к крылу или брандмауэру .Снимите реле с кронштейна, если есть кронштейн.

    На внутреннем реле стартера:

    Шаг 11: Возьмите ходовую часть и пройдите под автомобиль . Найдите стартер на двигателе.

    Шаг 12: Отсоедините кабель от реле к батарее . Обязательно пометьте кабель.

    Шаг 13: Снимите кабель от корпуса стартера к блоку двигателя . Обязательно пометьте кабель.

    • Примечание : Не выбирайте цветовую согласованность, так как большинство кабелей к пускателю все черные и могут быть одинаковой длины.

    Шаг 14: Отсоедините небольшой провод от реле к выключателю зажигания . Обязательно пометьте провод.

    Шаг 15: Снимите крепежные болты стартера . Головки некоторых болтов имеют страховочную проволоку.

    Перед тем, как снимать болты, вам необходимо отрезать контровочную проволоку боковыми кусачками.

    • Примечание : Снимая стартер, будьте готовы к двигателю. Некоторые стартеры могут весить до 120 фунтов в зависимости от типа транспортного средства, на котором вы работаете.

    Шаг 16: Снимите стартер с двигателя . Возьмите стартер и поставьте его на скамейку.

    Шаг 17: Снимите крепежные винты с реле на стартере . Снимаем реле.

    Проверить состояние контактов реле. Если с контактами все в порядке, вы можете очистить их безворсовой тканью. Если контакты повреждены, вам нужно будет заменить узел стартера.

    На внешнем реле стартера:

    Шаг 18: Установите реле в кронштейн .Установите монтажные болты, чтобы закрепить реле на крыле или брандмауэре.

    Шаг 19: Установите винт крепления провода от реле к выключателю зажигания .

    Шаг 20: Установите кабель и крепежный винт от реле к батарее .

    Шаг 21: Установите кабель и крепежный винт от реле к стартеру .

    На внутреннем реле стартера:

    Шаг 22: Установите новое реле на корпус стартера .Установите крепежные винты и прикрепите новое реле стартера к стартеру.

    Шаг 23: Протрите стартер и пройдите с ним под автомобиль . Установите стартер на блок цилиндров.

    Шаг 24: Установите монтажный болт, чтобы закрепить стартер . Удерживая стартер, другой рукой установите монтажный болт, чтобы прикрепить стартер к двигателю.

    После ввинчивания монтажного болта можно отпустить стартер, и он должен оставаться на месте.

    Шаг 25: Установите оставшийся набор крепежных болтов . Это полностью закрепит стартер на блоке двигателя.

    • Примечание : При снятии стартера, если какие-либо прокладки выпали, вставьте их обратно. Не оставляйте их. Кроме того, если вам пришлось снимать страховочную проволоку с головок болтов, обязательно установите новую страховочную проволоку. Не оставляйте страховочный трос, так как болты стартера могут ослабнуть и выпасть.

    Шаг 26: Подсоедините кабель от блока двигателя к корпусу стартера .

    Шаг 27: Подсоедините кабель от аккумулятора к клемме реле .

    Шаг 28: Подключите небольшой провод от переключателя зажигания к реле .

    Шаг 29: Подсоедините заземляющий кабель обратно к отрицательной клемме аккумулятора. Снимите девятивольтовый аккумулятор с прикуривателя.

    Шаг 30: Затяните зажим аккумулятора . Убедитесь, что соединение хорошее.

    Если у вас не было устройства энергосбережения на девять вольт, вам придется сбросить все настройки в вашем автомобиле, такие как радио, электрические сиденья и электрические зеркала.

    Шаг 31: Поднимите автомобиль . Используя напольный домкрат, поднимите под автомобилем в указанных точках, пока колеса полностью не оторвутся от земли.

    Шаг 32: Снимите опоры домкрата .

    Шаг 33: Опустите автомобиль так, чтобы все четыре колеса были на земле . Вытащите домкрат и отложите его в сторону.

    Шаг 34: Снимите противооткатные упоры .

    Часть 4 из 4: Тест-драйв автомобиля

    Шаг 1: Вставьте ключ в замок зажигания и поверните его в начальное положение .Двигатель должен запуститься нормально.

    Шаг 2: Объехать на автомобиле вокруг квартала . Во время тест-драйва обязательно проверьте указатели на наличие каких-либо индикаторов аккумулятора или двигателя.

    Если лампа двигателя загорается после замены реле стартера, возможно, требуется дальнейшая диагностика системы запуска или возможная электрическая проблема в цепи переключателя зажигания. Если проблема не исчезнет, ​​попросите одного из сертифицированных технических специалистов YourMechanic произвести замену.

    Скутер honda lead 90 («хонда свинец 90»): описание, технические характеристики

    .

    Всемирно известная японская компания Honda традиционно славится своими разработками и инновационными внедрениями в производство различных транспортных средств. Скутер «Хонда Лид 90» - один из самых популярных на мировом рынке, имеет отличное сочетание ценовых и качественных параметров. Автомобиль имеет хороший дизайн, позволяющий комфортно себя чувствовать даже на отечественных дорогах. Кроме того, Mokik оснащен рядом достаточно мощных для своей категории двигателей.Благодаря им стартовая и рабочая скорости оптимально сопоставимы с другими участниками дорожного движения.

    Обзор серии отведений

    Самыми популярными являются скутеры семейства Honda Lead 90 второго поколения. Среди других модификаций можно выделить следующие модели:

    1. Honda Lead AF20. Мини-мотоцикл имеет меньший объем двигателя (49 куб. См). В остальном он также устойчив на всех типах дорог, хорошо сбалансирован. Вилка переднего рычага успешно гасит все неровности гусеницы.Объемный обвес делает мопед визуально мощнее, защищая водителя от пыли и грязи. Фара с двумя мощными лампами обеспечивает отличную видимость и освещение проезжей части. Переднее крыло обеспечивает дополнительную защиту от дорожных «сюрпризов».
    2. Модель
    3. SS. Это первый представитель семейства Lead. Самокат удобен, практичен и надежен как по ходовым показателям, так и по посадке водителя и пассажира.
    4. Новинка рассматриваемой серии Honda Lead 110 - представитель молодежной направленности, имеет соответствующий вес.Модель оснащена просторным багажником, системой запуска впрыска и водяным охлаждением.
    5. «Хонда Лид 90» - самая популярная модификация рассматриваемой серии, обзор которой мы проведем более подробно ниже.

    Описание

    Самокат Honda Lead 90 (HF-05) отличается «сиденьем», рассчитанным на пару человек, спидометром и почти вдвое более мощным силовым агрегатом. Рассматриваемый двухместный самокат оснащен подвеской рычажного типа, отвечает повышенным требованиям, подходит для езды по разным типам дорожного полотна.Конструктивные особенности маятников способствуют поглощению выбоин небольшого и среднего размера.

    Отмечу одну особенность движка. «Хонда Лид 90» разгоняется до 30 километров в час за пару секунд, затем происходит своеобразный «провал», после которого начинается второй этап разгона с 40 км / ч.

    Максимальная скорость скутера около 100 км / ч. Из часто встречающихся неисправностей - это работа масляного насоса с перебоями на высоких оборотах, что приводит к перегреву двигателя.Решить эту проблему можно, заменив или добавив в топливо большую дозу масла.

    Достоинства: отличная эргономика, современный внешний вид, ходовая мягкость, экономичность, стоимость. Запчасти на скутер «Хонда Лид 90» не являются особым дефицитом и находятся в свободном доступе. Цены на самокат, в зависимости от состояния и намотанного пробега, колеблются от шестисот до тысячи долларов.

    Основные характеристики

    Рассматриваемый агрегат японского производства выпускается с 1988 года.Основные технические данные скутера Honda Lead 90 в стандартной комплектации:

    • Количество мест - два.
    • Длина / ширина / высота (м) - 1,75 / 0,75 / 1,0.
    • Колесная база (м) - 1,23.
    • Клиренс (см) - 11.
    • Масса (кг) - 92.
    • Объем бензобака / маслобака (л) - 7,2 / 1,2.
    • Тип трансмиссии - вариационный узел.

    Силовой агрегат рассматриваемого автомобиля двухтактный с принудительным водяным охлаждением (HF-05E).Его мощность составляет 8,4 лошадиных сил при объеме 90 кубических метров. см. Передняя подвеска телескопическая, задний узел - маятниковый. За безопасность отвечают передние дисковые тормоза и задний барабанный агрегат. Резина на Honda Lid 90 имеет типоразмерный указатель: 100/90/10 56 j 3 / 50-10 4PR.

    Прочие технические данные

    Рассматриваемый самокат имеет лепестковую газораспределительную систему и вариатор диаметром 10,4 см. Некоторые другие характеристики представлены в таблице.

    Высота заднего амортизатора (см)

    28

    Стандартное давление в шинах (кг / см)

    В переднем колесе (1.50), заднее колесо (1,75)

    Напряжение при максимальном выходном токе (A)

    5,5

    Расход масла на 1000 км (л)

    1,0

    Передаточное число

    9,42

    Выхлопная труба

    GW-3 с патрубком перетока, внутренний диаметр - 19 мм

    Длина амортизатора по центрам (мм)

    Передний (260) / Задний (285)

    Номинальное сопротивление резисторов (Ом)

    5.6-6,2

    Гидравлический тормоз в сборе

    ТОЧКА 3/4

    Длина троса спидометра (мм)

    1007

    Как работает карбюратор?

    Устройство карбюраторного скутера «Хонда Лид 90» на первый взгляд может показаться сложным. Но если у вас есть базовые представления о расположении узлов, вы без проблем разберетесь с этим блоком. Хотя тонкая настройка и ремонт, без навыков, лучше доверить специалисту.

    При работающей силовой установке в карбюраторе уровень давления снижается относительно атмосферного показателя. Воздух поступает в карбюратор и камеру сгорания, захватывая топливо из камеры, смешиваясь с ним, образуя смесь топлива с воздухом.

    Ручка газа на рулевом колесе напрямую взаимодействует с заслонкой и закрепленной в ней иглой подачи. При выпуске газа игла полностью перекрывает канал впрыска топлива из поплавковой камеры, а заслонка перекрывает поток воздуха.Чем активнее газ, тем выше поднимется игла золотника и тем сильнее откроется канал подачи топлива. Вместе с иглой поднимается и заслонка для воздуха. Объем топливной смеси естественным образом увеличивается и поступает в камеру сгорания, где воспламеняется от свечи зажигания.

    Процесс корректировки

    Игла относительно воздушной перегородки перемещается на небольшие расстояния. Для этого в нем предусмотрены пазы, куда крепится штопорное кольцо. Устанавливается в средней камере. Болт регулировки уровня и качества смеси затягивается до упора и отворачивается на полтора оборота.Самокат заводится.

    Если холостой ход отсутствует, имеет слишком низкие или высокие обороты, регулировочный винт увеличивает или уменьшает их. Затем регулировка винта контролирует смесь для достижения максимального оборота и откручивает ее на четверть или пол-оборота.

    Если при трогании есть провалы, нужно затянуть винт еще на четверть. После каждой процедуры регулируется холостой ход. При чрезмерном расходе бензина следует опустить золотниковую иглу еще на один риск и заново отрегулировать.Если в мопеде не хватает топлива, возникают провалы, игла поднимается вверх до деления, и процесс регулировки повторяется.

    Отзывы владельцев

    Как отмечают владельцы скутера «Хонда Лид 90», запчасти к агрегату легко найти по разумной цене. Кроме того, к достоинствам мопедов пользователи отнесли следующие аспекты:

    • Широкий прочный футляр.
    • Отличные ходовые качества.
    • Комфортная посадка.
    • Скорость достойная.
    • Устойчивость на дороге.
    • Мягкая подвеска.
    • Хорошая динамика и эргономичный дизайн.

    Из того, что у владельцев есть претензии, можно отметить ненадежность масляного насоса, относительную медлительность, перегрев поршня. В целом отзывы об этом японском мини-байке звучат положительно, особенно о новых моделях. Помимо основных преимуществ, здесь есть продуманное расположение основных деталей и агрегатов, приличный запас топлива, а также возможность использования скутера как на асфальте, так и на проселочных дорогах.

    Завершение строительства

    В завершающем обзоре автомобиля «Хонда Лид 90» хотелось бы отметить высокое качество и надежность агрегата, в принципе, как и у большинства оригинальных продуктов японского автопрома. Популярность этой модели объясняется тем, что она адаптирована для отечественных дорог.

    Кроме того, в этом самокате гармонично сочетаются крутой дизайн, практичность, скорость и доступность. На фоне ближайших конкурентов Honda Lead заслуженно входит в число лидеров.На отечественном рынке реально найти как новые модели, так и скутеры б / у.

    Утром не заводится форсунка ВАЗ 2110. Инжектор долго запускается из-за дтож. Основные технические требования к характеристикам топлива

    .
    Спрашивает : Баранов Иван.
    Суть вопроса : Автомобиль ВАЗ-2112 не заводится на холодном? Что делать?

    Добрый день, у меня ВАЗ-2112 2005 года выпуска, с 16 клапанным мотором... И не так давно на холодном стал испытывать трудности с запуском. При этом он может просто не заводиться, а заводиться иногда бывает сложно. Подскажите, что может быть не так?

    Причин того, что после ночной стоянки автомобилисту может быть сложно запустить двигатель, может быть множество. Это касается и тех ситуаций, когда вечером машина завелась без дефектов, а уже утром были проблемы, как говорится на лицо.

    Следующие две вкладки изменяют содержимое ниже.

    Всю жизнь меня окружали машины! Сначала в деревне, в первом классе бегала на тракторе по полям, потом была JAWA, после копейки. Сейчас я учусь на третьем курсе «Политехника» на автомобильном факультете. Я работаю автомехаником, помогаю ремонтировать машины всем своим друзьям.

    В этой статье мы разберем, какие самые основные причины влияют на сложный запуск ВАЗ-2112 с холодным двигателем и как их быстро решить.

    На видео выше показан стандартный пример того, как ВАЗ-2112 не заводится на холодном.

    Принцип пуска

    Чтобы узнать, почему двигатель не запускается, необходимо точно знать, как он работает. Основа для запуска двигателя, которая зависит от системы зажигания и топливно-воздушной смеси, которая подается в определенных пропорциях. Поэтому, если какой-либо из этих компонентов не работает должным образом, запуск становится затруднительным или просто невозможным.

    Основные причины

    Среди всех причин, по которым запуск двигателя может быть затруднен, можно выделить основные, которые выделяются при плохом запуске холодного двигателя:

    • Низкий заряд батареи - эта причина чаще всего возникает в холодное время года, когда температура окружающей среды значительно ниже 0 градусов по Цельсию. Так как в таких условиях посаженный автомобильный аккумулятор может очень быстро разрядиться. Эту проблему можно решить, просто заменив батарею на новую или периодически обслуживая старую для ее подзарядки.

      На редакционной машине разряжалась батарея. Правда, это была 8-клапанная ВАЗ-2112. Но смысл тот же.

    • При дальнейшем осмотре системы зажигания обратите внимание на состояние отдельных катушек и свечей зажигания ... Проверьте их на наличие трещин и видимых следов износа. Также обратите особое внимание на состояние рабочей поверхности свечей, так как их состояние может многое сказать.

      Порядок демонтажа значения не имеет.

    • Проверить давление в топливной рампе, чтобы правильно это сделать.

      Фактически рампа находится под давлением

    • хоть и не основной, но также может быть причиной затрудненного запуска двигателя. ...

      Дроссельная заслонка до и после очистки

    • Воздушный фильтр и датчик массового расхода воздуха - Воздушный фильтр должен быть чистым, чтобы вся необходимая воздушная масса проходила в цилиндры и смешивалась с необходимым количеством топлива. Что делать, если.

      Подключаем щупы измерительного прибора: красный к желтому, а черный к зеленому (к массе датчика).

    Недостаточное давление масла в двигателе

    Эта причина характерна именно для холодного двигателя, так как загустевшему маслу при недостаточном давлении намного сложнее пробиться к основным узлам и агрегатам двигателя. В этом случае можно заметить. Однако, как показывает практика, такие проблемы встречаются нечасто.

    Как видите, проблемы с запуском двигателя на холоде не редкость, и тому могут быть разные причины.Их следует решать от наименее сложных к наиболее сложным. Поскольку даже незначительная проблема в небольшом агрегате может послужить отказом в запуске всего двигателя.

    Как легко заводиться холодной зимой

    Совет! Для того, чтобы значительно облегчить запуск двигателя в холодное время года, рекомендуем установить сигнализацию автозапуска на автомобиле.

    Разогревание каждый раз. Расход топлива пострадает, но вероятность запуска в сильный мороз увеличится

    Если температура опускается ниже 20 градусов с минусом, то можно настроить автоматический запуск двигателя каждые три часа.Это позволит не только сесть в теплый автомобиль зимой, но и не даст маслу загустеть при сильных ночных морозах, что, безусловно, благотворно скажется на состоянии двигателя в целом.

    Чтобы понять, почему машина плохо заводится в горячем состоянии инжектор ВАЗ 2110, следует знать, что на этом автомобиле необходимо создать оптимальные условия работы. В противном случае возможны перебои в работе системы, которые приводят к такому результату.

    На холоде заводится хорошо, а на горячем плохо - основные причины

    Часто утром на холоде машина заводится хорошо, а на горячем плохо или вообще не подает признаков.В этом случае причин неисправности много. Их нужно устранять быстро, потому что они могут стать источником более серьезного ущерба.

    Первая причина, по которой машина плохо заводится в горячем состоянии, форсунка ВАЗ 2110 зачастую некачественное топливо. Двигатель заводится долго, но результата это не приносит. Чтобы устранить эту проблему, поменяйте топливо.

    Большое количество присадок плохо влияет на двигатель:

    1. Подаваемое топливо не соответствует требованиям двигателя, поэтому плохо воспринимается.
    2. Фильтры забиты посторонними присадками. Насос не может подавать достаточно топлива.
    3. Настройки двигателя потеряны. Подача горючей смеси в горячем состоянии недостаточна.
    Основные технические требования к характеристикам топлива
    Характеристика топлива (бензин) Единица измерения Автомобильные правила
    экологический класс 2 экологический класс 3 экологический класс 4
    Концентрация свинца, не более мг / дм³ 10 5 0
    Концентрация серы, не более мг / кт 500 150 50
    Объемная доля углеводородов, не более: процентов
    ароматический не установлен 42 35
    олефиновые не установлен 18 18
    Объемная доля бензола, не более процентов 5 1 1
    Массовая доля кислорода, не более процентов не устанавливается 2,7 2.7
    Давление насыщенного пара с учетом климатических условий: кПа
    летом 45-80 45-80 45-80
    в зимний период 50–100 50–100 50–100
    Отложения на впускном клапане не установлен соответствие европейскому бензину для автомобилей
    Классы летучести автомобильных бензинов по ДСТУ 4839: 2007
    Показатели Значение для классов летучести
    НО IN C / C1 D / D, E / E 1 F / F 1
    1.Давление насыщенных паров, кПа, (ТНП) в пределах 45,0-60,0 45,0-70,0 50,0-80,0 60,0-90,0 65,0-95,0 70,0-100,0
    2. Фракционный состав:
    испаряется при температуре 70 ° C,% (об.), (B70), в пределах 20,0-48,0 20,0-48,0 22,0-50,0 22,0-50,0 22,0-50,0 22,0-50,0
    испаряется при температуре 100 ° С,% (об.), (B100), в пределах 46,0-71,0 46,0-71,0 46,0-71,0 46,0-71,0 46,0-71,0 46,0-71,0
    испаряется при температуре 150 ° C,% (об.), (B150), в пределах 75,0 75,0 75,0 75,0 75,0 75,0
    конец кипения, ° С, не выше 210 210 210 210 210 210
    остаток в колбе,% (об.), не более 2 2 2 2 2 2
    3. Индекс паровой пробки (IPP) - - C 1 D 1 E 1 F 1
    не более (IPP = 10-DNP + 7-B70) - - 1050 1150 1200 1250

    Примечание. Для бензина классов A, B, C, D, E, F индекс паровой пробки не стандартизован.

    Часто форсунка ВАЗ 2110 плохо заводится в горячем состоянии из-за перегрева топливного насоса. Причем двигатель не только не запускается, но и останавливается на ходу. Этот агрегат охлаждается только за счет проходящего через него холодного топлива. В жаркую погоду баланс нарушается. Газовый насос перестает работать.

    В этом случае нужно сделать следующее:

    1. Возьмите тряпку и смочите ее в холодной воде.
    2. Поместите его на корпус топливного насоса.
    3. Подождите немного и попробуйте завести машину.

    Если под рукой нет холодной воды, то машину следует поставить в тень и открыть капот. Как только машина остынет, сразу заводится.

    Однако вы должны знать, что перегретый топливный насос необходимо заменить, так как он больше не будет нормально работать в предыдущем режиме.

    Причиной того, почему машина плохо заводится в горячем состоянии, инжектор ВАЗ 2110 может быть датчик положения коленвала.Его выход из строя связан с повышением температуры двигателя. Если это произойдет, то срочно требуется его замена, ведь при неисправности датчика автомобиль работать не будет. Это связано с тем, что имеется неверная информация о положении коленчатого вала. В результате поток топливной смеси будет смещен.

    Заменить данное устройство можно на станции или самостоятельно с помощью набора отверток.

    Если форсунка ВАЗ 2110 плохо заводится в горячем состоянии, то этот датчик массового расхода воздуха следует проверять одним из первых.Причина его выхода из строя - негативное окружение ... Запуск горячего двигателя очень затруднен. Даже если машина заводится, двигатель работает нестабильно. При нажатии на педаль газа она может задохнуться или резко увеличить скорость.

    Это связано с тем, что нарушена пропорция в соотношении: бензин - воздух. Датчик отвечает за предоставление этой информации.

    Если проверка высоковольтных проводов вызывает определенные трудности, то высоковольтные провода проверяют приборами:

    Сопротивление этих элементов должно составлять 5 Ом.

    Стартер

    Если на горячем ВАЗ 2110 плохо заводится 8-клапанная форсунка, то причина может быть в стартере. Для его нормальной работы устанавливается дополнительное реле. После подключения к стартеру это помогает ему в работе и нет проблем с запуском двигателя.

    На видео хорошо видно, где нужно установить такое реле.

    Если дизель, работающий на дизельном топливе, на ВАЗ 2110 плохо заводится, то причина может заключаться в ТНВД.

    Происходят поломки следующего характера:

    1. Изношены втулки и сальники. Из-за этого происходит постоянная утечка воздуха. В результате в плунжерной камере не создается необходимое давление. Требуется замена втулок и сальников.
    2. Неисправен датчик давления форсунки. В результате изменяется угол впрыска топлива.

    Газовая система может выйти из строя после короткого периода бездействия.Это связано с тем, что в резервуаре создается избыточное давление из-за расширения газа. В результате нарушается соотношение воздушной смеси и газа. Это затрудняет запуск горячего двигателя.

    Неудачный запуск двигателя ВАЗ2110 на горячем относится к сложным поломкам. Если есть очевидная причина, устранение проводится вручную. Но это всегда возможно. Часто поломки не лежат на поверхности. Для их установки требуются специальные приспособления.

    Причин, по которым 8-клапанный инжекторный ВАЗ-2110 плохо заводится после ночевки, очень много.Особенно частая ситуация, когда вечером все было нормально, а утром обнаруживается неприятный сюрприз в виде неработающей машины. Далее рассмотрим, какие причины могут привести к затруднениям при запуске впрыска ВАЗ-2110 и что делать, чтобы устранить проблему.

    Чтобы определить причину возникновения проблемы в автомобиле, необходимо знать, как она работает. Искра отвечает за запуск двигателя, который, в свою очередь, полностью зависит от системы зажигания и топливно-воздушной смеси, подаваемой в точно отмеренных пропорциях.

    В случае выхода из строя одного из компонентов этой цепи запуск проблематичен или полностью невозможен.

    Смотрите также: Какую машину выбрать: ВАЗ-2110 или ВАЗ-2114

    Причины некорректного запуска

    Среди существующих причин, из-за которых двигатель плохо запускается, необходимо выделить несколько:

    1. Разрядился аккумулятор. Это частая причина и обычно происходит зимой, когда температура воздуха намного ниже нуля. В таких условиях слабый автомобильный аккумулятор очень динамично теряет остаточный заряд.Эта проблема решается достаточно быстро. Батарею нужно поменять на новую или хорошо зарядить старую.
    2. Топливный насос. Автомобиль по-прежнему не заводится при нормальном питании от аккумуляторной батареи. Вторая причина проблемы, скорее всего, кроется в топливном насосе. Двигатель вашего автомобиля может не запуститься из-за нехватки бензина в топливной системе. Это может быть связано с неработающим бензонасосом, подающим топливо из бензобака. Проверить эту неисправность довольно просто. Если в свечах есть искра, но двигатель не запускается, то причиной простоя является бензонасос.
    3. Датчики. Следующей, не менее частой причиной могут быть датчики коленвала или распредвала ... Эти устройства похожи, но расположены в разных местах: сверху и снизу автомобиля. Если аккумулятор полностью заряжен, а бензонасос в порядке, то нужно проверить состояние датчиков. Диагностировать состояние датчиков можно на СТО или самостоятельно. Проверьте, есть ли искра на свечах зажигания при включении зажигания. Если искры нет, причина может быть в неработающем датчике.
    4. Свечи. Они отвечают за подачу искры, которая необходима для воспламенения топливовоздушной смеси. Свечи при постоянных нагрузках выходят из строя, загрязняются, покрываются нагаром. Поэтому нужно проверить их состояние, удалить нагар и промыть. Но лучше на время проверки заменить их на новые. Если двигатель запустится, оставьте их на месте. Если нет, продолжайте искать проблемный участок.
    5. Сигнализация. В некоторых случаях бывает, что неисправная сигнализация влияет на работу системы зажигания.Если причина поломки не была обнаружена в предыдущих элементах автомобиля, нужно отметить эту опцию. Причина, по которой автомобиль не заводится, редко связана с сигнализацией, но ее все же стоит проверить.
    6. Газораспределительный механизм. Самостоятельно диагностировать инжекторный ВАЗ-2110 сложно, поэтому лучше, если эта работа будет выполнена специалистами СТО на необходимом оборудовании. Во избежание неисправностей газораспределительного механизма не заправляйте бензобак топливом с низким октановым числом.Лучший вариант для ВАЗ-2110 с инжектором, это АИ-95, или на крайний случай АИ-92.
    7. Зажигание. Возможно, у вашей машины просто нет зажигания, что затрудняет запуск. В этом случае неисправность будет заключаться в раннем или позднем зажигании, которое появляется из-за вибрации. Со временем крышка распределителя на автомобиле немного поворачивается, в результате чего искра подается неравномерно. Это приводит к неполному сгоранию топлива в цилиндрах, и двигатель начинает работать втрое.Избавиться от этой проблемы можно, повернув крышку распределителя против часовой стрелки.

    Смотрите также: Установка термостата от Гранты на ВАЗ-2110

    Общие поломки

    Иногда возникает ситуация, когда стартер крутится, щелчок отчетливо слышен, но при этом заполняет свечи, и замена их новыми приводит к повторному заполнению. Поможет регулярная промывка свечей. Если вы столкнулись с такой проблемой, то для того, чтобы завести машину, нужно проверить форсунки, возможно, они забиты, и это было основной причиной заливки свечей.

    Кроме того, топливный насос может не создавать приемлемого давления для автомобиля. Дополнительно нужно проверить датчик массового расхода воздуха. Датчик может переедать неверную информацию, из-за чего в двигатель поступает больше топлива. Ремонт или замена датчика помогут решить проблему.

    Автомобиль заводится со второй попытки. Скорее всего, засорилась дроссельная заслонка или DHX. Чтобы устранить неисправность, нужно промыть приборы.

    Невозможно зимой завести машину, хотя стартер нормально крутится.В такой ситуации необходимо повернуть свечи зажигания и провернуть стартер, чтобы освободить двигатель от топлива. Нагрейте новый комплект свечей зажигания и, пока он теплый, закрутите в блок цилиндров. Запустить двигатель.

    См. Также: Тюнинг фар на ВАЗ-2110

    Двигатель плохо заводится, на панели появляется лампочка с восклицательным знаком, после чего глохнет. Лампа с таким обозначением указывает на то, что на стартер все еще подается напряжение, хотя двигатель запущен.Скорее всего, отключения от двигателя не произошло, и стартер сломался. Для устранения неисправности нужно заменить стартер.

    ladaautos.ru

    ВАЗ-2110, 8 клапанов (инжектор) не заводится - почему? :

    Автомобиль ВАЗ 2110 с 8 клапанами (инжектор) очень популярен в России. Эта машина не вызывает особых проблем в эксплуатации. Но бывают случаи, когда ВАЗ 2110 8 клапанов (инжектор) не заводится. Что делать? Сегодня мы постараемся ответить на этот вопрос.

    Аккумулятор

    Первое, на что стоит обратить внимание, это аккумулятор. Откройте капот и посмотрите, плотно ли затянуты клеммы. Банальная причина того, что не запускается ВАЗ 2110 8 клапанов (форсунка) - плохая подгонка плюсовой или минусовой клеммы. Но не исключайте разрядку самого аккумулятора, особенно зимой или после длительного простоя. Вам нужно измерить напряжение аккумулятора. Если он ниже 12, его следует зарядить. Аккумулятор выдает нормальный пусковой ток в 14-14.5 Вольт. Полезный совет опытных автомобилистов - зимой снимайте аккумулятор на ночь и храните дома. Таким образом, у вас будет больше шансов успешно запустить двигатель. Вы потратите гораздо меньше времени, чем если возитесь с зарядным устройством (особенно если машина припаркована во дворе, а не в гараже). А когда машине больше недели, снимите с нее одну из клемм. Некоторые элементы могут работать постоянно и немного снижать напряжение.

    Стартер не крутится

    Что делать, если аккумулятор на ВАЗ 2110 8 клапанов (форсунка) в норме, но стартер не крутится?

    Одна из причин этого - реле.Слушайте щелчки при запуске. В противном случае реле вышло из строя. Иногда он замыкается на землю - переместите его, и проблема решится сама собой.

    Предохранитель

    Хорошая идея - проверить такие детали, как предохранители. Форсунка ВАЗ 2110 8 клапанная может не заводиться из-за перегоревших элементов. Откройте блок предохранителей и проверьте целостность предохранителя. По центру проходит тонкий провод - при силе тока выше определенного значения (5,15,20 Ампер) он перегорает.

    В нашем случае это может быть предохранитель бензонасоса.Если он не гудит, это определенно проблема. Часто замена предохранителя приводит к его повторной активации.

    Свечи

    Если зажигание включено (форсунка ВАЗ 2110 8 клапанов в том числе), аккумулятор заряжен и предохранители исправны, нужно проверить свечи. Это одна из распространенных проблем, возникающих в двигателях с впрыском. По какой-то причине машина не заводится, а бензин продолжает поступать в камеру сгорания. В результате свечи залиты топливом. И вместо искры горючая смесь гасит свечи.Они промокают.

    Искра проходит мимо электрода, и воспламенения не происходит. Совет опытных автолюбителей: при повороте ключа зажигания нужно нажимать акселератор «в пол». Это высушит камеру сгорания - в нее попадет больше воздуха. Если после трех-пяти попыток запустить двигатель не удается, не разряжайте аккумулятор. Для проверки нам нужно открутить свечи. Здесь вам понадобится специальный шестигранный ключ. Для каждой модели свечи он имеет разный диаметр.Сначала снимите провод высокого напряжения. Делать это нужно очень осторожно. Если потянуть с силой, он сломается, и починить его будет невозможно. Поверните его по часовой стрелке и против часовой стрелки и слегка потяните на себя (основание). Откручиваем элемент и смотрим на электрод. Если торец свечи мокрый, а сам по себе имеет характерный запах бензина, значит, она «залита».

    Как просушить свечу?

    Как мы уже говорили, заводиться можно при нажатой педали газа.Но это не всегда срабатывает. Они могут быть покрыты отложениями масла или нагара. Итак, несем скрученные свечи в теплую комнату. Обязательно обратите внимание на цвет электрода. Если он красный, значит, вы использовали топливо с большим количеством присадок. Они убивают не только свечи, но и кислородные датчики. ВАЗ 2110 форсунка из 8 клапанов с черным налетом свечей говорит о том, что масло поступает в камеру сгорания. Это могут быть перегоревшие кольца или уплотнения стержней клапана.

    Но каким бы ни был налет, свечу надо сушить и обрабатывать кислотой.Он не разъедает электроды - наоборот, так даже лучше. Если нет времени, протираем от налета и бензина и устанавливаем на место. Часто искра не попадает на электрод из-за нагара. Поэтому ВАЗ 2110 8 клапанов (инжектор) не заводится.

    Смотрим на датчики

    Иногда машина не заводится из-за неисправной электроники. Если в автомобиле неисправен датчик коленвала, это серьезная проблема. В случае такой неисправности ни в коем случае не заводите автомобиль.Электроника не может зафиксировать положение вала и отказывается управлять двигателем.

    Как это проверить?

    Для этого нам понадобится мультиметр. Замеряем сопротивление катушки датчика коленвала. Оно должно составлять от 500 до 700 Ом. На самом мультиметре выставляем предел в 200 милливольт и присоединяем щупы к выходам датчиков.

    Несколько раз рисуем стальной объект перед сердечником. Если элемент исправен, он должен его распознать, и вышеописанные показания будут на мультиметре.Если их нет, датчик пришел в негодность. Не ремонтируется - просто замена.

    Фильтры

    Бывает, что машина перестает заводиться из-за грязного фильтра. Их всего двое. Это топливо и воздух. Вам нужно проверить оба, но сначала последний (так как его легче удалить). Если его состояние плохое, его необходимо заменить.

    В этом случае воздух не может попасть в цилиндры, из-за чего в камере много бензина и заливает свечи на ВАЗ 2110 8 клапанов.Форсунка также может выйти из строя из-за плохой подачи самого топлива. В этом случае замените бензиновый фильтр. При покупке учтите, что есть карбюраторный и инжекторный фильтры. Их легко спутать, но они рассчитаны на разное давление.

    Форсунка

    Основным отличием системы впрыска от питания карбюраторной системы является отсутствие форсунок в последней. Смесь готовится под высоким давлением. Если инжектор его не выдаст, машина не будет хорошо заводиться и будет работать нестабильно.Из-за некачественного топлива он забивается. Причем для этого достаточно частиц пыли размером более 10 мкм. Как проверить? Если двигатель все еще запускается, послушайте, как он работает. Если троит, а форсунка на этом баллоне холодная, значит пришла в негодность. Очистить его от грязи можно с помощью ультразвука. Эта процедура проводится на специализированном стенде.

    Плохо заводится и закипает

    В данном случае причина кроется в охлаждающей жидкости. Проверьте ее уровень. При необходимости разбавить дистиллированной водой.Однако смешивать антифризы разных марок не нужно. Он может вспениваться, что еще больше ускорит перегрев.

    Также может сломаться термостат. Форсунка ВАЗ 2110 8 клапанная оснащена двухпоршневым элементом. Проверить это очень просто. Для этого потребуется плита и кастрюля с водой. Помещаем термостат в емкость и ждем, пока закипит вода. Если пузыри выходят, а поршень не двигается, значит, элемент неисправен. Металлический корпус термостата указывает температуру, при которой он должен работать.Элемент не ремонтируется - его можно только заменить. В результате система не может регулировать рабочую температуру антифриза. Охлаждающая жидкость движется только по небольшому кругу. И машина может плохо завестись (через раз) из-за неправильно отрегулированного зажигания. Большинство из «десятков» - это трабл зажигания. Здесь нужно установить правильный угол упора.

    Вывод

    Итак, мы выяснили, по каким причинам не заводится форсунка ВАЗ 2110. Во время использования следуйте процедуре замены расходных материалов.Топливный и воздушный фильтр необходимо менять через 40 и 10 тысяч километров соответственно. Свечи зажигания служат от 20 до 40 тысяч. Аккумулятор рекомендуется менять раз в пять лет, а по возможности «скидывать» клеммы и согревать. А антифриз нужно менять раз в два года. Со временем в нем образуются соли и осадки, которые оседают на стенках и препятствуют нормальному отведению тепла. Если вы будете содержать свой автомобиль в исправном техническом состоянии, проблемы с запуском двигателя вам не страшны.

    www.syl.ru

    Почему не заводится форсунка ВАЗ 2110?

    ВАЗ 2110 по праву считается одним из самых популярных, востребованных автомобилей на российском рынке ... Стильный, практичный, надежный, хорошо управляемый и неприхотливый, этот автомобиль вошел в историю отечественного автопрома ... Особенно покупателей Понравилась модификация ВАЗ 21102, оснащенная инжекторным двигателем.

    Все хороши на «десятку», но так уж сложилось, что отечественная машина, помимо неоспоримых достоинств, имеет еще и ряд серьезных недостатков, технических недостатков.К проблемам модели можно отнести не самую долговечную и эффективную работу двигателя. При малейшей неисправности выходит из рабочего состояния. Это происходит по многим причинам. Мы расскажем обо всех, дав в итоге ответ на вопрос: почему не заводится форсунка ВАЗ 2110?

    Вернуться к содержанию

    Технические характеристики модели

    ВАЗ 2110, или, как в народе называют этот автомобиль, «десятка», впервые появился на российском рынке в 1996 году, когда наметились серьезные изменения в экономике.АвтоВАЗу пришлось приступить к выпуску совершенно новой модели, которая была призвана удовлетворить меняющиеся и теперь достаточно требовательные предпочтения потребительской аудитории. На первый взгляд «десятка» привлекает интересным, неординарным, смелым дизайном, разительно отличающимся от всех предыдущих работ АвтоВАЗа, столь простым и лаконичным.

    При сборке были использованы новые технологии, а техническая часть меня порадовала всевозможными новаторскими решениями. За годы работы над моделью АвтоВАЗ выставил на продажу огромное количество модификаций, каждая из которых оказалась по-своему хороша, каждая нашла своего покупателя.Так, штатный автомобиль 2110, оснащенный бензиновым карбюраторным 8-клапанным двигателем, стал трамплином, с которого стали стартовать все остальные, более мощные версии.

    Аналогичная модификация ВАЗ 21102 широко известна простотой использования и хорошими характеристиками. ВАЗ 21102 комплектовался тем же 1,5-литровым 8-клапанным, но уже инжекторным двигателем, работающим в связке с передним приводом и механической коробкой передач. ВАЗ 21102 сегодня часто можно встретить в гаражах автомобилистов.Основная его проблема, как и на 2110, в том, что двигатель 21102 не заводится или плохо заводится.

    После стандартных версий пошли более сильные. 21103 уже оснащен 1,5-литровым 16-клапанным инжектором. Чуть позже появилась двухлитровая версия 21106, выступающая вместе с силовым агрегатом Opel. Эта версия приятно удивила и отличной динамикой, и хорошими скоростными показателями ... За дополнительную плату можно было приобрести люксовые модификации, а также спортивную версию, что, на наш взгляд, представляет наибольший интерес.

    Положительной стороной «десятки» является его способность разгоняться до 200 км / ч. Стоит сравнить его с более поздней версией Lada Kalina, которая способна развивать максимальную скорость 170 км / ч, а затем и в версии люкс, а стандартная скорость составляет 167 км / ч.

    Также инжектор ВАЗ 2110 потребляет вполне приемлемое количество топлива. Машину, конечно, нельзя отнести к категории экономичных, но и к разряду прожорливых она тоже не относится, что уже очень хорошо.И последнее, что примечательно в рассматриваемой машине, - это ремонтопригодность.

    Самостоятельно отремонтировать машину вполне возможно, в отличие, например, от «немцев» «Опель» или «Мерседес», которые изобилуют сложной электронной техникой. Детали для десятки стоят недорого, на что тоже нужно обращать внимание. А теперь о проблемах инжекторной модели ВАЗ 2110, о том, что должен знать водитель, севший за руль этой «рабочей лошадки».

    Вернуться к содержанию

    Проблемы с двигателем автомобиля

    Самая распространенная проблема инжекторного двигателя ВАЗ 2110 заключается в том, что он плохо запускается или даже глохнет.Особенно эта проблема проявляется в морозные времена, что становится настоящим испытанием на прочность для любого автомобиля. Завести машину в сильные морозы практически невозможно. Но если в холодную погоду это нормальное явление, не означающее серьезных технических неисправностей и необходимости срочного ремонта, то при тепле на улице проблемы с двигателем заявляют об обратном.

    Так что же делать, если двигатель долго запускается или не запускается вообще? Первой причиной может быть проблема с аккумулятором.Аккумулятор потерял емкость, и силовой агрегат не может работать на полную мощность, машина начинает хуже заводиться. Чтобы убедиться в правильности этой гипотезы, нужно заглянуть под капот. Если индикатор батареи красный, это означает, что батарея разряжена.

    Все, что нужно для решения проблемы, это зарядить аккумулятор. Вторая по частоте причина, по которой ВАЗ 2110 долго заводится, - это проблема в бензонасосе. Проверить систему можно следующим образом. Если в свечах есть искра, но двигатель внутреннего сгорания по-прежнему не хочет запускаться, это говорит только об одном - поломке в помпе.

    Скорее всего, где-то образовалась микротрещина или какой-то другой дефект, нарушивший подачу бензина. В результате цепной реакции другие системы вышли из строя, что в конечном итоге повлияло на запуск двигателя. Датчики распределительного вала также могут сыграть значительную роль в том, что автомобиль плохо заводится. Чтобы понять, работают они или нет, достаточно повернуть ключ зажигания.

    Если свечи зажигания не давали искры, значит, слетели датчики и их необходимо заменить.Установив новые устройства, можно запустить двигатель. Кроме того, при глохоте двигателя хорошо проверить состояние стартера, что также существенно влияет на работу двигателя. Часто бывает ситуация, когда на ВАЗ 2110 заправляются свечи. В этом случае машина не двинется с места, как ни старайся.

    Но эту проблему легко решить. Здесь просто нужно проверить состояние свечей и просушить их или заменить на новые. Полезный совет: запасные свечи всегда носите с собой в бардачке, чтобы не тратить время на сушку в экстренной ситуации.Эту процедуру можно будет проделать позже, незаметно, в вашем гараже. А пока детали лучше заменить.

    И, наконец, последняя причина таится в системе охранной сигнализации. Конечно, не в его звуковом оповещении. Сигнализация - это сложная конструкция, которая неразрывно связана с другими системами, в том числе с системой зажигания. Если в системе безопасности наблюдается даже самая маленькая поломка, это не преминет самым негативным образом отразиться на запуске двигателя.

    Диагностика сигнализации - задача не из легких, и проводить эту процедуру лучше всего в хорошем автосервисе.Но если поломку застали врасплох и нужно срочно что-то делать самому, то дефект можно определить по исключениям. Для начала рассмотрим топливный насос, который чаще всего выводит из строя двигатель.

    Если насос работает эффективно, он хорошо качает топливо, и на устройства не выдается предупреждающая информация о критическом состоянии системы; если датчики в норме и остальные устройства и детали, упомянутые выше, тоже, то можно сделать вывод, что сигнализация неисправна.Здесь, скорее всего, произошло нарушение в микросхеме, батарейках или ключе дистанционного управления.

    По праву считается одним из самых популярных, востребованных автомобилей на российском рынке. Стильный, практичный, надежный, хорошо управляемый и неприхотливый, этот автомобиль вошел в историю отечественного автопрома. Покупателям особенно понравилась модификация ВАЗ 21102, оснащенная инжекторным двигателем.

    На «десятку» все хорошо, но так сложилось, что отечественная машина, помимо неоспоримых достоинств, имеет ряд серьезных недостатков, технических недостатков. К проблемам модели можно отнести не самую долговечную и эффективную работу двигателя. При малейшей неисправности выходит из рабочего состояния. Это происходит по многим причинам. Мы расскажем обо всех, дав в итоге ответ на вопрос: почему не заводится форсунка ВАЗ 2110?

    Характеристики модели

    ВАЗ 2110, или, как в народе этот автомобиль называют, «десятка», впервые появился на российском рынке в 1996 году, когда наметились серьезные изменения в экономике.АвтоВАЗу пришлось приступить к выпуску совершенно новой модели, которая была призвана удовлетворить меняющиеся и теперь достаточно требовательные предпочтения потребительской аудитории. На первый взгляд «десятка» привлекает интересным, неординарным, смелым дизайном, разительно отличающимся от всех предыдущих работ АвтоВАЗа, столь простым и лаконичным.

    При сборке были использованы новые технологии, а техническая часть меня порадовала всевозможными новаторскими решениями. За годы работы над моделью АвтоВАЗ выставил на продажу огромное количество модификаций, каждая из которых оказалась по-своему хороша, каждая нашла своего покупателя.Так, штатный автомобиль 2110, оснащенный бензиновым карбюраторным 8-клапанным двигателем, стал трамплином, с которого стали стартовать все остальные, более мощные версии.

    Аналогичная модификация ВАЗ 21102 получила широкое признание за простоту использования и хорошие характеристики. ВАЗ 21102 комплектовался тем же 1,5-литровым 8-клапанным, но уже инжекторным двигателем, работающим в связке с передним приводом и механической коробкой передач. ВАЗ 21102 сегодня часто можно встретить в гаражах автомобилистов.Основная его проблема, как и на 2110, в том, что двигатель 21102 не заводится или плохо заводится.

    После стандартных версий пошли более сильные. 21103 уже оснащен 1,5-литровым 16-клапанным инжектором. Чуть позже появилась двухлитровая версия 21106, действующая совместно с силовым агрегатом Opel. Эта версия приятно удивила как отличной динамикой, так и хорошими скоростными характеристиками. За дополнительную плату можно было приобрести люксовые модификации, а также спортивную версию, что, на наш взгляд, вызывает наибольший интерес.

    Положительной стороной «десятки» является его способность разгоняться до 200 км / ч. Стоит сравнить его с более поздней версией Lada Kalina, которая способна развивать максимальную скорость 170 км / ч, а затем и в версии люкс, а стандартная скорость составляет 167 км / ч.

    Также инжектор ВАЗ 2110 потребляет вполне приемлемое количество топлива. Машину, конечно, нельзя отнести к категории экономичных, но и к разряду прожорливых она тоже не относится, что уже очень хорошо.И последнее, что примечательно в рассматриваемой машине, - это ремонтопригодность.

    Самостоятельно отремонтировать машину вполне возможно, в отличие, например, от «немцев», «опелей» или «мерседесов», которые изобилуют сложной электронной техникой. Детали для десятки стоят недорого, на что тоже нужно обращать внимание. А теперь о проблемах инжекторной модели ВАЗ 2110, о том, что должен знать водитель, севший за руль этой «рабочей лошадки».

    Проблемы с двигателем автомобиля

    Самая частая проблема инжекторного двигателя ВАЗ 2110 - он плохо заводится, а то и глохнет.Особенно эта проблема проявляется в морозные времена, что становится настоящим испытанием на прочность для любого автомобиля. Завести машину в сильные морозы практически невозможно. Но если в холодную погоду это нормальное явление, не означающее серьезных технических неисправностей и необходимости срочного ремонта, то при тепле на улице проблемы с двигателем заявляют об обратном.

    Так что же делать, если двигатель долго запускается или вообще не запускается? Первой причиной может быть проблема с аккумулятором.Батарея разрядилась, и силовой агрегат не может работать на полную мощность, машина начинает хуже заводиться. Чтобы убедиться в правильности этой гипотезы, нужно заглянуть под крышку капота. Если индикатор батареи красный, это означает, что батарея разряжена.

    Все, что нужно для решения проблемы - это зарядить аккумулятор. Вторая по частоте причина, по которой ВАЗ 2110 долго заводится, - проблема в топливном насосе. Проверить систему можно следующим образом. Если в свечах есть искра, но двигатель внутреннего сгорания по-прежнему не хочет запускаться, это говорит только об одном - поломке в помпе.

    Скорее всего, где-то образовалась микротрещина или какой-то другой дефект, нарушивший подачу бензина. В результате цепной реакции другие системы вышли из строя, что в конечном итоге повлияло на запуск двигателя. Датчики распределительного вала также могут сыграть значительную роль в том, что автомобиль плохо заводится. Чтобы понять, работают они или нет, достаточно повернуть ключ зажигания.

    Если свечи зажигания не давали искры, значит, слетели датчики и их необходимо заменить.Установив новые устройства, можно запустить двигатель. Кроме того, при глохоте двигателя хорошо проверить состояние стартера, что также существенно влияет на работу двигателя. Часто бывает ситуация, когда на ВАЗ 2110 заправляются свечи. В этом случае машина не двинется с места, как ни старайся.

    Но эту проблему легко решить. Здесь просто нужно проверить состояние свечей и просушить их или заменить на новые. Полезный совет: запасные свечи всегда носите с собой в бардачке, чтобы не тратить время на сушку в экстренной ситуации.Эту процедуру можно будет проделать позже, незаметно, в вашем гараже. А пока детали лучше заменить.

    И, наконец, последняя причина таится в системе охранной сигнализации. Конечно, не в его звуковом оповещении. Сигнализация - это сложная конструкция, которая неразрывно связана с другими системами, включая систему зажигания. Если в системе безопасности наблюдается даже самая маленькая поломка, это не преминет самым негативным образом отразиться на запуске двигателя.

    Диагностика сигнализации - задача не из легких, и проводить эту процедуру лучше всего в хорошем автосервисе.Но если поломку застали врасплох и нужно срочно что-то делать самому, то дефект можно определить по исключениям. Для начала рассмотрим топливный насос, который чаще всего выводит из строя двигатель.

    Если насос работает эффективно, он хорошо перекачивает топливо, и на устройства не выдается предупреждающая информация о критическом состоянии системы; если датчики в норме и остальные устройства и детали, упомянутые выше, тоже, то можно сделать вывод, что сигнализация неисправна.Здесь, скорее всего, произошло нарушение в микросхеме, батарейках или ключе дистанционного управления.

    Устройство любой машины сложно. Отечественные модели не исключение. Автомобили ВАЗ, как и другие, могут испытывать непредвиденные поломки. Чаще всего они приводят к неправильной работе всех механизмов, а иногда даже к их выходу из строя. Некоторые автовладельцы сталкиваются с проблемой - ВАЗ 2110 не запускает 8-ми клапанный инжектор, крутится стартер. О причинах поломки и ремонта речь пойдет ниже.

    Часто эта проблема возникает из-за вышедшего из строя аккумулятора. Однако если аккумулятор полностью заряжен и исправен, то неисправность не связана с этим.

    Причины

    Почему не заводится Ваз 2110? Это может быть связано с неисправностью:

    1. Топливный насос
    2. Датчики коленвала и распределительного вала
    3. Свеча зажигания
    4. Катушки зажигания.

    Причины рассмотрены, но как их устранить? Подробнее об этом ниже.

    Топливный насос

    Если аккумулятор заряжен и исправен, а двигатель плохо заводится, то стоит начать проверку топливным насосом. Если он перестал работать, значит, в двигатель не подается необходимое количество бензина, поэтому запуск невозможен.

    Чтобы в этом убедиться, нужно проверить искру на свечах зажигания. Если есть искра, то проблему следует устранить после замены бензонасоса.

    Замена топливного насоса производится следующим образом:

    1. Отсоедините отрицательную клемму аккумуляторной батареи.

    2. Затем открутите крышку топливного насоса.

    3. Следующим шагом является снятие разъемов с помпы.

    4. Теперь есть свободный доступ к устройству. Необходимо ослабить хомут топливопровода.

    5. На этом этапе вам понадобится ключ. Здесь нужно открутить стропы, но перед этим сбросить давление. После демонтажа рекомендуется также заменить уплотнительные кольца на топливопроводах.

    6. Выкрутите болты уплотнительной крышки (8 шт.), А потом удалите.

    7. Теперь нужно снять неисправный топливный насос и установить новый в обратной последовательности.

    Не запускается на прогретом двигателе

    Если ВАЗ 2110 плохо заводится на горячем, то проблема, скорее всего, связана с форсунками. Для проверки необходимо попробовать запустить двигатель. Если при этом стартер крутится, топливный насос исправен, а свечи залиты, значит, форсунки забиты. Их нужно промыть.Однако сначала необходимо снять форсунки. Вот инструкция:

    1. Для начала нужно разобрать форсунки. Для этого подождите, пока двигатель остынет, затем отсоедините разъемы топливного насоса;
    2. Запустите двигатель и повторяйте до тех пор, пока не исчезнет реакция на повороты ключа. Таким образом можно снизить давление в системе электроснабжения;
    3. Снимите минусовую клемму с АКБ, а также с аппарели, нужно отсоединить патрубки и разъемы;
    4. Демонтировать впускной коллектор вместе с дроссельной заслонкой и патрубком;
    5. Теперь можно приступить к снятию топливной рампы вместе с форсунками;
    6. От него нужно отсоединить скобы крепления и демонтировать форсунки.

    Промывочные форсунки:

    1. Первым делом снимаем резиновые кольца. Тогда лучше всего на их место установить новые;
    2. Теперь вам нужно очистить форсунки, а также воронкообразные поверхности;
    3. Далее нужно смоделировать работу форсунок в двигателе, подключив к ним 2 провода от аккумулятора, а также кнопку;
    4. Для промывки форсунок нужно приготовить чистящую жидкость, которую можно заливать в цилиндр для чистки карбюраторов.Его нужно подключать к насадкам максимально плотно и плотно;
    5. Теперь вам нужно добавить ополаскиватель и одновременно нажать кнопку. Это следует продолжать до тех пор, пока жидкость не будет выходить из небулайзера равномерно. После этого процесс можно считать завершенным.

    Холодный двигатель не запускается

    Что делать, если ВАЗ 2110 плохо заводится? Если при этом стартер крутится, аккумулятор исправен, но запуск все равно не происходит, то нужно обратить внимание на свечи зажигания.

    Что делать? Свечи необходимо открутить, а затем нагреть и установить новые. Затем запустите двигатель. Если он запускается, значит проблема в неисправных свечах зажигания. Если проблема не проходит, то нужно обращаться на СТО, так как самостоятельно такую ​​неисправность устранить не получится. Нужна диагностика.

    Двигатель запускается и глохнет

    Некоторые владельцы 8-ми клапанной форсунки ВАЗ 2110 тоже сталкиваются с такой проблемой, что двигатель заводится и сразу глохнет.При этом, как правило, на панели приборов загорается лампочка с восклицательным знаком. Это указывает на необходимость замены стартера, поскольку он вышел из строя.

    Процесс замены:

    1. Для удобства разборки лучше всего снять корпус воздушного фильтра, а также обязательно отсоединить отрицательную клемму от аккумулятора;
    2. Теперь есть свободный доступ к стартеру. На нем нужно отсоединить разъем
    3. тягового реле.
    4. Ключом на 13 откручиваем провод от плюсовой клеммы стартера, после чего отсоединяем провод

    4.

    Автор: alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
