Установка лебедки на примере УАЗ Патриот

 Каждый раз, когда мы собираемся в лес, то по грибы и ягоды, то на рыбалку по пересеченной местности, мы задумываемся о вспомогательных средствах, которые смогут обеспечить наше беззаботное путешествие по выбранному маршруту. Если таковых нет, то зачастую мы просто должны себя ограничивать в передвижении туда, куда мы нам хотелось попасть. Так вот, одним из таких «помощников», который может эффективно помочь вне города, оказывается лебедка, которая устанавливается, чаще всего, на передок машины. Наличие лебедки на машине является действенным подспорьем в борьбе с бездорожьем. Все эти прелюдия к тому, что в этой статье мы хотели вам рассказать о лебедке, вернее о том, как выбрать и установить лебедку на машину.

 Выбирая лебедку необходимо, прежде всего, определиться с ее мощностью. Так маломощная лебедка не сможет вытащить ваш автомобиль из грязи, ну, а слишком мощная будет излишне громоздка по габаритам и слишком тяжелая по массе.
Итак, одним из важных показателей лебедки является номинальная сила натяга троса. Данная сила должна быть соизмерима с полной загруженной массой автомобиля + 10-20 процентов запаса.

 Далее при выборе встают вопросы опций лебедки, соотнешения цена- качество, в общем все то, что зависит от ваших вкусов и бюджета.

 В нашем случае установка будет производиться на машину УАЗ Патриот, о чем мы уже сказали ранее, в нашем заголовке. Необходимо упомянуть и о том, что на машину УАЗ Патриот предусмотрена возможность установки штатной лебедки, но в статье будет рассмотрен вариант установки другой лебедки - Т-МАХ 9500. (мощность 5,5 л.с. расчетное усилие 4310 кг).
Для установки любой из лебедок необходимо приобрести или изготовить площадку, которая будет закреплена под бампером, а затем на нее и будет установлена непосредственно лебедка.


Площадку можно приобрести в интернет – магазинах, обратите внимание на то, чтобы площадка была предназначена именно для вашей модели, а не для УАЗ Хантер или 469 уазика.
Так как лебедка устанавливается под бампером на раму, то в первую очередь необходимо его снять. Бампер представляет собой не только пластиковую часть, но и металлическую раму, которая снимается вместе с пластиком. Более подробно о снятии бампера с машины можно узнать из статьи "Бампер УАЗ Патриот"

Затем установливаем площадку. Площадка крепиться с помощью 4 болтов (гаек, шайб). Резьба на крепеже М12.

После того как площадка установлена, необходимо подогнать каркас бампера, чтобы он не машался.

Отверстие в бампере прорезаем по месту, так как в противном случае вы можете такого нарезать, что лучше уже будет ездить вообще без бампера. Усиливающие элементы, которые расположены в бампере, прорезаются и по возможности свариваются ниже или выше корпуса лебедки, чтобы сохранить жесткость и целостность.

Чтобы не ошибиться с конструкцией металлической рамы бампера, ее предварительно можно примерить на место.



Устанавливаем лебедку на свое место.

Теперь подводим электрическое питание. Провода лучше вести в гофрированной оплетке, что станет для них дополнительной защитой.

После установки лебедки необходимо подогнать отверстие в бампере, под ее «губы».

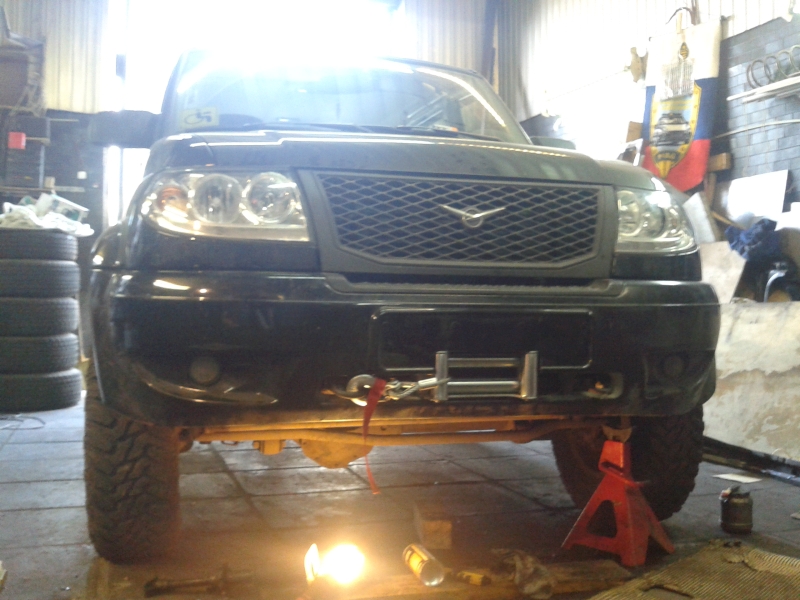

 После того, как установили бампер, то крюк лебедки должен выходить на уровне государственного регистрационного знака. При этом "губы" лебедки должны быть заподлицо с бампером, то есть у нас сохраняется возможность поставить гос. номер на место без каких-либо доработок.

Лебедка на Патриот установка в штатный бампер :: Москва автосервис 'НАША 4х4'

Лебедка на Патриот установка в штатный бампер :: Москва автосервис 'НАША 4х4'

option-span

Лебедка на Патриот в штатный бампер в Москве профессионально и с гарантией. Суммарно 4х4 тюнинг занимает от 12 час. Все работы , в том числе тюнинг уаз патриот, выполняются опытными мастерами, качественно и недорого. Цена включает только работы без запчастей и расходных материалов.

Силами наших мастеров лебедка на Патриот скрыто размещается внутри штатного бампера без выступов и при этом обеспечивается удобный доступ к органам управления. Установка лебедки на Патриот производится с изготовлением силовой площадки, крепящийся усиленными болтами к раме У нас в наличии надежные лебедки известных производителей ComeUp, Стократ. 4х4. Runva, Superwinch и другие.

Автомобиль: УАЗ Патриот

Категория: 4х4 Тюнинг

Улучшить: Проходимость внедорожника

Узел автомобиля: Лебедка

Длительность, ч: 12

Периодичность: По желанию

Запишитесь на сервис онлайн

УАЗ Патриот как и любой внедорожник будет только лучше если оснастить его лебедкой. Учитывая специфику современной жизни, скрытая установка лебедка на Патриот в штатный бампер, когда авто используется и в городе и на бездорожье, будет идеальным решением.
Передний бампер Патриота подходит для установки лебедки внутри него. При использовании клюза вместо роликов установка лебедки на Патриот получается максимально скрытой и при этом, достаточно удобно использовать ее.

Установка лебедки на Патриот включает:
• изготовление и установка площадки под лебедку
• монтаж лебедки на площадку
• подключение электрики
• подрезка штатного бампера
• установка роликов или клюза
Дополнительно могут быть проведены следующие работы
• установка силового размыкателя плюса
• установка клавиши управления лебедкой в салон Патриота
• подключение нештатного радиопульта к лебедке
• изготовление и установка крышки скрывающей клюз/ролики

Профессиональный персонал

Все по согласованию

Гарантия на работы

Рекомендуемые работы

  • Лифт подвески

  • Установка дисковых тормозов

  • Установка боди лифт

  • Установка переднего силового бампера

  • Установка дополнительного вентилятора

  • Установка заднего силового бампера

  • Установка шноркеля

  • Изготовление спального места

  • Установка пластиковых расширителей арок

  • Установка рулевого демпфера

  • Вывод сапунов

  • Установка защиты рулевых тяг

  • Установка блокировки моста

  • Установка защиты

  • Изменение кастора УАЗ Патриот

  • Калитка запасного колеса

  • Замена двигателя

Все услуги для Патриот

Подробнее

Ремонт двигателя

Подробнее

Ремонт трансмиссии

Подробнее

Ремонт подвески

Подробнее

Ремонт рулевого

Подробнее

Ремонт тормозов

Подробнее

Кузовной ремонт

Подробнее

Слесарный ремонт

Подробнее

Регламентное ТО

Подробнее

Подробнее

Подробнее

Москва 2й Южнопортовый проезд д. 10 стр. 18

Обратный звонок

Особенности установки лебедки на УАЗ “Патриот”

07-04-2021

Контент-менеджер / СпецТюнингУАЗ

Важным преимуществом российского УАЗ «Патриот» является наличие высоких показателей проходимости. В заводской комплектации можно приобрести автомобиль, оснащенный передней лебедкой. Как оказалось, бывают экстремальные автолюбители, не ограничивающиеся передней лебедкой.

В один из тюнинговых сервисов пришел клиент, пожелавший установить заднюю лебедку на его модель «Патриота». Он потребовал обеспечить скрытность данного механизма, чтобы он был незаметен при езде по общественным автотрассам. Мастера изрядно потрудились над разработкой площадки для лебедки, в результате чего им удалось создать весьма аккуратную конструкцию. Правда, данный проект на этом не был завершен. Необходимо было продумать систему, предназначенную для подачи троса от лебедки. Разрезка бампера стала бы эстетически невосполнимой потерей. Мастера предлагали установку откидывающегося номерного знака, клиент раздумывал над использованием какой-то заглушки. Им так и не удалось добиться оптимального решения проблемы.

Фото: Саr.ru

Другое дело, стандартная комплектация, продуманная профессиональными инженерами. Наличие фронтальной лебедки в оснащении УАЗ Патриот, питающейся от силового электрического привода, позволяет оказать помощь застрявшему автомобилю. Устройством также пользуются для эвакуации иных автомобилей либо подтягивания тяжелых грузов.

Фото: Саr.ru

При выборе оптимального варианта лебедки пользуются следующими критериями выбора устройства:

  • Грузоподъемность устройства и условия эксплуатации;
    При планировании постоянного движения в условиях, связанных с тяжелым бездорожьем, понадобится оснащение автомобиля оборудованием, обладающим величиной тягового усилия 12,5 тысяч фунтов. Если водитель ограничивается периодическими выездами для охоты или рыбалки, достаточно приобретения установки, обладающей усилием 9 тысяч фунтов. Рекомендуется установка изделий с корпусами, способствующими обеспечению защиты электрических компонентов от воздействия воды.
  • Совместимость лебедки с автомобилем;
    Конструкция Патриота соответствует поставке оборудования в штатный бампер, хотя использование подобной схемы монтажа соответствует только оборудованию, предназначенному для автомобилей Patriot.
  • Материал и длина троса;
    Встречаются варианты лебедок, оснащенных стальным и синтетическим тросами. Благодаря использованию в изделиях синтетики они отличаются пониженным весом, не подвергаются коррозионному воздействию, хотя их стоимость несколько выше. На барабан, входящий в комплектацию лебедки, можно намотать от 20-ти до 28-ми метров троса. Если подвергнуть устройство максимальной нагрузке, чтобы обеспечить надежность фиксации, следует оставить на барабане от 6-ти до 8-ми метров шнура.
  • Принцип работы изделия;
    Существуют модели лебедок, оборудованных гидравлическим, ручным или электрическим приводом. На автомобилях Patriot рекомендуется устанавливать оборудование с электромотором, подключающимся к аккумуляторной батарее.
  • Тип управления.
    Корректировка работы осуществляется благодаря применению проводных пультов или блоков, оснащенных радиопередатчиком. Часть производителей допускают пользование комбинированным управлением. Приобретение пульта с передатчиком и модуля радиосвязи осуществляется отдельно.

Оснащение лучших модификаций лебедок представлено двигателями с постоянным магнитом, оборудованными многоступенчатыми планетарными редукторами, предназначенными для повышения крутящего момента с одновременным снижением тока в цепи питания. Конструкция оборудования разработана с использованием механических тормозных механизмов и муфт свободного хода, позволяющих разматывать трос вручную. Оснащение базовых модификаций лебедок состоит из стальных тросов с крюками. За доплату владельцам предоставляют оборудование с синтетическим шнуром.

Спасибо за внимание! Будьте с нами! Следите за нами!



Сообщения не найдены

Скрытая установка лебедки в бампер

Скрытая установка лебедки на УАЗ Хантер

Для внедорожника, который большую часть времени эксплуатируется в городе, для активного отдыха и редко выезжает на серьезное бездорожье, наиболее удобным вариантом установки лебедки, является скрытая установка лебедки под штатный бампер автомобиля.

К достоинствам установки лебедки в штатный бампер, можно отнести то, что такая лебедка не меняет внешний вид внедорожника и потому не станет причиной внимания сотрудников дорожной полиции.

Можно выбрать модель лебедки и такую схему ее крепления, чтобы она была полностью закрыта номерным знаком.

К достоинствам установки лебедки под бампер является то, что механизм лебедки закрытый бампером и капотом внедорожника менее подвержен агрессивным воздействиям внешней среды во время движения внедорожника по местности.

При нечастом использовании лебедки, вероятность ее неожиданного отказа в момент, когда она непосредственно нужна, достаточно велика. Установка лебедки в бампер внедорожника поможет избежать возникновения подобных проблем.

При установке лебедки в бампер, крайне важно правильно подобрать лебедку, подходящую к вашему внедорожнику и платформу для ее установки. Особенно тщательно это нужно делать, если требуется полностью скрыть клюз троса лебедки под номерным знаком. Однако не все автомобильные лебедки могут быть установлены таким способом.

По массогабаритным характеристикам, для скрытой установки в бампер автомобилей УАЗ (УАЗ, Патриот, УАЗ Хантер, УАЗ Патриот Пикап, УАЗ Карго, УАЗ Профи) хорошо подходят лебедки redBTR, официальным представителем которых является автосервис Гараж 4x4.

Скрытая установка лебедки на УАЗ Патриот (UAZ Patriot) Модели 2017 года

Самостоятельная установка лебедки на самопальной платформе, может привести к разрушениям кузова. Правильная платформа для лебедки обязательно должна иметь ребра жесткости.

Специалисты автосервиса Гараж 4x4 помогут подобрать вам лучший вариант лебедки для вашего внедорожника УАЗ, Патриот (УАЗ Хантер, УАЗ Патриот Пикап, УАЗ Карго, УАЗ Профи, Нива, Ваз 4x4) или другого, и выполнить профессиональный монтаж лебедки под бампер.

Если у Вас есть вопросы относительно установки лебедки под штатный бампер вы можете задать на форме обратной связи нашего сайта. Гараж4x4 является официальным представителем, популярного отечественного производителя лебедок redBTR, продукцию которой можно увидеть в каталоге нашего интернет-магазина. Также на сайте Вы можете сразу записаться на установку лебедки.

Установка лебедки на УАЗ Патриот

Если автомобиль УАЗ Патриот эксплуатируется согласно своему предназначению, то есть в суровых условиях бездорожья, тогда практически невозможно обойтись без такого вспомогательного оборудования, как лебедка. Внедорожник УАЗ Патриот с завода не оснащается таким оборудованием, поэтому его установка – это личное право автовладельца. Известны такие конструкций устройств:

  • ручная
  • механическая;
  • гидравлическая;
  • электрическая.

Если автомобиль УАЗ Патриот с завода не оснащается лебедкой, то выбирать владельцу автомобиля данный агрегат необходимо самостоятельно. Наиболее рациональным, продуктивным и популярным вариантом является электрическая или ручная лебедка. В данном материале рассмотрим особенности ее монтажа в бампер внедорожника, а также процесс установки.

Критерии выбора

Ни для кого не секрет, что лебедка является незаменимой вещью, с помощью которой можно совершать множество полезных функций: буксирование, перевоз грузов, но самой значимой является способность «помочь самому себе» выбраться из любого непроходимого бездорожья.

Рассмотрим, что же нужно учитывать при выборе устройства для внедорожника УАЗ Патриот:

  • Тяговое усилие. Прежде всего, следует обратить внимание на груз, который способна перемещать лебедка. Это усилие должно быть равным двойному весу автомобиля. Причем важно учитывать и загруженность автомобиля.
  • Размеры. Следует учесть размер не только самого устройства, но и площадки. Площадка – это приспособление, к которому крепится основное изделие. Она является обязательным агрегатом, поэтому при выборе важно уделять внимание моделям, выпускаемым для внедорожника.
  • Способ функционирования агрегата. Как уже оговаривалось, наиболее продуктивным считается электрический тип изделия.

Особенности монтажа

Лебедки зачастую комплектуются с платформами, поэтому приобретать ее отдельно не понадобится. Но именно отсюда и начинаются проблемы с выбором и установкой изделия. Какую лебедку бы вы не выбрали, а в штатный бампер установить платформу без его видоизменения не выйдет.

Если в наличии имеется изделие, но отсутствует площадка, то сделать последнюю самостоятельно не составит большого труда. Если же площадка уже имеется, можно установить ее, но потребуется немного переработать штатный бампер и раму. Если изделие планируется разместить за пластиковым элементом, то потребуется видоизменить не только крепежную платформу, но и бампер.

Поставить лебедку под штатный бампер можно. Но если вы решили оборудовать свой внедорожник УАЗ Патриот лебедкой, то рекомендуется установить сразу и силовой передний бампер. Подробности монтажа устройства рассмотрим ниже.

Установка

Установка изделия на внедорожник начинается, прежде всего, с монтажа площадки. От качества закрепления платформы зависит прочность конструкции в целом, поэтому следует уделить особое внимание данному моменту. Как осуществляется установка платформы и самого устройства под штатный бампер внедорожника УАЗ Патриот, рассмотрим подробнее.

Для выполнения работ по монтажу изделия потребуется выполнить такие действия:

  1. Для начала приобретается или изготавливается площадка. Рекомендуется изделие изготовить своими руками, чтобы обеспечить максимальную прочность конструкции. Чертежи и схемы площадок для внедорожника можно найти в интернете.
  2. Когда в наличии уже имеется площадка, следует снять штатный бампер.

    Ставим механизм на площадку

  3. Извлекается также и облицовочная решетка радиатора. Мы рассмотрим процесс установки изделия, которое будет располагаться за пластиковым элементом. Имеются такие виды площадок, которые позволяют разместить изделие с внешней стороны, но в таком случае потребуется установка силовика.
  4. С рамы удаляются крепления пластикового элемента путем вывинчивания болтов.

    Извлеките клемму минус от АКБ, так как потребуется выполнение работ с подключением устройства.

  5. Приступаем к замерам площадки. Для этого платформу необходимо приложить к раме и, если нужно, выступающие края удалить с помощью болгарки. Ниже представлено видео с подробным описанием процесса выполнения работ.
  6. Площадка прикручивается к раме. В некоторых вариантах установки она может привариваться со всех сторон к раме автомобиля.
  7. Приступаем к установке лебедки. Для этого прикручиваем ее к платформе с помощью болтов.
  8. Устанавливаются кронштейны крепления штатного бампера, и производится его примерка.
  9. В пластиковом бампере также потребуется вырезать отверстие для «губ» лебедки, через которые, собственно, выходит крюк с тросом.

К сведению! С первого раза еще никому не удавалось точно поставить данную деталь, поэтому изделие не рекомендуется плотно завинчивать, пока не будет произведена примерка бампера.

После того, как последний замер выполнен, следует перейти к подключению электрической лебедки. Для этого до установки изделия следует подключить кабель и закрепить монтажный блок управления устройством. Обязательно закрепляется кабель питания устройства.

Все сварочные и прочие соединения следует обработать специальной антикоррозийной смазкой.

После этого ставится бампер и все извлеченные детали. На этом процесс установки лебедки на УАЗ Патриот закончен и остается только намотать стальной или канатный трос и испытать изделие в работе. Удачи при проведении установочных работ!

В Площадки под лебедку вы можете приобрести...

Isuzu D-Max (2)

Land Rover Defender (1)

Mitsubishi L200 2015+ (1)

Mitsubishi Pajero Sport 2015+ (3)

SsangYong Kyron (1)

Toyota Fortuner 2015+ (1)

Toyota Hilux 2005-2014 (1)

Toyota Hilux 2015+ (2)

Toyota Land Cruiser 100 (1)

Toyota Land Cruiser 200 (2)

Toyota Land Cruiser Prado 120 (1)

Toyota Land Cruiser Prado 150 (2)

VW Amarok (1)

УАЗ Буханка (2)

УАЗ Патриот (2)

УАЗ Патриот 2015+ (1)

УАЗ Хантер (2)

УАЗ-3151 (2)

Лебедка Horsewinch 12000 на УАЗ Патриот

Небольшой отчет об установке лебедки Horsewinch 12000 на УАЗ Патриот



Данный отчет об установке лебедки на УАЗ Патриот был любезно предоставлен Александром Легченко (Санкт-Петербург).

Отчет подготовлен в рамках акции по "народному" тестированию автомобильных лебедок Хорсвинч, проводимой компанией -производителем.



Комплектация автомобиля: УАЗ Патриот Комфорт 2008 год Евро-3, Газ-103 л. СБ, лебедка

Лебедка была приобретена по Акции компании HorseWinch.

Вторым шагом было приобретение плошадки под лебедку, толщина 5 мм. с небольшим изгибом по краям, чтобы лебедка оказалась примерно на 1-2 см. как бы внутрь рамы.
Площадка подошла как родная. Оказывается все посадочные отверстия на лебедках стандартны. В комплекте с площадкой шли и болты крепления к раме. Все подошло.
На всякий случай были приобретены еще по комплекту 30х12 и на 30х10 (болт, гайка, шайбы).

Установка была намечена как и у большинства за бампер.
Перед снятием бампера отсоединить разъемы противотуманок и крепление локеров к бамперу (у меня они на стяжках держались). Откручивается 4 гайки на 13 и бампер снят.
Затем откручиваем две гаечки держащие бочонок от кондиционера. Бочонок убрали под фару, просверлив два отверстия под хомут и закрепили вытяжными заклёпками на месте звукового сигнала, а сигнал сместили ещё левее если смотреть спереди. .Чтобы шланг завести под фару пришлось открутить два болта от крепления реснички под фарой, отогнуть ее и проделать прорезь в пластике через который проходил шланг, далее шланг без проблем прокладывается под фарой.
Далее установили площадку на четыре болта на штатные отверстия в раме и на площадку ролики.
Затем подключили к лебедке все провода (иначе потом не подлезть будет). Водрузили лебедку на площадку и в специальный паз положили специальные квадратные гайки (были в комплекте с лебедкой) под болты на 40х10. Родные болты оказались немного длиннее, вот тут то и пригодились заранее купленые 30х10 которые оказались в самый раз.
Протянули провода до АКБ и закрепили блок соленоидов.


Теперь трос. Почему то в комплекте не было болтика 10х6, поставили свой. Крепление троса на барабан было сбоку на боковой щечке, а не на самом валу. На тросу все было уже обжато под крепеж, так что проблем не возникло. Да еще на тросе не было метки когда трос дальше разматывать не надо, примерно метра 1.5-2 от барабана пометили краской из баллончика.


Ну вот и первое включение, все работает,и от ручного пульта и от радиопульта, намотали трос, закрепили крюк через шакл. Весь крепеж в комплекте с лебедкой хорошего качества, не подошли только болты 40х10, немного длинноваты.


Теперь надо подогнать бампер. Приложили бампер, фламастером поставили метки сколько вырезать и где. Отверстие оказалось как раз под номером. Резали не снимая пластик электролобзиком, трубу, которая по середине то же им. В углах просверлили отверстия и вырезали. Далее подогнали бампер по месту и закрепили. Под крепление номера просверлили отверстия (на 6), изнутри вставили два болта 40х6 и закрепили на пластике в местах крепления номера, как бы получились торчащие шпильки из бампера. Надев номер на шпильки закрутили на гайки с гровером, лишнее отрезали, за подлицо с гайкой. Вместо одной гайки буду ставить барашек, чтобы одну сторону можно было снимать без ключа, и номер отводить в сторону.
 По времени с 10 до 15 часов с перерывом на чай.


Ссылка на страницу лебедки в интернет-магазине

Бампер Jeep Patriot: крепление для лебедки и бамперы для Jeep Patriot

Бампер Jeep Patriot: крепление для лебедки и бамперы для Jeep Patriot

БЕСПЛАТНАЯ ДОСТАВКА

Бесплатная наземная доставка UPS для комплектов лифтов в прилегающих штатах США. Будут применяться тарифы ускоренной и международной доставки.


Комплекты лебедки и бампера для внедорожников Patriot

Слева изображены комплект крепления лебедки И комплект бампера щетки Stage 2.
Этот Patriot также оснащен нашими суперслайдерами и системой Adventure Rack.

У нас также есть комплекты бамперов для монтажа без лебедки, наши бамперы Stage 1 в разделе заказа.

Щелкните изображение, чтобы увеличить его.

По мере того как Jeep Patriot набирает популярность во всем мире, все больше и больше этих автомобилей выезжают на рельсы.

Некоторые люди не думают, что можно сесть на эти джипы по бездорожью и повеселиться, но владельцы Patriot знают лучше!
Как-никак... ЕГО ДЖИП!

И поскольку это настоящий джип, владельцы джипов начинают испытывать желание улучшать, наращивать и оснащать свои автомобили для путешествий. Rocky Road - первая и единственная компания, которая представила комплекты подъемников, защитную пластину, системы стоек для Jeep Patriot, и снова Rocky Road первой представила настоящую систему крепления лебедки и комплект бампера.

Хотите ли вы лебедочную систему с новым классным бампером или просто бампер без лебедки, мы в любом случае поможем вам.Взгляните на наши фотографии и информацию и, пожалуйста, напишите нам, если у вас возникнут какие-либо вопросы.

Когда вы просматриваете фотографии нашей потрясающе выглядящей системы, то, что вы не можете увидеть на этих фотографиях внешнего вида джипа, - это МЯСО монтажного комплекта для лебедки Rocky Road. Он полностью спрятан внутри и за заводским пластиковым кожухом бампера.

Ваш заводской пластиковый кожух бампера в настоящее время крепится к стальной раме, которая затем прикрепляется к реальной раме вашего Patriot.Наш комплект полностью заменяет стальную раму бампера и включает новую усиленную стальную раму, которая также включает в себя новые приспособления для крепления лебедки. Монтажный комплект для лебедки Rocky Road поставляется с необходимым креплением / оборудованием в дополнение к * заводскому крепежу при снятии и замене стандартной стальной рамы бампера.

На фото справа показана монтажная рама для лебедки и бампер
, входящие в наш комплект крепления для лебедки Patriot.

Комплект для крепления лебедки Rocky Road представляет собой полную систему болтов. Нет необходимости делать металлообработку, изготовление или сварку вашего джипа ... Хотя, конечно, как вы можете видеть на фотографиях, отверстие для троса лебедки должно быть вырезано в самой поверхности бампера. Хотя этот комплект разработан для опытных домашних мастеров, установка может быть полезной для ремонтных мастерских или механика.

В комплект входит подробное руководство по эксплуатации с большим количеством изображений, которые помогут сделать процесс установки максимально плавным.

ПРЕДУПРЕЖДЕНИЕ: Если вас интересует мысль о более крупной / тяжелой системе бампера для вашего Patriot, мы не должны этого делать. Эти комплекты добавляют вашему джипу сотни фунтов и изменяют управляемость джипа, выравнивание джипа, и вскоре вы заметите, что пружины начинают провисать. Комплекты бампера RRO, хотя и ОЧЕНЬ прочные, были разработаны с учетом экономии веса, чтобы ваш Jeep по-прежнему работал так же и не грыз пружины год за годом.Держите его умным, держите его легким с бамперами от Rocky Road.

Щелкните любое изображение для увеличения

Система бампера Jeep Patriot Stage 1

Бампер этапа 1
Показаны круглые фары IPF

Бампер этапа 1
Показаны прямоугольные фары IPF

КОМПЛЕКТ БАМПЕРА СТАДИИ 1 - это очень простой комплект болтов, для которого не требуется крепление для лебедки. Он будет установлен на ваш автомобиль как есть, как и супер простой и бюджетный комплект бампера.

Комплект Stage 1 действительно дает вам прочную перекладину и переднюю пластину. В этот комплект также входят легкие монтажные петли (видны на рисунках выше).

Бамперные системы Jeep Patriot Stage 2

Комплект бампера Stage 2
Прямоугольные фары IPF

Бампер Stage 2, комплект щеток, 4 круглых фонаря IPF

Отбойник Stage 2
Дополнительный комплект щеток

Буфер 2-го уровня
Дополнительный комплект щеток

Бампер Stage 2
Щеточная планка и 2 круглых фонаря IPF

Система бампера Stage 2
Комплект щеток и фонари IPF

КОМПЛЕКТ БАМПЕРА СТАДИИ 2 требует нашей системы крепления лебедки и включает отверстие для установки лебедки. Как и в случае с комплектом Stage 1, в комплект входят легкие крепления. Круглые и прямоугольные фонари IPF, показанные на рисунках выше, можно приобрести в качестве дополнительных принадлежностей.

Комплект BRUSH BAR BUMPER ... Он не только функционирует как отличная скоба и ударная пластина, но и эта потрясающая ручка на передней части вашего Jeep придаст ему ОЧЕНЬ крутой вид для бездорожья. Он действительно преобразует внешний вид вашего Jeep из стандартного внедорожника в машину для бездорожья, готовую к бездорожью ... планируете ли вы ездить на ней по бездорожью или нет.Этот комплект вам следует выбрать, если вы хотите установить бампер и планируете установить лебедку на начальном этапе или когда-нибудь в будущем. Наличие лебедки не является обязательным требованием для щеточной балки, но у вас ДОЛЖЕН быть монтажный комплект для лебедки, чтобы управлять бампером щеточной балки.

ОБРАТИТЕ ВНИМАНИЕ:
Комплекты бампера доступны для серии 1 Patriot (обычно 2010 года и старше) и серии 2 Patriot (обычно 2011 года и новее) Jeep. На фотографиях ниже приведены примеры передних бамперов Series 1 и 2. Некоторые джипы также могут иметь серебристые полосы на бампере или другие незначительные косметические отличия. Если у вас есть вопросы по этому поводу, напишите нам. Щелкните каждую фотографию ниже, чтобы увеличить ее.


СЕРИЯ 1 стиль Патриот

СЕРИЯ 2 стиля Патриот

Комплекты бампера Jeep Patriot Выбрать комплект Нажмите, чтобы добавить в корзину

Аксессуары для бампера Jeep Patriot

Комплекты бамперов Rocky Road

для Jeep Patriot

ДИЗАЙН : Покупая эту систему бампера, вы можете быть уверены, что она разработана специально для вашего автомобиля.Этот комплект был спроектирован вручную и вырезан с использованием новейшего оборудования САПР с учетом всех аспектов транспортного средства. Передняя часть автомобиля была тщательно проверена для определения высоты лебедки, прочности крепления, проводки и охлаждающих линий и шлангов, уязвимого оборудования и панелей, потока воздуха в радиаторе и т. Д.

КАЧЕСТВО: Другая наиболее очевидная особенность, которая отличает оборудование Rocky Road от других, - это качество. Качество материала, качество изготовления, качество отделки.Наша приверженность качеству проявляется в каждом производимом нами аксессуаре.

ОТДЕЛКА: Для обеспечения надлежащей защиты ваших инвестиций все комплекты Rocky Road обрабатываются химической промывкой, нанесением высокотемпературного порошкового покрытия и системой герметизации.

888-801-7271

ROCKCRAWLER.com

Ramsey Winch Company совсем недавно представила новую лебедку для подъема груза Patriot Profile весом 12 000 фунтов.Rockcrawler.com посчастливилось одним из первых получить возможность это проверить.

Patriot Profile 12000 включает 125 футов стального каната 3/8 дюйма и включает в себя проверенную конструкцию трехступенчатой ​​планетарной передачи Ramsey и мощный двигатель мощностью 5,5 лошадиных сил, который обеспечивает линейную скорость 29 футов в минуту на первом слое барабана. Низкий профиль позволяет установить лебедку на минимальном пространстве, если это необходимо, с помощью коробки соленоидов, которую можно установить удаленно от самой лебедки.Эта конструкция была очень успешно использована Рэмси на других лебедках, включая старшего брата модели 12000, Patriot Profile 15000.

Я получил новый Patriot Profile 12000 с беспроводным пультом дистанционного управления Ramsey, который предоставляет альтернативы лебедке, недоступные проводному пульту дистанционного управления. С обычным проводным пультом дистанционного управления вы должны находиться на расстоянии не более 12 футов, ограничивая ваше положение и обзор тяги. С помощью беспроводного пульта дистанционного управления вы можете находиться в любом месте в пределах 50 футов или более, что обеспечивает большую гибкость, а в некоторых случаях и большую безопасность.

Установка крепления
Чтобы установить эту новую лебедку на мой Dodge Ram 2500 4X4 2005 года выпуска, Ramsey отправил свой комплект Grill Guard, который требует лишь незначительных модификаций самого грузовика для установки.

В установке нет ничего сложного, но есть несколько советов, которые я могу дать. В остальном просто следуйте инструкциям. Один совет - это, по-видимому, незначительное отличие Ram модели 2005 года от модели 2003/2004 года.При измерении воздушной заслонки для 2 надрезов будьте осторожны, измерьте дважды и отрежьте один раз. В инструкции говорится, что измерения следует проводить от зажима в центре воздушной заслонки. Нет, это не в центре внимания на '05.

Для уверенности я снял передний кронштейн номерного знака и сделал отметку посередине между отверстиями в середине воздушной заслонки. Затем я использовал белую ручку для рисования, чтобы наметить выемки для вырезания. Чтобы разрезать воздушную заслонку, потребовалось сочетание универсального ножа и ножовки. Вскоре я был готов приступить к установке рычагов крепления рамы.


Если у вас дизельный двигатель, следуйте инструкциям по откручиванию 2 болтов, удерживающих верхнюю часть маслоохладителя, чтобы вы могли поднять его, чтобы получить доступ к заводским болтам рамы.

Следующий совет: этими болтами крепят усиление переднего бампера к раме. Отметьте прорези для отверстий под болты, чтобы вы могли вернуть арматуру в исходное положение, если вы случайно ее переместите! Снимите гайки и, приподняв маслоохладитель, снимите болт в сборе.Здесь, вероятно, было бы намного проще получить помощь, но вы можете сделать это в одиночку, если будете осторожны.

Выровняйте соответствующий рычаг на внутренней стороне направляющей рамы и проденьте через него узел болта, а затем раму и просто затяните болты. (Примечание: на Дизеле 2005 года есть провод датчика, который необходимо переместить, чтобы установить правый рычаг. Я просто надежно закрепил его стяжкой в ​​сторону после установки рычага).

Как указано в инструкции, ничего не затягивайте, пока не будет сказано об этом.После соединения узла крепления болтами вы должны выровнять его перед установкой углового кронштейна, который выдерживает вес крепления и лебедки. Я использовал напольный домкрат, чтобы подтолкнуть правую сторону вверх, используя буксирные крюки в качестве направляющих. Когда я остался доволен, я установил угловые кронштейны в соответствии с инструкциями.

Примечание: Прежде чем заказывать эту решетку, имейте в виду, что она увеличивает общую длину автомобиля на 15 дюймов и переносит весь вес лебедки и крепления (около 175 фунтов) на передние колеса.На моем Dodge Diesel это не оказало заметного влияния на дорожный просвет или качество. Поначалу к этому немного сложно привыкнуть, потому что вы не можете увидеть крепление поверх капота, а если вы не будете осторожны, вы можете столкнуться с такими вещами, как стена или транспортное средство перед вами! Пока мне повезло. Я только наткнулся на ограждение из стальной трубы перед магазином!

ПРОДОЛЖЕНИЕ --- >>>

RAMSEY WINCH PATRIOT PROFILE 9500 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Pdf Скачать

Поздравления

Вы приобрели лучшую лебедку из имеющихся в

свой класс обслуживания.Он оснащен высокоэффективным 3

Планетарный редуктор ступени

, передающий крутящий момент

от двигателя постоянного тока с последовательным возбуждением. Полуавтомат

автоматическая муфта позволяет свободно наматывать для быстрой

Развертывание кабеля

и устраняет ненужные

возвращается к лебедке. Беспроводной пульт

а л л о в с т е в и н ч т о б е о п е р а т е д в и л е

сантиметров на расстоянии 50 футов. Автомат

Удерживающий тормоз

предназначен для удержания полной нагрузки

Номинальная мощность лебедки

.Был спроектирован и разработан

г.

изготовлен, чтобы предоставить вам все возможное в

Утилита

. Как и в любом устройстве, сочетающем мощность

и движение при его использовании, существуют опасности, если

используется неправильно. В то же время насчитывается

более простых способов выполнения работы, если определенные

Сначала принимаются меры предосторожности

.

Внимательно прочтите это руководство. Содержит

полезных идей для получения максимально эффективного

с вашей лебедки Ramsey и

правил техники безопасности, которые необходимо знать перед

начало использования.Если вы следуете нашим рекомендациям

для работы, ваша Ramsey Winch выдаст вам

лет безупречной службы. Спасибо за

выбирает Рэмси. Будете рады, что у вас есть

один работает на вас.

ВНИМАНИЕ: Перед установкой и эксплуатацией лебедки прочтите и усвойте это руководство. См. Меры предосторожности!

Ramsey Winch Company

Руководство пользователя

Передняя электрическая лебедка

Патриот Профиль 9500

с синтетическим тросом 12 вольт

Номинальное натяжение линии на слой

(фунты)

(кг)

() *

Слой (3/8 "x 100 футов)

Synthe c Rope)

(м) *

Первый слой вытягивания линии

(фунты)

(кг)

(FPM)

12В

24 В

Линейная скорость, первый уровень

(МПМ)

12В

24 В

Amp Draw

12В

24 В

Содержание

Технические характеристики

Гарантия

Обратите внимание: лебедки серии Ramsey Patriot разработаны

для использования в автомобиле спереди.Лебедки не предназначены для

и не должны использоваться в промышленности (автосервис -

подъемников / носителей, аварийно-транспортных средств, подъемников и т. Д.), А Рэмси -

не гарантирует их пригодность для такого использования. Рэмси делает

отдельная, полная линейка промышленных / коммерческих лебедок

использовать. Пожалуйста, свяжитесь с заводом-изготовителем для получения дополнительной информации.

1

2

3

4

9 500

7,700

6 500

5,700

4 309

3,480

2,940

2,580

15

34

58

86

4

10

17.5

26

НЕТ

2 000

4 000

6 000

НАГРУЗКА

900

1,810

2,720

35,4

16,7

12,7

10,6

29

16

13

10

10,7

5,1

3,8

3,2

8,8

4,9

4

3

97

180

260

335

45

95

128

165

Передняя крышка

2

2

3

4

6

7

9

10

12-14

Задняя крышка

РЭ 914264-0414-А

5

4,900

2,210

100

30.5

8000

9 500

3 620

4 309

9

7,8

9

8

2,7

2,3

2,7

2,4

395

430

192

212

Полноразмерный передний бампер серии Rock Hard 4x4 ™ Patriot с опущенной пластиной лебедки для Jeep Wrangler JL и Gladiator JT 2018

Подходит ко всем моделям Jeep Wrangler JL 2018 года выпуска.

Характеристики
Толстая листовая сталь 1/4 дюйма
Конструкция со 100% болтовым креплением
Опущенная монтажная пластина лебедки (подробнее см. Ниже)
Порошковое покрытие включено
Все оборудование включено
Буксируемый на плоской подошве (подробнее здесь)
Принимается заводские противотуманные фары (подробнее см. ниже)
Крепежные выступы для вторичного рынка в комплекте (также подходят для 10-дюймовых светодиодных планок)
Точки восстановления домкрата Hi-Lift
Включены фиксирующие выступы толщиной 1 дюйм, сваренные двойной сваркой

Технические характеристики
Стальной бампер Вес: 137 фунты.
Ширина: 69-1 / 4 дюйма

Пониженное крепление лебедки
«Пониженное крепление лебедки» также снижает препятствия для воздушного потока к решетке. Насколько меньше? 30%! Наша опущенная лебедка высвобождает на 30% больше ваша решетка по сравнению с пластиной лебедки, монтируемой заподлицо сверху

Конструкция
Лазерная резка / гнутый с ЧПУ / ручная сварка
Приварные выступы толщиной 1 дюйм спереди и сзади
Стальная конструкция из листовой стали толщиной 1/4 дюйма
Встроенная электроника Электродвигатель отсоединения стабилизатора поперечной устойчивости / защитная планка упора

Компоненты
В передний бампер встроена сужающаяся вниз и задняя секция из стали 1/4 дюйма для защиты вашего дорогого и уязвимого двигателя отсоединения стабилизатора поперечной устойчивости и защитной дуги.Эта опорная пластина также включает в себя 2 квадратных приспособления для лазерной резки ножки Hi-Lift Jack для подъема вашего Wrangler.


Подходит для заводских противотуманных фар Jeep Wrangler JL.



ПРИМЕЧАНИЕ ОТГРУЗКИ: Этот бампер предназначен для перевозки поддонов / грузовых автомобилей.




FAQ:
Какие лебедки подходят к этому бамперу?
Все популярные лебедки, в том числе самые продаваемые серии WARN ™ VR ™ и Zeon ™ - вплоть до PowerPlant в недорогой упаковке, подходят к нашим бамперам.Фактически, если у вас еще нет выбранной лебедки, Rock Hard 4x4 ™ является авторизованным дистрибьютором лебедок WARN ™. Мы можем добавить любую лебедку WARN ™ к вашему поддону, и вы не будете платить за дополнительную доставку. Это гарантирует, что все ваше обновление будет выполнено одновременно, что ускорит установку и позволит вам быстрее выйти на след! Если вы хотите взглянуть на некоторые из наших любимых лебедок WARN ™, которые есть в наличии, посетите сайт www.rockhard4x4.com/warn.



Что мне нужно, чтобы буксировать мой Wrangler?
Если у вас есть кронштейн фаркопа Reese ™, Blue-Ox ™ или Road Master ™, у нас есть решение для буксировки с плоской поверхностью JL.Благодаря нашему уникальному методу крепления, вы можете просто прикрутить следующие крепления к нашему переднему бамперу и получить идеальный переходник.
RH-8000-RS - Комплект кронштейнов тягово-сцепного устройства Reese
RH-8000-BO - Комплект кронштейнов тягово-сцепного устройства Blue-Ox
RH-8000- RM - Комплект кронштейнов тягово-сцепного устройства Road Master

Rock Hard 4x4 Крепление к лебедке серии Patriot Пластина заводского переднего бампера для Jeep Wrangler JK 2007-2018

Rock Hard 4x4 с гордостью предлагает самый простой способ установки спасательной лебедки на ваш 2007 год - текущий Jeep Wrangler JK 2 / 4DR.Лебедки

похожи на страховой полис - вам нужно иметь его и надеяться, что вам никогда не придется его использовать! Наши заводские бамперные пластины лебедки используют прочность рамы вашего джипа, чтобы обеспечить самый доступный способ дать вам душевное спокойствие при самовосстановлении. Однослойная стальная конструкция и совместимость практически со всеми моделями лебедок делают эту лебедку идеальным вариантом для подготовки заводской лебедки переднего бампера.

Уникальной особенностью нашей пластины лебедки являются язычки с лазерной резкой, которые прикрепляются к существующим заводским буксирным крюкам.Эти буксирные крюки привязываются непосредственно к вашей раме и обеспечивают самый безопасный, прочный и лучший способ добавить пластину подъемной лебедки. Еще одна особенность - интегрированное крепление клюса лебедки, которое принимает как роликовые, так и клюзы клюса.

Наша пластина для лебедки совместима со всем, от обычной 8000-фунтовой лебедки, предлагаемой большинством производителей, до массивной Warn PowerPlant! Сверление не требуется. Все рисунки болтов лебедки уже вырезаны лазером на нашей монтажной пластине.

Простота установки
Объемы исследований и разработок были вложены в это простое, но надежное дополнение к вашему заводскому переднему бамперу. Для установки нашей плиты лебедки НЕ ТРЕБУЕТСЯ резка или сварка при сверлении. Вам НЕ нужно перемещать вакуумный насос. На самом деле вам даже не нужно полностью снимать передний бампер для установки!

Что входит в каждый комплект:

  • Пластина лебедки
  • Оборудование
  • Инструкции по установке


Три причины почему:

  • Устанавливается за считанные минуты
  • 907 907 Самый тяжелый рынок Интегрированное крепление клюза


ОБОРУДОВАНИЕ:

2007 - Текущий Jeep Wrangler JK 2 / 4DR с пластиковым передним бампером.


Rock Hard 4X4 Patriot Series полноразмерный передний бампер с ресивером и опущенным креплением для лебедки

Rock Hard 4x4 очень горд предложить самый тяжелый и высококачественный полноразмерный передний бампер с ресивером для Jeep Wrangler JK 2 / 4DR

Welded 2 Передний ресивер в комплекте. Идеально подходит для перемещения прицепа в ограниченном пространстве или по рампе лодки, держатели для удочек на пляже и крепления для подвесной стойки для каноэ.Этому переднему бамперу в наших сердцах отведено особое место. Наша полная ширина - это лучший апгрейд флагманской брони. Он выглядит так же хорошо, как и работает, и когда вы видите, что он установлен на незнакомом джипе, вы хотите подойти и потрогать его. Четкие линии, точная подгонка и включенные функции делают его бесспорным лидером среди предложений полной ширины JK.

«Пониженное крепление лебедки» также снижает препятствия для воздушного потока к решетке. Насколько меньше 30%! Наша опущенная лебедка освобождает на 30% больше пространства вашей решетки по сравнению с верхней пластиной лебедки, установленной заподлицо.

Не все бамперы подходят для всех трасс. Иногда требуется полная ширина, покрытие покрышек, защита крыльев, стальной бампер толщиной 1/4 дюйма, чтобы пережить самые сложные приключения. Это тот самый бампер. Это большой ребенок на блоке с собственным взглядом. Лебедка готова и устанавливается за считанные минуты - наша полная ширина - это здоровая броня на болтах, которая вылечит все, что вас беспокоит.

Стальной бампер Вес: 135 фунтов

Конструкция
Одно дело - Сделано в США.Другое дело - время, качество и мастерство, которые предлагает только Rh5x4. Каждый передний бампер вырезан лазером из стали толщиной 1/4 дюйма, чтобы обеспечить пожизненную гарантию и обеспечить точную установку. Затем он изгибается и принимает форму, вручную сваривается и шлифуется, чтобы не выглядеть ни один другой производитель (за границей или внутренний) Каждый бампер затем покрывается порошковой краской в ​​доме, вручную, индивидуально - так что каждый укромный уголок и трещина защищены. Внутренняя структура - это геометрическое испытание косынок и опор.Мы крепко спим по ночам, зная, что клиенты Rh5x4 могут играть на бездорожье, поднимать лебедку, буксировать и делать все с установленной броней, затем ополаскивать и повторять.

Характеристики
Наш бампер - это больше, чем стальная пластина, это полностью загруженная модернизация дорожной брони, прикрепленная болтами к передней части вашего джипа. Благодаря стандартным включенным обновлениям, таким как точки восстановления домкратов Hi-Lift с лазерной резкой, язычки для подъемных скоб с двойной сваркой, язычки для крепления фонарей, совместимость с противотуманными фарами, предварительно просверленные монтажные отверстия для лебедки и крепление непосредственно к рупору рамы - наши бамперы кричат ​​Premium.Может, поэтому они такие головорезы. Когда вы видите на трассе передний бампер Rh5x4 - вы сразу понимаете.

Этот бампер уникальным образом позиционирует лебедку между рельсами рамы, а не заподлицо или стандартное (высокое) крепление. Благодаря этому практически все лебедки совместимы с нашим бампером с минимальной обрезкой, необходимой даже для самых больших лебедок, таких как Warn PowerPlant.

Ресивер
Наша функция «Ресивер» - идеальный вариант для тех, кому нужен дополнительный бампер.Наш приемник, полностью закрепленный и интегрированный в пластину лебедки, является самым прочным и безопасным на рынке. Правильно разнесены, чтобы работать со всеми популярными роликовыми и клюзовыми клюзами.
ПРИМЕЧАНИЕ: Не использовать в качестве крепления для лебедки.

Простота установки
Известно, что удаление переднего бампера OEM занимает больше времени, чем установка переднего бампера. Это достигается с помощью нашего уникального метода монтажа «DTF» или непосредственно на раму. Это дает нам не только точное место для крепления к выступам рамы, но и обеспечивает наиболее безопасный способ крепления бампера.Кроме того, в отличие от изготовленных за границей бамперов с подходом «один размер для всех», мы не срезаем углы, когда речь идет об одном из самых важных обновлений, которые вы можете добавить в свой Jeep.

Компоненты
Передние бамперы Rh5x4 очень узнаваемы по двум основным причинам: владельцы хвастаются своей прочностью и новаторскими функциями, которые входят в стандартную комплектацию. Бампер Rh5x4 делает их такими прочными.

В каждый передний бампер Rh5x4 встроена сужающаяся вниз и задняя часть из стали толщиной 1/4 дюйма для защиты вашего дорогостоящего и уязвимого мотора отключения стабилизатора поперечной устойчивости и защитной дуги.Бампер Rh5x4 действует как слайд по сравнению с вырезом на дне и перфорированным болтом, как и многие другие производители. Это дает вам лучшее скольжение по препятствиям по сравнению с точкой захвата.
Двойные приварные язычки для восстановления. Мы идем на шаг дальше, чем конкуренты, не только приваривая переднюю часть язычков для восстановления к вашей обшивке бампера, но также вращая бампер и приваривая заднюю часть. Сила и уверенность можно найти только в бампере Rh5x4.
Наши сверхмощные спасательные кандалы можно найти здесь.
Совместимость с заводскими противотуманными фарами. Наш передний бампер полностью совместим с противотуманными фарами. Если у вас есть противотуманные фары, которые подходят для штатного бампера, они гарантированно подходят и для нашего.
* Обратите внимание, противотуманные фары HardRock Edition и 10th Anniversary Edition НЕ подходят для штатных пластиковых / стандартных креплений противотуманных фар переднего бампера и поэтому не совместимы с креплением противотуманных фар переднего бампера Rock Hard 4x4.
Лазерная резка в нижней части нашего переднего бампера предназначена для домкратов Hi-Lift.Эта стандартная функция, которую мы предлагаем, делает восстановление или ремонт трассы безопасным и простым.
Уникальный метод прямого монтажа «DTF» на раму - наш неоспоримый ведущий угол въезда обусловлен тем, как мы устанавливаем бамперы. Устанавливая переднюю «грань» наших бамперов прямо в выступы рамы, мы можем добиться большего угла въезда. Это означает меньше «зависаний» на трассе и возможность преодолевать более крутые / крутые повороты.
Плоский буксир готов - поскольку мы устанавливаем наши бамперы прямо на выступы рамы, мы также можем предложить безопасный метод буксировки на плоской подошве.Пожалуйста, ознакомьтесь с часто задаваемыми вопросами ниже, чтобы узнать, как буксировать Wrangler на плоской поверхности с помощью наших комплектов адаптеров.
Интегрированные язычки фонаря для вторичного рынка - к нашим обручам бампера приварены два сдвоенных язычка фонарей. Они подходят ко всем внедорожным фарам вторичного рынка, давая вам возможность установить отдельные фары или световую планку по вашему выбору. Фары в комплект не входят.
Ручная сварка / шлифовка - наши бамперы великолепно выглядят благодаря индивидуальной отделке. Перед нанесением порошкового покрытия каждому бамперу уделяется особое внимание.Мы вручную свариваем все наши бамперы, а затем шлифуем сварные швы. Это дает нам возможность выявить любые дефекты или недостатки перед отправкой, чтобы гарантировать, что вы получите великолепно выглядящую модернизацию брони.

Что входит в каждый комплект:

  • Передний бампер
  • Оборудование
  • Инструкции по установке

Три причины почему:
  • Листовая сталь толщиной 1/4 дюйма
  • Интегрированная защитная дуга / полозья для дискотек
  • Покрытие по всей ширине

ПРИМЕЧАНИЕ ПО ТРАНСПОРТИРОВКЕ: Этот бампер предназначен для перевозки поддонов / грузовых автомобилей.

Подбор и установка лебедки на УАЗ Патриот. Выбор и установка лебедки на УАЗ Патриот Варианты установки различных лебедок на УАЗ Патриот

Технические характеристики:

  • Номинальное тяговое усилие: 5443 кг (12000 фунтов)
  • Двигатель: 12 В на выходе 6,0 л.с. / 4,5 кВт
  • Трансмиссия: планетарная шестерня трехступенчатая
  • Передаточное отношение: 265: 1
  • Включение передачи: зубчатая муфта с подвижным кольцом
  • Тормоз: автоматический внутренний барабан
  • Размер Барабана: 2.5 дюймов x 8,8 дюйма (63,5 мм x 224 мм)
  • размеры: 21,3 дюйма x 6,3 дюйма x 8,6 дюйма (540 мм x 160 мм x 218 мм)
  • Блок соленоидов герметичный
  • Вес нетто: 40 кг

Стандартное оборудование:

  • Направляющий ролик с четырьмя лентами
  • Стальной трос с крюком 10 мм x 26 м
  • Радиоуправление
  • Проводная панель управления
  • Комплект проводов для подключения
  • Блок соленоидов

Лебедка автомобильная на внедорожник

В пути возможны неприятности, связанные с плохой проходимостью дороги, всегда рассчитывают на хорошую погоду, а особенно с изменчивостью климатических условий.Непогода может настигнуть путешественника в любой момент, когда этого меньше всего ждут. Переместить машину в вездеход помогает несколько хитрых приспособлений.
Аппарат протестирован - автомобильная лебедка - гарантия того, что вы сможете выбраться из самой глубокой лужи, добившись небольшой крови. При выборе автомобильной лебедки необходимо учитывать, что реальное тяговое усилие должно превышать вес автомобиля в полтора раза. Для определения «полной массы» не забудьте доработать массу дополнительных аксессуаров на машине (кенгурятник, дополнительная электроника, пороги др.).
Автомобильная лебедка разработана специально для перевозки с укрепленным кузовом, чтобы при необходимости вытащить себя из труднопроходимых участков дороги. Установить лебедку можно несколькими способами. В родных бамперах. Вы можете приобрести силовой бампер с лебедкой или просто съемную лебедку. Обязательно - вариантов масса.

Советы по использованию автомобильной лебедки

Для использования автомобильной лебедки необходимо найти поблизости прочное дерево и подпружиниться с помощью кровельной стропы и лебедки.Если такого дерева поблизости нет, то нужно использовать якорь или врезное бревно, в крайнем случае запасное колесо. Для увеличения длины кабеля можно использовать капроновый кабель. С помощью блока усиления полиспастер может увеличить тяговое усилие лебедки в соотношении 1: 2 от заявленного тягового усилия.
Если машина упала жестко - нужно убедиться в отсутствии «подводных камней». У автомобильной лебедки такая мощность, что вы можете остаться без всяких деталей.
Также необходимо помнить о технике безопасности. Трос нельзя переступать во время его натяжения.Не лезьте по автомобильным мостам. Кабели иногда носятся, чтобы он никому не повредил - следует использовать крючок или использовать куртку. При использовании надевайте перчатки с утолщенными кончиками на пальцы.

Лебедка УАЗ, Лебедка УАЗ, Лебедка УАЗ, Лебедка УАЗ Патриот, Лебедка УАЗ Патриот, Лебедка УАЗ Хантер, Лебедка УАЗ Хантер, Лебедка УАЗ Букака, Лебедка УАЗ Букака, Лебедка УАЗ, Лебедка УАЗ, Лебедка УАЗ Патриот. , Лебедка для УАЗ Патриот, Лебедка УАЗ Хантер, Лебедка для УАЗ Хантер, Лебедка УАЗ Пикап. Лебедка автомобильная, лебедка автомобильная, лебедка электрическая, лебедка электрическая, Лебедка для эвакуатора, лебедка эвакуаторная, Лебедка УАЗ, Лебедка для УАЗ, Лебедка для УАЗ, Лебедка УАЗ Патриот, Лебедка для УАЗ Патриот, Лебедка УАЗ Хантер, Лебедка для УАЗ Хантер, Лебедка УАЗ Буанка, Лебедка УАЗ Букака, Лебедка УАЗ, Лебедка УАЗ, Лебедка УАЗ Патриот, Лебедка УАЗ Патриот, Лебедка УАЗ Хантер, лебедка УАЗ Хантер, Лебедка УАЗ Пикап.Лебедка автомобильная, Лебедка автомобильная, Лебедка электрическая, Лебедка электрическая, Лебедка для эвакуатора, Лебедка эвакуаторная, Лебедка УАЗ, Лебедка для УАЗ, Лебедка для УАЗ, Лебедка УАЗ Патриот, Лебедка для УАЗ Патриот, Лебедка УАЗ Хантер, Лебедка для УАЗ Хантер, Лебедка УАЗ Буанка, Лебедка УАЗ Букака, Лебедка УАЗ, Лебедка УАЗ, Лебедка УАЗ Патриот, Лебедка УАЗ Патриот, Лебедка УАЗ Хантер, лебедка УАЗ Хантер, Лебедка УАЗ Пикап. Лебедка автомобильная, Лебедка автомобильная, Лебедка электрическая, Лебедка электрическая, Лебедка для эвакуатора, Лебедка эвакуаторная, Лебедка УАЗ, Лебедка для УАЗ, Лебедка для УАЗ, Лебедка УАЗ Патриот, Лебедка для УАЗ Патриот, Лебедка УАЗ Хантер, Лебедка для УАЗ Хантер, Лебедка УАЗ Буанка, Лебедка УАЗ Букака, Лебедка УАЗ, Лебедка УАЗ, Лебедка УАЗ Патриот, Лебедка УАЗ Патриот, Лебедка УАЗ Хантер, лебедка УАЗ Хантер, Лебедка УАЗ Пикап.Лебедка автомобильная, Лебедка автомобильная, Лебедка электрическая, Лебедка электрическая, Лебедка для эвакуатора, Лебедка эвакуаторная, Лебедка УАЗ, Лебедка для УАЗ, Лебедка для УАЗ, Лебедка УАЗ Патриот, Лебедка для УАЗ Патриот, Лебедка УАЗ Хантер, Лебедка для УАЗ Хантер, Лебедка УАЗ Буанка, Лебедка УАЗ Букака, Лебедка УАЗ, Лебедка УАЗ, Лебедка УАЗ Патриот, Лебедка УАЗ Патриот, Лебедка УАЗ Хантер, лебедка УАЗ Хантер, Лебедка УАЗ Пикап. Лебедка автомобильная, Лебедка автомобильная, Лебедка электрическая, Лебедка электрическая, Лебедка для эвакуатора, Лебедка эвакуаторная, Лебедка УАЗ, Лебедка для УАЗ, Лебедка для УАЗ, Лебедка УАЗ Патриот, Лебедка для УАЗ Патриот, Лебедка УАЗ Хантер, Лебедка для УАЗ Хантер, Лебедка УАЗ Буанка, Лебедка УАЗ Букака, Лебедка УАЗ, Лебедка УАЗ, Лебедка УАЗ Патриот, Лебедка УАЗ Патриот, Лебедка УАЗ Хантер, лебедка УАЗ Хантер, Лебедка УАЗ Пикап.Лебедка автомобильная, Лебедка автомобильная, Лебедка электрическая, Лебедка электрическая, Лебедка для эвакуатора, Лебедка эвакуаторная, Лебедка УАЗ, Лебедка для УАЗ, Лебедка для УАЗ, Лебедка УАЗ Патриот, Лебедка для УАЗ Патриот, Лебедка УАЗ Хантер, Лебедка для УАЗ Хантер, Лебедка УАЗ Буанка, Лебедка УАЗ Букака, Лебедка УАЗ, Лебедка УАЗ, Лебедка УАЗ Патриот, Лебедка УАЗ Патриот, Лебедка УАЗ Хантер, лебедка УАЗ Хантер, Лебедка УАЗ Пикап. Лебедка автомобильная, Лебедка автомобильная, Лебедка электрическая, Лебедка электрическая, Лебедка для эвакуатора, Лебедка эвакуаторная, Лебедка УАЗ, Лебедка для УАЗ, Лебедка для УАЗ, Лебедка УАЗ Патриот, Лебедка для УАЗ Патриот, Лебедка УАЗ Хантер, Лебедка для УАЗ Хантер, Лебедка УАЗ Буанка, Лебедка УАЗ Букака, Лебедка УАЗ, Лебедка УАЗ, Лебедка УАЗ Патриот, Лебедка УАЗ Патриот, Лебедка УАЗ Хантер, лебедка УАЗ Хантер, Лебедка УАЗ Пикап.Лебедка автомобильная, Лебедка автомобильная, Лебедка электрическая, Лебедка электрическая, Лебедка для эвакуатора, Лебедка эвакуатора.

УАЗ Патриот

всех годов выпуска замечателен тем, что практически любую лебедку можно спрятать в штатном бампере. Удовольствия закроет петельная рамка, а на бездорожье номер просто уберут. За секунды лебедку можно привести в рабочий режим. И на дорогах общего пользования никто не узнает, что лебедка установлена ​​в бампере.

В первой части статьи поговорим о выборе лебедки, а во второй расскажем, как установить лебедку на штатный бампер УАЗ Патриот.Статья актуальна для владельцев патриотов всех граждан. Есть небольшие сложности с установкой некоторых моделей на модели дорестайл с усилителем бампера, вы об этом напишете. По растеризации без проблем все лебедки есть в статье.

Выбор тягового усилия, производителя и модели лебедки

Для патриота достаточно лебедки с тяговым усилием от 9000-9500 LBS. Это мнение нашего магазина, а также мнение завода УАЗ и инженеров компании.Однако установка лебедки с нагрузкой до 12500 LBS не имеет отрицательных сторон, габариты такие же, разница в весе если и есть, то мало что заметно. В результате мы рекомендуем лебедки от 9000 до 12500 фунтов.

Что касается бетонных лебедок, то начнем с недорогих моделей, потом изучим более проверенные и перейдем к моделям премиум-класса.

1. ЛЕБЕДКА ЭЛЕКТРИЧЕСКАЯ 12000

Огромный плюс этой лебедки - цена. Это самый экономичный вариант лебедки на УАЗ Патриот.На некоторых сайтах эту лебедку приписывают водонепроницаемому IP68, но, конечно, это обман. В нашем магазине разобрали с десяток таких лебедок, все они отличались внутренностями. Однако электрическая лебедка - вполне рабочий вариант! Тянет медленно, но верно, иногда неожиданно ломается. Внутрь охотно проходит вода, из которой она естественным образом вырывается. Для регулярного обслуживания И никакая тяжелая работа не может работать достаточно долго.

2. Лебедка 4х4 12000

Следующая ступенька после электролебедки - лебедка российской марки 4х4.Сразу отметим, что все отзывы до 2018 года неактуальны, т.к. с 2018 года появилась совершенно другая лебедка под тем же брендом. Конечно в Китае делают, но гарантия уже есть, есть надежда на большую надежность. У него довольно тонкие провода в 25 квадратов, хороший моно-соленоид, пружинный тормоз, как у Electric Winch, невысокая надежность. Доработан щеточный узел, сальники на лебедках присутствуют в нужных местах, даже на болтах мотора. В целом достойный вариант за небольшие деньги.

3. 4рево 10000 и 12000

Новый бренд для российского рынка. После ввоза в РФ лебедка в течение месяца проходила испытания под водой, и испытание прошло успешно. Пока нет большого опыта обслуживания, но невысокая цена и реально работающая гарантия 1 год позволяют рекомендовать его в качестве альтернативы другим бюджетным китайским брендам. В заголовке мы привезли модели 10 000 и 12 000 LBS, т.к. у нас нет данных по тестам, а тяговое усилие может быть слегка омрачено, рекомендуем брать лебедку с запасом на тягу.

4. Спрут 9000 Спорт

У нынешней российской лебедки 9000 Sport, производства Ульяновска, на родине УАЗ-А. Еще есть стандартные 9000 (снятые с производства в 2019 году) со слабым двигателем и медленной передачей, а также 11000 с медленной коробкой передач, но уже мощным двигателем, как в спортивном. Все они вполне подходят для УАЗ Патриот. Сам производитель рекомендует 9000 SPORT для установки на УАЗ Патриот. В ходе множества тестов и тестовых испытаний лебедка зарекомендовала себя с лучшей стороны.Лебедка, несмотря на название «Спорт», не имеет впечатляющих скоростных характеристик и тяги. Многие китайские лебедки обходили ее стороной. Главный плюс спрута - надежность и большой запас прочности. Есть проблемы с запчастями, на китайцах найти нужную деталь в наличии намного проще, как ни странно. В случае с холодильником мелкие детали, скорее всего, придется подождать с завода.

5. Runva EWX 9500-12500

Лебедки

«Рунва» репутация на российском рынке очень положительная, в последнее время особый рост спроса на эти лебедки.Существует 2 основных серии: Classic EWX и Premium EWB. Серия EWX - это надежные лебедки, которые имеют хорошую влагозащиту, тормоз конического типа, моноблочный соленоид, уплотнения в традиционных местах. Прекрасно встаю на УАЗ, В.Т.ч Дорестайлинг, в отличии от EWB. Благодаря ценовой политике продавца запчасти продаются по очень доступным ценам. Лебедка относится к средней ценовой категории, она достаточно востребована у владельцев УАЗ Патриот.

6. Рунва EWV 9500-12500

Технически эта лебедка напоминает родной Comeup Seal, только очень дешевле.Добро пожаловать в лебедку на максимальном уровне: на барабан установлены автомобильные уплотнители, которые эффективно препятствуют попаданию влаги внутрь лебедки даже при работе под водой. Тормоз лебедки, как и на ComeUp, диск ставится в коробку передач. Лебедка лебедки несколько длиннее, но при установке на Reistyle Patriot 2015+ с новым бампером не мешает. У патриота до 2015 года опыта установки этой лебедки пока нет, но могу предположить, что сложности возникнут из-за ее габаритов.Runva EWB - одна из лучших лебедок на рынке.

7. Master Winch серии X и E 9500

Серия X представляет собой премиксимальную серию лебедок Master Winch. Это очень достойная лебедка. Тормоз конический со стальной муфтой, радиокруглая, хорошая влагозащита (подача масла во все нужные места, влагозащищенный контактор) - это далеко не полный перечень преимуществ этой лебедки. Важная особенность этой лебедки - увеличенное место под намотку троса. Это позволяет не следить за равномерностью намотки: кабель точно не подпрыгивает, даже если заходит с одной стороны.Что особенно актуально при скрытой установке.

Series E - обладает теми же преимуществами, но кроме этого может похвастаться усиленными стяжками и шестернями, а также еще лучшей влагозащитой, не уступающей влагозащищенным лебедкам Runva EWB.

Лебедки

Master Winch (MW) производятся на том же заводе, что и стандартные лебедки, Sportway и многие другие лебедки в Российской Федерации. Но MW - это основная марка завода, поэтому покупать ее наиболее выгодно. В связи с большой распространенностью продукции завода ЖМЭ на российском рынке - запчасти на эту лебедку покупать проще простого.

8. Comeup SEAL Gen2 9,5

ComeUp - один из самых уважаемых брендов среди джиперов. Кружу только WARN, но это уже ожидаемые дороги. Лебедки для автомобилей ComeUp выпускаются 2 основными сериями. Серия DV - классический дизайн, выделяются на фоне конкурентов только дисковым тормозом Внутри коробки передач и наличием термодатчика мотора. ДВ имеет достаточно посредственную влагозащиту и по этому параметру проигрывает лебедкам Runva EWB и Master Winch E-серии, которые обходятся ДВ более дорогим конкурентам.Для покупателей, желающих выложить за лебедку кругленькую сумму, интересна серия пломб. Уже есть полная герметичность корпуса лебедки, честно соответствующая IP 68, к великолепной механической надежности ComeUp прибавляется.

Лебедки

и Electric Winch, летом 2015 года о возможности тестирования своей продукции.

Одним из счастливых летчиков-испытателей был Егоров Николай [Зердер]

В связи с ремонтом машины лебедка села

Но лучше поздно, чем когда-либо 🙂

Установил лебедку на площадке собственного производства.Все потому, что на моей специализированной машине нет готовых участков под лебедку.

Использование инструкции по установке на производстве сайта не происходило.
В инструкции указана рекомендуемая толщина металла для сайта и детально обидчик с чертежами и размерами.

С комплектацией проблем нет, одни плюсы и впечатления положительные.
Есть все необходимое для установки этого устройства.А именно: набор крепежных болтов, блок соленоидов, набор монтажных проводов достаточной длины с отличными выводами, ролики (губки) для лебедки, два типа пультов дистанционного управления и проводные, крюк, инструкция, ну электрик электрик. Сам приют 12000.

Теперь что касается теста и тестовых тестов.
Устанавливается на автомобиль Derweys Shatle, который с завода весил 1800кг.
После всех моих переделок, а это замена ДВС, МЦПП, РК, мостов и топливного бака, он стал весить 2100кг.

Но это, знаете ли, не вес для такой лебедки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Модель: EV 12000
Максимальное тяговое усилие: 12000 фунтов (5443 кг).
Двигатель: 12 В на выходе 6,0 л.с. / 4,4 кВт
Редуктор: трехступенчатый планетарный
Передаточное число: 265: 1
Стальной трос: 9,5 мм x 26 м
Размер Barabana: 64 мм x 226 мм
Габаритные размеры: 548 мм x 160 мм x 218 мм
Монтажное приспособление: 254 мм x 114,3 мм
Вес нетто: 42 кг

Итак, при проведении испытаний лебедка использовалась в разных вариантах эксплуатации: как у самого Вегетера, так и при эвакуации чужой машины из различных засад.
Экстремальных ситуаций особо не видел, но все еще впереди.

В целом лебедка вызывает массу положительных эмоций при эксплуатации. Никаких дефектов не выявлено, никаких посторонних звуков, разве что от стайлинга кабеля под нагрузкой, но это может решить любой и каждый, заменив кабель на кевлар.

По скорости меня все устраивает. Понимаю, что это не спортивная версия, но аппарат очень достойный. Все, кто участвовал в тестировании, оценили лебедку и готовы подписаться под каждым словом и рекомендовать лебедку электрическую Winc!
Соответствует своей цене и качеству.
Николай (Зверь) сто УАЗбук

П.С. Видео-тесты будут позже.

Передняя лебедка на УАЗ Патриот, оснащенная силовым электроприводом, позволяет вытащить застрявшую машину. Устройство также используется для эвакуации других транспортных средств или стягивания тяжелых предметов.

Критерии выбора устройства

Основными критериями выбора оборудования являются:

  1. Грузоподъемность и условия эксплуатации.
    Если планируется постоянное движение в тяжелых условиях бездорожья, рекомендуется приобретать технику с тяговым усилием 12.5 тысяч фунтов. Для периодических выездов на охоту или рыбалку хватит установки с усилием в 9 тысяч фунтов. Рекомендуется устанавливать изделия с кожухами, обеспечивающими защиту электрических компонентов от воды.
  2. Совместимость лебедки и автомобиля.
    Конструкция Патриота позволяет ставить оборудование в штатный бампер, но такая схема крепления возможна только для оборудования, предназначенного для машин Патриот.
  3. Материал и длина кабеля.
    Есть лебеди на стальных и синтетических тросах. Изделия из синтетики имеют меньший вес и не подвержены коррозии, но стоят дороже. На барабан лебедки наматывается 20-28 м, но при максимальной нагрузке на нем должно оставаться до 6-8 м шнура для обеспечения надежной фиксации.
  4. Принцип работы изделия.
    Бывают лебедки с ручным, гидравлическим или электрическим приводом. На автомобили Патриот рекомендуется устанавливать оборудование с электродвигателем, который подключается к аккумуляторной батарее.
  5. Тип управления.
    Проводные консоли или блоки, оснащенные радиопередатчиком, используются для настройки работы. Часть производителей допускает использование комбинированного управления. Пульт ДУ с передатчиком и радиомодулем приобретается отдельно.

Лучшие модели лебедок на УАЗ Патриот - Обзор и цены

Лучшие модификации лебедок оснащены двигателями с постоянным магнитом и многоступенчатыми планетарными редукторами, позволяющими увеличивать крутящий момент при снижении тока в силовой цепи.В конструкции оборудования механические тормозные механизмы и муфта свободного хода, позволяющая разматывать трос вручную. Базовые модификации лебедок оснащены стальными тросами с крюками. За дополнительную плату хозяин получает снаряжение с синтетическим шнуром.

4рево 10000 и 12000

Изделия серий 10000 и 12000 имеют унифицированный дизайн. Оборудование отличается мощностью электродвигателей и тяговым усилием (10 и 12 тысяч фунтов соответственно).Электродвигатели коллекторных двигателей постоянного тока лебедки производитель оснащает герметичным корпусом. Для увеличения крутящего момента используется компактная 3-ступенчатая планетарная коробка передач. Все элементы зубчатой ​​передачи выполнены из стали. Барабан предназначен для наматывания стального троса диаметром 9,5 мм. Имеется муфта холостого хода для ручной размотки троса.

Технические параметры 4рево 12000:

  • тяговое усилие - 5443 кгс или 12000 фунтов;
  • напряжение питания - 12 В;
  • мощность двигателя - 7 кВт;
  • потребляемый ток при максимальном усилии - 410 А;
  • Передаточное число коробки передач - 203;
  • Установочная масса
  • - 30.1 кг.

Продукция комплектуется пультом ДУ с радиопередатчиком. Стоимость лебедок 25-26 тысяч рублей. Есть модификация 10000s, в которой используется синтетический трос диаметром 10 мм. Барабан не изменился, из-за увеличения сечения кабеля длина по длине 22 м. Использование синтетического материала позволило снизить массу устройства до 22 кг. Оборудование оснащено двигателем мощностью 4,5 кВт (ток до 400 А).Его стоимость достигает 32 тысяч рублей.

Runva EWX 9500 12500

Устройства с силой растяжения 9,5 и 12,0 тыс. Фунтов, оснащенные двигателями с постоянными магнитами и планетарными редукторами с передаточным числом 230: 1.

Оборудование имеет водонепроницаемый корпус редуктора и блок соленоидов, расположенный в верхней части электродвигателя. Силовой привод подключается к бортовой сети напряжением 12 или 24 В. Длина кабеля на барабане достигает 26 м (при диаметре 9.2 мм). Стоимость лебедок колеблется от 33,4 до 44 тысяч рублей. Это зависит от мощности двигателя и типа кабеля (стальной или синтетический).

Master Winch серий X и E 9500

Изделие данной серии оснащено 6-литровым двигателем постоянного тока. из. и редуктор с передаточным числом 216: 1. Для управления проводным дистанционным управлением (длина кабеля 3500 мм) с пластиковым корпусом, не защищающим электрические компоненты от влаги и пыли.

На задней части двигателя кольцевой радиатор, коллектор охлаждения и щеточный узел.Лебедка оснащена стальным тросом длиной 28 м, диаметром 8,3 м. Модификация с синтетическим шнуром не предлагается.

Точки крепления позволяют разместить лебедку на автомобилях УАЗ и подборщиках Митсубиси. L200, Nissan NP300, Toyota Hi Lux, Ford Ranger или Mazda BT-50. При отсутствии нагрузки на кабель скорость намотки 13 м / мин. По мере роста нагрузки производительность падает. При усилии 9,5 тысячи фунтов (4310 кгс) скорость составляет 2,4 м / мин при силе тока в цепи 360 А.Стоимость оборудования - от 27,3 тыс. Руб.

Лебедка серии Е отличается повышенной защитой от проникновения воды и пыли. В конструкции узла использованы защитные сальники. Двигатель оборудован отдельным радиатором, позволяющим отводить тепло от щеточных блоков. В конструкции планетарного редуктора используются бронзовые подшипники, не требующие регулировки в процессе эксплуатации.

Дополнительная резиновая втулка устанавливается в точке входа ручки управления.Уровень защиты повышен до стандарта IP68, но стоимость оборудования увеличилась до 34 тысяч рублей.

Лебедка 4х4 12000.

Лебедка рассчитана на тяговое усилие до 5,4 тонны. В конструкции используется двигатель объемом 6,6 л. п., снабженный щеточным блоком в защитном тросике из латуни. В комплект входят управляющие соленоиды, которые могут поддерживать работоспособность при подаче тока силой до 500 А. Крутящий момент передается на барабан с помощью планетарного механизма с несколькими ступенями, имеющего передаточное число 216: 1.

Стоимость изделия, оснащенного кабелем диаметром 10 мм из синтетического волокна, составляет 23,4 тыс. Руб. В конструкции лебедки использован барабан с оригинальным механизмом крепления, расположенным внутри корпуса. Механизм автоматического торможения также находится внутри корпуса барабана. Резиновые уплотнители используются для защиты опор подшипников от воздействия влаги и пыли. Для изменения режимов работы используется проводной пульт управления, дублированный радиопередатчиком.

Лебедка электрическая 12000.

Лебедка с тяговым усилием до 12 тысяч фунтов оснащена 6-литровым двигателем. из. Оборудование оснащено планетарной коробкой передач с передаточным числом 265: 1. В конструкции использован барабан диаметром 63,5 мм, шириной 223 мм, что позволяет наматывать до 25 м стального троса с диаметр 9,5 мм. Оборудование весит 37 кг. В комплект входит влагозащищенная проводная панель управления. Стоимость изделия 16,9 тыс. Руб. (Модификация с тросом из оцинкованной стали).

Лебедка китайского производства. Производитель собирает продукцию под брендами «Stokera» и Sportway, которые объединены дизайном. Продукция может поставляться с разными двигателями, которые различаются степенью герметичности корпуса. В комплект входит блок управления с герметичными вводами кабелей, отвечающий требованиям стандарта IP68.

Runva EwV 9500 12500

«Рунва» производит промышленные лебедки, а также компактные агрегаты серий EWX и EWB для установки на автомобили.Изделия со стальным оцинкованным тросом и установки с синтетическим шнуром, имеющие аналогичную грузоподъемность. В комплект входит проводная панель управления. Блок соленоидов устанавливается отдельно от двигателя и лебедки. Для привода установки с тяговым усилием 9,5 тысячи фунтов мощность мотора составляет 6,1 литра. с участием. работает вместе с 3-х ступенчатым планетарным механизмом.

Лебедка грузоподъемностью 12,5 тысячи фунтов отличается увеличенной до 7,9 литра. из.Мощность. Дисковый тормозной механизм находится внутри шестерни коробки передач.

Есть модификации, предназначенные для подключения к бортовой сети 24 В. Вес оборудования 42,9 кг (при использовании стального троса диаметром 10,2 мм), вес изделия с синтетическим шнуром 33,7 кг. Стоимость оборудования начинается от 37,4 тыс. Руб. (Модификация EWB9500 со стальным тросом).

УПЛОТНЕНИЕ Gen2 9 5

Оборудование оснащено двигателем с классом герметичности IP68 (допускает работу под водой на глубине до 1000 мм) и модулем защиты от перегрева.Для передачи крутящего момента используется 3-х ступенчатая коробка передач с планетарными передачами.

В конструкции применены алюминиевые сплавы

, что позволило снизить вес изделия при сохранении повышенной прочности. Корпус КПП установлен на поворотной платформе, что дает возможность устанавливать лебедку на автомобили с различной конструкцией бампера.

В конструкции изделия мощность двигателя 3,7 кВт. Передаточное число коробки передач составляет 159: 1. Коэффициент совместного использования троса зависит от нагрузки; При максимальном тяговом усилии 4309 кгс это 2.1 м / мин. Стоимость изделия со стальным оцинкованным авиационным тросом - 60,7 тыс. Руб. Модификация с радиочастотным пультом управления обойдется в 26,5 тысячи рублей. более дорогой.

"Спрот 9000 Спорт"

Лебедка с тяговым усилием 9000 фунтов. Оснащен двигателем мощностью 3,5 кВт (рабочее напряжение 12 В) и 4-ступенчатой ​​планетарной коробкой передач, имеющей передаточное число 270: 1. Для управления установкой используется проводной пульт дистанционного управления. Все электрические компоненты защищены от проникновения влаги в соответствии с требованиями стандарта IP67.

Лебедка оснащена механическим тормозным барабаном, рассчитанным на хранение 20 м стального троса диаметром 7,6 мм. Средняя стоимость оборудования в торговых точках - 43 тысячи рублей.

Варианты установки разных лебедок на УАЗ Патриот

Схема установки Стандартный бампер позволяет сохранить стандартный красочный вид. Например, при установке лебедки «Лебедка СД 9,5» монтажная площадка размещается под рамой. Для облегчения процедуры установки потребуется снять защиту рулевого управления.Монтажные отверстия на площадке могут не совпадать с отверстиями на каркасе. В этом случае просверливаются дополнительные каналы. Разметка места производится при установленной лебедке, что позволяет правильно разместить мотор и барабан между лонжеронами рамы.

Детская площадка крепится на болтах каркаса. Для установки блока управления в моторном отсеке используется самодельный кронштейн из листовой стали. Подключение кабелей Выводится лебедка через отверстие, прорезанное в накладке фары.Поскольку потребляемый ток достигает 400 А, для переключения двигателя на аккумулятор используются медные кабели сечением не менее 35 мм². Силовая рама (доступна на машинах, выпущенных до 2015 года) и пластиковый кожух бампера дорабатываются после установки лебедки; Элементы запоминания вырезаны из конструкции.

Для установки изделий ЛЕБЕДКИ используются монтажные площадки от чапеллера, который крепится к звездочкам болта М12 с пружинными шайбами. Детская площадка сделана своими руками с учетом конструктивных особенностей автомобиля Патриот и креплений для лебедки.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
