Зажигание ВАЗ-2106. Установка, схема и принцип работы

На автомобиле ВАЗ-2106 в основном устанавливается классическая электрическая система зажигания.

На модифицированной модели ВАЗ 21065 устанавливались бесконтактные системы. В классическом виде применяют катушки Б117А, в бесконтактной системе – 27 3705, основное отличие которых заключается в некоторых деталях и данных обмотки. История выпуска знаменитой вазовской «шестерки» ВАЗ 2106 ведет свое исчисление с 1976 года. С самого начала своего выпуска, классика отечественного автопрома, оснащенная двигателем мощность 80 л. сил, стала самой популярной и востребованной моделью среди автолюбителей.

 Замок зажигания ВАЗ-2106

 На автомобиле установлен замок запуска двигателя, характерный для всей линейки вазовских автомобилей, состоящий из трех основных частей: контактной части, противоугонного устройства и непосредственно самого замка.

При выходе противоугонного устройства замка, устройство меняется в полном комплекте.

Контактная часть, закрепленная в корпусе зажигания с помощью пружинного стопорного кольца, может быть заменена в отдельном порядке. Установка устройства запуска автомобиля производится под панелью прибора с левой от водителя стороны на кронштейне вала рулевого управления.

 Безукоризненная работа любого автомобиля зависит от безотказной и слаженной работы всех его механизмов. Не последнее место в этом ряду занимает правильная установка системы зажигания. После выхода автомобиля с конвейера, правильный зазор устанавливается специалистами завода. При длительной эксплуатации автомобиля может произойти его сбой, что может повлечь за собой, как одна из причин, к перерасходу топлива, или как одна из основных – автомобиль перестанет заводиться. В этом случае, необходимо будет произвести установку зажигания ВАЗ 2106 согласно заводским техническим параметрам. Это можно сделать самостоятельно, проделав все необходимые работы своими руками, или обратиться к профессионалу, которому знакомы все нюансы правильной установки системы зажигания.

Электронное зажигание ВАЗ 2106

Система зажигания. 1. Изолятор; 2. Корпус катушки зажигания; 3. Изоляционная бумага обмоток; 4. Первичная обмотка; 5. Вторичная обмотка; 6. Изоляционная трубка первичной обмотки; 7. Клемма вывода конца первичной обмотки; 8. Контактный винт; 9. Клемма высокого напряжения; 10. Крышка; 11. Клемма «+E» вывода начала первичной и конца вторичной обмоток; 12. Пружина центральной клеммы; 13. Каркас вторичной обмотки; 14. Наружная изоляция первичной обмотки; 15. Скоба крепления; 16. Наружный магнитопровод; 17. Сердечник; 18. Контактная гайка; 19. Изолятор свечи; 20. Стержень; 21. Корпус свечи; 22. Уплотнительное кольцо; 23. Теплоотводящая шайба; 24. Центральный электрод; 25. Боковой электрод свечи; 26. Валик распределителя; 27. Маслоотражательная муфта валика; 28. Шайба; 29. Провод подвода тока и распределителю; 30. Запорная пружина крышки; 31. Корпус вакуумного регулятора; 32. Диафрагма; 33. Крышка вакуумного регулятора; 34.

Гайка; 35. Пружина вакуумного регулятора; 36. Тяга вакуумного регулятора; 37. Смазочный фитиль кулачка; 38. Опорная пластина регулятора опережения зажигания; 39. Ротор распределителя; 40. Боковой электрод с клеммой; 41. Крышка распределителя; 42. Центральный электрод с клеммой; 43. Уголек центрального электрода; 44. Центральный контакт ротора; 45. Резистор 5-6 ком для подавления радиопомех; 46. Наружный контакт ротора; 47. Пружина регулятора опережения зажигания; 48. Пластина центробежного регулятора; 49. Грузик регулятора опережения зажигания; 50. Изоляционная втулка; 51. Кулачок прерывателя; 52. Изоляционная колодка рычажка; 53. Рычажок прерывателя; 54. Стойка с контактами прерывателя; 55. Контакты прерывателя; 56. Подвижная пластина прерывателя; 57. Конденсатор 0,20-0,25 мкФ; 58. Корпус распределителя пуска двигателя; 59. Подшипник подвижной пластины прерывателя; 60. Корпус масленки; 61. Винт клеммового зажима; 62. Стопорная пластина подшипника; 63. Распределитель; 64. Свечи; 65. Выключатель зажигания; 66.
Катушка зажигания; 67. Генератор; 68. Аккумуляторная батарея; 69. Датчик-распределитель; 70. Коммутатор; 71. Угол опережения зажигания; 72. К источникам питания; 73. I.Катушка зажигания; 74. II.Свеча зажигания; 75. III.Распределитель зажигания; 76. IV.Схема классической системы; 77. V.Схема работы центробежного регулятора опережения зажигания; 78. VI.Схема бесконтактной системы.

Установка зажигания ВАЗ-2106

 Перед установкой системы зажигания, необходимо проверить величину зазора контактов прерывателя, который должен находиться в пределах 0,35±0,05 мм. Если величина зазора не соответствует  этим параметрам, то необходимо будет произвести его установку с помощью двенадцатигранного гаечного ключа размером 39мм. Правильно выставить зажигание на ВАЗ 2106 помогает контрольная лампа.

Если контрольной лампы в наличие нет, то можно производить установку на искру, подсоединив для этого запасную свечу, что поможет предотвратить выход системы  из строя во время проведения работы. Правильно выставленным зажигание считается тогда, когда искра по I или IV цилиндру проскакивает между первой и второй выпускными метками. Стоит добавить, что в случае окисления контактов прерывателя, контрольная лампа будет гореть постоянно, независимо от положения корпуса распределителя.

 К наиболее часто встречающимся случаям неисправности электронного запуска двигателя ВАЗ 2106 можно отнести: выход из строя шарикоподшипника 900706У в распределителях, особенно последних годов выпуска, которые снабжены диафрагмой вакуум-корректора, поломки крышки распределителя, бегунка и резистора в бегунке.

 Разрушение шарикоподшипника ведет к неравномерной работе двигателя автомобиля на холостом ходу и он перестает работать на полную мощность, при этом стрелка тахометра может «гулять» по всей его шкале, независимо от оборотов двигателя. Создавшееся положение можно исправить, произведя несколько не сложных действий:

  1. отсоединить вакуумный шланг от распределителя;
  2. завязав на его конце крепкий узел, убрать подальше, чтобы не болтался;
  3. прижать с помощью планки тягу вакуум-корректора в соответствие с рисунком 24а, если планка не помещается между изгибом тяги и корпусом, то ее конец делается немного уже, как показано на рисунке 27б;
  4. заново произвести регулировку зазора в контактах прерывателя, как было описано выше;
  5. выставить угол зажигания +7°30’

Теперь можно ездить как с распределителем зажигания первых выпусков, но стоит учесть, что в этом случае произойдет увеличение расхода топлива приблизительно на треть и увеличится токсичность выхлопа.

Во многом, правильная работа системы пуска двигателя зависит от установленных на нем свечей зажигания. При одном только визуальном осмотре свечей зажигания, можно определить неисправность поршневой группы, систем зажигания и питания. Свеча зажигания, имеющая маслянистую рабочую поверхность, восстановлению не подлежит.

Можно попробовать произвести восстановление свечи, путем установки ее на второй или третий цилиндры хорошо прогретого двигателя или произвести пескоструйную обработку рабочей части. Производить замену свечей рекомендуется после каждых 30 000км. пробега.

Как выставить зажигание на ваз 2106 быстро. Как выставить зажигание в ВАЗ2106. Настройка зажигания на ВАЗ

Оттого насколько грамотно и квалифицированно выполнена настройка зажигания ВАЗ-2106 зависит не только мощность и динамика силового агрегата, но и расход.

Некорректную работу зажигания можно выявить по следующим моментам:

    трудный запуск;

    недостаточная мощность двигателя;

    завышенный расход;

    неустойчивый режим ХХ;

    повышенная температура;

    детонация после выключения;

    при резком нажатии на «газ» появляется характерный стук пальцев.

Настройка зажигания на ВАЗ

В зависимости от того какой тип зажигания установлен вашей модели, настройка системы имеет некоторые особенности. В то же время принцип выполнения данной операции для всех модификаций аналогичен. Регулировка зажигания ВАЗ-2106 проводится в 3 этапа:

    УЗСК – калибровка угла контактов в замкнутом положении.

    УОЗ – регулировка угла опережения.

    Контроль работоспособности в движении.

Регулировка углов контактов зажигания

Для работы нам понадобится:

    набор ключей, в том числе и специальный ключ для коленвала;

  • набор щупов для ВАЗ-2106;

    электронный тахометр.

Если на вашей модели применена классическая или система зажигания транзисторного типа настройку зажигания выполняем в следующем порядке.

    Демонтируем крышку с трамблёра и надфилем чистим контакты, чтобы они плотно замыкались друг с другом. Если необходимо, подгибаем неподвижный элемент.

    Вращая специальным ключом коленвал, устанавливаем максимальный зазор. При отсутствии ключа, можно выполнить эту процедуру путём толкания автомобиля, предварительно включив 4-ю передачу.

    После того как установлен максимальный зазор, выкручиваем винт пластины подшипника.

    Затем пластиной в 0,4 мм калибрует зазоры, а потом фиксируем положение, вкручиванием винта.

    Контролируем расстояние между электродами пластинками на 0,35 и 0,4 мм. В этом случае тонкий щуп должен легко проходить, а толстый инструмент – не должен. Ставим на место крышку трамблёра.

    Запускаем двигатель и проверяем с помощью тахометра УЗСК. Он должен быть 55°±3°. При необходимости выполняет его калибровку.

    Регулируем угол опережения зажигания

    Для выполнения этой процедуры существует несколько вариантов, оптимальными являются следующие:

    – наиболее быстрый и точный способ калибровки при условии наличия данного устройства. Сначала необходимо подключить прибор к сети машины. Затем следует снять с трамблёра и заглушить трубопровод октан корректора. Вслед за этим прогреваем двигатель до рекомендованной температуры. После этого ослабляем крепёжный болт трамблёра и направляем луч стробоскопа в район шкива. При устойчивых оборотах ХХ вращая корпус трамблёра, устанавливаем первую метку шкива против второго деления, которое находится на крышке газораспределителя. Отрегулировав нужное положение, фиксируем корпус трамблёра, закручиванием крепёжного болта.

    Настройка с помощью лампочки

    выполняется при отсутствии стробоскопа. Регулировка производится с помощью двенадцативольтовой лампочки, к которой предварительно подсоединены 2 провода и специального ключа для коленвала.

      Сначала вращая коленвал, установите его метку напротив нулевого деления на крышке газораспределителя.

      Один провод лампочки соедините с катушкой через кабель, идущий от трамблёра, а другой – с массой кузова.

      Центральный кабель трамблёра выньте и подключите на массу.

      Открутите немного крепёжный болт корпуса трамблёра.

      Включите систему зажигания, лампа должна гореть.

      Вращением по часовой стрелке корпуса трамблёра установите положение, при котором погаснет контрольная лампа.

      Вслед за этим двигайте корпус обратно до того момента, когда снова загорится лампа.

      С помощью болта зафиксируйте трамблёр.

    Если на вашей модели предусмотрена тиристорная или транзисторная схема замка зажигания ВАЗ-2106, данную регулировку выполнить с помощью лампочки не получиться из-за того, что напряжения, которое имеется на контактах трамблёра, может не хватить для включения лампы. В таком случае настройку следует произвести с помощью диодного пробника или вольтметра.

    Регулировка по наличию искры производится на основании того, что искра появляется при размыкании контактов. Предварительно установите коленвал в положение, при котором его метка совпадёт с первым делением на крышке газораспределителя. В этом случае бегунок трамблёра будет находиться напротив силового кабеля 1-го цилиндра. Вытащите центральный кабель трамблёра и расположите его на расстоянии от массы в пределах 5 мм. Открутите крепёжный болт трамблёра и включите зажигание. Проверните корпус в сторону часовой стрелки на 25-30 градусов. После этого медленно двигайте корпус обратно и в момент появления искры, зафиксируйте трамблёр.

    Регулировку на слух следует проводить только в исключительных случаях, когда вышеизложенные варианты по той или иной причине реализовать не удалось. Сначала включаем двигатель, а затем ослабляем крепление корпуса трамблёра. Вращая корпус, установите максимальные обороты мотора. После этого поверните трамблёр немного по часовой стрелке и зафиксируйте корпус болтом. При этом вполне вероятна большая ошибка, однако, этого будет достаточно, чтобы добрать до ближайшей станции обслуживания или своего гаража, где можно будет выполнить более точную настройку.

    Видео- Установка зажигания по лампочке

    Контроль работоспособности зажигания

    Результаты настройки зажигания необходимо протестировать в процессе движения машины. Перед этим предварительно прогрейте двигатель и после разгона 45-50 км/час, включив 4-ю передачу, энергично нажмите педаль «газа». При правильной регулировке зажигания в этот момент должны кратковременно (1-2 сек) появиться и сразу исчезнуть характерные хлопки в результате детонации с последующим энергичным набором скорости. Если это не произошло, проверните корпус трамблёра на 1 позицию против часовой стрелки. Когда детонация продолжается более 2 секунд, корпус необходимо провернуть по часовой стрелке на 1 деление.

Правильно работающая система зажигания — это залог надежной работы двигателя и его легкого запуска. Кроме того, от момента зажигания зависит еще и расход топлива, динамические характеристики. Неверный момент может вызывать детонацию двигателя, которая может привести к очень плачевным последствиям. Давайте посмотрим, как установить зажигания на ВАЗ-2106, а также поговорим об электронном зажигании и об установке замка зажигания на этой модели от АвтоВАЗ.

Бесконтактное зажигание на ВАЗ-2106

Штатно на данной модели устанавливалась система зажигания контактного типа. Многие имели с ней массу проблем. По этой причине большинство автолюбителей меняют контактное зажигание на бесконтактную или электронную систему. Такую ставили на модели ВАЗ-08 и далее. В бесконтактную систему входят следующие элементы. Это катушка зажигания, распределитель или трамблер с датчиком холла, коммутатор и проводка.

Можно приобретать комплектующие как отдельно, так и комплектом. С покупкой комплектов обычно проблем не возникает. А вот если комплектующие будут приобретаться по отдельности, тогда следует обращать внимание на длину вала в трамблере. Все дело в том, что двигатель в данной модели может быть разных модификаций. Лучше заранее посмотреть маркировку на двигателе. Если маркировка 2103 или 2106, тогда трамблер должен быть с более длинным валом. Перед тем, как установить бесконтактное зажигания на ВАЗ-2106, нужно точно убедится, что трамблер подойдет, так как стоит он недешево.

В отличии от моторов с маркировкой 2101 и 21011, у 2106 другой ход поршня. Иногда при особых случаях вместо штатного коленвала устанавливают коленвал от моделей «Нивы». Так можно увеличить ход поршня. Данный тюнинг никак не отразится на длине вала трамблера, который выбирают по маркировке на блоке двигателя.

Выбор и покупка комплекта

Специалисты советуют к приобретению отечественные комплекты, изготовленные в Старом Осколе. Уже не один раз эти наборы подтверждают свое высокое качество. Они более надежнее, чем все прочие аналоги. Что касается датчика Холла, то не рекомендуют в будущем приобретать продукцию «Автоэлектроника» калужского производства.

Инструкция к установке зажигания

Давайте посмотрим, как установить электронное зажигание на ВАЗ-2106. На самом деле процесс монтажа несложный, но требует определенного количества времени и внимания.

Коленчатый вал поворачивают ключом или любым удобным приспособлением до совмещения метки на шкиве с риской на блоке двигателя. Когда метки совместятся, то первый или четвертый цилиндр двигателя будет находится в верхней мертвой точке. Это проверяется, если открутить свечи и снять крышку с распределителя зажигания. Бегунок внутри трамблера будет повернут к первому либо к четвертому цилиндру. Легче всего ориентироваться по крышке.

Затем снимают вакуумную трубку с штуцера на вакуумном регуляторе УОЗ, вытаскивают провода из крышки распределителя и отворачивают гайку, удерживающую трамблер. Затем распределитель извлекают, но предварительно нужно запомнить или зарисовать, как стоит бегунок. В процессе снятия трамблера важно проследить, чтобы прокладка, которая установлена между блоком и распределителем никуда не делась, — она еще понадобится.

Далее берут новый трамблер из комплекта бесконтактного зажигания и надевают на него прокладку. Затем вал проворачивают так, чтобы бегунок был установлен в том же положении, что и на старом распределителе. Затем нужно установить трамблер на блок и немного закрутить крепежную гайку. После этого надевают крышку трамблера, провода подключают к свечам. Не нужно забывать и про вакуумную трубку.

Далее демонтируют катушку зажигания, а на ее место устанавливают новую из комплекта. Здесь главное — не перепутать провода, которые были к этой самой катушке подключены. Иногда можно соединить с плюсовым контактом не тот провод. Затем устанавливают коммутатор. В более свежих машинах последних годов для него имеется специальное место около трамблера. На более старых моделях придется проделывать отверстия для крепежа коммутатора.

Когда знаешь, как самому установить электронное зажигания ВАЗ-2106, остается только научиться регулировать УОЗ.

Настройка УОЗ

Электронное зажигание установлено и теперь посмотрим, как же регулируется угол опережения зажигания. Эту операцию можно выполнить тремя разными способами — со стробоскопом, с лампочкой, а также по искре.

Используем стробоскоп

Давайте посмотрим, как установить зажигание на ВАЗ-2106. Кстати, способ этот самый быстрый, но имеются нюансы. Для работы подойдет любой стробоскоп для зажигания — прибор можно купить в магазине или сделать самостоятельно. Лучше всего, если питание прибора будет взято из бортовой сети автомобиля, а сигнал будет подключен в виде датчика, который надевают на ВВ-провод первого цилиндра.

Когда все подготовлено, снимают трубку с вакуумного регулятора, запускают и прогревают двигатель. Мотор должен нормально работать на холостом ходу. Затем ослабляют болт или гайку, которая фиксирует корпус распределителя зажигания. Стробоскоп направляют на коленчатый вал, а точнее на его шкив. Сама настройка заключается в том, чтобы метка на шкиве находилась особым образом к меткам на крышке ГРМ. Вращая трамблер, можно заставить метку двигаться. Когда положение найдено, трамблер можно затянуть.

В целом, это практически единственный точный способ установить УОЗ на двигателях с бесконтактной системой зажигания. Он подробно описан в книгах, где также написано, как правильно установить зажигание на ВАЗ-2106. Настраивается зажигание таким же образом.

УОЗ на слух

Как установить зажигание на ВАЗ-2106 своими руками? Иногда может случится так, что рекомендуемого заводом угла опережения не хватает для нормальной работы двигателя. Тогда стробоскоп стоит выбросить на помойку — толку от него не будет. Двигатель имеет определенный пробег, износ и заводские параметры для него уже не подходят. Тогда стоит настраивать, используя слух. Давайте посмотрим, как установить зажигание на ВАЗ-2106, используя только уши.

Двигатель работает на холостом ходу, а вращением трамблера добиваются роста оборотов. Если увеличивать угол, обороты будут расти, и работа двигателя будет стабилизироваться. От этого положения нужно немного повернуть трамблер в сторону уменьшения угла — самую малость. Затем распределитель затягивают.

Об установке замка зажигания

Замок зажигания также является частью конструкции системы зажигания двигателя. Иногда в нем изнашивается контактная группа или же механическая часть. Будет не лишним рассмотреть, как установить замок зажигания на ВАЗ-2106.

Прежде, чем устанавливать элемент, его необходимо снять. Для этого отключают минусовую клемму от АКБ, далее снимают декоративные накладки на рулевой колонке. Затем важно зарисовать или записать, куда подключены провода. После этого с помощью крестовой отвертки откручивают нижние крепежные элементы замка зажигания. Далее вставляют в замок ключ и поворачивают его в нулевое положение, чтобы отключить механизм блокировки руля. Тонким шилом нажимают на фиксатор, за счет которого замок может удерживаться на своем месте. Если потянуть ключ, замок можно будет извлечь.

После того, как механизма замка будет извлечен, аналогичным образом в обратном порядке устанавливается новый замок.

Подключение

Зажигание включается посредством соединения электрической цепи. Для этого замок зажигания имеет провода с разъемами. На новом замке чаще провода будут подключаться при помощи большого круглого разъема.

Синий провод с черной полоской подключается к выводу 15 и отвечает за зажигание, печку и другие приборы. К выводу 30 подключают розовый провод, к выводу 30/1 — коричневый, к INT подключается черный провод.

Заключение

Мы рассмотрели, как установить зажигание на ВАЗ-2106 карбюратор. После установки электронного зажигания эта система больше не доставит проблем владельцу. Автомобиль будет работать исправно и запускаться при любых условиях, в любую погоду.

Влияет на динамику автомобиля, расход топлива, легкость пуска двигателя и его ресурс. Далее описывается процедура настройки зажигания для автомобиля ВАЗ-2106 с контактной системой зажигания, в т.ч. при использовании в качестве дополнительных устройств транзисторной или тиристорной системы зажигания. Аналогичные приемы справедливы не только для ВАЗ-2106, но и для всех автомобилей с контактной системой зажигания , нужно лишь уточнить в “Руководстве по эксплуатации” регулировочные величины для конкретного двигателя.

Собственно регулировка сводится к трем этапам: выставление величины угла замкнутого состояния контактов (УЗСК), зависящего от величины зазора в контактах распределителя-прерывателя (трамблера), выставление угла опережения зажигания (УОЗ), проверка и корректировка полученных результатов в процессе езды.

Этап 1. Регулировка угла замкнутого состояния контактов

Регулировка УЗСК необходима при использовании классической или транзисторной системы зажигания. При использовании тиристорной системы величина УЗСК не критична.

Для регулировки необходимо снять крышку трамблера. Еcли используется классическая система зажигания , то перед регулировкой рекомендую надфилем зачистить контакты трамблера, сняв образовавшийся бугорок на одном из контактов. После зачистки необходимо проверить, что контакты прилегают друг к другу всей плоскостью. При необходимости подрегулировать, аккуратно подгибая неподвижный контакт.

Далее необходимо повернуть коленвал до такого его положения, чтобы расстояние между контактами трамблера было максимальным. Отвернуть винт, фиксирующий контактную группу на пластине подшипника, ввести щуп толщиной 0.4 мм между контактами и подобрать такое положение контактной группы, чтобы щуп перемещался с небольшим усилием. Зафиксировать найденное положение контактной группы, затянув винт. Проверить величину зазора, попробовав поместить между контактами щуп тоньше (менее 0,35 мм) и толще (более 0,45 мм) номинального. Более толстый щуп не должен проходить в зазор между контактами, а более тонкий должен перемещаться без всякого усилия.

Для вращения коленвала используется специальный ключ. Если под руками такого ключа нет, то осуществить медленное вращение коленвала, включив четвертую передачу и аккуратно толкая автомобиль. Использовать для этого стартер затруднительно, т.к. сложно добиться нужной точности угла поворота.

Полученный зазор между контактами трамблера дает нужное значение УЗСК (а критичен именно угол, а не зазор!) с заданной точностью, как правило, только в новых трамблерах, когда еще нет выработки контактов. Поэтому желательно проверить произведенную регулировку, измерив сам угол, который должен быть 55±3°.

Проще всего и точнее всего это можно сделать, используя электронный тахометр, имеющий функцию узмерения УЗСК, или специальный автомобильный измерительный прибор (выпускались такие, включавшие функции вольтметра, омметра, амперметра, тахометра, измерителя УЗСК). Для этого собирается трамблер, подсоединяется тахометр, запускается двигатель. Тахометр переводится в режим измерения УЗСК. Если величина УЗСК выходит за пределы, рекомендуемые заводом, то регулировка зазора повторяется.

Второй способ — непосредственно измерить угол. Для этого вынимаем из крышки трамблера центральный высоковольтный провод и прислоняем его к массе автомобиля (можно этого и не делать, но есть шанс получить пробой в катушке), подсоединяем к проводу, идущему с трамблера на катушку зажигания, лампочку на 12 В или описанный в конце страницы пробник на светодиоде. При включенном зажигании лампочка будет гореть, когда контакты трамблера разомкнуты, и гаснуть при их замыкании. Если используется транзисторная или тиристорная система, то лампочка может не гореть при разомкнутых контактах из-за ограничителя тока через контакты трамблера в этих системах. В таком случае вместо лампочки можно использовать вольтметр. При разомкнутых контактах он будет показывать напряжение около 12 В, при замкнутых — 0 В. Вращаем коленвал двигателя по часовой стрелке до тех пор, пока контакты не замкнутся (лампочка не погаснет или вольтметр не покажет 0 В). Замечаем положение бегунка, отметив его, например, на корпусе трамблера. Продолжаем вращать коленвал до момента размыкания контактов (зажигания лампочки, перехода стрелки вольтметра на 12 В). Замечаем полученное положение бегунка трамблера. Замеряем угол между полученными положениями. Это можно сделать, измерив длину дуги окружности по корпусу трамблера, а затем рассчитав угол в градусах по известной формуле
(360pd)/l,

где p=3.14 — число Пифагора,
d=70 мм — диаметр корпуса трамблера,
l, мм — измеренная длина дуги по корпусу трамблера между отметками.При правильно выставленном УЗСК длина дуги для двигателя ВАЗ-2106, ВАЗ-2103 составляет 33±2 мм.

Этап 2. Регулировка угла опережения зажигания

Рис 1. Расположение меток для установки момента зажигания. Вид на двигатель спереди.

Для двигателя ВАЗ-2106, ВАЗ-2103 момент размыкания контактов распределителя-прерывателя, соответствующий искре в 1-ом цилиндре, должен опережать верхнюю мертвую точку хода поршня в первом цилиндре на 0±1°, а на двигателе ВАЗ-2101 — на 2±1° (расположение меток — см. рис. 1).

Можно предложить несколько способов выполнения этой операции: с использованием стробоскопа, с использованием лампочки, “по искре” и “на слух”.

Способ 1. Регулировка с использованием стробоскопа
Это самый быстрый способ регулировки. Понадобится любой автомобильный стобоскоп. Лучше, если он будет питаться от бортовой сети 12 В, а сигнал для срабтывания брать с датчика, одеваемого на высоковольтный провод первого цилиндра. Другие конструкции показали у меня либо нестабильную работу либо низкую надежность при работе с тиристорной системой зажигания.

Присоединяем стробоскоп к электросети автомобиля. С трамблера снимаем и глушим шланг вакуум-корректора. Запускаем двигатель и прогреваем его до такой температуры, чтобы он устойчиво держал обороты холостого хода. Ослабляем болт, фиксирующий корпус трамблера. Свет от стробоскопа направляем на шкив, расположенный на коленвале. Поворачивая корпус трамблера, добиваемся такого его положения, чтобы видимое положение метки, нанесенной на шкив, расположилось заданным образом относительно меток на крышке механизма газораспределения (см. рис. 1). В найденном положении фиксируем корпус траблера, затягивая фиксирующий его болт.

Важно, чтобы при регулировке двигатель имел обороты холостого хода. При более высоких оборотах в работу вступает центробежный регулятор, и результаты регулировки в этом случае будут неточными.

Читайте также: Советы по ремонту «Жигулей»

Попутно с выставлением зажигания можно оценить и другие параметры работы распределитея-прерывателя. При увеличении оборотов УОЗ должн расти в результате срабатывания центробежного регулятора. Если при средних оборотах коленвала с трамблера снять шланг вакуум-корректора, то УОЗ должен уменьшится, а при одевании — возрасти. Можно т.ж.оценить стабильность положения метки на разных режимах. Если метка “гуляет”, то скорее всего есть выработка в подшипнике подвижной пластины трамблера.

Способ 2. Регулировка с использованием лампочки
Этот способ можно назвать классическим, поскольку он описан практически во всей автомобильной литературе. Вам понадобится лампочка на 12 В с двумя присоединенными к ней проводами (варианты — вольтметр или описанный ниже пробник) и спец. ключ для вращения коленвала (желательно).

Ключом поворачиваем коленвал таким образом, чтобы метка на шкиве распологалась заданным образом относительно меток на крышке механизма газораспределения (см. рис. 1), и при этом бегунок трамблера стоял напротив высоковольтного провода 1-ого цилиндра (отсчет цилиндров идет от передней части двигателя). Если нет спец. ключа, то можно включить 4-ую передачу и толкать автомобиль, пока коленвал не займет нужную позицию. К проводу, идущему от трамблера на катушку зажигания, подключаем один из проводов лампочки, а второй присоединяем к массе автомобиля. Центральный провод вынимаем из крышки трамблера и прислоняем к массе. Ослабляем болт, фиксирующий корпус трамблера. Включаем зажигание.

Поворачиваем корпус трамблера по часовой стрелке до тех пор, пока лампочка не погаснет (контакты трамблера замкнутся). Затем медленно вращаем в другую сторону до момента загорания лампы (размыкания контактов). В этом положении фиксируем корпус трамблера болтом.

Если используется транзисторная или тиристорная система зажигания, возможно, что напряжения на контактах трамблера не хватит для зажигания лампочки. В этом случае надо воспользоваться вольтметром или диодным пробником.

Способ 3. Регулировка “по искре”
Момент размыкания контактов при использовании методики способа 2 можно определить и без использования лампочки или вольтметра, вспомнив о том, что в момент размыкания контактов система зажигания как раз выдает искру.

Поворачиваем коленвал таким образом, чтобы метка на шкиве распологалась заданным образом относительно меток на крышке механизма газораспределения (см. рис. 1), и при этом бегунок трамблера стоял напротив высоковольтного провода 1-ого цилиндра (отсчет цилиндров идет от передней части двигателя). Центральный провод вынимаем из крышки трамблера и располагаем на расстоянии около 5 мм от массы автомобиля. Ослабляем болт, фиксирующий корпус трамблера. Включаем зажигание.

Поворачиваем корпус трамблера по часовой стрелке градусов на 10-20. Затем медленно вращаем в другую сторону до момента проскакивания искры. В этом положении фиксируем корпус трамблера болтом.

Способ 4. Регулировка “на слух”
Самый неточный способ, к которому есть смысл прибегать только в полевых условиях, когда ни один из вышеописанных способов применить не удается.

Запускаем двигатель и ослабляем болт, фиксирующий корпус трамблера. Поворачивая корпус находим таоке его положение, когда обороты двигателя станут максимальными. После на несколько градусов поворачиваем корпус по часовой стрелке (делаем УОЗ меньше) и фиксируем корпус трамблера.

Скорее всего при такой регулировке Вы получите весьма существенную ошибку, но кое-как доехать до цивилизованных условий, где можно будет все отрегулировать нормально, сможете.
Этап 4. Проверка полученных результатов при езде

Полученные результаты необходимо уточнить по поведению автомобиля на дороге. Прогрейте двигатель до рабочей температуры, наберите на гладком горизонтальном участке дороги скорость 40-50 км/ч и, включив 4-ую передачу, резко нажмите педаль газа. В течение короткого времени (1-2 секунды) должны быть слышны характерные детонационные стуки (”цоконье”), а автомобиль должен уверенно начать увеличивать скорость. Если детонация не прослушивается, то поверните трамблер против часовой стрелки на одно деление по шкале у основания корпуса. Если же детонация слышна дольше, то поверните корпус трамблера на 1 градус по часовой стрелке. Повторяйте процедуру до тех пор, пока при резком нажатии на газ не получите легкую детонацию, исчезающую после 1-2 секунд.

Если при проверке регулировки при езде пришлось существенно изменить положение трамблера по сравнению с найденном на этапе 2, то это говорит о наличии неполадок. Причина может быть в существенном отклонении состава горючей смеси от номинального или в неправильной работе систем трамблера (центробежный и вакуумный регуляторы, люфт вала тармблера, люфт в подшипнике трамблера).

Рис. 2. Электрическая схема диодного пробника

Для работ по регулировке зажигания и многих работ по диагностике электрики имеет смысл сделать простейший диодный пробник, схема которого изображена на рис. 2. В качестве светодиода D1 можно использовать диод типа АЛ307, величина резистора R1 около 2 кОм. Диод D2 нужен для защиты светодиода D1 от обратного напряжения, в принципе можно обойтись и без него. Всю схему удобно разместить в корпусе от простейшей шариковой ручки. В колпачке проделать отверстие, куда вставить светодиод, а с противоположной стороны в отверстии, через которое выходил пишущий узел стрежня, закрепить острый щуп. В качестве щупа можно использовать толстую иглу, а закрепить ее можно эпоксидным клеем. Сбоку в корпусе нужно проделать отверстие, через которое вывести провод, заканчивающийся зажимом типа “крокодил” для подключения схемы к корпусу автомобиля.

Регулировка зажигания ВАЗ 2106

5 (100%) 1 голос[а]

Надо сказать «как выставить зажигание на ВАЗ 2106» — это достаточно распространенный вопрос. О том, как это сделать, и что для этого нужно, в статье.


Содержание статьи:


Начнем с того, что на инжекторе выставить зажигание просто нельзя. В данной системе имеется блок управления двигателем, который, судя по показателям с датчика фаз и датчика положения коленчатого вала подает напряжение в систему зажигания. Поэтому отрегулировать зажигание на инжекторе нельзя. Вообще никак.

Как понять, что надо выставить зажигание

Есть несколько косвенных признаков, на которые стоит посмотреть. Конечно, если двигатель не заводиться, то выставить зажигание – это первое, что приходит в голову, если конечно свечи мокрые. Рассмотрим основные симптомы, которые указывают но необходимость установки зажигания.

Признаки того, что требуется установка зажигания:

  • Повышенный расход топлива. Конечно, это может быть следствием неправильной регулировки карбюратора, но бывает и так. Например, при позднем зажигании динамика автомобиля падает, для достижения прежнего разгона требуется большее количество горючей смеси.
  • Потеря динамики. При позднем зажигании взрыв идет «вдогонку» поршню, который уже пошел вниз под действие инерции маховика.
  • Выстрелы в глушитель. Когда взрыв происходит вдогонку, расширение газов занимает какое-то время. Если поршень уже дошел до нижней мертвой точки, то следующим идет такт выхлопа. А значит часть взрыва топлива передастся в выхлопную систему, отсюда и хлопки.
  • Повышенная шумность работы двигателя. Установка зажигания на ВАЗ 2106 потребуется, если двигатель начал заметно «тарахтеть» и трястись. В таком случае поршень еще идет вверх, а взрыв уже происходит ему навстречу. Это делает его работу очень жесткой, неприятной на слух, сразу заметно.

Как выставить зажигание на ВАЗ 2106 – порядок действий


Для начала, потребуется установка метки зажигания. Коленчатый вал можно вращать либо за храповик, либо спецключом за гайку. На лобовой крышке двигателя и на шкиве коленчатого вала имеются отливы и насечки, совмещение которых соответствует разному углу опережения зажигания:
  • Первая метка по ходу движения – это опережение угла зажигания на 10 градусов. Опережение угла – это корректировка на скорость горения топлива. Так вот, 10 градусов – это метка для 72 бензина.
  • Дальше идет средняя метка – опережение на 5 градусов. Она для 80 бензина.
  • Последняя, короткая метка – это опережение в 0 градусов. Это значит, что смесь будет зажигаться точно в момент, тогда поршень находится в верхней мертвой точке.


После того, как установка метки зажигания завершена, надо сразу установить необходимый зазор в контактах, естественно, там где они есть. Для этого снимаем бегунок распределителя и откручиваем фиксирующий винт прерывателя.

Перед тем как установить зазор, желательно наждачной бумагой (600-800) зачистить контакты

Зазор между контактами прерывателя в разомкнутом состоянии должен составлять 0,35-0,40 мм. Для этого нужен будет плоский щуп.

Ну вот, сейчас переходим непосредственно к установке зажигания ВАЗ 2106. Откручиваем крепление распределителя (гайка на 13), после чего вытаскиваем его из корпуса.

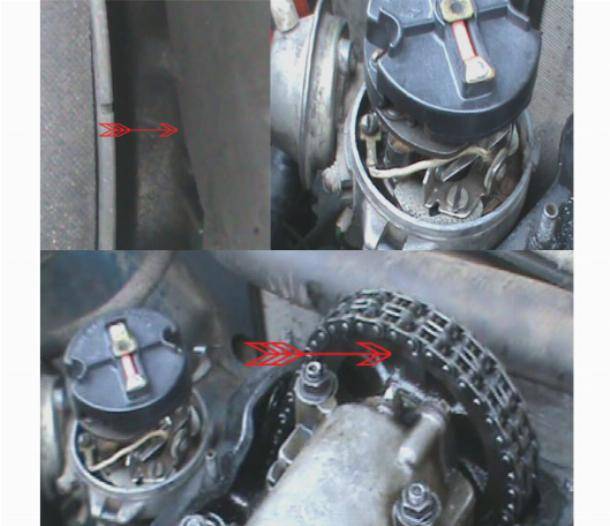

Теперь надо вставить трамблер на место, учитывая несколько обязательных моментов:

  • Мы выставили по метке верхнюю мертвую такта сжатия в первом цилиндре, соответственно, в этот момент искра должна появиться именно в нем. Для того, чтобы поймать этот момент ставим крышку на трамблер и отмечаем то место, куда входит бронепровод от свечи первого цилиндра. Теперь надо снять крышку выставить внешний контакт бегунка точно напротив метки. То есть, в момент, когда поршень в верхней мертвой точке, искра подается с центрального провода распределителя через контакты бегунка на бронепровод от первого цилиндра.
  • Далее, чтобы выставить зажигание на 2106, необходимо провести воображаемую линию между защелками крыши и установить трамблер на место так, чтобы эта линия была параллельна блоку двигателя. Сразу стоит сказать, что с первого раза попасть в шлицы привода не получится, придется на пару миллиметров крутнуть корпус. Это не страшно, ведь установка зажигания требует последующей регулировки. Важно, чтобы трамблер полностью сел на свое место, чтобы уперся в блок. Далее притягиваем его на место.

Регулировка зажигания ВАЗ 2106


Выставить зажигание – это полдела, потому что дальше его нужно регулировать. После того, как завели двигатель, необходимо его прогреть, разогнать до 40 км/ч на третьей передаче, затем включить четвертую и надавить на педаль газа примерно на половину хода, можно на три четверти, но не в пол. Есть пара сценариев развития событий, каждое и которых требует своего решения.
  • Кратковременная детонация, которая исчезает через пару секунд. Это нормально, так и должно быть. Если она проходит в течение 4-5 секунд, то последующая регулировка зажигания не требуется.
  • Длинная детонация. Это говорит о том, что зажигание слишком раннее. Для того, чтобы сделать его позже, надо остановиться, ослабить крепление корпуса трамблера, удерживая его рукой, а затем провернуть на одно деление на корпусе в сторону «+». Дальше проделать такую же операцию, если детонация длится больше указанного выше времени.»
  • Отсутствие детонации. Это тоже не очень хорошо. В таком случае, надо остановиться и крутнуть трамблер в сторону «-».

Как выставить зажигание на ВАЗ 2106 видео:

Как отрегулировать угол опереженя зажигания на ваз 2106?

Момент зажигания, так же как и УЗСК (угол замкнутого состояния контактов), — очень важный параметр, от которого зависит нормальная работа двигателя. Если этот момент (угол опережения зажигания) будет установлен неправильно, двигатель будет плохо пускаться, неустойчиво работать на режиме холостого хода, не будет развивать полной мощности, перегреваться и излишне расходовать бензин. Кроме того, при слишком большом угле опережения зажигания («раннем» зажигании) возможно возникновение детонации — очень опасного явления, часто приводящего к аварийному повреждению двигателя.
Устанавливайте момент зажигания (угол опережения зажигания) с помощью стробоскопа в соответствии с приложенной к нему инструкцией.
Предлагаемая методика регулировки угла опережения зажигания может быть использована для экстренной его проверки при самостоятельном поиске неисправности в пути.
Для установки момента зажигания на автомобиле ваз 2106 вам потребуются: ключ «на 13», контрольная лампа на 12 В (можно воспользоваться переносной лампой, прикладываемой к автомобилю) или вольтметр.

ПРИМЕЧАНИЕ
Момент зажигания можно устанавливать как для 1-го, так и для 4-го цилиндров двигателя. Показана установка момента зажигания для 1-го цилиндра, как более удобная.

На крышке привода газораспределительного механизма выполнены в литье три метки.
Первая, по ходу вращения шкива коленчатого вала, метка а соответствует 10° опережения зажигания, вторая б — 5° и третья в (длинная) — 0°. На ободе шкива выбита метка г ВМТ. На ступице шкива против этой метки выполнен прилив.

1. Выверните свечу первого цилиндра и закройте пальцем свечное отверстие.

2. Поверните коленчатый вал специальным ключом (см. «Установка поршня четвертого цилиндра в положение ВМТ такта сжатия») до начала такта сжатия в 1-м цилиндре (через свечное отверстие начнет выходить воздух). Затем, продолжая поворачивать коленвал, совместите метку г на шкиву (выделена мелом) с меткой б (если вы применяете бензин с октановым числом 92 или 95).

ПРИМЕЧАНИЕ
Если вы применяете бензин с октановым числом ниже 92, метку на шкиву совместите с меткой в .

3. При этом ротор распределителя зажигания должен установиться в положение, при котором его наружный контакт а направлен в сторону контакта 1-го цилиндра на крышке распределителя. Сам распределитель должен быть расположен так, чтобы линия, проходящая через пружинные защелки б , была примерно параллельна осевой линии двигателя. Если это не так…

4.… отверните гайку крепления распределителя зажигания почти до конца резьбы шпильки, приподнимите распределитель и, поворачивая его валик, установите ротор в требуемое положение. Закрепите распределитель в этом положении на блоке цилиндров, не затягивая окончательно гайку.
5. Подсоедините один вывод контрольной лампы или вольтметра к выводу катушки зажигания, соединенному с низковольтным выводом распределителя, а второй вывод — к «массе». Включите зажигание.

6. Поджимая ротор распределителя по часовой стрелке, поверните немного корпус прерывателя в том же направлении до момента, когда контрольная лампа не будет гореть. Затем медленно поворачивайте корпус против часовой стрелки. В момент размыкания контактов прерывателя контрольная лампа загорится (вольтметр покажет наличие напряжения). Остановите корпус в этом положении и окончательно затяните гайку крепления.
7. Выключите зажигание, установите на место снятые детали в порядке, обратном снятию.
8. Проверьте установку момента зажигания по работе двигателя при движении автомобиля ваз 2106. Для этого разгоните автомобиль на ровном горизонтальном участке дороги до скорости примерно 45 км/ч, включите IV передачу и нажмите на педаль акселератора до упора. В момент нажатия в течение 2-3 с должна прослушиваться детонация , исчезающая по мере разгона автомобиля. Если детонация не исчезает при разгоне — зажигание слишком «раннее», если детонации совсем нет — слишком «позднее». При сильной детонации ослабьте гайку и поверните корпус трамблера на 0,5-1 деление по часовой стрелке на «-». В случае отсутствия детонации поворачивайте корпус трамблера на 0,5-1 деление против часовой стрелки на «+». Повторите проверку.

9. После окончания регулировки отметьте краской положение средней риски шкалы на корпусе трамблера относительно блока цилиндров.

Установка зажигания ВАЗ 2106

Установка зажигания  ВАЗ 2106. На ВАЗ 2106 используют контактную и бесконтактную системы зажигания. Регулирование угла опережения зажигания имеет мало отличий между двумя этими системами. Единственным отличием является, то, что в бесконтактной системе следует реже снимать крышку с трамблера.


ВАЗ 2106 является легендарным автомобилем. Он является недорогим и простым в ремонте и обслуживании автомобилем. Также он отличается неприхотливостью, удобством и вместительностью. Это автомобиль, который люди покупают по сей день. Хотя, его технические характеристики аналогичны знаменитой семерки, он имеет более мягкую подвеску, и боле приятный ход.

Единственным недостатком является устаревший мотор, имеющий цепной привод газораспределительного механизма. Цепь, конечно, является более прочным элементом, по сравнению с резиной, используемой в ремнях. Ее минус заключается в сильном шуме и большом весе, что оказывает влияние на мощность силового агрегата. Система зажигания на шестерке бывает контактной и бесконтактной.

Установка зажигания ВАЗ 2106

Чтобы более точно отрегулировать зажигание вам необходимо вначале произвести установку цепи механизма газораспределения по меткам. Для этого снимите радиатор и крышку механизма. Слейте предварительно все жидкости, чтобы избежать утечек.

Произведите съем цепи, и установку распредвала и коленвала в соответствии с метками. Далее следует надеть цепь, успокоитель, протянуть соединения и собрать узел. Последним установите радиатор. Далее нужно действовать в зависимости от используемой системы зажигания на машине.

Установка зажигания ВАЗ 2106 — Контактная система

Чтобы выполнить работу подготовьте щуп 0,4 мм и отвертку. Снимите крышку с трамблера, затем ключом 38 установите коленвал по меткам. В передней части, можно увидеть одну метку на шкиве и 3 на крышке, механизма ГРМ.

Для регулировки можно использовать несколько способов:

1. Стробоскоп.
2. Контрольную лампу.
3. Проверку искры.
4. Собственный слух.

Последний вариант является самым неточным, но подойдет, чтобы провести ремонт, когда это требуется. Вал трамблера надо выставить, чтобы контакты были максимально разомкнутыми, зазор между ними должен быть больше 0,4 мм.

Установка зажигания ВАЗ 2106 — Бесконтактная система

Его регулировка проще, так как не нужно регулировать зазор прерывателя. Другие действия аналогичны предыдущим. Выставьте коленвал, чтобы поршень 1 цилиндра был в ВМТ положении, трамблер надо установить в положение, которое соответствует 1 цилиндру. Затем надо проверить установку зажигания с помощью стробоскопа и начать испытания.

Для этого надо чтобы температура мотора поднялась до рабочей, после чего надо проехаться и проследить за поведением машины? Насколько легко набираются обороты мотором? Также надо оценить параметры разгона и приемистости.

Если результаты неудовлетворительны, произведите корректировку установки зажигания. После завершения испытания на дороге, регулировка может считаться законченной.

Установка зажигания ВАЗ 2106.

Понравилась статья? Поделись с друзьями в соц.сетях!

Установка зажигания ВАЗ-2106

Далеко не все автолюбители задумываются о том, что правильная установка зажигания в их автомобиле существенно влияет не только на динамические свойства, но и на ресурс двигателя. В этой статье мы поговорим об установке зажигания на классические модели «Жигулей», а именно на автомобиль ВАЗ-2106 (хотя эта техника проста и подходит для других моделей ВАЗ). Как известно, устройство системы зажигания этого автомобиля бывает двух типов: контактное и бесконтактное.Если вы имеете хотя бы базовое представление об устройстве бесконтактной системы зажигания бензиновых двигателей, можно смело переходить к процедуре установки зажигания.

Итак, условно установка зажигания состоит из трех частей: установка УЗСК (угол замкнутого состояния контактного выключателя-распределителя), синхронизация и практическая регулировка в процессе эксплуатации ТС. Для регулировки УЗСК нужно снять крышку распределителя, визуально осмотреть состояние контактов, при необходимости заменить или просто очистить контакты.Далее необходимо повернуть коленчатый вал в такое положение, чтобы подвижный контакт контактной группы находился на кулачковом прерывателе (распределителе). Правильно настроить зажигание без этой процедуры будет сложно, но потребуется терпение.

Ведь необходимо открутить зажимной винт контактной группы и выставить расстояние между контактами равное 0,4 мм. Сделать это можно с помощью специального щупа, который должен перемещаться между контактами с небольшими усилиями, но не в свободном состоянии.Далее необходимо затянуть винт, повернуть специальной шпонкой коленвал и еще раз проверить щупом щуп между контактами.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Впрочем, с этим товаром их много …

Расход масла в двигателе.Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов.Как и любые другие сложные устройства, эта система состоит из нескольких …

Зазор должен быть таким же, так как неправильный угол зажигания (иными словами зазор) неизбежно приведет к неправильной установке зажигания автомобиля. С этим все ясно, кроме того, что следует добавить, что коленчатый вал можно проворачивать без использования специального ключа. Для этого можно просто включить четвертую (пятую) передачу и слегка подтолкнуть машину до нужного значения. Провернуть двигатель тоже не имеет смысла, так как попасть на распредвал распределителя довольно сложно.

Далее нужно установить угол опережения зажигания. О чем ты говоришь? Дело в том, что топливная смесь в цилиндре должна воспламениться при приближении поршня к верхней мертвой точке, немного раньше. Это значение ничтожно, но правильная установка зажигания без него практически невозможна (двигатель будет работать, но КПД его будет чуть хуже, расход топлива немного больше и т. Д.). Для этого нужно установить коленчатый вал в соответствии с метками, которые есть на передней части автомобильного двигателя.Разобраться в них легко даже новичку, поэтому этого шага не будет.

А теперь перейдем к практическим испытаниям, то есть результатам нашей работы по регулировке вилки. Транспортное средство необходимо вести в разных режимах, то есть на низкой скорости, высокой скорости, ускорении движения и т. Д. Конечно, двигатель должен прогреться до нормальной рабочей температуры, и у него не должно быть никаких неисправностей в топливной системе. В противном случае вы не сможете узнать о правильной постановке зажигания.Итак, если вы чувствуете, что установка зажигания не дала результата, то нужно немного повернуть трамблер. Вам нужно повернуть против часовой стрелки или наоборот, в зависимости от конкретной ситуации. Самое главное — не проворачивайте трамблер существенно. Потому что вы потеряете все настройки, и вам придется повторить описанную выше процедуру!

Установка зажигания на ВАЗ 2106 по меткам. Ярлыки зажигания

На «шестерке» момент зажигания должен быть выставлен на бирках, имеющихся на крышке ГРМ ремня ГРМ — их всего 3.

Кроме того, обозначение идет на ободе, обозначение — это верхняя мертвая точка (ВИТ), а на его ступице наоборот виден особый наплыв.

А теперь посмотрим на сам процесс розжига. Для начала следует открутить свечу 1-го цилиндра и закрыть отверстие. Сделать это можно как резиновую пробку, так и пальцем. Далее берем спец, и им проворачиваем коленвал. Делать это нужно до тех пор, пока не начнется такт сжатия в 1-м цилиндре.Распознать этот момент очень просто. Поршень начнет двигаться вверх, а заглушка, которой вы закрыли свечное отверстие, отойдет оттуда или вы почувствуете давление пальцем.

Промывка коленвала

должна совпадать по меткам на его шкиве и крышке ГРМ. Здесь следует обратить внимание на один момент. Дальнейшая процедура зависит от того, на какой марке бензина ездит ваша машина. Если заливать «шестерку» 93 или 95-ю, совмещая со средней отметкой на крышке ГРМ. При использовании топлива с более низким октановым числом — с длинным.

После этого снимаем крышку распределителя зажигания. Предварительно следует распустить соответствующие защелки. Обратите внимание на очень важный момент. Ротор после поворота коленчатого вала должен находиться в положении, когда его внешний контакт будет обращен к 1-му цилиндру на крышке траверса. Далее следует проделать следующие несложные манипуляции. При совмещении этикеток проведите воображаемую линию через защелки крышки траверса — она ​​непременно должна быть параллельна оси мотора.

Если нет, значит нужно исправить ситуацию. Для этого откручиваем гайку, с которой крепится распределитель, а саму резину вывертываем. Далее поверните ось ротора. Делать это нужно до тех пор, пока он не выставится параллельно оси двигателя. Затем ставим распределитель зажигания на место. Гайку не нужно закручивать до конца.

Правильная регулировка зажигания


Следует отметить один момент. Установленное зажигание — это только половина дела.Чтобы двигатель работал, как часы, нужно еще кое-что сделать. Речь идет о регулировке зажигания. Рассмотрим классический метод — с помощью лампы на 12 вольт. В этой процедуре нет ничего особенно сложного — главное, все сделать правильно.

Итак, берем лампочку на 12 вольт и присоединяем к ней два провода. Большое сечение не обязательно. Далее один провод горловины для массы, второй — подключаем к выводу катушки зажигания. Теперь поворачиваем ключ в замке зажигания — он должен быть в положении I.Далее смотрим на лампочку — если она не горит, значит, больше ничего делать не нужно. Однако так бывает не всегда. Если лампочка все еще горит, значит, нужно повернуть трамблер по стрелке по часовой стрелке до тех пор, пока он не погаснет. После этого медленно поверните шасси трамблера в обратном направлении. Делать это нужно до тех пор, пока лампочка не загорится снова. Зафиксировав момент, затяните крепление — на этот раз нужно проделать это до конца.

Как понять, что установленный угол опережения правильный


Теперь осталось только проверить машину на ходу.Процедура здесь довольно проста — нужно ориентироваться на слух. Запускаем двигатель, прикасаемся к месту и разгоняем машину до 50 километров в час. Далее включаем 4-ю передачу и резко нажимаем педаль акселератора, прислушиваясь к работе двигателя. Если вы ранее все сделали правильно, картина будет такая — примерно через 2-3 секунды появится детонация. Как только машина наберет скорость, она должна исчезнуть.

К сожалению, несмотря на большое разнообразие автомобилей в наше время, новые, да и машина со стажем может выйти из строя.Поэтому нужно быть готовым решать проблемы. Например, если вам удастся настроить зажигание на своей машине, то вы сможете справиться с любым устройством этой машины. Очень важно, чтобы зажигание работало правильно, ведь от этого напрямую зависит правильность работы двигателя. Кроме того, это влияет на расход топлива автомобиля. Поэтому владельцам «шестерки» необходимо знать, как выставить зажигание на ВАЗ 2106 самостоятельно.

В целом процедура эта несложная и при правильной реализации можно сэкономить время и деньги на посещении сервисного центра по ремонту автомобилей.

Преимущества карбюраторных двигателей автомобилей ВАЗ Простота в обслуживании и высокая ремонтная пригодность. Но стоит заметить, что именно карбюраторные ваз иногда могут потребовать установки зажигания вручную.

Зажигание на ВАЗ 2106 необходимо производить в следующих ситуациях:

  1. Вы заметили, что увеличился расход топливной жидкости. Происходит это из-за неправильно сделанной настройки зажигания ВАЗ 2106 (карбюратор).Возгорание также может стать одной из причин. При запаздывании зажигания в автомобиле динамические показатели автомобиля снижаются.
  2. Утерян динамизм автомобиля. В этой ситуации возникает ситуация, когда взрыв догоняет поршень.
  3. Слышны выстрелы, которые идут в глушитель. Если взрыв вовремя, газы расширяются дольше.
  4. Повышение шума в моторном отсеке. Зажигание на Жигулях стоит произвести, если вы заметили стуки в двигателе.Это говорит о том, что когда поршень поднимается, он встречает взрыв.

Как произвести установку зажигания на ВАЗ-2106

Для точного проведения этой процедуры используется прибор — стробоскоп. Но не у каждого автомобилиста он есть в гараже. Поэтому в условиях проводимых в гараже работ можно использовать затухающие устройства. Вам понадобится световой элемент на 12 вольт и ключ, предназначенный для коленчатого вала. Кроме того, потребуется ключ от «тринадцати».

Регулировка зажигания в «классике» осуществляется при неработающем двигателе. Вначале закручивают свечу. Поршневой цилиндр переводится в режим зажигания. После отверстия закрывается и выполняется вращение. В момент выталкивания пальца из отверстия можно определить, что такт сжатия был выполнен. Процедура подразумевает подключение брони орудия. Далее нужно будет определить момент зажигания.

Возьмите ключ (на «тринадцатку») и открутите гайку в креплении распределительной системы.Затем берем световой элемент с 2-мя проводами. Первый из них подключается к «массе», а другой к катушке зажигания. Индикатор должен загореться. Затем производится чистка крепления. Автомобиль необходимо проверять в пути. К тому же в интернете скачивается огромное количество видео, с регулировкой зажигания своими руками на ВАЗ (2106).

Правильность зажигания на ВАЗ-2106 — довольно важный вопрос. Делать это нужно прямо во время движения. Вначале прогревается двигатель, а после автомобиль разгоняется до скорости пятидесяти километров.Затем переключитесь на 4 передачу и продолжайте движение, не увеличивая скорость. Теперь резко нажмите на газ до упора и прислушайтесь к работе двигателя. Вы услышите звук детонации или так называемый «звон пальцев». Но к работе можно подумать, если этот звон через определенное время заболел. Судя по стрелке спидометра, его преодолевает отрезок 5 км в час. Если вы наблюдаете детонацию более длительный период времени, то стоит отрегулировать положение траверса.


Как отрегулировать положение траверсы

Если детонация слышна слабо или отсутствует вовсе, то стоит прокрутить резину. Значит нужно регулировать зажигание, пока процесс не установится до полутора секунд.

Стоит рассказать несколько возможных ситуаций развития событий при выполнении данной процедуры.

Итак, Порядок зажигания ВАЗ 2106 Далее:

  1. Когда детонация очень быстрая, то есть пропадает на несколько секунд, то это говорит о нормально выполненной настройке.Если это произойдет через пять секунд, вам больше не нужно выполнять настройку.
  2. Длительная детонация. Чтобы замедлить этот процесс, нужно остановить и ослабить шасси траверса, и повернуть его на одну ветку вперед. Выполняйте эти действия, пока процесс не продлится желаемый период времени.
  3. Детонации не происходит. Это не тот «симптом». В этой ситуации нужно повернуть резину в сторону минуса.

Процесс установки зажигания (на моделях ВАЗ 2106) и поломки в резине

Если произошла поломка, замена для дальнейшей установки — это много работы.Для установки необходимо произвести обкатку первого цилиндра мотора на БМТ. После этого необходимо найти метку, расположенную на шкиве, и совместить ее с точкой, которая находится на крышке привода. Можно использовать вставкой пальца в выемку для свечей.

Снимаем крышку трамблера и ставим бегунок. Теперь нужно вставить корпус траверса. Проделываем эту процедуру так же, как упомянуто выше. Но помните, поставить зажигание на ВАЗ-2106 наилучшим образом можно только стробоскопом.Вряд ли у вас дома есть, но до ста, так что точно не получится.

Осуществляем ослабление гайки крепления.

Прогревая двигатель и не выключая, поверните корпус ТРК на две стороны по очереди (количество оборотов в минуту должно быть около 2000). Послушайте, как работает двигатель. Как выбрать лучшую позицию? Добраться до него можно тогда, когда он без сбоев показывает наибольшее количество оборотов. Когда вы нашли это положение, можно выполнять закрепление.


Метки на ГРМ брус

Как установить зажигание электронного типа

Всем известно, что удобнее иметь систему зажигания электронного типа, так как она бесконтактная и имеет свой дисплей на автомобиле. Таким изменениям может подвергнуться любая модель «шестерки», независимо от года ее выпуска. Вам просто нужно обзавестись необходимыми инструментами. Что вам понадобится:

  • буровой инструмент
  • ключ на 13 (рожкин), 8, на 10;
  • ключ, предназначенный для трещотки.

Придя, вы сделаете покупку БСЗ, вместе с ней получите комплект необходимых запчастей. Кроме того, в комплекте требуется инструкция по установке. Под капотом находится место крепления переключателя и катушки бесконтактного зажигания. После установки этих элементов нужно установить траверсу. Устаревшие компоненты будут направлены на 1-й или 4-й цилиндр. Необходимо помнить, в каком положении находится трамблер и направление бегунка.При необходимости нанесите на эти места отметку. Новую резину необходимо установить в том же положении. Далее необходимо произвести настройку зажигания. Как установить зажигание на ВАЗ-2106 Вы уже знаете, действуйте по приведенной выше инструкции.

Помните, что если вам удалось правильно поставить зажигание на классике, значит, вы смогли обеспечить надежную работу двигателя на своей «шестерке». Кроме того, вы теперь разбираетесь в устройстве собственной машины и можете решить любые возникшие проблемы и установить любой узел в системе.Также немаловажным преимуществом является экономия средств на СТО, ведь вы все сделали сами. Главное при выполнении зажигания на ВАЗ 2106 следовать подробной инструкции, которая предоставлена ​​выше, и вы легко сможете произвести эту операцию без дополнительной посторонней помощи. Также очень важно иметь в своем распоряжении сопутствующие инструменты (ключ на 13, лампочку на 12 вольт и т. Д.).

К процессу обслуживания своего автомобиля нужно подходить с максимальной ответственностью.Изучите технические особенности автомобиля, разберитесь с эксплуатационными показателями и самостоятельно произведите ремонт. Только в этом случае есть возможность быть уверенным в правильности ремонтных работ.

Цени свой автомобиль и вовремя ремонтируй его. Только в этом случае он сможет прослужить долгие годы!

Работа двигателя напрямую зависит от исправности систем зажигания и подачи топлива. От них зависит мощность мотора, расход топлива, такелаж, легкость запуска.Неудачная установка момента зажигания карбюраторного двигателя приводит к появлению детонации, кальминальному воспламенению, повышению температуры выхлопа и быстрому выходу из строя агрегата. Установить зажигание на ВАЗ 2106 можно несколькими способами. Все они просты и доступны начинающему автолюбителю.

Устройство системы зажигания на классических двигателях ВАЗ

Двигатели, устанавливаемые на ВАЗ 2106, характеризуются рабочим объемом, но имеют одинаковую конструкцию.Расплывчатость, ГРМ, передняя крышка с шильдиком коленвала и метки заменяемые при ремонте. Встречаются контактная (CWS) и бесконтактная (BSZ) системы зажигания. В первом случае размыкание контактов происходит механически, когда синхронизация деревянного блока составляет 90 0. Во втором варианте датчик Холла и контроллер, позволяющий точно определять момент искры в цилиндры.

Простейшая контактная система состоит из следующих элементов:

  • Замок зажигания, он же выключатель;
  • Катушка зажигания с двумя обмотками для высокого напряжения;
  • Прерыватель механический, размыкающий первичную обмотку катушки в нужный момент;
  • Ротор и контактная крышка для распределения напряжения на свечи зажигания;
  • Центробежные и вакуумные регуляторы;
  • Транзистор для снижения силы тока в первичной обмотке и продления срока службы;
  • Свеча зажигания;
  • Провода высоковольтные.

Схема контактного зажигания: 1 — Генератор, 2 — Замок зажигания, 3 — распределитель зажигания, 4 — Кулачки прерывателя, 5 — Свечи зажигания, 6 — катушка зажигания, 7 — Аккумуляторная батарея

Принцип работы любой системы зажигания следующий. следующее. В момент, когда поршень в цилиндре находится в верхнем положении и максимально сжимает топливную смесь, обмотки змеевика открываются. Высокое напряжение через крышку-распределитель падает по высоковольтному проводу на соответствующую свечу зажигания, на электродах которой возникает мощная искра.Воспаление. Этот процесс называется рабочим процессом поршня.

При увеличении оборотов двигателя изменяется угол опережения зажигания (УАЗ), а центробежный регулятор делает этот угол оптимальным. Ручка вакуума отображает угол в зависимости от разрежения во впускном коллекторе. Это позволяет добиться оптимальной мощности на всех режимах работы двигателя.

Признаки неисправности

Регулировка зажигания на машине требуется после ремонта двигателя или снятия люфта. Как любая механическая система имеет свойство изнашиваться, появляются характерные симптомы:

  • Двигатель не запускается или работает с перебоями. Если в карбюратор попадает бензин, то причина кроется в неправильной регулировке угла зажигания или смещении метки на цепи привода ГРМ.
  • Снижение динамики разгона и ухудшение эластичности мотора. Воспламенение смеси происходит не в самый лучший момент, поэтому КПД снижается.
  • Увеличьте расход топлива.Это происходит при позднем зажигании, когда для предыдущей динамики необходимо активно нажимать педаль газа. Часть бензина не успевает сгореть и летит в выхлопную трубу.
  • Позже зажигание является причиной хлопка в глушителе, когда воспламенение несгоревшей топливной смеси происходит в момент открытия выпускного клапана.
  • Возможна тяжелая работа двигателя при раннем возгорании бензина в цилиндрах. Взрыв в момент замыкания поршня на ВСТ является причиной характерного тарачного звука и срыва.

Внимание! В дальнейшем возгорание часто становится причиной срабатывания выпускных клапанов, которые в этот момент перегреваются.

Обнаружив неисправность, необходимо проверить правильность установки зажигания на ВАЗ 2106, а при необходимости отрегулировать. Для работы вам понадобится свечной ключ, ключ на «13», лампочка или стробоскоп, ламинированный зонд.

Инструкция по зажиганию ВАЗ 2106

Разбираем 3 известных способа регулировки угла зажигания на двигателях ВАЗ.

С помощью строба (по меткам)

Этот метод позволяет очень точно выставить зажигание по меткам, и не требует удаления перекоса и крышки клапана. Весь процесс настройки занимает 5 минут. Строб можно найти в любых автоматах. Порядок действий Далее:

  1. На погрузившемся автомобиле ослабить гайку крепления аккумулятора, предварительно приняв исходное положение на его кузове;
  2. На передней части двигателя находим две короткие и одну длинную табличку, очищаем их от грязи и масла;
  3. Подключаем второстепенный провод строба к «массе» двигателя, плюс — к катушке зажигания, а специальный зажим — к высоковольтному проводу первого цилиндра;
  4. Пустите двигатель и включите стробоскоп.Свет от его лампы, направленный на шкив, покажет истинное положение момента зажигания;
  5. Медленно поворачивая корпус дистриктора добиваемся совмещения метки на шкиве коленвала и приливов на передней крышке;
  6. Проверить обороты двигателя по тахометру и при необходимости отрегулировать холостой ход карбюратора;
  7. Затяните боевую гайку.

Метка «4» на шкиве должна сочетаться с нужной меткой на крышке.Метка «1» соответствует углу 10 0, «2» — 5 0, «3» — 0 0

Метки имеют значение 0 0, 5 0 и 10 0 относительно верхней мертвой точки (NTT). . Для правильной работы 92 бензина выбрано 0 градусов.

Установка на лампочку

Если под рукой не оказалось стробоскопа, а зажигание требуется выставить точно, рекомендуем использовать простую автомобильную лампу на 12 вольт. К нему припаяны два провода с зачищенными контактами. Настройка производится в такой последовательности:


Совет! Вместо сигнальной лампы используется вольтметр, который подключается таким же образом.Вращая корпус бедствия, ищем положение, в котором нет напряжения.

Выставление зажигания по слухам

Быстро отрегулировать примерное положение траверса можно без каких-либо приспособлений. Потребуется немного терпения и хорошие слухи. Этот метод применим только в зависимости от состояния карбюратора и времени. Таким образом:

  • Дать двигателю прогреться до рабочей температуры, ручка дроссельной заслонки в карбюраторе должна быть утоплена;
  • Немного ослабляем фиксатор горла и начинаем плавно его поворачивать;
  • При повороте на большие углы двигатель будет работать или наоборот увеличиваться;
  • Необходимо добиться плавных оборотов холостого хода в диапазоне 700-800 об / мин без посторонних ударов и детонации;
  • В этом положении закрепите трамблер.

Такая регулировка слуха требует проверки в дороге или стробоскопом, но для первичной настройки это оптимальный вариант.

Видео: Как установить зажигание на ВАЗ 2106

Как установить бесконтактное (электронное) зажигание

Установка электронного зажигания — самый простой способ улучшить работу мотора. Переход на бесконтактную систему дает такие преимущества:

  • Уверенный холодный старт;
  • Стабильная работа двигателя на любых оборотах;
  • Высокая надежность;
  • Увеличивается срок службы свечи зажигания;
  • Мощная искра;
  • Нет регулировки зазора и центробежного регулятора.

В готовый комплект входит блок датчиков салона, специальная катушка зажигания и выключатель. Провода высокого напряжения могут быть оставленными и старыми.

Электронная система зажигания включает в себя: катушку зажигания, трамблер, переключатель и комплект проводки

Для установки бесконтактного зажигания вместо старого нам понадобится ключ на «13» и на «10», два винта для крепления переключателя и стробоскоп для регулировки угла наклона впереди.

Порядок выполняемых работ:


Важно! Системы БСЗ могут отличаться длиной бруса для разных моделей двигателей классических «Жигулей», поэтому перед покупкой стоит уточнить у продавца о взаимозаменяемости комплектующих.

Проверка угла зажигания во время движения автомобиля

Проверка работоспособности системы зажигания после любой регулировки лучше всего производить в движении. Это связано с особенностями конструкции трамблора и октановым числом используемого бензина. Бывает, что указанные на бирках углы зажигания не дают достаточной динамики и резкости. Помогает настройка на слух при начале детонации:

  • Разгоняю машину до скорости 45-50 км / ч на ровном участке дороги;
  • Включаем прямую передачу (на ВАЗ 2106 четвертая) и нажимаем педаль газа до упора;
  • Должен появиться характерный звон (детонация), который исчезнет через 2-3 секунды, а разгон будет плавным и мощным без сбоев;
  • Если детонация не пропадает на протяжении всего разгона, то угол зажигания «Ранний»;
  • Полное отсутствие сваливания и вялая динамика говорят о задержке искры в цилиндрах;
  • Отрегулируйте положение троса на месте, по 3-5 градусов;
  • Когда регулировка закончена, положение корпуса площадки относительно блока отметьте риской или покрасьте.

Работы по регулировке зажигания необходимо проводить регулярно. Межсервисный интервал простой контактной системы зажигания составляет 15000 км, электронной — вдвое больше. Также проверяется состояние зажигания и высоковольтных проводов. Все операции по настройке легко производить самостоятельно, гараж для этого не нужен. Мастерство самостоятельного ремонта ВАЗ 2106 всегда пригодится в дальней дороге или зимой, когда возникают проблемы с запуском.

Насколько правильно в вашем автомобиле произведена настройка системы зажигания, сильно влияет на общую производительность машины.Поэтому необходимо точно знать, какие действия придется делать, если резина ВАЗ 2106 вдруг выйдет из строя.

Draver 30.3706 ВАЗ 2106.
1 — ролик распределителя зажигания; 2 — провод подвода тока к распределителю зажигания; 3 — Защелка крепления крышки траверса; 4 — корпус вакуумного регулятора; 5 — диафрагма; 6 — регулятор вакуума крышки; 7 — Вакуумный регулятор тяги; 8 — насадка для вакуумного шланга от карбюратора; 9 — кулачок смазочного фитиля (фильтра); 10 — заводская табличка предохранителя зажигания; 11 — ротор распределителя зажигания; 12 — боковой электрод с выводом провода к свече зажигания; 13 — крышка распределителя зажигания; 14 — центральный вывод для провода от катушки зажигания; 15 — центральный угольный электрод с пружиной; 16 — Контакт центрального ротора; 17 — резистор для подавления радиосвязи; 18 — внешний контакт ротора; 19 — ведущая пластина центробежного регулятора; 20 — Геометрия выступа центробежного зажигания; 21 — осевой рычаг; 22 — кулачковый выключатель; 23 — броневой рычаг; 24 — Стойка с контактами прерывателя; 25 — контакты прерывателя; 26 — подвижная пластина прерывателя; 27 — конденсатор; 28 — корпус распределителя зажигания; 29 — муфта перегонки масла; 30 — стопорная пластина подшипника; 31 — Подшипник подвижной пластины прерывателя; 32 — Дело Масленки; 33 — Винты для монтажа в стойку с контактами прерывателя; 34 — зажим винтовой; А — паз для разностей распределителей зажигания 30.3706; Б — паз для подвижной стойки с контактами

Способы регулировки

Обычно настройка системы выполняется в три этапа. К первому относится регулировка угла замкнутого состояния контактов. Учтите, что это напрямую зависит от величины зазора в контактах траверса. Второй этап включает в себя установку угла, под которым проверяется зажигание, а третий этап позволяет проверить и скорректировать полученные результаты.Особое внимание следует обратить на то, что все результаты нужно уточнять прямо во время езды.

Регулировка понадобится, если вы используете на своем автомобиле классическую или транзисторную систему зажигания. Для того, чтобы приступить к работе, сначала нужно будет снять крышку, закрывающую распределитель зажигания ВАЗ 2106. Если у вас на ВАЗ 2106 классическая система, то перед тем, как приступить к процессу регулировки, проработайте все сопутствующие контакты и проверьте уход за которыми они соседствуют.друг другу.

Если вы заметили какие-то отклонения, аккуратно приведите систему в порядок, загибая нужные места в контактах. Далее проверните коленвал таким образом, чтобы между контактами траверсы ВАЗ 2106 образовалось максимально допустимое расстояние. Затем откручиваем винт, фиксирующий группу, он находится на опорной плите. И ввести зонд, толщина которого 0,5 мм. Переместите контакты так, чтобы они могли двигаться с небольшим усилием.

Если вы считаете, что мы достигли оптимального результата, затяните винт, чтобы зафиксировать положение.Чтобы узнать, правильно ли вы разложили контакты, поместите между ними более толстый зонд. Если он не бегает между контактами, значит, вы хорошо справились с задачей.

Для вращения коленчатого вала используйте специальный ключ. Если такового нет, начинайте движение медленно с включенной четвертой передачи. Конечно, для этого придется приложить определенные усилия, ведь стартер становится практически невозможным для этой операции. Это связано с тем, что подобрать оптимальный угол поворота будет довольно проблематично.

Произведите прямое измерение угла. Снимите высоковольтный провод с защитного кожуха и прикрепите его к автомобилю. Далее с помощью катушки зажигания и прикрепленной к ней лампочки 12 В прикрепляем к проводу, идущему прямо от траверсы к катушке.

Если установка прошла правильно, при включении зажигания лампочка начинает гореть, а как только зачисляете контакты — гаснет. Затем начинайте вращать коленчатый вал двигателя так, чтобы он вращался по часовой стрелке.Эту работу нужно проводить до тех пор, пока не погаснет свет. Запомните положение, в котором находится ползунок, и отметьте его где-нибудь для себя.

Ремонт траверсы

Замена траверсы своими руками

Если вам необходимо заменить трамбрель ВАЗ, учтите, что этой процедуре также будут подвергаться все детали, пришедшие в негодность за это время. Для ремонта траверсы вам потребуются такие реквизиты как:

  • ключи 7-2 шт.;
  • ключей на 10 и 13;
  • отвертки — 2 шт .;
  • комплект плоского щупа;
  • молоток;
  • оправок, используемых для выполнения разводки и опрессовки подшипников;
  • Пинцет
  • .

Ротор распределителя — это два фиксированных винта, которые необходимо вывернуть. Учтите, что они прикреплены непосредственно к контрольной пластине управления опережением. После этого можно аккуратно снять ротор. Все пружины и грузы, которые снимаются с центробежного регулятора, отвечающего за зажигание, необходимо пронумеровать.

Это нужно сделать для того, чтобы при установке все мелкие детали в распределитель зажигания ВАЗ 2106 были установлены правильно. Удерживая одной рукой гайку, установка которой производится на один из подвижных контактов, отверните тот, который находится рядом и отвечает за крепление наконечников проводов конденсатора и провода, ведущего туда, где распределитель зажигания ВАЗ 2106 расположен.

Эту задачу необходимо будет выполнить, если они не отключились при отключении трамбреля.Винт крепления конденсатора к корпусу травера откручивается. Теперь автомобильный конденсатор легко снимается. Внимательно отразите фиксирующие подвижные контакты винта и снимите не только изолирующую вставку, но и все шайбы, которые там есть, независимо от размера.

Контактная группа, прикрепленная к подвижной пластине, также должна быть отсоединена вместе с соседними шайбами. Таким образом, продолжайте постепенно разъединять все детали друг от друга, пока вам не понадобится снять подвижную пластину с подшипником из корпуса прерывателя.Посмотрите, в каком состоянии у вас оставшиеся детали и при необходимости замените поврежденные. Помните, что на хороших деталях не должно быть заметных следов налета.

Для лучшей работы легче будет смазать все подвижные части машинным маслом. Это поможет не только значительно продлить срок эксплуатации, но и значительно улучшить качество их работы, что позволит более длительный период использовать автомобиль без поломок на дорогах.

В данной статье описан подробный порядок установки момента зажигания на контактную систему зажигания, двигатели ВАЗ 2101 — 2106.

Повышенный расход бензина, падение мощности и перегрев двигателя, детонация поршневого пальца, детонация двигателя. Все вышеперечисленные неисправности являются следствием неправильной настройки момента опережения зажигания.

На автомобилях с контактной системой установить момент опережения зажигания вы можете самостоятельно, так как для этой регулировки не требуется специального приспособления (стробоскопа), необходимого при установке крутящего момента, на двигателях с неуправляемым зажиганием. контактная система зажигания.

Для регулировки величины зажигания, на карбюраторных двигателях ВАЗ 2101 — 2106, с контактной системой зажигания, самостоятельно потребуется; Ключ роговой на 13, ключ для поворота коленвала и контрольная лампочка, рассчитан на напряжение 12 вольт.Контрольную лампу несложно сделать самому, для этого она понадобится; Лампочка, патрон к ней и два куска провода.

Для удобства эксплуатации найдите и очистите от загрязнений наклейку на шкиве коленчатого вала и наклейку на крышке цепной передачи. Если вы работаете при недостаточном освещении, используйте фонарик.


Поворачивая коленчатый вал, совместите метку на шкиве коленчатого вала, прикрепленную к кожуху цепной передачи. Если на ваш автомобиль установлен двигатель с диаметром цилиндра 79 мм, (это двигатели ВАЗ 21011, 2105, 2106), нужно совместить метку на шкиве со средней отметкой на крышке цепи.Если у вашего двигателя диаметр цилиндров 76 мм (это двигатели ВАЗ 2101 и 2103), нужно совместить метку на шкиве, с крайней, короткой меткой на крышке цепи. Длинный шильдик используется для установки коленвала в мертвую точку.
После совмещения меток снимите провод, идущий от катушки зажигания к прерывателю — распределителю (трамблеру), от вывода на прерывателе — распределителю и присоедините к этому выводу провод контрольной лампы.Вторым проводом контрольной лампочки соедините аккумулятор с плюсом «+». Ключом на 13 откручиваем гайку крепления АКБ — трамблер. Поверните корпус прерывателя — распределителя против часовой стрелки и медленно поверните его в обратном направлении. Зафиксируйте положение прерывателя — трамблера, в котором контрольная лампа начинает гаснуть, и затяните гайку крепления. Провести провод, соединяющий катушку зажигания с прерывателем — трамблером

На этой настройке момент опережения зажигания завершается.

Монтаж

, схема, цена. Регулировка электронного зажигания ВАЗ-2106

Чем может похвастаться электронное зажигание на ВАЗ-2106, каковы его недостатки? Чтобы ответить на эти вопросы, необходимо рассмотреть основные узлы и принцип работы двух систем — контактной и бесконтактной (электронной). Рассматривать микропроцессор нет смысла, так как он устанавливается исключительно на автомобили с системой впрыска топлива. К сожалению, на всех шестерках устанавливался только карбюратор.Есть, конечно, возможность установки инжекторной системы, но обойдется это в копеечку. Конечно, это существенное улучшение мотора, но его можно немного модернизировать, если внести изменения в систему зажигания.

Основные элементы системы зажигания

Теперь нужно рассмотреть общие элементы всех систем зажигания. Они у всех одинаковые, вне зависимости от того, электронная система зажигания ВАЗ-2106 установлена ​​или контактная. Во-первых, свечи есть везде.Они состоят из центрального электрода, между ним и массой имеется небольшой зазор. Он изолирован от корпуса керамическим элементом. Редкие свечи живут 30 тыс км. Пробег, а некоторые даже развал. Прогорать так, чтобы часть центрального электрода попала в цилиндр. По этой причине необходимо вовремя их заменять.

Во-вторых, армированные провода, соединяющие высоковольтные части. Они состоят из специального волокна, которое передает импульс с высоким напряжением. Всего пять проводов — четыре для соединения крышки трамблера со свечами.И один — соединить катушку с распределителем. В-третьих, распределитель зажигания присутствует во всех конструкциях, однако они имеют небольшие отличия. В-четвертых, катушка зажигания — это трансформатор, способный в десятки раз увеличивать напряжение, поступающее на первичную обмотку. Но схема электронного зажигания ВАЗ-2106 немного сложнее, чем та, которая используется в классической системе.

Контактная система зажигания

Самый старый, самый старый, морально устаревший, с множеством недостатков.Только так это можно описать, другие слова для этого не подходят. Несмотря на все свои недостатки, он широко использовался долгие годы, даже когда европейские автомобили оснащались микропроцессорной системой управления с впрыском топлива, например, M-Jetronic и L-Jetronic. Преимущество контактной системы в ее простоте. А вот регулировка электронного зажигания ВАЗ 2106, например, особых затруднений не вызывает.

В распределителе зажигания имеется центральная ось, которая перемещается за счет соединения с приводом, вращающим масляный насос.Но у оси есть небольшой кулачок в верхней части. Надо погонять контактную группу. Это центральный элемент системы, именно с его помощью на высоковольтную катушку подается импульс, отсюда напряжение около 30 кВ. Но есть недостаток — переключение большого тока осуществляется контактной группой. Из-за этого возникают вечные проблемы.

Контакт-транзистор

Чуть более совершенная, но не L-Jetronic, конечно, контактно-транзисторная система.У него есть один большой плюс, хотя от классической системы зажигания осталось много недостатков. Прерыватель контактов никуда не делся, он стоит на своем месте в трамблере. Точно так же приводится в движение, контакты постепенно размываются, приходят в негодность. Но от одного вредного фактора избавились — происходит переключение слабого тока. Можно сказать, что это практически электронное зажигание на ВАЗ 2106, но нет переключателя. Также нет прожигания контактов, управлять системой уже стало немного проще, увеличивается ее ресурс.Контакты управляют транзистором, который работает в специальном ключевом режиме (как переключатель). И весь большой ток переключается вместе с ним.

Бесконтактная система (электронная)

Этой системе осталось полшага до L-Jetronic, так как в ней используется даже один датчик. Это датчик Холла. Небольшое устройство, взявшее на себя функции прерывателя контактов. У него много преимуществ. Все начинается с того, что прямого контакта нет. Следовательно, ресурс системы напрямую зависит от качества трамблера и проводов.Также не лишним будет упомянуть тот факт, что все слабые токи контролируются. Это также отличает электронное зажигание ВАЗ 2106 от классической схемы.

Датчик Холла выдает слабый сигнал, которого недостаточно для возбуждения первичной обмотки катушки. Но этого вполне достаточно, чтобы это читалось как особый прибор — выключатель. С его помощью сигнал усиливается и подает его на катушку зажигания. О преимуществах системы мы расскажем чуть ниже, а теперь пора поговорить о трудностях, с которыми можно столкнуться при установке электронного зажигания.

Сложно сделать замену?

Если коротко ответить, то можно сказать одно слово — нет. На самом деле, если вы умеете выставлять угол опережения зажигания по контактной системе, то с электронной не возникнет проблем. Продается электронное зажигание ВАЗ-2106, цена на которое варьируется в пределах 700-900 рублей, в любом магазине. А в комплекте поставки есть все, что нужно — и провода, и коммутатор, и распределитель, и даже саморезы по металлу.Покупайте только биток, чтобы с его помощью можно было вкручивать эти винты.

Что касается трамблера, то он похож на тот, который используется в контактной системе. С одним отличием — вместо группы контактов — датчик Холла, а на боковой поверхности — разъем для включения в бортовую сеть. Привод такой же, от маслонасоса, крышка трамблера тоже, суть процедуры установки угла опережения ничем не отличается от той, которую вы используете в случае с классической системой.

Какие преимущества вы можете получить?

Но вы получите много преимуществ, если вместо контактного установите электронное зажигание ВАЗ-2106. Лучше начать с того, что любому водителю больше нравится водить машину, чем ремонтировать машину. Но частая замена контактной группы или ее чистка и регулировка вызывает у автомобилистов жуткую неприязнь. Более того, контакт может выйти из строя в любой момент, поэтому запаску необходимо иметь при себе. Но электронная система с этой стороны намного надежнее и не требует частого обслуживания.

Но самое главное происходит в двигателе — в сердце любого автомобиля. Его работа нормализована. Он начинает исправно функционировать вне зависимости от частоты вращения коленчатого вала. Хотя на холостом ходу хоть и при 4000 об / мин двигатель работает идеально ровно, стабильно, своевременно происходит воспламенение топливно-воздушной смеси. А это повышает ваш комфорт, увеличивает надежность двигателя, а главное — увеличивает его ресурс.

Правила установки и схема

Стоит отметить, что схема электронного зажигания ВАЗ-2106 очень проста, ее сможет понять человек, далекий от электриков.В комплекте есть небольшая инструкция, в которой все провода нарисованы, обозначена их цветовая маркировка. Кроме того, на концах проводов есть наконечники и заглушки, которые невозможно поставить неправильно. Единственный нюанс — запитать всю систему нужно от контакта замка, на котором есть напряжение при включении зажигания. В противном случае коммутатор и вся система будут находиться под постоянным напряжением, а это недопустимо, так как велик риск возгорания.

Вывод

В заключение хотелось бы отметить, что каким бы совершенным ни было электронное зажигание на ВАЗ-2106, микропроцессорная система намного эффективнее и перспективнее.Поэтому думая о том, как поменять машину, обратите внимание на впрыск. Его применение позволит добиться большей мощности двигателя, а также добавит комфорта при движении.

yise-K0955 Комплект для переоборудования электронного зажигания нового распределителя для LADA VAZ SIGNET 1300 1500 1600 2101 2103 2106 2105 NIVA 2121 distr: Automotive


  • Убедитесь, что он подходит, введя номер своей модели.
  • Срок поставки: посылки обычно прибывают через 5-10 рабочих дней после отправки. Срочные товары можно отправить в DHL и получить в течение 3-5 рабочих дней. Мы можем отправить товар в любую страну, если вы оплатите соответствующий фрахт.
  • Срок поставки: посылки обычно прибывают через 5-10 рабочих дней после отправки. Срочные товары можно отправить в DHL и получить в течение 3-5 рабочих дней. Мы можем отправить товар в любую страну, если вы оплатите соответствующий фрахт.
  • Срок поставки: посылки обычно прибывают через 5-10 рабочих дней после отправки.Срочные товары можно отправить в DHL и получить в течение 3-5 рабочих дней. Мы можем отправить товар в любую страну, если вы оплатите соответствующий фрахт.
  • Срок поставки: посылки обычно прибывают через 5-10 рабочих дней после отправки. Срочные товары можно отправить в DHL и получить в течение 3-5 рабочих дней. Мы можем отправить товар в любую страну, если вы оплатите соответствующий фрахт.
  • Номер модели: 3ND4U1 Материал: металл / пластик Распределитель Электронный комплект для переоборудования зажигания для LADA VAZ SIGNET 1300 1500 1600 2101 2103 2106 2105 NIVA 2121 distrIbutor kit Отмените прежнюю цену за 1 комплект распределительного комплекта LADA ???????
  • Примечание: — совпадение спецификаций OEM для обеспечения идеальной подгонки к соответствующим деталям — аттестация материалов для длительного и надежного использования — многопрофильные испытания, такие как прочность корпуса балансира, герметизация пределов нагрузки колеса и т. Д.переносятся для повышения качества каждого устройства — Пожалуйста, подтвердите, что ваш старый номер детали совпадает с одним из номеров деталей выше — Настоятельно рекомендуется профессиональная установка (в комплект не входят инструкции) — по любым вопросам, пожалуйста, свяжитесь с нами
  • Один год гарантии. Мы тестируем каждый товар и на 100% гарантируем, что перед отправкой, если есть какие-либо неудовлетворенности, пожалуйста, свяжитесь с нами. Профессиональное изготовление, высокая точность, долговечность. Мы являемся фабрикой, специализирующейся на оптовой приемке прямых продаж автозапчастей.Если у вас есть какие-либо вопросы, вы можете нам задать их. Мы ответим на ваше сообщение в течение 3-8 часов. Наши продукты также будут тщательно проверены перед отправкой, чтобы убедиться в отсутствии проблем перед отправкой.
›Подробнее о продукте

Замок зажигания ВАЗ-2106: проверка, pag-aalis при pag-install

Сделайте переключение на «анимацию», чтобы решить множество проблем.окисление не обнаружено, личинки ловушек и многое другое. Сделайте это, сделайте это, чтобы узнать, как это сделать, и выберите зажигание ВАЗ-2106. На принсипио, это очень важно, вы всегда можете приготовить блюда для вашего сарили.

paghanda sa trabaho

Bago ka magpatuloy nang direkta on the lumipat ignisyon lumipat, isagawa the sumusunod on mga hakbang. У всех на свете есть «минус» батареи. Все контролируемые системы обесточены, и вы можете использовать их одновременно, чтобы подавать сигнал тревоги.Это возможно, потому что это звучит так, как будто они используются с рулевой колонкой. Gawing madali — kailangan lang to dalhin ang distilyador and isang maliit na pagsisikap.

Сандалии на корпусе сделаны так, чтобы их можно было использовать, чтобы закрепить блокировку в любом другом месте. Kung titingnan mong mabuti, makikita mo ang sapatos harness. Вы можете отключить его от ВАЗа через контакт. Все траблы сделаны для того, чтобы общаться с людьми на хинди, они работают с кабелями.Предназначен для удобных, и удобных инструментов, а также устройств Phillips, отклоняющих и мультиметров, чтобы использовать устройства, созданные на экране. Теперь вы можете использовать имя для поиска на устройстве.

Замок зажигания ВАЗ-2106: разборка.

Выделять все детали по сети, они могут быть изменены на самые важные детали. Чтобы сделать это, вы можете использовать ключ для входа в систему и использовать его в позиции «0».Susunod na kailangan namin, чтобы разблокировать манибелу: защитный аппарат, который используется, samakatuwid, kailangan, чтобы использовать манибела канан и калива на суси, и это сделать, чтобы выключить.

Получите бирадор Phillips и установите его на скобу. Doon, may dalawang turnilyo, ang isa sa isang tabi ng kastilyo, ang pangalawang — sa isa. Установите торцевой ключ, установите замок на кронштейне. Чтобы установить устройство, необходимо снять блокировку и вытащить автомобиль ВАЗ-2106.Sa trabahong ito ay maaaring ituring na kumpleto. Сусунод, можно найти, чтобы использовать схемы в тиктикане и неисправностях в кабелях, и это действительно важно. Сделайте это, используйте свой собственный мультиметр.

Нажмите и заблокируйте страницу, чтобы проверить

Это все, что нужно для прослушивания кабелей. На принцессе, это особенно важно на хинди здесь. Установите переключатель в положение, в котором необходимо установить контакт 30 INT.Siya отвечает за ремонт, дворники, омыватели. Гаюндин на этом месте действует при контакте 30 / 1-15. Мула цепи обогреватель касама, обогрев заднего стекла, люмилико, хинимок, генератор пайкот-икот и iba pa. F. Gayundin использует пульт управления карбюратором и игрой системы.

Тулад для лейбла, который может быть использован для печати. это схематично ипинапакита рин на кастильо. Чтобы проверить контакт, используйте омметр.Датчики устройства накапливают контактные клеммы зажигания. Кая переключения ай нака-чек. Все, что вам нужно, и сделать это с помощью 1, 2, 3 омметра, сделанного на хинди лучше всего на нуле. Kung may isang bagay ay mali, ito ay lumalaki. Гаюндин нагкакахалага отмечает, что у него может возникнуть проблема с контактной группой. На этой диаграмме изображен ВАЗ-2106, и вы можете увидеть его, как и все.

Включите зажигание ВАЗ-2106

Если вы хотите узнать о контакте группы, и нажмите на карту.

Это может быть сделано для всех. Замок зажигания может быть особенным. Чтобы вытащить стопорное кольцо, нажмите на него, чтобы снять его. Выберите команду, которая поможет вам найти контактную группу. Все удивительные люди, которые вам нравятся. Может загрязнение, maaari silang maging malinis, и pagkatapos ay suriin ang operasyon muli.Вы можете обрабатывать более жесткие линии и контактировать, когда они окисляются в процессе эксплуатации.

Оставайтесь с нами, чтобы связаться с новой группой Hayaan. Чтобы сделать это, вы можете сделать это, чтобы получить доступ к зажиганию с контактами группы. Он предназначен для обработки бороздок на гребнях на двух участках. Убедитесь, что переключатель установлен на кронштейне и подключены к проводам. Wire asul na may itim na guhitan konektado sa contact «15» sa «30/1» — kayumanggi, «30» — pink, INT — itim, at sa «50» — ayon sa pagkakabanggit — ang pulang kawad.

Соответствует

Ками можно исправить, чтобы включить зажигание ВАЗ-2106. Если вы хотите научиться водить автомобилистов, они будут удивлены, когда вы услышите, что они делают, чтобы использовать устройство. Халимбава, это значит, что это очень важно, чтобы влага была естественной для личинок. Эта проблема устранена из-за использования жидкого WD-40 или фиксированной функции бытовой сушилки. П. Инструментонг.

Как только автомобиль ВАЗ-2106 является хинди на высоком уровне, он всегда используется для регулярного использования контактов и контактов.Это делает этот катунайан таким, каким он может быть на вашем махабе и многих других. Если вы хотите решить эту проблему, она поможет вам решить эту проблему.

карбюратор. Установка и регулировка карбюратора

В этой статье вы узнаете об автомобиле ВАЗ2106. Карбюратор — основа системы питания двигателя этого автомобиля. О том, как правильно настроить на нем систему впрыска и очистить от загрязнений, будет рассказано ниже.Несмотря на то, что инжектор завоевал популярность у автомобилистов, автомобилей, снабжающих двигатель карбюратором, до сих пор очень много. Конечно, большая часть карбюраторной техники — это наши отечественные, а также старые модели иномарок. Время от времени возникает сбой в работе системы питания, по этой причине необходимо знать, как работает карбюратор, а также принцип его ремонта. Стоит отметить, что это непростая работа. Если вы не уверены в своих силах, то обратитесь к опытному мастеру, который качественно и быстро произведет ремонт.

Карбюратор: основная информация

Внутри карбюратор «Солекс» на ВАЗ 2106 разделен на две камеры, в них во время работы поступает топливно-воздушная смесь. Именно в этих камерах происходит смешивание бензина с воздухом. А также нормальное распределение и последующий впрыск этой смеси во впускной коллектор. Большинство отечественных автомобилей, в том числе модель ВАЗ 2106, оснащаются карбюраторами двух типов — Солекс или Озон. Конечно, карбюраторы ушли в небытие, на новые модели автомобилей устанавливаются инжекторные моторы, соответствующие экологическим нормам, они более экономичны.На автомобиль ВАЗ 2106 устанавливались только карбюраторные двигатели. Данная модель выпускалась до 2006 года включительно, даже среди последних вы не найдете машины с системой впрыска впрыска. Если владелец самостоятельно не установил эту систему. За карбюратором необходимо время от времени ухаживать, мыть и регулировать. А теперь стоит поговорить о такой вещи, как ремкомплект. Это тоже в целях ремонта карбюратора «Солекс» на ВАЗ 2106.

Почему выходит из строя карбюратор

Следует отметить, что можно перепутать поломки карбюратора и системы зажигания.Они очень похожи, поэтому для начала нужно убедиться, что система зажигания работает в штатном режиме. И только после этого на ВАЗ 2106 делается настройка карбюратора. Двигатель не запускается, наблюдается рост расхода топлива — эти симптомы укажут вам, что есть неисправность либо в системе зажигания, либо в топливной системе. Иногда при чрезмерном расходе топлива помогает уровень бензина в поплавковой камере, а также регулировка жиклеров в обеих камерах карбюратора.Если это не поможет, то придется полностью отремонтировать все устройство. А для этого понадобится комплект с запчастями. К тому же еще понадобится специальная жидкость, которая используется для чистки карбюраторов. Стоимость довольно небольшая, купить можно в любом магазине автозапчастей. Как и при любом другом ремонте, первое, что нужно сделать, это снять клемму с отрицательной клеммы аккумуляторной батареи.

С чего начать разборку карбюратора

Теперь можно приступить к разборке карбюратора. Для этого первым делом нужно открутить три гайки, которыми крышка крепится к корпусу воздушного фильтра.Без этого снять карбюратор просто не получится. Затем снимаем крышку, снимаем воздушный фильтр. Посмотрите, сколько шпилек держит нижняя часть корпуса. Ключом на «8» необходимо открутить все гайки, которыми производится крепление. Отсоедините шланг сапуна, если он подсоединен к корпусу воздушного фильтра. Затем отключите все провода, идущие к карбюратору. Обычно это управляющий провод клапана холостого хода. Сделайте все это перед тем, как регулировать карбюратор ВАЗ 2106.

Снятие карбюратора

Затем ослабьте крепления всех тросов и отсоедините их. От топливного шланга ослабляется хомут и вытаскивается из карбюратора. Также необходимо отсоединить от него патрубок, соединяющий с системой охлаждения, вакуумный шланг. Только после этого можно открутить четыре гайки, которыми нижняя часть карбюратора крепится к впускному коллектору. После снятия убедитесь, что прокладка на выпускном коллекторе цела и не имеет повреждений.В противном случае его тоже нужно будет поменять. На автомобиле ВАЗ 2106 карбюратор имеет одну степень очистки топлива (кроме фильтра, установленного в разрыв шланга).

Очистка устройства

Установите карбюратор целиком на ровную поверхность, дайте ему немного подсохнуть. Обратите внимание, что при разборке необходимо добиться того, чтобы в поплавковой камере не нарушился уровень бензина, в противном случае необходимо провести регулировку. Если карбюратор оборудован электромагнитным клапаном, его необходимо открутить.Делается это с помощью клавиши на «13». Но у некоторых есть «под ключ» на «10». Самое первое, что нужно сделать, это промыть карбюратор. На заправках редко можно встретить качественный бензин, поэтому все элементы карбюратора загрязнены различными химическими соединениями. Карбюратор ВАЗ 2106 (цена нового заказа 3500 рублей) — чувствительный элемент. Очень часто бензин содержит много металлов, в том числе свинец. Он оседает на стенках в камерах карбюратора. Все канавки, предназначенные для пропуска бензина, необходимо тщательно промыть.Детали карбюратора очищаются отдельно. После тщательной мойки необходимо поставить карбюратор, чтобы он как следует просох.

Замена элементов

Следующим шагом будет замена форсунки. Обратите внимание на ускоритель топливного насоса. Если внешне он в норме, на его элементах нет повреждений, то вполне возможно, что хватит только чистки. В месте подключения топливного шланга находится фильтр, предназначенный для тонкой очистки поступающего бензина.Невозможно установить карбюратор на ВАЗ 2106 без предварительной очистки и брака агрегатов. Желательно установить новый, но если его нет, можно выйти из ситуации: просто промойте его в растворителе или ацетоне, затем аккуратно продуйте сжатым воздухом. Это элемент, который практически не выходит из строя, по этой причине его нельзя менять. Если есть желание сделать все качественно или на этом фильтре есть повреждения, лучше всего его заменить, так как он входит в комплект.

Обратите внимание на особенности

На ВАЗ 2106 регулировка карбюратора проводится достаточно долго, ведь нужно полностью разобрать этот механизм. Далее снимаются все болты, которыми крепятся половинки карбюратора, меняются прокладки, а затем собирается весь механизм. Обратите внимание, что прокладки и уплотнительные кольца нельзя обрабатывать силиконовыми герметиками. Дело в том, что бензин просто разъедает эти герметики. В результате эта ужасная смесь может попасть в камеры карбюратора, а также во впускной коллектор.Это приводит к катастрофическим последствиям, поэтому к очень быстрому ремонту.

Регулировка

А теперь о том, как отрегулировать карбюратор ВАЗ 2106. Первым делом отрегулируйте уровень в поплавковой камере карбюратора. Сначала двигатель запускается и прогревается, чтобы его температура достигла рабочего значения. Обратите внимание на то, как расположены поплавки. Их оси должны быть параллельны, если это не так, то необходимо немного согнуть в нужном направлении. Для более точной настройки нужно использовать тонкую проволоку и небольшие выкройки из картона.Необходимо следить за тем, чтобы открытие и закрытие игольчатого клапана происходило при строго определенных положениях поплавка.

Холостой ход и воздушная заслонка

Затем на ВАЗ 2106 необходимо отрегулировать пусковое устройство. Без этой процедуры карбюратор не может нормально работать. Причем проводить эту регулировку удобнее всего с разобранным карбюратором. Надо закрыть воздушную заслонку. Затем измерить расстояние от стенки камеры до края этой заслонки штангенциркулем.Значение должно быть в пределах от 1 до 1,3 мм. Сам конец регулируется на холостом ходу. Перед этим двигатель необходимо прогреть до рабочей температуры. Попробуйте отрегулировать винты на значение 900 об / мин. Обратите внимание, что в зависимости от времени года значение будет меняться. Для регулировки холостого хода на корпусе карбюратора предусмотрены два винта — качество и количество смеси. Вот и все, на ВАЗ 2106 настроен карбюратор, можно продолжать пользоваться автомобилем и не бояться расхода бензина.

p>

Катушки зажигания систем управления двигателем Valeo 2014-15 968212

é

ай

б В

куб.см

ВАЗ 110 1,5 и 111 1,5, 1,6 и

1500 4 21120-10, ВАЗ-2112

В

01/95  2007

245025

1500 4 ВАЗ-2112

В

95.01.2009

245025

112 1,5 и

1500 4 ВАЗ-2112

В

01/95  2008

245025

1200 1.2 1300 1,3

1198 4 ВАЗ-2101

В

1973  1986

245010

1294 4 ВАЗ-2105

В

1976  01/81

245010

1,3

1294 4 ВАЗ-2105

В

02/81  12/86

245047

1500 1,5 1600 1,6

1451 4 ВАЗ-21043

В

1974  10/86

245010

1569 4 ВАЗ-2106

В

08/78  10/83

245047

Форма 1.5 Калина 1.6 и Калинка 1.5

1500 4 ВАЗ-21083, ВАЗ-21083К

В

09/91  08/96

245025

1596 4 ВАЗ-21114

В

10/04  10/08

245047

1451 4 ВАЗ-21043, ВАЗ-21043Д

В

10/95  1996

245010

1,7 и

1690 4 ВАЗ-21044

В

10/96  1998

245025

Наташа 1.1

1099 4 ВАЗ-21081К

В

05/93  1997

245025

1.5

1500 4 ВАЗ-21083К

В

05/93  1997

245025

Нива 1.6

1569 4 2121, 2121-38

В

76–03  1995

245047

1,7 и

1690 4 ВАЗ-21044, АЗ-21214

В

2000  2006

245025

Нова 1,7 и

1690 4 ВАЗ-21044

В

09/94 

245025

Сагона 1.5, 1.5 и Самара 1.1

1500 4 ВАЗ-21083, ВАЗ-2108320, ВАЗ-21083К

В

09/91  1999

245025

1099 4 ВАЗ-21081, ВАЗ-21081К

В

86 от 07/1996

245025

1.3

1288 4 ВАЗ-2108, ВАЗ-2108К

В

86 от 07/1999

245025

1,5, 1,5 и

1500 4 ВАЗ-21083, ВАЗ-2108320, ВАЗ-21083К

В

86 от 07/1999

245025

1

68

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
