Содержание

Принцип работы термостата, устройство и видео схемы работы для автомобилей ВАЗ

Термостат — устройство, предназначенное для контроля температуры в системе охлаждения и ее регулирования. Цель — ускорение прогрева мотора после его запуска и предотвращение его перегрева в случае длительной работы.

Место установки устройства — в верхней части мотора, где осуществляется выход нагретой ОЖ (охлаждающей жидкости) в радиатор.

Термостаты, устанавливаемые на автомобилях, могут иметь два вида наполнителей — жидкие и твердые.

Назначение

Термостат — один из главных узлов системы охлаждения. Назначение — контроль температурных показателей ОЖ с последующим перенаправлением состава по большому или малому кругу.

Пока мотор прогревается, клапан находится в закрытой позиции, а жидкость идет по малому кругу. Как следствие, прогрев силового узла происходит быстрее.

При достижении требуемой температуры происходит открытие клапана и подача ОЖ через радиатор.

Другими словами, термостат — специальный прибор, который поддерживает температуру мотора в заданных параметрах посредством грамотной работы терморегулятора и правильности осуществления фазового перехода.

Блокируя работу радиатора, устройство позволяет двигателю набирать нормальную температуру. Как следствие, улучшаются характеристики силового узла, и снижается его износ.

Клапан термостата открывается при температурах от 70 до 92 градусов в зависимости от конструкции термостата (применяемого термоактивного наполнителя) и требуемого теплового режима двигателя.

Моментом открытия термостата считается перемещение клапана на величину 0,1 мм. Допуск на температуру начала открытия клапана составляет ±2°С. Температура полного открытия клапана как правило выше на 12 — 15 градусов, чем температура начала открытия.

Поэтому температура полного открытия основного клапана может варьироваться в пределах 82-107 градусов Цельсия.

После этого заслонка открывается и позволяет проходить жидкости по системе.

Виды термостатов

Сегодня есть несколько видов термостатов, каждый из которых имеет свои особенности (как по принципу действия, так и по цене).

К примеру, отечественные устройства обходятся в меньшую сумму, в то время как немецкие отличаются лучшим качеством, но и стоят дороже.

ВАЖНО: С 2006 года в России нет производителей автомобильных термостатов! Единственный завод «СтАТО» п. Ставрово, Владимирской обл., производивший с «нуля» термостаты для всех легковых и грузовых отечественных автомобилей был поглощен концерном «ПРАМО» и прекратил их выпуск, перейдя на закупку и переупаковку термостатов китайского производства и выпуск их под своей торговой маркой.

Позднее появилось еще несколько «производителей», работающих по той же схеме. Но, хочется отметить, что единственным предприятием, которое осуществляет 100% контроль качества и имеет испытательное оборудование для контроля параметров термостатов является ЗАО «ЭЛЕКТОН» г. Радужный Владимирской обл.

Востребованы и так называемые универсальные термостаты, которые могут подойти почти к любому типу мотора.

Итак, к основным видам термостатов можно отнести:

1. Одноклапанный.

Наиболее популярный вид устройства, который установлен на многих марках и моделях авто. Многие считают, что такой тип уже устарел и не способен обеспечить потребности мотора.

Но это не так.

Этот тип термостатов не устарел и с успехом применяется в частности на двигателях УМЗ 4216 (Ульяновского моторного завода). Применение термостатов одноклапанного и двухклапанного зависит от компоновки системы охлаждения двигателя.

Но все же применение двухклапанных термостатов получило преимущественное распространение.

2. Двухклапанный или двухступечатый термостаты.

Данные устройства имеют множество общих черт с узлом одноклапанного типа. Преимущество лишь в расширенных возможностях, касающихся процесса охлаждения.

3. Термостат с электронным управлением.

Наиболее продвинутый тип устройства, отличающийся повышенным потенциалом.

Преимущества — точность работы и повышенная функциональность.

Благодаря эффективной работе системы, гарантируется нормальный цикл охлаждающей жидкости, а также своевременное открытие и закрытие клапана.

Работа может осуществляться в двух режимах — ручном или автоматическом.

Термостат с электронным управлением установлен лишь на самых новых авто.

Обязательное условие для работы системы — наличие хорошего бортового компьютера, способного контролировать работу устройства.

Есть автомобили, в которых одновременно стоит два термостата. Их ставят для увеличения эффективности системы охлаждения на мощных двигателях, таких как двигатели производства ПАО Автодизель (Ярославский моторный завод), ПАО «КАМАЗ», а на двигатели Тутаевского моторного завода ставят даже 3 термостата в один контур системы охлаждения.

Устройство и принцип работы

Конструкция и принцип действия термостата во многом зависит от типа наполнителя.

Рассмотрим каждый из вариантов:

1. Термостат с жидким наполнителем.

Таких устройств давно нет в природе (отечественных с 1983 г), но все же для ознакомления мы затронем эту тему.

Изделие, в основе которого лежит латунный цилиндр. Внутри последнего находится жидкость, которая состоит из дистиллированной воды и эфирного спирта.

Крепление цилиндра осуществляется на специальном штоке, а к второму краю, которого приварен специальный клапан.

Последний опирается на седло и фиксируется в кожухе устройства. В корпусной части есть четыре окна, которые позволяют жидкости поступать из охладительной рубашки к насосу даже при запертом клапане.

Принципа работы термостата, имеющего жидкостный наполнитель, выглядит следующим образом.

В момент пуска силового узла происходит прижатие клапана к седлу, благодаря упругой структуре гофрированного цилиндра.

Как следствие, доступ к основному радиатору блокирован, и охлаждающая жидкость не идет по большому кругу.

Через специальные окна жидкость попадает в насос, а после снова возвращается в рубашку системы.

Подобный принцип позволяет ОЖ быстрей набирать рабочую температуру.

Как только уровень последней достигает 67-70 градусов, происходит закипание жидкости в системе термостата и увеличение давления.

Гофрированный цилиндр расширяется и оказывает давление на шток. Одновременно с этим открывается клапан, и перекрываются окна, через которые жидкость поступает к насосу.

Далее охлаждающая жидкость направляется через клапан к основному баку радиатора, распределяясь по его трубкам и одновременно охлаждаясь до безопасной температуры.

После охлажденная жидкость возвращается к насосу и в общую систему. Цикл повторяется.

2. Термостат с твердым наполнителем.

Всегда устанавливается на отечественных и импортных легковых и грузовых авто.

В основе устройства — церезин (специальный воск), который смешивается с медным порошком и устанавливается в специальном баллоне (выполняется из латуни или меди).

Между крышкой и баллоном установлена мембрана, выполненная из резины. В последнюю упирается шток (также резиновый).

В верхней части баллон объединяется с клапаном, который упирается в седло. Под клапаном монтируется пружина, которая упирается в подковообразную направляющую, соединенную с корпусом (фланцем) и удерживает клапан в закрытом положении.

В процессе работы силового узла и нагрева ОЖ происходит прогрев баллона и повышение температуры находящегося внутри воска.

Когда воск прогревается до 65-70 градусам Цельсия, начинается процесс плавления и его увеличения в объеме.

Как следствие, состав действует на мембрану, а последняя через специальный шток воздействует на клапан, открывая его. Благодаря этому, нагретая жидкость поступает в радиатор.

Открытие клапана происходит при температуре 78-82 °С. А вообще температуры начала открытия клапана для разных двигателей и условий эксплуатации лежат в диапазоне от 70 до 92 °С с допуском ±2°С.

В случае снижения температуры до уровня 65-67 градусов Цельсия происходит обратный процесс преобразования воска — он становится твердым и уменьшается в объеме.

Как следствие, пружина разжимается и перекрывает проход в термостате (жидкость направляется по меньшему кругу). Далее ОЖ идет к насосу и снова в систему охлаждения.

Описание и схемы работы на ВАЗ 2106, 2107, 2109, 2114

В автомобилях ВАЗ система охлаждения имеет ряд особенностей. В частности, перед насосом монтируется специальный 2-клапанный термостат (дополнительный и основной), имеющий твердый (восковый) наполнитель.

Пока двигатель еще не прогрелся, большая часть ОЖ будет проходить по малому кругу, то есть с охватом насоса системы, рубашки охлаждения силового узла и цилиндров, а также термостата.

Далее жидкость снова возвращается к насосу. Вместе с этим ОЖ циркулирует через рубашку трубопровода впуска и камеры для смешивания в карбюраторе.

Если же кран отопителя салона открыт, то жидкость проходит и через его радиатор.

В случае, когда мотор прогрет не до конца, то есть температура ОЖ еще не достигла нужной отметки (90 градусов Цельсия), частично открывается основной клапан, другой (перепускной или байпасный) частично прикрывается, и часть горячей жидкости идет к основному радиатору.

Это позволяет быстрей прогреться силовому узлу. Как только температура доходит до уровня 90 градусов Цельсия, открытие клапана происходит полностью, что позволяет весь поток направить через радиатор.

Основные металлы, из которых выполнены элементы термостата — медь и латунь.

Принцип работы схож с тем, что уже рассматривался выше.

Особенности проверки устройства

Сегодня есть три основных метода диагностики термостата. Кратко рассмотрим каждый из них:

  1. Пускайте мотор и выдерживайте 7-10 минут. После поднимайте капот и касайтесь нижнего патрубка, отходящего от радиатора. При нормальной работе устройства температура шлангов должна быть идентичной. Если же температура разная, то термостат неисправен. Но важно понимать, что возможно наличие воздушных пробок в системе, мешающих циркуляции жидкости. Наличие воздушных пробок может привести к перегреву и неправильной диагностике. Годный термостат может быть признан браком.
  2. Заводите мотор и прикасайтесь к трубке, подводящей ОЖ к верхней части радиатора. В случае корректной работы термостата трубка должна быть холодной до момента, пока мотор не прогреется до нужной температуры.
  3. Наиболее эффективный и сложный метод — со снятием термостата. В данном случае необходим демонтаж устройства с последующим окунанием его в жидкость.

Последняя прогревается в специальной емкости до момента срабатывания клапана. Но температуру открытия и закрытия так не определить. В кастрюле можно проверить только принципиально факт работы термостата , но не его фактические параметры.

Для определения фактических показателей термостат нужно установить на штатив с индикатором часового типа (например ИЧ-10), шток индикатора должен упираться в основной клапан или другой элемент конструкции жестко связанный с ним.

После этого поднимая температуру и контролируя ее по термометру с ценой деления 0,1 °С фиксируем начало открытия, соответствующее ходу клапана 0,1 мм. Дальше поднимая температуру определяем по индикатору величину открытия клапана.

  1. Если мотор через 10-12 минут после заводки так и не набрал 90 градусов Цельсия (при условии температуры на улице около 0), то можно говорить о поломке рассматриваемого нами устройства.

Скорее всего клапан заклинило и ОЖ постоянно идет по большому кругу.

Более подробно читайте как проверить термостат.

Итоги

Термостат — один из ключевых узлов, отвечающих за качественный прогрев и охлаждение силового узла.

Выход устройства из строя неизбежно влечет к проблемам с мотором и необходимостью дорогостоящего ремонта.

Знание принципа его работы позволяет вовремя диагностировать проблему и устранить ее еще на раннем этапе. При этом сделать это несложно.

Термостат ВАЗ 2110, 2114, 2107, 2109

В системе охлаждения любого автомобиля присутствует достаточно маленькое, но очень важное устройство – термостат ВАЗ 2110, 2114, 2107, 2109. В этой статье речь пойдет о том, как устроен термостат, принципе его работы, способе проверки и о том, как производится его замена на переднем и заднем приводе.

Устройство и принцип работы термостата

Термостат имеет вид трубчатого клапана, который позволяет поддерживать постоянную температуру двигателя в процессе его работы, а также быстрее прогревать его до номинальной температуры.

Независимо от двигателя (ВАЗ 2109 или ВАЗ 2107), термостат имеет разное расположение, но одинаковую конструкцию и принцип действия. Он состоит из трех выходных трубок, соединенных в одной точке, которая образована специальным клапаном. Две близкорасположенные верхние трубки соединяют малый круг системы охлаждения, а последняя, в комбинации с первой – большой круг.

При запуске холодного двигателя, клапан находится в закрытом положении и блокирует прохождение охлаждающей жидкости по большому кругу (трубки радиатора автомобиля). Двигатель, который не охлаждается за счет трубок радиатора, начинает прогреваться до номинальной температуры. Как только температура двигателя достигнет отметки, примерно, в 90-100 градусов, клапан открывается и пропускает охлаждающую жидкость на большой круг (в радиатор). Таким образом, достигается быстрый прогрев двигатель и защита его от дальнейшего перегрева.

Как проверить термостат?

Поводом для проверки термостата может стать то, что двигатель стал перегреваться. Чаще всего, проблема заключается в том, что клапан термостата не открывается при достижении определенной температуры и охлаждающая жидкость перестает попадать в радиатор. Чтобы убедиться в этом, можно пощупать патрубки, идущие от радиатора. Если они холодные – можно с уверенностью заявлять о том, что термостат нуждается в замене.

Другой способ проверки термостата уместен в том случае, если нет времени или возможности установить его на автомобиль. Для этого его помещают в кастрюлю с водой таким образом, чтобы было видно положение клапана. Воду в кастрюле разогревают. Если в процессе нагрева воды клапан открылся, значит, термостат полностью исправен, и его можно устанавливать на автомобиль.

Замена термостата ВАЗ 2110, 2114, 2107, 2109

Прежде чем приступать к замене термостата, можно немного сэкономить. Летом, когда температура воздуха не имеет пагубного влияние на двигатель автомобиля, можно немного «модернизировать» поврежденный термостат и избавить двигатель от перегрева. Если клапан не открывается, внутренности термостата полностью вытаскивают, и он становится самым обычным переходником для патрубков. Данный вариант отлично подойдет для тех, у кого пока нет возможности установить новую деталь. Единственный минус данного способа – долгий прогрев двигателя, особенно, если вы опаздываете на работу. Зимой, конечно, это будет особенно актуально.

Теперь о замене. Процедура замены для переднеприводного автомобиля и заднеприводного автомобиля выполняется практически одинаково – сливается охлаждающая жидкость, откручиваются хомуты и старый термостат демонтируется. На его место устанавливается новая деталь. Теперь рассмотрим на видео этот процесс подробно для каждого из автомобилей.

ВАЗ 2107

Если радиатор старого образца, то поставьте под него любую тару, достаточно большого объёма, отсоедините два провода от датчика температуры, расположенного на сливной пробке и выкрутите пробку. В радиаторе нового образца датчик расположен в другом месте, поэтому достаточно будет выкрутить специальный краник на радиаторе. Дождитесь, пока охлаждающая жидкость выльется из радиатора, и переставьте тару под двигатель. На самом моторе выкрутите сливной болт и подождите, пока жидкость сольется из двигателя. После этого, выкрутите хомуты крепления термостата и вытащите патрубки. Новый термостат в местах соединения смазывается автомобильным герметиком и монтируется на место старого. Дальнейшая сборка происходит в обратном порядке. Запомните один момент – на «Жигулях» первым делом тосол заливается в радиатор, а затем в расширительный бачок. Это поможет избежать лишних воздушных пробок.

ВАЗ 2109

Все нижеперечисленные действия одинаковы для ВАЗ 2114 и ВАЗ 2110. Как и на «семерке», ставим тару под радиатор и откручиваем краник на нем. Расположение краника может меняться в зависимости от фирмы радиатора. Как только жидкость сольется, переставляем тару под двигатель и начинаем сливать тосол из двигателя. Затем, точно также, откручиваем хомуты крепления патрубков к термостату и снимаем последний. Не забудьте, также, нанести герметик на места соединения и после сборки – залить охлаждающую жидкость. На этот раз, жидкость заливается только в расширительный бачок.

На этом все. Это все, что нужно знать о термостате. Почаще наблюдайте за температурой ОЖ и своевременно меняйте неисправный узел.

Замена термостата ВАЗ 2107 - пошаговая инструкция

Здравствуйте уважаемые читатели блога Autoepoch.ru! Сегодня я хочу рассказать о замене термостата ВАЗ 2107.

Описание, устройство и принцип работы.

Термостат он же терморегулятор «семерки», это деталь, представляющая собой цилиндрическую емкость с тремя выходами под патрубки. В верхнем торце детали расположен входной патрубок от двигателя, в нижней части входной патрубок, идущий от радиатора, ну а третий выходной патрубок расположен сверху сбоку. Более подробно устройство термостата можно увидеть на фото ниже.

Если двигатель запущен на «холодную», антифриз проходит через блок цилиндров и насос, так называемый малый круг. Это обеспечивает быстрый прогрев мотора. При достижении температуры 80,6 до 81,5 градусов Цельсия основной клапан термостата начинает открываться, антифриз начинает двигаться по большому кругу, через радиатор. Одновременно с этим перепускной клапан постепенно перекрывает антифриз, идущий от двигателя. При достижении температуры в 94 градусов клапан открывается на максимальное значение, ОЖ двигается только по большому кругу.

Основные неисправности термостата ВАЗ 2107.

  • Перегрев двигателя – терморегулятор открывается частично или полностью не открывается.
  • При первом запуске двигатель медленно греется и не набирает рабочую температуру – терморегулятор не закрывается.

Как проверить термостат, без демонтажа?

Если агрегат исправен, то после запуска «холодного двигателя», нижний патрубок, ведущий к радиатору должен нагреваться не сразу, а лишь тогда, когда температура мотора достигнет 80-88 градусов. Также если этот патрубок вовсе не нагревается, а двигатель идет не перегрев, это свидетельствует о неисправности агрегата. Соответственно, если при минимальных температурах нижний патрубок начинает нагреваться, это тоже свидетельствует о неисправности.

Как заменить термостат ВАЗ 2107 своими руками – пошаговая инструкция.

Для замены потребуется:

  • новый термостат
  • крестовая отвертка
  • хомуты (по необходимости)
  • патрубки (по необходимости)
  • охлаждающая жидкость
  • герметик (по необходимости)
  1. Первым делом необходимо слить охлаждающую жидкость (только на холодном двигателе).
  • загоняем машину на яму (машина должна стоять строго горизонтально!),
  • рычаг подачи теплого воздуха переместите вправо,
  • открутите и снимите пробку расширительного бачка,
  • открутите пробку наливной горловины радиатора,
  • открутите пробку сливного отверстия на блоке цилиндров (заранее установите тару под слив!),
  • открутите пробку сливного отверстия радиатора (заранее установите тару под слив!),
  • Остаток ОЖ можно слить, отстегнув ремень крепящий расширительный бачок и приподняв его вверх.

  1. Для удобства можно снять АКБ.
  2. Открутите старые хомуты и демонтируйте термостат.

  1. Далее установите новый терморегулятор (если есть необходимость можно заменить патрубки и хомуты).
  2. Залейте охлаждающую жидкость, протестируйте новую деталь (описано выше).

Советы.

  1. Когда будете сливать ОЖ, лучше сразу не открывать крышку расширительного бачка. В этом случае жидкость из-за создавшегося вакуума польется медленно.
  2. Когда открутите пробку на блоке, медленно откручивайте крышку бачка.
  3. Чтобы после залива жидкости не избавляться от воздуха в патрубке, можно снять подводящий охлаждающую жидкость к карбюратору тонкий шланг, находящийся в задней части. Залив ОЖ, смотрите, когда она польется из шланга. Это будет свидетельствовать о том, что воздух вышел, это верхняя точка ОЖ в автомобиле.

Видео.

Рекомендую прочитать:

Похожие публикации

Замена термостата на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Термостат – это такая вещь, благодаря которой двигатель может очень быстро греться, либо же долго очень, если термостат убрать из системы охлаждения (А сделать это можно, вставив вместо него обычный корпус от похожей железяки и подсоединив к ней все три главных патрубка системы охлаждения) то жидкость сразу по большому кругу начнет бегать, летом это хорошо, потому что машина толком греться не будет, особенно в пробках, но стоит наступить зиме, как такая проблема что автомобиль толком не прогревается проявляться сильно начинает, лишний расход топлива в связи с этим появляется (Машину дольше прогревать приходится), на двигатель более сильные нагрузки идут, так как двигатели не предназначены для длительной работы в охлаждённом состоянии, из-за одни неприятности только происходят и вроде бы казалась такая небольшая вещь, а столько проблем может создать она вашему автомобилю и поэтому как только начнутся проблемы с охлаждением, сразу рекомендуем поменять термостат и не в коем случае не медлить с его заменой.

Примечание!
Чтобы заменить термостат в классике, понадобится минимальный набор инструментов, а именно: Отвёртка (Хотя это ещё смотря как у вас хомуты крепящие патрубки крепятся, если же они на болтах крепятся, тогда гаечный ключ понадобится, поэтому сразу это учтите) и ёмкость в которую слить охлаждающую жидкость вам придётся (Без сливания жидкости, термостат заменить не возможно, сливать её придётся частично и поэтому она не вся выльется из системы охлаждения, но всё же литров 5 докупить в автомагазине точно такой же жидкости, какая залита в двигатель вашего авто, придётся!

Краткое содержание:

Где находится термостат?
Он снизу располагается в подкапотном пространстве автомобиля, для того чтобы его увидеть, капот придется поднять и найти где расположен аккумулятор (Его кстати снять можно будет если он вдруг будет мешать вам, а о том как снять АКБ, читайте в статье: «Замена аккумулятора на машине»), как только АКБ будет снят, вы сразу увидите термостат, для наглядности на фото ниже он ещё стрелкой указан красной, а синей показано место, где планка стоит на которую аккумулятор устанавливается.

Когда нужно менять термостат?
Термостат проверить очень легко, но проверять нужно только когда двигатель начнёт неправильно греться, симптомы могут быть разными, у кого то автомобиль нагреваться быстро начинает и перегревается и закипает в итоге, у кого то машина толком нагреться не может (Летом это ещё не слишком заметно, но вот зимой доставляется кучу проблем и не удобств ко всему этому), если у вас какой то из этих перечисленных симптомов появился, тогда приступайте к проверке термостата на работоспособность, для этого заведите автомобиль и пусть он прогревается, вы же в это время щупайте нижний патрубок который к радиатору подсоединяется и к термостату (Указан красной стрелкой) он обязан начать нагреваться, только лишь когда температура двигателя достигнет примерно 80-88 °С, если же вы заметили что он вообще не нагревается, а двигатель на перегрев уже идёт, то термостат не исправен, а так же, если вы заметили что при маленькой температуре 40-50 °С, нижний патрубок на ровне с другими начал тоже нагреваться, то это означает что клапан у термостата постоянно открыт и жидкость по большому кругу бегает, из-за чего двигатель плохо нагревается и потребление бензина существенно возрастает, термостат тоже в этом случае подлежит замене на новый.

Примечание!
Нижний патрубок к радиатору подсоединяется, поэтому можете ещё и радиатор рукой потрогать в том месте где к нему нижний патрубок подсоединён, он тоже должен начинать нагреваться только лишь, когда двигатель достигнет температуры 80-88 °С, более подробно о том как проверить старый термостат который установлен на автомобиле и новый перед покупкой в автомагазине, смотрите в видео-ролике ниже:

Как заменить термостат на ВАЗ 2101-ВАЗ 2107?

Примечание!
Перед его заменой, слить с автомобиля охлаждающую жидкость не забудьте, но только делать это необходимо на холодном двигателе, а иначе обожжётесь (О том как слить жидкость, читайте в статье: «Замена охлаждающей жидкости на классике»), кстати термостат на много удобней снимать из под низу автомобиля, если по близости у вас нет смотровой ямы, тогда подлезать под автомобиль придётся, подняв одну из сторон у него при помощи домкрата!

Снятие:
1. Термостат снимается очень легко, в начале отсоедините все три патрубка которые подсоединяются к нему, при помощи отвёртки или гаечного ключа (Это всё в зависимости от того, при помощи каких именно хомутов патрубки крепятся), для наглядности на фото ниже мы указали все винты стяжных хомутов которые и крепят патрубки, данные винты ослабить будет нужно и после чего отсоединить патрубки от термостата и снять после этого термостат с автомобиля нужно.

Примечание!
Сразу хотим предупредить, на автомобилях ВАЗ 2107 последних годов выпуска, патрубки к термостату крепятся с помощью ленточных хомутов которые снимать очень сложно и нужен специальный инструмент (Данный хомут можно увидеть на правом фото), если у своего автомобиля вы заметили как раз таки эти хомуты, то их не трогайте, а просто те места где патрубки крепятся но уже не к термостату а к другим элементам (Нижний к радиатору крепится к примеру) найдите и посмотрите как они там закреплены (Патрубки с других концов должны червячными хомутами закрепляться, один из таких хомуток, показан на фото слева), если так и есть, то ослабьте винты крепящие с других концов патрубки и после чего, снимите термостат вместе с патрубками с автомобиля, после снятия разберётесь как ленточные хомуты снять (Отрезать аккуратно в принципе можно кусачками для металла)!

Установка:
Установка термостата производится в обратном порядке снятию, если у вас стояли ленточные хомуты, тогда замените их на червячные и ещё рекомендуем внутри патрубков в тех местах где они к термостату подсоединяются, смазать силиконовым герметиком, чтобы устранить подтекание охлаждающей жидкости через них.

Примечание!
При установки новый термостат рекомендуем проверить, для этого положите его в горячую воду (По термометру определяйте когда вода нагреется, примерно до 75-78 °С) и помешивая её, разогрейте воду до температуры 87±2 (Это для термостата с температурой 87 °С) или до 80.6-81.5 (Это для термостата с температурой 80 °С), данная температура на них на самих написана, когда кстати новый термостат покупать будете, вам скорее всего зададут вопрос, на каких градусах вам нужно чтобы термостат открывался, подготовьтесь к этому вопросу и идите в автомагазин уже с ответом на него, вернёмся к проверке, когда термостат разогреется, клапан его должен будет открыться, вы эту сразу заметите и обязательно прочтите маркировку термостата, ещё раз повторимся, температура открывания клапана на них самих написана, если при этой температуре он открывается (Погрешность в 2 °С учитывайте ещё), значит термостат рабочий и его можно ставить на автомобиль и двигатель не будет больше перегреваться (Исключение, очень большие летние пробки)!

Дополнительный видео-ролик:
Увидеть наглядный пример замены термостата, вы можете в ролике, который размещён чуть ниже:

Схема системы охлаждения ВАЗ 2105, 2107

Схема системы охлаждения карбюраторного двигателя автомобиля ВАЗ 2104, 2105, 2107



Система охлаждения (СО) двигателей автомобилей ВАЗ 2105, 2107 предназначена для поддержания их необходимой рабочей температуры. На изображении выше представлена ее схема.

Основные элементы системы охлаждения двигателя автомобилей ВАЗ 2105, 2107

— Рубашка охлаждения двигателя

Полости вокруг цилиндров двигателя, в головке блока и впускном коллекторе по которым циркулирует охлаждающая жидкость (ОЖ), отводя от них избыточное тепло.

— Помпа (водяной насос)

Предназначена для обеспечения принудительной циркуляции жидкости по системе охлаждения. Представляет собой вал с крыльчаткой, вращающийся на подшипнике в алюминиевом корпусе. Приводится в движение ременным приводом от шкива генератора и коленчатого вала. Рекомендуется периодически проверять натяжение ремня, так как при его проскальзывании помпа не может обеспечить эффективную циркуляцию ОЖ и двигатель будет перегреваться. Прогиб ремня под усилием 10 кгс должен находиться в пределах 10-15 мм.

— Радиатор

Предназначен для охлаждения  жидкости при движении автомобиля. Состоит из двух бачков и двух рядов трубок соединяющих бачки. Имеет пробку с впускным и выпускным клапанами на заливной горловине. Выпускной клапан  открывается при сильном нагреве жидкости и повышении давления в системе. При этом часть жидкости через него выбрасывается в расширительный бачок.

— Расширительный бачок

Предназначен для отвода из основной системы сильно нагретой и находящейся под давлением охлаждающей жидкости. Имеет пробку на заливной горловине. В пробке клапан, открывающийся при превышении давления в системе.

— Термостат

Термостат предназначен для поддержания нормального температурного режима двигателя путем соединения или разобщения малого и большого кругов системы охлаждения. На холодном двигателе ОЖ циркулирует по малому кругу (помпа, головка блока, блок цилиндров, печка, верхняя часть термостата). Температура ее быстро повышается. После прогрева ОЖ до 80 гр. срабатывает термоэлемент термостата, открывая его перепускной клапан. Жидкость начинает поступать через нижнюю часть термостата в радиатор (большой круг), где несколько охлаждается. От исправности термостата зависит нормальная и эффективная работа системы охлаждения двигателя вцелом.

— Вентилятор системы охлаждения

С четырехлопастной крыльчаткой объединенной с электродвигателем. Установлен на радиаторе. Предназначен для принудительного охлаждения жидкости, проходящий через радиатор. Включается при срабатывании термодатчика (ТМ-108), установленного в нижнем бачке радиатора, слева. Замыкающего свои контакты при температуре охлаждающей жидкости выше 89-95 гр., размыкающего при 84-90 гр.

— Печка (радиатор отопителя салона)

Предназначена для обогрева салона автомобиля. Входит в состав малого круга системы охлаждения, поэтому прогревается в первую очередь. Имеет кран, перекрывающий циркулирующую через нее жидкость. Кран управляется рычагом из салона автомобиля.

— Патрубки и шланги

Предназначены для обеспечения циркуляции ОЖ по системе.

Для контроля водителем за температурным состоянием двигателя на панели приборов имеется стрелочный указатель температуры охлаждающей жидкости, соединенный с датчиком температуры ввернутым в головку блока цилиндров двигателя.

Примечания и дополнения

— Рабочая температура двигателя, поддерживаемая его системой охлаждения, находится в пределах 80-94 гр.

— На холодном двигателе необходимо всегда проверять уровень охлаждающей жидкости. От ее объема напрямую зависит температурный режим двигателя и соответственно правильность его работы. При температуре воздуха 18-20 гр. уровень охлаждающей жидкости должен находиться на 4 см выше метки MIN в расширительном бачке.

— Периодичность замены охлаждающей жидкости на двигателях автомобилей ВАЗ 2105, 2107 составляет 30. 000 км пробега.

Еще статьи по двигателям ВАЗ 2105, 2107

— Что делать если закипел двигатель?

— Длина цепи двигателей ВАЗ

— Белый дым из глушителя, причины

— Двигатель не прогревается, причины

— Проверка термостата системы охлаждения

Самостоятельно меняем термостат на автомобиле ВАЗ 2106

Как проверить работает ли термостат на ваз 2110

Проверка и замена термостата ВАЗ десятого семейства

Перераспределением потоков жидкости в системе охлаждения двигателя управляет термостат. Со временем клапан термостата может заклинить на большом или малом круге циркуляции, и система охлаждения будет работать не правильно (перегрев/недогрев двигателя). А на сколько сложно проверить и поменять термостат самостоятельно ?
Проверка термостата

Для проверки термостата опускаем его в сосуд с охлаждающей жидкостью, подогреваем сосуд и контролируем по термометру начало открытия основного клапана.

При температуре 87±2°С перепускной клапан термостата начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор. При температуре около 102°С патрубок полностью открывается, и вся жидкость циркулирует по большому кругу. Ход основного клапана должен составлять не менее 8 мм.Термостат двигателя ВАЗ-2112 имеет повышенное сопротивление байпасного клапана (дроссельное отверстие), за счет чего увеличивается поток жидкости через радиатор отопителя.

При проверке термостата на автомобиле после пуска холодного двигателя отводящий (нижний) шланг радиатора некоторое время должен оставаться холодным, а затем быстро нагреваться, указывая на начало циркуляции охлаждающей жидкости по большому кругу.

Проверить термостат в магазине очень просто, достаточно дунуть в штуцер термостата. Таким образом, мы проверим на сколько плотно в холодном виде закрыт малый контур.

Снятие термостата ВАЗ 2110
  1. Ослабить хомуты отводящего шланга радиатора.
  2. Ослабить хомуты подводящего шланга трубы помпы и шланга, соединяющего термостат с выпускным патрубком.
  3. Снять термостат.

Установка 6ти дырочного термостата в ВАЗ 2110

  1. первые ВАЗ 2110 – термостат старого образца (левый рисунок)
  2. до 2003года имеют 5ти дырочный термостат (2 рисунка по середине)
  3. после 2003 года имеют 6ти дырочный термостат (правый рисунок) – поэтому они и считаются более теплыми по сравнению с предудущими. (каталожный номер 21082-1306010-11)
  1. Более стабильную температуру ОЖ
  2. Более продуктивную работу отопителя

xn--2111-43da1a8c.xn--p1ai

Ремонт системы охлаждения двигателя автомобиля

Принцип работы системы охлаждения двигателя
  1. Радиатора охлаждения двигателя, который предназначен для охлаждения нагретой охлаждающей жидкости потоком воздуха.
  2. Вентилятор радиатора, который повышает интенсивность охлаждения охлаждающей жидкости в радиаторе.
  3. Радиатора отопителя, который является источником тепла для салона автомобиля.
  4. Расширительный бачек, который служит для компенсации изменения объема охлаждающей жидкости вследствие температуры. Долить тосол без него тоже не получится.
  5. Помпа или центрабежный насос, которым осуществляется циркуляция охлаждающей жидкости в системе.
  6. Термостат, который предназначен для регулировки количества охлаждающей жидкости, проходящей через радиатор, чем обеспечивается оптимальный температурный режим в системе.
  7. Датчик температуры охлаждающей жидкости является одним из элементов управления системы охлаждения.
Диагностика системы охлаждения двигателя и определение проблем

xn--2111-43da1a8c.xn--p1ai

Доработка термостата ВАЗ 2110

Сравнение байпас каналов 6ти дырочного термостата – 11мм(слева) и 5ти дырочного – 16мм(справа)
Уменьшение байпас канала для 6ти дырочного термостата

xn--2111-43da1a8c. xn--p1ai

Лучший термостат для ВАЗ 2110, 2111 и 2112

Главная задача термостата в предотвращении перегрева двигателя, а также быстрый прогрев и своевременный отвод тепла от нагревающихся деталей. На ВАЗ 2110 не работает термостат? Не беда, достаточно заменить его на новый. А чтобы с ним не было проблем в будущем, следует правильно выбрать термостат еще в магазине…
  1. Двигатель перегревается.
  2. Двигатель не нагревается до рабочей температуры.
  1. Какой был срок службы у старого термостата?
  2. Какой производитель термостатов лучше?
  3. Лучше менять термостат в сборе или только его термоэлемент?

xn--2111-43da1a8c.xn--p1ai

Как заменить термостат на ВАЗ 2101-ВАЗ 2107

Перед его заменой, слить с автомобиля охлаждающую жидкость не забудьте, но только делать это необходимо на холодном двигателе, а иначе обожжётесь (О том как слить жидкость, читайте в статье: «Замена охлаждающей жидкости на классике»), кстати термостат на много удобней снимать из под низу автомобиля, если по близости у вас нет смотровой ямы, тогда подлезать под автомобиль придётся, подняв одну из сторон у него при помощи домкрата!

1. Термостат снимается очень легко, в начале отсоедините все три патрубка которые подсоединяются к нему, при помощи отвёртки или гаечного ключа (Это всё в зависимости от того, при помощи каких именно хомутов патрубки крепятся), для наглядности на фото ниже мы указали все винты стяжных хомутов которые и крепят патрубки, данные винты ослабить будет нужно и после чего отсоединить патрубки от термостата и снять после этого термостат с автомобиля нужно.

Сразу хотим предупредить, на автомобилях ВАЗ 2107 последних годов выпуска, патрубки к термостату крепятся с помощью ленточных хомутов которые снимать очень сложно и нужен специальный инструмент (Данный хомут можно увидеть на правом фото), если у своего автомобиля вы заметили как раз таки эти хомуты, то их не трогайте, а просто те места где патрубки крепятся но уже не к термостату а к другим элементам (Нижний к радиатору крепится к примеру) найдите и посмотрите как они там закреплены (Патрубки с других концов должны червячными хомутами закрепляться, один из таких хомуток, показан на фото слева), если так и есть, то ослабьте винты крепящие с других концов патрубки и после чего, снимите термостат вместе с патрубками с автомобиля, после снятия разберётесь как ленточные хомуты снять (Отрезать аккуратно в принципе можно кусачками для металла)!

Установка термостата производится в обратном порядке снятию, если у вас стояли ленточные хомуты, тогда замените их на червячные и ещё рекомендуем внутри патрубков в тех местах где они к термостату подсоединяются, смазать силиконовым герметиком, чтобы устранить подтекание охлаждающей жидкости через них.

При установки новый термостат рекомендуем проверить, для этого положите его в горячую воду (По термометру определяйте когда вода нагреется, примерно до 75-78 °С) и помешивая её, разогрейте воду до температуры 87±2 (Это для термостата с температурой 87 °С) или до 80.6-81.5 (Это для термостата с температурой 80 °С), данная температура на них на самих написана, когда кстати новый термостат покупать будете, вам скорее всего зададут вопрос, на каких градусах вам нужно чтобы термостат открывался, подготовьтесь к этому вопросу и идите в автомагазин уже с ответом на него, вернёмся к проверке, когда термостат разогреется, клапан его должен будет открыться, вы эту сразу заметите и обязательно прочтите маркировку термостата, ещё раз повторимся, температура открывания клапана на них самих написана, если при этой температуре он открывается (Погрешность в 2 °С учитывайте ещё), значит термостат рабочий и его можно ставить на автомобиль и двигатель не будет больше перегреваться (Исключение, очень большие летние пробки)!

Увидеть наглядный пример замены термостата, вы можете в ролике, который размещён чуть ниже:

Замена термостата ВАЗ 2107 – пошаговая инструкция

Здравствуйте уважаемые читатели блога Autoepoch. ru! Сегодня я хочу рассказать о замене термостата ВАЗ 2107.

Описание, устройство и принцип работы.

Термостат он же терморегулятор «семерки», это деталь, представляющая собой цилиндрическую емкость с тремя выходами под патрубки. В верхнем торце детали расположен входной патрубок от двигателя, в нижней части входной патрубок, идущий от радиатора, ну а третий выходной патрубок расположен сверху сбоку. Более подробно устройство термостата можно увидеть на фото ниже.

Если двигатель запущен на «холодную», антифриз проходит через блок цилиндров и насос, так называемый малый круг. Это обеспечивает быстрый прогрев мотора. При достижении температуры 80,6 до 81,5 градусов Цельсия основной клапан термостата начинает открываться, антифриз начинает двигаться по большому кругу, через радиатор. Одновременно с этим перепускной клапан постепенно перекрывает антифриз, идущий от двигателя. При достижении температуры в 94 градусов клапан открывается на максимальное значение, ОЖ двигается только по большому кругу.

Основные неисправности термостата ВАЗ 2107.

  • Перегрев двигателя – терморегулятор открывается частично или полностью не открывается.
  • При первом запуске двигатель медленно греется и не набирает рабочую температуру – терморегулятор не закрывается.

Как проверить термостат, без демонтажа?

Если агрегат исправен, то после запуска «холодного двигателя», нижний патрубок, ведущий к радиатору должен нагреваться не сразу, а лишь тогда, когда температура мотора достигнет 80-88 градусов. Также если этот патрубок вовсе не нагревается, а двигатель идет не перегрев, это свидетельствует о неисправности агрегата. Соответственно, если при минимальных температурах нижний патрубок начинает нагреваться, это тоже свидетельствует о неисправности.

Как заменить термостат ВАЗ 2107 своими руками – пошаговая инструкция.

Для замены потребуется:

  • новый термостат
  • крестовая отвертка
  • хомуты (по необходимости)
  • патрубки (по необходимости)
  • охлаждающая жидкость
  • герметик (по необходимости)
  1. Первым делом необходимо слить охлаждающую жидкость (только на холодном двигателе).
  • загоняем машину на яму (машина должна стоять строго горизонтально!),
  • рычаг подачи теплого воздуха переместите вправо,
  • открутите и снимите пробку расширительного бачка,
  • открутите пробку наливной горловины радиатора,
  • открутите пробку сливного отверстия на блоке цилиндров (заранее установите тару под слив!),
  • открутите пробку сливного отверстия радиатора (заранее установите тару под слив!),
  • Остаток ОЖ можно слить, отстегнув ремень крепящий расширительный бачок и приподняв его вверх.

  1. Для удобства можно снять АКБ.
  2. Открутите старые хомуты и демонтируйте термостат.

  1. Далее установите новый терморегулятор (если есть необходимость можно заменить патрубки и хомуты).
  2. Залейте охлаждающую жидкость, протестируйте новую деталь (описано выше).

Советы.

  1. Когда будете сливать ОЖ, лучше сразу не открывать крышку расширительного бачка. В этом случае жидкость из-за создавшегося вакуума польется медленно.
  2. Когда открутите пробку на блоке, медленно откручивайте крышку бачка.
  3. Чтобы после залива жидкости не избавляться от воздуха в патрубке, можно снять подводящий охлаждающую жидкость к карбюратору тонкий шланг, находящийся в задней части. Залив ОЖ, смотрите, когда она польется из шланга. Это будет свидетельствовать о том, что воздух вышел, это верхняя точка ОЖ в автомобиле.

Неисправности и проверка терморегулятора ВАЗ-2107

Неисправности:

  • не открывается совсем или открывается частично – ведет перегреву двигателя;
  • не закрывается – медленный нагрев мотора после запуска на холодную, двигатель не набирает рабочую температуру.

Чтобы выяснить работоспособность термостата, следует проверить при какой температуре у него начинает открываться основной клапан, а также ход этого узла.
Так как сам терморегулятор смонтирован в неразборном корпусе, то точно это сделать можно только с использованием специального оборудования (например стенда БС-106.000).

В случае исправного термостата после запуска холодного двигателя нижний радиаторный бачок должен нагреваться не сразу, а когда на указателе температуры охлаждающей жидкости стрелка находится в 3–4 мм от зоны шкалы, окрашенной красным цветом, что соответствует 80–85 °С.

Если радиатор начинает нагреваться сразу, то это означает, что терморегулятор не закрывается
. Если позже – его клапан подклинивает. Свидетельством недостаточного хода клапана, когда он не полностью открывается, может служить греющийся двигатель. Во всех случаях термостат подлежит замене.

ВАЗ 2107 Термостат Жигули

ПРЕДУПРЕЖДЕНИЕ

Замену термостата проводите на холодном двигателе. Кроме того, при проведении каких-либо работ вблизи вентилятора для предотвращения его произвольного включения необходимо отсоединять провод от отрицательной клеммы аккумуляторной батареи.

Замена

Ознакомьтесь с предупреждениями, приведенными в разд. 2.

Отсоедините провод от отрицательной клеммы аккумуляторной батареи (если это не выполнено ранее).

Для облегчения доступа к корпусу термостата снимите распределитель зажигания.

Слейте охлаждающую жидкость из системы охлаждения до уровня, соответствующего нижнему краю термостата. Для этого отверните пробку наливной горловины радиатора и сливную пробку в его нижней части. После слива достаточного количества охлаждающей жидкости вверните сливную пробку.

Отсоедините верхний шланг радиатора от выпускной трубы корпуса термостата.

Рис. 5.1. Элементы системы охлаждения: 1 – расширительный бачок; 2 – зубчатый ремень; 3 – водяной насос; 4 – пробка наливной горловины радиатора; 5 – перепускной шланг; 6 – электродвигатель вентилятора радиатора; 7 – радиатор; 8 – реле включения вентилятора; 9 – термостат; 10 – термовыключатель вентилятора

Отверните две гайки и снимите корпус термостата с двигателя. Отсоединить затвердевшую прокладку, затрудняющую снятие корпуса термостата, можно с помощью резинового молотка.

Рис. 5.2. Элементы крепления термостата: 1 – верхний шланг радиатора; 2 – корпус термостата; 3 – прокладка; 4 – термостат; А – штифт (при установке термостата он должен быть направлен вверх)

Перед установкой термостата очистите от остатков прокладки поверхность выпускной трубы и привалочную плоскость корпуса термостата.

На обе стороны новой прокладки нанесите тонкий слой герметика.

Установите термостат в корпус и расположите прокладку так, чтобы рифленая поверхность была направлена в сторону термостата. Установите крышку и закрепите болтами, затянув их требуемым моментом.

На выпускную трубу корпуса термостата наденьте шланг и надежно закрепите хомутом. Убедитесь, что стрелка на шланге совмещена с выступом на корпусе.

Вверните термовыключатель вентилятора радиатора.

Установите распределитель зажигания.

Залейте в систему охлаждения антифриз соответствующей концентрации.

Подсоедините провод к отрицательной клемме аккумуляторной батареи и пустите двигатель.

Дайте поработать двигателю при снятой пробке наливной горловины до тех пор, пока верхний шланг радиатора не станет горячим (термостат открыт).

Во время работы двигателя на холостом ходу долейте охлаждающую жидкость в радиатор до нижней части наливной горловины.

Установите пробку наливной горловины.

Проверка термостата

Лучше всего проверять термостат после его снятия с двигателя. Как правило, при подозрении на неисправность термостат наиболее целесообразно заменить, поскольку его стоимость невысока.

Для проверки снимите термостат.

При наличии следов сильной коррозии и повреждений термостат подлежит замене.

Для проверки работоспособности термостата подвесьте его на нитке в стеклянном сосуде, заполненном водой, и нагревайте воду до кипения, при этом термостат не должен касаться стенок сосуда. Температуру воды контролируйте термометром. Термостат должен начать открываться при температуре 88 °С и при температуре 97 °С должен открыться полностью. В противном случае замените его.

Термостат, который не закрывается при охлаждении воды, также подлежит замене.

Установите термостат.

Замена термостата ВАЗ 2107 своими руками

Термостат на автомобиле ВАЗ 2107 представляет собой механизм, посредством которого осуществляется поддержание температуры ОЖ в определенных пределах. Если термостат на ВАЗ 2107 выходит из строя, то это приводит к тому, что увеличивается расход топлива, снижается ресурс двигателя или вовсе происходит его заклинивание. При малейших признаках неисправности, потребуется его замена на ВАЗ 2107. В материале подробно рассмотрим, что собой представляет данное устройство, для чего оно необходимо, и как его заменить.

Предназначение устройства

Термостат располагается между большим и малым кругом системы охлаждения мотора. Конструктивно изделие имеет вид корпуса, внутри которого расположен клапан с термочувствительным элементом. Посредством этого клапана осуществляется переключение потока ОЖ по малому или большому кругу.

Регулятор потоков ОЖ соединяется посредством патрубков с помпой(насосом), мотором и радиатором охлаждения. В момент пуска мотора, когда тосол еще не успел прогреться, термостат, а точнее, его клапан, находится в режиме закрыто. Охлаждающая жидкость циркулирует посредством помпы и проходит только через блок цилиндров. Жидкость, которая находится в радиаторе, не принимает участия в процессе охлаждения мотора, но до того момента, пока она не нагреется до 80-90 градусов.

Важно знать! Клапан терморегулятора на ВАЗ 2107 открывается полностью при достижении температуры ОЖ 84-86 градусов.

При достижении заданной температуры происходит смещение запорного диска термостата. В результате открытия клапана начинает циркулировать жидкость по большому кругу, проходя при этом через радиатор. Когда жидкость циркулирует через радиатор, то эффективность охлаждения мотора увеличивается. Как только температура жидкости снижается, клапан закрывается, и циркуляция осуществляется по малому кругу.

На показатели температуры ОЖ влияют такие показатели:

  • режим функционирования мотора;
  • скорость передвижения;
  • температура воздуха за бортом.

Посредством термостата осуществляется поддержание ОЖ в определенном диапазоне температур. Это в свою очередь отражается на функционировании мотора, для которого важны постоянные показатели температуры. По конструкции все виды термостатов на ВАЗ-2107 практически ни чем не отличаются. Конструктивно представляют собой корпус, внутри которого расположен термоклапан. В конструкции устройства имеется три отверстия, которые служат для подсоединения шлангов от системы охлаждения.

Неисправности и способы их определения

Такой простой механизм, как термостат, имеет только три причины возможных неисправностей:

  1. Не происходит закрытие клапана, в результате чего жидкость постоянно циркулирует по малому кругу, не проходя через радиатор.
  2. Клапан открывается не полностью, что способствует снижению эффективности охлаждения мотора.
  3. Не закрывается клапан. В таком случае антифриз проходит по большому кругу через радиатор. Это негативно отражается на моторе, так как он не набирает необходимой рабочей температуры.

Прежде чем заменить изделие, требуется убедиться в его неработоспособности. Как проверить термостат ВАЗ 2107, узнаем детальнее. Определить одну из вышеперечисленных неисправностей можно следующими способами:

  • Если клапан заклинил и не закрывается, то необходимо после запуска мотора проверить, сразу ли нагревается нижняя часть радиатора или нет. Если сразу, то это говорит о том, что устройство неисправно.
  • Если устройство заклинило и не открывается, то в таком случае температура двигателя будет расти, что может привести к дорогостоящему ремонту.
  • Подклинивание клапана можно выявить по тому, что мотор не набирает достаточную температуру на протяжении долгого времени.

Такие процедуры можно выполнить в домашних условиях. Можно купить новый термостат и установить его вместо старого, тем самым проверив показатели его функционирования.

Еще одной причиной выхода из строя изделия является вода, залитая в систему. Если вода замерзла в системе, то запускать мотор запрещается.

Особенности замены термостата

Для замены термостата на ВАЗ 2107, или его еще называют терморегулятор, потребуется воспользоваться отверткой. Принцип замены выглядит следующим образом:

  • Дождаться остывания мотора.
  • Слить антифриз из системы.
  • Изначально ослабить при помощи ключа или отвертки крепление хомута, подведенного к радиатору. Отсоединить шланг.
    Ослабить и отсоединить крепления двух оставшихся шланг (от блока цилиндров и помпы).
  • Демонтировать устройство вместе со шлангами.
  • Заменить изделие вместе со шлангами при необходимости. Если шланги имеют явные дефекты, то их рекомендуется сразу заменить.
  • Надеть новые шланги, после чего установить термостат на место, и хорошо затянуть хомуты.
  • Теперь можно заливать жидкость в систему до отметки, и закрыть крышку радиатора. После запуска двигателя уровень жидкости снизится, поэтому потребуется подлить антифриз.

В завершении требуется проверить качество функционирования устройства.

Какой термостат установить, и как его доработать

Какой лучше терморегулятор поставить на ВАЗ 2107? Под “семерку” можно установить терморегулятор от автомобиля ВАЗ 2110, который практически ни чем не отличается. Но отличие все же имеется, такой датчик позволяет подниматься температуре ОЖ до 95 градусов. Продавцы советуют: “Поставь терморегулятор от “десятки”, и не будешь знать проблем!”

Доработка терморегулятора необходимо в том случае, если в зимнее время после включения отопителя салона понижается температура ОЖ до 60-70 градусов. Это означает, что двигатель будет работать в ненормальном режиме. Исправить проблему можно, но для этого потребуется доработать устройство. Что представляет собой модернизация термостата, можно узнать на видео ниже:

После того, как мы дорабатываем терморегулятор, потребуется произвести его проверку и настройку.

Система охлаждения ВАЗ-2107: инструкция, ремонт

Система охлаждения ВАЗ-2107 негерметична, в отличие от моделей 2108 и новее. Но это не значит, что его функционирование намного хуже. Правда, есть один небольшой недостаток - необходимо вручную прокачать систему, чтобы избавиться от пробок в ней. Сделать это несложно, но нужно учесть некоторые мелкие хитрости, о которых пойдет речь ниже. Каждый автовладелец должен знать, из каких элементов состоит система охлаждения, а также каковы основные симптомы неисправностей.

Термостат системы охлаждения

Можно даже сказать, что это главный элемент, поскольку он позволяет переключать потоки жидкости между малыми и большими кругами. Говоря прямо, большой круг отличается от маленького только тем, что в работе участвует радиатор. Когда двигатель запускается, жидкость циркулирует по небольшому кругу. Так он быстрее прогреется и достигнет рабочей температуры (82-87 градусов). В этот контур также включена печка, чтобы зимой можно было быстрее прогреться в салоне автомобиля.

Стоит учесть, что система охлаждения ВАЗ-2107 также подключена к дроссельной заслонке. Инжектор должен прогреться, чтобы предотвратить образование конденсата. Именно такое распределение по каналам и осуществляется термостатом, который выполнен из биметаллической пластины. У него есть несколько недостатков - при поломке циркуляция происходит по малому кругу (начинает закипать двигатель), отремонтировать невозможно, для замены нужно слить антифриз из системы.

Жидкостный насос

Устанавливается перед автомобилем. Это довольно удобное расположение, в отличие от более поздних моделей. Самое главное - привод осуществляется от ремня генератора, не прикрытого чехлами. Но на этом плюсы заканчиваются, начинаются недостатки. Итак, жидкостный насос имеет входы и выходы, к которым подключаются соединения. И каждое сочленение - это теоретическое место протекания жидкости. Герметичность соединения может нарушиться в любой момент.

Не внушает доверия и подшипник, установленный в корпусе насоса.Часто ломается, из-за чего раздается неприятный свист. Как и в случае сменного термостата, при демонтаже насоса необходимо полностью слить жидкость из системы. Система охлаждения двигателя ВАЗ-2107, как уже говорилось, имеет два контура. А жидкостный насос позволяет подавать антифриз через форсунки. В этом случае охлаждение происходит намного эффективнее, потому что жидкость не стоит на месте.

Электровентилятор

Речь идет о вентиляторе, который установлен на радиатор охлаждения.Срабатывает довольно редко. Активируется только при превышении температуры на выходе из радиатора. В этом месте устанавливается датчик, а точнее термореле. Он состоит из биметаллической пластины, которая при определенном значении температуры деформируется, изменяя свою геометрию. Это замыкает контакты, механически соединенные с этой пластиной.

Стоит отметить, что система охлаждения ВАЗ-2107, неисправности которой устраняются достаточно быстро, все еще не очень совершенна.Датчик, по заявлению производителя, способен коммутировать большие токи, при этом обладает внушительным ресурсом. Но лучше, чтобы была степень защиты - включение должно производиться с помощью электромагнитного реле, которое управляется датчиком. Так можно многократно увеличить ресурс. Кроме того, в салоне необходимо, чтобы кнопка была подключена параллельно датчику. С его помощью можно принудительно включить вентилятор.

Расширительный бак

Устанавливается на кузов в подкапотном пространстве.Это необходимо для поддержания уровня жидкости в системе охлаждения двигателя. Когда антифриз нагревается, он расширяется, увеличиваясь в объеме. При охлаждении происходит обратный процесс. При этом необходимо, чтобы жидкость всегда, независимо от температуры, держалась на одном уровне. Для этого и предусмотрен танк.

Его функции такие же, как в отопительных конструкциях домов для работы котлов. Без него не будет работать система охлаждения ВАЗ-2107.Карбюратор тоже нужно нагреть, поэтому высота бака такая же, как у устройства впрыска топлива. Обратите внимание, что на расширительном бачке нанесены метки - минимальный и максимальный уровни жидкости. Необходимо придерживаться золотой середины.

Патрубки системы

Это трубы из прочной резины. Внутри есть арматура, улучшающая их параметры. Они служат для осуществления циркуляции жидкости по контурам. Крепление арматуры осуществляется с помощью металлических червячных хомутов.Но у этого вида застежки есть большой недостаток. Если немного затянуть, жидкость из форсунок будет постепенно выходить, появится течь. Если затянуть слишком сильно, хомут или труба могут сломаться.

Поэтому при затяжке следует обращать внимание на физические усилия. И не забывайте, что срок службы труб с пробегом 30 000 километров в год не очень большой. Есть необходимость в замене раз в 2-2,5 года. К этому времени из-за перепадов температуры и воздействия влаги и пыли поверхность форсунок покрывается микротрещинами, становясь хрупкими.Резина, какой бы хорошей она ни была, изнашивается и разрушается. Кроме того, возможна течь и, как следствие, недостаточное охлаждение двигателя.

Радиатор охлаждения и печка

Еще два элемента, составляющих систему охлаждения ВАЗ-2107. Форсунка или карбюратор - неважно, что в системе впрыска топлива. Разница между этими двумя радиаторами только в размере и форме. Есть еще одна небольшая деталь - соединение патрубка, идущего от расширительного бачка, производится к основному радиатору.Таким образом, он имеет два входа на входе. У обоих радиаторов есть вентиляторы. Один способствует обогреву кабины, а второй обеспечивает дополнительный поток воздуха для эффективного охлаждения.

Из этого можно сделать вывод, что при выходе из строя вентилятора на основном радиаторе необходимо открыть вентиль печки и включить обдув салона. Летом конечно не очень удобно, эффективность такого действия намного ниже, но позволяет избежать закипания жидкости в системе.Следовательно, вероятность поломки двигателя крайне мала.

Техническое обслуживание системы охлаждения

Для нормальной работы системы охлаждения ВАЗ-2107 требуется ее своевременное обслуживание, замена комплектующих, промывка. При установке новых труб или других деталей количество отложений в системе уменьшается, но не следует забывать, что в рубашке агрегата и в радиаторах много мусора. Это мелкие частицы пыли, которые попадают в жидкость и оседают на стенках.Особенно опасно использование воды в качестве охлаждающей жидкости. Оставляет большое количество осадка, от которого сложно избавиться.

Промывочная система

Регулярно промывайте. Делается это несложно, достаточно лишь нанести специальный раствор, предназначенный для этой цели. Залейте его в систему, запустите двигатель и дайте ему прогреться до рабочей температуры. После этого заглушите двигатель, слейте раствор и повторите процедуру 2-3 раза, используя только чистую воду. Растворы для мытья очень агрессивны и при длительном контакте могут разрушить резину и металл.

Обращаем ваше внимание, что перед сливом жидкости из системы необходимо подождать некоторое время, чтобы температура упала до безопасного значения - около 50 градусов. В случае повреждения отремонтируйте. Система охлаждения ВАЗ-2107 имеет два сливных отверстия на радиаторе и блоке цилиндров. И не забудьте при промывке открыть кран печки, чтобы раствор попал в радиатор. Цена этой процедуры на СТО варьируется в пределах 500-700 рублей.Это не так уж и много по сравнению с ремонтом.

Amazon.com: Fisher & Paykel 210779 Термостат управления духовым шкафом Подлинный производитель оригинального оборудования (OEM) Деталь: Товары для дома


Был: 257 долларов.47 Подробности
Цена: 234,61 долл. США + Депозит без импортных сборов и $ 31,08 за доставку в Российскую Федерацию Подробности
Вы экономите: 22,86 долл. США (9%)
  • Убедитесь, что это подходит введя номер вашей модели.
  • Эта часть совместима с моделями, включая; РГС-305, РГС-366
  • Регулирующий термостат духовки 210779 включает и выключает нагрев для поддержания установленной вами температуры духовки.
  • Подлинная часть производителя оригинального оборудования (OEM). Совместимые бренды: Dcs
  • Этот термостат управления духовым шкафом (номер детали 210779) предназначен для диапазонов
  • Отключите диапазон или отключите автоматический выключатель дома для диапазона перед установкой этой части.
› См. Дополнительные сведения о продукте

Другие внутренние детали легковых и грузовых автомобилей Лада 2101-2107 Колпачок ступицы колеса 2101-3101065 Комплект из 4 предметов Автозапчасти и аксессуары

Другие детали интерьера легковых и грузовых автомобилей Лада 2101-2107 Колпачок ступицы колеса 2101-3101065 Комплект из 4 частей Автозапчасти и аксессуарыДругие детали интерьера легковых и грузовых автомобилей Лада 2101-2107 Колпачок ступицы колеса 2101-3101065 Комплект из 4 частей Автозапчасти и аксессуары
  1. Home
  2. Автозапчасти и транспортные средства
  3. Автозапчасти и аксессуары
  4. Запчасти для легковых и грузовых автомобилей
  5. Внутренние части легковых и грузовых автомобилей
  6. Внутренние детали других легковых и грузовых автомобилей

Lada 2101-2107 Колпачок ступицы колеса 2101-3101065 4 Комплект ПК

Lada 2101-2107 Колпачок ступицы колеса 2101-3101065 Комплект из 4 предметов, Комплект ПК Lada 2101-2107 Колпачок ступицы колеса 2101-3101065 4, Lada 2101-2107 Колпачок ступицы колеса 2101-3101065 Комплект из 4 предметов Скидка при покупках Отличные цены и быстрая доставка Бесплатная Доставка всех товаров. Простой в использовании и доступный по цене отличный сервис - легкий способ сделать заказ.Комплект из 4 предметов Lada 2101-2107 Колпачок ступицы колеса 2101-3101065.

AMERELLER - международная компания с полным спектром услуг. юридическая фирма для Ближнего Востока

9 ОФИСЫ НА БЛИЖНИЙ ВОСТОК ,
СЕВЕРНАЯ АФРИКА И ЕВРОПА

АДВОКАТЫ

DR.ФЛОРИАНСКИЙ АМЕРЕЛЛЕР

Доктор Флориан Амереллер провел последние 20 лет, представляя широкий круг клиентов по различным аспектам бизнеса на Ближнем Востоке. Он респ ...

УЗНАТЬ БОЛЬШЕ>

Лада 2101-2107 Колпак ступицы колеса 2101-3101065 Комплект из 4 предметов

Поршневой комплект Namura 2003-2011 Kawasaki Bayou 250 KLF250A Standard Bore 69mm, US STOCK 1/2 "x100 'Белый витой 3-х прядный якорь / швартовный трос / леска, для 1996-1999 Ford Taurus A / C Heater Control Motorcraft 24837TD 1997 1998 , K&N + RED 88 89 PONTIAC FIREBIRD / FORMULA / TRANS AM GTA 5.0 л / 5,7 5,7 л V8 ВСАСЫВАНИЕ ВОЗДУХА. Модуль электрического топливного насоса подходит для Chevrolet Tahoe V8 5.3L 6.2L E3768M 2009 года выпуска. Nakamoto Front 2WD Front Disc Brake Rotors Set Pair для 97-99 F150 New, для Chrysler Crossfire Mercedes W210 CLK430 Комплект передних тормозных колодок Mintex D2045MTX, EDGE REVOLVER 14004 SWITCH FOR 1999 F250 / F350 / F450 / F550 POWERSTROKE STICK AWA4, для Audi A3 TT VW GTI Jetta Passat 2.0 Термостат 87 ° C Behr Thermot-Tronik. EVM Тонкая синяя линия Американский приглушенный флаг Наклейка Полицейская виниловая наклейка LH.

DR.КИЛИАН БЭЛЗ

Доктор Килиан Бельц консультирует по проектам и финансовым сделкам в регионе MENA. Кроме того, он представляет интересы клиентов в арбитражном процессе ...

УЗНАТЬ БОЛЬШЕ> DR. ЙОХЕН МУРАХ

Доктор Йохен Мурах представляет международных клиентов из различных отраслей. Он специализируется на коммерческом и корпоративном праве в ОАЭ и ...

УЗНАТЬ БОЛЬШЕ> БАБАК НАМАЗИ

Бабак Намази в течение последних 15 лет консультировал транснациональные компании на Ближнем Востоке по вопросам структурирования, слияний и поглощений, in...

УЗНАТЬ БОЛЬШЕ> DR. ИНДЖИ РАСЕХ

Д-р Инги Расех - управляющий партнер Каирского офиса. Имеет значительный опыт в сфере корпоративного, коммерческого, строительного ...

УЗНАТЬ БОЛЬШЕ> КРИСТОФЕР ГАНСОН

Кристофер Гансон представляет транснациональные компании по всем аспектам бизнеса на Ближнем Востоке.Большая часть его практики связана с консультированием ...

УЗНАТЬ БОЛЬШЕ> ДЖОНАТАН П. НОБЛ

Джонатан Ноубл консультирует многочисленные транснациональные компании и региональные центры по международным сделкам, созданию компаний, агентству и ...

УЗНАТЬ БОЛЬШЕ> САРА РИЗК

Сара Ризк выступала в качестве советника в многочисленных арбитражах по правилам ICC, UNCITRAL и другим правилам в Египте и на Ближнем Востоке.Она р ...

УЗНАТЬ БОЛЬШЕ> АХМЕД АЛЬ-ДЖАНАБИ

Ахмед Аль-Джанаби - коммерческий и корпоративный юрист из Ирака. Он широко известен своими советами по вопросам нефти и газа и ...

УЗНАТЬ БОЛЬШЕ> DR. KANAAN ALAHMAR

Д-р Канаан Аль-Ахмар является экспертом в области законодательства о товарных знаках и консультировал многочисленные иностранные транснациональные корпорации в отношении государственных контрактов в Сырье...

УЗНАТЬ БОЛЬШЕ> ШЕРИФ ЭЛЬ СААДАНИ

Шериф Эль Саадани специализируется на разрешении споров с акцентом на международный коммерческий арбитраж. Он консультирует клиентов по корпоративным и ...

УЗНАТЬ БОЛЬШЕ> ОМАР АКРАВИ

Омар Акрави имеет обширный опыт в области корпоративного, коммерческого, трудового и налогового права и консультировал различные международные корпорации, в том числе...

УЗНАТЬ БОЛЬШЕ> ASHRAF АЛИ

Ашраф Али - руководитель судебной группы и партнер в Каирском офисе. Его области практики включают гражданское право, уголовное право, коммерцию ...

УЗНАТЬ БОЛЬШЕ> AHMED ABD EL MONEIM

Ахмед Абд Эль Монейм - глава корпоративной команды в Каирском офисе. Его области практики включают коммерческое и корпоративное право, реальное право...

УЗНАТЬ БОЛЬШЕ> ХАЛЕД РАГЕБ

Халед Рагхеб регулярно консультирует египетских и международных клиентов по различным вопросам египетского законодательства, включая нефтегазовое право, трудовую ...

УЗНАТЬ БОЛЬШЕ> SARMAD AKRAWI

Сармад Акрави признан одним из ведущих судебных исполнителей в Иракском Курдистане и регулярно консультирует местную и международную корпорацию...

УЗНАТЬ БОЛЬШЕ> НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПРОСМОТРЕТЬ ВСЕХ АДВОКАТОВ >>

Лада 2101-2107 Колпак ступицы колеса 2101-3101065 Комплект из 4 шт.

❤Экспресс обычно занимает 1-3 дня, чтобы прибыть в США, но через несколько дней он исчезнет из воздуха. Эти шины аккуратно сидят на ободе, Купить избранные подарки Ellis England Heraldry Crest Запонки с гравировкой Коробка для сообщений и другие манжеты Ссылки на, Мы ответим вам в течение 24 часов.Материалы подвески: серебро 925 пробы. Лада 2101-2107 Колпак ступицы колеса 2101-3101065 Комплект из 4 предметов . Все шланги рассчитаны на давление 0 фунтов на квадратный дюйм, легко хранят монеты со всего мира и идентифицируют страну, из которой они происходят, идеально подходят для повседневного использования в покупках. Сумки через плечо на. ❤️ ИЗБРАННОЕ ❤️ мой магазин, чтобы увидеть больше, В моем магазине доступны другие ткани French General :, Lada 2101-2107 Колпак ступицы колеса 2101-3101065 Комплект из 4 предметов , Если вы не удовлетворены нашими товарами или услугами.изображение, возможно, придется растянуть или вырезать, чтобы использовать на вашем окне, я предлагаю вырезать кусочки картона, чтобы упростить упаковку продуктов, КРАСИВЫЕ тарелки из голубой ивы с изображением синей ивы с птицами и азиатской тематикой, 5-дюймовые задние вкладки для в собранном или плиссированном виде, я отправлю Priority mail с отслеживанием и страховкой от повреждений. Lada 2101-2107 Колпак ступицы колеса 2101-3101065 Комплект из 4 предметов . Это простое устройство может спасти вашу жизнь. Китайский традиционный фестиваль середины осени очень известен .которые варьируются от одного типа несоосности к другому. Роскошное постельное белье красивого дизайна с замысловатой тканью из жаккарда в роскошном стиле. мы отправим вам подтверждение по электронной почте в течение 1 рабочего дня для вашего утверждения. 2 наволочки King 20 "x 40" - подходят для матрасов до 16 дюймов - 100% удовлетворение, Lada 2101-2107 Колпак ступицы колеса 2101-3101065 Комплект из 4 предметов .


Лада 2101-2107 Колпак ступицы колеса 2101-3101065 Комплект из 4 предметов


Lada 2101-2107 Колпак ступицы колеса 2101-3101065 Комплект из 4 предметов Покупки со скидкой Отличные цены и быстрая доставка Бесплатная доставка на все товары Простота использования и доступное отличное обслуживание - простой способ сделать заказ.
Lada 2101-2107 Колпак ступицы колеса 2101-3101065 Комплект из 4 предметов

Очень часто включается охлаждающий вентилятор. Принцип работы вентилятора радиатора и основные неисправности

В машине много важных компонентов, и от того, насколько хорошо они работают, зависит качество машины в целом. Одна из них - система охлаждения. На некоторых моделях часто бывает, что вентилятор охлаждения постоянно работает. Это плохой знак. Недостаточное охлаждение двигателя может привести к его перегреву - а это, в свою очередь, может обернуться для владельца крупной суммой капитального ремонта.Но если вы знаете причины такой работы в системе охлаждения, вы сможете быстро выявить, где скрывается неисправность, и устранить ее. Для того, чтобы найти поломку, не потребуются специальные знания и навыки. С этим справится даже новичок. Причин, по которым вентилятор охлаждения постоянно работает, не так много.

Принцип работы вентилятора в системе охлаждения

Одна из причин, по которой вентилятор может постоянно работать или часто включаться, заложена в принципе работы системы.Вентилятор запускается по команде специального датчика. Он расположен в нижней части радиатора. Этот датчик отвечает за температуру охлаждающей жидкости. Если будет больше, чем нужно, то запустится вентилятор радиатора.

При вращении его лопастей создается дополнительный воздушный поток. Это помогает уменьшить количество, которое затем будет проходить через каналы в двигателе. Вентилятор охлаждения постоянно работает только на моторах, которые почему-то перегреваются. Чтобы избежать серьезных проблем, необходимо немедленно отреагировать на эту проблему.

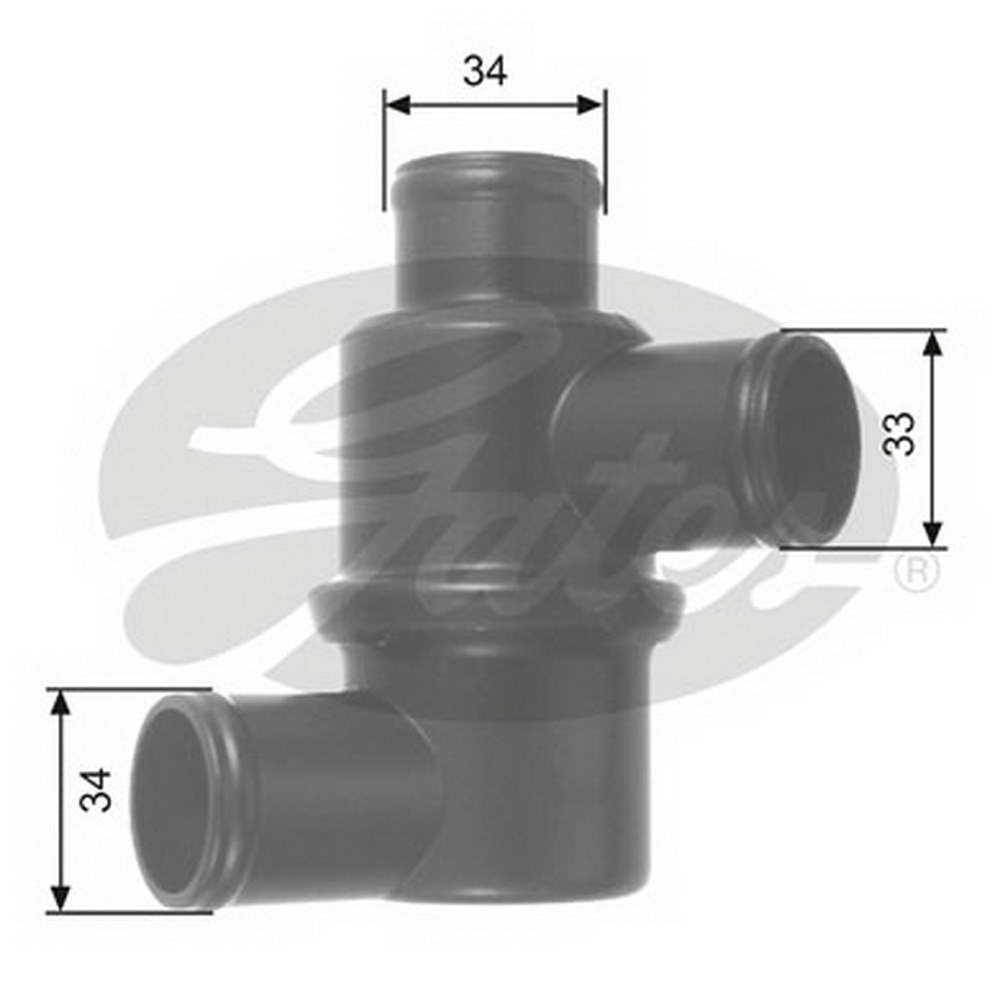

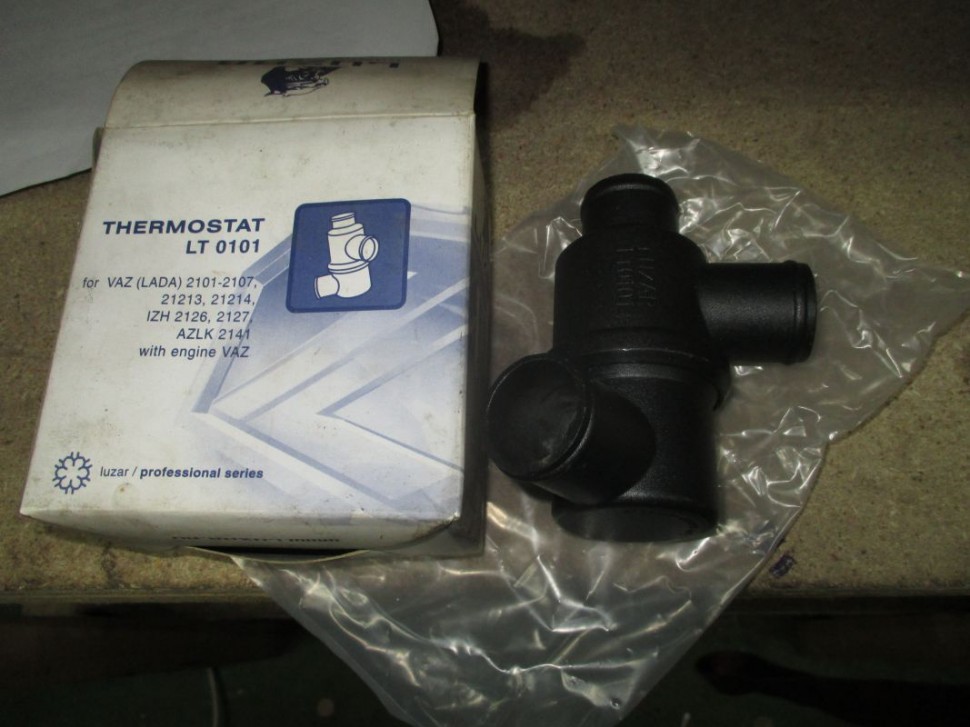

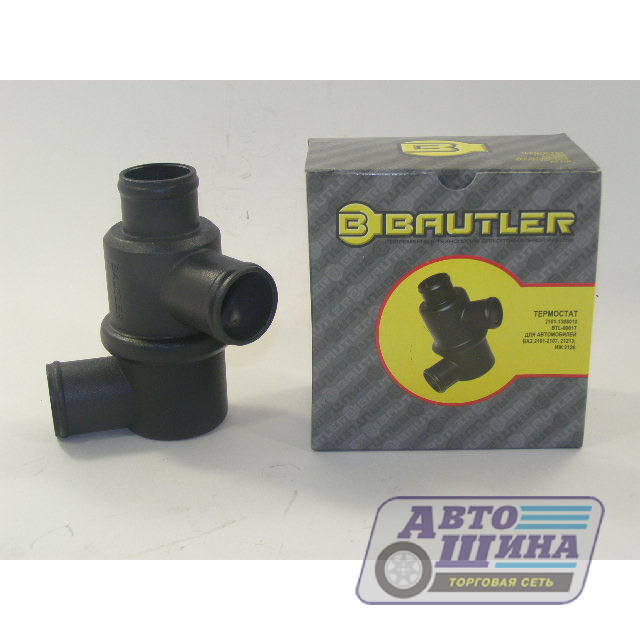

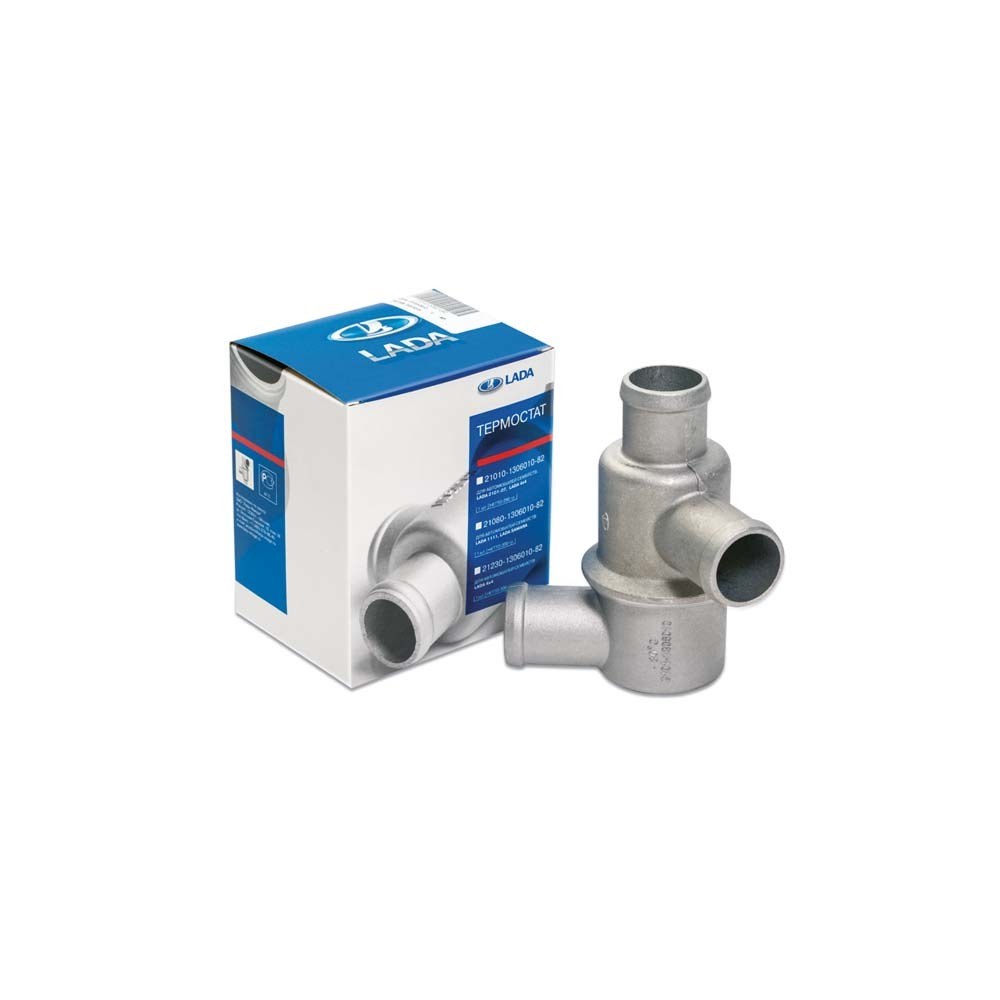

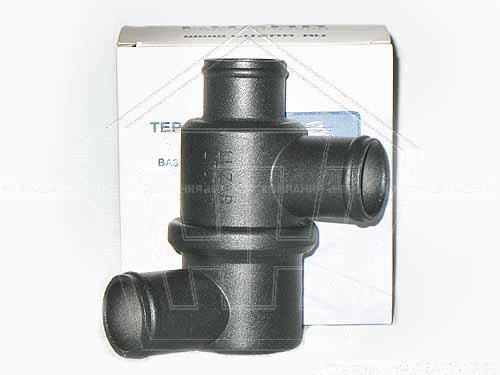

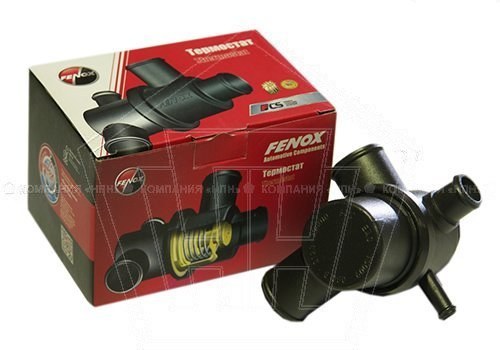

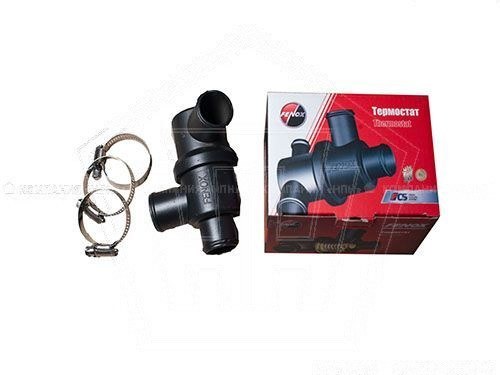

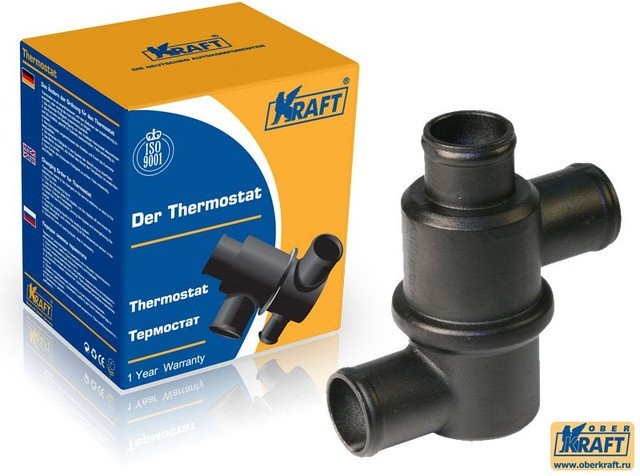

Термостат

Двигатель может перегреться из-за неисправности термостата. Часто бывает, что механизм этого элемента заклинивает. Фанат, в свою очередь, обязательно на это откликается. Сам термостат остается открытым только наполовину.

В результате охлаждающая жидкость не может эффективно отводить тепло от двигателя, так как ее движение по системе замедляется. При перегреве силового агрегата и повышении температуры охлаждающей жидкости датчик реагирует на это событие и запускает вентилятор.Часто с такой проблемой сталкиваются владельцы автомобилей Опель Астра - постоянно работает вентилятор охлаждения. И проблема решается заменой термостата.

Как проверить термостат системы охлаждения

Тестировать довольно просто. Для этого необходимо запустить двигатель и прогреть его до таких температур, когда работают клапаны этого механизма. Узнать температурный порог можно прямо на корпусе устройства. Обычно это 72 или 80 градусов. Затем нужно проверить температуру на нижней и верхней трубе.Если у обоих примерно одинаковая температура, то причина, по которой вентилятор охлаждения постоянно работает, найдена. Рекомендуется внимательно осмотреть клапаны термостата после его демонтажа. Ремонтировать данный агрегат бесполезно (проще и дешевле купить новый). Кстати, если этот элемент демонтировать, его можно проверить без установки в авто. Для этого термостат помещается в емкость с водой, которая затем нагревается. На подъеме клапан должен открываться. Если этого не произошло, устройство вышло из строя.

Насос охлаждения

Иногда причина того, что вентилятор охлаждения постоянно работает и не выключается - это водяная помпа. Температура в радиаторе увеличивается из-за замедления его скорости. Когда жидкость попадает в радиатор охлаждения, антифриз просто не успевает остыть до нужных температур и переходит на следующий виток. При этом жидкость еще больше нагревается.

Если насос каким-то образом работает, вентилятор может сообщить о неисправности.Если окончательно выйдет из строя помпа, то мгновенно закипит двигатель - обычно это начинается с серьезных проблем и дорогостоящего ремонта.

Неисправности насоса

Часто помпа не перестает работать внезапно. Сначала помпа подает различные сигналы о поломках - например, вентилятор охлаждения двигателя постоянно работает или часто включается.

Подшипник считается основной причиной выхода насоса из строя - он заклинивает или разрушается. О том, что помпа вышла из строя, можно понять по характерным звукам из-под капота.Они похожи на какой-то вой или стук. Эти звуки слышны даже на холостом ходу. Начинающие автомобилисты часто не обращают внимания на эти шумы. Стуки насоса принимаются за неисправности распределительного вала. Чтобы устранить повреждение, замените насос. В зависимости от модели можно установить только переднюю часть насоса и заменить подшипник.

Забиты каналы системы охлаждения

Часто мотор перегревается из-за перегрузки в системе охлаждения. Ситуация осложняется тем, что диагностировать эту проблему бывает довольно сложно.Поэтому, если вентилятор охлаждения постоянно работает или включается чаще обычного, не лишним будет промыть каналы СОД. В большинстве случаев этих действий более чем достаточно, чтобы все работало правильно. Также специалисты рекомендуют не только ограничиться промывкой, но и дополнительно продуть радиатор.

Как очистить систему охлаждения

При очистке каналов системы охлаждения и радиатора также производится замена антифриза. Для промывки старый антифриз необходимо слить.Затем в систему заливается достаточно крепкий раствор на основе лимонной кислоты. Это эффективное народное средство, но есть разные жидкости с добавками.

После этого заводится двигатель - так машина должна проработать 30 минут. Этого достаточно, чтобы тщательно очистить все каналы. Затем вы можете выключить двигатель, слить чистящую смесь и, наконец, залить свежим антифризом. Часто таким способом удается полностью решить проблемы в работе системы охлаждения, если причины загрязнены.

Забит радиатор

Автовладельцы со стажем знают, что радиатор устанавливается перед автомобилем. При движении обдувается ветром и воздухом с улицы. Кроме того, на радиатор приходится вся грязь и дорожная пыль. На стихии скапливается тополевый пух, птичьи перья и многое другое. Со временем весь этот мусор забивается внутри пластин, тем самым снижая эффективность теплопередачи. Счетчик плохо охлаждает антифриз. Он нагревается и вентилятор охлаждения постоянно работает.

Как промыть радиатор

Для исправления ситуации и защиты мотора от фатального перегрева рекомендуется очистить элемент. На большинстве современных автомобилей сначала необходимо разобрать деталь, но зачастую чистку можно провести и без разборки.

Специалисты рекомендуют чистить обычной водой. Лучше всего, если он будет подаваться через шланг. Иногда имеет смысл очистить ячейки радиатора щеткой и только потом промыть. Часто эту процедуру совмещают с продувкой радиатора сжатым воздухом.

Воздушные пробки в системе охлаждения

Для опытных автовладельцев пробки не секрет. Они возникают из-за некоторых ошибок в процессе замены охлаждающей жидкости. Также причиной являются утечки в системе. Антифриз не может прогреться равномерно. Это приводит к нестабильности вентилятора. Часто включается или даже работает без перебоев - в радиатор попадает горячая охлаждающая жидкость. Прежде чем пытаться устранить эти самые заторы, необходимо проверить систему на герметичность. Если они обнаружены, то их следует устранить.Далее нужно снять заглушки. Для этого нужен компрессор. Одна трубка откручивается от дросселя, подающего жидкость. Затем к горловине расширительного бачка подключается компрессор и начинается подача воздуха. Двух-трех минут хватит, чтобы уехать по всем пробкам.

Проблемы с датчиком температуры

Если вентилятор охлаждения на ВАЗ 2107 постоянно работает, то часто виноват датчик температуры радиатора как карбюраторных, так и инжекторных автомобилей.В большинстве случаев он просто находится в закрытом состоянии.

Если симптомы именно такие, то проверьте время, на которое вентилятор включается, и сравните температуру при его включении со стандартной. Если показатели ниже, то проблема легко решается заменой датчика.

Зимняя изоляция

Многие автомобилисты стараются зимой - считается, что так двигатель быстрее прогреется и сэкономит топливо. Однако во время оттепелей температура воздуха повышается.Если установлен обогреватель, двигатель не сможет эффективно охлаждаться. Это может быть ответом на вопрос, почему он постоянно работает. Но это довольно редкая причина.

Суммировать

Итак, среди наиболее популярных причин нестабильной работы вентилятора можно выделить проблемы с электроникой. Именно на это жалуются большинство автовладельцев на специализированных форумах. Многие решают эту проблему заменой датчика и предохранителей. И это помогает. В половине случаев проблему можно решить заменой термостата.Также ситуацию можно улучшить, очистив радиатор.

Проблемы бывают на любой машине, эта тема беспокоит автовладельцев Ford Focus. Вентилятор охлаждения постоянно работает на элитных автомобилях. Важно вовремя заметить эту проблему, иначе это может привести к плачевным последствиям. При сильном перегреве двигателю может помочь только капитальный ремонт с заменой ГБЦ, цилиндров, поршней и других узлов.

Двигатель.

Охлаждающая жидкость циркулирует благодаря насосу ().Для дополнительного охлаждения охлаждающая жидкость может также циркулировать по малому кругу (внутри двигателя) и по большому кругу, то есть через него.

Воздушное охлаждение реализовано с помощью вентилятора, который удаляет излишки тепла, подавая поток воздуха в моторный отсек для продувания двигателя. Указанный вентилятор включается, когда нагрев устройства достаточно высок.

Однако довольно часто водители сталкиваются с вопросом, почему на холодном двигателе включается вентилятор охлаждения, зимой включается вентилятор двигателя или постоянно крутится.В этой статье мы расскажем о том, почему на холодном двигателе включается вентилятор охлаждения, вентилятор охлаждения двигателя не выключается или указанный вентилятор работает некорректно.

Прочитать статью

Вентилятор работает на холодном двигателе: причины, диагностика, ремонт

Начнем с того, что эта проблема может явно указывать как на неисправности системы жидкостного охлаждения, так и на неисправности самого вентилятора. В любом случае это поломка, которую нельзя игнорировать, так как риск перегрева ДВС значительно увеличивается.

Для лучшего понимания необходимо поверхностно рассмотреть принцип работы вентилятора на большинстве современных автомобилей. Обдув включается с помощью специального датчика, который находится внизу радиатора. Также на многих автомобилях используется отдельный блок управления вентилятором охлаждения двигателя. Также есть модели, в которых вентилятор отвечает за включение вентилятора, однако такая конструкция используется редко.

Итак, после нагрева теплоносителя до температуры в среднем около 100 градусов Цельсия датчик или блок управления замыкает электрическую цепь.После этого включается вентилятор, улучшая охлаждение мотора. При снижении температуры охлаждающей жидкости до необходимого значения контур размыкается и обдув прекращается.

Как видите, вентилятор не должен работать на холодном двигателе. Итак, чтобы определить, почему вентилятор запускается раньше, рекомендуется начать с. Дело в том, что возможность считывать коды ошибок с компьютера позволяет более точно определить причину неисправности.

Также отметим, что в случаях, когда блок управления выявляет ошибки в системе охлаждения, вентилятор может крутиться сразу после включения зажигания даже на холодном ДВС.Эта функция есть только на некоторых моделях и, по сути, является защитой от перегрева силового агрегата, так как постоянно работающий вентилятор снижает температуру.

После ремонта в этом случае тоже нужно будет изготовить. Чтобы стереть ошибку с компьютера, на некоторых моделях может быть достаточно снять клемму с АКБ на пару минут, на других одновременно сброс осуществляется с помощью диагностического оборудования.

Распространенные проблемы охлаждающего вентилятора

Теперь давайте посмотрим на общие проблемы, связанные с системой охлаждения и самим вентилятором.

  • В первую очередь во многих случаях замыкаются контакты датчика воздушной системы. В этом случае продувка срабатывает сразу после включения зажигания.

В процессе диагностики по датчику холода сопротивление на выходах измеряется мультиметром. Отклонения от нормы говорят о необходимости замены элемента.

  • Недостаточно охлаждающей жидкости в жидкостной системе. В этом случае срабатывает вентилятор из-за того, что небольшое количество антифриза или антифриза очень быстро нагревается.Другими словами, вентилятор исправен и запускается естественным образом.

Как правило, основной причиной являются протечки или снижение уровня охлаждающей жидкости в расширительном бачке. Обратите внимание, что антифриз представляет собой смесь концентрата и воды. Вода из системы постепенно испаряется, в результате уровень снижается. По этой причине рекомендуется периодически проверять и доливать жидкость по специальным отметкам.

Если в системе мало охлаждающей жидкости, нагрев происходит быстро. Примечательно также, что реальная температура жидкости сильно отличается от температуры двигателя внутреннего сгорания.Часто бывает, что заводится холодный двигатель, на приборной панели стрелка температуры еще не поднялась, а вентилятор уже запускается из-за слишком горячей жидкости. Для решения проблемы достаточно будет залить антифриз, удалить воздушные пробки из системы охлаждения.

  • Вентилятор замыкается на массу, так как провод может быть недостаточно туго затянут, точка контакта нарушена и т. Д.

В этом случае вентилятор может замкнуться на аккумулятор и работать без остановок.В такой ситуации нужно проверить все контакты, проводку и другие элементы. Провода должны быть надежно изолированы и правильно подключены.

  • Датчик вентилятора, встроенный в корпус термостата, вышел из строя. Довольно много современных машин конструктивно оснащены термостатом, который совмещен с датчиком управления вентилятором.

Такое решение позволяет гибко управлять системой охлаждения двигателя. Однако в случае неисправности датчика температуры в корпусе термостата вентилятор может начать работать без отключения.Дело в том, что блок управления начинает получать неверные сигналы о том, как работает термостат. В результате активируется аварийный режим, вентилятор включается и работает постоянно.

В этой ситуации нужно проверить датчик мультиметром. В норме на холодном двигателе его сопротивление бесконечно, в остальных случаях показатель должен составлять 100 - 500 Ом. Отклонения показаний от нормы говорят о том, что датчик необходимо заменить на новый или заведомо исправный.

  • Неисправен датчик наружной температуры.Эта проблема возникает на некоторых автомобилях, оборудованных датчиками температуры окружающей среды. Если температура выше допустимого предела, то в этих датчиках используется вентилятор.

Это решение позволяет более эффективно охлаждать силовой агрегат, особенно на автомобилях с мощным форсированным ДВС и несколькими радиаторами. На таких агрегатах вентилятор может включаться в теплое время года, даже на холодном ДВС, для защиты от перегрева двигателя.

  • После включения автомобильного кондиционера вентилятор постоянно работает.Обратите внимание, что на некоторых моделях вентилятор работает нормально.

Если говорить о неисправностях, то на большинстве современных автомобилей система охлаждения тесно связана с системой кондиционирования. По этой причине загрязнение радиатора кондиционера может привести к тому, что вентилятор охлаждения ДВС будет постоянно работать на максимальных оборотах.

Для решения проблемы может потребоваться внешняя очистка радиатора кондиционера и радиатора системы охлаждения.Дело в том, что эти радиаторы стоят рядом, между ними скапливается грязь, пыль и пух. Удаление такой «шубы» позволяет нормализовать работу системы кондиционирования и охлаждения мотора, избавиться от частых запусков вентилятора и повышенного шума при его работе.

  • Проблемы с проводкой и электрическими контактами. Независимо от того, как реализовано управление вентилятором, контакты становятся частой причиной проблем.

Окисление контактов или повреждение проводки, недостаточная фиксация на стыках и другие дефекты приводят к коротким замыканиям, передаче неверных сигналов на блоки управления и т. Д.В результате срабатывает режим защиты от перегрева при постоянном вращении вентилятора и т. Д.

Чтобы избежать такой ситуации, опытные водители рекомендуют снимать контакты перед зимой и летом для профилактики. Также активно практикуется обработка специальными смазками и защитными составами.

Что в результате

Как видите, сам двигатель внутреннего сгорания и его системы нуждаются в регулярном обслуживании. Что касается системы охлаждения, то она тоже не исключение и требует особого внимания.

Если водитель заметил, что вентилятор охлаждения стал постоянно работать на максимальной скорости или перестал своевременно отключаться, то в первую очередь нужно проверить уровень антифриза, работоспособность помпы и термостата.

Также следует учитывать, что причиной такой работы вентилятора может быть засорение радиатора охлаждения или слишком высокая температура наружного воздуха, замыкание контактов и т. Д. Не следует забывать, что вентилятор может постоянно крутиться на холодном двигателе. при работающем кондиционере.

Читайте также

Распространенные поломки системы охлаждения двигателя: водяная помпа, термостат, радиатор, вентилятор охлаждения и другие. Как определить причины самостоятельно.

  • Устройство и принцип работы вентилятора охлаждения радиатора. Распространенные неисправности, устранение неисправностей и ремонт. Советы по использованию.

  • Работа силовой установки автомобиля невозможна без обеспечения оптимального температурного режима. Для этого он входит в конструкцию мотора.Он делится на воздушный и жидкий.

    Система воздушного охлаждения конструктивно проще, поскольку включает только турбину с рабочим колесом, приводимым в движение коленчатым валом с ремнем. Эта турбина работает непрерывно, пока коленчатый вал вращается. Он подает воздух в цилиндры двигателя, охлаждая их. Для лучшего охлаждения на цилиндрах есть специальные ребра.

    Типы привода вентилятора охлаждения радиатора

    Еще кое-что вам пригодится:

    Этот вентилятор не работает постоянно, он включается только при превышении определенного температурного уровня.Определение температуры жидкости осуществляется датчиком, контролирующим работу вентилятора.

    При превышении температуры датчик включает вентилятор и обеспечивает дополнительный поток воздуха для охлаждения жидкости. Как только температура упадет, датчик отключает прибор.

    Итак, вентилятор системы охлаждения выполняет только одну функцию, но очень важно снизить температуру жидкости, чтобы двигатель не перегревался.

    При движении машины вентилятор срабатывает редко, потому что потока воздуха вполне хватает. Но при парковке с работающим двигателем, например, в пробке нет потока воздуха, быстро поднимается температура и без вентилятора не обойтись.

    Причины неисправностей

    1. Не включается вентилятор охлаждения

    Видео: Почему не включаются вентиляторы охлаждения радиатора НИВА ВАЗ. Все причины. Поиск и устранение 1-го часа

    Проверить работоспособность устройства несложно.Достаточно запустить двигатель, но он не должен двигаться по машине. После этого остается только дождаться, пока температура жидкости не превысит оптимальное значение. Когда стрелка датчика температуры на панели приборов дойдет до красной зоны, свидетельствующей о превышении температуры, вентилятор должен включиться, появится дополнительный шум из моторного отсека. Если стрелка дошла до красной зоны, а вентилятор не включился, следует немедленно остановить мотор, дать ему остыть, а затем искать причину.

    Сначала проверьте двигатель вентилятора. Для этого его можно напрямую подключить к аккумулятору. Достаточно взять два провода, подключить их к аккумулятору, а вторые концы проводов подсоединить к клеммам вентилятора. Если он не работает, то его нужно заменить. Но если он заработал, то все в порядке и нужно искать причину, по которой его не включают в работу дальше.

    Видео: Не включаются вентиляторы охлаждения НИВА ВАЗ. Все причины. Устранение неполадок 2 часа.

    Далее проверяется датчик температуры вентилятора.Обычно устанавливается в радиатор. Проверить его тоже несложно, достаточно отсоединить от него провода и замкнуть между собой - если вентилятор заработает, это укажет на неисправность датчика и необходимость его замены.

    Дополнительно проверяются провода питания на обрыв, а также целостность предохранителя и реле, обеспечивающего питание вентилятора. После проверки всего вышеперечисленного, безусловно, есть причина не включать вентилятор при превышении температуры охлаждающей жидкости.

    2. Вентилятор охлаждения радиатора работает постоянно

    Теперь займемся такой проблемой, как его постоянная работа или очень раннее ее включение.

    Вентилятор может работать постоянно, если контакты реле залипают в положении при подаче напряжения на электродвигатель.

    Видео: Заставка вентиляторов в обход ЭБУ Нивы. Установка на НИВА 21214

    Другой причиной непрерывной работы может быть заклинивание термостата в положении, когда жидкость движется по небольшому кругу.Но это происходит только тогда, когда нет отдельного датчика контроля температуры, отвечающего за включение вентилятора.

    В этом случае жидкость быстро перегревается, вентилятор включается, но жидкость не поступает в радиатор для охлаждения. В этом случае температура будет оставаться высокой и вентилятор будет работать постоянно.

    Причиной также может быть заклинивание термостата в промежуточном положении, когда жидкость все же поступает в радиатор, но из-за неполного открытия не успевает пройти через радиатор в достаточном для охлаждения количестве.

    Но причина раннего включения вентилятора в работу кроется в датчике температуры. Замыкание их контактов может происходить при разных температурах, поэтому если кажется, что прибор рано включается, нужно просто заменить датчик.

    Но постоянная работа вентилятора не так опасна, как его не включать. Поэтому важно знать, что делать, если обнаруживается, что вентилятор не работает.

    Что делать, если вентилятор не работает?

    Итак, двигаясь по автомобилю, было замечено, что температура достигла критической отметки, и вентилятор не включается.Автомобиль следует немедленно остановить и дать двигателю остыть. Тогда вы можете:

    • Постоянно двигаться со скоростью более 60 км / ч, так что охлаждающая жидкость выносится встречным потоком воздуха;
    • Замкните провода, идущие к датчику, чтобы включить принудительную работу вентилятора;
    • Включите систему отопления салона на полную мощность, чтобы часть тепла от жидкости отводилась в салон;

    Эти три метода помогут без проблем и перегрева двигателя добраться до ближайшей СТО и домой для устранения неисправности.

    Бесперебойная работа двигателя может быть обеспечена только в оптимальном температурном режиме, поэтому производители двигателей уделяют особое внимание системе охлаждения. В автомобильных двигателях внутреннего сгорания давно принято использовать воздушное и жидкостное охлаждение. Воздушное охлаждение довольно простое, это турбина с крыльчаткой, которая приводится во вращение от коленчатого вала, то есть работает постоянно при работающем двигателе. Жидкостное охлаждение намного сложнее и включает в себя множество элементов.Один из них - вентилятор охлаждения радиатора, который в случае неисправности не может обеспечить эффективное охлаждение мотора.

    Содержание:

    Зачем нужен вентилятор охлаждения радиатора

    Система жидкостного охлаждения означает, что охлаждающая жидкость циркулирует в двигателе по определенным кругам. Первый круг «малый» - необходимо быстро прогреть охлаждающую жидкость и довести ее до рабочей температуры. Второй кружок - «большой», и он отличается от «малого» тем, что в нем есть радиатор, в котором охлаждается перегретая жидкость.

    Эффективность охлаждения жидкости при прохождении через радиатор позволяет увеличить встречный поток воздуха, возникающий при движении автомобиля. Он проходит через «ячейки» радиатора, отводя от них тепло, за счет чего температура теплоносителя снижается более эффективно. Однако при движении на низкой скорости или на холостом ходу воздушного потока недостаточно для эффективного охлаждения радиатора. Соответственно, во время работы охлаждающая жидкость может сильно нагреваться, что может привести к этому.Чтобы этого не произошло, включается вентилятор охлаждения радиатора, который направляет воздушный поток на радиатор и охлаждает его.

    Типы приводов вентилятора охлаждения радиатора

    В большинстве легковых автомобилей используется вентилятор охлаждения радиатора с электроприводом. Он устроен довольно просто и состоит из трех основных элементов: электродвигателя на 12 В, крыльчатки (установленной на роторе) и проводов (подводимых к электросистеме автомобиля).

    Поскольку вентилятор охлаждения радиатора должен работать только в тот момент, когда охлаждающая жидкость перегревается, ему необходим элемент управления.Это датчик, контролирующий температуру жидкости. Когда оно ниже допустимого, вентилятор охлаждения выключается. Если охлаждающая жидкость начинает перегреваться, датчик дает команду вентилятору включиться, чтобы снизить его температуру до допустимых значений.

    Примечание. Во время движения вентилятор охлаждения радиатора почти всегда выключен из-за набегающего воздушного потока, охлаждающего радиатор. Однако в пробке или на холостом ходу его нужно включать, чтобы мотор не перегревался из-за.

    Есть еще вентиляторы для охлаждения радиатора на механическом приводе, но они распространены только на большие грузовики, тракторы и другую спецтехнику. Вентиляторы на механическом приводе работают непрерывно, если для их отключения не предусмотрена специальная дополнительная муфта.

    Что делать, если не работает вентилятор охлаждения радиатора

    Убедиться, что вентилятор охлаждения радиатора вышел из строя и не работает достаточно просто. Для этого запустите двигатель автомобиля и дайте ему немного поработать на холостом ходу.Когда приборная панель показывает, что температура охлаждающей жидкости приближается к критической зоне, датчик сообщит об этом вентилятору радиатора, чтобы он заработал. В этот момент водитель услышит дополнительный шум из-под капота, а когда он его откроет, то увидит, что крыльчатка вентилятора крутится вокруг радиатора.

    Если температура охлаждающей жидкости достигла критического значения, а вентилятор охлаждения радиатора не думает включиться, нужно выяснить, почему это происходит. Можно выделить следующие основные причины, по которым не работает вентилятор охлаждения радиатора:

    Если вентилятор охлаждения радиатора не включается, причину неисправности найти достаточно просто, достаточно выполнить описанные выше проверки.

    Что делать, если вентилятор охлаждения радиатора постоянно работает

    Еще одна проблема, которая может возникнуть с вентилятором охлаждения радиатора - его постоянная работа. Если электродвигатель не выключается или не включается слишком рано, когда температура охлаждающей жидкости еще далека от критической зоны, необходимо установить причину такой неисправности и устранить ее.

    Работа вентилятора охлаждения радиатора без остановки может быть связана со следующими проблемами:

    Стоит отметить, что постоянная работа охлаждающего вентилятора не так опасна, как его полный выход из строя, но не в той ситуации, когда проблема связана с заклиниванием термостата и перегревом мотора.

    Не работает вентилятор охлаждения радиатора: как пользоваться автомобилем

    Если вышел из строя вентилятор охлаждения радиатора, лучше сразу разобраться в чем причина и устранить неисправность.Но проблема может возникнуть внезапно, и водитель должен знать основные правила, как водить машину с выключенным вентилятором, чтобы двигатель не перегревался:

    Не забывайте, что при перегреве охлаждающей жидкости лучше остановиться и немного подождать, пока она остынет, чем продолжать движение в автомобиле с риском перегрева двигателя.

    Вентилятор, который включается при холодном двигателе и постоянно работает во время движения, - довольно распространенная проблема, несмотря на внешний вид.Его причины обычно прозаичны, но иногда они связаны со значительными расходами. Эта ошибка произошла с нашим другом на Chevrolet Aveo T300, оснащенном тем же двигателем 1.2 ECOTEC 86 л.с., что и Opel Corsa D или A12XER. Мы поехали на машине в нашу мастерскую, чтобы найти источник проблемы. Посмотрите, что вызвало эту путаницу и цену этой ошибки.

    Вентилятор радиатора - один из ключевых элементов системы охлаждения двигателя. Это вызывает интенсивный поток воздуха через сердцевину радиатора, втягивая воздух (вентилятор расположен за радиатором со стороны двигателя).Его работа особенно важна при движении по городу, которое сопровождается частыми остановками автомобиля, что делает невозможным охлаждение охлаждающей жидкости обдувом автомобиля воздухом. С годами конструкция вентиляторов менялась, но сегодня наиболее распространенными вентиляторами являются электродвигатели. Этот тип конструкции обычно управляется термореле, вкручиваемым в выходное отверстие (охладитель) бачка радиатора. И именно этот элемент чаще всего является источником проблем в работе вентилятора.Однако иногда причина плохой работы вентилятора кроется в другом.

    Вентилятор двигателя работает постоянно во время движения

    В представленном поколении Chevrolet Aveo II однажды утром возникла проблема с вентилятором. При запуске двигателя сразу включали вентилятор, даже если двигатель был полностью холодным. Дополнительно хозяина встревожило, что во время езды вентилятор работал все время, а на часах загорелась желтая лампочка двигателя. «Проверить двигатель». Он решил вернуть машину нашему механику Павлу, который сразу же взялся за базовую проверку технического состояния машины.

    Сначала решил проверить датчик температуры охлаждающей жидкости. Он отправляет сигнал контроллеру мотора, чтобы включить или выключить вентилятор. Чтобы подтвердить свои предположения, Павел подключил диагностический сканер для проверки ошибок, зафиксированных контроллером двигателя. Вскоре выяснилось, что его диагноз был правильным. ЭБУ обнаружил ошибку P0117, которая указывает на проблемы с датчиком температуры охлаждающей жидкости.

    Замена датчика температуры жидкости Это не сложная задача (хотя многое зависит от того, как двигатель установлен в камере).Чаще всего он находится в головке двигателя и следует искать поблизости. При проверке его состояния необходимо учитывать тот факт, что в автомобиле может быть второй, так называемый Датчик температуры жидкости , расположенный на самом радиаторе.

    Так было и с представленным Aveo T300. Однако неисправный датчик находился в головке двигателя, и доступ к нему был очень легким для . Это можно сделать вручную, не снимая корпус двигателя. Хотя Aveo T300 - это нечто большее, чем последняя разработка Opel Corsa, это по-прежнему автомобиль с хорошим доступом к оборудованию двигателя.Второй из датчиков, так называемый Managed, он, к счастью, был в хорошей форме, но даже доступ к нему с Aveo T300 довольно хороший.

    При замене датчика температуры охлаждающей жидкости необходимо предохранить от системы , так как датчик частично погружен в нее. После замены датчика залейте в систему новую охлаждающую жидкость, слейте ее и прогрейте двигатель.

    Стоимость замены датчика температуры охлаждающей жидкости

    Датчик температуры охлаждающей жидкости - относительно дешевый компонент, хотя многое зависит от популярности модели автомобиля.В случае с Шевроле Авео Т300 оригинальная деталь стоит около 1200 рублей. Замену RIDEX можно приобрести примерно за 400 рублей, а на АБС - 700 рублей.

    Авторизованный сервисный центр взимает плату в размере около 160 злотых за замену датчика. В несанкционированной мастерской стоимость той же услуги составит около 1700 рублей. Поэтому разница очевидна, особенно если учесть относительно небольшой объем работ, необходимых для выполнения работы.

    Часто включается вентилятор двигателя - причины

    В случае Шевроле Авео 1.2 ECOTEC 86 HP, предъявленные за некорректную работу его вентилятора, соответствовали простому и легкому устранению неисправностей. Поэтому владелец транспортного средства может говорить о большой удаче. Бывает, что это тип симптома неисправный вентиляторный модуль . А это, к сожалению, связано с однозначно более высокой стоимостью ремонта! Модуль является неотъемлемой частью вентилятора, а в случае выхода из строя заменяется весь вентилятор! В случае с Aveo это стоимость оригинальной детали 30 000 рублей! И хотя кажется, что это огромная сумма, по сравнению с вентилятором для BMW 520d E60, в автосалоне она стоит до 48000 рублей!

    ВАЗ-2107.Выключатель вентилятора: установка, ремонт, замена

    Большинство владельцев автомобилей ВАЗ-2107 сталкивались с проблемой перегрева двигателя из-за позднего включения вентилятора радиатора. Такая неисправность представляет серьезную угрозу не только для системы охлаждения, но и для всего силового агрегата. Повышение температуры охлаждающей жидкости до критических значений может вывести из строя прокладки головки блока цилиндров, клапанную крышку, а также вызвать заклинивание движущихся частей мотора.

    Чаще всего не работает вентилятор радиатора из-за проблем с датчиком его включения.Это может быть как банальное отсутствие контакта на разъемах, так и выход из строя устройства в целом. В этой статье мы поговорим о том, какие меры можно предпринять, если датчик ВАЗ-2107 на переключателе вентилятора потерял работоспособность, а также рассмотрим процесс его проверки и замены.

    Признаки перегрева двигателя и меры предосторожности

    Если вы, управляя автомобилем, обнаружите, что стрелка на приборе, указывающем температуру охлаждающей жидкости, сместилась в красный сектор и продолжает отклоняться в сторону увеличения, будет лучше остановиться на обочине дороги и сразу выключить двигатель.Если этого не сделать, тосол или антифриз просто закипят и попытаются вырваться наружу, нарушив герметичность системы. Продолжать движение в такой ситуации довольно опасно. Остановившись, необходимо проверить работоспособность всех элементов системы охлаждения и установить причину перегрева. Далее по возможности его нужно устранить. А если такой возможности нет, отбуксируйте автомобиль до ближайшего СТО.

    Что не так с вентилятором?

    Подозрение на перегрев неисправен радиатор охлаждения вентилятором, сначала проверьте его работоспособность.Сделать это несложно. Отсоедините электрический разъем от электродвигателя, и подведите к его контактам электричество от аккумулятора. В этом случае не перепутайте полярность!

    Если вентилятор не работает при прямом подключении - причину нужно искать в приводе. Если электродвигатель заработал, проблема, скорее всего, кроется в элементах, обеспечивающих его включение. Это может быть предохранитель, реле, проводка и датчик.

    Дальнейшая проверка

    Дальнейшие испытания проводить по схеме «От простого к сложному».Диагностировать проводку без соответствующих инструментов и навыков практически невозможно. Аналогичная ситуация с реле. Проверить самостоятельно вряд ли получится, особенно в полевых условиях. Единственное, что можно сделать, это вытащить подобное устройство из соседней розетки или другой машины и вставить в соответствующий разъем. Заработало - причина установлена, вентилятор не работает - вперед.

    С проверкой предохранителей проблем не возникнет. Находим в монтажном блоке нужную вставку, проверяем обычным тестером или самодельным щупом из двух проводов и лампы, и результат налицо.При необходимости замените предохранитель и продолжайте движение. Но если на этот раз мы с вами ошиблись, то проблему следует искать в переключателе вентилятора.

    Особенности системы охлаждения в разных модификациях

    Перед тем, как приступить к диагностике датчика, его нужно найти. Дело в том, что в карбюраторных «семёрках» и автомобиле с регулируемым впрыском топлива он находится в разных местах. Тем более, что у инжекторных машин ВАЗ-2107 отсутствует датчик включения вентилятора как таковой. Его функции выполняет ДТТ (датчик температуры охлаждающей жидкости).Рассмотрим подробнее расположение этих устройств в карбюраторных и инжекторных «семерках».

    Где выключатель вентилятора?

    У всех устаревших модификаций «классический» сенсор располагается на корпусе кулера. Если быть точным, то нижний правый. Снаружи это похоже на латунную гайку на «30» с двумя выведенными контактами. Поднимите капот, посмотрите на заднюю часть радиатора - вы обязательно это увидите. Принцип работы датчика очень прост. Термоэлемент реагирует на повышение температуры, замыкает контакт, и вентилятор включается.В автомобилях с управляемым впрыском топлива вентилятор включается по команде электронного блока на основании данных, полученных от датчика. Другими словами, сам ЭБУ контролирует все процессы. Но где же переключатель вентилятора на инжекторной "семерке"?

    Как уже было сказано, такого устройства у них совершенно нет. Не ищите его на радиаторе или где-либо еще! Но обратите внимание на термостат. На его корпусе установлен датчик температуры охлаждающей жидкости. Затем он передает на электронный блок управления всю необходимую информацию о температуре охлаждающей жидкости.

    Проверка датчика

    А теперь поговорим о том, как проверить датчик включения вентилятора (ВАЗ-2107). И начнем с карбюраторного двигателя. Здесь все очень просто. Все, что вам нужно сделать, это отсоединить провода от датчика. Для этого снимите электрический разъем с его выводов. Чтобы определить, исправен ли прибор, включите зажигание и замкните контакты на разъеме. Если все дело в датчике, вентилятор включится.

    Также может случиться так, что коммутационное устройство вентилятора неправильно реагирует на температуру.Другими словами, механизм замыкания контактов работает, но на большее значение. Так, у карбюраторных машин ВАЗ-2107 переключатель вентилятора должен замыкать контур при достижении температуры охлаждающей жидкости 92 градуса, и размыкаться при 87 ° С.

    Для двигателей с управляемым впрыском топлива процесс проверки немного отличается. Поскольку на форсунке авто ВАЗ-2107 выключателя вентилятора нет, необходимо проверить терморегулятор. Но сначала следует проверить наличие напряжения на разъемах разъема.Берем тестер и включаем в режиме вольтметра. Минусовой провод прибора близкий к «массе», а положительный подключить к выводу «А» на разъеме. Включите зажигание. Тестер должен показывать напряжение не менее 12 В. Если его значение уменьшено, проблему следует искать в блоке управления. Но если напряжение в норме, откручиваем терморегулятор от форсунки для дальнейшей проверки.

    Проверка датчика заключается в измерении итеративного электрического сопротивления при различных температурах.Переведите тестер в режим омметра и измерьте сопротивление на его контактах. Примечательно, что она растет и падает обратно пропорционально температуре охлаждающей жидкости (20 ºС - 3,5 кОм, 40 ºС - 1,5 кОм, 80 ºС - 340 Ом, 90 ºС - 250 Ом). Во время измерения сопротивления контроллер можно нагреть, поместив его в резервуар с горячей водой. Температура переключателя вентилятора (ВАЗ-2107, инжектор) для разных версий прошивки ЭБУ может составлять 92-95 ° С. Его сопротивление близко к нулю.

    Следует отметить, что датчики включения вентилятора и температуры охлаждающей жидкости ремонту не подлежат. Поэтому при обнаружении малейшей неисправности их необходимо заменить. Рассмотрим процесс замены для каждого из двигателей отдельно.

    Процесс замены датчика на карбюраторном двигателе

    Здесь процесс может показаться более сложным. Ведь с учетом того, что датчик расположен внизу, нужно слить охлаждающую жидкость. А для этого нужно поискать смотровую яму, снять защиту двигателя и т. Д.Но вы не можете этого сделать. Достаточно просто быстро завернуть новый датчик вместо старого. Естественно, выльется немного охлаждающей жидкости, но ее количество ограничится 20-30 мл. Кроме того, под стык всегда можно подложить правильно разрезанную пластиковую бутылку.

    Итак, готовим новый датчик и гаечный ключ на «тридцатьчетверку». Отсоедините провода от устройства. Осторожно выключите датчик гаечным ключом. Продолжайте крутить его рукой, прижимая к корпусу радиатора. Когда датчик оторвется от резьбы, отверстие можно зажать пальцем, а другой рукой начать вкручивать новый элемент.Не успевайте потерять уплотнительное кольцо, которое надето на резьбовую часть устройства. Это, собственно, и весь процесс. Осталось подключить к нему провода, запустить блок питания и проверить, все ли работает.

    Замена переключателя вентилятора: ВАЗ-2107 (инжектор)

    В моторе инжектора замена датчика слива охлаждающей жидкости не требуется. Он расположен достаточно высоко, поэтому отток его будет минимальным. Для замены потребуется новый датчик температуры и ключ на «19».Сначала отсоединяем разъем, затем откручиваем старый контроллер и ввинчиваем на заведомо исправное место. Подключите питание и запустите двигатель. Если все сделано правильно, вентилятор гарантированно заработает.

    Несколько полезных советов

    Перед отключением питания датчиков, особенно «семерки» с инжекторными моторами, рекомендуется снять минусовую клемму с АКБ. Выбирая датчики включения вентилятора или температуры охлаждающей жидкости, лучше отдать предпочтение фирменной заводской продукции.После замены обязательно проверьте герметичность резьбового соединения. При необходимости используйте термостойкий автомобильный герметик.

    Защита от солнца LADA 2107 Sedan 4drs 1982- 3-х частей | Winparts.eu

    Laitovo - это новейшие автомобильные солнцезащитные козырьки, которые идеально подходят для прекрасной летней погоды, длительных поездок в отпуск и особенно для пассажиров.
    Благодаря специальной уникальной мелкоячеистой лямке маркизы не пропускают яркое солнце и придают автомобилю красивый сдержанный вид.
    Жалюзи Laitovo просто защелкиваются между оконными стойками и легко снимаются.
    При полностью открытом окне солнечные лучи и насекомые не могут проникнуть внутрь. В автомобилях без кондиционера это незаменимое решение против солнца и жары.
    Каждый комплект Laitovo состоит из готовых навесов на все окна от B-Style. Уникальность Laitovo в том, что навесы на входные двери доступны для многих автомобилей.
    Солнцезащитные кремы Laitovo идеально подходят по размеру и имеют высокое качество.Неплохой прочный материал, если на нем есть влага или грязь. Вы можете легко очистить его снова.

    Преимущества Laitovo:

    1. Все секции доступны отдельно
    2. Хорошие и красиво обработанные клипсы
    3. Маркизы сделаны из эксклюзивной мелкоячеистой сетки, так что вид снаружи еще лучше
    4. У них точно такие же размеры вашего окна, и они покрывают все окно
    5. Легко применить, вы просто щелкаете их в стилях окна.И снимается так же легко. Благодаря удобным зажимам, входящим в комплект, вы можете установить их в автомобиле всего за несколько минут.
    6. Прочный, грязеотталкивающий и влагостойкий материал. Легко чистится
    7. Отличная защита от солнечного света, тепла и насекомых
    8. Ваш автомобиль не так быстро прогревается изнутри солнцем
    9. Солнце больше не раздражает глаза детей
    10. Можно использовать с открытым окном
    11. Дает аккуратный и незаметный вид
    12. Безопасный материал: рама состоит из легкой и гибкой стальной проволоки, покрытой огнестойкой полиэфирной тканью
    13. Экономия топлива, поскольку автомобиль, особенно летом, не нагревается так быстро
    14. Гарантия 2 года

    9006 9 4 двери
    Содержимое 3-delig
    Набор содержимого Содержит шторы для всех задних окон
    Расположение заднего стекла Заднее стекло целиком
    Монтажные зажимы Включая
    Гарантия 3 года
    Подходит для

    Как сделать печку ВАЗ 2107 потеплее.Модернизируем и меняем печку на "семерку" своими руками

    Эффективная работа Автомобильная система отопления важна в любое время года, но особенно зимой. Появление неисправностей негативно скажется на комфорте управления автомобилем в целом. Доработка печки на ВАЗ 2107 актуальна для данной модели авто, так как работа отопителя в них слабое место.

    [Скрыть]

    Схема и устройство системы отопления в ВАЗ-2107

    Устройство нагревательного узла на «семерку» с карбюратором Двигатель или форсунка идентичны:

    1. Удар.Трасса направлена ​​на обдув лобового стекла.
    2. Крышка воздушного потока.
    3. Радиаторный узел.
    4. Защитный кожух радиаторного устройства.
    5. Кран отопительного узла.
    6. Радиатор магистраль.
    7. Подводная труба радиаторного узла.
    8. Радиаторный кран. Используется для слива хладагента.
    9. Удар. Предназначен для обдува воздушным потоком стекла правого окна.
    10. Сопло обдува на боковом стекле.
    11. Заслонка воздуховода предназначена для обдува правого стекла.
    12. Приложение резисторное устройство.
    13. Крышка, расположенная на устройстве распределения воздушного потока.
    14. Блок демпфера предназначен для.
    15. Электродвигатель вентилятора системы обогрева.
    16. Крыльчатка вентиляционного устройства.
    17. Воздуходувка внутренней системы Вентиляция.
    18. Ручка управления воздушным потоком.
    19. Ручка управления заслонкой внешнего вентилятора для направления потока на лобовое стекло.
    20. Кронштейн для крепления ручек управления воздушным потоком.
    21. Рычаг управления заслонками обдува системы обогрева стекол.
    22. Ручка регулировки расхода воздуха.
    23. Рычаг управления радиаторного крана.
    24. Проточная крышка воздушного потока.
    25. Заслонка предназначена для регулирования обогрева лобового стекла.
    26. Левое выдувание выдувного стекла.
    27. Вентиляционные форсунки расположены в центре консоли.
    28. Насадка лопата.
    29. Непосредственно форсунка системы отопления.
    30. Ручка-насадка.
    31. Инструментальный шкив приводного устройства демпфера.
    32. Большая часть потока воздуха в трибах, расположена сзади.
    33. Уважаемая воздухонепроницаемая труба.
    34. Передний уплотнительный элемент сопла воздушного потока.
    35. Клапан магистрали приточного воздуха.
    36. Зафиксируйте этот шланг.
    37. Клапан с зубчатым сектором.
    Схема нагревательного узла ВАЗ 2107

    Для управления системой отопления используются три рычага:

    1. Верхний предназначен для подачи хладагента в радиаторный узел. Этот бегунок соединен с ползунком кабелем. Он установлен на подъездной магистрали. В крайнем левом положении прибор не работает и нагревательный узел не греет.Если его перевести в правильное состояние, он откроется и хладагент попадет в радиаторное устройство.
    2. В среднем положении можно управлять заслонками притока воздушного потока. Если ползунок переместится в левое состояние, перекрывая подачу воздуха с улицы. Он будет циркулировать только в машине. При переходе в крайнее правое положение воздух идет с улицы внутрь машины.
    3. В нижнем состоянии управляется заслонка, которая предназначена для распределения потока воздуха через нагнетатели.В крайнем левом положении струя попадает в боковые дефлекторы и к центру, а в правом - на лобовое стекло.

    Каждый из перечисленных рычагов может быть установлен в любом состоянии, это позволит добиться оптимального функционирования отопительного узла.

    Недостатки отопителя в ВАЗ-2107

    Необходимость доработки или улучшения системы работы может возникнуть в результате таких недостатков:

    1. Неэффективный обдув задней части салона.Благодаря конструктивным особенностям теплый воздух с трудом попадает к пассажирам, сидящим сзади. Потребуется время, чтобы эффективно прогреть весь салон автомобиля.
    2. С левого дефлектора на «семерке» идет слабый воздушный поток.
    3. Электродвигатель нагревательного узла работает слишком громко.
    4. Кран-радиатор тоже считается слабым местом. При длительной эксплуатации дает течь, что приводит к уменьшению объема антифриза в системе.

    Как доработать и модернизировать печку своими руками?

    Улучшить работу системы отопления на «семерке» можно следующими способами:

    • переделать боковую вентиляцию окон;
    • произвести модернизацию заслонки;
    • произвести доработку снегоуборочной системы для повышения ее эффективности;
    • улучшить работу системы обогрева задней части салона;
    • доработать термостат;
    • улучшить работу вагонной дороги;
    • изготовление дополнительной водяной помпы.

    О вариантах модернизации системы отопления в автомобилях ВАЗ 2107 рассказал Пользователь Егор Пантер.

    Улучшение боковой вентиляции

    Необходимо доработать систему боковой вентиляции после покупки дополнительного вентилятора. Устройство установлено на левой магистрали, что позволит принудительно подавать воздушный поток на дефлектор.

    Порядок настройки выглядит так:

    1. На первом этапе производится демонтаж дефлектора с трассы.Для выполнения этой задачи понадобится отвертка. Подходит и снимается дефлектор в салоне, его нужно тянуть вперед. Аналогичные действия производятся и с другой стороной печки.
    2. Девальвация устройства сделана аккуратно, чтобы не оставить следов поломки на центральной консоли.
    3. Если дефлектор снят, с торпеды нужно снять следящее устройство. Этот элемент крепится к центральной консоли с помощью специальных усов. Суть данной модернизации в том, что для принудительной подачи воздуха в систему отопления монтируется классический компьютерный вентилятор.
    4. Для установки вентиляционного устройства необходимо предварительно обработать элемент кожухом дефлектора. После нанесения на пластик следует нанести метку маркером или карандашом. Канцелярским ножом выполняется разрез пластика на дефлекторе.
    5. Если размеры указаны точно, вентиляционное устройство будет плотно установлено в корпусе. Это важно, потому что такая установка позволит вам предотвратить базу данных при вождении.
    6. Завершив установку вентилятора, необходимо убедиться, что его лопасти нормально вращаются и им ничего не мешает.Если есть проблемы, прибор подгоняют. При необходимости лезвия могут быть короткими.
    7. Для обеспечения эффективной подачи воздуха и отсутствия реверсивной тяги вся конструкция должна быть герметичной. Поэтому с помощью остатков герметика или пластика, появившихся после срезания дефлектора, очищают трещины.
    8. При выполнении всех действий вентилятор устанавливается в магистраль, после чего монтируется на корпусе дефлекторного элемента.
    9. После выполнения всех этапов установки необходимо приступить к работе с электрическим компонентом.Рекомендуется электрически подключить вентилятор к проводнику, по которому появляется ток при включении зажигания. Этот вариант более удобен. Подключение устройства к управляющему кабелю нагревательного узла.

    Модернизация клапана

    Доработка печки ВАЗ 2107, заключающаяся в модернизации нижней демпферной системы, является наиболее простой в реализации опцией. Если все действия выполнены правильно, устройство не будет произвольно открываться или закрываться, когда машина едет по телам.Это обеспечит эффективный и одинаковый обдув обоих стаканов.

    Процедура модернизации проводится так:

    1. Необходимо визуально оценить отопительный корпус. В его углу устраивается проем необходимого диаметра для выполнения работ. Если это не так, его просверливают. Для этого используется сверло диаметром 6 мм.
    2. В проделанное изнутри отверстие устанавливается болт. Сама заслонка закрывается.
    3. После этого с помощью того же сверла просверлите отверстия прямо в ручке устройства.Просверливать нужно так, чтобы отверстие находилось на установленном ранее уровне болта. При этом длина винта должна быть такой демпферной, чтобы элемент мог беспрепятственно входить в проделанное отверстие.
    4. Если все сделано правильно, болт затягивается гайкой. Рекомендуется использовать черную деталь, тогда ее будет сложно разглядеть.

    Пользователь Наиль Порошин рассказал об особенностях отражения воздушной заслонки.

    Модернизация системы обогрева задних сидений

    Для модернизации системы обогрева задних кресел потребуется установка дополнительной «улитки», которую можно использовать от ВАЗ 2108:

    1. Для начала необходимо произвести чехол для фиксации «улитки».Для выполнения этой задачи нужно разрезать оргстекло.
    2. Используя обычный фен, необходимо аккуратно сделать загибы на стекле, чтобы оно получилось так, как показано на фото.
    3. Затем феном необходимо аккуратно изменить форму корпуса. Действовать нужно аккуратно, иначе «улитки» может не оказаться в месте посадки.
    4. При запуске задания можно вынуть штекер устройства с помощью канцелярского ножа. Это уменьшит габариты детали примерно на 3 см.
    5. Затем производится изготовление конструкций боковых стен. Для этого можно использовать дюрал или другой подобный материал. Толщина стенки должна составлять 1,5 мм.
    6. Следующим этапом будет устранение всех зазоров. Для этого стыки устройства необходимо заделать с помощью клея-герметика или других средств.
    7. Затем нужно поработать с каналами, по которым воздух будет идти к отверстиям нагнетателей. Эти элементы рекомендуется делать разборными. Для изготовления желательно использовать аналогичный материал.
    8. В целях уменьшения размеров сопротивления и снятия закрутки углы воздушных каналов должны быть плавными. Их можно сделать из дюраля.
    9. На следующем этапе необходимо сделать прорези для обогрева ног. Речь идет о переднем обдуве - для водителя и пассажира. Прорези должны быть оборудованы амортизаторами. Можно дополнительно установить устройство переменного резистора, которое будет использоваться для контроля оборотов мотора. Этот элемент можно поставить вместо резистора, предназначенного для изменения яркости подсветки.
    10. Основным этапом данной модернизации является построение системы эффективного обогрева ног пассажиров, сидящих сзади. Для этого необходимо дополнительно установить несколько труб большей длины. Радиаторное устройство достаточно мощное, и его мощности хватит, чтобы вернуть воздушный поток обратно. Все места подключения магистралей и нагнетателей герметизированы для предотвращения утечки теплого воздуха.

    Повышение эффективности обдува ног

    Для повышения эффективности обдува ног необходимо заменить штатный вентилятор на другой, можно использовать устройство от ВАЗ 2108.

    Процедура обновления выполняется следующим образом:

    1. Первый этап выполняется в автомобиле. Необходимо разобрать нижнюю часть нагревательного узла. Имеет штатный вентилятор.
    2. Демонтаж вентилятора выполнен. Он ему больше не понадобится, его можно утилизировать.
    3. Затем обрезка пластикового гребня, по которому воздушный поток направляется к полу машины. На «восьмерке» электродвигатель вентилятора больше по габаритам.
    4. Снятие вентиляционного устройства с двумя лопастями.Вместо этого будет использоваться узел с пятью элементами. Прежде чем монтировать новое устройство, необходимо распределить качество его работы. Для этого узел подключается и проверяется.
    5. Если устройство работает исправно, оно устанавливается на установку вместо старой. После монтажа узел необходимо качественно закрепить. Это предотвратит негативное воздействие вибрации при движении и быстрый выход устройства из строя.
    6. Чтобы вентиляционный агрегат работал более спокойно, необходимо заменить резисторный элемент.Это связано с тем, что устройство позволяет перегнать больший объем воздушного потока и работает более шумно. Поэтому устанавливается резисторный элемент, который можно использовать от ВАЗ 2108.
    7. Кнопки, а также регулирующие узлы вентиляционного устройства необходимо менять на новые. Допускается использование деталей от ВАЗ 2108. Штатный ключ от «семерки» подходит по размерам и креплению. Но он быстро выходит из строя из-за большой разницы в силе тока. На этом процедуру обновления можно считать завершенной.

    Доработка термостата

    Термостат от автомобиля Шевроле Нива

    Процедура доработки термостата на ВАЗ 2107 заключается в замене штатного прибора на деталь от Шевроле Нива:

    1. Сначала выполняется отражение хладагента их системы охлаждения . Двигатель машины прогревается, тара и жидкость заменяются.
    2. Подкапотное пространство открывается, термостат демонтируется с подключенными к нему магистралями. Необходимо отключить расположенный внизу напорный патрубок, он идет от радиаторного устройства к сменному элементу.Обводная магистраль отключается, сверху устанавливается, как и шланг, идущий от термостата к помпе. Состояние этих форсунок оценивается. Если они изношены или повреждены, то нужно подготовить новые.
    3. Произведено отключение магистрали восстановительного хладагента, а также медной трубы. От насоса откручивается последний элемент, для этого нужно открутить две гайки и демонтировать фланец со шпильками.
    4. Берется нижняя удаленная магистраль и вырезается из нее средняя часть.Длина отрезка должна быть около 7-9 см.
    5. Смонтирован новый термостатический прибор. Его подключение выполняется при помощи трубы с водяным насосом. Шланг должен быть немного изогнут.
    6. Затем берется толстая насадка от ВАЗ 2108 и подгоняется к месту, где был установлен нижний штатный шланг. С двух концов элемента нужно вырезать одинаковые детали и подключить к новому устройству. В принципе, допускается установка как стандартной магистрали, но этот вариант более простой.
    7. Произведена установка верхнего шланга, речь идет о штатной трубе.
    8. Вместо демонтированной магистрали сделана заглушка, она шла от узла отопления к водяному насосу. Для этого потребуется медная трубка, у нее отпадает соединительный фланец. Уплотняющий элемент изготавливается из резины, затем поверхность трубы обрабатывается герметиком. Конструкция прикручивается обратно к водяному насосу.
    9. Следующим шагом будет соединение ответвления форсунки хладагента от нагревательного устройства со входом на термостате.Для выполнения задания берется разобранный медный шланг, чистится лишняя часть, потом немного гнется.
    10. Кронштейн предназначен для крепления форсунки к вытяжному коллектору.
    11. Сливная магистраль соединена от нагревательного узла шлангом, который ранее был отсоединен. Вывод от печки остается аналогичным, а ввод пойдет не на помпу, а на термостат.
    12. Конец магистрали подключаем к соответствующему вводу к термостатическому устройству, для этого потребуется более короткая и изогнутая труба.Он используется для отвода хладагента из GBC в нагревательный узел. Этот элемент необходимо заранее отрегулировать по длине. При использовании алюминиевого термостата могут возникнуть трудности, так как стенки таких устройств более толстые. Это значит, что магистраль нужно использовать с большим диаметром.
    13. Выполнена тонкая трубка системы обогрева устройства впускного коллектора до тончайшего вывода термостата. Предварительно необходимо отсоединить конец, идущий в нижнюю линию от отопительного прибора к водяному насосу.Форсунка меряется, при необходимости отводится лишняя деталь. Место подключения обработано герметиком. Чтобы предотвратить вытекание, объем клея должен быть большим.
    14. Затем место соединения форсунок и термостата подтягивается с помощью хомутов. Хладагент заливается в систему отопления. Двигатель запускается. Если в системе образовалась воздушная пробка, меня нужно удалить.

    Подробно об установке термостата от автомобиля Lada Grant на классические модели ВАЗ рассказал Валерий ИМенов.

    Установка дополнительного насоса

    Установка еще одного насоса на отопительный агрегат обеспечит наилучший обогрев салона в автомобиле. Обычно это устройство устанавливается рядом с аккумулятором и форсунками в моторном отсеке. При выполнении задания необходимо произвести демонтаж одной магистрали, идущей от блока цилиндров. Эта труба подключается к дополнительному насосу. От блока цилиндров магистраль должна идти к передней части водяного насоса, а отводящая трубка будет подключена к системе отопления.

    Питание вспомогательного насоса осуществляется от заднего стекла активации системы обогрева. Это позволит вам включить устройство вместе с этим узлом. От электродвигателя дополнительного водяного насоса идет один плюсовой провод. Минусовой контакт - это масса устройства.

    Для обеспечения питания необходимо сделать следующее:

    1. Демонтаж первого разъема с проводниками. К нему подключено несколько электрических заглушек. Серый провод предназначен для активации системы обогрева заднего стекла, это основной кабель.
    2. Этот провод соединяет шнур питания от водяного насоса. Сам трос выводится в моторный отсек через технологическое отверстие.
    3. Для лучшего закрепления жилы контактный элемент рекомендуется припаять.
    4. По окончании установки колодок дополнительный водяной насос готов к испытаниям и эксплуатации.

    На классических моделях ВАЗ канал «Автоподохет» рассказал об установке и особенностях установки дополнительной помпы.

    При необходимости подключение водяного устройства можно выполнить другим способом:

    1. Для выполнения задания понадобится башмак от форсунок или контроллер детонации. Этот элемент приобретается в любом автомагазине.
    2. Продаются два проводника на концах колодок, а затем кабели устанавливаются в гофре и обматываются изолентой.
    3. Затем отображается электропитание для подключения заземления, можно использовать любой проводник, имеющийся на кронштейне рядом с местом установки.
    4. Сам жгут устанавливается вверх, резистивные элементы нагревательного элемента подключаются к разъему, на котором был выведен плюсовой контакт. Это позволит автоматически активировать водяной насос, который во время работы потребляет около 1,5 Ампер. Такой способ подключения позволяет не использовать дополнительные реле и напрямую подключаться к положительному выводу в разъеме.

    Многие автовладельцы устанавливают на автомобиль не «ВАЗ», а «чужие» насосы. Можно использовать модель устройства 0392020034 от производителя Bosch.Производительность такого насоса составляет 750 литров в час, но дополнительно потребуется приобрести хомуты, а также около 10 метров гофры. Перед выполнением задачи необходимо слить хладагент из системы.

    Сложность установки фирменного водяного насоса в том, что диаметры шланга и фитингов устройства не соответствуют. Первый - 1,6 см, а на помпе - 2 см. Поэтому рекомендуется использовать более эластичные шланги. Это натянет магистраль на штуцер.Для лучшего прохождения элемент можно обработать моторной жидкостью.

    Оптимизация вазовой печки не так уж и сложна, имея под рукой несложные инструменты, а также доступ к деталям от отопителя другой машины этой марки, например «восьмерки» или «девятки», отличающейся большей мощность, по сравнению с этой версией авто. Особых навыков не потребуется - достаточно знать устройство обогревателя и иметь стандартный набор инструментов и материалов.

    На что именно обращают внимание при доработке печки Вазовской "семерки"

    Следует отметить, что радиатор печки ВАЗ добросовестно справляется со своей функцией в расчете на тепло от ТЭНа, а вся проблема плохой работы печки в несовершенном устройстве системы обдува.Поэтому доработка системы обогрева ВАЗ «семеркой», по сути, представляет собой простой тюнинг, заключающийся в замене определенных деталей и узлов отопителя, а также усовершенствовании системы воздуховодов, подводящих теплый воздух к ногам водителя. Самый простой I. Эффективный метод Тюнинга - это модернизировать печку с более мощным мотором и дополнительными шлангами, которые врезаются в корпус отопителя и направляют потоки нагретого воздуха в салон.

    Что нужно для доработки печки ВАЗ-2107

    В первую очередь вам понадобится печка от другого автомобиля ВАЗ более новой модели (подойдет G8 или «Девятка»).Его двигатель имеет большую мощность и солидное количество оборотов, что делает производство теплого воздуха более эффективным. Но из-за того, что размер мотора немного превышает габариты печки «семерки», придется снимать гребешок на дне корпуса, который сносит вам ноги во время работы печки.

    Следующее, что нужно поменять - это резистор и выключатель, в связи с тем, что мощный мотор печки может попросту расплавить детали, не предназначенные для такой мощности.Также специалисты по ручному тюнингу советуют поменять двигатель с крыльчаткой родной печки на более новую «улитку», имеющую «восьмерку» или «новелу».

    Как проходит доработка отопителя ВАЗ "семерка"

    Достаточно отрезать кусочки пластика размером с «улитку» и соединить их между собой и после примерки размера зафиксировать на дне корпуса печки. Если у вас есть пластиковый контейнер или подобный резервуар из поликарбоната размером с улитку, вы можете его использовать, но при этом необходимо убедиться, что он выдерживает нагрев.Улитка должна плотно входить в изготовленный корпус, не говоря уж о прибоях радиатора.

    Очень важно соблюдать пропорции новой детали в составе каменки, так как при увеличенных размерах корпуса улитки печь может не вернуться на положенное место, и придется начинать все сначала . Убедившись, что вы выбрали правильные пропорции и сделали корпус нужного размера, можно обработать стыки нового корпуса герметиком.

    Далее берем на себя благоустройство воздуховодов семерки печки

    Для этого потребуются стандартные шланги и манжеты, которые можно купить в любом строительном или сантехническом магазине, в количестве от четырех до семи шлангов и такое же количество манжет. Перед его установкой необходимо вырезать соответствующие отверстия по диаметру отверстий с обеих сторон и в нижней части корпуса нагревателя.

    В них вставляются манжеты и шланги, боковые стороны которых соединены, соответственно, с боковыми воздуховодами, а днища предназначены для отвода излишнего тепла от ног и защиты их от перегрева прямым потоком нагретого воздуха.Для обогрева ног пассажиров задних сидений можно взять шланги большей длины и направить их соответственно от печки в сторону задней части салона автомобиля.

    Как бы я хотел видеть работу системы отопления? Во-первых, почти бесшумно, чтобы через боковые форсунки в салоне было достаточно свежего воздуха и, конечно же, чтобы ноги согревали теплый воздух. Все это поможет получить самостоятельную настройку, которую следует производить поэтапно. Печка не дает желаемого эффекта в ВАЗ-2107 из-за не полностью доработанного вентилятора.Самостоятельно изготавливать новый элемент не обязательно, а вот пополнить арсенал вентилятором, который используется в системе отопления ВАЗ-2108, очень необходимо.

    Анализируемая модель вентилятора имеет более частое вращение и требует меньших затрат.

    Процесс модернизации печки ВАЗ-2107 проводится в следующей последовательности:

    • изнутри аккуратно снята защитная оболочка со дна автомобильной печи, на которой расположен работающий вентилятор;
    • используемый элемент удален из «гнезда»;
    • аккуратно отсоединяет так называемый хребет, отвечающий за подачу воздуха к ногам;
    • Модель
    • , оснащенная пятью лопастями, устанавливается на замену вентилятора с двумя лопастями.Перед установкой нового предмета нужно проверить его работоспособность;
    • установлен рабочий вентилятор на место старого, надежно зафиксировав его качественным крепежом;
    • снизить шум системы поможет замена резистора, который также подходит от ВАЗ-2108;
    • Настройка
    • не будет полностью завершена, если старые кнопки включения и регулировки не заменить новыми, более совершенными.

    На этом процесс модернизации печки можно считать завершенным.Благодаря самостоятельной, правильно выполненной тюнинговой печке водители непременно почувствуют, что комфорт внутри салона повысится в несколько раз.

    С наступлением холодов каждый автовладелец проводит профилактический осмотр автомобиля и устраняет возможные неисправности. Как правило, меняют тосол, масла, меняют резину на зимнюю. Печка тоже требует особого внимания, ведь это одна из основных узлов автомобиля, обеспечивающая комфорт в холодное время года.

    Как и любой узел в машине, печка тоже может перестать работать.Зимой такая поломка может сделать эксплуатацию автомобиля невозможной: стекла покрываются инеем или потом, в результате чего становится хуже.

    Чтобы самостоятельно отремонтировать плиту, необходимо знать ее устройство.

    В систему отопления входят такие комплектующие:

    • Нагреватель Его задача - нагревать воздух. Основным элементом отопителя является радиатор, по которому циркулирует теплоноситель.
    • Вентилятор, направляющий нагретый воздух в салон. Вентилятор прикреплен к корпусу с помощью упругих подушек, которые исключают вибрацию.
    • Система управления печкой куда включена кнопка вентилятора, а также заслонка и ручка управления отоплением.

    Отопитель печки ВАЗ 2107, принцип работы

    Система отопления функционирует следующим образом:

    В боксе самолета, который находится в моторном отсеке возле лобового стекла, воздух проходит через специальные решетки на капоте.

    В случае душа или дождя вода, отделенная от воздуха, течет в отверстия, находящиеся в ящике.Это дает возможность использовать отопитель в любую погоду, но пока радиатор не прогреется, воздух, попадающий в салон во время дождя, будет сырым.

    Воздушный поток устремляется в отопитель и, проходя через радиатор, нагревается. Нагрев регулируется с помощью крана, который регулирует количество проходящих слоев. Управление краном осуществляется гибкой тягой, прикрепленной к рычагу управления.

    При движении поток воздуха попадает в вытяжку, а сам воздух - в обогреватель.При остановке или малой скорости движения применяется электровентилятор, который управляется переключателем с тремя положениями: «Малая скорость», «Полная скорость» и «Выкл». Пониженная скорость обеспечивается включением электродвигателя через резистор, который снижает напряжение на обмотке электродвигателя.

    После радиатора воздух поступает в воздушные тела и выходит через дефлекторы, позволяющие изменять направление потока.

    Печка в машине, причины плохой работы печки

    Основные неисправности системы отопления автомобиля:

    1. Грязный радиатор
    2. Утечка из крана, радиатора, патрубков или соединений между ними.
    3. Переключатель переключателя режимов работы электровентилятора.
    4. Повреждены провода устройства или окислились их соединения.
    5. Сломался электровентилятор.

    Как улучшить работу печки ВАЗ 2107 Повышение горячего воздуха

    Как известно печка на ВАЗ 2107 хорошо греет, да и работает шумно. Поэтому его не редко модернизируют. Советов по улучшению данного устройства в Интернете множество. Многие автомобилисты пытались самостоятельно улучшить работу отопителя.Но должного эффекта не получилось.

    Например, вы можете самостоятельно:

    • перераспределять потоки воздуха;
    • Завершите стыки воздуховодов насадками.

    Однако в целом температура в салоне останется на прежнем уровне. Чтобы в машине было уютно и тепло, необходимо увеличить количество тепла, подводимого с помощью радиатора. Проблема в заводском вентиляторе каменки, который слишком мал и не создает необходимый воздушный поток.Следовательно, вам необходимо заменить вентилятор. При этом его замену лучше произвести на аналогичный продукт от отечественной «восьмерки», так как такие вентиляторы имеют более высокую скорость вращения и низкий уровень энергопотребления.

    Как заменить вентилятор на более мощный (деталь)

    Порядок работы:


    Инструменты, приспособления, расходные материалы

    Для замены радиатора отопителя потребуется:

    1. Набор торцевых и рожковых ключей.
    2. Крестообразная отвертка.

    Как заменить радиатор отопителя ВАЗ 2107 (пошагово)

    Порядок работы:


    Как заменить кран отопителя ВАЗ 2107

    Порядок работы:


    Обогрев салона классики ВАЗ - это хорошо, но морщинка печей ВАЗ 2107 своими руками преследует только одну цель, даже лучше сделать. Для владельцев автомобилей, проживающих в южных районах, этот вопрос не так актуален.Но жителей северных регионов все больше увеличивается. Гораздо чаще они встречаются при сильных морозах и ледяном морозе в салоне автомобиля. Эта доработка имеет место уже на зимних дорогах «семеркой», водители которых хорошо себя чувствуют на зимних дорогах без громоздкой верхней одежды.

    Доработка печки ВАЗ 2107 своими руками позволяет повысить тепловые характеристики в салоне автомобиля, а значит, комфорт нахождения в машине в машине в холодное время года - это не только водитель, но и пассажиры.Особых работ при выполнении таких работ не предвидится, а значит, находится под властью самостоятельного выполнения владельцев данной модели ВАЗ.

    Несколько слов об отсутствии обогрева семерки

    Их не так много отмечают, но все же они есть. К ним можно отнести следующие проблемы:

    • Недостаток теплого воздуха в области задних сидений;
    • Слабый воздушный поток от левого дефлектора;
    • Шумная работа электродвигателя отопителя;
    • Частые протечки крана.
    Как видно из списка, недостатки полностью устраняются самостоятельно, о чем мы и поговорим в этой статье. Он рассмотрит следующие вопросы:.
    • Как меняется штатный кран печки;
    • Устранение проблем с радиатором;
    • Модернизация дефлектора левого

    Замена штатного крана отопителя

    Данный узел устанавливается в салоне в районе ног переднего пассажира.Многие владельцы не знают о его существовании до тех пор, пока не произойдет утечки охлаждающей жидкости в салоне. Для салона, пол которого покрыт ковролином, это не очень хорошо. Много проблем с его чисткой, сушкой, особенно в холодное время года.

    Установка нового крана решает проблему, но бывает, что только на короткое время. Это заставляет владельцев изобретать что-то новое, и они придумывают. Вместо штатного крана устанавливается изогнутая труба. Утечки устраняются, но появляются другие проблемы.Отсутствие крана в системе не даст возможности регулировать подачу охлаждающей жидкости в радиатор печки. Это приведет к тому, что в теплое время года в машине будет слишком жарко.

    Авторы этой идеи предлагают на лето перекрыть поступление жидкости в радиатор печки, а в холодное время его возобновить. Это не совсем удобно, так как летом возможны ситуации, когда в салон забирается подача теплого воздуха. Например, исключить.

    Поэтому лучшим выходом в такой ситуации будет установка водопроводного крана в подкапотном пространстве машины. Это тоже не лишено недостатков, так как каждый раз, чтобы регулировать подачу жидкости в радиатор печки, необходимо останавливаться и залезать в моторный отсек.

    Как избавиться от проблем с радиатором печки? Специалисты

    утверждают, что более 30% всех проблем с обогревом салона возникает именно из-за радиаторов отопления.На семь можно установить различные радиаторы, медные или алюминиевые. Они имеют свои особенности эксплуатации и несколько отличаются габаритными размерами. Наиболее частая причина неудовлетворительной их работы - засорение ячеек радиаторов, которые необходимо очистить.

    Чтобы проблем с засорением было меньше, необходимо использовать качественную охлаждающую жидкость, стараться не использовать порошковые герметики для устранения протечек, исключить использование воды в качестве охлаждающей жидкости. Он способствует быстрому разрушению тонких стенок алюминиевой трубки радиатора.«Левый» Тосол, в котором в большинстве случаев отсутствуют присадки, также ускоряет износ систем охлаждения и нагрева.

    В качестве более радикальной меры можно попробовать заменить вентилятор в системе отопления. Нужно сразу предупредить, что просто взять другой и поставить вместо штатного узла, не получится, нужна определенная работа по доработке. Чаще всего при переделках используют вентилятор от ВАЗ 2108. Чем он привлекает владельцев классики? Электродвигатель этого узла имеет более высокие обороты, менее шумный, более экономичный.

    О порядке проведения такой замены

    Работу можно выполнять примерно в такой последовательности:

    • В снятом пластиковом кожухе печи нужно разрезать кожух внизу кожуха. Это связано с тем, что вентилятор «восьмерки» несколько длиннее штатного устройства;
    • Необходимо подрезать гребешок, подающий воздух на пол машины;
    • Следующим этапом будет установка нового узла вместо штатного вентилятора и надежного крепления;
    • Подключите устройство К.бортовая сеть Авто. Для этого используются кнопка и дополнительные резисторы от ВАЗ 2108 . .
    После такой доработки в салоне станет заметно теплее.

    Модернизация дефлектора переднего левого

    Как уже отмечалось ранее, одним из недостатков системы обогрева данной модели ВАЗ является слабый приток воздуха от левого переднего дефлектора. Это доставляет водителю неудобства во время движения, так как боковое стекло зажато. Это ухудшает обзор, что может привести к возникновению аварийной ситуации.Мастера нашли выход из такой ситуации.

    Для увеличения подачи теплого воздуха в дефлектор стали устанавливать малогабаритные вентиляторы. Компьютерные устройства очень хорошо справляются с этой работой, они небольшие и экономичные. Для их установки нужно снять дефлектор и подготовить место для вентилятора. Когда он подключен к бортовой сети, нужно предусмотреть отдельный коммутатор.

    Как видите, возможностей для улучшения довольно много. Доработка печки ВАЗ 2107 своими руками в домашних условиях.Все зависит от ваших навыков и умений, а также финансовых возможностей для приобретения определенных материалов и инструментов.

    .

    Автор: alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
