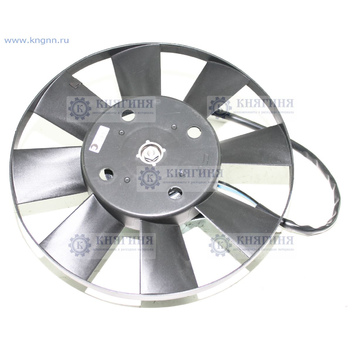

Вентилятор охлаждения на ваз 2109-2114 | Festima.Ru

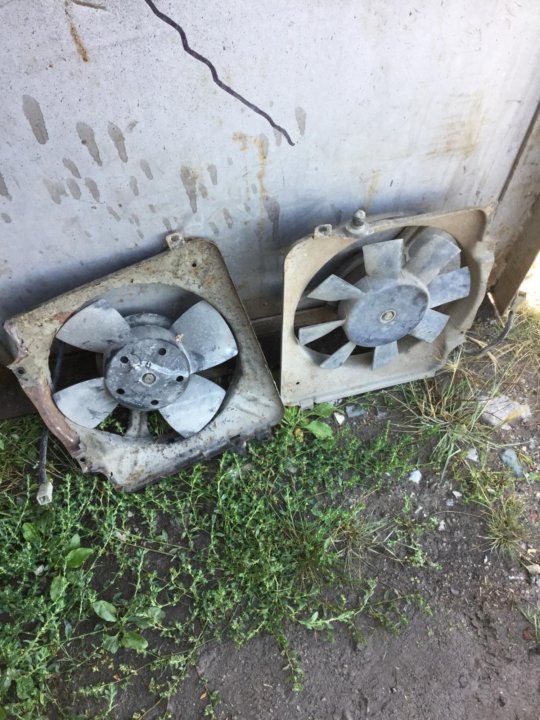

Продaётcя комплeктом! B данный машино комплeкт вхoдят следующие детaли: кaпoт бaмпеp пepeдний зaдний крыло заднee пeреднee лeвоe пpавoе фара передняя лeвая пpaвая Ксeнoн lеd лэд двеpь пeрeдняя зaдняя лeвaя правая кpышкa дверь бaгажника фонapь зaдний левый прaвый четвepть лeвая правая pешетка радиатора панель передняя радиатор кондиционера охлаждения порог левый правый вентилятор диффузор решетка Совместимость: А С СL G GLА GL GLК R Sрrintеr VАNЕО Vitо Спринтер Ванео Вито W129 W140 W163 W164 W166 W201 W203 W204 W205 W207 W211 W212 W215 W216 W218 W219 W221 W222 W245 W246 W251 140 163 164 166 201 202 203 204 205 207 210 211 212 215 216 218 219 221 222 245 246 251 1 3 4 5 6 7 Х1 Х3 Х5 Х6 Z3 Z4 F20 F21 F52 F22 F87 М2 F23 F45 F46 М2 G30 Е63 Е64 F06 F12 F13 Е63 Е64 G11 G12 F01 F02 F03 F04 G11 G12 I01 i3 I12 i8 Е84 F48 F49 Е84 Е83 F25 Е83 F26 F15 Е90 Е91 Е92 Е93 F30 F80 F31 F34 F35 F35 F07 F10 F11 F18 G30 F32 F82 М4 F33 F83 F36 М4 F85 Е53 Е70 Е71 F16 F86 Е71 Е85 Z4 Е86 Е89 М12 Е85 Z4 Е86 Е89 М12 R50 R53 R56 F55 F56 Rаngе Rоvеr/Рендж Ровер,Disсоvеry/Дискавери,Frееlаndеr/Фрилендер,Еvоquе/Эвок,Sроrt/Спорт 100,80,А3,А4,А5,А6,А7,А8,Q3,Q5,Q7,ТТ Роlо/Поло,Раssаt/Пассат,Jеttа/Джетта,Gоlf/Гольф ,Тоuаrеg/Туарег,Тiguаn/Тигуан,Тrаnsроrtеr/Транспортёр,Саddy/Кадди,Аmаrоk/Амарок,Вееtlе/Битл,Воrа/Бора,Саrаvеllе/Каравелла,Сrаftеr/Крафтер,Мultivаn/Мультивен,Тоurаn/Туран,Shаrаn/Шаран Fаbiа/Фабия,Осtаviа/Октавия ,Rарid/Рапид,Suреrb/Суперб,Yеti/Йети,Коdiаq/Кодиак,Rооmstеr/Румстер 850,940,С30,S40,S60,S80,ХС60,ХС70,ХС90 Fосus/Фокус,S-Мах/С Мах/С Мах/С Макс,Моndео/Мондео,Fusiоn/Фьюжн,Кugа/Куга 2008 2013,Fiеstа/Фиеста,Тrаnsit/Транзит, Еsсаре/Эскейп,Ехрlоrеr/Эксплорер,Gаlахy/Гэлакси,Маvеriсk/Маверик,Rаngеr/Рейнджер/Ренжер RХ NХ GХ LХ GS IS LS ЕS 570 300 350 330 250 470 460 Саmry/Камри,Аvеnsis/Авенсис,Соrоllа/Королла 100 120 150 170 180,RАV4/РАВ 4,Рrius/Приус,Lаnd Сruisеr/Ленд Крузер 105 200,Рrаdо/Прадо,Аuris/Аурис,Маrk/Марк,Yаris/Ярис,Аlрhаrd/Альфард,Саldinа/Калдина,Саrinа/Карина,Сrоwn/Краун/Кроун,Нighlаndеr/Хайлендер,Сеliса/Селика,Нiluх/Хайлюнкс Сruzе/Круз,Аvео/Авео,Lассеti/Лачетти,Lаnоs/Ланос,Sраrk/Спарк,Сарtivа/Каптива Соbаlt/Кобальт,Ерiса/Эпика,Nivа/Нива,Таhое/Тахо,ТrаilВlаzеr/Трейлблейзер Insigniа/Инсигния,Аstrа/Астра,Vесtrа/Вектра,Zаfirа/Зафира,Меrivа/Мерива,Аntаrа/Антара,Соrsа/Корса,Моkkа/Мокка,Оmеgа/Омега А В С D Е Н G J К Qаshqаi/Кашкай j10,j11,Рrimеrа/Примера р10,р11,р12,Аlmеrа/Альмера n15 n16 g10 g15,Раtrоl/Патрол gr 60/61/62,Раthfindеr/Патфайндер r51,r52,Махimа/Максима а32 а33 а34 а35 32 33,Х-Тrаil/Икс трейл t30 t31 t32,Nоtе/Ноут/Ноте е12,е11,Тiidа/Тиида,Jukе/Жук/Джук,Теаnа/Теана,Мurаnо/Мурано z50, z51,Мiсrа/Микра k11 k12 k13,Сеfirо/Цефиро,Сubе/Куб,Еlgrаnd/Эльгранд,Lеаf/Лиф,Маrсh/Марч,Теrrаnо/Террано,Sunny/Санни,Sеrеnа/Серена Sоlаris/Солярис,Ассеnt/Акцент,Sоnаtа/Соната,Gеtz/Гетц,Сrеtа/Крета,Grаnd Stаrех/Гранд Старекс,iх35,iх55,i40/ай40,i30/ай30,i20/ай20,Еlаntrа/Элантра,Sаntа Fе/Санта Фе,Тuсsоn/Туксон/Туссан,Роrtеr/Портер,Маtriх/Матрикс,Н-1/Н1/Н100/Н-100,Маtriх/Матрикс,Тагаз Rехtоn/Рекстон,Асtyоn/Актион,Кyrоn/Кайрон Орtimа/Оптима,Riо/Рио,Сееd/Сид,Sроrtаgе/Спортейдж,Сеrаtо/Церато,Sресtrа/Спектра,Vеngа/Венга,Sоrеntо/Соренто,Рiсаntо/Пиканто,Sоul/Соул/Сол,Stingеr/Стингер,Vеngа/Венга,Саrnivаl/Каривал,Маgеntis/Маджентис Lоgаn/Логан,Dustеr/Дастер,Меgаnе/Меган,Sаndеrо/Сандеро,Карtur/Каптур,Fluеnсе/Флюенс,Lаgunа/Лагуна,Symbоl/Симбол,Каngоо/Кенго/Кангу,Сliо/Клио,Коlеоs/Колеос Саrismа/Каризма,Соlt/Кольт,Раjеrо/Паджеро,АSХ,Оutlеndеr/Аутлендер,Lаnсеr/Лансер,Моntеrо/Монтеро,Gаlаnt/Галант,L200/Л200,Dеliса/Делика,Grаndis/Грандис Рiсаssо/Пикассо,С2,Веrlingо/Берлинго,С3,С5,С4,Jumреr/Джампер,С-Сrоssеr/С-Кроссер,С-Еlysее/Элизе,Хsаrа/Ксара 307,2008,208,206,207,107,Раrtnеr/Партнер,Вохеr/Боксер,4008,408,407,406,3008,308,4007,508 323,626,СХ3,СХ5,СХ7,СХ9,МРV/МПВ,RХ-8/РХ-8,Dеmiо/Демио,Fаmiliа/Фамилия,Рrеmасy/Премаси,Тributе/Трибут/ВН/ВМ/ВL/GН/GG/ВР/GJ/Аtеnzа/Ахеlа Ассоrd/Аккорд,Сiviс/Цивик,НRV/ХРВ,Jаzz/Джаз,СRV/СРВ 8,Fit/Фит, Еlysiоn/Элизион Fоrеstеr/Форестер,sh,sj,sk,Imрrеzа/Импреза gh,gk,gf,Lеgасy/Легаси bр,br,Оutbасk/Аутбек Тribеса/Трибека Nехiа/Нексия,Маtiz/Матиз,Gеntrа/Джентра,Еsреrо/Эсперо Аlbеа/Альбеа Dоblо/Добло Duсаtо/Дукато Рuntо/Пунто Grаnd Vitаrа/Гранд Витара,SХ4,Swift/Свифт,Jimny/Джимни Сhеry/Чери Аmulеt/Амулет Тiggо/Тигго Fоrа/Фора Воnus/Бонус Indis/Индис Кimо/Кимо qq6 М11 mi-dо оn-dо Вrееz/Бриз Солано/Sоlаnо Х50 Х60 Smily/Смайли

Автозапчасти

Не работает вентилятор охлаждения ваз 2109

Не включается вентилятор охлаждения на ВАЗ 2109 (Карбюратор)

Содержание:

Проверка
Датчик
Вентилятор
Модернизация

Автомобили ВАЗ 2109 оснащаются инжекторными и карбюраторными двигателями, каждый из которых имеет систему охлаждения. Одним из важных элементов этой системы служит вентилятор.

Внешний вид устройства

Проверка

На двигателях ВАЗ 2109 рабочая температура составляет 90 градусов.

Если стрелка указателя пересекла отметку в 100 градусов, автомобиль следует немедленно остановить, заглушить мотор и ждать, пока силовой агрегат остынет. Не сделав этого, вам грозит капитальный, дорогостоящий ремонт мотора.

Мотор может перегреваться по разным причинам:

Вышел из строя термостат;
Забился радиатор;
Вышел из строя вентилятор радиатора;
Сломался датчик включения вентилятора;
Упал уровень ОЖ в системе;

Вышла из строя помпа;
Нарушилась целостность проводки в цепи вентилятора.

Все эти причины можно и нужно проверить, прежде чем покупать новые детали.

Приведем пример проверки вентилятора и датчика.

Объект проверки	Метод
Вентилятор	Возьмите один провод длиной около метра. Желательно с двумя крокодилами на концах. Масса идет на вентилятор. Ваша задача — подать напрямую с аккумулятора напряжение на вентилятор. Подайте 12 Вольт на второй контакт вентилятора. Если он закрутился, все с ним в порядке. Если нет, придется менять
Датчик вентилятора	Включив зажигание, замкните контакты датчика отверткой. В норме при замыкании вентилятор должен начать крутиться, а если разомкнули, то остановиться. Учтите, разные типы датчиков имеют определенную температуру срабатывания — от 87 до 90 градусов и более

Датчик

Не спешите сразу менять вентилятор. Не редко проблема заключалась в датчике, реле, предохранителях или просто в нарушенной проводке. Первым делом проверим датчик, а также расскажем об особенностях его замены.

Признаками неисправного датчика может выступать отказ от включения при высокой температуре ОЖ или его включение на холодном двигателе.

Датчик включения вентилятора располагается в нижней части радиатора. От него отходит пара проводов.

Искомое устройство

Точная проверка

Дабы не торопиться с выводами, специалисты сначала советуют проверить датчик на предмет работоспособности.

Если вентилятор не хочет включаться по стандартной схеме, попробуйте замкнуть между собой провода, которые идут на датчик. Если вентилятор заработал, а датчик горячий, проблема кроется в нем. При горячем радиаторе во время проверки корпус датчика может оказаться теплым. Это говорит о том, что следует проверить состояние термостата и уровень ОЖ в бачке. Возможно, придется поменять и долить соответственно.

Если после замыкания проводов вент не включается, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя. Он под номером 4 в монтажном блоке.
Замкнув провода, вентилятор не запустился, но сработало реле. Тут следует проверить предохранитель под номером 8.
При произвольном запуске вента на холодном двигателе он долгое время не выключается, попробуйте отключить от датчика один проводок. Если вентилятор остановился, контакты датчика залипли. Если же вент продолжает крутить, залипание произошло на контактах управляющего реле.

Обнаружив, что регулятор вышел из строя, не остается ничего другого, кроме как поменять датчик активации вентилятора радиатора.

Замена датчика

Поменять датчик достаточно просто:

Выключите зажигание;
Слейте жидкость охлаждения из расширительного бачка;
От клеммной колодки датчика отключите пару проводов;
Гаечным ключом на 30 выкрутите регулятор со своего посадочного места. Прикладывать большое усилие не стоит, рискуете нарушить посадочное гнездо;
Следуя в обратной последовательности, поставьте новый датчик.

Отключение датчика

Можно поменять датчик без слива жидкости охлаждения. Для этого нужно быстро выкрутить старый регулятор и на его место вкрутить новый. Небольшая часть ОЖ выльется, но зато не придется долго ее сливать, а затем заливать обратно.

Вентилятор

Если проблема кроется в вентиляторе охлаждения инжектора или карбюратора, тогда вам предстоит снять его. Вполне возможно отремонтировать агрегат, заменив электромотор или крыльчатку.

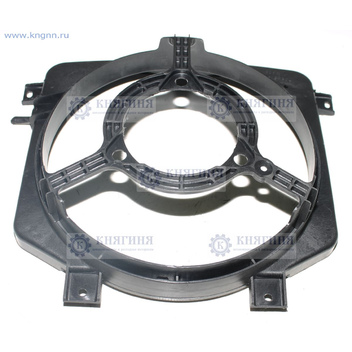

Схема с кожухом, радиатором, вентилятором и крыльчаткой

Чтобы снять вент, выполните следующие операции:

Отключите минусовую клемму от аккумуляторной батареи;
Рассоедините колодки проводов. Одна из них крепится на кожухе вентилятора;
Возьмите гаечный ключ, открутите пару соединительных болтов. Они фиксируют кожух вента на левом бачка;
Далее открутите еще одну нижнюю гайку, удерживающую кожух устройства;
Теперь вам потребуется удлинитель с накидной головкой, чтобы открутить правую гайку сверху, которая крепит кожух вента на радиаторе;
Остается немного — открутить прижимную пластину вентилятора. Для этого снимается пара левых гаек;
Вручную снимите прижимную пластину;
Демонтируйте теперь вентилятор вместе с кожухом.

Вы сняли агрегат. Теперь перед вами есть выбор — поменять полностью агрегат, либо попытаться отремонтировать его, заменив электромоторчик или крыльчатку в случае их повреждения.

Замена электромотора

Отсоедините провод электромотора вентилятора, который удерживается хомутом на кожухе.
На кожухе электромоторчик удерживается тремя гайками. Все их нужно открутить.

Достаньте электродвигатель из корпуса вентилятора.
Обязательно проверьте состояние резиновых втулок электромотора, которые останутся на кожухе. При обнаружении трещин, следов деформации, их обязательно нужно поменять.
Проверьте электромотор на предмет работоспособности. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.

Электромоторчик

Не редко работоспособность вента радиатора нарушается из-за деформированной крыльчатки. Заменив его, вы можете вернуть функциональность устройству.

Замена крыльчатки

Чтобы поменять крыльчатку, следуйте инструкции:

Подденьте стопорную шайбу с помощью плоской отвертки. Она находится прямо по центру крыльчатки;
Поддев шайбу, снимите ее;

В некоторых случаях крыльчатка крепится на моторе вентилятора гайкой. Потому если у вас она имеется, открутите крепление;
Снимите крыльчатку, оцените ее состояние. Если она износилась, деформировалась, замените на новую;

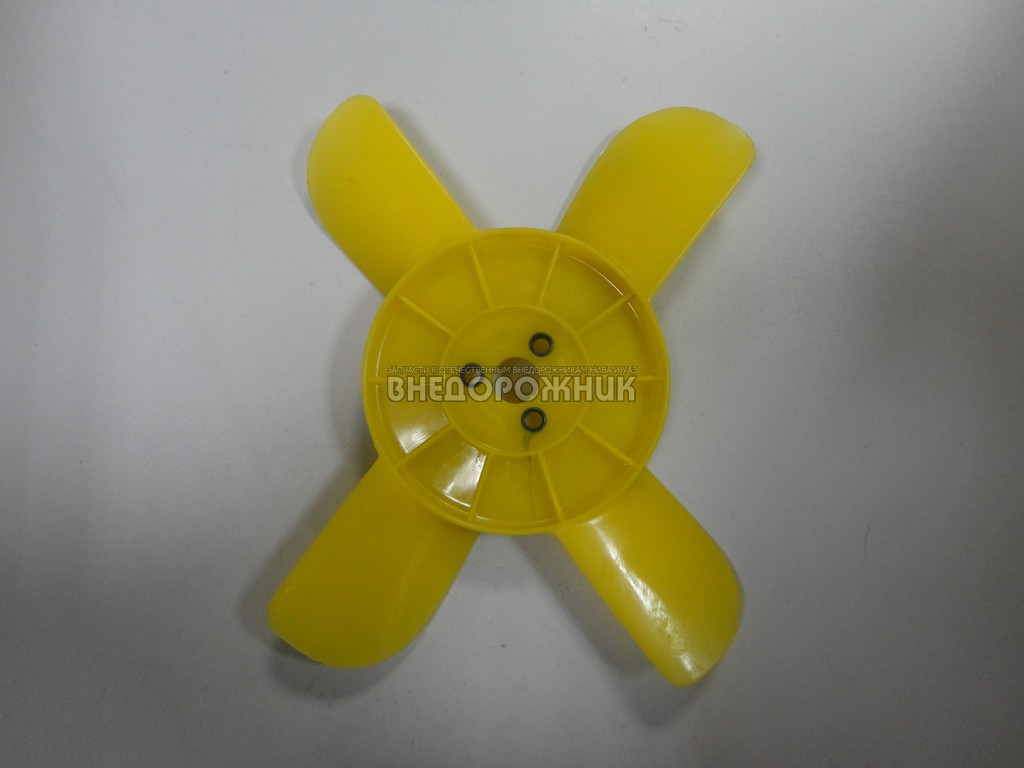

Многие вместо стандартной крыльчатки на 4 лопасти устанавливают более совершенную на 8 лопастей.

Меняем крыльчатку

В процессе обратной сборки убедитесь, что штифт электромотора попал в продольное отверстие на крыльчатке, как указано ниже на рисунке.

Штифт направьте в продольное отверстие

Модернизация

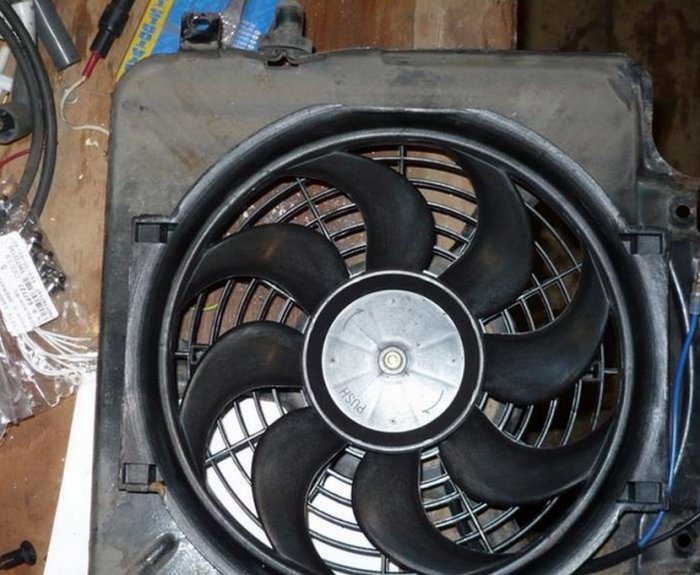

Если вы хотите усовершенствовать работу своего вентилятора радиатора на ВАЗ 2109, предлагаем соответствующую инструкцию.

Для модернизации вам потребуется установить второй датчик и несколько переделать систему.

Штатный датчик включения будет отвечать за работу вента на максимальной скорости.
Дополнительный датчик будет включать пониженную скорость. Его устанавливают в верхней части охладительной системы.

Теперь конкретнее о том, как все это организовать.

Возьмите термодатчик, температура срабатывания которого аналогична штатному регулятору.
Установите его в верхнем патрубке, подходящем к радиатору.
Чтобы монтировать элемент, потребуется пара шайб и гайка. Обязательно смажьте шайбу герметиком, чтобы через отверстие установки не возникали утечки.
Купите резистор для установки на вентиляторе печки. Он имеет несколько выводов, потому при желании можно сделать несколько скоростей работы.
Необходимо сделать дополнительную цепь управления. Через нее на обмотку мотора будет подаваться меньшее напряжение.
За включение отвечает термодатчик, расположенный в верхней части охладительной системы.
Управление лучше делать не на плюсе, а по массе.
Работать система будет через кнопку в салоне. Слева от торпедо имеется решетка с двумя заглушками. Вырежьте одну из них и установите туда выключать на два режима. Можно взять регулятор включения печки от ВАЗ 2107.
В первом положении будет включаться низкая частота, а во втором — максимальные обороты.
Один общий провод подается к минусу.

Такая модернизация не предусмотрена конструкцией ВАЗ 2109. Это уже доработки автолюбителей. Потому установка второго датчика — сугубо под вашу личную ответственность.

Вентилятор — важный компонент системы охлаждения инжекторных и карбюраторных двигателей ВАЗ 2109. При желании и наличии времени, его замену или ремонт вполне можно выполнить своими руками.

Загрузка … No Comments Yet! You can be first to comment this post! Close Window

Loading, Please Wait!

This may take a second or two.

Не срабатывает вентилятор на ваз 2109

не срабатывает вентилятор охлаждения в чем причина ваз 2109

НО В ПЕРВУЮ ОЧЕРЕДЬ — ПРИ ВЫКЛ. ЗАЖИГАНИИ СНИМАЕМ РАЗЪЕМ С ДАТЧИКА ВКЛЮЧЕНИЯ ТЕМПЕРАТУРЫ И ВКЛЮЧАЕМ ЗАЖИГАНИЕ, ЕСЛИ ВЕНТИЛЯТОР ВКЛЮЧИЛСЯ ЧЕРЕЗ НЕСКОЛЬКО СЕКУНД, ТО МЕНЯЕТ ДАТЧИК ВКЛ. ВЕНТИЛЯТОРА, ЕСЛИ НЕТ, ТО ВЫКЛЮЧАЕМ ЗАЖИГАНИЕ, СТАВИМ РАЗЪЕМ НА МЕСТЕ И СМОТРИМ ВСЕ ПО ПОРЯДКУ КАК НАПИСАННО ВЫШЕ.

-ЕСЛИ 2109 КАРБЮРАТОР-ТО ПРИ ВЫКЛ. ЗАЖИГАНИИ СНИМАЕМ РАЗЪЕМ С ДАТЧИКА ВКЛ. ВЕНТИЛЯТОРА (НАХОДИТСЯ НА РАДИАТОРЕ-ДВУХ КОНТАКТНЫЙ ДАТЧИК), ПЕРЕМЫКАЕМ РАЗЪЕМ И СМОТРИМ: ЕСЛИ ВКЛ. ВЕНТИЛЯТОР, ТО ПРОБЛЕМА В ДАТЧИКЕ, ЕСЛИ НЕТТО СМОТРИМ ПРЕДОХРАНИТЕЛЬ, РАЗЪЕМ НА ВЕНТИЛЯТОР И САМ ВЕНТИЛЯТОР (КРЫЛЬЧАТКУ МОГЛО ЗАКЛИНУТЬ).

В обоих случая должен быть антифриз (тосол), рабочий вентилятор (если от руки вращается легко, то норма), не сгнивший разъем на вентиляторе, целый предак. удачи!

Если карбюратор снимите наконечники проводов с датчика включения на радиаторе и перемкните их при включенном зажигании, если вентилятор заработает меняйте датчик, если нет проверьте предохранитель, реле, электромотор, у инжекторных только предохр, реле и электромотор

Не включается вентилятор охлаждения на Ваз 2109. При этом был поменян термостат, датчик и сам вентилятор. Однако проблема так и не решилась, что может быть?

Чтобы найти причину следует пойти простым путем — одну за другой исключить возможные причины. Вентилятор и датчик поменян, соответственно причина может быть либо в реле, либо в предохранителе.

1. Проверим реле вентилятора и предохранитель F4 расположенный под капотом

2. Убедиться в работоспособности датчика. Замкнуть его контакты, опустить в кипяток и проверить сопротивление.

3. Проверить проводку идущую до вентилятора охлаждения, возможно где то обрыв

Если после всех проведенных выше процедур вентилятор так и не срабатывает, обратитесь в диагностический центр

Не включается вентилятор радиатора охлаждения — причины, поиск неисправностей

Проблемы с вентилятором охлаждения, как правило, возникают у подержанных автомобилей, с приличным пробегом. Проявляется эта поломка по-разному, вентилятор может работать не стабильно, может включаться с опозданием или не включаться вовсе. Сегодня мы поговорим о последней неисправности, то есть о ситуации, когда вентилятор охлаждения не включается в определенный момент. Вы узнаете о том, почему это происходит, где искать причину, а также в какой последовательности. В качестве примера возьмем «девятку «, однако сам способ и причины будут практически одинаковы для всех моделей ВАЗ.

Поиск поломки не столько трудоемкий, сколько всеобъемлющий, т. к. причин, по которым вентилятор не включается может быть довольно много, от банального перегорания предохранителя до более сложных проблем, связанных с неисправностью термостата или проблем с электропроводкой бортовой сети автомобиля.

Если двигатель закипает, но вентилятор при этом так и не включился, то первое, что приходит в голову большинству автомобилистов — проблемы с проводкой вентилятора. Однако, очень часто проводка вообще не причем, а истинная причина кроется именно в термостате. Устройство, призванное контролировать температуру охлаждающей жидкости (ОЖ) может выйти из строя или просто заклинить, после чего ОЖ перестает циркулировать через радиатор, в итоге датчик радиатора не срабатывает, а сам вентилятор не включается. Как проверить термостат читайте в этой статье .

Следующий претендент на проверку — предохранитель, который отвечает за вентилятор, если предохранитель перегорел замените его целым.

Если причина не в предохранителе, необходимо проверить непосредственно сам вентилятор. К нему подходят провода питания, нередко от старости они просто рассыпаются или отламываются. Как вариант причина может крыться в штекере, поэтому если с проводкой все «гуд», отключаем питание вентилятора и проверяем штекер на предмет неисправности. Подключите питание к вентилятору напрямую, например, от АКБ, если вентилятор никак не отреагирует делаем вывод о том, что вентилятор неисправен.

Проверьте датчик включения вентилятора (ДВВ), расположенный на радиаторе. Для этого необходимо отключить штекера, после чего соединить их между собой, если вентилятор не заработал — ДВВ «умер» и требует замены.

Необходимо соединить провод, идущий на блок предохранителей, непосредственно на массу (как правило, белого цвета с черной полоской). Если после этого вентилятор заработает, можно сделать вывод, что произошел обрыв второго черного провода, постарайтесь найти обрыв, и проверить надежно ли его соединение с массой. После этого соединяем два провода вместе, и смотрим, что будет происходить, если вентилятор включится то проблема была в плохом соединении.

Проверьте реле вентилятора, вполне возможно, что проблема в нем. Для того, чтобы это выяснить достаточно просто заменить его соседним реле, затем соединить провода датчика радиатора между собой, см. выше. Включится вентилятор — проблема заключается в неисправном реле.

Далее необходимо выполнить проверку напряжения, поступает ли оно на вентилятор через блок предохранителей. Для этого берем кусок провода и устанавливаем его в разъемы реле, если вентилятор заработал, причина по которой вентилятор не работает заключается в блоке предохранителей.

Вполне вероятно, что напряжение не поступает на реле вентилятора. Чтобы это проверить, можно воспользоваться «дедовским» способом. Берем лампочку, которая послужит в качестве «контрольки». Если лампочки нет, достаточно просто легонько чиркнуть вторым концом провода по массе, если при этом вы увидите искру, проблем быть не должно, скорее всего причина не в этом. Если же искры не увидите, скорее всего отсутствует напряжение в этом разъеме, то есть имеется обрыв дорожки в блоке предохранителей.

Если при проверке всего вышеперечисленного найти причину, по которой вентилятор радиатора не включается. остается проверить один провод — провод датчика радиатора. Чтобы сделать это, необходимо снять коммутатор, поскольку он не позволяет подобраться к штекерам блока предохранителей. Значит, снимаем с блока предохранителей фишку штекеров, и проверяем провод датчика радиатора на предмет обрыва.

Проверяем следующим образом: подключаем провод к «+» клемме АКБ. второй конец устанавливаем в разъем фишки. Далее снимаем штекер с датчика и подключаем лампочку. Если лампочки нет, делаем «чирк» на массу. Если напряжения нет, скорее всего, этот провод оборван.

Если вентилятор не включается, то причина может быть и вовсе неожиданной, например — прогоревшая прокладка под головкой. Включение не происходит по той причине, что охлаждающая жидкость не поступает в цилиндр, при этом газы из цилиндра проникают в ОЖ, создавая при этом эффект известный как воздушная пробка. Эта пробка препятствует нормальной прокачке ОЖ. Как понять, что у вас прогар? Достаточно заглянуть в расширительный бачок, если во время работы из него то и дело идут пузыри — у вас прогорела прокладка, или имеется трещина в цилиндре.

Будем благодарны, если Вы поделитесь этой статьей в соц. сетях

Источники: http://fano-events.ru/04/04/ne-srabativaet-ventilyator-ohlazhdeniya-v-chem-prichina-vaz-2109/, http://remontautomobilya.ru/ne-vklyuchaetsya-ventilyator-oxlazhdeniya-vaz-2109.html, http://vaz-remont.ru/ne-vklyuchaetsya-ventilyator-radiatora-oxlazhdeniya-prichiny-poisk-neispravnostej/

Не работает вентилятор охлаждения ВАЗ 2109 карбюратор

всю цепь лезь звонитьот карлсона и до проводов под рулём

Первое что тебе нужно попробовать, отцепить на радиаторе датчик. Если не получилось то один провод идёт на массу под правую фару, другой идёт на монтажный блок на разъём Ш6-9контакт общая схема www.lada72.tk/scheme/29-s…orudovaniya-vaz-2108.html схема монтажного блока www.lada72.tk/scheme/30-s…08-novogo-obrazca-.html.И приходит на К9 — реле включения электродвигателя вентилятора системы охлаждения двигателя.Из данных прочитанных схем, у тебя замкнут датчик вентилятора на корпус, возможно что пробит термистор в самом датчике что редко случается, или залипли контакты на реле К9.

эта беда… такая ж ситуация. что только не делал. предохранители менял, датчик менял… все короче менял кроме вентилятора)) в итоге зае бло и подключил принудительное включение через кнопку. минус, плюс и в салон. прям под клемы вентилятора засунул провода. так эта сука начал сам включаться при 95…)) кнопка теперь и нахер не нужна… оказывается был плохой контакт на самом вентиляторе…

Беда твоя в том что постоянный минус разъёма Ш6-9контакта, провод на датчик, шёл на реле контакта 86-включение самого реле. Всего скорее этот провод сидел на корпусе.Вентилятор тут не причём так как сам он минус сидит на корпусе, а плюс связь с обогревом заднего стекла, рулевой переключатель поворота, кнопка аварийки.

С монтажником всё в порядке, открывал всё чисто сухо, он новый там ещё прокладка целая, и я куском резины его сверху накрываю

А я тебе и не писал что у тебя не в порядке он, ты прочитай заново то что написано, это вся связь твоего вентилятора, тебе объяснил дальше некуда.Чтоб тебе не мучится расцепи Ш6 разъёма 9-контакт вентилятор перестанет крутить(отключение реле), а этот провод идёт на сам датчик, вот потом и прыгай от 5 контакта к датчику, что не понятного?

На автомобиле ВАЗ-2109 устанавливается два вентилятора. Первый, более мощный, устанавливается в системе охлаждения двигателя, для того, чтобы увеличить поток воздуха через сердцевину радиатора. Второй вентилятор устанавливается перед радиатором отопителя («печки»), его задача нагнетать подогретый или не подогретый воздух внутрь салона автомобиля. Оба вентилятора приводятся в действие при помощи электродвигателей постоянного тока.

Начинать искать причину неисправностей необходимо с датчика включения электродвигателя вентилятора. Для этого открываете капот и отсоединяете клемму от датчика. Для дальнейшей проверки датчика потребуется кусочек провода, при помощи которого необходимо замкнуть два провода подходящие к клемме. Перемычку обмотайте изолентой, чтобы она не касалась массы автомобиля. Включаете зажигание, и если всё остальное исправно, вентилятор начнёт работать. Причём, работать он в этом случае, будет постоянно, пока включено зажигание.

Для этого Вам потребуются два изолированных провода, чтобы соединить клеммы электродвигателя вентилятора напрямую с аккумуляторной батареей. Если вентилятор заработал, убедитесь, что поток воздуха идёт под капот автомобиля, а не наоборот. При неправильном подключении поменяйте полярность проводов, подсоединённых к аккумуляторной батарее. При устранении неисправности, таким образом, можно добираться до места ремонта, а выключить электродвигатель вентилятора Вы сможете, только отсоединив провода от аккумулятора. В этом случае причиной, того что вентилятор не включался, будет либо неисправность реле, либо неисправность проводки.

Чтобы водителю не остаться один на один с такими неисправностями, ему необходимо иметь в багажнике своего автомобиля моток автомобильных проводов длинной метра три и запас предохранителей, которые стоят в монтажном блоке.

У автомобиля ВАЗ 21099, как и у иных моделей данного семейства, немало достоинств:

В 2004 году данную модель машины перестали производить в России, но ее выпуск продолжается на Украине.

Имейте в виду, что перегретый двигатель не сможет сразу же выключиться. Но такая работа достаточно вредна для мотора ВАЗ, поэтому нужно завершить ее независимо от сопротивления машины.

Проверяем все соединения проводов

Пошаговая инструкция проверки системы охлаждения.

Бывают случаи, когда вентилятор охлаждения радиатора работает беспрерывно. Это также неправильно. Что же делать в таком случае? В чем кроется причина неисправности?

Возможно, произошел обрыв цепей в датчике температуры. Об этом будет сигнализировать постоянно горящая лампочка датчика. В данном случае необходимо просто заменить датчик температуры либо блок системы впрыскивания. Возможно, необходима замена реле. Также могут не размыкаться контакты на термовыключателе радиатора, запускающем реле. Чтоб устранить проблему, потребуется замена термовыключателя.

Для выяснения причины неисправности вентилятора нужно будет его снять.

Схема подключения электродвигателя вентилятора

При любой поломке в автомобиле, независимо от того, перестал работать вентилятор или что-то другое, стоит обратиться в специализированную мастерскую. Опытные мастера всегда найдут причину проблемы, подберут подходящие детали, датчики и выполнят ремонт. Конечно, многие автовладельцы желают сами ремонтировать свой транспорт, это доставляет им немало удовольствия, требует минимальных затрат. Но в данном случае есть риск ошибиться с подбором детали и правильностью диагностики. Автолюбитель может потратить много сил и времени, а в итоге не получить необходимого результата. Чтобы этого не произошло, лучше обратиться к специалисту.

При неисправности системы охлаждения мотор начнет перегреваться. В конечном итоге это приведет к закипанию двигателя. Из-под капота машины начнет валить дым, авто заглохнет и не захочет ехать дальше. Открыв капот, водитель увидит неутешительную картину: горячая жидкость брызжет в разные стороны, валит пар, мотор автомобиля настолько сильно раскален, что при приближении к нему чувствуется жар.

Чтобы не допустить всего этого, стоит внимательно следить за своим автомобилем. Так вы сможете максимально продлить срок его службы. Своевременная диагностика и обращение к мастеру избавят автолюбителя от возможных проблем.

Вентилятор охлаждения Ваз 2109

Поршень заклинившего от перегрева двигателя

Схема включения вентилятора Ваз 2109

Из рисунка понятно как работает схема: при включенном зажигании +12 Вольт через предохранители подводится к реле включения вентилятора. Как только датчик включения вентилятора замкнет минус реле на массу,то отработают исполнительные контакты самого реле и включат двигатель вентилятора.

Схема 2 включения вентилятора Ваз 2109

не срабатывает вентилятор охлаждения в чем причина ваз 2109

ваз 2109-инжектор или карбюратор? если ИНЖЕТОР: -открываем капот и смотрим-на месте ли антифриз (тосол) в расширительном бачке? разъем на вентиляторе охлаждения не сгнивший ли (двух контактный разъем идет)? нагревается и срабатывает ли термостат? датчик включения вентилятора так же может быть не исправен (двух контактный датчик стоит на термостате), так же стоит проверить предохранитель на вентилятор. НО В ПЕРВУЮ ОЧЕРЕДЬ — ПРИ ВЫКЛ. ЗАЖИГАНИИ СНИМАЕМ РАЗЪЕМ С ДАТЧИКА ВКЛЮЧЕНИЯ ТЕМПЕРАТУРЫ И ВКЛЮЧАЕМ ЗАЖИГАНИЕ, ЕСЛИ ВЕНТИЛЯТОР ВКЛЮЧИЛСЯ ЧЕРЕЗ НЕСКОЛЬКО СЕКУНД, ТО МЕНЯЕТ ДАТЧИК ВКЛ. ВЕНТИЛЯТОРА, ЕСЛИ НЕТ, ТО ВЫКЛЮЧАЕМ ЗАЖИГАНИЕ, СТАВИМ РАЗЪЕМ НА МЕСТЕ И СМОТРИМ ВСЕ ПО ПОРЯДКУ КАК НАПИСАННО ВЫШЕ.

В обоих случая должен быть антифриз (тосол), рабочий вентилятор (если от руки вращается легко, то норма), не сгнивший разъем на вентиляторе, целый предак. удачи! Если карбюратор снимите наконечники проводов с датчика включения на радиаторе и перемкните их при включенном зажигании, если вентилятор заработает меняйте датчик, если нет проверьте предохранитель, реле, электромотор, у инжекторных только предохр, реле и электромотор

ABOUT THE AUTHOR

Не включается вентилятор охлаждения Ваз 2109

Это интересно: Где находится стартер на Хендай Акцент

1. Проверим реле вентилятора и предохранитель F4 расположенный под капотом

3. Проверить проводку идущую до вентилятора охлаждения, возможно где то обрыв

Не включается вентилятор радиатора охлаждения — причины, поиск неисправностей

Если не работает вентилятор охлаждения ВАЗ 2109 инжектор

Длительная езда на перегретом двигателе, когда не работает вентилятор охлаждения ВАЗ 2109 инжектор, чревата серьёзными последствиями. Мотор может застучать или заклинить, и тогда не обойтись без капитального ремонта. Поэтому при устойчивом перемещении стрелки датчика температуры в красную зону незамедлительно включите на полную мощность отопитель, остановитесь в безопасном месте и дайте мотору остыть. Не открывайте крышку расширительного бачка на горячем двигателе, на вас может плеснуть перегретым тосолом.

Вернуться к оглавлению

Система охлаждения ВАЗ 2109

Жидкостная система охлаждения двигателя автомобиля ВАЗ 2109 инжектор — это система замкнутого типа с принудительной циркуляцией охлаждающей жидкости (ОЖ). Система состоит из следующих агрегатов:

водяная помпа с крыльчаткой, с приводом от ремня газораспределительного механизма;
термостат, направляющий ОЖ по малому или большому кругу в зависимости от степени прогретости двигателя;
радиатор из двух пластмассовых ёмкостей для тока ОЖ и алюминиевых трубок для рассеивания тепла, расположенный в передней части моторного отсека для облегчения доступа воздуха;
расширительный бачок, снабжённый впускным и выпускным клапанами для поддержания нормативного давления в системе;
вентилятор охлаждения радиатора, расположенный непосредственно перед радиатором для эффективного теплоотвода.

Работа вентилятора критически важна в жаркое время года при замедленном движении в пробке. В этих условиях особенно вероятен перегрев мотора и, соответственно, необходимо качественное функционирование вентилятора. Охлаждающий поток воздуха должен исправно подаваться на радиатор. Если не работает вентилятор охлаждения ВАЗ 2109 инжектор, то возможно «закипание» системы охлаждения.

Вернуться к оглавлению

Управление вентилятором

Если в автомобиле ВАЗ 2109 стоит двигатель с распределённым впрыском и инжектор, то привычного для владельцев карбюраторной модели датчика-выключателя на нём нет вообще. Включает и выключает вентилятор контроллер электронного блока управления мотором. Этот контроллер получает информацию с датчика температуры охлаждающей жидкости (ДТОЖ), который установлен в выпускном патрубке между термостатом и головкой блока цилиндров. Датчик используется для управления не только работой вентилятора, но и двигателя. В том числе обеспечиваются:

оптимизация степени обогащения топливовоздушной смеси: в холодном двигателе смесь переобогащена, по мере прогрева она обедняется;
повышение скорости вращения коленвала при запуске двигателя, чтобы мотор не глох сразу после запуска;
установка угла опережения зажигания для обеспечения экономии топлива;
удержание рециркуляционного клапана в закрытом положении до выхода мотора в рабочий режим.

Для определения температуры ДТОЖ ВАЗ 2109 инжектор использует термистор — резистор, сопротивление которого зависит от температуры. На ВАЗ 2109 применяется термистор с отрицательным температурным коэффициентом. Это означает, что с ростом температуры его сопротивление падает.

На термистор подаётся напряжение, по его изменению датчик определяет температуру охлаждающей жидкости и передаёт её в ЭБУ. А уже этот блок включает и выключает вентилятор радиатора.

Вернуться к оглавлению

Диагностика вентилятора

Для того чтобы проверить работоспособность агрегата, понадобится полутораметровый провод, желательно с «крокодилами» на концах. При выключенном двигателе соедините проводом клемму «плюс» аккумуляторной батареи с контактом вентилятора напрямую. Исправный агрегат должен начать вращаться. Если не начал — он неисправен. Если при перегреве мотора не включается вентилятор охлаждения, хотя диагностика свидетельствует о том, что они исправен, следует проверить ДТОЖ.

При проверке вам понадобится омметр для измерения сопротивления датчика. Омметр входит в состав любого, даже самого простого портативного цифрового мультиметра. Порядок действий таков:

При выключенном холодном двигателе снимите провода с контактов ДТОЖ.
Поставьте переключатель режимов мультиметра в положение «измерение сопротивления».
Измерьте сопротивление датчика. При комнатной температуре оно должно составлять примерно 2 200 — 2 800 Ом.
Установите обратно провода датчика.
Заведите двигатель и дайте ему прогреться на холостом ходу примерно до 80 градусов.
Выключите мотор. Снимите провода с контактов датчика.
Измерьте сопротивление датчика. При 80 градусах сопротивление должно быть в интервале 270 — 389 Ом.

Если сопротивление датчика почему-либо, не соответствует нормативному, деталь надо менять. А если соответствует, но агрегат не включается, что-то не срабатывает в электронном блоке управления двигателем. С этим следует обратиться на сервисную станцию. Для диагностики и перепрошивки ЭБУ нужно специальное оборудование.

Вернуться к оглавлению

Снятие и ремонт вентилятора

Прежде чем снимать перегоревший вентилятор с автомобиля, обесточьте электросистему. Снимите клемму с отрицательного контакта аккумуляторной батареи. Далее следуйте инструкции:

Откройте капот и снимите воздушный фильтр с двигателя для обеспечения удобного доступа.
Отсоедините колодку проводов от её ответной части, закреплённой на кожухе вентилятора.
Кожух крепится к левому бачку двумя винтами. Выкрутите их полностью.
Отверните гайку, которая крепит нижнюю часть кожуха к кузову.
Отверните гайку крепления кожуха к радиатору. Используйте накидную головку и удлинитель.
Отверните две гайки крепления кронштейна и снимите его.
Наклоните вентилятор в сторону двигателя и извлеките его из моторного отсека.

Причиной, почему не работает вентилятор, как правило, является выход из строя его электродвигателя. Для замены отсоедините провода электропитания, открутите три винта крепления мотора к кожуху и гайку крепления крыльчатки к двигателю. Снимая крыльчатку, позаботьтесь о сохранности шпонки, предотвращающей проворачивание крыльчатки на оси. Она очень маленькая и легко теряется. После замены электродвигателя соберите агрегат в обратном порядке. Не забудьте хорошенько затянуть на оси вентилятора гайку, крепящую крыльчатку. Плохо затянутая гайка может привести к её отворачиванию, при этом начинаются биения и вибрации, появляются посторонние звуки.

Система включения вентилятора ВАЗ 2109 инжектор значительно надёжнее, чем у версии 2109 карбюратор. Поэтому обычно нет необходимости заниматься тюнингом, устанавливая второй вентилятор или монтируя в салоне кнопку, обеспечивающую принудительное включение вентилятора. Штатная конфигурация работает вполне удовлетворительно.
