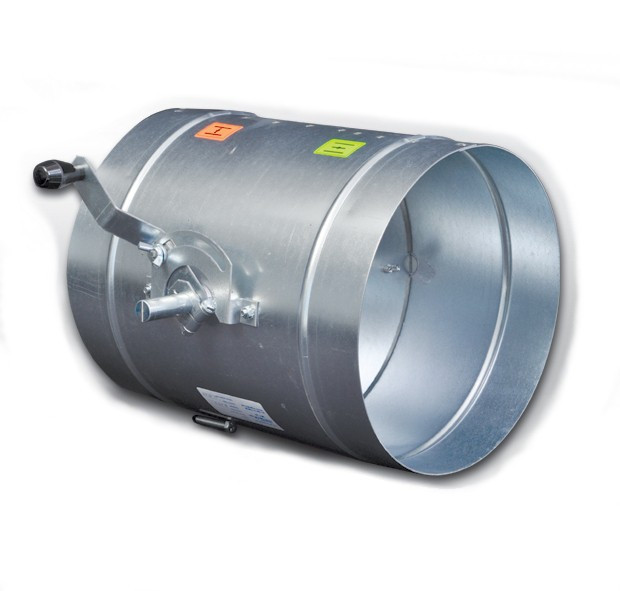

Воздушные заслонки вентиляционные ВЕНТС КРВ (круглые)

Описание

Описание

ПРИМЕНЕНИЕ  КОНСТРУКЦИЯ

Воздушная заслонка для автоматического перекрытия воздушного потока в вентиляционных каналах круглого сечения. Совместима с воздуховодами диаметром 80, 100, 125, 150, 160, 200, 250, 315, 355, 400, 450, 500, 550 и 630 мм.

Корпус заслонки и поворотная пластина изготовлены из оцинкованной стали. Для герметичности поворотная пластина и патрубки заслонки оснащены резиновым уплотнителем. Заслонка оборудована площадкой и штоком под любой тип электроприводов (приобретаются отдельно). Модели подходящих приводов приведены в таблице (см. ниже).


МОНТАЖ

Заслонка предназначена для соединения с круглыми воздуховодами и закрепления при помощи хомутов.

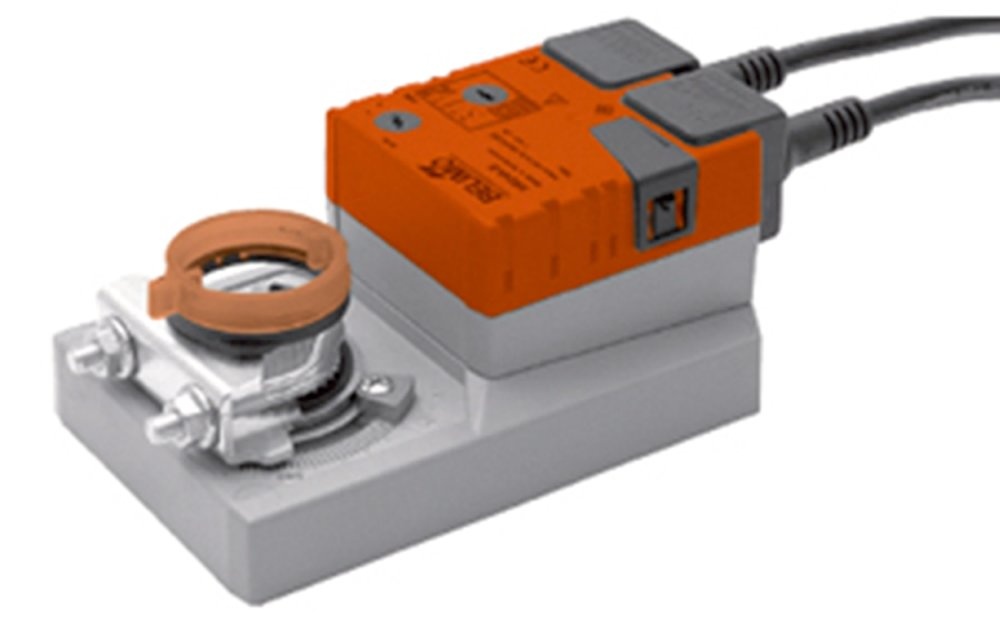

Таблица совместимости заслонок с электроприводами Belimo:

Изделие Тип привода
  Электропривод, 230 В Электропривод с возвратной пружиной, 230 В Электропривод, 24 В Электропривод с возвратной пружиной, 24 В
КРВ 80 CM230 / LM230A TF230 CM24 /LM24A TF24
КРВ 100
КРВ 125 CM230 / LM230A TF230 CM24 /LM24A TF24
КРВ 150
КРВ 160 CM230 / LM230A TF230 CM24 /LM24A TF24
КРВ 200
КРВ 250 CM230 / LM230A TF230 CM24 /LM24A TF24
КРВ 315
КРВ 355 CM230 / LM230A TF230 CM24 /LM24A TF24
КРВ 400
КРВ 450
КРВ 500 CM230 / LM230A TF230 CM24 /LM24A TF24
КРВ 550
КРВ 630

Условные обозначения

Условные обозначения

Серия   Диаметр патрубка, мм
КРВ
  80; 100; 125; 150; 160; 200; 250; 315; 355; 400; 450; 500; 550; 630

Воздушные клапаны — Заслонки воздушные

    Заслонка воздушная находит широкое применение при монтаже систем вентиляции в промышленных и офисных помещениях. Достоинствами конструкции воздушной заслонки являются ее прочность и герметичность, простота крепления.

  Позволяют создать разветвленную вентиляцию и обеспечивают движение воздуха в необходимом направлении. Помимо этого, заслонка воздушная защищена от негативного воздействия окружающей среды.

Регулирующие заслонки ZRK производителя KORF



  • Корпус и поворотная лопатка изготовлены из оцинкованного стального листа;
  • Риск примерзания лопатки снижается за счет наличия резинового уплотнителя на поворотной пластине;
  • Шток имеет квадратное поперечное сечение, что обеспечивает четкую фиксацию привода заслонки и не допускает его прокручивания;
  • Комплектуется ручным приводом с фиксатором угла открытия.

Воздушные заслонки для круглых и прямоугольных каналов LESSAR (ручные и автоматические)

  • Применяется в целях регулирования воздушного потока, либо для перекрытия вентиляционного канала;
  • Управляется вручную или автоматически;
  • В комплектации имеется ручка, положение которой можно зафиксировать любым образом;
  • Регулируется уровень поворота запорных лопаток;
  • Диапазон рабочих температур составляет от -40 до +80 градусов;
  • Материал изготовления корпуса — стальной оцинкованный лист;
  • На присоединительных патрубках имеются резиновые уплотнительные кольца.

Воздушные заслонки REMAK (ручные, с сервоприводом, избыточного давления)

    Устанавливаются в прямоугольных воздуховодах, предназначены для внутреннего и внешнего использования в любом рабочем положении. Изготавливаются в десяти типоразмерах, диапазон температур составляет о -30 до +70 градусов.

   Заслонки с сервоприводом автоматически закрывают или открывают приток / вытяжку.

Регулирующие заслонки NED (для круглых и прямоугольных каналов)


  • Изготавливаются в шести (круглые) и десяти (прямоугольные) типоразмерах;
  • Материал изготовления корпуса и поворотных пластин — оцинкованная сталь;
  • Вставлены резиновые уплотнители;
  • Рабочий диапазон температур составляет от -40 до +70 градусов;
  • Ручной привод с фиксатором угла открытия входит в стандартную комплектацию.



Заслонки регулирующие DPR и DKR производителя VERTRO


Регулируют подачу воздуха и закрытие вентиляционного канала.

  • Диапазон температуры перемещаемого воздуха  составляет от -40 до +70 градусов;
  • Корпус выполняется из листовой оцинкованной стали;
  • Управляется посредтвом электропривода;
  • Для прямоугольных заслонок сечение штока для монтажа привода представляет собой квадрат со сторонами 10 мм;
  • Круглая заслонка имеет ручной привод с фиксатором положения.



Воздушные заслонки DHA, DEA, DRA, DB, DQB производителя QuattroClima


  • Регулируют воздушный поток или перекрывают воздушный канал;
  • Управляются вручную или с помощью электропривода;
  • В комплекте имеется ручка с возожностью фиксации положения;
  • Диапазон рабочих температур составляет от -40 до +80 градусов;
  • Материал изготовления корпуса и заслонки — оцинкованная сталь;
  • На присоединительных патрубках имеются резиновые уплотнительные кольца;
  • Заслонки устанавливаются на полиамидовых втулках.





    «Компания ВентРесурс» производит поставку и монтаж воздушных заслонок различных типов и моделей. Специалисты «ВентРесурс» произведут расчет количества заслонок воздушных индивидуально для каждого заказа и установят их с соблюдением всех предписанных санитарных норм.

    Купить заслонки воздушные в «ВентРесурс» вы можете прямо на нашем сайте, заполнив форму обратной связи. Позвоните по указанному телефону прямо сейчас и узнайте дополнительную информацию о поставляемых моделях, их характеристиках и цены на воздушные заслонки.

Воздушные Заслонки коды ТН ВЭД (2020): 8501109900, 8481900000, 8501109100

Электрические приводы для воздушных заслонок 8501109900
Заслонки воздушные регулирующие типа «ЗВР» с маркировкой взрывозащиты II Gb c IIС Т4 8481900000
Привод воздушной заслонки, 8501109100
Арматура промышленная трубопроводная: воздушная заслонка 8481809909
Арматура промышленная трубопроводная: заслонки воздушные 8481809909
Электроприводы-актуаторы для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий, марки «TANG TECH», модель TS05-230S-R. 8501310000
Электропривод для воздушных заслонок 8501109100
Воздушная жалюзийная заслонка 270 х 270 марки «Suedluft Systemtechnik GmbH & Co.KG» 8481805990
Арматура промышленная трубопроводная: давлением до 0,8 МПа (мегапаскаль), диаметр до 200 мм (миллиметров), 8481805990
Воздушная заслонка из нержавеющей стали, идентификационные номера: M2-690A-GJ-204A, M2-690A-GJ-204B, M2-690A-GJ-203A, M2-690A-GJ-203B, M2-690A-GJ-210A, M2-690A-GJ-210B, M2-6909-GJ-102A, M2-6909-GJ-102B, M2-6909-GJ-205, M2- 8481809908
Электроприводы-актуаторы для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий, марки «TANG TECH», модели TS05-230S-R, TS08-230S-R. 8501310000
Вентиляционное оборудование промышленного назначения, в составе: вентилятор канальный, вставка гибкая, заслонка воздушная, клапан обратный, воздухонагреватель водяной, электронагреватель, воздухоохладитель, 8415830009
Электрические двигатели (приводы) для работы с воздушными заслонками 8501109300
Заслонка воздушная с электроприводом (регулятор температуры) для бытовых приборов 8481805100
Противопожарные (огнезадерживающие) воздушные клапаны-заслонки, серии «MFD», запорные воздушные клапаны-заслонки, 8481806390
Приводы электрические для воздушной заслонки, 8501109300
Электропривод для воздушной заслонки, 8501
Арматура промышленная трубопроводная: воздушные, 8481309108
Заслонки воздушные во взрывозащищенном исполнении 848180990
Заслонка воздушная сейсмостойкая 8421392009
Электроприводы воздушных заслонок, модели: MS7103A1021/U, MS7103A2021/U, MS7103A2024/X, MS7103A2221/U, MS7103A2224/X, MS7503A2021/U, MS7503A2221/U, MS7103K1022/U, MS7103K1022/B, MS7103K2022/U, MS7103K2022/B, MS7103K2222/ 8501109300
Электроприводы систем вентиляции на напряжение 230 вольт для управления воздушными заслонками, 8501109100

Регулирующие воздушные заслонки с электроприводом от компании ООО «Интелклимат»

«Воздушной заслонкой» называют устройство для регулирования объема воздуха, подаваемого из вентиляционной системы. С ее помощью поступление воздуха в помещение легко контролировать путем открытия или закрытия канала, вручную или посредством специального электропривода.

Необходимо отметить, что регулирующие воздушные заслонки могут иметь прямоугольное или круглое сечение. Устройства с прямоугольным сечением выпускают на фланцах из шины или из уголка. Заслонки с круглым сечением производят на фланцевом или бандажном соединении. Следует знать, что электропривод для управления заслонкой можно установить только на устройство с фланцевым соединением.

При этом, электроприводы воздушных заслонок можно монтировать самостоятельно. При монтаже привод воздушных заслонок устанавливается на вал устройства крепежным хомутом. Он оснащен специальным фиксатором, ограничивающим его вращение. Когда заслонка достигает предельного положения, работа электромеханизма прекращается. Управление устройством осуществляется с помощью сигналов on/off.

Заслонка воздушная, цена на которую у нас является очень выгодной, обычно используется в неагрессивных средах. Нужно понимать, что эффективная работа этого устройства возможна лишь тогда, когда количество пыли и твердых примесей в воздухе составляет не более 100 мг/ м³.

Область применения регулирующих заслонок


С помощью регулирующих и отсекающих заслонок регулируют поток воздуха, который проходит через канал воздуховода, или перекрывают вентиляционный канал в системе вентиляции и кондиционирования воздуха.

Рабочее положение может быть любым; диапазон рабочей температуры составляет 40-70С. В перемещаемом воздухе или смесях газа не должны присутствовать абразивные, клеящиеся, волокнистые или агрессивные примеси.

Монтаж регулирующих заслонок


При монтаже регулирующей заслонки в системе вентиляции торцевые фланцы заслонок крепятся к ответным фланцам воздуховодов или других элементов системы вентиляции. Для крепления используют оцинкованные болты и скобы.

Для соединения регулирующих заслонок и других элементов вентиляционных систем используют герметизирующие уплотнители на стыках. При этом для обеспечения токопроводимости используют шайбы «гровер». Для проведения сервисного обслуживания привода воздушной заслонки, цена на который у нас является  одной из лучших в Челябинске, нужно обеспечить доступ к нему. Поэтому, при монтаже заслонки с электроприводом нужно оставлять определенное пространство.

Применять воздушную заслонку рекомендуется в системах вентиляции, кондиционирования или отопления производственных помещений с рабочим давлением не выше 1000 Па. При этом нужно подробно изучить характеристики того или иного устройства, чтобы подобрать заслонку, максимально подходящую для конкретной системы. Только тогда при работе воздушной заслонки удастся получить высокие показатели КПД.

Читайте также статью про чиллеры и фанкойлы.

Заслонки воздушные унифицированные | Инженеришка.Ру | enginerishka.ru

Воздушные заслонки необходимы для регулирования количества воздуха и невзрывоопасных воздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой +800 С, не содержащих мелких веществ и волокнистых материалов, с содержанием пыли и других твердых примесей в количестве не более 100 мг/м3 и применяются в системах вентиляции. Кондиционирования воздуха, воздушного отопления и других санитарно-технических системах с рабочим давление до 1500 Па (150 кгс/м2).

Воздушные заслонки во взрывозащищенном исполнении предназначены для вентиляционных систем взрывоопасных производств и должны использоваться в соответствии с требованиями СНиП 2.04.05-85 “Отопление, вентиляция и кондиционирование”.

Заслонки воздушные во взрывозащищенном исполнении допускаются для применения в вентиляционных системах, перемещающих взрывоопасные паро-газовоздушные смеси всех категорий и групп по классификации ГОСТ 12.1.011-78 и могут устанавливаться во взрывоопасных зонах помещений, относящихся к классам В-1, В-1А и В-1Б по классификации ПУЭ-76.

Воздушные заслонки во взрывозащищенном исполнении не допускаются для применения в вентиляционных системах, перемещающих паро-газовоздушные смеси от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением, перемещающих взрывоопасные пыли.

Заслонки во взрывоопасном исполнении могут устанавливаться в система с давлением до 150 кгс/см2 и скоростью перемещаемой воздушной среды до 20 м/с.

Технические характеристики

Конструкция заслонок, состоящая из унифицированных узлов и деталей, позволяет наладить их изготовление силами монтажных организаций, а также организовать серийное изготовление всего типоразмерного ряда, что соответствует требованиям индустриального строительства.

Размеры сечения заслонок соответствуют размерам поперечного сечения воздуховодов по приложению 19 СНиП 2.04.05-86.

Присоединительные размеры по фланцам заслонок соответствуют размерам по ГОСТ 26270-84 “Фланцы вентиляционные”.

Основные виды заслонок воздушных прямоугольного сечения:

• заслонка с электроприводом

• заслонка с пневмоприводом

• заслонка с ручным управлением

Основные и габаритные размеры заслонок воздушных прямоугольного сечения

Шифр

F живого

сечения, м2

Размеры, мм

Кол-во

лопаток, шт

Масса,

кг

H

H1

L

L1

Р250х250Э

0,04

250

544

250

342

1

15,8

Р250х250П

834

510

24,8

Р250х250Р

330

340

5,8

Р250х400Э

0,064

544

400

492

16,9

Р250х400П

834

660

26,7

Р250х400Р

330

490

7,1

Р400х400Э

0,13

400

694

492

2

19,0

Р400х400П

984

660

29,5

Р400х400Р

480

490

9,9

Р400х500Э

0,162

694

500

592

20,5

Р400х500П

984

760

30,3

Р400х500Р

480

590

10,7

Р400х600Э

0,194

694

600

692

22,3

Р400х600П

984

860

31,3

Р400х600Р

480

690

12,0

Р600х600Э

0,29

600

894

692

3

26,0

Р600х600П

1184

860

38,3

Р600х600Р

680

690

16,7

Р800х800Э

0,52

800

1094

800

892

4

35,2

Р800х800П

1384

1060

45,2

Р800х800Р

880

890

25,0

Р1000х1000Э

0,82

1000

1294

1000

1092

5

46,0

Р1000х1000П

1584

1260

47,0

Р1000х1000Р

1080

1090

35,0

В таблице указан шифр заслонок в обычном (не взрывозащищенном) исполнении. Первая буква-цифра “Р” — показывает назначение заслонки, т.е. регулирующая.

Числовое обозначение показывает нормализованные размеры сечения заслонки, соответствующие внутренним размерам воздуховода, причем, первый размер показывает размер сечения заслонки по высоте, а второй – по ширине, т.е. вдоль лопатки.

Последняя буква-цифра обозначает вид привода:

• ”Э” – электрический

• “П” – пневматический

• “Р” – ручное управление

В качестве приводов применяются: механизм исполнительный электрический однооборотный М30-16/63-0,25-82, механизм исполнительный пневматический мембранный пружинный колебательного действия МИМ-К 250.

В унифицированных заслонках устанавливаются пневматические исполнительные механизмы: с верхним ручным дублером МИМ-К250-111-153031 или с позиционером и верхним ручным дублером МИМ-К250-111-153061.

Основные и габаритные размеры заслонок во взрывозащищенном исполнении

Размеры

поперечного

сечения

F живого

сечения, м2

Размеры, мм

Кол-во

лопаток, шт

Масса,

кг

H

H1

L

L1

250х250

0,04

250

330

250

340

1

6,3

250х400

0,064

400

490

8,0

400х400

0,13

400

480

2

11,0

400х500

0,162

500

590

12,5

400х600

0,194

600

690

14,0

600х600

0,29

600

680

3

18,2

800х800

0,52

800

880

800

890

4

27,3

1000х1000

0,82

1000

1080

1000

1090

5

36,1

Устройство и работа изделия

Заслонка состоит из корпуса с присоединительными фланцами, поворотных лопаток, установленных в подшипниках, имеет систему тяг и рычагов, передающих движение от привода к лопаткам.

Лопатка в заслонках имеет прямоугольное сечение. Для уплотнения стыков, уменьшения прососов в местах примыкания лопаток к упорам и друг к другу к наружной стороне лопаток и к упорам приклеивается уплотнение из губчатой резины.

Заслонки по взрывозащищенном исполнении конструктивно такие же. Вместо подшипников между торцами лопаток и корпусом устанавливается латунный лист толщиной 0,5 мм с выштамповкой, внутри которой поворачиваются оси лопаток.

Для обеспечения искрозащиты все детали, которые в процессе эксплуатации заслонок при повороте лопаток соприкасаются между собой (шайбы, пальцы) выполнены из пары металлов – латунь сталь.

Выбор электропривода для воздушного клапана и заслонки

СодержаниеПохожие статьиХарактеристикиЗадать вопрос / Узнать цены

Пункты для быстрого перехода по статье


Материалы которые могут быть полезны и интересны


Габаритные размеры, технические данные и документация


Есть вопросы? Наши специалисты готовы на них ответить!


Что такое воздушный клапан

Воздушный вентиляционный клапан – это устройство систем вентиляции, которое применяется для регулирования и контроля воздушного потока. Дросселирующие клапаны применяются для регулирования скорости воздушного потока в вентиляционной системе при помощи ручного или автоматического привода (электрического или пневматического).

Внешне клапан представляет собой металлический корпус, изготовленный под определенный размер воздуховода, внутри которой расположена лопатка, закрепленная на оси и приводимая в движение рычагом или электроприводом.

Каталог приводов воздушной заслонки Каталог воздушных заслонок и клапанов

Подбор привода для воздушного клапана

Выбор соответствующего привода для конкретного воздушного клапана требует рассмотрения и учёта ряда факторов:

  • Каким образом подключён привод к рабочему валу клапана: напрямую или с помощью рычажного приспособления. Если напрямую, то необходимо учесть размеры рабочего вала клапана (штока) и размеры привода
  • Что будет приводить в действие исполнительный механизм? Будет ли он ручным, электрическим или пневматическим?
  • Какую задачу в управлении системой вентиляции должен выполнять воздушный клапан? Будет ли это двухпозиционное, модулирующее, плавное или какое-то другое управление?

Если воздушная заслонка должна быть зафиксирована в одном положении после первоначальной регулировки (например, балансировочная заслонка) или если ее положение нужно менять только пару раз в год (к примеру, для переключения лето / зима), может быть задействован исполнительный механизм ручного привода. Если заслонка требуется для автоматической работы в составе системы вентиляции и кондиционирования, должен быть предусмотрен электрический или пневматический привод.

Далее мы будем рассматривать только электрические приводы, подключаемые напрямую.

Различия между электроприводами воздушных клапанов

Электроприводы воздушных клапанов систем вентиляции разделяются по:

    Пружинному возврату
  • без возвратной пружины
  • с возвратной пружиной
    Управлению
  • Двухпозиционное (открыто и закрыто)
  • 2-х и 3-хтрехпозиционное
  • Модулирующее (плавное 0…10В)
    Крутящему моменту
  • от 2Нм до 40Нм
    Напряжению
  • 24В
  • 230В
    Вспомогательным переключателям
  • без дополнительных переключателей
  • с дополнительными переключателями

Сервоприводы воздушных клапанов имеют два основных деления: на приводы с пружинным возвратом и приводы без пружинного возврата.

Электроприводы с возвратной пружиной разработаны для применения в системах отопления, вентиляции и кондиционирования. Выполняют охранные функции, предназначены, например, для защиты от замораживания, задымления. При перемещении воздушной заслонки клапана в нормальное рабочее положение, в электроприводе взводится возвратная пружина, при прекращении подачи питания энергия, запасенная в пружине, возвращает заслонку в защитное положение.

Электроприводы без возвратной пружины разработаны для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий. В данных приводах пружина, при прекращении подачи питания, сохраняют заданную позицию.

Сервоприводы с возвратной пружиной

Если необходимо, чтобы при прекращении подачи электроэнергии на привод, воздушная заслонка перемещалась в защитное положение, выбираем привод с возвратной пружиной.

Принцип действия встроенной возвратной пружины – одновременно с
поворотом воздушной заслонки в нормальное положение, взводится возвратная
пружина. В случае отключения напряжения питания, заслонка автоматически
возвращается в охранное положение за счет энергии пружины. Пружинные
приводы
могут применяться, например, на заслонках внешнего воздуха
для защиты водяных теплообменников от замораживания.

Данные сервоприводы имеют три вида управляющего сигнала: двухпозиционный, трёхточечный и модулирующий (0…10В пост. тока).

Сервоприводы без возвратной пружины

Если необходимо, чтобы при прекращении подачи электроэнергии на привод, воздушная заслонка оставалась в исходном положении, выбираем привод без возвратной пружины.

Приводы без встроенной возвратной пружины при отключении напряжения питания остаются в том же положении.

Данные сервоприводы имеют три вида управляющего сигнала: двухпозиционный, трёхточечный и модулирующий (0…10В пост. тока).

На фото выше можно сравнить модели от Dastech и Belimo с одинаковым крутящим моментом. Разница модели с возвратной пружиной не только в управлении, но и в габаритных размерах — они больше. Корпус эл.приводов без пружины, как правило, из пластика и они заметно легче. А вот работают модели с пружинным возвратом быстрее, время поворота заслонки AR-05N24S — 70/20 сек., а у LM24A-S — 150 сек. в оба направления.

Отсутствие пружинного возврата позволяет производить вентиляционные сервоприводы с минимальными габаритами и уменьшает их себестоимость.

Тип управления электроприводов

Двухпозиционные электроприводы (управление открыто/закрыто) управляются включением или выключением электропитания. Включение питания запускает привод и приводит его в заданное рабочее положение. Отключение питания позволяет пружине привода вернуть воздушную заслонку в первоначальное её положение, в зависимости от того, является ли оно «нормально закрытым» или «нормально открытым».

Трёхточечное управление (импульсное управление) — шток перемещается на величину пропорциональную длительности питающего сигнала. При трёхточечном управлении положение штока не зависит от напряжения и на электропривод поступает сигнал открытия или закрытия. В случае трёхточечного управления величина управляющего сигнала постоянная, но поступает он по разным каналам. При замыкании одного контакта, привод открывается (либо закрывается), при замыкании второго контакта, привод закрывается (либо открывается). Если питание не подается ни на первый, ни на второй – привод останавливается. Таким образом, с помощью подачи последовательности импульсов/пауз на соответствующие контакты, привод может быть перемещен в любое положение.

Аналоговое управление (пропорциональное) — шток перемещается на величину пропорциональную величине управляющего сигнала (напряжения или тока). При аналоговом управлении (прямом) положение штока электрического привода зависит от величины подаваемого напряжения в диапазоне от 0 до 10В (2-10В). Например, если контроллер определил, что регулирующий клапан управляемый электроприводом должен быть открыт на половину, то он посылает аналоговый управляющий сигнал номиналом в 5 Вольт, если клапан следует полностью открыть, то должен быть сформирован управляющий сигнал — 10В.

Определившись с типом управления, выбираем крутящий момент привода.

Крутящий момент электроприводов

Усилие закрытия электропривода измеряется в Ньютонах на метр (Нм). От величины усилия зависит, какой клапан и при каком перепаде давлений электропривод сможет закрыть. Необходимое усилие для закрытия указывается в характеристиках регулирующего клапана.

Фактический крутящий момент, необходимый для работы клапана, зависит от ряда факторов:

  • Площадь воздушной заслонки, чем больше воздушная заслонка, тем выше должен быть крутящий момент привода. Ниже приведена таблица зависимости крутящего момента от площади воздушной заслонки.
  • Воздушные клапаны с разворачивающимися в противоположные стороны створками требуют немного меньшего крутящего момента, чем клапаны с параллельно-створчатым механизмом.
  • Воздушные клапаны обладающие большой герметичностью (имеющие уплотнитель на заслонке или жалюзи клапана, уплотнитель на корпусе клапана) требуют большего крутящего момента, чем заслонки без повышенной герметичности (с малой утечкой).
  • Давление в системе вентиляции и скорость воздушного потока также оказывают влияние на требования к крутящему моменту клапана.

Как заслонка устанавливается в воздуховоде и как установлен привод, может существенно повлиять на требования к крутящему моменту. Клапаны, установленные с перекосом квадратного профиля (потеря правильной прямоугольной формы), могут потребовать во много раз больше крутящего момента, чем заслонки, установленные ровно и правильно.

Всегда выбирайте привод клапана с номинальным крутящим моментом, превышающим требуемый крутящий момент заслонки. При выборе привода, который будет использовать рычажное приспособление, а не предпочтительное «прямое» соединение, рекомендуется учитывать дополнительный коэффициент безопасности (запас) от 30 до 50%. В случае сомнений, следующий привод большего размера всегда является самым безопасным выбором.

Таблица подбора электроприводов в зависимости от сечения воздушного клапана (прямоугольного)

Таблица крутящего момента в зависимости от сечения клапана
Сечение воздушного клапана, мм 200 250 300 400 500 600 700 800 1000 1200 1400 1600 1800 2000
200 3 Нм 3 Нм 3 Нм 3 Нм 3 Нм 3 Нм 3 Нм 3 Нм 3 Нм 5 Нм 5 Нм 5 Нм 5 Нм 5 Нм
250 3 Нм 3 Нм 3 Нм 3 Нм 3 Нм 3 Нм 3 Нм 3 Нм 5 Нм 5 Нм 5 Нм 5 Нм 8 Нм 8 Нм
300 3 Нм 3 Нм 3 Нм 3 Нм 3 Нм 3 Нм 5 Нм 5 Нм 5 Нм 5 Нм 8 Нм 8 Нм 8 Нм 8 Нм
400 3 Нм 3 Нм 3 Нм 3 Нм 3 Нм 5 Нм 5 Нм 5 Нм 5 Нм 8 Нм 8 Нм 8 Нм 8 Нм 8 Нм
500 3 Нм 3 Нм 3 Нм 3 Нм 5 Нм 5 Нм 5 Нм 5 Нм 8 Нм 8 Нм 8 Нм 8 Нм 10 Нм 10 Нм
600 3 Нм 3 Нм 3 Нм 5 Нм 5 Нм 5 Нм 8 Нм 8 Нм 8 Нм 8 Нм 10 Нм 10 Нм 10 Нм 10 Нм
700 3 Нм 3 Нм 5 Нм 5 Нм 5 Нм 8 Нм 8 Нм 8 Нм 8 Нм 10 Нм 10 Нм 10 Нм 20 Нм 20 Нм
800 3 Нм 3 Нм 5 Нм 5 Нм 5 Нм 8 Нм 8 Нм 8 Нм 8 Нм 10 Нм 10 Нм 20 Нм 20 Нм 20 Нм
1000 3 Нм 5 Нм 5 Нм 5 Нм 8 Нм 8 Нм 8 Нм 8 Нм 10 Нм 10 Нм 20 Нм 20 Нм 20 Нм 20 Нм
1200 5 Нм 5 Нм 5 Нм 8 Нм 8 Нм 8 Нм 10 Нм 10 Нм 10 Нм 20 Нм 20 Нм 20 Нм 20 Нм 20 Нм
1400 5 Нм 5 Нм 8 Нм 8 Нм 8 Нм 10 Нм 10 Нм 10 Нм 20 Нм 20 Нм 20 Нм 20 Нм 20 Нм 20 Нм
1600 5 Нм 5 Нм 8 Нм 8 Нм 8 Нм 10 Нм 10 Нм 20 Нм 20 Нм 20 Нм 20 Нм 20 Нм 30 Нм 30 Нм
1800 5 Нм 8 Нм 8 Нм 8 Нм 10 Нм 10 Нм 20 Нм 20 Нм 20 Нм 20 Нм 20 Нм 30 Нм 30 Нм 30 Нм
2000 5 Нм 8 Нм 8 Нм 8 Нм 10 Нм 10 Нм 20 Нм 20 Нм 20 Нм 20 Нм 20 Нм 30 Нм 30 Нм 30 Нм

Таблица выбора электроприводов в зависимости от сечения воздушной заслонки (круглой)

Таблица крутящего момента в зависимости от сечения заслонки
Размер заслонки 100 мм 125 мм 160 мм 200 мм 250 мм 315 мм
Площадь сечения 0. 008 м² 0.012 м² 0.02 м² 0.03 м² 0.05 м² 0.08 м²
Усилие электропривода 2 Нм 2 Нм 3 Нм 3 Нм 3 Нм 3 Нм
Пример DA-02N24 Dastech DA-04N220
Размер заслонки 355 мм 400 мм 500 мм 630 мм 800 мм 1000 мм
Площадь сечения 0.1 м² 0.13 м² 0.2 м² 0.31 м² 0.5 м² 0.79 м²
Усилие электропривода 3 Нм 4 Нм 5 Нм 6 Нм 8 Нм 16 Нм

Таблица подбора электроприводов в зависимости от площади воздушного клапана

Важно! Указанные в таблице данные являются ориентировочными. Стоит не забывать, что воздушные клапаны с высокой герметичностью требуют больше усилий для регулирования воздушной заслонкой. Так же сильное влияние оказывает давление и скорость воздушного потока в вентиляционной системе. Поэтому в любом случае рекомендуется покупать электропривод с запасом.

Производители сервоприводов указывают в паспорте рекомендуемую площадь воздушной заслонки, впрочем, рекомендации могут сильно отличаться, так компания Белимо для модели NM230A-S (10Нм/230В) указывает заслонку до 2м², а вот компания Сименс для аналогичной модели GLB336.1E (10Нм/230В) указывает меньшую площадь — до 1.5м².

Следует помнить, что заслонки площадью три и более квадратных метра конструктивно часто бывают сделаны с двумя или более штоками. Ламели, связанные с ними, независимые. В таком случае, устанавливается несколько приводов с меньшим усилием.

Напряжение питания электроприводов

Напряжение питания электрического привода должно соответствовать напряжению питания управляющего контроллера, к примеру, к контроллеру питающегося от сети напряжением 24V, можно присоединять только электропривод с питанием в 24V. Большинство сервоприводов выпускаются на 24В или 230В. Соответственно выбор ограничивается всего двумя вариантами.

Дополнительные (вспомогательные) переключатели электроприводов

Приводы могут выпускаться с дополнительными переключателями, которые выполняют добавочные функции, предназначены для сигнализации конечных положений или выполнения функции переключения при любом положении заслонки. Точки переключения для переключателей А и В (по одной для каждого) можно задавать независимо друг от друга в диапазоне 0–90° с шагом в 5°.

Ход штока электропривода

Ход штока электропривода, измеряется в миллиметрах и соответствует расстоянию между максимальным нижним и максимальным верхним положением штока. Ход штока электрического привода должен быть больше либо равен ходу штока регулирующего клапана.

Быстродействие электропривода

Быстродействие электропривода, измеряется в сек/мм и соответствует времени в секундах необходимому для перемещения штока на 1 миллиметр.

Максимальная температура рабочей среды

Максимальная температура рабочей среды, при которой допускается применять электрический привод. Сам электропривод с теплоносителем не контактирует, но тепло от теплоносителя передаётся по штоку клапана к штоку электрического привода. В случае если рабочая температура больше максимальной температуры, следует применять охладители штока.

Электрическая схема подключения привода воздушной заслонки

Электрическое подключение воздушного привода без возвратной пружины с 2/3х позиционным и плавным управлением на 24В и 220В

Электрическое подключение воздушного привода с возвратной пружиной с 2х позиционным и плавным управлением на 24В и 220В. Схема подключения вспомогательных переключателей (на 1 SPDT и 2 SPDT)

FAQ: Ответы на вопросы

Вопрос. Можно использовать противопожарный привод на воздушной заслонке?
Ответ. Да можно. Принцип работы электропривода ОЗК аналогичен сервоприводам, устанавливаемым на вентиляционные заслонки.

Вопрос. В чём отличие воздушного привода от противопожарного?
Ответ. Принцип работы одинаков, но есть отличия в используемых материалах. К примеру: на пожарных Belimo применяется корпус из огнестойкого негорящего пластика или металла, втулки и редуктор выполнены из металла. Т.е. пожарные сервоприводы соответствуют требованиям противопожарной безопасности (предъявляемые к клапанам ОЗК), а воздушные нет.

Так же есть различие в передающем звене для установки на вал. У пожарных оно в основном рассчитано на квадратный вал 12х12 мм, а у вентиляционных применяется универсальный захват, который подходит и на круглый, и на квадратный вал разного размера.

Вопрос. Есть электроприводы с пружинным возвратом и плавным управлением?
Ответ. Есть, но не у всех производителей. Например, у Belimo и Lufberg есть, а у Nanotek нет.

Остались вопросы?

Если Вы затрудняетесь в выборе нужного электропривода вентиляционного клапана, то можете обратиться за консультацией к менеджерам компании Панорамавент. Опытные сотрудники нашей компании постараются подобрать для Вас тот привод, который нужен Вам.

Регулирующая воздушная заслонка круглая DKR

Регулирующая воздушная заслонка круглая DKR | VERTROVERTRO | Регулирующая воздушная заслонка круглая DKR | VERTRO

Назначение:

Воздушные заслонки VERTRO DKR используются для регулирования подачи воздуха и закрытия вентиляционного канала круглого сечения.

Ключевые особенности:

  • Корпус заслонки и поворотная лопатка изготовлены из листовой оцинкованной стали;
  • Лопатка снабжена резиновым уплотнителем для лучшей герметизации канала;
  • Заслонка управляется вручную или с помощью электропривода. Сечение штока для монтажа привода – квадрат со стороной 8 мм;
  • Температура перемещаемого воздуха от –40°С до +70°С.
  • Размер и вес
  • Графики
  • Опции
  • Документация
  • Revit
  • Видео

Размеры и вес

Обозначение Размеры, мм Масса, кг
А Б В
DKR 100 200 163 100 0,5
DKR 125 200 193 125 0,8
DKR 160 200 225 160 1
DKR 200 200 272 200 1,2
DKR 250 260 325 250 1,8
DKR 315 260 390 315 2,4

Аэродинамические характеристики

Файлы для скачивания

Видео
