Как проверить диодный мост или диод



Во многих приборах которые работают от сетевого напряжения, присутствует диодный мост.
Почти вся электроника начиная с светодиодной лампочки и заканчивая телевизором и компьютером — все устройства имеют диодный мост в том или ином виде.

Диодный мост, или по другому выпрямитель, необходим для преобразования переменного тока сетевого напряжения в постоянный ток, которым питается вся электроника и преобразователи напряжения различных устройств различной мощности и величины напряжения.
Такие электронные элементы как диодные мосты, очень часто выходят из строя при какой то поломке в схеме, за собой выводя из строя и предохранитель если он есть.

Но как проверить диодный мост чтоб понять следует ли его заменить? Есть несколько способов, давайте рассмотрим некоторые.

Диодные мосты, в схеме, зачастую бывают в двух исполнениях, это может быть диодная сборка в корпусе, а может и состоять из отдельных диодов смонтированных на плате устройства и соединенных между собой медными дорожками.

Диодные мосты, а вернее их сборки могут быть однофазными и трехфазными, а также полупериодными, когда например трансформатор используется с отводом от средней точки.
Но мостом можно назвать именно включение четырех диодов которые соединяются между собой параллельно-последовательным способом.
Переменка от сети подается на два места соединения катода с анодом, ну а постоянный ток снимается с мест соединения одинаковых полюсов (два катода — плюс, а два анода — минус).

Во всех блоках питания, как трансформаторных так и особенно — импульсных стоят диодные мосты, которые преобразуют переменное напряжение в постоянное.
Разница лишь в том что у импульсных блоках питания, диодная сборка стоит на входе и преобразует сразу сетевое напряжение, а у трансформаторных — после трансформатора. В обоих случаях, после диодного моста стоит конденсатор или несколько конденсаторов, что в общей системе после выпрямления поднимает напряжение на несколько вольт в трансформаторном исполнение, и несколько десятков вольт при выпрямление сетевого напряжения 220 вольт, в этом случае на конденсаторе может быть больше 300 вольт.

Как правило если устройство не работает, то смотрят сначала в блок питания и если он не выдает напряжения на своих выходах то смотрят на предохранитель.
Если предохранитель сгорел то не стоит спешить его заменять и сразу же включать устройство, просто так же он не сгорел.
Скорее всего на плате КЗ и здесь следует заметить что речь идет о импульсных блоках питания, потому как с трансформаторными БП такое редко бывает чтоб предохранитель сгорал.
При сгоревшем предохранителе, следует проверить всю первичную цепь радио элементов на пробой, но мы здесь поговорим о том как проверить диодный мост или диоды которые его представляют, потому как это самая вероятная причина поломки но следует заметить что не всегда единственная.

Так же импульсные блоки питания следует проверять и ремонтировать подключая вместо предохранителя лампочку накаливания (где то на 40 — 60 ват). Но у меня, например, есть вот такое, простое устройство выполненное в корпусе маленького пластикового щитка с автоматами разных номиналов которые выполняют роль предохранителей, и УЗО — которое защищает от поражения фазой сетевого напряжения, человека во время ремонта.

В устройстве установлено коммутирующее гнездо для подключения внешней лампочки разных мощностей. При ремонтах различных блоков питания и устройств, на практике нужно разной мощности лампочки накаливания.

Суть лампочки состоит в том что если на плате, где то на входе, есть замыкание то через плату потечет высокий ток и лампочка ярко засветится сохранив при этом не сгоревшие еще элементы.

Но если блок питания исправен то лампочка при включение может слегка вспыхнуть, продемонстрировав заряд конденсатора что стоит после диодного моста, и лампочка должна погаснуть.

Но следует помнить что при нагрузке блока питания на мощность выше мощности лампочки, блок питания будет ограничен мощностью лампочки, а сама лампочка будет ярко светится, поэтому для диагностики необходимо иметь несколько лампочек разного номинала, на 25, 60, 100, 150 ватт

Теперь вернемся к наиболее частой, возможно косвенной причине поломок большинства устройств с импульсными блоками питания — к диодному мосту.
Как же проверить исправен ли он и не подлежит ли замене на новый?

Как проверить диодный мост


Радиоэлементы можно проверять прямо на плате не выпаивая, с диодным мостом можно так же, пусть этот метод будет не точным но быстрым.

Такой экспресс метод проверки дает возможность узнать что диодный мост неисправен если он точно не исправен, но если диоды подгорели или не полностью пробиты то лучше все таки выпаять и проверить элемент отдельно от платы.
Немного проще будет проверить диодный мост который состоит из отдельных диодов на плате.

Для проверки будем использовать мультиметр, причем практически любой дешевый прибор имеет функцию прозвонки диодов с звуковой индикацией пробоя.

В данном режиме тестер показывает значение падения напряжения (в милливольтах).

Прямое подключение — красный щуп(+) подключаем к аноду диода, а черный(-) к катоду (там где полоска на диоде). При таком подключение у исправного диода падение напряжения должно показать 500 — 800 милливольт.

Если у вашего тестера нет режима проверки диодов, то подойдет и режим измерения сопротивления, по аналогичному методу.

Обратное подключение — (меняем щупы местами) теперь красный на катод, а черный на анод.
У исправного диода значение сопротивления должно быть бесконечным, то есть должно показать или «1» или цифры больше 1500 (что бывает редко).

У «пробитого» диода сопротивление будет нулевым или около нуля и скорее всего сработает звуковая индикация пробоя.

Так можно проверить каждый диод диодного моста по отдельности, но что делать если диодный мост представляет из себя радио элемент с четырьмя выводами?

Диодный мост такого типоисполнения можно проверить быстро ( и не выпаивая)
но проверка будет не точной. Суть такова:
Прикладываем щупы к выводам входа (АС) и если прозвонка мультиметра сработала то мост пробит
Прикладываем щупы к выводам +/- (поочередно) и если мультиметр «запищал» и показал нули то мост пробит, а если показал значения около 1000 в одно направление и «1» в другое то мост исправен.

Точный (полный) метод проверки диодного моста который выпаян выглядит так:

1. красный щуп на «-«, а черным касаемся выводов переменки АС (входа), на обоих выводах мультиметр должен показать число примерно 500.

2. черный щуп на «-«, а красным касаемся выводов переменки АС (входа), на обоих выводах должно показать «1» то есть бесконечное сопротивление.

3. черный щуп на «+», а красным касаемся выводов переменки АС — мультиметр покажет число около 500.

4. красный щуп на «+», а черный на выводы переменки (Ас) — мультиметр покажет «1» или запредельное число.

Кроме простого и более сложного метода проверки диодного моста мультиметром, его еще можно точно так же проверить любым тестером, омметром и даже лампочкой (светодиодом) с батарейкой (контролькой).
Кроме того можно проверить его работоспособность подав постоянное напряжение от блока питания на вход диодного моста и измерить напряжение на выходе, затем изменить полярность на входе. У исправного моста напряжение такое же как на входе будет и на выходе при любой вариации полярности на входе.

Проверка диодного моста, в том числе диодного моста генератора автомобиля вещь не сложная и довольно частая для тех кто занимается ремонтом. Минимум инструментов, но главное понимание того как работает диод и его мостовая сборка.

Если все таки возникают сложности с диагностикой диодного моста то всегда можно поставить другой заведомо исправный и посмотреть как работает схема с ним.

Теперь зная элементарные и эффективные методы проверки вы сможете в домашних условиях определить причину поломки бытового прибора или различной электроники, а возможно и самостоятельно отремонтировать свое устройство.

Проверка диодного моста генератора мультиметром

Привет автолюбители. В этой статье я расскажу вам, как самому без посторонней помощи проверить диодный мост генератора и убедиться в его исправности.

Проверка диодного моста генератора мультиметром занятие довольно простое, но в то же время требующее определенных знаний и опыта.

О том из чего состоит генератор и как он работает можно посмотреть в статье «Как устроен автомобильный генератор и принцип его работы».

Последовательность разборки генератора для проверки диодного моста

1. Необходимо снять генератор с автомобиля

2. Откручиваем заднюю защитную крышку генератора

3. Снимаем регулятор напряжения, совмещенный со щеточным механизмом

4. Открутить диодную сборку (подкову) от корпуса генератора

5. Отпаять от диодной сборки три вывода (фазы) статора генератора

Дело в том, что если этого не сделать, то вы не сможете проверить каждый диод в отдельности.

Ток просто будет проходить через обмотки статора и максимум, что можно будет проверить, так это отсутствие пробоя какого либо из диодов. Обрыв диода обнаружить не удастся, если не отпаять фазы статора.

6. Вынимаем диодную сборку и приступаем к проверке

Проверка диодного моста мультиметром

Проверка диодного моста генератора мультиметром начинается с правильного подключения мультиметра.

1. Для начала переключаем мультиметр в положение «прозвонка»

2. Один щуп (желательно, что бы был с крокодилом) крепим на основную металлическую платформу (подкову). В сборке (в подкове) присутствует две алюминиевые пластины, на которых расположены силовые диоды.

ВАЖНО: На каждой пластине располагаются одинаково закрепленные силовые диоды, но дело в том, что расположение (+ и -) у этих диодов разные. То есть по факту одна пластина с диодами жестко связана с «+», а вторая точно такая же связана жестко связана с «-». Это говорит о том, что одинаковые на первый взгляд диоды имеют противоположные друг другу контакты. Это следует учитывать в случаи замены неисправного диода.

3. Второй щуп необходимо по очереди прикладывать к каждому из силовых диодов.

Если прибор ни чего не показывает, значит необходимо поменять местами щупы. Ведь диоды пропускают напряжение только в одну сторону, об этом не стоит забывать.

При проверке диодного моста генератора мультиметром, каждый из диодов должен на приборе показать одно и то же сопротивление в сборке (в подкове) примерно от 500 ом до 600 ом, что говорит о полной исправности диодов.

Если больше или существенно меньше, то тут следует задуматься и лучше такой диод заменить.

4. Вторую пластину (подкову) проверять аналогично, только щупы снова необходимо поменять местами.

5. Аналогичным образом надо проверить и дополнительные (маленькие) диоды.

Если проверка диодного моста генератора мультиметром ни чего не выявила, значит с вашим диодным мостом все в полном порядке и если существует проблема, то точно не с диодным мостом.

Так же поиск неисправности в диодном мосту можно искать при помощи лампочки и АКБ:

Если лампочка загорелась значит диод пропустил ток, а при обратной смене контактов лампочка гореть не должна.

Это и будет свидетельствовать о исправности или неисправности диода.

В статье «Как самостоятельно проверить генератор автомобиля» вы узнаете, как проверять статор генератора автомобиля при помощи мультиметра.

Так же посмотрите видео о том, как осуществляется проверка диодного моста генератора мультиметром:

C уважением автор блога: Doctor Shmi

на работоспособность, мультиметром без выпаивания, исправность полупроводниковых элементов

Диодная сборка – линия электрода, которая широко используется во всех электронных приборах. Что он собой представляет, как его проверять и распаять по инструкции, как осуществляется сборка, прозвонка диода и проверка диода, об этом и другом далее.

Что такое диод

Диодом называется электронный вид элемента на плате, который состоит из нескольких полупроводниковых слоев и имеет разную проходимость и мощность, в зависимости от того, какое имеет направление электротока. Электрод делится на анод с катодом. В большинстве случаев он нужен для того, чтобы проводить защитные модуляции с выпрямлениями и преобразованиями поступающих электрических сигналов на супрессоре.

Что такое диод

Инструкция по проверке

В ответ на вопрос, как проверить диод мультиметром, не выпаивая, необходимо уточнить, чтобы успешно его проверить, как и стабилитрон, необходимо взять его и мультиметр, сделать прозвонок. Как правило, многие из устройств оснащены функцией диодной проверки. По инструкции она выглядит таким образом:

Анод и катод
  1. Все, что нужно, это перевести регулятор на функцию проверки, взять концы мультиметра и присоединить их к диодной сборке. К знаку минус нужно поднести анод, а к знаку плюс – катод. Нередко это просто белые и красные полосы соответственно.
  2. Затем появятся значения порогового напряжения и значение с показаний проверки.
Подключение анода и катода

Обратите внимание! В ходе проверки выпрямительного светодиода шотка или schottky прикасаться руками к одному из зарядов нельзя, поскольку корректными показания в таком случае не будут. В ходе первого определения нужно повторить процедуру в противоположном порядке. Так, анод нужно поместить к знаку плюс, а катод – минус. При таком подключении на мультиметр поступит цифра 1. Это значит, что ток не течет. Все под защитой.

Стоит отметить, что более подробная инструкция со схемами, ответами на популярные вопросы о светодиодных узких супрессорах и предупреждениях дана в инструкции к каждому мультиметру.

Мультиметр для проверки диодной сборки

Проверка на исправность полупроводниковых элементов

Чтобы проверить полупроводниковые элементы на исправность, необходимо воспользоваться цифровым измерительным мультиметром с крышкой и большим функционалом. Большинство из них оснащены подобной функцией прозвона моста и генератора, поэтому сделать процедуру проверки может каждый желающий. Все что нужно, это прозвонить с помощью многофункционального мультиметра свободный диод, установить регуляторную ручку на измерительном приборе и нажать кнопку с данным обозначением на управленческой приборной панели. Далее необходимо подключить соответствующий красный щуп к аноду, а черный к катоду. Только так прибор измерит все правильно.

Обратите внимание! Понять, где анод, а где катод, несложно, прочитав описание к модели мультиметра, или воспользоваться помощью электронщика. Как правило, на каждом проводке имеется своя маркировка, благодаря которой понять, где что находится, очень просто в конкретной ситуации. В результате должно получиться пороговое прямое напряжение. Если есть повреждение какого-то элемента, то на панели появится ноль напротив того электрода, который будет подключен, или цифра выше или ниже допустимой.

В ответ на то, как проверить диодную сборку мультиметром, если специального режима в мультиметре нет, можно указать, что необходимо собрать схему: соединить источник питания с резистором и проверяемым полупроводником. Затем подключить элемент анода к резистору, а катод к источнику питания. Далее следует нажать пуск и посмотреть, в каком состоянии находится полупроводниковый элемент. Как и в прошлом случае, исправный элемент измерителем будет выдавать прямое напряжение.

Проверка мультиметром без выпаивания

Без выпаивания мультиметром можно проверить электроды. Все что нужно, это выбрать на устройстве сопротивляющий измерительный режим с диапазоном в 2 кОм. Затем стандартно нужно присоединить красный проводок к части анода, а черный к части катода. Так будет показана цифра напряжения в омах. Как правило, при разрыве цепи измерение получается с цифрой выше допустимого или со значением 0.

Обратите внимание! Важно понимать, что для проверки оборудования и полупроводниковых элементов необходимо полностью действовать в соответствии с представленной к мультиметру инструкцией. Также необходимо понимать важные физические моменты и немного понимать в электронике для составления правильной электрической схемы. В противном случае отсутствие знаний может затруднить работу с мультиметром.

Правильность подключения электродов залог успешной проверки

Тестирование высоковольтных диодов

Для проверки высоковольтного электрода необходимо собрать представленную на рисунке схему. Напряжения в 45 вольт будет достаточно, чтобы проверить любые элементы. Методика проверки не отличается от тестирования простых анодов с катодами. Величина сопротивления при этом не может достигать 3,6 кОм.

Тестирование высоковольтных диодов

Техника безопасности

По технике безопасности любые тестирования с обычными и высоковольтными электродами нельзя проводить в сырых и влажных комнатах. Кроме того, нельзя в момент измерений делать переключения измерений и делать замеры, если величины напряжения с силой тока больше обозначенных в мультиметре. Чтобы проверка была успешной и не опасной, необходимо использовать щупы, имеющие исправную изоляцию.

Техника безопасности при работе с мультиметром

Анализ результатов

Сделав проверку, можно судить о том, исправен полупроводник или нет. Признаком того, работоспособен ли электрод или нет, будут совпадающие величины, которые высвечиваются на панели прибора в том порядке, когда анод подключен к электроду со значением минус, а катод – к тому, что имеет значение плюса.

Что касается противоположного порядка подсоединения, то здесь будет хорошим результат 0. При оценке результатов важно учитывать уровень напряжения. Он может зависеть иногда и от того типа, который имеет электрод.

Результат нулевой

Если соблюдать данные параметры, можно понять, в каком состоянии находится диод. Есть ли поломка или нет. Если же какой-то показатель неудовлетворительный, то полупроводник необходимо в срочном порядке заменить.

Интересно, что проверить диоды может каждый желающий. Сегодня на рынке представлено большое количество бюджетных мультиметров, которые в точности смогут показать правдивые результаты проверки работоспособности диода на любом бытовом электроприборе.

Плохой результат измерительного прибора

Диод это электронный элемент, который обладает определенной проводимостью тока. Проверять его можно при помощи тестера или мультиметра. Делать это необходимо по инструкции, идущей к любому проверяющему аппарату.

Как проверить диод мультиметром. Подробная инструкция

В данной статье объясним как проверить диод мультиметром. Полупроводниковый диод, как компонент электронной схемы, довольно часто выходит из строя по различным причинам, например, превышение максимально допустимого прямого тока, обратного напряжения и тому подобное. Различают два вида неисправности диода – пробой и короткое замыкание.

Действие диода, как полупроводникового прибора с p-n переходом, заключается в том, что он пропускает электрический ток только в одном направлении (от анода к катоду), в обратном же направлении (от катода к аноду) ток не течет.

 Зная это свойство диода можно легко проверить его на неисправность при помощи обычного мультиметра.

Как проверить диод мультиметром

Обычные диоды, так же как и стабилитроны, можно проверить с помощью мультиметра. Чтобы проверить этот полупроводниковый прибор с помощью цифрового мультиметра, установите переключатель мультиметра в режим проверки диодов, обычно данный режим имеет значок диода:

Следует отметить, что при проверке в данном режиме, на мультиметре отображается прямое напряжение, а не сопротивление, когда просто прозванивают диод в режиме сопротивления.

Признаки исправного диода:

  • При подключении плюсового щупа (красный) мультиметра к аноду диода, а минусового щупа (черный) к катоду диода на экране мультиметра должна высветиться определенная величина прямого напряжения данного диода. У разных типов диодов прямое напряжение  отличается. Так у германиевых диодов оно составляет  примерно 0,3…0,7 вольт, у кремниевых диодов 0,7…1,0 вольта. Хотя некоторые типы мультиметров могут показывать более низкое значение прямого напряжения в режиме проверки.

  • И на оборот, при подключении минусового щупа мультиметра к аноду диода, а плюсового щупа к катоду диода на экране будет ноль.

При иных показаниях мультиметра можно утверждать о неисправности проверяемого диода.

Магнитный держатель печатной платы

Прочная металлическая основа с порошковым покрытием, четыре гибкие руч…

Альтернативный способ проверки исправности диода

В том случае, если у вас мультиметр не снабжен режимом проверки диодов, то проверить диод можно по простой схеме, которая приведена ниже.

При данной проверке, мультимет необходимо перевести в режим измерения постоянного напряжения. При том подключении исправного  диода, как указано на схеме, вольтметр покажет прямое напряжение на диоде. Если теперь выводы диода поменять местами, то он не будет проводить ток, а вольтметр укажет напряжение питания (в данном случае 5 вольт).

Так же можно прозвонить диод и определить его общее состояние путем измерения сопротивления, как в прямом, так и в обратном направлении.

Для этого необходимо перевести мультиметр в режим измерения сопротивления, диапазон до 2 кОм. При подключении диода в прямом направлении (красный к аноду, черный к катоду) измерительный прибор покажет сопротивление несколько сотен Ом, в обратном направлении прибор покажет символ разрыва цепи, что говорит об очень большом сопротивлении.

Как проверить диодный мост

Прежде чем перейти к вопросу проверки диодного моста, вкратце приведем его описание. Диодный мост представляет собой сборку из четырех диодов, соединенных таким образом, что переменное напряжение (AC), подаваемое к двум из четырех выводов диодного моста, переходит в постоянное напряжение (DC) снимаемое с двух других его выводов.



Таким образом, предназначение диодного моста – выпрямление переменного напряжения с целью получения постоянного напряжения.

Диодный (выпрямительный) мост представляет собой четыре выпрямительных диода соединенных по определенной схеме:

Поскольку диодный мост предназначен для выпрямления переменного напряжения (синусоиды), то при первой полуволне переменного напряжения в работе участвуют одна пара диодов:

 а при следующей полуволне работает другая пара выпрямительных диодов:

Проверка диодного моста ничем не отличается от проверки обычного диода. Просто необходимо определиться, к каким выводам подключать мультиметр. Условно пронумеруем выводы выпрямителя от 1 до 4:

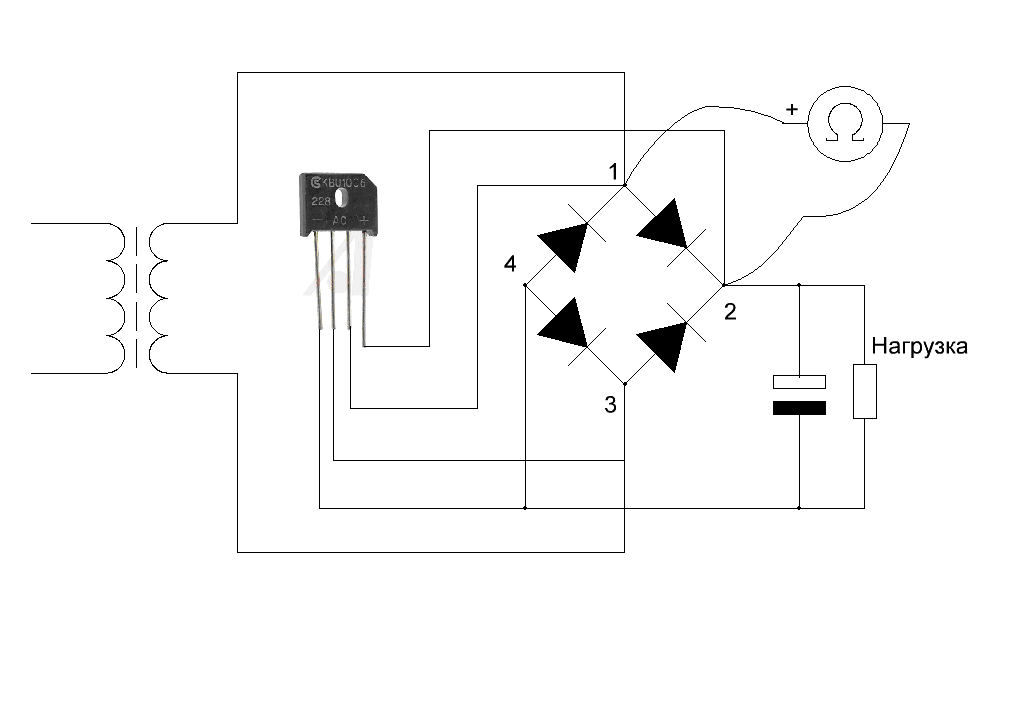

Отсюда следует, что для проверки диодного моста нам достаточно прозвонить 4 диода:

  • 1-й: выводы 1 – 2;
  • 2-й: выводы 2 – 3;
  • 3-й: выводы 1 – 4;
  • 4-й: выводы 4 – 3;

При проверке, необходимо руководствоваться на показания мультиметра, как и при проверке обычных диодов.

принцип работы, как проверить TVS-диод.

как проверить диод мультиметром (прозвонить тестером)

Как и большинство измерительных приборов, мультиметры (тестеры) делятся на аналоговые и цифровые. Основное их отличие состоит в том, что информация о результатах измерений первой разновидности передаются с помощью определенной шкалы и стрелок на ней, во втором же случае эти данные отображаются в цифровом виде, на жидкокристаллическом экране.

Аналоговые устройства появились ранее, их главным достоинством является невысокая цена, а недостатком — неточности измерений. Следовательно, если отметка должна быть максимально верна, рекомендуется приобрести цифровой мультиметр.

Все варианты тестеров обладают как минимум двумя выводами — красным и черным.

  1. Первый используется непосредственно для измерений, также иногда называется потенциальным,
  2. Второй является общим. В современных моделях обычно также есть переключатель, благодаря которому возможно установить максимальные предельные значения.

Как проверять диод мультиметром?

Диод является элементом, проводящим электричество в одном направлении. Если же развернуть это направление, диод будет закрыт. Только в случае выполнения этого условия элемент считается работоспособным. В большинстве моделей тестеров уже есть такая функция, как проверить диод тестером.

Перед началом проверки рекомендуется соединить между собой два щупа мультиметра, чтобы убедиться в его работоспособности, а затем выбрать “режим проверки диодов”. Если тестер аналоговый, данная операция производится с помощью режима омметра.

Проверка диодов мультиметром не требует дополнительных навыков. Чтобы убедиться в функционировании элемента, необходимо произвести прямое включение, следовательно, подключить анод к плюсовому значению (красный щуп), а катод — к минусовому (черный). На экране или шкале прибора должно появиться значение пробивного напряжения диода, эта цифра в среднем составляет от 100 до 800 мВ. Если же произвести обратное включение (поменять местами электроды), значение будет не больше единицы. Из этого можно сделать вывод, что сопротивление прибора огромно и электричество он не проводит. Если все происходит именно так, как описано выше, электронный элемент исправен и дееспособен.

Бывают ситуации, когда при подключении щупов диод пропускает ток в обоих направлениях, либо же не пропускает вообще (значения при прямом и обратном включениях равны единице). В первом случае это означает, что диод пробит, а во втором — он перегорел либо же находится в обрыве. Такие электронные элементы являются неисправными и это легко проверить тестером.

Как проверять светодиод?

Если речь идет о светодиоде, алгоритм проверок аналогичен, но дополнительно облегчит задачу тот факт, что при прямом включении этот вид диода будет светиться. Разумеется, это позволит окончательно убедиться в том, что он в порядке.

Но случается такое, что необходима проверка стабилитронов. Стабилитрон является одной из разновидностей диодов, его главное предназначение — сохранение стабильного выходного напряжения вне зависимости от изменений уровня тока.

К сожалению, выделенной функции для проверки данного вида электронных элементов пока не внедрили в мультиметры. Тем не менее часто прозвонить их можно с помощью такого же принципа, как с диодами. Но многие опытные радиолюбители заявляют, что произвести проверку стабилитрона с помощью цифрового тестера весьма проблематично. Причиной этого является тот факт, что напряжение стабилитрона должно быть ниже, чем напряжение на выходах мультиметра. Это связано с тем, что из-за низкого напряжения возможно посчитать рабочей неисправную модель, точность показаний падает.

Если при проверке диода необходимо обратить внимание на значение пробивного напряжения, в случае со стабилитронами показательным станет сопротивление. Эта цифра должна составлять от 300 до 500 Ом. И аналогично алгоритму действий с диодами:

  • Если ток пропускается в обе стороны это называется пробивом,
  • Если сопротивление слишком велико это обрыв.

Также немаловажно помнить, что цифровое значение при прозвоне стабилитрона будет выше значения обычных диодов. Если нужно отличить один элемент от другого, такая проверка окажет помощь.

Как проверить стабилитрон

Стабилитроны, проверка которых не принесла желаемых результатов, изобретатели часто тестируют с помощью дополнительных приборов, иногда конструируя их самостоятельно. Одним из наиболее простых способов является использование для проверки блока питания с возможностью переключения напряжения. Необходимо сначала подсоединить к аноду резистор, имеющий значение сопротивления, оптимальное для стабилитрона, а затем подключить блок питания. Затем замеряется напряжение на диоде, параллельно поднимается на блоке. По достижении уровня напряжения стабилизации, эта цифра должна перестать расти. В этом случае стабилитрон в норме, при любых отличиях от вышеприведенной схемы он неисправен.

elektro.guru

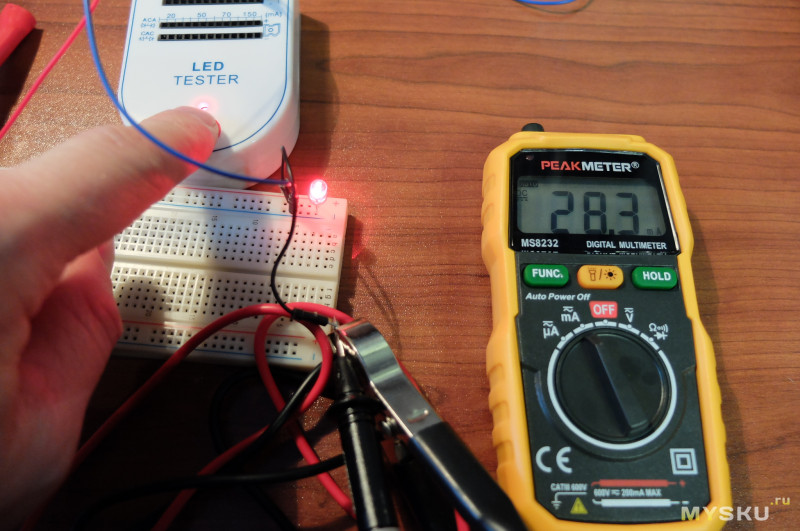

Как проверить светодиод мультиметром, не выпаивая из схемы

Тестирование этой радиодетали класса полупроводник особых трудностей не представляет. Разница лишь в том, что одним п/п приборам этой группы для свечения нужно питание 1,5 В (ряда красных, зеленых малой мощности), другим чуть больше – порядка 3,3±0,3. Сложность в том, что для проверки светодиода его придется выпаять, а это не всегда возможно (учитывая плотность компоновки схемы) или целесообразно (например, по причине дефицита времени). Что можно предпринять?

Решение простое – изготовить специальные приспособления, так как стандартные щупы, идущие в комплекте с мультиметром, для этих целей не подойдут. Они понадобятся (например, от старого прибора), но только после некоторой «модернизации».

Способ 1

Что приготовить:

  • Небольшой фрагмент текстолита, буквально кусочек, но обязательно с двухсторонним фольгированием. На каждую необходимо наложить «пятно» припоя, чтобы в дальнейшем можно было легко зафиксировать провода и выводы приспособления для проверки светодиода.
  • Щупы от мультиметра, с которых следует срезать (или отпаять, а потом все восстановить) штеккера. Свободные концы нужно зачистить и залудить, то есть подготовить к пайке.
  • Скрепки – 2 штуки. Им придается форма, хорошо видимая на рисунке внизу. Это будут выводы приспособления (аналог штеккеров), которые присоединяются к мультиметру. Хотя это и не единственный вариант. Вместо скрепок можно использовать гибкую стальную проволоку, отрезав пару кусочков нужной длины. Главное – чтобы эти выводы слегка амортизировали, тогда их будет намного проще подключить к гнезду мультиметра.
  • Паяльная кислота. Использовать традиционный сосновый флюс – дело бесперспективное. Скрепки изготовлены из стали, потому обычная методика для их надежной фиксации на текстолите малопригодна.
  • Паяльник. Мощность – не менее 65 Вт. Пытаться закрепить на плате скрепку монтажным инструментом (на 24, 36 Вт) – пустая трата времени. Понадобится уложить расплав относительно толстым слоем, и маломощный (миниатюрный) паяльник в этом случае бесполезен.
  • Мультиметр. Эти бытовые приборы выпускаются в нескольких модификациях. Их основное отличие – в функционале, то есть возможностях измерений тех или иных параметров цепи и деталей. Понадобится мультиметр, которым можно тестировать транзисторы.

В принципе все, что нужно для того, чтобы сделать простейшее приспособление для проверки светодиода мультиметром, под рукой всегда есть. В итоге должно получиться примерно так.

Чтобы не путаться с полярностью присоединения щупов к светодиоду, выводы приспособления стоит несколько сместить от осевой линии. Тогда несложно запомнить, где условные «+» и «–».

Проверка светодиода

Нужно воткнуть «контакты» приспособления в вилку для тестирования Тр (анодный вывод – на разъем Е, катодный – на С), поставить переключатель мультиметра в позицию «Измерение транзисторов» (hFE) и приложить щупы к плате, в точках, где впаяны ножки п/п прибора (с лицевой или обратной стороны, как удобнее). Если он исправен и полярность соблюдена (плюс – к аноду), то начнет светиться.

Способ 2

Он значительно проще, и если позволяет компоновка схемы, а до ножек можно дотянуться, то проверка светодиода производится с помощью щупов любого мультиметра так же, как и для тестирования сопротивления. Подробно об этом рассказывается здесь.

Вот и все, ничего сложного. Данная технология опробована многократно, причем ни один светодиод из строя в процессе такого тестирования не вышел.

electroadvice.ru

Как проверить диод? — Diodnik


Начиная проверку диода на работоспособность, необходимо понимать, что визуально неисправный диод иногда фактически невозможно отличить от рабочего. О том, как проверить диод мы детально расскажем в нашей статье.

Также, перед проверкой необходимо знать, что основные неисправности диодов бывают трех видов:

  • пробой диода (наиболее распространенный дефект). В результате такого дефекта диод проводит ток в любом направлении, фактически не имея собственного сопротивления:
  • обрыв диода (на практике встречается реже). В данном случае такой диод перестает полностью проводить ток, независимо от направления течения тока.
  • утечка. В этом случае диод проводит незначительный обратный ток.

Как проверить диод мультиметром?

При любой проверки диодов лучше всего их выпаивать с основной схемы полностью.

Подопытный диод 1n5844 – это 5А диод Шоттки. Проверка производится мультиметром Unit 151B. Любой диод имеет два вывода: катод и анод. Катод помечен серебристой полоской.

Для того, чтобы ток протекал через диод, на анод должно поступать положительное напряжение, а к катоду отрицательное. Включив необходимый режим измерений на мультиметре, можно приступать к проверке диода.

Необходимо помнить, рабочий диод проводит ток лишь в одном направлении.

Подключив щупы, к аноду (красный +), а к катоду (черный -), мы видим значения на дисплее — это пороговое напряжение диода. Из этого можно сделать вывод, p-n переход открыт.

Подключив щупы, к катоду (красный -), а к аноду (черный +), значений на дисплее нет, кроме 1.

На этом процедура проверки диода закончена – диод исправен.

Если независимо от полярности подключения диода прибор показывает значение 0 или 001, (и иногда слышим характерный звуковой сигнал), это свидетельствует о том, что диод пробит. Такой диод проводит ток в любом направлении.Если независимо от полярности подключения диода прибор показывает значение 1, такой диод имеет обрыв. Он вообще не проводит ток.

Как проверить диод, в случае когда, под рукой нет мультиметра с функцией проверки диода? Можно использовать для этой цели обычный омметр. Установив значение предела измерений до 20кОм, проверку диода таким тестером производят по схеме, описанной выше.

Иногда можно столкнутся со сдвоенными диодами. Такие диоды имеют три вывода, в одном корпусе заключены сразу два диода. Они имеют общий анод или катод. Проверка такой сдвоенной сборки абсолютно ничем не отличается от проверки обычного диода, только проверять нужно каждый диод в сборке. Более детально о том, как проверить диод Шоттки читаем в этой статье.

Вконтакте

Одноклассники

Comments powered by HyperComments

diodnik.com

типы и особенности, инструкция по тестированию, определение работоспособности моста

Печально, но начинать нужно с теории. Придётся изучить виды диодов, область и цели применения. Не углубляясь в физические основы электроники, пробежимся по поисковым запросам. Важно понимать, что все диоды объединяет способность пропускать ток в одном направлении, блокируя движение частиц противоположном, образуя своеобразные вентили. Затем обсудим, как проверить мультиметром диод.

Разновидности диодов

Итак, диоды пропускают ток в прямом направлении и блокируют в обратном. На электрических схемах диоды обозначают черными стрелками, ограниченными поперечной чертой. Символ показывает направление тока в физическом смысле – направленное движение положительных частиц. Чтобы создать прямой ток, к концу стрелки прикладывают минусовой потенциал, к началу – плюсовой. В противном случае диод окажется в «запертом» состоянии.


При движении электронов за счёт неидеальности молекулярной решётки теряется тепло, что влечёт падение напряжения и в прямом направлении. У кремниевых диодов прямой потенциал выше, на германиевых ниже. Диоды Шоттки характеризует меньшее падение потенциала за счет замены одного полупроводникового слоя металлическим, т.е. в нем нет p-n перехода. Ток потерь увеличивается, а падение напряжения на открытом ключе в прямом направлении рекордно низкое.

Эффект характерен не в любых диапазонах напряжения. Максимально эффективны диоды Шоттки при напряжениях, равных десяткам вольт. Их применяют в выходных фильтрах импульсных блоков питания. Вспомните: номиналы напряжения системника составляют 5, 12, 3 В. Методика построения схем на диоде Шоттки типичная.

Популярная разновидность диодов – стабилитрон. Его рабочая зона – область пробоя. Там, где обычный диод выходит из строя, стабилитрон защищает оборудование. Процесс характеризуется ростом напряжения до номинала и резкой стабилизацией. Через стабилитроны запитывают от высоковольтных линий чувствительные и слабые микросхемы контроллеров импульсных блоков питания, чтобы они нарезали напряжение импульсами большой амплитуды. Без стабилитронов запитывание микросхем решается архисложными методами.

Оценивая диод-стабилитрон при помощи мультиметра, учитывают, что рабочая зона – обратная ветвь. Технически напряжение пробоя для проверки получают от батареек, включенных последовательно, затем проверяют наличие стабилизация. Прямое включение стабилитрона используется крайне редко, прозвон традиционным способом – плохая идея. К стабилитронам относят и лавинный диод, где для стабилизации тока применён эффект ударной ионизации.

Обозначение диода на схемах

Случается, что специфика устройства непонятна. Печатные платы маркированы – каждому элементу соответствует строго определённое обозначение, и мощные диоды выпрямительного моста не спутать с крошечным стеклянным стабилитроном. Худший вариант – клубок проводников с непонятными элементами: то ли диод, то ли резистор необычного вида, либо экзотический конденсатор.

Столкнувшись с подобной ситуацией, аккуратно делают увеличенное фото, потом ищут в интернете по изображению. Хотя маркировка стабилитронов неразборчива, отыскать информацию в сети возможно. Данный шаг намного ускоряет процесс идентификации и оценки работоспособности прибора.

Инфракрасный диод мультиметром проверяется аналогично: снимаем прямое напряжение, потом убеждаемся, что обратно ток не идёт. Для проверки свечения используют видоискатель ночной видеокамеры. Он регистрирует непосредственно инфракрасное излучение объектов. Исправный ИК диод заметен на видоискателе – словно звездочка. Проверяют свечение с тепловизорами, приборами ночного видения, соблюдая осторожность: мощность излучения свето- и ИК-диодов велика, сопоставима с мощностью лазерного излучения.

Надпись внутри принтера о наличии лазера нельзя считать шуткой. И ею пренебрегать. Держите сетчатку глаз подальше от инфракрасного диода.

Схема проверки диода

Как проверить диод при помощи тестера

Для проверки диодов мультиметры снабжены специальной шкалой, маркированной соответствующим значком – схематическим обозначение диода. При включении режима низкие сопротивления включают зуммер, высокие характеризуются номиналом либо падающим на нем напряжении. По показаниям судят о характеристиках диода, к примеру, о сопротивлении прямого включения.

Для правильной интерпретации показаний, важно учитывать характеристики тестера: напряжение постоянного рода и низкого номинала, служащего для оценки. Пример: при измерении сопротивления тестер пропускает по нему ток, прикладывая к щупам некое напряжение. Любая модель мультиметра характеризуется уникальными параметрами. Напряжение узнают по заряду конденсатор: включает мультиметр в режим прозвона или тестирования диодов, через короткое время на обкладках конденсатора сформируется разность потенциалов. Измеряют штатной шкалой тестера. Значение колеблется от сотен милливольт (долей вольта) до единиц вольта.

Зная напряжение, приложенное к диоду, по его вольт-амперной характеристике сверяют достоверность показания. Вводят поисковый запрос на Яндексе, знакомятся с полной технической документацией на исследуемый элемент. Потом прикладывают в нужном месте шкалы абсцисс линейку, чтобы найти выходной ток. По формуле Ома вычисляют сопротивление открытого состояния: R = U/I, где U – вспомогательное напряжение, формируемое тестером. Сравнивают найденную по графику величину с указанной на табло.

Это одна из многочисленных методик. Важно знать, как находить правильные пути, анализировать и сопоставлять данные. Первый шаг — поиск обобщенной информации: что такое диоды, их характеристики (прежде всего, вольт-амперные), тонкости работы конкретного прибора. Зная теоретические основы, легко оперировать информацией, делать правильные выводы из результатов исследований.

Перейдём к жизненному примеру: исследуем диодный мост из генератора автомобиля!

Как определить работоспособность диодного моста

Автомобилю нужна электроэнергия — для систем кондиционирования (наряду с энергией двигателя), дворников, освещения наружного и внутреннего. Нагружать постоянно аккумулятор, что делается во время стоянки, не экономично. Задача решается подключением синхронного генератора переменного тока к валу двигателя. Ранее пользовались коллекторной схемой. Но щётки не переносят тряски, возникала необходимость частого обслуживания.

Ныне устанавливают трёхфазные генераторы. Т.к. обороты постоянно скачут, постоянство выходных характеристик поддерживают изменением тока подпитки ротора. В результате напряжённость переменного магнитного поля статора отслеживает каждое изменение работы мотора. Расплата – нестабильность выходного напряжения. Его выпрямляют и фильтруют, используя схему диодного моста Ларионова.

Глубокие технические подробности избыточны, ограничимся лёгкими знаниями:

  1. При любом способе соединения обмоток генератора, выходных точек три. Каждая посредством диода замыкается на массу в отрицательный полупериод, а на потребителей сети авто – в положительный.
  2. Итого, диодов получается шесть.
  3. Мост представляет собой две изолированных друг от друга серповидных плоскости, выполненные из прочного сплава. На каждой лежат три диода, электрические соединения проводятся согласно схеме (см. рисунок).

Схема соединений на трёхфазном диодном мосте

Из схемы видно:

  1. Три диода прозваниваются попарно с нулевым сопротивлением между катодом (отрицательная полярность) и анодом (положительная полярность). Сюда выходят клеммы генератора.
  2. Две тройки диодов (лежащие в одной серповидной плоскости) звонятся между собой катодами или анодами. В зависимости от того, какой электрод выдаёт короткое замыкание, определяют ветвь — нагрузочная или уходящая на массу.

Создав правильную схему раскладки электрических соединений, начинают проверку каждого диода по отдельности. Ветвь, идущую на массу, тестируют со стороны генератора, другую – со стороны нагрузки. Направление известно из схемы Ларионова. Проверяем диодный мост мультиметром, касаясь красным щупом основания чёрной стрелки (см. рисунок) каждого элемента, черным – острия того же элемента. Одновременно проверяют изоляцию контактов с серповидным плоскостями, в т.ч. соседней. По полученным данным оценивают необходимость продолжения поиска неисправности.

Вывод: диод, не выпаивая, проверяют мультиметром на грубой конструкции вроде моста генератора автомобиля. Прозвон электронной платы сложнее. Любую проверку проводят щупами специальной формы. Для грубых конструкций берут захваты-крокодилы, материнскую плату проверяют тонкими игловидными пробниками. В последнем случае появляется шанс прозвонить диод мультиметром на плате под напряжением с риском спалить тестер.

Надеемся, что теперь читатель понял, как проверить диод мультиметром.

vashtehnik.ru

Проверка стабилитрона на плате прибором мультиметр

Каждый радиолюбитель знает, как бывает иногда важно знать, исправна ли та или иная радиодеталь или нет. Не в последнюю очередь это касается стабилитронов. В качестве тестера для проверки электрокомпонентов на предмет наличия напряжения стабилизации служит мультиметр.


Пригодность электродеталей определяется мультиметром

Стабилитрон и его свойства

Для работы электронных схем на выходе нужны стабилизированные показатели напряжения. Они получаются с помощью включения в схему полупроводниковых стабилитронов, которые дают одинаковое выходное напряжение, не зависящее от величины пропускаемого электротока. Без этих элементов многие слаботочные системы не работают. Так, например, почти каждый радиолюбитель хотя бы раз в жизни паял стабилизатор напряжения l7805cv или его аналоги.

Стабилитрон помогает стабилизировать напряжение

У стабилитронов нелинейные вольт-амперные характеристики, по свойствам, а также по внешнему виду (в стекле или металле) они напоминают обычный диод, однако, задачи у них несколько другие. Стабилитроны подключают в схему параллельно с потребителем и, если напряжение резко повышается, ток идет через стабилитрон, и вольтаж в сети выравнивается. Если сильный ток воздействует длительное время, возникает тепловой пробой.

Порядок проверки

Для того чтобы определить, годен ли данный стабилитрон или же вышел из строя, мультиметр надо перевести в режим, которым проверяются диоды (или в режим омметра), – проверка стабилитронов методом прозвона осуществляется аналогичным образом.

Щупы мультиметра подсоединяют к выводам стабилитрона и наблюдают за показаниями индикатора. Проверку следует проводить в двух направлениях:

  • плюсовым щупом аппарата прикасаются к катоду детали – на индикаторе показывается бесконечное сопротивление;
  • мультиметр подсоединяют к аноду стабилитрона – на экране будет индицироваться сопротивление в единицах или десятках ом (падение напряжения).

Такие показатели появляются потому, что рабочий стабилитрон (как и обычный диод) способен проводить только однонаправленный электрический ток, а проверка не должна вызывать короткое замыкание в сети.

Проверка мультиметром исправного стабилитрона

Если при прозвоне в обоих направлениях мультиметр показывает бесконечное сопротивление, стабилитрон является дефектным, поскольку оборван электронно-дырочный переход, и ток через электродеталь не проходит.

Картина при проверке нерабочего стабилитрона

Обратите внимание! Иногда случается, что при измерениях стабилитрона мультиметром выдается сопротивление в несколько десятков или сотен ом в обоих направлениях. В случае обычных диодов такое положение обозначает, что деталь пробита. Однако, для стабилитрона это неверно, потому что у него имеется напряжение пробоя: при соприкосновении щупа мультиметра с оконцовками стабилитрона сказывается внутреннее напряжение электропитания измерительного прибора. Если его напряжение оказывается больше напряжения пробоя, то на индикаторе появятся показатели многоомного сопротивления.

Так, при напряжении батареи мультиметра в 9 вольт у стабилитронов с напряжением ниже этого значения будет индицироваться пробой. Поэтому специалисты не рекомендуют делать проверку стабилитронов с невысоким стабилизационным напряжением с помощью цифровых мультиметров. Для этих целей лучше подойдет старый добрый тестер – аналог.


Аналоговый тестер старого образца поможет проверить стабилитроны с низким напряжением, избежав пробоя

Как проверить стабилитрон на плате

Если стабилитрон впаян в плату, то порядок его проверки не отличается от того, что применяется для свободного электронного устройства такого типа.

Важно! При измерительных и ремонтных манипуляциях с платой обязательно соблюдать меры безопасности для защиты от электроудара. При прозвоне впаянного стабилитрона все другие элементы, кроме проверяемого, могут выдавать сильно измененные показатели, это тоже необходимо учитывать.

Если при проверке на плате получены сомнительные результаты пригодности стабилитрона, то стоит его выпаять и проверить мультиметром только этот элемент, изолировав его от влияния остальных деталей схемы. Также иногда можно использовать приставку к мультиметру, которую можно спаять своими руками из доступных деталей.

Каждому радиолюбителю желательно знать, как проверить стабилитрон мультиметром, – это поможет собирать работающие схемы и экономить радиодетали, выявляя неработающие. Однако при такой проверке нельзя получить 100%-ный достоверный результат. Гарантию пригодности стабилитрона может дать только включение его в электросхему: если устройство будет работать, значит, стабилизирующий элемент функционирует.

Видео

elquanta.ru

Как проверить диод мультиметром — подробная инструкция

Диоды относятся к популярным и широко применяемым электронным элементам, обладающим различным уровнем проводимости.

Перед тем, как проверить диод мультиметром (прозвонить диод и стабилитрон тестером), нужно узнать особенности такого тестирующего прибора и наиболее важные правила его использования.

Классификация

Диоды представляют собой электропреобразующие и полупроводниковые устройства, имеющие один электрический переход и два выхода в виде р-n-перехода.

Общепринятая в настоящее время классификация таких устройств, следующая:

  • в соответствии с назначением, диоды чаще всего бывают устройствами выпрямительного, высокочастотного и сверхвысокочастотного, импульсного, туннельного, обращенного, опорного типа, а также варикапами;
  • в соответствии с конструктивно-технологическим характеристиками диоды бывают представлены плоскостными и точечными элементами;
  • в соответствии с исходным материалом диоды могут быть германиевого, кремниевого, арсенидо-галлиевого и другого типа.

В соответствии с классификацией, самые важные параметры и характеристики диодов представлены:

  • предельно допускаемыми показателями обратного уровня напряжения постоянного типа;
  • предельно допускаемыми показателями обратного уровня напряжения импульсного типа;
  • предельно допускаемыми показателями прямого тока постоянного типа;
  • предельно допускаемыми показателями прямого тока импульсного типа;
  • номинальными показателями прямого тока постоянного типа;
  • прямым токовым напряжением постоянного типа в условиях номинальных показателей, или так называемым «падением напряжения»;
  • постоянным током обратного типа, указываемым в условиях максимально допускаемого обратного напряжения;
  • разбросом рабочих частот и ёмкостными показателями;
  • уровнем напряжения пробивного типа;
  • уровнем теплового корпусного сопротивления, в зависимости от типа установки;
  • предельно возможными показателями рассеивающей мощности.

В зависимости от уровня мощности, полупроводниковые элементы могут быть маломощными, мощными или среднего уровня мощности.

При выборе диода нужно помнить, что условное обозначение таких элементов может быть представлено не только стандартной маркировкой, но и УГО, наносимым на электрические схемы, имеющие принципиальное значение.

Проверка выпрямительного диода и стабилитрона

В плане самостоятельного диодного тестирования мультиметром, особый интерес представляет проверка:

  • обычных диодов на основе p-n-перехода;
  • диодных элементов Шоттки;
  • стабилитронов, стабилизирующих потенциал.

Обычное тестирование, в этом случае, позволяет определить только целостность p-n-перехода, и именно по этой причине в таких устройствах рабочая точка должна быть смещена.


Схема простейшего метода проверки напряжения стабилитрона

Достаточно использовать простенькую схему, включающую в себя обычный источник питания и резистор для ограничения тока. Мультиметр при нестандартной проверке применяется для замера напряжения, в условиях плавного повышения питающего потенциала.

Если в условиях повышения напряжения питания отмечается постоянная, а также равная заявленным показателям разница потенциалов, то диодное устройство принято считать рабочим, не подлежащим замене.

Сборка схемы

Стандартная схема, выполняемая посредством навесного монтажа, состоит из нескольких основных элементов, представленных:

  • блоком питания на 16-18 В;
  • резистором на 1,5-2 кОм;
  • цифровым или стрелочным вольтметром;
  • проверяемым устройством.

Как проверить диод шоттки мультиметром

Особенностью некоторых мультиметров является наличие функции «проверка диода». В таких условиях на приборе отображаются фактические показатели прямого диодного напряжения при токовой проводимости.

Тестер, оснащенный специальной функцией, регистрирует немного заниженный уровень прямого напряжения, что обусловлено незначительной токовой величиной, которая задействована при проверке.

В магазине можно встретить самые разные светодиодные лампы для дома. Как выбрать качественный прибор, знают не все. Если интересно, читайте подробную информацию.

Инструкция по сборке светодиодного фонаря своими руками представлена здесь.

Многие выбрасывают светодиодную лампу, если она сломалась. На самом деле большинство таких приборов можно починить. Все о ремонте светодиодных ламп вы можете почитать по ссылке.

Настройка мультиметра

Тестирование полупроводникового элемента посредством цифрового мультиметра потребует переключения прибора в режим проверки диодов. Альтернативным вариантом, при отсутствии переключения в положение «проверка диода», является тестирование в режиме сопротивления, при диапазоне не более 2,0 кОм.

В таком случае выполняется прямое подключение: красный провод подводится на анод, а черный – на катод. При такой настройке мультимера, замеры показывают сопротивление, равное нескольким сотням Ом, в обратное направление фиксирует разрыв цепи.


Мультиметр UNI-T

Следует отметить, что разные типы диодных устройств могут в значительной степени отличаться показателями прямого напряжения.

Например, для германиевых устройств характерно наличие напряжения в пределах 0,3-0,7 В, а для кремниевых элементов допустимы показатели в 0,7-1,0 В.

Как показывает практика, некоторые виды приборов-тестеров при проверке диодных элементов показывают более низкие значения уровня прямого напряжения.

Менее распространенные сдвоенные диоды отличаются наличием в одном корпусе трёх выводов, общего анода или катода, но проверка таких элементов не имеет отличий от тестирования стандартного диодного устройства.

Включение блока питания

Если проверка работоспособности диодов мультиметром предполагает переключение тестера в положение на значок «диод» с подключением черного щупа на вывод «СОМ», а красного — на вывод «V ΩmA», то наличие блока питания заключается в выявлении следующих неполадок:

  • подключение блока сопровождается «дерганьем» питания вентилятора, остановкой, отсутствием выходного напряжения и блокировкой источника питания;
  • подключение блока сопровождается пульсацией напряжения на выходе и срабатыванием защиты без блокирования источника питания.

Измерение переменного тока

Достаточно часто признаком утечки на диодах Шоттки становится самопроизвольное отключение питающего блока. Также очень важно учитывать, что неправильная схемотехника на блоках питания, может спровоцировать утечку диодных выпрямителей и перегрузку первичной цепи.

Тестирование заключается в установке предела измерений на значение в 20 К, и замере обратного диодного сопротивления. При таком способе исправный диод показывает на приборе бесконечно большой уровень сопротивления.

Подключение мультиметра

Основные, наиболее распространённые диодные неисправности, могут быть представлены:
  • пробоем, сопровождаемым токовой проводимостью вне зависимости от направления, а также фактическим отсутствием сопротивления;
  • обрывом, сопровождаемым отсутствием токового проведения;
  • утечкой, сопровождаемой наличием незначительного обратного тока.

Методика настройки прибора для проверки и последовательного тестирования является очень простой.

Соединение анода и щупа мультиметра на «+», а также катода и p-n-перехода на «-» должны быть открытыми. В этом случае прибор подаёт характерный звуковой сигнал. Обратный вариант подключения с закрытым p-n-переходом индицируется единицей.

Знаете ли вы, что светодиодные лампы могут иметь разное устройство? Устройство светодиодных ламп на 220 Вольт — типы приборов и способы сборки.

Инструкция по замене люминесцентных ламп на светодиодные представлена тут.

Как показываем практика самостоятельного тестирования, токовое прохождение, независимо от показателей полярности подключения, чаще всего сопровождает короткое замыкание, а отсутствие прозвона в обе стороны наблюдается при разрыве в цепи.

Видео на тему

proprovoda.ru

Как правильно проверить диодный мост мультиметром

Диодный мост есть практически в любой аппаратуре, и выход его из строя – очень распространенная причина поломки электронного прибора. Проверка же и замена диодного моста в мастерской стоят неоправданно дорого. Тем не менее самостоятельно выявить неисправность выпрямительного блока и при необходимости починить или заменить мост можно самостоятельно с минимальными затратами. Для этого нужно знать, как проверить диодный мост. Именно эту задачу мы и постараемся сегодня решить.

Что такое диодный мост и что у него внутри

Прежде чем мы займемся проверкой диодного моста, необходимо узнать, что вообще такое диодный мост и из чего он состоит. Мост представляет собой схему, собранную из четырех диодов, соединенных определенным образом, и служит для преобразования переменного напряжения в постоянное. Используется такая схема практически во всей аппаратуре, питающейся от сети – ведь почти всей электронике для своего питания нужно постоянное напряжение, а в сети оно переменное. Но для начала выясним, что такое диод и какими свойствами он обладает.

Диод и принцип его работы

Диод – двухэлектродный полупроводниковый прибор, способный проводить ток только в одном направлении. Его часто так и называют — полупроводник. Если включить полупроводник в цепь постоянного тока анодом к плюсовому выводу источника питания, то через него потечет ток. Если к минусовому – тока в цепи не будет. Во втором случае говорят, что диод закрыт. А теперь включим наш полупроводник в цепь переменного напряжения.

Выпрямление переменного напряжения при помощи полупроводников

Из рисунка хорошо видно, что полупроводник пропустил положительную полуволну и срезал отрицательную. Если включить его в другой полярности, то срезанной окажется положительная полуволна.

Чем диодный мост лучше диода

Теоретически используя лишь один полупроводник, ты смог бы преобразовать переменное напряжение в постоянное. Практически же ты получишь на выходе сильно пульсирующее напряжение, которое мало годится для питания электронных схем. Но если включить несколько диодов определенным образом, то лишнюю полуволну можно не срезать, а в буквальном смысле перевернуть ее. А теперь взгляни на схему ниже:

Диодный мост по схеме Гретца

При положительной полуволне работают диоды под номером 1 и 3: первый пропускает плюс, второй — минус. Полупроводники 2 и 4 в это время заперты и в процессе не участвуют – к ним приложено обратное напряжение, и сопротивление их pn-переходов велико. При отрицательной полуволне в работу включаются диоды 2 и 4. Первый перенаправляет отрицательную полуволну на положительный выход, второй служит минусом. На этом этапе запираются приборы 1 и 3. В результате отрицательная полуволна не пропадает, а просто переворачивается:

Результат работы мостового выпрямителя

Вот так при помощи трех дополнительных полупроводников мы повысили эффективность выпрямления вдвое. Конечно, напряжение на выходе все равно пульсирующее, но с такой пульсацией легко справится сглаживающий конденсатор относительно небольшой емкости.

К содержанию

Как найти диодный мост на плате

Прежде чем прозвонить диодный мост, его необходимо сначала найти на плате. Для этого, конечно, нужно знать, как он может выглядеть. Внешний вид у него зависит от разновидности корпуса. Выпрямители могут состоять как из четырех отдельных полупроводников, впаянных рядышком, так и из диодов, собранных в одном корпусе. Такой сборный прибор так и называют – выпрямительная сборка. Вот лишь несколько видов таких сборок:


Внешний вид выпрямительной диодной сборки

Несмотря на обилие форм, распознать интегральный диодный мост несложно. Он, как ты заметил, четырехвыводной, и два его вывода отмечены знаками «+» и «-». Это выход выпрямителя. На входные выводы подается переменное напряжение, поэтому они обозначаются символом «~», буквами «АС» (аббревиатура от английского «переменный ток») либо могут не обозначаться совсем.

Располагается диодный мост рядом с проводами подачи переменного напряжения: с трансформатора либо для импульсных блоков питания непосредственно из розетки (сетевой шнур).

Мнение эксперта

Алексей Бартош

Задать вопрос эксперту

Как правило, рядом с выпрямителем ставится сглаживающий электролитический конденсатор – такой бочонок относительно больших размеров.

На рисунках, приведенных ниже, выпрямительные диодные мосты обозначены зеленой стрелкой:

Примеры расположения выпрямительных диодных сборок и мостов на дискретных элементах к содержанию

Как проверить диодный мост

Проверить диодный мост можно двумя способами:

  1. При помощи тестера (мультиметра).
  2. При помощи лампочки.

Первый способ, конечно, предпочтительнее: он весьма точен и безопасен для диодного моста. Но если с мультиметром проблемы, то можно воспользоваться лампой от карманного фонаря и батарейкой на напряжение 5-12 В.

Теперь если диодный мост найден, прежде всего нужно провести внешний осмотр всей платы устройства. Элементы должны иметь естественный цвет, не быть обуглены или разрушены. Осмотри место пайки и целостность дорожек: важно, чтобы ничего не отпаялось и не лопнуло. Заодно внимательно осмотри электролитические конденсаторы (те самые бочонки). Они тоже должны быть в порядке: не поврежденные и не вздувшиеся. Если какой-то конденсатор вздулся или взорвался, его надо выпаять — все равно он потребует замены, чтобы не мешал проведению измерений.

Если конденсатор взорвался, после его демонтажа всю плату нужно тщательно промыть спиртом. Разлетевшиеся части конденсатора – это электролит, который не только проводит ток, но и имеет свойства кислоты.

Прозвонка диодного моста при помощи тестера

Теперь переходим к проверке, или, как говорят, к прозвонке диодного моста, которую нередко приходится проводить в два этапа:

  1. Предварительная прозвонка на месте.
  2. Точная проверка.

Первый этап удобен тем, что диодный мост можно не выпаивать, а проверять его прямо в схеме. Второй метод более трудоемок, но в случае неудачи с первым вариантом поможет провести точную проверку.

Для работы нам понадобится тестер: стрелочный или цифровой. В первом случае прибор должен уметь измерять сопротивление, во втором – иметь режим проверки полупроводников. Этот режим обозначается значком диода:

Проверить диодный мост можно лишь в этом положении переключателя

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Никогда не проверяй полупроводниковые приборы цифровым тестером в режиме измерения сопротивления. В этом режиме практически все подобные приборы проводят измерение переменным током, и прозвонка полупроводников ничего не покажет.

Прозвонка диодного моста на месте

Итак, стрелочный прибор переводим в режим сопротивления на предел измерения около 1 кОм, цифровой включаем на проверку диодов. Теперь вспоминаем схему диодного моста:


Электрическая схема диодного моста

Твоя задача — прозвонить каждый из диодов, подключив к нему щупы тестера сначала в одной, а потом в другой полярности. Как видно из схемы, добраться до каждого диодика в отдельности не составляет труда, достаточно лишь выбрать соответствующие ножки сборки. Если выпрямитель собран на отдельных полупроводниках, проблемы вообще нет: просто прозванивай каждый, касаясь щупами прибора его выводов.

Что говорят измерения после прозвонки? Для каждого из отдельных полупроводников результат измерений должен быть следующим: в одном направлении тестер показывает маленькое сопротивление (значение около 200-700 Ом), в другом невозможно прозвонить вообще – прибор показывает «бесконечность».

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

На самом деле цифровой тестер в режиме проверки диодов показывает не сопротивление цепи, а величину падения напряжения на открытом диоде. Это имеет большое значение для измерения параметров полупроводников, но совершенно не существенно для прозвонки. Таким образом, алгоритм работы с любым типом тестера одинаков, а напряжение падения можешь принимать хоть за милливольты, хоть за Омы.

Если самостоятельно вычислить каждый из диодов по выводам тебе сложно, то ориентируйся на картинку ниже, в которой в качестве примера показана прозвонка диодной сборки GBU25M.

Прозвонка диодного моста при помощи мультиметра

Обрати внимание, что цифры на экране тестера, изображенного на рисунке, условны. Падение напряжения на диоде и его сопротивление могут колебаться и зависят от типа полупроводника и его рабочего напряжения.

Точная проверка

Если результаты твоих измерений совпали с теми, которые описал я, то диодный мост можно считать исправным. Но если что-то пошло не так и ты не получил желаемых результатов, то диодный мост придется выпаять и провести проверку еще раз. Дело в том, что большинство схемотехнических решений предусматривают «обвязку» выпрямителя дополнительными элементами: конденсаторами, фильтрами, катушками и пр. Все это может внести искажения в измерения, и ты просто не увидишь, почему и что не так.

Включаем паяльник и выпаиваем диодный мост. Если он состоит из отдельных диодов, то их достаточно отпаять лишь с одной стороны, приподняв по одной ножке каждого диода над платой. Теперь проводи повторное измерение. Методика та же, что и в первом случае: каждый из диодов прозванивай в обе стороны, меняя полярность подключения щупов прибора.

Если и сейчас показания прибора не соответствуют норме, можно с полной уверенностью сказать, что сборка или отдельный диод неисправны. Если в обоих направлениях измерения высокие значения сопротивления, переход диода выгорел, он в обрыве. Звонится в обе стороны – диод пробит, замкнут накоротко. Если пробита диодная сборка, то придется заменить ее целиком. Если диоды стоят отдельно, достаточно заменить неисправный прибор однотипным.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

В Интернете полно поисковых запросов типа «как проверить диодный мост индикаторной отверткой». Индикаторная отвертка, точнее, указатель напряжения предназначен для абсолютно других целей, и проверять диоды с его помощью не только бессмысленно, но и опасно!

Прозвонка моста индикаторной лампой

Если в твоем распоряжении не оказалось мультиметра, то для проверки диодного моста можно обойтись и подручными средствами: лампочкой и батарейкой. Тебе понадобится батарейка или кассета с несколькими пальчиковыми батарейками с общим напряжением 5-12 В и маломощная лампочка накаливания приблизительно с таким же, как у батареи, напряжением питания.

Лампу нужно брать минимальной мощности, чтобы не сжечь диод чрезмерно большим током. Подойдет, к примеру, лампочка от маломощного карманного фонаря. Если в качестве батареи ты используешь аккумулятор на 12 В, то подойдет и лампочка от подсветки приборной панели или габаритных фар («подфарников»).

Ты, конечно, помнишь, что диод проводит ток в одну сторону, поэтому взгляни на две предложенные мной схемы:


Схема проверки диода при помощи лампы накаливания

На схеме слева диод включен в прямом направлении и пропускает ток – лампа должна загореться. На правом рисунке диод включен в обратном направлении и тока не пропускает – лампа погашена. Понял идею? Собирай тестер и щупами А1 и А2 прозванивай диодный мост, ориентируясь не на экран мультиметра, а на лампу. Горит – маленькое сопротивление, погашена – большое. Вот и вся хитрость.

К содержанию

Проверка диодного моста генератора автомобиля

Если у тебя есть автомобиль, то тебя наверняка заинтересует этот раздел статьи. Выход из строя генератора авто – серьезная проблема, решение которой стоит немалых денег. Но и тут причиной поломки может оказаться неисправность диода выпрямительного моста, который установлен в генераторе. А это значит, что вопрос можно попытаться решить своими силами. Взглянем на упрощенную схему генератора:


Схема диодного моста генератора автомобиля

Перед тобой такой же диодный мост, только трехфазный, с шестью, а не с четырьмя диодами. Это означает, что прозвонить его не составит никакого труда!

Итак, разбирай генератор и снимай диодный мост, который выглядит примерно вот так:


Диодный мост автомобильного генератора

Зелеными стрелками я отметил силовые диоды, но еще есть три вспомогательных, они помечены красными стрелками. Звонить будем и те и другие – все на виду и легкодоступны.

Промывай подковку в бензине, чтобы смыть всю грязь и масло, которые могут быть причиной неисправности. Когда мост высохнет, начинай прозванивать каждый диод, используя методику, описанную выше. Для работы можно использовать как мультиметр, так и лампу от габаритов в комплекте с автомобильным аккумулятором.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Обрати внимание! Диоды, стоящие на разных подковках, только с виду одинаковые. На самом деле у одних на центральном выводе анод, у других – катод. Это сделано для того, чтобы диоды можно было расположить на одной подковке, одновременно исполняющей роль радиатора, без изолирующих прокладок.

К содержанию

Техника безопасности

Подавляющее большинство современной аппаратуры имеет импульсные высоковольтные блоки питания. Это означает, что диодные мосты в них работают под напряжением до 300 В. Поэтому, прежде чем начать измерение, отключи прибор от сети и, главное, разряди сглаживающие электролитические конденсаторы, которые могут «держать» опасный для жизни заряд часами. Для наглядности я пометил их красными стрелками:


Плата блока питания ПК с диодным мостом и сглаживающими конденсаторами

Чтобы разрядить их, замкни на секунду выводы конденсатора отверткой, держа ее за изолирующую ручку. В противном случае ты не только сожжешь мультиметр, но и можешь попасть под смертельное напряжение.

И последний совет: после ремонта прибора не спеши втыкать сетевую вилку в розетку. Для начала включи его в сеть через лампу накаливания мощностью 150-200 Вт. Если все сделано правильно, лампа будет едва светиться. О неудавшемся ремонте лампа просигнализирует тебе ярким светом в полный накал, указывающим на короткое замыкание.

Делая всевозможные сетевые переключения, береги глаза. Очень многие элементы импульсных блоков питания при неудачном ремонте способны взрываться не хуже осколочной гранаты. А разрыв электролитического конденсатора, как я уже писал выше, грозит огромным разлетом не только осколков алюминия и клочьев бумаги, но и разбрызгиванием кислоты.

Вот ты и научился проверять исправность диодных мостов. Надеюсь, в будущем эти знания будут полезны и сохранят не только твои деньги и время, но и нервы. Провести самостоятельную дефектовку электронного прибора, а затем и его ремонт – это круто. Не так ли? Пиши ответ в комментариях

Проверка светодиодов мультиметром.

Сейчас стало много техники, где применяются светодиоды и область их применения очень широка: от простого фонарика до автомобиля и даже прожектора.

Из достоинств светодиодов отметим, что в светодиоде, в отличие от лампы накаливания или люминесцентной лампы, электрический ток преобразуется непосредственно в световое излучение практически без потерь, светодиод излучает в узкой части спектра и его цвет чист, а ультрафиолетовое и инфракрасное излучения, как правило, отсутствуют. Так-же он механически прочнее ламп и весьма надежен, его срок службы может быть в сотни раз больше, чем у лампочки накаливания. А одним из немногих его недостатков является цена. Но в ближайшие пару лет этот показатель будет снижен до приемлемых цен.

Всё чаще приходится нам сталкиваться с ремонтом всевозможных приборов на светодиодах. Вот тут и возникает проблема. Как проверить светодиод? Вопрос может показаться странным! Казалось бы, ответ очевиден: мультиметром.

Те кто имеют обычный мультиметр знают, что им можно проверить любой диод, просто переведя переключатель диапазона на звуковой сигнал или просто на проверку диодов.

Но данное правило подходит для обычных диодов и очень маломощных красных и зеленых светодиодов (при проверке вы увидите их слабое свечение, если светодиод исправен).

Но такой вариант не подойдет для проверки белых, синих, а иногда и желтых светодиодов, так как их рабочее напряжение находится в пределах 3,3В.Конечно можно проверить светодиод с помощью двух последовательно включенных батареек на 1,5В, но это неоправданное усложнение. Сейчас речь идет именно о мультиметре. Практически у всех современных цифровых мультиметров есть режим измерения параметра транзисторов — hFE (h31Э) . Для этого в мультиметре предусмотрена специальная колодка, куда подключаются маломощные транзисторы. Вот она то нам и нужна.

Если взять светодиод и его анодный вывод подключить к колодке PHP (транзисторы PHP структуры) — в разъём E (эмиттер), а вывод катода в разъём С (коллектор) той же PHP колодки, то если мультиметр включен — светодиод засветится.

Он будет светиться при любом положении переключателя режимов измерения и потухнет только тогда, когда мультиметр будет выключен. Данную особенность цифровых мультиметров и будем использовать при проверке светодиодов. Узнать какой из выводов у светодиода анод, а какой катод очень просто: анодный вывод более длинный, чем у катода.

После некоторых испытаний выяснился один недостаток. Чтобы проверить светодиод его приходилось выпаивать, что бывает не всегда оправдано. Было решено дополнить мультиметор модифицированными дополнительными щупами для проверки светодиодов сразу в плате.
Для изготовления этого приспособления нам понадобятся:
1 — Стандартные щупы мультиметра с обрезанными штекерами.
2 — Двусторонний текстолит.
3 — Две скрепки (в идеале еще бы хорошо иметь SMD светодиод, можно и обычный светодиод маленький как индикатор, но в наличии его не оказалось).
Из текстолита вырезаем маленький прямоугольник и припаиваем к нему с двух сторон скрепки, что бы получилась вилка, провода щупов и в идеале SMD светодиод как индикатор.(Можно припаять и обычный светодиод) Никаких дополнительных резисторов не надо.(на светодиоде при проверке будет около 2,8В но не более 3В) Вот что мы имеем в итоге:

Скрепки очень крепкие, хорошо пружинят и в итоге надежно стоят в колодке транзисторов мультиметра. Толщина текстолита как раз соответствует расстоянию между отверстий транзисторной колодки мультиметра. На фото видно, что выводы скрепок стоят не по середине. Это сделано специально, теперь текстолит еще будет выполнять роль стрелки при подсоединении вилки в разъем транзисторов, чтоб на щупах сохранялась правильная полярность.

Сегодня без электроники никуда. Она является составной частью любого современного прибора или гаджета. При этом все приборы, как это ни печально, не могут работать вечно и периодически ломаются. Одной из довольно распространенных причин поломки целого ряди электроприборов, является выход из строя такого элемента электросети, как диод.

Провести проверку исправности этого компонента можно своими руками в домашних условиях. Эта статья расскажет вам, как проверить диод мультиметром, а также о том, что собой представляют данные элементы и каков сам измерительный прибор.

Диод диоду рознь

Стандартный диод представляет собой компонент электросети и выступает в роли полупроводника с p-n переходом. Его строение позволяет пропускать ток по цепи только в одном направлении — от анода к катоду (разные концы детали). Для этого нужно подать на анод «+», а на катод – «-».

Обратите внимание! Течь в обратном направлении, от катода к аноду, электрический ток в диодах не может.

Из-за такой особенности изделия, при подозрении на предмет поломки, его можно проверить тестером или мультметром.
На сегодняшний день в радиоэлектронике существует несколько видов диодов:

Виды диодов

  • светодиод. При прохождении электрического тока через такой элемент он начинает светиться в результате трансформации энергии в видимое свечение;
  • защитный или обычный диод. Такие элементы в электросети выполняют роль супрессора или ограничителя напряжения. Одной из разновидностей данного элемента является диод Шоттки. Его еще называют как диод с барьером Шоттки. Такой элемент при прямом включении дает малое падение напряжения. В Шоттки вместо p-n перехода применяется переход металл-полупроводник.

Если обычные детали и светодиоды используются в превалирующем большинстве электроприборов, то Шоттки – преимущественно в качественных блоках питания (например, для таких приборов, как компьютеры).
Стоит отметить, что проверка обычного диода и Шоттки практически ни чем особым не отличается, так как проводится по одному и тому же принципу. Поэтому не стоит беспокоиться по данному вопросу, ведь принцип работы и Шоттки, и обычных диодов идентичен.
Обратите внимание! Здесь только стоит отметить, что Шоттки в большинстве случаев встречаются сдвоенными, размещаясь в общем корпусе. При этом они имеют общий катод. В такой ситуации можно эти детали не выпаивать, а проверить «на месте».

Диод Шоттки

Являясь компонентом электронной схемы, такие полупроводниковые элементы довольно часто выходят из строя. Самыми распространенными причинами выхода их из строя бывают:

  • превышение максимально допустимого уровня прямого тока;
  • превышение обратного напряжения;
  • некачественная деталь;
  • нарушение правил эксплуатации прибора, установленных производителем.

При этом вне зависимости от причины потери работоспособности выход из строя может быть непосредственно обусловлен либо «пробоем», либо коротким замыканием.
В любом случае, если имеется предположение о выходе электросети из строя в зоне полупроводника, необходимо провести его диагностику с помощью специального прибора – мультиметра. Только для проведения таких манипуляций необходимо знать, как проверить диод с его помощью правильно.

Мультиметр

Мультиметр является универсальным прибором, который выполняет ряд функций:

  • измеряет напряжение;
  • определяет сопротивление;
  • проверяет провода на предмет наличия обрывов.

Мультиметр

С помощью этого прибора даже можно определить пригодность батарейки.

Как проводится проверка

После того, как мы разобрались с полупроводниками электрической схемы и предназначением прибора, можно ответить на вопрос «как проверить диод на исправность?».
Вся суть проверки диодов мультиметром заключается в их односторонней пропускной способности электрического тока. При соблюдении этого правила элемент электрической схемы считается функционирующим правильно и без сбоев.
Обычные диоды и Шоттки можно спокойно проверить с помощью данного прибора. Чтобы проверить этот полупроводниковый элемент мультиметром, необходимо проделать следующие манипуляции:

Проверка

  • необходимо удостовериться, что на вашем мультиметре имеется функция проверки диодов;
  • при наличии такой функции подключаем щупы прибора к той стороне полупроводника, с которой будет осуществляться «прозвон». Если данная функция отсутствует, тогда переводим прибор с помощью переключателя на значение 1кОМ. Также следует выбрать режим для измерения сопротивления;
  • красный провод измерительного устройства необходимо подключить к анодному концу, а черный – к катодному;
  • после этого нужно наблюдать за изменениями прямого сопротивления полупроводника;
  • делаем выводы о имеющемся или отсутствующем напряжении

После этого прибор можно переключить, чтобы проверить на предмет утечки или высокого замыкания. Для этого необходимо поменять места вывода диода. В таком состоянии также необходимо провести оценку полученных значений прибора.

Диодный мост

Иногда имеется ситуация, когда нужно проверить на работоспособность диодный мост. Он имеет вид сборки, состоящей из четырех полупроводников. Они соединяются таким образом, чтобы переменное напряжение, подаваемое к двум из четырех спаянных элементов, переходило в постоянное. Последнее снимается с двух других выводов. В результате происходит выпрямление переменного напряжения и перевод его в постоянное.

По сути, принцип проверки в этой ситуации остается таким же, как было описано выше. Единственной особенностью тут является определение, к какому выводу будет подключен измерительный прибор. Здесь имеется четыре варианта подключения, которые следует «прозвонить»:

  • выводы 1 – 2;
  • выводы 2 – 3;
  • выводы 1 – 4;
  • выводы 4 – 3;

Проверив каждый выход, вы получите четыре результата. Полученные показатели следует оценивать по тому же принципу, что и для отдельного полупроводника.

Анализируем результаты

При проверке диодов (обычного и Шоттки) с помощью мультиметра, вы получите определенный результат. Теперь нужно понять, что он может означать. К признакам, которые свидетельствуют в пользу исправности полупроводника, относятся следующие моменты:

  • при подключении детали электросхемы к прибору последний будет выдавать величину имеющегося прямого напряжения в этом элементе;

Обратите внимание! Разные типы диодов обладают различным уровнем напряжения, по которому они и отличаются. Например, для германиевых изделий этот параметр составит 0,3-0,7 вольт

  • при подключении обратным способом (щуп прибора к аноду изделия) будет регистрироваться ноль.

Обратная проверка

Если эти два показателя соблюдаются, то полупроводник работает адекватно и причина поломки не в нем. А вот если хотя бы одни из параметров не соответствует, то элемент признается негодным и подлежит замене.
Кроме этого следует учитывать, что возможна не поломка, а «утечка». Этот неприятный дефект может проявиться при длительной эксплуатации прибора или некачественной сборке.
При наличии короткого замыкания или утечки, полученное сопротивление будет довольно низким. Причем вывод необходимо делать, основываясь на виде полупроводника. Для германиевых элементов этот показатель в данной ситуации будет иметь диапазон от 100 килоом до 1 мегаом, для кремниевых — тысячи мегаом. Для выпрямительных полупроводников данный показатель будет в разы больше.
Как видим, своими силами не так уж и сложно провести оценку работоспособности полупроводников в любом электроприборе. Вышеописанный принцип подходит для проверки диодных элементов различных типов и видов. Главное в этой ситуации правильно подключить измерительный прибор к полупроводнику и проанализировать полученные результаты.


Правильная пайка светодиодных лент
Как сделать бумажный светильник своими руками

В современной осветительной технике достаточно часто применяются светодиоды (led). Как известно, они гораздо надежнее обычных лампочек, но все же иногда могут выходить из строя. Для того, чтобы проверить светодиод на работоспособность применяется несколько методов. Рассмотрим подробнее каждый из них.

Способы проверки

Светодиод, имеет свои электрические параметры, это максимальный рабочий ток, а так же прямое падение напряжения. Значение первого параметра производители указывают для каждого изделия индивидуально, а второго составляет 1.8 – 2.2 вольта для оранжевых, желтых и красных диодов. Для белых, зеленых и синих 3 – 3.6 вольта. Проверить эти значения параметров при наличии мультиметра, не составит труда.

Еще один способ проверить led диод на работоспособность, это подать на него питание от нескольких параллельно подключенных пальчиковых батареек или одной батарейки крона. На основе этого способа можно самостоятельно изготовить универсальный тестер для светодиодов, при помощи подручных элементов. Подробный процесс определения работоспособности показан в видео.

Определить неисправный светодиод, можно используя в качестве источника тока для проверки, старые зарядные устройства от мобильных телефонов. Для этого необходимо отрезать штекер подключения к телефону, и зачистить провода. Красный провод, это плюс, его нужно прижать к аноду, черный — минус, его подключают на катод. Если напряжения источника питания достаточно, то он должен загореться.

Для проверки некоторых диодов, напряжения от зарядки телефона может быть недостаточно, тогда можно попробовать проверить с помощью более мощного устройства, например зарядки от фонарика. Таким способом вполне можно проверить на работоспособность диоды в led лампе. Как это сделать, смотрите видео.

Проверка мультиметром

Мультиметр — это универсальный измерительный прибор. С его помощью можно измерить основные параметры практически любого электронного изделия и не только. Для проверки светодиода, потребуется мультиметр в котором есть режим «прозвонки», или его еще называют режимом проверки диодов. Обозначение режима проверки диодов на мультиметре показано на изображении ниже.

Для того чтобы проверить светодиод при помощи мультиметра, нужно установить переключатель прибора в положение соответствующее режиму «прозвонки» и подключить его контакты к щупам тестера.

В процессе подключения необходимо учитывать полярность диода. Анод, следует подключить к красному щупу, а катод к черному. В случаях, когда нет информации какой электрод анод, а какой катод, можно перепутать полярность – это ничего страшного, со светодиодом ничего не произойдет. При неправильном подключении, мультиметр не изменит своих изначальных показаний. При правильном подключении, светодиод должен загореться.

Есть один нюанс, ток «прозвонки» достаточно низкий для нормальной работы светодиода, и стоит приглушить освещение, для того чтобы увидеть как он светится. Если нет возможности этого сделать, можно ориентироваться на показания измерительного прибора. Как правило, если светодиод рабочий, то мультиметр покажет значение отличное от единицы.

Второй вариант — проверить светодиод тестером, это воспользоваться блоком PNP. Данный разъем предназначенный для проверки диодов, позволяет включить светодиод на мощность, достаточную для визуального определения его работоспособности. Анод подключается в разъем, обозначенный буквой Е (эмиттер), а катод диода в разъем колодки, обозначенный буквой С (коллектор).

Светодиод должен гореть при включении мультиметра в не зависимости от режима выбранного регулятором.

Данный способ позволяет проверить даже достаточно мощные светодиоды. Его неудобство в том, что, диоды обязательно нужно выпаивать. Для проверки мультиметром не выпаивая, необходимо изготовить переходники для щупов.

Существует вариант проверки светодиода методом измерения сопротивления, но для этого необходимо знать его характеристики, что достаточно не практично.

Как проверить не выпаивая

Для того чтобы подключить щупы мультиметра к разъемам в колодке PNP, нужно припаять на них небольшие фрагменты, обычной канцелярской скрепки. Между проводами, на которые припаяны скрепки, для изоляции можно установить небольшую текстолитовую прокладку и замотать изолентой. Таким образом, получим простой по конструкции и надежный переходник, для подключения щупов.

Далее необходимо подключить щупы к ножкам светодиода, не выпаивая его из схемы изделия. Вместо тестера, для проверки led диода можно использовать одну батарейку крона, или несколько пальчиковых батареек. Подключение проводится аналогично, просто вместо переходника, для подключения к выходам батарейки щупов, можно использовать небольшие зажимы «крокодильчики».

Рассмотрим на конкретном примере, как проверить led, не выпаивая из схемы.

Как проверить светодиоды в фонарике

Для проверки необходимо разобрать фонарик и вынуть плату, на которой они установлены. Проверка происходит с помощью тестера со щупами, подключенными на PNP разъем. Светодиоды можно не выпаивать, а подключать контакты щупа на них прямо на плате, при этом необходимо помнить о соблюдении полярности.

Определить пробитый светодиод, можно и при помощи измерения сопротивления в схеме подключения. Например, если светодиоды в фонарике подключены параллельно, измерив сопротивление и получив результат близкий к нулю на любом из них, можно быть уверенным, что, по крайней мере, один из них точно неисправен. После этого можно приступать к проверке каждого из светодиодов методами описанными выше.

Проверка светодиодов не сложный процесс, и любой, кто имеет несколько рабочих батареек и пару проводов, может проверить и определить его неисправность в том или ином приборе.

Светодиоды подразделяются на индикаторные и осветительные. Индикаторные обладают меньшей мощностью и применяются в подсветке дисплеев приборов, как индикаторные источники светового сигнала. Осветительные – более мощные (мощность более 1 Вт), применяются в конструкциях осветительных приборов, которые могут производиться в форме с ламп, лент, прожекторов.

Срок службы таких источников в десятки раз выше, чем ламп накаливания. Тем не менее, осветительные элементы служат гораздо меньше, чем индикаторные. Иногда возникает потребность их проверить, сделать это можно мультиметром или специальным тестером.

Последовательность проверки

Для работы светодиода необходим постоянный ток невысокого напряжения. Для его получения применяются различные устройства, представляющие собой миниатюрные блоки питания, которые являются элементами конструкции осветительных приборов. Осуществлять проверку при помощи фактического подключения к таким блокам не всегда представляется возможным. В этом случае необходимо использовать мультиметр.

Учитывая особенности устройства, можно легко понять, как проверить светодиод мультиметром. Поскольку он имеет в своей структуре полупроводниковый переход, то, по аналогии с обычным диодом, должен пропускать ток в определенном направлении. Если величина тока будет достаточна, светодиод будет излучать свет.

Для проверки светодиода мультиметром необходимо перевести прибор в режим прозвона диодов, далее:

Аналогично можно осуществить проверку светодиода простейшим тестером, представляющим собой разорванную цепь из отрезка проводника, источника постоянного тока и контрольной лампы.

Возможна ситуация, когда в процессе проверки мощного осветительного светодиода вышеописанным способом, отражается напряжение на дисплее, светится элемент, но при включении в схему яркость недостаточно сильная. Это определяется невооруженным глазом без всяких измерений. В этом случае, скорее всего, имеет место дефект кристалла. Такой светодиод необходимо заменить.

Можно проверить светодиод тестером, не выпаивая его из схемы. Достаточно освободить один из его контактов.

В настоящее время производятся и поступают в продажу специальные устройства – LED TESTER. Каждое такое устройство представляет собой тестер светодиодов, выполненный в виде прибора с встроенным источником питания и комплектом разъемов для проверки устройств различных типов.

Проверка светодиодной ленты

Светодиодная лента представляет собой источник света, состоящий из множества элементов. Они расположены равномерно по длине ленты и сгруппированы по три. Это позволяет разрезать светодиодную ленту на отрезки практически любой длины, не ухудшая при этом ее эксплуатационных свойств. Главное, чтобы разрез не приходился на середину группы из трех элементов.

Проверка ленты заключается в подаче тока на контакты питания. Если лента горит, она исправна. Если не горит вся лента, неисправность нужно искать в подводящих проводах. Для этого можно их прозвонить тестером. Можно для проверки целостности проводов измерить сопротивление мультиметром.

Если при включении питания в ленте не горят отдельные группы, проблема не в подводящих проводах, а в конкретном сегменте со светодиодами. В этом случае они проверяются по методике, описанной выше, а также проверяется резистор (он один на всю группу) на соответствие заданному значению сопротивления.

Проверка светодиодных ламп

Для удобства потребителей в настоящее время налажен выпуск ламп на основе светодиодов, которые имеют геометрическую конфигурацию, схожую с уже привычными лампами накаливания. Это дает возможность устанавливать светодиодные лампы в обычные светильники, питающиеся от сети 220 В.

В конструкцию такой лампы встроен специальный преобразователь тока – драйвер. Это устройство собирается из деталей, имеющих параметры, различающиеся в каждой отдельной модели. Это обстоятельство делает невозможным применение такого вида диагностики, как проверка светодиодной лампы мультиметром.

Светодиодную лампу прозванивают при помощи специального тестера. Он представляет собой прибор, внутри которого собрана схема, позволяющая проверять работоспособность ламп различных типов. Для этого на корпусе выполнены несколько разъемов под цоколи ламп, наиболее часто применяемых. Вывод результата проверки, осуществляется в виде звукового сигнала.

Читайте также…

Как мультиметром проверить диод?

Ваш вопрос:

Как мультиметром проверить диод?

Ответ мастера:

Мультиметр – это универсальный прибор, предназначенный для самых разнообразных измерений: напряжения, тока, сопротивления и даже элементарных проверок проводов на обрыв. А ещё им можно измерить пригодность батарейки.

Выясните, присутствует ли функция проверки диодов в вашем мультиметре. Если есть, то подключите щупы: в одну сторону диод будет прозваниваться, а в другую – нет. Если же функция отсутствует, то переключатель мультиметра нужно установить на значение 1кОМ и сделать выбор режима измерения сопротивления. Проверьте диод. Обратите внимание на его прямое соединение, когда подключите красный вывод мультиметра к аноду диода, а черный вывод – к катоду.

Обратное подключение поможет вам сделать выводы о состоянии диода. Сопротивление на существующем пределе должно оказаться настолько высоким, чтобы вы не смогли ничего увидеть. В ситуации, когда используется пробитый диод, его сопротивление равно нулю в любую сторону. Если же он и вовсе оборван, то сопротивление будет показывать в любую сторону бесконечно большое значение.

Теперь проверяйте диод мультиметром. Сделайте это с подключением отрицательного и положительного полюсов омметра, который необходимо предварительно установить на шкалу Rх100 соответственно к отрицательному (катоду) и положительному (аноду) выводам диода. Если диоды обычные (т.е. кремниевые), то результатом измерений сопротивления будет значение от 500 до 600 Ом. В случае с германиевыми, показания должны быть в пределе от 200 и до 300 Ом. А если диоды выпрямительные, то показатель их сопротивления из-за большого размера окажется ещё ниже обычных. Используйте этот метод для быстрого определения работоспособности диода.

Для проверки диода на утечку или короткое замыкание омметр следует переключить в режим высокоомной шкалы, а выводы диода поменять местами. И, если имеет место повышенная утечка или короткое замыкание, то сопротивление будет низким. Для германиевых диодов оно может колебаться в радиусе от 100 килоОм до 1 мегаОм. Значение для кремниевых диодов достигает 1000 мегаОм. Стоит также учесть, что точки утечки выпрямительных диодов гораздо больше. А есть и такие диоды, которые отличаются более низким обратным сопротивлением, что не мешает им нормально функционировать в некоторых схемах.

Как проверить диод с помощью цифрового и аналогового мультиметра

Проверка диода аналоговым и цифровым мультиметром

Поиск и устранение неисправностей электронных устройств и компонентов

Поиск и устранение неисправностей в электронной и электротехнике является важной частью, и необходимо знать базовые навыки и знания о компонентах для проектирования и устранения неисправностей в цепи. Рекомендуется протестировать компонент перед сборкой и включением в схему.

Иногда мы получаем неожиданные результаты, и нам необходимо выполнить некоторые тесты, чтобы определить, правильно ли работает компонент и устройство, или мы должны заменить их на новые. С этой целью мы начали несколько руководств по цифровым и аналоговым мультиметрам, в которых мы обсудим, как тестировать различные электрические и электронные компоненты. Сегодня нам нужно будет обсудить, как проверить диод с помощью цифрового мультиметра и амперметра четырьмя методами.

Как проверить диод
Диод

— это простой PN переход и устройство с двумя выводами, которые позволяют пропускать ток через него в одном направлении (прямое смещение).Это наиболее часто используемый компонент в различных электронных конструкциях и системах, таких как выпрямители, схемы, связанные с светодиодными лампами, схемы умножения напряжения, солнечные панели, логические вентили и т. Д.

Идентификация вывода диода (анод + катод)

Когда вывод катода диода соединен с нейтралью, а анод — с плюсом, он вызывается в положении прямого смещения и действует как короткий переключатель, через который начинает течь ток. Катод к плюсу и анод к нейтрали называется обратным смещением, а диод действует как разомкнутый переключатель, который известен как обратное смещение (этот случай обратный в случае стабилитрона).

Перед тестированием диода мы должны знать клеммы диода, такие как анод (+) и катод (-). В большинстве случаев на обычных диодах с PN-переходом имеется белое покрытие, обозначающее катодный вывод, а остальное — анод. В других случаях используются разные цвета, а стороны с цветным покрытием являются катодными, как показано на рисунке ниже. Ниже приведено руководство, в котором показано, как различными методами проверить нормальный PN-диод, светодиод и стабилитрон.

Диод

можно проверить и протестировать 4 методами с помощью цифровых или аналоговых мультиметров.

Как проверить диод с помощью цифрового мультиметра

Тестирование диода с использованием цифрового мультиметра (режим тестирования диодов + режим сопротивления)

Тестирование диода с помощью цифрового мультиметра (режим тестирования диодов + режим сопротивления)

Лучшая практика для тестирования диода в режиме «Тест диода» путем измерения падения напряжения на диоде в случае прямого смещения. Имейте в виду, что диод в прямом смещении действует как замкнутый переключатель, который пропускает ток в нем, как по проводникам. В диоде с обратным смещением он действует как разомкнутый переключатель и не пропускает ток, поскольку действует как резистор.

Прямое смещение: когда положительный (красный) измерительный провод подключен к аноду (+), а отрицательный (черный) измерительный провод подключен к катоду (-) диода. При прямом смещении диод действует как замыкающий переключатель и пропускает через него ток как проводники.

Обратное смещение: Если мы сделаем обратное, как упомянуто выше, то есть КРАСНЫЙ тестовый провод к катоду (-) и ЧЕРНЫЙ тестовый провод к аноду (+) диода. При обратном смещении диод действует как разомкнутый переключатель и не пропускает через него ток, как резистор.

Шагов:

  1. Удалите диод из цепи, т.е. отключите питание от диода, который необходимо проверить. Разрядите весь конденсатор (закоротив выводы конденсатора) в цепи (если есть).
  2. Установите мультиметр в режим «Проверка диодов», повернув поворотный переключатель мультиметра.
  3. Подсоедините выводы диода к измерительным выводам мультиметра и запишите показания.
  4. Теперь подключите вывод диода к щупам мультиметра в обратном направлении (т.е.е. Поменяйте местами измерительные провода) и запишите результат измерения.
  • Если мультиметр показывает 0,5–0,8 В для обычных кремниевых диодов и 0,2–0,3 В для германиевых диодов с первой попытки, это означает, что диод в хорошем состоянии (с прямым смещением).
  • Если на мультиметре отображается «OL» с обратным смещением, это тоже хорошо.
  • Если мультиметр не показывает измерения, т.е. если мультиметр отображает показания «OL» в обоих направлениях (с прямым и обратным смещением), его средний диод не работает и действует как разомкнутый переключатель, который не позволяет току течь в нем.В случае закороченного диода на диоде будет нулевое падение напряжения, поскольку через него будет протекать ток, и он действует как короткий путь для тока. Тогда диод необходимо заменить.
  • Если мультиметр показывает примерно 0,4 В в обоих направлениях, это означает, что диод короткий и его необходимо заменить новым.

Связанное руководство: Как определить номинал сгоревшего резистора (тремя удобными методами)

Как проверить диод с помощью аналогового мультиметра

Проверка диода мультиметром (DMM и AMM в режиме сопротивления)

Если «проверка диодов недоступна в случае цифрового мультиметра» или вам необходимо проверить диод аналоговым мультиметром, в качестве альтернативы можно использовать режим сопротивления (Ω) для проверки диода.

Нажмите на изображение, чтобы увеличить

Проверка диода мультиметром (DMM и AMM в режиме сопротивления)

Шагов:

  1. Удалите диод из цепи и убедитесь, что источник питания отключен от цепи и нет напряжения на диоде, который необходимо проверить. Кроме того, разрядите все конденсаторы, закоротив их выводы в цепях, если таковые имеются.
  2. Установите измеритель в режим «Режим сопротивления (Ω)», повернув поворотный переключатель мультиметра. Для лучшего результата установите диапазон Ω на 1 кОм для прямого смещения и 100 кОм для обратного смещения, как показано на рисунке ниже.
  3. Подключите КРАСНЫЙ измерительный провод к аноду диода, а ЧЕРНЫЙ измерительный провод к катоду диода (прямое смещение), как показано на рис. Обратите внимание на измерение и чтение.
  4. Теперь переверните измерительные провода, т.е. КРАСНЫЙ измерительный провод к катоду и ЧЕРНЫЙ к аноду (обратное смещение), и обратите внимание на показания и измерения, отображаемые мультиметром.
  • Если мультиметр показывает от 1 кОм до 10 МОм (не OL или бесконечное ∞), это означает, что диод в хорошем состоянии (с прямым смещением). В большинстве случаев наилучшее значение ниже 1 кОм i.е. для исправного диода сопротивление прямого смещения должно быть низким.
  • Если мультиметр показывает «OL» при обратном смещении. Диод тоже хорош.
  • Если мультиметр показывает одинаковые показания и измерения в обоих направлениях (т.е. прямое смещение и обратное смещение), его средний диод неисправен и требует соответствующей замены.
  • Если мультиметр показывает одинаковые результаты, т.е. низкое сопротивление или высокое сопротивление (OL) в обоих направлениях (прямое и обратное смещение), диод закорочен и открыт соответственно.Другими словами, если мультиметр показывает сопротивление 0 Ом как при обратном, так и при прямом смещении, диод закорочен, если омметр показывает ∞, OL или очень высокое сопротивление как при прямом, так и обратном смещении, диод открыт и его необходимо заменить новым. один.
  • Чтобы убедиться в точности результата, лучше всего проверить и сравнить результат исправных диодов в режиме сопротивления.

Связанное руководство: Как проверить батарею с помощью тестера?

Как проверить светодиод (светоизлучающий диод)

Перед проверкой диода мы должны идентифицировать вывод диода i.е. анод и катод. Для светодиода более длинный вывод диода является анодом (+), а более короткий вывод — катодом (-). В других случаях плоский вывод диода является катодом, а другая сторона — анодом, как показано на рис.

Связанное сообщение: Как рассчитать время зарядки аккумулятора и ток зарядки аккумулятора — пример

Идентификация светодиодных клемм (анод и катод)

Чтобы проверить светодиод с помощью цифрового или аналогового мультиметра, следуйте инструкциям, приведенным ниже.

  • Отключите светодиод от цепи и источника питания, если он уже включен в цепь.
  • Найдите клемму светодиода, то есть анод и катод (как показано на рисунке выше)
  • В случае цифрового мультиметра установите его в режим «Проверка диодов» (в случае аналогового мультиметра установите мультиметр в режим сопротивления или непрерывности), повернув поворотный переключатель мультиметра.
  • Подключите светодиод с прямым смещением к измерительным проводам мультиметра, т. Е. Катод к черным (-ve) и анодным к красным (+ ve) измерительным проводам.
  • Если светодиод светится, это не значит, что он в хорошем состоянии и работает должным образом, в противном случае светодиод неисправен и его следует заменить.
  • При обратном смещении (светодиодный анод на черный (-ve) и катод на красный (+ ve) измерительные провода) он не будет работать, и мультиметр не будет показывать никаких показаний, поскольку светодиод не будет протекать через него, т.е. он действует как разомкнутый переключатель такой же, как диод.

Связанное сообщение: Как проверить и исправить дефекты печатной платы (PCB)?

Как проверить стабилитрон Стабилитрон

— это нечто иное по сравнению с обычными диодами, поскольку простые диоды с PN переходом работают в прямом смещении, а не в обратном смещении.В случае стабилитрона ситуация обратная, поскольку он работает в обратном направлении только тогда, когда приложенное обратное напряжение больше, чем напряжение пробоя стабилитрона. Таким образом, нам понадобится дополнительная простая схема, чтобы проверить, исправен ли стабилитрон.

Проверка стабилитрона с помощью цифрового мультиметра и AMM

Чтобы проверить стабилитрон с помощью цифрового или аналогового мультиметра, следуйте приведенным ниже инструкциям.

  • Отключите стабилитрон от цепи и источника питания, если он уже включен в цепь.
  • Найдите клеммы стабилитрона, то есть анод и катод, такие же, как у обычных светодиодов и диодов с PN переходом (как показано на рис. Выше).
  • Подключите стабилитрон к переменному или известному (например, 12 В пост. мультиметра, как показано на рис.
  • Как в цифровом, так и в аналоговом мультиметре, установите его в тестовый режим «Напряжение постоянного тока», повернув поворотный переключатель мультиметра.
  • Постепенно увеличивайте напряжение питания стабилитрона и обратите внимание на показания измерителя, отображаемые на экране. Показания счетчика должны увеличиваться до напряжения пробоя стабилитрона (при напряжении питания 12 В постоянного тока напряжение пробоя составляет 6 В) при пошаговом увеличении напряжения питания от низкого до высокого. После этого счетчик не должен показывать дополнительное значение, т.е. он должен показывать постоянное значение (например, 6 В в случае напряжения питания 12 В постоянного тока). Когда счетчик останавливается на определенном значении и не показывает другое значение, когда вы все еще увеличиваете напряжение питания, вы не должны продолжать увеличивать напряжение питания, иначе диод может выйти из строя.
  • В этом случае стабилитрон в хорошем состоянии, в противном случае стабилитрон неисправен и его необходимо заменить.

Похожие сообщения:

Тестовые диоды

  • Изучив этот раздел, вы должны уметь:
  • • Опишите методы тестирования диодов с помощью цифровых или аналоговых мультиметров.
  • • Распознавайте типичные неисправности диодов.
  • • Обрыв цепи.
  • • Короткое замыкание.
  • • Негерметичный.

Рис. 2.8.1 Цифровой счетчик

Мультиметр для проверки диодов

Диоды можно проверить с помощью мультиметра. Обычно проверяется сопротивление диода в прямом и обратном направлениях. Однако при тестировании диодов следует помнить о нескольких моментах.

с цифровыми счетчиками

Большинство цифровых мультиметров подходят для тестирования диодов и во многих случаях имеют специальный диапазон «тестирования диодов», обычно отмеченный символом диода.Этот диапазон всегда следует использовать при тестировании диодов или любого другого полупроводникового прибора. Причина этого в том, что измеритель проверяет диод, подавая напряжение на диодный переход. Нормальные напряжения, используемые измерителем в других диапазонах сопротивления, могут быть недостаточно высокими, чтобы преодолеть потенциал прямого перехода диода, и поэтому диод не будет проводить, даже в прямом направлении. Это указывало бы на то, что диод был разомкнут (очень высокое сопротивление). Если используется диапазон диодов, испытательное напряжение, подаваемое измерителем, в большинстве случаев будет достаточно высоким, чтобы преодолеть потенциал прямого перехода, и диод будет проводить.Следовательно, в прямом направлении (положительный вывод измерителя к аноду диода и отрицательный вывод к катоду) можно измерить сопротивление диода.

Фактическое значение сопротивления будет зависеть от наклона прямой характеристики диода при напряжении, подаваемом измерителем, и поэтому будет варьироваться от устройства к устройству и от измерителя к измерителю, поэтому точное значение не может быть дано. При измерении исправного кремниевого диода (не подключенного к какой-либо цепи) можно ожидать показания в прямом направлении примерно от 500 Ом до 1 кОм, аналогичного или немного меньшего для германиевых диодов.Если провода измерителя перевернуты, следует ожидать выхода за пределы диапазона (бесконечность) или разомкнутой цепи (обычно отображается на дисплее вроде «1» на цифровом измерителе, как показано на рис. 2.8.1).

Если диод уже включен в цепь, на измеренные сопротивления, всегда при выключенной цепи, будут влиять любые параллельные цепи. Поэтому показания будут ниже указанных выше. Однако очень низкие или нулевые показания могут указывать на короткое замыкание диода (наиболее частая неисправность диодов), поэтому стоит удалить хотя бы один конец диода из цепи, если нет другой очевидной причины очень низкого показания. цепи и еще раз проверьте прямое и обратное сопротивление диода.

с аналоговыми счетчиками

Рис. 2.8.2 Аналоговый счетчик

Если аналоговый измеритель используется для тестирования, следует помнить, что, поскольку ноль на шкале сопротивления и напряжения меняются местами из-за внутренней работы измерителя, полярность зондов при использовании аналоговых измерителей для измерения сопротивления также меняется на противоположную. по сравнению с цифровыми счетчиками. Поэтому при измерении сопротивления диода аналоговым измерителем в любом диапазоне ЧЕРНЫЙ провод является положительным, а КРАСНЫЙ провод — отрицательным.Это означает, что черный провод должен быть подключен к аноду, а красный — к катоду для измерения ПЕРЕДНЕГО сопротивления диода. Некоторые аналоговые измерители имеют определенный диапазон тестирования диодов, но большинство аналоговых измерителей вполне подходят для тестирования диодов. Наиболее подходящий аналоговый диапазон обычно указывается в инструкциях для пользователя, но, как и в случае с цифровыми измерителями, необходимо проверить фактическое напряжение, используемое на испытательном диапазоне, чтобы понять его влияние на ожидаемое прямое и обратное сопротивление.

ПРИМЕЧАНИЕ: приведенный выше абзац относится только к истинным аналоговым измерителям, многие современные «аналоговые» модели, как правило, являются цифровыми измерителями с аналоговым дисплеем. В этом случае следует следовать методу, описанному для цифровых счетчиков. Какой у вас счетчик? Можно использовать простой тест сопротивления заведомо исправного диода; подключите черный отрицательный вывод к катоду, а красный положительный вывод к аноду. Если измеритель показывает ожидаемое прямое сопротивление, полярность проводов измерителя не изменена.

Это также является обычным явлением для измерения прямого сопротивления некоторых светодиодов, особенно таких, как синие светодиоды с более высоким потенциалом прямого перехода, которые во время тестирования кажутся очень высокими (бесконечными), если напряжение измерителя на диодном диапазоне является низким, даже когда светодиод в порядке.Однако измеритель с испытательным напряжением около 3 В должен давать некоторое свечение светодиода. Также доступны некоторые мультиметры, которые вместо отображения сопротивления диода в диапазоне проверки диода отображают потенциал перехода (в вольтах). Поэтому важно убедиться, что вы знаете, какие условия использует измеритель, прежде чем тестировать какие-либо полупроводники.

Рис. 2.8.3 Подключение цифрового измерителя


для проверки диода

Проведение испытаний

На схеме ниже показано, как подключить цифровой измеритель для проверки диода.Следует помнить о нескольких вещах:

  • • Убедитесь, что вы используете диодный диапазон.
  • • Используя цифровой измеритель, подключите черный провод к катоду, а красный — к аноду (прямое смещение — около 1 кОм).
  • • Поменяйте местами подключения счетчика (обратное смещение — бесконечное считывание).

ПОМНИТЕ — Если вы используете аналоговый измеритель для измерения сопротивления, полярность измерительных проводов меняется на обратную.

НЕКОТОРЫЕ СЧЕТЧИКИ, при измерении сопротивления диода выдают показания, указывающие потенциал перехода (в вольтах) вместо сопротивления диода (в омах). ПРОВЕРЬТЕ ИНСТРУКЦИИ К СЧЕТЧИКУ, чтобы быть уверенным в том, что показывает показание измерителя.

Определение соединений диодов

Рис. 2.8.4 Маркировка полярности диодов.

Катодное соединение диода маркируется различными способами. В случае мостового выпрямителя входные клеммы переменного тока и выходные клеммы постоянного тока обычно помечены символом синусоидальной волны и знаками плюс / минус соответственно, как показано.

Мостовые выпрямители

можно тестировать как обычные диоды, если каждый диод тестируется отдельно.Контакты на корпусе необходимо сравнить со схемой внутреннего расположения четырех диодов, как показано на рис. 2.8.4, чтобы вы могли проверить прямое и обратное сопротивление каждого диода. Одиночные диоды обычно обозначаются полосой для обозначения катода, но в выпрямителях шпилечного типа на корпусе обычно печатается символ диода.

Индикация неисправности

Короткое замыкание

Диоды могут быть повреждены высоким напряжением, особенно диоды, работающие с высоким напряжением или мощными приложениями, такими как источники питания, и в результате обычно происходит короткое замыкание 0 Ом при измерении в любом направлении.Когда диод в источнике питания замыкается накоротко, могут протекать большие токи и возникают очевидные повреждения, такие как «сварившиеся» диоды и / или перегоревшие предохранители. Неповрежденные короткозамкнутые диоды показывают 0 Ом или очень низкое сопротивление как в прямом, так и в обратном направлении.

Обрыв цепи

Иногда диоды (особенно малосигнальные диоды) могут размыкать цепь и показывать очень высокое сопротивление или бесконечность (отображается цифрой 1 на цифровых индикаторах) как в прямом, так и в обратном направлениях.

Дырявый

Иногда сигнальный диод может стать «негерметичным». В то время как его прямое сопротивление может быть нормальным, его обратное сопротивление может быть ниже ожидаемой бесконечности. Этот тип неисправности обычно ограничивается небольшими сигнальными диодами, поскольку, если силовые диоды выходят из строя, дополнительный обратный ток почти наверняка будет генерировать достаточно тепла, чтобы быстро разрушить диод. В диодах с малым сигналом эта неисправность может быть надежно измерена только при удалении диода из схемы, поскольку параллельные сопротивления любых других компонентов, подключенных поперек диода, будут иметь тенденцию давать более низкое, чем ожидалось, обратное сопротивление.

Тестирование стабилитронов

Все стабилитроны имеют определенное напряжение, и если напряжение, измеренное на них в рабочих условиях, выше, чем указанное в руководстве по схеме (или на диоде, если вы видите маркировку), то диод неисправен (возможно, разомкнутая цепь) и подлежит замене. Стабилитроны имеют такие же короткое замыкание и обрыв цепи, что и другие диоды, но, кроме того, могут стать «шумными». Обычно очень стабильное напряжение на них страдает от очень быстрых колебаний, аналогичных постоянным шипениям «фонового шума» при плохом звуковом сигнале.Поскольку стабилитроны часто используются для стабилизации линий электропитания, эти быстрые колебания напряжения могут вызывать странные неисправности, в зависимости от того, что подается от рассматриваемого источника питания. Мораль такова: если цепь ведет себя странно и подозревается шум в источнике питания, проверьте любой стабилитрон, стабилизирующий эту линию, заменив его заведомо исправным диодом.

Тестирование светодиодов

Тестирование светодиодов

описано в Модуле диодов 2.5

Начало страницы

Как проверить печатную плату?

Зачем нужно тестировать печатную плату

Электронные и технологические устройства содержат печатные платы, что делает их чрезвычайно ценными.От мобильных телефонов до сложных машин печатные платы играют неотъемлемую роль в функционировании таких устройств. В случае ошибок или неисправностей печатная плата не будет работать должным образом. Вот где начинается тестирование.

Производители подчеркивают, что этап тестирования при изготовлении печатной платы является наиболее важным. Очень важно протестировать его, потому что могут быть ошибки, которые могли остаться незамеченными на этапе производства. Эти ошибки могут вызвать дефекты в будущем.Они могут сильно раздражать и расстраивать клиентов. Следовательно, крайне важно внедрить правильные процедуры тестирования, чтобы печатная плата и ее компоненты работали наилучшим образом.

Компании, занимающиеся проектированием печатных плат, обеспечивают выполнение процедур тщательного тестирования на этапе производства, чтобы своевременно выявлять ошибки и соответствующим образом работать над ними. Именно эти процедуры тестирования гарантируют, что конечный продукт имеет максимально возможное качество.Если печатная плата хорошо протестирована, она не станет пустой тратой для выявления дефектов в дальнейшем. Опять же, производственные компании знают, что плохие печатные платы могут нанести вред их клиентам и в конечном итоге испортить их имя. Если название компании испорчено из-за того, что она производит бракованную продукцию, она может в конечном итоге потерять свое конкурентное преимущество на своем рынке. По этой причине тестирование должно быть приоритетом.

По-прежнему очень важно, чтобы тестирование печатной платы увеличивало шансы продукта оставаться в хорошем рабочем состоянии в течение длительного времени.Каждый product owner хочет иметь продукты, которые прослужат долго. Точно так же дизайнеры и производители продуктов должны следить за тем, чтобы их устройства оставались в хорошем состоянии в течение длительного времени. Следовательно, тестирование печатной платы — хороший способ продлить срок ее службы. По сути, при правильном тестировании можно обнаружить любые потенциальные ошибки и дефекты. Как только вы обнаружите какие-либо ошибки, вы сможете принять правильные меры по исправлению и продлить срок службы устройства. В конечном итоге это экономит затраты, потому что не нужно будет начинать ремонт, если он неисправен.

Как проверить реле на печатной плате

Вы должны протестировать реле, чтобы убедиться, что оно в хорошем состоянии или нет, чтобы вы могли принять обоснованное решение, которое не повлияет на печатную плату. Так как же проверить реле на печатной плате? Что ж, самый простой способ проверить это — измерить сопротивление реле. Как только вы найдете значения сопротивления, вы узнаете, в хорошем состоянии реле или нет.

Проверка клемм катушки реле

Чтобы определить сопротивление катушки реле, установите мультиметр в положение омметра и расположите щупы мультиметра на двух клеммах катушки реле.Если значение, которое вы читаете, почти совпадает с номинальным сопротивлением, катушка должна нормально работать. С другой стороны, если вы обнаружите очень низкое и очень высокое сопротивление, катушка не в хорошем рабочем состоянии, и вам следует заменить ее как можно скорее.

Помимо проверки клемм катушки реле, вы также можете проверить, находятся ли другие клеммы в хорошем состоянии. К этим другим терминалам относятся: нормально открытый терминал, терминал COM и нормально закрытый терминал.Чтобы вы могли проверить эти контакты наилучшим образом, вам следует измерить показания сопротивления между ними.

Как проверить диоды на печатной плате

Цифровые мультиметры используются для проверки диодов. Есть два метода, которые вы можете использовать для проверки диодов. Методы включают: режим проверки диодов и режим сопротивления. Известно, что режим тестирования диодов является лучшим подходом для тестирования диодов. Для режима сопротивления он обычно используется, если мультиметр не имеет режима проверки диодов.

Здесь важно отметить, что вам может потребоваться убрать один конец диода из схемы, чтобы вы могли проверить диод.

Есть несколько важных вещей, о которых вы должны знать, когда используете режим сопротивления для проверки диодов. Одна из них заключается в том, что режим сопротивления не всегда показывает, в хорошем рабочем состоянии диод или нет. Опять же, вы не должны использовать режим сопротивления, когда в цепь включен диод. Это потому, что он может генерировать ложные показания.Наконец, вы можете использовать режим сопротивления, чтобы подтвердить, что диод находится в плохом рабочем состоянии, если тест диодов показывает, что диод не в хорошем рабочем состоянии.

Чтобы проверить диод наилучшим образом, вы измеряете падение напряжения на диоде с прямым смещением. Обычно диод с прямым смещением работает как замкнутый переключатель, позволяющий течь току. Обязательно обратите внимание на то, что в режиме проверки диодов между измерительными проводами возникает небольшое напряжение. Мультиметр показывает падение напряжения после подключения измерительных проводов через диод с прямым смещением.Вот как вы выполняете процесс тестирования диодов:

  1. Убедитесь, что ток питания, протекающий в цепи, отключен и что на диоде нет напряжения. Помните, что напряжение в цепи может быть из-за заряженных конденсаторов. В этом случае убедитесь, что конденсаторы разряжены. После этого убедитесь, что мультиметр измеряет переменный или постоянный ток по мере необходимости.

  2. Убедитесь, что шкала находится в режиме проверки диодов. Вы заметите, что на циферблате может быть другая функция, поэтому убедитесь, что вы повернули поворотный переключатель в режим проверки диодов.

  3. Пришло время подключить измерительные провода к диоду. Будет показано измерение. Запиши это.

  4. На этом этапе измерительные провода следует перевернуть. Запишите появившееся измерение.

После проверки диода обязательно проведите анализ, чтобы определить, подходит ли диод для ваших нужд. Следующий анализ поможет вам узнать, хороший ли диод или плохой.

  • Хороший диод с прямым смещением показывает падение напряжения от 0.От 5 до 0,8 вольт. Обычно это кремниевые диоды, которые используются чаще всего. Существуют германиевые диоды, которые показывают падение напряжения в диапазоне от 0,2 до 0,3 В.

  • Мультиметр покажет OL в случае хорошего диода с обратным смещением. Измерения OL показывают, что диод работает как разомкнутый переключатель.

  • В случае неисправного диода вы заметите, что он не позволяет току двигаться ни в одном направлении.

  • Закороченный диод показывает аналогичное значение падения напряжения.Он оценивается в 0,4В в обе стороны.

Обратите внимание: Процесс проведения процедуры режима сопротивления такой же, как и при проверке диодов. Единственное отличие состоит в том, что на шаге 2 вы должны переключить циферблат в режим сопротивления.

Как проверить транзистор на печатной плате

Известно, что транзисторы не изнашиваются постепенно. Значит, они либо функционируют, либо нет. По сути, любой компонент схемы, в которой появляются дефекты или неисправности, может легко привести к прекращению работы транзистора.Транзисторы играют важную роль в схемах, поэтому, если они не в хорошем рабочем состоянии, они могут привести к прекращению работы схемы должным образом. Поэтому важно тестировать транзисторы, чтобы убедиться, что они работают наилучшим образом. В случае неисправной электроники рекомендуется проверить транзисторы, чтобы определить, можно ли устранить неисправности путем их замены. Вот шаги, которые необходимо предпринять при тестировании транзистора на печатной плате:

  1. Перед началом процесса тестирования убедитесь, что питание схемы отключено.Вы выбираете: отсоединить шнур питания переменного тока или вынуть аккумулятор, из которого подается питание. Еще раз убедитесь, что все конденсаторы на плате разряжены. После этого одновременно удерживайте клеммы конденсатора изолированной металлической отверткой, чтобы снять накопленную мощность.

  2. Найдите выводы коллектора, базы и эмиттера на транзисторе. Вы сможете идентифицировать отведения, проверив ориентацию цепи. Если вы не можете определить точную ориентацию выводов, вам следует проверить каталог поставщика, чтобы упростить идентификацию.

  3. Для цифрового измерителя используйте настройку диода. Для аналоговых измерителей используйте настройку шкалы в омах. Обратите внимание, что настройка шкалы Ом для аналоговых измерителей должна быть низкой.

  4. Пришло время проверить показания коллектора. Вы должны проверить в обоих направлениях. После того, как вы проверите показания, вам следует перевернуть провода. Для хорошего чтения он покажет бесконечность в одном направлении и покажет значение около 600 в другом.

  5. В обоих направлениях проверьте базу по показаниям эмиттера.Поднесите один вывод к базе, а другой к эмиттеру. Посмотрите на измеритель и поверните провода, чтобы увидеть обратное направление. Хорошее чтение покажет бесконечность с одной стороны и около 600 — с другой.

  6. Если вы понимаете, что числовые показания далеки от 600, уберите провод основания. Обратите внимание, что на показания транзистора могут влиять такие компоненты, как резистор. Убедитесь, что выводная плата не подключена к цепи. Для этого придется использовать паяльник, чтобы отделить его.Как только вы закончите с этим, используйте измеритель для тестирования от базы к коллектору, а также от базы к эмиттеру. После снятия показаний измерителя убедитесь, что вывод базы вернулся к плате.

  7. Если показания от базы к эмиттеру или от базы к коллектору равны нулю или бесконечности в обоих направлениях, вам следует заменить транзистор. Обычно нули являются признаком короткого замыкания, а бесконечность указывает на открытый диод внутри транзистора.

Как проверить предохранитель на печатной плате

Проверить предохранитель на печатной плате легче, чем другие электрические компоненты.В отличие от предохранителя, другие электрические компоненты могут иметь сложные системы проводки, которые могут создавать проблемы при их проверке. Гаджет, который вы используете для проверки предохранителя, — это мультиметр. Вы поймете, что большинство предохранителей позволяют визуально убедиться, что предохранитель находится в хорошем функциональном состоянии. Вы можете увидеть, цел ли провод. Если вы заметили, что полупрозрачная область стала черной, это явный признак того, что предохранитель не в хорошем состоянии. Однако почерневший участок может появиться из-за перегрева.Если вы заметили, что устройство не работает должным образом, разумно проверить предохранители. Если вы обнаружите, что предохранители находятся в хорошем рабочем состоянии, единственное логическое объяснение — проблема в другом.

При проверке предохранителя следует выключить устройство и вынуть предохранитель. При снятии предохранителя вам просто нужно вытащить его из отсека. Следующее, что вам нужно сделать, это включить счетчик. Убедитесь, что шкала на измерителе направлена ​​на настройку непрерывности.Непосредственно перед тем, как начать процедуру тестирования, соедините положительный и отрицательный провода и прислушайтесь к звуковому сигналу измерителя. Звуковой сигнал свидетельствует о том, что он работает нормально.

После этого вы должны надеть провод на оба конца предохранителя и проверить дисплей. Теперь вы готовы проверить предохранитель. Когда вы подносите щупы к предохранителю, мультиметр должен издавать звук, если предохранитель исправен. Если вы не слышите звук из измерителя, то очевидно, что предохранитель не работает.Его следует заменить.

Важно отметить, что при замене неисправного или подозреваемого предохранителя никогда не заменяйте его на предохранитель с более высоким номиналом. Рейтинг обеспечивает безопасное прохождение силового тока по проводке. Поэтому настоятельно рекомендуется заменить перегоревший предохранитель на тот, который имеет такой же или более низкий номинал. Это хорошо для поддержания безопасности.

Как проверить конденсатор на печатной плате

Конденсаторы накапливают энергию в виде электрического заряда.Мы рассмотрим два способа проверить, находится ли конденсатор в хорошем рабочем состоянии.

Метод 1. Использование мультиметра с настройкой емкости

Это считается быстрым и простым способом проверки конденсатора. Для этого тестирования требуется цифровой измеритель, содержащий компонент измерителя емкости. Большинство цифровых мультиметров высокого класса имеют эту функцию. Для проверки конденсатора необходимо выполнить следующие шаги:

  • Убедитесь, что конденсатор отсоединен от печатной платы и полностью разряжен.

  • Установите ручку цифрового измерителя в положение емкости.

  • Убедитесь, что щупы мультиметра подключены к клеммам конденсатора. Для поляризованного конденсатора подсоедините красный щуп к положительной клемме конденсатора. Черный щуп следует подключить к отрицательной клемме. Неполяризованный конденсатор можно подключить любым способом, так как он не имеет полярности.

  • После этого посмотрите на показания цифрового мультиметра.Если показания не далеки от реальных значений, конденсатор можно считать исправным.

  • Однако, если есть большая разница между фактическими значениями и измеренными показаниями, конденсатор неисправен и его следует заменить.

Метод 2: Использование мультиметра без настройки емкости

Большинство дешевых цифровых мультиметров не имеют настройки емкости. Тем не менее, проверить конденсатор с их помощью все же можно.Следующие шаги должны помочь вам в проведении тестирования:

  • Снимите конденсатор с печатной платы и убедитесь, что он разряжен.

  • Следующий шаг — настроить мультиметр на измерение сопротивления. Установите ручку настройки сопротивления.

  • Присоедините выводы конденсатора к щупам мультиметра. В случае поляризованных конденсаторов подключите красный к положительному, а черный к отрицательному.

  • Цифровой мультиметр покажет значение сопротивления, а также сопротивление разомкнутой цепи.Обратите внимание на чтение.

  • Отсоедините конденсатор от мультиметра и повторите тест несколько раз.

  • Если конденсатор исправен, отображаемые результаты будут одинаковыми для каждого теста

  • Конденсатор не в хорошем рабочем состоянии, если , для дальнейших тестов вы не заметите никаких изменений в сопротивлении.

Хотя этот метод может быть не идеальным, он позволяет различать хороший и плохой конденсатор.

Как проверить резистор на печатной плате

Неисправный резистор может вызвать неисправность других компонентов схемы. Это также может привести к неисправности всей цепи. Вот почему рекомендуется проверить резистор на печатной плате, чтобы определить, находится ли он в хорошем рабочем состоянии. Вы можете использовать мультиметр, чтобы проверить это. Вот шаги, которые вам необходимо выполнить при проверке резистора на печатной плате:

  • Первое, что вам нужно сделать, это присоединить красный и черный щупы к правильным клеммам на мультиметре.Черный щуп подключается к клемме COM ‘мультиметра, а красный щуп подключается к клемме с меткой ома для сопротивления.

  • Убедитесь, что шкала мультиметра находится на установке сопротивления.

  • Убедитесь, что цепь с резистором, который вы хотите проверить, отключена.

  • Убедитесь, что в цепи нет заряженных конденсаторов.

  • Коснитесь щупами в месте подключения провода к цепи.

  • Проверьте показания на дисплее. Резистор в хорошем рабочем состоянии должен проверяться в пределах его номинального значения. С другой стороны, резистор, который не находится в хорошем рабочем состоянии, будет показывать бесконечное сопротивление или значение, которое намного превышает его номинальное сопротивление.

Следует помнить, что если вы не отключите питание от цепи или не разрядите конденсаторы, вы можете повредить мультиметр и получить неверные показания.

Заключение

Из приведенной выше информации совершенно очевидно, что электронные устройства имеют несколько компонентов, которые работают для обеспечения наилучшего функционирования устройств. Несмотря на то, что эти компоненты выполняют разные функции, они работают вместе, чтобы обеспечить правильную работу устройства. Совершенно ясно, что если один компонент не работает должным образом из-за неисправности, это может легко повлиять на другие компоненты. Вот почему тестирование этих компонентов, чтобы определить, находятся ли они в хорошем состоянии для правильной работы, имеет большое значение.

В случае, если какой-либо из компонентов неисправен или не работает должным образом, лучше всего заменить его, если ремонт невозможен. Еще один важный момент, который следует отметить, это то, что некоторые компоненты имеют сложные процедуры тестирования, в то время как другие легко тестируются. В любом случае их необходимо протестировать, чтобы убедиться, что они работают наилучшим образом, а также избежать неудач, связанных с развитием дорогостоящих неисправностей в будущем. Наконец, вы всегда должны быть очень осторожны при проведении тестов на печатной плате, потому что вы имеете дело с электричеством.По этой причине будьте очень осторожны, чтобы не пораниться в процессе проверки электрических компонентов.

3 Методы проверки диода мультиметром и осциллографом

Перед подключением диода в цепь рекомендуется проверить работоспособность диода. Диод может быть неисправен и не может работать должным образом. Поскольку диод имеет низкое прямое сопротивление и высокое обратное сопротивление, это легко проверить с помощью цифрового мультиметра или омметра.В то время как неисправный диод может показывать обрыв цепи как при прямом, так и при обратном смещении. В качестве альтернативы неисправный диод может показывать короткое замыкание как при прямом, так и при обратном смещении.

Проверка диода цифровым мультиметром

В настоящее время цифровой мультиметр имеет опцию тестирования диодов, при которой вы проверяете диод. Прежде всего, переместите ручку к маленькому значку диода для проверки диода. Затем подключил анод диода к красному выводу измерителя и катод к черному выводу, чтобы сделать его прямое смещение.Измеритель обеспечивает напряжение от внутренней батареи и показывает падение напряжения. В случае прямого смещения для хорошего диода типичное падение напряжения составляет от 2,5 до 3,5 вольт. Другие показания в этом случае указывают на неисправный диод.

Во второй части вывод диода перевернут, так что анод соединяется с черным, а катод — с красным проводом. В этом случае диод имеет высокое сопротивление, поэтому измеритель может показать максимальное падение напряжения для исправного диода. Максимальное напряжение будет зависеть от батареи, используемой в мультиметре, которая может варьироваться от производителя к производителю.

Диод считается неисправным, если он показывает максимальное падение напряжения (разрыв цепи) как при прямом, так и при обратном смещении. В качестве альтернативы, он также может считаться неисправным, если диод показывает нулевое падение напряжения (короткое замыкание) при прямом смещении и обратном смещении.

Проверка диода с помощью омметра

Некоторые мультиметры могут не иметь части для проверки диодов, в этом случае диод можно проверить, переместив ручку в положение Ом. При проверке прямого смещения диод показывает значение сопротивления, которое зависит от напряжения внутренней батареи.Как правило, внутреннее напряжение цифрового мультиметра не может полностью смещать диод в прямом направлении, поэтому для хорошего диода сопротивление может составлять несколько сотен. Для обратного смещения измеритель показывает максимальное сопротивление или выход за пределы допустимого диапазона для исправного диода. Вы можете получить не точные показания омметра, а скорее указание на функциональность диода.

Трассировка диодной кривой

Характеристики VI могут быть построены с помощью осциллографа и генератора функций. Для отслеживания кривой используйте функциональный генератор для синусоидальной волны 4Vpp и измерьте ток и напряжение на диоде.Для построения графика тока потребуется датчик тока. Осциллограф обычно показывает график зависимости напряжения от времени и тока от времени. Чтобы изменить график зависимости напряжения от тока (характеристики VI), функция режима XY. Процесс отслеживания кривой объясняется в видео-ссылке ниже.

Заключение

  • Диод будет демонстрировать высокое сопротивление и падение напряжения при обратном смещении
  • При прямом смещении хороший диод обеспечивает низкое сопротивление и низкое падение напряжения

Как проверить диод генератора

Генератор — это та часть автомобиля, которая вырабатывает ток для электрических функций автомобиля.

Он преобразует механическую энергию двигателя в электрическую и направляет часть этой энергии для подзарядки автомобильного аккумулятора.

Если вы заметили изменения в работе электрических систем вашего автомобиля, возможно, возникла проблема с генератором переменного тока.

Важно знать, каковы первые признаки отказа, а также несколько простых тестов, которые вы можете провести. Это убережет вас от дорогостоящей поломки.

Ниже приведены несколько шагов для проверки генератора:

Проверка вольтметром

Здесь вы используете устройство, называемое вольтметром.

Шаг 1. Измерьте базовое напряжение аккумулятора.

Перед этим убедитесь, что аккумулятор полностью заряжен.

  • Установите вольтметр на 20 В (режим постоянного тока). Для получения точных показаний убедитесь, что батареи вольтметра новые.
  • Ознакомьтесь с цветовым кодом кабелей: красный — положительный, черный — отрицательный.
  • Подключите наконечники щупов к клеммам аккумуляторной батареи: отрицательная — отрицательная, положительная — положительная.
  • Обратите внимание на изменение показания вольтметра при контакте (12.6 вольт для полностью заряженного аккумулятора). Если базовое напряжение батареи составляет от 6,5 В до 10,8 В, зарядите батарею или замените ее.

Шаг 2. Измерьте напряжение холостого хода системы зарядки

  • Попросите кого-нибудь запустить двигатель и поработать некоторое время на холостом ходу. Попросите его / ее поддерживать скорость двигателя на уровне 1500 об / мин и выключить все другие аксессуары.
  • Подсоедините наконечники пробников, как прежде.
  • Примите к сведению это новое прочтение. Ожидаемое изменение — увеличение на 0.От 5 до 2,0 В (от 13,1 до 14,8 В, если ваша база была 12,6 В). Повышение напряжения выше 2,0 В означает проблему с перезарядкой. Если нет изменений в показаниях вольтметра или они ниже, чем базовое напряжение, ваша система зарядки неисправна.
  • Еще раз проверьте разъемы и системные провода, чтобы убедиться, что они в хорошем состоянии. Если показание не изменилось после проверки, проблема в генераторе.

Шаг 3. Измерьте напряжение нагрузки системы зарядки

Это делается, когда система зарядки проходит испытание напряжением холостого хода.

  • Перезапустите двигатель, поддерживайте скорость 2000 об / мин и включите все аксессуары.
  • Подсоедините вольтметр.
  • Обратите внимание на показания. Разница между этим показанием и базовым напряжением — это напряжение зарядки вашей системы. Идеальное напряжение зарядки должно быть как минимум на 0,5 В выше, чем базовое напряжение (от 13,1 В до 15,0 В). Более высокое или меньшее значение, чем это, означает неисправный генератор переменного тока.
  • Если ваша система зарядки не прошла тест холостого хода или нагрузки, вам необходимо проверить регулятор напряжения вашего генератора.Существуют разные конструкции систем зарядки. Перед проверкой регулятора напряжения генератора обязательно проконсультируйтесь с руководством по обслуживанию вашего автомобиля. В руководстве вы найдете инструкции по типам тестов, которые вы можете провести самостоятельно.
  • Если тесты подтвердят, что регулятор напряжения генератора неисправен, найдите замену в Интернете или в местном магазине автозапчастей.
  • Неисправный регулятор напряжения генератора может вызвать проблемы с зарядкой.
  • Внутренние регуляторы напряжения, используемые в автомобилях последних моделей, также могут выйти из строя из-за высокой температуры.

Шаг 4: проверьте диод генератора

  • Переустановите вольтметр на минимально возможное значение шкалы напряжения переменного тока.
  • Перезапустите двигатель, дайте ему поработать несколько минут при 1200 об / мин
  • Подключите щупы вольтметра, как раньше.
  • На дисплее должно отображаться 0,00. Часть (например, 0,001) на дисплее указывает на неисправный диод генератора. Вам нужно будет заменить весь генератор, потому что диод нельзя заменить отдельно.

Проверка без вольтметра

Хотя использование вольтметра дает точный отчет о проблемах с генератором переменного тока в вашем автомобиле, это не единственный доступный способ проверки.

Вот как проверить без вольтметра:

Оценка состояния ременного привода генератора

Энергия от двигателя достигает генератора через приводной ремень. Ослабленный или изношенный ремень приводит к проблемам с зарядкой.

Послушайте необычный звук двигателя вашего автомобиля.

Во время работы двигателя прислушайтесь к громкому щелчку. Это указывает на проблемы с генератором.

Проведите проверку фар

Для получения точных результатов по яркости фар делайте это в затемненном помещении.

  • Включить фары
  • Запустите двигатель, яркость света может погаснуть, но через некоторое время восстановится исходная яркость. Это означает, что генератор правильно заряжает вашу систему.
  • Если уровень яркости фар не возвращается к исходному уровню, возможно, у вас проблемы с генератором.

Проверить подшипники генератора

Используйте для этого резиновый шланг. Он работает как стетоскоп.

Поместите один конец шланга на металлический корпус генератора, а другой — к уху.Если при прослушивании слышен громкий скрежет или скрип, возможно, неисправен подшипник, который начинается в генераторе переменного тока, и вам необходимо его заменить.

Проверка мультиметром

Для этого теста следуйте инструкциям по тестированию с помощью вольтметра. Единственная разница в том, что с мультиметром вам придется оставить машину на ночь или на час, прежде чем проверять аккумулятор.

Проверка аккумулятора во время движения автомобиля повлияет на «истинное» показание мультиметра.

Показания проверки генератора должны быть аналогичны показаниям при проверке с помощью вольтметра.

  • Установите напряжение мультиметра на 20 постоянного тока. На дисплее должно отображаться «0,00»
  • .
  • Подключите щупы мультиметра к соответствующим клеммам аккумулятора. 12,6 В означает, что батарея полностью заряжена, 12,2 В означает, что батарея заряжена на 50%, ниже 12 В означает, что батарея разряжена и ее следует заменить.
  • Если аккумулятор в хорошем состоянии, проверьте генератор. Хороший генератор выдает 13.От 1 В до 14,6 В, когда двигатель работает, но автомобильные аксессуары выключены.
  • Показание выше или ниже этого значения означает, что ваш автомобиль либо заряжен, либо недостаточно заряжен.

Проверка отверткой

Поднесите кончик отвертки к гайке на шкиве генератора.

Высокий магнетизм указывает на то, что генератор находится в хорошем состоянии. Отсутствие магнетизма указывает на проблему с генератором переменного тока.

Признаки неисправности диода

Диод — это полупроводниковый прибор, который проводит ток только в одном направлении.Имеет два вывода — анод и катод.

Ток течет от анода к катоду. Он не может течь в обратном направлении. Показания проверки диода генератора на неисправный диод одинаковы в обоих направлениях.

Признаки неисправного диода:

  • Мигающий индикатор на приборной панели
  • Тусклые или мерцающие фары
  • Панель приборов постепенно тускнеет, пока машина работает
  • Неисправность электрооборудования автомобиля, например, кондиционера
  • Жужжание из динамиков радио
  • Визг спереди при работающем двигателе
  • Проблемы при запуске автомобиля или частые глохнет
  • Частая разрядка аккумулятора

Как выходят из строя диоды генератора

Диоды выходят из строя, когда они подвергаются току / напряжению, превышающему их пределы.

  • Генератор выдерживает значительную нагрузку при выработке электроэнергии. Из-за такой нагрузки диоды выходят из строя от перегрузки и перегрева.
  • Неисправное соединение между плюсовой клеммой аккумуляторной батареи и выходом генератора может вызвать отказ диода. Неисправное соединение вызвано обрывом цепи, вызванным обрывом некоторых аккумуляторных кабелей или коррозией. Это заставляет ток находить альтернативный путь, который может привести к чрезмерному протеканию тока, что приведет к перегреву диодов и отказу.
  • При использовании генератора переменного тока для доведения недостаточно заряженной батареи до полной зарядки может произойти перегрев диода. Чрезмерный ток приводит к перегреву диодов, вызывая отказ.
  • Попытка заменить аккумулятор при работающем двигателе может привести к повреждению диода. Это связано с тем, что ток ищет альтернативный путь протекания, как только вы отсоединяете кабели аккумулятора, что приводит к перегреву и выходу из строя диодов.
  • Соединение между зарядным устройством с высокой силой тока и аккумулятором, имеющим обратную полярность, но все еще подключенным к генератору переменного тока, вызывает повреждение диода.
  • Запуск аккумулятора от внешнего источника также может привести к повреждению диодов, потому что любой чрезмерный скачок напряжения приводит к сгоранию диодов на любом автомобиле.

Чтобы избежать повреждения диода из-за человеческой ошибки, всегда обращайтесь за помощью к сертифицированному механику.

Выполняйте регулярные проверки и техническое обслуживание, чтобы убедиться в отсутствии открытых цепей или коррозии.

Признаки неисправности выпрямителя генератора

Диоды как часть выпрямительного узла преобразуют выход переменного тока генератора переменного тока в постоянный ток.Перед подачей к батарее и электрической системе этот зарядный выход проходит через шесть диодов, расположенных в выпрямительном узле.

Признаки отказа выпрямителя генератора переменного тока проявляются, когда выходит из строя один или несколько диодов или когда наблюдается значительное снижение выходной мощности генератора, что приводит к разрядке аккумулятора. Если аккумулятор является причиной неисправности выпрямителя регулятора, вы заметите такие признаки, как проблемы при запуске автомобиля или приглушенные фары. Как только вы это сделаете, используйте вольтметр для проверки напряжения вместо того, чтобы полагаться только на эти симптомы при диагностике.

Еще одним признаком неисправности выпрямителя генератора переменного тока является перезаряд аккумуляторной батареи. Избыточный заряд батареи возникает из-за неспособности выпрямителя регулировать уровни напряжения батареи.

Может ли генератор заряжаться с неисправным диодом?

Мощность зарядки генератора значительно падает при выходе из строя диодов. Он может производить ток, достаточный для всех электрических нужд автомобиля, когда только один или два диода вышли из строя, но этого недостаточно для поддержания заряда аккумулятора. Со временем батарея разрядится.

Стендовые испытания генератора

Стендовое испытание — лучший способ выявить проблемы с генератором переменного тока. Стендовое испытание проверяет диоды и внутренние регуляторы, чтобы измерить способность генератора генерировать номинальное напряжение и ток.

Стендовые испытания генератора переменного тока

  • Установите генератор в стенд для испытаний и подсоедините приводной ремень.
  • Обозначьте каждое соединение на задней стороне генератора. Есть одно маленькое соединение и два больших.
  • Соедините два больших соединения с проводом B +. Используйте один или оба.

Меньшее соединение для контрольной лампы. Она передает электричество через регулятор напряжения к ротору и обратно к батарее.

  • Подключите зеленый провод на задней панели генератора к клемме контрольной лампы, а светло-красный провод к клеммам B +.
  • Используйте эти два режима для проверки генератора:
  1. Режим тока, показывающий максимальную мощность генератора.Это делается при вращении агрегата. Следите за тем, чтобы ваша одежда и руки не касались вращающихся частей.
  2. Режим напряжения, показывающий регулируемое напряжение генератора. Для зарядки аккумулятора напряжение должно быть выше 12 В (номинальное напряжение системы).

Как исправить неисправный диод генератора

Если диод генератора в вашем автомобиле неисправен, диодный выпрямитель в сборе требует замены. Замена позволяет генератору полностью заряжать автомобильный аккумулятор.

Замена диодов — сложный вопрос, потому что диоды обычно вдавливаются в пластину диода. Это нажатие становится проблемой, потому что любой неправильный контакт с диодной пластиной приводит к выходу диодов из строя.

Кроме того, трудно найти подходящие диоды для замены. Ремонт становится трудоемким и трудоемким, а также подвержен ошибкам.

Легче и дешевле заменить весь генератор.

Советы по безопасности при проверке генератора

  • Ваш автомобиль должен быть припаркован на ровной поверхности для облегчения работы
  • Заглушите двигатель, прежде чем открывать капот
  • Используйте противооткатные упоры, чтобы зафиксировать автомобиль вокруг заднего колеса со стороны водителя, чтобы предотвратить движение.
  • Наденьте защитные очки

Проверьте и это: как долго работает генератор переменного тока

Заключение

Если по результатам тестов вы не обнаружите никаких проблем, но по-прежнему видите постоянное предупреждение о разряде батареи на приборной панели или у вас разряженная батарея, вам необходимо дальнейшее тестирование.Это должен делать сертифицированный механик.

Хотя генератор переменного тока легко проверить, некоторые вещи могут потребовать профессиональной оценки.

% PDF-1.6 % 38 0 obj> эндобдж xref 38 81 0000000016 00000 н. 0000002347 00000 н. 0000002482 00000 н. 0000002578 00000 н. 0000002702 00000 н. 0000003412 00000 н. 0000003443 00000 н. 0000003580 00000 н. 0000003717 00000 н. 0000004481 00000 н. 0000004919 00000 н. 0000004953 00000 н. 0000004997 00000 н. 0000005044 00000 н. 0000005244 00000 н. 0000005320 00000 н. 0000005400 00000 н. 0000017713 00000 п. 0000028672 00000 п. 0000029048 00000 н. 0000029337 00000 п. 0000030097 00000 п. 0000030292 00000 п. 0000030521 00000 п. 0000042633 00000 п. 0000054714 00000 п. 0000066035 00000 п. 0000079256 00000 п. 0000080490 00000 н. 0000081707 00000 п. 0000082924 00000 п. 0000083082 00000 п. 0000084299 00000 н. 0000085509 00000 п. 0000085911 00000 п. 0000086039 00000 п. 0000086073 00000 п. 0000086253 00000 п. 0000086540 00000 п. 0000086633 00000 п. 0000097749 00000 п. 0000109272 00000 н. 0000111941 00000 н. 0000114610 00000 н. 0000126785 00000 н. 0000129774 00000 н. 0000129968 00000 н. 0000130149 00000 н. 0000130621 00000 н. 0000130959 00000 н. 0000131796 00000 н. 0000134932 00000 н. 0000135154 00000 н. 0000135972 00000 н. 0000136671 00000 н. 0000151441 00000 н. 0000151634 00000 н. 0000152103 00000 н. 0000174216 00000 н. 0000174463 00000 н. 0000174702 00000 н. 0000174925 00000 н. 0000175123 00000 н. 0000175837 00000 н. 0000176080 00000 н. 0000190940 00000 н. 0000190978 00000 н. 0000216403 00000 н. 0000216441 00000 н. 0000241190 00000 н. 0000241228 00000 н. 0000251576 00000 н. 0000251614 00000 н. 0000268896 00000 н. 0000268934 00000 н. 0000293857 00000 н. 0000293895 00000 н. 0000293989 00000 н. 0000294077 00000 н. 0000294143 00000 п. 0000001954 00000 н. трейлер ] >> startxref 0 %% EOF 118 0 obj> поток % j % QV ۋ 1 А! FHMW {ETzdRU jNQ% $ OZBi {0! d8 [H]

NIUGZ3l,} G-`7 *, Q} |: 9-ԉ7] wO9PE ׌ eDѤm} ޴ ES ~ ݃9 \} V7? S5MT

{٫ X1gEBcw? { конечный поток эндобдж 39 0 obj! R˻! O | ׁ {qtē` ~ UPgnment: align_fi) / V 2 >> эндобдж 40 0 obj> эндобдж 41 0 obj> / Кодировка >>>>> эндобдж 42 0 obj> / ColorSpace> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / ExtGState >>> / Type / Page >> эндобдж 43 0 obj [44 0 R 45 0 R] эндобдж 44 0 obj> / A 116 0 R / H / N / Border [0 0 0] / Type / Annot >> эндобдж 45 0 obj> / A 117 0 R / H / N / Border [0 0 0] / Type / Annot >> эндобдж 46 0 obj> эндобдж 47 0 obj> эндобдж 48 0 obj [/ ICCBased 79 0 R] эндобдж 49 0 obj [/ проиндексировано 73 0 250 87 0 R] эндобдж 50 0 obj [/ Indexed / DeviceRGB 255 90 0 R] эндобдж 51 0 obj> эндобдж 52 0 obj> эндобдж 53 0 obj> эндобдж 54 0 obj> поток D / 5p ++ 8UMTz% c & ܮ + 5]) iR6z? // 4w7T & AKT \ `6 ^ 7xjlB}! Sa / r} PZ) AiMb1W] ɐ6_V! V 7KC O $ P5 VV? (/ G

Испытательные сборки с диодами

Эрик Стреб [CC BY-SA 3.0 (https://creativecommons.org/licenses/by-sa/3.0)]

Тестовые программы иногда включают инструкции по оценке компонентов, подключенных к тестируемому устройству. Эти инструкции для компонентов оценивают провода, резисторы, конденсаторы, витые пары и диоды.

Для проводов, резисторов и конденсаторов тестер вернет измеренные значения. В случае диодов и витой пары результаты будут проверять, существует ли компонент или нет.

Хотя тестер использует разные методы для проверки каждого компонента, в этой статье мы сосредоточимся на диодах.Как тестер определяет, есть диод или нет? Как получить наиболее точные результаты? Как вы тестируете разные типы диодов от светодиодов до стабилитронов?

Общие сведения о диодах

Диод — это полупроводниковое устройство с двумя электродами, которое позволяет электрическому току течь только в одном направлении. Электроды известны как катод и анод. Ток будет течь, когда потенциал на анодном выводе больше, чем на катодном выводе.

Потенциал на анодном и катодном выводах равен напряжению.Разница должна составлять от 0,3 до 0,7 вольт в зависимости от типа диода. Эта разница напряжений называется прямым напряжением, и в некоторых приложениях это значение очень специфично.

Когда напряжение на катоде больше, чем на аноде, диод должен предотвращать протекание тока или не проводить его. Однако есть пределы. Пиковое обратное напряжение — это максимальное положительное напряжение, которое диод может выдержать на катоде по отношению к аноду.Если это значение будет превышено, диод выйдет из строя. Обратное напряжение пробоя, которое является более высоким напряжением, чем пиковое обратное напряжение, будет проводиться и может быть повреждено при превышении.

Разновидности диодов

Диоды используются во многих приложениях.

  • Типичный выпрямительный диод может иметь прямое напряжение около 1,1 В и пиковое обратное напряжение 1000 В.
  • Диод Шоттки будет иметь очень низкое прямое напряжение и используется в высокоскоростных приложениях или приложениях, требующих небольшого нагрева. диссипация.
  • Светодиод — это диод, который ведет себя как диод, но его основное назначение — освещение. Прямое напряжение светодиода может быть высоким и переменным, в то время как его пиковое обратное напряжение может быть низким.
  • Стабилитрон использует точное пиковое обратное напряжение, позволяя ему проводить, когда напряжение на катоде равно или превышает определенное напряжение, известное как напряжение стабилитрона. Вы найдете стабилитроны в ограничителях перенапряжения или ограничителях переходных напряжений.

При тестировании собранных схем, содержащих диоды, тестер будет искать ошибки.Диод мог отсутствовать. Это могло быть наоборот. Это мог быть неправильный тип. Это могло быть короткое замыкание на другие цепи.

Когда Cirris Easy-Wire ™ выполняет команду проверки диодов,

  1. Тестер подает свой внутренний источник тока на контрольную точку, соединенную с анодом, затем понижает контрольную точку, соединенную с катодом, до потенциала земли.
  2. Вольтметр помещается между источником тока и землей для измерения напряжения. Это прямое напряжение.
  3. Источник перемещается в катодную точку, а тестер опускается в анодную точку.Напряжение снова измеряют, ожидая увидеть напряжение холостого хода.

Тестируемый диод не измеряет; скорее тестер ищет диод. Тест фокусируется на том, что может пойти не так. Он может определить, присутствует ли диод в сборке, что он направлен в правильную сторону, что это правильный тип и что его соединения в порядке.

Диоды и тестеры Cirris

Технология прошла долгий путь со времен тестеров Signature серии 1000. Для тестеров серии 1000 диод был устройством, у которого было где-то между 0.5 и 1.0 прямое напряжение и обратное разомкнутая цепь. Более современная автономная серия Signature 1100 может сделать немного больше.

Программное обеспечение

Easy-Wire дает возможность устанавливать пределы прямого и обратного напряжения; однако уровень тока, требуемый для точного тестирования прямого напряжения, часто оказывается больше, чем мы можем безопасно применить. Хотя условия тестирования не таковы, чтобы вы могли поддержать корректирующие действия поставщика для неисправного диода, этого достаточно, чтобы пометить сомнительную сборку и пройти хорошую сборку.

Светодиоды

Хотя светодиоды технически являются диодами, они не соответствуют модели диодов, запрограммированной в автономных тестерах Signature 1000 и Signature 1100. Часто прямое напряжение светодиода достигает 2,5 вольт, а обратное — это высокое сопротивление, но несколько короткое замыкание на разрыв цепи.

Если программное обеспечение Easy-Wire управляет серией Signature 1100, тестер может проверять светодиоды, поскольку ожидаемые пределы прямого и обратного напряжения определяются пользователем. Без Easy-Wire можно создать автономные модели для проверки светодиодов с использованием сценария пользовательского компонента, если тестер оснащен дополнительным сценарием SCPT-1R или SCPT-1H.С помощью скрипта тестер может даже зажечь светодиод.

Тестеры Cirris моделей Easy-Touch ™ Pro, CR и Ch3 управляются программным обеспечением Easy-Wire и обеспечивают определяемые пользователем пределы прямого и обратного напряжения диода.

Стабилитроны

Правильная работа схемы, содержащей стабилитрон, зависит от всего, что проверено в отношении стандартного диода, плюс измерение напряжения стабилитрона.

Если задано напряжение стабилитрона менее 4,5 В, настольный тестер, управляемый Easy-Wire, проверит это как диодную команду с заданным значением напряжения стабилитрона как обратное напряжение.Имейте в виду, что напряжение стабилитрона зависит от приложенного испытательного тока. Несмотря на то, что условия тестирования не могли поддержать корректирующие действия поставщика для неисправного стабилитрона, этого достаточно, чтобы пометить сомнительную сборку и пройти хорошую сборку.

При напряжении стабилитрона выше 30 вольт настольный анализатор высокого напряжения Cirris может доказать, что установлен правильный диод. Под управлением сценария пользовательского компонента тестер использует свой источник высокого напряжения для проверки напряжения стабилитрона.

Предположим, что спецификация напряжения стабилитрона составляет от 35 до 38 вольт.Это означает, что при напряжении на катоде менее 35 В диод не должен проводить. При напряжении более 38 вольт диод должен проводить. Сценарий запрограммирован на установление 34 вольт как обязательного напряжения изоляции и 39 вольт как обязательного напряжения проводимости. Используя источник высокого напряжения тестера, сценарий помещает напряжение изоляции на катод и измеряет ток. Если ток ниже заданного пользователем порога, вы увидите флаг прохождения теста. Если ток слишком высок, вы увидите флаг неудачного тестирования.

Затем скрипт применяет необходимый уровень напряжения к катоду и снова измеряет ток через источник питания. Если ток слишком низкий, вы увидите флаг проверки отказа, что означает, что диод не проводит. Если ток высокий, вы увидите флаг проверки пройден, что означает, что диод проводит.

Когда оба теста дают отметки о прохождении теста, диод прошел тест. Этот сценарий также может проверить обратный ток утечки.

Максимальный ток через источник высокого напряжения равен 6.5 мА, поэтому перед применением этого метода убедитесь, что максимальное значение обратного тока диода превышает 6,5 мА.

Опять же, этот метод тестирования не выиграет никаких аргументов у поставщика диодов, но он даст вам знать, что диод не перевернут, он не протекает и что диодный отсек в складском помещении не загрязнен смешанными деталями. .

Прецизионный стабилитрон

Тестер Cirris Ch3 имеет уникальную архитектуру и мощное программное обеспечение для управления внешними приборами.Хотя одни только внешние инструменты не подходят для испытаний многопроводников, Ch3 может выполнять необходимые испытания.

Подключите измеритель источника Keithley к матрице контрольных точек Cirris Ch3. Программное обеспечение Easy-Wire переключит каждую цепь на измеритель источника и сообщит о требуемых измерениях. Источники-измерители могут подавать точные токи и измерять напряжения в диапазоне от милливольт до сотен вольт. Благодаря внешнему прецизионному источнику тока у вас есть принятый в отрасли метод тестирования стабилитронов.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
