Стартер щелкает, но не крутит, в чем причина?

Добрый день. Многим автолюбителям знакома ситуация, когда стартер щелкает, но не крутит. Как на зло, такие ситуации происходят в самый неудобный момент, например, на заправках или при выезде на работу.

В сегодняшней статье, мы расскажем как определить неисправность и, если это возможно, завести автомобиль, чтобы доехать до места ремонта.

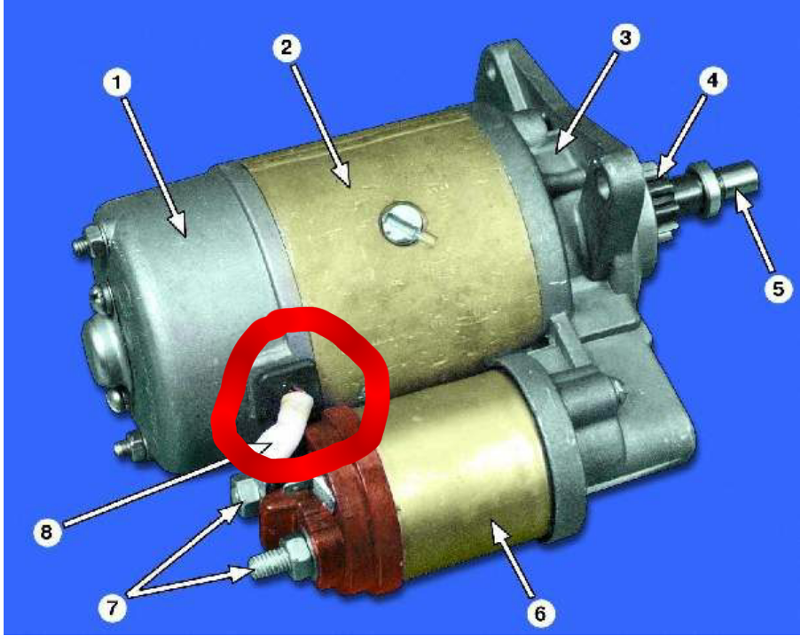

Прежде чем рассказывать алгоритм поиска неисправности, давайте рассмотрим устройство стартера. Для наглядности посмотрите это видео:

Как видите стартер представляет собой обычный двигатель постоянного тока и реле. Когда вы поворачиваете ключ в замке зажигания и слышите щелчок, щелкает именно втягивающее реле (катушка и контакты в верхней части экрана на видео). Если стартер не вращается, но щёлкает возможны следующие варианты:

сел аккумулятор.
отказало реле включения стартера
подгорели контактные пятаки во втягивающем реле.
износились щетки стартера.
якорь стартера заклинил.
на стартер не подается силовой плюс (т.к. если нет массы не будет даже щелчков втягивающего)

Ниже мы разберем каждую из этих неисправностей подробно, и расскажем, при каких неисправностях получится завести автомобиль, на месте, при помощи имеющегося стартера, чтобы доехать до сервиса.

Сильно разряжен аккумулятор — самая частая причина щелчков при повороте ключа зажигания.

Выглядит эта неисправность вот так:

В нашем видео видно, что старте, сначала, стартер еле еле крутит двигатель, а потом просто трещит…. При сильном разряде аккумулятора стартер даже не попытается провернуть двигатель а сразу издаст противные щелчки.

Дело в том, что напряжения батареи не хватает даже для срабатывания втягивающего реле!

Варианты решения проблемы:

Стартер у вас исправен!

Отказ реле стартера.

Отказ реле проявляется в виде тихого щелчка при повороте ключа.

В этом случае можно завести машину при помощи простой отвертки. Делается это вот так:

Внимание! Если вы не уверены в своих силах, не стоит это делать. Лучше обратиться к специалистам или вызвать эвакуатор. Если допустить ошибку при таком запуске, возможно непроизвольное движение автомобиля или возгорание вследствие короткого замыкания.

Автомобиль с механической коробкой передач:

ставим на стояночный тормоз.
включаем нейтральную передачу.
открываем капот и готовим плоскую отвертку.
поворачиваем ключ в замке зажигания в положение зажигание включено.
при помощи отвертки замыкаем два контакта на втягивающем реле ( как на видео).
после запуска двигателя убираем отвертку и едем до места ремонта.

Автомобиль с автоматической (+вариатор и робот) коробкой передач:

устанавливаем автомобильный стояночный тормоз (для робота и вариатора).
открываем капот и готовим отвертку (возможно две).
включаем зажигание в положение включено, нажимаем тормоз, переводим селектор выбора передач в положение паркинг (Р).
при помощи отвертки замыкаем два контакта на втягивающем реле ( как на видео).
после запуска двигателя убираем отвертку и едем до места ремонта.

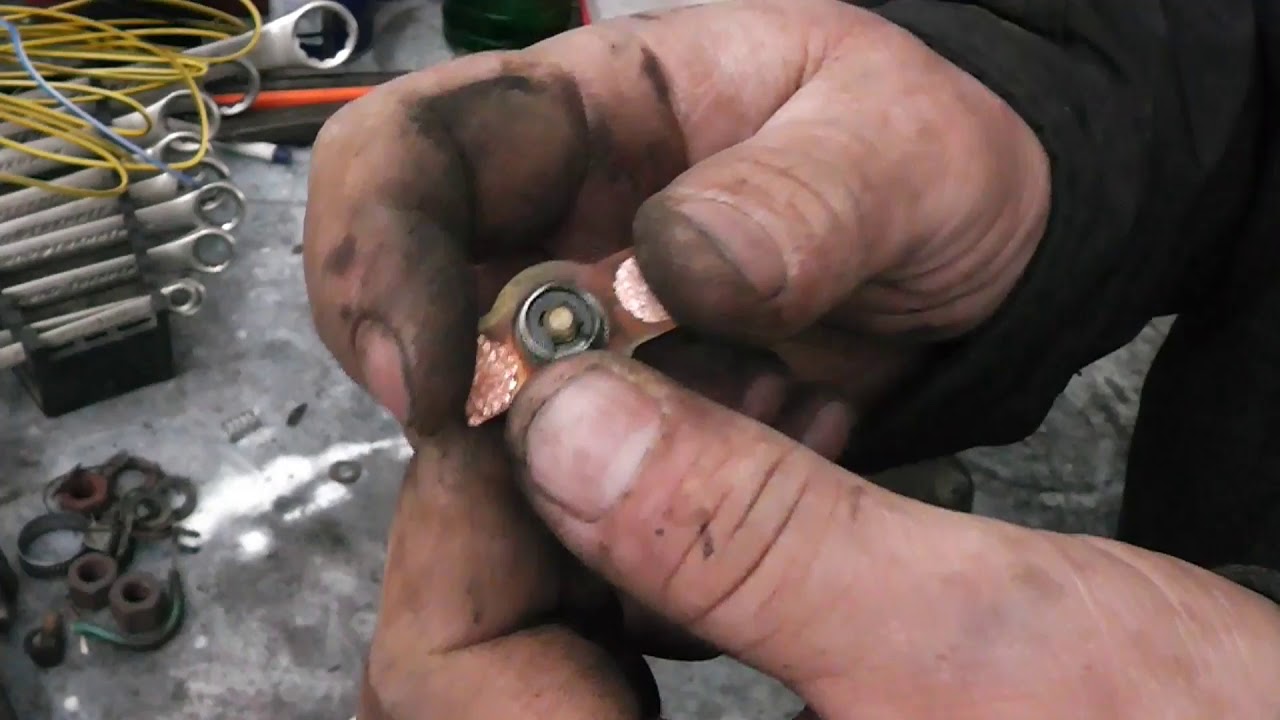

Подгорели контактные пятаки во втягивающем реле.

Эта неисправность проявляется в виде громких щелчков при повороте ключа в положение старт и отпускании ключа. В некоторых случаях возможно срабатывание стартера.

Вот видео пример такой неисправности:

Как быстро продиагностировать контактные пятаки?

Всё предельно просто — открываем капот, берем отвертку, и перемыкаем вот эти две клеммы:

Если при перемыкании проскочит искра, и вы услышите звук вращения электростартера, можете быть уверены — у вас подгорели контактные пятаки.

В этом случае, автомобиль можно завести при помощи отвертки!

Как запустить автомобиль стартером при подгорании контактных пятаков?

Внимание! Если вы не уверены в своих силах, не стоит это делать. Лучше обратиться к специалистам или вызвать эвакуатор. Если допустить ошибку при таком запуске, возможно непроизвольное движение автомобиля или возгорание вследствие короткого замыкания.

Для того чтобы завести автомобиль при подгорании контактных пятаков необходимо одновременно перемкнуть все три контакта на втягивающем реле.

Замыкание двух контактов под гайками необходимо для вращения якоря, а замыкание управляющего контакта для того чтобы обгонная муфта (бендикс) вошла в зацепление с маховиком.

Порядок запуска автомобиля при отказе контактных пятаков:

Автомобиль с механической коробкой передач:

ставим на стояночный тормоз.
включаем нейтральную передачу.
открываем капот и готовим плоскую отвертку.
поворачиваем ключ в замке зажигания в положение зажигание включено.
при помощи отвертки замыкаем все три контакта на втягивающем реле ( иногда одной отвертки Бывает мало и приходится брать две).
после запуска двигателя убираем отвертку и едем до места ремонта.

Автомобиль с автоматической (+вариатор и робот) коробкой передач:

устанавливаем автомобильный стояночный тормоз (для робота и вариатора).
открываем капот и готовим отвертку (возможно две).
включаем зажигание в положение включено, нажимаем тормоз, переводим селектор выбора передач в положение паркинг (Р).
при помощи отвертки замыкаем все три контакта на втягивающем реле ( иногда одной отвертки Бывает мало и приходится брать две).
после запуска двигателя убираем отвертку и едем до места ремонта.

Износились щетки стартера.

Неисправность проявляется точно также как и подгорание контактных пятаков (громкие щелчки при повороте ключа зажигания), отличие только в том, что при износе щеток стартер никогда не будет вращаться.

Проверяется то точно также при перемыкании отверткой контактов втягивающего реле.

как на этой картинке:

Стартер крутится не начинает, искренне не наблюдается.

Как завести машину?

К сожалению, этим стартером машину завести невозможно, его необходимо или отремонтировать или заменить.

Если машина оборудована механической коробкой передач, возможно, получится завести с толкача или методом буксирования.

Если машина оборудована автоматической коробкой передач, имеет смысл вызывать буксир или эвакуатор.

Заклинил якорь стартера.

Автор статьи сталкивался с такой неисправностью несколько раз, но, как правило, щетки сразу приходят в негодность и, без разбора, вы не отличите заклинивание якоря от износа щеток.

Если, каким-то чудом, щетки выдержат, то при повороте ключа в положение старт, вы услышите очень громкий щелчок, а потом, на время, погаснут все приборы(возможно вы почувствуете специфический запах)! Точно так же проявляется отгорание массы!

В любом случае машина сама никуда не поедет. Необходимо делать диагностику и на эвакуаторе/буксире следовать к месту ремонта или стоянки.

На стартер не подается силовой плюс.

Для наглядности Посмотрите вот эту картинку:

Без контрольной лампочки или мультиметра, вы не определите эту неисправность! И вообще, без приборов, её можно спутать с износом щеток!

Как видно, если переломится силовой провод, идущий от батареи до втягивающего реле, стартер не сработает, но втягивающее реле будет щёлкать.

Если при визуальном осмотре прямого провода аккумулятор-стартер, вы не видите повреждений, вызывайте бкусир/эвакуатор и следуйте к месту ремонта и диагностики.

На этом у меня сегодня все. Пусть ситуация, когда стартер щелкает, но не крутит с вами больше не происходит. Если у вас остались вопросы или если вы хотите дополнить статью, пишите комментарии!

С уважением, администратор https://life-with-cars.ru

Почему стартер щелкает но не крутит двигатель

Дата публикации: 23 января 2019.
Категория: Автотехника.

Автомобильный стартер является электродвигателем, питающимся от АКБ машины. Его главная задача – в момент поворота ключа зацепить маховик силового агрегата для того, чтобы начал поворачиваться коленчатый вал, а соответственно и запустился мотор.

Но, иногда после пуска машины, автовладелец слышит только щелчки, а двигатель не начинает работать. В этом случае можно заподозрить самые разные неполадки, которые могут быть связанны и с проблемами электрических силовых цепей, контактов и многого другого. Рассмотрим самые распространенные причины не работающего стартера.

АКБ

Так как питание стартер получает от АКБ автомобиля, то сначала проверяем именно аккумуляторную батарею. Возможно она разрядилась или просто подошел к концу срок ее эксплуатации. Проверить работоспособность АКБ очень просто:

Вставляем и крутим ключ зажигания ТС. Если при этом не только отсутствует «ответ» от стартера, но и гаснет приборная панель, то наиболее вероятная причина в АКБ. Также стоит попробовать включить дальний свет фар. Если лампочки на панели потускнеют, то аккумулятор разряжен.
Оцениваем звуки, которые издает машина после поворота ключа. Если слышна целая серия щелчков, то это АКБ извещает о низком заряде.
Проверяем клеммы АКБ и контакты. Возможно происходит утечка тока, из-за чего стартеру не хватает питания. Если контакт массы постоянно появляется и пропадает, то его следует отсоединить от кузова и хорошо зачистить. Также стоит снять «минусовую» клемму и при помощи мультиметра проверить напряжение выходов аккумулятора. Если прибор показывает менее 9В, то АКБ нужно зарядить.

Полезно! В момент пуска силового агрегата стартеру требуется порядка 200 ампер. Если контакт будет недостаточным, то устройство получит слишком маленький заряд и не начнет работать.

В этом случае все довольно просто, возможно водитель забыл выключить фары и АКБ разрядился. Заряжаем его или прикуриваем и отправляемся в путь. Но, если никаких предпосылок к сильному разряду не было, то проблема может возникнуть снова. Поэтому лучше дополнительно проверить генератор и убедиться, что сама батарея в порядке.

Но, гаснуть лампочки приборной панели могут и по другим причинам.

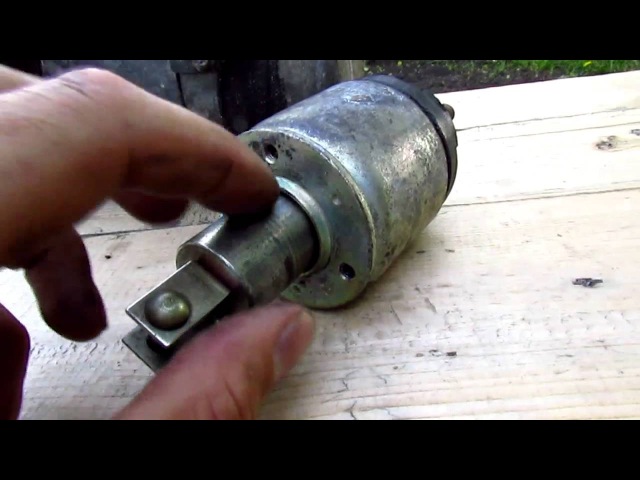

Реле

Втягивающее реле активируется в момент, когда водитель включает зажигания, то есть когда на него начинает подаваться напряжение. Если этот элемент не срабатывает, то и стартер не запуститься. В этом случае проблема может крыться как в самом реле, так и в кабеле, через который подается напряжение или АКБ.

Чтобы удостовериться в том, что проблема именно в реле или проводке, нам нужно переключить КПП машины на «нейтралку» и вручную запустить стартер. Для этого:

Находим на втягивающем реле три клеммы. Две из них расположены параллельно друг другу (вход с АКБ и выход на стартер), а третья (чуть меньше по размеру, чаще в виде лепестка) находится сбоку, между ними. С маленькой клеммы (идущей от замка зажигания) снимаем пластиковый штекер.
Замыкаем большую клемму и «лепесток» (как показано на рисунке) с помощью отвертки (следим, чтобы инструмент ни в коем случае не касался ничего, кроме клемм).

Если стартер запустился (возможно начал трещать), то проблема в самом реле.

Казалось бы, замкнул отверткой и поехал. Но, не все так просто. В реле расположены контактные площадки, которые вероятно обгорели и окислились. Чтобы поверить эту теорию нужно поочередно замерить напряжение контакта на вход от АКБ и выход на стартер, а также включить зажигание. На входе напряжение обычно всегда соответствует стандартному заряду АКБ. А вот если при срабатывании реле показатели «на выходе» падают в несколько раз, то с наибольшей вероятностью подгорели контакты. Если напряжение не падает, то причина в самом стартере, а не в реле.

При проблеме, связанной с погоревшими контактами, есть два пути. Если реле разборное, то разбираем его, зачищаем контакты и повторяем проверку. Но, в большинстве современных авто реле неразборное. В этом случае остается его только заменить.

Полезно! Неразборные реле стоят недорого и отличаются долгим сроком службы (до 150 000 км пробега).

Щетки и обмотка

Внутри корпуса стартера расположено 4 стальных сердечника (башмака) с обмоткой, которая соединяется в цепь.

Полезно! В некоторых автомобилях используются не сердечники с обмоткой, а магниты, что намного удобнее.

Ток на обмотку поступает с центрального входа, а выход выводится на две медно-графитовые положительные щетки, которые идут к коллектору. Также с ним соединяются отрицательные щетки, которые идут от массы стартера. Все щетки постоянно прижимаются при помощи небольших пружин. Но, так как графит не самый долговечный материал, эти элементы имеют свойство довольно быстро стираться. Когда износ щеток доходит до критического уровня втягивающее реле перестает получать ток.

При подобной поломке стартер не будет издавать совершенно никаких сторонних звуков. Для ремонта потребуется его разобрать и оценить состояние щеток. Если с ними все в порядке, то смотрим обмотки. Если они сгорели, то выгорит и слой лака, который на них наносится. Также вместо медного цвета обмотки будут черными. Также о проблеме свидетельствует неприятный горелый запах. В этом случае самым лучшим будет заменить весь узел целиком, хотя можно обойтись и новыми обмотками.

Втулки

Втулки (они же подшипники) расположены спереди и сзади стартера. Они отвечают за вращение вала устройства. Если эти элементы износились, то стартер начнет щелкать, но не будет крутиться. Проблемы с втулками могут быть вызваны и тем, что стартер установлен неправильно, то есть не занимает нужное положение по оси. Либо могло произойти замыкание обмотки. В этом случае смотрим предыдущий пункт.

Полезно! Также о проблемах с втулками будет свидетельствовать «тяжелая» прокрутка стартера при условии даже хорошо прогретого мотора.

Хоть многие и не относят неисправность подшипников к серьезным поломкам, их нужно заменить. В противном случае вал стартера будет подклинивать, что в свою очередь может спровоцировать пожар.

Двигатель авто

Это самая печальная причина неработающего стартера. Если проблема в силовом агрегате, то может потребоваться дорогостоящий ремонт. Хотя нередко происходит и так, что стартер прекращает крутить коленчатый вал из-за того, что двигатель заклинило. Чтобы диагностировать неисправность, связанную с мотором:

Ставим авто на «нейтралку».
Демонтируем стартер.
При помощи большой отвертки (желательно плоской) аккуратно поворачиваем зубья маховика коленчатого вала. Крутим его вправо и влево.
Осматриваем детали на наличие сторонних предметов или частей металла. Например, мог треснуть корпус бендикса, а его частицы застряли между катером и маховиком. Иногда во впускной коллектор залетает болт. Если он застрял в ГБЦ, то коленвал будет без проблем крутиться назад, а вот по его ходу будут наблюдаться проблемы.

Но, это в лучшем случае. В худшем могло произойти так называемое оплавление вкладышей коленчатого вала. Если покрутить его вручную, то он будет двигаться очень туго, отпружинивая назад. Подобная поломка обычно предвещает капитальный ремонт силового агрегата.

Бендикс

Этот элемент можно назвать усовершенствованным узлом зацепления с маховиком, который начинает раскручиваться, после поворота ключа. Когда двигатель запускается шестерня уходит. Помимо этого, бендикс отвечает и за втягивающее реле.

Если проблема наблюдается в этом узле, то одновременно с включением мотора будет слышен сильный хруст. В этом случае разбираем стартер (если есть такая возможность) и проверяем бендикс:

Крутим шестерню пальцами по часовой стрелке. Если бендикс исправен, то она должна чуть подпружинивать и довольно тяжело вращаться.
Крутим в обратном направлении (против часовой стрелки). В этом случае шестерня не должна поддаваться даже при серьезном усилии. Если она крутится, то бендикс неисправен.

В заключении

Стоит обратить внимание на то, что стартер допускается крутить не больше 10 секунд. После этого нужно давать ему передохнуть хотя бы несколько минут. В противном случае можно быстро спалить даже новый и исправный стартер и разрядить АКБ.

в чем причина и что делать, если запуск двигателя не срабатывает и машина не заводится

Стартерный узел является одним из основных в автомобиле, поскольку именно его правильная работа обеспечивает возможность пуска ДВС. Если стартер не крутит, втягивающее не щелкает, то завести двигатель не получится.

Содержание

[ Раскрыть]

[ Скрыть]

Основные причины, почему при запуске авто не срабатывает стартер

Перед поиском неисправности в срабатывании основного узла системы зажигания надо разобраться в причинах поломки. В соответствии с причиной будет определяться алгоритм действий по ремонту устройства.

Низкий заряд аккумулятора

Самая частая ситуация, с которой сталкиваются автовладельцы, состоит в сниженном заряде АКБ. При разряде источника напряжения либо его поломке стартер не крутит, втягивающее не щелкает, что не позволяет заводиться мотору.

При низком заряде стартер не работает и проявляются следующие признаки:

Поворот ключа не приводит к запуску мотора. Стартерный узел не издает щелчков и других звуков, устройство не раскручивается. Для диагностики аккумуляторной батареи можно попробовать активировать другой потребитель энергии. Речь идет об оптике, автомагнитоле, печке либо внутреннем освещении салона.
Световые индикаторы на контрольном щитке после включения зажигания гаснут. Также раздаются щелчки, свидетельствующие об активации реле стартера.
Стартерный узел издает несколько щелчков, световые индикаторы на контрольном щитке гаснут или их яркость падает.

Диагностика работы АКБ может осуществляться с использованием тестера либо нагрузочной вилки, пример проверки мультиметром:

Отключается зажигание и открывается капот машины. Клеммные зажимы подлежат очистке, поскольку плохая передача тока может быть обусловлена окислением контактов. Для очистки лучше использовать зубную щетку или мелкозернистую наждачную бумагу. Действовать надо аккуратно, чтобы не повредить верхний слой на зажимах.
Выполняется отключение зажимов. Для ослабления гаек на контактах используются гаечные ключи.
Производится визуальная проверка корпуса АКБ. Неисправности в работе батареи часто обусловлены повреждением корпуса и вытеканием из аккумулятора электролитического раствора.
Если повреждения отсутствуют, выкручиваются крышки на банках АКБ. Проверяется наличие жидкости внутри устройства. Если электролит не полностью покрывает банки, надо добавить в батарею дистиллированной воды.
Следующим этапом является непосредственно диагностика напряжения АКБ. Щупы мультиметра соединяются с клеммами батареи. При незапущенном двигателе рабочий параметр напряжения должен составить от 12,5 до 13 вольт. Можно произвести диагностику АКБ при заведенном силовом агрегате — она должна составить от 13,5 до 14 вольт.

Аккумуляторщик подробно рассказал о диагностике автомобильной батареи с использованием мультиметра.

Если напряжение АКБ составляет более 14,2 вольта, то батарея разряжена и генераторному устройству приходится функционировать в усиленном режиме.

Для восстановления заряда батарею надо зарядить, при этом важно соблюсти силу тока нагрузки на прибор. Процедура заряда производится помощью пуско-зарядного оборудования, на выполнение задачи обычно требуется не менее восьми часов.

Неисправен замок зажигания

Если выключатель зажигания не работает, это можно определить по следующим признакам:

Не функционирует стартерный узел. Устройство не издает щелчков, а реле не срабатывает. Такая проблема обусловлена отсутствием питания, которое должно проходить через выключательное устройство.
Не функционирует электрическое оборудование, установленное в машине. Электроприборы могут быть не связаны друг с другом, к примеру, печка и освещение в салоне. Но активация оборудования происходит в результате функционирующей контактной составляющей замка зажигания.
Если водитель пошевелит ключ в замке, часть электрооборудования и устройств может включиться при определенном положении ключа. Это говорит о смыкании контактных элементов и восстановлении подачи питания на оборудование.

Все причины неполадок в работе выключательного устройства зажигания можно разделить на две группы — механическую и электрическую. Неисправности в работе замка всегда проявляются в результате его неправильной установки либо быстром износе составляющих компонентов.

Неисправность электрических элементов

Электрические неполадки обычно возникают из-за перегрузки устройств и оборудования, установленного в машине, ломается контактная составляющая. При дополнительном монтаже световых устройств и других потребителей выключатель зажигания может не выдерживать увеличения нагрузки. Из-за роста нагрузки на контактной составляющей образуется нагар, он появляется на металлической части.

Чтобы не допустить перегрузки выключательного устройства, дополнительное электрооборудование надо подключать к электрической цепи посредством реле. Наличие этого элемента обеспечит снятие части нагрузки. Проблемы в электрической составляющей замка могут быть обусловлены появлением короткого замыкания в электроцепи. Такая неисправность характерна для всех автомобилей отечественного производства, это считается их «болезнью».

О диагностике выключателя зажигания, проверке электрических неисправностей и прозвоне устройства рассказал канал Автоэлектрика ВЧ.

Неисправность механических элементов

К механическим неисправностям выключателя зажигания относится изнашивание контактных дорожек либо самих контактных элементов. Проблема может заключаться в физическом повреждении одного из составляющих компонентов устройства. Также причиной часто считается перегрев контактных элементов и пластмассового корпуса, оплавление приводит к неработоспособности механизма. Для определения механических неполадок в работе замка зажигания потребуется демонтаж устройства.

Диагностика выключательного устройства осуществляется с использованием мультиметра либо вольтметра:

От аккумулятора отключается отрицательный кабель, для отсоединения провода от зажима используется ключ.
Производится демонтаж пластмассовой обивки вокруг рулевой колонки автомобиля. В зависимости от модели авто процедура демонтажа будет разной. Обычно для снятия облицовки достаточно выкрутить болты, соединяющие две части обивки друг с другом.
Производится отключение штекера, который подведен к устройству, от электросети машины. Жгут с проводкой извлекается из-под контрольного щитка.
Производится установка ключа в выключатель. Надо провернуть элемент управления во все имеющиеся положения. В каждом из них нужно остановиться, чтобы с помощью тестера произвести диагностику сопротивления между контактными элементами проводки. Для проверки мультиметр переводится в режим омметра.
Если проверка показала, что величина сопротивления 0, это говорит об исправности контактных элементов замка. Когда рабочий параметр сопротивления будет соответствовать бесконечности, то контактные компоненты нерабочие и подлежат замене. Если величина сопротивления будет измеряться в цифрах, это говорит о подгорании контактных элементов.
Чтобы выполнить диагностику работоспособности подсветки, надо подать постоянный ток с напряжением 12 вольт на контакты. Пример рассмотрен на автомобиле Лада, поэтому ток подается на компоненты под номерами 2 и 6, расположенные на разъеме. Если в результате действий световой индикатор не загорелся, это говорит о неисправности в проводке либо повреждении кабеля.
Если диагностика показала, что часть контактных элементов неисправна, необходимо произвести полную замену контактной составляющей.

Неисправно втягивающее реле

Признаки, по которым можно определить неполадки в работе втягивающего реле:

Двигатель автомобиля заводится, но после запуска силового агрегата стартерный узел не выключается. Слышно, как вращается механизм, об этом свидетельствует неприятный и громкий звук жужжания.
После прокручивания ключа в выключательном устройстве зажигания раздается щелчок. Это говорит об активации стартерного узла, но его запуск не происходит.
При проворачивании ключа в выключателе слышно, как узел начинает раскручиваться. Но коленчатый вал силового агрегата не вращается.

Чтобы убедиться в неисправности втягивающего реле, его надо проверить, процедура диагностики рассмотрена на примере ВАЗ 2110:

На первом этапе проверки выполняется диагностика электрической цепи, которая идет к реле. Производится диагностика целостности проводки. При наличии обрыва цепь на поврежденном участке надо заново соединить и заизолировать.
Если электролиния целая, то выполняется диагностика срабатывания реле. Понадобится помощь другого человека. Помощник должен покрутить ключ в замке зажигания, а владелец авто слушает, раздается ли при этом щелчок. При отсутствии щелчка можно сделать вывод о поломке реле, поэтому устройство подлежит замене.
При наличии щелчка и отсутствии прокручивания стартерного механизма проверяется реле. Вероятно, компонент не срабатывает в результате перегорания пластин на контактной составляющей.
Для диагностики потребуется отвертка с плоским лезвием. От реле отключается клеммная часть, которая идет на замок, а посредством отвертки выполняется замыкание клемм. Речь идет об элементе, который идет от аккумулятора к стартерному узлу. Это действие позволит обеспечить прямую подачу энергии на электрический моторчик стартерного механизма без реле. Если узел стал прокручиваться, это говорит о неисправностях в работе реле.
Затем выполняется диагностика напряжения, которое подается от стартерного узла, для проверки используется тестер. Такой шаг позволит точно узнать, в чем заключается неполадка — в работе стартерного узла либо электроцепи и батарее. Для диагностики контакт тестера соединяется с положительным контактом реле, на него подается напряжение от аккумулятора. Отрицательный щуп тестера надо подключить к массе автомобиля, то есть кузову или любому болту, вкрученному в корпус.
После подключения помощнику надо прокрутить ключ в выключателе, элемент устанавливается в режим запуска. При повороте ключа параметр напряжения на экране тестера должен составить 12 вольт. Если полученное значение ниже, это может сообщить о частичном либо полном разряде АКБ. Энергии, которую вырабатывает батарея, может быть недостаточно для пуска силового агрегата, но ее достаточно для активации реле. При нехватке электроэнергии вращения ротора стартерного устройства не происходит.

Александр Мовчан подробно рассказал о процедуре диагностики и ремонта втягивающего реле.

Неисправен стартер

Признаки неполадки в работе стартерного механизма:

При попытке пуска мотора якорный элемент стартерного узла не прокручивается либо проворачивается с трудом. Причина может заключаться в разряде АКБ, окислении поверхности зажимов либо их ослаблении на клеммных элементах.
При активации системы зажигания стартерный механизм не реагирует на действия водителя или проворачивает якорный элемент с большим усилием. АКБ полностью заряжена. Проблема может заключаться в подгорании коллекторного устройства, естественном износе втулок якорного механизма. Также причина может состоять в межвитковом замыкании обмотки либо износе поверхности на щетках. Для диагностики потребуется разбор механизма и визуальная проверка его составляющих.
При пуске стартерного устройства якорный элемент вращается, но коленвал силового агрегата не прокручивается. Возможно, проблему стоит искать в выходе из строя буферного кольца муфты. Иногда причина заключается в неработоспособности поводкового кольца.
Если мотор заведен, стартерный механизм не выключается. Проблема может заключаться в заедании рычага приводного устройства механизма либо заливании тягового реле. Иногда причина кроется в поломке возвратного пружинного элемента выключателя.
При прокручивании стартерного узла проявляются шумы, скрежет, скрипы либо другие нехарактерные и неприятные звуки. Проблему следует искать в выходе из строя зубчатого приводного устройства. Часто причина кроется в повреждении венца маховика либо изнашивании втулок подшипниковых устройств.

Проверять стартер, который не позволяет запускаться двигателю, надо следующим образом:

Сначала производится проверка прокручивания механизма. Для этого узел надежно фиксируется, отрицательная цепь соединяется с корпусом, а положительный контакт идет на верхнюю клемму реле и контакта активации. Если узел рабочий, бендикс должен выйти и начать проворачивание шестеренки электродвигателем.
Затем выполняется диагностика каждого узла механизма отдельно. Для проверки щеток можно воспользоваться двенадцативольтной лампой с подключенными проводами. Один из контактов источника освещения соединяется с щеткодержателем, а второй — с корпусом устройства. Если лампочка загорелась, это говорит о необходимости замены щеток в результате пробоев, которые появились в их защите.
Выполнить диагностику щеток можно посредством мультиметра, но для этого узел придется разобрать. Проверка выполняется с применением омметра, который замеряет величину сопротивления между щеточным узлом и главной пластиной. При рабочих щетках параметр сопротивления должен соответствовать бесконечности. Выполняя снятие щеток, надо их визуально продиагностировать, а также втулки, обмотки якорного устройства и коллекторного узла. Если втулки выработаны, происходит просадка напряжения при старте двигателя, поэтому электромотор функционирует нестабильно.
Если коллекторное устройство вышло из строя либо повреждено, то щеточный узел будет «съедаться». При разбитых втулках якорный узел будет перекошен, а щетки будут изнашиваться неравномерно. Появляется вероятность возникновения межвиткового замыкания в обмотке устройства.
Для диагностики бендикса корпус муфты зажимается в тиски, а сам узел проворачивается физическим воздействием. Если он прокручивается, это говорит о неполадках в работе обгонной муфты. Бендикс может не заходить в зацепление, а сам узел начнет проворачиваться. Для проверки шестеренки используется визуальная диагностика, а ее залипание определяется посредством полного разбора. При демонтаже и разборе редукторный узел очищается от загрязнений и остатков смазки внутри устройства.
Обмотка стартерного узла диагностируется посредством источника освещения, рассчитанного на 220 вольт и мощностью до 100 ватт. Принцип диагностики схож с процедурой проверки щеточного узла. Источник освещения соединяется последовательным образом между корпусом статорного устройства и обмоткой механизма. Один контакт электроцепи соединяется с корпусом, а второй идет на вывод обмотки, по очереди проверяется каждый из них. Если источник освещения загорается, это говорит о наличии пробоя.
При отсутствии лампы можно воспользоваться омметром и произвести измерение величины сопротивления. Этот параметр должен составить примерно 10 кОм. Обмотка роторного элемента диагностируется аналогично. Для проверки используется 220-вольтная лампа и один ее контакт соединяется с пластиной коллекторного устройства, а второй с сердечником. Если источник освещения горит, то необходима перемотка обмотки либо замена роторного устройства.
Диагностика якоря выполняется путем подачи 12-вольтного напряжения напрямую от батареи на стартерный узел. Если якорный элемент прокручивается, то он рабочий. При отсутствии проворачивания проблему надо искать в самом устройстве либо щетках.

Глубина между проточками коллекторного устройства якорного элемента должна составить не меньше 0,5 мм.

Канал VMazute подробно показал процедуру разбора стартерного узла с описанием процесса ремонта механизма.

Как завести двигатель при наличии проблемы со стартером и втягивающим реле?

При неработающем стартерном механизме у автовладельца есть возможность запуска силового агрегата. Существует несколько способов завести мотор.

Замкнуть стартер напрямую

Пример запуска рассмотрен на автомобиле ВАЗ 2110:

Рычаг трансмиссии в салоне устанавливается в положение нейтральной скорости. Поднимается рычаг стояночного тормоза.
Выполняется активация системы зажигания посредством проворачивания ключа в выключателе. Открывается моторный отсек автомобиля, следующие действия выполняются под капотом.
Производится демонтаж воздушного фильтрующего устройства. Он убирается в сторону, чтобы водитель смог получить доступ к контактным элементам стартерного узла.
Отключается фишка, которая идет к контактной составляющей.
С помощью любого металлического изделия, к примеру, отвертки производится замыкание контактных компонентов клемм стартерного узла. Можно воспользоваться куском кабеля.
После замыкания контактов стартерный механизм должен начать прокручиваться, что приведет к запуску двигателя. При выполнении этой задачи важно, чтобы аккумуляторная батарея была заряжена.

После выполнения действия фишка ставится на место, обратно монтируется и фильтрующее устройство. Такие шаги позволят в дальнейшем завести силовой агрегат. Но поскольку проблема осталась, ее все равно придется решать.

Сергей Цапюк подробно рассказал о процедуре запуска силового агрегата посредством прямого замыкания стартерного узла.

Раскрутка колес

Реализация этого метода возможна только на переднеприводных машинах, оборудованных механической трансмиссией:

Автомобиль устанавливается на домкрат, одно из передних колес должно быть вывешено.
Подвешенное колесо выворачивается наружу до упора. Если это левое колесо, то оно проворачивается влево, правое, соответственно, вправо.
На поверхность покрышки наматывается трос, использующийся для буксировки. При его отсутствии допускается применение крепкой веревки. Надо намотать 3-4 слоя, при этом не менее одного метра веревки или троса должны остаться свободными.
Производится перевод рычага КПП в положение третьей скорости.
Ключ в выключателе зажигания прокручивается.
Затем надо сильно дернуть за конец веревки либо троса, это делается с целью раскручивания колеса. Не рекомендуется выполнять эту задачу, стоя на одном месте, следует сделать небольшой разбег.
Если силовой агрегат автомобиля запустился, то производится активация нейтральной скорости. Для этого необязательно выжимать педаль сцепления. Надо подождать, пока колесо автомобиля остановится.
Затем домкрат ослабляется и колесо спускается на поверхность земли.

С «толкача»

Реализация «дедовского» метода с «толкача» выполняется так:

Для выполнения задачи понадобится помощник. Можно действовать самому, если автомобиль находится на спуске.
Опускается ручка стояночного тормоза.
Ключ проворачивается в режим зажигания, селектор трансмиссии устанавливается в положение третьей передачи.
Затем автомобиль надо толкать. Если есть помощник, то водитель сидит в салоне и ждет, пока скорость движения не составит хотя бы 10-30 км/ч. Педаль сцепления на авто должна быть выжатой.
После увеличения скорости педаль аккуратно опускается, одновременно водитель жмет на газ. Когда двигатель запустится можно включить нейтральную передачу и остановиться, чтобы подождать его прогрева.

Видео «Руководство по запуску двигателя при неработающем стартере»

Михаил Автоинструктор подробно рассказал обо всех нюансах выполнения процедуры запуска мотора авто методом с «толкача».

Почему стартер щелкает, но не крутит? Ищем причины неисправности

Практически каждый водитель может столкнуться с ситуацией, когда после поворота ключа в замке зажигания автомобиля раздается лишь щелчок, но двигатель не заводится. Это распространенная проблема – стартер щелкает, но не крутит.

Стоит понимать, что вся конструкция включает 3 элемента – сам стартер, система питания (аккумулятор), а также коммутация, к которой относятся все соединения (реле, провода). Неисправность может заключаться в АКБ или в коммутации – рассмотрим каждую систему более детально.

Н2 АКБ

Суть этой неисправности объясняется просто – аккумуляторная батарея может быть разряжена или просто неработоспособна. Проверить данную теорию не составит труда – батарея является «виновником» при наличии следующих признаков:

Втягивающее реле щелкает, но стартер не крутит. Кроме того, гаснут лампы на приборной панели.
Происходит серия щелчков, но лампы становятся более тусклыми.

При повороте ключа не происходит вообще ничего – вероятно, аккумулятор разряжен.

Казалось бы, что при наличии следующих проблем можно просто зарядить АКБ (или прикурить), но не все так просто. Те факторы, которые привели к разрядке батареи, скорее всего вызовут тот же эффект еще раз, поэтому следует выяснить причину данного явления.

Коммутация

Этот отдел стартера достаточно прост – минус батареи на корпусе, плюс прикручен к втягивающему реле, а для старта используется, а для старта используется провод небольшого сечения.

Если при включении зажигания стартер не крутит, а реле щелкает, можно предположить неисправность реле или управляющего кабеля. Точнее определить неисправность можно простым способом – подать «+» питания на управляющую клемму стартера. Если стартер начал крутить, причина может быть в замке зажигания, проводке или реле. Если движение отсутствует, лучше обратиться к профессионалам.

Что делать, если стартер щелкает, но не крутится

Пуск двигателя – сложная процедура, которая зависит от грамотной работы двух компонентов: автомобильного аккумулятора и стартера. Напрямую влияет на старт мотора и наличие коммутации, то есть отсутствие обрывов в проводах и сгоревших реле в системе запуска двигателя.

Со стартом двигателя в исправном автомобиле не должно быть никаких проблем, и если ваша машина заводится со второй или третьей попытки – это нельзя назвать нормой. Но куда более неприятно, когда двигатель автомобиля вовсе не может войти в рабочий цикл. Типичной неисправностью системы пуска двигателя являются щелчки при повороте ключа в замке зажигания. Стартер автомобиля в этот момент не раскручивается, соответственно, запустить мотор в таком случае не получится. Давайте разберемся, почему стартер щелкает, но не крутится, и неисправность каких компонентов системы приводит к возникновению подобной проблемы.

Неисправен аккумулятор автомобиля

Самая простая и распространенная проблема, которая приводит к тому, что стартер щелкает, но не крутится при повороте ключа зажигания, это малый заряд аккумулятора. Если автомобильный источник питания разряжен или просто выведен из строя, будут наблюдаться подобные «симптомы».

Система пуска двигателя будет вести себя следующим образом, если не поступает на стартер с аккумулятора требуемый ток при повороте ключа зажигания:

Ничего не происходит – нет никаких звуков, щелчков и попыток стартера раскрутиться. В такой ситуации необходимо диагностировать исправность аккумулятора включением любого потребителя – магнитолы, фар или других;
Лампы на приборной панели гаснут и слышны щелчки втягивающего реле стартера. В такой ситуации практически наверняка виноват аккумулятор;

Стартер издает серию щелчков, а лампы на приборной панели автомобиля слегка затухают.

Во всех трех случаях обязательно надо проверить уровень заряда аккумулятора при помощи мультиметра или нагрузочной вилки. Если аккумулятор неисправен или разряжен, его следует заменить или зарядить. Когда в результате проверки выяснилось, что проблем с аккумулятором нет, необходимо переходить к следующим возможным причинам появления щелчков из-под капота при старте двигателя.

Реле стартера щелкает, но сам он не крутится

Если при повороте ключа зажигания щелчки доносятся из реле стартера, но при этом сам агрегат не крутится, то проблема может быть связана с неисправностью управляющего кабеля, который питает реле, или с проблемой в работоспособности самого реле.

Если при подобном подключении стартер начал крутиться, то неисправность точно не связана с аккумулятором, и проблему следует искать в реле, замке зажигания или проводке.

Диагностика втягивающего реле

Если при старте двигателя стартер не крутится, но при этом слышны щелчки, первым делом следует диагностировать само реле. Оно подключается к аккумуляторной батарее и замку зажигания через 2 кабеля. Один из них (толстого сечения) идет с положительной клеммы батареи, а второй (тонкого сечения) направляется с положительной клеммы управления замка зажигания. Имеется у реле и третий вывод (толстого сечения), который соединяет его с мотором стартера.

Чтобы диагностировать возможную неисправность во втягивающем реле, необходимо при помощи перемычки соединить две клеммы, к которым подходят провода толстого сечения. Для их соединения друг с другом можно использовать обычную отвертку, гаечный ключ или другие подручные инструменты. Возьмитесь на таком инструменте за изолированную поверхность и замкните с его помощью две большие клеммы (при этом важно, чтобы «перемычка» не касалась больше никаких металлических деталей под капотом).

Если результатом замыкания клемм стало вращение стартера, значит, проблема связана с контактными площадками в реле, которые могли обгореть из-за подачи высокого тока. В такой ситуации необходимо произвести замену реле, поскольку процедура зачистки контактов отнимет немало времени, но из-за отсутствия сплава цветных металлов на них, который наносится на заводе, проработают они недолго.

Диагностика проводки и контактов

В том, что стартер щелкает, но не крутится, могут быть виноваты плохие контакты или проблемы в проводке. Чаще всего неисправность возникает на пути передачи тока от положительной клеммы аккумулятора к втягивающему реле. Для запуска стартера требуется порядка 200 Ампер, но при проблемах в проводке и контактах до него может доходить гораздо меньший ток. Это приводит к тому, что запитать втягивающее реле удается (которому достаточно 10 Ампер), а на раскрутку самого стартера тока не хватает.

При подобной неисправности щелчки могут раздаваться сериями или время от времени умолкать. Если имеется такая проблема, необходимо проверить проводку, убедиться в отсутствии окисления на контактных площадках и в том, что они затянуты достаточно для полной передачи тока.

Слышны щелчки, но стартер не крутится из-за обмоток или щеточного узла

Если аккумулятор, замок зажигания, контакты, проводка и реле стартера проверены, но он все равно не вращается при повороте ключа зажигания, значит проблема непосредственно в стартере. В такой ситуации придется его полностью снимать с автомобиля, разбирать и оценивать возможность проведения ремонта. Так же можно просто заменить стартер на новый.

Решив самостоятельно починить стартер, знайте, что проблема с отказом его вращаться под нагрузкой может быть связана с:

Неисправной обмоткой, которая имеет характерный горелый цвет и запах;
Неисправным щеточным узлом, износ которого легко определяется визуально.

Стартеры редко ремонтируются, и на подобный шаг следует идти только в крайнем случае. Если есть возможность заменить стартер, то лучше сделать это, чем возиться с ремонтом обмотки или щеточного узла.

Загрузка…

Что делать, если стартер щелкает, но не крутит?

Вы поворачиваете ключ в замке зажигания, стартер щелкает, а в ответ – тишина. Согласитесь, ситуация пренеприятная, однако достаточно распространенная. Причин ее возникновения множество, но в данной статье мы остановимся на одной, связанной со стартером, точнее с одним из его элементов – втягивающим реле (далее по тексту ВР).

Характер описываемой здесь неисправности довольно специфичен. Попытка пуска силового агрегата автомобиля сопровождается щелчками ВР, однако якорь стартера не крутит. Автомобилисты, не обладающие достаточным практическим опытом, спешат списать все «грехи» на ВР, не задумываясь о том, что в ситуации, когда втягивающее щелкает, стартер не крутит, пуск не производится, виновным может оказаться любой из элементов системы электрообеспечения, участвующих в процессе.

Так почему не крутит стартер?

Цепочка элементов, работоспособность которых непосредственно влияет на осуществление пуска автомобильного двигателя, складывается из:

Аккумуляторной батареи.
Реле стартера.
Замка зажигания.
Стартера.
Втягивающего реле.

Во избежание ошибок в процессе диагностики неисправности рекомендуется поиск дефектов начинать с проверки функционирования аккумуляторной батареи. Она включает два основных пункта:

Проверка заряда АКБ, контроль полноты контакта клемм аккумулятора с наконечниками проводов, а также их (проводов) осмотр на предмет отсутствия переломов (обрывов).
Отсутствие контакта силового агрегата с кузовом автомобиля в силу недостаточной затяжки соединения, воздействия коррозионных процессов и т.д.

Итак, попробуем разобраться с ситуацией, когда втягивающее щелкает, а стартер не крутит. Во-первых, положение далеко от критического, поскольку хоть какие-то «признаки жизни» системой пуска подаются. А, во-вторых, прежде чем демонтировать стартер, что само по себе не так просто и быстро, попробуйте исключить некоторые дефекты, способные негативно влиять на процесс пуска двигателя:

Повреждения проводов системы электрообеспечения.
Недостаточный контакт в местах соединений проводов с элементами системы.
Нарушение работоспособности замка зажигания.
Ослабление крепления ВР к корпусу стартера.

После того, как вы определились с тем, что виновником проблемы является непосредственно стартер, и демонтировали его из моторного отсека, необходимо установить степень работоспособности его и ВР. Выполняется это так:

Возьмите АКБ, исправность которого не подвергается сомнению, и соедините его «-» клемму с корпусом стартера, а «+» со шпилькой, расположенную после ВР.
Работа стартера станет доказательством неисправности ВР, а «молчание» — предложением для вас поискать причину внутри данного агрегата.

Рассмотрим возможные причины неисправности стартера, симптомы которой мы определили, как «втягивающее щелкает, стартер не крутит, но щелкает»:

Недопустимая степень износа конструктивных элементов стартера: втулок, щеток.
Перегорание, обрыв силового провода между ВР и обмоткой стартера.
Механические деформации (полное разрушение) вилки привода обгонной муфты.
Замыкание между витками обмотки якоря.
Обрыв обмотки стартера.

Внимание! Если попытка неудачного пуска двигателя сопровождается всего одним щелчком, причина кроется в отсутствии «массы» корпусе силового агрегата, отсутствии контакта на клеммах ВР или его ослабленном креплении.

Видео — Ремонт втягивающего реле стартера своими руками

Резюмируя вышесказанное, отметим несколько ключевых моментов:

Возникновение проблем с пуском силового агрегата автомобиля требует немедленного их устранения во избежание возникновения ситуации, в которой эксплуатация транспортного средства будет невозможной.
Проблема, вынесенная в заголовок статьи, может быть решена самостоятельно, что существенно сэкономит ваши финансовые средства и обогатит вас бесценным практическим опытом ремонта.

Стартер щелкает, но не крутит. Основные причины поломки

Реле стартера щелкает, но сам он не крутится

В такой ситуации автомобиль можно завести, если замкнуть «плюс» от аккумулятора на положительную клемму управления с замка зажигания (к ней подключен провод наименьшего сечения из трех). Если при подобном подключении стартер начал крутиться, то неисправность точно не связана с аккумулятором, и проблему следует искать в реле, замке зажигания или проводке.

Диагностика втягивающего реле

Возьмитесь на таком инструменте за изолированную поверхность и замкните с его помощью две большие клеммы (при этом важно, чтобы «перемычка» не касалась больше никаких металлических деталей под капотом)

Диагностика проводки и контактов

Признаки неисправностей

Как и любое сложное техническое устройство, стартер может иногда отказывать в работе. Отказ может быть полным или частичным, связанные, с самим устройством или с приборами его обслуживающими. Нельзя исключать в таких случаях проблемы мотора, независимо от того карбюраторный он или инжекторный. Не будем рассматривать полный отказ этого устройства, а остановимся с его частичными проблемами при пуске двигателя.Можно сказать с большой уверенностью, что большинству водителей с опытом вождения, приходилось сталкиваться с ситуацией, когда утром, после ночной стоянки, мотор запустился практически мгновенно, а в горячем состоянии не подаёт признаков жизни. Вот на этой ситуации остановимся более подробно. Сначала рассмотрим проблемы с устройством пуска.Как известно из курса физики, тела при нагревании имеют свойство нагреваться. Не стал исключением и этот прибор. Тепловое расширение контактного провода с клеммой втягивающего устройства, особенно при слабо затянутых контактах, приводит к потере контакта в этом соединении. Электрическое сопротивление такого контакта увеличивается до такой величины, что не в состоянии обеспечить достаточным током электродвигатель пускового устройства. Из-за этого он не может развить достаточных оборотов для уверенного пуска мотора.Виновником могут оказаться изношенные втулки стартера, которые изготавливают из медно графитового сплава подверженного износу. Если устройство пуска автомобиля проработало длительный период, между валом и втулкой образуется чрезмерный зазор. При вращении вала он прижимается и зацепляет обмотки статора, чем затрудняет, а иногда полностью останавливает вращение.Нельзя исключать из источников проблем втягивающее реле, в котором при перегреве возникают проблемы с силовыми контактами. Электрики отмечают неоднократные случаи нарушения пайки обмоток втягивающего реле с клеммами подключения подачи на них питания. Эта «мелкая» неисправность создаёт трудности её устранения, так как нужно снимать с автомобиля, что весьма затруднительно.

Также в списках виновников может оказаться аккумуляторная батарея, в том случае, когда она имеет недостаточный заряд. В холодном состоянии, компрессия цилиндрах двигателя несколько занижена, поэтому энергии такой АКБ достаточно для пуска. После прогрева мотора до рабочей температуры она повышается, чем создаются дополнительные нагрузки для стартера, которые он преодолеть не в состоянии. В некоторых случаях причина вообще может оказаться банальной. Виновником всего могут оказаться плохо затянутые клеммы на аккумуляторе или их окисление.Как видите, проблемы с пуском горячего двигателя действительно существуют, их может быть гораздо больше, чем затронуто в этой статье. Мы попытались рассказать, почему не крутит стартер на горячем двигателе, это вполне можно использовать за основу поиска и устранения проблем. Если вдруг возникнут дополнительные вопросы, их сегодня легко можно найти в Интернете или прочитав специализированную литературу.

Косвенные причины, по которым не крутит стартер ВАЗ

АКБ. Первым делом рекомендую проверить аккумулятор, если он разряжен, например, по причине того, что вы долго слушали музыку при заглушенном моторе или забыли выключить свет после того как заглушили мотор. В общем, если аккумулятор сел, вы просто не сможете завести мотор, и при повороте ключа не будет происходить ровным счетом ничего. Понять, что батарея разрядилась несложно, достаточно нажать на сигнал или попытаться включить свет фар, если свет будет тусклым, а сигнал будет еле-еле — скорее всего, причина не в стартере, а именно в АКБ.
Проводка. Проблемы в контактах или электропроводке могут привести к тому, что вполне исправный стартер не будет работать только по тому, что в электроцепи есть разрыв или плохой контакт.
Масса. В случае отсутствия «массы» на втягивающем реле стартер может не срабатывать или работать с перебоями. Проблема не сложная и решается зачисткой провода массы и повторном ее креплении.
Разрыв в цепи «зажигание-стартер». Нередко ситуация, когда стартер не крутит вообще связана не столько со стартером, сколько с контактной группой зажигания. Чтобы подтвердить или опровергнуть предположение необходимо проверить контакт от зажигания к стартеру.

Теперь собственно о проблемах самого стартера.

Втягивающее реле. Если втягивающее реле неисправно или работает некорректно, это приведет к тому, что при попытке завести мотор у вас ничего не получится. Решение проблемы такое, снимите стартер с машины, затем проверьте стартер и в случае неисправности вышеупомянутого узла замените его

Обратите внимание на клеммы, как правило они нуждаются в зачистке. Если стартер не работает, но слышны щелчки, при этом аккумулятор не разряжен, скорее всего, проблема с контактами реле

Если при повороте ключа вообще ничего не происходит и нет даже щелчков можно предположить, что сгорела обмотка реле. Решение проблемы — замена.

Проблема со щетками или обмоткой якоря. В случае повышенного износа щеток и неплотного их прилегания к коллектору, у вас вполне может возникнуть ситуация, когда при повороте ключа стартер не будет реагировать. То же самое касается обмотки якоря, если нарушена его целостность, работоспособность стартера будет под вопросом. Решить данную проблему можно путем полного демонтажа и разборки стартера. После детального осмотра можно будет определить в чем дело и установить причину, по которой не крутит стартер и не заводится мотор.

На этом у меня все. В случае возникновения каких-либо проблем со стартером не тяните с ремонтом и сразу же принимайте меры, это позволит вам избежать неприятных ситуаций, когда вы останетесь один на один со своей проблемой где-нибудь на трассе или в темном зимнем лесу. На крайний случай у вас всегда должен быть в машине буксировочный трос, который поможет вам завести двигатель с буксира и добраться до ближайшего СТО. Если троса нет, машину можно толкнуть. Как завести мотор с толкача, думаю, все обладатели ВАЗ знают, главное, чтобы это была МКПП, с автоматом такой фокус не пройдет и потребуется эвакуатор.

Всем пока, берегите себя и до новых встреч на ВАЗ Ремонт.

Стартер щелкает, но не крутит

Каждый автовладелец знает, что такое стартер. Переоценить значимость этого устройства невозможно, поскольку именно оно отвечает за запуск двигателя.

О том почему двигатель отказывается запускаться, когда стартер крутит, мы уже сообщали несколько ранее, сегодня же постараемся установить причину того, почему стартер щелкает, но не крутит, и, конечно же, постараемся устранить неисправность.

Конечно, то, что стартер хотя бы подает признаки жизни – это уже хорошо, хуже было бы если он и вовсе молчал. Итак, в чем же может крыться причина того, что стартер отказывается крутить?

Характерные щелчки во время запуска может издавать втягивающее реле, обеспечивающее сцепление рабочей шестерни бендикса с венцом маховика. Однако раз втягивающее подает признаки жизни, значит ток на него поступает, а значит причина того, что стартер отказывается крутить кроется не во втягивающем и искать ее следует в другом.

Подобные щелчки может издавать и реле стартера. Посему прислушайтесь, может быть, все-таки он не дает стартеру «раскрутиться» и если это так, то для устранения проблемы вам придется заменить это реле.

Однако нередко причина неисправности кроется в самом стартере, среди таковых выделяют:• Перегорание силового провода, соединяющего обмотки стартера и тяговое реле. Устранить проблему поможет своевременная замена этого самого провода.• Изношенность щеток и втулок стартера.

Попробуйте заменить изношенные детали, и, с большой долей вероятности можем заявить, с обозначенной проблемой вы не столкнетесь в ближайшее время.• Замыкание на обмотке якоря, замыкание или обрыв одной из обмоток стартера.

Установите точную причину, ликвидируйте замыкание и стартер перестанет щелкать и начнет дело то, что ему и положено – крутить. • Деформирование или поломка вилки в приводе бендекса. Опять-таки просто замените вилку и мотор запуститься.

Устранить неисправность порой возможно просто продублировав вторым массовым проводом.• Неисправный замок зажигания. Еще одна неприятность, которая может стать причиной отказа стартера крутить. Однако поставить такой диагноз сможет только профессиональный автоэлектрик.• Слабый контакт или повреждение электропроводки.

Если имеются подозрения на пробои в электропроводке, то доверьте дело профессионалам.

Если вам удалось установить причину того, почему стартер отказывается крутить, но при этом все-таки издает характерные щелканья, то, не исключено, что вы сможете самостоятельно устранить неисправность.

Однако следует сообщить, что ремонт стартера требует наличия определенных знаний, осторожности, внимательности и щепетильности, посему если вы не уверены в своих способностях, то лучше доверить дело профессионалам, тем которые сталкиваются с решением подобных задач чуть ли не ежедневно. Ну и напоследок, как бы это не было прискорбно осознавать, но ничто не вечно

Кто знает, может быть, характерные щелчки, издаваемые стартером, являются предзнаменованием его скорой гибели

Ну и напоследок, как бы это не было прискорбно осознавать, но ничто не вечно. Кто знает, может быть, характерные щелчки, издаваемые стартером, являются предзнаменованием его скорой гибели.

Да, не удивляйтесь, но именно в момент торможения, когда стартер входит в зацепление с маховиком, на него длительное время поступает ток большой силы, что, как вы успели догадаться, и крадет драгоценные часы его жизни.

Автомобиль – сложнейший механизм. Все агрегаты в нем настолько взаимосвязаны, что любой малозначительный дефект может привести к серьезной поломке в будущем.

Именно поэтому мы советуем вам своевременно проводить технический осмотр своего железного коня, ведь, как известно, предупредить всегда легче, как физически, так и материально, чем лечить, а при первых же симптомах какой-либо неисправности безотлагательно отправляться на СТО для его ликвидации.

Любите свой автомобиль, заботьтесь о нем, а в знак благодарности он вас не подведет даже в самой сложной и опасной ситуации. Главной дороги и отсутствия помех, ну и, конечно же, беспроблемной эксплуатации авто, пусть поломок будет как можно меньше!

Как самому проверить тяговое реле стартера

Проверить тяговое реле стартера своими руками можно при помощи автотестера. Для этого сначала необходимо осуществить замер напряжения от АКБ на контакте стартера. После этого щуп тестера подсоединяется к выходу стартера, после чего необходимо включить зажигание и повернуть ключ в положение «старт».

Во время замеров нужно обратить внимание на следующее: если замеры на входе показывают напряжение, которое соответствует нормальному заряду батареи, но во время срабатывания тягового реле на выходе напряжение падает в 2-3 раза, тогда высока вероятность подгорания силовых контактов втягивающего реле. Если же напряжение на входе соответствует напряжению заряженной АКБ и аналогичный показатель напряжения отмечается на выходе тягового реле, тогда контакты тягового реле в полном порядке

Это говорит о том, что поломка произошла в стартере. В первом случае тяговое реле следует разобрать, после чего следует зачистить контакты, а также почистить перемыкающую пластину. Неразборное тяговое реле следует заменить на новое или заведомо исправное устройство. Во втором случае понадобится снятие стартера для подробной диагностики и выявления неисправностей устройства

Если же напряжение на входе соответствует напряжению заряженной АКБ и аналогичный показатель напряжения отмечается на выходе тягового реле, тогда контакты тягового реле в полном порядке. Это говорит о том, что поломка произошла в стартере. В первом случае тяговое реле следует разобрать, после чего следует зачистить контакты, а также почистить перемыкающую пластину. Неразборное тяговое реле следует заменить на новое или заведомо исправное устройство. Во втором случае понадобится снятие стартера для подробной диагностики и выявления неисправностей устройства.

Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.

Как снять блокировку запуска двигателя. Проверка случайной активации иммобилайзера и способы отключения. Диагностика возможных неисправностей сигнализации.

Какие функции выполняет реле бензонасоса, признаки поломки. Где устанавливается реле топливного насоса, как правильно проверять реле бензонасоса.

Почему масло в двигателе может замерзнуть: причины. Доступные способы запуска двигателя в том случае, если масло в моторе замерзло или слишком густое.

Как определить, почему бензонасос не качает или плохо работает. Давление в топливной рампе, диагоностика насоса. Проводка, реле, предохранители бензонасоса.

Назначение маховика в устройстве кривошипно-шатунного механизма. Виды маховиков и особенности демпфирующих систем.

Стартер щелкает, но не крутит причины и эффективные способы устранения неисправности

Нередко случаются ситуации, при которых водитель выходит из дома, садится в машину, поворачивает ключ до щелчка и… его машина не заводится. Предлагаем рассмотреть причины таких казусов и способы самостоятельного устранения неисправностей.

Разряженный аккумулятор – это, пожалуй, одна из наиболее распространенных ситуаций, при которых не заводится машина. Сама суть проблемы может заключаться как в разряженной, так и в неисправной аккумуляторной батарее. Понять, что она разряжена, достаточно просто:

Если щелчки издает втягивающий элемент из электрической цепи авто, а стартер при этом не крутит. В таких случаях лампы на приборном щитке машины будут мигать или постепенно гаснуть;
Когда водитель слышит серию щелкающих звуков, а лампы на панели постепенно затухают;
В случае, если вообще ничего не происходит, лампочки не мигают, и втягивающее устройство не издает никаких звуков. В такой ситуации батарею потребуется проверить с помощью нагрузок другого типа, например, путем включения фар авто.

На первый взгляд кажется, что разряженное АКБ – это не столь большая проблема, ведь достаточно зарядить или прикурить батарею, и можно ехать. Но не нужно забывать то, что вызвало неисправность однажды, еще раз напомнит о себе немного позже.

Поэтому следует разобраться в том, что вызвало быструю разрядку АКБ. Куда лучше, если суть кроется в оставленных на ночь работающих фарах, но если вы все проверили и выключили абсолютно все приборы, то проблема может крыться и в других деталях.

Коммутация стартера элементарна: плюс АКБ прикручиваются к втягивающему элементу, а минус – к корпусу. При этом для запуска стартера подойдет любой провод с небольшим сечением со стандартного реле, работу которого регулирует замок зажигания. Визуальную схему включения стартера вы можете изучить на изображении

Если после этого стартер запустился, то проблема кроется в замке зажигания или проводке. Прежде, чем проверять эти детали, следует проконтролировать, чтобы рычаг коробки передач авто был расположен в нейтральном положении.

Также нужно отметить, что этот способ подходит и для быстрого запуска мотора. Для этого потребуется включить зажигание и вручную завести двигатель, подключив плюс к управляющей клемме.

Чаще всего плохие контакты служат поводом для сбоев в работе стартеров отечественных авто. Так, запуская мотор ВАЗ 2107 инжектор, его владельцы часто слышат странное щелканье из стартера. В таком случае первое, что нужно сделать, это проверить соединение силового кабеля.

Окислы на проводах легко заметить визуально, останется только счистить их при помощи подручных средств

Суть такой проблемы кроется в том, что во время запуска мотора АКБ потребляет достаточно большой ток – в районе 200 Ампер. Из-за плохого контакта в одном конкретном месте к батарее будет поступать только 10–20 Ампер. Этого может хватить только для отдельных элементов электросхемы, но не для запуска стартера. По этой же причине водители автомобилей слышат типичное щелканье.

Если стартер вашего авто щелкает, но не крутит, то проблема может крыться и в самом узле. Как правило, устранить поломку без демонтажа детали не удастся, однако практически наверняка можно выяснить ее причину. Для этого следует детально изучить электрическую часть элемента, которая состоит из таких деталей:

Обмоток;
Щеточного узла;
Втягивающего элемента.

Если стартер издал один щелчок и не крутит, то потребуется проверить втягивающий элемент. При этом попытайтесь пустить стартер, обойдя его коммутацию.

Для этого рассмотрите реле, на нем должны быть три клеммы – две из них большие и одна маленькая. Далее возьмите отвертку и замкните на несколько секунд две большие клеммы.

При этом проследите, чтобы деталь не касалась других металлических запчастей под капотом авто. Если в результате стартер запустился, то потребуется заменить реле.

Можно ли отремонтировать втягивающее реле

На старых модификациях стартеров, это было возможно. После появления щелчков, просто снимаем реле, и разбираем его.

Внутри есть контактная площадка, обычно это пластина и два контакта. Между ними могут образовываться окислы, а также пластиковая пленка от долго запуска. Нам нужно эту часть зачистить и работоспособность восстановится.

Посмотрите полезное видео.

ОДНАКО. Новые модификации реле НЕРАЗБОРНЫЕ. Их нельзя так просто разобрать (без разрушения корпуса) и почистить. Зачастую нужна замена. ДА и выходят они из строя раз в 120 – 150 000 км пробега (а может быть и реже) и заменить их не так дорого стоит.

Причины неисправности стартера

Остановимся на каждом пункте поподробней.

Износ, или зависание щёток

Износ щёток определяется по их минимальной длине, допустимомой производителем стартера. Зависшую щётку сразу видно при снятой задней крышке стартера. Всё это устраняется заменой щёток и их пружин.

Подгорание контактов замка зажигания

При подгорании контактов замка зажигания не подаётся управляющее напряжение +12 В. на втягивающее реле. Проверяется обязательно контрольной лампой, мощностью не менее 21 Вт. Это делается потому, что цифровым мультиметром неисправность можно не отловить, так как он создаёт очень малую нагрузку. При подгоревших контактах, меняется вся контактная группа замка, либо целиком замок зажигания.

Окислившиеся клеммы аккумуляторной батареи и их наконечники

Окислившиеся клеммы аккумулятора и их наконечников, видно при снятии последних. Клеммы и наконечники имеют при этом тёмный налёт, который не проводит электричество. Налёт очень прочный. Устраняется зачисткой мелкой наждачной бумагой, или специальными развёртками до чистого металла клемм и их наконечников. После затяжки наконечников на клеммах аккумулятора, не лишне смазать их снаружи «мовилем». «Мовиль» затекает во все места неплотного прилегания наконечника и клеммы. При этом, он не будет пропускать кислород и аккумуляторную кислоту к контактным поверхностям. Поэтому клеммы с наконечниками не будут окислятся.

Износ коллектора и замыкание его пластин между собой

Износ коллектора щётками виден при разборке стартера. Если износ незначительный, то коллектор можно проточить на токарном станке. После проточки на станке, нужно прочистить изоляционные дорожки между пластинами, так как их забивает медью, снятой резцом. Если износ большой, то придётся якорь заменить. Замыкание между контактными пластинами коллектора диагностируется при помощи той же контрольной лампы, или мультиметра, включённого в режим измерения сопротивления.

Замыкание между витками обмотки якоря, или обрыв

Замыкание между витками обмотки якоря можно определить тестером в режиме омметра. Замеряется сопротивление между смежными пластинами коллектора, куда выходят концы обмоток. Если оно ниже заявленного изготовителем, то замыкание есть.
Обрыв определяется по огромному сопротивлению (бесконечному) между смежными пластинами коллектора. В обоих случаях, проверку нужно проводить поочерёдно всех пар пластин коллектора. При обнаружении замыкания, или обрыва витков обмоток, якорь нужно заменить.

Замыкание витков обмотки статора, или обрыв

Замыкание витков обмоток статора и их обрыв определяются также, как и у якоря, по сопротивлению на концах обмотки. При обнаружении неисправностей, обмотка меняется на исправную.

Подгорание контактов втягивающего реле

Подгорание контактов втягивающего реле можно определить по высокому сопротивлению между ними, или при помощи контрольной лампы, подведя через неё плюс с аккумулятора к одному из контактов. На второй контакт подать минус. Если лампа не загорается, то контакты сгорели. Современные втягивающие реле сделаны не разборными. Для замены их силовых контактов, придется распаивать концы обмотки реле, или заменить его в сборе.

Пробой на массу изоляции плюсовых щёток

Замыкание на массу щёткодержателя проверяется подачей на него напряжения с АКБ через контрольную лампу. Если при касании корпуса стартера проводом, подведённым с минусовой клеммы аккумулятора лампа загорается, значит изоляция щёткодержателя пробита и её нужно заменить.

Севший аккумулятор

Разряженный аккумулятор проверяется мультиметром, включенным в режиме вольтметра и нагрузочной вилкой. У многих АКБ есть контрольное окно, через которое можно контролировать состояние батареи по цвету индикатора.

Заедание якоря, цепляющегося за статор при изношенных втулках

Износ втулок якоря можно определить по разнице диаметров втулок и рабочей поверхности якоря. Косвенно можно судить о предельном износе втулок по потёртостям наружной поверхности якоря в тех местах, где он задевает за статор. Сильнее изнашивается передняя втулка, так как неё приходится основная нагрузка от зацепления шестерни с венцом маховика при работе стартера.
Изношенные втулки выпрессовываются и заменяются новыми. Новые втулки нужно развернуть до получения между ними и якорем зазора, нужного для нормальной работы стартера.

Надеемся, что данная статья оказалась для вас полезной, ставьте лайки!

	От чего перегревается двигатель?
	Проверка свечей зажигания
	Проверка катушки зажигания

Стартер щелкает, но двигатель не крутится

Стартер автомобиля представляет собой электродвигатель, который питается от АКБ. Задачей стартера является вхождение в зацепление с маховиком двигателя внутреннего сгорания для проворачивания коленчатого вала и последующего запуска мотора. Во время зацепления с маховиком (тормозной момент) автомобильный стартер принимает на себя электрический ток около 350 А.

Данное устройство рассчитано на непродолжительную работу, длительное вращение стартера значительно сокращает его ресурс. Отметим, что полностью исправный двигатель заводится от стартера практически сразу, без необходимости длительно вращать коленвал. В холодное время года допускается до 2 попыток запуска ДВС от стартера.

Читайте в этой статье

Вероятные причины и способы устранения — Thriving Yard

Эта проблема возникает слишком часто с тракторами. Вы готовите свой разум к работе, вы запрыгиваете, поворачиваете ключ и… ничего. Просто щелкающий звук. Есть много недоразумений по этому поводу, но вот факты:

Проблемы, которые могут привести к щелчку трактора и не переворачиванию, включают:

Неисправный соленоид
Неисправные выключатели безопасности
Неисправный коррозия аккумулятора или клемм
Неисправный двигатель

Какой бы ни была проблема, ее необходимо сначала диагностировать. После этого вы сможете найти правильный способ снова запустить трактор. Читайте дальше, чтобы узнать больше об этой теме!

Проблемы в цепи

Когда вы поворачиваете ключ, вы имеете дело с первичной стороной цепи запуска . Вторичная сторона схемы включает в себя все компоненты, которые вы не видите, потому что они находятся за поверхностью.

Посмотрите это короткое видео на YouTube. Закадрового наложения нет, но визуальные эффекты и текст очень хорошо помогают понять проблемы со схемой:

Щелкающий звук, который вы слышите, издает соленоид.Это часть схемы. Однако в большинстве случаев соленоид не является причиной проблемы . Когда соленоид щелкает, он передает положительный провод на пусковой механизм стартера.

Если этого никогда не произойдет, возможно, проблема в , а не в во вторичной стороне цепи.

Обычно люди с удивлением узнают, что проблема находится на первичной стороне цепи. Это связано с тем, что со временем внутри провода нарастает сопротивление.Тогда у первичного провода будет меньше возможностей для полного подключения аккумулятора к пусковому механизму стартера.

Если проблема в этом, есть простой способ ее диагностировать.

Все, что вам нужно сделать, это перепрыгнуть через два терминала в цепи, а затем посмотреть, сможете ли вы заставить двигатель работать . Если произойдет проворачивание, то вам понадобится SW-3 или соленоид стартера.

Также возможно, что это не будет проблемой, и что проблема может быть на вторичной стороне цепи .В цепи есть много мест, где может возникнуть проблема с подключением, из-за которой возникает проблема щелчка без переворачивания.

Предположим, что перед запуском стартера вы добавляете дополнительную нагрузку на электрическую систему, например, дополнительные фары, и элементы нагрузки застревают во время цикла запуска. В этом случае проблема заключается в одном из вторичных подключений.

Однако, если эти предметы не увязли и вы все еще слышите щелкающий звук, вам все равно понадобится SW-3.

Неисправности предохранительного выключателя

Очень часто, когда трактор щелкает, но не запускается, один из предохранительных выключателей не работает. Один из них обычно находится под сиденьем: проблема может заключаться в том, что переключатель сбит с места, когда вы сидели на своем тракторе.

Остальные три выключателя безопасности находятся под трактором (в зависимости от вашей модели). После проверки того, что находится под сиденьем, вы можете заручиться помощью другого человека, который сядет на сиденье и проверит переключатели под трактором.

Возможно, что какой-то объект, например, камень или ветка дерева, зажат одним из переключателей, и это может привести к щелчку трактора без запуска.

Три предохранительных выключателя:

Выключатель отбора мощности. Первый переключатель под трактором, который вы должны проверить, — это переключатель отбора мощности (ВОМ). Вы должны попросить человека, который поможет вам включать и выключать рычаг ВОМ, что позволит вам его найти.(Прочтите наше руководство по поиску и устранению неисправностей, если ВОМ не включается.)

Аварийный выключатель. Также имеется предохранительный выключатель, который позволяет трактору знать, когда он включен, и защищает вас, потому что в этом случае вы не сможете спуститься и трактор перевернется через вас. На зубчатой передаче трактора она должна быть в нейтральном положении, чтобы вы могли запустить трактор.

Найти этот переключатель может быть непросто, поскольку его можно установить даже внутри коробки передач.Если внутри трансмиссии, будут два провода, идущие в противоположном от нее направлении; если один из них выключен, трактор не запустится.

Выключатель безопасности тормоза. Также имеется выключатель безопасности при торможении, который гарантирует, что вы не сможете покинуть трактор во время движения без включенного тормоза. Вам нужен человек, помогающий вам нажать на педаль тормоза, задействовать аварийный тормоз и наблюдать за сцеплениями.

Когда это происходит, вы должны найти предохранительный выключатель под трактором.

В этом видео показано, как найти и проверить предохранительные выключатели:

Сэкономьте 20 долларов с кодом купона THRIVING20 на системе удобрения газонов, действительно удобной для домашних животных и детей, разработанной специально для нужд вашего газона. Включает БЕСПЛАТНЫЙ тест почвы! Кликните сюда, чтобы узнать больше.

Проблема с одним из этих выключателей безопасности — довольно частая причина, по которой трактор щелкает, не переворачивая . Это одна из первых вещей, которую вы должны проверить при возникновении этой проблемы.

Может случиться так, что в системе есть объект, который мешает правильному функционированию этих переключателей, или они могут просто выйти из строя из-за возраста.

Неисправные соединения батареи

Во многих случаях питание не будет должным образом проходить от батареи к кабелям из-за соединений батареи. В некоторых случаях кабели аккумуляторной батареи ослаблены, в основном из-за сильной вибрации трактора и их легко расшатать.

Поэтому разумно обслуживать трактор в начале каждого сезона .

Иногда на полюсах аккумулятора протекает кислота, которая кристаллизуется и приводит к высокому сопротивлению. В этом случае вам нужно будет очистить соединения, что равносильно добавлению смеси пищевой соды и воды поверх нароста и очистке от коррозии .

Небольшое количество вазелина также может предотвратить его накопление в будущем.

Разряженные или неисправные батареи

Если с батареей что-то не так, первое, что вам нужно сделать, это проверить ее на герметичность.Если он протекает, замените аккумулятор. Будьте осторожны, проверяя это, поскольку аккумуляторная кислота может быть очень опасной.

Если утечки нет, аккумулятор можно запустить от внешнего источника. Для этого вам потребуются соединительные провода и 12-вольтовая батарея. В некоторых случаях это запустит трактор, но не решит проблему полностью.

Вы можете проверить аккумулятор и генератор. Сделать это можно с помощью вольтметра. Помните, что бездействовать аккумуляторным батареям, как правило, нецелесообразно, поскольку они должны заряжаться и разряжаться постоянно.

Иногда, если аккумулятор полностью разряжен и просто оставлен на долгое время, он не вернется к жизни.

Я стал большим поклонником миниатюрных зарядных устройств (ссылка на Amazon). Я держу один подключенным зимой и в течение всего сезона в любое время, когда я не собираюсь запускать трактор в течение нескольких недель. Это недорогой страховой полис для моей батареи.

Батареи работают наилучшим образом и служат дольше, если вы поддерживаете их уровень заряда.

Внутреннее повреждение двигателя

В худшем случае двигатели трактора могут полностью выйти из строя.Во многих случаях нет смысла ремонтировать их, потому что покупка нового двигателя (или полная замена трактора) будет экономичным выбором.

Если вам нужно заменить двигатель, вы можете приобрести новый двигатель и установить его самостоятельно или сделать это профессионально. Но не заблуждайтесь, это большая работа. В зависимости от возраста и состояния вашего трактора, возможно, пришло время купить новый.

По правде говоря, обычно это простая проблема, вызывающая щелчки трактора, а не полная поломка самого двигателя.Держу пари, что этот щелчок вызывает одна из описанных мною проблем.

Заключение

Из-за нескольких проблем трактор может щелкать, не заводясь. Я знаю, что это неприятно, но выполнение этих шагов, вероятно, поможет вам сосредоточиться на проблеме.

См. Другие наши руководства по поиску и устранению распространенных проблем тракторов, в том числе:

eManualOnline предоставляет подробные, доступные и удобные руководства по обслуживанию и ремонту автомобилей, грузовиков, тракторов, мотоциклов и т. Д.Загрузите сегодня. (ссылка на eManual Online).

Схема подключения втягивающего реле стартера.

Что делать, если при запуске автомобиля стартер не крутит и не щелкает реле втягивающего устройства. Назначение и принцип действия реле стартера

За успешный запуск двигателя отзывается. Ситуация, когда нет реакции на поворот ключа в замке зажигания, знакома многим автолюбителям. Под капотом гудение электродвигателя, сухие щелчки и вообще царит тишина.Результат один — машина не запускается.

Можно сказать, что неисправна только одна деталь, которая одновременно выполняет две функции:

Цепь стартера главного электродвигателя замкнута, что приводит к вращению его ротора.
Создает усилие на вилке, движущейся по валу ротора Benindix. Шестерня Bendix входит в зацепление с шестерней маховика двигателя и передает крутящий момент от электродвигателя на коленчатый вал.

В дальней дороге не всегда можно воспользоваться услугами ремонтной мастерской или вызвать на помощь экспертную бригаду специалистов.Вы должны справиться со своими собственными. Чтобы не оказаться в полной беспомощности, необходимо изучить принцип работы стартера и втягивающего реле и их устройство. Начнем по порядку.

Конструкция стартера

Устройство для запуска двигателя автомобиля по сути представляет собой компактный и мощный электродвигатель, конструкция которого дополнена несколькими специфическими элементами:

Расположен на валу якоря фирмы Бендикс ( муфта перегиба) ), необходимый для передачи крутящего момента от электродвигателя на коленчатый вал коленчатого вала ДВС.
Вилка продольно-подвижная муфта на валу якоря. Устанавливается в передней крышке (маска . ) стартера.
Реле втягивающего устройства. Разберем вилку и замыкающую электрическую цепь, по которой ток идет на обмотку электродвигателя. Он, как и заглушка, установлен на передней крышке.

Передача крутящего момента на Бендикс может осуществляться напрямую или через увеличение крутящего момента планетарного редуктора, который установлен в основном корпусе узла, его передней или задней крышке.

Схема втягивающего реле стартера

Реле стартера

Конструкция узла довольно проста. Внутри металлического корпуса находятся:

Сердечник, который еще называют якорем или ротором. Сердечник изготавливается из магнитного или намагниченного сплава либо представляет собой стальной стержень с обмоткой.
Приводной стержень закреплен на сердечнике.
Якорь с возвратной пружиной.
Походная штанга с расположенной на ней контактной пластиной.
Шпильки сжатия и возврата контактной пластины.
Втягивающая обмотка.
Удерживающая обмотка.
Задняя крышка реле из диэлектрического материала, чаще всего из пластика.
Проходящие через крышку болты с контактными пластинами, расположенными на их внутренних концах. От одного из этих болтов ток подводится к отводящей и удерживающей обмоткам.
В некоторых случаях имеется один или два дополнительных вывода для подачи напряжения на обмотку.

Монтажный узел крепится винтами или болтами к передней крышке (маска .) Стартер.

Принцип работы стартера и втягивающего реле

Из описания устройства перейдем к принципам его работы. В тот момент, когда вы поворачиваете ключ в замке зажигания, происходит следующее:

Замыкать клеммы контактной группы. Ток подводится к болтам контактных пластин, а через них — к обмоткам.
Сформированное на обмотках электромагнитное поле перемещает сердечник в направлении задней крышки.
Сердечник натягивает конец вилки, закрепленный в стартовой маске. Вилка перемещается по бендиксу (муфта откидная, ) Находится на валу электродвигателя главного стартера.
Bendix находится в зацеплении с пологой коронкой коленвала.
Замыкающий стержень под давлением на него смещается назад и подводит контактные пластины.
Ток идет на обмотку основного электродвигателя. Якорь вращается и приводит в движение коленчатый вал ДВС.
После остановки напряжения детали узла под действием возвратных пружин возвращаются в исходное положение.

При выводе узла стартер перестает нормально работать и возникают проблемы с запуском двигателя автомобиля. Среди возможных неисправностей:

Механическое повреждение.
Обрыв в обмотке.
Горение или разрушение закрывающих пластин.

Немного изучить устройство и понять, как работает механизм. Желательно научиться выявлять и устранять поломки.

Втягивающееся реле стартера. Устройство и принцип работы.Видео:

Признаки неисправности втягивающего реле стартера

Проведите диагностику и ремонт при появлении первых тревожных симптомов. Это значительно снизит стоимость ремонта и позволит избежать серьезных неприятностей. Перечислим основные симптомы:

Стартер крутит корень, коленвал не вращается.
Замки раздаются в зоне реле, но электродвигатель не работает.
Двигатель запустился, но Bendix не выходит из зацепления с маховиком коленчатого вала.
Реакция на поворот ключа в замке зажигания или нажатие кнопки «Старт» полностью отсутствует.

Существует ряд основных причин срабатывания реле втягивающего стартера.

Возможно, они являются источником возникших проблем.

Как снять втягивающее реле?

Не пытайтесь искать и устранять неисправности прямо на машине. Сделать это намного проще, полностью разобрав стартер. Для этого придется:

Отключить аккумулятор, сняв с него клеммы.В противном случае во время работы может произойти короткое замыкание, в результате чего выйдет из строя аккумуляторная батарея и другие электрические компоненты.
Отсоедините проводку от реле втягивающего устройства.
Переполните болты крепления стартера к двигателю автомобиля и снимите деталь.

Только после этого можно переходить к диагностике, снятию, ремонту или замене интересующего вас узла. Первая проверка выполняется без предварительной разборки. Для его исполнения:

Ток с плюсовой клеммы АКБ поступает на контакты втягивающего реле.
С помощью провода наведен корпус ( масса ) с минусовой клеммой АКБ.

Когда все в порядке, электродвигатель начнет вращаться, и Бендикс двинется вперед. При отключении напряжения электродвигатель останавливается и муфта возвращается в исходное положение. Но могут быть и другие варианты:

Электродвигатель работает, Бендикс продвинутый, но обратно не возвращается.
Bendix переключается, но электродвигатель не включается.
Реле щелкает или вообще не работает. Бендикс неподвижен. Стартер не крутит.

Но это все симптомы, и необходимо выявить причины неисправностей. Для их поиска нужно разобрать реле, открутив болты крепления крышки и аккуратно отсоединив шток от вилки.

В некоторых случаях это можно сделать, только полностью сняв переднюю крышку.

Проверка втягивающего реле стартера.Видео:

Как проверить реле втягивающего устройства стартера?

Причина того, что муфта не возвращается в исходное положение, — механические поломки — повреждение стержня, сердечника, возвратных пружин. Товар однозначно подлежит замене. В остальных случаях вы можете продолжить проверку и попытаться вернуть потерянную работоспособность узла. Проверка втягивающего реле стартера выполняется в несколько этапов:

1. Подключите клеммы обмоток и контактные пластины к плюсу аккумулятора, И корпус реле относятся к минусам.Род движется? Переходите к следующему этапу диагностики.

2. С помощью мультиметра измерьте сопротивление между контактами обмоток. В сети выложено много видео, где показано, как производятся подобные измерения. Их авторы все делают в принципе правильно. Сразу забудьте, что параметры сопротивления в зависимости от модели стартера разные.

В поисках точных показателей необходимо изучить техническую документацию.

Если нет доступа к достоверным данным, то придется исходить из того, что не должно быть обрыва или сопротивления более 10 Ом.

Восстановить обмотки самостоятельно, и даже в полевых условиях не получится. Обязательно понадобится новая запчасть. Но если показатели сопротивления в норме, проверяйте.

3. Подключите шнуры мультиметра к клеммам питания реле. Вставляем и растушевываем до конца сердцевины. Показатели не должны существенно отличаться от тех, что получаются при измерении сопротивления на удерживающей обмотке. Разница в показаниях говорит о повреждении контактных пластин.

В последнем случае можно попробовать разобрать узел и почистить контактные пластины. Для этого как минимум следует разобрать конструкцию детали.

Ремонт втягивающего реле стартера своими руками

Ремонт своими руками требует определенных навыков. Брать кейс не имея ни опыта, ни необходимого инструмента НЕ НУЖНО. Собственно говоря, установка новой детали всегда предпочтительнее, чем ремонт вышедшей из строя.

Но иногда другого выхода просто нет.Например, если поломка произошла в дороге, вдали от магазинов запчастей.

Если вы решитесь на ответственный шаг, вам придется предварительно удалить грязь с поверхности узла, используя жесткую щетку и тряпку, смоченную в керосине, спирте и т. Д. После этого проводится внешний осмотр для справки с устройством корпуса реле.

Вот еще полезная информация.

Как разобрать втягивающее реле стартера?

Управлять переваренным корпусом нет смысла.Это сложная процедура с непредсказуемым результатом. Но если производитель предусмотрел возможность вскрытия втягивающего реле, закрепив его заднюю крышку отдельными винтами или гайками на клеммах питания, то доступ к контактным пластинам не будет серьезной проблемой. Достаточно открутить крепления и поднять крышку ножом или отверткой.

Очистка контактов и замена отдельных деталей

После снятия крышки вы можете оценить состояние контактных пластин.Нагар или окисление следует удалить наждачной бумагой. Поврежденные пружины, если таковые имеются, можно попробовать заменить, соблюдая подходящий размер и характеристики. Подбор пружин очень сложен. Измерять нужно не только габариты, но и развиваемое усилие. Сделать это, не имея в своем распоряжении специального оборудования, не получится.

Закончив ремонт, установить крышку на место, смазав место соединения герметиком, зафиксировать и перепроверить. Убедившись, что все параметры в норме, устанавливаем реле на стартер и производим финальную сборку.

Если говорить на совесть, давно этого ремонта не хватало. Пластины со временем выдуваются, истончаются и больше не могут обеспечивать надежный контакт. Еще раз отметим, что такие работы уместны только в тех ситуациях, когда нет доступа к запчастям. В других случаях правильным решением становится замена втягивающего реле стартера на новую и, очевидно, хорошую деталь.

В этой статье мы расскажем, как проверить реле втягивающего стартера для выявления неисправностей и рассмотрим способы их устранения.

Автомобильный стартер — тяговый электродвигатель, за счет которого раскручивается коленчатый вал для дальнейшего пуска силовой установки.

Расщепление производится с помощью шестерни, установленной на роторе стартера, который в момент пуска имеет зубчатую передачу со свадьбой маховика.

Но зацепление между шестерней стартера и маховиком необходимо только до запуска силовой установки.

Если бы зацепление было постоянным, стартер вышел бы из строя очень быстро.

Таким образом, в конструкцию последнего входит втягивающее реле, через которое шестерня стартера вводится в зацепление шестерни стартера с маховиком при пуске двигателя и выводит его из зацепления после пуска.

Реле втягивающее совмещено с реле стартера, при этом конструктивно это устройство не сложное, что обеспечивает его надежность в работе.

Но нет ничего вечного так, да и выходить из строя тоже может, хотя бывает нечасто.

Неисправностей, которые могут возникнуть с этим элементом, не так много, но если они возникли, часто запустить мотор либо невозможно, либо очень сложно.

Неисправности, которые могут возникнуть с реле втягивания:

Износ его элементов;
Прогорание контактных пластин, установленных в крышке корпуса;
Обрыв или горение катушек реле обмоток;
Поющий якорь.

К появлению данных неисправностей могут привести:

В пуск стартера при пуске;
Слабая скорость стартера, неспособная вращать маховик;
Продолжает работать даже после запуска двигателя.

Конструкция втягивающего реле

Чтобы понять, как определить неисправность для запуска, нужно разобраться с конструкцией и принципом работы втягивающего реле, а также реле стартера, так как они размещены в одном корпусе .

Итак, есть корпус, внутри которого установлены две катушки — втягивающая и удерживающая.
С одной стороны, корпус прикрыт крышкой из эбонита или пластика. На этой крышке снаружи установлены три клеммы для подключения проводки.

Один из выводов предназначен для подключения «плюсового» провода от аккумуляторной батареи, второй — для подачи электроэнергии на электродвигатель стартера, а третий — для подключения реле к замку зажигания.

На внутренней стороне крышки расположены две контактные пластины плюсовых клемм.

Принципиальная схема.

Внутри корпуса с катушками находится прикрепленный с одной стороны якорь и шток реле стартера.

С внешней стороны анкер делается за ушко, которое он соединяет с вилкой на Bendix с шестерней.

Принцип работы

Все это работает так: при неработающем двигателе якорь втягивающего реле вырывается из корпуса за счет воздействия на него пружин. Эта же пружина удерживает вилку Bendix с шестерней в положении, когда зацепление не выполнено.

Когда вы поворачиваете ключ зажигания в положение запуска, сначала срабатывает втягивающее реле.

Электроэнергия, подводимая к катушке втягивающего реле, обеспечивает появление магнитного поля внутри корпуса.

Это поле воздействует на якорь, и он, преодолевая силу пружины, входит внутрь корпуса, после этого катушка втягивающего отключается и перестает создавать магнитное поле, но удерживающая катушка удерживает свое магнитное поле в ящике. позиция.

В то же время якорь тянет за вилку, которая, в свою очередь, перемещает вперед Bendix на валу ротора, а шестерня входит в зацепление с венцом маховика.

Якорь, входя внутрь корпуса, толкает шток реле стартера и, сдвигаясь, замыкает контактные пластины плюсовых выводов.

Электроэнергия от аккумуляторной батареи поступает на щетки электродвигателя стартера, и ротор начинает вращаться. А поскольку шестерня в зацепление уже вошла, ротор начинает вращать маховик.

После запуска силовой установки и поворота ключа к ключу на замке зажигания питание на удерживающую катушку прекращается, магнитное поле пропадает с нее и якорь под действием пружины выходит из корпуса.

В то же время он отображает бендикс через вилку и перестает воздействовать на шток реле.Тот в свою очередь вылетает, размыкаются контактные пластины, и стартер полностью отключается.

Неисправность

Выявить неисправности тягового реле не так уж и сложно. Следует отметить, что срабатывание срабатывания сопровождается щелчком — это результат натяжения якоря и введения зубчатой передачи.

Когда ключ припаян, этот щелчок хорошо слышен. Итак, отсутствие щелчка может свидетельствовать о поломке катушек, отсутствии питания, высокомерном якоре в одном положении.

Если при повороте ключа зажигания слышен щелчок, но сам стартер не запускается или запускается, но может очень медленно крутиться, это может сигнализировать о горении контактных пластин.

Продолжение работы стартера после пуска силовой установки будет сопровождаться характерным гудением.

Возможно, что якорь заклинило в привлекательном положении, и он не может вернуться обратно, поэтому он держит шестерню Бендикса в зацеплении и продолжает замыкать контактные пластины.

Проверка реле втягивающего

Проверить работоспособность этого пункта не так уж и сложно. И даже снять его можно, не снимая стартер вместе с автомобилем. Например, возьмем автомобиль ВАЗ-2110.

Итак, на этой машине не работает стартер. Для начала нужно проверить идущую к нему проводку на наличие обрыва.

Если с проводкой все в порядке, нужно знать, срабатывает ли вообще тяговое реле.

Для этого вы можете попросить кого-нибудь повернуть ключ зажигания и послушать себя, если будет щелчок спускового крючка.Если он отсутствует — он неисправен и его нужно поменять.

Если часы есть, но сам стартер не крутит — возможно, реле не срабатывает из-за подгорания контактных пластин.

Проверьте, возможно ли это, используя обычную отвертку. Реле отключает вывод, идущий от замка зажигания.

Вы можете проверить напряжение, которое идет на стартер, с помощью мультиметра, но он скорее даст понять, проблема в стартере или в проводке и аккумуляторе.

Для этого мультиметр подключается к плюсовой клемме втягивающего реле, на которую подается напряжение от аккумуляторной батареи. Подключите к массе еще один проходной провод мультиметра.

Если он ниже — возможно, аккумулятор просто разряжен и его энергии не хватает для запуска двигателя, но при этом его заряда достаточно для срабатывания реле, но недостаточно для вращения энергетический ротор.

Замена втягивающего реле

Втягивающее реле не ремонтируется, а в случае неисправности просто заменяется.

Единственное, что можно с него поменять, это якорь. Замена этого элемента на ВАЗ-2110 — операция простая, сам стартер снять сложнее вместе с автомобилем.

Для замены потребуется демонтировать стартер с машины. Для этого машину напивают на яме, ведь добраться до нее можно только снизу. Если на автомобиле есть защита картера, то сначала ее снимают.

Уже на стартере со звездочкой откручиваются два болта крепления втягивающего реле, и оно снимается, при этом якорь вместе с пружиной остается у стартера, так как он был заклеен за вилкой.

Перед установкой нового элемента старый анкер снимается с вилки, а на его место устанавливается новый.

Далее на стартер надевается новое реле и затягивается болтами крепления. Для закрепления пройденного материала рекомендуем посмотреть обучающее видео о ремонте и поиске неисправностей втягивающего реле стартера.

Большинство автомобилистов сталкивались с ситуацией, когда машина не заводится при повороте ключа зажигания.Обычно это связано с электропроводкой. Возможно, отсоединилась общая клемма, неисправна контактная группа в замке зажигания, разрядился аккумулятор или неисправен стартер. А можно как-нибудь это проверить?

Принцип действия

Автомобильный стартер по сути это двигатель постоянного тока. Когда к нему приложено электрическое напряжение 12, он начинает вращаться. Поскольку стартер соединен с двигателем валом двигателя, он его вращает. Это происходит каждый раз, когда водитель садится и поворачивает машину.

Что касается двигателя, независимо от того, стоит машина того или едет, с точки зрения электротехники происходит обратный процесс. Из двигателя постоянного тока стартер превращается в генератор.

Двигатель, вращая вал стартера, вызывает выработку напряжения 12-14 вольт. Но стартер состоит не только из генератора-двигателя постоянного тока.

Для управления им, перевода в генераторный или моторный режим, в стартере устанавливается тяговое реле.Поэтому при проверке стартера мультиметром или другим прибором потребуется выяснить функционирование реле.

При включении зажигания включается управляющий ток тягового реле. Это вызывает движение якоря реле и штока, который давит на рычаг, вызывая сцепление Бендикса с маховиком.

При этом происходит соединение пятаков, с помощью которых подается электрический ток на пуск электродвигателя.

Функционально стартер разработан так, что различать различные марки можно только по мощности, конструкции корпуса и используемым материалам.

Если человек разобрался с одним стартером и смог его проверить и отремонтировать, то он мог это сделать с любым другим.

Наиболее уязвимыми элементами стартера являются втягивающее реле, коллектор и якорная втулка, щетки генератора, бендикс, пятакс, демпферная пружина и вилка.

Причина их выхода из строя — предельные нагрузки, испытываемые генератором при запуске двигателя.По его обмоткам течет ток в сотни ампер.

На сегодняшний день нет диагностического оборудования, способного проверить работу генератора. Поэтому приходится полагаться на опыт и старый добрый мультиметр.

Проверить аккумулятор и шины заземления

Если на пускатель фильтруется напряжение, и он не реагирует, необходимо сделать следующее.

Переведите мультиметр в режим вольтметра, выберите шкалу от 20 до 100 вольт для постоянного тока и измерьте напряжение на клеммах аккумулятора.Прибор покажет 12-13 В. Это напряжение необходимо для запуска двигателя.

При меньших показаниях надо заряжать аккумулятор. При проведении измерений необходимо соблюдать технику безопасности, так как вокруг металла возникают короткие замыкания. Очки мешать не будут.

Затем следует проверить, в каком состоянии земляная покрышка. Если в мультиметре есть чувствительный омметр, измеряется сопротивление между минусовыми разъемами аккумуляторной батареи — шасси автомобиля, корпусом двигателя и генератором.Прибор должен везде показывать 0 Ом.

Вы можете поступить иначе. Мультиметр переведен в режим вольтметра с минимальной шкалой и при включении зажигания измеряются напряжения между минусовой батареей, шасси автомобиля, кожухом двигателя и генератором.

Показания должны быть до десятых долей «нуля». Если больше, то нужно проверить контакты подключений. При необходимости необходимо их очистить и плотно затянуть.

Для последующих манипуляций требуется компьютерная диагностика.В автомобилях с компьютерным управлением запуск двигателя может заблокировать иммобилайзер. Вмешательство в электрическую часть иногда приводит к блокировке запуска автомобиля.

Очистить реле и соединительные провода

Для последующей диагностики генератора нужна электрическая схема АКПП и реле положения могмошем. Запуск двигателя осуществляется двумя способами. Первый — управляющий ток на реле втягивающего идет от контактов замка зажигания.

Во втором варианте, более современном, применяется специальное реле стартера, которое подает соответствующий ток.Проверить работоспособность реле можно с помощью мультиметра в режиме вольтметра. Измеренное напряжение на обмотке должно быть +12 В.

Далее приступаем к осмотру самого генератора. Он может располагаться между радиатором и двигателем или рядом с маховиком. Требуется обзвонить все проводники, идущие от пускателя. Это два провода: один сечением 25 мм 2 на щетке генератора и второй, управляющий реле втягивающего устройства.

Возможные неисправности

Затем второй провод нужно присоединить к проводнику сечением 2-4 мм2, и он уже находится на плюсовой клемме аккумулятора.Если генератор не реагирует, может быть:

Обрыв и отсутствие контакта можно проверить мультиметром в режиме измерения сопротивления. Свидетельство бесконечности свидетельствует об обрыве.

Если реле сработало, но стартер не вращается, то необходимо проверить тестером + 12 В на выходе проводника.

Мультиметр Переведите в режим омметра и проверьте реле на размыкание и замыкание (сопротивление обмотки). Измерение производится между проводником и корпусом.Показания должны находиться в пределах 3-20 Ом в зависимости от типа стартера.

Если ничего не помогло, то нужно снять стартер и продолжить диагностику снятием.

Устранение неисправностей генератора импульсов

Демонтаж стартера осуществляется следующим образом. Зажигание выключено. Отсоедините провода от клемм АКБ. Затем снимается сам стартер.

Когда генератор снят, можно смело его проверять. Замыкать минус АКБ и корпус генератора нужно медным кабелем сечением 6-8 мм 2, плюс АКБ с релейным разъемом.Генератор должен работать.

Если не вращается, значит, щетки износились, их нужно поменять. Если беспорядок с коллектором, то в этом случае проще заменить генератор. Обмотка якоря может быть разорвана, что определяется измерением сопротивления мультиметром. Если показалась бесконечность, значит, есть разрыв.

При правильном расположении слышен щелчок. Вилка должна продавить бендикс до самого конца. Вал стартера должен вращаться. Необходимо произвести многократный запуск генератора, убедиться, что все работает нормально.

Затем проверяется вал генератора на биения. Для замены щеток обычно требуется разборка генератора. При этом все параметры обмоток проверяются на соответствие паспорту изделия.

При правильном ремонте стартер проработает без сбоев еще несколько лет. Продолжительность эксплуатации зависит от соблюдения нескольких правил.

Во-первых, запуск двигателя не должен превышать 15 секунд. При явных сбоях при запуске или непонятных звуках необходимо прекратить эксплуатацию и устранение причин.

Необходимо следить за состоянием разъемов на втягивающем реле. Нормально работающий стартер станет залогом спокойствия в пути.

Иногда бывает, что машина не хочет заводиться. Эта ситуация знакома многим автовладельцам. И, к сожалению, часто это происходит в самый неудобный и неподходящий момент. Конечно, нужно что-то делать. Если электросеть автомобиля в порядке, а аккумулятор заряжен, то проблема может быть в стартере.Возможно, неисправно реле стартера. В этом случае без ремонта не обойтись. Об этом далее в статье.

Реле тягового стартера расположено над стартером и жестко к нему подключено.

Базовые детали реле:

Контакты.
Возвратная пружина.
Магнит с обмотками: удерживающий и отводящий.
Якорь.
Кейс.

СХЕМА РАБОТЫ УСТАНОВКИ РЕЛАКС СТАРТЕРА ВАЗ

Ограничитель реле всегда подключается напрямую к АКБ, а втягивающая обмотка подключается к «минусу» через стартер.Когда сердечник тягового реле прижимает болты мастерской, а стартер доходит до стартера от аккумулятора, аналогичный «плюс» поступает и на вывод «минуса» втягивающей обмотки, в результате чего он отключается, и ток продолжает идти, только удерживая обмотку, которая слабее, чем втягивающаяся, но обладает достаточной мощностью, чтобы постоянно удерживать сердечник внутри корпуса, что обеспечивает непрерывную работу двигателя. Использование двух обмоток дает возможность существенно сэкономить аккумулятор в АКБ при запуске силового агрегата.

Признаки неисправности втягивающего реле ВАЗ

К внешним признакам неисправности втягивающего реле относятся такие аспекты:

После пуска силового агрегата стартер продолжает вращение с большой скоростью. Это можно определить по слухам о сильном кайфе.
После поворота ключа ничего не происходит, двигатель не запускается или запускается после нескольких попыток.

Причины поломки втягивающего реле стартера

Причин поломки стартера несколько:

Короткое замыкание в удерживающей или втягивающей обмотке.
Ослабление или деформация возвратной пружины.
Остановка или прерывание удерживающей или втягивающей обмотки.
Горение контактных пластин внутри реле, «залипание» или уменьшение их контактной площади.

Разновидности втягивающих реле стартера

Релейные реле, которые используются на автомобилях ВАЗ, делятся на четыре типа:

Для исправных стартеров ВАЗ 2101-2107.
Для исправных стартеров ВАЗ 2108-21099.
Для редуктора стартера АЗД ВАЗ 2113-2115, 2108-21099.
Для шестеренчатых стартеров всех моделей автомобилей ВАЗ.

Кроме того, они делятся на непреднамеренные и разборные. Разборные — это более старые модели. Старое и новое взаимозаменяемы.

Какое реле подлежит ремонту

Ремонту подлежат только разборные реле. Ревизионные приборы при поломке меняют сборку.

Как проверить втягивающее реле стартера ВАЗ

Проверок реле несколько:

Инструменты, приспособления, расходные материалы

Для ремонта разборно-втягивающего реле вам понадобятся такие инструменты:

Канифоль.
Олово.
Паяльник.
Отвертка плоская.

Как сделать ремонт втягивающего реле стартера ВАЗ (пошагово)

Порядок работ:

Прежде чем приступить к диагностике, стоит узнать назначение реле втягивающего устройства. Эта деталь стартера служит для подачи тока на электродвигатель стартера и привода бендикса для его зацепления с маховиком. В данной статье будет подробно описано устройство и работа втягивающего реле стартера, а также диагностика и его ремонт.

Как работает втягивающее реле стартера

Вся работа реле основана на принципе электромагнетизма. Есть сердечник, устройство которого напоминает полую трубку с расположенным внутри якорем, который, в свою очередь, снабжен проволочной обмоткой. Когда в катушке появляется ток, образуется электромагнитное поле, которое заставляет якорь войти в сердечник. После отключения тока якорь может свободно перемещаться, что позволяет ему автоматически разъединять бендикс с помощью маховика.

В большинстве случаев втягивающее реле стартера состоит из корпуса, магнита с обмотками, якорей, возвратной пружины, контактов. Катушка реле напрямую подключена к электродвигателю стартера и клемме, через которую осуществляется управление стартером. В свою очередь удерживающая катушка подключена к выходу регулятора, который контактирует с корпусом стартера.
При подаче электромагнитной индукции на контактном элементе управления в катушке создается электромагнитная индукция, которая, в свою очередь, формирует электромагнитное поле, приводящее к перемещению якоря.Якорь с Бендиксом входит в зацепление с маховиком, при этом замыкаются контакты, через которые ток от аккумулятора подается на электродвигатель стартера, который, в свою очередь, поворачивает маховик двигателя.
После запуска двигателя при отклонении ключа зажигания от положения «Пуск» питание отключается и якорь возвращается в исходное положение, при этом силовые контакты электродвигателя размыкаются и останавливаются.

Диагностика поломки втягивающего реле

Как правило, сам стартер и узел его втягивающего реле надежны и не менее часто выходят из строя.Основная причина поломки в большинстве случаев — физический износ деталей стартера, обгорание контактов, а также разрушение узлов. Признаками выхода из строя втягивающего реле является невозможность отключения стартера после запуска двигателя, при этом слышно характерное гудение. Вращение стартера, но при этом не прокручивается маховик, и двигатель не запускается. При повороте в положение «Пуск» стартер не включается, слышен только щелчок.

Как проверить работу втягивающего реле стартера

Как известно втягивающее реле стартера Основано на принципе электромагнетизма, при протекании тока к обмотке якорь приходит в движение.При этом положение бендикса меняется и он входит в маховик, если хотя один из вышеперечисленных элементов не работает, запуск двигателя невозможен. Для проверки стартера его не нужно снимать с двигателя автомобиля, достаточно закрыть контактные болты на задней части релейного ключа, что позволит направить ток на стартер. Если при этом работает электродвигатель, значит, причина в выходе из строя реле. Если реле контактирует, реле вовремя щелкает и стартер не крутится, значит проблема в электродвигателе.

главная »Трансмиссия» Схема подключения втягивающего реле стартера. Что делать, если при запуске автомобиля стартер не крутит и не щелкает реле втягивающего устройства. Назначение и принцип действия реле стартера

Устройство

, принцип действия, методы диагностики и возможные неисправности

За успешный запуск двигателя отзывается. Ситуация, когда нет реакции на поворот ключа в замке зажигания, знакома многим автолюбителям.Под капотом гудение электродвигателя, сухие щелчки и вообще царит тишина. Результат один — машина не запускается.

Можно сказать, что неисправна только одна деталь, которая одновременно выполняет две функции:

Цепь стартера главного электродвигателя замкнута, что приводит к вращению его ротора.
Создает усилие на вилке, движущейся по валу ротора Benindix. Шестерня Bendix входит в зацепление с шестерней маховика двигателя и передает крутящий момент от электродвигателя на коленчатый вал.

В дальней дороге не всегда можно воспользоваться услугами ремонтной мастерской или вызвать на помощь экспертную бригаду специалистов. Вы должны справиться со своими собственными. Чтобы не оказаться в полной беспомощности, необходимо изучить принцип работы стартера и втягивающего реле и их устройство. Начнем по порядку.

Конструкция стартера

Расположен на валу якоря фирмы Бендикс ( муфта перегиба) ), необходимый для передачи крутящего момента от электродвигателя на коленчатый вал коленчатого вала ДВС.
Вилка продольно-подвижная муфта на валу якоря. Устанавливается в передней крышке (маска . ) стартера.
Реле втягивающего устройства. Разберем вилку и замыкающую электрическую цепь, по которой ток идет на обмотку электродвигателя. Он, как и заглушка, установлен на передней крышке.

Схема втягивающего реле стартера

Реле стартера

Конструкция узла довольно проста. Внутри металлического корпуса находятся:

Сердечник, который еще называют якорем или ротором. Сердечник изготавливается из магнитного или намагниченного сплава либо представляет собой стальной стержень с обмоткой.
Приводной стержень закреплен на сердечнике.
Якорь с возвратной пружиной.
Походная штанга с расположенной на ней контактной пластиной.
Шпильки сжатия и возврата контактной пластины.
Втягивающая обмотка.
Удерживающая обмотка.
Задняя крышка реле из диэлектрического материала, чаще всего из пластика.
Проходящие через крышку болты с контактными пластинами, расположенными на их внутренних концах. От одного из этих болтов ток подводится к отводящей и удерживающей обмоткам.
В некоторых случаях имеется один или два дополнительных вывода для подачи напряжения на обмотку.

Монтажный узел крепится винтами или болтами к передней крышке (маска .) Стартер.

Принцип работы стартера и втягивающего реле

Замыкать клеммы контактной группы. Ток подводится к болтам контактных пластин, а через них — к обмоткам.
Сформированное на обмотках электромагнитное поле перемещает сердечник в направлении задней крышки.
Сердечник натягивает конец вилки, закрепленный в стартовой маске. Вилка перемещается по бендиксу (муфта откидная, ) Находится на валу электродвигателя главного стартера.
Bendix находится в зацеплении с пологим венцом коленвала.
Замыкающий стержень под давлением на него смещается назад и подводит контактные пластины.
Ток идет на обмотку основного электродвигателя. Якорь вращается и приводит в движение коленчатый вал ДВС.
После остановки напряжения детали узла под действием возвратных пружин возвращаются в исходное положение.

Механическое повреждение.
Обрыв в обмотке.
Горение или разрушение закрывающих пластин.

Немного изучить устройство и понять, как работает механизм.Желательно научиться выявлять и устранять поломки.

Втягивающееся реле стартера. Устройство и принцип работы. Видео:

Признаки неисправности втягивающего реле стартера

Стартер крутит корень, коленвал не вращается.
Замки раздаются в зоне реле, но электродвигатель не работает.
Двигатель запустился, но Bendix не выходит из зацепления с маховиком коленчатого вала.
Реакция на поворот ключа в замке зажигания или нажатие кнопки «Старт» полностью отсутствует.

Существует ряд основных причин срабатывания реле втягивающего стартера.

Возможно, они являются источником возникших проблем.

Как снять втягивающее реле?

Не пытайтесь искать и устранять неисправности прямо на машине.Сделать это намного проще, полностью разобрав стартер. Для этого придется:

Отключить аккумулятор, сняв с него клеммы. В противном случае во время работы может произойти короткое замыкание, в результате чего выйдет из строя аккумуляторная батарея и другие электрические компоненты.
Отсоедините проводку от реле втягивающего устройства.
Переполните болты крепления стартера к двигателю автомобиля и снимите деталь.

Только после этого можно переходить к диагностике, снятию, ремонту или замене интересующего вас узла.Первая проверка выполняется без предварительной разборки. Для его исполнения:

Ток с плюсовой клеммы АКБ поступает на контакты втягивающего реле.
С помощью провода наведен корпус ( масса ) с минусовой клеммой АКБ.

Когда все в порядке, электродвигатель начнет вращаться, и Бендикс двинется вперед. При отключении напряжения электродвигатель останавливается и муфта возвращается в исходное положение.Но могут быть и другие варианты:

Электродвигатель работает, Бендикс продвинутый, но обратно не возвращается.
Bendix переключается, но электродвигатель не включается.
Реле щелкает или вообще не работает. Бендикс неподвижен. Стартер не крутит.

В некоторых случаях это можно сделать, только полностью сняв переднюю крышку.

Проверка втягивающего реле стартера. Видео:

Как проверить реле втягивающего устройства стартера?

1.Подключите клеммы обмоток и контактные пластины к плюсу аккумуляторной батареи, а корпус реле относитесь к минусу. Род движется? Переходите к следующему этапу диагностики.

В поисках точных показателей необходимо изучить техническую документацию.

3. Подключите шнуры мультиметра к клеммам питания реле.Вставляем и растушевываем до конца сердцевины. Показатели не должны существенно отличаться от тех, что получаются при измерении сопротивления на удерживающей обмотке. Разница в показаниях говорит о повреждении контактных пластин.

Ремонт втягивающего реле стартера своими руками

Ремонт своими руками требует определенных навыков.За работой не нужно ухаживать, ни опыта, ни необходимого инструмента не стоит. Собственно говоря, установка новой детали всегда предпочтительнее, чем ремонт вышедшей из строя.

Но иногда другого выхода просто нет. Например, если поломка произошла в дороге, вдали от магазинов запчастей.

Если вы решитесь на ответственный шаг, вам придется предварительно удалить грязь с поверхности узла, используя жесткую щетку и тряпку, смоченную в керосине, Уайт-спирите и т. Д.После этого проводится внешний осмотр для справки с устройством корпуса реле.

Вот еще полезная информация.

Как разобрать втягивающее реле стартера?

Управлять переваренным корпусом нет смысла. Это сложная процедура с непредсказуемым результатом. Но если производитель предусмотрел возможность вскрытия втягивающего реле, закрепив его заднюю крышку отдельными винтами или гайками на клеммах питания, то доступ к контактным пластинам не будет серьезной проблемой.Достаточно открутить крепления и поднять крышку ножом или отверткой.

Очистка контактов и замена отдельных деталей

После снятия крышки вы можете оценить состояние контактных пластин. Нагар или окисление следует удалить наждачной бумагой. Поврежденные пружины, если таковые имеются, можно попробовать заменить, соблюдая подходящий размер и характеристики. Подбор пружин очень сложен. Измерять нужно не только габариты, но и развиваемое усилие.Сделать это, не имея в своем распоряжении специального оборудования, не получится.

Если говорить на совесть, давно этого ремонта не хватало. Пластины со временем выдуваются, истончаются и больше не могут обеспечивать надежный контакт. Еще раз отметим, что такие работы уместны только в тех ситуациях, когда нет доступа к запчастям.В других случаях правильным решением становится замена втягивающего реле стартера на новую и, очевидно, хорошую деталь.

Приветствую вас друзья на сайте ремонта автомобилей своими руками. Практически каждый водитель хоть раз в жизни сталкивался с проблемой, связанной с запуском двигателя автомобиля.

Обычно проблема решается простой подзарядкой аккумулятора или чисткой контактных соединений. Гораздо хуже обстоит дело, когда причина отказа двигателя кроется в неисправности реле втягивающего устройства или самого стартера.

Перед автомобилистом возникает новая проблема — как проверить реле втягивающего устройства стартера, обнаружить неисправность и по возможности отремонтировать в домашних условиях, своими руками.

Независимая проверка реле стартера

Во-первых, перед проверкой втягивающего реле нужно проверить сам стартер, так как в этих проверках есть нюансы и нужно разбираться, что именно не работает.

Для этого включите замок зажигания и поверните ключ, если стартер не работает, но слышны характерные щелчки, значит, реле работает, а стартер нет.

Далее не снимая стартер, если уж точно дойдете до него, можно проверить двумя контактами (медными болтами) на задней крышке тягового реле. Если механизм крутится, значит втягивающий механизм неисправен.

При самостоятельном осмотре, разборке или ремонте различных деталей будьте внимательны и внимательны, так как это может привести не только к поломке деталей, но и к различным травмам.

Если по каким-то причинам не удалось проверить его на месте, то придется его демонтировать.При проверке будьте осторожны, так как вращение механизма достаточно сильное, что бы он ни сломался и не причинил травм.

Поместите его рядом с аккумулятором, и лучше всего на земле и с помощью провода совместите контактный выход реле с плюсовым выходом. С помощью другого провода совместите массу аккумулятора с взвешиванием стартера.

После касания проводов мозг реле должен сработать, сделав резкий и быстрый щелчок. Если вы почувствовали, что релюши работают слишком медленно, значит, сгорели контакты.

Как работает реле прицепа

Чтобы разобраться в причинах самостоятельно, почему не работает втягивающее реле стартера, он сам знает, как работает весь механизм.

Принцип действия втягивающего реле стартера следующий. Катушка стартера получает питание от аккумулятора. В этом случае создается магнитное поле, воздействующее на якорь.

Якорь начинает двигаться, сжимая возвратную пружину, и использует бендикс, который этим же поворотом соединяется с шлицами винта маховика.

После замыкания контактных элементов тянущая обмотка перестает получать питание, но якорь из-за магнитного поля удерживающей катушки остается внутри.

После запуска двигателя удерживающая катушка теряет мощность и под действием возвратной пружины якорь возвращается в исходное положение. При этом Бендикс дискредитируется.

Возможные поломки и неисправности

После проверки втягивающего реле стартера чаще всего обнаруживаются обгоревшие контакты, наложение контактов (пятаков), обрыв латуни (обмотки) или повреждение материалов вследствие естественной усталости.

Некоторые признаки, определяющие повреждение реле:

Как только двигатель запускается, стартер не выключается. Он продолжает вращаться с большой скоростью, в чем вы можете убедиться, издавая жужжащий звук.
При повороте ключа в замке зажигания щелчок, значит включается прибор, но стартер не запускается.
При повороте ключа в замке зажигания слышно, что стартер крутится (в хорошем), но двигатель не вращает.

Все опоры, устанавливаемые на легковые автомобили ВАЗ 2106, ВАЗ 2109, ВАЗ 2110 и другие конструкции, очень похожи. В основном различаются габаритами, крепежом и основным устройством.

Для проверки состояния и ремонта реле втягивающего устройства стартера его необходимо разобрать, хотя в девяноста процентах случаев они не разборные и подлежат замене.

Последовательность выполняемых работ при замене реле:

Для начала отключите питание от АКБ, т.к. пока электрическая схема подключена, разбирать и разбирать стартер запрещено, иначе может произойти замыкание и вы сожжете всю проводку.

Перед разборкой очищаем стартер от пыли и грязи, чтобы грязь не попала внутрь.
Откручиваем гайку щеточного узла с болта тягового реле и снимаем контакт с болтом.
Откручиваем стяжные винты крепления реле к массе и вытаскиваем.
Откручиваем гайку с торца и делим на две части
Вытащить старую замену сердечника на новую
Собираем все в обратной последовательности установка втягивающего устройства
Проверить весь механизм и поставить на машину

После того, как все детали были установлены на автомобиль, еще раз проверьте работоспособность, чтобы убедиться, что мы все сделали правильно и все работает исправно.

Каждый автолюбитель хоть раз в жизни сталкивался с проблемой запуска двигателя. Часто это решается после подзарядки аккумулятора или чистки контактных соединений, но бывают случаи, когда именно втягивающее реле стартера является причиной поломки. В этом случае необходимо знать, как это устроено, чтобы самостоятельно провести полную диагностику.

Прежде чем вы узнаете, как проверить втягивающее реле стартера, необходимо понять принцип его работы.В первую очередь, катушка стартера получает энергию от автомобильного аккумулятора. При этом схема его работы включает параллельное создание магнитного поля, оказывающего прямые якорные удары. После этого последний элемент начинает двигаться за счет сжатия возвратной пружины, а затем начинает отрабатывать бендикс. После он соединяется с пазами, расположенными на клине маховика.

Также принцип действия втягивающего реле стартера представлен последовательным замыканием соответствующих контактных элементов, которое является результатом потери мощности втягивающей обмотки.Однако, благодаря вышеупомянутому магнитному полю, сама катушка продолжает находиться внутри.

Также после запуска двигателя срабатывание втягивающего реле стартера обеспечивает потерю мощности для удержания катушки, а возвратная пружина вынуждает якорь вернуться в исходное положение, а бендиксы — раскрыть. А теперь первый шаг в решении вопроса, как проверить втягивающее реле стартера.

Реле диагностики

Для проверки стартера необходимо включить замок зажигания и повернуть ключ.В случае его выхода из строя вы услышите несколько щелчков, указывающих только на неисправность реле.

Тогда следует проверить стартер, не снимая его. Для этого вам нужно будет добраться до двух контактов в виде медных болтов на задней крышке реле. Им нужно двигаться и если сам механизм начинает крутиться, то, скорее всего, неисправно именно реле втягивающего устройства. Проверка реле втягивающего стартера требует соблюдения всех правил техники безопасности.

В противном случае необходимо отключить стартер, если не удалось проверить его на месте.Следует понимать, что при осмотре скорость вращения самого механизма довольно велика, поэтому без соблюдения осторожности не обойтись. После демонтажа поместите этот предмет рядом с аккумулятором или просто на землю. Затем с помощью провода необходимо соединить контактный вывод реле с плюсом, а вторым проводом соединить массу стартера с массой аккумулятора. Проделав все эти действия, вы увидите, как реле начнет свою работу с сопутствующим резким и быстрым щелчком.Если момент вращения слишком мал, неисправность может быть в перегоревших контактах.

Если не срабатывает реле втягивания стартера, то причины могут быть несколько. О поломке свидетельствует нежелание последнего пункта отключаться после запуска двигателя. В этом случае он продолжает вращаться на пределе, что подтверждает гудение. Еще один пример поломки — ситуация, когда в замке зажигания поворачивается ключ, раздается характерный щелчок, но стартер не работает.Другой пример — его работа «Хозяина» после поворота ключа, при которой сам двигатель не включается.

Для того, чтобы втягивающее реле снова заработало, скорее всего потребуется разбор некоторых механизмов. Ни в коем случае нельзя забывать об осторожности при диагностике собственными силами. Вообще ремонт втягивающего реле стартера — дело не легких, что может привести не только к даже большим проблемам, но и к травмам.

Ремонт

В первую очередь для ремонта втягивающего реле стартера необходимо отключить питание от автомобильного аккумулятора, так как отключение и разборка стартера при подключении к электросети категорически запрещены.Из-за этого может сгореть вся проводка.

Перед тем, как приступить к ремонту, необходимо предварительно очистить элементы от разного рода грязи и пыли, так как иначе внутренности детали могут забиться при разборке. После чистки откручиваем гайку щеточного узла от болта самого реле и контакта с ним. Затем поворот стяжных винтов, которыми изделие крепится к массе.
Теперь мы можем полностью разобрать реле, открутив гайки с его конца, чтобы разделить этот элемент пополам.Увидев старый сердечник, сразу заменяем его новым и только после этого устанавливаем ретрактор на место.

Ремонтные работы символической проверки исправности предметов завершены, и если все в порядке, их можно установить на автомобиль. После аккуратной установки еще раз проверьте работоспособность деталей, подлежащих ремонту, чтобы убедиться в правильности действий.

В течение всего периода ремонтных работ пренебрегать уходом не стоит. Особенно это касается этапа демонтажа, так как невнимательность станет следствием нежелательных телесных повреждений владельца автомобиля, который, соответственно, и проводит ремонт сам.Очень важно сразу диагностировать неисправности по мере их появления. В противном случае никаких неминуемых последствий не обойтись.

Конечно, во избежание дополнительных проблем можно обратиться в автосервис, но если есть желание все делать самому или научиться проводить такие работы, а свободных денег не очень много, вполне вполне Реально решить проблему без стороннего вмешательства. Главное не торопиться, все делать обязательно и не задумываясь, тогда все будет удачно.

Видео «Ремонт втягивающего реле стартера»

Видео инструкция по самостоятельному ремонту втягивающего реле стартера от специалистов АГС.

Втягивающее реле стартера подает ток на стартер, а также толкает Бендикс. Это значит, что в момент, когда стартер начинает вращаться, его Бендикс толкается. На самом деле разобраться в работе стартера несложно. Сегодня мы поможем вам разобраться, как работает втягивающее реле, как это проверить и отремонтировать.

Устройство втягивающего реле и принцип действия

В стартере втягивающее реле вводит привод маховика с Bendix. Вся работа основана на принципах электромагнетизма. Сердечник, выполненный в виде полой трубы, внутри которой расположен якорь, снабжен проволочной обмоткой. Ток в катушке создает электромагнитное поле, в результате появления которого в сердечнике возникает якорь. После прекращения подачи тока якорь может свободно перемещаться.

ИН в составе втягивающего реле стартера В составе:

корпус;
магнит с обмотками;
якорь;
контактов;
возвратная пружина.

Магнит в реле выполнен в виде пары катушек — убирающей и удерживающей. Катушка втягивающего реле соединена с электродвигателем и выводом управления, а удерживающая соединена с выводом управления и контактирует с корпусом.

При подаче питания на регулятор в катушке возникает магнитная индукция, которая приводит к появлению магнитного поля. В результате якорь сжимает возвратную пружину. При этом вращается бендикс, который соединяет стартер с автомобильным аккумулятором.

В то время, когда контакты замкнуты, тянущая обмотка питается от клеммы «+», ток на катушке прекращается, но поле удерживающей катушки имеет якорь, поэтому оно остается внутри.При запуске силового агрегата автомобиля происходит отключение питания, за счет чего якорь возвращается в исходное положение под действием возвратной пружины. Есть пустой контакт, из-за чего Бендикс может выйти из боя.

Общие поломки втягивающего реле

Основные причины выхода из строя втягивающего реле стартера следующие:

Физический износ.
Прогорание контактных пластин.
Уничтожение компонентов.
Обмотка горения.

Как определить, что реле втягивающего вышло из строя:

Двигатель запускается, но стартер не хочет выключаться, постоянно вращается. В это время вы слышите характерное жужжание.
Стартер вращается после запуска, но не может запустить двигатель.
При повороте ключа в замке зажигания в исходное положение слышен щелчок стартера, но он не хочет вращаться.

Как проверить реле втягивающего устройства стартера

Как уже было сказано выше, работа втягивающего реле, как и самого стартера, основана на принципе электромагнетизма.При подаче напряжения на обмотки реле воздействует на якорь. Он, в свою очередь, меняет положение шестерни бендикса, чтобы она цеплялась за головку маховика. При этом замыкаются контакты, подающие напряжение на обмотку стартера. Для того, чтобы двигатель автомобиля завелся, все это должно происходить очень быстро. Если хоть один из элементов сработает некорректно, заводить машину нельзя.

Для проверки реле стартера снимать этот элемент с автомобиля не нужно. Специалисты советуют закрыть контактные болты, расположенные на тыльной стороне реле, с помощью отрезка проволоки или металла.

В результате вы обеспечите протекание тока по обмотке пускателя. Если это привело к вращению стартера, можно сделать вывод, что стартер работает нормально, а проблема кроется в самом реле.

Если стартер тянет, стартер не крутит, это говорит о том, что реле, вероятно, исправное, и причину поломки следует искать непосредственно в стартере.

Ремонт втягивающего реле стартера

Если вы пришли к выводу, что вышло из строя реле тягового стартера, необходимо провести его ремонт.Сразу хотим отметить, что в большинстве случаев заменить этот элемент намного проще, чем восстановить его работоспособность.

Многие производители делают невыносимые реле, чтобы сделать этот узел максимально надежным. В таких ситуациях необходимо будет просто поменять втягивающее реле на новое. Если стартер в вашем автомобиле оборудован складывающимися реле, вы можете отремонтировать его самостоятельно. Часто реле не работает по следующим причинам:

изношен и вышел из строя механический привод;
в обмотке произошло замыкание;
«Пятаки» или контакты сгорели.

Каждую из вышеперечисленных неисправностей можно определить после разборки. Правда, для определения целостности обмоток придется использовать омметр. При замере сопротивления между выводами провода и корпусом этот показатель должен быть не менее 10 кОм. В противном случае произошли обмотки, поэтому нужно будет идти в магазин за новым реле.

Установка нового или восстановленного реле проводится в обратной последовательности демонтажа.У многих автолюбителей на данном этапе возникает проблема, как подключить реле стартера. Во избежание подобных неприятностей советуем предварительно промаркировать отключенные клеммы. Перед установкой реле не забудьте тщательно очистить контакты, а также обезжирить их.

Многие автомобилисты попадали в ситуацию, когда попытки завести машину заканчивались только звуками реле стартера под капотом. Особенно часто это встречается в морозное время года. Емкость АКБ быстрее уменьшается, а заряд отсутствует.Обзор даст понять, в чем, кроме причины неисправности втягивающего реле стартера, можно ли устранить их собственными силами.

Как выглядит где

Реле втягивающего устройства управляет сцеплением свободного хода. Навесной электромагнит со стартером с одним блоком. Изделие оснащено шестерней, которая должна вращать маховик двигателя при его запуске. Если маховик продолжит вращаться дальше, то это приведет к выходу из строя стартера или электрической сети машины.Чтобы этого не произошло, муфта выдвигается исключительно при пуске мотора (после чего реле возвращает его обратно).

Внешне он выглядит как удлиненный металлический цилиндр с расположенным внутри катушки якорем, на который после замыкания цепи подводится ток. Сжимая возвратную пружину, толкающий рычаг с движением втулки муфты, магнитное поле кажется движущимся к катушке. Двигатель запускается, электрическая панель ломается, магнитное поле исчезает, и возвратная пружина отталкивает якорь с муфтой.

Знаете ли вы? Сегодня самым большим автомобилем в мире является самосвал немецкого производства Liebherr T 282b. Его вес более 220 тонн. Чтобы попасть в его каюту, вам нужно преодолеть целых 16 ступенек. Кузов этого « монстр » Он свободно помещается в частном доме, а его грузоподъемность составляет 363 тонны.

Как работает втягивающее реле стартера

Включение зажигания включает питание обмотки прибора.В итоге — формирование магнитного поля в подтягивающей обмотке, натяжение сердечника катушки и соприкосновение с контактами. Вместе с этим сердечник подталкивает муфту к маховику коленчатого вала, заставляя его прокручиваться.
Втягивающая обмотка заставляет сердечник атаковать, соединяя разъемы силового реле через центральные контакты, передавая энергию от аккумулятора к стартеру и заставляя его получать ее. Обмотка удерживает сердечник, что гарантирует подачу энергии на пускатель.

Если аккумулятор отсутствует, втягивающая обмотка все равно срабатывает, и ее недостаточно для удерживающей силы. Пружина воздействует на пружину и забирает ее обратно, а втягивающая обмотка снова пытается вернуть ее в катушку.

Важно! Одна из частых проблем с реле обратного стартера — подгорание силовых контактов. При появлении этой проблемы необходимо хорошо зачистить поврежденный участок наждачной бумагой, а при износе контактов — заменить.

Но так как холдинг не может его удержать, ядро снова возвращается. Такие попытки передать энергию от батареи к обмотке характеризуются многочисленными щелчками вытягивания и освобождения сердечника.

Признаки и причины неисправности

Проблемы можно увидеть по таким факторам, при устранении которых устройство продолжит свою работу:

нажатие ключа получается, правда, без вращения стартера;
ключ запускает вращение стартера, но остается холостым, что не действует на двигатель;
машина заводится нормально, но стартер вместо выключения продолжает быстро и с треском вращаться.

Причины, по которым коммутатор может выйти из строя, такие:

нарушение целостности устройства вследствие брака, механического износа или при аварии;
короткое замыкание в витках обмотки из-за длительного воздействия напряжения при попытке пуска двигателя;
нарушение или подгорание контактов из-за плохого соединительного контакта или длительной работы стартера для запуска двигателя;
ослабление или поломка возвратной пружины из-за механических воздействий или длительного напряжения питания; №
обрыв обмотки размыкания, вызванный физическим воздействием при неплотной крышке реле;
ослаблен крепеж устройства, что приводит к поломке и невозможности ввода сердечника полностью внутрь для замыкания контактов.

Важно! ОТ лед тестируйте работу генератора и АКБ, чтобы ее заряда хватило на работу стартера. Это нужно делать периодически.

Как проверить

Для оценки работы устройства, подключенного к пускателю, необходимо предварительно проверить целостность питающей проводки. Далее, повернув ключ, можно проверить наличие звука срабатывания.

При щелчке (но при отсутствии вращения стартера) вероятная причина подгорания контактных пластин.Чтобы выяснить, не в этом ли причина, необходимо подать напряжение на двигатель автомобиля, минуя реле. Клемма реле от замка отключена, а две клеммы замкнуты пельменями — от АКБ и на стартере. Пусковое вращение свидетельствует о неисправности втягивающего устройства. Удобнее проверять при отключенном стартере.
Затем необходимо:

разместить реле возле аккумулятора, «плюс» и «минус» соединить с контактами реле;
свободный конец «минусового» провода прикреплен к корпусу стартера (приличный щелчок покажет нормальную работу реле).

Отсутствие характерного звука говорит о том, что прибор требует ремонта или даже замены.

Как разобрать

Следует отметить, что реле стартера, в котором задние крышки контактов обжарены заводским способом, открыть практически невозможно. Ремонту подлежат только те реле, где задняя крышка крепится винтами. Ниже представлена разборка такого реле.

Необходимые инструменты и оборудование:

дрель-отвертка;
Паяльник 100 Вт;
металлическая щетка;
медный многопроволочный;
брус мягкий деревянный.

Пошаговая инструкция поможет правильно разобрать реле обратного стартера. Для этого вам понадобится:

С помощью отвертки снимите крепежные винты на задней крышке.
Для лучшего прогрева металлической щетки удалите окисление с концов обмоток.
Паяльник расплавляет олово на одном конце обмотки и выбивает его остатки о деревянную планку.
То же самое с другим концом обмотки.
Откройте заднюю крышку, отказавшись от конца провода.

Видео: Разборка реле стартера

Ремонт своими руками

Открыв доступ к усилителям втягивающего реле, можно увидеть два конца провода втягивающей обмотки (толстый) и конец провода удерживающей обмотки (тонкий). По окончании выхода тонкой намотки проволоку необходимо приварить к телу точечной сварки. Одной из частых проблем становится обрыв в этом месте удерживающей обмотки.Это может произойти, если крышка была повреждена при сборке или сама открутилась во время работы.

Знаете ли вы? Легендарный советский автомобиль «Победа» мог носить совсем другое название — «Родина». Однако после вопроса генералиссимуса Иосифа Сталина: «Ну сколько будет у нас Родины?» Машину сразу было решено переименовать.

В результате появляется еле ощутимая плита: крышка может немного сдвинуться. Когда вы ударяете по подвижным контактам, он отскакивает и ударяется о провод втягивающего устройства.А тот, который воздействует на провод удержания обмотки, приводит к ее раскатыванию. Если можно, то нужно до конца проволоки в месте точечной сварки. Если нет, то хорошо прочистите провод и, отведя немного в сторону, кричите. Реле будут восстановлены.

Также в профилактических целях следует очистить металлической щеткой или наждачной бумагой контакты на корпусе и внутренней стороне крышки. Осталось поставить крышку на место и закрутить шурупы отверткой.
Самое сложное в этом ремонте — это правильная установка крышки на место.Выполнять все в соответствии с пошаговой инструкцией (см. Выше). В результате должны остаться только чистые дырочки.

Кусок медного многожильного провода очистить от изоляции и вывести оттуда две жилки. В сердечниках слегка облучаются наконечники и доходят до концов обмоток. Далее нужно правильно сориентировать подвижный контакт, который мог сместиться при зачистке. Он должен находиться в таком положении, чтобы расстояние между отверстием с проводами и контактом было одинаковым для обеих сторон пластины.Расстояние от отверстия под винт до контакта также должно быть одинаковым с обеих сторон.

Далее следует сориентировать саму крышку. Спаренный провод должен входить в отверстие, где находится контакт. Далее нужно продать направляющие тонкой проводки в соответствующие отверстия и аккуратно надеть крышку, нажав на пружину. Расколоть винты отверткой и слегка загнуть концы проводов наружу, максимально плотно прижав их к крышке.

Нанесите немного канифоли на спирт на концы, снимите направляющую проводку с помощью паяльника и припаяйте концы.Для этого можно использовать тот же припой, который сбили при открытии крышки. Осталось пройти кистью, вставить якорь, нажать и услышать, как срабатывают контакты. Восстановлена работоспособность устройства.

Видео: Ремонт реле стартера своими руками

Теперь вы знаете, что реле втягивания стартера — довольно простое, но важное устройство, так как его проблемы не позволяют запустить двигатель автомобиля. Поэтому очень полезно знать принцип его работы, уметь разбирать и самостоятельно справляться с простой поломкой.Это хорошая задача для водителя с минимальными навыками слесаря. Стоит только запастись временем, желанием и подходящими инструментами.

Автомобиль не заводится, но загораются огни? — Rustyautos.com

Никогда не бывает хорошего времени, чтобы сломаться, это всегда неудобно, а иногда и вызывает стресс. Так что давайте посмотрим, сможем ли мы разобраться с этим с минимальными усилиями.

Итак, почему ваша машина не заводится даже при включенном свете? Наиболее вероятная неисправность — разряженная батарея, но есть 10 других возможных причин:

Неисправная батарея
Слабые грязные или поврежденные соединения батареи
Неисправность кода ключа
Блокировка сцепления / парковки выключатель
Перегорел главный предохранитель
Неисправно реле стартера
Неплотно / повреждена электрическая цепь стартера
Неисправен стартер
Неисправен выключатель зажигания

12 9000 12 Механическая неисправность В некоторых случаях это ошибка, связанная с аккумулятором, поэтому мы проведем несколько быстрых тестов, которые помогут нам сузить круг возможных причин.
Если ваш автомобиль младше 1996 года, он будет оснащен разъемом для передачи данных, использование считывателя кода поможет ускорить диагностику.
Использование наших ушей
Несколько простых наблюдений можно сделать без каких-либо инструментов, только с помощью наших ушей.
Издает ли ваш автомобиль повторяющийся щелчок или звук одного щелчка, когда ключ повернут в положение запуска (старт). Если это так, ваша батарея, скорее всего, разряжена, но это также может указывать на неисправный стартер.
Если ваш автомобиль вообще не издает шума, когда ключ повернут для запуска (запуска) — это также может быть вызвано разряженной батареей, часто встречается срабатывание инерционного переключателя.Список возможных причин намного больше, и ниже мы рассмотрим наиболее частые.
Проверка аккумуляторной батареи на разряженную или неисправную
Часто современные автомобили имеют рабочие фары, но двигатель не заводится, и это потому, что в современных автомобилях программное обеспечение для управления аккумулятором встроено в модуль управления двигателем. Говоря простым языком, это означает, что зажигание не будет пытаться включить стартер, если батарея разряжена.
Быстрый способ проверить аккумулятор — включить фары автомобиля и дворники на полной скорости.Если свет кажется тусклым, а дворники работают медленно, можно быть уверенным, что аккумулятор разряжен.
Разряженный аккумулятор легко исправить. Вы можете ускорить запуск автомобиля от другого автомобиля или от любой 12-вольтовой батареи, которая достаточно сильна. Это самое быстрое решение разряженной батареи.
Запуск от внешнего источника прост: подключите красный положительный (+) к красному положительному, а отрицательный черный (-) к отрицательному.
Используя рисунок ниже в качестве руководства, установите соединительные кабели в последовательности 1, 2, 3, 4.(Неважно, в каком автомобиле разряжена батарея.)
Заведите машину и оставьте подключенными кабели и оставьте машину на несколько минут поработать на холостом ходу, прежде чем снимать.
Теперь при работающем двигателе отсоедините кабели в обратном порядке 4, 3, 2 и 1.
Другой вариант — зарядить аккумулятор, однако это может занять несколько часов, в зависимости от размера аккумулятора и номинальной мощности. используемого зарядного устройства.
Батарея может быть не просто разряжена, она может быть неисправной. Обычно автомобиль, запущенный от внешнего источника, продолжает работать даже с неисправной батареей, но если вы запустите слишком много потребителей, таких как обогреватель, дворники и фары, двигатель заглохнет.
Проверка аккумулятора
Проверить аккумулятор очень просто, вы можете приобрести недорогой инструмент для проверки аккумуляторов. Тестирование аккумулятора состоит из двух этапов: сначала мы проверяем напряжение, а затем проверяем аккумулятор при нагрузке.
Проверка напряжения батареи
Следующие показания представляют состояние заряда батареи в состоянии покоя:
12,7 — 13,2 В при 100% -ном заряде
12,4 В при 75% -ном заряде
12,2 В при 50-процентном заряде
12.0 вольт заряжен на 25%
0-11.9 В разряжено (разряжено)
Батарея может считывать нормальные 12,65 вольт и по-прежнему неисправна, поэтому нам нужно провести тест под нагрузкой, чтобы убедиться, что у нее есть мощность, чтобы вращать двигатель.
Тест нагрузки батареи
Для выполнения этого теста нам понадобится помощник и наш DVOM. Подключите счетчик, как показано на схеме ниже, и попросите помощника провернуть двигатель. Батарея, у которой на рукоятке падает ниже 9 вольт, неисправна.
Если напряжение аккумулятора не меняется при повороте зажигания в положение запуска (пуск), значит, аккумулятор не виноват.
Проверка незакрепленных / грязных или неисправных соединений батареи
Как вы, вероятно, знаете, напряжение в цепи меняется, любой разрыв или дефект в круге потока вызовет проблемы. Часто периодические электрические проблемы вызваны грязными или слабыми контактами аккумулятора.
Кислотная коррозия на клеммах аккумулятора является обычным явлением, это выглядит как белый / зеленый меловой налет. Это создает блокировку прохождения тока батареи.
Использование пищевой соды и небольшого количества воды — лучший способ ее натурализации.Соединения и клеммы аккумулятора необходимо очистить наждачной бумагой или средством для чистки полюсов аккумулятора.
Кабель аккумулятора фактически состоит из нескольких отдельных проводов, скрученных и покрытых изоляцией. Вибрация двигателя может вызвать обрыв отдельных проводов, что, в свою очередь, как и коррозия, может вызвать замедление тока в проводе, что очень похоже на пробку.
Убедитесь, что положительная и отрицательная клеммы аккумуляторной батареи затянуты, провода, кабели и соединения не имеют повреждений и коррозии.
Лучшим испытанием кабелей аккумуляторной батареи является испытание падением напряжения. Не волнуйтесь, это просто. Тест в основном измеряет разницу в напряжении между двумя отдельными контрольными точками, большая разница в напряжении говорит о наличии блокировки в системе.
Засорение может быть связано с обрывом проводов, плохим соединением, истиранием проводов и т. Д.
Для этого теста вам понадобится вольтметр, и он будет точным только в том случае, если цепь нагружена (ключ в положении кривошипа).
Проверка системы безопасности автомобиля
Проверьте приборную панель на наличие сигнальной лампы системы безопасности.В большинстве автомобилей, выпущенных за последние двадцать лет, в ключе зажигания используется защитная микросхема. Чип закодирован в модуле управления двигателем и считывается считывателем кода замка зажигания.
Если используется неправильный ключ или чип не считывается, зажигание загорается, но двигатель не запускается.
Микросхемы ключей иногда выходят из строя, как и считыватели кода ключа зажигания. В большинстве автомобилей на приборной панели будет мигать сигнальная лампа, если возникнет проблема с системой безопасности.
Если у вас есть код безопасности или сигнальная лампа ключа на приборной панели, вам необходимо посетить главного дилера, так как ваш ключ или модуль управления, возможно, потребуется запрограммировать.
Если ваш автомобиль запускается кнопкой, попробуйте нажать кнопку запуска с помощью брелока, это поможет считывателю кода зажигания прочитать чип брелока.
Проверка внутреннего освещения
Убедившись, что аккумулятор в хорошем состоянии, включив дворники и фары, включите внутренний плафон или фары. Следите за светом, когда вы поворачиваете ключ в исходное положение.
Если плафон тускнеет, это означает, что на стартер поступает питание и что стартер, вероятно, неисправен.(См. «Тестирование стартера» ниже).
Если свет в куполе не гаснет, значит, стартер не получает сигнал запуска, и нам необходимо продолжить поиск неисправностей.
Инерционный выключатель
Инерционный выключатель — это предохранительный выключатель, предназначенный для автоматического срабатывания в случае аварии. Он дискретно расположен внутри вашего автомобиля и при активации сокращает подачу топлива в двигатель, но на некоторых моделях он также снижает мощность стартера.
Переключатель чувствителен к ударам или толчкам, поэтому при движении по бездорожью или в глубокой выбоине может произойти отключение.Как эти переключатели, они могут стать сверхчувствительными и доставлять неудобства.
Датчик обычно находится за передней передней панелью (пластиковая панель рядом с ногами), может быть со стороны водителя или переднего пассажира. При активации кнопка переключателя будет в верхнем положении, для сброса нажмите ее.
Проверка выключателя сцепления / блокировки парковки
Выключатель блокировки устанавливается не на всех автомобилях, это зависит от его возраста. Если в вашей машине есть автоматическая коробка передач, вы знаете, что не сможете ее завести, если только она не находится в парке (P).Если переключатель PRNDL (Park, Reverse, Neutral, Drive, Low) неисправен, он не распознает, что автомобиль находится на стоянке, и поэтому не позволит ему проворачиваться.
Быстрый способ обойти это — перевести коробку передач в нейтральное положение (N). Если ваша машина теперь заводится, вы диагностировали неисправный переключатель PRNDL. Это электронный компонент, который устанавливается снаружи трансмиссии и сообщает блоку управления трансмиссией, какая передача была выбрана. Если у вас есть доступ к основным инструментам, их довольно просто заменить.
Выключатель блокировки сцепления
Если у вас автомобиль с механической коробкой передач, он может иметь выключатель блокировки сцепления. Нужно ли нажимать педаль сцепления, чтобы запустить двигатель? Если это так, проверьте в области ступней над педалью сцепления переключатель, возможно, вам придется снять крышку.
Нажав на педаль рукой, вы сможете определить правильный механизм и датчик. Убедитесь, что проводка на месте.
Если все в порядке, снимите проводку и соедините их с помощью предохранителя или перемычки, это приведет к обходу переключателя сцепления и сообщит ЭБУ (блоку управления двигателем), что педаль нажата.Если ваш автомобиль теперь заводится, вы диагностировали неисправный выключатель блокировки педали сцепления.
Это простое исправление, не требующее специальных инструментов.
Проверьте предохранитель
Проверьте блок предохранителей в автомобиле, обычно их несколько. Блок предохранителей, в котором установлены предохранители стартера, обычно находится под капотом. Самые полезные марки будут перечислять всех потребителей на задней стороне блока предохранителей, напечатанных на пластиковой крышке или на этикетке.
Проверьте секцию предохранителей на наличие списка, называемого «соленоид стартера» или «предохранитель стартера».Это будет большой предохранитель на 35 ампер.
Вам понадобится простая контрольная лампа, чтобы проверить питание с обеих сторон предохранителя. Если вы обнаружили перегоревший предохранитель, значит, вы нашли свою проблему, однако часто замена предохранителя — это всего лишь временное решение, оно может снова перегореть.
Предохранитель предназначен для защиты цепи (проводки и компонентов). Каждая цепь в автомобиле рассчитана на определенную силу тока. Некоторые цепи, такие как простой купольный светильник, выдерживают около 1 Ампер, но средняя цепь стартера может выдерживать намного больше, более 200 Ампер.
Если вы попытаетесь протолкнуть 200 ампер через цепь плафона, проводка просто загорится. Размещение предохранителя в цепи, имеющей нить накала, предназначенную для сгорания (перегорания предохранителя) выше, скажем, 2 ампера, спасает цепь от повреждения.
Предохранители бывают нескольких разновидностей и номиналов усилителя, некоторые встроены в сам кабель, и когда они перегорают, им требуется новый кабель. Очень важно использовать предохранитель правильного размера, сверьтесь с инструкцией или крышкой блока предохранителей.
Использование слишком большого предохранителя может привести к повреждению цепи или возгоранию, использование слишком маленького предохранителя приведет к его перегоранию.1 Сторона управления (управляется оператором или ЭБУ) и сторона нагрузки, компонент, на который подается питание, в нашем случае — стартер.
Реле представляет собой тип переключателя, который управляет цепью высокой силы тока (Нагрузка), такой как наш стартер, путем включения и выключения питания отдельной цепи низкой силы тока (Управление).
В старых автомобилях типичное соленоидное реле имеет цепь управления, питание которой приводится в действие путем поворота ключа зажигания в положение запуска (пуск). Это приводит к тому, что обмотка внутри реле становится магнитной, и с помощью простой механики замыкает цепь стартера (сторона нагрузки).
На автомобилях последних моделей зажигание не связано напрямую с реле стартера, вместо этого команда пуска отправляется на модуль управления двигателем, который управляет реле.
Тестирование реле
Есть несколько различных способов проверить реле, потянуть за реле и встряхнуть его, если вы слышите дребезжащий звук, якорь упал, замените реле.
Если вы не слышите дребезжащего звука, это не значит, что реле хорошее, поэтому следующий тест — вытащите другое реле из цепи стеклоочистителя или света, если у них такой же контакт, подключите его и попробуйте запустить двигатель.
С помощью Dvom вы можете проверить целостность реле, но вам понадобится датчик мощности, чтобы запустить реле или смоделировать проводку.
Проверка на неисправность цепи стартера
Перед проведением любых испытаний включите стояночный тормоз и установите нейтральное положение автомобилей с механической коробкой передач.
Ослабленная проводка, грызуны, вибрация, коррозия и тепло могут повредить электрическую цепь. Я видел много неисправностей в проводке, некоторые из них можно описать только как одну из миллиона.
В автомобилях последних моделей установлено несколько модулей управления, каждый из которых полагается на точные показания напряжения для связи. Любое отклонение за пределами этого окна напряжения включает контрольную лампу двигателя.
Поврежденная проводка
Плохая проводка должна быть наиболее частой причиной электрических проблем. Вибрация и пересеченная местность могут привести к отсоединению разъемов.Постоянная вибрация также может вызвать перемешивание контактов в разъемах и их коррозию, что создает две проблемы: коррозию между контактами и плохое натяжение соединения.
Механики слишком хорошо знают, что мыши любят изоляцию автоматической проводки, и они могут нанести довольно большой ущерб, если оставить ее в покое. Заподозрите повреждение проводки, если увидите улики в виде помета и пощипанной звукоизоляции.
Истирание (трение жгута проводов) — еще одна распространенная неисправность, однако из-за истирания проволоки обычно периодически возникают проблемы, прежде чем она окончательно сядет.Трескание является обычным явлением в моторном отсеке, где наблюдается сильная вибрация.
Обрыв провода обычно обнаруживаются там, где жгут проводов резко меняет направление вокруг моторного отсека или вдоль рельса шасси. Некоторые жгуты проводов известны поломкой, поэтому всегда стоит проверять известные неисправности для вашей конкретной марки и модели.
Коррозия проводки и разъемов хуже в соленом состоянии, но влажный климат, очевидно, вызовет больше проблем с коррозией проводки, чем сухой. Проводка вокруг или под аккумулятором часто подвергается коррозии из-за утечки кислоты из аккумуляторной батареи, поэтому проверьте эту область на наличие поврежденных кабелей и разъемов.
Проверка цепи стартера
Автомобиль должен стоять на стоянке с включенным стояночным тормозом. Для проверки цепи стартера вам понадобится контрольная лампа и немного терпения.
Цепь стартера состоит из двух отдельных цепей: стороны зажигания (управление) и стороны соленоида стартера (нагрузка). Сторона цепи зажигания управляет соленоидом стартера с помощью реле стартера. Теперь мы протестируем каждую схему отдельно.
Снимите реле стартера и определите цепь управления.Типичное реле имеет четыре контакта (с маркировкой), два контакта меньшего размера для цепи зажигания (85 и 86), а два больших контакта передают более высокий ток к соленоиду стартера (контакты 30 и 87 со стороны нагрузки)
Тест со стороны стартера
Автомобиль должен стоять на парковке со стояночным тормозом на . Во второй части этого теста мы подключим стартер к цепи зажигания. Если двигатель проворачивается, мы знаем, что плата реле к проводке соленоида, соленоид и стартер в порядке.
Проверка мощности на стороне нагрузки
С помощью тестовой лампы проверьте питание на контакте 30 релейной платы. Это источник питания соленоида стартера. Отсутствие света указывает на обрыв в блоке питания, работайте обратно к источнику питания.
Тест заземления со стороны нагрузки
Переместите зажим типа «крокодил» к источнику питания, это позволит нам найти заземление. Плата реле датчика Номер контакта 87. Отсутствие света указывает на плохое заземление, проследите проводку обратно к источнику заземления.
Если оба этих теста зажгли контрольную лампу, продолжайте и нагрейте соленоид.
Электромагнитный клапан стартера двигателя горячей проволокой
ПРЕДУПРЕЖДЕНИЕ — Подключение неправильных клемм приведет к повреждению PCM. Если вы сомневаетесь в идентификации контактов, не продолжайте.
Используя подходящую перемычку, на мгновение подключите контактный разъем 30 к розетке контактного разъема напротив, разъем номер 87. Это сторона нагрузки стартера, и она будет передавать питание непосредственно на соленоид стартера.
WARNING — Двигатель может проворачиваться — Автомобиль должен стоять на стоянке с включенным электронным тормозом.
В этот момент двигатель:
Не проворачивается — Проверьте проводку от блока предохранителей к стартеру, если все в порядке, подозревайте, что стартер неисправен.
Прокручивается — вы проверили, что проводка стартера и стартера в порядке. Проблема может заключаться в цепи управления или реле.
Проверка стороны зажигания
В ходе этого теста проверяется сторона зажигания системы управления стартером, включая переключатель зажигания, модуль (-ы) управления запуском, всю проводку к плате реле и плате реле.
Автомобили, управляемые модулем поздних моделей, имеют заземление на выводе 85 и питание на выводе 86, но только при проворачивании. Обычно он открыт в любое другое время.
Давайте продолжим и проверим, используя только заземление нашей тестовой лампы и питание стороны управления реле.
Проверка мощности на стороне управления с ключом в стартовом положении
Заземлив зажим типа «крокодил» и сняв реле, проверьте штырь 86 «гнездовой» платы управления реле, пока помощник проверяет двигатель.
Если у вас нет питания, вам придется работать в обратном направлении к блоку предохранителей, проверяя, нет ли сломанной или корродированной проводки на всем пути назад к ЭБУ.
Как вы знаете, цепь не будет работать, пока она не будет заземлена, поэтому теперь мы проверим сторону заземления.
Проверка заземления на стороне управления с ключом в начальном положении
Переместите зажим типа «крокодил» к источнику питания, это позволит нам проверить заземление. Разъем штыря датчика № 85, пока помощник запускает двигатель.
Если контрольная лампа не загорается, ожидайте, что земля проследит до ЭБУ, проверяя наличие разрывов или коррозии.
Испытание стартерного двигателя
Стартерным двигателям приходится нелегко. Если вы когда-нибудь пробовали провернуть двигатель вручную, вы поймете, о чем я.Проблемы со стартерами включают заедание плунжера, неисправный соленоид, поломку обмотки, изношенные подшипники, изношенные щетки, изношенную шестерню привода стартера.
Включите стояночный тормоз и переведите автомобили с механической коробкой передач в нейтральное положение перед выполнением этих испытаний.
Вы можете проверить стартер и соленоид, подав напряжение 12 В на провод управления соленоида. Если стартер проворачивается, вернитесь и еще раз взгляните на электрическую цепь стартера.
Если стартер не проворачивается, пройдите вперед и обойдите соленоид, перепрыгнув его с помощью перемычки (синий провод), см. Схему выше.
Это не проверяет соленоид, только стартер. Но перед тем, как приступить к этому испытанию, важно, как и раньше, задействовать стояночный тормоз и перевести автомобили с механической коробкой передач в нейтральное положение.
Если стартер проворачивается, замените соленоид стартера. Некоторые производители продают вам только соленоид, а другие поставляют только стартер в сборе, который включает соленоид.
Если двигатель по-прежнему не заводится, возьмите подходящий гаечный ключ или трещотку и головку, попробуйте провернуть двигатель вручную, чтобы убедиться, что нет механической неисправности.Если двигатель переворачивается, замените стартер.
Испытание падением напряжения
Если у вас есть вольтметр, попробуйте испытать падение напряжения на стороне питания стартера, со стороны заземления, а также цепи управления соленоидом. Испытание на падение напряжения измеряет разницу в напряжении в цепи. Большая разница указывает на неисправность (высокое сопротивление) в этой цепи.
Систематическое испытание цепи на падение напряжения часто является самым быстрым способом поиска неисправности, однако я понимаю, что доступ к различным компонентам часто мешает прогрессу.
Проверка падения напряжения
будет точной только тогда, когда цепь находится под напряжением, поэтому попросите помощника повернуть ключ, пока вы записываете свои значения. Обратите внимание, что современная автомобильная электроника сильно разряжает автомобильный аккумулятор, когда зажигание остается включенным в течение длительного времени.
Старые автомобили 10+ лет могут иметь более высокие показания на стороне питания цепи стартера. Более современные автомобили должны читать меньше, около 0,3В — это хорошо.
Во время тестирования рекомендуется использовать специалиста по обслуживанию батарей.
Связанные вопросы
Не загорается приборная панель, когда я поворачиваю ключ? Наиболее частой причиной отсутствия фар приборной панели является полностью разряженный аккумулятор, другие возможные причины включают:
Отсоединен провод аккумулятора
Перегорел главный предохранитель
Неисправно главное реле
Неисправен переключатель зажигания
Новая аккумуляторная машина не заводится от щелчка? Новый аккумулятор может нуждаться в зарядке, но другие возможные причины щелчка включают:
Ослабленная клемма аккумуляторной батареи
Грязная клемма аккумуляторной батареи
Обрыв кабеля аккумуляторной батареи
Плохой провод заземления двигателя
Неисправное реле стартера
Неисправный соленоид стартера
Автоматические ссылки здесь
Инструменты для механики
Инструменты системы охлаждающей жидкости
Инструменты для автоматического ремонта электрооборудования
Инструменты для чистки автомобилей страница
Расходные материалы Тормозная страница
инструменты для ремонта
Основные элементы багажника
Инструменты для ремонта ржавчины, страница
Джон Каннингем
Джон Каннингем — техник по автомобильной технике и писатель на Растиавтос.com. Я работаю механиком более двадцати лет и использую свои знания и опыт, чтобы писать статьи, которые помогают коллегам-механикам разбираться во всех аспектах владения классическими автомобилями, от шин до антенн на крыше и всего остального.
Последние сообщения
ссылка на Хорошие автомобили Mercedes? (Мнение владельцев)
Mercedes — хорошие автомобили? (Мнение владельцев)
В 80-х и 90-х Mercedes всегда считался роскошным автомобилем. Построен с использованием немецких инженеров и отличается стилем и комфортом. Если у вас был такой, вы его сделали! Но то же самое сказано…
ссылка на Tesla — хороший первый автомобиль? Нет, поэтому
— это хорошая первая машина? Нет, поэтому
Покупка первой машины является важной вехой. Доступен так много вариантов, и с ростом популярности электромобилей давайте рассмотрим Tesla как вариант. Тесла не первый …
Втягивающее реле стартера ВАЗ 2110 признаки поломки. Как проверить реле стартера

Если ваш автомобиль в какой-то момент перестал заводиться, причина может быть в реле втягивания стартера.Но лучше проверить это лучше всего.
Поиск проблемы
Если аккумуляторная батарея заряжена, нарушений в электроблоках нет, то причина кроется в стартере или его компонентах — пусковом и втягивающем реле.
На автомобилях ВАЗ 2109 реле включения стартера служит для включения обмоток и передачи момента вращения с ротора на маховик. При запуске двигателя релюший отключает привод, отключает питание.
Роль элемента
Все автомобили ВАЗ, включая модель 2109, имеют штатную систему работы двигателя на базе электростартера.Вот что вам нужно об этом знать.
Стартер — это небольшой электродвигатель, который на небольшой промежуток времени соединяется с маховиком двигателя для запуска маховика.
При малых размерах пускатель пропускает колоссальные токи.
Если бы цепь стартера была замкнута непосредственно в замке зажигания, то ни один компонент системы не смог бы выдержать такие токовые нагрузки. В результате они сгорают.
Т.к. для этих целей стартер удаленно подключается к АКБ через реле.Его контакты рассчитаны на большие токи.
Стартер работает ненадолго и должен выключиться после запуска двигателя. В противном случае начнется его активное разрушение из-за воздействия мощности мотора.
Эти задачи отлично выполняет релюшка. Собственно, именно для того, чтобы действующая система и функция токовой защиты, выключение стартера в конструкции заложено в конструкцию втягивающейся релюшки.
Перед заменой реле убедитесь, что проблема с запуском мотора связана именно с этим компонентом.
Для этого рассмотрим две ситуации, указывающие на его неисправность.
Ситуация
Ваши действия
Реле щелкает, но якорь не крутится
Если у вас есть щелчок реле, проверьте состояние якоря. Для этого вывод втягивающей релюшки выносится большой отверткой или отрезком сварочного кабеля к выводам на концах.Взяв тонкий провод или отвертку, можно запросто прожечь клеммы. При работе якоря после закрытия клемм якорь будет крутить, что можно определить по звуку. Следовательно, само втягивающее реле вышло из строя и требует ремонта
Реле полностью бесшумное
Даже если после замыкания клемм тишина, проблема должна быть записана на стартере. Реле здесь никакой роли не играет
Обнаружив, что релюшка ее выработала, необходимо ее заменить или отремонтировать, если есть такая возможность.
Разборка
С процессом разборки проблем быть не должно. Здесь главное снять стартер, так как он держит нужную релюшку. Следовательно, демонтаж проводится.
Включите ручной тормоз, выключите аккумулятор, сняв с него минусовую клемму.
От АКБ на контакте релюшки идет провод с большим сечением. Его можно отключить, открутив ключом на 13.
С реле втягивающего отсоединить тонкую обмотку силового провода.
Тем же ключом на 13 откручиваем три гайки крепления стартера на блоке сцепления.
Вынуть устройство можно снизу или сверху. Если выбрали, то нужно крутить стартер вокруг своей оси и достать.
Нижний вывод сложнее, так как здесь нужно снимать картер. Но если будут проводиться параллельные работы, требующие таких манипуляций, проблем не возникнет.
Ремонт
Полностью ремонтировать можно только реле разборной конструкции.Не редко на машинах встречается релюшка с ненамеренным кузовом. Также возможно, но только частичное.
Открутите пару болтов, которые удерживают Рылуху на стартере, отсоедините сердечник от рычага привода верхнего конца;
На его место установите новое реле втягивающего, тем самым завершив замену.
Но если вы хотите сэкономить или просто любите повозиться с машиной, вы вполне можете попробовать вернуть к жизни поврежденный релюс. Для этого предлагаем вам подробную инструкцию.
Самым уязвимым местом данного блока являются контакты в месте подключения монтажного комплекта к клемме. Он может окисляться или просто изначально был плохого качества. Поэтому перед тем, как разбирать реле, вы припаиваете контакты паяльником. В большинстве случаев работоспособность релюшка возвращается и разбирать корпус не приходится.
Если такая мера не помогла, разберем кузов и отремонтируем.
Реле состоит из корпуса с обмоткой внутри, сердечника с возвратной пружиной и контактов.
Пружина разъединяется шестерней ротора стартера от изгиба Бендикса при выключении обмотки реле.
Задняя крышка релюшка крепится винтами к корпусу. Потому что первым делом снимаем эту крышку, открутив соответствующий крепеж.
На обоих контактных болтах есть гайка, которую тоже откручиваем.
Под гайками вы увидите шайбы. Не потеряйте их, чтобы задний узел вернулся на место.
Обмотать оба вывода обмотки, вооружившись паяльником.После этого снимаем крышку.
Если нашел в контактах, можно удалить их маленьким надфилом.
Под крышкой — резиновое уплотнительное кольцо. Проверить его на эластичность, целостность. Если кольцо повреждено, изношено, замените новое.
Снимите контактную пластину вместе со штоком.
Плоской отверткой снимите возвратную пружину.
Если пружина деформирована, сильно растянута, потребуется обязательная замена. В противном случае изношенная пружина не сможет гарантировать желаемый контакт.В результате релюшка не работает должным образом.
Снимите контактную пластину. Для этого нужно снять стопорное кольцо, изолирующую шайбу. После этого сама пластина упадет из-за давления, создаваемого пружиной.
Снимите контактные болты с крышки. Очистите поверхности их контактов. Нередко из-за подгорания контактных поверхностей перестает работать нормально втягивающее реле.
Если метка слишком прочная и простой наждачной бумагой удалить ее не удается, не спешите покупать новые болты.Просто поверните их на 180 градусов. Так они будут контактировать с другой стороной, где нет Нагара.
Обмотки реле находятся в непредусмотренном корпусе. Если они будут повреждены, больше ничего не останется, кроме как поменять релюшку.
Заменить все поврежденные и изношенные элементы реле включения, затем собрать все обратно в корпус. Установите втягивающее реле на место и проверьте, вернулось ли зажигание в норму.
Если реле имеет ненамеренный корпус, многие рекомендуют его менять.Но при желании такой агрегат можно даже перепассировать. Для этого необходимо раскрутить корпус плоскогубцами, после чего пропадут контакты и снять крышку. Далее следуйте инструкциям выше.
Последний этап замены или ремонта — проверка сопротивления обмоток.
Если узел работает правильно, вы будете отображать следующие данные в режиме счетчика высоты.
Движение любого автомобиля начинается с запуска двигателя . Если вы хотите разобраться в принципах работы основных узлов автомобиля, рекомендуем начать изучение с системы запуска. Одно из самых уязвимых мест этой релейной системы стартера. Такие подробности слышали почти все, но не многие понимают принцип ее работы. Прежде чем начать разговор о реле стартера, стоит отметить, что в конструкции автомобиля одновременно есть две детали с таким названием, только первая отвечает за включение стартера, обычно она находится в моторном отсеке, а второе втягивающее реле стартера.
Что такое реле стартера
Итак, начнем с азова. За стартер отвечают два реле. Первый установлен в моторном отсеке. Конструкция может иметь собственный корпус или устанавливаться в общий блок.
В рамках данной статьи нам будет намного интереснее второе реле, отвечающее за работу стартера, а именно втягивающее. Выполняет функции:
перераспределяет энергию между стартером и электромагнитным реле;
представляет шестерни Бендикса;
синхронизирует пусковые узлы,
возвращает шестерни B.исходное положение После того, как заглушите двигатель.
В автомобильном мире Этот узел имеет два названия: тяговый и втягивающий. Первый чаще всего используется в специальной литературе, второй — народный.
Чтобы понять, что необходимо для реле втягивающего устройства стартера, рассмотрим схематично работу двигателя. Для запуска мотора нужно, чтобы коленчатый вал начал вращаться. Только тогда в камере сгорания вспыхивает топливно-воздушная смесь.
Обычно процесс запуска двигателя длится секунду.Роль реле в нем довольно проста. Благодаря ему в зацепление включаются элементы передачи. Синхронизирует работу стартера. Также этот узел снимает Бендикс с маховика.
Основные компоненты и принцип работы системы запуска двигателя
Для понимания работы системы запуска стоит сначала рассмотреть устройство стартера автомобиля. Назначение стартера — запустить двигатель. Устройство стартера во всех автомобилях идентично, различаются только размерами или параметрами.Итак, дизайн состоит из таких обязательных элементов:
Основную роль здесь выполняет электродвигатель, а Бендикс и реле стартера — вспомогательные элементы. Электромотор включает стандартные элементы, такие как статор, ротор, а также щеточный узел стартера. Бендикс хоть и мельчайшая деталь, но выполняет очень важную роль. Он необходим для передачи вращения от электродвигателя на шестерню маховика двигателя, тем самым взлетая.
До 2000 года Бендикс располагался на одном валу с ротором, а затем появилась новая компоновка, где Бендикс стал иметь отдельный вал и вращаться через редуктор.
Поэтому иногда мы слышим такое название, как стартер. Стартер втягивает реле стартера и выполняет сразу несколько функций:
Перераспределение электроэнергии, поступающей от аккумуляторной батареи, между электромагнитом реле стартера и электродвигателем;
Синхронизация всех узлов при запуске двигателя;
Заточка шестерни Bendix перед зацеплением с шестерней маховика;
Возвращение рабочего механизма после пуска двигателя в исходное положение.
Принцип работы стартера следующий: Для того чтобы запустить двигатель автомобиля в рабочий режим, необходимо принудительно проворачивать коленчатый вал до тех пор, пока топливная смесь в цилиндрах не загорится.
Обычно необходимо запустить хороший двигатель. Вот задача реле втягивания стартера и состоит в том, чтобы удерживать шестерню бендикса с маховиком и вращать коленчатый вал до тех пор, пока не произойдет запуск.Ни больше ни меньше. Если продержаться дольше, можно сломать предметы, а если меньше, мотор не запустится.
Диагностика и ремонт
Проверка системы
Перед проверкой втягивающего реле нужно проверить сам стартер. Эта проверка даст понять, что он не работает в системе. Вставьте ключ в замок зажигания и поверните его.
Внимание! Если слышны характерные щелчки, значит со стартером все в порядке, но вышло из строя реле.
Далее нужно будет открыть капот и добраться до стартера. Вы должны точно убедиться, что он в нем есть. Для этого скрестите два контакта. Они выполнены в виде двух медных болтов. Эти элементы конструкции крепятся за втягивающим реле (на корпусе). Если после проделанной вами манипуляции механизм закрутится, значит, проблема в реле втягивающего устройства.
В некоторых автомобилях очень сложно добраться до стартера, а иногда даже невозможно.В этом случае придется частично разобрать систему и разобрать само устройство.
Внимание! При осмотре соблюдайте предельную внимательность. Механизм вращается с большой скоростью. Если не проявить осторожность, можно получить травму.
Разобрав стартер, положите его на землю. Рядом поместите аккумулятор. Подключите выводы двух устройств. При этом масса АКБ приближается к массе стартера.
При подключении проводов сработает втягивающее реле стартера.Изначально слышен довольно громкий щелчок. Если работа механизма проходит слишком медленно, обязательно проверьте контакты. Это положение может быть вызвано тем, что они сожжены.
Проверка реле втягивающего на стартер выстрел
Проверку работоспособности реле удобнее производить на снятом стартере. Но перед демонтажем есть несколько операций, позволяющих выявить проблему:
Проверить надежность крепления клемм, состояние АКБ, удалить окислы с контактов и клемм АКБ.
Убедиться в надежности крепления проводки к стартеру гайками. Если заметна коррозия, контакты зачищаются мелкой наждачной бумагой.
Проверить реле переключения статора.
Стартер снимается после отсоединения подходящих к нему проводов и откручивания болтов крепления. В некоторых автомобилях эта операция потребует больших усилий, поскольку агрегат может располагаться в малодоступном моторном отсеке.
После извлечения стартера его очищают от грязи, обрабатывают наждачной бумагой окисленные контакты, и начинают проверку в следующем порядке:
Блок размещается рядом с аккумулятором, от выводов которого идут провода с «крокодилами».
Плюс и минус клеммы подключаются к соответствующим контактам на втягивающем устройстве.
Свободный конец минусового провода касается корпуса стартера и наблюдаем результат:
Если в реле разные часы, значит, оно работает;
Если втягивающее устройство не подает «признаки жизни», его необходимо заменить или отремонтировать.
Какие поломки могут быть в реле втягивающего
Обычно вся проблема заключается именно в перегоревших контактах или их залипании, к другим неисправностям можно причислить:
змеевик горения,
механическое повреждение,
естественный износ деталей.
В последнем случае потребуется замена втягивающего реле стартера. Есть ряд признаков, которые с большой долей вероятности говорят о том, что проблема именно в этом узле, они классифицируются:
После запуска двигателя стартер продолжает работать. Об этом свидетельствует хорошо слышимый жужжащий звук.
При повороте ключа в замке отчетливо слышен занос. Это означает, что основная система запущена, но стартер не работает.
При повороте ключа — стартер работает в кл. Двигатель не работает.
Эти признаки с большой вероятностью указывают на то, что неисправность связана с втягивающим реле стартера.
КАК ПОДКЛЮЧИТЬ
Многие автолюбители опасаются, что после ремонта втягивающее реле не сможет его подключить. На самом деле схема подключения довольно проста. Более того, вы сами это делаете.
Для обратной разборки необходимо предварительно пометить неработающие клеммы.Это позволит правильно все подключить после завершения ремонта. Также перед установкой реле нужно очистить контакты. Для обезжиривания используйте современные жидкости, продающиеся в автомобильных магазинах.
РЕМОНТЫ
Надо признать, что на машинах одной серии втягивающие реле стартера очень похожи. Самой яркой в этом контексте является автомобильная линейка:
.
ВАЗ 2109,
ВАЗ 2106,
ВАЗ 2110.
В принципе, все втягивающие реле стартера имеют одинаковую конструкцию.Соответственно и процесс ремонта аналогичен. В основном отличия заключаются в системах крепления. Также в разных конструкциях могут быть сердечники. Но общая схема очень похожа.
Итак, для ремонта втягивающего реле стартера для запуска его необходимо разобрать и разобрать. Собственно, в этом и заключается основная проблема. В большинстве автомобилей эти узлы неразделимы. Все, что остается водителю в этом случае — заменить.

При ремонте очень важно соблюдать четкую последовательность.В противном случае вы рискуете не просто повредить детали или другие системы, но и получить травму. Сам процесс состоит из таких этапов:
Отключите питание от аккумуляторной батареи.
Очистите деталь от пыли и грязи. В противном случае посторонние частицы могут попасть внутрь узла, повредив его.
Отвинтить гайку щеточного узла.
Убрать контакт с болтом.
Выкрутите винты стяжки. Именно они связывают реле с массой автомобилей.
Отвинтите концы гаек.
Разделите вход устройства.
Заменить сердечник.
Поставил обратно сборку.
Прежде чем снова положить устройство в машину, запустите его. Обратная установка должна выполняться только после предварительного тестирования. Когда все будет собрано, сделайте несколько пробных запусков. Сразу после этого отправляйтесь на трассу.
Что еще может сломать
Большинство повреждений втягивающего реле связано с храбростью определенных элементов.Чаще всего перегорают электромагнитные схемы. Обмотка и контакты также подвержены аналогичной деградации. В некоторых случаях неисправность металла становится причиной выхода металла из строя.
Тем не менее, проблемы с зажиганием не всегда связаны с реле стартера или втягивающего устройства. Если ремонт не дал желаемых результатов — проверьте электрическую схему. Также посмотрите какой заряд аккумулятора.
Проверка и ремонт реле втягивающего устройства для каждого автовладельца. Сам процесс не занимает много времени, а его сложность в большинстве случаев зависит от того, насколько удобно расположен стартер.
Стартерный узел является одним из основных в автомобиле, так как именно его правильная работа позволяет запустить двигатель. Если стартер не крутит, тяга не щелкает, значит двигатель работать не будет.
[Скрыть]
Основные причины, по которым не срабатывает стартер при запуске автомобиля
Перед тем, как найти неисправность в работе основного узла, необходимо разобраться в системе зажигания с причинами поломки. В соответствии с причиной будет определен алгоритм действий по ремонту устройства.
Низкий заряд аккумулятора
Наиболее частая ситуация, с которой сталкиваются автовладельцы, заключается в пониженном заряде аккумулятора. При разряде источника напряжения или его пробое протягивание не щелкает, что не позволяет мотор.
При малом заряде не работает стартер и проявляются следующие признаки:
Вращение ключа не приводит к запуску мотора. Пусковой узел не издает щелчков и других звуков, устройство не крутится.Для диагностики АКБ можно попробовать активировать другого потребителя энергии. Речь идет об оптике, автомагнитоле, печке или внутреннем освещении салона.
Световые индикаторы на пульте управления после включения зажигания гаснут. Также щелчки указывают на активацию реле стартера.
Пусковой узел делает несколько нажатий, световые индикаторы на панели управления штатные или их яркость падает.
Диагностика работы АКБ может проводиться при помощи тестера или загрузчика, пример проверки мультиметром:
Выключается зажигание и открывается капот автомобиля.Клеммные колодки подлежат очистке, так как плохая прохождение тока может быть связано с окислением контактов. Для чистки лучше использовать зубную щетку или мелкозернистую наждачную бумагу. Действовать нужно аккуратно, чтобы не повредить верхний слой на зажимах.
Зажимы отключены. Для ослабления гаек на контактах используются гаечные ключи.
Визуальный выполняется. Неисправности батареи часто возникают из-за повреждения корпуса и утечки из батареи с электролитическим раствором.
При отсутствии повреждений крышки на банках АКБ снимаются.Проверяется наличие жидкости внутри устройства. Если электролит полностью не покрывает банки, необходимо долить в аккумулятор дистиллированную воду.
Следующим шагом будет прямая диагностика напряжения аккумуляторной батареи. Щупы мультиметра подключаются к клеммам аккумулятора. При импульсивном двигателе параметр рабочего напряжения должен быть от 12,5 до 13 вольт. Возможна диагностика АКБ при страховке блока питания — оно должно быть от 13,5 до 14 вольт.
Аккумулятор подробно рассказал о диагностике автомобильного аккумулятора с помощью мультиметра.
Если напряжение аккумулятора больше 14,2 В, аккумулятор разряжен, и генератор должен работать в расширенном режиме.
Для восстановления заряда аккумулятор необходимо зарядить, при этом важно следить за силой тока нагрузки на устройстве. Процедура зарядки производится с помощью пусконаладочного оборудования, на выполнение задачи обычно требуется не менее восьми часов.
Неисправен замок зажигания
Если выключатель зажигания не работает, это можно определить по следующим признакам:
Не работает стартовый узел.Аппарат не дает щелчков, и реле не работает. Такая проблема возникает из-за отсутствия питания, которое должно проходить через переключатели.
Никакое электрическое оборудование, установленное в машине, не работает. Между собой нельзя подключать электроприборы, например, плита и освещение в салоне. Но срабатывание оборудования происходит в результате исправной контактной составляющей замка зажигания.
Если водитель перемещает ключ в замке, часть электрооборудования и устройств может быть задействована в определенном положении ключа.Это свидетельствует о замыкании контактных элементов и восстановлении подачи питания на оборудование.
Все причины проблем в работе замка зажигания можно разделить на две группы — механические и электрические. Сбои в работе замка всегда возникают в результате его неправильной установки или быстрого износа комплектующих.
Неисправность электрических элементов
Электрические проблемы обычно возникают из-за перегрузки устройств и оборудования, установленного в машине, разрыва контактного компонента.При дополнительной установке световых приборов и других потребителей выключатель зажигания может не выдержать увеличения нагрузки. Из-за роста нагрузки на контактную составляющую она образуется, появляется на металлической части.
Для предотвращения перегрузки коммутирующего устройства дополнительное электрооборудование должно быть подключено к электрической цепи через реле. Наличие этого элемента обеспечит снятие нагрузки. Проблемы в электрической составляющей замка могут быть из-за появления короткого замыкания в электрочайниках.Такая неисправность характерна для всех автомобилей. отечественного производства это считается их «болезнью».
О диагностике замка зажигания, об отказе электрооборудования и транскклюзии прибора сообщили Каналу Автоэлектрика РФ.
Неисправность механических элементов
К механической неисправности замка зажигания относится износ контактных дорожек или самих контактных элементов. Проблема может заключаться в физическом повреждении одной из составляющих компонентов устройства.Также причиной часто считается перегрев контактных элементов и пластикового корпуса, оплавление приводит к неработоспособности механизма. Для определения механических проблем в работе замка зажигания устройство будет разобрано.
Диагностика коммутирующего устройства проводится с помощью мультиметра или вольтметра:
От АКБ отключается отрицательный кабель, ключ служит для отсоединения провода от зажима.
Произведена разборка пластиковой обивки вокруг рулевой колонки автомобиля.В зависимости от модели авто порядок демонтажа будет разным. Обычно для снятия облицовки достаточно открутить болты, соединяющие две части обивки.
Отключена вилка, которая подключается к прибору, от сети автомата. Жгут с проводкой извлекается из-под пульта управления.
Ключ вставляется в выключатель. Вам необходимо проверить контроль во всех имеющихся положениях. В каждом из них нужно остановиться, чтобы с помощью тестера диагностировать сопротивление между контактными элементами проводки.Для проверки мультиметр переводит в режим омметра.
Если проверка показала, что значение сопротивления равно 0, это говорит о исправности контактных элементов замка. Когда параметр рабочего сопротивления соответствует бесконечности, контактные элементы выходят из строя и подлежат замене. Если величина сопротивления измеряется цифрами, это говорит о подгорании контактных элементов.
Для диагностики освещения необходимо на контакты подать постоянный ток напряжением 12 вольт.Пример рассмотрен на автомобиле Lada, поэтому ток подводится к компонентам под номерами 2 и 6, расположенным на разъеме. Если световой индикатор не загорелся в результате действий, это говорит о неисправности в проводке или повреждении кабеля.
Если диагностика показала, что часть контактных элементов неисправна, необходимо произвести полную замену контактной части.
Неисправно реле втягивающего
Признаки, по которым можно определить сбои в работе реле втягивания:
Двигатель автомобиля запускается, но после запуска силового агрегата Стартерный узел не выключается.Слышно, как вращается механизм, об этом свидетельствует неприятный и громкий звук гудения.
После прокрутки ключа в коммутационном аппарате раздается щелчок. Это указывает на активацию стартового узла, но его запуск не происходит.
При повороте ключа в переключателе можно услышать, как узел начинает продвигаться. Но коленчатый вал силового агрегата не вращается.
Чтобы убедиться в неисправности втягивающего реле, его необходимо проверить, процедура диагностики рассматривается на примере ВАЗ 2110:
На первом этапе проверки выполняется диагностика электрической цепи, которая переходит в реле.Машина диагностирована на предмет исправности проводки. При обрыве цепь на поврежденном участке должна быть сдана в аренду и выставлена на обозрение.
Если электророзетка целая, то диагностика реле. Потребуется помощь другого человека. Помощник должен повернуть ключ в замке зажигания, а хозяин автомобиля прислушивается, слышен ли щелчок. При отсутствии щелчка можно сделать вывод о поломке реле, поэтому прибор подлежит замене.
Если есть щелчок и отсутствие прокрутки механизма стартера, реле проверяется.Возможно, компонент не работает из-за пригорания пластин на контактном элементе.
Для диагностики потребуется отвертка с плоским жалом. Клеммная часть отключается от реле, которое идет к замку, а клеммы замыкаются при помощи отвертки. Речь идет об элементе, который идет от аккумуляторной батареи к стартовому узлу. Это действие позволит напрямую запитать электродвигатель механизма стартера без реле. Если узел начал прокручиваться, это свидетельствует о сбоях в работе реле.
Затем проводится диагностика напряжения, которое подается с места запуска, для проверки используется тестер. Такой шаг даст возможность точно выяснить, в чем проблема — в работе пускового узла или электрочашек и АКБ. Для диагностики контакт тестера подключается к плюсовому контакту реле, подается напряжение от АКБ. Отрицательный щуп тестера необходимо подключить к массе автомобиля, то есть к кузову или какому-либо болту, вкрученному в корпус.
После подключения помощника нужно пролистать переключатель в переключателе, элемент установлен в режим запуска. При повороте ключа параметр напряжения на экране тестера должен быть 12 вольт. Если полученное значение ниже, он может сообщить о частичной или полной разрядке АКБ. Энергии, которую вырабатывает аккумулятор, может не хватить для запуска силового агрегата, но достаточно для срабатывания реле. Если электричество укорачивается, вращения ротора пускового устройства не происходит.
Александр Мовчан подробно рассказал о порядке диагностики и ремонта втягивающего реле.
Неисправен стартер
Признаки неисправности механизма стартера:
При попытке пуска мотора якорь узла пускового узла не прокручивается или тяжело крутится. Причина может быть в разрядке аккумулятора, окислении поверхности зажимов или ослаблении их на элементах вывода.
При срабатывании системы зажигания механизм стартера не реагирует на действия водителя или с большой силой поворачивает анкерный элемент.Акб полностью заряжен. Проблема может быть в подгорании коллекторного устройства, естественном износе втулок якорного механизма. Также причина может заключаться в межстенных замыканиях обмотки или износе поверхности на щетках. Для диагностики потребуется анализ механизма и визуальный осмотр его узлов.
При запуске стартерного устройства якорный элемент вращается, но коленчатый вал силового агрегата не прокручивается. Возможно проблема в поиске выхода кольца буфера связи.Иногда причина кроется в неработоспособности привязанного кольца.
Если мотор заведен, стартерный механизм не отключается. Проблема может заключаться в заклинивании рычага приводного устройства механизма или сбросе тягового реле. Иногда причина кроется в поломке возвратного пружинного элемента переключателя.
При прокрутке узла стартера проявляются шумы, дробление, экраны или другие нехарактерные и неприятные звуки. Проблема должна быть расписана на выходе устройства зубчатой передачи.Часто причина кроется в повреждении винта маховика или износе втулок подшипников.
Проверить стартер, не позволяющий запустить двигатель, необходимо следующим образом:
Сначала производится прокрутка механизма. Для этого узел надежно фиксируется, отрицательная цепь подключается к корпусу, а положительный контакт идет к верхнему выводу реле и контакту включения. Если узел рабочий, бендикс должен погаснуть и начать вращать шестеренку электродвигателем.
Тогда диагностика каждого узла механизма выполняется отдельно. Для проверки щеток можно использовать двухвалентную лампу с подключенными проводами. Один из контактов источника контакта соединен с щеткодержателем, а второй — с корпусом устройства. Если загорелась лампочка, это говорит о необходимости замены щеток в результате поломки, появившейся в их защите.
Можно выполнить диагностику щеток мультиметром, но для этого узел придется разобрать.Проверка выполняется с помощью омметра, который измеряет значение сопротивления между щеточным узлом и основной пластиной. При работе щеток параметр сопротивления должен соответствовать бесконечности. Выполняя снятие щеток, нужно визуально оцифровать, а также втулки, намотку якорного устройства и коллекторный узел. Если втулки образуются, при запуске двигателя происходит просадка напряжения, поэтому электродвигатель работает нестабильно.
При выходе из строя или повреждении коллекторного устройства щеточный узел будет «съеден».При порванных втулках анкерный узел очистится, а щетки износятся неравномерно. Появляется вероятность аварийного замыкания в обмотке устройства.
Для диагностики Bendix корпус муфты зажимается в тисках, а сам узел вращается с физическими эффектами. Если он прокручивается, это говорит о проблемах в работе обгонной муфты. Бендикс может не войти в зацепление, и сам узел начнет вращаться. Для проверки шестеренки используется визуальная диагностика, а ее заедание определяется методом полного разбора.При разборке и разборке коробка передач очищается от загрязнений и остатков смазки внутри устройства.
Обмотка пускового узла диагностируется источником освещения, рассчитанным на 220 вольт и мощностью до 100 ватт. Принцип диагностики аналогичен процедуре проверки щеточного узла. Источник света последовательно подключается между корпусом статора и обмоткой механизма. Один контакт электрочашек подключается к корпусу, а второй идет на вывод обмотки, каждый из них проверяется.Если загорелся источник освещения, это говорит о наличии поломки.
При отсутствии лампы можно использовать модуль и измерить значение сопротивления. Этот параметр должен быть примерно 10 ком. Аналогично диагностируется обмотка поворотного элемента. Для проверки используется лампа на 220 вольт и один контакт подключается к пластине коллекторного устройства, а второй — к сердечнику. Если источник освещения горит, необходима обмотка или замена поворотного устройства.
Диагностика якоря осуществляется подачей напряжения 12 В непосредственно от АКБ на пусковой узел.Если элемент привязки прокручивается, значит, он работает. При отсутствии точения проблему нужно искать в приборе или щетках.
Глубина между пазами коллекторного устройства анкерного элемента должна быть не менее 0,5 мм.
Канал VMAZUTE показал подробную процедуру разбора стартового узла с описанием процесса ремонта механизма.
Как запустить двигатель при неисправности стартера и реле втягивающего устройства?
При неработающем стартовом механизме у автовладельца есть возможность запустить силовой агрегат.Есть несколько способов запустить мотор.
Щелчок стартером напрямую
Пример запуска рассмотрен на автомобиле ВАЗ 2110:
Рычаг трансмиссии в кабине установлен в положение нейтральной скорости. Рычаг стояночного тормоза поднимается.
Система зажигания активируется поворотом ключа в выключателе. Открывается моторный отсек Автомобиль, под капотом выполняются следующие действия.
Снятие устройства фильтрации воздуха. Он убран в сторону, чтобы водитель мог получить доступ к контактным элементам пускового узла.
Выключена микросхема, идущая на контактную составляющую.
С помощью любого металлического изделия, например, отвертки замыкаются контактные элементы выводов пускателя. Можно использовать кусок кабеля.
После прикосновения к контактам механизм стартера должен начать прокрутку, что приведет к. При выполнении этой задачи важно, чтобы аккумулятор был заряжен.
После выполнения действия чип ставится на место, также монтируется фильтрующее устройство.Такие шаги позволят в дальнейшем запустить силовой агрегат. Но поскольку проблема осталась, ее все равно придется решать.
Сергей Цавюк подробно рассказал о порядке запуска силового агрегата путем непосредственного включения пускового агрегата.
Раскрутка колес
Реализация данного способа возможна только на переднеприводных машинах, оборудованных механической трансмиссией:
Автомобиль устанавливается на домкрат, одно из передних колес должно быть вывешено.
Колесо подвески поворачивается наружу до упора. Если это левое колесо, то оно поворачивается влево, вправо, соответственно вправо.
Метчик, используемый для буксировки крюков, наматывается на поверхность шины. При ее отсутствии допускается использование прочной веревки. Необходимо спрятать 3-4 слоя, при этом не менее одного метра веревки или кабеля должен остаться свободным.
Переход рычага КПП производится в положение третьей скорости.
Ключ в замке зажигания прокручивается.
Затем нужно сильно потянуть за конец веревки или троса, это делается для того, чтобы крутить колесо. Не рекомендуется выполнять это задание, стоя на одном месте, следует совершить небольшой пробег.
Если заводится силовой агрегат автомобиля, включается нейтральная скорость. Для этого необязательно выжимать педаль сцепления. Надо подождать, пока машина не остановится.
Затем домкрат ослабляется и колесо опускается на поверхность Земли.
С «Толкачем»
Реализация метода «Дедовский» с «Толкачем» осуществляется так:
Для выполнения задания необходим помощник.Вы можете действовать самостоятельно, если машина едет на спуск.
Ручка стояночного тормоза опущена.
Ключ переходит в режим зажигания, селектор трансмиссии установлен в положение третьей передачи.
Значит, машину надо толкать. Если есть помощник, то водитель садится в кабину и ждет, пока скорость движения не станет не менее 10-30 км / ч. Педаль сцепления на автомобиле должна быть выжата.
После увеличения скорости педаль аккуратно опускается, при этом водитель нажимает на педаль газа.Когда двигатель заведется, можно включить нейтральную передачу и остановиться, чтобы дождаться ее.
Видео «Пуск двигателя при неработающем стартере»
Автоинструктор Михаил подробно рассказал обо всех нюансах выполнения процедуры пуска моторного мотора методом с «Толкач».
Многие автомобилисты попадали в ситуацию, когда попытки завести машину заканчивались только звуками реле стартера под капотом. Особенно часто это встречается в морозное время года.Емкость АКБ быстрее уменьшается, а заряд отсутствует. Обзор даст понять, в чем, кроме причины неисправности втягивающего реле стартера, можно ли устранить их собственными силами.
Как выглядит где
Реле втягивающего устройства управляет сцеплением свободного хода. Навесной электромагнит со стартером с одним блоком. Изделие оснащено шестерней, которая должна вращать маховик двигателя при его запуске.Если маховик продолжит вращаться дальше, то это приведет к выходу из строя стартера или электрической сети машины. Чтобы этого не произошло, муфта выдвигается исключительно при пуске мотора (после чего реле возвращает его обратно).
Внешне он выглядит как удлиненный металлический цилиндр с расположенным внутри катушки якорем, на который после замыкания цепи подводится ток. Сжимая возвратную пружину, толкающий рычаг с движением втулки муфты, магнитное поле кажется движущимся к катушке.Двигатель запускается, электрическая панель ломается, магнитное поле исчезает, и возвратная пружина отталкивает якорь с муфтой.
Знаете ли вы? Сегодня самый большой автомобиль В мире стоит самосвал немецкого производства Liebherr T 282b. Его вес более 220 тонн. Чтобы попасть в его каюту, вам нужно преодолеть целых 16 ступенек. Кузов этого « монстр » Он свободно помещается в частном доме, а его грузоподъемность составляет 363 тонны.
Как работает втягивающее реле стартера
Включение зажигания включает питание обмотки прибора. В итоге — формирование магнитного поля в подтягивающей обмотке, натяжение сердечника катушки и соприкосновение с контактами. Вместе с этим сердечник подталкивает муфту к маховику коленчатого вала, заставляя его прокручиваться.
Втягивающая обмотка заставляет сердечник атаковать, соединяя разъемы силового реле через центральные контакты, передавая энергию от аккумулятора к стартеру и заставляя его получать ее.Обмотка удерживает сердечник, что гарантирует подачу энергии на пускатель.
Если аккумулятор отсутствует, втягивающая обмотка все равно срабатывает, и ее недостаточно для удерживающей силы. Пружина воздействует на пружину и забирает ее обратно, а втягивающая обмотка снова пытается вернуть ее в катушку.
Важно! Одна из частых проблем с реле обратного стартера — подгорание силовых контактов. При появлении этой проблемы необходимо хорошо зачистить поврежденный участок наждачной бумагой, а при износе контактов — заменить.
Но так как холдинг не может его удержать, ядро снова возвращается. Такие попытки передать энергию от батареи к обмотке характеризуются многочисленными щелчками вытягивания и освобождения сердечника.
Признаки и причины неисправности
Проблемы можно увидеть по таким факторам, при устранении которых устройство продолжит свою работу:
нажатие ключа получается, правда, без вращения стартера;
ключ запускает вращение стартера, но остается холостым, что не действует на двигатель;
машина заводится нормально, но стартер вместо выключения продолжает быстро и с треском вращаться.

Причины, по которым коммутатор может выйти из строя, такие:
нарушение целостности устройства вследствие брака, механического износа или при аварии;
короткое замыкание в витках обмотки из-за длительного воздействия напряжения при попытке пуска двигателя;
нарушение или подгорание контактов из-за плохого соединительного контакта или длительной работы стартера для запуска двигателя;
ослабление или поломка возвратной пружины из-за механических воздействий или длительного напряжения питания; №
обрыв обмотки размыкания, вызванный физическим воздействием при неплотной крышке реле;
ослаблен крепеж устройства, что приводит к поломке и невозможности ввода сердечника полностью внутрь для замыкания контактов.
Важно! ОТ лед тестируйте работу генератора и АКБ, чтобы ее заряда хватило на работу стартера. Это нужно делать периодически.
Как проверить
Для оценки работы устройства, подключенного к пускателю, необходимо предварительно проверить целостность питающей проводки. Далее, повернув ключ, можно проверить наличие звука срабатывания.
При щелчке (но при отсутствии вращения стартера) вероятная причина подгорания контактных пластин.Чтобы выяснить, не в этом ли причина, необходимо подать напряжение на двигатель автомобиля, минуя реле. Клемма реле от замка отключена, а две клеммы замкнуты пельменями — от АКБ и на стартере. Пусковое вращение свидетельствует о неисправности втягивающего устройства. Удобнее проверять при отключенном стартере.
Затем необходимо:
разместить реле возле аккумулятора, «плюс» и «минус» соединить с контактами реле;
свободный конец «минусового» провода прикреплен к корпусу стартера (приличный щелчок покажет нормальную работу реле).
Отсутствие характерного звука говорит о том, что прибор требует ремонта или даже замены.
Как разобрать
Следует отметить, что реле стартера, в котором задние крышки контактов обжарены заводским способом, открыть практически невозможно. Ремонту подлежат только те реле, где задняя крышка крепится винтами. Ниже представлена разборка такого реле.
Необходимые инструменты и оборудование:
дрель-отвертка;
Паяльник 100 Вт;
металлическая щетка;
медный многопроволочный;
брус мягкий деревянный.
Пошаговая инструкция поможет правильно разобрать реле обратного стартера. Для этого вам понадобится:
С помощью отвертки снимите крепежные винты на задней крышке.
Для лучшего прогрева металлической щетки удалите окисление с концов обмоток.
Паяльник расплавляет олово на одном конце обмотки и выбивает его остатки о деревянную планку.
То же самое с другим концом обмотки.
Откройте заднюю крышку, отказавшись от конца провода.
Видео: Разборка реле стартера
Ремонт своими руками
Открыв доступ к усилителям втягивающего реле, можно увидеть два конца провода втягивающей обмотки (толстый) и конец провода удерживающей обмотки (тонкий). По окончании выхода тонкой намотки проволоку необходимо приварить к телу точечной сварки. Одной из частых проблем становится обрыв в этом месте удерживающей обмотки.Это может произойти, если крышка была повреждена при сборке или сама открутилась во время работы.
Знаете ли вы? Легендарный советский автомобиль «Победа» мог носить совсем другое название — «Родина». Однако после вопроса генералиссимуса Иосифа Сталина: «Ну сколько будет у нас Родины?» Машину сразу было решено переименовать.
В результате появляется еле ощутимая плита: крышка может немного сдвинуться. Когда вы ударяете по подвижным контактам, он отскакивает и ударяется о провод втягивающего устройства.А тот, который воздействует на провод удержания обмотки, приводит к ее раскатыванию. Если можно, то нужно до конца проволоки в месте точечной сварки. Если нет, то хорошо прочистите провод и, отведя немного в сторону, кричите. Реле будут восстановлены.
Также для профилактики следует очистить металлической щеткой или наждачной бумагой контакты на корпусе и внутренней стороне крышки. Осталось поставить крышку на место и закрутить шурупы отверткой.
Самое сложное в этом ремонте — это правильная установка крышки на место.Делайте все в соответствии с пошаговой инструкцией (см. Выше). В результате должны остаться только чистые дырочки.
Кусок медного многожильного провода очистить от изоляции и вывести оттуда две жилки. В сердечниках слегка облучаются наконечники и доходят до концов обмоток. Далее нужно правильно сориентировать подвижный контакт, который мог сместиться при зачистке. Он должен находиться в таком положении, чтобы расстояние между отверстием с проводами и контактом было одинаковым для обеих сторон пластины.Расстояние от отверстия под винт до контакта также должно быть одинаковым с обеих сторон.
Далее следует сориентировать саму крышку. Спаренный провод должен входить в отверстие, где находится контакт. Далее нужно продать направляющие тонкой проводки в соответствующие отверстия и аккуратно надеть крышку, нажав на пружину. Расколоть винты отверткой и слегка загнуть концы проводов наружу, максимально плотно прижав их к крышке.
Нанесите немного канифоли на спирт на концы, снимите направляющую проводку с помощью паяльника и припаяйте концы.Для этого можно использовать тот же припой, который сбили при открытии крышки. Осталось пройти кистью, вставить якорь, нажать и услышать, как срабатывают контакты. Восстановлена работоспособность устройства.
Видео: Ремонт реле стартера своими руками
Теперь вы знаете, что реле втягивающего устройства стартера — довольно простое, но важное устройство, поскольку его проблемы не позволяют запустить двигатель автомобиля. Поэтому очень полезно знать принцип его работы, уметь разбирать и самостоятельно справляться с простой поломкой.Это хорошая задача для водителя с минимальными навыками слесаря. Стоит только запастись временем, желанием и подходящими инструментами.
Иногда бывает, что машина не хочет заводиться. Эта ситуация знакома многим автовладельцам. И, к сожалению, часто это происходит в самый неудобный и неподходящий момент. Конечно, нужно что-то делать. Если электросеть автомобиля в порядке, а аккумулятор заряжен, то проблема может быть в стартере. Возможно, неисправно реле стартера.В этом случае без ремонта не обойтись. Об этом далее в статье.
Реле тягового стартера расположено над стартером и жестко к нему подключено.
Базовые детали реле:
Контакты.
Возвратная пружина.
Магнит с обмотками: удерживающий и отводящий.
Якорь.
Кейс.
СХЕМА РАБОТЫ УСТАНОВКИ РЕЛАКС СТАРТЕРА ВАЗ
Ограничитель реле всегда подключается напрямую к АКБ, а втягивающая обмотка подключается к «минусу» через стартер.Когда сердечник тягового реле прижимает болты мастерской, а стартер доходит до стартера от аккумулятора, аналогичный «плюс» поступает и на вывод «минуса» втягивающей обмотки, в результате чего он отключается, и ток продолжает идти, только удерживая обмотку, которая слабее, чем втягивающаяся, но обладает достаточной мощностью, чтобы постоянно удерживать сердечник внутри корпуса, что обеспечивает непрерывную работу двигателя. Использование двух обмоток дает возможность значительно сэкономить энергию аккумулятора при запуске силового агрегата.
Признаки неисправности втягивающего реле ВАЗ
К внешним признакам неисправности втягивающего реле относятся такие аспекты:
После пуска силового агрегата стартер продолжает вращение с большой скоростью. Это можно определить по слухам о сильном кайфе.
После поворота ключа ничего не происходит, двигатель не запускается или запускается после нескольких попыток.
Причины поломки втягивающего реле стартера
Причин поломки стартера несколько:
Короткое замыкание в удерживающей или втягивающей обмотке.
Ослабление или деформация возвратной пружины.
Остановка или прерывание удерживающей или втягивающей обмотки.
Горение контактных пластин внутри реле, «залипание» или уменьшение их контактной площади.
Разновидности втягивающих реле стартера
Релейные реле, которые используются на автомобилях ВАЗ, делятся на четыре типа:
Для исправных стартеров ВАЗ 2101-2107.
Для исправных стартеров ВАЗ 2108-21099.
Для редуктора стартера АЗД ВАЗ 2113-2115, 2108-21099.
Для шестеренчатых стартеров всех моделей автомобилей ВАЗ.
Кроме того, они делятся на непреднамеренные и разборные. Разборные — это более старые модели. Старое и новое взаимозаменяемы.
Какое реле подлежит ремонту
Ремонту подлежат только разборные реле. Ревизионные приборы при поломке меняют сборку.
Как проверить втягивающее реле стартера ВАЗ
Проверок реле несколько:

Инструменты, приспособления, расходные материалы
Для ремонта разборно-втягивающего реле вам понадобятся такие инструменты:
Канифоль.
Олово.
Паяльник.
Отвертка плоская.
Как сделать ремонт втягивающего реле стартера ВАЗ (пошагово)
Порядок работ:

Краб России
Краб России перейти к содержанию
क्यों क्लिक करता है: खतरनाक लक्षणों के मुख्य कारण — एक साफ घर
टेस्टामेंट अल्फ्रेड नोबेल :: syl.ru
सखलिन इकोर हाउस
पर टैपिंग कैसे लागू करें: व्यंजनों
Яндекс Дзен।
और दाग से एक गम हटाने के 16 तरीके इसके बाद बाएं — रैंबलर / महिला
स्वादिष्ट मैडफिन के 10–
कुंडली: राशि चक्र के संकेत उम्र बढ़ रहे हैं — मैं खरीदता हूं
Яндекс Дзен।
कैसे सुरक्षित रूप से कार इंजन को अपने हाथों से धोएं
कैरोल क्या है?
विश्व धरोहर स्थल (30 + पाठ)
यह है कि: विनिर्देशों, प्रजातियों और आवेदन, फोटो
घर पर मांस के बिना भरने के लिए कैसे
में सर्दियों में आराम करने के लिए: शीर्ष 12 दिशाओं
हीटिंग पर कैसे बचाएं
Яндекс Дзен।
विंडोज 7, 10 से अवास्ट फ्री एंटीवायरस को कैसे निकालें
17 घरेलू चालें जो जीवन को आसान बना देगी
Яндекс Дзен।
त्वरित या स्वादिष्ट?
फर्मवेयर Dir-300 को डाउनलोड और अपडेट कैसे करें — एक वाईफाई राउटर की स्थापना
ढांचा क्या है?
भाषण में इस संक्षिप्त नाम को कैसे लिखें और उपयोग करें
क्लब DNS
त्रिभुज क्षेत्र के लिए गेरोना का सूत्र — गणना का एक उदाहरण, कैलकुलेटर
Яндекс Дзен।
पुरुषों के लिए मांसपेशियों के लिए व्यायाम
मिट्टी रोस्टर अपने हाथों से: 2 मास्टर क्लास
एंड्रॉइड का तर्क 3 — खेल के उत्तर: स्तर 1
अपने कंप्यूटर पर मेमोरी कैसे बढ़ाएं — विस्तृत निर्देश
अनुदेश
घर пельмени के लिए आटा: пельмени पर लोचदार और स्वादिष्ट पकौड़ी के 10 व्यंजनों
टीवी पर डीवीबी-सी — यह अन्य मानकों से अलग क्या है
रबर कंगन के निर्माण के लिए चरण-दर-चरण एल्गोरिदम।
सबसे आसान пескоструйная обработка
❤ निगरानी
अंडरग्रेजुएट सामग्री से एक कर्मचारी कैसे बनाएं?
ASUS चार्जर प्लस यह कार्यक्रम क्या है और क्या यह आवश्यक है?
34 अपार्टमेंट को आरामदायक बनाने के लिए सरल तरीके — खुद मास्टर — मीडियाप्लेटफॉर्म मिस्टेसन
कोर्सबर्ग।
21 दिसंबर राशि चक्र हस्ताक्षर धनुष
से मिक्सर के बीच क्या अंतर है: गंतव्य, समीक्षा, क्रीम, गिलहरी, मेयोनेज़, क्रीम, मैश किए हुए आलू को हरा करने के लिए बेहतर
क्या मोबाइल इंटरनेट बेहतर है — सेलुलर ऑपरेटरों की एक समीक्षा
रोसिन और टिन के साथ सोल्डरिंग आयरन सोल्डर कैसे करें?
10 + |
Яндекс Дзен।
Яндекс अंग्रेजी में कैसे लिखा है?
Яндекс Дзен।
और वयस्कों के लिए ओरिगामी लिसा पेपर — योजना, चरण-दर-चरण निर्देश
एलईडी लैंप चुनने के लिए बेहतर हैं: प्रजातियां, विशेषताओं, पसंद, मॉडल
मैं ब्लूटूथ या यूएसबी के माध्यम से वाई-फाई के माध्यम से फोन से इंटरनेट कैसे वितरित कर सकता हूं
वीडियो पर स्क्रीनसेवर कैसे बनाएं: निर्देश और टिप्स
प्रतिरूपण क्रियाएं — यह… (प्रस्तावों के उदाहरण)
क्यों साइट से पाठ की प्रतिलिपि नहीं है
एक बिल्ली कैसे आकर्षित करें — एक चरणबद्ध पेंसिल आसानी से और बस
6 चरणों के लिए घर पर मैनीक्योर कैसे बनाएं?
मेगाफोन, एमटीएस, बिलिन और टेली 2 पर छिपी संख्या को छिपाने या सीखने के लिए कैसे
मशीन पर और हुक, वीडियो पर स्लिंगशॉट पर रबड़ की मूर्तियों से कैसे बुनाया जाए
आईफोन 5 में सिम्स को सही तरीके से और जल्दी से कैसे डालें — कंप्यूटर + इंटरनेट + ब्लॉग = मनी एप्लीकेशन
Яндекс Дзен।
रिट्रैक्टर स्टार्टर रिले की मरम्मत अपने आप को स्वयं करें
पत्र सांता क्लॉस पैटर्न, नमूना, उदाहरण, डिजाइन, रूस और ऑनलाइन में डाक पता
तलाक के बिना घर पर जैकेट नीचे कैसे धो लें
या खनिज ऊन के लिए बेहतर क्या है: पेशेवरों और विपक्ष, सामग्री, थर्मल चालकता, घनत्व, और अन्य विशेषताओं, निर्माताओं के बीच क्या अंतर है
से केतली को कैसे साफ करें: 8 तेज़ और कुशल तरीके
ऑटो डीलर को कॉन्फ़िगर करना — पहिया के पीछे एक अच्छे मूड की गारंटी
अपने हाथों के साथ जिप्सी स्कर्ट — бурдастиль.ru पर मास्टर कक्षाएं
Яндекс Дзен।
Яндекс Дзен।
एक फ़ोल्डर को कैसे हटाएं जो हटाया नहीं गया है — 4 वफादार तरीके !?
भाषा कैसे पकाएं भाषा: सबसे स्वादिष्ट पाक कला व्यंजनों
क्या घर पर गेंदों के लिए हीलियम बनाना संभव है?
Яндекс Дзен।
एक आगामी पार्टी के लिए एक हवाईयन पोशाक कैसे बनाएं
शराब बर्नर बंद-प्रकार इसे स्वयं करें
10 हास्यास्पद साजिश विसंगतियां और परिदृश्य छेद «10 दिनों में एक लड़के से कैसे छुटकारा पाएं» कि केवल वयस्कों जाएगा
पवित्र बीफ — उत्पाद कैलोरी और खाना पकाने के तरीकों, ydoo.информация पर उपयोगी गुण
कंप्यूटर मदद
पर्वत पर पुस्तकालय ट्रिनिटी का मंदिर —
Яндекс Дзен।
अनुकूलन मरने की रोशनी एफपीएस बढ़ाएं
Яндекс Дзен।
Яндекс Дзен।
में पानी निकालने का संगठन यह स्वयं-स्वयं: विकल्प और चरण-दर-चरण निर्देश
मॉडल समीक्षा — खेल मैराथन ब्लॉग
«क्योंकि» अल्पविराम 📝 रूसी में वर्तनी का एक नियम, संघ के सामने विराम चिह्न के मामलों, संघ के बाद अर्धविराम के उदाहरण
शब्द में एक तालिका पर एक चार्ट कैसे करें?
आत्म-शिक्षक को कैसे घुमाएं
दशमलव में एक सामान्य अंश का अनुवाद कैसे करें?
एक्सेल प्रशिक्षण
अंतर का अवरुद्ध क्या है, इसकी आवश्यकता क्यों है और यह कैसे काम करता है
Pricemedia।
माता-पिता के लिए अनुच्छेद
अपने हाथों से चमकीले जूते बनाना
एंड्रॉइड पर आईफोन के साथ नोट्स कैसे स्थानांतरित करें?
Киевстар से Киевстар तक पैसे कैसे स्थानांतरित करें?
3 सरल तरीके दिखाएं!
«एसएच, एसएच, एच, सी, वाई, एस» अंग्रेजी में
— онэку।
Яндекс Дзен।
Отключить звуковой сигнал ремня безопасности 2011 gmc sierra
Этот подержанный GMC Sierra 1500 2011 года выпуска в Кармане, штат Массачусетс, является кражей по своей цене.Не похоже, что у этого грузовика уже несколько лет эксплуатации. Это 8-цилиндровый грузовик Stealth Grey Metallic, который помогает завершить работу. Майк и Мэрилин Родились: 06.06 Сборка # 00891 Куплено: 17.08.06 Пробег: 106000 на 16.09.2007 RTL-w / Nav, Steel Blue, OEM камера заднего вида, противотуманные фары, черные подножки, задние брызговики , Буксировочный комплект, багажник на крышу, коврики с ковровым покрытием, полноразмерные запасные части с TPMS; Изготовленные на заказ накладки на пороги 5S DUDE, наклейка ROC, оконные козырьки WeatherTech, подкладки W. Wong RL, SportWing BSM, Parrot CK3100 Bluetooth и LEER…Подробные характеристики автомобиля: GMC Sierra 2011 года выпуска. Найдите технические характеристики для каждого GMC Sierra 2011 года: расход топлива, двигатель, производительность, гарантия, оборудование и многое другое. Программист по поиску и устранению неисправностей GMC Sierra 2006 года, который перестал включать питание, может Superchips Flashpaq, часть # SU2845 Отключить AFM на Chevy Silverado 1500 2017 года Рекомендация программиста для 2017 GMC Sierra 6.2 литра, которая отключает AFM (GM) отзывает определенные Buick Enclave, Cadillac XT5 и XT6 2020 года, Chevrolet Blazer, Silverado 1500, 2500 и 3500, а также Traverse и GMC Acadia и Sierra 1500, 2500 и 3500.Компонент диффузора инфлятора надувной подушки безопасности Roof-Rail Air Bag (RRAB), возможно, не был должным образом обжат над инфлятором и мог отделиться от инфлятора во время … Контакт владеет удлиненной кабиной GMC sierra 1999 года выпуска. Он получил уведомление об отзыве от производителя о необходимости ремонта и замены ремней безопасности со стороны водителя и пассажира. Отзывный ремонт был завершен 21.06.06 и констатировал, что ремни безопасности отработали два месяца. 08/2006 вышел из строя ремень безопасности со стороны водителя. to, GM, логотип GM, GMC, эмблема GMC Truck и SIERRA являются товарными знаками и / или знаками обслуживания компании General Motors LLC, ее дочерних компаний, аффилированных лиц или лицензиаров.Для автомобилей, впервые проданных в Канаде, замените название GMC Division названием «General Motors of Canada Company» во всех местах этого руководства. В этом руководстве описаны функции, которые 3 ноября 2007 г. • Я знаю, что на двух других моих автомобилях есть способ отключить звуковой сигнал ремня безопасности. В обоих случаях это была серия щелчков и отстегиваний ремня безопасности в определенной последовательности. В инструкции по эксплуатации обоих автомобилей описано, как это сделать. В мануале на аутлук об этом нет упоминания. По умолчанию Belt Minder активен.В активном состоянии, если ремень безопасности водителя не пристегнут примерно через 5 секунд с момента выключения сигнальной лампы, сигнальная лампа снова загорится, а звуковой сигнал будет звучать в течение 6 секунд, повторяя себя каждые 30 секунд в течение следующих 5. минут или пока вы не пристегнете ремень безопасности. Исследование 2004 GMC Sierra 1500 Crew Cab Crew Cab SLT 4WD рейтинги безопасности | NADAguides … РЕМНИ БЕЗОПАСНОСТИ: ПЕРЕДНЯЯ ЧАСТЬ: КРЕПЛЕНИЕ … ИМЕЕТ ПЕРЕКЛЮЧАТЕЛЬ ПОДУШКИ БЕЗОПАСНОСТИ, ЧТОБЫ ОТКЛЮЧИТЬ ПЕРЕДНЮЮ ПОДУШКУ … 22 июля 2013 г. · Сообщение от SouthFLSonic. пристегнуться ремнем безопасности ?? Возможно, ты прав.Скидки на автозапчасти, рабочие детали и качественные оригинальные запчасти дилеров для отечественных и иностранных автомобилей. Детали высочайшего качества, самые низкие цены. из-за covid-19 запасные части, отсутствующие на складе, могут потребовать дополнительного времени ожидания. Пожалуйста, позвоните или напишите по электронной почте для получения последней информации о наличии. 806-798-4108 Research 2004 GMC Sierra 1500 Crew Cab Crew Cab SLT 4WD рейтинги безопасности | NADAguides … РЕМНИ БЕЗОПАСНОСТИ: ПЕРЕДНИЙ: КРЕПЛЕНИЕ … ИМЕЮТ ВЫКЛЮЧАТЕЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ДЛЯ ОТКЛЮЧЕНИЯ ПЕРЕДНЕЙ ПОДУШКИ … GMC Sierra 4×4 2014, 1988 Mitsubishi J53 …и звуковой сигнал ремня безопасности, который вы можете отключить с помощью кода … загляните в раздел модов … есть процедура, чтобы отключить его … GMC является производителем пикапов, внедорожников и грузовиков средней грузоподъемности . GMC Sierra — это полноразмерный пикап, доступный в двух- или полноприводном исполнении с бензиновыми или дизельными двигателями. Одной из особенностей Sierra является дверной звонок, который звучит при входе и выходе. Они контролируются … Проблема: у меня нет никаких предупреждающих сигналов, ремней безопасности или щелкающих звуков указателей поворота в моей кабине Silverado Crew Cab 2011 года.Все другие функции, относящиеся к этим аксессуарам (например, индикатор пристегивания ремня безопасности, предупреждение о приоткрытой двери, указатели поворота), работают правильно, просто нет звука. Chevrolet Silverado и GMC Sierra Hybrid — 2012 Черная пластина (2,1) 1-2 Краткие сведения о гибридных характеристиках Информация о безопасности при высоком напряжении Этот автомобиль имеет стандартную 12-вольтовую аккумуляторную батарею и высоковольтную гибридную аккумуляторную батарею. Только обученный технический специалист с соответствующими знаниями и инструментами должен проверять, тестировать или заменять гибридную батарею. Обратитесь к своему дилеру… 12 ноября 2018 г. · Проблема с двигателем GMC SIERRA 1500 2011 года. Проблемы с автомобилем GMC SIERRA 1500 2011 года. Эта база данных включает информацию, полученную NHTSA от потребителей напрямую или в соответствии с данными горячей линии по безопасности транспортных средств. Эта информация может быть использована НАБДД в процессе расследования. 4 февраля 2015 г. · Звонок ремня безопасности См. Раздел 5-52 руководства пользователя. 5-52 Приборы и органы управления Предупреждение о перекрестном движении сзади Это позволяет включать или выключать эту функцию. См. Вспомогательные системы для парковки или движения задним ходом на стр. 9-57.Выберите Выкл. Или Вкл. Комфорт и удобство Выберите меню «Комфорт и удобство», и может появиться следующее :. Автоматический вызов памяти …
Вот решение, так как у меня есть собака, которая прогрызла три моих ремня безопасности. эта компания ремонтирует или заменяет ремни, если механические детали все еще в порядке. в основном вы удаляете механические детали и отправляете их им, а они перематывают их новыми ремнями (ремнями), а затем отправляют обратно вам для повторной установки. Я не поддерживаю эту конкретную компанию, так как еще не сделал этого, но вот и все…
2011 Транзит. Под капотом в верхнем левом углу находится блок предохранителей двигателя. Снимите реле 31С, и ДХО исчезнут. Никаких побочных эффектов. Освещение можно включить / выключить вручную, и на приборной панели не будет никаких звуков, огней или чего-либо еще. Может применяться и к более ранним моделям. Ford Taurus 2001 года выпуска. Только что вывели мои ДХО из строя.
из-за covid-19 запасные части, отсутствующие на складе, могут потребовать дополнительного времени ожидания. Пожалуйста, позвоните или напишите по электронной почте для получения последней информации о наличии. 806-798-4108
Звуковой сигнал ремня безопасности: отключение звукового сигнала напоминания о ремне безопасности.Ограничитель скорости. Измените максимальную скорость, которую будет развивать автомобиль, прежде чем двигатель автоматически ограничит мощность, необходимую для ускорения. Размер шин. Исправьте показания спидометра, если вы заменили размер шин со стандартного. TPMS. Измените или отключите систему контроля давления в шинах. Трансмиссия …
Как отключить сигнализацию ремня безопасности водителя — У меня Silverado 1500 All Star Edition 2015 года выпуска. … Отключить колокольчик практически невозможно, они намеренно вставили предохранитель, который отключит другие важные вещи, поэтому люди просто не вынимают предохранитель…. Подержанный GMC Sierra 1500. 746 отличных предложений из 39 465 предложений по цене от 1999 долл. США …
Радиоприемник может выйти из строя, что приведет к отключению звукового сигнала и звуковому предупреждению, если ключ находится в замке зажигания и водитель дверь открыта, или если передний внешний ремень безопасности не пристегнут.
Ремонт втягивающего устройства ремня безопасности. Ремонт втягивающего устройства ремня безопасности — это процесс разблокировки заблокированного ремня безопасности, восстановления механизма, замены заряда газа и установки нового датчика.Поскольку это жизненно важные компоненты безопасности, это делается опытными и высококвалифицированными инженерами с использованием стандартных инструментов и запчастей 100% OEM.
General Motors отзывает 717 950 автомобилей, в том числе Chevrolet Camaro 2011-2012 годов, Chevrolet Impala 2014 и Cadillac ELR 2014 года по разным причинам, от проблем с сиденьями до возможных …
У меня есть друг, который только что купил Ford 150 расширенного выпуска 2006 года, и он смог довольно легко вывести его из строя, все, что ему нужно было сделать, это повернуть ключ, дождаться, когда загорится индикатор ремня безопасности, вставить и снять его пряжку, примерно 9 или 10 раз, затем дождаться свет мигает, затем вставьте и извлеките его еще раз, и он отключит звуковой сигнал.
На двух других моих автомобилях, Jeep & Lincoln, я знаю, что есть способ отключить звук ремня безопасности. В обоих случаях это была серия щелчков и отстегиваний ремня безопасности в определенной последовательности. В инструкции по эксплуатации обоих автомобилей описано, как это сделать. В мануале на аутлук об этом нет упоминания.
Я хочу отключить звуковой сигнал ремня безопасности и автоматические дверные замки на моем GMC Sierra 1500 Z71 2007 года выпуска. Есть ли способ сделать это самостоятельно? Может ли дилер отключить их? Я пролистал экран меню и могу изменить его только тогда, когда двери заблокируются, это не позволяет мне полностью отключить его.Любая помощь приветствуется.
Отключение звукового сигнала ремня безопасности (кнопочный стартер поколения 2) Обсуждение в разделе «Общие обсуждения Ford F-150 Raptor [GEN 2]», начатое DaveT, 14 августа 2019 г. 14 августа 2019 г., 12:12 # 1
re: Как отключить звук ремня безопасности 2014 Sierra Автор: weagle99 26.05.15, 13:51, Арти Рим. Мне не нужно пристегиваться, если я Я еду по полю на своем грузовике со скоростью 5 миль в час. Конечно, обычные подозреваемые в OB резко отчитывают лекции, чтобы выглядеть умными.
Электрическая функция PRE-SAFE и преднатяжители ремней безопасности могут не сработать во время аварии Ноябрь, 2019 GM отзывает грузовики Chevrolet и GMC с ковровым покрытием
2004 gmc sierra 3500 рейтинги безопасности … ремни безопасности: спереди: крепление … иметь выключатель подушки безопасности, чтобы отключить подушку безопасности переднего пассажира и не иметь ребенка …
Это оригинальный подержанный ремень безопасности OEM, сторона водителя, который гарантированно подходит для GMC Sierra 1500 2011 года с соответствующим заводом изготовителя технические характеристики ().SLT, 4DR, 833, L, (КОВШ / СКАМЬЯ), SEAT OPT AN3, ПРЯЖКА
14 декабря 2015 г. · В: Как отключить звуковой сигнал при использовании пульта дистанционного управления? По умолчанию ваш автомобиль настроен на гудок, когда вы запираете двери с помощью пульта дистанционного управления. Однако вы можете изменить это, если хотите.
Добавьте к этому его простор. GMC Sierra Hybrid 2011 2011 может вместить пять пассажиров. Автомобиль может нести 1722 фунта. полезной нагрузки и буксировки до 8100 фунтов. GMC Sierra Hybrid 2011 2011 года поставляется с безопасным и надежным обслуживанием в течение 1 года.Автомобиль был разработан в Онтарио, Канада, и во Флинте, штат Мичиган. 2011 GMC Sierra Hybrid
re: Как отключить звук ремня безопасности 2014 Sierra Отправлено weagle99 26.05.15 в 14:44 Арти Риму требуется по закону.
Chevy Truck Forum | Форумы грузовиков Silverado Sierra GMC. Отключение звукового сигнала ремня безопасности. 25 ноября 2015, 20:54. Кто-нибудь знает, как отключить звуковой сигнал ремня безопасности? Спасибо, Билл Ре: Отключение сигнала ремня безопасности.25 ноября 2015, 21:03. Я обычно отключаю его, пристегивая Re: Отключение звонка ремня безопасности …
Трудно найти подержанный 2010 Ford Expedition 4X4 SUV ZC1685A по лучшей цене. Посмотрите, как вы сэкономили онлайн, и какие специальные предложения у нас есть для вас и Экспедиции, которая вам нужна сегодня.
Research 2004 GMC Sierra 1500 Crew Cab Crew Cab SLT 4WD рейтинги безопасности | NADAguides … РЕМНИ БЕЗОПАСНОСТИ: ПЕРЕДНИЙ: АНКЕРНЫЙ … ИМЕЕТ ПЕРЕКЛЮЧАТЕЛЬ ПОДУШКИ БЕЗОПАСНОСТИ, ЧТОБЫ ОТКЛЮЧИТЬ ПЕРЕДНЮЮ ПОДУШКУ …
Отзыв о безопасности 15822A: Трос натяжного анкера ремня безопасности на коленях: некоторые грузовики Chevrolet Silverado и GMC Sierra 1500 2014-2015 гг. участвуют в отзыве.Отзыв был обновлен, чтобы объявить о промежуточной процедуре проверки, которая включает проверку, и при наличии признаков усталости, истирания, отслоения или любой другой проблемы необходимо установить комплект натяжителя ремня безопасности водителя.
Это оригинальный подержанный ремень безопасности со стороны водителя, который гарантированно подходит для GMC Sierra 1500 2011 года с соответствующими спецификациями производителя транспортного средства (). SLE, 4DR, L, (КОВШ / СКАМЬЯ), SEAT OPT AE7, ПРЯЖКА
Мне нужно отключить дверной звонок и звонок ремня безопасности в GMC Sierra 2015 года — Ответил проверенный механик GMC Мы используем файлы cookie, чтобы предоставить вам наилучшее возможное опыт на нашем сайте.Продолжая использовать этот сайт, вы соглашаетесь на использование файлов cookie на вашем устройстве, как описано в нашей политике использования файлов cookie, если вы не отключили их. 2008 GMC Sierra 2500HD EFI Live — настроено IdahoRob, Transgo Jr.

Ситуация	Ваши действия
Реле щелкает, но якорь не крутится	Если у вас есть щелчок реле, проверьте состояние якоря. Для этого вывод втягивающей релюшки выносится большой отверткой или отрезком сварочного кабеля к выводам на концах.Взяв тонкий провод или отвертку, можно запросто прожечь клеммы. При работе якоря после закрытия клемм якорь будет крутить, что можно определить по звуку. Следовательно, само втягивающее реле вышло из строя и требует ремонта
Реле полностью бесшумное	Даже если после замыкания клемм тишина, проблема должна быть записана на стартере. Реле здесь никакой роли не играет
