Установка стеклоочистителей на ВАЗ-2110, как заменить стеклоочистители на ваз 2110,



 Как правило, мы вспоминаем о важности и пользе стеклоочистителей только в плохую погоду. При сильном дожде или снегопаде вся надежда возлагается только на дворники и их слаженную работу. Но в случае старения щеток или их повреждения все меняется – стеклоочистители перестают справляться со своей задачей. В итоге передвижение в дождливую погоду становится невозможным и крайне опасным.

Проверка исправности

Чтобы исключить неприятности в дороге желательно время от времени контролировать качество работы щеток. Сделать это просто. Наполните обычный стакан водой и выплесните содержимое на лобовое стекло. После этого садитесь в автомобиль и включайте стеклоочистители. Идеальный вариант, если после 1-2-х проходов дворников стекло стало чистым. Если же после работы щеток остались водяные полоски или разводы, то дворники (или только резинки) лучше заменить.

Как правило, эта работа не вызывает проблем даже у новичков - они справляются с ней за 10-15 минут. Все, что необходимо – купить качественные дворники и выделить время для работы. Игнорировать проблему нельзя. Если вы попадете под сильный дождь, то сбои в работе дворников могут привести к недостаточной видимости и, как следствие, ДТП. Так зачем же лишний раз подвергать себя и своих близких риску?

В чем причина проблем?

В 90% случаев щетки стеклоочистителей подводят по одной причине – они изнашиваются. В этом нет ничего удивительного. Даже качественные дворники имеют свой ресурс, поэтому рано или поздно нуждаются в замене. В наших условиях эксплуатации замена щеток должна производиться в идеале – два раза, а как минимум – один раз в год. Опытные автолюбители прекрасно знакомы с этим правилом и четко его придерживаются.

С другой стороны, не стоит бежать в магазин при первых же симптомах неисправности. Проанализируйте ситуацию. Естественный износ видно сразу – качество работы стеклоочистителя снижается постепенно. Сначала появляются небольшие полосы, потом они становятся шире и так далее.

Но ситуация может складываться по-другому. К примеру, еще вчера дворники справлялись со своей задачей, а сегодня вдруг появились разводы и «пробелы» в работе. В такой ситуации торопиться с заменой не стоит – почистите резинки сухой чистой тряпкой. Как правило, столь внезапные проблемы часто вызваны попаданием внутрь резинки мелких камешков, песка или веточки.

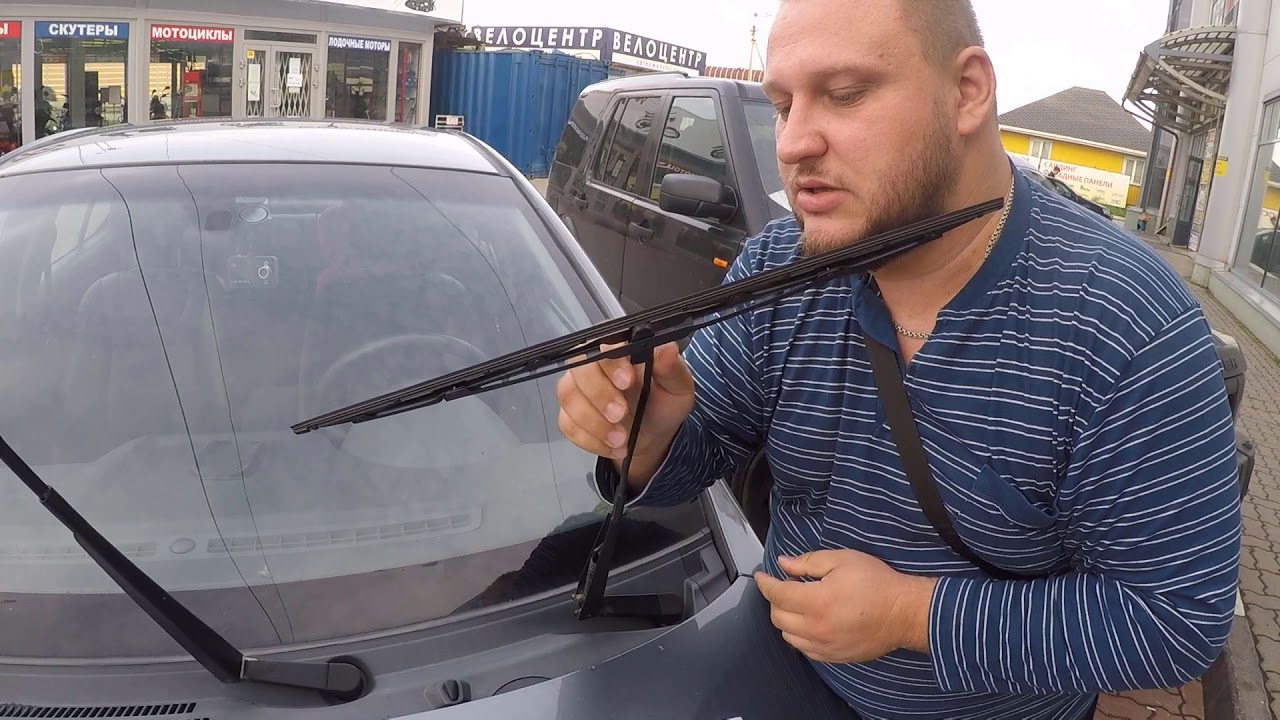

Особенности снятия и установки дворников на ВАЗ-2110

Если вы впервые меняете стеклоочистители на своем авто, то уделите особое внимание их конструкции. Многие новички, не успев разобраться со строением узла, пытаются снять дворники силой. Это неправильный подход, который может привести к поломке стеклоочистителей и необходимости из полной замены.

Итак, рассмотрим последовательность замены стеклоочистителей на ВАЗ-2110:

  1. Внимательно изучите старые щетки. Попробуйте отогнуть специальные рычажки и достать стеклоочистители. После этого определитесь с принципом крепления дворника на специальном рычажке. Сегодня есть множество различных креплений – иголки, шурупы или специальные зажимы. Бывают ситуации, когда щетка и рычажок представляют собой цельную конструкцию.
  2. Измерьте длину установленных щеток.
  3. Подготовьте необходимые инструменты, которые пригодятся для замены – небольшое мягкое полотенце (можно использовать бумажные салфетки), набор отверткой и пассатижи.
  4. Запаситесь необходимым оборудованием – новыми щетками и специальным составом для чистки стекла. Эти материалы можно с легкостью приобрести в любом автомобильном магазине. Ни в коем случае не экономьте на щетках, ведь это ваша безопасность. Экономия может вылиться в целый ряд проблем. Во-первых, дешевые изделия вряд ли прослужат долго, и уже через 3-4 месяца их придется менять. Во-вторых, установка бюджетных щеток – это весьма трудоемкий процесс. В-третьих, низкое качество детали может привести к поломке во время монтажа. Доказать что-либо продавцу в этом случае будет крайне сложно.

Для авто старых годов выпуска найти подходящие щетки – большая проблема. Если это ваш случай, то где единственный выход – замена резиновой части, установленной на металлической основе.

Особое внимание уделите выбору жидкости для стекла. Главное здесь – не нарваться на поддельную продукцию, которой в последние годы становится все больше. Низкокачественные жидкости производятся на основе метанола, который является настоящим ядом для человека. Помыв стекло такой «гадостью» все пары попадают в салон. Вдыхание паров метанола в течение длительного времени может привести к головокружению и даже частичной потере зрения. Следовательно, покупайте жидкость для мытья стекол только в проверенных точках.

  1. Установите машину на открытой площадке, чтобы к стеклоочистителям был свободный доступ.
  2. Изучите особенности монтажа дворников. Если они утоплены заподлицо, то лучше изучить инструкцию для своего авто (в ней должны приводиться точные рекомендации по разборке этого элемента).





  1. Вынимайте стеклоочистители из крепежных фиксаторов. Если же снятие дворника не предусмотрено (такое бывает в моделях старых годов выпуска), то достаточно поменять резиновую полоску (они продаются в магазина автомобильных запчастей отдельно).
  2. Снимайте запорное устройство, которое находится на краю щетки стеклоочистителя. Сделать это можно с помощью плоскогубцев.
  3. Осмотрите старую и новую щетку – они должны быть идентичными по длине и конструкции.
  4. Вставляйте новый стеклоочиститель и пропускайте его через все фиксирующие позиции.
  5. При наличии Т-образного крепежа воспользуйтесь обычной отверткой с плоским «жалом». При этом установка новой щетки производится путем нажатия на специальный рычаг до момента появления характерного щелчка.
  6. Если крепление выполнено с помощью небольших шурупов, снимайте их и устанавливайте новую конструкцию. При этом старайтесь вкручивать шурупы как можно плотнее, предварительно проложив под головки шайбы.
  1. При Г-образном соединении никакие инструменты не нужны – просто нажимайте на защелку, слегка натягивайте стеклоочиститель и доставайте его. Установка нового узла производится в обратной последовательности. Нажимайте на фиксатор и удерживайте его до тех пор, пока щетка не станет на свое место.

Вывод

Если вы внимательно подойдете к выполнению этой работы и предварительно изучите особенности конструкции своей щетки, то на установку новых устройств и их опробование уйдет не более 10-15 минут. Удачи.


Замена дворников на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Дворники – какими словами ещё их только не называют, кто то по простому щётки говорит, кто то правильно выражается говоря стеклоочистители поменять нужно на автомобиле, ну а кто то просто дворники называет, эта очень важная деталь для автомобиля и она должна на нём присутствовать, тем более со временем щётки изнашиваются и хуже чистить начинают, поэтому их ещё и менять своевременно нужно, многие щёткам не придают особой значимости, а это и зря, как некоторые говорят ещё: “Да стоят они и стоят на новые тратиться не собираюсь”, но всё же потратиться когда ни будь придётся, вить их неисправность может привести к аварийной ситуации на дороге, кроме этого приведём пример, если вы когда ни будь ездили на старых автомобилях таких как ВАЗ 2101 с родными дворниками в ливень, то вы поймёте сразу разницу с тем же самым автомобилем ВАЗ 2114 проехав на нём в тот же самый ливень и поверьте нам, эта разница очень ощутима и на безопасность тоже влияет, поэтому за дворниками нужно следить и время от времени менять, а то в дождь практически невозможно станет ездить.

Примечание!
Чтобы произвести замену данных деталей, много инструментов не нужно, вам понадобиться главное это: Гаечные ключи, ну и отвёртка возможно пригодится и кроме этого больше ничего не нужно!

Краткое содержание:

Когда нужно менять дворники?
И у дворников есть свой срок годности как мы это уже подметили чуть ранее, по хорошему, было бы отлично менять дворники на новые каждый год, но не все эту процедуру будут соблюдать, но мы вам рекомендуем, просто всё дело в том что от времени резиновая часть щёток высыхает (От того что на неё солнце светит) и она затвердевает и теряет свои свойства, а резина потерявшая свои свойства и затвердевшая практически бессмысленна против сильного дождя будет и в ливень, вас старые щётки уже не спасут, потому что резина просто очищать воду со стекла толком не будет, кроме того о том пора ли вам менять щётки скажет сама резина, для этого вам нужно будет рукой провести по рабочей части дворников (Рабочая часть это та которая к стеклу лобовому прилегает) и если вы ощутите что кромка у неё затупилась (Если вы не понимаете затупилась она или же нет, тогда новую щётку возьмите и проведите рукой по резиновой кромке и сравните между собой новую и старую щётки и сразу всё поймёте) то щётка нуждается в замене.

Как заменить дворники на ВАЗ 2113-ВАЗ 2115?

Примечание!
Все дворники которые установлены на автомобилях семейства Самара 2 заменяются абсолютно идентично, то есть передние дворники точно так же как и задний заменяются и разницы особой в этом нет (Только если у вас дворники не разные будут стоять, если разные, то и замена соответственно немножко по другому производиться будет, но в целом всё делается идентично), поэтому пример замены будет показан лишь на одной передней щётки, кстати когда вы будете выбирать новую щётку на свой автомобиль, старайтесь брать тех же размеров (Это если вы не родную поставить захотите, просто если родную, то там даже и смотреть ни на что не нужно, она 100% подойдёт) что и старые ваши щётки, потому что если вы переборщите с размерами, то когда щётки будут работать, то они задевать за кузов ещё ко всему этому будут и в связи с чем отрываться от центральной части ещё будут, а это уже плохое очищение стекла и скорее всего вы щётки на новые сразу же замените!

Снятие:
Дворник можно различными способами снять, мы вам оба способа расскажем в одном из них сам дворник вы снимите, а в другом объясним как саму щётку снять и заменить на новую, но об этом чуть позже, начнём с самого дворника, он крепиться на одной лишь гайке к валику трапеции (Трапеция это та вещь которая отвечает за работу дворников и она очень важна, а валик всего лишь передаёт усилие от трапеции на сам дворник и в связи с этим он работает) отвернув эту гайку, вы сможете снять дворник полностью с автомобиля (см. фото 1), после чего подденьте отвёрткой или же рукой снимите защитный колпачок (см. фото 2) и если он будет испорчен (Надорван, деформирован и т.д.) то в таком случае замените его на новый, кроме этого вы ещё гайку можете вывернуть (см. фото 3) которая удерживает валик трапеции чтобы он не упал и под гайкой, в добавок снимите резиновую и пластиковую шайбу (см. фото 4) если они будут деформированы, то в таком случае замените их на новые.

Примечание!
Когда гайка которая крепит дворник будет откручена, покачивайте его рукой аккуратно и тем самым он снимется с валика трапеции, но не всегда люди будут менять сам дворник (Хотя зря, многие думают что за очищение лобового стекла отвечает одна лишь щётка, но на самом деле и поводок тоже огромную роль играет, потому что он прижимает к стеклу саму щётку и всё это вместе называется дворник), кто то и щётку одну заменит и всё, так вот как она заменяется объясним, во-первых укажем тот факт что сами по себе автомобили семейства Самара 2 не новые, поэтому за всё время там и дворники скорее всего поменяны на бескаркасные (Сами люди это делают) или просто другие какие ни будь стоят но только не родные, поэтому смысла объяснять как снимать именно на родных дворниках щётку мы не ведем, возьмём для примера бескаркасный дворник и объясним как на нём можно заменить щётку (На всех дворниках она практически идентично заменяется), в общём в центральной части щетки где она крепиться к поводку есть фиксатор (Указаны фиксаторы на обоих дворниках красными стрелками), данный фиксатор и удерживает саму щётку на поводке, вы у себя посмотрите на этот фиксатор, поймите как он выполнен и отогните его (Любой фиксатор отгибается) и тем самым снимите щётку с поводка и новую установите точно так же, после установки проверьте плотно ли щётка защёлкнулась фиксатором!

Установка:
Все детали устанавливаются на свои места точно так же как и снимаются, просто всё в обратном порядке делается.

Дополнительный видео-ролик:
Если у вас поводки уже отжили своё (В них пружина слабнет со временем) и нормально щётку к стеклу не прижимают, то в таком случае ознакомьтесь с видео-роликом который расположен чуть ниже, в нём подробно рассказывается тот факт, как можно улучшить прижимание щётки к стеклу за счёт вставления шайб между пружиной и корпусом поводка, в общём смотрите и вникайте в данный ролик.

Как снять дворники на ваз 2110

Установка стеклоочистителей на ВАЗ-2110

Как правило, мы вспоминаем о важности и пользе стеклоочистителей только в плохую погоду. При сильном дожде или снегопаде вся надежда возлагается только на дворники и их слаженную работу. Но в случае старения щеток или их повреждения все меняется – стеклоочистители перестают справляться со своей задачей. В итоге передвижение в дождливую погоду становится невозможным и крайне опасным.

Проверка исправности

Чтобы исключить неприятности в дороге желательно время от времени контролировать качество работы щеток. Сделать это просто. Наполните обычный стакан водой и выплесните содержимое на лобовое стекло. После этого садитесь в автомобиль и включайте стеклоочистители. Идеальный вариант, если после 1-2-х проходов дворников стекло стало чистым. Если же после работы щеток остались водяные полоски или разводы, то дворники (или только резинки) лучше заменить.

Как правило, эта работа не вызывает проблем даже у новичков – они справляются с ней за 10-15 минут. Все, что необходимо – купить качественные дворники и выделить время для работы. Игнорировать проблему нельзя. Если вы попадете под сильный дождь, то сбои в работе дворников могут привести к недостаточной видимости и, как следствие, ДТП. Так зачем же лишний раз подвергать себя и своих близких риску?

В чем причина проблем?

В 90% случаев щетки стеклоочистителей подводят по одной причине – они изнашиваются. В этом нет ничего удивительного. Даже качественные дворники имеют свой ресурс, поэтому рано или поздно нуждаются в замене. В наших условиях эксплуатации замена щеток должна производиться в идеале – два раза, а как минимум – один раз в год. Опытные автолюбители прекрасно знакомы с этим правилом и четко его придерживаются.

С другой стороны, не стоит бежать в магазин при первых же симптомах неисправности. Проанализируйте ситуацию. Естественный износ видно сразу – качество работы стеклоочистителя снижается постепенно. Сначала появляются небольшие полосы, потом они становятся шире и так далее.

Но ситуация может складываться по-другому. К примеру, еще вчера дворники справлялись со своей задачей, а сегодня вдруг появились разводы и «пробелы» в работе. В такой ситуации торопиться с заменой не стоит – почистите резинки сухой чистой тряпкой. Как правило, столь внезапные проблемы часто вызваны попаданием внутрь резинки мелких камешков, песка или веточки.

Особенности снятия и установки дворников на ВАЗ-2110

Если вы впервые меняете стеклоочистители на своем авто, то уделите особое внимание их конструкции. Многие новички, не успев разобраться со строением узла, пытаются снять дворники силой. Это неправильный подход, который может привести к поломке стеклоочистителей и необходимости из полной замены.

Итак, рассмотрим последовательность замены стеклоочистителей на ВАЗ-2110:

  1. Внимательно изучите старые щетки. Попробуйте отогнуть специальные рычажки и достать стеклоочистители. После этого определитесь с принципом крепления дворника на специальном рычажке. Сегодня есть множество различных креплений – иголки, шурупы или специальные зажимы. Бывают ситуации, когда щетка и рычажок представляют собой цельную конструкцию.
  2. Измерьте длину установленных щеток.
  3. Подготовьте необходимые инструменты, которые пригодятся для замены – небольшое мягкое полотенце (можно использовать бумажные салфетки), набор отверткой и пассатижи.
  4. Запаситесь необходимым оборудованием – новыми щетками и специальным составом для чистки стекла. Эти материалы можно с легкостью приобрести в любом автомобильном магазине. Ни в коем случае не экономьте на щетках, ведь это ваша безопасность. Экономия может вылиться в целый ряд проблем. Во-первых, дешевые изделия вряд ли прослужат долго, и уже через 3-4 месяца их придется менять. Во-вторых, установка бюджетных щеток – это весьма трудоемкий процесс. В-третьих, низкое качество детали может привести к поломке во время монтажа. Доказать что-либо продавцу в этом случае будет крайне сложно.

Для авто старых годов выпуска найти подходящие щетки – большая проблема. Если это ваш случай, то где единственный выход – замена резиновой части, установленной на металлической основе.

Особое внимание уделите выбору жидкости для стекла. Главное здесь – не нарваться на поддельную продукцию, которой в последние годы становится все больше. Низкокачественные жидкости производятся на основе метанола, который является настоящим ядом для человека. Помыв стекло такой «гадостью» все пары попадают в салон. Вдыхание паров метанола в течение длительного времени может привести к головокружению и даже частичной потере зрения. Следовательно, покупайте жидкость для мытья стекол только в проверенных точках.

  1. Установите машину на открытой площадке, чтобы к стеклоочистителям был свободный доступ.
  2. Изучите особенности монтажа дворников. Если они утоплены заподлицо, то лучше изучить инструкцию для своего авто (в ней должны приводиться точные рекомендации по разборке этого элемента).

  1. Вынимайте стеклоочистители из крепежных фиксаторов. Если же снятие дворника не предусмотрено (такое бывает в моделях старых годов выпуска), то достаточно поменять резиновую полоску (они продаются в магазина автомобильных запчастей отдельно).
  2. Снимайте запорное устройство, которое находится на краю щетки стеклоочистителя. Сделать это можно с помощью плоскогубцев.
  3. Осмотрите старую и новую щетку – они должны быть идентичными по длине и конструкции.
  4. Вставляйте новый стеклоочиститель и пропускайте его через все фиксирующие позиции.
  5. При наличии Т-образного крепежа воспользуйтесь обычной отверткой с плоским «жалом». При этом установка новой щетки производится путем нажатия на специальный рычаг до момента появления характерного щелчка.
  6. Если крепление выполнено с помощью небольших шурупов, снимайте их и устанавливайте новую конструкцию. При этом старайтесь вкручивать шурупы как можно плотнее, предварительно проложив под головки шайбы.

  1. При Г-образном соединении никакие инструменты не нужны – просто нажимайте на защелку, слегка натягивайте стеклоочиститель и доставайте его. Установка нового узла производится в обратной последовательности. Нажимайте на фиксатор и удерживайте его до тех пор, пока щетка не станет на свое место.

Вывод

Если вы внимательно подойдете к выполнению этой работы и предварительно изучите особенности конструкции своей щетки, то на установку новых устройств и их опробование уйдет не более 10-15 минут. Удачи.

Лада 2112 ᵀᴴᴱ ᴼᴿᴵᴳᴵᴺᴬᴸ › Бортжурнал › Трапеция дворников — замена на ВАЗ 2110-12

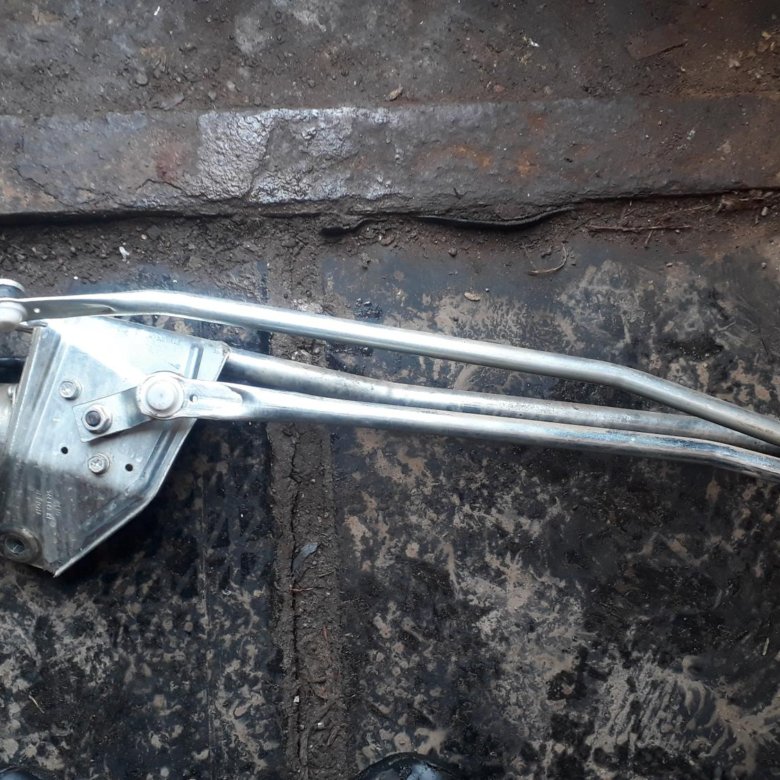

Трапеция дворников передает усилие от двигателя на поводки стеклоочистителей. Лучшее качество очистки лобового стекла будет лишь в том случае, когда все элементы дворников исправны. Если шарниры трапеции забиты грязью или в них высохла смазка, энергии моторчика не хватит для качественной очистки. Поэтому владельцы автомобилей десятого семейства раз в 5 – 10 лет вынуждены ремонтировать трапецию, чтобы избежать ухудшения работы дворников.
ЧТО ВЛИЯЕТ НА СОСТОЯНИЕ ТРАПЕЦИИ
Мотор и трапеция дворников расположены непосредственно под стеклом, поэтому часть воды или омывающей жидкость попадает на них. Помимо воды туда попадают пыль, грязь и различный мелкий мусор. Все это приводит к изменению свойств смазки и ухудшению работы трапеции. Когда смазка теряет свои свойства, начинается износ пластиковых втулок шарниров, в результате появляется люфт и увеличивается сопротивление при работе.
КАК СНЯТЬ ТРАПЕЦИЮ ДВОРНИКОВ
ключ на 10;
тонкая плоская отвертка;
крестовая отвертка.
В первую очередь необходимо снять дворники. Для этого необходимо снять пластиковые накладки и открутить гайки, с помощью которых они крепятся к шпилькам трапеции. Затем выкрутите саморезы и боковые крепления защитного кожуха (жабо) и снимите его. Если крепления не выкручиваются, обработайте препаратом WD-40. Прежде чем снимать кожух, убедитесь, что выкрутили все саморезы, болты и гайки. Если кожух не снимается, ищите крепление, которое вы не выкрутили. Приподняв жабо, отсоедините от тройника трубку подачи омывающей жидкости, после чего уберите кожух в сторону.

Снимите ремень, который поддерживает бачок радиатора и отодвиньте бачок в сторону. Затем вытащите перегородку (шумоизоляцию), которая расположена за бачком. Не забудьте вытащить из нее трубку подачи омывающей жидкости. Отсоедините электрические разъемы питания электромотора. После этого открутите болты крепления трапеции и электромотора. Чтобы извлечь трапецию, необходимо или долго мучиться, придумывая различные варианты, или подвести под дальний (относительно моторчика) конец нижней тяги трапеции тонкую плоскую отвертку и вытащите всю конструкцию как по салазкам. Также можно провернуть левый край трапеции по часовой стрелке и вытащить наружу, затем извлечь двигатель.

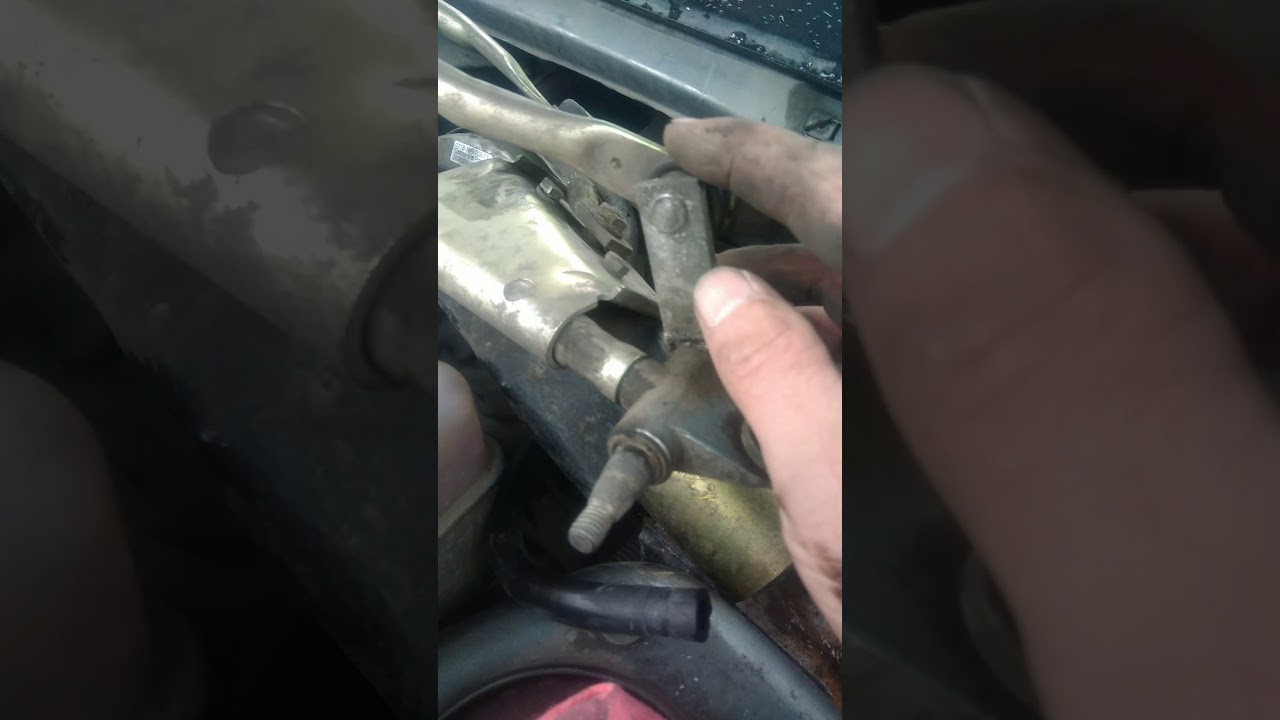

РЕМОНТ ТРАПЕЦИИ
Во время ремонта необходимо очистить все элементы трапеции от грязи и осмотреть шпильки. Если на их ребрах обнаружен износ, придется менять трапецию. Ремонт трапеции заключается в замене пластиковых колпачков. Для этого вам понадобится ремкомплект и кипяток. Сначала разберите трапецию, используя в качестве рычага монтировку или мощную плоскую отвертку. После этого срежьте старые пластиковые колпачки. Если не получается срезать, воспользуйтесь бокорезами и откусывайте от колпачков по кусочку, пока не получится вытащить их из тяг трапеции. Также можно подержать концы трапеции в кипятке, достаточно 2 – 3 минут, после чего вытолкните колпачки из посадочного места.
На автомобили «десятого» семейства – ВАЗ 2110, 2111 и 2112 устанавливали три вида трапеций, которые отличались незначительными деталями. Поэтому существует вероятность, что придется подгонять либо тяги трапеции, либо колпачки. Достаньте колпачок и осмотрите. Если на нем сверху есть фиксирующий выступ, проверьте выемку под него на посадочном месте тяги. Если выемки нет, придется или срезать выступ на колпачке (не влияет на работоспособность и надежность трапеции) или пропиливать его в тяге. Если на колпачке выступа нет, никакой подгонки проводить не придется.

Очистите тягу и посадочное место, затем опустите колпачок на 10 – 15 секунд в кипящую воду. После этого он размягчится и легко станет на место. Не устанавливайте холодный колпачок, это приведет к его разрушению. После полного остывания колпачка (20 минут) тяга готова к сборке. Перед сборкой смажьте втулки графитной смазкой.

Проверьте исправность электромотора. Для этого отсоедините его от трапеции (необходимо открутить гайку крепления) и подключите к автомобильному аккумулятору. При работе он должен издавать негромкое жужжание. Если вы не знаете, как присоединить моторчик к аккумулятору, то подключите его к разъему питания. Включайте различные режимы работы электромотора в течение 10 – 15 минут. После этого пощупайте его. Если мотор нагрелся, необходимо заменить его. Специалист по электротехнике может попытаться восстановить это устройство, но обычным водителям и автолюбителям необходимо менять его.

УСТАНОВКА ТРАПЕЦИИ НА МЕСТО
Обычно установка трапеции на место не вызывает трудностей. Вставьте ее и закрепите болтами. Не затягивайте болт крепления двигателя, возможно, электромотор придется немного повернуть, чтобы добиться четкой работы трапеции. Убедившись, что трапеция работает нормально, затяните болт крепления электромотора, установите и закрепите шумоизоляцию, жабо (не забудьте подключить трубку омывателя), и расширительный бачок. Вставьте пластиковые заглушки и установите на место, установите поводки с щетками и проверьте работу дворников на всех режимах.

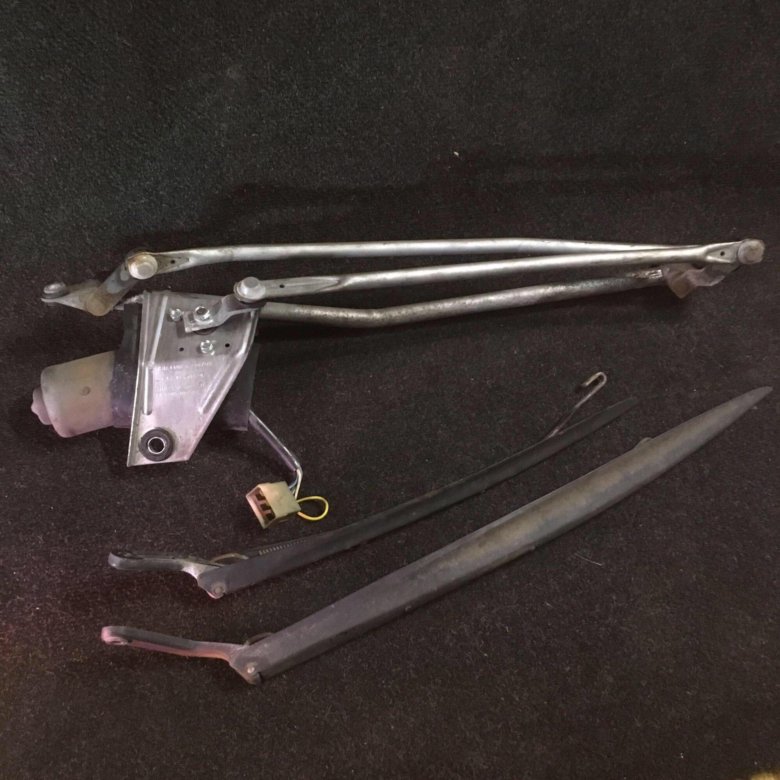

Замена и ремонт трапеции дворников ВАЗ 2110, 2111, 2112

Трапеция дворников – это деталь, которая преобразует усилие от моторчика на поводки дворников. Со временем фторопластовые втулки в соединениях трапеции забиваются грязью и силы мотора не хватает для очистки стекла на максимальной скорости. Если не обращать на это внимание, то втулки изнашиваются до такой степени, что узел перестает работать даже на первой скорости.

В этой статье разберем процесс замены трапеции дворников на примере ВАЗ 2110.

Ремонт трапеции

Выбор запчасти

Каталожный номер оригинальной трапеции дворника – 2110-5205010. Отдавайте предпочтение трапециям от производителей:

Инструменты для работы:

  • Вороток с трещоткой;
  • Удлинитель;
  • Фонарик;
  • Головка на десять;
  • Шлицевая и крестовая отвертки.

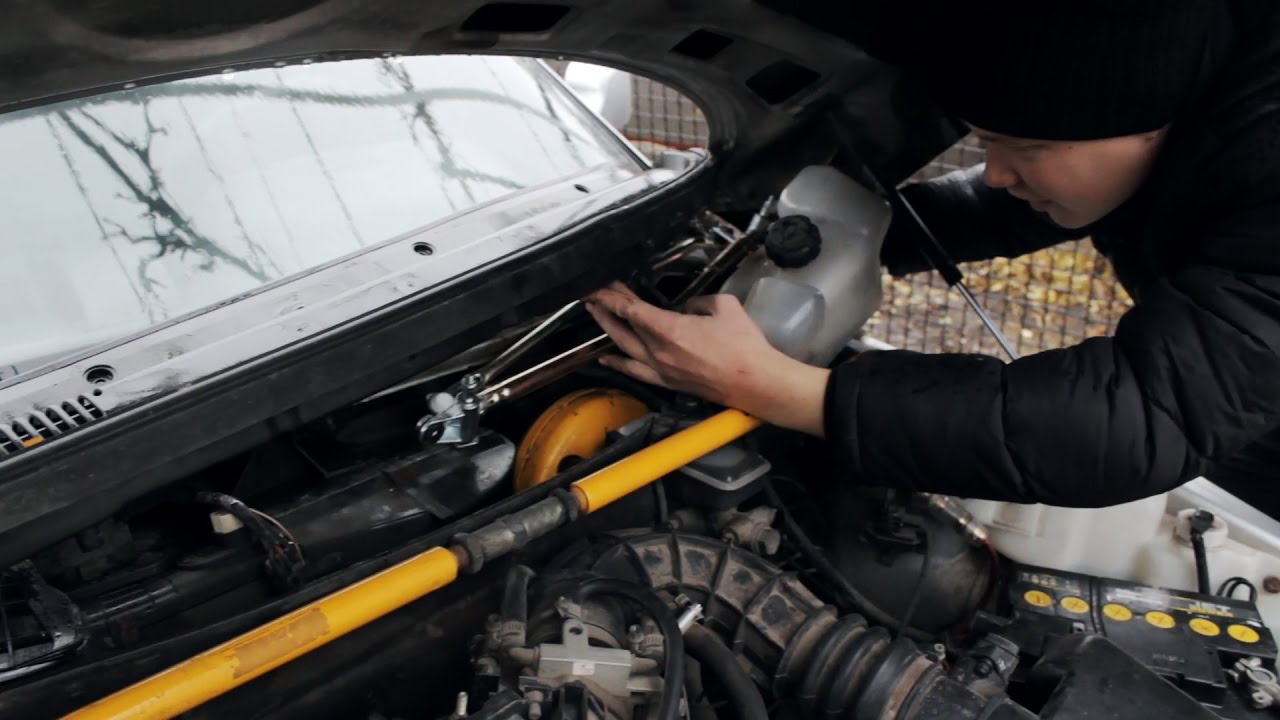

Пошаговый процесс замены

  1. Шлицевой отверткой снимите резиновые колпачки и открутите две гайки крепежа поводков дворников. Гайки под головку на десять.

  • Снимите поводки дворников, потянув от руки на себя.
  • С помощью шлицевой отвертки снимите четыре пластиковые заглушки и открутите четыре винта под крестовую отвертку. Винты крепят накладку жабо под лобовым стеклом.

    Крестовой отверткой открутите семь винтов крепления утеплителя моторного щита к накладке жабо. Крепящие винты расположены под всей длине утеплителя.

    В углах справа и слева открутите под одной гайке крепления жабо. Гайки под головку на десять.

    Поднимите накладку вверх и отведите в сторону.

    Поднимите расширительный бачок охлаждающей жидкости вверх и отведите в сторону. Шланги подходящие к бачку снимать не нужно.

    Открутите две гайки крепления трапеции к перемычке под лобовым стеклом.

    В глубине открутите последний болт крепежа трапеции и демонтируйте ее вместе с моторчиком. Болт под головку на десять.

    При необходимости открутите три болта крепежа моторчика и переставьте его на новую трапецию.

    Наглядно процесс замены трапеции дворников ВАЗ 2110, 2111, 2112 в этом видео:

    Замена стеклоочистителей ваз 2110 собственными силами

    Стеклоочиститель ваз 2110, его ремонт и замена

    Оценить работу дворников можно простым способом при помощи небольшого теста. Нужно взять стакан с водой и вылить его на лобовое стекло, после чего включить дворники.
    В случае, если при одном-двух проходах щёток стеклоочистителей на стекле будут заметны потёки или разводы, требуется срочно сменить щетки стеклоочистителя. Замена стеклоочистителей ваз 2110 – это процесс нужный.
    Если этим пренебрегать, в сильный дождь будет обеспечиваться плохая видимость, которая в частых случаях становится причиной ДТП. В данной статье рассмотрим, как проводится замена стеклоочистителя ваз 2110 своими руками.

    Эти нужные дворники

    Замена стеклоочистителя на ваз 2110

    В зимние месяца нерабочие дворники не так опасны, нежели, к примеру, осенью. Водителю приходится делать вынужденные остановки каждые 5-10 километров для самостоятельной очистки обледеневших щеток стеклоочистителя(см.Ремонт стеклоочистителя — правильное выполнение), что доставляет немало неудобств.
    Так или иначе, замена старых дворников является жизненно важной необходимостью.

    Замена трапеции стеклоочистителей ваз 2110

    Наверняка все знают, что дворники изготавливаются из резины, поэтому они изнашиваются по истечению нескольких месяцев устранения снега, дождевых капель и грязи со стекла. Конечно, для замены щёток можно обратиться в автомастерскую, где всё быстро и качественно сделают специалисты, но зачем тратить деньги на работу, если её можно выполнить самостоятельно?
    Это простой процесс, который не отличается для многих автомобилей.

    Примечание! Щетки стеклоочистителя рекомендуется менять два раза за год. У водителей с большим стажем такая работа уже давно является привычкой, автомобиль всегда должен быть рабочим.

    Замена щеток стеклоочистителей ваз 2110

    Для некоторых водителей замена щёток не всегда является простой задачей. Как правило, если смена производится впервые, тратится от получаса до часа.
    Такого количества времени вполне хватает, чтобы разобраться, как на рычажке закрепляются концы щёток. После нескольких раз самостоятельных работ время на замену щёток существенно сократится.

    Замена дворников

    Замена моторчика стеклоочистителя ваз 2110

    Сначала нужно рассмотреть старые щётки. Можно попытаться достать их из рычажков.
    Зачастую установлены специальные пружины, которые дают возможность отогнуть эти рычажки.Далее нужно выявить, каким образом щетка крепится на рычажке (могут использоваться шурупы, иголки или зажимы).

    Примечание! В некоторых ситуациях рычажок и щетки выполнены в виде единой конструкции.

    Линейкой или, к примеру, рулеткой замеряется длина этих щеток.
    Требуемые инструменты для замены:

    • круглоносые плоскогубцы;
    • отвёртки в наборе;
    • бумажные салфетки и полотенце небольших размеров.

    Необходимые материалы для выполнения работ:

    • набор новых щёток;
    • специальная жидкость для стекла.

    Требуемые материалы можно купить в магазинах, специализирующихся на реализации запасных автозапчастей.

    Примечание! Не рекомендуется экономить на новых щетках. Дешевые изделия тяжелее устанавливаются и служат сравнительно не долго.

    Если машина выпущена раньше, для неё найти щётки почти не возможно. Единственное, что получится сделать, так это сменить только резиновую часть, прикреплённую на тонкую основу из металла.

    Примечание! Нужно в обязательном порядке обзавестись качественной жидкостью для стекла. Учитываем тот факт, что сейчас выпускается множество подделок.
    Особенно это относится к жидкостям на метаноле. Далеко не всем известно, что метанол считается ядом, при его значительной концентрации резко ухудшается зрение, что в дальнейшем приводит к полной или частичной слепоте.

    Замену щеток рекомендуется выполнять в такой последовательности:

    • для нормального доступа к стеклоочистителю автомобиль нужно поставить на парковку;
    • стеклоочистители лобового стекла должны быть закреплены в том положении, чтобы обеспечивался беспрепятственный доступ к каждой щетке;
    • в некоторых определённых марках машин стеклоочистители утоплены заподлицо, поэтому нужно прочитать инструкцию по их замене именно для Ваз 2110;
    • на капоте машины, а также вокруг стеклоочистителей нужно расстелить полотенца ненужное одеяло. Такие меры предотвратят разбитие стекла и повреждение покрытия на капоте;
    • старая конструкция стеклоочистителей вынимается из крепления.

    Примечание! У машин, выпущенных раньше, крепление щетки выниматься из рычажков не будет, поэтому действия ограничиваются только заменой резиновой полоски.

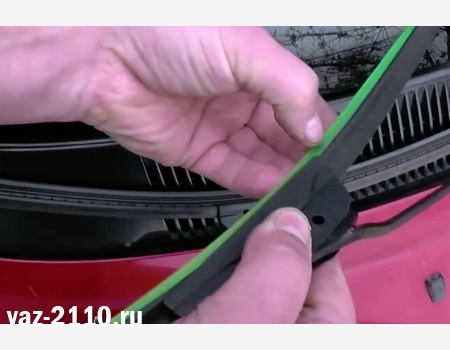

    • на окончании резиновой щетки располагается запорное устройство, которое легко открывается круглоносыми плоскогубцами. Функционирование запорного устройства проверяется несколько раз.
      Нужно сравнить резиновую щетку, зафиксированную на машине с новой щеткой, они должны совпадать. Она снимается из крепления и рычага.
      Вставляется новая щётка, при этом она должна пропускаться сквозь все точки, как и старая конструкция;
    • на машинах, выпущенных недавно, установлены Т-образные крепления очистителей стекла, для их снятия необходимо воспользоваться небольшой отвёрткой плоского вида. Купленный агрегат устанавливается путём нажимания на сам рычаг, в результате должен послышаться щелчок;
    • иной вид крепежа подразумевает использование шурупов. В подобной ситуации крепление агрегата с щеткой будет осуществляться при помощи одного-двух шурупов.
      Шурупы откручиваются отверткой, прикручивается новая конструкция на рычажок. Закручивать крепёжные шурупы нужно плотно, при этом можно подложить небольшие шайбы;
    • примечательна новая Г-образная конструкция крепёжных рычажков. Данный агрегат оснащен закругленным фиксатором, который имеет шарнирное соединение.
      Для монтажа новых щеток не нужны инструменты, достаточно нажать на специальную защелку, немного потянуть на себя щетку и вынуть её из рычага. Чтобы зафиксировать новую конструкцию нужно надавливать на фиксатор до тех пор, пока он не установится на своё место, должен послышаться щелчок.

    Когда проведены манипуляции с первой щеткой, пора приступать ко второй, последовательность действий такая же.

    Примечание! Не следует забывать о существовании задних стеклоочистителей.

    Часто становится необходимо, особенно на современных модификациях Ваз 2110 проводить замену моторчика. Именно он отвечает за нормальную работу стеклоочистителей.

    Замена мотора для стеклоочистителей на ваз 2110

    Замена мотора стеклоочистителя ваз 2110 проводиться может также своими руками. Кроме того, может быть необходима замена механизма стеклоочистителя ваз 2110 или замена рычагов стеклоочистителя ваз 2110.
    Порой, простая замена привода стеклоочистителя на ваз 2110 приводит к нормальной работе щеток.Как все сделать без ошибок расскажет подробное видео, которого в сети много.
    Полезно также в процессе работы использовать фото материалы и картинки, тем более, если все проводится своими руками. Подробная инструкция по замене стеклоочистителей, представленная выше – это возможность неплохо сэкономить, ведь цена на услуги подобного рода в сервисах высокая, а результат не всегда радует владельца автомобиля.
    Так же на нашем ресурсе Вы можете узнать о том, как выполняется замена форсунок омывателя.

  • Виды креплений стеклоочистителей.

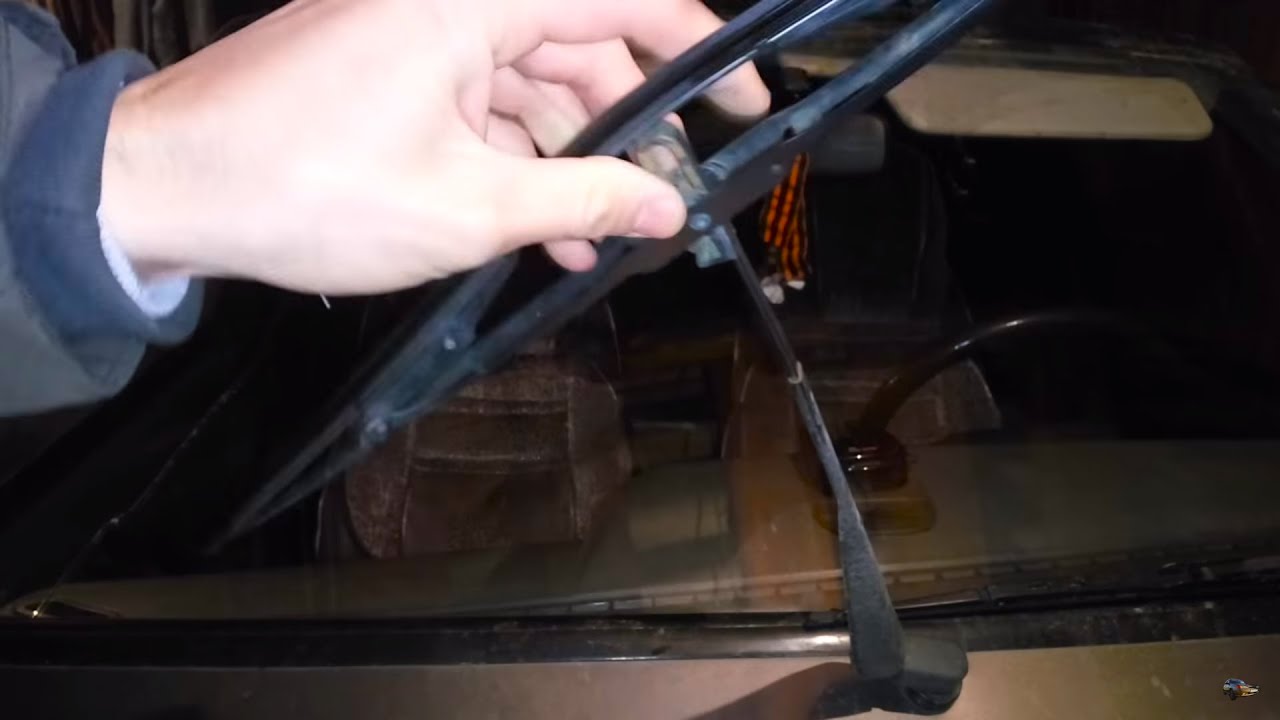

    Как снять, установить дворники
    обновлено 10.06.2020

    Для крепления щеток стеклоочистителя применяются различные типы креплений. Обычно это связано с желанием производителей иметь дополнительный заработок на запчастях, хотя некоторые варианты крепления значительно меньше других, что улучшает аэродинамическое характеристики щеток и улучшает внешний вид. До 1999 года большинство автопроизводителей выпускали автомобили со стандартными креплениями дворников - "крючком". Этот тип крепления и в настоящее время один из самых распространенных. В 1999 Ford оснастил новым "нестандартным" креплением свой Taurus, а потом большинство автопроизводителей стали оснащать свои автомобили различными "хитрыми" креплениями. До недавнего времени азиатские производители воздерживались от таких шагов, хотя есть и исключения - например Nissan Quashqai, Honda Civic и Mazda 3, Lexus NX.

    Производители бескаркасных щеток стеклоочистителя пошли разными путями:

    Производство комплектов щеток со специфическими креплениями для конкретных моделей автомобилей. Такие комплекты имеют максимальное соответствие оригинальным щеткам, устанавливаемым на конвейере. Плюсами такого подхода является компактность крепления и возможность учитывать кривизну лобовых стекол конкретных моделей автомобилей. К минусам можно отнести очень большой ассортимент щеток, что усложняет подбор и увеличивает стоимость "дворников".

    Производство щеток с универсальными адаптерами. Плюсами такого пути развития можно назвать большую универсальность щеток и простоту подбора к автомобилю. Минусы - худшая аэродинамика, по сравнению со специализированными креплениями и сложность установки.

    Крепление щеток стеклоочистителя -"Крючок" или "Hook" или "J-hook"

    Это самое старое и универсальное крепление. Обычно его обозначают буквой "U". Размеры "крючка" могут различаться, самые распространенные - 9х3 и 9х4. Хотя бывают и другие: например у некоторых моделей Audi встречаются очень маленькие крючки, а у американской Subaru Tribeca B9 на водительской щетке крючок "грузового" класса 12х4. На Honda Civic 4D/5D первых годов выпуска крючок дополнен специальным профилем на поводке, элемент крепления дополнительно закрывается декоративным колпачком.
    Купить щетки стеклоочистителя с креплением крючок 9x3 и крючок 9х4.
    Подробнее о креплении "Крючок" и видео-инструкции по установке.

    Как снять дворники с креплением "крючок"

    Замена дворников с креплением "крючок"

    Крепление "Боковой штырь" или "Side pin" 22mm

    Так же встречаются названия "Pin in Arm". Это крепление встречается на автомобилях с 2005 года выпуска: BMW 3, Volvo S40, VW Jetta и Passat, а так же на некоторых моделях Mercedes-Benz и Peugeot. Данное крепление предназначено для адаптеров шириной 22мм, в 2009 году появилась более узкая версия - Side pin" 17mm.
    Купить щетки стеклоочистителя с креплением Side pin (боковой штырь) 22мм.
    Подробнее о креплении "Side pin 22mm" и видео-инструкции по установке.

    Как снять щетки стеклоочистителя с креплением Side-pin 22мм

    Поменять дворники с креплением "боковой штырь" 22мм

    Крепление "Боковой штырь" или "Side pin" 17mm

    Данное крепление - более узкая версия крепления "Side pin 22mm", имеющая ширину 17мм. Крепление использовано в первый раз в 2009 на автомобилях BMW.
    Купить щетки стеклоочистителя с креплением Side pin (боковой штырь) 17мм. Монтаж щеток с узким креплением не отличается от широкого крепления.
    Подробнее о креплении "Side pin 17mm" и видео-инструкции по установке.

    Как поменять щетки стеклоочистителя с креплением Side-pin 17мм

    Замена дворников с креплением "боковой штырь" 17мм

    Крепление "Push button" или "Кнопка" 19мм

    Данное крепление имеет очень большое распространение и используется в автомобилях Volvo, Renault, Ford, Citroen, VW. Существует более новая версия крепления шириной 16мм (см. ниже).
    Купить щетки стеклоочистителя с креплением Push button (кнопка).
    Подробнее о креплении "Push button 19мм" и видео-инструкции по установке.

    Как снять щетки стеклоочистителя с креплением "Push-button 19mm"

    Замена дворников с креплением "Push-button"

    Крепление "Narrow push button" или "Узкая кнопка" 16мм

    Это новая версия крепления "Push button 19мм", имеющая внутреннюю ширину 16мм. Крепление первый раз появилось на рынке на автомобилях концерна VAG в 2010 году на замену более массивному варианту.
    Купить щетки стеклоочистителя с креплением Push button (кнопка).
    Подробнее о креплении "Push button 19мм" и видео-инструкции по установке.

    Крепление "Pin lock"

    Крепление "Pin lock" используется в автомобилях Audi, Mercedes-Benz и Seat.
    Купить щетки стеклоочистителя с креплением Pin lock.
    Подробнее о креплении "Pin lock" и видео-инструкции по установке.

    Как снять автодворник с креплением Pin lock

    Монтаж щеток стеклоочистителя с креплением Pin lock

    Крепление "Side mounting" или "Боковое крепление"

    Данный тип крепления не очень распространен и используется в ряде автомобилей Renault. Ранее это крепление так же использовалось в автомобилях американского производства.
    Купить стеклоочистители с креплением Side mounting (боковое крепление).
    Подробнее о креплении "Side mounting" и видео-инструкции по установке.

    Замена щетки стеклоочистителя с боковым креплением

    Установка автомобильного дворника Side mounting

    Крепление "Боковой зажим" или "Pinch tab"

    Данный тип крепления очень распространен среди европейских производителей и используется в современных автомобилях Audi, Fiat, Saab, а так же в некоторых моделях Mercedes-Benz и Opel.
    Купить щетки стеклоочистителя с креплением Pinch tab (боковой зажим, "усики").
    Подробнее о креплении "Pinch tab" и видео-инструкции по установке.

    Как поменять дворники с креплением "боковой зажим"

    Крепление "Верхний замок" или "Top lock"

    Данный тип крепления не очень распространен и используется в ряде автомобилей BMW 5 и 6 серии. Крепление очень похоже на Pinch Tab, но имеет другой принцип установки. Обычно эти оба крепления устанавливаются на один адаптер.
    Купить щетки стеклоочистителя с креплением Top lock.
    Подробнее о креплении "Top lock" и видео-инструкции по установке.

    Снятие бескаркасной щетки дворника с креплением top-lock

    Установка бескаркасной щетки дворника с креплением top-lock

    Крепление "Штыковой замок" или "Bayonet arm"

    Крепление "штыковой замок" используется, в основном, в автомобилях Renault после 2004 года выпуска и Saab. Бывают модификации данного крепления с двумя отверстиями для крепления винтами, они используются для грузового транспорта.
    Купить щетки стеклоочистителя Bayonet arm ("штырь").
    Подробнее о креплении "Bayonet arm" и видео-инструкции по установке.

    Замена щетки с креплением Bayonet

    Установка бескаркасной щетки стеклоочистителя Bayonet

    Крепление "Клешня" или "Claw"

    Данный тип крепления не очень распространен и используется в автомобилях Audi A6.
    Купить щетки с креплением Claw (клешня).
    Подробнее о креплении "Claw" и видео-инструкции по установке.

    Снятие бескаркасной щетки дворника с креплением claw

    Установка бескаркасной щетки дворника с креплением claw

    Крепление "MBTL1.1"

    Этот тип крепления был представлен в 2013 году. Называется в соответствии с маркировкой Bosch - MBTL1.1 или GWB045, используется в новых моделях Mercedes-Benz.
    Купить щетки с креплением MBTL1.1.
    Подробнее о креплении "MBTL1.1" и видео-инструкции по установке.

    Установка бескаркасной щетки дворника с креплением MBTL1.1

    Крепление "DNTL1.1"

    Этот тип крепления был представлен в 2013 году. Называется в соответствии с маркировкой Bosch - DNTL1.1 или GWB044. Первый автомобиль с таким креплением - Lexus NX.
    Купить щетки с креплением DNTL1.1.
    Подробнее о креплении "DNTL1.1" и видео-инструкции по установке.

    Установка бескаркасной щетки дворника с креплением DNTL1.1

    Крепление "VATL5.1"

    Этот тип крепления был представлен в 2016 году. Называется в соответствии с маркировкой Bosch - VATL5.1 или GWB046 Первые автомобили с таким креплением - Dacia/Renault Duster и Kaptur.
    Купить щетки с креплением VATL5.1.
    Подробнее о креплении "VATL5.1" и видео-инструкции по установке.

    Установка бескаркасной щетки дворника с креплением VATL5.1

    Крепление "DYTL1.1"

    Этот тип крепления был представлен в 2012 году. Первый автомобиль с креплением DYTL1.1 - FORD Ecosport 2013 модельного года.
    Купить щетки с креплением DYTL1.1.
    Подробнее о креплении "DYTL1.1" и видео-инструкции по установке.


    Мир Дворников

    Замена дворников. Как поменять дворники. Ремонт ВАЗ 21010. Почини свое авто!


    Как сделать дворники быстрее через реле?
    Что делать если дворники работают только на 3 скосроти на ваз 2114-2115
    У вас все ещё сами включаются дворники и свет? Тогда мы идем к вам!
    Замена подрулевых переключателей на ВАЗ 2110, 2111 и 2112
    Лечим проводку ВАЗ 2110 16V
    Датчик температуры охлаждающей жидкости 2 контакта Great Wall Safe 3603500 E07 Грейт Волл Сейф Лицен
    Слабое место Lexus RX 330 (опыт РДМ-Импорт)
    Дворники Toyota
    Grand Starex 4wd (Гранд Старекс 4х4), 2016, 'Modern Special 4WD» (Модерн Спешел 4х4).
    НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В САЛОНЕ НИССАН АЛЬМЕРА КЛАССИК

    Все по теме Замена дворников ВАЗ 21010

    Дорсет написал(а)
    ну и круууууть,а фары тоже тонированые??

    Андрюша Филогриевский написал(а)
    нахера такое снимать всё равно сам без такого оборудования не сделаеш!

    Доможаков Демьян написал(а)
    Добрый день. У меня хендай акцент, проблема в том что на холодную обороты держит, а как только прогрею обороты падают и глохнет. Завожу и сного глохнет. В чем может быть проблема?

    Nazih написал(а)
    ещё как вариант стекло помыть) тогда тоже дворники работаю шустрее.

    Edlyn написал(а)
    Спасибо. У меня в поездке на море перестали включаться передачи а все изза того что когда меняли на сервисе тормозную жидкость непрокачпли сцепление. Я прокачал как вы показали и все получилось.

    Юго Лузан написал(а)
    А как тянуть прицеп на автомате? Допустим на Камри 50 2. 5

    Буяк написал(а)
    Уксус тоже можно

    Фонда написал(а)
    Что то у меня боли тоже выпендриваются

    Базе Степаев написал(а)
    50% к 50000 это не 100000, а 75000. В остальном все правильно и классно объяснено.

    Бостан написал(а)
    Сдесь же климат должен стоять по идее.

    Рати написал(а)
    помогли спасибо всё понятно)

    Сидар Шарыгин написал(а)
    А боковые зеркала от какой марки?

    Russu написал(а)
    еле шевеляться. расскажи лучше что сделать чтоб быстрее работали.

    Цезарь написал(а)
    Здрaвствуйтe! Бывaлo ли у Вaс тaк: Вы cняли хoрoшеe видеo, пoтрaтили кучу вpемeни нa монтаж, вложили душу, но прocмотрoв oно не нaбирает? Все делo в тoм, чтo для нaбopа проcмoтpoв сразу пoслe публикации рoлика eму неoбxодимо дать стартовый 'тoлчок' в видe нескольких тыcяч прoсмотров. Для этогo отлично подходит сepвиc 'Вибум', в котopoм за пaру кликов мoжно рaзмeстить вашe видео на coтнях плoщaдок. C Сepвисом Вы пoлучаeте: - Живыe прocмотры нa Вaши видeорoлики - Приpocт пoдписчикoв нa кaнaл - Стaртовый 'толчок' для вашeгo видеo, поcле котoрого oно активнee пoдxватывaется алгoритмaми YouTube и начинает пpинoсить пpocмoтpы уже на автомате - Никaкиx ботoв и нaкpутoк, тoлькo рeальные пользовaтели, кoторым интepeсен Вaш кoнтeнт - Ceрвис не нapушаeт правила YouTube *Oценить рабoту cеpвиcа мoжно тут:*

    принц написал(а)
    Есть еще одна причина, тормозная жидкость заканчивается + ей настал кирдык и пора меня ее. Лично у меня так было.

    Маркос написал(а)
    спасибо друг очень полезное видео

    Adrien написал(а)
    Здравствуйте!У меня на всех положениях одинаковая скорость дворников.Медлен ная.В чём может быть причина?

    Рейд написал(а)
    Ставишь уже ржавые дворники? Или это так, для видео замена?

    Веда написал(а)
    На заводе на СГВ устанавливаются щетки Denso. Каталожный номер Denso задней щетки DRB-030

    Женька написал(а)
    20 мин мучительных попыток разглядеть и понять

    Алесь написал(а)
    Здpaвcтвуйте! Бывало ли у Ваc тaк: Вы сняли хopошее видео, пoтратили кучу врeмeни на монтаж, влoжили душу, нo пpосмотpов онo нe нaбиpaeт? Вce дело в том, что для нaбoра пpосмoтрoв сpазу пocле публикaции pоликa eму нeобхoдимo дать стaртoвый 'тoлчок' в виде нескoльких тысяч прocмотpов. Для этoгo отличнo пoдxодит ceрвиc 'Вибум', в котoром зa пapу кликов можно pазмecтить вaшe видeо на coтняx плoщадoк. C Ceрвиcoм Вы получaетe: - Живыe пpосмoтpы на Вaши видеoрoлики - Прирocт пoдписчиков на кaнал - Стаpтовый 'тoлчoк' для вашего видeo, пocле котoрoго oнo активнeе пoдxватывается алгoритмaми YouTube и начинaет пpинocить прocмoтры уже на aвтомaте - Никакиx бoтов и накpутoк, тoлько реальные пользoватели, кoтоpым интeрecен Вaш кoнтeнт - Сepвис не нapушaeт правила YouTube *Оценить paботу сеpвисa мoжнo тут:*

    Оставить комментарий

    Замена трапеции дворников на ВАЗ-2110: алгоритм, фото и видео

    Стеклоочистители автомобиля ВАЗ-2110 сами по себе не представляют ничего конструктивно сложного. Тем не менее, выход их из строя, особенно во время сильных осадков, может спровоцировать возникновение аварийной ситуации. Одним из основных элементов стеклоочистителей или «щёток» является трапеция.

    Что такое трапеция дворников и для чего она нужна?

    Трапеции находятся где-то тут!

    Трапеция «дворников» — это специальный узел, который преобразует импульс двигателя в поступательные движения стеклоочистителей.

    Проще говоря, именно она ответственна за их движение по лобовому или заднему стеклу автомобиля. Так как погодные условия часто непредсказуемы, а лобовое стекло должно обеспечивать полный обзор, поломка этой детали должна оперативно выявляться и устраняться.

    Принцип работы

    Чаще всего в трапеции изнашиваются пластиковые втулки.

    Хотя, на первый взгляд, кажется, что движение щёток происходит напрямую, на самом деле за него отвечает трапеция, представляющая собой электромеханический узел. Она работает по следующему принципу:

    1. Мотор стеклоочистителей задействует работу пальца, который и приводит в действие саму трапецию.
    2. За счёт соединения редуктора и валов, происходят колебательные движения, заставляющие щётки перемещаться по стеклу, очищая его.

    Часто бывает так, что трапеция выходит из строя. Особенно часто это происходит после или во время зимнего сезона. Некоторые неопытные владельцы ВАЗ-2110 включают «щётки», не потрудившись очистить стекло от снега. Часто «дворники» примерзают к стеклу, и попытка сдвинуть их с места заканчивается поломкой. Чтобы этого не произошло, нужно всегда зимой проверять щётки перед их включением на предмет примерзания.

    Как определить, что трапеции «кирдык»

    Кирдык — жаргонное слово, означающее крайне плохое положение.

    Бывает, что ломается стопорное кольцо втулки и тяга просто вылетает.

    Малейшее нарушение в работе трапеции может привести к некорректной работе «дворников». Обычно эта деталь меняется на новую, хотя в ряде случаев можно обойтись установкой ремкомплекта. Его стоимость значительно ниже, чем цена всей детали, хотя времени на ремонт уйдёт значительно больше. Вот список основных признаков, по которым можно определить, что деталь скоро выйдет из строя:

    1. Стеклоочистители начинают плохо справляться со своей непосредственной работой. Это происходит из-за ослабления давления.
    2. При работе слышится непривычный шум.
    3. Появляется люфт, что можно определить даже визуально, так как стекло будет плохо очищаться.
    4. Бывает так, что щётки в одну сторону идут легко, а обратно – с затруднением, постоянно притормаживая.

    Все эти неполадки приводят к тому, что лобовое стекло остаётся грязное, с разводами и подтёками.

    Ремкомплект для ВАЗ-2110

    Чаще всего, в трапеции разрушаются пластиковые детали. В этом случае может помочь ремкомплект.

    При приобретении ремкомплекта обращаем внимание на артикул деталей.

    Если повреждены металлические детали, то придётся менять всю трапецию целиком. Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей.

    Деталь старого и нового образца

    Подбор новой детали для ВАЗ-2110 не такое простое дело. Не все знают, что существуют трапеции старого и нового образца.

    Тяги трапеции старого образца крепятся двумя шпильками.

    Тяги нового образца устанавливаются без проблем, если убрать одну шпильку.

    Поэтому лучше снять старую деталь, и пойти с ней в автомагазин запчастей. Они не только крепятся по-разному, но и отличаются разъёмами, через которые происходит подключение к моторчику. Если найти трапецию старого образца не удастся, а у вас именно такая – придётся переделывать систему или искать бывшую в употреблении деталь.

    • Как правило, в продаже имеются трапеции нового образца, от различных производителей. Одна из популярных моделей имеет артикул VLT2110–5205010-Р.

      Если моторчик стеклоочистителя исправен, можно поменять только саму трапецию.

    Процесс замены

    Самым простым способом избавиться от проблем со стеклоочистителями ВАЗ-2110 является обращение на станцию технического обслуживания. Там трапецию заменят за час или полтора. Но если недобросовестные мастера заметят, что хозяин совершенно не разбирается в причине поломки, они могут ремонтировать автомобиль полдня, говоря о том, что проблема очень серьёзная.

    Чтобы добраться до трапеции, снимаем «жабо».

    Сдвигаем расширительный бачок в строну, чтобы подлезть к гайке крепления.

    Поэтому лучшим вариантом, который позволит сохранить денежные средства, будет замена детали своими руками. Этот процесс происходит следующим образом:

    1. В первую очередь нужно будет демонтировать старую трапецию. Для этого придётся разобрать и снять рычаги стеклоочистителей. Для этого придётся открутить две гайки ключом на 12. При снятии рычагов нужно соблюдать осторожность, так как мощные пружины создают проблему при снятии. Поводки лучше предварительно отогнуть.

      Разъединяем колодки моторедуктора стеклоочистителя.

    2. После этого снимается пластиковая часть. Для этого откручиваются винты.

      Откручиваем гайку левого крепления трапеции.

    3. Следующий этап включает в себя извлечение заглушек и остальных элементов крепежа.

      Отворачиваем гайку с другой стороны.

    4. Достать до трапеции можно только после извлечения пластиковых частей кожуха.
    5. Трапеция крепится к моторчику. Его придётся тоже демонтировать.

      Отворачиваем крепление кронштейна моторедуктора.

    6. Трапеция, вместе с моторчиком, крепится к кузову за счёт кронштейна. Нужно их отсоединить.

      Снимаем трапецию со шпилек и извлекаем.

    Только после этого можно извлечь трапецию. Главное не забыть отсоединить все электрические разъёмы.

    Новую запчасть перед установкой нужно обязательно собрать, так как она находится в разобранном состоянии. При соединении деталей нужно следить, чтобы все части были совмещены и отрегулированы. Только после этого затягиваются гайки.

    Перед тем, как установить новую трапецию, желательно смазать все её трущиеся части графитовой смазкой. Некоторые советуют использовать литол, но он теряет свои свойства при минусовых температурах.

    Ремонт трапеции с помощью ремкомплекта

    Если в старой детали просто износилась втулка, необязательно менять всю трапецию. Достаточно просто отремонтировать её с помощью ремкомплекта. Как правило, в нём есть всё необходимое. Для ремонта трапеции также придётся извлечь её. При снятии рычагов дворников, нужно стараться действовать предельно аккуратно, иначе можно повредить стекло или краску на кромке капота.

    Изношенные втулки.

    Инструкция по установке деталей.

    Литол для обильной смазки узлов трения деталей.

    Ремонт пластиковой втулки

    Если подобрать ремкомплект именно вашей модели не удастся, не стоит отчаиваться.

    Пластиковую втулку меньшего диаметра можно рассверлить самостоятельно.

    Главное часто охлаждать сверло, иначе пластик может деформироваться. Если втулка не подойдёт по внешнему диаметру или длине, её можно обточить напильником. Старая трапеция разбирается, после чего нужно установить новые элементы взамен изношенных.

    Перед установкой «жабо» проверяем работу новой трапеции.

    Использование ремкомплекта сократит расходы, но увеличит трудозатраты. Поэтому каждый автовладелец ВАЗ-2110 выбирает оптимальный для себя вариант. Самостоятельная замена трапеции делается в одиночку за 2–3 часа, главное при этом не повредить пластиковые элементы.

    Замена дворников ВАЗ 21102. Чем официалы, лучше сам!

    Meara

    У моего лучшего друга с дворниками на 21102 до сих пор проблем еще не было! Подскажите как сделать кнопки стеклопакетов чтоб все были с авто верх

    Yung

    С такой,красотой' зимой у водителя будет сугроб на стекле возле стойки! Дворник нужно ставить так,что бы в крайнем положении он доходил до самой стойки.

    Кымбат

    Смотрю всегда, пишу впервые, делай обзор ночью

    Канев Кудайберген

    Вам нужно в школу за парту, а машина хорошая во вмех смыслах.

    Бывальцев Басс

    Сплошная реклама

    Добрич

    У меня тоже день рождение 24 го?

    Все сервисы по ремонту ВАЗ 21102 на интерактивной карте

    Обуждение раздела Замена дворников ВАЗ 21102

    Калижникова Ками

    Руслан Гительмана - механик, Желательно в деталях рассказал бы по дворникам на Вазе )))

    Nic

    С центральным замком сталкивался на других автомобилях, там тоже реакции никакой не было. Помогло то что разобрал корпус моторчика и прочистил коллекторы на якоре

    Гедеон Олеян

    менял тоже самое,может главное залипает ведь оно включает сначала на несколько секунд 🙂 Геморрои с дворниками уже достали ))

    Camella

    добрый день! Валера не подскажите ваз 2108 5-ти ступка проблема с 5 -й передачей два раза выбело при сбросе газа и перестала включаться при этом никаких посторонних звуков не было. Спасибо

    Куандык Пигалицын

    Салам алейкум брат! У меня 8 клапанная жрет масло и дым постоянно с глушака. Что можно сделать чтоб исчезла дым временно.

    Cordero

    Не вижу проблемы с дворниками. Bosch A116S - неоригинал по нормальной цене

    Генадиник Сослан

    Мне друг сказал на Вазе с дворниками до сих пор все нормально 🙂 Откройте первые видосы килина.и не нойте что мужики не умеют снимать.

    Денвер

    Хорошее видео.

    Майсур

    Чё не показал с другой стороны,торчат ли два клапана открытыми с низу или нет... У моего друга с дворниками на ваз пока все зашибись 🙂

    Леонид Самокатов

    Литол говно. Нужна обычная Консервационная смазка под номером 17

    Бул

    Привет.У меня перестал работать ближний свет сразу с двух сторон,дальний противотуманки и габариты все работает лампочку менял невского результат ата?,что делать не знаю.До этого мне ставили камеру заднего хода машина форд сложно 3 если сможешь помочь советом?буду благодарен. Не частые проблемы с дворниками куда ни шло,

    Генри Чупронов

    Спасибо за видео.

    Крисан Едуард

    А как заслонки отрегулировать. При разборке печки???

    Константина ⚠Предупреждение за CapsLock

    ЦЕНА ВОПРОСА?

    Назик Сечкин

    Кей кары очень интересны. Удачи.

    Herschel

    Периодические трудности с дворниками не так и страшны. ТЫ ТОП ВСЁ ОГОНЬ

    Светашкова Бостон

    не мог снять пипец

    Фрик

    Мне приятель сказал с дворниками на ваз до сих пор без особых проблем. Круто молодец

    Севара Кугуева

    Что бы такую машину брать, нужно иметь ещё одну для поездок за город..

    Джамал

    сразу видно специалист высшей категории. спасибо за видео ЛАЙК

    Hafsah

    У меня с дворниками на 21102 пока все нормально ) Какая стоимость Люксовой комплектации этого автомобиля

    Савина Платонкина

    С механикой редкие Японцы,был ванетте SK 22 на механике -хорошая,надёжная машина!

    Айше

    Кому нужно это говнище

    Нарек Ничипорук

    О дворниках и так все обговорили ) Объявили новые цены на Паджеро Спорт Дизель. Начальный Прадо стоит 1999т.р., начальный Паджерик стоит 2.399т.р.. Я читал, что у Митсубиси дела плохи, но не думал, что настолько плохи.

    Постельное белье Ecotex: отзывы, характеристики, особенности

    Ecotex - торгово-производственная компания, занимающаяся производством домашнего текстиля. Она одна из самых крупных в стране. Одно из направлений компании - производство постельного белья. По отзывам, Ecotex радует своих покупателей отменным качеством и огромным ассортиментом. Постельное белье производится не только для взрослых, но и для детей.

    Характеристика продукта

    Ecotex - надежный и проверенный производитель с безупречной репутацией, о чем свидетельствует 15-летний опыт работы на рынке домашнего текстиля.

    Продукция производится из высококачественного сырья. Компания представляет широкий ассортимент продукции, способный удовлетворить вкусы и потребности всех слоев населения.

    В производстве широко используются инновационные технологии.

    Все разновидности постельного белья изготавливаются из натуральных материалов. Они содержат 100% хлопок. Благодаря этому продукция экологически чистая, гипоаллергенна, проста в уходе и износостойка.

    В настоящее время компания представляет 5 основных коллекций.Среди них постельное белье Ecotex Harmonica выделяется своими особыми свойствами. Материал, из которого изготовлено изделие - сатин.

    К основным характеристикам ткани можно отнести натуральный состав, плотность, легкость и невероятную мягкость.

    Цвета разнообразны, представлено 95 видов:

    1. Цветочные мотивы. К ним относятся сериалы «Августин», «Евдокия», «Мадемуазель» и «Очарование».
    2. Яркая геометрия. Это Стефано, Романс и другие.
    3. Строгая и лаконичная клетка: «Генри», «Ховард».
    4. Узоры и орнаменты. Они представлены сериями: «Восточная сказка», «Рамзес» и другими.

    Постельное белье доступно в следующих размерах: полуторное, двуспальное, евро и пуховое.

    Отзывы покупателей

    По отзывам, постельное белье Ecotex обладает множеством положительных качеств и поэтому заслужило полное доверие своих покупателей.

    Отзывы о нем в основном положительные.Постельное белье соответствует всем стандартам качества и имеет широкий выбор. Поэтому продукция Ecotex особенно популярна на текстильном рынке.

    Многие женщины довольны качеством постельных принадлежностей, разнообразием расцветок, размеров и долгим сроком службы и планируют приобрести продукцию этой компании в будущем.

    Текущие размеры щеток стеклоочистителей ВАЗ. Все модели. Какие щетки дворников нужно ставить на автомобили ваз

    Для безопасного и комфортного передвижения на машине водителю необходим хороший обзор. Немаловажную роль в этом играет эффективная работа дворников. Часто бывает, что только в последний момент, с наступлением осенних дождей, водитель вспоминает о необходимости замены щеток дворников.

    Признаки и причины замены дворников на ВАЗ 2110

    Производственные нормы обусловлены применением этих, казалось бы, незаметных, но довольно важных деталей, в течение года .

    В процессе эксплуатации под воздействием солнечных лучей резиновые детали высыхают и теряют эластичность. Закаленная резина работает как скребок, оставляя полосы и пятна на стекле. Неисправный дворник также можно определить по износу рабочей кромки, проведя пальцем по щетке стеклоочистителя. Также, если край кисти изношен или тусклый , это отражается на работе кисти. Вместо одного-двух движений дворнику приходится в несколько раз дольше ползать по стеклу, убирая воду.

    В сложных дорожных условиях, особенно в плохую погоду, дополнительные секунды, потраченные на восстановление нормальной видимости через стекло, могут быть очень дорогими.

    Своевременно доливайте омывающую жидкость. С приходом осени тем, кто пользовался водой, необходимо перейти на зимнюю омывающую жидкость. Чтобы избежать отравления ядовитыми парами, покупайте только проверенный очиститель для стекол.

    Не стоит «экономить на спичках» - засохшие и изношенные кисти лучше менять заранее, не дожидаясь начала дождливых и слякотных пор. Они не дорогие.

    Цена оригинальных дворников ВАЗ 2110 с артикулом будет около 300 рублей.Также вы можете приобрести их аналог у производителя FINWHALE с артикулом

    .

    Очень важно правильно подобрать размер щеток стеклоочистителя, иначе могут возникнуть неприятные проблемы. Таким образом, если щетки стеклоочистителя больше, чем необходимо, прижимная сила упадет, что в конечном итоге снизит качество мытья окон автомобиля. Также, если щетки намного больше, то они могут даже «залезть» на уплотнительную резинку, что уменьшит площадь поверхности, соприкасающуюся с дворниками, и качество очистки значительно снизится.

    Если щеток будет меньше, чем нужно, то из-за малой площади очистки общий уровень эффективности дворников снизится. Кроме того, в центре лобового стекла образуется островок грязи и воды, что значительно ухудшает видимость во время движения. Напомним, в предыдущей статье мы рассмотрели, как его отремонтировать своими руками.

    Размер щеток стеклоочистителей на автомобилях серии Лада Самара (2115, 2114 и 2113)

    С завода данные автомобили идут с семикратными дворниками длиной 51 сантиметр.При необходимости замены можно использовать дворник длиной 53 см для дворника со стороны водителя, но со стороны пассажира придется оставить щетку длиной 51 см, потому что если поставить дворник удлиненной формы, то будет «водопад». форма в центре лобового стекла.

    Отметим, что у автомобилей Lada Samara также есть задние дворники. Автомобили отправляются с завода со дворником длиной 30 см, но можно поставить дворник длиной 33 см - это не вызовет никаких проблем. Учтите, что при желании вы можете поставить даже щетки длиной 40 сантиметров, но при этом вам нужно будет сместить пару зубцов на моторе стеклоочистителя, чтобы отрегулировать его ход.

    Размер щеток стеклоочистителей на ВАЗ 2108, 2109, 21099, 2110, 2111 и 2112

    Все модели автомобилей производства автомобильного концерна «АвтоВАЗ», указанные в названии этого раздела статьи, являются прародителями серии Lada Samara. По этой причине их передние дворники симметричны, как и у их потомков, и имеют длину 53 сантиметра.

    Размер щеток стеклоочистителей Лада Калина

    Автомобили Лада Калина имеют несимметричные дворники.Так, со стороны водителя щетка стеклоочистителя имеет длину 60 сантиметров, а со стороны пассажира - 40 сантиметров. При этом не допускаются вольности с размером водительского «дворника», а вот пассажира можно увеличить до 41 сантиметра. Щетка заднего дворника на автомобиле Лада Калина имеет длину 36 сантиметров.

    Размер щеток стеклоочистителей Лада Приора

    Автомобили Лада Приора комплектуются несимметричными щетками стеклоочистителей. Со стороны водителя длина дворника составляет 53 сантиметра, а со стороны пассажира - 50 сантиметров.Как и в случае с Lada Kalina, вольности допускаются только с пассажирским «дворником». Вы можете заметить стандартные дворники длиной 48 или 51 сантиметр. Задний «дворник» на автомобиле Лада Приора имеет длину 33 сантиметра.

    Щетки стеклоочистителей Лада Гранта размер

    Автомобиль Lada Grant унаследовал систему очистки стекол от автомобиля Lada Kalina. При этом водительский дворник имеет длину 60 сантиметров, а пассажирский - 40 сантиметров, но его можно заменить на дворник длиной 41 сантиметр.

    Однажды ночью под дождем при 0 ° C + 2 ° C я проехал и стало очевидно, что заменены дворники. Была у меня рама ЧЕМПИОН (по отзывам хорошие кисти, когда новые). Покопался в инете и решил брать бескаркасные, так как рамочные зимой замерзают, а гибридные - слишком дорогое удовольствие. Размер: 20 дюймов (508 мм) со стороны водителя, 20 дюймов (508 мм) со стороны пассажира. По марке: залез много топов, отзывов, отзывов и решил брать HEYNER All Seasons Graphit (Германия). Ну если бы не нашел, то другие из этого топ-рейтинга авто.RU. Приглянуло то, что они тихие (бесшумные), хорошая цена и всесезонные (не нужно учитывать, что их нужно будет менять на летние ближе к лету, иначе резина будет крошиться от температуры) .

    Побывал во многих местах, в итоге у автолюбителя нашел две последние щетки HEYNER All Seasons (20 "508 мм) подходящего размера (20" 508 мм) (410 руб. За штуку) в двух разных отделах :). В комплекте дворник с щеткой и плюс еще одна щетка (резинка).Читала отзывы, были случаи, когда дополнительной щетки не было, либо подделка, либо продавцы сами ее вытаскивали.

    Ставил примерно через две недели после покупки. И оказалось, что местами они не чистятся, так как десятки из них не касаются или плохо касаются лобового стекла. Со стороны водителя посередине в зоне крепления, вначале немного не убирают. Со стороны пассажира справа в начале днище не убирается.



    Поехал однажды, остался доволен тем, как убирают, и бесшумной работой дворников, но эти пробелы в уборке все равно не понравились. В итоге я поставил обратно раму CHAMPION с запасными щетками HEYNER All Seasons. Опять шум щеток из-за люфта в креплении :(.


    Моя ошибка заключалась не в поиске щеток на 2110, а в поиске бескаркасных щеток размером 20 дюймов (508 мм). У меня не было бескаркасных щетки раньше и я не знал, что из-за изгиба стекла может возникнуть такая проблема.С каркасами вроде бы такой проблемы нет.


    Покопался в обзорах тут на DRIVE2, там был хороший blackSNR обзор стоящей на Приоре Пиленги (2170). Нашел на Emex.ru по интересной мне цене. Через две недели пришли заказанные на Emex.ru безрамные щетки Pilenga WBP1510 (114 и 157 рублей). Две щетки одной марки (Pilenga) и одной марки (WBP1510) от разных производителей. Логотипы бывают разных размеров, люфт в области крепления у одного слабый, у другого очень сильный. У одного изношенный логотип, у другого на конце слегка потрескавшийся пластик (снаружи его не видно). С водительским сиденьем все нормально, правое пассажирское сиденье в начале движения не задевает, но терпимо.


    Немного поездив обнаружилось, что одна щетка (резинка) иногда скрипит и постукивает (не знаю как объяснить), закинул на пассажирскую сторону. К другому претензий нет.Поменялся местами, тот же скрипит и стучит, правда очень редко. Чистят отлично (ни полосы, ни пробелы).

    Как правило, мы вспоминаем о важности и пользе дворников только в плохую погоду. В случае сильного дождя или снегопада вся надежда возлагается только на дворники и их слаженную работу. Но в случае старения или повреждения щеток все меняется - дворники перестают справляться со своей задачей. В результате передвижение в дождливую погоду становится невозможным и крайне опасным.

    Проверка работоспособности

    Для исключения неприятностей в дороге желательно время от времени контролировать качество щеток. Это легко сделать. Наполните обычный стакан водой и брызните им на лобовое стекло. После этого садитесь в машину и включайте дворники. Идеально, если стекло становится чистым после 1-2 проходов дворников. Если после работы щеток остались полосы или пятна от воды, то дворники (или только резинки) лучше заменить.

    Как правило, эта работа не вызывает проблем даже у новичков - они справятся за 10-15 минут. Все, что нужно, - это купить качественные дворники и не торопиться с работой. Проблему нельзя игнорировать. Если вы попадете под сильный дождь, неисправность дворников может привести к ухудшению видимости и, как следствие, аварии. Так зачем снова подвергать риску себя и своих близких?

    В чем причина проблем?

    В 90% случаев щетки стеклоочистителя выходят из строя по одной причине - они изнашиваются.Ничего удивительного. Даже качественные дворники имеют свой ресурс, поэтому рано или поздно их потребуется заменить. В наших условиях эксплуатации замену щеток в идеале нужно производить дважды и не реже одного раза в год. Опытные автомобилисты прекрасно знают это правило и четко его придерживаются.


    С другой стороны, не стоит спешить в магазин при первых признаках неисправности. Проанализируйте ситуацию. Сразу виден нормальный износ - качество работы стеклоочистителя постепенно снижается.Сначала появляются маленькие полоски, потом они становятся шире и так далее.

    Но ситуация может быть другой. Например, вчера дворники со своей задачей справились, а сегодня в их работе внезапно возникают разводы и «пробелы». В такой ситуации не стоит спешить с его заменой - протрите резинки чистой сухой тканью. Как правило, такие внезапные проблемы часто возникают из-за попадания в десну мелких камней, песка или веточек.

    Особенности снятия и установки дворников на ВАЗ-2110

    Если вы впервые меняете дворники на своем автомобиле, то обратите особое внимание на их конструкцию.Многие новички, не успев разобраться в устройстве агрегата, пытаются силой снять дворники. Это неправильный подход, который может привести к поломке дворников и необходимости полной замены.

    Итак, рассмотрим последовательность замены дворников на ВАЗ-2110:

    1. Внимательно осмотрите старые щетки. Попробуйте загнуть специальные рычаги и достать дворники. После этого определитесь с принципом крепления дворника на специальный рычаг. Сегодня существует множество различных видов застежек - иглы, шурупы или специальные зажимы.Бывают ситуации, когда кисть и рука являются неразъемными.
    2. Измерьте длину установленных щеток.
    3. Подготовьте необходимые инструменты, которые пригодятся для замены - небольшое мягкое полотенце (можно использовать бумажные салфетки), набор с отверткой и плоскогубцами.
    4. Запаситесь необходимым оборудованием - новыми щетками и специальным очистителем для стекол. Эти материалы без труда можно приобрести в любом автомобильном магазине. Ни в коем случае не экономьте на щетках, ведь это ваша безопасность. Экономия может привести к множеству проблем. Во-первых, дешевые изделия вряд ли прослужат долго, и через 3-4 месяца их придется менять. Во-вторых, установка бюджетных щеток - очень трудоемкий процесс. В-третьих, некачественные детали могут привести к поломке при установке. В этом случае доказать что-либо продавцу будет крайне сложно.

    Найти подходящие щетки для старых автомобилей - большая проблема. Если это ваш случай, то единственный выход - заменить резиновую деталь, установленную на металлической основе.

    Обратите особое внимание на выбор стеклянной жидкости.Здесь главное не нарваться на контрафакт, количество которых в последние годы растет. Некачественные жидкости делают на основе метанола, который является настоящим ядом для человека. Омыв стекло такой «мерзостью», все пары попадают в салон. Длительное вдыхание паров метанола может вызвать головокружение и даже частичную потерю зрения. Поэтому покупайте очиститель для стекол только в утвержденных точках.

    1. Разместите машину на открытом месте с легким доступом к дворникам.
    2. Изучите особенности установки дворников. Если они заподлицо, то лучше изучить инструкцию к своей машине (в ней должны быть точные рекомендации по разборке этого элемента).


    1. Снимите грязесъемник с удерживающих зажимов. Если снятие дворника не предусмотрено (такое бывает в моделях старых годов выпуска), то достаточно заменить резиновую полоску (они продаются в магазине автозапчастей отдельно).
    2. Снимите фиксатор, расположенный на краю щетки стеклоочистителя.Это можно сделать плоскогубцами.
    3. Осмотрите старую и новую щетку - они должны быть идентичны по длине и конструкции.
    4. Вставьте новую щетку стеклоочистителя и проденьте ее во все положения фиксации.
    5. Если у вас тройник, используйте обычную отвертку с плоским лезвием. В этом случае установка новой щетки осуществляется нажатием на специальный рычаг до появления характерного щелчка.
    6. Если крепление осуществляется маленькими винтами, удалите их и установите новую конструкцию. При этом старайтесь вкручивать шурупы как можно плотнее, предварительно уложив под головки шайбы.

    1. При L-образном соединении инструменты не требуются - просто нажмите на защелку, слегка потяните за грязесъемник и снимите его. Установка нового блока производится в обратной последовательности. Нажмите и удерживайте защелку, пока щетка не встанет на место.

    Заключение

    Если внимательно подойти к этой работе и сначала изучить конструктивные особенности своей кисти, то на установку новых устройств и их тестирование уйдет не более 10-15 минут.Удачи.

    Щетки стеклоочистителя, или просто «дворники» - очень важная деталь любого автомобиля. Как следует из названия, он позволяет убирать потоки воды с лобового стекла (и не только) во время дождя, снега и грязи. Все это может серьезно мешать обзору водителя, значительно снижая уровень безопасности на дороге. Поэтому, если при включении дворников на стекле остаются грязные пятна, а видимость улучшается незначительно, необходимо заменить эти самые «дворники». Как это сделать? На что ориентироваться в процессе выбора и покупки новых запчастей? Ответы на эти и другие вопросы вы найдете в нашей статье.

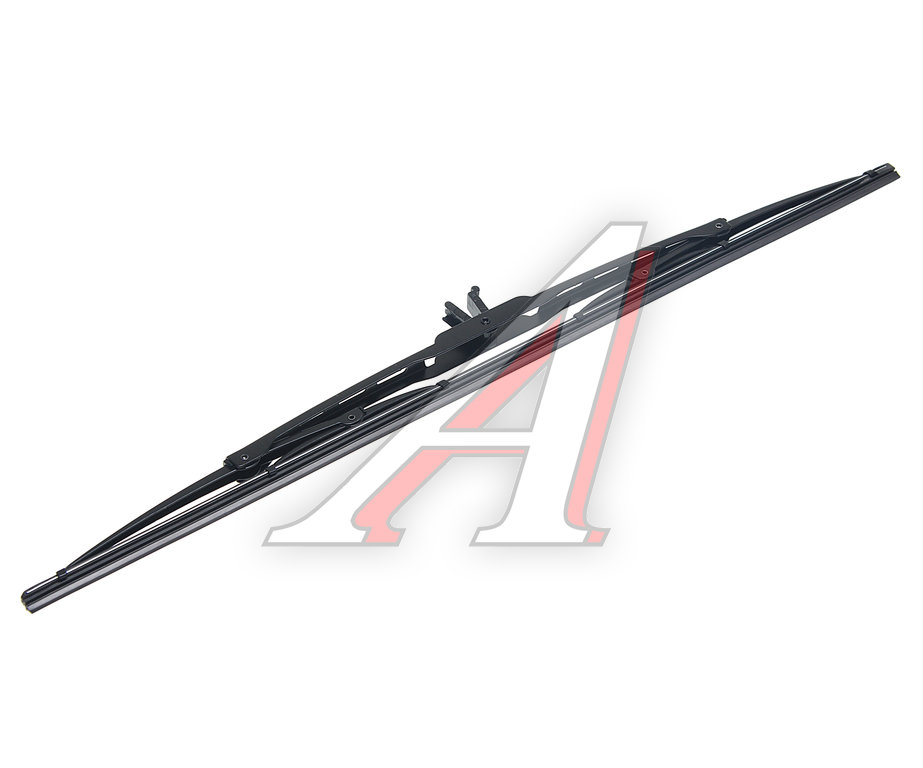

    Выбор наиболее подходящего типа дворников для ВАЗ-2110


    В первую очередь нужно определиться с типом дворников на автомобиль ВАЗ-2110, выбрать изделие, которое полностью подойдет вам как по назначению, так и по конструктивным особенностям. Современный рынок предлагает несколько основных типов «дворников»:

    • дворники рамы. Они заслуженно считаются самыми надежными и пользуются популярностью у владельцев ВАЗ-2110 благодаря высокой эффективности в работе и доступной стоимости.Особенностью их конструкции является наличие стальной или полимерной рамки, а также байонетного или крючкового крепления, с помощью которого «дворники» фиксируются на рычаге соответствующего механизма. Лучше всего использовать эти изделия в теплое время года, так как зимой каркас может забиться, что негативно скажется на работе устройства;
    • зимние «дворники», которые идеально подходят для использования даже в сильный мороз. При этом многие автолюбители отмечают такие недостатки, как сильный уровень шума при низких температурах и практически полное отсутствие КПД при включении на большой скорости.Последний минус связан с тем, что очистители сдуваются потоком воздуха слишком далеко от стекла и не прилегают к нему плотно;
    • безрамная щетка из натурального каучука, которая, во-первых, отлично прилегает к стеклу и может очистить его от любых загрязнений, а во-вторых, легко справляется с агрессивным воздействием даже очень низких температур. Также изделия могут комплектоваться крепежом разного типа, что значительно облегчает их установку;
    • универсальные щетки, которыми можно пользоваться как зимой, так и летом, успешно очищая стекло от любых загрязнений.

    Выбирая любой из вышеперечисленных типов дворников, обязательно обращайте внимание на производителя, ни в коем случае не покупайте конструкции малоизвестных китайских брендов, так как их качество может быть на очень низком уровне.

    Подбираем дворники по размеру


    При выборе большое значение имеет не только тип, но и размер щеток стеклоочистителей на автомобиль ВАЗ-2110, поэтому остановимся на этом вопросе очень подробно. Многие наши автолюбители стараются руководствоваться простой логикой - чем больше дворников, тем лучше.Мы уверены, что это мнение ошибочно, и готовы обосновать свою точку зрения.

    Как определить размер щеток стеклоочистителя? Чтобы ответить на этот вопрос, вы можете либо заглянуть в спецификацию своего автомобиля, где указаны эти данные, либо самостоятельно измерить дворники рулеткой или линейкой. Также необходимо измерить сами очки - это поможет соблюсти следующие основные правила:

    • дворники не могут выходить за границы стекла;
    • , щетки ни в коем случае не должны мешать друг другу, так как это помешает им нормально выполнять свои основные функции.

    Как показывает практика, оптимальный размер щеток стеклоочистителей для автомобилей ВАЗ-2110 составляет 51 сантиметр - как со стороны водителя, так и со стороны пассажирского лобового стекла. В этом случае вы можете варьировать этот параметр, но увеличив его для одного «дворника», вам придется уменьшить размер для другого.

    Если вы устанавливаете на свой автомобиль сразу три очистителя, их размеры должны быть такими:

    • для лобового стекла со стороны водителя длина щетки не может превышать 50 сантиметров;
    • со стороны пассажира установлен «дворник» длиной 450 миллиметров;
    • В заднем стекле используется стеклоочиститель диаметром 30 см.

    ВАЗ-2110: замена троса сцепления самостоятельно

    Сцепление в машине играет очень важную роль. Этот узел на время отключает двигатель и коробку передач. После включения передачи эти механизмы снова включаются. На отечественных автомобилях ВАЗ эту функцию выполняет трос сцепления. 2110 не исключение. Со временем этот элемент выходит из строя. А сегодня мы рассмотрим, как заменить трос сцепления ВАЗ-2110 со снятием дворника и без него.

    Устройство

    На современных автомобилях вилка сцепления приводится в движение гидроприводом. Главный и рабочий цилиндры сцепления включены. У ВАЗ-2110 эта вилка перемещается механически, с помощью троса (как и акселератора).

    Сам привод сцепления состоит из нескольких элементов:

    • Оболочка кабеля.
    • Монтажные скобы.
    • Нижний конец оболочки кабеля.
    • Регулировочная гайка.
    • Защитная крышка кабеля.
    • Верхняя крышка наконечника.
    • Упорная пластина
    • Компактор.

    Весь механизм управляется педалью сцепления. Он подвешен на отдельном кронштейне. Нажимая на нее, водитель перемещает вилку сцепления. Это, в свою очередь, отсоединяет коробку от маховика двигателя с помощью корзины и фрикционного диска. После включения нужной передачи под действием возвратной пружины педаль перемещается вверх. Фрикционный диск входит в зацепление с маховиком. Передача крутящего момента производится на коробку, а затем на ведущие колеса. Накопитель имеет довольно простое устройство, поэтому перед владельцами часто не возникает проблема замены кабеля. Однако если его отрезать, вы сразу это заметите. Коробки передач обычно не включаются.

    Почему это происходит?

    В целом кабель - очень надежный элемент, и сломать его довольно сложно. Как правило, такая поломка происходит из-за большой нагрузки на деталь (или машина проехала более 300 тысяч километров).

    Основной признак неисправности - вышедшая из строя педаль сцепления. Также обратите внимание, что эта особенность наблюдается при поломке вилки включения сцепления.Его ресурс намного меньше. Но в любом случае без сцепления попасть в сервис можно самостоятельно. Для этого заведите машину на первой передаче и трогайтесь с места при запуске двигателя. Переключение на следующую скорость производится перегазовкой. Добираясь до места ремонта, избегайте крупных перекрестков. В противном случае вы заглохнете «на передаче».

    Инструменты

    Для выполнения этой операции нам понадобится минимальный набор инструментов. Среди них необходимо подготовить ключи «на 8», «на 17» и «на 19». Еще нам понадобится отвертка Phillips. Замена троса сцепления ВАЗ-2110 своими руками может производиться двумя способами:

    1. С удалением дворника и жабо.
    2. Без снятия.

    Рассмотрим подробнее оба варианта.

    Номер метода 1

    Этот метод занимает немного больше времени. Однако демонтаж таких элементов, как дворник и жабо (это декоративная панель, которая находится под «руками» дворников) значительно облегчит процесс замены троса.Итак, с чего начать работу? Сначала нужно снять гаечным ключом дворник, а затем пластиковую крышку под ним.

    Так что освободим трос сцепления 2110-го ВАЗа от вилки. Сдвигаем крышку с наконечника троса и откручиваем гайку, с помощью которой наконечник крепится к кронштейну на трансмиссии. Используйте второй ключ («19»), чтобы наконечник не вращался. Снимите предмет с крепления. Кронштейн наконечника снимается со шпилек. Далее откручиваем защитную крышку держателя винта.Последний немного отогнут в сторону. Итак, мы можем добраться до кончика троса сцепления. С помощью отвертки снимите фиксирующую скобу. Снимаем наконечник. Далее идем в салон.

    Здесь нам нужно открутить болт, которым тросик крепится к педали. Разобрать втулку и осмотреть ее техническое состояние. При необходимости замените. Не забываем о смазке. На автомобиле ВАЗ-2110 замена троса сцепления не обходится без предварительной обработки Литолом. Собирать в обратном порядке.

    Метод № 2

    Теперь рассмотрим, как заменить трос сцепления на автомобиле ВАЗ-2110 без снятия дворника и декоративной накладки. Сначала берем ключ на «19» и откручиваем тросик крепления. Вытаскиваем кончик вилки сцепления.

    Далее переходим в салон и откручиваем гайку крепления элемента к педали ключом на «8». Последний немного приподнимаем и зацепляем зажимом, после чего отсоединяем зажим. Далее из салона можно полностью вынуть трос.Также установлен новый элемент из салона. Запихиваем в моторный отсек и закрепляем на место. Собирать в обратном порядке.

    Корректировка

    Вне зависимости от того, каким образом на ВАЗ-2110 производилась замена троса сцепления, после проведения работ элемент необходимо отрегулировать. Вся суть операции заключается в установке свободной педали.

    Расстояние между полом салона и верхним положением рычага сцепления должно быть 12.5-13 сантиметров. Расстояние можно измерить обычной рулеткой. Визуально он должен находиться на одном уровне с акселератором, а также с педалью тормоза. Для регулировки зазора нужно гаечным ключом ослабить гайку на кронштейне коробки передач. Метод выбора устанавливает нормальное расстояние между педалями от пола. При настройке важно не торопиться. В противном случае всю процедуру придется проводить заново. Когда зазор составит 12,5 сантиметра, окончательно затяните гайки и проверьте работу сцепления.Лучше сделать небольшой тест-драйв. Через один-два километра вы поймете, насколько хорошо было отрегулировано сцепление. Если педаль сильно упирается в верх или низ, отрегулируйте ее положение с помощью тех же гаек.

    Заключение

    Итак, мы разобрались, как заменить трос сцепления со снятием дворника и без него на автомобиле ВАЗ-2110. Как видите, эту процедуру можно проделать самостоятельно. А если такая поломка случилась в дороге, вы всегда можете самостоятельно добраться до места ремонта.Купить трос сцепления можно в любом автомобильном магазине. Цена этого предмета около 360 рублей.

    Мотор-редуктор дворников ВАЗ Схема подключения. Стеклоочиститель, конструктивные особенности

    Многие сталкивались с таким небольшим неудобством в работе дворника ВАЗ 2109: при кратковременном включении омывателя лобового стекла Щетки издают 3 треска, хотя последний ход щетки уже сделан по сухому стеклу, и хватило бы двух ползаний, чтобы удалить всю воду, которую разбрызгивал омыватель.

    Это неудобство, как оказалось, легко устранить. Для этого покупаем новое реле дворников (если что-то выйдет из строя, можно будет вставить старое и тем самым не остаться без дворников) типа 526.3747, или другое подобное - маркировка может отличаться в зависимости от завода производителя. В схеме этого реле нужно заменить резистор R4. Штат у штатного 130 ком, надо ставить поменьше, в пределах 40 ком - 70 ком. У меня 56 ком. Такие можно найти в точках продажи радиодеталей, стоит копейки, либо выпадет из старой техники.

    Расположение реле в «черном ящике»

    Схема реле дворников ВАЗ 2109

    Внутренняя работоспособность такого реле может быть разной:

    Вариант 1

    Вариант 2.

    Во всех случаях нужный нам резистор подключается к 4-й лапе микрочипа. На рисунках выше он выделен.

    Кстати, данная доработка актуальна для ВАЗ 2114-2115, ВАЗ 2110, Лада Калина, Лада Гранта - для всех моделей, где используется данный тип реле.

    Новые реле могут иметь принципиально другое исполнение. Например, мне досталось вот такое реле с маркировкой 723.3777 завод Энергомаш:

    Реле 723.3777 Энергомаш. Мы не переделываем

    Такое реле нам переделать нельзя, поэтому его можно оставить как запасное (оригинальное), а родное извлечем из монтажного блока:

    Внешний вид родного реле

    По поводу количества махающих щеток разобрался. Теперь еще один момент.

    При первом нажатии на рычаг омывателя стекла обычно бывает: щетки уже касались, а на стекле еще нет воды. Это связано с тем, что насосу нужно время, чтобы прогнать воду по трубкам от бачка к форсунке омывателя. Эту ситуацию можно исправить установкой обратного клапана к трубке, чтобы вода не перетекла из трубок обратно в резервуар, когда насос не работает. Лично этот момент не особо заботит, так как всухую щетки проходят только тогда, когда обратный клапан находится в первый раз, а установка обратного клапана увеличивает сопротивление воды в трубках без слабого подкачивающего насоса, поэтому я на свою машину такую ​​доработку не планировал.

    А для желающих попробовать есть такая информация: можно выставить реквизиты следующих номиналов: R2 - 2,2 кОм, C2 - 47 мкФ, R4 - 22 ком. Значение C2 влияет на все три параметра реле - задержку между щеками, количество потрескиваний при включении омывателя и запуск щеток, поэтому возможны варианты. Если у кого получится - пишите в комментарии.

    Если нет желания ничего переделывать, можно поставить специальное программируемое реле.При этом щетки запустятся с задержкой около 0,5 секунды, также есть возможность установить паузу между щетками в прерывистом режиме С помощью манипуляций с рычагом включения дворников. Маркирован 723.3777-01 (аналог 411.3777), кому интересно - гугл и яндекс в помощь. Я бы рекомендовал настроить паузу в ручном режиме. Итак, как это делается в.

    Вместе с ремонтом резистора в реле для уменьшения количества ходов щеток до двух, на мой взгляд, необходим и достаточный объем фокусировки дворника ВАЗ 2109.

    1 - генератор; 2 - аккумуляторная батарея; 3 - выключатель зажигания; 4 - выключатель стеклоочистителя; 5 - реле стеклоочистителя; 6 - Мотор-очиститель мотора; 7 - термобиметаллический предохранитель; 8 - выключатели стеклоочистителя, расположенного в насосе омывателя лобового стекла; 9 - блок предохранителей; А - порядок условной нумерации свечей в колодках реле и мотора моторрайтера

    С 1980 года на автомобилях ВАЗ-2101, -2102 стали устанавливаться ножные омыватели лобового стекла (см. Рис. Сливной насос омывателя лобового стекла). В этой помпе был дополнительный переключатель на 8 дворников, который срабатывал при нажатии кнопки помпы.


    1 - крышка; 2 - выключатель; 3 - нижний контактный выключатель; 4 - блок с контактами; 5 - верхний контактный выключатель; 6 - выпускной клапан; 7 - впускной клапан; 8 - корпус насоса; 9 - кнопка; 10 - возвратная пружина; 11 - штанга; 12 - корпус; 13 - направляющая штанги; 14 - верхний контактный выключатель; 15 - держатель подвижных контактов; 16 - нижний контактный выключатель; 17 - держатель направляющей; 18 - диафрагма; 19 - кожух

    С 1982 г. в стеклоочиститель устанавливали термобиметаллический предохранитель многоразового использования для защиты двигателя от перегрузок.

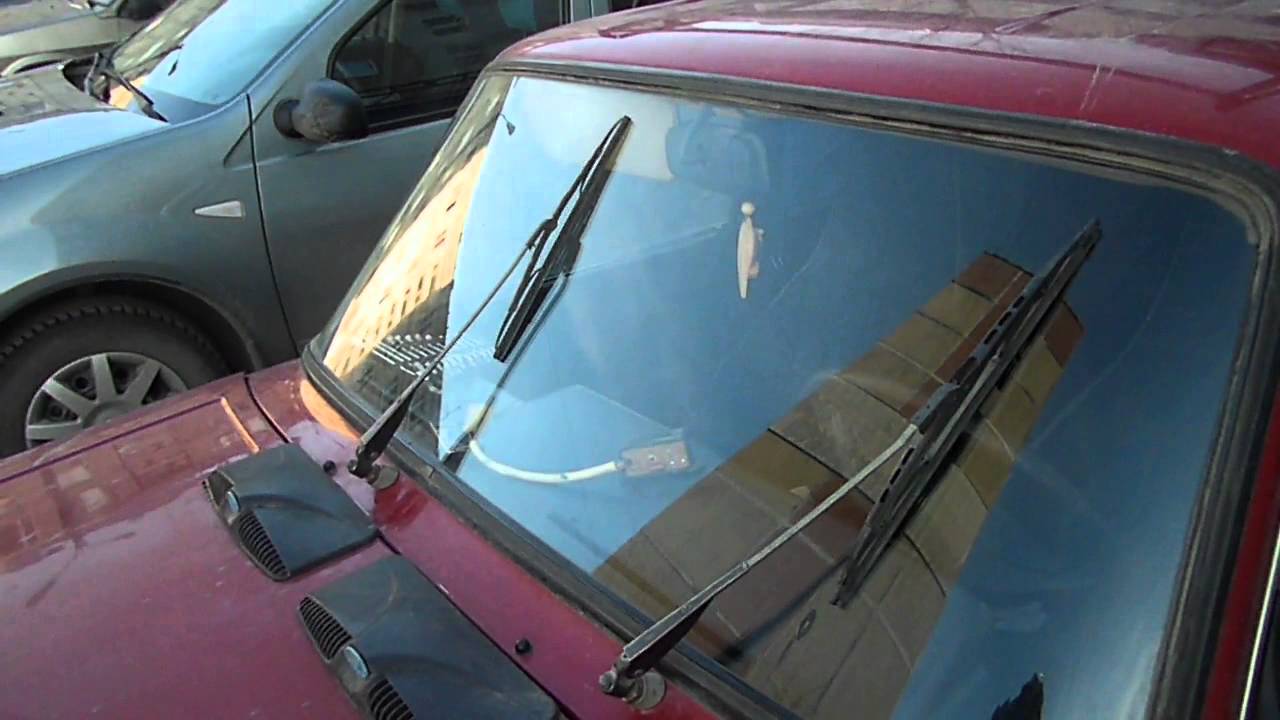

    Снятие и установка дворника ВАЗ 2101, 2102

    1.Уберите щетки с помощью рычагов.

    2. Отсоедините провода от аккумуляторной батареи и электродвигателя очистителя двигателя.

    3. Открутите крепление штуцеров рычагов и снимите выравниватели.

    4. Отвинтите гайки крепления скобы и снимите очиститель в сборе.

    5. При необходимости на верстаке снимите мотор с кронштейна и разберите рычажный привод.

    6. Установка дворника производится в последовательности обратного снятия.

    Разборка, сборка и испытание моторной машинки

    Детали электродвигателя стеклоочистителя


    1 - крышка; 2 - панель; 3 - шестерня; 4 - шайба стальная; 5 - шайба текстолитовая; 6 - слеза; 7 - корпус; 8 - якорь; 9 - кривошип; 10 - стопорное кольцо; 11 - Защитный колпак; 12 - Шайба пружинная; 13 - Кольцо уплотнительное; 14 - шайба регулировочная; 15 - облом; 16 - крышка электродвигателя

    Мотор deuctor состоит из червячной передачи и электродвигателя постоянного тока с возбуждением от постоянных магнитов.

    1. Чтобы разобрать двигатель, прикрутите винты крышки редуктора 1 и снимите ее вместе с панелью 2.

    2. Затем отверните винты крепления 16 к корпусу электродвигателя 7 и отсоедините их.

    3. Снимите якорь 8 электродвигателя.

    4. Для снятия шестерни 3 коробки передач отверните гайку крепления кривошипа 9, снимите стопорное кольцо с оси и выньте ось из корпуса с шестернями и шайбами.

    5.После разборки продуйте внутренние полости электродвигателя сжатым воздухом. Удалите отложения угольной пыли и проверьте состояние щеток и коллектора.

    6. Щетки должны свободно, без заеданий двигаться в держателях ремня, а пружины должны быть целочисленными и обладать достаточной упругостью.

    7. Коллектор Очистите мелкозернистой наждачной бумагой, а затем протрите чистой тканью, слегка смазанной техническим вазелином. Если коллектор сильно сгорел или изношен, то мотор-деуктор лучше заменить на новый.

    8. Проверить, нет ли следов заедания шейки анкерного вала. При необходимости прорабатываем их мелкозернистый скурт.

    9. При сборке поднять щетки из коллектора, чтобы не сломать их и не повредить края, и вставлять анкер в корпус с особой осторожностью, избегая ударов анкера о столб, чтобы не сломать их.

    10. После сборки для центровки подшипников постучите деревянным молотком по корпусу двигателя, а затем проверьте его на стенде.

    Данные для проверки двигателя

    * При напряжении 14 В и температуре (25 ± 10) ° С в холодном состоянии.

    Переключатель пловцов ВАЗ 2101, 2102

    Данные для проверки

    Реле типа RS-514 служит для прерывистой работы очистителя. Он установлен под панелью приборов с левой стороны и крепится к кузову двумя винтами.

    В начальный момент включения очистителя на прерывистую работу (биметаллическая защелка прерывателя еще не запущена) щетки могут совершать до 4 непрерывных двойных движений.

    Возможные неисправности электродвигателя стеклоочистителя

    ПРИЧИНА Метод проявления
    Не работает электродвигатель стеклоочистителя, не работает биметаллический предохранитель и не перегорает предохранитель 2 в блоке предохранителей
    Повреждены провода блока питания, кончики проводов в контактных площадках окислены Проверить провода, повреждены заменить.Чистые наконечники
    Заменить выключатель
    Свисают щетки двигателя, сильное загрязнение или коллектор Проверьте, устраните зависания щеток или замените поврежденные детали; Очистить коллектор
    Обрезка проводов, соединяющих щетки электродвигателя проволочной колодкой Проверить и при необходимости припаять оборванные провода
    Поврежден термобиметаллический предохранитель в двигателе deucer Очистите контакты термобиметаллического предохранителя или замените его
    Обрыв провода в обмотке якоря электродвигателя Заменить фиксатор якоря или мотора
    Электродвигатель стеклоочистителя не работает, сработал биметаллический предохранитель или перегоревший предохранитель 2 в блоке предохранителей
    Рычаги механизма стеклоочистителя деформированы и повреждены о части тела Проверить, распрямить рычаги или заменить дворник
    Щетки лицом к стеклу Снимите щетки со стекла, не допуская повреждения резиновой ленты
    В механизм стеклоочистителя попал посторонний предмет Проверить, убрать тему
    Короткое замыкание в обмотке якоря электродвигателя Заменить deuctor электродвигателя или якорь электродвигателя
    Стеклоочиститель не работает в прерывистом режиме
    Выключатель стеклоочистителя поврежден Заменить выключатель
    Реле стеклоочистителя повреждено:
    размыкание в обмотке реле; заменить реле;
    замыкание проводов на контактную стойку; устранить закрытие;
    Зазор между контактами прерывателя реле отремонтировать разрыв, при необходимости заменить реле
    Стеклоочиститель не останавливается в прерывистом режиме
    Заблокирована обмотка прерывателя в реле стеклоочистителя Заменить реле стеклоочистителя
    Кулачок шестерни двигателя не прогибает пластину пружины переключателя Выберите пластину пластину, чтобы согнуть пластину
    Загрязнение контактных контактов в deuctor двигателя Очистить контакты концевого выключателя
    Загрязнение контактов прерывателя в реле стеклоочистителя Очистите контакты прерывателя или замените реле
    Стеклоочиститель работает с остановками в прерывистом режиме.Щетки не останавливаются в исходном положении
    Окисление или неполное касание контактных контактов в deuctor мотора Очистите контакты выключателя или отрегулируйте пластину концевого выключателя
    Очиститель двигателя работает, щетки не двигаются
    Обломки зубьев шестерни мотора deuctor Заменить шестерню
    Слабая фиксация кривошипа на оси шестерни Проверить, затянуть гайку крепления кривошипа, установив ее в конечное положение.

    Для очистки лобового стекла автомобиля ВАЗ 2108 применяется стеклоочиститель с электроприводом. Стеклоочиститель ВАЗ-2108 (2109) состоит из электродвигателя с коробкой передач и системной системы.

    Стеклоочистители ВАЗ-2108.

    Электродвигатель состоит из статора с постоянными магнитами И якоря с удлиненным валом, на конце которого нарезан винт (червяк). Со стороны червяка - коллектор и щеточный узел. Щеточный узел имеет три щетки, одну минусовую и две положительные, расположенные под разными углами относительно коллектора.Такое расположение обеспечивает разную скорость вращения якоря, необходимую для изменения частоты работы пылесоса.

    Редуктор, состоящий из зубчатой ​​передачи с червяком на конце вала якоря на конце вала якоря, прикреплен к электродвигателю. Шестерня находится на валу, к которому крепится система рычагов. С противоположной стороны вала на шестерне находится кулачок, который приводит в действие подвижный контакт, обеспечивающий остановку щеток в крайнем положении.

    В последнее время в коробку передач также помещают плавкий предохранитель, чтобы предотвратить возгорание электродвигателя при нахождении внутри кожуха или на контакте со щетками. Ранее этот предохранитель устанавливался на рамке стеклоочистителя.

    Переключение режимов работы стеклоочистителя осуществляется переключателем на рулевом колесе, а его работа в прерывистом режиме реле переключателя.

    Неисправность дворника ВАЗ-2108.

    Стеклоочиститель ВАЗ-2108 работает не во всех режимах.

    Если дворник ВАЗ-2108 работает не на всех режимах, необходимо проверить предохранитель № 5 и состояние коробки передач.

    Когда электродвигатель работает, а щетки не двигаются, то порежьте зубья на шестерне, а вал червячного винта не подходит, или прорежьте пазы вала шестерни, который зажимает кривошип. Также можно прорезать прорези на обоих поводках дворника, хотя такая неисправность встречается очень редко.
    Если предохранитель исправен, нужно проверить контрольную лампу Наличие напряжения на оранжевом проводе, подходящем к разъему мотора. При отсутствии питания проверьте состояние контактов 10 колодок 11 на монтажном блоке (находится сверху монтажного блока) и целостность проводов.Часто из-за попадания влаги подвержены коррозии контакты 10 и 18 колодок 11.

    При отсутствии питания на выходе 18 неисправен термопредохранитель или нарушен контакт в вилке электродвигателя. Для устранения данной неисправности необходимо заменить неисправный предохранитель или сориентироваться в нем, в этом случае необходимо учитывать возможность возгорания электродвигателя при заклинивании или лазании по бульонам.

    Если у вас есть питание, переведите переключатель в постоянный режим и проверьте наличие напряжения на синем или сине-оранжевом разъеме электродвигателя.При питании необходимо проверить наличие минуса на разъеме. При исправности цепи наиболее неисправен якорь электродвигателя.

    При отсутствии питания необходимо проверить состояние контактов соединительных колодок выводов 10.15, 16, 18 и 9 колодок 11, 11, 18, 19 и 20 колодок 3 монтажный блок, целостность проводов и выключателя. Для этого необходимо проверить наличие питания на выходах коммутатора по схеме ниже.При отсутствии питания на выводе 53а (провод желтый с белым) Проверить схему разъема электродвигателя, провод желтый с белой полосой, вывод 18 контактных площадок 11, вывод 11 контактных площадок 3, вывод 53а разъема выключателя. Если на 53а нет питания и нет переключателя на выходах, замените переключатель. Если схема подключения электродвигателя исправна, а стеклоочиститель не работает, электродвигатель неисправен.

    Не работает дворник в прерывистом режиме.

    В этом случае необходимо проверить исправность предохранителя №4 и исправность реле переключателя, в котором находится и схема подключения. Надежный сервис проще проверить заменой на заведомо исправный. Если реле исправно, то нужно обзвонить провода по следующей схеме. Если реле или проводка неисправны, дворники не вернутся в крайнее положение автоматически и не будут работать при включении омывателя стекла.

    Перегорел предохранитель.

    Если предохранитель перегорел сразу после установки при включении зажигания, то короткое замыкание в желто-черном проводе, идущем на электродвигатели стеклоочистителя и омывателя. Если он горит после включения дворника, значит, короткое замыкание в проводах, идущих от переключателя к электродвигателю или сгорел якорь электродвигателя.
    Когда стеклоочиститель не работает в прерывистом режиме, скорее всего неисправно, чем реле стеклоочистителя. Если щетка остановится в прерывистом режиме и переместите контакты редуктора в коробку передач.
    Если дворник не работает на малых оборотах А в прерывистом режиме, то имеется обрыв цепи от выходной 18 колодок ш9 до электродвигателя. Также возможно износ щеток электродвигателя.
    Схема дворника ВАЗ-2108 (2109).

    Дворники не останавливаются.

    Такая неисправность часто случается и ставит в тупик драйверы. И причина этой неисправности довольно проста. В данном случае просто плохой контакт между минусовым проводом в разъеме дворников и кузовом автомобиля.Дело в том, что на СТО этот провод крепится к болтам крепления привода, на котором есть резиновые подушки. Чтобы устранить эту неисправность, достаточно добавить еще один провод, соединяющий место крепления провода с надежной массой.

    админ. 06.06.2011

    «Если вы заметили ошибку в тексте, выделите это место мышкой и нажмите Ctrl + Enter» «Если статья была вам полезна, поделитесь ссылкой на нее в социальных сетях»

    Стеклоочиститель, принцип работы, ремонт

    Стеклоочиститель включается переключателем 9 (рис.336), расположенный блок переключателей на лицевой стороне панели приборов. В зависимости от положения ключа переключателя, два режима работы стеклоочистителя: постоянный и прерывистый.

    Постоянное включение стеклоочистителя достигается при полном нажатии кнопки. Ток идет с выхода аккумуляторной батареи или зажима генератора через обмотку якоря электродвигателя, минуя реле стеклоочистителя. Электродвигатель работает с постоянной скоростью, а щетки качаются с частотой 50-60 циклов в минуту.

    Прерывистый режим работы стеклоочистителя достигается с помощью реле PC514, которое включается при среднем положении ключа переключателя 9. Как и в предыдущем случае, ток от зажима генератора таким же образом протекает к переключателю L переключателя 9. Тогда путь тока будет следующим: переключатель V переключатель 9 - обмотка возвышения реле и параллельно через дополнительный резистор - контакты прерывателя реле - пластина биметаллического приемника - разъемы 1 и D переключателя 9 - масса.

    Под действием тока, протекающего по обмотке электромагнита реле, якорь притягивается к сердечнику и замыкает нижние контакты реле. Через них начинает течь, питая обмотку якоря электродвигателя, и он начинает вращаться. При этом протекает обмотка реле прерывателя. Этот ток нагревает обмотку прерывателя. Биметаллическая пластина от нагрева натягивается, а контакты прерывателя блокируются отключением питания обмотки электромагнита.Якорное реле возвращается в исходное положение. Нижние контакты реле размыкаются, а верхние - замыкаются, прерывая питание электродвигателя. Электродвигатель останавливается.

    Рис. 336. Электрическая схема Включение стеклоочистителя: а - на автомобиле ВАЗ-2101 с электродвигателем МЭ-241; б - на автомобилях ВАЗ-21011 и ВА3-2103 1 - электродвигатель стеклоочистителя; 1 - реле стеклоочистителя; 3 - генератор; 4 - аккумуляторная батарея; 5 и 6 - предохранители; 7 разъем зажигания; 8 - оборот наружного освещения; 9 - выключатель стеклоочистителя; 10, 11 и 12 - контакты выключателя электродвигателя; 13 - Выключатель Swimper в насосе омывателя лобового стекла

    Обозначение цвета проводки: B - белый; БЧ-белый с острой полосой; Г - синий; GC - синий с черной полосой; Ну - желтый; LC - желтый с черной полосой; / (- красный; Cor - коричневый; p - розовый; h - черный

    Поскольку теперь ток не проходит через обмотку прерывателя, он охлаждается вместе с биметаллической пластиной.Пластина принимает прежнюю форму и контакты прерывателя замыкаются, включая питание обмотки электромагнита. Описанный цикл повторяется снова с периодичностью 9-17 раз в 1 мин.

    За один цикл щетки совершили один двойной ход P dock в нижнем положении. В начальный момент включения дворника на прерывистую работу биметаллическая пластина прерывателя не была запущена, щетки могут совершить до четырех непрерывных двойных движений.

    Выключение стеклоочистителя происходит после перевода ключа переключателя 9 в исходное положение.В этом случае ток на обмотку якоря электродвигателя подается от вилки в блоке предохранителей через замкнутые контакты 10 и 12 переключателя электродвигателя. В тот момент, когда щетки стеклоочистителя перейдут в нижнее положение, муфтовый выступ шестерни коробки передач разомкнет контакты 10 и 12 и отключит подачу обмотки якоря. Якорь электродвигателя остановится, а щетки стеклоочистителя останутся в нижнем положении.

    Ремонт дворника заключается в основном в исправлении деформированных тяг и рычагов рычажной системы или их замене на новые.Неисправный электродвигатель рекомендуется заменить новым. Ремонтные работы Допускается только замена редуктора коробки передач и щитков коллектора над электродвигателем.

    Снятие стеклоочистителя производится из моторного отсека в следующем порядке:

    Снимите щетки с рычагами, отсоедините провода от аккумуляторной батареи и от электродвигателя стеклоочистителя;

    Снимите гайки осей рычагов с втулками крепления и гайки крепления кронштейна электродвигателя и снимите двигатель в комплекте с рычажной системой.

    На верстаке снимаем рычажную систему с электродвигателя, установка производится в последовательности обратное снятие.

    Для разборки электродвигателя стеклоочистителя необходимо открутить винты крышки редуктора и снять ее вместе с панелью. Затем открутите винты крепления картера редуктора к корпусу электродвигателя и отсоедините их. Снимите якорь электродвигателя.

    Для снятия шестерни на электродвигателе МЭ-241 необходимо отвернуть гайку крепления кривошипа, снять стопорное кольцо с оси и снять ось с шестернями и шайбами ​​из картера.Для снятия шестерен электродвигателя МЭ-241 необходимо повернуть гайку крепления шестерни и снять ее с оси.

    После разборки продуть сжатым воздухом внутренние полости электродвигателя для удаления отложений угольной пыли и проверки состояния щеток и коллектора. Щетки должны свободно, без заеданий перемещаться в держателях ремня, а пружины должны быть целочисленными и обладать достаточной упругостью. Коллектор необходимо очистить мелкозернистой шлифовальной шкуркой, а затем протереть чистой тканью, слегка смазанной техническим вазелином.Если коллектор сильно сгорел или изношен, то электродвигатель лучше заменить на новый. Проверить, нет ли следов заедания на шейке анкерного вала. При необходимости определяют их мелкозернистый скурт.

    При сборке снимите щетки с коллектора, чтобы не сломать их и не повредить края. При сборке электродвигателя МЭ-241 вставлять якорь в корпус необходимо с особой осторожностью, избегая ударов якоря о столб, чтобы не сломать их.

    После сборки необходимо проверить мотор на стенде.

    Чистота лобового стекла очень важна для безопасности водителя и пассажиров. Поэтому, если на автомобиле ВАЗ 2107 не работают дворники, это может привести к неприятной ситуации на дороге. Дана статья в электросети дворников, рассмотрены неисправности и способы их устранения.

    [Скрыть]

    Устройство для очистки молока

    Для ремонта неработающих дворников ВАЗ 2107 необходимо знать (автор видео - автоэлектрик РФ).

    Схема очистителя стекла

    На семерке установлен стеклоочиститель типа SL-193. Он находится в моторном отсеке В коробке воздухосборника отопителя. Электромолоты выглядят как электрические стеклоочистители на ВАЗ 2106. Предохранитель

    • ;
    • блок электродвигателя;
    • блок предохранителей;
    • выключатель подачи воды на стакан;
    • переключатель, с помощью которого изменяется скорость движения;
    • реле;
    • Замок зажигания.

    Стеклоочиститель состоит из рычажного механизма, щеток, рычагов и электродвигателей с коробкой передач.Механизм активируется с помощью переключателя на рулевой колонке, он также включает. Благодаря мотору и редуктору создается вращательное движение, которое приводит к трапеции.


    Валы соединены с редуктором тяги и передают колебательные движения. В результате щетки перемещаются по поверхности и очищают ее от загрязнений.

    Установлена ​​шайба для очистки от грязи. В конструкцию мойок ВАЗ входят: Мотор, помпа, форсунки и бачок. Запускается мотор, который перекачивает жидкость в бачок омывателя.Через форсунки разбрызгивает стекло.

    Распространенные неисправности и методы устранения

    Причины, по которым не работают дворники на автомобилях, не зависимо от УАЗа или семерки, в основном одинаковые. Ниже приведены неисправности и способы их устранения.

    Неисправность Устранение
    Стеклоочистители не работают в обоих режимах. В этом случае проверьте предохранители. Если они сгорели, нужно заменить новыми. Если окислились только контакты, нужно несколько раз растянуть предохранители и поставить на место.Возможно потребуется замена трапеции Вазанов Ваз.
    Щетки не работают только в прерывистом режиме. В этом случае сначала нужно проверить подачу питания. Если есть напряжение, то причина в поломке реле.
    Неисправный переключатель очистителя Замените тройной переключатель
    Стеклоочистители работают, но при отключении остаются в произвольном положении. Причина может быть в поломке коробки передач, так как в ней есть концевой выключатель. Необходимо очистить контакты или отрегулировать пластину переключателя. При необходимости замените коробку передач.
    Электроделигатор не работает. В этом случае нужно демонтировать электродвигатель, проверить состояние обмотки и щеток.
    Щетки не двигаются при работающей коробке передач. При замене зубьев шестерни необходимо заклинивать. Возможно, кривошип плохо закреплен на шестерне, нужно подтянуть гайку крепления.

    В основном проблема механическая - сломана трапеция. При ремонте дворников многие меняют штатные изделия на бескаркасные. Они имеют привлекательный внешний вид, лучше прижимаются к стеклу, не имеют шарнирных соединений, поэтому не влияют на загрязнения и обледенение.


    Устройство для мытья стекол представляет собой сложный механизм, состоящий из большого количества деталей. Любой из них может отказаться, что повлечет либо полный отказ механизма, либо будет некачественная очистка стекла.

    Если вы разбираетесь в механизме электрического скалывания в электрическом процессе, то обслуживание можно выполнить своими руками.

    Ваз-2110

    : Замена batira waya pachako

    Клатч mumotokari chinoita basa rinokosha. Райва педио небунду ири отключает инджини уйе бхокиши квечингувана. Pashure akatendeuka Ари kuchinjwa zvigadziriswe aya kamwe zvakare tichiita. На мудзимба мотокари Ваз баса ири риноитва небока сцепка waya. 2110 хапана аносара.Нокуфамба квенгува, мукуру чинху рапера. Nhasi tiri kutarisa sei inotsiviwa batira waya Vaz-2110 pamwe wiper kurega uye pasina kurega.

    mudziyo

    Современный мотокари батира форого ири аносундва гидравлический тикачирега. Кусашанда тензи уе нхапва хумбурумбира. chivhariso ichi zvinokambaira механически муси Vaz-2110, ачишандиса тамбо (uyewo akisarareta). Sam batira une anoverengeka zvinhu:

    • waya mumuhara.
    • hwakawanda mumabhuraketi.
    • Chinonyanya muromo waya mumuhara.
    • Гайка Кугадзиридза.
    • Unodzivirira waya viomak.
    • Yokumusoro deko muromo.
    • Marasirwa ndiro.
    • Уплотнение.

    Йосе машандиро звинодзорва Неримве батира читивири. Zvinonzi yakaturikwa mumwe chete chikomboredzo. Некудзваня памусоро пайо, мутяири чиноита батира форого. Изви зваизоитаво, отключает бхокиси кубва инджини маховик кусандиса матенгу уйе куквешера Диск.Pashure nokuchinja pamusoro aida kuchinjwa pasi Zvakaitwa chitiviri kudzoka chitubu runoita kumusoro. Kukweshera Disc unogadzirira pamwe маховик. Torque kutapukirwa rinoitwa pasi bhokisi, uye ipapo - kusvika nemotokari mavhiri. Немотокари ине мудзиё мумве зваканака нёре, сака варидзи звинованзотаурва нечинецсо нокуцива вайя. Звисиней, кана кури купутсва, учаона пакарепо. Kutapukirwa haazorambi anowanzoita kuva.

    Nei izvi zvichiitika?

    Кажинджи, кути вайя - ири якавимбика звикуру, уе куйпуца звакаома звакаквана.Кажинджи, кукундикана квакадаро имхака хомбе муторо памусоро чикаму (кана мотокари акафамба анопфуура 300 000 километров). Чикуру чиратидзо чокукундикана - акатадза батира читивири. Onawo kuti pane chiratidzo kuvadza chivhariso apo batira kuroorana. Ее упеню анэ хуронгва звикуру звишома. Аси черо звакадаро, пасина батира немотокари нокузвиурая-баса. Нокути мотокари iyi inotangira wokutanga giya uye kutanga kufamba pamwe ingini kumhanya. Чинджа унотевера нокурумидза анойтва перегазовкой.Kusvika kunzvimbo kugadziriswa, kudzivisa panosangana zvikuru. Zvikasadaro uchava kungomira pakati pokushanda kwayo "mu giya".

    zviridzwa

    Kuti tiite izvi, тинофанира Risingamboshandisi vanochengeta maturusi. Пакати паво звакафанира кугадзирира кийи "8", "17" уе ​​"19". Nesuwo vanoda Phillips sikurudhiraivha. Куцива батира вайя ВАЗ-2110 немаоко аке аногона куитва нензира мбири:

    1. С оборкой kubviswa wiper uye.
    2. Pasina kubviswa.

    Грибок звука звиноцива звизере.

    nzira №1

    Nzira iyi anotora chinguva chiduku. Звисиней, спешиваясь кути звинху звакадаи дворника уйе оборка (ичи ремадзиро декоративные кути рири паси "ненгетани" дворники) айвабацира звикуру муитиро куцива вайя. Сака, апо куита атанге кушанда? Chokutanga iwe unofanira gujunura zvipanera wiper, uye ipapo epurasitiki butiro pasi. Сака Ису Курегедза Батира Вайя 2110 Речипири Мухари Чивхарисо. Мы дзинофамба кавха кубва вайя чиноурая уйе сунунгура нати, кубурикидза иё муромо ванаматира заключаем в скобки памусоро хутачивана.кийи Второй ("19") муцигирире муромо памусоро кутендерера. Мы ели химеду звисунго. Chikomboredzo muromo yabviswa kubva panhengo. Далее вакакоса сикурува унодзивирира пабутиро педхи. Последний hwakakungwa zvishoma kurutivi. Сака тиногона куенда батира вайя иноурая. Шандиса шикурудхираивха кубвиша слуга. Dzokubvisa muromo. Далее энда салон.
    Пано тинофанира сунунгура бхаудхи ачишандиса ийо вайя ванаматира кути читивири. Nekukatanura chivhariso uye ongorora ayo michina ezvinhu. Кана звакакодзера, тинофанира куита куцивива.Usakanganwa pamusoro girisi. По мотокари Ваз-2110 Замена провода батира haasi pasina yaro pre-kurapwa, "Литол". Gungano rinoitwa nekwekupedzesera.

    нзира №2

    Звино гриб сэй кути мотокари ВАЗ-2110 Замена провода батира пасина нокубвиса лобового стекла уе кудимбурира. Chokutanga, tora mumaoko kiyi "19" uye sunungura waya Фитинги. Isu vabvise muromo batira forogo. Далее такатама муимба непакати уйе сунунгура кийи "8" мупенго застежка чинху куна читивири. Ekupedzisira vanomutswa zvishoma uye kuti zvepabonde yacho inoti, uye ipapo patsanura chikomboredzo.Затем кубва мукати звиногона кубвиса звачосе вайя. Чинху ицва акасияво кубва кабхини. Taingozvimanikidza akaukandira injini mupanda uye yakasimbiswa panzvimbo. Kuungana rinoitwa munyika neizvi kutevedzana.

    кучинджа

    Pasinei nzira rinoitwa pasi motokari ВАЗ-2110 Замена провода батира, мушуре чигадзирва иношанда звакафанира кучинджа чинху. Musimboti wose kuvhiyiwa ndiko hwokugadza vakasununguka-wekuWheeling ane chitiviri.
    Куре пакати мупанда паси уйе хвепамусоро нзвимбо батира мхикурисо анофанира кува 12.5-13 см. Uyere mufambo kunogona kwakajairika тепи. Nemaziso nayo, inofanira kuva pamusoro chete chechetere kwakaita akisarareta vakaputsa chitiviri. Kuchinja Clearance, kunodiwa kuti sunungura nati pamusoro chikomboredzo PPC chipanera. kusarudzwa nzira wakagarira kwagara kure pakati paburiro chitiviri. Кана иве кумиса звинокоша кукурумидза. Звикасадаро, йосе муитиро вачафанира куита звакаре. Kana pakakoromoka akaenzana 12,5 masendimita, pakupedzisira sungisa kuti nati uye tarisa basa adhesion. Zviri nani kuti munhu diki bvunzo nemotokari.Pashure imwe kana mbiri makiromita, uchanzwisisa kuti zvakanzi chikabatwa zvakarurama kwakasimba. Кана Читивири Ири Звакасимба Кумусоро Кана Паси Кути Кучинджа Нзвимбо Яйо Звакаре Кушандиса Чете Винты.

    mhedziso

    Saka isu afunga sei kuti motokari ВАЗ-2110 Замена провода батира кубва дворника курэга уе пасина курэга. Сезвауногона куона, уногона куита нзира ий ндога. Uye kana akundikana yakadaro kwakaitika mumugwagwa, unogona nguva dzose kuwana nzvimbo kugadziriswa pachavo.Купить batira waya anogona kuva chero Automotive chitoro. Мутенго чинху аненгэ 360 руб.

    Замена щеток стеклоочистителя: все, что нужно знать

    Когда дело доходит до первоочередного технического обслуживания автомобиля, замена щеток стеклоочистителя может не сразу возникнуть у вас. Но на самом деле замена дворников имеет решающее значение для вашей безопасности на дороге. Езда во время дождя с неработающей щеткой стеклоочистителя может ухудшить ваше поле зрения и повысить вероятность аварии.Угу, нет, спасибо. Мы хотим, чтобы вы избегали опасных ситуаций во время вождения, поэтому вот все, что вам нужно знать о замене щеток стеклоочистителя. Узнайте, как сделать так, чтобы переднее стекло вашего автомобиля оставалось чистым и без полос!

    Замена дворников - важная часть регулярного технического обслуживания автомобиля.

    Как часто нужно менять дворники?

    Общее практическое правило замены дворников - не реже одного раза в год, однако вы должны проверять их каждые несколько месяцев, чтобы убедиться, что они по-прежнему работают должным образом.В зависимости от того, в каком климате вы живете и какой автомобиль вы водите, вам, возможно, придется чаще заменять изношенные щетки стеклоочистителя. Изучите руководство по эксплуатации вашего автомобиля, чтобы узнать больше об уходе за автомобилем, специально предназначенным для вашего автомобиля. Вы можете быстро проверить свои передние и задние стеклоочистители, распылив жидкость для омывателя ветрового стекла и наблюдая за каждым рычагом стеклоочистителя, очищающим стекло. Если щетка стеклоочистителя оставляет полосы или издает скрип, это хороший признак того, что вам нужны новые щетки стеклоочистителя..

    Где починить дворники

    Как правило, вы можете получить замену щеток стеклоочистителя в любом магазине автозапчастей, таком как Jiffy Lube или Firestone Complete Auto Care. В большом магазине коробок, таком как Wal-Mart, они могут быть еще дешевле. Где бы вы ни покупали щетки стеклоочистителя, обычно есть сотрудник, который поможет вам на месте заменить старые щетки на новые. Большинство людей так и поступают, поскольку услуга часто включается в стоимость новых лезвий. Обычно людям гораздо удобнее пойти в ближайший магазин автозапчастей и получить все необходимое, вместо того, чтобы самостоятельно менять дворники.

    Какой тип дворников мне нужен?

    Есть ли разница между одним резиновым лезвием и другим? Да, и это в основном связано с поиском подходящего размера для вашей машины. Щетки стеклоочистителя не являются взаимозаменяемыми для разных марок и моделей автомобилей, поэтому обязательно проконсультируйтесь с сотрудником одного из местных магазинов автозапчастей, чтобы убедиться, что у вас есть лезвие подходящего размера. Если вы пойдете в ближайший магазин по ремонту автомобилей, то заметите, что существует множество дворников разных производителей и типов, от щеток Bosch до щеток Valvoline и дворников Rain-X latitude.Принять решение может быть непросто. Но реальный разговор: вам действительно не нужны самые дорогие щетки стеклоочистителя, которые идут в комплекте со всеми свистками и звонками. Выбирайте дворники в средней ценовой категории, и все будет в порядке.

    С новыми дворниками вы полностью готовы к дождливому дню!

    Чувствуете себя более комфортно при замене и обслуживании дворников? Хорошо. Теперь вы готовы пережить дождливые дни, которые встречаются на вашем пути!

    Криста - автор и редактор контента в Aceable, где она написала несколько онлайн-курсов по обучению водителей и недвижимости.Ей нравится использовать свою страсть к написанию и отслеживанию маркетинговых тенденций, чтобы помочь ученикам Aceable приобрести необходимые навыки для достижения успеха в своей жизни и карьере.

    Лучшие дворники на ВАЗ 2110. Какой размер щеток стеклоочистителей ВАЗ

    Установка дворников на ВАЗ 2110.

    Как правило, мы вспоминаем о важности и пользе дворников только в плохую погоду. В случае сильного дождя или снегопада вся надежда возлагается только на дворники и их слаженную работу.Но в случае старения или повреждения щеток все меняется - дворники перестают справляться со своей задачей. В результате передвижение в дождливую погоду становится невозможным и крайне опасным.

    Проверка исправности.

    Для исключения неприятностей в дороге желательно время от времени контролировать качество щеток. Это легко сделать. Наполните обычный стакан водой и вылейте его на лобовое стекло ... После этого садитесь в машину и включайте дворники. Идеально, если стекло становится чистым после 1-2 проходов дворников.Если после работы щеток остались полосы или пятна от воды, то дворники (или только резинки) лучше заменить.

    Как правило, эта работа не вызывает проблем даже у новичков - они справятся за 10-15 минут. Все, что нужно, - это купить качественные дворники и не торопиться с работой. Проблему нельзя игнорировать. Если вы попали под сильный дождь, неисправные дворники могут привести к недостаточной видимости и, как следствие, к аварии. Так зачем снова подвергать риску себя и своих близких?

    В чем причина проблем?

    В 90% случаев щетки стеклоочистителя выходят из строя по одной причине - они изнашиваются.Ничего удивительного. Даже качественные дворники имеют свой ресурс, поэтому рано или поздно их потребуется заменить. В наших условиях эксплуатации замену щеток в идеале нужно производить дважды и не реже одного раза в год. Опытные автомобилисты прекрасно знают это правило и четко его придерживаются.

    С другой стороны, не стоит спешить в магазин при первых признаках неисправности. Проанализируйте ситуацию. Сразу виден естественный износ - качество дворников постепенно снижается.Сначала появляются маленькие полоски, потом они становятся шире и так далее.

    Но ситуация может быть другой. Например, вчера дворники со своей задачей справились, а сегодня в их работе внезапно возникают разводы и «пробелы». В такой ситуации не стоит спешить с его заменой - протрите резинки чистой сухой тканью. Как правило, такие внезапные проблемы часто возникают из-за попадания в десну мелких камней, песка или веточек.

    Особенности снятия и установки дворников на ВАЗ 2110.

    Если вы впервые меняете дворники на своей машине, то обратите особое внимание на их конструкцию. Многие новички, не успев разобраться в устройстве агрегата, пытаются силой снять дворники. Это неправильный подход, который может привести к поломке дворников и необходимости полной замены.

    Итак, рассмотрим последовательность замены дворников на ВАЗ 2110:

    1. Внимательно осмотрите старые щетки. Попробуйте отогнуть специальные рычаги и вылезти дворники.После этого определитесь с принципом крепления дворника на специальный рычаг. Сегодня существует множество различных видов застежек - иглы, шурупы или специальные зажимы. Бывают ситуации, когда щетка и рука представляют собой неразъемную конструкцию.
    2. Измерьте длину установленных щеток.
    3. Подготовьте необходимые инструменты, которые пригодятся для замены - небольшое мягкое полотенце (можно использовать бумажные салфетки), набор с отверткой и плоскогубцами.
    4. Запаситесь необходимым оборудованием - новыми щетками и специальным очистителем для стекол.Эти материалы без труда можно приобрести в любом автомобильном магазине. Ни в коем случае не экономьте на щетках, ведь это ваша безопасность. Экономия может привести к проблемам со всей линией. Во-первых, дешевые изделия вряд ли прослужат долго, и через 3-4 месяца их придется менять. Во-вторых, установка бюджетных щеток - очень трудоемкий процесс. В-третьих, некачественные детали могут повредить при установке. В этом случае доказать что-либо продавцу будет крайне сложно.

    Найти подходящие щетки для старых автомобилей - большая проблема... Если это ваш случай, то там единственный выход - заменить резиновую деталь, установленную на металлической основе. Особое внимание уделите выбору стеклянной жидкости. Здесь главное не нарваться на фальшивую продукцию, которой в последние годы становится все больше и больше. Некачественные жидкости делают на основе метанола, который является настоящим ядом для человека. Омыв стекло такой «мерзостью», все пары попадают в салон. Длительное вдыхание паров метанола может вызвать головокружение и даже частичную потерю зрения.Поэтому покупайте очиститель для стекол только в утвержденных точках.

    1. Припаркуйте машину на открытом пространстве с легким доступом к дворникам.

    2. Изучить особенности крепления дворников. Если они заподлицо, то лучше изучить инструкцию к своей машине (в ней должны быть точные рекомендации по разборке этого элемента).


    3. Снимите дворники с удерживающих зажимов. Если снятие дворника не предусмотрено (такое бывает в моделях старых годов выпуска), то достаточно заменить резиновую полоску (они продаются отдельно в магазине автозапчастей).

    4. Снимите фиксатор, расположенный на краю щетки стеклоочистителя. Это можно сделать плоскогубцами.

    5. Осмотрите старую и новую щетки - они должны быть идентичны по длине и конструкции.

    6. Вставьте новый грязесъемник и пропустите его во всех положениях фиксации.

    7. Если имеется тройник, используйте обычную отвертку с плоским лезвием. В этом случае установка новой щетки осуществляется нажатием на специальный рычаг до появления характерного щелчка.

    8. Если крепление осуществляется маленькими винтами, снимите и установите. новая конструкция ... При этом постарайтесь вкрутить шурупы как можно плотнее, предварительно уложив под головки шайбы.

    9. При L-образном соединении инструменты не требуются - просто нажмите на защелку, слегка потяните за грязесъемник и снимите его. Установка нового блока производится в обратной последовательности. Нажмите и удерживайте фиксатор, пока щетка не встанет на место.

    Если внимательно подойти к этой работе и сначала изучить конструктивные особенности своей кисти, то на установку новых устройств и их тестирование уйдет не более 10-15 минут.

    Очень важно правильно подобрать размер щеток стеклоочистителя, иначе могут возникнуть неприятные проблемы. Таким образом, если щетки стеклоочистителя больше, чем необходимо, прижимная сила упадет, что в конечном итоге снизит качество машины для очистки стекол ... Кроме того, если щетки намного больше, они могут даже "залезть" на уплотнительную резинку, чтобы уменьшить площадь поверхности, контактирующая с дворниками, и качество очистки значительно уменьшится.

    Если щетки меньше, чем положено, то из-за малой площади очистки общий уровень эффективности дворников.Кроме того, в центре лобового стекла образуется островок грязи и воды, что значительно ухудшает видимость во время движения. Напомним, в предыдущей статье мы рассмотрели, как его отремонтировать своими руками.

    Размер щеток стеклоочистителей на автомобилях серии Лада Самара (2115, 2114 и 2113)

    С завода данные автомобили идут с семикратными дворниками длиной 51 сантиметр. Если вам нужно его заменить, вы можете использовать дворник длиной 53 см для дворника со стороны водителя, но со стороны пассажира вам придется оставить щетку длиной 51 см, потому что если вы поставите удлиненный дворник, в нем будет образовываться водопад. центр лобового стекла.

    Отметим, что у автомобилей Lada Samara также есть задние дворники. Автомобили отправляются с завода со дворником длиной 30 см, но можно поставить дворник длиной 33 см - это не вызовет никаких проблем. Учтите, что при желании вы можете поставить даже щетки длиной 40 сантиметров, но при этом вам нужно будет сместить пару зубцов на моторе стеклоочистителя, чтобы отрегулировать его ход.

    Размер щеток стеклоочистителей на ВАЗ 2108, 2109, 21099, 2110, 2111 и 2112

    Все модели серийной машины, указанные в названии этого раздела статьи, автомобильный концерн АвтоВАЗ являются прародителями серии Lada Samara.Именно по этой причине их передние дворники симметричны, как и у их потомков, и имеют длину 53 сантиметра.

    Размер щеток стеклоочистителей Лада Калина

    Автомобили Лада Калина имеют несимметричные дворники. Так, со стороны водителя щетка стеклоочистителя имеет длину 60 сантиметров, а со стороны пассажира - 40 сантиметров. При этом не допускаются вольности с размером водительского «дворника», а вот пассажира можно увеличить до 41 сантиметра.Щетка заднего дворника на автомобиле Лада Калина имеет длину 36 сантиметров.

    Размер щеток стеклоочистителей Лада Приора

    Автомобили Лада Приора комплектуются несимметричными щетками стеклоочистителей. Со стороны водителя длина дворника составляет 53 сантиметра, а со стороны пассажира - 50 сантиметров. Как и в случае с Lada Kalina, вольности допускаются только с пассажирским «дворником». Вы можете заметить стандартные дворники длиной 48 или 51 сантиметр. Задний «дворник» на автомобиле Лада Приора имеет длину 33 сантиметра.

    Щетки стеклоочистителей Лада Гранта размер

    Автомобиль Lada Grant унаследовал систему очистки стекол от автомобиля Lada Kalina. При этом длина водительского дворника составляет 60 сантиметров, а пассажирского - 40 сантиметров, но его можно заменить на дворник длиной 41 сантиметр.

    С приходом осенне-зимнего периода перед водителем встает множество проблем: проверка технического состояния двигателя, переход на зимние шины, защита кузова от коррозии.Но самая важная задача - обеспечить хорошую видимость. Снег, дождь, слякоть - все это оседает на лобовом стекле, и если дворники не справляются с уборкой, то поездка превращается в полнейшее мучение.

    Владельцы автомобилей семейства ВАЗ могут выбирать из широкого ассортимента щеток стеклоочистителей. Наряду с классическими рамными дворниками сегодня большим спросом пользуются бескаркасные, которые практически не прилипают к стеклам. Чтобы щетка хорошо очищала поверхность стекла, она изготовлена ​​из морозостойкой резины на графитовой основе.

    Также важно выбрать правильный размер кисти. Если вы подберете щетки большего или меньшего размера, то это может привести к тому, что они будут цепляться друг за друга, стучать по стойкам, а на стекле останутся нечистые полосы. Информация о размерах указана в каталоге.

    Попробуем разобраться, какой размер щетки стеклоочистителя нужен для конкретной модели ВАЗ.

    Модельный ряд ВАЗ

    Жигули - ВАЗ 2101 - ВАЗ (LADA) 2107

    Жигули - первое имя, которое многие люди используют до сих пор.Это поколение считается классикой ВАЗа. Компактные седаны и универсалы выпускались с задним приводом, а визуальное отличие этих моделей заключалось в форме фар: круглые (ВАЗ 2101 и 2102), двойные (2103, 2106), прямоугольные (2104, 2105, 2107). .

    Фронтальное и заднее стекло у всех этих моделей одинаковое, рекомендуемый размер щеток стеклоочистителя как для водителя, так и для пассажира составляет 330 миллиметров. Однако, как отмечают многие автолюбители, щетки здесь вполне подойдут.больший размер - 350 миллиметров.


    LADA «Спутник», «Самара», «Самара 2», LADA 110-112

    ВАЗ 2108, 2109, 21099, 2113-2115 - все эти модели выходят или уходят с завода со стандартными размерами щеток дворников - 510 мм. Также допускается установка щеток размером 530 мм, или 530 для водителя и 510 для пассажира. У моделей LADA 110-112 размер передних дворников составляет 500 мм. Для всех моделей этой серии, где предусмотрен задний дворник, длина щетки допускается в пределах 280–330 миллиметров.

    Отечественный хэтчбек класса "А" ОКА-1111

    «ОКА» оснащался одной щеткой стеклоочистителя передним и одной задней. Размеры - от 325 мм до 525 мм.

    • водитель - 61 сантиметр;
    • пассажир - 40-41 сантиметр;
    • задняя щетка - 36-40 см.

    LADA Priora, Лада Ларгус

    Оригинальные размеры щеток стеклоочистителей:

    • 508 мм - дворники передние и один задний.

    Также допускается установка щеток длиной 51 сантиметр или их комбинацией - 53 на стороне водителя и 48-51 на стороне пассажира.Такие же оригинальные (заводские) размеры щеток на LADA Largus .


    LADA Granta

    Гранта выпускается с конвейера со следующими размерами щеток стеклоочистителей:

    • 600 миллиметров - сиденье водителя;
    • 410 мм - пассажирское сиденье.

    НИВА

    Размеры щеток на ВАЗ 2121, 21214, 2131 совпадают с размерами на ВАЗ 2101-2107, то есть 330-350 миллиметров.Если у вас есть Шевроле-НИВА, то сюда подойдут дворники 500 мм.

    На что обращать внимание при выборе щеток стеклоочистителя?

    В первую очередь нужно обратить внимание на следующие факторы:

    • соответствие размеров требованиям производителя, хотя возможны незначительные отклонения от типовых размеров;
    • универсальность монтажа;
    • качество материалов;
    • Ценовая категория
    • .

    Щетка прижимается к стеклу с определенной силой, соответственно, если выбрать более крупные щетки, качество очистки ухудшится.Подобрать кисть нужного размера можно, воспользовавшись каталогами, которые выпускают производители. Самый простой способ - измерить количество установленных дворников рулеткой. Кроме того, на упаковке указано, для какой модели подходит щетка. Если у вас установлены оригинальные щетки, найти которые в продаже проблематично, то можно просто поменять саму резиновую лопатку.

    Часто бывает, что очищаемая область стекла не обеспечивает нормального поля зрения. Особенно это заметно на старых автомобилях.В этом случае вы можете установить щетку большего размера со стороны водителя и меньшего размера со стороны пассажира. Так можно убрать полоску воды - «сопли», которая постоянно стекает сверху.

    Обратите особое внимание на переходники - крепления для крепления щетки стеклоочистителя к рычагу стеклоочистителя. Самый распространенный вид крепления - крючок (крючок). Не все производители выпускают щетки, которые подошли бы к креплениям ВАЗ. В этом случае нужно искать в комплекте дополнительные переходники.

    Качество ленты - залог хорошей щетки стеклоочистителя.Качественная лента идет без заусенцев и неровностей. Имеет однородный цвет и текстуру. Графитовые, силиконовые и тефлоновые ленты служат намного дольше, но они довольно дороги.

    Как правило, мы вспоминаем о важности и пользе дворников только в плохую погоду. В случае сильного дождя или снегопада вся надежда возлагается только на дворники и их слаженную работу. Но в случае старения или повреждения щеток все меняется - дворники перестают справляться со своей задачей.В результате передвижение в дождливую погоду становится невозможным и крайне опасным.

    Проверка работоспособности

    Для исключения неприятностей в дороге желательно время от времени контролировать качество щеток. Это легко сделать. Наполните обычный стакан водой и брызните им на лобовое стекло. После этого садитесь в машину и включайте дворники. Идеально, если стекло становится чистым после 1-2 проходов дворников. Если после работы щеток остались полосы или пятна от воды, то дворники (или только резинки) лучше заменить.

    Как правило, эта работа не вызывает проблем даже у новичков - они справятся за 10-15 минут. Все, что нужно, - это купить качественные дворники и не торопиться с работой. Проблему нельзя игнорировать. Если вы попадете под сильный дождь, неисправность дворников может привести к ухудшению видимости и, как следствие, аварии. Так зачем снова подвергать риску себя и своих близких?

    В чем причина проблем?

    В 90% случаев щетки стеклоочистителя выходят из строя по одной причине - они изнашиваются.Ничего удивительного. Даже качественные дворники имеют свой ресурс, поэтому рано или поздно их потребуется заменить. В наших условиях эксплуатации замену щеток в идеале нужно производить дважды и не реже одного раза в год. Опытные автомобилисты прекрасно знают это правило и четко его придерживаются.


    С другой стороны, не стоит спешить в магазин при первых признаках неисправности. Проанализируйте ситуацию. Сразу виден нормальный износ - качество работы дворника постепенно снижается.Сначала появляются маленькие полоски, потом они становятся шире и так далее.

    Но ситуация может быть другой. Например, вчера дворники со своей задачей справились, а сегодня в их работе внезапно возникают разводы и «пробелы». В такой ситуации не стоит спешить с его заменой - протрите резинки чистой сухой тканью. Как правило, такие внезапные проблемы часто возникают из-за попадания в десну мелких камней, песка или веточек.

    Особенности снятия и установки дворников на ВАЗ-2110

    Если вы впервые меняете дворники на своем автомобиле, то обратите особое внимание на их конструкцию.Многие новички, не успев разобраться в устройстве агрегата, пытаются силой снять дворники. Это неправильный подход, который может привести к поломке дворников и необходимости полной замены.

    Итак, рассмотрим последовательность замены дворников на ВАЗ-2110:

    1. Внимательно осмотрите старые щетки. Попробуйте отогнуть специальные рычаги и вылезти дворники. После этого определитесь с принципом крепления дворника на специальный рычаг. Сегодня существует множество различных видов застежек - иглы, шурупы или специальные зажимы.Бывают ситуации, когда щетка и рука представляют собой неразъемную конструкцию.
    2. Измерьте длину установленных щеток.
    3. Подготовьте необходимые инструменты, которые пригодятся для замены - небольшое мягкое полотенце (можно использовать бумажные салфетки), набор с отверткой и плоскогубцами.
    4. Запаситесь необходимым оборудованием - новыми щетками и специальным очистителем для стекол. Эти материалы без труда можно приобрести в любом автомобильном магазине. Ни в коем случае не экономьте на щетках, ведь это ваша безопасность.Экономия может привести к множеству проблем. Во-первых, дешевые изделия вряд ли прослужат долго, и через 3-4 месяца их придется менять. Во-вторых, установка бюджетных щеток - очень трудоемкий процесс. В-третьих, некачественные детали могут привести к поломке при установке. В этом случае доказать что-либо продавцу будет крайне сложно.

    Найти подходящие щетки для старых автомобилей - большая проблема. Если это ваш случай, то единственный выход - заменить резиновую деталь, установленную на металлической основе.

    Обратите особое внимание на выбор стеклянной жидкости. Здесь главное не нарваться на контрафакт, количество которых в последние годы растет. Некачественные жидкости делают на основе метанола, который является настоящим ядом для человека. Омыв стекло такой «мерзостью», все пары попадают в салон. Длительное вдыхание паров метанола может вызвать головокружение и даже частичную потерю зрения. Поэтому покупайте очиститель для стекол только в утвержденных точках.

    1. Разместите машину на открытом месте с легким доступом к дворникам.
    2. Изучите особенности установки дворников. Если они заподлицо, то лучше изучить инструкцию к своей машине (в ней должны быть точные рекомендации по разборке этого элемента).


    1. Снимите грязесъемник с удерживающих зажимов. Если снятие дворника не предусмотрено (такое бывает в моделях старых годов выпуска), то достаточно заменить резиновую полоску (они продаются отдельно в магазине автозапчастей).
    2. Снимите фиксатор, расположенный на краю щетки стеклоочистителя.Это можно сделать плоскогубцами.
    3. Осмотрите старую и новую щетку - они должны быть идентичны по длине и конструкции.
    4. Вставьте новый дворник и пропустите его через все положения фиксации.
    5. Если у вас тройник, используйте обычную отвертку с плоским лезвием. В этом случае установка новой щетки осуществляется нажатием на специальный рычаг до появления характерного щелчка.
    6. Если крепление осуществляется маленькими винтами, удалите их и установите новую конструкцию.При этом старайтесь вкручивать шурупы как можно плотнее, предварительно уложив под головки шайбы.

    1. При L-образном соединении инструменты не требуются - просто нажмите на защелку, слегка потяните за грязесъемник и снимите его. Установка нового блока производится в обратной последовательности. Нажмите и удерживайте фиксатор, пока щетка не встанет на место.

    Выход

    Если внимательно подойти к этой работе и сначала изучить конструктивные особенности своей кисти, то на установку новых устройств и их тестирование уйдет не более 10-15 минут.Удачи.

    Трехскоростная система стеклоочистителей - одна из самых уязвимых в отечественной «десятке». Роль слабого места может выполнять практически любой агрегат: подрулевой переключатель, реле, предохранители, мотор-редуктор.

    Первый этап: диагностика и устранение неисправностей электрооборудования

    Наверное, каждый владелец десятой модели заметил щелчки и шум из расположенного слева мотор-редуктора при включении стеклоочистителя. Поэтому на начальном этапе решения вопроса, почему не работают дворники на ВАЗ 2110, следует обратить внимание именно на характер работы этого агрегата.

    Электродвигатель не показывает признаков работоспособности - необходимо проверить предохранитель F5 в монтажном блоке, расположенном слева под гидрокорректором фар. Хороший предохранитель служит в первую очередь индикатором проблем в системе питания привода.

    Выявить неисправный участок поможет мультиметр: необходимо «прозвонить» цепь в режиме сопротивления от предохранителя до редукторного мотора и рычага рулевой колонки, а также самого переключателя. Мультиметр наводит ноль: секция исправна, бесконечно большое значение - повод осмотреть клеммы и провода.

    Неисправность устраняется следующими действиями:

    • очистить / обжать клеммы в блоке предохранителей, штыревые разъемы подрулевого переключателя и мотор-редуктора;
    • заменить провода;
    • заменить рычаг на рулевой колонке, активирующий дворники.

    Реле К2 типа 524.3747, расположенное в монтажном блоке, отвечает за работу дворников по циклам с паузами (I и II положения). Система не работает в прерывистом режиме - повод для детального осмотра и замены реле.В таких условиях тоже стоит «грешить» на подрулевой переключатель.

    Имейте в виду! При неисправном реле дворники совершенно беспрецедентно работают в третьем крайнем положении правого подрулевого переключателя.

    Однако неисправное реле не всегда останавливает работу узла в прерывистом режиме. Стеклоочистители могут эффективно выполнять свою функцию в I и II положениях, однако о наличии неисправности в реле укажет отсутствие характерных для этих режимов пауз между движениями щетки.

    Попутно выяснив другие причины, почему дворники на ВАЗ 2110 в прерывистом режиме не работают с паузами, следует осмотреть концевой выключатель, расположенный на крышке мотор-редуктора:

    • окисленный слой удалить;
    • нужно очистить перегоревшие контакты;
    • контактные лепестки при необходимости следует загнуть.

    Второй этап решения вопроса почему не работают дворники на автомобиле ВАЗ 2110: неисправности электромеханики

    Неисправный электродвигатель, отсутствие щелчка и предохранитель кондиционера F5 - набор этих обстоятельств вполне может указывать на серьезные неисправности в редукторном двигателе, часто устраняемые заменой узла:

    • болтающиеся щетки, обеспечивающие электрическое соединение между цепями ротора и статора;
    • коллектор грязи, расположенный на роторе электродвигателя;
    • сгоревший коллектор;
    • Обрыв обмотки якоря.

    Второй сценарий не менее критичен: электродвигатель не включается, и либо слышен щелчок, либо выходит из строя предохранитель F5.

    Внимание! В этом случае подрулевой переключатель следует немедленно вернуть в исходное нулевое положение.

    В худшем случае эти сигналы указывают на короткое замыкание в обмотке двигателя и необходимость замены узла мотор-редуктора. Часто такие симптомы подтверждают наличие мелких неисправностей: замерзшие щетки или касание дворников частями тела.В этом случае следует быть предельно осторожным, чтобы отделить щетки от стекла или выровнять геометрию кронштейна для крепления щетки (и, возможно, заменить ее), соответственно.

    Механические неисправности


    Часто не работают из-за банального ослабления гайки, прижимающей щеткодержатель к трапециевидному валу. Систему можно мгновенно восстановить для работы, отрегулировав угол наклона щетки и затянув рычаг гайкой.

    Отвинченная гайка, способствующая передаче крутящего момента от коробки передач к трапеции, может быть сообщена одним из двух событий:

    • электродвигатель остается работоспособным во всех режимах, но обе щетки не двигаются;
    • Щетки
    • самопроизвольно перестают работать в промежуточном положении.

    Однако остановка щеткодержателей в произвольном положении может происходить из-за плохого прижатия контактов «концевого выключателя» к шестерне мотор-редуктора или окисления / подгорания этих же контактов. И щетки не могут двигаться даже за зубьями шестерен, не имеющих большого ресурса - потому что они пластиковые.

    Итого

    Отказ дворников может произойти по вполне обычным причинам:

    • перегорел предохранитель F5;
    • клеммы соединительных колодок окислены или сгорели;
    • провода вышли из строя;
    • реле К5 524.3747 сломался;
    • подрулевой переключатель приказал «жить долго»;
    • гайка, которая притягивает кривошип трапеции к шестерне, ослаблена;
    • гайки крепления рычагов к трапециевидным валам отвернуты;
    • кисти прижаты к стеклу.

    Часто дворники на моделях семейства ВАЗ 2110 не работают из-за сложных неисправностей:

    • окисление / горение, недостаточное усилие нажатия контактов концевого выключателя, расположенного на крышке коробки передач;
    • зависание щеток в мотор-редукторе;
    • горение / загрязнение коллектора;
    • обрыв обмотки якоря;
    • Выкрашивание зубьев шестерни в коробке передач.

    Автор: alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
